Устройство теплого пола своими руками – от А до Я.

Проанализируем устройство теплого пола своими руками. Первым делом нужно остановить свой выбор, каким будет ваш пол: водяной либо электрический. А дальше уже переходить к установке и подбирать наиболее подходящую мощность.

Поднимание уровня пола

По факту сама система устройства захватывает сантиметровую определенную высоту комнаты. Однако порой случается, что сделать выше, чем на 4 см никак нельзя. Не пугайтесь, в таком случае нужно погрузится в основание либо приподнять дверную раму.

Наиболее оптимальным выходом в таких обстоятельствах считается монтаж термопленкой.

В случае если возможен такой вариант как приподнятие пола приблизительно на 5 см, то тогда конструируют проводной электрический теплый пол либо настильную водяного систему пола.

Ежели устанавливают на базе термоматов, то стяжку делают высотой в пределах 2 см либо сразу укладывают в плитный клей.

Внимание! Подбирая мощность теплого пола, первым делом нужно учесть некоторые факторы.

Попадаются такие помещения, которым просто необходимо хорошее вмешательство. Подобные помещения показаны:

  • по типу помещений, которые размещены на нижних и последних этажах самого здания;
  • по типу застекленных помещений, в частности балконы, лоджии, беседки;
  • по типу помещений с ограниченным тепловым потоком наружных стен.



Внимание! Нужно не забывать, что все без исключения покрытия пола соединяются с теплым полом.

Первое, что следует сделать так это грамотно собрать систему нагрева. Функционировать она должна с максимальным результатом. Надо рассчитать и тот вариант, что температура пола станет регулярно увеличиваться вследствие теплой напольной конструкции. Следовательно, окончательная структура пола обязана быть теплопроводящей и термоустойчивой.

Рассмотрим последовательность укладывания электрического теплого пола своими руками. В первую очередь, нужно сделать невысокую цементную стяжку. Затем организовать место на стенке, где будет закреплен термостат.

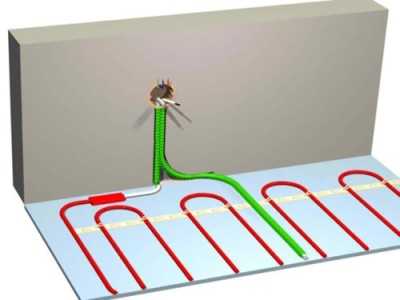

Расположение кабеля для электрического теплого пола

После выполнения предварительных работ переходят к подготовке тепловой изоляции и конкретной укладке нагревающего провода. Для того чтобы не было конденсата около нагревающего провода делают гидроизоляцию из пленки. Дальше утеплитель абсолютно весь укладывается по всему помещению. А поверх него накладывают армированную сетку, помогающей кабелю не перегреваться при касании теплоизоляции, а также создает надежность и прочность перед стяжкой.

Монтаж электрического теплого пола

Благодаря монтажной ленте, которая укладывается на кабель (на расстоянии приблизительно 22 см) и фиксируется к полу. Термодатчик монтируют в трубку и одновременно с кабелем заливают стяжкой.

Важно! Перед заливкой установленного пола, проводить проверку на безупречное соединение и на безошибочную сборку.

А теперь обсудим правильную сборку водяного теплого пола своими руками:

  • Укладку совершают осторожно, без изгибов и без нарушения целостности трубы, но систематично. Трубы данной системы не перегреваются.  Применяют арматуру в диаметре приблизительно 5 мм, с шириной ячейки почти 145 мм, так как подобный пол имеет достаточно большую массу. Интервал среди труб — не более 400 мм, потому что существенно может снизиться кпд. Благодаря хомутам и дюбелям трубы крепят к полу.

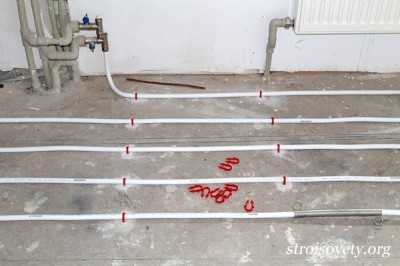

Укладывание водяного теплого пола своими руками

  • Два конца трубы крепятся в специальном шкафу, что монтируется в стене.
  • Настройку температуры делают и в ручную, и с помощью электровентиля, который информирует термодатчик. Благодаря этому управление температурой намного легче в помещениях, а также избавит вас от воды, если вдруг произойдет протекание в трубе отопления.

Важно! Перед стяжкой нужно осуществить опрессовку системы, для того чтобы устранить вероятные потери теплоносителя.

Вконтакте

Facebook

Twitter

Google+

tepliyepoly.ru

Теплый пол водяной своими руками – делаем от А до Я

Можно ли сделать теплый пол водяной своими руками в квартире или частном доме? Поначалу может показаться, что это не реально. Если вы хоть раз наблюдали за тем, как работают профессиональные монтажники, то у неподготовленного человека эта картина должна была вызвать чувство смятения.

Переплетенные трубки жидкостного обогрева, коллекторы, термостаты и прочее оборудование – как тут разобраться непрофессионалу?

Оказывается теплый пол водяной своими руками смонтировать вполне под силу самому обычному человеку – стоит лишь следовать пошаговым инструкциям по монтажу и правильно выбрать оборудование на этапе планирования.

Итак, что нужно, чтобы собрать теплый пол водяной своими руками? Давайте пойдем по пунктам.

Планирование и расчет отопления

Основа любой успешной работы – заблаговременное планирование, учитывающее все нюансы предстоящих процессов. В деле обустройства жидкостного отопления нет мелочей, на которые можно не обращать внимания. Все работы должны быть продуманы заранее, оборудование должно быть просчитано, а каждый этап работ досконально просчитан.

Что предстоит рассчитать на этапе планирования работ по обустройству жидкостного низкотемпературного отопления? Итак, по пунктам:

  1. Расчет мощности водяного пола, устанавливаемого в помещении.
  2. Длина и сечение трубок водяного пола.
  3. Тип и количество коллекторов на помещение.
  4. Тип и количество регуляторов температуры.
  5. Тип и количество узлов подмеса (в случае использования котла).

Если теплый водяной пол является единственным источником отопления в помещении, то мощность водяного пола рассчитывается по простой формуле:

Количество квадратных метров помещения / 10.

Благодаря такой формуле можно просто подсчитать мощность, необходимую для отопления помещения с хорошим (по новому СНиП) утеплением и потолками высотой в 2,5 метра.

Следующим шагом подбирается длина и сечение трубок жидкостного низкотемпературного отопления. Каждый нормальный производитель маркирует свое изделие и в характеристиках указывает параметры теплоотдачи на погонный метр трубы. При этом, естественно, трубы разного сечения будут иметь разный показатель теплоотдачи на погонный метр.

Как посчитать необходимое количество трубы для помещения, скажем в 18 квадратных метров?

Достаточно сделать расчет мощности отопления для этого помещения. Потребуется 1.8 кВт тепловой мощности. Далее делим полученную тепловую мощность на теплоотдачу 1 погонного метра водяной трубки и получаем общую длину.

На одно помещение обычно монтируют один коллектор для водяных трубок. Хотя иногда, в зависимости от общей площади и кубатуры помещения, может быть смонтировано 2 или 3 коллектора.

Почему стандартная высота потолков берется 2,5 метра? Потому что более высокие помещения не рационально обогревать теплым полом. Например, для помещения со вторым светом больше подойдут встроенные напольные конвекторы или система отопления ПЛЭН, нежели жидкостный низкотемпературный пол.

Регулятор температуры отвечает за постоянное поддержание комфортной температуры в трубках теплого пола. Поскольку трубы монтируются под стяжку либо чистовое покрытие, температура самих трубок выше, чем температура в том помещении, которое они обогревают.

Мониторинг и закупка оборудования

Самый простой путь закупить оборудование для теплого водяного пола – это мониторинг рынка отопительного оборудования. В процессе такого мониторинга вы будете знать, какая специализированная компания продает оборудование по самой низкой цене.

Почему не стоит покупать самые дешевые варианты в разных местах – трубки у одного поставщика, а коллекторы и регуляторы, например, у другого? Потому что купленное в разных местах оборудование может «не состыковаться» в ходе монтажа.

Подготовка перекрытий к монтажу теплого пола

Чтобы полностью реализовать все преимущества теплого водяного пола, нужно правильно его смонтировать. Лучшим способом монтажа будет установка трубчатой системы на железобетонное перекрытие первого или второго этажа (для частного дома) и последующее обустройство стяжки.

Для квартиры в многоэтажном многоквартирном городском доме у вас такого выбора не будет и вам придется обустраивать отопление по тем перекрытиям, что заложены проектировщиком и реализованы строителями в ходе возведения дома.

Как лучше подготовить бетонные перекрытия к монтажу трубок жидкостного отопления?

Во-первых, следует демонтировать все чистовые покрытия, если они уже были смонтированы на перекрытии.

Во-вторых, необходимо выровнять поверхность бетонного перекрытия, убрать наплывы бетона и прочие неровности.

В-третьих, нужно полностью очистить от всех загрязнений перекрытие, убрать остатки материалов, оставшиеся от работ, в процессе которых вы ровняли бетонную поверхность – пыль, куски бетона.

Монтаж теплого водяного пола

Пройдем последовательно все этапы монтажа теплого водяного пола на бетонном перекрытии:

На бетонную поверхность укладывается подложка. Если для пленочного пола эта подложка изготавливается из вспененного полиэтилена, то для трубчатого – из фольгированных материалов.

Далее монтируются крепления под трубки. Естественно, сначала места под крепления размечаются на перекрытии.

Затем производится монтаж трубы и подключение ее к фитингам и запорной арматуре, а также к коллектору.

И, наконец, производится подключение трубок к регулятору отопления.

Наша система жидкостного низкотемпературного отопления готова. Осталось только проверить ее и отрегулировать.

Проверка и регулировка жидкостного отопления

Проверка системы производится при постепенном повышении давления и таком же постепенном подъеме температуры в трубках.

Проверка должна производиться не менее суток в разных режимах.

В случае успешной проверки можно будет приступать к обустройству стяжки и последующему монтажу финишного напольного покрытия. Регулировка теплого водяного пола производится только после того, как установлено финишное покрытие.

wikiteplo.ru

Пошаговая инструкция + Видео. Узнайте!

Хорошей особенностью нагреваемого пола с жидким теплоносителем является то, что его можно монтировать, используя уже существующие коммуникации, например системы магистрального отопления.

При этом обогрев помещений можно делать как комбинированным, то есть с одновременным использованием отопительных радиаторов и системы трубопроводов в полу, так и исключительно с использованием только трубопроводной системы нагреваемого пола.

Теплый пол своими руками

Единственный, но очень важный нюанс, который необходимо учитывать при подключении системы нагреваемого пола к магистральному отоплению – это вопрос расхода воды. Дело в том, что в многоквартирных домах магистральные каналы отопления заходят в дом, проходят по всем квартирам, а затем выходят из него.

Существуют так называемые трубы прямого и обратного потока. Если вы подключите систему нагреваемых водой полом к магистральной трубе прямого потока, то на отопление вашего помещение будет расходоваться значительное количество тепловой энергии.  Следовательно, ваши соседи могут почувствовать дискомфорт от не очень горячих батарей, что вряд ли добавит вам популярности в подъезде.

Рекомендуется подключать системы нагреваемого пола к магистральному отоплению только на трубы обратного хода. При этом чем ближе ваше помещение будет находится к окончанию цикла труб отопления – тем меньше недовольства будет у ваших соседей.

Впрочем, если вы намереваетесь обогревать нагреваемым полом небольшое помещение – например хорошо утепленную лоджию в несколько квадратных метров, то общими теплопотерями можно и пренебречь.

Подготовительный этап

Первым этапом ваших работ по созданию системы водяного нагрева пола от отопления должно стать составление проекта. Возьмите лист миллиметровой бумаги и начертите на нем схему вашего помещения. Отметьте места входа и выхода труб подвода воды, а также рисунок укладки трубопроводных контуров отопительной системы пола.

Необходимые материалы

Подключение водяного обогрева пола небольшого помещения к магистральному отоплению не требует больших затрат.

Вам необходимо запастись:

  • -трубами для водяного отопления.

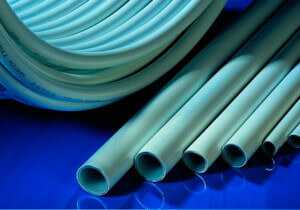

Трубы для водяного отопления — фото

-узел подключения, состоящий в свою очередь из:

  • Клапана радиатора:

Клапаны для радиатора

  • Терморегулятор.

Механический регулятор температуры — фото

  • Вентилей, перекрывающие поток воды.

Вентили для теплого пола

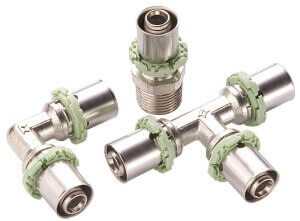

  • И фитингов для соединения трубопроводов.

Фитинги для соединения трубопроводов

Впрочем, соединительный и коллекторный узел можно приобрести уже в сборе, что значительно облегчит вам труды по его монтажу.

Принципиальная схема монтажа обогреваемого водяного пола от отопления приведена на рисунке

Схема монтажа теплого пола

Алгоритм создания системы нагреваемого пола

На первом этапе строительства вам будет необходимо смонтировать шкаф водяного коллектора.

Монтаж шкафа водяного коллектора

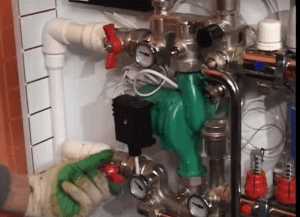

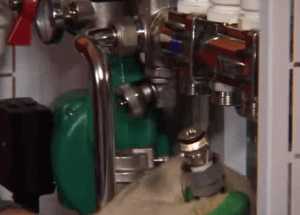

Соберите соединительный циркуляционный узел. В его задачу входит регулирование потока теплоносителя, поддержание его заданных параметров, исключение случаем повреждения системы из-за перепадов давления.

Сборка циркулярного узла для теплого пола

Затем соедините и осмотрите коллекторный блок. В его задачи входит распределение потока теплоносителя по отдельным нагревательным контурам. Для большого помещения рекомендуется создание нескольких нагревательных контуров. В коллекторном блоке имеется подающий и обратные коллекторы, на которых монтируются расходомеры и запорные клапаны. При необходимости в клапанах могут быть установлены электрические сервоприводы, регулирующие силу потока воды.

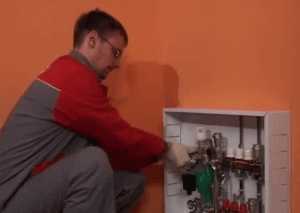

Собранная конструкция устанавливается в коллекторный шкаф. С системой магистрального теплоснабжения он соединяется через шаровые краны.

Установка циркулярного узла в коллекторный шкаф

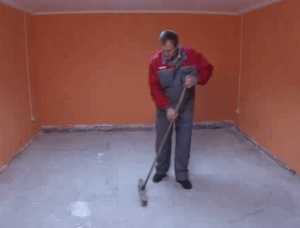

Тщательно уберите помещение, в котором вы собираетесь монтировать нагреваемый пол. При  необходимости – пропылесосьте.

Убираем помещение перед установкой теплого пола

Проверьте уровень поверхности пола. Он должен быть строго горизонтальным.

Проверяем поверхность пола

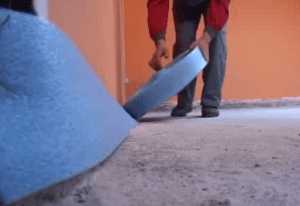

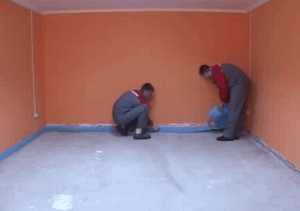

После подготовки пола разложите вдоль периметра стен демпферную ленту. Она предохранит стяжку от возникновения трещин при тепловой деформации.

Укладываем демпферную ленту

Кроме того, демпферная лента уменьшает потери тепла через стены. Лента должна выступать над поверхностью будущей стяжки и финишным покрытием.

Укладываем демпферную ленту

Укладка демпферной ленты

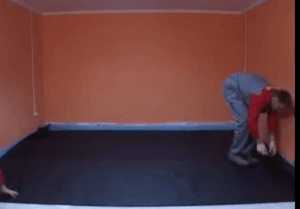

Если ваше перекрытие может увлажняться снизу – разложите на полу гидроизоляционный и пароизоляционный материал, например плотную полиэтиленовую пленку.

Гидроизоляция пола — фото

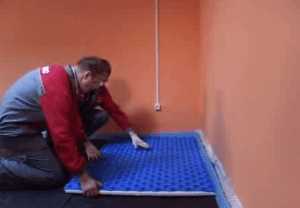

Поверх разложите пенополистироловые плиты, которые одновременно будут выполнять роль тепловой изоляции и будут служить опорой для трубопроводов.

Укладываем пенополистироловые плиты

Для улучшения качества пола возьмите плиты, которые соединяются пазами по краям.

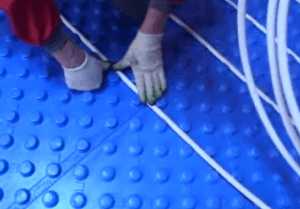

В соответствии с выбранной схемой раскладки разместите на плитах трубопровод водяного отопления пола.

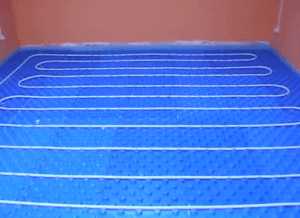

Укладываем трубы водяного теплого пола

Для изгибания трубы воспользуйтесь специальной пружиной, в которой размещается трубопровод.

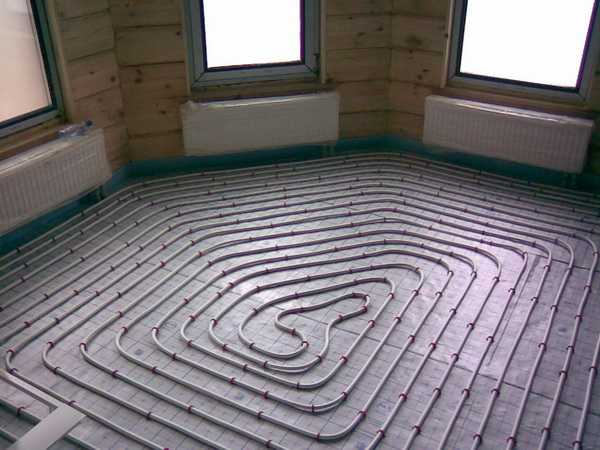

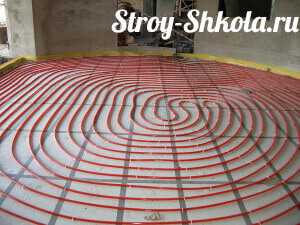

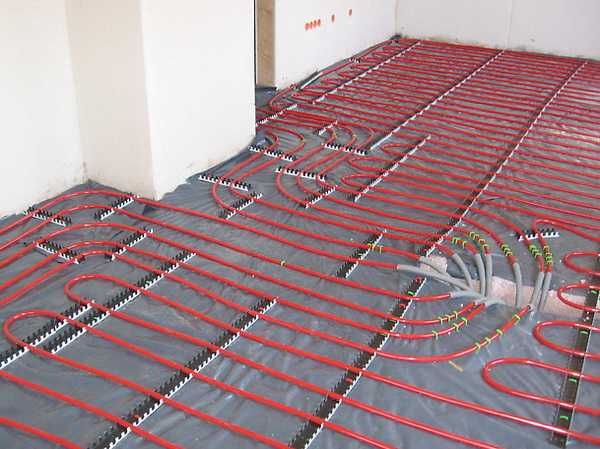

Вот так выглядит уложенный трубопровод теплоносителя

Подключение трубопроводов к водяному коллектору

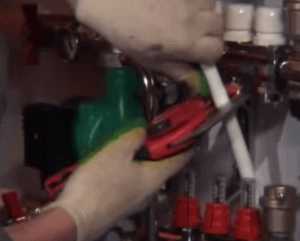

Отрежьте трубу механическими ножницами.

Отрезаем трубу ножницами

С помощью калибратора снимите с торца трубы фаски

Установите обжимной соединитель на торец трубы

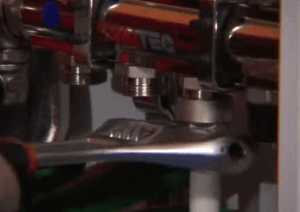

Присоедините трубу к коллектору и затяните конструкцию ключом

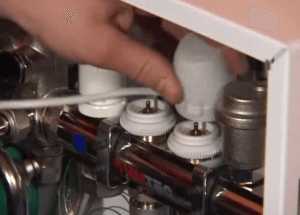

На коллекторы можно установить специальные сервоприводы

Которые могут дистанционно регулировать поток горячей воды через терморегулятор.

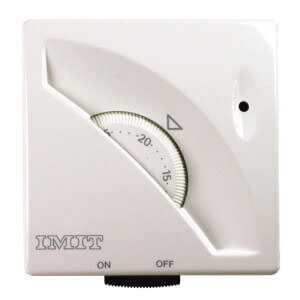

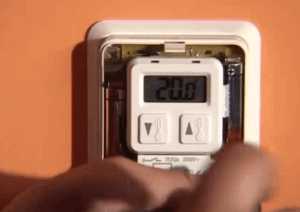

Терморегулятор фото

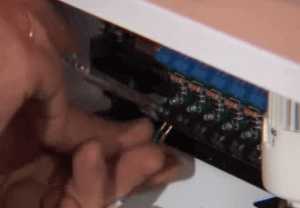

Сервомоторы и терморегулятор подсоединяются проводами через коммуникатор.

Проводим испытание системы обогреваемого пола – открываем входной клапан.

Открываем клапан теплого пола

Если ваша система нагреваемого водяного пола, запитанного от отопления сохраняет герметичность при испытаниях – приступайте к заливке его бетоном. Не забудьте добавить в раствор для заливки теплого пола пластификатор – для этого можно использовать обычное жидкое мыло.

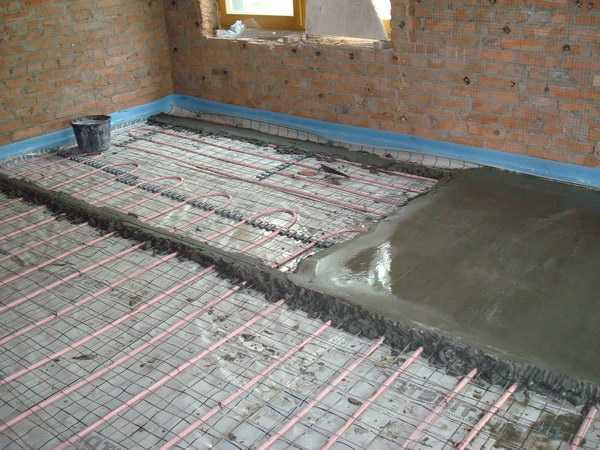

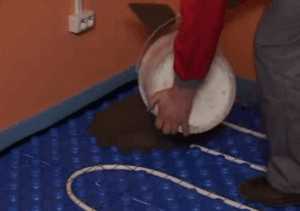

Бетонная стяжка пола

После окончательного высыхания на обогреваемый пол с водяным отоплением можно будет укладывать финишное напольное покрытие.

Видео — водяной теплый пол своими руками
