Принцип работы терморегулятора

Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.

Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

Ритмичность включения нагревательных матов теплого пола позволяет сэкономить половину электроэнергии, что окупает стоимость терморегулятора за несколько месяцев

Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя. Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

Виды устройств по типу управления

Регуляция работы СТП осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.

Механические без электроники

Механический терморегулятор не предусматривает наличия в своей конструкции электронных компонентов. Электрические провода к СТП идут непосредственно через прибор, что добавляет проблем при его монтаже.

Механически терморегулятор обычно имеет концевой выключатель. Он позволяет быстро включать/отключать устройство без необходимости изменения настроек температуры

Функцию термодатчика в механическом регуляторе выполняет обычно биметаллическая пластина, которая в холодном состоянии замыкает контакты нагревательных матов. При увеличении температуры в помещении она выгибается и рассоединяет электрический контур, в результате теплогенерация прекращается.

Интерфейс регуляции представлен колесиком, вращая которое можно настраивать температуру в помещении. Такое устройство прибора имеет свои преимущества:

Низкая цена.
Простота эксплуатации.
Возможность работы при низких температурах.
Надёжность.
Независимость от перепадов напряжения.
Длительный срок службы.
Автоматическое включение после отключения электроэнергии.

Простота механического терморегулятора обусловливает и его недостатки, которые могут быть критичными:

Минимальная функциональность.
Отсутствие возможности дистанционного управления.
Большая погрешность.
Наличие щелчков при изгибах биметаллической пластины.

Несмотря на простоту, механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.

С электронным механизмом

Внешний вид электронных терморегуляторов может и не отличаться от механических устройств. Основная разница заключена во внутренней начинке прибора.

Мобильные блоки терморегулятора обычно работают от батареек, поэтому их дисплеи не имеют подсветки. Настройка таких приборов в темном помещении затруднена

Электронные регуляторы теплого пола состоят из таких компонентов:

Корпус.
Контролирующая микросхема.
Встроенный или внешний температурный датчик.
Электронный ключ для включения и отключения подачи электроэнергии к нагревательным матам.

Настройка температуры в электронных терморегуляторах может производиться с помощью сенсорного дисплея, кнопок, регулировочного колеса или комбинации этих способов. Некоторые модели поддерживают мультизональное регулирование температуры, при котором к контролирующей микросхеме независимо подключаются несколько изолированных зон теплого пола со своими датчиками.

К преимуществам электронных приборов относят:

Возможность установки выносного термодатчика в произвольном месте помещения.
Наличие дисплея, отображающего текущую и заданную температуру.
Возможность мультизонального управления нагревом.
Точность термодатчика до долей градуса.
Индикация в случае ошибки или поломки.
Возможность комплектования выносным блоком дистанционного управления.

Недостатки электронного терморегулятора обусловлены, в основном, наличием у него микросхемы.

Модели терморегуляторов не привязаны к определенным производителям. При монтаже приборы можно комбинировать с нагревательными матами и датчиками различных фирм

К минусам относят такие характеристики:

Зависимость стабильности работы контролирующей микросхемы от перепадов напряжения.
Сбои в настройках при кратковременном отключении электроэнергии.
Более высокая цена, чем на механические приборы.

Механические терморегуляторы стоят всего лишь на 15-25% дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом. Эффектно выглядящие светящиеся дисплеи часто являются основным мотивирующим фактором при покупке конкретной модели термостата.

Программируемые электронные приборы

Основным отличием программируемых терморегуляторов от обычных электронных устройств является расширенный функционал контролирующей микросхемы. Этот вид приборов позволяет настраивать различную температуру в комнатах в зависимости от времени суток. В результате пользователи получают огромное преимущество в виде экономии электроэнергии за счет снижения нагрева воздуха в пустующем доме

Стоимость программируемого терморегулятора напрямую зависит от качества дисплея и количества параметров, которыми оперирует прибор в своей работе

В программируемых терморегуляторах также может быть предусмотрена функция удаленного управления со смартфона через Wi-Fi.

К недостаткам таких устройств можно отнести дороговизну и сложность настройки при отсутствии навыков обращения с техникой. В остальном плюсы и минусы программируемых терморегуляторов такие же, как и обычных электронных.

С дистанционным блоком управления

В электронных и программируемых терморегуляторах внутренние компоненты могут быть разнесены в два блока: основной и мобильный. К основной коробке подходят электрические кабели и подключаются проводные термодатчики. Она может быть расположена в любом удалённом месте комнаты, что облегчает проведение монтажных работ.

Некоторые производители программируемых терморегуляторов выпускают собственные приложения для смартфонов, установив которые, можно настраивать оборудование со своего гаджета

А питающийся от батареек мобильный блок используется в качестве пульта управления. Он может лежать на столике или навешиваться на стену. Дополнительно в пультах могут устанавливаться внешние термодатчики, измеряющие температуру окружающего воздуха. Такие устройства удобны тем, что позволяют прятать регулировочный механизм от маленьких детей.

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении. Термодатчики бывают четырех типов:

Для определения температуры воздуха.
Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
Для определения температуры поверхности пола контактным способом.
Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при монтаже теплого пола как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Правила монтажа терморегулятора

К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

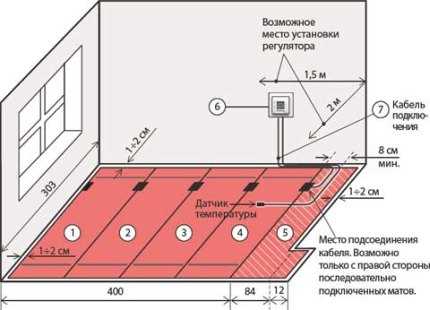

Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Советы по выбору приборов

При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы оборудования.

При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов

К таким особенностям выбора относят следующие правила:

Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.

Также при выборе прибора необходимо учитывать его дизайнерское исполнение.

Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.

Выводы и полезное видео по теме

Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.

Обзор различных видов терморегуляторов:

Подробная настройка программируемого терморегулятора:

Монтаж датчика температуры в полу:

Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.

sovet-ingenera.com

виды, функции, установка и подключение своими руками

Система теплых полов состоит из двух элементов: обогревательного контура и регулятора температуры. Причем регуляторы теплых полов могут иметь еще несколько названий: термостаты и терморегуляторы, так как они отвечают за поддержание одинаковой (статической) температуры.

Функции и преимущества

Основная функция термостата для теплого пола — удерживать заданную температуру. Это достигается путем включения/выключения подогревающих элементов. Получается, что регулятор теплого пола экономит электричество, ведь система включается только периодически, когда контролируемая температура понижается. Потому, при наличии такого устройства, отопление получается более экономным, и, несмотря на то, что устройство недешево, оно окупается в срок от нескольких месяцев до одного года (зависит от стоимости выбранной модели).

Инфракрасный теплый пол под ламинат укладывали многие. По отзывам — греет прекрасно

Есть еще один плюс у такого решения — при исправной работе датчика греющие элементы не будут перегреваться, что увеличит срок их эксплуатации и предотвратит выход из строя нагревателей из-за превышения температуры.

Система может работать и без термостата. Но тогда функции этого устройства придется выполнять человеку: включать/выключать подогрев по мере необходимости. При таком устройстве и комфорт будет ниже, и экономии не будет. К тому же существует риск перегорания греющих кабелей, если вы забудете или не вовремя выключите систему.

Типы термостатов

Регулятор температуры пола может быть трех видов:

Электро-механические терморегуляторы. По внешнему виду и принципу действия они напоминают аналогичное устройство на утюге: имеется переключатель, поворотом которого вы задаете требуемую температуру. Это самые дешевые и самые простые в эксплуатации устройства.
Электромеханический терморегулятор для электрическото теплого пола
Цифровые. Более дорогие модели. Они управляются не при помощи колесика с градуировкой, а при помощи кнопок (тактильных или сенсорных — зависит от модели). Обычно имеют еще цифровую панель, на которой отображается текущая температура и/или устанавливаемое значение.
Цифровые регуляторы — имеют чуть более «продвинутый» вид
Программируемые терморегуляторы для теплого пола (их еще называют «программатор пола»). Самые дорогостоящие модели, но с большим функционалом. Есть модификации, которые позволяют задавать состояние пола по часам дня, есть с возможностью запрограммировать температурный режим на неделю, а есть такие, которыми управлять можно через компьютер или планшет, некоторые имеют пульт дистанционного управления.
Одна из моделей программируемого термостата для электрического теплого пола. На корпусе расположен датчик температуры воздуха

Понятно, что чем больше функций и возможностей имеет регулятор теплого пола, тем дороже устройство. А насколько вам нужны эти функции — решать вам. Но однозначно можно сказать, что для ванной или кухни использовать программаторы пола нецелесообразно, ведь они посещаются вне зависимости от времени. Потому идеальные выход тут — механические или цифровые устройства. Причем при установке системы в ванной или бассейне термостат располагают за ее пределами: они не переносят высокой влажности, в кухне, бассейне и т.д. до устройства не должны долетать брызги.

Чего еще не нужно делать, так это использовать одно управляющее устройство для двух различных помещений. Например, нежелательно совмещать ванную и кухню, хоть обычно мощности это сделать позволяют. Просто в этом случае придется выставлять общую температуру для двух помещений. И если вы выставите ту, при которой комфортно будет в ванной, то в кухне будет явно жарко. Если же выставите «по кухне», то в ванной будете мерзнуть. И так практически с любыми помещениями. Если все-таки есть желание использовать один терморегулятор для теплого пола на два помещения или два контура, то нужно применить двухканальные модели, которые позволяют управлять обоими контурами независимо.

Регуляторы для теплого пола могут быть накладными. Выглядят они не очень привлекательно, но если вы всю электрику с УЗО и автоматом будете прятать в специальном шкафу, то внешний вид неважен

Типы датчиков теплого пола

Разные модели термостатов могут регулировать температуру пола или воздуха. Зависит это от типа датчика, который совместим с устройством. Выбор типа датчика зависит от того, какую функцию выполняет подогрев. Если система дополнительная и ее задача — повышение комфорта, используют датчик температуры пола. Ведь за обогрев воздуха в этом случае отвечает другая система, а задача водяного или электрического подогрева — создать и удерживать комфортную температуру только под ногами. Этот датчик для терморегулятора пола является выносным. Подключается к специальным клеммам на корпусе. Сам контролирующий элемент находится на конце электрического кабеля, при укладке располагается посредине между витками греющего элемента на полу на расстоянии не менее 50см от стены.

Датчики температуры теплого пола — небольшое устройство на конце длинного кабеля. Заводится в закрепленный на полу кусок трубы, который расположен между нагревательными элементами

Если греющие элементы устанавливаются в стяжку, то датчик теплого пола размещают в растворе, но только в трубе или гофрошланге. Тогда при поломке его легко будет заменить, просто отключив от клемм и потянув за провода, затем нужно будет вставить исправный и подключить его. При установке датчика для пленочного теплого пола его не обязательно размещать в трубе. Так как при таком типе подогрева стяжки нет и, при необходимости, заменить его можно, разобрав часть напольного покрытия. Хотя, все-таки целесообразнее потратить чуть больше времени при монтаже и сделать штробу под трубу для датчика, чем потом разбирать/собирать всю конструкцию для каждой замены.

В том случае, когда теплый пол — основная система отопления, требуется датчик, который контролирует состояние воздуха. Чаще всего эти датчики встроены в корпус терморегулятора для теплого пола. Есть также модели, которые работают с двумя датчиками одновременно. В обоих случаях выбирая место для установки, необходимо учитывать, что именно этот прибор определяет температуру воздуха. Потому располагать его нужно так, чтобы на него не попадали солнечные лучи (они будут нагревать корпус, и температура будет определяться неправильно). Стоит избегать и тех мест, где бывают сквозняки. Они тоже будут влиять на измерения состояния воздуха, но уже в другую сторону — занижать реальный показатель. Также рядом не должны бать приборы и устройства, которые активно выделяют тепло.

Установка терморегулятора

Монтаж оборудования должен проходить при температурах воздуха от 0^оC до +45^оС. Располагается регулятор температуры пола на одной из стен на высоте от 0,4м до 1,7м. Его нужно разместить так, чтобы на него не попадали прямые солнечные лучи, брызги и сквозняки. При выборе высоты учтите, что если в семье есть маленькие дети, то устройство желательно разместить на высоте, где оно будет не доступно для детей: их очень привлекают кнопки/экраны/колесики. Потому лучше установить в недоступном для детворы месте.

Выбрать место для установки термостата нужно грамотно

По способу установки существуют два типа термостатов для теплого пола: накладные и врезные. Под врезные необходимо сделать отверстие в стене и установить туда стандартную монтажную коробку — большинство моделей прекрасно в ней размещаются. Накладные крепятся прямо к поверхности стены и дополнительных работ не требуют, но имеют не самый привлекательный вид.

Для обеспечения защиты от короткого замыкания и для предотвращения поражения электрическим током, перед терморегулятором пола устанавливается УЗО и/или автоматический выключатель. Смотрите схему, на ней пунктиром указано подключение зануления при двухпроводной сети. УЗО можно ставить не везде, но в помещениях с повышенной влажностью их установка обязательна. Так как в этом случае оборудования получается много, имеет смысл спрятать все в монтажный шкаф. Учтите, что работать с электропитанием могут только люди, имеющие соответствующую подготовку. Потому, если устанавливаете термостат для теплого пола своими руками, а соответствующей подготовки нет, то для этой части обязательно пригласите электрика.

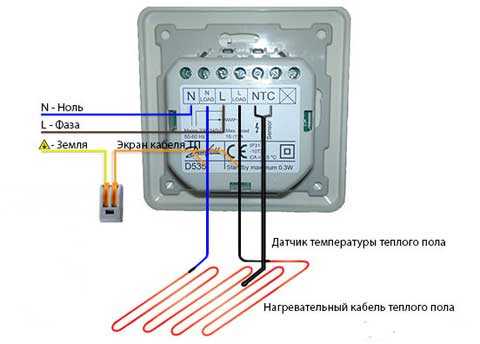

Электрическая схема подключения терморегулятора теплого пола с заземлением или занулением (пунктиром)

После установки монтажной коробки в стене по направлению к полу необходимо сделать штробы под укладку выводов нагревательных элементов (кабелей, матов или пленок). В эту же канавку или в штробу рядом укладывается труба/гофрошланг под датчик температуры пола. Канавка может быть одна. Тогда она делается достаточно широкой, чтобы можно было без проблем разместить все провода и трубу. Можно для проводов каждого отопительного контура сделать отдельный канал, причем иногда их укладывают тоже в трубы/гофрошланги. В этом случае ремонт будет легче — выдернете провода от неработающих контуров, предварительно отключив их от терморегулятора, а на их место вставите другие от исправного контура. И не нужно будет добить стену.

От места установки датчика в стене и полу делается штроба, в которую затем укладывается гофрированная труба. В нее будет опускаться датчик температуры пола

Установка датчика теплого пола

Штроба под датчик идет по стене до уровня пола, а затем по полу на расстояние не менее 50см от стены. Причем чтобы измерения были правильными, желательно контролирующий элемент размещать посредине между нагревательными элементами, а не вблизи одного из них. В канавку укладываете трубу или шланг (по рекомендации производителя). Один конец заводите в монтажную коробку, второй, тот который в полу будет, надежно изолируете, чтобы в него не попал раствор. Использовать можно изоленту, накрутив ее в несколько слоев, сделать заглушку из пенопласта и т.п. Закрепив шланг/трубу, в него заводите датчик температуры пола: просто опускаете его в соответствующее отверстие.

Подключение

После того, как уложены нагревательные элементы (кабели, маты, пленки) провода от них заводят в монтажную коробку, где установлен терморегулятор для теплого пола. Затем по схеме, которая имеется на корпусе с обратной стороны устройства, все провода подключаются. Только после этого подается питание.

Схема подключения кабелей, зазаемления и датчика температуры есть на обратной стороне корпуса терморегулятора теплого пола

Теперь можно провести тестовое включение (до заливки стяжки или укладки напольного покрытия) чтобы убедиться, что система работает. Для этого проверив правильность подключения проводов и надежность их крепления, выставляете самую маленькую температуру, включаете УЗО. Затем выставляете на термостате 30^оС (максимальная температура по СНиПу). Если система работоспособна, слышен щелчок — реле подключило контур в работу. Через несколько минут все части греющих элементов должны быть теплыми. Теперь если температуру снова выставить на минимум, должен снова послышаться щелчок отключения питания. После этой проверки можно считать что установка терморегулятора теплого пола завершена и можно начинать заливку стяжки или укладывать напольное покрытие.

Если система не включается, скорее всего, дело в датчике. Это вообще, достаточно распространенное явление — выход его из строя. Так что не пугайтесь. Стоят они немного, меняются просто. Чтобы проверить исправность, измеряете сопротивление датчика теплого пола. Полученные данные сравниваете с паспортными. Есть разница — датчик неисправен. Вынимаете поломанный, вставляете новый, еще раз все тестируете. Должно заработать.

Итоги

Установка термостата и датчика теплого пола — не самое сложное занятие, вполне под силу для самостоятельного монтажа. Единственная сложность — подключение электропитания и заземления/зануления. Для этих работ желательно пригласить электрика. С остальными этапами установки вполне можно справится своими руками.

teplowood.ru

Терморегулятор для теплого пола, термостат, теплодатчик: виды, как выбрать

Краткое содержание

Термостат – устройство для поддержания стабильной рабочей температуры теплого пола. Классифицируется по типу размещения и количеству используемых датчиков.

Сенсорный термостат

Терморегулятор – запорно-регулирующая система, контролирующая отопительное и охлаждающее оборудование. Поддерживает температуру на заданном уровне.

Терморегулятор HQQ TR05

Для чего нужен термостат?

Терморегулятор для теплого пола нужен для управления всей системой отопления. Благодаря этому устройству, вы сможете включать или отключать обогрев нужных секций на определенное время. Программируемый термодатчик позволяет не только поддерживать стабильную атмосферу в доме, но и экономить расходы электроэнергии.

Терморегулятор для теплого пола

Кроме этого, термостат выполняет еще одну важную функцию – он защищает кабеля и ваш дом от возгорания. Термодатчик самостоятельно определяет критическую температуру и отключает систему отопления, предотвращая, таким образом, перегрев кабеля. Чувствительные сенсоры регуляторов также обеспечивают надежную защиту ламинату и линолеуму от возгорания или плавления.

Виды термодатчиков:

Кроме классификации по принципу работы, регуляторы также различаются по месту установки: они могут располагаться на улице, в комнате (накладной) или в ванной комнате. Уличные модели обязательно должны находиться в электрощитах. Отметим, что термодатчик может располагаться на любом расстоянии от напольного покрытия, однако не слишком низко, поскольку вам придется ложиться на пол, чтобы регулировать температуру отопления.

Таблица предназначения терморегуляторов

Большинство современных устройств для контролирования температуры не рассчитаны на обслуживание систем отопления, мощность которых превышает 3 кВт. Поэтому накладной регулятор теплого пола проходит тестирование на совместимость.

Для управления температурой в каждой комнате используется отдельный датчик, но обязанности этих устройств можно соединить в одну систему. В таком случае один термостат начинает отвечать за обогрев в двух небольших комнатах, например, в туалете и ванной.

Виды датчиков

В большинстве случаев терморегулятор для теплого пола оснащается одним датчиком. Но практика показала, что одного датчика для контроля температуры недостаточно. Для более качественного контроля температуры рекомендуется использовать дополнительные датчики, например, контроля температуры воздуха.

Обзор комнатных термостатов с датчиком

В каких случаях нельзя обойтись одним датчиком? Ограничиваться одним датчиком не рекомендуется, если ваш пол покрыт материалами, которые плохо переносят высокую температуру, например, ламинат или линолеум. В комнате с таким напольным покрытием лучше устанавливать датчики контроля температуры напольного покрытия и воздуха.

Критерии выбора терморегулятора

Обращайте внимание на:

Количество функций. Специалисты считают: чем больше функций, тем проще будет настроить топление в доме;
Интерфейс управления должен быть максимально простым, особенно если в доме живут пожилые люди или дети. Накладкой термостат имеет один из лучших интерфейсов управления;
Основные виды терморегуляторов
Способ установки. Обращаем внимание на этот параметр только в определенных условиях: вы планируете установить термодатчик на улице или в комнате с повышенной влажностью, например, в ванной;
Мощность – самый важный критерий. Этот параметр определяет, с какой отопительной системой терморегулятор для теплого пола будет сочетаться. Если мощность теплого пола слишком высокая, то рекомендуется устанавливать магнитные пускатели – устройства, которые защитят термостат от перегрузок. Так как от мощности термодатчика зависит работоспособность пола и ваша безопасность, то рекомендуем выбирать продукцию только известных производителей: Uriel Elektronics Ltd, Ireg, RTC, и др.

Продукция указанных выше производителей выделяется современным дизайном, отличной сочетаемостью со всеми типами теплых полов и прочностью накладкой коробки. Как быть, если у вас нет возможности приобрести фирменный регулятор? Можете использовать обычный. В таком случае мощность отопительной системы не должна превышать рабочие возможности термостата более чем на 5%.

Как выбрать термодатчик для квартиры, крыши, уличного отопления

Схема расположения терморегулятора для теплого пола

В большинстве случаев устройство для регулирования температуры атмосферы в квартире или доме устанавливается на высоте 0,8–1,2 метра от пола в монтажную коробку. Кабеля, идущие к устройству, защищаются от механических повреждений гофрированной трубой.

Специалисты считают, что максимальную эффективность и экономию дает цифровой программируемый регулятор. В этом устройстве заложены программы оптимизации обогревания и расходов электроэнергии.

Такой термостат автоматически отключается, если температура в доме поднимается выше заданных параметров или люди покидают свой дом. Старайтесь выбирать терморегуляторы от производителя пола. Гарантийный срок таких устройств в среднем составляет от 1 до 3 лет.

Накладной термостат для уличного обогрева подбирается по таким параметрам:

Обязательное наличие выносного датчика. Накладной регулятор должен выдерживать перепады температуры от -60 до + 50 градусов;
Регулятор теплого пола должен иметь функцию автоматического включения при падении температуры до 0–5 градусов;
Стойкость к перепадам напряжения, атмосферным осадкам и механическим повреждениям;
Схема установки термостата и других компонентов для уличного обогрева

Уличные регуляторы устанавливаются в распределительный шкаф на DIN-рейку или в розеточную коробку.

Основные требования к регуляторам, которые размещаются на крыше:

Элементы системы терморегулятора кабельного обогрева кровли

Наличие специального крепления для DIN-рейки;
Возможность подключения сразу нескольких датчиков контроля показателей в разных уголках крыши;
Возможность синхронизации с датчиками температуры и влажности;
Современная защита корпуса от влаги и пыли. Термостат должен иметь хотя бы минимальный уровень защиты – IP 25. Чем выше значение защиты, тем надежнее герметизация корпуса и меньше вероятность того, что устройство на крышке выйдет из строя.

На крыше термодатчик лучше размещать в местах, где скапливается меньше всего пыли. Мелкие частички могут уменьшить точность измерения данных и привести к засорению жизненно важных микросхем. Устройства, расположенные на крыше, должны в обязательном порядке проходить ежегодную проверку на исправность и сопротивление внутри устройства. Любые неисправности должны немедленно устраняться.

Видео: RTC 70 терморегулятор для теплого пола

kaminyn.ru

Терморегулятор для теплого пола: как выбрать, подключение

Одним из важных элементов системы теплого пола, является терморегулятор. На сегодняшний день они представлены большим количеством моделей. В этой статье мы рассмотрим основные виды, сферу их применения, а также осуществление работ по установке и настройке.

Содержание статьи:

Для чего нужен терморегулятор

Основная задача устройства состоит в осуществлении контроля за всей системой теплого пола. Очень часто его называют термостатом. С его помощью можно не только регулировать температуру внутри помещения, но и управлять системой, с возможностью создавать программные режимы на каждый день.

За счет термостата осуществляется подача напряжения на секции теплого пола в заранее выбранное время. Если прибор имеет программное обеспечение, тогда можно внести настройки на поддерживание определенного уровня температуры на протяжении установленного времени. Наличие таких функций, делает прибор практичным и многофункциональным, ведь он не только поддерживает приемлемую атмосферу, но и способствует экономии электричества.

Важно отметить, что каждый регулятор обладает дополнительными опциями, относительно безопасности и защиты. По достижению системой выбранной температуры, он отключается, тем самым предотвращает перегревание нагревательного кабеля.

Виды регуляторов для теплого пола

Прежде чем выбрать терморегулятор для теплого пола, нужно рассмотреть основные разновидности, и ознакомится с их характеристиками и предназначением:

механический – наиболее дешевая модель, которую рекомендуют использовать для помещений с небольшой площадью (санузел, ванная, малогабаритный коридор). Важно отметить, что их монтаж исключает возможность экономии электричества, так как они не поддаются программному управлению, а включаются и выключаются вручную, исходя из уровня комфорта владельца.
программируемый – предоставляет возможность самостоятельно создания программ, направленных на поддержание определенных температур, в разное время суток. Как правило, производители представляют на рынке модели, с возможностью программирования на сутки или неделю. Устанавливать такой регулятор рекомендуют в частных домах, с большой площадью, где существует потребность в экономии энергоносителей. Для стандартных квартир, устройство не рационально в применении, так как не способно быстро нагреть основание.
сенсорный – аналог программируемых устройств, обладает такими же преимуществами и функциями. Отличия состоят в конструкции и наличии сенсорного экрана, который упрощает процесс управления и настройки.
электронный – усовершенствованная версия механического прибора, оснащенная жидкокристаллическим дисплеем. Управление осуществляется вручную, при этом на экране можно видеть температуру поверхности, которая поддается обогреву.

Одним из важных показателей, на который необходимо обращать внимание в процессе подбора, является мощность. Данную информацию можно найти в инструкции производителя. В среднем, предельная мощность большинства устройств составляет 3кВт. Если же площадь комнаты большая, и превышает пределы мощности изделия, тогда рекомендуется разделить систему на сегменты, для каждого из которых устанавливается индивидуальный термостат. В противном случае, понижается эффективность прибора, и не исключены частые неполадки, за счет перегревания.

https://www.youtube.com/watch?v=A5mEHe7kT5Y

В зависимости от типа проводимой установки, регуляторы могут быть:

встраиваемыми – монтируются в заранее подготовленное отверстие в стене;
накладными – процесс монтажа осуществляется путем крепления к монтажному коробу, расположенному на стене.

Схема подключения

Одной из последних разработанных систем, является инфракрасный теплый пол. Основным элементом его конструкции выступает пленка, изготовленная из плотного полимерного материала. Работоспособность покрытия осуществляется с помощью электричества. На краях всех тепловых элементов располагаются проводники, к которым осуществляется крепление проводов от источников питания.

Составными элементами комплекта, также выступают термостат, и термодатчик. Все они соединяются с системой с помощью кабелей. Термостат располагается на стене, и к нему подводится общий провод от каждого теплового элемента. Расположение термодатчика осуществляется на поверхности пенки, под покрытием, чтобы иметь возможность точно определять уровень температуры основания.

Монтаж терморегулятора на стену

Установка терморегулятора осуществляется поэтапно. Рассмотрим каждый из них:

Формирование штроб (20*20 мм), для расположения будущей проводки, а также места для монтажа коробки. Для этого необходимо воспользоваться перфоратором или дрелью. По завершению всех работ, поместить коробку в монтажное отверстие.
Укладка проводки. В имеющуюся штробу поместить кабели питания системы, а также провод температурного датчика.
Установка термостата на высоте 30-40 см от уровня пола, путем фиксации его в монтажной коробке.
Соединение главных узлов. Чтобы устройство работало исправно, на этом этапе необходимо четко придерживаться рекомендаций производителей, которые приведены в инструкции к устройству.
Крепление лицевой панели с помощью винтов и шурупов, которые прилагаются в комплекте. По завершению всех работ, можно осуществить подачу напряжения, чтобы проверить исправность и правильность подключения. Если устройство заработало, можно приступить к процессу настройки.

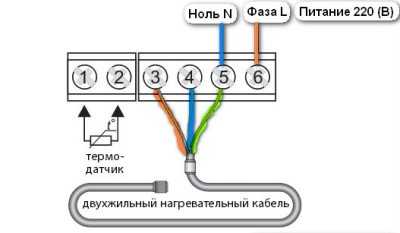

Как подключить провода

В коробку регулятора вводятся несколько видов кабелей, имеющих различную изоляционную окраску. В стандартных случаях, к нолю относится провод голубого цвета, к фазе – черного, за заземление отвечает кабель с желто-зеленой оболочкой. Поиск фазы осуществляется сетевым индикатором, также изначально нужно позаботиться об измерении напряжения между нолем и фазой, оно должно быть на уровне 220 В.

Провода кабеля нагревания и питанию поддаются обрезке и зачистке, при этом они должны выходить из коробки на 5 см. Соединение заземляющего и оплетки греющего провода, лучше закрепить специальной клеммой. Затем следует процедура подключения кабеля питания к термостату, согласно схеме, которая предоставляется с каждой конкретной моделью.

По завершению всех перечисленных мероприятий, можно приступить к заведению фазы в соответствующий разъем, а также соединить термодатчик, который расположен в гофрированной трубке, с сенсор-клеммами.

Если подключение выполняется самостоятельно, следует тщательно осмотреть разъемы на панели изделия, и их обозначения. Как правило, их семь, и каждый имеет свое предназначение:

контакт 1 – фаза от распределительно щитка, или другого источника питания;
контакт 2 – ноль, от щитка;
контакт 3 – ноль к теплому полу;
контакт 4 – фаза к системе;
контакт 5 – свободный;
контакты 6,7 – подключение с кабелями датчика.

Основные принципы настройки

Настройка устройств напрямую зависит от типа установленной модели устройства:

непрограммируемые – после нажатия кнопки включения, владельцу остается лишь в ручном режиме задать желаемую температуру, путем нажатия кнопок.
программируемые – предполагают возможность занесения в память программ, которые включают время работы, температурный режим, устанавливаемые на определенный период.

Процесс стандартной настройки

В процессе отладки прибора, очень важно соблюдать последовательность проводимых шагов. В стандартной ситуации, за управление отвечают всего лишь три кнопки: «+», «-», «ок». С их помощью можно легко реализовать приведенную классическую схему:

задавание текущего времени и дня недели;
нажав кнопку «ок», зайти в меню, и проверить, какой из датчиков, на данный момент функционирует. Как правило, заводские настройки предполагают функционирование датчика воздуха, его необходимо сменить на датчик основания. Таким образом, удастся более точно контролировать режим обогрева.
настройка периода времени. В будние можно пользоваться стандартными режимами – утро, день, вечер, ночь. Чтобы зафиксировать настройку, нужно выбрать время, температура, и нажать «ок». При постоянном нахождении в помещении, можно обогревать пол до 26°, если же владельцы часто отсутствуют, то указанную планку можно поднять на несколько градусов.
формирование настроек на выходные дни, выполняется таким же образом.

Представленный вариант настройки может задаваться на всю неделю. Это особенно удобно, если жильцы дома работаю, и живут по стандартному графику, который предполагает одно время ухода из дома и возвращения. Если существует потребность можно перейти на ручное управление, которое позволит атмосферу в помещении на одном уровне, на протяжении всего дня.

stroypedia.com

Как выбрать терморегулятор для теплого пола среди огромной массы предложений

Терморегулятор для теплого пола – специальный прибор, который позволяет контролировать и регулировать степень нагрева не только пола, но также воздуха в квартире.

Обычно терморегуляторы ставятся в каждом помещении, где монтируется теплый пол: термостат отвечает за поддержание нужной вам температуры в данной конкретной спальне, гостиной или ванной комнате.

Но бывают многоканальные приборы, то есть в одном корпусе объединяют два одноканальных регулятора, либо один двухканальный, и каждый сепаратно контролирует свою зону обогрева.

Какие функции может выполнять терморегулятор

Основная функция регулятора теплого пола — поддержание заданной температуры, поэтому он:

Включает и выключает подогрев по мере изменений температуры пола с учетом или без учета температуры воздуха в данном помещении
Включает экономный режим нагрева ночью или во время отсутствия жильцов
Включает или отключает систему в заданное время

На использование с каким теплым полом рассчитаны термостаты?

Для всех систем теплого пола – пленочных и электрических, будь то маты или уложенный кабель, подходят практически все виды выпускаемых термостатов. Они универсальны, независимо от типа и способа управления.

Поэтому при выборе нагревательного кабеля или мата одной фирмы совсем не обязательно покупать термостат той же марки.

Для водяного теплого пола также применяются терморегуляторы, но параметры задаются для всего контура, а не каждой комнаты по отдельности.

Другая необходимая вещь — демпферная лента для теплого пола. Она компенсирует тепловое расширение стяжки и не допустит деформации финишного покрытия.
Если этим покрытием будет плитка, тогда наши советы по выбору плиточного клея для теплого пола будут вам полезны

Внешний вид и классификация

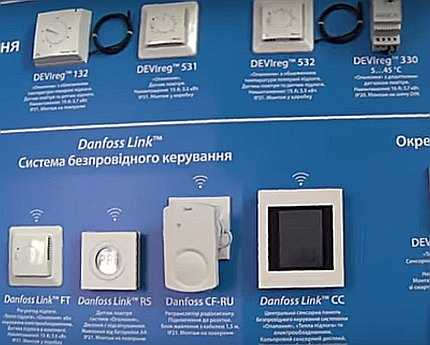

На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

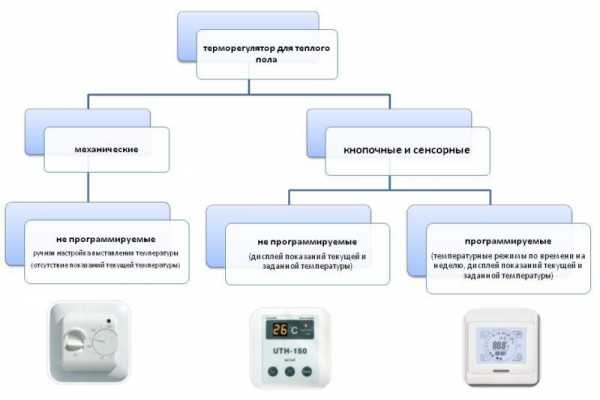

Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

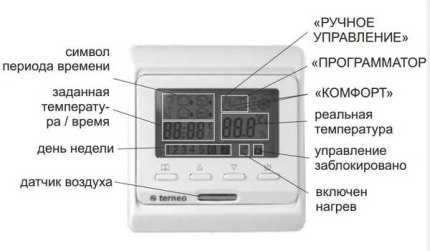

Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

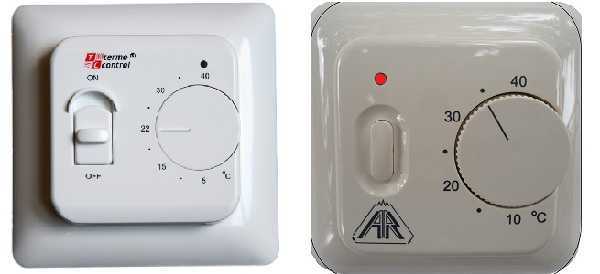

Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только прикосновением можно проверить, работает ли система.

Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

Датчики

В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

Инфракрасные датчики хороши тем, что их не обязательно крепить на полу — можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.) , а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

Датчики бывают:

по методу установки — внутренние и внешние,
по «начинке» — цифровые и аналоговые.

Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

Может ли работать теплый пол без терморегулятора?

Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

Экономичность терморегулятора

Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

Чем больше параметров задействовано, тем большую, экономию электроэнергии можно получить.

Исследования показали, что терморегуляторы дают разную экономию:

Непрограммируемые — до 30%,
Программируемые — до 70%.

Основные критерии выбора

Некоторые производители продают терморегулятор в комплекте с теплым полом.

Понятно, что в комплект идут далеко не самые сложные модели прибора, имеющие минимальное число функций и небольшую стоимость. Но вполне может быть, что вам этого будет достаточно, если обогреваемая площадь невелика.

При необходимости выбрать другой прибор, полезно учитывать несколько его параметров:

Технические характеристики:
механика или электроника, либо программируемая электроника,
выносные или встроенные датчики,
датчики температуры пола или воздуха по отдельности или совместно.

Мощность прибора.

На приборе указана максимальная мощность теплого пола, на которую он рассчитан.

Но на деле следует покупать прибор, рассчитанный на большую нагрузку, чем теплый пол в помещении. Превышение должно составлять 15-20%, тогда прибор будет работать достаточно долго.

При очень больших помещениях теплый пол настилается отдельными блоками, каждый из которых подключается к своему термостату.

Способ установки:
Накладные — укрепляются в специальный короб на стене, подходят для всех типов стен.
Встраиваемые: для них следует проштробить канавки для сокрытия проводов и просверлить отверстие для установки монтажной коробки для крепления прибора. Не используются в деревянных домах.
Для подключения с DIN-рейки: эти термостаты устанавливаются в панели распределительного щитка.

Дизайн, оформление:
форма, цвет – выбор настолько велик, что трудно давать рекомендации.

Число каналов:
один прибор контролирует два помещения — необходимо соблюдать ряд условий,
два одноканальных прибора в одной коробке,
один двухзонный терморегулятор.

Управление и программирование
В зависимости от возраста пользователей и их запросов, а также режима теплообмена можно найти соответствующий по уровню сложности прибор.

Установка

Место для установки терморегулятора определяется заранее, исходя их мощности теплого пола и самого прибора.

Как подключить теплый пол к терморегулятору?

Иногда подключение производят непосредственно к электрощиту, в таком случае для него должен быть установлен выключатель-автомат — при мощности более 2 КВт.

Чаще подключают термостат через сетевую розетку, принимая в расчет общее количество работающих от нее электроприборов.

Обычно прибор располагается в 80-90 см от пола, но если используются датчики воздуха, не важно, отдельно или в паре с датчиком пола, то установку следует проводить согласно инструкции и на той высоте, которая рекомендована производителем.

Датчик пола обычно располагается на расстоянии 50-60 см от стены, на которой размещен терморегулятор.

Его помещают в гофрированную или монтажную трубку для защиты от возможных повреждений и легкой его замены при необходимости.

При установке пленочного пола для датчика делается углубление в полу на толщину трубки, в которой датчик располагается, чтобы он не поднимался над общим уровнем.

Этапы установки терморегулятора, после того, как вы определились с местом:

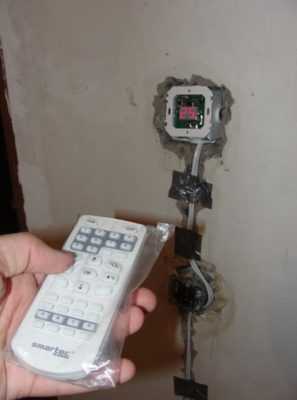

Монтируем коммутационную коробку под терморегулятор, если он не накладной.
Делаем штробу в стене и полу.
Подводим провода электропитания к коробке и проверяем тестером подачу напряжения.
Подводим провод от датчика через гофротрубу и штробу к коробке термостата.
Подсоединяем провода согласно схеме.
Ставим термостат на место установки.
Закрепляем наружную панель и крышку термостата.

Сравнение терморегуляторов: цены и производители

Купить терморегулятор не сложно, главное – разобраться, что именно требуется и насколько легко им пользоваться.

Если нужно приобрести самый простой механический прибор, дешевый и надежный, стоит присмотреться к продукции немецкой фирмы EBERLE.

Программируемые электронные термостаты от немецкой же фирмы LEGRAND относятся к числу «популярных из дорогих».

Отдельно стоит незнающий аналогов прибор двух-зонального спектра действия ТР 730 от «Национального комфорта», сравнительно недорогой и очень современный.

Отечественная разработка программируемого электронного термостата G2R S803PE от ООО «Джитуар» не уступает европейским аналогам, но гораздо дешевле по строимости.

Сравнительный обзор терморегуляторов заслуживает отдельного рассмотрения, выбор их действительно широк. Одно перечисление фирм-производителей по рейтингу продаж займет много времени:

Teplotex, OJETR, DEVI,
Теплолюкс, Thermoreg, Warmehaus,
TermoDAR, Aura, Priotherm

У всех этих приборов рейтинг выше 70%.

Ниже приводится таблица со случайно выбранными моделями терморегуляторов для теплого пола для сравнения цен на них:

Производитель	Модель	Вид	Дисплей	Монтаж	Датчик	Цена
Legrand	Valena	Электронный	+	Встраив.	Для пола	5500 р.
ООО «Джитуар»	G2RS803PE	Электронный,программируемый	+	Встраив.	Для пола	1900 р.
Eberle	RTR-E 6121	Механический	—	Встраив.	Для пола	От 750 р.
Eratherm	GV-245	аналоговый	—	Встраив.	Для пола	1880 р.
Теплолюкс	Roomstat ТР 520	Электронный,программируемый	+	Встраив.	Для пола	3680 р.
Devireg	Д-535 ELKO	Электронный	+	встраиваемый	Для пола и воздуха	3500 р.
Национальный комфорт	ТР 730	Цифровой,двухзонный	+	Встраив.	Для пола	3070 р.

Рынок терморегуляторов для теплого пола сегодня насыщен сверх меры, поэтому каждый покупатель, поговорив с продавцом и приняв во внимание свои материальные возможности, а также учитывая параметры применения, сможет выбрать удобный в применении и приемлемый по цене прибор для поддержания комфортного использования системы теплого пола.

nastilaem.com

как работает, виды регуляторов температуры, правильный выбор терморегулятора для теплых полов

Как говорят потребители, теплый пол без терморегулятора — «деньги на ветер». Этот вид обогрева жилья уже давно вошел в жизнь людей. Вначале это были водяные полы, которые требовали больших затрат не только финансовых, но и физических, и времени, так как их монтировали в стяжку. Сегодня рынок предлагает электрические маты и инфракрасные пленки, которые можно стелить непосредственно под напольное покрытие.

Терморегулятор для теплого пола – это «мозговой центр» системы, который следит за эффективностью ее работы и контролирует либо нагрев воздуха в помещении, либо самого пола, либо и за тем, и за другим.

Преимущество использования терморегулятора и его функции

Независимо от вида теплого пола, хотя он и является качественной альтернативой центральному или автономному водяному отоплению, стоит он недешево, да и электроэнергии «поглощает» немало. Именно поэтому не имеет смысла монтировать такое дорогое устройство без термостата вовсе или брать самый дешевый его аналог.

Регулятор температуры для теплого пола выполняет следующие функции:

Если его основой является датчик слежения за нагревом воздуха в помещении, то он включает/отключает устройство по мере его остывания. Главное преимущество подобного прибора в том, что он регулирует и поддерживает оптимальную температуру в доме. Если датчик терморегулятора теплого пола следит за уровнем нагрева его элементов, то отключение производится по мере их нагревания, а включение – при их остывании. При этом за микроклиматом в комнате регулятор не «наблюдает». Есть более дорогие аналоги, которые отслеживают и нагрев воздуха, и пола.
Во время отключения системы происходит экономия электроэнергии, что существенно снижает затраты на его эксплуатации. Если решать, какой терморегулятор выбрать для теплого пола, то лучше не скупиться и приобрести прибор со встроенным таймером. Это позволит устанавливать минимально допустимую температуру, когда домочадцев нет, или когда они спят, что еще больше сэкономит средств на отоплении.
Как правило, регулятор температуры следит за степенью нагрева элементов теплого пола и не допустит их перегорания. Это продлевает срок эксплуатации системы, и обеспечивает безопасность жилья и людей.
Существуют специальные многозональные терморегуляторы, которые могут контролировать работу теплых полов сразу в нескольких помещениях. Хотя подобные устройства стоят дороже, но все равно по цене выгоднее, чем платить за терморегулятор для теплого пола на 2 зоны или более по отдельности.

Большинство устройств подходят для всех систем напольного отопления, хотя можно приобрести, например, готовый комплект теплого пола под плитку с терморегулятором. Так же продаются комплекты под другие типы покрытий.

Это основные функции и их преимущества регуляторов температуры теплых полов. Как показала практика их использования, нет смысла оборудовать дорогое отопление, если оно не будет регулироваться и создавать экономию энергоресурсов при эксплуатации.

Как работает регулятор для теплого пола

Принцип действия регулятора температуры достаточно прост вне зависимости от того, отслеживает он температуру воздуха или степень нагрева пола:

Устройство состоит из датчика (рабочей части), который устанавливается между нагревательными элементами пола и дисплея, на котором фиксируются необходимые параметры.
Основой рабочей части прибора является биметаллическая пластина, которая реагирует на изменение температуры воздуха или пола и подает сигнал на дисплей.
После сравнения параметров реального нагрева и заданного, регулятор либо отключает теплый пол, когда первые выше, либо подключает к электросети, когда они ниже.

Вот как работает терморегулятор теплого пола. Этот процесс постоянно повторяется и именно он создает ту пресловутую экономию, которую ищут все владельцы теплых полов.

Почти все регуляторы температуры универсальны, поэтому если подобное устройство не входит в комплект теплого пола, совсем не обязательно искать прибор той же фирмы.

Типы терморегуляторов

На сегодняшний день выбор этих устройств ограничен всего несколькими видами, каждый из которых имеет свои преимущества и недостатки.

Механические устройства относятся к самым дешевым, но и функций у них «раз-два и обчелся». Как правило, они настраиваются исключительно на нагрев воздуха или элементов теплого пола и работают по принципу включения/отключения. Это не совсем удобный прибор, особенно если он следит только за нагревом пола. В этом случае приходится каждый раз вручную менять его параметры, если в комнате стало жарко или похолодало, в зависимости от температуры воздуха за окном. Достоинство прибора – невысокая цена и простота монтажа и управления.
Электронный терморегулятор для теплого пола выставляется по времени, а не только по уровню нагрева воздуха или пола. У него, как правило, удобный дисплей, который может быть как кнопочным, так и сенсорным, в зависимости от цены устройства. Наличие таймера позволяет полностью автоматизировать работу регулятора, настроив нужные параметры по времени суток или на неделю вперед. Хотя выбор терморегулятора для теплого пола электронного типа обойдется дороже механического аналога, экономии он принесет больше. Это связано с тем, что в нем есть функции «день/ночь», когда в ночное время задается температура, пониженная до оптимально комфортного уровня. То же делается и днем, когда жильцов в доме нет.
Программаторы – это самые дорогие регуляторы температуры, но и функций в них значительно больше. Они подходят для тех потребителей, кто любит не только комфорт, но и свободу, так как в них есть настройка Wi-Fi, позволяющая владельцам следить за работой теплых полов на расстоянии и при необходимости менять их.
К отдельной категории относятся двух или многозональные устройства, которые настраиваются на регулировку полов сразу в нескольких помещениях. Сбор информации у таких приборов осуществляется по специальному каналу, который не влияет на другие цифровые или электронные устройства в доме.

Лучший терморегулятор для теплого пола тот, что оснащен сразу двумя датчиками: нагрева пола и температуры воздуха. Он более совершенен, так как обладает очень большим количеством функций, надежен и долговечен.

Виды датчиков для термостатов

Работа терморегулятора зависит от типа датчика, с которым он совместим. Прежде чем думать, как подобрать терморегулятор для теплого пола среди большого количества производителей и типов устройств, нужно решить, какой будет его основная функция:

Отслеживание температуры пола.
Регулировка нагрева воздуха в помещении.

Как правило, первый тип выбирается, когда в доме или квартире есть основной источник обогрева, и единственное, что требуется, это теплый пол под ногами. Этот тип регуляторов имеет выносной датчик, а рабочая часть их устанавливается между нагревательными элементами системы.

Контроллер температуры пола подсоединен к кабелю, который в свою очередь – к клеммам выносного датчика. Укладывая его в пол между витками нагревательных элементов, рекомендуется поместить его в трубу, чтобы уберечь от внешнего давления или воздействия. То же делается, когда теплый пол кладется в стяжку. Подобные предостережения так же помогают, когда требуется ремонт или замена датчика пола.

Если подключается терморегулятор для пленочного пола, то специалисты рекомендуют сделать предварительно в черновом полу штробу и уложить трубу с контроллером в нее.

Второй тип датчиков необходим, когда теплый пол – это основной обогреватель помещения. Большинство устройств имеют встроенный датчик, но можно установить и модель с выносным контроллером.

Монтаж и подключение устройства

По типу монтажа терморегуляторы бывают:

Накладные, которые не требуют дополнительных усилий и просто крепятся на стене.
Для врезных устройств нужно делать отверстие в стенке и устанавливать монтажную коробку.

Монтаж прибора осуществляется с соблюдением следующих шагов:

Устройство крепится на стене не менее чем в 80 см от пола, а его рабочая часть в полуметре от него между нагревательными элементами системы.
Если оно не накладное, то предварительно делается штроба под кабель и отверстие для монтажной коробки.
Провода электропитания подводятся к подготовленному отверстию с коробкой.
Кабель от датчика в полу через гофрированную трубу тянется по штробу к термостату.
Провода нужно соединить, опираясь на инструкцию к прибору.
Термостат помещается в монтажную коробку, и его наружная панель закрепляется на стене.

Схема подсоединения проводов, как правило, отображена на задней панели устройства, так что перепутать, куда крепится заземление, а куда кабель от датчика в полу будет сложно.

После проделанных действий нужно проверить терморегулятор и качество его контроля над работой теплого пола.

Подводя итоги, можно сказать, что если не подключать терморегулятор к системе теплого пола, то лучше не затевать ее установку вовсе. Именно он создает не только экономию ресурсов и приятный микроклимат, но и обеспечивает полную безопасность работы всей обогревательной системы. Выбирая, какой купить терморегулятор для теплого пола, черный, белый или цветной, следует опираться на технические параметры прибора, а не только на его внешний вид.

netholodu.com

Терморегулятор для теплого пола: виды, монтаж своими руками

Теплый пол завоевывает растущую популярность в качестве дополнительного или основного отопления квартир и частных домов. Даже если у владельца нет возможности обеспечить этой полезной системой все свое жилище, можно обогреть только небольшой участок, например, в ванной комнате. Затраты в этом случае будут не так велики, а комфорт во время водных процедур заметно возрастет. Гораздо приятнее стоять босиком на теплом кафеле, чем на холодной плитке.

Кроме того, ванная комната, обычно не включенная в домовую отопительную систему, получит дополнительный источник обогрева воздуха. Самостоятельный монтаж — отличный способ сократить расходы, однако важно выполнить все работы правильно. Особого внимания требует терморегулятор для теплого пола. Его не сложно установить своими руками, но понадобится внимательно изучить инструкцию.

Содержание статьи:

Как работает терморегулятор?

Терморегулятор, как не сложно понять из названия, регулирует температуру нагрева теплого пола. Это электрический прибор, который нужно подключить, во-первых, к самой нагревательной системе и термодатчику, во-вторых, к электропитанию. Если термостат подключен правильно, то он действует следующим образом:

получает с термодатчика данные о текущей температуре нагрева;
сравнивает их с заданным значением, указанным в настройках;
отключает нагрев при превышении установленного значения температуры;
включает нагрев, если температура пола ниже, чем указано в настройках.

Цикл постоянно повторяется, что обеспечивает равномерный прогрев пола и помещения, а также оптимальный расход тепловой энергии.

Для жилых помещений обычно выставляют температуру нагрева пола около 26 градусов, а в детских садах и других подобных учреждениях достаточно и 24 градусов. На показания температуры нагрева влияет также тип напольного покрытия.

Электрические системы, уложенные под ламинат, обычно работают при 27 градусах, а вот теплый пол, размещенный под паркетом, может нагреваться и до 30 градусов. Чрезмерный нагрев элементов может привести к деформации напольного покрытия и поломке системы.

Какими бывают терморегуляторы?

Существует несколько видов современных терморегуляторов, предназначенных специально для работы с системами электрического теплого пола. Стоит отметить, что с водяными системами теплый пол устанавливается не всегда.

Порой владельцы предпочитают регулировать обогрев вручную. Но для матов, кабелей или других электрических систем терморегулятор используют в обязательном порядке, поскольку это эффективный способ экономии электроэнергии, а также возможность значительно повысить безопасность эксплуатации теплого пола. Водяной теплый пол перегревается крайне редко, но электрические системы требуют высокой степени контроля.

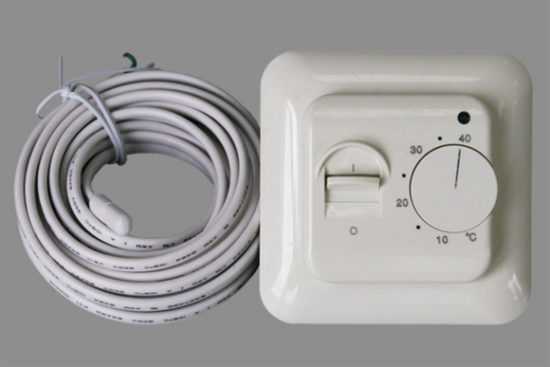

Простейшие модели терморегуляторов для теплого пола содержат минимальное количество электроники. Они просты и надежны в эксплуатации, прекрасно подходят для небольших помещений
Существуют как исключительно простые по конструкции модели терморегуляторов, так и устройства, снабженные одной или несколькими дополнительными функциями. Среди них следует отметить:
Наличие программируемого таймера, который позволяет установить различный температурный режим для разного времени суток. В результате интенсивность расхода тепловой энергии можно снизить на конкретные периоды времени и восстановить полноценную работу системы в остальное время.
Встроенный режим экономии энергии, обеспечивающий значительное снижение температуры нагрева в период отсутствия жильцов в доме, что дает возможность значительно сократить счета за электричество.
Наличие ограничительного датчика, который позволяет заранее задать граничные значения температуры нагрева для конкретных значений температуры воздуха в комнате, что предотвращает случайный перегрев элементов системы, а также поверхности напольного покрытия.
Функцию интеллектуального программирования, позволяющую практически произвольно, в зависимости от ситуации в конкретном доме, устанавливать длительность и режим смены периодов экономии и интенсивного обогрева.
Следует учитывать, что для устройства теплого пола в небольшой ванной комнате нет необходимости приобретать дорогую программируемую модель. На малых площадях с задачей регулирования работы теплого пола успешно справляются самые простые модели: электронные или даже механические.
Но на большом метраже, т.е. в просторной ванной, возможно, имеет смысл установить более “продвинутый” терморегулятор, чтобы сократить затраты электричества.

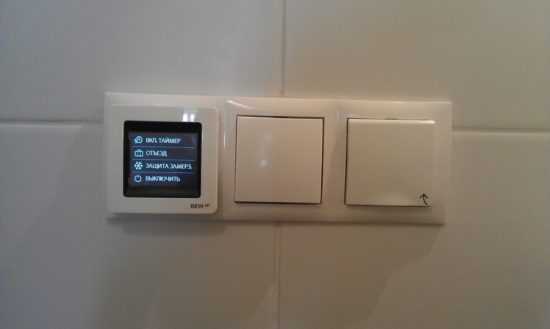

Программируемые терморегуляторы для теплого пола могут содержать несколько встроенных функций. В качестве панели управления в таких приборах используют сенсорный экран
Выбирая терморегулятор, следует ориентироваться на мощность и размеры обогревательной системы, к которой он будет подключен. Мощность бытового термостата для теплого пола, как правило, не превышает трех киловатт. Хотя термостаты могут существенно различаться по типу и набору функций, принцип их подключения обычно не имеет значительных отличий. Обычно с системами теплого пола используют термодатчики, которые размещены под напольным покрытием.
Терморегулятор можно настроить и на показания температуры воздуха в комнате, но для этого нужно тщательно выбирать место установки датчиков, поскольку исказить их данные могут самые различные факторы: сквозняки, положение мебели, бытовые электроприборы и т.п.
Порядок монтажа и подключения
Для опытного электрика установка любого термостата не представляет особых сложностей. Независимо от модели обычно производитель снабжает устройство подробными инструкциями. Кроме того, схема подключения обычно расположена прямо на панели корпуса прибора.
Но для домашнего умельца, который с трудом разбирается в специфике работы электрика, задача может оказаться трудновыполнимой. Знание подробностей и важных нюансов при установке термостата поможет избежать ошибок и необходимости переделывать всю работу.
Обычно на одной из панелей терморегулятора для теплого пола представлена подробная схема, которая позволяет выполнить подключение всех элементов правильно
Подготовка прибора и места установки
Первое, что необходимо сделать перед установкой терморегулятора, это изучить инструкции и рекомендации, приложенные производителем. Там обычно указаны сведения о том, как снять лицевую панель, чтобы выполнить подключение. Снимать панель управления следует аккуратно, чтобы не повредить прибор.
Затем необходимо подготовить место для установки терморегулятора. Обычно его выбирают еще при проектировании системы теплого пола. Рекомендуется поместить прибор на высоте примерно 0,6-1,0 м от пола. Желательно, чтобы рядом были электрические розетки, что существенно облегчит подключение электропитания.
В подходящем месте следует сделать в стене нишу, размеры которой позволяют установить в нее монтажную коробку для терморегулятора. Альтернативный вариант состоит в том, чтобы закрепить монтажную коробку прямо на стене, но в интерьере такое решение смотрится не слишком хорошо.
Подключение электропитания и термодатчика
Сначала к устройству следует подвести провода питания. Необходимо определить провод с фазой. Обычно он темный: черный или коричневый. Проверить наличие напряжения можно с помощью тестера. Рабочий провод с нулевым напряжением обычно синего цвета. Разница между нулем и фазой должна составлять 220 В.
Цветовая маркировка кабелей существенно облегчает процесс монтажа терморегулятора. Вот некоторые полезные сведения о такой маркировке:
фазовый провод обычно бывает белого, черного или коричневого цвета и маркируется буквой L;
нулевой провод обозначают буквой N, чаще всего это провод синего цвета;
провод заземления обычно желтого или зеленого (как вариант — желто-зеленого) цвета.
Более наглядно процесс подключения термостата к электрической сети и греющему кабелю можно рассмотреть с помощью схемы:
Термостат необходимо подключить к электропитанию, а также к греющему кабелю теплого пола и к термодатчику. Гнезда подключения обозначены цифрами
Сначала необходимо подвести сетевой провод к соответствующим гнездам. К контакту 1 подводят фазовый провод, обозначенный как L. К гнезду 2 присоединяют провод N, т.е. ноль. Затем выполняют подключение контактов греющего кабеля к гнездам 3 и 4. К гнезду 3 подводят нулевой провод (N), а к гнезду 4 — фазовый (L).
После этого выполняют подключение к термостату температурного датчика через гнезда 6 и 7. На этом этапе нет необходимости в соблюдении какой-либо полярности.
После этого подключают температурный датчик. Сам датчик должен быть уложен в отрезок гофрированной трубы и уложен таким образом, чтобы передавать адекватные температурные данные. Провода термодатчика подводят к корпусу термостата и подключают к нему.
Особенности подключения греющего кабеля
Нагревающий кабель теплого пола может быть двужильным или одножильным. В первом случае под изоляцией находятся два провода, по которым поступает ток, а также еще один провод, предназначенный для заземления прибора. На представленной ниже схеме представлен порядок подключения такого греющего кабеля.
Подключить к терморегулятору теплого пола двужильный греющий кабель не сложно, важно правильно присоединить фазовый и нулевой провод, а также заземление
Коричневый и синий провода — токопроводящие. На коричневом проводе есть напряжение (фаза), синий провод — нулевой. Зеленым цветом обозначен провод заземления. Коричневый, синий и зеленый провода подключаются соответственно к гнездам 3, 4, и 5.
При монтаже терморегулятора этого типа понадобится специальная клемма для провода заземления. В комплект поставки она входит не всегда, поэтому следует заранее уточнить наличие клеммы или приобрести необходимую деталь перед началом установки прибора.
Считается, что подключать к терморегулятору двужильный греющий кабель проще, чем одножильный, поскольку последний необходимо присоединять к устройству с двух сторон.
Для правильного подключения проводов заземления следует использовать специальную клемму. Если в комплекте терморегулятора этот элемент отсутствует, его приобретают отдельно
Под оболочкой одножильного кабеля находятся два провода. По одному из них поступает электрический ток, второй необходим для заземления прибора. Обычно токоведущий провод делают белого цвета, а провод заземления имеет зеленый цвет. На схеме можно увидеть порядок подключения такого кабеля к терморегулятору. К гнездам 3 и 4 подводят провод под напряжением, а заземление подводят к гнезду 5.
Одножильный греющий кабель теплого пола подключают к терморегулятору с двух концов, что следует учитывать в схеме раскладки кабеля на этапе проектирования
Описанные выше схемы подключения позволяют составить общее представление о порядке подключения терморегулятора к теплому полу, температурному датчику и электрической сети. Однако при выполнении монтажных работ в каждом конкретном случае следует обращать внимание на устройство выбранного прибора и особенности нагревательного элемента теплого пола.
Кроме того, необходимо не только выполнять инструкции изготовителя прибора, но и придерживаться правил техники безопасности при проведении электромонтажных работ.
Установка прибора в коробку
После этого термостат устанавливают в монтажную коробку. Действовать следует осторожно, чтобы не повредить отдельные элементы прибора. Терморегулятор должен входить в коробку свободно, прилагать усилия для его установки не рекомендуется.
Помехой при монтаже может быть слишком длинный провод, обычно такие проблемы легко устраняются. Наглядно процесс подключения терморегулятора к установленной системе теплого пола представлен в следующем видеоматериале:
Проверка и настройка
После этого остается лишь проверить правильность положения прибора с помощью уровня, чтобы он стоял ровно. Если все операции выполнены правильно, можно навесить и закрепить винтами переднюю панель с блоком управления.
После того, как терморегулятор закрыт крышкой, следует включить автомат и подать на устройство питания. Затем проверяют индикатор питания на панели управления. Если терморегулятор снабжен жидкокристаллическим экраном, на нем появятся соответствующие значения.
В простых моделях наличие электропитания может обозначаться обычным диодным индикатором.
При настройке терморегулятора для теплого пола следует учитывать не только прогрев воздуха, но и тип напольного покрытия, под которым размещена система
Еще один способ проверить исправность программируемого терморегулятора и правильность его подключения, состоит в том, чтобы установить на приборе минимальную возможную температуру нагрева, после чего включить его. Затем следует задать максимальную возможную температуру и проконтролировать замыкание обогревательной цепи, о чем сообщит характерный щелчок.
После этого устройство необходимо отрегулировать, установив подходящие температурные данные. Если к этому моменту работы по укладке теплого пола полностью окончены, а бетонная стяжка уже высохла (в случае, когда ее монтаж предусмотрен технологией), можно протестировать работу теплого пола и убедиться, что терморегулятор работает правильно.
Проверку программируемых моделей рекомендуется выполнять следующим образом:
выставить время включения и отключения устройства;
задать подходящие температурные данные;
запустить теплый пол и наблюдать за его работой в течение суток.
Современные терморегуляторы, снабженные большим количеством электронных составляющих, необходимо устанавливать очень аккуратно и внимательно. Такие приборы очень чувствительны к перепадам напряжения, а при неправильном присоединении проводов устройство может просто сгореть. Поэтому при любых сомнениях начинающему электрику стоит проконсультироваться с более опытным специалистом.
vannapedia.ru
