Монтаж водяного теплого пола - поэтапная инструкция

Монтаж водяного пола как метод обогрева помещений (кстати говоря, не только жилых), имеет ряд неоспоримых преимуществ перед радиаторной или конвекционной системой отопления. Во-первых, теплые полы обеспечивают прогрев помещения равномерным образом, причем направление прогрева снизу вверх благотворно для человеческого организма. Использование таких систем не наносит даже теоретического вреда здоровью – наоборот, водяной теплый пол снижает концентрацию пыли в воздухе и не сшит воздух, как его электрические аналоги. С эстетической точки зрения отсутствие громоздких радиаторов и батарей позволяет добиться дизайнерской привлекательности и расширяет жилое пространство. Экономически устройство водяного теплого пола  недешево – но это единовременные вложения. Эксплуатация качественно выполненных теплых полов с циркуляцией горячей воды продолжается несколько десятилетий, а обслуживание не требует больших материальных затрат.

  1. Устройство теплого водяного пола
  2. Монтаж водяного пола – поэтапная инструкция
  3. Правила монтажа водяного пола

Конструктивно водяной пол представляет собой сеть из одного или нескольких контуров труб, вмонтированных в бетонную основу.  Возможно обустройство таких систем на деревянной основе, но эффективность теплопередачи при этом снижается и уменьшается выбор вариантов декоративной отделки. Циркулирующая в трубопроводах горячая вода прогревает пол и прилегающий к нему слой воздуха, обеспечивая тепло во всем помещении. Ходить в самую морозную погоду босиком по своей квартире возможно только при обогреве «теплыми полами» — ни один радиатор или тепловая пушка вам такого не позволят. Отделка верхней (рабочей) поверхности может быть самой различной. Керамическая плитка, ламинированные панели и другие покрытия могут вписаться в различные ремонтные концепции и при этом служить функциональным финишным покрытием для теплых полов.

Типовое устройство водяного теплого пола сравнивают со слоеным пирогом – очень меткая аналогия. Каждый слой «пирога» выполняет свою задачу, игнорирование любой составляющей не позволит получить качественную «выпечку» в этой ремонтной «кулинарии»:

  • Основание. Оно должно быть бетонным. Допускается устройство водяных теплых полов на черновых деревянных полах, на песчаной или земляной засыпке (обычно при работе вне помещений) – но бетонное основание является наилучшим строительным решением, особенно в плане долгосрочной и надежной эксплуатации.
  • Слой гидроизоляции. В большинстве случаев комбинируется с прокладкой демпферной ленты по периметру помещения для компенсации механических нагрузок.
  • Слой теплоизоляции. Предназначена теплоизоляция для направленного действия теплового излучения – вверх, к финишному покрытию и для снижения нецелевого нагрева материала основания.
  • Система контуров из труб. Главная часть любого водяного теплого пола, обеспечивает все его функциональные достоинства.
  • Несущая прослойка. Трубы имеют достаточную прочность, но укладывать плитку или линолеум непосредственно на них нельзя. Кроме равномерного распределения давления, несущая прослойка из стяжки способствует прогреву всей поверхности пола, без локальных зон с высокой/низкой температурой.
  • Финишное покрытие. Выполняет декоративно-эстетические задачи, должно обладать хорошими теплопроводящими качествами.

Еще до начала переоборудования системы отопления по методу водяных теплых полов важно учесть не только стоимость комплектующих и сроки работы. Следует принять во внимание размеры конструкции – различные варианты устройства водяного теплого пола имеют толщину от 80 до 160 мм. Конкретный размер зависит от диаметра используемых труб, вида утепления, толщины стяжки и пр., но в любом случае высота помещения уменьшится.

Рассмотрим основные этапы монтажа водяных полов с той степенью подробности, которая не мешает универсальности советов и рекомендаций.

  1. Подготовка основания. Главным требованиями к основанию является его прочность, сухость и ровная поверхность (уклон не более пяти миллиметров на погонный метр). Если основание потеет или имеются потеки сырости – с ними нужно разбираться на самой ранней стадии работ. Повышенный сверх нормы перепад высот выравнивается стяжкой, именно поэтому бетонно-цементное основание предпочтительнее деревянного или песчаного. К дальнейшим этапам можно приступить только после полного отвердения выравнивающей стяжки.
  2. Монтаж гидроизоляции. Наибольшее распространение получили гидроизоляционные полиэтиленовые пленки. Их толщина должна быть не менее 0.25 мм, многие специалисты-монтажники рекомендуют толщину от 0.4 мм. Нахлест полиэтиленовых полотнищ друг на друга должен быть существенным – не менее 12-15 см, его следует тщательно проклеить строительным скотчем. Кроме того, необходим припуск полиэтиленовой гидроизоляции на стены, ведь устройство водяного теплого пола предполагает  значительную толщину сооружаемой конструкции. Впоследствии излишек гидроизоляции на стенах можно срезать.
  3. Укладка демпферной ленты. Этот этап монтажа водяных полов преследует две цели – снижает охлаждающе влияние вешних стен помещения и компенсирует расширение цементно-песчаных смесей при их заливке и высыхании. Производится специальными лентами по периметру помещения на всю высоту будущего пола.
  4. Монтаж теплоизоляции. Сейчас имеется большой выбор готовых материалов для укладки теплоизоляционного слоя при устройстве водяных полов. Наилучшими качественными показателями характеризуется вспененный полистирол со слоем металлизированной фольги. Теплоотдача сквозь такую поверхность минимальна – наоборот, происходит эффективное отражение тепла к финишному покрытию. Вспененный полистирол бывает рулонный или листовой, его недостатком следует признать разве что значительную стоимость. Теплоизолирующий слой можно выполнить из профильных прессованных плит. У них имеются специальные углубления, облегчающие монтаж трубопроводов. Профильные плиты собираются аналогично с ламинированными панелями – в замок, быстро и практически без отходов. В любом случае на теплоизоляции лучше не экономить – качество теплых полов с циркуляцией горячей воды напрямую зависит от должного уровня теплоизолирующего слоя. Толщина теплоизоляции может достигать 50 мм и не должна быть меньше 15 мм, даже для самых новых фольгированных плит с высоким прессованием материала.
  5. Укладка труб. Выполняется из трубных элементов двух типов – металлопластиковых и полиэтиленовых. Безусловным требованием является однотипность труб – стыковать один вид с другим недопустимо.

Металлопластиковые трубы предпочтительнее за счет высокой теплопередачи – от них пол прогревается лучше и быстрее. Полиэтиленовые трубы используются при многочисленных перегибах и вообще при сложном монтаже, они прочнее на изгиб, растяжение и внешнее давление. Читайте как сделать стяжку под теплый пол.

Общие правила монтажа трубопроводов при устройстве водяных теплых полов таковы:

  • Плотность укладки труб определяется необходимым уровнем прогрева комнаты. Поэтому возле фасадных стен, входных дверей и т.п. укладывать следует плотнее, а в центре помещения – реже. Расстояние от трубы до стены или порога двери должно быть не менее 12 сантиметров.
  • Шаг между трубными конструкциями должен лежать в пределах 10 – 30 сантиметров. При меньшем зазоре увеличивается длина прокачки, что затрудняет циркуляцию. При монтажных зазорах более 30 см вероятен неравномерный прогрев пола, с наличием «теплых» и «холодных» полос.
  • Длину одного контура нежелательно выполнять большей, чем 100 метров. Для систем с автономным оборудованием для циркуляции (собственными помпами) подобное требование не актуально, но они значительно дороже.
  • Монтаж труб на стыках теплоизоляционных плит, переходах из комнаты в комнату, стыках плит межпотолочных перекрытий выполняют в металлических гильзах.
  • Если в выбранной системе устройства водяного пола предусмотрено несколько контуров, необходимо заранее решить – где будет располагаться управляющий коллектор с редукторами, датчиками и другим необходимым оборудованием. Такой распределительный шкаф вполне можно вписать в дизайнерскую концепцию ремонтируемого помещения, он обязан обеспечить легкий доступ ко всем регулируемым приборам.
  • Основные схемы монтажа труб при устройстве водяного теплого пола  — «зигзаг», «спираль» и «змейка». Выбор между ними зависит от специфики помещения, типа выбранных труб и других особенностей.  По любой из выбранных схем монтаж осуществляется с фиксацией труб – либо в пазах теплоизоляционных плит, либо с помощью специальных хомутов, либо комбинированным способом.

Гидравлические испытания водяных полов

Когда укладка и соединение труб при монтаже водяных полов завершены и они подключены к водоснабжению, обязательно следует «опрессовать» систему.

Вода подается в каждый контур водяных полов отдельно. Воздух стравливается через специально предусмотренные сливные заглушки – иначе можно повредить автоматические воздухоотводы, внутри труб имеется пыль и грязь. Под давлением теплый пол нужно выдержать в течении двух суток, многие специалисты советуют выбрать испытательное давление с запасом – там, где это технологически возможно. При малейших признаках протечек некачественный участок следует демонтировать и переделать. Повторное испытание проводят по всей системе теплого пола – а не только на проблемном контуре. Инфракрасные теплые полы испытывают совсем иначе.

Монтаж финишной стяжки при устройстве водяных полов

После завершения гидравлических испытаний производится укладка финишной стяжки – завершающий этап всей работы (если исключить обустройство пола декоративным покрытием – линолеумом, керамической плиткой и т.п.) Главные правила создания финишной стяжки таковы:

  • Если укладывается металлическая сетка – она выполняет армирующие функции – то сечение проволоки должно быть не менее 3 мм2, а размер ячеек – не менее 10 на 10 см
  • Листы сетки не должны пересекать деформационных швов (при обширных поверхностях заливки такие швы обязательны)
  • Если в качестве армирующего метода выбрано фиброволокно – металлическое или полимерное – его добавляют непосредственно в раствор. Трудоемкость работы по укладке финишной стяжки при этом снижается, ног растет ее стоимость.

Заливку финишной стяжки выполняют из смесей для наливных полов, специальных строительных выравнивающих смесей либо из раствора с пластификаторами. Наличие пластификаторов позволяет увеличить толщину финишного слоя до 5 см (при использовании обычных смесей она не должна превышать 3–3.5 см)

Температура и влажность воздуха в ремонтируемом помещении должны соответствовать рекомендованным значениям производителями строительных смесей. Важно дождаться полного высыхания финишного слоя – и только потом настилать декоративное покрытие. Саму систему водяного теплого пола можно уже задействовать и работать в обогреваемом помещении. При монтаже плинтусов и вообще любых конструкций с длинными элементами крепления нужно быть осторожным и не повредить уложенные трубы.

Система водяных теплых полов способна прослужить очень долго – до 50 лет. Она требует солидных ремонтных затрат, но привыкаешь к теплому полу под своими ногами очень быстро – впрочем, как и ко всему по-настоящему хорошему…

mrpol.su

Водяной теплый пол своими руками

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла. При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

  • Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
  • Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
  • Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
  • Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
  • Арматурная сетка или специальные модули для укладки труб;
  • Трубы, уложенные в контур определенной формы;
  • Бетонная стяжка толщиной не менее 5 см;
  • Финишное декоративное покрытие.

Технология укладки водяного теплого пола

Технология выполнения теплого пола

  1. Подготовка основания под водяной теплый пол – очень важный этап. Пол должен быть ровным, без разности высот, трещин, уклона. Иначе в системе будут образовываться перепады давления, что может ее повредить. Перед началом укладки пола основание нужно выровнять: заделать цементным раствором большие трещины, мелкие неровности можно засыпать песком.
  2. На основание укладывают гидроизоляционную полиэтиленовую пленку. Полосы пленки должны заходить друг на друга на 15-20 см, после укладки их необходимо проклеить скотчем.
  3. По периметру пола, а также в местах стыка разных контуров укладывают демпферную ленту. Она изготовлена из пенополистирола, с одной стороны ленты есть самоклеящаяся полоска. К гладким стенам демпферную ленту клеят, а к шероховатым крепят с помощью саморезов. Высота ленты должна быть выше готового пола на 2-3 см. Излишки обрезают уже после заливки бетона.
  4. Утеплитель для пола может быть любым. Но удобнее использовать полистирол, нарезанный в виде плит. Толщина плит утеплителя выбирается после теплотехнического расчета. Плиты укладывают встык, избегая образования щелей. Если между ними образовались большие зазоры, их заклеивают скотчем, чтобы бетон не проникал между плитами.

Подготавливаем пол к установке полистирольных плит

  1. На утеплитель укладывают арматурную сетку. Размер ячеек сетки выбирают так, чтобы при закреплении труб было удобно выдерживать шаг укладки. Арматурная сетка кладется по всей площади пола.
  2. Начинают укладку труб от коллекторного узла, оставляя некоторый запас для крепления трубы к коллектору. Весь контур желательно выполнить из единой трубы, без муфт – они увеличивают вероятность протечки.
  3. Трубу закрепляют на сетке с помощью пластиковых хомутов. Хомуты затягивают не туго, чтобы зафиксировать трубу, но не создать напряжения материала.
  4. Укладывают контур пола в строгом соответствии с проектом. Форма контура и способ укладки зависит от размеров помещения. Для контура с протяженностью более 20 метров лучше использовать контур в форме «улитки» – в нем меньше поворотов и углов, поэтому для заполнения системы можно выбирать циркуляционный насос с меньшей мощностью. Трубы при укладке не должны пересекаться и вплотную подходить к стенам и перегородкам – это нарушит условия теплопередачи.

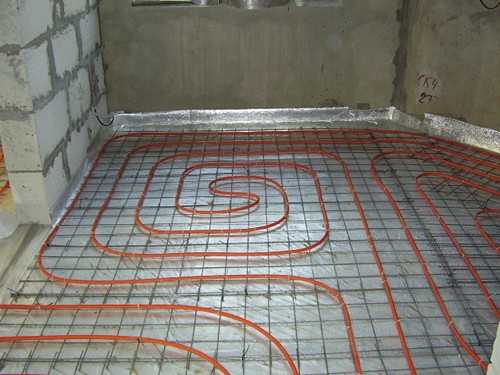

Процесс укладки труб

  1. После укладки контура можно приступать к его подключению к системе. Концы труб тщательно укладывают на подводе к коллектору и обрезают нужную длину с помощью трубореза. Труборез обеспечивает ровные края, строго перпендикулярные оси трубы.
  2. На концы труб надевают компрессионные фитинги: накидную гайку, разрезное кольцо и ниппель. Обжимают разрезное кольцо с помощью специального инструмента – пресс-клещей.
  3. Подсоединяют трубы с фитингами к коллектору. При этом можно использовать различный  диаметр труб, а соединение с коллектором осуществлять с помощью разных фитингов.
  4. Накидные гайки затягивают, используя ключ, прилагая небольшое усилие.

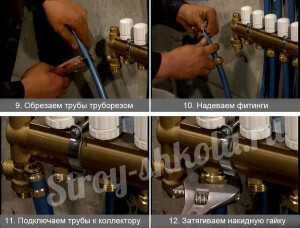

Подключение теплого пола к системе

  1. В местах, где трубы выходят из пола для защиты от механических повреждений устанавливают специальные металлические уголки.
  2. Готовую систему теплого водяного пола нужно проверить на герметичность. Делать это можно как с помощью воды, так и используя сжатый воздух, нагнетаемый компрессором. Давление при опрессовке выбирается в соответствии с проектом.
  3. Если теплый пол состоит из нескольких контуров, необходимо провести балансировку системы. Для этого с коллектора снимают защитные колпачки балансировочных вентилей и закручивают вентили до упора специальным ключом.
  4. В проекте должна быть таблица, куда сведены результаты теплотехнического расчета. В таблице указано, на сколько оборотов следует открыть балансировочный вентиль для каждой петли теплого пола. Открывают их в соответствии с таблицей.

Проводим опресcовку и балансировку системы

  1. Начинают выполнение бетонной стяжки. Замешивают или заказывают бетон марки 400. Выставляют маяки из раствора.
  2. Систему перед заливкой заполняют водой или воздухом, чтобы в трубах было внутреннее давление, и они не деформировались. Выкладывают бетон на отдельные участки, выравнивая их правилом и проверяя по уровню. При заливке следят, чтобы уровень всех участков был одинаков.
  3. Бетон набирает зрелость в течение 28 дней. При этом необходимо следить, чтобы его верхний слой не пересыхал и не трескался, для этого поверхность стяжки периодически обрызгивают его водой и накрывают пленкой или укрывным материалом.
  4. Финишное покрытие укладывают поверх бетона: плитку на плиточный клей, ламинат или паркет – обязательно с укладкой подложки, а линолеум – прямо на бетонную стяжку.

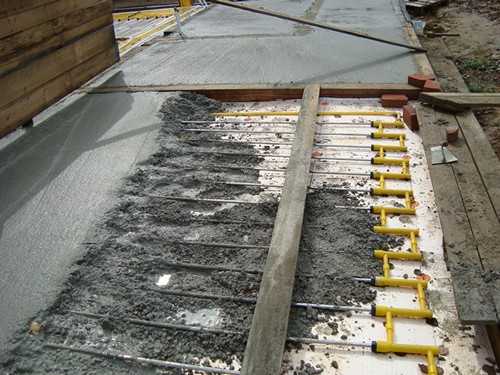

Выполняем стяжку пола и наносим финишное покрытие

Водяные теплые полы,  залитые бетоном – это проверенная эффективная технология, не требующая особого ухода. Следует соблюдать требования проекта и поддерживать установленную температуру теплоносителя. Если теплые полы выполняют в дачном загородном доме, и возможна заморозка системы, вместо теплоносителя лучше использовать антифриз.

Также советуем почитать список статей про теплый пол под плитку своими руками,  а также про водяной теплый пол без стяжки.

stroyvopros.net

Водяной теплый пол своими руками: монтаж и укладка

Если Вы выбрали вариант водяного теплого пола в качестве отопления, то Вам придется очень постараться с его монтажом. Из всех существующих видов теплых полов водяной считается самым сложным в установке. Между тем это стоит того, поскольку в результате вы получаете долговечную систему отопления, позволяющую добиться большей экономии и лучшего комфорта, чем в случае с традиционной радиаторной системой.

Подготовка поверхности

Старую стяжку необходимо полностью демонтировать – вплоть до основания. В отличие от формирования обычной стяжки при монтаже теплого пола уже на начальном этапе следует выравнивать пол по горизонтали, если есть перепады более 10 миллиметров.

Схема устройства водяного теплого пола

На очищенную поверхность укладывают слой гидроизоляции, а по периметру следует закрепить демпферную ленту, которая при нагреве даст возможность компенсировать тепловое расширение пола.

Важный момент: если в устройстве теплого водяного пола имеется несколько контуров, демпферную ленту укладывают и по линии между контурами.

Чтобы тепло не уходило вниз, утепляется основа пола. Вид утепления выбирают в зависимости от типа пола и расположения помещения, а также исходя из целевой направленности системы обогрева:

Отражающее фольгированное покрытие

  • если теплый пол является дополнением к основной системе отопления, то вполне достаточно применить вспененный полиэтилен, имеющий отражающее фольгированное покрытие. Это будет подложка для теплого пола;
  • в квартирах с отапливаемыми помещениями этажом ниже используются листы экструдированного пенополистирола или пенополистирола толщиной 20-50 мм либо другой прочный утеплитель;
  • для квартир первого этажа с неотапливаемым подвалом, а также для домов, пол в которых расположен на грунте, применяется более серьезное утепление в виде листов пенополистирола толщиной в 50-100 мм и насыпи керамзита.

Можно применять и специализированные утеплители для теплого пола. С одной стороны такой материал уже снабжен специальными каналами для укладки труб систем теплых полов.

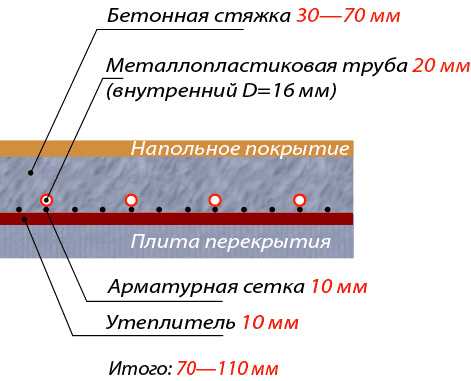

Расчет толщины водяного пола

На утеплитель кладется армирующая сетка, необходимая чтобы закрепить слой стяжки, которой будет закрыта система теплого пола. Именно к сетке кроме прочего можно впоследствии крепить трубу теплого пола, вместо применения специальных крепежных клипс и полос. Используются при этом обычные пластиковые стяжки.

↑ вернуться к содержанию

Выбор материалов

Устройство теплого водяного пола включает в себя такие элементы:

  • Водонагревательный котел.
  • Трубы разводки.
  • Нагнетающий насос (бывает в составе котла).
  • Шаровые клапаны на входе котла.
  • Коллектор с системой настройки и регулировки теплого пола.
  • Трубы для укладки по поверхности пола.
  • Фитинги для прокладки от котла основной трассы и подсоединения труб теплых полов к коллектору.

Параметры, необходимые для расчетов:

  • размеры помещения;
  • материал перекрытий, стен и теплоизоляции;
  • тип напольного покрытия;
  • вид теплоизоляции под теплый пол;
  • диаметр труб в системе теплого пола;
  • мощность котла (температура воды).

Схемы укладки труб водяного пола

Распределяя трубы водяного теплого пола нужно в каждом контуре придерживаться определенных правил. В частности, начинать укладывать трубы желательно от внешних стен помещения, которые более холодные.

Важный момент: если ввод труб в комнату расположен не со стороны внешней стены, участок трубы от ввода к стене необходимо утеплить.

Чтобы обеспечить постепенное уменьшение нагрева пола от внешней стены к внутренним, применяется способ укладки «змейкой», а чтобы сделать равномерным обогрев пола в комнатах со всеми внутренними стенами (к примеру, в ванной или в гардеробе) используют укладку по спирали — от края комнаты к ее центру. До центра трубу доводят по спирали с двойным шагом между витками, а затем разворачивают и разматывают в обратном направлении до вывода из комнаты и коллектора.

Способ укладки по отношению к внешним и внутренним стенами

Для утепления веранды, лоджии и мансарды укладывают отдельный контур, который не совмещен с прилегающими комнатами. В противном случае большая часть тепла неизбежно будет уходить на ее отопление, а ваша комната останется холодной.

↑ вернуться к содержанию

Коллектор теплого пола

Коллектор устанавливают в специальный ящик, толщина которого составляет чаще всего 12 сантиметров. Размеры нужно подбирать, учитывая габариты коллекторной группы со всеми дополнениями в виде сливов, датчиков давления и воздухоотводов. При этом под коллекторной группой следует оставлять место до пола для загиба подведенных труб от всех контуров пола.

Монтаж водяного теплого пола собственно и начинается с установки коллекторного шкафа. Его размещают таким образом, чтобы трубы от контура и от каждой комнаты были приблизительно одинаковой протяженности. Иногда шкаф приближают к самым большим контурам.

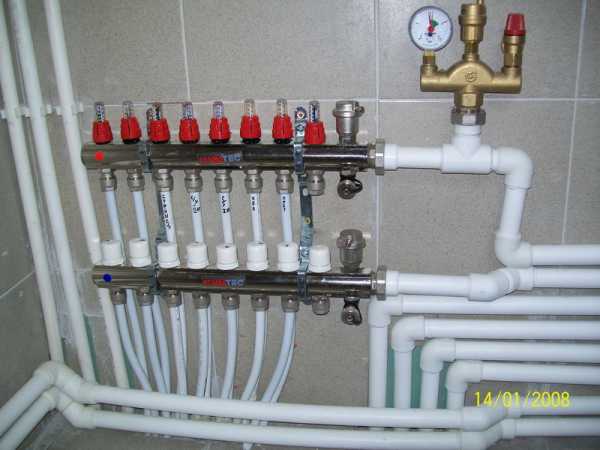

Фото: коллекторная группа

Наиболее простой способ скрыть шкаф — вмонтировать его в стену, тем более, что толщина в 12 сантиметров вполне позволяет это сделать. Главное — учитывать, что пробивать углубления и отверстия в несущих стенах не рекомендуется, а в большинстве случаев запрещено.

Важный момент: ящик необходимо устанавливать выше уровня теплого пола, исключая отвод труб вверх. Только так система отвода воздуха сможет адекватно работать. Собирается и заполняется коллекторный шкаф по общему стандарту и по инструкции, поэтому проблем с монтажом всех элементов, как правило, не возникнет.

↑ вернуться к содержанию

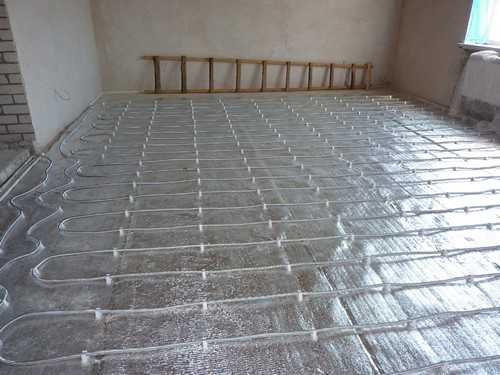

Монтируем трубы водяного теплого пола и заливаем стяжку

В основном, укладку теплого пола выполняют с применением специальных крепежных профилей, которые крепятся к полу шурупами и дюбелями. На этих профилях есть гнезда для закрепления труб – они помогают соблюдать расстояние шага между витками трубы.

Для закрепления достаточно применять пластиковые стяжки, которые прижимают трубу к армирующей сетке. При этом важно не стягивать трубу чересчур туго, желательно чтобы оставалась свободной петля стяжки. Чаще всего трубы поставляются в виде бухт, и вытягивать их из бухты виток за витком нельзя, надо постепенно разматывать их по мере укладки и закрепления на полу.

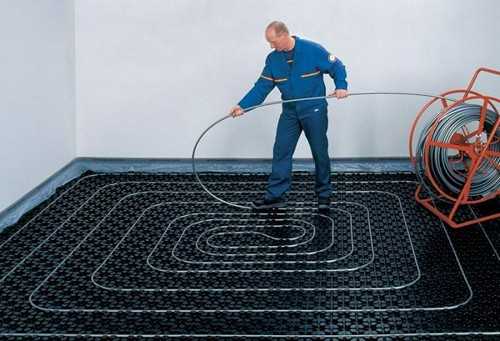

Схемы укладки труб

Все изгибы следует делать аккуратно, соблюдая ограничения на минимально возможный радиус. Как правило, в полиэтиленовых трубах этот радиус равен пяти диаметрам. Если чересчур пережать полиэтиленовую трубу, на изгибе может возникнуть белесая полоса. Это означает, что материал резко стал растягиваться, и в результате появился залом.

Металлопластиковые трубы имеют низкий коэффициент расширения

Такие дефекты, к сожалению, нельзя укладывать в систему водяного теплого пола из-за того, что повышается риск прорыва в этом месте. Если есть необходимость, концы труб, подводимых к коллектору, прокладываются через стены, после чего они заключаются в утеплитель из вспененного полиэтилена. Чтобы подсоединить трубы к коллектору, используйте либо обжимной фитинг, либо евроконусную систему.

↑ вернуться к содержанию

Финальный этап

Как только монтаж водяного теплого пола завершен, систему обязательно надо проверить под высоким давлением. В трубы для этого заливается вода, а далее в течение суток подается давление в 5-6 бар. Если значительных расширений и протечек на трубах не замечается, можно начинать заливать бетонную стяжку. Заливка делается при подключенном рабочем давлении в трубах. Лишь спустя не менее 28 дней можно будет считать, что ваша стяжка полностью готова.

Можно заливать бетонную стяжку

Включать такое отопление можно уже при первых намеках на начало холодов. Сначала прогрев может затянуться даже на несколько дней, а в дальнейшем система уже начнет самостоятельно поддерживать необходимую температуру.

Большая инертность водяного теплого пола может сыграть хорошую роль, даже если котел по каким-либо причинам не сможет некоторое время греть воду, система еще продолжительное время будет отдавать тепло в помещения.

Кроме того вы всегда можете держать систему теплого пола на малой мощности даже круглый год, просто отключив большую часть контуров и оставив ту часть, которая обеспечивает обогрев помещения, где в качестве напольного покрытия была выбрана керамическая плитка или наливные полы (например, в прихожей, ванной и т.д.), так как даже при жаркой погоде по ощущениям такие покрытия холодные.

www.pol-comfort.ru

схема и способы укладки, устройство

Теплый пол водяного типа дешев в эксплуатации и прост в обустройстве до такой степени, что сделать водяной теплый пол своими руками может буквально любой человек. И в данной статье мы рассмотрим нюансы обустройства теплых полов водяного типа, изучив которые вы сможете выполнить монтаж этой система обогрева именно своими руками.

Теплый водяной пол

Принцип работы теплого водяного пола

Теплый пол «водяного» типа – это бетонная плита, в которую вмурован нагревательный контур. Причем контур – это обычная труба, по которой циркулирует теплоноситель – вода. А сам теплоноситель «отбирается» из разводки основной системы отопления (с радиаторами, котлом и прочим хозяйством) и «сливается» туда же – в обратку.

То есть, теплый пол – это горизонтальный радиатор системы водяного отопления, смонтированный поверх плиты перекрытия и защищенный от эксплуатационной нагрузки бетонной стяжкой.

Принцип работы теплого водяного пола

И функционирует этот «радиатор» по следующему принципу:

  • Теплоноситель движется по напорной трубе отопления и отводится на вход в нагревательный контур теплого пола.
  • Пройдя по нагревательному контуру, теплоноситель отдает свое тепло бетонной стяжке, нагревая ее до 27-36 градусов Цельсия.
  • Остывший теплоноситель сливают в обратку, по которой он перетекает в котел, где разогревается до нужной температуры. Горячий теплоноситель поступает в напорную трубу и весь цикл повторяется.

Причем сам пол должен нагреться  лишь до 36 градусов Цельсия, а в случае облицовки линолеумом или ламинатом – до 27 °С. Поэтому в систему интегрируют различные ограничители, связывающие температуру плиты с объемами теплоносителя, поступающего в нагревательный контур.

При этом управляемая сервоприводами запорная арматура может не только дозировать объем, но и перекрывать подачу горячей воды «в пол».  Без блока управления теплый пол может функционировать только в одном случае – когда теплоноситель в системе нагревается лишь до 55 градусов Цельсия.

Схема устройства теплых водяных полов

Устройства теплого пола формируется под влиянием принципов работы этой системы. Поэтому теплый пол водяного типа состоит из следующих узлов:

Коллекторный блок водяного пола

А еще в коллекторном блоке можно поставить насос, врезанный в байпас, соединяющий напорный и обратный коллектор. И тогда теплоноситель будет циркулировать в системе до тех пор, пока не остынет до 30-35 градусов Цельсия.

Экранирующей подложки. Она защищает нагревательный контур от возможных тепловых потерь. Ведь укладка теплого водяного пола без экранирующей подложки приведет к разогреву не только бетонной стяжки, но и плиты перекрытия. А такой итог нам вовсе не нужен.

Поэтому, дабы вся энергия шла только на разогрев стяжки, между плитой перекрытия и нагревательным контуром монтируется теплоизолирующая прокладка, усиленная отражателем из фольги. После обустройства такой прокладки тепловые потери, провоцируемые разницей температур плиты перекрытия и нагревательного контура, снижаются практически до нуля.

Нагревательного контура, залитого бетонной стяжкой. Это самый сложный узел теплого пола. Он состоит из трубчатого контура, уложенного на экранирующую подложку и залитого бетоном. Причем существуют совершенно разные способы укладки водяного теплого пола, а точнее его нагревательного контура. Трубу можно уложить «змейкой» —  расположив прямую напорную ветвь вдоль одного края (от коллектора до противоположной стены) и продолжив ее в виде змейки (от стены до коллектора).

Можно уложить «улиткой» – сложив  трубу пополам и согнув трубу двойной спиралью от центра отапливаемой зоны к коллектору. Кроме этого можно уложить двойную «змейку» и двойную «улитку» и так далее. Словом вариантов укладки нагревательного контура достаточно много.

Однако все варианты обустройства нагревательного контура заканчиваются одинаково – трубу заливают, как минимум,  6-сантиметровым  слоем бетона М150 или М200.  Именно так формируется  стяжка для теплого водяного пола, превращающая нагревательный контур в горизонтальный радиатор.

Напольного покрытия. Его наносят после отвердения стяжки. Причем бетонная основа позволяет укладывать покрытие и сухим и мокрым способом. Поэтому в роли такового может выступать и кафельная плитка (с учетом низкой теплостойкости – это самый лучший вариант) и линолеум или ламинат (лучший выбор с позиции эстетики восприятия).

Устройство водяного пола

  • Выравниваем плиту перекрытия.
  • Обустраиваем коллекторный блок.
  • Монтируем экранирующую прокладку.
  • Укладываем нагревательный контур.
  • Заливаем стяжку.
  • Укладываем напольное покрытие.

Причем вышеописанная схема укладки является общепринятой (а в силу простоты, которой отличается  устройство теплого водяного пола – еще и единственно возможной). Поэтому ниже по тексту мы рассмотрим процесс самостоятельно укладки пола, реализованный в соответствии именно с этой схемой.

Как уложить теплые водяные полы своими силами: обзор процесса

Процесс обустройства теплого пола водяного типа фактически состоит из шести этапов, упомянутых в описании схемы укладки. Поэтому мы построим наш обзор технологии обустройства теплого пола на поэтапном описании данного процесса, рассмотрев в подробностях все шесть пунктов схемы укладки.

Этап первый: выравнивание плиты

Перед тем как укладывать водяной теплый пол нужно подготовить опорную поверхность этого сверхгабаритного радиатора – плиту перекрытия.

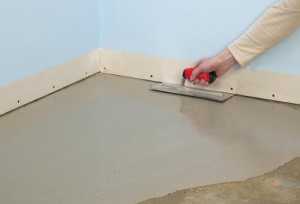

Выравнивание пола

И эта операция предполагает следующий порядок действий:

  • Плиту освобождают от старого прикрытия, снимая линолеум, паркет, кафель или иной вариант облицовки.
  • Все трещины в плите расширяют перфоратором (до 1-2 сантиметров по ширине) и заделывают песчано-цементным раствором (2 к 1). Аналогичным образом поступают и с отверстиями.
  • Далее, поверх старого перекрытия, наливают  раствор сухой, самовыравнивающейся смеси, распределяя его по поверхности игольчатым валиком.

Если плита не имеет отклонений от горизонтали, то формирование выравнивающей стяжки – исключается.

Этап второй: обустройства коллекторного блока

После подготовки перекрытия и отвердения выравнивающей стяжки нужно выбрать место под коллекторный блок и подтянуть к нему напорную и обратную ветви, воспользовавшись отводами от соответствующих труб системы центрального отопления.

В итоге данный этап реализуется следующим образом:

Обустройство коллекторного блока

  • В напорную трубу отопления врезают штуцер или тройник. То же самое делают и с обраткой. Причем на данном этапе вам, скорее всего, придется связаться с коммунальными службами. Ведь системой центрального отопления заведуют именно он.
  • Далее на штуцеры-отводы монтируют шаровые вентили. Они и будут отправной точкой нового теплопровода, который придется протянуть от штуцера к коллекторному шкафу. Поэтому место под шкаф нужно выбирать с умом, дабы не испортить «новым» теплопроводом интерьер квартиры или дома.
  • В коллекторном шкафу на напорную ветку монтируют вентиль, тройник, термостат и напорный коллектор. К обратной ветке монтируют свой вентиль, тройник,  обратный коллектор и штуцер для сброса воздуха.
  • Между тройниками врезают байпас – вертикальный участок трубопровода, в который можно вмонтировать циркуляционный насос.
  • Далее в напорный коллектор (в верхние отверстия) вкручивают расходомеры, а в нижний коллектор (в те же верхние отверстия) – термостаты.

Этап третий: монтаж экран

Закончив с коллектором, переходят на экран. В этой роли выступают плиты экструдированного пенополистирола, наклеиваемые на выравнивающую стяжку с помощью битумной мастики.

А сам процесс монтажа экрана выглядит следующим образом:

  • Наносим на плиту перекрытие мастику.
  • Наклеиваем на мастику плиту пенополистирола.
  • В финале застилаем всю поверхность фольгой.

 Этап четвертый: укладка контура

Строительство контура начинается с укладки монтажных реек, ориентированных перпендикулярно стены, на которой закреплен коллекторный шкаф. Рейки укладываются с шагом 10-15 сантиметров.

Ну а сам процесс укладки контура выглядит следующим образом:

Укладка контура

  • Торец трубы подсоединяют к  штуцеру напорного коллектора и выводят параллельно крайней рейки к дальней стене.
  • У стены трубу поворачивают на 90° и пускают перпендикулярно рейкам, фиксируя трубопровод клипсами (они встроены в рейки).
  • За крайней рейкой делают «петлю» радиусом 10-15 сантиметров и укладывают еще одну линию «змейки», параллельную первой. На последней рейке, за которой проложен вертикальный участок от напорного коллектора, трубу сгибают в петлю и переходят в следующий горизонтальный ряд. И так до самой стены с коллектором.
  • В финале трубу доводят до коллекторного шкафа, сгибают под углом 90° и подводят к штуцеру обратного коллектора.

В итоге, контур замыкается. Причем сама труба должна быть или металлопластиковой, или полиэтиленовой.

А после укладки трубы, между ее «горизонтальными» участками вкладывают датчики температуры, выводя их провода к плинтусу, для последующего отвода к блоку управления сервоприводами термостатов (если таковые имеются).

Этап пятый: обустройство стяжки

Перед обустройством стяжки по контуру будущей плиты, вдоль стен комнаты, укладывают прокладку-демпфер. После чего можно готовить раствор (по рецепту бетона М200) и заливать его, используя для выравнивания шпатель. Причем стяжку льют от дальней стены к дверям.

Этап шестой: укладка облицовки

После того, как стяжка высохнет и отвердеет окончательно можно заняться укладкой облицовки. Причем кафель клеят прямо на стяжку, а ламинат или паркет укладывают без какой-либо прослойки. Линолеум настилают аналогичным способом. Поскольку любая прослойка – это совершенно ненужный экран между «радиатором» теплого пола и отапливаемым помещением.

Ну а в финале нужно провести настройку термостатов, замеряя реальную температуру плиты и выверяя показатели на шкале термостата. Вот, собственно и все. Надеемся, что вы поняли как сделать водяной теплый пол. И теперь вам нужно проявить решимость и реализовать эти знания на практике.

canalizator-pro.ru

Как производится монтаж водяного теплого пола своими руками

Оглавление:
Установка водяного теплого пола: утепление черновой поверхности
Устройство водяных теплых полов: монтаж трубопроводов
Схема теплого водяного пола: распределительный коллектор

Современные строительные технологии позволяют осуществить подогрев полов разными способами – для этой цели используют и инфракрасную пленку, и нагревательный кабель, и трубопроводы. Согласитесь, при наличии в доме или квартире индивидуального водяного отопления, использовать для подогрева полов какой-либо другой источник тепла, по крайней мере, неразумно. Зачем платить дважды за получение тепловой энергии? Говорить о целесообразности использования той или иной системы теплых полов можно долго – найдутся тысячи противников и приверженцев, которые приведут миллионы доводов в пользу той или иной системы. Не будем вступать в дебаты и спорить непонятно о чем, давайте просто рассмотрим технологию водяного теплого пола со всех сторон, а вы уже судите сами и решайте о целесообразности применения этой системы. В данной статье вместе с сайтом stroisovety.org мы подробно рассмотрим, как выполняется монтаж водяного теплого пола своими руками, какие материалы используются при этом и с какими сложностями придется столкнуться в процессе изготовления системы.

Монтаж водяного теплого пола своими руками фото

Установка водяного теплого пола: утепление черновой поверхности

Любые системы теплых полов для увеличения эффективности и экономичности требуют предварительного утепления пола. Согласитесь, подогревать потолок, как минимум, нецелесообразно – тепло от него вниз не опустится и в помещении от этого теплее не станет. По сути, это лишняя трата тепловой энергии.

Чтобы добиться экономичной и эффективной работы любого теплого пола, излучаемое тепло необходимо направить в нужном направлении – вверх. Для этих целей создается целый слоеный пирог из современных строительных материалов. На черновое основание пола (как правило, это плиты перекрытия) укладывается пенопласт толщиной не менее чем 50мм. Для того чтобы направить потоки тепла вверх, поверх него настилается тонкий фольгированный утеплитель, на который укладывается армирующая сетка. И только после этого монтируются трубы, которые накрываются стяжкой особого состава.

Устройство водяных теплых полов

Не лишним будет упомянуть и о деформационных швах – так называемые демпферные зоны, устроенные по периметру помещения, препятствуют растрескиванию стяжки при нагревании. Как правило, для создания этих деформационных швов используют пористую ленту, сделанную из вспененного полиуретана – она монтируется еще на стадии утепления пола. Кроме периметра, организовать демпферные зоны необходимо еще и внутри самого пола – если речь идет об укладке теплого водяного пола на площадях, превышающих 40кв.м., то без дополнительных деформационных швов не обойтись. Полы должны быть четко разграничены на зоны по 40кв.м. с соотношением сторон один к двум.

В этом отношении ни одна из систем теплого пола практически ничем не отличается – исключением можно назвать разве что инфракрасную пленку. Но так уж повелось, что в пол ее не укладывают.

Как сделать водяной теплый пол своими руками

Устройство водяных теплых полов: монтаж трубопроводов

Монтаж трубопроводов – это, пожалуй, самая легкая часть работы в процессе подключения водяного теплого пола. Здесь все просто, и нюансов достаточно мало – специальная металлопластиковая труба укладывается змейкой с шагом 75-300мм и крепится посредством специальных фиксаторов, представляющих собой рейку с зажимами.

Укладка теплого водяного пола своими руками фото

Если говорить о нюансах, то следует упомянуть о плавности изгибания труб – от резких поворотов лучше отказаться. Также необходимо обратить внимание на цельность труб – никаких соединений в полу не допускается – это еще одна из причин, согласно которой выполняется зонирование водяного теплого пола. Как правило, трубы для водяных теплых полов изготавливаются в бухтах с намоткой по 100м – этого вполне хватает, чтобы выполнять монтаж теплого водяного пола в помещениях любой площади. Большая длина труб не используется и еще по одной причине – чем длиннее трубопроводы, тем выше теплопотери. Система становится просто неэффективной. Эти нюансы обязательно необходимо учесть при монтаже теплого пола.

Подключение водяного теплого пола

Что еще необходимо понимать, задаваясь вопросом, как сделать водяной теплый пол, так это разницу температур внутри помещения и вдоль его несущих стен – с целью компенсирования температурного режима работы теплого пола, его трубопроводы, проходящие вдоль наружных стен, укладываются с меньшим шагом. К примеру, если весь пол уложен с шагом 300мм, то вдоль наружной стены шаг должен составлять 200мм.

Схема теплого водяного пола: распределительный коллектор

Немаловажную роль в сложной системе водяного теплого пола играет так называемый коллектор, в задачи которого входит распределение теплоносителя по всем отдельно взятым участкам теплого пола. По сути, этот коллектор представляет собой отрезок толстой трубы, оснащенный несколькими выводами меньшего диаметра. Для монтажа теплого пола понадобится два коллектора – один устанавливается на подачу теплоносителя, а другой на обратный трубопровод.

Распределительный коллектор для теплого пола фото

Каждый из отдельных участков теплого пола подключается к коллектору посредством отсекающих кранов, которые выполняют функцию регулировки температуры и местного отключения подогревающего трубопровода.

Чтобы обеспечить минимальные теплопотери и ускорить процесс циркуляции теплоносителя, коллектор обратного трубопровода оснащается циркуляционным насосом. Для небольших систем теплого пола надобность в наличии циркуляционного насоса отпадает – с этой задачей вполне справляется основной насос, вмонтированный в большинство отопительных котлов.

Схема теплого водяного пола – распределительный коллектор

Важно! Подходя к завершающему этапу создания теплого пола, следует понимать важность проведения испытаний. Прежде чем заливать стяжку пола, необходимо проверить каждое соединение и каждый метр трубопроводов на наличие течей.

Система водяного теплого пола фото

Ну и напоследок несколько слов о стяжке. Монтаж водяного теплого пола своими руками предусматривает заливку труб высококачественной стяжкой, способной выдерживать довольно высокие температуры. Следует понимать, что в этот момент вы создаете чистовую ровную поверхность, поверх которой, как правило, укладывается декоративное напольное покрытие. Здесь необходимо сильно постараться и с помощью системы маяков изготовить практически идеально ровный пол. Продолжать работы с полом можно только после полного высыхания стяжки – это, как минимум, 21 день. Если поспешите, то получите трещины по всей поверхности пола.

Автор статьи Михаил Корнеев

stroisovety.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
