Пол второго этажа по деревянным балкам: устройство

Частное малоэтажное строительство в последние годы становится всё более популярным.

Загородные дома и дачные домики, возведённые своими руками, занимают всё большую долю в общем объёме вводимого в эксплуатацию жилья.

Наиболее востребованным материалом в частном строительстве является древесина, что обусловлено её доступной стоимостью и простотой обработки. Но не все индивидуальные застройщики обладают достаточным опытом и познаниями, чтобы самостоятельно произвести весь спектр строительных работ. Так, часто возникает вопрос, как правильно настелить пол второго этажа с соблюдением всех строительных нормативов и технологий.

Строительные требования к деревянным перекрытиям

Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.

Теплоизоляционный слой

Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.

Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.

Прочность балок

Балки и перекрытия должны выдержать до 180 кг/кв.м нагрузки

При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания.

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м., давление на деревянный пол второго этажа – не более 180 кг/кв.м., а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.

Максимальный прогиб

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.

Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м : 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п., то требования к жёсткости конструкции увеличивается до 1 к 400.

То есть, прогиб не должен превышать 2,5 мм на каждый метр. Для нежилых мансард и чердачных помещений допускается больший коэффициент прогиба – 1 к 200 (5 мм на 1 метр).

Звукоизоляция

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.

Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.

Длина несущих балок

Длина балки должна быть не более 5 м

Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.

При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.

Дерево – материал достаточно уязвимый для внешнего воздействия, прежде всего сырости и огня, поэтому перед тем, как преступить к возведению несущих конструкций, все деревянные элементы должны быть обработаны антисептическими материалами и антипиренами.

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

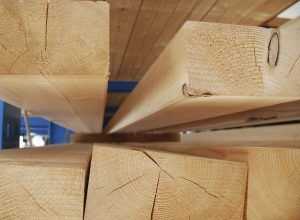

Балки

Сечения балки 15 х 15 будет достаточно

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

В таблице даны рекомендуемые размеры поперечного сечения несущего бруса при определённой длине пролёта.

№	Длина пролёта (мм)	Поперечное сечение балки (мм)
1	2000	75×150
2	2500	100×150
3	3000	100×175
4	3500	125×175
5	4000	125×200
6	4500	150×200
7	5000	150×225

Впрочем, при отсутствии бруса и малых значениях предполагаемых нагрузок на перекрытие, вполне можно использовать сколоченные попарно и поставленные на ребро доски толщиной 50 или 40 мм. Этот вариант подойдёт для устройства полов на чердаке или в небольшом дачном домике.

Для первого этажа жилого дома такой вариант не подойдёт из-за малой несущей способности досок: для обеспечения необходимой жёсткости придётся значительно уменьшить шаг между дощатыми балками, что приведёт к неоправданному перерасходу материала.

В качестве материала для балок чаще всего используется сосна. Это наилучший вариант по критерию «цена-качество»: её древесина вполне доступна по цене и при этом обладает неплохими техническими характеристиками.

Брусья из древесины более крепких пород (лиственница, дуб) редко можно встретить в свободной продаже, да и цена на них несравнимо выше, а древесина сосны после соответствующей обработки антисептиками мало будет уступать по долговечности использования той же лиственнице.

При покупке бруса следует выбирать материал с сухой древесиной. В противном случае после монтажа балок возможна их деформация в процессе высыхания – изгиб и скручивание.

Настил

Деревянный настил, укладываемый на балки будет черновым основанием под напольное покрытие

Обычно настил межэтажных перекрытий выполняют двухъярусным: снизу идут черновые полы, на которые укладывается утеплитель, а сверху – предфинишный настил, монтируемый поверх несущих брусьев. Непосредственно на него укладывается декоративное напольное покрытие.

Чтобы определиться с характером и количеством материала для настила, следует чётко продумать конструкцию перекрытий.

В устройстве чернового пола в качестве опоры для досок настила могут использоваться либо бруски 5 х 6 см, набитые на несущие балки, либо пазы, сделанные в балках. Последний вариант достаточно трудоёмок, поэтому чаще всего для создания опоры используют бруски 5 х 6 см.

Чтобы вычислить необходимое количество брусков, достаточно посчитать количество балок и умножить их на длину каждой из них. Полученный метраж (общую длину всех балок) умножаем ещё на два (так как бруски будут набиваться с двух сторон каждой балки).

Для чистового настила можно использовать широчайший спектр материалов. Это может быть дощатый настил, фанера, панели ДСП, МДФ, ОСБ и т.д. Каждый из этих материалов имеет свои преимущества и недостатки, ознакомившись с которыми вы сможете остановить свой выбор на одном из них. Для вычисления необходимого количества материала достаточно просто вычислить площадь помещения.

При закупке строительного материала следует всегда приобретать его с запасом в 10 – 15%, поскольку во время строительства неизбежны непредвиденные перерасходы материала.

Это избавит вас от необходимости прерывать работу и докупать недостающую часть.

Пропитки

Антисептик продлит срок службы дерева

Чтобы максимально увеличить срок службы деревянных конструкций, их обязательно следует обработать антисептическими материалами.

Также нелишним будет обработать древесину антипиренами, повышающими её пожарную безопасность.

Для вычисления нужного количества пропиток следует ознакомиться с инструкцией по её применению – там всегда указывается приблизительный расход смеси на кв.м.

Гидроизоляция

Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы.

Это может быть рулонная гидроизоляция, применяемая для создания водоотталкивающего слоя между деревянными конструкциями перекрытий и финишным покрытием, либо между деревом и кирпичом (камнем, шлакоблоком и т.д.).

Для защиты дерева от сырости можно также применить обмазочную гидроизоляцию, созданную на основе полимеров или жидких битумов.

Тепло- и шумоизоляция

При необходимости создания барьера для шума или холода в конструкции перекрытий используются изоляционные материалы. Чаще всего для этих целей используют минплиту или пенопласт. Общее их количество по площади должно быть приблизительно равно площади помещения. Подробнее об утеплении перекрытий смотрите в этом видео:

В качестве изолирующего материала можно применить также керамзит или обычный шлак, смешанный с опилками.

Крепёжные материалы

Для крепления деревянных элементов перекрытий следует закупить саморезы, гвозди, стальные уголки, анкерные болты и прочий расходный материал. При закупке саморезов и гвоздей следует уделять внимание их длине.

По нормативам для прочного соединения гвоздь должен быть на 2/3 длиннее, чем толщина прикрепляемого элемента (доски, бруска). Для саморезов и шурупов этот показатель может быть уменьшен до 50%.

Т.е. для надёжного крепления к балке доски-«сороковки» понадобятся гвозди на 120 мм или саморезы длиной 80 мм.

Монтаж перекрытий

После того, как все необходимые материалы закуплены, а вся подготовка завершена, можно приступать непосредственно к строительным работам. Строительство межэтажных перекрытий можно разбить на несколько основных этапов.

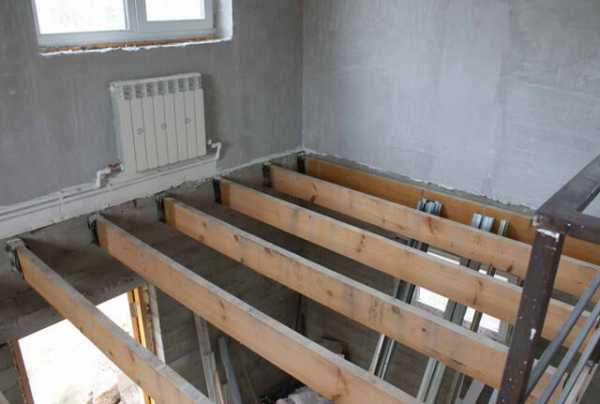

Монтаж балок

Часть балки, вставляемая в стену, обматывается тремя слоями гидроизолирующего материала

Установка несущих балок чаще всего производится на этапе возведения стен здания. Перед укладкой несущих брусьев их поверхность обрабатывается всеми необходимыми пропитками.

Затем их концы обрезаются под углом в 60° и та их часть, что будет замурована в стене, оборачивается в 2-3 слоя рулонной гидроизоляции.

Торцы брусьев обычно также обмазываются гидроизолирующими составами, но некоторые специалисты советуют оставлять их открытыми, чтобы дать свободный выход содержащейся в древесине влаге.

Глубина заводки брусьев вглубь стены должна составлять не менее 15 см. Шаг укладки брусьев обычно принимают в 0,6 м, но в зависимости от предполагаемой нагрузки на полы, а также от толщины сечения бруса этот показатель может быть уменьшен или увеличен.

На выбор интервала между балками влияет и технические показатели материала, применяемого для чистового пола.

Если верхний настил предполагается сделать из доски-дюймовки, фанеры или ДСП, то расстояние между балками не должно превышать полуметра, иначе полы будут прогибаться при ходьбе. Подробнее о монтаже балок смотрите в этом видео:

Лаги перекрытий должны лежать в одной плоскости

Монтаж несущих брусьев начинают от двух крайних стен, при этом балки должны располагаться на расстоянии 5 – 10 см. После установки двух крайних брусьев монтируем остальные, соблюдая необходимый интервал.

Особое внимание при укладке балок следует уделять горизонтальному уклону: все брусья перекрытий должны лежать в одной плоскости. Для этого между двумя крайними брусьями ставят на ребро обрезную доску, либо туго натягивают шпагат.

Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные. Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д.

Применять для регулировки уровня балок деревянные клинышки не рекомендуется, так как они могут достаточно быстро сгнить, что вызовет опускание отдельных балок перекрытий и искривление линии полов.

К стене несущие брусья крепятся при помощи анкерных болтов и стальных уголков.

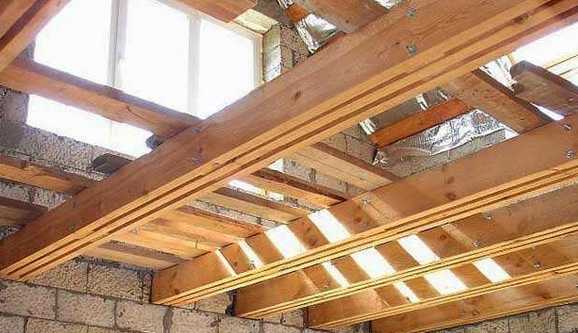

Крепление опорных брусков

После того, как выставлены все балки перекрытий, к ним крепятся бруски сечением 5 х 6 см (так называемые «черепные» бруски). Они служат опорой для укладки чернового пола и крепятся по всей длине несущего бруса, с обеих его сторон.

Прибивать их следует таким образом, чтобы их нижняя часть находилась заподлицо с нижней частью балок.

Монтаж чернового пола

Чаще всего черновой пол делают из доски-дюймовки

Для устройства чернового пола берутся обрезные доски и укладываются поперёк балок на опорные бруски. Поскольку расстояние между балками обычно не превышает 0,6 – 0,8 м, то для черновых полов вполне подойдёт доска-дюймовка или тридцатка: давление на них будет ограничиваться лишь весом утеплителя.

Также для этих целей можно использовать обрезной горбыль. Можно также совместить черновые полы второго этажа с чистовыми потолками первого этажа или цоколя. В этом случае обрезные доски подшиваются снизу, со стороны первого этажа к балкам. Подробнее о черновом поле смотрите в этом видео:

Настил теплоизоляции

После устройства черновых полов между балками образуются отсеки, которые при необходимости можно заполнить теплоизоляционными материалами.

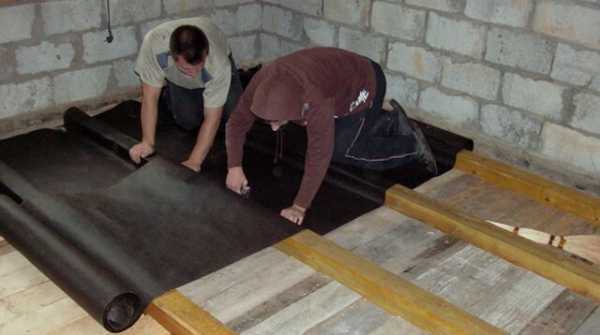

Для этого поверх досок чернового пола настилается гидро- или пароизоляция (рубероид, изоспан ит.д.), а затем укладывается минвата, пенопласт, шлак с опилками и т.д..

При этом всё пространство между брусьями должно быть плотно заполнено. Щели между балками и листами пенопласта заполняем герметиком.

Поверх утеплителя также желательно застелить гидроизоляцию, которая будет защищать его от протечек влаги сверху.

Настил чистовых полов

Заключительным этапом будет настил чистовых полов, который крепится поверх несущих балок при помощи саморезов или гвоздей.

Для этого материал (доски, ОСБ, фанера) раскраиваются таким образом, чтобы их стык приходился на середину бруса. Чистовой пол является основой для финишного покрытия – ламината, линолеума, паркета.

Утепление межэтажного перекрытия дома по деревянным балкам

Все усилия по утеплению капитальных стен сводятся «на нет», если пренебречь физическим явлением, присутствующим в каждом отапливаемом помещении – наличием конвекционного (восходящего) потока воздуха. Оно воспринимается как ветер и снижает субъективную оценку комфортности. Утепление перекрытия дома не может его прекратить, поскольку это противоречило бы законам Природы, но заметно снижает скорость конвекционного потока, в доме становится ощутимо теплее.

Утеплить перекрытия своими руками – дело посильное для любого домашнего мастера. Но чтобы оно принесло ощутимые результаты, стоит понимать физические процессы, которым вы пытаетесь противостоять. Это важно еще и потому, что они состоят из взаимосвязанных деталей. Например, если вы утеплите только чердачное перекрытие, но не станете это делать с полом, то конвекционный поток лишь усилится – под потолком станет теплее, а на уровне нижнего перекрытия температура останется все той же.

Поэтому цели утепления межэтажного перекрытия, выложенного по деревянным балкам, различаются в зависимости от его расположения. Это же диктует необходимость применения разных материалов для утепления и технологии их укладки.

Перекрытие первого этажа (пол) – температура на его поверхности в результате работ должна повыситься на 1-2 градуса, а утеплитель играет еще и роль герметика, предотвращая подсос холодного воздуха из неотапливаемого подполья.

Отходы деревообрабатывающих и сельскохозяйственных производств. Это опилки, солома, лузга и другие материалы органического происхождения (рис. 1). Легки, дешевы, но склонны к слёживанию, что ведет к потере теплоизоляционных свойств, и загниванию. В них с удовольствием селятся мыши. Категорически не рекомендуются для утепления закрытых, не проветриваемых полостей.
рис. 1
Минеральная вата (рис. 4). Изготавливается как из расплава кварцевых песков (стекловата), так и базальтов. Последние имеют более высокую термостойкость и физическую прочность. Тепло- и звукоизоляционные свойства хорошие. Экологическая безвредность под вопросом – для лучшей формовки в плиту и устойчивости к влаге пропитывается растворами, содержащими фенол.
рис. 4
Пенопласт (рис. 5). Вспененные материалы на основе полипропилена или полиуретана. Химически нейтральны, имеют малый вес и легки в обработке. Не намокают и имеют малую паропроницаемость. Звукоизолирующие свойства не слишком хорошие. Это легковоспламеняющийся материал, выделяющий при горении фосген – боевое отравляющее вещество.
рис. 5

Деревянные межэтажные перекрытия – наиболее часто встречающийся вариант в индивидуальном домостроении. Их конструкция одинакова и в деревянном, и в газобетонном доме. Она представляет собой плоскость с ребрами жесткости, между которыми и укладывают материал, используемый для утепления. Схема перекрытия дома представлена на рисунке ниже (рис. 6).

рис. 6

При устройстве чердачных и подвальных перекрытий балки обычно оставляют с одной стороны незашитыми, что вносит коррективы в технологию производимых работ – для утепления пола насыпными и плитными материалами (керамзитом, минеральной ватой), требуется устройство дополнительного фальшпола между балками. Но тип материала вы вольны выбирать сами, опираясь на знание их свойств.
Утепление пола
Для этих работ лучше всего использовать вспененный полиэтилен. Все работы ведутся из подполья. От рулона отрезается кусок, равный длине промежутка между балками. Удобнее всего закреплять его строительным степлером, используя скобы высотой, равной двум толщинам материала. Применять фольгированный материал нецелесообразно – в подполе нет источника лучистой энергии.

Утепление межэтажных перекрытий

рис. 7
Утеплитель между этажами должен играть роль и звукоизоляции, поэтому использование пенопластов для этой цели нежелательно. Лучший вариант – минеральная вата или керамзит .
Керамзитовая засыпка (рис.7) может быть слишком тяжела. Чтобы она не оторвала материал потолка в нижнем помещении, на балки приколачиваются рейки сечением 2 на 2 см. По ним выкладывают доски, которые будут служить основанием для неё. Гидроизоляция не требуется, но поверх керамзита надо уложить геотекстиль (нетканый материал), исключающий попадание пыли в помещение.

рис. 8
Минеральная вата (рис.8) требует гидроизоляции и сверху, и снизу (поступающий с нижнего этажа воздух насыщен влагой). В качестве оригинального решения гидроизоляции, позволяющего совместить приятное с полезным, между балками, прямо на доски потолка нижнего этажа, укладывается фольгированный вспененный полиэтилен (фольгой вниз). Минеральную вату можно класть прямо на него, если это рулонный материал. Плита более плотная и тяжелая. Поэтому надо поступить так же, как и в случае с керамзитом – приколотить черепные бруски и уложить на него дощатую обрешетку. Тогда между слоем пенофола и перекрытием останется пространство, необходимое фольге для отражения лучистой энергии. Без соблюдения этого условия она работать не будет.
Сверху минеральную вату накрывают пленкой. Она играет роль гидроизоляции, а также предотвращает попадание в помещение механических частиц (стекловолокна) и летучих веществ из пропитки. Пленка может быть как обычная, так и мембранная, пропускающая пар в одном направлении. Она укладывается непроницаемой для воды стороной вверх, к полу (

рис.9).

рис. 9
Утепление чердачного перекрытия

рис. 10
Утепление чердачного межэтажного перекрытия по деревянным балкам венчает все работы. От его качества во многом зависит количество топлива, затрачиваемого на отопление – более половины всего тепла уходит именно через эти ворота.
Если чердачное помещение не отапливается, и этаж нежилой, то для теплоизоляции можно использовать и опилки (рис.10) – большая открытая площадь гарантирует их полную просушку. Но лучше этот материал использовать в качестве дополнительного, а основным будет пенопласт (рис.11).

рис.11
Первым укладывают слой фольгированного полиэтилена. Пенопласт легок, поэтому черепные бруски к балкам можно не приколачивать и дополнительную обрешетку не устраивать. Плиты пенопласта кладутся поверх них, стыки – в том числе и со стенами – заливаются монтажной пеной, в результате чего образуется сплошное теплоизоляционное покрытие без швов. Если используется дешевый упаковочный пенопласт (на сломе видны шарики), то поверх него насыпается слой опилок, который не только увеличивает теплоизоляционные свойства, но и защищает пенополистирол от разрушающего воздействия солнечного света. Экструдированный строительный – на его срезе видны пузырьки-многогранники – более стоек, но и его присыпать опилками не помешает.
На чердаке поверх утеплителя обязательно устраивают дощатые трапы, чтобы можно было ходить, не разрушая структуры и не утаптывая теплоизолирующий слой.
Предложенная технология утепления перекрытий испробована на практике и дает хорошие результаты.

Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:
Facebook
Twitter
Мой мир
Вконтакте
Одноклассники
Google+
Также рекомендуем по теме:
kakpostroit.by
Утепление межэтажного перекрытия по деревянным балкам
Мы будем рассматирвать утепление перекрытий по деревянным балкам между помещениями с одинаковым тепловым режимом. В этом случае речь идет о звукоизоляции перекрытия, а не об утеплении, в отличие от утепления перекрытия первого этажа или потолочного перекрытия, когда тепловой режим разный. И тем не менее, это подразумевает укладку утеплителя, поэтому мы решили разобрать эту тему.
Схема утепления такого перекрытия будет зависеть от того какой влажностный режим в помещениях сверху и снизу (одинаковый, например комната-комната, или разный, например, комната – ванная).

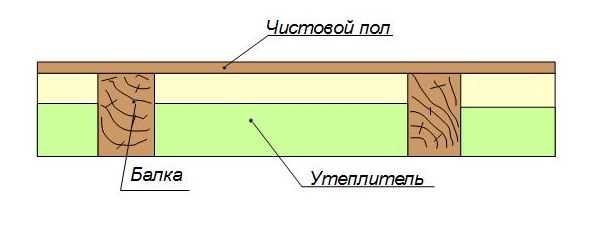

Утепление перекрытия по деревянным балкам влажностный режим одинаковый
В этом случае можно не применять в составе перекрытия пароизоляцию и гидроизоляцию, то есть пленок и мембран можно не класть. Утеплитель для данного случая – минвата плотность 20-30 кг/м3, можно плитная, можно рулонная, толщина 100 мм (или больше, если позволяет высота перекрытия). Утеплитель укладывается между балок.

Утепление перекрытия по деревянным балкам влажностный режим разный
В этом случае нужно устройство перекрытия с применением пароизоляции и гидроизоляции. Снизу укладывается пароизоляционная пленка, затем утеплитель, затем гидроизоляция (супердиффузионная мембрана с паропроницаемостью от 800 г/м2 за сутки и выше). Зазор между утеплителем и мембраной не нужен. Зазор между мембраной и черновым полом желательно делать, 2 см, но не критично, если его нет.

Утеплитель в данном случае тоже минвата плотность 20-30 кг/м3, можно плитная, можно рулонная, толщина 100 мм (или больше, если позволяет высота перекрытия).
Внимание! Если и сверху и снизу одинаково влажные помещения (например ванная-ванная), то выполняется схема для разного влажностного режима.
www.builderclub.com
Чем и как утеплить перекрытие дома – видео, инструкция
Предисловие. В этом материале мы рассмотрим, как правильно утеплить перекрытие дома самостоятельно и какие следует использовать теплоизоляторы в работе. Рассмотрим два популярных варианта чердачных и межэтажных перекрытий – по деревянным балкам и с использованием железобетонных плит перекрытий.

Утепление перекрытий дома своими руками
Застройщики часто вводят при строительстве новые энергосберегающие технологии. В деревянном доме тепло из помещений уходит через крышу, пол, стены, окна и входные двери. Инструкций и видео уроков по утеплению дома достаточно. А многие считают, что достаточно только наружного утепления стен загородного коттеджа, но это не совсем верно.
Например, как быть владельцам домов, у которых под первым этажом находится подвал, или возводится двухэтажный дом или деревянный дом с не утепленной мансардой?
В этом случае возникает резонный вопрос, как и чем утеплить межэтажное перекрытие в доме? Ведь утеплять перекрытие дома необходимо, если мансарда хорошо не утеплена.
Нужно ли утеплять перекрытия в доме
Ответ на вопрос – нужно ли утеплять перекрытия между этажами в доме, очевиден. Если у вас в доме не произведено утепление цоколя или фундамент изнутри отсыпан грунтом, то на первом этаже от пола будет тянуть холодом зимой. Поэтому следует утеплить деревянный пол снизу или утеплить пол на первом этаже по лагам.
То же самое касается и владельцев домов с холодным чердаком. Можно оборудовать чердак под жилое помещение, утеплив его или проведя утепление чердачного перекрытия в доме. Если в доме второй этаж или мансарда утеплена, то обработка перекрытия между этажами увеличит звукоизоляцию помещений, необходимо лишь вместо утеплителей выбрать звукоизоляционные материалы для перекрытий в доме.
Но, прежде чем утеплять перекрытия дома своими руками нужно выяснить какой тип перекрытия в вашем доме: деревянные балки перекрытия или монолитная ж/б плита и что используется в качестве перекрытий: металл, бетон или дерево. От этого будет зависеть выбор теплоизоляции, его толщина и способ проведения работ.
Утепление плит перекрытия дома между этажами
Для утепления плиты перекрытия по полу используется цементно-песчаный раствор. Если в плите трещины, то их следует заполнить раствором и выровнять смесь. Далее укладывается пленка пароизоляции, главное уложить пароизоляцию на утеплитель правильной стороной. Стелить рулоны следует внахлест в 10-15 см.

Схема утепления плит перекрытий
Чем лучше утеплить межэтажное перекрытие? Утеплитель должен выдерживать постоянные нагрузки и сохранить свою первоначальную геометрию с течением времени.
Поэтому, можно выполнить утепление керамзитом, опилками, экструдированным пенополистиролом или базальтовой ватой с высокой плотностью и стойкой к сжатию.
Можно установить деревянные лаги на перекрытия и уложить между ними утеплитель. Далее на лаги набивается черновой пол из досок.
Возле печных труб или других нагревающихся элементов использовать следует огнеупорный утеплитель. Поверх следует расстелить гидроизоляцию и уложить черновой пол.
Утепление перекрытий по деревянным балкам

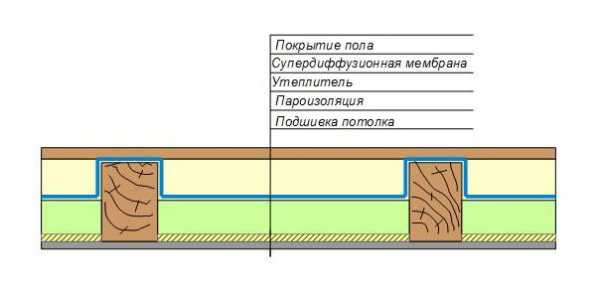

Схема утепления перекрытий по балкам
Утепление перекрытий дома по деревянным балкам более распространено. Балки хороши тем, что их намного дешевле и легче монтировать.
Остановимся подробнее на вопросе, как и чем утеплить перекрытия из деревянных балок. Рассмотрим самостоятельное утепление межэтажных перекрытий пенополистиролом и минеральной ватой.
Последовательность работ:
1. обработка антисептиками, усиление балок.
2. укладка супердиффузионной мембраны.
3. укладка пенопласта или минеральной ваты.
4. черновая и чистовая отделка потолка.
Утепление перекрытий дома пенопластом
1. на потолок крепится пароизоляция или гидроизоляция;
2. листы пенопласта вырезаются по расстоянию между балками;
3. пенопласт фиксируется дюбель-зонтиками, щели запениваются;
4. укладывается пароизоляционная пленка.
Утепление перекрытий дома минватой
1. снизу балок делается обрешетка или обшивается OSB плитами;
2. на обрешетку укладывается пароизоляция или гидроизоляция;
3. минвата вырезается по расстоянию между балками;
4. рулоны минеральной ваты укладываются между балками;
5. поверх теплоизоляции укладывается супердиффузионная мембрана.

Самостоятельное утепление перекрытий
Опираясь на представленные советы, вы сможете выполнить самостоятельно утепление межэтажных перекрытий по всем строительным нормам и существенно снизить потери тепла.
Звукоизоляция межэтажных перекрытий по технологии ничем не отличается. Необходимо лишь выбрать, чем сделать звукоизоляцию межэтажных перекрытий в доме. А для отделки пола и досок используйте краски Уником — надежные и стойкие краски от проверенного производителя по низким ценам.
Советуем также рассчитать толщину утеплителя, чтобы его слоя было достаточно для удержания максимального количества тепла в вашем доме.
xn—-jtbaaoqpdidh0am.xn--p1ai
Делаем пол второго этажа по деревянным балкам своими руками
Содержание:
Существует два варианта установки деревянного пола: если дом одноэтажный, то пол монтируется на лаги, а если многоэтажный, то пол каждого последующего этажа монтируется на деревянные балки. Хотя, в зависимости от конструкции и в одноэтажном доме можно осуществить крепление деревянного пола к деревянным балкам. Поэтому, дело не в выборе технологии, а в конструкционных особенностях здания.

Балки и пол
Устройство пола второго этажа по деревянным балкам имеет свои технологические особенности.
А именно:
Балки относятся к части конструкции дома, делая его более крепким. Балки надежно крепятся к несущим стенам, что делает таким же надежным и пол.

Малый вес строительных материалов, которыми зашивается нижняя часть перекрытия.

Низкие затраты на сооружение подобных полов. Несмотря на это, пол второго этажа по деревянным балкам имеет свои недостатки. Опираясь на несущие стены, он обладает повышенной шумопроводностью, что негативно сказывается на проживание в таком жилище. Если об этом подумать и лаги перекрытия второго этажа установить на звукоизоляционные подкладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики строения в целом.

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.
Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:
Выбирается брус с сечением 150х150 мм или 200х200 мм.

Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:
Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.

Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.

Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.
Работа
Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.
Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.
Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.
В качестве утеплителя можно использовать:
обычный шлак, который засыпается в промежутки между балками;

минеральную вату;

пенопласт;

керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.
Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.
Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.
После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.
Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Заключение
Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Посмотрев видео, можно более подробно ознакомиться с данной технологией.
polspec.com
Как утеплить межэтажное перекрытие
Утепление в доме важно делать не только по ограждающим конструкциям, то есть по стенам, крыше и фундаменту. Межэтажные перекрытия так же следует утеплить, притом не для снижения теплопотерь здания в целом, а для локализации тепла внутри самого здания. Если в доме имеется два и более этажа и на каждом есть отапливаемые помещения, но нет преград для прохождения тепла по перекрытиям, то наиболее жаркими окажутся верхние комнаты. Утепление межэтажного перекрытия по деревянным балкам способно эффективно разделить помещения для поддержки оптимального микроклимата, пресечь конвекцию тепла в масштабе всего здания, усреднить распределение температуры.

Выбор утеплителя
Определить следует не только материал утеплителя, который будет закладываться между балками перекрытия. Важно определиться со всем комплексом утепления, который будет содержаться целый ряд материалов и слоев.
Основная идея утепления межэтажного перекрытия – локализировать тепловую энергию отдельно на каждом этаже. В идеальном случае нижним слоем перекрытия должен быть теплоотражающий экран, способный обернуть вспять большую часть лучистой энергии.
Утеплитель укладывается между балками и лагами, не занимая лишнего пространства, не увеличивая высоту перекрытия. В виду отсутствия существенного перепада температур говорить о минимальной необходимой толщине слоя не приходится, укладывают материал по уровню балок и лаг. Либо чуть меньше на 3-4 см, для формирования вентиляционного зазора. В таблице указана оптимальная толщина утеплителя в зависимости от коэффициента теплопроводности материала:
Утеплитель с коэффициентом теплопроводности l, Вт/м °C Толщина слоя утеплителя, мм
0,03 115
0,035 135
0,04 155
0,044 170
0,045 175
0,046 180
0,047 185
0,05 195
На первый план выходят звукоизолирующие свойства утеплителя. Важно добиться хорошего поглощения звука, особенно ударного типа.
Использовать пенопласт для этого не желательно. Он сам по себе достаточно хорошо проводит звук. Учитывая, что его будут закладывать между балками, пенополистирол будет работать как перепонка, передавая звуковые волны почти без снижения мощности.
Актуальнее будет использовать минеральную вату, например Роквул с повышенным коэффициентом звукопоглощения или доступный аналог.
Многое зависит и от конструкции перекрытия.
В самом простом случае утеплитель закладывается между балок перекрытия, снизу балки подшиваются листовым материалом или доской, сверху укладываются лаги и черновой пол из досок, поверх которого сразу же идет напольное покрытие. В этом случае лучше выбрать минеральную вату для утепления и укладывать ее поверх теплоотражающего пароизоляционного экрана.
Минеральная вата — один из лучших материалов для утепления
В другом случае поверх чернового пола формируется дополнительный слой утеплителя из плотных плит минеральной ваты или экструдированного пенополистирола, который выступает в качестве демпфирующего слоя. Сверху укладывается древесностружечная плита и чистовое напольное покрытие.
Использование насыпных материалов для утепления межэтажных перекрытий не оправдано. Обязательное наличие вентиляционных зазоров с выходом внутрь помещения верхнего этажа повышает риск попадания в воздух мелкой взвеси, пыли от утеплителя. Звукоизолирующие свойства так же не высоки. Последнее касается и керамзита.
Использование пенополиуретан внутри помещений не рекомендуется в виду его небезопасности. Гарантировать низкий уровень токсичности и исключить возможность разложения полимера полностью невозможно.
Технология утепления
Предполагается, что уже имеется перекрытие из деревянных балок и больше ничего, соответственно есть возможность утеплить перекрытие, начиная постепенно снизу вверх. Притом утепление будет двойным с демпферным слоем поверх чернового пола.
Инструменты:
шуруповерт;
ножовка, электролобзик;
строительный нож со сменными лезвиями;
уголок строительный;
молоток;
ножницы.
Материалы:
пароизоляция с теплоотражающим экраном;
брус 40х30 мм;
доска обрезная 20 мм;
доска половая 30-40 мм;
МДФ 22 мм;
минеральная вата 50(100) мм с высоким коэффициентом звукопоглощения;
минеральная плита 50 мм;
санбонд, геотекстиль;
демпферная лента;
саморезы 75 мм;
степлер и скобы 14-16 мм;
скотч металлизированный.
Порядок выполнения работ:
По нижнему краю балок закрепляются черепные бруски 40х30 с помощью саморезов 75 мм, через каждые 50 см.
Поверх брусьев укладывается деревянный накат из доски 20 мм толщиной, уложенной поперек балок с упором на черепные бруски. Важно оставлять зазор между краем доски и балки примерно в 10 мм с каждой стороны.
Снизу перекрытие подшивается пароизоляцией и тепловым экраном, направленным вниз. Это может быть один материал из пленки или вспененного полиэтилена, покрытого алюминиевой фольгой. Все стыки проклеиваются металлизированным скотчем.
Поверх наката укладывается минеральная вата 50-100 мм толщиной в зависимости от требуемого утепления.
Слой утеплителя закрывается паропроницаемой мембраной, спанбондом или геотекстилем. Его задача – не допустить попадание волокон минеральной ваты через подпольную вентиляцию внутрь помещения. Крепление осуществляется поверх балок с фиксацией непосредственно по границе уложенного утеплителя с помощью скреп и строительного степлера.
На балки укладываются лаги под черновой пол или сразу половая доска, если толщина вентиляционного зазора над утеплителем по балкам составляет 30-40 мм.
Следующим слоем идет плотная плита минеральной ваты или ЭППС, уложенные встык по всей площади пола. По периметру оставляется зазор от стен 10-15 мм или укладывается демпферная лента из вспененного полиэтилена.
Закрывается слой утеплителя листами МДФ (OSB) толщиной 22 мм.
Обязательно по углам формируются вентиляционные отверстия закрытые решетками для вентиляции подпольного пространства. Допускается установка вентиляционных каналов с включением их в общую систему вентиляции дома, что позволит эффективнее отводить пар и влагу из перекрытий.
Схема утепления
Остается только собрать напольное покрытие. Плинтус крепится либо к полу, либо к стене, закрывая зазор или демпферную ленту. Однако недопустимо крепить его одновременно и к стене, и к полу.
Снизу перекрытие подшито теплоотражающим экраном и пароизоляции. Далее может крепиться подвесной потолок или подшивка гипсокартоном или листами МДФ с дальнейшей отделкой чистового потолка.
Если черновой пол уже уложен, то порядок работ меняется, а работы выполняются со стороны нижнего этажа. Вначале балки и ниши между ними подшиваются спанбондом. После крепятся черепные бруски, закладывается утеплитель и закрепляется проволокой. Ниши с утеплителем закрываются накатом из досок, потолок подшивается пароизоляцией с теплоотражающим экраном. И далее монтируется чистовой потолок.
udobnovdome.ru
видео-инструкция как сделать своими руками, особенности устройства междуэтажных конструкций по балкам, расчет, цена, фото
Все фото из статьи
Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.
Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру видео в этой статье.

Перекрытие второго этажа по деревянным балкам на стены из блоков
Предъявляемые технические требования

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус
Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности. Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м², а для чердака от 105 кг/м².
Деревянные балки будут прогибаться
Кроме того, для деревянных балок существуют предельные значения для прогиба, где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок, где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.
Примечание. Не следует забывать, что древесина является горючим материалом и, к тому же, подверженным гниению, грибку и плесени при создании определённых условий.
Поэтому, при монтаже междуэтажное перекрытие по деревянным балкам следует обрабатывать огнестойкими и бактерицидными составами (зачастую все эти качества заключаются в одном и том же растворе).
Монтаж и обработка

На фото: монтаж деревянного перекрытия своими руками
Теперь давайте разберёмся, как сделать деревянное перекрытие между этажами, которое будет представлять собой устройство из балочного каркаса (брус или бревно), который с двух сторон (снизу и сверху) обшивается досками или листами типа фанеры, ДВП, ДСП и ОСП.
Для утепления и звукоизоляции между балками укладывают утеплитель для деревянных перекрытий, которым может быть любая минеральная вата (стекловата, камневата, шлаковата), пенопласт, керамзит или пропитанные каким-либо огнестойким бактерицидным составом опилки.

Паропроницаемая гидроизоляция FOLDER
В тех случаях, когда перекрытие делается в банях, то большое внимание следует уделять гидроизоляции – как правило, это полиэтиленовые или полипропиленовые паропроницаемые плёнки, которые пропускают влагу только в одном направлении. Такая плёнка состоит из множества воронкообразных колбочек, которые впитывают и пропускают через себя молекулы воды только с широкой (шершавой) стороны, в то время как с другой (гладкой) стороны влага не проходит.
Поэтому, такая гидроизоляция монтируется шершавой стороной к утеплителю со стороны парной, а расположенном выше помещении — наоборот.
Длина Поперечное сечение балки
При ширине пролёта 600 см При ширине пролёта 1000 см
2000 75×100 75×150
2500 75×150 100×150
3000 75×200 100×175
3500 100×150 125×175
4000 100×175 125×200
4500 100×200 150×200
5000 125×200 150×225
5500 150×200 150×250
Таблица рекомендуемых поперечных сечений на определённой длине
В расположенной выше таблице вы видите расчёты поперечного сечения сосновых балок из расчёта удельной нагрузки на перекрытие в 400 кг/м². Но не забывайте о том, что, несмотря на увеличение толщины, балки длиной 10м нуждаются в дополнительной поддержке. Не обязательно ставить его под каждый профиль – можно просто установить поперечный брус такого же сечения и подпереть его одним или двумя столбами.
Чердачные и межэтажные перекрытия

Варианты чердачных и межэтажных перекрытий
Монтаж перекрытий из пиломатериалов может осуществляться с помощью досок, фанеры, ОСП (OSB), ЛСП и ДВП, которые укладываются сверху на балки, а снизу на черепные бруски или вырезанные в балках четверти (цена материала примерно одинакова).
Нижний настил выполняет функцию чернового пола, на который укладывают утеплитель, но его так же можно крепить снизу непосредственно к балкам и тогда он одновременно будет играть роль чернового потолка.
Расстояние между каркасными брусьями или брёвнам в большой степени зависит от толщины досок или панелей, которые служат для чернового пола и несут на себе динамическую нагрузку (хождение или перестановка мебели). Например, если вы будете использовать половицы 25 мм толщиной, то для мансардного этажа понадобится шаг 500 мм, а для жилой комнаты не более 400 мм, поэтому, доски для пола желательно использовать более толстые – 40-50 мм.
Варианты цокольных перекрытий
Для деревянного перекрытия на цоколь или ростверк фундамента черепной брусок необходим в любом случае, так как благодаря ему, вы сможете утеплить пол, то есть, он будет фиксировать панели или доски, на которые укладывается утеплитель.
Чаще всего такой черновой пол делают из бревенчатого наката, горбыля или необрезных и нестроганных досок, которые укладываются на деревянный брусок 50×50 мм, 50×40 мм или 40×40 мм и в некоторых случаях даже не прибиваются гвоздями и не прикручиваются саморезами.
Обратите внимание!
Можно вырезать в балках четверть, но это займёт гораздо больше времени.
Для утепления чернового пода преимущественно используют керамзит, шлак, ухой песок, обработанные антисептиком и огнезащитным составом стружки и опилки, а также толстую минеральную вату (100 мм или более). Не забывайте о том, что грунт может отдавать свою сырость, поэтому снизу подстилают плотный полиэтилен или рубероид, а если это помещение парной, то такая же защита будет нужна и сверху.
Звукоизоляция с утеплением

Диаграмма теплопроводности материалов
В тех случаях, когда деревянные перекрытия между этажами в кирпичном доме (блочном, каменном, деревянном) делается для чистового пола жилой комнаты, то температура последнего не должна быть ниже температуры воздуха в помещении больше, нежели на 2⁰C. Такой параметр не относится к парной бане, так как там выдержать его просто невозможно (разве что с системой тёплого пола).
Поэтому, для обустройства теплового барьера, который одновременно будет выполнять функцию звукоизоляции, используют современные синтетические и минеральные материалы, которые не боятся поражения различными микроорганизмами.
Примечание. Как мы уже упоминали, чаще всего для утепления и звукоизоляции используют различную минеральную вату.
Но для бани лучше не использовать шлаковату – она сделана из расплавов доменного шлака и содержит маленькие частички железа.
Под воздействие влаги они ржавеют, и вата оседает, что приводит к увеличению теплопроводности материала.

Утепление и звукоизоляция чердака
В большинстве случаев, если помещение не имеет повышенной влажности, в качестве гидроизоляции используют рубероид, плотно настилая его в два слоя, но можно для этого также использовать плотный полиэтилен (не путать с целлофаном!).
Затем на подстеленную плёнку укладывают утеплитель, причём нужно следить за тем, чтобы не оставалось щелей и если это пенопласт или экструдированный пенополистирол, то все зазоры задуваются монтажной пеной.
Заключение
Обустраивая перекрытие первого этажа по деревянным балкам, вы в некоторых отношениях выигрываете. Во-первых, такая конструкция имеет малый вес, во-вторых, это обойдётся гораздо дешевле бетонных плит и, в-третьих, древесина является экологически чистым материалом.
rubankom.com
