Водяной теплый пол в квартире с индивидуальным отоплением

Теплые полы водяного типа уже доказали свою практичность и эффективность в качестве основного или вспомогательного отопления для частных домов. Однако жители городских квартир тоже хотят наслаждаться комфортом и экономить на обогреве. Давайте же разберемся, реально ли устроить в квартире водяные теплые полы.

Практика показывает, что хотя в принципе квартиру в доме с центральным отоплениемвозможно снабдить теплыми водяными полами, на деле получить разрешение на их монтаж нереально: слишком велика опасность того, что использование теплых полов нарушит теплоснабжение соседних квартир.

Впрочем, сейчас все чаще возводятся многоквартирные дома, в которых реализовано индивидуальное (автономное) отопление, то есть имеется собственный настенный котел в каждой из квартир. Наличие отдельного контура отопления означает, что ваши действия никак не повлияют на отопление жилья соседей – поэтому монтаж теплого пола в такой квартире станет вполне разумным решением.

Теплый водяной пол в квартире: нетрудно и выгодно

Отопление квартиры теплым полом – это современное решение, отличающееся комфортностью и экономичностью. Принцип его работы очень прост: по контуру из труб, уложенных в черновой пол и скрытых под чистовым напольным покрытием, циркулирует вода из котла, нагревая тем самым поверхность пола. При таком отоплении пыль не сгорает (поскольку в отличие от радиаторов, пол не становится слишком горячим) и не поднимается в воздух конвекционными потоками. А в помещении обеспечивается идеальное распределение температур: чуть прохладнее на уровне головы и тепло на уровне ног.

Водяной теплый пол можно устраивать в любых помещениях квартиры на любом этаже. Современные гидроизоляционные материалы позволяют гарантировать отсутствие ущерба даже в случае маловероятных поломок и протечек. Вдобавок – в системе такого теплого пола циркулирует совсем небольшое количество воды, буквально несколько литров, так что ничего катастрофического не произойдет в любом случае.

А вот о чем стоит побеспокоиться особо, так это о теплоизоляции. Чтобы отопление квартиры теплым полом было действительно экономичным, следует предотвратить утечки тепла: обогревать потолок соседей снизу или подвал – занятие неэффективное и неразумное. Под трубы теплого пола следует укладывать слой пенополистирола с особым покрытием. Тогда все тепло будет направлено лишь на обогрев вашего жилья и обеспечение вашего комфорта.

Теплый водяной пол в вашей квартире с индивидуальным отоплением – это максимально надежный и выгодный вариант, обеспечивающий удовольствие от хождения босиком и отменяющий необходимость переживать за играющих на полу детей. Стоимость монтажа такого теплого пола при грамотном подходе к его устройству окупается очень быстро благодаря экономии энергии.

Обеспечьте себя и близких комфортным, здоровым теплом, эффективным и удобным» Ведь водяные теплые полы в квартире – это вполне реально!

ivr-pol.ru

Водяной теплый пол в квартире с индивидуальным отоплением в Заокском

Практика показывает, что хотя в принципе квартиру в доме с центральным отоплением возможно снабдить теплыми водяными полами, на деле получить разрешение на их монтаж нереально: слишком велика опасность того, что использование теплых полов нарушит теплоснабжение соседних квартир.

Теплый водяной пол в квартире: нетрудно и выгодно

www.uyutteplo.ru

Теплый пол от центрального отопления в квартире: легальные способы реализации проекта

Сегодня, монтаж нагревательного гидравлического контура в половое покрытие, среди наших соотечественников пользуется небывалой популярностью. Причиной этому является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властей, самовольно монтируя отопление в квартире по полу, нарушая при этом тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО) всего дома.

Законные пути реализации водяного теплого пола в квартирах многоквартирных домов есть и подключить систему теплый пол от центрального отопления можно. В этой публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлический и тепловой дисбаланс в СО.

Схема «вторичного кольца»

Данная схема может быть реализована при однотрубной СО в квартире. Первичное кольцо – центральная СО; вторичное – контур «теплого пола».

Врезка в центральную систему отопления производится только в обратку, на выходе из радиатора.
На контур устанавливается запорная арматура, а на обратке кольца «теплого пола» еще и обратный клапан, предотвращающий движение теплоносителя в обратном направлении.

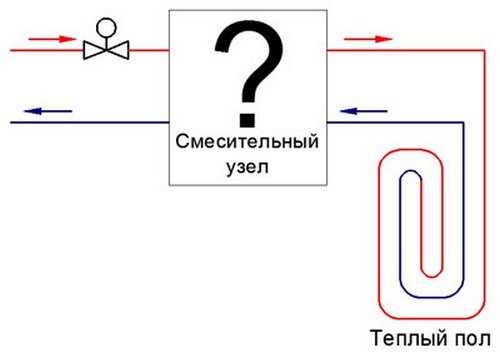

Водяной теплый пол в квартире оснащается смесительным узлом, который включает в себя насос и трехходовой клапан.

При своей простоте, эта схема эффективна, но только при соблюдении правильного монтажа и четкой последовательности сборки.

Совет: Проблема в том, сможете ли вы доказать коммунальщикам, что данная схема работоспособна и не приводит к дисбалансу в централизованной СО. Как правило, специалисты контролирующих служб ссылаются на запрет внесения любых конструктивных изменений в отопительную систему. Поэтому мы настоятельно рекомендуем перед созданием теплого пола по данной технологии проконсультироваться с юристом и профессионалом-теплотехником.

к оглавлению ↑

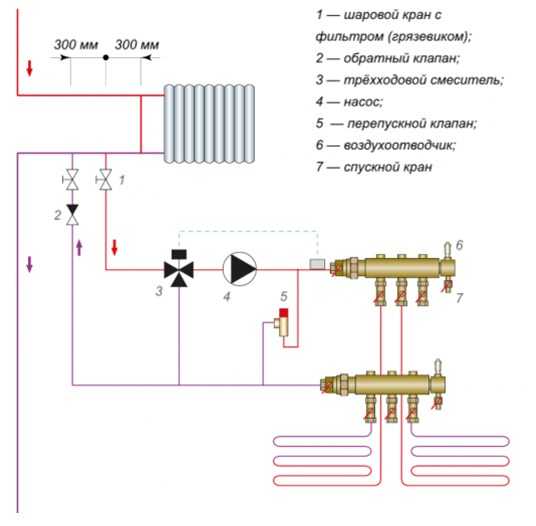

Схема с теплообменником

100% теплотехников скажут, что не нарушая закон можно создавать теплые полы в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков о внесении любых изменений в централизованную отопительную систему, специалисты придумали такую схему, при реализации которой будет создана автономная СО, где в роль теплогенератора будет выступать бак косвенного нагрева (буферная емкость, теплоаккумулятор), теплообменник.

Данная система никак не затрагивает конструкцию центральной СО, не изменяет давление и не повышает гидростатическое сопротивление. Цифрами обозначено следующее оборудование:

1 Циркуляционный насос
2 Трехходовой смеситель
3 и 4 Шаровые краны
15 Группа обвязки теплообменника в которую входят: обратный клапан; шаровый кран с грязевиком.

Собрать Теплый пол от отопления в квартире своими руками по данной схеме по силам любому домашнему мастеру. Для более четкого понимания процесса сборки рекомендуем посмотреть видео по теме:

к оглавлению ↑

Нюансы, о которых необходимо помнить

Первое, на что нужно обратить внимание при подключении водяного теплого пола в центральной СО – это на материал, из которого изготовлен змеевик. Все дело ТВ том, что для разводки отопления в полу в квартире и изготовления непосредственно змеевика, как правило, используются пластиковые трубы, которые рассчитаны на температуру теплоносителя 50°С. Температура воды в центральной тепломагистрали может находиться в пределах 70 до 90°С. Разумеется, при подключении контура теплого пола к центральному отоплению напрямую, протечка и дорогостоящий ремонт обеспечены.

Второе. В интернете представлено достаточно большое количество монтажных схем водяных теплых полов в квартире, которые, теоретически не приводят к дестабилизации СО дома. Одна из них представлена ниже.
По заявлениям специалистов-теплотехников, основная проблема водяных теплых полов в том, что в СО дома возвращается теплоноситель слишком низкой температуры, что влияет на отопление смежных по стояку квартир. В представленной выше схеме данное влияние минимизировано, за счет контроля за температурой обратки трехходовым клапаном (К2) с термостатическим механизмом. Данный механизм настраивается на максимальную температуру. Для регулировки температуры контура змеевика в схему включен балансирующий клапан К1.

Важно! Следует понимать, что большинство данных схем не законны и тянут за собой серьезные штрафные санкции, плюс принудительный демонтаж оборудования, что выливается в дополнительную «копеечку».
Третье. Очень важен точный расчет, который может сделать только опытный теплотехник.

к оглавлению ↑

Теплый пол или радиатор: что лучше для квартиры

Каждый день огромное количество наших соотечественников задаются вопросом, как сделать теплый пол от отопления, так как свято уверены, что данная конструкция обогрева квартиры эффективней классической радиаторной. Рассмотрим экономическую целесообразность каждой СО.

Система теплый пол экономичнее. Этот вопрос особенно важен владельцем автономных СО и владельцем квартир с тепловыми счетчиками. Для данной конструкции, в качестве основной системы обогрева, необходимо снизить теплопотери жилища до уровня 40-50 Вт/м². Но при таких низких теплопотерях и радиаторная СО будет не менее эффективна.
Существует расхожее мнение, что при обогреве посредством радиаторов «вверху горячо, а возле пола – холодно». Как правило, все упирается, опять же, в утепление жилища. Если оно соответствует европейским нормам, то перепад температуры воздуха под потолком и вблизи пола, даже при радиаторах будет минимальным, 1-2°С.
Уровень комфорта значительно повышается, если монтировать систему «теплый пол» во всех помещениях квартиры. Действительно, ходить по такому полу приятней, но ответьте себе на вопрос, готовы ли вы во всей квартире оказаться от ковролина, линолеума и других напольных покрытий в пользу керамической плитки, обладающей наилучшей теплопередачей?

И последнее: сопоставьте затраты на реализацию проекта «водяной теплый пол», включающие в себя разрешения, проект с расчетами, дорогостоящий монтаж и настройку работоспособности с высокой эффективностью, которая является достаточно спорным моментом.

Совет: Грамотный расчет водяного теплого пола – это сложный процесс, требующий опыта и знаний множества нюансов. Именно поэтому для их проведения обращайтесь только к профессионалам.

ventilationpro.ru

от батарей гвс центрального отопления, как правильно сделать теплообменник своими руками, закон

Водяной теплый пол в квартире – отличное решение для поддержания микроклимата в помещении. Он представляет собой специальные трубы, которые вмонтированы в пол и присоединены к системе водяного отопления.

Преимущества:

обеспечивает идеальный микроклимат в помещении. Температура пола в помещении всегда выше температуры у потолка. А это идеально для человека;
по нему комфортно ходить босиком;
пол в помещении всегда сухой и равномерно теплый. Поэтому в квартире не заведутся грибки и плесень;
практически не требует ухода. Срок службы до полувека;
идеален для детской комнаты. На таком полу хорошо играть детям без риска простудиться и заболеть;
экологичность;
экономичность. Расходы на эксплуатацию и обслуживание меньше на 50% по сравнению с другими системами отопления.

Специалисты предлагают: перед монтажом теплого пола в квартире, необходимо получить разрешение на проведение работ.
Однако он имеет и недостатки:
сложность и весьма большая трудоемкость монтажа. Это объясняется его многослойной структурой;
возможность трудно устранимой протечки. Ведь прокладываемые трубы замуровываются в пол;
данную систему отопления можно использовать не в любой квартире.
Подобный вид обогрева помещения можно устраивать в квартирах с индивидуальным отоплением. В случае центрального отопления необходимо разработать проект подключения и согласовать его в органах надзора.
Законом запрещено подключение водяных теплых полов к системе центрального отопления в многоквартирных домах при отдельных стояках. Нельзя подключать его и в квартире к стояку с горячей водой.
Причина запретов: возможно нарушение нормального теплоснабжения других квартир, подключенных к стояку.
Таким образом, разрешены законом только два варианта:
подключение теплого пола к общему стояку, при поквартирном вводе труб центрального отопления в квартиру;
подключение его к котлу отопления при индивидуальном отоплении в квартире. Подключение автоматики системы позволит свести затраты на электрическую энергию к минимуму.
Особенности схем подключения

Простейшая схема подключения системы водяного теплого пола (нажмите, чтобы увеличить)
1. Простейшая схема подключения системы водяного теплого пола в квартире включает в себя:
входной и выходной вентили;
систему распределительных коллекторов, к которым подключаются трубы;
байпас коллекторной группы (обводной трубопровод).
Недостаток подобной схемы – отсутствие возможности регулировки температуры. Схема используется в случае индивидуального отопления квартиры, когда водонагревательный котел работает только на систему теплого пола и температура на входе в систему не превышает +40 градусов. А это бывает довольно редко.
Обычно температура воды на входе в систему отопления весьма высока. Она может достигать +75 градусов и выше. При этом, некоторые виды напольного покрытия весьма чувствительны к перегреву. Поэтому приходится использовать более сложные схемы подключения, с возможностью регулировки температуры.

Схемы с регулировкой температуры (нажмите, чтобы увеличить)
2. Схемы с регулировкой температуры.
Она включает в себя запорную арматуру, термостатический клапан, циркуляционный насос, коллекторную распределительную систему, смесительный узел.
Регулировка температуры осуществляется следующим образом.
горячий теплоноситель поступает в систему через термостатический клапан и подается циркуляционным насосом в подающий коллектор коллекторной системы;
в подающем коллекторе вода распределяется по напольным трубам;
пройдя по трубам, теплоноситель поступает в обратный коллектор, а с него — в смесительный узел;
подающий и обратный трубопровод смесителя соединены байпасом большой проходимости. Через него охлажденная вода засасывается в подающую трубу и смешивается с горячим теплоносителем.
Мастера советуют: циркуляционный насос и трехходовой клапан лучше всего ставить в обратной трубе.
Схема может дополняться системой автоматики и климат контроля, для автоматического поддержания температуры в заданных пределах.
Параллельная схема подключения циркуляционного насоса
Параллельная схема (нажмите, чтобы увеличить)
Иногда может использоваться другая схема подключения, в которой циркуляционный насос включается между прямым и обратным коллектором.
Эта схема менее экономична, в ней больше расход воды и потери тепла. Рекомендуется использовать последовательную схему.
Схема с трехходовым клапаном
Схема с трехходовым клапаном (нажмите, чтобы увеличить)
При хорошей циркуляции воды в системе (при достаточном давлении) вместо циркуляционного насоса может использоваться трехходовой смесительный клапан. Он устанавливается в смесительном узле вместо циркуляционного насоса. Вход его подсоединяется в входному трубопроводу, выход – к входному коллектору, а третий фланец – к обратной трубе через байпас.
Есть хорошая статья о том, как сделать стяжку на водяной теплый пол.
Если Вам важно узнать все преимущества и недостатки электрического и водяного теплых полов, тогда подробнее об этом Вы можете прочитать в нашей статье.
Вы хотите устроить отапливаемый пол, но устройство водяного теплого пола в вашей квартире запрещено? Обратите свое внимание на электрический водяной теплый пол. При этом способе отопления Вам не потребуется ни котел, ни циркуляционный насос, а потребление электрической энергии будет не значительным, т.к. прогреваемый объем жидкости будет меньшим.
Предлагаем Вам посмотреть видео о том как сделать теплый пол самостоятельно:
Оцените статью: Поделитесь с друзьями!
Вконтакте
Facebook
Twitter
Google+
Мой мир
6sotok-dom.com
Особенности создания теплых полов в квартире
Теплый пол в квартире иногда и вовсе не нужен — пустая трата усилий. Комфортно чувствуют себя длительное время подавляющее большинство людей, если пол не теплее +25 град, а еще лучше +22 град. Пол в квартире, как и в доме должен быть «незаметным» для обычной жизни, а не для игрушек на месяц «в горячий пол». Но до подобной температуры, его греют соседи снизу. Поэтому пол в квартирах — не холодный. Другое дело, если первый этаж, или снизу склад, магазин, подвал, или квартира над проходом, тогда нужно что-то предпринять…
….но, с другой стороны, мы всегда не против сделать маленькое чудо, например для детей, играющих на полу… — как подключить все это к центральному отоплению, — рассмотрим дальше основные проблемные вопросы создания теплых полов в квартирах.
Простейшая схема теплого пола в квартире
Сейчас появились термостатические клапана действующие по температуре теплоносителя, т.е. без термоголовки по воздуху. Называются RTL-регуляторы, головки-боксы-rtl. Если теплый пол подостыл — клапан открылся и пошла горячая вода из центральной системы отопления. Если нагрелся — сразу клапан прикрывается . Действуют пульсирующе, понемногу пропуская воду. В насосной схеме могут регулировать теплый пол, но только для короткого контура — до 40 метров.
Бывает, когда в одной комнате по стояку теплоноситель идет вверх, по другому — вниз, между ними приличный перепад давлений, получается их можно соединить трубой (подключение к свободным торцам радиаторов) длиной до 40 метров с головкой РТЛ, или парой таких параллельных контуров теплого пола, чтобы прогреть большую площадь, и вопрос готов. Есть ли перепад давления между стояками — решать по месту измерением давления, или соединением шлангом с водяным счетчиком, например, как будет крутить, с каким напором..
Далее рассмотрим обычные схемы включения водяного пола в центральноотопительную магистраль.

Как подключить теплый пол к стояку
Если стояков два — то подключить теплый пол проще простого. Между подачей и обраткой врезаться параллельно радиатору, при этом можно использовать и РТЛ-реуглировку, или даже регулировочный кран вручную на коротких до 30 метров контурах, — главное не поднять в них температуру выше +50 град С.
Но если стояк один, то необходим насос. Приведенная схема дает общее представление о классическом монтаже — с трехходовым клапаном
Недостаток работа на грязном теплоносителе общей системы. Если дубовые радиаторы это ведрживают, то в точных клапанах могут подзастрявать частицы, такое бывало. Лучше использовать схему с теплообменником.
Но здесь нужно заставить еще идти теплоноситель через теплообменник, если стояк один. А сопротивления на стояке недопустимы вовсе…. Но капитальная схема с теплообменником и распределительным коллектором представляется более интересной и правильной, чем попытка напрямую тягать теплоноситель из магистралей.

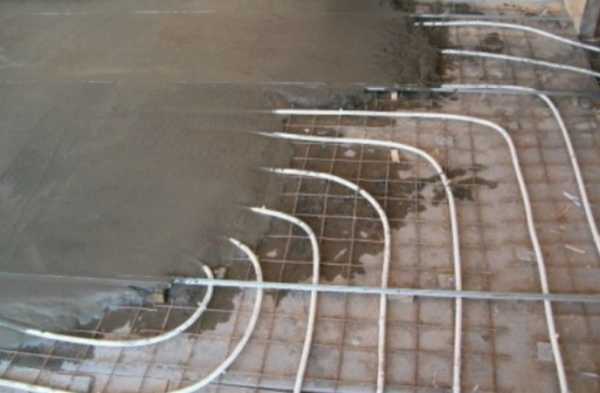

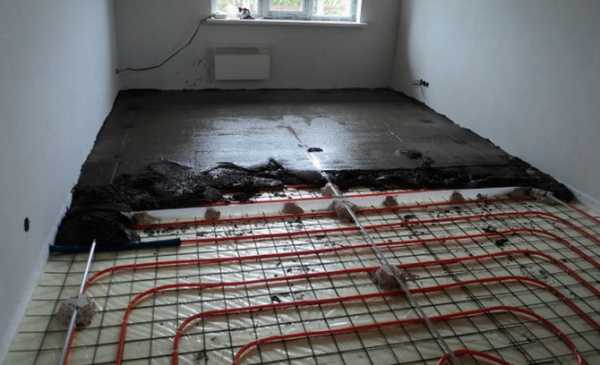

Прочность перекрытия и стяжка
Можно ли класть в квартире классическую стяжку для теплого пола от 8 см толщиной, бетонную — вопрос, который нужно согласовывать с эксплуатантами здания. Затаскивать такие тяжести на свой страх и риск не рекомендуется. Если тяжелая стяжка не допустима, то можно применить и облегченную стяжку с металлическими рассеивателями тепла. Аналогично, тому, как делается теплый пол по деревянным лагам. Подробней о создании облегченной нагреваемой стяжки по деревянным лагам

Простая стяжка может быть сделана и упрощенной конструкции, важно лишь чтобы она не растрескивалась. Поэтому на цементный заполнитель вокруг трубопровода с армировочной сеткой можно положить слой гипсоволокна, которое достаточно пластично.

Какая толщина утеплителя для нагреваемого напольного покрытия в квартире
Над отапливаемыми помещениями под нагреваемой стяжкой необходимо расположить теплоизоляционную прослойку – экструдированный пенополистирол толщиной минимум 3,5 см, желательно 5 см. Для квартир над проездами — 15 см. Для квартир находящихся над подвалом — от 10 см, но можно больше.

Рекомендации по созданию теплых полов в квартире

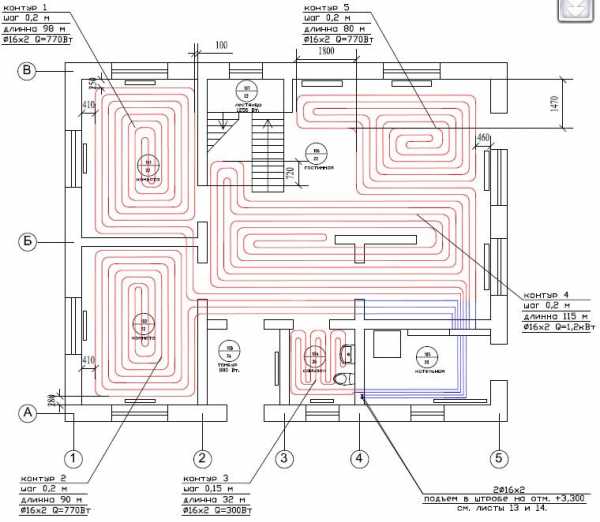

Напомним обычные параметры теплого пола с насосом и коллектором распределения.
Длина каждого контура не более 70 метров (более короткие контуры легче настроить).

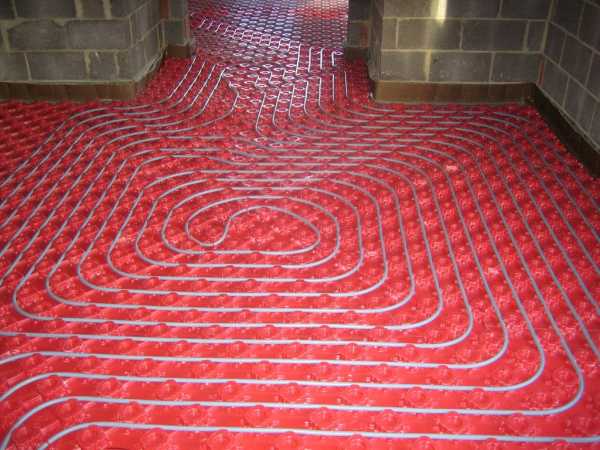

Шаг укладки – 150 – 200 мм, допускается до 250мм в центральных частях комнаты.
Диаметр трубопровода внутренний 12 – 14 мм, подходящим оказывается, к примеру, металлопластиковый трубопровод с наружным диаметром 16 мм.
Под данные условия (напор не более 2 м вод ст.) и контуров до 10 шт. подойдет циркуляционный насос, например Grundfos-UPS 25/40.
Размеры стяжки с одним контуром, ограниченной швами, не более 15 м кв. (4,0 метра максимальный линейный размер).
Регулировка отдаваемой мощности – средствами смесительного узла по температуре теплоносителя (общая подача), а также путем регулировки расхода термоголовками на каждом контуре.
Как видим основными принципами создания теплых полов в квартире остаются все те же обычные требования, — работа совместно с радиаторами, достаточная теплоизоляция от основания, исполнение классических технических решений по гидравлике и теплоизлучателю.
Но главное — согласование подобных действий с эксплуатантами, и учет запрещения «над жилыми помещениями теплый пол не возводится…»
Дополнительно – как утепляется квартира
teplodom1.ru
Как получить разрешение на теплый водяной или электрический теплый пол
Теплый пол в квартире делает ее более удобной, уютной, но на установку таких конструкций необходимо оформить разрешение.
Известны два вида теплого пола – электрические и водяные. Установка любого из видов такого отопления приравнивается к перепланировке, которая может повлиять на климат у соседей. Из-за теплого электрического пола могут возникнуть перепады в электросети в соседних квартирах, а водяной теплый пол снижает температуру в батареях соседей. Конечно, жилищная инспекция, вызванная жильцами, сразу предъявит претензии владельцам таких полов, даже если не они виноваты в понижении мощности или температуры, но без разрешения это грозит демонтажем и штрафом. Чтобы не причинять лишних неприятностей и хлопот себе и соседям, необходимо предварительно согласовать установку теплого пола с соответствующими органами.
Разрешение на электрический теплый пол
Устройство такого пола не включено в перечень запрещенных, также его нет и в списке подлежащих обязательному согласованию. Однако, если теплые полы устанавливаются в квартире находящейся в доме с недостаточной электрической мощностью, проблемы остаются. К такой категории относятся все дома, кроме новостроек.
В прежние времена дома строились с электросетью, рассчитанной на минимальное количество электроприборов, и старая проводка не выдерживает использования современных приборов, в том числе и использование электрического пола. Для устройства теплого пола необходимо заменить проводку и распределительный щиток.
В жилищную инспекцию необходимо предоставить справку о мощности устройства, подтверждающую, что теплый пол не вызовет перегрузок в сети. Такая справка снимет ответственность в случае каких-либо проблем с электросетью. Такую справку нужно получить в управляющей компании, обслуживающей дом, где планируется данная перепланировка.
Если мощности недостаточно, электрический пол установить не получится. Новостройки имеют значительный запас мощности, там теплые электрические полы узаконить проще.
Разрешение на водяной теплый пол
h3_2
Если в квартире установлена автономная система отопления, монтаж теплого плода не вызовет проблем, так как такая система не будет влиять на соседние помещения. Сложнее в случае с центральным отоплением. Будет создана нагрузка на систему гораздо больше рассчитанной, в квартирах, к которым следует поток горячей воды после контура теплого пола, температура понизится.
Все-таки можно попробовать получить разрешение в тепловых сетях и в обслуживающей организации. Самым большим препятствием для его получения будет запрет на такую перепланировку, выраженный в п. 11.8 Приложения 1 ППМ 508-ПП, в котором говорится о прямом запрете устройства полов от общедомовых систем горячего водоснабжения либо отопления. Но данный пункт есть не во всех региональных документах. Таким образом, чтобы получить разрешение, необходимо будет провести экспертизу, и, в том случае, если она выявит, что устройство теплого пола не приведет к нарушениям в работе коммуникаций дома, разрешение будет получено. Такой результат экспертизы возможен только при устройстве индивидуального отопления для теплого пола. Тем не менее, в новых домах, где разводка отопления поэтажная, а не привычные стояки, такое разрешение могут дать, при этом обязав подключить теплосчетчик. Кроме того, в некоторых регионах такая перепланировка позволена после проведения экспертизы, которая выявит, что это не вызовет нарушения работоспособности системы.
Если есть желание сделать водяные полы, имеются некоторые законные методы их устройства:
В старых домах можно провести под полом в ванной трубу с теплой водой вместо полотенцесушителя. Такое действие можно ни с кем не согласовывать. Только следует позаботиться о хорошей гидроизоляции.
Не запрещен водяной теплый пол на первых этажах здания, если он подключен к обратному стояку системы, где он соединяется с магистралью.
Также возможен теплый пол, сделанный путем реконструкции имеющейся системы. Демонтируются радиаторы, а вместо них устанавливается контур под полом с равным расходом теплоносителя.
Подключение без отключения имеющихся радиаторов возможно только в новостройках с поэтажным отоплением.
Согласование
Когда получено техническое заключение от энергонадзора или тепловых сетей о возможности изменения контура пола, делается проект, который потом согласовывается в жилинспекции. Для разработки проекта следует обратиться в проектную организацию, имеющую допуск СРО.
После устройства полов работу осмотреть невозможно, поэтому строители заполняют акты освидетельствования скрытых работ. Эти работники тоже должны иметь допуск СРО. Документы подписываются ими и представителями проектной организации. Оформленные акты заносятся в журнал производства работ.
Организация, делающая в квартире теплый пол, должна иметь лицензию. После проведения работ проводится испытание нагревательной работы системы. На основании результатов испытаний составляется соответствующий акт. Для водяного пола необходим акт гидравлических испытаний, для электрического – акт апробирования автоматики регулирования и защиты.
Общий список документов, которые должны быть на момент монтажа системы обогрева:
Лицензия от строительной организации, выполняющей монтаж;
Акт освидетельствования скрытых работ и исполнительной документации на установку нагревательных элементов;
Экспертиза гидравлических испытаний;
Экспертиза тепловых испытаний.
Список документов, необходимых для дальнейшей эксплуатации:
Чертежи, а также акт о их соответствии выполненной работе;
акт освидетельствования скрытых работ;
акт теплового тестирования нагревательных устройств;
акт индивидуального тестирования автоматики регулировки и защиты.
domotopim.ru
Теплый водяной пол в квартире. Что можно, что нельзя
Что представляет из себя эта система, каким образом происходит нагрев напольного покрытия? Конструкция не очень сложная – напоминает своеобразный слоеный пирог. Его составляющими являются бетонная плита или другое перекрытие (зависит от конструкции здания), теплоизоляция, полистирольная плита толщиной 30-200 мм. Сверху выкладывается арматурная сетка с ячейками 150х150 мм, к которой крепятся трубы ø 17-20 мм, по которым будет циркулировать вода. Все заливается бетоном, образуя стяжку выше труб на 30 мм. Настилается чистовое напольное покрытие.
Полы прогреваются по всей площади равномерно, чем объясняется повышенный комфорт в помещении. При радиаторном отоплении такой равномерности нет.
ТВП в квартире. Возможен такой вариант?
Многие задаются вопросом – можно ли смонтировать водяной обогрев напольного покрытия в квартире. Именно водяной, т. к. электрический пока еще довольно дорогое удовольствие.
Сразу отметим, нельзя подключаться к центральному отоплению в следующей ситуации:
при наличии отопительного стояка в каждой комнате. Нарушается стабилизация теплового и гидравлического баланса между соседними квартирами.
Как быть? Не падайте духом, есть варианты монтажа ТВП, минуя этот запрет.
Когда разрешено подключение к центральному отоплению
Если квартира оснащена разводкой отопительной системы по особой схеме, где теплоноситель распределяется по всем комнатам от одного стояка, и обратная магистраль имеет размер больше подающей, можно монтировать водяные теплые полы. Желательно иметь приборы учета расхода тепла.
Перед смесительным узлом устанавливается регулятор расхода воды. Можно поставить автоматический регулятор. Расход должен быть минимальным, не превышать обычный. Тогда соседи не будут испытывать дискомфорт из-за охлажденных радиаторов.
Самый идеальный вариант для подключения теплого пола в квартире. Образуется замкнутая система ТВП. Теплоноситель из центрального отопления не попадает в систему теплого пола. У этой схемы большой плюс — изменение давления в центральном отоплении никак не влияет на теплые полы. Через теплообменник передается только температура.

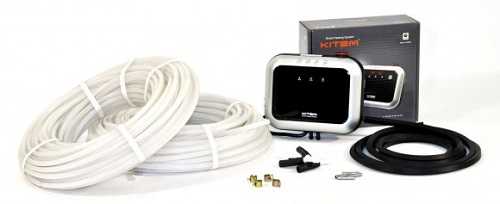

Этот вид теплого водяного пола появился совсем недавно – в 2012 году. Конструкция этого автономного обогревателя сравнительно проста и состоит из электронного блока управления, капиллярных трубок.
«Сердце» системы – электронный блок, включает в себя электронагреватель, циркуляционную помпу и автоматику. Общая мощность составляет 2,5 кВт. Размеры этого блока небольшие, сравнимы с книжным томиком. К нему подсоединяются кабель электропитания и тонкие трубки – капилляры. Здесь теплоносителем является вода, желательно дистиллированная.
Монтаж капиллярного пола начинается с подготовки базовой поверхности – ее выравнивают, укладывают теплоизоляцию, к которой крепят тепловую магистраль. После заполнения ее водой, проверки проводят заливку самовыравнивающимися смесями. Когда стяжка набирает прочность приступают к настиланию финишного напольного покрытия. Им могут быть материалы с высоким коэффициентом теплопередачи – паркет, ламинат, кафельная плитка.
Достоинства теплого капиллярного пола:
В совокупности все вышеперечисленные качества обеспечивают безотказную работу капиллярного пола сроком более 50 лет.
Монтаж системы ТВП в квартире – процесс не самый постой, но приносящий в дом повышенный комфорт. Можно осуществить его несколькими описанными выше способами. Главная задача – не принести дискомфорт соседям, этого можно избежать при тщательной температурной регулировке.
Самый идеальный вариант для квартиры – это применение теплых капиллярных полов. Проложенная магистраль полностью автономна и никак не влияет на центральное отопление.
