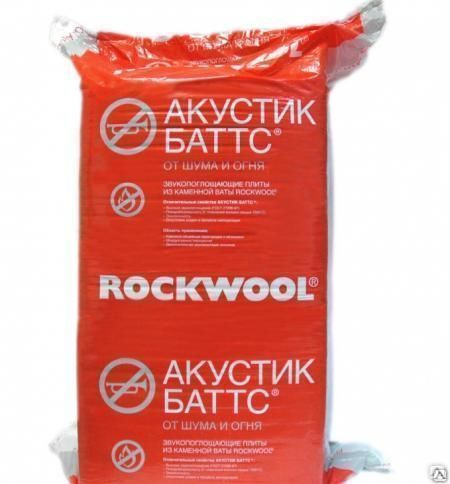

Шумоизоляция Rockwool Акустик Баттс в Санкт-Петербурге
ROCKWOOL АКУСТИК БАТТС® – звукопоглощающие плиты, изготовленные из каменной ваты ROCKWOOL.
Оптимальная плотность материала (45 кг/м3), хаотичное расположение волокон и однородная структура плиты, как следствие уникальной технологии производства, обеспечивают отличные звукопоглощающие свойства (что подтверждено тестами) и отсутствие усадки в течение всего периода эксплуатации. Применение продукта в конструкциях обеспечивает соответствие российским строительным нормам, а также пожаробезопасность и экологический комфорт.
Упаковка
Плиты из каменной ваты ROCKWOOL АКУСТИК БАТТС® упаковываются в полиэтиленовую плёнку.
Длина, мм | Ширина, мм | Толщина, мм |
---|---|---|
1000 | 600 | 50-70; 75; 80-200 |
Применение
ROCKWOOL АКУСТИК БАТТС® используется в качестве среднего слоя в конструкциях каркасно-обшивных перегородок и облицовок, межэтажных перекрытий, а также для дополнительной звукоизоляции потолков.
Технические характеристики
Параметр | Значение |
---|---|
Плотность | 45 кг/м³ |
Теплопроводность | λ10 = 0,035 Вт/(м×К) λ25 = 0,037 Вт/(м×К) λА = 0,038 Вт/(м×К) λБ = 0,040 Вт/(м×К) |
Группа горючести | НГ. Класс пожарной опасности — КМ0 |
Водопоглощение при полном погружении, не более | 1,5% по объёму |
Модуль кислотности, не менее | 2,0 |
Частотные характеристики реверберационных коэффициентов звукопоглощения плит АКУСТИК БАТТС®
Значения среднеарифметического коэффициента звукопоглощения, присвоенный класс звукопоглощающего материала (НСВ) плит АКУСТИК БАТТС®
Толщина АКУСТИК БАТТС® | Среднеарифметический коэффицент звукопоглощения | Присвоенный класс | |
---|---|---|---|
50 | 0,23 0,96 0,87 | Н C В | 3 1 1 |
100 | 0,40 0,97 0,94 | Н C В | 2 1 1 |
150 | 0,63 0,97 0,98 | Н C В | 2 1 1 | 200 | 0,75 0,99 0,99 | Н C В | 2 1 1 |
Частотные характеристики нормальных коэффициентов звукопоглощения α(f) плит АКУСТИК БАТТС® толщиной, мм
Среднегеометрические частоты октавных полос, Гц | Нормальные коэффициенты звукопоглощения α(f) плит АКУСТИК БАТТС®, толщина | ||
---|---|---|---|
50 мм | 75 мм | 100 мм | |
125 | 0,10 | 0,17 | 0,26 |
250 | 0,29 | 0,60 | 0,73 |
500 | 0,66 | 0,91 | 0,88 |
1000 | 0,95 | 0,93 | 0,90 |
2000 | 0,97 | 0,94 | 0,93 |
4000 | 0,95 | 0,95 | 0,96 |
Частотные характеристики реверберационных коэффициентов звукопоглощения α(f) плит АКУСТИК БАТТС® толщиной, мм
Среднегеометрические частоты октавных полос, Гц | Реверберационные коэффициенты звукопоглощения α(f) плит АКУСТИК БАТТС®, толщина | ||
---|---|---|---|
50 мм | 75 мм | 100 мм | |
125 | 0,16 | 0,38 | 0,60 |
250 | 0,41 | 0,62 | 0,88 |
500 | 0,96 | 0,94 | 0,97 |
1000 | 0,95 | 1,00 | 0,97 |
2000 | 0,89 | 0,99 | 1,00 |
4000 | 0,84 | 0,88 | 0,96 |
Толщина образца, мм | Динамический модуль упругости Ед, МПа, и коэффициент относительного сжатия eд при нагрузках в Н/м² | |||
---|---|---|---|---|
2000 | 5000 | |||
Ед | ед | Ед | ед | |
46,88 | 0,30 | 0,27 | 0,83 | 0,44 |
24,8 | 0,23 | 0,27 | 0,56 | 0,44 |
Компания ROCKWOOL оставляет за собой право в любое время производить изменения в ассортименте своей продукции. Соответственно, могут меняться и технические характеристики изделия.
Роквул (Rockwool) АКУСТИК БАТТС 50 мм
Тепло звукоизоляционная плита Роквул Акустик БаттсУниверсальный звуко- и теплоизоляционный материал нового поколения от компании Роквул, созданный из натурального волокна каменной ваты базальтовой породы. Волокна плиты на производстве уложены в хаотичном порядке, что предотвращает передачу тепла и звука, способствуя повышению изоляционных свойств без увеличения толщины и объема материала. Плита не дает усадки в процессе длительной эксплуатации, легко режется обычным строительным ножом, имеет повышенную пожаробезопасность, влагоустойчивость. Проверенный временем утеплитель!
Применение.
Используется утеплитель Роквул Акустик Баттс 1000х600х50мм для частного и малоэтажного строительства как легкий в монтаже, надёжный и долговечный звуко- и теплоизоляционный материал. Рекомендован к применению в качестве среднего слоя в перегородках каркасного типа из деревянных реек или металлического профиля, для изоляции межэтажных перекрытий, межкомнатных перегородок, для усиленной звукоизоляции потолков, чердачных и мансардных этажей. Доступная цена от производителя позволяет купить утеплитель Роквул в любых объемах.
Характеристики:
- Размер плит: 1000х600х50 мм;
- Плотность: 45 кг/м³;
- Количество плит в упаковке: 10 шт.;
- Вес: 12 кг;
- Площадь: 6 м²
Размеры | |
Длина плиты, мм | 1000 |
Ширина плиты, мм | 600 |
Высота плиты, мм | 50 |
Площадь | |
Площадь упаковки, м² | 6 |
Масса | |
Вес упаковки, кг | 12 |
Вата минеральная Rockwool Акустик Баттс плиты 3м2 100*600*1000мм 5шт.

Описание
Звукопоглощающие плиты из каменной ваты способные обеспечить защиту от посторонних шумов, пожаробезопасность и акустический комфорт. Применяется для всех типов помещений в доме или квартире: жилые комнаты, домашний офис, домашний кинотеатр, подвальное помещение; нежилых помещений и построек: офисы, кинотеатры, гостиницы и т.п.
В наличии 1099 ₽
В наличии 979 ₽
Под заказ: до 14 рабочих дней 1099 ₽
Характеристики
Длина:
1000 мм
Материал:
каменная вата
Объем:
0.3 м.куб.
Паропроницаемость не менее, г м2сут:
0.3 мг/м*ч*Па
Площадь:
3 м²
Площадь в упаковке, м2:
3 м²
Применение:
Звукоизоляция
Производитель:
Срок хранения(мес):
12
Страна происхож.
:Россия
Тип:
звукоизоляция
Толщина:
100 мм
Торговая марка:
Вес:
12.6 кг
Ширина:
600 мм
Характеристики
Торговый дом “ВИМОС” осуществляет доставку строительных, отделочных материалов и
хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой
базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в
оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с
учетом веса и габаритов груза, а также километража до места доставки.
Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.
Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.
ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.
Доп. информация
Цена, описание, изображение (включая цвет) и инструкции к товару Вата минеральная Rockwool Акустик Баттс плиты 3м2 100*600*1000мм 5шт. на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.
Купить Вата минеральная Rockwool Акустик Баттс плиты 3м2 100*600*1000мм 5шт. в магазине Санкт-Петербург вы можете в интернет-магазине “ВИМОС”.
Статьи по теме
Секреты правильного крепления к потолку Акустик Баттс
Содержание:
О том, что современный дом должен быть энергоэффективным, не существует двух мнений: однозначно – да. Часто использование различных видов утеплителей позволяет решить одновременно и вопрос звукоизоляции, особенно актуальный для жителей мегаполисов. Каждый справляется с этим по-своему, но, может быть, стоит узнать, как выполнить крепление к потолку Акустик Баттс и забыть об этом вопросе практически навсегда.
Если нужна эффективная шумо- или звукоизоляция, однозначно – Акустик Баттс
Конечно, используя любой утеплитель производства ROCKWOOL, можно добиться и звукопоглощающего эффекта, но специально для этой цели разработан материал с уникальными свойствами, которые обеспечиваются особой хаотичной схемой расположения волокон каменной ваты Роквул. В результате – количество воздушных камер в нем увеличено, а учитывая высокую плотность материала, составляющую более 40 кг/м³, то его применение не только позволяет уменьшить уровень проникновения шума в помещение, но и снизить его до приемлемого для человека естественного фона.
В зависимости от изначального уровня шума и остроты проблемы, можно выбрать материал разной толщины, которая прямо пропорционально сказывается на его звукоизолирующих функциях.
Высокий уровень шума в помещении
При всех своих превосходных акустических характеристиках, Акустик Баттс – абсолютно экологично безопасный материал из базальтовых волокон, который имеет и другие полезные для потребителя характеристики:
- теплоизоляционная способность эффективно сдерживает теплообмен;
- пожаробезопасность, благодаря негорючести каменной ваты;
- паропроницаемость даёт возможность влаге испаряться с утепленного объекта;
- влагостойкость исключает абсорбцию влажных паров из воздуха, а значит утеплитель остаётся сухим;
- химическая инертность уберегает от влияния большинства веществ;
- биологическая стойкость исключает возможность размножения различных микроорганизмов;
- без усадки и деформаии полотно эксплуатируется на всем сроке, благодаря высокой плотности;
- удобный и простой монтаж акустических плит;
- долговечность – срок его эксплуатации, при полном сохранении всех свойств, составляет от 50 лет.
Для утепления и звукоизоляции наши специалисты рекомендуют:
Rockwool | Rockwool | URSA |
Звукоизоляция дома: где, как и почему?
Плиты Акустик Баттс в основном предназначены для использования в жилых помещениях, хотя их свойства оказываются востребованными и для офисных или общественных зданий, в которых важным требованием является обеспечение нормального акустического эффекта.
Их применяют для:
- звукоизоляции потолков, в качестве среднего слоя подвесных конструкций – особый эффект обеспечивается во время устройства потолка из акустического гипсокартона, хотя использование и обычного материала гарантирует достойные характеристики;
- устройства среднего слоя перегородок каркасного типа специалисты предпочитают купить утеплитель Rockwool;
- межэтажных перекрытий утепления и звукоизоляции полов;
- звукоизоляции наружных стен – часто Акустик Баттс является промежуточным слоем между кладкой и отделкой, и может использоваться как утеплитель фасада, так и с внутренней.
Таблица: Сравнение свойств утеплителей для потолка
Характеристики | Лайт Баттс Скандик | Акустик Баттс | Лайт Баттс |
---|---|---|---|
Плотность, кг/м3 | 35–45 | 45 | 37 |
Размеры, мм | Длина 800, ширина 600, толщина 50 — 100 | Длина 1000, ширина 600, толщина 50–70; 75; 80–200 | Длина 1000, ширина 600, толщина 50–200 |
Группа горючести | НГ. Класс пожарной опасности — КМ0 | НГ | НГ |
Теплопроводность | λ10 = 0,036 Вт/(м·К) λ25 = 0,037 Вт/(м·К) | λ10 = 0.034 Вт/(м•К) λ25 = 0.036 Вт/(м•К) | λ10 = 0.036 Вт/(м·К) λ25 = 0.037 Вт/(м·К) |
Водопоглощение при частично погружении, не более | 1,0кг/м² | 1.5 % | 1.0% |
Модуль кислотности, не менее | 2,0 | 2,0 | 2,0 |
Крепление звукоизоляции Акустик Баттс к потолочной конструкции: быстро и легко
Плиты звукоизоляции Rockwool Акустик Баттс являются элементом подвесного потолка и монтируются в пространство между плитой перекрытия и самим подвесным потолком. Потолочная конструкция может быть из любых листовых или кассетных материалов. Идеально подходит Акустик Баттс и для натяжных потолков.
Крепление плит Акустик Баттс дюбелями
Непосредственно монтаж плит изоляции может выполняться следующими способами:
- фиксация дюбелями для крепления к плитам перекрытия;
- приклеивание клеевыми составами;
- установка в распорку конструкции подвесного потолка.
Можно устанавливать и на обрешетку, но в этом случае высота потолков должна быть достаточной, так как при этом варианте потолочная конструкция заметно опускается вниз.
Порядок действий по монтажу выглядит так:
- сначала – зачищаются плиты перекрытия или подготавливается поверхность потолка;
- при необходимости – монтируется каркас;
- следующий шаг – непосредственно укладка на каркас или крепление материала при помощи дюбелей или клея;
- заключительный этап – выполнение внешней отделки потолка выбранным материалом: монтаж гипсокартонной конструкции потолка, установка натяжного и т.
д.
Видео: Как монтировать плиты Акустик Баттс
Задаетесь вопросом, как уложить утеплитель на потолок? Обращайтесь к специалистам нашей компании! Тут Вы получите консультацию и ответы на все вопросы, узнаете о персональной скидке и других выходах работы с нами. Не теряйте время, набирает номер +7 (495) 725-43-71!
Роквул (Rockwool) Акустик Баттс: отзывы, характеристики
СодержаниеЗвукоизоляция жилья с дюбель-грибком для утеплителя – один из основных критериев, которые определяют комфортность проживания в многоквартирном доме. О каком спокойствие может идти речь, если в квартире слышно шум проезжающего рядом поезда, и крики соседей сверху?
Базальтовая звукоизоляция Роквул Акустик Баттс
В данной статье будет рассмотрен базальтовый утеплитель Акустик Батс – один из лучших материалов для звукоизоляции внутренней звукоизоляции помещений.
Вы узнаете, как изготавливается данный утеплитель, какими техническими характеристиками он обладает. Также будет рассмотрена технология обустройства звукоизоляции с помощью плит Баттс 100, и изучены отзывы многочисленных пользователей данной звукоизоляции.
1 Сфера применения
Базальтовый утеплитель Баттс от компании Роквул как и утеплитель Роквул Фасад Баттс соответствует всем требованиям СНиП, и обладает классом горючести НГ, что позволяет использовать его для звукоизоляции любых помещений – от обычных квартир, до промышленных зданий с высокими требованиями к пожарной безопасности.
Как свидетельствуют отзывы, материалов для звукоизоляции, лучше, чем плиты Баттс 100, в средней ценовой категории не найти. Утеплитель от Роквул является оптимальным вариантом по соотношению цены и функциональных свойств.
Роквул Акустик широко применяется в следующих целях:
- Звукоизоляция и утепление стен и потолков жилых домов;
- Звукоизоляция и теплоизоляция промышленного оборудования;
- Звукоизоляция и утепление производственных зданий.
Также нередко встречается практика использования плит Баттс 100 в качестве основного утеплителя в стенах каркасных домов.
Звукоизоляция потолка плитами Акустик Баттс 100
к меню ↑
2 Технология изготовления
Звукоизоляционные плиты Акустик Баттс как и утеплитель Шелтер производятся из высококачественного базальтового сырья, которое переплавляется в специальных доменных печах.
На первом этапе производства базальтовые породы проверяются на предмет соответствия химического состава, и все материалы, не соответствующие требованиям технологии отбраковываются на производства минеральной ваты низкого класса.
Прошедшие проверку горные породы отправляются в доменную печь, температура в которых при переплавке достигает 1500 градусов. После переплавки базальт по структуре и консистенции стает похожим на жидкую лаву.
Сам процесс плавки на всех стадиях контролируется компьютерным оборудованием, так как даже малейшее отклонение от требований технологии приводит к ухудшению свойств итогового изделия.
Базальтовый расплав подается в центрифугу как при создании утеплителя для кровли Rockwool, внутри которой расположен крутящийся барабан, и циркулирует сильный поток воздуха. Под воздействием перепада давления и центробежной силы из расплава формируются отдельные волокна, которые собираются автоматическим сборщиком, и транспортируются в камеру химической обработки.
В блоке химической обработки базальтовые волокна пропитываются связующим реагентом и присадками, улучшающие технические характеристики изделия – водоотталкивающие и огнеупорные свойства.
Обработанное сырье транспортируется на укладочную линию, где маятниковый укладчик формирует из отдельных волокон ковер требуемой плотности и толщины.
Основные шумоподавляющие свойства базальтовая звукоизоляция Rockwool Батс приобретает именно благодаря способу укладки. Укладка волокон маятниковым агрегатом выполняется в хаотическом порядке.
Большое количество неравномерно расположенных микроскопических волокон выступает в роли барьера, препятствующего распространению звуковых волн, которые при прохождении сквозь звукоизоляцию отражаются между волокнами и теряют силу.
Производство звукоизоляции Акустик Баттс
Сформированный базальтовый ковер по конвейеру отправляется в камеру термообработки, где при температуре в 250 градусов происходит спекание связующего реагента, благодаря чему отдельные волокна соединяются между собой, в результате чего утеплитель приобретает требуемые прочностные характеристики. Также делается Rockwool Лайт Баттс Скандик.
Готовая базальтовая вата отправляется на фасовочную линию, где ковер нарезается на плиты нужных размеров, которые упаковываются в полиэтиленовую пленку.
к меню ↑
3 Технические характеристики
Технические характеристики базальтовой звукоизоляции Rockwoll Акустик Баттс выделяют данный материал среди аналогичных утеплителей в средней ценовой категории. Звукоизоляция Баттс 100 на порядок лучше большинства материалов, как по параметру теплопроводности, так и в вопросе шумоподавления.
Базальтовая звукоизоляция Баттс выпускается в виде плит длиной в 1000 мм, и шириною в 600 мм. Толщина изделия в зависимости от модели варьируется в пределах от 80 до 200 мм.
Наиболее востребованными являются плиты Баттс толщиною в 100 мм, их эффективности хватает для качественной звукоизоляции в большинстве случаев.
Плотность базальтовых плит составляет 45 кг/м³, что в совокупности с высокими прочностными характеристиками и эластичностью (сжимаемость материала составляет 30% как у Венти Баттс Rockwool) базальтовой ваты гарантирует устойчивость звукоизоляции к любым механическим воздействиям.
Технические характеристики в плане теплопроводности у звукоизоляции Баттс не уступают большинстве качественных утеплителей, что позволяет использовать данный материал и как утеплитель для внутренней теплоизоляции помещений.
Коэффициент теплопроводности Rockwool Акустик Баттс составляет 0,038 Вт/мк, а коэффициент паропроницаемости – 0,3 мг/мчПа. Баттс 100, как и остальные нефольгированные минераловатные утеплители, требует дополнительной пароизоляции, в случае монтажа на внутреннюю поверхность стен.
Максимальная температурная граница, которую способна выдерживать звукоизоляция Баттс – 1114 градусов, при превышении которой базальтовые волокна начинают плавиться.
Материал относится к классу горючести НГ – полностью негорючие материалы, что позволяет применять его для звукоизоляции абсолютно любых зданий, в том числе производственных помещений с высокими требованиями к пожарной безопасности.
Комплексная звукоизоляция комнаты плитами Баттс 100
Касаемо гидрофобности: при неполном погружении в воду на 24 часа, базальтовая звукоизоляция Rockwool Баттс 100 впитывает жидкости не более 1% от объема материала.
к меню ↑
4 Особенности монтажа
Рассмотрим технологию обустройства звукоизоляции натяжного потолка плитами Роквул Акустик, модели Баттс 100. Безусловно, полностью устранить весь шум с помощью одного лишь потолка не получится, так как для этого требуется комплексная звукоизоляция пола, потолка и стен жилья.
Однако, в многоквартирных домах, как правило, большая часть шума идет от соседей сверху, а этот вопрос звукоизоляция потолка решает вполне эффективно.
Все работы выполняются в следующей последовательности (применимо и для Rockwool ТЕХ БАТТС):
- Используя уровень и рулетку, по периметру стен комнаты и на потолке выполняем разметку положения несущего каркаса для гипсокартона и базальтовой звукоизоляции;
- В потолке сверлятся отверстия, в которые устанавливаются кронштейны, фиксирующие каркас. Шаг каркаса определяется в зависимости от количества листов гипсокартнона и ширины плит звукоизоляции. Для Rockwool Акустик Баттс 100 шаг лучше всего делать около 60 см;
- Монтируется каркас из металлического профиля под гипсокартон;
- В ячейки каркаса плотно укладывается базальтовый утеплитель. Важно, чтобы отдельные панели Баттс 100 прилегали друг к другу, и стенам максимально плотно, так как зазоры увеличивают проводимость шума звукоизоляцией;
- На профиль каркаса устанавливаются панели гипсокартона. В местах, где панели соединяются между собой, стыки заклеиваются звукоармирующим скотчем;
- Стыки между листами заделываются штукатуркой и влагостойкой мастикой, поверхность гипсокартона покрывается грунтовкой и красится.
Вышеописанная звукоизоляция вполне эффективно справляется с воздушными шумами, которые передаются посредством колебаний воздуха, и неплохо гасит структурные шумы, передающиеся сквозь межэтажную перегородку, когда на неё воздействуют сильные удары, передвижения мебели, вибрация и тому подобные факторы.
Монтаж несущего каркаса под гипсокартон и звукоизоляцию
к меню ↑
5 Отзывы о продукции
Чтобы вы смогли составить исчерпывающую картину о рациональности применения базальтовой ваты Rockwool Акустик Баттс 100 в качестве материала для звукоизоляции дома, предлагаем вашему вниманию отзывы людей, обладающих опытом использования данного продукта.
Олег, 26 лет, Москва:
Использовал плиты Акустик для звукоизоляции студии. Долго выбирал между базальтовой ватой и профессиональными звукоизоляционными материалами, в итоге остановился на более бюджетном варианте, и, могу сказать, не прогадал.
Звукоизоляция Баттс 100 полностью выполняет все возложенные на неё задачи. Студия заизолирована просто на отлично, никакие посторонние звуки сквозь стены теперь не проникают.
Виктор, 49 лет, Питер:
Мы живем в многоэтажном доме, расположенном неподалеку от железной дороги. Раньше, когда по ней шел поезд, в квартире стоят просто ужасный шум. Около года назад принял решение звукоизолировать жилье.
Долго не мог определить, какой именно материал использовать, но положительные отзывы знакомого звукорежиссера убедили меня, что варианта лучше Акустик за небольшие деньги не найти.
Друг оказался прав, да и другие отзывы, которые читал — тоже. Звукоизоляция полностью решила проблему шума от поезда, более того, как оказалось, базальтовая вата Баттс 100 – неплохой утеплитель, при аналогичном отоплении, в квартире стало теплее почти на 4 градуса.
Александр, 39 лет, Ростов:
С необходимостью звукоизоляции жилья столкнулся с переездом в квартиру, расположенную в промышленном районе города.
Шум от соседнего предприятия очень мешает, особенно вечером, когда приходишь домой уставший после работы.
Знакомые посоветовали использовать Акустик Баттс 100, за что я им и благодарен, так как утеплитель проявил себя просто отлично. Хорошие технические характеристики, небольшая стоимость, эффективная звукоизоляция – все, что требуется от такого материала.
к меню ↑
6 Технология монтажа плит Акустик Баттс (видео)
Звукоизоляция плитами акустик баттс • Stereo.ru
Всем привет.
Планирую ремонт комнаты для прослушивания. Чтобы не мешать соседям, хочу обшить пол, потолок и одну (более длинную) стену звукоизолирующими плитами ROCKWOOL Акустик Баттс толщиной 5 сантиметров (в один слой, а то от комнаты ничего не останется).
Площадь комнаты чуть меньше 15 метров (прямоугольная). Высота потолка – 2.7.
Планирую:
1. на пол – Акустик Баттс в один слой, поверх – ламинат.
2. на потолок – Акустик Баттс в один слой, под ним – натяжной потолок. натяжной потолок – из соображений удешевления. понимаю, что он действует как резонатор, изначально хотел штукатурить, но отделочники насчитали столько за потолок, что волосы дыбом.
3. на стену от соседей (у них там спальня) – Акустик Баттс, тут первый вопрос: чем отделывать поверх – гипсокартоном? или штукатурить? что будет сверху пока не определился, если хватит денег то обои, если нет, то покраска. одна короткая стена смежна с соседской прихожей, по ней пока думаю делать или нет. какой толщины межквартирные стены, пока не могу понять. сам по себе дом монолитный, и местами натыканы здоровенные колонны, несущие, я так понимаю. стена между комнатой и балконом – около 30 см, так что возможно такая же и от соседей, но очень неуверен, т.к. межкомнатные стены достаточно тонкие. Уточнение – на эту стену вешать не буду ничего, совсем, то есть её крепкость не важна.
Второй вопрос: дает ли на самом деле акустик баттс хоть что то в плане звукоизоляции? защитит ли он на полу и стене моих соседей от излишнего шума от меня, и меня от соседей сверху? иногда включаю активный саб, когда на записи баса не хватает, а хочется, но тут уж никакая звукоизоляция не поможет, хотя он и еле слышно бормочет.
Третий вопрос (самый важный): не будет ли комната переглушена из за отделки этими плитами? из мебели в комнате будет только диван, стеклопакет на короткой стене будет закрыт шторой.
Слушаю на достаточно дешевых напольниках с чувствительностью 92 дБ (пока на полочники менять не планирую, т.к. эти вполне устраивают) на очень умеренной громкости достаточно спокойную музыку и не позже девяти вечера. Только на симфоничекой могу чутка навалить громкости, но не часто. Музыкальный сетап будет как раз по этой стене, смежной с соседями. Фазоинверторы у АС сзади, на 30-40 см надеюсь хватит места в комнате от стены отодвинуть.
Понимаю, что отделка и подготовка комнаты для прослушивания стоит дороже, чем даже приличный сетап, и особенно качественная звукоизоляция, но бюджет очень ограниченный, а хочется хотя бы немного уменьшить потенциальный шум в обе стороны. Про акустическую обработку помещения даже не заикаюсь.

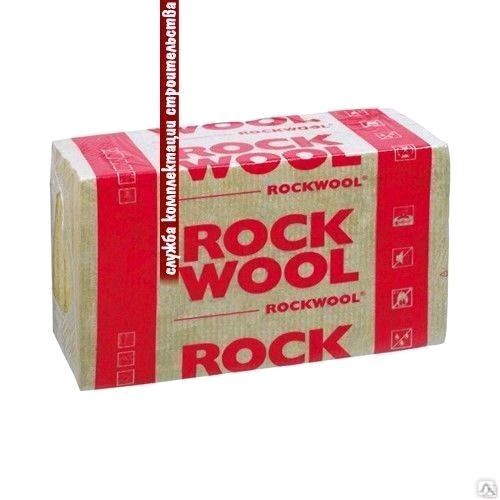

Утеплитель для крыши и стен ROCKWOOL Акустик Баттс
Купить утеплитель для крыши и стен ROCKWOOL Акустик Баттс во Владимире
Утеплитель Rockwool Акустик Баттс – теплоизоляционные звукопоглощающие плиты, изготовленные из каменной ваты на основе базальтовых пород. Оптимальная плотность материала (45 кг/м3), хаотичное расположение волокон и однородная структура плиты, как следствие уникальной технологии производства, обеспечивают отличные звукопоглощающие свойства (что подтверждено тестами) и отсутствие усадки в течение всего периода эксплуатации.
Акустик Баттс используется в качестве среднего слоя в конструкциях каркасно-обшивных перегородок и облицовок, межэтажных перекрытий, а также для дополнительной звукоизоляции потолков. Материал отвечает всем требованиям к звукопоглощающим материалами. Применение Акустик Баттс в конструкциях позволяет значительно улучшить их звукоизоляционные характеристики. Согласно испытаниям «Исследование и измерение звукоизоляции конструкций каркасных перегородок», проведенным НИИСФ, доказано, что плиты РОКВУЛ АКУСТИК БАТТС обеспечивают снижение воздушного шума от 43 дБ до 62 дБ. в зависимости от типа сооружаемой конструкции (одинарный, двойной и т.д. каркас для ГКЛ).
Акустик Баттс – прекрасный материал, который делает свое дело – снижает посторонние воздушные шумы (крики соседей, уличный шум) и обеспечивает в помещениях акустический комфорт. Он создан и для городских квартир и для офисных зданий и гостиниц. Материал не горюч и не оказывает вредного влияния на условия жизни человека, поэтому используется в жилых и нежилых помещениях.
Применение утеплителя для крыши и стен ROCKWOOL Акустик Баттс:
- утепление и звукоизоляция межэтажных перекрытий;
- звукоизоляция перегородок в квартирах и загородных коттеджах;
- звукоизоляция офисных помещений;
- устройство каркасно-обшивных перегородок;
- дополнительная звукоизоляция внутриквартирных конструкций;
- звукоизоляция полов по лагам;
- звукоизоляция подвесного потолка;
- обустройство студий звукозаписи и кинотеатров.
Характеристики утеплителя для крыши и стен ROCKWOOL Акустик Баттс:
- Вид конструкции: Скатная кровля , Пол по лагам, потолок подвесной , Стена-перегородка , Чердак, мансарда , Звукоизоляция
- Размеры: 1000х600х50мм, 10 плит, 6м2, 0.3м3.
- Плотность кг/м3: 40-50
- Бренд: ROCKWOOL
- Толщина плиты, мм: 50
Чтобы купить утеплитель для крыши и стен ROCKWOOL Акустик Баттс во Владимире, звоните нам по телефону или заказывайте обратный звонок. Прием заявок по телефону и онлайн круглосуточно!
Пожалуйста, скажите, что узнали номер на СКИДКОМ
Показать телефонЗвукоизоляционные и акустические материалы | Статьи
Давайте посмотрим на эффект утепления в общей стене на основе тестов, проведенных в Orfield Labs (лаборатория, аккредитованная NVLAP) и в лабораториях Национального исследовательского совета Канады.
Изоляция – ценный, даже бесценный инструмент в битве за изолировать звук, но в обычной стене производительность, которую он предложений ограничено. Причина этого заключается в следующем
Вверху мы видим две стены, одна обычная стена с привинченным гипсокартоном.
непосредственно к одному ряду стоек, а другой – к стене с шахматными стойками. Звук может проходить через эти стены через воздух в полости (красный
линии) или через структурные пути (синие линии). Стена с шахматными стойками
имеет меньше механических соединений, чем обычная стена, и звук
не может легко пройти сквозь конструкцию. То же самое, что и при разделении стены с помощью зажимов Whisper Clips. В обычной стене
вибрация / звук могут легко проходить прямо через шпильки и
не нужно проходить через воздушную полость, чтобы передать другому
боковая сторона.
Добавление изоляции поглощает звук, который пытается пройти через воздух
в резонаторе, но не влияет на структурный шум.В шахматном порядке
стены, с меньшим структурным шумом, изоляция имеет ярко выраженный положительный
эффект на средних и высоких частотах, но в обычной стене,
там, где структурный шум сильный, эффект намного меньше.
ПРИМЕР 1 – Данные из Orfield Labs
Эффект изоляции в обычной стене
B другие стены построены из одинарного слоя гипсокартона 5/8, прикрученного шурупами непосредственно к шпилькам 2×4, расположенным на расстоянии 24 от центра, разница в том, что включение стекловолокна R13 в пример с изоляцией.Стоит отметить, что как на низких, так и на высоких частотах эффект изоляции минимальна, первичное усиление происходит в нижнем средний диапазон.
Общее улучшение STC составляет всего 3 балла, с 37 до 40, а усиление на низких частотах отсутствует.
Теперь давайте посмотрим на другой пример, на этот раз из лабораторий NRC. в Канаде – одна из лучших лабораторий в мире. Эти данные взяты из IR-693 и представлен здесь с разрешения NRC:
ПРИМЕР 2 – Лаборатория NRC, взято из IR-693
Эффект изоляции в обычной стене
В Показанное здесь сравнение такое же, как и выше, но со шпильками, расположенными на 16 по центру.Обе кривые данных можно найти в IR-693, доступном на сайте www.nrc.ca.
Эффект очень похож, наибольший прирост чуть выше первичный низкочастотный резонанс, отсутствие усиления на низких частотах, и усиление высоких частот очень минимально. В этом случае STC повышается. опять же всего на 3 балла.
Часто думают, что использование более плотной изоляции – это панацея от проблемы со звуком. Но это просто не так. В общем, это предпочтительно использовать изоляцию стандартного типа для зданий (т.е., нормальный стекловолокно) и никогда не желательно использовать дорогие, очень плотные изоляции, так как в дополнение к расходам они имеют тенденцию частотные характеристики хуже за счет повышения резонансных частот.
Это сравнение взято из IR-761 и IR-693, которые доступны на www.nrc.ca, и любезно предоставлено Национальным исследовательским советом и показывает сравнение без изоляции из минерального волокна, которое значительно плотнее, чем стекловолокно, использованное в приведенных выше сравнениях.
Эти данные взяты из IR-693 и представлены здесь с разрешения NRC:
ПРИМЕР 3 Сравнение с плотной изоляцией.
Эффект добавления слоев к обычной стене с деревянным каркасом
В этом случае усиление на СЧ выше, чем с обычное стекловолокно (более плотная изоляция доказала свои преимущества на средних и высоких частотах), но низкочастотные характеристики не так хорошо, как с более легкой изоляцией, а STC повышается всего на 2 балла, с 32 до 34.
Где изоляция имеет гораздо большее значение в разделенных стенах.
В стенах, в которых механическое соединение между двумя сторонами, изоляция доказала значительные преимущества на средних и высоких уровнях частоты. Однако на низких частотах изоляционная способность материалы для поглощения звука резко падают, и преимущество изоляция на низких частотах заключается в более низких точках резонанса. По-прежнему, снижение резонанса ценно, а в стенах с демпфированием или развязка, изоляция имеет большое значение в средней и высокой частоты и должны считаться обязательными для любой звукоизоляции заявление.
Чтобы представить, как изоляция становится менее эффективной при падении частоты, подумайте об этом эксперименте поместите стекловолокно перед средним / высоким частотные динамики в вашей комнате, и послушайте, что происходит. Звук вероятно, будет очень приглушенным и приглушенным. Теперь вставьте такой же стекловолокно в перед конусами сабвуфера ничего не происходит. Так и со стенами.
Как мы упоминали выше, использование изоляции имеет решающее значение, и ценная часть любого проекта звукоизоляции, но только изоляция не могу выиграть войну, особенно в обычной стене, где прямой структурные связи существуют между сторонами.Главным победителем по-прежнему будет демпфирующий состав, такой как Green Glue, который предотвращает вибрацию конструкции в целом.
Щелкните здесь, чтобы вернуться на нашу домашнюю страницу по звукоизоляции.
Введите название организации, с которой вы связаны … Университет технологий и прикладных наук (Аль … Американский музей естественной истории – Ричард Гильд … Университет А’ШаркияEduGain_http: // adfs.bayancollege.edu.om/adfs/services/trustAl Buraimi Professional CollegeDhofar UniversityПрофессиональный колледж морских наук им. Аль-ХаборыГлобальный инженерно-технологический колледжEduGain_http: //adfs.gutech.edu.om/adfs/services/trustUniversity of High Technology and Applied Sciences ..Ибри профессиональный колледжУниверситет технологий и прикладных наук – Ib … Международный морской колледж ОманМаджанский университетский колледжСовременный колледж бизнеса и наукиМилуоки инженерный колледжВоенный технологический колледжМускатный колледжМускатский университетУниверситет технологий и прикладных наук – Низв…EduGain_http: //adfs.ndc.edu.om/adfs/services/trust Колледж Северного Айдахо Национальный научный фонд (Вход для сотрудников) Национальный университет науки и технологийOMRENOman Tourism CollegePPDSaham Professional CollegeUniversity of Technology and Applied Sciences (Sal … Seeb Vocational CollegeUniversity технологий и прикладных наук-Shin … EduGain_http: //adfs.shinasvc.edu.om/adfs/services/trustEduGain_http: //adfs.squ.edu.om/adfs/services/trustSur University CollegeSur Vocational CollegeUmea University University of Northern Колорадо, Университет Бурайми, Университет Висконсина, Стивенс Пойнт, FMI, Институт Фридриха Мишера, Министерство трудовых ресурсов, Колледж Бриджуотер, Университет Оттавы, Государственный университет Болла, Колледж шариатских наук, Университет Линкопинга, EduGain, http: // fs.mazcol.edu.om/adfs/services/trustУниверситет Сохара Исследовательский советУниверситет Низвы, Университет Висконсина – Ла Кросс, Университет Висконсин-Парксайд, Университет Западной Каролины, Университет Окленда, Чалмерс, CEA {SILAB}, Ближневосточный колледж, Stellenbosser, University, Stellenbosser, университет EduGain_ trustEduGain_http: //sso.quinnipiac.edu/adfs/services/trust Колледж Восточного Айдахо Технический университет Дании (DTU) VIBEduGain_http: //wap.nddl-lca.fr/adfs/services/trust Университет Нового Южного Уэльса (Университет Нового Южного Уэльса) of TasmaniaEawagEmpaHelmholtz Zentrum Muenchen GmbH (HMGU) Universite de LausanneZHAW – Zürcher Hochschule für Angewandte Wissensch…Universität BernUniversity of ZurichHEP Vaud – Haute école pédagogique du canton de Va … HSR – Hochschule für Technik RapperswilPMOD / WRC – Обсерватория в Давосе Scherrer InstitutSWITCH StaffUniversität BaselVHO – Организация виртуального домаEduGain_https: //accounts.google.com/o/saml2? Idpid = C01l49spmLucian Blaga University of Sibiu IdPUniversity of Technology and Applied Sciences – Ib…Ozarks Technical Community CollegeSLAC National Accelerator LaboratoryАлитусский университет прикладных наукDickinson CollegeEduGain_https: //auth.lmu.edu/idpb/shibbolethМанхэттенский колледжОуэнсский муниципальный колледжШауляйский государственный колледжУниверситет штата Небраска, Университет Кирни, Университет Сент-Луис, Университет штата Калифорния, Университет штата Калифорния, Университет штата Луис, Университет Британской Колумбии, Университет Британской Колумбии, Университет штата Луис, Университет Британской Колумбии, Университет Британской Колумбии, Университет штата Калифорния, Университет штата Калифорния, Университет Британской Колумбии, Университет Колумбии, Университет Британской Колумбии, Университет штата Луис, Университет Британской Колумбии, Университет штата Вашингтон, Колумбия : //birk.wayf.dk/birk.php/sso.sdu.dk/wayfКопенгагенская бизнес-школа, Медицинский центр Университета Канзаса, набор КОРЕН.Идентификатор KAFECharite – Universitaetsmedizin BerlinIdP ProxyDeutsches Krebsforschungszentrum (DKFZ) Emerson College Сертификат IGTF ProxySWITCH edu-IDThe PRIGO UniversityLawrence Livermore National LaboratoryHarvard UniversityUniversity of NebrashibkaEduCfens. / shibbolethУниверситет СиднеяУниверситет Париж 13Клайпедский университетУниверситет ХьюстонzTest – Северо-Западный университет Университет ТемплаEduGain_https: //fs.tti.tamu.edu/adfs/services/trustУниверситет ГонконгаREANNZEduGain_https: // huc.idp.knaw.nl/simplesaml/saml2/idp/metadata.phpКорейский институт восточной медициныКорейский институт науки и технологий и информации … Университет КеймюнКорейский научно-исследовательский институт бионауки и биотехнологий … Корейский научно-исследовательский институт кораблей и океанских двигателей … Национальный центр нанофабрики Оклахома Регенты штата Оклахома по вопросам высшего образования / OneNetNaval Postgraduate SchoolULisboa – Instituto Superior TécnicoВильнюсский университет прикладных наукUniversity of Colorado Denver | Медицинский центр Аншутц … Национальный институт астрофизики – INAFPolitecnico of Torino Геттисбергский колледж SSO Колледж Харви МаддаНациональный научный фонд (Имя исследователя) Гентский университетАргоннская национальная лабораторияАкторский центр АвстралияНациональная инфраструктура для исследований и технологий…EduGain_https: //idp.agreenium.fr/idpАмериканский университет, лаборатория Эймса .Калифорнийский технологический институтКАНАРИЕВУниверситет КардиффаБингемтонский университетСвинбернский технологический университетCirrus Identity, Inc.UnizinHEPH-CondorcetКолледж врачей и хирургов ПакистанCSC – IT Center for Science Ltd.Калифорнийский государственный университет, Сан-БернардиноЦентральный университет ВашингтонаDeutsches Elektronen-Synchrotron DESYDFN OfficeDFN-CERT Services GmbHДублинский институт перспективных исследований GARRTU Dublin – Городской кампусDeutsches Klimarechenzentrum GmbH (DKRZ) Duquesne UniversityEuropean Molecular Biology Laboratory – EMBL – Лаборатория разработок университетской биологии eduID Шри-ЛанкаEduGain_https: //idp.ego-gw.it/idp/shibbolethElon UniversityEduGain_https: //idp.emse.fr/idp/shibbolethEduGain_https: // idp.Ens2m.fr/idp/shibbolethEduGain_https://idp.ensae.fr/saml2/idp/metadata.phpEPFL – EPF LausanneESnetEsigelecESO – Европейская южная обсерватория FCT | FCCNFritz-Haber-InstitutFermi National Acuncelerator. Paul Getty Trust, Университет Глазго, Технологический институт Голуэя-Мейо, DZ e-Science GRID IDP, Колледж Гриннелла, Государственный университет Джорджии, Хайно-Пром, Университет Гавайев, Высшая школа медицины, Штутгарт, Персонал HEAnet, HEC, Пакистан, Хельмгольц, Центр Берлина, материалы и энергия…EduGain_https: //idp.hh.se/idp/shibbolethKristianstad University ШвецияHochschule Bremerhaven University of Applied Scien … Esslingen University of Applied SciencesEduGain_https: //idp.hs-karlsruhe.de/idp/shibbolerew Union CollegeHismarlschschule of Religio … Государственный университет АйовыEduGain_https: //idp.icm-institute.org/idp/shibbolethInstitute for Systems and Computer Engineering, Te … INFN – Национальный институт ядерной физики, Институт плазменных исследований и технологий им. Лейбница…INRA – Institut National de la Recherche Agronomiq … INRiM – Istituto Nazionale di Ricerca MetrologicaМеждународный психоаналитический университет в Берлине (IP … Институт науки и технологий Австрии (IST A … Стокгольмский университетForschungszentrum Jülich GmbH (FZJ) EduGain_https: / /idp.itum.mrt.ac.lk/idp/shibboleth Исламский университет Бахавалпура, Пакистан Leibniz-Institut fuer WissensmedienУниверситет Томаса ДжефферсонаJiscКорейский институт геонаук и минеральных ресурсов … Университет Келании – Шри-ЛанкаLoughborough University ScientificLIGO-Haven СотрудничествоEduGain_https: // idp.linea.gov.br/idp/shibbolethzTest – Суперкомпьютерный центр Лейбница Университета Индианы (LRZ) Технологический университет Лулео Maeen IdPНациональная школа архитектуры МарселяEduGain_https: //idp.merit.eduКолледж искусств института МэрилендаМираКоста Государственный университет муниципального колледжа Округ Монаштский университетМонашт. Общественный колледж Сан-Антонио, округ Мердока, Эдугейн, https://idp.nantes.archi.fr/idp/shibbolethNBU, Центральный университет Северной Каролины, Национальный центр приложений для суперкомпьютеров, Государственный университет Северной Дакоты, Инженерный и технологический университет Северной Дакоты, Пакистан…University of NewcastleKIFÜУниверситет Северного ИллинойсаUniversity of DelawareEduGain_https: //idp.oar.net/idp/shibbolethOhio Technology Consortium (OH-TECH) idprSmartOak Ridge National LaboratoryOhio Supercomputer Center (OSC) University of OtagotonUniversity ofPlantHood: Пищевой университет Пенсильвании, Университет Пенсильвании idp.pub.ro/saml2/idp/metadata.php Технологический университет Квинсленда, Королевский колледж врачей Ирландии, Рид-колледж, Университет Райса, RNP – Rede Nacional de Ensino e PesquisaAgency ARNIEC RoEduNet IdPUniversität zu KölnKarlsruhe NationalITBNL.GOVУниверситет штата Сан-ФранцискоEduGain_https: //idp.shom.fr/idpSIGMA КЛЕРМОНТУниверситет СиммонсаSISSAS Южный методистский университетSRE Carilion ClinicScuola Superiore Sant’AnnaУниверситет Сент-Эндрюс Техас A&MexasUU-Corpus University-Corpus University-Corpus Christi University Техасский университет штата Калифорния, Университет штата Калифорния, Университет Калифорнии, Техасский университет, Техасский университет, Мексика .uaic.ro / simplesaml / saml2 / idp / metadata.phpUniversity of BaltimoreUniversité Clermont AuvergneCatholic University of LouvainIDP – ULB (Universite libre de Bruxelles) Университет Новой АнглииУниверситет Бремена Государственный университет КальяриУниверситет КалабрииUnicon, Inc.Université de GenèveUniversität HeidelbergUniversity of MacerataThe University of MelbourneUniversity of Modena e Reggio EmiliaUniversität OldenburgUniversità di Napoli ParthenopeEduGain_https: //idp.uni-potsdam.de/idp/shiba.https: //dp.uni-potsdam.de/idp/shiba.https: //dp.uni-potsdam.de/idp/shiba./ idp.univ-corse.fr/idp/shibbolethEduGain_https://idp.univ-eiffel.fr/idp/shibbolethLMU – Университет Ле-Мана, Университет Вупперталя, Медицинский центр Университета Небраски, Университет Саргодха, Пакистан, Университет Судана, Университет Судана, Университет Судана, Университет Гонконга, Париж, Университет Гонконга Конгский университет науки и технологий, Университет Теннесси, Университет Виктории, Университет Вермонта, Университет Западной Австралии, Университет Западной Флориды, Университет штата Висконсин, Милуоки, VSB – TU OstravaVUB – IDP (Vrije Universiteit Brussel) VUB – IDP – vub.Веллингтонский университет Виктории, Университет ветеринарной медицины, Вена, Университет Вайкато, Университет Уорика, Государственный университет Вебера, Колледж Уитмана, Университет Уилламетт, Колледж Уильямса, Уильям и Мэри, Университет Западного Мичигана, Колледж Вустера, Университет Уильяма Патерсона, Университет Западной Вирджинии, XSED, EVienna University of Technology, Science и … idp1.desy.de/idp/shibbolethGriffith UniversityHelmholtz-Zentrum für Umweltforschung GmbH – UFZ I…Австралийский национальный университет Технологический институт БлекингеДублинский городской университетУниверситет ДунауйварошМасарикский университет Бременский университет Якобс gGmbHPERN IdP ПакистанEduGain_https: //idp2.univ-paris8.fr/idp/shibbolethУниверситет Невады, университет развития технологий Гамбург, Университет развития технологий, Университет Гамбург ) Льежский университет – (ULiege / ULg) EduGain_https: //idp-lab.martinique.univ-antilles.fr/idp/shibboleth Калифорнийский государственный университет, Лос-Анджелес, Университет Куртина, Университет Центральной ФлоридыEduGain_https: // idps.ulg.ac.be/idp/shibbolethКеннесский государственный университетШведский институт космической физикиEduGain_https: //idptest.ciep.fr/idp/shibbolethUniversité de BordeauxUniversity of TurinLund UniversityAix Marseille UniversitéVictoria University University of Torwangye Techniversity University of Torwangye University University of Torwunniversity University of Torwunniversity University of Toru … Наука и технологии CEA Французские альтернативные источники энергии и атомная энергия … Межуниверситетский вычислительный центр (IUCCng) SUNY Polytechnic InstituteISM University of Management and EconomicsКалифорнийский государственный университет, Лонг-БичCNRSTHomas Jefferson National Accelerator FacilityКорейский передовой институт науки и технологийКорейский институт астрономии и космических наукКорейский исследовательский институт Химические технологииУльсанский национальный институт науки и технологий, Сеульский национальный университет, Королевский колледж в Лондоне, сотрудники SZTAKI, Литовский исследовательский центр сельского хозяйства и для…Индийский институт науки, БангалорВоенная академия генерала Йонаса Жемайтиса Литвы … EduGain_https: //llng-auth.insa-lyon.fr/saml/metadataAAI@EduHr Служба единого входаАристотельский университет в СалоникахБард-колледжБостонский колледжSUNY Университет МеллонаУниверситет ЭмориУниверситет ХельсинкиHochschule fuer Musik und Theater HamburgInstitution of Accelerating Systems and Applications … EduGain_https: //login.it.liu.se/idp/shibbolethKarolinska InstitutetКаунасский технологический университетКлайпедский государственный университет научно-прикладных наук Римский Национальный университет прикладных наук им. Здоровье Лангоне, Государственный университет Орегона, RWTH, Ахенский, Университет, Университет Санта-Клары, Государственный университет Сономы, Университет Альберты, Университет Флориды, UFRGS, – Федеральный университет Риу-Гранди-ду-Сул, Университет Монтаны, Гамбург, Университет Невады, Университет Лас-Вегаса, Университет Висконсина, Университет штата Висконсин, Университет штата Висконсин. n-Madisonz-TestRowanUniversityLithuanian University of Health SciencesLithuanian Sports UniversityMarijampole CollegeCalifornia State University, Channel IslandsDZ e-Science MEDECINE IDPA.Университет Т. Стилла, Государственные колледжи Вермонта, Мой исследователь IDNERC, Университет Висконсина, Ошкош, Северо-Восточный университет, Колледж Лемана, Городской университет, Нью-Йорк, Исследовательский центр Вигнера по физике, Университет Питтсбурга, EduGain_https: //passport.ucdenver.edu/oamboro Западный CapeUniversity из университета BelfastESSEC БИЗНЕС SCHOOLDHBW StuttgartPlymouth государственного UniversityKorea UniversityAugusta UniversityBoston UniversityFort Льюис CollegeMedical колледжа Кейп TownQueen о WisconsinWeill Cornell Medical CollegeUniversity из OklahomaSouthern Орегон UniversityTowson UniversityUniversity из MainzUniversity Небраски-LincolnUtah Valley UniversityWichita Государственного UniversityWentworth института TechnologyWayne государственного CollegeVassar CollegeCoastal Каролина UniversityEduGain_https: // shib1 .univ-nc.nc/idp/shibbolethUniversity of Wisconsin-PlattevilleUniversity of RochesterEduGain_https: //shib2.unc.nc/idp/shibbolethEduGain_https: //shibb.ensait.fr/idp/shibu_leth-ttps: //shibb.ensait.fr/idp/shibu_leth-ttps://shibb.ensait.fr/idp/shibo_leth-ttps://shibb.ensait.fr/idp/shibo_leth-ttpsd: // fr / idp / shibbolethТехнический университет ЛиберекаAARNetEckerd CollegeBrandeis UniversityEduGain_https: //shibboleth.clermont-fd.archi.fr/idp/shibbolethКалифорнийский государственный университет, СтанислаусENSMM – Национальная школа механики и микротехники Лондонский колледж им. Государственный университетEduGain_https: // shibboleth.liberty. Орегон, Университет Содружества Вирджинии, Уэслианский университет, EduGain_https: //shibboleth03.chartes.psl.eu/idp/shibbolethBaylor UniversityObservatoire de ParisGesellschaft für wissenschaftliche Datenverarbeitu.Институты Макса-Планка (в MetaDir GWDG) Медицинский университет Южной КаролиныГеттингенский университет Георга-АвгустаУниверситет РегенсбургаУниверситет Вюрцбурга Институт Альфреда Вегенера, Центр политологии им. Гельмгольца Колледж БейтсаКорнеллский университетГосударственный университет КолорадоИнститут фундаментальных наук … Университет штата Калифорния, Университет Фресно, Канзас, Политехнический институт Ренсселера, Университет Южного Иллинойса, Университет Сиракуз, UCL (Университетский колледж Лондона), Университет Миссури, SystemEduGain_https: // shib-idp.uni-osnabrueck.de/idp/shibbolethUniversity of Wisconsin – Green BayUniversity of Western OntarioЗападный Честерский университет ПенсильванииLoyola University MarylandUniversity of San DiegoSwarthmore CollegeW Western Washington UniversityCedarville UniversityDeakin UniversityThe George Washington UniversityUniversity of WisconsaiGain_rp – Stout / shibbolethAthena Institute – Azure AD, Университет Лихай, Университет Джорджии, SSOC, Офис ректора муниципальных колледжей КалифорнииCNES, Калифорнийский государственный университет, Монтерей-Бей, Университет Делавэр-Вэлли, Университет Восточного ВашингтонаEduGain_https: // sso.fgcu.edu/idp/shibbolethLeibniz Universität, Ганновер, Кеньонский колледж, Университет Макмастера, Университет Мемфиса, Медицинская школа Икана на горе Синай, EduGain_https: //sso.nygenome.org/auth/, Нью-Йоркский центр генома, Weigniz University, Оклендский технологический университет, Технологический университет, Бразилия, Калифорнийский технологический университет, Инк. … Университет Алабамы в ХантсвиллеУниверситетский колледж ДублинаУниверситет Северного Техаса СистемаУниверситет Род-АйлендаИсследовательский институт Ван АнделКолледж ЯвапаиHochschule WormsLos Rios Single Sign OnEduGain_https: // ssov3.institutoptique.fr/idp/shibbolethVUB – IDP – TestAzureEduGain_https: //sts.windows.net/88bc3da8-1f31-4852-ae88-6d08c88a70f7/Test IDP – Rutgers, Государственный университет Нью-Джерси … EduGain_https: // ucoshib. uco.fr/idp/shibbolethUniversity of KentuckyUniversity of South Australia, University of New Mexico, Albert Einstein College, Vytautas Magnus University, Виртуальный дом AAF, Калифорнийский государственный университет, Восточный залив, Виртуальный дом в Туакири, EduGain_https: //vmpidp.universcience.fr/idp/idp: //vmpidp.universcience.fr/idp/ .fr / idp / shibboleth Орхусский университет, Государственный университет Боулинг Грина, Сидар-Крест, Колледж Клермонта, Маккенны, Служба колледжей Клермонта, Колледж Мередита, Северный государственный университет, Питцер, Колледж, Скриппс, Колледж Луизианы, Университет штата Массачусетс, Амхерст, Университет Северной Каролины, Аттестат, Университет Шарлотт, Университет штата Нью-Йорк, Университет штата Нью-Йорк, Университет штата Нью-Йорк, Университет штата Нью-Йорк, Университет штата Нью-Йорк, Университет штата Нью-Йорк, Университет штата Нью-Йорк. de / idp / shibboleth Карлстадский университет Уппсальский университет Индианский университет Пенсильвании ESRF – Европейский центр синхротронного излучения CESNETCentro de Estudios Monetarios y FinancierosInstitute for High Energy PhysicsPort d’Informació CientíficaUniversität Erlangen-Nürniversität, Университет Мурнесса, Мурньюс, Университет Брэнсиса, Мюнхенский университетfr: federation: univ-lyon1.frУниверситет Маккуори, Университет Квинсленда, Университет Аляски, общегосударственная система, Университет Аризоны, Калифорнийский университет, Беркли, Университет штата Нью-Йорк в Буффало, Карлтон-колледж, Университет Кейс Вестерн Резерв, Колумбийский университет, Дартмутский колледж, Университет Дьюка, Интернет, Национальный технологический институт Джонс-Хопкинс, Национальный технологический университет штата Нью-Йорк, Калифорнийский университет, Лоуренс, Калифорния Институты здоровья (NIH) Северо-Западный университет Государственный университет штата Огайо Пенн-Стейт Рутгерс, Государственный университет Нью-Джерси Стэнфордский университет Государственный технологический колледж Штарка Технологический институт Стивенса, Техасский университет A&M, Университет Алабамы в Бирмингеме, Калифорнийский университет, Дэвис, Чикагский университет, Калифорнийский университет, Калифорнийский университет Санта-Барбара, Калифорнийский университет, Университет Санта-Барбара, Калифорнийский университет, Университет Санта-Барбара, Калифорнийский университет Калифорния, Санта-Крус, Калифорнийский университет, Сан-Диего, Дейтонский университет, Университет Айовы, Университет Иллинойса в Урбе на-Шампейн, Университет Мэриленда, Округ Балтимор, Университет Мэриленда, Колледж Парк, Университет Северной Каролины, Чапел-Хилл, Университет Южной Калифорнии, Университет штата Юта, Университет Висконсина, Уайтуотер, Университет Вирджинии, Ассоциация Лёвена, Калифорнийский университет ,EGI |
(PDF) Прогнозирование акустических характеристик волокнистых природных материалов с учетом удельного сопротивления воздушному потоку и без него
Традиционными звукопоглощающими материалами для снижения шума являются минеральная вата и стекловата, которые довольно хорошо служат этой цели, но сопряжены с некоторыми серьезными опасностями для здоровья во время их производства или обработки или приложение.Следовательно, исследователи и практики создают новые материалы, особенно из природных источников, которые помимо того, что они дешевы и легкодоступны, обладают хорошими шумопоглощающими свойствами при минимальном воздействии на окружающую среду и опасность для здоровья. Когда звук падает на эти материалы, некоторая его часть отражается обратно (из-за несоответствия импеданса), некоторая часть рассеивается внутри материала (из-за тепловых и вязких потерь в порах), а оставшаяся часть передается в среду за материалом.Звукопоглощение определяется как рассеивание плюс пропускание; следовательно, любой параметр, который увеличивает любой из этих двух эффектов, увеличивает звукопоглощение. Как и синтетические звукопоглощающие материалы, эти натуральные материалы также пористые по своей природе, что вызывает достаточный интерес для изучения их для потенциальных акустических применений. Несколько исследователей провели акустические исследования материалов, которые используются в некоторых других формах, таких как бамбук, джут, кенаф, конопля, рами, сизаль, кокосовая койра, волокно чайного листа, волокно ореха бетеля, а также некоторые отходы, такие как переработанный каучук, сигареты. приклад, жмых, масличная пальма пустые волокна связки фруктов.В этой статье разработана математическая модель для прогнозирования нормального коэффициента звукопоглощения джута и хлопковых отходов. Его также можно предсказать, оценив удельное сопротивление воздушному потоку материала и введя его в установленные модели, но количество ошибок, возникающих при этом подходе, часто велико. Итак, с целью минимизировать погрешность, были экспериментально оценены характеристики импеданса и комплексного волнового числа материалов. С минимальной суммой квадратов подгонки кривой ошибок был разработан код MATLAB для получения модифицированных коэффициентов в модели Делани-Базли (D-B).Эти уравнения были использованы для прогнозирования коэффициентов звукопоглощения джутовых волокон и хлопковых отходов, которые сравниваются с фактическими значениями, полученными при проведении экспериментов с импедансной трубкой. Модифицированная модель оказалась более точной, чем исходная модель D-B. Кроме того, с помощью математических формулировок, член удельного сопротивления воздушного потока был исключен из модели, и модель была дополнительно модифицирована для прогнозирования нормального коэффициента звукопоглощения на разных частотах.Результаты этой модели сравнивались с результатом исходной модели D-B и экспериментально оценивали нормальное поглощение. Также было обнаружено, что это поведение было ближе к реальному поведению, чем то, которое предсказывала модель D-B.
Неделя 16: Учебное пособие – Как сделать звукопоглощающие акустические панели
На этой неделе я покажу вам, как сделать звукопоглощающие акустические панели, которые я сделал для студии несколько месяцев назад и о которых писал в этом посте, в котором подробно рассказывается об использовании и эффективности таких панелей.
Теперь у меня есть небольшой бизнес по производству этих панелей для других, используя стандартные материалы, которые выглядят и работают красиво. Но сегодня я собираюсь дать урок о том, как использовать менее дорогие материалы таким образом, чтобы вы могли сделать некоторые панели для себя, которые по-прежнему выглядят великолепно и так же эффективны для управления звуком, как и профессиональные панели, примерно наполовину. Цена.
Конечно, профессиональные панели хорошо сконструированы, просты в установке и всегда выглядят первоклассно, потому что они сделаны людьми, имеющими опыт, с материалами и процессами, за которые платят оптом.Но на самом деле их довольно просто построить. Итак, если вы немного удобны, у вас есть дополнительное время и вы хотите сэкономить пару долларов, вот как вы это сделаете!
А при желании вы можете легко приобрести профессиональные панели по гарантированно низкой цене на веб-сайте Inity Acoustics.
Инструменты и материалы
Сначала рассмотрим необходимые инструменты и материалы. Инструменты, которые вам понадобятся, довольно стандартные. Конечно, если у вас есть лучшие инструменты, вы можете сэкономить много времени с помощью некоторых шагов.Но я покажу вам, как это сделать, используя инструменты, которые уже есть у многих.
инструментов:
Материалы:
Я собираюсь перечислить материалы, необходимые для изготовления 8 панелей. Я выбрал 8 штук, потому что рекомендуемые мной звукопоглощающие изоляционные материалы поставляются в упаковках по 8. Вот что вам нужно.
- Звукопоглощающий материал сердцевины. Рекомендуется: Roxul Safe’n’Sound (3 дюйма толщиной, 2’x4 ′ для деревянных стоек, 24 дюйма по центру) – 1 упаковка из 8 штук (другие варианты перечислены ниже.Сравните здесь коэффициенты шумоподавления для различных материалов.)
- Брус 1 × 3 (длина 8 футов) – 12 штук (убедитесь, что они прямые!)
- листов фанеры 1/4 дюйма (4’x8 ‘) – 2 листа – разрежьте их на 2’x4’ куски в магазине (или попросите их разрезать на 1/16 дюйма шириной менее 2 футов, чтобы компенсировать толщину пильного диска. )
- Клей плотницкий – 1 флакон
- Ткань для обертывания панели (минимальная ширина 56 дюймов) – 8 ярдов
- Клей-спрей (опция) – 1 банка
- Скобы (3/8 ″ или 5/16 ″ или около того) – 1 упаковка
- Винты (деревянные, # 10 x 1-1 / 2 ″) – 1 упаковка по 100 штук
- Гвозди для отделки (1 дюйм или около того) – 1 упаковка
- Если у вас есть гвоздодер, замените винты и отделочные гвозди на 1 пакет гвоздей для гвоздей (1 ″) Подвесное оборудование
- – Опции включают D-образные кольца с крючками для изображений, Z-образные зажимы или другие вешалки для изображений.
Есть и другие варианты, которые вы можете использовать для этого. Существует материал, известный как Owens Corning 703, который уже давно используется во многих студиях по всему миру. Это название бренда для такого рода вещей. С годами многие компании разработали аналогичные продукты, и цены стали намного более конкурентоспособными. Акустические свойства материала Roxul практически идентичны продуктам Owens Corning, но при низкой стоимости.Если Roxul Safe & Sound недоступен в вашем местном магазине строительных материалов, есть несколько других вариантов. Вот список некоторых материалов и их приблизительная цена:
- Roxul Safe’n’Sound – толщина 3 дюйма – 0,69 доллара США за квадратный фут
- Roxul RHT 80 – толщина 2 дюйма – 1,24 доллара за квадратный фут (возможно, удастся найти дешевле)
- Owens Corning 703 – толщина 2 дюйма – 2,13 доллара за квадратный фут (трудно найти в Канаде)
- Johns Manville 817 – толщина 2 дюйма – 1,60 доллара за квадратный фут (минимум)
Вот отличный сайт для сравнения коэффициентов звукопоглощения (количества звука, поглощаемого на определенных частотах).Вы можете видеть, что эти продукты имеют примерно одинаковую эффективность поглощения звука на нескольких частотах. Roxul Safe’n’Sound – определенно лучший вариант за ваши деньги, и вы можете найти его в любом магазине Home Depot. Не ошибетесь! Если вам не так легко получить его там, где вы находитесь, вы сможете найти один из других вариантов, перечисленных выше.
ТканьВысшим отраслевым стандартом для этого являются акустические ткани из Гилфорда и штата Мэн. Однако для этого приложения можно использовать несколько возможных тканей, но вы не можете использовать что угодно.Необязательно, чтобы ткань была акустически прозрачной, но важно подобрать ткань, которая не будет отражать звук. Впитывающие ткани (например, войлок) – это нормально.
Самый простой (и, как правило, наименее затратный) в использовании – это мешковина или джут, которые имеют достаточно большие отверстия между нитями, чтобы пропустить звук, но не слишком большие, чтобы позволить волокнам основного материала выходить наружу. Также можно использовать различные ткани из хлопка или полиэстера. Некоторые говорят, что если вы можете обдувать ткань воздухом без особого сопротивления, то у вас есть подходящая ткань для этого применения.Вы можете использовать более толстые ткани, и они особенно хороши для долговечности, но я бы просто посоветовал не использовать слишком толстые ткани, если у них нет более толстых / текстурированных нитей (и, следовательно, подходящего расстояния между ними).
Если вы можете хорошо рассмотреть существующую акустическую обработку где-нибудь, проверьте внешний вид используемых тканей. Если нет, просто используйте свое здравое суждение. Убедитесь, что ткань закреплена на болте шириной не менее 56 дюймов (а желательно немного больше), чтобы вы могли обернуть ее вокруг 48 дюймов длины панели.Что-нибудь меньше, и вам придется покупать вдвое больше ткани!
(Для коммерческих приложений требуются панели, соответствующие требованиям пожарной безопасности. В противном случае у вас могут возникнуть проблемы со страховкой. Если вы размещаете панели в коммерческом месте, заранее изучите это и убедитесь, что у вас есть подходящая ткань. для этого приложения.) Хорошо, давайте приступим к делу!
Шаг 1. Подготовьте материалы
Используйте торцовочную или циркулярную пилу, чтобы обрезать пиломатериал для обрамления до нужных размеров (или сделайте резку там, где вы его купили).Я предполагаю, что вы используете Roxul Safe’n’Sound, размер которого на самом деле составляет 47 x 23 дюйма, поэтому я дам вам такие размеры. Вам нужно, чтобы внешняя часть кадра была ровно 2х4 дюйма. При толщине рамы 3/4 дюйма внутренняя часть рамы составит 22,5 x 46,5 дюйма. Не волнуйтесь, Roxul довольно хорошо войдет в раму для плотного прилегания.
Края рамы соединятся встык. Отрежьте 16 кусков ровно 24 дюйма и еще 16 кусков 46,5 дюйма. Если учесть толщину пильного полотна, вы не сможете получить четыре коротких отрезка из 8-дюймового отрезка, поэтому чередуйте их.Вы получите две полные панели из каждых трех 8-дюймовых частей. Понюхайте куски древесины. Неужели свежесрезанная сосна ужасно пахнет!?!
Разрежьте ткань на кусочки по 1 ярду. Если вы купили ровно 8 ярдов, возможно, вы захотите разрезать на 34 дюйма вместо 1 ярда, чтобы компенсировать менее идеальные разрезы. 34 ″ будет более чем достаточно. Ваша фанера должна быть уже разрезана на части размером 2х4 дюйма, прежде чем вы покинете магазин строительных материалов.
Резюме
- Возьмите пиломатериал для обрамления и отрежьте 16 кусков ровно 24 ″, а еще 16 кусков – 46.5 ″.
- Понюхайте свежесрезанный пиломатериал (потому что он ужасно пахнет).
- Обрежьте ткань толщиной 34 дюйма (при условии, что это кусок ткани размером 56 дюймов или больше). 8 шт.
- Разрежьте фанеру у поставщика строительных материалов на куски 2х4 дюйма. 8 шт.
Шаг 2. Создайте свой фрейм
Выровняйте древесину для вашего первого каркаса. Если у вас нет гвоздезабивателя, предварительно просверлите отверстие под 1 винт на каждом соединении. Предварительное сверление имеет решающее значение для того, чтобы все было выровнено и предотвратить раскол.Нанесите клей и прикрутите каркас. Имейте в виду, что винт нужен только для того, чтобы скрепить каркас до высыхания клея. Клей образует гораздо более плотное соединение, чем винт.
Нанесите полоску клея по всей поверхности рамы и положите на нее фанерную основу. Возможно, вам придется немного подогнать рамку, если она немного ромбовидная. Вероятно, он не будет идеально прямоугольным, пока вы его не отрегулируете. Теперь вбейте несколько гвоздей через слой в раму. Не экономьте на ногтях.
Резюме
- Выровняйте детали рамы для подготовки к сборке.
- Предварительно просверлите отверстие для одного винта в каждом углу (проходя через деталь 24 дюйма в конец детали 46,5 дюйма).
- Нанесите клей на концы и скрутите каждый угол.
- Нанесите полоску клея по всей поверхности рамы вверх.
- Поместите фанерную основу на раму и используйте ее по форме, чтобы выровнять форму рамы.
- Прибейте основу на место.
Шаг 3. Оберните рамку тканью
Вставьте основной материал в раму. Если вы приобрели аэрозольный клей, сначала нанесите немного клея на центр внутренней части задней панели и, если хотите, на края основного материала. Наденьте перчатки перед работой с материалом сердцевины. Roxul – это минеральная вата, которая по сути представляет собой стекловолокно. Это не опасно для здоровья, но определенно раздражает. Также носите одежду с длинными рукавами, а после вымойте руки холодной водой.Холодная вода закрывает поры, пока вы удаляете волокна с кожи.
Как только Roxul окажется в раме, отложите его в сторону и положите кусок ткани на рабочую поверхность. Положите рамку на ткань лицевой стороной вниз, оставив равномерное количество ткани с каждой стороны. Лучший способ обернуть панель – это как обернуть холст для картины. Чтобы он получился плотным и ровным, начните с центра каждой стороны и продвигайтесь к углам, усиливая усилие по мере приближения к углу.Пристегните ткань сзади. Не экономьте на скрепках. Каждые 3 дюйма или около того должны подойти.
Резюме
- Наденьте перчатки перед работой с наполнителем из минеральной ваты.
- Нанесите аэрозольный клей по центру внутренней части задней панели и по краям основного материала.
- Поместите материал сердечника в раму и отложите в сторону.
- Разложите отрезанный кусок ткани (34 ″ x 56 ″ +).
- Поместите каркас с материалом сердцевины лицевой стороной вниз в центр ткани.
- Сначала оберните ткань вокруг одной из длинных сторон. Начните с того, что прикрепите его к фанере в центре той стороны.
- Растяните ткань от центра скрепки к одному из углов на этой стороне (так, чтобы она растягивалась в продольном направлении с этой стороны) и сшивайте растянутую ткань через каждые несколько дюймов. Сделайте то же самое снова от центра к другому углу на этой стороне панели.
- Затем сделайте противоположную сторону, начиная с центра, на этот раз убедившись, что ткань плотно натягивается по ширине панели.Растягивая ткань к углам, убедитесь, что вы растягиваете как длину, так и ширину.
- Проделайте то же самое с короткими сторонами, стараясь аккуратно загнуть углы.
Шаг 4: Выберите размещение
Для размещения существует множество методов, и каждая комната и применение индивидуальны. Лучшее и простейшее практическое правило для домашнего кинотеатра или контрольной комнаты: вы получите отличные результаты, разместив их в точках первого отражения от источника звука.Есть простой способ определить эти пятна.
- Сядьте на то место, с которого вы обычно будете слушать, лицом, как обычно.
- Попросите друга поставить зеркало вплотную к стене и перемещать его, пока вы не увидите один из динамиков со своего места, не поворачиваясь, чтобы попытаться увидеть его.
- Отметьте эту точку куском ленты.
- Сделайте то же самое для каждой колонки, каждой стены и потолка.
- Поместите панели на как можно больше или эти места.
Шаг 5. Повесьте панели
Установите панели с помощью монтажного оборудования. Убедитесь, что вы установили их безопасно. Они не слишком тяжелые, но вы точно не захотите, чтобы они на вас упали. Если вы крепитесь к потолку, обязательно прикрепите соответствующее монтажное оборудование к более прочной древесине каркаса панели, а не только к фанерной основе.
Вместо того, чтобы подвешивать панели, другой вариант для студийной среды – соединить две панели вместе с помощью петель и использовать их в качестве переносных перегородок для изоляции усилителей и барабанов.
Полный обзор
Если вы еще не смотрели видеоурок, сделайте это сейчас! Хорошо, давайте сделаем полное письменное резюме:
Подготовьте материалы
- Возьмите пиломатериал для обрамления и отрежьте 16 кусков ровно 24 ″ и еще 16 кусков 46,5 ″.
- Понюхайте свежесрезанный пиломатериал (потому что он ужасно пахнет).
- Обрежьте ткань толщиной 34 дюйма (при условии, что это кусок ткани размером 56 дюймов или больше). 8 шт.
- Разрежьте фанеру у поставщика строительных материалов на куски 2х4 дюйма.8 шт.
Создайте свою раму
- Выровняйте детали рамы для подготовки к сборке.
- Предварительно просверлите отверстие для одного винта в каждом углу (проходя через деталь 24 дюйма в конец детали 46,5 дюйма).
- Нанесите клей на концы и скрутите каждый угол.
- Нанесите полоску клея по всей поверхности рамы вверх.
- Поместите фанерную основу на раму и используйте ее форму, чтобы выровнять форму рамы.
- Прибейте основу на место.
Оберните рамку тканью
- Наденьте перчатки перед работой с наполнителем из минеральной ваты.
- Нанесите аэрозольный клей по центру внутренней части задней панели и по краям основного материала.
- Поместите материал сердечника в раму и отложите в сторону.
- Разложите отрезанный кусок ткани (34 ″ x 56 ″ +).
- Поместите каркас с материалом сердцевины лицевой стороной вниз в центр ткани.
- Сначала оберните ткань вокруг одной из длинных сторон.Начните с того, что прикрепите его к фанере в центре той стороны.
- Растяните ткань от центра скрепки к одному из углов на этой стороне (так, чтобы она растягивалась в продольном направлении с этой стороны) и сшивайте растянутую ткань через каждые несколько дюймов. Сделайте то же самое снова от центра к другому углу на этой стороне панели.
- Затем сделайте противоположную сторону, начиная с центра, на этот раз убедившись, что ткань плотно натягивается по ширине панели. Растягивая ткань к углам, убедитесь, что вы растягиваете как длину, так и ширину.
- Проделайте то же самое с короткими сторонами, стараясь аккуратно загнуть углы.
Выберите размещение
- Сядьте на то место, с которого вы обычно будете слушать, лицом, как обычно.
- Попросите друга поставить зеркало вплотную к стене и перемещать его, пока вы не увидите один из динамиков со своего места, не поворачиваясь, чтобы попытаться увидеть его.
- Отметьте эту точку куском ленты.
- Сделайте то же самое для каждой колонки, каждой стены и потолка.
- Поместите панели на как можно больше или эти места.
Повесьте панели
- Повесьте на стену или потолок, используя соответствующие подвесные приспособления, соответствующие их весу.
- В случае подвешивания на потолке прикрепите подвесные приспособления через фанерную основу и к фактическому пиломатериалу каркаса, а не только на многослойной основе, которая сама по себе будет менее устойчивой.
- Вместо того, чтобы подвешивать панели, другой вариант для студийной среды – соединить две панели вместе с помощью петель и использовать их в качестве переносных перегородок для изоляции усилителей и барабанов.
Ааааааааа, готово !!
А теперь послушайте результаты! Если вы никогда раньше не сталкивались с подобным, вы будете удивлены разницей между качеством звука в вашей комнате до и после акустической обработки. Ваш любимый звук, будь то музыка или фильмы, теперь будет звучать так, как задумано (т. Е. Потрясающе!).
Надеюсь, вам понравился этот урок! Посетите наши страницы в Facebook и Google+ и подпишитесь на нашу рассылку, чтобы видеть будущие еженедельные творения, как только они будут опубликованы.И оставайтесь творческими!
Минеральная вата 100 мм (5,76 м2), разделенная 3 х 400 мм – Мои строительные материалы
Rockwool Roll Утеплитель для чердаков. Звукоизоляция для подвесного потолка
Каменная вата ROCKWOOL не горит, и согласно официальной классификации испытаний предполагается, что она не способствует разрастанию огня.
Rockwool Roll – универсальный изоляционный мат средней плотности. Этот универсальный рулон подходит для теплоизоляции крыш жилых, коммерческих и промышленных зданий.Это также полезно для улучшения акустических характеристик подвесных потолков. Rockwool Insulation – это универсальная изоляция для домашнего и коммерческого применения. Он имеет коэффициент K 0,044 Вт / мкм и подходит для крыш всех типов зданий или для облицовки потолочной плитки в подвесных потолках. Этот продукт также является огнестойким.
Изоляция Rockwool Roll полуперфорирована, что позволяет пользователю получить точную ширину реза 400 мм, 600 мм или 1200 мм от
одного продукта.
Основные характеристики утеплителя Rockwool Roll:
- Универсальный продукт
- Рулон Rockwool очень легкий и удобный в обращении
- Огнестойкие, термические и акустические свойства
- Более высокая плотность обеспечивает идеальную посадку
- Простота использования для центровки 400 и 600 мм
- Отличная теплоизоляция
- Отличная звукоизоляция
- Универсальный продукт
- Минеральная вата 100 мм (5.76 м2) Разделение 3 X 400 мм
- Этот рулон шириной 1200 мм разделен на 3 х 400 мм
Дополнительная информация о продукте:
Стандарты и разрешения
Рулон минеральной ваты соответствует стандарту BS EN 13162: 2001 «Технические условия на продукцию из минеральной ваты заводского производства».
Рабочие характеристики и свойства
Классификация по огнестойкости
Рулон минеральной ваты соответствует классу огнестойкости A1, как определено в BS EN 13501-1.
Acoustic
Включение каменной ваты в конструкцию соответствующей конструкции может обеспечить улучшенный уровень шумоподавления.
Совместимость
Rockwool не вступает в реакцию с какими-либо металлическими компонентами на чердаке, а также не вызывает потери пластификатора из ПВХ-кабелей и труб (см. Также примечание по электрическим кабелям напротив).
Резервуары для воды
Изоляцию нельзя размещать непосредственно под резервуаром для холодной воды.Там, где требуется доступ к резервуарам для воды и т. Д., Следует предусмотреть опоры для приподнятого прохода.
Люки чердака
Для сохранения непрерывности изоляции крышки люков чердака должны быть изолированы рулонной ватой толщиной не менее 100 мм. Двусторонняя клейкая лента может использоваться для удержания изоляции на месте.
Электрические кабели
Правила электропроводки IEE, 16-е издание, Британский стандарт BS 7671: 2001 и Справочник электриков (последнее издание)
содержат руководство по поправочным коэффициентам, которые следует применять в кабелях с пониженным номиналом в зависимости от ситуации, и каждый случай следует рассчитывать отдельно.По возможности все кабели следует поднимать без изоляции.
Обращение и хранение
Рулон минеральной ваты очень легкий и простой в обращении. Поставляется в запрессованной полиэтиленовой упаковке, обеспечивающей кратковременную защиту. Для долговременной защиты рулон необходимо хранить в помещении или под водонепроницаемым покрытием.
Окружающая среда
Тепловые свойства теплоизоляции Rockwool зависят от захваченного воздуха; воздух не является ЛОС и не имеет потенциала глобального потепления (GWP) или озоноразрушающей способности (ODP).
Тепловые характеристики и значения U
Тепловое нанесение
Тепловые характеристики
Рулон минеральной ваты имеет теплопроводность (значение k) 0,044 Вт / мК.
Установка
Часть L: издание 2006 года требует новых скатных крыш с чердаками для достижения значений U от 0,16 до 0,11 Вт / м2K.
Чтобы обеспечить эти тепловые характеристики и минимизировать потери тепла через древесину, рулон минеральной ваты должен быть уложен перекрестным слоем
между балками потолка и над ними.Первый слой (обычно толщиной 100 мм) наматывают между балками потолка, которые обычно расположены на расстоянии 400 или 600 мм от центра.
Затем перекрестно накладывают второй слой рулона Rockwool (например, толщиной 170 мм), чтобы покрыть первый слой изоляции и балки потолка (см. Рис. 1).
При обновлении изоляции чердака проверьте, плотно ли соединена между собой существующая изоляция между балками по бокам древесины. Если нет, снимите и замените, как указано выше.Если существующая изоляция в хорошем состоянии, нанесите на нее поперечный слой минеральной ваты толщиной не менее 170 мм.
Значения U
Рулон минеральной ваты 100 мм между балками (с дополнительной толщиной рулона минеральной ваты, уложенной поверх балок, как показано в таблице
ниже).
Здоровье и безопасность
Текущие правила HSE «CHIP» и директива ЕС 97/69 / EC подтверждают безопасность минеральной ваты Rockwool; Волокна минеральной ваты не считаются канцерогеном для человека.Максимальный предел воздействия для минеральной ваты составляет 5 мг / м3, 8-часовое средневзвешенное значение.
Каменные стены | Грубый бетон | 0,02 | 0,03 | 0,03 | 0,03 | 0,04 | 0,07 | |
Бетон гладкий неокрашенный | 0.01 | 0,01 | 0,02 | 0,02 | 0,02 | 0,05 | ||
Бетон гладкий, окрашенный или глазурованный | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | 0,02 | ||
Пористые бетонные блоки (без отделки) | 0.05 | 0,05 | 0,05 | 0,08 | 0,14 | 0,2 | ||
Клинкер-бетон (без отделки поверхности) | 0,10 | 0,20 | 0,40 | 0.60 | 0,50 | 0.60 | ||
Кирпичная кладка гладкая, заподлицо | 0.02 | 0,03 | 0,03 | 0,04 | 0,05 | 0,07 | ||
Кирпичная кладка гладкая с гладким краем, окрашенная | 0,01 | 0,01 | 0,02 | 0,02 | 0,02 | 0,02 | ||
Кирпичная кладка стандартная | 0.05 | 0,04 | 0,02 | 0,04 | 0,05 | 0,05 | ||
Кирпичная кладка, установка заподлицо 10 мм | 0,08 | 0,09 | 0,12 | 0,16 | 0,22 | 0,24 | ||
Цементно-известковая штукатурка на кладке | 0.02 | 0,02 | 0,03 | 0,04 | 0,05 | 0,05 | ||
Глазурь на кладке стены | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | 0,02 | ||
Окрашенная штукатурка на кирпичной стене | 0.02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | ||
Штукатурка на кирпичной стене с обоями на бумажной основе | 0,02 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 | ||
Керамическая плитка с гладкой поверхностью | 0.01 | 0,01 | 0,01 | 0,02 | 0,02 | 0,02 | ||
Ветрозащитный блок | 0,20 | 0,45 | 0.60 | 0,40 | 0,45 | 0,40 | ||
Штукатурка на массивной стене | 0,04 | 0.05 | 0,06 | 0,08 | 0,04 | 0,06 | ||
Гипс, известь или гипс на твердой основе | 0,03 | 0,03 | 0,02 | 0,03 | 0,04 | 0,05 | ||
Каркас и легкие стены | Гипсокартон на обрешетке, воздушное пространство 18 мм со стекловатой | 0,30 | 0,20 | 0,15 | 0,05 | 0,05 | 0,05 | |
Гипсокартон на раме, воздушное пространство 100 мм | 0,30 | 0,12 | 0,08 | 0,06 | 0,06 | 0,05 | ||
Гипсокартон на раме, воздушное пространство 100 мм со стекловатой | 0,08 | 0,11 | 0,05 | 0,03 | 0,02 | 0,03 | ||
Гипсокартон на рейке 50мм | 0,29 | 0,10 | 0,05 | 0,04 | 0,07 | 0,09 | ||
Гипсокартон на обрешетке 25мм | 0,31 | 0,33 | 0,14 | 0,10 | 0,10 | 0,12 | ||
2 гипсокартона на раме, 50 мм воздушное пространство с минеральной ватой | 2 x 13 мм | 0,15 | 0,10 | 0,06 | 0,04 | 0,04 | 0,05 | |
Гипсокартон на ячеистой перегородке | 0,15 | 0,00 | 0,07 | 0,00 | 0,04 | 0,05 | ||
Гипсокартон на раме 100 мм полость | 13 мм | 0,08 | 0,11 | 0,05 | 0,03 | 0,02 | 0,03 | |
Гипсокартон на раме, полость 100 мм с минеральной ватой | 13 мм | 0,30 | 0,12 | 0,08 | 0,06 | 0,06 | 0,05 | |
Гипсокартон 2 x 13 мм на стальном каркасе, 50 мм минеральная вата в полости, поверхность окрашена | 26 мм | 0,15 | 0,01 | 0,06 | 0,04 | 0,04 | 0,05 | |
Стекло и остекление | стекло 4мм | 4 мм | 0,30 | 0,20 | 0,10 | 0,07 | 0,05 | 0,02 |
6мм стекло | 6 мм | 0,10 | 0,06 | 0,04 | 0,03 | 0,02 | 0,02 | |
Двойное остекление, стекло 2-3 мм, воздушный зазор 10 мм | 0,15 | 0,05 | 0,03 | 0,03 | 0,02 | 0,02 | ||
Деревянные и деревянные панели | Фанера 3-4 мм, полость 75 мм, содержащая минеральную вату | 1 | 0,5 | 0,3 | 0,1 | 0,05 | 0,05 | 0,05 |
5-миллиметровая фанера на обрешетках, 50-миллиметровое заполнение воздушного пространства | 0,40 | 0,35 | 0,20 | 0,15 | 0,05 | 0,05 | ||
Фанера толщиной 12 мм с зазором 50 мм | 1 | 0,25 | 0,05 | 0,04 | 0,03 | 0,03 | 0,02 | |
Фанера толщиной 12 мм с зазором 150 мм | 1 | 0,28 | 0,08 | 0,07 | 0,07 | 0,09 | 0,09 | |
Фанера толщиной 12 мм с зазором 200 мм, содержащая минеральную вату 50 мм | 1 | 0,14 | 0,10 | 0,10 | 0,08 | 0,10 | 0,08 | |
Сплошная фанера | 0,05 | 0,05 | 0,05 | 0,05 | ||||
Фанера толщиной 12 мм в каркасе с воздушным пространством 30 мм позади | 12 мм | 0,35 | 0,20 | 0,15 | 0,10 | 0,05 | 0,05 | |
Фанера толщиной 12 мм в каркасе с воздушным пространством 30 мм, содержащая стекловату | 12 мм | 0,40 | 0,20 | 0,15 | 0,10 | 0,10 | 0,05 | |
Фанера, панели из твердых пород древесины с воздушным зазором более 25 мм на твердой основе | 0,30 | 0,20 | 0,15 | 0,10 | 0,10 | 0,05 | ||
Фанера, панели из твердых пород дерева с воздушным зазором более 25 мм на твердой основе с абсорбирующим материалом в воздушном пространстве | 0,40 | 0,25 | 0,15 | 0,10 | 0,10 | 0,05 | ||
Деревянная обшивка 12 мм на рейке 25 мм | 12 мм | 0,31 | 0,33 | 0,14 | 0,10 | 0,10 | 0,12 | |
Деревянные доски, ширина 100 мм, зазоры 10 мм, воздушное пространство 500 мм с минеральной ватой | 22 мм | 0,05 | 0,25 | 0,60 | 0,15 | 0,05 | 0,10 | |
Доска t & g на раме, воздушное пространство 50 мм с минеральной ватой | 16 мм | 0,25 | 0,15 | 0,10 | 0,09 | 0,08 | 0,07 | |
Древесина t & g 16-22 мм на полости 50 мм, заполненной минеральной ватой | 0,25 | 0,15 | 0,1 | 0,09 | 0,08 | 0,07 | ||
Кедр, прорезной и профилированный на рейках из минеральной ваты в воздушном пространстве | 0,20 | 0,62 | 0,98 | 0,62 | 0,21 | 0,15 | ||
Деревянные доски на балках или обрешетках | 0,15 | 0,20 | 0,10 | 0,10 | 0,10 | 0,10 | ||
Плотный шпонированный ДСП 20 мм с зазором 100 мм | 0,03 | 0,05 | 0,04 | 0,03 | 0,03 | 0,02 | ||
Плотная фанерованная ДСП 20 мм с зазором 200 мм | 0,06 | 0,10 | 0,08 | 0,09 | 0,07 | 0,04 | ||
Плотная фанерованная ДСП толщиной 20 мм с воздушным зазором 250 мм, содержащая минеральную вату 50 мм | 0,12 | 0,10 | 0,08 | 0,07 | 0,10 | 0,08 | ||
Древесноволокнистая плита, 6 мм, полость> 100 мм, пустая | 0,3 | 0,2 | 0,2 | 0,1 | 0,05 | 0,05 | ||
ДСП 22 мм, полость 50 мм заполнена минеральной ватой | 0,12 | 0,04 | 0,06 | 0,05 | 0,05 | 0,05 | ||
Обшивка стен из акустической древесины | 0,18 | 0,34 | 0,42 | 0,59 | 0,83 | 0,68 | ||
Твердая древесина, красное дерево | 0,19 | 0,23 | 0,25 | 0,30 | 0,37 | 0,42 | ||
ДСП на рейке 16мм | 20 мм | 0,20 | 0,25 | 0,20 | 0,20 | 0,15 | 0,20 | |
ДСП на раме, воздушное пространство 50 мм с минеральной ватой | 22 мм | 0,12 | 0,04 | 0,06 | 0,05 | 0,05 | 0,05 | |
Минеральная вата и пена | Пена на основе меламина 25 мм | 0,09 | 0,22 | 0,54 | 0,76 | 0,88 | 0,93 | |
Пена на основе меламина 50 мм | 0,18 | 0,56 | 0,96 | 1,00 | 1,00 | 1,00 | ||
Стекловата 25 мм 16 кг / м3 | 0,12 | 0,28 | 0,55 | 0,71 | 0,74 | 0,83 | ||
Стекловата 50 мм, 16 кг / м3 | 0,17 | 0,45 | 0,80 | 0,89 | 0,97 | 0,94 | ||
Стекловата 75 мм, 16 кг / м3 | 0,30 | 0,69 | 0,94 | 1,00 | 1,00 | 1,00 | ||
Стекловата 100 мм, 16 кг / м3 | 0,43 | 0,86 | 1,00 | 1,00 | 1,00 | 1,00 | ||
Стекловата 25 мм, 24 кг / м3 | 0,11 | 0,32 | 0,56 | 0,77 | 0,89 | 0,91 | ||
Стекловата 50 мм, 24 кг / м3 | 0,27 | 0,54 | 0,94 | 1,00 | 0,96 | 0,96 | ||
Стекловата 75 мм, 24 кг / м3 | 0,28 | 0,79 | 1,00 | 1,00 | 1,00 | 1,00 | ||
Стекловата 100 мм, 24 кг / м3 | 0,46 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | ||
Стекловата 50 мм, 33 кг / м3 | 0,20 | 0,55 | 1,00 | 1,00 | 1,00 | 1,00 | ||
Стекловата 75 мм, 33 кг / м3 | 0,37 | 0,85 | 1,00 | 1,00 | 1,00 | 1,00 | ||
Стекловата 100 мм, 33 кг / м3 | 0,53 | 0,92 | 1,00 | 1,00 | 1,00 | 1,00 | ||
Стекловата 50 мм, 48 кг / м3 | 0,30 | 0,80 | 1,00 | 1,00 | 1,00 | 1,00 | ||
Стекловата 75 мм, 48 кг / м3 | 0,43 | 0,97 | 1,00 | 1,00 | 1,00 | 1,00 | ||
Стекловата 100 мм, 48 кг / м3 | 0,65 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | ||
Минеральная вата 50 мм, 33 кг / м3 непосредственно на кладку | 17 | 0,15 | 0,60 | 0,90 | 0,90 | 0,90 | 0,85 | |
Минеральная вата 100 мм, 33 кг / м3 непосредственно на кладку | 17 | 0,35 | 0,95 | 0,98 | 0,92 | 0,90 | 0,85 | |
Минеральная вата 50 мм, 60 кг / м3 непосредственно на кладку | 17 | 0,11 | 0,60 | 0,96 | 0,94 | 0,92 | 0,82 | |
Минеральная вата 75 мм, 60 кг / м3 непосредственно на кладку | 17 | 0,34 | 0,95 | 0,98 | 0,82 | 0,87 | 0,86 | |
Минеральная вата 30 мм, 100 кг / м3 непосредственно на кладку | 17 | 0,10 | 0,40 | 0,80 | 0,90 | 0,90 | 0,90 | |
Минеральная вата 30 мм, 200 кг / м3, воздушный зазор более 300 мм | 17 | 0,40 | 0,75 | 0,90 | 0,80 | 0,90 | 0,85 | |
Стекловата или минеральная вата на твердой основе | 25 мм | 0,20 | 0,00 | 0,70 | 0,00 | 0,90 | 0,80 | |
Стекловата или минеральная вата на твердой основе | 50 мм | 0,30 | 0,00 | 0,80 | 0,00 | 0,95 | 0,90 | |
Стекловата или минеральная вата над воздушным пространством на твердой основе | 25 мм | 0,40 | 0,00 | 0,80 | 0,00 | 0,90 | 0,80 | |
Мат из сверхтонкого стекловолокна | 50 мм | 0,15 | 0,40 | 0,75 | 0,85 | 0,80 | 0,85 | |
Простыня, покрытая стекловолокном | 40 мм | 0,40 | 0,80 | 0,95 | 0,95 | 0,80 | 0,85 | |
Стекловолоконный битумный мат | 25 мм | 0,10 | 0,35 | 0,50 | 0,55 | 0,70 | 0,70 | |
Стекловолоконный битумный мат | 50 мм | 0,30 | 0,55 | 0,80 | 0,85 | 0,75 | 0,80 | |
Мат на связке из стекловолокна | 25 мм | 0,10 | 0,35 | 0,55 | 0,65 | 0,75 | 0,80 | |
Мат на связке из стекловолокна | 50 мм | 0,20 | 0,50 | 0,70 | 0,80 | 0,75 | 0,80 | |
Плита, связанная стекловолокном | 25 мм | 0,10 | 0,25 | 0,55 | 0,70 | 0,80 | 0,85 | |
Пенополиуретан эластичный 50мм | 0,25 | 0,50 | 0,85 | 0,95 | 0,90 | 0,90 | ||
Пенополиуретан жесткий 50мм | 0,20 | 0,40 | 0,65 | 0,55 | 0,70 | 0,70 | ||
Пенополистирол 12 мм на рейке 45 мм | 0,05 | 0,15 | 0,40 | 0,35 | 0,20 | 0,20 | ||
Пенополистирол 25 мм на рейке 50 мм | 0,10 | 0,25 | 0,55 | 0,20 | 0,10 | 0,15 | ||
Обработка стен и конструкции | Пробковая плитка 25мм на твердой основе | 0,05 | 0,10 | 0,20 | 0,55 | 0,60 | 0,55 | |
Пробковая доска, 25 мм на твердой основе | 25 мм | 0,03 | 0,05 | 0,17 | 0,52 | 0,50 | 0,52 | |
Пробковая доска, 25мм, 2.9кг / м2, на рейке | 25 мм | 0,15 | 0,40 | 0,65 | 0,35 | 0,35 | 0,30 | |
Стеклоблоки или глазурованная плитка для отделки стен | 0,01 | 0,00 | 0,01 | 0,00 | 0,01 | 0,01 | ||
Хлопковый войлок, покрытый муслином | 25 мм | 0,15 | 0,45 | 0,70 | 0,85 | 0,95 | 0,85 | |
Обшивка булавками – средний ДВП на твердой основе | 0,05 | 0,00 | 0,10 | 0,00 | 0,10 | 0,10 | ||
ДВП на твердой основе | 12 мм | 0,05 | 0,10 | 0,15 | 0,25 | 0,30 | 0,30 | |
Волосный войлок толщиной 25 мм, покрытый холстовой тканью на твердой основе | 25 мм | 0,10 | 0,00 | 0,70 | 0,00 | 0,80 | 0,80 | |
ДВП на твердой основе | мягкий 12мм | 0,05 | 0,00 | 0,15 | 0,00 | 0,30 | 0,30 | |
ДВП на твердой основе – окрашенная | 0,05 | 0,00 | 0,10 | 0,00 | 0,15 | 0,15 | ||
ДВП над воздушным пространством на сплошной стене | 12 мм | 0,30 | 0,00 | 0,30 | 0,00 | 0,30 | 0,30 | |
ДВП над воздушным пространством на сплошной стене – окрашенный | 0,30 | 0,00 | 0,15 | 0,00 | 0,10 | 0,10 | ||
Штукатурка на рейке, глубокий воздушный зазор | 0,20 | 0,15 | 0,10 | 0,05 | 0,05 | 0,05 | ||
Гипсовые декоративные панели для стен | 0,20 | 0,15 | 0,10 | 0,08 | 0,04 | 0,02 | ||
Акустическая штукатурка на твердую основу | 25 мм | 0,03 | 0,15 | 0,50 | 0,80 | 0,85 | 0,80 | |
Акустическая штукатурка 9 мм на твердую основу | 9 мм | 0,02 | 0,08 | 0,30 | 0,60 | 0,80 | 0,90 | |
Акустическая штукатурка 9 мм на гипсокартоне, воздушное пространство 75 мм | 9 мм | 0,30 | 0,30 | 0,60 | 0,8 | 0,75 | 0,75 | |
12.Акустическая штукатурка 5 мм на гипсовой основе над воздушным зазором 75 мм | 12,5 мм | 0,35 | 0,35 | 0,40 | 0,55 | 0,70 | 0,70 | |
Плиты древесноволокнистые, не оштукатуренные на твердой основе | 25 мм | 0,10 | 0,00 | 0,40 | 0,00 | 0,60 | 0,60 | |
Плиты древесноволокнистые, не оштукатуренные на твердой основе | 50 мм | 0,10 | 0,20 | 0,45 | 0,80 | 0,60 | 0,75 | |
Плиты древесноволокнистые, не оштукатуренные на твердой основе | 75 мм | 0,20 | 0,00 | 0,80 | 0,00 | 0,80 | 0,80 | |
Плиты древесноволокнистые, не оштукатуренные, с воздушным пространством более 20 мм на твердой основе | 25 мм | 0,15 | 0,00 | 0,60 | 0,00 | 0,60 | 0,70 | |
Гипсокартон на битумно-стекловолоконной основе толщиной 25 мм на рейке 50 мм | 10 мм | 0,30 | 0,20 | 0,15 | 0,05 | 0,05 | 0,05 | |
Гардины, складывающиеся на стену | 0,05 | 0,15 | 0,35 | 0,40 | 0,50 | 0,50 | ||
Хлопковые шторы (0.5 кг / м2), драпировка до 75% площади прибл. 130 мм от стены | 0,30 | 0,45 | 0,65 | 0,56 | 0,59 | 0,71 | ||
Легкие занавески (0,2 кг / м2), подвешенные на 90 мм от стены | 0,05 | 0,06 | 0,39 | 0,63 | 0,70 | 0,73 | ||
Шторы из стекломата, подвешенные на 50 мм к стене | 0,03 | 0,03 | 0,15 | 0,40 | 0,50 | 0,50 | ||
Гардины, средний велюр, сборка 50%, на грунтовке | 0,05 | 0,25 | 0,40 | 0,50 | 0,60 | 0,50 | ||
Шторы (ткани средней плотности) вешать прямо и вплотную к стене | 0,05 | 0,00 | 0,25 | 0,00 | 0,30 | 0,40 | ||
Гардины в складках к стене | 0,05 | 0,15 | 0,35 | 0,40 | 0,50 | 0,50 | ||
Гардины (ткани средней толщины) двойной ширины в складках на расстоянии от стены | 0,10 | 0,00 | 0,40 | 0,00 | 0,50 | 0,60 | ||
Акустический баннер, 0.Саржа 5 кг / м2, 100 мм от стены | 0,11 | 0,40 | 0,70 | 0,74 | 0,88 | 0,89 | ||
Этажей | Гладкие плиты из мрамора или терраццо | 0,01 | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | |
Высокий компьютерный пол, ДСП 45 мм со стальным покрытием, 800 мм над бетонным полом, без коврового покрытия | 0,08 | 0,07 | 0,06 | 0,07 | 0,08 | 0,08 | ||
Фальшпол для компьютеров, ДСП 45 мм со стальным покрытием, 800 мм над бетонным полом, ковровая плитка для офиса | 0,27 | 0,26 | 0,52 | 0,43 | 0,51 | 0,58 | ||
Пол деревянный на балках | 0,15 | 0,11 | 0,10 | 0,07 | 0,06 | 0,07 | ||
Паркет закрепленный на асфальте, на бетоне | 0,04 | 0,04 | 0,07 | 0,06 | 0,06 | 0,07 | ||
Паркет на полу | 0,20 | 0,15 | 0,10 | 0,10 | 0,05 | 0,10 | ||
Линолеум или винил, приклеенные к бетону | 0,02 | 0,02 | 0,03 | 0,04 | 0,04 | 0,05 | ||
Слой резины, пробки, линолеума + подложка или винил + подложка, приклеенная к бетону | 0,02 | 0,02 | 0,04 | 0,05 | 0,05 | 0,10 | ||
5-миллиметровый войлок, наклеенный на бетон | 5 мм | 0,01 | 0,02 | 0,05 | 0,15 | 0,30 | 0,40 | |
Ковер с 6-миллиметровым ворсом, приклеенный к вспененной подложке с закрытыми ячейками | 6 мм | 0,03 | 0,09 | 0,25 | 0,31 | 0,33 | 0,44 | |
Ковер с 6-миллиметровым ворсом, приклеенный к вспененной подложке с открытыми порами | 6 мм | 0,03 | 0,09 | 0,20 | 0,54 | 0,70 | 0,72 | |
Ковер 9 мм, стеганый на войлочной подкладке | 9 мм | 0,08 | 0,08 | 0,30 | 0,60 | 0,75 | 0,80 | |
Состав напольный | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | ||
Коврик-шнур на войлочной подкладке | 6 мм | 0,05 | 0,05 | 0,10 | 0,20 | 0,45 | 0,65 | |
Ковер со средним ворсом на подложке из губчатой резины | 10 мм | 0,50 | 0,10 | 0,30 | 0,50 | 0,65 | 0,70 | |
Ковролин с толстым ворсом на подстилке из губчатой резины | 15 мм | 0,15 | 0,25 | 0,50 | 0,60 | 0,70 | 0,70 | |
Каучуковая напольная плитка | 6 мм | 0,05 | 0,05 | 0,10 | 0,10 | 0,05 | 0,05 | |
Ковер тонкий поверх тонкого войлока на бетоне | 0,10 | 0,15 | 0,25 | 0,30 | 0,30 | 0,30 | ||
Ковер тонкий поверх тонкого войлока на деревянном полу | 0,20 | 0,25 | 0,30 | 0,30 | 0,30 | 0,30 | ||
Ковер иглопробивной | 5 мм | 0,03 | 0,05 | 0,05 | 0,25 | 0,35 | 0,50 | |
Каменный пол, гладкий или обработанный, или отделка гранолитом | 0,02 | 0,00 | 0,02 | 0,00 | 0,05 | 0,05 | ||
Пробковая плитка | 14 мм | 0,00 | 0,05 | 0,15 | 0,25 | 0,25 | 0,00 | |
Листовая резина (твердая) | 6 мм | 0,00 | 0,05 | 0,05 | 0,10 | 0,05 | 0,00 | |
Плитка из дерева / линолеума / резины / пробки (тонкая) на массивном полу (или стене) | 0,02 | 0,04 | 0,05 | 0,05 | 0,10 | 0,05 | ||
Плитка напольная, пластиковая или линолеумная | 0,03 | 0,00 | 0,03 | 0,00 | 0,05 | 0,05 | ||
Профнастил стальной | 0,13 | 0,09 | 0,08 | 0,09 | 0,11 | 0,11 | ||
Панели и двери | Пустотная дверь из дерева | 0,30 | 0,25 | 0,15 | 0,10 | 0,10 | 0,07 | |
Дверь из массивной древесины | 0,14 | 0,10 | 0,06 | 0,08 | 0,10 | 0,10 | ||
Звукоизоляционная дверь, стальная рама, двойные уплотнения, абсорбент в воздушном пространстве, двойная обшивка из листовой стали. | 0,35 | 0,39 | 0,44 | 0,49 | 0,54 | 0,57 | ||
Потолки | Плитка из минеральной ваты, воздушное пространство 180 мм | 0,42 | 0,72 | 0,83 | 0,88 | 0,89 | 0,80 | |
Плитка из минеральной ваты, приклеенная / прикрученная к потолку | 0,06 | 0,40 | 0,75 | 0,95 | 0,96 | 0,83 | ||
Гипсокартон, перфорация 17%, 22мм | 0,45 | 0,70 | 0,80 | 0,80 | 0,65 | 0,45 | ||
Металлический потолок, 32.5% перфорация, 30 мм минеральная вата | 0,12 | 0,45 | 0,87 | 0,98 | 1,00 | 1,00 | ||
Перфорированная нижняя сторона настила из конструкционной стали (типовая, в зависимости от перфорации) | 0,30 | 0,70 | 0,85 | 0,90 | 0,70 | 0,65 | ||
12% перфорированная гипсовая плитка, впитывающий войлок приклеен к обратной стороне, потолок 200 мм | 0,45 | 0,70 | 0,88 | 0,52 | 0,42 | 0,35 | ||
Древесно-шерстяные плиты толщиной 100 мм на выемке 25 мм, предварительно выровненная поверхность, обращенная к полости | 0,50 | 0,75 | 0,85 | 0,65 | 0,70 | 0,70 | ||
Плиты из древесноволокнистой шерсти толщиной 50 мм на выемке 25 мм, предварительно выровненная поверхность, обращенная к полости | 0,30 | 0,40 | 0,50 | 0,85 | 0,50 | 0,65 | ||
Древесная вата 100 мм, прикрепленная непосредственно к бетону, предварительно выглаженная поверхность, обращенная к основе | 0,25 | 0,80 | 0,85 | 0,65 | 0,70 | 0,75 | ||
Древесная вата 75 мм, прикрепленная непосредственно к бетону, предварительно выглаженная поверхность, обращенная к основе | 0,15 | 0,40 | 0,95 | 0,60 | 0,70 | 0,60 | ||
Гипсокартон толщиной 10 мм на битумной основе толщиной 25 мм | 10 мм | 0,30 | 0,20 | 0,15 | 0,05 | 0,05 | 0,05 | |
Гипсокартон толщиной 10 мм, перфорированные отверстия диаметром 8 мм 2755 м2 Открытая площадь 14%, покрытая битумным стекловолокном толщиной 25 мм на обрешетке 90 мм | 10 мм | 0,25 | 0,70 | 0,85 | 0,55 | 0,40 | 0,30 | |
Фанера, 5 мм, на рейках 50 мм, воздушное пространство, заполненное стекловатой | 5 мм | 0,40 | 0,35 | 0,20 | 0,15 | 0,05 | 0,05 | |
Фанера, 12 мм, на стекловолоконной основе толщиной 30 мм между рейками 30 мм | 0,40 | 0,20 | 0,15 | 0,10 | 0,10 | 0,05 | ||
Фанера толщиной 12 мм, перфорированные отверстия диаметром 5 мм 6200 м2 Открытая площадь 11% с воздушным пространством глубиной 60 мм позади | 0,20 | 0,35 | 0,55 | 0,30 | 0,25 | 0,30 | ||
Фанера толщиной 12 мм, перфорированные отверстия диаметром 5 мм 6200 м2 Открытая площадь 11%, покрытая стекловолокном толщиной 60 мм между монтажными планками | 0,40 | 0,90 | 0,80 | 0,50 | 0,40 | 0,30 | ||
ДВП, 25% перфорация поверх минеральной ваты 50 мм | 0,27 | 0,87 | 1,00 | 1,00 | 0,98 | 0,96 | ||
0.8-миллиметровые неперфорированные металлические панели на основе стекловолокна толщиной 25 мм, установленные на трубах диаметром 22 мм на расстоянии 135 мм от стены. | 0,8 мм | 0,50 | 0,35 | 0,15 | 0,05 | 0,05 | 0,00 | |
Металлочерепица перфорированная 0,8 мм диаметром 2 мм, отверстия 29440 / м2. Открытая площадь 13%, покрытая стекловолоконной плитой толщиной 25 мм. Нет воздушного пространства. | 0.8 мм | 0,10 | 0,30 | 0,60 | 0,75 | 0,80 | 0,80 | |
Минеральная вата толщиной 50 мм (96 кг / м3) за перфорированной сталью на 25% открытой площади. | 50 мм | 0,20 | 0,35 | 0,65 | 0,85 | 0,90 | 0,80 | |
Деревянные панели, 18 мм чередующиеся прорези 15 мм и деревянная планка 35 мм | 18 мм | 0,10 | 0,36 | 0,74 | 0,91 | 0,61 | 0,50 | |
Основа из минеральной ваты 25 мм, воздушное пространство 32 мм за гипсовыми декоративными панелями, потолки | 0,20 | 0,22 | 0,18 | 0,15 | 0,15 | 0,16 | ||
Аудитория и места | Стоячие дети (на ребенка), м2 шт. | 0,12 | 0,22 | 0,37 | 0,40 | 0,42 | 0,37 | |
Дети, сидящие на пластиковых или металлических стульях (на ребенка) в единицах м2 | 0,28 | 0,00 | 0,33 | 0,00 | 0,37 | 0,37 | ||
Студенты сидят в креслах для планшетов | 0,30 | 0,41 | 0,49 | 0,84 | 0,87 | 0,84 | ||
Взрослых на одного сидящего | 0,33 | 0,40 | 0,44 | 0,45 | 0,45 | 0,45 | ||
Взрослых на человека стоя | 0,15 | 0,38 | 0,42 | 0,43 | 0,45 | 0,45 | ||
Пустые пластиковые или металлические стулья (на стул) в единицах м2 | 0,07 | 0,00 | 0,14 | 0,00 | 0,14 | 0,14 | ||
Сиденья с кожаными чехлами, за м2 | 0,40 | 0,50 | 0,58 | 0,61 | 0,58 | 0,50 | ||
Сиденья с тканевой обивкой, за м2 | 0,44 | 0,60 | 0,77 | 0,89 | 0,82 | 0,70 | ||
Сиденья с обивкой пола и тканью, за м2 | 0,49 | 0,66 | 0,80 | 0,88 | 0,82 | 0,70 | ||
Взрослые в пластиковых и металлических стульях, м2 шт. | 0,30 | 0,00 | 0,40 | 0,00 | 0,43 | 0,40 | ||
Взрослые на деревянных или мягких стульях или сиденьях (за единицу) в м2 | 0,16 | 0,00 | 0,40 | 0,00 | 0,44 | 0,40 | ||
Взрослые на деревянных сиденьях, 1 штука на м2 за штуку | 0,16 | 0,24 | 0,56 | 0,69 | 0,81 | 0,78 | ||
Взрослые на деревянных сиденьях, 2 шт. / М2 за штуку | 0,24 | 0,40 | 0,78 | 0,98 | 0,96 | 0,87 | ||
Деревянные или мягкие стулья или сиденья (за единицу) в м2 | 0,08 | 0,00 | 0,15 | 0,00 | 0,18 | 0,20 | ||
Сиденье слегка обтянутое, пустое | 0,07 | 0,12 | 0,26 | 0,42 | 0,50 | 0,55 | ||
Места с легкой обивкой, занято | 0,32 | 0,62 | 0,74 | 0,76 | 0,81 | 0,90 | ||
Сиденья с полной обивкой (за шт.), М2 | 0,12 | 0,00 | 0,28 | 0,00 | 0,32 | 0,37 | ||
Мягкие откидные кресла для кинотеатров, пустые | 0,33 | 0,51 | 0,64 | 0,71 | 0,77 | 0,81 | ||
Зоны с аудиторией, оркестром или местами, включая узкие проходы | 0,60 | 0,74 | 0,88 | 0,96 | 0,93 | 0,85 | ||
Сиденье для аудитории, свободное | 0,13 | 0,33 | 0,59 | 0,58 | 0,61 | 0,62 | ||
Место для аудитории занятое | 0,37 | 0,48 | 0,68 | 0,73 | 0,77 | 0,74 | ||
Оркестр с инструментами на подиуме, 1.5 м2 на человека | 0,27 | 0,53 | 0,67 | 0,93 | 0,87 | 0,80 | ||
Оркестровый исполнитель с инструментом (в среднем) на человека | 0,37 | 0,80 | 1,00 | 1,00 | 1,00 | 1,00 | ||
Проем Prosenium со средним набором сцен на 1 м2 проема | 0,20 | 0,00 | 0,30 | 0,00 | 0,40 | 0,50 | ||
Деревянная платформа с большим пространством под | 0,40 | 0,30 | 0,20 | 0,17 | 0,15 | 0,10 | ||
Офисная мебель для взрослых на стол | 0,50 | 0,40 | 0,45 | 0,45 | 0,60 | 0,70 | ||
Прочие | Водная гладь, т.е. бассейн | 0,01 | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | |
Вентиляционная решетка на м2 | 0,60 | 0,60 | 0,60 | 0,60 | 0,60 | 0,60 |
ROCKWOOL передает акустику для строительства нового отеля в Хитроу | Buildingtalk
Новые Crowne Plaza и Holiday Inn Express в терминале 4 лондонского аэропорта Хитроу с помощью ROCKWOOL откроют для посетителей спокойный и спокойный отдых, когда они откроются позже в 2019 году.
Поскольку шумовое загрязнение является неизбежным фактом жизни в загруженных аэропортах и приводит к тому, что владельцам отелей в этих местах необходимо минимизировать воздействие нежелательного шума на своих гостей, этот новаторский подход ROCKWOOL основан на данных испытаний акустических характеристик и использовании его BBA ( British Board of Agrément) одобрил изоляционный продукт RAINSCREEN DUO SLAB® с рейтингом A1.
Связанный удобным воздушным мостом с Терминалом 4, этот двухбрендовый гостиничный комплекс включает в себя Crowne Plaza и Holiday Inn Express с общим общим количеством 750 номеров.
Существует также ряд бизнес-объектов, включая пять конференц-залов, чтобы гости могли максимально продуктивно работать во время своего пребывания.
Сведение к минимуму внешнего шума от самого загруженного аэропорта Великобритании, где в 2017 году среднее количество воздушных перевозок достигло 1295 в день, было жизненно важным фактором при строительстве.
С этой целью Grove Developments, строительное подразделение Arora Group, которое курирует проект, поставило перед ROCKWOOL задачу добиться значительного снижения шума на 58 дБ в фасадной системе, использованной при строительстве.
Используя результаты испытаний из своего справочного руководства по акустике Rainscreen и работая в тесном сотрудничестве с субподрядчиком, SD Samuels, ROCKWOOL продемонстрировала невероятные рабочие характеристики своего 150-миллиметрового продукта RAINSCREEN DUO SLAB® для проекта развития отеля. В итоге было уточнено 5200 квадратных метров продукта.
RAINSCREEN DUO SLAB – негорючая изоляционная плита двойной плотности, которая предлагает прочную внешнюю поверхность и упругую внутреннюю поверхность, предназначенную для различных систем внешней облицовки.
Сделанный из каменной ваты, RAINSCREEN DUO SLAB снижает проникновение шума в здание несколькими способами.
Когда звуковые волны пытаются пройти через воздух, заключенный в его волокнистой структуре, они поглощаются трением, поскольку отдельные волокна заставляют двигаться вперед и назад.
Кроме того, случайная ориентация волокон чрезвычайно затрудняет прохождение звука от одной стороны к другой.
Верхний 15-миллиметровый слой каждой плиты RAINSCREEN DUO SLAB изготавливается с более высокой плотностью, чем остальная часть плиты, что меняет его акустический импеданс, что означает, что звук отражается на границе раздела между двумя слоями.
RAINSCREEN DUO SLAB соответствует классу пожарной безопасности A1 Еврокласса и поэтому является негорючим.
Продукт также обладает высокой устойчивостью к ветру и дождю во время строительства, что вместе с минимальным количеством необходимых креплений сделало установку более быстрой и легкой для SD Samuels.
В отелях Crowne Plaza и Holiday Inn Express продукт был плотно соединен встык, чтобы обеспечить эффективную теплоизоляцию с коэффициентом теплопроводности 0.20 Вт / м2К.
Также минимизированы потери тепла, которые в противном случае могли бы возникнуть из-за зазоров между изоляционными плитами.
Чтобы загрузить копию Справочного руководства по акустике Rainscreen, щелкните здесь
Контактное лицо:
ROCKWOOL,
Pencoed,
Bridgend,
Великобритания,
CF35 6NY
Телефон: 01635 862621
Факс: 01656 862302
Посетите веб-сайт ROCKWOOL
