Армирование ушп – : Rmnt.ru

ВЯЗКА АРМАТУРНОГО КАРКАСА ДЛЯ УШП ФУНДАМЕНТА: more_dom — LiveJournal

Сейчас распирает от смеха, я рассчитывал его связать за пару дней ) вдвоем ))) В реале вышло что-то около месяца и с кучей помощников.

Еще на этапе выкладки пенопласта я заказал 200 хомутов по 24 рубля за штуку. Мне их доставили прямо на участок и разгрузили. Гнуть хомуты из проволоки сам не стал, так как для этого надо делать спец. станок и еще требуется куча времени.

Первым делом мы с супругой стали делать самое длинное ребро. Нарезал 7 кусков по 10 метров 12 мм арматуры. Положили их в пенопластовую канаву. Затем нанизали хомуты и начали связывать все это дело вязальной проволокой. Между хомутами по 30 см. Всего в этом ребре было 217 узлов проволоки. Заняло около двух – трех часов стояния раком под палящим солнцем.

На утро жутко болела спина и ноги – из-за приседаний. К концу вязания арматурного ребра выработали стратегию и лайф-хаки. Узел начали вязать профессионально и быстро. Решили сделать разделение труда – супруга мне гнула проволоку определенным образом а я ею уже скручивал арматуру. За счет этого значительно сэкономили время.

Стояние раком мне жутко не понравилось и следующее арматурное ребро я решил вязать стоя, в стороне от фундамента. Соорудил из досок некую столешницу , длинной около 8 метров. Фото к сожалению сделать забыл. На этой столешнице вязать было очень быстро и удобно, что не скажешь про следующую часть.

А следующим делом надо было эту махину длинной 9 метров перенести и вложить в пенопласт. Я позвал помочь соседей Павла и Семена. Короче, ничего хорошего не вышло. Штуковина оказалась жутко тяжелой. Осложнял процесс еще и загнутые края арматуры, которые надо было вставить внутрь ранее связанного ребра. Еще были несколько проблем, в итоге стало ясно что вязать ребра лучше сразу на пенопласте.

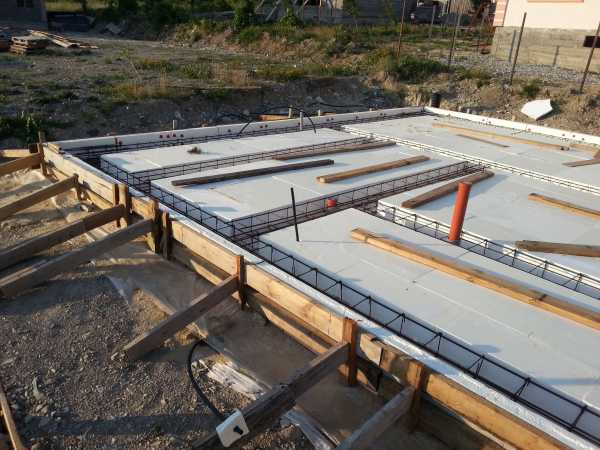

Когда все пространство под будущими стенами мы заполнили арматурным каркасом. Надо было его связать между собой.

Арматуру в местах пересечений в углах связывал не по колхозному – крест на крест, а по ГОСТу – путем изгибания арматуры и вставки Г – элементов.

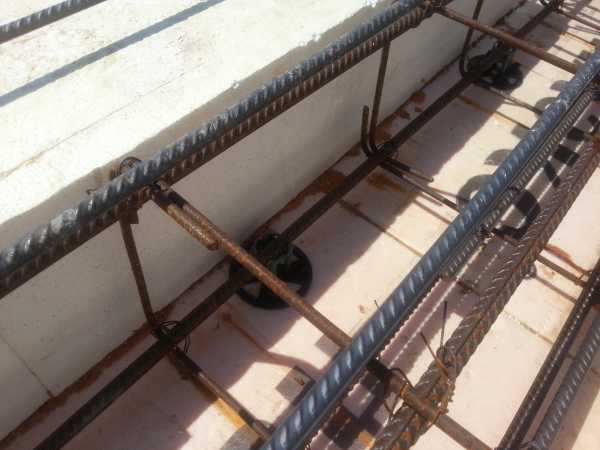

Под все ребра были подложены специальные пластмассовые стульчики, которые приподнимают арматуру над пенопластом на 3,5 см. Арматура должна находится внутри бетона, приблизительно в 3 см от его поверхности с любой стороны.

Так как наши края являются сейсмоопасной зоной, надо это учитывать в строительстве. В углах здания я решил заливать ЖБ колонны. Для этого я сделал выпуски из фундамента по 4 арматуры. Затем, когда будут выложены стены, сверху них будет залит армопояс, который свяжется бетоном с колоннами и с фундаментом и образует цельный ЖБ каркас здания.

more-dom.livejournal.com

Армирование Бетона в УШП | Технология

Армирование УШП – необходимая мера, направленная на усиление фундаментной плиты, которая одновременно принимает на себя несущие нагрузки дома и давление грунта. Для этого мы используем металлические рифленые прутки диаметров 8 и 14 мм, а также проволоку катанку диаметром 6-8 мм. Из них вяжется армирующий каркас, который впоследствии заливается бетоном.

Тонкости армирования УШП

Утепленная шведская плита заливается на двуслойную подложку из экструдированного пенополистирола. Набольшее усиление требуется под основными несущими стенами по всему периметру фундамента УШП и иногда внутри – под капитальными перегородками в соответствии с проектом. Именно в этих местах предусматривается заглубление, а армирующий каркас вяжут из четырех-шести прутков арматуры и перемычек из проволоки катанки.

Сама плита усиливается сеткой, которую вяжут по месту из рифленой арматуры, причем нижний слой – из прутка с диаметром 8 мм с меньшей стороной квадрата, а верхний – 10-14 мм с большей. Это необходимо для правильного распределения нагрузок на слабых, болотистых грунтах со склонностью к пучению.

Необходимо соблюдать ряд технологических тонкостей, чтобы добиться высокого результата:

• Арматурный каркас обязательно вяжется проволокой, а не скрепляется сваркой. Дело в том, что сварная конструкция отличается большей жесткостью, что становится причиной возникновения избыточного напряжения. Это крайне нежелательно для строений, возводимых на проблемных грунтах и в районах с повышенной сейсмической активностью. Если арматурный каркас вязать проволокой, то он приобретает более высокую эластичность, устойчивость к деформациям;
• Сетка усиления плиты устанавливается на специальные пластиковые «стульчики», что не дает металлу лечь на пенопласт. Толщина защитного слоя бетона должна составлять не менее 40 мм, оптимально 50 мм;
• Допускается использование обычной металлической арматуры, но для достижения максимально высокого результата можно использовать прутки с защитным полимерным покрытием;
• Шаг перемычек составляет 250 мм, что обеспечивает необходимую и достаточную жесткость каркаса.

Соблюдение этих основ технологического процесса позволяет нам добиваться безупречных результатов и гарантировать качество, надежность и долговечность конструкции.

greathouse.su

технология по шагам, преимущества и недостатки

УШП — новые технологии утепления основания

УШП — Утепленная Шведская Плита — является одной из наиболее современных на данный момент технологий утепления основания дома. Основная идея УШП — это сделать максимально утепленное основание строения. Большой плюс такого типа покрытия в том, что под ним закладывается вся коммуникация и в будущем не придется об этом задумываться.

В УШП нет главных минусов большинства фундаментов — температурных швов. Верный подбор типа фундамента обеспечит его надежность, комфорт проживания и разумное использование денег при постройке. В среднем на обустройство основания дома уделяется почти половина всех денег, которые предусмотрены сметой.

Фундамент вида УШП

Шведская плита с утеплением — это улучшенный вид классического фундамента, перенявший все его положительные черты. УШП по своей конструкции он очень напоминает слоеный пирог.

Преимущества шведской конструкции

• Универсальность. УШП способен устанавливаться на любом участке независимо от того, какие результаты были получены в результате изучения почвы на месте строительства. Данный тип плиты применяется, в том числе, и на почвах, какие первоначально являются «проблемными».
• Существенно уменьшается цена обогрева жилья. Не понадобится расходовать время на прокладывание трасс коммуникационных систем, они размещаются сразу же, в ходе установки плиты основания дома.
• Нет ограничений по выбору строительных материалов для здания.

Отличия от иных видов фундаментов:

• После обустройства фундамента не понадобится проводить подготовительные работы для «финишной» обработки полов первого этажа, поскольку они уже готовы.
• Наличие постоянно теплого пола дает возможность сохранять в жилье более комфортный климат. А возникновение трудностей с плесенью и высокой влажностью исключается.
• Малые сроки установки УШП. Для частного здания — меньше двух недель.
• Бетонного раствора для плиты необходимо намного меньше, что уменьшает расходы на его получение.

к оглавлению ↑

Недостатки утепленной плиты

• Оборудование подвального помещения достаточно проблематично.
• Необходимо кропотливое выравнивание почвы под фундамент УШП.
• Относительно малая толщина бетона является ограничением этажности дома (никак не больше трех этажей).
• Ремонт коммуникационных систем в случае их поломки — дело непростое и дорогое.
• Особенность установки «пирога» УШП усложняет самостоятельные работы, так как потребует четкого расчета и фактического опыта.

По заключительному пункту имеются диаметрально обратные мнения. Однако все-таки необходимо учитывать, что не любой застройщик сумеет без помощи других продумать и собрать все без исключения коммуникационные системы, нужные для жизнеобеспечения владельцев. Конкретную трудность вызывают и большие требования к материалам, применяемым в создании плиты, что обуславливает нюансы их выбора с учетом совместимости.

к оглавлению ↑

Монтаж УШП

Что предусматривается при проектировании?

На данном этапе следует предусматривать, в каких зонах УШП станут «заводиться» в здание и выходить изнутри постройки магистрали коммуникационных систем. Также пред установкой УШП осуществляется расчет контура «теплого» пола и толщины всех слоев.

Подготовка места

После разметки выполняется изъятие почвы. Объем необходимых работ на данном этапе маленький, следует снять только лишь верхний слой почвы. Сразу же требуется провести осушку местности. Затем производится трассировка места под коммуникационные системы, для чего необходимо отрыть траншеи.

Подготовка места для УШП

Плоскость под УШП вся накрывается текстилем с расчетом на то, чтобы материал хорошо лег и на дно траншей, после чего в них происходит закладка труб (наилучшим вариантом можно считать пластиковые) по целому периметру сооружения.

Последующий этап — «подушка» в 0,2 м, какая состоит из смеси речного песка и гравия (либо щебня небольших фракций). Для того чтобы ее уплотнить, предпочтительно не обходиться только поливанием массы водой и ее утрамбовыванием ручным способом, а применять вибросито. В этот слой сразу же происходит закладка коммуникационных систем. Специалисты рекомендуют по углам УШП оснастить смотровые колодцы. Это существенно упростит уход за системой дренажа.

к оглавлению ↑

Защитные слои

Утепление происходит при помощи пенополистирола. Он не только уменьшает термопотери, но и усиливает фундамент и дает возможность его дополнительно выровнять. Советуемая толщина приблизительно 0,2 м. Далее находится изоляция и поверх вновь пенополистирол.

Монтаж опалубки

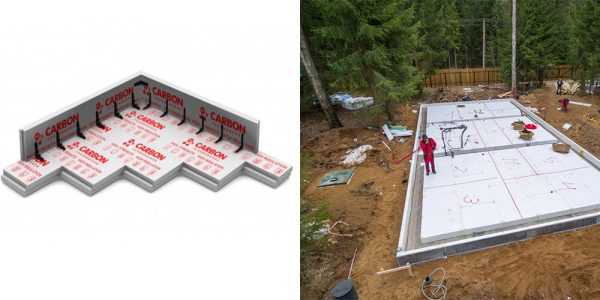

Для УШП опалубку предпочтительно делать несъемной, из этого же экстрагированного пенопласта. Подобная форма гарантирует прочную защиту торцов основания дома. Сама же конструкция опалубки обязана выступать примерно на 0,2 м. Она состоит из досок, клиньев и брусков.

Создание опалубки для УШП

Приступаем к созданию опалубки. Сначала нужно сбить доски в щиты требуемой высоты. Для повышения прочности опалубки можно применять в этом случае бруски. Устанавливаем щиты по периметру и закрепляем их внизу клиньями и упорами. Внутрь опалубки следует насыпать щебень на высоту до 0,1 м.

Как только монтаж опалубки будет завершен, выполняется установка компонентов заземляющего контура.

к оглавлению ↑

Армирование плиты

Армирование плиты для УШП

Применяется пруток, сечением 6 мм, из которого состоит металлическая сетка с ячейками приблизительно 0,2 х 0,2 м. Ее следует «поднять» как минимум 5 см для того, чтобы уже после проведения заливки раствора между нижней границей и арматурой был некоторый промежуток. Для этого под сетку кладутся деревянные либо пластиковые подставки.

к оглавлению ↑

Финальный этап

Укладка контура «теплого» пола проводится на арматурную сетку. После установки контура происходит заливка раствора до нужной высоты плиты. Как только он высохнет, плоскость шлифуется. При устройстве фундаментов на крупных площадях предпочтительно использовать бетононасос.

Решая, нужно ли нанимать профессионалов и оплачивать их работу по созданию фундамента при помощи УШП, необходимо учитывать, что в случае, если при проведении укладки своими силами окажутся просчеты, то откорректировать их затем станет весьма сложно. Для этого необходимо немало и денег, и времени.

    Метки: УШП

stroykarecept.ru
