Баня на винтовых сваях своими руками – Баня на сваях своими руками

Содержание

Свайный фундамент: преимущества, недостатки, виды. Баня на свайном фундаменте своими руками

Прочность всего здания зависит в первую очередь от качества фундамента. Существуют разные виды фундаментов, каждый из которых является оптимальным для определенных условий. Выбор фундамента зависит от нескольких факторов: материала, используемого для строительства стен, количества этажей, финансовых возможностей и, конечно, грунта.

Если у вас твердый грунт, не проседающий, не вспучивающийся и рядом с ним нет грунтовых вод, то тогда выбор фундамента у вас широкий, т. к. такая поверхность считается оптимальной. Но далеко не всегда есть хорошие условия для строительства бани. Нередко бывает, что поверхность неравномерна, грунт неустойчивый, в таком случае на выручку приходит свайный фундамент.

Баня на винтовых сваях: особенности, виды, преимущества и недостатки

Фундамент на сваях подразумевает собой установку столбов, утопленных в землю на глубину промерзания грунта. Подобная конструкция отлично подходит для построек небольшого веса, к примеру, бани из бруса. Но для тяжелых конструкций, например, бани из кирпича, она является непригодной.

Преимущества свайного фундамента

  • возможность установки на неустойчивом грунте;
  • отсутствие чувствительности к пучению грунта;
  • увеличение плотности грунта. Свайный фундамент повышает надежность земли, на которой строится баня, что положительно сказывается на прочности всей конструкции в целом;
  • долговечность. Подобное основание прослужит вам около века;
  • отсутствие необходимости делать гидроизоляцию;
  • удобство и простота подвода коммуникаций;
  • возможность установки фундамента круглый год, в том числе и в зимнее время года;
  • минимальная усадка. Т. к. усадка практически отсутствует, можно начать строить баню сразу после установки опор;
  • обеспечение эффективной вентиляции, т. к. между полом и землей есть свободное пространство;
  • возможность ремонтировать фундамент при необходимости;
  • простота монтажа. Фундамент можно сделать вдвоем, не используя специальное сложное оборудование;
  • высокая скорость установки. Постройка фундамента занимает мало времени – около 1-2 дней;
  • экономичность. Постройка фундамента на сваях обойдется значительно дешевле, чем возведение ленточного фундамента.

Недостатки свайного фундамента

Сваи изготавливаются из металла – материала, подверженного коррозии. Чтобы избежать преждевременного разрушения основания, важно купить качественные сваи. При выборе обязательно изучайте отзывы компании, тщательно проверяйте продукцию.

Еще одним недостатком является то, что для каменистого грунта обычные сваи не подойдут. В этом случае используют специальный вид свай или при монтаже применяют спецоборудование. В любом случае итоговая стоимость возведения фундамента значительно возрастает.

К недостатку можно отнести и то, что баня на винтовых сваях не имеет подвала. Если вы захотите его достроить, то нужно будет делать гидро- и теплоизоляцию, в итоге итоговая стоимость постройки увеличится.

Если вы делаете фундамент, используя металлические сваи, то обязательно перед тем, как приступать к работам, защитите опоры от воздействия грунтовых вод и окисления, для этого достаточно покрыть их специальным препаратом.

Виды свайного фундамента

По способу погружения сваи бывают:

  • Винтовые. Популярность этого варианта неуклонно. Он подразумевает использование металлических труб, на концах которых установлены специальные буры. Такие сваи можно монтировать без использования специального оборудования. Для установки фундамента нужно при помощи рычагов опора вкрутить сваи на нужную глубину. Винтовые сваи подойдут для использования на грунтах любой структуры.

  • Забивные. Сваи являются конструкцией из железобетона, дерева или металла, имеющей заостренный конец. Чтобы забить такие сваи нужно использовать промышленный молот, вибровдавливатель или погружатель.

  • Набивные. Для их установки применяется специальное оборудование, оно делает обжим грунта на нужную глубину, затем в полученную скважину помещают металлический каркас и заливают его бетоном.

  • Буронабивной. Этот вариант подразумевает подготовку отверстия в грунте буром, затем его основание увеличивают, и получается форма «пятки». В него укладывают арматурную сетку и заливают бетонным раствором.

По типу несущих нагрузок выделяют сваи следующих видов:

  • сваи-стойки. Они погружаются до твердых пород, полностью передавая вес постройки на грунт;

  • висячие сваи. Они обеспечивают хорошее сцепление с грунтом и оказывают нагрузку на почву боковыми гранями.

Если вы собираетесь делать фундамент сами, без специальной техники, то оптимальными вариантами будут винтовой фундамент и буронабивной.

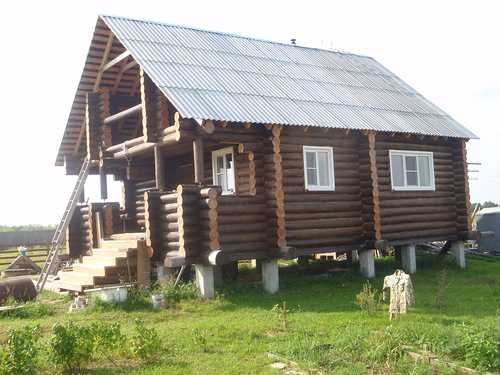

Баня на винтовых сваях своими руками

Строительство бани с таким основанием практически не отличается от возведения бани на любом другом фундаменте. Также сначала нужно сделать разметку, установить фундамент, сделать сруб бани, крышу и пол. Отличие заключается в монтаже самого основания.

Шаг 1. Разметка территории

Прежде чем делать отверстия, нужно определиться с их местоположением, а также рассчитать нужное количество свай. При этом обязательно учитывайте нормативы по установке фундамента, а именно пункты СП 24.13330.2011 и актуализированную редакцию сводов СНиП 2.02.03-85.

В места, где будут располагаться металлические стойки, нужно установить колышки. Тщательно проверьте, чтобы они располагались максимально ровно, измерьте углы и длину между ними.

Все должно соответствовать, если заметите неровности, то исправляйте. Этот шаг очень важен, если не исправить недочеты, то в последующем надежность строения может значительно уменьшится, что чревато негативными последствиями.

Шаг 2. Установка свай

Сваи монтируют по-разному, в зависимости от вида, который вы будете использовать. Рассмотрим подробнее процесс их установки.

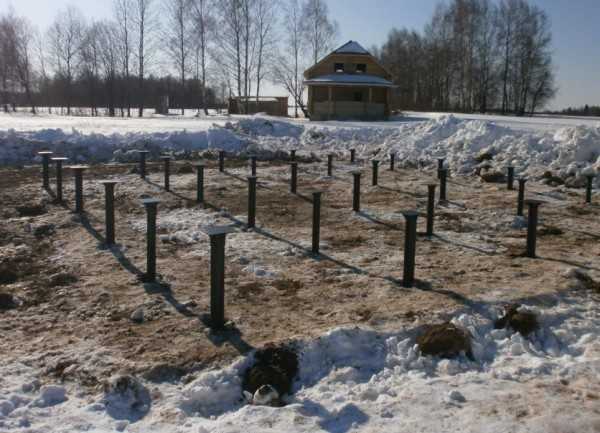

Установка винтовых свай

В местах, где будут сваи, нужно выкопать ямы глубиной 0,3-0,5 м.

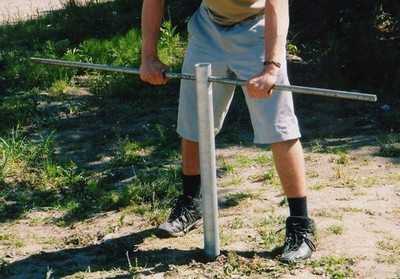

Вставляете в полученные лунки сваи, в верхней части свай есть специальные отверстия, куда нужно установить рычаг. Далее погружаете ее до необходимого уровня (до почвы, которая уже не промерзает), это делается с помощью поворотов сваи по часовой стрелке с небольшим нажимом. Глубина зависит от типа грунта, в среднем она составляет около 1,5 м. Следите, чтобы каждая свая располагалась строго вертикально!

На данном этапе нужно выровнять все сваи по высоте, для этого используйте уровень и рулетку. Лишние части свай обрезайте углошлифовальной машиной.

Важно следить не только за тем, чтобы сваи были одной высоты, но также за тем, чтобы их верхняя плоскость была ровной. Поверх свай приварите небольшие металлические квадраты 200х200 мм, это в будущем упростит процесс соединения элементов.

Установка буровых свай

С помощью ручного бура сделайте отверстия под сваи диаметром около 30 см. Глубина зависит от почвы, она должна быть ниже уровня промерзания грунта на 0,5 м. Специальным инструментом нужно увеличить отверстия оснований.

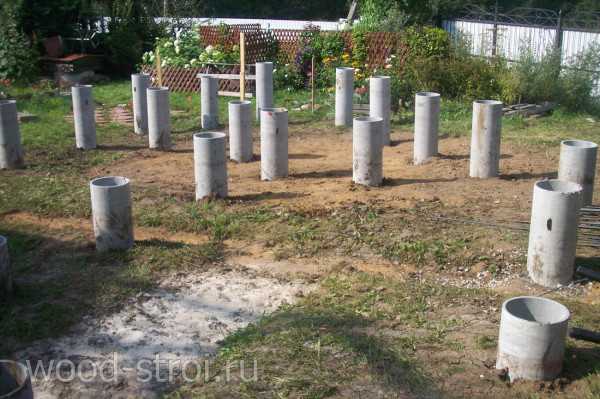

Стенки скважины нужно защитить от пучения грунта, для этих целей подойдут рубероид или полиэтиленовая пленка.

В отверстие по всей длине нужно опустить арматуру диаметром 8-12 мм.

Далее необходимо приготовить раствор и залить его внутрь скважин.

Важно, чтобы получилась монолитная конструкция, поэтому не забывайте утрамбовывать раствор с помощью вибратора.

Чтобы сваи возвышались над почвой, нужно сделать опалубку, к примеру, из труб подходящего диаметра. Забейте их немного в грунт.

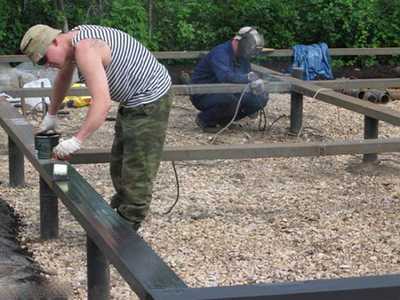

Шаг 3. Соединение свай

Основанием для стен будет ростверк. Для его изготовления нужно использовать брусья 150х150 мм, если вы планируете возводить тяжелую конструкцию, то лучше возьмите бревна 200х200 мм.

Если вы сделали фундамент из металлических свай, то перед монтажом ростверка положите слой гидроизоляции, к примеру, рубероид.

Положите бревна на оголовки, сделайте разметку под вырезы в половину толщины бруса или «в лапу». Далее нужно сложить каркас на оголовки и скрепить в каждом углу с помощью одного шурупа. Следите, чтобы углы были строго прямыми. После в каждом пересечении брусьев фиксируете их вторым шурупом.

К оголовкам конструкция крепится снизу с помощью болтов.

Кстати, чтобы избавить себя от необходимости залазить под баню и чистить сорняки, сделайте следующее: постелите рубероид с нахлестом 10 см, а сверху посыпьте песком слоем около 20 см. Для утрамбовки покрытия можно полить его водой.

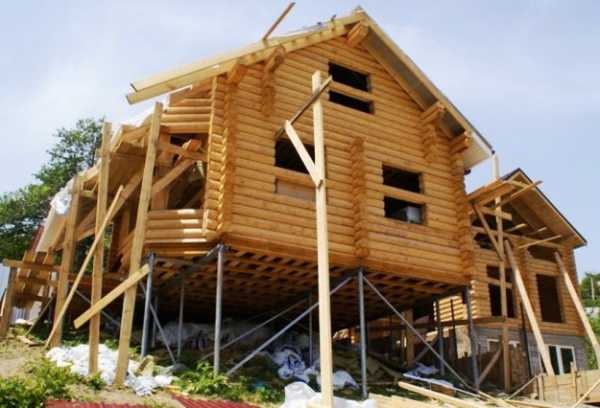

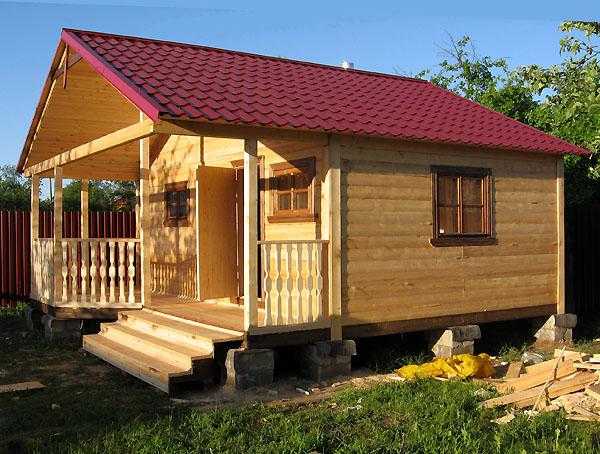

Шаг 4. Возведение стен и крыши бани

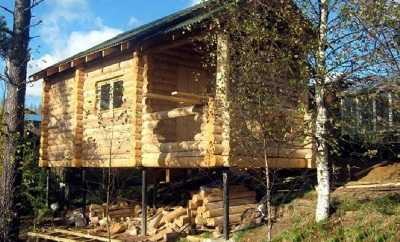

Можно сделать баню на сваях своими руками любой сложности и по разной технологии. Простой и дешевый вариант – это каркасная баня, популярной является баня из бруса.

Строительство бани на сваях по сути ничем не отличается от обычного строительства бани. Также сначала нужно собрать сруб бани, оставив проемы для окон и дверей, а затем установить крышу. Если вы решите делать односкатную крышу, то нужно помнить, что с одной стороны стены должны быть длиннее, если двускатную – все стены будут одинаковой длины.

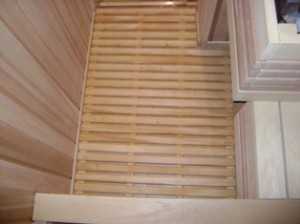

Шаг 5. Монтаж пола в бане

В бане на сваях традиционно монтируют деревянный пол. Чтобы сделать  пол в бане, нужно металлическими уголками закрепить лаги. Их можно располагать между бревнами ростверка или выше. Если они будут ниже, то останется место для гидро- и теплоизоляции. Поверх этих покрытий нужно положить доски или листы фанеры.

Нередко пол делают также и бетонной стяжкой. Этот вариант более затратный, но он имеет и преимущество – устойчивость к влаге.

Многие в процессе строительства задаются вопросом о том, как сделать слив. Баня на винтовых сваях отличается тем, что здесь нижний венец сруба не связан с основанием. Одним из вариантов является проливной пол. Т. е. вода уходит по всей площади через небольшие щели между бревнами пола (около 1-1,5 мм). Это хороший вариант, т. к. он простой, кроме того, за счет наличия естественной вентиляции в разы уменьшается вероятность появления грибка на древесине. Недостатком пола протекающего типа является то, что в этом случае утепление пола не предусмотрено, поэтому баню можно будет использовать только в теплое время.

Но есть вариант сделать утепление и проливного пола, но для этого под ним нужно будет сделать бетонную стяжку со сливом, а утеплитель положить под ней.

Другой вариант сделать слив в бане на винтовых сваях – пол с уклоном. В этом случае вода не будет застаиваться, а станет двигаться в нужном направлении – прямо к сливу. Для этого в процессе монтажа настила нужно использовать доски с постепенно уменьшающейся толщиной или сделать бетонную стяжку. Достаточно незначительного уклона около 1-1,5 см.

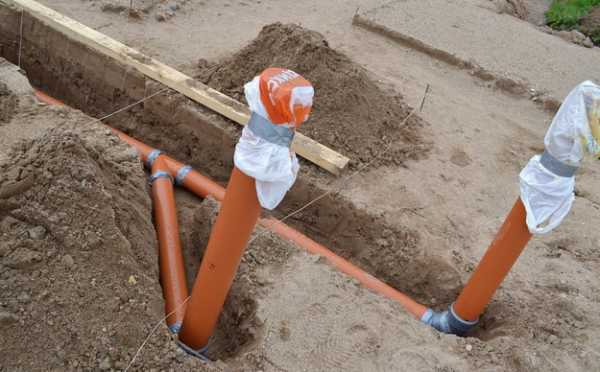

Лучше всего делать слив вод в яму или септик, расположенный рядом с баней. Нужно установить под полом бани корыто из оцинкованного железа, в котором будет собираться вода, далее через трубы она будет стекать в выгребную яму или септик.

Если говорить о том, как утеплить пол в бане на сваях, то здесь технологический процесс укладки пола следующий: гидроизоляционный материал нужно положить на дощатый пол, сверху покрыть его утеплителем, постелить второй слой гидроизоляции, а уже после переходить к монтажу черного пола.

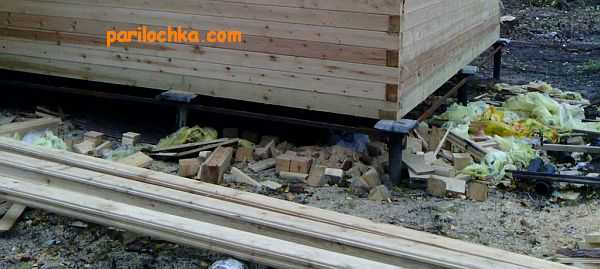

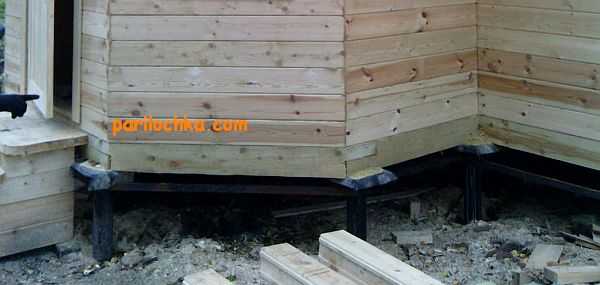

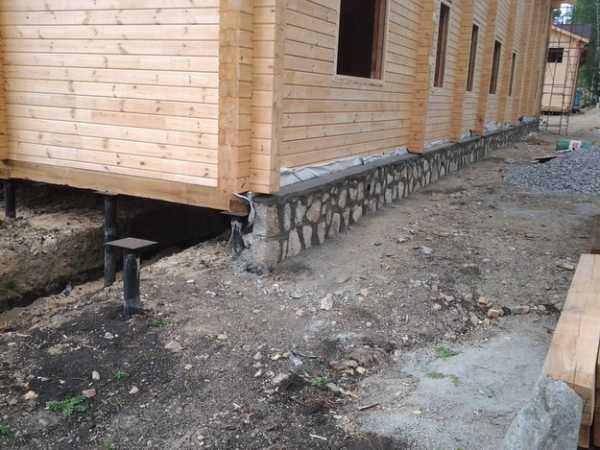

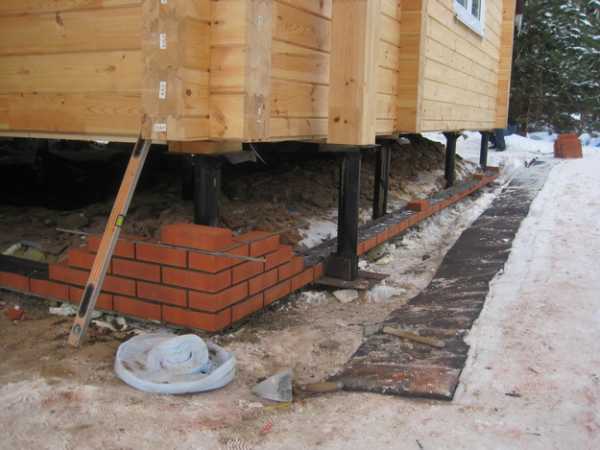

Кстати, если вы хотите, то можете закрыть цокольное пространство и скрыть сваи любым декоративным материалом: сайдингом, профилированными листами, металлосайдингом и т. д. Преимуществом монтажа цоколя является и то, что он надежно защитит свободное пространство бани под полом от холодного воздуха.

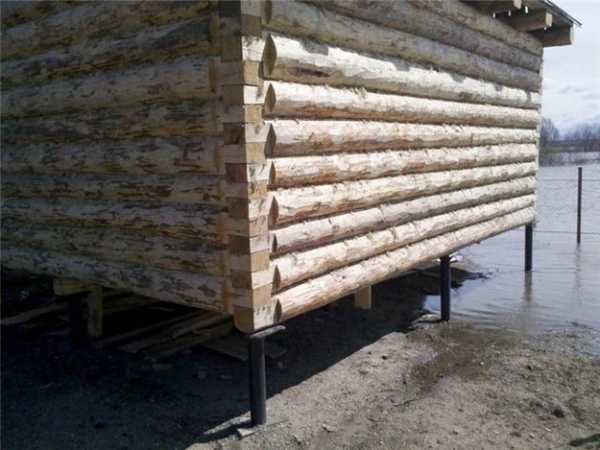

Если на вашем участке плохой грунт, или вы строите баню прямо у воды, то выбирайте свайный фундамент, в таком случае можете быть уверены, что ваша постройка будет надежной и прочной!



200

Автор публикации

Комментарии: 0Публикации: 198Регистрация: 13-01-2017

postroitbanju.ru

создание фундамента и пола своими руками

Оптимальное решение для людей с ограниченным бюджетом и с высокими запросами к качеству и надежности постройки — баня на винтовых сваях. Специалисты рекомендуют строить такой тип помещения с расчетом на всесезонное проживание. Если баня будет построена с учетом зимнего простоя, никакие морозы не повлияют на сохранность данной конструкции. Ее элементы — крыша, внешние и внутренние стены — аналогичны составляющим других типов банных построек. Но как у любого вида строения, у такой бани есть свои преимущества и недостатки.

Плюсы и минусы фундамента на винтовых сваях

Отличительной чертой подобного основания является то, что опоры изготавливаются из металлической трубы с наконечником. Он имеет лопасти. Такой устройство свай дает возможность закручивать опоры в грунт без разрыхления почвы. Так опоры получают стабильное положение.

Дополнительную устойчивость конструкции придают лопасти, которые являются преградой для усадки. Максимальный вес, который способна выдержать только одна винтовая свая, — 25 тонн нагрузки. Параметры конструкции (диаметр, длина) определяются в соответствии с выбранным заказчиком проектом бани. Современное разнообразие винтовых свай позволяет выбрать наиболее подходящий их тип под любой объект строительства, будь то легкая деревянная постройка или многотонная бетонная конструкция.

Чем же хорош винтовой фундамент для бани? У него есть ряд преимуществ.

  1. Значительная экономия бюджета. Строительство фундамента на винтовых сваях обойдется заказчику в разы дешевле, чем создание другого типа конструкции.
  2. Короткие сроки строительства за счет применения специальных автоматических инструментов. Укрепление винтовых свай не требует значительных физических усилий, а используемые устройства легко проникают на нужную глубину земли.
  3. Отсутствие необходимости применения тяжелой строительной техники для разрыхления почвы.
  4. Проведение строительства в любой сезон.
  5. Универсальность конструкции.
  6. Возможность быстрой доставки винтовых свай.
  7. Экологичность. Используемые при создании этого основания материалы и применяемые виды работ не оказывают негативного влияния на природу.

Есть ли у такого фундамента недостатки? Да, но их выявление полностью зависит от правильности монтажа конструкции. Иными словами, если на этапе строительства были допущены определенные ошибки, то негативные последствия вскоре дадут о себе знать. Поэтому создание винтового свайного фундамента следует доверять лишь специалистам.

На надежность свай влияет структура почвы, на которой осуществляется монтаж конструкции, а также уровень грунтовых вод и рельеф местности. Хотя все эти факторы не являются преградой для строительства фундамента на сваях, но для наиболее устойчивого укрепления опор следует максимально изучить эти аспекты. Иначе при погрешностях в работе возможна усадка всего сооружения либо его части.

Необходимо правильно рассчитать нагрузку на фундамент, иначе возможен его перекос либо проседание.

Какую баню можно строить таким способом

Винтовые сваи для бани являются лучшей основой строения. Они выдерживают практически любую нагрузку. Главное: правильно рассчитать количество и размер свай в соответствии с предполагаемым весом строения. На таком фундаменте можно построить сооружение из бревна. Активно сооружаются бани из бруса на винтовых сваях.

Если же заказчик хочет построить сооружение с кирпичными стенами на бетонном ростверке, то в таком случае следует создать жестко увязанное свайное поле. Также на винтовые сваи с легкостью можно установить готовые каркасные конструкции бань. Такой вид фундамента используется фирмами-производителями быстровозводимых сооружений (как известно, в числе других строительных объектов ими выпускаются и банные помещения).

Как сделать фундамент на винтовых сваях

Монтаж винтового свайного основания предусматривает предварительный точный расчет количества опор, необходимый для устойчивого сооружения строительного объекта. Составляющие расчета:

  • вес сооружения, а также снеговая и ветровая нагрузка на него;
  • несущая способность грунта.

Соответственно характеристикам грунта рассчитывается нагрузка на каждую опору. Далее математическими вычислениями общий вес сооружения делят на значение нагрузки на отдельную сваю. Полученный результат и будет расчетом необходимого количества опор.

Соорудить винтовой свайный фундамент возможно своими руками. Для этого в первую очередь выполняется разметка участка в соответствии с планом строительства и проектом бани. Места установки опор отмечают колышками.

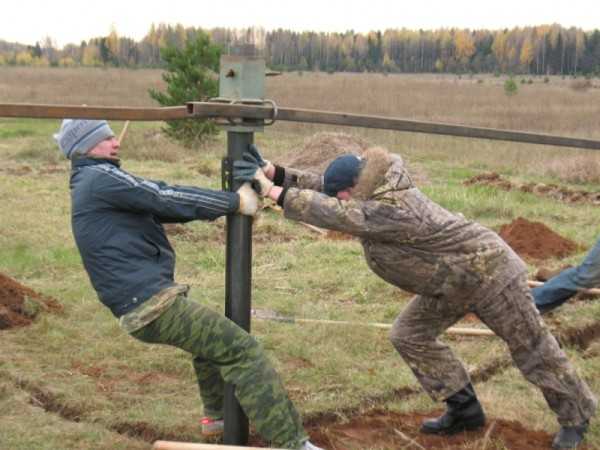

Далее осуществляется завинчивание опор. Эта работа может производиться с помощью механизированных устройств либо (при условии, что грунт мягкий) вручную. Сваи погружают на расчетную глубину до уровня твердого слоя почвы. При завинчивании свай необходимо следить, чтобы расположении их оси было строго вертикальным. Наклоны оси недопустимы.

При установлении опор следует регулировать их высоту (которая также определяется заранее, до этапа монтажа). С этой целью их либо наращивают, либо подрезают. Категорически нельзя вывинчивать опоры для регулировки высоты, так как такие действия могут привести к потере устойчивости свай и проседанию фундамента. Следующий этап — заполнение установленных свай раствором. Это делается для повышения устойчивости фундамента к нагрузкам.

При строительстве винтового свайного основания производится его дренаж. Сама по себе эта операция не является обязательной, но при наличии высокого уровня вод в почве по дренажной канавке стоит отводить их излишки. Можно сделать небольшую траншею вокруг бани с отводом за пределы участка. Так ненужные воды будут уходить без проблем.

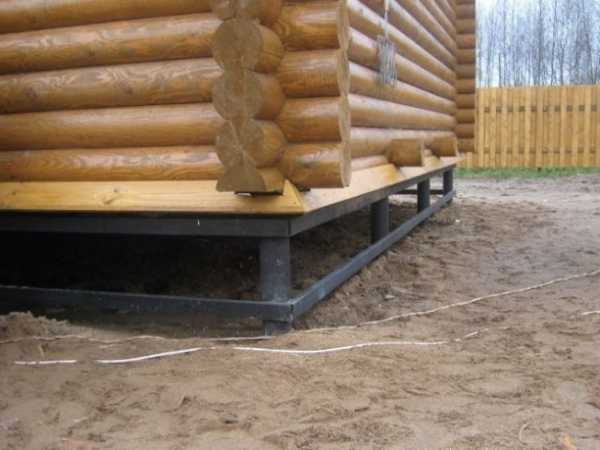

Залитые бетоном опоры обвязывают швеллером (можно брусом или доской) для создания ростверка.

Ростверк — это пояс для опоры несущих стен сооружения. Его гидроизоляция обязательна.

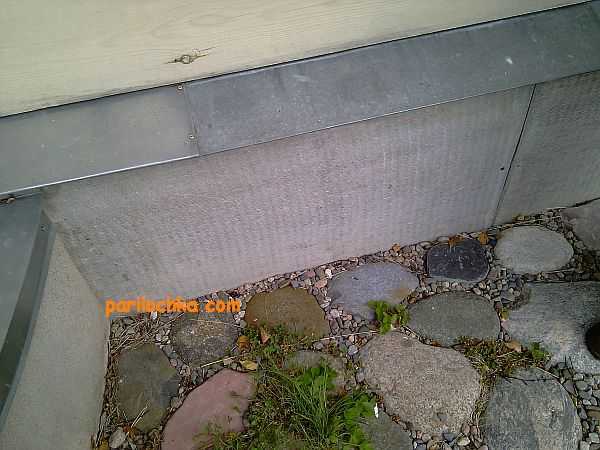

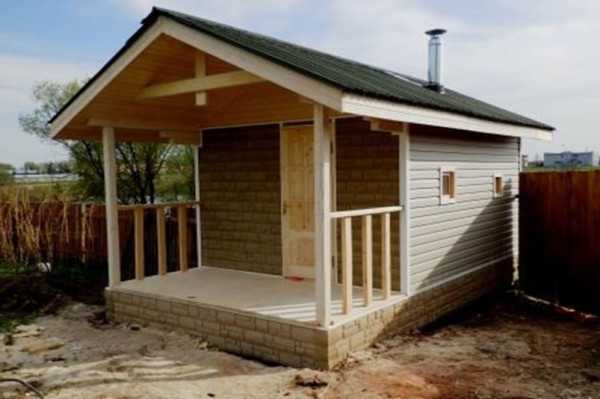

Сам фундамент готов. Остается выполнить отделку цоколя. Материал для этих целей применяется также соответственно грунту.

Одной из дополнительных мер является утепление свайного винтового фундамента. Можно легко добиться его теплоизоляции благодаря засыпке извести и опилок толщиной 0,5 метра. Такая смесь позволяет не только утеплить основу строения, но и является преградой для проникновения парам воды в элементы конструкции.

Монтаж пола

При строительстве бани на винтовых сваях важно не только создать по всем правилам и точным расчетам фундамент, но и так же серьезно и ответственно отнестись к монтажу пола в данном помещении. Есть два варианта его создания: первый предусматривает годность к использованию лишь в теплый сезон года. Второй вариант пола даст возможность круглогодично наслаждаться банными процедурами. В случае, если баня будет использоваться лишь в теплое время года, можно применить для монтажа пола простые деревянные доски. Однако тогда следует быть готовым к тому, что вода будет постоянно просачиваться сквозь эти доски на землю.

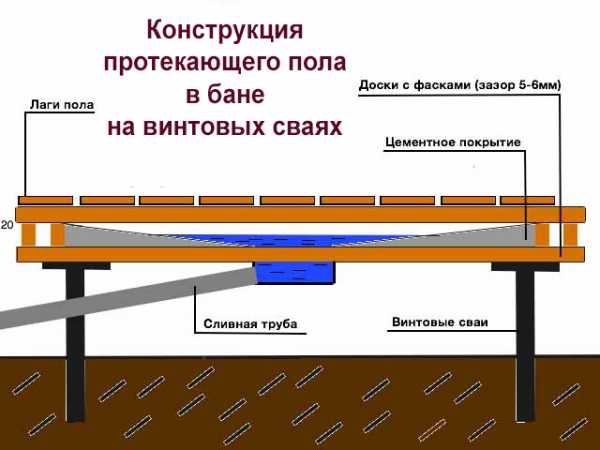

Для монтажа протекающего пола со стоком воды на грунт понадобится следующее.

МатериалыХарактеристики
Деревянные балки.Размер сечения — 150×100 мм. Если нет в наличии балок такого размера, можно использовать и другие.
Держатели для балок.На 1 метр площадки бани расходуется 2 держателя.
Доски для серного пола, доски для чистового пола. Независимо от того, из какого дерева сделаны доски (лиственница, дуб или другое), доска должна быть обработана и отшлифована.
Строительные инструменты.Шуруповерт, саморезы, олифа, кисть.

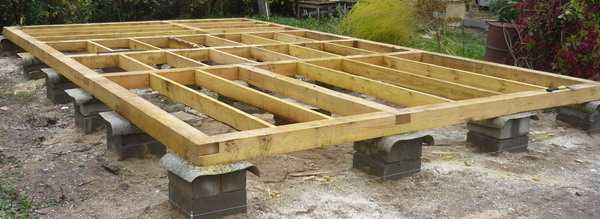

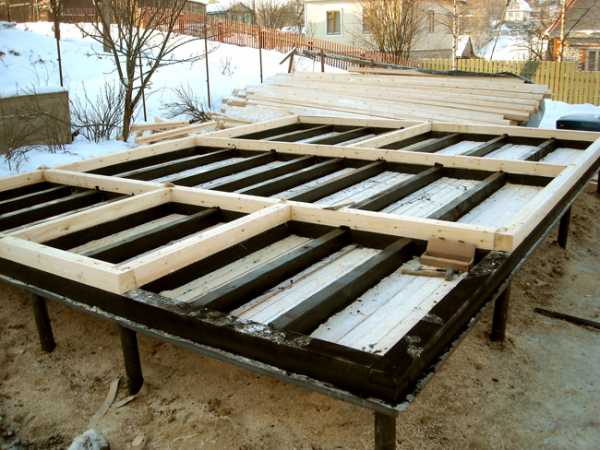

Первым делом на сваи укладывается обвязочный брус. Затем монтируются держатели для бруса с расчетом их параллельного местоположения на расстоянии 1 метра друг от друга. Затем в держатели укладывают балки. При этом необходимо соблюдать отступ каждой балки от обвязочного бруса. Расстояние отступа — 1 см. Так достигается дополнительная вентиляция деревянного пола.

На балки укладываются доски для чернового пола. Их укрепляют при помощи шуруповерта и самореза. Завершающий этап: создание чистового пола из отшлифованных и обработанных досок. Между досками оставляют зазоры в 5–8 мм. Поверхность чистового пола покрывается олифой в 2 слоя.

Для создания теплого пола в бане на винтовых сваях следует выполнить чуть больший объем работ. Но в данном случае «игра стоит свеч»: благодаря утеплению пола в бане на винтовых сваях мыться и пользоваться парной можно круглогодично. Как и в первом случае, при монтаже теплого пола сначала укладываются балки и делается черновой пол. Но держатели следует смонтировать так, чтобы получился уклон в сторону предполагаемого слива. Для получения хорошего стока воды следует делать уклон с расчетом 1 см на 1 метр длины балки. Затем на черновой пол следует уложить лаги, закрепляя их длинными дюбелями и стеля между ними утеплитель (лучше использовать пенополистирол). Так осуществляется теплоизоляция пола.

Следующий этап: пароизоляция пола в бане. Для этого мембрану ЭПДМ укладывают впитывающей стороной к полу. Также ее накладывают на стены бани на высоту как минимум 10 см. Края фиксируются алюминиевыми рейками. Одновременно с этими работами максимально плотно к полу устанавливается канализационная труба для слива. Все получившиеся щели заделывают герметиком.

Для чистового пола применяют шпунтованные доски. Их подгоняют друг к другу, используя киянку. В том месте, где будет сток, делается канализационный трап.

Изобретенный в Великобритании данный вид фундамента получил распространение и в России. Предпочтение ему отдают и при строительстве бань. Дешевизна постройки, легкость процесса монтажа и его надежность являются причинами популярности его применения. Несомненным плюсом такого фундамента является и возможность строить на нем бани разных видов, которые прослужат долго. А соорудить их возможно своими руками.

poparimsya.online

Баня на винтовых сваях – достоинства и процесс установки

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

14+ этапов установки фундамента на винтовых сваях для бани [+7 ФОТО]

Новоиспечённые владельцы загородных домов, желающие возвести на своём участке баню, порой могут встретиться с таким неприятным фактором как грунтовые воды, проходящие близко к поверхности участка. Пучинистый грунт может создать проблемы при строительстве фундамента и стать причиной непредвиденных затрат.

В данном случае также не маловажно определиться в типом фундамента, при котором можно было бы исключить осадку сооружения весной.

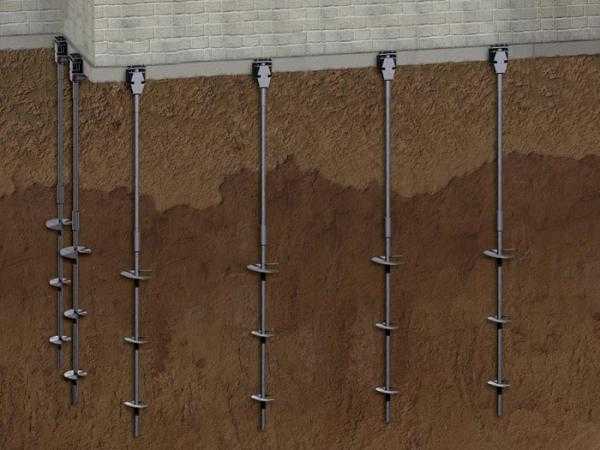

Винтовой фундамент

Самым оптимальным вариантом для любых видов проблемных грунтов является винтовой фундамент под баню.Свайно — винтовой фундамент с успехом использовался в строительстве ещё в 19 веке. В последнее время использование данной технологии приобрело популярность во всем мире за сравнительно короткое время.

Процесс ввинчивания сваи в грунт относительно прост, и установку вполне возможно осуществить своими руками, при этом необходимо соблюсти ряд важных особенностей в работе, от которых будет зависеть долговечность строительства. Именно этот процесс, мы постараемся максимально подробно и профессионально обсудить в этой статье.

Основные преимущества

Благодаря целому ряду преимуществ фундамент под баню на винтовых сваях стал очень востребованным в дачном и загородном строительстве. Винтовые сваи устойчивы к морозным температурам, могут использоваться на любом грунте (узнайте также какой должна быть глубина фундамента под баню).

Рассмотрим основные преимущества свайно-винтового фундамента:

  • Достаточно быстрый и простой монтаж;
  • Возможность монтажа в заболоченных и труднодоступных местах;
  • Приемлемая цена, так как стоимость установки такого фундамента ниже бетонного на 35-60%;
  • Долговечность-  срок службы свай не меньше 150 лет, срок эксплуатации можно увеличить путём обработки материала специальным раствором;
  •  Строительство винтового фундамента не требует земляных работ;
  • Возможность монтажа в любое время года и в любую погоду;
  • Прочность и устойчивость при больших нагрузках. От 2-4 тонн для строений из дерева до 10 тонн для конструкций из кирпича;
  • Не нарушает целостность грунта и рельеф участка;
  • Сразу после установки готов к эксплуатации.

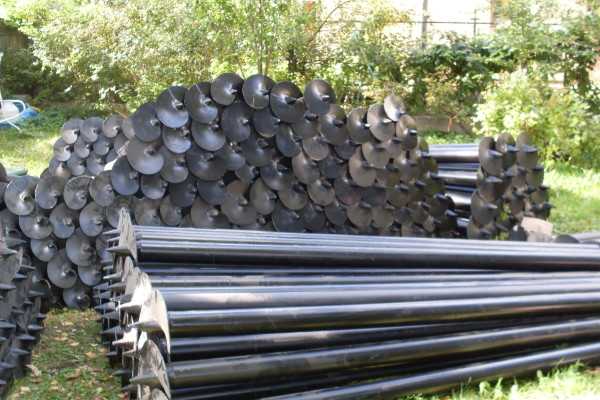

Винтовая свая

Винтовая свая – это металлическая свая, которую углубляют в грунт путём завинчивания. Данное строительное изделие состоит из ствола, оголовка и лопасти, и имеет схожесть с огромным шурупом. Благодаря своей конструкции свая способна достаточно легко войти в грунт, уплотняя его, что значительно повышает опорную способность.

Винтовые сваи

Винтовые сваи покрыты специальным составом, в основу которого входят эпоксидные смолы и эмали. Данное антикоррозийное покрытие используется также для покраски надводных и подводных частей кораблей.

Согласно статистическим данным несущая способность таких конструкций достаточно высока , если учитывать их заглубление примерно на 1,7-1,8 метра.

Монтаж свайно-винтового фундамента

Монтаж фундамента на винтовых сваях возможен как на неровных, так и на затопляемых участках, а также на ухоженных газонах без причинения ему вреда. Таким образом при установке бани на винтовом фундаменте нет необходимости в нарушении природного рельефа (см.также статью «Фундамент для бани из покрышек: принцип возведения»).

Подготовка участка

Перед началом монтажа необходимо провести ряд подготовительных работ. На данном этапе немаловажную роль играет подготовка участка.

Если место под строительство занято строительным или бытовым мусором, то необходимо убрать все посторонние предметы и расчистить территорию. Также при наличии  котлованов и траншеи следует их тщательно засыпать.

Установка винтовых свай с помощью специальной техники

Очень важно на этапе разработки проекта учитывать наличие различных препятствий. Такими препятствиями могут стать , к примеру, крупное дерево или не выкорчеванный пень, иногда встречается препятствие в виде бетонных плит и остатков старого фундамента. Необходимо позаботиться об их устранении.

Инструмент

 Для того, чтобы сделать качественный фундамент под баню на винтовых сваях, нужно приобрести весь необходимый инструмент:

  • Лопата;
  • Лом;
  • Магнитный уровень длиной 30 см;
  • 15-метровый гидроуровень;
  • Рулетка;
  • Два отрезка трубы длиной по 2-2,5 м и диаметром 50 мм;
  • Молоток;
  • Кувалда;
  • Садовый бур;
  • Болгарка;
  • Удлинитель;
  • Маркер;
  • Рабочие перчатки;
  • Сварочный аппарат;
  • Строительный миксер;
  • Ёмкость для замесов;
  • Тяпка;
  • Ведро и лейка.

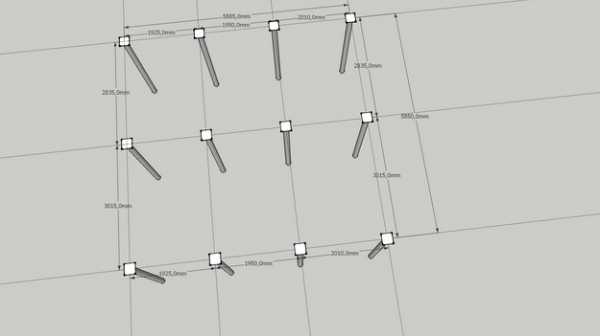

Разметка свайного поля

Перед возведением фундамента на винтовых сваях необходимо предварительно рассчитать количество свай и расстояние между ними, а также произвести разметку свайного поля по всему периметру.

Винтовые сваи под фундамент врезаются в плотные слои почвы, чтобы правильно определить, уровень глубины устойчивого пласта грунта, лучше всего обратиться к профессионалам. Помимо этого, для точного расчета будущего фундамента рекомендуется также учитывать вес будущего строения, колебания грунтовых вод, тип почвы и климатические условия местности.

Разметка участка для будущей установки свай

Количество необходимых свай зависит от размеров будущей бани. Столбы необходимо равномерно распределять под постройкой, не забывая про углы внутренних стен. Длина части сваи, которая выступает над землёй, составляет 0,5 м, её обычно спрячут за фальшивым цоколем или оставляют открытой.

Технология монтажа винтовых свай предусматривает  последовательность работ, которые пошагово описывает данная инструкция:

  1. Устанавливаем сваю в угловую лунку, крепим магнитный уровень и в монтажное отверстие вставляем лом;

Обратите внимание! Для операции завинчивания свай рекомендуется привлечение трёх человек. Двое, из которых будут прокручивать сваю при помощи лома, а третий человек, необходим для контроля возможного смещения сваи.

На данном фото показано вкручивание винтовой сваи

  1. Свая должна углубиться в несущий грунт  на 1/3 метра;
  2. При осуществлении данных работ постоянно контролируете положение трубы магнитным уровнем;
  3. Таким образом выставляются четыре угловые сваи;
  4. При помощи водяного уровня выводим их на одинаковую проектную высоту;
  5. По окончании монтажа угловых свай аналогично следует монтировать промежуточные сваи;
  6. Затем рычаги наращивают до длины трех метров и прокручивают сваю четырьмя работниками до тех пор , пока она не будет стоять на месте. Это означает , что бур уперся в твердый слой;
  7. На заключительном этапе установки винтовых свай с помощью гидроуровня выравнивают их согласно уже установленным угловым сваям;

Совет! Промежуточные трубы можно подогнать срезая концы болгаркой.

  1. После установки внутренние полости свай заливают цементно-песчаным раствором. Это усиливает конструкцию фундамента;
  2. На торцевую часть выступающих винтовых труб необходимо установить оголовки;
  3. Из трубы, диаметр которой изнутри меньше диаметра сваи снаружи, изготавливаем оголовок;
  4. Берём пластину  250×250 мм и шириной 10 мм, для монтажной площадки оголовка;
  5. После установки оголовков их положение следует проверить водяным уровнем, затем обварить;
  6. Все сварные швы и оголовок грунтуют и два раза прокрашивают эмалью;

Монтаж свайно-винтового фундамента зимой

Свайно-винтовой фундамент является единственным типом фундамента, возведение которого возможно даже в  зимнее время года и при любых температурах.

При этом снег с участка под строительство бани следует убирать непосредственно перед монтажом, для того, чтобы предотвратить глубокое промерзание грунта. Единственным условием является расчищенная дорога к стройплощадке для свободного прохождения строительной техники.

Установка винтового фундамента зимой

После того, как территория для застройки хорошенько расчищена, осуществляют разметку свайного поля. Промерзший грунт на нужных участках убирается с помощью отбойников. После монтажа, сваи подрезают под один уровень и заливают раствором из цемента и песка.

В заключении

В заключении стоит отметить, что винтовой фундамент для бани является самым удачным вариантом для участков с высоким уровнем залегания грунтовых вод, или на территории с сложным ландшафтом. Наша  подробная статья поможет даже начинающему строителю в проведении всех этапов работ и даст точное представление об этом типе фундамента, об условиях его применения (узнайте здесь, зачем нужна баня без фундамента).

Более подробной информации вы найдете на видео в этой статье.

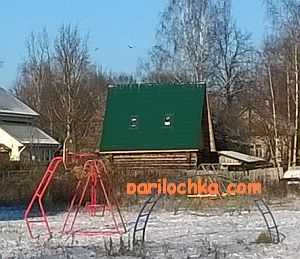

Баня сконструированная на фундаменте данного типа

Бани на винтовом фундаменте способны служить долгое время и значительно снизить затраты на строительство. Кроме того, возведение такого фундамента сокращает время и даёт возможность построить баню даже в зимнее время.

9ban.ru

18 этапов строительства бани на сваях [+ВИДЕО]

Первое о чём стоит задуматься перед постройкой собственной бани — какой вы будете использовать под неё фундамент. Именно он является основой здания и влияет на его долговечность и правильную функциональность. Наиболее эффективным и экономным является фундамент для бани на сваях, устройство которого мы и рассмотрим в данной статье.

Но ведь существуют и другие способы реализации банного основания. Почему именно свайный? Давайте тогда перед тем, как перейти непосредственно к монтажным работам, разберём возможные виды фундамента.

Фото бани на столбчатом фундаменте

Варианты

Для обустройства надёжного основания здания используют следующие способы:

Монолитная железобетонная плита

Это невероятно прочное и надёжное основание, которое рассчитано на возведение многоэтажного здания. И вместе с тем он очень дорогое. С учётом того, что баня является легкой одноэтажной конструкцией без тяжёлой стационарной мебели, то можно данный вариант отбросить сразу же из-за его нерентабельности.

Такое основание готово выдержать множество этажей

Ленточный

Представляет собой бетонную ленту по всему периметру постройки. Довольно-таки часто использующийся метод, но только на ровной твёрдой почве. Наклонная или болотистая местность заставляет искать иные способы заливки фундамента.

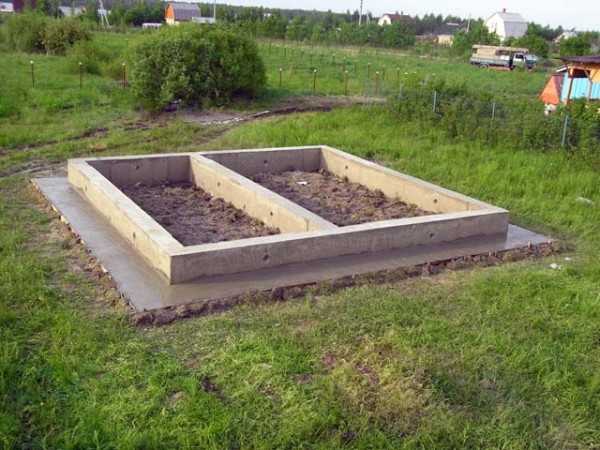

Образец ленточного фундамента

Свайный или столбчатый

Имеет массу полезных качеств:

  • Относительно низкая цена реализации.
  • Возможность размещения в низинах, на склонах, в болотистых и рыхлых типах грунта.
  • Лёгкость проведения работ своими руками.
  • Возможность усилить конструкцию пола.
  • Усиленная вентиляция подполья.

Свайный фундамент для бани из бетонных блоков

Таким образом, приходим к выводу, что строительство бани на сваях всё-таки наиболее оптимально.

Строительные работы

Баня на свайном фундаменте имеет особенности возведения фундамента и половой конструкции. Рассмотрим оба процесса:

Установка фундамента

В выполнении монтажных работ вам поможет следующая инструкция:

  1. Подготавливаем выбранное место, очищая его от мусора и верхнего слоя растительности.
  2. Наносим разметку:
  • Выбираем один из углов здания и устанавливаем колышки по углам будущего столба.
  • От двух колышков протягиваем верёвки в одну сторону под углом  девяносто градусов и в другую на расстояния, равные длине стен. Там закрепляем следующие маяки.

Совет: прямоугольность углов можно легко проверить при помощи теоремы Пифагора. Для этого высчитываем квадраты стен и сочетаем их вместе. Если получившееся число равно квадрату диагонали, проведённой между противоположными углами, то ваша разметка нанесена абсолютно правильно.

Разметка под сваи

  • По полученным линиям из верёвок намечаем места для ям. Шаг зависит от толщины столбов. Возьмём, например, сваи сечением 30 см на 30 см, а расстояние между ними тогда – 150 см.
  • Также наносим разметку внутренних перегородок.

Совет: если площадь бани велика, то рекомендуется нанести разметку под столбы по всей площади будущего здания. Это даст опоры для нижних балок и защитит их от деформаций и изломов.

  1. Выкапываем ямы. Глубина зависит от типа грунта и размеров свай. В нашем случае возьмём полметра.

Два способа копки ям

  1.  Засыпаем слой щебня толщиной 20 см и тщательно его трамбуем.
  2. Сверху щебня заливаем тонкий слой бетона для создания твёрдой прослойки.
  3. Монтируем армированные прутья на дно углублений. Это увеличит прочность структуры.

Арматура под сваю

  1. По бокам ставим опалубку из досок так, чтобы она возвышалась на 20 см над уровнем промерзания грунта. Сбивать её стоит с условием, чтобы гвозди не торчали внутрь заливки, иначе это усложнит удаление досок после застывания раствора. Также для облегчения их изъятия стоит подложить картонные листы с внутренней стороны опалубки.

Бетонные столбы в опалубке и без

  1. Проверяем вертикальность конструкций при помощи ватерпаса. Это подходящий момент выровнять и исправить возможные отклонения.
  2. Готовим раствор. Для этого смешиваем цемент, гравий и песок в соотношении 1:5:2,5, добавляя воду для создания кашеобразной консистенции.
  3. Заливаем получившуюся смесь. Ждём полного застывания.

Совет: рекомендуется накрыть бетон пластиковой плёнкой и поливать в течение четырёх недель. Это даст возможность раствору более качественно окрепнуть

Примечательно, что в качестве свай можно также использовать, например, асбестовые трубы, залитые внутри цементом. Это ещё более упрощает технологию монтажа.

Трубы из асбеста в качестве свай

Особенности пола

Пол в бане на сваях имеет свои особенности. Он обустраивается на лагах. Стяжка здесь не целесообразна.

Зато деревянная конструкция будет иметь замечательную вентиляцию и достаточный подъём над грунтом.

Для сезонной бани вполне подойдёт дешёвый способ установки протекающего пола:

  • Устанавливаем балки на сваи и фиксируем их при помощи дюбелей и саморезов.
  • Сверху кладём доски с зазором в пол сантиметра.

Протекающая конструкция пола

Для того чтобы иметь возможность наслаждаться услугами парной необходимо обустраивать не протекающий деревянный пол:

  • Балки устанавливаем так, чтобы соблюдался наклон в одну сторону примерно в десять градусов и вёл к приямку.
  • Сверху балок в таком случае доски монтируем без зазора.
  • Стелем на них гидроизоляцию из полиэтиленовой плёнки.
  • Сверху устанавливаем лаги, прибивая гвоздями.
  • Между лаг укладываем утеплитель. Прекрасно подойдут пенопласт, полиуретан, минеральная вата.

Утепление пенопластом под шпунтованную доску

  • Закрываем всё шпунтованной доской толщиной в 28 мм.

Заключение

Строительство бани на сваях экономично и подходит для разнообразных типов местности. Сам процесс несложен и вполне осуществим самостоятельно без помощи специалистов (узнайте здесь, какой использовать фундамент под баню).

Высоко поднятая баня на столбах

Видео в этой статье ознакомит вас с дополнительной информацией по теме.

Выбирайте те варианты, которые наиболее выгодны!

9ban.ru

Какой свайный фундамент для бани выбрать: винтовой или более надежный?

Главная страница » Фундамент для бани » Виды » Какой свайный фундамент для бани выбрать: винтовой или более надежный?

Баня является отдельным строением и на ее фундаменты распространяются все требования, как для дома или иного строения или сооружения.

Существуют несколько типов фундаментов, распространенных для строительства бани. К ним относятся:

  • столбчатые, отдельные столбы из различных материалов по углам и другим опорным точкам бани.
  • ленточные, лента из различных материалов по периметру стен бани.
  • плита, под всей площадью бани заливается монолитная плита.
  • свайные (разновидность столбчатых), отдельные сваи связаны ростверком по периметру стен бани.

В данном материале более подробно остановимся на свайных фундаментах.

Свайный фундамент для бани: плюсы и минусы

Что такое собственно свая? Это столб погружаемый в грунт, служащий для опоры здания или сооружения.

Как правило, свайные фундаменты для бани применяются на слабых и водонасыщенных грунтах, а также насыпных грунтах, которые не могут служить надежным основанием для иных типов фундаментов.

К преимуществам таких фундаментов можно отнести следующее:

  1. независимость от грунтов залегающих в основании фундамента;
  2. удешевление стоимости, при условии, если изначально вы планировали классический ленточный фундамент на глубину промерзания;
  3. скорость возведения фундамента.

Недостатки:

  1. сложность при выполнении работ;
  2. удорожание, если изначально планировался малозаглубленный фундамент.

Виды свайных фундаментов

  • забивные, отдельные железобетонные, деревянные или металлические сваи, забиваются грунт с помощью гидромолота или иным способом.
  • буронабивные, в скважины пробуренные в грунте, заливается бетон.
  • винтовые, металлическая труба с винтовым окончанием, погружается в грунт по способу шурупа (завинчивается).

Винтовой наконечник для сваи

Выбор свайного фундамента для бани

Баня, как правило, является небольшим зданием. Исходя из этого и следует выбирать вид фундамента.

Забивные свайные фундаменты требуют сложного сваебойного оборудования. После забивки железобетонных свай, необходимо срубать оголовки. Очевидно, что для бани данные фундаменты малоприменимы.

Остаются винтовые и буронабивные сваи. Рассмотрим более подробно каждый из видов.

Буронабивные сваи

Буронабивные сваи можно применять практически ко всем малоэтажным зданиям, в том числе и к баням. Единственно сложный технологический процесс при этом собственно бурение.

Полезное видео

В данном ролике автор рассказывает про фундаменты одноэтажных домов, но все сказанное можно применить к баням:

Несущая способность в буронабивной свае образуется от работы в двух плоскостях. Собственно от опорной поверхности на нижележащий грунт и от сцепления боковой поверхности сваи с грунтом, соприкасающимся со всей поверхностью сваи. Несущая способность распределяется примерно как 50-75 % на опорную поверхность, 50-25 % на боковую поверхность.

Благодаря этой особенности, буронабивные сваи могут и не опираться на прочные несущие слои основания, если они расположены слишком глубоко, а выполнять свои функции в качестве фундамента только за счет несущей способности боковой поверхности. Это так называемые «висячие сваи». Поэтому не рекомендуется при устройстве буронабивных фундаментов выполнять, какие-либо опалубки для самой сваи.

Устройство опалубки из металлических труб, асбоцементных труб, пластиковых труб, бывших в употреблении иных труб и конструкций коробчатого сечения возможно, но при этом стоимость фундамента возрастает примерно в два раза, так как требуется опалубка и дополнительные сваи для сохранения несущей способности. Бетон заливается непосредственно в скважины пробуренные в земле.

Учитывая ,что общая нагрузка от здания бани собственно невелика, никаких расчетов при устройстве буронабивных свай выполнять не требуется. Достаточно лишь воспользоваться несложной методикой:

  • скважины необходимо выполнять диаметром 200 — 300 мм.(можно 400 мм.) на глубину 2 — 2,5 метра. В случае если бурение невозможно на такую глубину(бур не идет), значит уже достигнуто плотное основание грунта и можно остановится на достигнутой глубине.
  • сваи располагаются по углам здания бани, под несущими наружными и внутренними стенами.
  • расстояние между сваями необходимо брать не более 3 метров (для здания 6х4, с одной внутренней несущей стеной — 9 свай).

При невозможности выполнить скважину диаметром 200 — 300 мм возможно бурение скважин диаметром 100 мм, заменяя одну «большую» скважину двумя-тремя «малыми» скважинами, располагая их рядом или треугольником на расстоянии 300 — 400 мм друг от друга.

Важно: в этом случае «малые» скважины должны быть закончены общим оголовком из бетона, который их объединит.

Ростверк

Ростверк — бетонный фундамент объединяющий сваи по верху. Выполняется по осям здания. Сечение ростверка принимается по ширине, в зависимости от того, какой материал применяется для стен(не менее толщины стены), по высоте не менее 300 мм.

Винтовые сваи

Винтовые сваи возможно применять для всех видов небольших построек. Несущая способность зависит от опирания винтовой части на плотный слой грунта.

Достоинства:

  • не нарушается поверхностный слой
  • быстрое возведение фундаментов
  • более дешевая конструкция (теоретически).

Берется свая — металлическая труба с лопастями(винтом) и закручивается в грунт. По верхам труб выполняется несущая металлическая рама (ростверк), на нее опирается само здание. Баня получается «парящая» в воздухе. Шаг свай 2,5 — 3 метра, расположение по углам здания и под несущими стенами. Для бани — рекомендуемый диаметр сваи не менее 108 мм.

Стоит учесть! Технология довольно проста на вид, но на самом деле фундамент в бане на сваях несет в себе массу нюансов.

  1. Свая должна быть ввинчена в грунт не менее чем на 1,6 метра до плотного несущего слоя грунта, это обязательно. Какая получится конечная длина неизвестно, если не знать геологию грунтов на участке строительства.
  2. Недолговечно. При ввинчивании обязательно возникнут потертости, что приводит к коррозии металла, особенно в обводненных грунтах.
  3. Высокая степень контроля. Строгая вертикальность и горизонтальная отметка всех оголовков. Возникают дополнительные работы по отрезке или наварке свай.
  4. Дополнительные работы по утеплению канализации и водопровода. Здание бани находится над землей.
  5. Добросовестные производители, рекомендуют заполнять сваи бетоном с армированием.
  6. При производстве работ в зимнее время необходимо делать предварительные скважины на глубину промороженного грунта.

Свайный фундамент под баню: шаг за шагом (буронабивной)

  1. Выравниваем площадку под строительство и выносим на местность оси здания. Размечаем места бурения скважин, по выбранному количеству свай в зависимости от размера здания . Верх устья скважин должен соответствовать отметке предполагаемого уровня земли вокруг бани.
  2. Бурим скважины при помощи ямобура на глубину 2 метра. Закрываем устья скважин крышками из подручного материала, для исключения осыпания земли.
  3. Вставляем в скважины каркасы прямоугольной(4 стержня) или треугольной(3 стержня) формы из четырех или трех стержней. Арматура для каркасов А III длиной 2,5 метра, диаметром от 12 мм.
  4. Заливаем скважины бетоном класса В15(марка 200). Если бетон изготавливается на месте, то необходимо на 1 м3 бетона:
    — цемент М400 — 300 кг.
    — щебень фракции 10-25 мм. — 1 тонна
    — песок — 800 кг.
    — вода — 250 литров.
  5. В местах устройства ростверка выполняем подготовку из керамзита или шлака толщиной 100 мм., для предотвращения перелома в осенне-весенний период, при замерзании-оттаивании грунта.
  6. Устанавливаем опалубку из деревянных или металлических щитов для ростверка( высота не менее 300 мм.), ширина соответствует диаметру скважин. При необходимости ширину можно увеличить, в зависимости от материала стен. Выносим на опалубке отметки уровня заливки бетона.
  7. Армируем ростверк аналогично армированию свай (каркасы прямоугольные 4 стержня). Армирующие каркасы запускаем на сваи и связываем с арматурой свай вязальной проволокой.
  8. Выпуски арматуры из свай загибаем и связываем с арматурой ростверка.
  9. Заливаем бетоном и вибрируем бетон. Укрываем верх от попадания солнечных лучей, любым укрывочным материалом. Три дня, дважды в день поливаем ростверк водой.
  10. Через три дня снимаем опалубку. Выполняем обмазочную гидроизоляцию битумной мастикой за два раза. Толщина гидроизоляции 2 мм.

Фундамент готов.

Совет: Желательно до устройства ростверка проложить выпуска для водоснабжения и водоотведения.

Далее по желанию делаем черновой бетонный пол.

  1. Во внутреннем пространстве ростверка, непосредственно под зданием, выравниваем земляное основание, выполняем подготовку из шлака или керамзита, укладываем слой из геотекстиля или рулонного кровельного материала.
  2. Затем укладываем слой утеплителя из экстрола или пеноплекса толщиной 100 мм.
  3. Снова укладываем слой геотекстиля или рулонного кровельного материала.
  4. Засыпаем полученный «пирог» грунтом ниже на 15 см. высоты ростверка.
  5. Выполняем щебеночную подготовку толщиной 5-7 см.
  6. Уплотняем, армируем сеткой с ячейкой 200х200 мм. из арматуры АI диаметром 4-5 мм.
  7. Заливаем бетоном с вибрированием до отметки верха ростверка.
  8. Ухаживаем за бетоном аналогично как по ростверку, т.е. укрываем и поливаем водой. Через три дня фундамент с бетонной подготовкой для устройства любого пола готов.

Ростверк с наружной стороны также утепляем экстролом с помощью фасадных дюбелей. Обшиваем асбоцементным листом и выполняем фасадную штукатурку.

При устройстве фундаментов в зимнее время необходимо использовать бетон В22,5(марка 300). При уходе за бетоном ростверка и бетонной подготовке пола, бетон необходимо утеплять. Засыпать опилками, шлаком, или слоем любого утеплителя.

  • цемент М400 — 380 кг.
  • щебень фракции 10-25 мм. — 1 тонна
  • песок — 700 кг.
  • вода — 250 литров.

Общий расход бетона на фундаменты и подготовки под полы для бани 6х4 с одной внутренней несущей стеной: около 10 м3 бетона.

Винтовой фундамент для бани: шаг за шагом

  1. Подсчитывается количество необходимых свай и их длину. Для бани 6х4 метра с одной внутренней несущей стеной — 9 штук. При ровном участке и необходимом заглублении не менее 1,6 метра, длина сваи 2 метра. Рама металлическая по верху труб из швеллера 200 мм. — 28 метров.
  2. Выносим на местность оси здания, и точки ввинчивания свай.
  3. Тщательно контролируя вертикальность ввинчиваем сваю в грунт до ее полной остановке и невозможности вращения. Повторяем операцию для каждой последующей .
  4. После завинчивания всех свай выносим горизонтальную отметку основания здания. После этого производим обрезку или дополнительную наварку при необходимости.
  5. Заполняем сваи бетоном В 15(марка 200) с армированием стержнями арматуры А I диаметром 5-8 мм. При заполнении, производим тщательное вибрирование бетона.
  6. Выполняем устройство рамы по верхам свай, в качестве основания дома.
  7. Производим антикоррозионную обработку всех металлических деталей.

Бетонные полы в банях на свайном фундаменте

  1. Для устройства бетонного пола в бане на свайном фундаменте используем несъемную опалубку. Формируем металлический короб по выполненной раме из листового металла 3 мм. в необходимых размерах в осях здания, с высотой борта 18 см.
  2. Обмазываем полученный короб битумной мастикой.
  3. Укладываем экстрол, толщиной 100 мм.
  4. Заливаем бетон В 15(марка 200) толщиной 80 мм. с армированием сеткой 200х200 мм из арматуры АI диаметром 4-5 мм.

Фундамент для бани на винтовых сваях с основанием для устройства пола готов.

Видео

В ролике ниже показывается, как делается бетонный пол для дома на винтовых сваях. Там, конечно, все с размахом, для бани так много не надо, но принципы из ролика полезно знать и применить:

Во всех случаях желательно устройство деревянного пола по бетонному основанию. Чаще всего используют деревянный пол из лиственницы. В помещении парной доски укладываются плотно друг к другу, в помещении моечной с расстоянием 5 мм. друг от друга, для лучшего слива воды. Еще одним вариантом может быть наклейка на бетонное основание клеевого пробкового покрытия. В этом случае, за счет пробки, пол будет всегда теплым.

Советуем все тщательно просчитать, выбирая винтовой фундамент для бани, так как в итоге может выйти дороже, чем залить плитный, который вообще-то считается самым дорогим. Если соберетесь делать свайный фундамент, то взвесьте, нужно ли делать ниже глубины промерзания или достаточно мелкозаглубленного (столбчатого). Желаем успехов!

***

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail



parilochka.com

Как строится баня на сваях?

Для того чтобы баня на сваях получилась устойчивой и прочной, потребуется подготовка надежной основы под строительство. Функцией свайного фундамента является обеспечение зданию защиты от атмосферных воздействий, талых и дождевых вод. Организация правильной постройки потребует соблюдения некоторых правил и шагов.

Баням на винтовых сваях не страшны воздействия дождевых и талых вод.

Кроме своей экономичности, винтовой фундамент для бани отлично чувствует себя на проблемных грунтах. Например, на песчаной или торфяной почве. Также он позволяет распределить равномерно вес здания и уменьшить затраты по возведению нулевого уровня. Кроме того, винтовые сваи не требуют дополнительной гидро- и теплоизоляции. Однако монтаж конструкции требует профессионализма и точного расчета.

Расчет и конструктивные особенности

Правильные расчеты при изготовлении свайного фундамента помогают оптимизировать затраты материалов и рабочей силы. Поэтому на этом этапе весьма желательна консультация специалиста. При планировании учитываются следующие факторы:

  • глубина промерзания грунта;
  • особенности почвы и количество талых вод;
  • возможные появления снежных наметов;
  • ориентировочный вес бани;
  • ветровое напряжение на конструкцию.

Карта глубины промерзания грунта.

В натуральном представлении винтовые сваи — это детали конструкции, которые обеспечивают связующую и несущую функции. В отличие от других популярных видов фундамента (ленточного и монолита) данная основа легче в монтаже, но по техническим характеристикам не уступает аналогам.

Материалом для изготовления основных элементов является металлопрокат в виде удлиненных труб, в нижней части которых присутствуют специальные лопасти, врезающиеся в почвенные пласты. Верхняя часть изделия имеет отверстие для крепления при помощи металлического прута.

Монтаж рассматриваемого основания не рекомендуется на участках с очень плотным и твердым грунтом. Это обусловлено проблемами при вкручивании свай, а иногда невозможностью проведения данной манипуляции.

Монтаж фундамента на винтовых сваях

Сначала необходимо определиться с предполагаемыми углами, стенами и подготовить место для монтажа. Требуемые места помечают кольями или фиксируют при помощи шнуровой разметки. Сама свая вкручивается при помощи специального механизма или группы рабочих, использующих в качестве инструмента трубу, расположенную перпендикулярно земле.

Вертикальность положения элементов проверяется уровнем через каждые несколько витков. В случае появления значительных отклонений не нужно пытаться выгнуть сваю для выравнивания. В идеале лучше отстрелять вертикаль лазерным нивелиром.

Примерный вариант расположения свай.

После регулировки сваи по горизонту производится их заливка строительным раствором на основе цемента. Это поможет укрепить элементы конструкции и избавиться от излишков воздуха в полости. Фундамент под баню должен располагаться на идеально ровном уровне. Поэтому все сваи подгоняются по высоте болгаркой, при этом расстояние до земли не должно быть менее полуметра. Затем сварочным способом привариваются головки конструкции. Расход раствора на каждую деталь составляет около 30-35 кг готовой смеси. Для более прочного соединения заливку можно производить в армированном виде.

Обвязка основания производится металлическими изделиями при помощи сварки или брусом с болтовым креплением. Предварительно перемычки должны пройти противокорозийную обработку. Для этого можно просто покрасить их двумя слоями эмали или обработать специальным антисептиком.

Облицовочные работы и утепление свайного фундамента

Облагораживание конструкции можно производить различными способами (в зависимости от материала перегородок и обвязки). При строительстве бани из дерева облицовка должна подчеркивать и продлевать полезные качества используемой древесины. Данный материал требует дополнительной защиты от атмосферных явлений, таких, как влага, снег и прочие осадки, вызывающие образование сырости.

Одним из облицовочных материалов, совмещающих гидроизоляционные и практичные качества, является камень (естественный или искусственный). Технология укладки данного сырья имеет несколько вариантов. Первый способ предусматривает монтаж камня непосредственно на фундамент под баню. Этот процесс выполняется креплением его на часть основания, выступающего над землей.

Схема конструкции винтовых опор.

Во втором варианте специалисты рекомендуют производить облицовку всего фундамента и части самой бани до уровня окна. Укладывается камень при помощи специального раствора, который применяется при работе с плиткой.

Смеси сделаны на основе цемента и вяжущей составляющей. Их можно приобрести в готовом сухом виде или смешать компоненты самому. Для лучшего сцепления с поверхностью раствор следует наносить на элемент отделки, а через сутки произвести затирку стыковых швов.

Дополнительное утепление бани производится после возведения фундамента. Одним из его элементов является само деревянное покрытие. Для начала потребуется винтовые сваи связать между собой, используя основу из патрубка. Затем полученная ниша формируется при помощи досок или заливается бетоном.

Верхнюю часть конструкции можно утеплить, применив теплоизоляционный материал. Такая технология позволяет создать барьер для прохождения влаги и сырости к следующему слою. Для теплоизоляции подходят следующие материалы:

  • минеральная вата;
  • пенопропилен;
  • полиуретан;
  • пенопласт и полимерная плитка.

Внешняя изоляция производится фиксированием выбранного материала по внешним контурам основания. Крепление производится специальными крепежными элементами, обеспечивающими качество работ.

После укладки теплоизоляционного слоя и его фиксирования можно приступать к облицовке объекта.

Рекомендации по строительству бани

Сравнительная характеристика утеплителей.

Есть несколько советов:

  1. Баню на сваях можно спокойно строить и зимой, поскольку фундамент неприхотлив к погодным условиям.
  2. Конструкция и количество деталей рассчитываются на стадии проектирования, среднее расстояние между ними — не более 3 м.
  3. При изготовлении сваи собственноручно необходимо учитывать, что для обеспечения ее нормального функционирования требуется соблюдать правильный угол винта. В противном случае она не будет вкручиваться в грунт.
  4. Глубина постановки должна рассчитываться заранее и составлять не менее 0,5 м.
  5. Допустимое отклонение по вертикали между элементами винтового фундамента должно быть не более 1-2°.
  6. Рычаг для завинчивания сваи должен иметь не менее 2 метров с каждой стороны.

Какие сваи выбрать?

Рекомендации:

  1. Забивные сваи продаются в готовом виде, имеют заостренный конец. Для их монтажа необходимо использование специальной строительной техники. Длину могут иметь от 3 до 6 метров.
  2. Вариант, который изготавливается непосредственно на месте работ. Монтируются путем бурения необходимого количества отверстий, которые армируются. В них заливается бетон. Количество и частота элементов зависят от предполагаемого веса бани или другого здания, проектируемого для строительства.
  3. Винтовые сваи. Наиболее распространенный и монтируемый вручную материал. Прекрасно подходят для постройки бани и не требуют больших затрат. Возможно их изготовление в домашних условиях.
  4. Железонабивные буровые экземпляры. Готовые стержни из железобетона, которые устанавливаются в предварительно пробуренные скважины.

http://expertbani.ru/www.youtube.com/watch?v=jErliSByIOI

При некоторых условиях монтаж свай может производиться не строго вертикально, а под определенным углом. Это зависит от особенностей грунта. Например, если с одной стороны он более подвержен размыванию или осыпанию.

Размещение свай в самом грунте бывает следующих конфигураций:

  • одиночный строй, при котором элементы выполняют функции обособленных опор;
  • ленточная постановка, которая оптимально распределяет будущую нагрузку на фундамент;
  • кустовое расположение под несущими колоннами.

Материалом для изготовления свай может служить железобетон. Такие изделия имеют срок службы не менее 100 лет. При наличии необходимой техники возможно производство на месте строительного объекта. Бетон для изготовления должен быть не ниже М 200.

Имеются изделия из сталь. Элементы долговечны при соответствующей антикоррозийной обработке. Имеют достаточно высокую затратность по материалам.

http://expertbani.ru/www.youtube.com/watch?v=FITGBPgt2Nw

Есть деревянные сваи. Такие сваи выполнены из подготовленных бревен. При определенных условиях являются относительно дешевым материалом, но требуют дополнительной обработки антисептиком и имеют недолговечный срок службы по сравнению с металлом или бетоном. Удачи в строительстве!

expertbani.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
