Базальтовые жесткие плиты: Плиты базальтовые жесткие ПЖ-100 1000х500х100 мм – ГРАДСТРОЙСЕРВИС

Содержание

Шумопоглощающая базальтовая плита для пола rockwool флор баттс купите в Екатеринбурге – цена от 1814 ₽/упак в розницу

Толщина:

Товар	Толщина, мм	Ширина, мм	Длина, мм	Кол-во в упаковке, шт	Розничная цена	Количество
{{pt_js.cdpl_tolshina_val_or_minus}}	{{pt_js.cdpl_shirina_or_diametr_val_or_minus}}	{{pt_js. cdpl_dlina_val_or_minus}}	{{pt_js.cdpl_kolvo_val_or_minus}}	{{pt_js.cdpl_cost_str}} {{pt_js.cdpl_cost_spravka_str}}

Товар

Толщина, мм

Ширина, мм

Длина, мм

Кол-во в упаковке, шт

Розничная цена

Количество

{{pt_js.

cdpl_dlina_val_or_minus}}

Описание Характеристики Монтаж Документы

Жёсткие плиты из каменной ваты с синтетическим связующим. Плотность 125 кг/м3. Используются для теплоизоляции плавающих полов. Если вам сложно самостоятельно выбрать толщину материала или посчитать нужное количество, обращайтесь WhatsApp за консультацией. Наш менеджер поможет вам подобрать и купить ROCKWOOL ФЛОР БАТТС.

Преимущества

высокая плотность
высокая прочность на сжатие
негорючесть
динамическая упругость
шумоизоляция

Материал обладает динамическими характеристиками, защищает от шума, относится к классу высокоэффективных звукоизоляционных прокладочных материалов.

Показатель	Значение
Плотность, кг/м3	125
Теплопроводность	λ₁₀ = 0,037 Вт/(м·К)
Теплопроводность	λ₂₅ = 0,038 Вт/(м·К)
Теплопроводность	λ_А = 0,039 Вт/(м·К)
Теплопроводность	λ_Б = 0,041 Вт/(м·К)
Группа горючести	НГ
Прочность на сжатие при 10 % деформации, не менее	35 кПа
Водопоглощение при кратковременном и частичном погружении, не более	1,0 кг/м2
Паропроницаемость, не менее	μ = 0,30 мг/(м·ч·Па)
Класс пожарной опасности материала	КМ0

Инструкция по утеплению «плавающего пола»

Очистить бетонную плиту.
Обработать все щели пеной.
К стенам по периметру помещения, над стяжкой, приклеить демпферную ленту.
Накрыть стяжку плотно полиэтиленовой плёнкой с выходом на стену.
Плиты уложить в шахматном порядке, зазоры между ними не допускаются.
Накрыть изделия пароизоляционной плёнкой с нахлёстом на стену и на соседний материал.
Выставить армирующую сетку на пластмассовые подставки высотой 1,5–2,5 см.
Сетка должна оказаться в середине слоя стяжки.
Залить стяжкой толщиной 3–5 см.
Через 72 часа установить напольное покрытие.

Сертификаты

Экспертное заключение

Пожарный сертификат
Сертификат соответствия
Техническое свидетельство 5465-18

Расчёт необходимого количества материала

Данные для расчёта:

Конструкция

Необходимое кол-во:

{{ totalCount() }} {{ tokens[‘_RESULT_METRIC’].value }}

Цена:

Итого:

{{ calcTotalPriceStr() }}

с учётом мин. количества для заказа, кратности упаковки, коэффициента запаса

Итого:

{{ calcTotalPriceStr() }}

Базальтовая плита rockwool руф баттс д стандарт купите в Екатеринбурге – цена от 0 ₽/упак в розницу

Толщина:

cdpl_id” ng-if=”!pt_js.cdpl_is_hided_in_table”>

Товар	Толщина, мм	Ширина, мм	Длина, мм	Кол-во в упаковке, шт	Розничная цена	Количество
{{pt_js.cdpl_tolshina_val_or_minus}}	{{pt_js.cdpl_shirina_or_diametr_val_or_minus}}	{{pt_js.cdpl_dlina_val_or_minus}}	{{pt_js.cdpl_kolvo_val_or_minus}}	{{pt_js.cdpl_cost_str}} {{pt_js.cdpl_cost_spravka_str}}

Товар

Толщина, мм

Ширина, мм

Длина, мм

Кол-во в упаковке, шт

Розничная цена

Количество

Описание Характеристики Монтаж Документы Аксессуары

Теплоизоляционные плиты на синтетическом связующем из каменной ваты на основе горных пород базальтовой группы. Структура комбинированная — верхний жёсткий слой плотностью 180 кг/м3, нижний жёсткий слой плотностью 110 кг/м3. Плиты обладают уменьшенным весом, позволяют снизить трудозатраты при монтаже. Верхний жёсткий слой маркируется. Если вы сомневаетесь в толщине материала, напишите нам WhatsApp. Наши консультанты помогут подобрать и купить базальтовые плиты ROCKWOOL РУФ БАТТС Д СТАНДАРТ.

Преимущества

теплозащита
высокая прочность
влагостойкость
негорючесть

пожаробезопасность
жёсткость

Плиты используются в качестве однослойной теплоизоляции в покрытиях из железобетона и металлического настила. Применяются под устройство гидроизоляционного ковра из рулонных и мастичных материалов, в том числе и без устройства выравнивающих цементно-песчаных стяжек. Укладку изделий следует производить в сухом состоянии на сухое, очищенное от загрязнений основание.

Виды крепления

Механический способ — крепление осуществляется с помощью механических крепежей. Подходит при устройстве мягких кровель к профилированному настилу и железобетонной плите перекрытия.
Клеевой метод — крепление осуществляется полиуретановым клеем. В качестве гидроизоляции используются полимерные мембраны с подложкой или битумные мастики.
Балласт — цементно-песчаные стяжки или тротуарные плитки являются пригрузом для теплоизоляции к основанию. Применяется в основном при устройстве эксплуатируемых покрытий.

Показатель	Значение
Плотность верхнего слоя, кг/м3	180
Плотность нижнего слоя, кг/м3	110
Теплопроводность λ₁₀, Вт/(м·К)	0,037
Теплопроводность λ₂₅, Вт/(м·К)	0,038
Теплопроводность λ_A, Вт/(м·К)	0,039
Теплопроводность λ_Б, Вт/(м·К)	0,041
Группа горючести	НГ
Прочность на сжатие при 10 % деформации, кПа, не менее	45
Предел прочности на отрыв слоёв, кПа, не менее	10
Водопоглощение при кратковременном и частичном погружении, кг/м2, не более	1,0
Сопротивление точечной нагрузке, Н, не менее	600

Инструкция по утеплению плоской кровли минераловатными плитами

Железобетонная поверхность предварительно должна быть сухой, ровной, очищенной от пыли и грязи.
Раскатать рулон пароизоляции по всей поверхности. К вертикальным частям кровли материал приклеить всплошную.
Каждый последующий слой выполнить с перехлёстом 10 см. Стыки проклеить скотчем.
Монтаж теплоизоляционного слоя необходимо начинать с угла здания.
Плотно прижимая закрепить плиты на основание пластмассовыми дюбель-грибками. На 1 плиту 4 дюбеля.
Проследить, чтобы плиты были плотно пристыкованы друг к другу.
Выполнить уклонообразующий слой из бетона для отвода воды с кровельного ковра в водоприемные воронки. Величина уклона не менее 2%.
Выполнить цементно-песчаную стяжку толщиной 40–50 мм, армированную дорожной сеткой с шагом 100×100 мм.
Цементно-песчаная стяжка должна быть нарезана на карты не более 6×6 м.
Нанести битумный праймер на основание с помощью малярных валиков и щёток.
Нижний приклеиваемый слой разогреть газовой горелкой.
Раскатать рулон плотно прижимая к основанию, в том числе обработать все примыкания.
При правильном температурном режиме, плёнка на нижней поверхности материала должна быть полностью оплавлена. Должна произойти деформация индикаторного рисунка.
Боковые нахлёсты 7–10 см, торцевые 10–15 см.
Второй слой наплавить аналогичным образом. Расстояние между краями рулонов в первом и втором слоях должно быть >300 мм. Обычно составляет 500 мм.
На поверхности уложенных материалов не должно быть морщин, трещин, складок. В том месте, где наплавляемый материал соприкасается с основанием, образовывается «битумный валик».

Сертификаты

Сертификат соответствия
Пожарный сертификат
Экспертное заключение
Техническое свидетельство 5129-17

Расчёт необходимого количества материала

Данные для расчёта:

Конструкция

Необходимое кол-во:

{{ totalCount() }} {{ tokens[‘_RESULT_METRIC’].value }}

Цена:

Итого:

{{ calcTotalPriceStr() }}

с учётом мин. количества для заказа, кратности упаковки, коэффициента запаса

Итого:

{{ calcTotalPriceStr() }}

Минерально базальтовый утеплитель, базальтовая плита и другие базальтовые утеплители

Базальтовый утеплитель часто используется при отделке зданий. Этот материал отличается экологичностью, он не боится огня, его очень легко резать и укладывать. Он хорош тем, что его можно купить в магазинах стройматериалов по доступной цене. Технические характеристики базальтового утеплителя напрямую зависят от сферы применения.

Если минеральную вату производят из шлаков, образовавшихся в результате металлургического производства, то каменную вату выпускают путем расплавления габбро-базальтовых пород. Базальтовый утеплитель, который еще называют каменной ватой, служит очень долго. Очень важно то, что он не оказывает на здоровье человека негативного влияния. Отрицательного воздействия на природу также не замечено.

Стоит отдельно сказать о показателях прочности, ведь каменная вата является бесспорным лидером среди других минеральных ват. Выбирайте этот материал, если вам нужна теплоизоляция: базальтовые плиты можно применять даже в регионах Крайнего Севера.

Как делают базальтовый утеплитель

Первыми об этом материале узнали жители Гавайских островов, когда увидели остатки лавы после извержения вулкана. Гавайцы увидели длинные волокна, отличающиеся особой прочностью. Изобретая производство, люди повторили процесс, протекающий при извержении вулкана. Так и началось производство каменной ваты.

Сегодня основу базальтового утеплителя составляют тонкие волокна, они образуются при расплавлении габбро-базальта. Можно сказать, что это привычное многим строителям стекловолокно, только для его производства был использован не кварц, а базальт.

Процесс производства состоит из нескольких этапов. Сначала горную породу измельчают, после ее расплавляют в специальных печах. Температура должны быть высокой, поскольку для расплавления горной породы требуется разогрев плавильной печи до 1500 градусов.

На втором этапе производства расплав направляют на барабаны, которые постоянно вращаются. На расплав постоянно подают воздух. В результате получаются волокна, длина которых не превышает 5 см. Толщина волокон минимальная – 7 микрон. Для того, чтобы сделать их более прочными, повысить упругость, в расплав добавляют специальный состав, предназначенный для связывания.

Третий этап производства базальтового утеплителя заключается в нагреве до 300 градусов с последующим двойном пропускании через пресс. Полимеризация синтетических смол, включенных в волокно, осуществляется при температуре +260 °С. В результате получается пласт, имеющий определенную плотность и жесткость. После этого продукцию разрезают на плиты, либо сворачивают в рулоны. Базальтовый плитный утеплитель полностью готов к использованию. Для упаковки продукции производители используют специальную термоусадочную пленку.

Характеристики материала и сфера использования

Если сравнить каменную вату с другими утеплителями, то станет ясно, что равноценную замену найти сложно. Базальтовая мин плита, произведенная на каменной основе, имеет уникальные характеристики, благодаря которым материал может использоваться повсеместно. Область применения обширна, но можно выделить следующие основные направления:

утепление конструкций;
утепление трубопроводов;
защита конструкций от пожара;
звукоизоляция комнат.

Рассмотрим все сферы применения базальтовых утеплителей более подробно.

Утепление конструкций предполагает использование базальтовой ваты под стяжкой или штукатуркой. Строители для утепления зданий помещают плиты из базальтовой ваты между стенами, обшивают базальтовые листы обрезной доской, либо закрывают их гипсокартоном, поверх которого наносят штукатурку.

Уникальные характеристики материала позволяют использовать его в помещениях, уровень влажности которых превышает стандартные показатели. Вас может заинтересовать следующий утеплитель: базальтовая плита или каменная вата в рулонах. Все виды обладают сходными характеристиками.

Изоляция трубопроводов от окружающей среды – еще одна область, где востребован базальтовый утеплитель. Его выпускают в виде двух половин, смыкающихся на трубе. Такой подход позволяет надежно защитить трубопровод от потери тепла.

Каменная вата не боится даже высоких температур, материал не горит. С его помощью вы защитите от пламени конструкции любого типа.

Вата из базальта обладает превосходными звукоизоляционными показателями. Строители выбирают ее, сооружая защиту от звука в общественных и жилых зданиях. Это самые распространенные сферы применения материала, полный список вариантов использования значительно больше.

Основные виды базальтовых плит:

Промышленность выпускает базальтовую вату следующих видов:

В рулонах.

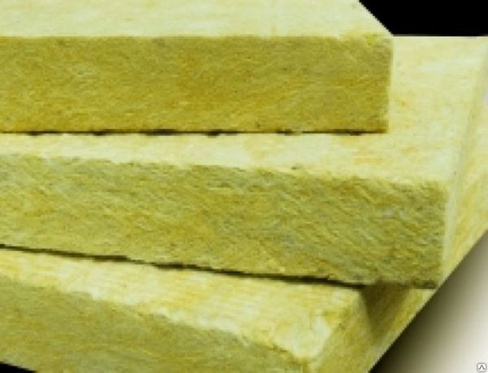

В плитах.
Без формы. Для ее нанесения вам понадобится специальное пневматическое оборудование.

Особых разновидностей материала нет. Имеющаяся разница между некоторыми видами обусловлена сферой использования базальтового утеплителя, а также техническими характеристиками изделий. Каждый вид приспособлен для выполнения своей задачи.

Выделим следующие направления в сфере применения базальтовых утеплителей:

Мягкая вата из базальта отлично подходит для утепления стен. Ее широко применяют в домах, которые возводят по каркасной технологии.
Материал пригоден для утепления фасадов зданий, используется в вентилируемых фасадах.
Возможно выполнение работ других видов.

При использовании мягкой ваты обращайте внимание на то, чтобы на материал не оказывались значительные нагрузки. Не думайте, что раз материал мягкий, то его характеристики хуже. Дело в том, что такую вату выпускают из тончайших волокон. Их главная задача – удержание воздуха, что достигается путем создания множества полостей. Можно сказать, что именно тонкие волокна становятся главным препятствием теплопотерь.

Базальтовая плита средней жесткости используется при устройстве вентилируемых фасадов, в которых могут быть созданы воздушные полости с высокоскоростными потоками. Плита используется для тепло- и звукоизоляции. Востребован материал при устройстве защиты вентиляционных каналов от пламени. Базальтовую плиту можно использовать в тех же сферах, где применяется мягкая вата, но не нужно забывать о стоимости материала. Возможен перерасход средств.

Жесткая базальтовая плита подходит для работ, которые сопровождаются высокими нагрузками. Это утепление конструкций с армированием стен, дальнейшее нанесение штукатурки на поверхность. Материал широко используется при устройстве стяжки пола, жесткая плита надежно защитит помещение от теплопотерь. Возможны и другие работы, при которых на базальтовую плиту будет оказываться сильное воздействие.

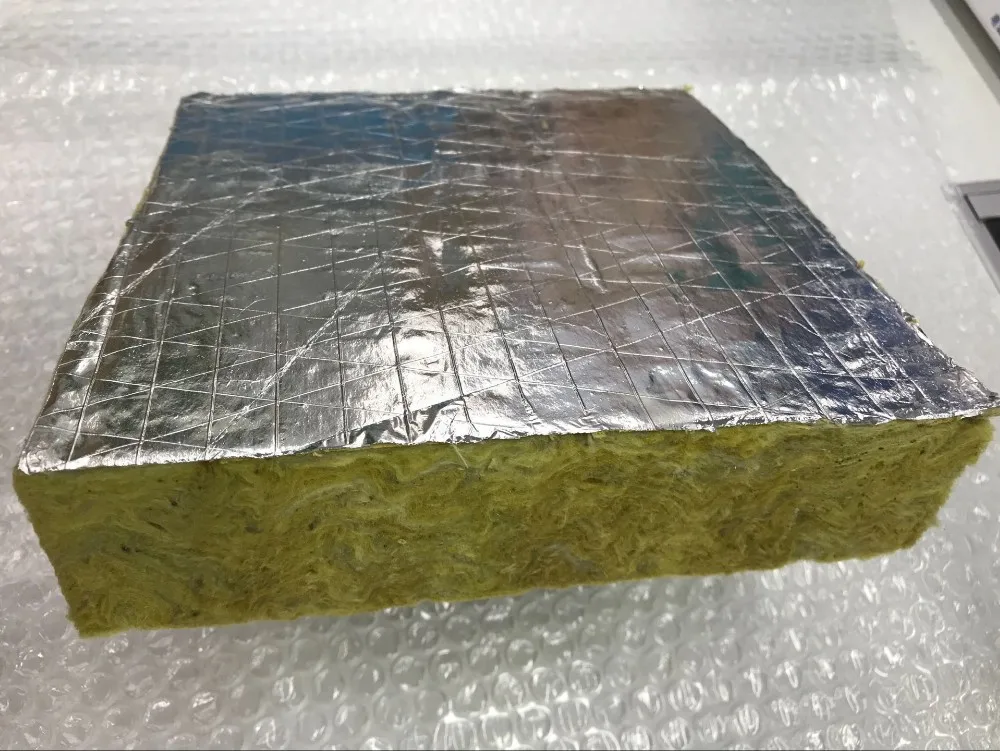

Если необходима двойная теплоизоляция, то лучше всего купить фольгированную вату из базальта. Материал не пропускает тепло, надежно удерживая его внутри помещения. Фольгированная вата отражает тепло внутрь, перенаправляя его обратно в дом еще на подступах к стенам. В продаже есть вата с односторонним покрытием, в наличии материал с фольгой, расположенной с двух сторон. Обратите внимание на то, что при монтаже материал следует располагать фольгой внутрь комнаты.

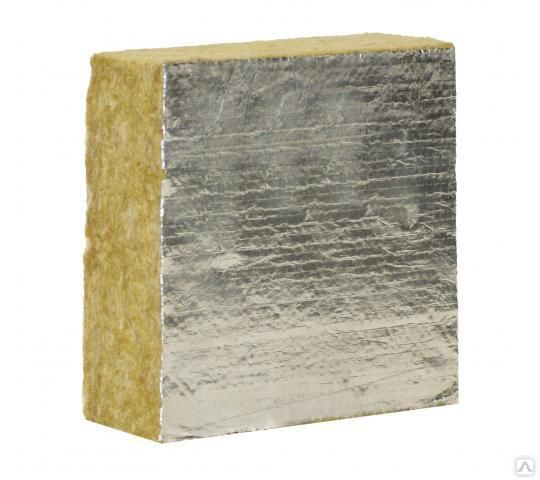

Фольгированная вата – универсальный материал, строители широко используют его во всех сферах. Он подходит для разных видов работ, монтаж плиты не займет много времени.

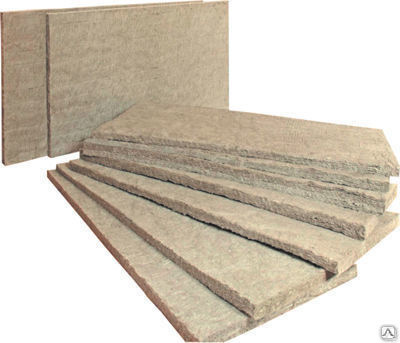

Минеральные плиты из базальтового волокна отличаются по толщине, этот фактор вы должны учесть, ведь толщина материала оказывает влияние на его технические характеристики и показатель теплопроводности. Если хотите обеспечить максимальный эффект, то покупайте листы как можно большей толщины. Но не забывайте, что существуют пределы использования.

Промышленность выпускает разные минеральные плиты на базальтовой основе, но при строительстве объектов лучше всего применять материал, максимальная толщина которого не превышает 100 мм. В крайних случаях нужно положить друг на друга две плиты, тогда вы усилите теплосберегающий эффект.

Есть еще одна сфера использования материала, речь идет о утеплении труб небольшого диаметра. Изделия имеют вид цилиндров, в которые помещают двухдюймовые трубы.

Многих строителей интересуют современные плиты теплоизоляционные из базальтовой ваты, выбор которых довольно широк и в специализированных магазинах вы найдете продукцию ведущих компаний.

Преимущества базальтовых утеплителей:

Базальтовая вата, имеет много преимуществ, которые и определяют сферу использования материала. Следующие характеристики могут быть отнесены к его достоинствам:

устойчивость к пламени;
прочность;
отличная теплоизоляция;
материал прослужит долго;
каменная вата «дышит».

Это далеко не все положительные характеристики материала. Рассмотрим их более подробно.

Отличные, по сравнению со всеми другими аналогичными материалами, теплоизоляционные характеристики. Если вы сравните теплопроводность силикатной ваты и базальтового утеплителя, то увидите, что базальтовая вата почти в два раза превосходит силикатную по всем параметрам. Великолепная звукоизоляция. Абсолютная пожаробезопасность. Минеральная базальтовая вата не горит, не плавится.

Длительный срок службы. Материал не подвержен гниению, он не рассыпается даже после нескольких лет службы. Этим базальтовая вата отличается от силикатной.

Высокая прочность материала. Характеристики базальтовой вата при сжатии не ухудшаются. Материал имеет прежние показатели звукоизоляции, он столь же хорошо удерживает тепло в помещении. А вот про силикатную вату такого сказать нельзя.

Высокие прочностные характеристики дают строителям возможность использовать каменную вату при отделке фасадов зданий. Материал наносят мокрым способом, затем его армируют и закрывают тонким слоем штукатурки.

Лица, знакомые со строительством, скажут, что аналогично стены утепляют пенопластом. Но он не «дышит», а вот каменная вата лишена такого недостатка. Именно поэтому строительные компании отдают предпочтение минеральной вате.

Отдельно стоит упомянуть легкость монтажа материала, небольшой вес листов каменной ваты. Вы без туда выполните укладку своими силами, не прибегая к помощи посторонних. Для качественного утепления стен достаточно тонкого слоя.

Плиты на базальтовой основе выгодно использовать в районах с суровым климатом, они подходят для утепления жилых зданий, а также промышленных объектов и сооружений общественного назначения.

Невысокая стоимость материала также является одним их его достоинств. Утепление дома или устройство звукоизоляции не потребует больших расходов. Имея ограниченный бюджет, вы без труда сделаете современный ремонт. Силикатная вата стоит дороже.

Многих заинтересует выбор плиты минеральной: базальтовой ваты в магазинах много, вы всегда найдете приемлемую продукцию по доступной цене.

Недостатки базальтовых утеплителей:

Материал обладает многими достоинствами, но есть ряд недостатков, на которые стоит обратить пристальное внимание. Так вы застрахуете себя от возможных разочарований, нивелируете отрицательные моменты.

Недостатков немного, стоит назвать следующие:

наличие стыков между плитами;
способность к паропропусканию;
монтаж с использование средств защиты.

Рассмотрим недостатки более подробно. Паропропускание – способность, которая делает материал мало пригодным для использования в некоторых областях. Утепляя подвал дома или цокольный этаж здания, лучше применять пенополистирол.

Укладывая листы базальтовой ваты, обращайте внимание на герметичность стыков. Это важный момент, ведь большое расстояние между плитами увеличивает теплопотери. Делайте монтаж как можно качественнее, тогда вы избежите подобных проблем.

Волокна базальта не колют руки, они очень мягкие. Хотя сам материал экологичен, монтаж плит нужно делать в респираторе, чтобы мельчайшие частицы каменной пыли не попали внутрь при вдыхании. Использование индивидуальных средств защиты защитит вас. Чтобы мельчайшие частички базальтовой пыли не попали внутрь помещения, закройте поверхности изнутри комнат гидроизоляционной мембраной.

Безопасность базальтовых утеплителей:

Сегодня большинство людей, делая ремонт в доме, интересуются экологичностью материалов. Жесткие базальтовые плиты и другие виды этого материала абсолютно безопасны для человека. Для производства используется натуральное сырье.

Базальт безвреден. Хотя для соединения волокон производители используют формальдегидную смолу, не стоит опасаться за здоровье. Из ваты фенол не может выделяться, ведь он полностью нейтрализуется при производстве материала. А введение смолы позволяет придать каменной вате ожидаемые от такой продукции характеристики. Да и на этой стадии концентрация смолы не превышает установленные показатели, находясь на минимально возможно отметке.

Если сравнить со стекловолокном, то станет ясно, что базальтовые волокна не колются.
Каменные волокна никогда не вызовут аллергическую реакцию, поэтому материал можно использовать для отделки домов, в которых будут жить аллергики.

Химическая активность:

Минеральная базальтовая плита – пассивный утеплитель, если рассмотреть его химическую активность. Если вы возьмете небольшой кусок ваты и приложите его к металлу, то будьте уверены в том, что на металлическом бруске никогда не появятся пятна ржавчины. Минеральная плита нейтральна к агрессивным средам, поэтому ее широко используют в промышленности. Вы легко теплоизолируете технические сооружения.

Базальт никогда не гниет, ведь камень не может гнить. Его рекомендуется использовать при строительстве частных домов, ведь такой утеплитель «не по зубам» грызунам.

Материал обладает низкой теплопроводностью. Этого удалось достичь благодаря необычному расположению волокон. Хаотичность их пересечения обеспечивает разнонаправленность волокон, благодаря чему структура материала становится воздушной.

Обзор современных материалов:

Многих владельцев частных домов интересуют отличия между минеральной плитой и базальтовой плитой, если сравнивать ее с утеплителями других видов. На российском рынке представлено несколько материалов, которые можно отнести к продукции из базальта. Рассмотрим самые распространенные из них.

Параметры базальтовой продукции РОКЛАЙТ
Длина изделия, в метрах	от 1 до 1,2
Ширина материала, в метрах	от 0,5 до 0,6
Толщина, в метрах	от 0,05 до 0,1
Теплопроводность, рассчитывается при t=10 °С, в Вт/мК	0,037
Теплопроводность, рассчитывается при t=25 °С, в Вт/мК	0,039
Способность материала к сжатию, в %	до 30
Паропроницаемость	0,3
Влажность, рассчитывается по массе, в %	до 0,5
Водопоглощение, рассчитывается по объему, в %	до 2
Органические вещества, в %	не более 2,5
Горючесть	Не горит
Плотность, в килограм/куб. м.	30-40
Температурный режим	от -60 до + 200 °С.

Строители же могут выбрать продукцию другой компании:

Параметры базальтовой продукции ROCKWOOL
Длина, в метрах	от 0,8 до 1,2
Ширина, в метрах	0,6
Толщина, в метрах	от 0,025 до 0,2
Теплопроводность, рассчитывается при t=10 °С	от 0,034 до 0,037
Теплопроводность, рассчитывается при t=25 °С	от 0,036 до 0,040
Сжимаемость, в %	до 60
Паропроницаемость	0,3
Влажность, рассчитывается по массе, в %	до 0,5
Водопоглощение, рассчитывается по объему, в %	до 1 или 1,5
Органические вещества, в %	до 1
Горючесть	не горит
Плотность	от 25 до 165
Температурный режим, в °С	от – 60 до + 680

Стоит отдельно сказать о всех достоинствах и недостатках, которые присущи базальтовой вате. Вода, попадая на каменную вату, не накапливается в материале. В этом отличие изделий из базальта от обычной минеральной ваты. Для утепления влажных помещений лучше всего подходит именно каменная вата, благодаря уникальным свойствам которой помещение никогда не будет терять тепло. Вода просто обтекает волокна, не проникая в них. Производители добились этого путем пропитки волокон ваты специальными маслами.

Купив десятисантиметровый мат базальтового утеплителя, вы гарантируете высочайшую степень защиты. Аналогичного эффекта можно добиться, возведя стену из керамического кирпича, толщина которой составит 1 м 17 см. Либо должен быть слой древесины, толщина которого составит 25, 5 см.

Не перегибайте маты каменной ваты, ведь материал достаточно ломкий. Волокно из базальта паропроницаемо, поэтому его можно использовать для утепления бани. Содержащая в воздухе влага пройдет через утеплитель, не намочив его. Слой каменной ваты будет надежно хранить тепло.

Уникальные характеристики продукции гарантируют комфортное проживание в доме, ведь в помещениях будет создан баланс между влажностью и температурой.

Вы можете использовать каменную вату на объектах, к которым предъявляются повышенные требования в плане пожарной безопасности. Вата не только не горит, она может преградить путь открытому пламени. Базальтовый утеплитель начинает плавится при 1114 ⁰С. Вы можете использовать его для того, чтобы изолировать те приборы, которые работают при высокой температуре.

Сводная таблица достоинств и недостатков минераловатных утеплителей.

Достоинства	Недостатки
Пожаробезопасность	Работа в респираторе при монтаже
Экологичность	Использование мембраны внутри комнат
Легкость монтажа	Возможны теплопотери в местах стыков при некачественном монтаже
Великолепная звукоизоляция	Ломкость
Отличная теплоизоляция
Демократичная стоимость
Материал не боится воды

Заключение:

Базальтовые каменные плиты – современный материал, который позволяет создать в здании высокоэффективную систему защиты от теплопотерь. Материал может использоваться для создания защиты от пламени. Минерально базальтовый утеплитель не нужно защищать от воды. Каменная базальтовая плита обладает многими другими достоинствами. Для укладки ваты используйте респиратор, а помещение изнутри защищайте специальной мембраной.

Базальтовые утеплители

Коротко о материалах

ТеплоKNAUF Коттедж и Коттедж +

Утеплители ТеплоKNAUF Коттедж это минераловатные теплоизоляционные материалы нового поколения, применение которых выгодно для тех, кто хочет сэкономить на обогреве своего частного дома и при этом сделать свое жилье уютным и комфортным для проживания.

Подробнее

Изовер Классик Плита

ISOVER Классик Плита — плиты из минеральной ваты на основе стекловолокна. Материал производится из природных компонентов: песок, сода, известняк и содержит минимальное количество синтетического связующего.

Подробнее

ТеплоKNAUF Дача

Утеплительные и шумоизоляционные материалы ТеплоKNAUF Дача это превосходная возможность сэкономить на цене материалов, не потеряв при этом в качественных характеристиках и долговечности в тех случаях, когда Вы хотите утеплить скатную кровлю, перекрытия, перегородки и т. п.

Подробнее

ТеплоKNAUF Дом и Дом +

ТеплоKNAUF Дом это недорогой, но экологически чистый, долговечный и максимально простой при монтаже утеплитель, который востребован в частном домостроении при тепло- и шумоизоляции различных конструкций. Используя ТеплоKNAUF Дом Вы экономите трижды: при покупке материала, при монтаже и оплате счетов за энергоносители, расходуемые на отопление.

Подробнее

Baswool Лайт

Утеплитель Baswool Лайт – это гидрофобизированные плиты из базальтовой минеральной ваты.

Подробнее

Rockwool УТЕПЛИТЕЛЬ ЭКОНОМ

Ваше жилище будет защищено от появления грибка, плесени или грызунов. Потому что материал является биостойким, а значит, не пригоден в качестве пищи для грызунов и насекомых, а также не способствует росту бактерий.

Подробнее

ТеплоKNAUF Премиум

Утеплитель ТеплоКНАУФ Премиум – премиальный продукт в линейке Частное домостроение с расширенной сферой применения.

Подробнее

Изобел

Нужен недорогой, но качественный утеплитель? Минераловатные плиты Изобел – идеальное решение. Ведь Изобел это экологическая чистота, негорючесть, высокие шумо- и теплоизоляционные характеристики, прекрасная паропроницаемость, долговечность. И все это по низким ценам. Закажите Изобел сейчас и наслаждайтесь экономией на отоплении не один десяток лет.

Подробнее

РОКЛАЙТ

Роклайт – высококачественные минераловатные плиты, предназначенные для утепления и звукоизоляции любых конструкций, при эксплуатации которых утеплитель не будет нагружаться. Востребован – для полов, мансард, наружных стен и внутренних перегородок, скатных кровель и т.д. Утеплитель Роклайт – цена гораздо ниже качества!

Подробнее

Baswool Стандарт

Утеплитель Baswool Стандарт – это теплозвукоизоляционные плиты, изготовленные из базальтовых минеральных пород.

Подробнее

Изобокс Экстралайт

Изобокс Экстралайт это высокоэффективная теплоизоляция любых конструкций, в которых утеплитель при эксплуатации не нагружается. Изобокс Экстралайт служит максимально долго и абсолютно надежно, плюс, он достаточно недорогой. Изобокс Экстралайт – легкий утеплитель для надежной теплоизоляции!

Подробнее

Минплита Изолайт Л 1000х600х100 мм, (упак.:4 плиты; 2,4 м2; 0,24 м3; пл. 40 кг/м3)

Минплита производства Изорок “Изолайт Л” толщиной 100 мм- это невоспламеняемый, гидрофобизированный, звукотеплоизоляционый материал в плитах, произведен из каменной ваты. Применяйте для той конструкции, где сам утеплитель защищен от прямого давления на его поверхность.

Подробнее

Минвата Isoroc Изолайт Л (пл. 40) 1000х600х50мм

Изолайт Л – выгодный по цене минеральный и НЕ горючий утеплитель, который вы легко можете применить для – полов между лагами, чердачных помещений, скатных крыш, межэтажных перекрытий, то есть, везде, где утеплитель не нагружается при эксплуатации. Сэкономьте максимум тепла в помещении!

Подробнее

Изовер Лайт

В детстве мы многие верили в сказки. А взрослая жизнь не часто балует нас приятными сюрпризами. Однако отечественный производитель преподнес идеальный подарок для строителей и застройщиков.

Подробнее

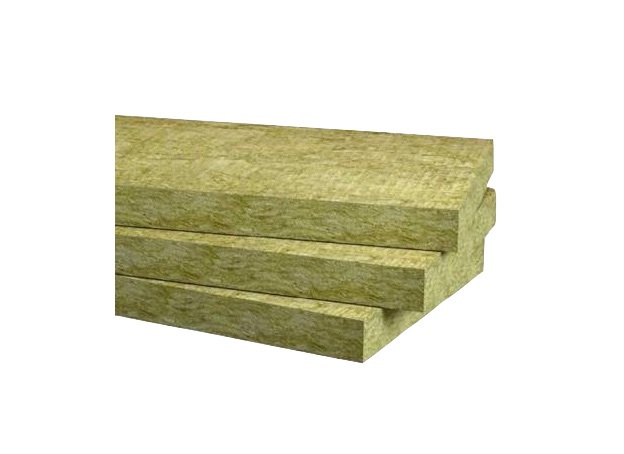

Технолайт ЭКСТРА

Технолайт ЭКСТРА – это не горючая минеральная вата решает вопрос тепло-звукоизоляции в жилых и промышленных конструкциях там где нет внешней нагрузки на саму теплоизоляционную плиту. Применяется для скатной кровли, в полах по лагам, меж этажных и межкомнатных перегородках, на чердаках и мансардах.
Плотность: 30-38 кг/м3

Подробнее

Минплита Изолайт (пл.50) 1000х600х50 мм

ИЗОЛАЙТ – Легкий и прочный, простой в монтаже и надежный в эксплуатации, гидрофобный минераловатный утеплитель Изолайт это превосходное решение для теплоизоляции любых конструкций, где утеплитель будет защищен от механических нагрузок. Выбирайте Изолайт, если хотите, чтобы тепло в доме хранилось долго!

Подробнее

Минплита Изолайт (плотность 50 кг/м3) 1000х600х100 мм

Базальтовая минвата Изолайт производства заводом Isorok плотностью 50 кг/м3 – применяется на не нагружаемых конструкциях в гражданском и промышленном строительстве таких как: перегородки, полы, скатные кровли и второй слой на вент фасадах.

Подробнее

Технолайт ОПТИМА

Технолайт ОПТИМА – высокоэффективный минераловатный утеплитель, который превосходно сохранит тепло в любом помещении или здании. Применяется в тех случаях, когда на него не будут оказываться внешние воздействия и нагрузки. Технолайт ОПТИМА – превосходное решение для утепления полов между лагами, каркасных перегородок, мансард, чердаков. Чтобы зимой было тепло – необходимо приступить к утеплению уже сейчас!

Подробнее

Rockwool Лайт Баттс Скандик

Лучший продукт в своем классе, новое поколения утеплителя, новый уровень качества. ЛАЙТ БАТТС СКАНДИК – лёгкие гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых пород.

Подробнее

Rockwool Лайт Баттc

Rockwool Лайт Баттc – минераловатные плиты для утепления не нагружаемых поверхностей. Данный материал произведен по специальной технологии Флекси, что выгодно отличает его от аналогов, так как, эта технология значительно упрощает монтаж минераловатных плит внутрь любого каркаса. Rockwool Лайт Баттc – надежный утеплитель, которые легко и просто монтировать!

Подробнее

Baswool Вент Фасад

Минеральная вата BASWOOL ВЕНТ ФАСАД создана из расплавов пород базальтовой группы, благодаря чему этот утеплитель для вентилируемого фасада можно смело назвать экологичным. Но хорошая теплоизоляция – далеко не единственный козырь у Басвула. О его главных преимуществах мы сейчас Вам и расскажем!

Подробнее

Rockwool Кавити Баттс

Rockwool Кавити Баттс это легкий утеплитель для стен, выполненных по трехслойной технологии. Благодаря низкой теплопроводности, небольшому весу, гидрофобности данный материал не только прекрасно защитит стены от утечки тепла, но и будет служить максимально долго. Rockwool Кавити Баттс – утепляет стены качественно и надолго!

Подробнее

Техноблок СТАНДАРТ

Минераловатные плиты Техноблок это утеплительный материал для каркасных, в том числе и наружных стен, а также при устройстве теплоизоляции стен из слоистой (колодцевой) кладки. Материал прекрасно подойдет, как для вертикальных, так и горизонтальных поверхностей.

Подробнее

Изовер Венти Оптимал

Современный Изовер (ISOVER) Оптимал долговечен – установил один раз, пользуешься больше половины века. Срок эксплуатации в российском климате составляет более 50лет.

Подробнее

Изорок П 75 (пл. 65)

Изорок П 75 это недорогие полужесткие минераловатные плиты, которые надежно сохраняют тепло, служат долго и надежно. Изорок П 75 это универсальность применения и огромное количество преимуществ, как при эксплуатации, так и при монтаже. Изорок П 75 – сохраните максимум тепла в своем доме!

Подробнее

Rockwool Акустик Баттс

Rockwool Акустик Баттс это специальные минераловатные плиты для звукоизоляции помещений. Их особый состав и современная технология производства позволяют снизить уровень шума в любом помещении до минимума. Rockwool Акустик Баттс – надежной шумопоглощение на долгие годы!

Подробнее

Baswool РУФ Н

BASWOOL РУФ Н -это ультрасовременный тепло- звукоизоляционный материал, изготовленный из базальтовых волокон и предназначенный для утепления плоских кровель в качестве нижнего слоя.

Подробнее

Baswool Сэндвич К

БАСВУЛ СЭНДВИЧ К – плиты из минеральной ваты, изготовленные путем расплава горных пород базальтовой группы, обладающие гидрофобными свойствами.

Подробнее

Baswool Сэндвич С

Облегченные теплоизоляционные плиты плотностью 90-120 кг/куб. м. Применяются при трехслойной теплоизоляции в стеновых сендвич-панелях.

Подробнее

Baswool Флор

Утеплитель Baswool Флор – это гидрофобизированная минеральная вата, изготовленная на основе высокоэкологичных базальтовых пород.

Подробнее

Rockwool Венти Баттс Д

Минераловатные плиты Rockwool Венти Баттс Д это специальное теплоизоляционное решения для вентилируемых фасадов. Материал, с одной стороны, это жесткая, с другой стороны, более мягкая и более легкая плита. Таким образом, нет необходимости тратить средства и время на монтаж двухслойных систем теплоизоляции. Поверх Rockwool Венти Баттс Д также не надо использовать ветрозащитные материалы. Rockwool Венти Баттс Д – высокие технологии позволяют экономить без потери качества!

Подробнее

Минвата Ультралайт 1200х600х50, (8 плит; 2,88 м2; 0,288 м3), плотн.

33 кг/м3

Утеплитель Изорок Ультралайт толщиной 50 мм – это невоспламеняемая, гидрофобизированная, звукотеплоизоляционая плиты из каменной ваты, которая изготавливается из базальта.Так как минвата Ультралайт пренадлежит к мягким маркам, то размещать его нужно на скатной кровли, вперегородках или в системе мансарды следите, чтобы на утеплитель не было давления.

Подробнее

Минплита Ультралайт 1200х600х100 мм, (4 плиты; 2,88 м2; 0,288 м3), плотн. 33 кг/м3

Это невоспламеняемый, гидрофобизированный, звукотеплоизоляционые плиты из каменной ваты на основе горных пород базальтовой группы. Так как эта минплита 100 мм толщиной относится к числу мягких типов утеплителей, то размещать, устраивать его требуется в не нагружаемой системе будь то кровля или перегородки.

Подробнее

Baswool Фасад

Теплоизоляция BASWOOL на основе горных пород базальтовой группы – это лучшее решение для утепления дома, коттеджа, общественных или промышленных учреждений.

Подробнее

Изорок П 125 (пл.

90)

Основное применение Изорок П 125 это вентилируемые фасады, и кроме того, вы легко можете применить его: в мансардных и межэтажных перекрытиях, перегородки, в колодцевой кладке в общем там, где нужен более плотный и жесткий материал

Подробнее

Изовент Л 1000х600х50 мм минераловатный утеплитель (пл. 80 кг/м3)

Изовент Л толщиной 50 мм – минераловатный утеплитель на основе горных пород. Используется для вент фасада, прикрепляется к стене специальными крепежами, дальше фасад облицовывается оцинкованными панелями различного цвета, где между теплоизоляционным плитами и облицовкой делают специальный промежуток. Такой пробел обеспечивает движение воздуха, так отводится лишнюю влагу с поверхности теплоизоляционного материала. Для экономии денежных средств применяйте для нижнего слоя Изорок П 75 плотность 65 кг/м3.

Подробнее

Изовент Л 1000х600х100 мм минераловатный утеплитель (пл. 80 кг/м3)

Изовент Л толщиной 100 мм – утеплитель из минваты на основе горных базальтовых пород. Используется для вентилируемого фасада, прикрепляется к стене необходимыми дюбелями, потом фасад облицовывается керамогранитом, где между утеплителем и облицовкой делают необходимый зазор. Такой зазор обеспечивает передвижение воздуха, за счет этого отводит лишнюю влагу с поверхности теплоизоляционного материала. Для экономии финансов средств применяйте для нижнего слоя Изорок П 75 плотн. 65 кг/м3.

Подробнее

Baswool РУФ

Гидрофобизированные теплозвукоизоляционные плиты, на основе минеральной ваты производимой из горных пород базальтовой группы. BASWOOL РУФ является негорючим высокоэффективным материалов для обустройства кровли.

Подробнее

Rockwool Венти Баттс

С помощью данных минераловатных плит можно сделать долговечную, качественную и надежную теплоизоляцию вентилируемого фасада, как в один слой, так и в два, используя Rockwool Венти Баттс, в качестве наружного утеплительного слоя. Применение Rockwool Венти Баттс это экономия, ведь данный материал не требует обязательного применения ветрозащитных материалов. Rockwool Венти Баттс – эффективный и экономный утеплитель для вентилируемых фасадов!

Подробнее

Техновент СТАНДАРТ

Техновент СТАНДАРТ – высоконадежный, долговечный, специальный минераловатный утеплитель для вентилируемых фасадов. Его применение гарантирует продолжительный срок тепло- и звукоизоляции без замены и новых денежных вложений. Техновент СТАНДАРТ – для лучших фасадов выбирают лучший утеплитель!

Подробнее

Изофлор 1000х600х100 мм минераловатный утеплитель (пл.110)

Изофлор плотностью 110 кг/м3, размером 1000х600х100: применяют в качестве теплоизоляционного слоя в трехслойных бетонных и железобетонных панелях, при устройстве тепло-, звукоизоляции меж этажных перекрытий под стяжку или наливной пол, в панелях типа “сэндвич” с защитой металлоконструкцией с двух сторон. Рекомендуем при стяжке по утеплителю предварительно защищать его полиэтиленовой пленкой.

Подробнее

Изофлор 1000х600х50 мм минераловатный утеплитель (пл.

110)

Изофлор толщиной 50 мм — утеплитель, в виде негорючих влагозащищенных плит из минваты. Лучше всего применять этот теплоизоляционный материал в таких элементах, как: стеновые панели, металлоконструкции (между листами), произведенные по принципу «сендвич»; перекрытия между этажами под стяжку. Производитель Изорок рекомендует использовать полиэтиленовую пленку поверх плит перед тем, как делать стяжку.

Подробнее

Rockwool Руф Баттс Н ОПТИМА

Rockwool Руф Баттс Н это минераловатные плиты высокой прочности для плоских нагружаемых кровель. Данный материал допускается к укладке прямо на основание кровли без защитной стяжки. Он выдерживает сильные нагрузки, негорюч и превосходно сохраняет тепло и защищает от шума. Rockwool Руф Баттс Н – надежность утепления и экономия времени и денежных средств.

Подробнее

Техновент ОПТИМА

Минераловатные плиты Техновент ОПТИМА – прекрасный выбор для вентилируемых фасадов. Данные материалы рассчитаны на долгий срок эксплуатации, максимальное сохранение тепла в помещениях, обладают прекрасными гидрофобными и пожаробезопасными характеристиками плюс, не представляют интереса для грызунов. Техновент ОПТИМА – надежный утеплитель для вентилируемых фасадов!

Подробнее

Baswool Флор П

Гидрофобизированные теплоизоляционные плиты, изготовленные из минеральной ваты на основе базальтового (каменного) волокна. Применяются в качестве тепло-, звукоизоляционного слоя в строительных конструкция всех видов зданий и сооружений.

Подробнее

Изофас (пл. 110)

Решили утеплить фасад «мокрым» способом? Минераловатные плиты Изофас – лучшее решение, ведь Изофаз это прекрасные теплоизоляционные характеристики, негорючесть, прочность, долговечность и легкость обработки. Зимой тепло в доме – если он утеплен материалом Изофас!

Подробнее

Техноруф Н 30

Техноруф Н 30 – минераловатные плиты для утепления плоских кровель, применяют как нижний слой в теплоизоляционной конструкции обычно с толщиной от 100 мм.

Подробнее

Baswool РУФ В

Подробнее

Техновент ПРОФ

Утеплитель Техновент ПРОФ это самое лучшее решение при выборе минераловатных плит для вентилируемых фасадов. Техновент ПРОФ производится по самым современным технологиям и в соответствии с самыми высоким стандартами качества, поэтому Вы можете быть абсолютно уверены применяя его в системах «вентилируемый фасад», что получите максимум эффективности, надежности и долговечности. Техновент ПРОФ – выбор профессионалов!

Подробнее

Изоруф Н 1000х600х100 минераловатный утеплитель (пл. 130)

Изоруф Н толщиной 100 мм – это высококачественный и надежный утеплитель для плоских кровель из основания железобетона или профнастила. Его используют в двухслойных системах утепления в качестве нижнего теплоизоляционного слоя. Для верхнего слоя кровельного пирога рекомендуем применять плотный утеплитель Изоруф В 50 мм плотностью 175 кг/м3.

Подробнее

Изоруф Н 1000х600х50 мм – минераловатный утеплитель (пл. 130)

Базальтовый теплоизоляционный материал производства завода Изорок в плитах Изоруф Н толщиной 50 мм, применяют для нижнего слоя двух или трехслойной теплоизоляционной системы в плоских крышах складских и промышленных строений. Для верхнего слоя стандартно вам так же понадобиться Изоруф В 50 мм. Обращайтесь, поможем куптиь со склада в Москве, с быстрой доставкой. Обеспечим скидку на 20 м3.

Подробнее

Rockwool Фасад Баттс ОПТИМА

Rockwool Фасад Баттс – надежные, долговечные при эксплуатации и легкие в монтаже минераловатные плиты для наружного утепления стен фасадов под штукатурку. Данный материал характеризуется прочностью, жесткостью и пожаробезопасностью, поэтому он может применяться на фасадах любых зданий. Rockwool Фасад Баттс – все тепло остается в помещении, а не уходит сквозь стены!

Подробнее

Rockwool Фасад Баттс Д ОПТИМА

Rockwool Фасад Баттс Д – это высококачественный фасадный утеплитель, который благодаря своему особому строению (двухслойному) не только качественно защитит стены от утечки тепла, но еще и легок, и прост в монтаже. Применяется на «мокрых» фасадах. Rockwool Фасад Баттс Д – современные технологии хранят тепло в доме!

Подробнее

Технофас ЭФФЕКТ

Технофас – один из лучших минераловатных утеплителей в своем классе, его отличают высокое качество и вполне приемлемая цена, которая позволит сэкономить денежные средства. С использованием материалов Технофас утепляют фасады различных зданий. Технофас это утеплитель под мокрую штукатурку. Чтобы зимой было тепло и комфортно необходимо уже сейчас позаботиться о тепле – утеплить фасад материалом Технофас!

Подробнее

Изоруф 1000х600х50 минераловатный утеплитель

Минераловатные плиты Изоруф толщиной в 50 мм – надежная и долговечная (более 50 лет) теплоизоляция для плоских однослойных кровельных конструкций с перекрытиями из железобетона, профнастила и других оснований. Используют как для верхнего слоя на утеплитель для нижнего слоя Изоруф Н (такая конструкция выгодна по цене), так и в два слоя по 50 мм как с использованием защитной стяжки, так и без нее.

Подробнее

Изоруф 1000х600х100 минераловатный утеплитель

Минераловатный утеплитель Изоруф толщиной 100 мм и плотностью 150 кг/м3 – применяется на плоской кровли в один слой для гаражей, промышленных зданий, складов и частных домов с плоской кровлей эксплуатируемых и не эксплуатируемых. Быстрее монтируется и эффективнее контролируется качество укладки. Так же применяется при двухслойном утеплении, где нижним слоем используется утеплитель Изоруф Н плотностью 130 кг/м2.

Подробнее

Техноруф 45

Техноруф 45 – универсальный утеплительный минераловатный материал, который станет превосходным решением при устройстве мягких кровельных, как нагружаемых, так и не нагружаемых конструкций. Выбирая Техноруф 45, Вы получаете – эффективное утепление, пожаробезопасность, простоту монтажа и длительный срок эксплуатации. Техноруф 45 – сделать кровлю теплой легко, не дорого и надолго!

Подробнее

Rockwool Руф Баттс В ОПТИМА

Rockwool Руф Баттс В – это очень плотный теплоизоляционный материал, который применяют на плоских эксплуатируемых кровлях для верхнего слоя теплоизоляционного пирога с толщиной 40-50 мм.

Подробнее

Rockwool Фасад Баттс ЭКСТРА

Плиты из каменной ваты ФАСАД БАТТС ЭКСТРА используются в качестве теплоизоляционного слоя в системах фасадной изоляции с тонким штукатурным слоем. Крепление осуществляется специальными дюбелями.

Подробнее

Изоруф В 1000х600х50 мм минераловатный утеплитель (пл.175)

Минераловатный утеплитель Изоруф В – не горючий с повышенной плотностью материала. Превосходный материал для двухслойного утепления плоских кровель, который применяется для верхнего слоя теплоизоляционной конструкции, а для нижнего слоя лучше применить Изоруф Н плотностью 130 кг/м2. Цена на минвату Изоруф В выгодно отличается от других заводов производителей с такой же характеристикой.

Подробнее

Rockwool Руф Баттс В ЭКСТРА

Rockwool Руф Баттс это именно тот минераловатный теплоизоляционный материал, который прекрасно предотвратит максимум теплопотерь через кровлю. Rockwool Руф Баттс – надежен, гидрофобен и прочен. Он будет служить десятилетиями, не требуя замены, а его универсальность позволяет поменять его практически на любых типах кровельных конструкций. Rockwool Руф Баттс – не пропускает тепло через кровлю!

Подробнее

Техноруф В60

Техноруф В 60 это максимум прочности, максимум надежности, максимум эффективности и долговечности при утеплении плоских кровельных конструкций. Данный материал может быть использован на кровлях зданий любого предназначения – частного или общественного. Техноруф В60 может применяться без устройства защитных стяжек, тем самым, снижая вес конструкции, экономя денежные средства и время на кровельные работы. Чтобы теплопотери были минимальны – выполните утепление кровли сейчас, используя Техноруф В60.

Подробнее

Преимущества

Невысокая стоимость
материала

Только качественные
и надежные материалы

Срок службы материала
до 50 лет

Если Вы уже знаете, какой материал Вам нужен,
оставьте нам заявку, и мы вам сами позвоним.

Оставить заявку прямо сейчас

Займет 25 секунд

базальтовая плита ТИЗОЛ

Плита базальтовая EURO-ТИЗОЛ

Универсальные тепло – и звукоизоляционные гидрофобизированные плиты EURO-ЛАЙТ – негорючий экологически чистый базальтовый утеплитель.
Высоким уровень теплозащиты и звукопоглощающей способностью.

    Минимальная нагрузка на конструкцию
    Высокие шумопоглощающие свойства
    Легко поддаются обработке, быстрый монтаж
    Плотно прилегают к конструкции
    Сохраняют форму, не дают усадки в течение всего срока эксплуатации

Плиты EURO-ЛАЙТ плотностью 25, 30, 34, 40, 50 кг/куб.

EURO – БЛОК ТИЗОЛ

Негорючие тепло – и звукоизоляционные гидрофобизированные плиты из минеральной ваты на основе горных пород базальтовой группы с высоким уровнем теплозащиты и звукопоглощающей способностью.

    Стабильность формы и объема в течение всего срока эксплуатации
    Низкое водопоглощение – гидрофобность
    Высокая паропроницаемость
    Легко поддаются обработке, быстрый монтаж
    Плотно прилегают к конструкции
    Химическая стойкость к материалам конструкции
Плотность 50-65 кг/куб.

EURO – ВЕНТ

Негорючие гидрофобизированные тепло – звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы с высоким уровнем теплозащиты и звукопоглощающей способностью.
Плиты разработаны специально для навесных фасадных систем с воздушным зазором.
Их применение не требует использования ветрозащитных мембран.

Плотность плит (кг/куб)           EURO-ВЕНТ Н   40-50
                                                     EURO-ВЕНТ      70-90
                                                     EURO-ВЕНТ В   90-110

EURO – РУФ

Жесткие и повышенной жесткости негорючие тепло- звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы с высоким уровнем теплозащиты и звукопоглощающей способностью.
Плиты гидрофобизированы.

EURO-РУФ Н, EURO-РУФ, EURO-РУФ В, EURO-РУФ В Супер.
Марки различаются по таким техническим характеристикам как плотность, прочность на сжатие, теплопроводность.

EURO – ФАСАД

Негорючие гидрофобизированные тепло- звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы с высоким уровнем теплозащиты и звукопоглощающей способностью.
Плиты EURO-ФАСАД, EURO-ФАСАД ОПТИМА, EURO-ФАСАД УНИВЕРСАЛ созданы специально для штукатурных фасадных систем.

Плотность (кг/куб)

EURO-ФАСАД                             140-160
EURO-ФАСАД ОПТИМА           110-130
EURO-ФАСАД УНИВЕРСАЛ     120-140

EURO – СЭНДВИЧ

Плиты разработаны специально для применения в качестве “сердечника” в трехслойных стеновых и кровельных “сэндвич”-панелях с облицовкой тонколистовым металлом.
Плотность плиты (кг/куб) EURO-СЭНДВИЧ С 95-115
EURO-СЭНДВИЧ К 125-15

Оставить заявку на Тизол

Имя

E-mail*

Число с картинки *		Число с картинки

Наша продукция

Теплоизоляция

Вспененные полиэтилены

Вспененные полипропилены

Базальтовые утеплители

Минераловатные утеплители

Утеплитель для труб ПОРИЛЕКС

Базальтовые цилиндры

Экструдированные пенополистиролы

Каучуковая изоляция и утеплители

Звукоизоляционные материалы

карта сайта

Кабельные системы обогрева

Решение нестандартных задач обогрева

Бытовой обогрев

Промышленный обогрев

Промышленный обогрев взрывоопасных зон 2ЕхеII

Изоляционные материалы

Стеклопластик РСТ

Стеклоткань Э3-200, Т-11, Т-13, ТР-47, ТР 56

Стеклохолст ПСХ-Т, ИПС-Т

Паро-гидроизоляционные материалы

Фольматкань

Рубероид

Прочее

Фольга алюминиевая

Шумо звукоизоляция

Мастики и праймеры

Наплавляемая кровля

Антисептики, грунтовки, краски

ПромИзоляция
Copyright © 2007-2021
Сайт разработан web-студией ArtDig
CMS SiteEdit

Плиты базальтовые в Мытищах: 280-товаров: бесплатная доставка, скидка-42% [перейти]

Партнерская программаПомощь

Мытищи

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Продукты и напитки

Детские товары

Мебель и интерьер

Электротехника

Сельское хозяйство

Вода, газ и тепло

Торговля и склад

Все категории

ВходИзбранное

ПромышленностьОгнеупорные и кислотоупорные материалыБазальтовые материалыПлиты базальтовые

Базальтовая плита Izogertz Basalt Acoustic

В МАГАЗИНЕще цены и похожие товары

Базальтовая плита Izogertz Ultra Slim

В МАГАЗИНЕще цены и похожие товары

Базальтовая плита Izogertz Floor Protect

В МАГАЗИНЕще цены и похожие товары

ИЗОВЕР Базальтовая плита Каркасный Дом 1000х600х100мм (2. 4м2=0,240м3) (4шт)

ПОДРОБНЕЕЕще цены и похожие товары

ИЗОВЕР Базальтовая плита Каркасный Дом 1000х600х50мм (4,8м2=0,240м3) (8шт)

ПОДРОБНЕЕЕще цены и похожие товары

ИЗОВЕР Базальтовая плита ОПТИМАЛ 1200х600х50мм (5,76м2=0,288м3) (8шт)

ПОДРОБНЕЕЕще цены и похожие товары

ИЗОВЕР Базальтовая плита Мастер Теплых Крыш 1000х600х50мм (4,8м2=0,240м3) (8шт)

ПОДРОБНЕЕЕще цены и похожие товары

ИЗОВЕР Базальтовая плита Мастер Теплых Стен 1000х600х100мм (2,4 м2=0,240 м3) (4шт)

ПОДРОБНЕЕЕще цены и похожие товары

ИЗОВЕР Базальтовая плита ОПТИМАЛ 1000х600х50мм (4,8м2=0,24м3) (8шт)

ПОДРОБНЕЕЕще цены и похожие товары

ИЗОВЕР Базальтовая плита Мастер Теплых Крыш 1000х600х100мм (2,40 м2=0,240 м3) (4шт)

ПОДРОБНЕЕЕще цены и похожие товары

ИЗОВЕР Базальтовая плита ВЕНТИ Оптимал 1000х600х100мм (1,8м2=0,18м3) (3шт)

ПОДРОБНЕЕЕще цены и похожие товары

ИЗОВЕР Базальтовая плита Мастер Теплых Стен 1000х600х50мм (4,8 м2=0,240 м3) (8шт)

ПОДРОБНЕЕЕще цены и похожие товары

ИЗОВЕР Базальтовая плита ОПТИМАЛ 1200х600х100мм (2. 88м2=0,288м3) (4шт)

ПОДРОБНЕЕЕще цены и похожие товары

ИЗОВЕР Базальтовая плита ОПТИМАЛ 1000х600х100мм (2,4м2=0,24м3) (4шт)

ПОДРОБНЕЕЕще цены и похожие товары

ИЗОВЕР Базальтовая плита ВЕНТИ 1000х600х50мм (3,6м2=0,18м3) (6шт)

ПОДРОБНЕЕЕще цены и похожие товары

ИЗОВЕР Базальтовая плита ВЕНТИ 1200х600х50мм (4,32м2=0,216м3) (6шт)

ПОДРОБНЕЕЕще цены и похожие товары

1 500

2400

Базальтовый мат/картон/плита/лист/одеяло с фольгой 1000х600х10 мм, 3 шт. , 1,8 м2 BASFIBER изоляция/утеплитель/пароизоляция/теплоизоляция/огнеупорный для стен, бань, саун и печей аналог асбестового

В МАГАЗИНЕще цены и похожие товары

1 200

2100

Базальтовый мат/картон/плита/лист/одеяло 1000х600х8 мм, 3 шт., 1,8 м2 BASFIBER изоляция/утеплитель/пароизоляция/теплоизоляция/огнеупорный для стен, бань, саун и печей аналог асбестового/войлока

В МАГАЗИНЕще цены и похожие товары

Утеплитель Изобел Л-25 1000х600х50мм (4,8м2) (0,24м3) упак/8 плит

В МАГАЗИНЕще цены и похожие товары

Утеплитель Изобел Л-25 1000х600х100мм (2,4м2) (0,24м3) упак/4 плит

В МАГАЗИНЕще цены и похожие товары

Базальтовая плита фольгированная FIRE BATTS (1000х600х30 мм) (6 шт/уп)

ПОДРОБНЕЕЕще цены и похожие товары

Утеплитель Изовол Л-35 1200х600х100 (2,88м2) (0,288м3) 4 плиты 35 кг/м3

ПОДРОБНЕЕЕще цены и похожие товары

Плита минераловатная технониколь техноакустик 1200x600x100 4 шт Производитель: ТЕХНОНИКОЛЬ, Ширина:

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Технониколь Техноакустик 1200х600х100 мм 6 плит в упаковке Ширина: 600мм

ПОДРОБНЕЕЕще цены и похожие товары

Плита минераловатная технониколь Техноакустик 1200x600x100, 6 шт Производитель: ТЕХНОНИКОЛЬ,

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Технониколь Техноблок Стандарт 1200х600х50 мм 12 плит в упаковке Тип: каменная

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Isoroc Изолайт 1000х600х50 мм 8 плит в упаковке Тип: каменная вата, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Технониколь Технофас Коттедж 1200х600х100 мм 3 плиты в упаковке Тип: каменная

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая плита фольгированная (1000х600х30мм) (6 шт/уп) Тип: каменная вата, Ширина: 600мм

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Rockwool Акустик Баттс 1000х600х100 мм 5 плит в упаковке Тип: каменная вата,

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая плита фольгированная Rockwool Firebatts упаковка 6 шт Тип: каменная вата, Ширина: 600мм

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Rockwool Венти Баттс 1000х600х100 мм 4 плиты в упаковке Тип: каменная вата,

ПОДРОБНЕЕЕще цены и похожие товары

Плиты минераловатные технолайт экстра 1200х600х100 – 6 шт/уп – 0,432 м3 Ширина: 600мм

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Rockwool Сауна Баттс 1000х600х100 мм 4 плиты в упаковке Тип: каменная вата,

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая плита фольгированная FIRE BATTS (1000х600х30мм) (6 шт/уп) Производитель: Литком, Форма:

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Технониколь Технофас 1200х600х50 мм 6 плит в упаковке Тип: каменная вата,

ПОДРОБНЕЕЕще цены и похожие товары

Плита минераловатная Изовер Теплая Крыша 1. 22 м*5 м/100 мм Производитель: Isover, Ширина: 1220мм

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Rockwool Кавити Баттс 1000х600х100 мм 5 плит в упаковке Тип: каменная вата,

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Isover Венти 1200х600х100 мм 3 плиты в упаковке Тип: каменная вата, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Технониколь ТехноФас Коттедж 1200х600х50 мм 6 плит в упаковке Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая плита фольгированная FIRE BATTS (1000х600х30мм) (6 шт/уп) Тип: каменная вата, Ширина:

ПОДРОБНЕЕЕще цены и похожие товары

Плита минеральная Шуманет БМ 1200х600х50 мм 4 шт (2,88 м2) Ширина: 600мм

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/86/3e/863e887db2ca513884d76634b7501b10.png”>

Базальтовая вата Isoroc Изолайт 1000х600х100 мм 4 плиты в упаковке Тип: каменная вата, Ширина: 600мм

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Rockwool Руф Баттс 1000х600х50 мм 4 шт (2,4 м2) Тип: каменная вата, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Плиты минераловатные технолайт экстра 1200х600х50 – 12 шт/уп – 0,432 м3 Ширина: 600мм

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Rockwool Сауна Баттс 1000х600х100 мм 4 плиты в упаковке Тип: каменная вата,

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Paroc eXtra Light 1200х600х100 мм 8 плит в упаковке Тип: каменная вата,

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Isoroc Изорок ПП-80 1000x500x50 мм Производитель: Isoroc, Ширина: 500мм

ПОДРОБНЕЕЕще цены и похожие товары

Плита минераловатная технониколь Техноблок Стандарт 1200х600х50 мм, 6 шт Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая плита фольгированная Rockwool Firebatts упаковка 6 шт Тип: каменная вата, Ширина: 600мм

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Технониколь Технофас Эффект 1200х600х100 мм 3 шт (125-137 кг/м3; 0,22 м3; 2,16 м2)

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Технониколь Техновент Стандарт 1200х600х50 мм 6 плит в упаковке Тип: каменная

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/aa/cd/aacdb7c9ba49e44a99557f1484a9f4f7.png”>

Базальтовая плита (1000х600х30мм) EURO-ЛИТ-80-Ф1 фольгированная Тип: каменная вата, Ширина: 600мм,

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Isoroc Изофас 110 1000х500х50 мм 8 шт (110 кг/м3; 0,2 м3; 4 м2) Тип: каменная

ПОДРОБНЕЕЕще цены и похожие товары

Плита минераловатная технониколь Технолайт Экстра 1200х600х70 мм, 8 шт Производитель: ТЕХНОНИКОЛЬ,

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Технониколь Технолайт Оптима 1200х600х50 мм 12 штук в упаковке Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовое волокно (плита) 30 мм Rockwoll Производитель: Rockwool, Область применения: стены,

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Технониколь Технолайт Экстра 1200х600х100 мм 6 плит в упаковке Тип: каменная вата,

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая теплоизоляция (утеплитель) Rockwool Роквул Акустик Баттс 100*600*1000мм (3 м2; 0,3 м3; 5 плит)

ПОДРОБНЕЕЕще цены и похожие товары

Плита каменноватная для профессионального строительства Изовер Оптимал 0. 6 м*1 м/100 мм

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Rockwool Венти Баттс 1000х600х100 мм 4 плиты в упаковке Тип: каменная вата,

ПОДРОБНЕЕЕще цены и похожие товары

Плита минеральная Шуманет БМ 1200х600х50 мм 4 шт (2,88 м2) Ширина: 600мм

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Технониколь Роклайт 1200х600х50 мм 12 шт (30-40 кг/м3; 0,432 м3; 8,64 м2) Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата ISOROC П-50 1000х500х50 мм(8 плиты/4 м²) Производитель: Isoroc, Ширина: 1000мм

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Rockwool Пластер Баттс (1000х600х150 мм) Производитель: Rockwool, Ширина: 600мм

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая плита SilentWoolM Тип: каменная вата

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/2d/9b/2d9b27942c4ffc24103d6fdc3b0bb3a5.png”>

Базальтовая плита (1000х600х30мм) EURO-ЛИТ-150, упак. 8шт Тип: каменная вата, Ширина: 600мм,

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая плита фольгированная 1250х460х5 мм Тип: каменная вата, Ширина: 460мм

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Izovol Л-35 (8 плит) 1200x600x50 мм (5.76м2) Изовол Производитель: IZOVOL, Ширина:

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Isoroc Изолайт-Л 1000х600х50 мм 8 плит в упаковке Тип: каменная вата,

ПОДРОБНЕЕЕще цены и похожие товары

Базальтовая вата Технониколь Технофас 1200х600х100 мм 3 плиты в упаковке Тип: каменная вата,

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/fc/82/fc82be60016a9c71edf08fe60bd729a6.jpg”>

Базальтовая вата Isoroc Изолайт 1000х600х50 мм 8 плит в упаковке Тип: каменная вата, Ширина: 600мм

ПОДРОБНЕЕЕще цены и похожие товары

Экспериментальное исследование бетонных бетонных плит с базальтовым волокном в рамках контактных взрывов.

https://doi.org/10.1016/j.ijimpeng.2020.103632Получить права и содержание

В этом исследовании оценивается эффективность стержневой арматуры из полимера, армированного базальтовым волокном (BFRP), в отношении взрывостойкости бетонных плит. Проведены испытания контактным взрывом бетонных плит толщиной 30 см с тремя слоями армирования. Было испытано восемь плит, четыре из которых были армированы сталью, а четыре были армированы стержнями из BFRP. Четыре заряда тротила, 0,8, 1,0, 1,6 и 1,9кг, устанавливались для каждого вида плиты. При контактных взрывах тротиловых зарядов массой 0,8, 1,0 и 1,6 кг были достигнуты режимы разрушения воронки, среднего откола и сильного откола нормальной железобетонной плиты (ЯЖБП) и БЖП-стержневой железобетонной плиты (БРЖП). В BRCS произошло сильное выкрашивание, в то время как в NRCS произошло разрушение при взрыве, вызванном 1,9 кг тротила. Получены пороговые диапазоны откола и разрушения NRCS и BRCS. По сравнению с NRCS, BRCS продемонстрировал лучшую взрывостойкость благодаря меньшим размерам кратеров и отколов, отсутствию крестообразных трещин и наличию меньшего количества трещин. Существующие формулы применялись для прогнозирования видов повреждений, полученных в ходе испытаний. Формула Маквея вызвала переоценку, в которой были предсказаны кратерные моды всех восьми плит. Хотя формулы, предложенные Morishita et al. обеспечивали более точные прогнозы, пороговые значения выкрашивания и разрушения были неточными.

При постоянном росте террористических актов, локальных вооруженных конфликтов и аварийных взрывов взрывные нагрузки представляют значительную опасность для инженерных сооружений. Железобетон (ЖБ) является одним из наиболее часто используемых конструкционных материалов в современных инженерных сооружениях. Реакция железобетонной конструкции на взрывную нагрузку вызвала большой интерес у исследователей [1], [2], [3].

Характеристики малой продолжительности и большой амплитуды взрывной нагрузки [4] свидетельствуют о мгновенном выделении большого количества энергии при взрыве, что может привести к тяжелым повреждениям ЖБ конструкции. Когда взрывная нагрузка воздействует на переднюю поверхность железобетонной конструкции, в результате разрушения бетона под действием чрезвычайно высокой сжимающей силы образуется кратер. После распространения через бетонную конструкцию на дистальную поверхность волна сжатия отражается как волна растяжения. Трещины образуются в бетоне, когда пиковое значение волны растяжения превышает динамическую прочность бетона на растяжение. Отколовшиеся фрагменты будут смещены с дистальной поверхности конструкции с некоторой скоростью, когда импульс будет достаточным для преодоления сил сопротивления, таких как сцепление, сдвиг по периферии треснутой части и механическое сцепление [5]. . Растрескивание бетона может привести к значительной потере несущей способности конструкции, что в дальнейшем может привести к прогрессирующему обрушению. Кроме того, высокоскоростные обломки, сопровождающие растрескивание бетона, могут привести к неожиданным жертвам и материальному ущербу.

В последние годы проводились исследования разрушения бетонных конструкций от осколков. Кот и др. [6] использовали линейную теорию упругости для исследования растрескивания бетонных стен. Предложены методы теоретического прогнозирования откольного разрушения бетонной стены при взрывах бомб легкой и средней тяжести. McVay [7] рассмотрел и оценил доступные методы прогнозирования растрескивания бетона. Была проведена серия испытаний для изучения влияния таких параметров, как приведенное в масштабе расстояние зазора, вес заряда взрывчатого вещества, толщина стенки, прочность бетона, добавки в бетон и расстояние между арматурами, на растрескивание бетона. Был предложен эмпирический подход к определению того, может ли и где волна напряжения вызвать раскол бетона. В УФК 3-340-02 [8] приведены рекомендации по проектированию защитных сооружений, подвергающихся воздействию, связанному с детонацией фугасных взрывчатых веществ. Для иллюстрации и пояснения требований к проектированию защитной конструкции использовались простые рекомендации и примеры. Взрывостойкость фибробетона (FRC) и ж/б мостовых досок была протестирована Фогларом и Коваром [9].], демонстрируя превосходные характеристики FRC. Они также отметили, что кривые прогнозирования выкрашивания и разрушения в соответствии с UFC 3-340-02 не подходят для прогнозирования разрушения FRC в результате выкрашивания. Ван и др. [10] провели серию экспериментов по масштабированию динамического отклика односторонних квадратных железобетонных плит. Наблюдались два основных уровня повреждения: (1) откол от нескольких трещин и (2) умеренный откол. Предложены эмпирические уравнения для коррекции результатов при масштабировании от модели к прототипу. Ли и соавт. [11] провели испытания контактным взрывом на бетонных плитах, которые были изготовлены из бетона нормальной прочности (NRC) и сверхвысокопрочного бетона (UHPC). Результаты показали превосходную взрывостойкость плит UHPC. Было исследовано параметрическое влияние шага продольной арматуры и глубины плиты на сопротивление отколу плит UHPC. Ю и др. [12] изучал эффект смягчения взрыва новой многослойной бетонной конструкции с использованием численного метода. Численным методом моделировали откол и прободение бетонных плит в результате контактных взрывов наполовину заглубленных. Был продемонстрирован явный эффект смягчения взрыва предлагаемой слоистой структурой. Ruggiero et al. провели пять полномасштабных испытаний железобетонных плит, используемых для гражданских зданий, на контактный взрыв. [13]. Была разработана тонкая численная модель, и параметры моделей материалов были откалиброваны на основе экспериментальных результатов. Было доказано, что численный анализ может сыграть полезную роль в исследованиях, когда вопросы стоимости и безопасности требуют ограничения экспериментальных кампаний.

Полимеры, армированные волокном (FRP), обладают превосходными свойствами, такими как легкий вес, высокая прочность, превосходная коррозионная стойкость и хорошая усталостная прочность [14], что делает их все более важной функцией при армировании инженерных конструкций. Характеристики инженерных сооружений, такие как несущая способность, долговечность и усталостная долговечность, могут быть эффективно улучшены с использованием FRP. В зависимости от типа волокна FRP можно разделить на одну из четырех категорий: полимеры из стекловолокна (GFRP), полимеры, армированные углеродным волокном (CFRP), полимеры, армированные арамидным волокном (AFRP), и полимеры, армированные базальтовым волокном (BFRP). . Хотя BFRP были разработаны позже других, превосходная прочность на растяжение, подходящий модуль, улучшенная деформация до разрушения и устойчивость к высоким температурам BFRP [15], [16], [17] способствовали их более широкому использованию в последние годы. Кроме того, BFRP недороги, просты в обработке, стабильны, легки, долговечны, нетоксичны и экологичны по сравнению с другими FRP [18], [19].], [20], что делает их идеальным кандидатом для изготовления композитов для инженерных приложений.

Стержни из BFRP часто используются в экстремальных условиях эксплуатации вместо обычных стальных стержней. В качестве нового строительного материала были проведены многочисленные исследования для проверки механических свойств стержневого железобетона (BRC) из BFRP. Махрог и соавт. [21] сравнил результаты испытаний с предсказаниями кода [22] для четырех постоянно поддерживаемых и двух просто поддерживаемых плит BRC. Они обнаружили, что комбинированный отказ при сдвиге-прогибе заставил ACI 440.1R-06 переоценить момент разрушения большинства плит BRC. Хассан и др. [23] изучали прочность сцепления стержней из BFRP, встроенных в бетон, в агрессивных средах. Гопинат и др. [24] исследовали коррозионную стойкость бетонных элементов, армированных стержнями из BFRP.

Однако квазистатическое механическое исследование БРК недостаточно для решения инженерных проблем, вызванных возможной угрозой взрывных нагрузок. Принимая во внимание взрывную нагрузку, вызванную близкими взрывами, Feng et al. [25] и Gao et al. [26] исследовали взрывостойкость плит из обычного бетона и бетонных плит из морского песка, армированных стержнями из BFRP, соответственно. По сравнению с ближним взрывом, контактный взрыв является более опасным условием для конструкций. Контактный взрыв может вызвать серьезные повреждения, иногда даже приводящие к сплошному обрушению железобетонных конструкций. Однако соответствующие исследования, изучающие контактный взрыв BRC, очень ограничены.

В этом исследовании были проведены испытания на контактный взрыв бетонных плит, армированных тремя слоями арматуры. Было испытано восемь плит: четыре из них были армированы стержнями из BRP, а остальные четыре были армированы стальными стержнями. Размеры и шаг армирования двух типов плит были идентичными. Кратер и раскол были количественно проанализированы и сравнены для оценки вклада стержней BFRP в сопротивление взрыву бетонных плит. Обсуждается возможность использования существующих теоретических и эмпирических методов для прогнозирования повреждений бетона при взрывных нагрузках.

Фрагменты разделов

В испытаниях использовались тротиловые взрывчатые вещества. Тепловая энергия и плотность вещества тротила составляли 4521 кДж/кг и 1,65 г/см ³ соответственно. Использовались четыре заряда массой 0,8, 1,0, 1,6 и 1,9 кг. Каждое взрывчатое вещество имело цилиндрическую форму с отношением длины к диаметру 1,0. Взрывчатое вещество было размещено в центре верхней части плиты, как показано на рис. 1, а электрический детонатор был установлен наверху взрывчатого вещества для его детонации. Каждый детонатор содержал 0,4–0,6 г гексогена с чистым взрывчатым веществом 9.0003

Окубо и др. [30] классифицировали виды повреждений железобетонных плит при контактных взрывах на три степени: кратерная, откольная и перфорационная. Однако при различных степенях откольного повреждения обычно присутствуют различные модели разрушения, и их следует различать. Основываясь на результатах испытаний бетонных плит при близких взрывах, McVay [7] классифицировал выкрашивание на три стадии: пороговое выкрашивание, среднее выкрашивание и сильное выкрашивание. Объединяя существующие исследования с нашими экспериментальными результатами, виды повреждений

Эмпирические методы, основанные на испытательных испытаниях, обычно используются в технике защиты. В последние десятилетия предложено множество эмпирических методов оценки повреждения бетонных конструкций при взрывных нагрузках. Однако область применения этих методов обычно ограничивается сценариями, аналогичными тестам, на которых основаны эмпирические методы.

UFC 3-340-02 [8] является широко используемым руководством по проектированию для прогнозирования выкрашивания бетона при ударной нагрузке. Пороговые кривые откола

Исследована противовзрывная способность БРКС при контактном взрыве. Достигнуты режимы повреждений, воронка, средние повреждения, тяжелые повреждения и нарушение NRCS и BRCS (за исключением нарушения BRCS). Существующие методы прогнозирования повреждения бетонных плит обсуждались и сравнивались с экспериментальными результатами. Несколько выводов резюмируются следующим образом.

(1): BRCS и NRCS имеют одинаковый порог откола, который находится в диапазоне 0,323–0,3. Однако их

Сяо Юй: Исследование, Методология, Формальный анализ, Письмо – первоначальный проект, Письмо – рецензирование и редактирование. Букуй Чжоу: Концептуализация, Надзор, Администрирование проекта, Написание – обзор и редактирование. Фэн Ху: Формальный анализ, расследование, проверка. Йи Чжан: Расследование. Сянюнь Сюй: Расследование. Chengfei Fan: Расследование. Вэй Чжан: Расследование. Хоувен Цзян: Ресурсы. Пэнцин Лю: ресурсов.

Авторы заявляют, что у них нет известных конкурирующих финансовых интересов или личных отношений, которые могли бы повлиять на работу, представленную в этой статье.

Авторы выражают признательность за финансовую поддержку Национального фонда естественных наук Китая (№ гранта 51608524).

Ссылки (31)

К. Окубо и др.
Экспериментальное исследование влияния армирования волокнистыми листами на взрывостойкие характеристики бетонных плит
Int J Impact Eng
(2008)
Y. Gao et al.
Защита от взрыва односторонних бетонных плит из морского песка и морской воды, армированных стержнями из BFRP
Constr Build Mater
(2020)
J. Feng et al.
Экспериментальные исследования взрывостойкости односторонних железобетонных плит, армированных стеклопластиковыми стержнями, при ближнем взрыве
Eng Struct
(2017)
С. Гопинатх и др.
Приповерхностное усиление железобетонных балок с использованием полимерных стержней, армированных базальтовым волокном
Constr Build Mater
(2016)
M. Hassan et al.
Прочность сцепления базальтоволокнистых армированных полимерных (БФА) стержней, залитых в бетон в агрессивных средах Mahroug
и др.
Экспериментальный ответ и кодовое моделирование сплошных бетонных плит, армированных стержнями из BFRP
Compos Struct
(2014)
П. Ларринага и др.
Экспериментальное и численное моделирование поведения базальтового текстильного армированного раствора при одноосном растягивающем напряжении
Mater Des
(2014)
V. Fiore et al.
Стекло-базальтовые/эпоксидные гибридные композиты для морского применения Borhan
Свойства стеклобетона, армированного короткой базальтовой фиброй
Mater Design
(2012)
X. Wang et al.
Улучшение базальтового FRP путем гибридизации для длиннопролетного вантового моста
Compos Part B
(2013)

B. Wei et al.

Разложение базальтового волокна и композитов стекловолокно/эпоксидная смола в морской воде

Corros Sci

(2011)

V. Lopresto et al.

Механические характеристики армированного базальтовым волокном пластика

Compos Part B

(2011)

Dhand et al.

Краткий обзор полимерных композитов, армированных базальтовым волокном

Compos Part B

(2015)

A. Ruggiero et al.

Полномасштабные экспериментальные испытания и проверка численной модели железобетонной плиты, подвергнутой прямому контактному взрыву

Int J Impact Eng

(2019)

J. Li et al.

Экспериментальное исследование сверхвысокоэффективных бетонных плит при контактных взрывах

Int J Impact Eng

(2016)

Исследование свойств устойчивого сверхвысокоэффективного самоуплотняющегося базальтового волокна в бетоне сельскохозяйственные отходы при нормальной и повышенной температуре
2022, Примеры строительных материалов
Производство экологичного бетона с использованием отходов оказывает заметное воздействие на окружающую среду. С другой стороны, понимание влияния высокой температуры на бетон может помочь уменьшить воздействие пожара на окружающую среду и снизить затраты на восстановление. В этом исследовании представлено систематическое экспериментальное исследование по производству устойчивого самоуплотняющегося бетона с базальтовым волокном со сверхвысокой производительностью (UHPBF-SCC) с использованием сельскохозяйственных отходов, включая нано жмых сахарного тростника, нано золу стеблей хлопка и нано золу рисовой соломы в качестве замены цемента. Три дозы наночастиц получают механическим путем после термообработки при 700°С. Эффективность трех дозировок наночастиц (частично заменяющих 1–5% цемента) исследовали в присутствии базальтового волокна. В этом исследовании также изучается влияние повышенных температур 300°C и 600°C на поведение UHPBF-SCC. Были изучены физические свойства, в том числе проходимость, сыпучесть и устойчивость к сегрегации. Также были исследованы прочность на сжатие, потеря прочности при повышенной температуре, потеря массы, скорость ультразвукового импульса, расщепление и прочность на изгиб. Были проведены анализы с помощью сканирующей электронной микроскопии (SEM) и энергодисперсионной спектроскопии (EDX), чтобы показать микроструктуру смесей. Механические характеристики значительно повышаются в присутствии наночастиц, более чем на 18% при сжатии, 32% при растяжении и 28% при изгибе по сравнению с эталонной смесью. СЭМ-анализ показал уплотненные срезы с высокой связанной матрицей и высоким ITZ при нормальных условиях, но развитие микротрещин появилось при 300°С и 600°С из-за разложения эттрингита и испарения капиллярной и адсорбированной воды. Анализ EDX показал высокое соотношение Ca/Si при добавлении наноматериалов.
Взрывостойкость сверхвысококачественного бетона, полученного при 3D-печати, на основе испытаний на контактный взрыв Бетон с высокими эксплуатационными характеристиками (3DP-UHPC) демонстрирует превосходные механические характеристики благодаря выравниванию волокон. Впервые испытаны на контактные взрывы плиты 3ДП-СВПК, железобетонные плиты 3ДП-СВПК (ПУРН). Исследуются взрывостойкости с учетом различных методов армирования, соотношения толщин слоев и методов изготовления основных материалов. В частности, PURN, армированный стальным стержнем 3DP-UHPC (RU), армированный стальным стержнем нормальный бетон (RC) и плиты из нормального бетона (NC) аналогичных размеров сконструированы для сравнения взрывостойкости.
Пробовали разную толщину армирующего слоя. Из испытаний на контактный взрыв видно, что процедура 3D-печати на основе экструзии существенно повышает устойчивость к взрыву за счет выравнивания ориентации волокон. При отношении толщины слоя 40% (PURN6) в качестве водораздела диаметры кратеров верхней и нижней поверхности плит PURN сначала увеличиваются, а затем уменьшаются с увеличением толщины армирующего слоя. В частности, диаметры кратеров и виды отказов для PURN8 и PURN15 соответствуют таковым для RC и RU соответственно. Основной механизм выравнивания волокон с помощью процедуры 3D-печати теоретически проанализирован для подтверждения выводов. Сравниваются материальные затраты на все плиты. Стоимость PURN8 и PURN15 в 1,7 и 0,8 раза выше стоимости RC и RU соответственно. Таким образом, можно констатировать, что процедура 3D-экструзии обеспечит взрывобезопасность для 3DP-UHPC. Текущие результаты испытаний доказывают осуществимость и экономическую эффективность PURN для защитных конструкций.
Анализ повреждений квадратной железобетонной плиты с покрытием POZD при контактном взрыве
2022, Оборонные технологии
Высокая эффективность, защита окружающей среды и устойчивость стали основной темой разработки техники защиты, требующей, чтобы компоненты не только отвечают основным функциям, но также обладают химическими свойствами, такими как кислотная и щелочная коррозионная стойкость и устойчивость к старению. Полиизоцианат-оксазодоновый (POZD) полимер обладает вышеуказанными характеристиками, а также обладает такими преимуществами, как высокая ударная вязкость, высокая прочность и высокое удлинение. Бетонная плита, покрытая материалом POZD, обладает отличными противовзрывными характеристиками. С целью детального изучения характеристик повреждаемости набрызгбетонных плит ПОЗД под действием контактного взрыва были проведены испытания плит ПОЗД на контактный взрыв с различными зарядами. На основе экспериментальной проверки с помощью численного моделирования изучено влияние толщины ПОЗД на взрывостойкость бетонной плиты. Согласно результатам испытаний и численного моделирования, с увеличением толщины покрытия противовзрывные характеристики бетонной плиты постепенно увеличиваются, а тротиловый эквивалент, необходимый для критического разрушения, больше. На основе вышеприведенного анализа получены эмпирические выражения для нормализованного диаметра кратера, нормализованного диаметра выкрашивания и нормализованного диаметра выкрашивания.
Поведение фрагментов бетонной плиты, подвергнутой взрывной нагрузке
2022, Анализ инженерных отказов
В этом исследовании бетонные плиты, подвергнутые взрывной нагрузке взрывчатым веществом B весом 1,5 кг на различных расстояниях, были исследованы для изучения поведения фрагментов. из бетонных плит. Кроме того, был измерен размер частиц бетонных фрагментов после взрыва. Критерий эрозии сцепления при растяжении и максимальной главной деформации был введен для расчета поведения осколков бетонной плиты, подвергнутой взрывной нагрузке. Справедливость модели численного расчета проверялась сравнением с экспериментальными данными. Кроме того, было проанализировано поведение фрагментов бетонной плиты с различной массой заряда и расстоянием отстоя. Наконец, была создана фрагментарная модель пика избыточного давления ударной волны, энергии ударной волны, массы заряда и расстояния отстояния при ударной нагрузке. Эта модель позволяет прогнозировать степень фрагментации бетонной плиты, подвергшейся взрывному нагружению, принимая во внимание пик избыточного давления и энергию ударной волны в качестве критериев.
Экспериментальные и численные исследования железобетонных плит, усиленных гофрированной сталью с покрытием POZD, при контактной взрывной нагрузке
2022, International Journal of Impact Engineering
В последние годы, с ростом терроризма во всем мире, появились новые материалы и новые технологии защиты быстро развиваются. В этой статье с помощью контактных взрывных испытаний и численного моделирования были изучены противовзрывные характеристики железобетонных (ЖБ) плит, усиленных гофрированной сталью с полиизоцианатно-оксазолидиновым (ПОЗД) покрытием. Были изготовлены два образца, включая железобетонные плиты, усиленные гофрированной сталью, и железобетонные плиты, усиленные гофрированной сталью с покрытием POZD. Были проанализированы характеристики разрушения конструкции. Механизм повреждения был выявлен по передаче волн напряжения. Кроме того, модель конечных элементов образцов была создана методом произвольного Лагранжа-Эйлера. Исследованы режимы повреждения конструкции при различных зарядах тротила. Затем путем безразмерного анализа были подобраны эмпирические выражения между характеристиками разрушения (максимальное смещение в середине пролета, длинный диаметр выпуклости, короткий диаметр выпуклости) и зарядами тротила. Влияние ПОЗД на противовзрывные характеристики конструкции изучалось с трех точек зрения (максимальное смещение в середине пролета, скорость затухания волны напряжения и поглощение внутренней энергии). Результаты продемонстрировали, что с увеличением TNT характеристики разрушения конструкции демонстрируют приблизительную линейную тенденцию роста. При соотношении толщины гофрированной стали к толщине ПОЖД 3:2 взрывостойкость была наилучшей.
Численный анализ характеристик разрушения предварительно напряженных железобетонных каркасов с постнапряженными стержнями из армированного углепластика при сценарии удаления внутренней колонны
2022, Конструкции
Полимерные стержни, армированные базальтовым волокном (BFRP), являются идеальной заменой стальной арматуры благодаря их превосходным механическим характеристикам, которые позволяют избежать потребления энергии и выбросов углекислого газа при производстве конструкционной стали. Бетонные конструкции, армированные стержнями из BRP, подвержены риску обрушения при случайных авариях, таких как потеря одного или нескольких несущих элементов. На сегодняшний день было проведено мало исследований поведения при разрушении предварительно напряженных бетонных рам с приклеенными стержнями из BFRP после натяжения. В этой статье разработаны модели конечных элементов (КЭ) каркасных подконструкций с пост-натяжными стержнями из BFRP для исследования их поведения при разрушении в сценарии удаления внутренней колонны. Параметрический анализ показывает, что размещение стержней из BFRP с последующим натяжением в верхней и нижней части балок рамы или увеличение количества стержней из BFRP с последующим натяжением в нижней части балки может эффективно улучшить сопротивление смятию и деформируемость подконструкций, при этом 9максимальное улучшение на 6,6% и 51,9% соответственно. Уменьшение начального эффективного предварительного напряжения способствует деформируемости балок рамы, что приводит к увеличению предельной вертикальной деформации на 56,9%. Смешанное армирование стержней BFRP и стальной арматурой в балках полезно для предотвращения обрушения. В большинстве случаев механизм изгиба балок и цепная связь имеют важное значение для сопротивления разрушающей нагрузке. Отношение максимального вертикального смещения при неудавшейся внутренней колонне к чистому пролету рамной балки варьируется от 0,051 до 0,1. Была предложена модель расчета эквивалентных коэффициентов динамического увеличения (DIF) нагрузки на обрушение, которая могла бы служить ориентиром для определения DIF при проведении статического анализа обрушения. DIF разрушающей нагрузки для моделей основания обсуждались в предлагаемом методе на основе аналитических результатов, указывающих на то, что DIF приближались к 2,0 на начальном этапе обрушения и варьировались от 1,26 до 1,70 при окончательном разрушении.

Посмотреть все цитирующие статьи в Scopus

Научная статья
Распределение скоростей осколков донной части d-образных гильз при эксцентричном инициировании
International Journal of Impact Engineering, Volume 144, 2020, Article 103643
0 В области оборонной техники и общественной безопасности значительное внимание уделяется асимметричным гильзам, наполненным взрывчатым веществом, особенно г-образным гильзам. Однако влияние эксцентриситета на распределение скоростей осколков d-образной оболочки и его механизм остаются неясными. Для получения распределения скоростей осколков в донной части d-образной оболочки была испытана разновидность d-образной оболочки с большим отношением длины к диаметру на основе рентгенографического метода.
Результаты экспериментов показывают, что распределение скоростей осколков d-образной оболочки не соответствует результатам существующих исследований. Затем была создана и подтверждена по результатам экспериментов серия численных имитационных моделей, а также численно исследован процесс разгона осколков в донной части d-образной обсадной колонны. Полученные результаты свидетельствуют о том, что осколки в донной части d-образного кожуха разгоняются не только исходной детонационной волной, но и детонационной волной, отраженной от оболочки дуговой части, что и вызывает указанную выше несогласованность. Кроме того, была предложена эмпирическая расчетная формула, основанная на процессе разгона d-образной обоймы и хорошо согласующаяся с численными результатами. Полученные здесь данные могут послужить основой для дальнейших исследований d-образных оболочек и других видов асимметричных оболочек. Это также может быть надежным ориентиром для инженерного проектирования инновационных боеголовок.
Научная статья
Экспериментальное исследование деформации и разрушения контактно-точечной сварки (ТОС) перекрывающихся пластин, подвергнутых удару в месте стыка РТС пулей с круглым концом
International Journal of Impact Engineering, Volume 144, 2020, Article 103663
Баллистические испытания точечно-сварных (RSW) перекрывающихся пластин Q&P980 с ударом в стык RSW пулей с круглым концом проводились с использованием одноступенчатой газовой пушки с системой лазерного интерферометра скорости для любого отражателя (VISAR). Механизм деформации и разрушения образцов RSW был исследован с использованием результатов измерений VISAR, металлографического наблюдения поперечного сечения и анализа восстановленных образцов RSW с помощью сканирующего электронного микроскопа (СЭМ). Динамический отклик образцов RSW был связан с отражением и преломлением волн ударного напряжения на границах раздела материалов и свободных поверхностях в образцах RSW. Обсуждались вздутие, выпуклость, срез вблизи кончика надреза и частичное раскрытие образцов RSW. При изученном в данной работе диапазоне скоростей нагружения и конфигурации стыка (структура перекрытия, размер самородка и т. д.) преобладающим режимом должно быть закупоривающее разрушение. Установлено, что распространение трещины коронной связки и предтрещины в образцах RSW при ударном нагружении влияет на процесс динамического разрушения образцов RSW при пулевом воздействии.
Научная статья
Заделка высокоскоростного твердого носового снаряда в бетонную мишень
Международный журнал ударной техники, том 144, 2020 г. , статья 103631 цель обозначается как входной этап. Он начинается, когда кончик носа ударяется о поверхность цели, и снаряд начинает проникать в цель. Входная стадия характеризуется увеличением площади контакта между снарядом и целью, что приводит к увеличению сопротивления и замедления. Это более сложная и менее изученная часть процесса проникновения. Настоящая статья посвящена начальной стадии с целью прояснения поведения взаимодействия на этой ранней стадии проникновения и внесения вклада в решение этой менее изученной проблемы.
Обзор литературы показывает, что глубина входной стадии достаточно неясна, и разные исследователи определяют глубину входной стадии по-разному. Все определения связывают эту глубину с диаметром снаряда. Исследуется форма кривой замедления и подвергается критике линейная зависимость замедления от глубины, предполагаемая широко используемым приближением расширения сферической полости (SCE). В этой статье рассматриваются эти определения и постулируется новое рациональное определение, которое хорошо согласуется с тестовыми данными. Разработано новое аналитическое решение, основанное на приближении СКО, для начальной стадии проникновения твердого снаряда в конкретную среду. Это модифицированное решение расширения сферической полости (обозначенное как SCEM) учитывает изменение площади контакта «снаряд-цель» со временем, что характерно для стадии входа снаряда. Сравнение временных характеристик замедления нового решения с экспериментальными данными и результатами анализа модели DISCS показывает очень хорошее совпадение, а также демонстрируется различие между предложенной аналитической моделью и общепринятой линейной зависимостью замедления от глубины. Анализируются характеристики входной стадии и исследуются такие особенности, как продолжительность заделки и влияние на конечную глубину проникновения.
Исследовательская статья
Множественные формы сужения в упругопластических кольцах, подвергнутых быстрому радиальному расширению: влияние случайных распределений геометрических несовершенств мы исследовали, используя расчеты методом конечных элементов, выполненные в ABAQUS/Explicit [1], влияние
ab initio геометрических несовершенств на развитие множественных сужений в пластичных кольцах, подвергающихся динамическому расширению. В частности, мы расширили работу Rodríguez-Martínez et al. [2], которые исследовали образование шейок в кольцах с синусоидальными пространственными возмущениями заданной амплитуды и постоянной длины волны, рассматривая образцы со случайным распределением возмущений различной амплитуды и длины волны. Идея, основанная на работе El Maï et al. [3], состоит в том, чтобы обеспечить идеализированное моделирование поверхностных дефектов и начальной шероховатости колец и изучить их влияние на коллективное поведение и расстояние между шейками. Поведение материала было смоделировано с использованием пластичности фон Мизеса и постоянного предела текучести, а моделирование методом конечных элементов было выполнено для скоростей расширения в диапазоне от 10 м/с до 1000 м/с, как в ссылке. [2]. Для каждой скорости были проведены расчеты, варьирующие количество несовершенств в кольце от 5 до 150. Для получения статистически значимых результатов для каждого числа несовершенств были проведены расчеты с пятью случайными распределениями длин волн несовершенств. Для небольшого количества несовершенств вариабельность распределения длин волн велика, что заставляет несовершенства играть главную роль в структуре шейки, в значительной степени контролируя расстояние и скорость роста шейки. По мере увеличения количества несовершенств изменчивость в распределении длин волн уменьшается, что приводит к появлению множества более регулярно расположенных перешейков, которые растут с более одинаковой скоростью. Ключевой результат состоит в том, чтобы показать, что при большом количестве несовершенств количество шейок, образующихся в кольце, приближается к количеству шейок, полученных при отсутствии 9 дефектов.0085 ab initio геометрические несовершенства.
Исследовательская статья
Диаграмма P-I для прогнозирования режимов разрушения односторонних плит RPC, подвергнутых взрывному нагружению
International Journal of Impact Engineering, Volume 120, 2018, pp. метод диаграммы давления-импульса (P-I) для прогнозирования режимов разрушения реактивных порошковых бетонных (RPC) односторонних плит, подвергнутых взрывной нагрузке. Этот метод включает в себя две слабосвязанные модели с одной степенью свободы (SDOF) и предложенные критерии отказа. Функции движения, функции сопротивления и динамические механические свойства RPC учитываются при прогнозировании динамического отклика односторонних плит RPC. Деформация односторонних плит RPC, предсказанная с помощью теоретического подхода, хорошо коррелирует с результатами испытаний взрывом. Согласно предыдущим исследованиям, изгибно-сдвиговое разрушение элементов конструкции происходит при высоких давлениях и импульсах. Однако результаты анализа показывают, что в этих условиях происходит только разрушение при сдвиге после введения критерия разрушения при сдвиге. На диаграмме P-I обнаружена новая область разрушения при сдвиге. Параметрические исследования показывают, что асимптоты кривых P-I увеличиваются с увеличением глубины плиты, коэффициента продольного армирования и прочности на сжатие RPC, а также с уменьшением длины плиты и уровня нагрузки. При изменении граничного условия с защемленного на свободно опертое асимптоты изгибных кривых P-I уменьшаются, а асимптоты сдвиговых кривых P-I увеличиваются. Кроме того, применимость улучшенного подхода диаграмм P-I в практической оценке проиллюстрирована с помощью тематического исследования.
Научная статья
Экспериментальное и численное исследование железобетонных колонн прямоугольного сечения на воздействие контактного взрыва
Инженерные конструкции, Том 205, 2020 г., статья 109891
Реакция железобетонных (ЖБ) элементов на воздействие контактного взрыва более серьезным, чем реакция на бесконтактные взрывы из-за местного разрушения материала. Отражение ударной волны внутри железобетонного элемента вызывает серьезные локальные повреждения материала. Возникающая в результате потеря поперечного сечения бетона снижает осевую нагрузку и изгибающую способность железобетонного элемента. Выдвинута гипотеза, что потери бетона с боков можно предотвратить за счет увеличения соотношения сторон поперечного сечения. В железобетонной колонне с низким соотношением сторон отражение происходит от трех сторон, тогда как в железобетонных плитах и колоннах с высоким соотношением сторон отражение ударной волны является значительным только от задней поверхности. В данной работе экспериментально исследуется реакция железобетонных колонн прямоугольной формы с различной шириной поперечного сечения на воздействие контактного взрыва. Диапазон соотношений сторон был исследован, чтобы предотвратить повреждение боковой поверхности для данной глубины прямоугольной колонны RC. Были разработаны высокоточные численные модели для прогнозирования реакции на взрыв и остаточной осевой нагрузки прямоугольных колонн, поврежденных взрывом. Численные модели были проверены, и результаты показывают хорошую корреляцию с экспериментальными результатами. Использование прямоугольного соотношения сторон железобетонной колонны с шириной, исключающей раскол боковой поверхности, значительно улучшает остаточную осевую способность колонн, поврежденных взрывом. Кроме того, был проведен параметрический анализ для численного исследования влияния ширины на остаточную осевую грузоподъемность прямоугольных железобетонных колонн, подвергающихся контактному взрывному воздействию массы пробивного заряда, необходимой для заданной глубины. Увеличение ширины колонны улучшило устойчивость к повреждениям, даже несмотря на то, что прямоугольная колонна была повреждена в районе точки детонации. Следовательно, увеличение ширины прямоугольных железобетонных колонн можно эффективно использовать для смягчения последствий контактного взрыва.

Посмотреть полный текст

Движение континентов в результате тектоники плит

Тектонические плиты Земли

Земная кора разбита на отдельные части, называемые тектоническими плитами (рис. 7.14). Напомним, что кора — это твердая каменистая внешняя оболочка планеты. Он состоит из двух совершенно разных типов материала: менее плотной континентальной коры и более плотной океанической коры. Оба типа коры покоятся на твердом материале верхней мантии. Верхняя мантия, в свою очередь, плавает на более плотном слое нижней мантии, похожем на густую расплавленную смолу.

Каждая тектоническая плита свободно плавает и может двигаться независимо. Землетрясения и извержения вулканов являются прямым результатом движения тектонических плит по линиям разломов. Термин разлом используется для описания границы между тектоническими плитами. Большинство землетрясений и извержений вулканов вокруг Тихоокеанского бассейна — явление, известное как «огненное кольцо», — происходят из-за движения тектонических плит в этом регионе. Другие наблюдаемые результаты кратковременного движения плит включают постепенное расширение озер Великого разлома в восточной Африке и подъем Гималайского горного хребта. Движение плит можно описать четырьмя общими схемами:

Столкновение : когда две континентальные плиты столкнулись вместе
Субдукция : когда одна плита погружается под другую (рис. 7.15)
Распространение : при раздвигании двух пластин (рис. 7.15)
Преобразование разлом : когда две плиты скользят друг мимо друга (рис. 7.15)

Подъем Гималаев происходит из-за продолжающегося столкновения Индийской плиты с Евразийской плитой. Землетрясения в Калифорнии происходят из-за движения трансформных разломов.

Геологи выдвинули гипотезу, что движение тектонических плит связано с конвекционными течениями в мантии Земли. C конвекционные потоки описывают подъем, распространение и опускание газа, жидкости или расплавленного материала, вызванные приложением тепла. Пример конвекционного течения показан на рис. 7.16. Внутри стакана горячая вода поднимается вверх в точке приложения тепла. Горячая вода движется к поверхности, затем растекается и охлаждается. Более холодная вода опускается на дно.

Твердая кора Земли действует как теплоизолятор для горячих недр планеты. Магма — это расплавленная горная порода под корой, в мантии. Огромная жара и давление внутри земли заставляют горячую магму течь конвекционными потоками. Эти течения вызывают движение тектонических плит, составляющих земную кору.

Activity

Моделирование распространения тектонических плит путем моделирования конвекционных потоков, происходящих в мантии.

Задание

Изучите карту тектонических плит Земли. Основываясь на доказательствах, обнаруженных на границах плит, выдвиньте несколько гипотез о движении этих плит.

Земля во многом изменилась с момента своего образования 4,5 миллиарда лет назад. Расположение основных массивов суши Земли сегодня сильно отличается от их расположения в прошлом (рис. 7.18). Они постепенно перемещались в течение сотен миллионов лет, попеременно объединяясь в суперконтиненты и разъединяясь в процессе, известном как дрейф континентов . Суперконтинент Пангея сформировался в результате постепенного объединения массивов суши примерно между 300 и 100 млн лет назад. Сухопутные массивы планеты в конечном итоге переместились на свои нынешние позиции и будут продолжать двигаться в будущем.

Тектоника плит — научная теория, объясняющая движение земной коры. Сегодня это широко признано учеными. Напомним, что и континентальные массивы суши, и дно океана являются частью земной коры, и что кора разбита на отдельные части, называемые тектоническими плитами (рис. 7.14). Движение этих тектонических плит, вероятно, вызвано конвекционными потоками в расплавленной породе в мантии Земли под корой. Землетрясения и извержения вулканов являются краткосрочными результатами этого тектонического движения. Долговременным результатом тектоники плит является перемещение целых континентов в течение миллионов лет (рис. 7.18). Присутствие одного и того же типа окаменелостей на континентах, которые в настоящее время сильно разделены, свидетельствует о том, что континенты перемещались в течение геологической истории.

Деятельность

Оценить и интерпретировать несколько свидетельств дрейфа континентов в геологических временных масштабах.

Доказательства движения континентов

Формы континентов дают представление о движении континентов в прошлом. Края континентов на карте, кажется, складываются вместе, как мозаика. Например, на западном побережье Африки есть углубление, в которое вписывается выпуклость вдоль восточного побережья Южной Америки. Формы континентальных шельфов — затопленных массивов суши вокруг континентов — показывают, что соответствие между континентами еще более поразительно (рис. 7.19).).

Некоторые окаменелости свидетельствуют о том, что когда-то континенты располагались ближе друг к другу, чем сегодня. Окаменелости морской рептилии под названием Mesosaurus (рис. 7.20 A) и наземной рептилии под названием Cynognathus (рис. 7.20 B) были обнаружены в Южной Америке и Южной Африке. Другим примером является ископаемое растение под названием Glossopteris, которое встречается в Индии, Австралии и Антарктиде (рис. 7.20 C). Присутствие идентичных окаменелостей на континентах, которые в настоящее время сильно разделены, является одним из основных свидетельств, которые привели к первоначальной идее о том, что континенты перемещались в течение геологической истории.

Доказательства дрейфа континентов также обнаруживаются в типах горных пород на континентах. В Африке и Южной Америке есть пояса горных пород, которые совпадают, когда соединяются концы континентов. Горы сопоставимого возраста и структуры находятся в северо-восточной части Северной Америки (Аппалачи) и через Британские острова в Норвегию (Каледонские горы). Эти массивы суши можно собрать так, чтобы горы образовали непрерывную цепь.

Палеоклиматологи ( палео = древний; климат = долговременная температура и погодные условия) изучают свидетельства доисторического климата. Свидетельства ледниковых бороздок в скалах, глубоких бороздок на земле, оставленных движением ледников, показывают, что 300 млн лет назад были большие щиты льда, покрывавшие части Южной Америки, Африки, Индии и Австралии. Эти штрихи указывают на то, что направление движения ледников в Африке было в сторону бассейна Атлантического океана, а в Южной Америке – из бассейна Атлантического океана. Эти данные свидетельствуют о том, что Южная Америка и Африка когда-то были связаны, и что ледники двигались через Африку и Южную Америку. Нет никаких ледниковых свидетельств движения континентов в Северной Америке, потому что 300 миллионов лет назад континент не был покрыт льдом. Северная Америка могла быть ближе к экватору, где высокие температуры препятствовали образованию ледяного щита.

Распространение морского дна срединно-океаническими хребтами

Конвекционные потоки приводят в движение твердые тектонические плиты Земли в жидкой расплавленной мантии планеты. В местах, где конвекционные потоки поднимаются к поверхности земной коры, тектонические плиты отдаляются друг от друга в процессе, известном как -расширение морского дна (рис. 7.21). Горячая магма поднимается на поверхность земной коры, на дне океана появляются трещины, и магма выталкивается вверх и наружу, образуя срединно-океанические хребты. Срединно-океанические хребты или спрединговые центры — это линии разломов, где две тектонические плиты удаляются друг от друга.

Срединно-океанические хребты являются крупнейшими непрерывными геологическими образованиями на Земле. Они имеют протяженность в десятки тысяч километров, проходят через большую часть океанических бассейнов и соединяют их. Океанографические данные показывают, что расширение морского дна медленно расширяет бассейн Атлантического океана, Красное море и Калифорнийский залив (рис. 7.22).

Постепенный процесс расширения морского дна медленно раздвигает тектонические плиты, образуя новые породы из остывшей магмы. Скалы океанского дна, расположенные вблизи срединно-океанического хребта, не только моложе отдаленных пород, но и демонстрируют устойчивые полосы магнетизма в зависимости от их возраста (рис. 7.22.1). Каждые несколько сотен тысяч лет магнитное поле Земли меняется на противоположное в процессе, известном как геомагнитное обращение. Некоторые полосы горных пород образовались в то время, когда полярность магнитного поля Земли была противоположна его текущей полярности. Инверсия геомагнитного поля позволяет ученым изучать движение дна океана с течением времени.

Палеомагнетизм — изучение магнетизма древних горных пород. По мере того как расплавленная порода остывает и затвердевает, частицы внутри горных пород выравниваются с магнитным полем Земли. Другими словами, частицы будут указывать в направлении магнитного поля, присутствующего при охлаждении породы. Если плита, содержащая горную породу, дрейфует или вращается, то частицы в горной породе больше не будут выровнены с магнитным полем Земли. Ученые могут сравнить направленный магнетизм частиц горной породы с направлением магнитного поля в текущем местоположении горной породы и оценить, где находилась плита, когда образовалась горная порода (рис. 7.22.1).

Расширение морского дна постепенно раздвигает тектонические плиты срединно-океанических хребтов. Когда это происходит, противоположный край этих плит упирается в другие тектонические плиты. Субдукция возникает, когда встречаются две тектонические плиты и одна перемещается под другую (рис. 7.23). Океаническая кора в основном состоит из базальта, что делает ее немного более плотной, чем континентальная кора, состоящая в основном из гранита. Поскольку при встрече океанической и континентальной коры она более плотная, океаническая кора скользит под континентальную кору. Это столкновение океанической коры одной плиты с континентальной корой второй плиты может привести к образованию вулканов (рис. 7.23). Когда океаническая кора входит в мантию, давление разрушает горную породу земной коры, тепло от трения плавит ее, и образуется лужа магмы. Эта густая магма, называемая андезитовой лавой, состоит из смеси базальта океанической коры и гранита континентальной коры. Вынужденная огромным давлением, она в конце концов течет по более слабым каналам земной коры к поверхности. Магма периодически прорывается сквозь земную кору, образуя огромные взрывоопасные составные вулканы — горы с крутыми склонами, конусообразные, подобные тем, что в Андах на краю Южно-Американской плиты (рис. 7.23).

Континентальное столкновение происходит, когда сталкиваются две плиты, несущие континенты. Поскольку континентальные коры состоят из одного и того же материала с низкой плотностью, одна не погружается под другую. Во время столкновения земная кора движется вверх, а ее материал сворачивается, изгибается и ломается (рис. 7.24, А). Многие из крупнейших в мире горных хребтов, такие как Скалистые горы и Гималаи, образовались в результате столкновения континентов, что привело к восходящему движению земной коры (рис. 7.24 Б). Гималаи образовались в результате столкновения Индийской и Евразийской тектонических плит.

Океанические желоба представляют собой крутые впадины на морском дне, образованные в зонах субдукции, где одна плита движется вниз под другую (рис. 7.24 C). Эти желоба глубокие (до 10,8 км), узкие (около 100 км) и длинные (от 800 до 5900 км), с очень крутыми бортами. Самая глубокая океанская впадина — Марианская впадина к востоку от Гуама. Он расположен в зоне субдукции, где Тихоокеанская плита погружается под край Филиппинской плиты. Зоны субдукции также являются местами глубоководных землетрясений.

Трансформные разломы обнаруживаются там, где две тектонические плиты движутся мимо друг друга. Когда плиты скользят друг относительно друга, возникает трение, и перед тем, как произойдет скольжение, может накопиться большое напряжение, что в конечном итоге приведет к неглубоким землетрясениям. Люди, живущие вблизи разлома Сан-Андреас, трансформного разлома в Калифорнии, регулярно испытывают такие землетрясения.

Горячие точки

Напомним, что некоторые вулканы формируются вблизи границ плит, особенно вблизи зон субдукции, где океаническая кора перемещается под континентальную кору (рис. 7.24). Однако некоторые вулканы образуются над горячими точками в середине тектонических плит вдали от зон субдукции (рис. 7.25). А 9Горячая точка 0005 — это место, где магма поднимается из земной мантии к поверхности коры. Когда магма извергается и вытекает на поверхность, она называется лавой . Базальтовая лава, обычно встречающаяся в горячих точках, течет горячим густым сиропом и постепенно образует щитовые вулканы. Щитовой вулкан имеет форму купола с пологими сторонами. Эти вулканы гораздо менее взрывоопасны, чем составные вулканы, образовавшиеся в зонах субдукции.

900:02 Некоторые щитовые вулканы, такие как острова Гавайского архипелага, начали формироваться на дне океана над горячей точкой. Каждый щитовой вулкан медленно растет с повторяющимися извержениями, пока не достигает поверхности воды, образуя остров (рис. 7.25). Самая высокая вершина острова Гавайи достигает 4,2 км над уровнем моря. Однако основание этого вулканического острова находится почти на 7 км ниже поверхности воды, что делает пики Гавайских островов одними из самых высоких гор на Земле — намного выше горы Эверест. Почти все острова бассейнов Средней части Тихого и Среднего Атлантического океанов сформировались аналогичным образом над вулканическими горячими точками.

В течение миллионов лет по мере движения тектонической плиты вулкан, находившийся над горячей точкой, отдаляется, перестает извергаться и угасает (рис. 7.25). Эрозия и опускание (оседание земной коры) в конечном итоге приводят к тому, что старые острова опускаются ниже уровня моря. Острова могут разрушаться в результате естественных процессов, таких как ветер и течение воды. Рифы продолжают расти вокруг эрозионного массива суши и образуют окаймляющие рифы, как это видно на Кауаи на основных Гавайских островах (рис. 7.26).

В конце концов от острова осталось только кольцо кораллового рифа. Атолл представляет собой кольцеобразный коралловый риф или группу коралловых островков, выросших вокруг края потухшего подводного вулкана, образующего центральную лагуну (рис. 7.27). Формирование атолла зависит от эрозии земли и роста коралловых рифов вокруг острова. Атоллы коралловых рифов могут встречаться только в тропических регионах, оптимальных для роста кораллов. Все основные Гавайские острова, вероятно, станут коралловыми атоллами через миллионы лет в будущем. Более старые Северо-Западные Гавайские острова, многие из которых сейчас являются атоллами, были образованы той же вулканической горячей точкой, что и более молодые основные Гавайские острова.

Набор вопросов

Земля | Определение, размер, состав, температура, масса и факты

Основные вопросы

Что такое Земля?

Земля — третья планета от Солнца и пятая по размеру и массе планета Солнечной системы. Его приповерхностная среда — единственное известное место во Вселенной, где обитает жизнь.

Где находится Земля в галактике Млечный Путь?

Земля расположена в рукаве Ориона-Лебедя, одном из четырех спиральных рукавов Млечного Пути, который находится примерно в двух третях пути от центра Галактики.

В честь чего названа Земля?

Название Земли на английском языке, международном языке астрономии, происходит от древнеанглийских и германских слов, обозначающих земля и земля , и это единственное название планеты Солнечной системы, которое не происходит от греческого языка. Римская мифология.

Какой была Земля, когда она только сформировалась?

Земля и другие планеты Солнечной системы сформировались около 4,6 миллиардов лет назад. На ранней Земле не было озонового слоя и свободного кислорода, не было океанов и было очень жарко.

Как выглядит Земля?

Если смотреть с другой планеты, Земля будет яркой и голубоватой. В широтных поясах можно увидеть закрученные узоры белых облаков средних широт и тропических штормов. Полярные регионы казались бы белыми из-за льда, океаны — темно-сине-черными, пустыни — коричнево-бежевыми, а леса и джунгли — ярко-зелеными.

Сводка

Прочтите краткий обзор этой темы

Земля , третья планета от Солнца и пятая по размеру и массе планета Солнечной системы. Его единственной наиболее выдающейся особенностью является то, что его приповерхностная среда является единственным местом во Вселенной, где, как известно, есть жизнь. Обозначается символом ♁. Название Земли на английском языке, международном языке астрономии, происходит от древнеанглийских и германских слов, обозначающих земля и земля , и это единственное название планеты Солнечной системы, которое не происходит из греко-римской мифологии.

После коперниканской революции 16 века, когда польский астроном Николай Коперник предложил модель Вселенной, центрированную на Солнце ( см. гелиоцентрическую систему), просвещенные мыслители рассматривали Землю как планету, подобную другим солнечным система. Параллельные морские путешествия предоставили практическое доказательство того, что Земля представляет собой шар, точно так же, как использование Галилеем его недавно изобретенного телескопа в начале 17 века вскоре показало, что другие планеты также являются шарами. Однако только на заре космической эры, когда фотографии с ракет и орбитальных космических аппаратов впервые запечатлели поразительную кривизну земного горизонта, представление о Земле как о примерно сферической планете, а не как о плоском объекте, было подтверждено непосредственными человеческими исследованиями. наблюдение. Люди впервые увидели Землю как полный шар, плавающий в чернильной черноте космоса, 19 декабря.68, когда Аполлон-8 доставил астронавтов вокруг Луны. Роботизированные космические зонды на пути к местам назначения за пределами Земли, такие как космический корабль Galileo и Near Earth Asteroid Rendezvous (NEAR) в 1990-х годах, также оглядывались назад с помощью своих камер, чтобы сделать другие уникальные портреты планеты.

Если смотреть с другой планеты Солнечной системы, Земля будет яркой и голубоватой. Легче всего увидеть в большой телескоп ее атмосферные особенности, в основном завихряющиеся узоры белых облаков средних широт и тропических штормов, расположенные примерно в широтных поясах вокруг планеты. Полярные районы также будут казаться ослепительно белыми из-за облаков наверху и снега и льда внизу. Из-под меняющихся узоров облаков появлялись гораздо более темные иссиня-черные океаны, прерываемые случайными рыжевато-коричневыми участками пустынных земель. Зеленые ландшафты, в которых обитает большая часть человеческой жизни, было бы нелегко увидеть из космоса. Они не только составляют скромную часть суши, которая сама по себе составляет менее одной трети земной поверхности, но и часто скрыты облаками. В течение сезонов будут наблюдаться некоторые изменения в характере штормов и облачных поясов на Земле. Также заметным будет рост и отступ зимнего снежного покрова на суше Северного полушария.

Ученые применили все современные инструменты для изучения Земли способами, которые еще не были возможны для других планет; таким образом, о его структуре и составе известно гораздо больше. Это подробное знание, в свою очередь, обеспечивает более глубокое понимание механизмов, с помощью которых планеты в целом остывают, с помощью которых генерируются их магнитные поля и с помощью которых отделение более легких элементов от более тяжелых по мере развития внутренней структуры планет высвобождает дополнительную энергию для геологические процессы и изменяет состав земной коры.

Britannica Quiz

The Solid Earth Quiz

Термин геология относится, согласно Britannica, к областям исследования, связанным с твердой Землей. Насколько основательны ваши познания во всех областях геологии? Проверьте свои знания, пройдя этот тест.

Поверхность Земли традиционно подразделяется на семь континентальных массивов: Африку, Антарктиду, Азию, Австралию, Европу, Северную Америку и Южную Америку. Эти континенты окружены пятью основными водоемами: Северным Ледовитым, Атлантическим, Индийским, Тихим и Южным океанами. Однако удобно рассматривать отдельные части Земли в виде концентрических, примерно сферических слоев. Вытягиваясь изнутри наружу, это ядро, мантия, земная кора (включая каменистую поверхность), гидросфера (преимущественно океаны, заполняющие понижения в земной коре), атмосфера (сама разделенная на сферические зоны, такие как тропосфера, где возникает погода, и стратосфера, где находится озоновый слой, который защищает поверхность Земли и ее организмы от ультрафиолетовых лучей Солнца), и магнитосфера (огромная область в космосе, где магнитное поле Земли доминирует над поведением электрически заряженных частиц). исходящие от Солнца).

Знания об этих подразделениях обобщены в этом астрономически ориентированном обзоре. Обсуждение дополняет другие трактовки, ориентированные на науки о Земле и науки о жизни. Фигура и размеры Земли обсуждаются в статье геодезия. Его магнитное поле рассматривается в статье геомагнитное поле. Ранняя эволюция твердой Земли, ее атмосферы и океанов отражена в геологической истории Земли. Геологическое и биологическое развитие Земли, включая особенности ее поверхности и процессы, посредством которых они создаются и изменяются, обсуждаются в геохронологии, континентальной форме рельефа и тектонике плит. Поведение атмосферы и ее разреженных, ионизированных внешних пределов рассматривается в атмосфере, а круговорот воды и основные гидрологические особенности описываются в гидросфере, океане и реке. Твердая Земля как область изучения изучается в геологических науках, методы и приборы, используемые для исследования поверхности и недр Земли, обсуждаются в исследованиях Земли, а история изучения Земли с древности до современности рассматривается в науках о Земле. Глобальная экосистема живых организмов и их жизнеобеспечивающий слой подробно описаны в биосфере.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подписаться сейчас

Механизм включения Fe и Al в бриджманит в погружающемся базальте срединно-океанического хребта и его кристаллохимия

Механизм включения Fe и Al в бриджманит в погружающемся базальте срединно-океанического хребта и его кристаллохимия

Скачать PDF

Артикул
Открытый доступ
Опубликовано: 24 ноября 2021 г.

Akihiko Nakatsuka ¹ ,
Hiroshi Fukui ² ^nAff6 ,
Seiji Kamada ^3,4,5 ,
Naohisa Hirao ⁶ ,
Makio Ohkawa ⁷ ,
Казумаса Сугияма ⁸ и
…
Такаши Йошино ⁹

Научные отчеты том 11 , Номер статьи: 22839 (2021) Процитировать эту статью

2077 доступов
1 Цитаты
39 Альтметрический
Сведения о показателях

Предметы

Минералогия
Химия твердого тела

Abstract

Разница в составе субдуцирующих плит и окружающей их нижней мантии может привести к различию в механизме включения Fe и Al в бриджманит между обоими регионами, что должно вызвать неоднородность физических свойств и реологии нижней мантии. Однако точное распределение катионов не изучалось в бриджманитах с содержанием Fe и Al, ожидаемым в базальтовом компоненте срединно-океанических хребтов погружающихся плит. Здесь мы сообщаем о Mg _0,662 FE _0,338 SI _0,662 AL _0,338 O ₃ Bridgmanite Song-Crystal . Мы обнаруживаем, что замена заряда ^A мг ²⁺+ ^B SI ⁴⁺ ↔ ^A FE ³⁺ (High Spin)+ ^B AL ³⁺ IS PREDOM)+ ^B AL ³⁺ IS PREDOM)+ ^B AL ³⁺ IS PREDOM)+ ^B AL ^{3+ во включении Fe и Al в практически восьмикоординированный А-сайт и шестикратно координированный B-сайт в структуре бриджманита. Включение обоих катионов посредством такого замещения усиливает структурное искажение из-за наклона BO ₆ октаэдров, что приводит к необычному расширению средней длины связи из-за гибкости связей A–O для структурного искажения, в отличие от средней длины связи, разумно зависящей от ионного радиуса эффект. Кроме того, мы подразумеваем поведение фазового перехода и упругость бриджманита в плитах, погружающихся в более глубокие части нижней мантии, с точки зрения относительной сжимаемости полиэдров AO ₁₂ (практически AO ₈ ) и BO ₆.}

Введение

Бриджманит с приблизительным составом MgSiO ₃ и орторомбической структурой типа перовскита (пространственная группа Pbnm ) считается наиболее доминирующим компонентом нижней мантии Земли. Физические и кристаллоструктурные свойства бриджманита и их зависимость от давления, температуры и химического состава дают важную информацию для детального понимания нижней мантии с точки зрения минералогии. Кристаллическая структура имеет две катионные позиции, более крупную восьмикратную (номинально 12-кратную) координированную А-позицию и меньшую шестикратно координированную В-позицию, состоящую из сети угловых связей BO ₆ октаэдров с атомами A-позиции, расположенными в центрах полостей сетки и сильно искаженными от идеальной кубической структуры с Pm $\overline{3 }$ m симметрией из-за наклона BO ₆ октаэдры (рис. 1). В минале MgSiO ₃ бриджманите позиции А и В заняты только Mg и Si соответственно.

Рисунок 1

Кристаллическая структура современного (Fe ³⁺ , Al)-содержащего бриджманита: ( a ) вид угловых октаэдров BO ₆ и ( b ) эллипсоидов смещения в проекции вдоль [001]. В ( b ) атомы нарисованы с вероятностью 80%. Коды симметрии для эквивалентных атомов приведены в таблице 5. Программное обеспечение ATOMS (версия 5.1, Shape Software, Kingsport, TN, USA, http://www.shapesoftware.com/00_Website_Homepage/) использовалось для представления кристаллической структуры.

Изображение с полным размером

Включение Fe и Al, важных основных элементов в составе мантии после Mg и Si, в два катионных центра может повлиять на физические свойства, такие как электропроводность, теплопроводность, эластичность и реология нижней мантии вместе со структурной стабильностью самого бриджманита. Из-за такой важности влияние включения Fe и/или Al на физические и структурные свойства бриджманита широко изучалось 9. 0038 1,2,3,4,5,6,7,8,9,10 . Валентное и спиновое состояния Fe, его распределение по позициям и создание катионных и/или кислородных вакансий в зависимости от них являются особенно важными вопросами, связанными с механизмом включения Fe в бриджманит, поскольку они могут сильно влиять на электропроводность нижней мантии ^{1, 9, 11,12,13} . Создание кислородных вакансий ^{14, 15, 16, 17, 18, 19, 20} и способ включения Fe также можно контролировать путем включения Al. В частности, влияние трехвалентного Fe 9Включение 0038 3+ представляет интерес в связи с распределением катионов среди минералов нижней мантии ²¹ . Основные выводы о роли Fe ³⁺ и/или Al, сделанные в предыдущих исследованиях ^{2, 6, 7, 21,22,23,24,25,26} с использованием Fe- и/или Al-содержащих бриджманитов заключаются в следующем: (i) Fe ³⁺ может распределяться преимущественно по бриджманиту при более низких давлениях мантии; (ii) присутствие Al увеличивает содержания Fe ³⁺ в бриджманите; (iii) кислородные вакансии (V _O) может быть создан через замены 1/2O ^2–+ ^B SI ⁴⁺ ↔ 1/2V _O+ ^B FE ³⁺ и/или 1/2O ^{28 28 28 28 28 28 28 2. −} + ^B Si ⁴⁺ ↔ 1/2V _O + ^B Al ³⁺ , где левые верхние индексы в химических формулах обозначают занятые позиции; (iv) Fe ³⁺ может занимать позиции как A, так и B. В частности, Catalli et al. ⁶ сообщил с помощью синхротронной мессбауэровской спектроскопии на месте, что оба Fe ³⁺ и Al равномерно распределяются между позициями A и B при высоких давлениях, что сопровождается переходом Fe ³⁺ из высокоспинового (HS) в низкоспиновый (LS). Hummer и Fei ⁷ также сообщили, по данным мессбауэровской спектроскопии, о равномерном смешении обоих катионов в закаленном образце, синтезированном при 1973–2073 К и 25 ГПа. С другой стороны, Vanpeteghem et al. ³ сообщил из монокристаллического рентгеноструктурного исследования нескольких (Fe, Al)-содержащих бриджманитов с различным содержанием Fe и Al, что Fe ³⁺ occupies exclusively A-site via the charge-coupled substitution ^A Mg ²⁺ + ^B Si ⁴⁺ ↔ ^A Fe ³⁺ + ^B Al ³⁺ . Кроме того, они сообщили, что когда содержание Fe превышает содержание Al, происходит замена ^A Mg ²⁺ ↔ ^A Fe ²⁺ на дополнительное содержание Fe. Таким образом, наблюдается большое расхождение в механизмах включения Fe ³⁺ и Эл между учебой. Получение подробных полных знаний о распределении катионов, валентности железа и вакансиях необходимо для надежного определения механизма включения, но ни в одном из предыдущих исследований они не изучались из всех монокристаллических рентгеновских дифрактометров, мессбауэровской спектроскопии и химических анализ.

Здесь мы характеризуем монокристалл бриджманита с содержанием Fe и Al, ожидаемым в компоненте базальта срединно-океанического хребта (MORB) погружающихся плит, комбинацией этих трех методов. Бриджманит, образованный из состава MORB, содержит большее количество Fe и Al (~ 0,35 на формульную единицу для обоих) ²⁷, чем их количество (~ 0,05 на формульную единицу для обоих) ²⁷ бриджманита, ожидаемого в пиролитической ²⁸ нижней мантии. Это различие в составе бриджманита может привести к различию в механизме включения Fe и Al в кристаллическую структуру между погружающимися плитами и окружающей их нижней мантией. Это должно вызывать неоднородность физических свойств и реологии нижней мантии. Выяснение кристаллохимии бриджманита, образованного из состава MORB, таким образом, является ключом к решению спорных вопросов в нижней мантии, таких как антикоррелированные аномалии скорости сейсмических волн, наблюдаемые в крупных провинциях с низкой скоростью сдвига (LLSVP) ¹⁰ . С этой точки зрения точное кристаллохимическое исследование с использованием монокристалла весьма важно для детального понимания динамики нижней мантии. В частности, настоящее исследование включает первое сообщение о монокристаллической структуре бриджманита с ожидаемыми в MORB содержаниями Fe и Al. В этой статье мы обсуждаем механизм включения Fe и Al в бриджманит в MORB и его структурные изменения при включении обоих катионов, а также обеспечиваем научные выводы.

Методы

Синтез монокристаллов под высоким давлением и химический анализ

Монокристаллы бриджманита были синтезированы при 28 ГПа и 1873 К с использованием 5000-тонного аппарата высокого давления типа Каваи, установленного в Институте планетарных материалов, Окаяма. Университет. Процедура и техника эксперимента по существу такие же, как описано в нашем предыдущем исследовании ²⁹ следующим образом. Правильный октаэдр диаметром 10 мм из спеченного MgO, содержащего 5% Cr ₂ O ₃ использовали в качестве среды, передающей давление. Исходными материалами служили порошкообразные реагенты MgO, SiO ₂ , Al ₂ O ₃ и Fe ₂ O ₃ , смешанные в соотношении катионов Mg:Fe:Si:Al = 0,65:0,35:0,65:0,35, что очень близко к ²⁷ для бриджманита, образованного из состава MORB. В качестве материала печи использовали LaCrO ₃ в окружении теплоизолятора ZrO ₂. Порошковая смесь помещалась в платиновую капсулу, электрически изолированную от печи прокладкой из MgO. Эта сборка ячеек была установлена в узел наковальни из кубов карбида вольфрама с усеченными краями длиной 3 мм, а затем была сжата до целевого давления 28 ГПа при комнатной температуре. Затем температуру повышали до заданной температуры 1873 К со скоростью 100 К/мин. Температуру контролировали с помощью W9.Термопара 7%Re3%-W75%Re25%, спай которой располагался в середине внешней поверхности платиновой капсулы. Поправка на влияние давления на ЭДС не делалась. После выдержки в заданных условиях (28 ГПа, 1873 К) в течение 2 ч продукт был закален путем отключения подачи электроэнергии. Давление медленно сбрасывали, и продукт извлекали в условиях окружающей среды. В извлеченном образце были обнаружены многочисленные монокристаллы бриджманита размером около 100–200 мкм. Цвет кристаллов красновато-коричневый, что свидетельствует о включении в кристаллы ионов железа. Составы монокристаллов (табл. 1) определяли с помощью электронно-зондового микроанализатора JEOL JXA-8800M (EPMA). При качественном анализе с помощью EPMA не было обнаружено загрязнения монокристаллов материалами сборки ячейки.

Таблица 1 Составы в пяти точках анализа (№1–№5) по данным РСМА и их среднее значение.

Полноразмерный стол

Синхротрон

⁵⁷ Fe-мессбауэровская спектроскопия

Энергетический синхротрон ⁵⁷ Fe-мессбауэровская спектроскопия измерения при комнатной температуре с использованием ядерного брэгговского монохроматора 90/Fe3O 30+ 90 были проведены для оценки отношения Fe30+90 настоящий бриджманит на линии луча BL10XU SPring-8 (Ref. ³⁰). Образец облучали рентгеновским пучком, настроенным на 14,4 кэВ, от двухкристального монохроматора Si(111) с высокой тепловой нагрузкой. Прошедшее через образец рентгеновское излучение было монохроматизировано до энергии ядерного резонанса около ⁵⁷ Fe с помощью монохроматора высокого разрешения с полосой пропускания около 4 мэВ, который состоит из асимметричных кристаллов Si(511) и симметричных Si(975) с канальным вырезом. В ядерном монохроматоре используется однолинейное чисто ядерное брэгговское отражение 333 от колеблющегося монокристалла ⁵⁷ FeBO ₃ вблизи температуры Нееля во внешнем магнитном поле. Ширина полосы электронно-запрещенного чисто ядерного брэгговского отражения составляла около 15 нэВ. Доплеровский сдвиг источника создавался колебанием кристалла в синусоидальном режиме скорости, который был установлен на датчике скорости. Спектр поглощения был получен путем подсчета интенсивности однолинейного ядерного брэгговского отражения в зависимости от скорости. Шкала скоростей была откалибрована относительно ⁵⁷ Обогащенная железом стандартная фольга из металлического железа толщиной 3 мкм в условиях окружающей среды, и изомерный сдвиг также относился к тому же стандарту. Данные спектра были собраны со временем измерения 8,3 часа. Программный пакет MossA ³¹ использовался для вычислительного анализа, и спектр был подобран с использованием лоренцевской модели. Результаты представлены в таблице 2.

Таблица 2 Сравнение сверхтонких параметров синхротронной мессбауэровской спектроскопии с их эталонными значениями.

Полноразмерный стол

Измерения интенсивности рентгеновской дифракции монокристалла и уточнение структуры

Измерения интенсивности рентгеновской дифракции монокристалла, обработка данных и уточнение структуры проводились, по существу, в соответствии с теми же процедурами и методами, которые описаны в наши предыдущие исследования ^32,33,34 следующим образом. Монокристалл размером 0,10 × 0,08 × 0,04 мм ³ был выбран и затем установлен на кончике стеклянного волокна для измерения интенсивности. Измерения проводились при комнатной температуре (296K) с использованием четырехкругового дифрактометра Rigaku AFC-7R с графитовым монохроматизированным излучением Mo K α (λ = 0,71069 Å) при рабочих условиях 60 кВ и 250 мА. Параметры элементарной ячейки определялись методом наименьших квадратов по набору из 25 отражений в диапазоне 44° ≤ 2θ ≤ 46°. Данные об интенсивности 1774 отражений в пределах 2° ≤ 2θ ≤ 100° были собраны с использованием режима непрерывного сканирования ω–2θ и скорректированы с учетом коэффициентов поляризации Лоренца и эффектов поглощения (метод ψ-сканирования). После этого данные интенсивности усреднялись в симметрии Лауэ ммм , чтобы дать 930 уникальных отражений. Из них уникальные отражения с $\left|{F}_{\mathrm{o}}\right|\le 3{\upsigma} \left(\left|{F}_{\mathrm{o}}\ право|\право)$ были устранены. Даже если уникальные отражения имели интенсивность $\left|{F}_{\mathrm{o}}\right|>3{\upsigma} \left(\left|{F}_{\mathrm{o}}\ справа|\справа)$ после усреднения, усредненные по набору данных эквивалентных отражений, включая отражение(я) с $\left|{F} _{\mathrm{o}}\right|\le 3{\upsigma} \left(\left|{F}_{\mathrm{o}}\right|\right)$ также были отброшены, поскольку на эти отражения потенциально повлияло многократное рассеяние. Более того, уникальные отражения с sinθ/λ < 0,26 Å ⁻¹ были исключены, чтобы уменьшить вторичные эффекты экстинкции и избежать, насколько это возможно, зависимости от атомного заряда при выборе атомных факторов рассеяния. Наконец, в настоящих уточнениях было использовано 640 уникальных отражений. Внутренние невязки эквивалентных отражений ( R _int) составили 0,0131.

Уточнение структуры проведено путем минимизации функции Σ w ( F _o – F _c ) ² с использованием полноматричной программы наименьших квадратов RADY ³⁵ . Факторы рассеяния Mg ²⁺ , Al ³⁺ , Si ⁴⁺ , Fe ³⁺ , Fe ²⁺ (табл. 6.1.1.3 в International Tables for Crystallography 3 ), O ^2– (Tokonami ³⁷). Коэффициенты аномальной дисперсии для каждого фактора рассеяния взяты из таблицы 4.2.6.8 в International Tables for Crystallography ³⁶ . Во время уточнения были опробованы несколько моделей коррекции эффектов вторичного поглощения, и изотропная коррекция типа II ^{38, 39} с моделью гауссового распределения частиц по размерам дала наилучшее соответствие. Окончательное уточнение структуры плавно сходилось к R = 0,0189 и w R = 0,0146. Сводка кристаллографических данных, параметры сбора данных и уточнения приведены в таблице 3. Уточненные структурные параметры приведены в таблице 4. Выбранные межатомные расстояния перечислены в таблице 5. Файл кристаллографической информации (CIF) хранится в Кембриджском структурном фонде. База данных (CSD) (Депозит № 2089819).

Таблица 3 Сводка кристаллографических данных, параметры сбора данных и уточнения.
Полноразмерная таблица
Таблица 4 Уточненные структурные параметры.
Полноразмерная таблица
Таблица 5 Избранные межатомные расстояния.
Полноразмерная таблица
Результаты и обсуждение
Химический состав, валентное и спиновое состояния Fe
Составы в пяти точках кристалла, измеренные методом РСМА, и их среднее значение приведены в таблице 1. Нет существенных флуктуация состава наблюдается среди этих пяти точек измерения; это показывает, что кристалл почти однороден по составу. Усредненный состав из анализов EPMA рассчитан как соотношение катионов Mg:Fe:Si:Al = 0,642(7):0,341(6):0,656(10):0,356(4) при условии O = 3. Этот состав не показывает значительных отклонение от состава смеси исходных материалов в синтетическом эксперименте, указывающее на то, что кристалл не содержит значительных катионных и / или кислородных вакансий и хорошо сбалансирован по заряду трехвалентным Fe ³⁺ ионов в пределах ошибки. Хотя предпочтительное заселение более крупного Fe ³⁺ для позиции A и меньшего Al ³⁺ для позиции B выводится с точки зрения ионных радиусов ⁴⁰ [например, HS Fe ³⁺ = 0,645 Å и Al ³⁺ = 0,535 Å в CN (координационное число) = 6], о степени их распределения между обоими сайтами нельзя судить только по данным РСМА.
Здесь мы показываем на рис. 2а мессбауэровский спектр настоящего монокристалла бриджманита, чтобы получить более подробные сведения о валентных состояниях, спиновых состояниях и координационном окружении Fe. Мессбауэровский спектр, по-видимому, состоит из двух пиков поглощения с разной интенсивностью. Координационные обстановки вокруг позиций А и В (возможные занятые позиции Fe) сильно искажены; это должно привести к квадрупольному расщеплению, как отмечают многие исследователи ^5,6,7 . Дублеты, измеренные с помощью монокристалла, могут быть асимметричными, так как сохраняется определенный угол между главной осью тензора градиента электрического поля в узлах Fe и направлением падающего рентгеновского пучка. Таким образом, мессбауэровский спектр данного монокристалла бриджманита следует интерпретировать не как суперпозицию синглетов, а как один асимметричный дублет или суперпозицию нескольких асимметричных дублетов в зависимости от различий в электронных состояниях и координационном окружении Fe. Спектр хорошо представлен лоренцевской моделью, предполагающей один асимметричный дублет, а остаточные компоненты пика не обнаруживаются по остаткам подгонки (рис. 2b). Также были опробованы модели с дополнительными дублетами, но они не смогли значительно улучшить качество подгонки. Окончательная подгонка, предполагающая один асимметричный дублет, дает изомерный сдвиг (IS) 0,40(3) мм/с и квадрупольное расщепление (QS) 0,86(4) мм/с. Эти значения хорошо совпадают с эталонными значениями ^{41, 42} для ГВ Fe ³⁺ на А-сайте, а также близки к таковым для LS Fe ²⁺ на А-сайте (табл. 2). Однако последний случай неправдоподобен с точки зрения баланса заряда, указанного в результате EPMA. Таким образом, ионы Fe в данном образце занимают исключительно положение A в трехвалентном высокоспиновом состоянии, что приводит к тому, что ионы Al ³⁺ занимают исключительно положение B с учетом соотношения катионов, указанного в результате EPMA.
Рисунок 2
( a ) Мессбауэровский спектр настоящего (Fe ³⁺ , Al)-содержащего монокристалла бриджманита и ( b ) остатков подгонки. Программное обеспечение IGOR Pro (версия 6.2, WaveMetrics, Inc., Lake Oswego, OR, USA, https://www. wavemetrics.com) использовалось для построения графиков данных.
Изображение полного размера
Для дальнейшего изучения распределения Fe и Al и наличия вакансий было выполнено предварительное уточнение структуры путем варьирования P ( ^A Fe ³⁺), P (^O1 O ^2–) и P (^O2 O ^2-) в качестве ценного падеграв за заполнение в соответствии с следующими конструкциями: P (^{(^(⁽}
111111111111111111111111111111111111111111111111111111111. ²⁺ ) = P ( ^B Si ⁴⁺ ) ≡ 0.65 (fix), P ( ^B Fe ³⁺ ) = P ( ^A Al ³⁺ ) ≡ 0,35 − P ( ^A Fe ³⁺ ), P ( ^BAl ³⁺ ) ≡ P ( ^A Fe ³⁺ ). The resulting P ( ^A Fe ³⁺ ) was 0.344(2), corresponding to P ( ^B Fe ³⁺ ) = P ( ^A Al ³⁺ ) = 0,006. Полученные P (^O1 O ²⁻) и P (^O2 O ²⁻) были 1,001(5) и 0,999(4) соответственно. Также было выполнено другое предварительное уточнение структуры путем варьирования P (^A FE ³⁺) и P (^B AL ³⁺) в качестве ценных параметров занятости в соответствии с следующими ограничениями: P (^A Mg ^{2+ 2+ 2+ 2+ 2+ 2+ 2139). P (^B SI ⁴⁺) ≡ 0,65 (FIX), P (^O1 O ^2–) = P (^O2 O ^2-). ). Полученные P ( ^A Fe ³⁺ ) и P ( ^BAl ³⁺ ) составляли 0,347(2) и 0,356(4) соответственно. Они показывают, что смешивание Fe и Al между двумя катионными позициями и катионными и кислородными вакансиями невозможно обнаружить, что хорошо согласуется с результатами EPMA и Мессбауэра. Таким образом, окончательное уточнение проводилось путем варьирования P (^A Fe ³⁺) как единственного переменного параметра занятости в модели без каких-либо катионных или кислородных вакансий и без какого-либо распределения Fe в позиции B или Al в позиции B. Сайт при следующих ограничениях: P ( ^A Mg ²⁺ ) = P ( ^B Si ⁴⁺ ) ≡ 1 − P ( ^A Fe ³⁺ ), P ( ^B Al ³⁺ ) ≡ P ( ^A Fe ³⁺ ). Данные, представленные в таблицах 3, 4, 5, взяты из этого окончательного уточнения. Конечный P ( ^A Fe ³⁺ ) составляет 0,338 (3) (таблица 4), что приводит к соотношению катионов Mg: Fe: Si: Al = 0,662: 0,338: 0,662: 0,338. Это превосходно согласуется с соотношением катионов из EPMA.}
в ABO ₃ Перовскиты со структурой PBNM , такой как Catio ₃ (Ref. ⁴³), MGSIO ₃ (Ref. ^44,45,464). Ref. ³³ ), большое структурное искажение из-за наклона октаэдров BO ₆ приводит к гораздо более длинным расстояниям между атомом A-позиции и четырьмя из двенадцати атомов O, окружающими его атом A-позиции. Как показано в таблице 5, в существующем бриджманите четыре более длинных интервала A⋯O, которые потенциально не участвуют в химическом связывании, находятся в диапазоне от 2,9159(9) Å и 3,2292(7) Å. Остальные восемь более коротких интервалов находятся в диапазоне от 2,0057(9) Å до 2,4884(7) Å; их среднее значение (2,214 Å) лучше согласуется с ожидаемой длиной связи A–O (2,25 Å) из HS Fe ³⁺ (CN = 8), чем с длиной (2,30 Å) из HS Fe ²⁺ (CN = 8), что согласуется с результатом Мессбауэра. Расстояния между атомом B-позиции и шестью атомами O, окружающими его атом B-позиции, близки друг к другу, в отличие от случая атома A-позиции, и находятся в диапазоне от 1,8213(7) до 1,8518(3) Å. Их среднее значение (1,832 Å) хорошо согласуется с ожидаемой длиной связи B–O (1,85 Å). 9{{{3} + }}.$$
(1)
Даже при наличии катионных и/или кислородных вакансий, двухвалентных ионов Fe2+ и смешения Fe и Al между позициями A и B их количества/степени пренебрежимо малы.
Изменение структуры при введении Fe и Al в бриджманит

На рис. отношение (Fe + Al)/(Mg + Fe + Si + Al). Это связано с увеличением среднего размера катионов во всем кристалле бриджманита при внедрении ГВ Fe ³⁺ и Al ³⁺ замещением с зарядовой связью (1), хотя средний размер катиона на позиции A (< r _A >) уменьшается при замещении ^A Mg ²⁺ → ^А Fe ³⁺ (HS). Рисунок 3 + Al). Литературные данные о концевом члене MgSiO ₃ бриджманит ^{10, 45, 46, 61} и (Fe, Al)-содержащие бриджманиты ^{3, 4, 6, 7, 10} с близкими содержаниями между Fe и Al представлены вместе с настоящими данными. Используемое программное обеспечение для построения графиков данных показано на рис. 2. Длины связей O (A–O1 ^v , A–O1, A–O2 ^vi , A–O2 ^v ), (ii) две почти неизмененные промежуточные длины связи A–O (A–O2 ^vii , A–O2 ^viii ) и (iii) укорочение двух самых длинных длин связи A–O (A –O2 ^ix , A–O2 ^x ) и четырех более длинных потенциально несвязывающих разделений A⋯O (A⋯O1 ⁱ , A⋯O1 ⁱⁱ , A⋯O2 ⁱⁱⁱ , A⋯ O2 ^iv ). С другой стороны, как видно на рис. 4b, увеличение среднего размера катиона на участке B (< r _B >) увеличивает все длины связей B–O вслед за эффектом ионного радиуса. Расширение длин связей B–O с увеличением < r _B > являются наибольшими из самых длинных длин связей B–O1 и B–O1 ^xi, идущими в направлении, близком к оси c . Этим можно объяснить наблюдение, что расширение длин ребер элементарной ячейки с увеличением отношения (Fe + Al)/(Mg + Fe + Si + Al) является наибольшим на длине оси c (рис. 3). ). Рисунок 40786 r _A >) и ( b ) длин связей B–O в зависимости от среднего размера катиона в позиции B (< r _B >). Литературные данные монокристаллических рентгеноструктурных исследований мишеней MgSiO ₃ бриджманита ^44,45,46 и (Fe, Al)-содержащих бриджманитов ³ представлены вместе с настоящими данными. . Значения < r _A > для образцов, включающих содержание Fe выше содержания Al, были рассчитаны на основе предложения Vanpeteghem et al. ³ : when the Fe content exceeds the Al content, the charge-coupled substitution ^A Mg ²⁺ + ^B Si ⁴⁺ ↔ ^A Fe ³⁺ + ^B Al ³⁺ происходит при содержании Fe, равном содержанию Al, а замена ^A Mg ²⁺ ↔ ^A Fe ²⁺ происходит при дополнительном содержании Fe. Используемое программное обеспечение для построения графиков данных показано на рис. 2.

Полноразмерное изображение

Симметричные ограничения всегда требуют 180° для O1–B–O1 ^xi , O2 ^vii –B–O2 ^xiii , и O2 ^ix –B–O2 ^xii, а остальные двенадцать углов O–B–O в октаэдре BO ₆ 8 изменяются между (3)° и 92,26(3)°. Это показывает, что отклонение от правильного октаэдра BO ₆ лишь немного больше в современном (Fe ³⁺ , Al)-содержащем бриджманите, чем в концевом MgSiO ₃ бриджманите с двенадцатью O–B– Углы O в диапазоне от 88,49(4)° до 91,51(4)° (ссылка ⁴⁴). Таким образом, включение Fe и Al через зарядовую связь (1) не меняет существенно степень искажения октаэдра BO ₆, а лишь увеличивает длины связей B–O. Это показывает, что реакция структурного искажения на замещение с зарядовой связью (1) определяется главным образом наклоном между соединенными углами октаэдрами BO ₆, как будет описано позже. Укорочение двух очень слабых связей A–O2 и четырех потенциально несвязывающих расстояний A⋯O с увеличением < 9{0}\) указывают угол наклона октаэдра в фазе, угол наклона октаэдра вне фазы и отсутствие наклона октаэдра относительно оси i ( i = x , y или z ) соответственно. Оси x -, y – и z представляют [100] ₀ , [010] ₀ и [001] ₀ соответственно, где нижний индекс «0» представляет псевдокубическая решетка. Система наклона орторомбических перовскитов Pbnm , представленная бриджманитом, описывается двумя одинаковыми противофазными наклонами вокруг [100] 9{-}\)), что соответствует a ^– a ^– c ⁺ в известной нотации Глейзера ^{47, 48} . {\prime}}\) преобразуются из стандартной нормализованной амплитуды суперячейки ” 9{+}\). Атом A-позиции также удаляется от своего идеального положения (0, 0, 0,25), соответствующего положению A-позиции в кубической структуре Pm $\overline{3 }$ m , с увеличением соотношение (Fe + Al)/(Mg + Fe + Si + Al) (рис. 5б). Таким образом, структурное искажение, то есть отклонение от кубической структуры Pm $\overline{3 }$ m , становится больше при включении Fe и Al, в которых преобладает зарядовая связь замещения (1). Расширение двух очень слабых связей A–O2 и четырех потенциально несвязывающих расстояний A⋯O с уменьшением < 9{+}\) октаэдров BO ₆, рассчитанных из симметрично-адаптированного модового подхода ⁵⁰ и ( b ) позиционных параметров x и y атомов A-позиций, расположенных в координатах ( x , y , 0,25), как функция отношения (Fe + Al)/(Mg + Fe + Si + Al). Данные, рассчитанные по позиционным параметрам, указанным в концевом члене MgSiO ₃ бриджманите ^44,45,46 и (Fe, Al)-содержащих бриджманитах ³ нанесены вместе с настоящими данными. Используемое программное обеспечение для построения графиков данных показано на рис. 2.

Полноразмерное изображение

Последствия для нижней мантии Земли сейсмический разрыв D′′ при 125 ГПа и 2500 К (Ref.

^{52, 53} ). Однако некоторые исследования под высоким давлением ^54,55,56 показали, что другая фаза перовскита с другой симметрией может находиться между Pbnm перовскитовая фаза и постперовскитовая фаза. Для изучения возможности таких фазовых переходов в перовскитах АВО ₃ при высоких давлениях и высоких температурах целесообразно обсудить относительную сжимаемость полиэдров АО ₁₂ и ВО ₆ ^{57, 58} . Коэффициент сжимаемости (β _B / β _A ) двух многогранников определяется соотношением β _B / β _A = M _A / M _B (Ref. ⁵⁷), где нижние индексы «A» и «B» обозначают многогранники AO ₁₂ и BO ₆ соответственно.

In Pbnm orthorhombic perovskites with largely distorted AO ₁₂ (practically AO ₈ ) polyhedra, such as bridgmanite, the parameters M _A and M _B are defined as follows:

$$ {M} _ {\ mathrm {A}} = \ влево (8 {R} _ {\ mathrm {A} 8} / B \ вправо) {\ mathrm {exp}} \ влево [\ влево ({R} _ {0} – {R} _ {\ mathrm {A} 8} \ справа) / B \ справа] + \ слева (4 {R} _ {\ mathrm {A} 4} / B \ справа) {\ mathrm { exp}} \left[\left({R}_{0}-{R}_{\mathrm{A}4}\right)/B\right]$$

(2)

$${M}_{\mathrm{B}}=\left({6R}_{\mathrm{B}}/B\right)\mathrm{exp}\left[\left ({R}_{0}-{R}_{\mathrm{B}}\right)/B\right]$$

(3)

, где R _A8 , R _A4 и R _B – средние расстояния восьми более коротких связей А–О, четырех более длинных разносов А⋯О и шести связей В–О соответственно; R ₀ и B параметры валентности связи. По данным Ангела и др. ⁵⁸ , в перовскитах с фазовыми переходами зонально-граничного типа, когда октаэдры BO ₆ более жесткие, чем полиэдры AO ₁₂ (т.е. , температура фазового перехода T _c повышается с ростом давления вследствие увеличения наклона октаэдра; таким образом, фазовая граница имеет положительный наклон Клапейрона (d P /d T _c > 0). И наоборот, когда октаэдры BO ₆ менее жесткие, чем AO ₁₂ Polyhedra (т.е. M _A / M _B> 1), T _{4 B}> 1), T _{4 B}> 1), T _{4 B}> 1), T _{4 B}> 1), T _{4 B}> 1). следствие уменьшения наклона; таким образом, фазовая граница имеет отрицательный наклон Клапейрона (d P /d T _c < 0).

Соотношения M _A / M _B в условиях окружающей среды, из уравнений (2) и (3), вычисленные как 0,67 для конечного члена MgSiO ₃ бриджманит ^44,45,46 , 0,72 для современного (Fe ³⁺ , Al)-содержащего бриджманита и 0,63 для CaTiO Значения R ₀ и B , определенные Брауном и Альтерматтом ⁵⁹, и средние межатомные расстояния, указанные для каждого соединения. Отсюда следует, что если эти перовскиты типа A ²⁺ B ⁴⁺ O ₃ Pbnm претерпевают фазовые переходы в перовскитные фазы с различной симметрией при высоких давлениях и высоких температурах, то их фазовые границы имеют положительный наклон Клапейрона. 9{+}\) = 8,8°), которые претерпевают фазовые переходы Pbnm → I 4/ мкм при 1512 К и I 4/ мкм 1 71 P 90 8 90 \overline{3}\) м при 1635 К при атмосферном давлении ⁴³ . Как упоминалось выше, когда M _A / M _B < 1, чем больше наклон, тем выше T _c , а рост давления дополнительно способствует увеличению T _c из-за положительного наклона Клапейрона. Если та же последовательность высокотемпературных фазовых переходов в более симметричные фазы L P (низкое давление)–H T (высокая температура), что и перовскит CaTiO ₃, возникает и в минале MgSiO ₃ бриджманите при высоких давлениях, таким образом, T _c должны стать намного выше, чем наблюдаемые в перовските CaTiO ₃ при атмосферном давлении. Включение Fe и Al в бриджманит еще больше повысит 9{+}\), как показано на рис. 5а.

В концевом элементе MgSiO ₃ бриджманите, Wang et al. ⁵⁴ наблюдали прерывистые изменения параметров и объема элементарной ячейки при ~ 600 К и 7,3 ГПа, что свидетельствует о фазовом переходе в другую фазу перовскита. Это условие P – T соответствует гораздо более низкой температуре, несмотря на более высокое давление, чем точки фазового перехода, наблюдаемые в перовските CaTiO ₃. Даже если такой фазовый переход существует в концевом элементе MgSiO ₃ бриджманита, следовательно, это будет фазовый переход не в более высокую симметричную фазу L P -H T , такую как в перовските CaTiO ₃, а в более низкую симметричную H P (высокое давление )–L T (низкотемпературная) фаза.

В экстремальных условиях, соответствующих более глубоким частям нижней мантии, несколько исследований энергодисперсионной рентгеновской дифракции на месте с использованием нагреваемой лазером алмазной наковальни показали фазовый переход Pbnm бриджманита в другую перовскитовую фазу. Например, Мид и др. ⁵⁵ сообщил о фазовом переходе от Pbnm (ромбический) к Pm $\overline{3 }$ m (кубический) при 64 ГПа и 1850 К для (Mg, Fe)SiO ₃ бриджманита . Шим и др. ⁵⁶ сообщается о фазовом переходе конечного члена MgSiO ₃ бриджманита из Pbnm в одну из трех возможных симметрий [ P 2 ₁ / m (моноклинная), Pmmn (орторомбическая) или P 4 ₂ / nmc (тетрагональная)] выше 83 ГПа и 1700 К. Эти предполагаемые пространственные группы после фазовых переходов или наличие самого фазовые переходы не были полностью определяющими из-за низкого разрешения и ненадежной интенсивности пиков на порошковых рентгенограммах, измеренных в этих экстремальных условиях. Однако эти предполагаемые точки фазового перехода находятся при более высоких температурах и более высоких давлениях, чем у CaTiO 9 .0744 3 перовскита, что согласуется с предсказанием о том, что больший октаэдрический наклон и более высокое давление повышают T _c . Таким образом, нельзя исключить возможность перехода бриджманита в другую перовскитовую фазу с отличной от Pbnm симметрией до фазового перехода в постперовскитную фазу, будь то более симметричная фаза L P -H T или нижняя симметричная фаза H P -L T . Хотя бриджманит с высоким содержанием Al и/или Fe, такой как настоящий образец (Mg _0,662 FE _0,338 SI _0,662 AL _0,338 O ₃) с их содержимым очень близко к ²⁷. , фазовый переход такого бриджманита в другую фазу перовскита может быть обнаружен в плитах, которые упали/субдуцировались в самые нижние части нижней мантии.

Коэффициент сжимаемости β _B /β _A бриджманита также может дать важную информацию о его упругой скорости. Сравнение конечного члена MgSiO ₃ бриджманита ⁴⁵ и современного (Fe ³⁺ , Al)-содержащего бриджманита показывает, что включение Fe ³⁺ и Al посредством замещения с зарядовой связью (1) делает M _A без изменений, уменьшает M _B , увеличивает плотность ρ и, следовательно, увеличивает β _B /β _A (= M _A / M _B), где M _A = 12,87, M _B = 19,23 и ρ = 4,103 G / C. М. _B = 19,23 и ρ = 4,103 G / C. / C. / C.М. 3,103 G / C. / C. 3,103 g / r / c.m / r / c.m / r / ° _B = 19,23 и ρ = 4,103 G / C.1 /444 4 _B. M _A = 12,92, M _B = 17,85 и ρ = 4,357 г/см ³ для последнего. Можно считать, что увеличение β _B /β _A, зависящее только от M _B, соответствует уменьшению объемного модуля K . Таким образом, ожидается, что объемная скорость звука ${V}_{\mathrm{B}}=\sqrt{K/\uprho}$ будет уменьшаться с увеличением содержания Fe ³⁺ и Al, что согласуется с теоретическими расчет ⁶⁰ для (Fe ³⁺ , Al)-содержащего бриджманита. Таким образом, этот кристаллографический подход может быть полезным методом для получения важной информации о сейсмических свойствах нижней мантии. Для этого необходимы систематические кристаллохимические исследования бриджманитов с разнообразными валентно-спиновыми состояниями Fe и составами.

Ссылки

Кацура Т., Сато К. и Ито Э. Электропроводность силикатного перовскита в условиях нижней мантии. Природа 395 , 493–495 (1998).
ОБЪЯВЛЕНИЕ КАС Google ученый
Джексон, Дж. М. и др. Синхротронная мессбауэровская спектроскопия (Mg, Fe)SiO ₃ перовскита до 120 ГПа. утра. Минеральная. 90 , 199–205 (2005).
ОБЪЯВЛЕНИЕ КАС Google ученый
Vanpeteghem, C.B. и др. Замещение Al, Fe в структуре перовскита MgSiO ₃: рентгеноструктурное исследование монокристалла. Физ. Планета Земля. Интер. 155 , 96–103 (2006).
ОБЪЯВЛЕНИЕ КАС Google ученый
Сайкия А. , Балларан Т. Б. и Фрост Д. Дж. Влияние замещения Fe и Al на сжимаемость MgSiO ₃ -перовскит, определяемый с помощью рентгеноструктурного анализа монокристаллов. Физ. Планета Земля. Интер. 173 , 153–161 (2009).
ОБЪЯВЛЕНИЕ КАС Google ученый
Каталли, К. и др. Спиновое состояние трехвалентного железа в перовските MgSiO ₃ и его влияние на упругие свойства. Планета Земля. науч. лат. 289 , 68–75 (2010).
ОБЪЯВЛЕНИЕ КАС Google ученый
Каталли, К. и др. Влияние спинового перехода Fe ³⁺ на свойства глиноземистого перовскита — новые взгляды на сейсмические неоднородности нижней мантии. Планета Земля. науч. лат. 310 , 293–302 (2011).
ОБЪЯВЛЕНИЕ КАС Google ученый
“>
Hummer, D. R. & Fei, Y. Синтез и кристаллохимия Fe ³⁺ -содержащие (Mg, Fe ³⁺)(Si, Fe ³⁺ )O ₃ перовскит. утра. Минеральная. 97 , 1915–1921 (2012).
ОБЪЯВЛЕНИЕ КАС Google ученый
Исмаилова Л. и др. Стабильность Fe, Al-содержащего бриджманита в нижней мантии и синтез чистого Fe-бриджманита. науч. Доп. 2 , e1600427 (2016).
ОБЪЯВЛЕНИЕ пабмед ПабМед Центральный Google ученый
Йошино, Т., Камада, С., Чжао, К., Охтани, Э. и Хирао, Н. Модель электропроводности Al-содержащего бриджманита с последствиями для электрической структуры нижней мантии Земли. Планета Земля. науч. лат. 434 , 208–219 (2016).
ОБЪЯВЛЕНИЕ КАС Google ученый
“>
Фукуи, Х. и др. Влияние замещения катионов на эластичность бриджманита: ключ к интерпретации сейсмических аномалий в нижней мантии. Науч. Респ. 6 , 33337. https://doi.org/10.1038/srep33337 (2016).
ОБЪЯВЛЕНИЕ КАС Статья пабмед ПабМед Центральный Google ученый
Li, X. & Jeanloz, R. Лабораторные исследования электропроводности силикатного перовскита при высоких давлениях и температурах. Ж. Геофиз. Рез. 95 , 5067–5078 (1990).
ОБЪЯВЛЕНИЕ Google ученый
Li, X., Ming, L.-C., Manghnani, M.H., Wang, Y. & Jeanloz, R. Зависимость электропроводности от давления (Mg _0,9 Fe _0,1 )SiO ₃ перовскит. Ж. Геофиз. Рез. 98 , 501–508 (1993).
ОБЪЯВЛЕНИЕ КАС Google ученый
“>
Xu, Y., McCammon, C. & Poe, B.T. Влияние оксида алюминия на электропроводность силиката перовскита. Science 282 , 922–924 (1998).
ОБЪЯВЛЕНИЕ КАС пабмед Google ученый
Кессон, С.Э., Фитц Джеральд, Дж.Д., Шелли, Дж.М. и Уизерс, Р.Л. Фазовые отношения, структура и кристаллохимия некоторых алюмосиликатных перовскитов. Планета Земля. науч. лат. 134 , 187–201 (1995).
ОБЪЯВЛЕНИЕ КАС Google ученый
Андро, Д., Невиль, Д. Р., Фланк, А.-М. & Wang, Y. Катионные центры в богатых Al MgSiO ₃ перовскитах. утра. Минеральная. 83 , 1045–1053 (1998).
ОБЪЯВЛЕНИЕ КАС Google ученый
Стеббинс Дж. Ф., Крокер С. и Андро Д. Механизм растворения оксида алюминия в перовските MgSiO ₃. Геофиз. Рез. лат. 28 , 615–618 (2001).
ОБЪЯВЛЕНИЕ КАС Google ученый
Стеббинс, Дж. Ф., Коджитани, Х., Акаоги, М. и Навроцкий, А. Замещение алюминия в перовските MgSiO ₃: исследование множественных механизмов с помощью ²⁷ Al ЯМР. утра. Минеральная. 88 , 1161–1164 (2003).
ОБЪЯВЛЕНИЕ КАС Google ученый
Ямамото Т., Юэн Д. А. и Эбисузуки Т. Механизмы замещения ионов Al в MgSiO ₃ перовскит в условиях высокого давления из расчетов из первых принципов. Планета Земля. науч. лат. 206 , 617–625 (2003).
ОБЪЯВЛЕНИЕ КАС Google ученый
Навроцкий А. и др. Алюминий в перовските силиката магния: образование, структура и энергетика дефектных твердых растворов, богатых магнием. Ж. Геофиз. Рез. 108 , 2330. https://doi.org/10.1029/2002JB002055 (2003 г.).
ОБЪЯВЛЕНИЕ КАС Статья Google ученый
Акбер-Кнутсон, С. и Буковински, М.С.Т. Энергетика растворимости алюминия в перовските MgSiO ₃ в условиях нижней мантии. Планета Земля. науч. лат. 220 , 317–330 (2004).
ОБЪЯВЛЕНИЕ КАС Google ученый
McCammon, CA Перовскит как возможный поглотитель трехвалентного железа в нижней мантии. Природа 387 , 694–696 (1997).
ОБЪЯВЛЕНИЕ КАС Google ученый
Lauterbach, S., McCammon, C.A., van Aken, P., Langenhorst, F. & Seifert, F. Mössbauer and ELNES спектроскопия (Mg, Fe)(Si, Al)O ₃ перовскита: A сильно окисленный компонент нижней мантии. Вклад. Минеральная. Бензин. 138 , 17–26 (2000).
ОБЪЯВЛЕНИЕ КАС Google ученый
Фрост, Д. Дж. и Лангенхорст, Ф. Влияние Al ₂ O ₃ на распределение Fe-Mg между магнезиовюститом и перовскитом силиката магния. Планета Земля. науч. лат. 199 , 227–241 (2002).
ОБЪЯВЛЕНИЕ КАС Google ученый
Фрост, Д. Дж. и др. Экспериментальное свидетельство существования богатого железом металла в нижней мантии Земли. Природа 428 , 409–412 (2004).
ОБЪЯВЛЕНИЕ КАС пабмед Google ученый
Маккаммон, К. А., Лаутербах, С., Зайферт, Ф., Лангенхорст, Ф. и ван Акен, П. А. Степень окисления железа в минеральных комплексах нижней мантии I. Эмпирические соотношения, полученные на основе экспериментов при высоком давлении. Планета Земля. науч. лат. 222 , 435–449 (2004).
ОБЪЯВЛЕНИЕ КАС Google ученый
Грохольский Б. и др. Спиновое и валентное состояния железа в (Mg _0,8 Fe _0,2 )SiO ₃ перовските. Геофиз. Рез. лат. 36 , L24303 (2009 г.).
ОБЪЯВЛЕНИЕ Google ученый
Хиросе К. и Фей Ю. Субсолидус и фазовые соотношения плавления базальтового состава в самых верхних слоях нижней мантии. Геохим. Космохим. Акта 66 , 2099–2108 (2002).
ОБЪЯВЛЕНИЕ КАС Google ученый
Ringwood, AE In Advances in Earth Sciences (ed Hurley, PM) 287–356 (MIT Press, 1966).
Накацука, А. и др. Изменение симметрии твердого раствора мажорита в системе Mg ₃ Al ₂ Si ₃ O ₁₂ -MgSiO ₃ . утра. Минеральная. 84 , 1135–1143 (1999).
ОБЪЯВЛЕНИЕ КАС Google ученый
Хирао, Н. и др. Новые разработки в области рентгеновской дифракции высокого давления для камеры с алмазными наковальнями на SPring-8. Излучение материи. Крайности 5 , 018403 (2020).
Google ученый
Prescher, C., McCammon, C. & Dubrovinsky, L. MossA: Программа для анализа мёссбауэровских спектров в энергетической области от обычных и синхротронных источников. J. Appl. Кристалл. 45 , 329–331 (2012).
КАС Google ученый
Накацука, А. и др. Статические разупорядочения атомов и экспериментальное определение температуры Дебая в пиропе: низко- и высокотемпературное рентгеноструктурное исследование монокристаллов. утра. Минеральная. 96 , 1593–1605 (2011).
ОБЪЯВЛЕНИЕ КАС Google ученый
Накацука, А. и др. Температурная зависимость кристаллической структуры перовскитной фазы высокого давления CaGeO ₃ и экспериментальное определение ее температур Дебая, изученных методом низко- и высокотемпературной монокристаллической рентгеновской дифракции. утра. Минеральная. 100 , 1190–1202 (2015).
ОБЪЯВЛЕНИЕ Google ученый
Накацука, А., Йошиаса, А., Фудзивара, К. и Отака, О. Исследование монокристаллической рентгеновской дифракции при переменной температуре SrGeO ₃ перовскитовая фаза высокого давления. Дж. Минерал. Бензин. науч. 113 , 280–285 (2018).
КАС Google ученый
“>
Сасаки, С. RADY: Программа Фортрана для уточнения кристаллических структур методом наименьших квадратов (Национальная лаборатория физики высоких энергий, 1987).
Google ученый
Международные таблицы кристаллографии Том. C (Эд Уилсон, AJC) (Kluwer Dordrecht, 1992).
Токонами, М. Коэффициент атомного рассеяния для O ²⁻ . Акта Крист. 19 , 486 (1965).
КАС Google ученый
Беккер, П. Дж. и Коппенс, П. Вымирание в пределах применимости уравнений переноса Дарвина. I. Общие формализмы первичного и вторичного поглощения и их применение к сферическим кристаллам. Акта Крист. A30 , 129–147 (1974).
Google ученый
Беккер, П. Дж. и Коппенс, П. Вымирание в пределах применимости уравнений переноса Дарвина. II. Уточнение экстинкции в сферических кристаллах SrF ₂ и LiF. Акта Крист. A30 , 148–153 (1974).
Google ученый
Шеннон, Р. Д. Пересмотренные эффективные ионные радиусы и систематические исследования межатомных расстояний в галогенидах и халькогенидах. Акта Крист. A32 , 751–767 (1976).
КАС Google ученый
Гютлих, П. Мессбауэровская спектроскопия в химии. В Мессбауэровская спектроскопия, Вопросы прикладной физики Vol. 5 (изд. Гонсер, У.) 53–96 (Спрингер, 1975).
Хсу, Х., Блаха, П., Кокоччиони, М. и Венцкович, Р. М. Кроссовер спинового состояния и сверхтонкие взаимодействия трехвалентного железа в перовските MgSiO ₃. Физ. Преподобный Летт. 106 , 118501 (2011).
ОБЪЯВЛЕНИЕ пабмед Google ученый
Яшима М. и Али Р. Структурный фазовый переход и наклон октаэдра в титанате кальция. Ионика твердого тела 180 , 120–126 (2009).
КАС Google ученый
Horiuchi, H., Ito, E. & Weidner, D.J. MgSiO типа перовскита ₃ : Рентгеноструктурное исследование монокристаллов. утра. Минеральная. 72 , 357–360 (1987).
КАС Google ученый
Сугахара, М. и др. Повторное исследование структуры перовскита MgSiO ₃ при высоком давлении. утра. Минеральная. 91 , 533–536 (2006).
ОБЪЯВЛЕНИЕ КАС Google ученый
Добсон, Д. П. и Якобсен, С. Д. Рост флюса монокристаллов перовскита силиката магния. утра. Минеральная. 89 , 807–811 (2004).
ОБЪЯВЛЕНИЕ КАС Google ученый
Глейзер А. М. Классификация наклонных октаэдров в перовскитах. Акта Крист. B28 , 3384–3392 (1972).
Google ученый
Глейзер А.М. Простые способы определения структуры перовскита. Акта Крист. A31 , 756–762 (1975).
КАС Google ученый
Кеннеди, Б. Дж., Ховард, С. Дж. и Чакумакос, Б. С. Фазовые переходы в перовските при повышенных температурах — исследование порошковой нейтронографии. J. Phys. Конденс. Материя 11 , 1479–1488 (1999).
ОБЪЯВЛЕНИЕ КАС Google ученый
Ван, Д. и Энджел, Р. Дж. Октаэдрические наклоны, адаптированные к симметрии моды смещения и многогранные объемные отношения в перовскитовых структурах. Акта Крист. B67 , 302–314 (2011).
Google ученый
Кэмпбелл, Б. Дж., Стоукс, Х. Т., Таннер, Д. Э. и Хэтч, Д. М. ISODISPLACE: веб-инструмент для изучения структурных искажений. J. Appl. Кристалл. 39 , 607–614 (2006).
КАС Google ученый
Мураками М., Хиросе К., Кавамура К., Сата Н. и Охиши Ю. Фазовый переход после перовскита в MgSiO ₃ . Наука 304 , 855–858 (2004).
ОБЪЯВЛЕНИЕ КАС пабмед Google ученый
Tsuchiya, T., Tsuchiya, J., Umemoto, K. & Wentzcovitch, R. M. Фазовый переход в MgSiO ₃ перовскит в нижней мантии Земли. Планета Земля. науч. лат. 224 , 241–248 (2004).
ОБЪЯВЛЕНИЕ КАС Google ученый
“>
Ван Ю. и др. Фазовый переход и тепловое расширение MgSiO ₃ перовскита. Наука 251 , 410–413 (1991).
ОБЪЯВЛЕНИЕ КАС пабмед Google ученый
Мид, К., Мао, Х.К. и Ху, Дж. Высокотемпературный фазовый переход и диссоциация (Mg, Fe)SiO ₃ перовскита при более низких мантийных давлениях. Наука 268 , 1743–1745 (1995).
ОБЪЯВЛЕНИЕ КАС пабмед Google ученый
Шим С.-Х., Даффи Т.С. и Шен Г. Стабильность и структура перовскита MgSiO ₃ до глубины 2300 км в мантии Земли. Наука 293 , 2437–2440 (2001).
ОБЪЯВЛЕНИЕ КАС пабмед Google ученый
Чжао, Дж., Росс, Н.Л. и Энджел, Р.Дж. Новый взгляд на поведение перовскитов типа GdFeO ₃ при высоком давлении. Акта Крист. B60 , 263–271 (2004).
КАС Google ученый
Ангел, Р. Дж., Чжао, Дж. и Росс, Н. Л. Общие правила предсказания фазовых переходов в перовскитах из-за наклона октаэдра. Физ. Преподобный Летт. 95 , 025503 (2005).
ОБЪЯВЛЕНИЕ КАС пабмед Google ученый
Браун, И. Д. и Альтерматт, Д. Параметры валентности связи, полученные в результате систематического анализа базы данных неорганической кристаллической структуры. Акта Крист. B41 , 244–247 (1985).
КАС Google ученый
Ли, Л. и др. Эластичность (Mg, Fe)(Si, Al)O ₃ -перовскита при высоком давлении. Планета Земля. науч. лат. 240 , 529–536 (2005).
ОБЪЯВЛЕНИЕ КАС Google ученый
“>
Ито, Э. и Мацуи, Ю. Синтез и кристаллохимическая характеристика перовскита MgSiO ₃. Планета Земля. науч. лат. 38 , 443–450 (1978).
ОБЪЯВЛЕНИЕ КАС Google ученый

Скачать ссылки

Благодарности

Настоящее исследование было поддержано JSPS KAKENHI (гранты № JP19H02004, JP15K05344, JP15H05748 и JP22000002). Синтез кристаллов был выполнен на совместном оборудовании Института планетарных материалов Университета Окаяма. Синхротронная мессбауэровская спектроскопия была проведена на BL10XU SPring-8, Хёго, Япония, с одобрения Японского научно-исследовательского института синхротронного излучения (предложение № 2018B1500). Кристалличность образца была охарактеризована с помощью четырехкругового дифрактометра вертикального типа, установленного на BL-10A Фотонной фабрики, Исследовательская организация по ускорителям высоких энергий, Цукуба, Япония, с одобрения Консультативного комитета программы Фотонной фабрики (предложение № 2016G641). . Мы также признаем поддержку со стороны программы GIMRT Института исследования материалов Университета Тохоку (предложения № 15K0015 и 15K0054).

Информация о авторе

Автор Примечания

Хироши Фукуи
Присутствующий адрес: Японский институт исследований синхротронного радиационного радиации, Sayo, 679-5198, Япония

Авторации и аффилирующие средства

99999999999999999999999999999999999999999999999999999999999999989699699699699969969. 9009 9000 9000.shipless Schipless и Scelience Antriclection. Инновации, Университет Ямагути, Убэ, 755-8611, Япония

Акихико Накацука

Высшая школа наук, Университет Хиого, Камигори, 678-1297, Japan

Hiroshi Fukui

Пограничный научно-исследовательский институт междисциплинарных наук, Университет Тохоку, Сендай, 980-8578, Япония

Сэйдзи Камада

Высшая школа наук, Университет Сендай, Тохоку Japan

Seiji Kamada

AD Science Inc. , Funabashi, 273-0005, Japan

Seiji Kamada

Японский научно-исследовательский институт синхротронного излучения, Sayo, 679-5198, Япония

Наохиса Хирао

Высшая школа передовых наук и инженерии, Университет Хиросимы, Хигаси-Хиросима, 739-8526, Япония

Макио Окава

Институт материалов, Университет Тохоку -8577, Япония

Казумаса Сугияма

Институт планетарных материалов Университета Окаяма, Тоттори, 682-0193, Япония

Такаси Ёсино

Авторы

Акихико Накацука
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Hiroshi Fukui
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Seiji Kamada
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Наохиса Хирао
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Makio Ohkawa
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Kazumasa Sugiyama
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Такаси Ёсино
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar

Contributions

А. Н. и Х.Ф. спланировали настоящее исследование. Т.Ю. синтезировали монокристаллический образец из эксперимента высокого давления. А.Н. и К.С. выполнил монокристаллический рентгеноструктурный эксперимент и анализ кристаллической структуры. С.К. и NH выполнили синхротронные мессбауэровские измерения и проанализировали мессбауэровский спектр. С.К. и М.О. проанализировали химический состав образца из микроанализа электронного зонда. Рукопись написана А.Н. и рассмотрены всеми авторами.

Автор, ответственный за переписку

Переписка с Акихико Накацука.

Заявление об этике

Конкурирующие интересы

Авторы не заявляют об отсутствии конкурирующих интересов.

Дополнительная информация

Примечание издателя

Springer Nature остается нейтральной в отношении юрисдикционных претензий в опубликованных картах и институциональной принадлежности.

Дополнительная информация

Дополнительная информация.

Права и разрешения

Открытый доступ Эта статья находится под лицензией Creative Commons Attribution 4.0 International License, которая разрешает использование, совместное использование, адаптацию, распространение и воспроизведение на любом носителе или в любом формате при условии, что вы укажете соответствующую ссылку на первоначальный автор(ы) и источник, предоставьте ссылку на лицензию Creative Commons и укажите, были ли внесены изменения. Изображения или другие сторонние материалы в этой статье включены в лицензию Creative Commons на статью, если иное не указано в кредитной строке материала. Если материал не включен в лицензию Creative Commons статьи, а ваше предполагаемое использование не разрешено законом или выходит за рамки разрешенного использования, вам необходимо получить разрешение непосредственно от правообладателя. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/4.0/.

Перепечатка и разрешения

Об этой статье

Эту статью цитирует

Глиноземистый водный силикат магния как резервуар водорода в нижней мантии: роль агента для переноса материала
- Акихико Накацука
- Акира Йошиаса
- Эйдзи Ито
Научные отчеты (2022)

Отправляя комментарий, вы соглашаетесь соблюдать наши Условия и Правила сообщества. Если вы обнаружите что-то оскорбительное или не соответствующее нашим условиям или правилам, отметьте это как неприемлемое.

Скачать PDF

базальтовая порода – перевод на французский язык – Linguee

Теперь у нас есть компания

[…] что хочет бывший po r t базальтовая порода o u t этого сообщества.

www2.parl.gc.ca

I ly a maintenant une entreprise qui veut эксплуататор une огромная карьера Digby Neck

[…] et ex po rter de la pierre de базальт au x тац- ООН есть.

www2.parl.gc.ca

Буровзрывные работы г о ф базальтовая порода , л [. ..]

дробление, сортировка, промывка и складирование будут выполняться на месте.

dfo-mpo.gc.ca

Корм и др.

[…] dynamitag e de la pierre de базальт ai nsi que 3 […]

le transport, le concassage, le criblage, le

[…]

промывание и запасы seraient effectus sur place.

dfo-mpo.gc.ca

Базальтовая порода f r om верхняя пачка потока (верхний слой) базальтовой формации North Mountain […]

извлечено бурением и

[…]

взрывные работы с последующей погрузкой, транспортировкой, дроблением, сортировкой, промывкой и складированием на перерабатывающем предприятии.

ceaa-acee.gc.ca

L и roche de basalte pr ovenant de la strate suprieure de la form at ion d e basalte d e Nor th Mountain […]

serait extraite par forage

[…]

et dynamitage, suivis du charge, du transport, du concassage, du criblage, du lavage et du stockage l’usine de трансформации.

ceaa-acee.gc.ca

Мощный

[…] измельчение: Co ar s e базальтовая порода c r us 907 […]

1 (модель I) в позиции зазора 2 до конечной крупности

[…]

показан в приемной емкости справа.

fritsch. de

fritsch.de

Broyage en force : traitement par le broyeur

[…] PULVERISETTE 1 ( mo dle I) de roches ba sal tique 3 […]

en position 2, droite le broyat obtenu dans le rcipient.

fritsch.de

Базальтовая порода i s n роялти не подлежат […]

или сборы за добычу в соответствии с законодательством Новой Шотландии.

ceaa-acee.gc.ca

L a roche de базальт n’e st soumi se […]

des redevances ni des droits d’extraction en vertu des lois de la Nouvelle-cosse.

ceaa-acee.gc.ca

Изделия ROXUL из минеральной ваты

[. ..] fr o m базальт a n d шлак

dispro.com

Продукция ROXUL для изоляции минерального волокна

[…] parti r d e roche v olcanique et de s […]

перерабатывается.

dispro.com

Процессы строительства инфраструктуры морского терминала

[…]

включает анкеровку опоры сваи

[…] конструкции до т ч е базальтовая порода e x te […]

а так же строительство бетонных колпаков в виде дельфинов.

ceaa-acee.gc.ca

Служба, занимающаяся инфраструктурой морского терминала, деятельность по строительству

[. ..]

comprendraient l’ancrage destructures sur

[…] пилотис д an s le rocher de базальт , q ui s’te […]

большие, несложные конструкции

[…]

структуры d’amarrage en bton (герцоги д’альбе).

ceaa-acee.gc.ca

Районы, из которых т ч е базальтовая порода h a d […]

больше не понадобится для других целей, будет периодически

[…]

должны быть выровнены и профилированы для поверхностного дренажа, прежде чем они будут покрыты слоем почвы толщиной от одного до трех метров.

ceaa-acee.gc.ca

Лесные зоны не на

[. ..] золото e xtrai t l a roche d e basalte q ui ne sera

1ient900 […]
ncessaires d’autres fins seraient priodiquement
[…]
niveles et surface pour en assurer le дренаж superficiel avant d’tre couvertes d’une cupe de sol de 1 3 м d’paisseur.
ceaa-acee.gc.ca
ceaa-acee.gc.ca

23 проекта CSLF включают проект с участием Индийского национального

[…]

Тепловая энергетическая корпорация и Министерство энергетики США для изучения возможности

[…] хранение CO 2 i n базальтовая порода f o формы

America.gov

Un des 23 projets du CSLF indienne et le

[. ..]

Dpartement de l’nergie des tats-Unis qui tudient la faisabilit du stocking du CO2

[…] от до rmati ons от roches bas alt iques .

America.gov

Конусы колонок Pioneer TS-E,

[…]

Неглубокие сабвуферы, сабвуферы уровня SPL для соревнований и серия Champion

[…] Подложки армированы волокнами из волка и i c базальтовой породы .

docs.pioneer.eu

Кнопки верхних динамиков TS-E de Pioneer, ультраплатные сабвуферы, les

[…]

Сабвуферы Champion Series и SPL для соревнований,

[…] renforcs pa r des f IBR ES DE BASALTE IS SUE S DE ROCHES VOA LCA VOA 04 LCA 0404 LCA 0404 LCA .

docs.pioneer.eu

Президент Республики во главе министерской делегации отправился в Рас-Думейру, чтобы убедиться, что эритрейские силы полностью оккупировали Рас-Думейру, построенную

[…]

казармы из пальмового листа, окопы и

[…] укрепление s i n базальтовая порода ; i n бухта рядом […]

в Рас-Думейра, быстрые катера на вооружении

[…]

с пушками и патрульным катером подошли.

daccess-ods.un.org

Le Prsident de la Rpublique s’est rendu, la tte d’une d’une dlgation ministrielle, sur le Ras-Doumeira pour constater que les rythrennes avaient occup compltement le Ras-Doumeira, construit des baraquements en

[. ..]

feuille de palmier, des tranches, des

[…] fortif ic atio ns e n roche b asal dan tiqu

3, 7s 90 […]

la crique qui jouxte le Ras-Doumeira,

[…]

des vedettes rapides armes de canons et un patrouilleur avaient accost.

daccess-ods.un.org

Другой находится в Криао-Велья к югу от Мадалены

[…]

где растут прекрасно сохранившиеся участки

[…] лозы из т ч е базальтовая порода u n de r строгая […]

режим управления, предназначенный для поддержания как

[…]

экономическая целесообразность и подлинность.

unesdoc.unesco.org

Сайт включает исключительный ансамбль произведений искусства (живопись и птроглифы), parmi les plus grands au monde et, du point de vue

[…]

Scientifique et Artistique, n’ayant rien envier aux plus важные сайты

[…] сопоставимые объекты t ле континент ам r icain.

unesdoc.unesco.org

Черный цвет t h e базальтовая порода r e ми […]

, Питон-де-ла-Фурнез находится поблизости.

reunion.runweb.com

Le n oi r de la roche basaltique rappe ll e aux […]

посетителям питон-де-ла-Фурнез без поясницы.

reunion.runweb.com

около rv e d базальтовая порода b e ca […]

Розеттский камень.

resources.rosettastone.com

L a pi erre d e базальт g ra ve reu t le nom […]

д e pierre d e Розетка.

rosettastone.co.jp

Одинокий рыбак поднимается bs a базальтовая скала t o 3 throw его рыболовная сеть.

multiworld.com

Un pcheur

[…] пасьянс ES CALAD E L ES ROCHERS D E BASALTE P OU R JELTE P OU R JELTE P OU r Je .

multiworld.com

Базальтовая порода ф р ом верхняя пачка (верхний слой) будет извлечена буровзрывным способом с последующей погрузкой, транспортировкой, складированием, дроблением и грохочением при промывке, сортировке […]

завод по переработке.

ceaa-acee.gc.ca

Le transport routier et ferroviaire augmente rapidement le cot des matriaux et il devient plus арендуемый де ле транспортер ан vrac l’aide de barges ou de vraquiers maritimes.

ceaa-acee.gc.ca

жесткая плита из минеральной ваты

[…] изготовлено из o m базальтовая порода a n d стальной шлак […]

температура плавления 2180F (1195C)

modulrts. com

modulrts.com

est un panneau harde de laine minrale

[…] ткань пар tir де базальт и де оценка т.е. д’асье […]

modulrts.com

Застроен на a базальтовой скале , t он город расположен […]

конец небольшого залива, вторичный кратер древнего вулкана.

кемпингsmeraldo.com

Cons tr uit s ur un rocher ba sal tique

3 le 907 […]

s’rige l’extrmit d’un petit golfe, вторичный кратер древнего вулкана.

campingsmeraldo.com

Основанная в 1993 году Мишелем Дельпретом и Клодом Бели-Кайя, соответственно, художником, скульптором и художником по керамике,

[. ..]

центр посвящен вулкану острова Реюньон, а точнее тому, что находится по адресу

[…] сердце широты te r : базальтовая порода .

урои.ре

Cofond en 1993 by Michel Delprte et Claude Berlie-Caillat, соответствующий художник и скульптор

[…]

cramiste, le Centre est le Temple ddi au volcan de l’le de la Runion et plus

[…] s on c ur : l a roche b asa lti que .

урои.ре

В сегменте изображения здесь показан регион

[…]

примерно в 15 км к северу от Порт-Даниэль, имеются признаки складчатости (А) в

[…] песчаник, аргиллит а n d basalt ( a v olc an i c rock ) .

cct.rncan.gc.ca

Sur l’image de cette rgion, environ 15 km

[…]

au nord de Port Daniel, on peut Observer des Plis (A) dans les grs,

[…] лес грязь st et les базальты (roches vo lca niq ues) .

cct.rncan.gc.ca

Smooth, ro un d , basalt v o lcan i c rock p r ov ides проникающее тепло, расслабляющее воспаленные […]

снимает напряжение и улучшает

[…]

кровообращение для глубокого расслабления.

spastation5.com

spastation5. com

Sou s forme de roches basaltes rond e et 3 dou

4 ce, d ‘origin volca niqu escelle-ci fo ur nissent […]

шале, в котором можно расслабиться и отдохнуть

[…]

Эндолористых мышц, высвобождающих напряжение, амлиорную кровообращение и обеспечивающую глубокое напряжение.

spastation5.com

Базальт : D ar k volc an i c rock r e su lting from […]

затвердевание лавы и шлаковые конусы.

puymary.fr

Basalte : Roche vol caniq ue темный выпуск [. ..]

затвердевания воды и пены.

puymary.fr

Новый базальт представляет новый

[…]

цветовая гамма: черный и ярко-оранжевый,

[…] inspired by t h e basalt i t se lf, a b la c k rock t h at происходит […]

Очаг лавового ядра.

gitzo.co.uk

Коллекция La nouvelle Basalt prsente par

[…]

новые цвета: черный и

[…] i nspir es du basalte, roche v olc aniqu e нуар выпуск […]

d’un magma refridi.

gitzo. fr

gitzo.fr

Белый и розовый кварц, черный лидиен и зеленый песчаник из Пиренеев

[…]

горный массив, конгломерат из

[…] Альбижуа и ev e n базальт a n d volc an i c рок f r om […]

Noire все можно найти.

sauternes1855barsac.com

On reconnat les кварц blancs ou roses, les lydiennes noires et les grs verdtres issus de la

[…]

montagne pyrnenne, les poudingues

[…] l’Albigeois et m me l es базальты et les bo mbes вулканические […]

de la Montagne Noire, comme en

[. ..]

Свидетельствует о выдающейся минралогической коллекции дю Што де Рейн-Виньо.

sauternes1855barsac.com

Континенты

[…] в значительной степени гранит, который намного легче, чем t h e basalt t h at makes up most of the seaf lo o r rock .

dfo-mpo.gc.ca

Гранит,

[…] beaucoup plus l ger que le basalte, co NST Itue La Majeure Party des Continents et du Planc He Rocanique .

dfo-mpo.gc.ca

For exam pl e , basalt , t he most common volc an i c rock i n C анада (и [. ..]

на поверхности Земли), содержит от 45% до

[…]

52 % SiO2 по весу (вес. %; рис. 5).

gsc.nrcan.gc.ca

Pa r exep le, l e базальт, la roche v olc aniqu

e 908 […]
Канада (и поверхность земного шара) contient entre 45 et
[…]
52 % de SiO2 (энпоиды; рис. 5).
gsc.nrcan.gc.ca
gsc.nrcan.gc.ca

Mad e o f basalt , a b lack volc an i c rock , S OP Панели из минеральной ваты RAROCK имеют открытоячеистую […]

состав, обеспечивающий первоклассные изоляционные свойства.

soprema.ca

P rove nan t d u basalte, une roche vo lcani qu e noire, la la ine d e roche d es pa nn Eaux […]

свободная структура в спиртах

[…]

ouvertes qui leur donne les proprits d’un isolant de premire qualit.

soprema.ca

вулканизм]

[…] Пертайнин г т о базальт , а B Не хватает экструзивного экстразивного IGN EO U S ROCK C O C O .MPLAY

.MPLAY

. % .
всей континентальной и океанической лавы.
nunavikparks.ca
nunavikparks.ca

вулканизм e] Rela tif au базальт, roche d ‘или igine m agmatique effusive de teinte […]

черный составляющий 95 % континентальных и океанических цветов.

nunavikparks.ca

Продолжая, вы также обнаружите останки древних римлян

[…] мощение с hu g e базальт s l ab 9 s0804 и и c камень .

piccolituristi.turismoroma.it

En continuant, tu dcouvriras aussi les restes d’un ancien

[…]

romain en basolato, compos de

[. ..] grande s plaqu es de pierre de la ве: с ур цетрононы, […]

il vaut mieux que tu tranes

[…]

ta bikette la main ou que tu pdales sur le bord de la route.

piccolituristi.turismoroma.it

Китайский базальт G684: Пользователь остерегается

SourceURL:file://localhost/Users/Hans/Desktop/work%20folder/building%20stone/G684%20-%20user%20beware.doc

Введение

Международная торговля камнем разнообразна, сложна и наполнена дезинформацией и неточностями в продукции. В основе этого коммерческого цирка лежит тот факт, что камень является натуральным продуктом, который может варьироваться в любом количестве масштабов. А знаниями, необходимыми для более точного определения и классификации огромного количества отдельных продуктов, обладают лишь несколько ученых и специалистов по камню. Как и в случае со многими продуктами, существует человеческая склонность к простоте, и в отсутствие правильных классификаций в этой отрасли закрались и утвердились широкие обобщения и часто неправильная терминология. Некоторые термины так же просты, как и основаны на цвете (например, черный гранит), но другие термины исходят из визуальной точки зрения (например, текстуры) или легкости, с которой можно обрабатывать продукт (например, мрамор).

Проблема неточной классификации камня усугубляется быстрым глобальным распространением этой отрасли. Китай был в авангарде этого расширения, за ним следуют такие страны, как Индия, Бразилия и Турция. Во всех этих странах нет каменной культуры, и к камню относятся практически как к единственному продукту. Обучение этому натуральному продукту в этих странах серьезно отстает и подавляется финансовым давлением.

Причина предоставления этой информации

Исторически существовали ограничения на то, что можно делать с определенными типами камня, и из-за фактора веса возникали серьезные вопросы относительно транспортировки. Тем не менее, поразительны достижения, которые произошли в нескольких культурах. Современный транспорт, особенно судоходство, изменил каменную промышленность и мир строительства, и теперь продукцию можно легко получить со всех уголков земного шара. Но ограничения на использование природного камня все еще остаются, даже несмотря на то, что в настоящее время существует множество способов распространения важной информации и тестирования камня.

Категоризация камня остается основным препятствием для этой отрасли, и вопросы характеристик и номенклатуры камня часто рассматриваются в судах. Одной из второстепенных категорий камня является базальт. Несмотря на то, что это намного меньшая категория, чем гранит, мрамор, песчаник и известняк, тем не менее, у него есть проблемы с характеристиками многих разновидностей. Обычно проблемы возникают из-за невежества архитектора и/или спецификатора, не обладающего достаточными знаниями о продукте. G684 — это особый тип базальта, обладающий минералогическими характеристиками, которые необходимо распознавать и сопоставлять с конкретными приложениями.

Источник камня

G684, производится на северо-востоке горы Тайму, город Байлинь, город Фудин, провинция Фуцзянь, восточный Китай. Базальт образует высокий гребень, который поддерживает по меньшей мере 3 карьера, один из которых поистине впечатляет (см. фото 1) благодаря собору из вертикальных колонн диаметром до 2 м и высотой более 60 м. Сообщается, что карьеры имеют потенциальную годовую производственную мощность в 10 миллионов м (сомнительно), снабжая до 500 камнеобрабатывающих заводов.

Город Байлин, расположенный у подножия хребта, совместно управляет тремя первоначальными базальтовыми карьерами в соответствии с единой лицензией на добычу полезных ископаемых. Он содержит около 50 перерабатывающих заводов, специализирующихся на этом отдельном типе породы.

Фотография 1. Впечатляющие колонны из анкарамитного базальта G684 в крупнейшем государственном карьере. Забой карьера находится примерно в 100 метрах. Обратите внимание на два дополнительных потока лавы над этим (вверху справа).

Номенклатура

G684 — официальный китайский код, присвоенный этому типу породы. По ошибке ему был присвоен дескриптор G, обозначающий гранит. Маркетинг породил множество названий для этого камня, включая Fuding Black, Fujian Black, Raven Black, China Black, Black Granite и даже Absolute Black. Его правильное научное название – богатый оливином анкарамитный базальт.

Физическое описание типа породы

G684 – это вязкая, плотная, достаточно прочная черноватая порфировая порода базальтового состава. Он имеет обильные, довольно крупные и заметные кристаллы хорошо сформированных, черных, известковых вкрапленников пироксена до 15 мм, придающих пятнистый вид. Вокруг черных кристаллов пироксена находится «основная масса» из более мелких темно-серых плагиоклазовых полевых шпатов и заметно зеленоватых кристаллов оливина. Текстурные неоднородности нередки с участками, бедными вкрапленниками, и другими, которые имеют обилие вкрапленников и лишь незначительное количество основной массы.

Нередки прожилки и пятна белого цеолита и небольшого количества кальцита вместе с выветрившимися охлаждающими поверхностями, покрытыми зеленоватым хлоритом. Эти структурные особенности представляют собой слабые места, которые могут быть незаметны до тех пор, пока позднее не будет оказано давление. Часто плитки или плиты ломаются вдоль этих ослабленных плоскостей на стадии расслоения. В некоторых проектах доля отказов превышает 20%.

Петрографический анализ

Эта порфировая средне-крупнозернистая базальтовая или долеритовая порода состоит в основном из продолговатых призматических кристаллов плагиоклазового полевого шпата, довольно крупных и заметных, черных, известковых кристаллов пироксена, прозрачных и неизмененных, обычно призматических кристаллов зеленого оливина. , и здоровая россыпь непрозрачного железо-титанового оксида. Между крупными кристаллами расположены многочисленные небольшие карманы очень мелкозернистого, темно-коричневого и беспорядочного материала, содержащего множество игольчатых кристаллов, а также небольшие концентрации минералов с очень низким показателем преломления и двойным лучепреломлением. Один из минералов, по-видимому, представляет собой анальцим, а другой, вероятно, нефелин. Существует также возможность примеси некоторого количества цеолита. Кроме того, имеется достаточное количество игольчатого апатита.

Текстурно эта порода также может быть описана как межзерновая или переплетенная, в дополнение к порфировой. Сцепление кристаллов полевого шпата с кальциевым пироксеном обеспечивает большую часть прочности породы.

Фотография 2. Типичный вид текстуры в поляризованном свете, показывающий большинство особенностей этой породы. Цветные кристаллы внизу представляют собой оливин, кристаллы наверху — кальциевый пироксен, а кристаллы с серыми полосами — сдвоенный полевой шпат плагиоклаза. Важно отметить, что темно-сероватые минералы в центре представляют собой фельдшпатоиды и цеолиты, реагирующие на кислые вещества. Масштаб: сторона фотографии 1,6 мм

Размер зерен большинства кристаллов полевого шпата составляет от 1,5 мм до 3 мм, встречаются лишь нечетные более крупные кристаллы. Отдельные кристаллы кальциевого пироксена в этом шлифе обычно имеют размер от 0,5 мм до 2 мм, а некоторые редкие более крупные – до 10 мм. Хотя в ручном образце крупные кристаллы кальциевого пироксена кажутся едиными образованиями, они редко встречаются по отдельности и обычно образуют «сгустки» до 30 более мелких кристаллов, которые кажутся связанными, но имеют несколько разные ориентации. Кристаллы оливина имеют гораздо более узкий диапазон размеров: обычно они составляют от 0,4 мм до 0,6 мм. Некоторые более крупные кристаллы приближаются к 2 мм, и есть множество более мелких кристаллов повсюду и в виде включений в кальциевом пироксене.

Полевой шпат плагиоклаза встречается довольно часто в виде хорошо сформированных призматических кристаллов (пластин). Он умеренно кальциевый и обычно показывает хорошо развитое множественное двойникование. Локально обильные поперечные трещины, встречающиеся во многих кристаллах, кажутся систематическими и вместе с нерегулярной композиционной зональностью являются дополнительными признаками. Многие кристаллы слабо изменены по границам зерен и имеют грязный тип коричневато-серого напыления. Часто кажется, что соседний промежуточный материал проникает в полевой шпат.

Известковый пироксен варьируется от бледных розовато-коричневых ядер до отчетливо розоватой каймы. Это указывает на композиционную зональность с увеличением содержания титана к каймам. По составу эти пироксены представляют собой авгит, переходящий в титанавгит вблизи каймы. Поскольку большинство вкрапленников представляют собой гломеропорфы, большое количество исходного магматического материала было захвачено в виде включений между отдельными кристаллами. На него не влияют изменения.

Имеется множество прозрачных, обычно идиоморфных кристаллов оливина. Многие из них встречаются дискретно, но также имеют тенденцию образовывать группы кристаллов (гломеропорфы). Поскольку это был первый силикатный минерал, который кристаллизовался, он также встречается в виде включений в кальциевом пироксене. Небольшие очаги исходного расплава иногда сохраняются в некоторых более крупных кристаллах оливина, но, что интересно, отсутствуют включения непрозрачных оксидов (например, хромита или хромшпинели).

В этой породе есть как минимум две разновидности непрозрачных минералов. Один представляет собой оксид неправильной формы и, вероятно, является магнетитом, тогда как другой имеет скелетную и удлиненную форму и указывает на ильменит. Большая часть непрозрачного оксида кристаллизовалась между основными кристаллами известкового пироксена, плагиоклазового полевого шпата и оливина, и очень мало основных оксидов встречается в промежуточных участках.

Как отмечалось выше, между большинством крупных кристаллов встречаются небольшие промежуточные пятна темноватого материала. Эти пятна (также называемые мезостазом) являются остаточными — они кристаллизовались на поздних этапах формирования породы и, следовательно, содержат определенные элементы и летучие вещества. Результатом является кристаллизация и концентрация минералов, которые физически и химически менее стабильны, чем основные минералы, и находятся в равновесии с ненасыщенной кремнеземной средой. К сожалению, большинство этих позднеобразованных минералов в породах этого типа реагируют с флюидами с низким pH, включая апатит, который является фосфатом. Некоторые минералы желатинируются при применении соляной кислоты (или ее коммерческого эквивалента соляной кислоты), а некоторые образуют беловатый продукт, похожий на эмаль (см. фотографию 3).

Модальный анализ Оливин 15%

Плагиоклазовый полевой шпат 30%

кальцический пироксен 35%

Непробежные минералы 2%. этот базальт неоднократно тестировался в Австралии и Китае на наличие наиболее полезных геотехнических свойств.

Простой тест на твердость/царапание показывает, что он довольно устойчив к царапанью с обычными материалами, но в небольшом масштабе явно наблюдаются некоторые различия в твердости с участками мягкого материала между более крупными кристаллами. Это карманы, содержащие минералы поздних стадий или вторичные минералы, такие как цеолиты, и они приводят к тому, что определяемая петрографически твердость падает ниже 6 по шкале твердости Мооса.

Прочность на сжатие, прочность на изгиб и значения модуля разрыва обычно довольно высоки (около 250, 22 и 20 МПа соответственно), отражая плотную, переплетенную текстуру. Удельный вес высокий (приближается к 3,00), что отражает плотность и обилие ферромагнезиальных минералов. Плотность породы этого типа также отражает низкий коэффициент впитывания (то есть показатель водопоглощения). Это значение, которое в основном измеряет связанное и открытое поровое пространство, обычно составляет около 0,10% по массе. По отдельности эти значения прочности приближаются к верхнему пределу большинства строительных камней.

Однако, как и при любом тестировании, результаты значительно различаются из-за неконтролируемых процедур отбора проб, неконтролируемой целостности проб и различного уровня технических знаний в разных лабораториях. Тестирование камня ради тестирования в лабораториях, не имеющих опыта работы с камнем, является очень распространенной проблемой. Лаборантам нужно только иметь опыт работы с оборудованием, которое они используют для тестирования, а не с подготовкой образцов камня.

Будучи продуктом, полученным из верхней мантии, базальты имеют очень низкий уровень естественного излучения, и этот камень не является исключением.

Реакция на кислотные продукты

Кислотный тест показывает, что камень не содержит реактивного карбоната. Однако кратковременное применение 10% HCl оказало значительное влияние на цвет (но не на морфологию поверхности) каменной плитки, так как образовалась заметная беловатая метка. Это указывало на присутствие таких минералов, как нефелин. анальцим и/или цеолит в породе. Такие минералы нередки в химически недонасыщенных базальтовых породах.

Эта высокая степень чувствительности к кислым продуктам (и, как следствие, изменение светло-серого цвета) является основным негативным аспектом использования этого камня. Выбрав темный (почти черный) камень, архитектор или заказчик ожидает, что камень останется темного цвета. Однако применение чего-либо кислого (например, вина, томатного соуса, уксуса, фруктовых соков) вызовет резкое и необратимое отбеливание, ставя под угрозу первоначальный эстетический замысел. Поэтому для использования, будь то внутреннее или внешнее, это изменение должно быть распознано (фото 4). Меньшее, но еще более распространенное влияние имеет использование этого камня в приложениях, которые подвергаются воздействию городской среды. В большинстве крупных городов есть элемент загрязнения, из-за которого (слабый) дождь имеет pH менее 5 и нередко приближается к 4. Воздействие этого умеренно кислотного дождя в течение более длительных периодов вызовет побеление этого базальта и потерю контраста. с любым соседним камнем или структурой.

Фото 3. Полированная плитка марки G684, окрашивающаяся в разной степени пищевыми продуктами через 24 часа. Банки помещали на пищевые продукты, чтобы снять поверхностное натяжение. Самые яркие (самые белые) кольца — это томатный соус (вверху) и бальзамический уксус (крайний справа). Кольца вокруг центра – красные и белые вина и шампанское.

При отправке в лабораторию для испытаний с целью оценки пригодности камня для определенных применений обычно проверяются только параметры прочности и степень поглощения. Это связано с тем, что клиент не знает о характеристиках камня и не знает точно, что запрашивать, а у лаборатории нет опыта или разрешения для проведения испытаний, выходящих за рамки их задания.

Введите товары вторичного рынка. Признание того, что в изменчивом природном продукте, о котором мало кто что-либо знает, есть как реальные, так и предполагаемые недостатки, породило периферийную отрасль, которая, вероятно, более прибыльна, чем сам камень. За короткое время она породила целую армию продавцов, готовых продать покупателю удивительный набор однотипных товаров «для защиты камня» — ничего не зная о камне.

Недавние дебаты на американском форуме высветили невежество, которое существует в отношении продуктов послепродажного обслуживания, таких как герметики и усилители, и их использования на определенных типах камня. Производители, плиточники и продавцы герметиков спорили о достоинствах различных пропиточных герметиков, наносимых на G684, и о том, как они связываются с кварцем. Печальная правда заключается в том, что в этом камне нет кварца, камень слишком плотный, чтобы принять закрепитель или усилитель, и при правильном нанесении его следует удалить с поверхности, потому что он будет в избытке. Следовательно, он практически не защитит камень. Тем не менее клиент заплатил или должен заплатить значительную сумму за защиту камня. Хорошим примером является недавняя установка в Австралии, где расслоенный G684 был уложен на дорожке престижного высотного здания. Он был затемнен усилителем, но из-за высокой плотности и низкого коэффициента поглощения он, вероятно, был неоднородным. Решение очистить и снять усилитель привело к следующему рисунку (Фото 4).

Фотография 4. Недавно уложенный, обожженный G684, который был затемнен, а затем очищен кислотой, чтобы удалить его. Обратите внимание на цветовые контрасты в зависимости от силы кислоты и времени выдержки.

Сравнение с другими базальтами

Базальтовые породы являются наиболее распространенным типом горных пород на Земле, встречающимся в виде объемных излияний на всех континентах и покрывающим большую часть дна океана. Базальтовая магма образуется в верхней мантии на разной глубине и в разном количестве, что приводит к изменению состава. Магма может также взаимодействовать с другими типами горных пород, что приводит к дополнительным составным и минералогическим изменениям. Физические условия в месте извержения, обусловленные летучими компонентами, во многом определяют морфологию излияния лавы и самой породы. Учитывая, что большинство базальтовых лав экструдируются при температуре от 1000 до 1100°С, небольшие объемы лавы будут быстро кристаллизоваться. Естественные силы охлаждения приводят к образованию близко расположенных швов. Для этого требуется образование кучи лавы, чтобы часть лавы могла остывать медленнее, будь то последовательные потоки или интрузивные формы, такие как дамбы и пороги.

В торговле камнем наиболее заметными и отличительными признаками являются размер, обилие и распределение пузырьков (пустот/отверстий) в базальте, а также степень свежести. Везикулярность является мерой содержания летучих веществ и активности и колеблется от практически нуля до более чем 50% (шлак). Поскольку отверстия не имеют прочности, их обилие (и распределение) влияет на прочность и поведение породы в строительстве. Также на качество базальта влияет степень свежести. Из-за своего минералогического состава базальты подвержены изменениям и быстрому выветриванию. По мере того как потоки лавы остывают, захваченные летучие вещества (CO, HO) легко изменяют некоторые минералогические свойства базальта даже при умеренных температурах (200–300 °C) и производят вторичные минералы. Оливин особенно восприимчив к изменениям и образует экспансивные глины (смектит). Избыток CO будет производить карбонат (обычно кальцит, но могут быть и другие разновидности). Другим летучим, хотя и менее распространенным, является SO, который может соединяться с большим количеством свободного железа в базальте и образовывать сульфиды, подверженные коррозии. Как только вторичная минералогия сформировалась, активность подземных вод может еще больше изменить минералогию. Базальты, содержащие изменения, менее стабильны в размерах и имеют меньшую долговечность, поэтому с ними нужно обращаться по-другому и с осторожностью. В везикулярных разновидностях некоторые изменения образуют прожилки и могут заполнять как мелкие, так и крупные везикулы. Прожилки также снижают прочность горных пород.

Обычно различают три разновидности базальта для строительного камня, а именно бездырчатые, микродырчатые и макродырчатые. Есть и гибриды. Базальты без отверстий встречаются не так часто, как с отверстиями, поэтому G684 в этом отношении необычен.

Австралийские базальты, как правило, представляют собой комбинацию микроотверстий с участками макроотверстий. Как правило, они имеют высокую степень везикулярности (около 10-30%), что необходимо учитывать при строительстве. Большое количество мелких пузырьков означает, что он пористый и поэтому ведет себя как губка. Из многолетней практики хорошо известно, что увеличение толщины базальтовой панели или брусчатки обеспечивает необходимую дополнительную жесткость, однако строительная индустрия снова и снова указывает тонкие продолговатые панели в невежественном убеждении, что «камень есть камень», т.е. базальт ведет себя как любой другой камень, например, черный гранит. И, как правило, виноват камень!

Заключение

Китайский базальт G 684 – прочный, плотный камень с незначительной пористостью и естественным излучением.
