Битумные мастики для кровли: Кровельная мастика купить по низким ценам

Битумные мастики: виды, характеристики, особенности применения

Огромное количество строительных конструкций нуждается в гидроизоляции. Сегодня на строительном рынке можно найти очень много материалов, которые легко справятся с этой функцией. Однако, несколько десятилетий назад лучшей гидроизоляцией считались материалы на основе битума.

Это смолянистый продукт нефтепереработки, который не просто не боится влаги, но и обладает отталкивающими гидрофобными свойствами. Его применяют для гидроизоляции кровли, фундамента и даже при устройстве дорог, он является сырьем для многих строительных материалов, битумные мастики и праймеры не стали исключением. На основе битума до сих пор производятся многие кровельные и гидроизоляционные материалы: рубероид, наплавляемая кровля, гибкая черепица, ондулин.

К сожалению, сам по себе битум очень уязвимый продукт. Он плохо выдерживает резкие перепады температур, но технический прогресс не стоит на месте, со временем в него стали вводить специальные добавки, которые заметно улучшили качество продукта.

Битумная мастика – классический выбор, если речь заходит о гидроизоляции кровель и фундаментов. Ассортимент материалов постоянно расширяется, характеристики и область применения продукта растет с каждым годом. Популярность битумной мастики вполне понятна. Этот товар хорошо известен строителю и домашнему мастеру, она стоит намного дешевле, чем многие другие гидроизоляционные составы. Кроме того, надежность такой защиты от влаги проверена десятилетиями, поэтому никаких сомнений в качестве и долговечности она не вызывает.

Широкий ассортимент битумных мастик создает некоторые трудности с выбором этого материала, чтобы принять правильное решение необходимо разобраться с разновидностями материала и его сферой применения.

Виды битумной мастики по области применения

Битумные мастики имеют очень широкую сферу применения в строительстве. Начиная от устройства кровли, обработки трубопроводов, фундаментов, подвалов, заканчивая дорожными работами.

Кровельные применяются при устройстве рулонных наплавляемых гидроизоляционных материалов. Возможно применение мастики совместно со стеклотканью.

Гидроизоляционные отвечают за создание надежного водоотталкивающего слоя. Такими мастиками покрывают самые разные строительные конструкции: кровли, фундаменты, трубопроводы, элементы, которые погружаются в землю, воду.

Защитные применяются для устройства специального защитного покрытия кровли, используются для сохранения металлических элементов строительства от ржавчины и коррозии.

Приклеивающие выполняют соединяющую функцию между основанием и рулонным гидроизоляционным материалом.

Виды битумных мастик по методу нанесения

Есть два метода нанесения, называются они горячий и холодный, в названии и кроется основное отличие между ними.

Холодная мастика готова к применению, в емкости находится масса, которую сразу же можно наносить на поверхность с целью приклеивания, гидроизоляции, защиты. Такой вид мастик еще подразделяется на однокомпонентные и двухкомпонентные составы. Второй вариант обладает большим списком преимуществ, он поставляется в виде двух отельных составов, которые смешиваются непосредственно перед применением. Они отличаются очень высокой прочностью и скоростью высыхания.

Горячие мастики продаются в почти застывшем состоянии, работать с такой массой невозможно, если предварительно материал не разогреть. Естественно, это не очень удобно, но их основной конкурент так и не вытеснил этот материал с рынка, так как стоит горячая гидроизоляция существенно дешевле холодной. Горячие битумные мастики все реже применяют для устройства кровли, однако, для гидроизоляции других конструкций они все также популярны.

Виды битумных мастик по методу нанесения

Все реже в строительстве используют обычные битумные мастики, производители совершенствуют рецептуры, вводят специальные добавки в состав, повышая качество товара.

Обычная битумная мастика – это классический вариант гидроизоляции, который то ли вовсе не содержит, то ли имеет в составе минимальное количество специальных добавок, которые улучшают качество материала. Однако, он является самым бюджетным, поэтому до сих пор применяется, но не для решения сложных строительных задач.

Битумно-каучуковая мастика отличается непревзойденной эластичностью, готовую и застывшую пленку можно растягивать в десятки раз, однако, она все равно не порвется. Еще одно преимущество – стойкость к механическим повреждениям. Применяется материал для защиты от грунтовых вод, гидроизоляции конструкций в зданиях, склонных к усадке. Она не оставляет швов или стыков, при правильном нанесении получается прочное и монолитное водоотталкивающее покрытие.

Водно-битумные мастики являются одними из самых популярных, потому что обладают существенными преимуществами, в сравнении с аналогами. В составе такого материала присутствует вода. Они применяются даже на влажные основания, достаточно быстро высыхают. В отличие от других битумных мастик, составы на водной основе не просто создают пленочное покрытие, а проникают в поверхность, например, в бетон. Это способствует невероятно качественному сцеплению с основанием. После испарения воды остается прочная, долговечная и качественная пленка, которая не отслоится даже со временем.

Битумно-полимерные мастики – лидеры по качеству. Такой материал содержит в своем составе большое количество функциональных добавок, которые значительно улучшают технические параметры битумного сырья. Материал однородный, очень эластичный, отлично растягивается и восстанавливается без образования трещин, устойчив к перепадам температур, легко наносится. Большое количество преимуществ обеспечили широкую сферу применения такой мастики. Она используется для гидроизоляции особенно трудных конструкций, например, трубопроводов и бассейнов. С ее помощью защищают металлические элементы от коррозии.

Битумно-резиновые мастики очень эластичные, при производстве добавляется резиновая крошка. Они обладают высокой эластичностью, способны растягиваться, стойко переносят высокие температуры, не плавятся и не растрескиваются. Битумная мастика на основе растворителя готова к применению, не требует дополнительного разогрева. Главной особенностью такой битумной мастики является возможность устройства гидроизоляционного слоя при минусовых температурах. Она очень проста в нанесении, но при работе с этим материалом ощутим очень резкий и неприятный запах.

Преимущества битумных мастик

• Экономичный способ гидроизолировать поверхность, материал существенно дешевле других водоотталкивающих составов.
• Долговечность, которая проверена десятилетиями использования материала.
• Высокая эластичность.
• Отличное сцепление почти с любыми поверхностями, в том числе со слабо впитывающими деревом и металлом.
• Возможность применения с целью антикоррозийной защиты конструкции.
• Простой и удобный монтаж, возможность нанесения привычными строительным инструментом.
• Устойчивость к перепадам температур и атмосферным воздействиям.
• Возможность создания абсолютно монолитного гидроизоляционного слоя.
• Биостойкость. На поверхности не образовывается грибок и мох.
• Превосходные водоотталкивающие свойства.

Битумная гидроизоляция кровли – как выбрать материал, способы монтажа

Сегодня для защиты кровли от дождя и талого снега можно применить различные материалы, но до сих пор большой популярностью пользуются варианты на основе битума. Такая защита хорошо проверена и при правильном монтаже не подведет вас. А о том, как используется битумная гидроизоляция кровли пойдет речь в данной статье.

Какие материалы можно использовать?

Битумная мастика для отличной гидроизоляции крыши дома

Битумная гидроизоляция кровли может быть воплощена с помощью различных материалов. Но, не смотря на большое разнообразие, выделяют две основные группы:

• битумная мастика;
• рулонный материал.

Первый вариант приготавливается из битума с добавлением различных наполнителей, растворителей и других добавок. Такой жидкий материал используется при обмазочной гидроизоляции различных выступающих элементов кровли. Но мастика может использоваться и как самостоятельное покрытие.

Рулонный гидроизоляционный материал представляет собой основу, пропитанную битумной массой. В качестве основного материала может использоваться бумага, картон, стеклохолст, стеклоткань и некоторые другие варианты. В зависимости от характеристик основы отличается стоимость и срок службы готового изделия. Так, если используется бумага или картон, то такой материал (рубероид и его разновидности) будет стоить недорого, но и эксплуатироваться непродолжительно.

Для обоих вариантов подобной гидроизоляции используется один из двух разновидностей битума. Первый, называемый натуральным, добывается из асфальтных горных пород. После их термической обработки или воздействия некоторыми органическими растворителями выделяется битум. Второй вариант добычи подразумевает нефтеперегонную обработку. Нефть прогоняется через специальное устройство и на выходе получают искусственный битум. Оба варианта материала практически не отличаются по своим физическим и химическим свойствам.

Преимущества битумной гидроизоляции кровли

Битумная гидроизоляция кровли имеет ряд неоспоримых преимуществ. Во-первых, такое покрытие обойдется вам гораздо дешевле любого другого. Во-вторых, сам монтаж не отнимет много сил и времени. Все работы можно легко сделать своими руками. Использование битумной мастики в качестве самостоятельного гидроизоляционного материала имеет еще одно преимущество. Даже уложив ее в 3-5 слоев, вы не увеличите сильно нагрузку на перекрытие. Битумная мастика весит меньше, чем любой рулонный материал.

Если говорить о сроке службы, то тут многое зависит от качества монтажа. Но все-таки он не отличается большими значениями. Уже через пять-шесть лет вам придется проводить ремонтные работы, которые также являются несложными.

Битумная гидроизоляция кровли используется уже многие десятилетия. Такой способ хорошо себя зарекомендовал. Существует два типа материала – это битумная мастика и рулонный вариант. Первый тип используется как для гидроизоляции отдельных сложных участков (например, выход печной трубы на крышу) так и как самостоятельное покрытие. Именно о жидкой битумной мастике, а точнее о способах ее укладки, и пойдет речь в следующей главе.

Битумная гидроизоляция кровли: монтаж битумной мастики

Этот материал, как уже отмечалось выше, часто используют для гидроизоляции отдельных частей кровли. Например, с ее помощью обмазывают трубы и другие коммуникации, выходящие на крышу. Но в случаях с плоской кровлей битумная мастика может применяться и как самостоятельное покрытие.

Технологии укладки битумной гидроизоляции кровли зависит от разновидностей мастики. Производители предлагают три основных ее типа:

1. Холодного применения. Такая битумная мастика представляет собой однородную массу готовую к применению. Достаточно добавить растворитель, чтобы довести ее до жидкой консистенции.
2. Горячего применения. В этом случае мастику перед нанесением нагревают до 150-180 градусов. При этом необходимо строго соблюдать все меры предосторожности. Битум – это горючий материал. Если мастику перегреть, а точнее довести до 240 и более градусов, то она может вспыхнуть.
3. На водной основе – это самый экологически безопасный материал. Мастика уже готова к использованию, при этом она не наносит вреда ни окружающей среде, ни здоровью человека.

Сам процесс битумной гидроизоляции кровли довольно прост. Первым делом подготавливают основание. Вся площадь кровли очищается от мусора и неустойчивых участков. Также, если работа происходит в зимний период (срочный ремонт кровли), то нужно удалить наледь и снег. Мастику можно укладывать при небольшом минусе (не ниже -5 градусов). Но тут стоит помнить один нюанс. Перед началом работ мастика, особенно на водной основе и холодного применения, должна выстояться в теплом помещении не менее суток. Перед укладкой материал должен иметь температуру минимум плюс пятнадцать градусов.

После удаления всего мусора и грязи проверьте состояние основания. Если имеются трещины, то их требуется заделать. Кроме того, при пористой поверхности предварительно обработайте основу битумным праймером. Дальнейшие работы начинают только после полного высыхания поверхности.

Монтаж битумной мастики

Далее поступают в зависимости от разновидностей мастики. Если она предназначена для холодной укладки, то в нее добавляют растворитель. Его требуемое количество должно быть указано на упаковке. Стоит помнить, что мастику с добавленным растворителем необходимо использовать как можно скорее, в противном случае она вернется в свое первоначальное состояние.

При использовании материала предназначенного для горячего нанесения, его необходимо нагреть. Делать это нужно в дали от легковоспламеняемых конструкций. При этом сам человек должен быть одет в защитный костюм. Битум нельзя нагревать на температуру большею, чем указывает производитель.

После подготовки мастики ее наносят на поверхность. Материал разливается и затем распределяется по кровле при помощи удобных для вас предметов, часто это делают с использованием обычной швабры. Трудные участки (места стыков, выхода на крышу коммуникация и так далее) можно обмазывать обычной малярной кистью. Если вы хотите сэкономить материал, то можно наносить его как краску. Для этого берутся валик и кисточка, и происходит прокраска всей поверхности.

Наносить мастику нужно в несколько слоев. При этом каждый последующий укладывается только после затвердевания предыдущего. В общем виде у вас должно получиться покрытие толщиной в 2-5 миллиметров.

Битумная гидроизоляция кровли с использованием жидкой мастики является надежной защитой. Но тут очень важно правильно провести ее монтаж. Сама укладка не вызывает больших осложнений. Мастику (в жидком или расплавленном состоянии) разливают по поверхности или прокрашивают нужные участки. Очень важно правильно подготовить основание. Для этого с поверхности удаляется весь мусор, грязь и неустойчивые участки. Если имеются трещины, то их заделывают при помощи бетонного раствора. Также, для улучшения адгезии и уменьшения расхода материала, пористые поверхности покрываются битумным праймером.

Мастика для кровли: виды гидроизоляционных составов

Мастика довольно часто используется в качестве материала для обустройства крыш. В продаже насчитывается не один вид такой битумной смеси, каждая из которых обладает своими отличительными техническими характеристиками. Давайте рассмотрим, что собой представляет мастика для кровли, какая она бывает и как правильно ее наносить?

Свойства кровельной мастики

Основным достоинством применения кровельной мастики является возможность создать сплошное монолитное покрытие без швов. Материал представляет собой вязкую однородную массу, которую можно наносить на поверхность крыши с помощью распылителя или ручным методом.

В основу мастики входит битум. Для улучшения ее нанесения на кровлю в состав добавляют различные отвердители – древесную муку, торфяную, асбестовую крошку или мел.  Такой кровельный материал хорошо покрывает различные поверхности – бетон, стальные листы, рубероид или асбестоцемент.

Широкое применение мастика заслужила благодаря своим положительным свойствам:

1. Высокая влагоустойчивость. Материал способен продолжительное время выдерживать водяные нагрузки.
2. Эластичность. Благодаря такому свойству покрытие не деформируется и всегда сохраняет свою целостность.
3. Устойчивость к температурным перепадам. Мастика не меняет свои характеристики под воздействием прямых солнечных лучей, а также обладает высокой морозостойкостью.

Укладка кровельной мастики достаточно проста. Поэтому довольно часто материал на поверхность крыши наносят самостоятельно.

Битумные смеси для кровли легко смешиваются с красителями. Поэтому оформить поверхность крыши можно любым цветом. Используют мастику только для крыш с углом ската меньше 30 градусов. Наносят ее небольшими слоями.  Работать с таким кровельным материалом можно только при плюсовых температурах воздуха.

Мастика является достаточно экономичным покрытием. Ее стоимость значительно ниже многих кровельных материалов, а также для ее укладки не нужно привлекать различную технику и приобретать множество инструментов. К тому же всю работу достаточно просто сделать своими руками.

Гидроизоляционная мастика для кровли в ассортименте

Виды мастики для кровли

Для улучшения технических характеристик в состав битумной мастики добавляют различные вещества.  Разделяют два типа смесей такого кровельного материала:

• Однокомпонентный.Материал не нужно предварительно подготавливать к работе. Его используют сразу после открытия герметичной емкости. В основе изделия находится растворитель, который в процессе нанесения улетучивается, способствуя затвердеванию раствора.
• Двухкомпонентный. Такой состав предназначен для смешивания с загустителями, за счет которых материал легко ложится на поверхность и быстро отвердевает. Мастика данного типа обладает более длительным сроком хранения, поэтому ее можно приобретать для укладки кровли в больших объемах.

Согласно способу нанесения на поверхность кровельную мастику разделают на два вида – холодную и горячую. Каждая смесь имеет свои особенности использования.

Битумно-резиновая кровельная мастика горячего применения

Мастика холодного применения

Такой материал для покрытия крыши требует разбавления до необходимой консистенции вяжущими веществами. Его применяют не только для оформления кровли. Мастика холодного нанесения используется в качестве пароизоляции, а также с ее помощью приклеивают рулонные покрытия.

Разбавляется смесь летучими и нелетучими специальными органическими веществами. Среди них чаще всего используют мазут, уайт-спирит, машинное масло или жидкий битум.  Положительными сторонами использования холодной мастики являются:

• простота применения;
• возможность создать ровное полотно без предварительной подготовки материала;
• устойчивостью к воздействию прямых солнечных лучей;
• огромный выбор цветовой гаммы.

Такие битумные эмульсии содержат минимальное количество вредных веществ.

Мастика горячего применения

Горячая мастика обладает самой высокой влагоустойчивость. Для нанесения материал разогревается до 180 градусов. При этом учитываются все меры пожаробезопасности. Мастику используют в горячем виде. По мере остывания смесь начинает менять свою структура – приобретает нужную форму, эластичность и прочность.

Особенностью такой мастики считается возможность проводить работы при низких температурах воздуха. Горячая битумная смесь для кровли не дает усадки и не имеет пористости.

Мастика на водной основе

Такая водная смесь широко используется для жилых помещений, так как является экологически чистой. Такая мастика обеспечивает хорошую водонепроницаемость покрытия, состоит только из натуральных компонентов и при нанесении не выделяет никаких запахов. Материал не боится воздействия ультрафиолетового излучения, достаточно прочный и эластичный.

Мастика для кровли битумно-латексная на водной основе

Битумная мастика с добавками и наполнителями

В качестве наполнителя для битумных мастик используют пылевидные или волокнистые вещества для повышения теплостойких свойств и прочности материала.   Разделяют несколько видов кровельной смеси с добавками:

1. Битумная полимерная мастика. В ее состав входит битумная эмульсия и модифицированный латекс. Предназначена полимерная смесь,как для наружного применения, так и для внутренних работ. После застывания такой мастики образуется крепкой водонепроницаемое покрытие. Материал прекрасно сцепляется с деревянной, бетонной, кирпичной или металлической поверхностью.
2. Резиновая битумная мастика. Материал обладает высокими сцепляющими свойствами. Используется практически для всех поверхностей. В основу смеси входит нефтяной окисленный битум, соединенный с резиновой крошкой, синтетическим каучуком, растворителями и минеральными наполнителями. Укладку такой мастикой можно проводить работы как при пониженных температурах – до 40 градусов, так и в условиях высокого температурного режима – более 80 градусов. Резиновое битумное покрытие не поддается растяжению и выносит высокие нагрузки.
3. Битумная каучуковая мастика с наполнителем. Такой материал после нанесения формирует крепкую эластичную защитную пленку, которая по мере застывания увеличивается в длину на 20% от первичного размера. При этом не сохраняется плотность и целостность материала. Широко используется для приклеивания мягких кровельных материалов.

Качество битумного покрытия во многом зависит от правильной техники его нанесения на поверхность.

Мастика для кровли резино-битумная

Как правильно использовать кровельную мастику

Укладку большинства видов мастик проводят при плюсовой температуре воздуха. Перед нанесением смеси на кровлю проводятся подготовительные работы:

• вся площадь очищается от мусора;
• с помощью воды смывается вся грязь и пыль.

Мастика укладывается на чистую сухую поверхность.  Металлические покрытия перед ее нанесением обрабатывают специальными пропитками, которые обеспечиваю надежность сцепления. Смесь наливают и разравнивают или намазывают кистью. Количество слоев кровельного покрытия зависит от угла наклона крыши:

• до 10 градусов – наносится 3 слоя мастики, 2 армированных пласта, а сверху покрывается щебнем или гравием;
• от 10 до 15 градусов –укладывается 2 пласта мастики, сверху 2 армирующих слоя и завершающий слой краски;
• от 20 до 30 градусов – мастика на поверхность наносится три раза, затем 2 армирующих пласта и один защитный слой красителя.

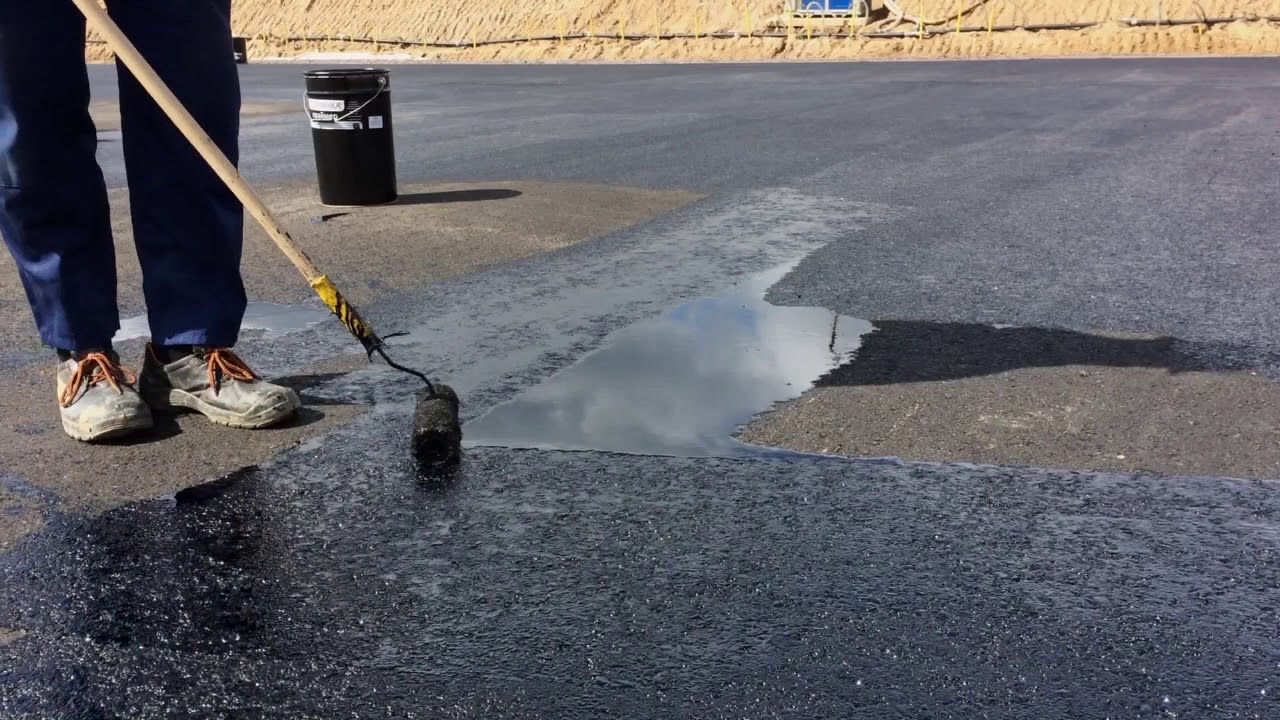

Нанесение битумной мастики валиком

Укладка кровли битумной мастикой занимает не один день. Это обусловлено тем, что каждый слой наносится только после полного высыхания предыдущего, а срок просыхания смеси составляет не менее суток. Толщина накладываемых пластов мастики должна быть не более 3 миллиметров. Самым оптимальным вариантом считается слой в 1 миллиметр.

Расход битумной смеси для кровли зависит от метода ее нанесения и дополнительных составляющих. Средняя величина такого показателя составляет 1,5 килограмм на один метр квадратный.

Гравий и щебень на слой мастики насыпают для повышения прочности покрытия. Укладывается такой материал сразу после нанесения битумной смеси и равномерно утапливается в ней. После полного просыхания состава рекомендуется для защиты окрашивать поверхность краской.

Разравнивание мастики при наливном способе нанесения

В качества армирующего слоя поменяют стекловолокно. С помощью шпателя его равномерно распределяют по всей обрабатываемой поверхности. При наливном нанесении мастики на кровлю для ее распределения по всей поверхности используют скребки, швабры или валики с длинными ручками.  В отличие от намазывания кистью такой метод наиболее продуктивный, однако, расход материала при этом значительно повышается.

Кровельная мастика – это довольно распространенный материал. С помощью нее можно создать прочное и надежное защитное покрытие крыши. Благодаря широкому ассортименту выпускаемых видов битумной смеси для кровли применение ее возможно как для жилых зданий, так и для хозяйственных построек.

Перед самостоятельным нанесением защитного покрова на крышу следует досконально изучить технику применения. Неправильное использование материала может значительно снизить все его положительные характеристики.

Кровельные мастики | Строительный справочник | материалы – конструкции

Мастики представляют собой искусственные смеси органических вяжущих с минеральными наполнителями и добавками. Это пластичные гидроизоляционные материалы, представляющие собой дисперсную систему с более или менее крупными частицами минерального наполнителя.

Классификация кровельных и гидроизоляционных мастик

В зависимости от вида вяжущего могут быть: битумные, резинобитумные, дегтевые, битумно-полимерные мастики. В качестве наполнителей используют асбест, асбестовую пыль, коротковолокнистую минеральную вату; пылевидные тонколистовые порошки из известняков, доломита, кварца, кирпича, трепела, талька, а также золы от пылеугольного сжигания минерального топлива или комбинированные. Наполнители повышают теплостойкость и твердость мастик, уменьшают их хрупкость при пониженных температурах, сокращают удельный расход вяжущего вещества. Волокнистые наполнители, армируя материал, увеличивают его сопротивление изгибу. Могут быть применены смешанные наполнители: и волокнистые, и порошкообразные.

Мастики могут быть горячие, применяемые с предварительным подогревом (до 160 °С — для битумных мастик и до 130 °С — для дегтевых) и холодные, содержащие растворитель, используемые без подогрева при температуре воздуха не ниже +5 °С и с подогревом до 60. ..70°С при температуре воздуха ниже 5°С. По назначению мастики бывают приклеивающие, применяемые для приклеивания рулонных кровельных и гидроизоляционных материалов и устройства защитного слоя кровли, кровельно-изоляционные, применяемые для устройства мастичных кровель, мастичных слоев гидроизоляции; гидроизоляционно-асфальтовые, применяемые для устройства пароизоляции; антикоррозионные, применяемые для устройства антикоррозионного защитного слоя кровли из фольгоизола.

По способу отверждения они бывают отверждаемые и неотверждаемые. По виду разбавителя — содержащие воду, органические растворители и жидкие органические вещества. На воздухе затвердевают в течение часа и образуют гладкую эластичную поверхность, стойкую к атмосферным воздействиям. Они характеризуются водостойкостью, высокой клеящей способностью, а некоторые — и биостойкостью.

Требования к мастикам. Кровельные и гидроизоляционные мастики должны быть однородными без включений частиц наполнителя, не пропитанных вяжущими веществами; удобонаносимыми; при изготовлении и эксплуатации не выделять в окружающую среду вредных веществ в количестве выше допустимых; с теплостойкостью не ниже 70 °С; водонепроницаемыми, биостойкими; прочно склеивающими слои рулонных материалов.

Мастики должны быть долговечными, т.е. обладать стабильными физико-механическими характеристиками в процессе эксплуатации в интервале температур эксплуатации.

Наносить мастики на изолируемые поверхности следует по следующей схеме: перед устройством мастики наносят разжиженную битумную эмульсионную пасту в виде грунтовки; наносят основные слои из битумных эмульсионных мастик; число слоев зависит от уклона крыши; наносят дополнительный слой мастики по армирующим мастикам для усиления мастичного ковра в местах повышенного скопления влаги; устраивают защитный слой в виде облицовки, посыпки из крупнозернистого песка или гравия, окраски.

Битумные мастики. Вяжущими веществами, применяемыми для изготовления битумных мастик, являются искусственные нефтяные битумы, получаемые в результате переработки нефти и ее смолистых остатков. Нефтяные битумы имеют черный или темно-бурый цвет, при нагревании меняют вязкость. В зависимости от вязкости их разделяют на твердые, полутвердые и жидкие. Твердые и полутвердые нефтяные битумы применяются для строительных и кровельных работ (изготовления кровельных и гидроизоляционных рулонных материалов, битумных мастик и лаков), а жидкие — в качестве пропиточного материала основы рулонных кровельных материалов. При использовании битумов необходимо умело выбрать марку битума, сочетания ее с условиями применения. Марка битума устанавливается по основным его свойствам: вязкости, растяжимости, температуре размягчения и вспышки.

Физико-механические свойства битумов

Мастика битума	Вязкость при 25°C, 0,1 мм	Растяжимость при 25°C, см, не менее	Температура, °C, не ниже
			размягчения	вспышки
Кровельные
БНК-45/180	140…220	Не нормируется	40…50	240
БНК-90/40	35…45	то же	85. ..95	240
БНК-90/30	25…35	то же	95…95	240
Строительные
БН-50/50	41…60	40	50	220
БН-70/30	21…40	3	70	230
БН-90/10	5…20	1	90	240

Вязкость характеризуется глубиной проникания иглы, мм. Чем больше глубина, тем меньше вязкость.

Растяжимость битума. Показателем является длина вытянутого образца в момент его разрыва, см.

Температура размягчения характеризует пригодность битума для использования в различных температурных условиях.

Температура вспышки — это та температура, которая является технологическим фактором при работе с битумом.

Нефтяные битумы хранят в специальных складах или под навесом, защищая их от действия солнечных лучей и атмосферных осадков.

Битумная мастика представляет собой однородную массу, состоящую из нефтяных битумов, наполнителей и добавок.

Битумная мастика применяется для приклеивания и склеивания рулонных материалов при устройстве многослойных кровельных покрытий, гидроизоляции, мастичных кровель.

Физико-механические свойства кровельной битумной горячей мастики

Показатель	Марка *
	МБК-Г-55	МБК-Г-65	МБК-Г-75	МБК-Г-85	МБК-Г-100
Теплостойкость в течение 5 ч, °C, не менее	55	65	75	85	100
Температура размягчения, °C	55…60	68…72	78…82	88…92	105…110
Гибкость при температуре 18±2 °C на стержне диаметром, мм	10	15	20	30	40
Содержание наполнителя, % по массе:
волокнистого	12. ..15	12…15	12…15	12…15	12…15
пылевидного	25…30	25…30	25…30	25…30	25…30
Содержание воды	Следы

* В обозначении марки буквы обозначают «мастика битумная кровельная и гидроизоляционная», а цифры — степень теплостойкости.

В обозначении марки буквы обозначают «мастика битумная кровельная и гидроизоляционная», а цифры — степень теплостойкости. В зависимости от районов строительства и уклоны кровель выбирается марка горячей битумной мастики. Для северных районов при уклонах кровель от 0 до 2,5 % применяют марку МБК-Г-55, при уклоне 5 — 10% — марку МБК-Г-75, при уклоне 10 — 25 % — марку МБК-Г-85. Для южных районов при уклонах кровель от 0 до 2,5 применяют марку МБК-Г-65, при уклоне 2,5 — 10% — марку МБК-Г-85, при уклоне 10 — 25 % — марку МБК-Г-100, при устройстве водонаполненных кровель — марку МБК-Г-55.

Холодную битумную мастику получают, вводя в готовую битумную смесь органические растворители в соотношении (соляровое масло, лак, керосин) и пластификаторы, а также антисептики. Соляровое масло растворяет битум, и хорошо просачивается в основание рулонного материала. Поэтому холодные битумные мастики не только склеивают слои рулонных кровельных материалов, но и прочно склеивают полотно рулонного материала с основанием. Холодные битумные мастики «Кровлелит-АГ», «Вента-У» или МББ-Х-120 «Вента», МБК-Х-1 имеют ряд преимуществ перед горячей: из-за малой толщины наносимого слоя мастики снижается расход битума, с поверхности рулонного материала нет необходимости убирать мелкую минеральную посыпку, так как она, впитываясь мастикой, начинает играть роль наполнителя и, как следствие, повышается вязкость приклеивающего слоя.

Резинобитумная мастика изоляционная. Холодная мастика изготовляется из однородной смеси сплава кровельных битумов, мелкой резиновой крошки, пластификатора и антисептика. Мастику выпускают следующих марок: МБР-65, МБР-75, МБР-90 и МБР-100. По сравнению с горячей кровельной битумной мастикой резинобитумная изоляционная обладает большей эластичностью, гибкостью и морозостойкостью. На объекты может транспортироваться в автогудронаторах, оборудованных специальными устройствами для перемешивания мастик и подачи их на место покрытия. Применяется при устройстве многослойных кровельных покрытий, для приклеивания и склеивания рулонных материалов.

Битумно-латексные мастики приготавливают, смешивая битумную и латексную эмульсии непосредственно у мест производства работ перед нанесением их на покрытие. Эмульсии смешивают при температуре не выше 40 °С в обычных мешалках. Готовят мастики следующих марок: ЭБЛ-Х-75: ЭБП-Х-85; ЭБП-Х-100. Приготовление битумных эмульсий состоит в подготовке битумного вяжущего, эмульгатора и стабилизатора и диспергировании вяжущего в воде в присутствии эмульгатора и стабилизатора. Битумные эмульсии самостоятельно можно применять для грунтовок оснований и пропитки армирующих материалов. Битумно-латексные мастики обладают хорошими физико-механическими свойствами. Водопоглощение составляет не более 5 % после приготовления. Мастики выдерживают давление воды более 1 МПа. При испытании на водонепроницаемость они имеют повышенную адгезию к различным строительным материалам. Латексная эмульсия придает им эластичность, гибкость, теплостойкость, но понижает хладоломкость. В зависимости от уклона кровель и районов строительства применяют различные битумно-латексные мастики теплостойкостью 75 — 100°С.

Битумно-латексно-кукерсольные мастики. Рулонные кровли на мастиках БЛК можно устраивать при температуре наружного воздуха до 20°С. Кровельные материалы при этом должны быть отогреты в теплом помещении до температуры не ниже +5°С. Температура мастики должна быть не ниже 40 °С. Эти мастики имеют высокие физико-механические показатели. Так, сопротивление паропрониканию слоя мастики толщиной 2 мм в три раза выше, чем сопротивление горячего битума, нанесенного слоем толщиной 4 мм и четырех слоев пергамина. Водопроницаемость слоя БЛК толщиной 1 мм под воздействием давления воды 0,2 МПа составляет более 30 сут. Покрытие из БЛК атмосферостойко и биостойко.

Мастика изол Г-М получается смешением битумно-резинового вяжущего с высокомолекулярным полиизолобутиленом, кумароновой смолой, наполнителем — асбестом и антисептиком. Мастики изол изготовляют горячие и холодные. В зависимости от назначения их подразделяют на приклеивающие (для склеивания рулонных материалов в кровле и гидроизоляции), кровельные и гидроизоляционные. Холодную мастику изол получают растворением горячей мастики в бензине или других растворителях до 25 — 30%. Эта мастика водонепроницаема, теплостойка (+80 °С), биостойка, эластична и до +20 °С деформационно гибка. Ее применяют в кровельных работах при укладке рулонных полотнищ из изола, при устройстве парапетов. Холодная мастика изол экономически более выгодна, чем горячая, так как на 1 м2 ее требуется в 2 — 2,5 раза меньше.

Битумно-напритовая мастика в своем составе не содержит воду, поэтому ее можно наносить на кровельные панели и при отрицательных температурах. Физико-механические показатели мастики высокие: водонепроницаема, теплостойкость не менее 100 °С, адгезия к бетону не ниже 0,2 — 0,3 МПа.

Мастики битумно-каолиновая, битумно-известковая, известково-глиняно-битумная. Для приготовления битумно-каолиновой, битумно-известковой мастик и известково-глиняно-битумных паст применяют известь или водный раствор извести в виде известкового теста или известкового молока, глину в виде глиняного теста или молока, битумное вяжущее и воду. Мастики для верхних слоев кровельного гидроизоляционного ковра готовят только на известково-битумных пастах. Известково-глиняно-битумные пасты не должны соприкасаться с водой, так как это приводит к снижению прочности сцепления с основанием, уменьшает плотность гироизоляционного покрытия, прочность мастичного слоя, увеличивает усадку, водопроницаемость, набухание. В связи с этим пасты применяют только для внутренних слоев гидроизоляционного ковра, в качестве пароизоляции и для приклеивания армирующих прокладок.

Дегтевые мастики приготавливают из дегтевого вяжущего, состоящего из сплава каменноугольного пека с антраценовым маслом, и наполнителей. Выпускают холодные и горячие дегтевые кровельные мастики трех марок: МДК-Г-50, МДК-Г-60, МДК-Г-70 с теплостойкостью 50 — 70°С и гибкостью, соответствующей изгибу мастики, нанесенной на образец беспокровного рулонного материала слоем толщиной 1 мм. При температуре испытания 18±2°С не должно появляться трещин. Дегтевую мастику применяют для приклеивания и склеивания дегтевых материалов при кровельных и гидроизоляционных работах. Кроме того, дегтевую мастику можно применять в качестве защитного слоя для кровель из беспокровного толя, толя с крупнозернистой посыпкой и кровельного толя. Горячие дегтевые мастики перед применением подогревают до 130 — 150°С, так как при нагревании они легко растекаются по ровной поверхности слоем толщиной до 2 мм (табл. 8).

Физико-механические свойства дегтевой мастики кровельной горячей

Показатель	МДК-Г-50	МДК-Г-60	МДК-Г-70
Температуроустойчивость, °C, не менее	50	60	70
Температура размягчения	40	45	55
Гибкость на стержне диаметром 10 мм	25	30	50
Содержание наполнителя по соотношению к общей массе мастики:
волокнистого комбинированного (50 %)	5. ..15	5…15	5…10
волокнистого и 50 % пылевидного	15…20	15…20	5…10
Содержание воды	Следы

Битумно-полимерные мастики типа РБЛ и ЭБЛ можно готовить с использованием любых термопластичных и термореактивных полимеров. С помощью твердого эмульгатора типа глины или извести получают водную дисперсию полимера, которую в дальнейшем используют для эмульгирования битума. Полимер эмульгируют в высоковязком состоянии, смешивая компоненты при 15 — 50 °С. Соотношение между порошком твердого эмульгатора и полимером по массе берут в пределах от 2:1:2. Компоненты перемешивают в растворомешалках с порционным добавлением воды.

Пластоэластичные мастики изготовляются на основе высокомолекулярного полиизобутилена. Они отличаются высокой эластичностью, атмосферостойкостью, хорошей адгезией к основанию, обладают абсолютной влаго-, паро- и воздухонепроницаемостью, способностью заполнять полосы стыков любой конфигурации.

Полиизобутиленовые мастики в зависимости от температуры, ниже которой эластичность существенно снижается, делят на три марки: УМ-20, УМ-40, УМ-60 (цифры указывают на низший предел температуры применения). В качестве заполнителя, кроме каменного угля, используют сажу, тальк, литопон, асбест. Холодная битумно-бутилкаучуковая мастика МББ-Х-120 «Вента» изготовляется в соответствии с ТУ 21-37-39-82. Применяется для устройства безрулонной кровли в климатических районах, имеющих среднемесячную температуру не ниже —30 °С. Мастика обладает рядом положительных показателей, а именно, эластична, имеет высокую адгезию к бетонному основанию кровельным рулонным материалам, асфальтобетону. Жизнеспособность мастики 2 — 3 ч. Основания под эту мастику можно грунтовать. Расход мастики 1,3 кг/м2 на изготовление одного слоя.

Хлорсульфополиэтиленовая мастика (ХСПЭ) используется для гидроизоляции ограждающих конструкций, в которых в процессе эксплуатации могут появиться трещины размером до 0,3 мм. Наносят мастику по огрунтованному основанию после оклеивания воронок внутренних водостоков и гидроизоляции ендовы и карнизного свеса. При температуре наружного воздуха ниже 5°С мастику перед нанесением разогревают до 40 — 60°С, доводя до текучего состояния.

Битумно-эмульсионные кровельные мастики АНК-1 и АНК-2 изготавливают в соответствии с ТУ 21-27-57-80. Мастика АНК-1 применяется для окраски рубероида кровель один раз в 2 — 3 года. Мастика марки АНК-2 — для устройства рулонных и мастичных кровель, а также для их ремонта. Мастика наносится на поверхность многослойной рубероидной кровли двумя-тремя слоями. Каждый последующий слой наносится после полного высыхания предыдущего. Температуроустойчивость мастики АНК-1 не ниже 80°С, мастики АНК-2 — не ниже 100°С.

Битумно-бутилкаучуковая горячая мастика изготавливается в соответствии с ТУ 21-27-40-78. Она многокомпонентна. В качестве связующего используется смесь битума и бутилкаучука, а в качестве антисептика — каменноугольное масло. Выпускают мастику двух марок — МББГ-70 и МББГ-80. Вторая марка отличается от первой большим содержанием наполнителей (до 15…20 % по массе), большей температуростойкостью (до 80°С) и более высокой температурой размягчения (до 95°С). Применяется для изоляции примыканий выступающих над крышей частей. Перед нанесением мастику разогревают до температуры 150 °С, чтобы она свободно наносилась на изолированную поверхность слоем 2,5 мм.

Мастика МБ-Х-75 (мастика битумная холодная) выпускается в соответствии с ТУ 65-357-80, представляет собой жидкую дисперсию. Вырабатывается из сланцевого лака кукерсоль, взятого в количестве 65— 70%, наполнителя (асбеста) в количестве 10…20% и некондиционного синтетического каучука 6 — 10 % в растворе. Мастика применяется для склеивания и приклеивания рулонных материалов.

Физико-механические показатели мастики МБ-Х-75:

Вязкость по вискозиметру ВЗ-4 при 20 °C	50. ..90
Теплоемкость, °C, не менее	75
Водопоглощение, %, не более	0,5
Гибкость слоя мастики толщиной 2 мм, нанесенной на пергамин при сгибании на полуокружности стержня диаметром 20 мм	слой мастики не должен трескаться
Склеивающая способность, МПа, через ч, не менее:
24	0,03
72	0,05

Перед нанесением мастику разогревают до температуры 60 — 70 °С и тщательно перемешивают.



Основание под мастичную кровлю

Основанием под мастичные кровли служат плиты перекрытий верхних этажей заводского изготовления, выполненных из бетона и железобетона. Плиты должны иметь ровные поверхности. Для этого на поверхность наносится цементно-песчаная стяжка. Иногда основанием под мастичную кровлю служат поверхности монолитных утеплителей. Крыши из монолитных, сборных или плит утеплителей имеют недостаточно ровную, гладкую и прочную поверхность. Поэтому их грунтуют (непосредственно по поверхности или по цементной стяжке). Грунтовку производят холодной битумной грунтовкой, которую готовят введением тонкой струей в растворитель — керосин — расплавленного при температуре 220 °С битума и одновременно помешивают. Грунтовка остужается до температуры 16 — 20°С и готова для нанесения на поверхность. Она должна быть жидкой, однородной, без видимых комков нерастворенного битума, свободно наноситься малярной кистью. Расход такой грунтовки 200 г/м2. Готовая грунтовка может храниться в герметично закрытых тарах. Если основание грунтуют сразу после нанесения цементно-песчаной стяжки, то для приготовления грунтовки применяется битум марки БН-70/30 и в качестве растворителя керосин или соляровое масло, взятое в соотношении 1:2 — 1:3 по массе. Свежеуложенный раствор пропитывается грунтовкой на глубину не менее 2 мм, грунтовка закрывает поры, образуя более прочный водонепроницаемый слой.

Если грунтовку наносят на старую стяжку, то ее поверхность необходимо очистить от пыли, мусора, а если она увлажнена, то и просушить. Поверхность стяжки грунтуют полосами шириной 4 — 5 м. Время высыхания грунтовки на затвердевших старых стяжках — 12 ч, на свежеуложенных — не более 48 ч. Основания должны быть прочными, жесткими и ровными. Ровность основания и уклоны в ендовах проверяют особенно тщательно, так как при незначительном уклоне (1 — 3 %) неровность может образовать обратный сток воды и, следовательно, вода будет задерживаться на кровле. Швы между сборными железобетонными плитами заделываются цементно-песчаным раствором или бетоном класса не ниже В 7,5. Если поверхность панелей не отвечает приведенным требованиям, ее выравнивают цементно-песчаным раствором или песчаным асфальтобетоном так же, как при рулонной кровле.

Устройство мастичной кровли

Раскладка полотнищ стеклохолста при устройстве мастичных кровель: 1 — основание; 2 — грунтованное основание; 3, 5, 6 — первый, второй и третий слои стеклохолста; 4 — мастика; 7 — защитный слой из гравия.	Последовательность устройства мастичной кровли: I — стяжка; II — грунтовка; III — очистка поверхностей от пыли; IV — мастичная кровля; V — светозащитный слой.

Устройство мастичной кровли. Мастичные кровли значительно дешевле рулонных, так как процесс выполнения работ по их устройству более механизирован, что дает возможность в 5 —10 раз снизить затраты труда. По конструкциям мастичные кровли классифицируются на неармированные, армированные и комбинированные. Мастичные кровли так же, как и рулонные, состоят из нескольких слоев, первый из которых наносится способом распыления горячей мастики на подготовленное основание, образуя на нем водонепроницаемую пленку.

Неармированные мастичные кровли представляют собой литой гидроизоляционный ковер, образованный способом напыления слоя битумно-латексной эмульсии ЭГИК и защитного слоя горячей мастики толщиной 10 мм, в которую втапливают мелкий гравий или минеральную крошку.

Армированные мастичные кровли представляют собой литой гидроизоляционный ковер, состоящий из трех или четырех слоев битумной или битумно-полимерной эмульсии, армированных стеклохолстом, стекловолокном или стеклосеткой.

Комбинированные мастичные кровли состоят из мастичных нижних слоев с наклеенными на них слоями рулонных материалов по горячим мастикам. Верхние рулонные слои являются защитными. Они позволяют применять для нижних слоев менее дефицитные мастики.

Поверх армированных и неармированных мастичных покрытий наносят защитный слой краски или мастики с мелким гравием. Конструкции мастичных кровель в зависимости от уклона могут быть трех типов.

Плоская кровля с уклоном 0 — 2,5 %. Ее выполняют из четырех слоев мастичного гидроизоляционного ковра с четырьмя армирующими прокладками из стеклосетки или стеклохолста, сверху устраивают защитный слой из гравия размером зерен 3 — 10 мм, втопленного в мастику.

Кровля с уклоном 2,5 — 10% устраивается из трех слоев мастичного гидроизоляционного ковра с тремя армирующими прокладками и защитного слоя. На кровлях с уклоном менее 10% на основание наносится горячая битумная мастика, по ней после остывания укладываются два слоя гидроизоляционного стеклохолста. Кровля с уклоном более 10% устраивается из двух слоев мастичного гидроизоляционного ковра с двумя армирующими прокладками и одного верхнего слоя рубероида с крупнозернистой посыпкой. Для увеличения отражательной способности поверхности мастичной кровли ее после затвердевания гидроизоляционного слоя, но не ранее, чем через 24 ч, покрывают алюминиевой суспензией. Работу по устройству мастичных кровель начинают с ендов, разжелобов, пониженных мест, где расположены водоприемные воронки. Ковер на битумных мастиках выполняют в следующей последовательности: по основанию настилают полотнища стеклосетки, сверху наносят горячую мастику сплошным слоем, стеклосетка полностью пропитывается и приклеивается к основанию. Так же приклеиваются и остальные 2 или 3 слоя стеклосетки. Потом сверху наносят (втапливают) защитный гравийный слой. Конец крыши независимо от уклона усиливают дополнительным мастичным слоем шириной 500 — 600 ми, армированным стеклохолстом. Карниз крыши со свободным сбросом воды закрывают фартуком из оцинкованной стали. Последовательность устройства мастичных кровель приводится на рисунке.

Ремонт мастичной кровли. В процессе эксплуатации панели верхнего перекрытия или так называемой кровельной в ней могут появляться трещины. Заделку трещин производят полимерцементным раствором. Трещины могут появиться и в водосборных лотках, в местах сопряжения с водосточной воронкой, в этом случае применяются эпоксидные составы из эпоксидной смолы марок ЭД-5, ЭД-6 и пластифицированного дибутилфталата, взятых 15 — 20 ч по массе на 100 ч смолы пластифицированной. Волосяные трещины размером до 0,2 мм затираются этим составом, а трещины свыше 0,2 мм — раскрываются, расчищаются и заделываются заподлицо. На кровельных панелях может наблюдаться отслаивание слоя бетона. В этом случае отслоившийся слой бетона необходимо соскрести и обеспылить. Обнажается крупный заполнитель бетона, что приводит к увеличению сцепления старого бетона с раствором. На очищенную бетонную поверхность наносится слой поливинилацетатной дисперсии, разбавленной водой в соотношении 1:1. По высохшему слою эмульсии наносится слой полимерцементного раствора. По слою эмульсии кладется 1 слой тканевой сетки, составленной из проволоки диаметром 0,7 — 1,2 мм, если глубина шелушения более 8 мм, а площадь превышает 0,25 м2. Слой полимерцементного раствора в течение 24 ч должен защищаться от осадков, пока не затвердевает, и только после этого по нему наносят гидроизоляционное покрытие.

При восстановлении отдельных участков кровли очищают их от остатков защитного слоя, от отслоившейся мастики, все виды трещин зашпатлевываются горячей битумной мастикой. При ремонте дополнительного мастичного ковра в местах примыканий снимают защитные фартуки, очищают старый мастичный ковер от мусора, грязи, пыли и закрепляют элементы на вертикальных участках. При необходимости усиления кровельного ковра на участок шириной 5 м укладывается битумная эмульсионная мастика, в которую втапливается полотнище стеклосетки до полной пропитки; после высыхания мастики наносят второй слой битумной эмульсионной мастики, а после ее высыхания восстанавливают фартук из оцинкованной стали. Дополнительный сплошной мастичный ковер устраивают, когда площадь поврежденных мест составляет свыше 40% всей площади. После восстановления поврежденных мест и очистки поверхности наносят по всей площади один слой битумной эмульсионной мастики толщиной 3 — 4 мм и защитный слой.

Мастика битумная кровельная гидроизоляционная холодная “Смуглянка”

Способ применения мастики битумной.  Перед применением мастику кровельную “Смуглянку” необходимо тщательно перемешать по всему объему, до состояния однородной массы. На гидроизолируемую поверхность основания мастика кровельная наносится с помощью кистей, валиков, шпателей, пневматическим и безвоздушным распылением, окунанием не крупногабаритных объектов в раствор мастики, с межслоевой сушкой в течение 1-3 часов (при нанесении нескольких гидроизоляционных слоев).

Перед нанесением мастики для кровли “Смуглянка” поверхность изолируемого основания должна быть очищена от пыли, песка, грязи, остатков старой кровли, ржавчины, других предметов препятствующих формированию качественного покрытия изолируемого основания.

Подробнее о подготовке и огрунтовании основания плоской кровли для укладки битумных наплавляемых материалов (например, стеклоизола), рассмотрено в кратком руководстве. Рекомендуется наносить на сухую поверхность.

В случае необходимости, обусловленной характером гидроизоляционных работ или загустением, мастику кровельную гидроизоляционную “Смуглянка” можно разбавить сольвентом, толулолом, нефрасом, уайт-спиритом, бензином до требуемой консистенции.

Средний расход мастики битумной “Смуглянка” при толщине слоя 2 мм – 2-3 кг/1м2.

Основные технические характеристики мастики кровельной гидроизоляционной холодной “Смуглянка”

Основные характеристики	Мастика кровельная гидроизоляционная холодная “Смуглянка”
Температура размягчения, °С	80
Глубина проникновения иглы при 25 °С, 0,1 мм	15-20
Прочность сцепления с основанием, Мпа, при 20°С, с бетоном/со сталью	0,1/0,15
Прочность сцепления между слоями, рулонный материал-рулонный/рулонный материал-бетон, Мпа, не менее	0,15/0,1
Растяжимость при 25°С, см, не менее	3
Водонасыщение в течение 24 часов, %, не более	0,2
Содержание а.с.в., %, не менее	70-80
Время высыхания одного слоя, часов	12-24

Производитель: “МПК “КРЗ” г.Рязань.

Вес: 18 кг/20 л.

Условия хранения. Хранить в условиях исключающих ее нагрев (вдали от огня, источников тепла, обогревательных приборов) или увлажнение.

Цена. Узнать актуальные цены и сделать заказ вы можете, позвонив по контактному телефону.

Безопасность. При производстве гидроизоляционных работ соблюдать технику пожарной безопасности и безопасности труда.

“Смуглянка” – мастика кровельная купить которую, можно позвонив нам по контактному телефону.

Сопутствующие товары: праймер битумный готовый холодный, стеклоизол ОргКровля-2, стеклоизол каркасная стеклоткань, рубероид РПП 300.

© Копировать материалы с сайта не разрешается.

Применение мастик. Экспертные решения от фундамента до кровли

Мастики для фундамента и кровли

В любом регионе при возведении частных построек или капитальных сооружений строители неизбежно сталкиваются с проблемой качественной гидроизоляции. При отсутствии надежной защиты разрушительное воздействие влаги способно в разы сократить срок эксплуатации любой конструкции. До недавних пор одним из самых популярных способов гидроизоляции было применение нефтяного битума. Однако он довольно быстро обнаружил серьезные недостатки. Битумная пленка покрывается трещинами при низких температурах и течет в жаркую погоду. С развитием инновационных технологий производителям удалось усовершенствовать гидроизоляционный материал и предложить потребителям качественно новый продукт – битумные мастики.

Битумные мастики, благодаря содержанию специальных полимерных и минеральных добавок, обеспечивают долговечную защиту от коррозийного воздействия влаги.

Рынок строительных материалов на сегодняшний день предлагает огромный выбор битумных мастик. На территории России и стран СНГ одним из крупнейших производителей является компания ТехноНИКОЛЬ, задающая основные тренды мастичной гидроизоляции. О свойствах и особенностях применения мастик при обустройстве гидроизоляции строительных конструкций рассказывает руководитель Инженерно-технического центра ТехноНИКОЛЬ Дмитрий Михайлиди.



Какие именно строительные задачи позволяют решить мастики, и как выбрать правильный продукт из большого разнообразия на рынке?

Благодаря своим эксплуатационным свойствам гидроизоляционные мастики сегодня стали, пожалуй, одним из самых востребованных строительных материалов. Крайне сложно найти объект, при возведении которого удалось бы обойтись без их применения. Мастики активно используются при монтаже кровли, устройстве гидроизоляции фундамента или межэтажного перекрытия. Кроме того, с помощью мастик можно приклеить рулонные материалы, черепицу. Применяются они и для защиты металлических поверхностей от коррозии, обеспечения герметизации и выполнения многих других задач.

Применение мастик

Необходимую мастику также важно выбирать, отталкиваясь в первую очередь от конкретных строительных задач. Производители, как правило, указывают в инструкции область применения и возможное предназначение материала. Важно также помнить, что мастики различают по двум видам: холодного и горячего применения, в зависимости от температуры размягчения.

Мастики холодного применения содержат в своем составе растворитель и соответственно продаются уже в размягченном виде. Нанесенный материал твердеет после того, как испарится растворитель. Среди мастик холодного твердения различают также однокомпонентные и двухкомпонентные. Однокомпонентные мастики представляют продукт полностью готовый к применению. Двухкомпонентные мастики перед использованием необходимо приготовить, смешав два компонента, при этом они отличаются высокой скоростью высыхания.

Мастики горячего применения больше подходят для профессионального применения, поскольку перед нанесением их необходимо разогреть до +160Сº, что требует определенных знаний, навыков и оборудования.

Мастики также могут быть на водной основе для удобства нанесения внутри помещения и на растворителях. Мастики с растворителем применяются в широком диапазоне температур.

Мастика кровельная Технониколь № 21 (Техномаст)

Мастика защитная алюминиевая Технониколь № 57 (Техномаст)



Какими характеристиками должны обладать кровельные мастики? Способна ли мастика в полной мере выдержать нагрузки, приходящиеся на кровельный ковер?

Не будет преувеличением назвать мастики одним из самых востребованных кровельных материалов. Они довольно просты в применении: легко наносятся, быстро застывают, а созданное герметичное покрытие не пропускает воду. Мастичная гидроизоляция может применяться на кровлях любой формы и конструкции. Безогневой способ нанесения позволяет использовать мастики там, где предъявляются самые жесткие требования пожарной безопасности.

Применение кровельной мастики

Важно учитывать, что мастику лучше выбирать для плоских кровель или для кровель с уклоном не более 10% согласно СП Кровли 17-13330.

Кровельные мастики в отличие от гидроизоляционных мастик обладают более широким диапазоном рабочих температур от -50ºС до +140ºС и показателем относительного удлинения — от 500%. Эти характеристики обеспечивают долговечность и прочность мастичного кровельного ковра, который без всякого ущерба выдерживает резкие перепады температур.

Устройство крыши с мастичным гидроизоляционным ковром ТН-Кровля маст:  1 — Биполь, 2 — Экструзионный пенополистирол Технониколь Carbon Prof 300, 3 — Экструзионный пенополистирол Технониколь Carbon Prof Slope, 4 — Армированная цементно-песчаная стяжка толщиной не менее 50 мм, 5 — Праймер битумный Технониколь № 01, 6 — Мастика Технониколь № 21 (Техномаст), 7 — Стеклосетка 40 г/м² с ячейкой 2,5 мм, 8 — Стеклохолст 90-100 г/м², 9 — Алюминиевая защитная мастика ТехноНИКОЛЬ № 57

Для примера можно рассмотреть монтаж новой или реконструкцию старой неэксплуатируемой кровли сложной формы, с большим количеством кровельных элементов и отсутствием возможности применения открытого огня. В данном случае эффективным решением может служить мастичная кровельная система ТН-Кровля Маст. В качестве основы здесь применяется битумный материал под маркой Биполь ЭПП. С одной стороны, он надежно защищает конструкцию от насыщения паром, с другой, демонстрирует стойкость к возможным механическим повреждениям при монтаже. Теплоизоляция выполнена при помощи экструзионного пенополистирола Технониколь Carbon Prof 300. Обладая низкой теплопроводностью и повышенной прочностью, он создает ровное и жесткое основание, на которое монтируется цементно-песчаная стяжка толщиной не менее 50 мм.

Применение мастик. Мастика битумно-полимерная для кровельных и гидроизоляционных работ Технониколь № 31

Стяжку важно обработать битумным праймером Технониколь № 01, это значительно увеличит адгезию. После чего в три слоя укладывается мастика Технониколь №21 (Техномаст). Мастику необходимо армировать стеклохолстом и стеклосеткой. Техномаст — полностью готовый материал, обладающий целым рядом преимуществ: высокая прочность сцепления, эластичность до 500% и гибкость на брусе до -35ºС.

Для защиты кровельного пирога от разрушительного воздействия ультрафиолета применяется алюминиевая мастика  Технониколь № 57 с высокими отражающими свойствами. Она препятствует чрезмерному нагреву кровли, позволяя тем самым сэкономить на кондиционировании помещения в жаркие дни. Данный материал также с успехом применяется и для защиты металлической кровли от коррозии.



Имеются ли особенности в применении мастик для гидроизоляции фундамента? Или принцип везде один?

При обустройстве защиты фундамента от влаги битумные мастики также занимают лидирующие позиции среди гидроизоляционных материалов, ведь они создают герметичный защитный слой без швов. Для монтажа качественной гидроизоляции фундамента важно выбрать мастики с определенными параметрами. Необходимо обратить внимание на показатель силы сцепления с поверхностью, он не должен быть ниже 0.1 МПа. Технониколь № 21 (Техномаст), которую мы уже упоминали, также прекрасно подходит для гидроизоляции фундамента.

Применение мастики для гидроизоляции фундамента

В качестве примера рассмотрим строительную систему ТН-Фундамент Стандарт. Данное решение отличается высокой экономической эффективностью и прекрасно подходит для устройства фундамента дома с техническим этажом или с неэксплуатируемым помещением. ТН-Фундамент Стандарт представляет собой сборные фундаментые блоки или монолитную фундаментую ленту гидроизоляция которых выполнена с применением битумной мастики Технониколь № 21 (Техномаст). В качестве защиты гидроизоляции в данной системе применяется профилированная мембрана Planter standard.

Устройство гидроизоляции фундамента ТН-Фундамент Стандарт:  1 — Мастика кровельная Технониколь № 21 (Техномаст), 2 — Праймер битумный Технониколь № 01, 3 — Профилированная мембрана Planter standard, 4 — Цилиндр Технониколь, 5 — Железобетонная конструкция фундамента, 6 — Щебеночная подготовка, 7 — Грунт основания, 8 — Грунт обратной засыпки, 9 — Переходной бортик (галтель) ц\п раствор, 10 — Песчаная подготовка



Какие мастики следует выбирать для гидроизоляции внутренних помещений? Например, межэтажных перекрытий?

При проведении гидроизоляционных работ внутри помещений лучше использовать мастики на водной основе. Такие мастики могут применяться при температуре до+5ºС, они быстро сохнут, а в их составе отсутствуют органические растворители.

Применение мастики для гидроизоляции внутренних помещений

При обработке бетонного или железобетонного пола мастикой образуется единый водонепроницаемый слой без швов, надежно защищающий поверхность от влаги и обладающий высокой эластичностью. В линейке строительных решений Технониколь представлена инновационная система ТН-Пол Маст.

Устройство гидроизоляции межэтажных перекрытий и ванных комнат ТН-Пол Маст:  1 — Железобетонная плита перекрытия, 2 — Выравнивающая стяжка, 3 — Праймер битумный эмульсионный Технониколь № 04, 4 — Мастика кровельная и гидроизоляционная эмульсионная, 5 — Технониколь № 31, 6 — Армированная цементно-песчаная стяжка, 7 — толщина по проекту, 8 — Покрытие пола

Перед укладкой гидроизоляции для повышения адгезии поверхность рекомендуется предварительно обработать битумно-эмульсионным праймером Технониколь № 04. Затем на подготовленное основание в два слоя равномерно укладывается гидроизоляция из битумно-полимерной эмульсионной мастики Технониколь № 31. После чего поверхность необходимо оставить на 24 часа до полного высыхания. В качестве дополнительной защиты в местах стыков и переходов мастика армируется стеклотканью плотностью 100-120 г/м² или самоклеющейся лентой.

Применение мастик

Важно подчеркнуть, что приступать к работе по укладке следующего слоя необходимо только после полного высыхания предыдущего.

После чего монтируется армированная цементно-песчаная стяжка и финальное покрытие пола. Такая гидроизоляция обладает высокой эластичностью, прочностью сцепления и устойчива к воздействию влаги.

Статья подготовлена компанией ТехноНИКОЛЬ









Что бы еще почитать?

Битумная мастика для гидроизоляции кровли |

8 мая 2016      Потолки и кровельные материалы

Обмазочная гидроизоляция – одно из наиболее распространенных средств защиты кровли от воздействия влаги. С ее помощью обрабатываются крыши многоэтажных жилых зданий, частных домов, сооружений промышленной и хозяйственной сферы. Самым популярным обмазочным материалом является битумная мастика, в производстве которой широко используется продукция нефтеперерабатывающих предприятий.

Состав мастики

Основу обмазочной гидроизоляции составляет битум, получаемый в процессе окисления остаточных нефтяных фракций – гудронов. Поскольку природной эластичности и стойкости битума к атмосферным воздействиям недостаточно для полноценной защиты кровли, в его состав вводят органические и неорганические компоненты. Полученная в результате смесь получила название мастики.

К числу добавок, обеспечивающих заданные характеристики кровельных гидроизоляционных материалов, относятся:

1. пылеобразные порошки на основе асбеста, минеральной ваты, кварца, кирпича, известняка и золы. Их наличие придает мастике повышенную плотность, твердость и устойчивость к воздействию низких температур;
2. полимерные соединения – улучшают гидроизоляционные свойства, обеспечивают пароизоляцию и создают гидрофобную (водоотталкивающую) поверхность;
3. волокнистые наполнители – выполняют армирующую функцию и отвечают за гибкость затвердевшего мастичного слоя;
4. неорганическая или органическая крошка (мел, торф, асбест) – облегчают нанесение мастики и снижают ее расход. Высокая пористость ряда наполнителей снижает теплопроводность, улучшая теплоизоляционные свойства материала.

Характеристики кровельных мастик

Широкое применение битумных покрытий привело к появлению значительного ассортимента материалов, использующихся в сферах бытового и промышленного строительства, а также при капитальных и текущих ремонтах зданий. Кровельные мастики должны соответствовать общепринятым нормам к кровельной гидроизоляции и обеспечивать продолжительную эксплуатацию помещения. К особенностям таких мастик относятся:

• значительная гибкость – определяется диапазоном отрицательных температур, при которых сохраняется работоспособность битумного слоя;
• высокая теплостойкость – характеризует стабильность материала при повышенной температуре;
• долговечность – продолжительное сохранение целостности битумного слоя (без растрескивания), увеличивающее промежуток между ремонтами;
• хорошая адгезия к основанию – чем выше прочность сцепления мастики с материалом кровли, тем более плотным и однородным получается гидроизоляционный слой;
• большое относительное удлинение при растягивании – характеризует прочность мастичного покрытия и отражает его стойкость к трещинообразованию.

Видео: Мастика битумно-полимерная гидроизоляционная

Виды битумных мастик

Существующие составы битумных мастик могут принципиально отличаться между собой по способу нанесения. Это позволяет выбрать оптимальный вариант для конкретного здания или направления в строительстве. Выделяют следующие разновидности мастик:

• горячего нанесения – требуют предварительного разогрева до температуры около 170 °С. Неудобства, связанные с необходимостью нагрева и соблюдения требований пожарной безопасности, компенсируются высокими эксплуатационными качествами полученного слоя;
• холодного нанесения – водоэмульсионные композиции, содержащие большую долю полимерных (латексных) связующих, и мастики на органических растворителях. Наиболее распространены смеси с растворителями на основе керосиновых или тяжелых бензиновых фракций.

«Холодные» мастики по составу подразделяются на однокомпонентные и двухкомпонентные. Первые поставляются в банках и готовы к применению сразу после их вскрытия, а вторые требуют добавления загустителя. Невыработанный остаток однокомпонентных мастик быстро затвердевает и становится непригодным для повторного применения. Двухкомпонентные мастики можно вырабатывать постепенно, смешивая с загустителем по мере необходимости.

По наличию дополнительных функциональных добавок, определяющих основные свойства покрытия, выделяют следующие виды кровельных мастик:

1. битумно-полимерная – представляет собой водную эмульсию битума и латекса. Данный вид широко применяется для ремонта жилых домов, поскольку не выделяет вредных веществ во время затвердевания и не обладает неприятным запахом;
2. битумно-резиновая – обычно поставляется в виде готовых к применению смесей, хотя иногда требует подогрева перед использованием. За счет неводной основы отличается максимальной адгезией к обрабатываемой поверхности и обладает высокой прочностью на разрыв за счет армирования резиновой крошкой.

Битумные мастики в кровельной гидроизоляции

Гидроизоляционные работы решают задачи обеспечения должной защиты от влаги и предотвращения ее попадания через стены и перекрытия. К узким направлениям использования мастик относятся:

• заливка поверхности кровли при обустройстве новой постройки и ремонте находящейся в эксплуатации;
• выравнивание основания крыши при наличии небольшого уклона;
• удаление мелких впадин и трещин;
• дополнительная гидроизоляция мест ввода коммуникаций и примыкания крыши к технологическим сооружениям;
• использование в качестве связующего при укладке оклеечной гидроизоляции.

Видео: Приготовление битумной мастики

Применение битумной мастики

Работа с битумными кровельными материалами не вызывает трудностей, однако требует внимательности при обращении с разогретыми смесями и тщательной обработки небольших дефектов поверхности. Основные этапы при работе с мастиками:

1. подготовка – мастики горячего приготовления разогреваются на открытом огне (пламя горелки или костер), а «холодные» смеси гомогенизируются (перемешиваются) до однородного состояния. При необходимости к ним могут добавляться растворители и загустители;
2. нанесение – проводится при помощи жестких кистей или щеток. Ремонт мелких дефектов (щелей и выбоин) осуществляется шпателем. При обработке больших кровель используются щетки на длинных ручках. Для локальных ремонтов гидроизоляционного покрытия производят крестообразные разрезы вздувшегося оклеечного полотна, очищают его от загрязнений и сушат, после чего заливают мастикой и тщательно соединяют места разрезов;
3. затвердевание – зависит от температуры воздуха и марки мастики. Большинство разновидностей застывает уже через 2 суток после нанесения. Повышенная температура замедляет твердение битума и способствует его размягчению, поэтому для ускорения процесса в летнее время мастичный слой можно слегка поливать холодной водой.

Совет: для защиты небольших заплаток от перегрева следует использовать песочную присыпку и мелкую каменную крошку, чтобы отражать большую часть солнечного тепла.

Применение битумных мастик является быстрым, надежным и относительно простым способом гидроизоляции кровли. Для достижения наиболее прочной и долговечной поверхности следует проводить работы в сухую погоду и соблюдать требования производителя. Комплексное использование битумных покрытий и рулонных материалов позволяет достичь максимальных результатов в защите кровли и помещений от воздействия влаги.

Кровельная мастика

– для чего она нужна?

Силиконовая мастика для металлической кровли коммерческого назначения.

Что такое мастика для кровли?

Кровельная мастика (также известная как мастика для ремонта кровли, мастика для кровельной мастики или мастичное покрытие для кровли) используются для герметизации любых участков коммерческой или промышленной крыши, которые особенно подвержены утечкам. Мастики толще обычных эластомерных кровельных покрытий, поэтому они идеально подходят для гидроизоляции, поскольку они допускают естественное тепловое движение (расширение и сжатие) поверхности крыши.

Мастики, часто описываемые как «эластомерные», очень гибкие. После завершения этапа подготовки поверхности нанесения системы покрытия кровельная мастика обычно является первым продуктом, наносимым на крышу. Мастики можно наносить на различные коммерческие и промышленные кровельные основания, включая металл, модифицированный битум, EPDM, однослойную гладкую сборную крышу, бетон, асфальт и аэрозольную полиуретановую пену.

Внимание! Хотите предложить своим клиентам американские системы и продукты для восстановления крыш WeatherStar? Присоединяйтесь к нашей растущей общенациональной сети утвержденных подрядчиков сегодня! Щелкните здесь, чтобы начать процесс.

Виды кровельной мастики

Мастики

изготавливаются из различных материалов, таких как акрил, уретан, бутил или силикон. Американские мастики WeatherStar также бывают разных типов, таких как кисть (лучше всего наносится кистью), масляная (взбитая и более густая, чем кисть) и мигающая (с еще более высокой вязкостью для использовать на вертикальных поверхностях).

Герметики

, хотя технически относятся к отдельной категории, похожи на мастики в том, что они также обладают высокой вязкостью и адгезией.Иногда кровельные мастики маркируются как герметики. Разница в том, что мастики обычно являются частью более крупной кровельной системы и лучше всего работают в сочетании с верхним слоем покрытия, тогда как герметики представляют собой отдельные продукты для ремонта, используемые для небольших участков крыши.

Однако в некоторых случаях мастики можно использовать в качестве герметика / ремонтного продукта. Самый простой способ запомнить разницу – это то, что все мастики – герметики, но не все герметики – мастики.

Какой цели они служат?

Мастики

позволяют поверхности крыши расширяться и сжиматься при колебаниях температуры.Из-за своей высокой вязкости (толщины), которая действует как барьер для влаги, мастики используются для герметизации и гидроизоляции некоторых компонентов кровли (швы, отверстия, крепежные детали, водостоки и т. Д.), Которые более уязвимы для протечек. Их можно применять как на плоских, так и на металлических коммерческих крышах. В этом видео мы демонстрируем, почему мастика – лучшая альтернатива шовной ленте.

Sidenote: Хотите узнать больше о том, как работают системы восстановления кровли? Ознакомьтесь с нашим подробным руководством по реставрации коммерческих крыш с применением жидкости.

Как наносить мастику

Кровельные мастики можно наносить валиком, кистью, шпателем, шпателем или шпателем. В отличие от кровельных покрытий мастики слишком вязкие, чтобы их можно было наносить с помощью гидравлического распылителя. Именно из-за их тщательного метода нанесения мастики часто называют частью стадии «детализация» системы реставрации кровли.

Мастики

следует наносить на все швы, отверстия, водостоки, световые люки, вентиляционные отверстия, крепежные детали и любые другие детали гидроизоляции на коммерческой крыше.Так как эти участки являются наиболее вероятными местами возникновения утечек, их обязательно следует заделать кровельной мастикой.

Конкретные условия, температура, степень покрытия и кровельная основа, на которую следует наносить мастику, должны быть указаны производителем. Компания American WeatherStar, например, предоставляет эту информацию в наших рекомендациях по применению и нормативах покрытия мастикой.

American WeatherStar также предоставляет подробные чертежи (изображенные ниже), на которых показано, как мастику следует наносить на определенные кровельные конструкции, такие как водостоки, швы, трубы, световые люки и т. Д.Предлагаем детальные чертежи как плоских, так и металлических крыш.

Кровельные мастики, которые мы предоставляем

Мы предлагаем различные высокоэффективные кровельные мастики, предназначенные для герметизации и гидроизоляции швов, проходов, водостоков, креплений и других участков кровли. Будь то использование в полных системных приложениях или при изолированном ремонте кровли, эти кровельные мастики обеспечивают прочную, гибкую и водонепроницаемую мембрану, способную противостоять естественному расширению и сжатию (тепловому перемещению) коммерческих и промышленных конструкций крыши.

Заключение

Кровельная мастика является неотъемлемой частью любой системы восстановления кровли, наносимой жидкостью, потому что она служит основой защиты коммерческой кровли. Высокая вязкость мастики имеет решающее значение для того, чтобы вода не могла проникнуть через крышу и вызвать утечку.

Считаете ли вы, что для вашей коммерческой крыши может потребоваться мастика, кровельный герметик или полная система кровельного покрытия? Мы рекомендуем назначить бесплатную проверку крыши с помощью подрядчика, утвержденного американской компанией WeatherStar, для оценки вашей крыши.

И если вы кровельный подрядчик с качественным исполнением и заинтересованы в использовании наших кровельных мастик или любых других наших коммерческих кровельных продуктов, подумайте о том, чтобы стать сегодня американским подрядчиком, утвержденным WeatherStar. Щелкните здесь, чтобы начать процесс.

Мастиковое покрытие и уплотнение, Ремонт кровли

Мастика для ремонта кровли

Ключом к профессиональному выполнению кровельных работ является правильная подготовка всех швов, бордюров, отливов и там, где кровельный материал заканчивается на стенах парапета.Это несложно сделать и по сути похоже на нанесение шпаклевки на гипсокартон без необходимости иметь идеально гладкую поверхность. Внешний вид не имеет решающего значения, вам просто нужно нанести мастику там, где она нужна, и вам не нужно делать каждый шов или переплет, только те, которые нуждаются в ремонте.

Наша простая в использовании заплатка на крышу наносится шпателем или защитными перчатками на все трещины, отверстия и заусенцы, требующие ремонта. Также используется для герметизации швов на деревянных и бетонных крышах, а также на стыках внахлестку металлических крыш и головках болтов.

Гарантированно не трескается и не отслаивается, прочно сцепляется со всеми кровельными покрытиями ArmorGarage.

Выше приведено хорошее изображение того, что называется аллигаторингом и типично для стареющих крыш на основе гудрона или участков, которые были заделаны продуктами на основе гудрона, такими как Karnack Roof Cement. Хорошо то, что эти области легко исправить, и вместо того, чтобы заполнять их кровельным покрытием , вы должны пропитать эту область мастикой мастикой и залить ее очень быстро и с меньшими затратами.

Может использоваться с белой кровельной сеткой из полиэстера там, где требуется армирование, например, на стыках деревянных и бетонных крыш, гидроизоляционных основаниях, бордюрах или краях. Не использовать на EPDM, используйте подходящий ремонтный продукт EPDM для ремонта швов и окладов, например, ленты для ремонта кровли .

Среднее покрытие составляет примерно 150 линейных футов на галлон.

Тщательно очистите место ремонта и дайте ему высохнуть. При использовании сетки для кровли на участке ремонта сначала нанесите тонкий слой мастики, затем втирайте сетку в мастику зубчатой ​​стороной прямоугольного шпателя до тех пор, пока сетка полностью не войдет и мастика не пройдет сквозь сетку, затем нанесите второй слой. мастики, полностью покрывающей сетку.Дайте мастике высохнуть от 24 до 48 часов, а затем нанесите покрытие Armor Roof Coating или наше покрытие Armor Metal Roof Coating.

При использовании покрытия Ponding Roof Coating поверх мастики вы должны выбрать для этих областей 1 галлон или 2 галлона мастики Ponding. ТИПИЧНОЕ ПРИМЕНЕНИЕ КРОВЕЛЬНОЙ МАСТИКИ

509 5 галлонов Модифицированный всепогодный мастичный цемент

509 5 галлонов Модифицированный всепогодный мастичный цемент

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

ТРОПИЧЕСКИЕ КРОВЕЛЬНЫЕ ИЗДЕЛИЯ # 509 МАСТИКА С МОДИФИКАЦИЕЙ ДЛЯ ВСЕЙ ПОГОДЫ – это высокопрочная мастика промышленного класса, модифицированная каучуком, специально разработанная для нанесения профессиональным кровельщиком в любых погодных условиях, влажных или сухих.№509 склеивается под водой при временном или постоянном ремонте.

Прочитайте больше

Описание

ТРОПИЧЕСКИЕ КРОВЕЛЬНЫЕ ИЗДЕЛИЯ # 509 МАСТИКА С МОДИФИКАЦИЕЙ ВСЕХ ПОГОДНЫХ УСЛОВИЙ – это высокопрочная мастика, модифицированная каучуком, специально разработанная для нанесения профессиональным кровельщиком в любых погодных условиях, влажных или сухих. №509 склеивается под водой при временном или постоянном ремонте.# 509 МАСТИКА С МОДИФИКАЦИЕЙ ПОГОДЫ специально разработана для использования с модифицированными битумными мембранами, базовыми листами и слоями. Модифицированные свойства обеспечивают отличные характеристики адгезии, удлинения и восстановления. # 509 МАСТИКА С МОДИФИКАЦИЕЙ ПОГОДЫ адгезия ко всем влажным или сухим поверхностям. Может использоваться для всех оконных проемов, вокруг световых люков, желобов, щелей, швов, оконных проемов и ремонта модифицированных мембран SBS. # 509 МАСТИКА С МОДИФИКАЦИЕЙ ПОГОДЫ отлично подходит для ремонта обычных кровельных мембран, где ожидается движение основания.# 509 МАСТИКА С МОДИФИКАЦИЕЙ ПОГОДЫ устраняет опасность ожогов, связанную с горячими чайниками и пропановыми горелками, и идеальна там, где их использование запрещено. Этот продукт разработан для ремонта и швов на модифицированных рулонных кровельных листах SBS. Легкое нанесение и нанесение в любых погодных условиях. Специально разработан для защиты от провисания и не трескается при высоких температурах. Тщательно перемешанная однородная смесь высококачественных волокон, отборного асфальта, минералов, пластификаторов и ароматических углеводородов.Укреплен технологией Power Gel, поэтому он будет оставаться очень эластичным и долговечным в любое время года. Рекомендуемое нанесение основания на БУР, ПЛИТКУ, ПЛИТКУ, МОДУЛЬ, БЕТОН И МЕТАЛЛ. ПРИМЕЧАНИЕ: НЕ используйте на APP, TPO, EPDM или PVC. Соответствует ASTM D 4586 и ASTM D 3409. Соответствует требованиям Miami-Dade NOA.

Прочитайте больше

Технические характеристики

Номер детали Manf	509
UPC	663096293522
Состояние	Новый
Масса	45.000000
Характеристики	Промышленный сорт для тяжелых условий эксплуатации Используйте мокрый или сухой Склеивается под водой для временного или постоянного ремонта
Счетчик салазок	36
Опора 65 Предупреждение	Предупреждение Этот продукт может подвергнуть вас воздействию химикатов (или химикатов), которые, как известно в штате Калифорния, вызывают рак или наносят вред репродуктивной системе. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. ➤
