Огнезащита воздуховодов
Современные требования пожарной безопасности регламентируют уже на стадии разработки проекта и требуют уделить особое внимание вопросу огнезащиты строительных конструкций и инженерных сетей жилых и производственных зданий (огнезащиты воздуховодов).
Применение огнезащитных материалов позволяет снизить вероятность возникновения пожара, исключить возможность распространения пламени по конструкциям, в случае пожара увеличить временной предел для эвакуации людей и спасения материальных ценностей, расширить возможности различных архитектурных и проектно-конструкторских решений.
Практика последних лет показала преимущества конструктивных способов огнезащиты воздуховодов, как наиболее отвечающих повышенным требованиям к пожарной безопасности зданий и способных обеспечить высокий предел огнестойкости строительных конструкций и инженерных сетей.
В случае пожара пламя быстро распространяется по вентиляционным коробам и осложняет процесс тушения огня, чтобы исключить данную ситуацию, в проектах, в зависимости от категории помещения, предусматривается огнезащита воздуховодов, систем вентиляции и дымоудаления с пределами огнестойкости от 30 до 240 минут.
Основой систем служит фольгированный базальтовый огнезащитный рулонный материал Бизон. Он выпускается в виде прошитого зигзагообразной строчкой полотна, из супертонких базальтовых волокон, без связующего и относится к группе негорючих материалов, которые при эксплуатации и при пожаре не выделяют в окружающую среду никаких вредных веществ. Низкая теплопроводность позволяет применять его в конструкциях тепловой и звуковой изоляции промышленного оборудования и трубопроводов; бытовых приборов и аппаратуры; транспортных средств. Этот материал придаёт дополнительные качества системам огнезащиты: виброустойчивость, стойкость к агрессивным средам, долговечность и тепло- звукоизоляцию.
Защищенный воздуховод имеет законченный вид, не требует дополнительной отделки.
Системы для огнезащиты воздуховодов ООО «Бизон» сертифицированы и успешно применяются при строительстве торгово-развлекательных центров, высотных зданий, станций метрополитена, спортивных сооружений, промышленных и общественно-административных зданий.
www.bizon32.ru
Теплоогнезащитное покрытие Бизон-20-1Ф – цена и описание
Бизон-20-1Ф
Кашированный алюминиевой фольгой материал.
| Параметры | БИЗОН 20-1Ф | БИЗОН 40-1Ф | БИЗОН 60-1Ф | БИЗОН 70-1Ф | БИЗОН 80-1Ф |
|
Предел огнестойкости |
EI 60 |
EI 120 |
EI 150 |
EI 180 |
EI 240 |
|
Длина, мм |
6 000 |
6 000 |
6 000 |
6 000 |
6 000 |
|
Ширина, мм |
1 000 |
1 000 |
1 000 |
1 000 |
1 000 |
|
Толщина, мм |
20 |
40 |
60 |
70 |
80 |
|
Плотность, кг/м³, не менее |
35 |
35 |
35 |
35 |
35 |
|
Теплопроводность при температуре |
0,038 |
0,038 |
0,038 |
0,038 |
0,038 |
|
Температура применения, °С |
от -260 до +900 |
от -260 до +900 |
т -260 до +900 |
от -260 до +900 |
от -260 до +900 |
|
Единица измерения |
м² |
м² |
м² |
м² |
м² |
Примечание: по согласованию размеры матов в рулоне могут изменяться.
smtrading.ru
Негорючая теплоизоляция от компании «БИЗОН»
22.04.2015
Сейчас в мире основными задачами для проектировщиков и строителей являются обеспечения эффективного энергосбережения и огнезащиты зданий, сооружений.
Чтобы добиться эффективного тепло- и энергосбережения, нужно применять высокоэффективные теплоизоляционные материалы. Выбор различных материалов на современном рынке для выполнения данных задач достаточно велик. Но только теплоизоляция на основе базальтового волокна обладает огнезащитными свойствами.
Базальтовые теплоизоляционные материалы с огнезащитными свойствами производит компания «БИЗОН». Они могут применяться для утепления полов, кровель и фасадов, а также для трубопроводов и различных видов инженерных коммуникаций.
Базальтовые негорючие теплоизоляционные материалы марки «БИЗОН» обладают высокой устойчивостью к температурным режимам, не деформируются при различного рода воздействиях, несут минимальную дополнительную нагрузку на строительные конструкции и обладают устойчивостью к агрессивным химическим реагентам. Огнестойкая теплоизоляция «БИЗОН» отличается низкой теплопроводностью и паропроницаемостью.
Но главным преимуществом теплоизоляции «БИЗОН» без сомнений является не горючесть. Теплоизоляционные материалы нашей марки не поддерживают распространение пламени по поверхности, являются не токсичными и не выделяют при взаимодействии с огнем вредных веществ.
Также базальтовая теплоизоляция от компании «БИЗОН» обладает высоким уровнем звукоизоляции, биологической и химической стойкостью, легкостью и простатой монтажа.
Только негорючая изоляция считается самой безопасной и качественной в современном строительстве!
www.bizon32.ru
Бизон
Наличие материал и цены Вы можете уточнить у сотрудников компании ООО «ТЕРМАНИКА» по телефону +7 (495) 215-12-10, или отправьте свой вопрос на электронный адрес [email protected], или воспользоваться формой заказа обратного звонка.
+7 (495) 215-12-10
заказать обратный звонок
Доставка
Множество способов оперативной доставки по РФ
Онлайн 24/7
Принимаем заказы онлайн каждый день без перерывов и выходных
- ОГНЕЗАЩИТА ВОЗДУХОВОДОВ
- Современные требования пожарной безопасности регламентируют уже на стадии разработки проекта и требуют уделить особое внимание вопросу огнезащиты строительных конструкций и инженерных сетей жилых и производственных зданий (огнезащиты воздуховодов).
- Применение огнезащитных материалов позволяет снизить вероятность возникновения пожара, исключить возможность распространения пламени по конструкциям, в случае пожара увеличить временной предел для эвакуации людей и спасения материальных ценностей, расширить возможности различных архитектурных и проектно-конструкторских решений.
- Практика последних лет показала преимущества конструктивных способов огнезащиты воздуховодов, как наиболее отвечающих повышенным требованиям к пожарной безопасности зданий и способных обеспечить высокий предел огнестойкости строительных конструкций и инженерных сетей.
- В случае пожара пламя быстро распространяется по вентиляционным коробам и осложняет процесс тушения огня, чтобы исключить данную ситуацию, в проектах, в зависимости от категории помещения, предусматривается огнезащита воздуховодов, систем вентиляции и дымоудаления с пределами огнестойкости от 30 до 240 минут.
- Основой систем служит фольгированный базальтовый огнезащитный рулонный материал Бизон. Он выпускается в виде прошитого зигзагообразной строчкой полотна, из супертонких базальтовых волокон, без связующего и относится к группе негорючих материалов, которые при эксплуатации и при пожаре не выделяют в окружающую среду никаких вредных веществ. Низкая теплопроводность позволяет применять его в конструкциях тепловой и звуковой изоляции промышленного оборудования и трубопроводов; бытовых приборов и аппаратуры; транспортных средств. Этот материал придаёт дополнительные качества системам огнезащиты: виброустойчивость, стойкость к агрессивным средам, долговечность и тепло- звукоизоляцию.
- Защищенный воздуховод имеет законченный вид, не требует дополнительной отделки.
- Системы для огнезащиты воздуховодов сертифицированы и успешно применяются при строительстве торгово-развлекательных центров, высотных зданий, станций метрополитена, спортивных сооружений, промышленных и общественно-административных зданий.
terma-n.ru
Технология монтажа огнезащиты воздуховодов БИЗОН-К
Настоящая инструкция описывает технологию монтажа конструктивной системы огнезащиты Бизон-К.
Данное огнезащитное покрытие воздуховодов предназначено для огнезащиты воздуховодов, изготовленных из черной стали и оцинкованных. Огнезащита воздуховодов Бизон К позволяет повысить предел огнестойкости их до EI 180. Огнезащитное покрытие Бизон К является конструктивным способом огнезащиты воздуховодов.
Бизон К. Огнезащита воздуховодов. Краткое описание огнезащитной системы.
Комбинированное огнезащитное покрытие Бизон К представляет собой систему, состоящую из огнезащитного покрытия на основе базальтового полотна Бизон (ТУ 5769-004-86033760-2009) и огнезащитной клеевой мастики FSA (ТУ 5765-003-86033760-2009).
Зависимость толщины огнезащитного покрытия Бизон, толщины слоя и расход клеевого состава FSA приведены в таблице 1.
| Предел огнестойкости, EI. | Огнезащитное базальтовое покрытие Бизон, мм |
Толщина слоя клеевого состава FSA, мм |
Расход клеевого состава FSA на 1 м2 |
| 30 | 5 | 0,4 | 0,5 |
| 60 | 5 | 0,9-1 | 1,2 |
| 90 | 8 | 1,5 | 1,75 |
| 150 | 40 | 2 | 2,25 |
| 180 | 50 | 2 | 2,25 |
Монтаж огнезащитного покрытия Бизон-К на воздуховод.
Воздуховоды, подлежащие огнезащите, необходимо подготовить к последующей огнезащитной обработке. Для этого необходимо:
- если воздувховод не обработан грунтовочным слоем. Поверхность конструкции очистить от ржавчины, окалины, обеспылить и обезжирить. Нанести антикоррозийную грунтовку ГФ-021, ГФ-019, АК-070.
- если имеется антикоррозийное покрытие с участками отслаивающегося, поврежденного, антикоррозийного покрытия. Поврежденные участки механически зачищаются и покрываются новым слоем антикоррозийного состава.
- перед нанесением огнезащитного покрытия Бизон предварительно грунтованная поверхность воздуховода обеспыливается и обезжиривается.
Нанесение огнезащитного покрытия должно производиться внутри здания при температуре +5 С и влажности окружающего воздуха не более 70%
Подготовка и способы нанесения огнезащитного состава FSA (мастики).
Перед нанесением огнезащитный состав FSA тщательно перемешивается. Нанесение состава FSA необходимой толщины на поверхность воздуховода производится вручную (шпателем), либо с использованием агрегатов типа СО-154, СО-150, СО-169. Толщину нанесенного состава контролируют щупом, измерительной гребенкой с ценой деления шкалы не более 0,5 мм.
Монтаж огнезащитного покрытия Бизон
В дальнейшем, наносится огнезащитное покрытие Бизон на мокрый слой огнезащитного состава FSA. На время высыхания огнезащитного состава FSA рекомендуется использовать бандаж из стальной проволоки диаметром 1-1,5 мм или ленты упаковочной (ГОСТ 3560-73) с шагом 300-400 мм. При приклеивание огнезащитного покрытия БИЗОН толщиной 40 и 50 мм бандаж обязателен. На воздуховодах с сечением более 1 метра шаг бандажа составляет 200-300мм. При использование бандажа необходимо обеспечить плотное прилегание огнезащитного базальтового покрытия воздуховодов Бизон к воздуховодам, при этом уменьшение толщины базальтового мата должно составлять не более 25-30% Места стыков огнезащитное покрытие монтируется внахлест не менее чем на 30 мм и для лучшего вида могут быть заклеены алюминиевым скотчем.
Огнезащита примыканий воздуховодов.
Пустоты между воздуховодом и несущей конструкцией заполнить базальтовым матом на глубину не менее 100 мм.(рисунок 1).
|
|
Места пересечения с ограждающими конструкциями (стены, перекрытия) необходимо заделать негорючими материалами (рисунок 2): цементно –песочной смесью, обрезками базальтового волокна и т.д.на всю ширину.
 |
|
В случае невозможности заполнения, примыкание необходимо выполнить согласно рисунка 3. Места нахлеста базальтового полотна необходимо дополнительно закрепить с шагом не превышающим 150 мм металлическими скобами.
 |
|
Огнезащита элементов крепления воздуховодов.
На шпильки наносится огнезащитный состав FSA 1-1,5 мм с последующим оборачиванием базальтовым полотном Бизон толщиной, соответствующей пределу огнестойкости самого воздуховода. Места соединения подвесов воздуховода с несущей строительной конструкцией также промазывают огнезащитным составом FSA толщиной 1-1,5 мм, затем наклеивают маты огнезащитные Бизон внахлест на несущую конструкцию и дополнительно закрепляют механически (анкерами). Допускается выполнить огнезащиту элементов крепления воздуховода к несущим элементам строительной конструкции огнезащитным составом FSA. Для этого огнезащитную мастику наносят слоем не менее 3 мм с расходом 3,4-4 кг/м2.
Примечания!
Готовое огнезащитное покрытие БИЗОН К не должно иметь провисаний более 1,5-2 % от поперечного сечения воздуховода. Покрытие не должно иметь механических повреждений. В случае необходимости эксплуатации воздуховодов вне помещений, огнезащитное покрытие Бизон К необходимо защитить дополнительной оболочкой, выполненной из металлического листа, рубероида и т.д., для исключения прямого попадания атмосферных осадков на огнезащитное покрытие.
Контроль качества огнезащиты воздуховодов Бизон-К, ремонт поврежденного огнезащитного покрытия.
- Визуальный контроль: покрытие должно быть сплошным, без порывов и повреждений.
- Контроль толщины клеевой огнезащитной мастики FSA производится во время монтажа. Контролируется толщина мокрого слоя мастики с помощью щупа или другого прибора, обеспечивающего достоверные результаты измерения.
- После монтажа огнезащитного покрытия металла БИЗОН-К возможно измерение общего слоя покрытия с помощью прибора Константа-5
Суммарная толщину огнезащитного приведена в таблице 2.
| Предел огнестойкости. EI. | Суммарная толщина огнезащитного покрытия Бизон-К, мм |
| 30 | 4,5 |
| 60 | 5 |
| 90 | 8 |
| 150 | 30 |
| 180 | 38 |
Повреждения огнезащитного покрытия, возникшие в процессе эксплуатации, требуют восстановления его целостности.
Поврежденный участок вырезается и отделяется от поверхности воздуховода. Место ремонта зачищается и обезжиривается, наносится огнезащитная мастика FSA требуемым слоем. На мастику накладывается заплата с нахлестом в 10-20 мм на неповрежденные участки покрытия. Стыки огнезащитного покрытия промазываются мастикой и наклеивается алюминиевый скотч.
Срок эксплуатации огнезащитного покрытия.
Срок эксплуатации огнезащитного покрытия Бизон-К внутри помещения составляет не менее 20 лет при условии соблюдения технологии монтажа и инструкции по эксплуатации покрытия.
delo01.com

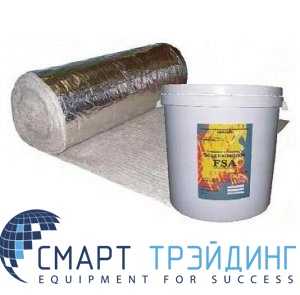

Тепло- и огнезащита БИЗОН-К – каталог и цены
Теплоогнезащитное покрытие БИЗОН-К выполнено в форме рулонов, которые изготавливаются из базальта. Изделия с одной стороны покрываются фольгой, которая повышает сопротивление материала огню, улучшает его водоотталкивающие свойства.
БИЗОН-К имеет клеевой слой FSA и может использоваться в качестве огне- или теплоизоляции воздуховодов, которые входят в состав вентиляционных систем и систем удаления дыма. Уровень огнестойкости продукта – от EI30 до EI180 (зависит от модели).
Среди преимуществ изоляции:
- Простой и быстрый монтаж.
- Применение в системах с высокой влажностью.
- Небольшой вес и минимальное давление на несущие конструкции.
- Сохранение тепла и поглощение звука.
- Устойчивость к воздействию вибрации.
- Возможность осуществлять мойку и очистку поверхности.
- Долгий срок эксплуатации.
Теплоогнезащитное покрытие БИЗОН-К, применяемое в инженерных системах, способно обеспечить соответствие нормам и требованиям пожарной безопасности. Оно значительно продлевает срок службы сооружений, сокращает энергозатраты, уменьшает уровень вибрации и шума.
Линейка БИЗОН-К включает несколько моделей, которые отличаются толщиной, плотностью, размерами.
