инструкция по выбору и нанесению
Затирки Церезит для плитки есть почти в каждом строительном магазине России, но для каждого дела нужно использовать определенный вид смеси. Если вы еще ни разу не сталкивались с укладкой плитки, то навряд ли сможете с ходу понять, какую смесь вам нужно покупать. Поэтому в этой статье мы собрали описание и технические характеристики всех церезитовских затирок и инструкцию по их применению.
Всего у Церезит есть 6 видов затирки для плитки:
- Ceresit СЕ 33 Super. Подходит для узких швов до 5 мм.
- Ceresit СЕ 35 Super. Для швов от 4 до 15 мм.
- Ceresit CE 43 Super Strong. Прочная эластичная затирка для швов 5-20 мм.
- Ceresit СЕ 40 Aquastatic. Эластичная, для швов до 10 мм.
- Ceresit CE 79 UltraPox. Химически стойкая двухкомпонентная затирка. Хорошо подходит для мозаики.
- Ceresit CS 25. Силиконовая затирка-герметик, в основном применяется для заделывания швов между плиткой и ванной, у раковины.
Также существует Ceresit CT 10 Super. Это гидрофобизатор, который наделяет швы водоотталкивающими свойствами после нанесения, дополнительно защищает их от загрязнения и грибка. Полностью прозрачный.
Технические характеристики
На фото показаны технические характеристики всех смесей для расшивки швов от Церезит:
Быстрая навигация по статье
Таблица выбора затирки
| Название | СЕ 33 | СЕ 35 | СЕ 40 | СЕ 43 | CS 25 |
|---|---|---|---|---|---|
| Допустимая ширина швов, мм | <5 | 4-15 | 10 | 5-20 | 5-30 |
| Цветовая гамма, шт. | 26 | 5 | 30 | 12 | 16 |
| Водостойкость | + | + | + | + | + |
| Гидрофобность | вместе с СТ 10 | вместе с СТ 10 | + | + | + |
| Устойчивость к загрязнениям | вместе с СТ 10 | вместе с СТ 10 | + | + | + |
| Устойчивость к солнечным лучам и атмосферным воздействиям | + | + | + | + | + |
| Антигрибковый эффект | + | + | + | + | |
| Угловые и деформационные швы | + | ||||
| Примыкание к раковине или ванне | + | ||||
| Помещения с повышенной влажностью (кухни, ванные, душевые) | вместе с СТ 10 | вместе с СТ 10 | + | + | + |
| Наружная облицовка (фасад, цоколь, балкон) | вместе с СТ 10 | вместе с СТ 10 | + | + | + |
| Кладка из декоративного камня или кирпича | + | + | + | ||
| Бассейны | + | + | + | + | + |
| Полы с высокой нагрузкой (гаражи, магазины, крыльцо) | + | ||||
| Глазурованная керамическая плитка | + | + | + | ||
| Неглазурованная керамогранитная плитка или клинкер | + | + | + | + | + |
| Натуральный камень (кроме мрамора) | + | + | + | + | + |
| Мраморная плитка | + | ||||
| Мозаика из стекла, камня или керамики | + | + | + | + | |
| Бутовый камень | + | + | + | ||
| Декоративный кирпич | + | + | + |
Расход затирки
Ниже приведена сводная таблица расхода всех затирок Церезит (примерный расход сухой смеси на квадрат облицовки):
| Размер плитки, см | Ширина шва, мм | Глубина шва, мм | Расход СЕ 33, кг/м2 | Расход СЕ 35, кг/м2 | Расход СЕ 40, кг/м2 | Расход СЕ 43, кг/м2 |
|---|---|---|---|---|---|---|
| 5*5 | 2 | 0,5 | 0,5 | |||
| 5*5 | 3 | 0,7 | 0,7 | |||
| 10*10 | 2 | 0,4 | 0,4 | |||
| 10*10 | 3 | 0,4 | 0,4 | |||
| 15*15 | 3 | 0,4 | 0,4 | |||
| 20*20 | 5 | 0,5 | 0,4 | 0,5 | ||
| 25*25 | 8 | 0,8 | ||||
| 30*30 | 10 | 1,0 | ||||
| 40*40 | 12 | 1,0 | ||||
| 50*50 | 12 | 1,2 | ||||
| 60*60 | 5 | 8 | 0,2 | |||
| 40*40 | 5 | 8 | 0,3 | |||
| 24*6 | 5 | 8 | 1,0 | |||
| 24*6 | 10 | 8 | 1,9 | |||
| 40*20 | 10 | 15 | 1,4 | |||
| 40*20 | 20 | 20 | 3,6 | |||
| 50*20 | 20 | 30 | 5,0 |
Расход двухкомпонентной затирки СЕ 79 будет зависеть от её применения. Если вы используете её для крепления плиток, то примерный расход будет следующим:
| Длина плитки, см | Размер зубцов шпателя, мм | Расход СЕ 79, кг/м2 |
|---|---|---|
| <5 | 3 | 1,9 |
| <10 | 4 | 2,2 |
| <15 | 6 | 2,8 |
| <25 | 8 | 3,4 |
Если вы используете эту эпоксидную затирку для заполнения швов облицовки:
| Размер плитки, см | Толщина плитки, см | Ширина шва, мм | Расход, кг/м2 |
|---|---|---|---|
| 5*5 | 5 | 4 | 1,3 |
| 10*10 | 8 | 4 | 1,0 |
| 15*15 | 6 | 6 | 0,8 |
| 10*20 | 6 | 6 | 0,9 |
| 10*20 | 10 | 8 | 1,9 |
| 20*20 | 10 | 8 | 1,3 |
| Форума для расчета расхода смеси СЕ 79: Расход (кг/м2) = общая длина швов (м) * глубина швов (м) * ширина швов (м) * 1,6 (кг/дм2) | |||
Примерный расход силиконовой затирки-герметика CS25:
| Размер шва в сечении, мм | Расход, мл/погонный метр шва |
|---|---|
| 5*5 | 25 |
| 10*5 | 50 |
| 10*10 | 100 |
| 15*10 | 150 |
Цветовая гамма
Готовые цвета затирки Церезит
Инструкция по затирке швов плитки
- К работам можно приступать только после полного застывания плиточного клея (см. срок высыхания на упаковке). Если укладка происходила на обычную цементно-песчаную смесь, то этот срок должен составлять минимум 7 суток.
- Кромки плитки должны быть очищенными от остатков клея, жира, пыли. Для лучшего сцепления рекомендуется смочить их влажной губкой.
- Если вы заполняете старую облицовку, старую смесь нужно удалить из швов полностью. Они должны быть равны по глубине и ширине.
- Если плитка не покрыта глазурью, нужно предварительно протестировать, не будут ли пигменты из затирки окрашивать её поверхность.
Приготовление смеси
- Для размешивания сухой смеси на цементной основе лучше всего использовать воду температурой 15-20 градусов. Отмерьте необходимое количество воды (но не переборщите, иначе технические характеристики затирки ухудшатся) и при перемешивании постепенно насыпайте туда сухую смесь. Вы должны получить однородный раствор без комков.
- Если вы приготавливаете малое количество смеси, это можно сделать вручную, но на больших объемах её удобнее размешивать дрелью или миксером с насадкой на 400-800 оборотах в минуту.
- После этого важно выждать паузу 5 минут, чтобы смесь созрела, и перемешать её вновь. Теперь у вас есть 60 минут, чтобы использовать её.
Нанесение затирки
Чтобы не замарать рельефный кафель его заклеивают защитной пленкой и малярной лентой
- С помощью резинового шпателя нанесите затирку на плитку и распределите по поверхности, втирая внутрь швов крестообразными движениями. Затем собираете излишки и повторяете операцию.
- Спустя 5-10 минут смесь немного застынет, и её нужно будет протереть влажной чистой губкой. Но если губка будет слишком мокрой, цвет швов может потом отличаться.
- Когда затирка полностью подсохнет (через 24 часа), нужно будет еще раз протереть плитку сухой мягкой тряпкой. Её нельзя подвергать нагрузке или мочить ранее, чем 24 часа после нанесения.
- Работу нужно выполнять при температуре от +5 до +30 градусов (до +40 при работе с силиконовой затиркой), и относительной влажности воздуха менее 80%.
- Если вы используете несколько мешков сухой смеси, проверьте, чтобы они были из одной партии, либо смешайте их предварительно для получения одного тона.
Отмываем разводы через 24 часа влажной тряпкой или войлочной рукавицей
При работе обязательно защищайте кожу и глаза, в составе затирки содержится цемент, который после разбавления водой дает щелочную реакцию.

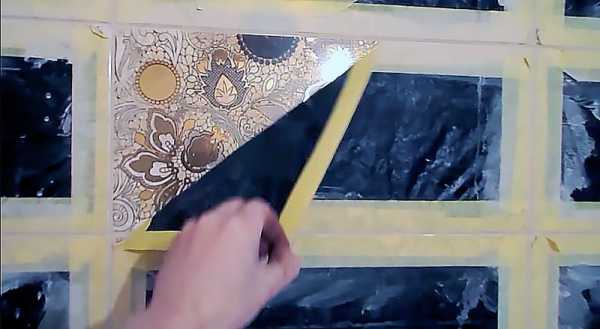

После удаления защитной пленки декор остался чистым
Заделка швов декоративной кладки:
- Нанесение смеси делается с помощью монтажного пистолета или конусообразного пакета с отверстием. В этом случае работу лучше начинать с верхней части стен, и двигаться вниз.
- После заполнения швов кладки их нужно загладить узким шпателем или резиновой фуговкой. В первую очередь заглаживаются вертикальные швы, а затем – горизонтальные.
- Излишки удаляются шпателем, когда смесь немного застынет.
Нанесение силиконовой затирки
- Примыкающие поверхности к шву рекомендуется закрыть малярной лентой.
- В деформационные швы нужно предварительно вставить полимерный жгут.
- Срежьте кончик картриджа, оставив резьбу, и прикрутите к ней наконечник. Затем нужно будет срезать часть наконечника так, чтобы размер отверстия был равен ширине шва.
- Вставьте картридж в специальный пистолет и равномерно заполните шов.
- Не позднее чем через 15 минут после нанесения, нужно смочить герметик мыльной водой и загладить влажным шпателем, убрав излишки. После этого малярную ленту можно убирать.
- Толщина затирки должна быть равна примерно половине от ширины шва.
- Если вам нужно удалить свежую силиконовую затирку, сделать это можно спиртом или ацетоном. Затвердевшую – только механическим способом.
При отвердении силиконовой затирки в воздух выделяется уксусная кислота, поэтому нужно обеспечить хорошую вентиляцию и после выполнения работ сразу покинуть помещение.
Нанесение эпоксидной затирки
Цветная двухкомпонентная эпоксидная затирка
Затирка Ceresit CE 79 состоит из двух компонентов, которые продаются в одной упаковке. Для приготовления смеси нужно полностью слить отвердитель (компонент Б) в эпоксидную смолу (компонент А) и тщательно перемешать миксером на скорости 400 оборотов в минуту. Смесью можно будет воспользоваться в течение 90 минут после приготовления.
Заполнение швов шпателем:
Швы нужно полностью и без пропусков заполнить при помощи специального шпателя для эпоксидных затирок. Этим же шпателем нужно удалить излишки, диагональными движениями по отношению к швам.
Заполнение швов при помощи монтажного пистолета:
Готовую смесь нужно загрузить в картридж для пистолета и через наконечник с отверстием подходящего диаметра равномерно выдавить её в швы. Излишки убираются шпателем для эпоксидных затирок.
Крепление плитки:
Если облицовка используется в помещениях с высокой химической или гидронагрузкой (бассейны, гаражи), предварительно основание нужно обработать эпоксидной гидроизоляцией.
Готовую смесь нужно нанести на основание при помощи зубчатого шпателя (размер зубцов подбирается в зависимости от формата плитки).
Очистка поверхности:
- Свежие остатки эпоксидной затирки убираются только мягкой и немного влажной губкой. Круговыми движениями её нужно вначале превратить в эмульсию, а затем удалить эту массу.
- Через 3-6 часов (но не более) после нанесения, нужно удалить оставшийся налет на плитке мягкой, чистой и влажной губкой.
- Для упрощения процесса очистки вы можете использовать специальные составы для удаления эпоксидной затирки (например, Litonet, Sopro, Mapei Keraproxy и другие).
- Инструмент нужно очистить щеткой под струей теплой воды. Отвердевшую затирку можно будет убрать только механическим способом.
- Через сутки после нанесения по эпоксидной затирке можно будет ходить, а через неделю она будет полностью готова к защите от механических и химических нагрузок.
Нанесение гидрофобной противогрибковой пропитки для швов
Гидрофобизатор для кафеля от Ceresit
- Если швы поражены грибком, перед нанесением Ceresit CT 10 нужно удалить их с помощью металлической щетки. После этого убирается пыль, и стыки обрабатываются фунгицидным (противогрибковым) препаратом CT
- Швы должны быть полностью заполнены затиркой. При необходимости их нужно отремонтировать, но пропитку можно наносить только через неделю после нанесения затирки.
- Для защиты прилегающих поверхностей их можно закрыть малярной лентой.
- Тщательно взболтайте пропитку перед применением.
- Нанесите пропитку с помощью кисти в стыки.
- Если обрабатывается вся поверхность, её можно разлить и потом равномерно распределить резиновым шпателем или валиком с коротким ворсом.
- Через 5-15 минут излишки пропитки нужно удалить и протереть поверхность влажной тряпкой.
- Свежие загрязнения легко удаляются водой, но высохшие – только с помощью растворителя.
загрузка…
proplitki.ru
Ceresit CT 40 (Церезит СТ 40), цена Структурная акриловая краска
Для отделки поверхностей строительных конструкций внутри и снаружи зданий.
Свойства
- высокая атмосферо-стойкость
- ярко выраженная фактура
- устойчивая к истиранию
- готовая к применению
- экологически безопасная
- наносится в один слой
Область применения Ceresit CT 40
Структурная акриловая краска Ceresit CT 40 предназначена для отделки поверхностей строительных конструкций и элементов внутри и снаружи зданий. Снаружи зданий -по минеральным основаниям (бетон, кирпич, цементно-песчаные штукатурки). Внутри помещений – как по минеральным (в том числе гипсовые штукатурки и плиты и др.), так и органическим основаниям (обои, полистироль-ные плиты, фанера, древесностружечные и древесноволокнистые плиты).
Краска применяется также для обработки ранее окрашенных поверхностей, а также в системах теплоизоляции.
Подготовка основания
Подготовка основания осуществляется согласно СНиП 3.04.01-87 и ДБН В.2.6-22-2001. Основание должно быть сухим и прочным без видимых разрушений.
Снаружи зданий:
- бетон, кирпич, цементно-песчаные штукатурки (остаточная влажность не более 3%) – поверхность необходимо очистить от пыли, грязи и других веществ, снижающих адгезию краски к основанию и прогрунтовать грунтовкой Ceresit CT 17 супер, по необходимости выровнять Ceresit CT 29 (по бетону через адгезионный слой Ceresit CT 29 + 6% Ceresit CC 81) и зашкурить;
- по старой краске – краску максимально удалить механическим путем, поверхность очистить и обработать CT 14;
- старые цементно-песчаные штукатурки – очистить до прочного слоя, по необходимости выровнять CT 29, зашкурить и загрунтовать Ceresit CT 17 супер.
Внутри помещения:
- гипсовые плиты, штукатурки (остаточная влажность не более 1%) – очистить от пыли, грязи, загрунтовать Ceresit CT 17 супер;
- древесностружечные, древесноволокнистые плиты, фанера – очистить и загрунтовать Ceresit CT 17 супер;
- окрашенные поверхности водоэмульсионными красками, потерявшими сцепление с основанием – удалить, тщательно промыть, высушить и загрунтовать Ceresit CT 17 супер;
- клеевые краски, известковая и меловая побелка, клеи, бумага и др. покрытия, растворимые в воде, – удалить полностью, промыть, высушить и загрунтовать Ceresit CT 17 супер;
- старые, потерявшие прочность известковые штукатурки, – удалить до прочного основания, обработать грунтовкой Ceresit CT 17 супер, выровнять CT 29 + CO 85 в соотношении 100:1,45, окрасить через 72 часа;
- ячеистый бетон – поверхность выровнять Ceresit CT 21 или CT 29 + CO 85 в соотношении 100:1,45, прогрунтовать Ceresit CT 17 супер, окрасить через 72 часа;
- масляная краска с хорошей адгезией к основанию -очистить, зашкурить, загрунтовать Ceresit CT 16.
Трещины в минеральных основаниях заделываются шпаклевкой Ceresit CT 93 или CT 225 + 4% CC 83.
Выполнение работ
Структурную акриловую краску Ceresit CT 40 перед применением следует тщательно перемешать. Краска наносится поролоновым или войлочным валиком в один слой. Время высыхания краски прежде всего зависит от температуры окружающей среды и влажности воздуха. При нормальных климатических условиях (температура +20°С и относительная влажность воздуха 60%) время высыхания краски до степени 3 – не более 2 часов.
Высохшая краска устойчива к механическим воздействиям. Инструменты следует сразу же после использования промыть водой. Засохшие брызги следует устранить органическими растворителями.
Не допускается использование ржавеющих емкостей и инструмента.
Не рекомендуется разбавлять готовую к употреблению краску CT 40 водой. Добавление воды в структурную краску CT 40 повлечет за собой снижение или полную потерю рабочих свойств продукта CT 40 по формированию структуры на поверхности покрытия.
Подход влаги со стороны основания может привести к отслоению и порче покрытия краски. Поэтому в помещениях или местах, подверженных длительному воздействию влаги, основание необходимо сначала гидроизолировать.
Примечание
Работы следует выполнять при температуре основания от +5 до +35°С и относительной влажности до 80%. Все вышеизложенные рекомендации эффективны при температуре +20°С и относительной влажности воздуха 60%. В других условиях время высыхания краски может измениться.
Для сохранения равномерности цвета рекомендуется при работе на однородных и больших поверхностях использовать материалы одной партии, указанной на упаковке.
Краска при случайном попадании на стеклянные, керамические, деревянные, металлические и каменные поверхности может изменить их цвет, поэтому перед выполнением работ их необходимо защитить от попадания Ceresit CT 40.
Во время работы необходимо беречь глаза и кожу. В случае попадания краски в глаза немедленно промыть их водой и обратиться за помощью к врачу.
Рекомендации
Кроме вышеизложенной информации о применении краски, при работе с ней следует руководствоваться действующими нормативными документами.
При нанесении краски для получения однородной фактуры необходимо применять однотипные валики.
При выполнении наружных работ следует избегать нанесения краски на сильно обогреваемые поверхности, например, поверхности, находящиеся непосредственно под воздействием прямых солнечных лучей. Свежеокрашенные поверхности необходимо защищать от дождевых осадков до полного высыхания краски.
Применение краски не представляет трудности при условии соблюдения правил, изложенных в данном техническом описании. В случае использования краски в других условиях необходимо самостоятельно испытать материал или обратиться за советом к производителю. Гарантированные свойства материала проверены практическим путем и исследованиями.
Срок хранения
В фирменной герметичной упаковке, в помещениях с температурой от +5 до +35°С 12 месяцев от даты изготовления, указанной на упаковке. Предохранять от замораживания.
Упаковка
Структурная акриловая краска Ceresit CT 40 фасуется пластиковые емкости по 10 л.
Технические характеристики
| Состав: | водная дисперсия акриловой смолы с минеральными наполнителями и пигментами |
| Плотность: | около 1,5 кг/дм3 |
| Температура основания при применении: | от +5 до +35°С |
| Устойчивость к осадкам: | через 24 часа |
| Влагопоглощение обработанной поверхности: | не более 0,05 кг/м2 час0,5 |
| Коэффициент паропроницаемости, За: | не более 0,5 м |
| Устойчивость к смыванию и истиранию: | не менее 5000 циклов |
| Расход: | от 0,5 л/м2 до 1,5 л/м2, расход продукта зависит от неровности основания и степени формирования структурности покрытия |
Заключение государственной санитарно-гигиенической экспертизы № 5.10/29710 от 15.08.02, ТУ У В.2.7-26.6-21685172.002-2002.
Гарантии производителя
Производитель гарантирует соответствие структурной акриловой краски Ceresit CT 40 указанным техническим характеристикам при выполнении правил транспортирования, хранения, приготовления и нанесения, которые приведены в данном техническом описании. Производитель не несет ответственности за неправильное использование материала, а также за его применение в других целях и условиях, не предусмотренных техническим описанием. С момента появления настоящего технического описания все предыдущие становятся недействительными.
m.stroytrading.com.ua
Ceresit (Церезит) – Ceresit CT 40 база белая Краска
Структурная акриловая краска Ceresit CT 40 база белая, 10л
- очень высокая атмосферостойкость
- ярко выраженная фактура
- устойчивая к истиранию
- готовая к применению
Применение.
Используется для отделки поверхностей строительных конструкций и элементов внутри и снаружи зданий. Снаружи зданий – по минеральным основаниям (бетон, кирпич, цементно-песчаные штукатурки). Внутри помещений – по минеральным (в том числе гипсовые штукатурки и плиты и др.) и органическим основаниям (полистирольные плиты, фанера, древесностружечные и древесноволокнистые плиты). Также применяется для обработки ранее окрашенных поверхностей и в системах теплоизоляции.
Подготовка основания снаружи зданий.
Основание должно быть сухим, прочным, без видимых разрушений.
Основание из бетона, кирпича, цементно-песчаные штукатурки (при остаточной влажности не более 3%) очищаем от пыли, грязи и прочиих веществ, снижающих адгезию краски к основанию и грунтуем Ceresit CT 17 супер. При необходимости выравниваем ( Ceresit CT 29 + 6% Ceresit CC 81) и зашкуриваем.
С оснований, покрытых краской, механическим путем максимально удаляем старый слой краски, поверхность очищаем и обрабатываем CT 14.
Старые цементно-песчаные штукатурки очищаем до прочного слоя, загрунтовываем Ceresit CT 17 супер, при необходимости выравниваем CT 29 и зашкуриваем.
Подготовка основания внутри помещений.
Основание должно быть сухим, прочным, без видимых разрушений.
Гипсовые плиты, штукатурки (остаточная влажность которых не более 1%) очищаем от пыли, грязи, грунтуем Ceresit CT 17 супер в два слоя.
Древесностружечные и древесноволокнистые плиты, фанеру очищаем и грунтуем Ceresit CT 17 супер.
Окрашенные водоэмульсионными красками поверхности, потерявшие сцепление с основанием, удаляем, тщательно промываем, высушиваем и грунтуем Ceresit CT 17 супер.
Клеевые краски, известковую и меловую побелку, клеи, бумагу и прочие, растворимые в воде покрытия полностью удаляем, моем, высушиваем и загрунтовываем Ceresit CT 17 супер.
Старые, потерявшие прочность известковые штукатурки удаляем до прочного основания, обрабатываем грунтовкой Ceresit CT 17 супер, выровниваем CT 29 + CO 85 в соотношении 100:1,45, зашпаклевываем и окрашиваем через 72 часа.
Поверхность из ячеистого бетона выровнивам Ceresit CT 21 или Ceresit CT 29 + Ceresit CO 85 в соотношении 100:1,45, прогрунтовываем Ceresit CT 17 супер, окрашиваем через 72 часа.
Масляную краску с хорошей адгезией к основанию очищаем, зашкуриваем, загрунтовываем Ceresit CT 16.
Трещины в минеральных основаниях заделываем шпаклевкой Ceresit CT 93 или Ceresit CT 225 + 4% Ceresit CC 83. Незначительные трещины зашпаклевываем краской Ceresit CT 40
Выполнение работ.
Краску перед применением тщательно перемешать. Наносить войлочным или паралоновым валиком в один слой. Время высыхания краски зависит от температуры окружающей среды и влажности воздуха. В нормальных климатических условиях (при температуре 20 °С и относительной влажности воздуха 60%) время высыхания краски до степени 3 – не более 2 часов.
Высохшая краска устойчива к механическим воздействиям. Инструменты необходимо сразу же после использования вымыть водой. Засохшие остатки краски устраняются при помощи органических растворителей.
При необходимости сделать перерыв в работе наклеиваем клейкую ленту вдоль линии окончания покраски и наносим на нее структурную краску. Затем ленту удаляем вместе с остатками свежей краски. После окончания перерыва край нанесенной ранее структурной краски заклеиваем лентой, наносим краску на новый участок и удаляем ленту.
Ржавеющие емкости и инструменты в работе не использовать!
Покрасочные работы следует выполнять при температуре основания и окружающей среды от +5 °C до +35 °C и относительной влажности воздуха не более 80%. Все вышеперечисленные рекомендации актуальны при температуре +20°C и относительной влажности воздуха 60%. При других условиях время высыхания краски может измениться.
Для сохранения равномерности цвета при работе на поверхностях большой площади рекомендуется использовать материал из одной партии и воду из одного источника.
При попадании краски на стеклянные, керамические, деревянные, металлические и каменные поверхности может измениться их цвет. Поэтому во время выполнения работ их необходимо закрыть.
Во время работы беречь глаза и кожу! В случае попадания краски в глаза нужно немедленно промыть их водой и обратиться за медицинской помощью.
При выполнении работ следует избегать попадания краски на сильно нагреваемые поверхности. Свежевыкрашенные поверхности предохранять от попадания воды до полного высыхания краски!
Хранение.
В герметичной упаковке в помещениях с температурой от +5°С до +35 °C – 18 месяцев от даты производства указанной на упаковке. Беречь от замерзания!
Структурная акриловая краска Ceresit CT 40 база белая, 10л технические характеристики.
www.nzp.com.ua
Структурная акриловая краска Ceresit CT 40, Киев
Ceresit CT 40 – структурная водоэмульсионная(акриловая) краска для внешних и внутренних работ. Краска Ceresit CT 40 – стойкая к истиранию , атмосферным воздействиям, экологически безопасная и имеет на выходе – четкий структурный вид. Основания для покрытия краской Ceresit CT 40 – могут быть как кирпич, бетон, цементно-песчаные, гипсовые и минеральные штукатурки, так и полистирольные, ДВП и ДСП плиты. В основном, структурная краска Ceresit CT 40, зарекомендовала себя, отличное финишное покрытие фасадов в системах теплоизоляции пенопластом.
При использовании акриловой структурной краски Ceresit CT 40, температура основания должна быть от +5С до +30, запрещается наносить на сильно нагреваемые участки(при окрашивании фасадов – непосредственно под солнечными прямыми лучами). До полного высыхания(24 часа при температуре +20 С и влажности порядка 60 процентов), на краску Ceresit CT 40 не должны попадать атмосферные осадки.
Перед нанесеним стуктурной краски Ceresit CT 40, поверхность следует очистить от пыли, мясляных пятен и старой краски, неровности основания выровнять шпаклевкой Ceresit CT 29, зашкурить и для пущей адгезии прогрунтовать грунтовкой Ceresit CT 17 супер. Основания из ячеистого бетона выравниваются смесью Ceresit CT 21 и также грунтуются Ceresit CT 17 супер-покраска возможна через 72 часа По поверхностям со старой масляной краской(при хорошей адгезии к основанию) – на нестойких участках очищается, шкурится и вскрывается грунтом Ceresit CT 16. Краска Ceresit CT 40 структурным поролоновым или войлочным валиком в один слой
Очень немаловажный момент, который надо учесть – при окраске Ceresit CT 40 на больших и однородных поверхностях, для сохранения идентичности цвета, используется акриловая структурная краска Ceresit CT 40 из одной партии производителя(указано на упаковке).
Краска структурная Ceresit CT 40 фасуется в ведрах по 10 л., расход – около 0,5 л.на м.кв., срок хранения -18 месяцев от даты изготовления при температуре от +5 С до + 35 С.
kelma.kiev.ua
Стройматериалы Севастополь – Церезит СТ-85 (25кг)
Растворная смесь для приклеивания и защиты пенополистирольных плит при утеплении фасадов зданий.
Свойства
- высокая адгезия к минеральным и органическим основаниям
- устойчивая к атмосферным воздействиям
- пластичная, легко наносится на поверхность пенополистирольных плит
- паропроницаемая
- удобная и простая в применении
- экологически безопасная
Область применения Ceresit CT (Церезит СТ) 85
Смесь Ceresit CT 85 предназначена для приклеивания пенополистирольных плит и устройства защитного армированного слоя при утеплении фасадов зданий и сооружений. Эффективна при приклеивании декоративных элементов из пенополистирола внутри и снаружи зданий. При применении для утепления фасадов минераловатных плит необходимо использовать смесьCeresit CT 190 MB.
Подготовка основания
Подготовка основания осуществляется согласно СНиП 3.04.01-87 и ДБН В.2.6-22-2001. Основание должно быть сухим и прочным без видимых разрушений. Перед наклейкой пенополистирольных плит основание очищается от пыли, грязи, масляных пятен и других веществ, уменьшающих адгезию раствора к основанию. Все непрочные участки основания следует удалить и обработать грунтовкойCeresit CT 17. Неровности основания, швы кирпичной кладки свыше 10 мм, трещины заполнить растворной смесью Ceresit CT 29 или Ceresit CT 85. Основания с высоким водопоглощением (гигроскопичностью) необходимо загрунтовать грунтовкой Ceresit CT 17 и выдержать до её полного высыхания (около 4 часов).
Выполнение работ
Сухую смесь затворить чистой водой (температура воды от +15 до +20°С) из расчёта 0,27 л воды на 1 кг сухой смеси и перемешать до получения однородной массы без комков с помощью низкооборотистой дрели с насадкой или с помощью мешалки. Затем растворная смесь выдерживается в течение 5 минут, после чего снова перемешивается. Использование растворной смеси возможно на протяжении 2 часов.
Приклеивание пенополистирольных плит.
В зависимости от состояния ограждающих конструкций фасада выбирается способ наклейки пенополистирольных плит:
- полосной – поверхность стены имеет неровности до 5,0 мм, растворная смесь наносится на поверхность плиты в виде полос на расстоянии 20 мм от края по всему периметру плиты, а затем посредине, полосы по периметру должны иметь разрывы, чтобы при наклеивании плит не образовывались воздушные пробки;
- маячковый – поверхность стены имеет неровности до 15,0 мм, растворная смесь наносится на поверхность плиты в виде полос на расстоянии 20 мм от края по всему периметру плиты шириной 60 мм и высотой 20 мм, а затем посредине плиты в виде маячков из расчёта 5 – 8 штук диаметром около 100 мм высотой 20 мм на плиту размером 0,5 х 1,0 м. Полосы по периметру должны иметь разрывы.
- сплошной – поверхность стены имеет неровности до 3 мм, растворная смесь наносится по всей поверхности плиты зубчатым шпателем с размером зуба 10 х 10 мм. При нормальных климатических условиях (температура +20°С и относительная влажность воздуха 60%) растворную смесь можно наносить на основание зубчатым шпателем.
После нанесения растворной смеси плиту необходимо сразу установить в проектное положение и прижать. Усилие при прижатии должно быть таким, чтобы как минимум на 40% растворная смесь распределилась между основанием и плитой. Плиты необходимо приклеивать вплотную одна к другой, в одной плоскости, не допуская совпадения вертикальных швов. Ширина швов не должна превышать 2 мм. Остатки растворной смеси необходимо удалить с помощью воды, до её затвердевания. В нормальных условиях к устройству защитного слоя следует приступить по истечении 3 суток после наклейки плит.
Устройство защитного слоя.
Растворная смесь тонким слоем (до 2 мм) наносится на поверхность пенополистирольных плит. Затем на неё укладывается армирующая сетка и разглаживается. По сетке наносится второй слой растворной смеси толщиной 3 мм. В нормальных условиях к нанесению декоративного защитного покрытия следует приступить по истечении 3 суток после устройства армированного защитного слоя.
Защитный армированный слой грунтуется краской Ceresit CT 16, выдерживается до полного её высыхания (около 24 часов), затем наносится декоративная штукатурка или краска группы Ceresit CT.
Примечание
Работы следует выполнять при температуре основания от +5 до +30°С. Все вышеизложенные рекомендации эффективны при температуре +20°С и относительной влажности воздуха 60%. В других условиях время окоркования, схватывания и твердения растворной смеси может измениться. Смесь Ceresit CT 85 содержит цемент и при взаимодействии с водой дает щелочную реакцию, поэтому при работе необходимо беречь глаза и кожу. В случае попадания растворной смеси в глаза немедленно промыть их водой и обратиться за помощью к врачу.
Рекомендации
Кроме вышеизложенной информации по применению растворной смеси Ceresit CT 85, при работе с ним следует руководствоваться типовой технологической картой на устройство системы скрепленной теплоизоляции Ceresit и действующими нормативными документами. В случае применения материала в условиях, не рассмотренных в настоящем техническом описании и типовой технологической карте на устройство системы утепления Ceresit, следует самостоятельно провести пробные испытания или обратиться за советом к производителю.
Срок хранения
В фирменной закрытой упаковке, в сухих помещениях 12 месяцев от даты изготовления, указанной на упаковке.
Упаковка
Смесь Ceresit CT 85 фасуется в мешки по 25 кг.
Технические характеристики
| Состав: | полимерцементная смесь с минеральными наполнителями и добавками |
| Расход воды для приготовления растворной смеси: | 6,75 л воды на 25 кг Ceresit CT 85 |
| Время потребления растворной смеси: | около 2 часов |
| Время окоркования растворной смеси: | более 20 минут |
| Температура основания при применении растворной смеси: | от +5 до +30°С |
| Адгезия раствора к бетонным основаниям (воздушно-сухая среда): | не менее 0,8 Н/мм2 |
| Адгезия раствора к пенополистирольным плитам после температурного воздействия и попеременного замораживания / оттаивания (50 циклов): | не менее 0,08 Н/мм2 |
| Температура эксплуатации: | от -50 до +70°С |
| Расход растворной смеси: | |
| наклеивание плит: | около 6,0 кг/м2 |
| устройство защитного армированного слоя: | около 5,0 кг/м2 |
| Паропроницаемость: | не менее 0,04 мг/(м ч Па) |
| Усадка: | не более 1,5 мм/м |
Заключение государственной санитарно-гигиенической экспертизы № 5.10/29710 от 15.08.2002. ТУ У В.2.7-26.6-21685172.002-2002. ДCTУ П Б В.2.7-126:2006.
Гарантии производителя
Производитель гарантирует соответствие смеси Ceresit CT 85 указанным техническим характеристикам при выполнении правил транспортировки, хранения, приготовления и нанесения, которые приведены в данном описании. Производитель не несёт ответственности за неправильное использование смеси, а также за её применение в других целях и условиях, не предусмотренных этим описанием. С момента появления настоящего технического описания все предыдущие становятся недействительными.
m.xn--b1afltjfde.xn--p1ai
Стройматериалы Севастополь – Церезит СТ-83 (25кг)
ОПИСАНИЕ ТОВАРА
CERESIT CT 83 КЛЕЙ ДЛЯ ПЕНОПЛАСТА 25 КГ ЦЕРЕЗИТ СТ-83 :
Свойства Ceresit CT 83
- высокая адгезия к минеральным и органическим основаниям
- быстротвердеющая
- пластичная, легко наносится на поверхность пенополистирольных плит
- паропроницаемая
- удобная и простая в применении
- экологически безопасная
Область применения
Смесь Ceresit CT 83 PRO предназначена для приклеивания пенополистирольных плит при утеплении фасадов зданий и сооружений. При утепления фасадов минерало-ватными плитами необходимо использовать смесь Ceresit CT 190 MB.
Подготовка основания
Подготовка основания осуществляется согласно СНиП 3.04.01-87 и ДБН В.2.6-22-2001. Основание должно быть сухим и прочным, без видимых разрушений. Перед наклейкой пенополистирольных плит основание очищается от пыли, грязи, масляных пятен и других веществ, уменьшающих адгезию раствора к основанию. Все непрочные участки основания следует удалить и обработать грунтовкой Ceresit CT 17. Неровности основания, швы кирпичной кладки свыше 10 мм, трещины – заполнить растворной смесью Ceresit CT 29 или Ceresit CT 83. Основания с высоким водопоглощением (гигроскопичностью) необходимо загрунтовать грунтовкой Ceresit CT 17 и выдержать до её полного высыхания (около 4 часов).
Выполнение работ
Сухую смесь затворить чистой водой (температура воды от +15 до +20°С) из расчёта 0,24 л воды на 1 кг сухой смеси и перемешать до получения однородной массы без комков с помощью низкооборотистой дрели с насадкой или с помощью мешалки. Затем растворная смесь выдерживается в течение 5 минут, после чего снова перемешивается. Использование растворной смеси возможно на протяжении 2 часов.
Приклеивание пенополистирольных плит
В зависимости от состояния ограждающих конструкций фасада выбирается способ наклейки пенополистирольных плит:
- полосной – поверхность стены имеет неровности до 5,0 мм, растворная смесь наносится на поверхность плиты в виде полос на расстоянии 20 мм от края по всему периметру плиты, а затем посредине. Полосы по периметру должны иметь разрывы, чтобы при наклеивании плит не образовывались воздушные пробки;
- маячковый – поверхность стены имеет неровности до 15,0 мм, растворная смесь наносится на поверхность плиты на расстоянии 20 мм от края по всему периметру плиты в виде полос шириной 60 мм и высотой 20 мм, а затем посредине плиты в виде маячков из расчёта 5 – 8 штук диаметром около 100 мм, высотой 20 мм на плиту размером 0,5 х 1,0 м. Полосы по периметру должны иметь разрывы;
- сплошной – поверхность стены имеет неровности до 3 мм, растворная смесь наносится по всей поверхности плиты зубчатым шпателем с размером зуба 10 х 10 мм. При нормальных климатических условиях (температура +20°С и относительная влажность воздуха 60%) растворную смесь можно наносить на основание зубчатым шпателем. После нанесения растворной смеси плиту необходимо сразу установить в проектное положение и прижать. Усилие при прижатии должно быть таким, чтобы как минимум на 40% растворная смесь распределилась между основанием и плитой. Плиты необходимо приклеивать вплотную одна к другой, в одной плоскости, не допуская совпадения вертикальных швов. Ширина швов не должна превышать 2 мм. Остатки растворной смеси необходимо удалить с помощью воды, до её затвердевания. В нормальных условиях к устройству защитного слоя следует приступить по истечении 3 суток после наклейки плит.
Устройство защитного слоя в системе теплоизоляции производится с помощью Ceresit CT 85.
Технические характеристики Ceresit CT 85
| Состав: | полимерцементная смесь с минеральными наполнителями и добавками |
| Расход воды для приготовления растворной смеси: | 6,0 л воды на 25 кг Ceresit CT 83 PRO |
| Время потребления растворной смеси: | около 2 часов |
| Время окоркования растворной смеси: | более 20 минут |
| Температура основания при применении растворной смеси: | от +5 до +30°С |
| Адгезия раствора к бетонным основаниям (воздушно-сухая среда): | не менее 0,8 Н/мм2 |
| Адгезия раствора к пенополистирольным плитам: | когезионный разрыв плиты через 7 суток твердения |
| Температура эксплуатации: | от -50 до +70°С |
| Расход растворной смеси: | около 6,0 кг/м2 |
m.xn--b1afltjfde.xn--p1ai
