Чем изолируют трубопроводы – разновидности изоляторов для разных типов труб

Содержание

виды теплоизоляции для газовых труб

Изоляция газопроводов – необходимое и важное действие, направленное на защиту трубопровода от воздействия неблагоприятных факторов окружающей среды. Теплоизоляция не только уменьшает потерю тепла, но и увеличивает качество эксплуатации магистрали.

Укладка газопровода с изолятором

Материалы изоляции для газопровода

Изоляция для поверхностных газовых труб осуществляется различными материалами, к которым предъявляются следующие требования:

Изоляционный утеплитель должен равномерно ложиться по всей площади поверхности трубы.
Должен обладать высокой степенью гидроизоляции и защитой от ультрафиолета.
Устойчивостью к химическим реагентам.
Он должен защищать поверхность газопровода от механического воздействия, то есть быть устойчивым к повреждениям.

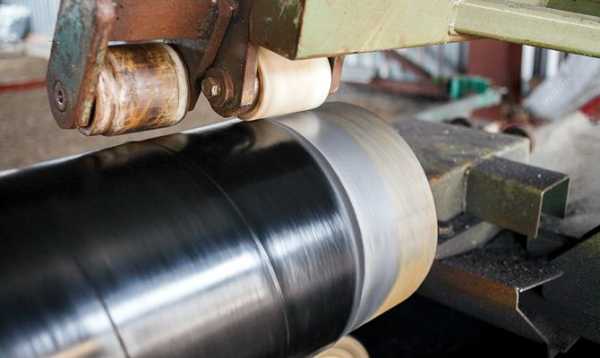

Нанесение изоляции на поверхности газопровода с помощью горелки

Данные требования необходимо соблюдать, так как трубопроводы, транспортирующие газ, находятся под давлением с повышенными эксплуатационными нагрузками. Повреждение поверхности или некачественное изготовление приведет к большим трудностям при транспортировке газа по системе.

Виды и характеристики изоляторов

К основным типам изоляционных материалов для газопровода относятся:

Битумные мастики. Они бывают полимерные, минеральные, резиновые. Они представляют собой остаточные продукты нефтяной промышленности вязкой консистенции. В добавки к углеродному составу вводят минеральные масла, атактический полипропилен, доломит, резиновую крошку. Для увеличения эластичности в битумные мастики добавляют специальные присадки, усиливающие защиту от растрескивания.
Ленточные. Их производят из ПВХ и полиэтилена. Они имеют клейкую поверхность с одной стороны, которая крепится на поверхности трубы.

У каждого вида есть свои преимущества, но изолируют трубы только в заводских условиях.

Антикоррозийное покрытие газовой системы

Технология нанесения

Перед нанесением изолятора поверхность предварительно очищается от ржавчины, остатков плавки и окалины. После труба грунтуется для увеличения защиты от коррозии и лучшего сцепления с ленточными материалами. Далее наносится битумная мастика или наматывается липкая лента из полиэтилена. Обе операции производятся специальной машиной.

После нанесения изоляционного материала трубопровод подвергают тщательной проверке на наличие дефектов, трещин, неровностей. Проверка проводится специальными измерительными приборами.

Толщину защитных покрытий контролируют с помощью толщемеров. Для каждого вида покрытия есть свои показатели уровня плотности:

Для битумно-мастичного покрытия этот показатель соответствует от 7,5 до 9 мм.
Для липких лент из ПВХ данный показатель от 1,8 до 3 мм.
Толщина полиэтиленовой изоленты варьируется от 2,5 до3,5 мм.

Для усиления изоляции газовой системы материал наносят в несколько слоев: первый – грунтовка, далее 2-3 слоя ленты из полиэтилена, верхний – оберточный. Такое покрытие способно выдерживать большие нагрузки при давлении и сохранять свои функции при температурах от 45 до – 35 градусов. Обычно лента наносится на заводе, но для трубопроводов сложной конфигурации изоляция наносится вручную.

В трассовых условиях, когда требуется нанесение непосредственно в непростых погодных условиях, ленту использовать нельзя, применяют битумные мастики. Ручная работа допускается только для изоляции стыков труб, при ремонтных работах на поверхности.

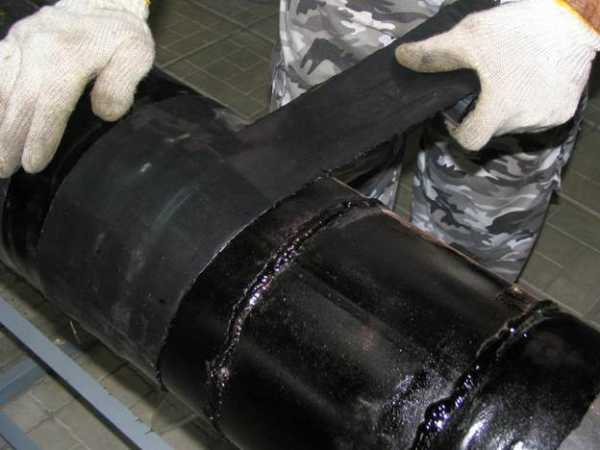

Накладывание битумной ленты

Технология нанесения изоляционного покрытия при помощи битумных мастик во время ремонтных работ включает следующие действия:

Проведение очистки изолируемой площади. Для этого используют металлические щетки и наждачную бумагу.
Обрабатывают концы, прилегающих к обрабатываемому участку. Для этого необходимо отрезать часть материала на расстоянии 1,5 см.

Сварка концов трубопровода

Сушат и подогреваю стык в зимнее время.
Наносят на подготовленную поверхность битумную мастику кистью или валиком.
Разогревают примыкающие стыки газовой горелкой.
Наносят на разогретую мастику армирующий материал или стекловату.
Затем накладывают еще один слой горячей битумной мастики.

Каждое действие следует проводить с особой аккуратностью, так как речь идет о работе с химическим материалом и применением нагревательных приборов.

Особенности изоляции подземных газопроводов

Изоляция для подземных газопроводов необходима для защиты трубопровода от воздействия коррозийных процессов, в связи с повышенной влажностью грунта, а также для устранения воздействия блуждающих токов.

Производство труб с ППУ изоляцией

Воздействие блуждающих токов пагубно сказывается на металлических трубах. Они способны вывести из строя трубопровод уже в течение первого года эксплуатации. Токи образуются в местах прохождения электросетей, автомагистралей и железнодорожных путей. Если газопровод проложен рядом с подобными коммуникациями следует применить особенную защиту. Лучшим изолятором в данном случае является пенополиуретан (ППУ).

К преимуществам этого изолятора относят:

Низкий коэффициент теплопроводности.
Небольшая плотность материала.
Устойчивость к перепадам температур и колебаний давления.
Увеличения сроков эксплуатации трубопровода.
Легкость в монтаже при ремонтных работах.

Для изоляции с помощью ППУ используют два способа нанесения:

Нанесение материала в заводских условиях.
Защита коммуникаций после монтажа трубопровода.

Трубы с ППУ изоляцией, нанесенной в заводских условиях, регулируются ГОСТом №30732. По данному нормативу выпускают два вида труб: обычные и с усиленным исполнением. Они отличаются технологичными характеристиками и эксплуатационными качествами. Технология производства труб с ППУ изоляцией выглядит следующим образом:

Изготавливается верхняя оболочка из полиэтилена с применением технологии экструзии. Для ее производства используют специальную пресс-машину, в которую подается жидкий полиэтилен под давлением, а затем он застывает. После полного отвердевания оболочку достают и вставляют внутренней частью в трубу.
Промежуток между стенкой трубы и внутренней поверхности оболочки заполняется жидким пенополиуретаном, который впоследствии застывает.

Изолирование труб в заводских условиях считается более надежным и долговечным. Для усиления защиты от проникновения влаги сверху оболочка покрывается полиэтиленом.

Пенополиуретановое покрытие – идеальное решение для газовой системы

У данной изоляции есть еще одно преимущество – возможность установки электронных датчиков контроля за газопроводом. Она позволяет выявить малейшие неисправности в системе и оперативно их устранить.

Во время монтажа трубопровода концы соединяемых труб накрываются асбестовой тканью, чтобы защитить покрытие от повреждений при нагревании. Для соединения концов труб лучше использовать термоусадочные муфты. Они не уступают по эксплуатационным показателям ППУ и будут прекрасно защищать всю систему в целом.

znatoktepla.ru

ИЗОЛЯЦИЯ ГАЗОПРОВОДА

Что это такое?

Это интересно:

Термоусаживающиеся манжеты используют для надежной защиты стыков и соединений газопровода при проведении строительных и ремонтных работ. Диаметр приспособлений больше, чем диаметр трубы, что позволяет без затруднений зафиксировать муфту на поверхности газопровода. Технология монтажа изделия основана на нагревании манжеты. После остывания она существенно уменьшается в размерах и плотно облегает конструкцию. Получается монолитное соединение, надежно защищающее газопровод от различных негативных факторов внешней среды.

Изоляция газопровода — это покрытие наружной поверхности трубы специальными мастиками и оберточными лентами для защиты металла от различных факторов внешней среды.

Для чего это нужно?

Главное предназначение изоляции газопровода — препятствовать возникновению коррозии, сохраняя без изменений все физические и химические характеристики трубы. Газопровод значительной протяженности может подвергаться различным влияниям и нагрузкам. А это значит, что защита одной и той же газовой магистрали на разных участках, в частности при пересечениях с автомобильными и железными дорогами, водными преградами, может потребовать разных изоляционных материалов и методов их нанесения. Изоляция должна быть водонепроницаема, диэлектрически надежна, химически устойчива в грунтах, механически прочна и эластична, должна хорошо прилипать к трубе.

Существует два основных способа изоляции трубы: предварительное нанесение изоляционного слоя в заводских условиях и защита газопровода уже после монтажа. В зависимости от предназначения изоляционные покрытия бывают нормального, усиленного и весьма усиленного типа. Для изоляции, в основном, применяют покрытия, изготовленные на битумной основе, а также полимерные (пластмассовые) материалы.

Как это происходит?

Технология строительства газопровода предусматривает изоляцию трубы исключительно в заводских условиях. Нанесение защиты в местах нахождения газовой магистрали допустимо только при проведении капитального и текущего ремонта газопровода. В полевых условиях эти работы полностью механизированы. Процесс нанесения изоляционного покрытия обеспечивают очистные и изоляционные машины (комбайны). Ручной способ изоляции применяют только при защите отдельных стыков или небольших участков газовой магистрали.

Важное значение имеет подготовка трубы к изоляции. С помощью трубоочистных машин и специальных щеток газопровод очищают до металлического блеска от загрязнений и продуктов коррозии. Затем на газопровод наносится грунтовка толщиной в десятую часть миллиметра и после ее высыхания — горячая битумная мастика. Ее накладывают в несколько слоев — в зависимости от требований, предъявляемых к изоляции. Далее — черед пленки. Ею обертывают трубу по спирали таким образом, чтобы она прилегала максимально плотно — без морщин и складок (гофр). После этого толщину и сплошность защитных покрытий проверяют методом неразрушающего контроля с применением толщиномеров, искровых дефектоскопов и других измерительных приборов.

Как у нас?

В ООО «Газпром трансгаз Ставрополь» при капитальном строительстве газопроводов используются трубы только с заводской изоляцией в полимерном исполнении. Нанесение защиты в заводских условиях обеспечивает долговечность и надежность покрытия. При выполнении таких работ изоляция наносится только на места сварных стыков газопровода. Их изолируют специальным материалом — термоусаживающимися манжетами.

Другие виды работ на предприятии предусматривают нанесение изоляции уже непосредственно на месте нахождения объекта. В частности, битумно-уретановую мастику («Биурс») используют при изоляции переходов «земля — воздух» на компрессорных и газораспределительных станциях, линейной части газопровода, а также при защите крановых узлов. Двухкомпонентную мастику наносят специальными установками методом напыления на изолируемую поверхность.

Еще один вид изоляционной защиты применяется при капитальном ремонте газопровода (переизоляции) — это рулонный армированный материал с пленочным покрытием. Такой тип изоляции состоит из грунтового слоя, слоя армированной мастики и пленочного покрытия (обертки).

Толщина изоляционных покрытий трубы варьируется от пятнадцати до тридцати пяти миллиметров — в зависимости от технических характеристик и условий прокладки газопровода.

Служба по связям с общественностью и СМИ

ООО «Газпром трансгаз Ставрополь»

stavropol-tr.gazprom.ru

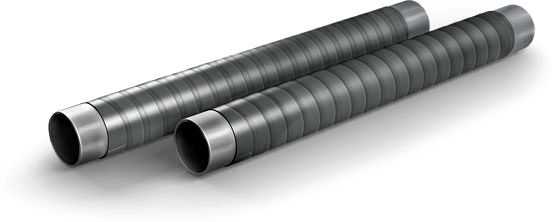

ВУС изоляция труб: что это такое

Весьма усиленная изоляция высокоэффективный способ защиты трубопроводов от покрытия железа ржавчиной. Во избежание повреждения её от коррозии используют гидроизоляцию. В разных районах грунт отличается по составу, поэтому с видом изоляционной системы необходимо определиться до проектирования.

Понятие

ВУС изоляция способна увеличить срок службы трубопроводов.
По стандартам ГОСТ трубы соответствуют основным нормам. Соблюдение всех требований, возможно, лишь в заводских условиях. Именно на заводе наносится усиленная изоляция.

Этот вид изоляции состоит из:

Стальной трубы.
Двумя промежуточными слоями (первый праймер, второй изоляционный).
Наружным обёрточным слоем.

Толщина праймера в основном колеблется между 0,1 и 0,6 см. Праймер это разбавленная в бензине грунтовка, высыхающая в течение 15 минут.
В качестве изоляционного слоя может использоваться полиэтиленовая лента. По ГОСТу ВУС изоляция в отличие от усиленной, должна иметь большую толщину изоляционного материала.

Именно это способствует защите поверхности металла от лишней влаги и коррозии.

Особенности ВУС изоляции

Не зря она называется весьма усиленной, она не позволяет проникать влаге к поверхности трубы. Благодаря своей прочности может быть применена в самых агрессивных почвах.
Очень тяжело повредить изоляцию. Для этого необходимо ударить по трубе с весом не меньше 2,1 кг.

Плюсы ВУС изоляции:

Покрытие имеет большой срок службы.
Имеет хорошую адгезию.
Одним из главных преимуществ этой изоляции является долговечность.

Процесс нанесения изоляции

В первую очередь необходимо подготовить поверхность. Труба предварительно нагревается и очищается путём дробемётной очистки. Это специальный дробемётный аппарат, через который они должны пройти. Дробомётная обработка нужна для удаления ржавчины и окисли. После окончания работы получается шероховатая поверхность.

Очистив от остатков дроби, она отправляется на контроль качества обеспыливания и контроль шероховатости поверхности.Обеспыливание проверяется при помощи липкой ленты и сверяется с эталоном.
Если на ней останется пыль, то это ухудшит её устойчивость к коррозии.При помощи специального измерителя проводится контроль шероховатости. Этот показатель тоже влияет на адгезию.
Следующим пунктом идёт нанесение материалов, которые составляют антикоррозийную весьма усиленную изоляцию.Предварительно нагретый газом трубопровод отправляется на бихроматную обработку. Бихроматная обработку это удаление хромового сплава с поверхности. И проходит метод бесконтактного (индукционного) нагрева до 200 градусов.Теперь труба готова к нанесению эпоксидного праймера, если изоляция трёхслойная. Если изоляция двухслойная грунтовка праймером не требуется.

Далее, наносится слой адгезива, в большинстве используется сэвилен. Почти сразу на обработанную поверхность наносится слой изоляционного покрытия.
Следующим пунктом является охлаждение и сушка. После этого концы трубы очищаются от изоляции примерно на 15 см, требуется для монтажа стыков.
Последний пункт зачистка фаски и измерение толщины покрытия, специальным прибором. На очищенных от фаски участках проверяется угол скоса покрытия.

Применение

Трубы ВУС применяются в водопроводе, канализации, в подземных газовых сетях, в прокладке магистрального водоснабжения. Необходимо учитывать, что температура не должна превышать отметку +50. А работать по установлению можно в рамках от -40 до +60.

Преимущества и недостатки битумно-мастичной изоляции труб

Многие годы битумно-мастичное покрытие являлось единственным типом защитного покрытия трубопроводов.
Основная цель битумно-мастичного покрытия антикоррозийная защита трубопроводов, имеющих разные диаметры и применяемых при нормальных эксплуатационных температурах.

Структура многослойная, имеющая несколько слоёв битумной мастики. В заводских условиях покрытие наносится на внешнюю поверхность стальной трубы.
Изоляция трубопроводов соответствует нормам и требованиям ГОСТ 5116498.

Преимущества:

дешевизна,
простая технология нанесения,
низкая влагопроницаемость и водопоглощение,
низкая кислородопроницаемость,
высокая устойчивость к коррозии,
стойкость к катодному отслаиванию. Также она обеспечивает дополнительную теплоизоляцию трубы.

Единственными недостатками битумно-мастичной ВУС изоляции является её срок службы до 15 лет. При температуре -10, она будет разрушаться.

Современный вариант ВУС изоляции

По сравнению с битумно-мастичной изоляцией, период эксплуатации трубы с полиэтиленовой гидроизоляцией дольше на 2035 лет.
Технология нанесения полиэтилена происходит на заводе в специально отведённом помещении.
Полиэтиленовое покрытие удовлетворяет самым строгим, высоким требованиям защиты стальных труб от коррозии и других внешних механических повреждений.
Антикоррозионное покрытие наносится в два или три слоя.
Производство отличается от предыдущего. Труба также очищается, затем нагревается и обрабатывается специальным клеем. Поверх клея наносится полиэтилен. Это позволяет защитить не только от механических повреждений, но и использовать на более низких температурах. Также защищает от ультрафиолета.

Трубопроводы с таким видом покрытия применяются в водопроводных сетях, подземных газовых сетях, магистральных газовых и водных трубопроводах.
Двухслойное полиэтиленовое покрытие во многом отличается от покрытия трёхслойного.

В процессе производства двухслойного полиэтиленового покрытия вначале наносится жидкий слой адгезива, который наносится на уже очищенную поверхность. Затем покрывается наружным слоем полиэтилена.
Трёхслойное полиэтиленовое покрытие состоит из трёх слоёв. Сперва труба покрывается слоем эпоксида, который также должен наноситься на очищенную дробемётом трубу. Затем наносится адгезионный слой и только потом слой наружного полиэтилена.

o-trubah.com

Изоляция трубопроводов – Справочник химика 21

Ремонт трубопроводов. В процессе эксплуатации трубопроводы изнашиваются от механического (в основном эрозионного), теплового и коррозионного воздействия. При ремонте выполняются следуюш,ие основные работы 1) замена износившихся деталей и узлов или исправление их до соответствующих норм, допусков и размеров 2) выверка трубопроводов, а в случае необходимости подгонка опор и подвесок 3) модернизация или реконструкция трубопроводов с возможной унификацией сменных частей 4) изоляция трубопроводов 5) испытание на прочность и плотность 6) окраска трубопроводов.

[c.248]
Если обычная тепловая изоляция трубопроводов не отвечает своему назначению, то предусматривают тепловую изоляцию с обогревом. Обогрев применяют для наружных трубопроводов, по которым периодически транспортируют конденсирующиеся и замерзающие продукты, а также для всех трубопроводов, транспортирующих застывающие среды независимо от режима их подачи и места расположения трубопровода. [c.304]

Основным требованием, предъявляемым к тепловой изоляции трубопроводов, является низкая теплопроводность. Коэффициент теплопроводности материала теплоизоляции зависит от его природы, строения и физических свойств. Теплоизоляционные материалы имеют пористое строение. Характер пористости во многом определяет изоляционные свойства материала. Кроме того, высокая пористость обусловливает малый объемный вес материала, что очень важно с конструктивной точки зрения.

[c.339]

При прямом подогреве соединительные провода не служат источником тепла, их укладывают на тепловую изоляцию трубопровода. Открытое расположение проводов облегчает обслуживание и ремонт нагревательной системы. [c.306]

Несколько сложнее осуществить транспортировку перегретых до 600 °С паров бутиленов из-за неизбежных потерь тепла. Однако при надежной конструкции тепловой изоляции трубопроводов потери тепла можно свести до минимума. Тепловой режим можно также обеспечить за счет некоторого перегрева бутиленов в печи. [c.58]

Вся система трубопроводов и аппаратов, подлежащая заполнению хладо-агентом, должна быть испытана на герметичность инертным газом. Испытание производится после монтажа, но до окраски и изоляции трубопроводов и аппаратов.

[c.331]

Помимо рассмотренных, могут быть предложены такие мероприятия, как непрерывная подача уменьшенного количества воды в неработающие аппараты и системы, и, наконец, изоляция трубопроводов с водой. [c.206]

Аналогичные явления могут наблюдаться при изоляции трубопроводов. Обычно на поверхность металла вначале наносят слой маловязкого битума. После того как слой затвердеет, наносят следующий слой значительно более твердого битума. Если битум второго слоя имеет более высокий потенциал экссудации, на поверхности контакта битумов образуется тонкий слой экссудата, играющий роль смазки, т. е. он способствует сползанию или вращательному сдвигу верхнего слоя битума. Это ускоряет разрушение покрытия трубопровода. [c.21]

Кирпичи круглого сечения для изоляции трубопроводов вырезаются на сверлильном станке. Для этого два обычных кирпича зажимаются на столе станка и специальной оправкой в виде соосных цилиндров осуществляется резка одновременно по наружному и внутреннему диаметру. После резки получается кольцевой кирпич, состоящий из двух половинок.

[c.199]

Дымовые газы обычно отводят от печей по кирпичным каналам-боровам. Если боровов нет, то их транспортируют по трубопроводам, сваренным из листовой стали толщиной 4 мм. При невысокой температуре дымовых газов необходима наружная изоляция, трубопроводы, по которым транспортируются дымовые газы с температурой [c.389]

Ассортимент получаемых битумов велик. В наибольшем объеме выпускаются дорожные битумы, которые подразделяются на вязкие (ГОСТ 22245—76), предназначенные для выполнения основных дорожно-строительных работ, и жидкие (ГОСТ 11955—74), предназначенные для удлинения сезона дорожного строительства. Далее по объему выработки идут кровельные битумы (ГОСТ 9548—82), подразделяющиеся на пропиточные (для пропитки кровельной основы) и покровные (для создания покровного слоя). Значительная доля битумов вырабатывается для проведения строительных работ, это — строительные битумы (ГОСТ 6617—76). Кроме того, производят высокоплавкие мягчители (ГОСТ 781—78) для резинотехнической и шинной промышленности,битумы ГОСТ 21822—76) для лакокрасочной, шинной и электротехнической промышленности, изоляционные битумы (ГОСТ 9812—74) для изоляции трубопроводов и битумы для заливочных аккумуляторных мастик (ГОСТ 8771—76). Подробная характеристика битумов приведена в разделе 4.6.1.

[c.290]

Изоляционные битумы используют в основном для изоляции трубопроводов от грунтовой коррозии. Их подразделяют на марки в зависимости от температуры размягчения БНИ-1У-3 — не ниже 65 С, БНИ-IV —не ниже 75 С, БНИ-V — не ниже 90 С. Характеристика изоляционных битумов приведена в табл. 4.42. Для всех марок изоляционных битумов установлена температура [c.479]

Антикоррозионная изоляция трубопроводов [c.361]

Для изоляции трубопроводов, транспортирующих продукты с температурой до 25 °С, применяют битумную мастику на основе нефтяного битума марки IV или смеси битумов марок III и V в количестве 85—80 % (по массе) и минерального порошкообразного наполнителя (каолина, известняка и др.) в количестве 15—20% (по массе), прн транспортировке [c.361]

Тепловая изоляция трубопроводов [c.366]

Из изношенных шин вырабатывают бризол (для антикоррозионной зашиты магистральных газопроводов), резинобитумную гидроизоляционную мастику (для изоляции трубопроводов), битумно-резиновый изол (рулонный кровельный материал), обре-зиненную крафт-бумагу (прослойка для химически стойких бумажных мешков) и др. [c.144]

Толщину изоляции трубопроводов с погрешностью до 3—5% можно определить при теплоотдаче в условиях свободного движения воздуха и температуре окружающей среды 20° С по следующей формуле [VM-1] [c.603]

Устройство для 100%-ного контроля качества изоляции трубопровод
