Как и чем утеплить фундамент на винтовых сваях – видео, инструкция
Предисловие. В этой статье мы разберем такой вопрос, как утепление фундамента на винтовых сваях. Этот тип фундамента все больше набирает популярность из-за своей простоты и отсутствием необходимости в земляных работах. Но его применение заставляет задуматься о том, чем утеплить пространство между домом и грунтом, какой материал использовать и как правильно утеплить фундамент с применением винтовых свай.
Нужно ли утеплять фундамент на винтовых сваях?
Особенность фундаментов, смонтированных на винтовых сваях, в незакрытом промежутке между фундаментом и грунтом на участке – в этом месте должен находиться утепленный цоколь дома, в связи с этим работа по защите такой конструкции от холода отличается определенными трудностями. Все чаще при строительстве на пучинистых почвах и с высоким уровнем грунтовых вод применяют фундаменты, смонтированные на винтовых сваях, как наиболее долговечные конструкции, защищающие дом от сырости.
Фундамент с винтовыми сваями представляет конструкцию из свай заглубленных в грунт, являющихся опорой для балок, на которые ложится вся нагрузка стен дома. Наиболее эффективно применение свайного фундамента при возведении домов из дерева, поэтому для ростверка чаще всего используют брус, хотя можно применить и металлические балки. Стоит ли утеплять фундамент из винтовых свай? Для ответа на вопрос следует подробнее рассмотреть устройство конструкции. Далее мы рассмотрим как построить дом из бруса на винтовых сваях своими руками. Видео от программы “Отличный дом” поможет в этом вопросе.
Устройство фундамента с применением винтовых свай

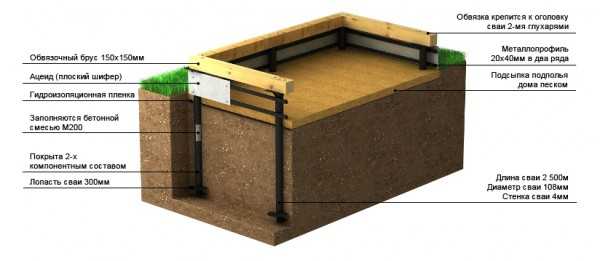

Устройство фундамента на винтовых сваяхСваи состоят из металлической трубы диаметром от 100 до 300 мм и длиной до 9000 мм. Толщина стенок может составлять от 8 до 12мм. Заканчиваются сваи лопастями, при помощи которых они просверливают грунт и являются опорой трубы. С другой труба сваи имеет «шляпки», которые используются для установки ростверков (перемычек).
Перед монтажом свай следует исследовать грунт, залегающий на участке, нежелательно присутствие в грунте твердых пород, мешающих вертикальному завинчиванию свай. Следует учесть и нагрузку на винтовой фундамент стен дома, чтобы рассчитать их количество. Глубина свай зависит от глубины промерзания грунта, возможной высоты паводковых вод и глубины залегания грунтовых вод. Это также влияет и на выбор утеплителя.
При закручивании свай следует оставить запас в 15-20 см над уровнем грунта, а затем произвести подгонку уровня под укладку ростверков (перемычек), используя нивелир. Сваи после закручивания и выравнивания следует заполнить раствором, что повысит их и надежность при пучении почвы и нагрузках от стен. Затем при помощи сварки или болтов на сваи крепятся оголовки, после этого производится установка и крепление ростверков (балок), связывающих сваи по периметру.Чем утеплить фундамент на винтовых сваях самому

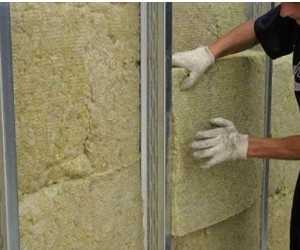

Утепление фундамента из свай минватойПоскольку утеплитель (например, минеральная вата) будет соприкасаться с грунтом, то следует выбирать утеплитель для фундамента с применением винтовых свай, который не боится влаги, и в котором не заведутся грызуны. Также есть необходимость создания конструкции (каркаса), заменяющей отсутствующий цоколь дома и последующее его утепление минватой или пеноплексом. Поэтому работы производятся снаружи и изнутри.
Если вы выбираете минеральную вату, то ее следует тщательно защитить от влаги слоем гидроизоляции. При использовании недорогого пенопласта, утеплитель следует дополнительно защитить от грызунов. При утеплении фундамента из винтовых свай (свайно винтового фундамента) пеноплексом эти дополнительные работы не нужны, поскольку пеноплекс не боится влаги, в нем не поселятся грызуны, а также он намного прочнее пенопласта.
Как утеплить фундамент на винтовых сваях своими руками
Процесс утепления можно разделить на этапы:
Гидроизоляция конструкции – свай и ростверка.
Изготовление каркаса, заменяющего цоколь дома.
Монтаж на «цоколь» утеплителя, пропенивание стыков.
Крепление декоративных финишных панелей на «цоколь».
Присыпка внутренней стороны грунтом или керамзитом.
1. Гидроизоляция конструкции
Независимо от того, изготовлен ростверк из бруса или из металла, необходима гидроизоляция всех стыков, через которые наверх может проникать сырость, приводящая к плесени, гниению дерева или коррозии металла. Кроме того, учитывая самостоятельное утепление винтового фундамента, необходимо защитить рулонной и жидкой гидроизоляцией все открытые части конструкции. Деревянные элементы следует обработать антисептической пропиткой, защищающую от плесени и насекомых.
Чтобы создать теплосберегающую облицовку, необходимо создать имитацию цоколя дома. Конструкцию можно сделать из легкой кирпичной стенки, которую необходимо будет утеплить снаружи слоем пенопласта и закрыть декоративными панелями. Можно использовать брус или металлические направляющие для создания каркаса.
2. Изготовление «цоколя» дома
В первом случае между сваями необходимо вырыть траншею в 15-20 см, залить армированный фундамент. После полного застывания выложить легкую стенку из красного кирпича. Последующее утепление фундамента на винтовых сваях снаружи проводится на эту кирпичную стену. На кирпич крепятся направляющие, между которыми укладывается утеплитель. На готовую стенку необходимо закрепить декоративные панели, имитирующие кирпичную или каменную кладку – очень красивый материал.

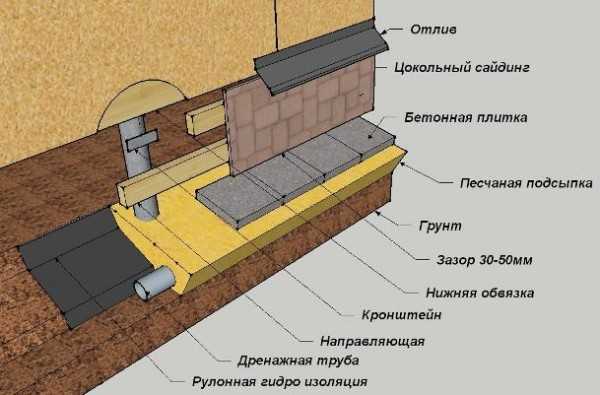

Второй метод заключается в креплении горизонтальных брусков к сваям при помощи болтов, либо металлических горизонтальных направляющих с использованием сварки. Далее как утеплить свайно винтовой фундамент своими руками деревянного дома не вызовет особых затруднений. Следует между направляющими уложить пенопластовые, или пеноплексовые плиты, а стыки обработать монтажной пеной. Далее производится гидроизоляция утеплителя и монтаж декоративных панелей снаружи.
3. Монтаж утеплителя
Утепление фундамента из свай пеноплексомПри утеплении крыши минватой или другим рулонным утеплителем следует оставлять между направляющими расстояние на 1 сантиметр меньше ширины утеплителя, чтобы минвата плотно прижималась к направляющим, и не было продухов. Также минеральную вату следует тщательно закрыть пароизоляцией от влаги и сырости.
При утеплении пенопластом фундамента на винтовых сваях или использования пеноплекса, швы следует пропенить. Если пеноплекс не впитывает влагу и не боится грызунов, то пенопласт следует тщательно закрыть гидроизоляцией и позаботиться о том, чтобы мыши не смогли построить себе дом в утеплителе.
4. Крепление декоративных панелей

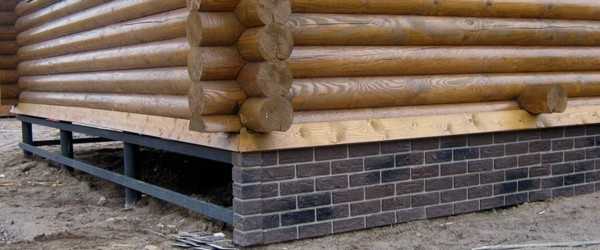

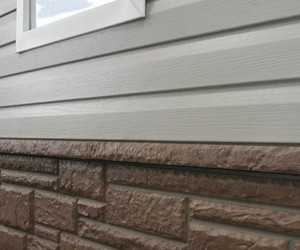

Декоративные панели на цоколе домаОблицевать утеплитель можно виниловым или металлическим сайдингом. Для этого снизу необходимо прикрепить стартовый профиль по периметру дома. А затем уже от него идти вверх, прикрепляя полосы сайдинга. В последнее время стали популярны декоративные ПВХ панели в виде кирпичной кладки или дикого камня.
Декоративные панели и сайдинг уберегут утеплитель от влаги, грызунов и механических повреждений. А чтобы дополнительно утеплить фундамент из винтовых свай зимой, то можно накидать на цоколь снега. При качественной отделке цоколя утеплитель не промокнет и не пострадает, а снег будет дополнительно сберегать тепло в лютые морозы.
5. Присыпка грунтом или керамзитом
Изнутри утепленный фундамент из винтовых свай можно подсыпать грунтом или керамзитом, что уменьшит продуваемость подпольного пространства. Обязательно в противоположных сторонах цоколя следует оборудовать вентиляционные отверстия, закрытые решетками от грызунов и насекомых. Вентиляция служит для проветривания и удаления влаги из подпола дома, на зиму вентиляционные решетки следует закрыть.
Утепление фундамента на винтовых сваях. Видео инструкция
Правильное утепление цоколя свайно-винтового фундамента
- Монтаж фундамента
- Выбор типа
- Из блоков
- Ленточный
- Плитный
- Свайный
- Столбчатый
- Устройство
- Армирование
- Гидроизоляция
- После установки
- Ремонт
- Смеси и материалы
- Устройство
- Устройство опалубки
- Утепление
- Цоколь
- Какой выбрать
- Отделка
- Устройство
- Сваи
- Виды
- Инструмент
- Работы
- Устройство
- Расчет
Поиск
Фундаменты от А до Я.- Монтаж фундамента
- ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
Фундамент под металлообрабатывающий станок
Устройство фундамента из блоков ФБС
Заливка фундамента под дом
Характеристики ленточного фундамента
- ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
- Устройство
- ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление
Устранение трещин в стенах фундамента
Как армировать ростверк
Необходимость устройства опалубки
Как сделать гидроизоляцию цоколя
- ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление
- Цоколь
fundamentaya.ru
Как утеплить свайный фундамент снаружи – выбор технологии и материалов
Один из способов экономии в процессе строительства – сокращение затрат на обустройство основания здания. Данная статья расходов в среднем составляет примерно ⅓ от общей сметы. Это одна из главных причин, почему многие частные застройщики предпочитают свайный фундамент.

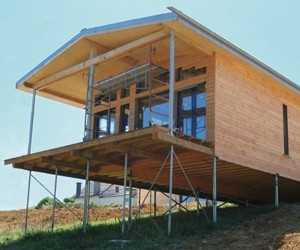

Его преимуществам посвящена отдельная статья, и все рассматриваемые аргументы неоспоримы. Но все-таки есть и ряд недостатков, и один из них – весьма существенный. Дело в том, что между перекрытием нижнего этажа (полом) и грунтом остается зазор. Проще говоря, под строением буквально «ветер гуляет». Это в первую очередь отражается на микроклимате в помещениях и вызывает необходимость не только более интенсивно обогревать здание, но и искусственно продлять сроки отопительного периода. Соответственно, возрастают эксплуатационные расходы.
В данной статье рассматривается вопрос утепления фундамента из свай дома, который уже находится в эксплуатации, и был возведен без ростверка.
Такое дополнительное мероприятие – оптимальное решение проблемы повышенных расходов на отопление. Разовые финансовые вложения окупятся довольно быстро, тем более что процесс теплоизоляции сложностью не отличается, да и материалы, необходимые для этого, стоят относительно дешево. Ну а то, что, учитывая специфику такой конструкции, отделку слоем утеплителя можно сделать только снаружи, по периметру строения, объяснять не нужно.
С чего начать?
С того, что подготовить поверхность, на которой будет фиксироваться теплоизоляционный материал. Собственникам, которые заранее задумались над этим вопросом и еще в процессе строительства возвели ростверк, этот пункт неинтересен и не нужен – у них все готово. Единственное, что им следует сделать – проверить состояние этой «ленты» и устранить возможные дефекты в виде зазоров между всеми ее элементами и нижним венцом (опорной рамой).
А вот как быть домовладельцам, строения которых стоят на одних лишь сваях? В интернете можно встретить много вариантов оборудования такой несущей поверхности. Рекомендовать что-то как единственно верное было бы абсолютно неправильно, так как не только каждая постройка, но и участки земли характеризуются своими особенностями. Вполне логично рассмотреть и проанализировать целесообразность каждого из способов сооружения такой «стенки».

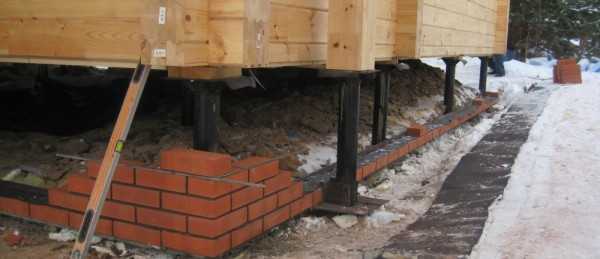

Кирпичная кладка
В принципе, задача не такая уж и сложная. Между сваями отрывается неглубокая траншея, дно которой уплотняется, и устанавливается опалубка. Учитывая, что расстояние между сваями, как правило, не более 2,5 м, такую конструкцию (2 доски + перемычки) можно использовать многократно, перенося ее с места на место.
В этот каркас насыпается ПГС (порядка 10 см), утрамбовывается, а потом заливается раствор бетона. По сути, это обычная мелкозаглубленная лента. Отличие лишь в том, что нагрузка на нее – минимальная, так как дом удерживают сваи, а она предназначена только для того, чтобы выполнять функцию опоры для кирпичной стенки; причем однорядной будет вполне достаточно. Следовательно, каких-то особых требований к песчаной подушке или марке бетона нет. В качестве наполнителя для раствора можно использовать даже керамзит. Главное, чтобы искусственный камень мог выдержать такую небольшую нагрузку.
Цемент + кирпич – основные материалы, стоимость которых довольно высокая. Есть ли смысл именно таким способом обустраивать фальш-цоколь, если домовладелец, возводя здание на сваях, преследовал цель добиться максимальной экономии строительства?
Но это только один минус. Есть и второй. Каждый ли сможет самостоятельно положить кирпич? В принципе – да. А так, чтобы стенка получилась ровной, без завалов или перекосов? Наверное – нет. Если отсутствуют практические навыки каменщика, то вряд ли помогут отвесы, уровни и дорогостоящие лазерные уровни. А искривленную поверхность облицевать утеплительным материалом довольно проблематично. Даже если это и минвата, то нужно будет провести ряд довольно сложных дополнительных мероприятий по ее внешней отделке. Значит, придется приглашать (и оплачивать труд) специалиста. Насколько это рационально, решать вам, уважаемый читатель.
Каркас
С любой точки зрения этот вариант лучше. Соорудить такую несущую конструкцию довольно просто, тем более что боковые, а также верхние «ребра» уже имеются (сваи и опорная рама). Единственное, что нужно – определиться с материалом каркаса.
Направляющие рейки приварить к сваям несложно, так же как и вертикальные между ними, по всей длине. Но это в случае, когда опорные стойки фундамента из металла. А если в качестве свай использовались асбестоцементные трубы (с заливкой бетона)? Это первое ограничение в применении.
Теперь о том, как крепить утеплитель. Можно непосредственно на каркас, можно предварительно закрыть его, к примеру, ДСП. Но в любом случае придется заниматься сверлением металла, так как приклеить к нему утеплитель не получится (ограничение №2). Процесс довольно долгий, особенно если рейки толстые. Конструкция получится долговечная, прочная, но «железо» дешево не продается (ограничение 3№ –уже по деньгам).
Кто-то из читателей может возразить – есть в продаже металлопрофили для монтажа ГКЛ, и стоимость их вполне приемлемая. Но они из алюминия, поэтому закрепить их сваркой на сваях не получится. Придется как-то решать уже эту проблему.
Древесина
Единственный недостаток – подвержена гниению. Но продлить срок службы можно.
Во-первых, все рейки качественно пропитать (антисептиком, машинным маслом) и просушить.
Во-вторых, окрасить со всех сторон, включая торцы, водоотталкивающим составом. Краска акриловая стоит довольно дорого, но ведь никто же не заставляет намазывать ее толстым слоем. В принципе, на весь каркас одной 5 л емкости вполне хватит.
Но здесь встает другой вопрос – что использовать в качестве нижней направляющей? Лучше всего – брус, также предварительно обработанный. Его достаточно наполовину вкопать в грунт (между сваями), а дополнительно закрепить при помощи пары вертикальных штырей (например, обрезков арматурного прута). Это предохранит заготовки от смещений в горизонтальной плоскости.
А как сделать сам каркас, решить несложно. Можно набить вертикальные стойки, к которым крепить утеплитель. Другой вариант – установить ДСП, МДФ, листы фанеры многослойной (с их фиксацией по верхним и нижним краям). Предварительно эти материалы также обрабатываются (пропитка + окраска).
В результате получится идеально ровный цоколь, который легко отделать любым теплоизоляционным материалом.
Как выбрать утеплитель
Раз речь идет о бюджетном способе, то будем ориентироваться на стоимости продукции и возможности выполнения всех операций самостоятельно. Часто встречаются рекомендации о целесообразности утепления полиуретаном. Но здесь понадобится специальное оборудование, следовательно, без услуг «профи» не обойтись.

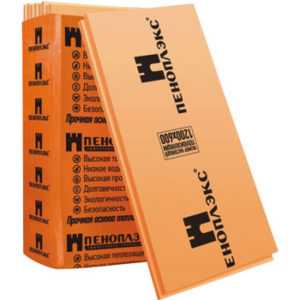

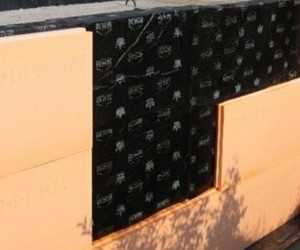

Оптимальный вариант – пеноплекс. От обычного пенопласта он отличается большей «жесткостью», и с учетом того, что утепление производится по периметру снаружи, он подходит гораздо лучше. Крепление плит производится посадкой на клей с дополнительной фиксацией специальными гвоздями. Такие расходные элементы стоят дешево, да их много и не понадобится, так как высота фальш-цоколя незначительна.
По поводу полезности советов в использовании минеральной ваты возникают некоторые сомнения. Во-первых, она (независимо от разновидности продукции) постепенно впитывает влагу. Во-вторых, ее придется облицовывать более дорогими материалами, так как оштукатуривание таких «мягких» поверхностей не делается.
Многое зависит и от того, как предполагается произвести лицевую отделку получившегося цоколя. Но главные «ориентиры» для читателя по утеплению фундамента свайного уже обозначены. Окончательное решение – за хозяином дома.
После проведения работ по утеплению необходимо по периметру строения установить отливы. Они предотвратят попадание капель дождя на вновь смонтированную стенку.
