Вытяжка и вентиляция в погребе как и из чего сделать своими руками

Важнейшим условием эксплуатации погреба является наличие качественной вентиляционной системы. Благодаря этому создается микроклимат, в котором овощи хранятся более долгое время. Ведь если помещение проветривается плохо, то воздух там в скором времени становится затхлым и влажным, из-за чего овощи быстро гниют. Если же вентиляция будет чересчур сильной, то образуется сквозняк, из-за которого корнеплоды быстро усохнут. Словом, воздухообмен в данном случае очень важен, поэтому сегодня мы поговорим, как сделать вытяжку в подвале.

Содержание статьи:

1 Обустройство вытяжки в погребе
2 Обустройство вентиляции принудительного типа
- 2.1 Видео – Принудительная вытяжка в подвале
- 2.2 Несколько слов о гидроизоляции
- 2.3 Требование №1. Расположение дефлектора
- 2.4 Требование №2. Защиты входной трубы
- 2.5 Видео – Схема вентиляции погреба
- 2.6 Какой вентилятор использовать для вытяжной системы?

Обустройство вытяжки в погребе

Теперь поговорим непосредственно о том, как сделать вытяжку в подвале. Начнем с того, что лучше всего вытяжка функционирует именно в зимний период. Как правило, вентиляция состоит из двух труб – для втягивания и для вытягивания воздуха. К слову, втяжную трубу в подвале можно вообще не использовать – в таком случае свежий воздух будет поступать посредством лаза с лестницей. Это происходит в зимние месяцы, когда морозные массы достаточно много весят. Возникает закономерный вопрос: а почему труба для вытяжки не пропускает внутрь холод?

Вытяжка в погребе

Для этого необходимо разобраться с конструктивными особенностями подвальных вытяжек. Такие системы состоит обычно из трех компонентов, ознакомимся с ними.

Входная труба. Она ведется от линии грунта вниз и достигает подпола. Оптимальным вариантом в данном случае является асбестоцемент. Заканчивается эта труба примерно в 50 сантиметрах от пола погреба. Именно посредством нее воздух будет поступать в помещение.

Выходная труба. Ведут ее от потолка на кровлю. Что касается материала, то он здесь должен быть тем же. Такая труба отличается тем, что она вполне может иметь повороты – это не запрещается. В нижней части выходной трубы оборудуется конденсатосборник (конденсат будет в любом случае скапывать вниз).
Еще один важный элемент вентиляционной системы – это козырек конической формы, расположенный на кровле (также рекомендуется дополнительно установить дефлектор).

К слову, без дефлектора вполне можно обойтись, хотя он необходим для увеличения разряжения на выходе. Ведь вся система функционирует благодаря тому, что давление между кровлей и почвой разное. Сверху дует ветер, образуя разрежение, в то время как в подвале всегда тихо. С давлением там все в порядке. Также стоит отметить, что отверстия в погребе лучше располагать в противоположных углах – так воздух будет циркулировать по максимуму.

Обустройство вентиляции принудительного типа

Обратите внимание! В летнее время температура в подвале ниже, чем на кровле, поэтому система может плохо функционировать. Спасти положение может вентилятор. Проблема может возникнуть с местом его установки, т. к. ни в подвале, ни на крыше его не поставишь – там повышен уровень влажности.

Внутри дома вентилятор тоже не установишь, поскольку тот при работе шумит. Поэтому отличный вариант – на улице, примерно на линии цоколя. Вход следует защитить при помощи москитной сетки и отражателя дождя.

Выходная труба под потолком должна изгибаться, а на повороте устанавливается конденсатосборник – можно и самый примитивный (патрубок и стакан), в то время как горизонтальный отрезок обустраивается клапаном. Здесь вентиляция будет функционировать исключительно в едином направлении, но при условии, что стакан герметичен. Эффективность из-за этого, разумеется, несколько снизится, но зато никаких проблем уже не возникнет.

Видео – Принудительная вытяжка в подвале

Несколько слов о гидроизоляции

Мы уже вкратце рассмотрели основные правила, как сделать вытяжку в погребе, теперь немного поговорим о гидроизоляции. Стены рекомендуется обработать проникающей гидроизоляцией – стоить это будет дорого, зато подвал будет надежно защищен от подземных вод.

Обратите внимание! Грызуны очень любят прогрызать норы в кирпиче. Для защиты от этого неприятного явления можно использовать качественный теплоизолятор, установленный извне. К примеру, эковата – материал весьма дорогостоящий, но грызуны его все равно не едят, поскольку один из компонентов (а именно бора) может вызывать у животных удушье. В крайнем случае, можно под полом утрамбовать песок, бока засыпать керамзитом, а извне уложить геотекстиль.

Конденсат будет образовываться только в летнее время, когда воздух будет поступать непосредственно с улицы (объясняется это тем, что при минусовой температуре влажность отсутствует). В подвале также будет сухо, поэтому на зиму вполне можете убрать мотор. Также отметим, что если вентиляционную систему спланировать еще на стадии строительства, то сам процесс обустройства окажется достаточно простым. Надеемся, что все эти советы были для вас полезными.

Процедура обустройства подвальной вытяжки

О гидроизоляции мы уже достаточно поговорили, поэтому приступаем непосредственно к вытяжке. Она, к слову, во всех погребах выглядит одинаково. Устанавливаются две трубы – входная и выходная – а между ними обеспечивается разность в давлении. Из-за этого воздух циркулирует в том направлении, котором нам и нужно.

Стоит заметить, что в зависимости от того, естественная циркуляция или же она обеспечивается при помощи специализированного оборудования, вытяжка также может быть:

искусственной;
естественной.

В первом случае в погребе используются разного рода вентиляторы. Они могут быть как самодельными (выполненными из кулера процессора), так и «магазинными». Если вентилятор покупается, то крайне важно, чтобы он был рассчитан на эксплуатацию в условиях с повышенным уровнем влажности. Ведь в жилом подвале климат, как известно, кое-как регулируется, а вот погреб – место весьма дикое, где даже грызуны нередко появляются.

Еще одно существенное отличие между этим помещениями заключается в том, что погреб не нуждается в тщательном утеплении, ибо это вполне может нарушить весь принцип его функционирования. Стены с потолком изолировать можно, для чего можно использовать любой утеплитель плиточного типа. Такой ход защитит вас от ряда проблем в будущем.

Теперь непосредственно о прокладке входной и выходной трубы. Сразу оговоримся, что обе процедуры не представляют собой абсолютно ничего сложного. Так, входная труба должна начинаться примерно от поверхности грунта (как внутри дома, так и снаружи), а заканчиваться рядом с полом погреба, примерно в 20-50 сантиметрах от него. Выходная же труба ведется от противоположного угла подвала, точнее, от свода, на кровлю – на максимально возможную высоту. Существуют определенные требования, которые в данном случае предъявляются именно к этому выходу системы на крыше. Ознакомимся с ними.

Требование №1. Расположение дефлектора

Его следует расположить над самой кровлей. Как правило, вытяжка заканчивается железным «зонтиком», имеющим круглую форму. Этот элемент не имеет особого названия, а предназначается для того, чтобы осадки не попадали внутрь. Данную конструкцию нужно по всей высоту оградить, соорудив цилиндрическое ограждение, диаметр которого был бы в два раза больше. Собственно, это и есть дефлектор. При сильном ветре это устройство будет создавать под «зонтиком» низкое давление, благодаря чему эффективность вентиляционной системы повысится.

Требование №2. Защиты входной трубы

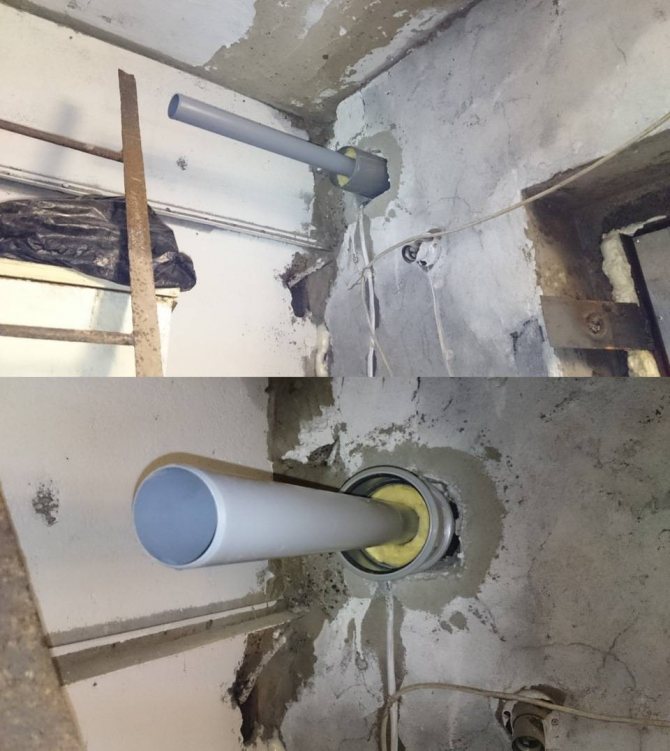

Продолжаем рассказывать о том, как сделать вытяжку в погребе. Входная труба должна быть защищена антимоскитной сеткой и отражателем дождя. Это предотвратит проникновение внутрь насекомых, мелких животных и атмосферных осадков. Как правило, вход обустраивается в нижней части стены, а накрывается подобного рода крышкой.

Видео – Схема вентиляции погреба

Какие материалы можно использовать при создании вытяжки?

На данный момент мы уже выяснили, каким образом должна оборудоваться вытяжка, но, вероятно, вас еще интересует, из чего вообще собирать вентиляционную систему. Есть, по крайней мере, два вида материалом, которые могут быть использованы в данном случае:

асбестоцемент, о котором мы уже упоминали в начале статьи;
полиэтилен.

Что касается асбестоцементных труб, то внешне они выглядят, как шифер. Каждый из этих материалов характеризуется долговечностью (к примеру, полиэтилен может лежать в почве сотни лет, в то время как стекло за это время уже начнет видоизменяться), надежностью и повышенными прочностными показателями.

Хотя экологичность обоих материалов вызывает сомнения – в особенности, полиэтилена, поэтому предпочтение лучше отдавать именно асбестоцементу. Хотя устанавливать асбестоцементные требы достаточно сложно, чего нельзя сказать о мягких полиэтиленовых изделиях.

С другой стороны, для монтажа последний потребуется специальный паяльник, который едва ли имеется у каждого в гараже.

Более детальную информацию можете найти в приведенном ниже видеоролике.

Видео – Теория и практика строительства погреба

Какой вентилятор использовать для вытяжной системы?

Данная статья будет не полной, если не рассказать о типах вентиляторов, которые можно использовать для подвальных вытяжек. Сами вентиляторы могут быть двух типов:

осевыми;
канальными.

Сложно определить, отчего они вообще получили такие названия, поэтому расскажем лишь об их предназначении. Так, первые должны устанавливаться на входе (непосредственно на подвальной стене), а вторые – в средней части трубопровода.

Обратите внимание! Существуют еще особые вихревые вентиляторы, известные как «улитки», но использовать их мы не рекомендуем, поскольку они обладают достаточно высокой мощностью, что в условиях обычного погреба, мягко говоря, неуместно.

Для чего вообще нужна вентиляция?

Ознакомимся с основными требованиями, которые предъявляются к описываемым подземным хранилищам.

Температура

Площадь погреба незначительная. Овощи с фруктами, как известно, при слишком низкой температуре также портятся, поэтому оптимальный вариант – температурный диапазон от одного до четырех градусов. К слову, влажность также следует контролировать.

Высота стен

Погреба обустраиваются под землей по той простой причине, что ниже линии грунта температура перманентно положительная. Желательно, чтобы высота потолка составляла как минимум 2,5 метра. Кроме того, продукты должны храниться в специальных отсеках, расположенных не выше чем в 0,8 метра от поверхности пола. Подобного рода конструкции придется менять не чаще чем каждые пять лет.

Месторасположение

Холод опасен тем, что всегда направляется вниз. И если погреб будет хотя бы одной своей стороной прилегать к наружной стене дома, то внутри будет появляться иней. Холодный воздух, в свою очередь, будет опускаться, из-за чего продукты могут испортиться.

Обратите внимание! Также важно, чтобы погреб не выходил за пределы здания.

Влажность

Ошибаются люди, считающие, что плесень не распространяется в условиях низкой температуры. Грибок будет появляться везде, в том числе на продуктах. Существует два способа решения данной проблемы:

изолировать все поверхности еще на этапе строительства;
предотвратить проникновения конденсата внутрь подвала (он может попадать через вентиляционную систему).

А теперь ответим на еще один важный вопрос – почему именно погреб? Дело в том, что температура подземных вод одна и та же вне зависимости от времени года – это плюс четыре градуса. Даже если грунт промерзает, температура вод остается прежней. По этой причине погреб лучше обустраивать под землей.

Заключение

Если навскидку, то приведенной здесь информации о том, как сделать вытяжку в погребе, вполне должно хватить, чтобы вся работа была проведена в максимально короткие сроки. Но проблема конденсата в определенных ситуациях остается, а универсальных способов ее решения, к сожалению, пока нет. Есть, конечно, упомянутые выше конденсатосборники, но речь здесь идет об уровне влажности именно внутри помещения. В идеале на входе должно быть установлено специальное устройство, похожее на испаритель от холодильника, для предотвращения оседания жидкости. Но об этом мы поговорим в одной из следующих статей.

Как спрятать трубу от вытяжки

Современная кухня включает в себя все необходимые и функциональные предметы, которые приносят жильцам комфорт и уют. Особое место занимает вытяжка, благодаря которой пары и высокая температура не распространяются по комнате, а выводятся наружу. Дизайнерский подход позволил производителям создать оригинальные формы вытяжек, но при этом присутствует портящий вид элемент – труба. Ее необходимо замаскировать, а для этого нужно знать, как спрятать трубу от вытяжки.

Разновидности вытяжек

Отличие проточной вытяжки от циркуляционной

Наиболее распространенным вариантом является циркуляционная вытяжка. В системе ее работы очищение воздуха совершается путем тщательной фильтрации с использованием угольного и жироулавливающего фильтра. Преимуществом такой модели является отсутствие необходимости соединять конструкцию с вентиляцией или выводить трубу. Вместе с тем отмечается ряд недостатков:

высокая стоимость не позволяет приобрести ее каждому делающему;
сложность в уходе;
необходимость в периодической смене фильтров.

Если же решили найти более доступную модель, то обратить внимание следует на проточные вытяжки. При их монтаже потребуется подсоединить трубу – металлическую гофру серебристого цвета. Этот вид труб обладает достоинствами:

растягивание по длине на большие расстояния;
возможность избежать резких изгибов и соединительных элементов;
доступная стоимость;
простота в уходе.

Металлическая гофра

Отмечаются и недостатки, а точнее большой диаметр, из-за которого труба сразу бросается в глаза на кухне. Чтобы решить эту проблему, необходимо придумать способ ее маскировки.

Также вытяжки различаются по способу монтажа:

островная;
настенная;
плоская;
встраиваемая;
угловая.

Типы вытяжек

Выбирать следует в зависимости от размещения варочной поверхности.

С нисходящим потоком

Обратите внимание! Кухня, выполненная в стиле хай-тек, не предусматривает маскировку гофры. Точнее в этом направлении допустимо использование металлических деталей и элементов.

Пластиковые трубы

Пластиковый воздуховод

Простым и в то же время оригинальным способом маскировки трубы от вытяжки станет пластиковый воздуховод. Так как в стандартной квартире вентиляционные каналы проходят вдали от бытовой техники и плиты, то жильцам приходится самостоятельно собирать конструкцию, которая будет состоять из секций, рукавов и других элементов. Благодаря большому ассортименту выбранного материала можно подобрать желаемую форму с определенным сечением.

Чаще всего пластиковый воздуховод имеет круглое или прямоугольное сечение, каждое из которых имеет свои отличия и преимущества.

Круглое сечение позволяет создать меньшее сопротивление воздуха, а значит, воздуховод будет высокоэффективным.
Трубы с прямоугольным сечением легко гармонируют и сочетаются практически с любым интерьером, отделкой, а также кухонным гарнитуром.

Смонтированный пластиковый воздуховод

Как известно, современные пластиковые трубы обладают целым рядом достоинств:

ниже уровень шума при работе в отличие от металлической гофры;
на стенках труб не остаются жировые налеты, так как все пары и отходы уходят прямо в шахту;
отсутствие сопротивления при работе.

Обратите внимание! Отдавая предпочтение пластиковым трубам, необходимо произвести расчеты и купить все необходимые детали, включая соединительные элементы.

Гофра

Этот вид трубы является самым простым по способу монтажа. Для этого один конец фиксируют к вытяжке, а другой – к каналу вентиляции. В качестве крепежей используют специальные круглые хомуты, что стягиваются болтами.

Диаметр трубы может быть больше диаметра вытяжки, поэтому хомут плотно прижимают к переходнику. Можно найти и альтернативу – это оцинкованные трубы. Они не ржавеют и полностью выводят запахи их кухни. Есть разные системы воздуховода: фланцевые, сварные и бесфланцевые.

Обратите внимание! Выход трубы из гофры имеет квадратное сечение, а переходник должен быть круглым. Делая покупки, обратите внимание на необходимость покупки соответствующего переходника.

Нюансы при установке

Не изгибать трубу более чем на 90 градусов

Чтобы монтажные работы были проведены правильно, придерживайтесь таких советов:

диаметр самой трубы должен соответствовать диаметру вентиляционного отверстия или быть больше;
общая длина трубы не должна превышать 3 м;
не стоит изгибать трубу больше чем на 90º;
для защиты от обратной тяги применяют специальные клапаны – пластмассовые или пленчатые.

Защита от обратной тяги

Варианты маскировки трубы

Важным процессом при обустройстве вытяжки является и маскировка трубы, чтобы она всем своим видом не портила созданный интерьер.

Труба спрятана в конструкции гипсокартонного потолка

Независимо от того, какие были выбраны трубы, каков их диаметр и цвет, следует рассмотреть самые простые и несложные варианты, как спрятать их:

Пластмассовый короб. Продается уже готовое изделие в специализированных магазинах. Большое разнообразие моделей и конструкций позволяет выбрать оптимальный вариант, который впишется в создаваемый интерьер кухни. Этот вариант маскировки будет особенно уместным при близком размещении вытяжки к вентиляционному каналу, а значит, практически отсутствуют прямые углы.
Подвесной потолок и короб. В процессе капитального ремонта труба от вытяжки уже должна иметь свой путь, поэтому ее можно будет скрыть за конструкцией подвесного потолка. Многие организации и ремонтные бригады предлагают свои услуги по проектированию и монтажу специального короба под трубу. Рассмотрите вариант с многоуровневым потолком: нижний уровень может размещаться по всему периметру комнаты и, таким образом, все коммуникации будут скрыты.
Встроенная вытяжка. Этот вариант предусматривает монтаж вытяжки и трубы непосредственно в каркас кухонного гарнитура. Для него отводятся верхние ящики и шкафы до самого потолка. Такая конструкция занимает немного места, поэтому остается пространство для монтажа полок и размещения кухонного инвентаря или же утвари. Заказывать такую мебель лучше всего в индивидуальном порядке, чтобы все вписалось в кухню.
Покраска. Бюджетным и распространенным способом замаскировать трубу от вытяжки на кухне является покраска. Цвет выбирается в соответствии с основной палитрой интерьера, при этом она не будет бросаться в глаза.

Короб у стены

Также есть варианты с обшивкой места с трубой листами гипсокартона, тем самым будет создан декоративный выступ. В него можно монтировать светильники, которые будут дополнительным освещением. Не забывайте, что гипсокартонный каркас может быть дополнен натяжным полотном.

Схема монтажа короба

Обратите внимание! Современные дизайнеры с креативным мышлением предпочитают делать наоборот – акцентировать зону с трубой и правильно обыгрывать ее.

Производители комплектуют вытяжки всем необходимым, что значительно упрощает процесс монтажа и обустройства. При отсутствии таковой комплектации можно самому выбрать вид трубы и провести установку. Выбрать метод маскировки просто – достаточно понять, какой вариант подходит под стиль интерьера кухни.

Фото

Вентиляционная труба в натяжном потолке

Установка вытяжки на кухню

Шкафчик над вытяжкой

Можно сделать гипсокартонный потолок

Маскировка гофры

Кухня в нише

Труба, проложенная в шкафчике

Вытяжка замаскирована под шкафчик

Читайте также и другие статьи:

Рейлинги для кухни.
Как собрать кухню.
Как закрепить вытяжку над плитой.
Как установить приточно-вытяжную вентиляцию.

Конденсат в вентиляции – ВентиСам

Содержание

При неправильном монтаже любого типа вентиляционной системы образуется конденсат в вентиляции в частном доме. Это чревато серьезными последствиями — намоканием стен, сыростью в доме. Через время происходит образование плесневых грибков, что разрушает конструкции, делает поверхности визуально непривлекательными и вредит здоровью людей.

Содержание

С чем связано появление конденсата
Как и в каком месте правильно утеплять вентканалы
Изоляция трубы: очередность работа
Примеры ошибок утепления
- Пример # 1
- Пример #2
Другие методы устранения конденсата
- Вариант #1
  - Пример
- Вариант #2
  - Источник

С чем связано появление конденсата

Конденсат — образование влаги на внутренней части трубы. Капли воды просачиваются через многочисленные стыки, в результате стены и перекрытия будут постоянно мокрыми. В зимний период в трубе может из-за замерзания воды исчезнуть просвет, таким образом, циркуляции воздуха в вентканале не будет. Причины, по которым течет вентиляция в частном доме следующие:

отсутствие теплоизоляции на вентиляционных трубах;
произведено неправильное утепление труб;
при монтаже вентиляции были закуплены бракованные материалы;
плохое утепление пола и стен, наледь;
возведение дома производилось на влажном фундаменте;
вода в подвале дома;
вентиляционные трубы со временем забились мусором;
неисправности водопровода в доме;
перепад температуры снаружи и внутри дома;
неправильный монтаж вытяжки.

Причинами также могут быть постоянные источники испарений — сушка мокрого белья в доме, особенности местности, где возводился дом, например, возле озера, речки. В любом случае, если капает из вентиляции, значит необходимо принять меры.

Как и в каком месте правильно утеплять вентканалы

Утепление труб необходимо в месте, где происходит перепад температуры. В частном доме — это следует делать, начиная с потолка последнего этажа через перекрытие и чердак, заканчивая выходом на кровлю. Температура стенки вентканала меняется и образуется конденсат. Эта зона называется — «точка росы», вот ее и следует утеплять.

Важно! Приточная вентиляция требует особого подхода. Чтобы не было конденсата может понадобиться утепление не только труб, но и клапанов (в больших помещениях). Все зависит от длины вентканала и специфики его монтажа.

В любом случае утепление следует начинать с нахождения «точки росы», далее делается экономический расчет, выбирается вид утеплителя. В последнем случае можно выбрать такие материалы:

пенополистерол;
минеральная вата;
пенополипропилен;
вспененный полиэтилен.

Материалы, которые помогают избежать конденсата в вентиляции, в принципе, недорогие, обладают хорошей теплоизоляцией, а также соответствуют требованиям противопожарной безопасности. При выборе теплоизоляции следует отталкиваться от длины и диаметра вентиляционных каналов.

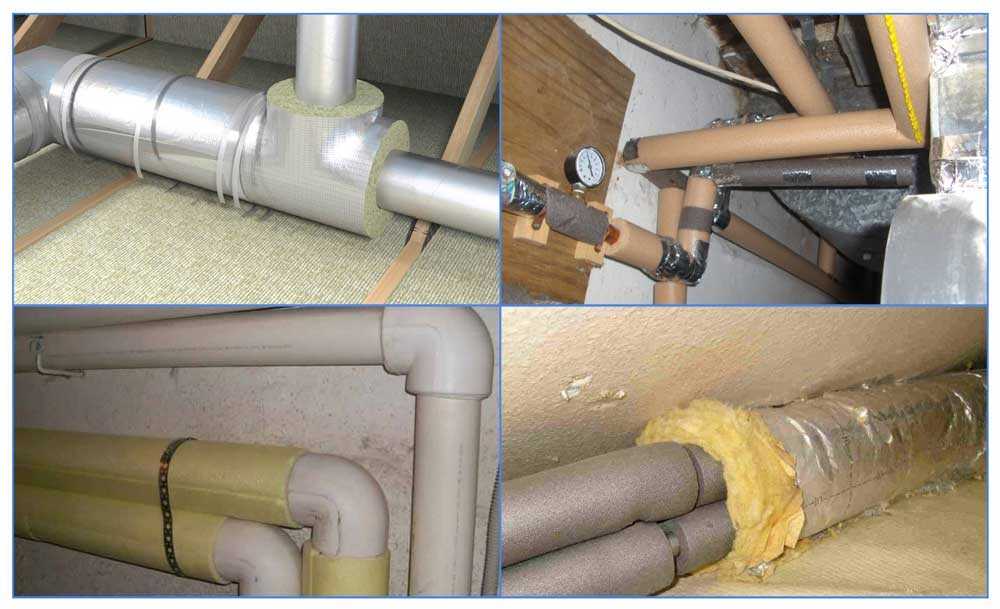

Изоляция трубы: очередность работа

Вентиляционная труба насухо вытирается.
Выбранный утеплитель плотно наматывается на проблемный участок трубы и фиксируется.
Утеплители, которые по форме напоминают трубу, с одной стороны разрезаются по всей длине.
Затем следует его надеть так, чтобы все участки плотно прилегали, необходимо добиться полной герметичности.
Только потом разрезанный шов проклеивается клеем или скотчем.

Важно! Если утеплитель будет прилегать неплотно, то конденсат в трубе вентиляции промочит теплоизоляцию. Это приведет не только к образованию плесени и запаха сырости, но и к ржавчине — вскоре трубу придется менять.

Примеры ошибок утепления

Пример # 1

Ванная комнате без окон, ее размер составляет 2×2,5 м. Сделана вентиляция в виде вытяжной трубы из ПВХ с сечением 110 мм. Через деревянное перекрытие вентканал выходит на чердак (протяжностью 2,5 м), а затем на улицу. Причем отрезок трубы вентиляции на чердаке утеплен. Вентруба в ванной с встроенным вентилятором с обратным клапаном. В зимний период начинает капать конденсат в системе вентиляции. Как решить проблему?

Все заключается в неправильном утеплении. Необходимо было правильно рассчитать «точку росы». Даже если труба на чердаке утеплена, в перекрытии она остается открытой, происходит перепад температуры и вследствие этого образуется конденсат. Поэтому рекомендуется, начиная с потолка и заканчивая выходом ее на улицу утеплить с помощью теплоизолирующих материалов. Некоторые хозяева утепляют и уличную часть воздуховодов, что тоже правильно.

Пример #2

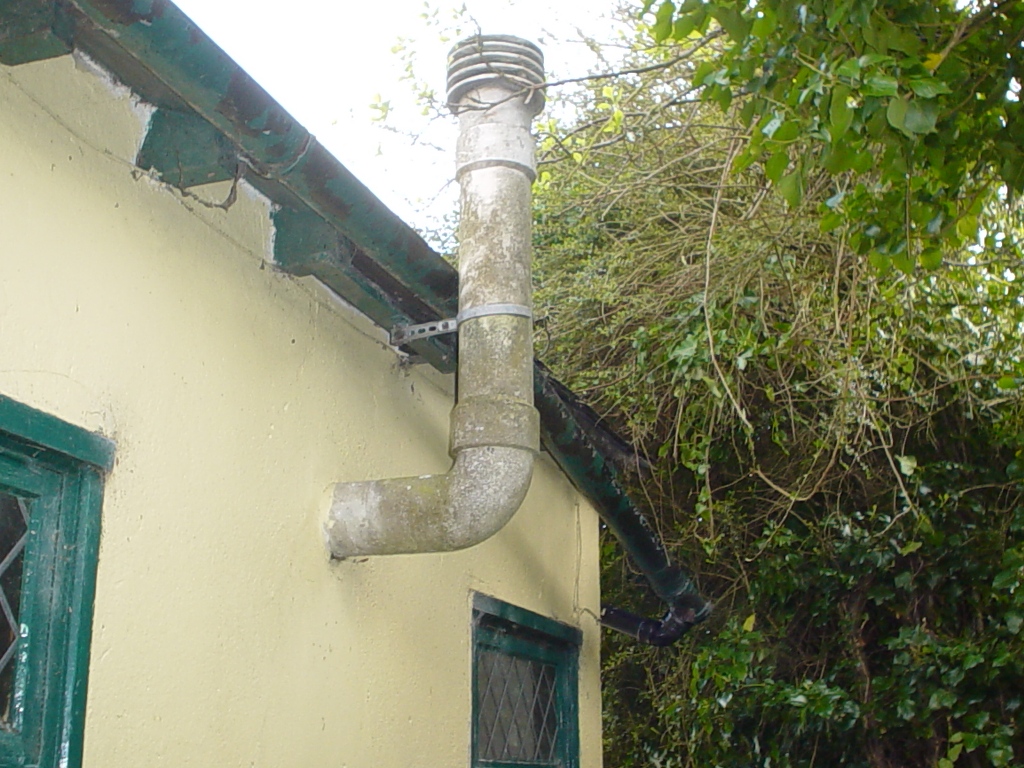

В старых постройках, система вентиляции представлена в виде асбестовой трубы, проходящей через чердак на улицу. При минусовых температурах можно обнаружить, что капает из вентиляции, а в некоторых случаях вода стекает ведрами. Многие хозяева задаются вопросом, поможет ли утепление? Ведь все равно холодный воздух остывает и превращается в конденсат.

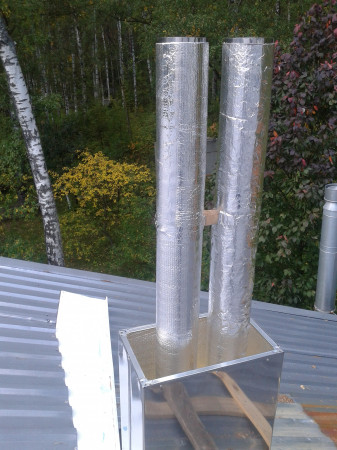

В частных домах следует, начиная с перекрытия обернуть трубу утеплителем, что бы толщина была 100 мм, на конец вентиляционной трубы следует установить дефлектор. Если дом многоэтажный, то асбестоцементные трубы, как и оцинкованные, имеют пространство между собой, которое не заделано. Поэтому холодный воздух и охлаждает этот участок, образуя конденсат в приточной вентиляции.

Для устранения проблемы необходимо сделать распорки, установить опалубку и залить цементом. Такой метод борьбы с конденсатом, предотвращает попадание холодных ветровых масс в вентиляцию. Воздуховоды в таких домах находятся в кирпичной трубе, необходимо исследовать ее. При необходимости воспользоваться раствором, чтобы заделать щели между кирпичами. Далее следует с помощью утеплителя обернуть воздуховод. Такие нехитрые методы помогают устранить конденсат в вентиляции.

Другие методы устранения конденсата

Вариант #1

Возможно, вариант с утеплением кому-то не подойдет, значит можно поступить другим образом. Вентиляционная труба, которая проходит через чердак, разъединяется. В месте разъединения вставляется тройник с конусной заглушкой. Именно в место конуса и будет стекать конденсат. Отсоединенную часть вентиляционной трубы, которая выходит на улицу, следует установить в тройник. Такой метод называется отвод конденсата из воздуховодов вытяжной вентиляции. Он не дорогой и не требует больших усилий, главное правильно установить тройник в воздуховод. Далее необходимо утеплить эту конструкцию, а вместо стока конденсата можно монтировать трубку, по которой конденсат будет вытекать.

Важно! При минусовых температурах, конденсат в трубке может замерзнуть, поэтому такой метод можно считать временным, не решающим проблему.

Пример

В частном доме имеются 2 санузла, в каждом из них оборудованы в вентканалы вытяжные вентиляторы. Для вентиляции были выбраны металлические трубы с сечением 125 мм. Вентиляционные трубы в горизонтальном положении проходят по неотапливаемому чердаку (длина одной трубы 7,5 метров, длина другой трубы 9 м.), затем выходят на улицу. Трубы утеплены минеральной ватой. В зимний период есть конденсат что делать? Причем его количество очень большое, вода вытекает даже через вентиляторы.

Вариантов решения проблемы несколько, утепление трубы необходимо производить полностью, вплоть до последнего участка, выходящего на улицу. Можно монтировать выход вентиляционной трубы прямо на крышу без горизонтальных участков, оборудовав его не канальным вентилятором, а турбодефлектором. Последний самый оптимальный вариант, в месте где вентиляция в частном доме капает конденсат установить отвод, через который вода будет спокойно скапывать, например, в канализационный сток.

Вариант #2

На старой вентиляции делается заглушка и монтируется новая система вентиляции принудительного типа. В помещении, где больше всего испарений устанавливается вытяжной вентилятор. Часто механическое устройство монтируют в оконную форточку. Приток свежего воздуха может обеспечить приточный клапан, который устанавливается возле батареи или за газовым котлом. Установка приточных клапанов возле отопительного оборудования будет нагревать зимний воздух и потеря тепла в доме будет минимальной. Такой дорогой вариант, позволяет навсегда отвести конденсат из вентиляции.

Правильный подход к утеплению вентиляционных труб решает такие задачи — увеличение эксплуатации вентиляционных каналов. Шумоизоляция при прохождении воздушных масс. Снижение теплопотерь в зимний период. Конденсат не капает с вентиляции в частном доме. Препятствует распространению пожара при возгорании.

На сегодняшний день утеплители в магазинах представлены в виде цилиндров, шнуров, полуцилиндров. Диаметр также выбирать необходимо индивидуально. Толщина утеплителей тоже разная. Подходить к вопросу утепления вентканалов целесообразно еще на этапе строительства дома.

Источник

http://ventkam.ru/ventilyatsiya/v-chastnom-dome/kondensat

Объяснение основных преимуществ установки выхлопной пленки

Будь то городской автомобиль, гоночный автомобиль или транспортное средство, которое может использовать и то, и другое, установка накладки на выхлопную трубу дает множество преимуществ, повышающих производительность, а также повышающих надежность и долговечность. Каждый раз, когда вы можете контролировать и уменьшать количество тепла, излучаемого вашей выхлопной системой, от коллекторов до выхлопной трубы, ваш автомобиль, грузовик или мотоцикл будут в лучшем положении, как и вы.

Установка пленки выхлопной системы приводит к:

Повышенная надежность за счет снижения теплового воздействия на компоненты автомобиля вблизи выхлопной системы
Повышение мощности двигателя за счет более эффективной работы выхлопной системы
Более безопасная рабочая среда при работе вблизи горячих выхлопных газов
Более низкая температура в салоне для повышения комфорта водителя и пассажира

Прежде чем объяснять детали этих преимуществ, важно развеять большой миф об обертке выхлопных газов. Это большое заблуждение, что выхлопная пленка разрушает выхлопные коллекторы и трубы. Функция выхлопной пленки заключается в том, чтобы удерживать больше тепла в выхлопных коллекторах и трубах, поэтому вы видите вышеупомянутые преимущества. Побочным продуктом этого является то, что сами трубки становятся более горячими, намного более горячими, чем если бы они были развернуты. Если материал выхлопной трубы не способен справиться с этим дополнительным теплом, труба начнет деградировать и в конечном итоге развалится. Вот почему важно всегда приобретать коллекторы и выхлопные трубы самого высокого качества, какие только можно, и знать, каковы тепловые ограничения.

Теперь о преимуществах.

Повышенная надежность

ВЫШЕ: Компоненты вблизи выпускных коллекторов и труб постоянно подвергаются воздействию высокотемпературного излучения тепла. Длительное воздействие увеличивает дополнительный износ деталей и компонентов, способствуя возможному отказу или необходимости тщательного обслуживания. На этой фотографии вы видите, как близко выхлопные коллекторы подходят к заводскому масляному радиатору на LS3 V8. Изоляция коллекторов с помощью выхлопной пленки резко снижает количество излучаемого тепла, которому подвергается охладитель. В свою очередь, это позволяет охладителю работать более эффективно, охлаждая протекающее через него масло.

Тепловое воздействие является одним из основных факторов износа компонентов автомобиля. Его негативное воздействие на пластмассы, резиновые материалы, жидкости и другие компоненты может ощущаться как в краткосрочной, так и в долгосрочной перспективе. Установка выхлопной пленки на выхлопных коллекторах и трубах выхлопной системы значительно снижает количество тепла, излучаемого выхлопной системой, которое насыщает близлежащие детали разрушающим теплом. Это означает, что меньше пластиковых вилок и фитингов, которые становятся хрупкими из-за постоянного теплового воздействия. Резиновые шланги и трубопроводы меньше нагреваются, что может привести к их поломке. Металлические жидкостные магистрали (такие как тормозные и топливные магистрали), подверженные меньшему нагреву, означают, что меньше тепла передается металлом и передается жидкости внутри этих линий посредством теплопередачи.

Повышенная производительность

ВЫШЕ: Изолирующие коллекторы с оболочкой для выхлопных газов удерживают больше тепла, что повышает температуру выхлопных газов. Это увеличивает скорость выхлопных газов и улучшает удаление отработавших газов из камеры сгорания во время цикла выпуска. Это один из способов, которым обертывание выхлопных газов помогает улучшить производительность.

Обертка выхлопной трубы повышает производительность несколькими способами. Во-первых, за счет повышения температуры выхлопных газов (EGT). Поскольку пленка изолирует и удерживает больше тепла внутри выхлопных коллекторов и труб, увеличивается количество выхлопных газов, что приводит к увеличению скорости выхлопных газов. Это улучшает количество отработавших выхлопных газов, удаляемых из камер сгорания двигателя, что приводит к тому, что в цилиндре во время цикла сгорания остается меньше отнимающих мощность выхлопных газов. Кроме того, на автомобилях с турбонаддувом увеличенные выхлопные газы помогают уменьшить турбозадержку и время спула, чтобы вы могли быстрее достичь максимального наддува.

Еще один способ повышения производительности с помощью обшивки выхлопной системы — снижение температуры под капотом. Это приводит к меньшему тепловому насыщению системы впуска воздуха, что, в свою очередь, помогает снизить температуру всасываемого воздуха и более холодный воздух, поступающий в двигатель. Для двигателей с системой впуска/очистки воздуха с открытым элементом этот эффект ощущается еще сильнее.

Более безопасная рабочая среда

ВЫШЕ: Между заездами на драгстрипе или заездами на овале гонщики часто проверяют свечи зажигания двигателя и проверяют его свечи зажигания. нет никаких проблем. Работа вблизи горячих неупакованных выхлопных коллекторов не облегчает работу. Изоляция выхлопных коллекторов качественной выхлопной пленкой помогает уменьшить количество тепла, которому подвергаются провода свечей зажигания, и снижает риск ожога руки или пальца о горячую выхлопную трубу при извлечении свечей зажигания.

Если вы гонщик, работа с горячим двигателем и выхлопной системой является частью жизни. В короткое время между заездами на кольцевой трассе или между заездами на дрэг-стрипе нужно что-то делать, и нет времени, чтобы все остыло. Установка выхлопной пленки на коллекторы и выхлопную трубу снижает вероятность обжечься о горячую трубу при выполнении таких работ, как вытягивание и проверка свечей зажигания, замена жидкостей и выполнение необходимого ремонта, чтобы вернуться на трассу и быть готовым к победе.

Снижение температуры в салоне

Тепло, излучаемое выхлопными коллекторами и трубами, нагревает не только моторный отсек. Тепло, излучаемое выхлопной системой, нагревает брандмауэр автомобиля и половые доски, которые передаются через эти панели в салон. Да, все автомобили имеют теплоизоляцию под ковром и брандмауэром. Но эта изоляция имеет разную степень эффективности. И в большинстве гоночных автомобилей нет изоляции, чтобы предотвратить попадание тепла внутрь. Изоляция выхлопных коллекторов и выхлопных труб с помощью выхлопной пленки снижает количество тепла, излучаемого системой в сторону брандмауэра и пола, тепла, которое не может передаваться внутрь, что снижает внутреннюю температуру.

Как сохранение большего количества тепла в вашей выхлопной системе повышает производительность

Изоляция выхлопной системы автомобиля имеет множество преимуществ, повышающих производительность, особенно на автомобилях с турбонаддувом или наддувом. Когда дело доходит до повышения производительности, ключевым фактором является скорость выхлопных газов (EGV), которая связана с температурой выхлопных газов (EGT). С другой стороны, изоляция выхлопной системы значительно снижает количество тепла, излучаемого выхлопной системой внутри моторного отсека и под автомобилем. Это снижает количество повреждающего теплового воздействия, которому подвергаются компоненты, расположенные рядом с выхлопной системой, что приводит к увеличению срока службы компонентов и их надлежащему функционированию, при этом тепло не является основным фактором.

Следите за нашими новостями о преимуществах сохранения тепла в выхлопной системе.

Системы с турбонаддувом

В системах с турбонаддувом изоляция «горячей стороны» турбокомпрессора и удержание большего количества тепла помогает несколькими способами.

Преимущества Turbo Shield

Значительное снижение температуры под капотом
Повышение температуры выхлопных газов, улучшающее работу турбонагнетателя
Уменьшение времени запуска турбонагнетателя
Более короткая продолжительность и меньшие обороты двигателя, необходимые для достижения максимального наддува

Турбокомпрессор — эффективный способ повысить мощность двигателя. В отличие от нагнетателя, который требует, чтобы механическая энергия двигателя вращалась и создавала наддув (известная как паразитная потеря мощности), турбонагнетателю не требуется механическая энергия двигателя для создания наддува. Он использует тепловую энергию, вырабатываемую двигателем, преобразуя эту тепловую энергию в механическую энергию для приведения в действие стороны компрессора турбонагнетателя, чтобы создать наддув для увеличения крутящего момента и мощности. Вот почему использование как можно большего количества этого тепла важно для получения максимальной производительности от турбонагнетателя, и почему использование турбощита имеет решающее значение для максимальной производительности.

ВВЕРХУ: Используя тепловидение, вы можете увидеть, насколько горячей становится выпускная сторона типичного турбокомпрессора. Турбина преобразует тепло в механическую энергию, которая используется для вращения стороны компрессора турбонагнетателя. Чем больше у вас тепла, тем больше механической энергии вы можете преобразовать для питания турбонагнетателя, чтобы сделать наддув быстрее и в большем количестве.

Добавление турбощита к вашему турбонагнетателю помогает повысить производительность турбонагнетателя, а также снизить температуру под капотом. Вы читали это во всем, что мы публикуем о наших турбощитах мирового класса, сделанных в Америке. Сохраняя больше тепла на стороне выхлопа турбонаддува, вы повышаете EGT (температуру выхлопных газов), что затем увеличивает давление выхлопных газов (EGP), что увеличивает скорость выхлопных газов (EGV). Это уменьшает время включения турбонаддува, вероятность возникновения вибраций турбонаддува и помогает вам быстрее добиться максимального наддува. Но какая именно наука стоит за этими результатами? Для этого пришло время для базового урока физики, чтобы объяснить основы того, что происходит.

Когда речь идет о выхлопных газах и турбонагнетателях, существует прямая зависимость между выхлопными газами и давлением выхлопных газов. По мере увеличения температуры выхлопных газов увеличивается и давление выхлопных газов. Это, в свою очередь, увеличивает скорость выхлопных газов, что увеличивает скорость вращения турбонагнетателя. Существует «золотая середина», где взаимосвязь между EGT и EGP является линейной, а повышение температуры напрямую коррелирует с увеличением давления и скорости. После этой точки наилучшего отношения линейная зависимость заканчивается, и увеличение EGP увеличивается гораздо быстрее, чем увеличивается EGV. Это приводит к серьезному увеличению противодавления на стороне выхлопа турбокомпрессора, что может свести на нет любую положительную величину наддува, создаваемую на стороне компрессора. В этой ситуации в игру вступают вестгейты, чтобы не допустить, чтобы противодавление достигло достаточно высокого уровня, чтобы повредить двигатель.

ВВЕРХУ: При установке теплозащитного экрана Lava Turbo на выпускной стороне турбокомпрессора увеличение тепла, удерживаемого на выпускной стороне турбокомпрессора, видно с помощью тепловизора. Сохранение большего количества тепла в корпусе турбины турбокомпрессора увеличивает количество тепла, которое турбокомпрессор может преобразовать в механическую энергию для приведения в действие турбокомпрессора. Увеличение остаточного тепла приводит к повышению температуры выхлопных газов, что приводит к более быстрому увеличению давления выхлопных газов по мере увеличения оборотов двигателя. Это увеличивает скорость выхлопных газов, что уменьшает время запуска турбонагнетателя и время, необходимое турбонагнетателю для создания максимального откалиброванного наддува.

Использование турбоодеяла, такого как Heatshield Products Lava Turbo Heat Shield изолирует выпускную сторону турбокомпрессора, сохраняя значительное количество тепла в самом корпусе, что увеличивает скорость повышения температуры выхлопных газов, проходящих через турбокомпрессор, увеличивая скорость повышения давления и ускорение выхлопных газов, раскручивающих турбонаддув. Это то, что приводит к сокращению времени катушки и уменьшению вибраций турбонаддува.

Это связано с изоляцией выхлопной системы после кожуха турбонагнетателя. Когда водосточная труба обернута таким материалом, как изоляция выхлопа Lava Exhaust Wrap или Heatshield Armor, тепло, сохраняемое в системе, помогает поддерживать повышенные EGT и EGV, которые улучшают производительность турбокомпрессора. Это также помогает с продувкой выхлопных газов (сейчас мы расскажем об этом), что дает дополнительные преимущества.

Системы без форсирования и с наддувом – продувка выхлопных газов

Во время цикла выхлопа двигателя (когда отработавшие газы от процесса сгорания удаляются из камеры сгорания) чем больше выхлопных газов вы можете удалить из камеры сгорания/цилиндра, тем больше более эффективным будет процесс сгорания в следующем цикле, и тем больше мощности сможет развить ваш двигатель. Изоляция выхлопной системы и, как следствие, увеличение EGV помогает удалять больше выхлопных газов из камеры сгорания. В приложениях с форсированием и без форсирования это приведет к повышению производительности двигателя. В гоночных приложениях дополнительной мощности может быть достаточно, чтобы сделать разницу между победой и поражением. На улице более эффективный двигатель (помимо большей мощности) также будет иметь большую эффективность, долговечность (если только вы не выбиваете сопли из двигателя каждый раз, когда садитесь за руль) и общую производительность.

ИНОГДА ЗИМОЙ Я ПОЛУЧАЮ ЗАПАХ КАНАЛИЗАЦИИ ВНУТРИ ДОМА.

Это одна из тех проблем, которой не уделяют должного внимания строителям в очень холодных регионах. Я открыл место в блоге внизу этой статьи, чтобы вы могли добавить его в свою историю болезни, чтобы мы могли продемонстрировать, что это большая и постоянная проблема. Взглянем; не только для того, чтобы вы чувствовали себя менее одиноким, но и для того, чтобы увидеть, что после многих лет борьбы мои посетители находят решения, которые работают для них. Прочитайте всю статью до конца (непосредственно перед блогом), потому что решения появляются, и с течением времени они становятся все лучше и лучше.

Сантехнические сифоны, такие как петля, которую вы видите под раковиной, предназначены для того, чтобы оставаться наполненными водой и блокировать попадание этих запахов в дом из канализационной системы, пропуская при этом сточные воды в канализационную систему. . В конце использования вода остается, сохраняя ловушку полной. Они не всегда работают, и вы можете получить раздражающие неприятные запахи в доме, когда вода не закроет ловушку. Хорошая новость заключается в том, что хотя эти запахи очень неприятны, органы здравоохранения говорят мне, что этот неприятный запах на самом деле не представляет опасности для здоровья, поскольку газы не являются биологически активными (загрязненные сточные воды опасны для здоровья, но не газы, которые выделяются). эта вода), и вам нужно быть городским ремонтником, работающим в самой канализационной трубе, прежде чем концентрация этих газов станет реальной проблемой. Это, вероятно, объясняет, почему не так много работы по сантехническому коду, чтобы убедиться, что сантехнические ловушки работают в 100% случаев.

Проблема

Есть два различных механизма, которые могут высушить эти ловушки и пропустить запахи в дом:

— Испарение : долгое время вода просто высыхает, что очень часто встречается в стоках подвальных этажей, а также в домах или индивидуальных стоках, которые долгое время не использовались. Это часть гениальности системы, чем больше вы ее используете, тем она надежнее. Иногда вашу проблему можно решить, просто время от времени выливая чашку воды в вонючую канализацию.

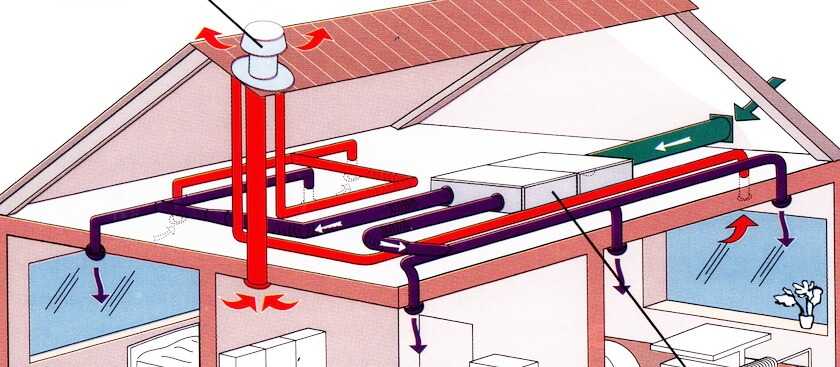

— Засор водопроводной трубы : Все водостоки в доме подключены к водопроводной вентиляционной трубе, которая проходит через чердак и выходит на крышу. Дренажная вентиляционная система показана на рисунке красным цветом. Этот вентиляционный трубопровод позволяет воздуху проходить в дренажную систему и предотвращает попытку воды, стекающей по канализации, втягивать воздух через дренажные ловушки. Если бы у вас не было такого вентиляционного отверстия или если бы оно было заблокировано, вода действительно стекала бы очень медленно и, вероятно, булькала бы в каждой раковине в доме, когда вы сливали воду из ванны. Если он достаточно булькает, он будет высасывать воду прямо из ловушки, пропуская канализационные газы в дом, пока вы не наполните ловушку в следующий раз, когда нальете в нее немного воды. Вот почему все туалеты сконструированы таким образом, что после завершения смыва небольшое количество воды стекает в чашу — смыв предназначен для полного опорожнения чаши с помощью сифона, а затем струйка предназначена для добавления свежей воды достаточно высоко в унитаз. чаша, чтобы заблокировать запахи в канализационном трубопроводе.

Решения

Проблема испарения , особенно в канализации подвала, может решаться несколькими способами.

— Налейте немного минерального масла в канализацию, чтобы оно всплыло на поверхность воды и замедлило испарение. Минеральное масло высокой степени очистки, которое можно найти в аптеках, может решить эту проблему. Я сказал, что он биоразлагаем, но Фред написал (см. блог ниже), чтобы указать мне, что это нефтепродукт и не поддается биологическому разложению – и Фред в основном прав. Хотя некоторые считают аптечное минеральное масло высокой степени очистки медленно биоразлагаемым, его реальные характеристики, которые здесь полезны, заключаются в том, что оно не имеет запаха, не прогоркает, очень медленно испаряется и действительно нетоксично. . Последнее подтверждается тем, что его рекомендуют принимать при запорах — причина, по которой его продают в аптеках. Это работает в канализации долгое время, но не вечно, и требуется большой поток воды, чтобы смыть его в дренажную трубу.

— Проведите водопровод к сливу, подключенному к специальному сливному заливному клапану, установленному на линии к стиральной машине. Каждый раз, когда стиральная машина срабатывает, сотрясая водопроводную линию, клапан выбрасывает немного воды в канализацию. Это отличное постоянное решение, но часто требуется выкапывать бетон, чтобы провести эту трубу к канализации.

— Добавьте сухой клапан к напольному сифону. Это небольшой недорогой гаджет, который пропускает воду в канализацию, но не выпускает газ, так что неважно, есть вода в ловушке или нет — самый известный из них называется Dranger. Перейдите по этой ссылке, чтобы узнать подробности о сложных напольных ловушках.

Засорение вентиляционной трубы

Хотя птичье гнездо весной может вызвать проблемы, наиболее распространенным источником является скопление льда в верхней части трубы, называемое Ice Capping, которое буквально закрывает вентиляционную трубу блоком. льда. Ледяную шапку часто можно увидеть с земли с помощью зум-камеры или бинокля. Традиционное решение — залезть на крышу и вылить кипяток в трубу, а затем отдохнуть до конца зимы со сломанной ногой, упав с крыши. Есть два механизма, которые могут вызвать обледенение, и иногда они могут работать вместе.

Мокрая метель при правильных температурных условиях, как это принято в Виннипеге, может привести к образованию льда на крыше.

Горячая вода, стекающая в канализацию, выделяет пар, особенно при горячем душе. Этот пар поднимается по вентиляционному отверстию и выходит на крышу дома. Если вы хорошо утеплили свой чердак и живете в очень холодном климате, верхняя часть этой вентиляционной трубы намного холоднее, чем до изоляции, и поэтому пар замерзает наверху. 0026 вентиляционной трубы до того, как она выйдет наружу.

Размеры труб
Строительные нормы и правила были изменены, чтобы потребовать, чтобы старые трубы диаметром 1-1/2 дюйма, используемые для водопроводных труб, были увеличены до 3 дюймов, когда они выходят через крышу. Большая труба предотвращает полное образование льда. закрытие вершины во многих частях Канады, но я получаю все больше и больше сообщений о том, что даже это не работает
В какой-то момент CMHC отреагировал на эту «северную проблему», которая, как я обнаружил, более распространена, чем мы думаем, даже в такие районы, как северный Онтарио, с небольшой бесплатной публикацией по этой проблеме. К сожалению, в годы правления Харпера исследования и публикации CMHC были закрыты, а документы исчезли. и они дали ряд вариантов.
Нам удалось добиться большого успеха, проложив переход от 3 до 4 дюймов на чердаке прямо перед крышей, а затем выведя на крышу 4-дюймовую трубу. Большая труба имеет тенденцию меньше обмерзать.
Решения по теплоизоляции
Случайные наледи можно устранить, просто обернув достаточное количество стекловолоконной изоляции (R-20) вокруг трубы в чердачном помещении вплоть до нижней части крыши, чтобы поддерживать более высокую температуру пара. Теперь это относительно стандартно для нового строительства в холодном климате, и, вероятно, его следует попробовать первым и наименее дорогим способом9.0003
Вы можете построить изолированную коробку вокруг вентиляционной трубы на крыше. Гораздо проще использовать изолированный отлив — специальные отливы вентиляционной трубы с изоляционным вкладышем из пеноматериала — например, изолированные откосы для домкратов от Thaler Metal Industries.

Водопроводчик в холодных американских прериях взялся за изобретение изолированного наконечника для водопроводной трубы. Он начал с идеи вакуумного термоса, поскольку полный вакуум является одним из лучших изоляторов, которые мы можем иметь. Но сделать это оказалось очень сложно и дорого. Поэтому он протестировал двойную трубу из ПВХ с простой воздушной прослойкой — как вы можете видеть на фото. Сочетание мертвого воздушного пространства, теплого газа, выходящего из дома, и черной краски снаружи, поглощающей солнечное тепло, дает испытанные температуры, почти волшебные: от минус 28°С на улице до 4°С в мертвом воздушном пространстве. и 9градусов С в вентиляционной трубе. Компания Woodring Plumbing, похоже, добивается отличных результатов в климате прерий всего за 50 долларов США. FrostFreeSewerVent.com

Решения для обогрева
В тех сложных случаях, когда изоляция недостаточна, купите электрические нагревательные кабели с термостатическим управлением, предназначенные для труб холодной воды. Будьте осторожны при использовании этих кабелей, они могут вызвать пожар. Они поставляются длиной 1 метр для самых маленьких размеров и одобрены для применения на металлических трубах (на нагревательный кабель нельзя добавлять изоляцию). Если у вас металлическая вентиляционная труба, верхнее основание на чердаке можно обмотать этим кабелем, а остальное — изоляцией. Электрический кабель будет держать конец вентиляционной трубы теплым, когда температура наружного воздуха ниже 3 градусов Цельсия. Если вентиляционная труба пластиковая, вы можете заменить верхнюю часть металлической или выйти наружу и добавить фут металлической трубы, которую затем можно обернуть кабелем. С немного большей проводкой кабель можно было установить без термостата и активировать с помощью переключателя только при обледенении. (Возьмите выключатель с индикатором «включено», который будет напоминать вам о необходимости его выключения.) Никогда не помещайте такой кабель в вентиляционную трубу. Эти кабели не являются взрывозащищенными, и внутри этой трубы находится газ метан.
Абсолютное решение — это ArcticVent, продукт из Онтарио, доказавший свою эффективность на Аляске и Юконе. Это полная замена верхней части сантехнического стека. Он начинается внутри чердака, подключается к электричеству внутри чердака, поэтому нет проблем с прокладкой проводов, имеет взрывозащищенный кабель для борьбы с присутствием метана в канализационных газах. Занимаясь этим делом, они столкнулись и справились с одной проблемой, с которой никто другой не сталкивался: если у вас есть большой кусок льда в этой трубе и вы внезапно нагреете его, то ледяной блок вырвется из трубы и падает в подвал, нанося значительный урон при приземлении. Таким образом, у них есть система удержания, чтобы удерживать блок там, когда он медленно тает. Это дорого, пока они не дойдут до массового распространения, но это единственная система, которая работает в любой среде все время.

Помощь из Миннесоты
В блоге ниже представлено самое интересное решение от Марка для зимней холодной Миннесоты:
«Я живу в Миннесоте, и у меня были периодические проблемы с замерзшей вентиляционной трубой, пока мой друг не предложил взять кусок трубы из ПВХ диаметром 1/2 дюйма (в моем случае длиной около 9 футов, но до тех пор, пока вы не упретесь в первое колено) с тройником из ПВХ, приклеенным к одному концу трубы короткими кусками. из ПВХ-трубы, вклеенной в каждый конец тройника, чтобы предотвратить его падение в вентиляционную трубу. Бросьте эту сборку в стопку (тройник предотвращает ее выпадение из поля зрения) и все. Теплый воздух, поднимающийся по небольшой трубе изнутри дома, предохраняет вентиляционную трубу от замерзания».0034
Теперь есть творческое решение, хотя я полагаю, что оно работает только в том случае, если внутри холодного чердака нет колена, позволяющего вашей трубе спускаться к теплу дома. Спасибо, Марк.

Канализационный вертел
В 2018 году мне сообщили, что Ларри Виллелла из Миннесоты превратил это в очень интересное изделие из меди — Канализационный вертел — в 2022 году он будет доступен в Home Depot как в США, так и в Канаде. Он сделан из меди и работает точно так же, но, вероятно, более эффективен из-за металла. Это полая труба, которую использовал Марк, но интересные особенности заключаются в том, что в широкой поперечной части наверху есть выпускные отверстия, через которые проходит небольшой поток воздуха, что может привести к подаче тепла наверх для размораживания.
Также металлическая поперечная труба выступает за пределы ледяной шапки и, следовательно, получает тепло от солнца, что также может инициировать оттаивание. Таким образом, у него есть возможность как отводить тепло из стека внизу, так и получать прибыль от солнца, когда оно там, что дает вам хорошие шансы избавиться от льда, образовавшегося после сильного шторма. Они также предлагают несколько отводных труб и удлинителей, чтобы углубиться в стек. Если внимательно присмотреться, то довольно дорогой удлинитель, который они продают, может быть изготовлен вами на любую нестандартную длину – он сделан из стандартных медных сантехнических деталей и просто вкручивается в штуцер на дне шампура.
В целом, это отличный продукт по разумной цене и легко доступный. Если вы используете этот продукт, сообщите нам о своем опыте в блоге ниже. Если это не сработает. затем перейдите на продукт ниже, который пассивно увеличивает поток тепла в лед, даже когда штабель полностью заблокирован.

ПАССИВНОЕ НАГРЕВАНИЕ С ИСПОЛЬЗОВАНИЕМ ГАЗОВОГО ХЛАДАГЕНТА
Сентябрь 2017 г.: Даррел написал (см. блог ниже), что установил устройство с сайта NoFrostVenting.com и оно отлично работает. Так что я связался с ними, они прислали мне один, и мы много говорили. Это просто гениальное устройство. Как вы читали выше, у Марка из Миннесоты была идея использовать теплый воздух в вентиляционной трубе для обогрева самой верхней части трубы с помощью трубы из ПВХ, а Sewer Skewer улучшил это, используя медь и дотягиваясь до солнца. Компания No Frost Venting из Манитобы делает гигантский шаг вперед в этом пассивном отоплении, но, конечно, это стоит дороже.
У них есть медная труба с замкнутым контуром, которая проходит вниз в вентиляционную трубу, а верхняя часть устройства представляет собой герметичную трубчатую камеру, которая становится коротким продолжением водопроводной трубы. Эта замкнутая система заполнена газообразным хладагентом. Газообразный хладагент творит чудеса в холодильниках и тепловых насосах, превращаясь из жидкости в газ и из газа в жидкость, и при этом может эффективно перемещать тепло из одного места в другое. Обычно этот фазовый переход осуществляется с помощью моторизованного компрессора, но в устройстве NoFrostVenting используется экстремальная разница температур между верхним краем водопроводной трубы и воздухом внизу в защищенной части трубы для пассивного кипения и конденсации газа. Чем холоднее, тем лучше работает!
С помощью этого устройства часть холода от дующего ветра, который обычно приводит к тому, что мороз запечатывает трубу водопровода, на самом деле конденсирует газ в жидкость, которая падает туда, где она достаточно теплая, чтобы фактически превратить его обратно в газ, поэтому газ снова поднимается вверх. Так как теплый воздух всегда поднимается в дымовой трубе, внутри дымовой трубы ничего не замерзает, но верхний край остается исключительно и активно теплым, поэтому не образуется иней, закрывающий водопроводную трубу. Это система, которая намного дешевле, чем Artic Vent с электрическим приводом, и гораздо более эффективна, чем пассивная медная труба Миннесоты. 24-дюймовая жилая единица продается за 29 долларов.
