Утепление мауэрлата крыши изнутри: технология и материалы

В процессе строительства комфортного дома при перекрытии крыши лучше производить утепление мауэрлата крыши изнутри.

Важно не допустить накапливания влаги внутри этих балок основания и их гниения, поскольку мауэрлат представляет собой своеобразный фундамент для крыши, от которого зависит устойчивость и целостность всей конструкции кровли.

Эти работы позволят изначально сэкономить на отоплении дома при последующей его эксплуатации, так как потери тепла через кровельные конструкции составляют значительную часть общего охлаждения здания.

Порядок, особенности и схема работ по устройству «кровельного пирога»

Перед утеплением важно правильно и качественно подготовить основание. При монтаже крыши необходимо каждому этапу уделять максимум внимания. Только при таком условии можно обустроить идеальный «кровельный пирог».

Если работы по утеплению кровли проводятся уже во время эксплуатации дома, то в самом начале необходимо оценить состояние всех кровельных конструкций: мауэрлата, стропил, металлических элементов.

При скоплении влаги в определенных местах, ржавчины металлических деталей, гниения деревянных балок, механических повреждений составляющих крыши нужно устранить дефекты, заменить испорченные элементы, обработать деревянные части конструкции антисептическими растворами.

Электрическую проводку, которая расположена непосредственно под кровлей, необходимо перенести.

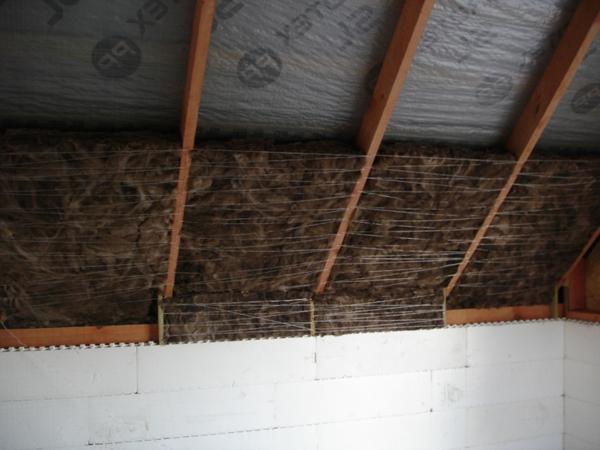

Утепление конструкции мауэрлата изнутри важно производить тщательно, поскольку именно на нее опирается целостная крыша, которая имеет многослойную структуру утепления.

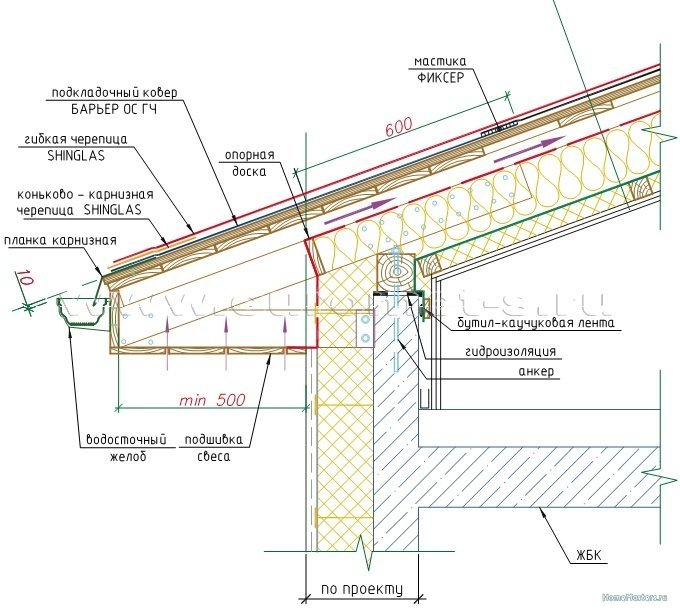

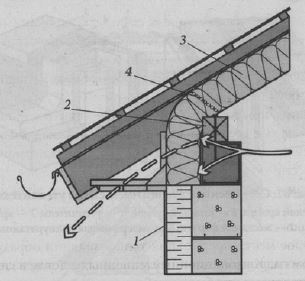

Такой «кровельный пирог» состоит из следующих слоев:

  • вентиляционного зазора прямо под кровлей;
  • слоя гидроизоляции;
  • контура вентиляции;
  • специально установленного каркаса;
  • теплоизоляции;
  • паровой изоляции;
  • поперечной обрешетки между стропилами для монтажа подвесного потолка.

При монтаже такой конструкции следует соблюдать последовательность работ.

Важно придерживаться некоторых моментов:

  • нельзя экономить на качестве материалов, нужно приобретать продукцию хорошо зарекомендовавших себя на рынке производителей;
  • необходимо выбирать оптимальные виды утеплителей с учетом особенностей и конструкции конкретной крыши;
  • использовать оптимальную толщину утеплительного слоя для качественного утепления чердачного пространства;
  • при монтаже утеплительного слоя важно избегать образования щелей, через которые в зимнее время будет проникать холодный воздух;
  • при укладке слоев гидроизоляции и паровой изоляции особое внимание следует уделять правильной состыковке швов.

В начале всех работ по утеплению необходимо провести тепловую изоляцию мауэрлата. Для этого важно выбрать оптимальные утеплители.

Благодаря правильно подобранным материалам не только утепляется дом, но и обеспечивается надежное основание для целостной конструкции крыши.

Материалы для утепления мауэрлата изнутри

На современном строительном рынке представлено множество утеплительных материалов для различных кровельных конструкций.

Сама крыша представляет собой сложную динамическую систему, которая нагревается, остывает, аккумулирует, выделяет конденсат и влагу.

С учетом всех таких особенностей и следует выбирать теплоизоляцию для мауэрлата.

Наибольшую популярность на сегодняшний день приобрели стекловолокнистые утеплители, минеральная вата, пенополистирол, пенобетон, вспененное стекло, керамзит, опилки.

Каждый утеплитель имеет свои особенности и свойства, но общими для всех качествами являются:

  • влагостойкость;
  • экологическая чистота;
  • огнеупорность;
  • хорошие теплоизоляционные свойства;
  • защита от шума.

Для утепления мауэрлата отлично подойдут: керамзит, опилки, минеральная вата, пенопласт и монтажная пена.

Керамзит наиболее дешевый и популярный утеплитель крыши. Для утепления конструкции керамзитовый песок, гравий и щебень достаточно засыпать в кровельные полости, создав теплоизоляционный слой.

Керамзит представляет собой гранулы, которые производятся из абсолютно чистого материала – глины.

Этот материал не горит, не впитывает влагу, не боится низких температур, в то же время обеспечивая отличную теплоизоляцию.

Опилки являются идеальным экономным вариантом теплоизоляции для мауэрлата. При монтаже их следует смешать с известью, чтобы отпугнуть грызунов.

Этот материал создает отличный изоляционный слой. Применять его нужно тем же способом, что и керамзит. Однако этот метод утепления не часто применяется из-за низкой пожарной безопасности материала.

Минеральная вата выдерживает экстремальные перепады температур, воздействия открытого огня, имеет легкий удельный вес, характеризуется высокими изоляционными свойствами по отношению к теплу, звуку, влаге.

Видео:

Она имеет достаточно высокую плотность, сохраняя свои размеры и формы. Этот утеплитель легко резать с помощью обычных ножниц, что позволяет закрывать с его помощью щели любых размеров.

Пенопласт обладает хорошими теплоизоляционными и звукоизоляционными свойствами, имеет небольшой вес, устойчив к влаге.

Из недостатков следует отметить его паровую непроницаемость и подверженность возгоранию. Однако этот материал отлично взаимодействует с монтажной пеной, которая герметизирует все щели при покрытии сверху.

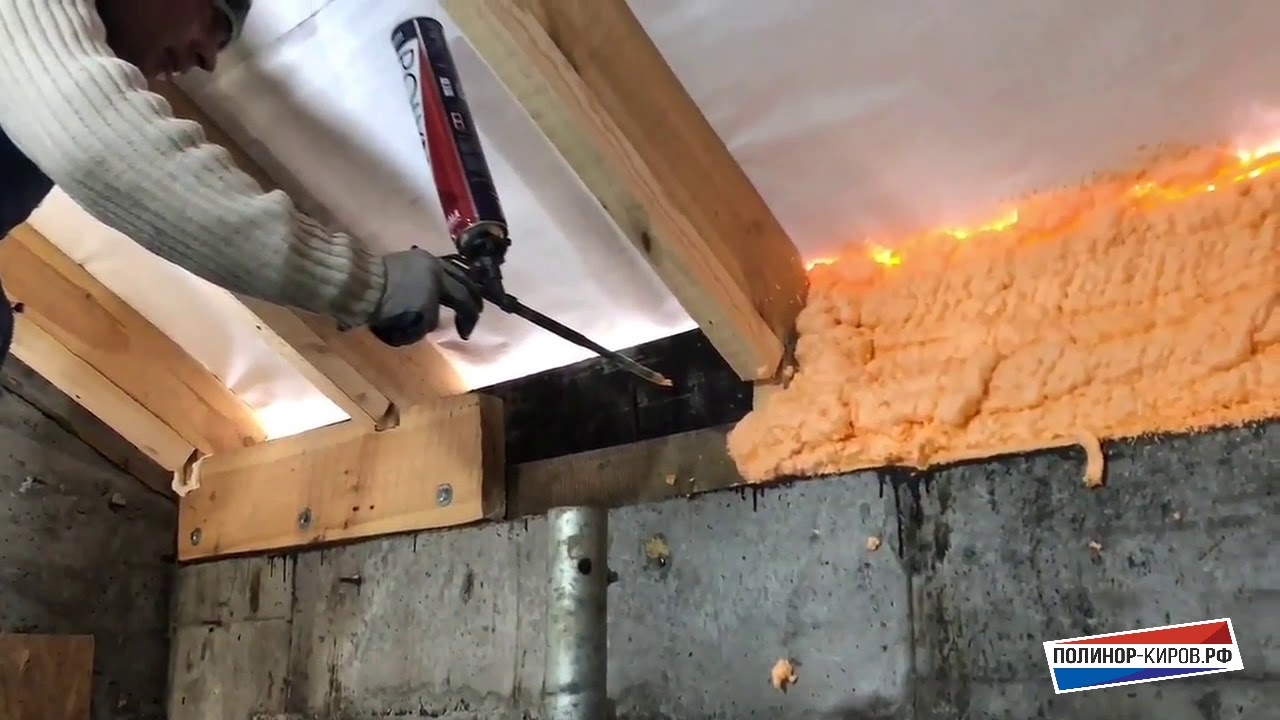

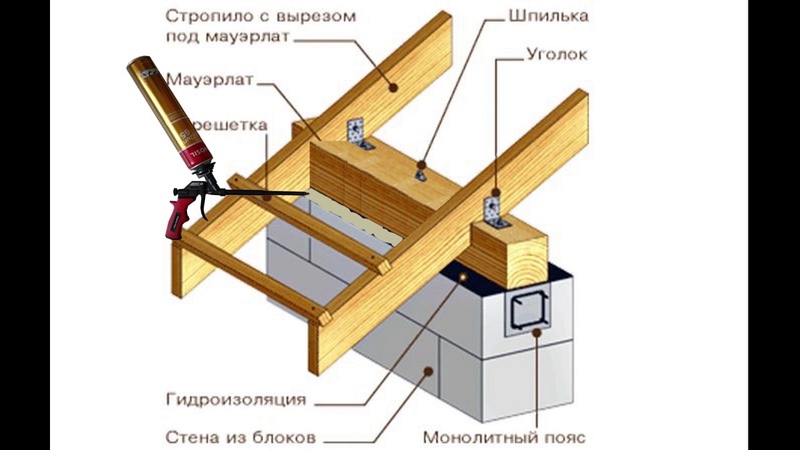

Монтажная пена отлично заполняет все внутренне пространство, формируя надежный изоляционный слой, который герметизирует стыки и щели. После затвердевания ее легко обрезать ножом, придавая нужные формы и контуры.

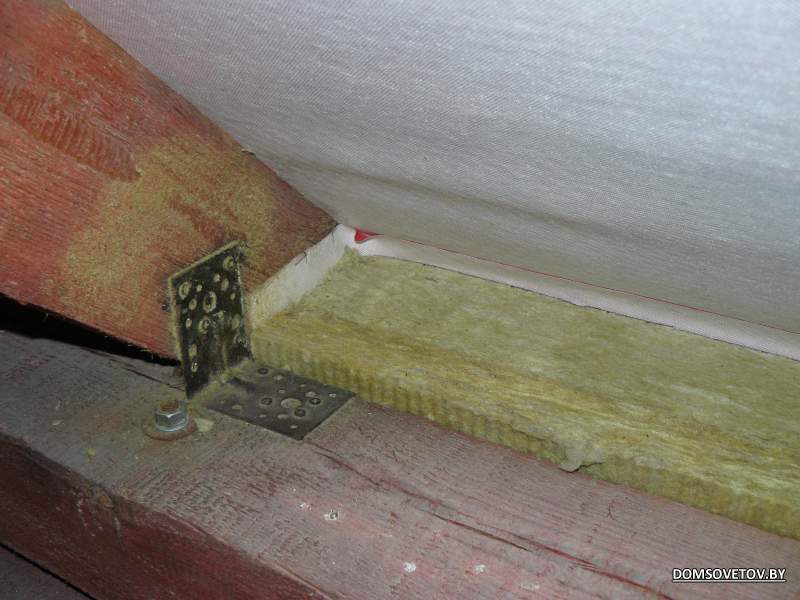

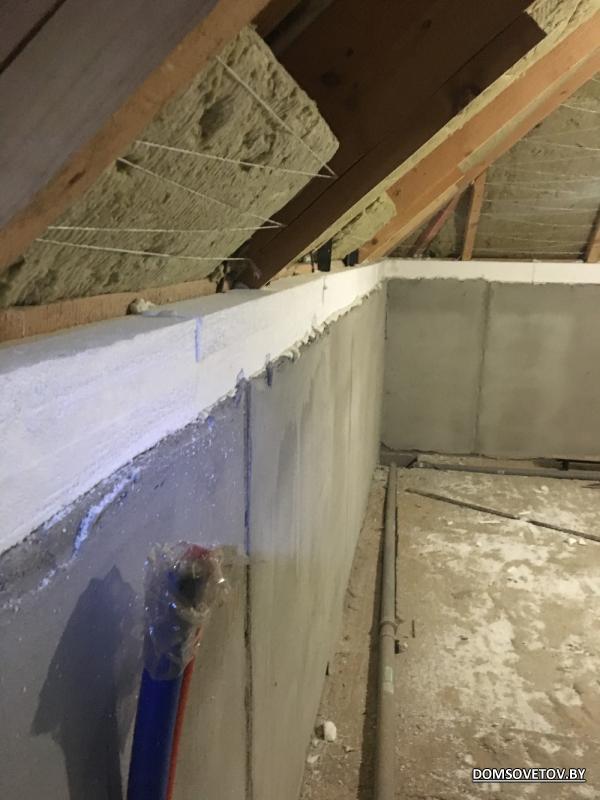

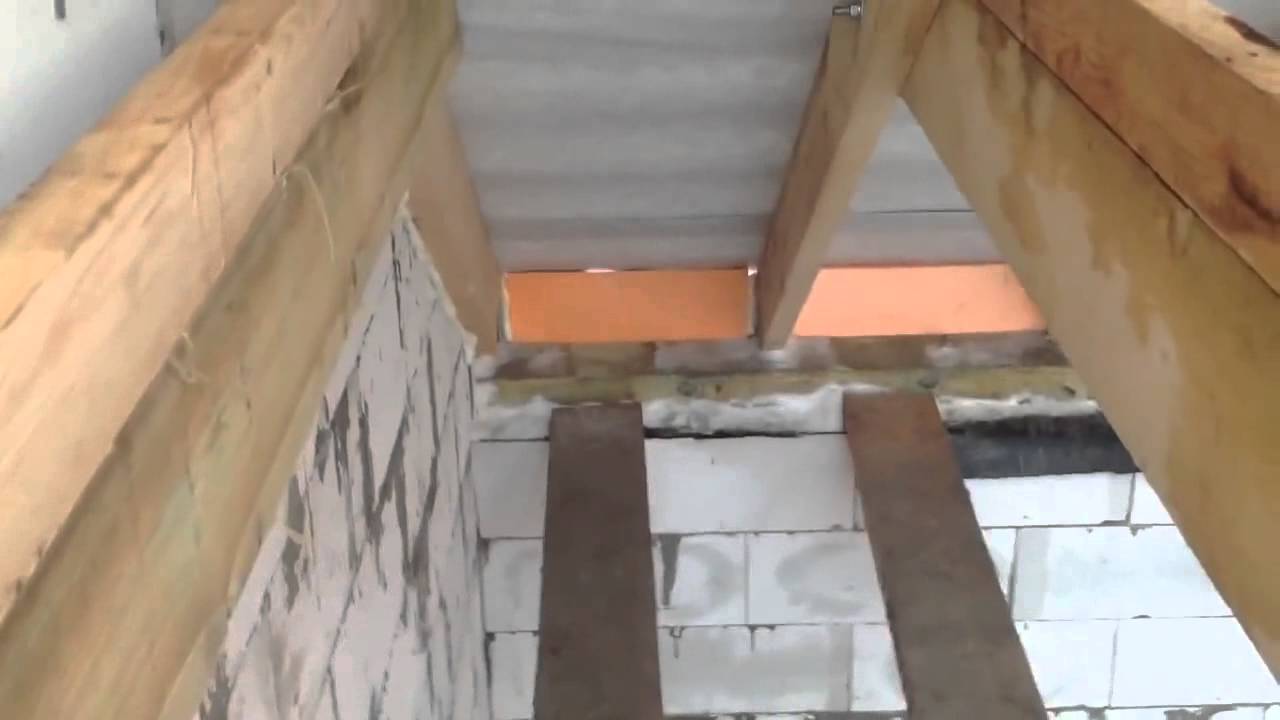

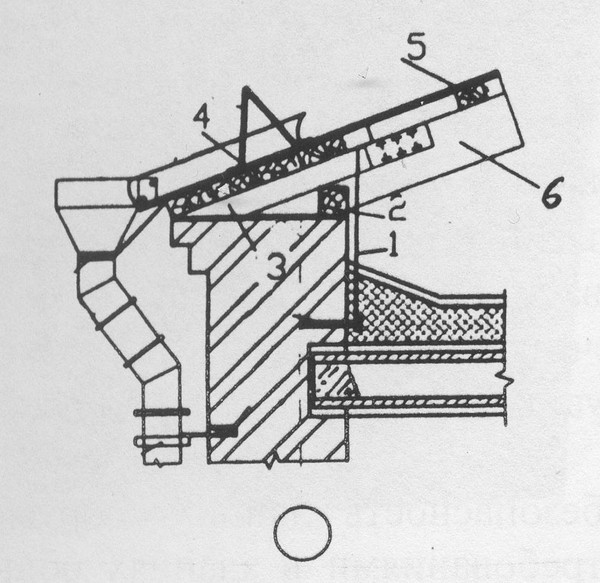

Утепление мауэрлата

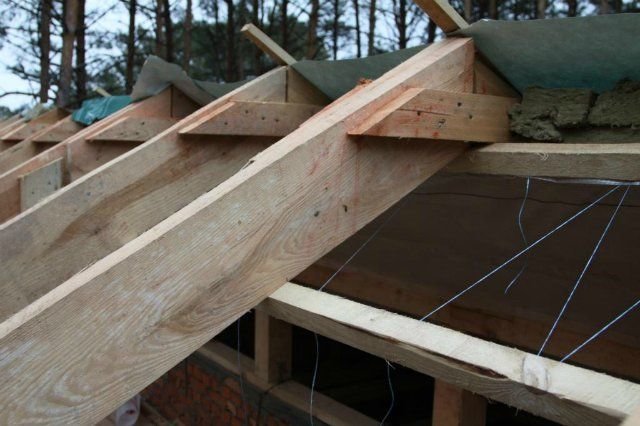

В процессе строительства крыши важно утеплять район мауэрлата, обеспечивая таким способом прочность основания на долгие годы.

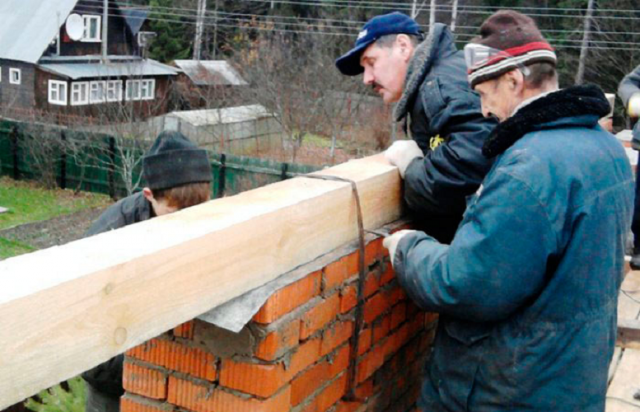

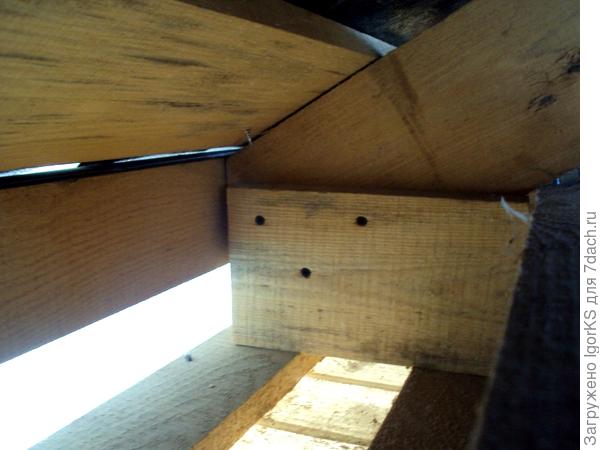

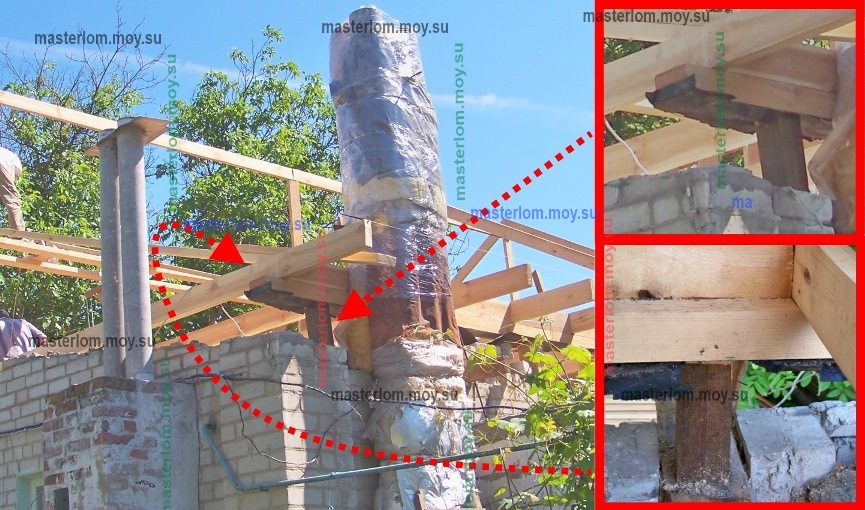

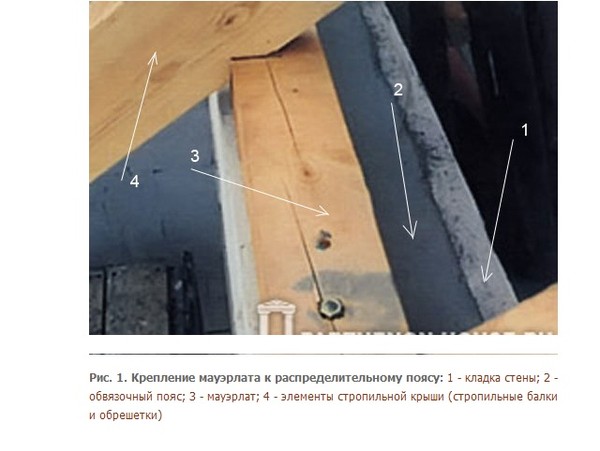

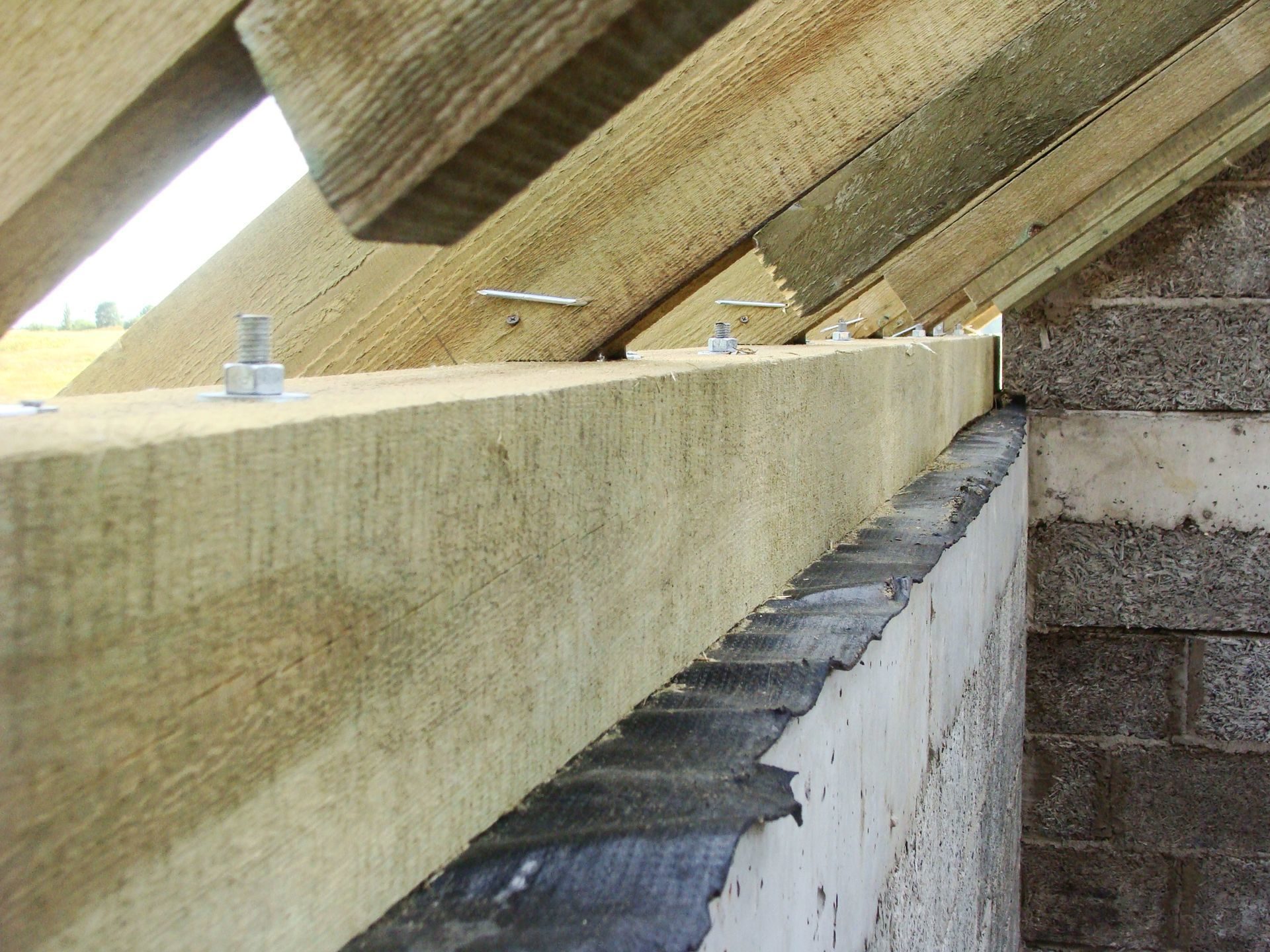

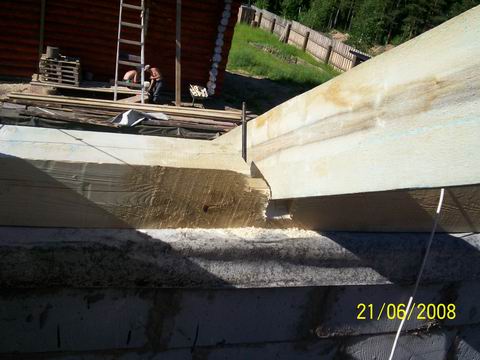

При установке балок мауэрлата необходимо в первую очередь позаботиться о гидроизоляции. Это поможет предотвратить гниение бревен основания и образование наледи, которая будет разрушать их.

Под обработанные специальной морилкой бревна мауэрлата на всей площади рекомендуется укладывать рубероид двумя слоями. Такой вариант гидроизоляции зарекомендовал себя в течение длительного времени.

При утеплении важно добиваться, чтобы угол «фундаментальной» конструкции крыши дышал. Для решения этих задач используется комплексное заполнение пространства возле балки мауэрлата разными материалами.

Например, внешний утеплительный слой ближе к балке лучше сделать из минеральной ваты, керамзита, опилок, шлака, а изнутри запенить монтажной пеной.

Видео:

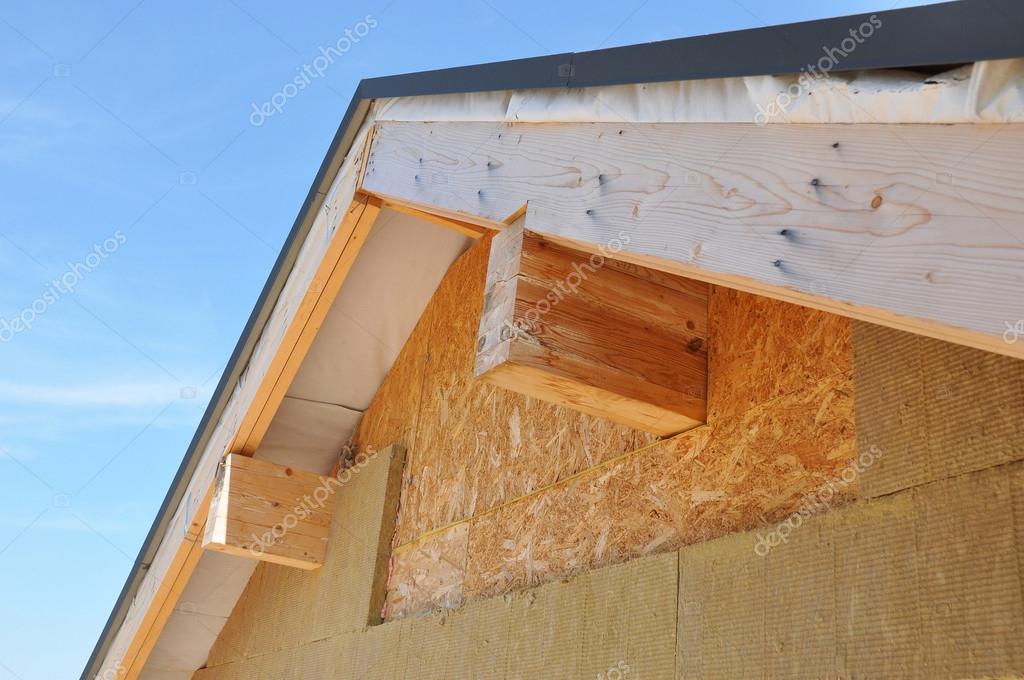

Для придания эстетической привлекательности все это обшивается влагостойким гипсовым картоном, досками или «вагонкой», которые составят стены мансардного помещения.

Такой способ обеспечит надежное утепление и защиту от влаги мауэрлата на длительный период времени. Даже при сильных морозах небольшое промерзание возможно только со стороны улицы.

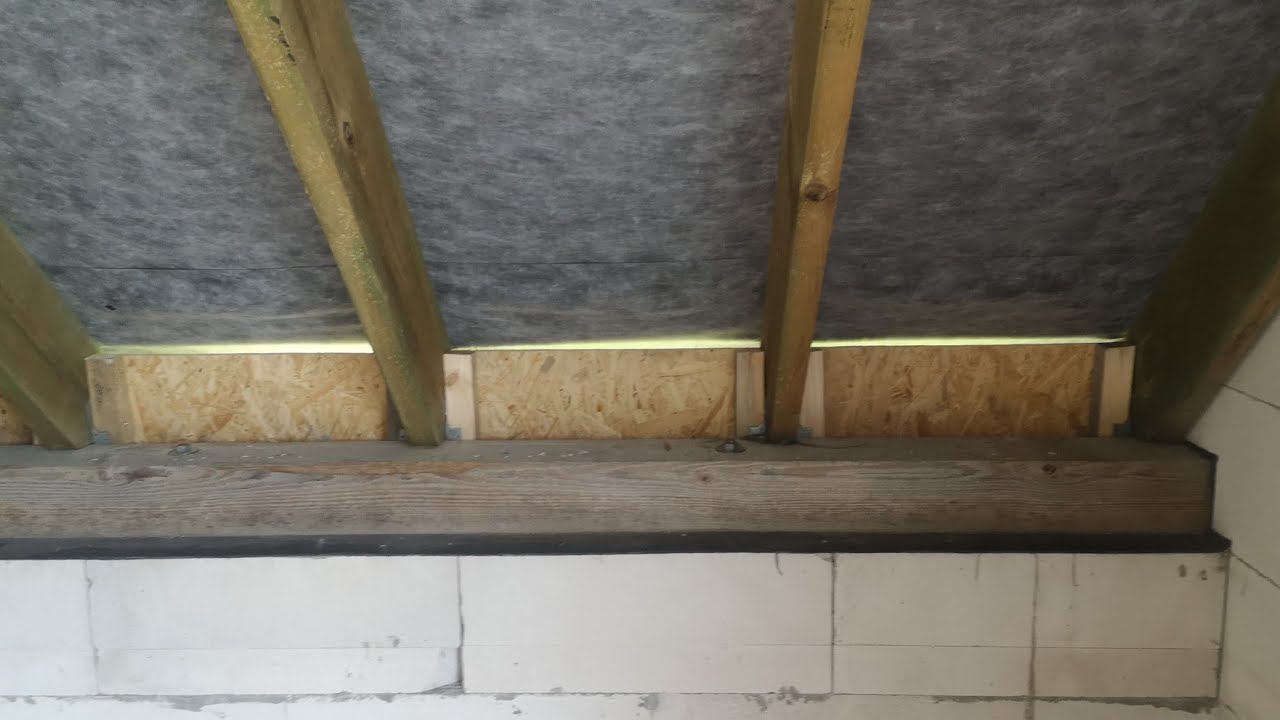

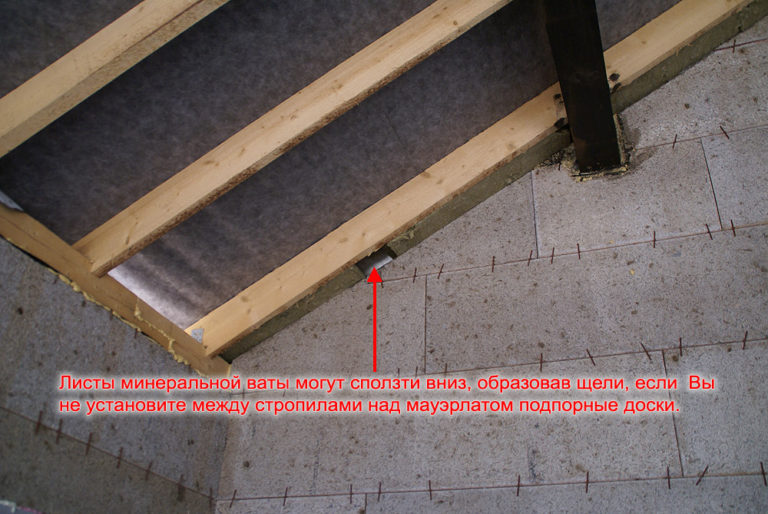

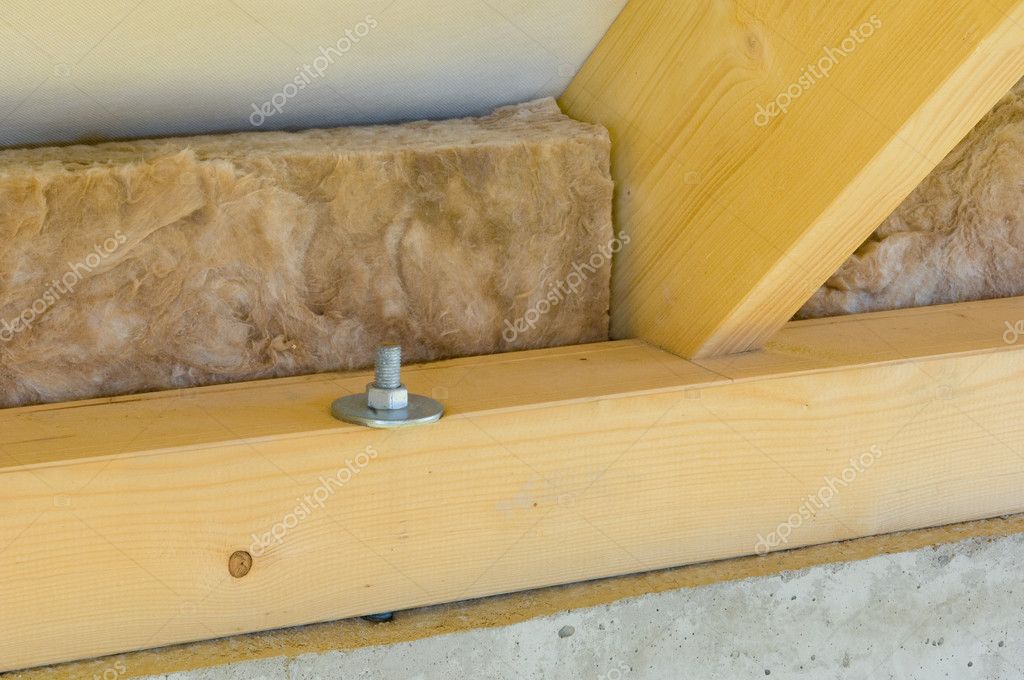

При закладке утеплителя из минеральной ваты между балками можно обойтись без дополнительной изоляции монтажной пеной. Это обеспечит лучшую циркуляцию воздуха.

Таким образом, при монтаже крыши особое внимание следует уделить установке мауэрлата и его утеплению.

При этом особое внимание рекомендуется уделять следующим моментам:

  • при гидроизоляции важно укладывать материал правильной стороной, обеспечивая таким образом ее правильное функционирование;

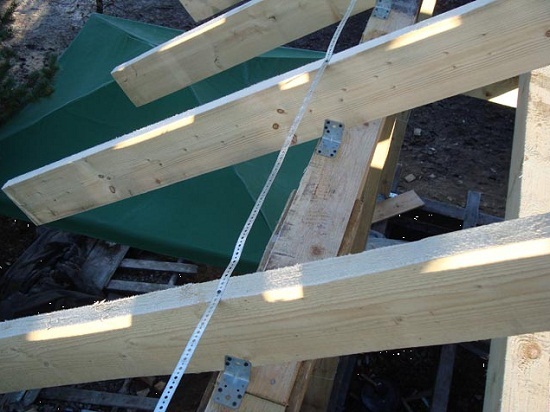

  • углы балок мауэрлата обязательно жестко скреплять между собой;
  • при монтаже бревен следует тщательно придерживаться геометрической точности, поскольку мауэрлат является фундаментом крыши, и от него зависит устойчивость всей целостной кровельной конструкции.

Утепление и гидроизоляция мауэрлата требуют особого внимания и серьезного подхода, поскольку от качества и тщательности проведения этих работ зависит не только тепло в доме, но и долговечность, надежность всей конструкции крыши в целом.

обзор способов заделки и облицовки

Фронтон – значимая составляющая скатной крыши, выполняющая заградительную и эстетическую функции. Досконально продумать варианты его устройства и отделки следует на стадии проектирования постройки.

В данной статье мы предлагаем ознакомиться  со способами, согласно которым обшивают и сооружают фронтон крыши. Мы разберем и сравним между собой все применяемые в этом деле технологии и материалы, чтобы вы могли понять с чем вам предстоит столкнуться.

Фронтоном называется верхняя часть стены строения, ограниченная снизу потолочным перекрытием, сверху – плоскостями скатов. Это неизбежные спутники строительства двускатной, ломаной, односкатной или датской четырехскатной крыши.

Сооружаются в строго вертикальном направлении, имеют чаще всего треугольную или трапециевидную форму, реже округлую или многоугольную.

Фронтонные стенки ограничивают с торцов нежилое чердачное или обустроенное под жилье мансардное пространство. В зависимости от условий запланированной эксплуатации могут быть утепленными или нет. Теплоизоляцию укладывают между стойками фронтонов холодных крыш или располагают между брусками обрешетки обогреваемых мансард.

Вообще, согласно домостроительной терминологии фронтонами считаются треугольные вершины несущих стен, сложенных из камня, пенобетона или кирпича. Аналогичные элементы из древесины именуются щипцами, из-за которых крыши получили название «щипцовые».

Однако, в малоэтажном строительстве обе указанные категории негласно объединены в класс фронтонов. В их обустройстве применяются аналогичные материалы, хотя в технологиях сооружения есть отличия.

По технологическим признакам методы устройства фронтонов можно условно разделить на две группы:

  • Обшивка стоек фронтонной стенки, возведенной по каркасному принципу. Самый простой в реализации и бюджетный способ, доступный неопытному исполнителю. Активно востребован в частном строительстве как наиболее приемлемый вариант сооружения легкой практичной крыши.
  • Обшивка сплошной фронтонной стены, возведенной в период строительства дома из кирпича, пеноблоков, бруса, бревна. Способ, требующий хотя бы начальных навыков плотника или каменщика. Применяется в основном при проведении реконструкции здания и ремонтных работах. Используется порой для повышения статуса дома, построенного из недорогих стройматериалов.

В сфере обшивки фронтонов дома фигурирует масса разнообразных материалов. В их числе листы влагостойкой фанеры и гипсокартон с последующим окрашиванием, полимерные отделочные панели, профнастил и даже непрозрачный поликарбонат.

Однако список уверенно возглавляет старая добрая доска и виниловый сайдинг, с завидной настойчивостью вытесняющий с рынка пиломатериалы.

С кладкой треугольного завершения стен из кирпича или пеноблоков сложно справиться неопытному каменщику. Без навыков затруднительно будет соорудить ровный самец – разновидность фронтона над бревенчатым срубом.

Зато фронтонная стенка из доски или бруса не вызовет особых затруднений. Древесина проста в обработке. Выполненные из пиломатериалов фронтоны меньше всего утяжеляют строительную конструкцию, потому наиболее популярны.

Фронтоны с обшивкой из пиломатериалов устраивают по каркасной технологии. Т.е. сначала сооружается каркас фронтонной стенки, на который затем нашивается брусок, обрезная либо шпунтованная доска. Нередко фронтонные стойки  служат основой для устройства обрешетки, по которой производится монтаж профлиста, сайдинга и подобных материалов.

Крыши с каркасными фронтонами возводят не только над постройками канадского типа. Они удачно завершают каменные, кирпичные и бетонные коробки, обеспечивают устойчивость стропильной системе, благодаря легковесности не заставляют предварительно укреплять несущие конструкции.

Правила сооружения каркасных фронтонов

В зависимости от материала, из которого выполнены стены обустраиваемой коробки, каркасные фронтоны опираются на верхнюю обвязку, мауэрлат или балки перекрытия. В случае устройства свесов шириной до 30 см они формируются выносом обрешетки.

А в случае сооружения свесов больше 30 см их устраивают путем установки коротких консольных балок, расположенных перпендикулярно стропилинам.

Проектирование и строительство каркасных фронтонов малоэтажных домов обязано отвечать следующим требованиям, регламентированным СП 31-105-2002:

  • Шаг установки стоек фронтонной стенки над каркасной коробкой должен быть равен расстоянию между стойками основной стены. Располагать их следует друг над другом. Крепление фронтонных элементов производится к верхней обвязке каркасного строения.
  • Шаг установки фронтонных стоек над кирпичной, брусковой, пенобетонной стопой зависит от ветровой нагрузки в регионе. Варьирует преимущественно в пределах от 60 см до 1 м.
  • При устройстве фронтонов теплых крыш расстояние между фронтонными опорами определяет ширина плиты или мата теплоизоляции, которые необходимо располагать в пространстве между опорными стойками.
  • При применении теплоизоляции ее внешняя сторона оснащается гидроизоляционным материалом, внутренняя пароизоляционной защитой: мембраной или полиэтиленом.
  • В качестве верхних элементов обвязки фронтона, сопряженного со свесом до 30 см, используются крайние стропила. Для надежности по краям крыш устанавливаются спаренные стропила, сшитые из двух досок.
  • В качестве верхней обвязки фронтонов, состыкованных с широкими свесами, применяется обвязочный брус. Его монтируют параллельно стропильным ногам так, но ниже. Сместить вниз обвязочный брус необходимо так, чтобы верхняя грань устанавливаемой сверху консольной балки была вровень с условной плоскостью стропильной системы.
  • Обшивка фронтонной стенки со свесом до 30 см выполняется заподлицо с внешней гранью стропильных ног.
  • Обшивка фронтона с широким свесом производится вровень с внешним абрисом вспомогательного бруска, установленного для крепления обшивки.

В сооружении каркасных фронтонов преобладают гвоздевые соединения. Для усиления ответственных узлов, например, при креплении опор к мауэрлату, применяются скобы, зубчатые пластины и уголки.

Обзор технологии работ

Обшивку каркасного фронтона строящегося дома можно провести как до устройства обрешетки под кровлю, так и после. Домашние мастера выбирают чаще первый вариант, потому что обшитые фронтонные стенки:

  • Повышают жесткость строительной конструкции, обеспечивая удобство кровельщикам.
  • Снижают парусность возводимой крыши, что весьма ценно в районах с высокой ветровой активностью.
  • Задают геометрические параметры стропильной системы, позволяя своевременно выявить и исправить огрехи.

Немаловажный аргумент в пользу устройства фронтонов до укладки решетин заключается в повышении уровня безопасности работы на высоте.

Для того чтобы грамотно обшить каркасный фронтон, необходимо сначала устроить обрешетку. Соорудить ее можно из металлического профиля или уголка, но в приоритете брусок 40×50 или 50×50 мм из-за простоты обработки, доступной стоимости и совместимости с материалами обшивки.

Тем, кто решит устраивать обрешетку из металлопроката, следует учитывать теплотехнические различия материалов. Между металлическими и деревянными элементами необходимо будет уложить гидроизоляционные прокладки, к примеру, куски рубероида.

Разница в теплотехнике стабильно влечет появление конденсата, разрушительно действующего и на металлические, и на деревянные детали.

Решетины устанавливаются в крест элементам будущей обшивки через 40 см. Обшивка может производиться и в вертикальном, и в горизонтальном направлении. Если планируется горизонтальная заделка фронтона холодной крыши, в устройстве обрешетки нет особой необходимости. Допускается просто добавить брусок в пространство между стойками, если шаг их установки был более 80 см.

В обшивке допустимо использовать необрезную доску, если выбрать в ней четверть с обеих длинных сторон. Подойдут шпунтованные половицы или вагонка, если хозяева не слишком стеснены в средствах. Развернутый вниз гребень стартовой доски рекомендовано срезать перед установкой.

Облицовку фронтона начинают с самой нижней доски, на домах с фронтонным отливом — с бруска, установленного вдоль линии сопряжения отлива с фронтонной стенкой. Обязательно располагать доски пазом вниз, хоть и крепить подобным образом в шпунт неудобно. При обратном расположении атмосферная вода запросто затечет в соединение и будет способствовать загниванию.

Детали обшивки, выполняемой перед устройством обрешетки под кровлю, необязательно точно промерять и расчерчивать по размеру. По завершении обшивочных работ выступающие за пределы стропильной системы края можно банально отпилить.

Оконные и дверные проемы во фронтонах низких холодных крыш допускается вырезать после производства обшивки. Однако в приоритете предварительное обустройство. В утепленных конструкциях оконные и дверные коробки устанавливаются перед заделкой фронтонных стенок.

Виниловый сайдинг ощутимо облегчает тяжкую участь фасадных отделочников, которым отлично знаком сегмент обиовки фронтонных стенок. Устойчивый к атмосферным напастям материал прост в укладке, не влияет практически на вес строительной конструкции.

Фасадный сайдинг выпускают в обширном видовом разнообразии. Они имитирует тесовую отделку елочкой, укладку каменной плитки, дощатую и бревенчатую поверхность и т. д. Панели включают подобие двух-трех элементов стандартной обшивки, благодаря чему заметно сокращаются сроки производства отделочных работ.

Легкие прочные панели соединяются защелкиванием замков, расположенных на длинных кромках. К стене или к обрешетке виниловая обшивка крепится саморезами, гвоздями или скобами.

Для формирования соединений, углов, оформления краев отделки выпускается ряд доборных элементов: стартовых, соединительных и финишных профилей, молдингов, угловых деталей, оконных планок и др. Отметим, что материал обшивки и доборы необходимо приобретать одной марки, чтобы не было обидных расхождений в типоразмерах.

Правила крепления виниловых панелей

Желающим знать, как панелями сайдинга обшить фронтоны дома, необходимы сведения о специфических особенностях материала. Потому что полимерный заменитель каменных плиток и пиломатериалов имеет свойства расширяться при нагреве и принимать первоначальные размеры при охлаждении. Жесткое крепление категорически запрещено, иначе обшивка покоробится или лопнет.

В точках соединения панелям сайдинга необходимо оставлять резерв для возможности легкого перемещения:

  • Панель сайдинга должна быть на 1 – 1,5 см короче реальных размеров фронтона. Примерная величина указанного отступа применима к панелям длиной до 3 м. Желательно отступ рассчитать самостоятельно, ориентируясь на параметры линейного расширения, указанные «родным» производителем материала.
  • Между шляпкой гвоздя или самореза и виниловой обшивкой должен остаться зазор минимум в 1 мм. Плотно затянутый винт нужно ослабить на пол-оборота. Скобы и гвозди не следует добивать до предела.
  • Крепление производится точно по центру овальных отверстий, предназначенных для фиксации панелей.

Крепление вертикально устанавливаемых панелей и доборных деталей горизонтальной обшивки выполняется по иным правилам. Верхние крепежные точки устанавливаются впритык к верхней границе отверстия, остальные — как обычно.

Считается, что вертикально расположенные детали расширяются вверх лишь на 1/3 нормы линейного расширения. Значит, при общем расширении 1,5 см сверху надо будет отступить только 0,5 см, внизу оставить зазор 1,0 см.

Обрешетка для полимерной обшивки

К стенам каркасного сооружения сайдинг можно крепить без предварительной подготовки. Правда, при условии, что они построены безукоризненно.

При креплении полимерных панелей к кирпичным, бревенчатым, пенобетонным стенкам перед обшивкой фронтонов крыши устанавливается обрешетка. Она выровняет неидеальные поверхности и сформирует вентиляционный зазор, значительно продлевающий жизненный цикл примененных в сооружении короба стройматериалов.

В устройстве обрешетки используется:

  • Сухой брусок влажностью не менее 12%. Производители сайдинга рекомендуют, чтобы одна из сторон бруска была 60 мм для того, чтобы крепежные точки попадали строго в центр предназначенных для них отверстий. Вторая сторона бруска от 25 до 50 мм в зависимости от индивидуальных требований к прочности.
  • Оцинкованные профили, выпускаемые для крепления плит гипсокартона. Размер аналогичен бруску.

Сооружение обрешетки начинается с установки крайних решетин, между которыми натягивается контрольный шнур. В соответствии с показаниями натянутого ориентира монтируются рядовые бруски.

Направление установки решетин по традиции перпендикулярно направлению установки панелей. Оптимальный шаг 40 см, в областях с характерной ветровой нагрузкой расстояние между решетинами можно уменьшить до 20 см. К фронтонной стенке элементы обрешетки крепятся через 50 – 70 см.

Перед раскроем и монтажом виниловых панелей устраивается обрамление слуховых окон и двери, если она есть. Сначала в проемах устраивается гидроизоляция в форме жестяных, алюминиевых или битумных гибких фартуков.

Толщина фронтонной стенки определяет способ обустройства проемов:

  • Оконные и дверные блоки холодных крыш оформляются с помощью специальных наличников или J-профилей.
  • Проемы утепленных крыш обрамляются оконными профилями, предназначенными для облицовки откосов.

После обустройства проемов приступают к изготовлению шаблонов, требующихся для раскроя сайдинга согласно размерам и форме фронтона.

Подготовка крепежных профилей

Разметка шаблонов проводится вручную. Для работы потребуются два произвольных обрезка J-профиля. Первый прикладывается вдоль линии перекрытия, второй размещается под свесом. Он отсечет на первом обрезке линию, повторяющую уклон ската. Ее очерчивают карандашом, потом обрезают лишнее согласно разметке.

Размечается левая деталь J-профиля. Низ размечается и обрезается с помощью перевернутого шаблона. Обрезанный профиль прикладывается к месту установки, чтобы в районе конька отметить линию очередного отрезания. Для четкой ее разметки используют отвес, т.к. она должна быть перпендикулярна перекрытию.

Затем изготавливается правая деталь с помощью перевернутого обратно шаблона. У правого профиля обрезается только гвоздевая планка, лицевую часть трогать не нужно. При установке двух профилей на предназначенное им место фиксация выполняется по правилам крепежа вертикальных деталей. Точки крепления устанавливаются впритык с верхней кромкой отверстия.

Необрезанная верхняя часть правого профиля заводится в канал левого профиля, чтобы получился замкнутый узел. Панели перед установкой в закрепленные по периметру профили подрезаются по факту.

Функцию J-профиля при обшивке фронтонов предельно удачно выполнят угловые соединительные аналоги. Указанный вариант гораздо практичней, если заодно предполагается провести обшивку фронтонных свесов. Угловой профиль позволяет присоединять элементы с двух сторон: работать невероятно удобно и получается красиво.

Монтаж панелей: горизонтальный и вертикальный

Для правильной установки виниловой обшивки в горизонтальном направлении следует снова запастись шаблонами, изготовленными описанным выше методом. С помощью двух обрезков сайдинга нужно определить и отметить линию уклона ската.

Для каждой стороны крыши шаблоны изготавливаются отдельно, потому что некоторая разница даже при идеальном строительстве всегда есть. Для обустройства фронтона ломаной крыши сделать придется четыре шаблона.

Шаблоны служат для раскроя рядового сайдинга. Разрезая панели, следует обязательно соблюдать температурный отступ от реального края фронтона. У панели, располагаемой в самой вершине, надо отрезать полностью гвоздевую планку и просверлить вверху отверстие для сквозного крепления саморезом.

Точка для сверления определяется опытным путем в процессе прикладывания к месту установки. При любом раскладе отверстие нельзя сверлить близко к обрезанным кромкам панели. Необходимо отступить от края по минимуму 3 см.

С вертикальным монтажом сайдинга стоит повозиться, если есть желание достичь безупречного результата. Нужно будет запастись терпением и очередными шаблонами.

Алгоритм вертикальной установки виниловой обшивки:

  • По периметру фронтона монтируются угловые или J-профили.
  • Из вершины крыши отпускается отвес, согласно которому надо очертить центральную ось.
  • По прочерченной линии устанавливается либо два J-профиля, развернутые друг к дружке, либо один Н-профиль. Последний вариант лучше, потому что у него нет негерметичного стыка.

Монтаж панелей, раскроенных по сделанным по фактическим данным шаблонам, начинают исключительно от угла, если центральная ось оснащалась спаренными J-профилями. При использовании Н-профиля в центре фронтона, монтировать виниловые панели можно как от угла, так и от центра.

Процесс заделки фронтона холодной крыши необрезной доской:

Технологические нюансы обшивки фронтонов сайдингом:

Завершающие этапы облицовки фронтона сайдингом:

Мы представили проверенные варианты с подробным разбором, чем и как лучше зашить фронтоны. Предложенная нами информация поможет выбрать оптимальный способ и собственноручно реализовать задумку.

Утепление дома снаружи пенопластом. Утепление армопояса Принцип процесса заключается

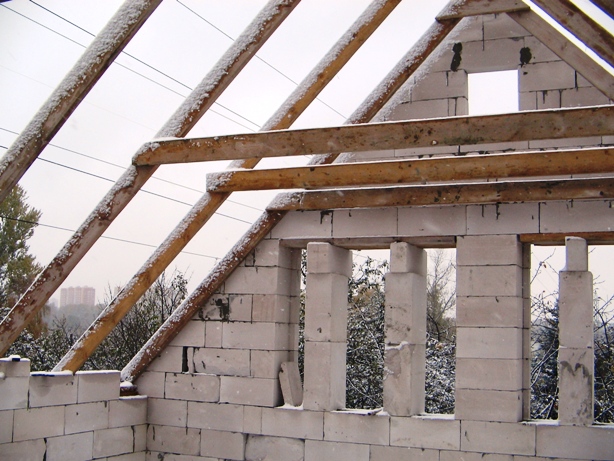

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

  1. Возведение стен должно осуществляться на надежном фундаменте.
  2. В процессе работы необходимо регулярно проверять ровность конструкции.
  3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

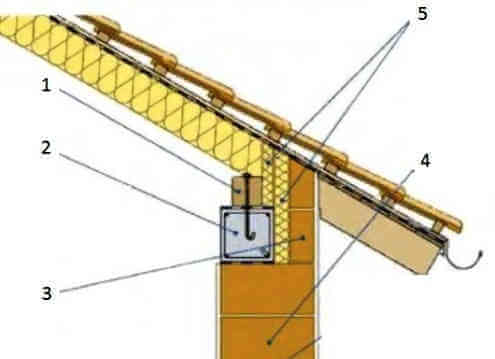

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

  1. Непрерывной.
  2. В кольцевом стиле.
  3. Замкнутой.

Основные компоненты армопояса:

  • Арматурный каркас.
  • Бетонная смесь.
  • Опалубка или блоки.

Предназначение конструкции заключается:

  • В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
  • В защите фундамента и стен от трещин.
  • В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

  1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
  2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
  3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

  1. При помощи деревянной опалубки.
  2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.


Не прокладывается разгрузочный пояс:

  • Под цельную железобетонную конструкцию.
  • Под деревянные перекрытия, опирающиеся на блоки.

В случае , достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

В железобетонных конструкциях нет смысла в дополнительной защите по причине равномерной распределения нагрузки на стены

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

  1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
  2. Гвозди для крепления досочной конструкции к стене.
  3. Гибкая проволока для придания жесткости сооружения.
  4. Арматурные стержни диаметром двенадцать миллиметров.
  5. Пенополистирол для утепления.


Используемые строительные инструменты:

  1. Дрель.
  2. Ножовка.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

  1. Подготовка деревянных щитов.
  2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
  3. Крепление конструкции к стене саморезами или длинными гвоздями.
  4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
  5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
  6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

  1. В горизонтальной укладке прутьев.
  2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
  3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

  • Щебень – 4,8 части.
  • Цемент – 1 часть.
  • Песок – 2,8 части.

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

  1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
  2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
  3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

  1. Установка доборных блоков на стену в обычном порядке.
  2. Армирование центральной части строительного материала.
  3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.


Особенности сооружения:

  1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
  2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
  3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

  1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
  2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
  3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.
  1. При заливке цементным составом следует следить, чтобы элементы армированной сетки не касались стенок опалубки.
  2. Для увеличения функциональности армопояса каркас из арматуры устанавливается на поверхности при помощи уровня.
  3. Прочности бетона после его заливки способствует периодическое его увлажнение, особенно в жаркую погоду. Рекомендуется увлажнять конструкцию каждый на день на протяжении пяти дней. Лучший эффект достигается при покрытии увлажненной поверхности полиэтиленовой пленкой.
  4. Снимать опалубку можно через неделю, однако функционировать по назначению она будет только через две недели, когда произойдет полное застывание цементной смеси.
  5. Если планируется утепление разгрузочного пояса, то не стоит его делать заподлицо со стеной. Специалисты рекомендуют произвести смещение опалубки вглубь с дальнейшей целью заполнения получившейся ниши утепляющим теплоизолирующим материалом.
  6. Не нужно тратиться на армированный пояс, если под фундаментом расположен прочный не насыщенный водой грунт, стены из кирпича, а также при возведении одноэтажного дома с деревянными балками, а не железобетонными панелями.

Армирующий пояс существенно повышает сопротивление стен блочного дома нагрузкам извне и изнутри. Он объединяет стеновые элементы в единый конструкционный комплекс и служит ребром жесткости.

Армопояс нуждается в утеплении: зимой через него происходит попадание холодного воздуха внутрь здания, а температурные скачки могут стать причиной разрушения стены.

Утепление всегда проводится снаружи, а не изнутри. Если оно не было произведено в ходе строительства дома, его необходимо выполнить, когда дом уже построен и завершены отделочные работы.

Армопояс с перемычками

Если разница между шириной пояса и стены достаточна, утеплитель вместе с последующей облицовкой будет вровень со стеновой обшивкой.

Проведение утеплительных работ нужно делать теплоизолирующим материалом толщиной, подходящей для установки его в промежуток между армопоясом и линией стены.

Специалисты советуют экструдированный пенополистирол, поскольку тонкие листы обычного пенопласта очень ломкие.

Если расстояние достаточно по ширине, лучше использовать 80-миллиметровый пенополистирол. Чтобы пояс не выступал за плоскость, учитывайте ширину обшивки:

  • Облицовочного клинкера;
  • Сайдинга;
  • Керамики или камня;
  • Штукатурного слоя.

Использование минеральной ваты как утеплителя требует вентиляционного зазора меж теплоизолятором и внешней обшивкой, поскольку она впитывает влагу.

Армопояс равен стене по ширине

При выборе способа утепления учитывают, есть ли зазор между обшивкой и армопоясом.

Дополнительное утепление устанавливается по периметру фасада на высоту армопояса. Здание в два этажа нуждается в выполнении двух утепляющих поясов, если один находится между этажами, а второй сделан под мауэрлат.

Утеплительная часть армопояса равна его высоте с прибавлением с каждой стороны 150 мм. Теплоизолятор устанавливается с запасом по 15 см от верхней и нижней линий армопояса.

Утепление внешних стен дома из блоков проводится следующим образом:

  • До закрепления пенополистирола стены требуется очистить от пыли и выступающего кладочного раствора. Обеспыливание выполняют щеткой, тщательно очищая всю плоскость стены.
  • Проверить ровность стен, поскольку перепады больше 10 мм могут стать причиной поломки утепляющего материала. Обнаруженные неровности надо убрать.
  • Загрунтовать обрабатываемую поверхность. Нанесение грунтовочного состава лучше проводить кистью, чтобы убрать остатки пыли.
  • По периметру каждого окна нужно приклеить армирующую сетку. Предварительно рулон материала надо нарезать на полоски шириной примерно 400 мм. Сетку устанавливают так, чтобы приблизительно 100 мм располагались под плитой, а оставшаяся часть после монтажа утеплителя заворачивалась и наклеивалась на пенополистирол. Сетка соединяется с основным армирующим покрытием после наклеивания утеплителя.
  • Наклеить утеплитель на строительную клеевую мастику, а после подсыхания, закрепить его дюбелями-зонтиками с большой шляпкой.

Чтобы утепление прослужило дольше, понадобится в верхней части пояса установить отлив с капельником, сделанный из металла с оцинковкой и покрытием из полиэстера. Он располагается с уклоном от стены. Этот элемент нужен для отвода осадков от армопояса.

Внешнее утепление можно выполнить с помощью напыляемого пенополиуретана. Но это довольно дорогой материал, требующий специального аппарата-напылителя, и высокотоксичный. Самостоятельные работы не рекомендованы – придется нанимать профессионала.

Утепление при наличии зазора

Для проведения запенивания понадобится сделать отверстия с расстоянием не больше 250–300 мм сквозь обшивку по линии армопояса. Заливка пены выполняется в каждое второе отверстие.

Подобный метод позволяет сделать качественное утепление армопояса и уменьшит расход материала.

Обязательно используйте профессиональную пену – утепляющий слой продержится несколько лет, не будет осыпаться.

Посмотрите видео:

При правильно выполненном утеплении, зимой армирующий пояс не будет пропускать холодный воздух и здание простоит долго.

В данной статье мы разберемся, зачем нужен армопояс на газобетоне. Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армопояс для газобетона собственными силами.

Монолитный бетонный армопояс внутри газобетонной стены

Армопояс для газобетона – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока данный пояс является необходимым элементом, который значительно улучшает прочностные характеристики всего здания.

1 Зачем нужен армопояс?

Правильно сделанный монолитный армопояс будет защищать ваш дом от любых нагрузок, возникающих как под влиянием внешних и внутренних факторов.

Негативных воздействий, которые испытывают стены дома из газоблока весьма большое количество, это и сезонные деформации грунта в результате пучения, и сильные порывы ветра, и повышенная сейсмическая активность. Особенно важно будет сделать армопояс для домов, построенных на наклонной почве.

Армопояса на газобетоне сделать можно либо на середине кладки стены и под крышей, если речь идет об одноэтажном доме, либо между этажами, если говорить о двухэтажных зданиях.

Монолитный армопояс из бетона в разрезе

Как было сказано выше, армопояс значительно увеличивает сопротивления стен здания из блоков внешним и внутренним нагрузкам. Он выполняет связывание отдельных стен дома из блоков в единую конструкцию, выступая своеобразным ребром жесткости.

Наличие такого ребра дает возможность сделать большие оконные проемы из блоков, которые невозможно создать при отсутствии армопояса, ввиду недостаточных прочностных характеристик пеноблоков и газоблока.

Наличие данного несущего элемента сводит к минимуму возможность полного разрушения дома вследствие нарушения целостности отдельных его частей.

Рассмотрим основные причины, которые обуславливают необходимость обустройства армопояса:

1.1 Потребность в несущей конструкции для крыши дома

Пеноблоки, керамзитобетонные и газоблоки, хоть и являются достаточно прочным строительным материалом, в отличии от кирпича, очень плохо переносят разнообразные точечные нагрузки, которые могут вызывать растрескивание и разрушение отдельных блоков, что негативно скажется на прочности всей стены.

Учитывая, что стропильная система дома и балки, выступающая основой для крыши, монтируется на газобетонные или керамзитобетонные стены из блоков посредством анкеров и строительных шпилек (крепление мауэрлата к газобетону без армопояса), балки которые и оказывают не пеноблоки и газоблоки точечную нагрузку, возникает потребность в обустройстве дополнительной несущей конструкции под балки.

Укладка арматурного каркаса для последующей заливки бетоном

1.2 Перенос распирающей нагрузки со стены дома на армопояс

Одним из часто встречающихся вариантов обустройства крыш на газобетонных и домах из пеноблоков или керамзитные блоки является технология висячих стропил. Данный метод обладает рядом определенных преимуществ, однако он оказывает предельную распирающую нагрузку, которая для неукрепленных пеноблоков может быть чрезмерной.

Согласно строительным нормам, висячие стропила в пеноблочном доме сделать можно только при наличии армопояса, который будет принимать, компенсировать и равномерно распределять распирающую нагрузку.

1.3 Препятствие деформациям

Наличие армопояса сводит к минимуму возможность деформации стен обладающих разными коэффициентами упругости, или испытывающих неравномерные нагрузки, которые нередко возникают при неправильном обустройстве крыши.

Описанный алгоритм создания армопояса позволяет сделать его своими руками не только на доме из пеноблоков и газоблоков. Технология создания армопояса в доме из кирпича и керамзитоблока ничем не отличается.

Как свидетельствуют отзывы, большинство строителей, предпочитающих использовать в качестве строительного материала шлакоблок, также склоняются к необходимости обустройства армопояса, так как шлакоблок по своим техническим характеристикам аналогичен любым материалам из вспененного бетона.

2 Характеристики качественного армопояса

Габариты армопояса для стены из пеноблоков определяются от размеров самой стены. Если при строительстве дома выполнялась кладка однослойных стен, шириною в шлакоблок (30 сантиметров), то достаточно будет внутреннего армопояса шириною в 25 сантиметров.

При этом по внутренней стороне стены дома, для предотвращения создания мостиков холода (элементов, теплопроводность которых больше, чем у основной конструкции здания), рекомендуется уложить утеплитель и закрыть армопояс пеноблоком соответствующей толщины.

Высота армопояса в идеале должна является его толщине, поскольку равносторонние конструкции обладают большей прочностью, чем прямоугольные. Не рекомендуется делать армирующие пояса высотой больше 30 сантиметров.

Опалубка для армопояса из деревянных досок

Если вы строите здание, проект которого предусматривает наличие легкого перекрытия, то можно сделать плоский армопояс, высотою около 10 сантиметров. Как свидетельствуют отзывы, такая конструкция хорошо справляется со своими функциями за счет наличия внутри пояса арматурных прутьев.

В плоские армопояса, как правило, устанавливаются 2 продольных арматурных стержня (если стены широкие 3, либо 4), которые соединяются между собою поперечными перемычками из стержней меньшего диаметра. Шаг перемычек составляет около 50-ти сантиметров.

Если при строительстве дома из пеноблоков будут использоваться тяжелые бетонные плиты перекрытия, то необходимо обустраивать монолитный армопояс с объемным арматурным каркасом, состоящим из 4 либо 6 продольных прутьев.

При кладке арматурного каркаса, важно следить за тем, чтобы арматура была утеплена в бетон как минимум на 5 сантиметров. Чтобы поднять нижнюю арматуру над блоками необходимо использовать кирпичные подпорки соответствующего размера.

В объемных каркасах, по прямому контуру стены, поперечная и продольная арматура соединяется между собой с помощью вязальной проволоки. Это необходимо для придания достаточного сопротивления динамическим нагрузкам армопояса.

Однако в местах, где внешние стены соединяются с внутренними, и на углах дома, арматура соединяется с помощью сварки.

2.1 Из чего лучше делать армопояс?

Армопояса под потолочные перекрытия и стропильные системы должны изготавливаться из бетона марок М200 и выше. Бетон можно как приобретать в уже готовом виде у производителей, так и делать собственноручно из цемента М400.

Соотношение раствора должно быть 1:3:5, где 1 – цемент, 3 – песок, 5 – щебень.

Если вы хотите получить армопояс максимальной прочности, то не лишним будет после заливки уплотнить бетон. Для этого нужен перфоратор со специальной насадкой. Также уплотнить бетон можно просто интенсивно потыкав его куском арматуры, чтобы на поверхность вышли все внутренние пузырьки воздуха.

Кладка армирующего пояса из кирпича

Для усиления стены из вспененного бетона также может использоваться армопояса из кирпича. Кладка кирпича выполняется непосредственно на пеноблок, при кладке пояса для армирования используется металлическая сетка с проволоки диаметром 4-5 мм.

Сетка укладывается на каждый ряд кирпича. Общая высота такого армопояса может составлять от 20 до 40 сантиметров, ширина – равная ширине стены.

Стоит понимать, что армопояс из кирпича не обладает прочностью, сравнимой с монолитным бетонным поясом, такой армопояс, как свидетельствуют отзывы, может с успехом использоваться для небольших хозяйственных построек из шлакоблока, либо других вспомогательных зданий.

2.2 Нужно ли утеплять армопояс?

Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.

Чтобы правильно построить аромопояс, который бы вместе с укреплением стены не ухудшал теплоизоляционных свойств дома, необходимо предусмотреть качественное утепление пояса.

Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Технология создания армпояса под мауэрлат для крыши

Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса для керамзитобетонных блоков:

Игорь, 49 лет, Москва:

Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал исключительно положительные отзывы о нашей работе.

Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.

Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться и закрепить работу, чем потом кусать локти.

Олег, 45 лет, Ростов:

Строим дома из газоблоков. Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и чтобы закрепить перекрытия из бетонных плит. Недавно строил у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.

На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его закрепить всем зданиям из стройматериалов на основе вспененного бетона.

Как сделать армопояс на газобетоне? Строительство домов и конструкций из пеноблоков


Армопояс для газобетонных стен – назначение, преимущества применения. Способ создания армопояса для газобетонных стен.

Утепление монолитного армопояса для дома из газосиликатных блоков

В этой статье мы расскажем о способах изоляции одного из мостиков холода – армопояса, выполненного из железобетона.

Утеплять армопояс можно или при строительстве (это самый верный путь) или через некоторое время после окончания строительства.

Не будем рассматривать причины неутепления армированного пояса одновременно со строительством – на это может быть много причин. Просто рассмотрим все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет – воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату – не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

В этом случае необходимо по всему фасаду на высоту армопояса выполнить дополнительное утепление. Если в двухэтажном доме армированный пояс выполнен между первым и вторым этажами и после второго этажа под мауэрлат, тогда по фасаду нужно будет выполнить два утепляющих пояса.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

  • Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм – марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.
  • Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить – мы очень подробно с фото рассказали в статье «Утепление стен пенопластом».
  • Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.
  • Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Для наружного утепления можно воспользоваться также напыляемым пенополиуретаном (ППУ), который сверху можно закрыть металлическим профилем. Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (вернее – токсичен один из его компонентов) и требуется установка для напыления – лучше воспользоваться услугами специализированных компаний.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Сквозь облицовку по линии армопояса необходимо выполнить отверстия для заливки монтажной пены в зазор между наружной облицовкой и стеной (поясом). Шаг между отверстиями – не более 25 -30 см.

Запенивание производите поочередно через одно отверстие. Т.е., сначала запеньте нечетные (1,3,5, и т.д.) отверстия и дождитесь, пока пена отвердеет. Затем можно запенивать четные отверстия. При таком подходе вы сможете качественно выполнить утепление армопояса и сократить расходы на пену. Обязательно применяйте профессиональную пену – в конечном счете это будет выгоднее, чем выполнять повторное утепление через пару лет в следствие осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» – это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций.

Еще один материал, который появился несколько лет назад и который мы еще не применяли – это «Пеноизол» . Если он сделан из правильной смолы и грамотно применяется, то материал изумительный. «Пеноизол» можно использовать в виде крошки, листов или в виде пены для заливки.

Утепление армопояса, Как построить дом


Варианты изготовления монолитного железобетонного армопояса и предложения по его утеплению, материалы для утепления армопояса

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

  1. Возведение стен должно осуществляться на надежном фундаменте.
  2. В процессе работы необходимо регулярно проверять ровность конструкции.
  3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

Основные компоненты армопояса:

Предназначение конструкции заключается:

  • В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
  • В защите фундамента и стен от трещин.
  • В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

  1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
  2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
  3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

  1. При помощи деревянной опалубки.
  2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

  • Под цельную железобетонную конструкцию.
  • Под деревянные перекрытия, опирающиеся на блоки.

В случае использования деревянных перекрытий, достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

  1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
  2. Гвозди для крепления досочной конструкции к стене.
  3. Гибкая проволока для придания жесткости сооружения.
  4. Арматурные стержни диаметром двенадцать миллиметров.
  5. Пенополистирол для утепления.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

  1. Подготовка деревянных щитов.
  2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
  3. Крепление конструкции к стене саморезами или длинными гвоздями.
  4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
  5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
  6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

  1. В горизонтальной укладке прутьев.
  2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
  3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

  1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
  2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
  3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

  1. Установка доборных блоков на стену в обычном порядке.
  2. Армирование центральной части строительного материала.
  3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.

  1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
  2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
  3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

  1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
  2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
  3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Армопояс на газобетоне – нужен ли он и как сделать из кирпича


Значение армопояса и его габариты. Варианты создания и технология сооружения опалубки. Армирование и армопояс из кирпича. Утепление и практические советы.

Армированный пояс, он же монолитный пояс – это специальная конструкция, которая решает несколько задач.распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от нагрузки на стропильную систему крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным все просто, делаете кладку из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газобетонного блока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры. Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см. Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см. В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п. К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.


Теперь можно приступать непосредственно к заливке армопояса бетоном. Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства. Вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в раствор пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 21 дней после заливки.



В каких случаях нужен армопояс

Монолитный железобетонный пояс необходим:

  • на блочном фундаменте
  • на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия

Можно ли заливать армопояс зимой

Заливка в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные добавки в бетон. Используйте как можно меньше воды для приготовления бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем.

Какова минимальная толщина, высота, ширина.

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины прилегания плит или балок перекрытия.

Конденсат на армопоясе

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Армированный пояс , он же монолитный пояс или сейсмопояс – это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный.

Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.


После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.


Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.


После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

  • на блочном фундаменте
  • на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
  • под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

2012. Дом своими руками. – ФОТООТЧЕТЫ — LiveJournal

Привет!
Как оказалось – стройка, это занятие весьма интересное. Реальный квест!!!
Но самое важное, что на  ТВОИХ глазах вырастает ТВОЙ  дом, построенный ТВОИМИ руками так, как ТЕБЕ надо!!!
ДОМ ТВОЕЙ МЕЧТЫ.
И вот это реально круто.

Выкладываю очередную порцию фото с комментариями про постройку дома.
Зимой 2012 завез пиломатериал. Планирую за лето доделать стены и поставить крышу над построенной частью дома, это примерно 1/3 всего строения.

Дом получился длинный, как и участок, поэтому решил разделить кровлю на 3 части.
Так и делать будет легче и дом не будет похож на барак.
Тут видно, что стены почти готовы и бруса прибавилось. Еще справа видна куча черепицы, такой же как на гараже.
http://max-golinko.livejournal.com/547.html

Только на гараже одного цвета, а на дом решил взять четыре  оттенка и перемешать.


По верху газо или пенобетонных стен положено делать железобетонный армопояс, для равномерного рампределения нагрузки от кровли.  Я решил заменить его несколькими рядами кирпичной кладки с армированием швов арматурой. Это, конечно, не одно и тоже, но мешать и поднимать на верх стены такое количество бетона в одно лицо я не решился, тем более. что дом у меня одноэтажный, прочности хватит. По верху стены еще ляжет мауэрлат.


Армированный пояс из кирпича делаю ступенькой, чтобы закрыть мауэрлат снаружи, сам придумал )

А лето уже в полном разгаре.

Поднял стены террасы до верха, пришлось строить леса из подручных средств.

Тут видно две стены, наружная кирпичная и внутренняя из блоков. Они и образуют четверть в проемах для окон.

Пришло время решать еще одну проблему.
По южнй стороне дома  новые стены длиннее, чем по северной, с учетом террасы,
На северной стороне мешает газовый цоколь, расположенный очень близко к дому.
Чтобы тут строить стену, надо усилить фундамен, значет трубу отодвигать от стены сантиметров на 40-50.
Пришлось обращатся к газовщикам. Раскопал трубу сам.

Она не глубоко, 70 см от поверхности. На месте работы выкопал ямку поглубже и пошире.

Сам процесс резки и сварки трубы не снимал, так как помогал ребятам., на фото уже отодвинутый  на полметра газовый цоколь и счетчик ( замотан пакетом) и видна траншея вдоль старого фундамента, ограниченная плоским шифером.

Арматуры не жалею. С уровня земли продолжаю поднимать цоколь уже блоками, чтобы он не отличался от остального дома.

Тут видно уже готовый цоколь из блоков, между ними и старым фундаментом залит и утрамбован бетон с хорошим армированием.
Начал кирпичную кладку. Этот фрагмент стены длинной как терраса с другой стороны дома.

Кладу столбики.

Вид с другого ракурса.

Столбы почти готовы, несколько рядов сверху доложу после того, как сломаю крышу над этой частью дома.
Скорее всего на следующий год, а пока пора приступать к первой части крыши.

Но об этом следующий пост.

Как утеплить армопояс снаружи. Утепление армопояса на открытой веранде

Армированный пояс, он же монолитный пояс – это специальная конструкция, которая решает несколько задач.распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от нагрузки на стропильную систему крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным все просто, делаете кладку из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газобетонного блока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры. Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см. Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см. В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п. К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.


Теперь можно приступать непосредственно к заливке армопояса бетоном. Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства. Вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в раствор пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 21 дней после заливки.



В каких случаях нужен армопояс

Монолитный железобетонный пояс необходим:

  • на блочном фундаменте
  • на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия

Можно ли заливать армопояс зимой

Заливка в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные добавки в бетон. Используйте как можно меньше воды для приготовления бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем.

Какова минимальная толщина, высота, ширина.

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины прилегания плит или балок перекрытия.

Конденсат на армопоясе

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

В данной статье мы разберемся, зачем нужен армопояс на газобетоне. Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армопояс для газобетона собственными силами.

Монолитный бетонный армопояс внутри газобетонной стены

Армопояс для газобетона – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока данный пояс является необходимым элементом, который значительно улучшает прочностные характеристики всего здания.

1 Зачем нужен армопояс?

Правильно сделанный монолитный армопояс будет защищать ваш дом от любых нагрузок, возникающих как под влиянием внешних и внутренних факторов.

Негативных воздействий, которые испытывают стены дома из газоблока весьма большое количество, это и сезонные деформации грунта в результате пучения, и сильные порывы ветра, и повышенная сейсмическая активность. Особенно важно будет сделать армопояс для домов, построенных на наклонной почве.

Армопояса на газобетоне сделать можно либо на середине кладки стены и под крышей, если речь идет об одноэтажном доме, либо между этажами, если говорить о двухэтажных зданиях.

Монолитный армопояс из бетона в разрезе

Как было сказано выше, армопояс значительно увеличивает сопротивления стен здания из блоков внешним и внутренним нагрузкам. Он выполняет связывание отдельных стен дома из блоков в единую конструкцию, выступая своеобразным ребром жесткости.

Наличие такого ребра дает возможность сделать большие оконные проемы из блоков, которые невозможно создать при отсутствии армопояса, ввиду недостаточных прочностных характеристик пеноблоков и газоблока.

Наличие данного несущего элемента сводит к минимуму возможность полного разрушения дома вследствие нарушения целостности отдельных его частей.

Рассмотрим основные причины, которые обуславливают необходимость обустройства армопояса:

1.1 Потребность в несущей конструкции для крыши дома

Пеноблоки, керамзитобетонные и газоблоки, хоть и являются достаточно прочным строительным материалом, в отличии от кирпича, очень плохо переносят разнообразные точечные нагрузки, которые могут вызывать растрескивание и разрушение отдельных блоков, что негативно скажется на прочности всей стены.

Учитывая, что стропильная система дома и балки, выступающая основой для крыши, монтируется на газобетонные или керамзитобетонные стены из блоков посредством анкеров и строительных шпилек (крепление мауэрлата к газобетону без армопояса), балки которые и оказывают не пеноблоки и газоблоки точечную нагрузку, возникает потребность в обустройстве дополнительной несущей конструкции под балки.

Укладка арматурного каркаса для последующей заливки бетоном

1.2 Перенос распирающей нагрузки со стены дома на армопояс

Одним из часто встречающихся вариантов обустройства крыш на газобетонных и домах из пеноблоков или керамзитные блоки является технология висячих стропил. Данный метод обладает рядом определенных преимуществ, однако он оказывает предельную распирающую нагрузку, которая для неукрепленных пеноблоков может быть чрезмерной.

Согласно строительным нормам, висячие стропила в пеноблочном доме сделать можно только при наличии армопояса, который будет принимать, компенсировать и равномерно распределять распирающую нагрузку.

1.3 Препятствие деформациям

Наличие армопояса сводит к минимуму возможность деформации стен обладающих разными коэффициентами упругости, или испытывающих неравномерные нагрузки, которые нередко возникают при неправильном обустройстве крыши.

Описанный алгоритм создания армопояса позволяет сделать его своими руками не только на доме из пеноблоков и газоблоков. Технология создания армопояса в доме из кирпича и керамзитоблока ничем не отличается.

Как свидетельствуют отзывы, большинство строителей, предпочитающих использовать в качестве строительного материала шлакоблок, также склоняются к необходимости обустройства армопояса, так как шлакоблок по своим техническим характеристикам аналогичен любым материалам из вспененного бетона.

2 Характеристики качественного армопояса

Габариты армопояса для стены из пеноблоков определяются от размеров самой стены. Если при строительстве дома выполнялась кладка однослойных стен, шириною в шлакоблок (30 сантиметров), то достаточно будет внутреннего армопояса шириною в 25 сантиметров.

При этом по внутренней стороне стены дома, для предотвращения создания мостиков холода (элементов, теплопроводность которых больше, чем у основной конструкции здания), рекомендуется уложить утеплитель и закрыть армопояс пеноблоком соответствующей толщины.

Высота армопояса в идеале должна является его толщине, поскольку равносторонние конструкции обладают большей прочностью, чем прямоугольные. Не рекомендуется делать армирующие пояса высотой больше 30 сантиметров.

Опалубка для армопояса из деревянных досок

Если вы строите здание, проект которого предусматривает наличие легкого перекрытия, то можно сделать плоский армопояс, высотою около 10 сантиметров. Как свидетельствуют отзывы, такая конструкция хорошо справляется со своими функциями за счет наличия внутри пояса арматурных прутьев.

В плоские армопояса, как правило, устанавливаются 2 продольных арматурных стержня (если стены широкие 3, либо 4), которые соединяются между собою поперечными перемычками из стержней меньшего диаметра. Шаг перемычек составляет около 50-ти сантиметров.

Если при строительстве дома из пеноблоков будут использоваться тяжелые бетонные плиты перекрытия, то необходимо обустраивать монолитный армопояс с объемным арматурным каркасом, состоящим из 4 либо 6 продольных прутьев.

При кладке арматурного каркаса, важно следить за тем, чтобы арматура была утеплена в бетон как минимум на 5 сантиметров. Чтобы поднять нижнюю арматуру над блоками необходимо использовать кирпичные подпорки соответствующего размера.

В объемных каркасах, по прямому контуру стены, поперечная и продольная арматура соединяется между собой с помощью вязальной проволоки. Это необходимо для придания достаточного сопротивления динамическим нагрузкам армопояса.

Однако в местах, где внешние стены соединяются с внутренними, и на углах дома, арматура соединяется с помощью сварки.

2.1 Из чего лучше делать армопояс?

Армопояса под потолочные перекрытия и стропильные системы должны изготавливаться из бетона марок М200 и выше. Бетон можно как приобретать в уже готовом виде у производителей, так и делать собственноручно из цемента М400.

Соотношение раствора должно быть 1:3:5, где 1 – цемент, 3 – песок, 5 – щебень.

Если вы хотите получить армопояс максимальной прочности, то не лишним будет после заливки уплотнить бетон. Для этого нужен перфоратор со специальной насадкой. Также уплотнить бетон можно просто интенсивно потыкав его куском арматуры, чтобы на поверхность вышли все внутренние пузырьки воздуха.

Кладка армирующего пояса из кирпича

Для усиления стены из вспененного бетона также может использоваться армопояса из кирпича. Кладка кирпича выполняется непосредственно на пеноблок, при кладке пояса для армирования используется металлическая сетка с проволоки диаметром 4-5 мм.

Сетка укладывается на каждый ряд кирпича. Общая высота такого армопояса может составлять от 20 до 40 сантиметров, ширина – равная ширине стены.

Стоит понимать, что армопояс из кирпича не обладает прочностью, сравнимой с монолитным бетонным поясом, такой армопояс, как свидетельствуют отзывы, может с успехом использоваться для небольших хозяйственных построек из шлакоблока, либо других вспомогательных зданий.

2.2 Нужно ли утеплять армопояс?

Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.

Чтобы правильно построить аромопояс, который бы вместе с укреплением стены не ухудшал теплоизоляционных свойств дома, необходимо предусмотреть качественное утепление пояса.

Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Технология создания армпояса под мауэрлат для крыши

Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса для керамзитобетонных блоков:

Игорь, 49 лет, Москва:

Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал исключительно положительные отзывы о нашей работе.

Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.

Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться и закрепить работу, чем потом кусать локти.

Олег, 45 лет, Ростов:

Строим дома из газоблоков. Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и чтобы закрепить перекрытия из бетонных плит. Недавно строил у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.

На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его закрепить всем зданиям из стройматериалов на основе вспененного бетона.

Как сделать армопояс на газобетоне? Строительство домов и конструкций из пеноблоков


Армопояс для газобетонных стен – назначение, преимущества применения. Способ создания армопояса для газобетонных стен.

Утепление монолитного армопояса для дома из газосиликатных блоков

В этой статье мы расскажем о способах изоляции одного из мостиков холода – армопояса, выполненного из железобетона.

Утеплять армопояс можно или при строительстве (это самый верный путь) или через некоторое время после окончания строительства.

Не будем рассматривать причины неутепления армированного пояса одновременно со строительством – на это может быть много причин. Просто рассмотрим все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет – воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату – не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

В этом случае необходимо по всему фасаду на высоту армопояса выполнить дополнительное утепление. Если в двухэтажном доме армированный пояс выполнен между первым и вторым этажами и после второго этажа под мауэрлат, тогда по фасаду нужно будет выполнить два утепляющих пояса.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

  • Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм – марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.
  • Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить – мы очень подробно с фото рассказали в статье «Утепление стен пенопластом».
  • Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.
  • Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Для наружного утепления можно воспользоваться также напыляемым пенополиуретаном (ППУ), который сверху можно закрыть металлическим профилем. Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (вернее – токсичен один из его компонентов) и требуется установка для напыления – лучше воспользоваться услугами специализированных компаний.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Сквозь облицовку по линии армопояса необходимо выполнить отверстия для заливки монтажной пены в зазор между наружной облицовкой и стеной (поясом). Шаг между отверстиями – не более 25 -30 см.

Запенивание производите поочередно через одно отверстие. Т.е., сначала запеньте нечетные (1,3,5, и т.д.) отверстия и дождитесь, пока пена отвердеет. Затем можно запенивать четные отверстия. При таком подходе вы сможете качественно выполнить утепление армопояса и сократить расходы на пену. Обязательно применяйте профессиональную пену – в конечном счете это будет выгоднее, чем выполнять повторное утепление через пару лет в следствие осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» – это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций.

Еще один материал, который появился несколько лет назад и который мы еще не применяли – это «Пеноизол» . Если он сделан из правильной смолы и грамотно применяется, то материал изумительный. «Пеноизол» можно использовать в виде крошки, листов или в виде пены для заливки.

Утепление армопояса, Как построить дом


Варианты изготовления монолитного железобетонного армопояса и предложения по его утеплению, материалы для утепления армопояса

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

  1. Возведение стен должно осуществляться на надежном фундаменте.
  2. В процессе работы необходимо регулярно проверять ровность конструкции.
  3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

Основные компоненты армопояса:

Предназначение конструкции заключается:

  • В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
  • В защите фундамента и стен от трещин.
  • В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

  1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
  2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
  3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

  1. При помощи деревянной опалубки.
  2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

В случае использования деревянных перекрытий, достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

  1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
  2. Гвозди для крепления досочной конструкции к стене.
  3. Гибкая проволока для придания жесткости сооружения.
  4. Арматурные стержни диаметром двенадцать миллиметров.
  5. Пенополистирол для утепления.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

  1. Подготовка деревянных щитов.
  2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
  3. Крепление конструкции к стене саморезами или длинными гвоздями.
  4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
  5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
  6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

  1. В горизонтальной укладке прутьев.
  2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
  3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

  1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
  2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
  3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

  1. Установка доборных блоков на стену в обычном порядке.
  2. Армирование центральной части строительного материала.
  3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.

  1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
  2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
  3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

  1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
  2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
  3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Армопояс на газобетоне – нужен ли он и как сделать из кирпича


Значение армопояса и его габариты. Варианты создания и технология сооружения опалубки. Армирование и армопояс из кирпича. Утепление и практические советы.

Армирующий пояс существенно повышает сопротивление стен блочного дома нагрузкам извне и изнутри. Он объединяет стеновые элементы в единый конструкционный комплекс и служит ребром жесткости.

Армопояс нуждается в утеплении: зимой через него происходит попадание холодного воздуха внутрь здания, а температурные скачки могут стать причиной разрушения стены.

Утепление всегда проводится снаружи, а не изнутри. Если оно не было произведено в ходе строительства дома, его необходимо выполнить, когда дом уже построен и завершены отделочные работы.

Армопояс с перемычками

Если разница между шириной пояса и стены достаточна, утеплитель вместе с последующей облицовкой будет вровень со стеновой обшивкой.

Проведение утеплительных работ нужно делать теплоизолирующим материалом толщиной, подходящей для установки его в промежуток между армопоясом и линией стены.

Специалисты советуют экструдированный пенополистирол, поскольку тонкие листы обычного пенопласта очень ломкие.

Если расстояние достаточно по ширине, лучше использовать 80-миллиметровый пенополистирол. Чтобы пояс не выступал за плоскость, учитывайте ширину обшивки:

  • Облицовочного клинкера;
  • Сайдинга;
  • Керамики или камня;
  • Штукатурного слоя.

Использование минеральной ваты как утеплителя требует вентиляционного зазора меж теплоизолятором и внешней обшивкой, поскольку она впитывает влагу.

Армопояс равен стене по ширине

При выборе способа утепления учитывают, есть ли зазор между обшивкой и армопоясом.

Дополнительное утепление устанавливается по периметру фасада на высоту армопояса. Здание в два этажа нуждается в выполнении двух утепляющих поясов, если один находится между этажами, а второй сделан под мауэрлат.

Утеплительная часть армопояса равна его высоте с прибавлением с каждой стороны 150 мм. Теплоизолятор устанавливается с запасом по 15 см от верхней и нижней линий армопояса.

Утепление внешних стен дома из блоков проводится следующим образом:

  • До закрепления пенополистирола стены требуется очистить от пыли и выступающего кладочного раствора. Обеспыливание выполняют щеткой, тщательно очищая всю плоскость стены.
  • Проверить ровность стен, поскольку перепады больше 10 мм могут стать причиной поломки утепляющего материала. Обнаруженные неровности надо убрать.
  • Загрунтовать обрабатываемую поверхность. Нанесение грунтовочного состава лучше проводить кистью, чтобы убрать остатки пыли.
  • По периметру каждого окна нужно приклеить армирующую сетку. Предварительно рулон материала надо нарезать на полоски шириной примерно 400 мм. Сетку устанавливают так, чтобы приблизительно 100 мм располагались под плитой, а оставшаяся часть после монтажа утеплителя заворачивалась и наклеивалась на пенополистирол. Сетка соединяется с основным армирующим покрытием после наклеивания утеплителя.
  • Наклеить утеплитель на строительную клеевую мастику, а после подсыхания, закрепить его дюбелями-зонтиками с большой шляпкой.

Чтобы утепление прослужило дольше, понадобится в верхней части пояса установить отлив с капельником, сделанный из металла с оцинковкой и покрытием из полиэстера. Он располагается с уклоном от стены. Этот элемент нужен для отвода осадков от армопояса.

Внешнее утепление можно выполнить с помощью напыляемого пенополиуретана. Но это довольно дорогой материал, требующий специального аппарата-напылителя, и высокотоксичный. Самостоятельные работы не рекомендованы – придется нанимать профессионала.

Утепление при наличии зазора

Для проведения запенивания понадобится сделать отверстия с расстоянием не больше 250–300 мм сквозь обшивку по линии армопояса. Заливка пены выполняется в каждое второе отверстие.

Подобный метод позволяет сделать качественное утепление армопояса и уменьшит расход материала.

Обязательно используйте профессиональную пену – утепляющий слой продержится несколько лет, не будет осыпаться.

Посмотрите видео:

При правильно выполненном утеплении, зимой армирующий пояс не будет пропускать холодный воздух и здание простоит долго.

Какую технологию лучше применить для достижения этой цели?

Какие использовать материалы?

Многое будет зависеть от материалов стен дома и его конструктивных особенностей. Рассмотреть все возможные варианты будет довольно трудно, поэтому остановимся на популярных в наше время домов построенных из блоков различного типа и утеплителей из пенополистирола или пенопласта.

Чтобы добиться оптимального результата, важно правильно монтировать теплоизоляцию, защитив от воздействия холода все части жилого дома.

Утепление дома снаружи действует по принципу термоса, способного долгое время сохранять температуру внутри. В термосе этот эффект достигается частично благодаря воздушной прослойке, окружающей внутреннюю колбу, в нашем же случае снизить потери тепла поможет утепление дома снаружи пенопластим или пенополистиролом.

Наибольшего эффекта можно достичь, если монтировать термоизоляцию в процессе строительства, так как утеплить дом качественно, если в нем уже живут, сложнее.

В качестве хорошей теплоизоляции для блочных стенподойдет обычный пенопласт или пенополистирол. Но прежде чем приступить к монтажу, необходимо выполнить следующие подготовительные работы:

  1. На верхний армопояс положить утеплитель, с которым будет стыковаться последний ряд пенопласта.
  2. Забить маяки для натягивания нитей, по которым будут ориентироваться при монтаже термоизоляции.
  3. Закрепить внизу вдоль стены направляющий профиль из оцинкованного железа, служащий основой для первого ряда плит утеплителя.

Утепление армопояса дома

Для утепления армопояса лучше всего подойдет прессованная минеральная вата толщиной 100 мм. Ее нужно уложить так, чтобы защитить от промерзания все конструкционные элементы верхней части стены. В первую очередь нужно уделить внимание закладным, вмонтированным в армопояс. После того, как фермы будут установлены и закреплены в нужном положении, необходимо вырезать из минваты детали, чтобы утеплить со всех сторон анкера, на которых держатся несущие конструкции крыши.

Пространство под пятками ферм нужно заполнить бетоном.


Элементы утеплителя в данном случае послужат в качестве опалубки.


Защита анкерного соединения от холода не будет полной, если не закрыть его сверху утеплителем.


Важно также заполнить пеной все щели между теплоизолирующими деталями.


Когда все крепления ферм будут защищены от холода, можно накрывать утеплителем остальные части армопояса, пропенив стыки между установленными элементами термоизоляции (1), а также их соединения с бетонной поверхностью (2).


Установка маяков

Следующий шаг, ведущий к тому, чтобы выполнить монтаж теплоизоляции на стену, это подготовка маяков, которые помогут правильно устанавливать пенопласт, создавая строго вертикальную плоскость. Для маяков лучше всего использовать 16 кусков арматуры длиной около 30 см (по 4 на каждую стену).

Штырь забивается в стену на расстоянии 10-20 см от угла (чтобы не отколоть кусок бетона). Для этого на глубину 5-10 см перфоратором предварительно сверлятся отверстия, диаметр которых должен соответствовать толщине арматуры. По одному штырю нужно забить в каждом углу стены, вверху и внизу.



Как можно увидеть на двух предыдущих фотографиях, между верхней и нижней арматурой натягивается леска, которую важно выставить по отвесу. Ее расстояние от стены должно соответствовать сумме трех составляющих – это толщина пенопласта, толщина слоя клеящей смеси и 2-3 мм запаса, которые не позволят леске прикасаться к установленному утеплителю. Для пенопласта толщиной 100 мм это расстояние обычно составляет около 12-15 см, если плоскость стены достаточно ровная.

Между вертикальными лесками натягиваются подвижные горизонтальные лески, по которым главным образом и ориентируются при установке теплоизоляции.


Монтаж направляющего периметрального профиля

Ширина оцинкованного профиля должна соответствовать толщине термоизоляционной плиты. Его устанавливают таким образом, чтобы он лежал на горизонтальной поверхности фундаментного утеплителя.


Профиль крепят с помощью дюбелей «быстрый монтаж» (1), выставив предварительно его наружный край по нитке (2), натянутой между двумя нижними маяками.


Как можно увидеть на иллюстрации, профиль монтируется не к шлакоблоку, а чуть ниже уровня верха фундамента. Таким образом, установив профиль шириной 100 мм вплотную к бетону, можно рассчитывать, что между монтируемым утеплителем и стеной будет оставаться определенное пространство для клеящей смеси. Это возможно благодаря тому, что вертикальные поверхности фундамента и шлакоблочной кладки не находятся на одном уровне, а между ними есть небольшая ступенька.


Если же конструкция здания такова, что поверхность фундамента и стены являются одной плоскостью, или, если профиль устанавливается выше уровня фундамента, то нужно будет изготавливать специальные кронштейны, позволяющие оставлять некоторое расстояние между стеной и профилем при его монтаже.


Это пространство обязательно нужно заполнить монтажной пеной.


Обратите внимание: Монтировать профиль так, чтобы его наружный край располагался строго параллельно нитке, будет непросто из-за того, что для крепежного элемента нужно просверлить дыру в бетоне через металл боковой стенки профиля. Деформация жести в одном месте может провоцировать изменение формы изделия в его соседних частях. Поэтому, впервые занимаясь данной работой, возможно, придется приспособиться. Во время вбивания дюбеля также следует быть осторожным, стараясь не гнуть края профиля, из-за чего его наружная сторона может приподняться.

Установка термоизоляции на стену

Когда подготовительные работы будут выполнены, можно приступать к монтажу теплоизоляции. Для первого ряда плит основой служит установленный ранее направляющий профиль. Чтобы закрепить пенопласт на шлакоблочной стене, используют предназначенную для этого монтажную смесь, которую предварительно замешивают с помощью миксера.


Готовое вещество наносят в виде нескольких ляпух на внутреннюю сторону утеплителя, равномерно распределив их по поверхности.


При монтаже первого ряда нижнюю часть плиты утеплимтеля под наклоном вставляют в направляющий профиль, осторожно приближая ее верх к поверхности стены.


Как видно на иллюстрирующем утепление стен из шлакоблока фото монтажа первого ряда плит утеплителя, чтобы леска не мешала установить пенопласт на свое место, ее нужно временно оттянуть. Позже, когда ляпухи коснутся стены, леску нужно отпустить, и понемногу придавливать верх плиты до тех пор, пока между ней и ниткой не образуется зазор примерно 1-2 мм.

Обратите внимание: После того, как пенопласт был прижат к стене, его не следует оттягивать обратно. Распределяясь под давлением в узком пространстве, толщина слоя монтажной смеси уменьшается, из-за чего она уже не сможет выполнять свою функцию. Поэтому лучше прижимать плиту к стене как можно осторожней, чтобы выставить ее по нитке с первого раза.

Монтаж второго ряда плит осуществляется подобным образом, только без направляющего профиля. Сначала под углом устанавливается низ пенопласта, а потом по нитке выставляется его верхняя часть.


Чтобы уменьшить вероятность погрешностей можно устанавливать второй ряд по двум лескам.


При установке второго и последующих рядов пенопласта необходимо будет вырезать из целых плит детали для установки в местах оконных и дверных проемов.


Важно также выполнять монтаж утеплителя по принципу кирпичной кладки (каждый следующий ряд смещается на половину длины плиты).


После того, как верхний ряд плит состыкуется с минеральной ватой, лежащей на армопоясе (1), следует пропенить все швы между элементами утепления (2).


Кроме того нужно укрепить плиты с помощью пластмассовых дюбелей. Для этого нужно выполнить следующие 3 операции:

1.В стене через пенопласт просверлить перфоратором отверстие.


2.Вставить туда дюбель-гриб.


3.Аккуратно забить в имеющееся в дюбеле отверстие пластмассовый гвоздь.


Обратите внимание: Монтаж зонтиков нужно производить таким образом, чтобы их шляпки не возвышались, а были на 1-2 мм утоплены в пенопласт.

Места, где вбиты дюбели, впоследствии необходимо замазать клеящей смесью.


Конечно, выполненное описанным выше способом утепление шлакоблочного дома – это еще не все, что можно предпринять для повышения его энергоэффективности.

Можно также выполнить ряд утеплительных мероприятий внутри строения, и установить в нем более экономную систему обогрева.

Тем не менее, осуществив правильным образом только наружное утепление, вы уже сможете значительно сэкономить свои расходы во время отопительного сезона.

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

  1. Возведение стен должно осуществляться на надежном фундаменте.
  2. В процессе работы необходимо регулярно проверять ровность конструкции.
  3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

  1. Непрерывной.
  2. В кольцевом стиле.
  3. Замкнутой.

Основные компоненты армопояса:

  • Арматурный каркас.
  • Бетонная смесь.
  • Опалубка или блоки.

Предназначение конструкции заключается:

  • В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
  • В защите фундамента и стен от трещин.
  • В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

  1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
  2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
  3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

  1. При помощи деревянной опалубки.
  2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.


Не прокладывается разгрузочный пояс:

  • Под цельную железобетонную конструкцию.
  • Под деревянные перекрытия, опирающиеся на блоки.

В случае , достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

В железобетонных конструкциях нет смысла в дополнительной защите по причине равномерной распределения нагрузки на стены

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

  1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
  2. Гвозди для крепления досочной конструкции к стене.
  3. Гибкая проволока для придания жесткости сооружения.
  4. Арматурные стержни диаметром двенадцать миллиметров.
  5. Пенополистирол для утепления.


Используемые строительные инструменты:

  1. Дрель.
  2. Ножовка.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

  1. Подготовка деревянных щитов.
  2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
  3. Крепление конструкции к стене саморезами или длинными гвоздями.
  4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
  5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
  6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

  1. В горизонтальной укладке прутьев.
  2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
  3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

  • Щебень – 4,8 части.
  • Цемент – 1 часть.
  • Песок – 2,8 части.

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

  1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
  2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
  3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

  1. Установка доборных блоков на стену в обычном порядке.
  2. Армирование центральной части строительного материала.
  3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.


Особенности сооружения:

  1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
  2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
  3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

  1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
  2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
  3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.
  1. При заливке цементным составом следует следить, чтобы элементы армированной сетки не касались стенок опалубки.
  2. Для увеличения функциональности армопояса каркас из арматуры устанавливается на поверхности при помощи уровня.
  3. Прочности бетона после его заливки способствует периодическое его увлажнение, особенно в жаркую погоду. Рекомендуется увлажнять конструкцию каждый на день на протяжении пяти дней. Лучший эффект достигается при покрытии увлажненной поверхности полиэтиленовой пленкой.
  4. Снимать опалубку можно через неделю, однако функционировать по назначению она будет только через две недели, когда произойдет полное застывание цементной смеси.
  5. Если планируется утепление разгрузочного пояса, то не стоит его делать заподлицо со стеной. Специалисты рекомендуют произвести смещение опалубки вглубь с дальнейшей целью заполнения получившейся ниши утепляющим теплоизолирующим материалом.
  6. Не нужно тратиться на армированный пояс, если под фундаментом расположен прочный не насыщенный водой грунт, стены из кирпича, а также при возведении одноэтажного дома с деревянными балками, а не железобетонными панелями.

армопояс Утеплитель между арматурой в армированном поясе

Утепление армопояса на открытой веранде. В этой статье мы расскажем, как нужно утеплять армопояс за пределами стен дома. У нас с каждой из сторон дома находятся открытые веранды. Одна веранда видна на фото. Так как при строительстве дома из газосиликатных блоков армопоя собязателен – мы его изготовили в виде монолитной непрерывной полосы по всему периметру здания. Первую зиму мы прожили без окончательной изоляции всех мостиков холода. т.к. уже наступили холода и все работы по утеплению были прекращены. В течение следующего лета мы не только утеплили цоколь, но и утеплили армопояс, который проходит по открытой веранде.

Как правильно утеплить монолитный армопояс на открытой веранде (за пределами дома)

Чтобы отсечь мостик холода на входе в помещение — а мостиком холода в данном случае является часть армированного монолитного пояса, расположенного над открытой верандой – его необходимо правильно утеплить. Перед началом работ мы жесткой металлической щеткой тщательно очистили железобетонный армопояс от строительного мусора, накопившейся за год пыли и грязи. Обнаруженные остатки раствора для кладки или иные крупные неровности предварительно отбили. Для этих целей отлично подходят молоток или прочный скребок. Затем эти места также зачистили металлической щеткой. После очистки мы покрыли грунтовкой всю утепляемую площадь. Для этой работы потребовался «Грунт универсальный для внутренних и внешних работ» или любая другая грунтовка и жесткая щетка для фасадных работ.
В качестве утеплителя мы использовали в упаковке листы экструзионного пенополистирола (ЭППС) «ТехноНиколь» толщиной 30 мм – этого достаточно. ЭППС — теплоизоляционный материал, который не гниет, не набухает и не намокает, не дает усадки, прочен. Производители экструзионного пенополистирола рекомендуют его для утепления фундаментов, цоколей, отмосток, полов, плоских крыш и других конструкций. Для изоляции мостика холода достаточно утеплить армопояс на расстоянии до 1 метра от входа в дом. Этого утепления достаточно для предотвращения потерь тепла в этой точке. Однако в эстетических целях мы утеплили армированный пояс по всей длине: т.к. он виден как с веранды, так и с улицы, поэтому мы решили сделать его одного размера (одной толщины) со всех сторон. Для того, чтобы приобрести нужное количество ЭППС, необходимо рассчитать площадь утепления. Еще потребуется состав для армирования и крепления плит ЭППС к железобетонной балке, которая одновременно является и армопоясом. Мы использовали «Клей-114″ для теплоизоляционных плит из пенополистирола. Правила по применению и необходимое количество клея также можно рассчитать, используя инструкцию на упаковке. И последнее, что необходимо:

  • сетка для армирования — ее площадь должна превышать площадь утепления в 2,3 раза;
  • «грибочки» для крепления утеплителя к армопоясу.

Армированный пояс , он же монолитный пояс или сейсмопояс – это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный.

Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.


После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.


Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.


После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

  • на блочном фундаменте
  • на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
  • под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

В данной статье мы разберемся, зачем нужен армопояс на газобетоне. Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армопояс для газобетона собственными силами.

Монолитный бетонный армопояс внутри газобетонной стены

Армопояс для газобетона – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока данный пояс является необходимым элементом, который значительно улучшает прочностные характеристики всего здания.

1 Зачем нужен армопояс?

Правильно сделанный монолитный армопояс будет защищать ваш дом от любых нагрузок, возникающих как под влиянием внешних и внутренних факторов.

Негативных воздействий, которые испытывают стены дома из газоблока весьма большое количество, это и сезонные деформации грунта в результате пучения, и сильные порывы ветра, и повышенная сейсмическая активность. Особенно важно будет сделать армопояс для домов, построенных на наклонной почве.

Армопояса на газобетоне сделать можно либо на середине кладки стены и под крышей, если речь идет об одноэтажном доме, либо между этажами, если говорить о двухэтажных зданиях.

Монолитный армопояс из бетона в разрезе

Как было сказано выше, армопояс значительно увеличивает сопротивления стен здания из блоков внешним и внутренним нагрузкам. Он выполняет связывание отдельных стен дома из блоков в единую конструкцию, выступая своеобразным ребром жесткости.

Наличие такого ребра дает возможность сделать большие оконные проемы из блоков, которые невозможно создать при отсутствии армопояса, ввиду недостаточных прочностных характеристик пеноблоков и газоблока.

Наличие данного несущего элемента сводит к минимуму возможность полного разрушения дома вследствие нарушения целостности отдельных его частей.

Рассмотрим основные причины, которые обуславливают необходимость обустройства армопояса:

1.1 Потребность в несущей конструкции для крыши дома

Пеноблоки, керамзитобетонные и газоблоки, хоть и являются достаточно прочным строительным материалом, в отличии от кирпича, очень плохо переносят разнообразные точечные нагрузки, которые могут вызывать растрескивание и разрушение отдельных блоков, что негативно скажется на прочности всей стены.

Учитывая, что стропильная система дома и балки, выступающая основой для крыши, монтируется на газобетонные или керамзитобетонные стены из блоков посредством анкеров и строительных шпилек (крепление мауэрлата к газобетону без армопояса), балки которые и оказывают не пеноблоки и газоблоки точечную нагрузку, возникает потребность в обустройстве дополнительной несущей конструкции под балки.

Укладка арматурного каркаса для последующей заливки бетоном

1.2 Перенос распирающей нагрузки со стены дома на армопояс

Одним из часто встречающихся вариантов обустройства крыш на газобетонных и домах из пеноблоков или керамзитные блоки является технология висячих стропил. Данный метод обладает рядом определенных преимуществ, однако он оказывает предельную распирающую нагрузку, которая для неукрепленных пеноблоков может быть чрезмерной.

Согласно строительным нормам, висячие стропила в пеноблочном доме сделать можно только при наличии армопояса, который будет принимать, компенсировать и равномерно распределять распирающую нагрузку.

1.3 Препятствие деформациям

Наличие армопояса сводит к минимуму возможность деформации стен обладающих разными коэффициентами упругости, или испытывающих неравномерные нагрузки, которые нередко возникают при неправильном обустройстве крыши.

Описанный алгоритм создания армопояса позволяет сделать его своими руками не только на доме из пеноблоков и газоблоков. Технология создания армопояса в доме из кирпича и керамзитоблока ничем не отличается.

Как свидетельствуют отзывы, большинство строителей, предпочитающих использовать в качестве строительного материала шлакоблок, также склоняются к необходимости обустройства армопояса, так как шлакоблок по своим техническим характеристикам аналогичен любым материалам из вспененного бетона.

2 Характеристики качественного армопояса

Габариты армопояса для стены из пеноблоков определяются от размеров самой стены. Если при строительстве дома выполнялась кладка однослойных стен, шириною в шлакоблок (30 сантиметров), то достаточно будет внутреннего армопояса шириною в 25 сантиметров.

При этом по внутренней стороне стены дома, для предотвращения создания мостиков холода (элементов, теплопроводность которых больше, чем у основной конструкции здания), рекомендуется уложить утеплитель и закрыть армопояс пеноблоком соответствующей толщины.

Высота армопояса в идеале должна является его толщине, поскольку равносторонние конструкции обладают большей прочностью, чем прямоугольные. Не рекомендуется делать армирующие пояса высотой больше 30 сантиметров.

Опалубка для армопояса из деревянных досок

Если вы строите здание, проект которого предусматривает наличие легкого перекрытия, то можно сделать плоский армопояс, высотою около 10 сантиметров. Как свидетельствуют отзывы, такая конструкция хорошо справляется со своими функциями за счет наличия внутри пояса арматурных прутьев.

В плоские армопояса, как правило, устанавливаются 2 продольных арматурных стержня (если стены широкие 3, либо 4), которые соединяются между собою поперечными перемычками из стержней меньшего диаметра. Шаг перемычек составляет около 50-ти сантиметров.

Если при строительстве дома из пеноблоков будут использоваться тяжелые бетонные плиты перекрытия, то необходимо обустраивать монолитный армопояс с объемным арматурным каркасом, состоящим из 4 либо 6 продольных прутьев.

При кладке арматурного каркаса, важно следить за тем, чтобы арматура была утеплена в бетон как минимум на 5 сантиметров. Чтобы поднять нижнюю арматуру над блоками необходимо использовать кирпичные подпорки соответствующего размера.

В объемных каркасах, по прямому контуру стены, поперечная и продольная арматура соединяется между собой с помощью вязальной проволоки. Это необходимо для придания достаточного сопротивления динамическим нагрузкам армопояса.

Однако в местах, где внешние стены соединяются с внутренними, и на углах дома, арматура соединяется с помощью сварки.

2.1 Из чего лучше делать армопояс?

Армопояса под потолочные перекрытия и стропильные системы должны изготавливаться из бетона марок М200 и выше. Бетон можно как приобретать в уже готовом виде у производителей, так и делать собственноручно из цемента М400.

Соотношение раствора должно быть 1:3:5, где 1 – цемент, 3 – песок, 5 – щебень.

Если вы хотите получить армопояс максимальной прочности, то не лишним будет после заливки уплотнить бетон. Для этого нужен перфоратор со специальной насадкой. Также уплотнить бетон можно просто интенсивно потыкав его куском арматуры, чтобы на поверхность вышли все внутренние пузырьки воздуха.

Кладка армирующего пояса из кирпича

Для усиления стены из вспененного бетона также может использоваться армопояса из кирпича. Кладка кирпича выполняется непосредственно на пеноблок, при кладке пояса для армирования используется металлическая сетка с проволоки диаметром 4-5 мм.

Сетка укладывается на каждый ряд кирпича. Общая высота такого армопояса может составлять от 20 до 40 сантиметров, ширина – равная ширине стены.

Стоит понимать, что армопояс из кирпича не обладает прочностью, сравнимой с монолитным бетонным поясом, такой армопояс, как свидетельствуют отзывы, может с успехом использоваться для небольших хозяйственных построек из шлакоблока, либо других вспомогательных зданий.

2.2 Нужно ли утеплять армопояс?

Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.

Чтобы правильно построить аромопояс, который бы вместе с укреплением стены не ухудшал теплоизоляционных свойств дома, необходимо предусмотреть качественное утепление пояса.

Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Технология создания армпояса под мауэрлат для крыши

Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса для керамзитобетонных блоков:

Игорь, 49 лет, Москва:

Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал исключительно положительные отзывы о нашей работе.

Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.

Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться и закрепить работу, чем потом кусать локти.

Олег, 45 лет, Ростов:

Строим дома из газоблоков. Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и чтобы закрепить перекрытия из бетонных плит. Недавно строил у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.

На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его закрепить всем зданиям из стройматериалов на основе вспененного бетона.

Как сделать армопояс на газобетоне? Строительство домов и конструкций из пеноблоков


Армопояс для газобетонных стен – назначение, преимущества применения. Способ создания армопояса для газобетонных стен.

Утепление монолитного армопояса для дома из газосиликатных блоков

В этой статье мы расскажем о способах изоляции одного из мостиков холода – армопояса, выполненного из железобетона.

Утеплять армопояс можно или при строительстве (это самый верный путь) или через некоторое время после окончания строительства.

Не будем рассматривать причины неутепления армированного пояса одновременно со строительством – на это может быть много причин. Просто рассмотрим все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет – воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату – не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

В этом случае необходимо по всему фасаду на высоту армопояса выполнить дополнительное утепление. Если в двухэтажном доме армированный пояс выполнен между первым и вторым этажами и после второго этажа под мауэрлат, тогда по фасаду нужно будет выполнить два утепляющих пояса.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

  • Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм – марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.
  • Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить – мы очень подробно с фото рассказали в статье «Утепление стен пенопластом».
  • Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.
  • Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Для наружного утепления можно воспользоваться также напыляемым пенополиуретаном (ППУ), который сверху можно закрыть металлическим профилем. Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (вернее – токсичен один из его компонентов) и требуется установка для напыления – лучше воспользоваться услугами специализированных компаний.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Сквозь облицовку по линии армопояса необходимо выполнить отверстия для заливки монтажной пены в зазор между наружной облицовкой и стеной (поясом). Шаг между отверстиями – не более 25 -30 см.

Запенивание производите поочередно через одно отверстие. Т.е., сначала запеньте нечетные (1,3,5, и т.д.) отверстия и дождитесь, пока пена отвердеет. Затем можно запенивать четные отверстия. При таком подходе вы сможете качественно выполнить утепление армопояса и сократить расходы на пену. Обязательно применяйте профессиональную пену – в конечном счете это будет выгоднее, чем выполнять повторное утепление через пару лет в следствие осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» – это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций.

Еще один материал, который появился несколько лет назад и который мы еще не применяли – это «Пеноизол» . Если он сделан из правильной смолы и грамотно применяется, то материал изумительный. «Пеноизол» можно использовать в виде крошки, листов или в виде пены для заливки.

Утепление армопояса, Как построить дом


Варианты изготовления монолитного железобетонного армопояса и предложения по его утеплению, материалы для утепления армопояса

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

  1. Возведение стен должно осуществляться на надежном фундаменте.
  2. В процессе работы необходимо регулярно проверять ровность конструкции.
  3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

Основные компоненты армопояса:

Предназначение конструкции заключается:

  • В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
  • В защите фундамента и стен от трещин.
  • В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

  1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
  2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
  3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

  1. При помощи деревянной опалубки.
  2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

  • Под цельную железобетонную конструкцию.
  • Под деревянные перекрытия, опирающиеся на блоки.

В случае использования деревянных перекрытий, достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

  1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
  2. Гвозди для крепления досочной конструкции к стене.
  3. Гибкая проволока для придания жесткости сооружения.
  4. Арматурные стержни диаметром двенадцать миллиметров.
  5. Пенополистирол для утепления.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

  1. Подготовка деревянных щитов.
  2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
  3. Крепление конструкции к стене саморезами или длинными гвоздями.
  4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
  5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
  6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

  1. В горизонтальной укладке прутьев.
  2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
  3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

  1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
  2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
  3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

  1. Установка доборных блоков на стену в обычном порядке.
  2. Армирование центральной части строительного материала.
  3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.

  1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
  2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
  3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

  1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
  2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
  3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Армопояс на газобетоне – нужен ли он и как сделать из кирпича


Значение армопояса и его габариты. Варианты создания и технология сооружения опалубки. Армирование и армопояс из кирпича. Утепление и практические советы.

Какую технологию лучше применить для достижения этой цели?

Какие использовать материалы?

Многое будет зависеть от материалов стен дома и его конструктивных особенностей. Рассмотреть все возможные варианты будет довольно трудно, поэтому остановимся на популярных в наше время домов построенных из блоков различного типа и утеплителей из пенополистирола или пенопласта.

Чтобы добиться оптимального результата, важно правильно монтировать теплоизоляцию, защитив от воздействия холода все части жилого дома.

Утепление дома снаружи действует по принципу термоса, способного долгое время сохранять температуру внутри. В термосе этот эффект достигается частично благодаря воздушной прослойке, окружающей внутреннюю колбу, в нашем же случае снизить потери тепла поможет утепление дома снаружи пенопластим или пенополистиролом.

Наибольшего эффекта можно достичь, если монтировать термоизоляцию в процессе строительства, так как утеплить дом качественно, если в нем уже живут, сложнее.

В качестве хорошей теплоизоляции для блочных стенподойдет обычный пенопласт или пенополистирол. Но прежде чем приступить к монтажу, необходимо выполнить следующие подготовительные работы:

  1. На верхний армопояс положить утеплитель, с которым будет стыковаться последний ряд пенопласта.
  2. Забить маяки для натягивания нитей, по которым будут ориентироваться при монтаже термоизоляции.
  3. Закрепить внизу вдоль стены направляющий профиль из оцинкованного железа, служащий основой для первого ряда плит утеплителя.

Утепление армопояса дома

Для утепления армопояса лучше всего подойдет прессованная минеральная вата толщиной 100 мм. Ее нужно уложить так, чтобы защитить от промерзания все конструкционные элементы верхней части стены. В первую очередь нужно уделить внимание закладным, вмонтированным в армопояс. После того, как фермы будут установлены и закреплены в нужном положении, необходимо вырезать из минваты детали, чтобы утеплить со всех сторон анкера, на которых держатся несущие конструкции крыши.

Пространство под пятками ферм нужно заполнить бетоном.


Элементы утеплителя в данном случае послужат в качестве опалубки.


Защита анкерного соединения от холода не будет полной, если не закрыть его сверху утеплителем.


Важно также заполнить пеной все щели между теплоизолирующими деталями.


Когда все крепления ферм будут защищены от холода, можно накрывать утеплителем остальные части армопояса, пропенив стыки между установленными элементами термоизоляции (1), а также их соединения с бетонной поверхностью (2).


Установка маяков

Следующий шаг, ведущий к тому, чтобы выполнить монтаж теплоизоляции на стену, это подготовка маяков, которые помогут правильно устанавливать пенопласт, создавая строго вертикальную плоскость. Для маяков лучше всего использовать 16 кусков арматуры длиной около 30 см (по 4 на каждую стену).

Штырь забивается в стену на расстоянии 10-20 см от угла (чтобы не отколоть кусок бетона). Для этого на глубину 5-10 см перфоратором предварительно сверлятся отверстия, диаметр которых должен соответствовать толщине арматуры. По одному штырю нужно забить в каждом углу стены, вверху и внизу.



Как можно увидеть на двух предыдущих фотографиях, между верхней и нижней арматурой натягивается леска, которую важно выставить по отвесу. Ее расстояние от стены должно соответствовать сумме трех составляющих – это толщина пенопласта, толщина слоя клеящей смеси и 2-3 мм запаса, которые не позволят леске прикасаться к установленному утеплителю. Для пенопласта толщиной 100 мм это расстояние обычно составляет около 12-15 см, если плоскость стены достаточно ровная.

Между вертикальными лесками натягиваются подвижные горизонтальные лески, по которым главным образом и ориентируются при установке теплоизоляции.


Монтаж направляющего периметрального профиля

Ширина оцинкованного профиля должна соответствовать толщине термоизоляционной плиты. Его устанавливают таким образом, чтобы он лежал на горизонтальной поверхности фундаментного утеплителя.


Профиль крепят с помощью дюбелей «быстрый монтаж» (1), выставив предварительно его наружный край по нитке (2), натянутой между двумя нижними маяками.


Как можно увидеть на иллюстрации, профиль монтируется не к шлакоблоку, а чуть ниже уровня верха фундамента. Таким образом, установив профиль шириной 100 мм вплотную к бетону, можно рассчитывать, что между монтируемым утеплителем и стеной будет оставаться определенное пространство для клеящей смеси. Это возможно благодаря тому, что вертикальные поверхности фундамента и шлакоблочной кладки не находятся на одном уровне, а между ними есть небольшая ступенька.


Если же конструкция здания такова, что поверхность фундамента и стены являются одной плоскостью, или, если профиль устанавливается выше уровня фундамента, то нужно будет изготавливать специальные кронштейны, позволяющие оставлять некоторое расстояние между стеной и профилем при его монтаже.


Это пространство обязательно нужно заполнить монтажной пеной.


Обратите внимание: Монтировать профиль так, чтобы его наружный край располагался строго параллельно нитке, будет непросто из-за того, что для крепежного элемента нужно просверлить дыру в бетоне через металл боковой стенки профиля. Деформация жести в одном месте может провоцировать изменение формы изделия в его соседних частях. Поэтому, впервые занимаясь данной работой, возможно, придется приспособиться. Во время вбивания дюбеля также следует быть осторожным, стараясь не гнуть края профиля, из-за чего его наружная сторона может приподняться.

Установка термоизоляции на стену

Когда подготовительные работы будут выполнены, можно приступать к монтажу теплоизоляции. Для первого ряда плит основой служит установленный ранее направляющий профиль. Чтобы закрепить пенопласт на шлакоблочной стене, используют предназначенную для этого монтажную смесь, которую предварительно замешивают с помощью миксера.


Готовое вещество наносят в виде нескольких ляпух на внутреннюю сторону утеплителя, равномерно распределив их по поверхности.


При монтаже первого ряда нижнюю часть плиты утеплимтеля под наклоном вставляют в направляющий профиль, осторожно приближая ее верх к поверхности стены.


Как видно на иллюстрирующем утепление стен из шлакоблока фото монтажа первого ряда плит утеплителя, чтобы леска не мешала установить пенопласт на свое место, ее нужно временно оттянуть. Позже, когда ляпухи коснутся стены, леску нужно отпустить, и понемногу придавливать верх плиты до тех пор, пока между ней и ниткой не образуется зазор примерно 1-2 мм.

Обратите внимание: После того, как пенопласт был прижат к стене, его не следует оттягивать обратно. Распределяясь под давлением в узком пространстве, толщина слоя монтажной смеси уменьшается, из-за чего она уже не сможет выполнять свою функцию. Поэтому лучше прижимать плиту к стене как можно осторожней, чтобы выставить ее по нитке с первого раза.

Монтаж второго ряда плит осуществляется подобным образом, только без направляющего профиля. Сначала под углом устанавливается низ пенопласта, а потом по нитке выставляется его верхняя часть.


Чтобы уменьшить вероятность погрешностей можно устанавливать второй ряд по двум лескам.


При установке второго и последующих рядов пенопласта необходимо будет вырезать из целых плит детали для установки в местах оконных и дверных проемов.


Важно также выполнять монтаж утеплителя по принципу кирпичной кладки (каждый следующий ряд смещается на половину длины плиты).


После того, как верхний ряд плит состыкуется с минеральной ватой, лежащей на армопоясе (1), следует пропенить все швы между элементами утепления (2).


Кроме того нужно укрепить плиты с помощью пластмассовых дюбелей. Для этого нужно выполнить следующие 3 операции:

1.В стене через пенопласт просверлить перфоратором отверстие.


2.Вставить туда дюбель-гриб.


3.Аккуратно забить в имеющееся в дюбеле отверстие пластмассовый гвоздь.


Обратите внимание: Монтаж зонтиков нужно производить таким образом, чтобы их шляпки не возвышались, а были на 1-2 мм утоплены в пенопласт.

Места, где вбиты дюбели, впоследствии необходимо замазать клеящей смесью.


Конечно, выполненное описанным выше способом утепление шлакоблочного дома – это еще не все, что можно предпринять для повышения его энергоэффективности.

Можно также выполнить ряд утеплительных мероприятий внутри строения, и установить в нем более экономную систему обогрева.

Тем не менее, осуществив правильным образом только наружное утепление, вы уже сможете значительно сэкономить свои расходы во время отопительного сезона.

Армированный пояс, он же монолитный пояс – это специальная конструкция, которая решает несколько задач.распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от нагрузки на стропильную систему крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным все просто, делаете кладку из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газобетонного блока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры. Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см. Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см. В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п. К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.


Теперь можно приступать непосредственно к заливке армопояса бетоном. Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства. Вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в раствор пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 21 дней после заливки.



В каких случаях нужен армопояс

Монолитный железобетонный пояс необходим:

  • на блочном фундаменте
  • на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия

Можно ли заливать армопояс зимой

Заливка в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные добавки в бетон. Используйте как можно меньше воды для приготовления бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем.

Какова минимальная толщина, высота, ширина.

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины прилегания плит или балок перекрытия.

Конденсат на армопоясе

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Лестницы. Входная группа. Материалы. Двери. Замки. Дизайн

Армопояс из бетона промерзает. Утепление армированного пояса снаружи. Можно ли заливать армопояс зимой, в мороз

Утепление армопояса на открытой веранде. В этой статье мы расскажем, как нужно утеплять армопояс за пределами стен дома. У нас с каждой из сторон дома находятся открытые веранды. Одна веранда видна на фото. Так как при строительстве дома из газосиликатных блоков армопоя собязателен – мы его изготовили в виде монолитной непрерывной полосы по всему периметру здания. Первую зиму мы прожили без окончательной изоляции всех мостиков холода. т.к. уже наступили холода и все работы по утеплению были прекращены. В течение следующего лета мы не только утеплили цоколь, но и утеплили армопояс, который проходит по открытой веранде.

Как правильно утеплить монолитный армопояс на открытой веранде (за пределами дома)

Чтобы отсечь мостик холода на входе в помещение — а мостиком холода в данном случае является часть армированного монолитного пояса, расположенного над открытой верандой – его необходимо правильно утеплить. Перед началом работ мы жесткой металлической щеткой тщательно очистили железобетонный армопояс от строительного мусора, накопившейся за год пыли и грязи. Обнаруженные остатки раствора для кладки или иные крупные неровности предварительно отбили. Для этих целей отлично подходят молоток или прочный скребок. Затем эти места также зачистили металлической щеткой. После очистки мы покрыли грунтовкой всю утепляемую площадь. Для этой работы потребовался «Грунт универсальный для внутренних и внешних работ» или любая другая грунтовка и жесткая щетка для фасадных работ.
В качестве утеплителя мы использовали в упаковке листы экструзионного пенополистирола (ЭППС) «ТехноНиколь» толщиной 30 мм – этого достаточно. ЭППС — теплоизоляционный материал, который не гниет, не набухает и не намокает, не дает усадки, прочен. Производители экструзионного пенополистирола рекомендуют его для утепления фундаментов, цоколей, отмосток, полов, плоских крыш и других конструкций. Для изоляции мостика холода достаточно утеплить армопояс на расстоянии до 1 метра от входа в дом. Этого утепления достаточно для предотвращения потерь тепла в этой точке. Однако в эстетических целях мы утеплили армированный пояс по всей длине: т.к. он виден как с веранды, так и с улицы, поэтому мы решили сделать его одного размера (одной толщины) со всех сторон. Для того, чтобы приобрести нужное количество ЭППС, необходимо рассчитать площадь утепления. Еще потребуется состав для армирования и крепления плит ЭППС к железобетонной балке, которая одновременно является и армопоясом. Мы использовали «Клей-114″ для теплоизоляционных плит из пенополистирола. Правила по применению и необходимое количество клея также можно рассчитать, используя инструкцию на упаковке. И последнее, что необходимо:

  • сетка для армирования — ее площадь должна превышать площадь утепления в 2,3 раза;
  • «грибочки» для крепления утеплителя к армопоясу.

Армирующий пояс существенно повышает сопротивление стен блочного дома нагрузкам извне и изнутри. Он объединяет стеновые элементы в единый конструкционный комплекс и служит ребром жесткости.

Армопояс нуждается в утеплении: зимой через него происходит попадание холодного воздуха внутрь здания, а температурные скачки могут стать причиной разрушения стены.

Утепление всегда проводится снаружи, а не изнутри. Если оно не было произведено в ходе строительства дома, его необходимо выполнить, когда дом уже построен и завершены отделочные работы.

Армопояс с перемычками

Если разница между шириной пояса и стены достаточна, утеплитель вместе с последующей облицовкой будет вровень со стеновой обшивкой.

Проведение утеплительных работ нужно делать теплоизолирующим материалом толщиной, подходящей для установки его в промежуток между армопоясом и линией стены.

Специалисты советуют экструдированный пенополистирол, поскольку тонкие листы обычного пенопласта очень ломкие.

Если расстояние достаточно по ширине, лучше использовать 80-миллиметровый пенополистирол. Чтобы пояс не выступал за плоскость, учитывайте ширину обшивки:

  • Облицовочного клинкера;
  • Сайдинга;
  • Керамики или камня;
  • Штукатурного слоя.

Использование минеральной ваты как утеплителя требует вентиляционного зазора меж теплоизолятором и внешней обшивкой, поскольку она впитывает влагу.

Армопояс равен стене по ширине

При выборе способа утепления учитывают, есть ли зазор между обшивкой и армопоясом.

Дополнительное утепление устанавливается по периметру фасада на высоту армопояса. Здание в два этажа нуждается в выполнении двух утепляющих поясов, если один находится между этажами, а второй сделан под мауэрлат.

Утеплительная часть армопояса равна его высоте с прибавлением с каждой стороны 150 мм. Теплоизолятор устанавливается с запасом по 15 см от верхней и нижней линий армопояса.

Утепление внешних стен дома из блоков проводится следующим образом:

  • До закрепления пенополистирола стены требуется очистить от пыли и выступающего кладочного раствора. Обеспыливание выполняют щеткой, тщательно очищая всю плоскость стены.
  • Проверить ровность стен, поскольку перепады больше 10 мм могут стать причиной поломки утепляющего материала. Обнаруженные неровности надо убрать.
  • Загрунтовать обрабатываемую поверхность. Нанесение грунтовочного состава лучше проводить кистью, чтобы убрать остатки пыли.
  • По периметру каждого окна нужно приклеить армирующую сетку. Предварительно рулон материала надо нарезать на полоски шириной примерно 400 мм. Сетку устанавливают так, чтобы приблизительно 100 мм располагались под плитой, а оставшаяся часть после монтажа утеплителя заворачивалась и наклеивалась на пенополистирол. Сетка соединяется с основным армирующим покрытием после наклеивания утеплителя.
  • Наклеить утеплитель на строительную клеевую мастику, а после подсыхания, закрепить его дюбелями-зонтиками с большой шляпкой.

Чтобы утепление прослужило дольше, понадобится в верхней части пояса установить отлив с капельником, сделанный из металла с оцинковкой и покрытием из полиэстера. Он располагается с уклоном от стены. Этот элемент нужен для отвода осадков от армопояса.

Внешнее утепление можно выполнить с помощью напыляемого пенополиуретана. Но это довольно дорогой материал, требующий специального аппарата-напылителя, и высокотоксичный. Самостоятельные работы не рекомендованы – придется нанимать профессионала.

Утепление при наличии зазора

Для проведения запенивания понадобится сделать отверстия с расстоянием не больше 250–300 мм сквозь обшивку по линии армопояса. Заливка пены выполняется в каждое второе отверстие.

Подобный метод позволяет сделать качественное утепление армопояса и уменьшит расход материала.

Обязательно используйте профессиональную пену – утепляющий слой продержится несколько лет, не будет осыпаться.

Посмотрите видео:

При правильно выполненном утеплении, зимой армирующий пояс не будет пропускать холодный воздух и здание простоит долго.

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

  1. Возведение стен должно осуществляться на надежном фундаменте.
  2. В процессе работы необходимо регулярно проверять ровность конструкции.
  3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

  1. Непрерывной.
  2. В кольцевом стиле.
  3. Замкнутой.

Основные компоненты армопояса:

  • Арматурный каркас.
  • Бетонная смесь.
  • Опалубка или блоки.

Предназначение конструкции заключается:

  • В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
  • В защите фундамента и стен от трещин.
  • В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

  1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
  2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
  3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

  1. При помощи деревянной опалубки.
  2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.


Не прокладывается разгрузочный пояс:

В случае , достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

В железобетонных конструкциях нет смысла в дополнительной защите по причине равномерной распределения нагрузки на стены

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

  1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
  2. Гвозди для крепления досочной конструкции к стене.
  3. Гибкая проволока для придания жесткости сооружения.
  4. Арматурные стержни диаметром двенадцать миллиметров.
  5. Пенополистирол для утепления.


Используемые строительные инструменты:

  1. Дрель.
  2. Ножовка.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

  1. Подготовка деревянных щитов.
  2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
  3. Крепление конструкции к стене саморезами или длинными гвоздями.
  4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
  5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
  6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

  1. В горизонтальной укладке прутьев.
  2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
  3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

  • Щебень – 4,8 части.
  • Цемент – 1 часть.
  • Песок – 2,8 части.

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

  1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
  2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
  3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

  1. Установка доборных блоков на стену в обычном порядке.
  2. Армирование центральной части строительного материала.
  3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.


Особенности сооружения:

  1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
  2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
  3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

  1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
  2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
  3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.
  1. При заливке цементным составом следует следить, чтобы элементы армированной сетки не касались стенок опалубки.
  2. Для увеличения функциональности армопояса каркас из арматуры устанавливается на поверхности при помощи уровня.
  3. Прочности бетона после его заливки способствует периодическое его увлажнение, особенно в жаркую погоду. Рекомендуется увлажнять конструкцию каждый на день на протяжении пяти дней. Лучший эффект достигается при покрытии увлажненной поверхности полиэтиленовой пленкой.
  4. Снимать опалубку можно через неделю, однако функционировать по назначению она будет только через две недели, когда произойдет полное застывание цементной смеси.
  5. Если планируется утепление разгрузочного пояса, то не стоит его делать заподлицо со стеной. Специалисты рекомендуют произвести смещение опалубки вглубь с дальнейшей целью заполнения получившейся ниши утепляющим теплоизолирующим материалом.
  6. Не нужно тратиться на армированный пояс, если под фундаментом расположен прочный не насыщенный водой грунт, стены из кирпича, а также при возведении одноэтажного дома с деревянными балками, а не железобетонными панелями.

Выполненного из железобетона.

Утеплять армопояс можно или при строительстве (это самый верный путь) или через некоторое время после окончания строительства.

Не будем рассматривать причины неутепления армированного пояса одновременно со строительством — на это может быть много причин. Просто рассмотрим все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату — не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

В этом случае необходимо по всему фасаду на высоту армопояса выполнить дополнительное утепление. Если в двухэтажном доме армированный пояс выполнен между первым и вторым этажами и после второго этажа под мауэрлат, тогда по фасаду нужно будет выполнить два утепляющих пояса.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

  • Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.
  • Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье
  • Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.
  • Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Для наружного утепления можно воспользоваться также напыляемым пенополиуретаном (ППУ), который сверху можно закрыть металлическим профилем. Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (вернее — токсичен один из его компонентов) и требуется установка для напыления — лучше воспользоваться услугами специализированных компаний.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Сквозь облицовку по линии армопояса необходимо выполнить отверстия для заливки монтажной пены в зазор между наружной облицовкой и стеной (поясом). Шаг между отверстиями — не более 25 -30 см.

Запенивание производите поочередно через одно отверстие. Т.е., сначала запеньте нечетные (1,3,5, и т.д.) отверстия и дождитесь, пока пена отвердеет. Затем можно запенивать четные отверстия. При таком подходе вы сможете качественно выполнить утепление армопояса и сократить расходы на пену. Обязательно применяйте профессиональную пену — в конечном счете это будет выгоднее, чем выполнять повторное утепление через пару лет в следствие осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» — это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций. Мы не применяли этот материал, но если вам интересно, вы можете подробно прочитать здесь: www.isollat.ru .

Знакомьтесь, изучайте — возможно вас это заинтересует.

До новых встреч, уважаемые читателя нашего блога !

Какую технологию лучше применить для достижения этой цели?

Какие использовать материалы?

Многое будет зависеть от материалов стен дома и его конструктивных особенностей. Рассмотреть все возможные варианты будет довольно трудно, поэтому остановимся на популярных в наше время домов построенных из блоков различного типа и утеплителей из пенополистирола или пенопласта.

Чтобы добиться оптимального результата, важно правильно монтировать теплоизоляцию, защитив от воздействия холода все части жилого дома.

Утепление дома снаружи действует по принципу термоса, способного долгое время сохранять температуру внутри. В термосе этот эффект достигается частично благодаря воздушной прослойке, окружающей внутреннюю колбу, в нашем же случае снизить потери тепла поможет утепление дома снаружи пенопластим или пенополистиролом.

Наибольшего эффекта можно достичь, если монтировать термоизоляцию в процессе строительства, так как утеплить дом качественно, если в нем уже живут, сложнее.

В качестве хорошей теплоизоляции для блочных стенподойдет обычный пенопласт или пенополистирол. Но прежде чем приступить к монтажу, необходимо выполнить следующие подготовительные работы:

  1. На верхний армопояс положить утеплитель, с которым будет стыковаться последний ряд пенопласта.
  2. Забить маяки для натягивания нитей, по которым будут ориентироваться при монтаже термоизоляции.
  3. Закрепить внизу вдоль стены направляющий профиль из оцинкованного железа, служащий основой для первого ряда плит утеплителя.

Утепление армопояса дома

Для утепления армопояса лучше всего подойдет прессованная минеральная вата толщиной 100 мм. Ее нужно уложить так, чтобы защитить от промерзания все конструкционные элементы верхней части стены. В первую очередь нужно уделить внимание закладным, вмонтированным в армопояс. После того, как фермы будут установлены и закреплены в нужном положении, необходимо вырезать из минваты детали, чтобы утеплить со всех сторон анкера, на которых держатся несущие конструкции крыши.

Пространство под пятками ферм нужно заполнить бетоном.


Элементы утеплителя в данном случае послужат в качестве опалубки.


Защита анкерного соединения от холода не будет полной, если не закрыть его сверху утеплителем.


Важно также заполнить пеной все щели между теплоизолирующими деталями.


Когда все крепления ферм будут защищены от холода, можно накрывать утеплителем остальные части армопояса, пропенив стыки между установленными элементами термоизоляции (1), а также их соединения с бетонной поверхностью (2).


Установка маяков

Следующий шаг, ведущий к тому, чтобы выполнить монтаж теплоизоляции на стену, это подготовка маяков, которые помогут правильно устанавливать пенопласт, создавая строго вертикальную плоскость. Для маяков лучше всего использовать 16 кусков арматуры длиной около 30 см (по 4 на каждую стену).

Штырь забивается в стену на расстоянии 10-20 см от угла (чтобы не отколоть кусок бетона). Для этого на глубину 5-10 см перфоратором предварительно сверлятся отверстия, диаметр которых должен соответствовать толщине арматуры. По одному штырю нужно забить в каждом углу стены, вверху и внизу.



Как можно увидеть на двух предыдущих фотографиях, между верхней и нижней арматурой натягивается леска, которую важно выставить по отвесу. Ее расстояние от стены должно соответствовать сумме трех составляющих – это толщина пенопласта, толщина слоя клеящей смеси и 2-3 мм запаса, которые не позволят леске прикасаться к установленному утеплителю. Для пенопласта толщиной 100 мм это расстояние обычно составляет около 12-15 см, если плоскость стены достаточно ровная.

Между вертикальными лесками натягиваются подвижные горизонтальные лески, по которым главным образом и ориентируются при установке теплоизоляции.


Монтаж направляющего периметрального профиля

Ширина оцинкованного профиля должна соответствовать толщине термоизоляционной плиты. Его устанавливают таким образом, чтобы он лежал на горизонтальной поверхности фундаментного утеплителя.


Профиль крепят с помощью дюбелей «быстрый монтаж» (1), выставив предварительно его наружный край по нитке (2), натянутой между двумя нижними маяками.


Как можно увидеть на иллюстрации, профиль монтируется не к шлакоблоку, а чуть ниже уровня верха фундамента. Таким образом, установив профиль шириной 100 мм вплотную к бетону, можно рассчитывать, что между монтируемым утеплителем и стеной будет оставаться определенное пространство для клеящей смеси. Это возможно благодаря тому, что вертикальные поверхности фундамента и шлакоблочной кладки не находятся на одном уровне, а между ними есть небольшая ступенька.


Если же конструкция здания такова, что поверхность фундамента и стены являются одной плоскостью, или, если профиль устанавливается выше уровня фундамента, то нужно будет изготавливать специальные кронштейны, позволяющие оставлять некоторое расстояние между стеной и профилем при его монтаже.


Это пространство обязательно нужно заполнить монтажной пеной.


Обратите внимание: Монтировать профиль так, чтобы его наружный край располагался строго параллельно нитке, будет непросто из-за того, что для крепежного элемента нужно просверлить дыру в бетоне через металл боковой стенки профиля. Деформация жести в одном месте может провоцировать изменение формы изделия в его соседних частях. Поэтому, впервые занимаясь данной работой, возможно, придется приспособиться. Во время вбивания дюбеля также следует быть осторожным, стараясь не гнуть края профиля, из-за чего его наружная сторона может приподняться.

Установка термоизоляции на стену

Когда подготовительные работы будут выполнены, можно приступать к монтажу теплоизоляции. Для первого ряда плит основой служит установленный ранее направляющий профиль. Чтобы закрепить пенопласт на шлакоблочной стене, используют предназначенную для этого монтажную смесь, которую предварительно замешивают с помощью миксера.


Готовое вещество наносят в виде нескольких ляпух на внутреннюю сторону утеплителя, равномерно распределив их по поверхности.


При монтаже первого ряда нижнюю часть плиты утеплимтеля под наклоном вставляют в направляющий профиль, осторожно приближая ее верх к поверхности стены.


Как видно на иллюстрирующем утепление стен из шлакоблока фото монтажа первого ряда плит утеплителя, чтобы леска не мешала установить пенопласт на свое место, ее нужно временно оттянуть. Позже, когда ляпухи коснутся стены, леску нужно отпустить, и понемногу придавливать верх плиты до тех пор, пока между ней и ниткой не образуется зазор примерно 1-2 мм.

Обратите внимание: После того, как пенопласт был прижат к стене, его не следует оттягивать обратно. Распределяясь под давлением в узком пространстве, толщина слоя монтажной смеси уменьшается, из-за чего она уже не сможет выполнять свою функцию. Поэтому лучше прижимать плиту к стене как можно осторожней, чтобы выставить ее по нитке с первого раза.

Монтаж второго ряда плит осуществляется подобным образом, только без направляющего профиля. Сначала под углом устанавливается низ пенопласта, а потом по нитке выставляется его верхняя часть.


Чтобы уменьшить вероятность погрешностей можно устанавливать второй ряд по двум лескам.


При установке второго и последующих рядов пенопласта необходимо будет вырезать из целых плит детали для установки в местах оконных и дверных проемов.


Важно также выполнять монтаж утеплителя по принципу кирпичной кладки (каждый следующий ряд смещается на половину длины плиты).


После того, как верхний ряд плит состыкуется с минеральной ватой, лежащей на армопоясе (1), следует пропенить все швы между элементами утепления (2).


Кроме того нужно укрепить плиты с помощью пластмассовых дюбелей. Для этого нужно выполнить следующие 3 операции:

1.В стене через пенопласт просверлить перфоратором отверстие.


2.Вставить туда дюбель-гриб.


3.Аккуратно забить в имеющееся в дюбеле отверстие пластмассовый гвоздь.


Обратите внимание: Монтаж зонтиков нужно производить таким образом, чтобы их шляпки не возвышались, а были на 1-2 мм утоплены в пенопласт.

Места, где вбиты дюбели, впоследствии необходимо замазать клеящей смесью.


Конечно, выполненное описанным выше способом утепление шлакоблочного дома – это еще не все, что можно предпринять для повышения его энергоэффективности.

Можно также выполнить ряд утеплительных мероприятий внутри строения, и установить в нем более экономную систему обогрева.

Тем не менее, осуществив правильным образом только наружное утепление, вы уже сможете значительно сэкономить свои расходы во время отопительного сезона.

Схема

, особенности конструкции и монтажа. Монтаж стропил

Устройство мансардной кровли позволяет значительно увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако его возведение часто пугает домашних мастеров чрезмерно сложным и трудоемким процессом.

Бояться не стоит, ведь в результате получится красивая крыша и комфортные дополнительные помещения. А чтобы хозяин и домочадцы радовали результатом работы, нужно знать, по каким правилам устроена стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

При упоминании мансардных крыш сразу вспоминается пятиугольная двускатная конструкция внушительных размеров над бревенчатым домом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у коньков обязательно должен быть другой наклон, т.е. нижняя часть крыши просто должна быть намного холоднее верхней. Из-за разницы в углах наклона образуется выпуклый изгиб, в результате чего кровля получила народное название «ломаная». Термин обоснованно перекочевал в технические определения чердачных конструкций.Он отражает суть привычного стандарта в устройстве, но часто не имеет ничего общего с конфигурацией. Несмотря на то, что конструкция всех мансардных крыш обязательно включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных построек можно разделить на:

  • Крыши треугольной формы, нижняя и верхняя часть которых имеют равный уклон. Внешне они напоминают традиционные двускатные конструкции без перегибов в плоскости откосов.
  • Пятиугольные крыши со скатами с выпуклыми углами. Эта категория наглядно демонстрирует наличие в конструкции двух стыкованных деталей.

В обеих этих разновидностях стропильная система состоит из двух ярусов, уложенных друг на друга. Нижняя конструкция образует полезное пространство жилого чердака высотой от 2 до 2,5 м, так что перемещаться внутри нее не составит труда. Второй ярус создает форму кровли, он может быть произвольной высоты.


Варьируя угол наклона верхней и нижней стропильных ног, можно получить оптимальную, на ваш взгляд, форму крыши.Считается, что лучше всего смотрится пятиугольный пентхаус, углы которого соприкасаются с воображаемым кругом.

Отметим, что принцип строительства ломаной крыши подходит не только для двускатных кровельных систем. Толкуя основной прием, чердак можно организовать в шатровом, односкатном, шатровом и других конструкциях кровли.

Иногда под чердак перепроектируют чердак, при строительстве которого не использовалась «ломаная» технология. Однако эти крыши априори нельзя отнести к чердакам.Правда, никто не заморачивался достаточной прочностью стропильных ног, чтобы использовать ригели скатных стропильных систем в качестве балок перекрытия, а опоры дополнительных прогонов – как брус для обшивки чердака.

Мы выяснили, что главным признаком мансардной крыши является наличие двух смежных стропильных конструкций, соединенных треугольником или пятиугольником в привлекательную для владельца форму. В их конструкции используются типовые типы:

  • Пилон, по которому строится нижний ярус мансарды и используется в устройстве верхней части.
  • Подвешивание. В соответствии с ним строится только верхняя часть конструкции.

Если для простоты разрез мансардной крыши разделить на две половины, то внизу образуется трапеция, а вверху – треугольник. Наклонные стороны трапеции могут быть исключительно многослойными, а стороны треугольника – многослойными и свисающими.

Принципиальные схемы стропильных систем

«Классикой жанра» по праву считается пятиугольная схема кровельной системы мансардной крыши с подкосами-опорами, образующими стены интерьера.Его сечение условно разделено на простые геометрические формы. В центре находится прямоугольник с двумя зеркальными прямоугольными треугольниками по бокам и равносторонним треугольником сверху.

Стандартный чердак

Стропила нижней части конструкции опираются на мауэрлат снизу, а верхняя пятка – на правый или левый прогон. Частью каркаса светового люка, венчающей конструкцию, выполняют подвесные стропильные арки. Их дополняет бабушка-кулон посередине, если они рассчитаны на пролет более 3 метров.Передняя бабка не может быть соединена с арочной затяжкой насечкой, как опорная стойка. Ее работа – не допустить проседания затяжек – это не опора, а подвеска.

Опорные стойки носовых стропил нижней части поддерживаются за счет перекрытия потолка. При необходимости увеличьте устойчивость под опорами для крепления подкосов. Стойки соединяются с землей и балками выемками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если пол бетонный, под грядку укладывают битумную гидроизоляцию.Кровать можно не на потолке, а на кирпичных столбах или на выравнивающих досках. При установке мансарды на деревянный пол можно вообще обойтись без подстилки и встроить стойки прямо в балки.

Достаточно крутые нижние части скатов мансардных крыш практически не подвержены снеговой нагрузке, так как на них не задерживаются осадки. Однако у круто установленных стропил есть еще одна проблема – порывистый ветер может переворачивать крышу и срывать ее. Поэтому к креплению системы к мауэрлату нужно отнестись очень серьезно.В мансардном положении каждое стропило привязывают к стенам закручиванием, а не через одну, как в обычных скатных конструкциях.

Способ снятия стропил за линию стены

Часто бывает, что спланированная конструкция мансарды образует слишком узкое внутреннее пространство. Его можно расширить, переместив стропильные ноги за пределы стен. Те. стропильная нога будет опираться не на мауэрлат, а на балки верхнего этажа. В этом случае мауэрлат по идее вообще не нужен.А вот арматурные подкосы в схеме со снятием стропил используются неявно, потому что под крайней частью боковых треугольников опоры нет вообще.

Монтаж мауэрлата можно исключить, но очень желательна заливка монолитного железобетонного пояса для крепления балок к кирпичным стенам. Балки перекрытия крепятся к монолитному поясу анкерами, опорные стойки врезаются в них максимум на 1/3 толщины бруса. Важный момент: снятие стропил за стеной просто обязано формировать карниз для деревянных домов шириной не менее 0.5 м, для бетона и камня не менее 0,4 м.

Технология возведения стропильной конструкции с удалением стропильных ног за стену:

  • Устанавливаем крайние балки перекрытия, определяющие контур свесов карниза. Поскольку перекрытие будет нагружено, сечение балок берется из 150 × 200 мм. Если при укладке стартовой балки выясняется, что стены не образуют идеального прямоугольника, мы стремимся исправить недостатки, изменив положение балок.
  • На шнурки, натянутые между закрепленными крайними балками, укладываем и закрепляем оставшиеся бруски. Перед монтажом контролируем высоту и шаг балок. Расстояние между элементами перекрытия равно шагу между стропилами. Для утепленных крыш оптимальный шаг установки стропил составляет 0,6 м, потому что он равен ширине. Если стропила будут монтироваться с аналогичной периодичностью, их можно будет сделать из доски 50х150мм.
  • От левого и правого краев откладываем расстояние, равное длине короткой ножки правого треугольника.В отмеченных точках аккуратно подберите гнезда стамеской на треть высоты балки под крайние опоры.
  • Изготовляем опоры знаковыми шпильками. Их нужно сделать по размеру выбранных гнезд. Для изготовления угловых опор подойдет балка сечением 100 × 150 мм, из нее следует сделать две несущие опоры для двускатных сторон крыши. Для обычных стоек достаточно бруса 50 × 100 мм. Материал для опорных элементов должен быть больше проектной высоты на длину шипа, но лучше на 10 см в случае ошибок во время стейка.
  • Устанавливаем угловые стойки и скрепляем их временными распорками. Стойки соединяем шнурком.
  • По отвесу калибруем в балках точки выбора гнезд для опор рядка и выделяем указанные отверстия.
  • Устанавливаем обычные стойки и две несущие опоры по центрам фронтонов мансарды.
  • На установленные опоры укладываем прогоны – доски сечением 50 × 150 мм. Закрепляем прогоны уголками. Необязательно использовать столько гвоздей, сколько в углах лунок.Достаточно двух-трех на каждом самолете. В результате укладки доски получается каркас стен будущего чердака.
  • Соединяем поставленные между собой опоры прутьями, прикрепляя их к балкам уголками. Эти элементы будут выполнять функцию перекладин, работающих на растяжение. Поэтому для их изготовления потребуются пиломатериалы 1-го сорта сечением 100 × 150 мм. Для каждой установленной перекладины потребуется временная опора дюйма 25 × 150 мм.
  • Сверху поперечины временно закрепляют на такой же дюйм, отступив от краев рамы на 20-30см. Временное редкое перекрытие из одной, двух или трех досок необходимо для удобства монтажа верхней части стропильной системы.
  • Делаем дюймовой шаблон для стропил нижнего ряда. Для этого на конец прогона и балки прикладываем чистую доску. Затем намечаем линии бороздок, по которым будет распиливаться лишнее. Примеряем, если нужно, лишние излишки.
  • По шаблону делаем стропильные ноги. Если есть сомнения в безупречности конструкции, то для начала лучше вырезать только верхний паз. Поставив стропило на место, тогда можно будет поправить нижний паз практически без нежелательного повреждения материала.
  • Устанавливаем концевые стропильные ноги, которые нужно будет снова связать шнурком.
  • Ориентируясь на шнурок, монтируем стропила нижнего яруса мансарды.
  • Аналогичным образом делаем шаблон для верхней части стропильной системы. Чтобы найти линию верхней пилы, временно пришиваем доску к опоре фронтона.
  • Делаем зеркального брата по предыдущему шаблону. Стропила верхнего яруса будут опираться друг на друга.
  • Примеряем оба рисунка на крышу. Если все в норме, делаем необходимое количество верхних стропил из доски 50 × 150 мм по ним.
  • Строим верхний ярус стропильной системы.
  • Чтобы поперечины не провисали, на каждую верхнюю ферму монтируем шпиндельную бабку необходимого размера. Плотно пришейте их только к хребтовой зоне, низ не должен быть жестко закреплен.

Затем стропильные ноги прикручивают к стенам пучками проволоки. Затем устанавливается двускатный каркас, на котором его нужно обшить. В завершение монтируется обрешетка со ступенькой, соответствующей характеристикам рубероида.

Каркасный метод

Технология отличается от предыдущего тем, что на потолке устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущего чердака.

Блочный способ установки стропильной системы позволяет оптимизировать конструкцию мансардной крыши, ведь возведение модульных элементов осуществляется на земле. В спокойных условиях без ощущения высоты легче добиться точности узловых швов.

Процесс устройства блочной мансардной крыши:

  • По готовому проекту изготавливаем каркасы стен мансарды. Продольные стержни по этому способу выполняют роль прогонов и грядок.Укладываем их вместе со стойками на ровную площадку и размечаем квадратом гнезда под опоры боковых стенок. Делаем надрезы по мерным линиям.
  • Нарезаем на стеллажи шипы, размер которых должен соответствовать размеру гнезда.
  • Соединяем продольную балку с вертикальными стойками, получаем два модульных каркаса – это стены мансарды.
  • Поднимите рамы вверх, установите на предусмотренное место. Временно зафиксируйте положение стен распорками, затем прикрепите их к балкам перекрытия скобами.
  • Зубилом выделите на краях балок гнезда для установки нижнего ряда стропил. Их необходимо разместить в одну линию. Чтобы соблюсти геометрию, их проще сначала наметить бензопилой, а затем изменить стамеской.
  • Верхний стропильный ярус мансарды выполняют по земле, предварительно примеряя заготовки к установленным элементам. Для точности подгонки под торец будущей крыши временно прибейте доску так, чтобы один ее край четко повторял центральную ось стропильной системы.Основание верхнего чердачного треугольника служит натяжкой. Его длина равна расстоянию между внешними вертикальными плоскостями установленных рам. По краям натяжки выбираем гнезда, а на нижних пятках стропил шипы.
  • Собираем фермы верхнего яруса, для надежности монтируем дополнительную перекладину, коньковый узел укрепляем треугольной деревянной накладкой.
  • Пока мы не переехали на крышу, делаем подготовку стропильных ног. Примерьте их на разложенные на земле рамы.«Разрезать» их удобнее одним махом, захватив несколько кусочков зажимом. Обрезаем только верхний скос с учетом того, что он будет частично опираться на стеновую стойку, частично на растяжку верхних ферм.
  • Примеряем нижнее стропило до конца. Рисуем форму шипа в районе его нижней пятки, повторяя конфигурацию гнезда в пучке. Обрезаем шипы.
  • Переставляем фермы крыши верхнего яруса и стропила нижнего яруса.Монтируем сначала фермы, прикрепляя их скобами к верхней обшивке стены, затем стропила нижней части, прикрепляя такими же скобами к балкам перекрытия.

Последующие этапы строительства кровли выполняются по общепринятым правилам. Подробно чертежи мансардной крыши, наглядно представляющие конструкцию, познакомят с описанными принципами возведения стропильной системы. За счет изготовления стыков распилом в полудереве увеличивается прочность и жесткость каркаса в целом, что позволяет не монтировать дополнительные подкосы.

Минус метода в том, что готовые модули достаточно сложно транспортировать на крышу. Чтобы перевезти туда собранные блоки без использования подъемного оборудования, потребуется минимум 4 человека.



Доска и гвоздь стропильная система

Над небольшими загородными домами надстроить мощный чердак непрактично, но на небольшом участке все же хочется сэкономить место. Для владельцев небольших построек есть отличный вариант – легкая конструкция из вагонки-гвоздя.Метод должен понравиться приверженцам экономии, ведь при строительстве используется не вся древесина.

Для изготовления каждого из опорных элементов используются две доски, между которыми устанавливаются распорки планки. Полость, образованная стержнями, объясняет, почему система легче по сравнению с прочными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые усадки, соединяющие опоры со стропильными ногами. Обрешетка в свою очередь поспособствует армированию конструкции.

Популярный способ разработки макета

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подходят для обустройства того или иного дома. Типология в строительстве сейчас вообще не приветствуется. Если документации нет вообще, лучше хотя бы набросать будущую крышу, не забывая при этом высоту потолков на чердаке. Где:

  • Следует соблюдать пропорции, ведь слишком большой чердак может превратить небольшой домик в неуклюжее, похожее на гриб строение.
  • Следует помнить, что нижняя часть мансардной крыши строится на стропильных ногах, которые оптически опускают свес и перекрывают верхнюю часть высоких окон. Ощутимого эффекта свеса при установке мансарды по схеме со снятием стропил не будет.
  • Не забывайте, что высота мансарды требуется для обеспечения свободы передвижения. Именно этот ориентир требуется для правильного определения высоты стоек стен мансарды.

Можно подобрать оптимальные пропорции крыши народным шаблоном-макетом. По нему на ровной, просторной площадке раскладывают бруски или доски, повторяющие контур конструкции в реальном размере. Изменяя углы, перемещая компоненты, можно добиться оптимальной конфигурации. Элементы необходимо закрепить гвоздями и сразу измерить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.


Расчеты и разводка стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами основные варианты и конструкции конструкции мансардной крыши помогут определиться с выбором оптимального типа конструкции кровли.

Жилая комната, расположенная на чердаке, называется мансардой. Преимущество мансарды очевидно – это возможность увеличить полезную площадь дома, не затрачивая при этом слишком много финансовых средств. При этом кровельная система мансардной крыши должна соответствовать нормам прочности и надежности. От этих показателей зависит, насколько хорошо будут выполнять основные защитные функции кровельной системы.
Самой выгодной считается такая мансардная крыша, каждый угол ската которой отличается от остальных.Это позволяет более выгодно использовать пространство чердака.

Стропила для мансарды бывают двух видов: свайные и навесные.

Стропила кровли применяются в тех зданиях, где есть промежуточная несущая стена. Таким образом, стропила с одной стороны упираются в внешнюю стену здания, а с другой – на специально созданные опоры или внутреннюю стену.

Обратите внимание, что многослойная стропильная система возможна только в том случае, если расстояние от одной несущей стены до другой не превышает 7 метров.

Подвесные стропила применяются в тех случаях, когда у здания нет внутренних капитальных стен. Самые простые виды подвесных ферм состоят из стропил и нижнего пояса – затяжек. Опоры – мауэрлат. В зависимости от предполагаемых нагрузок стропильная система дополнительно укрепляется скобами, проволокой монтируется в стены. Для возведения каркаса используются доски, длина которых зависит от длины пролета между фермами фермы.

Крыша мансардного типа чаще применяется при строительстве частных жилых домов.На то есть несколько причин:

Этот вид конструкции несложен в установке, кровельная система мансардной крыши не вызывает затруднений даже у начинающих строителей. Не требует больших финансовых вложений. Результат – уютная комната и крыша. Практически – еще один этаж в доме.

В готовом доме организовать чердак не составит труда, при этом изменения не коснутся несущих конструкций дома. Для того, чтобы переделать старую крышу на чердаке.Нужно только снести старую крышу и построить на ее месте новую.

Однако обратите внимание на фундамент здания, грунт и несущие конструкции, так как мансардная крыша тяжелее и массивнее. Так что по возможности возведение мансардной крыши желательно учитывать еще на этапе планирования. Таким образом будет удобнее рассчитать стропильную систему мансардной крыши.

Конструкция стропильной системы мансардной крыши

Мансардные крыши бывают нескольких видов:


  • симметричный;
  • ломаная;
  • асимметричный;
  • треугольный.

Также следует отметить, что возможна установка одноуровневых и многоуровневых мансард различной геометрической формы. Это никак не может повлиять на внешний вид дома.

Не менее важен при возведении мансардной крыши угол ската кровли. Это зависит от следующих факторов:

  • от климата местности;
  • из использованного материала;
  • из архитектурных предпочтений хозяина.

Однако обращаем внимание на то, что если взять слишком большой угол наклона кровли, это уменьшит количество полезной площади мансарды.Слишком маленький угол наклона затруднит эксплуатацию самой кровли: очистка от осадков, прочность.

Конструкция крыши мансарды состоит из следующих элементов:

  • стропила;
  • лошадь;
  • стоек;
  • подкосы;
  • ящик;
  • мауэрлат;
  • крыша;
  • соединительных элементов.

Конструкция мансардной крыши
Монтаж стропил – фото

Монтаж стропильной системы мансардной крыши выполняется поэтапно.Поскольку это довольно сложный и ответственный процесс, от которого зависит долговечность всей конструкции мансарды.

При возведении стропильной системы необходимо знать и соблюдать следующие правила:

Монтаж и расчет стропильной системы мансардной крыши

Строительство мансардной крыши загородного дома

В небольшом загородном доме мансарда – стропильная система возводится по тем же правилам, которые указаны выше.Главной задачей по-прежнему будет правильный расчет нагрузки, которой будет подвергаться кровля. Почему это так важно при строительстве загородного дома? Часто зимой дачные участки остаются пустыми. Таким образом, крыша дома может находиться под очень большим количеством снега, что создает значительную нагрузку на все элементы дома, в том числе стропила для чердака.

Если принято решение заняться строительством кровли самостоятельно, то необходимо соблюдать следующий порядок монтажа:

  • стойки врезанные в балки перекрытия;
  • для нижних откосов установлены стропила;
  • верхняя балка крепится к перекрытиям мансарды;
  • в балке крыши мансарды, за верхний откос, врезается стойка конька;
  • далее, для верхних откосов устанавливаются стропила;
  • на пересечении стропильных ног и балок перекрытия устанавливаются дополнительные крепления.

Стропильная система мансардной крыши должна иметь несколько слоев. Необходимо позаботиться об обработке стройматериала, теплоизоляции и гидроизоляции. Выбирайте прочный, просохший материал, без сучков и трещин, проверьте целостность. Недостатки деревянных изделий существенно сказываются на прочностных возможностях стропильной конструкции.

Возникает все больше архитектурных, оригинальных домов, украшенных эркерами, надстройками, антресолями. В моде чердаки, расширяющие полезную площадь дома.Но мансардные крыши, в отличие от простой двускатной, требуют сложных стропильных систем. Правильно их рассчитать и провести монтаж совсем не просто. Ниже мы постараемся кратко осветить этот вопрос и дать полезные рекомендации специалистов.

На этапе проектирования дома следует рассчитать конструкцию крыши. Расчеты по сложным формулам должны давать значение нагрузки на квадратный метр стропильной системы. Для жилых домов стандартная нагрузка 50 кг / м2.

В соответствии с расчетами выбирается тип конструкции кровли мансарды. К основным разновидностям относятся:

  • стропильная система подвесная;
  • стропильная система скатной крыши;
  • Система двускатной крыши;
  • комбинированный.

Наиболее распространены комбинированные стропильные системы скатных крыш. Расчет сложных стропильных систем рекомендуется доверить профессиональным дизайнерам.

Совет!

Для увеличения полезной площади постройки следует выбрать конструкцию многоскатной мансардной крыши.

Элементы стропильной крыши

Опытные специалисты прекрасно поймут, о чем идет речь в статье, ведь им известны все термины и названия конструкций. Для того, чтобы всем было понятно, даем общие названия элементов:

  • Мауэрлат – балка, закрепляемая на верхнем бортике или стене дома, на которую опирается стропильная система;
  • Балки перекрытия – деревянная конструкция, играющая роль мансардного этажа и одновременно потолка нижнего помещения;
  • Стойки – вертикально установленные стойки, на которые крепятся стропила и балки.
  • Прогоны – балки (доски), расположенные горизонтально, служат опорами для стропил;
  • Ригели – горизонтальные балки в П-образном хозяйстве. Они служат опорой и стягивают скатные стропила, у них другое название «стягивание»;
  • Стропила – брус или доски, составляющие основу конструкции крыши;
  • Подвеска – стойка, задача которой – поддерживать перекладину, облегчая ее работу, также устанавливается горизонтально;
  • Обрешетка – дощатая или фанерная основа, на которую укладывается рубероид;
  • Кобыла – доска, служащая основанием для установки свеса, устанавливается на дно стропильной системы.

Расчеты стропильной системы

Выбор стропильной конструкции во многом зависит от размеров здания, в соответствии с которыми определяется пролет, то есть расстояние между основными стойками. Для небольших домов предпочтение можно отдать двускатной конструкции.

Расчетные конструкции выполняются с целью определения нагрузки в соответствии со стандартами и строительными нормами. Главное правило мансардной крыши – ограничить ее высоту, которая не должна быть меньше 2.5 метров в помещении. Таким образом, крыша должна иметь высоту не менее 2,80 м, так как необходимо укладывать слой утеплителя, а внутри самого чердака отделывать.

Обязательно сделайте чертеж конструкции, на котором должны быть проставлены все размеры и максимально отображены элементы каркаса. На чертеже должны быть указаны габариты дома, угол наклона стропил, высота крыши.

Совет!

Для точного расчета всех нагрузок на крышу и ее элементы рекомендуется использовать калькулятор, доступный на многих сайтах, посвященных строительству крыш.

Достаточно ввести тип кровли, материал каркаса мансардной крыши и габариты. Программа рассчитает углы сечения и шаг стропил, даст рекомендации по конструкции обрешетки.

Расчет стропильной системы

Технология монтажа мансардной крыши

Начать следует с установки мауэрлата, который укладывается по периметру верхнего края стен, если дом кирпичный или блочный.В домах из бруса или рубленого мауэрлата может служить верхний венец. Балка, из которой изготавливается мауэрлат, должна иметь сечение размером 100х100 мм или 150х150. Древесина хвойных пород для древесины должна быть хорошо просушена. Балки мауэрлата крепят анкерами или шпильками к стенам с шагом около двух метров. Под мауэрлатом обычно проводят гидроизоляцию, как правило, рулонного типа (рубероид).

Далее приступаем к монтажу потолка. Уложенные на мауэрлат балки 150х200 мм должны выступать за стены дома примерно на 0.3-0,5 м. Балки крепятся уголками и шурупами (шурупами), начиная с крайних, затем промежуточных.

Важно!

При укладке используйте шнур для контроля горизонтального уровня, чтобы балки лежали в одной плоскости.

Расстояние между ними, как правило, 0,5-1,0 метра, если планируется укладывать утеплитель стандартной шириной листа 0,6 м, выдержать такой же шаг балок будет удобнее.

Монтаж стропильной системы крыши

Монтаж опорных стоек и пролетов

Следующий этап – установка стоек.Для них используется брус 100х150 мм, крепление которого осуществляется на передние балки потолка. Необходимо с помощью отвеса проверить вертикальность каждой опоры и закрепить ее укосинами. Промежуточные опоры также устанавливаются на балки вертикально, образуя два параллельных ряда.

Далее идет установка прогонов, которую можно сделать из доски шириной 100-150 мм и толщиной 40-50 мм. Крепление прогонов осуществляется при помощи гвоздей и уголков на саморезы.Затем по прогонам укладываются дощатые балки, для жесткости монтируются на торце.

Совет!

В результате формируется контур будущего чердачного помещения. Чтобы придать дополнительную прочность, опоры следует укрепить распорками и сужениями.

Установка стропил

Установка стропил начинается снизу. К ним подойдет доска толщиной 40-50 мм и шириной 150 мм. Одним концом мы опираемся на мауэрлат вплотную к балкам перекрытия, а другим крепим на балки с помощью уголков, шурупов и гвоздей.Чтобы установить стропила в верхней части крыши, отметьте осевую линию крыши. Все стропила должны иметь одинаковую длину. Для этого следует сделать шаблонную доску, сделав на ней надрезы с обоих концов. Затем по шаблону можно отпиливать остальные стропила.

Стропила устанавливаются на балки, фиксируясь в верхней части металлическими пластинами. На балках балки закрепляются пилами в упор и фиксируются уголками на саморезах.

Нижние стропила для прочности укрепить подкосами (доска 50 × 150 мм). После фиксации подкосов временные упоры можно снимать.

Установка стропил

Обрешетка

В случаях, когда балки перекрытия укладываются в карманы стен, необходимо закрепить кобылку на нижних стропилах для устройства свеса кровли. Если полы на мауэрлате, то галтели не нужны, так как балки должны выступать за стены, образуя свес.

Обрешетка устанавливается в зависимости от предполагаемого покрытия мансардной крыши. Ящик будет сплошным или с зазорами. Поверх обрешетки следует уложить слой гидроизоляции, после чего можно переходить к обшивке фронтонов и укладке рубероида – металлочерепицы, профнастила или шифера.

Обрешетка под металлочерепицу

Утеплитель мансарды

Если крыша мансарды имеет ломаную конструкцию, то, как правило, ее не утепляют, так как воздушный зазор под стропилами защищает помещение при вентиляции крыши Космос.Для этого, зашивая фронтоны, следует оставить вентиляционные окна (отверстия) над потолком чердака. Утепление должно производиться только внутри чердака.

Устройство утепления мансарды имеет свои особенности, так как помещения имеют треугольные или трапециевидные потолки. Строители считают утепление одной из самых сложных технологических задач при возведении мансардных помещений. Главное, утеплитель положить так, чтобы на наклонном потолке и на ограждениях он не давал усадку в процессе эксплуатации.

Изоляция чердака

Как говорят опытные строители, чердак можно оборудовать в доме, если бы была крыша. От типа кровли зависит, насколько эта мера увеличит полезную площадь, будет ли комфортно пользоваться этим помещением и какие работы потребуются. Двускатные крыши для прямых и ломаных скатов считаются распространенными видами крыш для устройства кровельных жилых помещений.

Кровельная система мансардной крыши спроектирована таким образом, чтобы освободить место в центре, где высота потолка достигает приемлемой высоты, размещая основную часть опорных элементов по краям.Эта статья расскажет, из чего состоит каркас крыши, как выбрать лучший вариант конструкции и правильно завершить монтаж.

Виды стропильных систем

Приступая к проектированию стропильной системы для мансардной крыши, обратите внимание на планировку дома. Исходя из типов опор, выберите подходящую версию устройства:

  1. Мак. Такой вид стропильного каркаса подходит для домов, в которых несущая перегородка проходит посередине. Затем вес конструкции крыши распределяется между ней и внешними стенами конструкции.Это простой и рациональный способ организации каркаса, но он подходит, если расстояние между внешними стенами и внутренней опорой не превышает 7 м.
  2. Подвешивание. Этот тип применяется тогда, так как внутри нет несущих перегородок или колонн, которые используются для передачи на них веса кровли. Подвесные стропила опираются на мауэрлат и коньковый прогон. Для крыш до 50 кв. м, при небольшом весе кровли применяется самая простая конфигурация, состоящая из стропильных ног и горизонтально расположенной затяжки.Для прикрытия крупногабаритной конструкции эту конструкцию усиливают стойками, сужениями, подкосами. Эти элементы повышают устойчивость кровли, но «съедают» полезную площадь чердака. Допустимое расстояние между стенами здания для подвешивания стропил – 14 м.
  3. Комбинированный. Применяется смешанный тип стропильной системы, когда вместо несущей перегородки в середине дома устанавливаются опорные колонны. Получается, что часть стропил можно загибать на колонны, а остальные монтировать как подвесные.Этот способ часто используют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая кровельное пространство.

Обращаем ваше внимание, что устройство мансарды необходимо спланировать еще на этапе создания проекта, так как тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о постройке мансардной крыши пришло на завершающей стадии строительства, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить, выдержал ли фундамент дополнительную нагрузку, особенно если участок сложный. грунт и небольшое расстояние между поверхностными и грунтовыми водами.

Расчет элементов стропильной системы

Согласно СНиП помещение называется жилым, если высота от пола до конька не менее 2,5 м и есть источники естественного света, то есть окна. Поэтому основным параметром мансардной крыши, который необходимо рассчитать, является угол наклона ее скатов. Загвоздка в том, что если уложить небольшой уклон, то высота потолков на чердаке будет ниже допустимой по правилам.А если сделать крытые откосы, крыша будет очень тяжелой, дорогой и неустойчивой. Поэтому используется, уклоны которого меняют уклон, его верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Угол наклона и высота потолка

Важным этапом проектирования мансардной крыши является расчет сечения элементов стропильной системы. Самый простой способ – узнать рекомендуемый размер в справочной таблице с расчетными значениями, учитывающими длину, расстояние между соседними элементами, тип и качество материала.Однако, если крыша нестандартных размеров, необходимо производить расчет, исходя из расчета общей нагрузки от веса крыши, приходящейся на стропильную систему. В схеме расчета также учитываются временные нагрузки в виде снежной массы, которые отражаются в климатическом коэффициенте, характеризующем характер погоды на строительной площадке.

Для создания стропильной системы для мансардной крыши используется дерево, но не во всех случаях это целесообразно, так как для того, чтобы стропила выдерживали нагрузку, необходимо увеличивать сечение используемого бруса , что еще больше увеличивает вес конструкции.Чтобы вырваться из этого порочного круга, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части каркаса мансардной крыши ничем не отличаются от конструкции других типов скатных крыш. Включает:


В большинстве случаев элементы стропильной системы изготавливаются из высококачественной древесины. Во избежание деформации при эксплуатации его необходимо просушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывести дымоход на крышу.

Последовательность сборки

Стропильную систему лучше собрать с помощью опытного мастера, так как поднимать даже тяжелые, длинные брусья проблематично. Не рекомендуется заниматься установкой под дождем и снегом, так как влажность древесины в процессе эксплуатации повысится. Обычно процесс сборки выглядит следующим образом:


Надежность кровельной системы мансардной крыши зависит, прежде всего, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором. .

Видеоинструкция

Продолжаю рассказ о том, как строю свой дом, и сегодня расскажу о стропильной системе дома. У меня были мысли о том, какую систему сделать, и, взвесив все за и против, я остановился на одном варианте, какой? Читайте дальше – я вам все расскажу!

В этой статье я расскажу о том, как я проектировал стропильную систему, как рассчитывал шаг стропил, как устанавливать стропила мансардной крыши, также расскажу, как крепятся стропила моего дома.

Небольшой набросок статьи:

  1. Выбор стропильной системы
  2. Расчет шага стропил
  3. Подготовка стропильных заготовок
  4. Краткое заключение по статье
  5. Главная Новости

Теперь по каждому пункту более подробно.

Выбор стропильной системы

Когда я планировал дом, было много вариаций типа крыши дома. То, что крыша будет мансардой, даже не обсуждалось, но какой формы?

Изначально хотел сделать покатую крышу – а-ля 90-е, но когда начал рассчитывать балки перекрытия дома, понял свою ошибку, и стал искать другой вариант.В этой версии у меня получился большой прогиб балок перекрытия в перекрытии первого этажа. Это было недопустимо – надо было думать дальше.

Часть первой версии моего дома

В итоге я устроился на двускатной крыше высотой 120 см у стен мауэрлата. Такая высота оказалась вполне удобной для моего угла крыши. Могу свободно дотянуться, не нагибаясь, рукой дотянуться до стены дома, правда упираясь лбом в потолок)))

Внешний вид получился очень привлекательным.Монтаж кровли такой кровли тоже был удобен; по крыше можно свободно гулять. Была небольшая проблема с материалом, но я немного подождал, и они распилили нужную доску.

Расчет шага стропил

Шаг и сечение стропил выбрал исходя из расчетов, принцип тот же, учитывается только вся длина стропил, а только их горизонтальная проекция.

Вообще, конечно, есть специализированные формулы, учитывающие среднюю снеговую нагрузку в зависимости от региона.В отдельной статье планирую рассказать, как рассчитать стропильную систему для любого региона. Я почти пренебрегал этим, просто взяв груз, чтобы заблокировать дом.

Расстояние между стропилами крыши составляло 60 сантиметров, толщина стропил двускатной крыши или, вернее, поперечное сечение оказалось 180х50 мм. В наших краях этого вполне достаточно, снега практически нет, вот фото, дату сами видите))) Этот момент конечно бесит меня в нашем климате, но что поделать…


Обратите внимание на снег по бордюрам и крышам домов

Конечно, за зиму иногда выпадает 60-70 сантиметров, но такое бывает раз в 10-15 лет, наверное. Только ветер дует практически не утихая, и все сметает с крыш. В Забайкалье вряд ли найдешь такие красивые крыши, как на фото ниже …


Красавицы !!!

Подготовка стропильных заготовок

После всех расчетов я просто подобрала оптимальный угол наклона кровли, взяв за основу, что не могу получить доски длиннее 6 метров (6 метров, то только одна лесопилка в деревенские пилы, а то всего пять и брус), свесы не менее 60 сантиметров от стены, внешний вид должен быть привлекательным.

Прямо в Vision я кладу две доски прямо на проект фасада, выбирая наиболее оптимальный угол наклона. Закончив с углом, замерил расстояние от гребня до мауэрлата (изначально проект делался в масштабе, чтобы потом не стыковался в размерах). Нарисовал циркуль, распечатал и сделал стропила. для кровли по чертежу.


Чертеж детали мауэрлата
Стропила в целом
Чертеж конька

Важным фактом будет сделать правильные смывы стропил.Как вырезать здание можно увидеть на моем чертеже, а в этом видео Ларри рассказал, как это сделать по-разному.

Видео в разработке

У меня коньковая крыша с многослойными стропилами, все стропила упираются в конек, поэтому сделали ее достаточно мощной.

Конек сколочен из лиственной доски сечением 22х50 сантиметров, а конечная часть – 22х10 см, длиной 9,6 метра. Очень мощная и тяжелая штука, которую мы запихнули шестерыми на свое место.


Здесь конек опирается на опору

Подготовлены места для конька для фронтонов дома и двух дополнительных опорных столбов; в результате гребень опирается на землю в четырех точках.


Этот конек находится на своем месте в фронтоне.

Подъем и сборка стропильной системы.

Когда были подготовлены стропила и установлен конек дома, я вместе с братом начал установку стропил чердачной крыши. Стропила делали из сосны, поэтому одного человека можно было поднять на землю, а другого – на второй этаж дома.

Все стропила были аккуратно сложены на мауэрлате снаружи дома, потом я залез на опорную центральную стену дома, взял стропила, и брат мне их подарил. Конечно, можно собрать стропильную систему, но забегай и прыгай, лучше сразу вызвать помощника.

Прикрепил я к гребню, брат Мауэрлата. В общем, правильно рассчитанные и распиленные стропила никуда не пропадают, когда вы их забрасываете на место. Они просто сидят и ждут, когда вы их получите.


Здесь хорошо видно, как стропила складываются между собой

И да, я забыл сказать, предварительная разметка производилась по расчетному расстоянию между стропилами – на коньке и на мауэрлате дома, так что вся крыша ровная, все стропила на месте.

Крепление стропил в каркасном доме не вызывает затруднений. Главное не нарушать принцип работы узлов каркасного дома и все получится.

Стропила крепятся к коньку гвоздями по косой с двух сторон, затем протыкаются вместе, образуя своеобразный замок, который при всем желании не разорвать.
Стропила с внешней стороны конька специально подготовили немного длиннее, после чего излишки просто отпилили пилой. Но это оказалось неплохим запасом для забивания гвоздей.

Так как крыша коньковая, то вопроса, как крепить стропила к мауэрлату, не возникло.Просто прикрутил гвоздями на 120 к косой с двух сторон. Я думаю, ничто не должно убегать.


Крепление стропил к мауэрлату

Пристройки фасадов изготавливаются из одинаковых стропил, только их отпиливают так, чтобы стыковаться вплотную друг к другу, так как они находятся в одной плоскости. Делают ставку на выпущенные ранее коньки и балки из мауэрлата. Это была полная импровизация, и время покажет, как она себя поведет. Надеюсь, ничто не убежит и не упадет. Все-таки удерживаются не только две точки, но и обрешетка.


Свесы дома, точечные светильники еще не достроены

После установки всех стропил занялся установкой затяжек. Мои пуфы имеют такой же шаг, что и стропила, и сделаны из досок 150х50 см.
По центру затяжка прибивается к несущей стене и опирается на нее. Концы затяжек вывешиваются по уровню; впоследствии к ним прикрутили черновой потолок мансарды. Кровля крепится очень надежно, особенно после установки обрешетки и потолка.

Я свободно ходил по потолку сверху, когда таскал мешки с опилками, и он довольно спокойно держит вес опилок.


Черновой потолок, теперь он ветрозащитный, а на нем 25 сантиметров опилок

Сделаем краткий вывод:

Весь процесс сборки стропильной системы можно разделить на несколько отдельных этапов работы.

  1. Расстояние от гребня до мауэрлата узнаем дома – для правильных расчетов.
  2. Производим расчет шага стропил, их сечения. Подбираем исходя из возможностей и наличия материалов в продаже.
  3. Подбираем оптимальный угол стропильной системы. Я рассчитывал на привлекательность дома.
  4. Рассчитываем расположение пропилов и их углы, или как я это делал – рисуем стропила в «полный рост».
  5. Делаем стропила, оставляем запас с каждого конца. Отпилите верх после пробивки, низ от резьбы – также после установки всех стропил.
  6. Раскладываем стропила по мауэрлату, в примерном их расположении.
  7. Поднять стропила на место. Воспользуемся помощником, с одним будет тяжело.
  8. Гребем стропила по земле. На пять гвоздей забил стропила между собой, по два гвоздя для каждого гребня и три гвоздя для мауэрлата.

Домашние новости

Из домашних новостей ничего необычного не произошло, закрыл очередную сессию, изучал весь январь, следующий в мае. Закрыл прилично, приложил экран)))


Типа ученица

Лера решила сделать огромного дракона, с размахом крыльев около метра, которого мы вместе увидим! Пока готов только каркас.

Думаю, пора заканчивать статью на этой заметке, думаю установка стропил мансардной крыши теперь не будет для вас чем-то сверхъестественным, даже если вы не будете делать это сами, то вы точно сможете это контролировать.

Если у вас есть вопросы или предложения, или конструктивная критика, то добро пожаловать в комментарии. Не забывайте подписываться на обновления.

Как поставить стропила на дом, когда нужно делать срочно? Как установить грузовую систему двухскатной крыши

Монтаж кровли – сложный многоэтапный процесс.Чтобы собрать и установить соло-систему самостоятельно, необходимо внимательно изучить способы соединения элементов, рассчитать длину стропила и угол наклона, подобрать соответствующие материалы. Если нет нужного опыта, то для сложных конструкций не стоит. Оптимальный вариант для жилого дома небольших размеров – двухвинтовая крыша своими руками.

Стандартная крыша этого типа состоит из следующих элементов:


Мауэрлатом называют брус, уложенный на стены по периметру постройки.Крепится стальными стержнями с резьбой или анкерными болтами. Брус должен быть из древесины хвойных пород и иметь квадратное сечение 100х100 мм или 150х150 мм. Мауэрлат принимает на себя нагрузку от стропила и передает ее на наружные стены.

Стропильные ножки – это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся друг к другу под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и типа кровли.Минимальное расстояние между ними – 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Расположен в самой высокой точке крыши и чаще всего представляет собой продольную перекладину, соединяющую оба конька вместе. Снизу к брусу подпирают вертикальные стойки, а по бокам крепятся стропила. Иногда варочная панель состоит из двух досок, которые с двух сторон прилегают к верхней части стропила и соединяются под определенным углом.

Стойки – вертикальные бруски сечением 100х100 мм, расположенные внутри каждой фермы и служащих для передачи нагрузки от пробега конька на несущие стены внутри дома.

Насосы изготовлены из деревянных обломков и установлены под углом между стойками и рафилями. Боковые грани фермы усилены мойкой, увеличивается несущая способность конструкции.

Затяжка представляет собой брус, соединяющий нижние части стропила, основание треугольника фермы.Вместе с розовым такая балка служит для закалки фермы, повышает ее устойчивость и стойкость.

Ими называются длинные ГРМ сечением 100х100 мм, проложенные вдоль центральной несущей стены, в основе которой лежат вертикальные стойки. Лежан применяется при установке стропил-рукавов, когда расстояние между внешними стенами превышает 10 м.

Галька – это доски или брус, набитые на стропило. Светильник бывает сплошным и с зазорами, в зависимости от типа кровли. Его всегда крепят перпендикулярно направлению стропил, чаще всего горизонтально.

Если расстояние между внешними стенами и несущей стеной не превышает 10 м, устраивают в средней подвесной стропильной системе. При такой системе верхние концы соседних стропил заглушают под углом и соединяют гвоздями, исключая установку стоек и конькового бруса. Нижние концы рафтинговых опор опираются на внешние стены. Благодаря отсутствию стеллажей чердачное пространство можно использовать для обустройства чердака. Очень часто функцию дымовых газов выполняют балки перекрытия.Для упрочнения конструкции рекомендуется устанавливать верхний натяжитель на расстоянии 50 см от конька.

Если имеется центральная опорная стена, то расположение более оправдано действующей стропильной системе. . На стену кладут подстилку, на ней закрепляют опорные стойки, а стойки для коньков подпитывают. Такой способ установки достаточно экономичен и более прост в исполнении. Если потолки в интерьере спроектированы на разном уровне, стойки заменяют кирпичную стену, разделяя чердак на две половины.

Процесс монтажа кровли включает в себя несколько этапов: Крепление Мауролалата к стенам, монтаж стропильных ферм, установка стропил на перекрытия, устройство коньков, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатываются любым антисептическим составом и просушиваются на воздухе.

Для работы вам понадобится:

  • пруток 100х10 мм и 150х150 мм;
  • Доски
  • 50х150 мм;
  • доски для обрешетки толщиной 30 мм;
  • рубероид;
  • металлические шпильки;
  • электроловка и ножовка по металлу;
  • молоток;
  • гвоздей и самоотверженность;
  • венчик и строительный уровень.

В деревянных домах Функции мауэрлата выполняют бревна последнего ряда, что значительно упрощает рабочий процесс. Для установки стропила достаточно на бревнах с внутренней стороны нарезать паз соответствующего размера.

В кирпичных домов Или постройки из блоков Монтаж мауэрлата происходит следующим образом:


Brussia Maurolalat должен образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж кровли и обеспечит необходимую устойчивость конструкции.В заключение на брусьях делаем разметку под стропила и вырезаем пазы по толщине бруса.

При выборе подвесной стропильной системы необходимо собирать фермы на земле, а затем устанавливать над перекрытиями. Для начала нужно составить чертеж и рассчитать длину стропильных ног и угол их соединения. Обычно угол наклона кровли составляет 35-40 градусов, но на открытых, сильно продуваемых участках он уменьшается до 15-20 градусов.Чтобы узнать, где соединить стропила под каким углом, угол наклона кровли умножается на 2.

Зная длину прогона между внешними стенами и угол соединения стропил, можно рассчитать длину стропильных ног. Чаще всего он равен 4-6 м с учетом вздутия роговицы шириной 50-60 см.

Верхние концы стропил могут быть обработаны несколькими способами: вангестом, домкратом и «в лапу», то есть с вырезанными пазами.Для фиксации используются металлические накладки или болты. Далее монтируются нижняя и верхняя затяжки, а затем готовые фермы поднимаются вверх и устанавливаются над перекрытиями.

Первые фермы монтируются: водопроводом ставят вертикально, регулируют длину свеса и крепят к мауэрлату болтами или стальными накладками. Для того, чтобы в процессе установки ферма не двигалась, ее укрепляют временными синяками. После установки крайних стропил, остальные, соблюдая одинаковое расстояние между ними.Когда все фермы закреплены, берем доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и питаем ее по верхнему краю конька. То же самое проделываем и с другой стороны крыши.

Вариант первый: на стропильной ноге в месте примыкания к мауэрлату вырезается прямоугольный паз на 1/3 ширины бруса. Ставки от ящика сверху 15 см, стальной костыль вбивается в стену.Стропило выставляют по уровню, пазы совмещают, затем сверху прикрепляют хомут из проволоки и притягивают балку вплотную к стене. Концы проволоки надежно закрепите на костыле. Нижние края стропил аккуратно обрезаем дисковой пилой, оставляя СЗЛ 50 см.

Вариант второй: верхние ряды стен выложены ступенчатым карнизом из кирпича, а мауэрлат имеет небеса с внутренней поверхностью стены и врезан в нее под стропу. Кромка стропильной руки обрезается по уровню верхнего угла карниза.Этот способ проще остальных, но подошва получается слишком узкой.

Третий вариант: балки перекрытия изготавливаются по краю наружной стены на 40-50 см, а на балки устанавливаются стропильные фермы. Концы стропильных ног обрезаются под углом и упираются в балки, фиксируя металлические накладки и болты. Такой способ позволяет немного увеличить ширину мансардного помещения.

Устройство линии прокатки

1 показывает слово частей стропила в легенде, уложенных на промежуточных опорах, а на фиг.2 – Опора стропильной ноги на мауэрлат

Порядок работы при установке системы револьверных линий:


При закреплении основных элементов поверхность стропила обрабатывается антипиренами. Теперь можно переходить к изготовлению обрешетки.

Для обрешетки подойдет брус 50х50 мм, а также доски толщиной 3-4 см и шириной 12 см. Под обрешетку обычно кладут гидроизоляционный материал для защиты соло-системы от намокания.Гидроизоляционная пленка обжигается горизонтальными полосами от карниза до конька кровли. Материал присыпается 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропила.

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому предварительно пленку набивают деревянными рейками толщиной 3-4 см, располагая их вдоль стропила.

Следующий этап – обшивка стропильной системы досками; Их набивают перпендикулярно налетам, начиная от карниза крыши.На шаг вала влияет не только тип кровельного покрытия, но и угол наклона: чем больше угол, тем больше расстояние между досками.

После завершения монтажа обрешетки приступают к обшивке и подошве. Закрыть Frontton можно закрыть досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Прикрепляется обрезка боковины стропила, в качестве крепежа используются гвозди или саморезы.Сладости тоже скармливают разными материалами – от дерева до сайдинга.

Видео – Две крыши своими руками

При строительстве любого здания окончанием основных работ считается возведение такого элемента, как крыша. Его значение является исключительным в целом для всего сооружения, потому что в основе лежит особая система сплава. Именно стропила для крыши в будущем должны будут выдерживать любые нагрузки со стороны внешних неблагоприятных факторов.

В этой статье

Начало работы

Устройство кровли любого здания осуществляется с использованием деревянных или металлических стропил.Это специально разработанная система последовательно соединенных элементов, обеспечивающих несущую способность всей кровли в целом.

При подготовке к сборке стропил для крыши необходимо составить чертеж с указанием всех размеров. Он понадобится при расчете необходимого количества стройматериалов.

Для деревянных стропил стоит использовать тощую древесину, не имеющую повреждений грибком и гнилью. А также нельзя использовать дерево, если на нем есть большие трещины и сколы.

Металлические стропила для кровли не должны иметь видимых и скрытых деформаций. Не допускается наличие участков коррозии. И самое главное, ни в коем случае нельзя устанавливать стропила для крыши без обработки антикоррозийными составами.

Стропила деревянные

Деревянные стропила для кровли своими руками не представляют особых проблем даже для людей, не имеющих специального архитектурного образования.

Но нужно помнить, что есть определенные основы, которые нельзя оставлять. Прежде всего – это существующие виды рафтинговых систем.


Размеры элементов сплава

Для деревянных стропил наиболее распространено использование бруса и досок.

За эталонные элементы принимается сечение бруса 100 * 100 мм. Если используется доска, то минимум 100 * 50 мм. Допускается также размер доски 200 * 50, но не более. Если в целях экономии было решено использовать бревна, их минимальный диаметр должен быть от 100 мм.И при этом их необходимо обрабатывать и чистить.

Перед тем, как поставить стропила на крышу, вы можете воспользоваться специальным интернет-сервисом, чтобы точно определить желаемый размер всех элементов, где нужно внести основные параметры кровли. Или вы можете произвести все расчеты вручную, учитывая данные с учетом снеговой и ветровой нагрузки в нужном регионе страны.

Необходимо помнить, что минимальное расстояние между стропилами должно быть от 60 до 100 см. В противном случае крыша может оказаться ненадежной и не выдержать последующей эксплуатационной нагрузки.

Порядок монтажа элементов деревянной стропильной системы

Чтобы построить надежную крышу своими руками, нужно соблюдать определенную последовательность действий.

Огнезащитный состав повышает степень огнестойкости деревянных материалов при очаге возгорания в случае аварии.

Крепление стропильных элементов

Для крепления всех элементов деревянных стропил следует использовать саморезы длиной более 70 мм.Они должны быть изготовлены из нержавеющего металла или обработаны антикоррозийным покрытием. Это способствует предотвращению возникновения точечной гнили, которая впоследствии может распространиться на все элементы.

Специальные монтажные пластины, держатели балок и штекерные соединители с монтажными уголками также должны быть из антикоррозийных материалов.

Для стыковки каждого элемента необходимо сделать геометрические барабаны. С их помощью будет обеспечено дополнительное сцепление между элементами дизайна.

Для установки металлических стропил может потребоваться специальное сварочное оборудование, так как, помимо гаечного ключа, некоторые элементы требуют этой сварки.

Что в результате?

Соблюдая такие незамысловатые правила и условия, можно будет самостоятельно построить стропильную систему практически любой сложности и необходимого типа, в зависимости от потребностей хозяина дома.

Стоит помнить, что ни в коем случае нельзя экономить на качестве стройматериалов. А при сомнениях в правильности своих действий и неуверенности в собственных силах необходимо обращаться за помощью к профессионалам.

Крыша – сложный и ответственный архитектурный элемент любого здания.К его возведению необходимо отнестись с особым вниманием, необходимо помнить, что для монтажа стропильной системы есть немалый опыт выполнения подобных работ и специальный инструмент. Необязательно брать для создания кровли тем, кто сначала держит в руках плотника и измерительный прибор – результаты деятельности могут быть очень отрицательными.

Есть два типа крыш в зависимости от количества и размещения точек участка стропила, но каждый застройщик может по своему усмотрению изменить конкретную конструкцию системы подстилки.Вместе с тем, об условиях эксплуатации конструкции, назначении чердачного помещения, климатической зоне расположения, технических характеристиках пиломатериалов и кровельных покрытий. Конечно, вид стропильной системы влияет на личный опыт и предпочтения разработчиков.

Перед тем, как приступить к производству стропил, необходимо определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как различные факторы влияют на параметры Стропиллина?

Физический фактор Краткое описание влияния на параметры Стропиллина

Стропила должны выдерживать снеговые и ветровые нагрузки. При расчетах нужно брать из таблиц строительных норм и правил фактические максимальные значения снежного покрова, учитывать силу и скорость ветра.Данные позволяют узнать общую нагрузку на лямки крыши в зависимости от ее площади и угла наклона. Далее уже можно определить размеры стринглина, их количество и шаг. При этом закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, на эти показатели влияет слишком много неожиданных факторов. В большинстве случаев для изготовления ног для сплава используют доски 50 × 150 мм или 50 × 200 мм или 50 × 200 мм.

Крыши Duscal могут быть городскими и навесными. Для навесных крыш нужно делать стропила из более прочных досок. При этом учитывается способ крепления элементов к мауэрлату. Если делать запястье, то ширина досок должна увеличиваться на величину живости. Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузку. Если на доске толщиной 200 мм сделать поперечный разрез длиной 60 мм, то учитывается только оставшаяся ширина 140 мм.Соответственно, если при расчете нагрузок выбраны нагрузки досок 200 мм, но при креплении возникают непредвиденные пропилы 60 мм, ширину заготовок для Стропилина увеличивают до 260 мм. Этот комментарий сделан для тех, кто любит ругать различные акваланги и стрижки за упорные участки концов Стропиллина. В настоящее время существует множество специальных приспособлений, позволяющих надежно зафиксировать рафилик в желаемом положении, не высовываясь.

Для жилых домов рафирщики должны иметь запас прочности в количестве не менее 1.4 из рассчитанных значений. Для нежилых построек коэффициент снижается до 1,2. Вывод – размер досок для сплава на домах больше, чем на гаражах и других пристройках.

Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилина должна соответствовать толщине изоляционного слоя. При этом нужно регулировать шаг между быстрыми ножками в зависимости от стандартной ширины утеплителя.Если в этой климатической зоне оптимальная толщина утеплителя кровли 200мм, то такую ​​же ширину рекомендуется выбирать для рафалина. Различные постройки узких опор при утеплении кровли не считаются правильным решением.

Эти знания помогут принять правильные решения как при изготовлении стропил, так и при их фиксации непосредственно на месте. Ошибки при возведении стропильной системы обходятся слишком дорого, не стоит проявлять излишнюю самоуверенность.

Что влияет на выбор размер I. способы крепление стропил

Очень важный момент. Задача любой фиксации – обеспечить устойчивость составного узла, и он может быть фиксированным или иметь одну или несколько степеней свободы. Этого нельзя добиться без знания нагрузок, воздействующих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

  1. Постоянные вертикальные усилия .Возникают из-за воздействия кровельных и изоляционных кровельных материалов. Из-за того, что стропильные ноги расположены под углом к ​​вертикальной прочности, на них действуют изгибающие и движущие нагрузки. Величина усилий определяется после сооружения шлейфа, толщина и ширина досок для Стропилина выбирается исходя из конкретных усилий изгиба и распиловки. Крепления должны предупреждать раскладку стропильной системы.
  2. Регулируемые вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.
  3. Усилие восходящего ветра. В результате порывов ветра на крыше возникают подъемные силы. Размеры стропильных ног не влияют, усилия учитываются только при выборе типа фиксации, он должен обеспечивать и удерживать такие нагрузки.
  4. Боковое усилие. Значение зависит от крыши. В результате порыв ветра на стропильную систему влияют боковые усилия. Они увеличивают изгибающие нагрузки и отрыв.Эту особенность также следует учитывать при изготовлении и установке опор для сплава.

Есть варианты жесткого крепления рафтинговых ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Иногда необходимо применять плавающие соединения строк, чтобы компенсировать изменение размера. Деревянные дома. Для плавучих составов используются специальные крепежи и болты. Второй позволяет стропильным ногам в верхней части немного поворачиваться.

Еще один пример бесплатного подключения Стропилина – раздвижной. Используемый деревянный срубач А дает возможность компенсировать естественную усадку в домашних условиях.

Какие элементы используются для повышения устойчивости и несущей способности Стропилина

В результате правильный выбор Стропильная система и способы крепления ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие во времени.Для выполнения условий при фиксации рафалина могут применяться дополнительные элементы фиксации.

Количество запусков

Чаще всего монтируется в скунсовую часть системы, верхние концы стропильных ног выходят наружу. Для повышения устойчивости может быть оказано давление. Верхнее соединение жесткое или плавающее на болтах. На больших крышах прогоны можно устанавливать посередине стропильных ног или в других местах с критическими нагрузками.

Vita но стеллажи для льна

Устанавливается на усиление струн, за счет использования стоек возможно изготовление элементов из более тонких пиломатериалов.Вертикальные стойки верхним концом опираются на стропила, а низ подстилки или перекрытия балок перекрытия.

Уголок около поры

Держите усилие на изгиб и расширение, универсальное использование. Угловые упоры можно ставить в любых местах стропила, вызывая опасения по поводу прочности. Благодаря таким настоям значительно повышается устойчивость рафинилиса к изгибающим и разрушающим усилиям.

Затяжка (Rigel)

Назначение – предохранять рафтинговые опоры от расползания, используются на подвесных рафтинговых системах.Чаще всего в верхней части фермы можно использовать доски толщиной примерно 20-25 мм. Дело в том, что они работают на растяжку, пиломатериал хорошо держит такие усилия. Платы плохо работают на сжатие, быстро выпрашиваются и теряют первоначальные показатели прочности.

Накл adci

Используется в верхней скунсовой части рафалина, за счет использования натяжений увеличивается прочность узлового соединения. Затяжка может производиться из дерева, фанеры, ОСП или металлических пластин.

Baries (остановки)

Есть много специфических предметов. Есть обычные отрезки досок длиной 30-40 см и толщиной 40-50 мм, закрепленные в нижней части рафалина. Убрать около мауэрлата и не допускать скольжения конструкции. Использование коклюшек позволяет выполнять жесткое соединение элементов без укуса стринглина. Нам рассказали о проблемах, возникающих в связи с хранением.

Варианты соединения конькового узла стропила

Конк – один из основных и наиболее нагружаемых элементов стропильной системы. Узел имеет несколько вариантов подключения, выберите следующие варианты в зависимости от общих параметров крыши.


При большой длине конька гриф лучше не использовать, а вместо этого поставить две параллельные трассы и риглель затяжку. Такую конструкцию сделать проще, она стабильнее и безопаснее.

Для навесных крыш следует выбирать наиболее надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Стефал В. из т. связь но новки Лропил

Для рафтинга используются доски хвойные 50х200 мм, брус первого сорта. На плитах не должно быть следов гнили или грибка, значительных дефектов развития и глубоких трещин.Применять для изготовления стропильной системы некачественный брус категорически запрещено.

Для повышения защиты элементов кровли от гниения рекомендуется использовать абстракцию пламени.

Заготовки «Стропилин» следует замачивать не менее двух раз, при этом материал должен быть сухим и чистым. Обработка производится на ровном участке при сухой и ясной погоде.

Можно пропитать валиком, кисточкой или пневматическим отростком.Применять бытовые ручные распылители не рекомендуется – слишком долго и сильно. Верхние доски можно поднимать после полного высыхания пропитки.

Наша кровля из бартала имеет лыжную трассу, вертикальные опоры на литр опираются на несущую стену в середине конструкции.

Практические советы. Если дом достаточно высокий, а доски тяжелые, рекомендуется защитить оконные проемы от повреждений, сделав элементарный прибор. Для этого выбирают две доски, длину и ширину с учетом параметров проема.Устройство устанавливается на подоконник, при этом стропильные доски не повреждают пеноблоки при подъеме.

Подготовительные операции

Изготовление стропил начинается с подготовительных операций.

Шаг 1. Подъем на чердачной доске для Стропилина. Для удобства разместите их равномерно по длине постройки, одним концом наденьте мауэрлат, а вторым – ёжика прогона. Изначально нужно установить крайние стропила по обеим сторонам крыши дома, протянуть между ними нить и установить и выровнять все оставшееся.

Шаг 2. Проверьте положение конькового хода. Он должен располагаться ровно посередине крыши. Его смещение в 1-2 сантиметра не повлияет на прочность кровли в целом, но несколько усложнит производство рафалина и укладку рубероидов. Кроме того, опытный строитель может заметить несоответствие размеров стержней и, соответственно, несимметричность кровли. Рекомендуется добиваться ситуации, чтобы коньковый ход располагался по линии симметрии, если это не связано с большими трудностями.Окончательное решение принимает мастер на месте и зависит от величины смещения и объема работы по исправлению ошибок.

Как выровнять ход?

  1. Прикрепите доску для обрешетки к мауэрлату, так проще, легче поднять и закрепить. Второй конец должен лежать на ходу. Доска к мауэрлату прибивается обычным гладким гвоздем или крепится саморезом.
  2. Заберитесь на вершину трассы и рулеткой проверьте расстояние от края преследования до мауэрлатама, установленного на противоположных стенах.Работайте очень аккуратно, желательно использовать страховку. К сожалению, на практике мало кто соблюдает технику безопасности, и зря. Падение с высоты становится очень серьезной травмой.
  3. Выровняйте дорожку по центру и закрепите доску. Для увеличения жесткости зафиксируйте ту же доску и по другую сторону бега.

Теперь все готово, можно приступать к изготовлению и установке Stropilin.

Установка Стропила

Если вы работаете один, то для пробежки по месту фиксации первого рафирена необходимо прикрутить отрезной сегмент.Он будет временно прикреплен к доске для рафтинга, чтобы предотвратить его уменьшение.

А в это время можно выполнять работы по изготовлению и подготовке к соединению верхней части рафалина.

Шаг 1. Поднимите и замените пластину для стропила, прижмите зажимом к закрепленной ранее граблям.

Шаг 2. Проведите линию для обрезки труднопроходимой области. Это делается в два этапа. Сначала – проведите горизонтальную линию.Для этого рейка, угольник или другой гладкий предмет плотно прижимают к горизонтальной поверхности прогона.

Секунда – проведите вертикальную черту. Теперь к боковой поверхности прогона следует прижать линейку или угольник.

Важно. Ширина стропы должна быть не более 2–3 см, не нужно делать глубокий шелушение и сильно уменьшать ширину стропильной ноги, она теряет максимальную оседающую силу.

Сделайте такую ​​же разметку внизу рафилика.Только теперь леску нужно прижать к поверхности Маурола.

Шаг 3. Снимите доску и аккуратно вырежьте посадочные места. Можно работать ножовкой или ручной дисковой электрической пилой.

Практические советы. Если прутки изготавливаются электропилой, то резать лучше за два приема. Первый раз разрезать вперед до метки, затем перевернуть доску обратной стороной и снова разрезать до метки. Молотком сбиваем нарезанный кусок, а оставшийся выступ снимаем стамеской или битой.Не нужно заходить в пилу за линией и пытаться отрезать уступ справа. Этот способ увеличивает пропил на 3-5 см в зависимости от диаметра диска, что существенно снижает параметры сплава носителя.

Шаг 4. Устанавливаем подготовленную рафину на место и проверяем правильность ее изготовления. Те же операции и со второй ногой фермы.

Шаг 5. Поместите рафироиды с упором на Маурилалат и бегите, катая их зажимом вверху.Найдите середину забега и переложите белье на рафироидов, используйте уровень или конструктор (только когда плоскость бега строго горизонтальна).

Шаг 6. Пение одновременно двух разложенных вертикальных линий. Доски необходимо крепко зажать хомутами. Будьте максимально внимательны, полотно пилы должно быть перпендикулярно плоскости стропилина. Если вымыть мусор, лыжный блок компаунда будет легко сложить, а это снижает устойчивость стропильной системы и считается явным браком конструкции.

Док Стропил

При отсутствии практического опыта выполнения подобных работ первая ножка может иметь щель в скунсовой части, если она в пределах 1-2мм, то ничего страшного. Если он больше 4 миллиметров, то нужно подкорректировать элемент. Посмотрите, какие плоскости упрямых участков не позволяют верхнему срезу плотно прилегать. Примерно обозначьте количество дополнительного пропила. Снимите порог и удалите мешающие выступы. Еще раз проверьте соединение, если остались зазоры – повторите операцию.Как показывает практика, опыта и дальнейших исправлений делать опыт на втором-третьем рафиранче не нужно.

Шаг 8. Надежно закрепите рафтовые опоры на местах. Для этого рекомендуется использовать металлические пластины и уголки, работать с ними просто и легко, прочность полностью соответствует требованиям, предъявляемым к стропильной системе.

На каждую пару стропил понадобится одна большая реформируемая пластина для соединения конькового узла, два угла 50 × 50 мм для крепления к балке и два 60 × 80 мм для прикручивания к мауэрлату.Толщина металла не менее двух миллиметров.

Таким же образом установите крайние стропила с другой стороны дома, натяните между ними нити. Один вверху и внизу и один посередине. Чтобы они не мешали при изготовлении струн, сделайте зазор между ниткой и плоскостью примерно один сантиметр.

Эти профессионалы никогда не делают ни одной линии на чердаке дома. Такой алгоритм работы значительно увеличивает время строительства, усложняет сам процесс и делает его небезопасным.Работа с электроинструментом на неподходящих участках очень опасна, травмы от них тяжелые, часто приводят к инвалидности.

Если дом оценен качественно с четким соблюдением размеров и правил, то стропильные ноги изготавливаются по одному шаблону, а не высаживаются. Готовые элементы собирают на крыше. Такая технология увеличивает производительность труда в 3-5 раз, при этом качество стропильной системы представлено, она более надежна и долговечна. Конечно, пропорционально увеличивается зарплата строителей.Они работают с разработкой и получают деньги не за время, проведенное на чердаке, а за собранную крышу.

Видео – Изготовление и установка стропила по бартальной крыше

Самый ответственный и сложный этап – монтаж стропильной системы. Эксплуатация кровли связана с постоянными и периодическими нагрузками в виде снега или порывистых ветров.

Чтобы разобраться, как сделать стропильную систему своими руками, необходимо определиться с ее составной частью.Каркас для сплава применяется для любого типа крыш, отличается уровнем сложности при установке. Одинарные и двухуровневые крыши считаются простыми конструкциями. Вальмовые или шатровые крыши обеспечивают надежную крышу, но сложны в расчетах и ​​установке стропил.

При выборе размера материала для каркаса необходимо учитывать множество факторов. Сечение стропильного и несущего основания должно выдерживать вес кровли, климатические нагрузки, массу закрепленных на крыше приборов (при наличии).

Основные элементы

Для сердцевины двуплексной кровли необходимы следующие элементы:

  1. Мауэрлат – крупногабаритный таран 150 × 150 мм или 200 × 200 мм, который укладывается и закрепляется по периметру стен. Он соединяет систему грузовика и конструкцию здания в общую конструкцию, распределяет нагрузку на стены.
  2. Конк – самая высокая точка крыши, в которой соединяются рафтовые ноги. Продольная балка помогает удерживать конструкцию, обеспечивает устойчивость при ветровых нагрузках.
  3. Стропила – изготавливаются из доски сечением 70х150 мм, на них приходится вся нагрузка. Из досок создаются рафтинговые ножки, которые крепятся с шагом не менее 60 см.
  4. Лена – баран, расположенный параллельно коньку. Его размеры равны мауэрлату. Лежалан – это подставка для стоек и других элементов.
  5. Затяжка – ригели из досок, соединяющие стропильную ногу.
  6. Стойки – штанги устанавливаются вертикально, они устанавливаются для поддержки бега конька.
  7. Swees – части стропил, выступающие за пределы стен. Они позволяют удалить из дома отложения.
  8. Откосы – служат для усиления стропил, позволяют создавать прочные конструкции.
  9. Doom – Доска для обвязки стропил и укладки кровельного материала.
  10. Подделки – когда длины стропила не хватает для мойки, набиваются дополнительные доски «Пленки».

Разновидности стропильных систем

Для устройства каркаса рядной кровли применяют несколько видов стропильных систем.

Wissing – выбор такой конструкции предполагает наличие опоры в виде стены в центре здания. Они получают три точки опоры и испытывают нагрузку только для того, чтобы согнуться. Верхняя часть стропильных ног опирается на прогон, а нижняя – на мауэрлат. Эта система позволяет использовать более тонкие пиломатериалы, снизить затраты и выполнить конструкцию меньшего веса.

Подвешивание – стропильные ноги опираются на стены, поэтому испытывают большую нагрузку. Чтобы придать силу затяжке.Такие стропила обычно собирают внизу и служат непосредственно для установки.

Сложные формы крыш требуют нестандартных решений, для них используются комбинации подвесных и прокатных стропил.

При установке четырехсекционной кровли каркасом каркаса служат диагональные стропила, соединяющие лыжную трассу и углы здания. В их основе лежат нароны – короткие стропила, которые вместе с обычными боковыми стропилами составляют основу кровли кровли.

Подготовка материала

Срок службы стропильной конструкции зависит от качества пиломатериала и его обработки. Для элементов конструкции необходимо подбирать сухую древесину с влажностью ниже 22%. Он должен быть ровным и без сучков. Перед установкой все детали обрабатываются двумя слоями антисептика и средства, предотвращающего пригорание. При обработке необходимо использовать кисть, а не спрей, тогда состав лучше впитывается.При выборе пиломатериала предпочтение отдается древесине хвойных пород.

Крепление

Стойкость конструкции обеспечит грамотный монтаж стропильной системы своими руками. Для соединения стропил используются разные виды крепления: скобы, гвозди, фасонные стальные детали – уголки и платиновые, которые вкручиваются самовытяжкой.

Поперечный разрез тимидат

На размеры древесины, используемой для стропил, влияют:

  • величина пролета;
  • влияние климатических особенностей;
  • угол конька и шаг крепления.

Постоянная нагрузка рассчитывается от общего веса кровельного материала, утеплителя и гидроизоляции. При увеличении расстояния между рафилями требуется материал большего сечения. При расчете сечения обязательно закладывается коэффициент ветровой и снеговой нагрузки. Полученные размеры стропила составляют 50 × 150 мм и 60 × 200 мм.

Длина стропила

Фундамент симметричной скальной крыши Представляет собой цепной треугольник.Зная высоту конька, можно рассчитать длину стропила по теореме Пифагора. В данном случае это гипотенуза, а половина ширины дамы и высота крыши – картец.

Установка ГРМ

Первым этапом монтажа стропильной системы на любую кровлю является укладка и крепеж Maurolat. Под ним обязательно кладут гидроизоляцию в виде каучукоида. В этом брусе требуется просверливание отверстий по длине, в которые вставляются стилеты на шпильках и затягиваются гайкой.

Создавая каркас для каркаса, изготавливается шаблон, по которому на земле собираются все стропильные ноги для подвешивания системы. Для создания образца возьмите две тонкие доски, равные длине стропила, и закрепите на концах гвоздями. Эта заготовка устанавливается на ширину прогона, а полученный угол фиксируется пропилами доски.

Для разметки установок используется второй шаблон в верхней и нижней части стропила. Это основа из фанеры.Собирая ножки, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропила соединяется с деревянной или металлической пластиной.

Если собранные рафтинговые хозяйства имеют значительный вес, придется использовать технику или приспособления для подъема.

На противоположных фасадах устанавливается первая пара стропил. Фиксируется временным розовым цветом и настраивается. Между ног натягивают шнур как ориентир для установки остальных рафтинговых ферм.Конструкция соединена ригелями, штифтами и опорами.

При малом пролете стропила коньковой прогонкой не крепится. Кровля шириной более пяти метров требует усиления конструкции коньковой балкой. Эта планка крепится как под рафилками, так и над ними. Связь происходит с штампами и пластинами. При большой длине на стропило устанавливаются опорные стойки, защищенные от провисания.

Завершением монтажа стропильной системы будет крепление обрешетки.

Чтобы узнать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работы.

Видео

Для хорошей кровли очень важно, чтобы каждый шаг при ней прошел идеально. Основа всей конструкции крыши – это рафтовая система, от конфигурации которой зависит тип верхней части постройки. Существуют разные типы подобных систем, среди которых необходимо выбрать наиболее подходящие для себя, ведь от правильности вашего выбора зависит функциональность и качество всей кровли.

Виды стропильной системы

Устройство кровли при строительстве здания необходимо. А чтобы крыша была достаточно прочной, особое внимание уделяется несущим системам, которые делятся на:

  • комбинированный;
  • висит;
  • крышка.

Крыша – довольно сложная конструкция, состоящая из множества деталей. Основное требование к крыше Это способность защищать конструкцию от всевозможных погодных условий и выдерживать разные нагрузки.

Основные нагрузки кровли приходится на стропильную систему, поэтому очень важно выбрать необходимые материалы, очень правильно рассчитать и произвести монтаж в соответствии с технологией.

Установка подвесного рафала

Стропила подвесные предназначены для зданий, внутри которых отсутствуют капитальные перегородки, а расстояние между общими несущими и боковыми стенами не более 10 метров. Конструкция крыши в этом варианте ложится на капитальные стены здания, но из-за этого подвергается большим нагрузкам.Для того, чтобы напряжение было немного послабее, применяют дополнительные детали (затяжки или риглели), которые скрепляют ферму в горизонтальном положении.

В зависимости от длины пролета в конструкции подвесных стропил применяются различные упрочняющие элементы

Нижние затяжки подключаются в основании стропила и могут применяться как балки для чердачного перекрытия, при этом их необходимо ставить на мауэрлат. Для изготовления подвесных стропил обычно берут доску сечением 50х200 мм, но для каждой отдельной постройки нужны свои конкретные расчеты.

Последовательность действий по установке подвесных стропил:


Установка раскатного рафала

Щелевые стропила устанавливают в основном в тех зданиях, где есть несущие перегородки. Монтируются они намного проще, чем подвесная система, поскольку прочные несущие стены, расположенные внутри дома, являются надежной опорой для стропила. К тому же эта система требует минимального количества строительных материалов.

Доска для катания на коньках в данном случае служит ориентиром.Устанавливается такая кровельная система в одном из трех вариантов:


Для крепления стропил в нижней части кровли необходимо использовать раздвижные крепления, избавляющие несущие перегородки от дополнительного напряжения. В этом случае стропила закреплены не очень плотно, чтобы при усадке здания они могли двигаться, не перегружая конструкцию крыши.

Но в некоторых случаях можно использовать распорную систему, которая плотно крепится к мауэрлату снизу. В конструкции монтируются откосы и затяжки для снижения нагрузки на стены.Этот метод называется интегрированным, так как объединяет элементы двух систем.

Такая кровельная система применяется в основном для строительства частных домов, поэтому стоит упомянуть монтажные работы, которые производятся в следующей последовательности:


Монтажные работы по устройству инженерных коммуникаций следует начинать с настила из досок по балкам перекрытия. Такой прибор поможет работать комфортно и безопасно.

Комбинированная кровельная система

Стропила комбинированные имеют в своей конструкции элементы водяной и подвесной систем.Их используют при изготовлении мансардной крыши. Стены комнат второго этажа получаются благодаря вертикальным стойкам, которые для сплавных балок являются сюжетной точкой.

Турники, которые были установлены поверх стоек, выполняют две функции: для верхних стержней они мауэрлат, а для бруса боковых коньков. Часть стропильной системы, которая соединяется над концом стоек, одновременно становится стяжкой для верхних элементов и креплением для коньков, расположенных по бокам.

В комбинированной кровле используются фрагменты перепадов и подвесные стропильные системы

Для увеличения прочности конструкции необходимо установить воздуховод, в котором фиксируются стропила и вертикальные стойки крыши. Перемещать комбинированные стропила немного сложнее других систем, но трудоемкость работ окупается увеличением несущих характеристик кровли и наличием полноценного помещения под крышей.

Фотогалерея: варианты стропов

В конструкции скатной кровли использованы стропила кровли с нарезной крышей, аналогично чердаку в конструкциях ломаной кровли в местах стыков стыков, есть специальные стропила, поддерживающие фонды многолинейных кровель. состоят из нескольких разных стропильных систем, объединенных в один и тот же элемент может быть одновременно мауэрлатом и коньком

Монтаж стропильной кровельной системы

Система сплава сделана из древесины хвойных пород.Можно использовать доски или брус, который перед установкой обработан антисептическими веществами. Крепежные детали могут быть следующие:

  • платки из дерева;
  • металлических пластин;
  • разнообразных слов;
  • гвоздей.

Приступая к работе со стропилами, снимают уровень перекрытий и несущих стен, после чего выполняется заливка гидроизоляции. Субтропическая конструкция необходима для того, чтобы не допустить деформации стропила. В качестве опорных элементов, придающих устойчивость стропильной системе, могут быть:

  • лежаков;
  • смола;
  • пробегов;
  • стоек.

Утепление кровли необходимо, но для этого следует выбрать материал гидро-, тепло- и пароизоляции. Монтаж осуществляется послойно и только в той последовательности, в которой это необходимо: сначала пар, затем утепление и завершение влагоизоляционного материала.

Перед укладкой кровли монтируются необходимые защитные материалы с соблюдением установленных вентиляционных зазоров.

Для обеспечения длительной работы соло-системы необходимая циркуляция воздуха производится с помощью устройства вентиляционных отверстий.Чтобы не протекала, возле отверстий делают «хомуты», не позволяющие воде проникать в крышу.

Видео: монтаж стропильной системы своими руками

Как крепится Мауелалат

Мауэрлат – это основа кровли, поэтому к его укреплению стоит отнестись ответственно. В противном случае ремонт кровли в будущем будет неизбежен. Последовательность работы:


Способы крепления кровельного мауэрлата и сращивания стропил

Мауэрлат крепится к стенам здания по периметру, при этом насадки должны находиться в непосредственной близости от внутренней части стены.Снаружи дома деревянная деталь защищена небольшим выступом стены. Также изначально определяется место для крепления.

Как прикрепить мауэрлат к стене

Мауэрлат к стене можно крепить следующими способами:


Как крепить стропила к мауэрлату

Все варианты крепления стропильной системы к мауэрлату можно разделить на такие виды:


Как крепятся стропила на уровне конька

Самый распространенный вариант крепления к коньку – стыковое соединение:


Варианты стыковки по времени

В сфере строительства повсеместно используются различные варианты сращивания стропил, при выборе конкретной технологии необходимо обращать внимание на особенности конструкции стропильной системы, на которые влияют:

    Приобретено
  • материалов;
  • технические данные строительной площадки;
  • монтаж ступенчатых стропил.

Стропила можно разделить следующим образом:


Каждый тип стропильной системы имеет свои особенности и подходит только для определенного типа конструкции крыши. Именно от правильного монтажа зависит не только надежность, но и прочность кровли, поэтому к этому этапу работ необходимо подойти с максимальной ответственностью.

Устройство и монтаж системы стропильной скатной кровли. Вальм кровля. Устройство, узлы и усиление каменной кровли Как собрать стропы вентильной кровли

Вальмовая крыша – один из видов четырехскатной крыши, в ее конструкцию входят два основных трапециевидных и два концевых треугольных ската, образующих замкнутую поверхность с общим коньковым ходом.Если боковые коньки расположены по всей площади от конька до карниза, то крышу называют холмовой, а если они не доходят до карниза – полутяжной.

Типы сплавных конструкций для каменной кровли

Если конструкция стропил опирается только на капитальные стены здания, она называется подвесной, а если у нее есть дополнительные опорные точки за счет стен внутри дома, то она имеет название часов.

Если стропильная система опирается только на внешние несущие стены здания, она называется подвесной


Если в здании две основные стены, то в верхней части вертикальных стоек укладывается стяжная балка, которая усиливает сплавляет и распределяет нагрузку по всей площади вертикальных опорных стоек.

Для создания холмической кровли наиболее подходит винтовочная система, так как она имеет большую степень прочности и дает возможность облегчить конструкцию кровли, равномерно распределяя ее вес по всему каркасу здания.

Система стропильной скатной кровли может иметь несколько различных способов установки конструкций, каждый из которых предполагает наличие определенных особенностей при сборке.

  1. Традиционная стропильная система. В этой конструкции диагональные ребра опираются на основную балку конька, а мойки находятся на одной высоте.Есть такая система из двух недоступных треугольников и двух трапеций.

    Стропильная система классической каменной кровли состоит из двух треугольников и двух трапеций.

  2. Тентовая система. В данной конструкции не предусмотрено наличие эталонной скейт-балки, поскольку она расположена над зданиями квадратной формы и состоит из четырех одинаковых треугольных форм. Все диагональные ребра сходятся в общей точке, и к ним присоединяются короткие нити. Сделать надежный лыжный узел из тентовой крыши могут только профессионалы.

    Стропильная система палатки состоит из четырех треугольных скатов, сходящихся верхними частями в одной точке.

  3. Полустенная конструкция. Такая система предусматривает наличие в лобовых коньках вертикальных деталей, в которые можно установить стандартные окна.

    Полостенная крыша имеет вертикальные участки фасадов, в которые можно вставить обычные окна.

  4. Ломаная крыша (мансарда). Это наиболее сложная и трудоемкая система вальмовой крыши, поскольку все коньки имеют разную форму и площадь и расходятся друг от друга под разными углами.Такая кровля позволяет наиболее эффективно использовать площадь под кровлей и создавать на ней дополнительные жилые помещения.

    Одинокая крыша или конструкция крыши позволяет обустроить подпольное пространство. Полноценные жилые помещения.

Как рассчитать стропильную систему для вальмовой кровли

При расчете конструкции стропильной каменной кровли необходимо учитывать следующие факторы.

  1. Степень ветровой региональной нагрузки. Чем больше, тем меньше должен быть угол наклона кровли и тем прочнее система.Основные опорные стропила должны быть выполнены из толстого бруса.
  2. Количество осадков. Чем больше осадков выпадает ежегодно, тем круче должны быть кровельные стержни во избежание большого давления на конструкцию стропила.
  3. Материал для покрытия крыши дома. В зависимости от типа и веса используемого рубероида выбирается система сушки. Этот фактор учитывается еще на этапе разработки проекта дома.
  4. Теплоизоляция кровли.Ширина утеплителя, разновидность и толщина бруса учитываются при расчете шага монтажа стропила.
  5. Угол наклона крыши. Уклон кровли влияет на выбор отделочного материала.

Каждый кровельный материал имеет свой допустимый диапазон кровельных углов.

Величина угла ската кровли определяет положение всех стропил. Место установки промежуточных стропил рассчитывается следующим образом:

  1. На верхнюю стеновую балку проводят осевую линию.
  2. Определена середина коньковой балки по толщине и засыпана линия расположения первого из центрированных промежуточных стропил.
  3. Конец измерительной планки соединяется с линией расположения ранее установленного рафила центральной опоры.
  4. На другой конец планки подводится линия внутреннего контура торцевой стенки.
  5. Точка, которая получится на предыдущем этапе, и будет местом установки промежуточного стропила.

Соотношение между размером стропил и длиной их растраты (горизонтальной проекции) определяется с помощью поправочного коэффициента, величина которого прямо пропорциональна углу наклона. Если умножить размер растраты на этот коэффициент, можно определить точную длину стропила.

Таблица: поправочные коэффициенты для определения длины стропила

Формулы расчета конструкции

В процессе разработки проекта любой кровли необходимо точно определить угол наклона ската, который необходим для всех последующих расчетов.

Расчет площади крыши Walm

Расчет площади кровли производится следующим образом:

  1. Высота конька определяем по формуле H = d / 2 · Tg α ( где D – ширина постройки, α – угол наклона конька, H – высота конька).
  2. Рассчитайте величину боковых стропил по формуле C = D / 2 · COS α.
  3. Находим длину диагональных стропил L = √ (H 2 + D 2/4).
  4. Считаем площадь крыши, для которой складываем площадь всех элементов конструкции (две трапеции и два треугольника):
    • площадь треугольной горки S 1 = 1/2 · d / 2 · c;
    • площадь трапециевидного конька S 2 = 1/2 · (B + K) · E, где B – длина карниза, K – длина ската, E – высота конек трапециевидный;
    • S = 2 · (S 1 + S 2).

Для определения площади скальной кровли необходимо использовать формулы площади простых геометрических форм: треугольник и трапеция

Расчет расстояния между стропилами

Большинство стропильных систем являются создается в шаге между двумя стропилами в 1000 мм.Минимально допустимое значение шага – 600 мм.

  1. Подбираем примерное расстояние между стропилами, руководствуясь стандартными размерами (например, этот параметр принимаем равным 0,8 м).
  2. Измеряем или берем из проектной документации длину конька. Допустим, он равен 12 м.
  3. Длину конька делим на заранее выбранную величину шага стропил, результат округляем в большую сторону и прибавляем 1. Берем 12 / 0,8 + 1 = 16.
  4. Делим длину конька для числа, полученного в третьем абзаце.Заключительный шаг стропила будет 12/16 = 0,75 м = 75 см. Полученное значение будет равно расстоянию между центральными осями стропильного лага.

Подготовительные работы

Чертежная система стропил является обязательным условием при возведении кровли данного типа, так как не существует идентичных схем, готовых к непосредственному использованию без учета конкретного типа здания и его строительной площадки.

Чем жестче кровельная система, тем точнее будут расчеты, так как они повлияют не только на качество выполняемых работ, но и на их стоимость.

На чертеже основных обозначений конструкции должны точно указываться размеры всех элементов стропильной системы, расположение пикселей диагональных стоек к дроу конька и место крепления стропила к мауэрлату.

Инструменты, необходимые для сборки конструкции:

  • строительный уровень;
  • ножовка по металлу;
  • молоток большой;
  • длинная рулетка;
  • шнур строительный;
  • степлер;
  • электродрель;
  • ряд;
  • Ножницы самопроизвольные по металлу;
  • гвозди;
  • мерный бар.

Материалы для работы:


При устройстве каменной кровли на дом из бруса, дающего усадку, специалисты рекомендуют использовать специальные плавающие крепежи для стропил, чтобы компенсировать движение венцов.

При устройстве стропильной системы в деревянном доме рекомендуется использовать стропную раздвижную систему, компенсирующую деформацию постройки при ее усадке

Видео: Обеспечение жесткости вальмовой крыши

Особенности конструкции стропильная система каменной кровли

Все типы стропильной системы каменной кровли имеют идентичные детали, образующие каркасный каркас:


Видео: Сбор стропил

Технология создания стропильной системы клапанной системы

Так как размещается большая нагрузка на стропильную конструкцию крыши, то все узлы и соединения должны быть выполнены точно по технологии, иначе кровля не будет полностью выполнять свои функции.

Монтаж основных узлов

Монтаж узлов сводится к следующим действиям:

  1. Подготавливаем стропила. Определяем угол наклона стропила, длину коротких опор и осевых стропил, несущих значительную нагрузку. Для того, чтобы получить все элементы нужной длины, используем метод соединительной стыковки опалубочных досок. Для этого уложите две доски друг на друга флайстоуном через 1 м и скрепите их гвоздями, расположенными в шахматном порядке.Это самый простой и надежный способ сращивания рафтинговых ног.

    Самый прочный и надежный способ стяжки стропила – крепление кулачка

  2. Крепим мауэрлат. Закрепите брус по всему периметру стен здания вверху. Брус сочетается с большим количеством мест крепления с основанием несущих стен. Узлы соединения металлическими скобами.

    Бар Maurelala крепится к верхнему концу стены с помощью анкерных болтов.

  3. Между стеной и стержнем берется слой каучукоида, чтобы создать гидробер.В кирпичных, газобетонных, пенобетонных и арболических домах под Маурилалат заливается железобетонный пояс с предварительно закрепленными шпильками для установки бруса. Штифт должен иметь диаметр не менее 10 мм и выступать за ремень примерно на 30 мм. Шаг между штырями – от 1 до 2 м.

    Слой каучукоида создает гидробарьер между мауэрлатом и стеной из влагопоглощающего материала.

  4. Устанавливаем подстилку – центральную балку между двумя короткими сторонами мауэрлата для обеспечения дополнительной прочности под стропилами.Такой прогон необходим для создания каменной кровли большой площади.
  5. Установите опорные стойки. Они выполняют роль опор для бега на коньках.

    Опорные стойки устанавливаются на подстилку и служат опорой для бега коньков.

  6. Установите балку конька. При установке конька каменной кровли следует проводить точные замеры, так как на нем будет держаться вся кровельная система. Точность его установки – это проверка уровня по высоте.

    Проведение работ по устройству коньковой балки требует точных замеров, так как это самая высокая нагрузка в системе вальмовой кровли

  7. Вы подаете стропильные ноги.Установите центральные стропила, а за ними диагональ. При установке нижняя часть балок будет упираться в мауэрлат. Это можно сделать двумя способами: с помощью клипсования или с помощью опорных стоек. В первом случае прорезаем паз в мауэрлате, вставляем в него стропила и закрепляем их металлическими уголками. Во втором случае просто прикладываем стропило к мауэрлату и подкладываем под него брус с косым срезом. Их также фиксируют металлическим уголком.

    Стропильные ножки могут крепиться к мауэрлату двумя способами: с помощью обрезков и на опорной планке.

  8. Устройство узла на коньковой балке мы производим методом «в Полтереве».Для этого на конце стропильных ног вырежьте выемку, которая должна быть равна половине толщины доски. Затем соединяем эти выемки между собой и фиксируем гвоздями или медью. Получается прочный лыжный узел. Для большей прочности все узлы скрепляют стальными уголками.

    Для создания прочного конькового узла на пустотелой кровле применяется вагонный метод «по-Полтерева»

  9. Диагональные стропила оказываются на большие нагрузки, поэтому их армируют с помощью стоек, которые устанавливаются на перекрытие. либо установить сажу под определенным углом.Можно использовать шпренгель в виде Т-образной балки, развернутой на 180 °.

    Шпренгель – один из вспомогательных элементов, обеспечивающих необходимую жесткость стропильной системы, передающую часть своей нагрузки на Маурилалат.

  10. Крепление обычных стропил аналогично центральным, образующим кромки трапециевидной конструкции. Нижние балки опираются на мауэрлат и крепятся к нему, а верхняя будет опираться на балку конька.
  11. Мы создаем эти агентства, которые составляют целую доску.В месте их крепления к длинному стропилу делаем специальные слова или ставим опорные балки и обеспечиваем необходимую прочность металлическими креплениями. Для упрощения работы эти люди могут быть установлены.

    Нетцнолы скрепляются морщинкой по настоящему пучку и устанавливаются в шахматном порядке.

Все деревянные детали стропильной системы перед сборкой обрабатываются специальными огнеупорными и антисептическими средствами.

Видео: Строповая кровельная система Walm

Создание холмической конструкции для сплава – долгий и сложный процесс, требующий внимания к каждой конкретной части.Но если вы правильно и аккуратно проведете все этапы работ, то в результате вы получите красивую, прочную и надежную крышу для своего дома.

Про каменную крышу мы уже рассказывали на сайте. Описана конструкция крыши с опорой на стропилах по мауэрлату. После публикации статьи ко мне поступило множество запросов показать, как сделать пустотную крышу с упором на балки перекрытия, а также ответить на вопрос, можно ли сделать пустотную крышу с разными углами наклона ската. .

Таким образом, я сразу захотел быть одним из двух Зайцевых примеров. Теперь рассмотрим конструкцию каменной кровли с опорой на балках перекрытия и с разными углами наклона коньков.

Итак, допустим, у нас есть коробка домов от 8,4х10,8 метра.

ШАГ 1: Установите мауэрлат (см. Рис.1):

Рисунок 1

Шаг 2: Задайте длинные балки перекрытия сечением 100х200 см с шагом 0.6 метров (см. Crusa.2). Я не буду больше останавливаться на себе.

Рисунок 2.

Первым поставить в доме балки, проходящие строго посередине. На них и остановимся, устанавливая лыжную планку. Затем ставим остальное с определенным шагом. Например, у нас есть шаг 0,6 метра, но мы видим, что до стены осталось 0,9 метра, и еще одна балка могла уместиться, а ее нет. Такой промежуток оставлен специально для «залежей». Его ширина не должна быть меньше 80-100 см.

Шаг 3: Установите съемник. Шаг определяется при расчете сплава, что немного позже (см. Рис.3):

Рисунок 3.

Пока ставим только удаление, соответствующее длине конька, которая будет равна 5 метрам. Длина конька больше разницы между длиной и шириной домика, которая составляет 2,4 метра. К чему это приводит? Это приводит к тому, что угловые стропила не будут располагаться под углом 45 ° в плане (наверху верха), а угол наклона коньков и створок будет другим.У коньков склон будет более пологим.

Еды на вынос в мауэрлате хватит на фиксацию гвоздей. Чтобы длинная балка перекрывала свои секреты, например, так (рис.4):

Рисунок 4.

Никаких домкратов в этом узле не нужно. Любые промывают для ослабления перекрытия балок. Здесь мы используем два металлических рафтинговых крепления типа LK по бокам и один большой гвоздь (250 мм), забитый через балку в конце удаления. Больше всего забивается ноготь, когда удаление уже закреплено мауэрлатом.

Шаг 4: Установите лыжную балку (см. Рис. 5):

Рисунок 5.

Все элементы данной конструкции, кроме подставок, выполнены из бруса 100х150 мм. Грузовики из борта 50х150 мм. Угол между ними и перекрытием не менее 45 °. Мы видим, что под крайними стойками лежат штанги, опирающиеся сразу на пять балок перекрытия. Мы делаем это для распределения нагрузки. Также для снижения нагрузки на балки перекрытия и передающую его часть на несущую перегородку устанавливается мыло.

Высоту установки скейт-бруса и ее длину определяем для вашего дома самостоятельно, сделав предварительный набросок на бумаге.

Шаг 5: Изготовляем и устанавливаем стропила.

Первым делом делаем выкройку из стропил. Для этого берем правый участок по длине правого участка, наносим его, как показано на рисунке 6 и делаем разметку с помощью небольшого уровня (синяя линия):

Рисунок 6.

Высота планки, которую мы ставим на снятие для разметки нижнего смыва, равна глубине верхнего заживления. Сделали 5 см.

По полученному шаблону делаем все стропила коньков, опирающихся на лыжную планку, и закрепляем их (см. Рис.7):

Рисунок 7.

В таких конструкциях, где стропила рисуют не на длинных балках перекрытия, а для коротких отложений, мы всегда подкладываем небольшие подпорки под стропило поверх мауэрлата, формируя небольшой треугольник и разгружая узел крепления осадка к балке (см. Рис.8):

Рисунок 8.

Чтобы эти бэкапы вынести дальше в крышу и тем более поставить на сдвиг выноса с балкой. На большинство из них передается большая часть нагрузки с кровли (это видно в рассчитанной программе) и балка перекрытия может просто не выдержать.

Теперь немного о расчетах. Выбирая сечение стропила под заданную крышу, мы рассчитываем только одно стропило – это стропила конька.Он самый длинный и угол наклона меньше угла наклона стропила Валма (пояснение – мы называем уклон кровли в форме трапеции, вальм – стержень крыши в виде треугольник) расчеты производим во вкладке «» Пример результатов на рисунке 9:

Рисунок 9.

Да, забыл сказать. Кто уже скачал эту расчетную программу с моего сайта до 1 декабря 2013 года.Вкладки «Струп.3» нет. Чтобы скачать обновленную версию программы, перейдите к статье по ссылке:

Эта статья также была немного скорректирована благодаря отзывам некоторых читателей, за что им большое спасибо.

Шаг 6: Добавляем снятие и закрепление ветровых досок (см. Рис. 10). Добавляем столько места, чтобы осталось для монтажа снятия уголка. Ветровые доски по углам просто сшивают между собой, контролируя их прямолинейность. Проверяем визуально, углы не сопротивлялись.Если да, ставьте временные бэкапы прямо с земли. После установки угловых депозитов эти бэкапы удаляются.

Рисунок 10.

Шаг 7: Найдите и установите угловые вкладыши.

Для начала нам нужно натянуть шнурок на верхнюю часть потолочных балок, как показано на рис.11

Рисунок 11.

Теперь берем ГРМ соответствующей длины (сечение такое же, как у всех взлетов) и кладем поверх угла так, чтобы шнурок находился посередине его.Снизу на этой полоске карандашом отметьте линии шариков. (См. Рис.12):

Рисунок 12.

Снимаем шнурок и устанавливаем проложенный брус по отмеченным линиям (см. Рис.13):

Рисунок 13.

Снятие уголков Подъем на мауэрлат с двумя кровельными уголками. К балке перекрытия ее угол 135 ° и большой гвоздь (250-300 мм). Угол 135 °, при необходимости зажимаем молотком.

Таким образом, ставим все четыре угловых откладчика.

Шаг 8. : Изготовляем и устанавливаем угловые стропила.

У Walm Roof, которую я описал ранее, углы ската и клапаны были такими же. Здесь эти углы разные и поэтому у угловых стропил будут свои особенности. Также делаем его из двух досок того же сечения, что и стропила. Но сшиваются эти доски между собой не совсем обычно. Один будет чуть ниже другого (примерно на 1 см, в зависимости от разницы наклона скатов и бедра).

Итак, первым делом на каждую сторону крыши натягиваем по 3 шнурка. Два в угловых стропилах, один по среднему краю Уолма (см. Рис. 14):

Замеряем угол между шнуром и выносом угла – дно промыто. Назовем его «α» (см. Рис.15):

Рисунок 15.

Также отмечаем точку «Б»

Угол наклона верхней стирки β = 90 ° – α

В нашем примере α = 22 ° и β = 68 °.

Теперь берем небольшой подрезчик доски с поперечным сечением стропила и прошиваем на нем один конец под углом β. Применяя заготовку прикладываем к коньку, совмещая один край шнурком, как показано на рис.16:

Рисунок 16.

На заготовку проводят линию, параллельную боковой плоскости соседнего стропила конька. По нему сделаем еще одну рюмку и получим шаблон верха, ограбившего наше угловое стропило.

Также, когда мы накладываем заготовку, нужно отметить точку «А» (см. Рис.17) на стропиле конька:

Рисунок 17.

Теперь делаем первую половину углового стропила. Для этого возьмите доску подходящей длины. Если не хватает одной доски, сшейте две доски. На саморез можно пришить временную обрезку дюйма длиной около метра. Делаем по шаблону верхний напиток. Измеряем расстояние между точками «А» и «В». Несем на стропилах и делаем нижнюю траву под углом «α».

Устанавливаем получившееся стропило и закрепляем (см. Рис.18):

Рисунок 18.

Скорее всего из-за своей длины будет подана первая половина углового стропила. Необходимо примерно посередине поставить временную стойку. На моих рисунках это не показано.

Теперь делаем вторую половину углового стропила. Для этого измерьте размер между точками «C» и «D» (см. Рис.19):

Рисунок 19.

Берем доску подходящей длины, делаем стирку верха под углом β, замеряем расстояние «S-D», нижнюю стирку делаем под углом α.Устанавливаем вторую половину углового стропила и прошиваем ее первыми гвоздями (100 мм). Ногти влетают в дисперсию примерно на 40-50 см. Результат показан на Рис.20:

Рисунок 20.

Верхний торец второй половины углового стропила следует снова укладывать. Делаем бензопилу прямо на месте (рис.21):

Рисунок 21.

Таким же образом изготавливаем и устанавливаем три оставшиеся угловые стропила.

Шаг 9: Установите стойки для угловых стропил. В первую очередь необходимо поставить стойку упирающейся в место снятия угла с балкой перекрытия (см. Рис. 22):

Рисунок 22.

Если длина пролета перекрывается угловым стропилом (его горизонтальный выступ) более 7,5 метров, ставим еще одну стойку примерно на расстоянии ¼ величины пролета от верхней точки углового стропила.Если их больше 9 метров, добавьте в середину углового стропила стойку. В нашем примере этот пролет составляет 5,2 метра.

Шаг 10: Устанавливаем две центральные стропила Валма. В начале 8 шага мы уже натянули шнурки, чтобы измерить их.

Делаем стропила таким образом – измеряем нижний угол нижнего «Γ», рассчитываем угол верхнего размытого «Δ»:

Δ = 90 ° – γ

Замеряем расстояние между точками «Кл» и делаем на нем стропило.Концы перемешиваются определяемыми нами углами. После этого верхний торец нужно еще раз украсть (заточить) с учетом угла «φ», который тоже мерили малютки (см. Рис.23):

Рисунок 23.

Шаг 11: Добавляем удаление по углам. Самые крайние отложения, не попадающие на мауэрлат, делаем облегченный, из доски 50х200 мм (см. Рис.24):

Рисунок 24.

Шаг 12: Мы устанавливаем эти категории. Как производить этих людей, я подробно описал в первой статье про. Здесь принцип абсолютно тот же, поэтому повторяться не буду (см. Рис.25):

Рисунок 25.

К угловому стропилу эти подделки с металлическим уголком 135 ° при необходимости загибают.

После установки всех этих медсестер нам еще нужно скроить карниз снизу и сделать гибель.Мы уже много раз об этом говорили.

Тип каменной кровли чаще всего применяется для частных домов или коттеджей. Комплекс выполнен в виде четырехскатной крыши с двумя прорезями трапециевидной формы. В его основе сложные элементы, состоящие из стропил и балок. В этой статье мы расскажем, как установить вальмовую крышу, а также разберем устройство стропильного комплекса.

Элементы рафтинговой системы бытовые и висячие. Линия прокатки считается самой прибыльной.Такой комплекс используется для несущих конструкций или конструкций со средней несущей стеной. Система подвешивания применяется на стенах с наружными проемами. Недостатком вирусного комплекса является сложность установки.

Для информации! За счет наличия дополнительной опорной конструкции можно значительно увеличить площадь пролета. Чаще всего такое устройство используют в четырехскатной крыше с углом наклона в 35 градусов.

Пустотная кровля имеет следующее устройство стропильной системы:

  • стойки, копоть;
  • элементов коньков трапециевидных;
  • nonocents;
  • шпрегель;
  • rigel;
  • накладные элементы, закрепленные по диагонали либо по направлению углов проема.

Диагональный элемент камеры закрепляется кромкой в ​​нижней опоре всего стропила или в балке. Эта конструкция имеет большие линейные размеры и способна выдерживать нагрузку большой мощности. Ноноценты – это элементы сплава, имеющие небольшую длину. Они прикрепляются к закрытой системе в одной точке опоры, а вторая фиксируется внизу опоры. Для уменьшения линейного размера используются стойки и пилы. Такое соединение позволяет установить вальмовую крышу без дополнительной распорки.Стоит отметить, что в коньковом элементе скатной кровли возможно использование распорок для поддержания всей конструкции. Исключить формирование репликатора поможет установка горизонтального уровня, который используется вместе с нижней опорой:

  • фиксация на балке, которая встроена в дополнительную планку и расположена на нижней опоре;
  • фиксация на нижней балке с обязательной обвязкой высоких венцов.

Специалисты не рекомендуют закреплять в нижней опоре, т.к. такое действие значительно снижает прочность и надежность конструкции.Независимо от выбранной конструкции крыши и стропил, гидроизоляции следует уделить должное внимание. Например, при кладке лежачих на кладку кирпича сечение рулонной гидроизоляции должно быть 100х150 мм, а при кладке лежачих на стене проемов или внахлест ее высота может быть на 10 см меньше.

Для информации! Отсутствие подстилки на стропилах скальной кровли возможно только при отсутствии войск на кровле.

Прогоны выполняют функцию дополнительного усиления всей конструкции.У них есть, как подводное плавание, на дистанцию ​​4,5 м. Монтаж шпренгелей выполняется с учетом линейной величины пролетов, а его изготовление выполняется из бруса либо бревна. Звуковые стропила увеличивают нагрузку и переходят на Шпренгель.

Процесс монтажа стропильного комплекса

Устройство стропильной системы для каменной кровли состоит из действий:

  • Устройство мауэрлата по периметру стен. Закрепите ее с помощью резьбовой щепы, которые устанавливаются в кладку и плотно затягиваются своими гайками.В местах стыковки Мауролалат находит посадочный самолет и перерезает половину балок;
  • Следующий этап требует четкого соблюдения чертежей проекта дома. Если ширина дома до 7,5 метров, подвесные стропила связывают стропила в верхней части. При ширине дома менее 6 метров выполняется нижняя затяжка;
  • После укладки мауэрлат отмечают центральную ось на торцевой стене, закрепляют две крайние стойки и надевают их на балки перекрытия, фиксируя временную розовую;

Для информации! Если конструкция крыши обшита панелями, центральную балку следует устанавливать сверху, с фиксацией нижних концов крайних стоек.Если конструкция перекрывается балками, на них монтируются стойки и крепятся с помощью самоподготовок.

  • Лыжная штанга укладывается на стойки, на самом мауэрлате выполняется разметка стропильных ног и производится их установка. Крепление стропил к мауэрлату выполняется методом морщин. Для этого на стропильной ноге делают специальный вырез, за ​​счет которого опаловые элементы плотно прилегают и обеспечивают высокую прочность;
  • Крышки и диагональные стропила закрепляют на мауэрлате, а вторым концом к месту стыковки конька.На фото показан элемент опорных стропил на каменной кровле.

Способы крепления более узкие

Nonocents изготовлены из твердого материала. Для обеспечения жесткого крепления делается верхний край элемента в одной зоне с чаберными стропилами. Установка стропил дополнительно усиливается металлическими деталями. Ноноценты монтируются на силовой каркас кровли, за счет чего опирается на стропило, что значительно повышает надежность и безопасность кровли.Для увеличения несущей способности стропильной системы применяется метод

  • Выполнить все стороны нижней плоскости стропильного элемента брусками сечением 50х50 мм. Монтаж стропил следует производить из хорошо просушенной древесины, предварительно обработанной специальными антисептиками.
  • Если установка стропил на мауэрлат завершена, их удлиняют за счет дополнительных элементов – фальш, которые служат навесом над стеной.

Усиление стропильной системы

Устройство стропильных элементов должно серьезно относиться к стыковочным узлам.Увеличить несущую способность Valma можно за счет установки специальной стойки, задачей которой является соединение стропов и перекрытий. Еще один важный момент – устройство обрешетки, которая изготавливается из досок или бруса. Теневой шаг можно использовать любой, однако при использовании мягкой плитки специалисты рекомендуют устанавливать прочную обрешетку, а в остальных типах шаг составляет 20-50 см. Комфортное проживание в доме обеспечит грамотное устройство пароизоляции, гидроизоляции, вентиляции и звукоизоляции.Все стройматериалы укладываются в виде кровельного пирога.

Для информации! Устройство кровельного пирога обеспечит нормальную вентиляцию помещения, а также спасет элементы системы сплава.

Монтаж стропильной системы холмовой конструкции – достаточно сложный и длительный процесс, требующий четкого соблюдения правил и норм. Каждое действие в ее устройстве влияет не только на внешний вид кровли, но и отвечает за технические и эксплуатационные характеристики.Грамотный расчет всех показателей и правильное устройство кровли создадут комфортные условия проживания в доме.

Четырехскатная вальмовая крыша считается довольно сложной материалоемкостью, которую мало кто из домовладельцев берется построить своими руками. Но если вы решились на самостоятельное строительство, сначала пройдите подготовительный путь – изучите теоретические материалы, в том числе изложенные в данной публикации. Затем соберите схему стропильной системы небольших размеров, чтобы разобраться с узлами, нюансами их изготовления и расчета количества бруса.Итак, предлагаем сделать первый шаг и рассмотреть …

Конструктивные особенности

Изображенная на фото кровельная конструкция представляет собой обычную коньковую крышу, но без вертикальных фасадов. Вместо этого по бокам здания есть 2 дополнительных конька – бедра, имеющие другой угол наклона.

Ссылка. Если все 4 плоскости наклонены под одинаковым углом, то другой вид кровли – палатка. Поскольку его прорези сходятся в одной точке в виде купола, то конь как таковой отсутствует.

Линии вальмовой крыши состоят из следующих элементов (показаны на схеме):

  • маурилалат, Лежалан – Мощная обвязочная балка, устанавливаемая на верхней плоскости стены по периметру здания и внутренних перегородок;
  • кровельные коньки формируются за счет установленных с расчетным интервалом наклонных балок – стропильных ног;
  • вместе с элементами жесткости – водостоками, стойками и раскрытиями – стропила формы фермы;
  • лыжная трасса – перекладина, соединяющая верхние точки ферм;
  • в некоторых конструкциях нижняя часть стропильных ног удлиняется за счет дополнительной детали – лисы.

Под схождение плоскостей устанавливают пустотелые стропила, опирающиеся на углы здания. Их уклон совпадает с углом основных стержней. Но концы рафтинговых ножек, называемые медсестрами, образуют самые прохладные или пологие скалы по бокам дома.

При строительстве 4-скатных крыш используются 2 типа ферм – навесные и городские. В первом нижний пояс (затяжка) опирается только на внешние ограждения частного дома, поэтому ставить их в слишком длинные пролеты нерационально из-за повышенного расхода материалов на ребра жесткости.Фермерское хитрое устройство Смотрите на чертеже:

Достоинством рукавных конструкций является возможность опирания капитальной внутренней перегородки и перекрытия больших пролетов без увеличения материалоемкости. Новичкам кровли стоит обратить внимание на эти фермы, так как они надежнее и проще в установке.

Если на мансардном этаже планируется устроить жилой чердак, то угол вала опорных стержней увеличивается, и ферма получает 2 опоры в виде стоек, образующих стены помещения.Эти детали принято ставить на лед или балку перекрытия деревянного дома. Перекрытия мансардного помещения образуются за счет горизонтальной затяжки, которая стягивает стропила сверху, как Сделано на схеме:

Устройство крыши Walm Step

Как любое серьезное сооружение, пустотелая крыша возводится своими руками в несколько этапов:

  1. Создание проекта с расчетом несущих конструкций.
  2. Заготовка леса и других кровельных материалов.
  3. Монтаж стропильной системы.
  4. Укладка покрытия с утеплителем (при необходимости).

Дизайнерская плата. Чтобы вам не пришлось переживать за надежность конструкции, настоятельно рекомендуется доверить выполнение проектных работ инженерам вне зависимости от финансовых затрат. Они рассчитают все параметры – шаг установки стропил, их поперечное сечение, количество подлентов и затяжку в соответствии с погодными условиями в вашем районе.

Выше в качестве примера чертеж четырехсекционной кровли с рулонными фермами, перекрывающими 2 пролета по 4,5 м. Длина основных рафтинговых опор – 6 м, высота конька – 4 м, угол наклона – 41 °. Данную конструкцию можно взять за основу, если ширина постройки не превышает указанную на чертеже (9 метров). Учтите важный момент: чем сильнее наклонены бедра, тем большую нагрузку испытывают наригины и центральный узел скота, на котором они опираются.В данном примере Walma лучше ставить под углом 45-50 °.

Самым сложным при строительстве вальмовых крыш является правильная установка узлов стыковки угловых стропил с мауэрлатом и верхним поясом ферм в различных конструкциях. Это еще один повод проконсультироваться с дизайнерами, разрабатывающими узлы ценообразования индивидуально. Для того, чтобы вы понимали, о чем идет речь, представляем чертежи верхнего опорного узла, где плита хиппера примыкает к коньку.

Некоторые конструкции не предусматривают изготовление и установку беговой дорожки между фермами. Затем к ребрам бедра прикрепляются стяжные и дополнительные штифты, как предписано на чертеже:

.

Нижний опорный узел ноги на мауэрлате и стыковка стропила выглядит несколько проще, хотя на самом деле требует осторожной пропивки досок под разными углами, что отражено на схеме.

Для наглядного ознакомления с более сложной системой, где Walma сочетается с Erker, предлагаем посмотреть обучающее видео:

Выбор пиломатериалов

Перед тем, как сделать стропильную систему вальмовой кровли, следует выбрать качественный и сухой лес.По соотношению цена – качество наиболее подходящий вариант – дерево хвойных пород – ель, лиственница или сосна. Выраженная плотность, гниение и следы жизнедеятельности насекомых недопустимы.

Представляем самые «ходовые» размеры пиломатериалов, применяемых для поэтапного строительства вальмовых крыш:

  • основная – одинарная 50 х 200 мм или двойная 40 х 150 мм;
  • маурилалат: минимальное сечение – 100 х 150 мм, оптимальное – 20 х 20 см;
  • нетигарп – доска 5 х 15 см;
  • ramo – Пруток 50 х 150 или 50 х 200 мм;
  • грузовики, Ригель – доска толщиной от 25 до 50 мм;
  • стойки – брус 5 х 10 см.

Комплект монтажных планок и уголков тоже не будут лишними

Примечание. Если кровельные конструкции рассчитывают инженеры-проектировщики, они также составят спецификацию всех материалов с размерами.

На обрешетку для укладки профнастила или металлических покрышек традиционно идут доски толщиной 25-32 мм, а на противовес – бруски 5 х 5 см.

Установка планки обвязки на стену

В отличие от двухуровневых кровель, где мауэрлат устанавливается на боковые стены, под вальцами обвязка производится по всему периметру.Исключение – каркасные, бревенчатые и брусчатые дома, где мауэрлат – это верхняя стенка из говядины или бревно последнего яруса. Затем в нем выполняются пазы, куда вставляются стропильные ноги, как реализовано на фото.

На стенах из легкого ячеистого камня – газобетона и пеноблока – перед укладкой обвязки устраивается железобетонный пояс. В него вставляются монтажные шпильки, на которые впоследствии надевается планка обвязки. Пошаговый порядок работы выглядит так:

  1. Монтаж щитовой опалубки, вязка каркаса закладными деталями и заливка ленточной бетонной смесью М200.
  2. Гидроизоляция поверхности бетона резиноидом или битумной грунтовкой.
  3. Установка планки и ее фиксация на шпильках.

Угловые соединения мауэрлата выполняются морщинкой по поледеву. Таким же образом увеличивается длина бруса, если стандартного размера недостаточно. Также по углам вбиваются горизонтальные завитки или железные кронштейны, не позволяющие брускам рваться под нагрузкой основных и пустотелых стропил.

Совет.Обязательно обработайте все деревянные детали антисептиком и пламенем. Один защищает древесину от гниения, а второй увеличивает ее огнестойкость.

Сборка стропильной системы

Кровельные фермы больших размеров принято монтировать на месте, ведь для их подъема с земли потребуется вдвое больше сотрудников. В деревянных домах сначала устанавливаются все балки перекрытия перекрытия, устраивается временное перекрытие. Для установки высокого конька также понадобятся подмости.

Поэтапная сборка конструктива Walm Rooftop выполняется в следующем порядке:

  1. Как и при возведении двойной крыши, первые работы выполняются центральными опорами, на которых крепится лыжная трасса.
  2. Монтаж основных стропил, пропиленных сверху и снизу под нужным углом. На коньке встречные рафтинговые ноги отображаются в одной плоскости и скрепляются стальными пластинами на самотеке (желтыми, а не черными). Балки мауэрлаты крепятся уголками.
  3. После установки основных ферм затяните их ригелями и шпильками по чертежам, используя болты для крепления.
  4. Установить нервюры – крайние пустотелые стропила. Их соединение с коньком и планкой обвязки осуществляется по одной из предложенных схем.
  5. Рассуди и подойди к туше к туше. Каждая из них обрезается под разными углами, определяемыми измерением в 4 точках (вдоль каждой стороны доски).
  6. При необходимости закрепите топливо, чтобы обеспечить ot 0.5 м, а карниз терпят из досок.

Совет. Поскольку ребра вальцов отличаются большой длиной, их нужно наращивать и ставить дополнительные бэкапы. Стыком делают кол там, где нагрузка на крышу меньше, а опоры монтируют ближе к мауэрлату.

Как в реальности крепятся элементы дизайна бедра, смотрите в следующем видео:

Укладка финишного покрытия

Эта заключительная операция выполняется по традиционной технологии, предусматривающей вентиляцию пространства трусов и устройство гидроизоляционного слоя из диффузионной мембраны.Последний не позволяет влаге проникать на улицу в чердачное помещение, при этом пленка беспрепятственно пропускает наружу водяные пары. Отличие ригелей от обычных откидных крыш в одном: на стропы (на ригелях Вальма) накладываются дополнительные начеты.

Лакокрасочный материал укладывается в следующей последовательности:

  1. Стропильная система полностью покрыта диффузионной мембраной. Полотно раскатывают по горизонтали с нахлестом не менее 100 мм, начиная снизу.Суставы определенно умеют обращаться со скотчем.
  2. Пленка прибивается к внешним граням стропила через бруски секций противовеса 5 х 5 см, обеспечивая вентиляцию изделий под металлочерепицу или другой материал.
  3. Перпендикулярно направлению стропильных ног выступают доски обрешетки. Интервал монтажа зависит от выбранного покрытия, а для мягкой плитки изготавливается пакет мансардных окон.
  4. Кровельный материал монтируется и все фасонные детали на концах крыши, а также вокруг вентиляционных и дымовых труб.

Примечание. Брусья уравновешивают стропила не должны быть препятствием на пути вентиляционного воздуха. Поэтому их специально укорачивают до длины 2-3 м и накрывают с зазором 5-10 см между соседними элементами.

Утепление скатной кровли производится как во время монтажа покрытия, так и после него, главное – собрать правильный «пирог», показанный на схеме. В первом случае Минвата укладывается сверху, под гидроизоляцию, а во втором – изнутри.

Заключение

Следует понимать, что преимущества каменной кровли перед бартальной долоткой. Во-первых, это красивое архитектурное решение, а во-вторых, снижает ветровую нагрузку на боковые фасады частного дома. Но для этого домовладельцу придется оплачивать повышенное внимание к древесине и усложнение строительства, а, следовательно, и временные затраты. Отсюда Совет: не торопитесь с решением и хорошо подумайте за все и против. Но если взялись, сделайте крышу качественно, для себя, не экономя денег, посоветовавшись с инженерами – строителями.

Инженер-проектировщик со стажем строительства более 8 лет.
Окончил Восточноукраинский национальный университет. Владимир Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Сопутствующие записи:


Кровли Walp обладают множеством преимуществ. Они красивы, надежны при любых погодных нагрузках, четырехсторонняя конструкция позволяет эффективно утеплить дом от крыши. Некоторую сложность представляет устройство стропильной системы.С его схемами и расчетами мы и разберемся в этой статье.

Кровли Walm, иногда называемые голландскими и датскими, отличаются добротой, надежностью и эффектным европейским дизайном. Сплавная основа таких крыш состоит из множества основных и усиливающих элементов, требующих чертежей или объемных чертежей, точных расчетов и исполнения.

Разновидности кровли Walm

К крышам Walm, помимо базовой классической конструкции, состоящей из двух трапециевидных стержней и двух треугольных концевых клапанов, их разновидности включают:

  1. Два полуприцепа.
  2. Полу-ступени четырехступенчатые.
  3. Палатка.
  4. Вальмо-фронтон.

У каждой породы своя схема стропильной системы. Далее рассмотрим и рассчитаем классическую крышу Walm Roof.

Схема и основные элементы

Для выполнения расчета стропильной системы необходимо ознакомиться с ее базовой схемой, основными и вспомогательными элементами.

Основные элементы стропильной системы

Основные элементы связаны между собой (см. Рис.Ниже):

  1. Maurylalat. Представляет собой планку, закрепленную по периметру наружных стен с отступом от внешнего края. Прижат к стене. Мауэрлат рассеивает нагрузку от давления стропила, соединяет стропильную систему со стенами дома, является основой кровли.
  2. Взломщик. Верхняя перемычка для крепления стропильных балок. Высота конька зависит от угла наклона коньков. Придает системе жесткость и прочность.
  3. Центральные стропила коньков.Осуществляют поддержку концов конька по бокам Мауролата. Таких элементов в системе 4 шт. – 2 шт. На каждом склоне.
  4. Центральные стропила Valm. Осуществляем опору концов конька на торцевые стороны мауэрлата. Таких элементов в системе 2 шт. – 1 шт. На каждом холме.
  5. Прочные ножки (диагональные, угловые стропила). Соедините углы мауэрлата с концами конька. Являются частью несущей конструкции. В стропильной системе их 4 шт.
  6. Промежуточные стропила коньков.Устанавливается параллельно центральным стропилам конька между ними с одинаковым шагом, опираясь на сторону мауэрлата и сушилки конька. Если длина конька незначительна – применять нельзя.
  7. Обрезные стропила коньков. Ставить параллельно центральным стропилам коньков и иметь переменную длину – чем ближе к углу, тем короче. Положитесь на мауэрлат и звуковые ножки. Количество элементов зависит от этапа монтажа.
  8. Обрезанные стропила Valm или Nijackers.Устанавливаются параллельно центральным рафилам створок и имеют переменную длину – чем ближе к углу, тем короче. Положитесь на конец мауэрлата и звуковые ножки. Количество элементов зависит от этапа монтажа.

Схема и основные элементы стропильной системы

Подробнее о креплении стропил к мауэрлату вы можете прочитать в нашей статье.

Вышеуказанные элементы являются основными, основными. Остальные элементы предназначены для усиления основных и применяются в ответственных зданиях, например, для жилых домов:

  1. Вертикальные стойки для боковой стороны скейт-бара.Положитесь на риглели (см. Ниже), проложенные параллельно торцу дома или литр, расположенный по продольной оси конструкции (если под ним находится капитальная стена).
  2. Ригель или затяжка. Привяжите попарно рафтинговые ножки коньков. Мы выступаем в роли опорных стоек и диагональных штифтов (см. Ниже). Могут служить балки перекрытия, если они встраиваются в мауэрлат или устанавливаются непосредственно в продольные стены дома. Если затяжки будут ближе к конькам, они станут основой потолка мансардного помещения.
  3. Раскосы диагональные (развал). Применяют для увеличения жесткости системы, если длина стропила более 4,5 м. Использование воздуховодов позволяет уменьшить сечение стропила, которое они увеличивают.
  4. Шпренгель. Балка установлена ​​в углах мауэрлата. Он служит для крепления стойки, которая поддерживает и укрепляет ножку для чабера.
  5. Ветровая балка. Он служит для противодействия деформации стропильных ног при порывистом сильном ветре. Крепятся на стропилах коньки изнутри маляром, с одной или двух сторон – в зависимости от ветровой нагрузки в зоне строительства.
  6. Фильм. Элемент меньшего сечения, чем у самих стропил. Удлиняет стропильную ногу для организации овала кровли в том случае, когда единичный элемент не получается из-за ограниченной длины пиломатериала или из соображений экономии.

Связующие элементы

Расчет стропильной системы

Расчет системы включает выбор угла наклона коньков и клапанов, а также расчет длин основных и вспомогательных элементов.

Выбор угла наклона продольных и концевых стержней

Выбор угла наклона коньков и задвижек варьируется в пределах 25-45 ° и зависит от желания иметь чердачное помещение, принятого кровельного материала, оценки статических (кровля) и динамических (ветер, снег) нагрузок.

В тентовой крыше угол наклона створок и штанг такой же. Вальмовые крыши тоже часто принимают одинаковые углы с точки зрения эстетики, но они могут отличаться, если это задумка архитектора.

Рекомендации по применению кровельных материалов

Для лучшего понимания алгоритма расчета рассмотрим на примере пустотелую крышу дома со сторонами 8 и 12 м, а высота конька 2,5 м. Угол наклона откосов составит 35 °, а угол наклона Valm – 45 °.

Расчет основных элементов сплава

Классическая каменная крыша – это два конька в виде трапеций, соединенных в конек, и два бедра – конек в виде треугольников.

Для начала нужно запомнить несколько формул из школьной программы алгебры. Это отношение длин сторон прямоугольного треугольника, выраженное через тригонометрическую функцию угла и теорему Пифагора.

Тригонометрические функции острого угла прямоугольного треугольника

Изобразим каркас стропильной системы в аксонометрической форме:

Выполним расчет основных элементов стропильной системы.

1. Вычислить длину центрального стропила CD humene, которая является высотой уравновешиваемого треугольника (хайпа) и гипотеношумом прямоугольного треугольника, высота которого равна высоте конька (Ce = 2,5 м). Угол наклона бедра α = 45 °. СИН 45 ° = 0,71 (по таблице Брэдиса).

По тригонометрическому соотношению:

  • CD = CE / SIN α = 2,5 / 0,71 = 3,52 м

2.Определите длину конька k. Для этого из предыдущего треугольника найдем длину основания ED, используя теорему Пифагора:

Длина дома: BL = 12 м.

Длина конька:

  • CF = 12 – 2,478 х 2 = 7,044 м

3. Длину угловых стропил Ca также можно получить из теоремы Пифагора для треугольника ACD. Половина ширины дома ad = 8/2 = 4 м, Cd = 3,52 м:

4.Длина центральных стропил ГФ ГФ – гипотенуза треугольника, обычаями которой являются высота справки H (CE) и половина ширины дома AD:

Промежуточные стропила коньков одинаковой длины. Их количество зависит от шага и сечения БРУСЭВ и определяется расчетом общей нагрузки, включая погоду.

Табличные данные соответствуют атмосферным нагрузкам Московской области

Стропила, см. Длина сплава, м
3,0 3,5 4,0 4,5 5,0 5,5 6,0
215 100×150. 100×175 100×200 100×200 100×250 100×250
175 75×150 75×200 75×200 100×200 100×200 100×200 100×250
140 75×125 75×125 75×200 75×200 75×200 100×200 100×200
110 75×150 75×150 75×175 75×175 75×200 75×200 100×200
90 50×150 50×175 50×200 75×175 75×175 75×200 75×200
60 40×150 40×175 50×150 50×150 50×175 50×200 50×200

Сравните максимальный, средний и минимальный сегменты стержня длиной 4.717 м (см. Значения для 5,0 м).

В сечении 100х250 мм Шаг будет 215 см. При длине конька 7,044 м количество промежуточных стропил будет: 7,044 / 2,15 = 3,28 отрезка. Закругление в большом забое – до 4. Количество промежуточных стропил одного ската – 3 шт.

  • 0,1 · 0,25 · 4,717 · 3 · 2 = 0,708 м 3

В сечении 75×200 мм Шаг будет 140 см. При длине конька 7,044 м количество промежуточных стропил составит: 7.044 / 1,4 = 5,03 сегмента. Количество промежуточных стропил одного ската – 4 шт.

Объем пиломатериалов на оба конька:

  • 0,075 · 0,2 · 4,717 · 4 · 2 = 0,566 м 3

В сечении 50х175 мм Шаг будет 60 см. При длине конька 7,044 м количество промежуточных стропил будет: 7,044 / 0,6 = 11,74 отрезка. По наибольшему закругленному – до 12. Количество промежуточных стропил одного ската – 11 шт.

Объем пиломатериалов на оба конька:

  • 0.05 · 0,175 · 4,717 · 11 · 2 = 0,908 м 3

Следовательно, для нашей геометрии оптимальной с точки зрения экономии сечение 75х200 мм с шагом 1,4 м.

5. Для расчета длин укороченных стропил коньку МН придется вспомнить школьную программу, а именно подобие треугольников.

Подобие треугольников в три стороны

Большой треугольник, который нам понадобится для усиления укороченных стропил, имеет известные размеры: GF = 4.717 м, ЭД = 2,478 м.

Если укороченные стропила устанавливаются с тем же шагом, что и промежуточные, их количество будет в каждом углу по 1 шт .:

  • 2,478 м / 1,4 м = 1,77 шт.

То есть формируется два отрезка с одним укороченным стропилом посередине. У маленького треугольника будет катат, в 2 раза меньше ED:

  • Бн = 2,478 / 2 = 1,239 м

Составляем пропорции таких треугольников:

На основе этого соотношения:

При такой высоте принимается сечение рафаля по таблице – 75х125 мм.Общее количество укороченных стропил обоих коньков – 4 шт.

6. Определение длины укороченных стропил Валма (нариорса) также выполняется из соотношения таких треугольников. Поскольку длина центральных стропил Valm CD = 3,52 м, шаг между укороченными стропилами может быть больше. При ad = 4 м короткие стропила с шагом в 2 м будут по одной с каждой стороны центральной стропильной задвижки:

  • (2 · 3,52) / 4 = 1,76 м

На такой высоте берется сечение стропила 75х125 мм.Общее количество укороченных стропил обеих створок – 4 шт.

Внимание! В своих расчетах мы не учитывали Св.

Расчет площади кровли

Данный расчет сводится к определению площади трапеции (конька) и треугольника (Клапаны).

Выполните расчет для нашего примера.

1. Площадь одного бедра при Cd = 3,52 м и AB = 8,0 м с учетом раковины 0.5 м:

  • S = (((3,52 + 0,5) · (8 + 2 · 0,5)) / 2 = 18,09 м 2

2. Площадь одного откоса при bl = 12 м, CF = 7,044 м, ED = 2,478 м с учетом подошв:

  • S = (2,478 + 0,5) · ((12,0 + 2 · 0,5) + 7,044) / 2 = 29,85 м 2

Общая площадь кровли:

  • S Σ = (18,09 + 29,85) · 2 = 95,88 м 2

Совет! При покупке материала учитывайте порез и неизбежные потери.Материал, производимый элементами большой площади для пустотелой кровли, – не самый оптимальный вариант.

Устройство и установка стропильной системы полувальмовой кровли. Полуавесная голландская крыша

Чтобы лучше понять, что представляет собой полувальмовая крыша, вы можете представить конструкцию, которая выглядит как нечто среднее между вальмовой версией и простым двускатным крылом.

Отличает полуобедренную конструкцию от остального трапециевидного фронтона.

Существует множество характеристик такой конструкции, на которые следует обратить внимание и разобраться в них, прежде чем приступать к установке.

В основном для чердаков возводят полубедренную конструкцию. Крыша может быть двускатной и шатровой, у которых имеется соответствующее количество срезанных треугольных граней. Расположение таких вырезов – над торцевыми стенками .

Это то, что отличает половину бедра от аналогичной конструкции бедра. Скаты крыши расположены симметрично относительно осевых балок и имеют одинаковые углы наклона.

Если рассматривать такую ​​конструкцию с положительной стороны, то можно выделить следующие моменты:

  • Высокая водонепроницаемость обеспечивается за счет наличия в конструкции откосов, расположенных со всех сторон;
  • Повышенный уровень защиты от атмосферных осадков создается за счет наличия карнизов вальмовых свесов;
  • Пространство мансардного этажа увеличено на , за счет полушатровой конструкции;
  • Половина может быть установлена ​​в климатической зоне, которая характеризуется экстремальными погодными условиями. Она очень прочная ;
  • Внешний вид полушатровой конструкции очень эффектен и красив … По конструкции подходит для каркасных домов, расположенных как в черте города, так и за городом;
  • Конструкция хорошо противостоит вибрациям за счет наличия низкого профиля в кровельной системе.

О недостатках можно сказать следующее:

  • Крупное оснащение стропильной системы и всей конструкции крыши различными конструктивными элементами создает множество трудностей в процессе строительства и монтажа кровли;
  • Полубедренная конструкция требует больших материальных затрат требует достаточно большого количества;
  • Кровля также довольно сложно обустроить ;

Самостоятельно спроектировать такую ​​разновидность непросто, все зависит от конструкции стропильной системы.Эта система отличается массой отличий от обычных двускатных и скатных крыш.

Полувальмовая крыша: фото внизу.

Дом с шатровой крышей

Каркасный дом с полускатной крышей

Полувальмовая кровля: стропильная система

Стропильная система намного сложнее, чем вальмовый тип кровли, она представлена ​​трапециями и разнообразными многоугольниками, к тому же сами вальмы тоже имеют разную форму.

Из видового разнообразия представлены полубедра:

  • Голландский сорт – представлен вальмовым вырезом снизу, а от острия карниза идет фронтон трапециевидной формы;
  • Датская разновидность – оформлена в обратном порядке, от карниза расположено трапециевидное бедро, над которым крепятся небольшие треугольные фронтоны.

Стропильная система для такой кровли бывает двух видов, в зависимости от того, какие стропила используются при возведении конструкции:

  1. Раздвижной … Этот вид стропильных ног опирается не только на конек и мауэрлат, но и на промежуточные опорные элементы. Такими опорами могут быть стены или столбы, которые при установке располагаются на балках перекрытия.
  2. Тип подвеса … Этот тип стропил не имеет промежуточных опорных элементов.

Перечисленные элементы образуют стропильную систему:

  • Стропила обыкновенная … Имеют опору на брус мауэрлата и расположенный перпендикулярно к ним конек. Конструкция аналогична классической односкатной разновидности кровли … Их длина – это расстояние от коньковой балки до стены конструкции.
  • Диагональные стропила … Такие элементы образуют полубальто, иначе их называют угловыми стропилами. Схематично их можно представить в виде граней равнобедренного треугольника в конструкции крыши. В других стропильных системах, например, в бедре или бедре аналогичный элемент имеет самый длинный , в этом случае диагонально расположенные стропильные ноги могут быть короче половины общей длины пандуса.
  • Народники … Иначе называемые полуножками или короткими стропилами. Требуется для соединения диагональных стропил с мауэрлатом .
  • Опора … Расположена на каждой балке крыши в стропильной системе слоистой типа .
  • Конек (перекладина) … Место, где все стропильные ноги обоих откосов сходятся на своей вершине. Вдоль этого элемента прикреплена цельная обрешетка для усиления прочности этой части конструкции .
  • Вспомогательные элементы … Любые элементы, которые служат для увеличения прочности и надежности всей системы … Они могут быть представлены подкосами, поперечинами, досками, раскосами и т. Д.

ВНИМАНИЕ!

Для увеличения прочности стропильной системы в нее монтируют специальные стяжки, соединяющие элементы, расположенные на противоположных сторонах. Монтаж дополнительных стяжек выполняется заподлицо с перекрытиями или на уровне середины стропильных балок.

Схема ферменной системы

Торт кровельный

К любой кровли, независимо от ее типа , бывает не один слой материала, а несколько .

Это решение позволяет придать крыше все необходимые характеристики и свойства для комфортной жизни.

Состав и строение кровельной совы могут различаться в зависимости от ее назначения и разновидности.

Что касается полубальца, то такой кровельный пирог представлен следующими слоями :

  • Материалы внутренней отделки;
  • Обрешетка;
  • Пароизоляционный материал;
  • Прилавок-гриль;
  • Изоляционный материал;
  • Гидроизоляция;
  • Система вентиляции;
  • Рубероид.

Каждый материал в «пироге» кровли предназначен для выполнения определенных функций, многое зависит от правильного монтажа такой системы .

Все материалы должны быть правильно подобраны в соответствии с индивидуальными характеристиками и параметрами конструкции.

Кровельный пирог укладывается одинаково на всех типах кровель, сначала устанавливается обрешетка, на которую впоследствии поочередно крепятся материалы.

Пирог кровельный

Процесс возведения полушатровой кровли

Лучше весь процесс строительства разбить на несколько отдельных этапов, понимая суть которых строительство пройдет легко и без ошибок.

Этапы процесса :

  • Конструкция мауэрлата … Процесс постройки этой части системы может быть, а может и не быть похож на процесс постройки традиционного каркаса. Во втором случае монтаж осуществляется таким образом, чтобы брус располагался заподлицо с внешними стенами (их внутренняя часть), в центре несущих стен и на одном уровне со стенами фронтона (также их внутренняя поверхность).
  • Укладка балок перекрытия … Балка размещается перпендикулярно балкам мауэрлата основных несущих стен … Если в такой конструкции есть слабое место при их соединении, то оно размещается над несущей стеной.
  • Установка опор … Стойки, расположенные на краю , имеют решающее значение для длины основных секций крыши … Рядные стойки размещаются на одинаковом расстоянии для равномерного распределения нагрузки на крышу. Перед тем, как приступить к креплению, их вертикальное положение проверяется с помощью отвеса или более точного лазерного прибора.После того, как крепление сделано, стойки дополняют на время с помощью вспомогательных черенков.
  • Установка стропил … Этот этап выполняется стандартным способом, по технологии слоистых и подвесных стропил. Этот этап не особо сложный.
  • Установка диагональных стропил … Для изготовления и установки диагональных стропил проводится ряд специфических действий, обеспечивающих высокую точность выполняемого процесса.

Стропила

Установка мауэрлата

Схема установки диагональных стропил :

  1. Изначально устанавливают доску обрезной , которая располагается заподлицо с фронтоном мауэрлата (его внешней стороной). Параметры размеров доски обычно составляют 50х150 мм. Его временно прибивают гвоздями, чтобы зафиксировать положение и не уронить. Эта часть конструкции необходима для точных измерений положения надреза..
  2. Далее используют доску произвольных размеров, которую укладывают на 3-4 обычные стропила параллельно ходу конька. Точность горизонтального положения проверяют с помощью уровня или рулетки. После этого доску подтягивают к заколоченному ранее отрезку. На перекрестке будет точка, в которой должен проходить будущий горизонтальный разрез .
  3. Доска размером 50х200мм отпилена таким образом, чтобы получился диагональный элемент. Для этого сначала нанесите его на верхний край фермы … Этот процесс лучше всего выполнять вместе, чтобы можно было одновременно удерживать доску и наносить маркировку. На внешней части, которая обращена в сторону полубедра, наметьте линию, идущую по оси в центре.
  4. Далее измеряют значение верхнего среза , которое необходимо для точности при расчете нижнего узла. Измеренное расстояние наносится в верхнем направлении вдоль мауэрлата в четырех точках , которые повторяют контур стропила в 3D.
  5. Последний этап изготовления – выполнение пропилов в отмеченных местах … Если не было ошибок и ошибок в процессе можно сразу сделать оставшиеся диагональные стропила .
  6. Перед установкой боковых стропил необходимо снять обшивку вспомогательной доски с фронтона мауэрлата … Изготовленные стропила устанавливаются в нужных местах и ​​фиксируются металлическими скобами, уголками или гвоздями. Снизу лучше всего крепить уголками .

Изготовление и установка бедренных ножек … Расстояние, на которое стропильная ножка должна подниматься относительно ее нижней части , обязательно измерьте, а результат отложите в сторону от верха конька и также запишите. С этого момента натягивают шнурок, по которому направляют в дальнейшем процессе установки стропил в центральной части конструкции.

Для установки опоры полубедренной конструкции необходимо:

  1. Измерьте угол b, который находится между шнурком и опорной стойкой … Лучше измерять транспортиром или скосом.
  2. Измерьте угол f между диагональными элементами … Такой замер позволит правильно определить значение угла, под которым пятки запиливаются сверху, стачивая два края. Таким образом, после установки стропила плотно войдет в сборку.
  3. Используя доску с параметрами 50х150 мм, делают пропил под углом b , после чего обтачивают доску до получения выступа, параметры которого будут равны углу f.
  4. Очень важно каждый раз примерять полученные элементы , чтобы не допустить ошибок и погрешностей.
  5. Установка этого элемента выполняется поверх шнурков , чтобы можно было измерить высоту, на которую заготовка поднимается над гребневым узлом.
  6. Результирующий параметр перемещается на вниз, чтобы определить глубину врезания дна. Это значение измеряется только в вертикальной плоскости, после чего проводится горизонтальная линия.Это линия, по которой будет разрезана нижняя часть узла.
  7. После этого размечаем линию разреза снизу … Для определения этой точки с помощью рулетки откладываем параметр ширины карниза и от этой точки опускаем вертикаль, пересекающую заготовку бедра стропила.
  8. После того, как были сняты все указанные замеры, не спешите приступать к установке стропильной ноги … Получившийся элемент представляет собой шаблон для изготовления наручников.
  9. Человек выполнен аналогично , но распил бруса только с одной стороны на величину угла, равную f / 2. В нижнем узле все тоже просто – все проходящие линии расположены симметрично .. После завершения изготовления наручников все имеющиеся элементы фиксируются стандартным способом.

Завершение строительства … Когда стропильная система готова, последний шаг – зашить карниз и построить обшивку для укладки материалов для кровельного пирога.После завершения укладки всех необходимых слоев относительно индивидуальной конструкции крыши устанавливается кровельное покрытие.

Заключение

Несмотря на сложность конструкции полувальмы, разобравшись в сути процесса, вы легко справитесь с задачей возведения такой кровли. Самое сложное в процессе монтажа – это обустроить торцевые части кровельной системы, поэтому начинать разбираться в процессе стоит именно с этих этапов.

В контакте с

Опытные мастера и дизайнеры кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается самой совершенной и в то же время сложной в изготовлении. Его основа была изобретена и внедрена триста лет назад в очень влажном и снежном климате побережья Балтийского моря, что наложило определенный отпечаток на конструкцию каркаса полувальмовой крыши.

Устройство полувальмовой крыши

Половальце – небольшой скат или сектор крыши, расположенный между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полубедра используются два варианта компоновки:


В последнем случае между гребнем и верхним краем полубедра остается вертикальный участок фронтона, который практически всегда оборудована вентиляционным или слуховым окном для мансарды.

Достоинства и недостатки полувальмовой крыши

Большинство людей находят внешний вид и дизайн этого типа кровли весьма привлекательными. Полувальмовая крыша, фото, выглядит элегантнее и современнее, чем старые прямоугольные двускатные и даже шатровые крыши.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, крыша с полускатной крышей изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный выдержать климат с большим количеством туманов, дождя и снега, частыми заморозками и регулярным обледенением крыши и фасадов.

Поэтому в полувальмовой крыше изначально заложены некоторые конструктивные особенности для борьбы с влагой:

  • Дополнительные пандусы отлично защищали верхнюю часть фронтона, примыкающую к коньку, от проникновения воды, сгущающегося тумана и сильных дождей с ветром. ;
  • Использование полубедра позволило снизить давление воздушного потока на фронтоны в условиях сильного ветра;
  • Использование полувальмовой конструкции вместо полноценной шатровой кровли позволило уменьшить продольные размеры здания.

На первый взгляд, для современных реалий это не так уж важно, но до недавнего времени укороченный скат крыши был решением проблемы в очень плотной городской застройке. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская черепица или полукатная крыша давно стали классикой архитектуры.

Важно! Полубедра эффективно отражают напор ветра.

Если попытаться заменить полускатную крышу двускатной, с плоскими фронтонами, то последний испытает нагрузку в несколько сотен килограммов, что может привести к выдавливанию облицовки стен при сильном ветре.

Недостатки полубаткой крыши

Помимо лаконичного дизайна и хорошей адаптации к плохим погодным условиям, у этого типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально каркасы полувальмовой крыши были очень высокими. В современных конструкциях высоту конька определяет заказчик. Но даже при небольшой монтажной высоте коньковой балки монтаж полувальмовой кровли намного сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Второй существенный недостаток – увеличение количества швов и линий стыковки сопряженных откосов. В полушатровой крыше их меньше, чем в шатровой или в классических четырехскатных схемах, но все же список мест потенциальных протечек воды больше, чем в двухскатной системе.

Поэтому на верхние полубаты крыш часто устанавливают дополнительные навесы, отражающие часть потоков дождевой воды и защищающие фронтоны и стены под ними от намокания.

Для шатровых крыш дизайнеры нашли другое решение. Вместо козырьков выдвинули две боковые наклонные плоскости, в результате под их защитой оказалось окно и верхний край с упорной планкой.

Схема стропильной системы полувальмовой крыши

В простейшем варианте конструкция крыши с прикрепленными к стропильному каркасу половинами шатров имеет четырехскатную схему.

Например, если посмотреть на чертеж полувальмовой крыши с нижним расположением полувальм, становится понятно, как формируется система опор стропильных балок:

  • Стропила полувальмы Вальмовые крыши делятся на две группы – обычные и вальмовые.Первые укладываются на боковые скаты крыши, вторые образуют половинки вальм;
  • Центральная часть стропильного каркаса выполнена так же, как и в случае с обычной двускатной крышей, длина конька составляет примерно 2/3 расстояния между боковыми стенками;
  • Форма и высота ската будущего полубарабанного ската формируют вальмовые стропила;
  • Полубедра набираются из многослойных стропил, упирающихся в основание в мауэрлат, и с верхней полки на перекладине с вставкой.

Для схем с верхним полубедренным расположением стропильная система образована вальмовой балкой, установленной между коньком и горизонтальной поперечной балкой.

В этом случае свесы фронтонов удлиняются на расстояние, равное шагу обычных стропил.

Разновидности полувальмовой кровли

В современном строительстве можно встретить довольно большое количество различных модификаций полувальмовой кровли, они активно используются для различных схем чердаков и жилых мансард, одно и то же. полу- и двухэтажные корпуса с балконами и открытыми площадками для отдыха.Все они основаны на двух классических типах – датской и голландской схеме с полувальтовым стропильным каркасом.

Голландская полувальмовая крыша

Этот тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним полувальбом.

Обычно голландский вариант возведения полубортовых откосов применяется для полутораэтажных домов, стропильные системы которых выполнены с длинными откосами, расположенными под большим углом наклона.

Использование полубедра позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить балкон или окна, построенные на фронтоне здания, от дождя.

Голландский метод устройства полувальмовой крыши позволяет надежно изолировать верхнюю часть мансарды от мансарды или жилого подкровельного пространства. Один из вариантов голландской схемы полувальмовой кровли показан на видео

Голландские стропильные системы идеально подходят для оборудования чердаков с покатой крышей, загородных домов и загородных коттеджей.

Датская полувальмовая крыша

Классический вариант стропильной системы с нижним полувальмовым расположением. Голландские модели, несмотря на всю простоту и доступность изготовления двускатной крыши, менее распространены, чем датские, поскольку рассчитаны на достаточно большие стропильные конструкции. Только в последние 10-15 лет, при активном строительстве двух- и трехэтажных усадеб, голландские системы стали не менее популярными.

Датские полубастовые фермы можно использовать практически в любых зданиях, от трехэтажных особняков до небольших одноэтажных построек.В условиях очень влажного и холодного климата в Дании полубедренные системы обязательно строили с ломаными спусками, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70 °, нижние свесы и полубатки располагались с наклоном всего 20 °. В результате получилась крыша, очень напоминающая остроконечную средневековую шляпу, одинаково удобную как в снег, так и в дождь. В таком доме хозяева жили в основном на втором этаже, на первом была плита и кухня, на чердаке и в подкровельном пространстве хранилась утварь и припасы.

Долгое время датские крыши с ломаной крышей оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датская полувальмовая стропильная система выбирается только как альтернатива шатровой или обычной шатровой кровле.

Такая конструкция дает возможность оборудовать пару мансардных окон, не прибегая к более сложным слуховым и врезным системам.

Как рассчитать площадь полувальмовой конструкции кровли

Расчет площади поверхности проводится на основе школьного курса планиметрии. Условно кровельное покрытие можно рассматривать как две пары геометрических фигур. Для датской системы это будут две большие и две маленькие трапеции основных спусков и полубедра соответственно.

Чтобы найти площадь основного откоса, необходимо продольную длину откоса умножить на половину суммы горизонтальных длин конька и расстояния между крайними точками по линии карниза.По этой же формуле рассчитывается площадь полубедра. Расстояние от перекладины до карниза умножается на полусумму длин перекладины и линии фронтона. Осталось только сложить два квадрата и умножить на два.

Как сделать полавальтовую крышу своими руками

Основная сложность выполнения данного вида работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко совпадают с что требуется на строительной площадке.Все равно на месте придется своими руками настроить все детали стропильной системы.

Совет! При расчете заготовок для сборки и монтажа полувальмовой крыши размеры всех деталей берутся с положительным допуском 5%.

Менее точные размеры достигаются на специализированных линиях промышленного производства кровельных каркасов. При этом все детали каркаса полувальмовой крыши получаются практически точно по чертежу, а несущую систему можно собрать как конструктор.

Начало монтажа стропильной системы

Монтаж полубедренного каркаса начинается с конькового прогона. В центре потолка ровно по средней линии крыши устанавливаются две вертикальные стойки, на которые крепится коньковая планка. Чтобы каркас не деформировался и не отклонялся от исходного положения, система фиксируется временными распорками и подкосами.

Следующим шагом является установка двух пар стропильных балок на собранный каркас конька, по две на каждом конце горизонтальной поперечины конька.Основание рамы закреплено и усилено распорками и распорками.

Сборка полубедра

Для формирования плоскости полубедра необходимо установить опорную поперечину или перекладину. Его прикрепляют к вертикальной стойке, удерживающей коньковый брус, и временно обшивают обычными стропилами. Следующим шагом будет вырезание и установка вальмовых стропил. Это самый сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и вырезать опорные плоскости балок.Выровняв самолет, можно капитально отремонтировать транец.

Остальные стропила полувальмового ската вырезают и размещают по результатам замера габаритов каждой балки. На последнем этапе укладываются обычные стропила, сшивается обрешетка, укладывается пароизоляция и кровля.

Одно из самых «узких» мест полувальмовых крыш связано с расположением зоны примыкания верхнего края кровли к вертикальной поверхности фронтона.Именно в этом месте чаще всего течет дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это позволяет повысить жесткость линии стыка и предотвратить отрыв планки упора от стены.

Полушатровые крыши – один из самых интересных вариантов, заимствованных из архитектуры Северной Европы. Их обтекаемая форма легко адаптируется к порывам ветра. Укороченные треугольные откосы позволяют значительно расширить границы полезного чердачного пространства без размещения на стенах массивной кровельной конструкции.

Стильно смотрится на зданиях любой этажности и назначения. Единственный недостаток – сложная технология строительства. Однако тот, кто знает, как устроена стропильная система полувальмовой крыши, без проблем справится с работой.

Полувагонное «семейство» нельзя безоговорочно отнести к классу четырехскатных. Более того, он явно служил материнской базой для развития. Скорее, это совокупность сооружений с двумя и четырьмя откосами, возведение которых предопределяет использование обоих способов строительства.

Полуаватная категория отличается от шатровой родительской тем, что характерный треугольный элемент шатровых крыш укорачивается. К нему примыкает часть вертикального фронтона каменного дома или аналогичный фронтон деревянной конструкции. Укороченное бедро естественно расположено под углом к ​​указанным стенкам фронтона. Угол между ними может быть выпуклым или вогнутым, а половина бедра располагается сверху или снизу.

По форме и расположению конструктивных элементов полувальмовые крыши делятся на два основных типа:

  • Голландский. Крыша трапециевидного полушара, занимающая нижнюю часть ската фронтона. К верхнему основанию трапеции примыкает вертикальный треугольник, вместе с которым они чаще всего образуют вогнутый угол, реже – выпуклый. Треугольник может быть сплошным или иметь слуховой проход.
  • датский. Крыша с треугольным полубальцом, занимающая верхнюю часть концевого сегмента. Основание треугольника опирается на вертикальный трапециевидный фронтон, вместе они образуют выпуклый угол. Датский вариант очень похож на обычную вальмовую крышу, только ее торцевые скаты короче.

На основе двух основных разновидностей было разработано множество вариаций с темой полубедра. Среди них не только конструкции, различающиеся высотой, величиной откосов, углом наклона, формой элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть здания, у которых укороченный вальм только с одного конца или с одной стороны.

Во всех конструктивных сочетаниях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е.е. подвесной или слоистый метод. Подвесные стропила устанавливают, если у оборудуемой коробки нет внутренней несущей стены или нет возможности установить опоры для конькового прогона. Наклонная же техника реализуется при наличии надежной опоры или может быть предусмотрена для верхних пяток стропильных ног сегмента двускатной крыши. Нижняя пятка стропил обоих типов должна опираться на мауэрлат, на верхний венец каркаса, заменяющего его, или на балки перекрытия.

Вне зависимости от количества вариантов проекта, в основе конструкции стропильной системы лежит один из основных полубедренных способов или их комбинированное использование. Разобравшись с ними, вы сможете понять, как применить датские или голландские технологии в обустройстве собственного дома и как совместить привычную покатую часть крыши с укороченными вальмами.

Голландская стропильная система

Конструкция сооружения с трапециевидным коротким бедром и треугольным фронтоном над ним мало чем отличается от традиционного четырехскатного сооружения.Правда, по схеме стропильной системы полувальмовой кровли голландского типа она не похожа на запечатанный почтовый конверт. Это больше похоже на разделенный пополам прямоугольник с трапециями по краям торцевых сторон. Правда, перед этапом строительства коротких откосов все работы проводятся одинаково.


Базовый процесс построения

Сначала устанавливаются опоры для прокладки конькового прогона. Вместо отдельных опорных стоек можно использовать каркас, верхняя сторона которого будет служить прогоном для будущей крыши.Затем устанавливаются обычные стропильные ноги. Технологические отличия начинаются с установки диагональных ножек и манжет голландского полубедра. Ведь они обязаны образовывать плоскость укороченного пятиугольного ската, а не полноценного треугольного вальма, как в стандартных шатровых крышах.

Поставленная цель достигается установкой горизонтальной перемычки-шпильки, к углам которой в разрезе соединяются диагональные стропила. Часть клиньев, расположенных в центре будущего откоса, закрепляют по обе стороны от прилива гвоздями или уголками.Остальные балки монтируются обычным способом: сверху к диагональному стропилу, снизу к мауэрлату или балке перекрытия.


Для обеспечения жесткости в районе полубедра участки соединения перемычки с обычными стропилами укрепляют подкосами. Крайние стропильные фермы с двух сторон складываются вдвое. Места крепления перемычки к стойке и к стропилам дополнительно укрепляют короткими заглушками – кусками доски, прибиваемыми снизу. Они предотвратят деформацию конструкции при превышении нагрузки.

Треугольная часть фронтона, возвышающаяся над укороченным бедром, обшивается доской или листовым материалом. Однако разумные хозяева устраивают небольшие окна вертикальным треугольником для потока естественного света и вентиляции.

Фото-подборка познакомит вас с распространенными типами голландских кровель полушатровой разновидности и формами стропильных систем:

Смесь Голландии с Данией

Как обычно, базовая голландская версия стала основой для разработки множества модификаций.Согласно одной из них, место треугольника фронтона занимает полубедра аналогичной конфигурации. Имея пятиугольный укороченный наклон, он образует скорее выпуклый, чем вогнутый угол. Следует отметить, что вогнутые углы встречаются и в ряде архитектурных решений. В плане схема похожа на обычный конверт, но проекция тазобедренных компонентов другая.

Отличие в алгоритме построения. На этапах возведения двускатной части кровли работы выполняются по слоистой или навесной технологии.Затем для создания характерного излома, прежде всего, перед крайней обыкновенной фермой монтируется ее укороченный аналог, а по ее углам уже прикрепляются диагонали. Далее все делается по вышеприведенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. По датской методике строится только верхний треугольник бедра.

Ферма крыши датского типа

Датский сорт не менее интересен, чем его голландский «друг», но во главе стропильной системы стоит немного другой образ.Фактически, оба типа крыш могут быть устроены из двух ярусов, уложенных друг на друга. Он построен таким образом, что вполне подходит, если в чердачном помещении планируется разместить чердак. Однако сломанный метод значительно дороже и хлопотнее, чем метод полубедра, с которым стоит ознакомиться.

Построение датской крыши, шаг за шагом

Мы уже выяснили, что короткое датское бедро имеет треугольную форму, а прилегающий к нему фронтон – трапециевидный.В плане крыша очень похожа на вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

Перед постройкой крайне желательно обзавестись достойным проектом и произвести расчеты элементов стропильного каркаса. Трудиться с расчетами размеров каждого элемента утомительно. По заверениям опытных кровельщиков, достаточно рассчитать самую длинную часть системы. Остальные элементы могут быть равного или чуть меньшего сечения.

Устройство коньковой части рамы

Возведение полувальмового каркаса начинается по общим для всех крыш правил с устройства мауэрлата. На нее должны опираться пятки частных и бедренных стропильных ног. Стоит отметить, что опора будет осуществляться на разных уровнях, ведь верхние плоскости несущих стен и фронтонов находятся на неодинаковой высоте.

Строительство первой очереди стропильной системы осуществляется в четыре этапа:

  • Мауэрлат строительный.В описанном примере он не будет напоминать традиционный деревянный каркас. Штанга для устройства мауэрлата укладывается отдельными полосами: 1 – заподлицо с внутренней поверхностью наружных стен, 2 – по центру внутренней несущей стены и 3 – заподлицо с внутренней плоскостью стен фронтона.
  • Укладка балок перекрытия. Выполняется перпендикулярно балкам мауэрлата основных несущих стен. Если необходимо соединить две балки, то место слабого соединения должно быть расположено над несущей внутренней стеной.
  • Монтаж опор коньковой балки на внутренней стене. Концевые опоры определяют длину основной секции крыши. Расстояние между стойками ряда должно быть одинаковым, чтобы нагрузка от крыши распределялась равномерно. Перед креплением вертикальность опор проверяется отвесом или более серьезным лазерным инструментом. После крепления положение подкосов временно дополняют вспомогательными укосинами.
  • Монтаж обычных стропильных ног основной части откосов, для чего используется традиционный.

Изображения балок перекрытия не показаны на рисунках в примере, поскольку это может нарушить принцип процесса. На самом деле должно быть совпадение.


Установка диагональных стропил

Диагональные датские стропила соединяют край конька с углами фронтона. Для их изготовления и монтажа проводится ряд специфических действий, позволяющих выполнять работы с достаточной точностью:

  • Заподлицо с внешней плоскостью фронтона мауэрлата устанавливается кусок доски размером 50 × 150 мм.Его следует временно прибить парой гвоздей, чтобы он не сдвинулся и не упал при последующей примерке. Обрезка нужна для разметки положения среза одним махом без лишних манипуляций при примерке.
  • Доска произвольных размеров кладется на 3-4 обычные стропила так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразной реперной точки контролируется измерениями рулеткой или лазерным уровнемером. Далее нужно подтянуть доску до ранее прибитого сегмента.Пересечение доски и отрезка укажет точку, по которой проведена горизонтальная линия предстоящего реза.
  • Диагональный элемент стропильной системы изготавливается из доски 50х200мм. По традиции в первую очередь производится примерка. Доску следует прикладывать к верху внешней фермы, а обшивку – к углу. Лучше работать вместе: один держит заготовку, другой размечает.
  • С внешней стороны, т.е. повернутой к полуобедренной части, четко проведена горизонтальная линия вдоль центральной оси сбоку заготовки.
  • С учетом того, что зеркальный элемент будет плотно прилегать к изготавливаемому стропилу, на внутренней стороне пропила в плоскости отмечается линия. Можно, конечно, не сразу учитывать плоский срез, а фактически исправить обе диагональные заготовки позже. Мастеру удобнее определиться с местом.
  • Измеряется величина верхнего среза. Необходимо отложить измеренное расстояние внизу для точного рисования нижнего узла.В примере это 26 см.
  • Полученные в результате замеров 26 см откладываются от мауэрлата фронтона в четырех точках, повторяя воображаемый трехмерный контур стропильной доски.
  • На твердом грунте сделаны все отмеченные надрезы – диагональная ножка готова. Если не было особых изъянов в конструкции короба и кладке мауэрлата, можно сразу сделать вторую стропилину из такой же полубатки.

Перед установкой диагональных стропил мауэрлат фронтона освобождают от обшивки вспомогательной доски.Готовые стропильные ноги перемещаются на свое место и надежно фиксируются. Для крепления верхней пятки подходят гвозди, внизу лучше использовать уголки.


Изготовление и установка тазобедренных ножек

Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного замера. Результат следует отложить в сторону от вершины гребня и отметить. От найденной таким образом точки натягивают шнурок до середины фронтона.Он послужит ориентиром при изготовлении и установке центральных вальмовых стропил.


Для установки центральной ножки полубедра необходимо:

  • Измерьте угол β между шнурком и опорной стойкой с помощью небольшого строительного гониометра. Это поможет вам точно проследить линию верхнего среза.
  • Измерьте угол φ между диагональными элементами. Необходимо сточить два края в виде фаски на верхней пятке для плотного прилегания к узлу.
  • Доска подходящей длины сечением 50 × 150 мм сначала выпиливается под углом β, затем спил затачивается с двух сторон так, чтобы на конце получился угловой выступ со значением φ.
  • Заготовку нужно примерить еще раз. Его устанавливают прямо над натянутым шнурком, чтобы отмерить высоту заготовки над гребневым узлом.
  • Результат переносится вниз для определения глубины нижнего реза. В показанном примере это 6 см. Их укладывают строго вертикально, от получившейся точки проводят горизонтальную линию.Линии для распиловки пропилов нижнего агрегата готовы.
  • Сразу после разметки разреза отмечается линия нижнего разреза. Для этого необходимо с помощью рулетки отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовых стропил.
  • После выполнения всех запланированных разрезов бедренная ножка не прикрепляется сразу, а используется как шаблон для изготовления жен.

Народники для заливки откосов вальмы выполняются без отклонения от изученной методики, но с учетом реальных размеров и специфики установки.Верхний срез подрезан только с одной стороны под углом, равным φ / 2. С нижним узлом все просто – все линии, если они проложены правильно, должны быть симметричными. По окончании обработки заготовок все элементы бедра устанавливаются и крепятся как обычные собратья.

Аналогичные действия проводятся при изготовлении и установке основных скатов. Для формирования нижних разрезов используется один из элементов бедра. Для верхнего пропила сначала проводится линия под углом β, затем она заостряется с нужной стороны под углом, полученным расчетом по формуле 90º-φ / 2.

Среди этапов подготовки:

  • Установка двускатной кобылки, образующей концевой свес. Они крепятся оцинкованными металлическими уголками к крайним пандусам основных откосов, опираясь на вырубки на наклонных участках укороченного фронтона. Шаг установки кобыл примерно 1м. Между кирпичной или бетонной стеной и деревянными элементами обязательно должна быть гидроизоляционная прокладка. Нет смысла использовать дорогой полимерный или битумно-полимерный материал.Под кобылку можно положить кусочки рубероида или несколько слоев пергамина.
  • Монтаж ветрового борта по периметру кровли. Работа начинается с прикрепления доски 50 × 150 мм к фронтальному и главному свесам. Длина доски для оформления фронтальных карнизов определяется по проекту, и корректируется по факту. Рулеткой или шнурком от диагональной стропильной ноги нужно провести прямую линию до ветровой доски фронтона.Затем необходимо проверить будущее положение диагональных стропил по отношению к углу ветровой обшивки с указаниями проекта. Ветровые доски, расположенные под углом, прилегающие к кобылке, сначала примеряются и подпиливаются, затем прикрепляются.
  • Диагональные элементы застроены доской одинакового размера. Сегменты трита сращиваются с дюймовым сегментом.

Стропильный каркас датского типа готов. Осталось подшить карнизы и соорудить обрешетку в соответствии с техническими особенностями укладываемого покрытия на крышу.

Принцип устройства стропильных систем для крыш с укороченными вальмами не прост, но понятен. Сложность заключается только в устройстве торцевых частей, а правила и особенности их построения мы описали максимально подробно. Теперь необходимо применить полученную информацию на практике: потренироваться в строительстве самостоятельно или проконтролировать наемный коллектив.

Выбирая проект строительства частного дома своими руками, учитывают не только практическую сторону вопроса, но и эстетическую, ведь он станет «лицом» участка.Чаще всего будущие домовладельцы выбирают, как они говорят, всем сердцем, принимая решения, исходя из того, что им нравится, а что нет. Возможно, поэтому оригинальная, необычная полавальмовая крыша стала такой популярной.

В ответ на запросы заказчиков архитекторы и дизайнеры создают все больше и больше проектов с полушатровой крышей, которую еще называют голландской. Имея большой опыт строительства частного жилья, они объясняют свой выбор не только его эстетичностью, но и высокой функциональностью, что по достоинству оценят жители регионов с суровым ветреным климатом.В каких условиях остановить свой выбор на такой конструкции и как проходит процесс ее возведения своими руками, читайте в специально подготовленном материале.

Особенности конструкции

Конструкцию полувальмовой крыши нельзя назвать простой ни по конструкции, ни по установке своими руками, так как это коктейль положительных качеств простого двускатного и вальмового,. Если говорить о внешнем виде, то по форме фронтонов он напоминает трапецию, которая образуется за счет элементов бедра, срезающих вершину треугольника.Двускатная двускатная крыша благодаря своей конструкции имеет ряд преимуществ:

  1. Обтекаемая форма. За счет отсутствия острых углов полувальмовая крыша обладает отличной устойчивостью к ветровой нагрузке, что является существенным плюсом в регионах с постоянными сильными ветрами, при строительстве на открытой местности, в горных районах.
  2. Рациональное использование чердачного помещения. Каркас полувальмовой крыши позволяет оборудовать просторное подсобное помещение для сезонного хранения вещей или даже жилую комнату, не уступающую по комфорту первому этажу.
  3. Высокая вариативность. Изменяя угол наклона откосов, архитекторы создают крыши с уникальным дизайном, адаптированные к условиям практически любого региона нашей страны.
  4. Оригинальный вид. Там, где преобладают в основном треугольные остроконечные крыши, на их фоне полускатная крыша выглядит новым словом в частном строительстве.

Возможные трудности

Заинтересованность в постройке полаватровой кровли своими руками весьма похвальна, но вы должны понимать, что это под силу только профессиональным кровельщикам.Вы можете принять в нем участие лично, своими руками, если будете работать под руководством опытного мастера, который составит рисунок. При подготовке и установке вы можете столкнуться со следующими трудностями:

  • Большой расход стройматериалов. Из-за сложной геометрии откосов, утяжеленных шатровыми элементами, потребуется больше рубероида и дерева для стропильной системы, что скажется на стоимости работ.
  • Высокий уровень сложности работы.Множество дополнительных опорных элементов конструкции, ребер, торцов затрудняют установку для неквалифицированных рабочих. А это значит, что на найме профессиональной команды сэкономить не получится. Для начала работы потребуются расчеты и чертежи.
  • Большой вес. Сложный каркас крыши, включающий в себя массивную стропильную систему и большую площадь кровельного материала, требует усиленного фундамента, способного выдерживать такие нагрузки.

Тем не менее, уверяем, полученная информация о двускатной двускатной крыше будет полезна.Прочитав эту статью, вы легко «прочитаете» чертежи, узнаете, как должен проходить процесс установки и сумеете выставить напоказ знание терминов перед мастерами.

Как уже было сказано, стропильная система с вальмой сложно собрать своими руками, в нее входят как имеющиеся в двускатной крыше элементы, так и новые. Он характеризуется следующей схемой:

  • Мауэрлат. Это квадратная опорная планка, служащая основанием для скатов крыши.Он распределяет вес кровли по верхней поверхности несущей стены и переносит его на фундамент. В отличие от двускатной крыши, в шатровом мауэрлате устанавливают не на две перегородки, а на четыре. Также они снабжены торцами фронтонов, которые несут нагрузку от тазобедренных элементов.
  • Стеллажи. Вертикальные опоры из бруса, поддерживающие стропильные ноги или конек, исключающие их прогиб под собственным весом. Стойки устанавливаются на станину или стяжку, в зависимости от типа стропильной системы.
  • Подоконник. По сути, это тот же мауэрлат, устанавливаемый на внутреннюю несущую стену. На него устанавливаются водостоки и подкосы.
  • Хребет бега. Брус, на котором соединяются обычные стропильные ноги, высшая точка, козырёк крыши.
  • Стропила наклонная. Диагональная стропильная нога, простирающаяся от конька до угла здания. Они длиннее рядовых и должны выдерживать большие нагрузки, так как на них опираются жены. Поэтому для их изготовления сечение бруса удваивают или скрепляют две доски, используемые для обычного стропила.
  • Стропила обыкновенная. Стропила из досок 100х150 мм, опирающихся одной стороной на коньковую балку, а другой на мауэрлат, уложенные на внешние несущие стены. Устанавливаются в ряд с шагом 60-120 см в зависимости от ширины утеплителя и выглядят в точности как двускатная треугольная крыша.
  • Полуоножки. Укороченные стропила, прикрепляемые к диагонали вверху, а внизу к мауэрлату.
  • Кобылка. Конструкция из досок меньшего размера, чем стропильные ноги секции, которые служат для образования свеса крыши и карниза, защищающего стены от атмосферных осадков и ветра.

Виды стропильных систем

В зависимости от планировки будущего здания стропильная система может существенно отличаться. Есть два типа:


Специалисты по кровле советуют по возможности использовать стропильную систему слоистого типа для сборки своими руками. Так конструкция крыши получается более устойчивой к внешним нагрузкам, появляется больше места для обустройства мансарды.

Последовательность установки

Строительство полувальмовой крыши – сложный кропотливый процесс, доверить который можно только профессионалам.Устанавливают крышу в следующей последовательности:


После завершения внешних работ переходят к внутренним. Для. Чтобы использовать чердачное помещение как жилое, полавальмовая крыша должна быть утеплена, ее каркас обшит декоративным материалом. Когда работы будут завершены, вам останется только регулярно осматривать крышу, следить за ее состоянием, проводить профилактический ремонт своими руками.

Видеоинструкция

Полувальмовая кровля, стропильная система которой сложна, относится к разряду вальмовых конструкций.В нем бедра не устанавливаются на всю высоту ската. Сегодня этот вариант кровли используется довольно часто, так как она имеет красивый внешний вид и интересную форму.

Полувальмовая крыша – отличная защита от сильного ветра и лишней влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша – отличная защита от сильного ветра и лишней влаги.

Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Кровля имеет большую поверхность, поэтому будут немалые трудозатраты.

Как рассчитать такую ​​крышу?

Определить площадь крыши очень просто. Для этого нужно разделить крышу на несколько форм.

При расчете голландского дизайна нужно разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно рассчитать, умножив ее стороны. Чтобы определить площадь второй фигуры, нужно умножить суммы оснований на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. Так как в результате можно получить площадь откосов.

Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников.Площадь первой фигуры следует рассчитывать, как описано выше. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2. Далее сложите значения площадей первой фигуры и нескольких треугольников. В результате можно получить площадь откоса. Полученное значение нужно умножить на 2.

Вернуться к содержанию

Существующие виды стропильных систем для полукатных крыш

Схема односкатной крыши представлена ​​на рис.1. Изделие имеет сложную структуру. Трапеции в этом случае будут заменены многоугольниками.

По типу вальм крыши можно разделить на:

  1. Голландский. В нижней части шатровая отделка, и фронтон в виде трапеции переходит в свес карниза.
  2. датский. Выполняется в обратном порядке. От карниза идет бедро в виде трапеции, а над ним устанавливаются небольшие треугольные фронтоны.

Вернуться к содержанию

Голландская конструкция крыши

Под мансардным потолком есть мансарда, в которой окна будут обеспечивать вентиляцию.Эти элементы необходимо монтировать на фронтонах.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой вальмовой крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги разного типа, упоры, подкосы и шренгели.

Монтаж – дело непростое, поэтому первым делом нужно составить проект кровли и произвести расчеты. Стропильную систему полувальмовой кровли следует возводить следующим образом:

Рисунок 1.Схема полувальмовой крыши.

  1. Перед укладкой мауэрлата потребуется сделать пояс из железобетона по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
  2. Далее нужно уложить слой изоляционного материала и смонтировать мауэрлат.Этот блок используется для привязки стен к крыше здания. Он распределит нагрузку со стропильных ног на верх частного дома. Крепление мауэрлата осуществляется с помощью гаек, которые накручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые откосы. На вальмовых спусках он устанавливается на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150х50 мм.
  3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части крыши. Его следует разместить между откосами. Элемент нужен для крепления стропил.
  4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длину которых можно изменять в зависимости от конструкции. Наклонные стропильные ноги монтируются от углов постройки до конца конькового прогона. Они выдержат максимальную нагрузку.
  5. Крепежные элементы одной частью крепятся на фронтонах мауэрлата, помещаемых под бедро, а другой – к торцевой части коньковой планки.
  6. К основному мауэрлату и коньковому прогону крепят обычные стропильные ноги боковых откосов.
  7. Народные стропильные ноги фиксируются ниппельными ножками.

Наиболее подходящей породой древесины для стропильной системы полувальмовой кровли является сосна.

Если было принято решение построить полувальмовую крышу самостоятельно, то следует взять на себя ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150х50 мм.Наиболее подходящая порода древесины – сосна. Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы избежать деформации устройства при дальнейшей эксплуатации. Дополнительно потребуется обработка древесины антимикробным составом.

Если пролеты большие, необходимо укрепить систему упорами. Стропильные ноги в большинстве случаев укрепляют фермами.

Раскосы и опоры – это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель – это балка или приспособление, укрепляющее основное здание. Все эти части будут опираться на плиты или балки перекрытия. В последнем случае вам нужно будет использовать затяжки.

Как Маурилалат крепится к газобетону без армопояша. Как крепить мауэрлат к газобетону без армоджоа? Несколько хитрых советов

При устройстве кровли одним или несколькими стержнями необходима установка стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используется мауэрлат, перераспределяющий нагрузку.Если стены здания возводятся из такого пористого материала, как газобетон, проложить армирующий пояс под Мауларлат не всегда возможно. В этой статье мы расскажем о том, как крепить мауэрлат к газобетону без армопояша различными методами, подробно опишем технологию и тонкости этого процесса.

Что понадобится мауэрлат

Итак, мауэрлат – очень важный элемент конструкции, который принимает на себя основную массу стропильной системы и равномерно распределяет ее по плоскости несущих стен.Как правило, он изготавливается из материала, аналогичного стропилам – чаще всего из деревянного бруса. Однако для стропильной системы потребуется Маурилалат из диодеавы или швеллера.

Для изготовления Мауролалата используются такие материалы:

  • Brux из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В этом случае можно взять древесину лиственных пород, прошедшую антисептическую обработку. Барная стойка укладывается по периметру здания.Стыковка бревен замковым методом или гвоздями. Деревянные каркасы для крыш чаще всего выбирают в частном строительстве.
  • Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы н используются незначительно. При этом высота стальных профилей может варьироваться в пределах 7-12 см.


Какой бы материал вы ни выбрали, он выполняется на поверхности стен. Способов крепления мауэрлата к газобетону может быть несколько.После закрепления этого предмета производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает строповочную систему в горизонтальной плоскости.

Поскольку газобетон – достаточно хрупкий материал и плохо переносит повышенную нагрузку, многие мастера предпочитают заливать армирующий пояс по верхнему краю стен. Однако для снижения затрат и затрат на трудоустройство есть несколько способов, как починить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат перед Армопоясом, каковы преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауролалата должно быть не менее 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, и доступ к несущим конструкциям крыши для профилактики и ремонта.

Способы крепления к газобетону

Стоит отметить, что укладывать мауэрлат на газобетон намного сложнее, чем, скажем, на кирпичную стену. Его обычно ставят с отступом от внешнего края стены на 5 см.

Элементы можно использовать для укладки и крепления Maurolalat:

  • проволока стальная;
  • анкерные болты;
  • анкеры химические;
  • шпильки из стали.

Крепление мауэрлата на арматурный пояс или на кирпичную стену осуществляется анкерными болтами.


После того, как брус установлен, его притягивают стропильной ногой и загрунтовывают стальным скрученным сечением 3 мм. На 6 см ниже планки нужно установить короткую, на которой будут закреплены остатки проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг перекрытия плиты.

Если мы говорим о сложной конструкции кровли, то монтаж мауэрлата Брус к газобетону рекомендуется производить вовсе не на поясе из железобетона.Это обеспечит не только большую надежность конструкции, но и равномерно распределит нагрузку.

Разрывы от Maurolalat фиксируются с помощью косой ленты с последующей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Блокировка мауэрлата с помощью проволоки

Перед тем как загонять мауэрлат в газобетон с помощью стальной проволоки, его необходимо предварительно закрепить в толщине стены. Делать это нужно при кладке последних рядов газоблоков – под них кладется проволока.

Техника установки таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками кладут скрученную из нескольких более тонких проволок, сечением 6 мм.
  2. В толщине кладки в этом случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон кладки. Длина концов должна быть такой, чтобы их хватило на рыхлое облако вокруг перекладины.
  3. Отрезков проволоки должно хватить на строповки всех опор рафтинга.

Крепление на шпильках

Крепление мауэрлата к газобетону без армопояш на пятках целесообразно только в тех случаях, когда планируется использовать легкие. кровельные материалы В домах малой пл. Следовательно, ожидаемая нагрузка на стены будет небольшой.

Кроме того, в этой ситуации мауэрлат-бар будет выполнять роль Армопояса. Хотя по поводу такого типа монтажа мауэрлата на газобетон существуют противоречивые мнения, все же практика показывает, что он вполне годен для жизни.Такой прием обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.


Для работы понадобятся опоры:

  • металлические шпильки СРТ-12, которые еще называют «передним хвостом»;
  • брус сечением 20х30 см – правда, толщина зависит от размеров элемента постройки.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей длине несущей стены в ее верхней части удалить сверло на расстоянии 100-150 см.
  2. В готовые отверстия ставятся шпильки для мауэрлата, и они фиксируются неизменяемым раствором или цементным молочком.
  3. На стене из блоков укладывается гидроизоляция из двойного слоя каучукоида. В месте расположения шпилек в материале протыкают отверстия так, чтобы он плотно охватывал поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
  4. Далее в мауэрлате просверливаем углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь мауэрлированный брус надевается на шпильки и фиксируется гайками с помощью шайб.
  6. После установки штанг заклинившие концевые детали стягивают металлическими скобами.
  7. Далее выполняется установка непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления кровли к газобетону, если шпильки вмонтировать в арматурный пояс.

Последовательность действий следующая:

  1. Перед заливкой цементной смесью В опалубке шпильки устанавливаются под арматуру с шагом до 1 м.
  2. Закрепите их на каркасе вязанной проволокой или пластиковой стяжкой.
  3. Совместите расположение шпилек по всем осям.
  4. Опалубка с арматурой и шпильками залита цементным составом.
  5. После полной заливки арматурного ремня на выступающие шпильки надевают брус мауэрлата и затягивают гайками.

Применение химических анкеров

Под химическим якорем подразумевается закачиваемая жидкость на основе полимерной смолы, которая быстро замерзает и прочно фиксирует металлические стержни в толще мауролалата.

Достоинством этого материала является отсутствие возбуждающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали путем нарезания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень в неподвижном состоянии.


Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке просверливают углубление под анкер. Размер выемки должен быть больше, чем под обычный анкерный болт.
  2. Пыль и мусор удаляются из ямки, например, пылесосом.
  3. В отверстие заливается клеевой состав.
  4. Далее вставляется клей металлическим стержнем с резьбой – шпилькой М 12-14 или отрезком фурнитуры.
  5. Полная кристаллизация полимерной композиции происходит за 1/3 часа, если температура среды выше 20.
  6. Как только клей замерзнет, ​​шпилька будет надежно зафиксирована. Примечательно, что такая застежка прочнее механической.

Установка мауэрлата для кровли на стену из газобетона жидкими дюбелями имеет ряд несомненных преимуществ:

  • Крепление не теряет прочности более 50 лет.
  • Благодаря полимерной структуре клея этот способ крепления широко применяется на краях стен, где есть опасность разбрызгивания блоков.
  • Химический анкер отличается хорошей химической стабильностью.
  • Даже сырая погода и мокрая поверхность куртки не мешают закрепить эти застежки.
  • Монтаж кровли Мауролалате на газобетонные блоки можно проводить без заливки армоляции, так как надежность крепления химического анкера намного выше, чем механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей проемы должны быть меньшей глубины, чем у механических анкеров – глубина 2-3 ряда.

Тем не менее, на анкерах, установленных этим способом, сварочные работы проводить нельзя – перегрев металлического стержня приведет к нарушению полимерной структуры материала, от чего он потеряет прочность.

Крепление на анкеры механического типа без армопояш

Наконец, последний способ крепления Maurylalat к ячеистому бетону – использование традиционных механических анкерных болтов.

В состав якоря входят:

  • стержень стальной внутренний с резьбой;
  • внешний корпус – распорная часть механизма.


Принцип анкера заключается в постепенной деформации внешнего корпуса по мере затягивания гайки на болте.Таким образом, болт надежно фиксируется в просверленном отверстии.

Установка анкерных креплений происходит так:

  1. По последнему ряду блоков вдоль стен уложить бруски.
  2. По длине планки с шагом в 1 м проделываются отверстия для крепления болтов. Учтите, что анкеры обязательно задевают углы постройки и расположение двух отрезков бруса.
  3. Специальный коричневый цвет через уложенный мауэлалат в газоблоке проделывается отверстием на глубину входа анкера.При этом глубина проема должна быть не меньше толщины 2-3 рядов кладки.
  4. Анкерный болт вставляется в углубление. Желательно использовать изделия длиной не менее 50 см и резьбой 12-14 м.
  5. По окончании на шайбу надевают болт и максимально плотно затягивают гайку. В результате сжатия корпус анкера сжимается и разрезает материал. Так болт надежно закреплен в толще стены.

Крыша с объемом устройства Монтаж стропильной системы нельзя производить непосредственно на стене здания.Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, станет мауэрлат. Обычно это специальный брус, который укладывается по периметру стен. Поскольку он воспринимает серьезную нагрузку от кровли, очень важно надежно закрепить мауэрлат на стене. В случае кирпичных или бетонных стен Все просто и понятно. Но как же крепление мауэрлата к газобетону без армопояша, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Именно об этом мы и поговорим в нашей статье.

Функциональное назначение Мауэрлат

Обычно для изготовления мауэрлата используется тот же материал, что и для соло-системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система из металла, то эта конструктивная часть может быть выполнена швеллерной или ворсовой.

Обычно этот элемент изготавливают из следующих материалов:

  • Брус деревянный разделочный 100×100 мм, 150×150 мм или 200×300 мм. Пиломатериал изготавливается из твердых пород древесины и проходит обязательную антисептическую обработку.Изделие размещается по периметру на стенах конструкции. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция кровли.
  • Реже для этих целей используют прокатные профили – серию с П-образным сечением или ворох с П-образным сечением. Высота профиля определяется расчетом и может быть в пределах 70-120 мм.

К стенам крепится пруток или стальная балка.Могут использоваться разные методы крепления. Рядом с мауэрлатом разгрузят рафтинг-ноги. У них есть нагрузка на этот элемент, который в свою очередь, равномерно распределяясь, передает ее на стены здания. Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: Поскольку газобетон выдерживает длительные точечные нагрузки, постепенно разрушается, перед укладкой Мауролалат рекомендуется соорудить монолитный армированный пояс.

Однако есть способы укладки этого конструктивного элемента на стены из газобетона без армопояса.Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия. Это обеспечит эффективную вентиляцию нижнего белья, а также облегчит осмотр и ремонт конструкций крыши.

Способы крепления

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене.Как правило, это изделие размещается на расстоянии 50 мм от внешнего края стены. Для крепления Maurolat могут использоваться следующие крепежные элементы:

  • проволока стальная;
  • анкерные крепежи, вмонтированные в кладку;
  • специальные химические анкеры;
  • стальные шпильки.

Важно: Для крепления опорной балки к армированному поясу или кирпичной стене используются анкеры.

После установки штанги стропильную ногу притягивают к стене с помощью скрутки из скрученной металлической проволоки диаметром 3 мм.Для закрепления проволоки ниже планки на 6 см монтируется стальная короткая. Вместо этого крепление проволоки можно выполнить к плитам внахлест. При устройстве сложной кровли рекомендуется выполнять железобетонный пояс, что позволит постройке получить дополнительную жесткость и более равномерно распределять нагрузку с кровли на стены дома.

Для скрепления отдельных частей мауэрлата в единую конструкцию используют косую скобу с последующим приклеиванием гвоздями, шурупами или болтами.Для усиления угловых частей конструкции используются стальные пластины и кронштейны.

Использование проволоки для крепления стержня

Если для крепления будет использоваться проволока, будет использоваться проволока, то нужно позаботиться еще на этапе выполнения кладки стены. Проволоку необходимо укладывать в футбольный мяч стен при выполнении нескольких последних рядов. При этом придерживайтесь такой последовательности действий:

  1. При кладке газобетонных блоков в два-три ряда до конца кладки стен между элементами укладывают стальную проволоку сечением 6 мм, которая состоит из нескольких скрученных более тонких проволок.
  2. Одновременно в кладке начинают среднюю часть крепежа. Его концы должны говорить из-за стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно проводить по уложенному брусу.
  3. Количество используемых проволок должно быть равно количеству скрепленных стропил.

Крепление шпильками

Крепление Maurolalat К стене из пенобетона с помощью шпилек допускается при монтаже легких кровель на небольших домах.Материалы, из которых формируется кровельный пирог, должны быть максимально легкими и не передавать значительные нагрузки на остальные конструктивные части здания.

Эта техника не подходит в том случае, когда Армопояс не работает. В такой ситуации брус сам будет выполнять функции армирующего пояса. Этот способ вызывает довольно противоречивые отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надежность и устойчивость кровли.

Для крепления бруса к газобетону потребуются следующие элементы:

  • шпильки с маркировкой СРТ-12, именуемые «Ласточкин Хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Выполняйте работы в таком порядке:

  1. В стенках газоблока просверлить отверстия с шагом 100-150 см.
  2. Вставить пятки в отверстия и зафиксировать цементным молочком или не тонущим раствором.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стену укладываются два слоя каучукоида. В месте расположения шпилек в материале нужно проделать отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующей гнили, которая может исходить от стен.
  4. На том же этапе, когда были установлены шпильки, отверстия, подходящие под диаметр пятки, были просверлены в мауэрлате.
  5. Затем брус доводится до шпилек поверх гидроизоляции, устанавливаются шайбы и затягиваются гайками.
  6. После монтажа штанги концы, в которых стыкуются отдельные фрагменты штанги, стягивают скобами из кованой стали.
  7. Теперь можно переходить к монтажу стропильной системы.

Если шпильки будут крепиться в Аропоясе, то работа следующая:

  1. Перед заливкой Армопояса в него ставят шпильки с шагом не более 100 см.
  2. Крепятся с помощью вязальной проволоки к армирующему каркасу ремня. Вместо проволоки для крепления шпилек можно использовать пластиковые стяжки.
  3. Проверена правильность установки водосливов по горизонтали и вертикали.
  4. Бетон заливается в опалубку Армопояса.
  5. После замораживания подготовленная древесина продвигается через отверстия на выступающих концах шпилек и притягивает орехи к поверхности.

Химический анкер

Этот продукт еще называют жидким дюбелем, инъекционной массой или приклеенным анкером.По сути, это клей с высокими клеящими характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому контуру металлический стержень и основание могут быть надежно закреплены.

ВАЖНО: В отличие от других крепежных элементов Жидкий дюбель не создает при осмотре напряжения материала, что особенно опасно для хрупкого газобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на применении шлифовальных усилий и вырезании дюбеля из полимеров, химический анкер фиксируется за счет того, что клей проникает в поры газобетона на значительную глубину и прочно фиксирует стержень в стене.

Установка химического анкера выполняется в такой последовательности:

  1. Сначала просверливаем отверстие с помощью анкера. Однако его размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специального стержня или сжатого воздуха из канала удаляются пыль, мусор и металлическая крошка.
  3. В подготовленное отверстие в стене залит специальный химический клеевой состав.
  4. После этого туда вставляется стальной стержень – шпилька с резьбой М 12-14.Также для этих целей можно взять обрезки фурнитуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при температуре окружающей среды примерно 20 ° С.
  6. Химический состав после замораживания Стержень надежно фиксируется в стене. И прочность крепления намного выше, чем у механического метода.

Преимущества использования жидкого дюбеля:

  • Срок службы такой застежки более 50 лет.
  • Этот способ крепления можно использовать на краю стены, не опасаясь, что он может расколоться.
  • Крепежные детали обладают достаточно высокой химической стойкостью.
  • Крепление допускается производить на влажном материале, то есть монтаж можно проводить даже в дождливую погоду.
  • Работы по устройству мауэрлата и устройству кровли можно производить без использования армированного ремня, так как химический анкер намного прочнее хрупкого материала, чем механический дюбель.
  • Этот метод идеален для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглушить в 2-3 ряда кладки.

Единственный недостаток данного способа фиксации – со стержнем, прикрепленным к жидкому дюбелю, нельзя приваривать, так как полимерный материал разрушается от нагрева, снижается прочность фиксации.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стенам.Анкерный болт состоит из следующих частей:

  • распорка внешняя;
  • стержень с внутренней резьбой.

Фиксация происходит за счет того, что в момент навинчивания гайки на штангу конструкция проставки деформируется таким образом, что надежно фиксирует изделие в просверленном в стене отверстии.

Работы по установке механического анкера выполняются в таком порядке:

  1. Подготовленный брус укладывается по периметру стен.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг лунок – 1 м. Важно постараться, чтобы места установки анкеров обязательно заходили в углы постройки и расположение двух концов планки.
  3. После этого с помощью сверла через подготовленные в мауэрлате отверстия в стенах просверливаются отверстия на глубину, равную длине анкера. Не допускается делать глубину установки анкера менее 2-х и даже 3-х рядов кладки.
  4. Анкерный болт установлен в отверстие. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
  5. После этого изнашивается шайба и плотно закручивается гайка. В результате стальной или пластиковый дюбель сдавливается так, что он плотно вдавливается в материал и фиксирует болт в стене.

Схема крепления рафал

Мауэрлат – часть кровли любого сооружения, представляющая собой брус, который укладывается поверх наружной стены по периметру.

Его назначение – равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования Мауролалата металлического берутся готовые изделия: 2-х ходовые, швеллерные, угловые.

Для выполнения своей функции мауэрлат должен быть надежно прикреплен. Есть два способа: Крепление мауэрлата к газобетону без армопояш и с помощью армопояса.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропила и крыши, поэтому создание армы обязательно.

Назначение и размеры рукавов

Армопояс – замкнутая конструкция из железобетона, проходящая по периметру конструкции. Назначение Армопояса:

  • предотвращение деформации несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • Равномерное распределение нагрузки по поверхности стен.

Армопояс – это фундамент кровельной системы.Размеры Armopleois зависят от ширины стен, для газобетона ширина ArvaniPOSOS составляет примерно 25 см, а крайний диапазон выкладывается П-образными блоками, которые в дальнейшем будут играть роль опалубки для заливка бетонным раствором.

Важно! АРМИАСС должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Техника Армопояш:

  1. Устройство опалубки по периметру сооружения.
  2. Создание армооотика из бетонных блоков.
  3. Сборка рамы из фурнитуры.
  4. Установка шпилек для крепления.
  5. Залить блоки бетонным раствором.
  6. Разъедание опалубки после заливки бетона.

После того, как армопояс будет готов, и опалубку можно снимать непосредственно к монтажу из Мауролата.

Как крепить мауэрлат к газобетону

Зависит от его правильного крепления к несущим стенам и стропильной системе здания, срока службы, шумо- и гидроизоляционных характеристик и прочности.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлические конструкции, то в качестве мауролалата используются металлические балки, углы, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балки зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэлалата на газобетонные блоки деревянные бруски следует обработать антисептическим раствором, защищающим древесину от насекомых и гниения.Также бруски желательно обернуть слоем гидроизоляционного материала. Для этого можно использовать водостойкий, эластоисмол, гидрохотлоизол, стеклянную астму. Эти материалы не будут подниматься по конструкции и создавать дополнительный слой влагоизоляции.

Маурилалат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке БРУСЕВ необходимо соединять их в местах стыков металлических скоб.

Схема крепления с проливом (справа) и скобами (слева)

Далее необходимо произвести крепление стропила к мауэрлату.Подключение происходит письмом, стуком, промыванием, но должно занимать не более 25% планки. Крепление выполняется с помощью саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительных:

  • Застежка на шпильке. Этот вид крепления может быть использован при строительстве как простых одноэтажных построек, так и вспомогательных помещений: бань, летних кухонь, гаражей, домовладений, небольших загородных домов.Этот способ крепления шпильками предпочтительнее для большинства построек.
  • Крепление химическими анкерами. Добавление прутков в газобетон осуществляется специальным химическим клеевым составом: «Жидкий дюбель», наклеенный анкер и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В газобетонной стене отверстие делается как под обычный анкер, который заполняется клеевым составом, затем в подготовленное отверстие вставляется стержень (арматура), который затем устанавливается компанией Maurylalat.Прочность такой конструкции довольно высока, однако при большом периметре мауэрлат будет стоить дорого.
  • Проволока стальная крепежная. Этот способ можно использовать, если еще на этапе кладки стен между газобетонными блоками остается металлическая проволока с металлической проволокой. В мауэрлате проделываются отверстия, куда вставляется проволока и делается обвязка. Очень важно, чтобы количество обвязки проволокой было не меньше количества литых стропил.

Крепление Мауролалата к стене из газобетона без армопояша

В соответствии со СНиП крепление без предварительного устройства Армопояса допускается только в исключительных случаях.Газобетон – недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому аропояс обязателен!

В некоторых случаях возможно крепление Мауролалата к стенам из газобетонных блоков без устройства Армопоя. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • брус будет усилен металлическими элементами: замками, гвоздями, металлическим профилем;
  • снеговые и ветровые нагрузки в вашем регионе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Маурилалат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, а для его крепления на газобетон используют шпильки, химические анкеры или стальную проволоку.

Закрепить мауэрлат на газобетон достаточно просто. Первостепенную роль играет тщательная подготовка всех компонентов: деревянных брущевок, крепежа, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед непосредственным скреплением, Мауролалат должен подготовить основу. Армирующий пояс – необходимое условие При устройстве кровли, если стены сделаны из газобетона или другого подобного материала.

Железобетонная обвязка полагает, что предупреждает обжатие газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, полностью по площади стены.

Включение арматурного ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

  • Сооружить опалубку по периметру дома. ФРОНТОНЫ обработать обязательно;
  • U-образных блоков образуют железобетонный пояс;
  • из арматуры толщиной 10 мм собрать каркас. Арматуру необходимо выполнить 4 см;
  • для жесткого крепления мауэрлотаты на газобетон с интервалом в 1м, установлены шпильки. Их диаметр – 14мм;
  • блоков заливают бетон марки М-200;
  • через неделю можно снимать детали опалубки и крепления Maurolat.

Важно : На этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилам и место соединения с армирующим поясом следует расположить в разных местах. Убедитесь, что количество стропильных ног и разливов одинаково.

Заготовка деревянной конструкции

Brux обработано перед укладкой антисептиком Древесина предотвращает гниение.Бревно или брусок 100х100 мм или 150х150 мм обматывают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал. Рубероид не применяется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин. Влажность должна соответствовать строительным нормам.

Если проявитель использует «сырую» древесину, необходимо обеспечить регулировочной гайкой анкера.

Данная операция производится 1 раз в год в течение 5 лет.В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней подтягивать гайку вверх придется все меньше и меньше.

На этом фото визуально можно увидеть один из способов крепления мауэрлата на стены из газобетона.

Как крепить мауэрлат к газобетону?

Используйте анкер с шайбой и гайкой. Форма анкеров: Т- и Г-образная. Резьба: M12 или M14. Согласно международным строительным нормам, в сейсмических зонах между соседними анкерами шаг не должен превышать 1 – 1.2 мес.

Крепеж механический

Процедура :

  • дюбеля вставляются в подготовленные отверстия;
  • крепеж шурупов;
  • зубцов гарпуна прочно вдавлены в газобетон;
  • поверхность расширяется;
  • конструкция надежно закреплена.

Отличный вариант Установки Maurelala на газобетоне имеют только один недостаток – высокую стоимость. 1 якорь и специальный дюбель с гарпуном стоит более 3 тысяч рублей.

Еще одно видео, как крепить Маурилалат к газобетону.

Установка Maurolat

Другой способ крепления мауэрлата в газобетонных стенах. Нужна капсула с химией . Стоимость его намного ниже – 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала. Дополнительно бетонная поверхность приобретает тепло- и гидроизоляцию.

Финишный этап

После монтажа мауэрлата на газобетон установка стропильной конструкции .Есть два пути.

Первый вариант

  • в досках, они заменены на 1/3 глубины доски;
  • Гвозди
  • и металлические уголки позволят надежно закрепить стропила;
  • гвоздей (2шт.) Поперечина забивается с бортов;
  • сверху забивается дополнительный гвоздь;
  • Крепежные уголки
  • окончательно фиксируют стык.

Второй вариант

  • в рафиле, не проводилось;
  • снизу, специальная опорная планка, упирающаяся в мауэрлат;
  • гвоздей забиты как в первый раз.

Контрольный стержень имеет длину 1 м. Второй вариант подходит для стропил, имеющих небольшую высоту.

Крепление вяжущего бруса возможно только после точных расчетов и заготовок из качественных материалов. Покупка бруса ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления мауэрлата к топливобетонной стене используйте анкер со специальными дюбелями или химический метод установки. Обязательно выполнить Теплоизоляция армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит закрепить Маурилалат и создать прочную стропильную конструкцию.

Непосвященным в нюансах капитального строительства кровли мало кто знает, для чего нужен мауэрлат, какова конструкция. И вопрос, как сделать мауэрлат на газобетоне – полное непонимание. На самом деле он просто привязан. Главное подготовить все комплектующие: арматурный каркас, крепеж, бруски из дерева и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат – подробное описание

Конструкция изготовлена ​​из деревянных брусков. Выполняет функцию дополнительной поддержки нагрузки от кровли с дальнейшим равномерным распределением по периметру стен.

Если резюмировать все вышесказанное, мы приходим к выводу – мауэрлат отвечает за две важные задачи:

  • равномерное распределение силы тяжести стропила по стене;
  • крепление стропила к коробке конструкции;

Маурилалат может изготавливаться не только из деревянных брусков, но и из металлического троса или балок.

В этом варианте стропильную систему тоже нужно сделать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того, насколько надежно крепится мауэрлат к газобетону, зависит прочность и надежность кровли. Следовательно, необходимо все правильно посчитать. Минимальные размеры сечения деревянных брусков должны быть не менее 10? 10см.Опытные мастера и дизайнеры рекомендуют использовать более высокие характеристики.


Используется для мауэрлата, это бревна от дерева с одной стороны должны быть стессены. Это необходимо для плотного прилегания к поверхности верхней газобетонной стены.

Что касается породы дерева, то лучше выбирать лиственную. Предварительно перед установкой обязательно обработайте антисептик. Brux укладывают так, чтобы они равномерно покрывали весь верх стен. Прибавьте соседние детали прямым замком, укрепите ногти.

Ширина деревянных брусков меньше, чем у газоблоков, поэтому их необходимо устанавливать, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге следует формировать неразъемную конструкцию с высокой жесткостью и надежной опорой для стропильной конструкции.

Подготовка деревянных брусков перед установкой

Как уже было сказано, бруски перед установкой мауэрлата на газобетон следует обработать антисептиками.Они предотвратят процессы проникновения древесины. Породы брать с сечением 100 мм, а лучше выбрать более прочные от 150 до 150 мм. Оберните их гидроизоляционным материалом, например, битумно-полимерным. Рубероид для этого не используется.

Прочная конструкция способна создавать только качественные материалы, неровностей в бревнах быть не должно. Особого внимания заслуживает влажность древесины – она ​​должна соответствовать нормативным показателям. Если используется влажный материал (имелись в виду стержни), то нужно отрегулировать анкерную гайку.

Обработка орехов Hightail должна выполняться один раз в год в течение 5 лет. Это необходимо, потому что в первые несколько лет древесина подвержена сильной усадке. А по мере высыхания материала гайку нужно все время подтягивать. Через 5 лет эту процедуру придется делать больше и меньше. Mauelalat крепится специальными анкерами с гайкой и шайбой. Они должны иметь г- или Т-образную форму с резьбой М12 или М14.

Согласно европейским и международным стандартам, расстояние между двумя соседними анкерами должно быть не меньше и не больше 1-1.2 метра. Особенно это касается сейсмических регионов.

Крепление мауэрлата к газоблокам без Армопояса и с ним

Для выполнения этой задачи нужно проследить, чтобы мауэрлат был установлен правильно и ненадежно. Разработчики используют две технологии крепления: с усиленным поясом или без него.


Способы крепления конструкции с наличием арму

Выбирая газобетон для возведения стен, нужно понимать, что короб дома из него не справится с тяжестью кровли.Конструкция усиленного пояса поможет ей справиться с этой проблемой.

Размеры Армопояса и его назначение

Armopois – это закрытая железобетонная конструкция, охватывающая конструкцию по периметру (то есть вокруг всего здания). Перед ним поставлено задач:

  • защита от деформации стен;
  • дополнительная жесткость здания истощения;
  • регулировка нагрузки на все поверхности стен осуществляется равномерно.

Армопояс – это своего рода фундамент, предназначенный для кровли здания.Его размеры выбираются в соответствии с шириной стен и составляют примерно 25 см. Крайний ряд следует выложить блоками типа английской буквы U. Они впоследствии будут выполнять задачу опалубки при заливке бетона.


Обязательно, чтобы Армопояс производился сплошной монолитной конструкцией.

Установка Армопояш

Пошаговая технология Армопояса выглядит следующим образом:

  1. Изначально опалубку следует возвести по периметру.
  2. Армопояс из монолитных блоков.
  3. Далее идет каркас из стержней арматуры.
  4. Установлены шпильки для крепления.
  5. Теперь все необходимо залить бетонным раствором.
  6. При замерзании опалубку необходимо снять.

После завершения строительства Армопояса и снятия опалубки можно будет приступить к установке Мауролата.


Как установить и исправить мауэрлат

Этот элемент и стропильная система должны состоять из идентичных материалов.

Перед установкой на газобетон Маурилалат нужно не забыть обработать его антисептическими веществами. Затем оберните тип гидроизоляционного материала: гидроизол, стеклоастореэластик.

Маурилалат крепится к стеновым конструкциям с помощью шпилек, железной проволоки или анкеров. Если он деревянный, то его можно закрепить специальными металлическими скобами.

После этого нужно будет заплести мауэрлат Пращу. Компаунд осуществляется методом вставки, толщиной не более 25%.Фиксированные болты, шурупы, специальные уголки, стальные пластины.

Строительство железобетонных армоустойчивых блоков можно предупредить в случае нежелательной продажи газобетонных блоков. Это будет способствовать равномерному распределению силы тяжести на коробке в доме и действию динамической и статической силы, приходящей на стены.

Монтажная техника без армграмента

В требованиях СНиП сказано, что установка дома из газобетона Мауэрлат Без армированного пояса в принципе недопустима.Это разрешено делать только в редких случаях. Это можно прояснить тем, что конструкция из газобетона не справляется с дистанционной снеговой нагрузкой, динамикой и ветром. Armopois служит значительной защитой от деформации. В виде исключения допускается закрепление Маурилалата на конструкции без Армопоя.

Этот вариант позволит ускорить и сократить процесс строительства. Но в этом случае необходимо соблюдать требования:

  • для фундамента легкий, но более крупный брус сечением не менее 20 см;
  • его следует укрепить стальными элементами: металлическим профилем, гвоздями или замками;
  • климат, где строительство ведется не суровыми и есть снеговые или ветровые нагрузки, а незначительная прочность.
  • Мауэрлат следует укладывать по отношению к внешнему краю в несущих стенах на расстоянии 0,5 – 1 см. Химические анкеры Mauelalat, стальная проволока или специальные шпильки.

Очень важно перед установкой мауэрлата на газобетон , Точно рассчитайте количество креплений, а также расстояние между двумя соседними креплениями.


Следует понимать, что срок эксплуатации кровли напрямую и во многом зависит от прочности и правильности монтажа мауэрлата.И для этого нельзя допускать ошибок даже, на первый взгляд, незначительных. Только так крыша не будет причиной деформации дома, а послужит надежной защитой от внешних и погодных факторов. Доверить эту работу нужно опытным разработчикам и кровельщикам.

Основные способы и схемы крепления рафтинговых спусков. Стрела наклонной системы

  • Главным препятствием для начинающих разработчиков, даже если мы говорим о простой кровле, может стать незнание, что такое строповочная система.Как их выполнить, чтобы получить прочную, надежную и устойчивую крышу?

    Начало проектирования скатной кровли – это выбор стропильной системы, которая должна выполнять функции несущей конструкции. Тип конструкций определяется исходя из типа кровли.

    В одном случае стропила представляют собой бруски или доски, выступающие в качестве «каркаса» крыши, выдерживающего вес изоляционного и кровельного материала. В другом они могут быть составными и собираться из отдельных элементов, известных как рафтинговые опоры.

    Доска и брус должны пройти специальную пропитку – противопожарный и антисептический. Чем лучше он будет выполнен, тем дольше они прослужат.

    Составные рамы делятся на два типа: токовые и висячие. Выбор конкретной системы, помимо архитектурных предпочтений владельцев, зависит от некоторых параметров кровли:

    • его функциональность
    • количество испытаний нагрузок с учетом климатических особенностей региона.

    Подвесные стропила промежуточных опор не имеют, поэтому создают значительную движущую силу, которая в горизонтальной плоскости передается на стены. Для ее уменьшения используется стяжка (деревянная или металлическая), которая, соединяя ножки, завершает треугольную конструкцию. Ноги в нем работают на изгиб и сжатие. Затяжка может располагаться у основания и служит в данном случае балкой перекрытия (такой вариант чаще встречается при устройстве мансарды) или выше.

    Какая схема затяжки выше, она с одной стороны должна быть мощнее, а с другой – надежнее подключаться к быстрым ногам.

    Городские виды располагаются в домах, имеющих среднюю несущую стену или промежуточные опоры бруса. Их концы опираются на внешние стенки, средней частью – на опору или внутреннюю стенку. В результате элементы работают по принципу балок – только гнуть. Вес стропильной системы в случае звука при той же ширине дома меньше: на нее уходит меньше пиломатериалов, следовательно, и денежных затрат.

    При установке единой кровельной конструкции над несколькими лонжеронами навесные и хозяйственные фермы могут быть чередующимися: для участков без промежуточных опор – устанавливают навесные, там, где есть непротиворечивые.

    Как установить по-настоящему систему

    Одним из условий надежности будущей конструкции является правильное устройство крепления стропильной системы.

    Щели скатной крыши обычно имеют три наиболее быстрых точки опоры. Их количество может меняться в зависимости от размеров пролета. При ширине пролета до 10 м необходима одна дополнительная опора, при больших значениях их количество увеличивается.
    Конструкция подвеса также зависит от ширины пролета.Если он небольшой, затяжку обычно заменяют ригелем. При увеличении пролета затяжка начинает провисать, и ноги будут подпитываться.

    Для величины пролета
    до 9 м подвесные стропила поддерживает бабушка – специальный вертикальный брус. Концы ножек прикрепляются к ее верхнему концу с помощью скоб или зажимов, стежком натяжкой – зажимом.
    до 13 м – усиление осуществляется с помощью малотоннажной техники. Верхние концы опираются на ножку, а ее длина между опорами не должна быть больше 5.5 м, а нижняя – у бабушки.
    до 17 метров ножек в нижней части укрепляют с помощью подвески, для верхней – с помощью шротел-системы: затяжка фиксируется на двух стержнях и устанавливается между ними.

    Как закрепить стропила

    Независимо от того, проводится ли замена стропильной системы или она монтируется в новом доме, следует соблюдать определенные правила.

    Простое крепление ножки и балки может быть даже разрушительным – при создании давления на стропило его конец начинает скользить по балке, что приводит к разрушению кровли .

    Чтобы избежать скольжения и обеспечить надежность, используйте следующие типы составов:

    • зуб с шипом
    • зуб с фокусом
    • сфокусируйтесь на конце луча.

    Можно использовать два зуба – в зависимости от угла наклона. Кроме того, для крепления к этому компаунду также используются металлические уголки.

    Узлы базового каркаса крыши

    Узел крепления к балке

    • В пятке стропил выполнен зуб с шипом, вырезан упор с соответствующим гнездом для шипов.
    • Глубина гнезда составляет примерно 25-30% толщины балки.
    • Мечи выполняются на расстоянии 0,25-0,4 м, начиная с края балки, с которой свисает.
    • Одиночный зуб выполняется, как правило, вместе с шипом, не допускающим смещения блока. Поэтому такое соединение называется «зуб с шипом и упором».

    В случае полого кровли угол наклона менее 35 °, стропильные ноги устанавливают так, чтобы площадь опоры до балки увеличивалась.Для этого мы используем слово с двумя зубами:

    • два шипа;
    • упор с шипом и без;
    • два шипа в замке.

    Все соединения в конструкции выполняются с помощью крепежа:

    • металл – шурупы, гвозди, болты с шайбами, разные уголки;
    • деревянные – бруски, накладки треугольные (рабы), шипы.

    До Мауэрлата:

    Есть две технологии по которым.

    Жесткий – в этом варианте возможность полностью исключить любые структуры (сдвиги, повороты, изгибы, перекручивания) между этими элементами конструкции.Для достижения этого результата:

    • при креплении использовать уголки с притаченной опорной планкой;
    • Седло (промывка) выполняется на ноге, полученное соединение дополнительно фиксируется проволокой, гвоздями и скобами. Гвозди – это гвозди сбоку, навстречу друг другу под углом (в мауэрлате они перекрещиваются), затем забивается третий гвоздь в вертикальном положении. Это более распространенный метод крепления.

    Раздвижной (шарнирный) – такое сопряжение, имеющее два уровня свободы, достигается за счет использования специальной застежки, которая дает возможность одному из сопрягаемых элементов свободно перемещаться (как определено).

    Можно выделить следующие варианты ремня и мауролалата:

      Выполнено
    • , после чего на мауэрлат уложены стропила:
    • элементы соединены двумя гвоздями навстречу друг другу;
    • соединены одним гвоздем, который через ножку вводят вертикально сверху вниз в тело основания основания;
    • Альтернативой гвоздям
    • могут служить стальные пластины с отверстиями под гвозди;
    • скрепить доски к мауэрлату;
    • изготовить стропильную ногу за стеной и выполнить одинарную фиксацию с помощью крепежных пластин;
    • использовать специальный стальной крепеж – «Салазки».

    Во всех этих случаях стоп в мауэрлате обеспечен, но заранее элементы системы имеют возможность перемещаться относительно друг друга.

    Такое спаривание особенно актуально для деревянных домов, возведенных из бруса или бревен, которые со временем подверглись усадке. Использование жесткого сопряжения может вызвать нарушение целостности стен.

    Стропильная система бывает «плавающей» или жестко закрепленной. Плавающий крепится на специальных кронштейнах, которые позволяют деревянному каркасу «сидеть» одновременно с усадкой фронтонов и не позволяют им свисать над бревном конька.

    Узел конькового соединения

    Способы подключения в скунсовой части – три.

    Домкрат
    Верхний край стропила обрезается под тем же углом, что и угол наклона крыши, упирается в нужные стропила с противоположной стороны, его также необходимо подрезать. Опрессовку углов обычно делают по шаблону. Для крепления под конек используют два гвоздя (150 “) и более. Один гвоздь под углом забивается в верхнюю плоскость первого и второго стропил, они должны входить наоборот.Монтажный стык дополнительно укрепляют, накладывая на него деревянную накладку или металлическую пластину, которую притягивают болтами или гвоздями.

В начале проектирования мансардной крыши выбирается стропильная система, выполняющая роль опорной конструкции. Требуемый тип стропильной системы определяется исходя из типа кровли.

В зависимости от выбранной системы это могут быть деревянные бруски, используемые в качестве кровельного каркаса, которые ограничивают композитные строительные материалы всей конструкции, или отдельные элементы, образующие опоры, называемые быстрыми опорами.Перед началом работ деревянные детали пропитывают специальными составами, защищающими кровлю от возгорания и гниения. От качества выполнения этой процедуры зависит долговечность кровли.

Разновидности стропильных систем и устройство их узлов

Стропильная система делится на два основных типа: Токовая и. Поскольку составные узлы в каждой из систем имеют разные характеристики, выбирается определенный тип стропил, исходя из свойств предпочтительной крыши, включая ее архитектурные особенности.

Основные факторы при выборе желаемого типа системы:

  • общая функциональность крыши;
  • сила давления кровельных материалов для строительства;
  • Распространенность и повторяемость атмосферных осадков на территории, где расположен дом.

Подвесной тип не имеет опор, расположенных в промежутках. По этой причине возникает армированное пространство, передаваемое на стены конструкции по горизонтали.Для снижения этого показателя в опорный узел вводится протяженный элемент из дерева или металла, предназначенный для совмещения стропильных ног. Таким образом, узлы подвесных стропил приобретают форму треугольника. Вытянутый элемент размещается внизу ножек, он выполняет функцию перекладины (чаще всего используется в бартальных конструкциях кровли) и работает на изгиб и сжатие. От высоты вытянутого элемента зависит прочность соединения опор с основанием.

Стропила городского типа часто ставят в зданиях, где есть центральная опорная колонна или несущая стена.Стропила опирается на конечности в сторонах конструкции, а центральная часть приходится на колонну или другую опору внутри дома. Такой конструктор рассчитан на гибкое функционирование. Опоры Curvas создают меньшую нагрузку на компоненты конструкции, поэтому их установка не так трудоемка, как в случае подвесных рафилов. К тому же не требует больших материальных затрат.

Также существуют варианты устройства крыш, сочетающие оба типа стропил.При этом каждый вид чередуется, то есть зоны без несущих стен оборудуют подвесными стропилами, а участки с необходимыми опорами – перегородками.

Грамотная обустройство стропильной системы

Основным фактором высокой прочности кровли будущего здания является грамотное расположение всех узлов и опорных точек.

В случае городских стропил для мансардной крыши предполагается не менее 3 реперных точек. Это значение может измениться, если величина пролета превышает стандартные нормы.Например, если величина пролета не более 10 м, потребуется всего одна дополнительная опора.

Сцепка подвесной опоры собирается в зависимости от размера пролета. На малых пролетах вытянутый элемент чаще всего заменяют на ригель. При больших размерах пролета сохраняются вытянутые элементы, а опоры идут гнуть.

Таким образом, удары навесного типа могут иметь следующие отличия в размерах пролета:

Рисунок 1.Схема устройства Маузерата.

  1. 9 мес. Опоры необходимо держать с помощью деревянного бруса, установленного перпендикулярно мансардному этажу. В зоне основания его укрепляют скобами, а вытянутые элементы крепят на специальных зажимах.
  2. 13 г. Крепление осуществляется с помощью помпы, верх которой опирается на основание, а нижняя часть – на перпендикулярную планку. Расстояние между опорами не должно быть более 5,5 м.
  3. 17 г. Основание необходимо наращивать специальными приспособлениями.Для голенищ используется конструкция шпрегеля: к двум деревянным брускам крепятся вытянутые элементы, между ними монтируется ригель.

Способы крепления узлов

Вне зависимости от того, требуется ли существующая стропильная система или ее возведение с нуля, при креплении ее узлов необходимо соблюдать определенный свод правил.

Прежде всего, следует избегать простейшего крепления перекладины и основания опоры, так как это может иметь разрушительный эффект на всю кровельную систему.

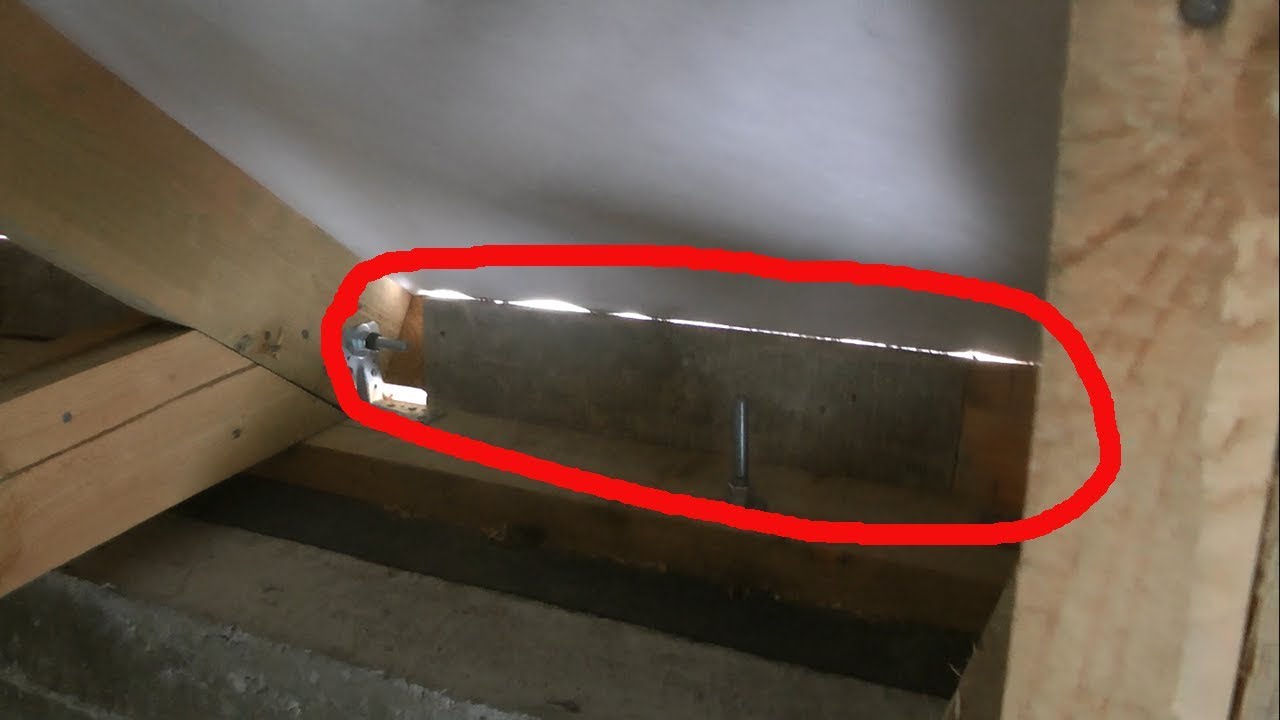

Рисунок 2. Крепление рафтовой ноги к мауэрлату.

Другими словами, из-за нагрузки, создаваемой строительными материалами или атмосферными осадками, концы опор срываются, и система подошвы повреждается. Это приводит к его полному обрушению. Чтобы не допустить такого исхода, необходимо повысить надежность этих узлов. Это достигается с помощью следующих типов приспособлений:

  • зубьев в шипе;
  • очагов зубов;
  • упор на конец перекладины.

В зависимости от наклона можно использовать один или два зубца. Для повышения надежности соединения можно создать дополнительный крепеж с металлическим уголком.

Узлы крепления кровельной обрешетки

Основными узлами крепления стропильной системы являются:

Застежка-узелок

Рисунок 3. Схема конькового соединения стропильной системы.

В стропильной подошве зубцы выполнены в шипе, а в перекладине прорезана выемка, соответствующая срезанным зубьям.При этом гнездо должно занимать не более 30% всей толщины перекладины.

Если при строительстве кровли используются легкие материалы, а ее уклон менее 35 °, основания опор размещают так, чтобы их площадь упора была значительно больше балки. Этого можно добиться, применив вставку с двумя зубцами по 2 шипа, фокусировкой (с шипом или без), а также двумя шипами в замке.

Системные узлы крепятся либо к метамам с помощью металлических уголков, либо к деревянным стержням, накладкам и шипам.

Узел крепления мауэрлата

Существует 2 технологии опор крепежа мауэрлата: жесткая и скользящая (рис. 1).

В первом случае между стропилами и мауэрлатом устанавливается прочное соединение без возможности проскальзывания, прогиба и выскакивания. Это достигается размещением специальных уголков с опорной планкой. Сформированный узел должен быть выполнен из надежной проволоки с фурнитурой. Ногти забиваются под определенным наклоном в сторону, так что у мауэрлата они находятся в перекрещенном состоянии.Последний гвоздь прибивается вертикально. Этот метод самый популярный.

Во втором случае крепление осуществляется с помощью специального механизма, допускающего конкретный элемент (в этом случае стропила перемещается в нужном направлении (рис. 2).

Для создания такого компаунда потребуется выполнить вставки на опорах, а затем уложить их на Маурилалат. Как и в предыдущем случае, обе части узла закрепляют с помощью двух скрещенных гвоздей и одного вертикального сверху. Доски мауэрлата фиксируются металлическими скобами.После этого опорная база освобождается от стены и крепится с помощью пластин и салазок. Таким образом, упор идет на мауэрлат, но все составляющие стропильной системы могут двигаться в допустимых пределах.

Этот метод чаще всего используется при возведении кровельной системы деревянных построек (бревна, бревенчатые дома), для которой характерно образование отложений. Стоит помнить, что при жестком креплении велика вероятность повреждения стен конструкции.

Узел крепления скунов

Такой узел можно создать двумя способами: домкратом и брезентом (рис.3).

Первый метод подразумевает обрезку верхних частей опор под таким же наклоном, что и угол крыши. Их пьют в противоположные подставки, которые тоже нужно разрезать. Крепление создается с помощью двух гвоздей (150 мм), забиваемых сверху под определенным углом, чтобы они правильно располагались внутри каждого стропила. Для повышения надежности швы между опорами заделывают деревянными пластинами или металлическими пластинами.

Второй способ наиболее популярен. От первого способа отличается способ его стыковки.При этом опоры соединяются не концами, а боковыми частями, после чего фиксируются на болтах.

Для прочной и надежной кровли важно качественно изготовить все узлы стропильной системы. Что это значит, разберем прямо сейчас.

Стропила – это каркас кровли, на котором держится внутреннее и внешнее покрытие, утеплитель, гидроизоляция и другие элементы. Также очень часто они используются как основа для общения. На крышу и соответственно стропила возникают огромные нагрузки, которые могут достигать 200 кг / м 2.Это вес строительных материалов, снега с листвой и прочего мусора. А что такое порывы ветра?

Кровельные стропила как основа для коммуникации

При проведении ремонтных работ эта система должна выдерживать не только вес человека, но и необходимое оборудование. При этом все эти параметры строго индивидуальны и зависят от ряда факторов, начиная от конфигурации и заканчивая климатической зоной. Однако в любом случае крыша и все ее элементы должны быть достаточно надежными, и только тогда мы сможем почувствовать себя по-настоящему защищенными.

Для начала необходимо ознакомиться с терминологией. Фундаментом всей системы можно назвать мауэрлат. Представляет собой балку, на которую крепится конструкция. Его основная функция – равномерное распределение нагрузок на стены. А вот балка, на которой крепится doome, называется стропильной ногой. Это важнейший элемент, определяющий угол наклона конька и общий тип крыши. Между собой рафтинговые ноги скрепляют бег. Располагается как сверху, так и сбоку.В зависимости от этого есть скейт и сайдбары. Внизу ножки фиксируются с помощью затяжки.

Маурилалат для крепления стропильной конструкции

Благодаря шпилькам и стойкам, балки сплава располагаются максимально. Перпендикулярно ножкам разделочных досок – лампа. Он служит основой для рубероида. А место соединения кровельных стержней называется коньком. На него натягивают твердую обреченность, чтобы сделать эту часть крыши максимально надежной.Продолжение стропильных ног – Фильм. Они расположены под сценой, защищая стены от атмосферных осадков. Очень часто именно эти элементы конструкции начинают гнить первыми, так как они наиболее подвержены негативному воздействию погоды, а сами ножки могут служить очень долго. От того, насколько качественным будет абсолютно каждый узел крепления, зависит надежность всей конструкции. О них поговорим подробнее.

Эта концепция объединяет ряд конструктивных элементов, так как они состоят из ящиков, стеллажей и раковин .По сути, эта жесткая конструкция представляет собой каркас крыши. В зависимости от размера и личных пожеланий выделяют четыре типа ферм. Если ширина дома колеблется от 12 до 24 м, то сегментная или трапециевидная форма будет наиболее подходящей. Для более габаритных конструкций, шириной до 36 м, подойдет многоугольник. А вот классический треугольник станет отличным решением при строительстве домов шириной 9-18 м.

Стропильные фермы разных размеров

Материал также играет огромную роль.Чаще всего используется древесина. В этом случае установка балок происходит письменно с последующей фиксацией гвоздями, самозатяжкой и другим крепежом. Однако не во всех случаях актуально использование дерева. Так, если длина пролета превышает 16 м, то фермы с натянутыми металлическими стойками подойдут больше, так как в этом случае будет сложно обеспечить надежное крепление деревянных элементов. Также популярен комбинированный тип, в котором одновременно используются и деревянные, и металлические детали.

Лошадь представляет собой горизонтальную опору на стыке двух склонов. Бывает слабая и стропильная система навесного типа. В первом случае крышка устанавливается на стойки, расположенные параллельно длинным стенкам. Очень важно обеспечить максимально прилегающий сплав к коньку, для этого необходимо промыть соответствующий. Фиксация производится ногтями.

Лошадь в месте соединения двух коньков

Если речь идет о навесной конструкции, то концы стропильных ног соединяются попарно.Для обеспечения такого сопряжения конец каждой балки поднимается под углом, равным уклону крыши. Далее стропила соединяются плоскостями секций и закрепляются гвоздями, забиваемыми под углом. Обязательно закройте место стыка металлической пластиной или деревянной вагонкой.

Пары стропильных ног

При соединении слова в полтере достигается максимальная прочность. Для этого в месте сопряжения рафтинговые ноги соединяют с уступом. Затем просверливается отверстие под болт 14 мм.Дальнейшая фиксация достигается за счет болтового соединения. Что касается раздвижной системы, то в этом случае концы ножек соединяются с помощью петель из металлических пластин.

Это очередной узел крепления стропильных систем, который необходимо остановить более подробно. Существует две технологии крепления балок к мауэрлату. Жесткие насадки исключают любые смещения, колебания, повороты, скручивания и другие манипуляции. Чтобы добиться подобного эффекта, делают напиток на ноге.Далее компаунд дополнительно закрепляется гвоздями, проволокой, самозатяжкой и другими вспомогательными элементами. Обычно забивают несколько гвоздей под углом так, чтобы они перекрещивались внутри мауэрлата. А потом вертикально рванул еще один гвоздь.

Помыл на ногах перед установкой на мауэрлат

Раздвижные застежки получаются благодаря специальным застежкам. Есть одна, две или три степени свободы этого сопряжения. Такое соединение отлично подходит для деревянных домов, так как жесткая фиксация при усадке может сильно пострадать.Обеспечить такое подвижное соединение можно несколькими способами. Стопа опирается на маулелалат ламинированной планкой или выпиленным зубом и жестко фиксируется металлическим уголком. Таким образом достигается жесткость крепления в горизонтальной плоскости. Вверху ножки соединяются складками, а на горизонтальной платформе SCOS выполнен так, чтобы обеспечивать скользящее соединение.

Раздвижные крепления элементов

Если в месте крепления к мауэрлату вбить на место только один гвоздь или использовать специальные гибкие пластины, то соединение будет скользящим и в этой части стропильная система.

А теперь остановимся на типовых узлах деревянной системы сплавов. Особенность такой кровли – наличие Valm. Подобный тип имеет ряд преимуществ. Они более прочные, так как нагрузка распределяется равномерно по всей поверхности, не боятся сильных ветров и осадков, экономичны. Однако более сложный в технологическом плане.

Типовые узлы вальмовой крыши

Эта крыша состоит из двух длинных трапециевидных стержней, при этом они не закрывают всю площадь, торцы здания находятся под наклоном, установлены треугольные вальмы.В этом случае появляются типовые элементы – дополнительные опоры для рафтинга, из которых формируются коньки. Соединение диагональных балок может быть разным. Выделяются как подвесные фермы, так и наклонная конструкция, которая крепится к мауэрлату.

Кровля из трапециевидных стержней и треугольных клапанов

Если стропила коньков опираются на лошадь, то пикантные ноги должны быть бесшовными с консолью бега на коньках. Очень важно, чтобы выпуск консоли был не менее 100 мм, но не более 150 мм.Нижняя часть диагональных стропил крепится к мауэрлату или специальной балке на стене дома. Иногда для изготовления стропильных ног используют деревянный брус, в этом случае недействительные элементы крепят к специальной доске (морскому дну), закрепленной в хозяйстве. А вот установку на крайнюю навесную ферму производит Шпрегель. При этом в обязательном порядке на балках ног необходимо промыть под углом соответствующего наклона полого конька.

Стропила и светильник – каркас крыши, несущий на себе всю тяжесть кровельного пирога, теплоизоляцию, снеговую нагрузку, поэтому они должны иметь высокую несущую способность, прочность.Идея использовать металлические стропила, чтобы конструкция крыши была более жесткой, не нова, но раньше ее применяли в основном для перекрытия промышленных или хозяйственных построек. Сейчас стропильный каркас и резак по металлу считается реальной альтернативой деревянным элементам кровли, если длина конька превышает 10 метров.

Конструкция линий кровли крыши состоит из множества взаимосвязанных элементов, образующих фермы. Шаг, размер сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации.Кровельный каркас выполняет следующие функции:

  1. Распределение нагрузки. Соединяемые между собой узлы, усиленные уголками, равномерно распределяют вес кровли, чего можно добиться с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.
  2. Придание наклона и формы. Стропила, расположенные под углом к ​​основанию кровли, образуют наклонную плоскость коньков, благодаря чему на поверхности кровли не скапливается снег и вода.
  3. Формирование основы для крепления рубероида. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Формообразователь выступает в качестве основы для фиксации покрытия, равномерно распределяя его вес по стропильным балкам.

Примечание! Какими должны быть все узлы, стропила и светильник конструкции кровли определяет инженерный расчет. Чтобы определить необходимую несущую способность каркаса, необходимо рассчитать общую нагрузку, которой он будет подвергаться.Для этого складывается вес рубероида, утеплителя, гидроизоляции, максимальная снеговая нагрузка с весом стропильной системы.

Виды стропильных систем

Самым распространенным материалом, из которого изготовлен светильник и стропила каркаса крыши, считается дерево. Однако если вес рубероида достаточно большой, а длина ската больше 6 метров, конструкция получается слишком массивной. Строителям приходится уменьшать шаг между быстрыми опорами, увеличивать их сечение, из-за чего узлы кровли приобретают большой вес, увеличивая нагрузку на фундамент.Разгрузить несущие стены и фундамент здания можно, используя более прочные, но легкие металлические стропила. По типу используемого материала различают следующие типы стационарных телефонов:

  • Деревянный. На стропила и просушку дерева возводят крышу, длина горки которой не превышает 7-10 метров. Крепление элементов каркаса между собой происходит при помощи саморезов, гвоздей или подвижных металлических элементов. Шаг между ног обычно бывает в пределах 50-80 см.
  • Металл. Металлический каркас кровли изготавливается из стального металлопроката с цинковым покрытием, не боится влаги. Стропила и светильник из этого материала легкие, прочные, поэтому шаг между ними можно увеличить до 1,5-2 метров. Крепление металлических изделий выполняется с помощью сварки или крепежа. Металлические кровельные узлы используются при длине ската от 10 метров.
  • Комбинированный. Стропильный каркас, сочетающий в себе металлические и деревянные сучки, называется комбинированным. Комбинация опорных элементов из дерева и оцинкованной стали позволяет изготавливать более дешевую конструкцию с высокой несущей способностью, увеличивая шаг между стропилами.

Обратите внимание, что металлические и деревянные элементы каркаса не могут быть соединены между собой без прокладки из гидроизоляционного материала или антисептического препарата. Поскольку металл обладает высокой теплопроводностью, его соседство с деревом приводит к образованию конденсата и намотке стропил.

Способы крепления

Металлические стропила собирают в ферму треугольной, трапециевидной или арочной формы. Рамы рам прикреплены к внутренним ребрам жесткости, которые образуют углы, значительно увеличивая несущую способность рамы.Такая система позволяет сделать шаг между стропилами больше, сделав расчет на опорные возможности каждой фермы. Монтаж металлических элементов каркаса крыши выполняется одним из следующих способов:

  1. Крепление сваркой. Если сварить детали стропильной системы на сварочном аппарате, можно получить жесткую конструкцию с высокой прочностью и несущей способностью. Если правильно рассчитать крышу, можно легко облегчить каркас и снизить нагрузку на фундамент конструкции.Недостатком этого метода является то, что сварку на специальном оборудовании может выполнять только профессионал.
  2. Крепление болтами. Крепление стропил с помощью крепежа позволяет выполнить менее жесткий монтаж. Такой способ сборки стропильного каркаса на основе металлических изделий применяется в частном домашнем хозяйстве, где длина коньков не превышает 10 метров. Отказ от сварки позволяет ускорить монтаж кровли.

Опытные мастера делают расчет на то, что стропила выдерживают больший вес, чем деревянные, поэтому можно увеличить шаг между ними и уменьшить толщину сечения сечения.Более того, в строительных магазинах продаются готовые стропильные фермы, крепление которых производилось сваркой, подходящих для перекрытия конструктивной ширины построек.

Преимущества

Металлический рафтинг-каркас применяется для строительства крыш любой формы, любого объема с уклоном 1-2 градуса. В качестве материала, из которого изготавливаются стропила и балка, используются стальные уголки, круглые и прямоугольные трубы, латунные трубы. Чтобы правильно выбрать толщину элементов каркаса и выбрать шаг между ними, выполните расчет конструкции кровли, учитывающий постоянные и временные нагрузки, которые передаются на балки сплава при эксплуатации.Рассмотрены преимущества стропильной системы из этого материала:

  • Пожарная безопасность. В отличие от деревянных, металлические балки каркаса не подвержены возгоранию, что увеличивает пожаробезопасность здания.
  • Простое обслуживание. Цинковое гальваническое покрытие, которым покрывают стальные уголки, защищает каркас крыши от коррозии в течение всего срока службы. Они, в отличие от деревянных, не требуют ежегодной обработки антисептиками.
  • Отъезд. Хотя металлоконструкции стоят довольно дорого, это считается экономически выгодным, так как монтаж выполняется методом сварки, а отходы практически не имеют отходов.
  • Длительный срок службы. Если правильно произвести расчет нагрузок, кровельный каркас из металла прослужит более 100 лет, что превышает срок службы даже самых устойчивых кровельных покрытий.

Профессиональные кровельщики считают, что для изготовления рафтингового каркаса кровли целесообразно использовать сварные металлоконструкции при длине ската от 10-12 метров. В этом случае главная задача – правильно рассчитать нагрузки, а затем определить шаг между ног в соответствии с климатическими характеристиками и свойствами рубероида.

недостатки

Несмотря на очевидные преимущества, металлические сплавные системы не являются самым популярным конструктивным решением в частном домостроении. Даже большой шаг между стропилами и разреженный каркас при дороговизне металла не может сделать конструкцию дешевле деревянной. К недостаткам металлических стропил считаются:

  1. Высокая теплопроводность. Металл имеет высокий коэффициент теплопроводности, поэтому стропила и образующие мосты холодные.С точки зрения энергоэффективности каркас из металла – не лучшее решение.
  2. Проблема транспортировки и монтажа. Выбирая металлическую стропильную систему, учтите, что переносить, поднимать на высоту и крепить длинные и тяжелые элементы сложнее, чем стропила из бруса стандартной длины.
  3. Сложность монтажа. Для подъема на высоту и закрепления ферм используется специальная техника, аренда или покупка которой стоит дорого.
  4. Деформация под действием высокой температуры.Хотя металл считается негорючим материалом, при пожаре он сильно деформируется, что обычно приводит к обрушению кровли.

Чтобы определить, есть ли смысл использовать более дорогие элементы сплава из металлических изделий, необходимо произвести расчет каркаса крыши. Если длина конька превышает 10 метров, а нагрузка больше 450-600 кг, то установка металлического каркаса экономически целесообразна.

Видеоинструкция

Стропила – важнейшая часть кровельного каркаса.Ноги стропила передают назад к Маурилалату и несущим стенам дома. От чего зависит качество всей системы рафтинга и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, прежде всего, от качества крепления стропил к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как прикрепить стропила к мауэрлате своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: Некоторые «Матчи»

Для начала предлагаем рассмотреть иллюстрацию, на которой показаны два типа стропильных систем:

Место крепления стропильной стопы к основанию называется опорным узлом.Таких узлов в системе много, но мы подробно коснемся нижних креплений каркаса со стропилами. Ноги для маурилаля и рафтинга практически всегда деревянные, реже – из металла. Дерево выгоднее и удобнее, так как этот материал легкий по весу, прост в установке и долговечен при правильном монтаже и эксплуатации.

Типы опорных узлов по твердости

Опорных узлов – места крепления стропил к элементам кровли:

В случае железных соединений узлы фиксированные, жесткие (сварка или болты).Дерево – материал более мягкий и динамичный, который может разбухать, рассыпаться и деформироваться. В связи с этим специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разные модификации:

  • Узел с нулевой подвижностью – Жесткое крепление с углами с обеих сторон, при котором крепление стропила к мауэрлату остается фиксированным.
  • Первая степень подвижности – Луч может вращаться по кругу.
  • Соединение второй степени подвижности – Круговое вращение со смещением, предполагается установка специальных салазок или салазок.
  • Мобильная связь третьей степени – Возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он мобильный или нет, следует применять как минимум два типа фиксации. Например, отрезные планки дополнительно фиксируются изнутри с помощью опорной планки, а динамические соединения укрепляются болтами и специальными стальными уголками.

О типах крепления Стропилина к основанию

Поговорим о современном креплении.Для прочности и долговечности опорных узлов применяют различные металлические крепежи: балочные держатели, равносторонние, крепежные, анкерные, армированные уголки, пластины, опоры, профили, соединители, анкерные и т. Д. Все эти детали изготавливаются из высокопрочной стали. качественный металл. Для динамических узлов (1,2 и 3 типа) используются ползунки, уголки и перфорированные пластины. Стационарные соединители, анкер и уголки используются для жесткого крепления.

Чаще всего используются такие крепления для стропильной системы:

Для самостоятельной установки больше других подходят перфорированные крепления, так как в них много отверстий под саморезы и болты.

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут иметь разную степень подвижности: от «0» до «3». Нулевой градус – это жесткие насадки, исключающие любые изменения расположения балок.

Жесткие соединения: когда они нужны

Мауэрлат устанавливается при необходимости переноса распорки с стропила на несущие стены. В основном это делают в домах из кирпича, панелей и блоков.Деформацию и пересыхание кровли в этом случае стараются исключить, чтобы не допустить изменения нагрузки на несущие стены. Здесь возникает необходимость в несъемном соединении стропильной системы с мауэрлатом.

Неподвижные блоки, закрепленные с помощью

Многие специалисты рекомендуют делать соответствующие кованые места крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти шарики необходимо плотно застелить мауэрлатом.Дополнительно такие узлы усилены болтами, анкерами и металлическими пластинами:

или длинные винты:

И еще один важный момент: размер кластера не должен превышать 1/3 его поперечного сечения. В противном случае стропильная система может потерять несущие способности:

Крепкие сучки без распиловки стропил

В вращающихся рафалинговых системах применяется метод крепления с помощью ударной планки. Рафалин прорезается в шаблоне и монтируется (чтобы получилась крыша с нужным уклоном) в месте подгонки к мауэрлату.Изнутри такие стропила усилены опорными брусьями и с двух сторон укреплены уголками к каркасу основания:

Другой вариант – не стыковой узел – жесткое крепление стропила, усиленное брусками-накладками с двух сторон. Две доски длиной не менее метра просверливают каждую стропильную ногу. Один конец таких опор срезан под углом, который соответствует примыканию кровли к кровле (включая стринглин). Доски крепятся к прорези к мауэрлату длинными болтами и армированными стальными уголками.Прутки прикрепляются к местам заранее, сначала по одной. Затем вплотную к обшивке с одной стороны монтируются сами стропила, которые сразу же укрепляются такой же обшивкой с другой стороны. Есть вариант установки сразу двух брусков вагонки, а после – стропила, но этот способ применяется реже, так как требует более точных расчетов.

Когда нужно делать подвижные соединения?

Итак, мы подошли к узлам динамической поддержки – соединениям, которые могут менять свое положение.Для чего это? Помните о физических свойствах материалов – многие из них дают набухание или набухание. В первую очередь, это касается построек из чистого дерева – бруса, пиломатериалов и т. Д. Натуральное дерево обязательно дает усадку, благодаря чему ваша кровля может не только деформироваться, но и основательно обрушиться. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять строповое крепление рафтинговых ног мауэрлатом (или верхним венцом среза).

Обязательное условие при установке раздвижных узлов – опора стропильного каркаса на прочный коньковый брус.Поскольку опорные нижние узлы являются динамическими, то максимальной жесткости следует добиться на стержне кровли. Верхние кромки стропила очищаются для плотного соединения между собой и штангой конька, соединяются и усиливаются за счет взяток, металлических лент, пластин и уголков. Лучше соединить венцом из бревна, которое уже закреплено на коньке.

Что такое раздвижная застежка?

Подвижное соединение выполняется с помощью установки скользящей застежки, называемой «Салазкс» или «Чистка».Такой узел обеспечивает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных построек:

Вот какие бывают скользящие опоры:

Ли Ли тыкался в стропила, если дом из бруса: альтернативное мнение эксперта

Предлагаю набивку, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропила, во-вторых, уменьшается «мост холода», в-третьих, касательное давление на Маурилалат (верхний брус церкви) и в-четвертых упрощается – упрощается утепление кровли.Недостаток такого способа – при написании верхнего венца балки высота конька уменьшается, поэтому, если высоту потолка планируется поднять, следует предусмотреть на 1 корону больше. Но! Такие схемы подходят только для домов из дерева, так как в кирпичных и бетонных постройках мауэрлат должен быть целочисленным, чтобы сохранить несущие качества.

Как закрепить стропила к балкам?

В простых домах, в основном каркасных, Маурилалат можно отменить. В этом случае к балкам перекрытия крепятся стропила.Самый надежный вариант сборки такой системы – подготовка рафтинговых ферм. Каждая ферма состоит из двух рафтинговых опор, соединяющего риглеля и нижнего натяжного. Для прочности фермы усилить центральными балками и шпильками:

Балки перекрытия укладываются в этом направлении так, чтобы стропильные фермы пересекали их перпендикулярно разным плоскостям. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, при помощи болтов, пяток и усиливается пластинами и металлическими уголками.

Можно крепить стропильные ноги прямо к балке, что дополнительно выполнит стягивающие функции. Для создания качественных опорных узлов в такой системе рекомендуется два способа:

  1. Соединение стропила с балкой двойным зубом – вымытым от балки и сливом стропильной стопы (по два стыковых отвода на каждой).
  2. Болт крепления и зажим. Может быть предусмотрено сквозное крепление, но если доски имеют большое сечение, то нет срока службы и детали соединяются длинными болтами.

Крепление стропил к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо отрезать рафтинговые опоры заданной длины и сделать разметку их ступеней на основе. Оптимальная длина гребного шага стопы – 60-200 см. Также следует определить угол наклона стропила.

Мастер-класс по установке мауэрлата:

II. Создание промытого

Выполняем на каждой стропильной ноге по плотному стыку с основанием. Для повышения прочности на каркас или рафироид можно сделать дополнительное пузырение и установить под каждую стропильную ногу упорный брус.

III. Установка стропил по мауэрлату

Ставить рафироиды необходимо, чтобы не повредить остальные элементы постройки (окна, стены и т. Д.)). Приносим доску с прорезью на балки и укладываем на лыжную планку. Сначала устанавливаем крайние рафтинговые ноги, между которыми нужно протянуть нить, чтобы выровнять все остальные рафалины.

IV. Крепление каждого стропа к мауэрлату

Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Мы используем для этого некоторые из предложенных креплений:

  • Гвозди + Стальные уголки на левой и правой стороне стыков между платой и основанием.
  • Сквозные болты или шпильки + Опора для древесины под шропилин.
  • Анкер или болты + уголки или стальные пластины и т. Д.

Две накладные доски по обе стороны от сантехнических ножек, установленные на заранее уложенные места мауэрлата, помогут укрепить крепление. Вы также можете использовать проволочное крепление в качестве сложного усилителя прочности. Для этого нужно подготовить стальную скрутку из 2-3 проволок. Его длины должно хватить на то, чтобы стропильная стопа в месте стыка с мауэрлатом и фиксация концов скрутки на металлическом костыле.В качестве костыля можно взять длинный стальной болт, который монтируется в стене на 30-40 см ниже Муролата, строго под узлом опоры.

Так же рассмотрим одну из дедушек – крепление скобами:

И в заключение предлагаем посмотреть видео:

В чем секрет качества стропильной системы: три основных правила Мастера

  • Качественный пиломатериал – половина пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучьев.
  • Не менее важна точность измерений, маркировка и равномерность положения насадок. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить выкройку для выполнения пропилов и подводок.
  • Питье на мауэрлате – потеря опорных функций на 50% и выше. Процент снижения силы зависит от глубины спины.

Когда система рафтинга готова, стоит очередь на установку обрешетки, утеплителя и настила рубероида.Но это еще одна интересная тема, о которой мы обязательно расскажем в следующей статье. А пока желаем качественных материалов, легкой работы и хороших помощников!

Перекрытие естественной вытяжной вентиляции. Как сделать естественную вентиляцию в частном доме

Стропила служат основой всей конструкции кровли, а их установка – одна из самых ответственных задач при строительстве дома. Будущий каркас крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности крыш разной конфигурации.Приведем основные правила разработки, расчета и выбора стропильной системы, а также опишем этапы монтажа кровельного «каркаса».

Система строп: Правила расчета и развития

Система рафтинга представляет собой несущую конструкцию, способную противостоять ударам ветра, воспринимать все внешние нагрузки и равномерно распределять их по внутренним опорам дома.

При расчете конструкции стропила учитываются следующие факторы:

  1. Угол наклона крыши:
    • 2.5-10% – плоская крыша;
    • более 10% – сфера применения кровли.
  2. Нагрузка на кровлю:
    • постоянная – общий вес всех элементов «Кровельного пирога»;
    • временное – давление ветра, снеговая нагрузка, масса людей, проводящих ремонтные работы на кровле;
    • форс-мажор, например, сейсмический.

Величина снеговых нагрузок рассчитывается исходя из климатических особенностей региона по формуле: S = SG * M , где SG. – масса снега на 1 м2, м. -Коэффициент креативности (зависит от наклона крыши). Определение ветровой нагрузки основывается на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Необходимые нормативы коэффициентов и расчетные формулы содержатся в инженерно-строительных справочниках.

При разработке стропильной системы необходимо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество компонентов, выполняющих определенную функцию:


Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для улучшения кровли используется хорошо протекающая древесина с влажностью до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны, металл добавляет жесткости и ускоряет структуру, но с другой – снижает срок службы деревянных деталей. На металлических площадках и опорах оседает конденсат, что приводит к намотке и повреждению древесины.

Совет. При установке стропильной системы из металла и дерева необходимо позаботиться о том, чтобы материалы не соприкасались друг с другом. Можно использовать влагозащиту или нанести пленочный утеплитель

.

В промышленном строительстве используются стропила металлические, из стального проката (хедавибра, марка, уголки, швеллеры и др.)). Такая конструкция компактнее деревянной, но хуже держит тепло, а значит, требует дополнительной теплоизоляции.

Выбор стропильной системы: навесная и навесное

Сплавы бывают двух типов: навесные (распорные) и городские. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Подвесной рафал Опираться исключительно на внешние стены дома, промежуточные опоры не активируются.Стропы подвесного типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распиливающее усилие, передаваемое на стены. С помощью деревянных и металлических дымов можно снизить эту нагрузку. Затяжка монтируется в основании стропила.

Подвесная стропильная система часто применяется для создания мансарды или в тех ситуациях, когда пролеты кровли составляют 8-12 м, а дополнительные опоры не предусмотрены.

Slopils Устанавливается в домах с промежуточной колонной опорой или дополнительной несущей стеной.Нижние края стропил закреплены на наружных стенах, а их средние части – на внутреннем уплотнении или несущей стойке.

Установка единой кровельной системы на нескольких пролетах должна включать в себя спейсерские и рафтинговые фермы. В местах с промежуточными опорами монтируют стропила рукавов, а где их нет – навешивают.

Особенности устройства стропил на разных крышах

Двускатная крыша

Кровля Duscate по строительным нормам, имеет угол наклона до 90 °.Выбор наклона во многом определяется погодными условиями. На участках, где преобладают обильные наносы, лучше устанавливать крутые горки, а там, где преобладают сильные ветры – пологие крыши, чтобы снизить нагрузку на конструкцию.

Распространенный вариант двухскатной крыши – Конструкция с углом наклона 35-45 °. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в этом случае мансардное помещение будет холодным и здесь не получится обустроить гостиную.

Для двухуровневой кровли применяется система водорослей и подвесных стропил.

Тентованная крыша

Все рейки на крыше имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Тентовую крышу целесообразно устанавливать при выполнении двух условий:

  • основа конструкции квадратной формы;
  • в центре конструкции находится опорная опора или стена, которую можно закрепить стойкой, поддерживающей ходовые ножки.

Можно создать тентовую крышу и без стеллажа, но конструкцию необходимо усилить дополнительными модулями – стеллажами.

Крыша Walm

Традиционная конструкция скатной кровли предполагает наличие аварийного стропила (диагонали), направленного в углы здания. Угол наклона такой кровли не превышает 40 °. Диагональные пробеги обычно делают с усилением, так как именно на них ложится значительная часть нагрузки. Изготовлены такие элементы из сдвоенного борта и цельного бруса.

Расположение элементов обязательно поддерживается стойкой, что увеличивает надежность конструкции. Опора расположена на расстоянии длины больших стропил от конька. На месте фронтонов бартальной кровли устанавливают укороченные стропила.

Стропильная конструкция четырехскатной крыши может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропило необходимо смонтировать вертикальную стойку, которая будет опираться на перекрытие балки.В качестве опоры можно использовать Шпренгель – балка располагается в углу кровли и закрепляется на соседних стенах. Шпрегель фарм армирован розовым.

Лавен крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропила при таком варианте кровли можно разделить на три этапа:

  1. Монтаж П-образной конструкции – опор для прогонов, удерживающих стропильные ноги. Основание сцены – балки перекрытия.
  2. Устанавливает не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый бег) устанавливается в центре мансардного этажа.
  3. Установка обшивки ножек.

Двустворчатая крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Плата двойной кровли Вы, конечно, можете изготовить самостоятельно, но все же лучше доверить профессионалам, чтобы исключить ошибки и быть уверенными в надежности конструкции.

При выборе угла наклона необходимо учитывать, что:

  • угол 5-15 ° подходит не для всех кровельных материалов, поэтому сначала выберите тип покрытия, а затем произведите расчет стропильной системы;
  • при угле наклона более 45 ° – возрастают материальные затраты на закупку комплектующих «Кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг / м2. Расчетный коэффициент для крыш с углом наклона менее 25 ° равен 1, для крыши с уклоном от 25 ° до 60 ° – 0.7. Это означает, что если на 1 м2 приходится 140 кг снежного покрова, нагрузка на крышу с рядом под углом 40 ° будет: 140 * 0,7 = 98 кг / м2.

Для расчета ветровой нагрузки принимается коэффициент аэродинамического воздействия колебаний и давления ветра. Величина постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем 40-50 кг / м2).

По полученным результатам узнаем общую нагрузку на крышу и определяем количество стропильных ног, их размер и сечение.

Монтаж Маурола и стропил

Монтаж стропил своими руками начинают с монтажа маурелата, который крепится анкерными болтами к продольным стенам.

Дальнейшее строительство ведется в такой последовательности:


Установка стропил: видео


Способы соединения элементов стропильной конструкции: видео

Хороший фундамент – не значит, что дом будет «верой и правдой» на протяжении долгих лет.Еще одна крайне важная составляющая – надежная и качественная система сплавов для крыши. Разберемся, как устроена в случае скатной кровли, какие бывают и из каких элементов.

Терминальные кровельные системы

Какой рафалинг должен быть

Вот несколько видов стропил, которые наиболее часто используются в современном строительстве:

    Металл
  • сложно поменять, но этот материал прочный;
  • деревянный прост в эксплуатации и замене, но требует дополнительной обработки;
  • деревянные двухсторонние балки (из бруса и OSP) отличаются даже максимальной длиной до 12 метров, но по стоимости выше обычных систем из дерева;
  • железобетонные изменения не поддаются изменениям в целом, но предоставляют им долгосрочное обслуживание;
  • смешанные или комбинированные системы.

Каждый из них имеет свои достоинства и недостатки, к которым можно отнести прочность, цену, простоту монтажа, возможность небольших изменений, связанных, например, с несоответствующими габаритами, взаимодействием с окружающей средой. В этом материале пойдет речь о самом популярном материале для изготовления стропил – дереве. Выделим основные задачи, которые ставятся перед конструкциями этого вида.

Первое и самое главное – силы Каждый элемент.Крыша не должна деформироваться или сдвигаться. Основа конструкции стропила – треугольник. Именно в виде треугольника делают фермы (рамы), скрепленные параллельно. По-прежнему и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это очень плохо. Поэтому большинство элементов изготавливают из дерева. Если вес кровельной системы большой, то она усиливается металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Какие требования Из-за дерева:

  • 1-3 сорта.Без сколов, суки и трещин.
  • Элементы из дерева не должны быть меньше 5 см. Толщиной, причем площадью до 45 кв. см.
  • Максимальная длина бруса из хвойного дерева не должна превышать 5-6 м.
  • Maurylalat и беговые дорожки изготавливаются исключительно из массива дерева.

Основные элементы конструкции стропила

Любой собственник, планирующий строительство быстрой системы, должен знать, из чего она состоит.

  1. Мауэрлат.. Основа всего дизайна. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
  2. Стропильная лапка . Будет уклон ската, придает крыше привлекательный вид, надежно фиксирует конструктивные части системы.
  3. Затяжка . Не дает «разогнать» ноги. Крепко держите их внизу.
  4. Пробег . Крепит рафтинговые опоры в верхней части системы (занос) и по бокам (боковой спуск).
  5. Окейхет . Устанавливается строго перпендикулярно балкам. Его делают из обрезного бруса или досок.
  6. Стойки / Пространство . «Добавить» кайфу еще больше сопротивления.
  7. Свес . Защищает основные конструкции здания от различных естественных осадков.
  8. Конк . Место, в котором закреплены коньки.
  9. Пленка . Создать Свет. Необходим в том случае, когда стропила не имеют необходимой длины.
Детали стропильных систем на примере двухуровневой кровли, которые могут быть использованы для различных конструкций кровли.

Разберемся с такой составной частью стропильной системы, как ферма. Он сделан плоским, и помимо растяжения включает сами раскрытия и балки. Все эти детали закреплены таким образом, чтобы нагрузка на основные конструкции была вертикальной.

В том случае, когда пролет достаточно большой, ферма выполняется из нескольких компонентов. Нижняя часть Фермы – Потолок чердак.Точное количество ферм определяется после серьезных расчетов по каждому конкретному объекту.

Виды стропильных систем разных типов крыш

Все варианты оформления определяются двумя основными типами соло-систем: подвешивание и голосование.

Подвешивание

Идеально подходит для кровель бартального типа, с малыми пролетами – до 5 м, без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, сводящая конструкцию конструкции к основным опорам здания.


Конструкция навесной кровли

Подвесные стропила расположены внизу – они также играют роль балок перекрытия. В том случае, когда перекрытие было выполнено из железобетонных конструкций, их также можно стягивать системой.

Важных дополнений:

  • Нельзя использовать ножки в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобыла (при условии, что у Света ширина не более 1 м.). Нога при таком решении передает нагрузку по всей своей плоскости мауэрлатом.
  • Когда древесина имеет влажность более 20%, необходимо заранее подготовиться к тому, что после высыхания система начнет «гулять». Решение – использовать болты в качестве крепежа, который всегда можно затянуть. Но, еще более «продвинутый» вариант – «мощные» винты крепления.
  • В верхней части крыши необходимо закрепить ветровую доску (она должна идти от самого мауэрлата до верха конька). Уголок организован с чердака. Необходимо создать максимально прочную крышу, выдерживающую ветровые нагрузки.

Текущий

Применяется для крыш с пролетами 9-15 м. Вверху такие стропила крепят к лыжной трассе, внизу – к мауэрлату.


Slopile System

Если пролет больше 15 м, то вместо конькового хода монтируются два боковых привода, которые дополнительно крепятся к стойкам. В случае, когда будет создаваться мансарда, стена использует стену как опору для рукавов.

Характеристики:

  • Любая конструктивная часть такой системы не должна быть толще 5 см.
  • Поверхности элементов должны быть как можно более гладкими и обработанными.
  • Очень внимательно нужно относиться к расчету нагрузок на каждый элемент конструкции.
  • Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
  • Необходимо соблюдать симметрию и при установке вспомогательных тележек со стойками.
  • Качественная вентиляция – залог того, что стропила вашей системы не гниют в будущем.
  • В местах соединения элементов с камнем или кирпичом нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши будет различаться и ее каркас. Предлагаем изучить различные варианты наиболее популярных конструкций верхних этажей.

Крыши одинарные

Изготавливаются под углом 13-25 градусов, такие крыши имеют самые простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м.Используется инженерная система. В случае пролетов более 5 м дополнительно используются фермы.

двойной

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудована мансарда или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии 6 м. (Относительно друг друга) – смонтировать подвесные стропила. Для погонных размеров дома 6х6 или 9х9 метров мы рекомендуем использовать следующие схемы устройства кровли.


Рекомендуемая схема монтажа системы подвесного типа для крыши Duscate

При увеличении размеров дома необходимо видоизменить (усилить) конструкцию.В таких случаях необходимо использовать технологию утилизации.


Варианты кровли воздуховодов для пролетов более 10 метров: Применение оросительной системы

Walm или четырехконтурной


Правила устройства рафтинговой системы вальмовой кровли

С углами наклона 20-60 градусов и пролетами не более 13 м. Обязательное условие – внутренние армирующие элементы. Для крыш этого типа применяют фермы, либо монтируют стропила для крыш предельного типа.

Сломанная крыша


Установка рафкена ломаной кровли

В нижней своей части она может иметь уклон до 60 градусов, в верхней – цветной.С учетом этой особенности площадь мансарды становится несколько больше. Используются те же типы стропил, что и в варианте с четырехскатной кровлей. Но рекомендуется использовать фермы.

Дополнительные элементы

Чтобы создать максимально прочную крышу, каждый компонент конструкции должен быть очень прочно связан с каркасом и остальными элементами. Чрезвычайно важно учитывать силу ветра и направление возможных механических нагрузок.

Кроме того, стоит обратить внимание на древесину.Она может потрескаться из-за высыхания. Поэтому важно создать такой дизайн, в котором каждый элемент будет максимально «работать».

Раньше все стропильные элементы конструкции фиксировались складками. Но это было не слишком «дешевое и экономичное удовольствие», так как нужно брать деревянные элементы большого сечения.


Способы формования стропил на мауэрлат и коньковый спуск

Итак, на сегодняшний день нет живых списков на крепеж, а специальные болты и плетеные:

Металлические накладки с антикоррозионным покрытием – еще один вариант крепежа.Крепятся к элементам системы с помощью зубчатых пластин или гвоздей. Достоинства таких светильников следующие:

  1. Небольшой расход на единицу древесины.
  2. Простая установка.
  3. Высокая скорость уплотнения.

Перфорированные элементы крепления: уголки, пластины, опоры брусьев

Особенности монтажа стропильной системы и Мауэрлатов


Схема монтажа стропильной системы в случае костяной кровли

I – мауэрлат, II – стропильная подошва, III – перекрытие.

Используйте узкие рафальные ножки – «прямой путь» к спасательной системе в будущем. Чтобы этого не произошло, нужно применить специальную решетку – усиление, в которую входят помпа, стойки и ригель. Для его создания нужно взять древесину толщиной 2,2 и шириной 15 см., Либо использовать плиты из дерева диаметром не менее 13 см.

Стропила – несущие гребные рамы. Он состоит из элементов, которые могут быть соединены между собой бригелями, подкосами, стойками и т. Д. Материал для опорных балок, помимо самого распространенного – дерева, может быть любым – металлическим, железобетонным или смешанным.


Таблица для расчета соло-системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 до 150 до 100 на 250 мм. Этот показатель зависит от перемещения ног одна от другой, а также от количества осадочных нагрузок для конкретного участка (расчет проводится отдельно).

Доска не должна иметь поперечное сечение более 5 см. Ширина прямо пропорциональна длине. Например, если ваша доска имеет длину 5 м, то ее ширина должна быть не менее 13 см.Немаловажен также и основной материал покрытия кровли. При его избрании стоит обратить внимание на наличие суки, сколов и трещин. Если вы обнаружите, что самые плоские бруски из дерева не подходят, то максимальная длина сучья не должна составлять более 1/3 толщины дерева.

Последний этап монтажа стропил для крыши – надежная фиксация каждого элемента. Скобы и металлические уголки – самые оптимальные элементы для этих целей. Но, в современном строительстве, болтов становилось все больше.

В предыдущих статьях, в которых описывалось устройство кровли, мы уже говорили, что подвесные стропила нижним концом опираются на мауэрлат, а верхние концы соседних стропил упираются (либо напрямую, либо через скейтборд) друг в друга. В упрощенной версии это показано на рис. 1:

.

Рисунок 1

Думаю, для всех очевидно, что при такой планировке появляются распиливающие нагрузки на стены. Для их сведения к стропильной ферме добавляют подтяжку.Но давайте обо всем по порядку.

В качестве примера возьмем дом с полубандой в Волгоградской области. Сумма снеговых и ветровых нагрузок составляет 155 кг / м 2. Габариты короба дома 8х10 метров. Толщина стен 50 см. Угол наклона ряда – 40 ° (см. Рис.2):

Рисунок 2.

ШАГ 1: Установите. В такой конструкции, помимо обычных нагрузок, на нее будут действовать движущие силы, стремясь отодвинуть ее от стены.Для более надежного крепления к анкерным болтам (или шпилькам) можно добавить дополнительные металлические монтажные пластины (см. Рис. 3). Его можно закрепить на стене плиты, например, каркасными анкерами, а можно и к мауэрлату гвоздями, и саморезами, и «нахрен».

Рисунок 3.

Шаг 2: Определяем желаемое сечение стропила. Производим расчеты во вкладке «Вкладка» (см. Рис.4):

Рисунок 4.

Сечение стропила берется 50х200 мм с шагом 60 см.

Вот тут сразу может возникнуть вопрос. Где взять расстояние от конька до затяжки (Ригель). Это у нас 2 метра. Ранее на сайте мы уже говорили, что перед тем, как вы начнете строить крышу, нам необходимо сделать ее нарисованной на бумаге, обязательно в масштабе (с соблюдением всех пропорций). Если можете, можете рисовать на компьютере. Далее по этому чертежу мы определяем все интересующие нас размеры и углы.

Стяжки устанавливаются между подвесными стропилами для уменьшения распиливающих нагрузок на стены. Чем ниже стоит затяжка, тем больше от нее пользы. Те. На стены приходится меньшая рабочая нагрузка. Но поскольку в нашем примере затяжки потолочные балки мансардного этажа, то высоту их расположения мы определяем исходя из необходимой нам высоты потолка. Я взял эту высоту 2,5 метра (см. Рис. 5):

Рисунок 5.

Шаг 3: Делаем выкройку нижнего забивного стропила.Для этого берем разделочную доску нужного нам сечения примерно длиной около метра, прикладываем ее к мауэрлату под нашим наклоном 40 ° (фокус на фронтон) и делаем разметку, как показано на рисунке 6:

Рисунок 6.

Нужны вертикальные и горизонтальные линии (показаны синим цветом) Проводим уровнем. Глубина промывки 5 см.

Так сделай выкройку.

Шаг 4: Устанавливаем скейтборд, через который все стропила будут соединяться между собой.Для начала нужно указать место его установки.

Берем временный шаблон и прикладываем к мауэрлату. Нас интересует размер, показанный на рисунке 7 (здесь он 18 см):

Рисунок 7.

Нижняя точка мауэрлата будет называться точкой “А”.

Переносим получившийся размер на верх лицевой, делаем разметку в соответствии с рисунком 8:

Рисунок 8.

Нижний правый угол обозначается точкой “B”.Теперь мы можем измерить расстояние от пола мансардного этажа до точки в (длина временных стоек).

Устанавливаем строго вертикально временные стойки из доски 50х200 и надеваем на них скейтборд того же сечения. Под стойки для их крепления можно положить доску, закрепленную простым дюбелем с гвоздями к плитам потолка (см. Рис. 9). Починить особо не надо, потом уберёт. Расстояние между стойками не более 3-х метров.

Рисунок 9.

К передней части скейтборда прикрепите металлические скобы. Стоячие стойки предоставлены компанией dosy.

Возможно, вы где-то видели, как подвесные стропила устанавливаются без скунса (см. Рис. Слева). Я отлично для меня отлично знаком, до того, как мы это тоже сделали.

Но когда мы попробовали вариант со скейтбордом, остановились на нем. Несмотря на то, что на установку стоек и скунса уходит некоторое время, последующий монтаж стропила выполнить намного удобнее и быстрее.В результате вы выигрываете. Кроме того, конструкция получается более устойчивой и геометрически гладкой.

Шаг 5: Изготовляем и устанавливаем стропила.

Делаем стропило так: берем доску нужной длины, на один конец прикладываем шаблон, размечаем и делаем нижний напил. Затем рулеткой измеряют расстояние между точками «А» и «В» (см. Рис.7-8). Носим этот размер на нашу заготовку и делаем сверху напиток. Угол, который нам нужен для мытья верха, есть на нашем шаблоне (см.рис.10). У нас это 90 ° + 40 ° = 130 °

Рисунок 10.

Так что ставим все стропила (см. Рис.11)

Рисунок 11.

Соединение рафтинга с мауэрлатом здесь не похоже, например, я думаю, вы уже поняли, что это связано с наличием движущихся нагрузок, которые в том частности были. Однако в следующих статьях вы увидите, что этот вариант – только один из возможных, а не единственно правильный.Будем использовать и более привычные нам. Главное – надежно закрепить стропила на мауэрлате.

В верхней точке будет выступ для скейтборда. Между ними можно вбить бруски, а можно оставить как есть. Это в принципе роли не играет (см. Рис.12):

Рисунок 12.

К коньку сплавляют гвозди креповые или самозатяжные. Какие дополнительные застежки тут не нужны. В целом в такой конструкции благодаря нижнему барабану стропила получаются как бы зажатыми между мауэрлатом и скейтбордом.

Шаг 6: Установка затяжки.

Делаем их из досок того же сечения, что и стропила. Некоторые языки и вина здесь не нужна. Затяжки производим накладываемыми на стропила. Подтверждаем их несколькими гвоздями и стягиваем шпилькой с резьбой диаметром 12-14 мм (см. Рис.13):

Рисунок 13.

Таким образом, выставляем все затяжки и снимаем наши временные стойки, которые на скейтборд ставили:

Рисунок 14.

Теперь вы можете угадать назначение маленьких окон в верхней части фасада. Через них будет проводиться утеплитель, который будет лежать на потолке полуфабриката (между натяжками).

Шаг 7: Прикрепляем к нижним концам стропила подпорки роговичного валика (см. Рис. 15). Делаем их из доски сечением 50х100 мм. Делаем Пленку Длиной, чтобы получить основу нужной нам ширины (40-50 см), и так, чтобы она накладывалась на стропило не менее 50 см.Закрепите преступника несколькими гвоздями и затяните 2 шпильки с резьбой. В средней части для дополнительного упора на стене возможно крепление гвоздями или самозатяжкой к брусу кобылы.

Рисунок 15.

Обратите внимание, в месте соединения моба мойки с мауэрлатом мы не делаем его на нем, т.к. это уменьшит его без большого сечения. Здесь предварительно делаем небольшой надрез в мауэрлате (см. Рис.16):

Рисунок 16.

Чтобы карниз получился ровным, используйте шнурок. Сначала ставим крайние топлива, потом затягиваем шнурок между ними и ставим все остальное. На рисунке 17 шнурок показан синим цветом.

Рисунок 17.

Шаг 8: Следующие действия уже известны нам в прошлых статьях. Выставьте ветровые панели FRONTON FRONTON и KREPIM (см. Рис. 18):

Рисунок 18.

Шаг 9: Теперь можно оставить карнизы в том виде, в котором они расположены.

Рассмотрим еще один вариант раковин cornese (см. Рис. 19):

Рисунок 19.

Такие “рс” изготавливаются из досок шириной 10-15 дюймов. Отламывают их саморезами.

Таким образом, теперь нам может потребоваться подняться на карниз снизу пояса для сайдинга; закрепляя защитную пленку на стропилах, сделайте контроль и обреченность; Покройте кровельным материалом рубероид. Эти шаги мы рассматривали в прошлых статьях.Думаю, здесь повторяться и при рассмотрении других конструкций крыш в будущем нет смысла.

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые вместе называются стропильной системой. За многовековую историю видов и способов его организации накопилось очень много, и каждый имеет свои особенности в построении узлов и запястий. Более подробно о том, что такое двухскатная крыша, представляет собой стропильную систему и как должны крепиться стропила и другие элементы системы, расскажем подробнее.

Проект рафтинговой системы костяной кровли

В контексте двойная крыша представляет собой треугольник. Он состоит из двух прямоугольных наклонных плоскостей. Две из этих плоскостей соединены в более высокой точке в единую систему коньков (бег).

Теперь о компонентах системы и их назначении:

  • Мауэрлат – брус, соединяющий крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ножки – образуют наклонные плоскости кровли и служат опорой обрешетки под рубероид.
  • Лыжная трасса (бусовая или конская) – совмещает две плоскости кровли.
  • Затяжка – это поперечный элемент, соединяющий противоположные ноги сплава. Он служит для увеличения жесткости конструкции и компенсации нагрузок подвески.
  • Леки – Бары, расположенные вдоль Мауэрлата. Перераспределите нагрузку с крыши.
  • Sidebreaks – опоры для рафтинга.
  • Стойки – передают нагрузку с пробега на литр.

В системе еще может присутствовать Фалинка. Это доски, удлиняющие рафтинговые ножки, образуя раковину. Дело в том, что для защиты стен и фундамента дома от атмосферных осадков желательно, чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные рафтинговые ноги. Но стандартной длины пиломатериалов в 6 метров для этого недостаточно. Заказ нестандартного стоит очень дорого.Поэтому стропила просто плавятся, а доски, которые они делают, называют «пленками».

Стропильных строительных систем довольно много. В первую очередь их делят на две группы – с городскими и висячими стропилами.

С подвесными рафилами

Это системы, в которых стропильные ноги опираются на внешние стены без промежуточных опор (несущие стены). Для банталовых крыш максимальный пролет составляет 9 метров. При установке вертикальной опоры и подводных систем ее можно увеличить до 14 метров.

Тип подвеса стропильной системы двуплексной кровли хорош тем, что в большинстве случаев не нужно ставить мауэрлат, а это облегчает установку рафтинговых опор: не нужно ничего делать, достаточно накинуть доски. Для соединения стен и стропил используется вагонка – широкая доска, которая фиксируется на шпильках, гвоздях, болтах, риглелях. При такой конструкции компенсируется большая часть движущих нагрузок, воздействия на стены направлены вертикально вниз.

Виды стропильных систем с подвесными стропилами для разных пролетов между несущими стенами

Строповая двухъярусная кровля для небольших домов

Есть и более дешевая версия соло системы, когда она представляет собой треугольник (фото ниже).Такое сооружение возможно, если расстояние между внешними стенами не более 6 метров. Для такой стропильной системы нельзя делать расчет по углу наклона: лошадь должна быть поднята над затяжкой на высоту не менее 1/6 длины пролета.

Но при такой конструкции стропил испытывают значительные изгибающие нагрузки. Чтобы компенсировать или взять сплавляемое большее поперечное сечение или слово скунса, сделайте так, чтобы они были частично нейтрализованы.Для придания большей жесткости верху с обеих сторон подпитывают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (см. Также не рисунки).

На фото также показано, как вырастить рафтинговые ноги, чтобы создать святую крышу. Willtail, который должен выходить за линию, проведенную от внутренней стены вверх. Необходимо сместить место очага и снизить вероятность тупиковой ситуации.

Лыжный узел и крепление стропильных ног к вагонке в простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля – б / у.В этом случае это основа для покрытия потолка, расположенного ниже помещения. Для надежной работы системы такого типа матка ригеля должна быть устрашающей (жесткой). Наилучший способ – половинная фертильность (см. Рисунок ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание, что в этой схеме присутствует мауэрлат, и рафтинговые ножки для повышения устойчивости конструкции должны выходить за пределы стен стен. Для закрепления и стыковки с мауэрлатом слово оформляется в виде треугольника.В этом случае при неравномерной нагрузке на стержни кровля будет более устойчивой.

При такой схеме на стропила ложится практически вся нагрузка, а потому их нужно брать большего сечения. Иногда повышенная затяжка усиливает подвеску. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшая, можно использовать по центру с двух сторон досками, гвоздями. При значительной нагрузке и длине такой страховки их может быть несколько.В этом случае тоже достаточно досок и гвоздей.

Для больших домов

На значительном расстоянии между двумя внешними стенами установлена ​​бабушка и лесопилка. Такая конструкция отличается повышенной жесткостью, так как нагрузки компенсируются.

При таком большом пролете (до 14 метров) сделать задержку неразъемной и дорогой, поэтому делают ее из двух балок. Он соединяется с прямым или наклонным отверстием (рисунок ниже).

Для надежной стыковки место подключения усилено стальной пластиной, насаженной на болты.Его размеры должны быть больше размеров Колеса – крайние болты вкручиваются в массив дерева на расстоянии не менее 5 см от края запястья.

Для того, чтобы схема работала нормально, необходимо правильно сделать разбрасыватель. Они передают и распределяют часть нагрузки от стропильных ног и обеспечивают жесткость конструкции. Металлические накладки используются для усиления соединений

.

При сборке двухскатной кровли с подвесными стропилами сечение бруса всегда больше, чем в системах с точечными стропилами: точки передачи нагрузки меньше, поэтому на каждый элемент приходится большая нагрузка.

С городскими рафилами

В крышах воздуховодов со стропилами для мокроты они опираются на стены, а средняя часть опирается на несущие стены или колонны. Некоторые схемы разрезают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Фургентные схемы и узлы

Дома, сложенные из бревна или бруса, плохо реагируют на дистанционные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов Соло-система двухъярусной кровли должна быть верной.Об этих системах поговорим подробнее.

Самая простая блеклая схема стропильной системы представлена ​​на фото ниже. В нем стропильная стопа возобновляется в мауэрлате. В этом варианте он работает на изгиб, не разрезая стену.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом обычно монтируется площадка из опиры, длина ее не больше секций балки. Глубина меча не более 0,25 его высоты.

Верх стропильных ног укладывают на лыжную планку, не скрепляя ее с противоположным стропилом. Работают в конструкции двух одинарных крыш, которые в верхней части примыкают (но не соединяются) одна с другой.

Намного проще собрать вариант с быстрой лапкой, закрепленной в скунсовой части. Они практически не дают стен на стенах.

Для работы по данной схеме стропильные ноги крепятся внизу с помощью подвижного соединения.Чтобы закрепить стропильную ногу на мауэрлат, забивается один гвоздь или забивается низ гибкой стальной пластины. Варианты крепления стропильных ног к беговой дорожке смотрите на фото.

Если рубероид планируется использовать тяжелый, необходимо увеличить несущую способность. Это достигается увеличением сечения элементов стропила и усилением сборки конька. Это показано на фото ниже.

Усиление конструкции конька под тяжелым кровельным материалом или при значительных снеговых нагрузках

Все приведенные выше схемы каркасных крыш устойчивы при наличии равномерных нагрузок.Но на практике этого практически не происходит. Предотвратить расположение крыши по направлению к большей нагрузке можно двумя способами: установкой на высоте около 2 метров сужений или штифтов.

Варианты стропильных систем с битой

Установочные комплекты повышают надежность конструкции. Чтобы он работал нормально, в местах пересечения со стоками необходимо закрепить гвоздями. Поперечное сечение брюшка для боя используется как для стропила.

Пращи прикрепляются к ботам или гвоздям. Возможна установка с одной или двух сторон. Узел крепления к стропилам и беговая дорожка смотрите на рисунке ниже.

Чтобы система была жесткой и не «ползла» даже при аварийных нагрузках, достаточно обеспечить жесткое крепление конька. При отсутствии возможности ее смещения по горизонтали крыша выдержит даже значительные нагрузки.

Системы стропил

В этих вариантах осуществления для большей жесткости добавлены подпорки, которые также называются трубопроводами.Устанавливаются под углом 45 ° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропила).

Насос просто подставляется под нужный угол к балкам и прибивается гвоздями с боков и снизу. Важное требование: логика должна быть аккуратно обрезана и плотно прилегать к стойкам и стойке стойки, исключая возможность ее прогиба.

Системы с субтропическими ветвями.Сверху проставочная система, снизу – неисправность. Рядом расположены узлы правильных разрезов для каждого. Внизу – возможные схемы крепления

Но не во всех домах средняя несущая стена находится посередине. В этом случае можно установить тангаж с углом nnnone относительно горизонта 45-53 °.

Системы со шпильками необходимы, если возможна значительная неравномерная усадка фундамента или стен. На деревянных домах стены могут сидеть по-разному, а фундаменты – на слоистых или светлых грунтах.Во всех этих случаях рассмотрим устройство рафтинговых систем данного типа.

Система для домов с двумя внутренними несущими стенами

Если в доме две несущие стены, то над каждой из стен располагаются две подкупольные балки. Промежуточные несущие стены укладываются друг на друга, нагрузка от субропильных балок через стойки передается на подстилки.

В этих системах лыжные трассы не ставят: это дает распорные силы. Стропила в верхней части соединяются друг с другом (защелкиваются и устанавливаются без зазоров), место соединения усиливается стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней фракционной системе натяжение нейтрализуется движущей силой. Учтите, что затяжка ставится под ход. Тогда он работает эффективно (верхняя диаграмма на рисунке). Устойчивость может быть обеспечена стойками, а раздвижная – балками, установленными с дефектом. В распорной системе (на картинке ниже) перекладина является воздуходувкой. Устанавливается над пробегом.

Есть вариант системы со стойками, но без нижних балок. Затем к каждой стропильной ноге прибивают стойки, которые опираются на промежуточную несущую стену.

Крепежная рейка и затяжка в стропной системе Без обрезного пробега

Для крепления стоек используются гвозди на 150 мм и болт на 12 мм. Размеры и расстояние на рисунке указаны в миллиметрах.

.
