Чердачное деревянное перекрытие: Чердачное перекрытие по деревянным балкам

Содержание

Чердачное перекрытие по деревянным балкам

Перекрытия, отделяющие жилое пространство от чердака, являются важной составной частью при строительстве деревянного дома. Они выполняют функции ограждающей и несущей конструкции, обеспечивают устойчивость каркаса дома, создают барьер для утечек тепла. Традиционно чердачное перекрытие изготавливают из относительно легких и доступных по цене деревянных балок.

Требования к чердачным перекрытиям

Подбирая пиломатериал, следует знать, что деревянные детали должны стать надежной основой для кровли и равномерно распределить нагрузку от нее на стены и фундамент. Накануне строительства необходимо провести технический расчет сечения балки или бруса, определить его положение по отношению к элементам здания. Учитывая особенности материала, следует приобретать тщательно высушенные заготовки, а перед установкой обработать их огнезащитным и антигрибковым составами.

Согласно современным строительным нормам, к чердачным перекрытиям предъявляются следующие требования:

  • достаточный запас прочности и жесткости по сравнению с расчетными нагрузками;
  • обеспечение сохранения тепла в жилом этаже;
  • защита помещения от наружных воздушных шумов;
  • прокладка надежной паро- и влагоизоляции.

Чердачное перекрытие по балкам: технология монтажа по шагам

Согласно результатам расчета, выбирают сечение бруса. Обычно его высота составляет 150-250 мм, а ширина – 100-250 мм. Иногда брус заменяют досками с линейными размерами 100-250 мм и 40-80 мм. При этом достигается экономия пиломатериалов, и несколько снижаются эксплуатационные характеристики будущей конструкции - однако для чердачного перекрытия это некритично. Желательно, чтобы высота бруса равнялась толщине расчетного слоя теплозвукоизоляции.

Особенности установки деревянных балок

Шаг балочных элементов зависит от расчетной нагрузки, выбранного сечения и длины пролета. Обычно интервал между соседними балками выдерживают от 300 до 600 мм, согласовывая его с шириной листов подшивки.

Деревянные перекрытия изготавливают в такой последовательности.

1. Концы деталей, которые будут контактировать с бетоном или кирпичом, пропитывают антисептиком и оборачивают рубероидом (гидроизолом, полиэтиленовой пленкой) на длину до 300 мм.

Торец балки, предварительно обрезанный под углом 60 о, не изолируют, но оставляют расстояние от него до стены около 30 мм.

2. Для опоры брусьев или досок в стенах делают выборки глубиной 120-200 мм. Фиксацию концов выполняют с помощью анкерных связей. С одной стороны эти металлические детали крепят к балкам, а с другой – заделывают в стену.

3. Снизу к балкам прибивают обрешетку из реек с минимальным сечением 20 х 90 мм, располагая их в перпендикулярном направлении с шагом 0,6 м.

4. Сверху набивают лаги или устанавливают между балками вертикальные распорки (38 х 100 мм). Второй способ предпочтительнее: он способствует увеличению жесткости перекрытия. Деревянные распорки прибивают гвоздями или крепят с помощью металлических кронштейнов.

5. Подшивают потолок фанерой, древесно- или цементно-стружечными плитами либо ОСП, предварительно проложив слой пароизоляционной пленки толщиной 0,2 мм (нахлест соседних листов – около 200 мм). Обшивка становится дополнительным силовым каркасом перекрытия.

Плиты ориентируют так, чтобы их короткая сторона была перпендикулярна балкам.

Процесс укладки теплоизоляции

Утепление чердачного перекрытия

Изготавливая чердачное перекрытие, утепление обычно делают из плит минеральной ваты – их укладывают в промежутки между балками. Иногда применяют насыпную эковату, имеющую хорошие теплотехнические показатели. Уже упомянутый пароизоляционный слой предохраняет утеплитель от влажного воздуха, поступающего из жилого помещения.

Обустройство звукоизоляции

Чтобы достичь нормативного индекса звукоизоляции (45 дБ), чаще всего также используют минвату, которая хорошо поглощает шумы. Толщину слоя рассчитывают дважды, исходя из требований тепло- и звукоизоляции, а затем выбирают больший размер. Если он превысит толщину балок, поверх них прокладывают дополнительный слой утеплителя.

На последнем этапе минеральную вату покрывают слоем ветрозащитного пергамина и прибивают к лагам верхнюю обшивку из того же материала, что и потолочная подшивка.

Было полезно? Поделись с остальными:

Есть вопросы? Звоните или пишите, с радостью проконсультируем:

+375 (29) 694 05 90

+375 (29) 554 04 04

[email protected]

видео-инструкция по монтажу своими руками, устройство пирога, фото и цена

Все фото из статьи

Перекрытие чердака по деревянным балкам выполняют после завершения постройки всех несущих элементов здания. При этом сам процесс выглядит достаточно просто, но при попытках его реализации новички сталкиваются с определенными сложностями, вызванными необходимостью эффективно утеплить полученную конструкцию.

В нашей статье мы расскажем, на что должно опираться такое перекрытие и как его сделать максимально надежным и долговечным.

Утепление этой конструкции – сложная, но выполнимая задача

Материалы и инструменты

Работу над чердачным перекрытием стоит начинать только тогда, когда под рукой будет все необходимое.

Стоит заранее закупить материалы и для несущих элементов, и для утепления, и для отделки (см.также статью “Чем и как утеплить стены в деревянном доме внутри и снаружи правильно”).

Для теплоизоляции лучше всего использовать минеральную вату

Примерную раскладку необходимых компонентов по операциям приведем в таблице:

Операция Необходимые материалы
Возведение несущей части
  • Брусья деревянные сечением не менее 150х150 мм и длиной до 6 м.
  • Пропитка влагозащитная с антисептическими и огнезащитными компонентами.
  • Крепеж металлический   – гвозди, скобы, стальные накладки.
  • Рубероид или плотный полиэтилен.
Формирование чернового настила
  • Доски необрезные толщиной 25 мм и более.
  • Плиты на древесной основе (ДСП, ОСБ, ЦПС) толщиной не менее 20 мм.
  • Брусья деревянные сечением 40х40 или 50х50 мм.
  • Гвозди или саморезы для фиксации.
Гидроизоляция и утепление
  • Полимерная пленка или влагозащитная мембрана.
  • Пергамин.
  • Фольгированный теплоизоляционный материал.
  • Плитный утеплитель – минеральная вата или экструдированный пенополистирол.
  • Саморасширяющаяся полиуретановая пена для герметизации стыков.
Отделка
  • Гипсокартон для выравнивания потолка изнутри.
  • Металлический профиль для крепления гипсокартона.
  • Доски для чердачного настила.

Обратите внимание! Цена материалов и объем закупки могут быть самыми разными, потому окончательную смету вам придется составлять самостоятельно, исходя из габаритов вашего дома и утвержденного проекта теплоизоляции перекрытия.

Что касается набора инструментов, то для работы нам будет нужно следующее:

Без такой конструкции работать под потолком будет очень неудобно

  • Стремянка и подмости для выполнения операций на высоте.
  • Пилы по дереву (лучше сабельные или дисковые, поскольку с ножовкой придется работать очень долго).
  • Электролобзик для раскроя фанеры или ОСБ.
  • Шуруповерт.
  • Нож для резки утеплителя и мембран.
  • Ручной инструмент – молотки, пассатижи, стамески.
  • Измерительный инструмент – рулетки и уровни.

Также стоит помнить о спецодежде и средствах индивидуальной защиты: перчатках, респираторах, строительных очках и монтажных поясах для закрепления при выполнении работ на балках перекрытия.

Распил фанеры

Алгоритм работ

Несущая конструкция

Самый простой вариант – обустройство перекрытия по уже установленным балкам. Однако довольно часто приходится монтировать несущие элементы своими руками.

Вот почему стоит внимательно изучить рекомендации, приведенные ниже:

  • Во-первых, балочное перекрытие необходимо укладывать только на несущие стены. При этом крайне желательно, чтобы как минимум одна из этих стен была наружной.
  • Во-вторых, максимальная ширина пролета, который будет перекрываться одной балкой без дополнительных опор, должна составлять не более 4,5 м. В противном случае нужно либо предусматривать установку опорных элементов (колонн), либо заменять деревянные балки металлическими.

Фото балочного перекрытия

Обратите внимание! Выше мы отметили, что длина заготовок под балки должна составлять около 6 м. Этот запас нам нужен для того, чтобы обустроить место крепления конструкции к несущей стене, а также  (если это предусмотрено проектом) вынос края балки за стену.

  • Деревянные брусья укладываем либо на торцы стен, либо на мауэрлат – толстый брус, уложенный по периметру здания. Для крепления используем либо длинные толстые гвозди, либо стальные шпильки с резьбой, забетонированные в кирпичную кладку.
  • Если каркас перекрытия опирается на кирпич или бетон, то под каждую балку инструкция рекомендует укладывать один-два листа рубероида для обеспечения гидроизоляции.

Установка брусьев в стену из пеноблоков с гидроизоляцией места контакта

  • Шаг балок выбираем в зависимости от их толщины. Специалисты советуют подбирать этот параметр таким образом, чтобы между брусьями можно было уложить одну плиту теплоизоляционного материала без сжатия и зазоров по краям.
  • После завершения укладки несущих конструкций обрабатываем все деревянные детали влагозащитным составом. Так мы защитим каркас от гниения даже в том случае, если под обшивку и утеплитель попадет влага.

Возведение каркаса

Устройство чердачного перекрытия по деревянным балкам  чаще всего предусматривает монтаж верхнего и нижнего наката (покрытия из досок или плит), между которыми размещаются гидроизоляционные и утеплительные материалы.

При этом существует несколько вариантов сборки такой конструкции, и ниже мы опишем основные схемы:

  • Для эффективной укладки теплоизолятора между балками необходимо изготовить нижний настил, закрепленный на опорах. Проще всего это сделать путем крепления к балкам листов толстой (примерно 15 мм) фанеры или ОСБ.
  • Древесные плиты подрезаем в соответствии с размерами и конфигурацией помещения, после чего приподнимаем к потолку и фиксируем к балкам с использованием саморезов по дереву. Шаг фиксации лучше всего делать небольшим, поскольку даже легкие теплоизоляционные материалы будут создавать достаточно существенную нагрузку на подшивку.

Вид нижнего наката из необрезной доски изнутри помещения

Если же мы планируем сделать максимально надежный потолок, то можно возвести более сложную конструкцию:

  • В нижней части каждой балки по всей ее длине набиваем так называемые черепные бруски сечением 40х40 или 50х50 мм.
  • На выступы, которые образованы этими брускам, сверху укладываем либо одинарный слой из досок, либо подрезанные по размеру листы фанеры/ОСБ.
  • Фиксируем накат к черепным брускам с использованием гвоздей или фосфатированных саморезов по дереву.

Схема перекрытия с черепными брусками и щитовым выравниванием нижней плоскости

Такая конструкция является более сложной в изготовлении, да и отделывать ее будет несколько труднее: черепные бруски формируют на потолке выступы, которые придется скрывать гипсокартонными листами или аналогичным материалом.

С другой стороны, крепление нижнего наката на черепных брусках более надежно, потому, если вы планируете активно эксплуатировать чердак, то лучше выбирать  именно этот вариант.

Пароизоляция и утепление

После завершения подшивки потолка нам нужно сформировать так называемый пирог чердачного перекрытия по деревянным балкам, т.е. в правильном порядке уложить гидро- и теплоизоляционные слои.

Порядок расположения слоев материала

Начинаем работу с монтажа пароизоляционного слоя:

  • Поверх балок и наката укладываем пароизоляционную мембрану. Рулоны располагаем с нахлёстом не менее 100 мм и заходом на стену на высоту, равную толщине теплоизоляционного материала плюс 50 мм. Мембраной должны быть обернуты все балки во избежание намокания и гниения.

Совет! Чтобы не перепутать, какой стороной укладывать материал, стоит обратить внимание на условные обозначения, нанесенные на поверхность мембраны.

  • Вместо пароизоляционных мембран можно использовать более дешевые материалы, такие, как полиэтилен или пергамин. Правила их монтажа будут аналогичными.

Пароизоляция по балкам и накату

  • Затем между балками укладываем плиты теплоизоляционного материала. Если мы все сделали правильно, то подрезка нам не понадобится, а значит, мы существенно сэкономим время на утеплении чердака.
  • При теплоизоляции с помощью плит пенопласта или пенополистирола возрастает риск появления сквозняков в местах примыкания панелей утеплителя к балкам. Чтобы избежать этого, герметизируем все стыки полиуретановой пеной.

Обратите внимание! Если есть возможность, то укладываем не один слой толстого материала, а два слоя более тонкого в шахматном порядке. Да, выйдет несколько дороже, но и выигрыш по энергосбережению будет существенным.

Укладка первого слоя минваты между балками

  • Далее все зависит от того, как мы планируем использовать чердак. Если внутри будет жилое помещение, то стоит защитить теплоизоляционный материал от влаги, установив гидроизоляционную паропроницаемую мембрану. Если же подкровельное пространство не будет жилым, то можно обойтись без дополнительного слоя.

Далее нам остается только закрыть утеплитель на чердачном деревянном перекрытии. Для этого либо набиваем на балки сверху дощатый пол, либо укладываем фанеру, ОСБ, ЦПС или аналогичный материал.

Обратите внимание! Зазор между утеплителем и нижней поверхностью чернового пола должен составлять не менее 15 мм. Если верхний край теплоизоляционного слоя находится вровень с балками, то на них стоит вначале набить контррейки и только затем монтировать верхний накат.

Сверху настилаем дощатый или щитовой пол

Заключение

Как видите, деревянное чердачное перекрытие представляет собой достаточно сложную конструкцию, при сооружении которой нужно учитывать и ее механические свойства, и особенности утепления.

С другой стороны, потолок с хорошей теплоизоляцией способен существенно снизить энергопотери дома, так что стоит внимательно изучить приведенные выше советы и рекомендации, изложенные в  видео в этой статье, а затем – подумать, как можно сделать перекрытие в вашем доме максимально долговечным и эффективным.

Чердачное перекрытие по деревянным балкам: устройство и монтаж

Первичной задачей перед началом внутренних работ, после возведения кровли, является чердачное перекрытие по деревянным балкам. Оно должно содержать внутренний слой утеплителя, гидроизоляции и внешние слои потолочного либо напольного покрытия. Виды и характеристики материалов для перекрытия, а также, технологические особенности и нюансы этого процесса мы рассмотрим в данной статье. И начнем мы с некоторых важных подготовительных моментов. Для начала предлагаем ознакомиться с видеороликом:

Каким должно быть чердачное перекрытие?

Перекрытие чердака или мансарды должно выполнять четыре важных функции:

  1. Устойчивость к нагрузкам от 150 до 300 кг/м2. Учитываются внешние нагрузки, вес кровли и внутренние нагрузки (люди, мебель, перегородки, техника и пр. ). Расчет зависит от эксплуатации чердака. Если помещение нежилое, то можно рассчитывать на минимальные нагрузки, для мансарды перекрытие должно выдерживать в среднем 250 кг/м2, а для жилого этажа – не менее 300 кг/м2.
  2. Изоляция шума. Хорошая шумоизоляция минимизирует звуки дождя, града, ветра и ваши шаги, если вы решите посетить чердачное помещение.
  3. Сохранность тепла, которое всегда устремляется вверх и теряется при плохой теплоизоляции перекрытий. Поэтому еще один важный нюанс при обустройстве перекрытия чердака – выбор качественного теплоизоляционного материала.
  4. Изоляция от влаги и пара, препятствие накапливанию конденсата, развитию микроорганизмов, насекомых, плесени и гнили в слоях перекрытия.

Как определить устойчивость к нагрузкам:

Начиная крыть чердак по деревянным балкам, мы должны быть уверены в качественной основе, то есть, надежности самих балок перекрытия.

Несколько слов о балках перекрытия

I.

Не экономьте на дереве

Для балок лучше выбирать бруски из качественного дерева сечением от 100х150 мм и более. Такой материал сделает перекрытие прочным, устойчивым к прогибам, нагрузкам и износу. Можно ли использовать доски с меньшим сечением? Можно, но тогда необходимо дополнительно укреплять перекрытие поперечными брусками — распорками, которые монтируются между балками в шахматном порядке. Это поможет избежать деформации досок. Также вы можете дополнительно усилить чердачное перекрытие двойной обрешеткой.

II. Дерево должно быть сухим

Важно, чтобы влажность древесины балок не превышала 20%, иначе после усушки конструкция может деформироваться и привести чердак в аварийное состояние. Качественная антисептическая и противопожарная обработка древесины обязательна!

III. Оптимальный шаг балок перекрытия

Оптимальная частота (шаг) балок перекрытия для прочности пола – около 60 см. Меньше расстояние делать нет смысла, так как нужно предусмотреть чердачный люк, через который вы сможете подниматься в помещение. Если это мансарда, то расстояние между балками увеличивают до 100-120 см. В этом случае стоит подумать об использовании балок из металла, которые имеют большую несущую прочность или усилении балок поперечными связями.

IV. Не забывайте о расстоянии

Не стоит также забывать о том, что максимальное расстояние между несущими стенами, на которые опираются балки – не более 4,5 м.

Краткая инструкция по установке балок чердачного перекрытия

Балки углубляются в несущие стены на 200 мм. Так как дерево соприкасается с бетоном, кирпичом, блоками и пр., края балок требуют более тщательной антисептической обработки и гидроизоляции.

Шаг 1: В кирпичной кладке сделайте монолитную ленту фундамента под укладку балок перекрытия. Это поможет надежно закрепить бруски к основанию. На основу уложите гидроизоляционное полотно.

Шаг 2: Сделайте разметку для балок, согласно проекту дома. Первым нужно установить центральный брус. Он может иметь большее сечение и служить для установки вертикальных стоек под коньковый брус.

Чтобы сократить расход теплоизоляции, соотнесите размер материала с шагом брусков перекрытия заранее. Так вы минимизируете обрезки и сделаете слой изоляции цельным, а значит, более качественным.

Шаг 3: Края балок обработайте антисептиком для древесины и оберните гидроизоляционной пленкой. Можно окунуть концы балок в битумную мастику и уложить их на слой рубероида.

Шаг 4: Выкладывайте брусья на несущие перекрытия по разметкам. С обеих сторон балки закрепите усиленными стальными уголками.

Что нужно для работы с чердачным перекрытием?

После того, как несущие балки установлены, можно приступать к перекрытию чердака. Для этого следует подготовить материалы для формирования чернового настила (доски, плиты ДСП и пр.), гидро- и теплоизоляцию (мембраны, утеплитель, пена и пр.), и материалы для отделки (вагонка, гипсокартон и пр.). Вам также пригодятся стандартные столярные инструменты, рулетка, дрели, шуруповерт, электролобзик, саморезы, гвозди, скобы, уголки, металлические пластины и прочие закрепляющие элементы.

Этапы монтажа чердачного перекрытия по деревянным балкам

Для начала небольшие иллюстрации процесса:

I. Установка потолочной обрешетки (черновой потолок)

Первое, что необходимо создать для чердачного перекрытия по балкам – это нижняя подложка. Она и станет главной опорой для укладки изоляции и утеплителя в плоскость балок перекрытия.
Для нижнего настила подойдут листы плотной фанеры или часто уложенные необрезные доски. Материал прикладываем к потолку изнутри дома и фиксируем саморезами по дереву. Крепление должно быть надежным, поскольку даже самые легкие утеплители создают достаточно сильное давление на основу. Специалисты рекомендуют набивать на лаги обрешетку снизу, а затем, крепить потолочные листы или доски.

II. Укладка пароизоляционной пленки

Чтобы защитить слои утеплителя от конденсата и пара, поднимающего вверх из жилого помещения, сверху на балки и потолочную основу необходимо уложить качественную пароизоляционную мембрану. Нахлест частей пленки друг на друга должен быть не менее 20 см. Отметим, что есть два варианта укладки паронепроницаемой мембраны – перед монтажом основы под утеплитель снизу на балки перекрытия или сверху на балки и основу с чердачного помещения. Оба варианта используются довольно часто, и качество такой изоляции зависит от выбранного материала.

Пароизоляция выполняет и дополнительную функцию – защита потолка от строительного мусора после укладки теплоизоляции. Некоторые материалы, например, минеральная вата, могут крошиться и осыпаться с потолка нижней комнаты. Паронепроницаемая мембрана не пропустит мелкие частицы ваты или любого другого утеплителя.

III. Настил утеплителя, он же – звукоизоляция

Первым делом нужно определить вид материала и толщину его слоя для чердака. Если кровля не утеплена, то оптимальным будет толщина утеплителя перекрытия — от 20 см, что как раз совпадает с высотой балочного пространства. В условиях сурового климата (Урал, Сибирь и другие холодные регионы России) утепление можно сделать двойным или даже тройным. Для этого первый слой кладется в плоскость балок, затем на балки набивается высокая обрешетка и укладывается следующий слой теплоизоляции.

Что выбрать для утепления чердака?

Как утеплить чердачное перекрытие по деревянным балкам? Тяжелые насыпные утеплители (шлак, керамзит и пр.) не подходят для чердачного перекрытия по балкам из дерева, так как чрезмерно утяжеляют конструкцию. Приведем самые популярные варианты утепления и защиты от шума чердачного перекрытия:

  • Минеральная вата – универсальное экономное утепление и качественная изоляция от шума. Этот материал выпускается в удобных брикетах и легко укладывается в межлаговое пространство. Минвата обладает высокими экологическими характеристиками и защищает жилые помещения от грызунов.
  • Эковата – насыпной утеплитель с отличными характеристиками. Эковата обладает пожаростойкостью, низкой теплопроводностью и антимикробным действием. Наполнитель изготовлен из чистой целлюлозы, поэтому имеет 100% экологичность и гиппоаллергенность. Эковата отпускается в мешках и насыпается на произоляцию в межбалочное пространство.
  • Стекловата – самый экономный вариант из волокнистых утеплителей. Функции этого вида утеплителя аналогичны минеральной вате. Минусом этого материала является стеклянная пыль, которая может нанести вред здоровью человека.
  • Пенопласт – дешевый и простой утеплитель для чердака. Легко монтируется между балок и хорошо держит тепло. Однако технология его производства не гарантирует высокой прочности и качества этого утеплителя. Маленькая трещина в блоке приводит к потере утепляющих функций.
  • Экструдированный пенополистирол (пеноплекс) – новый качественный потомок пенопласта. Он лишен практически всех недостатков предшественника, включая горючесть и механическую неустойчивость. Работать с пеноплексом удобно и быстро, материал производится в форме пластов, которые легко ложатся между балками.

Утеплитель должен плотно прилегать к балкам и подложке, а также, плотно стыковаться между собой. Для предупреждения мостиков холода, стыки и щели можно обработать полиуретановой пеной.

IV. Гидроизоляция

На утеплитель нужно уложить качественную влагозащитную мембрану. Есть мнение, что этот пункт не обязателен, если чердак не планируется использовать, как жило помещение. Но специалисты советуют не пренебрегать защитой изоляционного материала от лишней влаги, чтобы избежать плесени, грибка и гнили на чердаке. Мембрана укладывается на слой шумо- и теплоизоляции. Нахлест краев полотна – 200 мм.

V. Настил пола

Верхняя обшивка пола – заключительный этап перекрытия чердака по деревянным балкам. В качестве материала обшивки можно выбрать доску, плиты ДСП или другое подобное напольное покрытие. Если чердак вы не планируете эксплуатировать, то на гидроизоляцию можно выложить обрешетку и не настилать пол. Важно обеспечить чердаку надлежащую вентиляцию через коньковые зазоры и окошки.

Подведем итоги. Чердачное перекрытие – спектр работ, вполне доступный даже для начинающих строителей. Следуйте нашим советам на каждом этапе работы, и у вас получится качественное перекрытие чердака своими руками.

Деревянное чердачное перекрытие — в чём его преимущества

29.12.2018

780

Время чтения: 5 минут

Бетон, кирпич, камень — все эти материалы в плане популярности до сих пор уступают дереву. А всё потому, что дерево при низкой цене имеет ряд интересных свойств, которых лишены другие материалы — хорошая теплоизоляция, звукоизоляция, экологичность. Это касается не только жилищ в целом, но и отдельных конструктивных элементов, в частности — чердачных перекрытий. Чердачное перекрытие является превосходной альтернативой железобетонному по целому ряду причин.

Чем же хорошо деревянное перекрытие для чердака?

В первую очередь деревянное чердачное перекрытие хорошо тем, что его очень удобно монтировать. Деревянные балки весят мало, пара крепких мужчин справится с ними запросто. А вот для подъёма на крышу бетононасоса, нужного для создания железобетонного перекрытия, придётся серьёзно попотеть. Кроме того, древесина стоит гораздо меньше хорошего бетона и железной арматуры.

Есть и такие плюсы деревянных балок, которые открываются только со временем. Один из них заключается в том, что деревянные балки очень легко менять и они являются легкодоступными — наша страна богата лесом, а потому на нашем рынке полно дешёвых пиломатериалов разных видов и размеров. Монтировать деревянные балки также очень легко благодаря их удобной форме.

Правила монтажа чердачных деревянных перекрытий

Чтобы чердачное перекрытие из дерева получилось, нужно следовать ряду правил монтажа. Если не помнить основных принципов, это может привести к очень серьёзным проблемам. Обвалившаяся крыша — это не то, что нужно для хорошей жизни. Поэтому запоминаем:

  • Никакой лиственной древесины! В крайнем случае можно использовать дуб (он весьма крепок), но ни в коем случае другие виды дерева лиственных сортов. Идеально для цели подходит прочная хвойная древесина;
  • Использование влажного бруса может привести к тому, что перекрытие прогнётся под весом чердака и сломается. Не допускайте этого — влажность древесины, из которой изготавливается брус, не должна превышать 14%;
  • Дерево, из которого сделан брус, не должно иметь дефектов, также оно должно быть пропитано защитными составами от плесени, грибка, паразитов. Коры на дереве, естественно, тоже не должно быть.

При монтаже нельзя допускать прогиба и колебания балок. Важно установить шумоизоляцию и теплоизоляцию, если речь идёт об обустройстве мансарды.

Упростить Вам задачу?

Мы хотим не просто рассказать подробнее о технологии строительства деревянное чердачное перекрытие, но и наглядно продемонстрировать практичность и надежность. Пришлите нам чертежи вашего будущего дома и мы подготовим проект дома, сделаем спецификацию и посчитаем коммерческое предложение. И, конечно, пригласим обсудить Ваш проект в мельчайших деталях.

Денис Красуленков, Инженер-проектировщик

Позвоните нам

*бесплатная раскладка за 24 часа




Устройство межэтажных перекрытий по деревянным балкам в доме

Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.



Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

  1. достичь необходимых показателей прочности и жесткости перекрытия;

  2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;

  3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

  • Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.
  • Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.
  • Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом - срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия - типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балокУкладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонамиУкладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:
  • малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
  • возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
  • доступность и сравнительно низкая стоимость;
  • возможность уложить изоляцию;
  • высокая скорость проведения работ.
Минусы деревянных балок перекрытия:
  • ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;
  • потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;
  • зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматривает выполнение работ в несколько этапов:

1. Расчет сечения (диаметра) деревянной балки перекрытия с учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на 1.м.кв. составляет:

  • для подвального и междуэтажного перекрытия – не более 210 кг;
  • для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояния между балками (см. таблица сечения балок перекрытия).

Таблица сечения балок перекрытия

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.

Расчет прогиба деревянной балки
  • для подвального и междуэтажного перекрытия минимальный прогиб не может превышать 1/300 ее длины. Т.е., балка длиной 3 000 мм. не может прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;
  • для чердачного – не более 1/200.

Устранить прогиб можно путем выгибания балки. Строительный подъем – так называется этот процесс – позволяет компенсировать деформации. Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба принять надлежащий вид.

При необходимости выполняется усиление балок из дерева.


2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.


3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

  • крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

Крепление деревянных балок перекрытия к несущей стене

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

  • крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.

Крепление деревянных балок перекрытия подвесным методом

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.

Далее устанавливаются промежуточные балки. Для этого целесообразно натянуть леску между крайними балками и по ней выставлять остальные. Расстояние между соседними балками должно быть одинаковым.

Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).

Как установить чердачное перекрытие? — 1pokryshe.ru

Чердачное перекрытие считается очень важным элементом здания, поэтому к процессу его обустройства надо подходить ответственно. Главным его заданием является горизонтальная связь стен дома, хотя некоторые люди ошибочно считают, что это просто потолок нижнего этажа или пол чердака.

Схема бетонного чердачного перекрытия.

Сейчас для обустройства перекрытия используют такие материалы:

  • балки из дерева;
  • металлические балки;
  • балки из железобетона;
  • железобетон, залитый монолитом;
  • железобетонные изделия.

Каждый материал обладает своими преимуществами и недостатками, однако для деревянных домов или стандартных частных жилищ лучше всего подходит именно деревянное перекрытие.

Вам может быть интересно: Все о климатических установках.

Главные преимущества деревянного​ перекрытия

Среди достоинств деревянного перекрытия выделяют:

Схема деревянного чердачного перекрытия.
  1. Скорость и простоту установки. Если вы спешите, можно, конечно, залить все железобетоном, но ему придется постоять как минимум сутки, тогда как деревянное перекрытие можно сдавать в эксплуатацию сразу же. Кроме того, балки очень просто монтировать, нет необходимости использовать спецтехнику, ведь их сможет поднять пара человек.
  2. Незначительный вес. Такое перекрытие предоставляет возможность уменьшить общий вес строения, поэтому можно использовать фундамент с меньшей мощностью.
  3. Доступность материалов. Деревянные перекрытия делают из балок, для изготовления которых используется древесина хвойных деревьев, а такие деревья растут практически везде.
  4. Звукоизоляция. Обустраивая чердачные перекрытия, можно уложить какие угодно звукоизоляционные материалы и обеспечить полную тишину в доме.
  5. Дешевизна. Дерево гораздо дешевле других стройматериалов. Дополнительно можно сэкономить на кране или другой спецтехнике, необходимой для установки железобетонных плит или металлических балок.
  6. Установить перекрытие можно всего за день.

Вернуться к оглавлению

Подготовка к установке перек​рытия

Прежде всего определяют количество балок, а также их длину. Учитывайте, что балки надо укладывать исключительно на несущие стены и одна из этих стен обязана быть наружной. Существует несколько методов укладки перекрытия:

  1. Балки не выступают за стены снаружи. Чтобы это сделать, измеряют расстояние между стенами, прибавляя к нему 30 см. Эти лишние сантиметры нужны, чтобы концы балок заходили на стены как минимум на 15 см.
  2. Выпуск балок за пределы наружных стен. Подобный метод пользуется большой популярностью. Длина выпуска составляет до 40 сантиметров, но нужно помнить, что расстояние между концом кровельного материала и концом балки обязано составлять больше 15 сантиметров. При этом торцы балок надо выровнять между собой по «струне», чтобы потом их можно было использовать как опору для ветровых досок. Для определения длины надо прибавить длину выпуска, умноженную на два, и две ширины стены к расстоянию между выбранными стенами.
Инструменты для монтажа деревянного перекрытия.

Чтобы определить необходимое количество балок, учитывают ширину самих балок и размер помещения.

Желательно использовать стандартные балки с сечением 150х200 либо 100х150 мм, но если нагрузка на пол чердака будет минимальной, тогда подойдут 50х100 мм.

Между самими балками расстояние должно составлять 60-100 сантиметров (зависит от их сечения). Крайние надо расположить на основных стенах.

Чтобы рассчитать примерное количество балок, надо округлить длину помещения (в метрах) к большему числу и добавить к полученному количеству еще 2 (они будут на стенах).

Именно такое количество балок понадобится для обустройства перекрытия.

Вернуться к оглавлению

Монтаж чердачн​ых перекрытий

Чтобы чердачное перекрытие прослужило максимально долго, необходимо выбрать правильную древесину. Материал должен быть сухим, без плесени, короедов или других вредителей. Главное, чтобы древесина была максимально ровной. Материалы:

  • рубероид, чтобы обеспечить гидроизоляцию концов балок, соприкасающихся с цементом;
  • звукоизоляционные материалы;
  • гвозди;
  • состав, чтобы защитить древесину от плесени и вредителей.

Инструменты:

  • рулетка;
  • молоток;
  • ножовка;
  • строительный степлер;
  • малярная кисть (лучше взять широкую).

Устройство перекрытия происходит в несколько этапов:

  1. Отрезается необходимая длина балки. Лучше сделать это внизу и только потом поднимать ее наверх. Прежде чем поднимать, древесину надо обработать ее специальным защитным составом, используя малярную кисть. Количество раствора должно быть достаточным, чтобы он полностью пропитал дерево. Края надо обернуть рубероидом.
  2. Подняв балку наверх, необходимо распределить ее по всей длине, соблюдая расстояние между остальными элементами.
  3. Для фиксации надо набить снизу и сверху по доске. Сначала досками зашивают нижнюю часть перекрытия, потом на них укладывают рубероид в качестве гидроизоляции и уже на него укладывают тепло- и звукоизоляционные материалы.
  4. Сверху нашиваются доски, которые выполняют роль чернового пола мансарды либо являются простым чердачным перекрытием. Если доски планируются в качестве чистового пола, их надо плотно уложить. Лучше использовать шпунтованную доску.

Чтобы холод не смог попасть в дом, надо соединить утеплитель перекрытия с наружными стенами. Обязательно надо позаботиться об организации правильной вентиляции чердака, ведь только так утеплитель будет просушиваться и можно будет удалить излишнюю влагу.

https://www.youtube.com/watch?v=CJJy3veQcFA

Готовое деревянное перекрытие может выступать отдельным элементом конструкции или быть частью крыши. В последнем варианте можно значительно сократить стоимость строительства, а независимая конструкция хороша тем, что позволяет упростить организацию звукоизоляции и за ней удобно ухаживать.

Перекрытие из досок. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

Перекрытие из досок. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

  • Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
  • Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
  • И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Изготовление балок перекрытия из досок. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины.
Оптимальное сечение и шаг балок подбирается в зависимости от длины пролета и предполагаемых нагрузок. Так для балки сечением 150х150 мм при длине пролета 6000 мми шаге установки 500 ммперегрузка по прогибу превышает норму в 2,46 раза, при шаге 400 мм– в 2 раза, а при шаге 300 мм– в 1,5 раза, при этом расчетная нагрузка по площади составляет 300 кг/м 2. а распределенная нагрузка – 90 кг/м 2. Возможный шаг установки балок сечением 150х150 мм, при котором перекрытие выдерживает такую нагрузку, составляет200 мм. Однако надо иметь в виду, что в любом случае величина разрушающей нагрузки –1650 кг.
Прочность и надежность перекрытия зависит от сечения балки. Так при высоте балки200 мми ширине150 ммперегрузка будет всего в 1,04 раза, а если, наоборот – в 1,88 раза, при шаге установки500 мми указанной выше нагрузке.
Таким образом, балка перекрытия при таком пролете должна быть капитальная, а не составная из досок сечением 50х150 мм. Ведь если будет 2-ой этаж, то она будет нагружена основательно. К тому же длина досок –6000 мм, а это означает, что крепежные элементы в составных элементах балки будут работать на срез. Если установить более основательный крепеж, то это ослабит саму балку.

Перекрытие по деревянным балкам чертеж. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 - перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Видео деревянное перекрытие

Совет по напольным покрытиям для отделки чердака

Чердачные помещения часто упускаются из виду, когда речь идет о ремонте и пристройке дома. Это место, где можно хранить сезонный декор, коробки со старыми фотографиями и сентиментальные вещи, которые передаются из рук в руки. Фактически, большинство домовладельцев предпочли бы переделать подвал перед чердаком.

Но, хотя это может показаться пугающим и дорогостоящим, реконструкция чердака может стать убежищем, похожим на окунь, и повысить стоимость вашего дома.

Давайте посмотрим, как отделать чердак, а также обсудим некоторые соображения по перепланировке чердака, чтобы он стал безопасным местом для детской игровой комнаты, дополнительной комнаты для гостей или даже домашнего офиса или художественной студии.

Рекомендации

От строительных норм и правил до снижения шума - необходимо принять во внимание множество структурных изменений.

Подумайте, как будет использоваться ваш чердак. Предназначен ли он как дополнительное игровое пространство или игровая комната, откуда дети могут сбежать? Это для дополнительной спальни для гостей, которые ночуют? Или вы хотите, чтобы это была студия домашнего офиса?

Эти вопросы помогут определить, насколько вы хотите построить и закончить чердак.

Местные строительные нормы и правила

Прежде чем вы даже решите закончить чердак и превратить его в жилое пространство, вам необходимо проверить, соответствует ли оно местным строительным нормам. Вот несколько стандартных требований, которые стоит проверить в первую очередь.

Если вы планируете сделать чердак пригодным для проживания, он должен соответствовать стандартной высоте потолка в семь футов или свободному пространству минимум семь футов шириной - после того, как будет установлена ​​отделка! Многие чердаки соответствуют этому требованию, но если у вас нет, подумайте о том, чтобы добавить слуховое окно, чтобы увеличить площадь как минимум до 70 квадратных футов.В качестве альтернативы вы можете поднять крышу, но это может значительно увеличить бюджет проекта.

Кроме того, опускающуюся лестницу необходимо будет преобразовать в постоянную полноразмерную лестницу. Однако для этого также потребуется более широкая площадка для отдыха и поворота мебели, которая требуется на вашем новом чердаке.

В некоторых округах или штатах требуются два выхода для эвакуации в чрезвычайных ситуациях. Это может быть дополнительное доступное окно в дополнение к добавленной лестнице.

Структурная целостность

Даже если ваш чердак соответствует требованиям строительных норм, разумно нанять профессионала, который проанализирует структурные изменения, которые вы хотите внести.

Добавление стен, пола, мебели и людей может добавить больше веса, чем сезонный декор или набор серебряных реликвий. Профессионалы могут прийти и осмотреть чердак, посоветовать модификации балок и выступов.

Кроме того, этот дополнительный вес наверху требует надежной конструкции внизу.Структурный анализ также может определить, нужна ли вам несущая стена для поддержки недавно законченного чердачного помещения.

Стропила и фермы

На чердаке будут либо стропила, либо фермы для поддержки крыши и несущих стен. Стропила - более традиционный метод каркасной конструкции, но фермы используются чаще, так как они обеспечивают лучшую поддержку крыши.

В отличие от стропил, фермы сложно модифицировать для переоборудования чердаков, поскольку они содержат больше поясов и перемычек, которые предназначены для поддержки конструкции крыши и уменьшения несущих стен на нижних этажах.Планы этажей с открытой концепцией становятся все более популярными, поэтому возьмите фермы, и есть большая вероятность, что они есть на чердаке. Однако, поскольку вы увеличиваете вес чердака и потенциально вносите изменения в сами фермы, это может создать реальную угрозу безопасности и крайне нежелательно.

Однако стропила более удобны для готового чердака. Они предлагают более открытое пространство, чтобы обеспечить минимальный зазор над головой в семь футов. Кроме того, они предлагают более прочную конструкцию чердака, снимая часть веса с нижних несущих стен.

Размер и расстояние между балками

Балки пола играют важную роль в поддержании низкого уровня активности. А более прочные балки могут выдержать вес занятого чердака, заполненного детьми или тяжелой мебелью.

Чтобы чердак был конструктивно прочным и мог переходить в жилое пространство, необходимы балки 2х10 или 2х12. Большинство домов с чердаком имеют такие большие балки. Меньшие балки 2x6 и 2x8 небезопасны для поддержки мебели и людей на чердаке.Однако большие балки тоже могут быть небезопасными. В некоторых домах чердачные балки предназначались только для поддержки нижнего потолка и не имели надежной конструкции для установки чего-либо, кроме стекловолоконного ватина.

Если у вас есть балки 2x6 или 2x8, у вас по-прежнему есть возможность усилить перемычкой, родственными балками и двутавровыми балками. Это может повысить структурную целостность и укрепить несущий пол чердака. Это еще одна причина нанять профессионального подрядчика, чтобы проверить структурную целостность вашего дома и чердака.

Наряду с размером балки чердака важно также расстояние между балками, особенно с точки зрения отделки пола и материалов. Чтобы можно было установить пол, стандартное расстояние между балками чердака должно составлять 16 дюймов по центру (ОС), то есть измерение проводится от центра каждой балки, а не от края до края.

Если у вас есть чердак с балками размером более 16 дюймов или достигающими 24 дюймов OC, он не идеален для укладки полов или преобразования вашего чердака в жилое пространство.Однако, если вы нанимаете подрядчика, он может посоветовать, как увеличить структурную поддержку, чтобы добиться этого.

Отопление, кондиционирование и вентиляция

Чтобы чердак стал пригодным для жизни, ему потребуется базовое отопление, кондиционер и вентиляция.

Если на чердаке уже есть воздуховоды для подключения к существующей системе отопления и кондиционирования воздуха, вы можете легко соединить чердак и закрепить его. Однако, если этого не произойдет, вам нужно будет нанять профессионального подрядчика, чтобы определить, можно ли это сделать.

Подрядчик может определить, можно ли расширить существующие воздуховоды до чердака, а также сможет ли ваша текущая система отопления, вентиляции и кондиционирования воздуха в конечном итоге взять на себя и поддерживать это дополнительное чердачное пространство. Подрядчики также могут определить, есть ли вентиляционные отверстия для стропил, которые необходимы для поддержания потока воздуха и охлаждения крыши, когда вы увеличиваете тепло.

Если вам не хватает воздуховодов или HVAC просто выходит за рамки вашего бюджета, есть и другие варианты. Вместо этого вы можете установить электрические обогреватели плинтуса, для которых не нужны воздуховоды или подключение к центральному отоплению.Другой вариант - мини-сплит, который предлагает систему отопления и охлаждения, позволяющую регулировать температуру только в чердачном помещении.

Используйте изоляцию из вспененного распылителя

Если вам необходимо снизить уровень шума, пролеты между балками должны быть изолированы. В отличие от утеплителя из стекловолокна низкой плотности, который у вас уже есть, выберите вместо него более плотный утеплитель из распыляемой пены. Хотя это немного дороже, это позволит создать более плотную облицовку, которая не позволит теплу уйти и оставит больше свободного пространства над головой.

Основание для пола из фанеры

То, для чего вы планируете использовать чердак, может зависеть от того, на какую основу из листовой фанеры вы положите. Если вам нужно только чердак для коробок с праздничными украшениями и для сохранения ностальгических памятных вещей, вы можете обойтись более тонкой фанерой. Но если вы планируете превратить чердак в полноценную спальню или детскую игровую площадку, вам понадобятся более толстые ¾-дюймовые фанерные листы, чтобы выдержать вес крупных предметов мебели и людей.

Вы также должны учитывать толщину фанеры, когда дело касается расстояния между балками.Если у вас есть балки, расположенные на расстоянии 16 дюймов друг от друга, достаточно более тонкого листа фанеры толщиной ½ дюйма. Однако, если балки расположены на расстоянии 24 дюймов друг от друга, более тонкий ½-дюймовый лист фанеры будет прогибаться и даже может вызвать повреждение пола чердака и потолка комнаты ниже. При расстоянии между балками 24 дюйма лучше всего использовать более толстые ¾-дюймовые фанерные листы.

Лучший пол для переоборудованного чердака

При отделке чердака или чердака в вашем доме вы можете предположить, что все варианты напольного покрытия доступны и находятся на столе.Однако это уникальное преобразование требует гораздо большего.

Давайте рассмотрим некоторые из лучших напольных покрытий и каждое из их преимуществ.

Ковер

Ковер творит чудеса, снижая уровень шума на чердаке и в помещениях непосредственно под ним. Это может быть ковролин во всю стену или ковровая плитка. Он также может предложить мягкий и удобный пол, на котором может играть ребенок.

Однако ковер имеет несколько недостатков, одним из которых является фактор чистоты и способность собирать грязь.Ковролин также может быть трудно заменить, если на чердаке протекает крыша.

Упругие полы

Эластичный пол, такой как ламинат или винил, - один из лучших вариантов для чердаков. Этот тип напольного покрытия может смягчить звуки при укладке на подстилку. К тому же он относительно тонкий, а это значит, что он идеально подходит, если высота вашего чердака едва соответствует строительным нормам о семи футах зазора. Они также довольно просты в уходе, обладают невероятной самовосстановлением и водонепроницаемостью, если вы захотите превратить свое чердак, скажем, в мастерскую художника.


Beauflor Hydrana Gyant Светло-серый

Ламинат - отличный вариант напольного покрытия на чердаке или чердаке. За ним довольно легко ухаживать, и он может выглядеть как паркет. Кроме того, он экономичен, экономит ваши деньги на общем ремонте чердака и водонепроницаем на случай случайных разливов. Ознакомьтесь с другими причинами, по которым ламинат может быть для вас лучшим выбором.

Для чердаков мы рекомендуем светлый и веселый ламинат, такой как коллекция Hydrana от Beauflor.Эта коллекция также предлагает систему блокировки и прикрепленную набивку для легкой установки.

Полы из виниловых листов - это еще один тип упругих полов, который лучше всего подходит для чердаков. Это больше не устаревший образ 70-х годов, сегодня он представлен во многих современных стилях. Он предлагает высокие характеристики и напоминает различные рисунки под дерево, камни и плитку - все в бесшовных узорах.

Поскольку виниловые полы с годами совершенствовались, Twenty & Oak теперь предлагает ряд привлекательных вариантов.Beauflor предлагает более пяти уникальных и модных коллекций виниловых листов, которые можно рассмотреть при реконструкции мансарды.

Плавающие полы

Плавающие полы могут быть из нескольких различных материалов, от ламината до роскошных виниловых полов (LVF), таких как доски или плитка. Поскольку здесь нет клеевой основы, плавающий пол, такой как ламинат, способен расширяться и сжиматься до температуры вашего чердака. Это может оказаться весьма кстати, если на чердаке мало людей и используется отдельная система отопления, вентиляции и кондиционирования воздуха.

В отличие от ламината, виниловые полы класса люкс можно приклеивать. Но он также может действовать как плавающий пол благодаря специальному способу фиксации шпунта и паза, который относительно легко и быстро установить.

И ламинат, и роскошный виниловый пол предлагают отличные звуковые барьеры между чердаком и помещениями под ним, но если его установить поверх набивки, он еще больше смягчит шум.

Плавающие полы также бывают разных стилей, таких как ламинат, винил, бамбук и древесина твердых пород.В качестве эластичного напольного покрытия ламинат и винил обеспечивают ранее упомянутые характеристики, не требующие ухода.

Прежде чем вы решите закончить чердак

Перед тем, как закончить чердак, очень важно получить все необходимые разрешения и пригласить инженеров-строителей и лицензированных подрядчиков для получения профессионального заключения. Хотя преобразование чердака кажется простым - как будто все, что вам нужно сделать, это поставить несколько стен и игровую доску, чтобы поддерживать ковер, - это гораздо более сложная задача.При преобразовании чердачного помещения безопасность являются ключевыми.

Также не забудьте получить разрешение. В противном случае то, что изначально считалось обновлением для повышения ценности вашего дома, может превратиться в кошмар, который вернется, чтобы преследовать вас. Если вы собираетесь продать свой дом, это разрешение необходимо, как и соблюдение местных строительных норм и правил. Без разрешения это может даже снизить стоимость вашего дома.

Когда вы превратите свой пустой чердак в жилое пространство, где дети могут играть, или тихое уединенное место для работы, подумайте о том, какой пол лучше всего подходит для вашего образа жизни.

Нужен ли черновой пол при отделке чердака? | Руководства по дому

Правильная вентиляция и изоляция чердака важны для общей энергоэффективности дома, и, поскольку ни один из них не требует установки чернового пола, многие люди упускают это. Одним из преимуществ этого является то, что из-за отсутствия сплошного слоя, покрывающего балки потолка, электрические приборы и приборы HVAC остаются открытыми и доступными. Однако, если вы хотите использовать чердак для хранения вещей или проживания, вам понадобится черновой пол.

Требования к пространству для готовых чердаков

Если вы хотите превратить чердак в жилое пространство, первое, что следует учитывать, - это минимальные требования к пространству, предусмотренные Единым строительным кодексом и вашим местным строительным отделом. Вам нужна минимальная высота 7 футов от пола до потолка на минимальной площади 70 квадратных футов, которая простирается как минимум на 7 футов в обоих направлениях. Если наклон крыши и конфигурация вашего дома не дают вам достаточно места для выполнения этого «правила семи», вы все равно можете использовать место для хранения вещей, накрыв балки фанерой, но прикреплять ее не нужно. к балкам.

Вентиляционные перегородки

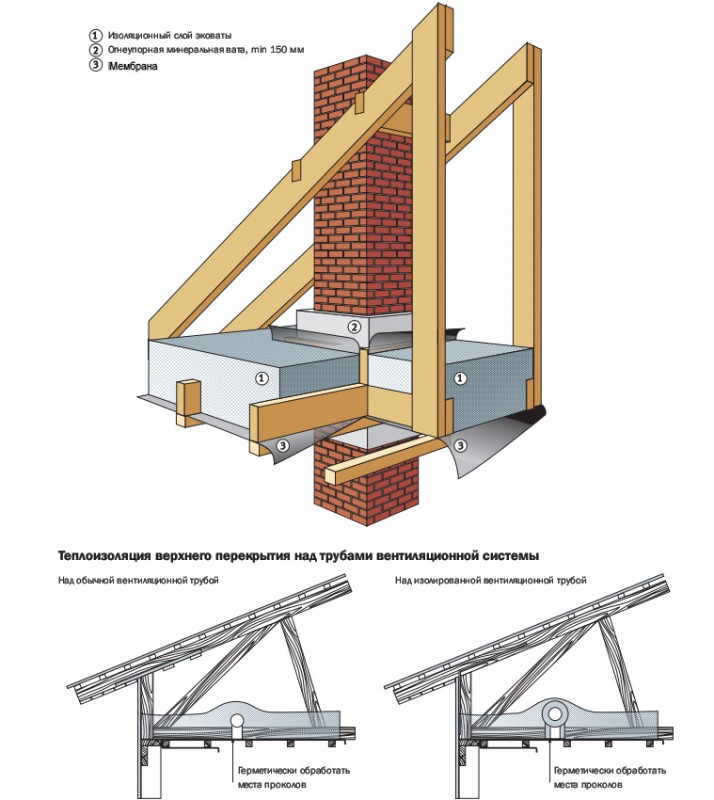

Системы вентиляции чердаков обычно зависят от непрерывного потока воздуха между вентиляционными отверстиями, расположенными в верхней части крыши, и вентиляционными отверстиями на потолке, которые обычно находятся на уровне пола. При установке фанеры необходимо позаботиться о том, чтобы вентиляционные отверстия в потолке оставались открытыми. Обычный способ сделать это - использовать перегородки, которые прикрепляются к нижней части крыши и обеспечивают проход воздуха из вентиляционных отверстий на потолке на чердак. Если чердак утеплен, эти перегородки уже могут быть на месте, потому что их основная функция заключается в том, чтобы изоляция не блокировала вентиляционные отверстия на потолке.

Установка изоляции

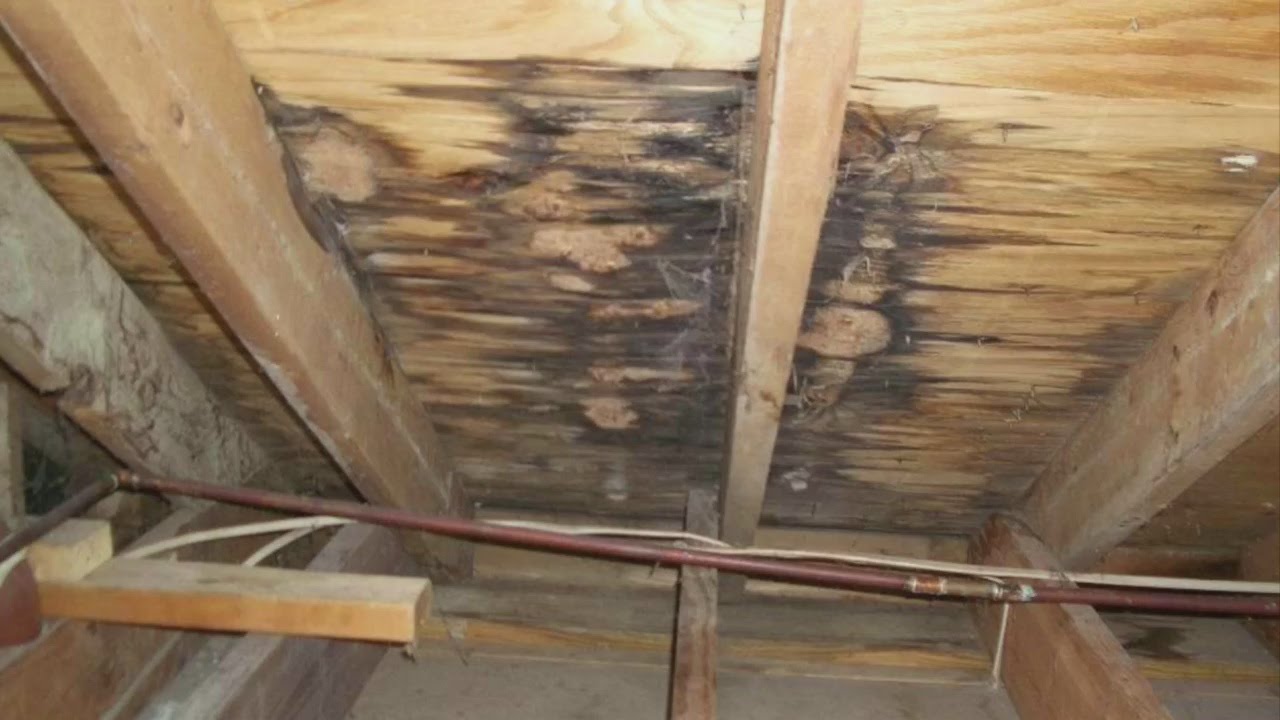

Независимо от того, укладываете ли вы черный пол на чердаке, вы должны изолировать пространство. Изоляция не позволяет теплому воздуху подниматься через крышу зимой, а летом не пропускает горячий воздух на чердаке из дома. Вам необходим влагозащитный барьер между изоляцией и жилым пространством, чтобы предотвратить скопление конденсата, и это требование не меняется при установке чернового пола. Если вы используете изоляцию на бумажной основе, бумага должна находиться под изоляцией.Избегайте добавления еще одного барьера между черным полом и изоляцией; это предотвратит дыхание изоляции и приведет к преждевременному выходу из строя.

Укладка чернового пола

Если каркас чердачного этажа состоит только из нижних частей ферм, образующих крышу, вам, вероятно, потребуется добавить армирующие балки, особенно если вы собираетесь покрыть черный пол деревянным настилом. Они уменьшают вибрацию пола и делают чердак более тихим для людей, находящихся внизу. Начните укладывать листы чернового пола в середине чердака, расположив стыки между листами в шахматном порядке, как если бы вы шатали паркетный пол.Когда вы дойдете до краев, обрежьте листы по размеру. Переместите все электрические распределительные коробки, прикрепленные к балкам, которые будут покрыты новым полом; они должны оставаться доступными.

Ссылки

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Установка полов на чердаке от начала до конца

Укладка чердак на чердаке без отделки поможет вам с проблемами хранения. Пол может помочь вам закончить чердак в будущем и поможет вам получить доступ к чердаку, облегчая прогулку. Обратите внимание, что вам нужно будет уточнить в вашем местном отделе лицензирования необходимые разрешения или проверки.

Установка

Перед тем, как вы начнете укладывать пол на чердаке, вам необходимо принять во внимание вентиляцию помещения.Например, если вы собираетесь укладывать новый деревянный пол, примите во внимание воздействие сильной жары и холода, поскольку они могут деформировать доски. Также существует опасность того, что из-за высокой температуры на балках будет образовываться влага, что усугубит проблемы с деревянным полом.

Второе, что нужно учитывать, - это размер области, которую вам нужно будет покрыть. Чтобы определить, какой тип напольного покрытия вам понадобится, оцените, будете ли вы покрывать все пространство или только доступные участки.

Типы полов
