Чердачное перекрытие по деревянным балкам | Дерево в строительстве и ремонте



чердачное перекрытие по деревянным балкам

Как сделать чердачное перекрытие на балках своими руками

Как правило, для перекрытия чердака применяются балки из брусьев, поскольку чердак – это нежилое помещение. Следовательно, несущая способность перекрытий будет не так велика, как на этажах. По сути, такое перекрытие является деревянным, потому что состоит из брусьев и досок. Иногда применяются металлические балки.

Если размеры дома очень большие, то деревянные балки для чердачного перекрытия вряд ли смогут покрыть его проемы, поскольку их крайне не желательно использовать при расстоянии более 4 метров. В этом случае лучше всего использовать металлические балочные опоры, покрывающие до 9 метров пространства.

Можно, конечно, использовать плиты перекрытия, но тогда уже лучше сделать чердак полноценным жилым помещением.

В среднем, используемое сечение брусьев в виде балок составляет 15#215 15 см (можно 20#215 10 см). Точные размеры определяются исходя из планируемого расстояния между балочными элементами.

Процесс монтажа деревянных балок такой же, как и в случае с деревянными перекрытиями. При строительстве бревенчатого или брусчатого дома балки должны врубаться между венцами. На каркасные стены балки укладываются сверху основных и дополнительных стоек для обеспечения наибольшей жесткости всей конструкции.

При наличии дымоходной трубы постарайтесь сделать так, чтобы балки не пересекались с вертикальным ходом трубы, потому что тогда их придется обрезать и крепить с соседними чердачными балками поперечными досками и крепежами.

Часто чердачные перекрытия делают с нижним накатом на черепных брусках. Тонкие черепные бруски крепят к бокам балок внизу. А на них потом укладываются щиты наката (доски). Далее на них укладываются утепляющий и гидроизоляционный слои (перед их укладкой щиты нужно смазать защищающими от гниения составами плотным слоем). Когда перекрытие будет завершено, на балки поперек крепятся такие же тонкие черепные бруски, как и снизу, на которые затем будет уложен пол.

Если вы еще не начали возводить крышу, то после устройства всего чердачного перекрытия его следует накрыть гидроизоляционным материалом. Иначе древесина вберет в себя много влаги и разбухнет, а утеплитель (особенно ватный) будет очень долго высыхать. Так что лучше начинать строительство крыши дома сразу после перекрытия чердака.

Чердачное перекрытие по деревянным балкам - устройство и нормативы

Чаще всего чердачные перекрытия частных домов обустраиваются по деревянным балкам. Это объясняется тем, что они имеют больше преимуществ, чем недостатков. Особенно привлекательной является их доступная стоимость. Технология обустройства чердачного перекрытия по деревянным балкам проста и незамысловата. Все работы проводятся очень быстро, при этом не требуется больших трудозатрат и применения специализированной техники.

Чердачное перекрытие по деревянным балкам должно отвечать современным строительным требованиям и нормам, а именно:
    Отличаться достаточной прочностью и жесткостью, чтобы выдерживать расчетные нагрузки Обеспечивать требования к энергосбережению в доме Качественно звукоизолировать помещения дома от внешних воздушных шумов Должно быть оборудовано качественной паро и воздухоизоляцией.
К основным недостаткам перекрытий по деревянным балкам можно отнести:
    Ограниченную несущую способность и небольшую длину перекрываемого пролета Возможность колебаться и издавать шумы при возникновении переменных нагрузок, к примеру, скрипы и колебания по время движения людей Без дополнительной обработки древесина может разрушаться вследствие каких-либо биологических факторов, таких как гниль или грибки. Склонность к быстрому возгоранию.
Чердачное перекрытие, выполненное в соответствии с современными строительными требованиями должно состоять из:
    верхней обшивки, оборудованной

ветрозащитной подложкой деревянных балок перекрытия теплозвукоизоляционного слоя пароизоляционного слоя потолочной обшивки.

Для обустройства деревянных перекрытий используется брус с сечением 150 - 250 мм х 100 - 200 мм. Также могут быть использованы доски с сечением 100-250 мм х 40-80 мм. Применяя доски для обустройства перекрытия, можно в некоторой степени снизить объем используемых пиломатериалов, но при этом ухудшаются некоторые эксплуатационные характеристики среди них: долговечность, огнестойкость, звуко- и теплоизоляция. Но для чердачных перекрытий это вполне допустимо.

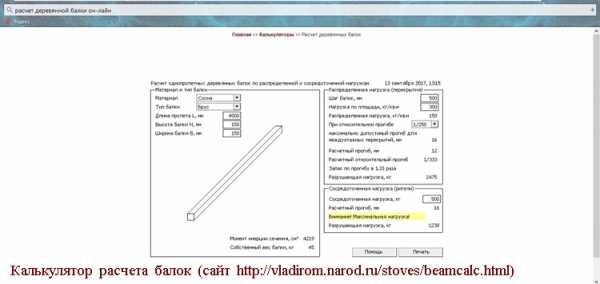

Шаг установки балок и их сечение определяется расчетным путем. Следует помнить о важности качества материала используемого для перекрытий. В частности, брус или доски должны быть сухими и без каких-либо повреждений древесины.

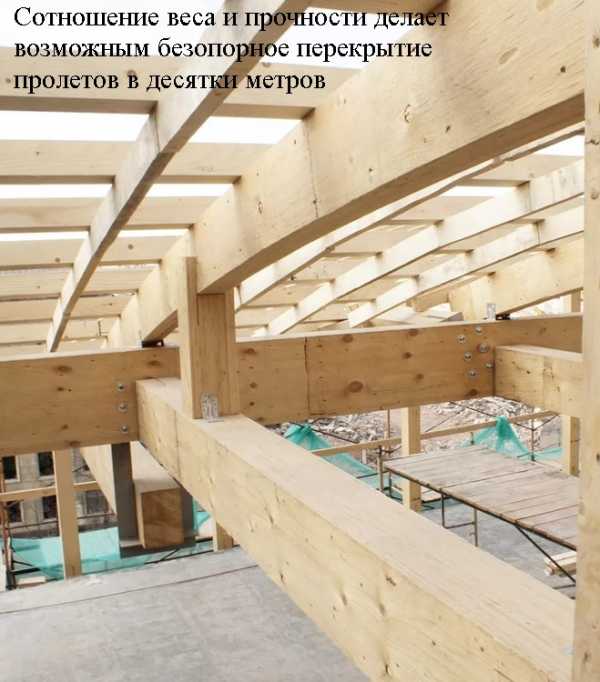

Сегодня на строительном рынке можно приобрести балки заводского изготовления из самых разнообразных материалов:
    Из клееного бруса Деревометаллические балки Из плит ОСП.

Балки заводского изготовления устанавливаются таким же образом как и деревянные балки, но при этом в существенной мере увеличивают несущую способность перекрытия. Кроме того они могут изготавливаться самой разнообразной длины, а значит имеется возможность перекрывать пролеты большого сечения. Но в сравнении с деревянными балками, они имеют более высокую стоимость, а значит, не рекомендуется их устанавливать без каких- либо веских причин.

Особенности обустройства чердачного перекрытия по деревянным балкам

В случае, если в качестве балок используются доски, необходимо принять меры по недопущению скручивания балки под воздействием нагрузок. Для этого доски должны устанавливаться с шагом до 600 мм, а сверху и снизу обшиваться жестким листовым или плитным материалом толщиной более 12 мм. Это может быть фанера, плиты ДСП, ЦСП или ОСП. Обшивка служит силовым каркасом, а значит, увеличивает несущую способность деревянного перекрытия. При этом следует помнить, что короткая сторона плиты должна располагаться перпендикулярно установленным балкам перекрытия, а параллельные балкам соединения должны располагаться вразбежку.

Для удобства крепления обшивки на балки предварительно набивают:
    Снизу — обрешетку Сверху — лаги.

Для обрешетки используют рейки с сечением как минимум 19 х 89 мм, их закрепляют перпендикулярно балкам на расстоянии 600 мм друг от друга. При наличии обрешетки в качестве подшивки можно использовать гипсокартонные листы толщиной около 12 мм. Все края, используемых плит или листов, должны располагаться над опорными элементами обрешетки или каркаса. Для монтажа используются саморезы, длина которых на 40 мм больше толщины устанавливаемых листов, крепление выполняется с шагом 200 мм. Поверх установленных лаг обшивку можно не делать.

Установка распорок между балками

На рисунках изображена установка вертикальных распорок сечением 100 х 38 мм, как альтернатива лагам и обшивке. Таким способом усиливается жесткость перекрытия при высоте используемых досок более 150 мм. Распорки монтируются в пролетах балок на расстоянии не больше 2100 мм от опор балок и от ближайших вертикальных связей. Для крепежа используются гвозди или металлические кронштейны. Если в качестве балок используется брус, то укреплять конструкцию перекрытия не требуется.

Процесс установки деревянных балок под перекрытие

На рисунке схематично представлен вариант установки балок:
    - непосредственно балка - гидроизоляционный материал - прокладка - гидроизоляция прокладки.

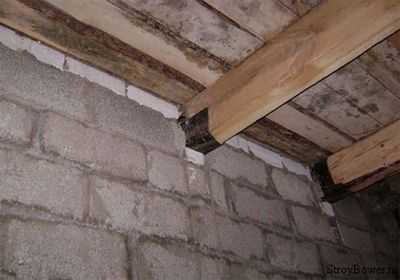

Концы балок, которые будут соприкасаться с кирпичной или бетонной кладкой, предварительно пропитываются антисептиком и оборачиваются гидроизоляционным материалов на длину около 250 мм. Для этого используется, к примеру, полиэтиленовая пленка, рубероид или гидроизол. При этом скошенный торец остается открытым, но между ним и стеной необходимо обязательно оставить зазор.

Брус опирают на стену на глубину 150-200 мм, доски - не меньше чем на 100 мм. Для выравнивания балок по длине под их края подкладывают специальные тонкие прокладки из дерева, предварительно обернутые гидроизоляционным материалом. Концы балок фиксируют на стенах при помощи металлических связей, которые одним концом заделываться к стене, а вторым прибиваются к установленной балке.

Чтобы повысить огнестойкость перекрытия рекомендуется снизу выполнить обшивку гипсокартонными листами. Для этого используются, как правило, ГКЛ или ГВЛ листы толщиной:
    Для одно — и двухэтажных домов - не менее 12 мм Для трехэтажных домов - не менее 15,9 мм при условии площади этажа меньше 150 кв. м.

Для обеспечения доступа на чердак необходимо предусмотреть в перекрытии люк с размерами 500 х 700 мм.

Обустройство теплоизоляции чердачного перекрытия по деревянным балкам.

Чаще всего для теплоизоляции используется минеральная вата, которая укладывается между деревянными балками. В качестве насыпного утеплителя может использоваться эковата. Керамзит или шлак применять не рекомендуется, так как они не обеспечивают параметры теплоизоляции согласно существующим нормативам.

Чтобы обеспечить защиту утеплителя от влажности, которая поступает из внутреннего воздуха, сверху по всей площади обшивки потолка укладывается специальная пленка, имеющая толщину 200 мм. Пароизоляционный слой укладывается с нахлестом приблизительно по 200 мм.

Обустройство звукоизоляции чердачного перекрытия по деревянным балкам.

К чердачным перекрытиям сегодня предъявляются жесткие требования в плане обустройства качественной звукоизоляции. И это вполне объяснимо, так как тишина в помещении является одним из главных факторов комфортности. Согласно действующих норм индекс звукоизоляции чердачного перекрытия от воздушного шума Rw должен быть не меньше 45 дБ.

В качестве звукоизоляционного материала используются также минераловатный утеплитель. При этом, чтобы достичь необходимого качества звукоизоляции при обустройстве деревянных перекрытий, толщина минераловатного слоя должна быть не меньше 250 мм.

Следовательно, в случае использования минераловатных плит, толщина слоя должна выбираться исходя из требований по обеспечению одновременно теплоизоляции и звукоизоляции. При этом всегда выбирается большая толщина из двух указанных. Толщина звуко-тепло изоляционного слоя определяется расчетным путем, и если она получается больше, чем высота уложенных деревянных балок, то минераловатные плиты или другие материалы должны быть дополнительно проложены поверх них.

На практике это выполняется следующим образом:

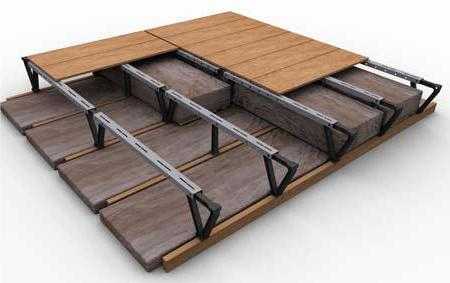

    Перпендикулярно балкам с шагом 500 - 700 мм устанавливаются лаги шириной 50 мм необходимой высоты Дополнительный слой теплоизоляционного материала укладывается между лаг поверх балок. Если чердак будет посещаться редко, то достаточно обустроить специальные ходовые мостики, а в случае частых посещений необходимо предусмотреть сплошную верхнюю обшивку из плит ДСП, ОСП или ЦСП. Открытые места теплоизоляционного материала сверху следует закрыть паропроницаемым ветрозащитным материалом, к примеру, пергамином. Это предотвратит потерю тепла при обдувании утеплителя воздухом и защитит его от влаги.

Чтобы исключить мостики холода необходимо предусмотреть соединение утеплителей перекрытия и наружных стен в местах стыков. Кроме того необходимо организовать качественную вентиляцию чердачного пространства. Это гарантирует просушку утеплителя и удаление лишней влаги из чердачного помещения. Как правило, для этого предусматриваются слуховые окна, а также коньковые, карнизные и щелевые продухи.

Чердачное перекрытие, обустроенное с использованием деревянных балок, может быть как отдельным конструктивным элементом, так и частью крыши. Независимая конструкция проще и значительно удобнее в эксплуатации, так как можно лучше организовать звукоизоляцию помещений. Кроме того в этом случае легче выполнить какие-либо ремонтные работы. Но, если чердачное перекрытие является частью крыши, то расходы на строительство дома существенно сокращаются.

Чердачное перекрытие по деревянным балкам

Перекрытие по деревянным балкам является, пожалуй, наиболее часто используемым способом строительства чердачного или межэтажного перекрытия. Так как перекрытие относится к основным элементам построенной или еще строящейся конструкции, то к его обустройству следует подходить со всей ответственностью.

Существует ошибочное мнение, что перекрытие служит только лишь для создания пола чердака (верхнего этажа) и потолка нижнего. С этим отчасти можно согласиться, однако более важная роль перекрытия состоит в горизонтальной связи стен постройки.

На сегодняшний день для обустройства перекрытия используются следующие материалы:

  • Деревянные балки
  • Железобетонные балки с накатом из легкобетонных плит
  • Металлические балки с накатом из легкобетонных плит
  • Железобетон, заливающийся монолитом:
  • Готовые железобетонные изделия (стандартные плиты)

У всех перечисленных материалов есть свои плюсы и минусы. Так как в этой статье пойдет речь о перекрытии по деревянным балкам, то перечислим преимущества и недостатки деревянной конструкции.

Перекрытие по деревянным балкам

Преимущества перекрытия по деревянным балкам:

  • Легкость и скорость монтажа. К примеру, заливка железобетона происходит быстрей, однако ему потребуется не менее суток, чтоб набрать полную крепость. Да и общая стоимость монтажа деревянных балок будет меньше, ведь в этом случае не требуется привлечения крана: для поднятия балок на перекрытие будет достаточно 2-3 человек.
  • Доступность материала. Деревянные балки изготавливаются из древесины хвойной породы, которая широко распространена в нашей стране.
  • Малый вес деревянных балок, что позволяет значительно снизить общий вес конструкции, а значит, потребуется менее мощный фундамент под постройку.
  • В перекрытие по деревянным балкам легко укладывать звукоизоляционные материалы, которые будут препятствовать появлению посторонних шумов в помещении.
  • Более низкая стоимость деревянной конструкции по сравнению с остальными материалами, если же учесть еще экономию на кране, то в итоге получается довольно значительная сумма.
  • Весь монтаж перекрытия можно сделать за один день, что по срокам сопоставимо с монтажом плит перекрытия при помощи крана.

При всех очевидных преимуществах есть у перекрытия из дерева и свои недостатки:

  • Максимальная длина балки без установки дополнительной опоры составляет 4,5 м, поэтому с перекрытием залов большой площади могут возникнуть определенные сложности. В случае использования деревянных балок большей длины необходимо заранее запроектировать промежуточные опоры под них.
  • Древесина плохо противостоит огню, поэтому перед монтажом необходимо проводить обработку всех деталей специальным противопожарным составом. Кроме того такая процедура защитит древесину от гниения.
  • По прочности деревянное перекрытие проигрывает железобетонному, в связи, с чем на него нельзя устанавливать тяжелое промышленное оборудование. Этот пункт не относится к жилым помещениям, где самым тяжелым предметом будет, к примеру, пианино или шкаф.

Края балок необходимо оборачивать рубероидом

Подготовка к монтажу деревянного перекрытия

Для начала следует определиться с длиной и количеством балок перекрытия. Перед началом измерений стоит уточнить, что балки перекрытия укладываются только на несущие стены, причем одна из них обязательно должна быть наружной (вторая может быть и внутренней). Балки можно укладывать по двум схемам:

  1. Схема, при которой балки не будут выступать за наружную стену. При этом измеряется расстояние от одной стены до другой, к которому прибавляется около 250-300 мм. Прибавленное расстояние необходимо для того, чтоб каждый конец балки лежал на стене концом не менее 125-150 мм.
  2. Вторая схема предполагает выпуск балок за край наружной стены. Обычно именно такая схема применяется при устройстве чердачного перекрытия. Длина выпуска принимается зачастую от 200 до 400 мм, однако стоит помнить, что расстояние от края кровельного материала до конца балки должно составлять не менее 150-200 мм. Торца балок выравниваются относительно друг друга по «струне» и впоследствии могут использоваться в качестве опоры для ветровых досок. Длина балки при такой схеме рассчитывается следующим образом: к расстоянию между стенами прибавляется две ширины стены и длина выпуска, умноженная на два.

Необходимое количество балок определяется исходя из ширины самой балки и промера помещения. Обычно рекомендуется использовать балки сечением 100*150 или 150*200 мм, однако при устройстве чердачного перекрытия с минимальной нагрузкой на полы вполне подойдут балки сечением 50*100 мм (ложить их нужно будет обязательно на сторону, ширина которой составляет 50 мм).

Обшивка перекрытия досками

Расстояние между балками должно быть в пределах от 600 до 1000 мм (все зависит от сечения балок). Две крайние балки необходимо укладывать так, чтоб они лежали на несущих стенах. Приблизительный расчет количества балок выполняется следующим образом: длина помещения (м) округляется в большую сторону, затем к полученному количеству нужно прибавить 2 (балки, которые будут лежать на стенах). В результате получится минимально необходимое количество балок.

Как выбрать доски и балки для перекрытия?

  • Подойдет только сухая древесина, на которой отсутствуют следы плесени. Стоит отметить, что для дерева не так опасна черная плесень, как белая

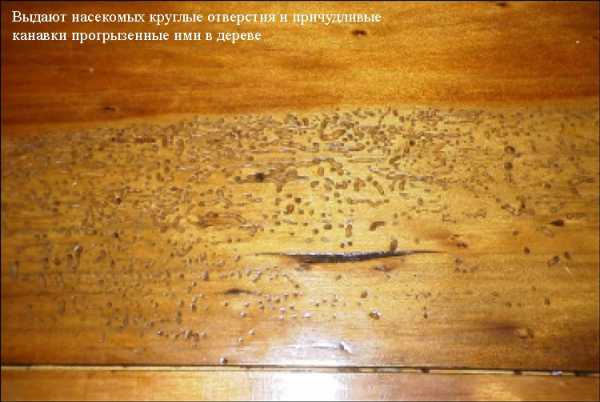

  • На древесине должны отсутствовать следу воздействия на нее короедов и прочих вредителей
  • Важно, чтоб доски и балки были ровными, лучше, если они обрезные

В том случае, если важна экономия и приобретается необрезная доска с корой, то перед монтажом кору нужно аккуратно снять, так как она является наиболее привлекательным местом для жительства различных вредителей, опасных для древесины.

  • Рубероид для гидроизоляции концов балок, которые будут соприкасаться с цементной кладкой
  • Звукоизоляционный материал, который будет прокладываться между балками
  • Гвозди (70-100 мм)
  • Состав для защитной обработки древесины
Необходимый инструмент
  • Ножовка по дереву
  • Рулетка
  • Молоток
  • Строительный степлер со скобами (для крепления рубероида к балкам)
  • Широкая малярная кисть

Перекрытие по деревянным балкам: укладка гидро- и теплоизоляционных материалов

Технология устройства перекрытия по деревянным балкам

Согласно практике, удобнее отрезать нужную длину балки внизу, после чего поднимать готовую к монтажу балку наверх. Перед поднятием балку необходимо обработать защитным составом при помощи малярной кисти. Раствор следует наносить в количестве, достаточном для полного пропитывания балки или досок. Края балок оборачиваются рубероидом.

Источники: http://gold-cottage.ru/perekrytiya/kak_sdelat_cherdachnoe_perekrytie_na_balkah_svoimi_rukami.html, http://postroy-dom.com/balki-plity-perekrytiya/126-cherdachnoe-perekrytie-po-derevyannym-balkam.html, http://stroybower.ru/cherdachnoe-perekrytie-po-derevyannym-balkam/

Комментариев пока нет!

postrojkin.ru

Чердачное перекрытие по деревянным балкам

Чаще всего чердачные перекрытия частных домов обустраиваются по деревянным балкам. Это объясняется тем, что они имеют больше преимуществ, чем недостатков. Особенно привлекательной является их доступная стоимость. Технология обустройства чердачного перекрытия по деревянным балкам проста и незамысловата. Все работы проводятся очень быстро, при этом не требуется больших трудозатрат и применения специализированной техники.Чердачное перекрытие по деревянным балкам должно отвечать современным строительным требованиям и нормам, а именно:

    Отличаться достаточной прочностью и жесткостью, чтобы выдерживать расчетные нагрузки; Обеспечивать требования к энергосбережению в доме; Качественно звукоизолировать помещения дома от внешних воздушных шумов; Должно быть оборудовано качественной паро и воздухоизоляцией.

К основным недостаткам перекрытий по деревянным балкам можно отнести:

    Ограниченную несущую способность и небольшую длину перекрываемого пролета; Возможность колебаться и издавать шумы при возникновении переменных нагрузок, к примеру, скрипы и колебания по время движения людей; Без дополнительной обработки древесина может разрушаться вследствие каких-либо биологических факторов, таких как гниль или грибки. Склонность к быстрому возгоранию.

Чердачное перекрытие, выполненное в соответствии с современными строительными требованиями должно состоять из:

    верхней обшивки, оборудованной
    ветрозащитной подложкой; деревянных балок перекрытия; теплозвукоизоляционного слоя; пароизоляционного слоя; потолочной обшивки.

Для обустройства деревянных перекрытий используется брус с сечением 150 — 250 мм х 100 — 200 мм. Также могут быть использованы доски с сечением 100-250 мм х 40-80 мм. Применяя доски для обустройства перекрытия, можно в некоторой степени снизить объем используемых пиломатериалов, но при этом ухудшаются некоторые эксплуатационные характеристики среди них: долговечность, огнестойкость, звуко- и теплоизоляция. Но для чердачных перекрытий это вполне допустимо.Шаг установки балок и их сечение определяется расчетным путем. Следует помнить о важности качества материала используемого для перекрытий. В частности, брус или доски должны быть сухими и без каких-либо повреждений древесины.Сегодня на строительном рынке можно приобрести балки заводского изготовления из самых разнообразных материалов:

    Из клееного бруса; Деревометаллические балки; Из плит ОСП.

Балки заводского изготовления устанавливаются таким же образом как и деревянные балки, но при этом в существенной мере увеличивают несущую способность перекрытия. Кроме того они могут изготавливаться самой разнообразной длины, а значит имеется возможность перекрывать пролеты большого сечения. Но в сравнении с деревянными балками, они имеют более высокую стоимость, а значит, не рекомендуется их устанавливать без каких- либо веских причин. Особенности обустройства чердачного перекрытия по деревянным балкамВ случае, если в качестве балок используются доски, необходимо принять меры по недопущению скручивания балки под воздействием нагрузок. Для этого доски должны устанавливаться с шагом до 600 мм, а сверху и снизу обшиваться жестким листовым или плитным материалом толщиной более 12 мм. Это может быть фанера, плиты ДСП, ЦСП или ОСП. Обшивка служит силовым каркасом, а значит, увеличивает несущую способность деревянного перекрытия. При этом следует помнить, что короткая сторона плиты должна располагаться перпендикулярно установленным балкам перекрытия, а параллельные балкам соединения должны располагаться вразбежку.Для удобства крепления обшивки на балки предварительно набивают:

    Снизу — обрешетку; Сверху — лаги.

Для обрешетки используют рейки с сечением как минимум 19 х 89 мм, их закрепляют перпендикулярно балкам на расстоянии 600 мм друг от друга. При наличии обрешетки в качестве подшивки можно использовать гипсокартонные листы толщиной около 12 мм. Все края, используемых плит или листов, должны располагаться над опорными элементами обрешетки или каркаса. Для монтажа используются саморезы, длина которых на 40 мм больше толщины устанавливаемых листов, крепление выполняется с шагом 200 мм. Поверх установленных лаг обшивку можно не делать. Установка распорок между балкамиНа рисунках изображена установка вертикальных распорок сечением 100 х 38 мм, как альтернатива лагам и обшивке. Таким способом усиливается жесткость перекрытия при высоте используемых досок более 150 мм. Распорки монтируются в пролетах балок на расстоянии не больше 2100 мм от опор балок и от ближайших вертикальных связей. Для крепежа используются гвозди или металлические кронштейны. Если в качестве балок используется брус, то укреплять конструкцию перекрытия не требуется. Процесс установки деревянных балок под перекрытиеНа рисунке схематично представлен вариант установки балок:

    — непосредственно балка; — гидроизоляционный материал; — прокладка; — гидроизоляция прокладки.

Концы балок, которые будут соприкасаться с кирпичной или бетонной кладкой, предварительно пропитываются антисептиком и оборачиваются гидроизоляционным материалов на длину около 250 мм. Для этого используется, к примеру, полиэтиленовая пленка, рубероид или гидроизол. При этом скошенный торец остается открытым, но между ним и стеной необходимо обязательно оставить зазор.Брус опирают на стену на глубину 150-200 мм, доски — не меньше чем на 100 мм. Для выравнивания балок по длине под их края подкладывают специальные тонкие прокладки из дерева, предварительно обернутые гидроизоляционным материалом. Концы балок фиксируют на стенах при помощи металлических связей, которые одним концом заделываться к стене, а вторым прибиваются к установленной балке.Чтобы повысить огнестойкость перекрытия рекомендуется снизу выполнить обшивку гипсокартонными листами. Для этого используются, как правило, ГКЛ или ГВЛ листы толщиной:

    Для одно — и двухэтажных домов — не менее 12 мм; Для трехэтажных домов — не менее 15,9 мм при условии площади этажа меньше 150 кв. м.

Для обеспечения доступа на чердак необходимо предусмотреть в перекрытии люк с размерами 500 х 700 мм. Обустройство теплоизоляции чердачного перекрытия по деревянным балкам.Чаще всего для теплоизоляции используется минеральная вата, которая укладывается между деревянными балками. В качестве насыпного утеплителя может использоваться эковата. Керамзит или шлак применять не рекомендуется, так как они не обеспечивают параметры теплоизоляции согласно существующим нормативам. Теплоизоляция чердачного перекрытия миниральной ватойТеплоизоляция чердачного перекрытия миниральной ватойЧтобы обеспечить защиту утеплителя от влажности, которая поступает из внутреннего воздуха, сверху по всей площади обшивки потолка укладывается специальная пленка, имеющая толщину 200 мм. Пароизоляционный слой укладывается с нахлестом приблизительно по 200 мм. Обустройство звукоизоляции чердачного перекрытия по деревянным балкам.К чердачным перекрытиям сегодня предъявляются жесткие требования в плане обустройства качественной звукоизоляции. И это вполне объяснимо, так как тишина в помещении является одним из главных факторов комфортности. Согласно действующих норм индекс звукоизоляции чердачного перекрытия от воздушного шума Rw должен быть не меньше 45 дБ. В качестве звукоизоляционного материала используются также минераловатный утеплитель. При этом, чтобы достичь необходимого качества звукоизоляции при обустройстве деревянных перекрытий, толщина минераловатного слоя должна быть не меньше 250 мм.Следовательно, в случае использования минераловатных плит, толщина слоя должна выбираться исходя из требований по обеспечению одновременно теплоизоляции и звукоизоляции. При этом всегда выбирается большая толщина из двух указанных. Толщина звуко-тепло изоляционного слоя определяется расчетным путем, и если она получается больше, чем высота уложенных деревянных балок, то минераловатные плиты или другие материалы должны быть дополнительно проложены поверх них. На практике это выполняется следующим образом:

    Перпендикулярно балкам с шагом 500 — 700 мм устанавливаются лаги шириной 50 мм необходимой высоты; Дополнительный слой теплоизоляционного материала укладывается между лаг поверх балок. Если чердак будет посещаться редко, то достаточно обустроить специальные ходовые мостики, а в случае частых посещений необходимо предусмотреть сплошную верхнюю обшивку из плит ДСП, ОСП или ЦСП. Открытые места теплоизоляционного материала сверху следует закрыть паропроницаемым ветрозащитным материалом, к примеру, пергамином. Это предотвратит потерю тепла при обдувании утеплителя воздухом и защитит его от влаги.

Чтобы исключить мостики холода необходимо предусмотреть соединение утеплителей перекрытия и наружных стен в местах стыков. Кроме того необходимо организовать качественную вентиляцию чердачного пространства. Это гарантирует просушку утеплителя и удаление лишней влаги из чердачного помещения. Как правило, для этого предусматриваются слуховые окна, а также коньковые, карнизные и щелевые продухи. Чердачное перекрытие, обустроенное с использованием деревянных балок, может быть как отдельным конструктивным элементом, так и частью крыши. Независимая конструкция проще и значительно удобнее в эксплуатации, так как можно лучше организовать звукоизоляцию помещений. Кроме того в этом случае легче выполнить какие-либо ремонтные работы. Но, если чердачное перекрытие является частью крыши, то расходы на строительство дома существенно сокращаются.

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

stroim24.info

Утепление чердачного перекрытия по деревянным балкам

Теплый дом создает уютную атмосферу и хорошее настроение в сырую или морозную погоду. Здесь всегда можно согреться и отдохнуть. Но из-за неутепленного чердачного перекрытия, теряется до 25% эффективности отопления. Происходит перерасход энергетического вещества (газа, твердого топлива, электроэнергии), что влечет излишние затраты для семейного бюджета. Как грамотно утеплить чердачное перекрытие, которое выполнено из деревянных балок и досок? Что учитывать при выборе материала? Каковы распространенные виды утеплителей и их свойства?

Суть утепления и процесс

Тепло уходит в верх. Если оно проходит через потолок, то снижается эффективность отопительной системы и, одновременно, запускается процесс образования грибка на деревянных балках чердачного перекрытия. Влага, содержащаяся в воздухе, проникает на чердак. Холодный воздух содействует ее конденсированию и размножению бактерий. Доски начинают гнить.
Суть утепления заключается в создании специального слоя, задерживающего теплый воздух в комнатах, и препятствующего конденсированию влаги на чердаке. Обычно, эта работа выполняется при постройке дома, но может быть исполнена и после.
В большинстве случаев, для монтажа утепления, независимо от выбора материала, используется следующая последовательность:

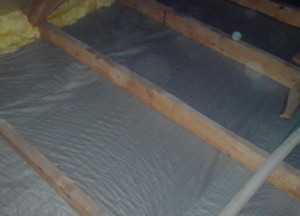

  • На чердаке укладывается паробарьер.

Это специальная пленка для преграждения пути теплому воздуху из комнат на верх. Ложится она непосредственно на деревянное перекрытие. На паробарьере имеется разметка по укладке, которой важно придерживаться. Необходимо соблюсти требование расположения внахлест 100 мм.
Несущие балки оборачиваются особенно тщательно. В местах соприкосновения со стеной или вертикальной опорой, пленка поднимается в верх на высоту утеплителя + 50 мм. Края фиксируются клейкой лентой.

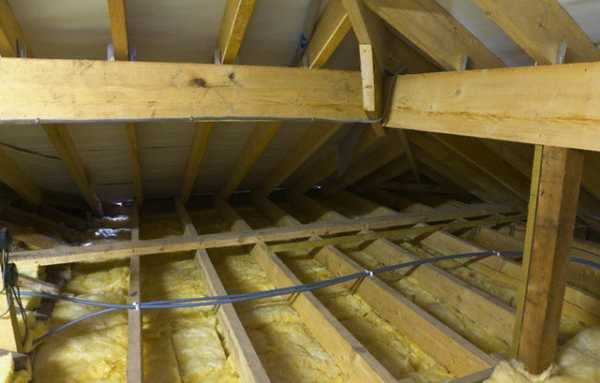

  • Заполнение пространства между балками утеплителем.

Материал (в зависимости от вида) рассыпается или нарезается квадратными сегментами и укладывается на чердаке. Некоторые материалы можно размещать в несколько слоев для эффективности. Важно обращать внимание на отсутствие пустот и щелей, через которые может проходить холод.

  • Поверх утеплителя стелются пароизоляционные пленки, которые должны пропускать пар.

Их фиксируют брусками к основным балкам. В этом случае, даже если насобирается влага, она сможет испариться на чердаке. Мудро оставить зазор между утепляющим материалом и гидроизоляцией в 50 мм. Технически это достигается за счет разницы слоя термовещества и высоты балки.

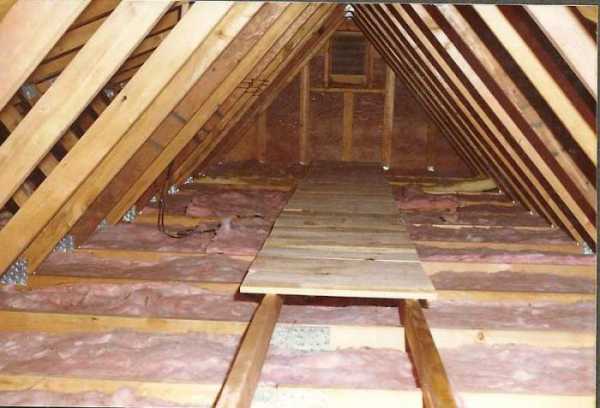

  • Поверх брусков накладывается обрешетка для технического прохода, или полноценный пол в случае мансарды.

На чердаке необходимо предусмотреть проветривание, чтобы удалять остатки появившейся влаги из утеплителя.

Что учитывать при выборе материала

Современные разработки предлагают разнообразие видов материалов, которые используются в утеплении чердачных перекрытий. Существуют старые и проверенные способы. Решая чему отдать предпочтение, важно ориентироваться на наличие следующих свойств (чем их будет больше в одном материале, тем лучше):

  • низкая теплопроводность — благодаря чему больше тепловой энергии будет оставаться в комнатах;
  • малый вес — облегчает монтаж и последующую нагрузку на балки и перекрытия;
  • влагоотталкивающие свойства — сохранят эффективность утеплителя;
  • прочность — если кто-то случайно наступит, то он не испортится в этом месте;
  • огнестойкость — при возникновении пожара материал не даст распространиться огню;
  • неприятия для грызунов;
  • токсическая безопасность;
  • устойчивость к грибкам;
  • сохранение своих свойств несмотря на сильный мороз или жару.

Важно также учитывать необходимое по высоте пространство для укладки материала, особенно, если планируется стелить полноценный пол и регулярно использовать чердачное помещение. При равной теплоизоляции, потребуется разный слой утепляющего вещества:

  • пенополиуретан — 50 мм;
  • пенополистирол — 80 мм;
  • минеральная вата — 100 мм;
  • керамзит — 350 мм.

Виды утеплителей и их особенности

Чтобы определиться с выбором материала, необходимо знать его преимущества и недостатки. Ниже представлены распространенные виды утеплителей с их свойствами.

  • Минеральная вата

Частым материалом, выбираемым для утепления чердачного перекрытия, является минеральная или стекловата. Ее специфичная волокнистая структура обеспечивает образование воздушной подушки, которая эффективно удерживает тепло. Минеральная вата легко режется ножом на необходимые сегменты. Поставляется в рулонах и блоках, которые удобны при монтаже на чердаке. Два слоя ваты по 50 мм эффективней сохранят тепло, чем один слой в 100 мм.
Основным достоинством, наряду с тепловыми свойствами, является пожароустойчивость. На горизонтальных поверхностях материал не слеживается; нет необходимости в установке разделителей, и не образовывается пустот с холодом. Длительный срок эксплуатации. При укладке необходим респиратор, для предотвращения попадания волокон в легкие. Из недостатков выделяются два: склонность материала к впитыванию влаги и спрессовываемость при сдавливании.

Но если строго придерживаться четырех пунктов по процессу монтажа, то минеральная вата является простым и недорогим способом утепления чердачного перекрытия.

  • Пенополиуритан

Самый современный способ утепления. Выполняется только специалистами и определеным оборудованием. Распыление пены напоминает снежные покровы, застывшие на чердаке. Способ удобен доступностью нанесения на любые формы поверхности. Хорошие заполняющие свойства. Экологически чистый метод. Срок службы пенополиуретана до 50 лет. Недостатком можно считать высокую стоимость работ, но она оправдывает получаемый результат.

Относительно недорогой и быстрый метод утепления чердачного перекрытия. Материал легко режется на нужные части. Небольшой вес обеспечивает быстроту монтажа и малую нагрузку на балки. Пенопласт не впитывает воду. Используя его в утеплении важно точно вырезать углы и сегменты, чтобы исключить появление незаполненных мест.
Поскольку он легко повреждается, обязателен черновой пол для ходьбы по чердаку. Его можно сделать из плит ОСБ. Единственным недостатком пенопласта является его подверженность горению. Но разумные меры по пожарной безопасности в доме помогут избежать этой отрицательной особенности материала.

Утепление чердачного перекрытия сыпучими материалами довольно распространено. Чаще их применяют в случае перекрытия по плитам. Но и между деревянными балками его можно использовать тоже. Единственный нюанс — большой вес и нагрузка на потолок. Поскольку для нужного эффекта необходим слой материала в 300 мм, следует убедиться, что конструкция потолка выдержит этот дополнительный вес. В процессе засыпки рекомендуется чередование гранул разного размера. Так получится заполнить пространство между балками более плотно. Передвигаться по такому утеплителю можно свободно.
Утепление чердачного перекрытия — это важная часть строительства или обустройства частного дома. Выполнив его грамотно, можно сохранить тепло и сэкономить средства.
В следующем видео — пример утепления перекрытия эковатой.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Чердачное перекрытие по деревянным балкам

Перекрытия, отделяющие жилое пространство от чердака, являются важной составной частью при строительстве деревянного дома. Они выполняют функции ограждающей и несущей конструкции, обеспечивают устойчивость каркаса дома, создают барьер для утечек тепла. Традиционно чердачное перекрытие изготавливают из относительно легких и доступных по цене деревянных балок.

Требования к чердачным перекрытиям

Подбирая пиломатериал, следует знать, что деревянные детали должны стать надежной основой для кровли и равномерно распределить нагрузку от нее на стены и фундамент. Накануне строительства необходимо провести технический расчет сечения балки или бруса, определить его положение по отношению к элементам здания. Учитывая особенности материала, следует приобретать тщательно высушенные заготовки, а перед установкой обработать их огнезащитным и антигрибковым составами.

Согласно современным строительным нормам, к чердачным перекрытиям предъявляются следующие требования:

  • достаточный запас прочности и жесткости по сравнению с расчетными нагрузками;
  • обеспечение сохранения тепла в жилом этаже;
  • защита помещения от наружных воздушных шумов;
  • прокладка надежной паро- и влагоизоляции.

Чердачное перекрытие по балкам: технология монтажа по шагам

Согласно результатам расчета, выбирают сечение бруса. Обычно его высота составляет 150-250 мм, а ширина – 100-250 мм. Иногда брус заменяют досками с линейными размерами 100-250 мм и 40-80 мм. При этом достигается экономия пиломатериалов, и несколько снижаются эксплуатационные характеристики будущей конструкции - однако для чердачного перекрытия это некритично. Желательно, чтобы высота бруса равнялась толщине расчетного слоя теплозвукоизоляции.

Особенности установки деревянных балок

Шаг балочных элементов зависит от расчетной нагрузки, выбранного сечения и длины пролета. Обычно интервал между соседними балками выдерживают от 300 до 600 мм, согласовывая его с шириной листов подшивки.

Деревянные перекрытия изготавливают в такой последовательности.

1. Концы деталей, которые будут контактировать с бетоном или кирпичом, пропитывают антисептиком и оборачивают рубероидом (гидроизолом, полиэтиленовой пленкой) на длину до 300 мм. Торец балки, предварительно обрезанный под углом 60 о, не изолируют, но оставляют расстояние от него до стены около 30 мм.

2. Для опоры брусьев или досок в стенах делают выборки глубиной 120-200 мм. Фиксацию концов выполняют с помощью анкерных связей. С одной стороны эти металлические детали крепят к балкам, а с другой – заделывают в стену.

3. Снизу к балкам прибивают обрешетку из реек с минимальным сечением 20 х 90 мм, располагая их в перпендикулярном направлении с шагом 0,6 м.

4. Сверху набивают лаги или устанавливают между балками вертикальные распорки (38 х 100 мм). Второй способ предпочтительнее: он способствует увеличению жесткости перекрытия. Деревянные распорки прибивают гвоздями или крепят с помощью металлических кронштейнов.

5. Подшивают потолок фанерой, древесно- или цементно-стружечными плитами либо ОСП, предварительно проложив слой пароизоляционной пленки толщиной 0,2 мм (нахлест соседних листов – около 200 мм). Обшивка становится дополнительным силовым каркасом перекрытия. Плиты ориентируют так, чтобы их короткая сторона была перпендикулярна балкам.

Процесс укладки теплоизоляции

Утепление чердачного перекрытия

Изготавливая чердачное перекрытие, утепление обычно делают из плит минеральной ваты – их укладывают в промежутки между балками. Иногда применяют насыпную эковату, имеющую хорошие теплотехнические показатели. Уже упомянутый пароизоляционный слой предохраняет утеплитель от влажного воздуха, поступающего из жилого помещения.

Обустройство звукоизоляции

Чтобы достичь нормативного индекса звукоизоляции (45 дБ), чаще всего также используют минвату, которая хорошо поглощает шумы. Толщину слоя рассчитывают дважды, исходя из требований тепло- и звукоизоляции, а затем выбирают больший размер. Если он превысит толщину балок, поверх них прокладывают дополнительный слой утеплителя.

На последнем этапе минеральную вату покрывают слоем ветрозащитного пергамина и прибивают к лагам верхнюю обшивку из того же материала, что и потолочная подшивка.

Было полезно? Поделись статьей с остальными:

Садовая мебель и предметы декора из натурального дерева

Смотреть фото и цены!

Есть вопросы? Звоните или пишите, с радостью проконсультируем:

+375 (29) 694 05 90

+375 (29) 554 04 04

[email protected]

ctroimdom.com

Как сделать перекрытие по деревянным балкам

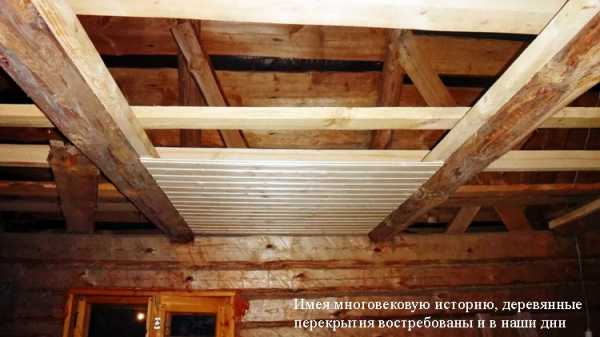

Деревянные покрытия и перекрытия имеют тысячелетнюю историю и продолжают оставаться востребованными доныне за счет своей практичности, надежности и экологических качеств.

Несущие элементы этих перекрытий — балки прямоугольной либо круглой формы, уложенные через определенные промежутки. Пространство между ними заполняют (зашивают) досками, заполняют утеплителем, как сделать перекрытие по балкам подробнее мы рассмотрим далее, сначала нужно немного пройтись по теории. Такая конструкция способна перекрывать помещения до шести метров, если балки сплошные. Балкам же из клееной древесины по силам перекрыть  пролеты в десять метров и больше.

Содержание:
1. Виды перекрытий по балкам.
2. Материалы для перекрытий по балкам.
3. Защитная обработка балок.
4. Некоторые общие моменты.
5. Как сделать перекрытие с опиранием на верхний край балок.
6. Как сделать перекрытие с опиранием по нижнему краю балок.
7. Раздельно-несущее перекрытие по балкам.
8. Плюсы и минусы деревянных перекрытий по балкам.

Виды перекрытий по балкам

Перекрытие, у которого с одной стороны чердак и называется чердачным. Дому в несколько этажей потребуются перекрытия междуэтажные.

Для чердачных перекрытий не требуется полов, хватит сухих стяжек, даже просто ходовых досок.

Междуэтажные перекрытия предполагают наличие теплых помещений как сверху, так и снизу. Им не нужно утепление, но требуется звукоизоляция.

Из конструкционных решений перекрытий основных выделяют три:

  • Перекрытие с опиранием на верхний край балок.
  • Перекрытие с опиранием на нижний край балок.
  • Перекрытия раздельно-несущие (с разделенными балками).

Но прежде чем изучить их устройство и монтаж, отберем нужный материал. Подбор дерева в особенности для балок — важнейший этап. Не жалейте на него времени, сил и средств.

Материалы для перекрытий по балкам

Лес для балок выбираем хорошо просушенный с ровными волокнами соответствующий первой категории качества.

Для перекрытия по балкам подойдет сосна, но если вокруг преимущественно лиственные леса, возможно более экономичным окажется дуб или бук. Тополь, ясень, клен, акация и плодовые породы непригодны.

Дерево не должно иметь:

  • множественных или крупных (порядка нескольких миллиметров) продольных трещин;
  • малейших поперечных трещин;
  • выпавших сучков;
  • поражения грибком или плесенью;
  • поражение насекомыми древоточцами

Сучки, трещины перекрученные волокна видны невооруженным глазом. О поражении грибком либо плесенью дадут знать пятна серого или голубовато серого цвета.

Насекомых выдадут крохотные круглые отверстия, причудливые канавки заметные на срезе или поверхности материала.

Такое дерево применять нельзя. Крохотные «диверсанты» способны превратить балку в труху за считанные месяцы. Стоит учесть, что самая незначительная деталь с насекомыми способна «заразить» всю конструкцию.

При этом обработка ядохимикатами, когда насекомые завелись, не всегда дает надежный эффект.

Из других материалов потребуется утеплитель. Наиболее один из лучших — минеральная вата. А поскольку при увлажнении она заметно снижает теплозащитные свойства,  потребуется паро- и гидроизоляция.

Хуже в качестве утеплителя, но хорош для звукоизоляции керамзитовый щебень. Он не боится влаги, а по весу заметно тяжелей минваты.

Защитная обработка балок

Отбирая материалы, мы проверили их на поражение гнилью и насекомыми. Однако такое может произойти и в процессе эксплуатации, поэтому обработаем дерево защитными составами — фунгицидами и инсектицидами.

В самом простом виде можно использовать размешанную в воде известь с добавлением медного купороса. Но лучше взять готовые реактивы, благо выбор их сегодня достаточно велик.

Обработку производим как на стадии изготовления конструкций (балки), так и когда конструкции смонтированы (доски перекрытия, лаги полов).

Края, которыми балки опираются на наружные стены, обмазываем битумной мастикой и оборачиваем двумя слоями пергамина, закрепляя его скотчем. При этом не трогаем торцы балок, оставляя их открытыми для нормального влагообмена.


Кроме того, сухое дерево хорошая пища для огня. Для того чтобы снизить риск пожара, готовое перекрытие обработаем антипиренами, как сверху, так и снизу.

Некоторые общие моменты

Укладываем балки, чтобы опорная часть составляла не менее 12 см на каменные, и не менее 8 см на деревянные стены.

Балочные ниши в каменных наружных стенах устраиваем так, чтобы между торцом балки и кладкой оставался зазор 3-5 см. После завершения монтажа заполним его ватой из полиэфирных волокон. В отличие от минеральных она не дает усадки и не боится воды.

Переходим к устройству перекрытий.

Как сделать перекрытие с опиранием на верхний край балок

Такие перекрытия делают обычны для подсобных не отапливаемых помещений. Подойдут они и в качестве чердачных, но для междуэтажных толщина их великовата.

Балки берем не обязательно прямоугольные. Можно использовать обычные бревна, но обязательно со снятой корой.

Балки располагаем строго параллельно друг другу и фиксируем стальными анкерами.

Анкера из стальной полосы либо арматуры закладывают в толщу кладки при ее устройстве. Балку к ним крепим гвоздями либо шурупами.

После того как балки смонтированы, стелем накат из досок толщиной 40 мм, прибивая их гвоздями.

Перекрытие готово. Если это необходимо утепляем его, делаем звукоизоляцию, закрываем стяжкой либо устраиваем полы по лагам.

Как сделать перекрытие с опиранием по нижнему краю балок

Для того чтобы сделать перекрытия такого типа балки нужно подготовить до начала монтажа.

Сперва с обеих сторон балочного бруса внизу, по всей его длине прибиваем  бруски 50х50 мм которые называют «черепные». Служат они опорой для досок перекрытия, а кроме того увеличивают площадь балки в нижней части сечения, усиливая ее несущую способность.

Торцы балок срезаем под углом 60 градусов к основанию. Скос облегчит закладку утеплителя в гнездо балки, увеличит площадь испарения влаги.

Эти балки порой рекомендуют крепить анкерами, как и в предыдущем варианте конструкции, разве что через одну. Однако поскольку приложение нагрузки к низу балки обеспечивает устойчивость сечения автоматически, без анкеров можно обойтись.

Единственно, пока не уложим накат, есть смысл расшить балки временным распорками из досок.

Для наката используем обрезные, а еще лучше — шпунтованные доски. Поскольку их нагрузкой будет только вес утеплителя, то для минваты, при шаге балок до метра, хватит доски в 25 мм.

Доски укладываем по черепным брускам, вплотную друг к другу, прибивая гвоздями. Гвоздь бьем, наклоняя от уже прибитой доски так чтобы, нанося удар мы подбивали новую доску к уложенной.

По накату укладываем защитный барьер из полиэтиленовой пленки, либо пергамина. Его задача препятствовать проходу парообразной влаги (обязательно для чердачного перекрытия) и  попаданию пыли из утеплителя в помещение.

Осталось уложить поверх утеплителя слой гидроизоляции и закрыть все это сухой стяжкой либо полами (см. рис. 1).

Раздельно-несущее перекрытие по балкам

По сути, это перекрытия первого и второго типа сведенные воедино. А, поскольку доски перекрытия и лаги пола верхнего этажа опираются на разные балки, не связанные друг с другом они  работают независимо.

Такая конструкция не передает колебания от ударов по полу на потолок внизу. Поэтому шаги и даже удары по полу верхнего этажа не слышны в нижних комнатах.

Для начала готовим и укладываем балки с черепными брусками, по которым набиваем доски наката, точь-в-точь как в предыдущем типе перекрытия.

Затем в промежутках между ними укладываем круглые либо прямоугольные балки — основу для пола верхнего этажа. Под опорные края подкладываем обрезки толстых досок, таким образом, чтобы между балками и накатом оставался промежуток 1,5-2 см.

Укладываем защитный пленочный барьер, заполняем промежутки между балками звукоизоляцией и настилаем полы (см. рис.2).

Балки можно делать меньшего сечения, ведь нагрузка на них разделена, а значит, толщина перекрытия не увеличится.

Расчет сечения балок

А теперь, важный вопрос, который, скорее всего, возник у читателя — как узнать каких размеров в сечении, нужен брус или бревно для балки? Если у вас нет проекта, либо подобного помещения для образца, сечение балки нужно рассчитать.

Знание сопромата для расчёта сечения балко вам не потребуется. В сети достаточно сервисов, которые сделают это с достаточной точностью.  Некоторые сервисы считают нагрузку, которую может выдержать балка заданных параметров. Другие по известной нагрузке и пролету выдадут необходимое сечение.

В поисковике наберем фразу: «расчет деревянной балки онлайн» и перейдем по любой из первых  трех-четырех ссылок. Откроется страничка с калькулятором, в окошки которого введем запрашиваемые данные.

Нормативную нагрузку можно принять в пределах 200-250 кг/м2 для чердачного, и 400-450 кг/м2 для междуэтажного перекрытия, либо рассчитать самостоятельно.

Для этого нужно, сложить вес максимального количества людей, которые могут оказаться в комнате и добавить вес мебели и оборудования. Разделив полученные данные на площадь перекрытия и получим искомое значение.

Плюсы и минусы деревянных перекрытий по балкам

Идеальных конструкций не существует, а значит и у деревянных перекрытий будут минусы по сравнению с железобетонными.

В первую очередь это меньшая прочность и надежность. Как следствие — меньший срок службы.

Ниже  устойчивость дерева к пожару. А большое количество пустот может дать пристанище колониям насекомых либо мелких  грызунов.

Но положительные качества все же перевешивают. Деревянные перекрытия дешевле и технологичней, для монтажа, скорее всего вам не потребуются грузоподъемные механизмы.

Дерево в разы меньше по весу, а значит и  несущие стены можно сделать легче и дешевле.

Кроме того, соотношение веса и прочности позволяет перекрыть деревянными конструкциями при равной толщине без промежуточных опор гораздо больший пролет, чем железобетоном и даже металлом.

А если речь идет о деревянных домах, рубленных, каркасных либо панельных — деревянное перекрытие уже не просто лучший,  но и единственный вариант.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Как сделать чердачное перекрытие? Особенности устройства

Обустройство чердака в частном доме является одним из завершающих этапов строительства. Это помещение может использоваться для самых разных целей. Но чаще всего это пространство отводится под различные инженерные коммуникации, оборудование. В зависимости от способа эксплуатации этого помещения обустраивается и чердачное перекрытие.

Внутри такого помещения температура обычно ненамного отличается от уличных показателей. Поэтому жилое помещение необходимо качественно отделять от него при помощи перекрытий. Как происходит весь процесс, необходимо узнать перед началом работы.

Функции чердачного перекрытия

Чердачное перекрытие дома призвано изолировать жилое помещение от мансарды. Это необходимо по ряду причин. В частном доме чердак практически никогда не отапливается. Поэтому зимой температура здесь будет не выше, чем снаружи строения. Перекрытия не пропускают холодный воздух в жилые помещения. Поэтому одной из их главных функций является теплоизоляция.

Если чердак не обустраивается как жилое пространство, нет надобности создавать здесь звукоизоляцию. По перекрытию владельцы дома будут ходить очень редко. Чаще всего здесь стоит различное оборудование. Оно имеет определенный совокупный вес. Поэтому еще одной функцией перекрытия является создание прочной основы, способной выдержать подобную нагрузку.

Представленная конструкция является важной при возведении дома. От правильности проведения работ по ее созданию зависит комфорт, безопасность проживающих здесь людей. Долговечность строения также зависит от качественного обустройства перекрытия чердака.

Виды перекрытий

Несущими элементами конструкции при создании частного дома могут быть металлические и деревянные балки. Их укладывают на специальные колонны или стены. В зависимости от материала, существуют нормативы размеров пролетов балок.

Деревянное чердачное перекрытие может покрывать расстояние между несущими опорами не более 4 м. Для загородного или частного дома этого вполне достаточно. В силу относительно недорогой стоимости такого материала, его чаще всего применяют в подобных целях.

Железобетонные и металлические балки используют при строительстве многоквартирных домов. Но древесина остается востребованной в дачном и частном строительстве. Ее вес относительно невелик. Поэтому для ее монтажа не потребуется применять кран. Но при обустройстве перекрытий необходимо выполнять четкие требования строительных нормативов.

Строительные требования

Создавая чердачное перекрытие по деревянным балкам, необходимо четко выполнить все санитарно-гигиенические требования. При строительстве требуется создать такую систему, которая бы выдерживала перепад температуры между нижней частью помещения мансарды и жилыми комнатами под ней на фиксированном уровне. Согласно существующим строительным требованиям этот показатель не должен превышать 4°С.

Для этого необходимо обустроить теплоизоляционный слой правильно. В этом случае утеплитель требуется защитить от попадания влаги, конденсата. Такая негативная для конструкции ситуация может произойти из-за просачивания пара из комнат под чердаком сквозь щели перекрытия.

При неправильном монтаже на чердаке будет скапливаться роса. В такой среде материал будет разрушаться, появится грибок и плесень. Эти негативные последствия можно предотвратить, если устанавливать качественный пароизоляционный слой.

Воздухопроницаемость

Указанная норма перепада температуры зависит от воздухопроницаемости, которой характеризуется чердачное перекрытие. Этот показатель зависит от плотности укладки материалов. Для устранения прохождения воздуха через перекрытия применяется специальная технология. Это также позволяет предотвратить механические повреждения слоя теплоизоляции.

Для устранения эффекта проникновение воздушных потоков сквозь элементы перекрытия, необходимо применять специальный материал. Причем в процессе работы мастер обязательно должен предотвращать появление холодных зон. Они возникают из-за отличия теплового сопротивления балок и заполнителя между ними. У деревянных перекрытий оно значительно ниже.

Поэтому балочные элементы утепляются по всей поверхности. Иначе конечный результат будет неудовлетворительным.

Составляющие перекрытий

Конструкция чердачного перекрытия состоит из нескольких обязательных элементов. Они создают единую систему. Материалы следует рассмотреть в последовательности от чердака к помещению под ним.

В первую очередь конструкция имеет верхнюю обшивку, которая оборудована воздухонепроницаемой подложкой. Далее следуют деревянные балки. Они создают каркас системы и создают необходимую прочность перекрытий.

Под балками монтируется теплоизоляция. Этот слой устанавливается на пароизоляцию. Именно этот материал защищает утеплитель и деревянные элементы конструкции от образования конденсата и гниения. Самым нижним слоем является потолочная обшивка.

Деревянный брус, применяемый при строительстве, должен быть диаметром 150х100 или 250х200 мм. Если будут применяться доски, их сечение должно находиться в диапазоне от 100х40 до 250х80 мм. Эти материалы должны характеризоваться высоким качеством. Древесина должна быть сухая и без дефектов.

Создание деревянного перекрытия

Устройство чердачного перекрытия требует выполнения ряда требований. Если при обустройстве конструкции будут применяться доски, а не брус, необходимо произвести работы по укреплению системы. Это позволит избежать скручивания и проседания при нагрузке.

Доски необходимо монтировать с шагом 60 см. Их требуется обшивать с обеих сторон жесткими плитами толщиной более 1,2 см. Например, этом может быть ДСП, фанера, ОСП и т. д. Это позволит увеличить несущую способность перекрытия из древесины.

Чтобы монтаж был произведен быстро и просто, на низ балки перед установкой набивают обрешетку, а сверху – лаги. В первом случае потребуются рейки с сечением 2х9 см. Их крепят перпендикулярно относительно балок с шагом 60 см. При этом необходимо применять саморезы длиной на 4 см больше, чем суммарная толщина устанавливаемых листов. Их монтируют с шагом 20 см. Поверх лаг обшивку делать не нужно.

Установка деревянных балок

Чердачное перекрытие после проведенной работы можно монтировать на опоры. Балки укладывают на кирпичную или бетонную кладку стен. Концы элементов перекрытий, которые соприкасаются с этими несущими элементами конструкции, обрабатывают антисептиком, оборачивают гидроизоляцией. Скошенный торец необходимо оставить открытым. Между ним и стенкой остается небольшой зазор.

Если при установке применяется брус, его опирают на стену вглубь на 15-20 см, а доски – на 10 см. Концы элементов конструкции фиксируют на стенах. Для этого применяют металлические связи. Внизу перекрытий рекомендуется устанавливать гипсокартон. Это усилит пожарную безопасность. Их толщина должна быть не менее 1,2 см.

Утепление

На завершающем этапе необходимо узнать, как утеплить чердачное перекрытие. Для этого можно применять плиты из минеральной ваты. Их монтируют между балками. Толщина таких плит может быть разная. Ее выбирают в зависимости от существующих условий строения. При этом применяется специальная таблица, разработанная профессиональными инженерами.

Теплоизоляцию необходимо защитить полиэтиленовой пленкой. Она будет служить гидробарьером для проникающей из нижних помещений влаги. Эти слои должны покрыть всю площадь чердака. Применяя современные высококачественные материалы можно значительно продлить срок эксплуатации конструкции. Микроклимат в жилых помещениях будет здоровым из-за отсутствия плесени и грибка на чердаке.

Чердачное перекрытие, выполненное по всем нормам и правилам, будет качественным и долговечным. Древесина не будет подвержена процессам гниения, поэтому не будет разрушаться. При соблюдении всех требований, самостоятельно обустроить перекрытие на чердаке будет под силу даже непрофессионалу.

fb.ru

Утепление чердачного перекрытия по деревянным балкам

/в Утепление потолка /от admin

Для создания в доме комфортных условий как зимой, так и летом необходимо произвести работы по утеплению перекрытий. Существует целый ряд материалов чтобы сделать утепление чердака в доме своими руками. После этой статьи часто читают межэтажное перекрытие по деревянным балкам утепление и звукоизоляция.

Для работы по деревянным перекрытиям пригодны:

  1. Минеральная вата.
  2. Пенополистирол, он же пенопласт.
  3. Пенополиуретан.

Прежде всего нужно определиться, с материалом из которого изготовлено чердачное перекрытие в доме, а так же как оно будет использоваться. В зависимости от конструкции крыши это может быть как нежилой чердак, так и мансарда. Утепление мансардного этажа сокращает список материалов, которые владелец дома может применить для исполнения работ своими руками. Такой утеплитель, как минеральная вата, независимо от материала его изготовления, мало пригоден для термоизоляции вертикальных и находящихся под углом стен. Он пригоден, только когда нужно утеплить горизонтальное чердачное перекрытие.

В случае когда перекрытие в доме выполнено по деревянным балкам, выбор утеплителя должен обуславливаться совокупностью малой теплопроводности и веса используемого материала. Стоит также учесть насколько горюч утеплитель, и что немаловажно стоек ли он к поражению плесенью и грибками. В частном случае, стоит учесть наличие сельскохозяйственных полей вблизи дома. Полевые мыши способны в течение месяца превратить чердачное перекрытие в труху, в которой они будут дома, а хозяин в гостях. В этом частном случае такой утеплитель как стекломинеральная вата (стекловата) является единственным решением в выборе материала которым следует утеплить чердачное перекрытие дома.

В остальных случаях когда требуется уложить утеплитель по деревянным балкам, следует руководствоваться такими характеристиками как: удельный вес, влагопоглощение, токсичность , горючесть.

Утепление чердака дома нужно начинать с целью придания деревянным балкам антисептических свойств. Так как заложенный между балками утеплитель исключит визуальный контроль за их состоянием, на пропиточном материале не стоит экономить.

Минеральная вата

Производится из отходов стекла либо базальта, базальтовая вата иногда именуется собственным именем, чаще каменной ватой. Удельный вес её составляет от 155 до 180 кг/на метр кубический. Работы по утеплению этим материалом начинаются с монтажа пароизоляции. Минеральная вата отлично поглощает влагу и насыщенная парами воды снижает свои термоизоляционные показатели более чем в 2 раза.

Выполнение работ своими руками расширяет спектр материалов возможных к применению. От стандартной пароизоляционной плёнки до любого не пропускающего влагу. Главное не забывать как правильно  укладывать пароизоляцию .



  • Шаг 1

    Первый слой пароизоляции расстилается по потолочному перекрытию и крепится к балкам таким образом, чтобы образовался лоток в который будет укладываться утеплитель.

  • Шаг 2

    Перед укладкой минеральной вате после вскрытия упаковки нужно дать «отлежаться».

  • Шаг 3

    После того как материал увеличится в объёме можно приступать к работам. Разрезать утеплитель можно обычным ножом. Размер листов должен быть на 7/10 сантиметров больше межстропильного шага. Это обеспечит плотное прилегание материала к балкам.

  • Шаг 4

    Нелишним будет проложить между слоями укладываемого материала дополнительную пароизоляцию. Она значительно повысит теплоизоляционные свойства материала.

Толщину слоя минеральной ваты не прибегая к сложным расчётам легко определить по климатической зоне.

  • ЮГ России – 10 см.
  • Средняя полоса – 15 см.
  • Сибирь – 20 см.
  • Якутия – 25 см.

Схема утепление чердака

Примечание

Эти размеры увеличены на 5 сантиметров от норм СНиП-23-02-2003. По окончании работ по укладке, следует закрепить финишный слой пароизоляции.

Пенополистирол

Этот материал обладает малым весом и низкой теплопроводностью. Для сравнения, в 2 раза меньшей чем у минеральной ваты. Самый «тёплый» материал из ныне известных. Легко позволяет своими руками утеплить чердачное перекрытие в короткие сроки. Из инструментов понадобится только острый нож.

Характеристики материалов

Выпускается в плитах 100/100 см, и 100/120 см белого цвета. Самое широко распространённое название пенопласт. При приобретении стоит обращать внимание на маркировку материала.

Примечание

Следует избегать плит в наименовании которых присутствует буква Ф. Например ФРП- фенольно резольный, две буквы Ф означают наличие не только фенола но и формальдегида. Оба эти вещества токсичны и являются мощными аллергенами. Предпочтительнее применять плиты ПСБ-С.

Пенопласт для перекрытия чердака

Практически идеальный материал для утепления мансардного этажа своими руками. Все работы по монтажу заключаются в нарезке плит по размеру, который должен быть больше ширины лотка на 2/3 сантиметра, что обеспечит плотное прилегание плит к балкам. Также второй ряд плит следует укладывать так, чтобы перекрывались стыки пред идущего ряда. Это исключит появление мостиков холода. Пароизоляция для потолка в деревянном перекрытии не требуется ввиду низкого влагопоглощения материала.

Пенополиуретан

По своим параметрам практически идентичен пенопласту. Отличается более высокой механической прочностью и низкой токсичностью. Выпускается в плитах жёлтого и оранжевого цвета размером 120/60 см. Маркируется буквами ППУ. Эту информацию стоит учитывать в силу того, что в торговых организациях его тоже зачастую называют пенополистиролом, и при заказе по телефону стоит уточнить что же всё-таки продают ППУ или ПСБ-С.

Утепление при помощи ППУ

Так же лёгок в монтаже своими руками, как и пенопласт. Простейшие операции по нарезке в размер и укладке между балками или стропилами не создают никаких затруднений. Укладка пароизоляционного слоя не требуется.

Примечание

Одним существенным недостатком этих материалов является их низкая огнестойкость. Поэтому стоит ответственно подойти к монтажу электропроводки при утеплении мансардного этажа, чтобы своими руками не заложить в стены будущий пожар.

Следует использовать специальную гофрированную негорючую изоляцию электропровода. При использовании чердачного помещения как нежилого достаточно нанести огнезащитное покрытие на утеплитель и как минимум 30 лет наслаждаться теплом в доме гордясь тем, что оно создано своими руками.

Стоимость материалов

  • Название

  • Пенопласт ПСБ-С-25
  • Пенополиуретан Polimer
  • Минеральная вата ISOVER
  • Цена, рубли

  • 100
  • 400
  • 33

Похожие статьи

opotolkax.com

Отправить ответ

avatar
  Подписаться
Уведомление о
