Чердачные перекрытия: Чердачное перекрытие по деревянным балкам

Содержание

Надподвальные и чердачные перекрытия. Перекрытия в санузлах.

Перейти на страницу «Перекрытия зданий»

Особенности проектирования надподвальных и чердачных перекрытий. Перекрытия в санузлах.

К чердачным и надподвальным перекрытиям, наряду с общими требованиями, относятся и специальные. В связи с этим их конструктивные решения несколько отличается от междуэтажных наличием слоя утеплителя и пароизоляции.

Чердачные перекрытия (рис. 1 а, б, в) разделяют помещения верхних этажей от неотапливаемого холодного чердака. Сверху таких перекрытий кладут пароизоляцию и утеплитель. Пароизоляцию устраивают из слоя битумной мастики, или одного — двух слоев пергамина, рубероида, наклеенного на мастике. Пароизоляция защищает утеплитель от водяных паров, проникающих из отапливаемого помещения через толщу чердачного перекрытия. В качестве утеплителя применяют шлак, керамзит, плиты из легких бетонов, минераловатные плиты и др. Толщина утеплителя определяется с помощью расчетов. Сверху утеплителя устраивают стяжку из раствора, которая защищает от влаги.

Надподвальные перекрытия (рис. 1 д) отделяют отапливаемые помещения от подвалов и технического подполья. Сверху таких перекрытий кладут теплоизоляцию из сыпучих плитных и др. материалов, толщину которой выбирают по расчету.Пароизоляционный слой в этом случае располагают над утеплителем.

Рис. 1. Перекрытия: а — чердачное перекрытие по железобетонным плитам, утепленных плитным материалом; б — тоже по железобетонным балкам, утепленное сыпучим материалом; в — тоже из утепленных панелей; г — перекрытия в сананузлах; д — надподвальное перекрытие; 1 — битумная обмазка; 2 -плитный утеплитель; 3 — стяжка известковая; 4 — пароизоляция; 5 – сыпучий утеплитель; 6 — утепление балки; 7 — чердачные плиты из легкого бетона толщиной 280 мм; 8 — выравнивающая стяжка из раствора; 9 – рулонная гидроизоляция; 10 — выравнивающая стяжка под полы; 11 — керамическая плитка; 12 -полоса из гидроизоляционного материала толщиной 150 … 200 мм; 13 – несущая железобетонная плита

Покрытие в санитарных узлах и «мокрых» помещениях (банях, прачечных) (Рис. 1. г) имеют гидроизоляцию. Ее выполняют из двух-трех слоев рулонного материала. В местах примыкания стен наклеивают полосы гидроизоляционного материала и поднимают вверх основной изоляционный ковер на 150 — 200 мм.

Сверху гидроизоляцию защищают выравнивающей стяжкой из цементного раствора.

Чердачное перекрытие по деревянным балкам от «ИнтерСити»

Компания «ИнтерСити» производит и продает деревянные двутавровые балки – материалы, идеально подходящие для монтажа чердачных перекрытий в коттеджах, домах и других строениях. Мы предлагаем продукцию качества, соответствующего мировым техническим и экологическим стандартам, по цене производителя. В процессе производства перекрытий используются передовые технологии, обеспечивающие превосходные технические свойства материалов.

Преимущества чердачных перекрытий от «ИнтерСити»:

  • особая прочность;
  • длительный срок эксплуатации;
  • жесткость;
  • простота устройства и эксплуатации;
  • влаго- и газонепроницаемость;
  • слабая звукопроводность;
  • полное соответствие требованиям огнестойкости;
  • точно заявленные параметры;
  • возможность использования в любых климатических зонах;
  • возможность прокладки внутренних коммуникаций.

В основу чердачного перекрытия положен материал камерной сушки, поэтому оно не гниет и не поддается негативным воздействиям микрофлоры. Его срок службы даже в жестких условиях эксплуатации достигает несколько десятков лет.

Чердачные перекрытия производятся из сухого строганого бруса, клееного по инновационной европейской технологии. Он имеет особые свойства. Как результат — высокая устойчивость чердачного перекрытия к воздействиям природного и неприродного характера, безупречный внешний вид и отсутствие деформаций с течением времени.

Преимущества сотрудничества с ООО «ИнтерСити»

  • Выгодное соотношение цены и качества. Деревянное чердачное перекрытие, которое мы предлагаем, отвечает высочайшим стандартам качества и при этом реализуется по выгодной цене.
  • Возможность экономии на оптовой покупке. Для постоянных клиентов мы разработали гибкую систему скидок.
  • Гарантия на продукцию. Чердачное перекрытие, изготовленное нашими специалистами, отвечает всем критериям и принятым техническим стандартам, поэтому прослужит долго.
  • Быстрое оформление заказа. Менеджер по работе с клиентами вежливо ответит на вопросы, примет заказ на чердачные деревянные перекрытия и обеспечит быстрое выполнение договорных обязательств.
  • Индивидуальное обслуживание клиентов. Мы найдем подход к каждому и примем во внимание все пожелания.
  • Возможность изготовления продукции по размеру заказчика.

Чердачное деревянное перекрытие от ООО «ИнтерСити» приятно удивит не только безупречным качеством, но и высокими эстетическими свойствами. Заказать его можно, позвонив нам по указанным на сайте телефонам.

Строительство чердачных перекрытий в Спб и ЛО |Перекрытия для чердака

Монолитное чердачное перекрытие предназначено для разделения чердачного помещения и последнего этажа дома.

Требуется, чтобы этот конструкционный элемент был достаточно прочным и, в то же время, стоил недорого.

Какой способ строительства подойдёт для этого лучше всего?

Чердачное перекрытие сочетает в себе оба этих качества. Благодаря армированному бетону оно выдерживает значительные нагрузки различных видов. При этом толщина монолитного чердачного перекрытия должна быть такой, чтобы его выдерживали стены здания из того же материала.

При таком сотроительстве возможно создание конфигурации с любыми имеющимися точками опоры.

Интересует стоимость чердачного перекрытия? Жмите!

Устройство монолитного чердачного перекрытия

Железобетонное чердачное перекрытие состоит из арматурного каркаса и залитого в него бетона. Процедуры эти называются соответственно армированием и бетонированием.

Арматурный каркас делается из стальных прутьев, связанных между собой металлической проволокой или пластиковыми хомутами.

Заливка бетона осуществляется после укладки опалубки из дерева или алюминия. После затвердевания бетона опалубка снимается.

Монолитное перекрытие чердака нуждается при строительстве в точном расчёте. Иначе своей избыточной массой или неправильным расположением оно нанесёт ущерб стенам и другим несущим конструкциям. Поэтому возведение такого перекрытия даже в частном двухэтажном доме лучше заказать профессионалам.

Чердачные перекрытия от фирмы «ПРОФСОПСТРОЙ»

«ПРОФСОПСТРОЙ» уже не один год осуществляет строительство монолитных перекрытий и другие виды бетонных работ. Секреты нашего успеха:

  • низкие цены;
  • оптимальный для заказчика график работы в три смены;
  • наличие собственной команды высококвалифицированных геодезистов;
  • соблюдение стандартов ISO.

Укрепление чердачного перекрытия – способы усиления деревянных балок

Устройство мансарды в значительной степени увеличивает жилую площадь дома. Практически, в доме появляется еще один эксплуатируемый этаж. Но для его полноценного использования необходимо выполнять укрепление чердачного перекрытия, так как нагрузки на конструкцию существенно возрастают. Прежде всего, это касается деревянных балок, чаще всего применяемых при возведении частных строений.

Специфика деревянных балок перекрытия

Популярность использования прогонов из дерева в чердачных перекрытиях связана с их легким весом по сравнению со стальными и железобетонными аналогами. К тому же, древесина обладает низкой теплопроводностью и малой звукопроницаемостью. Но натуральный материал, к сожалению, имеет ряд недостатков, которые необходимо учитывать. Это:

  • отсутствие устойчивости к действию плесени, грызунов и насекомых;
  • высокая пожароопасность;
  • слабая прочность балок малого сечения.

С первыми двумя недостатками можно справиться путем обработки деревянных балок антисептиками и антипиренами. Последнюю же проблему решают путем использования пиломатериалов большего сечения или посредством укрепления несущих элементов перекрытия.

Балки чердачного перекрытия несут меньшие нагрузки по отношению к аналогичным межэтажным конструкциям.

При устройстве мансарды требуется усиление несущих деревянных элементов перекрытия. Если мероприятия не будут выполнены, то прогоны под увеличенной нагрузкой станут прогибаться и со временем безвозвратно деформируются. Это в лучшем случае, а в худшем – произойдет их растрескивание и, как результат, разлом. Но не стоит отчаиваться и думать, что столь желанное увеличение эксплуатируемой площади останется только в мечтах. Вариантов укрепления чердачных перекрытий существует достаточно много для того, чтобы выбрать единственно правильное решение, исходя из конкретных условий эксплуатации.

Когда требуется усиление

Следует отметить, что укреплять балочные конструкции требуется не только при сооружении мансарды, но и по другим веским причинам. А именно – при снижении несущих характеристик деревянных балок вследствие плохого состояния древесины, произошедшего в результате:

  • неверных расчетов;
  • повышенной влажности;
  • случайного повреждения;
  • жизнедеятельности насекомых-вредителей или грызунов;
  • появления недопустимых прогибов;
  • растрескивания;
  • периодического воздействия непредусмотренных проектом временных нагрузок.

Профессионалы не рекомендуют надолго откладывать восстановительные работы. Несвоевременное решение проблемы может привести к печальным последствиям и даже трагедии. Для грамотной оценки предстоящих мероприятий разумнее будет пригласить специалиста.

Распространенные способы усиления деревянных балок

Диаметр бревен или сечение бруса для чердачного и межэтажного перекрытия выбирают с учетом нагрузок, приходящихся на квадратный метр площади пола или потолка в плане. При этом учитывается:

  • ширина пролета;
  • шаг деревянных балок.

В представленной ниже таблице можно увидеть оптимальные значения сечения бревен и пиломатериалов.

Укрепление чердачного перекрытия производится без изменения или с изменением условий работы балочной конструкции, с применением типовых или нестандартных решений. Выбор зависит от степени деформации древесины и конкретных требований по усилению прочностных характеристик прогонов и настила в целом. Наиболее распространенные варианты укрепления балок предусматривают использование:

  • деревянных накладок;
  • металлических пластин;
  • прутковых протезов;
  • углеволокна, называемого, также, углепластиком;
  • подпоров в виде столбов.

Деревянные накладки и металлические пластины могут устанавливаться как в пролетной части деревянных балок, так и в местах их стыков с опорной стеной. Усиливающие элементы фиксируются с обоих боков или снизу и сверху ремонтируемого прогона. При этом накладки крепко стягиваются посредством болтов, пропущенных сквозь балки. Деревянные детали предварительно обрабатывают противогрибковыми составами и антипиренами. Металлические пластины окрашивают или наносят на их поверхность специальные средства, препятствующие ржавлению материала. Кроме того, древесину от металла отделяют слоем гидроизоляции.

Для обеспечения надежности балочной конструкции, накладки рекомендуется устанавливать по всей длине прогона.

Торцевые усиливающие элементы монтируют на участках, опирающихся на стены. В этом случае подгнившие концы балки обрезают, а удаленные куски заменяют:

  • двойными деревянными накладками с установленными на уровне опорной части стены вкладышами, соответствующими толщине укрепляемой балки;
  • концевыми металлическими протезами, выполненными из швеллера;
  • металлическими полосами с хомутами;
  • арматурными стержнями, скрепленными швеллерной обвязкой.

Список можно продолжить еще несколькими способами, в том числе передвижными протезами, сдвоенными системами и т.д., но они относятся к более сложным вариантам укрепления балок. Торцевое усиление имеет свою характерную особенность. Она заключается в устройстве временного подпора ремонтируемой балки столбом. После окончания работ он демонтируется.

Прутковые протезы представляют собой систему, состоящую из металлических хомутов, наложенных в нескольких местах поврежденной балки, и соединительных элементов. Последние изготавливаются из прочного стального профиля или нескольких арматурных прутьев, переплетенных между собой по «правилу треугольника». В этом случае система остается стабильной, без каких-либо пространственных подвижек. Вариант монтажа прутковых протезов зависит от степени требуемого усиления балочного перекрытия.

Армирование углеволокном относится к современным способам укрепления деревянных балок. Композитный материал пока еще не имеет широкого распространения, но технология, несомненно, относится к передовым методам. С нижней стороны прогона укладывается усиливающая конструкцию арматура. Далее углепластик в несколько слоев наклеивается на частично укрепленную балку, образуя корытообразный хомут. Легкость углеволокна, удобство в работе и отсутствие в конструкции малоэстетичных накладок являются несомненными преимуществами современного материала.

В случае неисправимых деформаций, поврежденный участок балки лучше будет удалить во избежание бесполезных затрат.

Простое решение

Наверное, самым востребованным должен быть наиболее простой вариант усиления чердачного перекрытия, а именно – установка столба, подпирающего проблемную балку. Этот незатейливый способ решает вопрос принятия нагрузок вертикальной опорой. Работы, в данном случае, сводятся лишь к монтажу столба. В результате, основная проблема исчезает, но на ее месте появляются две другие.

Один недостаток сводится к образованию точечной нагрузки, воздействующей на пол. Второй – связан с эстетической стороной вопроса. Дело в том, что столб, установленный посреди комнаты, будет смотреться нелепо. Но если его оригинально украсить, то опора может превратиться в интересный элемент декора, к тому же – функциональный.

Существует еще один способ укрепления чердачного перекрытия. Но его использование оказывается эффективным лишь в тех случаях, когда потолочные балки не имеют деформаций. Несущую способность конструкции увеличивают за счет установки дополнительных прогонов с обязательной обмоткой их торцов рубероидом. Защитные меры позволяют избежать механических повреждений и помогают противостоять воздействиям влаги.

Укрепление чердачного настила

Если усиление балок выполняется с целью дальнейшего устройства мансарды, то подумать об обновлении напольного настила все-таки придется. Опытные мастера рекомендуют воспользоваться плитами OSP. Их укладывают по черновому полу. В дальнейшем производят отделочные работы.

Чердачные и междуэтажные перекрытия |

В отличие от балок пола первого этажа, балки перекрытий укладываются концами в гнезда стен. В рубленых и каркасных стенах концы деревянных балок проходят всю толщину стен (их концы видны обычно снаружи). В бетонных и каменных стенах балки заводятся в стену на 20 см. Их концы можно обмазать антисептиком, обжечь или обернуть двумя слоями толя или рубероида. Торец срезают наискось и оставляют открытым. Обмазывать торцы балок смолой или битумом нельзя.

Гнездо для балки-должно быть на 10 см выше и на 5 см шире балки. Гнезда для чердачных балок делаются открытыми до верха стены. Балки перекрытий и чердачные обычно вытесывают из бревен. Наиболее выгодный размер сечения из бревна получается при разметке торца бревна, показанной на рисунке 115. Прочные длинные балки можно получить из трех досок толщиной 4 и шириной не менее 20 см. Средняя доска может состоять из двух частей. Балка сбивается с подъемом к середине, с плотным упором торцов.

Так как от нагрузки балки провисают, их надо протесывать с небольшим подъемом к середине, — в среднем 5 мм на 1 м длины. Для балок целесообразно подбирать ,бревна с небольшой кривизной. В зданиях с каменными, бетонными или каркасными стенами, не имеющими осадки, можно устраивать несущие перегородки. Это дает возможность применить для перекрытий короткий, более тонкий и дешевый лес, и уменьшить толщину перекрытия.

Расстояние между балками зависит от их сечения, пролета (расстояния между опорами концов балок) и нагрузки на них. Балки междуэтажных перекрытий в двухэтажных домах и домах с мансардами укладываются несколько чаще, чем балки чердачных перекрытий, при одном и том же поперечном сечении балки. По таблице 13 можно определить, как часто надо укладывать балки в зависимости от пролета и их сечения (нагрузка принята постоянная: для междуэтажных перекрытий — 240 кг и для чердачных перекрытий- 160 кг на 1 м2).

Таблица 13

Определение расстояния между балками перекрытий (в сантиметрах) в зависимости от их сечения и пролета

Сечение балки (см)

Пролет (м)

Y

3    |   3,5       4        4,5  |

5

5,5

6

Чердачные перекрытия

Ив досок, и лафета:

5×15

120

90

65

50

42

5×20

185

135

105

80

65

55

45

8×18

240

175

135

105

85

70

60

Ив подтоварника и брусьев:

10×10

90

70

50

40

Ив отесанных бревен:

15×28

120

105

15×20

200

165

140

16×22

250

200

175

Междуэтажные перекрытия

Ив досок и лафета:

5×20

80

60

45

5×20

125

90

70

55

45

8×18

120

120

90

70

55

45

Ив подтоварника и брусьев

10×10

60       45

35

Ив отесанных бревен:

14×18

155

120

100

80

70

15×20

165

130

100

90

16×22

200

170

140

110

Пример пользования таблицей. Необходимо перекрыть сруб длиной 5,5 м. Имеются протесанные балки сечением 14×18 см. Требуется сделать перекрытие, поверх которого будет жилая мансарда. По разделу «Междуэтажные перекрытия» находим в соответствующей графе цифру 80. Это означает, что балки надо укладывать через 80 см. Если имеются балки, отличные от тех, что указаны в таблице 13, надо пользоваться ближайшим меньшим размером.


Устройство чердачных и междуэтажных перекрытий: 1 — перекрытие в каменных или бетонных стенах с редко расставленными балками

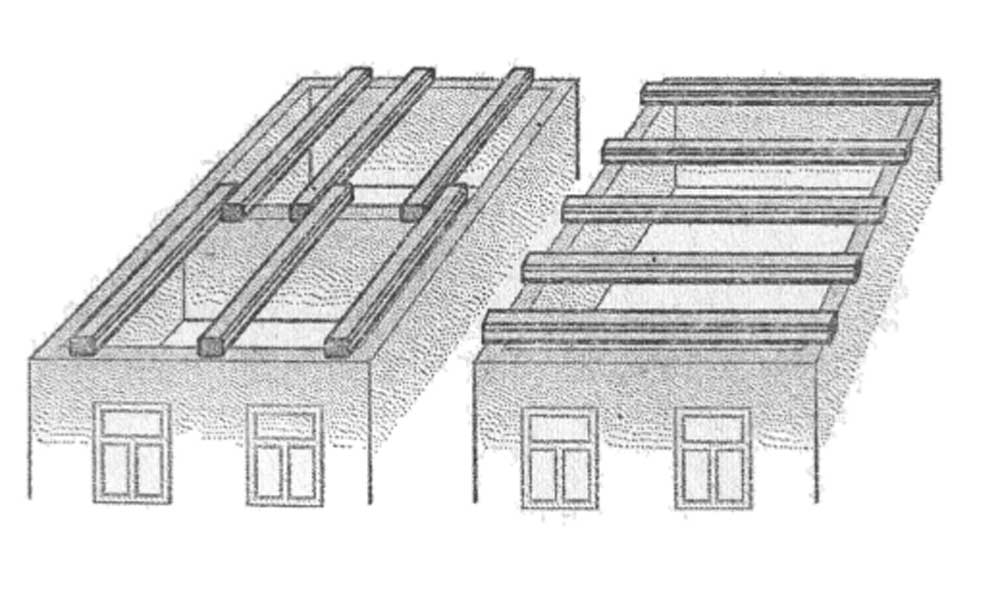

Размещение балок чердачных (междуэтажных) перекрытий на стенах: а — с несущей перегородкой; б -без перегородки, на наружных стенах


Составная балка из досок

Лучшим утеплителем для чердачных перекрытий является глиносоломенная смесь, которая делается следующим образом: соломенную сечку смешивают с жидким глиняным тестом, разведенным соленой водой (1 кг соли на ведро воды). На 6 объемов соломенной сечки берут 1 Объём глины. -Получающуюся массу (глиномятку) накладывают слоем в 12-15 см между балок, на подстилку из картона, уложенного поверх потолочного настила или подшивки.


Устройство чердачных и междуэтажных перекрытий: перекрытие в каркасной стене (карниз на шпалах)

Балки сверху не должны быть закрыты утеплителем. Применять вместо картона толь, рубероид и т. п. нельзя, так как перекрытие становится паронепроницаемым.

Хорошим утеплителем служит дубовый лист, смоченный раствором буры или квасцов, чтобы он не превращался со временем в труху. Из материалов заводского изготовления прекрасным утеплителем являются минеральная вата, шлаковата, а также торфоплиты. Можно применять опилки, смоченные железным купоросом. Шлак для утепления непригоден из-за тяжести и малой теплозащиты.

Чистые дощатые потолки делать не рекомендуется. Потолки в жилых помещениях должны быть белыми. Для подшивки потолка наилучшей является гипсовая сухая штукатурка, листы которой прибиваются гвоздями с жестяной подкладкой под головку. Головка и прокладки обмазываются олифой или лаком и заклеиваются бумагой или шпаклюются. Древесно-волокнистая штукатурка для подшивки потолка менее пригодна, так как листы её со временем становятся рыхлыми и провисают.

Источник: Кулебакин Г. И. К66 Строительство частного дома / Серия «Для дома и заработка». — Ростов н/Д: «Феникс», 2004.

Перекрытия чердачные – Справочник химика 21

    Основные строительные конструкции (несущие стены, стены лестничных клеток, колонны, плиты, настилы и другие несущие конструкции междуэтажных и чердачных перекрытий, а также покрытий, внутренние ненесущие стены и перегородки) зданий с производствами категории Е следует проектировать несгораемыми с ненормируемым пределом огнестойкости. [c.73]

    В холодильных камерах изоляция является частью строительного ограждения (наружных или внутренних стен, перегородок, междуэтажных перекрытий, чердачных или бесчердачных перекрытий). Поэтому расчет изо.”яции ограждения холодильника должен выполняться с учетом всех элс.ментов, составляющих ограждение. [c.297]


    Перекрытия чердачные и над неотапливаемыми подвалами со световыми проемами в стенах. …  [c.317]

    Наружные стены и покрытия, перекрытия чердачные (с кровлей из штучных материалов) и над проездами перекрытия над холодными без ограждающих стенок подпольями в Северной строительно-климатической зоне. ………………. 1 [c.322]

    Перекрытия над холодными подвалами, сообщающимися с наружным воздухом, перекрытия чердачные (с кровлей из рулонных материалов), перекрытия над холодными с ограждающими стенками подпольями и холодными этажами в Северной строительно-климатической зоне……………… 0,9 [c.322]

    В зданиях I и II степеней огнестойкости требования к перекрытиям над подвальными или цокольными этажами принимаются по графе конструкции междуэтажных и чердачных перекрытий (см. табл. 2 ). [c.37]

    Дополнительное утепление чердачных перекрытий С добавлением смазки и засыпки. [c.31]

    Усиление всех видов междуэтажных и чердачных перекрытий. [c.38]

    Склады для наполненных сжиженным газом баллонов должны быть одноэтажными с перекрытиями легкого типа и не иметь чердачных помещений и подвалов. Стенки, перегородки и перекрытия таких складов огнестойки или полуогнестойки, а двери и окна открываются наружу. Полы складов для баллонов с сжиженным газом изготовляют из материалов, не дающих искрения при ударах по ним металлических предметов, поверхность их должна быть ровной, нескользкой. Высота складов от 2,5 до 3,25 м. [c.242]

    Коэффициенты теплопередачи чердачных перекрытий увеличивают на 10%. [c.25]

    Здания с несущими и ограждающими конструкциями из естественных или искусственных каменных материалов, бетона или железобетона. Для перекрытий допускается использование деревянных конструкций, защищенных штукатуркой или трудногорючими листовыми, а также плитными материалами. К элементам покрытий не предъявляются требования по пределам огнестойкости и пределам распространения огня, при этом элементы чердачного покрытия из древесины подвергаются огнезащитной обработке [c.1009]

    В основном пенопласт ФПБ получают методом свободного вспенивания в виде блоков объемом 1 —1,5 м и используют для утепления трехслойных наружных стеновых панелей (из различных бетонов) и чердачных перекрытий [48]. [c.17]

    Расходная часть представлена 1) теплопередачей через стены, окна, чердачное перекрытие, полы первого этажа  [c.280]

    Засыпки для чердачных и междуэтажных перекрытий. ………..17 [c.132]

    Чердачные перекрытия -18 0 + 12 0.24 0.40 0.60 Значения А принимают те же. что и для наружных стен. [c.215]

    Стандарт распространяется на ограждающие конструкций жилых, общественных, производственных и сельскохозяйственных зданий и сооружений наружные стены, покрытия, чердачные перекрытия, перекрытия над проездами, холодными подпольями и подвалами, ворота и двери в наружных стенах, другие ограждающие конструкции, разделяющие помещения с различными температурно-влажностными условиями, — и устанавливает методы определения сопротивления их теплопередаче в лабораторных и натурных зимних условиях. Стандарт не распространяется на светопрозрачные ограждающие конструкции. [c.564]


    Настоящие нормы строительной теплотехники должны соблюдаться при проектировании ограждающих конструкций (наружных и внутренних стен, перегородок, покрытий, чердачных и междуэтажных перекрытий, полов, заполнений проемов окон, фонарей, дверей, ворот) новых и реконструируемых зданий и сооружений различного назначения (жилых, общественных, производственных и вспомогательных промышленных предприятий, сельскохозяйственных и складских) с нормируемыми температурой или температурой и относительной влажностью внутреннего воздуха. [c.566]

    Взрывоопасные помещения в ацетиленовых станциях должны быть одноэтажными без чердачных помещений и подполья с несгораемым, легко сбрасываемым взрывной волной перекрытием. [c.231]

    Пределы огнестойкости ригелей рамных конструкций принимаются по графе Междуэтажные и чердачные перекрытия табл. 2. [c.190]

    В зданиях I и II степеней огнестойкости перекрытия над подвальными или цокольными этажами принимаются по табл. 2 по графе Междуэтажные и чердачные перекрытия . [c.190]

    В случаях применения в чердачном перекрытии засыпки сгораемыми материалами разделки должны быть предусмотрены на 7 см выше слоя сгораемой засыпки. [c.275]

    При внекамерном охлаждении вокруг блока камер создают теплозащитную воздушную рубашку. Для этого по периметру на- ружных стен и над чердачным перекрытием предусматривают свободное пространство шириной 0,6 м. Для усиления циркуляции воздуха внутри воздушной рубашки устанавливают вентиляторы, а тепло, проникающее через наружные ограждения холодильника, отводится батареями. [c.387]

    Междуэтажные и чердачные перекрытия Бесчердачные перекрытия [c.214]

    Изоляция верхних перекрытий с чердачной крышей выполняется с тем же коэффициентом теплопередачи, что и для наружных стен. При бесчердачных крышах коэффициент теплопередачи верхнего ограждения принимается меньше на 15%, имея в виду заметное увеличение теплового потока от действия солнечной радиации. [c.118]

    Для чердачных перекрытий коэффициенты теплопередачи следует принимать на 10% больше, чем для бесчердачных покрытий. [c.52]

    Вентиляторы, один или несколько, устанавливают чаще всего над лестничными клетками в чердачных помещениях, безопасных в пожарном отношении. При установке вентиляторов принимают меры к тому, чтобы устранить сотрясение стен и перекрытий, наличие которого иногда резко затрудняет работы, проводимые с использованием точных измерительных приборов (аналитические микровесы, зеркальные гальванометры и пр.), крайне необходимых в любой современной химической лаборатории. [c.158]

    Объем здания без чердачного перекрытия определяют умножением площади вертикального поперечного сечения здания на его длину. Площадь вертикального поперечного сечения определяют по обводу наружной поверхности стен, по верхнему очертанию кровли и по уровню чистого пола первого этажа длину здания определяют путем замера расстояния между наружными поверхностями торцовых стен на уровне первого этажа выше цоколя. [c.213]

    В зданиях III степени огнестойкости все элементы несгораемые, кроме перегородок и междуэтажных или чердачных перекрытий, которые могут быть трудносгораемыми, и несущих конструкций покрытия (крыш), которые могут быть сгораемыми. [c.152]

    Крыша и чердачное перекрытие составляют покрытие здания. [c.69]

    Промышленные здания, а в последнее время и некоторые типы гражданских зданий строят без чердаков. При этом эле–менты чердачного перекрытия и крыши совмещают в одной конструкции. [c.69]

    Этажные перекрытия обычно делают из сборного или монолитного железобетона. Холодильники не имеют чердачных помещений перекрытие верхнего (последнего) этажа у них служит также крышей. [c.46]

    В данном случае коррозия нентрализационной колонны и конденсаторов отражалась не только на технологическом процессе, но и на эксплуатации жилых домов аварийного поселка, расположенных в административной зоне завода. Дело в том, что охлаждение конденсаторов производилось циркуляционной водой, которая использовалась для центрального отопления зданий, расположенных в административной зоне. Когда прокор-родировал конденсатор, пары этилового спирта попали в отопительную систему и нарушили циркуляцию воды в отопительных приборах. При стравливании газовой пробки из воздушника, расположенного на чердаке одного дома, произошло загорание паров спирта и возник пожар (чердачное перекрытие и стропила были деревянные). [c.100]

    Склады дпя хранения наполненных баллонов должны быть одноэтажными с покрытиями легкого типа без чердачных помещений. Стены, перегородки, перекрытия должны быть из несгораемых материалов не ниже II степени огнестойкости, окна и двери должны открьтаться наружу. Высота этих помещений должна быть не менее 3 25 м от пола до нижних выступающих [c.178]

    I Огнестойкость зданий и сооружений определяется огнестойкостью следующих основных частей противопожарных стен (брандмауэров), несущих стен, стен лестничных клеток, колонн, наружных стен из навесных панелей, несущих конструкций междуэтажных и чердачных перекрытий, внутренних ненесущих стен (перегородок). Различают пять степеней огнестойкости в за,висимости от класса долговечности здания или сооружения. Здания и сооружения I и II степеней огнестойкости выполняют из негорючих строительных конструкций с различными пределами огнестойкости. Здания и сооружения III степени огнестойкости содержат элементы трудногорючих строительных конструкций, а зданий IV и V степеней — горючие элементы -строительных конструкций. Производства категорий А и Б могут быть расположены в зданиях толькоЛ или II сте- [c.166]


    Для сооружения холодильников емкостью 50—100 т применяют сборнощитовые конструкции. Наружные стены таких холодильников решены комплексно в виде сборных щитов, из которых составляют стены, перегородки и чердачные перекрытия. Щиты имеют каркасную конструкцию. Раму щита делают из брусьев размером 50X130 см каждый и обшивают с двух сторон досками толщиной 16 мм. Между обшивкой помещают тепловую изоляцию (торфоплиты в четыре слоя) с пароизоляцией битуминизированной бумагой. Нижнюю часть щитов обшивают сеткой (металлической) для защиты от грызунов. Щиты и все соединительные детали изготавливают на заводе и доставляют на строительную площадку в готовом виде. Каждый щит имеет марку. Из этих щитов в соответствии с проектом собирается холодильник. [c.371]

    Объем здания с чердачным перекрытием определяют произведением площади на высоту, причем последнюю считают от уровня чистых полов первого этажа до верха засыЬки чердачного перекрытия. [c.213]


Перекрытия чердачные – Энциклопедия по машиностроению XXL

Перекрытия разделяют внутреннюю часть здания на этажи. В зависимости от расположения по высоте различают перекрытия чердачные (рис. 470, а), междуэтажные (рис. 470,6) и надподвальные (рис. 470, в). Перекрытия состоят из пустотелых или сплошных тонких плит. На выступы колонн укладывают балки, на которые устанавливают плиты перекрытия (рис. 471).  [c.282]

Наружные стены и покрытия, перекрытия чердачные (с кровлей из штучных материалов) и над проездами перекрытия над холодными без ограждающих стенок подпольями в северной строительно-климатической зоне Перекрытия над холодными подвалами, сообщающимися с наружным воздухом, перекрытия чердачные (с кровлей из рулонных материалов) перекрытия над холодными с ограждающими стенками подпольями и холодными этажами в северной строительно-климатической зоне Перекрытия над неотапливаемыми подвалами со световыми проемами в стенах Перекрытия над неотапливаемыми подвалами без световых проемов в стенах, расположенными выше уровня земли Перекрытия над неотапливаемыми техническими подпольями, расположенными ниже уровня земли  [c.372]


Перекрытия чердачные и над неотапливаемыми подвалами со световыми проемами в стенах  [c.372]

Мосты, балки, фермы……….. Мосты, балки, настилы………. Междуэтажные перекрытия…….. Чердачные перекрытия. ……… 1/500-1/1000 1/300 1/500 1/250- 1/400 1/200 — 1/250 1/300- 1/400 1/250 1/250 1/200  [c.28]

Перекрытия разделяют внутреннюю часть здания на этажи. В зависимости от расположения по высоте различают перекрытия чердачные (рис. 494, а), междуэтажные (рис. 494, 6) и надподвальные (рие. 494, в).  [c.303]

Перекрытие — внутренняя горизонтальная конструкция, разделяющая здание по высоте на этажи. Перекрытия бывают над-подвальные, междуэтажные 5, чердачные 6, цокольные (между первым этажом и подпольем).  [c.376]

Увязать свободные напоры у животноводческих помещений с напорами в сети не представляется возможным. Поэтому необходимые напоры в помещениях достигаются за счет напорно-регули-рующих баков, которые размещаются на конструкциях чердачных перекрытий. Устройство и подключение баков аналогично рассмотренным в 15.8.  [c.188]

Изоляция легкодоступных элементов чердачного перекрытия Изоляция труднодоступных элементов чердачного перекрытия Изоляция несущих конструкций пола Применение рам с тройным остеклением  [c.166]

Основная экономия может быть достигнута путем снижения теплопроводности ограждающих конструкций зданий и их чердачных перекрытий. Одним из наиболее эффективных средств является установка теплоизоляции на чердаках. Подсчитано, что экономия энергии при выполнении во всех домах стандартной теплоизоляции может составить около 1,6 млн. т условного топлива ежегодно. Однако реальная экономия энергии может и не быть такой большой, как ожидается, ввиду того, что некоторые жильцы потребляют намеренно или неумышленно излишнее тепло ввиду отсутствия возможностей регулировать работу отопительной системы. Во многих случаях при уменьшении отопительной нагрузки система отопления сама действует менее эффективно.  [c.187]

Устройство чердачных перекрытий над котлами не допускается.  [c.282]

Основными причинами, определившими столь резкое увеличение удельных расходов тепла на отопление зданий, явились, как известно значительное, подчас не всегда оправданное, увеличение световых проемов при одновременном внедрении так называемой финской столярки для спаренных переплетов двойного остекления окон уменьшение ширины зданий (с 15—17 до И—13 м), в большой степени конструктивно связанное с использованием малометражных квартир снижение высоты жилых помещений (с 3,0—3,3 до 2,6— 2,8 м) отказ от чердачных перекрытий и в значительном числе случаев от организации подвалов.  [c.117]

При печном и обычном радиаторном отоплении, когда нагревание происходит частично конвекцией, более теплый, а следовательно, и более легкий воздух устремляется в верхнюю часть помещения. Вследствие этого образуется постепенное повышение температуры воздуха от пола к потолку. Междуэтажное, а тем более чердачное перекрытие являются источниками повышенных теплопотерь, и потому в верхней части помещения наблюдается некоторое падение температуры воздуха. Чем выше расположены приборы отопления, тем больше степень неравномерности температур воздуха по вертикали.  [c.57]


Теплопотери через верхнее (чердачное) перекрытие и черев пол нижнего этажа составят  [c.64]

Y и -ц” — коэффициенты, дающие увеличение или уменьшение теплопотерь через 1 чердачного и соответственно нижнего перекрытия (пола первого этажа) сравнительно с теплопотерей через стены.  [c.65]

Чердачные перекрытия при стальной, черепичной или асбоцементной кровлях по разреженной обрешетке  [c.701]

Чердачные перекрытия при кровлях из рулонных материалов  [c.701]

Расчетная разность температур для бес-чердачного покрытия с вентилируемой воздушной прослойкой принимается как для чердачных перекрытий, причем воздушная прослойка рассматри- вается как чердачное пространство, а находящаяся над ней конструкция как кровля.  [c.701]

Горбыль применяют главным образом для вспомогательных сооружений, настилки черновых полов и наката на чердачном перекрытии, крепления горных выработок, устройства заборов, стен сараев и др.  [c.247]

Из силикатных ячеистых бетонов марок 25… 100 изготавливают панели наружных стен, ограждающих конструкций зданий (за исключением помещений с мокрым режимом эксплуатации, цоколей и стен подвалов). Фасадная поверхность таких панелей должна иметь защитно-декоративную отделку. Эти бетоны применяют также при изготовлении панелей внутренних несущих стен, перегородок, междуэтажных и чердачных перекрытий жилых и общественных зданий, стеновых камней, плит покрытий и других изделий.  [c.325]

Перекрытия подразделяют на чердачные (верхние), междуэтажные  [c.338]

Определить теплопотери жилых помещений 201 и 202 на рис. 8-1, расположенных на втором этаже здания, в районе с расчетной надежной температурой —26°С. Температуры внутри помещений и коэффициенты теплопередачи через ограждения принять по условию задачи 8-1. Дополнительно задается условие для определения разности температур для чердачного перекрытия,  [c.164]

Надземный цикл включает в себя монтаж наружных и внутренних стен здания, междуэтажных и чердачных перекрытий, устройство перегородок, различного инженерного и санитарно-технического оборудования, монтаж элементов крыши.  [c.193]

Перекрытия подразделяют на чердачные (верхние)междуэтажные и цокольные (нижние). Каждое перекрытие состоит из несущей части и напатнителей, обеспечивающих водозвуконепроницаемость, теплонзоляцнонные и противопожарные свойства. Перекрытия чердачные отличаются от междуэтажных отсутствием чистого пола, а цокольные — настилом полов из шунтовых досок, которые опираются на деревянные лаги. Полы выполняют дощатыми, паркетными и асфальтированными. На рис. 7 показано, из каких слоев состоит наполнитель.  [c.339]

В холод ильннкак изоляция является частью строительного ограждения (наружных или внутреаших стен, перегородок, междуэтажных перекрытий, чердачных или бесчердачных покрытий). Поэтому расчет изоляции ограждения холодильника должен выполняться с учетом всех элементов, составляющих ограждение.  [c.303]

В проекте серии 1-464А Гипростройиндустрии предусмотрены кровля из волокнистого асбошчфера с чердачным перекрытием и совмещенные перекрытия. Чердачное перекрытие решено из железобетонных плит толщиной 100 мм, пароизоляции в виде битумной смазки и утеплителя из керамзита объемным весом 500 кг/м или минераловатных плит, применяемых только в комбинации со шлаком ооъем-ным весом 800 кг/м .  [c.354]

Перекрытия чердачные и над неотапливаемыми подвалами со светопроемами в стенах, а также наружные стены с воздушной прослойкой, вентилируемой наружным воздухом 12 (10) Перекрытия над неотапливаемыми подвалами без светопроемов в стенах, расположенные выше поверхности земли, и над неотапливаемыми техническими подпольями, расположенными ниже поверхности земли 6 (5)  [c.10]

Наружные стены, покрытия (в том числе вентили- 1 руемые наружным воздухом), перекрытия чердачные (с кровлей из штучных материалов) и над проездами, перекрытия над холодными (без ограждающих сгенок) подпольями зданий и сооружений, возводимых в районах северной сгроительно-клима-тической зоны  [c.20]

Перекрытия над холодными подвалами, сообщаю- 0,9 щимися с наружным воздухом, перекрытия чердачные (с кровлей из рулонных материалов) перекрытия над холодными (с ограждающими стенками) подпо.ньями и холодными этажами в северной строительно-климатической зоне  [c.20]

Здание котельной должно быть огнестойким, без чердачного перекрытия (для паровых котлов), иметь не менее двух выходов наружу в противоположных концах здания. В одноэтажных котельных при установке в них водо- и газотрубных котлов и при длине котлов по фронту не более 12 м допускается устройство одного выхода наружу. Внутри производственных помещений допускается устанавливать прямоточные котлы паропроизводи-тельностью до 4 т/ч каждый, водо- и газотрубные котлы с поверхностью нагрева не более 30 м каждый, с рабочим, давлением не выше 8 бар и водосодержанием не более 50 л на 1 м поверхности нагрева котлы-утилизаторы, обогреваемые газами производственного процесса или являющиеся частью какого-либо процесса. Для удобного и безопасного обслуживания котла около него сооружаются площадки и лестницы из несгораемых материалов. Размеры площадок, лестниц и проходов выбираются в соответствии с требованиями по безопасной эксплуатации котлов.  [c.255]


Наружные стены Чердачные перекры- тия Перекрытпя над Наружные стены Чердачные перекры- тия Перекрытия над  [c.497]

Согласно ОСТ 90008-39, черд = 0.75 кроме того, чердачное перекрытие рассчитывается на уменьшенную температурную разность в размере 80% следовательно, имеем  [c.65]

Нейтральная зона располагается на половине высоты в том случае, если пути воздушных потоков, входящих и выходящих, распределяются равномерно по высоте. При развитии путей инфильтрации нейтральная зона понижается наоборот, при развитии путей эксфильтрации (например, при открывании форточек в верхних этажах, при наличии открытых люков в чердачном перекрытии и т. п.) нейтральная зона подтягивается вверх. Бывают случаи, когда нейтральная зона располагается на чердаке, и в этих случаях здание является своеобразным воздушным насосом воздух входит в помещение через все наружные ограждения и выходит только через чердачное перекрытие. При этом тепловой напор, вызывающий перепад давлений, еще больше возрастает.  [c.223]

На рисунке представлен поперечный разрез кирпичной стены шестиэтажного здания. От чердачного перекрытия и кровли на погонный метр стены действует нагрузка g j = 6 т/ж, от междуэтажных перекрытий 2 = 4 т/м и от пола нижнего этажа д = 3т1м. Эти нагрузки приложены вдоль оси стены. Объемный вес материала стены и фундамента равен 2 т/ж .  [c.48]


Превратите чердак в уютное убежище

Чердак – это забытое место во многих домах в Ванкувере и Портленде. Это место, где хранятся сезонные украшения и оставляются редко используемые инструменты. С одной стороны, это понятно. По определению чердак располагается прямо под крышей дома. Низкие наклонные потолки и необычная форма большинства чердаков, безусловно, создают проблемы с дизайном. Большинство домовладельцев не сразу смотрят на свой чердак и не говорят: «Давай переделаем!»

Однако нетрадиционный характер большинства чердаков является основой поистине уникального дизайна интерьера.Наклонные потолки чердака естественным образом создают ощущение уюта и комфорта, которым могут воспользоваться домовладельцы. Мы, сотрудники компании Floor Coverings International® в Ванкувере, считаем, что, хотя чердак может хорошо функционировать в качестве шкафчика для хранения вещей, его полный потенциал, вероятно, будет нереализован.

Ниже приведены несколько шагов, которые помогут превратить чердак в уютное место для отдыха. Уютный чердак, особенно осенью и зимой, может предложить расслабляющий отдых от остальной части дома. Отпуск – это беспокойное время года, поэтому стоит иметь тихое место, предназначенное для отдыха.

Шаг 1. Определите назначение своего чердака

Перед тем, как приступить к ремонту мансарды, рекомендуем четко определить назначение мансарды, помимо общей цели создания уюта. Думайте о своем чердаке как о бонусной комнате. Вы можете превратить его в детскую игровую комнату, домашний кинотеатр, уголок для чтения или даже в запасную спальню.

Шаг 2. Выбирайте удобные полы

Независимо от назначения вашего чердака, мы предлагаем вам установить удобные полы, чтобы подчеркнуть уютность этого пространства.Шерстяной ковер – отличный вариант, потому что он предлагает теплоизоляцию. Кроме того, его волокна толще и плотнее по сравнению с другими разновидностями ковров, что делает их особенно мягкими и уютными.

Шаг 3: захват естественного света

Из-за своего расположения на чердаках почти нет естественного света. Хотя создавать уютное пространство – это здорово, вам не нужна комната, которая кажется закрытой. Именно здесь установка еще одного окна или светового люка может оказаться чрезвычайно полезным.Это не отразится на уютном характере вашего чердака, но сделает его более привлекательным.

Здесь, в компании Floor Coverings International® из Ванкувера, мы с нетерпением ждем возможности помочь вам превратить ваш чердак в уютный уголок, начиная с удобных этажей! Хотя шерстяной ковер – отличный вариант, мы предлагаем широкий выбор качественных ковровых покрытий, а также многие другие материалы. Мы рекомендуем вам взглянуть на нашу галерею продуктов. Наши специалисты по дизайну с гордостью обслуживают районы Ванкувера (Вашингтон), Портленда (ИЛИ) и предлагают бесплатные консультации.Звоните нам сегодня!

Фото: © Вадим Овчинников

Мансардный этаж – обзор

6 Результаты

В этом разделе представлены результаты экономических и экологических выгод, вытекающих из анализа здания, описанного в Разделе 3. Таблица 6 показывает толщину теплоизоляции, определенную для различных типов стен для коэффициенты теплоотдачи которых получены в соответствии со значениями из таблицы 4.

Таблица 6. Толщина используемых термоматериалов.

Год нормативного коэффициента теплопередачи с 1957 г. с 1974 г. с 1982 г. с 1991 г. с 2002 г. с 2009 г. с 2014 г. с 2017 г. с 2021 г.
Тип стены Блок
Наружная стена [м] 0.02 0,02 0,04 0,06 0,13 0,13 0,16 0,18 0,21
Крыши, плоские крыши (неоднородный слой) [м] 0,05 0,06 0,10 0,16 0,16 0,20 0,25 0,28 0,35
Потолок неотапливаемого подвала [м] 0,01 0.01 0,01 0,05 0,05 0,07 0,15 0,15 0,15
Потолок чердака (неоднородный слой) [м] 0,05 0,06 0,10 0,16 0,16 0,20 0,25 0,28 0,35
Первый этаж U 0 = 1,08 Вт / м 2 * K [м] отсутствие изоляции отсутствие изоляция отсутствие изоляции отсутствие изоляции отсутствие изоляции 0.06 0,09 0,09 0,09
Первый этаж U 0 = 2,76 Вт / м 2 * K [м] отсутствие изоляции отсутствие изоляции отсутствие изоляции отсутствие теплоизоляции отсутствие теплоизоляции 0,08 0,11 0,11 0,11

Источник: собственное исследование

Полистирол использовался для теплоизоляции стен здания (наружная стена, внутренний пол на первом и неотапливаемый цокольный этаж), для которых λ = 0.045 Вт / мК. Теплоизоляция кровли и чердачных перекрытий выполнена минеральной ватой со значением теплопроводности λ = 0,042 Вт / мК. Слои этих стен следует рассматривать как неоднородные по структурным причинам. Поверхность одного слоя состоит на 10% из сосны (конструкция крыши), из которых λ = 0,16 Вт / мК, а остальные 90% составляют изоляционный слой. В конечном итоге коэффициент теплопроводности для неоднородного слоя будет иметь значение λ = 0.054 Вт / мК. В таблице 7 приведены затраты на 1 м 3 и результаты анализа LCA для 1 м 3 использованных теплоизоляционных материалов. Значения с учетом того, что утеплитель на неоднородных стенах занимает 90% поверхности для минеральной ваты, также приведены в указанной таблице.

Таблица 7. Стоимость теплоизоляционных материалов.

Теплоизоляционный материал → полистирол минеральная вата
K м [зл / м 3 ] 115.00 124,85 / 112,36
K л [Pt / m 3 ] 3,36 10,80 / 9,72
K л [CO 2 -экв / м 3 ] 32,8 255,0 / 229,5

Источник: собственное исследование

В таблице 8 указана площадь поверхности стен здания, для которой использовался слой теплоизоляции.

Таблица 8.Поверхности стен.

Тип стены Агрегат
Наружная стена 2 ] 150,48
Крыши, плоские крыши (неоднородный слой) 2 ] 38,75
Потолок неотапливаемого подвала 2 ] 30,80
Перекрытие чердака (неоднородный слой) 2 ] 42,66
Цокольные этажи U 0 = 1.08 Вт / м 2 * K 2 ] 13,76
Первый этаж U 0 = 2,76 Вт / м 2 * K 2 ] 36,66

Источник: собственное исследование

Экономические затраты на тепло, произведенное для конкретного источника тепла и топлива, были определены (в [зл / кВтч]) с учетом цены на топливо и эффективности отопления. системы (первая строка в Таблице 9).Были приняты следующие значения КПД: S1 – 0,82, S2 – 0,94, S3 – 0,99, S4 – 3,50 (сезонный коэффициент производительности насоса – SCOP). С помощью программы SimaPro экологические затраты были определены в [Pt / kWh] и [CO 2 -eq / kWh] на производство 1 кВтч тепловой энергии в зависимости от применяемого источника тепла (см. Таблицу 9).

Таблица 9. Экономические и экологические затраты на 1 кВтч выработки тепла.

Источники тепла → угольный котел (S1) котел природного газа (S2) электрический котел (S3) тепловой насос (S4)
K c [зл / кВтч] 0.121 0,370 0,646 0,183
K e [Pt / кВтч] 0,0193 0,0123 0,0485 0,0212
K [CO 2 -экв / кВтч] 0,371 0,219 1,080 0,453

Источник: собственное исследование

Используя методологию, представленную в Разделе 5, экономические и экологические затраты, прибыль и Определены выгоды от дополнительной теплоизоляции.Период использования был принят как n = 25 лет для анализа, а процентные ставки были указаны как r = 4% и s = 2%. В таблице 10 приведены результаты для варианта 2009–2014 гг., То есть, каковы преимущества изменения требований 2009 г. на требования 2014 г., и, следовательно, каковы изменения в спросе на энергию для обогрева дома 112,28 кВтч / (m 2 y) в 91,68 кВтч / (m 2 y) (см. Таблицу 4). Очевидно, что результаты существенно зависят от используемого источника тепла.Также были определены сроки окупаемости как экономических, так и экологических затрат.

Таблица 10. Экономические и экологические затраты, прибыль и выгоды по варианту 2009–2014 гг.

Источник тепла → (S1) (S2) (S3) (S4)
экономические затраты [зл / м 2 ] 14,00
экономическая прибыль [зл / м 2 ] 48,89 149.50 261,01 73,94
экономическая выгода NPV [PLN / m 2 ] 34,89 135,50 247,01 59,94
Срок окупаемости T [y] 7 2 2 4
экологические издержки [пт / м 2 ] 0,6650
экологические прибыли [пт / м 2 ] 9.9395 6,3345 24,9775 10,9180
Экологические преимущества NPV E [Pt / m 2 ] 9,2745 5,6695
10,2530 Срок окупаемости 900 T E [y] 2 3 1 2
экологические издержки [CO 2 -экв / м 2 ] 11.8426
экологическая прибыль [CO 2 -экв / м 2 ] 191.0650 112.7850 556.2000 233,2950
экологическая выгода NPV E [ -экв / м 2 ] 179,2224 100.9424 544,3574 221,4524
Срок окупаемости T E [y] 2 3 1

Источник: собственное исследование

Наибольшие значения экономической выгоды от улучшения теплоизоляции стен здания к условиям 2014 года, очевидно, имеют вариант S3 из-за наибольшей стоимости производства тепловой энергии ( см. Таблицы 9 и 10).Следует отметить, что производство электроэнергии в Польше связано в первую очередь со сжиганием твердого ископаемого топлива, что оказывает сильное воздействие на окружающую среду. Таким образом, снижение потребности в тепловой энергии для обогрева здания за счет увеличения толщины теплоизоляции при применении электрического котла (S3) дает самые высокие экологические преимущества. Значения экологических затрат для всех вариантов (даже для варианта S2, у которого значение экологической прибыли является самым низким) ниже, чем значения экологической прибыли.Вместо этого создаются экологические выгоды. Также следует подчеркнуть, что, несмотря на предполагаемый срок службы теплоизоляции n = 25 лет, возмещение экономических затрат происходит относительно быстро – через 2-7 лет, в зависимости от используемого источника тепла. Точно так же возмещение экологических затрат происходит быстрее – через 1-3 года. Таким образом, можно сделать вывод, что внесение изменений в правила в 2014 году было экономически и экологически оправдано.

Кроме того, в таблице 11 показаны результаты для варианта 2017-2014 гг., Т.е.е., каковы преимущества изменения требований 2014 года к требованиям, которые будут применяться с 2017 года, и, как следствие, изменение потребности в энергии для отопления с кВтч / (м 2 лет) на 84,54 кВтч / (м 2 л) (см. Таблицу 4).

Таблица 11. Экономические и экологические затраты, прибыль и выгоды для варианта 2017-2014 гг.

Источник тепла → (S1) (S2) (S3) (S4)
экономические затраты [зл / м 2 ] 6.06
экономическая прибыль [зл / м 2 ] 16,95 51,82 90,47 25,63
экономические выгоды NPV [PLN / m 2 ] 10,89 45,76 84,41 19,57
Срок окупаемости T [г] 8 3 2 5
экологические издержки [Pt / m 2 ] 0.3306
Экологическая прибыль [Pt / m 2 ] 3,4451 2,1956 8,6573 3,7842
Экологические преимущества NPV E [Pt / m 2 ] 900 3.1145 1.8650 8.3267 3.4536
Срок окупаемости T E [y] 3 4 1 3
экологические издержки [CO 2 -экв / м 2 ] 6.4377
экологические выгоды [CO 2 -экв / м 2 ] 66.2235 39.0915 192.7800 80.8605
экологические преимущества NPV 2 E [CO -экв / м 2 ] 59.7858 32.6538 186.3423 74.4228
Срок окупаемости T E [y] 3 5 1

Источник: собственное исследование

Следующее изменение строительных норм по улучшению коэффициента теплопередачи произойдет в 2017 году.При моделировании (см. Таблицу 11), как и в предыдущем случае, также генерируются положительные значения экономической и экологической прибыли для каждого варианта источника тепла. Значения всех экономических и экологических выгод намного ниже по сравнению с предыдущими результатами (сравните таблицы 10 и 11). Это результат более низкого значения разницы в энергопотреблении здания для варианта 2017–2014 годов по сравнению с 2009–2014 годами. Дополнительные затраты также окупаются относительно быстро, с экономическими затратами в течение 2-8 лет и экологическими затратами в течение 1-5 лет.

Кроме того, в таблице 12 представлены результаты для варианта 2021-2014 гг., Т.е. каковы преимущества изменения требований с 2014 г. на требования, которые будут применяться с 2021 г., и, следовательно, изменение потребности в энергии для отопления с 91,68 кВтч. / (m 2 y) в 75,79 кВтч / (m 2 y) (см. Таблицу 4).

Таблица 12. Экономические и экологические затраты, прибыли и выгоды для варианта 2021-2014 гг.

Источник тепла → (S1) (S2) (S3) (S4)
экономические затраты [зл / м 2 ] 17.38
экономическая прибыль [зл / м 2 ] 37,71 115,31 201,33 57,03
экономическая выгода NPV [зл / м 2 ] 20,33 97,93 183,95 39,65
Срок окупаемости T [г] 11 4 2 7
экологические издержки [пт / м 2 ] 1.0196
Экологическая прибыль [Pt / m 2 ] 7,6669 4,8862 19,2666 8,4217
Экологические преимущества NPV E [Pt / m 2 ] 6,6473 3,8666 18,2470 7,4021
Срок окупаемости T E [y] 4 6 2 4
экологические издержки [CO 2 -экв / м 2 ] 20.6557
экологическая прибыль [CO 2 -экв / м 2 ] 147,3798 86,9978 429.0300 179.9543
экологические преимущества NPV E [CO 2 -экв / м 2 ] 126.7241 66.3421 408.3743 159.2986
Срок окупаемости T E [y] 4 6 2

Источник: собственное исследование

Анализируя результаты вышеуказанного моделирования (на 2021 год), также можно утверждать, что значения экологических и экономических выгод также являются положительными (см. Таблицу 12).Срок окупаемости немного больше, чем в предыдущем варианте, но все же намного меньше, чем 25 лет, с экономическими затратами около 2-11 лет и экологическими затратами в пределах 2-6 ​​лет. На основании этого результата можно четко заявить, что значения коэффициента теплопередачи, которые будут введены в Польше с 2021 года, могут быть введены сегодня в связи с получением экономических и экологических выгод.

Наименьшие значения экономической выгоды в каждом моделировании были зафиксированы для варианта с угольным котлом (S1).Это напрямую связано с низкой стоимостью этого энергоносителя в Польше и, как следствие, с низкой себестоимостью тепловой энергии из топлива (см. Таблицу 9).

Easy Attic Flooring with Attic Dek

Этот пост был спонсирован Attic Dek, который предоставил мне настил Attic Dek в обмен на мой обзор. Этот пост содержит партнерские ссылки Amazon. Если вы нажмете на ссылку Amazon и сделаете покупку, это вам ничего не будет стоить, но я зарабатываю небольшую комиссию, которая помогает мне вести этот блог.Спасибо!

С тех пор, как мы с мужем переехали в наш новый дом около 15 лет назад, я хотела застелить пол на чердаке нашего дома. Наш чердак не был построен с полом, поэтому до недавнего времени мы ничего не хранили на чердаке нашего дома. Это была такая трата хороших складских помещений!

Мой муж намеревался уложить пол, когда мы только переехали, но уложить пол на чердаке традиционным способом – это большая работа. Нелегко протолкнуть тяжелые и громоздкие куски фанеры через крошечное отверстие в потолке.Плюс ко всему, это резка. Однако летом мой муж обнаружил на чердаке Дек, и всего несколько недель спустя у меня появилась кладовая на чердаке!

Как установить пол на чердаке

Панели

Attic Dek – это легкие пластиковые решетки, которые предназначены для установки на незавершенном участке чердака или над гаражом. Они бывают двух размеров: 16 на 16 дюймов и 24 на 16 дюймов.

Используемый размер зависит от расстояния между балками на чердаке.Между балками на чердаке моего дома, как правило, 16 дюймов друг от друга, поэтому мы получили панели площадью 16 дюймов. Для установки панелей не требуются инструменты или резка. Вы просто прикручиваете панели к балкам чердака. Панели прочные и могут выдержать до 250 фунтов. Они поставляются с винтами и инструкциями, необходимыми для установки.

После того, как мой муж рассказал мне о Attic Dek, я обратилась к Attic Dek, и они предоставили мне 20 своих панелей Attic Dek размером 16 на 16 дюймов. (20 панелей обеспечат около 427 квадратных футов места для хранения вещей на чердаке.) Мой муж смог установить панели Attic Dek за несколько часов, и теперь у нас есть место для хранения на чердаке!

У моего мужа возникли трудности с установкой некоторых панелей, но это потому, что не все наши балки расположены на расстоянии даже 16 дюймов друг от друга. Мой муж смог их расположить так, чтобы все подходило. Нам настолько понравился продукт, что мы заказали больше панелей Attic Dek, которые мой муж установит, как только станет теплее.

Советы по установке настила на чердаке Dek

Моему мужу было относительно легко уложить пол в мансарде нашего дома.Он обнаружил, что во время установки полезно иметь наколенники или поролоновую подушку для колен. Вы можете оказаться на коленях на жестких балках или на самих решетках Чердачных Деков при установке квадратов Чердак Дек. Так что лучше всего использовать подушку для колен. У вас также должны быть под рукой рабочие перчатки – вы, скорее всего, будете работать с изоляцией, к которой не следует прикасаться голыми руками.

Что хранить на чердаке

Теперь мне нужно решить, что хранить на чердаке. Я читал, что на чердаке лучше всего складывать предметы, которые вам не понадобятся часто, например рождественские или сезонные украшения.


У нас с мужем в подвале хранятся некоторые сентиментальные вещи, такие как пластиковые кукольные домики и игрушки для малышей, а также посуда моей тещи. Я читал, что не поддающиеся биологическому разложению предметы, такие как пластик, керамика и стекло, хорошо хранятся на чердаке. Я понял, что лучше всего складывать предметы на чердак в пластиковые ящики для хранения. Я с нетерпением жду возможности хранить некоторые наши вещи на чердаке. Наш подвал забит всякой всячиной, и мы с дочерью надеемся выделить там место для тренировок.Так что мы действительно могли бы использовать дополнительное место для хранения.

Такие материалы, как ткань и бумага, плохо переносятся на чердаке, поэтому я не планирую хранить на чердаке сувениры или одежду. Мне нужно организовать наши складские помещения и установить несколько дополнительных панелей Attic Dek на чердаке.

Хотите завершить этот проект? Приколите его на потом!

Как построить приподнятую кладовку на чердаке

Чердаки отлично подходят для хранения вещей, но пол непосредственно над балками чердачного этажа не обеспечивает места для рекомендованной 12–16-дюймовой изоляции чердака, необходимой для охлаждения вашего дома. летом и тепло зимой.

Чтобы решить эту проблему, соорудите приподнятую платформу из бруса 2 × 4 или 2 × 6, размещенного на краю, добавьте изоляцию между балками и затем накройте ее фанерой 1/2 дюйма. Вот как это сделать:

  • Отрежьте пиломатериал толщиной 2 дюйма до длины рамы.
  • Прикрепите металлические крышки к распределительным коробкам и уберите все электрические провода с их пути или сделайте надрез в раме, чтобы они подходили к ним.
  • Постройте каркас по центрам 16 дюймов перпендикулярно балкам мансардного этажа.
  • Прикрутите раму к балкам, чтобы закрепить ее на месте, стараясь не вкручивать электрические провода.
  • Заполните пространства между элементами рамы изоляцией.
  • Разрежьте фанеру толщиной 1/2 дюйма до ширины 24 дюйма, чтобы она соответствовала лестнице на чердак.
  • Прикрутите фанеру к раме.

Посмотрите это видео, чтобы узнать больше.

Дополнительная информация

ВИДЕО ТРАНСКРИПТ
Чтобы правильно добавить чердачное хранилище, начните с измерения самой большой доступной площади, которой не препятствуют никакие воздуховоды; и, предпочтительно, можно избежать любой существующей опоры крыши.Чтобы исключить любые потенциальные проблемы с проводкой или изоляцией, используйте два на четыре или два на шесть длин, чтобы создать систему чернового пола для нового настила. Эти детали можно разместить перпендикулярно балкам потолка. Прикручивание двух скоб к балкам поможет предотвратить повреждение внутреннего потолка в результате удара молотком.

Поместите два выступа на край и установите их на балки потолка так, чтобы центр каждой доски находился точно в 16 дюймах от центра предыдущей доски.Будьте осторожны, чтобы не зажать провод между двумя опорами и балкой. В большинстве случаев у вас должно быть достаточно провисания провода, чтобы убрать его с дороги. В редких случаях вам может потребоваться надрезать нижнюю часть двух, чтобы провод оставался именно там, где он есть.

После того, как все два прохода для чернового пола будут на своих местах, добавьте между ними войлок неизолированной изоляции. Если какие-либо электрические распределительные коробки находятся в зоне нового настила, убедитесь, что коробка закрыта крышкой.

Материалом настила может быть полудюймовая фанера.Однако, поскольку очень немногие чердаки имеют отверстие, достаточно широкое, чтобы пропустить через него полный лист фанеры, четыре на восемь листов следует разрезать в продольном направлении. Обязательно отрежьте оторванные куски до нужной длины, прежде чем убирать их на чердак.

Элементы настила будут размещены непосредственно поверх недавно добавленных двух черновым полом, покрывая любую добавленную изоляцию, и прикреплены с помощью шурупов для гипсокартона диаметром 1 дюйм. После того, как все части будут прикреплены, вы готовы приступить к использованию только что созданного места для хранения.

Какие полы легко установить на чердаке?

Мансардный пол, который проще всего установить, будет легко маневрировать и разрезать без использования электроинструментов, и его можно будет установить самостоятельно.

Greatmats предлагает ряд подходящих решений для напольных покрытий для чердаков, которые отличаются легким весом, управляемым размером, легко режутся без каких-либо специальных инструментов, просты в установке на фанерный черновой пол, используя метод отслаивания и приклеивания, сцепления или плавающего метода, а также легко укладываются. маневрируйте на чердаке или другом небольшом и тесном законченном пространстве, например, на чердаке или в бонусной комнате.

Из множества различных ковриков, плиток и досок, доступных на Greatmats, следующие 5 продуктов представляют собой отличный выбор, который следует учитывать при изучении лучших идей чердачных полов:

Эти решения для чердачных полов просты в установке и обладают фантастическими преимуществами. Некоторые даже имеют изоляционную ценность, в то время как другие предлагают богатую или уютную привлекательность. Независимо от того, какой продукт вы выберете, вы будете в восторге от всего, что они могут предложить!

Vinyl Peel and Stick Light Oak Floor Tile – один из самых простых в установке продуктов, он обеспечивает прочную и износостойкую поверхность коммерческого класса.

Это мансардное покрытие подходит для жилых и коммерческих помещений, а также для небольших и ограниченных пространств. Плитки очень легкие, весят менее 1,5 фунтов каждая, поэтому очень легко маневрировать. После установки с помощью прикрепленного клея они предлагают износостойкую, привлекательную поверхность, которую очень легко чистить и поддерживать, а также долговечность. Отрежьте их по размеру острым канцелярским ножом.

In a Snap Peel and Stick Ковровая плитка – это легкое ковровое покрытие на чердаке, которое легко перемещать и укладывать.Получаемый в результате пол весом всего 1,5 фунта с помощью метода отслоения и палки является доступным, удобным и привлекательным.

Эта ковровая плитка изготовлена ​​из волоконной системы PureColor, которая устойчива к пятнам и долговечна. Имеет подкладку из шкуры канга и сертификат Green Label Plus. Этот продукт можно установить на большинстве поверхностей с твердым напольным покрытием, при необходимости его можно пропылесосить или точечно протереть.

Плитка из пеноматериала

Wood Grain имитирует древесину, а поверхность обеспечивает комфорт и водонепроницаемость.Несмотря на то, что он изготовлен из пены, не содержащей свинца и латекса, он выглядит как натуральное дерево.

Этот продукт предлагает простой метод взаимозамкнутого монтажа, он представлен в различных вариантах рисунка и расцветках древесины. Это продукт, который может легко и быстро изменить внешний вид вашего чердака в кратчайшие сроки.

Его тоже можно легко разрезать острым универсальным ножом.

Royal Interlocking Carpet Tile – это очень прочное и универсальное ковровое покрытие, которое хорошо работает на чердаках, в подвалах и других помещениях, где традиционные ковровые покрытия не подходят.Это водонепроницаемый продукт с переплетенной конструкцией. Каждая плитка весит менее полутора фунтов.

Эти плитки сделаны с прочным ковровым покрытием, приклеенным к мягкой основе из пенопласта, в результате получается решение для напольного покрытия, которое выдержит мебель, тяжелые ящики и все остальное, что может быть на вашем чердаке. Ковер без петель также предотвратит попадание вещей в ковер.

Поскольку это водонепроницаемый и неабсорбирующий продукт, он предотвращает рост плесени и бактерий! Кроме того, она не имеет запаха, удобна и изолирует, и ее можно самостоятельно разрезать так же, как и другие плитки-пазлы из пенопласта, используя лишь острый нож.

Пенные маты

Economy предлагают быстрый и простой способ укрыть деревянный чердак на чердаке. Они легкие – всего один фунт каждый, и у них есть способ быстрой блокировки.

Эти коврики очень доступны по цене, но обладают рядом преимуществ. Их толщина составляет 1/2 дюйма, поэтому они обеспечивают тепло, комфорт и амортизацию. Они также не содержат свинца, латекса и водонепроницаемы.

Greatmats – для напольных покрытий, легко устанавливаемых на чердаке

Выделенные решения для напольных покрытий представляют собой одни из самых легких, самых доступных и долговечных продуктов, доступных в любом месте.Ими легко маневрировать и ими управлять, их легко установить и просто обслуживать. Они быстро и легко преобразят внешний вид вашего чердака в кратчайшие сроки!

Также доступны дополнительные продукты, если ни один из представленных продуктов вас не интересует – от резиновых рулонов и других поролоновых матов, модульной плитки и т. Д. Независимо от вашего бюджета и дизайнерских предпочтений, у Greatmats, скорее всего, есть продукт, который вам идеально подойдет.

Если вам нужна помощь в выборе одного из представленных продуктов, не стесняйтесь обращаться к персоналу Greatmats.Они могут ответить на любые ваши вопросы, предложить дополнительную информацию и даже помочь с процессом заказа и помочь вам почувствовать себя на 100 процентов уверенным в своем решении о напольном покрытии. Независимо от того, какой продукт вы выберете, если он от Greatmats, вы не ошибетесь!

Мгновенные панели полов на чердаке

Не знаю, почему не кладут пол на чердаке при строительстве дома. Разве всем не хочется, чтобы на чердаке этой классной бабушки-гулянки валялись забытые сокровища, как в фильмах? Что ж, если вы похожи на большинство людей, ваш чердачный этаж, вероятно, еще не закончен, и либо вы, либо лишние вещи, которые вы там храните, обязательно однажды случайно упадете через потолок.Что ж, вместо того, чтобы разрезать бесконечные листы фанеры на маленькие панели, чтобы пронести их через крошечную чердачную дверь и попытаться собрать какой-то пол, просто используйте вместо этого этот новый крутой пол Instant Attic Flooring. Эти сверхпрочные пластиковые панели пола могут быть размещены над существующими балками чердака размером 16 дюймов или 24 дюйма по центру и имеют предварительно просверленные отверстия, чтобы упростить установку. Каждая панель сделана в США, выдерживает до 250 фунтов, имеет выемки для подключения существующей проводки, которая может мешать, и может использоваться либо для покрытия всего чердака, либо для выхода в труднодоступные места, либо просто для накройте небольшую площадь для хранения.Они поставляются в наборе из 4 штук, и каждый набор покрывает до 12 квадратных футов. Отличное решение, просто постарайтесь при их установке не провалиться через потолок.

Раскрытие информации: когда вы совершаете покупку по ссылкам на этом сайте, мы можем получать партнерскую комиссию. Как партнер Amazon, мы зарабатываем на соответствующих покупках. Учить больше

Похожие предложения от Amazon.com

Функции

  • Превратите чердак в полезное место для хранения вещей
  • Падение через потолок под чердаком было бы катастрофой во многих отношениях, чем один
  • Просто поместите эти панели пола на существующие балки размером 16 дюймов или 24 дюйма по центру.
  • Панели имеют предварительно просверленные отверстия и крепятся к балкам прилагаемыми винтами с плоской головкой
  • Разработано кем-то, кто провалился сквозь потолок своей кухни
  • Покройте всю территорию, чтобы освободить место для хранения вещей или использовать его в качестве ступеньки для доступа к труднодоступным местам на чердаке.
  • Панели также являются отличным напольным покрытием для навесов
  • Изготовлен из переработанного поликарбонатного сплава ABS
  • 4 панели – площадь почти 12 квадратных футов
  • Каждая панель поддерживает до 250 фунтов
  • Размер: 24.75 дюймов x 17 дюймов x 1,5 дюйма толщиной
  • Сделано в США

Подпишитесь на нашу электронную рассылку новостей!

Получайте все эти интересные новинки ежедневно прямо на свой почтовый ящик. 😎

Пол в мансарде | Мебель и полы на заказ

Укладка напольного покрытия на чердаке представляет собой уникальный набор проблем, с которыми вы не столкнетесь больше нигде в своем доме. Однако часто это хорошее решение, потому что чердак – отличное место для хранения вещей, которые больше нигде не поместятся.Из-за его особого расположения в доме и необычных потребностей, важно, чтобы до того, как вы начнете настилать пол на чердаке, вы знали, во что вы ввязываетесь.

Прежде всего, ознакомьтесь с вашими вариантами напольных покрытий. На чердаке негде класть плитку! Поскольку чердак находится в ненадежном положении по сравнению с остальной частью вашего дома, пол на чердаке необходимо покрыть из самых легких материалов. Для чердаков без отделки большинство домовладельцев предпочитают фанеру.Иногда бывает сложно переместить большие листы фанеры на небольшой чердак, поэтому габаритные пиломатериалы – хороший второй вариант. Если вы заканчиваете чердак, вам все равно нужно сначала положить основу из фанеры или бруса – как только это будет сделано, подумайте об использовании ковра в качестве напольного покрытия. Это снизит уровень шума на верхнем этаже, который может беспокоить всех в остальной части дома. Ковер – лучший выбор по сравнению с другими вариантами, такими как дерево, из-за типичной чердачной обстановки.Скорее всего, там будет некоторое количество влаги, и это может вызвать повреждение деревянного пола.

При установке фанерного или деревянного пола обязательно прикрепите доски к балкам прочными винтами. Меньше всего вам нужен подвижный пол под ногами. Шурупы – лучший выбор, чем гвозди, потому что их можно легко удалить, если вам когда-нибудь понадобится добраться до потолка под досками.

Начинайте укладку дерева из центра комнаты, а не из угла.Это может показаться нелогичным, но на самом деле вы сможете более эффективно использовать древесину, если сделаете это таким образом. Когда вы закончите, установите обрезные планки по краю фанеры (или вдоль стены, если вы покрываете пол на всей чердаке), чтобы объединить общий вид. Если вы подумываете о том, чтобы покрыть пол на недостроенном чердаке, не думайте, что вам нужно покрыть пол сразу целиком! Если у вас ограниченный бюджет, подумайте о том, чтобы положить древесину только на часть чердака, посмотрите, подходит ли это решение для вас, и при необходимости добавьте больше позже.

Добавить комментарий

Ваш адрес email не будет опубликован.
