Что лучше фольга или лавсан: Фольга или лавсановая пленка? Что выбрать для теплого пола

Отражающая изоляция с фольгированным слоем: маркировка, применение, цены

Современные изоляционные материалы с отражающим эффектом ценятся за уникальную способность предотвращать теплопотери. Они практически универсальны и имеют широкую сферу применения: от защиты утеплителя для бани от пара до повышения термического сопротивления строительных конструкций любой сложности. Уступая в толщине традиционной минеральной вате или пенопласту, отражающая теплоизоляция незаменима при проведении внутренних работ, в частности — она сохраняет пространство и не оказывает дополнительную нагрузку на стены и фундамент. К ее несомненным преимуществам относят: компактность, легкость, простоту монтажа, доступную стоимость, экологичность и долгий срок службы.

Оглавление:

  1. Основные особенности
  2. Виды и их свойства
  3. Плюсы и минусы
  4. Советы специалистов
  5. Обзор цен

Описание

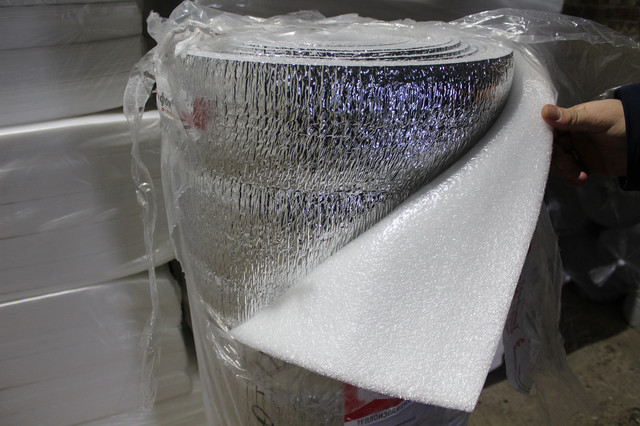

Чаще всего данная изоляция изготавливается из вспененного полиэтилена, защищенного фольгой. Она выпускается в рулонах — такое исполнение облегчает транспортировку и монтаж. Основной задачей тонкого слоя фольги становится отражение инфракрасного теплового излучения, согласно заявлениям производителей — она возвращает не менее 90 % лучевой энергии в помещение (а у таких марок, как Пенофол, еще больше — до 99,5). Утепляющая часть имеет ячеистую структуру с пузырьками воздуха внутри, в целях усиления прочностных характеристик материал нередко армируют тонкой сеткой из уплотненного полиэтилена.

Качество теплоизоляции напрямую зависит от вида отражающего слоя. Существуют подделки с металлизированным налетом, толщина которого не превышает 1–3 мкн, они начинают плавиться даже при незначительных температурных воздействиях. Надежным материалом считается алюминиевая фольга от 14 до 30 мкн, она действительно не пропускает тепловые лучи, ее отражающие свойства подтверждены практикой. Хорошие отзывы имеет изоляция со слоем из металлизированного лавсана, она уступает в защитных характеристиках, но не проводит ток.

Также качество продукции определяется плотностью и толщиной вспененного полиэтилена.

Разновидности и эксплуатационные характеристики

Нередко под термином «отражающая теплоизоляция» понимают любой тип утеплителя, кашированный фольгой, например — минвату или стеклосетку. Но варианты из тонкослойного ячеистого полиэтилена более востребованы и имеют меньшую стоимость. Условно они разделяются на три вида с разной маркировкой:

  • «А» — отражающая изоляция с односторонним фольгированием, самая универсальная и распространенная. Подходит для стен и любых других типов поверхности, включая трубопроводы. Для крепежа используются: клей, строительный степлер или гвозди с широкими шляпками.
  • «В» — материал с двусторонним фольгированием, специально разработанный для сохранения определенных температурных зон. Рекомендуется для утепления простенков или изоляции холодильных агрегатов и помещений.
  • «С» — самоклеящаяся марка, обладающая характеристиками, аналогичными изоляции с односторонним фольгированием. Цена немного выше остальных, но ее стоит купить для ускорения сроков проведения работ и упрощения монтажа.

К основным эксплуатационным и техническим характеристикам относятся:

1. Величина термического сопротивления или коэффициент теплового отражения поверхности. Чем выше этот показатель, тем лучше, отсутствие его в прилагаемом сертификате означает, что изоляция не проходила соответствующую проверку и не может использоваться в качестве отражающего утеплителя.

2. Толщина материала: 3–10 мм.

3. Температура эксплуатации: от -60 до +100 °C. Для минваты с отражающим защитным слоем она достигает 500 °C.

4. Коэффициент теплопроводности, зависит от условий эксплуатации, качества отражающего слоя и утеплителя, варьируется в пределах 0,037–0,051 Вт/м∙°С.

5. Водопоглощение по объему — не более 0,7 %. Замкнутая структура абсолютно не боится влаги.

6. Удельный вес (плотность) для изоляции толщиной 4 мм: 44±10 кг/м3.

7. Паропроницаемость около 0,001 мг/м∙ч∙Па. Практически все марки имеют 100 % защиту от горячего влажного воздуха, что делает их пригодными в роли пароизоляции для сауны или бани.

К несомненным преимуществам отражающей изоляции относится минимизация тепловых потерь здания, что в свою очередь позволяет снизить потребление энергоносителей. Она имеет долгий срок службы и надежно защищает строительные конструкции от влаги. И при этом полностью соответствует санитарно-гигиеническим требованиям, наружная поверхность остается холодной даже в момент отражения инфракрасных лучей. Легкий и эргономичный материал усиливает теплоизоляционные свойства стен и снижает затраты при монтаже других, традиционных видов утеплителя. То есть прокладка тонкослойного отражающего полиэтилена позволяет купить минвату или пенопласт меньшей толщины.

Существенным минусом является обилие поддельной продукции, которая сильно подвержена тепловой деструкции. Проверить качество легко, для этого к куску отражающей фольгированной изоляции подносится зажигалка. Хороший алюминий выдержит нагрев определенное время, сертифицированные марки (Пенофол, Экофол и другие) вообще относятся к самозатухающим, а также — они не выделяют токсичных веществ, подделки загораются практически сразу. Второй недостаток — полная непроницаемость, при отсутствии продуманной вентиляции помещение превратится в парилку.

Целесообразность использования

С учетом упомянутых характеристик, можно сделать вывод, что вспененный полиэтилен с отражающими свойствами является незаменимым при проведении пароизоляции (для сауны и для стен банных комплексов, санузлов, душевых, кровель и перекрытий), утеплении воздуховодов и акустической защите вентиляционных каналов. Наиболее распространенные примеры применения связаны с усилением теплового сопротивления конструкций и снижением температурных потерь. В частности, вспененный полиэтилен с односторонним фольгированием прокладывается за радиаторами или надежно оберегает отопительные магистрали и инженерные системы, с ее помощью уплотняются дверные и оконные откосы.

Рекомендуемая зона монтажа отражающей изоляции — потолочная, особенно это актуально при утеплении чердачных помещений. В таком случае важно создать воздушный вентиляционный зазор, иначе с другой стороны материала будет скапливаться конденсат.

Для стен нет ограничений, но крайне нежелательно покрывать изоляцией полностью всю комнату, это создаст дискомфорт. Двусторонний материал используется не только в строительстве, он сохраняет нужный температурный режим в фургонах, холодильных установках, металлических емкостях.

Стоимость

Наименование Назначение, свойства и характеристики Вариант фольгирования /каширования Площадь в рулоне, м2 Цена, рубли
За 1 м2 За рулон
Пенофол 2000 А03 На основе вспененного полиэтилена. Для внутренней паро- шумо и теплоизоляции строительных конструкций и трубопроводов. Коэффициент теплопроводности составляет 0,049 Вт/м∙К Одностороннее 36 40 1440
Пенофол 2000 B06 Двустороннее 65 2340
Пенофол 2000 С10 Одностороннее, вторая сторона — самоклеящаяся 9 150 1350
Энергофол 3,0мм Для внутренней и наружной тепло- паро- гидроизоляции. Химически стойкий материал с высокой адгезией к бетонным поверхностям, рекомендован для системы «теплый пол» Одностороннее 20 30 600
Порилекс ЛФ А-08 Очень эффективная отражающая теплоизоляция из вспененного полиэтилена 18 80 1480

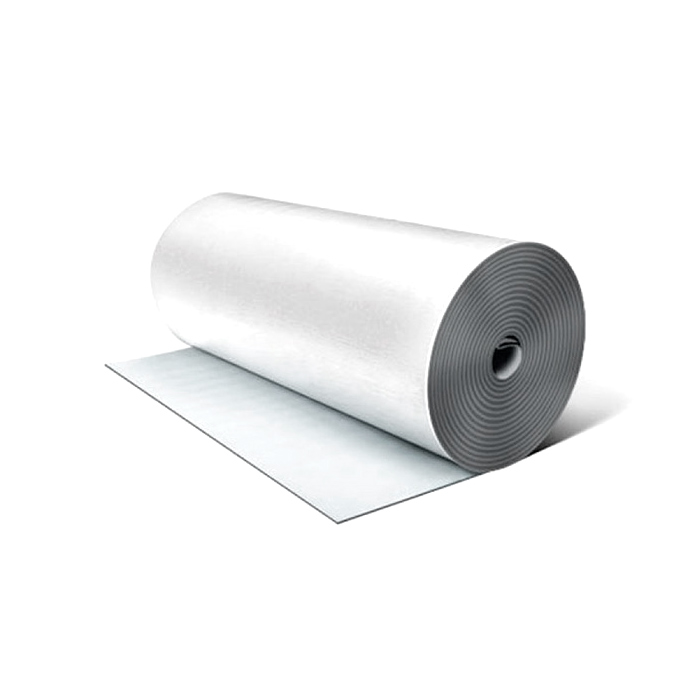

Экофол 5 Изоляция с лавсаном для стен, потолков и перекрытий. Не проводит электричество 60 1060
Армофол С



Отражающий фольгированный материал на основе стеклянной сетки. Имеет высокую адгезию, подходит даже для металлических поверхностей Двустороннее 60 130 7980
Роквул Сауна Баттс Утеплитель с фольгой для бани и саун, при его монтаже нет необходимости в дополнительном слое пароизоляции Одностороннее 3 300 900



Фольгированный утеплитель для стен: виды, как подобрать, свойства

Главная » Материалы » Утеплитель

Содержание

  1. Общие характеристики
  2. Области применения
  3. Разновидности материалов
  4. Пенополиэтилен
  5. Пенополистирол
  6. Стекловата
  7. Базальтовая вата

Всем привет! Чтобы добиться оптимальных теплоизоляционных свойств, многие стараются использовать лучшие, а также самые эффективные материалы. Таковым считают фольгированный утеплитель для стен.

Сразу поясню относительно названия. Даже специалисты расходятся во мнении касательно того, как называть изолятор с тонким слоем металла. Одни считают их комбинированными, а другие фольгированными.

Второй вариант кажется более правильным. Но ведь вместо фольги может применяться тот же лавсан. А это уже абсолютно иной изолятор, со своими свойствами, преимуществами, а также недостатками.

Думаю, будет правильно поговорить именно про фольгированный утеплитель для стен и иных поверхностей. Если будет интересно и актуально, то отдельно расскажу и про лавсан.

Общие характеристики

Стоит сразу сказать, что речь пойдет именно о материалах, а не производителях. Тот же Алюфом, Теплоизол, Порилекс являются наименованиями продукции. Но в их основе лежат определенные материалы. Дальше узнаете, какие именно.

Обычный утеплитель работает на основе того, что его волокнистая, пористая или вспененная структура имеет многочисленные воздушные камеры, пузырьки. Поскольку воздух хуже всего проводит тепло, то это свойство позволяет не пропускать тепло через себя, снижая теплопотери.

Теплопроводность фольги совершенно иная. Из-за этого в работе фольгированных изоляторов действуют абсолютно другие принципы, а также законы. Покрытие из алюминия обеспечивает отражение инфракрасных волн от зеркальной поверхности. Как в случае с солнечными лучами. Такую особенность в поведении материала заметил ученый из Шотландии еще в начале прошлого века. Это был Джеймс Дьюар. Его открытие привело к появлению до сих пор актуального предмета. Я говорю про термос.

Строители решили использовать принцип термоса, создав новый вид утеплителя. С одной стороны приклеивается тонкий слой отполированной алюминиевой фольги. Первые же испытания показали, что экономия тепла может достигать 97-99%.

Важный момент. Существуют теплоизоляторы, имеющие напыление из алюминия. Но это покрытие тепло не отражает.

В современных условиях можно нанести слой фольги практически на любой теплоизолятор. Это и привело к существенному расширению ассортимента.

Области применения

Думаю, фольгированная труба ни для кого не редкость в быту, на производствах, и даже на улице. Но не только изоляция для труб фольгированная может применяться с целью сохранения тепла.

В настоящее время фольга, то есть фольгированный теплоизолятор, нашел широкое применение в разных сферах. А именно:

  • обшивка труб систем холодного и горячего водоснабжения;
  • вентиляционные системы и воздуховоды;
  • колодцы;
  • скважины;
  • отражатели возле батарей и калориферов;
  • система теплый пол;
  • потолок кровли;
  • наружные стены;
  • внутренние стены;
  • пол;
  • мансарда и пр.

Также фольгированный утеплитель для стен и иных поверхностей можно задействовать в банных комплексах, парилках, на даче, в гараже, хозяйственных пристройках и так далее.

Разновидности материалов

Прежде чем начать монтаж изолятора, нужно решить, какой из них вам больше подходит, учитывая цели, задачи и условия эксплуатации.

Все фольгированные теплоизоляционные материалы отличаются между собой по форме выпуска, а также по основанию. То есть по материалу, который лежит в основе изделия.

Если говорить о форме выпуска, то это может быть:

  • рулоны;
  • листы;
  • цилиндры;
  • полусферы с замками.

Основание куда более важный аспект.

Основным сырьем для производства фольгированных изделий могут выступать:

  • пенополиэтилен;
  • пенополистирол;
  • стекловата;
  • базальтовая вата.

Думаю, будет правильно рассказать про каждый вид отдельно.

Пенополиэтилен

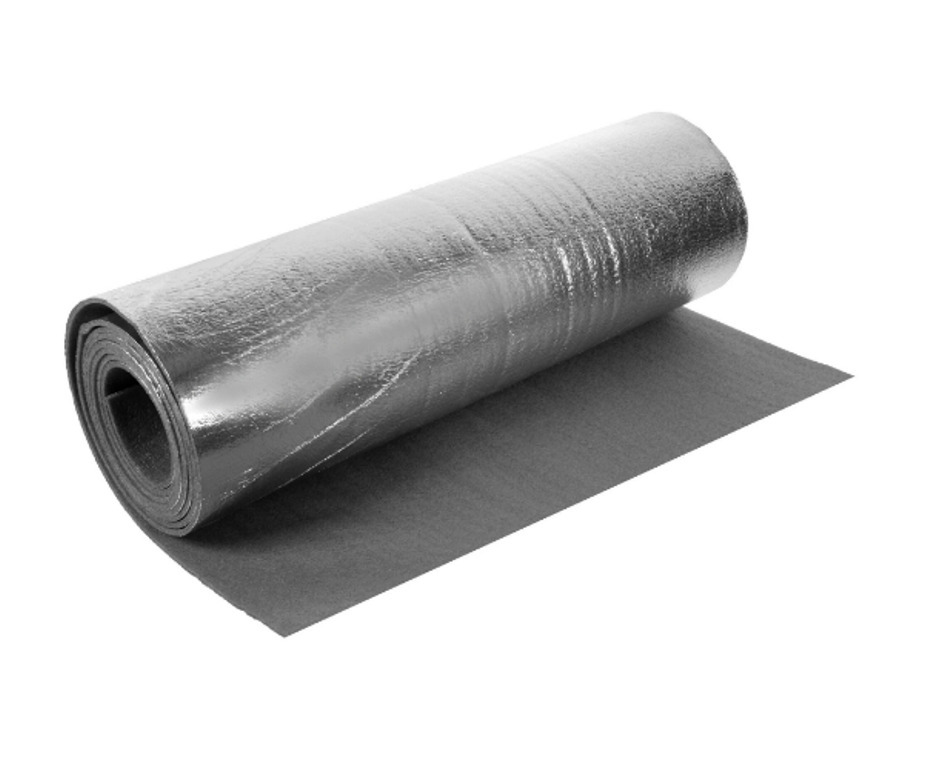

Первым у нас будет фольгированный пенополиэтилен. Либо же вспененный полиэтилен фольгированный. Как вам удобнее, так и называйте.

В настоящее время это наиболее распространенный тип изолятора такого плана. Удобный в работе. Встречается под разными торговыми марками:

  • Экофол;
  • Изофлекс;
  • Изолон;
  • Пенофол;
  • Джермафлекс;
  • Фольгоизол и пр.

В этом случае теплопроводность фольги, а точнее самого фольгированного изолятора, составляет от 0,035 до 0,049.

У каждого производителя есть несколько вариантов в ассортименте. Их классифицируют по следующему признаку:

  • А. Здесь фольгу приклеивают с одной стороны. Применяют для изоляции внутри помещений. Чаще всего совместно со стекловатой. Также с маркировкой А выпускают специальный изолятор с перфорациями. Применяется для деревянного дома;
  • В. Фольга идет с 2 сторон, что повышает эффективность защиты от теплопотерь. В основном применяют для утепления кровли, подвала, фасада, а также систем отопления;
  • С. Сверху идет фольга, а снизу клей и защитная пленка. Получается самоклеящийся изолятор. Подходит для потолка, крыш и стен;
  • R. Это аналог типа А, но только имеет рисунок на фольгированном покрытии. Используют на объектах, где изолятор ничем не закрывают;
  • ALP. Это материал, степень отражения которого составляет 99%. Широко используется в сельском хозяйстве, при создании инкубаторов;
  • NET. Здесь двухсторонняя фольга. Материал выполнен в форме цилиндра. Применяется для утепления труб;
  • 200 С. Самоклеящийся изолятор с небольшим сцеплением.

Разница в технических характеристиках обусловлена тем, что способы получения пенополиэтилена у производителей отличаются. В недорогих вариантах используют НПЭ, то есть несшитый полиэтилен. Более дорогие — это сшитые виды полиэтилена (ППЭ).

Обязательно обращайте внимание на этот момент, выбирая изолятор.

С его помощью можно утеплять:

  • полы;
  • стены;
  • потолки;
  • кровлю;
  • баню.

Также пенополиэтилен со слоем фольги является единственным изолятором в своей категории, который можно применять как отражатель для систем отопления.

Пенополистирол

Довольно популярный утеплитель для стен внутри дома, фольгированный. Бывает двух видов. На основе пенопласта, а также экструдированного пенополистирола.

Интересно, что при нанесении слоя фольги, разницы между ними практически нет. Вообще пенополистирол для утепления фундамента пользуется большой популярностью. Интересно будет понять, как на свойства и возможности материала влияет дополнение фольгой.

Среди основных технических и эксплуатационных характеристик можно выделить такие:

  • плотность от 30 до 50 кг/м3;
  • толщина основного слоя от 2 до 5 см;
  • отражающая способность около 95-97%;
  • выпускается в виде матов и плит, соединенных с помощью стекловолоконной армирующей сетки;
  • не подвержен гниению и воздействию сырости;
  • справляется со статическими нагрузками;
  • легко переносит сильные температурные перепады.

В основном используют при монтаже системы теплый пол.

Хотя разница между пенопластом и экструдированным пенополистиролом незначительная, что обусловлено нанесением слоя фольги, все же специалисты советуют выбирать второй вариант.

По сути, применением для теплых полов материал не ограничен. Хотя большинство покупают его только для этого. Все дело в цене. Стены можно утеплить обычным пенопластом за куда меньшие деньги.

Стекловата

Стекловата имеет хорошие свойства теплоизоляции. Но с течением времени она оседает, боится влаги. Из-за этого область применения заметно ограничили.

Но за счет фольгированного слоя удалось улучшить основные характеристики, а также избавить материал от недостатков.

В основном фольгированную стекловату выпускают следующие фирмы:

  • Knauf;
  • Paroc;
  • Rockwool;
  • Isover.

Реализуется в виде матов, либо сжатых рулонов. По толщине маты варьируются от 5 до 10 см.

Используют в основном для бани и сауны. Также можно применить для теплоизоляции мансарды и кровли.

Если говорить о том, какую температуру выдерживает фольга вместе со стекловатой, то тут этот показатель составит 300 градусов Цельсия. Это дает возможность использовать изделия для покрытия котлов, бойлеров, систем трубопровода и пр.

Базальтовая вата

Такой фольгированный утеплитель для стен и других поверхностей почти не имеет недостатков. Только высокую стоимость. Из-за этого при строительстве частных домов применяется не так часто.

Выпускается в виде жестких плит, цилиндров, мягких и полужестких матов, а также рулонов.

Сама по себе базальтовая вата отлично подходит для утепления стен и потолков в домах. Использовать слой фольги не обязательно.

Потому в основном ее применяют для защиты зданий с повышенной пожароопасностью. Способность выдержать тепловую нагрузку до 700 градусов Цельсия дает возможность использовать материал для обустройства АЗС.

С каким из фольгированных теплоизоляторов знакомы? Где с ними работали? Что скажете об эффективности?

Жду ваших ответов, а также историй из личного опыта.

На этом все. Спасибо за внимание!
