Что лучше рекуператор или бризер: БРИЗЕР, КОНДИЦИОНЕР ИЛИ РЕКУПЕРАТОР — какой лучше выбрать, купить

Содержание

Рекуператор или бризер? – Кондиционеры Gree

Наличие в атмосфере токсичных соединений и аллергенов может вызвать не только ухудшение самочувствия, но и серьезные заболевания. Для очистки воздуха от вредных примесей был разработан целый ряд приборов. Очень многих интересует вопрос: рекуператор или бризер, что лучше и какая между ними разница?

Как правильно выбирать бризер?

Когда принимается решение о создании качественного воздухообмена, возникает закономерный вопрос — что приобрести:рекуператор, бризер, аэрогивер или кондиционер, что лучше и эффективнее? Или достаточно установить приточный клапан или проветриватель?

Выбор наиболее подходящего прибора обусловлен необходимостью, предпочтениями пользователя и особенностями обслуживаемых помещений. Необходимо вычислить объем помещений квартиры или дома, определиться с собственными предпочтениями и получить хотя бы минимальную информацию относительно особенностей работы того или иного типа вентиляционных устройств.

Прежде всего, следует разобраться в параметрах прибора, сопоставить их возможности с другими устройствами и определить степень работоспособности в заданных условиях. Рассмотрим наиболее важные характеристики оборудования и их значимость для воздухообмена и микроклимата жилища в целом:

Производительность бризера

Производительность — это количество воздуха, подаваемого прибором в единицу времени, обычно — в час; в данном случае указать производительность вентилятора, установленного в бризер, нельзя, так как прохождение потока сквозь фильтры существенно замедляет его скорость, соответственно снижая и производительность.

Необходимо рассматривать именно количество воздуха, непосредственно поступающего в помещение. Это важная величина, позволяющая определить возможности устройства.

Уровень шума бризера

Работа вентилятора бризера всегда сопровождается определенным звуком, который издает двигатель и лопасти; кроме этого, возникает вибрация, которая также сопровождается большим уровнем шума. Есть еще один источник — воздуховод, выходящий на улицу, служит проводником внешних звуков.

Все они, в сумме, образуют некий звуковой фон, сопровождающий работу устройства. Основной источник – электродвигатель, поскольку уровень шума меняется преимущественно при переключении режимов скорости.

Уровень шума указывается в паспорте. Он измеряется в децибелах и находится в диапазоне 20-50 дБ. Насколько это много, каждый судит по-своему, хотя на средней скорости шум обычно практически не слышен. В отличие от кондиционеров или стационарной вентиляционной системы бризеры практически бесшумны.

Нагреватель воздуха в бризере

Подача холодного воздуха снаружи в зимнее время быстро понизит температуру в помещении до совершенно неприемлемых значений. Если на улице -30°С, холодный поток сразу же спровоцирует образование конденсата, обледенение и прочие неприятности.

Некоторые модели бризеров не имеют нагревателя, что автоматически ограничивает возможности их эксплуатации только теплыми регионами. Для условий России годятся только приборы, имеющие в комплекте нагреватель воздуха.

Обычно устанавливается керамический элемент, не сжигающий кислород. Его мощности хватает на подъем температуры потока до 50°, что вполне приемлемо для отапливаемых помещений. Необходимо учитывать, что нагрев воздуха производится не для отопления квартиры или дома, а для сохранения уже существующего температурного баланса.

Фильтрация в бризере

Большинство бризеров имеет многоступенчатую фильтрацию поступающего воздуха. Есть модели, в которых поток проходит последовательно 4 фильтра.

Всего используется 3 типа фильтров:

  • базовый (палевой). Останавливает частицы пыли, шерсти, тополиный пух, пыльцу растений и прочие достаточно крупные элементы, загрязняющие поток воздуха
  • НЕРА-фильтр. Состоит из волокнистого нетканого материала, уложенного в специальном корпусе в гармошку. Способен останавливать мельчайшие частицы микронного размера. Особенностью таких фильтров является увеличение эффективности очистки с возрастанием загрязнения фильтра, когда остановленные частицы сами начинают работать в качестве фильтрующих элементов
  • угольный фильтр. Способен останавливать запахи краски, растворителя, выхлопные газы автомобилей и т.п.

Быстрее всех забивается пылевой фильтр, принимающий на себя первый контакт с воздушным потоком, поэтому некоторые модели имеют по 2 таких фильтра, последовательно очищающих приточный воздух.

Способность фильтров производить качественную очистку по достоинству оценивается людьми, чувствительными к запахам, страдающими легочными заболеваниями или аллергиками. Благодаря тщательной фильтрации можно иметь чистый воздух, не открывая окна и не впуская в квартиру запахи, аллергены и пыль.

Система управления бризером

Основное управление вентиляционными бризера производится с пульта дистанционного управления. Большинство бризеров не имеет другой возможности настройки, что некоторые пользователи считают заметным недостатком. Кроме того, существуют модели, имеющие возможность программирования на некоторое время вперед.

Самые современные образцы могут управляться со смартфона, для чего надо установить соответствующее приложение. Такой способ позволяет изменить режим работы, находясь в другой точке земного шара. Связь с устройством осуществляется по WiFi, хотя некоторые пользователи в отзывах сетуют на плохую связь с серверами.

Еще один вариант управления бризерами — подключение к системе умного дома. Прибор, встроенный в общую сеть, принимает сигналы или команды с датчиков температуры или СО2, изменяя режим подачи воздуха для качественной и оперативной регулировки тех или иных параметров микроклимата.

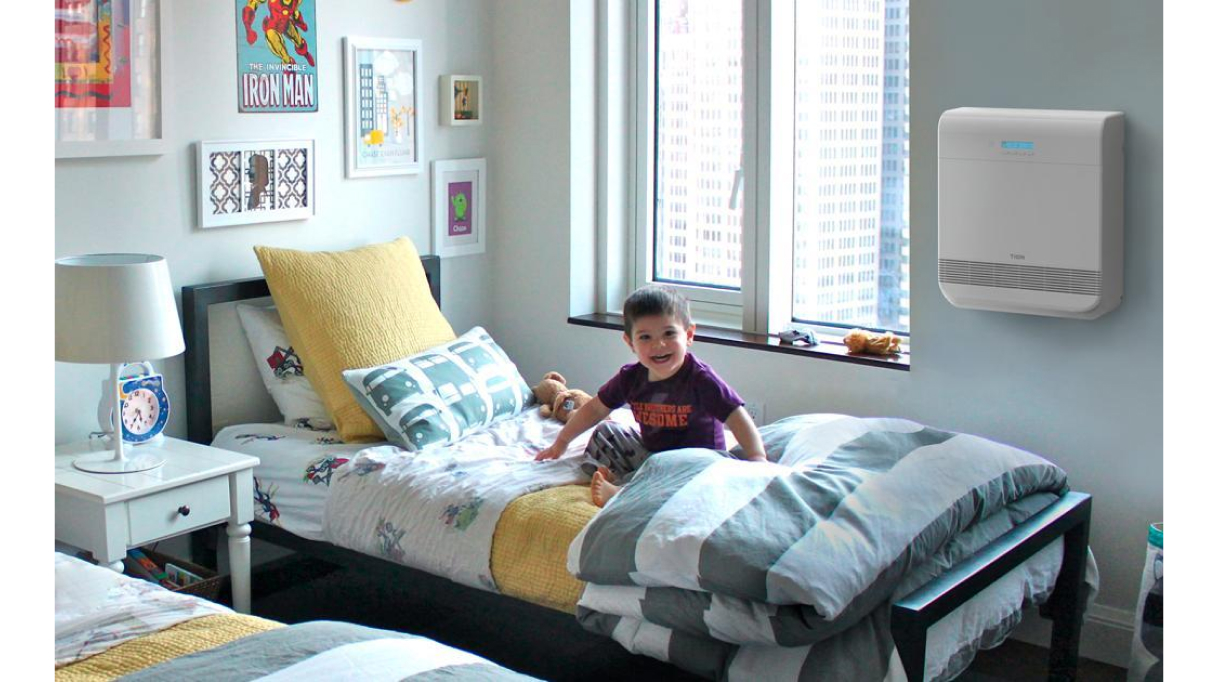

Что такое бризер и как он работает?

Бризер представляет собой ни что иное, как дополнительную приточную вентиляцию, включающую в себя ряд полезных усовершенствований:

  • качественную фильтрацию поступающего воздуха. В некоторых модификациях используется сразу несколько фильтров;
  • возможность подогрева воздуха в холодное время года;
  • эффективное проветривание. С помощью одного бризера можно создать комфортные условия на площади до 50 м2;

Помимо этого, некоторые модели премиум класса могут увлажнять и ионизировать поступающий воздух. Во время работы устройства помещение может эффективно проветриваться даже при плотно закрытых окнах.

Для квартир идеально подойдут бризеры с производительностью от 120 до 160 м3/ч.

Многоуровневая фильтрация созданная специально для условий мегаполиса и протестированная в реальных условиях избавит вас от гари запаха промышленных и выхлопных выбросов, если вы живете вблизи парковок и промышленных зон.

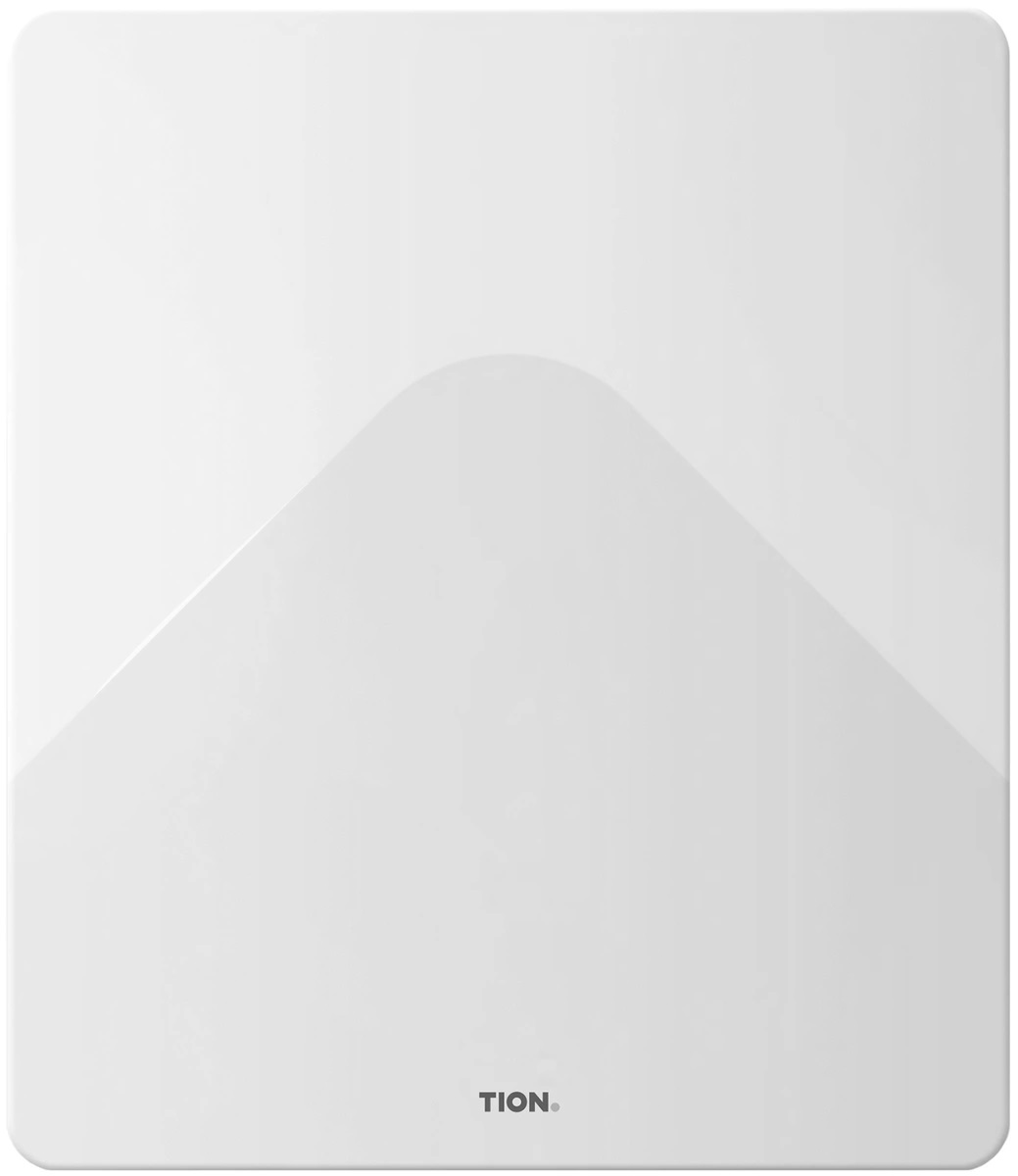

Устройство бризера

Устройство бризера включает в себя несколько основных элементов:

  • наружного клапана. С его помощью регулируется подача воздуха. При отсутствии электропитания доступ воздух перестает поступать в квартиру. Как только устройство подключается к электросети, подача возобновляется;
  • комплекта фильтров.  Большинство бризеров осуществляют комплексную фильтрацию поступающих воздушных масс. Отделение крупнодисперсных загрязнителей осуществляется фильтром грубой очистки. С помощью НЕРА-фильтра удаляются мелкодисперсные частицы. Дым и неприятные запахи нейтрализуются угольным фильтром;
  • вентилятора. Именно он обеспечивает всасывание воздушных масс и их подачу в квартиру или дом;
  • керамического нагревателя. Включается по мере необходимости. Обеспечивает подогрев в холодное время года;
  • автоматической системы управления (АСУ). Регулирует температуру поступающего воздуха и выполняет предохранительные функции;
  • пульта управления. Обеспечивает регулировку частоты вращения вентилятора, температуру нагревателя и дистанционное управление.

Принцип работы бризера

Принцип работы бризера состоит в следующем:

вентилятор засасывает воздух через наружный клапан и подает его на фильтры;

проходя сквозь комплект фильтров, воздух очищается от пыли, пыльцы и токсичных примесей;

очищенный воздух подается на керамический нагреватель, где подогревается до заданной температуры;

отфильтрованный и подогретый воздух поступает в жилое помещение.

Преимущества и недостатки бризера

К главным преимуществом бризеров можно отнести:

  • автоматическую систему подогрева;
  • многоступенчатую систему фильтрации;
  • компактные габариты;
  • простоту монтажных работ;
  • незначительный уровень шума.

Что касается недостатков, их два:

  • высокая стоимость;
  • отсутствие функции охлаждения воздуха.

Сопоставив плюсы и минусы прибора, можно прийти к выводу, что использование бризера вполне оправдано, особенно в городских квартирах.

Что такое рекуператор?

Рекуператор представляет собой особый вид теплообменника, конструкция которого позволяет обеспечить эффективную вентиляцию помещения. Помимо циркуляции воздуха, рекуператор позволяет повторно использовать до 2/3 тепловой энергии, уходящей из помещения через вентиляцию.

Особенно это актуально для частных домов. Рекуператор позволит избежать теплопотерь и сэкономить на электроэнергии зимой.  Летом рекуператор будет работать на охлаждение, охлаждая горячий воздух с улицы до комнатной температуры.

Для загородного дома в котором не живут постоянно, рекуператор пожалуй лучшее решение. Даже в ваше отсутствие в доме в зимний период, в доме будет поддерживаться плюсовая температура и необходимый воздухообмен. Вы можете закрыть окна и оставить дом до весны. Дом не промерзнет и не запреет к весне.

Многие модели оснащены датчиками и автоматическим управлением, а также управлением по Wi-Fi.

Модификации рекуператоров

Существует несколько модификаций рекуператоров:

  • роторные;
  • пластинчатые;
  • водяные;
  • стационарные.

Рассмотрим подробнее наиболее распространенные модификации.

Роторный рекуператор воздуха

Роторный рекуператор воздуха представляет собой пластинчатый ротор, установленный в алюминиевом корпусе. Выходящие потоки отдают тепло пластинам ротора, остывают и удаляются в атмосферу. Входящие потоки, нагреваются и поступают в помещение. Вращение ротора обеспечивается приводным электромотором.

Пластинчатый рекуператор воздуха

Благодаря эффективности, простоте конструкции и доступной стоимости пластинчатые рекуператоры воздуха получили широкое распространение в промышленном и гражданском строительстве. Изделие представляет собой прямоугольный теплообменник с алюминиевыми или медными пластинами. Проходя сквозь него, входящие и выходящие потоки не перемешиваются, а только обмениваются теплом.

К достоинствам устройства можно отнести надежность, простоту конструкции высокий КПД. Главным недостатком является то, что при значительном снижении температуры конденсат в вытяжных каналах замерзает и прибор утрачивает работоспособность.

Водяные и стационарные рекуператоры в квартирах и частных домах практически не используются.

Преимущества и недостатки рекуператора

Как и любая бытовая техника рекуператоры воздуха имеют свои преимущества и недостатки. К плюсам можно отнести:

  • возможность полного исключения естественного проветривания. При использовании рекуперационных систем очищенный и подогретый воздух может поступать в помещение при закрытых окнах. В зависимости от модели, площадь проветривания может составлять до 300 м2;
  • закрытую систему фильтрации, позволяющую не только очищать воздух, но и предохранять элементы конструкции от загрязнения;
  • значительную экономию энергоносителей. Использование рекуператора позволяет снизить расходы на отопление здания на 30% и более. В некоторых случаях, устройство позволяет обойтись без отопительных радиаторов;
  • постоянную циркуляцию очищенного воздуха. Интенсивный воздухообмен позволяет избежать избыточной влажности и неприятных запахов. Многоступенчатая система фильтрации исключает наличие в воздухе мелкодисперсных частиц, аллергенов и токсичных соединений.

Из недостатков, особого внимания заслуживают:

  • необходимость регулярной очистки входного и выходного канала;
  • при аварийном отключении электричества, запустить систему можно только в ручном режиме. Другими словами, после возобновления электропитания, система рекуперации автоматически не включится;
  • высокая стоимость оборудования. Независимо от типа устройства, установка рекуператора обойдется недешево. Несмотря на это, существенная экономия на энергоносителях полностью оправдывает использование таких систем;
  • шумность. Если конструкция предусматривает наличие вентилятора, в процессе работы может возникать характерный звук. Некоторые модели пластинчатых рекуператоров лишены этого недостатка, поскольку работают на естественной тяге.

Как видно из изложенного выше, главным недостатком прибора является его высокая стоимость.

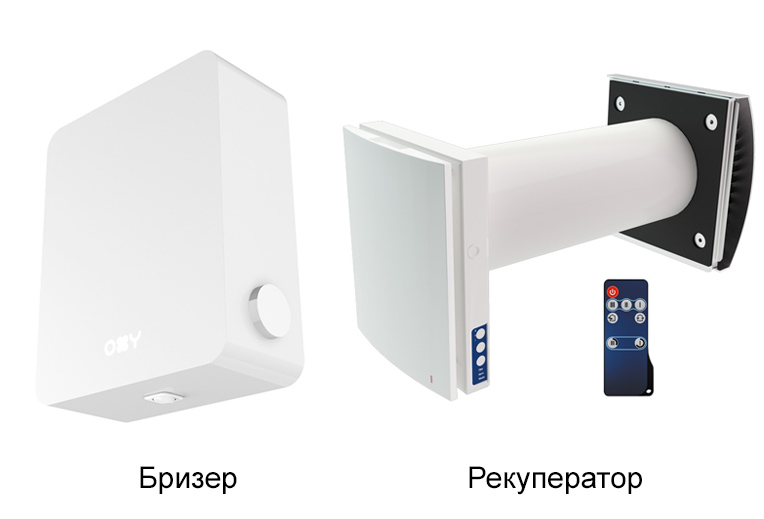

Что выбрать — рекуператор или бризер?

Если возникает дилемма — рекуператор или бризер, что выбрать и почему, прежде всего следует прояснить для себя назначение этих устройств. Бризеры уже рассматривались выше.

Рекуператоры — это бытовые вентиляционные устройства, обеспечивающие подогрев свежего приточного воздуха с помощью тепловой энергии отработанного вытяжного потока. Принцип действия таких установок заключается в пропускании потоков воздуха через теплообменник. Проходя сквозь его пластины, теплый вытяжной воздух нагревает пластины, передающие энергию холодному приточному потоку, в результате чего в помещение поступает подготовленный м очищенный свежий воздух.

Производители позиционируют рекуператоры как оптимальное решение для дома, позволяющее экономить на обогреве. На практике все обстоит сложнее, поскольку диапазон допустимых температур ограничен -20°С, а у некоторых моделей -15°С. Рекордсменом является голландский рекуператор Brink, минимальной температурой для которого является +5°С. Для условий большинства регионов России это означает, что большую часть зимы прибор будет либо работать на пределе, либо вовсе простаивать.

Кроме того, судя по отзывам пользователей, в условиях квартиры в многоквартирных домах рекуператор бесполезен. Он не в состоянии справиться с давлением вентиляционных каналов, поэтому работает, практически не создавая полезного эффекта. Поэтому для пользователя не остается ничего другого, как выбрать бризер с наиболее удачными техническими характеристиками и получить качественный воздухообмен с заданными параметрами.

Что лучше для дома рекуператор или бризер?

Однозначно ответить на вопрос что лучше выбрать для дома — рекуператор или бризер сложно. Выбор зависит от площади проветриваемого помещения, особенностей планировки и личных предпочтений владельца квартиры или частного дома.

Опираясь на приведенные выше факты, можно сделать вывод, что и рекуператор, и бризер обеспечивают качественную очистку и подогрев поступающего в помещение воздуха. Основное отличие заключается в принципе подогрева. Рекуператоры используют тепловую энергию выходящих потоков, а бризеры керамические нагреватели.

Системы фильтрации принципиальных отличий не имеют. И в том и другом случае используются комплекты фильтров, эффективно отсеивающие пыль, пыльцу, мелкодисперсные частицы, токсичные соединения и неприятные запахи.

В городской квартире целесообразно использовать бризер. Этот компактный агрегат может быть установлен самостоятельно, имеет привлекательный внешний и обеспечивает эффективную очистку поступающего воздуха.

Что касается экономии на энергоресурсах, в городской квартире это принципиального значения не имеет. Подавляющее большинство квартир оборудованы централизованной системой отопления, поэтому уменьшить размер коммунальных платежей вряд ли удастся.

Для частного дома больше подойдет рекуператор. Площадь проветривания может составлять до 300 м2, чего вполне достаточно для среднего дома.

В отличие от квартиры, экономия на отоплении частного дома может вылиться в крупную сумму. Учитывая тот факт, что устройство позволяет сэкономить от 30 до 50% тепла, выбор становится очевиден. Кроме того, размеры частного дома позволяют установить крупногабаритное оборудование.

Независимо от того какое устройство будет использоваться, микроклимат в помещении заметно улучшится. Это приведет к существенному снижению вероятности аллергических заболеваний и создаст комфортные условия для проживания.



Источники:

  • https://masterok-remonta.ru/otoplenie-i-ventilyatsiya/brizer-ili-rekuperator-chto-luchshe-dlya-doma.html
  • https://rsvgroup. ru/ventilyatsiya/chto-vybrat-brizer-konditsioner-ili-rekuperator.html
  • https://rushoros.ru/blog/obzory-i-sravneniya/brizer-ili-rekuperator/

Читайте также:

Нагрев воздуха бризером
Как работает бризер?

Чем отличаются друг от друга кондиционер, бризер (проветриватель), клапан, рекуператор и очиститель воздуха.

Подает воздух на 1-3 человека

Производительность современных бытовых рекуператоров от 25 до 100 куб\м в час. Что позволяет обеспечить свежим воздухом до 3х человек постоянно находящихся в помещении.

Очищает воздух

По сравнению с бризерами, проветривателями и аэрогиверами рекуператоры обладают намного меньшим уровнем фильтрации и редко имеют класс очистки выше F6, 90% рекуператоров имеют класс очистки на уровне G3-G4.

Подогревает воздух

В отношении рекуператоров, это означает, что прибор подогревает поступаемый воздух за счёт уже нагретого воздуха находящегося в помещении. За редким исключением у рекуператора нет собственного нагревателя.

Охлаждает воздух

На прямую никакой прибор кроме кондиционера охлаждать воздух не может. Но если воздух внутри помещения холодный, а за окном тёплый то рекуператор будет охлаждать уличный воздух подаваемый в помещение.

Вытягивает воздух

Рекуператор единственный из представленных приборов который способен не только подавать воздух в помещение, но и выдувать его на улицу, обеспечивая тем самым воздухообмен без дополнительной вытяжной системы с естественным или механическим побуждением.

Подает воздух на 1-10 человек

Современные проветриватели способны подавать в помещение до 300 куб\м в час, обеспечивая тем самым свежим воздухом одновременно до 10 человек.

Очищает воздух

Практически все проветриватели оснащены фильтрами классом не менее F7, а бризеры до h23. Это позволяет отфильтровывать до 99% пыли.

Подогревает воздух

В каждом бризере и аэрогивере установлен нагревательный элемент, который позволяет подогреть холодный уличный воздух до комфортной температуры.

Но имеются модели и без нагревателя, а так же почти все приборы с нагревателем позволяют полностью отключать нагрев даже в холодный период.

Охлаждает воздух

Проветриватель может охлаждать воздух в помещении, только если подаваемый с улицы воздух холоднее воздуха внутреннего. В иных случаях охлаждать воздух в помещении не один проветриватель не может.

Вытягивает воздух

Конструкция прибора не позволяет вытягивать воздух из помещения, направление потока всегда идёт в сторону помещения.

Не дает притока воздуха

Вопреки распространенному мнению обычная бытовая сплит-система кондиционирования воздуха может только охлаждать или нагревать воздух внутри помещения. И только некоторые модели могут “подавать” воздух с улицы в помещение, однако объем подачи составляет не более 40 куб\м в час и в инструкции на оборудование называется подсосом воздуха. Стоит отметить, что подсос воздуха сопровождается громким звуком и по этой причине не пользуется популярностью.

Именно поэтому лучше и дешевле установить отдельно кондиционер и приточную систему.

Не очищает воздух

В рекламе почти каждого кондиционера указано про наличие какого либо фильтра, однако уровень фильтрации обычно не высок и он не может заменить полноценного рециркулятора, особенно в зимнее время.

Подогревает воздух

В данном случае имеется ввиду, что подогревает внутренний воздух.  И нужно помнить, что не все сплит-системы имеют функцию нагрева, а в большинстве случаев перестают это делать при достижении на улице отрицательных температур. Особенно это относится к кондиционерам с инверторным мотором.

Охлаждает воздух

Вот именно для этого и создан любой кондиционер, но опять стоит отметить, что охлаждает прибор только воздух находящийся внутри.

Не вытягивает воздух

Никакой кондиционер не может вытягивать внутренний воздух на улицу.

Клапан

Подает воздух на 1-2 человека

В зимний период клапан может подавать воздуха достаточного для 2-3х человек, а может не подавать вообще ничего. В работе клапана все зависит от перепада давления между улицей и помещением, т.е. сильное влияние на его работу оказывает общедомовая вытяжная система.

Не очищает воздух

По умолчанию уровень фильтрации у клапанов не превышает уровня G3. Однако данный показатель можно усилить с помощью канальных фильтров, но стоит понимать, что в таком случае сильно упадет и без того не высокая производительность.

Подогревает воздух

Так как в клапане нет теплообменника и нагревателя, подогревать поступаемый воздух он не может не при каких обстоятельствах.

Не охлаждает воздух

Клапан может охлаждать воздух в помещении, только если подаваемый с улицы воздух холоднее воздуха внутреннего. В иных случаях охлаждать воздух в помещении не один клапан не может.

Вытягивает воздух

Если клапан начинает вытягивать воздух из помещения, то это называется обратной тягой и является нештатной ситуацией, требующей немедленного решения. Функционально ничто не мешает выталкивать воздух через клапан на улицу, однако для этого существуют другие системы. Клапан для этого не предназначен.

Очиститель воздуха

Не подает воздух

Очиститель воздуха обрабатывает только воздух находящийся в помещении и возможности подачи воздуха извне не имеет.

Очищает воздух

Очищение внутреннего воздуха прямая задача каждого очистителя-рециркулятора.

Не подогревает воздух

Около 99% очистителей воздуха не имеют функции нагревания внутреннего воздуха, тем не менее некоторые модели имеют нагревательный элемент. Однако стоит отметить, что топить помещение такими моделями не получится.

Охлаждает воздух

Не один очиститель воздуха ни имеет такой функции, иначе он бы назвался кондиционером.

Не вытягивает воздух

Не один очиститель воздуха не может вытягивать внутренний воздух наружу.

(c) Свежий Воздух. Копирование только с указанием URL.

+7 (495) 190-74-06 Закажите консультацию и выезд инженера

Рекуператор или бризер – что выбрать?

Свежий и чистый воздух в квартире имеет первостепенное значение. Для его получения применяются разные установки и климатические системы. Особенным спросом среди потребителей пользуются различные модификации рекуператоров и бризеров. Какой именно технике отдать предпочтение? О чем при этом нужно помнить и как избежать досадных ошибок? Попробуем более подробно разобраться во всех тонкостях этого вопроса.



Рекуператор воздуха

Рекуператор – установка приточно-вытяжного типа. Является оптимальным решением для вентиляции помещения без обустроенной в нем вытяжки. Оборудование обеспечивает полный цикл воздухообмена, отличается довольно высокой экономичностью и минимальным потреблением электроэнергии.

Хотя рекуператоры обеспечивают не только экономию, но и позитивно влияют на здоровье человека за счет обеспечения помещения подготовленным воздухом. Он может быть подогрет и охлажден до требуемого температурного уровня. Электроэнергия при этом не расходуется, а используется исключительно температура отводимого за пределы помещения воздуха. Работа оборудования возможна в смешанном режиме, только на приток или на вытяжку. А само оно не нуждается в иных климатических агрегатах.



Бризер и его особенности

Бризер – универсальное устройство для обеспечения эффективной домашней вентиляции. Возможности оборудования гарантируют не только подачу воздуха в помещение и его нагрев, но и эффективную очистку от различных посторонних примесей и вредных выбросов. Такая установка станет отличным дополнением к уже существующей в квартире системе вытяжек.

Уникальность бризеров заключается в наличии у них многоступенчатой системы фильтрации воздуха и его очистки. Для этого используются угольные фильтры в сочетании с HEPA-фильтрами. Выбор в пользу такого оборудования требует обязательной установки специального увлажнителя. Особенно он актуален в зимний период. Ведь пересушенный воздух и статическое электричество могут доставить серьезный дискомфорт.



Что выбрать

Оба устройства имеют определенную схожесть по своему функциональному предназначению. Главная задача каждого из них состоит в обеспечении помещения свежим воздухом. Но выбор в пользу бризера будет актуален в таких ситуациях:

  • Требуется обеспечить максимальную очистку воздуха;
  • Нужно полностью избавиться от внешнего шума;
  • Необходим комфортный микроклимат в помещении;
  • Поблизости расположена многополосная магистраль или опасное производство.

Рекуператор будет полезен в таких случаях:

  • Не нужна максимальная степень очистки воздуха;
  • Требуется обеспечение притока и вытяжки одновременно;
  • В комнате отсутствует иное климатическое оборудование.



Это лишь основные факторы, которые следует учитывать при выборе между рекуператором и бризером. Существует множество иных нюансов и тонкостей, причем самостоятельно разобраться во всех аспектах зачастую бывает весьма затруднительно. Лучше обратиться за квалифицированной помощью. Профессионалы не только ответят на все актуальные вопросы, но и помогут с подбором оборудования именно для вашей квартиры.

что выбрать для дома? Чем рекуператор отличается от кондиционера

Поступление свежего воздуха в холодный период времени приводит к необходимости его нагрева для обеспечения правильного микроклимата помещений. Для минимизации затрат электроэнергии может быть использована приточно-вытяжная вентиляция с рекуперацией тепла.

Понимание принципов ее работы позволит максимально эффективно уменьшить теплопотери с сохранением достаточного объема замещаемого воздуха. Давайте попробуем разобраться в этом вопросе.

В осенне-весенний период при вентиляции помещений серьезной проблемой является большая разность температур поступающего и находящегося внутри воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и на производстве или недопустимый вертикальный градиент температуры в складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию , с помощью которого происходит нагрев потока. Такая система требует затрат электроэнергии, в то время как значительный объем выходящего наружу теплого воздуха ведет к существенным потерям тепла.

Выход воздуха наружу с интенсивным паром служит индикатором существенных потерь тепла, которое можно использовать на обогрев входящего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло выходящего потока входящему. Это позволит уменьшить потребление электроэнергии калорифером или вовсе отказаться от него. Устройство для обеспечения теплообмена между разнотемпературными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно превышает комнатную, можно использовать рекуператор для охлаждения входящего потока.

Устройство блока с рекуператором

Внутреннее устройство систем приточно-вытяжной вентиляции с достаточно простое, поэтому возможна их самостоятельная поэлементная покупка и установка. В том случае если сборка или самостоятельный монтаж вызывает сложности можно приобрести готовые решения в виде типовых моноблочных или индивидуальных сборных конструкций под заказ.

Элементарным устройством для сбора и отвода конденсата является поддон, расположенный под рекуператором с уклоном в сторону сливного отверстия

Вывод влаги производят в закрытую емкость. Ее размещают только внутри помещения во избежание перемерзания каналов оттока при минусовых температурах. Алгоритма надежного расчета объема получаемой воды при использовании систем с рекуператором нет, поэтому его определяют экспериментальным путем.

Повторное использование конденсата для увлажнения воздуха нежелательно, так как вода впитывает многие загрязнители, такие как человеческий пот, запахи и т.д.

Значительно уменьшить объем конденсата и избежать связанных с его появлением проблем можно организовав отдельную вытяжную систему из ванной комнаты и кухни. Именно в этих помещениях воздух имеет наибольшую влажность. При наличии нескольких вытяжных систем воздухообмен между технической и жилой зоной необходимо ограничить с помощью установки обратных клапанов.

В случае охлаждения выходящего потока воздуха до отрицательных температур внутри рекуператора происходит переход конденсата в наледь, что вызывает сокращение живого сечения потока и, как следствие, – уменьшение объема или полное прекращения вентиляции.

Для периодического или разового размораживания рекуператора устанавливают байпас – обходной канал для движения приточного воздуха. При пропуске потока в обход устройства происходит прекращение теплоотдачи, нагрев теплообменника и переход наледи в жидкое состояние. Вода стекает в емкость сбора конденсата или происходит ее испарение наружу.

Принцип устройства байпаса несложен, поэтому при риске образования наледи целесообразно предусмотреть такое решение, так как отогрев рекуператора другими способами сложен и длителен

При прохождении потока через байпас отсутствует нагрев приточного воздуха посредством рекуператора. Поэтому при активации данного режима необходимо автоматическое включение калорифера.

Особенности различных типов рекуператоров

Существует несколько конструктивно различающихся вариантов реализации теплообмена между холодным и нагретым воздушными потоками. Каждый из них имеет свои отличительные особенности, которые определяют основное предназначение для каждого типа рекуператора.

В основе конструкции пластинчатого рекуператора лежат тонкостенные панели, соединенные поочередно таким образом, чтобы чередовать пропуск между ними разнотемпературных потоков под углом 90 градусов. Одной из модификаций такой модели является устройство с оребренными каналами для прохода воздуха. Оно обладает более высоким коэффициентом теплообмена.

Поочередный пропуск теплого и холодного потока воздуха через пластины реализуют за счет загиба краев пластин и герметизацией соединений полиэфирной смолой

Теплообменные панели могут быть выполнены из различного материала:

  • медь, латунь и сплавы на основе алюминия обладают хорошей теплопроводностью и не подвержены ржавчине;
  • пластмасса из полимерного гидрофобного материала с высоким коэффициентом теплопроводности обладают малым весом;
  • гигроскопическая целлюлоза позволяет проникать конденсату через пластину и попадать обратно в помещение.

Недостатком является возможность образования конденсата при низких температурах. По причине небольшого расстояния между пластинами влага или наледь существенно увеличивают аэродинамическое сопротивление. В случае обмерзания необходимо перекрытие входящего потока воздуха для отогрева пластин.

Преимущества пластинчатых рекуператоров следующие:

  • низкая стоимость;
  • долгий срок службы;
  • длительный период между профилактическим обслуживанием и простота его проведения;
  • небольшие габариты и масса.

Такой тип рекуператора наиболее распространен для жилых и офисных помещений. Также его используют и в некоторых технологических процессах, например для оптимизации сгорания топлива при работе печей.

Барабанный или роторный тип

Принцип действия роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла, обладающего высокой теплоемкостью. В результате взаимодействия с выходящим потоком происходит нагрев сектора барабана, который впоследствии отдает тепло поступающему воздуху.

Мелкоячеистый теплообменник роторного рекуператора подвержен засорению, поэтому особенно внимательно нужно отнестись к качественной работе фильтров тонкой очистки

Преимущество роторных рекуператоров следующие:

  • достаточно высокий КПД по сравнению с конкурирующими типами;
  • возврат большого количества влаги, которая в виде конденсата остается на барабане и испаряется при контакте с поступающим сухим воздухом.

Этот тип рекуператора реже используют для жилых зданий при поквартирной или коттеджной вентиляции. Часто его применяют в крупных котельных для возврата тепла к печам или для обширных помещений промышленного или торгово-развлекательного назначения.

Однако у этого типа устройств есть существенные недостатки:

  • относительно сложная конструкция с наличием подвижных частей, включающая электромотор, барабан и ременной привод, что требует постоянного обслуживания;
  • повышенный уровень шума.

Иногда для устройств такого типа можно встретить термин “регенеративный теплообменник”, что более правильно чем “рекуператор”. Дело в том, что незначительная часть выходящего воздуха попадает обратно по причине неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на возможность использования устройств такого типа. Например, в качестве теплоносителя нельзя использовать загрязненный воздух от печей отопления.

Система на основе трубок и кожуха

Рекуператор трубчатого типа состоит из расположенных в утепленном кожухе системы тонкостенных трубок небольшого диаметра, по которым происходит приток наружного воздуха. По кожуху производят вывод теплой воздушной массы из помещения, которая обогревает входящий поток.

Вывод теплого воздуха необходимо осуществлять именно по кожуху, а не через систему трубок, так как удалить конденсат из них невозможно

Основные преимущества трубчатых рекуператоров следующие:

  • высокий КПД, благодаря противоточному принципу движения теплоносителя и поступающего воздуха;
  • простота конструкции и отсутствие подвижных частей обеспечивает низкий уровень шума и редко возникающую необходимость в обслуживании;
  • долгий срок службы;
  • наименьшее сечение среди всех типов устройств рекуперации.

Трубки для устройства такого типа используют или легкосплавные металлические или, что реже, – полимерные. Эти материалы не гигроскопичны, поэтому при значительной разнице температур потоков возможно образовании интенсивного конденсата в кожухе, что требует конструктивного решения по его удалению. Еще одним недостатком является то, что металлическая начинка обладает значительным весом, несмотря на небольшие габариты.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления. В качестве внешнего кожуха обычно используют пластиковые трубы для воздуховодов, утепленные пенополиуретановой скорлупой.

Устройство с промежуточным теплоносителем

Иногда приточный и вытяжной воздуховоды расположены на некотором расстоянии друг от друга. Такая ситуация может возникнуть по причине технологических особенностей здания или санитарных требований по надежному разделению воздушных потоков.

В этом случае используют промежуточный теплоноситель, циркулирующий между воздуховодами по изолированному трубопроводу. В качестве среды для передачи тепловой энергии используют воду или водно-гликолевый раствор, циркуляцию которого обеспечивают работой .

Рекуператор с промежуточным теплоносителем представляет собой объемное и дорогое устройство, чье применение экономически оправдано для помещений с большим площадями

В том случае, если есть возможность использовать другой тип рекуператора, то лучше не применять систему с промежуточным теплоносителем, так как она обладает следующими существенными недостатками:

  • низкий КПД по сравнению с другими типами устройств, поэтому для небольших помещений с малым расходом воздуха такие устройства не применяют;
  • значительный объем и вес всей системы;
  • необходимость дополнительного электрического насоса для циркуляции жидкости;
  • повышенный шум от работы насоса.

Существует модификация этой системы, когда вместо принудительной циркуляции теплообменной жидкости используют среду с низкой точкой кипения, например фреон. В этом случае движение по контуру возможно естественным образом, но только в том случае если приточный воздуховод расположен над вытяжным.

Такая система не требует дополнительных затрат электроэнергии, но работает на обогрев только при значительном перепаде температур. Кроме того, необходима точная настройка точки изменения агрегатного состояния теплообменной жидкости, которая может быть реализована методом создания нужного давления или определенного химического состава.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т п – Т н) / (Т в – Т н)

В которой:

  • Т п – температура поступающего воздуха внутрь помещения;
  • Т н – температура наружного воздуха;
  • Т в – температура воздуха в помещении.

Максимальное значение КПД при штатной и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

  • Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
  • Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Е (Вт) = 0,36 х Р х К х (Т в – Т н)

где Р (м 3 /час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Выводы и полезное видео по теме

Принцип работы роторного и пластинчатого рекуператора:

Замер КПД рекуператора пластинчатого типа:

Бытовые и промышленные системы вентиляции с интегрированным рекуператором доказали свою энергетическую эффективность по сохранению тепла внутри помещений. Сейчас существует множество предложений по продаже и установке таких устройств как в виде готовых и опробованных моделей, так и по индивидуальному заказу. Провести расчет необходимых параметров и выполнить монтаж можно самостоятельно.

Если при ознакомлении с информацией появились вопросы или вы нашли неточности в нашем материале, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

Конструктивно кондиционер с активной рекуперацией тепла представляет собой моноблочный агрегат канального исполнения, который предназначен для обработки воздуха, подаваемого из улицы в кондиционируемые помещения. Компания Clivet выпускает кондиционеры с активной рекуперацией тепла, которые могут работать, как в режиме охлаждения (В летний и переходный период времени), так и в режиме теплового насоса (В зимний и переходный период времени). На рисунке №1 представлен внешний вид основных функциональных элементов кондиционера с активной рекуперацией тепла.

В состав агрегата входят следующие функциональные элементы:
Полнофункциональный холодильный контур, предназначенный для охлаждения или нагрева воздуха, подаваемого из улицы в кондиционируемые помещения. Холодильный контур включает: компрессор ротационного исполнения, внутренний воздушный теплообменник, наружный воздушный теплообменник, расширительное устройство – каппилярную трубку, четырех-ходовой клапан регулирования производительности.
Система автоматизированного управления включает контроллер, пульт дистанционного управления, устройства защиты и автоматики.
– Мало или средненапорный центробежный вентилятор на стороне притока воздуха предназначен для организации подачи воздуха в кондиционируемое помещение по системе воздуховодов.
– Мало или средненапорный центробежный вентилятор на стороне вытяжки воздуха предназначен для организации вытяжки воздуха из кондиционируемого помещения по системе воздуховодов.
– Воздушный клапан с приводом предназначен для смешивания приточного и рециркуляционного воздуха.
– Высокоэффективный воздушный фильтр предназначен для очистки воздуха, подаваемого из улицы в помещения.
– Электронагреватель малой мощности (0,5-1кВт) предназначены для подогрева воздуха, подаваемого из улицы в помещения в зимний и переходный период времени
– Дренажный поддон для сбора конденсата.
Опционально агрегат может быть оснащен следующими элементами:
– Паро-увлажнитель, который предназначен для увлажнения воздуха, подаваемого в помещении с улицы.
– Электро-нагриватели повышенной мощности.
– Дренажный насос для удаления конденсата.

В этой статье не будем вдаваться в определения и глубокие технические данные. Поговорим на простом языке.

Если кратко, то разница заключается в следующем. Кондиционер гоняет воздух, которым наполнено помещение, а рекуператор заменяет весь объем воздуха несколько раз в час.

А теперь подробнее.

Кондиционер – это устройство, которое нагревает (охлаждает) воздух до заданной комфортной температуры в помещении. Он может быть оборудован такими дополнительными функциями, как ионизация, осушение (увлажнение), добавление воздуха снаружи. Недобросовестные продавцы часто пишут, что кондиционер имеет встроенную функцию вентиляции. Это обман, потому что вентиляция – это удаление воздуха изнутри помещения и замена его внешним. Такой функцией обладают только промышленные прецизионные модели, а не обычные бытовые.

Рекуператор (в самом простом исполнении) – это приточно-вытяжная вентиляционная установка, которая возвращает большую часть тепла обратно в помещение. Возврат тепла выполняет теплообменник, который обладает КПД до 90% и не потребляет электроэнергию вообще. Также существуют модели, оборудованные функцией климат-контроля, то есть подогревают или охлаждают воздух до нужной температуры, как и кондиционер. Благодаря тому, что рекуператор постоянно подает воздух снаружи, отпадает всякая необходимость в использовании увлажнителя, осушителя, ионизатора и других устройств контроля этих параметров.

Самое главное отличие кондиционера от рекуператора заключается в том, что кондиционер прокачивает через себя только тот воздух, который находится в помещении, а рекуператор выкачивает воздух изнутри и подает свежий поток, таким образом полностью обновляя его от 2х раз в час. Те, кто знаком с канальными кондиционерами могут возмутиться и сказать, что такой тип кондиционера тоже подает свежий воздух. Однако, все дело в том, что канальный подает не более 15% примеси свежего воздуха (о чем продавцы конечно же не говорят), и это не может идти ни в какое сравнение со 100% рекуператора.

Для наглядности в таблице ниже представлены данные с цифрами.

Сравнительные характеристики рекуператора и кондиционера.

Характеристика

Рекуператор

Кондиционер

Энергопотребление без подогрева (охлаждения), Вт

Количество блоков, шт.

Способ монтажа

Внутристенный/ подсобное помещение

Внутренний и наружный

Подогрев/ охлаждение

(в зависимости от модели)

(мягкий подогрев)

(пересушивает воздух)

(в зависимости от модели)

Удаление воздуха

от 2х раз в час,

Подача воздуха снаружи

от 2х раз в час,

(только в канальных)

Разрешается работа при внешней температуре

Теплообменник

Необходимость проветривания

3 раза в день

Рост плесени

устраняет полностью

способствует

Аллергические реакции у человека

повышает

Сердечный ритм, артериальное давление

стабилизируется

нарушается

Потребность в чистке фильтров

1-2 раза в год

ежемесячно

Какое оборудование выбрать рекуператор или кондиционер, решать Вам. Но если кто-то из Вашей семьи страдает от аллергических реакций дыхательной системы, советую отказаться от покупки кондиционера, потому как бактерии, которые в нем неизбежно накапливаются вызовут еще большее напряжение иммунной системы.

Наличие правильного воздухообмена является ключевым фактором комфорта в доме и здоровья домочадцев. И тогда сама собой напрашивается мысль о создании правильной вентиляции. В последнее время чего только нет на рынке климатического оборудования! Неподготовленному человеку трудно разобраться в том, что ему действительно необходимо для создания комфортного микроклимата в квартире.
Давайте разберёмся, для чего служат, к примеру, приточные вентиляционные клапаны, приточные установки и рекуператоры.


Применяется в системах естественной и механической вентиляции. Клапан имеет защиту от насекомых, шума, пыли, от промерзания стены и выпадения конденсата, а также регулировку количества поступающего воздуха. Регулировать поток проходящего через клапан воздуха можно при помощи рукоятки на оголовке клапана или специального шнура, если клапан расположен высоко. На оголовке клапана расположена шкала, указывающая степень открытия клапана. Клапан имеет плавную регулировку вплоть до полного закрытия. КИВ-125 не требует никаких затрат электроэнергии.
Как он работает? Существующая вытяжка (вентканалы, расположенные на кухне и в санузлах), удаляя отработанный воздух, создаёт разряжение в помещениях квартиры, и за счет этого разряжения в помещение через клапаны КИВ-125 поступает свежий наружный воздух.

Преимущества:
* Двойная очистка воздуха.
* Встроенный двухступенчатый керамический нагреватель — для вентиляции в холодное время года.
* Высокоэффективный вентилятор — для тихой работы (от 21 дБ) с минимальным потреблением электроэнергии.
* Производительность от 40 до 120 м 3 /ч

Рекуператор воздуха проветривает ваше помещение путем удаления старого воздуха и притока нового, очищенного фильтром, внутрь помещения. В процессе обмена воздуха происходит рекуперация, передача энергии от выходящего воздуха входящему. Этим рекуператор экономит энергию, затраченную на отопление зимой и кондиционирование летом.

* * * * *
Для эффективной работы приточного клапана или установки вытяжка должна быть активной. Активная вытяжка – это любая стабильно работающая вытяжная система – механическая (с помощью вентиляторов) или естественная (вентканалы, расположенные на кухне и в санузлах). Для гарантированной работы вентиляции в квартире в любой сезон, независимо от этажа, рекомендуется устанавливать вытяжные вентиляторы на кухнях и в санузлах.
Рекуператоры работают независимо от наличия вытяжных каналов. Мы помним, что в задачи рекуператоров, помимо притока свежего воздуха, входит выведение отработанного воздуха.
НО! Естественная вытяжка есть в каждом доме. Именно поэтому, устанавливать рекуператоры в жилых помещениях, на наш взгляд, нецелесообразно . Они, скорее, подойдут для помещений, в которых совсем нет вытяжки (гараж, сарай, кладовка и т.д.). Обещанная экономия электроэнергии — тоже спорный вопрос, поскольку объёма поступающего воздуха будет явно недостаточно – не более 40 м 3 /ч. А разве этого Вы хотели добиться, заботясь о проветривании своего дома? Да и подогрева воздуха в мороз Вы тоже не почувствуете.

Если Вам нужна действительная экономия , то рекомендуем рассмотреть приточные клапаны КИВ-125. Производительность клапана зависит от создаваемого вытяжкой разряжения:
при разряжении 20 Па (создаёт механическая вытяжка) – 50 м 3 /ч;
при разряжении 10 Па (создаёт естественная вытяжка) – 35 м 3 /ч.

Если же Вам хочется большего притока свежего , очищенного и, при необходимости, ощутимо подогретого воздуха, стоит задуматься уже о приточной вентиляционной установке.

И ещё один немаловажный момент:
для наружного отверстия до 150 мм (которое необходимо для монтажа, например, КИВ-125 или iFresh) не требуется (если здание не является объектом культурного наследия):

4.3.7.* Устройство систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,15 м , скрытое заборной решеткой, допускается повсеместно (для объектов культурного наследия – по согласованию с КГИОП).

*Правительства города Санкт-Петербурга “Об утверждении правил содержания и ремонта фасадов зданий и сооружений в Санкт-Петербурге” (№1135 от 14.09.2006 г.)

Для монтажа рекуператоров требуется наружное отверстие большего диаметра — 180 мм .

Оптимальное решение общей задачи поддержания комфортных параметров внутренней среды помещения обеспечивается лишь при комплексном подходе к решению частных задач теплоснабжения, кондиционирования, вентиляции и очистки воздуха.

Н еудовлетворительная работа системы вентиляции приводит к росту концентрации углекислого газа и других вредных веществ в помещениях, создает благоприятные условия для развития патогенных микроорганизмов и климатическому дискомфорту. Несмотря на ряд преимуществ, которыми обладают естественные системы воздухообмена, очень часто их оказывается недостаточно для поддержания комфортных параметров. В механических системах используется оборудование для перемещения, очистки и нагрева/охлаждения воздуха, гарантирующее создание комфортных условий. При этом очевидным с позиции энергоэффективности становится необходимость утилизации тепла удаляемого воздуха.

Климатизация и рекуперация

Приточную вентиляцию часто совмещают с системой кондиционирования, включающей настенные или канальный кондиционеры и имеющей общие с системой вентиляции воздухораспределители (рис. 1). При этом за счет дополнительного нагрева приточного воздуха вытяжным (рекуперации) достигается существенная (до 30 %) экономия энергоносителей. В качестве индивидуальной ПУ может применяться также кондиционер с функцией подмеса свежего воздуха.

Рис. 1. Квартирный канальный кондиционер

Существуют также ПВУ с рекуператором тепла. Подогрев поступающего с улицы воздуха часто осуществляется водяным (с теплоносителем) или электрическим калорифером. В ПУ квартир обычно применяются последние, поскольку их установка требует меньших затрат. В индивидуальных домах часто используют водяные калориферы, в которых применяется теплоноситель из автономной системы отопления.

Система вентиляции может также включать канальный увлажнитель воздуха или секцию увлажнения, позволяющие поддерживать во всех помещениях оптимальную влажность. Для этих целей обычно используются паровые или «холодные» увлажнители с подводом водопроводной воды, например, изотермические увлажнители Carel humiSteam и compactSteam (рис. 2) или адиабатические секции увлажнения испарительного типа Breezart HumiLite.

Рис. 2. Увлажнители воздуха компании Carel


Оконные и мобильные моноблоки

Бытовые моноблочные кондиционеры принято подразделять на монтирующиеся в ограждающие конструкции (термин «оконные» неточно отражает их особенности), мобильные и крышные.

Современные оконные кондиционеры, укомплектованные системами электронного управления, диагностики и безопасности, могут не только охлаждать, но и обогревать помещение, а также обеспечивать подачу свежего воздуха снаружи, очищая его. Фактически потребитель приобретает кондиционер и ПУ. Производителем удалось также значительно снизить уровень шумового воздействия и повысить экономичность приборов. Сегодня в этом подклассе представлены и инверторные модели, например, кондиционер RA-08AS компании Hitachi с мощностью охлаждение/обогрев – 2,1/5,6 кВт и максимальным уровнем шума – 49 дБ. А модель Samsung AW05NOBSER имеет режимы охлаждение/осушение/вентиляция и уровень шума до 48 дБ. Кондиционер снабжен дистанционным управлением, ионизатором подмешиваемого атмосферного воздуха и двумя фильтрами – антибактериальным и дезодорирующим. Масса модели мощностью 1,5 кВт – 17 кг.

Мобильные кондиционеры компании Electrolux (Швеция) серий Smart (EACM-E/R) и EACM-10 EZ/N3 (рис. 3) также могут работать в режимах охлаждения, вентиляции и осушения воздуха, кондиционер Fairline MAC 2200C (компания EQUATION, Франция) реализует режимы вентиляции, охлаждения и осушения воздуха и рассчитан на обслуживание помещений площадью до 22 м2 .

Рис. 3. Мобильный кондиционер Electrolux EACM-10 EZ/N3

Крышные кондиционеры

Стационарные приборы (Roof-top) мощностью до десятков кВт обычно монтируются на крышах жилых домов. Область применения таких кондиционеров – офисы, многоквартирные дома, большие коттеджи. На отечественном рынке они представлены, в частности, моделями компаний McQuay (США), Mitsubishi Electric (Япония), Airwell (Франция). Крышные моноблоки могут иметь функции обогрева/охлаждения и вентиляции.

Так, модель HA 35 компании Airwell реализует функции термодинамического обогрева (в воздуховоде возможна установка электрического воздухонагревателя), охлаждения и вентиляции. При мощности охлаждения 10,1 кВт он потребляет из электрической сети (трехфазной, 400 В) 3,7 кВт.

Сплит-системы

Традиционные сплит-кондиционеры, эффективные в режимах нагрев/охлаждение, требуют также и монтажа вентиляционных систем. Причем при наличии автоматического регулирования в этом случае необходимо согласование алгоритмов работы с системаи кондиционерования.

Кондиционеры с подмесом свежего воздуха, сближаясь с механической приточно-вытяжной вентиляцией, сложнее и дороже традиционных приборов. Причем механическая приточная вентиляция обычно рассматривается в качестве комфортного дополнения, и при необходимости интенсивного воздухообмена рекомендуется установка ПВУ или канальных кондиционеров.

Инверторные модели Air Exhanger компании Hitachi (Япония) в числе первых в мире настенных сплит-систем были укомплектованы системой приточной вентиляции. Например, кондиционеры RAS-10Jh3 и RAS-10Jh5 (рис. 4) реализуют функцию приточно-вытяжной вентиляции: использованный воздух из помещения принудительно удаляется, а вместо него подается свежий с объемом 8-16 м3 /ч. При этом воздух может охлаждаться или нагреваться. С помощью пульта ДУ можно выбрать один из шести режимов работы, в частности, вытяжку или подачу воздуха.

Рис. 4. Инверторный кондиционер RAS-10Jh5

Кондиционеры оснащены режимом сна. Если включить подачу свежего воздуха в этом режиме летом, то датчик будет контролировать температуру в помещении, а также влажность и температуру наружного воздуха. Если она ниже комнатной, то свежий воздух будет подаваться внутрь помещения даже после выключения собственно кондиционера.

Функцию подмеса воздуха имеет дизайнерский инверторный кондиционер Aqua Super Match AS09QS2ERA компании Haier. Кондиционер снабжен приточной системой воздухообмена «O2-fresh», поддерживающей в помещении заданный баланс концентраций кислорода и углекислого газа. Подмес воздуха осуществляется с помощью дополнительного блока, закрепленного на наружном блоке кондиционера, содержащего напорный вентилятор и соединенного с внутренним блоком кондиционера гибким шлангом-воздуховодом. Его можно не вести во внутренний блок, а осуществлять подачу воздуха непосредственно в помещение.

Приток и вытяжка воздуха могут осуществляться как совместно с режимами охлаждения/нагрева, так и независимо от них. Система вентиляции забирает свежий воздух с улицы, фильтрует его, эффективно улавливая оксид углерода II, формальдегид, молекулы неприятных запахов и бактерии, и подает его в помещение.
Если в летнее время включена подача свежего воздуха в режиме сна, то в соответствии с сигналами датчиков, контролирующих температуру в комнате, влажность и температуру воздуха снаружи, даже при отключенном кондиционере обеспечивается подача свежего воздуха с улицы, если его температура ниже, чем в комнате.

Приточно-вытяжной режим может использоваться как с режимами охлаждения/нагрева, так и для воздухообмена. С помощью пульта потребитель может выбрать один из шести режимов, например, вытяжки (Hi-Me-Lo) или режим подачи свежего воздуха (Hi-Me-Lo). При автоматическом режиме вентиляции автоматика анализирует концентрацию кислорода и углекислого газа в помещении и выбирает режим работы вентиляции – приточный или вытяжной.

В режиме обогрева кондиционеры могут функционировать при температуре наружного воздуха до -20 °С. Уровень шума внутреннего блока на минимальной скорости работы компрессора составляет 20 дБ.

Сплит-системы компании Haier с подмесом свежего воздуха Fresh Air и УФ лампой энергоэффективны, обеспечивают низкий уровень шума, осушение воздуха, а также пуск при пониженном напряжении в электросети. В кондиционерах HSU-09RG03 с вентиляцией реализуется автоматическое управление, нагрев/охлаждение, независимое осушение воздуха, изолированная вентиляция. В моделях имеется сдвоенная воздушная заслонка и трехступенчатая система фильтрации. Наличие встроенного ионизатора позволяет эффективно поддерживать в помещении благоприятный ионный баланс (2000-3000 ионов/см3 на расстоянии 1 м от внутреннего блока). Низкий уровень шума и плавный воздушный поток обеспечивает вентилятор большого диаметра со «случайным» шагом и установленными под углом лопастями.

Широкий набор функций имеют приборы компании Daikin – FTXR28E, FTXR42E и 2MXU50G, работающие в режиме сплит-системы с двумя внутренними блоками. Первые модели подают до 32 м3/ч свежего воздуха, последняя – до 22 м3/ч на один внутренний блок.

Модель FTXZ25N/RXZ25N компании Daikin отличается от предшествующей FTXR28E трехзонным датчиком присутствия людей Intelligent eye, автоматической очисткой фильтра, снижающей энергопотребление на 25 % и экологичным хладогентом R32. В них так же, как и в предыдущих моделях, реализуются функции Ururu Sarara (рис. 5) – увлажнение воздуха во время обогрева за счет влаги уличного воздуха и осушение без охлаждения остались. Для последнего используется тепло наружного блока.

Рис. 5. Схема обработки приточного воздуха с его подогревом и осушением

Подающийся в помещение наружный воздух проходит многоступенчатую очистку. Во внешнем блоке – через вращающийся марганцевый катализатор, где разлагаются все неприятные запахи, включая выхлопные газы. Затем при входе во внутренний блок фильтр отделяет частички пыли, мелкого мусора и цветочной пыльцы, после чего подающийся наружный воздух смешивается с внутренним и пропускается через фотокаталитический фильтр. Там стримерный высоковольтный разряд убивает бактерии, вирусы и споры плесени. Очищенный воздух подается в витаминный фильтр, где обогащается витаминами и гиалуроновой кислотой, которая препятствует испарению молекул воды с поверхности кожи.

Несколько лет назад в некоторых сплит-системах компании Gree с подмесом воздуха стали устанавливать селективные мембраны, позволявшие увеличивать на 2-3 % концентрацию кислорода в поступающем снаружи воздухе. Однако в настоящее время таких моделей на рынке практически нет, что, впрочем, не говорит о бесперспективности самой идеи. Как дальнейшее развитие в этом направлении можно рассматривать кислородную систему Oxylife. Для обогащения воздуха кислородом используется «молекулярное сито» – цеолит.

Система состоит из одного или нескольких внешних блоков (концентраторов кислорода) и внутренних устройств (аксессуаров). Во внешнем блоке происходит разделение воздуха на кислород и примеси. Внутренние устройства служат для регулирования работы внешнего блока и распределения кислорода в помещении, позволяя насыщать кислородом до четырех комнат.

VRF-системы

Кондиционеры с рекуперацией тепла SHRM компании Toshiba относятся к типу трехтрубных (дальнейшее развитие VRF-систем). Так, если в обычном кондиционере все внутренние блоки работают на охлаждение или на обогрев, то трехтрубные позволяют совмещать процессы кондиционирования и нагрева.

Каждый внутренний блок работает в индивидуальном режиме – охлаждения или обогрева. Тепло, забираемое из охлаждаемых помещений, переносится туда, где требуется обогрев. Таким образом, обогрев одного помещения (или нагрев воды для ГВС) происходит за счет охлаждения другого.

Для реализации такой схемы в систему кондиционирования добавляются FS распределители потоков – компактные модули с электронными клапанами, регулирующими работу теплообменника внутреннего блока. К модулям подводятся три трубы, а выходят из него уже две, подключаемые к внутренним блокам. Для каждого из них требуется отдельный распределитель потоков. В зависимости от числа внутренних блоков, работающих на охлаждение или обогрев, система выбирает приоритетный режим функционирования внешнего блока и осуществляет распределение потоков хладона.

Трехтрубные системы кондиционирования могут работать как в режиме только охлаждения, так и только обогрева, но в этом случае их энергоэффективность будет несколько меньше, чем у стандартных, – за счет более сложной сети и дополнительных элементов. Но на такие режимы приходится не более 1/5 общего времени работы кондиционера. Все остальное время потребитель может экономить до 50 % электроэнергии за счет рекуперации тепла. FS-распределитель весит 5 кг и не требует отвода дренажа. От внутреннего блока он может монтироваться на расстоянии до 15 м.

Три года назад компания Toshiba приступила к производству усовершенствованной серии систем с рекуперацией тепла. Построенные по модульному принципу, они могут включать три внешних и до 48-ми внутренних блоков. Суммарная мощность внешних блоков – 84 кВт, каждый из них комплектуется двумя идентичными независимыми инверторными компрессорами двухроторного типа.

Компания Gree (Китай) предложила отечественным потребителям мультизональную систему Home-GMV с инверторным компрессором и функциями кондиционера-водонагревателя. Наибольшая энергоэффективность ее работы обеспечивается при одновременной работе в режиме охлаждения воздуха и ГВС. Это стало возможным благодаря гидромодулю, включающему теплообменник «хладон/вода» и насос. В теплообменнике хладон отдает энергию, нагревая воду до 60 °С. По расчетам конструкторов, использование ТН для ГВС делает систему в четыре раза более экономичной, чем с электрическим нагревателем, а при одновременном охлаждении воздуха – в шесть раз. Компания разработала четыре модификации наружных блоков мощностью 10-16 кВт. Внутренние блоки могут быть настенными, напольно-потолочными, кассетными и канальными. Их холодопроизводительность – 2,2-14,0 кВт. Система эффективно функционирует при наружных температурах от -15 до 48 °С. При более низких необходимо использование встроенного в бак-аккумулятор электронагревателя.

ПВУ и кондиционер

Утилизации тепла отработанного воздуха обычно осуществляется в ПВУ с рекуперацией. Они часто работают в комплексе с канальным или центральным кондиционером, который присоединяется к воздуховоду системы вентиляции. Теплый воздух, удаляемый из помещений, используется для подогрева приточного воздуха в теплообменнике-рекуператоре.

В холодное время года, благодаря применению рекуператора, затраты на использование ТЭНа или водяного калорифера снижаются почти вдвое, а в периоды межсезонья эффективность утилизации достигает 70 %.

В отличие от общественных помещений, где удаляемый воздух обычно имеет на выходе температуру до 24 °С, в промышленных помещениях его температура достигает 50 °С. Поэтому последние обеспечивают наибольшую эффективность работы ПВУ с рекуперацией.

Задачу подогрева поступающего воздуха можно решить с помощью камер смешения, в которых теплый (отходящий) воздух смешивается с холодным (поступающим). Но такое решение приемлемо лишь для общественных зданий, а для промышленных объектов оно часто недопустимо, приводя к нарушению требований нормативных документов. В этом случае возможно применение только рекуператоров: перекрестноточных, пластинчатых, вращающихся, систем с промежуточным теплоносителем и др.

Пластинчатые рекуператоры изготавливаются из алюминиевых пластин, которые устанавливаются в собственной секции с фильтрами на каждой линии и имеют алюминиевый дренажный поддон. Вращающийся рекуператор, снабженный рекуперационным барабаном с электроприводом, позволяет утилизировать также энергию фазового перехода воды.

Канальные кондиционеры эффективно решают задачи вентиляции и кондиционирования. Их внутренние блоки устанавливаются за подшивным потолком, а воздух забирается и подается воздуховодами системы ПВУ.

Канальные кондиционеры с приточной вентиляцией комплектуются электрическими или водяными нагревателями с диапазоном мощности 4,5-24 кВт. В зависимости от мощности внутреннего блока нагреватели выполняются либо отдельной секцией, либо встраиваются в блок-раздатчик. Для утилизации тепла в качестве рекуператора используется перекрестноточный теплообменник из алюминиевых пластин, создающих систему каналов для протекания конструктивно разделенных потоков воздуха с различной температурой. Турбулизация воздуха в каналах обеспечивает эффективную утилизацию тепла при сравнительно низком аэродинамическом сопротивлении.

Из-за возможности конденсации влаги из удаляемого воздуха за перекрестно-точным теплообменником обычно помещается сепаратор со сливным поддоном и отводом конденсата через сифон. Во избежание обледенения в зимнее время года на теплообменнике устанавливается термостат, управляющий положением клапана обводной линии.

Центральные кондиционеры с утилизацией тепла вытяжного воздуха компонуются из типовых секций, герметично соединяемых между собой. В зависимости от нужд объекта, он комплектуется из секций охлаждения, нагрева, увлажнения, фильтрации, шумоглушения. Для возможности утилизации тепла воздушных потоков центральный кондиционер может оснащаться перекрестноточным вращающимся теплообменником или секцией утилизации тепла с промежуточным теплоносителем (гликолевым теплообменником).

Во вращающемся теплообменнике происходит аккумуляция тепла вращающейся регенеративной насадкой – гофрированным стальным листом, свернутым так, чтобы были образованы каналы для горизонтального протекания воздуха. Насадка, похожая на колесо, вращается электродвигателем. Вытяжной воздух, имеющий высокую температуру, проходит через насадку и нагревает ее. Насадка оказывается в потоке холодного приточного воздуха, которому отдает тепло. Регулирование теплоутилизации осуществляется путем изменения числа оборотов двигателя. За вращающимся теплообменником устанавливается сепаратор со сливным поддоном и отводом конденсата через сифон.

Такие теплообменники позволяют утилизировать до 80 % тепла, перекрестноточные – до 70 %. Допускаемая скорость движения воздуха через теплообменник – 4,5 м/с, максимальная рабочая температура – 50 °С. Существенный недостаток вращающихся теплообменников – частичное перемешивание воздушных потоков. Поэтому они непригодны для больниц, предприятий химической и пищевой промышленности, где требуется полное разделение приточного и вытяжного воздуха.

Рекуператоры с промежуточным теплоносителем применяются в системах, где недопустимо смешение потоков воздуха, а также в случае большого расстояния между приточной и вытяжной установками. В качестве промежуточного теплоносителя применяются чаще всего гликолевые растворы.

Секция рекуператора с промежуточным теплоносителем состоит из двух теплообменников с алюминиевыми трубками и алюминиевым оребрением. При этом теплообменник, расположенный в потоке удаляемого воздуха, оснащен каплеуловителем, в поддоне которого установлен переливной патрубок, выходящий наружу кожуха секции. Теплообменники соединяются системой трубопроводов, заполненных теплоносителем, который нагревается в теплообменнике-теплоприемнике, обдуваемом теплым влажным воздухом, и переносит тепло в теплообменник-теплоотдатчик, расположенный в потоке приточного воздуха.

В центральном кондиционере теплообменник-теплоотдатчик, расположенный на приточной стороне, чаще всего играет роль подогревателя первой ступени. Эффективность рекуперации составляет до 60 %.

В России оборудование для утилизации тепла вытяжного воздуха реализуют многие фирмы – Mitsubishi Electric (системы Lossnay, Япония), Clivet (Италия), Wolter, Wolf, Rosenberg, Trumpf (Германия), VTS Clima (Польша), Remak (Чехия), «Веза» (Московская обл.), «Мовен» (Московский вентиляторный завод), «Корф» (Москва-Санкт-Петербург-Новосибирск) и др., предлагающие различные системы с утилизацией тепла вытяжного воздуха.

Решения для энергоэффективных домов

Для проекта пассивного дома, реализованного в Новгородской области, была выбрана система вентиляции Comfosystems с рекуперацией тепла и влажности немецкой компании Zehnder (рис. 6).

Рис. 6. Вентиляционные решетки Comfosystems

Это приточно-вытяжная вентиляционная установка с перекрестнопротивоточным рекуператором и максимальным расходом воздуха до 350 м3/ч (СomfoAir 350) при внешнем статическом давлении 250 Па. Система распределения воздуха Zehnder Comfofresh представляет собой компактную разводку пластиковых воздуховодов круглого сечения со специальным гипоаллергенным внутренним покрытием Clinside, на котором не скапливается пыль и не развиваются микробы. Также в системе есть шумоглушители Zehnder Comfowell , которые делают поступление воздуха в помещения бесшумным.

Прежде чем удалить из дома вытяжной воздух, рекуператор из него забирает тепло. При этом воздушные потоки не смешиваются, обеспечивая свежесть приточного воздуха. Поступающий с улицы воздух проходит через четырехуровневый фильтр, таким образом достигается экологичность атмосферы в здании.

Дополнительную экономию энергии при вентиляции обеспечивает предварительный нагрев уличного воздуха, который осуществляется за счет геотермального теплообменника (ComfoFond-L). Он имеет горизонтальный контур длиной 196 м, имеющий две ветки, проложенные на глубине 4 и 3 м. Согласованную работу системы вентиляции с геотермальным теплообменником обеспечивает система автоматики Zehnder. КПД установки – 84 %, расход электроэнергии на 1 м3/ч воздуха – 0,29 Вт. Также в системе вентиляции реализована функция возврата влаги и контроля влажности.

Важная особенность системы в том, что она позволяет организовать индивидуальное воздухоснабжение: в каждое помещение (комнату) проведен отдельный воздуховод. Благодаря этому, удается точно рассчитать объем и скорость подачи воздуха и обеспечить комфортный микроклимат при минимизации энергозатрат.

Приточно вытяжная вентиляция с рекуперацией Daikin VAM Бризер Тион iFresh



Выстроить энергоэффективный дом — мечта каждого застройщика. Многие полагают, что для достижения этой цели достаточно утеплить периметр здания и снабдить его современными окнами. Но так ли просто решается этот вопрос? Оказывается, нет. Только утеплением ограждающих конструкций и установкой герметичных оконных блоков невозможно обеспечить комфортное проживание и полноценное энергосбережение здания. Почему то многие забывают принять в расчет еще необходимость использования вентиляции — приточно-вытяжных установок (ПВУ).



Для сохранения внутреннего тепла помещения необходимо приточно-вытяжную вентиляцию оснастить теплообменником — рекуператором воздуха, который будет утилизировать тепло исходящего из помещения потока воздуха, отдавая его приточному.  Такие системы широко используются в Западной Европе, обеспечивая строительство зданий с уровнем теплопотерь в 5-10 раз меньшим по сравнению с обычным жилым фондом. За счет утилизации тепла вытяжного воздуха экономят до 70% затрат на отопление и таким образом окупаются в кратчайшие сроки, как правило, это 3-5 лет.



Малогабаритные приточно-вытяжные системы с рекуперацией тепла типа АВТУ, которые разработаны специально для использования в жилых и других небольших помещениях. Они подают в здание свежий, подогретый, очищенный от уличной пыли воздух.





Принцип действия ПВУ

Принцип действия приточно-вытяжной установки с рекуперацией тепла заключается в следующем. Нагретый воздух забирается посредством воздухозаборников в наиболее влажных помещениях (кухня, ванная, туалет, хозяйственное помещение и т. п.) и через воздуховоды удаляется наружу здания. Однако прежде чем покинуть здание, он проходит через теплообменник рекуператора, где оставляет часть тепла. Этим теплом нагревается забираемый снаружи холодный воздух (он также проходит через тот же теплообенник, но уже в другом направлении) и подается внутрь (гостиная, спальни, кабинеты и т. д.). Таким образом, внутри помещения происходит постоянная циркуляция воздуха.

Приточно-вытяжная установка с рекуператором может быть различной мощности и размеров — это зависит от объемов вентилируемых помещений и их функционального назначения. Самая простая установка представляет собой изолированный термически и акустически и заключенный в стальной корпус набор взаимосвязанных между собой элементов: теплообменник, два вентилятора, фильтры, иногда подогревающий элемент, система удаления конденсата (блок автоматики, элементы электросхемы и воздуховоды в данном контексте не рассматриваются).

Организация воздухообмена в помещениях жилого коттеджа.



Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон ряда пластин. При этом в пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата. Поэтому они должны быть оборудованы отводами для конденсата. Конденсатосборники должны иметь водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал.

Принцип действия приточно-вытяжной установки с рекуперацией тепла.

Из-за выпадения конденсата существует серьезный риск образования льда, а потому необходима система размораживания. Рекуперация тепла может регулироваться посредством перепускного клапана, контролирующего расход проходящего через рекуператор воздуха. В пластинчатом рекуператоре отсутствуют подвижные части. Он характеризуется высокой эффективностью (50-90%).

Пластинчатый рекуператор.

Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, а потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, чего в некоторой степени можно избежать, если правильно разместить вентиляторы. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. В роторном рекуператоре риск обмерзания невысок. Роторные рекуператоры имеют подвижные части. Они также характеризуются высокой эффективностью (75-85%).

Роторный рекуператор

Рекуператоры с промежуточным теплоносителем

В этой конструкции теплоноситель (вода или водно-гликолиевый раствор) циркулирует между двумя теплообменниками, один из которых расположен в вытяжном канале, а другой — в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе, и не существует риска передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры не содержат подвижных частей и имеют невысокую эффективность (45-60%).

Приточно-вытяжные установки с рекуперацией тепла.

Камерные рекуператоры

В таком рекуператоре камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. При этом загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Единственная подвижная часть рекуператора — заслонка. Агрегат характеризуется высокой эффективностью (80-90%).

Приточно-вытяжные установки с рекуперацией Daikin VAM…FA





   Изображение        Наименовение приточно-вытяжной установки                                                                  Daikin VAM150FA
 Приточно-вытяжная вентиляционная установка с рекуперацией
Расход воздуха до 150 м³/час.                           Подробнее>>        1 550

Daikin VAM250FA
Приточно-вытяжная вентиляционная установка с рекуперацией
Расход воздуха до 250 м³/час.                           Подробнее>>        1 800

Daikin VAM350FA
Приточно-вытяжная вентиляционная установка с рекуперацией
Расход воздуха до 350 м³/час.                           Подробнее>>        2 300

Daikin VAM500FA
Приточно-вытяжная вентиляционная установка с рекуперацией
Расход воздуха до 500 м³/час.                          Подробнее>>        2 500

Daikin VAM650FA
Приточно-вытяжная вентиляционная установка с рекуперацией
Расход воздуха до 650 м³/час.                         Подробнее>>       2 100

Daikin VAM800FA
Приточно-вытяжная вентиляционная установка с рекуперацией
Расход воздуха до 800 м³/час.                         Подробнее>>      3 100

Daikin VAM1000FA
Приточно-вытяжная вентиляционная установка с рекуперацией
Расход воздуха до 1000 м³/час.                           Подробнее>>    по запросу

Daikin VAM1500FA
Приточно-вытяжная вентиляционная установка с рекуперацией
Расход воздуха до 1500 м³/час.                           Подробнее>>    по запросу

Daikin VAM2000FA
Приточно-вытяжная вентиляционная установка с рекуперацией
Расход воздуха до 2000 м³/час.                       Подробнее>>      по запросу



Тепловые трубки

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Передача загрязнений в данной конструкции исключена. Рекуператор не имеет подвижных частей, но имеет сравнительно низкую эффективность (50-70%).

Наибольшее распространение на практике получили пластинчатые и роторные рекуператоры. Причем существуют модели рекуператоров, в которых могут быть установлены последовательно два пластинчатых теплообменника. Они отличаются высокой эффективностью.

Двухступенчатая рекуперация двумя роторами.

Объем тепла, забираемого посредством теплообменника, зависит от ряда факторов, в частности, температуры внутреннего и наружного воздуха, его влажности, скорости воздушного потока. Чем больше разница температур внутри и снаружи помещения, чем больше влажность, тем больше будет эффект от работы рекуператора. Кстати, большинство установок имеют возможность монтажа на летний период вместо обычного теплообменника так называемой летней кассеты, что позволяет обеспечивать приток воздуха без процесса рекуперации. Кроме того, в ряде случаев можно изменить направление потоков воздуха внутри установки, благодаря чему они минуют теплообменник.

Вентиляторы

Движение воздуха обеспечивают вентиляторы — приточный и вытяжной, хотя можно встретить системы с интегрированным приточно-вытяжным вентилятором, который работает от одного двигателя. В простых моделях вентиляторы имеют три уровня оборотов: нормальный, пониженный (используется для работы ночью или в отсутствие жильцов, если это дом или квартира) и максимальный (используется, когда нужен самый высокий уровень воздухообмена). Некоторые современные модели вентиляторов имеют гораздо больше степеней скорости, что позволяет лучше удовлетворить потребности пользователей системы в разных степенях интенсивности вентиляции.

Работой вентиляторов можно управлять автоматически. Панели управления, как правило, устанавливаются внутри помещений в местах, удобных для пользования ими. Временные программаторы обеспечивают установление режима скорости вращения вентиляторов в течение дня или недели. Кроме того, некоторые продвинутые модели могут быть интегрированы в систему «умного дома» и управляться центральным компьютером. Работа рекуператора также может зависеть от уровня влажности в помещениях (для этого необходим монтаж соответствующих датчиков) и даже уровня углекислого газа.

Поскольку система вентиляции должна работать круглые сутки, высокое качество вентиляторов является чрезвычайно важной особенностью приточно-вытяжной установки.



Фильтры

Воздух, забираемый снаружи, обязательно должен подаваться в помещение, только пройдя через фильтр. Обычно в рекуператорах устанавливают фильтры, задерживающие частицы размером до 0,5 мкм. Такой фильтр соответствует классу EU7 по DIN или F7, согласно евростандартам. Таким образом, фильтр задерживает пыль, споры грибов, пыльцу растений, сажу.

Эта особенность приточно-вытяжной установки должна быть оценена по достоинству аллергиками. Одновременно в вытяжной системе также установлен фильтр перед теплообменником. Правда, его класс несколько ниже — EU3 (G3). Он защищает теплообменник от загрязнений, которые вместе с воздухом удаляются из помещений. Фильтры производятся из синтетических материалов, они могут быть как одно-, так и многоразовыми. Материал последних должен быть легким в чистке. Такие фильтры можно вытряхивать и стирать. Некоторые модели рекуперационных установок имеют датчики загрязнения фильтров, которые в определенный момент сигнализируют о необходимости замены или чистки фильтра.



Нагревательные элементы

Конечно, ситуация, когда приточный воздух нагревается за счет удаляемого тепла, была бы идеальной. Но в ряде случаев достичь этого нельзя. К примеру, если за окном -25°С, то температуры удаляемого воздуха, какой бы ни была эффективность теплообменника, будет недостаточно, чтобы согреть приточный воздух до комфортной температуры. В этой связи рекуператоры оборудуются электрической системой дополнительного подогрева подаваемого в помещения воздуха. Как показывает практика, подогрев приточного воздуха нужен уже в том случае, если снаружи температура менее -10’С.

Нагревательный элемент также управляется автоматически и включается в зависимости от программы, если отобранного тепла недостаточно для подогрева приточного воздуха в соответствии с заданными параметрами. Он монтируется обычно вместе с теплообменником. Мощность и размеры нагревательных элементов зависят от мощности всей установки.

Случается, что при большой влажности воздуха и сильном морозе на теплообменнике образуется конденсат, который может замерзать. Чтобы избежать данного явления, существует несколько технических решений.

Например, приточный вентилятор может работать с перерывами (включаться каждые полчаса на пять минут), и работает тогда вытяжной вентилятор, а теплый воздух, проходя через теплообменник, защищает его от образования наледи.

Второе, довольно распространенное решение, заключается в направление части потока холодного воздуха мимо теплообменника. Существует ряд других способов, вплоть до использования электрического нагревателя, который частично подогревает поступающий снаружи воздух перед теплообменником. Образующийся конденсат должен не собираться внутри агрегата, а удаляться через систему трубопроводов либо непосредственно в канализацию, либо в иное предусмотренное проектом место.

При строительстве индивидуальных домов возможно применение конструктивной схемы устройства системы принудительной вентиляции с забором воздуха на определенном расстоянии от дома и доставкой его к приточно-вытяжной установке посредством воздуховодов, находящихся в земле, ниже уровня промерзания грунта. За время прохождения по такому каналу температура воздуха будет увеличиваться, что снижает риск образования конденсата и наледи на теплообменнике и в целом повышает эффективность работы рекуператора.



Воздуховоды

Как мы уже отметили, монтаж приточно-вытяжной вентиляции гораздо легче выполнить в строящемся здании, чем в уже эксплуатирующемся. Следовательно, ее проектирование должно быть элементом всего строительного проекта. Обычно установка размещается на неиспользуемых чердаках (так легче обеспечить забор более чистого воздуха), в подвалах, котельных, хозяйственных и подсобных помещениях. Важно, чтобы это было сухое помещение с положительными температурами. Воздуховоды в неотапливаемое помещение должны быть теплоизолированными. Внутри помещений они обычно монтируются за подвесными потолками.

Алюминиевые или пластиковые гибкие воздуховоды

На практике используются различные типы воздуховодов. Наиболее удобные в монтаже — алюминиевые или пластиковые гибкие воздуховоды в виде трубы, армированные стальной проволокой. Трубы также могут быть утеплены минеральной ватой. Используются и воздуховоды прямоугольного или квадратного сечения. Вентиляционные решетки обычно монтируются в стенах или потолке. Специалисты рекомендуют в качестве наиболее удобного варианта использовать для притока воздуха анемостаты с регулируемым потоком, хотя наиболее часто для этих целей все же используются обычные решетки. Забор приточного воздуха должен производиться в местах, где он наименее подвержен загрязнениям.

В заключении несколько видео по применению приточно-вытяжных установок с рекуперацией тепла:

Устройство и принцип работы пластинчатого рекуператора воздуха.

без сквозняков, шума и пыли с улицы!

Решение проблем пыли и духоты в квартире, шума и выхлопов с улицы, проблем плесени и грибка

Профессионально и всего за 1 час!



ВЕНТИЛЯЦИЯ



Построить энергоэффективный дом — мечта каждого застройщика. Многие полагают, что для достижения этой цели достаточно утеплить периметр здания и снабдить его современными окнами. Но так ли просто решается этот вопрос? Оказывается, нет. Только утеплением ограждающих конструкций и установкой герметичных оконных блоков невозможно обеспечить комфортное проживание и полноценное энергосбережение здания. Почему то многие забывают принять в расчет еще необходимость использования вентиляции — приточно-вытяжных установок (ПВУ).

Для сохранения внутреннего тепла помещения необходимо приточно-вытяжную вентиляцию оснастить теплообменникомрекуператором воздуха, который будет утилизировать тепло исходящего из помещения потока воздуха, отдавая его приточному.  Такие системы широко используются в Западной Европе, обеспечивая строительство зданий с уровнем теплопотерь в 5-10 раз меньшим по сравнению с обычным жилым фондом. За счет утилизации тепла вытяжного воздуха экономят до 70% затрат на отопление и таким образом окупаются в кратчайшие сроки, как правило, это 3-5 лет.





Что лучше – бризер или кондиционер?

В настоящее время все больше появляется разновидностей климатической техники, полезной и для дома, и для офиса. Приборы во многом облегчают жизнь человека, и чистый воздух занимает в ней не последнее место. Иногда бывает сложно выбрать какое-то устройство, особенно из новейшей техники. Так, например, часто возникает вопрос: какой прибор лучше использовать — бризер или кондиционер?

Содержание статьи

Все, что необходимо знать о кондиционере

Что из себя представляет оборудование?

Кондиционер — это один из приборов климатической техники. Он уже давно помогает человеку бороться с духотой в помещении, охлаждая воздух. Принцип его работы такой же, как у холодильника, только холодильник охлаждает воздух внутри, а кондиционер — снаружи. Может он и подогревать воздух, но совсем немного, и в качестве отопительного прибора не подойдет.

Кондиционеры делятся на несколько видов:

  • оконные,
  • мобильные,
  • сплит-системы.

Первый вид монтируется в оконный проем, это наиболее дешевый вариант. Их недостатком является то, что они шумно работают и закрывают часть окна.

Мобильные кондиционеры можно перемещать с одного места на другое, в этом их преимущество. Но трубу для отвода горячего воздуха нужно выводить на улицу, и каждый раз это придется делать заново. Компрессор остается в комнате, поэтому шум также слышен.

Наиболее лучший и современный вариант — это сплит-системы. Компрессор у них находится снаружи, поэтому работает такая система максимально тихо. Также они могут не только охлаждать воздух, но и нагревать его.

Устройство и принцип работы кондиционера


Любой кондиционер имеет следующие элементы:

  • вентилятор,
  • дроссель,
  • конденсатор,
  • испаритель,
  • компрессор,
  • блок управления,
  • 4-х ходовой клапан,
  • фильтр хладагента.

Все эти части соединяются друг с другом посредством медных трубочек, по которым циркулирует охладитель — фреон. Компрессор заставляет его сжиматься и двигаться по системе. Конденсатор служит для превращения газа в жидкость. Испаритель, наоборот, переводит жидкость в газообразное состояние. Дроссель понижает давление фреона, а вентиляторы охлаждают систему, оберегая ее от перегрева.

По этой схеме работают все кондиционеры, независимо от типа и модели. По такому же принципу работают не только бытовые, но и промышленные и автомобильные приборы.

Сферы применения

Кондиционеры можно разделить на три типа по возможным сферам применения. Это бытовые приборы, коммерческие и промышленные.

Бытовые используются для улучшения климатических условий жилых помещений: квартир, частных домов, небольших офисов. Они также делятся на:

  • Настенные. Идеально подходят для небольших помещений. Подразделяются на сплит-системы и мультисплит-системы. Это новые модели, они обладают хорошей шумоизоляцией, не ухудшают внешнего вида помещения.
  • Оконные. Это самый старый вид климатической техники, они моноблочные, монтируются в окно. Наиболее шумная категория кондиционеров, но и наиболее простая в управлении, также они достаточно дешевые.
  • Напольные. Современный тип, простой в монтаже и удобный, так как легко перемещается с места на место, имеет колесики. Работает шумно и стоит дороже.

Коммерческие кондиционеры монтируются на небольших предприятиях, в кафе, ресторанах, павильонах. Подразделяются на несколько типов оборудования.

  • Канальный. Монтируется за подвесным потолком, поэтому внутренний блок не виден. Такие кондиционеры используются, когда необходимо обслуживать несколько помещений.
  • Кассетный. Крепится на подвесных потолках. Верхняя часть скрыта в межпотолочном пространстве, а нижняя практически сливается с плиткой, поэтому это оборудование отлично гармонирует с интерьером. Удобны для больших помещений, так как воздух распределяется равномерно во все стороны.
  • Потолочный. Предназначен для установки на обычном потолке. Распределяет охлажденный воздух горизонтально, не воздействуя на людей.
  • Колонный. Имеет мощные вентиляторы. Предназначается для больших помещений, где необходимо создавать целенаправленный поток воздуха. Используется в больших магазинах, ресторанах, супермаркетах.

Промышленные кондиционеры имеют большие размеры. Предназначаются для промышленных зданий, больших офисов, гостиниц. Дизайну отводится вторая роль, главное — поддержание оптимальной температуры воздуха.

Кроме создания комфортных условий в помещении, у некоторых кондиционеров есть функции ионизации и увлажнения воздуха.

Преимущества и недостатки в сравнении с бризером

Кондиционер — вовсе не пережиток прошлого, он широко используется. Этот прибор имеет свои преимущества и недостатки.

Преимущества:

  • низкий уровень потребления электроэнергии,
  • доступная цена,
  • большой выбор различных видов и моделей,
  • имеет разнообразные функции.

Недостатки:

  • шумно работает,
  • требуется профессиональный монтаж,
  • необходимо техническое обслуживание не реже 1 раза в год,
  • некоторые модели занимают много места,
  • многократно перегоняет старый воздух, что может послужить распространением микробов.


Выбор среди различных видов кондиционеров достаточно широк. Каждый из них обладает своими достоинствами и недостатками.

Диапазон цен

Рейтинг лучших кондиционеров можно разделить на три уровня — это элитный класс, средний и бюджетный уровень. В каждом из них можно выделить лучшие модели по дорогой и доступной цене.

Класс Наименование Цена
Лучшие оконные кондиционеры General Climat GCW-05CM 11 593 р
General Climat GCW — 09HRN1 17090 р
Лучшие мобильные кондиционеры Timberk AC TIM 09H P4 18674 р
Aeronic AP-09C 19490 р
Лучшие сплит-системы Toshiba RAS-10SKVP2-E 35429 р
Aeronik ASO/ASI -12HM 20800 р

Все, что необходимо знать о бризере

Что из себя представляет оборудование?

Бризер — это универсальное устройство приточной вентиляционной системы. За счет притока воздуха с улицы он обновляет воздух в помещении, причем делает это круглый год. Он легко крепится на стену в любом месте. Для этого в стене делается сквозное отверстие небольшого диаметра. Через него воздух будет поступать в само устройство.

Помимо обновления воздуха выполняет функции фильтрации и глубокой очистки от вредных веществ и пыли. Можно назвать бризер автоматизированным проветривателем, очищающим воздух от неприятных запахов, дыма, грязи, вредных компонентов.

Устройство и принцип работы бризера

Бризер небольшого размера, поэтому идеально подходит для квартир и небольших домов. Принцип его работы — это забор воздуха извне, фильтрация его от пыли и вредных веществ, а затем подача в комнату уже нагретого воздуха.

Бризер включает в себя следующие элементы:

  • Воздушный клапан. Он закрыт, когда прибор не работает, чтобы воздух не попадал в помещение.
  • Фильтры очистки. Очищают входящий воздух от всех вредных веществ, газов, дыма, пыли, микроорганизмов.
  • Вентилятор. Служит для подачи воздуха.
  • Система управления. Позволяет управлять настройками, задавать прибору температуру, скорость вентилятора, включать таймер и т.д.
  • Нагреватель с климат-контролем. Подогревает воздух и автоматически регулирует мощность подогрева.
  • Пульт дистанционного управления. Дает возможность управлять прибором в любом месте.

Сферы применения

Бризеры применяются в небольших помещениях (до 50 м2). Это жилые дома, квартиры, небольшие офисы, где нецелесообразно ставить систему вентиляции.

Этот прибор очень качественно очищает воздух через систему фильтров, а потом подогревает его. Согласно отзывам потребителей, он будет очень востребован в детской комнате. В этом преимущество бризера перед кондиционером, так как фильтры последнего не задерживают микроорганизмы, и его использование может вызвать аллергию у ребенка.

Преимущества и недостатки в сравнении с кондиционером

Преимущества:

  • В дом постоянно поступает свежий воздух.
  • Воздух тщательно очищается и подогревается, что особенно актуально зимой.
  • Прибор легко монтируется и не занимает много места.
  • Работает тихо, в дом не попадает шум с улицы.

Недостатки:

  • Не охлаждает воздух.
  • Недешево стоит.
Диапазон цен
Название Цена, в рублях
Бризер Tion 02 29900
Бризер Tion 3S 35900
Бризер Tion 02 Lite 19700
Бризер Ballu air master BMAS-200 Warm CO2 Wi-fi 39990
Бризер Lufter JET HELIX 24700
Проветриватель Aeropac sn 18990

Как выбрать между кондиционером и бризером?

Невозможно точно сказать, что лучше: бризер или кондиционер, так как эти два прибора выполняют разные функции. Бризер впускает в дом свежий воздух с улицы, а кондиционер перегоняет тот воздух, который уже есть внутри.

Выбор между этими двумя устройствами зависит от цели приобретения. Вам необходимо решить, насколько вам нужно именно охлаждение воздуха. Бризер не охлаждает воздух, но эффективно проветривает помещение. Летом он не спасет от зноя, зато у вас не будет сквозняков и духоты.

Кондиционер поможет охладить воздух, но не воздух с улицы. Он многократно пропускает через себя один и тот же комнатный воздух, охлаждая его. Поэтому свежего кислорода он не принесет, а микробов может, особенно в периоды эпидемий. Помещение все равно периодически необходимо проветривать.

Бризер и кондиционер — два прибора климатической системы, которые могут дополнять друг друга. В любом помещении можно использовать их вместе: один прибор впускает свежий воздух, второй очищает и нагревает его.

ventsyst

Системы приточной вентиляции | Recuperator

Разве мы заслужили  дышать грязным воздухом? Нет! Но, увы, текущие времена заставляют про это думать самостоятельно, когда мы видим много пыли, чувствуем неприятный запах или попросту задыхаемся от недостатка 02. В центральных городах воздух пропитан неприятными запахами, насыщен пылью, пыльцой и прочими взвешенными частицами, и это факт. Киев уже не раз оказывался в топе городов с самым грязным воздухом. К этому привыкаешь и со временем перестаешь замечать. Но вредные вещества, проникающие в комнату при проветривании, вдыхать мы не перестаем, а это негативно влияет на здоровье в целом.

Очистить и освежить воздух поможет механическая приточная вентиляция с фильтрацией воздуха. Такую систему сегодня называют по разному: бризер, бытовой рекуператор, приточка, проветриватель, Рассмотрим, что такое бризер и какими он обладает особенностями.





Бризер

Нагнетает воздух в помещение, то есть обеспечивает принудительную вентиляцию – при отсутствии естественной или для увеличения ее объема. Встроенная система фильтрации не пропускает пыль и выхлопные газы. Некоторые устройства могут работать в режиме рециркуляции, одновременно очищая воздух и внутри помещения. Современные приборы максимально усовершенствованы: оснащаются дополнительно автоматикой для дистанционного управления с помощью смартфона, таймером и т.д.

Касательно использования прибора в качестве нагревателя, нужно понимать, что это бризер качественно сделать не сможет. Это компактное устройство, у которого для изменения температуры всего потока, поступающего с улицы, не хватит мощности. Для нагрева лучше использовать дополнительное устройство, к примеру, керамический обогреватель как хорошую альтернативу другим вариантам отопления. Позднее мы рассмотрим, что такое рекуператор, который значительно эффективнее бризера в этом плане.

Как и любое техническое устройство, бризеры обладают своими достоинствами и недостатками.



Достоинства:
  1. отлично справляется с задачей вентилирования помещения;
  2. хорошо очищает воздух от примесей: пыли, аллергенов, запахов;
  3. улучшает работу вытяжных каналов;
  4. возможность работы в автоматическом режиме.
Недостатки:
  1. необходимо электрическое питание;
  2. требует замены фильтрующих элементов;
  3. довольно шумно работает на высокой скорости.

В целом бризер хорошо решает проблемы микроклимата одного отдельного помещения, но увеличивает потребление электроэнергии.

Далее узнаем, что такое рекуператор, какой он бывает и зачем он нужен в квартире.



Рекуператор

Различают 2 вида рекуператоров: как отдельный элемент вентиляции и как полноценную мини вентиляционную установку. Мы поговорим о второй разновидности.

В отличие от бризера, бытовой рекуператор одновременно и закачивает (подает) и удаляет воздух из помещения. Принцип работы рекуператора заключается в поочередной или одновременной подаче или удалении воздуха в/из помещения. В холодное время года важно сохранить в комнате тепло, поэтому сезонное использование прибора особенно актуально.

Важно понимать, что такое рекуперация воздуха. По сути это теплообменник который передает тепло или холод, где обмен между входящими и выходящими воздушными потоками. Таким образом добиваются экономии тепла в доме. Прибор устроен так, что разнонаправленные потоки не смешиваются – регенерация энергии осуществляется через стенки теплообменника.



По принципу работы рекуператоры делятся на 2 типа:
  1. С цикличной работой. По принципу «приток-вытяжка», с периодическим изменением направления движения воздуха. Летом при включенном кондиционере прохладный домашний воздух проходит через теплообменник и охлаждает его. Встречный жаркий воздух с улицы забирает этот холод, его температура понижается, в таком виде он и поступает в помещение. Зимой происходит обратный процесс: теперь наружный воздух нагревается в теплообменнике за счет удаляемого комнатного. Приборы такого типа рекомендовано устанавливать парами, чтобы обеспечить одновременный приток и отток воздуха.

  2. С попеременной работой на приток и вытяжку. При этом температура приточного воздуха остается стабильной. В данном случае достаточно одного аппарата.



Теперь вы знаете, что такое рекуператор воздуха и какую функцию он выполняет. А теперь немного о его преимуществах и недостатках.



Достоинства рекуператора:
  1. экономия на мощности установленного в помещении калорифера;
  2. снижение нагрузки на отопление;
  3. эффективная очистка воздуха от примесей.
Недостатки:
  1. невозможность достаточного вентилирования в большом по площади помещении;
  2. шумная работа вентиляторов;
  3. невысокая производительность.

Рекуператоры устанавливают в любых помещениях, а также в тех, где отсутствует вытяжная вентиляция.



Вентиляционные клапаны

Это еще один вид вентиляционных устройств. В отличие от предыдущих приборов, они работают автономно, то есть без использования электроэнергии.

Вентиляционный клапан обеспечивает незначительный приток свежего воздуха, однако при хорошо работающей вытяжке этого бывает достаточно.

Шумоизоляция может либо вовсе отсутствовать (в дешевых моделях), либо не достаточно хорошо справляться со своей задачей.

Монтируют такие устройства на стену.

Что лучше, система вентиляции или очиститель воздуха?

Кондиционер есть практически в каждой семье. Он может держать нас в прохладе летом и согревать зимой, он знает, как нам холодно, так и жарко, чем наш партнер. Но для поддержания хорошего качества воздуха в помещении одного кондиционера недостаточно. Для жилого дома, как правило, мы рассматриваем возможность приобретения очистителя воздуха для очистки воздуха в доме, чтобы помочь отфильтровать внутренние аллергены и загрязняющие вещества, такие как дым от продуктов для приготовления пищи и чистящих средств. И это особенно актуально сейчас, когда из-за пандемии коронавируса так много людей застревают в закрытых помещениях круглосуточно и без выходных.Но вам также может быть интересно, может ли очиститель воздуха предотвратить COVID-19, улавливая вирусные частицы, которые могут перемещаться в воздухе. Но даже если вы живете с медицинским работником или с кем-то, кто болен COVID-19, прежде чем вы побежите покупать очиститель воздуха, эксперты CR (Consumer Reports) говорят, что простое открытие окон в вашем доме, чтобы впустить свежий воздух, поможет помогают уменьшить количество загрязнителей в помещении, включая вирусные частицы.

Если проветривание помещения невозможно, можно попробовать использовать высокоэффективный очиститель воздуха от твердых частиц (HEPA).В этом случае система механической вентиляции с высокоэффективным фильтром – еще один хороший вариант для снижения передачи нового коронавируса.

Что лучше: очиститель воздуха или механическая вентиляция? Надо ли устанавливать?

Система вентиляции произошла от вытяжного вентилятора. Позже из-за проблем с загрязнением воздуха появились системы вентиляции с фильтрующими функциями. Его функция заключается в том, что наружный воздух поступает в комнату через фильтры, а несвежий воздух из помещения выводится наружу.Поэтому наиболее важными функциями системы свежего воздуха являются вентиляция и фильтрация. Сбалансированная вентиляция более эффективна для обмена воздуха в помещении свежим воздухом и быстрого растворения загрязняющих веществ в помещении. Если он будет встроен в теплообменник, он станет вентилятором с рекуперацией тепла и энергии, чтобы оптимизировать температуру и влажность в помещении при одновременной экономии энергии.

Когда дело доходит до фильтрации, вы можете подумать об очистителе воздуха, потому что его задача – фильтровать загрязнения в воздухе.

Однако существует фундаментальное различие между очистителем воздуха и системой подачи свежего воздуха, потому что очиститель может только циркулировать воздух в помещении и фильтровать вредные частицы в воздухе, которым мы дышим, туда и обратно.

Но система вентиляции может разбавлять вредные частицы и даже выводить их наружу.

«У нас пока нет прямых доказательств того, что фильтрация снижает передачу нового коронавируса», – говорит Джеффри Сигел, эксперт по качеству воздуха в помещении и профессор гражданского строительства в Университете Торонто, который исследовал портативные очистители воздуха с различными воздушными потоками. частицы.

«Но мы можем сделать вывод из того, что мы знаем о подобных вирусах, таких как SARS», – говорит он, – что есть основания полагать, что очистители воздуха могут помочь в некоторых ситуациях.

В 2003 году, во время вспышки атипичной пневмонии, Управление больниц Гонконга рекомендовало больницам использовать портативные очистители воздуха с фильтрами HEPA, чтобы уменьшить передачу инфекции медицинским работникам, если изоляторы недоступны. В США CDC также рекомендовал использовать очистители HEPA, чтобы помочь снизить вирусные концентрации вируса атипичной пневмонии в воздухе, когда надлежащим образом вентилируемые больничные палаты были недоступны.[1]

Очиститель воздуха

Holtop использует технологию дезинфекции медицинского класса, степень стерилизации составляет до 99,9%. Скорость подачи чистого воздуха (CADR) составляет 480-600 м3 / ч. Он подходит для площади 40-60 м2, эффективно удаляет запах и очищает PM2,5, дымку, пыльцу, пыль, летучие органические соединения. HEPA-фильтр не является обязательным. Согласно тестам государственной лаборатории, степень дезинфекции вирусов HINI и h4N2 превышает 99%.

Подводя итог, можно сказать, что очиститель воздуха и система вентиляции – хороший способ уменьшить передачу нового коронавируса.Клиенты должны выбирать, исходя из области применения, уровня шума, размера инвестиций, способа установки и т. Д. Holtop может предложить вам оба варианта, чтобы выбрать подходящие продукты для вашего проекта или бизнеса, пожалуйста, свяжитесь с нашим отделом продаж для получения дополнительной информации.

[1] Дата из того, что вам нужно знать об очистителях воздуха и коронавирусе

https://www.consumerreports.org/air-purifiers/what-to-know-about-air-purifiers-and-coronavirus/

Если вы решили установить дома систему подачи свежего воздуха, вам необходимо знать не только, что система подачи свежего воздуха более эффективна, чем очиститель и не может заменить кондиционер и отопление, но и проблемы, на которые необходимо обратить внимание. при покупке и установке системы свежего воздуха.

A около ir объем

Перед покупкой системы свежего воздуха рекомендуется выбрать систему свежего воздуха, которая подходит для вашего собственного объема воздуха в зависимости от площади вашего дома.

Однако чем больше система свежего воздуха, тем выше шум и выше затраты. Так. Для выбора подходящей продукции важно знать шум, потребление энергии, объем воздуха и скорость теплообмена. И мы должны решить выбрать двигатель переменного или постоянного тока для низкого уровня шума и потребления энергии.

Об установке

Система вентиляции имеет три способа монтажа: подвесной, напольный и настенный.

Для новостроек мы рекомендуем тип потолка, потому что он прост в установке и не влияет на отделку; кроме того, воздух течет ровнее, и циркуляция воздуха лучше.

Для существующих зданий мы рекомендуем напольную и настенную установку. Потому что они могут быть бесканальными, простыми в установке и обслуживании.


Когда объем приточного или вытяжного воздуха уменьшился, фильтр может быть чрезмерно запыленным. Фильтры необходимо своевременно чистить или заменять.

Для обеспечения эффективной работы требуется регулярная чистка или замена фильтров. Частота технического обслуживания фильтра будет зависеть от рабочей среды и продолжительности работы агрегата. Фильтры рекомендуется чистить 2 или 4 раза в год. В некоторых пыльных или загрязненных помещениях рекомендуется чистить и обслуживать фильтр каждые 1-2 месяца.

Клиенты могут пылесосить фильтры, чтобы избавиться от пыли и грязи. В плохих условиях первичные фильтры можно мыть в теплой воде с нейтральным моющим средством. Если фильтры слишком грязные или сломанные, их следует заменить. Фильтр PM2,5 нельзя мыть. Если он слишком грязный, его следует заменить.

Для ERV с фильтрами HEPA, поскольку фильтр HEPA нельзя мыть, рекомендуется менять каждые 10–12 месяцев.

Рекомендуется обслуживать теплообменник каждые 3 года.


Время публикации: июл-09-2020

бризер, кондиционер или рекуператор? Барабанный или роторный тип

В последнее время многие устанавливают дома и в офисах кондиционеры. Наличие кондиционера стало показателем качества жизни. Мы не стремимся обесценить кондиционеры. Это полезные устройства, отлично справляющиеся с основной поставленной перед ними задачей – воздушным охлаждением воздуха.Летом пользу кондиционера сложно переоценить, он действительно облегчает жизнь самым разным людям.

В этой статье мы рассмотрим еще один аспект. Реакцией некоторых наших клиентов и знакомых на рассказ о компактной приточной вентиляции – вентиляторах – был вопрос «зачем вам кондиционер, если он уже установлен?» Давайте зададимся вопросом о наиболее частых заблуждениях относительно кондиционеров и вентиляторов.

Как и большинство устройств, совмещающих в себе несколько функций, кондиционеры слабы в «дополнительном» функционале – подаче к ним свежего воздуха.Смотрите: когда пишут о кондиционерах, как правило, всегда подробно рассказывают о фильтрах, новинках и прочих «быках».

Миф № 1. Кондиционер подает свежий воздух в комнату

Диаметр отверстия при установке кондиционера для кондиционера с функцией притока – 4 см, что дает поперечное сечение около 13 см2. Диаметр отверстия при монтаже воздуховода для проводника – в среднем от 10 до 16 см, дает площадь сечения 80-200 см2.Таким образом, площадь сечения воздуховода в 6-15 раз больше. Отсюда следует, что:

при той же мощности вентилятора и при прочих равных условиях проветриватель будет давать в 6-15 раз больше свежего воздуха.

При этом производительность кондуктора рассчитана на обеспечение достаточным количеством кислорода 4-7 человек (норма обеспечения свежего воздуха в помещении одного человека – 30 м3 в час). Объем воздуха, который обслуживает обрезной кондиционер, недостаточен для комфортного дыхания даже одного человека.

Миф № 2. Кондиционер очищает воздух

Собственно. Кондиционер, несомненно, очищает воздух, но типовые модели оснащены только фильтрами грубой очистки воздуха, которые, если разобраться, чаще всего представляют собой металлическую сетку, задерживающую крупную и среднюю пыль комнатного происхождения. Такой фильтр не может предотвратить попадание в помещение микроорганизмов, пыльцы, мелких частиц пыли, бактерий и аллергенов.

Модели премиум-класса оснащены фильтрами тонкой очистки воздуха и функцией дезактивации микроорганизмов и бактерий.Но даже недорогие, стоимостью до 30000 рублей, модели вентиляторов, оснащенные фильтрами тонкой очистки воздуха, предотвращающими попадание мелких частиц пыли, аллергенов, запахов, примесей, мельчайших загрязнений (пылевой клещ, плесень, грибок, бактерии и вирусы и т. Д.) ). Ведь проблему проще (и обычно дешевле) предотвратить, чем устранить ее последствия.

Кроме того, на фильтрах и в дренажной системе внутреннего блока кондиционера из-за конденсата влаги накапливаются патогенные микроорганизмы, канцерогенные вещества и споры патогенных грибов, которыми заражаются жители).Поскольку в проветривателе исключен контакт с водой, его фильтры не расплавляют такую ​​опасность.

Конечно, как и в случае с кондиционированием, условие соблюдения своевременной (рекомендованной производителем) очистки и замены фильтров является главным залогом здорового воздуха и безотказной работы оборудования – для любой необходимой вам техники. следовать. Разница лишь в том, что вентилятор является бытовым прибором и обслуживать его самостоятельно достаточно просто, а для чистки кондиционера, как правило, требуется квалифицированный специалист по обслуживанию и специализированное оборудование (особенно – чистка и диагностика внешнего блока воздуха. кондиционер, что не является срочным Рекомендуется и даже запрещено выполнять без соответствующей квалификации).

Миф № 3. Кондиционеры и вентиляторы устанавливаются поровну

Собственно. Кондиционер бытовой имеет как наружный, так и внутренний блок (или несколько блоков). Установить кондиционер на наружной стене здания не всегда возможно: это трактуется как перепланировка, для которой требуется согласование – то есть бюрократическая волокита с непредсказуемым результатом.

У многих жителей установлены кондиционеры, не прошедшие процедуру согласования перепланировки.Однако это чревато проблемами: таких арендаторов можно подать как соседей и управляющую компанию или городские власти. С большой вероятностью претензия будет удовлетворена – такие прецеденты уже есть – и кондиционер придется демонтировать.

Что касается кондуктора, то его установка в помещении не влияет на внешний вид здания, перепланировка не рассматривается, а потому согласованию не подлежит. С внешней стороны здания яма закрывается сеткой.В Москве нет специальных правил, регулирующих этот аспект, поэтому установка решетки без согласования является законной.

Поскольку вентилятор не имеет наружного блока, то для его установки не требуется специального альпинистского оборудования, что снижает стоимость монтажа. Монтаж осуществляется изнутри помещения: сначала прорезается отверстие в оборудовании для алмазного бурения, затем устанавливается решетка снаружи (по желанию заказчика, с козырьком от атмосферных осадков), а изнутри – снаружи. само устройство.Алмазное сверление настолько точное, что эффект «забитой стены» невозможен, поэтому вентилятор можно установить в комнате с отделкой. Что касается кондиционера, то для его установки многие установщики используют перфоратор, который при не самом умелом использовании или в случае проблемной стены (врезка в арматуру) может сильно «обойти». Наши специалисты используют исключительно алмазное оборудование и при установке кондиционеров.

Установка кондуктора не предусматривает прокладку протяженных воздуховодов – в 90% случаев длина воздуховода равна толщине стены (исключение составляет случай прокладки воздуховода через балкон или лоджия).Воздух, выходящий из вентилятора, распространяется по всему помещению без помощи труб.

Миф № 4. Кондиционер греет воздух

Собственно. Отчасти это правда – кондиционер, выполненный в виде сплит-системы, может вместить воздух. Однако есть ряд ограничений, главное из которых – невозможность обогрева зимой. Включать сплит-систему на отопление можно только при положительных температурах наружного воздуха (более дорогие модели – до -10С). При попытке отапливать на морозе помещение кондиционером в недорогом кондиционере может сломаться компрессор, а электроника не допустит обогрева в дороге.Осенью и весной при плюсовой температуре включение кондиционера в режим обогрева следует производить с осторожностью, так как радиатор внешнего блока охлаждается и на нем образуется большое количество конденсата и необходимо регулярно снимайте его, чтобы не допустить поломки кондиционера.

В описании некоторых кондиционеров можно увидеть функцию «Зимний комплект». Некоторые непонятливые потребители считают, что такая функция кондиционера обеспечит оптимальную температуру воздуха в зимнее время.Фактически эта особенность подразумевает охлаждение в зимний период помещений с интенсивным теплоотводом (например, помещений, где размещено большое количество оборудования). К нагреву воздуха, актуальному для большинства потребителей, он отношения не имеет.

Теперь о вентиляторах. Приборы с функцией климат-контроля нагревают воздух в помещении до заданной пользователем температуры независимо от температуры за окном. Чем больше разница температур, тем эффективнее происходит нагрев.Ряд проводников без функции климат-контроля также нагревает воздух, но без возможности настройки определенной степени – прибор имеет несколько мощностей нагрева, и чем выше эта мощность, тем теплее температура свежего воздуха в помещении.

Рядом с батареей отопления можно установить кондуктор, не оборудованный нагревателем (их стоимость соответственно ниже), за счет чего будет нагреваться подаваемый воздух.

Резюме

Таким образом, можно сделать вывод, что кондиционер и кондиционер – разные устройства, предназначенные для решения различных задач и идеально дополняющие друг друга.Если в комнате есть вентилятор, то для охлаждения воздуха летом достаточно простой, недорогой кондиционер, так как функции подачи свежего воздуха, фильтрации от всевозможных примесей и, при необходимости, обогрева – решает вентилятор .

Но как только дело доходит до функции притока – тишина. Кроме того, производители и поставщики не любят в описании приточного кондиционера указывать, что даже на самой низкой скорости он очень шумный (ведь физиков никто не отменял, а для того, чтобы подать такой же объем на более узкий канал, скорость подачи должна быть выше, из чего с неизбежностью следует: либо производительность вентилятора должна быть выше, а это автоматически означает больший шум, либо объем подачи должен быть меньше).Теперь к номерам:

Что касается приточно-вытяжных установок, рекуператоров, то они нагревают воздух за счет передачи тепла приточному воздуху от вытяжного. В этом случае воздушные потоки не смешиваются (это позволяет продумать конструкцию устройства). В случае с рекуператором отопление даже не требует дополнительных затрат электроэнергии.

Энергоэффективная система вентиляции в холодное время года – довольно актуальный вопрос. Минимизация теплопотерь, которая постоянно выбрасывается из помещения, позволит не только уменьшить сумму коммунальных платежей, но и снизить нагрузку на отопительное помещение.

Пластиковые рекуператоры могут помочь в этом, возвращая часть тепловой энергии из отработанного воздуха.

Обогрев помещения в холодное время года современным кондиционером позволяет сохранить комфортный микроклимат в помещении. Плата за комфорт – это счета за электроэнергию, размер которых в зависимости от температуры воздуха на улице может существенно меняться.

При относительно небольших затратах можно создать энергоэффективную систему вентиляции, которая значительно снизила затраты на электроэнергию.

Позволит реализовать пластину с рекуперацией тепла, причем не важно, куплена ли она в магазине или сделана своими руками. Это устройство встраивается в приточно-вытяжные вентиляционные тракты, помогая свести к минимуму «отопление улицы».

Учитывая, что в отдельные дни разница температур в помещении и на улице может достигать отметки в пятьдесят градусов по Цельсию, важность устранения указанного эффекта становится понятной. Причем схем и готовых устройств для этого предлагается огромное количество.

Принцип рекуперации воздуха

Чтобы понять преимущества и преимущества использования рекуперативных теплообменников, сначала необходимо понять саму суть их работы. В дословном переводе с латинского рекавери называют «возврат использован, потрачен».

В климатических приборах данной конструкции использован эффект возврата энергии. Проходя через блок, потоки воздуха обмениваются друг с другом тепловой энергией, позволяя в дальнейшем кондиционеру поддерживать комфортную температуру, затрачивая меньше энергии.В особо холодные дни позволяет заметно сэкономить на обогреве помещения.

Конструктивно кондиционер с активной рекуперацией тепла представляет собой моноблочную канальную установку, которая предназначена для обработки воздуха, подаваемого с улицы в кондиционируемых помещениях. Clivet производит кондиционеры с активной рекуперацией тепла, которые могут работать как в режиме охлаждения (летом и в переходный период), так и в режиме теплового насоса (зимой и в переходный период). На рисунке №1 представлен внешний вид основных функциональных элементов кондиционера с активной рекуперацией тепла.

В состав агрегата входят следующие функциональные элементы:
Полнофункциональный холодильный контур, предназначенный для охлаждения или нагрева воздуха, подаваемого с улицы в кондиционируемые помещения. Холодильный контур включает в себя: ротационный компрессор, теплообменник внутреннего воздуха, теплообменник наружного воздуха, расширительное устройство – капеллярную трубу, клапан регулировки производительности четырехходового клапана.
Автоматизированная система управления включает в себя контроллер, устройства дистанционного управления, защиты и автоматики.
– Центробежный вентилятор малогабаритный или средний на стороне воздушного потока предназначен для организации подачи воздуха в кондиционируемое помещение по системе воздуховодов.
– Маленький или вторичный центробежный вентилятор сбоку от вытяжки предназначен для организации вытяжки воздуха из кондиционируемого помещения через систему воздуховодов.
– Воздушный клапан с приводом предназначен для смешивания приточного и рециркуляционного воздуха.
– Высокоэффективный воздушный фильтр предназначен для очистки воздуха, подаваемого с улицы в помещение.
– Электронагреватель малой мощности (0,5-1кВт) предназначен для обогрева воздуха, подаваемого с улицы в помещение в зимний и переходный период.
– Поддон дренажный для сбора конденсата.
Опционально установка может быть укомплектована следующими элементами:
– Пароувлажнитель, который предназначен для увлажнения воздуха, подаваемого в помещение с улицы.
– Электропогрузчики большой мощности.
– Дренажный насос для удаления конденсата.

Поступление свежего воздуха в холодный период времени приводит к необходимости его обогрева для обеспечения правильного микроклимата помещения.Для минимизации затрат на электроэнергию можно использовать приточно-вытяжную вентиляцию с рекуперацией тепла.

Понимание принципов его работы позволит максимально эффективно снизить теплопотери при сохранении достаточного объема заменяемого воздуха. Попробуем разобраться в этом вопросе.

В осенне-весенний период при вентиляции помещений большой проблемой является большая разница температур входящего и внутреннего воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и производстве или недопустимый вертикальный перепад температур на складе.

Распространенное решение проблемы – интеграция в приточную вентиляцию, с помощью которой подогревается струя. Такая система требует затрат на электроэнергию, в то время как значительное количество наружного теплого воздуха приводит к значительным потерям тепла.

Выход воздуха наружу при интенсивном пароме служит индикатором значительных тепловых потерь, который можно использовать для нагрева набегающего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло исходящего потока.Это позволит снизить расход электроэнергии калорифером или вообще отказаться от него. Устройство для обеспечения теплообмена между различными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно выше, чем в помещении, можно использовать рекуператор для охлаждения входящего потока.

Устройство агрегатное с рекуператором

Внутреннее устройство приточно-вытяжных систем вентиляции достаточно простое, поэтому возможна их самостоятельная покупка и установка элемента.В том случае, если сборка или самостоятельная установка вызывает сложности, вы можете приобрести готовые решения в виде типовых моноблочных или индивидуальных сборных конструкций под заказ.

Простейшим устройством для сбора и отвода конденсата является поддон, расположенный под рекуператором с уклоном к сливному отверстию.

Отвод влаги производится в закрытой емкости. Его размещают только в помещении, чтобы избежать смещения каналов оттока при минусовых температурах.Алгоритма надежного расчета объема воды, получаемого при использовании систем с рекуператором, нет, поэтому он определяется экспериментально.

Повторное использование конденсата для увлажнения воздуха нежелательно, так как вода поглощает многие загрязняющие вещества, такие как человеческий пот, запахи и т. Д.

Чтобы значительно уменьшить объем конденсата и избежать проблем, связанных с его внешним видом, можно организовать отдельный вытяжная система из ванной и кухни. Именно в этих помещениях воздух имеет наибольшую влажность.При наличии нескольких вытяжных систем воздухообмен между технической и жилой зоной необходимо ограничить установкой обратных клапанов.

В случае охлаждения выходящего потока воздуха до отрицательных температур внутри рекуператора происходит переход конденсата в пердеть, что вызывает уменьшение живого сечения потока и, как следствие, уменьшение объема или полное прекращение вентиляции.

Для периодического или однократного размораживания рекуператора устанавливается байпас – байпасный канал для потока приточного воздуха.Когда поток проходит в обход устройства, теплообмен прекращается, теплообменник нагревается и переводится в жидкое состояние. Вода поступает в емкость для сбора конденсата или испаряет его наружу.

Принцип работы байпасного устройства не разгружен, поэтому при риске внешнего образования целесообразно предусмотреть такое решение, так как нагрев рекуператора другими способами сложен и долговечен

При протекании через байпас возникает нет нагрева приточного воздуха через рекуператор.Поэтому при активации этого режима нужно автоматически включать оператора связи.

Особенности различных типов рекуператоров

Существует несколько конструктивно различающихся вариантов реализации теплообмена между потоками холодного и нагретого воздуха. Каждый из них имеет свои отличительные особенности, определяющие основное назначение каждого типа рекуператора.

Конструкция ламеллярного восстановления основана на тонкостенных панелях, соединенных поочередно таким образом, чтобы чередовать прохождение между ними разно-закаленных потоков под углом 90 градусов.Одна из модификаций такой модели – устройство с оребренными каналами для прохождения воздуха. У него более высокий коэффициент теплообмена.

Поочередное прохождение потока теплого и холодного воздуха через пластины осуществляется за счет загиба краев пластин и герметизации компаундов полиэфирной смолой

Теплообменные панели могут быть выполнены из различных материалов:

  • сплавы на основе меди, латуни и алюминия обладают хорошей теплопроводностью и не подвержены коррозии;
  • пластмассы из полимерного гидрофобного материала с высоким коэффициентом теплопроводности имеют малый вес;
  • гигроскопическая целлюлоза позволяет проникнуть в конденсат через пластину и упасть обратно в комнату.

Недостаток – возможность образования конденсата при низких температурах. Из-за небольшого расстояния между пластинами влаги или, забил значительно увеличивает аэродинамическое сопротивление. В случае заморозков необходимо перекрыть набегающий воздушный поток на нагревательные плиты.

Преимущества пластинчатых рекуператоров следующие:

  • низкая стоимость;
  • длительный срок службы;
  • длительный период между профилактикой и простотой ее;
  • малые габариты и вес.

Этот тип рекуператора наиболее распространен для жилых и офисных помещений. Он также используется в некоторых технологических процессах, например, для оптимизации сжигания топлива при оснащении топками.

Барабанного или роторного типа

Принцип работы роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла с высокой теплоемкостью. В результате взаимодействия с выходящим потоком сектор барабана нагревается, что впоследствии отдает тепло поступающему воздуху.

Теплообменник тонкой очистки роторного теплообменника подвержен засорению, поэтому особенно внимательно учитывается качественная работа фильтров тонкой очистки

Преимущество роторных рекуператоров следующие:

  • довольно высокий КПД по сравнению с конкурирующими типами;
  • возвращает большое количество влаги, которая в виде конденсата остается на барабане и испаряется при контакте с поступающим сухим воздухом.

Рекуператор этого типа реже используется в жилых домах с квартальной или коттеджной вентиляцией.Он часто используется в больших котлах для возврата тепла в печи или для крупных промышленных или торговых и развлекательных объектов.

Однако этот тип устройств имеет существенные недостатки:

  • относительно сложная конструкция с наличием движущихся частей, включая электродвигатель, барабан и ременной привод, требующий постоянного обслуживания;
  • повышенная шумность.

Иногда для устройств этого типа можно встретить термин «регенеративный теплообменник», что более корректно, чем «рекуператор».Дело в том, что незначительная часть выходящего воздуха падает обратно из-за неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на возможность использования устройств данного типа. Например, в качестве теплоносителя нельзя использовать загрязненный воздух от отопительных печей.

Система на основе трубок и кожуха

Трубчатый рекуператор представляет собой тонкостенную трубчатую систему малого диаметра, размещенную в изолированном кожухе, по которой происходит поступление наружного воздушного потока.Кожух производится из теплой воздушной массы помещения, которая нагревает набегающий поток.

Отвод теплого воздуха должен осуществляться именно через корпус, а не через систему трубок, так как отвести конденсат невозможно

Основные преимущества трубчатых рекуператоров следующие:

  • высокий КПД за счет противоточного принципа движения теплоносителя и поступающего воздуха;
  • простота конструкции и отсутствие подвижных частей обеспечивает низкий уровень шума и редко возникает необходимость в обслуживании;
  • длительный срок службы;
  • самый маленький раздел среди всех типов устройств восстановления.

Трубки для данного типа устройств используются либо из легированного металла, либо, реже, из полимера. Эти материалы не гигроскопичны, поэтому при значительном перепаде температур потока возможно образование интенсивного конденсата в кожухе, что требует конструктивного решения для его удаления. Еще один недостаток – металлическое наполнение имеет значительный вес, несмотря на небольшие габариты.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления.В качестве внешнего кожуха обычно используются пластиковые трубы для воздуховодов, оболочка из пенополиуретана.

Аппарат с промежуточным теплоносителем

Иногда обвязка и вытяжные воздуховоды располагаются на некотором расстоянии друг от друга. Такая ситуация может возникнуть из-за технологических особенностей здания или санитарных требований к надежному разделению воздушных потоков.

В этом случае используется промежуточный теплоноситель, циркулирующий между воздуховодами на изолированном трубопроводе.В качестве среды для передачи тепловой энергии используется вода или водно-гликолевый раствор, циркуляция которого обеспечивается работой.

Рекуператор с промежуточным теплоносителем – объемное и дорогостоящее устройство, использование которого экономически оправдано для помещений с большими площадями.

В том случае, если возможно использование другого типа рекуперации, лучше не применять систему с промежуточным теплоносителем, так как она имеет следующие существенные недостатки:

  • низкая эффективность по сравнению с другими типами устройств, поэтому для небольших помещений с малым расходом воздуха такие устройства не используются;
  • значительный объем и вес всей системы;
  • необходимость в дополнительном электронасосе для циркуляции жидкости;
  • повышенный шум от работы насоса.

Есть модификация данной системы, когда вместо принудительной циркуляции теплоносителя используется среда с низкой температурой кипения, например фреон. В этом случае движение по контуру возможно естественным образом, но только в том случае, если обвязочный канал расположен над выхлопом.

Такая система не требует дополнительных затрат электроэнергии, но работает на отопление только при значительном перепаде температур. Кроме того, необходимо точно отрегулировать точку изменения агрегатного состояния теплоносителя, что может быть реализовано методом создания необходимого давления или определенного химического состава.

Основные технические параметры

Зная необходимую производительность системы вентиляции и эффективность теплообмена рекуперации, легко рассчитать экономию на отопительном воздухе для помещения в конкретных климатических условиях. Сравнивая потенциальную выгоду со стоимостью покупки и обслуживания системы, вы можете разумно сделать выбор в пользу эвакуационного или стандартного самолета.

Часто производители оборудования предлагают модельный ряд, в котором вентиляционные блоки с аналогичным функционалом отличаются объемом воздухообмена.Для жилых помещений этот параметр необходимо рассчитывать по таблице 9.1. СП 54.13330.2016

КПД

Под КПД рекуперации, эффективность теплопередачи, которая рассчитывается по формуле:

К = (ТП – ТН) / (ТВ – ТН)

При этом:

  • ТП – температура приточного воздуха внутри помещения;
  • Тн – температура наружного воздуха;
  • Т Б – температура воздуха в помещении.

Максимальный КПД КПД при штатном и определенном температурном режиме указан в технической документации на устройство. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплообмена необходимо соблюдать следующие правила:

  • Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестно-ступенчатые, а наименьшие – с однонаправленное движение обоих потоков.
  • Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от продолжительности нахождения воздуха внутри устройства.

E (W) = 0,36 x r x k x (t – t n)

где p (м 3 / час) – расход воздуха.

Расчет эффективности восстановления в денежном эквиваленте и сравнение со стоимостью его приобретения и установки для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные габариты.Иногда эти проблемы можно обойти, настроив несколько более простых устройств, чтобы поступающий воздух последовательно проходил через них.

Производительность системы вентиляции

Объем проходящего воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, его точный расчет невозможен из-за сложности математической модели, поэтому для типовых моноблочных конструкций проводятся экспериментальные исследования, а для отдельных устройств подбираются компоненты.

Мощность вентилятора необходимо выбирать исходя из пропускной способности стационарных рекуператоров любого типа, которая в технической документации указывается как рекомендуемый расход или количество воздуха, передаваемого воздушным агрегатом. Как правило, допустимая скорость воздуха внутри устройства не превышает 2 м / с.

В противном случае на высоких скоростях в узких элементах подъема происходит резкое увеличение аэродинамического сопротивления. Это приводит к чрезмерным затратам на электроэнергию, неэффективному нагреву наружного воздуха и сокращению срока службы вентиляторов.

Потеря потери давления от расхода воздуха для некоторых моделей высокоэффективных рекуператоров демонстрирует нелинейный рост сопротивления, поэтому необходимо соблюдать требования к рекомендуемому объему воздухообмена, указанные в технической документации на устройство. документация

Изменение направления воздушного потока создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода в помещении желательно минимизировать количество поворотов трубы на 90 градусов.Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически снимать или заменять. Один из эффективных способов оценки засорения – установка датчиков, отслеживающих падение давления на участках до фильтра и после него.

Выводы и полезное видео по теме

Принцип работы роторно-пластинчатого рекуператора:

Механический рекуператор пластинчатого рекуператора:

Бытовые и промышленные системы вентиляции со встроенной рекуперацией тепла доказали свою энергоэффективность при сохранении тепло в помещении.Сейчас много предложений по продаже и установке таких устройств как в виде готовых и проверенных моделей, так и по индивидуальному заказу. Рассчитать расчет необходимых параметров и установить установку можно самостоятельно.

Если у вас возникли вопросы по ознакомлению с информацией или вы обнаружили неточности в нашем материале, оставьте свои комментарии в блоке ниже.

В этой статье мы не будем вдаваться в определения и глубокие технические данные.Поговорим простым языком.

Если коротко, то разница следующая. Кондиционер вытесняет воздух, которым заполнено помещение, а рекуператор заменяет весь объем воздуха несколько раз в час.

А теперь еще.

Кондиционер – это устройство, которое нагревает (охлаждает) воздух до заданной комфортной температуры в помещении. Может быть оснащен такими дополнительными функциями, как ионизация, дренаж (увлажнение), подача воздуха извне.Недобросовестные продавцы часто пишут, что кондиционер имеет встроенную функцию вентиляции. Это розыгрыш, потому что вентиляция – это удаление воздуха изнутри помещения и его замена наружу. Такая функция есть только у промышленных прецизионных моделей, а не у обычных бытовых.

Рекуператор (В простейшем исполнении) – это приточно-вытяжная приточно-вытяжная установка, возвращающая большую часть тепла обратно в помещение. Возврат тепла выполняет теплообменник, который имеет КПД до 90% и совсем не потребляет электроэнергию.Также есть модели, оснащенные функцией климат-контроля, то есть подогрев или охлаждение воздуха до нужной температуры, как кондиционер. Благодаря тому, что рекуператор постоянно подает воздух наружу, нет необходимости использовать увлажнитель, осушитель, ионизатор и другие устройства контроля этих параметров.

Самое главное отличие кондиционера от рекуператора заключается в том, что кондиционер прокачивает через себя только тот воздух, который находится в помещении, а рекуператор качает воздух изнутри и подает свежий поток, таким образом полное обновление от 2-х раз в час.Те, кто знаком с канальными кондиционерами, могут возмутиться и сказать, что этот тип кондиционера также служит для подачи свежего воздуха. Однако все дело в том, что канал подает не более 15% примесей свежего воздуха (о чем продавцы, конечно, не говорят), и это не сравнится со 100% рекуператором.

Для наглядности в таблице ниже данные указаны с цифрами.

Сравнительные характеристики рекуперации и кондиционирования.

Характеристика

Рекуператор

Кондиционер

Потребляемая мощность без обогрева (охлаждения), Вт

Количество блоков, шт.

Способ установки

Внутриматочное / подсобное помещение

Внутренний и наружный

Обогрев / охлаждение

(в зависимости от модели)

(мягкий нагрев)

(захватывает воздух)

(в зависимости от модели)

Удаление воздуха

от 2 раз в час,

Подача воздуха снаружи

от 2 раз в час,

(только в канале)

Работа разрешена при внешней температуре

Теплообменник

Необходимо проветрить

3 раза в день

Рост плесени

полностью исключает

продвигает

Аллергические реакции у человека

расширяет

Сердечный ритм, артериальное давление

стабилизировать

нарушено

Необходимость очистки фильтра

1-2 раза в год

ежемесячно

Какое оборудование выбрать рекуператор или кондиционер, решать вам.Но если кто-то из вашей семьи страдает аллергическими реакциями дыхательной системы, советую отказаться от покупки кондиционера, потому что неизбежно скапливающиеся в нем бактерии вызовут еще большее напряжение иммунной системы.

Как работает вентиляция с рекуперацией тепла HRV / ERV?

Закрой дверь и держи тепло – это знакомый крик в зима; летом вы чаще увидите, как люди закрывают двери и окна для отвода тепла и сэкономить на кондиционировании.Как можно герметичный, энергоэффективный дом, который к тому же здоров и хорошо вентилируется? Вентиляция с рекуперацией тепла (HRV) и вентиляция с рекуперацией энергии (ERV) (иногда также называется механической вентиляцией с рекуперацией тепла или MVHR) предложить решение, приносящее свежий воздух в ваш дом, не позволяя теплу побег. Давайте подробнее рассмотрим, как они работают!

Фото: Внутренняя часть типичной системы вентиляции с рекуперацией тепла (HRV). Вы можете увидеть воздухозаборник и выпускные каналы слева и справа, ромбовидный теплообменник посередине и воздуходувка справа.Системы HRV производятся многими разными компаниями, включая Broan, Fantech, Honeywell, Vaillant recovAIR, Renewaire и Venmar. Фото Денниса Шредера. любезно предоставлено NREL (Министерство энергетики США / Национальные возобновляемые источники энергии). Энергетическая лаборатория).

Зачем нужна рекуперация тепла?

Современные дома обычно строятся в соответствии с гораздо более высокими техническими стандартами. чем здания, построенные несколько десятилетий назад, и потребляют гораздо больше энергии эффективен, во многом благодаря лучшей теплоизоляции. Одна ключевая область улучшение заключалось в том, чтобы сделать здания более герметичными, чтобы они удерживали на огонь кладем в них подольше.Но есть недостаток: нашим домам необходимо регулярных замен воздуха для поддержания здоровья. Ванны и душевые, мытье посуды, стиральные машины, сушка одежды в помещении, и даже простое дыхание производит удивительное количество воды внутри нашего дома: по данным ведущего производителя систем вентиляции Vaillant, a типичная семья производит 10–15 литров (3–4 галлона) влаги. каждый день! Оставьте эту проблему без внимания, и вы получите такие проблемы, как плесень и грибок, пылевые клещи и повышенный риск астмы.Открытие двери и окна – очевидный способ избавиться от влаги и на свежем воздухе, но если вы сделаете это зимой, то с таким же успехом можете смывайте деньги в унитаз: все тепло у вас дорого введенный в ваш дом, унесет ветер. Старый сквозняк дом решает эту проблему, будучи автоматически хорошо вентилируется, но, вероятно, он также очень холоден, потому что он бесполезен при хранении на тепло; современный энергоэффективный дом решает проблему сквозняков но может быть душно и недостаточно вентилироваться.Так что делать?

Анимация: Ваш нос работает как своего рода система вентиляции с рекуперацией тепла. Когда вы выдыхаете (1), ваши носовые ходы согреваются теплом выходящего воздуха (2). Когда вы вдыхаете, холодный входящий воздух собирает часть этого тепла (3), которое в противном случае было бы потрачено впустую.

Ответ природы

Обратимся к природе, которая когда-то решила эту проблему. Наш тела немного похожи на наши дома, поскольку нуждаются в регулярных запасы свежего воздуха и постоянные тучи сырости, “духоты” воздух, от которого нужно избавиться.Как они это делают? Гениальным изобретением назвал нос ! В детстве вы могли понять, что лучше дышите через нос, чем через рот, потому что ваш нос нагревает и фильтрует поступающий воздух. На самом деле ваш нос делает называется теплообмен (или, точнее говоря, регенерация): исходящий воздух согревает ваши носовые ходы как он уходит; холодный входящий воздух забирает то же самое тепловая энергия поступает в ваши легкие. В результате воздух, которым вы дышите, теплее чем это было бы в противном случае, в то время как выдыхаемый вами воздух прохладнее и (среди прочего) помогает вашему телу сохранять тепловую энергию.

Что такое вентиляция с рекуперацией тепла?

Изображение: Как работает HRV (упрощенно): Горячий влажный отработанный воздух из дома (проходящий по желтому воздуховоду) отдает практически все свое тепло, когда он проходит через теплообменник на выходе из здания. Холодный, сухой входящий воздух (проходящий через коричневый канал) забирает это тепло по мере его поступления. В идеале, тепло не теряется. Поскольку входящий и выходящий потоки воздуха проходят в противоположных направлениях, этот подход известен как противоток.

Преобразователи частоты

– это, по сути, носы на домах: они состоят из двух вентиляционных каналы, идущие рядом друг с другом, проходящие между внутренней частью и вне дома. Один приносит прохладный свежий воздух; другой несет влажный, несвежий воздух выходит. Умный момент в том, что потоки воздуха бегут через устройство, называемое теплообменником, которое позволяет выходящему воздуху передавать большую часть тепла входящему воздуху без двух воздушные потоки на самом деле смешиваются друг с другом (читайте, как это работает, в нашем статья о теплообменниках).Обычно в каждом есть вентилятор (нагнетатель). воздуховод, который можно повернуть вверх или вниз вручную или автоматически в зависимости от температуры и влажности. Поступающий воздух к источнику питания также может быть установлен байпас, чтобы в летние дни, когда он на улице холоднее, чем на улице, холодный наружный воздух может быть направлен прямо в дом, не встречая выходящего воздуха (очень похоже на открытие створки окна).

Изображение: Как работает HRV (более подробно): Это схема реального блока HRV, показывающая два пути воздушного потока и шесть изолированных отсеков более подробно.Свежий воздух поступает в здание снаружи в точке 1 и закачивается в комнату в точке 2 внутри здания, проходя через три отсека, окрашенных в серый цвет, по пути, обозначенному синей стрелкой. По пути он забирает тепло от ромбовидного теплообменника (красный), нагнетаемого розовым вентилятором. Несвежий отработанный воздух выходит из комнаты в точке 3 и покидает здание в точке 4, проходя через три синих отсека по пути, обозначенному красной стрелкой. Он также проходит через теплообменник, отдавая тепло, и ему помогает второй вентилятор, окрашенный в голубой цвет.Из патента США 5,632,334: Вентилятор с рекуперацией тепла с функцией размораживания воздуха в помещении, автор Питер К. Гринбергс и Грант У. Майлз. Nutech Energy Systems Inc., 27 мая 1997 г., любезно предоставлено Управлением по патентам и товарным знакам США, с добавленными цветами для ясности.

В небольших домах HRV может состоять из одного блока на одном стена, которая со временем эффективно вентилирует все здание, двери открываются и закрываются между комнатами. В больших домах и офисах могут быть вентиляционные решетки в каждой комнате, входящие в каналы, проходящие между полы или потолки здания к единственному вентилятору на внешней стене.

В чем разница между ВСР и ВСР?

Не все HRV работают одинаково. Альтернативная система называется вентиляция с рекуперацией энергии (ERV) работает аналогичным образом, но отводит часть влаги из выходящий воздушный поток во входящий воздух, поэтому он сохраняет влажность ваш дом на постоянном уровне. Это важно, если ты не хочешь ваш дом слишком сухой. Как правило, ERV – лучший вариант, если вы иметь кондиционер и жить во влажном климате, потому что это поможет удерживайте влагу снаружи, уменьшая нагрузку на кондиционер и экономя на счетах за кондиционер.ВСР часто бывает лучше, если у вас нет кондиционера или вы живете в менее влажном климате, так как это поможет снизить влажность, отводя излишек влаги из помещения наружу.

Фото: Типичная система вентиляции с рекуперацией тепла (HRV), вид с торца. Вы можете увидеть воздухозаборник и выпускные воздуховоды гораздо четче под этим углом. Фото Денниса Шредера. любезно предоставлено NREL (Министерство энергетики США / Национальные возобновляемые источники энергии). Энергетическая лаборатория).

Каковы преимущества и недостатки ВСР?

Плюсы

У

HRV и ERV есть очевидная привлекательность: они дают тепло, хорошо вентилируются. домой и не позволяйте вам “опорожнять свой кошелек” в атмосферу каждый раз раз вы открываете окна.Зимой они помогут сэкономить на вашем счета за отопление; летом они уменьшают потребность в кондиционировании воздуха. Избегая попадания лишней влаги в дом, они лучше для вас. здание, ваша обстановка и ваше здоровье (Правильно проветриваемые дома, в которых не слишком жарко и не слишком влажно, с меньшей вероятностью могут содержать пылевых клещей, которые являются очень частым триггером астмы.) и они помогают поддерживать «климат» в вашем доме на более постоянном уровне. Обычно они сохраняют от двух третей до трех четвертей тепла, которое обычно теряется от ваш дом через вентиляцию (некоторые производители заявляют, что 85–95 процентов), поэтому они действительно экономят энергию.Сколько энергии? По мнению британского экологического аудитора По расчетам Никола Терри, HRV может безопасно сократить количество воздухообменов в час в «дырявом доме» примерно на 50 процентов, уменьшив потери энергии при вентиляции примерно на 65 процентов. Небольшое количество этой энергии используется для питания электрических вентиляторов в системе HRV (обычно около 50–100 Вт, а в некоторых случаях – до 300 Вт), но все же сохраняется значительная экономия энергии.

Фото: В больших системах HRV используются подобные воздуховоды, проходящие между этажами и потолками.Фото Уоррена Гретца любезно предоставлено NREL (Министерство энергетики США / Национальная лаборатория возобновляемых источников энергии).

Минусы

С другой стороны, HRV дороги в установке на начальном этапе (несколько тысяч долларов является типичным), и они не гарантированно окупятся (типичный годовая экономия может составлять несколько сотен долларов). С другой стороны, деньги не единственная важная мера; по какой цене хорошее качество воздуха в помещении? Вы увидите наибольшую пользу от ВСР в экстремальных климатических условиях: где разница? температура между наружным и внутренним воздухом самая высокая летом, зима или и то, и другое.В более мягком климате польза значительно снижается. а в некоторых случаях может не существовать. Не забывайте, что типичный В HRV есть пара небольших электровентиляторных нагнетателей, и их содержание стоит денег. бег: вы сэкономите деньги только в том случае, если сможете окупить затраты на установку и обеспечить достаточную экономию, чтобы покрыть текущую тоже стоит. Если вы заботитесь об окружающей среде и денег меньше проблема, позволяющая сэкономить больше энергии при рекуперации тепла, чем вы используете система сама по себе, очевидно, то, на чем вам нужно сосредоточиться.Если вы используете ВСР в особенно холодный климат, вам понадобится немного более сложный оборудование, чтобы система не замерзла. ВСР также необходимы регулярные обслуживание, с фильтрами, которые обычно нуждаются в очистке или замене каждые 6–12 месяцев. Наконец, если ваш дом действительно переживает с сыростью (или вы выделяете много влаги на кухне и в ванных комнатах), вам может потребоваться более одного блока HRV или более сложная установка.

Надежный и качественный рекуператор воздуха erv

Если вы пытаетесь приобрести.Рекуператор воздуха erv по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba.com – идеальное место для вас. Отличные разновидности. Рекуператор воздуха ERV , предлагаемый на сайте, отличается высоким качеством и изготовлен с использованием новейших технологий, обеспечивающих долговечное качество и долговечность. Представленные здесь товары продаются ведущими. Рекуператор воздуха ERV Поставщики и оптовые торговцы обеспечивают превосходное качество и постоянную производительность. Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.

Многочисленные типы. Рекуператор воздуха erv , продаваемый здесь, на сайте, изготовлен из прочных и жестких материалов, таких как металлы, АБС и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям. Файл. Рекуператор воздуха ERV усовершенствован и эффективен в управлении окружающей средой в вашем помещении. Эти. Рекуператор воздуха erv работает над температурой, влажностью, качеством воздуха, движением воздуха и чистотой воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.

Alibaba.com имеет несколько функций. Рекуператор воздуха ERV различных цветов, размеров, форм, характеристик и т. Д. В зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности работы. Файл. Рекуператоры воздуха ERV также оснащены мощными компрессорами различной производительности. Выберите из этих мощных. Рекуператор воздуха ERV для удовлетворения всех ваших индивидуальных требований по улучшению качества воздуха, обогрева и охлаждения.

Исследуйте различные отличия. Рекуператор воздуха erv варианты покупки этих продуктов в рамках вашего бюджета и экономии денег при покупках. Эти сертифицированные ISO продукты предлагаются с подробными инструкциями и простыми процессами установки. Они идеально подходят для всех зданий, нуждающихся в первоклассном управлении внутренней средой.

Следует ли мне заменить теплообменник или купить новую печь?

Вам недавно сказали, что теплообменник вашей печи треснул и нуждается в замене?

Если да, то вот в чем дело: заменить теплообменник не так просто и доступно, как кажется. Фактически, замена теплообменника печи может занять до 8 часов и может стоить от от 2000 до 3500 долларов.

Да, мы знаем, что это безумно дорого. Но мы также знаем, что если ваш теплообменник действительно треснул, у вас не будет много времени сидеть и ждать – треснувший теплообменник будет выделять потенциально смертельный угарный газ в ваш воздух для дыхания, когда он нагревает ваш дом.

Итак, как вы можете быстро принять решение между заменой печи или заменой теплообменника? Что ж, просто задайте себе следующие 2 вопроса:

  1. Приближается ли срок эксплуатации моей печи (10+ лет и более)?

  2. У моей печи проблемы с обогревом дома (есть ли горячие и холодные точки)?

  • Если вы ответили «нет» на оба, вам следует просто заменить теплообменник

  • Если вы ответили «да» на любой вопрос, вам следует рассмотреть вопрос о полной замене . печь

Давайте подробнее рассмотрим, почему ответ «да» означает, что вам следует купить новую печь.

Вам нужно мнение профессионала? Просто свяжитесь с нами – мы дадим вам честный совет по ремонту или замене печи.

Вам следует подумать о приобретении новой печи, если…

1. Вашей печи 10 лет или старше.

Печь возрастом более 10 лет подходит к концу, а это означает, что не стоит тратить 2000 долларов на умирающее устройство.

Подумайте об этом – вы бы купили новый двигатель для сломанной машины? Возможно нет.

Не знаете, сколько лет вашей печи? Попробуйте найти серийный номер, выгравированный / написанный на бумажной или металлической бирке. Иногда эту бирку можно встретить на крышке печи. Найдя серийный номер, вы можете быстро выполнить поиск на веб-сайте производителя, чтобы определить возраст устройства. Или вы можете выбрать марку своего устройства на этом веб-сайте, чтобы узнать, как расшифровать серийный номер и самостоятельно определить возраст печи.

В противном случае попробуйте связаться с компанией, которая установила вашу печь.Они должны быть в состоянии сообщить вам дату изготовления устройства и установленное .

2. Ваша печь не отвечает вашим потребностям в отоплении.

Если ваша печь изо всех сил пытается сохранить тепло и комфорт в вашем доме, вполне вероятно, что установка:

И в любой из вышеперечисленных ситуаций вы, скорее всего, на платите больше, чем должны, в ежемесячных эксплуатационных расходах. .

Не уверены, подходит ли размер печи для вашего дома? Просто загляните в наш блог «Как выбрать правильный размер печи для вашего дома в Денвере» для получения дополнительной информации.

Еще один фактор, который следует учитывать: ваша печь все еще находится на гарантии?

Здесь играют роль два типа гарантии на печи:

Хорошая новость заключается в том, что большинство производителей печей предлагают расширенную гарантию на «детали» на теплообменник, которая длится от 10 лет до ограниченной пожизненной гарантии.

Плохая новость в том, что гарантия на детали покрывает только стоимость самого теплообменника, а не трудозатраты на его замену. А поскольку замена теплообменника может занять до 8 часов или больше, основная часть затрат на ремонт приходится на саму работу.

Большинство установщиков печей предлагают гарантию на выполнение работ, которая длится от 1 до 5 лет после установки печи. Итак, если ваша печь все еще находится на гарантии, мы определенно рекомендуем заменить только теплообменник, так как большая часть затрат на ремонт будет покрыта гарантией. Но если ваша печь больше не находится на гарантии и ей больше 10 лет, вы можете просто полностью заменить печь.

Не уверены, находится ли ваша печь на гарантии или нет? Мы предлагаем связаться с подрядчиком, который изначально установил вашу печь.Они должны быть в состоянии сообщить вам, распространяется ли на вашу печь гарантия на детали или работу.

Думаете, вам вообще может понадобиться новая печь?

Если вы только что обнаружили, что было бы более рентабельно полностью заменить вашу печь, чем просто заменить теплообменник, вы, вероятно, думаете: «Отлично. Во сколько мне это будет стоить? »

Что ж, стоимость установки газовой печи в районе Денвера обычно составляет от 4500 до 12 000 долларов.

Конечно, цена замененной печи зависит от различных факторов, таких как:

Связанное чтение: Тепловой насос или печь: что лучше для вашего дома в Денвере?

Нужна помощь специалиста из Денвера?

Если вы определили, что вам нужен новый теплообменник или новая печь (или тепловой насос), мы можем помочь.

Просто свяжитесь с нами, и мы пришлем квалифицированного специалиста, который поможет восстановить тепло в вашем доме.

Ссылки по теме:

Прикладные науки | Бесплатный полнотекстовый | Выполнение нижнего цикла сверхкритического углекислого газа для аэрооборудования

1.Введение

В условиях жесткой конкуренции на рынке, постоянно увеличивающегося пассажиропотока [1, 2] и все более жестких экологических ограничений, конструкции и технологии самолетов и двигателей должны будут сделать еще большие шаги в направлении повышения эффективности в ближайшие десятилетия. В своей Программе стратегических исследований и инноваций на период до 2050 года (Flightpath 2050) [3] Консультативный совет по авиационным исследованиям и инновациям в Европе (ACARE) поставил очень амбициозные цели в отношении ввода самолетов в эксплуатацию (EIS) в 2050 году.Эти цели включают сокращение на 75% CO 2 и 90% NO x по сравнению с технологией EIS2000. Многие исследования, проведенные в последние годы с целью достижения аналогичных целей, были сосредоточены на разработке новых концепций самолетов [4] с продвинутыми, хотя и концептуально традиционными архитектурами основных двигателей [5]. Альтернативным подходом является разработка усовершенствованных трубчатых и крылатых самолетов вместе с технологией сверхэффективного внутреннего двигателя. Возможным положительным моментом этого подхода может быть более высокое общественное признание более традиционного вида самолетов нового поколения.Проект «Технологии сверхнизких выбросов для авиационных турбинных двигателей середины века» (ULTIMATE) [6] является совместным усилием десяти ведущих промышленных и исследовательских институтов по всей Европе [7]. ULTIMATE является частью программы Европейской комиссии Horizon 2020 и ориентирован на разработку новых основных технологических концепций для сверхэффективных двигателей для достижения целей Flightpath 2050. Эти концепции направлены на сокращение масштабов источников потерь «Большой тройки» современные авиационные двигатели: потери в камере сгорания, потери на выхлопе из активной зоны и потери в байпасном потоке [6].В таблице 1 перечислены общие цели Flightpath 2050. В ней также показаны доли тех целей, которые должны быть достигнуты за счет улучшения конструкции самолетов и двигателей в целом, и какая часть этих преимуществ должна быть получена благодаря новым концепциям ULTIMATE. Концепция снижения потерь на выхлопе из активной зоны заключается в добавлении замкнутого нижнего цикла с использованием сверхкритического диоксида углерода (S-CO 2 ) в качестве рабочей жидкости. Уже доказано, что нижние циклы позволяют ступенчато изменять КПД газовых турбин при применении на стационарных электростанциях.В электростанции с комбинированным циклом газовой турбины (CCGT) часть остаточного тепла в выхлопных газах турбины передается во вторичный энергетический цикл, который использует низкопотенциальное тепло для выработки дополнительной мощности на валу. В подавляющем большинстве этих циклов низового цикла в качестве рабочего тела используется пар. В результате современные ПГУ могут достичь теплового КПД, превышающего 61% [8], что примерно на 20%, что было бы невозможно в автономном газотурбинном цикле. В стационарных энергетических установках электростанции с комбинированным циклом значительно превосходят по производительности газовые турбины с рекуперацией энергии.Будет ли то же самое верно для конструкции авиационных двигателей с ограниченным весом и сопротивлением, еще предстоит определить. Понятие о циклах нижней границы для авиационных применений до сих пор в значительной степени игнорировалось, поскольку большинство исследований предсказывало, что задействованные механизмы и теплообменники будут слишком плохими. большой и тяжелый. В 1996 году Болланд и др. [9] предложили цикл наддува с надувом (ABC) для повышения эффективности LM2500PE на авиационной основе в оффшорных применениях. При этом удалось повысить КПД с 36,1% для LM2500PE до 46.6% в комбинированном цикле, нижний цикл имел «удельную мощность» всего 43 кВт / т. Это более чем на два порядка ниже удельной мощности главного двигателя. Bolland et al. отдали предпочтение эффективности цикла над компактностью и разработали высокоэффективные теплообменники, которые были бы слишком большими для применения в авиации. Даже с меньшими теплообменниками низкая удельная мощность ABC может быть ограничивающим фактором при низких пиковых температурах. Lundbladh et al. [10] недавно исследовали ТРДД с интегрированным нижним циклом на открытом воздухе, который обещал потенциальное повышение эффективности на 5-8% по сравнению с проектируемым ТРДД EIS2025.Это привело к снижению удельного расхода топлива (TSFC) на 3,7% в крейсерском режиме, но исследование не рассчитало увеличение веса или оценку экономии топлива. Lundbladh et al. Тем не менее, оценили вес варианта цикла парового охлаждения и обнаружили, что он сводит на нет все преимущества эффективности. Clemente et al. [11] показали, что органические циклы Ренкина (ORC) могут отличаться высокой эффективностью цикла с низкопотенциальными источниками тепла. Однако они отмечают, что большинство органических жидкостей имеют критические точки («Критическая точка – это точка, в которой состояния насыщенной жидкости и насыщенного пара идентичны.”Согласно [12]) ниже 600 К или часто даже 450 К. Следовательно, чтобы избежать превышения критической точки жидкости в паре с источниками тепла между 650 и 900 К, эффективность теплообменников необходимо будет ограничить. Это означает, что только часть доступной тепловой энергии будет рекуперирована, даже если массовый расход нижнего цикла увеличится. Это, в сочетании с легковоспламеняемостью большинства органических жидкостей, ставит под сомнение их применимость в авиации, где безопасность и компактность имеют жизненно важное значение.Наконец, многие популярные органические жидкости обладают большим потенциалом глобального потепления (GWP). R245fa, например, примерно в 950 раз превышает GWP CO 2 [13]. Тем не менее удельная мощность ORC хороша для низкопотенциального тепла, и Perullo et al. [14] предложили нижний цикл ORC для ТРДД. Этот конкретный нижний цикл не создавал дополнительной мощности на валу для основного двигателя, но был разработан для замены обычных генераторов энергии для системы экологического контроля (ECS) самолета и обеспечения защиты от обледенения.В исследовании прогнозировалось только снижение расхода топлива на 0,9%, хотя это могло бы возрасти до 2,3%, если бы новые компоненты могли быть спроектированы таким образом, чтобы вес был нейтральным по сравнению с эталонным двигателем, что маловероятно. Другое исследование ORC, добавленного к авиадвигателю, было представлено Petit et al. [15]. Здесь цикл ORC не рекуперировал отходящее тепло из выхлопных газов, а был задуман как альтернативная концепция промежуточного охлаждения, которая также вырабатывала мощность на валу. Исследование оценило возможное преимущество TSFC на 3% по сравнению с традиционными концепциями промежуточного охлаждения, хотя вероятное значительное влияние увеличения установки не было определено.Сверхкритические CO 2 циклов исследуются с 1960-х годов [16], но технические ограничения, как вычислительные, так и физические, не позволяли добиться значительных успехов в этой области до начала нового тысячелетия. С тех пор в многочисленных исследованиях были изучены и концептуализированы различные циклы S-CO 2 : как автономные энергетические циклы для ядерных приложений [17], в концентрированных солнечных электростанциях [18] или для рекуперации отработанного тепла [19]. Многие из этих исследований проводились с использованием известных инструментов моделирования производительности, таких как NPSS [20], функциональность которых была расширена за счет функций свойств флюида в сверхкритическом состоянии CO 2 .Эти инструменты часто не содержат точных физических представлений компонентов по умолчанию, а работают с упрощенными допущениями, такими как заданная эффективность и потери давления в теплообменниках. Поэтому создание более подробных, хотя и недорогих в вычислительном отношении внешних моделей часто необходимо для повышения точности результатов. Первые испытательные стенды находятся в эксплуатации или строятся [21] для подтверждения концепции, проверки инструментов моделирования и дальнейшего анализа стационарного [22] и переходного [23] поведения S-CO 2 циклов.На сегодняшний день авторам известна только одна опубликованная статья, описывающая исследование нижних циклов S-CO 2 для применения в авиационных двигателях [24]. Это прогнозирует улучшение TSFC на 2,8% по сравнению с моделью двигателя GE90-94b, но не дает преимущества в сжигании топлива из-за чрезмерного веса охладителя. Однако в исследовании также признается, что предложенная геометрия теплообменника – это всего лишь первая попытка и неоптимальная конструкция. В этом исследовании четко подчеркивается необходимость в инструментах предварительного проектирования, которые позволят найти компромисс между физическими параметрами компонентов, такими как геометрия трубы и количество.Следовательно, цель данного исследования – обрисовать подход к адекватному размеру и оценке нижнего цикла S-CO 2 , который обеспечивает дополнительную мощность на валу низкого давления, при соблюдении значительных ограничений по размеру и весу для авиационного применения. . Особое внимание уделяется детальному моделированию задействованных компактных теплообменников. Детализация моделей в сочетании с редким применением S-CO 2 в авиационном двигателе четко отличает это исследование от предыдущих работ.С помощью параметрических исследований был получен минимальный цикл рекуперации S-CO 2 (RBC), который обеспечивает выгоду от сжигания топлива при выполнении миссии примерно на 2% по сравнению с прогнозируемым на 2050 год турбовентиляторным двигателем со сверхвысокой степенью двухконтурности (TF2050). Цикл имеет приблизительную удельную мощность 1,39 МВт / т, что делает его более чем в 30 раз более энергоемким, чем ABC Болланда и др. и намного больше подходит для авиадвигателя. Предлагаются дальнейшие возможные улучшения концепции и методологии. На рисунке 1 ниже показана примерная компоновка турбовентиляторного двигателя с редуктором, оснащенного RBC.Обратите внимание, что для улучшения видимости графика размеры нижнего цикла не полностью соответствуют масштабу.

2. Материалы и методы

Все моделирование проводилось в коммерчески доступном «Программном обеспечении для объектно-ориентированного моделирования движения» (PROOSIS 3.6.14, Empresarios Agrupados Internacional, Мадрид, Испания) [25]. PROOSIS не использует S-CO 2 в качестве рабочей жидкости по умолчанию, поэтому пришлось интегрировать таблицы свойств жидкости и соответствующие функции жидкости для реального газа.После сжатия S-CO 2 он предварительно нагревается в рекуператоре, используя тепло от выхлопного потока турбины S-CO 2 . После этого температура потока под высоким давлением в главном теплообменнике (MHX) дополнительно повышается, рекуперируя часть тепла выхлопных газов турбины низкого давления основного двигателя. Впоследствии S-CO 2 расширяется в турбине и охлаждается в рекуператоре. Наконец, предварительный охладитель отводит оставшуюся тепловую энергию в часть байпасного потока основного двигателя, чтобы восстановить условия на входе компрессора и закрыть цикл.

Стандартные инструменты моделирования PROOSIS включают квази-одномерные представления компонентов турбомашин через карты компонентов, но не включают геометрические представления теплообменников. Для повышения точности моделирования были реализованы карты S-CO 2 для компрессора и турбины, а коды компонентов теплообменника были расширены за счет включения геометрических расчетов для лучшего представления термодинамических характеристик.

Общий установочный вес нижнего цикла, вероятно, будет больше 400 кг.Чтобы максимизировать выгоду от сжигания топлива, возникающую в результате сокращения TSFC, мощность на валу, генерируемая в RBC, передается на вал низкого давления турбовентиляторного двигателя с редуктором (TF2050) через редуктор. TF2050 также был смоделирован в PROOSIS, поэтому можно было оценить потенциальную выгоду от сжигания топлива при добавлении к нему нижнего цикла. Параметры цикла TF2050 были спроектированы в соответствии с предполагаемым уровнем развития техники в 2050 году, как указано в таблице 2.

Чтобы избежать сложности и возникающих в результате проблем стабильности модели комбинированного цикла, для количественной оценки TSFC были выведены торговые коэффициенты двигателя. изменяется из-за взаимодействия нижнего цикла с TF2050.

Учитывались следующие параметры:
  • Потери давления и снижение температуры в выхлопных газах активной зоны из-за MHX

  • Потери давления и повышение температуры в воздуховоде байпаса предохладителя

  • Обеспечение дополнительной мощности турбины низкого давления (LPT) вал

Изменяя оптимальный цикл сердечника, RBC упростит разработку двигателей с меньшей удельной тягой, не требуя больших лопастей LPT или меньших лопаток компрессора высокого давления (HPC).Вариант конструкции с более низкой удельной тягой пока не учитывается в торговом факторе, что, возможно, ведет к недооценке выгоды от сжигания топлива. Оценка возможных конструкций с более низкой удельной тягой будет частью дальнейших исследований по оптимизации комбинированного цикла. Выгоды от сжигания топлива для миссии рассчитываются с использованием коэффициентов торговли самолетами, которые связывают изменения TSFC и веса с расходом топлива. Потери при передаче электроэнергии не учитываются, но, если предположить, что КПД составляет 99%, потери будут порядка 10 кВт и окажут очень небольшое влияние на общую производительность.Специальная модель передачи разрабатывается для нижнего цикла и будет применяться в будущих исследованиях.

Чтобы уменьшить вычислительные затраты, связанные с этим исследованием, процедура определения конструкции RBC была разделена на три отдельных этапа.
  • Выполните три параметрических исследования нижнего цикла, в которых одновременно меняются только проектные параметры одного из теплообменников.

  • Запустите параметрические исследования с параметрами нижнего цикла (см. Таблицу 3).
  • Выполните исследования чувствительности других параметров конструкции эритроцитов, которые еще не исследованы.

Первый этап, кроме того, разделен на два этапа. Сначала индивидуально исследуются влияния наиболее важных проектных параметров. Результаты этих исследований представлены в графическом виде и используются для сужения диапазона тех параметров, которые исследуются в исследовании «полного проектного пространства» для каждого компонента, где все эти параметры изменяются одновременно, чтобы найти наиболее перспективный дизайн.Отдельные исследования дизайна по-прежнему проводились с использованием полной модели RBC, чтобы зафиксировать взаимозависимость характеристик каждого компонента от других. Более высокая эффективность MHX, например, означает не только более высокую температуру на холодной стороне MHX на выходе, но также более высокую температуру на входе MHX, поскольку рекуператор видит большую разницу температур в цикле с той же степенью давления.

Приложение A включает список всех определяющих граничных условий для этих параметрических исследований. Помимо фиксированных граничных условий, таких как температура выхлопного газа LPT и массовый расход, в таблице также перечислены исходные допущения для каждой из определяющих проектных переменных компонентов RBC и указание того, исследовалась ли эта конкретная переменная.Диапазоны параметров исследуемых переменных перечислены в описании каждой компонентной модели. Если параметр модели не указан в Приложении A, например, радиальные размеры MHX, это означает, что этот параметр является выходом модели, а не входной переменной. На первом этапе сначала исследуется конструкция MHX, поскольку ее характеристики определяют тепловую нагрузку и граничные условия других компонентов. Затем определяются конструкции рекуператора и предохладителя.Чувствительность цикла к изменениям КПД турбомашин проиллюстрирована на Рисунке 2b на основе окончательного проекта RBC, поскольку они являются наиболее важными параметрами, которые оставались фиксированными на первом и втором этапах. Влияние неопределенностей веса компонентов также указано в обсуждении.
2.1. S-CO
2 Модель свойств жидкости Сильное поведение S-CO 2 в реальном газе вблизи его критической точки, продемонстрированное быстрыми изменениями удельной теплоемкости при небольших изменениях температуры и давления (см. Рисунок 2c), значительно снижает работа компрессора, необходимая для данной степени давления.Это способствует высокой удельной мощности цикла S-CO 2 . Однако такое поведение также усложняет моделирование с использованием инструментов 0- и 1D-моделирования. На протяжении многих лет было предложено несколько уравнений состояния (EOS) для определения свойств реального газа S-CO 2 , но каждое из них имеет свои ограничения. Двумя наиболее часто используемыми EOS являются EOS Пенга-Робинсона (PREOS) [26,27] и EOS Span & Wagner (SWEOS) [28]. Последний широко считается наиболее точным EOS для углекислого газа.SWEOS является основой REFPROP для CO 2 . REFPROP – это коммерческий инструмент, предлагаемый Национальным институтом стандартов и технологий США (NIST), а облегченная версия (REFPROPmini) использовалась для создания справочных таблиц для последующего моделирования. Таблицы имеют различное разрешение до 0,1 К и 1 Па около критической точки, что позволяет выполнять линейную интерполяцию между точками для целей моделирования, сохраняя при этом разумную точность. На рис. 2а показаны различия в результатах PREOS и REFPROP вокруг критической точки и за ее пределами.
2.2. Турбомашинное оборудование
Очень немногие карты компонентов S-CO 2 доступны в открытом доступе. Отчет, выпущенный Sandia National Laboratories [22] об их существующем испытательном стенде S-CO 2 , содержал частичные карты компонентов, предоставленные им Barber-Nichols Inc. (BNI), производителем используемых радиальных турбин и компрессоров. Чтобы использовать эти карты в этом исследовании, карты были оцифрованы, а полученные данные впоследствии переформатированы в соответствии с требованиями PROOSIS.Компрессор BNI был разработан для обеспечения перепада давлений 1,8 при фактическом массовом расходе 3,46 кг / с при изоэнтропическом КПД 67%. Оцифрованные карты компрессоров масштабируются для соответствия любой предполагаемой степени давления и эффективности в PROOSIS. На рисунке 3 показаны исходная карта BNI и карта компрессора в PROOSIS, масштабированные для того же приложения в единицах СИ. Принимая во внимание, что более 30 лет потенциальных исследований и разработок, предшествующих предполагаемому EIS 2050 для авиационного двигателя с комбинированным циклом, предполагается, что КПД компонентов компрессора и турбины, которые в настоящее время исследуются в ULTIMATE, значительно выше, чем в [22 ].Кроме того, пропускная способность исследованных конструкций примерно на порядок превышает пропускную способность испытательного стенда в Sandia National Laboratories. Предполагается, что компрессор обеспечивает изоэнтропический КПД 89%, а турбина – 90% изоэнтропийный КПД. Эти значения более согласуются с предположениями, сделанными Досталем для ядерных приложений с EIS в 2025 году [17]. Предполагается, что разница в эффективности из-за существенной разницы в пропускной способности между ядерным и авиационным применением будет компенсирована конструктивными улучшениями, внесенными в турбомашинное оборудование S-CO 2 к 2050 году.Зависимость теплового КПД нижнего цикла от изоэнтропического КПД расчетной точки турбины и компрессора проиллюстрирована на рисунке 2b. КПД турбины оказывает заметно большее влияние на производительность нижнего цикла, чем компрессор, чего и следовало ожидать, поскольку он выполняет больше работы. Предполагаемый КПД компонентов не масштабировался с соотношением давлений в представленных исследованиях, так как имеется слишком мало данных по отношениям, характерным для S-CO 2 .Расчетная степень перепада давления в RBC варьируется от двух до четырех в настоящем исследовании.
2.3. Главный теплообменник
Главный теплообменник (MHX) расположен ниже по потоку от LPT главного двигателя и передает части остаточного тепла, в значительной степени потраченное впустую, в нижний цикл S-CO 2 . Конструкция эвольвентного спирального теплообменника, разработанная Zhao et al. в Университете Чалмерса в проекте LEMCOTEC. На рис. 4 схематично показана конструкция U-образного изгиба с непрерывными трубками, но смоделированная конструкция имела отдельные внутренние и внешние проточные трубы, соединенные перекрестными каналами.Обратите внимание, что эвольвентный спиральный теплообменник изначально проектировался как промежуточный охладитель и был перепрофилирован для этого исследования. Подробная информация о конструкции и характеристиках теплообменника в [29,30,31] позволила адаптировать его для режима MHX с выхлопными газами турбины и S-CO 2 . Все корреляции, содержащиеся в [29,30], были первоначально получены из экспериментов CFD с воздухом в качестве среды с обеих сторон. Это делает их неидеальными для применения в S-CO 2 . Однако все корреляции имеют безразмерные представления геометрии, и числа Прандтля S-CO 2 в исследованном диапазоне не слишком сильно отличаются от таковых для воздуха в исследованиях Чжао (0.От 8 до 1,5 для S-CO 2 по сравнению с 0,8–0,9 для воздуха). Более того, поскольку уравнение 3 действительно для диапазона 0,5 17], предполагается, что корреляции достаточно точны для текущих исследований. При проектировании зоны свободного потока на холодной стороне необходимо соблюдать осторожность, чтобы обеспечить соответствие конструкции ограничениям числа Рейнольдса, указанным в [29]. Из конструкций, исследованных Zhao et al. в [30] был выбран вариант с радиальным расстоянием между трубками db = 2b и осевым расстоянием между трубками da = a, где a и b представляют собой большую и малую оси эллиптического профиля трубы.Соотношение сторон поперечного сечения трубки зафиксировано во всех исследованиях и составляет ab = 8 (см. Рисунок 4 для справки). Такое высокое удлинение в сочетании с высоким внутренним давлением требует, чтобы трубы имели внутренние перемычки для придания им жесткости. Толщина стенки трубки установлена ​​на 0,2 мм, но, возможно, потребуется увеличить ее, если имеется специальная модель механической целостности. На данный момент риск увеличения веса из-за более толстых стенок и перемычек трубок выделен в разделе обсуждения. Специальные соотношения определяют потери давления на входе, выходе и переходных каналах теплообменника, а также внутри труб.Потери тепла и давления для каждого из двух проходов MHX рассчитываются отдельно. Приведенные ниже уравнения отражают наиболее важные корреляции из [30], связывающие безразмерные потоки внутри и снаружи трубок с их коэффициентами теплопередачи (HTC) и потерями давления. По поводу корреляций остальных разделов MHX см. [29].

Если Re> 2000 1fD = −1,8 * log10 (6,9Re + (εdh * 3,7) 1.11)

(1)

Если Re <2000 fD = 64Re

(2)

Nu = (fD / 8) * (Re − 1000) * Pr1 + 12.7 * (fD8) * (Pr2 / 3−1)

(3)

j = 0,003469 * e − 7,117 * 10−5 * Re + 0,003461 * e − 3,793 * 10−6 * Re

(4)

f = 0,01044 * e − 6.806 * 10−5 * Re + 0,008109 * e − 2,908 * 10−6 * Re

(6)

Δp = (mh˙ / Aff, h) 22 * ​​ρi * (f * Aw * ρiAff, h * ρm + (1 + σ2) * (ρiρo − 1))

(7)

Δp = fDL трубка * ρin * Uin22 * dh

(8)

1UA = 1htc, h * Ah + 1htc, c * Ac

(10)

Уравнение (1) представляет собой корреляцию коэффициента трения Дарси для турбулентного потока в трубе, полученную Хааландом [33], где ε обозначает шероховатость поверхности трубы.Коэффициент трения Дарси впоследствии используется при адаптации уравнения Гниелинского [34] в уравнении (3) для получения числа Нуссельта и, в конечном итоге, коэффициента теплопередачи на стороне S-CO 2 в уравнении (9). Коэффициент Колберна для воздушного потока вокруг трубок рассчитывается с использованием корреляции, полученной с помощью CFD в уравнении (4), которое, в свою очередь, используется для расчета HTC с использованием уравнения (9). HTC рассчитываются на основе условий среднего потока по обе стороны от прохода теплообменника.Потери давления на горячей стороне на каждом проходе рассчитываются согласно уравнениям (6) и (7). Потеря давления на холодной стороне на каждом проходе рассчитывается с использованием уравнений (1), (2) и (8). Коэффициенты трения на холодной стороне для чисел Рейнольдса от 2000 до 5000 интерполируются между коэффициентами, заданными уравнениями (1) и (2), для повышения устойчивости модели. Коэффициенты теплопередачи на холодной (S-CO 2 ) стороне MHX примерно в 25 раз больше, чем коэффициенты теплопередачи выхлопных газов турбины или горячей стороны.Во многом это связано с большим перепадом давления между двумя сторонами. Низкие теплотворные способности горячей стороны ограничивают потенциал UA теплообменника (см. Уравнение (8)) и, соответственно, количество тепловой энергии Qp, которая может передаваться за каждый проход. Влияние термического сопротивления стенок трубок не учитывается, так как диаметр трубок и толщина стенок малы (см. Таблицу 4). Однако влияние ТТК с низким содержанием горячей стороны можно смягчить за счет увеличения площади поверхности теплопередачи. Есть два варианта увеличения поверхностей теплопередачи: использование более длинных трубок или добавление ребер.Более длинные трубы привели бы к увеличению радиальных размеров теплообменника, возможно, к увеличению общего сопротивления двигателя и веса. Альтернативой простому увеличению длины трубы за проход может быть изменение MHX и предохладителя для включения четырех проходов вместо двух. Потери давления внутри трубок увеличатся, но четырехходовая конструкция будет более компактной и окажет менее серьезное влияние на общую геометрию двигателя. Однако четырехходовая конструкция приведет к большим потерям давления на горячей стороне, как и добавление ребер, хотя последнее не приведет к увеличению потерь давления внутри труб.Дополнительная блокировка проходного сечения из-за ребер может также затруднить обслуживание и очистку. Любой из подходов к увеличению площади внешней поверхности одновременно повлияет на теплопередачу, потери давления и вес. Поскольку в настоящее время модели не содержат подробных представлений ни того, ни другого, представленные параметрические исследования являются репрезентативными для двухходовых конструкций без плавниковых пластин. Расширение существующей модели для имитации плавников и / или четырехходовой конструкции является частью продолжающихся исследований.Возможный эффект увеличения площади поверхности теплопередачи подчеркивается в обсуждении с помощью сценариев «что, если». Эффективность теплообменника является результатом текущей модели и рассчитывается в соответствии с уравнением (15). Эффективность рассчитывается, а не навязывается, отчасти потому, что вес компонента так же важен, как и производительность в аэродинамических приложениях, а геометрия обеспечивает лучший дизайн и удобство. Эффективность теплообменника – это общий показатель, характеризующий производительность. Эффективность часто рассчитывается как отношение фактически переданной тепловой энергии к максимальной передаваемой тепловой энергии (см. [35] и уравнения (13) и (14)).В случаях, когда удельная теплоемкость cp по крайней мере на одной стороне теплообменника сильно варьируется в пределах компонента, это соотношение будет давать разные результаты в зависимости от того, какие условия потока используются для расчета Cmin, поэтому значения эффективности могут вводить в заблуждение. В этом исследовании вместо этого рассчитывается «температурная эффективность» в соответствии с уравнением (15). Каждый теплообменник имеет два значения температурной эффективности, по одному для каждой стороны. Указанная здесь температурная эффективность относится к холодным сторонам как MHX, так и предохладителя.Хотя эффект вариаций теплоемкости не отражается в деталях с помощью этого подхода, в данном случае он дает более последовательный ответ, чем использование расчетов эффективности согласно Кейсу и Лондону.

Cmin = min (cp2, h * mh˙, cp1, c * mc˙)

(13)

ε = QovCmin * (Tin, h − Tin, c)

(14)

εtemp = Tout, c − Tin, cTin, h − Tin, c

(15)

В таблице 4 перечислены исследованные геометрические и термодинамические параметры модели MHX, включая их диапазоны.Кроме того, в таблице указаны фиксированные значения для других важных параметров модели, которые не были выбраны в качестве переменных пространства проектирования во время исследования. Выхлопной диффузор турбины не имеет размеров и не входит в текущую модель.

Эвольвентный спиральный теплообменник, хотя и имеет очень компактную конструкцию, все же требует значительной фронтальной площади со стороны выхлопных газов. Невозможно установить теплообменник под углом к ​​главной оси двигателя и перенаправить поток выхлопных газов наружу, как в оригинальном теплообменнике Lancette MTU, из-за эвольвентного расположения трубок.Дальнейшее усовершенствование геометрии трубы для этого случая или применение совершенно другой конструкции может улучшить радиальные размеры MHX. Конструкция MHX, аналогичная конструкции предохладителя, станет проще после моделирования системы комбинированного цикла, которая также включает межтурбинный повторный нагрев и / или промежуточное охлаждение и снижает массовый расход сердечника двигателя.

2.4. Рекуператор с замкнутым контуром
S-CO 2 циклов сильно выигрывают от добавления рекуператора для повышения их эффективности.Во многих случаях более половины общей тепловой энергии, подводимой к выходному потоку компрессора, достигается в рекуператоре, и более 60% не является редкостью (например, см. [37]). Хотя автономный тепловой КПД не является основной задачей нижнего цикла, он все равно будет иметь значительное влияние на выходную мощность на валу. Дополнительным стимулом для рекуператора является то, что поток с обеих сторон составляет S-CO 2 . Это означает, что коэффициенты теплопередачи высоки, а дисбаланс между двумя сторонами намного меньше.Цикл S-CO 2 не только был бы менее эффективным, если бы не использовался рекуператор, но и предварительный охладитель должен был бы быть значительно больше. Это увеличит установочные размеры и вес нижнего цикла, а также приведет к искажению потока в байпасе основного двигателя. Влияние рекуператора на рабочие характеристики цикла S-CO 2 больше для циклов с более высокими температурами на входе в турбину, что приводит к увеличению зазоров между температурами компрессора и выхода турбины.Во время крейсерского полета, расчетной точки нижнего цикла, температуры выхлопных газов LPT (EGT) TF2050 достигают только около 615 К. Поскольку это дает относительно низкое TET в нижнем цикле, параметрические исследования включали сценарий без рекуператора. В таблице 5 указаны диапазоны всех исследуемых параметров. В целях минимизации занимаемой рекуператором площади и, следовательно, максимизации преимуществ, связанных с наличием двух жидкостей высокой плотности, рекуператор разработан как теплообменник с печатной схемой (PCHE) [38] .Наборы гофрированных пластин для диффузионного склеивания упрощают настройку PCHE и обладают отличными термомеханическими допусками на деформацию. Благодаря очень маленьким каналам потока PCHE также обладают высокой эффективностью при небольших размерах. Небольшие проточные каналы ограничивают доступ к сердцевине компонента для проверки, но засорение не должно быть проблемой в замкнутой системе. PCHE являются наиболее часто используемой конструкцией для рекуператоров в приложении S-CO 2 в настоящее время, при этом только пластинчато-ребристые теплообменники (PFHE) обладают аналогичными качествами.К сожалению, PFHE, похоже, еще не использовались в приложениях с давлением выше примерно 20 МПа, что делает их сегодня более рискованным выбором. Модель рекуператора была адаптирована из главы 3 [17], где Достал объясняет все необходимые теплопередачи и потери давления. корреляции для покрытия условий потока от чистого ламинарного потока до полностью развитого турбулентного потока. В настоящее время модель работает таким образом, что объем рекуператора определяется шириной, длиной и высотой модуля (см. Рисунок 5).Эти размеры характеризуют только матрицу и не включают впускной и выпускной коллекторы. Чтобы приблизиться к весу коллекторов, рекуперативная стоимость увеличена на 10%. Дополнительная теплопередача внутри коллекторов не учитывается. Кроме того, размеры канала и пластины являются входными данными для модели. Толщина пластины t и шаг каналов pc оцениваются в зависимости от диаметра канала (см. Уравнения (16) и (17)). На основе полного геометрического определения рекуператора модель затем рассчитывает соответствующие перепады давления и теплопередачу.Теплопередачу в рекуператоре S-CO 2 не следует рассчитывать с использованием средних характеристик потока по всему компоненту. Такой подход не учитывает большие вариации удельной теплоемкости вблизи критической точки, что может привести к расхождению результатов с фактическими характеристиками более чем на 50% [38]. Этот эффект тем сильнее, чем выше целевая эффективность рекуператора (особенно выше 92%). Поэтому распространенной стратегией моделирования рекуператора является разделение компонента на дискретные секции (узлы) вдоль пути потока и расчет производительности каждого узла индивидуально.Количество вычисляемых узлов, используемых для моделирования реалистичных характеристик рекуператора, влияет не только на точность, но также на стабильность и время вычислений модели и поэтому является предметом обсуждения в отрасли. Для рекуператоров с высокой эффективностью (выше 92%) обычно используется 40 узлов. Поскольку рекуператоры для авиационных применений, вероятно, будут иметь значения эффективности менее 60%, из-за влияния веса более крупных PCHE, количество узлов может быть уменьшено до 10 для повышения стабильности модели.
2,5. Предварительный охладитель

Предварительный охладитель является радиатором нижнего цикла, восстанавливая желаемые условия на входе в компрессор. В этой функции некоторые граничные условия для предохладителя аналогичны граничным условиям для промежуточного охладителя авиационного двигателя, при этом примерно 4 МВт тепловой энергии рассеивается в части байпасного потока. По аналогии, эвольвентный спиральный многопроходный теплообменник с противотоком и перекрестным потоком был выбран в качестве предпочтительного геометрического и теплового варианта конструкции. Однако два отчетливых различия приводят к окончательной конструкции с меньшим количеством более длинных трубок, чем у эквивалентного воздухо-воздушного промежуточного охладителя с таким же гидравлическим диаметром трубок.Во-первых, давление на входе S-CO 2 значительно выше, чем давление на входе IPC, которое обычно проходит внутри промежуточного охладителя (~ 80 бар для S-CO 2 против <5 бар для воздуха в крейсерском режиме). Это значительно снижает требуемую площадь свободного прохода на горячей стороне и, следовательно, количество трубок на проход. Кроме того, температура на входе S-CO 2 , скорее всего, ниже, чем у воздуха, подаваемого IPC, что снижает разницу температур между двумя потоками. Эти два эффекта в сочетании с относительно небольшим массовым расходом S-CO 2 под высоким давлением, составляющим приблизительно 20 кг / с, требуют длинных трубок теплообменника для выполнения требуемой функции теплопередачи.Таким образом, двухходовой предохладитель S-CO 2 может иметь больший диаметр внешнего кольцевого пространства с холодной стороны, а также более короткий в направлении потока воздуха ниже по потоку. Это уменьшит падение давления на стороне воздуха, но увеличит засорение байпасного канала. Альтернативой уменьшению диаметра устройства предварительного охлаждения и сохранению необходимой длины трубок является изменение конструкции устройства предварительного охлаждения с двухходового на четырехходовой. Этот вариант еще не исследован.

Математически модели предохладителя и MHX очень похожи.Трубки снова расположены с радиальным расстоянием между трубками db = 2b и осевым расстоянием между трубками da = a. Соответственно, корреляции теплопередачи и потери давления такие же, как в MHX, и адаптированы из Zhao et al. [30]. Изменение числа Прандтля для потоков S-CO 2 немного больше, чем в MHX со значениями от 0,8 до 2,5 в S-CO 2 . Тем не менее, безразмерные уравнения Чжао и др. считаются применимыми в этом случае.

Хотя и меньше, чем в MHX, дисбаланс коэффициентов теплопередачи между горячей и холодной сторонами предохладителя все еще значительный, с приблизительным коэффициентом 16 между ними.Как и в случае MHX, температурная эффективность более подходит для предохладителя, чем более часто используемые определения Kays и London, из-за значительных изменений cp на стороне S-CO 2 . Температурная эффективность предохладителя на холодной стороне рассчитывается согласно (18).

ε = Tout, c − Tin, cTin, h − Tin, c

(18)

В таблице 6 перечислены исследованные и фиксированные конструктивные параметры предохладителя во время последующих исследований. Модель нижнего цикла рассчитывает необходимый массовый расход воздуха, взаимодействующего с предохладителем.Чтобы избежать чрезмерно больших установок предохладителя, которые могут значительно увеличить диаметр гондолы и снизить сопротивление лобовому сопротивлению, был применен верхний предел 2,1 м для внешнего диаметра лобовой области холодной стороны. Размер диффузора со стороны воздуха не был определен и не был включен в текущую модель. В модели предохладителя необходимая толщина стенки трубы была оценена на основе данных, приведенных в [36], хотя теперь эти толщины признаны оптимистичными для эллиптических труб без внутренних перемычек. Последствия увеличения веса предохладителя из-за более толстых стенок труб обсуждаются далее.

4. Обсуждение

Геометрическая конструкция и характеристики восстановленного нижнего цикла для турбовентиляторного двигателя с редуктором на 2050 год были определены в попытке концептуализировать авиадвигатель, способный выполнять задачи Flightpath 2050. Предыдущие исследования были сосредоточены на ORC [14] и циклах на открытом воздухе [10]. В нынешней новой конструкции в качестве рабочего тела используется сверхкритический диоксид углерода, как и Де Серви и др. [24]. Добавление нижнего цикла, который рециркулирует часть тепла выхлопных газов основного двигателя и передает мощность на валу низкого давления основного двигателя, делает двигатель с комбинированным циклом примерно равным 1.Эффективность сжигания топлива на 9% выше, чем у эталонного TF2050. Несмотря на значительную выгоду, этого будет недостаточно для достижения целей Flightpath 2050. Однако значительная часть потенциала РБК по сокращению сжигания топлива еще не реализована. RBC увеличит удельную мощность сердечника главного двигателя и может облегчить конструкцию с более низкой удельной тягой, с меньшими потерями из-за экстремальных условий выхода HPC или больших коэффициентов расширения LPT. Фактически, оптимальный OPR главного двигателя, вероятно, будет ниже, чем у TF2050 из-за получаемых в результате благоприятных условий для выхлопных газов LPT, что решает некоторые проблемы, связанные с конструкциями с избыточным HPC или LPT.Эти эффекты будут изучены в исследованиях комбинированного цикла с использованием связанных моделей TF2050 и нижнего цикла. Следующим шагом является создание интегрированной модели двигателя с комбинированным циклом.

Весьма вероятно, что дальнейшие параметрические исследования и оптимизация комбинированного цикла позволят найти более эффективные конструкции. Текущая конструкция RBC была получена путем последовательного изучения конструкций трех теплообменников и турбомашин. Помимо установленного веса, геометрические ограничения, налагаемые основным двигателем, были включены только в качестве абсолютных ограничений.Полные параметрические исследования или исследования оптимизации, которые исследуют проектные параметры всех этих компонентов и TF2050 вместе, смогут более адекватно зафиксировать зависимости каждого из проектов компонентов. Эффект от проектирования предохладителя и MHX с четырьмя проходами вместо двух также может повысить эффективность комбинированного цикла двигателя, несмотря на некоторое увеличение потерь внешнего давления.

Помимо оптимизации, есть две области дальнейшего развития этой концепции двигателя, которые необходимо изучить для более точной оценки.Первый – это расширение возможностей нынешней модели РБК. В дальнейшем будут развиваться четыре основные функции:
  • тепловые и гидравлические характеристики оребренных труб в MHX и предохладителе;

  • простые модели механической целостности теплообменников, особенно труб;

  • средняя конструкция линии и улучшенная оценка веса турбомашины;

  • оценка диаметра гондолы увеличивается из-за геометрии теплообменника и соответствующих штрафов за лобовое сопротивление.

Вопрос о толщине стенки трубы требует решения, и для этого существует ряд вариантов. Эллиптические трубы могут быть усилены с помощью внутренней опорной конструкции или перемычек, подобных эллиптическим трубам теплообменника Lancette компании MTU [39]. Потребность в большей площади внешней поверхности теплопередачи делает возможным использование оребренных эллиптических труб [40], которые могут иметь дополнительное преимущество, заключающееся в том, что ребра усиливают жесткость самих труб, уменьшая необходимую толщину стенок.В качестве третьего варианта геометрия трубы может быть изменена в сторону эллиптических труб с меньшим соотношением сторон или даже круглых труб с ребрами или без них. Эти формы труб позволят получить более тонкие стенки, хотя это механическое преимущество будет компенсировано вероятным более высоким сопротивлением и большим внутренним гидравлическим диаметром, что приведет к более низкой теплопередаче. Однако, если бы расположение труб было изменено вместе с формой трубы, и если бы ребра были больше, то оребренные круглые трубы, расположенные без смещения в шахматном порядке, могут оказаться более привлекательным вариантом.В настоящее время проводится исследование ряда из этих вариантов, которое не только поможет выбрать предпочтительную конструкцию, но и сгенерирует аналитическую модель для определения размеров стенок трубы для этой конструкции.

Вторым направлением будущего развития является исследование возможных синергетических эффектов с другими новыми базовыми технологиями для авиационных двигателей. Выходная мощность на валу нижнего цикла в значительной степени ограничивается относительно низкой температурой выхлопных газов TF2050 в крейсерском режиме.Чтобы повысить эффективность нижнего цикла и в то же время уменьшить размер активной зоны главного двигателя, будет изучаться вопрос о добавлении межтурбинного перегрева (ITR) в главный двигатель. Было показано, что межтурбинное сгорание повышает эффективность стационарных газовых турбин Alstom GT24 / 26, особенно при частичной нагрузке и в сочетании с нижним циклом, в котором используются повышенные температуры выхлопных газов. Если бы ITR использовался в TF2050, массовый расход сердечника был бы уменьшен, и, следовательно, эффективность компонентов высокого давления была бы снижена.Степень двухконтурности также увеличится для данной удельной тяги, что снизит эффективность передачи двигателя. Преимущество сжигания топлива комбинированного цикла TF2050 с ITR, вероятно, превысит 1,9%, так как повышенная эффективность нижнего цикла и снижение веса основного двигателя и нижнего цикла, вероятно, перевешивают эти недостатки. ITR, кроме того, должен способствовать снижению NO x , так как пиковая температура в основной камере сгорания может быть снижена. Межтурбинное сгорание также может устранить эффект снижения EGT за счет увеличения OPR в основном двигателе с промежуточным охлаждением.Поэтому стоит изучить двигатель с комбинированным циклом с ITR, промежуточным охлаждением и нижним циклом S-CO 2 .

В таблице 11 показаны приблизительные эффекты увеличения площади внешней поверхности теплообмена для MHX и предохладителя в двух тематических исследованиях (случаи 2 и 3). Все параметры, не указанные в таблице 11, оставались неизменными. Случай 1 представляет конфигурацию RBC, представленную в этом исследовании. Случай 2 иллюстрирует максимально достижимую выгоду, которую может обеспечить RBC, если бы площади поверхности теплопередачи MHX и предохладителя могли быть увеличены на 200% и 100%, соответственно, и если бы не было штрафа за потерю веса или давления.Случай 2 – нереальный, но показательный сценарий. Однако, если дополнительные поверхности теплопередачи увеличивают вдвое увеличение веса MHX и предохладителя, и если соответствующие внешние потери давления увеличиваются на два процентных пункта, то выгода от сжигания топлива за счет большей конфигурации поверхности теплопередачи по сравнению со случаем 1 будет упадет с 3,2% до 0,5%. Случай 3 также указывает на потери веса и давления, которые не следует превышать, чтобы «улучшенные» конструкции внешней переносящей поверхности оставались рентабельными.Предполагаемый КПД компонентов турбомашин S-CO 2 является амбициозным, но не должен быть несостоятельным, учитывая 35-летнюю прелюдию к предполагаемому вводу двигателей в эксплуатацию. Исследования S-CO 2 циклов на ближайшее и среднесрочное будущее [19,41] предполагают изоэнтропическую эффективность 85% и 90% для компрессора и турбины соответственно, хотя и для больших массовых расходов. Рисунок 2b в разделе 2.1 проиллюстрировал чувствительность цикла к КПД турбомашинного оборудования.Выгода от сжигания топлива двигателя с увеличенным нижним циклом снизилась бы с 1,9% до 1,62%, если бы КПД компрессора составлял 85%, а не 89%, если бы все остальные входные параметры оставались постоянными. Разрабатываются конфигурации MHX и предохладителя, модели механической целостности для более реалистичной оценки толщины стенок эллиптических трубок теплообменника. Потенциальные эффекты чрезмерно оптимистичных весов компонентов из-за заниженной толщины стенок труб можно вывести из тенденций в Таблице 11.Текущее исследование иллюстрирует влияние наиболее важных проектных параметров компонентов RBC. Существует множество дополнительных параметров, таких как качество поверхности теплообменников, формы впускных и выпускных каналов и расположение всех компонентов. Эти параметры будут учтены в будущих исследованиях чувствительности. Возможно, наиболее важным из этих параметров является выбор материала. Предполагается, что все теплообменники изготовлены из легкого, но относительно дорогого Ti-6Al-4V [36].Термические граничные условия компонентов позволят использовать нержавеющую сталь, но вес нижнего цикла увеличится до 70%, что, возможно, сделает конструкцию непригодной. Изменение материала отдельного компонента изменит процент от общего веса эритроцитов, который составляет этот компонент. Это может затем потребовать изменения конструкции других компонентов для достижения оптимальной производительности.

Цели Flightpath 2050 определяют выбросы, а также цели по сокращению расхода топлива.Циклы откачки не меняют процессы сгорания или конструкцию камеры сгорания, но они уменьшают количество сжигаемого топлива. Снижение выбросов CO 2 зависит от расхода Jet-A1 и, следовательно, коррелирует с любыми улучшениями сжигания топлива, но NO x может быть дополнительно снижен, особенно если используется ITR и температура пламени основной камеры сгорания снижена. Исследования CFD или стендовые испытания влияния теплообменников на шум двигателя еще не проводились, но EGT нижнего сердечника в сочетании с заглушающим эффектом матрицы теплообменника за LPT может снизить шум от сердечника двигателя.

В целом можно констатировать, что добавление нижнего цикла S-CO 2 к турбовентиляторному двигателю с редуктором обещает значительные преимущества в производительности, которые могут быть дополнительно увеличены за счет синергии с другими новыми ключевыми концепциями.

Как это работает: Вентилятор с рекуперацией тепла

Хотя необходимость может быть прародительницей изобретений, повышение эффективности приводит к увеличению затрат. До 70-х мы с радостью включали термостат, когда в доме было холодно.Однако, когда расходы на отопление резко выросли, мы все надели свитера и начали искать способы сэкономить. И, поскольку до 40 процентов нашего доллара за отопление идет на инфильтрацию воздуха – также известную как сквозняки, – герметизация места стала казаться лучшей защитой от высоких счетов за отопление.

Со временем в старых домах стали появляться новые плотные окна и двери, улучшенная изоляция и пароизоляция, современный сайдинг и герметик для каждой трещины, через которую мог проходить воздух.Новые дома оставили чертежную доску компактной, и строители познакомились с новыми материалами и навыками, необходимыми для удовлетворения рыночного спроса и обновленных правил. Дома, наконец, стали термически эффективными. Однако некоторые начали задаваться вопросом, пригодны ли они для жилья.

Оказывается, эти отнимающие тепло сквозняки сыграли свою роль в экосистеме дома – они давали свежий воздух для дыхания. Не осознавая этого, строители до энергетического кризиса устанавливали эффективную, хотя и случайную, систему вентиляции.Если бы вы могли оплачивать счета за отопление, это работало.

Зачем вентилировать?

Жизнь в сегодняшнем тесном доме генерирует как влагу, так и загрязняющие вещества. Влага возникает в результате приготовления пищи, стирки, душа и дыхания. При чрезмерном содержании на окнах конденсируется влага, что может привести к разрушению конструкции. Области чрезмерной влажности также являются рассадниками плесени, грибка, пылевых клещей и бактерий. Вы знаете, что у вас проблемы, если вы обнаружите, что на ваших окнах скапливается влага, или если вы заметили черные пятна на стенах.Эти неприглядные пятна указывают на рост плесени. Споры плесени и пыль легко переносятся по воздуху и свободно циркулируют по дому, что может вызвать ряд симптомов и аллергических реакций.

Помимо чрезмерной влажности и биологических загрязнителей, приборы, использующие горение, могут допускать утечку в воздух газов, в том числе монооксида углерода и других загрязнителей. Некоторые общие источники могут включать газовые плиты и водонагреватели, невентилируемые обогреватели, негерметичные дымоходы и дровяные приборы.Даже дыхание может усугубить проблему, когда углекислый газ достигает чрезмерного уровня, создавая затхлый воздух.

И это еще не все, что попадает в воздух. Если ваш дом новый, то сами изделия, из которых он сделан, могут выделять газы, которые менее чем приятны для вашего комфорта и хорошего здоровья, и во многих районах страны есть опасения по поводу просачивания радона из-под земли.

Открыть окно?

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) устанавливает стандарт для вентиляции жилых помещений на уровне минимум.35 воздухообменов в час, и не менее 15 кубических футов в минуту на человека. Старый дом вполне может превышать эти значения, особенно в ветреный день. Однако в безветренный зимний день даже сквозняк в доме может упасть ниже рекомендованного минимального стандарта вентиляции.

Существуют частичные решения проблемы качества воздуха в помещении. Например, электростатический фильтр, установленный в системе воздушного отопления, уменьшит количество переносимых по воздуху загрязняющих веществ, но не поможет с влажностью, затхлым воздухом или газообразными загрязнителями.А местные вытяжные вентиляторы могут удалить лишнюю влагу на кухне, в ванной и прачечной, но создать отрицательное давление внутри дома. По мере того, как они выкачивают воздух, образующийся в результате вакуум медленно втягивает воздух в конструкцию дома и через нее, принося с собой запахи, пыль и загрязнения. В районах, где радон является проблемой, отрицательное давление может повышать уровень радона.

Лучшим решением для всего дома является сбалансированная вентиляция. Таким образом, один вентилятор выдувает из дома застоявшийся загрязненный воздух, а другой заменяет его свежим.Конечно, если свежий воздух холодный, его нужно согреть, а это стоит денег.

Удерживая тепло

Вентилятор с рекуперацией тепла (HRV) похож на систему сбалансированной вентиляции, за исключением того, что он использует тепло выходящего застоявшегося воздуха для подогрева свежего воздуха. Типичный блок оснащен двумя вентиляторами: один для отвода воздуха из дома, а другой – для подачи свежего воздуха. Что делает HRV уникальным, так это теплообменное ядро. Сердечник передает тепло от выходящего потока к входящему так же, как радиатор в вашем автомобиле передает тепло от охлаждающей жидкости двигателя наружному воздуху.Он состоит из серии узких чередующихся проходов, через которые проходят входящие и исходящие воздушные потоки. По мере прохождения потоков тепло передается с теплой стороны каждого прохода на холод, в то время как воздушные потоки никогда не смешиваются.

В зависимости от модели, HRV могут рекуперировать до 85 процентов тепла в исходящем воздушном потоке, что значительно упрощает использование этих вентиляторов для вашего бюджета, чем открытие нескольких окон. Кроме того, HRV содержит фильтры, предотвращающие попадание в дом твердых частиц, таких как пыльца или пыль.Однако вы обнаружите, что ваш счет за электроэнергию немного вырастет, чтобы оплатить замену тепла, которое не восстанавливается. Средняя стоимость установки HRV может составлять от 2000 до 2500 долларов США, но затраты будут сильно варьироваться в зависимости от конкретной ситуации.

Хотя HRV может быть эффективен в летние месяцы, когда он забирает тепло от поступающего свежего воздуха и передает его застоявшемуся отработанному воздуху с кондиционированным воздухом, он наиболее популярен в холодном климате зимой. Однако, если температура упадет ниже примерно 20 ° F, внутри теплообменного ядра может накапливаться иней.Чтобы справиться с этим, заслонка перекрывает поток холодного воздуха и направляет теплый воздух через сердцевину. Через несколько минут таймер открывает отверстие для свежего воздуха, и вентиляция продолжается.

Типичная HRV для использования в жилых помещениях может перемещать до 200 кубических футов воздуха в минуту, но скорость вентилятора можно настроить в соответствии с качеством воздуха в доме. Например, медленная или средняя скорость вентилятора может быть достаточной для нормальной жизни, в то время как для дома, полного гостей, может потребоваться максимальная скорость. Доступны элементы управления для прерывистой и удаленной работы.

Преобразователи частоты

идеально подходят для тесных домов с повышенной влажностью, поскольку они заменяют влажный воздух сухим свежим воздухом. В климатических условиях с чрезмерной влажностью на улице больше подходит вентилятор с рекуперацией энергии. Это устройство похоже на HRV, но осушает поступающий свежий воздушный поток.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
