Что такое рекуператор воздуха и как сделать его своими руками

Еще в недавнем времени проточно-вытяжные вентиляции с рекуператорами в России и близлежащих странах использовались довольно редко. В последние же годы ими стали массово оборудовать разнообразные помещения, что обусловлено прежде всего надежностью и эффективностью таких систем.

Основная их особенность — возврат части тепла из отработанного ранее воздуха. Покидая комнату, он немного нагревает встречный поток в теплообменнике. Вследствие этого в помещение попадает не только свежий, но и немного подогретый воздух, создающий комфортные условия для людей.

Что такое рекуператор воздуха?

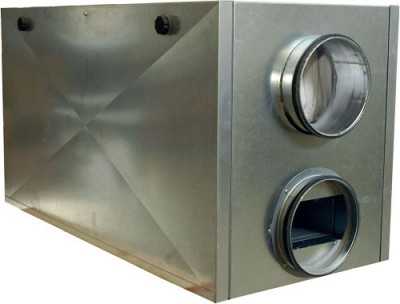

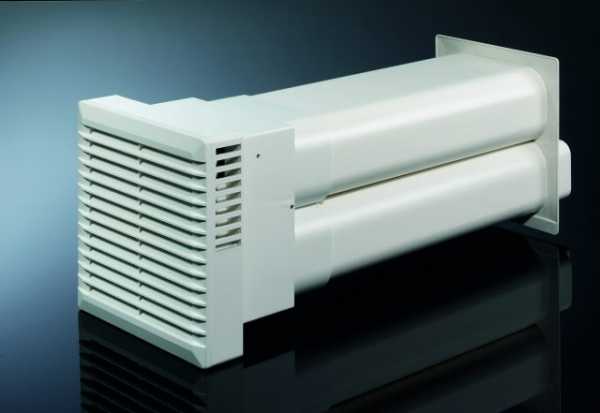

Рекуператор воздуха представляет собой теплообменник поверхностного типа. Он используется для повторного применения теплоты выводящих газов. Это непрерывно происходит через стенку, выполняющую роль разделителя. В отличие от такого устройства, как регенератор, в рекуператоре потоки не меняют своего расположения.

Рекуператор воздуха — это приспособление, обеспечивающее минимизацию потерь через вентиляционную систему. Вследствие этого данное устройство можно назвать энергосберегающим прибором. Он подразумевает повторное использование тепла в осуществлении одного технологического процесса.

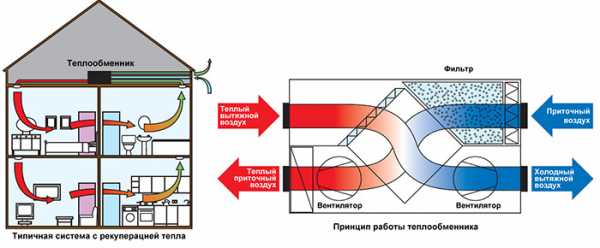

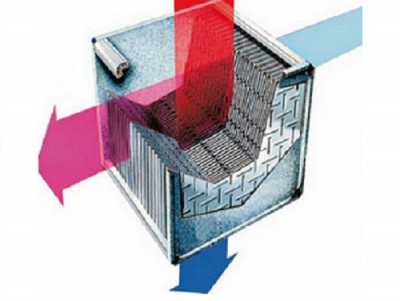

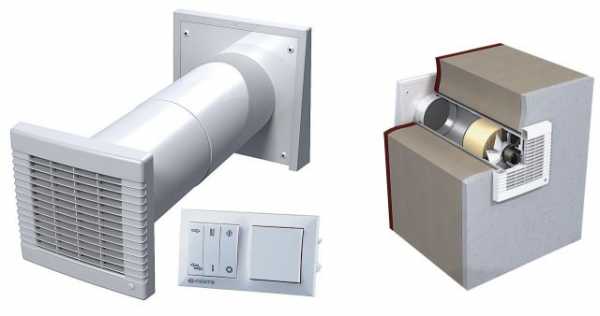

Как работает устройство

Устройство рекуператора воздуха довольно простое. Это отражается на работе данного приспособления. Его функционирование происходит следующим образом:

1. Приток воздуха в помещение и его вытяжка из комнаты происходят одновременно — параллельно друг с другом.
2. Теплый отработанный воздух всасывается посредством вентилятора в устройство, попадя таким образом в теплообменник.
3. Проходя сквозь теплообменник, теплый отработанный воздух выходит наружу самого сооружения.
4. Холодный свежий воздух при помощи обратной тяги всасывается в помещение, проходя через другие части теплообменника.
5. Тепло воздуха из комнаты таким образом используется для подогрева холодного потока, который попадает в комнату через устройство.

Постоянные непересекающиеся друг с другом потоки воздуха разных температур могут обеспечить эффективность рекуперации более чем на 90%.

Для чего нужен рекуператор

Популярность рекуператоров воздуха обусловлена несколькими факторами. Используются они в следующих целях:

• улучшение функционирования приточно-вытяжных вентиляций в помещениях;
• обеспечение квартир, частных домов, предприятий и офисов чистым воздухом;
• нормализация температуры потока воздуха, попадающего извне;
• создание оптимального для жизнедеятельности человека микроклимата в комнате.

Рекуператор — это эффективное и надежное устройство, которое намного лучше стандартных приточно-вытяжных вентиляций. Оно позволяет удалять отработанных воздух из помещений, используя его тепло для нагрева поступающих снаружи здания потоков. В свою очередь в летний период времени прибор работает обратным образом. В таких ситуациях более прохладный воздух в помещении охлаждает теплый поток, который поступает в комнату снаружи.

Виды рекуператоров

В настоящее время существует несколько различных типов рекуператоров воздуха. Они отличаются друг от друга такими своими особенностями, как:

• Схема движения теплоносителей. В этом плане рекуператоры бывают противоточными, перекрестными прямоточными и т.д.
• Конструкция. В зависимости от собственного устройства, приборы могут быть трубчатыми, пластинчатыми, роторными, ребристыми, оребренно пластинчатыми типа ОПТ и др.
• Материал изготовления. Чаще всего производятся металлические, мембранные и пластиковые рекуператоры.
• Назначение. Устройства могут иметь такие функции, как подогрев воздуха, подогрев жидкости, испарение влаги, конденсация излишней жидкости и т.д.

Наиболее популярными по своей конструкции являются пластинчатые и роторные рекуператоры. Прежде чем приобрести одну из этих типов моделей, необходимо обратить на все их особенности и основные отличия.

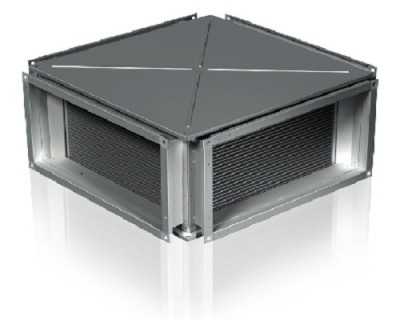

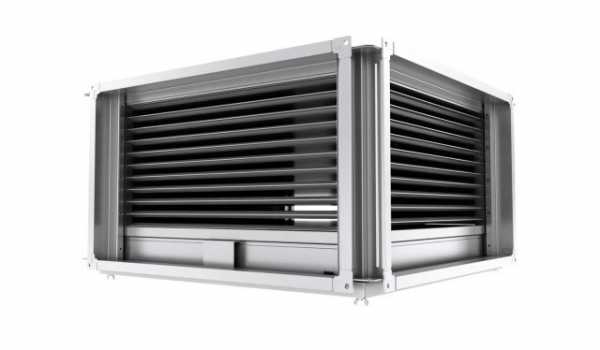

Пластинчатый рекуператор

Наибольшим спросом на сегодняшний день пользуются именно пластинчатые рекуператоры. Это обусловлено прежде всего простотой их конструкции и дешевизной. Несмотря на это, эффективность теплообменников таких устройств, как правило, не превышает 50%.

Основным преимуществом любого пластинчатого рекуператора является полное изолирование воздушных потоков друг от друга. Вследствие этого не происходит подмешивание вытяжного воздуха в приточный. Тепло удаляемого из помещения потока передается через алюминиевые пластины воздушной массе, которая поступает в комнату.

К минусам пластинчатых рекуператоров можно отнести потребность в обеспечении отвода дренажа. Вследствие этого происходит осушение воздуха.

В северных широтах и средней климатической полосе России специалисты не рекомендуют использовать пластинчатые рекуператоры. Это связано прежде всего с их низкой эффективностью. К тому же такие устройства не очень хорошо функционируют в подобных условиях вследствие постоянных циклов заморозки и оттаивания.

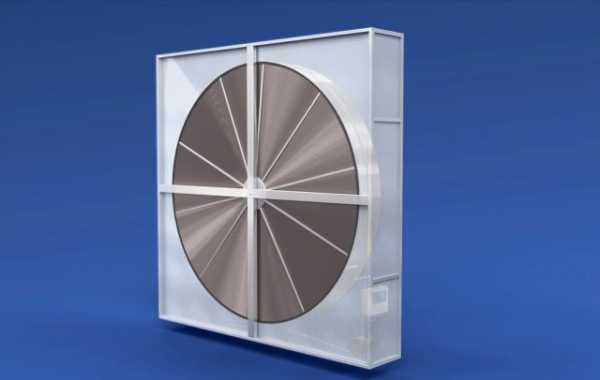

Роторный рекуператор

Отличительной особенностью роторных рекуператоров является их большая эффективность. Вследствие этого подобные устройства реализуются по более дорогой стоимости, нежели пластинчатые.

Эффективность работы роторных рекуператоров составляет около 82%. Таким образом, если температура воздуха на улице составляет −28 градусов по Цельсию, его подогрев в устройстве возможен до +14 градусов по Цельсию.

В основе принципа работы роторных рекуператоров лежит регенерация тепла. Вращающий барабан устройства, выполненный из фольги, поглощает тепловую энергию удаляемого из комнаты потока воздуха, передавая ее приточному.

Также роторные рекуператоры отличаются и некоторыми другими преимуществами. К ним относится отсутствие циклов оттаивания и потребность отводить конденсат. Вследствие этого в последнее время данные типы устройств обретают все больший спрос.

Основные отличия

Прежде чем приобрести роторный или же пластинчатый рекуператор, необходимо обратить внимание на такие основные отличия между ними:

Особенности устройства	Пластинчатый рекуператор	Роторный рекуператор
Уровень эффективности	Около 50%	Около 82%
Стоимость прибора	Низкая	Высокая
Циклы оттаивания	Присутствуют	Отсутствуют
Потребность в отводе конденсата	Присутствует	Отсутствует
Конструкция	Изолированные друг от друга алюминиевые пластины, предназначенные для разных потоков воздуха	Вращающийся барабан из алюминиевой фольги, поглощает тепло одного потока воздуха, передавая его другому
Окупаемость	Около 3-4 лет	Около 1,5-2 лет
Степень экономии	Небольшая	Весьма существенная

Окупаемость рекуператоров напрямую зависит от нескольких факторов. К ним можно отнести климатические особенности региона, площадь помещения, эффективность конструкции и т.д. Некоторые устройства при достаточно холодных зимах могут окупиться всего лишь за один сезон. Система может существенно уменьшить статью эксплуатационных расходов в быту.

Пошаговая инструкция по изготовлению самодельного рекуператора с чертежами

Несмотря на наличие большого количества рекуператоров воздуха в продаже, такое устройство можно самостоятельно создать своими руками в домашних условиях. Прежде чем приступить к выполнению данного задания, необходимо обратить внимание на некоторые важные особенности. К ним относятся материалы для изготовления, чертежи и инструкция.

Материалы для изготовления

Перед процессом создания рекуператора для воздуха необходимо приобрести такие материалы для его изготовления, как:

1. Листовой металл. Лучше всего использовать алюминий. Вместо него может подойти также кровельное железо, текстолит, гетинакс или же сотовый поликарбонат. Для того чтобы улучшить уровень теплообмена устройства, необходимо выбрать наиболее тонкий листовой металл.
2. Деревянные рейки. Они требуются для прокладки между металлическими пластинами. Вместо деревянных реек допускается использование технических пробок или же простого шнура. Их толщина быть не более 2-3 миллиметров. При этом ширина данных изделия должна достигать 10 миллиметров.
3. Герметик. Он должен быть основан не на кислоте, а на других веществах.
4. Клей. Необходимо обратить внимание, для каких материалов он предназначен. Клей, предназначенный для металла, не может использоваться для крепления дерева.
5. Материал для корпуса устройства. Это может быть фанера, металл или же древесноволокнистая плита средней плотности (МДФ). Вместо них специалисты советуют приобрести готовую деревянную коробку необходимых герметических размеров.
6. Четыре фланца. Они должны иметь точно такой же размер, что и ранее подобранные трубы для устройства.
7. Минеральная вата. Толщина данного изделия должна быть примерное 4 сантиметра. Этот материал необходим для обеспечения теплоизоляции помещения.
8. Металлический уголок. Он предназначены для обеспечения надежного и эффективного крепления устройства к стене.
9. Метизы. Они представляют собой крепежные детали, которые потребуются для сборки всей системы.
10. Вентилятор или же кулер. Основное предназначение такого приспособление — обеспечение потока воздуха в помещение или же из него.

Для осуществления резьбы некоторых деталей в процессе работы может понадобится электроинструмент. Ширина корпуса устройства должна соответствовать диагонали будущего теплообменника. В свою очередь высота системы напрямую зависит от того, каково количество пластин будет использоваться в создании приспособления для вентиляции.

Пошаговая инструкция

Для того чтобы создать действительно надежный и эффективный рекуператор воздуха необходимо выполнить следующий алгоритм действий:

1. Первоначально нужно нарезать металл на квадраты со сторонами 20-30 сантиметров. Понадобится около 70 таких пластин.
2. Рейки стоит покрыть олифой. После этого их нужно нарезать таким же размеров, что и стороны квадратных листов металла.
3. Рейки необходимо приклеить с двух сторон к каждой пластине. После этого нужно дождаться полного высыхания вещества. На один из квадратов приклеивать рейки не требуется.
4. Промазав клеем верхние части реек, необходимо соединить между собой все пластины. Нужно обратить внимание на то, что каждую следующую пластину следует класть на предыдущий с поворотом в 90 градусов. Таким образом, каналы, образованные между квадратами, будут перпендикулярными друг к другу.
5. В конце необходимо приклеить верхний квадрат, на котором отсутствуют рейки. Для стягивания и фиксации собранной конструкции нужно использовать металлические уголки.
6. Все образованные в результате щели следует тщательно замазать с использованием ранее приобретенного герметика.
7. Дополнительно нужно сделать крепления и четыре отверстия, предназначенные для монтажа фланцев.
8. Теплообменник необходимо вставить в корпус. Для того чтобы он там был хорошо закреплен, нужно внутри предварительно привинтить уголки, которые в итоге будут служить направляющими. Стоит обратить внимание на то, что теплообменник должен быть расположен таким образом, чтобы своими углами он упирался в стороны корпуса (в итоге получится ромб).
9. Также необходимо сделать отверстие, в которое следует вставить шланг. Он будет использоваться для отвода конденсата.
10. На входе лучше всего предусмотреть специальное крепление, которое будет предназначенное для установки фильтра.
11. Стенки корпуса необходимо оббить минеральной ватой. Таким образом можно обеспечить должный уровень теплоизоляции.
12. В конце нужно осуществить монтаж вентилятора. Как только это будет сделано, необходимо установить собранную конструкцию в систему вентиляции.

Готовый прибор можно установить как на стене, так и в специальное подготовленной нише. Уровень шума напрямую будет зависеть от нескольких факторов. К ним относится мощность вентилятора, использующие материалы и т.д. В большинстве случаев прибор издает звуки, не превышающие гудение кулера компьютера.

remboo.ru

Что такое рекуператор воздуха для частного дома – рекуперировать

Вентиляция › Типы вентиляции ›

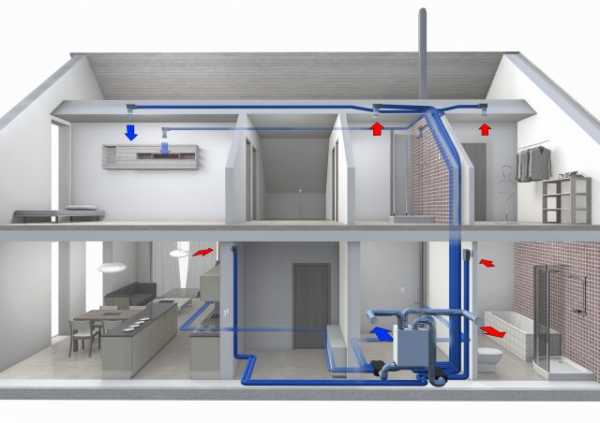

Вентиляция с рекуперацией тепла

Рекуперация (от лат. recuperatio — обратное получение, возвращение), возвращение части материала или энергии, расходуемых при проведении того или иного технологического процесса, для повторного использования в том же процессе.

Плюсом рекуперации является экономия энергии, и как следствие, экономия средств на эксплуатацию системы вентиляции. Иногда, когда имеется ограничение в возможном объеме потребляемой энергии и установить мощную обогревательную систему невозможно использование рекуператора является хорошим решением задачи.

Минусом является необходимые дополнительные первоначальные вложения на установку рекуператора.

Что такое рекуперация тепла?

Рекуперация тепла или обратное получение тепла — это процесс теплообмена, при котором тепло забирается от удаляемого воздуха и передается свежему нагнетаемому воздуху. Рекуперация применяется с использованием приточно-вытяжных установок и центральных кондиционеров с наличием в них рекуперационного теплообменника. Процесс проходит в рекуперационном теплообменнике таким образом, что выбрасываемый и свежий воздух абсолютно отделены друг от друга, чтобы не произошло их смешивание.

В охлаждаемых помещениях можно использовать рекуперационные теплообменники также обратным способом, то есть для рекуперации холода. При этом подводимому воздуху передается холод от отводимого воздуха.

Важной характеристикой рекуператоров является Коэффициент эффективности рекуперации.
Коэффициент эффективности рекуперации тепла выражает отношение между максимально возможным полученным теплом и теплом, полученным в действительности.

Как устроен пластинчатый рекуператор, и как его можно сделать самостоятельно?

Теоретически эффективность может меняться в пределах от 30 до 90 %. Эта характеристика зависит от стоимости, производителя и типа рекуператора.

Типы рекуператоров

1. Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.

2. Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание.

Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.

3. Рекуператоры с промежуточным теплоносителем

Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).
Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.

4. Камерные рекуператоры

Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).

5. Тепловые трубы

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

stroyvolga.ru

Рекуператор воздуха — что такое, зачем и как его сделать своими руками?

Всем известно, что для создания в помещении здорового микроклимата необходима вентиляция. В помещение должен поступать чистый воздух с улицы, но одновременно с этим удаляется такой же объем воздуха из помещения. Зимой вместе с оттоком «отработанного» воздуха безвозвратно уходит из помещения ценное и такое дорогое по нынешним временам тепло, а летом, когда в помещении работают кондиционеры, приточный жаркий воздух лишь усложняет их работу. Так вот, для того, чтобы в буквальном смысле этого выражения не пускать деньги на ветер, и придуман был рекуператор воздуха.

Что это такое — рекуператор?

Слово «рекуператор» происходит от латинского «recuperatio», что означает обратное получение или возвращение. В нашем случае это теплообменник, зимой возвращающий тепловую энергию, утекающую из помещения с удаляемым воздухом, а летом препятствующий проникновению жары с приточным воздухом.

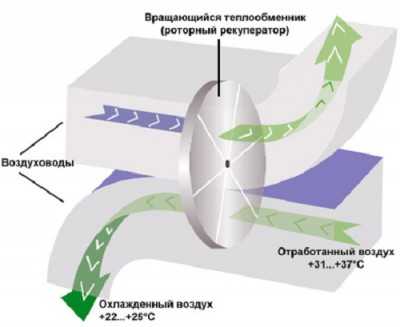

Принцип работы роторного рекуператора

Так как же устроен рекуператор тепла, и каков принцип его работы? Принципиальная схема рекуператора довольно проста и представляет собой двухстенный теплообменник, в котором, не перемешиваясь, встречаются два потока воздуха — вытяжной и приточный. Из-за разности температур воздушных потоков они обмениваются между собой тепловой энергией, то есть холодный воздух нагревается, а теплый охлаждается. Кроме того, при охлаждении теплого воздуха из него удаляется влага вследствие конденсации ее на стенках теплообменника.

Рекуперация является, по сути, методом сокращения потерь через вентиляционную систему, то есть технологией энергосбережения. При помощи рекуперации можно сохранить более 70% уходящего тепла. Энергия используется повторно в одном технологическом процессе! Существуют рекуператоры различных мощностей и конструкций.

Классификация данных устройств

По схеме движения теплоносителей (прямоточные, противоточные)

По конструкции (трубчатые, ребристые, пластинчатые и т.д.)

По назначению (для подогрева воздуха, жидкостей, газов)

Роторный тип рекуператора

Роторный рекуператор характеризует отличный КПД, главный минус — крупные габариты

Представлен коротким цилиндром, начиненным плотно упакованными продольно расположенными слоями гофрированной стали. Располагается такой ротор в направлении оси проточно-вытяжного устройства. Барабан рекуператора вращается, сначала пропуская через себя вытяжной теплый воздух, затем приточный холодный воздух. Происходит поочередное нагревание и охлаждение пластин, тепло отдается поступающему холодному воздуху. Роторные рекуператоры отличаются высокой эффективностью, но они достаточно громоздки. Для правильной организации приточно-вытяжной системы понадобится просторная вентиляционная камера.

Рекуператор пластинчатого типа

Главный минус пластинчатого рекуператора — частое обмерзание приточной стороны расположенных вне помещений пластин в зимний период

Представлен кассетой, в которой каналы прохождения приточного и вытяжного воздуха разделены пластинами из листов оцинкованной стали. Потоки не смешиваются, но теплообмен неизбежен из-за того, что пластины одновременного охлаждаются и нагреваются с разных сторон.

Пластинчатый воздушный рекуператор (его еще называют перекрестно-точным) довольно распространен из-за невысокой стоимости и компактной конструкции. Но есть одна особенность — высока вероятность обмерзания устройства со стороны вытяжки, если наружная температура будет достаточно низкой, из-за образования конденсата в вытяжных каналах.

Устройство и принцип работы пластинчатого рекуператора

Если оценивать эффективность пластинчатых рекуператоров, то КПД таких устройств — около 60%. Еще одна важная особенность — очень простое устройство теплообменника (без трущихся и подвижных деталей), в таком устройстве не применяются какие-либо потребляющие электричество элементы.

Пластинчатый рекуператор, несмотря на некоторые недостатки, а именно: частое обмерзание теплообменника в холодную пору, конструктивную особенность обязательного пересечения труб обеих воздуховодов в рекуператоре, что может быть труднореализуемо, наиболее распространен для устройства приточно-вытяжной установки в домах, квартирах и гаражах. Обмерзание теплообменника решается путем периодичного включения приточного вентилятора или применением байпасного клапана.

Наряду с заводскими рекуператорами широко распространено применение самодельных агрегатов, ведь сделать рекуператор воздуха своими руками не так уж и сложно. Рассмотрим бытовой рекуператор в работе.

Как видите, самодельный рекуператор может быть достаточно эффективным.

Приточно-вытяжная установка с рекуператором

Рассмотрим способы обустройства системы вентиляции в гараже. Вентиляция в гараже может быть естественная, комбинированная и механическая.

• Естественная вентиляция — это когда в гаражной стене пробивается отверстие для прохождения воздуха, а в потолок вставляется воздуховод для отведения «отработанного» воздуха.

• При комбинированной вентиляции приток оставляют естественным, а вытяжную трубу дополняют вентилятором, работающим от электросети для принудительного воздухообмена.

• Механическая вентиляция — самый дорогой, но в то же время и наиболее эффективный метод устройства воздухообмена. Отток воздуха и приток осуществляется принудительно, возможна конструкция с разными модулями для притока и оттока воздуха.

Работа агрегатов механической системы согласована, самым дорогим модулем является устройство обеспечивающее поступление свежего воздуха. В конструкции такого устройства обязателен вентилятор, фильтры, калорифер. Рекуператор привносит в конструкцию дополнительные возможности, рассмотренные нами выше.

Функции, работа, задачи

1. Эффективный теплообмен.
2. Удаление конденсата.
3. Высокая производительность.
4. Бесшумность

Оптимальная температура для содержания автомобиля в холодное время года +5 градусов, а использование подобной приточно-вытяжной установки с рекуператором часто заменяет использование отопительной системы.

Рекуператор своими руками

Если вы задумали сделать пластинчатый рекуператор самостоятельно, то вам потребуется 4м2 оцинкованной жести, ее следует разрезать на пластины 20×30см и сложить их в штабель. Пластины должны быть идеально ровными, поэтому если применяется оцинковка, удобнее будет резать стопку из трех листов болгаркой, нежели применять ножницы по металлу. Для создания дистанционного зазора между пластинами можно приклеить к ним рамки из полосок технической пробки (толщина 2мм). Промежутки между пластинами должны быть не менее 4мм, чтобы не было слишком большого сопротивления воздушному потоку. Важно правильно подобрать сечение рекуператора — скорость потока воздуха должна быть равна или чуть больше 1м/с. После укладки всего штабеля щели следует залить герметиком нейтрального состава.

После высыхания герметика пластины следует положить в корпус (любая жестяная коробка подходящего размера). Корпус изготавливается из жести, в нем делаются отверстия, в которые вставляются пластиковые фланцы, диаметр которых должен соответствовать диаметру воздуховодов. Все щели герметизируются силиконовым герметиком. Короб изготавливают из ДВП или фанеры толщиной 18мм, все стенки утепляют минеральной ватой. Суммарная площадь пластин составит 3,3м2 при производительности 150м3 /ч, собранный таким образом рекуператор должен иметь эффективность 50—60%. В зимний период, при наружной температуре воздуха ниже —10°C пластинчатые рекуператоры могут обмерзать, поэтому для периодического размораживания в теплой их части необходимо установить датчик изменения давления. При обмерзании приточный воздух будет проходить через байпас, а теплообменник начнет оттаивать согреваемый вытяжным воздухом.

Современному дому система приточно-вытяжной вентиляции просто необходима. Ведь лишь традиционным вентиляционным каналам на кухне и в ванной комнате поддерживать здоровый микроклимат в помещении не под силу. Современные отделочные материалы чаще всего «не дышащие», технологии направленные на энергосбережение (производство пластиковых окон, например) позволяют получить практически герметичное помещение. Дополнительная приточно вытяжная установка с рекуператором поможет обеспечить нормальный воздухообмен и решит проблему развития грибков и плесени, что особенно актуально для влажных помещений с плохой вентиляцией. Таким образом, рекуператор для квартиры, частного дома, и тем более, для гаража (избыточная влажность в гараже неизбежно приводит к коррозии, а выхлопные газы и пары топлива в совокупности со «спертым» воздухом губительны для здоровья человека) — это крайне необходимое устройство.

Видео: как вычислить КПД

hvosty.ru

Рекуператор воздуха для частного дома: советы экспертов

Окт 03, 2016 / Комментарии отключены / Дарья

Под рекуперацией понимают нагревание свежего, холодного воздуха отработанным теплым. Рекуперация позволяет значительно экономить электроэнергию и повысить эффективность обогрева помещения. В специальном приборе — рекуперационном теплообменнике — старый и свежий воздух не смешиваются и подаются раздельно. Нагрев или охлаждение поступающего воздуха происходит через тонкую стенку между двумя воздушными потоками.

Рекуператор устроен достаточно просто. Обычно он имеет два вентилятора для накачивания свежего и отработанного воздуха; специальные панельные трассы и дополнительные приспособления для комфортного использования прибора. Отработанный теплый или холодный (в летнее время) воздух  передает или поглощает лишнее тепло у поступающего воздуха, тем самым подготавливая его к попаданию в жилище. Благодаря рекуператору можно экономить до 40% электроэнергии.

Эффективность работы рекуператора оценивается с помощью специального коэффициента, представляющего собой частное от максимально возможного и полученного в реальности тепла. Показатель варьируется в пределах 30-90%. Величина эффективности напрямую зависит от качества сборки самого устройства и его вида.

---



Виды рекуператоров

Основным критерием для разделения рекуператоров на виды служит схема движения воздушных потоков внутри и строение воздушных трасс.

Так в пластинчатых рекуператорах трассы оснащены рядами тонких пластинок, монтированных под прямым углом друг к другу. Благодаря такой конструкции пластинки хорошо передают тепло и препятствуют попаданию конденсата в вентилятор. Рекуператоры пластинчатого типа отличаются высоким коэффициентом эффективности, сохраняя от половины до 80% тепла. Пластинчатые устройства получили широкое распространение благодаря низкой цене и высокой эффективности. Их используют в небольших помещениях, частных домах или маленьких магазинах.

В роторных рекуператорах тепло передается, ожидаемо, ротором. Чем быстрее вращается ротор, тем выше эффективность работы устройства. В рекуператорах отдельных производителей этот показатель может превышать 90%. Правда, есть один нюанс. На низких оборотах воздух может смешиваться, а, значит, неприятные запахи и комнатная пыль будут передаваться от отработанного воздуха свежему. Поэтому перед выбором устройства необходимо проверить возможность смешивания воздушных потоков. Роторные рекуператоры стоят дороже, но работают более эффективно по сравнению с другими устройствами. Поэтому их устанавливают на больших производственных предприятиях.

Отработанный и свежий воздух может быть разделен каким-либо теплоносителем для полного предотвращения смешивания. Теплоносителем обычно выступает вода или смесь воды и спирта. Теплоноситель поглощает тепло от переработанного воздуха и отдает поступающему. Естественно, при таком устройстве теплопотери неизбежны. Следовательно, эффективность рекуператоров с теплоносителем является самой низкой — всего до 60%. Поэтому устройства с промежуточным теплоносителем используют только тогда, когда отработанный воздух слишком грязный или вредный, и необходимо пресечь малейшую вероятность смешивания.

Самым простым по конструкции является камерный рекуператор. Воздушные потоки в нем разделены тонкой стенкой, которая при нагревании отдает тепло. При этом часть пыли и неприятные запахи могут перетекать в свежий воздух. Поэтому эффективность системы достигает всего 80%.

Еще один тип рекуператора с промежуточным носителем представляет устройство с тепловыми трубами с фреоном. Фреон циркулирует по системе герметичных трубок, испаряясь и конденсируясь от отработанного воздуха. Как и с водным теплоносителем, имеет очень низкую эффективность — не более 70%

---



Плюсы и минусы рекуператора

Рекуператор обладает рядом неоценимых преимуществ. Во-первых, благодаря ему из помещения удаляется вредный углекислый газ и осуществляется приток кислорода. Во-вторых, из воздуха в помещении удаляется больше часть неприятных запахов, грязи и пыли. В-третьих, рекуператоры очищают воздух от болезнетворных микробов и вирусов. И последнее, но немаловажное, рекуператоры позволяют значительно экономить на потреблении электроэнергии.

Единственным минусом рекуператоров остается цена и стоимость установки. Однако устройство полностью окупает себя уже через несколько лет эксплуатации.

aero-expert.ru

Что такое рекуперация воздуха? Виды рекуператоров

Слово рекуперация произошло от латинского слова «recuperatio», что дословно означает «обратный процесс получения». В современном мире слово рекуперация неразрывно связано с вентиляцией, во время которой часть энергии тепла передается от вытяжного потока воздуха приточному.

При естественной вентиляции нам не понадобится какое-нибудь оборудование, но при использовании механической вентиляции рекуператор может сыграть огромную роль при экономии энергии, затрачиваемой на отопление или охлаждение в различные времена года. При подаче воздуха в дом его необходимо прогреть или охладить, чтобы поддержать комфортную температуру в доме, в этом случае помогает именно рекуперация. Возьмите обычную механическую вентиляцию и зимнюю обстановку, в доме температура воздуха +20°С, а на улице -20°С, с улицы поступает холодный воздух, который значительно снижает температуру в доме. Значит, человеку нужно больше времени и затрат для отопления.

Чтобы избежать напрасных затрат на отопление при вентилировании помещения понадобится рекуператор. Это удивительное изобретение, которое имеет в то же время сложное и простое строение. Внутри рекуператора находится камера (вентиляционный канал), которая разделен на две части, между этими частями нет ничего общего кроме тонких стенок, когда теплый воздух удаляется из помещения, то через стенки передается большая часть тепла поступающему воздуху. Точно такая же ситуация повторяется и в летнее время года, когда из дома удаляется прохладный воздух.

Есть три вида рекуператоров:

1. Пластинчатый теплообменник представляет собой множество пластинок, которые расположены внутри устройства. Воздух, проходя по ним, получает тепло или холод.
2.Роторный рекуператор имеет ротор, который вращается внутри существующих воздуховодов. Ротор постоянно вращается, что позволяет обрабатывать приточный и вытяжной потоки воздуха.
3. Рекуператор, имеющий промежуточный тепловой носитель, здесь применяется раствор (вода и гликоль), который постоянно циркулирует между теплообменниками, передавая тепло или холод.
Стоит заметить, что ни в одном рекуператоре приточные и вытяжные потоки не смешиваются между собой, а только отдают свою энергию. Благодаря рекуператору потери тепла или прохлады в доме будут минимальными (примерно 10%), а воздух всегда будет свежим и чистым.
