руководство по использованию [Амперка / Вики]
Используйте Sonoff SlampherR2 для апдейта любой домашней лампочки в «умную». Умный патрон элементарно вкручивается в осветительный прибор, а лампочка подключается через него, поэтому никаких доработок не потребуется. В итоге вы можете дистанционно управлять светом со смартфона и следить за текущим статусом работы по Wi-Fi, или же привязать к лампочке дистанционный выключатель по радиоканалу 433,92 МГц.
Подключение и настройка
Для старта работы необходимо подключить электронику и настроить устройство.
Подключение электроники
Умный патрон Sonoff SlampherR2 рассчитан на вкручивание в осветительный прибор через стандартный цоколь E27, а затем лампочка подключается уже через него, поэтому никаких монтажных доработок не потребуется.
Для наглядности в качестве примера, соберём макет системы освещения.
Что понадобится
1× Умная патрон Sonoff SlampherR2
1× Патрон E27 с выходной вилкой 220 В
1× Лампа на 220 В с цоколем E27
Инструкция по сборке
Вкрутите Sonoff SlampherR2 в штатный патрон E27 и выходной вилкой.
Вкрутите лампочку с цоколем E27 в умный патрон Sonoff SlampherR2.
Подключите полученный девайс к источнику питания бытовой сети 220 В.
Электроника подключена, переходим к программной настройке.
Программная настройка
Скачайте и настройте приложение eWeLink.
Выполните сопряжение с модулем Sonoff SlampherR2.
После сопряжения можете смело переходить к примерам работы.
Сопряжения с новыми устройствами
Умный патрон Sonoff SlampherR2 поддерживает два режима сопряжения с новыми устройствами:
Режим быстрого сопряжения
Режим совместимого соединения
Режим быстрого сопряжения
Режим служит для быстрого сопряжения мобильного телефона с новыми устройствами Sonoff.
Подключите всю необходимую электронику.
Удерживайте кнопку сопряжения более 5 секунд.
Модуль перейдёт в «Режим быстрого сопряжения». Активацию режима подскажет индикаторный светодиод сопряжения с периодом миганий: один длинный → два коротких → пауза ↵.
Проведите сопряжение с устройством через мобильное приложение eWeLink.
Режим совместимого соединения
Режим служит для сопряжения мобильного телефона с новыми устройствами Sonoff. В режиме совместимого соединения, модуль Sonoff сам создаёт Wi-Fi окружение, через которое проходит дальнейшая настройка
Подключите всю необходимую электронику.
Удерживайте кнопку сопряжения более 5 секунд.
Модуль перейдёт в «Режим быстрого сопряжения». Активацию режима подскажет индикаторный светодиод сопряжения с периодом миганий: один длинный → два коротких → пауза ↵.
Повторно удерживайте кнопку сопряжение более 5 секунд.
Модуль перейдёт в «Режим совместимого соединения». Активацию режима подскажет индикаторный светодиод сопряжения с периодом миганий: все короткие ↵.
Проведите сопряжение с устройством через мобильное приложение eWeLink.
Примеры работы
Пришло время проверить умный патрон Sonoff SlampherR2 в действии.
Физический переключатель
Изменяйте состояние устройства физическим нажатием кнопки на корпусе модуля:
ON: устройство включено.
OFF: устройство выключено.
Беспроводной переключатель Wi-Fi
Изменяйте состояние устройства нажатием на иконку кнопки в мобильном приложении:
ON: устройство включено.
OFF: устройство выключено.
Совместимость с пультами RF 433 МГц
Умный патрон Sonoff SlampherR2 управляется не только по сети Wi-Fi, но и по радиоканалу 433,92 МГц с типового RF-пульта.
Радиоканал на частоте 433,92 МГц обладает большей дальнобойностью и стабильностью по сравнению с Wi-Fi на частоте 2,4 ГГц.
Программная настройка
Подключите всю необходимую электронику.
Удерживайте кнопку сопряжения 3 секунды.
По истечению времени, индикаторный светодиод сопряжение мигнёт один раз красным цветом.
Индикаторный светодиод сопряжение мигнёт ещё один раз красным цветом.
Это значит всё получилось и можно переходить к примеру работы.
Пример работы
Изменяйте состояние устройства физическим нажатием на привязанную кнопку на RF-пульте:
ON: устройство включено.
OFF: устройство выключено.
Элементы модуля
Чип ESP8285
За беспроводную технологию в Sonoff SlampherR2 отвечает чип ESP8285.
В основе кристалла входит процессор семейства Xtensa — 32-х битный Tensilica L106 с частой 80 МГц с ультранизким энергопотреблением, радиочастотный трансивер с физическим уровнем Wi-Fi IEEE 802.11 b/g/n и блоки памяти SRAM. Мощности процессорного ядра хватает для работы сложных пользовательских приложений и цифровой сигнальной обработки.
Чип ESP8285 расположен на плате управления внутри умного патрона.
Чип SYN470R
За беспроводную технологию RF 433 МГц в Sonoff T2EU1C отвечает чип SYN470R.
Чип SYN470R расположен на плате управления внутри умного выключателя.
Электромеханическое реле
За коммутацию нагрузки отвечает электромеханическое реле. Подробнее про работу реле читайте в нашей документации.
Электромеханическое реле расположено на плате управления внутри умного патрона.
Входной разъём «Цоколь E27»
Входной разъём модуля Sonoff SlampherR2 выполнен в виде цоколя E27 и служит для подключения модуля к штатным патроном E27.
Для коммуникации просто вкрутите девайс Sonoff SlampherR2 в патрон словно обычную лампочку.
Выходной разъём «Гнездо E27»
Выходной разъём модуля выполнен в виде гнезда под цоколь E27 и служит для подключения лампочки к Sonoff SlampherR2. Для коммуникации просто вкрутите лампочку в девайс Sonoff, словно вкручиваете лампу в обычный патрон.
Выходное значение коммутируемого напряжения равно входному напряжению на разъёме «Вилка».
Светодиодная индикация
На модуле расположено два светодиода: индикатор сопряжение RF 433 МГц и индикатор сопряжения Wi-Fi.
Свет светодиодов виден через сквозные отверстия в корпусе патрона.
Индикатор сопряжение RF 433 МГц
Светодиодный красный индикатор RF мигнет на секунду при использовании дистанционного пульта управления на 433 МГц:
При сопряжении кнопки пульта
При штатном использовании пульта для управления нагрузкой
При сбросе сопряжённых кнопок
Индикатор сопряжения Wi-Fi
Светодиодный зеленый индикатор Wi-Fi подскажет текущее cопряжения модуля.
| Состояния светодиода | Описание режима |
|---|---|
| Мигает: один длинный → два коротких → пауза ↵ | Режим быстрого сопряжения. |
| Мигает: все короткие ↵ | Режим совместимого соединения. |
| Мигает: один короткий → пауза ↵ | Невозможно найти Wi-Fi роутер. |
| Мигает: два коротких → пауза ↵ | Устройство успешно подключено к Wi-Fi роутеру, но отсутствует связь в сеть. |
| Мигает: три коротких → пауза ↵ | Обновление прошивки. |
| Горит | Устройство успешно подключено. |
Кнопка сопряжения
| Действие | Описание режима |
|---|---|
| Простой клик | Обеспечивает ручное включение или выключение нагрузки. |
| Удержание >5с | Переводит модуль в режим быстрого сопряжения с устройствами. |
| Удержание >5с (повторное) | Переводит модуль в режим совместимого соединения. |
Габаритный чертёж
Характеристики
Модель: Sonoff SlampherR2 (SKU IM190528001)
Микроконтроллер: чип ESP8285 Wi-Fi
Стандарт Wi-Fi: 802.11b/g/n (2,4 ГГц)
Беспроводная связь RF: чип SYN470R
Стандарт RF: 433,92 МГц
Программная поддержка: Android/iOS
Напряжение питания: AC 100–240 B
Управляемая нагрузка: AC 100–240 B до 2 А / 450 Вт
Тип цоколя: E27 (ES)
Цвет: белый
Материал корпуса: пластик
Размеры: 67×67×98 мм
Ресурсы
Умный патрон Sonoff SlampherR2 в магазине
Векторное изображение модуля
Полезные статьи
Настройка приложения eWeLink
Документация
Начало работы с Sonoff SlampherR2
Инструкция пользователя Sonoff SlampherR2
Спецификация Sonoff SlampherR2
Datasheet на чип ESP8285
Виды и типы цоколей ламп
Розничная цена
В наличии
Товары со скидкой
Новинки
Высота, мм
Диаметр, мм
Количество ламп
Мощность, Вт
Площадь освещения, м2
Бренд
Ambiente by brizzi
Ambrella Light
Arte Lamp
Bohemia Ivele Crystal
Brizzi
Crystal Lux
Divinare
Elektrostandard
Eurosvet
F-Promo
Favourite
Freya
Hiper
Lightstar
Loft it
Lumion
Mantra
Maytoni
Maytoni Outdoor
Maytoni Technical
Moderli
Novotech
Odeon Light
Simple Story
Sonex
ST Luce
Stilfort
Thomson
TopDecor
Toplight
Velante
Vele Luce
Voltega
Werkel
Wertmark
Цвет плафона
Бежевый
Белый
Бронза
Голубой
Дерево
Дымчатый
Желтый
Зеленый
Золото
Коричневый
Красный
Латунь
Медь
Оранжевый
Прозрачный
Разноцветный
Розовый
Серебро
Серый
Синий
Убрать
Фиолетовый
Хром
Черный
Янтарный
Материал плафона
Акрил
Алюминий
Металл
ПВХ
Пластик
Стекло
Ткань
Хрусталь
Материал основания
Акрил
Бетон
Гипс
Дерево
Керамика
Латунь
Металл
Пластик
Стекло
Тип лампы
GU10
GX53
LED
MR16
безозоновая бактерицидная УФ-лампа
встроенные светодиоды
галогенная
Галогенная или LED
Галогенная, LED
Галогенная, Накаливания
Галогеновая
Галогеновая||Накаливания
ГЛН
КЛЛ
компактная люминесцентная (КЛЛ)
накаливания
Накаливания или LED
накаливания, светодиодная (LED)
Светодиодная
светодиодная (LED)
светодиодная (LED)/светодиодная
Светодиодная лента
светодиодные
энергосберегающая
энергосберегающая/led
Тип цоколя
2G11
6XE14+1XE27
E 27
E14
E14+GU10
E14, E27
E14, G8
E14, G9
E14LED
E24
E27
E27 Globe
E27 LED
E27*2+G9
E27+E14
E27+MR11
E27-ESL
E27-ESL+MR11
E27/G9
E27/GU10
E27CFL
E27LED
G23
G4
G4 LED
G4/E27
G5
G5,3
G53
G9
G9 LED
G9 и E27
G9 или E27
G9LED
G9LED+LED
GU 10
GU 5,3
GU10
GU10 AR111
GU10 LED
GU10LED
GU4
GU5,3
Gu5.
3 Dichroic
GX 53
Gx5.3
GX5.3/GU5.3
GX53
GX53LED
GZ10
LED
LED + G9 LED
LED E27
LED GU10
LED/GU10 LED
MR16 GU10
MR16LED
R7S
R7s 78mm
T5
T8
нет
Цветовая температура, K
1600
2000
2400
2600
2700
2700-5500K
2700-6500K
2700K
2700K, 3500K, 4200K, 6400
2700K-5000K
2700K-6000K
2700~5000
2800
2800K
2872
2900
3000
3000 – 6000
3000 – 6500K
3000, 4000, 5000
3000, 4000, 6000
3000, 6400
3000-4200-6500
3000-6000K
3000-6300
3000-6400К
3000-6500
30006400
3000K
3000k+6000k
3000K-5000K
3000K-6500K
3000K/4000K/6000K
3078
3099
3102
3200
3200-4200-6200
3200K
3261
3300
3500
3500K
3700
4000
4000K
4100
4150
4200
4200+6400
4200-6500-3000
42006400
4200K
4500
5000
5000K
6000
6000K
6400
6400+3000
6400/3000/4200
6500
9000/RGB
Нейтральный
Теплый
Тёплый свет (2700K)
Холодный
Стиль
American House
Art Deco
Classic
Contemporare
Crystal
High-tech
Minimalism
Neoclassic
Retro
Rustic
авангард
Аксессуары
английский
арт деко
Арт-деко / Хай-тек
Венецианский
версаль
Для детской
индустриальный
кантри
Классика
классицизм
классический
контемпорари
лофт
минимализм
модерн
мозаика
Неоклассика
неоклассицизм
неоклассический
Постмодернизм
прованс
Скандинавский
Современный
Современный модерн
техно
Тиффани
Уличные
флористика
Флористический
функционализм
Хай-тек
эко
Способ крепления
планка
Интерьер
Балкон
Банкетный зал
Банкетный зал, Спальня, Гостиная, Кухня, Кафе и ресторан
Ванная
Веранда
Гардеробная
гостиная
гостиная, кухня
гостиная, кухня, прихожая
гостиная, спальня
гостиная, спальня, детская
гостиная, спальня, детская, кухня
гостиная, спальня, детская, кухня, прихожая
Гостиная, Спальня, Детская, Кухня, Прихожая, Кафе и ресторан
гостиная, спальня, детская, прихожая
Гостиная, Спальня, Детская, Прихожая, Кафе и ресторан
Гостиная, Спальня, Кафе и ресторан
Гостиная, Спальня, Кафе и ресторан, Кухня, Магазин
Гостиная, Спальня, Кафе и ресторан, Магазин
гостиная, спальня, кухня
гостиная, спальня, кухня, прихожая
гостиница
Дача
детская
Детская, Кафе и ресторан
Детская, Спальня, Кафе и ресторан
Детская, Спальня, Прихожая
Для больших залов
Для ванной
Для гостиной
Для гостиной, для кафе
Для гостиной, Для прихожей
Для гостиной, для спальни
Для гостиной, для спальни, для кафе
Для детской
Для кафе и ресторанов
Для кафе.
ресторанов
Для кухни
Для кухни, для гостиной
Для кухни, для гостиной, Для кафе
Для кухни, Для гостиной, Для прихожей
Для кухни, для гостиной, для столовой, для кафе, для спальни
Для кухни, Для кафе, Для столовой
Для кухни, Для прихожей, Для кафе
Для кухни, Для спальни
Для кухни, Для столовой
Для кухни, Для столовой, Для кафе
Для магазина
Для офиса
Для прихожей
Для спальни
Для спальни, для гостинной, для прихожей
Для спальни, для гостиной, для кафе
Для спальни, Для гостиной, Для кухни
Для спальни, Для гостиной, Для столовой
Для спальни, Для прихожей
Для столовой, Для гостиной, Для спальни
Для столовой, Для прихожей
Для экспозиции
загородный дом
Интерьерные
Интерьерный
интерьерный/экстерьерный
кабинет
Кафе
Кафе и ресторан, Офис
кухня
кухня, прихожая
Кухня, Спальня, Гостиная, Кафе и ресторан
Ландшафтный
На улицу
Освещение для улицы
офис
поворотный
Прихожая
Прихожая, Гостиная, Кухня, Спальня, Детская, Кафе и Ресторан, Офис, Магазин
Прихожая, Гостиная, Кухня, Спальня, Кафе и Ресторан
Прихожая, Гостиная, Спальня
Прихожая, Гостиная, Спальня, Кафе и ресторан, Кухня, Магазин
Прихожая, Гостиная, Спальня, Кафе и ресторан, Кухня, Офис, Магазин
Прихожая, Детская, Спальня, Кафе и ресторан
Прихожая, Кафе и ресторан
Прихожая, Кафе и ресторан, Офис
Прихожая, Спальня, Гостиная Кафе и ресторан
Прихожая, Спальня, Гостиная, Детская, Банкетный зал, Кафе и ресторан
Прихожая, Спальня, Гостиная, Детская, Кафе и ресторан
Прихожая, Спальня, Гостиная, Кафе и ресторан, Офис
Прихожая, Спальня, Гостиная, Кухня
Прихожая, Спальня, Гостиная, Кухня, Детская
Прихожая, Спальня, Гостиная, Кухня, Детская, Кафе и ресторан
Прихожая, Спальня, Гостиная, Кухня, Детская, Кафе и ресторан, Банкетный зал, Магазин
Прихожая, Спальня, Гостиная, Кухня, Детская, Кафе и ресторан, Магазин
Прихожая, Спальня, Гостиная, Кухня, Детская, Кафе и ресторан, Офис, Магазин
Прихожая, Спальня, Гостиная, Кухня, Кафе и ресторан
Прихожая, Спальня, Гостиная, Кухня, Кафе и ресторан, Банкетный зал
Прихожая, Спальня, Гостиная, Кухня, Кафе и ресторан, Детская
Прихожая, Спальня, Гостиная, Кухня, Кафе и ресторан, Магазин
Прихожая, Спальня, Гостиная, Кухня, Кафе и ресторан, Магазин, Детская
Прихожая, Спальня, Гостиная, Кухня, Кафе и ресторан, Офис, Магазин
Прихожая, Спальня, Детская, Кафе и ресторан
Прихожая, Спальня, Кафе и ресторан
Прихожая, Спальня, Кафе и ресторан, Магазин
Прихожая, Спальня, Кафе и ресторан, Офис
Прихожая, Спальня, Кухня, Кафе и ресторан
Прихожая, Спальня, Кухня, Кафе и ресторан, Магазин
прихожая/коридор
спальня
Спальня, Гостиная
Спальня, Гостиная, Детская, Банкетный зал, Кафе и ресторан
Спальня, Гостиная, Детская, Кафе и ресторан
Спальня, Гостиная, Детская, Кафе и ресторан, Офис
Спальня, Гостиная, Кафе и ресторан
Спальня, Гостиная, Кафе и ресторан, Банкетный зал
Спальня, Гостиная, Кафе и ресторан, Магазин
Спальня, Гостиная, Кафе и ресторан, Офис
Спальня, Гостиная, Кафе и ресторан, Офис, Магазин
Спальня, Гостиная, Кухня, Детская
Спальня, Гостиная, Кухня, Детская, Кафе и ресторан
Спальня, Гостиная, Кухня, Детская, Кафе и ресторан, Банкетный зал
Спальня, Гостиная, Кухня, Детская, Кафе и ресторан, Магазин
Спальня, Гостиная, Кухня, Детская, Кафе и ресторан, Офис, Магазин
Спальня, Гостиная, Кухня, Кафе и ресторан
Спальня, Гостиная, Кухня, Кафе и ресторан, Банкетный зал
Спальня, Гостиная, Кухня, Кафе и ресторан, Офис
Спальня, Гостиная, Кухня, Кафе и ресторан, Офис, Магазин
Спальня, Гостиная, Кухня, Прихожая, Детская, Кафе и ресторан
Спальня, Гостиная, Магазин
Спальня, Гостиная, Офис
Спальня, Кафе и ресторан
Спальня, Кухня, Детская, Кафе и ресторан
Столовая/Кухня
технический
улица
улица, терраса, балкон
Уличный
Степень защиты
20
23
24
33
43
44
52
54
60
65
66
67
IP 10
IP 20
IP 22
IP 30
IP 43
IP 44
IP 54
IP 65
IP00
IP20
IP21
IP23
IP31
IP33
IP40
IP43
IP44
IP54
IP55
IP64
IP65
IP67
Страна
ВЕНГРИЯ
Германия
Испания
ИТАЛИЯ
КИТАЙ
РОССИЯ
Другие параметры
Пульт ДУ
Филаментные лампы.
Принцип работы, особенности, преимущества и недостаткиЧто такое филаментная лампа и почему она лучше? Чем она отличается от ламп накаливания и светодиодных ламп? В этой статье вы найдете ответы на эти вопросы. Мы подробно расскажем о принципе работы, особенностях, преимуществах и недостатках филаментных ламп.
Филаментные лампы: что это?
Что же такое филаментная лампа? Это светодиодная лампа особого типа, которая внешне очень напоминает лампу накаливания (ЛН). Она имеет такую же прозрачную стеклянную колбу, но внутри расположена не вольфрамовая нить, а светодиоды особой конструкции, по виду напоминающие нити. Отсюда и произошло название этого типа ламп – «filament», которое с английского языка переводится как «нить».
Каталог: Филаментные лампы
В выключенном состоянии филаментную лампу легко отличить от ЛН по форме и характерному жёлтому цвету светодиодных нитей, но во включенном состоянии отличия становятся не столь очевидны. Несмотря на большое внешнее сходство, по параметрам филаментная лампа намного лучше ламп накаливания и эффективнее обычных светодиодных ламп.
Конструкция филаментной лампы
В конструкции филаментных ламп применяются отработанные и проверенные годами элементы ламп накаливания в сочетании с современными светодиодными технологиями. Основные части филаментной лампы показаны на рисунке ниже.
Конструкция филаментной лампы
Колба
Стеклянная герметичная прозрачная колба может иметь различную форму. В декоративных сериях ламп может применяться стекло со специальным напылением, чтобы создать более мягкий и тёплый оттенок свечения. Колба заполнена инертным газом, как правило, гелием, который быстро переносит выделяемое светодиодами тепло к стенкам колбы. Тепло равномерно распределяется по всей поверхности колбы и рассеивается в окружающую среду. Так как площадь колбы во много раз больше площади светодиодных нитей, она не нагревается выше 50-60°С.
Светодиодный филамент
Филаментная нить производится по технологии Chip-on-Glass (COG), применяемой при изготовлении дисплеев для мобильных устройств.
Она представляет собой подложку из сапфирового стекла, на которой цепочкой расположены кристаллы светодиодов. Благодаря прозрачной подложке свет от светодиодов распространяется во все стороны. На концах подложки закреплены контакты для подачи электропитания и закрепления нити в лампе. Снаружи нить покрывают специальным веществом – люминофором, который и задаёт требуемый цвет свечения (цветовую температуру) нити. Для декоративных серий ламп изготавливают нити различной формы, например, в виде дуг или спиралей.
Стеклянная ножка
Этот важный элемент конструкции является опорой для крепления филаментных нитей. Также в ножке проложены проводники, через которые подводится электропитание к светодиодам.
Цоколь
Служит для закрепления лампы в электрическом патроне и подвода к ней электропитания. Самые распространённые типы цоколей – E27 и E14. Цоколь филаментной лампы – единственное место, где может быть размещён драйвер питания светодиодов.
Драйвер
Драйвер светодиодной лампы представляет собой специальную электронную схему, собранную на печатной плате.
Основная функция драйвера – обеспечить правильный режим работы светодиодов при изменении внешних факторов, таких как напряжение питания и температура окружающей среды. Современные схемы светодиодных драйверов способны работать в очень широком диапазоне напряжений сети, имеют различные виды защит и высокий КПД, гарантируют отсутствие мерцания и пульсаций света. Как правило, основой схемы драйвера является специализированная микросхема, обеспечивающая его высокие показатели.
Интересно знать.Цветовую температуру филаментной лампы можно приблизительно определить по оттенку цвета нитей. Если нити имеют лимонный оттенок, то такая лампа будет создавать дневной (белый) свет, а лампа с нитями насыщенного жёлтого или оранжевого цвета – более тёплый (жёлтый). Форма, длина и количество филаментных нитей влияют на качество освещения. Чем больше цепочек и чем они длиннее, тем больше светодиодов на них можно разместить и тем ярче будет лампа. От расположения нитей зависит также и равномерность освещения.
Совет. Качество люминофора напрямую влияет на качество света. Производители недорогих брендов могут экономить на люминофоре. Дешёвый люминофор быстро теряет свои свойства в процессе эксплуатации (деградирует), что отрицательно сказывается на качестве света – появляется неприятный и вредный для глаз синий оттенок. По этой причине, нужно правильно подходить к выбору производителя ламп.
Особенности и преимущества филаментных ламп
Филаментные лампы имеют ряд преимуществ не только перед ЛН, но и перед обычными светодиодными лампами:
- Ввиду того, что вся поверхность лампы представляет собой прозрачную колбу, а также из-за особенной конструкции филаментной нити, лампа обеспечивает очень широкий угол рассеивания света – практически 360 градусов. Она способна равномерно освещать окружающее пространство, чего трудно добиться в обычных светодиодных лампах;
- В обычных светодиодных лампах для увеличения угла рассеивания применяют колбы (оптические системы) из специальных полупрозрачных материалов, которые поглощают часть света.
Колба филаментной лампы полностью прозрачна, что приводит к увеличению энергоэффективности лампы; - Во время работы светодиоды могут нагреваться до высоких температур, и именно температура является препятствием к дальнейшему увеличению их светоотдачи. Особенности конструкции филаментной нити способствуют равномерному распределению тепла между всеми кристаллами светодиодов и эффективному отведению тепла от всей поверхности нити. При этом, за счёт газа, заполняющего колбу, тепло быстро переносится к ее стенкам и рассеивается в окружающую среду, а из-за большой площади поверхности колба не нагревается до высокой температуры. Эффективное отведение тепла от светодиодов позволяет подводить к ним большую мощность без риска выхода из строя, что также способствует повышению энергоэффективности лампы и увеличению ее срока службы.
Таким образом, основным преимуществом филаментных ламп является их высокая эффективность, но на этом их преимущества не заканчиваются. Эти источники света одинаково хорошо подходят для освещения домов, магазинов, кафе, учебных и общественных заведений.
Благодаря широкому углу рассеивания света, филаментные лампы можно применять для общего и местного освещения интерьеров. Филамент отлично сочетается с хрустальными светильниками и люстрами, открытыми и прозрачными плафонами, бра в форме фонарей и другими моделями в классическом и старинном стилях. Стеклянная колба не нагревается до высоких температур, поэтому филаментные лампы можно устанавливать возле натяжных или гипсокартонных потолков и других поверхностей, которые не допускают сильного нагрева.
Сравнение ламп разных типов
| ЛАМПА НАКАЛИВАНИЯ (ЛН) | КОМПАКТНАЯ ЛЮМИНЕСЦЕНТНАЯ ЛАМПА | ОБЫЧНАЯ СВЕТОДИОДНАЯ ЛАМПА | ФИЛАМЕНТНАЯ ЛАМПА | |
| Свет | комфортный для глаз; угол освещения – 360° | некомфортный для глаз; угол освещения – 360° |
менее комфортный для глаз; угол освещения – 180…270° |
комфортный для глаз; угол освещения – 360° |
| Здоровье | безопасна – не содержит ртуть | небезопасна – содержит ртуть | безопасна – не содержит ртуть | безопасна – не содержит ртуть |
| Стоимость | низкая | средняя | выше средней | высокая, но быстрая окупаемость |
| Электроэнергия |
высокое потребление электроэнергии |
в 5 раз меньше, чем ЛН | в 7 раз меньше, чем ЛН | в 10 раз меньше, чем ЛН |
| Срок службы | небольшой срок службы (1000 часов) | средний срок службы | большой срок службы | большой срок службы |
Декоративные модели с прозрачной стеклянной колбой подойдут для оформления залов кофеен, баров и ресторанов
Филаментная лампа в форме свечи — отличный выбор для хрустальной люстры
Виды филаментных ламп
Существует несколько видов филаментных ламп для различных областей применения.
В зависимости от этого внешний вид лампы и конструкция ее нитей выглядят по-разному. Прямая нить используется для максимально яркого освещения дома, офиса либо улицы. Нить в виде спирали применяется в декоративных лампах для создания мягкого света, уютной и приглушенной атмосферы в спальнях, кафе, барах и ресторанах. Специальное напыление внутри колбы делает филаментную лампочку уникальной, а ее свечение – особенным.
Применение филаментных ламп в декоративных целях позволяет создать неповторимый интерьер
Форма, размеры и внешний вид филаментных ламп настолько разнообразны, что позволяют удовлетворить практически любые потребности и подобрать лучший вариант.
ММодели с прозрачной колбой стильно смотрятся не только в классических или винтажных, но и в современных интерьерах
Лампы филамент в форме свечи с теплым светом создадут уют в гостиной
Чтобы получить уверенность в том, что вы покупаете качественные и долговечные филаментные лампы, дающие комфортный свет, заходите в магазин Maxus!
Мы предлагаем модели, которые прошли тестирование и одобрены офтальмологами как безопасные для зрения.
Наши филаментные лампы имеют ресурс работы до 30 000 часов и отлично адаптированы к нашим электросетям. Мы уверены в качестве своей продукции и предоставляем трёхлетнюю гарантию на филаментные лампы MAXUS!
Покупайте лампы в брендовом магазине «Максус», потому что у нас:
- работают приветливые консультанты, которые ответят на любые вопросы и помогут подобрать правильную модель;
- есть бесплатная услуга расчета освещения;
- созданы условия для удобных покупок: доставка по всей Украине и разные способы платежа.
Чтобы покупать лампы и светильники по выгодным ценам, следите за нашим блогом, подписывайтесь на страничку в ФБ и участвуйте в акциях и выгодных предложениях!
Выбирайте качественный и современный свет с MAXUS!
статуй — Rival Kingdoms Wiki
|
FOLT СОДЕРЖАНИЕ ВВЕДЕНИЕ Получение статуй Получение статуи Plinths Foundation Quest Установка статуи Статуи Эффекты статуи |
| Размер | Можно уничтожить? | Можно перемещать? | Можно ли разместить на нем войска? |
|---|---|---|---|
| 3×3 | № | Да | Да |
Игроки могут украсить свою базу статуями 3×3, которые они получают в качестве наград за события.
У вас может быть несколько статуй, но они должны быть размещены на постаменте для статуи, количество которого ограничено. Статуи дают небольшой бонус к защите, зависящий от редкости статуй. Есть несколько разных статуй, однако вы можете владеть только одной статуей каждого типа (Надзиратель, Солдат и т. д.).
Первой доступной статуей была «Страж», которую можно было выиграть, если вы попали в число 250 лучших во время события «Сила природы».
Второй доступной статуей была “Солдат”, которую можно было выиграть, если вы попали в число 1100 лучших во время события “Жертвоприношение полнолуния”.
Статуи можно получить только на событиях. Чтобы разместить статую, вы должны сначала заработать постамент для статуи.
Вы можете заработать несколько постаментов статуи с разных путей в игре, но вы не можете заработать один и тот же постамент статуи несколько раз.
| Как получить плинтус | Доставлено |
|---|---|
| Получить любую статую | Квест Фонда |
| Заработайте 5000+ чести на Арене | Заветный квест |
| Поднимите здание до мифрилового ранга 5 | Квест Power Metal |
| Получить статую Таласин | Салют Таласин Квест |
| Получите редкий астральный камень, создав его в Астрономической башне | Задание «Изысканное усилие» |
| Поднимите свою Честь выше 7500 на Арене | Испытание на прочность Задание |
Как только вы получите свою первую статую, вы выполните задание Foundation .
За выполнение квеста вы получите золото и постамент для статуи.
Плинтус будет автоматически размещен на вашей базе.
Выбрав постамент на своей базе, вы можете нажать «Выбрать статую», чтобы выбрать ранее выигранную статую.
Выберите одну из полученных статуй и поместите ее на постамент.
Примечание: вы можете выбрать одну и ту же статую на нескольких постаментах, однако способности не суммируются.
После того, как вы выбрали статую, основание плинтуса изменится в соответствии с редкостью выбранной статуи.
Каждая выдаваемая статуя имеет значение редкости. Бронза, серебро, золото, обсидиан и жемчуг.
Всякий раз, когда вы получаете одну и ту же статую, она получает опыт для перехода к следующему уровню редкости. Количество опыта фиксировано, но если статуя имеет большую редкость, чем статуя, которой вы уже владеете, вместо этого она будет установлена на эту редкость.
| Редкость | XP за Dupe | XP до следующего уровня редкости | Дублирование при достижении максимума* |
|---|---|---|---|
| Бронза | 100 | 900 | 1000 чистых примусов |
| Серебро | 300 | 3000 | 5000 чистых примусов |
| Золото | 900 | 18 000 | 10 000 Чистого Примуса |
| Обсидиан | 2700 | 54 000 | 10 000 Чистого Примуса |
| Жемчуг | 5400 | 162 000 | 10 000 Чистого Примуса |
| Императорский нефрит | н/д | н/д | 10 000 Чистого Примуса |
*Если вы получили дубликат, а Статуя уже Жемчужина, то вместо этого вы получаете Чистый Примус.
Статуи каждого типа обладают уникальным усилением защиты.
| Статуя | Описание | Бронза | Серебро | Золото | Обсидиан | Жемчуг | Императорский нефрит |
|---|---|---|---|---|---|---|---|
| Смотритель | Урон и здоровье Сторожевой Башни увеличены на X% | 1% | 2% | 3% | 5% | 7% | 10% |
| Солдат | Урон физической защиты увеличен на X% | 1% | 2% | 3% | 5% | 7% | 10% |
| Серная | Урон башни заклинаний увеличен на X% | 1% | 2% | 3% | 5% | 7% | 10% |
| Бирна | Защитное здоровье увеличено на X% | 1% | 2% | 3% | 5% | 7% | 10% |
| Аландра | Здания рядом с Крепостью получают здоровье и урон на X% | 2% | 4% | 6% | 10% | 14% | 18% |
| Злоба | Падшие враги с вероятностью 10% воскреснут в виде воинов-нежити | Уровень 1 | Уровень 2 | Уровень 3 | Уровень 5 | Уровень 6 | Уровень 7 |
| Даджи | Мифриловая усиленная защита атакует на X% быстрее | 3% | 6% | 9% | 15% | 21% | 25% |
| Таласин | Башни заклинаний молнии порождают элементалей молнии | Уровень 3 | Уровень 5 | Уровень 7 | Уровень 9 | Уровень 11 | Уровень 13 |
| Наблюдатель Бездны | Увеличивает прочность стен в вашей деревне на X% | 2% | 4% | 6% | 10% | 14% | 18% |
| Саэлос | Элемент Хаоса Башни заклинаний наносят X% урона здоровью ближайших нападающих при разрушении. |
2% | 4% | 6% | 10% | 14% | 18% |
| Ягумо | Элемент природы Башни заклинаний при разрушении наносят X% урона ближайшим нападающим. | 2% | 4% | 6% | 10% | 14% | 18% |
| Галими | Крепость получает на X% меньше урона. | 3% | 6% | 9% | – | 21% | 25% |
| Найракс | Увеличивает урон, наносимый башнями заклинаний смерти, на X%. | 3% | 6% | 9% | 15% | 21% | 25% |
| Бренд | Уменьшает урон, получаемый защитой от ударов дракона/грифона, на X%. | 2% | 4% | 6% | 10% | 14% | 18% |
| Люпита | Защита получает X% дополнительного урона через 30 секунд в бою. | 2% | 4% | 6% | 10% | 14% | 18% |
| Дед Мороз | Башни заклинаний ледяной стихии наносят X% дополнительного урона | 2% | 4% | 6% | 10% | 14% | 18% |
| Отвращение | Башни заклинаний стихии Хаоса наносят X% дополнительного урона | 2% | 4% | 6% | 10% | 14% | 18% |
Что такое плинтус | Что такое цокольная балка | Какова высота плинтуса | Что такое защита плинтуса
Содержание поста
Что такое плинтус?
Цоколь — это один из типов уровня или основания, поддерживающего стены надстройки, колонны и конструкции.
Функция плинтуса заключается в том, чтобы оказывать давление и нагружать равномерно по всей колонне в более широком пространстве.
Цоколь также используется для поднятия конструкций над землей для обеспечения их защиты от воды и других окружающих элементов.
Высота цоколя
Высота цоколя составляет от 300 до 450 мм над уровнем земли, рекомендуется, чтобы козырек сохранялся на 150 мм выше уровня земли .
Что такое цокольный уровень?
Цоколь Уровень – это определенная высота от уровня земли, на которой начинается возведение надстройки здания. Как правило, высота уровня плинтуса составляет от 300 до 450 мм.
Что такое плинтусная балка?
Цокольные балки сооружаются между фундаментом и стенами и представляют собой железобетонные балки , эти балки предусмотрены, когда фундамент страдает от осадки для предотвращения расширения или распространения трещин в стене от фундамента и фундамент, но эти балки распределяют нагрузку стены.
Как известно, надстройка находится над уровнем земли и включает в себя балки, колонны, каменные стены, плиты и т. д., и в этом типе конструкции цокольная балка разделяет надстройку и подконструкцию , которая действует в качестве стяжной балки. Это удерживает стены и колонны связанными.
Подробнее: 8+ Этапы строительства фундамента
Назначение цокольной балки
Ниже приведены причины для установки цокольной балки,
- Эти балки в конструкциях предотвращают дифференциальную осадку и все нагрузки на цокольные балки передаются равномерно за счет фундамента.
- Эти балки предотвращают попадание влаги в здание из фундамента.
- Эти балки связывают все колонны .
- Предотвращает трещины от фундамента до стены.
- Предотвращает обрушение здания во время землетрясения .
- Эти балки равномерно распределяют нагрузку .
Стандартные размеры балки цоколя
- Ширина балки обычно составляет 9 ″ или 225 мм , так как ширина стены в Индии составляет 9 ″. Чтобы конструкция имела хороший вид.
- Минимальный размер цокольной балки из железобетона не должен быть меньше 9 x 9 дюймов (225 мм x 225 мм), согласно общему правилу .
- Размер балки цоколя для одноэтажного здания составляет 9 “x 9” (225 мм x 225) мм) и 9″x 12″ (225 мм x 300 мм) размеры балки цоколя используются для 2-х этажных (Г+1), 3-х этажных (Г+2) и 4-х этажных (Г+3) домов.
Применение цокольной балки
Ниже приведены области применения цокольной балки,
- Согласно стандартам, стало обязательным в сейсмоопасных зонах построить цокольную балку.
- Применяется к конструкция цокольная балка надземный уровень л.
- Цокольная балка несет нагрузку от возводимой над ней стены.
- Вода с поверхности предотвращает попадание в почву с помощью плинтусной балки.
- Наилучшее применение цокольной балки состоит в том, чтобы выдерживать внешние воздействия , такие как вода, корни деревьев, термиты, которые могут повлиять на срок службы цоколя.
Марка бетона, подходящая для цоколя Бетонирование балки цоколя
- Минимум 20 МПа Прочность требуется для цоколя, чтобы выдерживать внешние воздействия.
- Ручное смешивание бетона требует 20% дополнительного цемента для добавления в смесь для компенсации потерь.
- Надлежащая установка обязательна в случае Опалубка перед заливкой бетона.
- Прочность цоколя в значительной степени зависит от достаточности опалубки , закрепленной при бетонном заполнении .
- Уплотнение бетона также является одним из факторов, ответственных за получение достаточной прочности .
Подробнее: 25 различных типов балок в строительстве и их применение
Опалубка и стальные стержни, используемые в цоколе Опалубка и сталь цокольной балки
- Два стальных стержня арматуры диаметром минимум 12 мм должны быть установлены в нижней части балки.
- Тем не менее, в верхней части , стальные стержни диаметром 10 мм рекомендуются для цокольных балок.
- Наряду со стальными стержнями диаметром 12 мм внизу и диаметром 10 мм внизу необходимо установить бетонное покрытие 25 мм для защиты.
- В соответствии со стандартами рекомендуется расстояние 15 см вместе с хомутом диаметром 6 мм r.
- Опалубка устанавливается перед заливкой бетона надлежащим образом для обеспечения и получения требуемой прочности бетона.
- Другим важным фактором , отвечающим за получение необходимой прочности, является уплотнение бетона .
- Уплотнение бетона устраняет пустотность бетона через размещение .

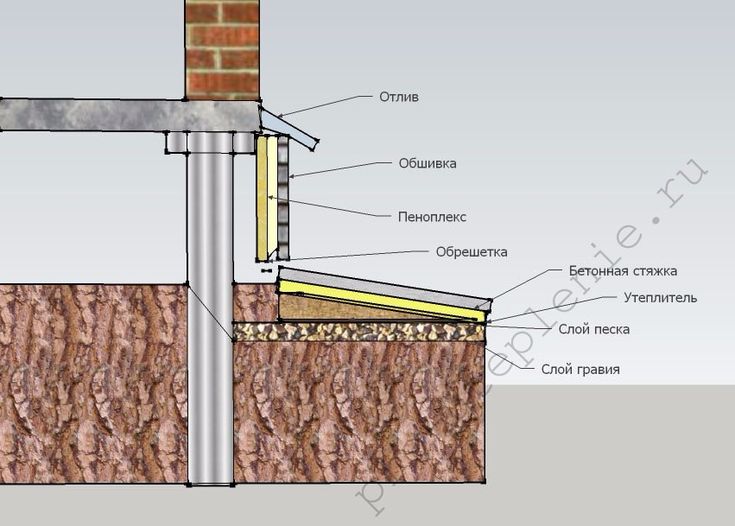

Что такое защита цоколя? Защита цоколя
Защита цоколя предназначена для предотвращения проникновения воды в почву и достижения равного уровня стены и пола цоколя за счет капиллярного действия , в результате чего влага действует как барьер и попадает в воду земля возле цокольной стены блокирует прямой доступ к ней.
Защита цоколя поддерживается за счет дополнительной формы или дополнительных толщина/пик под балку или под фундамент . Короче говоря, цоколь является основанием конструкции, несущей вес конструкции на почву.
Много раз плинтусу приходится иметь дело с внешними воздействиями такими как вода , дерево корни , термиты так как это влияет на срок службы плинтуса и выходит из строя, поэтому необходимо защищать плинтус от такие мероприятия.
Подробнее: Что такое перемычка? Предложение, размер и типы
Назначение защиты цоколя
- Защита цоколя необходима для предотвращения утечки воды в землю.
- ·Защита цоколя предотвращает попадание воды в почву непосредственно возле стены цоколя, обычно это делается путем укладки плоской сборной плиты шириной 600 мм .
- Целью рамной конструкции является соединение цокольной балки со всеми колоннами, что снижает эффективность размер и наклон колонн.
- Сварные балки , обычно используемые в фундаментах , немного глубже , выступая в качестве арматуры или швартовного элемента .
- Еще одной причиной использования цокольного бруса является избежание различных осадок в здании из-за того, что весь вес стены находится ниже плинтуса .
- Бахромчатые балки обычно используются, когда фундамент немного глубже и, таким образом, служит усилением или швартовочный элемент .
Часто задаваемые вопросы
Что такое плинтусная балка?
Железобетонная балка, построенная на уровне цоколя и используемая для соединения всех колонн и, следовательно, уменьшающая фактическую длину рамной конструкции, называется цокольной балкой.
Цокольные балки сооружаются между стеной и устанавливаются, когда фундамент подвергается осадке, чтобы предотвратить расширение или распространение трещин в стене от фундамента.
Каков размер плинтусной балки?
225MM X 225MM
Ширина балки обычно 9″ или 225мм , так как ширина стены в Индии 9″.
Минимальный размер цокольной балки из железобетона не должен быть меньше 9 x 9 (225 мм x 225 мм) в соответствии с общим правилом .
Вам также могут понравиться:
- Что такое перемычка? Предложение, размер и тип
- Что представляет собой луча и его метод строительства
- 25 Различные типы луча в конструкции и их использование
- Расчет нагрузки на столбце, Beam & Slab
Image Courtesy: Image1 Image1.
Поделиться этой публикацией
Национальная галерея Австралии
-
Ежегодная лекция
Ежегодная лекция 2022 г.
Кара Уокер в разговоре с Дэниелом БраунингомПрямая трансляция
Чт, 13 октября, 19:00
Auslan Interpretation Скрытые субтитры
906:20 -
Участники События
Празднование 40-летия участников
Сб, 22 октября 2022 г.
906:20
, 18:00
-
Тур за кулисами
Нетур: Скрытая галерея
Ср, 12 – Вс, 16 октября 2022 г., 18:45 и 20:00
Подходит для гостей на инвалидных креслах
-
Коллекция
На месте: Коллекционные чаты
Сб 15 и Вс 16 окт.
2022
-
Особые события
Удивительная гонка Национальной галереи
Сб, 15 октября 2022 г., 14:20
-
Молодежь
— Так ты хочешь писать об искусстве?
Панельная дискуссия с участием молодых цифровых писателей Национальной галереи 2022 года 909:00Вс, 16 октября 2022 г.
, 11:30
Посмотреть все новости
Первые нации
посмотреть всеКоллекция
Искусство аборигенов и жителей островов Торресова пролива 909:00
Текущий
Национальная галерея является хранителем крупнейшей и наиболее выдающейся коллекции произведений искусства аборигенов и жителей островов Торресова пролива.
Передвижная выставка
4-я Национальная триеннале искусства коренных народов: Церемония
В туре
Художественный музей Университета Квинсленда
27 августа – 26 ноября 2022 г.
Эта передвижная выставка оживит и исцелит, чтобы показать, как церемония связана со страной, культурой и обществом.
Программа лидерства в области искусства коренных народов
Одним из наиболее значительных обязательств Галереи в отношении культурного и профессионального развития коренных народов является программа лидерства в области искусства коренных народов.
Старая станция Гринвейл возле реки Боу
1995 г.
Истории и идеи
Просмотреть все
Коллекция
Растущая коллекция Национальной галереи, насчитывающая более 155 000 произведений искусства, созданных более чем 15 000 художников, включает крупнейшую в мире коллекцию произведений искусства аборигенов и жителей островов Торресова пролива.
