Демпферная лента – для чего нужна
В строительстве мелочей быть не может, потому что все строящееся предполагает долгосрочное использование с учетом всех тонкостей каждого материала. Сложно объять необъятное, но именно для этого и существуют строительные инженеры, которые знают практически все и обо всем. Даже о таких тонких вещах, как коэффициенты линейного расширения. Но речь сегодня не о физике, а о простом материале, который выполняет важную функцию и есть практически в любом доме.
Зачем применяют демпфер
Мы не зря начали подходить к вопросу с коэффициента теплового расширения, потому что его значения разнятся для каждого из строительных материалов. Изучение их свойств и влияния средних температур на них занимает уйму времени, но остается одним из важнейших показателей совместимости. Если не учитывать тепловое расширение или легкомысленно к нему относиться, ничего хорошего из этого не выйдет. Нет, постройка не развалится в один момент, но всему есть свои пределы.
Даже разные виды дерева имеют разные коэффициенты линейного расширения, а если попытаться достичь герметичности, совместив сосну и дуб, то ничего не получится, поскольку расширяются они на разные расстояния и при разных температурах. Но если между ними проложить слой материала, который сможет компенсировать расширение, сохранив при этом плотность сопряжения, тогда он будет обеспечивать необходимую герметичность конструкции. Именно поэтому и применяют демпферные материалы, и ленту в частности.
Стоимость демпферной ленты
Практически на каждом этапе строительства применяется демпферная лента Она нужна для компенсации тепловых и других расширений. Материал довольно востребованный и было бы неплохо узнать ее цену, которая будет обязательно фигурировать в смете на строительство.
Демпферную ленту дорогим материалом назвать нельзя, тем не менее, многие пытаются сэкономить, заменив ее другими материалами, на первый взгляд похожими по свойствам, но делать этого не стоит. Рассмотрим ленту немного подробнее, тогда станет понятнее, почему именно она необходима на многих этапах строительства.

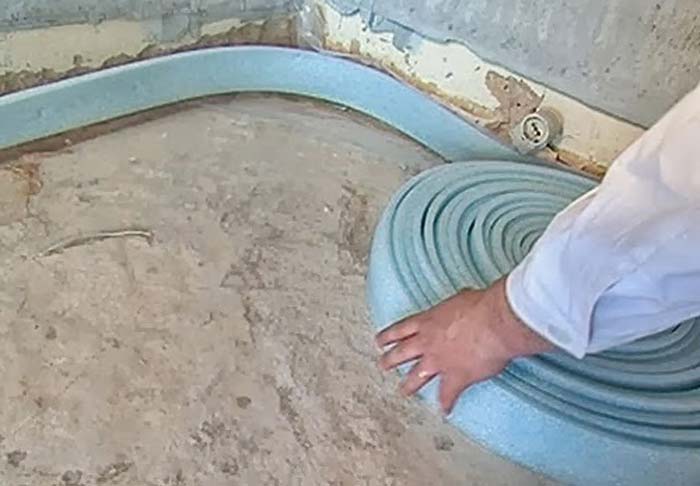

Демпферная лента для стяжки пола
Когда выполняется стяжка пола, демпферная лента укладывается между самой стяжкой и стеной. Как мы уже отмечали, основной ее задачей остается компенсация теплового расширения, но в этом случае, она играет еще несколько ролей. Но вначале о ее главных функциях. В зависимости от площади стяжки, лента может быть уложена не только по периметру комнаты, но и разделяя большие массивы стяжки. Все это делается для того, чтобы минимизировать давление стяжки пола на стены и их взаимное разрушение.
Под воздействием температуры и возможной влаги стяжка может менять свои размеры как в сторону увеличения, так и уменьшения. При увеличении она неминуемо будет давить на стену и со временем может выкрашивать ее поверхность. Естественно, что чем больше площадь стяжки, тем больше коэффициент расширения. В среднем, он может достигать 0,5 мм на каждый метр. Это не так мало, если учесть всю площадь пола. К тому же толщина стяжки может быть разной, что тоже не может не влиять на коэффициент расширения.
Свойства демпферной ленты

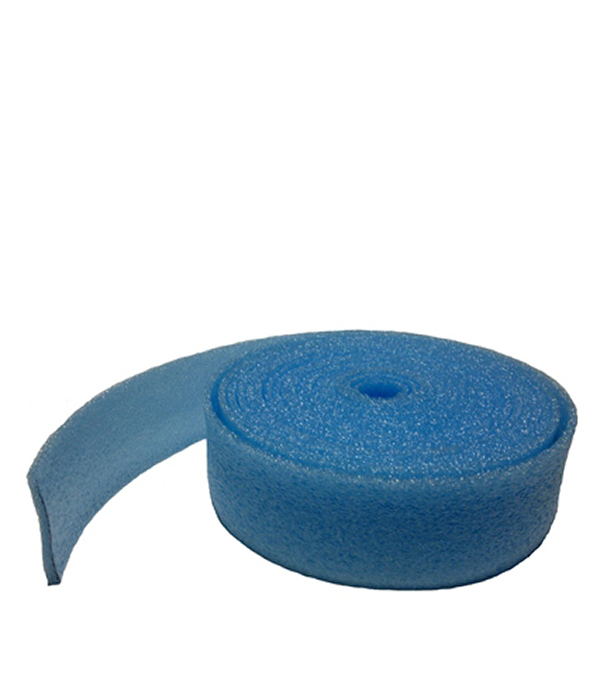

Лента представляет собой полосу толщиной 8 или 10 мм. Выполняют ее, как правило, из вспененного полиэтилена, но могут встречаться и другие похожие материалы. Таблица в начале материала показывает практически все типоразмеры и формы поставки ленты. В зависимости от толщины она также может выполняет звукоизоляционные и вибропоглащающие функции. Основными характеристиками ленты, особо востребованными при устройстве пола, называют:
- гидроизоляция и стойкость к биологическим воздействиям;
- лента удобна при монтаже, имеет самоклеящийся слой;
- щелочная среда цемента не влияет на ее свойства;
- лента упруга и эластична, способна принимать первоначальную форму.
Такие свойства демпферной ленты делают ее востребованной не только при укладке полов, но в любых других местах, где имеет место стыковка разных материалов.

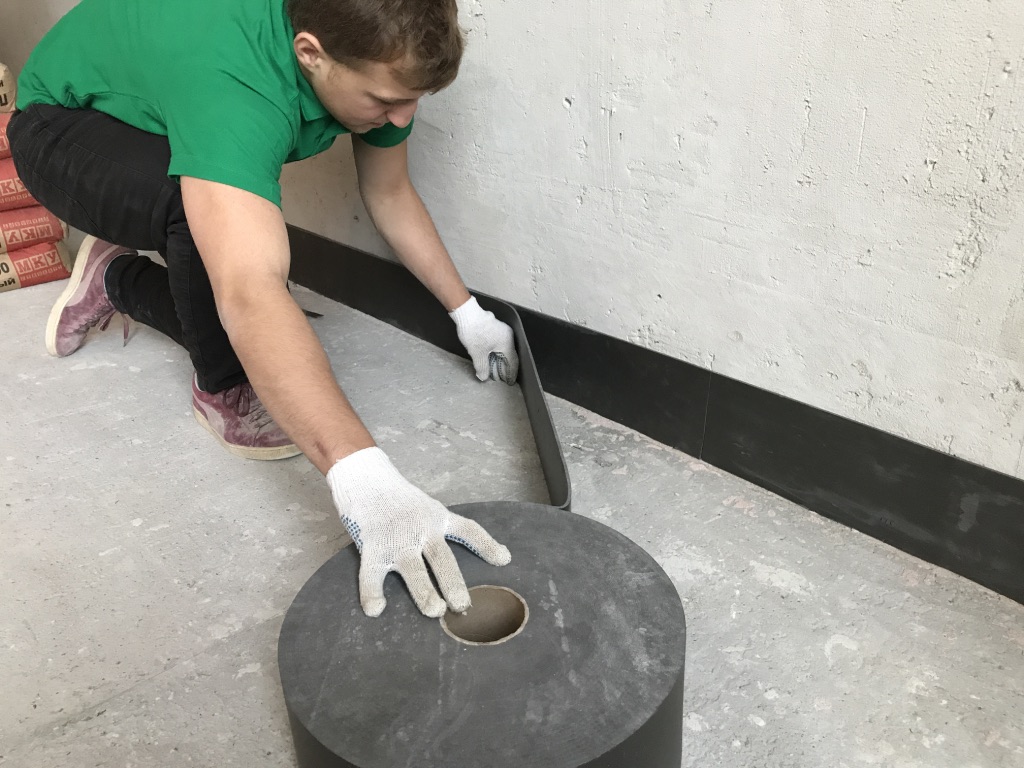

Правильная укладка демпферной ленты
В зависимости от толщины стяжки, используют ленту разной ширины. Ее укладывают перед устройством стяжки, поэтому до укладки ленты нужно позаботиться о том, чтобы по периметру помещения не было пыли, мелкого мусора, всего того, что препятствовало бы надежному прилеганию клеящегося слоя к поверхностям. Лента поставляется в рулонах, поэтому при укладке удобнее всего снимать защитный слой постепенно, и методично приклеивать ленту к стене, постепенно разматывая рулон. Более удобна при укладке лента с насечками по краю. Они упрощают обрезку края ленты.
Строительные нормы допускают максимальную площадь массива стяжки 40 м². Если же этот параметр превышается, то стяжка делится на сектора, между которыми проклеивается демпферная лента, выполняющая функции компенсационного шва. Ширину ленты стараются подобрать так, чтобы после заливки стяжки над ее поверхностью оставалось около 15-20 мм ленты, которая удаляется после высыхания поверхности.
Демпферная лента — незаменимый элемент при укладке пола и никакой другой материал не сможет так точно и четко компенсировать расширение. Деревянные рейки со временем гниют, пенопласт не способен возвращаться в первоначальное положения, поэтому достойной альтернативы демпферной ленте пока нет.

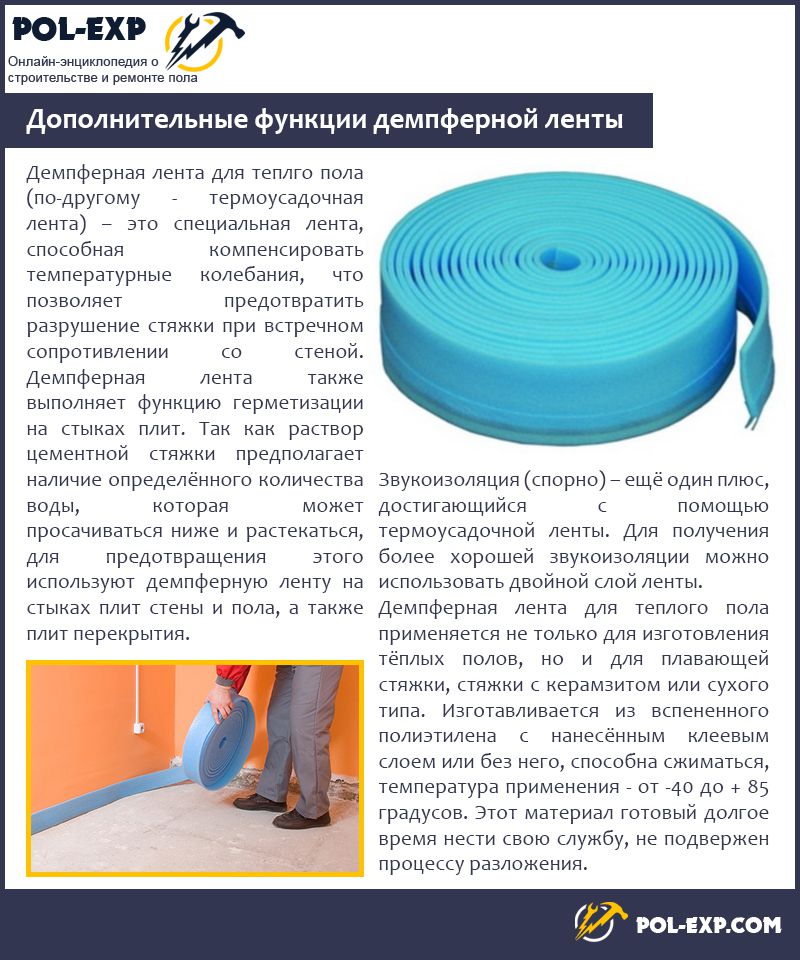

Зачем нужна демпферная лента для теплого пола
Монтируя теплый пол, необходимо обеспечить целостность стяжки, напольного покрытия, подвергающихся испытаниям от перепадов температур, нагрева. Нужно организовать компенсирующий слой между промежуточной бетонной стяжкой и стеной. Компенсирующую роль выполняет демпферная лента для теплого пола, предупреждающая структурные повреждения стяжки, деформацию пола и стен. Это популярный расходный строительный материал, востребованный в профессиональной сфере.
Монтируя теплый пол, необходимо обеспечить целостность стяжки, напольного покрытия, подвергающихся испытаниям от перепадов температур, нагрева. Нужно организовать компенсирующий слой между промежуточной бетонной стяжкой и стеной. Компенсирующую роль выполняет демпферная лента для теплого пола, предупреждающая структурные повреждения стяжки, деформацию пола и стен. Это популярный расходный строительный материал, востребованный в профессиональной сфере.
Описание демпферной ленты
В основе расходного материала – вспененный полиэтилен. Его закрытая пористая структура обладает свойствами:
- водоотталкивание;
- шумо-, теплоизоляция;
- паронепроницаемость.
Он решает задачу нейтрализации последствий температурных скачков – уменьшается в объеме при повышении давления, увеличивается – при снижении.
Характеристики демпферной ленты для теплого пола
Материал известен среди строителей благодаря характеристикам:
- комфорт монтажа;
- легкость;
- прочность;
- эластичность;
- устойчивость к появлению плесени, грибков, сырости;
- способность сохранять и возвращаться прежнюю форму при длительных нагрузках;
- перенос агрессивных воздействий от щелочных компонентов бетонной смеси;
- стойкость к колебаниям температур.

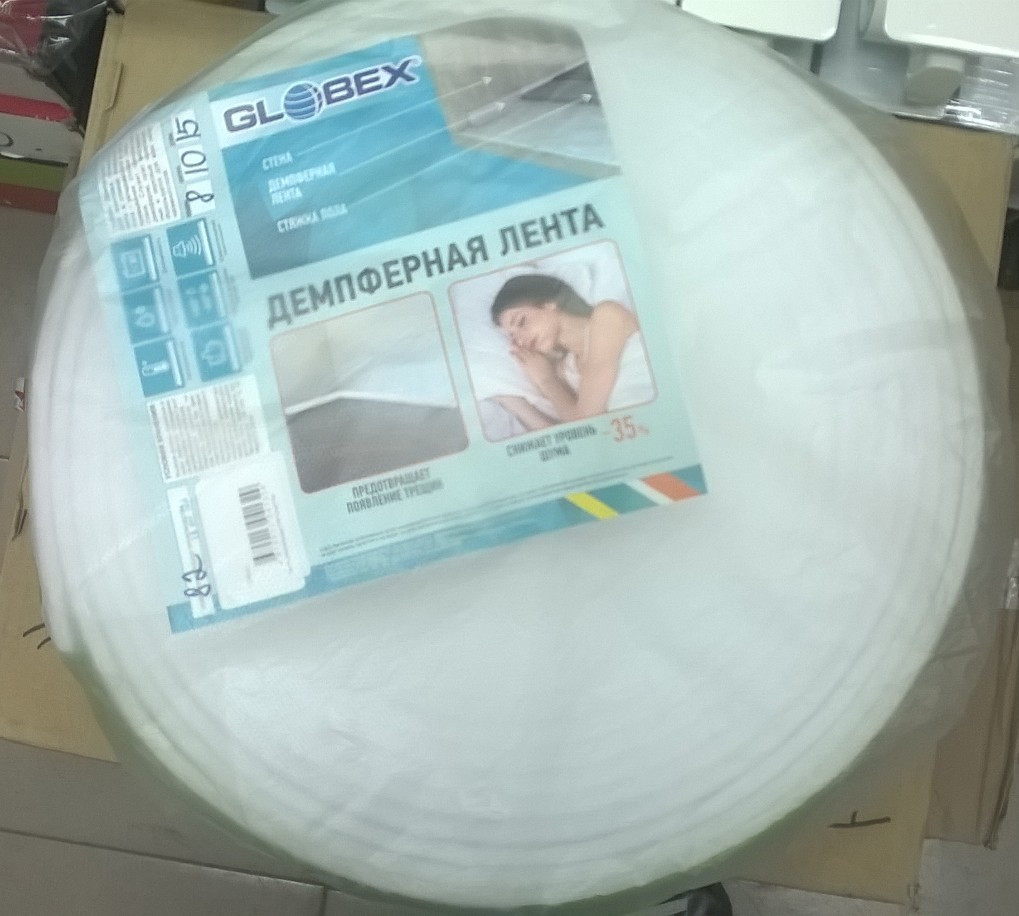

Производители выпускают рулоны материала различных размеров. Наиболее популярны стандартные:
- длина 25 м, ширина 100 мм, толщина 8 мм;
- длина 50 м, ширина 150 мм, толщина 10 мм.
Лента защищена слоем «фартука», может иметь самоклеящееся основание. Если самоклеящегося основания не предусмотрено, используются пластиковые дюбеля и саморезы. Для деревянных стен применяются саморезы, вкручиваемые шуруповертом. Бетонные стены предполагают крепления ленты с помощью пластиковых дюбелей, монтируемых в предварительно просверленные отверстия. Полоса материала фиксируется саморезами.
Как функционирует материал?
Когда стяжка нагревается, происходит ее расширение, лента не допускает деформации, нарушения структуры основания, стеновых, напольных, других поверхностей. Она принимает основную нагрузку, будучи надежным герметиком, шумо- и теплоизолятором, заполняющим щели.
Ее широко используют при высоких объемах работ по заливке стяжки для заделки различных швов, чтобы предупредить трещины. Современная демпферная лента для теплого пола цена которой невысока, заполняет лишние промежутки, уплотняет их, поглощает различные вибрации, нейтрализует действие температурных скачков, организует уплотнители, компенсационные швы. За 1 п.м. поставщики берут 30-500 р., можно найти и дороже. Цена зависит от принадлежности к торговой марке, дополнительных свойств – самоклеящегося слоя, прослойки полиэтилена, особой разметки, пр.
Свойства материала делают его незаменимым при укладке теплого пола, «черного» основания для напольных покрытий, отмосток, фундаментов. Выбирая ленту, следует учесть состав стяжки, высоту, площадь, прочие факторы. Демпферная лента служит более 10 лет при грамотном соблюдении технологии монтажа.
Нашли опечатку в тексте? Выделите её и нажмите ctrl+enter
Нужна ли демпферная лента для наливного пола
06.03.2020 Отделка, Полы
Некоторые люди не понимают, для чего нужна демпферная лента при изготовлении наливного пола. Существуют ситуации, когда ее использование крайне необходимо или, наоборот, применять ее не рекомендуется. Чтобы у вас не осталось вопросов, рассмотрим подробнее, для каких случаев предназначен данный материал.
Демпферная лента изготавливается из упругих материалов. Она может иметь различную толщину и высоту. При сдавливании она легко сжимается, а затем разжимается, принимая прежнюю форму. Изготавливается она из вспененного полиэтилена.
Благодаря своим свойствам, демпферная лента идеально подходит для компенсации расширений стяжки. При определенных обстоятельствах наливной пол может расширяться и оказывать давление на стены. Чтобы этого не произошло, по периметру размещают демпферную ленту. Стяжка напрямую не будет соприкасаться со стенами.
При этом нужно понимать, что в данном случае речь идет о плавающей стяжке, под которой находится гидроизоляция или теплоизоляционные плиты. Если же стяжка будет находиться в жестком контакте с основанием, то использование демпферной ленты будет абсолютно бессмысленным.
1. Компенсация расширений стяжки при использовании водяного или кабельного теплого полаЧем сильнее нагревается пол, тем больше он расширяется. При остывании он, напротив, уменьшается в размере. Из-за этого может быть повреждена отделка стен. Также могут пострадать различные конструктивные элементы.
2. Обеспечение требуемого зазора между стяжками соседних помещенийВ разных комнатах может поддерживаться свой температурный режим. Поэтому между соседними стяжками должен быть тепловой зазор.
3. Защита от распространения шумаЧтобы звуковые колебания не распространялись по полу из одного помещения в другое, рекомендуется использовать демпферную ленту. Особенно это актуально в многоквартирных домах. Для этих целей существует специальная лента, которая отлично гасит вибрацию.
4. Предотвращение образования трещинСвежая стяжка во время высыхания теряет много влаги. Из-за этого могут образовываться разрывы. Демпферная лента снижает вероятность их появления.
5. Защита стяжки от разрывов, если она была залита частямиЕсли вы заливаете стяжку секторами, то из-за образования напряжения могут возникать трещины. По этой причине прочность стяжки может не соответствовать требуемым значениям. Для решения этой проблемы на границе секторов используют демпферную ленту.
Если наливной пол будет иметь толщину более 10 мм, то использование демпферной ленты считается обязательным. В остальных случаях при устройстве наливных полов можно обойтись без нее.
Демпферная лента для теплого пола
В технологии такого вида работ, как укладка теплого пола, не существует мелочей. Каждый из элементов, предусмотренный разработчиками этой отопительной конструкции, по-своему важен и незаменим, так как имеет конкретное предназначение. Демпферная лента для теплого пола, изготовленная, как правило, из вспененного полиэтилена, необходима для того, чтобы сохранить стяжку в целостном состоянии при температурных перепадах, свойственных такой системе обогрева помещения.
Демпферная лента для теплого пола
Как известно из курса элементарной физики, при нагревании происходит расширение материалов. Не является в этом плане исключением и бетонная стяжка, которая обязательно устраивается сверху водяного или кабельного теплого пола. Поэтому, чтобы исключить риск возникновения деформационных процессов, и устанавливается демпферная или, иначе, компенсационная лента.
Предназначение и основные свойства компенсационной лентыСодержание статьи

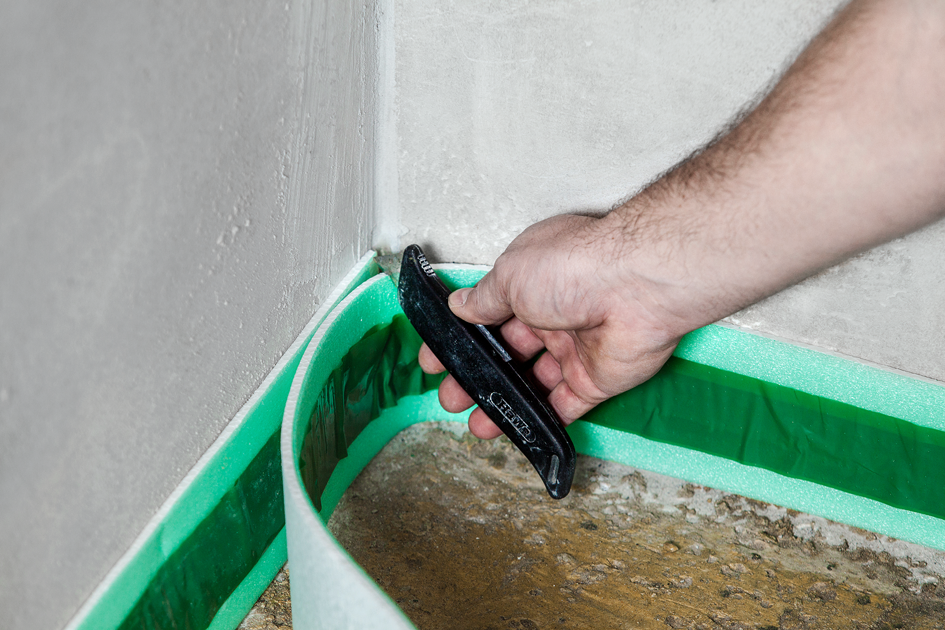

Демпферная лента всегда закрепляется по периметру всей комнаты, в которой будет заливаться стяжка поверх «теплого пола», в нижней части стены, по линии ее стыка с полом. Удобнее всего использовать тот тип материала, верхняя часть которого фиксируется на стене, а нижняя – на полу. Соответственно, в середине по всей своей длине подобная лента сгибается под прямым углом, закрывая стык двух плоскостей.
Демпферная лента должна полностью опоясывать периметр комнаты
Этот элемент конструкции теплого пола призван компенсировать линейное расширение бетона в стяжке, которое, в зависимости от уровня перепада температуры, может достигать от 0,5 до 1 мм/м. Явление расширения будет наблюдаться при каждом запуске «теплого пола», и если в конструкции будет отсутствовать компенсационный зазор, то стяжка при нагреве начнет упираться в стену, создавая внутренние напряжения, что может закончиться ее деформацией и последующим разрушением. В свою очередь, потерявший монолитность бетон приведет к деформационным процессам финишного декоративного напольного покрытия. Не исключается также негативное влияние на отделочный материал в нижних частях стен.
Оставлять компенсационный зазор «на глаз» – дело трудновыполнимое, да и честно скажем – крайне неудобное. Все решается просто – установкой демпферной ленты, которая сама по себе и задаст эластичный просвет между стеной и стяжкой. Вспененный полиэтилен, из которого изготовлена лента, позволяет ей сжиматься под напором расширяющегося бетона. Благодаря этому стяжка остается целой, соответственно, сохранится в неповрежденном состоянии и финишное покрытие пола.
Цены на демпферную ленту ValtecДемпферная лента Valtec
Демпферная лента устанавливается при монтаже любой конструкции «теплого пола», который укладывается под бетонную стяжку.
Не делается исключений ни для электрического, ни для водяного его варианта.Компенсационная лента обладает и другими достоинствами, которые положительно влияют на конструкцию «теплого пола», и к ним можно отнести:
- Влагостойкость и водонепроницаемость вспененного полиэтилена.
- Низкая тепло- и звукопроводность материала – обеспечивается дополнительная шумоизоляция и утепление по стыку стены с полом
- Стойкость к перепадам температуры.
- Экологическая безопасность, как при нормальной, так и при повышенной температуре.
- Долговечность вспененного полиэтилена в таких условиях эксплуатации.
- Низкая стоимость материала, а значит, приобретение ленты не скажется существенно на общем бюджете «теплого пола».

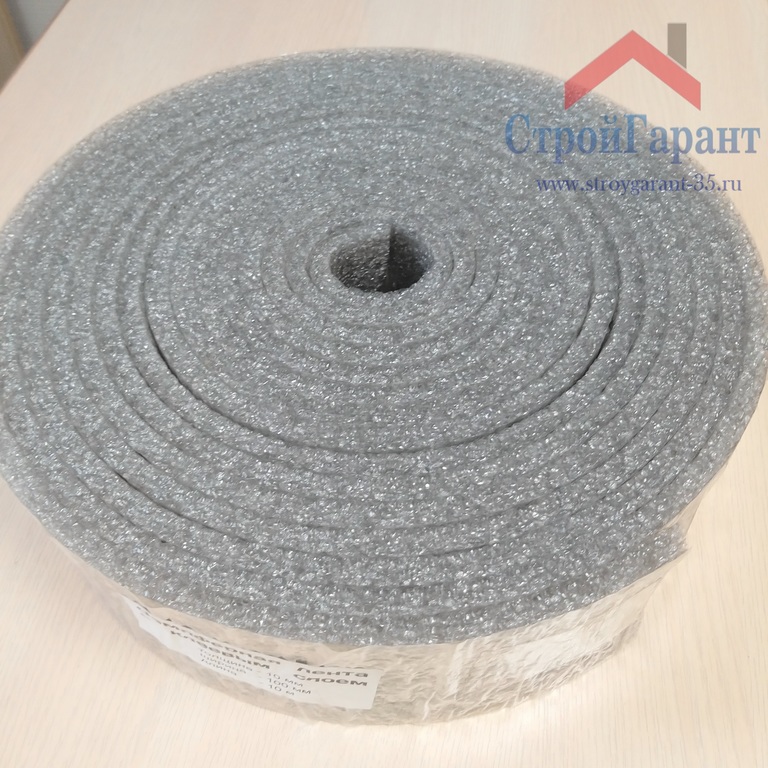

Демпферная лента упаковывается производителем в бухты, имеющие длину от 10 до 100 м. Ширина ее варьируется от 50 до 150 мм, а толщина – от 3 до 10 мм.
Надрезы на компенсационной ленте, предусмотренные для удобства удаления ее излишков, остающихся выше залитой стяжки.
Нужно уточнить, что иногда эту ленту называют еще и кромочной. Некоторые ее варианты оснащаются специальными надрезами, которые располагаются параллельно верхней ее стороне с шагом 5÷7 мм. Они предназначаются для более удобного удаления излишка материала после обустройства и застывания стяжки и укладки финишного покрытия.
Существующие типы компенсационной лентыЛенты заводского производстваЛента, компенсирующая линейное расширение стяжки, подразделяется на несколько типов по своему строению:

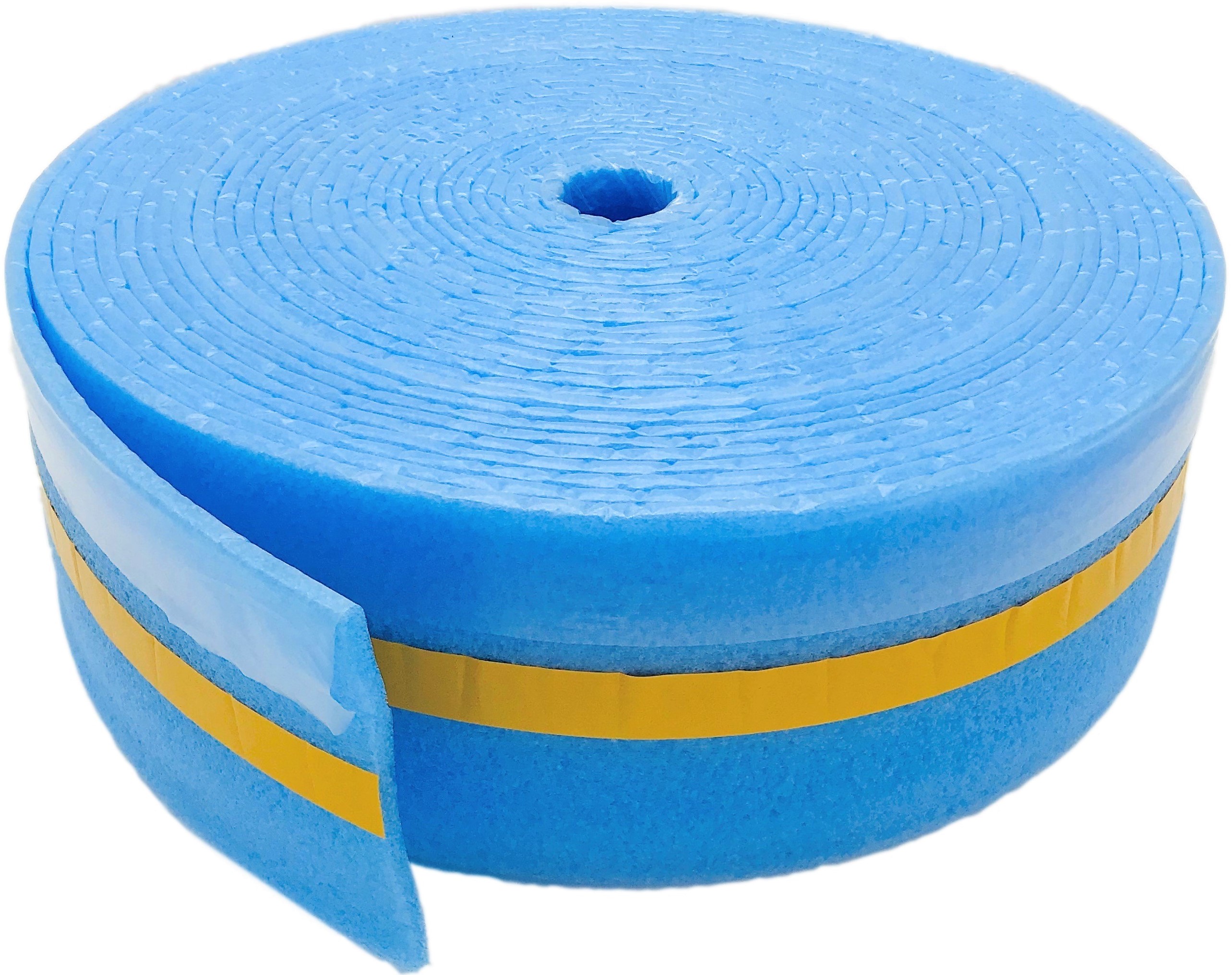

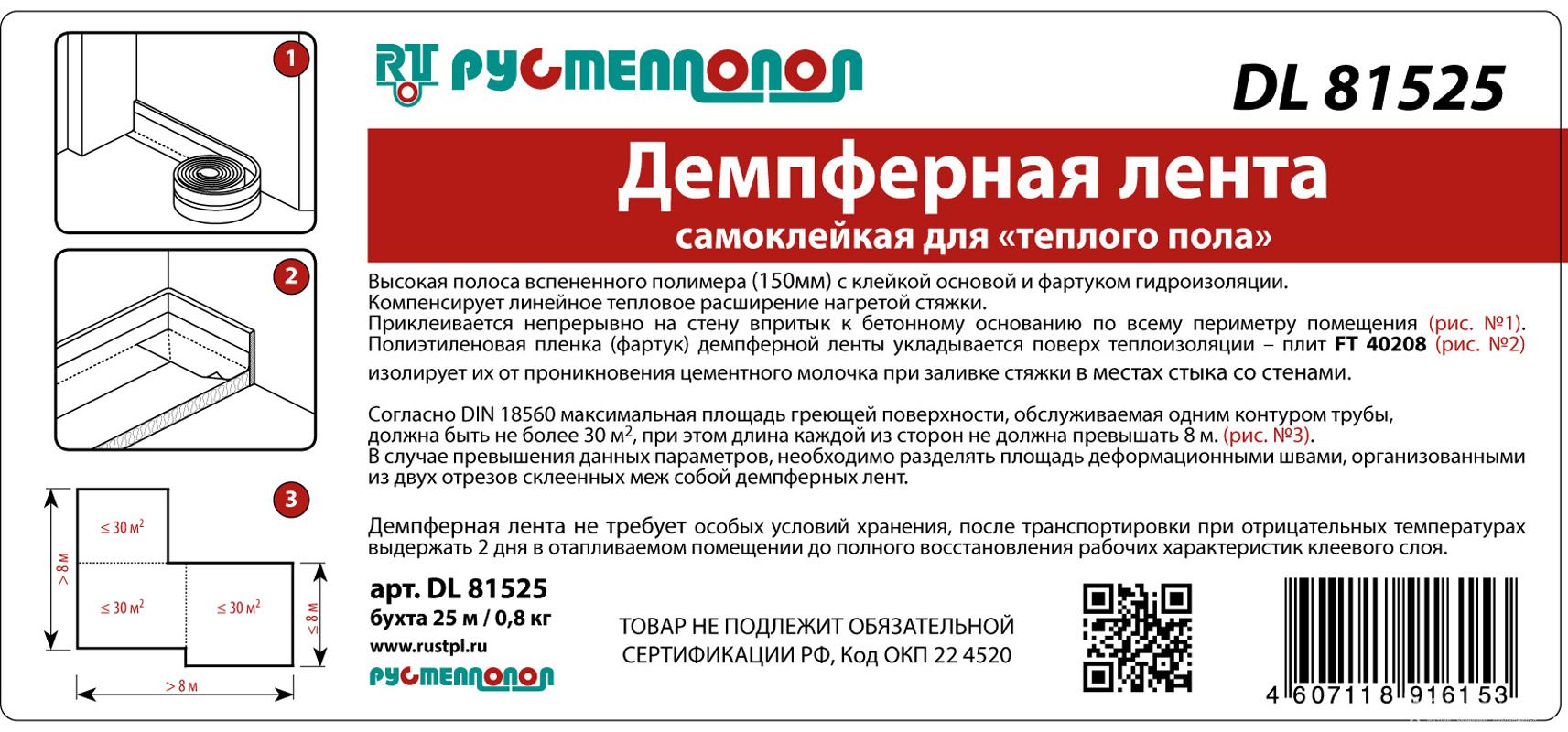

Демпферная лента с самоклеящейся полосой
- Лента, оснащенная клеящей полосой, так называемая «самоклейка». Этот вариант удобен в монтаже, так как легко приклеивается к стене, причем клей имеет высокую адгезию с любой поверхностью. Стена может быть бетонной, оштукатуренной или же кирпичной, главное, чтобы она была относительно ровной. Клеевая полоса защищена специальной пленкой, которая снимается непосредственно перед фиксацией ленты к поверхности.
- Компенсационная лента с закрепленной на ней полосой полиэтилена, так называемой «юбкой», используется в основном при монтаже водяного «теплого пола». Эта «юбка» может располагаться на разной высоте от пола. Параметр выбирается в зависимости от того, какой толщины выбран утеплительный материал или же специальные маты для укладки «теплого пола».

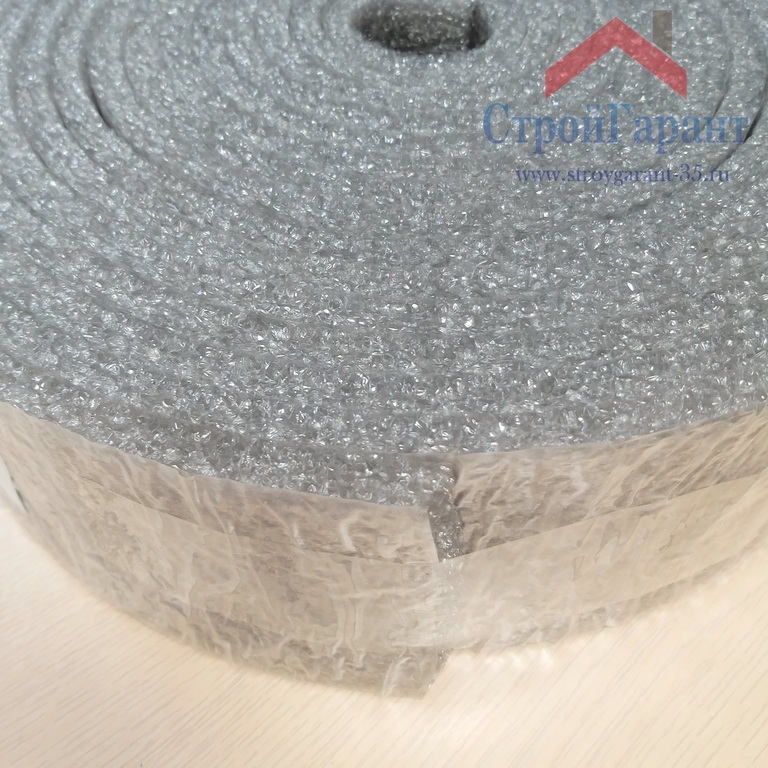

Компенсационная лента, дополненная полиэтиленовой «юбкой», укладываемой поверх настеленных утеплительных матов
Этот вид ленты чаще всего имеет клеящий слой, а если он отсутствует, то ее лучше всего зафиксировать на стене с помощью строительного двухстороннего скотча, иначе монтировать маты будет не совсем удобно. Утеплительные плиты прижимаются к приклеенной ленте под «юбкой», которая затем расправляется поверх матов, обеспечивая герметичность стыка стены и термоизоляционного слоя.
В этом типе ленты дополнительная полиэтиленовая «юбка» расположена по нижнему краю
Кроме этого, «юбка» может быть закреплена в нижней части ленты и предназначена для удобства ее монтажа на стыке стены с полом. Благодаря такому расположению этого элемента, стык будет надежно защищен от проникновения влаги. В этом случае, стяжка также укладывается сверху «юбки».

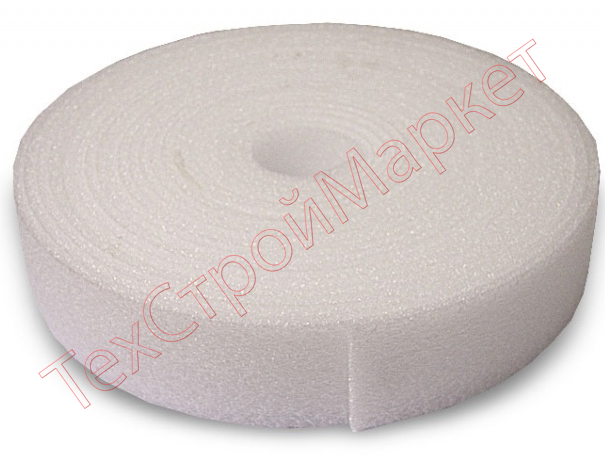

Самая простая лента, не имеющая никаких дополнительных элементов.
- Обычная компенсационная лента не имеет на своей поверхности никаких дополнительных элементов и фиксируется только вдоль стен без захода на поверхность пола. Она не герметизирует стыки, а выполняет только функцию компенсационного пространства при расширении стяжки.
Кстати, подобный вариант компенсационной полосы часто изготавливают самостоятельно, нарезая ее из полотен вспененного полиэтилена.
Простую демпферную ленту можно самостоятельно нарезать из полотна вспененного полиэтилена
Для изготовления самодельной демпферной ленты рекомендовано выбирать полиэтилен, имеющий высокую плотность и максимальную толщину в 10 мм. Если материал имеет фольгированное покрытие, то его располагают фольгой в сторону комнаты, так как этот слой будет увеличивать теплоизолирующий эффект от утеплителя.
Г-образная демпферная лента идеально закрывает стык двух плоскостей – стены и пола
- Г-образная компенсационная лента рассчитана на установку ее на обеих стыкующихся плоскостях – на стене и полу. Этот вариант обычно имеет надрезы на сгибе, что позволяет полосе без проблем принять форму прямого угла. Такая лента производится с клеевым слоем или без него, кроме этого, на ней может быть закреплена «юбка» из плотного полиэтилена. Г-образную конструкцию можно назвать самой удобной для монтажа, так как она отлично вписывается в стык двух поверхностей – горизонтальной и вертикальной, образуя для него хорошую герметизацию.
Специальная компенсационная лента для обустройства деформационных разрывов стяжки
- Т-образная демпферная лента применяется в том случае, когда в стяжке требуется оставить дополнительные деформационные швы. Это бывает необходимо:
— в комнате с большой площадью, превышающей 40 м²;
— в случае, когда любая из сторон заливаемого стяжкой прямоугольника длиннее 8 метров;
— если в помещении укладывается два или более контуров теплого пола – по границе их «зон ответственности», так как в них могут быть различные температурные режимы;
— по границе между помещениями, если стяжка будет заливаться одновременно сразу в нескольких комнатах.
Во всех перечисленных случаях ленты даже с максимальной толщиной в 10 мм, установленной только вдоль стен, будет явно недостаточно для компенсации линейного расширения бетона.
Установка Т-образной демпферной ленты для создания деформационного шва в заливаемой стяжке
Для этого перед заливкой раствора но намеченным линиям границ участков устанавливаются и фиксируются на двухсторонний скотч Т-образные демпферные профили.
Цены на демпферную ленту STOUTВозможно, вас заинтересует информация о том, как выполняется утепление пола по грунту

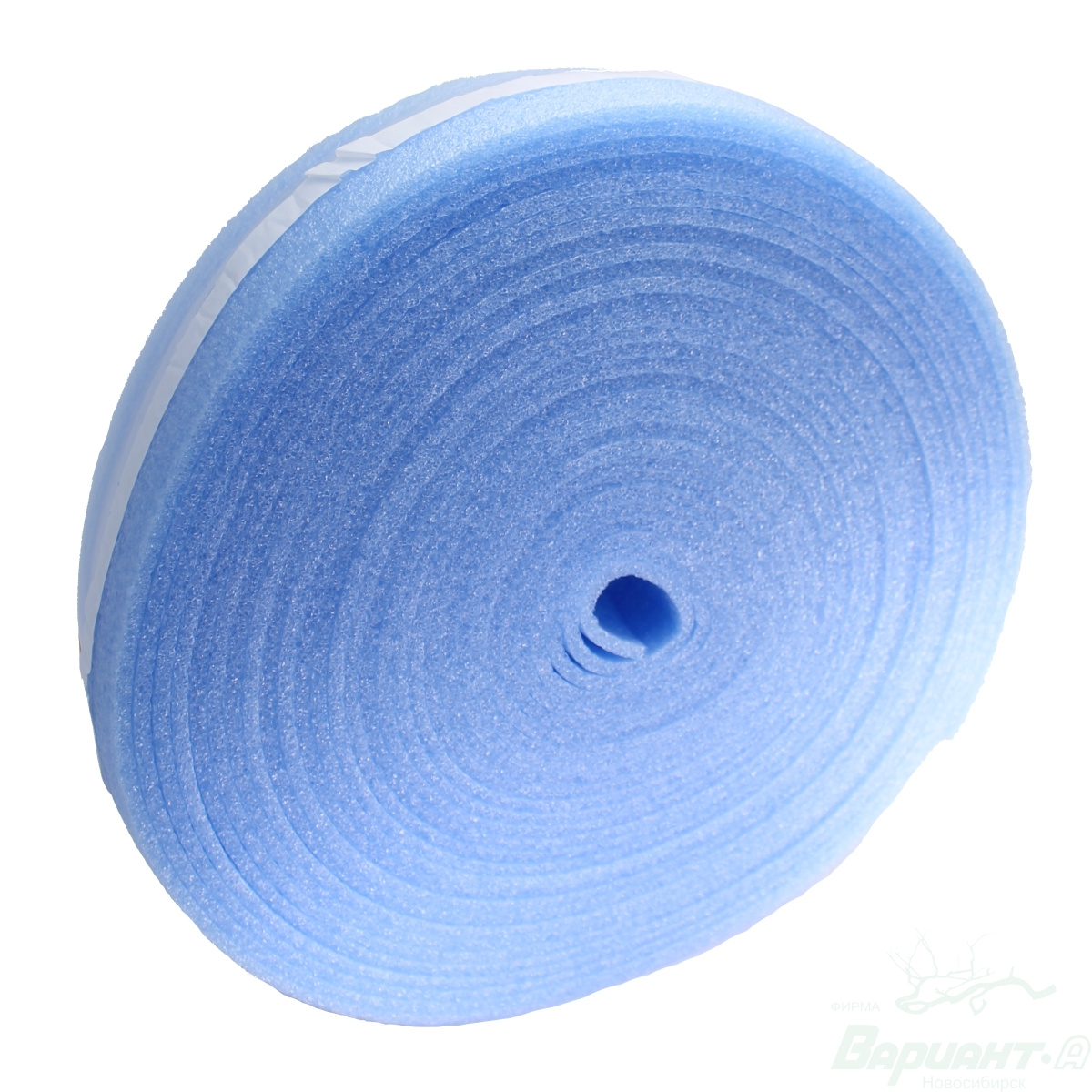

Демпферная лента STOUT
Необходимо особо отметить, что иногда недобросовестные строители предлагают для деформационных швов заменить демпферную ленту деревянными планками. Не стоит с этим соглашаться, так как:
- во-первых, древесина не обладает выраженной пластичностью и такими же компенсационными качествами, как вспененный полиэтилен;
- во-вторых, она менее долговечна в этом качестве компенсатора;
- в-третьих, древесина без доступа воздуха может начать загнивать, а неприятный запах, возникающий вследствие ее разложения, будет постоянно поступать в помещение;
- в-четвертых, разлагающаяся древесина образует благоприятный микроклимат для образования грибка, который обязательно распространится и на декоративное покрытие. Кроме того, созданная среда способствует появлению гнезд некоторых насекомых;
- в-пятых, со временем в местах, где установлены рейки, появятся провалы, так как дерево разложится окончательно.
Поэтому оптимальным вариантом для предотвращения деформации стяжки будет все-таки демпферная лента заводского производства ,или же изготовленная самостоятельно из плотного толстого вспененного полиэтилена.
Самодельная компенсационная лентаВозможно, вас заинтересует информация о том, как выбрать трубы для водяного пола
Можно несколько подробнее рассмотреть варианты самодельной ленты, так как многие занявшиеся ремонтом собственники жилья отдают предпочтение именно ей. Этот вариант имеет смысл использовать в том случае, если стяжка устраивается в доме с большим количеством комнат, так как на компенсационной заводской ленте можно будет немного сэкономить.
Фиксация к стене самодельной ленты, вырезанной из фольгированного пенополиэтилена
Как уже говорилось выше, для изготовления ленты используется утеплительный материал, произведенный из вспененного полиэтилена, который нередко остается в обрезках после проведения термоизоляционных работ на других участках ремонта. Подойдет обычный или фольгированный утеплитель. Его толщина может варьироваться от 3 до 10 мм, но выбирать этот параметр материала нужно в зависимости от толщины и площади стяжки. Чтобы не ошибиться с выбором и иметь определенный запас компенсационного пространства для бетона, желательно использовать материал максимальной толщины – здесь точно «кашу маслом не испортишь».
При изготовлении компенсационной ленты из полотна утеплителя, можно свернуть его в плотный рулон, затем отмерить на нем нужную ширину, которая будет зависеть от толщины стяжки и мата под теплый пол, например, теплый пол электрический под линолеум, после чего отрезать отмеченный участок с помощью острого канцелярского ножа. Таким образом нарезается нужное количество лент.
Закрепление самодельной ленты к стене можно осуществить несколькими способами:
- С помощью саморезов. Если выбирается этот метод, то, чтобы шляпки саморезов не прорвали ленту, крепежные элементы рекомендовано вкручивать через куски пластика, размером 20×20 мм, которые можно нарезать из обычных пластиковых бутылок.
- Более простой и быстрый способ закрепить ленту на стене — это использовать двухсторонний строительный скотч.
- Можно зафиксировать полосу демпфера на стене и с помощью клея «жидкие гвозди», который наносится точечно или же одной-двумя тонкими полосками на ленту, а затем она прижимается к стене.
Если работы проводятся самостоятельно, без привлечения профессиональных строителей, мало будет приобрести подходящий вариант компенсационной ленты – необходимо вовремя и правильно установить ее на место. Как говорилось выше, лента должна быть обязательно уложена по всему периметру помещения, а также, если это потребуется, необходимо установить Т-образные профили для образования компенсационных швов.
Укладка демпферной ленты не предполагает особых сложностей, главное, не упустить этот этап их виду
Перед приобретением ленты, нужно обязательно точно просчитать толщину стяжки, а если под нее будут укладываться маты утеплителя, то суммарную толщину получающегося «пирога». Это необходимо учесть потому, что лента должна иметь ширину, превосходящую толщину всей создаваемой конструкции как минимум на 20÷25 мм, чтобы ее можно было без проблем срезать ножом после застывания стяжки или, в некоторых случаях, после укладки финишного покрытия.
Компенсационная лента для «сухой стяжки»
Нужно также сказать, что демпферная лента применяется как при обустройстве традиционной «мокрой», так и «полусухой» и «сухой» стяжки, так как она предотвращает и растекание раствора, и рассыпание мелкофракционного керамзита.
Обустройство «полусухой» стяжки поверх водяного «теплого пола» — и опять без демпферной ленты не обходится
Рекомендации по монтажу демпферной лентыПеред тем как перейти непосредственно к самой установке компенсационного элемента стяжки, проводятся следующие работы:
Установка демпферной ленты должна предваряться некоторыми подготовительными операциями
- Стыки стен и пола необходимо тщательно проверить на предмет трещин. Если они обнаружатся, то их обязательно следует заделать, и лучше всего использовать для этого процесса водостойкий пластичный материал с хорошими адгезионными способностями, например, полиуретановый или силиконовый герметик. Если же трещины достаточно широкие, то их рекомендовано заполнить монтажной пеной. После ее застывания выступившие излишки легко срезаются острым канцелярским ножом.
- Бетонную основу, на которую будет монтироваться конструкция теплого пола, перед фиксацией демпферной ленты, следует обязательно гидроизолировать. Этот процесс необходим, чтобы влага не проникала к кабелю электрического подогрева, а также для предотвращения попадания воды на нижние этажи при аварийных ситуациях, которые с определенной долей вероятности могут возникнуть при утечках теплоносителя из водяного контура «теплого пола».
- Хотя клеевая полоса на компенсационной ленте или же двухсторонний скотч, на которой она может быть приклеена, имеют высокую адгезионную способность, стену под них нужно все-таки подготовить. Этот процесс проводится в том случае, если поверхности имеют значительные неровности. Стены в области приклеивания ленты следует выровнять с помощью тонкого слоя штукатурки или шпаклевки.
- Некоторые строители предпочитают перед наклеиванием ленты и монтажом «теплого пола» произвести полную подготовку стен под дальнейшую их отделку, и нужно сказать, что такой подход к работе не лишен смысла. Если провести эти операции заранее, весь строительный мусор, оставшийся после очистки стен, можно скрыть в черновой стяжке.
- Компенсационная лента устанавливается после того, как будет сделана и просушена черновая стяжка пола. Ее закрепляют не только по всему периметру комнаты вдоль стен, но и вокруг колонн, если они предусмотрены в интерьере, а также других выступающих архитектурных элементов.
- Соединение двух краев ленты осуществляется встык, который заклеивается водостойким скотчем.
youtube.com/embed/1UOY9o1NZDs?wmode=transparent” frameborder=”0″ allowfullscreen=”allowfullscreen”/>
Примерная стоимость компенсационной ленты
В строительных магазинах представлены демпферные ленты разных производителей, отличающиеся между собой размерными параметрами, дополнительной оснащенностью и плотностью материала.
Покупая ленту, необходимо обратить особое внимание на ее качество и плотность. Так, после сжатия пальцами, вспененный полиэтилен должен достаточно быстро подниматься, принимая первоначальное состояние.
Чтобы ориентироваться в ценах на эти изделия, стоит заглянуть в размещённую ниже таблицу, в которой представлены некоторые из них:
Кроме перечисленных изделий, в ассортименте магазинов можно найти достаточно много других, но важным при выборе материала является то, чтобы он идеально подходил для конкретной конструкции теплого пола, с применением утеплителя или без него.
Цены на Демпферную ленту UponorДемпферная лента Uponor
Итак, из всего сказанного выше можно напрашивается логичный вывод о том, что компенсационная лента является важной деталью конструкции при обустройстве любого вида теплого пола, закрываемого бетоном. Демпферная лента обеспечит сохранность стяжки и декоративного покрытия, обеспечит долговечность полов, так как будет служить надежным амортизатором при расширении материалов, а также дополнительным тепло- и звукоизолятором на стыках плоскостей
Стоимость даже самой дорогой и качественной ленты – не настолько высока, чтобы неразумной экономией поставит под вопрос долговечность создаваемой системы «теплого пола». Кстати, и гнатьзя за приобретением «раскрученного» бренда в данномм случае — нет особой необходмости. Качественная недорогая лента справится со своими обязанностями ничуть не хуже дорогой — вопрос цены очень часто упирается только в удобство работы с тем или иным материалом. Подставка под дрова для камина изучайте на нашем сайте.
Разновидности демпферной ленты для стяжки при монтаже теплого пола
В строительном искусстве нет мелочей, так как все технологии тщательно продуманы и проверены опытным путем многочисленными специалистами.
Со временем появляются новые детали, которые облегчают труд или совершенствуют те или иные конструкции.
Все они появляются на основе наблюдений и разработок. Это можно сказать и о демпферных лентах.
Совсем недавно, делая стяжку, строители применяли подручные материалы, которые давали примерно такой же эффект, что и лента. Но каждое из приспособлений имело свои недостатки, поэтому им на смену и пришел вспененный полиэтилен, который имеет ряд качеств, необходимых для сохранения стяжки в на долгое время.
Сегодня, чтобы выполнить работу качественно, без этого элемента уже не обойтись.
Что такое и для чего нужна демпферная лента?
Демпферная лента для стяжки пола – это материал, который устанавливается по нижней части стены с заходом на полы, по периметру всего помещения, где будет устраиваться бетонная стяжка.
Этот элемент играет роль компенсатора при линейном расширении бетона, коэффициент которого составляет до 0,5 мм на 1 м².
Процесс расширения может возникнуть от перепада температур, и в стяжке создается разрушительное для нее напряжение, так как она начинает упираться в окружающие ее стены.
Если будет разрушена стяжка, то пострадает декоративное покрытие.
Особенно важно применение этого полезного приспособления при устройстве электрических и водяных теплых полов, так как над ними обязательно устраивается стяжка, которая будет постоянно подвергаться перепадам температурных режимов.
Чтобы она сохранилась в неизменном виде долгие годы и не подвергала систему теплого пола порче и разрушению и устанавливается демпферная лента.
Ее работа эффективна, благодаря материалу, из которого ее изготавливают – это вспененный полиэтилен, он имеет возможность сжиматься, тем самым давая бетону возможность для расширения.
Кроме этого полиэтилен обладает и другими положительными качествами:
- низкая тепло- и звукопроводность;
- влагостойкость и водонепроницаемость;
- стойкость к перепадам температур;
- экологическую безопасность;
- долговечность и низкую стоимость.
Эти свойства вспененного полиэтилена используют при герметизации щелей и зазоров, образовывающихся при любом строительстве.
Демпферную ленту часто называют компенсаторной или кромочной. Материал выпускается в рулонах, длина которых варьируется от 10 до 100 м, ее ширина составляет от 5 до 15 см, толщина демпферной ленты от 3 до 10 мм.
Нужно отметить, что на заводской продукции по всей длине ленты предусмотрены разрезы, которые сделаны на расстоянии 8-10 см. Они предназначены для того, чтобы при необходимости можно было убрать лишнюю выступающую часть ленты, когда стяжка уже будет готова.
Разновидности ленты
Существует несколько видов ленты по конструкции:
- обычная (прямая),
- с «юбкой»,
- лента-самоклейка.
Обычная демпферная лента представляет собой ровную полосу с вышеописанными параметрами, которая просто устанавливается вдоль стен по всему периметру комнаты.

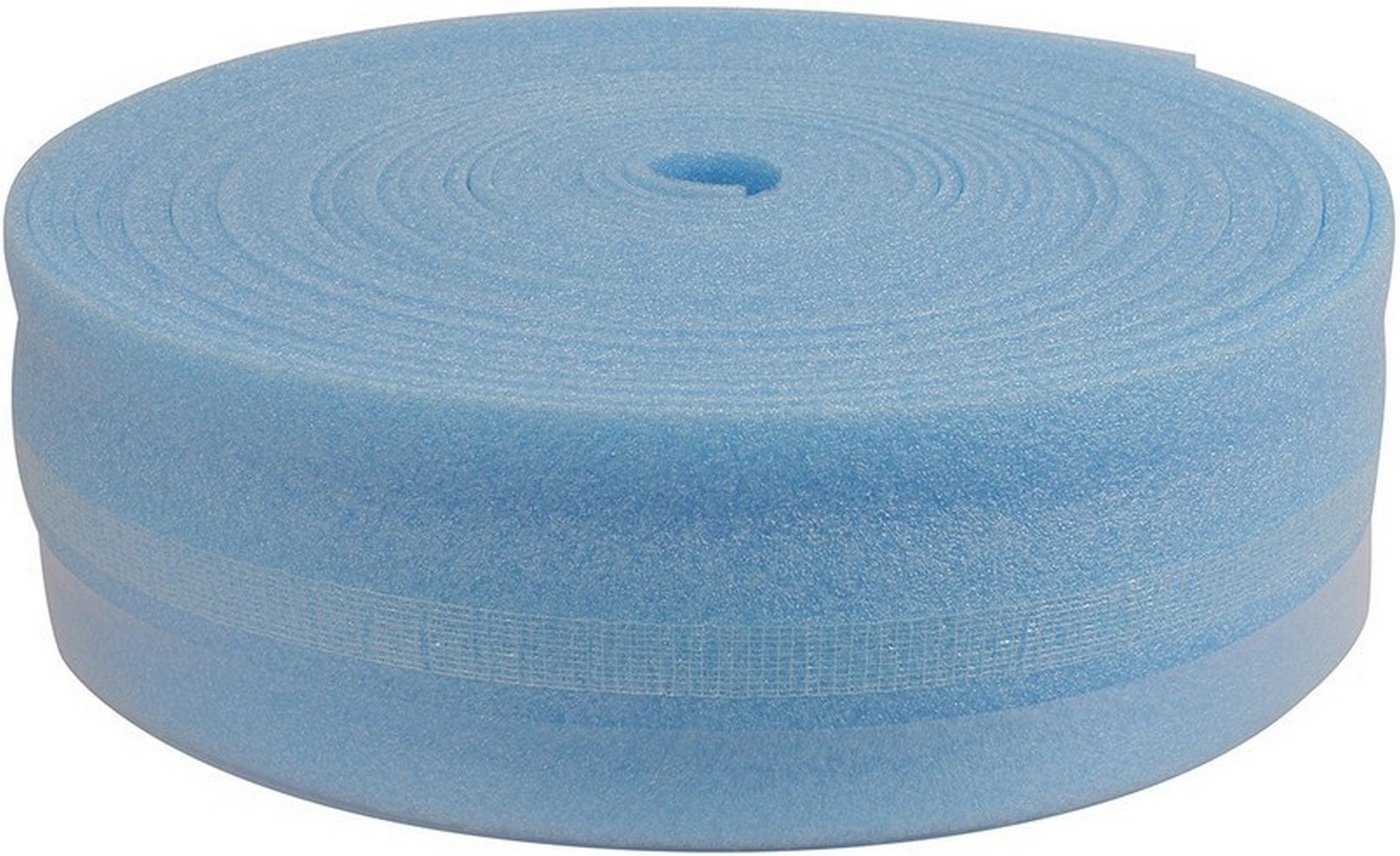

Самоклеющаяся демпферная лента отличается тем, что на обратной стороне имеет клейкую полосу, защищенную подложкой.
Защита снимается постепенно по мере наклеивания ее на стены.
Такая лента удобна в монтаже и при устройстве стяжки, так как она зафиксирована в одном положении.
Обычная и самоклеющаяся лента могут иметь так называемую «юбку».
При установке к стене, юбка расправляется по полу, тем самым герметизируя стык стены и пола.
«Юбка» имеет ширину в 3-10 см, и выполнена из более тонкого клеёнчатого материала.
Некоторые строители пытаются заменить демпферную ленту изолоном или пенофолом, другие думают, что могут обойтись и деревянными рейками.
Но, все эти материалы не обладают необходимыми качествами, которые присущи вспененному полиэтилену:
- изолон и пенофол не имеют тепло- и звукоизоляционного эффекта;
- дерево подвержено гниению и образованию грибка, а также не имеет достаточных свойств амортизатора.
Поэтому сэкономив на демпферной ленте, можно испортить всю сделанную работу, в данном случае, такая экономия соответствует пословице «скупой платит дважды».
Лучший вариант делать все сразу капитально, соблюдая технологию и применяя рекомендованные элементы конструкции.
Применение демпферной ленты
Зная, что собой представляет этот материал, и для чего он предназначен, нужно немного разобраться в процессе его применения.
Укладка демпферной ленты, как говорилось выше, происходит по всему периметру помещения, а также вокруг всех архитектурных элементов, если они присутствуют – это могут быть перегородки или колонны.
Нужно учитывать и размер площади, на которой будет устроена стяжка.
Если она слишком большая, необходимо сделать дополнительные прокладки компенсационных швов. Один слой ленты при линейном расширении бетона рассчитан на 10 м стяжки.
Лента устанавливается немного выше, чем будет заливаться стяжка. После того, как она застынет, излишняя часть ленты срезается или отрывается по надрезам.
Если поверху стяжки будет укладываться декоративное покрытие, а по стенам устанавливаться плинтус, который закроет выступающую часть демпферной ленты, то лучше ее не обрезать.
Лента играет важную роль при заливке мокрой цементной стяжки, не только как компенсатор расширения, но и как сдерживающий барьер для раствора от его растекания.
При устройстве теплого пола электрического и водяного, кромочную ленту можно прокладывать под пароизоляцию или между конструкцией теплого пола и пароизоляцией, принципиального значения это не имеет.
Главное, чтобы «юбка» ленты, находилась под стяжкой или наливным полом.
Но лучше всего демпферную ленту крепить после устройстве гидроизоляции на черновой пол.
Монтаж теплого пола с использованием демпферной ленты
Если вы хотите, чтобы этот вспомогательный элемент полностью выполнял свою функцию, монтаж при устройстве теплого пола нужно выполнить правильно.
- Прежде всего, черновой пол необходимо привести в порядок. Для этого заделываются все трещины и сколы.
- Далее идет устройство гидроизоляции, которая сохранит полы от увлажнения, а значит, от возникновения грибка и гнили.
- Следующий этап – это закрепление демпферной ленты.
- Затем укладываются маты для теплого водяного пола или другой вид утеплителя.
- На утеплитель раскладывают полиэтиленовую пленку.
- Следующей деталью конструкции будет арматурная сетка.
- На сетке распределяются и закрепляются трубы из шитого полиэтилена (или другого материала) для водяного пола или нагревательные провода.
- Все уложенные слои заливаются стяжкой.
- После ее затвердевания идет завершающий этап работы – это устройство декоративного покрытия.
Цены на демпферную ленту
Цена материала зависит от его плотности, производителя и размеров. Таблица средних цен на демпферную ленту:
Наименование ленты, страна изготовитель | Размер в мм (ширина, толщина) | Кол-во метров в упаковке | Цена за упаковку |
Кромочная (Россия) | 50×8 | 20 | 156.64 |
Кромочная (Россия) | 100×8 | 20 | 289. 52 |
Демпферная самоклеющая «Kermi» (Германия) | 100×8 | 25 | 878.00 |
Демпферная самоклеющая «Oventrop» (Германия) | 150×10 | 25 50 | 791.00 3074.00 |
Демпферная самоклеющая «Uponor» (Шейцария) | 150×10 | 50 | 3690.00 |
Демпферная самоклеющая с «юбкой» (Россия) | 50×3-8 | 20 | 65.66 |
Демпферная самоклеющая с «юбкой» (Россия) | 100×3-8 | 20 | 131.32 |
Из всего вышесказанного можно сделать выводы о том, что демпферная лента играет одну из главных ролей в долговечности любой стяжки, а тем более для устройства бетонного покрытия теплых полов.
Этот элемент конструкции не только послужит для нее амортизатором, но обеспечит хорошую звукоизоляцию пола и сократит потери тепла, а значит, сэкономит ваши средства.
виды, характеристики и ширина слоя
Демпферная лента для стяжки гарантирует долговечность напольного покрытия, обеспечивает оптимальные условия его эксплуатации. Благодаря научному и техническому прогрессу, современные ремонтные работы отличаются скоростью и гарантированным качеством результата. Предусматриваются точные рецептуры разведения готовых строительных смесей, клея и применения различный технологий.
Лента обязательна при заливкеЗачем нужна демпферная лента
Те, кто спрашивает, нужна ли эта лента для пола – плохо или совсем не знают физику. Любые материалы при изменении температуры расширяются и сжимаются. Для бетонной стяжки показатель изменения размера между сезонами зима-лето находится в пределах 0,5 мм на квадратный метр площади. Подсчет показывает, что среднестатистический пол комнаты летом становится больше по линейным габаритам на сантиметр.
Если не компенсировать такое расширение, может произойти следующее:
- стяжка будет оказывать давление на стены;
- в результате образования механических напряжений слой бетона может пойти трещинами;
- если стены недостаточно прочны, например, перегородки из гипсокартона или дерева – может произойти разрушение, деформация, в домах каркасной структуры это ведет к риску возникновения опасных механических напряжений в базовой несущей конструкции.
На основании неприятных последствий, становится понятно, что демпферная лента должна применяться обязательно. До появления этого функционального изделия проблему компенсации расширения решали разными методами: путем подкладки жгутов ткани, деревянных брусков, тонких полос пенопласта.
Примечание: вместо демпферной ленты может применяться вспененный полиэтилен толщиной от 15 мм. Но такой материал не обладает надлежащим удобством использования. Его придется резать вручную, как и удалять излишки. Поэтому демпферная лента – предпочтительнее. Она не гниет, не служит средой для размножения бактерий, выпускается в различных форматах, легко монтируется к стене.
Характеристики демпферной ленты
Демпфирующая лента выпускается в рулонах. В пределах одного мотка может быть до 100 метров готового к использованию изделия. При этом предусмотрено все, чтобы применение ленты отличалось простотой:
- материал режется ножом или ножницами;
- изделие гибкое и легко укладывается;
- для удаления излишков предусмотрена перфорация через каждый сантиметр ширины. После заливки и высыхания стяжки выступающий демпферный слой обрывается.
Лента выпускается различной ширины. Можно приобрести изделие, которое будет удобно для конкретной толщины заливки стяжки. При этом цена материала отличается мало – она привлекательна для потребителя и находится в пределах 50 центов за самый дорогой класс ленты.
Сравнение по производителюТехнические преимущества
Кроме решения задачи компенсации расширения стяжки, демпфирующая лента обладает рядом полезных технологических преимуществ.
- Служит эффективным звукоизолятором, поглощает колебания пола, не передавая их стенам и другим конструкциям.
- Не образует моста холода, что важно при зонировании системы отопления и для минимизации паразитных утечек тепла.
- Абсолютно безопасна для здоровья, не служит средой для размножения бактерий и плесени, не гниет и не образует токсичных соединений, химически нейтральна.
- Не боится бросков температур, характеризуется долгим сроком службы.
Особенно ценна демпферная лента при современных ремонтах в квартирах железобетонных монолитных домов. Устраивая теплый пол, не стоит задавать вопрос, зачем нужна такая компенсационная полимерная прослойка. Она не только сохранит целостность покрытия при его расширении, но и надежно предохранит комнату от утечек тепла в стены, особенно – наружные.
Еще одно свойство, которое точно отвечает на вопрос, для чего нужна демпферная лента в стяжке теплого пола – водонепроницаемость и формат изготовления со специальной юбкой. Такое изделие не только выполнит задачи термоизоляции и компенсации расширения стяжки. Лента с юбкой предотвратит капиллярное движение влаги (например, от более холодных стен в стяжку), а также защитит конструкции от воды в случае аварийных протечек системы отопления.
Виды продуктов
Как говорилось выше, демпфирующая лента изготавливается различной ширины (от 5 до 15 сантиметров), с перфорацией по длине, поставляется в рулонах до 100 метров. Кроме этого, производители предлагают:
- простой формат изделия, из вспененного полиэтилена;
- ленту, оснащенную юбкой. Эта часть тонкая, представляет собой пластиковую водонепроницаемую пленку. Такое изделие укладывается на стену, юбка располагается по поверхности пола, формируя надежную защиту стен от воздействия влаги;
- продукт, оснащенный самоклеящейся основой. С такой демпфирующей прокладкой крайне удобно работать по стенам, покрытым керамической плиткой или прошедших процедуру гидроизоляции методом обмазывания полимерными мастиками.
В зависимости от характера, материала стен, толщины стяжки, наличия системы внутрипольного отопления – можно приобрести тот или иной класс ленты.
Как работать с материалом
В зависимости от вида демпфирующей ленты, работать с материалом можно разными способами. Основная задача состоит в закреплении изделия по периметру комнаты перед заливкой стяжки. При этом оно должно держаться достаточно прочно, чтобы противостоять нагрузкам при укладке цементно-песчаного или другого раствора.
Работая с простой лентой, ее можно крепить мелкими гвоздиками к гипсокартонным или обшитым фанерой перегородкам. Допускается применять быстросохнущие полимерные клеи, которые наносятся точечно и могут зафиксировать демпферную прокладку даже на бетоне. Удобно использовать тонкий 0,5 мм двусторонний скотч.
На практике, если поверхность стены не пыльная – удобнее работать с самоклеящейся демпферной лентой. Для ее нанесения нужно отделить часть защитного покрытия, прислонить изделие, повторять процедуру по мере продвижения по периметру комнаты. Такой алгоритм работы обеспечивает скорость и равномерную высоту расположения ленты.
Самоклеющаяся демпферная лента – скорость установкиСовет: выбирать ширину ленты нужно так, чтобы она превышала планируемую толщину стяжки на 3-5 см. В таком случае, после отвердевания и окончательного высыхания слоя бетона не придется долго удалять излишки. Они без труда маскируются пластиковым плинтусом и работают как дополнительных слой звуко и теплоизоляции.
Почему демпфирующая лента не имеет конкурентов
Чтобы показать, насколько удобна и технологически привлекательна специальная лента, рассмотрим материалы, которыми ее можно заменить.
- Вспененный полиэтилен. Его придется резать на полосы, укладывать с нахлестом. Крепить отдельные отрезки неудобно, трудно выдержать равномерность высоты демпферного слоя.
- Пенофол также придется резать на полосы, наблюдая недостатки монтажа, присущие полиэтилену. Вдобавок – материал ощутимо дороже.
- Пенопласт имеет свойство распадаться на гранулы, характеризуется меньшим сроком службы и, что самое важное – не восстанавливает форму после долговременного сжатия. При наступлении зимы по периметру стяжки могут образоваться щели, куда будет заходить влага, забиваться мусор. Это негативно скажется на сроке службы покрытия в целом.
- Дерево не может хорошо демпфировать – материал достаточно жесткий. Вдобавок, со временем обязательно произойдет разложение.
- Ткань и подобные ей наполнители служат недолго, становятся местом размножения бактерий, набирают пыль, могут образовывать взвеси волокон в воздухе, что негативно влияет на органы дыхания.
Демпферная лента – специально созданный на основе анализа других материалов продукт, который предлагает оптимальные характеристики. Изделие обеспечит долговечность стяжке, не повлияет на здоровье, ускорит ремонт и не потребует значительных расходов. Поэтому применение ленты – рекомендовано множество мастеров и выглядит рационально.
Демпферная лента для стяжки пола
Прежде чем разбираться для чего используют демпферную ленту для стяжки пола, необходимо уточнить, что это такое.
Сама по себе лента представляет собой вспененную полоску полиэтилена или другого материала, на самоклеящейся основе. Наиболее часто этот вид материала используется при монтаже стяжки пола. Укладывать демпферную ленту необходимо, что бы избежать последствий температурного расширения тела стяжки:
- Трещины.
- Разрывы.
- Выпуклости.
Если пренебречь укладкой данного материала, вся стяжка может деформироваться и прийти в негодность. Недобросовестные застройщики, часто стараются сэкономить на покупке ленты и вместо нее приобретают изолон, пенофол, или вообще укладывают в качестве барьера куски старого линолеума, деревянные планки и др.
Поскольку эти материалы не обладают необходимыми качествами, готовая стяжка не будет соответствовать всем необходимым критериям, таким как:
- Тепло- и звукоизоляционными эффектами.
- Древесный материал может гнить, вследствие чего на нем образуются грибковые поражения.
- Древесина практически не обладает амортизационными свойствами.
А вот демпферная лента обладает только одним недостатком – высокой стоимостью, поскольку она является единственным материалом, обладающим всеми необходимыми характеристиками для выполнения качественной стяжки пола.
Положительные качества демпферной ленты
Поскольку технические характеристики этого материала заслуживают отдельного рассмотрения, необходимо разобраться, чем же хороша демпферная лента:
- Повышенные тепло- и звукоизолирующие свойства.
- Поглощение вибраций.
- Влагонепроницаемые качества и влагостойкость, необходимые для качественной стяжки пола.
- Препятствует нарушению целостности тела стяжки при перепадах влажности и температур.
- Гибкость материала позволяет бетонной стяжке изменять форму и возвращаться в прежнее положение без нежелательных последствий.
- Отличная герметичность и долговечность материала.
- Не подвержена процессу гниения и препятствует появлению грибка.
- Легкость монтажа, позволяет значительно сэкономить время выполнения работ.
- Экологически чистый материал безопасен и под воздействием влаги не выделяет химические пары.
Разновидности демпферной ленты для стяжки пола
Строительный рынок предлагает несколько видов демпферной ленты. Самыми популярными являются три из них:
- Простая лента. Представляет собой вспененную полиэтиленовую ленту, используемую по контуру стен в помещениях различного типа (жилые комнаты, офисы, промышленные цеха).
- Лента на самоклеящейся основе. Ее отличие состоит в том, что с изнаночной стороны на нее нанесена клейкая основа. Это значительно упрощает процесс монтажа.
- Лента с юбкой. Такой материал применяется для герметизации углов между стеной и полом, поскольку от основной части ленты выступает небольшой отрезок материала из уплотненного полиэтилена.
Демпферная лента выпускается в виде рулонов, довольно большого диапазона размеров и толщины. Это делают для того, чтобы можно было подобрать наиболее подходящий вариант для каждого конкретного случая.
Читайте также
Как рассеять шум с помощью изготовленных клеящих материалов
Опубликовано
Сегодня потребители имеют более высокий уровень ожиданий в отношении продуктов, которые они покупают. Производительность и надежность всегда были важны, но теперь потребители ожидают более элегантного дизайна, а в случае приборов и оборудования – более тихой работы. Чтобы удовлетворить этот спрос, дизайнеры и разработчики продуктов, от автомобилей до бытовой техники, полагаются на готовые клейкие материалы для создания более бесшумных дизайнов.Когда дело доходит до шума, связанного с конструкцией продукта, основными источниками шума являются воздушный шум и структурный шум. Воздушный шум создается взаимодействием вибрирующей поверхности с окружающим воздухом. Его можно уменьшить, добавив поглотители, барьеры и слои для поглощения или отражения звуковой энергии. Структурный шум создается механической энергией вибрации, которая распространяется по структуре продукта, а также по материалам, с которыми он контактирует. Структурный шум можно контролировать, контролируя вызывающую его вибрацию.Поверхность с низким коэффициентом трения, расположенная между деталями, является одним из способов борьбы с вибрацией. Изоляция вибрации – другое. Последний способ управления структурным шумом – изменить режим вибрации конструкции путем добавления демпфирующего материала, рассеивающего вибрацию.
Can-Do Tape предлагает две липкие ленты 3M, которые очень эффективны для гашения шума:
3M ™ VHB ™ Tape
При использовании при сборке панелей 3M VHB Tape создает вязкоупругий слой между двумя жесткими поверхностями во время склеивания. их вместе.Вибрация, возникающая в любой панели, приводит к растяжению материала VHB, но это удлинение ограничивается жесткостью панелей. В результате энергия вибрации превращается в тепловую за счет демпфирования ограниченного слоя.
3M ™ Лента из фольги для демпфирования вибрации
Лента для демпфирования вибрации 3M применяется к деталям сборки, которые имеют тенденцию к вибрации, и гасит вибрацию за счет демпфирования ограниченного слоя. Лента состоит из мягкого полимерного демпфирующего адгезионного материала и толстой алюминиевой фольги, удерживающей полимерный материал.Когда возникает вибрация, полимерный демпфирующий материал переводится в режим удлинения под действием силы вибрации. Фольга ограничивает удлинение и преобразует энергию вибрации в тепло.
Can-Do Tape – это ваш источник липких лент для снижения шума. Свяжитесь с нами, чтобы обсудить ваш проект!
Гашение вибрации – документация коптера
Автопилоты оснащены акселерометрами, чувствительными к вибрациям. Эти значения акселерометра объединены с барометром и Данные GPS для оценки местоположения автомобиля.С чрезмерным вибрации, оценка может скинуться и привести к очень плохой производительность в режимах, основанных на точном позиционировании (например, на коптере: Режимы полета AltHold, Loiter, RTL, Guided, Position и Auto).
Пожалуйста, обратитесь к странице Измерение вибрации для получения подробной информации как измерить уровни вибрации вашего автомобиля и убедиться, что они находятся в допустимом диапазоне
Целью гашения вибрации является снижение высоких и средних частот. вибрации, позволяя при этом низкочастотное фактическое движение доски проходят согласованно с планером.
Двусторонняя лента из пеноматериала или липучка традиционно использовалась для крепления автопилот к раме. Во многих случаях лента из пеноматериала или липучка не обеспечивает адекватной виброизоляции, поскольку масса автопилот такой маленький.
Примечание
Примеры и изображения в этой статье относятся к вертолету, но информация также в значительной степени применима к самолету и вездеходу.
3M, Du-Bro или HobbyKing Foam
Один из следующих трех типов пенопласта следует разрезать на маленькие кубики размером 1–2 см и прикрепить к каждому из четырех углов автопилота, как описано на вики-странице «Монтаж автопилота»:
Для двух последних вариантов потребуется «лента для фиксации ковра», чтобы прикрепить пену к автопилоту и раме автомобиля.
Для автомобилей с двигателями внутреннего сгорания автопилот должен быть установлен на промежуточной пластине с добавлением самоклеящихся свинцовых грузов для увеличения его массы
Гелевые подушечки
Разрежьте один из рекомендованных гелей на кубики размером 1–2 см и прикрепите к каждому углу автопилота.Возможные гели включают:
Закрепите автопилот на раме с помощью застежки-липучки шириной 1 см. ремешок или резинка. Будьте осторожны, ремешок не прижимает контроллер настолько надежно, что он мешает демпфированию колодки. Попробуйте положить слой мягкого пенопласта между ремешком и ремешком. автопилот.
FlameWheel F330 с PX4FMU, установленным на промежуточной платформе
Блог Тестирование простых антивибрационных решений для GoPro на Arducopter есть видео, демонстрирующее виброизоляцию с помощью Moon Gel на камере Go-Pro.
Антивибрационная платформа для 3D-печати для NAVIO2
Антивибратор для NAVIO2 можно легко распечатать на 3D-принтере. Это значительно упрощает монтаж и исключает вибрацию. Здесь вы можете найти файлы STL.
Антивибрация с Navio2, установленным на раме:
Уплотнительное кольцо, подвеска
- Создайте платформу для установки автопилота с отверстия или винты на четырех углах. Установите автопилот на эта доска с двусторонней лентой из вспененного материала.
- Установите 4 стойки в верхней части рамы на расстоянии от 1/10 до 1/8 дюйма. дальше, чем ширина платформы, на которой плата была смонтирована.
- Вставьте нейлоновые уплотнительные кольца 1/16 дюйма через каждый угол автопилота и стойки так, чтобы автопилот не
соединения с каркасом.
Ссылка (Здесь!)
- Общий диаметр уплотнительного кольца должен быть выбран таким, чтобы надежно удерживать доска, обеспечивая легкую или умеренную начальную, но быстро ограниченное движение доски (обычно наружный диаметр от 1/2 до 3/4 дюйма) и Силиконовые уплотнительные кольца обычно должны увлажняться лучше, чем уплотнительные кольца из Buna-N. (Размеры 15 – 21), если вы можете их приобрести.
FlameWheel F450 Крепление на платформе с уплотнительным кольцом
Вибрации имеют короткую связь, так что все это оставляет лишний угол. зазор требует более высокого начального натяжения уплотнительного кольца, что снижает чувствительность к гашению вибрации и позволяет доске физически наклоняться больше (что нежелательно, так как датчик забрасывает отношения выключены).
Недостатком подвески с уплотнительным кольцом по сравнению с гелевыми подушечками является то, что она механически сложнее и требует настройки обоих уплотнительных колец. диаметр и сечение.
Вы можете комбинировать конструкцию уплотнительного кольца и гелевой подушки, используя промежуточную пластину и выгода от двухступенчатого демпфирования.
Крепление для ушной заглушки
- Приобретите затычки для ушей из силикона или уретана или пенопласта с медленным откликом. такие как эти от 3M
- Создайте платформу для установки автопилота с отверстия по четырем углам. Отверстия должны быть достаточно большими, чтобы позволить вставлять в них беруши, но не настолько, чтобы доска расшатывается при жестких приземлениях.Убедитесь, что отверстия гладкие чтобы они не врезались в беруши. Также держите отверстия рядом с углы пластины электронного модуля, чтобы минимизировать ненужное движение модуля.
- Установите автопилот на эту доску с двусторонним пенопластом. Лента. Дополнительная масса, добавленная к доске, может улучшить гашение вибрации.
- Протолкните беруши через существующие отверстия в раме (или вырежьте новые отверстий) и отверстий в плате, на которых установлен автопилот. установлен. «Настройка» возможна путем изменения количества оставшейся беруши. выставлен посередине.
Вибрационная опора ушной заглушки
Амортизатор лампы + виброопора ушной заглушки
Монтажная пластина с грушей из мягкой резины 100 г «Карданный» амортизатор на каждом углу и полутоновая затычка для ушей из пенополиуретана помещен внутри каждого.
Сами амортизаторы карданного типа могут работать при напряжении или сжатие.
Беруши обеспечивают дополнительную демпфирующую среду с различным частотный диапазон демпфирования, чем демпферы лампы сами по себе.
Беруши также немного укрепляют крепления лампы, предотвращая чрезмерное свободное движение, вызванное обычными маневрами в полете.
Это было успешным при гашении клона Flamewheel с гибкими рычагами. и пропеллеры размером более 12 дюймов в диапазоне 0,05 G.
Автопилот также устанавливается на антивибрационные втулки, доступные от McMaster Carr (рекомендуется упаковка из 25 штук детали № 9311K64).
Гасители колебаний карданного подвеса лампового типа 100G можно заказать напрямую. от различных производителей: copter-rc.com
Советы по снижению вибрации
Для коптеров наибольшим источником вибрации обычно являются лопасти, проходящие через рычаги, но существуют и другие источники вибрации, которые можно уменьшить, следуя этому совету:
- Гибкость рамы, особенно гибкость руки, является основной причиной асинхронного
вибрация, рычаги рамы должны быть как можно более жесткими.
- Оригинальные коптеры DJI Flamewheel имеют достаточно жесткие рычаги, полученные литьем под давлением, многие клоны этого не делают.
- Плечи из алюминия или углеродного волокна меньше изгибаются и изгибаются, что снижает вибрацию
- Коптеры с экзоскелетами, изготовленными методом литья под давлением, или руками, такими как Iris, достаточно жесткие
- Дешевые, легкие рамы имеют тенденцию гнуться больше, чем качественные более прочные, и чем тяжелее вы загружаете коптер, тем больше он прогибается (не очень хорошо)
- Двигатель к рычагу рамы и рычаг рамы к центральным креплениям ступицы должны быть надежно закреплены и не изгибаться (иногда проблема для рычагов с угольными трубками)
- Двигатели должны работать плавно (подшипники не изношены и не «скрипят»)
- Адаптеры пропеллеров, соединяющие гребные винты с двигателями, должны быть концентрическими и очень прямыми.
- Гребные винты должны быть полностью сбалансированы с помощью хорошего ручного балансира винта
- Балансировка двигателя (или действительно хорошо сбалансированные на заводе двигатели, такие как T-Motor) может иметь большое значение.
- Пропеллеры, которые плохо подходят к раме и весу или не имеют одинаковой гибкости для CCW и CW, очень проблематичны.
- Хорошие гребные винты меньше вибрируют
- Стойки из углеродного волокна жесткие и менее вибрируют, что снижает вибрацию, но они очень острые, что представляет собой серьезную угрозу безопасности.
Краткое описание вибраций, которые необходимо гасить
- Частота и амплитуда вибрации, которые нам в первую очередь необходимо уменьшить, составляют характеристика двигателя / винта, вращающегося на скорости полета.
- То есть это довольно высокая частота с довольно низкой амплитудой.
- Это требует, чтобы мы обеспечивали короткий диапазон демпфирования и изоляции.
- Сама плата не требует наличия ряда движение, превышающее амплитуду вибрации.
- Поскольку борт не прилагает никаких усилий к планеру, единственный то, что нам нужно позаботиться о демпфировании / изоляции, – это вес (масса) самой доски плюс силы, приложенные к ней нормальное маневрирование планера.
- Благодаря отличному широкому диапазону частот, материалы с высоким демпфированием доступный, наша самая большая проблема будет состоять в том, чтобы использовать надлежащее количество их, чтобы оптимально заглушить наш автопилот (слишком много – значит плохо как мало).
- Объединение автопилота и приемника на отдельном «пластина» модуля электроники с гашением вибрации или корпус может увеличиваться масса модуля облегчает эффективное демпфирование уменьшая количество соединительных проводов и делая всю систему более модульный.
Дополнительные меры по снижению вибрации
- Антивибрационные втулки жесткого диска может обеспечить достаточное или дополнительное снижение вибрации
- Значительный выигрыш в виброизоляции также может быть достигнут за счет использование проволоки с высокой гибкостью и разгрузки от натяжения для всех проводов подключен к автопилоту (и используя минимальное количество необходимых проводов.)
- Некоторые рамы имеют характеристики вибрации ниже нормальных из-за жесткость / гибкость рамы и изолированная централизованная масса могут значительно влиять на передачу вибрации двигателя / опоры на центральный бой контроллер.
- Изоляцию и демпфирование можно несколько улучшить, разместив автопилот / ограждение между амортизаторами с обеих сторон примерно при двадцатипроцентном сжатии. Твердомер 30 Сорботан Фактически указано сжатие от 15 до 20 процентов для оптимального демпфирование.
- Хотя сорботан твердостью 30 кажется отличным кандидатом, опыт показывает, что он постоянно сжимается и не так эффективен для снижения вибрации, как гелевые растворы.
- Ссылка на блог о первой антивибрационной системе крепления APM. для достижения 0.05 G демпфирование (20.02.2013 улучшено до 0,02 G), двойная зона система изоляции, сочетающая подвеску уплотнительного кольца и силиконовую прокладку. (Здесь!)
- Балансировка двигателя также может снизить вибрацию, особенно для
более дешевые или большие моторы. Балансировка включает в себя:
- Плотно закрепите небольшую стяжку вокруг двигателя (БЕЗ ОПОРЫ), отрежьте удлиненный язычок и раскрутите его.
- Попробуйте несколько раз, каждый раз поворачивая стяжку на двигателе. корпус немного, пока вибрация не уменьшится или не исчезнет.
- Небольшой кусок скотча можно переставить вместо стяжка при желании или для двигателей меньшего размера.
- Когда вы найдете место с наименьшей вибрацией (и вы должны его слышать), отметьте место прямо под застежка-бинт с помощью фломастера.
- Добавьте небольшую точку клея для горячего клея на место застежки Tie-Wrap. и постепенно увеличивайте клей до тех пор, пока не исчезнет вибрация. сведены к минимуму.
- Если нанести слишком много клея, его можно удалить ножом X-acto.
- Виброизолирующие опоры двигателя, например это может уменьшить или не уменьшить вибрацию. Крепления для камер
- также должны быть эффективно изолированы и демпфированы от вибрация, но у них уже есть ряд «мягких» креплений решения.
- Сервоприводы камеры также должны быть изолированы от вибрации, либо в изолированное крепление камеры или с собственной вибрацией редукционный раствор.
- Вы должны использовать высококачественные шаровые опоры на сервоприводах камеры и соответствующие подшипники или втулки в самой опоре с нулевым люфтом для предотвращения инерционной помойки.
- Качественные сервоприводы без люфта также необходимы для высокоточной камеры Работа.
- На данный момент кажется, что чем жестче рама, тем лучше, потому что изгиб рамы приводит к нежелательной механической задержке (гистерезис) в переводе двигательных воздействий на центральную расположен автопилот. (ЗАПРЕЩАЕТСЯ сотрясать рычаги мотора).
- Необходимо тщательно подобрать количество и тип демпфирующей среды. к весу (массе) предмета, который мы пытаемся выделить, а также частота и амплитуда колебаний, которые мы стремимся влажный.Мы пытаемся изолировать автопилот, который весит менее 2 унций, и это очень маленькая масса.
- Практически все готовые решения (типа подушек или шпилек) рассчитан на изолированную массу, которая будет весить не менее 5-10 раз что средний автопилот весит для оптимальной эффективности. Этот включает все предварительно приготовленные сорботан, альфа-гель, EAR, пену с эффектом памяти или другие силиконовые или уретановые гели или пены, а также Lord Micro монтирует.
- Гелевое крепление с резьбовой шпилькой или втулкой, предназначенное для масса нашего автопилота или электронного модуля подвергается стресс от нормального полета будет намного лучше в долгосрочной перспективе решение.
Терминология
Используемые методы обычно включают как демпфирование, так и изоляцию:
- Изоляция простая недемпфированная (подпружиненная или резиновая опора), которая позволяет перемещать изолированный объект в значительной степени отдельно от содержащий объект (например, автомобильную пружину).
- Демпфирование – это преобразование вибрации в тепловую энергию ударом поглощающая среда (например, автомобильный амортизатор).
Как заменить заслонки HVAC | Home Guides
Ручные балансировочные демпферы, обычно встречающиеся в круглых воздуховодах HVAC размером от 4 до 10 дюймов, не изнашиваются.После установки эти простые круги из оцинкованного листового металла вращаются на двух штифтах, вставленных в небольшие отверстия, которые вы просверливаете в начальном воротнике приточного канала или по бокам регистровой банки. Вы управляете ими с помощью планки, называемой ручкой регулировки. Возможно, вы захотите перейти на более привлекательные демпферы, такие как автоматические балансировочные демпферы со встроенной электроникой. Вам нужно будет на час или два стать учеником HVAC, чтобы вы могли заменить демпферы.
Получите доступ к подвальному воздуховоду, чтобы найти существующие заслонки, либо на стороне подачи камеры статического давления печи, либо в загрузочном кожухе.Убедитесь, что первая часть воздуховода, ближайшая к заслонке, имеет какую-либо опору, например кронштейны, подвески, ремни или провода. Если нет, добавьте поддерживающий ремень.
Надрежьте клейкую ленту или фольгу с каждой стороны заслонки с помощью универсального ножа – один конец соединяется с пыльником регистра или воротником статического давления, а другой – с секцией воздуховода или, возможно, с коленом. Выкрутите винты из листового металла через бороздки на ленте. Или, если лента отслаивается и отслаивается, просто снимите ленту и открутите винты.
Вытяните ближайшую секцию воздуховода из заслонки и оставьте ее надежно подвешенной. Снимите старую заслонку и отложите в сторону.
Смажьте гофрированный край заслонки мастикой; вы добьетесь гораздо большей защиты от утечек воздуха с помощью мастики, чем с помощью изоленты, и, возможно, захотите модернизировать и другие секции воздуховода. Также почистите щеткой гофрированную поверхность воздуховода или пыльника.
Вставьте гофрированную сторону нового демпфера либо в пыльник регистратора, либо в свободный конец жесткого круглого участка воздуховода, который направлен в сторону от манжеты статического давления.Гофрированный конец должен быть направлен в сторону от печи, чтобы воздух проходил через шов без утечки при открытой заслонке. При использовании автоматической заслонки обратите внимание на положение привода двигателя и поверните заслонку по мере необходимости. Для горизонтального воздуховода установите привод двигателя наверху или сбоку воздуховода; не кладите его на дно. Вы можете разместить привод двигателя в любом месте, если вы установите заслонку вертикально под регистром.
Вдавите незажатую сторону заслонки в другую сторону участка воздуховода, которая будет либо начальной манжетой, либо гофрированным концом участка воздуховода.
Закрепите каждый конец демпфера как минимум тремя винтами для листового металла или более для демпферов большого диаметра.
Закрасьте закрепленные швы дополнительной мастикой. Вложить в покрытие ленту из стекловолоконной сетки, а на ленту покрасить еще один слой мастики, а также швы самого демпфера.
Справочные материалы
Ресурсы
Предупреждения
- Всегда убеждайтесь, что питание устройства отключено, когда вы работаете с частями вашей системы HVAC.
Писатель Биография
Отмеченный наградами писатель и редактор Роуг Пэрриш работал в Washington Post, Baltimore Sun и газетах от Англии до Аляски. Этот искатель приключений и автор книг о путешествиях, с отличием окончивший университет Мэриленда по журналистике, специализируется на путешествиях и еде, а также на спорте и фитнесе. Она также управляет недвижимостью и пишет о проектах DIY.
Обратные заслонки в общем выпускном воздуховоде
Вкладка «Соответствие» содержит информацию как о программе, так и о кодах.Кодовый язык взят и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.
Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)
Эта тема не рассматривается отдельно.
Дом DOE с нулевым потреблением энергии (Версия 07)
Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 1, позиция 6) Сертифицировано EPA Indoor airPLUS.
Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) 62.2-2010, ASHRAE 62.2-2013 и ASHRAE 62.2-2016
ASHRAE Standard 62.2-2010 Вентиляция для обеспечения приемлемого качества воздуха в малоэтажных жилых зданиях (доступно для покупки по ссылке выше).Стандарт устанавливает минимальные требования к системам механической и естественной вентиляции, предназначенным для обеспечения приемлемого качества воздуха в малоэтажных жилых домах.
Международный кодекс энергосбережения, 2009 г. (IECC)
Раздел 403.5 Механическая вентиляция (обязательная). На всех воздухозаборниках и вытяжках наружного воздуха устанавливаются автоматические или гравитационные заслонки.
2012, 2015 и 2018 IECC
Раздел R403.5 (R403.6 в 2015 и 2018 IECC) Механическая вентиляция должна соответствовать требованиям Международного жилищного кодекса или Международного механического кодекса. На всех воздухозаборниках и вытяжках наружного воздуха устанавливаются автоматические или гравитационные заслонки.
Модернизация: 2009, 2012, 2015, 2018 и 2021 годы IECC
Раздел R101.4.3 (в 2009 и 2012 годах). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)
Глава 5 (в 2015, 2018, 2020). Положения данной главы должны регулировать изменение, ремонт, добавление и изменение занятости существующих зданий и сооружений.
Международный жилищный код (IRC), 2009 г.
Раздел M1507.3 Скорость вентиляции. Производительность кухонных вентиляторов должна составлять 100 куб. Футов в минуту с перерывами или 25 куб.
2012 IRC
M1503 Вытяжки должны выводиться наружу через металлический канал из оцинкованной стали, нержавеющей стали или меди; с гладкой внутренней поверхностью, воздухонепроницаемой и оснащенной обратным клапаном тяги.Воздуховод должен быть независимым от других вытяжных систем и не должен заканчиваться на чердаке, в подвале или другом внутреннем пространстве. Вытяжные вентиляторы, способные выпускать ≥ 400 кубических футов в минуту, должны механически или естественным образом снабжаться подпиточным воздухом в количестве, равном расходу отработанного воздуха. Система подпиточного воздуха должна иметь заслонку с гравитационным или электрическим приводом, которая автоматически открывается при работе системы и доступна для осмотра.
M1505 Бройлеры с открытым верхом должны иметь мин.Металлический вытяжной колпак 28 калибра с зазором ¼ дюйма между колпаком и нижней стороной из горючего материала или шкафов. Вытяжка должна быть не меньше ширины жаровни, распространяться по всему помещению, выводить наружу и быть оборудована обратным клапаном тяги.
M1506 Вытяжное отверстие должно заканчиваться на расстоянии не менее 3 футов от границ участка, 3 фута от действующих и неработающих отверстий в здании и 10 футов от механических воздухозаборников, за исключением тех случаев, когда отверстие расположено на 3 фута выше воздухозаборника.
Раздел M1507.4 Минимальные требуемые нормы местной вытяжной вентиляции для одно- и двухквартирных домов. Производительность кухонных вентиляторов должна составлять 100 куб. Футов в минуту с перерывами или 25 куб.
2015 IRC
То же, что и 2012 год. Длина и диаметр воздуховода указаны в таблице M1506.2 и основаны на скорости потока вентилятора, которая должна соответствовать ANSIE / AMCA 210-ANSIE / ASHRAE 51.
Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC
Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, обновления или ремонт должны соответствовать положениям этого кодекса, без требования, чтобы неизменные части существующего здания соответствовали требованиям этого кодекса, если не указано иное. (См. Код для дополнительных требований и исключений.)
Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.
Что это такое и как его установить – Smarthome
Помимо удобства и безопасности, автоматизированные дома могут принести еще одно важное преимущество.
Энергоэффективность.
Если вы думаете о сокращении расходов, умный термостат, вероятно, первое, что приходит на ум.
Нет никаких сомнений в том, что при правильных обстоятельствах автоматизация климат-контроля с помощью интеллектуального термостата может помочь снизить потребление электроэнергии.
А как насчет заслонки воздуховода?
Что ж, поскольку эти изящные детали не пользуются таким же признанием, как интеллектуальные термостаты, мы подумали, что поможем это изменить.Установка заслонок воздуховодов может помочь вам повысить эффективность вашей системы отопления, вентиляции и кондиционирования воздуха, обеспечивая максимальную отдачу от вложенных средств.
Прежде всего, быстрое определение.
Что такое демпфер и для чего он нужен?
Заслонки воздуховода также широко известны как заслонки HVAC и заслонки воздуховода .
Эти заслонки воздуховодов представляют собой подвижные пластины, которые вы устанавливаете в воздуховоды.
Заслонка воздуховода позволяет выполнять две основные работы:
- Отключите центральное кондиционирование во всех незанятых комнатах
- Регулировать температуру по помещениям
Поскольку ваше отопление и кондиционер потребляют подавляющую часть энергии в среднем доме, любые изменения, которые вы можете здесь сделать, будут учитываться.
С ручным клапаном воздуховода есть физическая ручка, расположенная за пределами воздуховода, которой вы можете манипулировать.
Автоматические заслонки воздуховодов поставляются с пневматическими или электрическими двигателями. Вы можете управлять ими с помощью интеллектуального термостата или полностью автоматизированной системы во всем здании.
Если вы ищете красивое дополнение к своему умному дому, автоматические заслонки HVAC сокращают ввод данных пользователем до костей. Вы по-прежнему сможете использовать физический соленоид для обхода автоматики, извлекая лучшее из обоих миров.
Итак, поскольку вы получите такие быстрые изменения температуры, общая эффективность вашего HVAC будет повышена, а время работы сокращено. Имейте в виду, что это может привести к дополнительной экономии с вашей стороны и продлению срока службы вашей системы.
Теперь мы рассмотрим, как включить заслонки воздуховодов в многозонную систему отопления, вентиляции и кондиционирования воздуха и на что обращать внимание, когда вы находитесь на пути к покупке.
Мы ответили на вопрос “что такое демпфер?” Итак, давайте теперь посмотрим на демпферы зоны.
Что следует учитывать при покупке демпфера зоны
Сами заслонки воздуховодов – довольно простые штуки. Однако, когда вы хотите создать зоны в своем подключенном доме, вам нужно подумать о трех вещах:
- Панель управления зоной
- Умный термостат
- Заслонка байпаса
1) Панель управления зоной
Эта централизованная форма управления обеспечивает беспрепятственную связь между заслонками, термостатом и вашей системой отопления, вентиляции и кондиционирования воздуха.
Как и во всех аспектах построения сетевого дома, совместимость является ключевым моментом. Поскольку нет унифицированных протоколов и интеллектуальных устройств, вам необходимо внимательно проверить совместимость, прежде чем приступать к делу.
2) Термостат
Умный термостат может быть чем-то, что у вас уже есть. Если это так, спланируйте остальную часть покупки, чтобы убедиться, что все хорошо сочетается друг с другом.
Термостат будет посылать обратно сигналы контроллеру, когда больше нет необходимости в горячем или холодном воздухе в определенной зоне.Это означает, что зональные заслонки делают свою работу. Затем контроллер может внести необходимые изменения.
Если вы ищете самый быстрый и легкий путь, выберите беспроводной термостат. Вам не нужно беспокоиться о перемонтировании, и вам также не нужно вызывать электрика.
3) Заслонка байпаса
Вы можете обнаружить, что ваша система HVAC издает неприятный шум. Это может быть результатом накопления статического давления в воздуховодах.
Как можно обойти это?
С байпасной заслонкой избыточный воздух будет удален из системы при повышении давления.
Имея эти основы, у вас должны быть хорошие возможности, чтобы выйти на тропу покупателя. Мы выделим одни из лучших воздуховодов на рынке, а также дополнения, необходимые для реализации многозонного климат-контроля.
Многозонный климат-контроль
Теперь, если вы хотите максимально автоматизировать свою систему HVAC, сначала подумайте о заслонке воздуховода.
Две лучших заслонки для воздуховодов
SmartZone 6-дюймовая заслонка для воздуховодов
Этот профессиональный демпфер – одна из самых надежных и популярных моделей.
Лезвие с полным уплотнением сводит любую утечку к абсолютному минимуму. Эта заслонка HVAC пригодится даже в коммерческих помещениях.
Двигатель Belimo обеспечивает оптимальное сочетание высокого крутящего момента и низкой мощности. Питание 24 В обеспечивает эффективную работу всей системы.
С ребрами для присоединения гибких воздуховодов и гофрированным концом для простого присоединения воздуховодов все основания будут покрыты.
С другой стороны, вы не получите на борту какой-либо термостат или климат-контроль, поэтому вам нужно будет отдельно учесть это в уравнении.
Благодаря безупречной 5-летней гарантии на замену вы в надежных руках благодаря SmartZone.
Suncourt 6-дюймовая заслонка для воздуховодов HVAC
Эта 6-дюймовая заслонка для воздуховодов работает с большинством термостатов и позволяет без проблем автоматизировать открытие и закрытие.
Если вы хотите создать зоны, вы можете использовать этот демпфер зоны вместе с любым из контроллеров, упомянутых ниже.
Если вы уже инвестировали в экосистему Insteon, вы сможете управлять своей заслонкой HVAC, подключив ее к модулю включения / выключения, а затем используя любой из ваших контроллеров Insteon для управления.Для этого вам также понадобится Insteon Hub.
В комплект входит проводной источник питания на 24 В, поэтому вы можете подключить эту заслонку к воздуховоду с многозонным термостатом и зонным контроллером HVAC.
Кроме того, если этот размер не подходит, Suncourt также предлагает ряд других вариантов, включая:
8 дюймов, нормально закрытый
8 дюймов, нормально открытый
12 дюймов, нормально открытый
Три контроллера Great Zone
Если вы хотите взять на себя управление заслонками воздуховодов, вот три зонных контроллеров HVAC, идеально подходящих для двух-, трех- и четырехзонных систем.
2-зонный контроллер: Smart Zone 2X
Этот мощный 2-зонный контроллер идеально подходит практически для любого типа системы отопления, вентиляции и кондиционирования воздуха. От одноступенчатого до многоступенчатого, от газового до электрического, от теплового насоса до дуэльного топлива – ваши варианты разнообразны.
Вы получите такую же гибкость, когда дело доходит до термостатов и заслонок HVAC, поэтому вам не нужно мучиться по поводу совместимости.
Установкапроста с помощью цветовой маркировки и проводки с нажимными клеммами, которая прекрасно упрощает работу.
Вы защитите все свои технические средства благодаря датчику температуры подачи. Вам также понравится невероятно эффективная постановка.
Этот продукт, на который предоставляется надежная 5-летняя гарантия, демонстрирует мертвую хватку SmartZone в этом сегменте рынка.
3-зонный контроллер: Honeywell TrueZONE
Если в вашем умном доме есть обычная одноступенчатая система отопления, вентиляции и кондиционирования, TrueZONE от Honeywell позволяет взаимодействовать с 3 зонами.
Светодиодыдают вам обратную связь о производительности системы, а технология RedLink обеспечивает надежную связь с большинством интеллектуальных термостатов.
Если у вас есть система с тепловым насосом, Honeywell не для вас.
Панель предназначена для того, чтобы сливаться, а не выделяться, что именно то, что вы хотите от зонного контроллера.
Как и в случае со всеми технологиями, мы предлагаем здесь для управления зонами убедиться в совместимости перед покупкой какого-либо компонента. При правильном планировании можно избежать дорогостоящих ошибок.
4-зонный контроллер: SmartZone 4X
Несмотря на название, 4X может обрабатывать до 20 зон, что делает этот контроллер зон идеальным для умных домов с несколькими зонами.
Газовые, тепловые и электрические системы отопления, вентиляции и кондиционирования воздуха поддерживаются для вашего полного удобства. Такая же совместимость распространяется и на термостаты, поэтому у вас не должно быть препятствий, чтобы все работало без сбоев.
Имеется встроенный экономайзер и регулятор подачи свежего воздуха, что добавляет приятных ощущений.
Простой в установке и столь же простой в использовании, этот зонный контроллер – один из лучших, что можно достать, так чего же вы ждете?
Термостат
ecobee4 WiFi Умный термостат
Если вы раздумываете, какой умный термостат лучше всего подходит для многозонной системы, ответ прост: могучий экоби четвертого поколения.
Alexa Voice Service встроена в систему, поэтому вы можете контролировать температуру в своем подключенном доме без использования сторонних интеллектуальных динамиков. Благодаря технологии дальнего поля вы также сможете быть услышанными на расстоянии.
Совместимость как с Google Assistant, так и с Alexa, HomeKit и IFTTT, а также с Samsung SmartThings и многим другим, обеспечивает первоклассное взаимодействие.
Если вы хотите получить от своего климат-контроля еще больше, вы можете добавить до 32 датчиков Ecobee, чтобы устранить эти горячие и холодные точки.
Совместимый практически со всеми системами отопления, вентиляции и кондиционирования воздуха, это явный победитель, но он поставляется с аппаратным подключением, поэтому он может не подойти арендаторам. Вам также необходимо убедиться, что у вас есть Wi-Fi 2 ГГц, поскольку ecobee не поддерживает сети 5 ГГц.
Итак, когда заслонка воздуховода, термостат и зонный контроллер на месте, пора приступить к работе и все установить.
Но перед этим немного несложной подготовки.
Подготовка к установке заслонок воздуховодов
Первым делом вам необходимо выбрать наиболее подходящие места для демпферов.Если вы не уверены в этом, не стесняйтесь обращаться к электрику за советом.
Если у вас уже есть заслонки с ручным управлением и вы хотите установить в них электрические заслонки, убедитесь, что установлен правильный источник электроэнергии.
Прежде чем приступить к установке, очистите все воздуховоды. Воздуховоды являются питательной средой для аллергенов, пыли и перхоти, а также других неприятных загрязнителей. После этого сделайте себе одолжение и протрите воздуховоды, чтобы вы могли оптимизировать воздушный поток вместе с качеством воздуха в вашем умном доме.
Завершив очистку, вы готовы взять простой комплект и приступить к установке.
Установка заслонок воздуховодов за 10 простых шагов
Не паникуйте, вам действительно не нужно слишком много оборудования, и есть все шансы, что оно у вас уже есть.
Оборудование
- Алюминиевая изолента
- Аккумуляторная дрель
- Очки защитные
- Ножницы для жести
- Проволока (калибр 18 или 22)
- Проволочные гайки
Проезд
- Измерьте длину воздуховода, который хотите вырезать, и отметьте его с помощью Sharpie .
- Вынуть этот участок воздуховода
- Вырежьте секцию, где вы планируете установить заслонку воздуховода, с помощью ножниц для жести.
- Зафиксируйте снятую секцию воздуховода обратно на место
- Вставьте воздушную заслонку между этими секциями воздуховода
- Установите распределительную коробку так, чтобы она закрывала электрические провода, идущие к источнику питания, в соответствии с инструкциями производителя.
- Убедитесь, что все соединения заземлены.
- Надежно закрепите заслонку воздуховода на каждом конце
- Заклейте швы алюминиевой изолентой
- Включите свою систему и наслаждайтесь полностью оптимизированным климат-контролем с умом
Заключительное слово
Если вы начали сегодня, не имея представления, что такое заслонка воздуховода, надеюсь, теперь у вас есть доскональные практические знания.
Напишите нам в любое время, если вам понадобится дополнительная информация по любому аспекту домашней автоматизации. Мы здесь, чтобы помочь всем, чем можем.
И у нас есть идеальный способ помочь вам начать покупать многозонное управление по беспощадной цене.
Подпишитесь на нашу рассылку новостей по электронной почте, и вы получите 20% скидку на свой первый заказ!
Не забудьте добавить в закладки и наш блог. Мы обновляем контент ежедневно с понедельника по пятницу, добавляя последние новости об умном доме, объективные обзоры продуктов и некоторые удобные практические руководства.
Остановите вибрацию с помощью нашего полного ассортимента виброизолирующих / антивибрационных лент
Устранение вибрации в транспортных средствах, лодках, машинах, зданиях и большинстве продуктов с помощью нашего полного ассортимента виброизолирующих лент.
У вибраций много разных причин, и во многих случаях, если их не устранить, они не только усугубятся, но также могут привести к поломкам, поломке продукта, трещинам и обрушениям (в зданиях и окнах).
Основные причины вибрации (гудение, стук, скрип, дребезжание): – Неуравновешенность движущихся частей. – Ослабленные винты и заклепки. – Износ и истирание: по мере старения двигателей, продуктов или оборудования детали изнашиваются или изнашиваются, вызывая трение, которое приводит к шлифованию, а затем к вибрации. – Зазоры между двумя поверхностями, которые не должны, но должны соприкасаться. – Расширение и сжатие под воздействием тепла приводит к тому, что оборудование не работает на оптимальном уровне. Здания теряют форму, что приводит к неравномерной установке. Двери и окна, в свою очередь, захлопываются, и этот список можно продолжить.
Хорошие новости. . . . . .
Многие проблемы со стуком, дребезжанием и гудением можно решить с помощью нашей линейки вибропоглощающих / демпфирующих лент. В зависимости от ваших проблем с вибрацией наша лента (которую можно заказать через Интернет, для просмотра нажмите ссылку каждого продукта) предлагает следующие решения;
- Гашение вибрации
- Амортизация / поглощение вибрации
- Изолирует оборудование от вибрации
- Отличные свойства к истиранию и старению
- Заполнит зазоры, из-за которых различные поверхности соприкасаются друг с другом, вызывая вибрацию
- Соответствует неровным – несовпадающим поверхностям
- Высечка для различных форм и размеров наших лент для решения ваших проблем с вибрацией
Двусторонняя лента с высоким сцеплением – VHB – Acribond – разной толщины
Мы поставляем полный ассортимент 3M VHB – двусторонние ленты с очень высоким сцеплением + множество других высокопрочных лент D / S различной ширины, толщины и цвета.Лента этого диапазона расширяется и сжимается при изменении температуры, устойчива к ультрафиолетовому излучению и также действует как барьер для влаги. Ленты VHB d / s отлично подходят для гашения вибрации, могут использоваться в качестве заполнителя пространства для предотвращения контакта противоположных частей при вибрации, вызывающего возникновение шума. Также, чтобы удерживать на месте неподдерживаемые листы пластика / металла, к которым не прикреплены ребра жесткости, чтобы предотвратить возникновение вибрации. Наша линейка двусторонних лент с высоким сцеплением также очень хороша для ряда других антивибрационных применений, включая гашение вибрации, поглощение вибрации.Чтобы просмотреть наш ассортимент высокопрочных двусторонних лент Acribond и VHB, которые мы можем заказать онлайн, нажмите ниже;
У нас есть ассортимент лент 3M VHB и High Bond – высокопрочных двусторонних лент, перечисленных ниже.
Для получения специальных требований к виброизоляционной ленте, пожалуйста, свяжитесь с нами. Мы также можем нарезать ленты VHB – High Bond на любую требуемую ширину и высечку до необходимой формы.
Тонкая резиновая односторонняя лента (эластичный рулон 3M)
Односторонняя резиновая лента 3M легко наклеивается, не трескается и не затвердевает.Лента 3M Rubber Rollstock не разрушается при сжатии, сдавливании или наложении на нее большого веса. Наша антивибрационная тонкая резиновая лента снижает вибрацию и шум от небольших бытовых приборов, мебели или электроники. Может использоваться для выравнивания изображений и разделения товаров при транспортировке. Прикрепите их в качестве упоров для дверей, крышек и ящиков шкафа или почти в любом месте, где хлопанье, царапина, царапина, царапина, царапина, скольжение, вибрация или шум могут быть проблемой. Если вы ищете очень прочную и прочную тонкую резиновую ленту для поглощения вибраций, то это именно то, что вам нужно.Избавьтесь от царапин, ударов и ударов. Идеально подходит для настольных или портативных электронных устройств, электронных шкафов, телефонов, клавиатур, ножных педалей, весов, часов, динамиков, диспенсеров и компьютеров. Ассортимент продукции 3M Rollstock доступен в двух вариантах толщины – 0,8 мм (66 метров в рулоне) или 1,6 мм (33 метра в рулоне). Чтобы узнать больше о нашей тонкой резиновой ленте или сделать заказ в Интернете, нажмите ниже;
Для специальных требований к поглощению вибрации тонкой односторонней ленты из пенопласта / резины, пожалуйста, свяжитесь с нами, мы можем вырезать и высекать эту ленту любой формы и ширины, которые вам нужны
Войлочная лента
Фетровая лента имеет толщину 3 мм, имеет 22 метра в рулоне, идеально подходит для использования на мебели, за рамками для картин, в любом месте, где может возникнуть вибрация, например, при перемещении по стене, где висит картина, фетровая лента поглотит удар (в зависимости от силы вибрации) и предотвратит удары рамы о стену.Чтобы получить дополнительную информацию о фетровой ленте или сделать заказ в Интернете, нажмите ниже;
Мы разрезаем и вырезаем фетровую ленту толщиной 3 мм на любой размер и форму в соответствии с вашими требованиями к виброизоляции / антивибрации
Ленты из пеноматериала – односторонние
доступна в толщинах – 3,2 мм, 6,4 мм, 9,6 мм, 12,7 мм и 19 мм. Мы также разрезаем одностороннюю ленту из пеноматериала на любую ширину до 1.2 метра шириной. Если вам что-то нужно срочно, у нас есть в наличии; 12 мм x 25 м x 3,2 мм (толщина), 12 мм x 12 м x 6,4 мм (толщина) и 12 мм x 6 м x 9,6 мм (толщина). Лента из пеноматериала предотвращает соприкосновение двух поверхностей друг с другом, предотвращая возникновение вибраций. Лента из пеноматериала также поглотит удары и перестанет дребезжать. Односторонняя лента из вспененного материала идеально подходит для ряда антивибрационных применений, включая: Двери, люки, запирающиеся шкафчики, ящики для инструментов, шкафы, заполнение пространства / герметизация зазоров и т. Д. Для получения дополнительной информации о нашей пенопластовой ленте, пожалуйста, нажмите ниже;
Лента СВМП
UHMW (сверхвысокая молекулярная масса) предназначена только для использования внутри помещений, очень толстая, устойчивая к истиранию.Лента UHMW изготавливается на полиэтиленовой пленке для создания гладкой поверхности. Лента UHMW может использоваться на поверхностях / продуктах, где есть постоянный контакт, трение, истирание, таких как конвейеры, направляющие, желоба, шкафы, тяги и т. Д. Лента UHMW не только защищает, но и создает гладкую поверхность, предотвращая возникновение вибраций. Чтобы получить дополнительную информацию или сделать заказ онлайн, нажмите ниже
Tesa “Pipewrap” – Изолирующая лента
Tesa 51482 Isoaltion Tape разработана для предотвращения электролиза (коррозия при контакте металла двух разных типов).Эта изолирующая лента предназначена для использования в помещении или на открытом воздухе. Эта лента очень гибкая, антикоррозионная и имеет прочную основу из ПВХ. Лента Tesa 51482 Pipewrap отлично предотвращает трение двух поверхностей или истирание друг о друга, что может привести к износу продукта, вызывающему стук, царапины, дребезжащие шумы и вибрации. Tesa 51482 доступен в различных вариантах ширины. Для получения дополнительной информации нажмите «Ниже»;
Силиконовая ремонтная лента 3M “Gooey”
У нас есть 2 ленты из линейки 3M Extreme Sealing, которые очень гибкие и подходят для неровных и сложных поверхностей.Эта лента имеет прочную стойкую к истиранию поверхность с «липким» силиконоподобным акриловым клеем. Этот ассортимент продукции идеально подходит для наружного использования, чтобы остановить вибрацию на таких устройствах, как незакрепленные заклепки, водосточные желоба, алюминиевое покрытие, трейлеры, фургоны, грузовые автомобили и т. Д. Две толщины, доступные для заказа онлайн:
Свяжитесь с нами по поводу всех ваших лент, которые мы разработали для гашения вибраций, поглощения вибрации и для устранения / прекращения вибрации в целом
Позвольте нам помочь ВАМ решить ВАШИ проблемы с вибрацией!
Blackhole America – высокоэффективные демпфирующие изделия
Товар
Пятислойная высокоэффективная звукопоглощающая прокладка с самоклеящейся задней стороной, чувствительной к давлению.
Использовать
Для обеспечения наилучшего полного акустического демпфирования корпусов динамиков и сабвуферов.
Описание слоев
1) Тиснение тонким ромбовидным узором значительно улучшает характеристики всей акустической системы, особенно чувствительных нижних средних и средних басов.
2) Высокоэффективный звукопоглощающий слой из пенополиуретана высокой плотности.
3) Звуковой барьер «Плавающая стена» из мягкого гибкого винилового сополимера, наполненного неорганическими наполнителями, не содержащими свинца.
4) Слой виброизоляции из гибкого пенополиуретана с закрытыми порами.
5) Гибкий вязкоупругий демпфирующий слой двойной толщины с высокими потерями. На основе сверхпрочного клея.
РАЗМЕР
12 дюймов x 18 дюймов x 1,5 дюйма
Товар
Самоклеящийся трехслойный (4,5 мм) демпфирующий материал, состоящий из 1,5-миллиметрового бутилкаучука, 0,05-миллиметрового демпфирующего слоя из алюминия и 3-миллиметровой демпфирующей пены с закрытыми порами.
Использовать
Разработан для демпфирования металла и устранения нежелательной вибрации в неидеальном корпусе (вашей двери).Слой вспененного материала предотвращает гудение и дребезжание от соприкасающихся предметов, таких как провода, тяги управления дверьми, пластиковые панели отделки и т. Д.
Описание
Коврик Black Hole Mat имеет хорошую драпировку и эластичность, чтобы легко прилегать к неровным поверхностям.
Его можно использовать во всех областях вашего автомобиля для гашения вибраций и снижения шума.
Для установки не требуется обогреватель или инструменты. Легко режется ножницами, ножом или плашкой.
Можно наносить на любую внутреннюю поверхность автомобиля; обшивка двери, внутренняя панель двери для заделки отверстий, пластиковая обшивка, пол багажника, противопожарная перегородка, крыша и корпус динамика.
Самоклеящийся от -54C до 150C = от -65F до 302F
Размер
20 дюймов x 79 дюймов x 0,19 дюйма (805 мм x 2007 мм x 4,55 мм) 1 лист
Товар
Водостойкая многослойная высокоэффективная звукопоглощающая прокладка с покрытием и приклеивающейся к давлению обратной стороной.
Использовать
Идеальное демпфирование для корпусов, подверженных атмосферным воздействиям. Такие как морские суда, двери автомобиля и другие подобные приложения.
Описание слоев
1) Высокоэффективный звукопоглощающий слой из пенополиуретана высокой плотности.
2) Звуковой барьер «Плавающая стена» из мягкого гибкого винилового сополимера, наполненного неорганическими наполнителями, не содержащими свинца.
3) Виброизоляционный слой из гибкого пенополиуретана с закрытыми порами.
4) Гибкий вязкоупругий демпфирующий слой двойной толщины с высокими потерями и сверхпрочным клеем.
5) Герметично закрыто для обеспечения водонепроницаемости.
Размер
4 дюйма x 3 дюйма x 1,5 дюйма
bh плитка STARTER
для 2 дверей автомобиля (стандартное покрытие)
18 штук
bh плитка ADVANCED
для 2 дверей автомобиля (дополнительное покрытие)
40 шт.
Товар
100% * хлопок с шумоизоляцией.Лечится от плесени, грибка, грибка, бактерий. Антипирен класса А.
Использовать
Для лучшего акустического демпфирования корпусов динамиков и сабвуфера.
Описание
Blackhole Stuff – это материал, предназначенный для использования в качестве наполнителя для корпусов. Цель использования Stuff – обеспечить материал с лучшим контролем резонанса по сравнению с пеной, стекловолокном, полиэстером или шерстью. Материал сохраняет форму, объем и не разрушается; Сохранение полной эффективности с течением времени.* Более 85% переработано.
Размер
24 дюйма x 24 дюйма x 5,5 дюйма
bh вещи
Заказ по умолчанию
12 листов
bh штука одинарная
12 × 12
Для переходников 8, 10 и 12 дюймов
1 лист
bh штука двойная
12 × 12
Для переходников 10 ″ и 12 ″
2 листа
BH IW 3 | 8
Обертка для внутренней привязи 3/8 x 25 м
BH IW 3 | 4Обертка для внутренней привязи 3/4 x 25 м
BH EW 3 | 8
Обертка для внешней привязи 3/8 x 25 м
BH EW 3 | 4Обертка для внешней привязи 3/4 x 25 м
BH DST 3 | 8
Двухсторонняя тонкая акриловая клейкая лента 3/8 x 55 метров
BH DST 1 | 2Двусторонняя тонкая акриловая клейкая лента 1/2 x 55 метров
BH DST 3 | 4Двухсторонняя тонкая акриловая клейкая лента 3/4 x 55 метров
BH ДСТ 1Двухсторонняя тонкая акриловая клейкая лента 1 ″ x 55 метров.
BH PPT 4
Лента для защиты от краски 4 ″ x 220 ярдов
BH PPT 9Лента для защиты от краски 9 ″ x 220 ярдов
BH PPT 14Лента для защиты краски 14 ″ x 220 ярдов
BH HBDST 1 | 2
Двусторонняя лента из вспененного материала с высоким сцеплением 1/2 x 36 ярдов
BH HBDST 3 | 4
Двусторонняя лента из вспененного материала с высоким сцеплением 3/4 x 36 ярдов
IC PRO4 2000
PRO 4 AWG Полный комплект усилителя с кабелями RCA
IC PRO8 1250
PRO 8 AWG Полный комплект усилителя с кабелями RCA
ЯДРО IC 1200
CORE Полный комплект усилителя мощностью 1200 Вт с кабелями RCA
ЯДРО IC 600
CORE Полный комплект усилителя мощностью 600 Вт с кабелями RCA
Комплект IC PRO DA
Дополнительный комплект для двойного усилителяPRO (распределительные блоки, кабель 8AWG)
Микросхема PRO4 OR100
Кабель питанияAWG OFC (оранжевый) 1666 нитей
Микросхема PRO4 BK100
Кабель питанияAWG OFC (черный) 1666 нитей
Микросхема PRO8 OR100
Кабель питанияAWG OFC (оранжевый) 735 Количество нитей
Микросхема PRO8 BK100
Кабель питанияAWG OFC (черный), 735 нитей,
Микросхема PRO12 BK380
PRO 12 AWG OFC Акустический кабель (черный) Количество нитей 259
Микросхема PRO16 BK500
PRO 16 AWG OFC Акустический кабель (черный) 102 нитей
Микросхема RCA10
Кабели RCA 1M серииPRO (3.3 фута)
Микросхема RCA25
Кабели RCA 2,5 м серииPRO (8,2 фута)
Микросхема RCA45
Кабели RCA 4,5 м серииPRO (14,75 фута)
Микросхема RCA55
Кабели RCA 5,5 м серииPRO (18 футов)
Микросхема RCA Y-MF
Кабели RCA серииPRO Y-образный адаптер 1M / 2F
IC RCA Y-FM
Кабели RCA серииPRO Y-адаптер 1F / 2M
IC TOS 15
Кабель TOSLINK 1.5M (4,9 футов)
IC TOS 30
Кабель TOSLINK 3 м (9,85 фута)
IC TOS 55
Кабель TOSLINK 5,5 м (18 футов)
Микросхема Fh24
Патрон встроенного предохранителя 4 AWG – Mini ANL Style
Микросхема FDB24
Распределительный блок с предохранителями 4 AWG, 2-позиционный
Микросхема GDB24
Блок распределения заземления 4 AWG, 2 позиции
Товар
Бутилкаучук и алюминиевый демпфирующий материал со стесненным слоем.
