Для чего нужен дюбель?

Статьи По Теме

При необходимости купить дюбеля, их нужно искать в местах, где продается различная метизная продукция. Причем интересовать должна именно промышленная категория изделий, а конкретно крепежные и фиксирующие элементы. Он действует в паре с другим крепежным элементом, и его основная особенность. Как и почти любой крепежный элемент, дюбель в связке с другим крепежным метизом призван фиксировать конструкцию в одном положении. На вид представляет собой пластиковую пробку, куда и будет установлен шуруп или саморез.

Конструктивные особенности дюбелей

Современные дюбели уже не похожи на то, что использовалось еще несколько десятков лет назад, так как они претерпели существенных изменений, а также многочисленные модернизации. Это было сделано для того, чтобы увеличить надежность данного элемента, сделать его универсальным. Конструктивно, крепеж состоят из многих деталей, но основными частями выступают две области.

Это нераспорная часть, которая не меняет свои размеры и не участвующая в процессе закрепления, а также распорная часть. Она меняет свои размеры при фиксации на рабочей поверхности.

В конструкцию входят стопорные элементы, призваны удержать дюбель от проворачивания на старте монтажа. За распор детали отвечает рассеченная часть, спроектированная таким образом, чтобы сделать данный процесс наиболее легким. Внутренний канал призван плотно зафиксировать сам шуруп. Основную удерживающую силу в дюбеле обеспечивают элементы упорной фиксации. Назвать нужно и манжету, которая не дает шурупу проскользнуть непосредственно в сам канал дюбеля.

Подобные элементы, например, дюбель-гвозди — https://brok.by/dubel-gvozdi, изготовляются как из полимерных материалов, так и из стали. Первый вариант характеризуется надежность работы при разных температурных режимах.

Какие материалы основания подходят для установки дюбелей?

Монтаж может выполняться несколькими разными способами, включая монтаж на всю длину и сквозной монтаж.

Также дюбель может закрепляться разными способами. Саморез кровельный может прижимать дюбель своим трением, а может происходить и закрепление формой.

В качестве материала основания может выступать почти любой пористый и пустотелый материал, будь то ячеистый бетон. Это может быть плотный кирпич, природный камень, тонкий ДСП или гипсокартон. Но таких материалов насчитывается больше одного десятка.

Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

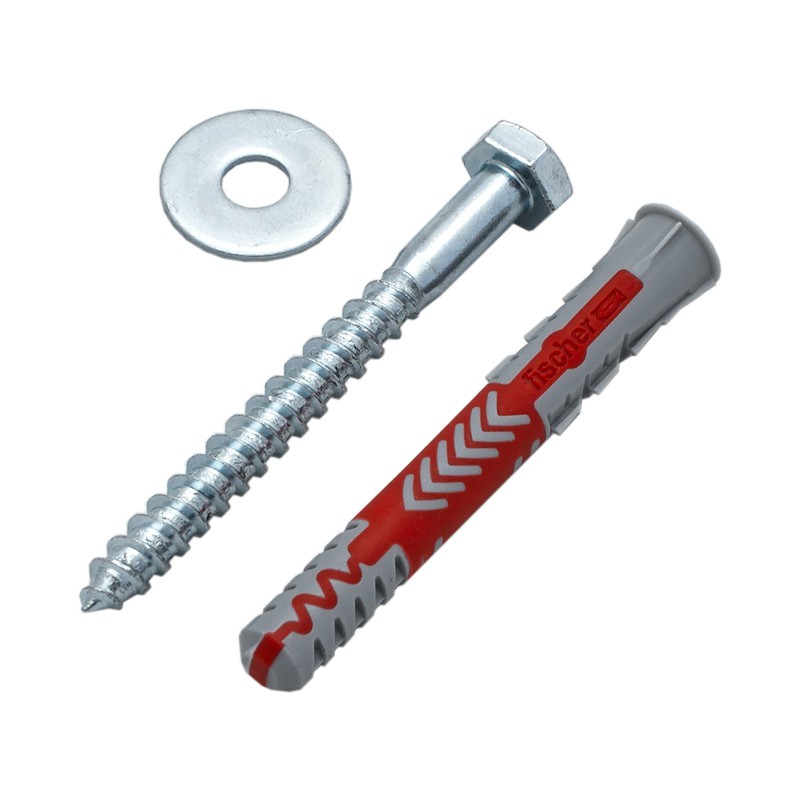

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой  древесине.

Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке. Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью  конца.

Что важно учитывать

Очень важно, в процессе подбора,  верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.

д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

•                    По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

•                    По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

•                    По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля  в миллиметрах        Диаметр самореза в миллиметрах

4 мм     2 мм

5 мм     2,5 мм. (от 2 мм до 3 мм.)

6 мм.    4 мм. (от 3,5 мм до 4,5 мм)

8 мм.    диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм   6 мм. (от 5,5 мм до 6,5 мм)

12 мм,  8 мм. (от 6,5 мм до 8,5 мм)

14 мм   10 мм. (от 8,5 мм до 10,5 мм)

16 мм   12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны  обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного  больше чем его длина  и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза.  К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель  8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы,  используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

 Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие
Please enable JavaScript to view the comments powered by Disqus. comments powered by

Дюбель монтажный

Покупка качественного крепежа решает многие вопросы профессиональных строителей и мастеров, а одним из популярных креплений считается монтажный дюбель. Он позволяет выполнить крепеж конструкций и деталей в различные твердые основания (кирпичных, бетонных, оштукатуренных и металлических поверхностях) путем использования специального строительного инструмента – пистолета. Он позволяет вкручивать саморезы, шурупы и др. виды крепежа.

По своему конструктивному устройству монтажный дюбель напоминает металлический стержень с острым концом и широкой прочной шляпкой, способной выдерживать сильные удары. По всей его длине расположены ребра, а снизу возле острия – подвижная шайба. На шляпке монтажного дюбеля вверху есть небольшой выступ для ударов монтажного пистолета при крепеже. Шляпка стержня при прижатии детали сдвигается к шайбе. Этот крепеж изготавливается из стали и покрывается цинком для уменьшения коррозии.

Дюбеля используются в комплекте с пистолетом. При его использовании не нужно сверлить отверстие, поэтому процесс монтажа ускоряется. Они бывают пластмассовыми или металлическими. Универсальный дюбель сделан из полипропилена с повышенной эластичностью. Он представлен в двух исполнениях: потай и гриб с бортиком.

Дюбели делятся на разжимные и анкерные. Первые напоминают цилиндрические муфты с зазубренными краями, разжимающимися в дюбель шурупа. Анкерные используются для монтажа к тонкостенным материалам типа гипсокартона.

Есть два основных вида строительных дюбелей:

  • Дюбель-саморез – гвоздь с резьбой, который можно выкрутить только отверткой. Головка такого крепления имеет шлиц. Вершина резьбы направлена по направлению к головке, резьба «сглажена» в одном направлении, что облегчает вхождение гвоздя в дюбель и напоминает упорную резьбу. В высверленное отверстии вставляется дюбель, в который ввинчивается саморез.
    Сила трения от распора дюбеля при закручивании внутрь винта или самореза, образует удерживающую силу, создавая прочное неплавающее соединение.
  • Пистолет перемещает центрирующую шайбу от острия к головке, нагревая сам дюбель и деформируя шайбу. Таким образом, дюбель-гвоздь прочно держится во многих основах.

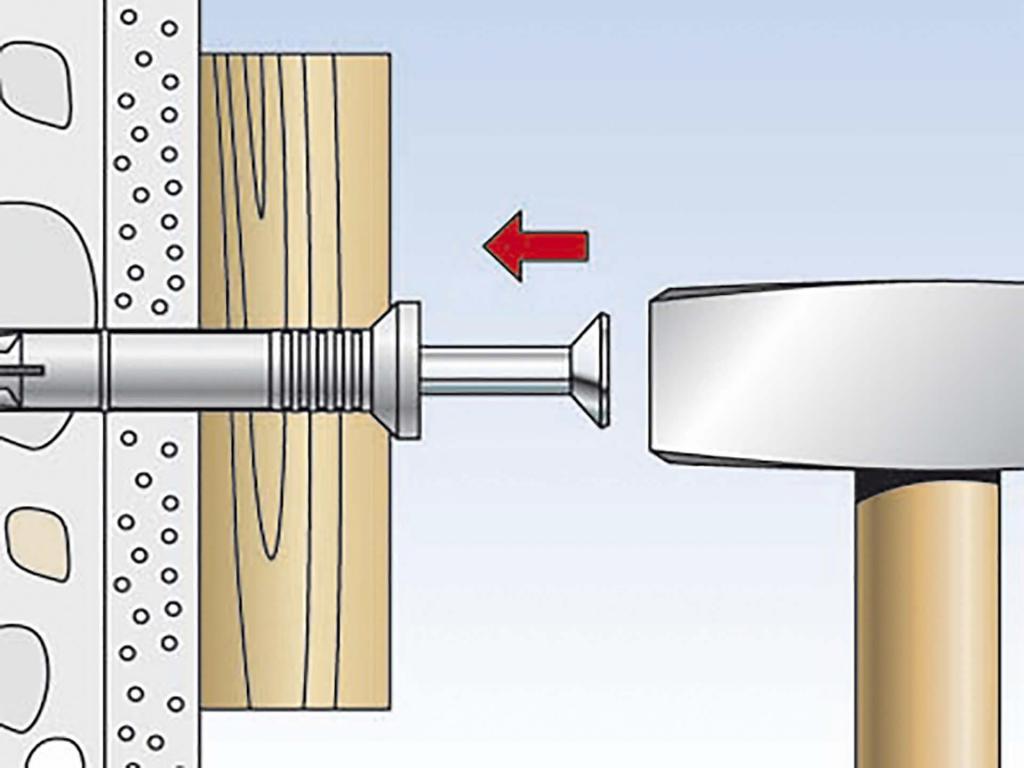

  • Дюбель-гвоздь без резьбы. Существует дюбельный гвоздь из прочной стали, монтируемый в бетон пистолетом или молотком. Он заходит в распорный элемент в виде специального воротничка из пластмассы. Он подходит для ручного монтажа. Воротничок надежно удерживает крепеж в основании. Его можно забить при помощи обычного молотка. С его помощью получается надежное крепление. Его следует отличать от простого дюбеля – он рассчитан не на вкручивание в основу, а на забивание.

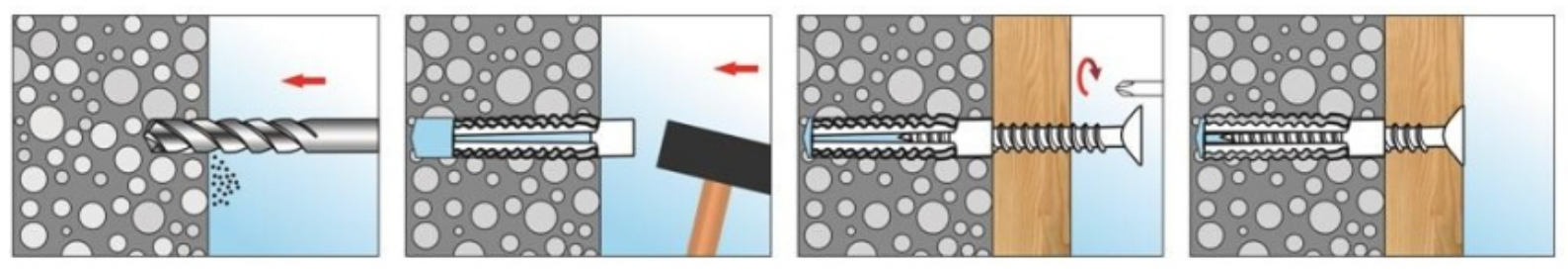

Для его монтажа необходимо:

  • просверлить отверстие;
  • установить распорный элемент;
  • забить его молотком.

Сфера применения

Применяется для быстрого монтажа не тяжелых конструкций (гипсокартона, пластиковых панелей), инженерных коммуникаций, для крепежа сложных металлических конструкций и при сооружении производственных зданий. Он используется для крепежа люстр и светильников, зеркал и картин, сантехнических предметов в ванной.
К дюбелям необходимы монтажные патроны и монтажный пистолет, с помощью которого он пристреливается в кирпичную или бетонную поверхность.

Технология монтажа: в поршневой пистолет устанавливается строительный дюбель и патрон, затем дюбель выстреливают через крепимый материал в основание. Весь процесс монтажа займет несколько секунд.
При помощи строительных монтажных патронов крепеж забивается в поверхность из полнотелого кирпича, из бетона или из металла и низкоуглеродистой стали. Работать с ним допустимо в диапазоне температур от -30˚С до +50˚С. Патроны бывают нескольких степеней мощности:

  • желтые (Д-1),
  • синие (Д-2),
  • красные (Д-3),
  • черные (Д-4).

Гильза патронов выполнена из лакированной стали.

Диаметр, длина и толщина самореза может быть различной, поэтому дюбель нужно будет подобрать под него. Исходя из типа конструкции необходимо подбирать размер монтажного дюбеля. Самый ходовой изготавливается из нержавеющей стали.

Как подобрать дюбель?

Выбрав сферу использования дюбель-гвоздя, следует определиться с размером для монтируемой конструкции. Например, размер 6х40 или с шестеркой вначале, подойдет для крепежа профиля. Если выбрать другие габариты дюбель-гвоздей, то они не будут удерживать ваш элемент крепления в стене и провалится в отверстие.
Для домов КПД используется 6х60 или 6х80. Его выбирают для стен и потолков без полостей.
Если дюбель-гвоздь используется вручную, то следует обратить внимание на глубину. Дюбель 5х50 нельзя сверлить на глубину более 60 мм. Также следует учесть максимальную нагрузку и толщину крепимого материала.
Установить правильные размеры несложно. Первая цифра маркировки показывает диаметр, а следующая – длину.

Компания «Трайв-Комплект» предлагает линейку размеров дюбель-гвоздей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160. У каждого размера существует максимальная нагрузка, которую может выдержать крепеж. Также нужно учитывать толщину самого материала и длину.

Просмотров: 4122
18.02.2016

Похожие статьи

Как правильно использовать и крепить дюбель-гвоздь?

При монтаже различных объектов на вертикальной горизонтальной поверхности часто используют дюбель-гвозди. Они обеспечивают надежное крепление с…

Подробнее…

Основные типы и виды дюбелей

Дюбель – это тип глухого крепежа, без которого не обходится ни один ремонт. В деревянной постройке все просто – гвоздь с молотком или шуруп с о…

Подробнее…

Чем можно заменить пластмассовый дюбель?

Нередко приходится срочно выполнять отделочно-ремонтные работы. Часто необходимо что-нибудь повеселить, а пластмассовый заводской дюбель с нужн…

Подробнее…

Установка окон и дверей (металлический рамный дюбель, анкерная пластина, дюбель-гвоздь)

Крепеж – это не просто болты, гайки, шурупы, это, в первую очередь, надежность, качество, долговечность. Именно поэтому компании продающие метизы, на …

Подробнее…

Использование крепежа при работе с ГКЛ (черные, клопы, дюбель-гвоздь, бабочка, ДРИВА)

Как каждому овощу свое время, так и каждому крепежу свое место. Не стоит выбирать дорогущий и высокопрочный метиз для закрепления крючка под полотенце. ..

Подробнее…

Дюбель-гвозди: какие бывают и как применяются | Своими руками

Мир метизов огромен и разнообразен, перечислить их все могут себе позволить только толстенные энциклопедии. Поэтому мы решили остановиться на таком популярном виде креплений, как дюбель-гвозди. Как они выглядят, наверное, знают все. А вот об их разновидностях расскажем в этой статье.

ПРЕИМУЩЕСТВА ДЮБЕЛЬ-ГВОЗДЕЙ

Отдельно следует сказать о преимуществах данного вида крепежа, поскольку многие люди для фиксации тяжёлых (а порой и не очень) конструкций пользуются как раз дюбелями.

Причин популярности именно дюбель-гвоздей несколько. Используется этот метиз в первую очередь с целью закрепления разных по своим свойствам материалов («кирпич + дерево», «бетон + пластик», другие комбинации). В основном это достаточно твёрдые поверхности, такие как кирпич или бетон, в которые загнать гвоздь или саморез достаточно трудно.

Простота монтажа, наверное, один из весомых аргументов в пользу использования этого вида крепежа. С дюбелем справится даже новичок: достаточно просверлить дрелью или перфоратором отверстие, вставить дюбель и забить (закрутить) изделие.

Высокая надёжность такого крепления — это также немаловажный показатель. Дюбели выдержали проверку временем и подтвердили свою прочность.

Ну и, наконец, по соотношению «цена — качество» это один из лучших крепёжных элементов на рынке. Стоимость дюбель-гвоздей весьма демократична — всегда можно подобрать метиз по карману.


Ссылка по теме:  Шурупы по дереву – какие зачем


КОНСТРУКЦИЯ ДЮБЕЛЯ

УДЕРЖИТСЯ ЛИ ПОЛКА НА СТЕНЕ?

Не упадёт ли с потолка люстра? Нередко это зависит от одной маленькой детали — дюбеля. Именно он помогает винту или крюку так плотно «вжиться» в кирпич или в бетон, чтобы даже большой вес не мог вырвать крепление из стены.

Как известно, дюбель-гвоздь представляет собой комплект, состоящий из крепёжного изделия и дюбеля. Крепёжным изделием может выступать обычный гвоздь, в случае если дюбель без резьбы, или шуруп, если дюбель резьбовой.

Непосредственно сам дюбель может быть пластмассовым (самый распространённый сегодня вариант), деревянным или металлическим.

ДЕРЕВЯННЫЕ ДЮБЕЛИ

Когда пластмассовые дюбели ещё не были распространены повсеместно, в домашних условиях вместо них использовались деревянные шканты-чопики. Эти чопики можно назвать первыми дюбелями.

Использование деревянных дюбелей требует больших затрат сил и времени, шкант часто колется и разваливается на куски, после чего его уже нельзя использовать. А если и не раскололся, то вытащить гвоздь или саморез из него проблематично: чопик выскакивает из отверстия в стене вместе с гвоздём. Разумеется, такая конструкция требовала усовершенствования.

МЕТАЛЛИЧЕСКИЕ ДЮБЕЛИ

Такая разновидность крепления появилась относительно недавно и имеет определённые конструктивные особенности. На металлическом стержне нет резьбовых насечек, то есть дюбель попросту гладкий. Вторым элементом является втулка, в которую вставляют гвоздь: она также выполнена из металла и при забивании гвоздя распирается и плотно фиксируется в отверстии. Этот крепёж считается несъёмным, после установки его просто так не демонтируешь.

Такими дюбелями рекомендуется крепить изделия средней тяжести. Область применения практически такая же, как и у пластиковых дюбелей.

ПЛАСТИКОВЫЕ ДЮБЕЛИ

В категорию пластиковых дюбелей мы решили объединить все разновидности этих крепёжных соединений, изготовленных не из дерева или металла, а из полипропилена, полиэтилена, полиамида или нейлона.

ЭТО ИНТЕРЕСНО!

Первый запатентованный дюбель появился в Британии в 1913 году. Тогда инженер Джон Джозеф Ролингс придумал способ надёжно закрепить винт в кирпичной кладке. В цилиндр из джутового волокна вкручивался винт, который раздвигал стенки цилиндра, не давая крепёжному элементу вывалиться из отверстия, С тех пор прошло уже больше ста лет. Идея не сильно поменялась, правда?

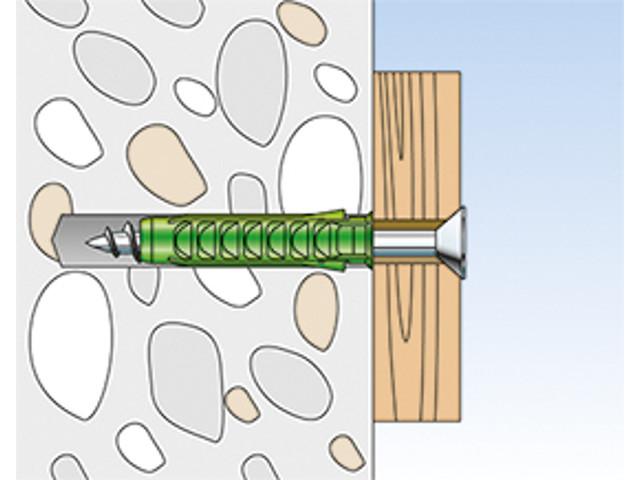

Этот наиболее распространённый вид дюбелей представляет собой пластмассовый элемент с особым строением, которое позволяет ему надёжно закрепляться внутри материала. У пластмассового дюбеля различают две основные части: нераспорную часть и распорную рабочую. Последняя расширяется и изменяет свои размеры при попадании внутрь крепёжного элемента.

Также дюбель может иметь манжету — найму вокруг отверстия, которая не позволяет креплению проваливаться в просверлённое основание или в закрепляемый материал. Применяются дюбель-гвозди для монтажа предметов к бетону, кирпичу, камню, другим полнотелым плотным материалам. Существует также крепёж, предназначенный для работы с пустотелыми материалами, древесно-стружечными плитами и гипсокартоном.

ВИДЫ ДЮБЕЛЕЙ

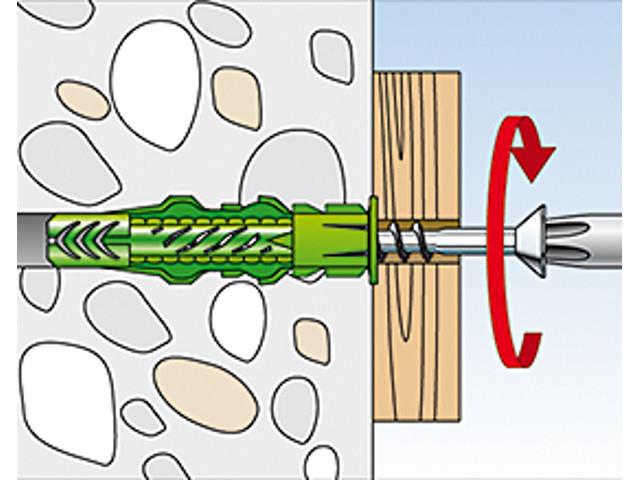

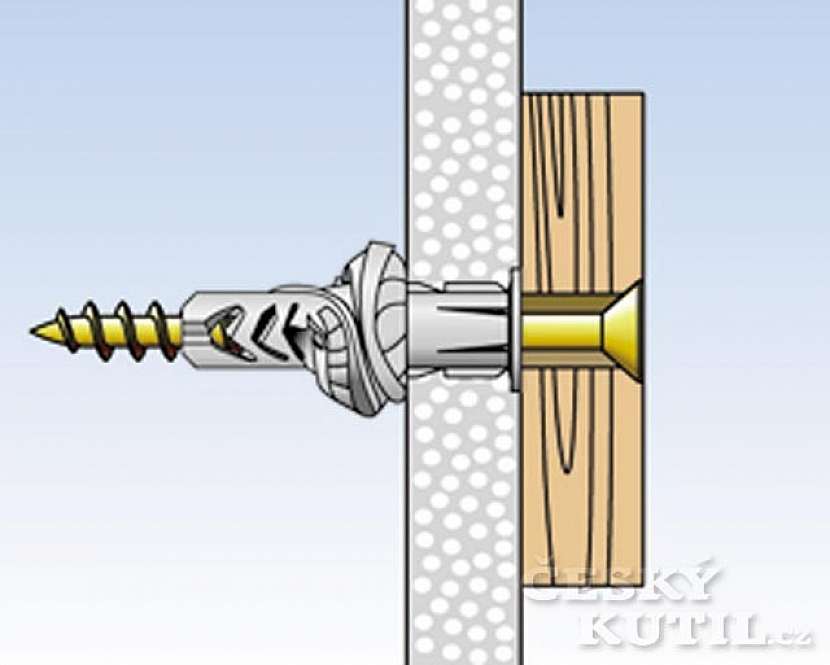

УНИВЕРСАЛЬНЫЙ ДЮБЕЛЬ

Нейлоновый дюбель подходит для всех строительных материалов. Универсальный принцип действия (завязывание узлом или распор) позволяет использовать дюбель как в полнотелых, так и в пустотелых и листовых строительных материалах. Вворачивание шурупа обеспечивает распор дюбеля в строительном материале и связывание в пустотелых материалах. Пригоден для шурупов по дереву, шурупов для ДСП и винт-шурупов. Чтобы обеспечить оптимальное направление шурупа, дюбель имеет идущие под углом насечки. Зубчатые стопорные элементы предотвращают прокручивание дюбеля в отверстии.

Это обеспечивает максимально возможную надёжность монтажа.

Такой дюбель может применяться для того, чтобы повесить картины, светильники, шкафы, карнизы, для монтажа плинтусов и т.п.


Читайте также:  Вагонка: категории и виды


РАСПОРНЫЙ ДЮБЕЛЬ

Это мощный нейлоновый дюбель с четырёхсторонним распором, который обеспечивает оптимальное распределение сил в материале и высокую несущую способность в полнотелых и пустотелых строительных материалах.

При вворачивании шурупа дюбель SX расширяется в четырёх направлениях, обеспечивая надёжную фиксацию в материале. Шейка дюбеля не создаёт распора, тем самым предотвращая действие распорных усилий на поверхность материала во время вкручивания шурупа. Это исключает повреждение кафельной плитки и штукатурки. Выступающая кромка предохраняет дюбель от проскальзывания в отверстие, обеспечивая простоту монтажа. Данный вид дюбеля пригоден для шурупов по дереву, для ДСП и для дистанционных шурупов.

Применяется для монтажа светильников, стенных шкафов, гардеробов, кронштейнов для телевизоров, отлично подходит для монтажа сантехники (ванн и унитазов). Также подойдёт и для наружных работ: крепления почтовых ящиков, ставен и поручней.

РАСПОРНЫЙ ДЮБЕЛЬ S

Этот удобный в установке нейлоновый дюбель с двусторонним распором выгодно отличается от других моделей. Благодаря отсутствию кромки распорный дюбель S можно устанавливать так глубоко под слой штукатурки, чтобы он доставал до несущей основы и обеспечивал максимальную надёжность крепления. Геометрия дюбеля облегчает его установку в просверлённое отверстие. Это способствует быстрому и простому монтажу.

При использовании данного вида дюбелей есть одна особенность: их не рекомендуется устанавливать очень близко к краю (в идеале расстояние от края должно быть не менее одной длины дюбеля). Поскольку он расширяется только в двух направлениях, можно направлять силы расширения таким образом, чтобы они действовали параллельно краю строительного материала. Для этого достаточно повернуть дюбель в отверстии соответствующим образом. Это позволяет уменьшить давление на края материала. Стопорный элемент предотвращает проворачивание дюбеля в просверлённом отверстии.

Применяется для установки датчиков движения, плинтусов, навешивания шкафов, картин, светильников, полок, карнизов для штор и почтовых ящиков.

РАСПОРНЫЙ ДЮБЕЛЬ M-S

По большому счёту обладает теми же функциями, что и дюбель S, с той лишь разницей, что внутренняя геометрия дюбеля M-S позволяет использовать стандартные болты или шпильки с метрической резьбой для различных условий монтажа. Также, как и дюбель S, M-S может быть забит глубоко в отверстие — чтобы он доставал до несущей основы и обеспечивал максимальную надёжность крепления. Компактная геометрия облегчает его установку, что способствует быстрому и простому монтажу.

СОВЕТ Если вы используете винт или болт без фаски (например, укоротили болгаркой длинный болт) снимите фаску на резьбе, чтобы облегчить вворачивание винтов и резьбовых шпилек.

НЕЙЛОНОВЫЙ ДЮБЕЛЬ

Мощный нейлоновый распорный дюбель с латунным конусом предназначен для болтов и винтов с метрической резьбой. Большой наружный диаметр анкера позволяет выдерживать значительные прилагаемые нагрузки в строительном материале. Это обеспечивает максимальную несущую способность. Высокое расширение анкера делает его нечувствительным к допускам строительных материалов. Это гарантирует простой и надёжный монтаж. Внутренняя резьба позволяет применять стандартные метрические винты или резьбовые шпильки и использовать точки крепления повторно. Отлично себя показывает в бетоне и природном камне с плотной структурой.

ЛАТУННЫЙ ДЮБЕЛЬ MS

Компактная конструкция латунного дюбеля с метрической резьбой уменьшает необходимый объём сверления.

Структура поверхности дюбеля предотвращает его проворачивание в отверстии, что повышает надёжность монтажа.

Внутренняя резьба позволяет применять стандартные метрические винты или резьбовые шпильки. Вворачивание метрического винта вызывает расширение передней части латунного дюбеля, обеспечивая его надёжную фиксацию.

Применяется для крепления деревянных и металлических основ к бетону, кирпичу, твёрдым породам камня. Его также применяют для монтажа полок в погребах, поручней,стеновых панелей и даже для подвеса бойлеров.

СОВЕТ

Если требуется слегка расширить латунный дюбель перед монтажом, можно ввернуть в него метрический винт.

МЕТАЛЛИЧЕСКИЙ РАСПОРНЫЙ ДЮБЕЛЬ FMD

Металлический распорный дюбель FMD специально предназначен для саморезов по дереву и для ДСП. Вворачивание самореза вызывает расширение внешних металлических зубцов дюбеля, обеспечивая его фиксацию в материале и высокую несущую способность. Область применения — монтаж газовых и водопроводных труб, а также кабельных и трубных хомутов. Ребристая внутренняя поверхность дюбеля FMD обеспечивает оптимальное направление самореза и позволяет при монтаже пользоваться одними из самых распространённых саморезов — по дереву и ДСП.

СОВЕТ При монтаже дюбелей размером 6 х 32 и 8 38 в пористый материал (например, газобетон), их можно забивать непосредственно в сам материал, без предварительного сверления.

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА GB

Дюбель для газобетона GB допущен для использования в газобетоне с пределом прочности на сжатие от 2 до 4 Н/мм2, а также в газобетонных стеновых плитах и плитах перекрытий с пределом прочности на сжатие от 3,3 до 4,4 Н/мм2. Это гарантирует надёжность при монтаже подвесных потолков, кабельных лотков, различных трубопроводов, ограждений, элементов фасада и кровельных конструкций, выполненных из дерева и металла. Плюсом таких дюбелей является возможность использования их не только внутри помещений, но и снаружи. Для этого нужно воспользоваться саморезом из нержавеющей стали АД. Внешние рёбра спиральной формы обеспечивают плотную посадку в мягком строительном материале с оптимальным распределением давления и высокой несущей способностью.

ТУРБОДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА FTP К И FTP M

Универсальный нейлоновый дюбель для газобетона FTP К выгодно отличается от других видов тем, что пригоден и для шурупов по дереву, и для винтов с метрической резьбой. Наружнаясамонарезающая резьба специальной формы обеспечивает практически безраспорную анкеровку и, как следствие, надёжное крепление в газобетоне благодаря плотной посадке. Этот обеспечивает малые межосевые и краевые расстояния в оштукатуренных поверхностях.

Может применяться для установки радиаторов отопления, наружного освещения, датчиков движения, почтовых ящиков, а также картин, полок и шкафов.

Металлический вариант этого дюбеля предназначен для метрических болтов для газобетона. Он имеет маркировку FTP M и монтируется стандартным шестигранником, благодаря чему отпадает необходимость использования биты FTP EK.

ОБРАТИТЕ ВНИМАНИЕ! Для установки дюбеля достаточно иметь молоток — никакой специальный инструмент не требуется. Это позволяет значительно экономить время. Если же всё-таки инструмент (перфоратор) применяется, используйте режим сверления с выключенным ударом.

ЛАТУННЫЙ ДЮБЕЛЬ РАД

Латунные дюбели для тонких плит и полнотелых строительных материалов предназначены для монтажа ручек, мебельных панелей и кронштейнов.

Для короткого латунного дюбеля РА 4 требуется очень небольшая глубина отверстия, что делает его пригодным для тонких древесностружечных плит. Специальная структура поверхности предотвращает проворачивание дюбеля в просверлённом отверстии. Внутренняя резьба позволяет использовать стандартные болты с метрической резьбой, обеспечивая идеальную адаптацию к любым условиям монтажа.

ОБРАТИТЕ ВНИМАНИЕ! Единственный момент, который следует учесть: подобные дюбели устанавливаются с помощью шестигранной металлической биты FTP EK. Поэтому перед покупкой и установкой дюбелей проверьте наличие такой биты в вашем наборе инструментов.


Ссылка по теме:  Какие бывают уплотнители и какой лучше выбрать


ДЮБЕЛЬ ДЛЯ КРЕПЛЕНИЯ СТУПЕНЕЙ ТВ/ТВВ

Дюбели ТВ/ТВВ созданы специально для крепления деревянных ступеней к бетонному или стальному несущему основанию.

Геометрия эластичного элемента позволяет поглощать вибрации, предотвращая скрип.

Пластиковый распорный дюбель пригоден для монтажа деревянных ступеней и древесных панелей толщиной менее 30 мм в пустотелом стальном профиле (для этого воспользуйтесь дюбелем ТВ) или в полнотелых строительных материалах (здесь пригодится дюбель ТВВ).

Дюбель ТВ требует очень маленькой полости благодаря короткому v распорному элементу, что позволяет использовать его даже с узким стальным профилем.

МЕТИЗЫ ДЛЯ СБОРКИ МЕБЕЛИ

Сборка мебели — будь то купленный в магазине комплект или созданный своими руками предмет интерьера – невозможна без крепежа. Расскажем, какие метизы рекомендуется использовать в каждом конкретном случае.

Саморезы

Сегодня уже практически не применяются такие виды крепежа, как гвозди и шурупы, однако до сих пор самым распространённым крепежом для мебели остаются так называемые саморезы. Основное их отличие от шурупов заключается в том, что они изготовлены из закалённой стали, шаг резьбы больше, а гребень выше. Кроме того, кончик самореза заострён, что во многих случаях позволяет не делать предварительного засверливания.

Однако при изготовлении мебели следует учитывать, что без засверливания саморез может отклониться от нужного направления и выскочить наружу в самом неудобном месте, а то и вовсе привести к растрескиванию или расслаиванию места крепления, тем самым испортив деталь. Поэтому лучше предварительно просверлить отверстие под метиз. Да и само посадочное место под головку желательно углубить или раззенковать. Это можно сделать сверлом более крупного, чем головка самореза, диаметра.

Для зенкования существует специальное устройство, называемое зенкером. Это может быть отдельный инструмент или дополнительный элемент, который надевается на сверло нужного диаметра и закрепляется на нём. При этом совмещаются операции по засверливанию и зенкованию, что позволяет экономить время и силы, тем самым упрощая и ускоряя сам процесс сборки.

С некоторой натяжкой разновидностью самореза можно назвать широко применяемый в мебельном деле евровинт, или, как его чаще называют, конфирмат. Это элемент специфической формы, с утолщением ближе к головке винта. Такая особенность позволяет быстро и надёжно соединить мебельные детали. Головка евровинта может иметь крестообразный шлиц или углубление под шестигранный ключ. Поэтому при покупке на это следует обратить внимание и при необходимости приобрести набор шестигранных ключей или биту для шуруповёрта нужного размера.

Применяя евровинты, следует засверливать отверстия специальным инструментом – сверлом, совмещённым с фрезой. Оно так и называется – сверло под конфирмат. Купить его можно в любом магазине, торгующем крепежом и инструментом. Без этого несложного инструмента закрепить мебельные детали на евровинт попросту невозможно. В дальнейшем головки евровинтов и саморезов закрываются самоклеящимися заглушками из ламината соответствующего цвета или заглушками из пластика.

Межсекционная стяжка

Зачастую готовые шкафы и тумбы устанавливают вдоль одной стены, образуя тем самым единый гарнитур. В этих случаях для соединения готовых изделий между собой используют специфический крепёжный элемент, который называется межсекционной стяжкой. Она представляет собой соединение двух деталей: одна деталь – это полая  трубка с резьбой внутри, вторая – винт с такой же резьбой снаружи. Длина такой стяжки соответствует двойной толщине стенки шкафа. Головки выполнены в виде полукруглых элементов, подобно головкам винта, с крестообразными шлицами под отвёртку или соответствующую биту шуруповёрта.

Эксцентриковая стяжка

В тех случаях, когда необходимо выполнить скрытое или невидимое снаружи соединение, применяют более сложные элементы крепежа. Один из них — эксцентриковая стяжка. Она представляет собой сразу три детали. Одна деталь – сам эксцентрик, который устанавливается в углубление, высверливаемое в первой детали. Вто рая — шпилька со специальной головкой. Шпилька вкручивается в третью деталь – посадочное гнездо, которое помещают в отверстие, выбранное в ответной части второй детали шкафа. Головка шпильки входит в приёмное отверстие эксцентрика, сам  эксцентрик поворачивают простой, но достаточно большой и прочной шлицевой отвёрткой по часовой стрелке до упора.

Для эксцентриковых стяжек нужны специальные свёрла. Называются они свёрлами Форстнера. Их особенность в том, что поверхность высверленного углубления остаётся плоской, а не конусообразной, как у обычного сверла.

Диаметр таких свёрл должен соответствовать диаметру эксцентрика и посадочного гнезда. Подобные скрытые соединения требуют особой точности при сверлении углублений и отверстий. В домашних условиях выполнить такую работу удаётся не всегда. А на фабриках по производству мебели для таких работ используются специальные шаблоны — кондукторы.

Мебельные уголки

Не утратили своей популярности и мебельные уголки, широко используемые для соединения мебельных щитов. Разновидностей крепежа довольно много как в металлическом, так и в пластиковом исполнении. Уголки представлены в разных цветовых решениях, благодаря чему их можно достаточно точно подобрать под цвет панели.

Для стёкол и зеркал

Популярные сегодня стёкла или зеркала закрепляют на деталях с помощью специальных клеевых составов, фигурными зажимами с резиновыми вставками или путём сверления отверстий непосредственно в стекле. Выбирая подобный вид крепежа, следует обратить внимание на тот вес, который он способен выдержать. Этот параметр должен быть указан в инструкции по применению этого вида фурнитуры.

Обратите внимание!

Для того чтобы просверлить в стекле или зеркале отверстия, следует использовать специальные свёрла.

Во время работы важно охлаждать обрабатываемое место водой. Закалённое и армированное стекло сверлить самостоятельно нельзя. Такую работу придётся доверить профессионалам.

© Автор:Владимир Кунаев

Какой дюбель для какого материала



UX

SX

S

M-S

М

MS

FMD

GB

FTP К/ FTP М

РА 4

ТВ/

ТВВ

Бетон

+

+

+

+

+

+

+







+

Кирпич

+

+

+

+



+

+









Пустотелые блоки

+

+

+

+





+









Пустотелые плиты перекрытий

+

+









+

+







Натуральный камень с плотной структурой

+

+

+

+

+

+

+









Газобетон

+

+









+

+

+





Полнотелые гипсовые панели

+

+









+



+





Пустотелый стальной профиль





















+

ГКЛ,ГВЛ

+

















+



ДСП

+

















+



Пластиковые панели



















+



МЕБЕЛЬНЫЙ КРЕПЕЖ: ВИДЕО
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Дюбель пластиковый, как закрепить фото, видео

Чтобы монтируемые элементы прочно держались на стенах, необходимо правильно подобрать дюбель для пенобетона. Без применения фиксатора хрупкий строительный материал может треснуть под действием тяжести. А использование дюбеля позволяет увеличить площадь плотного соприкосновения стены и шурупа и равномерно распределить нагрузку.

Зачем нужен надежный крепеж?

В сравнении с другими строительными материалами пенобетон является хрупким веществом. Поэтому очень проблематично повесить тяжелые и громоздкие предметы на пористые стены. При неправильном обращении материал может пойти трещинами и рассыпаться. Чтобы этого не случилось, нужно использовать для крепления особые приспособления — дюбели.

Они оснащены специальной резьбой, благодаря которой их легко вкрутить в пенобетон. Резьба наносится таким образом, чтобы не произошло самопроизвольное выкручивание. Чем глубже резьба, тем качественнее фиксируется анкер. Для того чтобы фиксатор плотно держался в отверстии и не прокручивался, его снабжают специальными распорками. Когда в такую прокладку вкручивают шуруп или винт, эти распорки начинают расклиниваться и вонзаться за стенки отверстия. Также неотъемлемой частью дюбеля является бортик, благодаря которому изделие не проваливается в дыру в стене.

Дюбель обеспечивает более надежное крепление, чем простой винт или гвоздь, позволяет монтировать большие предметы мебели. При вкручивании шурупа в дюбель он создает распорное давление в отверстии, благодаря чему груз надежно фиксируется, а стена не растрескивается. Без использования специальных крепежных изделий при монтаже мебели на хрупкую стену из пенобетона груз может просто оборваться под своим весом.

Специальные крепежные прокладки практически не меняют своей формы и размера при перепаде температуры. Их можно применять и в мороз, и в жару. Использование анкеров позволяет просто, но надежно осуществить монтаж к стене любых элементов и конструкций. Размер дюбеля зависит от будущей нагрузки на него. Чем больший вес ему предстоит выдержать, тем больший размер он должен иметь.

Разнообразие фиксирующих изделий

Существует великое разнообразие дюбелей для пенобетона. Они крепко и надежно фиксируются в отверстии и способны выдерживать большие нагрузки. Обычно для пенобетона используются два вида крепежных изделий:

  • металлические;
  • пластиковые.


Металлические крепежные изделия применяются для помещений с высокими требованиями пожарной безопасности. Они изготавливаются из долговечной оцинкованной стали, подходят для крепления к стенам из пустотелых материалов. Такие анкеры оснащены распорными элементами и зубцами, благодаря чему надежно крепятся в стене и выдерживают большие нагрузки. Зубчики располагаются на наружной стороне изделия, впиваются в стену, препятствуют проваливанию и прокручиванию объекта в дыре.

Для соединения с металлическим дюбелем нужно использовать шурупы, имеющие сходную конструкцию. Такие фиксаторы применяются для крепления к пенобетонной стене тяжелых предметов и соединения строительных конструкций. Металлические изделия используются для монтажа: предметов мебели, люстр, бра, картин, зеркал, сантехники, трубопроводной арматуры, электротехники. Интересен тот факт, что фиксаторы из оцинкованной стали можно при необходимости демонтировать и использовать повторно, не снижая их полезных качеств.

Пластиковые дюбели изготавливают из нейлона. Такие изделия не подвергаются коррозии, старению и износу. Нейлоновые изделия стоят дешевле, чем металлические, а служат дольше. Поэтому они являются самыми популярными крепежными приспособлениями. Они применяются для крепления легких предметов, для строительно-монтажных работ. Детали из полиамида имеют специальную резьбу, при помощи которой легко ввинчиваются в хрупкие пустотелые материалы: пенобетон, газобетон и полый кирпич. При помощи пластиковых элементов можно осуществлять крепеж: сантехники, трубопроводов, консолей, решеток.

Если планируется крепить не очень тяжелые элементы, то лучше использовать пластиковые дюбели. Они стоят в 7,5 раз дешевле, чем металлические. При монтаже больших грузов без стальных заготовок не обойтись.

Варианты крепежей

Дюбели из металла и пластика имеют множество вариаций. Выбор нужного изделия зависит от его назначения. Для монтажа тяжелых предметов применяются крупные металлические крепежные конструкции. При их помощи можно закрепить тяжелую домашнюю и офисную мебель, металлические установки.

Для крепления дверных коробов и оконных рам используется специфический удлиненный рамный дюбель. Он состоит из узкой и длинной полой гильзы, конусообразной втулки и трехлепестковой распорной части. Такое изделие имеет сквозное отверстие, благодаря чему обеспечивает устойчивое крепление. Рамный крепеж способен выдержать большие нагрузки и надежно зафиксировать строительные элементы в пустотелом бетоне. Рамный фиксатор может быть выполнен как из стали, так и из полиамида. Заменять длинные рамные дюбели обыкновенными не рекомендуется, потому что они более короткие и могут вырваться из бетона под тяжестью груза.

Пластиковый дюбель-хомут, оснащенный петелькой на свободном конце, применяется для крепления проводов. Такой крепеж используется без шурупа. Для быстрого крепления деревянного бруса, фанеры, металлического профиля и гипсокартона используется дюбель-гвоздь. Он оснащен потайной или цилиндрической головкой. Его можно вбивать только в основание из плотного пенобетона. Дюбель-гвоздь не годится для подвешивания громоздких и тяжелых предметов мебели.

Монтаж изделия в пенобетоне

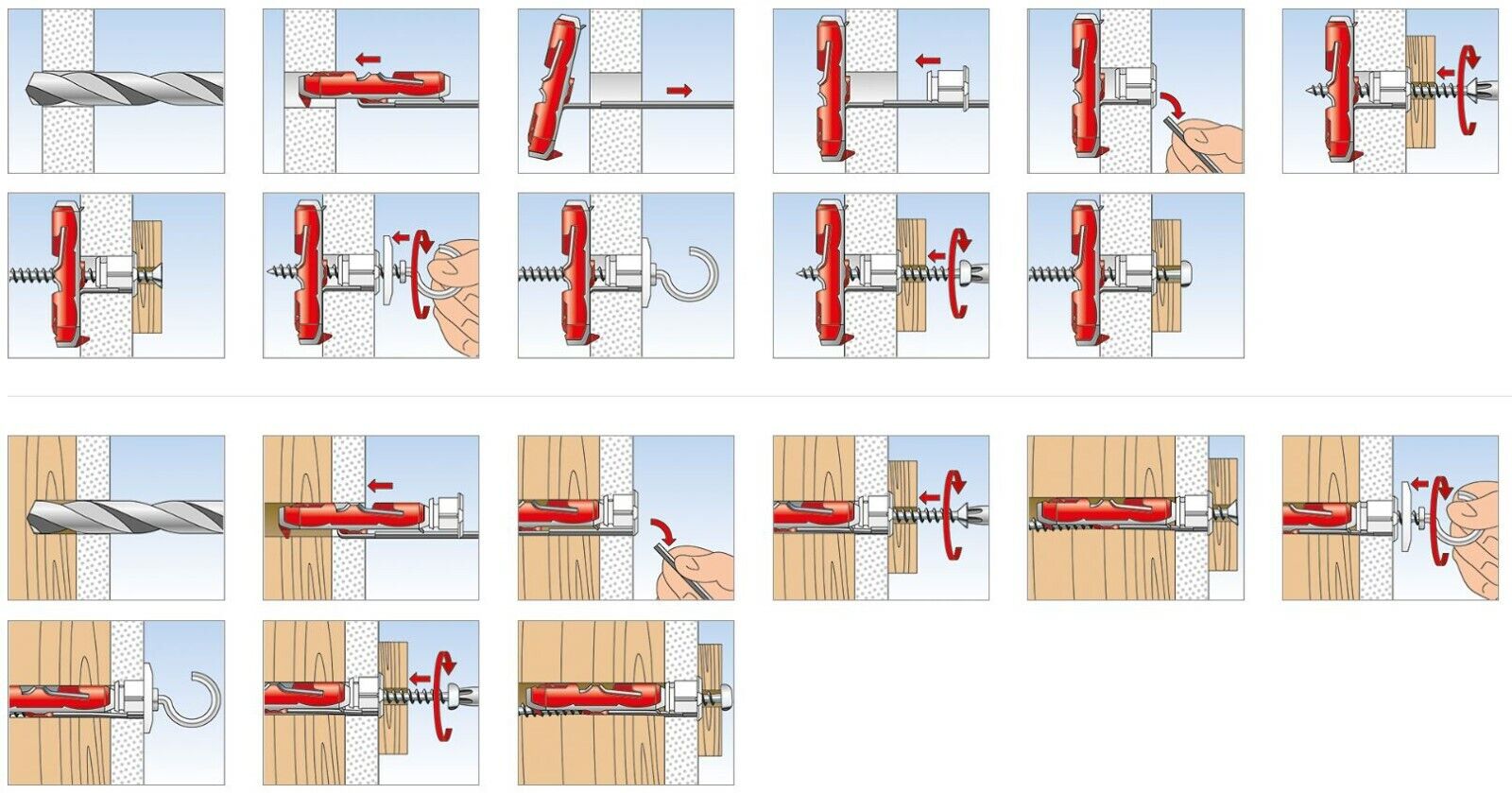

Чтобы произвести монтаж предметов интерьера, нужно прежде всего просверлить отверстие и вставить в него дюбель. Дырка в стене должна строго соответствовать размеру крепежного элемента. Длина углубления обязана равняться длине дюбеля плюс 2 его диаметра. Диаметр крепежного элемента и дыры должны совпадать. Чем точнее выполнено отверстие, тем надежнее будет держаться деталь.

Для сверления используется специальное сверло по бетону. В идеале, размеры сверла должны совпадать с размерами шурупа, который потом будет ввинчен в стену. В случае если длины сверла недостаточно, то углубление в стене можно удлинить шилом или штырем. Пользоваться нужно обычной электродрелью в спокойном режиме, предельно аккуратно, чтобы пенобетон не рассыпался. Использование перфоратора или ударной дрели здесь неуместно.

Когда необходимое отверстие готово, его следует тщательно очистить от бетонной крошки. Для этого можно воспользоваться пылесосом или просто сильно продуть. Пластиковый дюбель имеет специальную резьбу, при помощи которой он легко вкручивается в пористый материал. Для этого используется специальная насадка. Если металлические дюбеля не имеют специальной резьбы, то они не вкручиваются, а аккуратно вбиваются в стену, чтобы не разрушить ее.

Монтируемая деталь прикрепляется к стене при помощи самореза, винта или метрического шурупа. Для этого шуруп вкручивается в бетон сквозь прикрепляемую конструкцию. В пластиковый дюбель шуруп легко ввинчивается при помощи шуруповерта. Для стального дюбеля шуруповерт неприменим, так как на больших оборотах можно сломать винт из хрупкого каленого металла. Длина шурупа должна равняться длине дюбеля, плюс толщина прикрепляемой мебели, плюс диаметр дюбеля про запас. Винт должен вкручиваться в дюбель на всю его длину и незначительно выходить за его пределы через сквозное отверстие.

“Фантастика! Да ведь эти дюбели выдержат даже слона!”

Что это?

Конечно же это дюбель, как вы поняли!

А вот какую нагрузку он выдержит, для чего нужен и какие дюбели бывают еще? Вопрос?

В этой статье вы узнаете об этом, а также много интересных фактов о дюбелях. Откроете для себя зачем нужен чешуйчатый дюбель и что такое дюбель экспансионный.

Специально для вас, мы подготовили отчет о результатах испытаний прочности пластиковых дюбелей. И еще много другой полезной информации!

Что это?

Конечно же это дюбель, как вы поняли!

А вот какую нагрузку он выдержит, для чего нужен и какие дюбели бывают еще? Вопрос?

В этой статье вы узнаете об этом, а также много интересных фактов о дюбелях. Откроете для себя зачем нужен чешуйчатый дюбель и что такое дюбель экспансионный.

Специально для вас, мы подготовили отчет о результатах испытаний прочности пластиковых дюбелей. И еще много другой полезной информации!

«Информация – это могущество. А иногда, если времени в обрез, еще и скорость.»

Будьте на шаг впереди других! Только представьте, все это совершенно бесплатно и прямо сейчас! Мы очень ценим вас и хотим радовать только новой полезной информацией!

Так что же прочнее “Росдюбель” или “Elematic”?

Смотрите результаты тестов в статье!



Сегодня, один из наших сотрудников, рассказал мне такую историю.

На кухне стояла микроволновка, но кухня маленькая и решил он повесить микроволновку на стену.

Высверлил отверстия в стене. Установил в них дюбели. На рынке купил, там дешевле. Прикрутил полочку саморезами.

Висит!

“Ура! Теперь можно и еще что-нибудь поставить на ее место!”

Со спокойной душой лег спать. И вот в три часа ночи раздался грохот!

“О боже, что это?!”, – вскрикнул он и побежал на кухню.

На полу лежала разбитая микроволновка.

“Вот и освободил место.”, – подумал он.

Вы не поверите, что он сделал!

На рынке он выбрал дюбели, которые не смогли удержать даже полку от микроволновки! Про качество таких изделий лучше молчать… Так какие дюбели надо было брать? И сколько они выдержат

Давайте разбираться вместе!

Дюбельные крепления классифицируются по нескольким признакам. Но наиболее полной, емкой и целесообразной, на наш взгляд, является классификация по конструкции и области применения дюбеля. В этой классификации дюбели разбиты на следующие группы: а) распорные дюбели общего назначения; б) универсальные дюбели; в) дюбели для пустотелых и тонкостенных основ; г) специальные дюбели.

В этом материале мы рассмотрим некоторые из наиболее интересных на наш взгляд конструкций, относящихся по выбранной нами классификации к разным из перечисленных выше групп:



  • Универсальный дюбель;
  • Универсальный чешуйчатый дюбель;
  • Универсальный пружинно-спиральный дюбель;
  • Экспансионный дюбель
  • Латунный распорный дюбель
  • Металлический захватывающий дюбель



Универсальный дюбель

Классический универсальный дюбель изготавливается из нейлона (полиамида), имеет 3 распорных сегмента для равномерной фиксации распорного усилия в отверстии твердого основания и стопорные элементы в виде элеронов – для удержания дюбеля от проворачивания при вкручивании шурупа. Используется совместно с шурупами для дерева. За счет неразрезанной хвостовой части дюбеля при вкручивании в него шурупа он может скручиваться в узел в слабых или пустотелых основаниях и осуществлять анкеровку «формой».



Универсальный чешуйчатый дюбель

На поверхности чешуйчатого дюбеля есть выступы в виде чешуек. Когда вы вкручиваете саморез в этот дюбель чешуйки «впиваются» в стенки отверстия, создавая распорные напряжения в отверстии, и дюбель прочно закрепляется в твердотельном основании.

У дюбеля есть 4 секции с чешуйками и жесткие блокировочные ребра. Последние нужны, для противодействия проворачиванию дюбеля при закручивании в него самореза. В качестве последних вы можете применять шурупы для дерева.



Универсальный пружинно-спиральный дюбель

Как следует из названия, дюбель имеет спиральную форму. При вкручивании самореза в дюбель, спираль сжимается и дюбель расширяется. Нам как раз, это и нужно для того, чтобы дюбель держался в стене, пустотелом кирпиче или в гипсокартонной плите.

Удобно правда?



Экспансионный дюбель

Распорный экспансионный дюбель – это относительно новый вид дюбелей.

Благодаря трём распорным элементам шуруп хорошо центрируется в отверстии. Это позволяет работать шуруповёртом. Внутри дюбель имеет форму конуса, за счет которого и происходит распор поверхности дюбеля при вкручивании в него самореза.

При работе вы можете использовать обычные шурупы для дерева. Выпускают такие дюбели с и без буртика (фланца). Буртик нужен для избежания возможного проскальзывания дюбеля вглубь отверстия.



Латунный распорный дюбель

Латунные распорные дюбели имеют внутреннюю метрическую резьбу и предназначены для установки в жесткие основания (бетон и полнотелый кирпич). Их закрепление в основании происходит за счет распора при вкручивании в них металлического стержня с метрической резьбой М 4 – М 16 (шпилек, болтов, винтов). Примеры этих дюбелей вы можете посмотреть в каталоге нашей продукции.



Металлический захватывающий дюбель

Металлический захватывающий дюбель относится к группе распорных дюбелей. Очень удобен для крепления газовой проводки к стенам из различных материалов, включая лёгкий и пористый бетон. Дюбель прост в установке. Его вбивают прямо в отверстие без сверления. Вместе со штифтом с двухсторонней резьбой этот дюбель полностью соответствует техническим нормативам установки газовой проводки.

С захватывающим дюбелем могут использоваться также шурупы для дерева.

Этот дюбель действительно захватывает внимание!



Обычно для полок берут самонарезающие шурупы и универсальные дюбели. Каков размер этих дюбелей и как рассчитать размер самореза – это тема для отдельной статьи.

Читайте наш блог и мы ответим на все Ваши вопросы.

Что нам говорят эксперты о дюбелях? Доверяй, но проверяй!

Сравним несколько дюбелей, чтобы понимать какой из них выдержит более высокую нагрузку.

Сравнивать будем:

  • универсальный полиэтиленовый дюбель с фланцем 8*51 фирмы «Росдюбель»

  • универсальный полиэтиленовый дюбель с фланцем TPFC 8*51 фирмы Elematic;

  • распорный нейлоновый дюбель Т2 8*40 фирмы Elematic;

  • универсальный нейлоновый дюбель Т6 8*40 фирмы Elematic.

Как же мы с вами это сделаем? Высверлим отверстия соответствующих диаметра и глубины и установим в них исследуемые дюбели. Закрутим саморезы в дюбели. Специальной установкой для тестирования дюбелей проведем испытания на вырыв и оценим прочность сцепления с основанием каждого из испытуемых.

А вот и результаты, смотрите:

Дюбель тип, размер

Саморез диаметр, длина

Усилие

вырыва

lbf

кН

Росдюбель 8*51

6*70

6*80

400

450

1,78

2,0

Elematic TPFC 8*51

6*70

150-200

0,78

Elematic Т2 8*40

6*60

6*70

640-700

690-700

3,0

3,09

Elematic Т6 8*40

6*60

6*70

550-600

700-1000

2,56

3,78

Как вы видите из таблицы, с точки зрения вырыва из бетонного основания самым прочным оказался универсальный дюбель T6 производства фирмы «Elematic». Только подумайте, при длине 40мм он превосходит универсальный дюбель 8*51 фирмы «Росдюбель». Фантастика! Не так ли?

Универсальный дюбель TPFC 8*51 выдержал наименьшее усилие вырыва, что можно объяснить простой геометрией его поверхности (без выступов, щелей, фиксирующей нарезки).

По результатам испытаний победителем объявляется универсальный дюбель Т6 8*40 фирмы «Elematic»: он самый надежный среди всех тестируемых дюбелей.

Наш сотрудник купил его, ведь многие наши клиенты его используют. Так зачем же придумывать велосипед?

Если вы действительно делаете на совесть, то выберите этот дюбель, не пожалеете. Гарантируем вам прочность крепления и качество самого дюбеля.

– “Болт.ру – это всегда 100% качество”, – так говорят наши постоянные клиенты.

Существует много нюансов, которые необходимо учитывать при монтаже дюбеля. Это и материал, в который будет устанавливаться дюбель, и конструкция самого дюбеля, и диаметр и длина шурупа, который должен выдержать нагрузку.

Перед покупкой обязательно посоветуйтесь с нашим менеджером.



Какие выводы мы можем сделать из всего вышесказанного?

  • Существует множество различных форм дюбелей и чтобы правильно применить тот или иной дюбель нужен знающий специалист. Звоните, у нас есть такие.

  • Выбирайте только качественные дюбели известных фирм, одной из которых является ELEMATIC.

  • Обычно для для полок берут самонарезающие шурупы (саморезы) и универсальные дюбели.

  • Многие наши клиенты используют дюбели Т6 фирмы Elematic. Так зачем же придумывать велосипед?



P.S. Интересная статья? Мы стараемся, чтобы вы получали полезный материал.

Поделитесь этой статьей в соцсетях, нажмите на одну из этих кнопок.

yandex

Как правильно выбрать дюбель

КАК ПРАВИЛЬНО ВЫБРАТЬ ДЮБЕЛЬ ?

Помню как вчера, забиваешь деревянную пробку или чёпик в бетон и в неё вворачивался саморез. Сегодня это выглядит более чем архаично и на сегодняшний день ни одна стройка, ни один ремонт не обходится без дюбеля – своеобразной универсальной разновидности анкера, используемого для крепежа. Дюбель незаменим для использования на сплошной, слоистой и пустотелой поверхности. Вариантов применения и использования дюбеля существует великое множество.

Все дюбеля отличаются материалом изготовления, способом закрепления, и расчетными нагрузками на растяжения и среза. Другими словами, одни из них рассчитаны на крепёж легких бытовых предметов, другие конструктивно выдерживают крупные здания и сооружения, но это другая история.

Что же касается ремонта и ремонтных работ в квартире, особенно в современных домах где перекрытия и стены сделаны из железобетона, то здесь дюбель просто необходим для крепежа, незаменим в использовании, поскольку все операции крепежа к стенам, полам и потолкам приходится выполнять с помощью дюбеля. При подборе дюбеля следует обращать внимание и учитывать:

  • при горизонтальном крепеже в бетонную или кирпичную стену, надо использовать дюбель с наружным диаметром 6-10 мм., глубиной крепления 30-50 мм.
  • для крепежа различных настенных тренажеров, шведских стенок и других тяжелых и тяжело нагруженных предметов, глубина закрепления должна быть 80-100 мм.
  • вертикальный крепеж – нагрузка действует вниз. Рекомендуем выбирать дюбеля, имеющие распорные усы и поперечные насечки.
  • всегда важно чтоб отверстие соответствовало диаметру дюбеля (входит с некоторым усилием), глубина сверления отверстия под дюбель (длина дюбеля) – 40-50 мм.
  • иногда для большей надежности для установки дюбеля, отверстие смазывают клеем ПВА, и после крепления дюбеля перед вворачиванием самореза, дают сутки постоять на схватывание.

Выбор дюбелей поверьте огромный. Какой выбрать в каждом конкретном случае ??

Мы предлагаем в продажу и держим постоянный складской запас самых разнообразных видов дюбелей. Вот некоторые и самые распространенные конструкции дюбеля:

Дюбель полипропиленовый распорный (с усами) предназначен для крепления различных элементов с применением саморезов и универсальных шурупов в бетон, кирпич, камень. Материал изготовления – полипропилен или нейлон.

Дюбель распорный (типа “ежик”) также предназначен для крепления различных элементов в бетонную поверхность и имеют своеобразные распорки для лучшей фиксации. Выпускается из полипропилена.

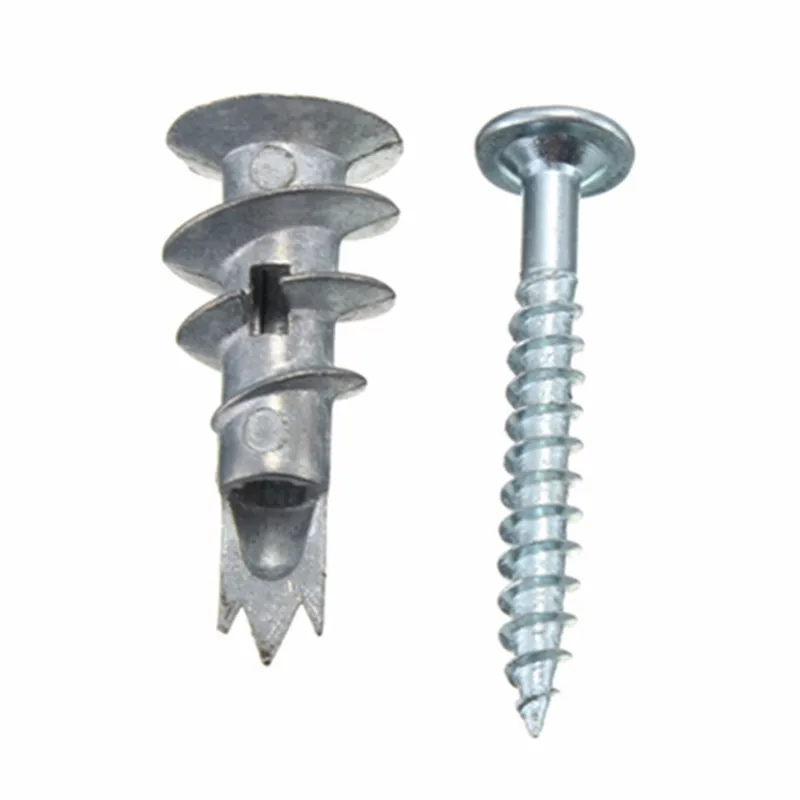

Дюбель для гипсокартона “DRIVA”, бывают пластмассовые и металлические, имеют назначение крепить различные элементы и конструкции в мягких материалах гипсокартонных и гипсоволоконных листах (ГВЛ), пористого бетона, с применением саморезов и универсальных шурупов.

Делают этот дюбель из цинково-алюминиевого сплава или нейлона. Металлическая Дрива благодаря острию в виде перового сверла, как правило устанавливают без предварительного сверления под него отверстия. Крупная резьба на внешней поверхности корпуса дюбеля, даёт возможность ввинчивается в стену отверткой.

Дюбель гвоздь предназначены для быстрого крепежа окон, металлических профилей, различных реек обрешетки и направляющих, бруса, плинтусов, фанеры, кабель-каналов и др. в бетон, камень, кирпич. когда нужно установить их быстро и большое количество. Дюбель комплектуются гвоздем, имеющим накатку на удержание в виде обратных конусов. Конструкция дюбель-гвоздя изготавливаются из полипропилена или нейлона, а гвоздь соответственно из стали. Гвоздь забивают молотком. ))

Но чтобы правильно и грамотно сделать выбор, позвоните в офис нашей компании, ведущие специалисты Вам помогут и дадут самую исчерпывающую информацию под необходимые для Вас условия крепежа.

Стандартный нейлоновый дюбель годятся для любой стены и используются с саморезом диаметром от 2 до 16 мм. В стене просверливают отверстие, соответствующее диаметру дюбеля, в котором он удерживается благодаря направленным усикам, а при расклинивании саморезом, дюбель “намертво” крепится в стенки отверстия.

Дюбель для газобетона, для такого дюбеля сверлят отверстие, соответствующее диаметру. В отверстие дюбель держится за счет расклинивания под действием самореза и его спиралевидных ребер.

Рамный дюбель бывает длиной от 60 до 360 мм., двух основных видов – для твердой сплошной основы и для пустотелых (щелевых) и мягких материалов. Удлиненная распорная часть дюбеля, обеспечивает зацепление сразу за несколько перемычек в материале с пустотами. Как правило применяются для крепления оконных и дверных коробок, а также через слой штукатурки и теплоизоляции, различных элементов обшивки.

Дистанционный (юстировочный) дюбель, закрепляет рейки обрешетки под последующую обшивку на некотором удалении от стены. Позволяет производить регулировку в пределах от 0 до 3,00 см относительно основы положение реек обрешетки в процессе крепежа за счет разделяемого на 2 части (1- основа, 2 – рейка) дюбеля и самореза специальной конструкции.


Универсальный нейлоновый дюбель необходим для крепления предметов к пустотелой стене или другой основе, предполагаемой наличие полого или пустого пространства. В пустотелой основе, дюбель выпучивается и так фиксируется в ней. В сплошной основе из бетона или кирпича, дюбель разжимаясь, просто входит в плотный контакт со стенками отверстия. Служит для крепежа деревянных брусков, подвесных потолков, металлических реек, оконных и дверных коробок, обрешетка для облицовочных плит и т.д.

Металлический дюбель бабочка предназначен для пустотелых конструкций и гипсокартона. Выдерживает большие нагрузки. При вкручивании винта дюбеля, пластины расходятся во все стороны и прижимаются к внутренним опорным поверхностям.

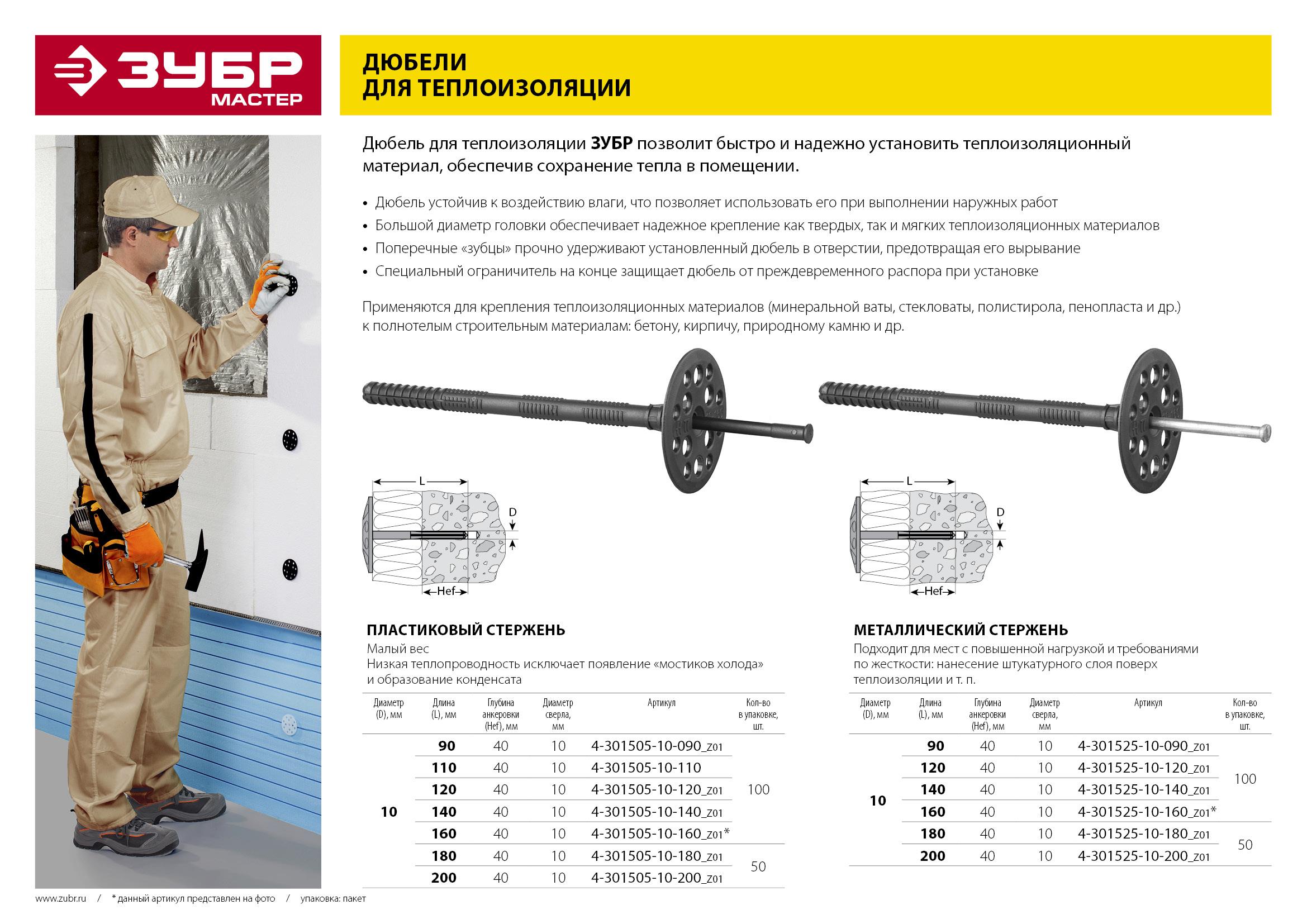

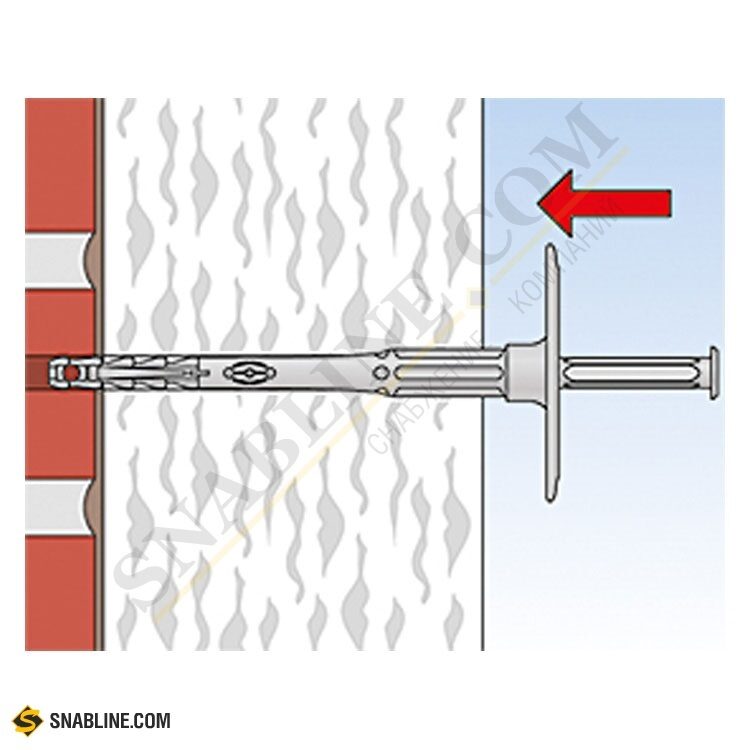

Дюбель для крепления термоизоляции – название говорит само за себя, предназначен для укрепления утеплителя из минеральной ваты или другова объёмного и легкого материала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа.

Что такое установочные штифты? – Разработка крепежа

Автор Джоди Муэланер

Установочные штифты – это просто прямые сплошные штифты, у которых обычно есть скошенные концы, чтобы облегчить установку и выравнивание. Слева направо: стальной дюбель и деревянный дюбель с рифлением.

Есть много типов штифтов, используемых в качестве крепежа. Проще говоря, установочный штифт – это просто сплошной цилиндр из материала, который вставляется через отверстие.

Когда установочный штифт вставляется через концентрические отверстия в двух или более компонентах, он обнаруживает и удерживает их вместе.Обычно используется небольшой натяг или переходная посадка, которая сжимает штифт и создает значительное трение, чтобы надежно удерживать штифт в отверстиях.

Стальные установочные штифты часто используются в точном машиностроении для точного определения местоположения и выравнивания. Эти дюбели имеют фаски на каждом конце, чтобы можно было вставить и направить выравнивание. Этот тип дюбеля также доступен из других металлов и полимеров инженерного качества.

Альтернативой стальным установочным штифтам являются роликовые штифты (с прорезями или спиралью), рифленые штифты и шплинты.Установочные штифты обычно самые точные, но их не так просто вставлять и извлекать. Деревянные дюбеля широко используются в столярных изделиях, а также в традиционных методах деревянно-каркасного строительства и судостроения. Эти дюбели могут поставляться в виде отрезка «стержня дюбеля», из которого можно вырезать отдельные дюбели необходимой длины.

Также доступны предварительно нарезанные дюбели, у них обычно есть фаски на каждом конце по тем же причинам, что и у стальных дюбелей.

Если гладкий деревянный дюбель вставить в плотное отверстие с натягом, он может образовать герметичное уплотнение, особенно если он покрыт слоем клея.При забивании дюбелей в глухие отверстия воздух и клей остаются в отверстии, и может создаваться значительное давление. Это может предотвратить вставку дюбелей или раскол деревянных деталей.

При вырезании дюбелей из гладкого стержня дюбеля можно строгать с одной стороны плоскость, чтобы уменьшить это давление. Предварительно нарезанные дюбели часто имеют канавки для той же цели.

В качестве альтернативы деревянным дюбелям можно использовать бисквитные швы или паз и шип. Преимущество дюбелей в том, что для них достаточно просверлить простое круглое отверстие.

Что такое дюбель? Использование дюбелей для сборки мебели и прочего

Возможно, вы слышали термин «дюбель».

Ну, дюбель – это более или менее миниатюрная версия дюбеля. Более распространенное название миниатюрных «стержней» – «дюбели», чаще всего они изготавливаются из дерева, пластика или металла.

Небольшая прочная цилиндрическая форма делает этот штифт универсальным и используется во многих целях. Дюбели используются для создания прочных и точных стыков в древесине.

Дюбели используются в качестве игрушечных осей, структурной опоры для изготовления мебели и поддержки многоярусных свадебных тортов.Это не похоже на правду, но эксперты утверждают, что поскольку дюбели толще гвоздей или шурупов и с меньшей вероятностью сломаются.

В дополнение к этим общим целям и в зависимости от размера дюбели используются для многих других вещей:

  • подвижных игровых элементов
  • опоры для полок
  • для подвешивания предметов (ключей, одежды и т. Д.)

Как делается дюбель?

Традиционно для изготовления деревянного дюбеля используется так называемая пластина для дюбелей, в основном, чтобы убедиться, что он правильный желаемый размер, но также для стрижки лишней древесины, чтобы сделать ее гладкой.

Возьмите кусок дерева, сточите его, чтобы он был немного больше, чем нужно, затем продеваете через отверстие в пластине для дюбеля, и это сглаживает дюбель.

Для массового производства дюбеля используется более сложное оборудование.

Обычное применение дюбеля

Сборка мебели

Часто вы бежите в Target или Ikea, чтобы купить «полку в коробке» или новая подставка для телевизора или какой-нибудь другой проект, сделанный своими руками, который вы должны прочитать инструкции и собрать самостоятельно.Редко можно НЕ найти дюбелей в комплекте, чтобы собрать эту мебель своими руками.

В сумке с винтами и шестигранном гаечном ключе вы обязательно найдете миниатюрные дюбели-стержни, также известные как установочные штифты. В инструкциях обычно требуется использовать мини-бутылку клея, чтобы вставить ее в предварительно вырезанные отверстия, куда вы будете вставлять дюбель. После высыхания клея и сборки полки дюбель служит для укрепления только что собранной полки.

Если бы вы просто использовали клей для соединения двух деревянных частей, это было бы не так прочно, как использование дюбелей.

Крестообразные дюбели

Также используются при сборке мебели. Это позволит вам соединить два куска дерева вместе. Они металлические и имеют внутри резьбовое отверстие, как и другие металлические гайки. Концы (по крайней мере, один из них) имеют прорези, и прорезь параллельна резьбовому отверстию.

Другое применение дюбелей

  1. Равномерно нанести раствор на плитку в местах, где его трудно достать. Иногда бывает сложно нанести раствор глубоко в керамическую плитку.В частности, вы можете использовать дюбель, чтобы плотно и плотно вдавить раствор в углы пола или душа, которые вы укладываете плиткой.
  2. Сделайте дозатор для шпагата или других веревок. Этот крутой самодельный проект идеально подойдет для того, чтобы ваш шпагат, веревка и т. Д. Не запутались. Храните их в своем сарае или гараже. Держите себя организованным.
  3. В качестве скалки – разложите тесто или тесто с помощью дюбеля.
  4. Сделайте фонарь своими руками. Этот красивый проект можно использовать для украшения задней террасы или крыльца.Кроме того, это отличный вариант для подарка!
  5. Недорогие карнизы для штор своими руками – у вас ограниченный бюджет? Вы можете купить дешевые украшения на концах дюбелей, чтобы карнизы выглядели потрясающе шикарно. Никто не должен знать, что на самом деле стержни – это дешевые дюбеля, купленные за несколько долларов в вашем местном хозяйственном магазине.
  6. Вешалка для полотенец – вы можете быстро повесить дюбель на стенной полке в ванной или на кухне, и вуаля! У вас есть дешевая вешалка для полотенец своими руками.
  7. Иногда происходит зачистка резьбового отверстия.Дюбели можно использовать для ремонта этих обнаженных отверстий.

Кто знал, что такую ​​маленькую вещь можно так много использовать в мире DIY и обустройства дома. Теперь, когда вы знаете, как использовать дюбель и что такое дюбель, вы можете приступить к работе над своим последним проектом DIY и посмотреть, есть ли у вас особенное применение для себя.

дюбелей и деревянных дюбелей в Сент-Луисе

Вы хотите заняться столярными или столярными работами? Если вы собираетесь строить деревянные конструкции, способные выдержать вес, или мебель с соединениями, вам понадобятся дюбели.Установочные штифты – один из первых инструментов, используемых в работе по дереву. Деревянные дюбели обычно идентифицируются как куски дерева цилиндрической формы. Установочные штифты бывают разных форм и размеров и чаще всего используются для усиления стыков и полок. В то время как некоторые плотники предпочитают изготавливать штифты по индивидуальному заказу, соответствующие их спецификациям, дюбели доступны для покупки во многих различных стандартных формах.

St. Charles Hardwoods начала свою деятельность в 1988 году как небольшая компания по поставке пиломатериалов. За несколько лет мы превратились в один из петербургских.Ведущие компании Louis, занимающиеся поставками древесины лиственных пород и пиломатериалов, предоставляют широкий ассортимент продукции высочайшего качества. Мы можем поставить широкий ассортимент изделий из твердой древесины и пиломатериалов, в том числе установочные штифты для любителей деревообработки, профессионалов и любителей. Чтобы узнать больше о любых имеющихся у нас изделиях из древесины лиственных пород, свяжитесь с нами или посетите один из наших местных магазинов в Сент-Луисе сегодня.

Различные виды установочных штифтов

Когда длинные дюбели разрезаются на цилиндрические стержни гораздо меньшего размера, они известны как установочные штифты.Установочные штифты бывают разных форм и размеров. Хотя установочные штифты используются во многих различных видах изделий из дерева, они чаще всего используются в производстве столярных изделий. Они используются для выравнивания и скрепления двух деревянных частей вместе, чтобы конструкция могла выдержать вес.

Вот некоторые из множества различных типов имеющихся установочных штифтов:

  • Самый популярный установочный штифт известен как параллельный или прямой установочный штифт. Они известны как таковые, потому что имеют постоянный диаметр по всей длине штифта.Эти штифты могут увеличить прочность между двумя собранными деталями, которые были скреплены вместе.
  • Другой распространенный тип установочного штифта – конический установочный штифт. Эти штифты начинаются в «головке», где диаметр наибольший, и заканчиваются в «точке», где диаметр наименьший. Эти штифты вставляются в отверстия, которые также имеют коническую форму, и обеспечивают повышенную прочность при скреплении двух деревянных кусков вместе.
  • Пружинный штифт – это тип установочного штифта, на окружности которого выгравирована канавка.Штифт предназначен для вставки в отверстие таким образом, чтобы оставалось пространство между штифтом и границей отверстия, где существует канавка. В этом случае обычно устанавливается расширительная пружина.
  • Установочные штифты с канавками или канавками – это те, которые продвигаются по длине установочного штифта несколько раз. Преимущество канавочного штифта состоит в том, что, хотя один конец может быть плотно вставлен в конструкцию, которая идеально подходит для канавок установочного штифта, другой конец (без канавок) может быть закреплен в компоненте, который не имеет канавок и может плавно вращаться вокруг штырь.

Купить установочные штифты в Сент-Чарльз Hardwoods в Сент-Луисе

Здесь, в Сент-Чарльз Хардвудс, мы понимаем необходимость предоставлять изделия из дерева, которые полностью соответствуют требованиям наших клиентов. Плотницкие и столярные изделия – это точная наука, и поэтому нельзя допускать компромиссов в отношении используемых компонентов.

Наши установочные штифты бывают любого диаметра, длины и материала. Наш ассортимент установочных штифтов состоит из штифтов диаметром от четверти дюйма до штифтов диаметром до 2 дюймов.У нас также есть установочные штифты различного диаметра, в зависимости от того, с канавкой они или конические. Кроме того, мы можем предоставить вам установочные штифты из различных материалов, включая ясень, вишню, березу, твердый клен, тополь, мягкий клен, красный дуб, орех или белый дуб.

Чтобы найти лучшие и самые прочные дюбели, доступные на рынке, или узнать больше о типах дюбелей, которые мы продаем, посетите один из наших местных магазинов в Сент-Луисе.

Установочные дюбели

Используя только основные инструменты и тщательную компоновку, вы можете собрать дюбельные соединения, которые по прочности не уступают столярным изделиям с пазом и шипом, и менее чем за половину времени.Фактически, дюбели укрепляют практически любое сквозное соединение, стык между гранями и стыки под углом.

Приспособления различаются по цене и характеристикам

Приспособления для установки дюбелей варьируются от простого, но нерегулируемого приспособления за 12 долларов США до мультирегулируемого приспособления Dowelmax за 310 долларов США, фото ниже. Но менее чем за 60 долларов самоцентрирующееся приспособление со съемными направляющими втулками сверла справится с большинством шкантов. Вам также понадобится сверло с заостренным или круглым наконечником, подходящее к кондукторным втулкам, и зенковка шире сверла.

На любой бюджет найдется приспособление для установки дюбелей.Показаны приспособления от 1 Rockler (12 долларов США), 2 Принадлежности плотника (36 долларов), 3 Ли Valley (59 долларов) и 4 Dowelmax (310 долларов).

Дюбели расширяются

Хотя можно купить дюбеля 1 4 “, 5 16 “, 3 8 “, 7 16 “, и 1 2 “диаметры 1 4 “и 3 8 “размеры подходят для большинства заданий. (См. Источники на внизу страницы .) Наши любимые установочные штифты: расширяемые рифленые штифты, подобные показанным в Shop Tip, которые позволяют клею выходить через канавки, но набухают, чтобы прочно захватить отверстия. Либо 1 1 2 “или 2” длины будут работать; но 1 1 2 Дюбели обеспечивают достаточное усиление для большинства стыков в 3 4 “-толстый инвентарь.

НАКОНЕЧНИК МАГАЗИНА
Рифленые дюбели расширяются, образуя прочный стык
Вы можете вырезать дюбели самостоятельно и зарезать бороздки для разгрузки от клея по бокам, но вы сэкономите время, используя имеющиеся в продаже дюбели.Как и печенье из прессованного бука, в них прессованная древесина 3 8 “дюбели расширяются примерно на 1 32 “при контакте с влагой в клее, как показано ниже , создавая плотное прилегание.

Соединения стыковые

Для простого стыкового соединения сначала промаркируйте детали. Чтобы обеспечить идеальное сопряжение стыков, пронумеруйте стыки с 1 по 4 на каждой детали четырехсторонней сборки, прежде чем отмечать места установки дюбелей, фото ниже .

Сделайте одну отметку тонким карандашом поперек перил и перил. В приспособление для установки дюбелей на одинаковом расстоянии друг от друга штук, составляя вторую линию ненужный.

Мы расположили эти метки по центру двух 3 8 дюбели 1 1 4 “на 3 1 4 “- широкие детали рамы. Вы можете добавить больше дюбелей для увеличения прочности, но не располагайте их ближе, чем 1 4 “.И оставить не менее 1 8 “дерева между краем отверстия под дюбель и любой поверхностью заготовки.

Установить глубину сверления

Затем установите глубину сверления на половину длины дюбелей плюс 1 16 “, чтобы избежать застревания клея. На этом расстоянии плюс длина втулки кондуктора оберните ленту вокруг бита, фото ниже .

Самоцентрирующаяся приманка для установки дюбелей втулка помогает определить правильная глубина сверления, которая мы отметили скотчем.

Шаблон для сверления торцов и кромок

Чтобы просверлить отверстие под дюбель в торцевом волокне заготовки, совместите указательную метку самоцентрирующегося зажимного приспособления над отмеченным местом для дюбеля, верхнее фото , ниже . Затем просверлите два отверстия для дюбелей на ленте с обоих концов на каждой направляющей.

Теперь повторите процесс на кромке стыковочной заготовки, средняя фотография . Влага в клее может раздувать края отверстия под дюбель и раздвигать детали. Чтобы избежать этого, скосите края отверстия с помощью фаски 1 16 “-глубокая зенковка, фото внизу .

Вам нужен только один расклад отметьте, чтобы разместить это сверление кондуктор на торце заготовки (вверху) или край (средний). Бурение с два внутренних направляющих пространства отверстия на расстоянии 1 1/4 дюйма.

Зенковка 1/16 дюйма удерживает отверстие края от набухания и надавливания сустав врозь.

Затем приклейте и вставьте дюбели в стойки или рельсы. Склейте открытые дюбели и поверхности стыков, соедините детали вместе и зажать стыки на один час.

Для выполнения стыковых соединений используйте ту же технику для разметки и просверливания сопрягаемых кромок.Расположите отверстия не ближе 1 8 “от концов, чтобы не повредить торцевую поверхность при сборке соединения.

Соединения стыковочные

Для выполнения стыковых соединений начните с просверливания отверстий под дюбели вдоль одного края, как описано в предыдущем разделе. Просверлите отверстия на достаточную глубину, чтобы выступающие дюбели были не менее 3 16 “короче, чем толщина ответной детали.

Используйте центры дюбелей (см. Источники, внизу страницы) для переноса положений отверстий под дюбели с края одной детали на поверхность ответной детали.В зависимости от размера центров дюбелей поместите их в отверстия для дюбелей, которые вы только что просверлили, или вставьте дюбель в каждое отверстие и наденьте их на эти дюбели, верхнее фото ниже .

Чтобы отметить на лицевой стороне второй соединительной детали места штифтов от первой, выровняйте концы обеих деталей с помощью бруска. Затем постучите лицевой стороной второй части по центрам дюбелей, средняя фотография.

Теперь используйте в своем сверлильном станке буровую коронку или сверло Форстнера, чтобы просверлить сопрягаемые отверстия в каждом месте, отмеченном центрами дюбелей [Фото I].Установите ограничитель глубины сверлильного станка на длину выступающих дюбелей плюс 1 16 “.

Соберите соединение в сухом виде для проверки его посадки; затем аккуратно разберите его. Затем склеиваем и зажимаем детали.

Приспособления для установки дюбелей. 3 8 Приспособление для установки шпонок № 35242, Rockler, 800-279-4441, rockler.com. Самоцентрирующееся приспособление с фиксированной втулкой № 109-142, Поставка столярных изделий, 800-645-9292, плотник.com. Самоцентрирующееся приспособление для установки дюбелей № 25K64.01 со сменными втулками, Lee Valley Tools, 800-871-8158, leevalley.com. Комплект Dowelmax с 3 8 “втулки, OMS Tool Co., 877-986-9400, dowelmax.com.
Зенковки. Набор из пяти зенковок Grizzly № G5729, с Amazon.com.
Центров под дюбели. Каждый поставляется в упаковках по 5 шт .: 1 4 “снаружи, 3 16 6 дюймов, внутренний № 66J45.01; 3 8 “снаружи, 5 16 “внутри нет.66J45.02; и 1 2 “снаружи, 3 8 “внутренний № 66J45.03; Lee Valley Tools.
Рифленые дюбели. 1 4 х 1 1 2 “, Роклер №70342.

Столярные изделия из дюбелей: просто, надежно и точно

Столярные изделия из дюбелей: просто, прочно и точно

Фото Стива Дер-Гарабедяна

Несомненно, паз и шип в сборе прочны, но бывают случаи, когда они просто непрактичны или необходимы.Я купил устройство для изготовления печенья много лет назад, когда для меня все было связано с электроинструментами. Несколько лет спустя кто-то одолжил его, и с тех пор я его никогда не видел. Меня это не слишком беспокоит, но я бы хотел, чтобы мне платили в виде дюбелей до того, как он исчез.

Многоцелевой шарнир
Дюбели можно использовать во многих ситуациях – от закрепления более слабых соединений, таких как шпильки для коробки, до закрепления более прочных столярных изделий, таких как пазы и шипы. Их можно использовать для выравнивания склеенных панелей или для усиления слабого стыка торцевых волокон.Они очень хорошо работают на стыках ног и фартуков для небольшого стола. Дюбели пригодились на больших шкафах, например, на подвесном шкафу, который я недавно построил. Я закончил тем, что использовал дюбели для соединения каркаса, так как мне нужно было подвесить верх и низ; ласточкин хвост просто не сработает в этой ситуации.

Расширительные дюбели имеют выступы или спирали вокруг тела. Они бывают разного диаметра – стандартного и метрического – обычно от 1/4 дюйма до 1/2 дюйма и различной длины. Гребни на дюбелях оставляют место для клея, и, как следует из названия, они расширяются при контакте с клеем, делая посадку очень плотной.Если вы когда-нибудь столкнетесь со странной ситуацией и захотите решить ее самостоятельно, у вас всегда есть такая возможность.

Точный по своей природе
Хотя прочность печенья и дюбелей может быть одинаковой, их точность – нет. Печенье по своей природе совершает много движений как по вертикали, так и по горизонтали, прежде чем клей застынет. Хотя дополнительные зажимы могут позаботиться об этом, спешка сборки иногда приводит к тому, что мы не можем выровнять наши части. Дюбели не допускают перемещения между сопрягаемыми деталями, что лишает вас еще одной переменной из всегда напряженных сборок.Часто бывает полезно добавить несколько дюбелей к стыку, даже если вы не ищете дополнительной прочности; Во время склейки нельзя недооценивать помощь в определении местоположения.

Закрепление шарнира
При закреплении паза и шипа одним из вариантов является небольшое смещение отверстия в шипе ближе к заплечику. Это не только укрепляет столярные изделия, но и еще сильнее стягивает стыки. Это обычно называется утомительным рисованием. Просверлите отверстие подходящего размера в пазу, а затем вставьте шип.Здесь хорошо работают насадки Брэд-пойнта или форстнера. Воспользуйтесь тем же сверлом, чтобы слегка отметить место отверстия на шипе. Разъедините соединение и используйте шило, чтобы отметить точку примерно на 1/16 дюйма ближе к заплечику. Просверлите отверстие и снова вставьте его в паз. Для плотного прилегания соединения перед склеиванием можно использовать расточенное отверстие. Снимите фаску с конца дюбель и вбейте его в исходное положение. Он все затянет красиво и туго. Когда клей схватится, промойте выступающий дюбель.

Промойте его – После того, как штифт будет собран и высохнет, промойте штифт, чтобы поверхность.

Центры дюбелей
В тех случаях, когда кондуктор не работает, дешевые и простые дюбельные центры станут отличным решением. Оптимально иметь более одного набора центров, поскольку вам никогда не будет достаточно одного размера, который вам нужен. Отметьте и просверлите расположение вашего первого набора отверстий, затем поместите центры дюбелей в отверстия и соедините сопрягаемые детали. Просто убедитесь, что когда вы собираете части вместе, они выровнены друг с другом именно так, как вы хотите, чтобы они соответствовали друг другу.Наконечники на центрах будут работать как шило, отмечая центральную точку на неотсверленной поверхности, давая вашему сверлу отправную точку. Обычно лучше работать на плоской поверхности, например на поверхности настольной пилы, когда детали соединяются вместе для маркировки, чтобы стыковочные поверхности были выровнены. Для выравнивания также можно использовать дополнительные прямые куски дерева. Если ваши детали имеют разную толщину, используйте прокладки, чтобы довести их до нужной высоты.

Отметьте центр – После того, как начальное отверстие будет просверлено в прорезанной детали, соберите соединение и используйте биту с шипом того же размера, что и отверстие, и слегка отметьте шип (слева) .Разберите соединение, затем просверлите второе отверстие со смещением 1/16 дюйма в сторону плеча шипа (внизу).
Специальное приспособление
Как я упоминал ранее, стоимость покупки приспособления для дюбелей может оттолкнуть некоторых от использования дюбелей. Есть дешевые модели, но вы часто получаете то, за что платите … за одним исключением. Почему бы не сделать собственное приспособление для решения конкретной задачи? Он может быть таким же точным и не будет стоить вам больше, чем пара гвоздей и отрезок от вашего проекта.

Чтобы сделать приспособление для конкретной работы, вырежьте или вырежьте кусок дерева той же толщины и немного длиннее, чем две части, которые вы будете соединять. Кусок также должен быть около 1 дюйма в ширину. Что делать, если у вас есть две штуки разной толщины, которые сходятся вместе? Нет проблем. Подбирайте приспособление к той части, на которую будут вставлены дюбели на торце.

Чтобы приспособление работало точно, вам нужно сделать упор на конце приспособления, который можно закрепить и приклеить на место. Этот шаблон обычно ссылается на заднюю часть детали, над которой вы работаете, так как задние края шкафов или заготовок обычно устанавливаются заподлицо друг с другом.Отметьте одну грань зажимного приспособления как контрольную. Иногда кажется, что слова усложняют простую технику, но картинка вместе со словами может упростить задачу.

Возьмите приспособление и просверлите несколько пилотных отверстий под гвозди среднего размера; чем длиннее приспособление, тем больше отверстий вам понадобится. Теперь можно просверлить отверстия под дюбеля. Я настоятельно рекомендую вам просверлить эти отверстия на сверлильном станке так, чтобы они находились под углом 90 ° к рабочей поверхности кондуктора. Я обычно ставлю дюбель примерно через каждый дюйм. Также рекомендуется класть дюбели рядом с концами и, возможно, немного дальше друг от друга, ближе к середине.Концы обычно требуют большей удерживающей силы.

Теперь поместите зажимное приспособление на заготовку так, чтобы небольшой упор находился напротив его задней части, и вбивайте гвозди, пока зажимное приспособление не станет надежным, но съемным. Если сборка достаточно мала для использования на сверлильном станке, я бы посоветовал пойти по этому пути. Определитесь с глубиной, на которую дюбели будут заходить в каждую деталь, и соответствующим образом установите упор. Однако, если сборка слишком неудобна для сверлильного станка, вытащите ручную дрель и установите упор на сверло с помощью купленных в магазине хомутов или малярной ленты.Имейте в виду, что лента может соскользнуть вверх по сверлу, если вы будете агрессивны во время сверления. Вы также можете использовать кусок дерева, обрезанный до нужной толщины, в качестве готового решения.

Просверлите зажимное приспособление в заготовке с помощью сверла подходящего размера, чтобы сделать отверстия для дюбелей в заготовке. Вытяните гвозди и прикрепите зажимное приспособление к сопрягаемой заготовке, но на этот раз так, чтобы противоположная сторона зажимного приспособления была обращена к заготовке, чтобы обеспечить правильное совпадение мест установки дюбелей.Установите и закрепите шаблон на сопрягаемой заготовке, при необходимости отрегулируйте глубину и просверлите остальные отверстия для дюбелей.

Индивидуальный зажим для дюбелей – Начиная с детали такой же ширины и немного длиннее, чем ваша заготовка, прикрепите простой упор к одному концу. Затем просверлите несколько отверстий для гвоздей в зажимном приспособлении и отметьте его, чтобы вы знали, какая из них задняя.

Центры дюбелей – Просверлите отверстия в одной заготовке, затем вставьте центры дюбелей (вверху).Когда две части прижимаются друг к другу, в центрах будут оставаться небольшие углубления, в которых следует просверлить следующие отверстия для дюбелей. Точно просверлите эти отверстия, и ваше соединение будет готово к окончательной шлифовке и сборке (внизу).
Советы и уловки
  • При сверлении обоих наборов отверстий сделайте их примерно на 1/16 дюйма глубже, чем они должны быть. Это позволит куда-то уйти излишку клея.
  • Снимите фаску с отверстий, чтобы облегчить вставку во время сборка
  • Вы всегда должны делать сухую посадку со всеми дюбелями на своих местах, чтобы все было хорошо подогнано.
  • Если дюбели очень плотно прилегают к столу, поместите их на верстак и оберните рашпилем или напильником, чтобы сжать их. Клей заставит их снова расшириться.
  • Храните расширительные дюбели в закрытом контейнере, чтобы на них не попадала влага.
  • При сверлении отверстий для дюбелей убедитесь, что они достаточно малы, чтобы материала было достаточно с обеих сторон отверстия. Это гарантирует, что столярные изделия не выдувают стороны изделия. Оставьте хотя бы 1/8 дюйма, если не больше, для вашего душевного спокойствия.
Просверлите отверстия – Держа зажимное приспособление на задней части заготовки, временно прибейте его на место, установите глубину сверления и просверлите первый набор отверстий под дюбеля.

Прочный и простой – После просверливания отверстий под дюбели в сопрягаемых деталях соединение можно устанавливать без смазки.

Малая фаска – Добавление фаски к внешнему краю отверстий для дюбелей облегчит окончательную сборку.

Немного меньше – Рашпиль сжимает дюбель, который слишком велик для использования.

В деревообработке существует множество видов стыков. Фактически, в прошлые годы столяров называли столярами. У каждого метода есть свои преимущества и недостатки. Однако вам будет сложно найти способ столярного дела, который был бы таким же простым, дешевым, прочным и точным, как дюбели.

Изготовление дюбелей своими руками
Заходить в строительный магазин за дюбелями иногда оставляет желать лучшего. Нередко просматриваешь все мусорное ведро и обнаруживаешь, что дюбели больше напоминают нечто более близкое к абстрактному искусству, чем прямые круглые стержни.Что, если вы хотите создать некоторый контраст и приколоть паз и шип дюбелем из черного ореха? Один из вариантов, вместо того, чтобы рыскать по Интернету, – создать свой собственный.

На рынке представлены различные приспособления от 40 до нескольких сотен долларов. Если вы собираетесь попробовать их, я предлагаю потратить деньги и инвестировать в более дорогие приспособления. Это облегчит работу. Если вам нужно всего несколько штук или ваш бюджет ограничен, то дюбель, вероятно, будет правильным выбором.

К каждому инструменту прилагается собственный набор инструкций, но обычно вы берете бездефектную прямослойную древесину и уменьшаете размер до немного большего конечного диаметра. На некоторых приспособлениях вы оставите их квадратными, тогда как с дюбелями, сделав шестигранники или восьмиугольники, можно добиться лучших результатов. Более короткий приклад, скажем, 3-6 дюймов в длину, работает лучше, чем пытаться вырезать 12-дюймовые секции.

Если вы будете использовать эти изготовленные в магазине дюбеля в качестве расширительных дюбелей, поместите их на скамью и накатайте рашпилем, чтобы они сминались и сжимались.Вы даже можете сделать небольшой зажим, чтобы удерживать дюбеля и сделать свои собственные гребни с помощью ленточной пилы, если вы обеспокоены тем, что излишки клея будут препятствовать соединению ваших частей, но определение правильного количества клея всегда будет лучшим вариантом. .

Оборудование для изготовления дюбелей – Хотя в этом нет необходимости, вы можете сделать свои собственные дюбеля с помощью некоторого оборудования и правильного подхода.
СТИВ ДЕР-ГАРАБЕДЯН

Стив работает в магазине в Миссиссаге, Онтарио, занимаясь изготовлением мебели и инструментов на заказ.Когда он не в магазине, его можно найти глубоко в лесу в поисках дров.

Статьи по теме

Дюбель ⋆ 🌲 ThePlywood.com

Деревообработка может быть очень полезным хобби. Можно сделать практически все, что только можно вообразить, если у них есть навыки, необходимые для выполнения работы. Например, вместо того, чтобы покупать новую книжную полку или прикроватную тумбочку, вы можете построить свою собственную из фанеры. Многим это может показаться простым.Я, например, изначально подумал про себя: «Это несложно. Возьмите фанеру, гвозди и клей для дерева ». Любой, кто хоть что-нибудь знает о создании подобной мебели, сразу поймет мою ошибку. В большинстве случаев одних гвоздей и столярного клея недостаточно даже для обеспечения структурной целостности, необходимой для несущего оборудования. Моя первая книжная полка развалилась еще до того, как я полностью загрузил полки. Это была катастрофа! Жаль только, что я заранее знал об использовании дюбелей.

Дюбель

Дюбель, D&T Dept

школы Джорданхилл Если вы не знакомы с терминологией, дюбель – это небольшой деревянный дюбель, который используется для соединения кусков фанеры вместе, что позволяет ему выдерживать гораздо больший вес, чем вы могли бы добиться с помощью простых гвоздей и столярного клея. Если вы когда-либо собирали деревянную мебель Ikea, возможно, вы уже работали с этими дюбелями. Обычно они имеют диаметр от 1/4 до 1/2 дюйма и бывают разной длины.Эти дюбели вставляются в предварительно просверленные отверстия и часто используются для предварительного покрытия дюбеля столярным клеем.

Может показаться, что такой маленький кусок дерева невозможно сравнить с прочным стальным гвоздем, но правда в том, что он обеспечивает прекрасную опору для мебели. Хотите сами убедиться, насколько это может иметь большое значение? Возьмите один старый деревянный карандаш номер 2, желательно такой, который вы не прочь испортить. Теперь сломайте его пополам, а затем снова сломайте пополам. Разобрав его на четвертинки, попробуйте также сломать один из меньших кусочков пополам.Чем короче становится кусок дерева, тем труднее становится. Теперь представьте, что ваша левая рука – кусок фанеры, а ваша правая рука – другая. Сопротивление, которое вы чувствуете в руках, будет ощущаться двумя кусками фанеры, что обеспечивает надежное соединение. Преимущество использования дюбелей заключается не только в целостности конструкции, но и во внешнем виде. Использование гвоздей или шурупов часто может оставлять видимые следы или отверстия, однако дюбель является полностью внутренним и не виден невооруженным глазом.

Итак, теперь вы можете подумать про себя: «Мне нравится, как это звучит, но как именно начать с дюбельных соединений?» Что ж, вот для чего я здесь! Чтобы ответить на этот вопрос, нам сначала нужно точно определить, как вы хотите это сделать. Вы можете купить эти дюбеля или сделать их самостоятельно.

Покупка деревянных дюбелей

Приобретение такого набора дюбелей может немного сбить с толку в начале работы. Наиболее распространенные размеры дюбелей – 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 7/16 дюйма, а также 1/2 дюйма.Наличие такого большого разнообразия размеров может сбивать с толку, когда вы пытаетесь понять, что вам нужно. При этом для большинства работ достаточно дюбелей диаметром 1/4 дюйма и 3/8 дюйма. «Это здорово, – спросите вы, – но как насчет длины?» В большинстве случаев дюбель должен быть длиной всего 1 1/2 дюйма или 2 дюйма. Если вы используете фанеру толщиной ¾ дюйма, я бы порекомендовал дюбели длиной 1 1/2 дюйма. Если вы сделаете больше, вы можете использовать дюбели длиной до 2 дюймов.

Диаметр и длина – не единственные характеристики дюбеля, которые следует учитывать.Существуют также рифленые дюбели, которые я лично предпочитаю. Часто, когда вы вставляете дюбель в предварительно просверленные отверстия, вы либо покрываете дюбель клеем для дерева, либо наносите клей для дерева непосредственно в отверстия. По мере высыхания столярного клея он расширяется и помогает удерживать дюбель на месте. Вот почему я предпочитаю рифленые дюбели. Эти дюбели имеют канавки по длине дюбеля. Это обеспечивает канал, по которому столярный клей может проходить при расширении, что обеспечивает гораздо лучшую фиксацию.

Деревянные дюбеля своими руками

Может быть, вы не хотите покупать эти дюбели.Может быть, вы являетесь непревзойденным мастером DIY и хотите сами сделать эти дюбели с помощью какого-нибудь набора для дюбелей. Если это так, у меня отличные новости. Вы действительно можете приобрести приспособления, которые позволят вам изготовить эти дюбели дома. В Интернете доступно большое количество разнообразных приспособлений. Они могут варьироваться от приспособления за 12 долларов, которое нельзя полностью регулировать, до приспособления за 300 долларов, которое допускает множество регулировок. Большинство людей тратят 60 долларов или меньше на самоцентрирующееся приспособление. Часто эти дюбели поставляются со съемными направляющими сверла.

Итак, теперь я слышу, как вы спрашиваете: «Как насчет этих рифленых дюбелей?» Вы также можете сделать их вручную. Все, что вам нужно сделать, это достаточно надрезать дюбель по длине, чтобы клей растекся при расширении. Теперь это может занять очень много времени. Я лично рекомендую покупать рифленые дюбеля, если вы рассматриваете такой вариант.

Начало работы с фанерой и дюбелями

Деревянные дюбели можно использовать по-разному. Их можно использовать для стыков со скосом и стыков встык, но я вижу, что они чаще всего используются для стыков кромка к торцу.И это касается не только фанеры! Вы даже можете использовать этот дюбель для соединения фанеры (или других пород дерева) с бетоном. Вдобавок ко всему, вы даже можете скреплять материалы под углом до сорока пяти градусов.

А теперь займемся изготовлением дюбелей своими руками!

Подготовительные работы

Абсолютный первый шаг после вырезания всех деталей по форме – это пометить все детали и отметить места, где вы будете сверлить. Совершенно допустимо использование большого количества дюбелей, чтобы действительно придать вашей мебели еще большую прочность.Однако я рекомендую размещать отверстия под дюбели не ближе, чем на 1/4 дюйма от внешнего диаметра каждого отверстия. Я лично придерживаюсь более 1/2 дюйма. Как только вы это сделаете, вам нужно будет взять сверло подходящего размера и отметить свою глубину. Глубина должна составлять ровно половину длины выбранного дюбеля. При установке сверла я предпочитаю использовать кусок ленты на сверле, чтобы отмечать эту глубину.

Сверление отверстий

Если вы новичок в этом, я рекомендую использовать какую-нибудь приспособление.Причина этого заключается в том, что можно легко испортить и повредить концы фанеры при попытке просверлить эти отверстия от руки, и вы хотите убедиться, что отверстие идеально прямое и совпадает с соответствующим отверстием на другой детали. фанеры. Если углы не совпадают, вы можете расколоть древесину, когда собираете все вместе.

Когда вы будете готовы просверлить эти отверстия, вы должны убедиться, что вы идете на правильную глубину, поэтому мы ранее отметили нашу глубину.Теперь нужно иметь в виду одну вещь: я считаю, что лучше сверлить немного глубже, чем короче. Причина в том, что дюбель имеет заданную длину. Если вы не просверлите достаточно глубоко, останется зазор, а если вы используете быстросохнущий столярный клей, то развести соединение будет практически невозможно. Так что лучше иметь немного дополнительного места для дюбеля, чем недостаточно.

Проверка соединений

Теперь, когда все отверстия просверлены на нужную глубину, пора проверить их.Теперь я рекомендую вам подождать, прежде чем использовать какой-либо столярный клей. Мы хотим проверить установку дюбелей, чтобы убедиться, что у нас нет зазоров (как упоминалось ранее). Мы все хотим, чтобы наш конечный продукт выглядел великолепно, не так ли? Итак, давайте продолжим и не торопимся, чтобы вставить дюбели в соответствующие предварительно просверленные отверстия и соответствующие им отверстия. Если вы заметили какие-либо зазоры, возможно, вам придется просверлить одно или оба отверстия еще немного. Попутно вы можете обнаружить, что дюбели прилегают немного туго. Это тоже нормально.Вы можете использовать мягкий молоток или киянку, чтобы помочь вам в этом, но имейте в виду, что если потребуется использование такого инструмента, будет действительно сложно разобрать их, чтобы нанести клей. В этом случае вы можете взять один запасной дюбель и немного отшлифовать его, чтобы проверить прилегание стыков.

Подготовка дюбеля к работе

Теперь, когда мы проверили дюбельные соединения и уверены, что готовы двигаться дальше, пора вытащить клей для дерева. Я рекомендую наносить клей прямо на дюбель, а не внутрь отверстия.Если вы нанесете клей прямо в отверстие, это может привести к чрезмерной очистке после его расширения. Так что продолжайте и нанесите этот клей для дерева на дюбель и вставьте его в одно из отверстий. Помните, что если он плотно прилегает к телу, вам в помощь придет мягкий молоток или киянка. Не используйте молоток из твердого металла, так как он может повредить дюбель, фанеру или и то, и другое. Это может даже привести к тому, что соединение не будет работать должным образом. Поскольку мы уже отметили все наши отверстия и соединения, мы точно знаем, как собрать мебель до конца.Просто повторяйте эти шаги, пока не получите надежное соединение во всех точках. Как только я это сделаю, я беру влажную влажную тряпку и возвращаюсь, чтобы убрать весь расширяющийся столярный клей, который мог выдавиться. Затем я возвращаюсь каждые тридцать минут или около того, чтобы убедиться, что клей не высыхает в видимом месте. Вот и все, вы создали свою собственную мебель с дюбелями.

Плюсы и минусы

Я слышу, как вы спрашиваете: “Все это звучит здорово, но в чем прикол?” Это правда, что мы рассмотрели преимущества дюбелей и еще не упомянули о каких-либо недостатках.И хорошо, всегда лучше быть в курсе. Итак, давайте подытожим преимущества и недостатки использования дюбелей.

Преимущества
  • Прочность: дюбели являются одними из самых прочных соединений для деревообработки, которые вы можете получить дома, и эта прочность только увеличивается по мере использования большего количества дюбелей.
  • Easy DIY: дюбельные соединения – одни из самых простых в выполнении для всех вас. DIYers .
  • Инструменты: Вам не нужны дополнительные гвозди, шурупы и другое оборудование, которое может понадобиться для других процессов.
  • Скорость: быстрее, чем другие процессы соединения.
  • Эстетичность: соединение дюбелей может сделать поверхность намного более чистой и аккуратной.
Недостатки
  • Прочность: несмотря на то, что дюбельные соединения являются одними из самых прочных в деревообработке, они не идут ни в какое сравнение с врезными и шипованными соединениями. Однако пазовые и шиповые соединения занимают гораздо больше времени и их сложнее выполнить.
  • Learning Curve: может быть довольно сложно приступить к изготовлению этих дюбелей, если вы новичок в деревообработке.Сложность возникает, в частности, при правильном совмещении отверстий под дюбели на нескольких кусках фанеры, бетона или металла. Это основная причина, по которой я настоятельно рекомендую новичкам сделать единовременную покупку необходимых приспособлений, которые вам понадобятся, чтобы получить профессионально выглядящий конечный продукт, которым вы и ваша семья будете наслаждаться долгие годы.

Как мы уже видели, если вы заинтересованы в изготовлении несущей мебели, такой как прикроватная тумбочка, громкоговоритель или прикроватная тумбочка, оконные рамы – это то, что вам нужно!

Что такое дюбель?

Узнайте больше о полезном дюбельном соединении, его истории, о том, как он работает, где лучше всего его использовать и как они сделаны, чтобы вы могли максимизировать их полезность.

Итак, мы слышали о соединении под углом, соединении «шпунт и паз», соединении с пазом и шипом, а также о стыковом соединении (если нет, прочтите об этих ребятах!). Там, наверху, с пазовыми и шиповыми соединениями, дюбели используются так же давно. Дюбели, укрепляющие наши дверные проемы и ножки стульев на протяжении веков, являются основой практически любого метода деревянных столярных изделий, который вы найдете.

Связанный: Соединение языка и паза | Равномерное соединение | Соединение «ласточкин хвост» | Mitre Joint | Стыковое соединение | Коленчатые соединения | Дадо Джойнт | Врезной и шипованный шарнир

Это происхождение

Самые первые свидетельства существования дюбелей относятся к 690 году нашей эры.В древней японской культуре святыни поддерживались с помощью взаимосвязанных соединений, укрепленных деревянными дюбелями и колышками.

Исследователь по имени Лейф Эриксон командовал кораблем, пересекавшим Северную Атлантику около 1000 г. н.э. Сам этот корабль был в основном построен из перекрывающихся досок, соединенных дюбелями и гвоздями.

Слово dowel задокументировано в переводе Библии Уиклифа (написанном около 1385 года), где в этой довольно забавной цитате перечисляются компоненты колеса: «и спица, опора твоего колеса».(Разве вы не хотите, чтобы люди по-прежнему говорили таким образом?)

Как работает дюбель

Дюбели – это круглые деревянные колышки небольшого, но переменного диаметра, используемые в основном для усиления стыковых соединений (они также могут быть изготовлены из пластика и металла). Они также очень пригодятся, если у вас есть стареющая мебель, которая нуждается в дополнительной поддержке. Они способны укреплять стыки стыков, стыков кромок к граням, стыков со скосом … Вы называете это, дюбель может это сделать.

Установочные штифты соответствуют отверстию аналогичного размера на элементе, который вы хотите соединить.Сам дюбель может быть голым, строганным или точеным. Дополнительная текстура зазубрины на колышке еще больше укрепит прочность соединения.

Концепция очень проста, и сами дюбели очень легко изготовить, но при измерении отверстия, в которое будет вставлен дюбель, требуется абсолютная точность. Малейшее смещение может привести к невозможности идеально соединить элементы вместе, что приведет к потере ценных материалов.

При использовании дюбелей следует помнить о том, что при вставке их в глухие отверстия они не имеют выхода для выхода клея или воздуха.Гидравлическое давление может иногда раскалывать древесину, если нет возможности сбросить это давление. Вот почему идеальны дюбели с насечками.

Где используются дюбели

В основном они предназначены для усиления стыковых соединений. Дюбели прочные, но они не рассчитаны на то, чтобы выдерживать значительный вес, как паз и шип. Они в первую очередь усиливающие элементы, поэтому лучше всего подходят для опор полок в шкафах и другой мебели.

Дюбели

отлично подходят для изготовления осей колес для изготовления игрушек, подвижных игровых элементов, а также вешалок для ключей и курток.Они также используются для поддержки свадебных тортов с впечатляющими слоями!

Как они сделаны

Традиционное изготовление дюбельных соединений производилось с использованием инструмента, называемого установочной пластиной. Это железная пластина, снабженная отверстиями разного размера и заостренной окружностью. Работник по дереву раскалывал кусок дерева до подходящего размера (немного больше, чем желаемый диаметр отверстия) и проталкивал кусок дерева через отверстие в дюбельной пластине. Острый край круга сбрил бы всю внешнюю древесину и оставил бы на них дюбель идеального размера.

Дюбель – это длинный кусок дерева, который затем нарезается до нужного размера и превращается в дюбель. Затем есть возможность забить дюбели. Это полезно, когда дюбели погружаются в клей и вставляются в соответствующие отверстия – линии надреза оставляют больше места для впитывания клея и еще больше усиливают соединение. Их обычно называют раздвижными рифлеными дюбелями.

В настоящее время крупносерийные производственные процессы выполняются на промышленных машинах, основанных на той же концепции.Машина имеет открытые концы как на входе, так и на выходе, поэтому проходящие через нее материалы могут быть сокращены до нужного размера при впечатляющей непрерывной длине.

FAQ

Крепкий ли дюбель?

Совершенно верно! Это то, к чему обращаются плотники, чтобы укрепить другие типы деревянных швов. Они не лучший выбор для предметов, требующих значительного веса, но они определенно удержат книги на вашей книжной полке.

Какие недостатки у дюбелей?

Их легко изготовить, но они требуют очень точных измерений, иначе дюбель не войдет должным образом в свое отверстие.Они не подходят для материалов, требующих изгиба, поскольку сам штифт не является гибким, и при неправильной установке они могут потенциально расколоть материал, который вы используете.

Каковы преимущества дюбелей?

Это очень простой и дешевый способ изготовления деревянных столярных изделий в сочетании с прочностью и упругостью, которые они обеспечивают для очень надежного соединения.

Для чего используются дюбели?

В основном используются в качестве усилителей стыковых соединений.Их можно найти в производстве игрушек, стеллажах и других подставках для мебели, стульях и т. Д.

Как просверлить дюбель?

Существует приспособление, называемое плоскостью для дюбелей, которое поможет создать ваш дюбель, а сверло для пулевого отверстия сделает отверстие для дюбеля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
