Как построить каркасный дом своими руками Пошаговая инструкция

Содержание статьи:

1. Материалы и инструменты;
2. Подготовительные работы;
3. Подготовка участка;
4. Разметка дома;
5. Фундамент каркасного дома;
6. Установка свай;
7. Обвязка;
8. Устройство чернового пола;
9. Стены каркасного дома;
10. Монтаж стен;
11. Внутренние перегородки;
12. Крыша;
13. Внешняя отделка;
14. Утепление дома;
15. Внутренняя отделка.

Каркасная технология строительства дома одна из самых доступных. А если учесть, что большинство работ будут проводиться своими руками, то стоимость готового жилища становится минимальной!

Наша статья расскажет, как построить каркасный дом своими руками. Но не стоит полностью отказываться от помощи или консультации специалистов. Невозможно быть мастером во всем, и дельный совет поможет вам быстрее завершить строительство, сделать все по уму.

Каждый этап строительства здания, будь то возведение фундамента или утепление стен, достойны отдельной статьи. Мы рассмотрим общий алгоритм строительства и отдельные моменты.

1. Материалы и инструменты

Ни одно строительство невозможно без инструментов и строительных материалов. Каркасный дом хорош тем, что для его возведения вам не потребуется массивная спецтехника. Поэтому набор инструментов, чтобы построить каркасный дом, можно назвать относительно скромным.

Перечень материалов и инструментов будет зависеть от проекта. Но в целом он достаточно прост: рулетка, строительный уровень, болгарка, электрическая дрель, перфоратор, лом, молоток, отвертка, гвоздодер, лестница.

Необходимые материалы: сваи; брусья, доски, фанера, гипсакартон, бетон, антисептические и огнеупорные составы,болты, шпильки, стальные уголки, гвозди, утеплитель, паро- и гидроизоляция, рубероид, плиты OSB, коммуникации, отделочные материалы.

2. Подготовительные работы

Часто в подготовительные работы включают непосредственно этапы строительства – подготовка участка и разметка здания. Но не стоит преуменьшать временные и денежные затраты на создание или покупку готового проекта дома, согласование его органами местного самоуправления. И, конечно, покупку и исследование самого участка.

3. Подготовка участка

Перед тем, как построить каркасный дом, расчистите участок под фундамент. Это позволит сделать вам более точные замеры.

Заросли и мусор могут дать существенные погрешности в измерениях. От этого сильно пострадает качество разметки будущего здания. А если строительный участок имеет уклон, его рекомендуют выровнять по горизонту.

Эти манипуляции займут у вас часа два. Но не жалейте на них времени и сил. Они способны облегчить последующие этапы стройки.

4. Разметка дома

Если вы качественно подготовите участок, разметка дома дастся вам проще. Кроме того, хорошая и точная разметка – залог хорошей планировки и ровных углов стен. При халатном отношении к этому этапу, исправить ошибки и неточности впоследствии будет нелегко.

Разметка фундамента здания представляет собой расстановку колышков, соединенных веревкой. Таким образом размечают внешние и внутренние перегородки.

5. Фундамент каркасного дома

Каркасный дом может расположиться почти на любом типе фундамента. Так что ограничить вас в выборе может быть только тип грунта на участке и ваш бюджет.

Самым популярным фундаментом для каркасной технологии является свайно-винтовой фундамент. Вес готового дома получится относительно небольшим и не потребует массивного основания. Также аргументом “за” служит невысокая цена этого вида фундамента. Кроме того, этот тип идеально подходит для рыхлой или «гуляющей» почвы. О нем мы и расскажем.

Преимущества:

1. Нет необходимости использовать специальную технику;
2. Простой монтаж;
3. Сжатые сроки строительства;
4. Широкий ассортимент свай;
5. Хорошая несущая способность;
6. Низкая цена;
7. Возведение фундамента возможно круглый год.

Существенным недостатком такого фундамента – невозможность обустроить подвал.

Диаметр трубы и шаг установки свай зависит от типа постройки. Стандартный диаметр свай под легкий каркас – 108 мм, диаметр лопасти 30см, толщина стенки 4 мм, с длиной сваи 2 — 2,5 м., шаг установки – 1-2 метра.

Важно обратить внимание на почву. Если она глинистая, то работы стоит проводить в хорошую погоду. Сверлить почву необходимо под прямым углом.

6. Установка свай

Сваи большого диаметра установить без спецтехники не удастся. Но для каркасной технологии это и не потребуется.

Перед завинчиванием свай необходимо разровнять участок. Об этом мы писали. Это позволит провести работы с максимальной точностью.

После по углам очерченного периметра устанавливают арматуры. Не более полуметра длиной. Соединяем их веревкой.

Затем устанавливают сваи на глубину от полуметра. Работу предпочтительно выполнять в паре. Один – ввинчивает, второй – удерживает столб строго вертикально.

Далее происходит разметка внутри периметра и последующая установка свай.

Затем сваи подрезают до необходимого уровня, бетонируют стволы и монтируют на них оголовки.

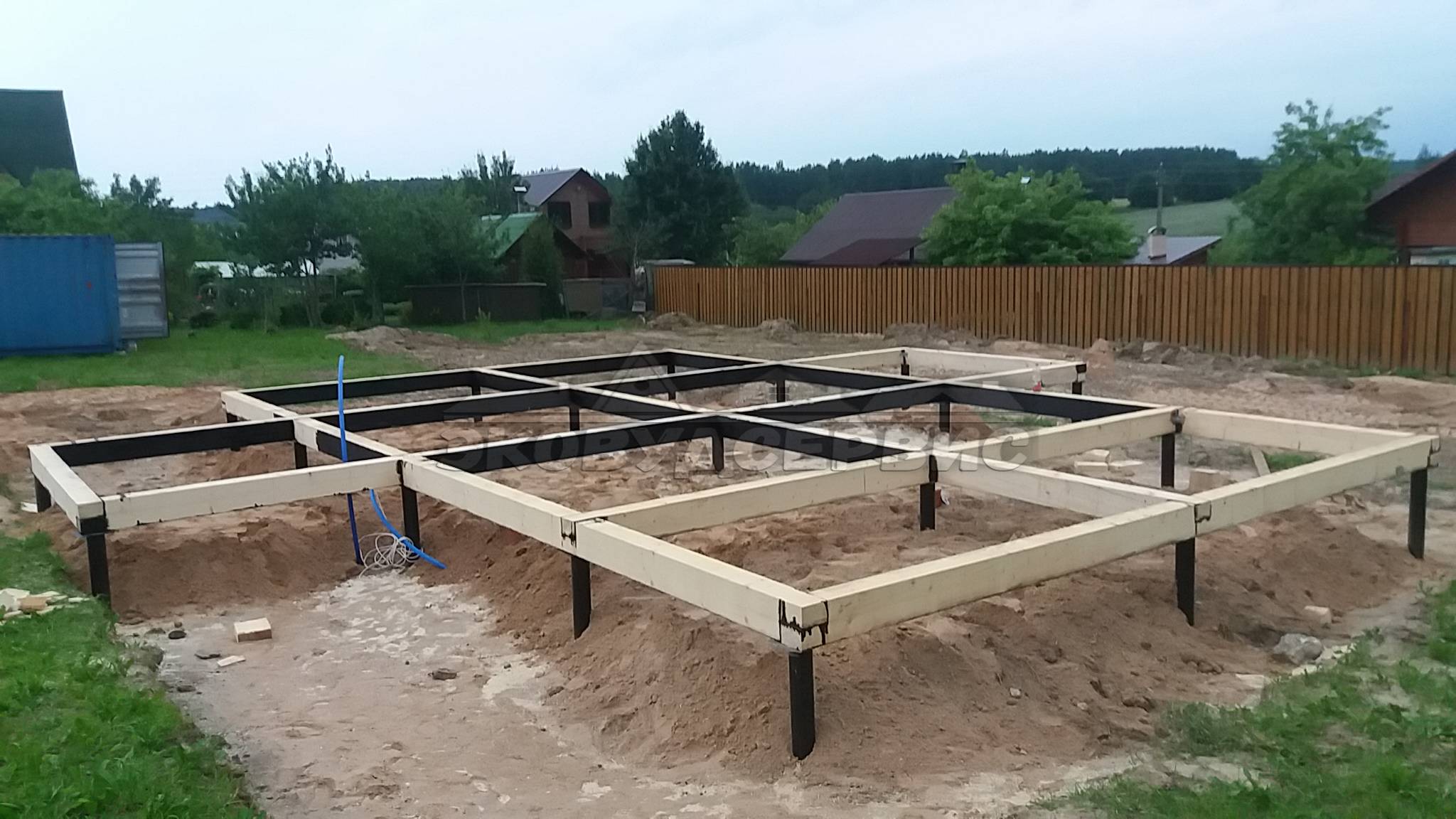

7. Обвязка

Обвязка придает фундаменту жесткость, служит основанием для будущего пола и равномерно распределяет нагрузку на фундамент. Ее делают с помощью брусьев. Выбор размера зависит от толщины стен и расстояния между сваями.

Этапы работ:

• Брусья обрабатывают антисептиком, а верхушки покрывают мастикой и укладывают на них рубероид. Это послужит хорошей гидроизоляцией.
• Брусья укладывают по всему периметру фундамента, укрывая все сваи. Сваи служат местом соединения брусьев. Соединяют их вполдерева с помощью гвоздей длиной 100 мм. Угловые стыки укрепляют металлическими уголками, также закрепленных гвоздями длиной 50-60 мм.
• Если длины несущих стен больше длины брусьев, то стыковать брусья необходимо с напуском 20-30 см. Т.к. стыковка будет самым уязвимым участком. А брусья в обвязке проседать не должны.
• Затем в оголовках основания и самих брусьях сверлят отверстия. Через них при помощи болтов и шпилек соединяют обвязку и сваи. Для удобства дальнейших работ, выпирающие части крепежа углубляют внутрь бруса.
• Когда внешняя обвязка готова, переходят к внутренней. Порядок работы здесь такой же. Внутренние брусья крепятся к внешним тем же образом. Соединение укрепляют металлическими уголками.

8. Устройство чернового пола

Чтобы избавить себя от проблем в дальнейшем, необходимо на этом этапе позаботиться о проведении основных коммуникаций в здании. При желании, электричество и газ можно подвести позже. Но если все продумать заранее, это значительно упростит работу и сэкономит ваше время.

Монтаж пола при каркасной технологии начинается с установки лаг.

Они представляют собой брусья, которые укладываются поверх обвязки.

Если опоры расположены друг от друга на расстоянии около четырех метров, то выбирают брус размеров 10*20 см или 10*15 см. Если расстояние между опорами меньше 3 метров, подойдет доска 5х15 см или лучше 5х20 см.

Этапы монтажа лаг:

• Определите шаг между брусьями. Он, как правило, зависит от утеплителя. Например, если полотно утеплителя имеет ширину 70 см, то для плотной его укладки, расстояние между лагами делают 68-67 см.
• Устанавливают лаги на обвязку с помощью гвоздей и уголков. Монтируются они не вровень с обвязкой. Нам будет необходимо закрыть все дыры по периметру. Поэтому лаги смещают на 5 см от края, чтобы была возможность перпендикулярно лагам монтировать еще один ряд досок шириной 5 см.
• Для усиления конструкции, между лагами монтируется доска, как правило, 5х15 см или 5х20 см, в зависимости от высоты лаг.
• Далее снизу перпендикулярно лагам крепят доску 100х25 мм, 150х25 мм. Закрепляют ее саморезами.
• Затем укладывается гидроизоляция.
• Далее между лагами укладывают полотно утеплителя. В зависимости от климата выбирают толщину утеплителя. Для наших широт укладывают его в несколько слоев.
• На утеплитель натягивают пароизоляцию. А поверх нее уже монтируют фанеру, плиты ОСБ или доски.

9. Стены каркасного дома

Сборка стен

Практичнее всего собирать стены на полу вашего будущего жилища. Так вы не перепутаете длину стены относительно готового пола.

Если вы уже знаете высоту потолка в будущем доме, ваши заготовки стен должны быть на 15 см ниже. Объяснить это просто: минус 5 см снизу – уровень пола, минус 10 см сверху – верхняя обвязка.

Стеновые каркасы также собираются из привычных досок. Расстояние между ними определяется шириной утеплителя, который вы будете использовать. От этой величины надо отнять несколько сантиметров, чтобы утеплитель можно было уложить плотно между стойками стен.

Далее укладываете две продольные доски будущей перегородки. На них размечаете положение продольных стоек. Раскладываете их и пробиваете гвоздями. Для дополнительной жесткости конструкции можно скрепить металлическими уголками.

Не забывайте об устройстве проемов для окон и дверей, как показано на рисунке.

Для дополнительной жесткости стен можно использовать перемычки.

10. Монтаж стен

Как и в большинстве предыдущих этапов, монтаж стен также производится с помощью гвоздей, металлических уголков и шпилек.

Практически все перегородки каркасного жилья можно собрать из доски размером 5*15 см или 5*20 см. Выбор размера зависит от толщины стен и утеплителя в ней.

Когда сами каркасные заготовки собраны, приступаем к монтажу. Тут все достаточно просто. Устанавливаете готовый каркас на его месте, соединяете с полом и подпираете доской или брусом под углом.

Таким же образом выставляете все остальные стены.

Далее делают верхнюю обвязку. Она ужесточает конструкцию, укрепляет углы, распределяет нагрузку.

Верхняя обвязка представляет собой пробивку доской всего периметра стен. Необходимо чтобы все стыки были перекрыты с напуском минимум 25-30 см.

Затем усиляют получившуюся конструкцию. Чаще всего это делают с помощью фанеры или ОСБ плиты.

Обычно для надежного ужесточения конструкции, достаточно пробить фанерой или ОСБ-плитой всю площадь одной из внешней несущей стены.

11. Внутренние перегородки

Алгоритм работы с перегородками внутри здания мало чем отличается от предыдущего этапа. Требования в толщине и термоизоляции к внутренним стенам предъявляются значительно меньшие.

Здесь утеплитель играет роль шумоизоляции. И выбирают его в соответствии с этим качеством.

Внутренние перегородки не требуют большой толщины. Она будет зависеть от ваших пожеланий в уровне звукоизоляции.

Утеплять внутренние перегородки можно без применения паро- и гидроизоляции.

Технология монтажа внутренних перегородок точно такая же, как и внешних.

12. Крыша

Процесс строительства и установки крыши очень серьезный. Это трудоемкий процесс со множеством нюансов. Кроме того, существует очень много видов крыш. Поэтому эту тему имеет смысл вынести в отдельную статью – “Как выбрать крышу для деревянного дома”. Мы лишь перечислим основные способы установки крыши:

• Односкатная;
• Двухскатная;
• Четырехскатная;
• Четырехскатная полускатная;
• Многоскатная;
• Многощиповая;
• Мансардная.

13. Внешняя отделка

Для облицовки каркасного строения используют кирпич, сайдинг, камень или любой другой отделочный материал.

Перед началом работ устанавливают обрешетку из брусков или металлического профиля. Шаг крепления – 60 см.

Далее ее покрывают антисептиком и огнеупорной пропиткой.

После этих подготовительных работ уже можно монтировать отделочный материал.

14. Утепление дома

Утеплять дом следует по всем фронтам – пол, стены, крыша.

Важные моменты в процессе утепления дома:

• Установите гидроизоляцию снаружи здания. Для этого обтяните внешние полотна фанеры или плиты ОСБ специальной мембраной. Разумеется, сделать это необходимо до этапа внешней отделки.
• Внутри дома утеплитель укладывают между стоек стен. Поверх укладывают пароизоляцию.
• Утепление чердака также происходит с применением пароизоляции. Ее укладывают снизу на балки и подшивают фанерой или доской.
• Перед внутренней отделкой дома перегородки с пароизоляцией обшивают фанерой или листами ОСБ.

15. Внутренняя отделка

Компания Теремок вывела на рынок в 2017 году каркасные дома без внутренней отделки. Внутреннюю отделку предлагаем делать своими усилиями, что значительно экономит стоимость возведения строения.

Как уже говорилось, для отделочных работ каркас дома должен быть обшит черновым материалом. В самой отделке вас никто не ограничивает. Каркасный дом будет прекрасно смотреться с любой внутренней отделкой. Мы лишь перечислим основные виды:

• Вагонка деревянная;
• Пластиковая вагонка;
• Декоративный камень;
• Блок-хаус;
• Покраска или покрытие лаком;
• Гипсокартон.

Ваш дом готов!

Популярные проекты домов



Дом на сваях из СИП панелей (особенности постройки, фото и видео)

Дома на сваях из СИП панелей (они же сэндвич или SIP-композиты) — одна из самых современных технологий возведения строений из многослойных материалов. Носящая также название «канадский дом», методика строительства жилого здания из готовых конструктивов становится все популярнее. Не в последнюю очередь благодаря внушительному списку преимуществ.

Содержание статьи:

Однако в ходе возведения конструкции дома можно допустить ряд важных ошибок, которые либо приведут к неприятностям, либо частично сведут на нет полезные свойства технологии СИП панелей.

Преимущества сип домов

Дом из СИП панелей привлекает своих будущих владельцев многим. Не считая приемлемой цены и рекордных сроков возведения, строение обладает:

• способностью сохранять тепло. В здании из СИП в полтора раза теплее, чем в каркасном;
• отопление такого дома становится рекордсменом по экономичности;
• благодаря тонким стенам, внутри ощутимо больше места, некоторые проекты зданий показывают прирост целых 30% дополнительной свободной площади;
• у дома весьма маленький вес, поэтому не требуется дорогостоящий фундамент;
• правильно собранное строение можно отделывать сразу после окончания основных работ по сборке — оно не усаживается, не деформируется.

Если добавить сюда возможность возвести свой собственный дом в любое время года, закончить работы буквально за месяц, сохранить окружающий ландшафт и сразу же переселиться в новенькое жилье — здание из СИП панелей становится буквально неконкурентным.

Выбор фундамента

Главная проблема, которая подстерегает строение из сэндвич — панелей в российском климате — неверный выбор типа фундамента. Здание весит мало, поэтому кажется, что проще всего возвести его на столбчатом фундаменте. Однако при этом часто не учитывают, что при промерзании почвы находящийся в грунте бетонный цилиндр выдавливает наружу с силой до 8 тонн. Нередки случаи, когда строение деформируется или часть его просто разваливается.

Хорошим решением на устойчивом грунте будет использование ленточного фундамента. Но у такого решения масса недостатков:

• возведение ленточного фундамента занимает большой период времени;
• проблематично или невозможно вести работы зимой;
• при необходимости добавить к дому веранду или еще одну комнату потребуется большой объем работ, разрушение ландшафта, вдобавок, после такого дополнения фундамент не будет связанной жесткой конструкцией.

Все проблемы решает свайный фундамент. Специальные колонны с винтовыми оголовками легко монтируются, для их установки не важна температура почвы или окружающей среды.

При морозной погоде и промерзании грунта не происходит выталкивания конструктивов из почвы. Оголовок винтовых свай действует как расширитель, не только распределяя вес по площади, но и не позволяя выдернуть опору — она может быть удалена только вращением, а не поступательным движением.

При выборе подрядчика, нужно обращать внимание на качество изготовления элементов будущего фундамента. К примеру, кустарно наваренные оголовки винтовых свай выходят из строя, обламываются, лишая конструкцию возможности распределять вес. В результате дом в этой точке не будет иметь надлежащей опоры. Идеальный вариант изготовления конструктивного элемента — тщательно проваренный оголовок и оцинкованная поверхность столба по всей длине.

Монтаж винтовых свай производится быстро, в течение 1-2 дней. Это будет надежная, неподвластная погоде конструкция — лучшая опора, на которой дом из СИП панелей простоит десятки лет.

Выбор композита для дома

На рынке представлено много вариантов готовых сэндвич — панелей стандартных размеров. Однако если хочется уникальный проект собственного дома или понравился вариант, где-то уже виденный, не стоит пытаться реализовать его с помощью типовых конструктивов. Это ведет к следующим проблемам:

• придется потратить огромное количество времени на подгонку размеров, фактически, переделку проекта строения;
• неизбежен перерасход материалов — будет больше стыков, потребуется дополнительный брус, жесткость конструкции может пострадать;
• монтирование панелей из кусков — не только время и труд, потраченные впустую, но и опасность утечек тепла, деформаций, нестыковок.

Поэтому лучшим выходом будет не покупать готовые конструктивы, а обратиться к специалистам. Дом из СИП панелей, заказанный в компании с хорошей репутацией, будет не только выглядеть так, как хочется заказчику, но и гарантировать замечательные преимущества технологии. Дело в том, что на современном рынке множество предложений сэндвич — панелей, изготовленных кустарным путем, с некачественной проклейкой, не способных обеспечить все преимущества, нужные рачительному покупателю.

Выбор древесных материалов

Хотя считается, что дом из СИП панелей достаточно жесткий и при классической методике его сборки, многие предпочитают создать максимальную жесткость, монтируя несущий каркас сооружения. Если решено сделать именно так, нужно ответственно подойти к выбору бруса. Обязательно закупается дерево, высушенное в специальных камерах, а не на свежем воздухе. Такой материал гарантированно лишен внутренней влаги и при дальнейшей эксплуатации не будет деформироваться.

Использование обычного, так называемого «мокрого» бруса повлечет за собой неприятности в виде огромных щелей в местах стыков деревянных деталей. Конструктив с площадью поперечного сечения 100 х 100 мм при окончательном высыхании может уменьшить линейные габариты на целый сантиметр. В местах продольных стыков, в том числе с панелью СИП, образуется огромная щель, что крайне отрицательно скажется на способности дома сохранять тепло.

Сборка дома

Итак, на участок после полутора-двух недель доставили изготовленные конструктивы. Фактически, разобранный дом, изготовленный согласно разработанному компанией-подрядчиком проекту. Остается малое — собрать жилье своей мечты.

Начинать следует с создания пола. На фундаменте из винтовых свай сделать прочное основание достаточно легко. Для этого по периметру на оголовки труб укладывается брус, зашивается контур и делаются внутренние перекладки жесткости.

Далее можно идти двумя путями:

• хорошие результаты показывает возведение классического пола на лагах с применением теплоизолятора и шумопоглощающего материала. Несмотря на отличные свойства СИП панели, она крайне низко нейтрализует резкие, взрывные шумы;
• собрать пол, лежащий на винтовых сваях, можно и из композитных элементов. Это менее трудоемко, однако в будущем будет довольно проблематично ремонтировать или менять такое покрытие.

После возведения пола первого этажа приступают к сборке стен. Начинать следует с угла. Правильно установленные там панели гарантируют легкость дальнейшего монтажа, поскольку остальные элементы конструкции просто будут следовать заданным параметрам. В целом, сборка дома на фундаменте из винтовых свай занимает от одной до двух недель, если тщательно контролировать монтаж каждой панели и давать время высохнуть монтажной пене.

Крыша

Крыша, которую обретет дом из СИП панелей, может быть любой. Сделанная из тех же композитов, она будет теплой и достаточно прочной. Однако реализация такого желания потребует финансовых расходов — сделать красивую, сложную крышу из СИП панелей достаточно проблематично. Кроме того, не стоит забывать и о плохой способности композита нейтрализовать резкие громкие звуки.

Поэтому лучшим вариантом крыши для строения из СИП будет классическая, стропильная конструкция. При надобности ее можно утеплить, если хочется, к примеру, сделать мансарду. Шумоизоляция также не доставит сложностей. А внешнее покрытие может быть любым. Дом из СИП обладает достаточной прочностью, чтобы выдержать практически любую массу крыши, поэтому лучше остановиться на проверенных временем вариантах.

Вывод

Как видно из вышеизложенного, чтобы получить действительно качественный, теплый дом из СИП панелей, на этапе проектирования и строительства нужно учесть важные требования к сооружению отдельных частей строения. А также — тщательно выбрать вспомогательные материалы. Если следовать приведенным советам, можно получить жилье своей мечты, которое будет сохранять идеальные свойства технологии СИП долгие годы.

Facebook

Twitter

Вконтакте

Google+

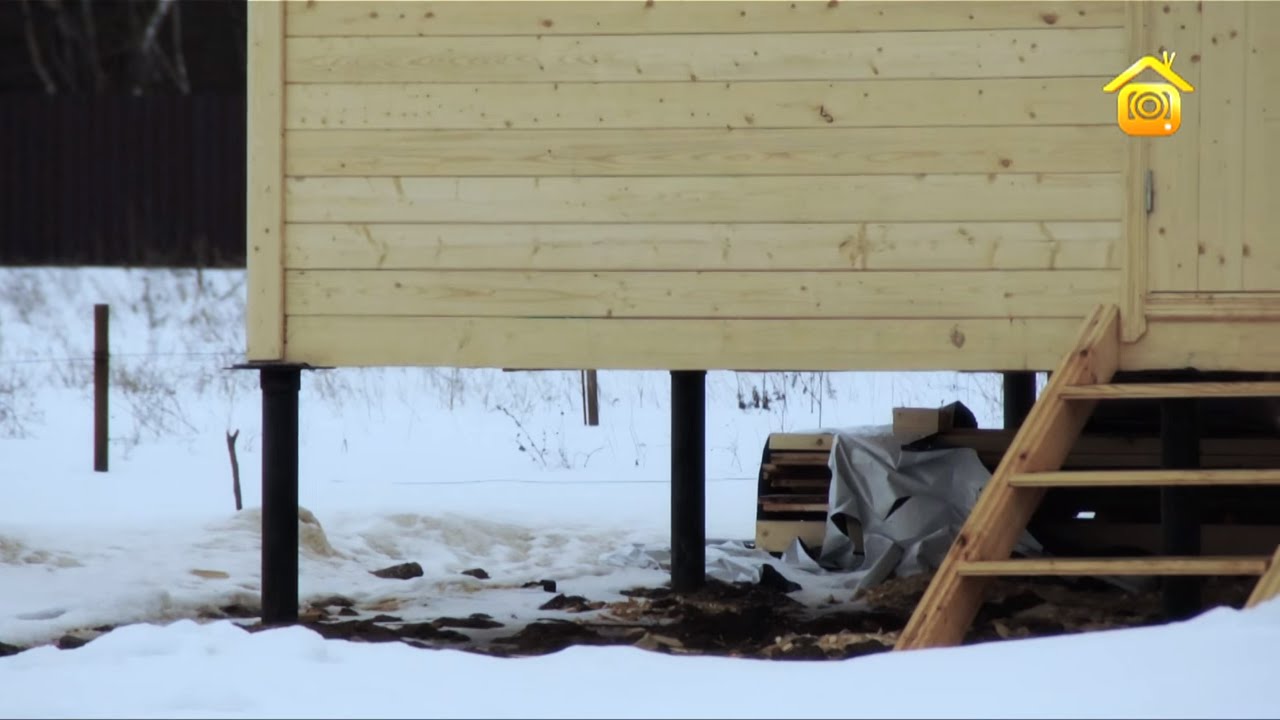

Как устанавливают винтовые сваи под дом видео

От качества фундамента зависит надежность и долговечность всей постройки. Строительство дома на винтовых сваях можно вести на неустойчивых грунтах, в подтопляемой зоне, на участке со сложным рельефом, в сейсмически активных районах.

Эта технология является одной из самых экономически выгодных. Достаточно легко осуществить монтаж винтовых свай своими руками. Из этой статьи можно почерпнуть информацию, как правильно установить винтовые сваи, чтобы постройка служила долгие годы без ремонта.

Что такое винтовые сваи

Винтовые сваи изготавливают в виде металлической трубы с острием и винтовыми лопастями внизу. Могут использоваться на сложных грунтах. Не подходят к монтажу на каменистой и скальной почвах, так как не смогут пробить очень твердый слой при бурении.

Срок эксплуатации дома зависит от правильного монтажа свай

Размеры опор зависят от массы сырья, из которого будут строить дом и несущей нагрузки стройматериалов, людей и предметов, находящихся в доме.

Кроме этого, при расчете учитывают среднюю массу снегового пласта, который может находиться на кровле в зимнее время.

От правильной установки свайно-винтового фундамента будет зависеть срок эксплуатации всей постройки.

Завинчивание винтовых свай не под силу одному человеку, для выполнения работ понадобятся подсобные рабочие.

С чего начать

Перед тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.

Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.

При обнаружении обводненного участка нужно расположить сваи для винтового фундамента так, чтобы его обойти.

Препятствия для монтажа

Монтаж свайно-винтовых фундаментов осуществляют гидравлическим аппаратом или вручную.

Установка винтовых свай своими руками выполняется методом вкручивания опоры по типу самореза.

Препятствиями для установки свайно-винтового фундамента может служить:

• наличие в почве больших булыжников (более 5 см в диаметре) или мусора;
• залегание в грунте бетонных конструкций от старых построек;
• корневая система деревьев значительно осложнит завинчивание свай;

Технология монтажа вручную включает использование длинного рычага для завинчивания винтовых свай. Если близко к месту установки опор для фундамента располагается постройка, забор, столб или дерево рычаг не получится провернуть на 360 градусов. Это будет служить препятствием для устройства фундамента на винтовых сваях.

Определяем длину сваи

Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

В сейсмически активных районах длина скважины должна быть не менее 4 м. Приобретают опоры на полметра длиннее расчетных. Лучше потом обрезать излишек, чем в процессе бурения, окажется, что длины сваи не хватает.

Выбор правильного диаметра

Изготавливаемые в производстве диаметры свай и их назначения указаны в таблице:

№	Диаметр	Назначение
1	5,7 см	Подходят для монтажа забора из сетки рабицы.
2	7,6 см	Используют в качестве опор для бетонных заборов, небольших построек хозяйственного назначения, дачных домиков.
3	8,9 см	Подходят для строительства одноэтажных домов. Одна такая свая может выдерживать нагрузку от 3 до 5 тонн.
4	10,8	Применяют в строительстве домов в 2 этажа из легких строительных материалов. Опора такого диаметра способна выдержать нагрузку от 5 до 7 тонн.

Расчет массы дома

Рассчитывают общий вес всех строительных и отделочных материалов, которые будут применять при возведении. Берут в расчет предположительный максимальный вес мебели, предметов быта, людей, которые будут находиться в доме. Рассчитывают массу ванной или бассейна с учетом того, что резервуар будет наполнен водой.

Учитывают нагрузку снежного пласта, который может лежать на крыше в зимнее время. Этот показатель рассчитывают по карте в зависимости от региона:

Расчет количество свай

Количество опор, которые понадобятся для устройства основания, будет зависеть от проекта и несущей нагрузки дома.

Нормативные требования:

№	Материал постройки и др. факторы	Расстояние между опорами
1	Каркасные и деревянные дома	Не более 3 м
2	Дом из пеноблоков, газоблоков и др. легких материалов	Не более 2 м

При ведении строительства в климатической зоне с сильными ветрами расстояние между опорами уменьшают до 2,5 м.

Количество свай рассчитывают по формуле: складывают все возможные нагрузки, а полученное значение делят на несущую нагрузку одной сваи.

Правила размещения свай

Перед тем как осуществлять монтаж свай, нужно выполнить разметку их расположения на участке. Для этого первоначально рисуют на бумаге план расстановки опор, руководствуясь проектной документацией.

План дома делят на прямоугольники, рассчитывают размер каждого участка. На каждом углу прямоугольника и по центру всех несущих конструкций размещают сваю.

После того как определено расположение опор на участках с максимальной несущей нагрузкой, оставшееся между элементами расстояние делят на равные отрезки. В зависимости от расчетного количества опор равномерно распределяют их по периметру. Подробнее о планировке смотрите в этом видео:

Если проектом предусмотрены колонны или камин, под ними обязательно должна находиться опора.

Разметка на местности

Переносят план расстановки опор с чертежа на местность.

Места установки намечают деревянными брусьями с заостренным нижним концом (для более легкого заглубления в грунт), между кольями протягивают бечевку по всему периметру постройки и диагоналям.

Нужно, чтобы разметка периметра и диагоналей фундамента из винтовых свай располагалась строго по плану.

Монтаж свай своими руками

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

• толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
• рулетка, магнитный уровень;
• лопата, лом, кувалда, молоток;
• мел или маркер;
• деревянные колышки или прутья арматуры;
• болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

При строительстве дома на свайно-винтовом фундаменте нужно четко придерживаться технологии установки винтовых свай.

Оборудование для монтажа

Применение специального оборудования для завинчивания винтовых свай одному упрощает и облегчает работу, но допускает некоторые погрешности.

Разработаны портативные устройства, которые можно транспортировать в легковом автомобиле.

Инструкция по работе бензигидростанции УЗС-1:

• в ствол опоры вставляют гидровращатель, его вал с винтовой конструкцией закрепляют с помощью стопора;
• устанавливают конструкцию с установленным в ней механизмом на размеченное место;
• к гидровращателю крепят рычаг, конец которого укрепляют на земле;
• включают станцию, она начинает ввинчивать опору.

Агрегат запускают и выключают с помощью рычага. Такие станции подходят для ввинчивания конструкций диаметром от 79 до 113 мм при индивидуальном строительстве. Устанавливать винтовые сваи для многоэтажных домов нельзя, они не выдержат значительных несущих нагрузок. Подробнее смотрите в этом видео:

Для более быстрого закручивания, можно присоединить к конструкции дрель

Еще один способ механизированной установки включает использование дрели и редукторного гайковерта.

Конструкцию скрепляют болтами.

На трубу будет действовать значительное усилие, поэтому для ее усиления и предотвращения от деформации прокладывают швеллер.

Дрель подключают к напряжению, вращаясь, она вкручивает винтовую конструкцию. Нужно строго контролировать вертикальный уровень при погружении.

Винтовая опора будет надежной только в том случае, когда она передает несущую нагрузку от дома на плотную устойчивую почву и не проседает под действием силы тяжести. Завинчивают ее до упора, пока она достигнет грунта такой плотности, который не дает погрузиться ниже.

Вне зависимости от выбранной технологии монтажа закручивание винтовых свай своими руками должно выполняться строго в вертикальной плоскости с использованием уровня.

Свайный фундамент — это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Типы свайных фундаментов

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам:

• Способ действия (висячие и сваи-стойки).
• Тип ствола (монолитные и оболочечные)
• Материал (деревянные, металлические, железобетонные)
• Способ погружения (забивные, буронабивные или винтовые).

Виды свай

Винтовые сваи имеют два основных вида:

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи:

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные. Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра:

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используются.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод.

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

Общая схема установки свайно-винтового фундамента

Пошаговая инструкция по установке свай своими руками состоит из следующих этапов:

• Подготовительные работы. Разметка участка, проверка параллельности линий и соответствия прямым углам.
• Погружение угловых стволов.
• Установка промежуточных опор.
• Обрезка стволов. Поверхность опор должна образовать ровную горизонтальную плоскость.
• Бетонирование внутренних полостей свай для усиления прочности.
• Монтаж оголовков. Они устанавливаются на верхний торец, привариваются и служат точками крепления ростверка. Все места, расположенные рядом со сваркой или участки с поврежденным защитным покрытием сразу же подкрашиваются.

Как рассчитать количество материала?

Расчет количества опор производится по двум направлениям:

• По линиям наибольшей нагрузки.
• По несущей способности сваи.

Первый этап состоит в подсчете количества свай по всем линиям расположения наружных и внутренних несущих стен. Расстояние между ними не должно превышать 2-3 м (чем тяжелее дом, тем ближе друг к другу надо установить опоры).

Второй этап состоит в проверке полученного числа опор. Общий вес дома вместе с расчетными дополнительными нагрузками (вес снега, мебели и бытовой техники, перекрытий, людей и т.д.) надо разделить на величину допустимой нагрузки на одну сваю.

Если полученное число меньше, чем то, что найдено на первом этапе, то расчет правильный. Если второй этап показывает большее значение, надо увеличить количество свай по линиям нагрузки.

Можно поступить проще и воспользоваться онлайн-калькулятором, который весь расчет выполнит самостоятельно. Надо лишь подставить в нужные поля свои параметры и получить ответ.

Как правильно разметить места установки?

Для выполнения этой операции понадобится план первого этажа дома. Сначала отмечаются угловые точки, места примыкания несущих стен внутренние и наружные. Затем остальное количество свай равномерно распределяется по всем линиям.

Если имеются большие промежутки, предусматривают промежуточные опоры для поддержки балок перекрытия.

Как определить глубину погружения?

Определение глубины погружения опор можно делать только на основании анализа грунта и его состава. Кроме того, важным фактором является глубина промерзания грунта, выше которой сваи заглублять не рекомендуется, особенно, для ответственных (жилых) строений.

Для вспомогательных построек и сооружений (беседки, заборы, сараи и т.д.), возводимых на подходящих грунтах, минимальная глубина погружения принимается 1,5 м.

Для жилых построек рекомендуемая глубина погружения должна быть равна высоте дома. На практике она часто бывает меньше, что в первую очередь обусловлено неграмотностью или желанием сократить время строителей.

При погружении необходимо знать предельную величину сопротивления грунта и не превышать допустимых пределов, установленных заводом-изготовителем. В противном случае есть риск свернуть технологическое отверстие до момента достижения нужной глубины, что означает вывод сваи из строя и необходимость ее замены.

Погружение свай в почву

Существует два способа погружения свай:

• Ручное погружение.
• Механический способ.

Ручной монтаж допускается только для относительно тонких свай и при строительстве неответственных вспомогательных сооружений. Для жилых домов необходимо использовать строительную технику. Прежде всего, это обусловлено невозможностью качественно завинтить сваю диаметром 108 мм вручную.

Слишком велик процент отказа свай, а реверс недопустим из-за потери должной прочности соединения. Кроме того, допустимый перекос ствола по вертикали составляет всего 2°, что обеспечить вручную невозможно.

Механический способ позволяет обеспечить качественное погружение с соблюдением вертикали и заданной величины усилия. Для жилых построек допустим только механический способ, хотя рекламные объявления всячески утверждают о возможности в любых ситуациях действовать с помощью мускульной силы.

Это создает возможность для различных нарушений, когда неопытные строители начинают действовать самостоятельно и в результате получают неустойчивый и подвижный фундамент. На практике обычно используется мини-экскаватор с установленным навесным сваезаворачивателем.

Он способен погружать стволы диаметром до 159 мм на глубину до 12 м, чего в большинстве случаев вполне достаточно при частном строительстве.

Как выровнять по горизонтали

Погруженные винтовые сваи необходимо выровнять по горизонтали. Для этого устанавливается лазерный строительный уровень (нужна модель, способная обрисовать горизонтальную плоскость) на нужной высоте от поверхности почвы.

По имеющейся отметке производится подрезка всех стволов. Если какие-либо из них оказываются слишком короткими, производят предварительное наращивание.

К подрезанной части ствола (отрезается участок с технологическим отверстием) приваривается дополнительная труба, увеличивающая недостающую длину, после чего производится подрезка на общем уровне.

Все сварные швы и открывшиеся при подрезке участки металла необходимо сразу же подкрасить защитной полимерной краской. Надо выбирать непроницаемые для влаги виды или использовать битумную мастику.

Заливка бетоном

Внутренние полости свай заполняются бетоном. Это позволяет значительно усилить механическую жесткость трубы, снизить опасность коррозии внутри ствола.

Бетонирование увеличивает несущую способность ствола на треть, позволяя получить некий запас прочности фундамента, необходимый для устойчивости к возникновению непредвиденных ситуаций. Для заливки используются плотные марки бетона — М200 и выше. Заливку производят на уровень несколько меньший высоты подрезки.

В первые часы бетон в скважине просядет на несколько сантиметров, поэтому после заполнения до верха ствола насыпают сухую песчано-цементную смесь. Она впитает выдавленные при просадке частицы воды и образует пробку, запечатывающую ствол перед монтажом оголовка.

Обвязка ростверком

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

Металлический

Используются различные виды металлопроката:

• Швеллер.
• Двутавр.
• Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Полезное видео

В данном видео вы увидите технологию установки свайно-винтового фундамента:

Заключение

Фундамент из винтовых свай — быстрый и дешевый вариант создания основания для частных домов или вспомогательных построек. Простота монтажа и высокая скорость создания конструкции привлекают многих пользователей, но необходимость постоянного обслуживания металлических деталей является недостатком.

Если принимается решение использовать винтовые сваи, очень важно найти бригаду профессионалов, имеющих опыт работ с подобными основаниями, иначе вместо прочного и надежного фундамента появится неустойчивый частокол из недостаточно глубоко погруженных стволов.

При должном подходе и правильном соблюдении технологии такой фундамент способен выдержать около 75 лет.

С недавних пор свайно-винтовые основания стали довольно часто применяться в строительстве. Причина проста — такой фундамент вполне возможно соорудить своими руками. А если будущая постройка сборно-щитовая, газобетонная или каркасная, то сваи для основания можно даже сделать самостоятельно. Технология это довольно новая, и не все знают об основных особенностях этого фундамента, предпосылках для его использования и о его преимуществах и недостатках.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.

Отличия свайного основания от плитного или ленточного состоят в следующем:

• каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
• сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

  Читайте также:  Сосна черная пирамидалис отзывы

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Виды и их утепление- требования к строительству +Видео

При постройке различных зданий стало популярным использовать винтовые сваи, они тоже имеют. Винтовые сваи изготавливают из стальной трубы, которую обработали с помощью специального состава.

Данный состав делает сваи более стойкими воздействию коррозии.

Такой вид свай позволяет в довольно короткие сроки качественно и своими руками возвести дом.

Далее мы поговорим о характеристиках домов на винтовых сваях.

[contents]

О сваях под фундамент

Снизу свай находятся лопасти, они имеют форму винта.

При помощи конструкции сваи ввинчивают в грунт, как саморезы, но в этом случае почва не разрушается, а уплотняется и становится более прочной.

Виды по форме

Для фундамента выделяют три вида свай, о них подробнее — ниже.

Винтовые сваи

Они имеют винтовые лопасти, такой вид свай используют там, где несущая способность почвы плохая. Большое количество винтовых свай обладают режущим элементом, он разрезает почву, когда сваю ввинчивают в землю. Такой вид свай так же подходит для той почвы, которая всё время промерзает.

Сваи с разным диаметром труб

От диаметра свайной трубы будет зависеть ее вес и способность выдерживать огромные нагрузки. Ведь при выборе этих свай, нужно ориентироваться на всю массу здания и в соотношении с этим показателем нужно выбирать диаметр сваи. Для свай, диаметр которых, больше 10 см, потребуется специальная техника.

Лопасти, имеющие различие в диаметре на одной свае

Если почва очень влажная, то диаметр свайных лопастей делают больше.

Сваи так же имеют различия в формах и видах. Эти данные зависят от производителей и материалов.

Виды по наконечнику

Так винтовые сваи делят по типу наконечника, и они бывают:

1. сварными;
2. литыми.

Сварные

Вариант считается дешёвым и экономически целесообразным, ведь он состоит из трубы с приваренной к ней лопастью. Такие сваи имеют не совсем хорошее качество и по этой причине при строительстве массовых сооружений, сварные сваи не используют.

Такие сваи используют для строительства гаражей или хозяйственных построек. Если лопасть на свае приварена не качественно, то в процессе эксплуатации, она может отойти от вертикальной оси и поэтому фундамент теряет свою стойкость.

Литые

Сваи, у которых литой наконечник, имеют хорошую прочность. Их используют для строительства жилых домов. Чтобы изготовить литой наконечник применяют литьевой метод. Лопасти у свай бывают толщиной примерно 12 миллиметров, а диаметром примерно 30 сантиметров.

Чтобы произвести ствол сваи, берут стальную трубу с наконечником. Литые сваи имеют хорошие несущие способности, они хорошо выдерживают нагрузку более пяти тонн и больше. Конечно стоимость литого наконечника немного выше, чем у сварного.

Виды по покрытию

Так же сваи имеют различие по типу покрытия. Сталь иногда обрабатывают антикоррозийным средством, а иногда полимерным покрытием.

Фундамент из винтовых свай при точном расчёте нагрузки на него, может прослужить более ста лет.

При покупке свай на рынке необходимо ознакомиться с сертификатом соответствия заводским нормам и всем стандартам. Потому что существует огромное количество подделок, которые ничем внешне не отличаются от настоящих свай.

Есть ещё вариант свай для производства которых применяют толстостенные трубы. Такие сваи по надёжности стоят на одной ступени с литыми сваями. Сваи обеспечивают прочное основание для больших строений.

Плюсы и минусы винтовых свай

Плюсы винтовых свай и их преимущества:

1. Быстрота сооружения фундамента;
2. Нет необходимости ожидать выстраивания фундамента;
3. Винтовые сваи легки в монтаже. Сваи можно установить своими руками, но если размер свай большой, то необходимо нанимать специальную технику;
4. Доступная цена;
5. Могут применяться на различных почвах;
6. Не требует предварительного выравнивания участка;
7. Хорошая стойкость к нагрузкам;
8. Большой срок эксплуатации;
9. Не требует проведения земляных работ.

Минусы винтовых свай и их недостатки:

1. Если вы выбрали некачественные сваи, то они быстро выходят из стоя и приводят к неравномерному проседанию строения;
2. Если почва имеет в своём составе большое количество камней, то установка свай будет затруднена;
3. Необходимость соблюдать правила монтажа и технологии.

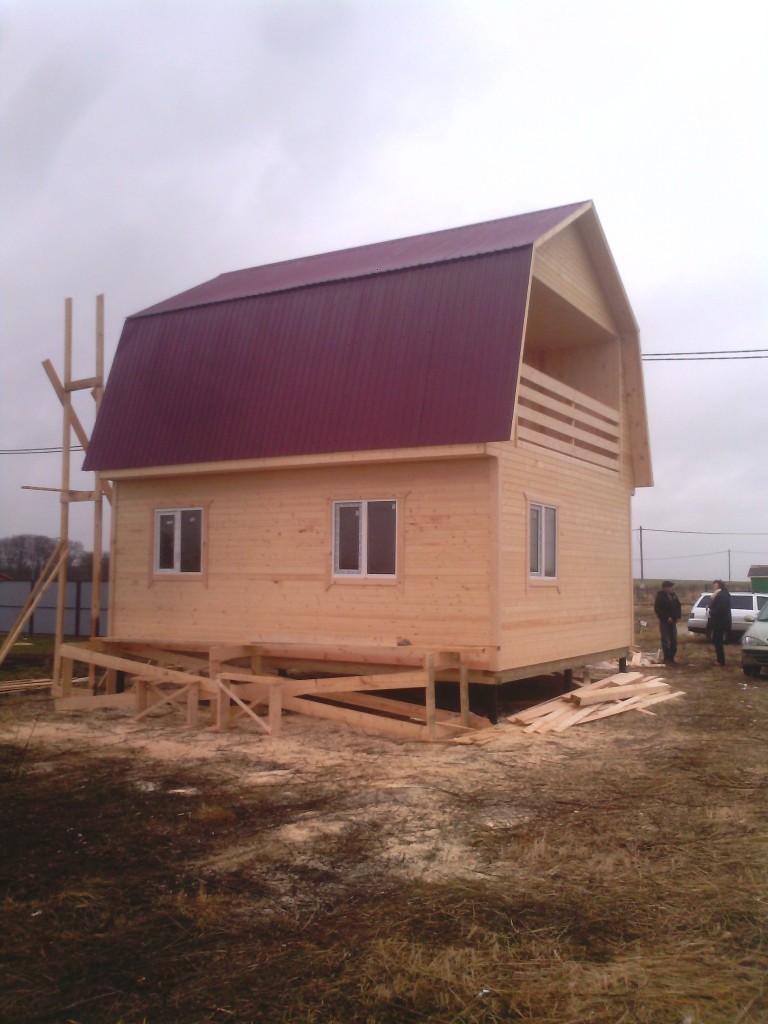

Каркасный дом на винтовых сваях

Когда происходит процесс строительства каркасного дома, часто используют винтовые сваи.

Но для этого не нужно нанимать специалистов, достаточно нанять некоторое количество человек.

Винтовые сваи обязательно должны быть установлены вертикально.

Если свая ввинчена неправильно, то ее не стоит вытаскивать и ввинчивать заново.

Необходимо помнить, то что повторное ввинчивание свай недопустимо.

Технологии возведения

Существует две технологии строительства дома на винтовых сваях:

a). Финская;

b). Канадская.

Требования к строительству каркасных домов

Они идентичные и далее мы их озвучим.

1. Чтобы построить каркасный дом, необходимо использовать отдельные каркасы. Чтобы их изготовить используют сталь и дерево, так же брус. Каркасы из бруса считаются экологически чистыми, легки в монтаже и безопасны. Каркасы из стали стоят немного дороже деревянных конструкций. Но вес металлических каркасов на порядок ниже деревянных конструкций и поэтому конструкция из металла не оказывает большого давления на основание. Чтобы соединить деревянные конструкции используют нагели, а остальные каркасы скрепляют между собой стальными деталями.
2. Дома на сваях делают из деревянного бруса. Сначала при помощи рубероида обустраивают гидроизоляцию, а затем устанавливают брус. Прежде чем уложить черновой пол изготавливают лаги и монтируют внутри утеплитель. До укладки, доски должны быть обработаны антисептиком. Утеплитель для пола будете выбирать на своё усмотрение, учитывая климатические особенности своего региона.
3. После того как вы закончили монтаж пола, можете начинать заниматься монтажом стен. Стены собирают на ровной поверхности, потом устанавливают их на место. Нельзя допускать перекосов, когда будете соединять каркасы друг с другом. Чтобы поддержать стойки каркасной стены применяют укосины.
4. Когда будете заниматься установкой стен, то учтите обязательно высоту потолков, в комнатах. Оптимальным значением для потолков является 250 сантиметров.
5. Обшивка стен производится после установки каркаса, так же утепляют двери и окна.
6. Затем устанавливают крышу и занимаются ее отделкой. Затем делают внешнюю и внутреннюю отделку стен дома. После этого делают внутреннюю и внешнюю отделку стен дома.

Утепление

Чтобы в каркасном доме можно было жить и холодное и в теплое время года, необходимо его утеплить. До того, как вы начнёте утепление дома необходимо определиться с типом теплоизоляции.

Лучше всего утепление выполнять снаружи и изнутри здания.

Чтобы утеплить дом изнутри применяют гипсокартон и минеральную вату.

Прежде чем начать окончательную отделку фасада необходимо снаружи утеплить дом на винтовых сваях. Сначала на стенах дома делают обрешётку из бруса, затем укладывают минеральную вату или другой утеплитель.

Чтобы заделать щели между утеплителями применяют монтажную пену.

Также необходимо оборудовать ветрозащиту, гидроизоляцию, потому что минеральная вата неустойчива к влаге.

Все комнаты каркасного дома должны быть ограждены от конденсата, а особенного такие помещения как ванная комната и кухня. Специальную мембрану используют в качестве защиты от конденсата, атак же она выводит конденсат наружу.

Так как каркасные дома строят в основном из дерева в качестве теплоизоляции нельзя использовать плёнку, а лучше всего использовать специальную мембрану. Если соблюдать все технологии строительства каркасных домов, то он может прослужить довольно длительное время.

Цоколь дома на винтовых сваях

Чтобы закрыть пространство между сваями и полом осуществляют следующие действия:

1. Устанавливают на сваи деревянные или стальные направляющие их закрепляют с помощью саморезов. Затем делают монтаж листового материала и после делают окончательную отделку отлива.
2. Мелкозаглублённый фундамент ленточного типа. В траншеи, которые сделаны по периметру винтовых свай, заливают бетон. На такой фундамент укладывают шлакоблоки или делают кладку из кирпича.

Такой цоколь очень прочный и не требует ещё какого-то утепления, а также он позволяет создать подвальное помещение и выглядит очень привлекательно.

В данном тексте мы рассказали вам о том, как возвести дом на винтовых сваях. Надеемся, что данная статья вам была полезной. Желаем вам удачи!

Нужна ли отмостка для свайного фундамента вокруг дома

Содержание:

1. Утепление отмостки для винтовых свай
2. Отмостка дома своими руками
3. Ход строительных работ по отмостке дома
4. Плюсы и минусы мягкой отмостки

Сделав свой выбор фундамента, застройщик переходит к решению вопросов о том, утеплять его или нет, нужна ли отмостка для свайного фундамента, возводить ли цоколь. Использование винтовых свай в качестве опорных элементов дома обусловлено причинами:

• сокращение расходов по монтажу фундамента в 2 раза;
• несложная почва на стройплощадке позволяет ввинчивать сваи вручную без использования средств механизации;
• на зыбучих и заводненных грунтах отсутствует альтернатива свайно-винтовому фундаменту;
• сроки установки опор составляют от несколько дней до недели, в зависимости от площади дома, а проведение текущих строительных работ не ограничивается временем на устойку;

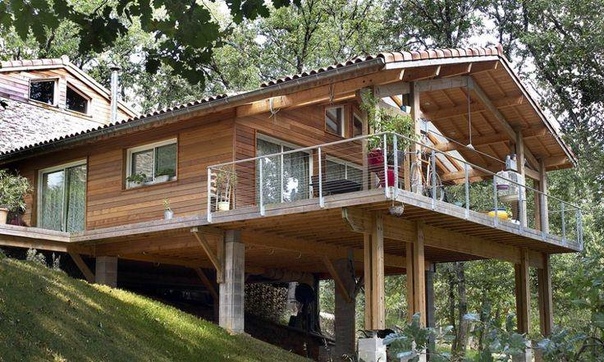

• оптимальный вариант при строительстве здания на склоне холма, горе.

При возведении малоэтажных зданий предпочтительно обустроить отмостку свайного фундамента.

Утепление отмостки для винтовых свай

Чтобы защитить сваи от коррозии, а дом от влияния влаги, потребуется утеплить основание здания. Для этого имеется широкий выбор теплоизолирующих материалов, таких как пенопласт, полистирол, эковата. Они отличаются, как характеристиками, так и ценой, а выбор материала стоит делать, основываясь на его соответствующих эксплуатационных качествах:

• хорошие водоотталкивающие свойства и низкая гигроскопичность;
• высокая теплоизолирующая способность;
• не должен быть прибежищем для колоний грызунов.

Пространство между основанием дома и уровнем грунта лучше зашить, это придаст зданию завершённость и украсит экстерьер фасада. Для этой цели монтируется декоративный цоколь, который поможет предупредить скопление влаги или снега под сооружением, и отгородит выступающие части свайного фундамента от неблагоприятного внешнего влияния. Сохранить тепло и сухой климат внутри постройки поможет утепление цоколя. Если расстояние от поверхности почвы до основания здания существенно, то такую нишу можно обустроить с пользой, организовав подвал или хозяйственную помещение.

Отвечая на вопрос нужна ли отмостка для свайно-винтового фундамента, застройщику стоит ориентироваться на полезные функции, выполняемые этим строительным элементом:

• защищает фундамент от повреждения осадками и растениями;
• препятствует потере домом тепла в случае использования в конструкции отмостки теплоизоляции;
• представляет собой красивую деталь отделки при домовой территории, которая улучшает визуальное восприятие композиции сооружения;
• пешеходная дорожка вокруг здания.

Беря во внимание эти свойства и особенности устройства строения, застройщику проще решить, нужно ли делать отмостку для свайного фундамента.

Отмостка дома своими руками

Сооружение отмостки для винтовых свай, как и для фундамента любой другой конструкции, это несложное строительное мероприятие. В результате такого обустройства дома, фундамент и ростверки будут защищены от разрушения под действием влаги.

Строительство мягкого типа отмостки для фундамента из металлических свай имеет свои особенности. Конструктивно такая отмостка выглядит как послойно уложенные строительные материалы, функция которых сбор и отвод от фундамента здания осадков. В качестве покрытия используются тротуарная плитка, или другой декоративный отделочный материал толщиной не меньше 100 мм, уложенный с уклоном в 2-10 градусов. Подстилающий слой для отмостки дома на сваях насыпается под углом в 10-30 градусов, а его толщина составляет не менее 300 мм.

Фото отмостки вокруг дома собранного на винтовых сваях

Рекомендуется сооружать отмостку шириной от 600 мм и больше, поскольку вместе с увеличением размера, улучшаются выполняемые ею функции. При планировании отмостки дома на винтовых сваях закладывается допуск на размер дорожки, чтобы по ширине она выходила за выступ крыши не менее чем на 200 мм.

Сделать стандартную отмостку вокруг дома на сваях можно с помощью таких материалов:

• гидроизоляционная ПЭТ плёнка (рубероид). В качестве альтернативного, но более дорогого варианта используется ПВХ мембрана;
• геотекстильное полотно, как фильтрующий элемент;
• вместо щебня для наполнения верхнего слоя можно использовать почву с газона или мульчированный грунт, поверх которого кладётся дорожная плитка;
• дренажная труба для отвода осадков, размещенная внутри отмостки.

В соответствии с эстетическими предпочтениями застройщика, верхний слой декорируется на любой вкус, в том числе и с помощью засевания сверху семенами растений. Украсит поверхность дорожки возле сооружения красный декоративный щебень, но если его нет, можно взять обычный, средней фракции.

Ход строительных работ по отмостке дома

Траншея для отмостки роется вплоть до твёрдого слоя грунта, например, известняка, но на глубину не меньше 300 мм. Наружная сторона траншеи обрамляется опалубкой или бордюрным камнем, в соответствии с её глубиной. Если почва на строительном участке характеризуется как неустойчивая, то в качестве первого слоя применяется глина, которая укладывается на дно канавы ровным слоем с последующей утрамбовкой ручным или механизированным способом. Толщина этого слоя составит 200-250 мм.

Видео процесса отмостки дома на винтовых сваях более наглядно даст представление об этом типе строительных работ. Посмотреть видео о том, как сделать отмостку у свайного фундамента

Вторым слоем отмостки дома на винтовых сваях будет щебень, толщина подушки которого составит 50-100 мм. Его нужно равномерно утрамбовать, а дополнительное использование гидроволокна защитит отмостку от промокания и роста сорной травы.

Крупнозернистый, рассыпчатый, без примесей песок, используется в качестве третьего слоя. Его толщина варьируется в зависимости от характеристик грунта, глубины канавы и применяемых дренажных элементов (желобов, водосточных труб), но кладётся от 50 мм. Слой песка подлежит качественной трамбовке, тщательному увлажнению для хорошей усадки. Для получения более ровной поверхности, перечисленные действия следует выполнить несколько раз.

Дренажная система размещается в песчаном слое и закрывается песком, который утрамбовывается ручным методом, чтобы не повредить водоотводные коммуникации. Монтаж водоотводящих труб в отмостку подразумевает наличие на участке сливных колодцев, для отвода осадков от здания.

В качестве дополнительного слоя могут использоваться плиты утеплителя, благодаря которым уменьшится глубина промерзания почвы возле отмостки. Такая мера позволяет на глинистой почве закладывать фундамент менее глубоко, поэтому на вопрос стоит ли утеплять отмостку свайного фундамента, можно ответить положительно.

Плюсы и минусы мягкой отмостки

Отмостка для свайного фундамента может возводиться как мягкого типа, так и жёсткого, с монолитным бетонным верхним слоем. Строительство мягкой отмостки для благоустройства винтовых свай имеет ряд преимуществ:

• ей не повредит движение грунта, возникающее при сезонных циклах замерзания и оттаивания. При вспучивании грунта мягкое покрытие лишь «сыграет», не потеряв функциональных характеристик. На бетонной же стяжке, несмотря на армирующие стержни металла, от таких перегрузок станут появляться трещины, устранение которых затратное мероприятие;
• сочетание эстетичности и практичности. За счёт своих качеств покрытие убережёт постройку от влаги, а большой выбор различных декоративных слоёв, выгодно отличает её от простого асфальта или бетонной заливки;
• просто украсить цветочными или другими зелёными насаждениями.

Появление сорной травы на верхнем слое покрытия и необходимость его очистки от растительного мусора, это малопривлекательный фактор при использовании мягкой отмостки. Затраты, которые потребуется сделать для оборудования отмостки, окупятся в виде повышения комфорта проживания в сооружении, и ежедневного использования благоустроенной территории по назначению.

Реконструкция фундамента дома – Видео

Не секрет, что большинство проблем, связанных со старыми загородными домами или дачами, возникает из-за разрушения фундамента под ними. Чаще всего оказывается, что такие дома были установлены на бетонные или газобетонные блоки, заглублённые в землю всего на несколько десятков сантиметров. Подобный фундамент сложно назвать надёжным, и скорее всего через несколько лет он просто придёт в негодность. Что же делать, если фундамент под домом начинает разрушаться, а строение сохранить необходимо?!

С появлением технологии свайно-винтового фундамента реконструкция фундамента старых домов стала возможным. Конечно, восстановить фундамент можно далеко не у каждого дома, так как многое зависит от состояния сооружения в целом. Если первый венец дома находится в хорошем состоянии (не сгнил), то в таком случае восстановить фундамент можно практически всегда. Для того чтобы оценить текущее состояние фундамента лучше воспользоваться услугами специалиста, который даст наиболее точный ответ – возможно ли восстановить фундамент вашего дома.

Сама технология реконструкции фундамента уже проверена временем и применяется повсеместно на территории РФ. По периметру дома устанавливаются винтовые сваи в непосредственной близости от стен дома, а сам дом приподымается на необходимую высоту при помощи домкратов. После этого сваи заполняются раствором из песка и цемента, привариваются оголовки. Готовую конструкцию обвязывают швеллером, а дом опускают уже на новую опору.

При закладке нового фундамента, для завинчивания сваи в грунт необходимо все 360 градусов свободного пространства, однако при реконструкции старых фундаментов свободного пространства как раз таки и не будет хватать. Однако это не проблема, так как сваю можно установить с перехватом.

Немаловажным фактором при реконструкции старого фундамента является соблюдение всех норм безопасности. Необходимо провести тщательнейший расчёт нагрузок на фундамент, а также учесть возможность провисания металла.

Процесс реконструкции фундамента небольшого дома размером 6×6 метров занимает примерно 2-3 дня. Если же дом большего размера, то и работы продлятся несколько дольше, так как придётся установить несколько дополнительных свай в центральной части дома. Для этого потребуется на некоторое время разобрать пол в доме.

После того как новый фундамент будет готов, его можно будет оформить по желанию заказчика. Можно либо обвязать конструкцию профилированной трубой и закрыть цокольными панелями, либо поставить опалубку и сделать бетонный ростверк.

В результате реконструкции фундамента с помощью винтовых свай вы получите абсолютно новую и надёжную опору дома, которая прослужит вам долгие-долгие годы!

Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

• Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
• Оголовки 250*250мм (если таковые предусмотрены проектом)
• Колышки, для разметки свайного поля
• Лопата
• Рулетка
• Маркер по металлу белый
• Магнитный уровень
• Водяной уровень или нивелир
• Металлический лом
• Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
• Болгарка с отрезными дисками по металлу
• Сварочный аппарат
• Генератор (если на участке отсутствует электричество)
• Цемент, песок, вода
• Емкость для замешивания бетонного раствора
• Антикоррозийное покрытие, для обработки сварного шва
• А также помощники, в количестве трех человек.



Этапы установки винтовых свай:

1. Разметка свайного поля.



Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Выставление периметра.

Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.



3. Закручивание угловых свай.



Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.



4. Вкручивание остальных винтовых свай.

Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 – 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

Основная несущая способность сваи достигается только при упоре на достаточно мощный слой грунта. Закручивать сваи необходимо до их полной остановки. Пока свая входит, ее нужно крутить. Только когда она встала, что называется “намертво”, и дальше уже не идет, можно считать ее правильно заглубленной.



В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 – 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.





5. Обрезка винтовых свай.

Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина – длина технологического отверстия).



6. Бетонирование винтовых свай.

После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри. (Нет кислорода – нет коррозии!)



7. Установка оголовков.

Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.



При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

Watch Submerged History – Stilt Houses in Europe

Недавно я посмотрел пару фильмов, в которых рассказывается о том, что составляет 70% поверхности Земли: вода. Двумя фильмами были «Ютландская битва» и «Битва при Худе и Бисмарке». Ни один фильм не был бы возможен даже 30 лет назад. И то, и другое стало возможным благодаря значительным технологическим достижениям в фотографии, а также материалам и конструкциям, которые могут выдерживать огромное давление. Оба фильма касались исследования кораблей, затонувших в боях Первой и Второй мировых войн соответственно.

Точно так же, на более мирную тему, есть этот фильм о домах на сваях в альпийских регионах Европы. Режиссеры Хериберт Сенегакник и Клаус Вахшуц выпустили его в 2013 году. Многие из опрошенных говорят на немецком языке с дублированием на английском. Я понятия не имел о распространении домов на сваях в доисторический период. Согласно фильму, существует более 1000 поселений на сваях, разбросанных по нескольким странам, составляющим альпийский регион. Изучено только 5%.Один из первых идентифицированных в 1950-х годах находится в самом южном штате Австрии: Каринтии. В документальном фильме говорится, что это было на озере Коча, но мне не удалось найти его на карте. Изучение памятника было приостановлено на долгие годы – причина не объяснена. Я предположил, что, как и в случае с глубоководными исследованиями, именно технический прогресс способствовал содержательному изучению этих участков. Эти достижения включают GPS, «сухие» гидрокостюмы, фотографию и дендрохронологию. Последнее – определение возраста дерева по годичным кольцам – позволило археологам точно определить, что дубы на одном месте были срублены зимой 3947 года до нашей эры!

Еще одним важным преимуществом исследования подводных участков является то, что во многих случаях органический материал не разлагается, поскольку грязь задерживает кислород, который вызывает разложение.Таким образом, тела, кости и семена, появившиеся очень давно, находятся в таком состоянии сохранности, как если бы они только что умерли или были там отложены. Весна – лучшее время для дайвинга, поскольку вода, как правило, чиста от водорослей, а движение судов мало. И я узнал, что на Боденском озере больше всего домов на сваях.

У меня все еще есть много вопросов, на которые нет ответа, и меня раздражало, что на них даже не было дано содержательного ответа. Как ПОЧЕМУ? Зачем тратить значительные усилия на вырубку деревьев и строительство домов на сваях, когда строительство на земле было бы намного проще? Было ли это из соображений защиты, то есть защиты от других людей? Вопрос даже не поднимался.Ближе к концу документального фильма несколько идей были отброшены: ясный вид на окрестности, еда и увлечение водой (!). Вопрос о повреждении ходул от льда и воздействия волн ни разу не упоминался. Был упомянут «инновационный» период неолита, когда были обнаружены такие металлы, как медь, а также методы подсечно-огневого земледелия, но этот период не был связан со строительством домов. Было ли большинство деревьев срублено каменными орудиями или металлом? Показан реконструированный музей села, дома которого соединены дощатыми переходами над водой.Как рубили доски в период неолита?

Интересная тема. Документальный фильм о незавершенной работе, в котором гораздо больше вопросов, которые, по крайней мере, нужно задать, если не дать на них полного ответа. Но мне понравилось последнее предположение: эти люди, вероятно, были по крайней мере так же счастливы, как и мы. Кто может измерить? Но предположение того стоит. В целом 4 звезды.

Дом Нарула на сваях над зоной затопления реки Темзы

Стальные сваи возвышаются над домом Нарула, британским домом на берегу притока Темзы, который был спроектирован John Pardey Architects, чтобы выдержать наводнения.

Обшитый деревом Дом Нарула призван вызывать в памяти абстрактный объект на берегу реки Лоддон, недалеко от Уоргрейва, который определен как зона затопления.

John Pardey Architects (JPA) завершили строительство дома для клиента, который хотел получить эффектное здание с видом на реку и много места для развлечения гостей.

Он установлен на сваях, чтобы дом и его услуги были намного выше прогнозируемого уровня наводнения, позволяя клиентам «наслаждаться жизнью, как на круизном лайнере» во время наводнения.

«Клиент уже некоторое время мечтал построить свой собственный дом« вау », удобный современный дом, которым можно было бы наслаждаться вдвоем, и отличное место для проведения больших собраний семьи и друзей как внутри, так и снаружи», – сказал Крис Грей из JPA. Dezeen.

«Новый дом и все обслуживание были подняты намного выше прогнозируемого уровня наводнения, что позволяет клиенту принять наводнение как часть жизни на реке», – продолжил Грей.

«Днем, плавая над водой, они наслаждаются жизнью, как на круизном лайнере!»

Дом Нарула – третий дом, построенный JPA на берегу Лоддона, поэтому он был знаком с проблемами и требованиями, которые возникли при строительстве в зоне затопления.

По данным студии, потенциальная глубина затопления для участка составляет 1,17 метра, поэтому жилище расположено на высоте 2,2 метра над землей, чтобы учесть потенциальную угрозу повышения уровня воды, вызванного изменением климата.

Фото Макса Нарулы.

«Это в значительной степени ответ на этот конкретный сайт и бриф клиента, однако многие аспекты дизайна будут знакомы каждому, кто хочет построить в зоне затопления», – сказал Грей.

«Основной подход заключается в том, чтобы дом был легко поставлен на землю, чтобы дом и услуги были намного выше прогнозируемых уровней наводнения и позволяли свободный поток паводковых вод по территории.«

Ступеньки, ведущие к пристройке дома над английским озером от Hamish & Lyons

Дом Нарула представляет собой тонкую конструкцию со стальным каркасом, возведенную на свайном фундаменте. Его территория была благоустроена, чтобы обеспечить свободное течение паводковой воды.

Он отличается единой линейной формой, которая совпадает с северной и южной сторонами света и контрастирует с извилистой рекой, над которой он смотрит.

«Логичным размещением дома могло быть то, чтобы выровнять его с берегом реки, чтобы он был обращен на юго-восток, однако мы решили выровнять его так, чтобы он отклонялся от диагонального пути реки с жилыми помещениями, выходящими на юг», – сказал JPA.

«Прямолинейный дом, выровненный по кардинальным осям, красиво контрастирует с извилистой рекой, усиливая и то и другое».

Материальность

Narula House была призвана воссоздать абстрактный объект, парящий над лугом, и отличается облицовкой из сладкого каштана с полупрозрачным защитным покрытием, обеспечивающим легкую белую отделку.

В сочетании с фиброцементными панелями вокруг застекленных зон и землисто-серой кирпичной дымовой трубой, которая выходит из зоны для барбекю на уровне земли.

В дом ведет открытая лестница, ведущая на входную террасу с закрытой входной дверью из натурального дерева ироко.

Открывается в просторное лобби и центральный двор, где есть вторая лестница, ведущая на покрытый травой берег реки.

На западной стороне двора находится большое жилое пространство открытой планировки с панорамным видом на реку.

Его окружает балкон под нависающей крышей, которую JPA спроектировала таким образом, чтобы обеспечить защиту от солнца.

Такая же крыша нависает над восточной стороной дома, где находятся частные жилые помещения резиденции.

Эти частные жилые помещения, отходящие от линейного коридора, проходящего по всей длине дома, включают в себя кабинет, подсобное помещение, гардеробную и три спальни с ванными комнатами.

Во всем доме интерьеры имеют намеренно простую светлую отделку, которая помогает создать ощущение открытости.

Они выложены деревянным полом и украшены мебелью самого клиента, в том числе многими классическими предметами дизайна 20-го века, с целью создать «прекрасную автобиографическую атмосферу».

В

Narula House есть пристройка для гостей, в которые можно попасть из главного входа в дом через застекленный коридор.

Пристройка представляет собой отдельно стоящий павильон и имеет лифт для доступа.

JPA – архитектурная студия в Лимингтоне, основанная в 2000 году Джоном Парди.

В декабре 2019 года территория Дома Нарула была затоплена после периода сильных дождей, которые значительно подняли уровень грунтовых вод. Это было запечатлено клиентом на фото.

Другие недавние проекты на Дезин, которые предназначены для защиты от наводнений, включают дом Бейтса Маси Кихт’хан на Лонг-Айленде, который возвышается над землей и имеет экраны нижнего уровня, позволяющие воде проходить под ним.

Фотография сделана Джеймсом Моррисом, а съемка с дрона – Electric Blue.

Вид с воздуха на залив Луизианы и дом на сваях

КОММЕРЧЕСКАЯ ЛИЦЕНЗИЯ

Наша коммерческая лицензия действительна для разрешенных видов использования, перечисленных в описании приобретенного пакета , это для:

• Все носители
• Продолжительность: бессрочно
• по всему миру
• Один проект / иллюстрация

ВАЖНАЯ ИНФОРМАЦИЯ: Любое будущее использование в новом проекте требует приобретения новых прав.Ознакомьтесь с полными условиями наших лицензий.

Если видео доступно как ProRes или Raw code c для некоторых клипов, на странице соответствующего изображения предлагается вариант . В противном случае для загрузки доступен только файл h364 / 265.

Для использования в нескольких проектах, запросите коммерческое предложение.

Служба поддержки клиентов: +33 (0) 7.68.34.73.13

КОМПЛЕКСНАЯ ЛИЦЕНЗИЯ

Вы можете использовать бесплатное изображение с водяными знаками от HOsiHO.com только для тестирования или выборки (составной или составной), для до одного месяца после загрузки. Обратите внимание, что , если не приобретена лицензия, контент не может быть использован в каких-либо окончательных материалах или любых общедоступных материалах . Никакие другие права или гарантии не предоставляются для совместного использования.

---

Для загрузки изображения требуется учетная запись клиента.
Спасибо.

---

Ознакомьтесь с полными условиями наших лицензий.

Служба поддержки клиентов: +33 (0) 7.68.34.73.13

ИЗВЛЕЧЬТЕ ИЗ КАДРА 8 Мпикс.

Вы можете извлечь 8-мегапиксельную фотографию из этого видео 4K, а затем приобрести права по цене лицензии на фотографию.

Для этого войдите в свою учетную запись клиента или создайте ее и нажмите Извлечь фото.

Поместите ползунок на рамку для извлечения и щелкните Extract .

Через 10 секунд отобразится новая страница, и вы сможете сразу же получить лицензию и загрузить ее в собственном разрешении видео (4K или выше).

---

Для извлечения фотографии требуется учетная запись клиента. Спасибо.

---

Заявление об ограничении ответственности : заказывая неподвижное изображение, извлеченное из видео 4K или выше, вы соглашаетесь с качеством ниже, чем настоящая фотография высокой четкости. Не сомневайтесь, воспользуйтесь инструментом 100% увеличения для анализа качества извлеченного кадра. После загрузки изображения возврат средств невозможен, но предусмотрена замена другим кадром того же видео, в частности, в случае проблем с резкостью.Свяжитесь с нами, если возникнет эта проблема.

Служба поддержки клиентов: +33 (0) 7.68.34.73.13

Квартиры на сваях, использующие солнечную энергию, установленные над парковкой

Комплекс расположен в районе Сент-Джордж в Бристоле, Англия.

Фотографии Джона Крейга

Будь то заоблачные многоквартирные дома, малоэтажные дома или переоборудованные грузовые контейнеры, здания, которые мы занимаем, бывают всех форм и размеров.

В Бристоле, Англия, одна застройка пытается удовлетворить потребности города в жилье с помощью модульной конструкции, которая делает упор на быстрое строительство и устойчивость.

На прошлой неделе 11 квартир заводской сборки, стоящих на сваях, с помощью кранов были установлены над открытой парковкой в ​​районе Сент-Джордж на юго-западе Англии.

Конструкции были спроектированы фирмой Zed Pods и обладают рядом экологичных характеристик.

Сюда входят солнечные панели на крыше, окна с тройным остеклением и тепловые насосы, работающие от солнечной энергии. По заявлению компании, застройки, построенные над автостоянками, при желании также могут предоставить инфраструктуру для зарядки электромобилей.

Схема установки квартир – это партнерство, в котором также участвуют городской совет Бристоля, YMCA, региональная столица Бристоля и Бата и Бристольский фестиваль жилья. Городские власти и YMCA Bristol в настоящее время работают друг с другом, чтобы найти арендаторов для квартир, которые должны быть заселены в конце этого года.

В заявлении мэр Бристоля Марвин Рис описал это развитие как «захватывающий и в то же время практический подход к решению некоторых жилищных проблем, с которыми мы сталкиваемся в городе.«

« Мы должны творчески думать о том, как лучше всего использовать пространство, которое у нас есть в городе, и не отталкивать людей все дальше и дальше из-за того, что они не могут позволить себе цены на жилье в городе », – добавил он. модульные сборные здания, которые можно изготавливать «вне строительной площадки» и быстро устанавливать, не новость.

Другие примеры включают Lister Terrace, застройку четырех новых жилых домов на юго-востоке Лондона, которые были построены на объекте в Йоркшире и затем, как и в бристольской схеме с Zed Pods, опускаемую на место с помощью кранов.

А использование свай – ключевая особенность проекта в Бристоле – для поднятия конструкции над землей – это конструктивная особенность, которая использовалась в различных условиях по всему миру, например, в районах возле воды, в течение тысяч лет. .

Более современные примеры этого включают Дом Нарула в Беркшире, Англия. Здание, спроектированное John Pardey Architects, расположено в пойме реки, стоит на сваях, чтобы защитить его от повышения уровня воды, и использует экологически чистые технологии, такие как солнечные батареи.

Вернувшись в Бристоль, Бен Сильви из YMCA сказал, что этот проект предоставит «столь необходимое доступное жилье в Сент-Джорджесе для молодежи», добавив, что рассматриваются заявки четырех так называемых «строителей сообществ» на включение в проект, когда Схема была готова.

«По сути, это будут супер арендаторы, которых просят объединить жителей и поощрять их к участию в жизни своего сообщества», – добавил он.

Как построить сваи – этот старый дом

Подробнее о проекте

Навык

1 из 5 Легкий Если у вас есть базовые навыки резки и сверления, научиться ходить на ходулях может быть сложнее, чем собирать их вместе.

Расчетное время

1-2 часа

Ребята из This Old House TV пригласили детей в мастерскую, чтобы они построили несколько забавных проектов. Первое: ходули!

Пара низких ходулей – отличный способ научить детей старшего возраста равновесию, не посылая их на высокий трос. Поскольку ходьба на ходулях требует определенных навыков, мы рекомендуем этот проект детям от 8 лет.

Строить их довольно просто, как демонстрируют генеральный подрядчик TOH Том Сильва и двое маленьких плотников.Все, что для этого потребуется, – это пара бревен и несколько крепких болтов, и через час или два вы сможете устроить собственное цирковое представление. Просто будь осторожен и сведи клоунаду к минимуму.

Скачать шаблон для этого проекта

Список покупок:

1. 12 футов перил из сосны диаметром 1,5 дюйма (круглый с одной стороны, плоский с другой)
2. 3 фута тополя 1×8
3. Клей для дерева
4. 3d гвозди
5. Винты для деки, 2 дюйма 6.Винты деки 1¼ дюйма
6. Четыре болта с квадратным подголовком ¼ x 3½ дюйма с крыльевыми шайбами, стопорными шайбами ​​и барашковыми гайками
7. наждачная бумага зернистостью 120
8. Одна пара резиновых ножек 1,5 дюйма (иногда используется для мебели или трости)

Обзор

Карл Винс

Стойки – это просто прочные столбы со ступенями по бокам.Для изготовления шестов Том Сильва и его помощники использовали два сосновых поручня длиной 6 футов, что составляет

плоские с одной стороны и закругленные с другой. Плоские боковые упоры прижимаются к пользователю, а круглая сторона обеспечивает удобный захват.

Ступени крепятся к плоским сторонам стоек с помощью больших опор. Чтобы ступени и опоры были достаточно прочными, Том рекомендует использовать твердую древесину, например тополь. Он использовал болты с квадратным подголовком, чтобы прикрепить опоры к столбам; их можно откручивать и перемещать для увеличения или уменьшения высоты ступеней.И, наконец, пара резиновых ножек прикреплена к нижней части шестов, чтобы они не соскользнули во время ходьбы.

Ступеньки для строительных свай:

Шаг 1. Разложите детали

This Old House телевизор

С помощью рулетки и линейки разложите ступени и опоры на тополе 1х8. Вам понадобится четыре опоры и две ступеньки. Вдоль середины двух опор сделайте одну отметку на расстоянии 1 дюйма от верхнего края, а другую отметку – ровно в 4 дюймах от первой.Тщательно измерьте – позже вы просверлите здесь отверстия для болтов, которыми опоры крепятся к столбам.

Шаг 2: Вырежьте детали

This Old House телевизор

Убедитесь, что родитель выполняет этот шаг. С помощью циркулярной пилы или лобзика вырежьте две ступеньки и четыре опоры из 1×8.

Шаг 3. Склейте опоры вместе

This Old House телевизор

Покройте поверхность одной опоры столярным клеем и поместите на нее вторую опору.Убедитесь, что края совпадают. Затем скрепите две части вместе, забив 3d гвозди близко к их центру. Влажной тряпкой сотрите выдавленный клей. Повторите то же самое с другой парой опор.

Шаг 4. Привинтите опоры вместе

This Old House телевизор

Используя дрель / отвертку с зенковкой, просверлите три направляющих отверстия в опорах на расстоянии 1 или 2 дюйма от каждого угла.Затем ввинтите в эти отверстия винты для настила на 1 1/4 дюйма.

Шаг 5: Прикрепите ступени

This Old House телевизор

Снова с помощью дрели / отвертки и зенковки просверлите четыре направляющих отверстия в каждой ступени для винтов, которые будут прикреплять ее к опоре, с двумя отверстиями, проходящими через верхний край каждой опорной детали.

Нанесите полоску клея по длинному краю опоры.Положите на него проступь; убедитесь, что длинный край ступени совмещен с длинным краем опоры.

Прикрутите ступеньку к опоре 2-дюймовыми винтами для настила.

Повторите этот процесс с другим протектором.

Шаг 6: Просверлите отверстия для болтов

This Old House телевизор

Используя дрель / отвертку с 5/16-дюймовым сверлом, просверлите отверстия по двум отметкам в середине каждой опоры.Эти отверстия будут удерживать болты с квадратным подголовком, которые прикрепляют опоры к столбам.

Шаг 7: Просверлите отверстия в столбах

This Old House телевизор

Положите каждую опору на рабочую поверхность плоской стороной вверх. Проведите линию посередине каждого столба, затем отметьте линию в четырех местах вдоль нижней трети столба. Начните метки на несколько дюймов снизу и расположите их ровно на 4 дюйма друг от друга, чтобы совместить с отверстиями в опорах.

Повесьте конец шеста над краем рабочей поверхности. Используя дрель / отвертку, проделайте отверстие диаметром 5/16 дюйма на каждой отметке.

Шаг 8: Отшлифуйте детали

This Old House телевизор

С помощью шлифовальной машинки и наждачной бумаги с зернистостью 120 разгладьте ступени и опоры, удаляя все острые края и углы. Отшлифуйте столбы рукой, чтобы убедиться, что на них нет осколков.

Шаг 9: Соберите ходули

This Old House телевизор

Прикрепите плоскую сторону узла протектора к плоской стороне стойки, совместив отверстия в опоре с двумя нижними отверстиями в стойке.Проденьте болт с квадратным подголовком через стойку и опору в каждом отверстии. Наденьте шайбу крыла, затем стопорную шайбу, а затем барашковую гайку на конец каждого болта. Затяните гайку. Вы можете изменить высоту ступеней, переместив их так, чтобы они совпадали с более высокими отверстиями.

Установите резиновую ножку на нижнюю часть каждой стойки.

Шаг 10: Освойте ходули

This Old House телевизор

Чтобы использовать ходули, поместите шесты за плечи и наступите на ступеньки.Убедитесь, что в первый раз, когда дети попробуют это, рядом есть взрослые. Немного потренировавшись, вы в кратчайшие сроки начнете ходить высоко!

---

инструментов:

человек побили неофициальный мировой рекорд по водным лыжам на ходулях

В воскресенье, 12 июля, Денс катался на водных лыжах вокруг озера Хартли на 11-футовых ходулях, неофициально побив предыдущий мировой рекорд в 10 1/2 футов, установленный Гленом Сперри.

«Это потрясающее чувство», – сказал Денс о катании на водных лыжах на высоте 11 футов.«Просто восторг. Это волнительный момент. Был довольно высокий уровень ».

Денс, 30 лет, работает в косметической и семейной стоматологии в Бакстере, а также является одним из основателей и президентом команды Brainerd Ski Loons.

Денс входил в группу Twin Cities River Rats, когда учился в стоматологической школе при Университете Миннесоты. Он женился на своей жене Мэнди в 2014 году и переехал в район озер Брейнерд, чтобы стать дантистом и основать команду Brainerd Ski Loons вместе с Джимом Ларсоном.

«Я вырос в Брейнерде, занимаясь некоторыми водными видами спорта», – сказал Денс. «Когда я застрял в городах на лето, я понял, что мне нужно выйти на воду и оказаться на озере. Один из моих одноклассников в стоматологической школе был частью команды по водным лыжам, состоящей из трех соревнований, и сказал мне присоединиться к команде U of M ».

Лыжная команда Университета Миннесоты в партнерстве с Twin Cities River Rats одолжила лодки, и именно это привело его к шоу-лыжам.

Крис Денс добавляет подкос к водным лыжам на 11-футовых ходулях в четверг, 16 июля, в своем доме на озере Хартли. Келли Хамфри / Brainerd Dispatch

«Я никогда не слышал о шоу-лыжах», – сказал Денс. «Я пошел и проверил это, и они делали все эти сумасшедшие вещи, о которых я никогда не слышал. Это была просто веселая группа людей. Мы с хорошими семьями подружились ».

Что побудило его попытаться установить мировой рекорд в беге на 11 футов, так это когда он наткнулся на видео, на котором Сперри катается на лыжах на 8-футовых ходулях.

«Я видел видео, на котором он это делает, и подумал:« О, это выглядит так круто, я хочу это сделать », – сказал Денс.

Следующим шагом Денса было научиться делать ходули. Он написал в Facebook, что ему нужна помощь в достижении его новой цели, и именно Сперри попытался помочь.

«Он действительно позвонил мне, чтобы дать мне несколько советов и уловок», – сказал Денс.

Первые ходули, сделанные Денсом, были 3 1/2 фута в высоту.Затем он сделал около 6 1/2 футов в высоту. В конце концов, он решил прыгнуть на высоту 11 футов, чтобы посмотреть, сможет ли он побить рекорд.

Крис Денс стоит с водными лыжами на 11-футовых ходулях в четверг, 16 июля, в своем доме на озере Хартли. Лыжи на ходулях были использованы для установления неофициального мирового рекорда. Келли Хамфри / Brainerd Dispatch

«Это мечта каждого ребенка – побить мировой рекорд», – сказал Денс.«Как бы то ни было. Просто кажется, что это было прямо в моем переулке, и я посмотрел на него и подумал: «Я могу это сделать».

Денс заметил большую разницу, когда он перешел с 3 1/2 футов на 6 1/2 футов.

«Когда я впервые поднялся на ходулях высотой 6,5 футов, я подумал:« Он такой высокий », – сказал Денс.

Еще одна причина попробовать кататься на ходулях – это включить их в шоу Brainerd Ski Loons.

The Ski Loons отменили все свои шоу на 2020 год из-за COVID-19, но он надеется следующим летом развлекать людей катанием на ходулях.

По оценкам Денса, чтобы наконец встать на высокие ходули, потребовалось около 20 попыток. Когда он терпит неудачу, ему требуется около четырех минут, чтобы снова собрать ходули и попробовать еще одну попытку.

«Мне не нужно все перестраивать. Это просто зависит от того, какой из механизмов безопасности сработает первым », – сказал Денс.

Как только он это сделал, он без проблем совершил одно путешествие вокруг озера. Он думает, что мог бы подняться на несколько футов выше.

Крис Денс побил неофициальный мировой рекорд катания на лыжах на ходулях высотой 11 футов в воскресенье, 12 июля, на озере Хартли. Отправлено фото.

«Я думаю, что однажды смогу подняться выше», – сказал Денс. «Поначалу это довольно привередливо.Как только вы встанете, плавное плавание, но для начала все должно быть правильно – веревка, лыжи, водитель лодки – многое из этого просто набирает водитель лодки.

«Было много доработки. механика. Используя пилон, используя более длинную веревку, на какой высоте мы его устанавливаем. Лыжи на ходулях разработаны с учетом функций безопасности, поэтому при падении вы не сломаете ногу ».

Денс построил сваи в гараже своего дома.Он воспользовался советом, полученным от Сперри по телефону, чтобы научить его строить ходули, которые позволили бы выполнить свою работу.

Хотя рекорд Сперри в 10 1/2 футов был хорошо известен в сообществе любителей водных лыж, как рекорд до того, как его побил Денс, он все еще неофициальный. Денс подал заявку в Guinness, чтобы сделать ее официальной.

«На его обработку уходит три месяца, – сказал Денс. «Так что, как только я получу от них одобрение, я, вероятно, сделаю это снова и сделаю это официально, но прямо сейчас это официально, так как это может быть, не будучи Guinness.”

С CONRAD ENGSTROM можно связаться по телефону 218-855-5861 или [email protected]. Следите за новостями в Twitter по адресу www.twitter.com/the_rad34.

Приливный дом готов принять меры по изменению климата на

Когда в 1995 году вышел боевик под руководством Кевина Костнера « Waterworld », кинозрители получили представление о том, каким может быть мир, если полярные ледяные шапки Земли полностью растают.Перенесемся примерно на 21 год к сегодняшнему дню, и дизайнерская фирма Terry & Terry Architecture из Сан-Франциско, похоже, очень серьезно отнеслась к этой, казалось бы, вымышленной сюжетной линии . В рамках проекта, получившего название Tidal House – нет, это не дом, в котором строго воспроизводится потоковая музыка Джей Зи – Terry & Terry Architecture, похоже, представили мир, в котором повышение уровня моря является таким же обычным явлением, как и повышение уровня моря.

Созданный для приливов и отливов, Terry & Terry Architecture, конечная цель Tidal House – создать целые сообщества из этих домов в ответ на изменения окружающей среды.Фирма применила ту же технологию, что и для морских буровых установок, а это означает, что Tidal House будет иметь возможность перемещаться по мере необходимости, используя выдвижной набор независимых ножек, которые выравнивают устройство после его перемещения. Более того, у владельцев есть возможность установить Tidal House как можно ближе к поверхности воды.

Как видно на оригинальных изображениях, сферическая крыша Tidal House позволяет ему противостоять порывам океанских ветров, а также предоставляет владельцам достаточную площадь для установки солнечных батарей.Согласно веб-сайту Terry & Terry Architecture, несколько домов могут быть соединены друг с другом, чтобы сформировать вышеупомянутые сообщества, оставаясь привязанными к док-станции. Дома могут подключаться или отключаться по желанию владельцев – например, если окружающая среда меняется, и они предпочитают для проживания более спокойный (или более беспокойный) район океана.
