Мембрана профилированная PLANTER Extra-geo, 2х15м (Гидроизоляция)

Мембрана профилированная PLANTER Extra-geo, 2х15м

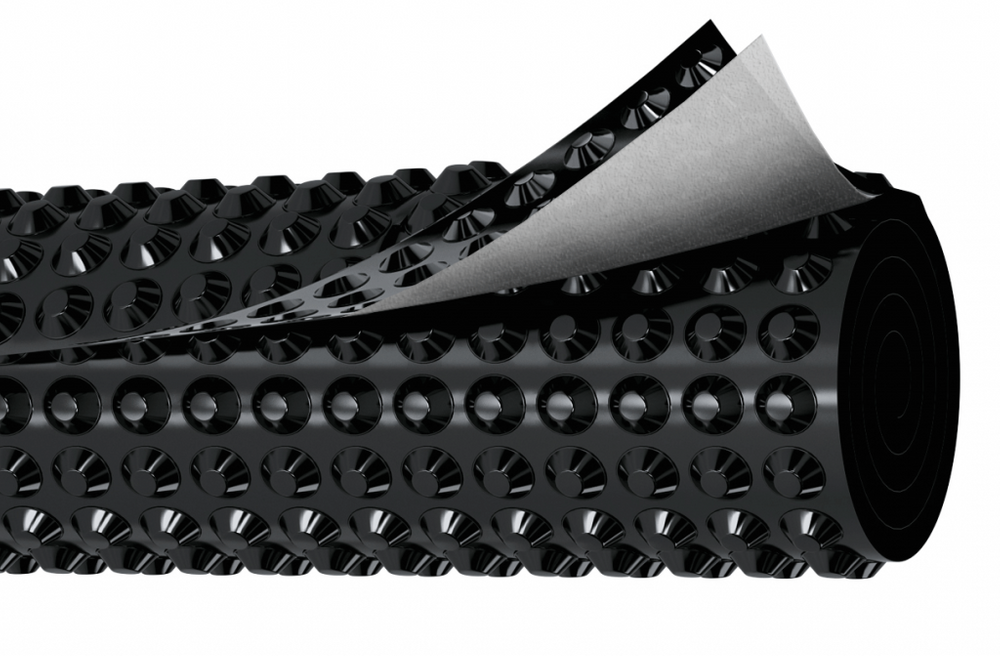

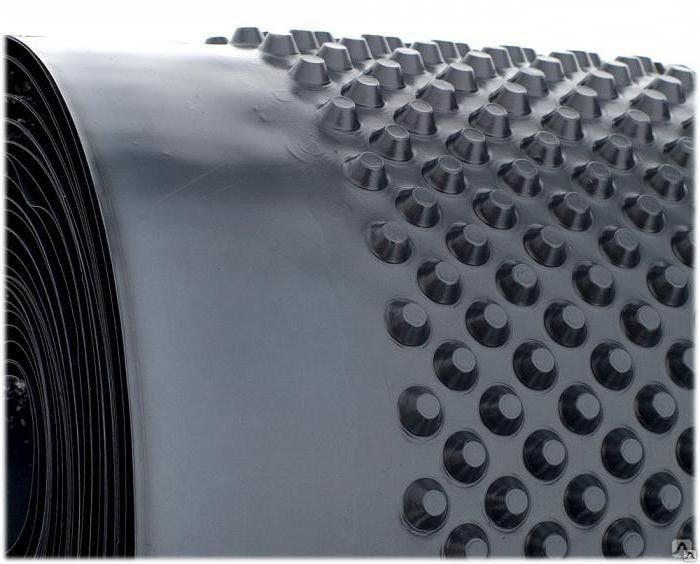

Профилированная мембрана PLANTER EXTRA-GEO — мембрана с конусообразными выступами по всей поверхности высотой 8,5 мм, изготовленная из полиэтилена высокой плотности (HDPE) с приклеенным к нему слою термоскреплённого геотекстиля.

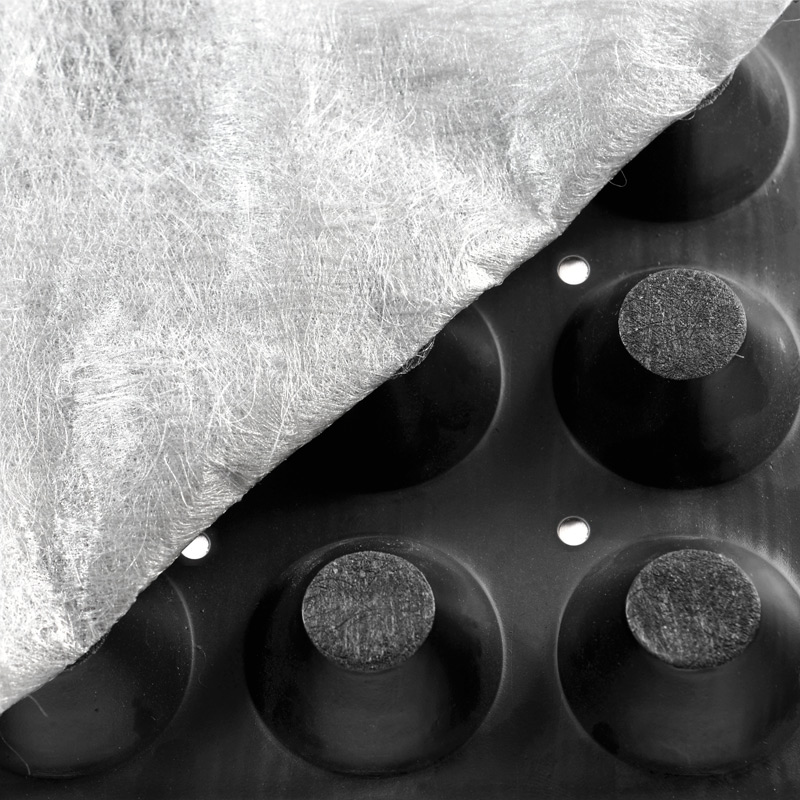

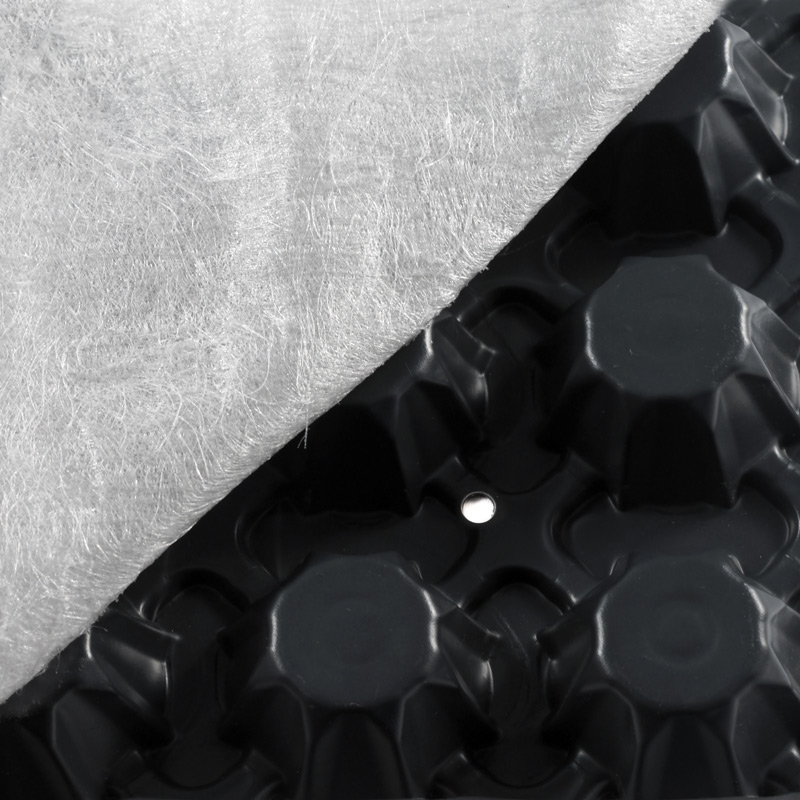

Мембрана состоит из двух слоёв:

1. Водонепроницаемое профилированное основание – выступает дренирующим и защитным слоем;

2. Геотекстиль – предназначен для фильтрации воды.

Особенности материала

Прочность на сжатие – 580 кПа/м².

Вес мембраны – 900 г/м².

Высота профиля – 8,5 мм.

Тип – геотекстиль – термоскреплённый.

Основные преимущества мембраны PLANTER EXTRA-GEO 2х15 м

Позволяет получить существенную экономическую выгоду относительно традиционных решений;

Обладает высокими прочностными характеристиками;

Лёгкий и быстрый монтаж;

Устойчива к агрессивной среде;

Дренаж эффективнее песка и щебня, благодаря высоким показателям водопроницаемости.

Логистические характеристики

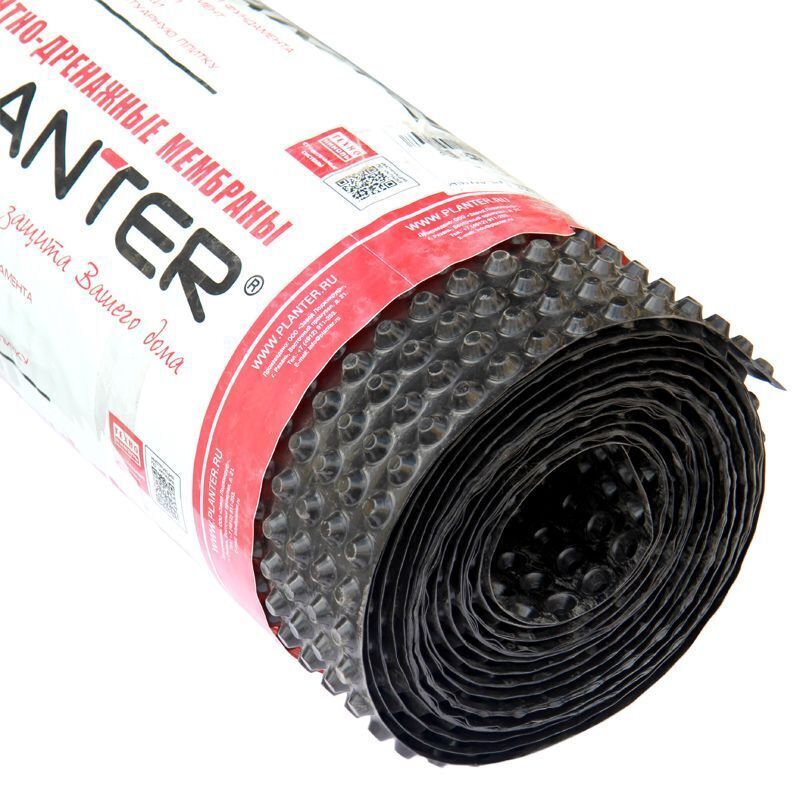

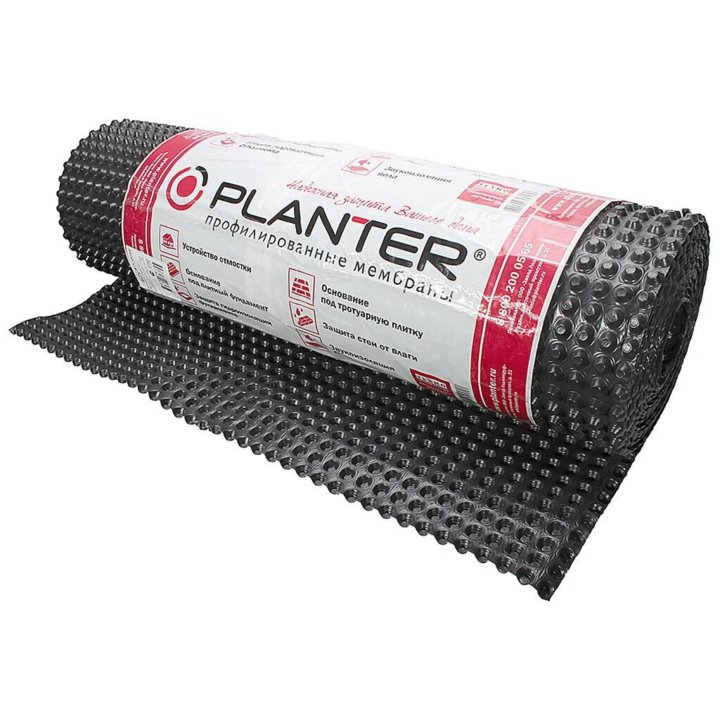

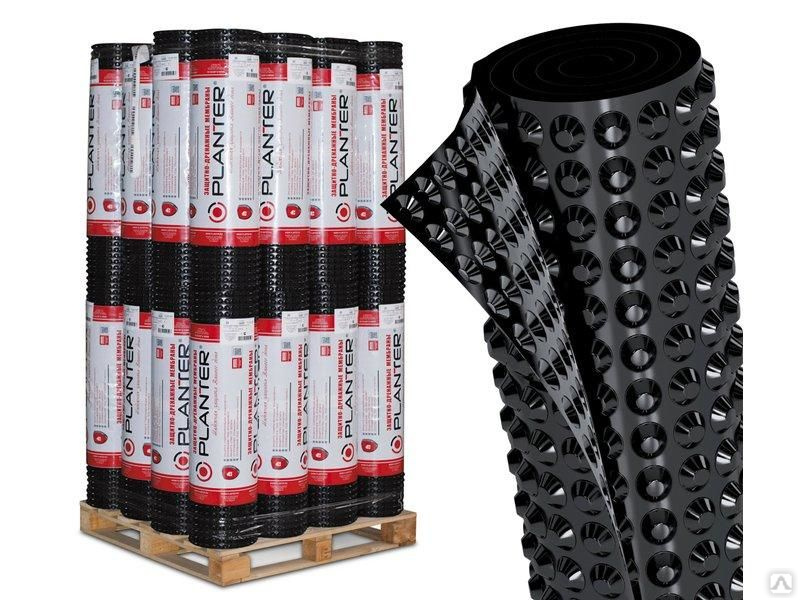

Мембраны PLANTER EXTRA-GEO 2х15 м поставляются в виде рулонов. Площадь покрытия 1 рулона составляет 30 квадратных метров.


Продается мембрана PLANTER EXTRA-GEO 2х15 м ТЕХНОНИКОЛЬ рулонами, с объемом единицы 0,34 м3, весом 21 кг, которые удобно транспортировать, хранить и переносить по строительной площадке или помещению.


Для оптовых покупателей есть вариант приобретения PLANTER EXTRA-GEO 2х15 м на поддонах. Паллет вмещает 9 рулонов (270 кв.м.) и упакован в стрейч-пленку. Объем единицы 2,8 м3, вес 213 кг.


Купить и узнать цены на мембрану PLANTER EXTRA-GEO 2х15 м просто: добавьте товар в корзину, указав количество, или позвоните по телефону 8 (800) 737-77-44.

Профилированная мембрана PLANTER EXTRA-GEO — мембрана с конусообразными выступами по всей поверхности высотой 8,5 мм, изготовленная из полиэтилена высокой плотности (HDPE) с приклеенным к нему слою термоскреплённого геотекстиля.


Мембрана состоит из двух слоёв:

1. Водонепроницаемое профилированное основание – выступает дренирующим и защитным слоем;

2. Геотекстиль – предназначен для фильтрации воды.

Особенности материала

Прочность на сжатие – 580 кПа/м².

Вес мембраны – 900 г/м².

Высота профиля – 8,5 мм.

Тип – геотекстиль – термоскреплённый.

Основные преимущества мембраны PLANTER EXTRA-GEO 2х15 м

Позволяет получить существенную экономическую выгоду относительно традиционных решений;

Обладает высокими прочностными характеристиками;

Лёгкий и быстрый монтаж;

Устойчива к агрессивной среде;

Дренаж эффективнее песка и щебня, благодаря высоким показателям водопроницаемости.

Логистические характеристики

Мембраны PLANTER EXTRA-GEO 2х15 м поставляются в виде рулонов. Площадь покрытия 1 рулона составляет 30 квадратных метров.


Продается мембрана PLANTER EXTRA-GEO 2х15 м ТЕХНОНИКОЛЬ рулонами, с объемом единицы 0,34 м3, весом 21 кг, которые удобно транспортировать, хранить и переносить по строительной площадке или помещению.


Для оптовых покупателей есть вариант приобретения PLANTER EXTRA-GEO 2х15 м на поддонах. Паллет вмещает 9 рулонов (270 кв.м.) и упакован в стрейч-пленку. Объем единицы 2,8 м3, вес 213 кг.


Купить и узнать цены на мембрану PLANTER EXTRA-GEO 2х15 м просто: добавьте товар в корзину, указав количество, или позвоните по телефону 8 (800) 737-77-44.

Читать все Скрыть

Страна происхождения
Россия
Водопоглощение по объему, % не более
1
Горючесть, степень
Г4
Размер
2х15м
Цвет
Черный
Разрывная сила в продольном/поперечном направлении, Н/50 мм, не менее
590/570
Длина (рулона) м
15
Все характеристики
  • Показатель
  • Значение
  • Бренд
  • PLANTER
  • Материал
  • ПНД
  • Страна происхождения
  • Россия
  • Водопоглощение по объему, % не более
  • 1
  • Горючесть, степень
  • Г4
  • Размер
  • 2х15м
  • Гарантийный срок хранения, месяцев
  • 12
  • Вес материала
  • 0,9 кг/кв. м.
  • Цвет
  • Черный
  • Вид конструкции
  • Фундамент, кровля, ТДС (дороги, тоннели, аэродромы), благоустройство
  • Разрывная сила в продольном/поперечном направлении, Н/50 мм, не менее
  • 590/570
  • Длина (рулона) м
  • 15
  • Относительное удлиннение, %, не менее
  • 18
  • Площадь, м2
  • 30

Скачать PDF Распечатать

Основные области применения профилированных мембран PLANTER EXTRA-GEO 2х15 м

Защита тепло и гидроизоляции фундаментов и кровель на объектах с повышенными требованиями к надёжности и безопасности;

Защита гидроизоляции и дренаж в тоннелях открытого типа;

Защита гидроизоляции и дренаж в полигонах ТБО;

Горизонтальный дренаж, в т.

ч. в аэродромных и дорожных покрытиях;

Вертикальный пристенный дренаж;

Дренаж при устройстве балластной кровли;

Пластовый дренаж.

Воспроизвести по очереди

Скачать все

  • Устройство эксплуатируемых и зелёных кровель c с профилированной мембраной Planter Geo

  • Устройство зелёной мембраны с профилированной мембраной Planter Geo

  • Устройство пешеходных дорожек с Planter Geo

Скачать все
  • Все документы 3
  • Брошюры и презентации 3

PLANTER GEO мембрана профилированная 2.

0х15 м PLANTER GEO мембрана профилированная 2.0х15 м
  • Главная
  • Каталог
  • Профилированная мембрана Planter (Плантер)
  • Плантер
  • PLANTER GEO мембрана профилированная 2.0х15 м

Инструкция по монтажу (видео)

14 996 р./рулон

14 996 р./рулон

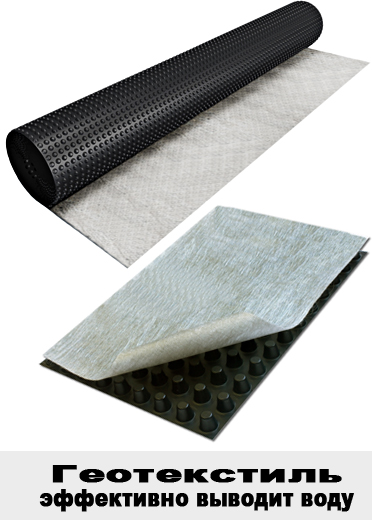

Профилированная дренажная мембрана PLANTER Geo – это двухслойная полимерная профилированная дренажная мембрана, применяемая в промышленном, гражданском, транспортном и гидротехническом строительстве. Материал изготавливают путём формирования в единое полотно сырьевой массы из полиэтилена высокой плотности (HDPE).

Профилированная дренажная мембрана PLANTER GEO 2.0х15 м

PLANTER Geo – это двухслойная полимерная профилированная дренажная мембрана, применяемая в промышленном, гражданском, транспортном и гидротехническом строительстве. Материал изготавливают путём формирования в единое полотно сырьевой массы из полиэтилена высокой плотности (HDPE). Вся площадь лицевой поверхности мембран выполнена в виде выступов высотой 8,5 мм, к которым термически зафиксирован фильтрующий слой из геотекстиля TYPAR.

Область применения:

Двухслойные мембраны с геотекстилем применяются в качестве дренажного слоя в системах пластовых и пристенных дренажей при строительстве подземных частей зданий и сооружений, транспортных, железнодорожных тоннелей, и перегонных тоннелей метрополитенов, при рекультивации полигонов ТКО (ТБО), мелиорационных каналов и водоемов, в том числе хвостохранилищ; а также в качестве дренажного, защитного, разделительного и противокорневого слоя в конструкциях эксплуатируемых и зелёных кровель.

Производство работ:

Согласно Инструкции по монтажу «Защитно-дренажных мембран PLANTER», Руководству по применению полимерных защитных и дренажных мембран PLANTER, СТО 72746455-4.2.2-2016 «Изоляционные системы ТехноНИКОЛЬ.

СИСТЕМЫ ИЗОЛЯЦИИ ФУНДАМЕНТОВ».

Купить профилированную дренажную мембрану PLANTER Geo можно, сделав заказ на нашем сайте или обратившись к менеджерам по указанным телефонам. Наличие уточняйте заранее.

    Кол-во м2 в рул: 30
    Вес 1 м2, не менее кг: 0.65
    Температура применения**, °C: -50/+80
    Водопоглащение**, %: 0
    Высота шипа: 8.5 мм
    Предел прочности на сжатие**, кН/м2 (т/м2): 350
    Относительное удлинение при разрыве**, % не менее*: 30
    Технический лист PLANTER GEO.pdf

    Вас также могут заинтересовать

    Фасадная плитка ТЕХНОНИКОЛЬ HAUBERK Английский Кирпич

    1 976 р. /упак

    Гибкая черепица Шинглас (Shinglas) Оптима Коричневая

    1 309 р./упак

    Ветро-влагозащитная мембрана МВН-200 Негорючая, 75м2/рулон

    9 262 р./рулон

    Гибкая черепица Шинглас (Shinglas) Оптима Красная

    1 309 р./упак

    Утеплитель минеральная вата ТИСМА TR044 50*1200*8300 (2 мата, 1м3; 19.9м2)

    2 626 р./упак

    Гибкая черепица Шинглас (Shinglas) Оптима Серая

    1 309 р./упак

    Жидкий битум Битумаст (Bitumast) 21.5 л

    2 153 р./шт.

    Утеплитель ТехноНиколь каменная вата Базалит Л-30 1200*600*50 (8 плит)

    876 р./упак

    Мастика гидроизоляционная Экомастика 21. 5 л

    2 104 р./шт.

    Гибкая черепица Шинглас (Shinglas) Оптима Зеленая

    1 309 р./упак

    LOGICPIR Ф/Ф L 1190х590х30 (8 плит) 5.62м2

    7 231 р./упак

    Эмульсол ЭКС-А ТК Зимний (-10) 200 л/бочка

    16 667 р./шт.

    Желоб D125 мм (3м) VERAT, коричневый

    399 р./шт.

    Желоб D125 мм (3м) VERAT, белый

    402 р./шт.

    Межвенцовый утеплитель ТермоЛен Лайт М2 10 см*20 м/рулон

    191 р./рулон

    ТЕХНОЭЛАСТ ЭКП Технониколь

    4 189 р./шт.

    Межвенцовый утеплитель ТермоЛен Лайт М2 12 см*20 м/рулон

    229 р. /рулон

    Желоб D125 мм (3м) ТН ПВХ, темно-коричневый

    530 р./шт.

    Желоб D125 мм (3м) ТН ПВХ, белый

    480 р./шт.

    Межвенцовый утеплитель ТермоЛен Лайт М2 15 см*20 м/рулон

    287 р./рулон

    Заказать звонок

    0 Перейти к сравнению

    Профилированная мембрана Planter Geo для устройства зеленой кровли

    • Описание
    • Материалы
    • Монтаж
    • Задать вопрос

    Дренажная мембрана PLANTER с геотекстилем в составе эксплуатируемой кровли берет на себя сразу несколько функций:

    • Первичный сбор жидкости и отведение ее к водоприемным устройствам.
    • Геотекстиль фильтрует воду, надежно предотвращая засорение водоприемных элементов.
    • Экономия затрат относительно решений с традиционными дренажными материалами.
    • Простота монтажа, хранения и транспортировки.
    • Снижение нагрузок на кровлю. PLANTER Geo имеет значительно меньший вес в сравнении с щебнем.
    • Защита нижних слоев системы от механических повреждений.

    Инновационная конструкция с профилированной мембраной PLANTER:

    1. тротуарная плитка;
    2. гравий;
    3. дренажная мембрана PLANTER Geo;
    4. экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF 300;
    5. иглопробивной термообработанный геотекстиль ТЕХНОНИКОЛЬ 300 г/м2;
    6. Техноэласт ЭПП – 2 слоя;
    7. Праймер битумный ТЕХНОНИКОЛЬ №01;
    8. стяжка цементно-песчаная армированная;
    9.  уклонообразующий слой из керамзита;
    10. железобетонное основание.

    Купить

    Дренажная мембрана PLANTER Geo для кровли

    Устройство эксплуатируемой кровли – это отличный способ увеличить полезную площадь здания и сделать свой дом комфортнее и привлекательнее. Система, разработанная техническими специалистами ТЕХНОНИКОЛЬ и включающая в себя мембрану с геотекстилем PLANTER Geo в качестве одного из основных компонентов, является отличным решением для создания эксплуатируемой кровли у частного дома.

    Среди основных преимуществ данной системы можно выделить ее долговечность, обусловленную надежной защитой теплоизоляционного и гидроизоляционного слоев от влаги, ультрафиолета и других разрушительных воздействий, а также ее исключительную стойкость к пешеходным нагрузкам.

    Несмотря на то, что система включает в себя 10 компонентов, работа по ее устройству не будет сложной при грамотном подходе.

    Дренажные мембраны в плоской кровле

    Мембрана PLANTER Geo ТЕХНОНИКОЛЬ на плоской кровле выполняет одновременно несколько функций:

    • Во-первых, осуществляет первичный сбор и отвод воды, не допуская намокания утеплителя.
    • Во-вторых, фильтрует воду, предотвращая засорение водоприемных элементов.

    В период продолжительных осадков PLANTER фильтрует и удаляет воду к водостокам, а дренажная способность материала составляет 5 л/м2, что в значительной степени превосходит показатели дренажных отсыпок из щебня или гравия. Успех применения профилированных мембран PLANTER Geo в конструкции кровли объясняется тем, что при укладке мембраны под финишное покрытие крыши образуется слой с высокой пропускной способностью, защищенный от заиливания и обеспечивающий беспрепятственный дренаж воды. Легкий вес мембраны PLANTER уменьшает нагрузку на кровлю. А благодаря высоким дренажным свойствам и предотвращению вымывания подстилающего слоя повышается устойчивость финишного покрытия.



    Защитно-дренажная мембрана PLANTER Geo:

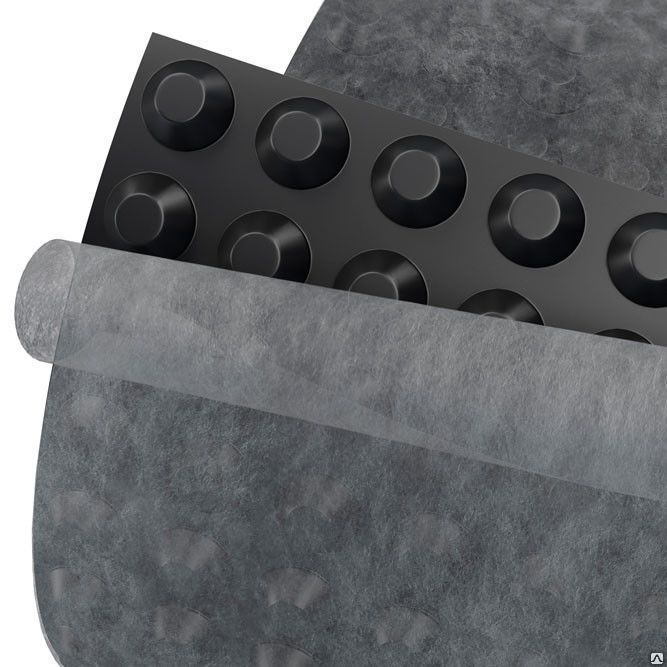

    PLANTER Geo – профилированная мембрана из полиэтилена высокой плотности с прикрепленным слоем геотекстиля. Мембрана создана для использования в системах, где она выполняет функцию эффективного дренажа.

    Область применения:

    •    Эксплуатируемая кровля
    •    Устройство отмостки
    •    Защита гидроизоляции и дренаж
    •    Дорожки и площадки из тротуарной плитки

    Физико-механические характеристики

    Материал основы - Полиэтилен высокой плотности
    Тип геотекстиля - Термоскрепленный
    Высота шипов мм 8
    Предел прочности на сжатие кН/м2(т/м2) 420 (~42)
    Водопропускная способность л/с*м2
    Объем воздуха между шипами л 5,5
    Температура применения С от -50 до +80
    Масса 1м2 кг 0,6
    Длина рулона м 15
    Ширина рулона м 2,0
    Разрывная сила при растяжении, не менее Н 455
    Водопоглощение, не менее % 0
    Относительное удлинение при разрыве, не менее % 26
    Класс пожарной опасности - КМ5 (Г4, В3, РП2)

    PLANTERBAND — самоклеящаяся герметизирующая лента.
    Ролик шириной 10 см из специальной смеси битумно-полимерного вяжущего, нанесенного на толстую полимерную пленку.
    Материал имеет высокую эластичность и гибкость, что гарантирует высокое качество герметизации швов.
    Может использоваться во всех климатических районах.

    1.

    Укладку дренажных мембран PLANTER Geo осуществляйте геотекстилем вверх, разворачивая рулон так, чтобы не наступать на него без необходимости.





    2. После окончания раскатки рулона отделите от его края геотекстиль на необходимую величину для «стыковки» со следующим листом.




    3. По мере укладки новых рулонов формируйте нахлесты их краев на уже уложенные как по длинной, так и по короткой стороне рулонов.




    4. Для сохранения дренажного полотна непрерывным скрепите швы лентой PLANTERBAND.




    5. Скрепите геотекстиль для формирования целостности фильтрующего слоя. Используйте двух- или одностороннюю клейкую ленту для соединения геотекстиля. Если клейкая лента односторонняя, ее ширина должна быть не менее 50 мм.




    6. После монтажа мембран приступайте к формированию балластного слоя. Используйте гравий фракцией 20-40 мм. Мин. вес балласта на кв. м. – 50 кг. Этот слой может быть финишным, если вы не планируете эксплуатировать кровлю.




    7. Уложите поверх слоя из гравия плитку или брусчатку.

    Задать вопрос

    Ваше имя*

    Сообщение*

    Защита от автоматических сообщений

    Введите слово на картинке*

    Нажимая на кнопку «ОТПРАВИТЬ», я даю согласие на обработку персональных данных
    в соответствии с Политикой обработки персональных данных

    Гидродук® 650 | Ресурс | GCP Applied Technologies



    menuЗакрыть

    Описание продукта

    • Превосходная прочность на сжатие — шипованная сердцевина выдерживает структурные и транспортные нагрузки, позволяет воде стекать в назначенные дренажные точки.
    • Высокая пропускная способность – ширина стока 3 л/сек/метр.
    • Простая, надежная дренажная мембрана – собирает и регулирует просачивание воды под покрытием на подиумах, настилах с пешеходным движением, настилах мостов, трубных пролетах, технических каналах, кашпо на подвесных или приподнятых крышах и в подвалах.
    • Стойкость к гниению – не подвержена постоянному погружению в воду, бактериям, разбавленным кислотам и щелочам.
    • Экономически эффективен – заменяет дорогие дренажные слои из заполнителя или предварительно сформированные дренажные плитки и снижает статические нагрузки.
    • Нетканый фильтрующий материал – пропускает воду в сердцевину слива, ограничивая движение частиц почвы и ила.
    • Улучшает гидроизоляцию – отводит воду от гидроизоляционной мембраны и предотвращает образование гидростатического давления.
    • Легкий вес – простота установки, укладка вручную без оборудования

    Области применения

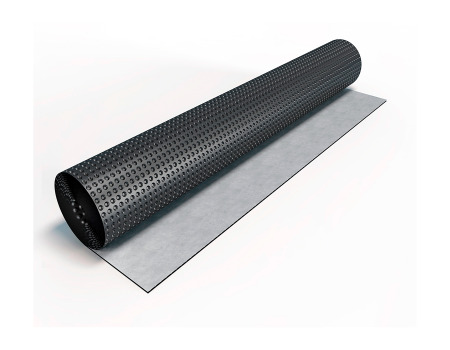

    Hydroduct® 650 представляет собой двухкомпонентную предварительно отформованную дренажную пластину из геокомпозита с высокой прочностью на сжатие, состоящую из полого шипованного полистиролового сердечника, покрытого с одной стороны прочной нетканой полипропиленовой фильтрующей тканью. Этот прочный дренажный композит был разработан для обеспечения простой и надежной дренажной системы для сбора и контроля воды под отделкой крыш/подиумов или для использования в качестве дренажной или постоянной дренажной системы под цокольными конструкциями.

    Высокая прочность на сжатие 862 кН / м 2 листа способна выдерживать структурные нагрузки при поддержке монолитного бетона и всех типов цементных или насыпных покрытий.

    Hydroduct 650 разработан, чтобы выдерживать транспортные нагрузки и обеспечивать высокую пропускную способность воды 3 литра в секунду на метр ширины. Прочная конструкция листа с шипами делает его особенно полезным на подиумах, где дорожное покрытие сочетается с ландшафтными зонами и цветочными горшками. При установке он предотвратит скопление воды на водонепроницаемой мембране, чтобы повысить ее общую безопасность и повысить коэффициент безопасности конструкции.

    Дренажная пленка должна быть уложена поверх водонепроницаемой мембраны и защиты как можно скорее, чтобы предотвратить механическое повреждение от других профессий. Плиты крыши/подиума должны иметь достаточные уклоны, чтобы собранная вода направлялась к дренажным желобам и каналам в соответствии со стандартной практикой.

    Собственность Метод испытаний Типичное значение
    Дренажная сердцевина
    Полимер Н/Д Ударопрочный полистирол
    Толщина АСТМ С 366-В 9,5 мм
    Прочность на сжатие АСТМ Д 1621 860 кПа
    Расход ASTM D 4716  3,0 л/сек/метр ширины
    Геотекстиль
    Тип Н/Д Нетканый материал
    Полимер Н/Д Полипропилен
    Вес АСТМ Д 3776 270 г/м 2
    Прочность на растяжение АСТМ Д 4632 900Н
    Трапециевидный вырез АСТМ Д 4533 360Н
    Маллен Бёрст АСТМ Д 3786 2750 кПа
    Прочность на прокол АСТМ Д 4833 59 кг
    Видимый размер отверстия АСТМ Д 4751 0,147 мм (сито 100 США)
    Диэлектрическая проницаемость АСТМ Д 4491 3260 л/мин/м 2

    Поставка

    Гидропровод 650

    Рулон длиной 1,22 м x 15,25 м
    (18,6 кв. м) вес 22,7 кг

    Хранение Хранить под крышкой в ​​оригинальной упаковке и накрыть сразу после установки
    Сопутствующие товары
    Битустик Рулоны длиной 150 мм x 15,0 м
    Крепежные детали Требуется 3 шт. на рулон Hydroduct

    Другое оборудование

    Нож Stanley для обрезки.

    Монтаж

    Можно укладывать непосредственно под цокольные плиты или поверх Bituthene и с защитными плитами Servipak для предотвращения механических повреждений.

    Геотекстильная фильтровальная ткань всегда укладывается по направлению к поверхности воды, чтобы обеспечить доступ воды. Листы можно соединить путем наложения геотекстильного полотна внахлест и соединения встык шипованного листа. Затем используются обрезные застежки для формирования соединителя в центрах в соответствии с применением путем блокировки как минимум двух углублений на каждом листе под ним, т. е. на нетканом лице.

    Стыковые и разрезные соединения

    Простые стыковые соединения могут быть выполнены путем тщательного разделения геотекстильного полотна и создания нахлеста внахлест, а также скрепления стыков с помощью разрезных застежек, которые блокируются, образуя соединитель в центрах в соответствии с применением.

    Углы

    Hydroduct 650 обычно можно согнуть на месте для образования внутренних углов. Внешние углы формируются путем разрезания листов с ямочками на углах и предоставления дополнительной полосы ткани шириной 100 мм для обертывания вокруг угла и соединения внахлест, а затем склеивания с помощью Bitustik.

    Установка с дренажными трубами

    Геотекстильная ткань, отклеенная от шипованной сердцевины. Приложите дренажную трубу к сердечнику, оберните тканью и заправьте за сердечник, чтобы зафиксировать на месте перед обратной засыпкой или бетонированием.

    Уплотнительные кромки

    Все открытые кромки Hydroduct 650 должны иметь дополнительную ткань, заправленную за сердцевину для герметизации передней кромки и предотвращения попадания мусора или ила в сердцевину.

    Отделка

    Различные отделки поверхности могут быть уложены непосредственно поверх Hydroduct 650, не влияя на его характеристики или характеристики поверхности. Бетонные плиты, блоки/брусчатка на песчаных подушках, среда для выращивания растений и т. д. приемлемы, поскольку геотекстильный фильтр специально обработан для предотвращения слипания или засорения.

    Спецификация

    Дренажная система Hydroduct 650 должна быть размещена, закреплена и завершена в правильном положении в соответствии с относительными уровнями и установлена ​​в соответствии с инструкциями производителя и предоставлена ​​GCP Applied Technologies. Для получения дополнительной информации свяжитесь с местным представителем GCP.

    Технические службы

    Для помощи с рабочими чертежами для проектов и дополнительной технической консультацией обращайтесь в GCP Applied Technologies.

    Охрана здоровья и безопасность

    См. соответствующие паспорта безопасности материалов.

    Австралия 1800 855 525 Новая Зеландия +64 9 448 1146 Материковый Китай +86 21 3158 2888 Гонконг +852 2675 7898
    Индия +91 124 488 5900 Индонезия +62 21 893 4260 Япония +81 82 31226 0800 Малайзия +60 3 9074 6133
    Филиппины +63 49 549 7373 Сингапур +65 6265 3033 Таиланд +66 2 709 4470 Вьетнам +84 8 3710 6168

    Мы надеемся, что информация здесь будет полезной. Он основан на данных и знаниях, которые считаются достоверными и точными, и предлагается пользователю для рассмотрения, изучения и проверки, но мы не гарантируем получение результатов. Пожалуйста, ознакомьтесь со всеми заявлениями, рекомендациями и предложениями вместе с нашими условиями продажи, которые распространяются на все поставляемые нами товары. Никакие заявления, рекомендации или предложения не предназначены для использования в нарушение каких-либо патентов, авторских прав или других прав третьих лиц.

    Hydroduct является товарным знаком, который может быть зарегистрирован в США и/или других странах компанией GCP Applied Technologies, Inc. Этот список товарных знаков был составлен с использованием доступной опубликованной информации на дату публикации и может неточно отражать текущий товарный знак. собственности или статуса.

    © Copyright 2017 GCP Applied Technologies, Inc. Все права защищены.


    GCP Applied Technologies Inc., 2325 Lakeview Parkway, Alpharetta, GA 30009, USA
    GCP Vietnam Company Ltd, участок B14, секция B, улица № 12, группа малых искусств и ремесел Суан Тхой Сон, национальная дорога 22, деревня Сюан Тхой Сон, район Хок Мон, город Хошимин
    Этот документ актуален только на дату последнего обновления, указанную ниже, и действителен только для использования во Вьетнаме. Важно, чтобы вы всегда обращались к доступной в настоящее время информации по указанному ниже URL-адресу, чтобы предоставить самую последнюю информацию о продукте на момент использования. Дополнительная литература, такая как руководства для подрядчиков, технические бюллетени, подробные чертежи и рекомендации по детализации, а также другие соответствующие документы также доступны на сайте www. gcpat.vn. На информацию, найденную на других веб-сайтах, нельзя полагаться, так как они могут быть устаревшими или применимыми к условиям в вашем регионе, и мы не несем никакой ответственности за их содержание. Если есть какие-либо конфликты или вам нужна дополнительная информация, обратитесь в службу поддержки клиентов GCP.

    Последнее обновление: 28 января 2022 г.

    PMS Engineering Ltd > Строительные работы > Геокомпозитный дренажный слой

    Геокомпозитный дренажный слой

    Nylex Cordrain обеспечивает эффективный и экономичный вертикальный дренаж стен и других подземных сооружений.

    Cordrain был специально разработан для снижения гидростатического давления за конструкциями, такими как подпорные стены и опоры мостов. Он также идеально подходит для дренажа фундаментов и подвалов, снижая вероятность структурных повреждений, вызванных подвижками фундамента в расширяющихся грунтах. Непроницаемая сердцевина обеспечивает дополнительное преимущество, помогая гидроизолировать конструкции, что может снизить функциональные требования к резервуарной мембране.


    Nylex Cordrain Описание продукта:

    Cordrain представляет собой геокомпозитное вертикальное дренажное полотно, состоящее из внутренней сердцевины с пластиковыми буграми (бугорки с обеих сторон), обернутой термоскрепленной нетканой геотекстильной фильтрующей тканью, скрепленной только с одной стороны.

    Cordrain Применение:

    • Строительные подвалы/подвалы
    • Подпорные стенки
    • Мостовидные опоры
    • Водопропускные трубы
    • Облицовка тоннеля

    Конструктивные преимущества Nylex Cordrain:

    • Дренажная емкость High Flow
    • Эффективно снижает гидростатическое давление за стенами конструкции
    • Предусмотреть воздушный шлюз между дренажным слоем и стеной
    • Помощь в гидроизоляции конструкций
    • Незасоряющийся
    • Высокая прочность на сжатие
    • Снизить вероятность повреждения конструкции, вызванного подвижками фундамента в расширяющихся грунтах

    Экономические преимущества Nylex Cordrain:

    • Экономия средств
    • Как правило, устраняет необходимость в обратной засыпке заполнителем или песком.
    • Легкий и гибкий
    • Простота в обращении и быстрая установка.



    Как работает Cordrain:

    Cordrain обернут термоскрепленным нетканым геотекстилем и в подавляющем большинстве грунтов геотекстиль обеспечивает стабильную фильтрацию прилегающего грунта.

    Почвенный фильтр образуется в пределах первых нескольких миллиметров между грунтовой массой и геотекстилем. По мере того, как вода проходит из исходного грунта в канализацию, она вымывает несколько мелких частиц в течение короткого периода времени после установки.

    По мере того, как мелкие частицы вымываются, на геотекстиле образуется сеть мостов из более крупных частиц. Эта сеть предотвращает дальнейшее вымывание мелких частиц, стабилизирует почву и пропускает через систему только воду.



    Модель

    Cordrain /18

    Геотекстильная пленка
    Широкая полоса на растяжение AS 3706-2
    Средняя пиковая прочность

    9 кН/м MD 8 кН/м D

    Класс G QMRD
    Значение G

    >1000 Нмм 0,5

    Класс G

    Прочный мод

    Размер пор AS 3706.7
    ЕСО О 95

    120 г

    Проницаемость AS 3706. 9
    Расход – головка 10 см

    >275 л/мин 2 с

    Пластиковый сердечник из полиэтилена высокой плотности
    Центральный профиль

    Приподнятые выступы с обеих сторон (квадратные)

    Масса

    900 г/м 2

    Цвет

    Черный

    Устойчивость к грибкам

    Отлично

    Прочность на раздавливание

    250 кПа

    Толщина сердцевины

    18 мм

    Геокомпозит
    Ширина

    1200

    Длина рулона

    25 м

    Упаковка

    Ч. Э. сумка

    * Nylex оставляет за собой право заменить геотекстиль.

    Nylex Cordrain /18 для дренажа сеялок проекта PCCW Cyberport I.L. 8969

    Nylex Cordrain /18 для мягких ландшафтных работ Гонконгского политехнического университета, фаза VI развития

    Кордрейн /18 для канализации плантатора студенческого общежития CityU

    Cordrain /18 для фундаментных работ
    TCC500 – Станция технического обслуживания расширения Восточной железной дороги KCRC

    Nylex Cordrain /18 для дренажа конструкции подпорной стены Tai Po Kau TPTL 150

    Cordrain /18 для ASD HKSAR – Строительство информационно-образовательного центра Развязка общественного транспорта в Коулун Тонг
    Cordrain /18 для ASD HKSAR Project
    Ведомственный квартал на улице Лай Чи Линг
    Cordrain /18 для жилищного общества Гонконга
    Развитие залива Хунг Хом

    Cordrain /18 для дренажа
    fHigh Cliff 41D Stubbs Road Project

    Nylex Cordrain /18 для мягких ландшафтных работ в проекте «Набережная»

    Nylex Cordrain /18 для садового дренажа подиума
    Белладжио – Шам Ценг



    Престижные клиенты/консультанты, использующие корневой барьер Nylex:
    • АСД, САРГ
    • Жилищное общество Гонконга, HKSAR
    • Жилищное управление Гонконга, HKSAR
    • ККРЦ
    • Гонконгский политехнический университет, этап VI развития
    • Городской университет Гонконга
    • ПККВ
    • Ове Аруп и партнер, Х. К.
    • Maunsell Consultants Asia Ltd
    • Maunsell Geotechnical Services Ltd
    • Эдав Эрт Азия Лтд
    • Яу Ли Строительная Компания, ООО
    • Dennis Lau & Ng Chun Man Architect & Engineers (H.K.) Ltd
    • Образовательный ресурсный центр Развязка общественного транспорта на Коулун Тонг
    • Гаммон Сканска Лтд.
    • Работы по благоустройству восточного коридора острова
    • Сад Квонг Лам
    • Нго Ки Строительство
    • Zen Pacific – China State – Ngo Kee J.V.
    • Западная железная дорога, KCRC
    • Т.П.Т.Л. 150 Тай По Кау
    • Kai Tai Construction and Engineering Co., Ltd
    • Скотт Уилсон (Гонконг) Лтд
    • Киберпорт Девелопмент И.Л. 8969 в Телеграфном заливе
    • Белт Коллинз Гонконг Лтд
    • Пегас Гренланд Лтд
    • Cheung Kong Centre, Queen’s Road Central
    • Пол И – ITC Construction Ltd
    • Лео Дейли
    • Хайклифф, 41D Stubbs Road
    • Йи Сан Гарден Лтд
    • Драгаж / Буг Строительство
    • Ведомственный квартал на Лай Чи Лин Роуд
    • Chun Wo Construction & Engineering Co. , Ltd
    • Белладжио, Шам Ценг
    • Кумагаи Гуми Ко Лтд
    • Берега океана, Фаза 2
    • Вонг Тунг и партнеры ООО
    • ООО “Восточные пейзажи”
    • Санфилд Билдинг Контракторс Лтд
    • Сау Мау Пинг Фаза VI и VII
    • Хунг Ван Констракшн Ко, Лтд
    • Центр первичной медико-санитарной помощи Fanling
    • China State Construction Engineering (Hong Kong) Ltd
    • RMJM Гонконг Лтд
    • Джозеф Чоу и партнеры, ООО
    • Мейнхардт (МиЭ) Лтд
    • Начальная школа церкви Завета Миссии в Холм-Глэд
    • Набережная, Цим ​​Ша Цуй
    • Расширение больницы Святой Терезы, Ломонд-роуд, К.И.Л. 10721
    • TDD Контракт № TM88/98 – Предгорный обход и сопутствующие работы по стабилизации склона
    • Дренаж подвала, 223-231 улица Вай Ип,
    • E Man Construction Co. , Ltd
    • Heng Lai Construction Co., Ltd

    Главная | Дренаж | Ливневая вода | Орошение | Гражданские работы | Трубы и фитинги | Свяжитесь с нами

    Copyright © 2007 PMS Engineering Ltd. Все права защищены.

    Укладка профилей и шипованной мембраны для защиты и дренажа.

    Содержание

    • Дренажная профилированная мембрана
    • Укладка профилированной мембраны – Монтаж шипованной мембраны
    • Цена на шипованную мембрану
    • Мембрана с шипами, купить

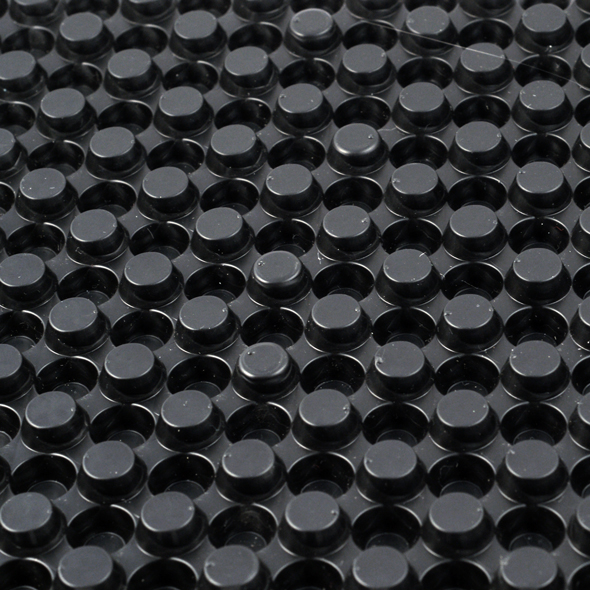

    Дренажная профилированная мембрана

    Шиповидная или профилированная мембрана — входит в состав комплексного дренажно-защитного покрытия и гидроизоляции подземной части здания, не только защищает гидроизоляцию и теплоизоляцию от механических повреждений при заливке, но и снижает гидростатическое давление воды на защитное покрытие, за счет того, что отводит влагу от стен здания в дренаж.

    Дренажная система фундамента состоит из трех основных компонентов:

    1. Шипообразная дренажная мембрана, также называемая защитной профилированной мембраной, предназначена для беспрепятственного спуска влаги к основанию (дренаж).
    2. Трубы дренажные – специальные перфорированные трубы в геотекстиле, в щебеночной обсыпке (гравийный щебень фракции 20-40). Их укладка и монтаж осуществляется под обязательным уклоном. Они собирают подходящую для здания воду и направляют ее вниз в отстойник.
    3. Дренажный слой – засыпка дренажной конструкции, выполняется речным крупнозернистым песком, с целью обеспечения максимального пропуска влаги. Далее вся вода, которая попадает сюда, по проложенным трубам поступает в так называемый отстойник или коллектор, там вода скапливается до определенного уровня, а затем самотеком или с помощью насоса перекачивается в ливневую или ливневую канализацию. другое назначенное место. Коллектор удобнее установить рядом, это влияет и на качество, и на цену.

    Мембрана шиповидная или профилированная — входит в состав комплексного дренажно-защитного покрытия и гидроизоляции подземной части здания, не только защищает гидроизоляцию и теплоизоляцию от механических повреждений при заливке, но и снижает гидростатическое давление воды на защитное покрытие, за счет того, что оно отводит влагу от стен здания в дренаж.

    Дренажная система фундамента состоит из трех основных компонентов:

    Подробнее о водосточной системе и способах ее монтажа вы можете прочитать в статье – «Установка канализации вокруг дома под ключ: Правильный дренаж, его виды, технологии монтажа, материалы, схемы и цены».

    Укладка профилированной мембраны – Монтаж шипованной мембраны

    Подавляющее большинство фундаментов жилых домов защищено от влаги гидроизоляцией. Некоторые виды защитных гидроизоляционных покрытий, такие как дешевые обмазочные составы на битумной основе, мембраны ПВХ и ТПО, имеющие швы, непрочны и недостаточно надежны, а при контакте с содержащимися в грунте щелочами, водой, подвижностью грунта и др. ., гидростатическое давление и подвижки в грунте нарушают целостность этого гидроизоляционного защитного покрытия и вызывают его отслаивание от бетонного основания, снижая защитные свойства.

    Одним из решений обеспечения долговечности гидроизоляционной системы фундамента является применение профилированного водоотводного листа с углублениями (шипами). Профилированная мембрана представляет собой водонепроницаемую систему защиты фундамента, которая защищает от проникновения воды, а также обеспечивает эффективную и экономичную дренажную плоскость. Его укладка исключает необходимость в дорогостоящем щебне. Однако важно понимать, что это не гидроизоляция и не может ее заменить. А теперь давайте более подробно рассмотрим укладку защитного слоя.

    Монтаж и укладка:
    Укладка защитной мембраны возможна в любую погоду. Дождь или снег не влияют на установку. Установка очень проста. Большинство профилированных листов крепятся к стене механическим способом с помощью специальной прижимной планки. Прижимная планка плотно крепится к верхней части листа, над уровнем земли, для обеспечения ее функционирования в соответствии с проектом.

    Штанга должна быть плотно закреплена и уплотнена, чтобы не допустить проникновения через нее жидкости и грязи за шиповидный лист, так как влага, попадающая сзади, может нести мусор, который будет накапливаться, что со временем приводит к засорению ямочки и влажная почва возле голой бетонной стены. Поэтому лучше всего доверить установку профессионалам.

    Швы между листами проклеены специальной герметизирующей лентой. Если у вас устройство с замком, то скотч не нужен, так как листы просто крепятся друг к другу. При монтаже мембрана должна быть опущена до самого основания футера, чтобы влага направлялась непосредственно в дренаж по периметру и выводилась из критического холодного стыка стена/фундамент .

    Цена за шипованную мембрану

    На сегодняшний день на рынке довольно много видов профнастила, бывают и с замками и без них. Цена зависит от производителя, наличия замков и других параметров.


    Цена шипованной профилированной мембраны варьируется от 30$ – 90$ за 1 м 2 , при расчете стоимости шипованной профилированной системы не забывайте о цене планки и других комплектующих для ее крепления, а так же цена ленты для уплотнительных систем.

    MEN . 20м. Толщина: 0,55мм Применение: Для фундамента Прочность на сжатие, кПа: 130
    Наименование материала Основные функции Блок измерения Плана
    1 м 2 30
    Мембрана профилированная PLANTER eco 2х20 м высота шипа 8 мм Длина: 20м. Толщина: 0,5мм Применение: Для фундамента Прочность на сжатие, кПа: 80 1 м 2 30
    Профилированная мембрана PLANTER geo 2х15 м высота шипа 8 мм Длина: 15м. Толщина: 0,6 мм. . Прочность на сжатие, кПа: 40 1 м 2 30
    Лента самоклеящаяся PLANTERBAND 10 м х 10 см Длина: 10м. Толщина: 1,5 мм 1 шт. 80

    Мембрана с шипами, купить

    Сегодня защиту от шипов можно купить в большинстве специализированных магазинов. Также его можно купить в магазинах строительных материалов. Однако не стоит забывать, что его покупка – это лишь малая часть успеха, самое главное правильно его смонтировать, чтобы он четко выполнял свое предназначение, а для этого лучше всего обратиться к квалифицированному подрядчику, специализирующемуся на водоотводе и гидроизоляции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
