Дренажные системы вокруг дома: 6 видов + как сделать своими руками

Водоотвод вокруг дома: виды и конструкции дренажных систем

Водоотвод вокруг дома лучше сооружать на этапе строительства здания, но сделать его можно в любое время. Дренаж нужен не только для того, чтобы после дождя возле дома не стояли лужи, а на участок можно было зайти без резиновых сапог. Проблема кроется глубже.

Потоки талой и дождевой воды размывают почву, вызывая смещение грунта. В результате на фундаменте и стенах дома появляются трещины. Застой жидкости заболачивает участок и вызывает загнивание корней растений.

Создание водоотвода вокруг дома решит комплекс проблем:

• сохранит целостность фундамента, стен, отмостки, дорожного покрытия;
• исключит залив подвала, цокольного этажа грунтовыми водами;
• предотвратит гниение корней растений, посаженных в огороде, цветнике или саду.

Дренажная система вокруг дома (ливневка) — это комплекс водоприемников и каналов, для сбора и вывода дождевых, талых, грунтовых вод. В зависимости от места расположения водоотводных каналов дренаж бывает поверхностным и глубинным.

Поверхностная ливневка

Это система неглубоких открытых каналов или бетонных лотков, по которым дождевая вода отводится от дома за границы участка. Не требует копки траншей.

Поверхностного внешнего водоотвода будет достаточно, если рельеф местности имеет уклон, а почвы песчаные. В этом случае вода будет беспрепятственно стекать в низину, уходить в песок и дополнительных сложных коммуникаций строить не нужно. Цена строительства поверхностного дренажа вокруг дома ниже.

Есть несколько видов систем.

Пристенный

Строится вместе с фундаментом. Можно сделать позже, но это будет дороже и сложнее. Траншеи всего на 30-50 см ниже уровня фундамента, закладываются под уклоном. В нижней точке ставят смотровой колодец и присоединяют отводящую трубу.

Пластовый

Насыпают подушку из песка (возможно с щебнем или гравием). Толщина подушки — не меньше 30 см. Сверху кладут перлит, чтобы при заливке фундамента раствор не просочился в песок.

Эффективный способ осушения почвы под домом. Закладывают водоотводный канал до основного строительства, под фундаментом, причем ширина должна превышать толщину фундамента.

Усиливают эффект, соединяя с кольцевым или пристенным дренажом.

Кольцевой

Понижает уровень грунтовых вод, осушает земельный участок, недорогой в установке. Преимущество в том, что прокладывать систему можно уже после основного строительства. Кольцевой водоотвод прокладывают вокруг дома на расстоянии не менее 5 м, и глубиной от 30 до 70 см.

Обустройство

Сделать простейший дренаж своими руками несложно. В отмостку встраивают водоприемник, куда с кровельной водосточной системы собирается дождевая вода. Затем от него прокладывают неглубокие каналы, выводящие воду за пределы участка в уличную канаву или сливающие в ливневый колодец.

Водоотводящие углубления сверху закрывают металлическими решетками, защищая русло от попадания листьев и мусора. Снизу дно бетонируют или формируют ряд последовательной укладкой готовых бетонных лотков.

Глубинный дренаж

Внутренний водоотвод — более сложное коммуникационное сооружение: сеть труб, уложенных под землей на глубине 0,8–1 м. Трубы собирают воду с поверхности и выводят ее в сливной колодец.

Глубинный водоотвод делают на плоских, низменных участках с глинистыми почвами, где вода не уходит самотеком, а скапливается на поверхности, слабо впитывается в грунт вокруг дома. Подземные дренажные коммуникации иногда дополняют насосами.

Есть несколько видов: горизонтальный, вертикальный и комбинированный.

Как сделать горизонтальный глубинный дренаж своими руками

Сначала составляют проект разводки трубопровода. Затем надо купить материалы и приспособления для сбора и транспортировки воды:

• пластиковые перфорированные трубы;
• песок;
• щебень;
• геотекстиль;
• железобетонные кольца;
• насос.

Подземный водоотвод строят в несколько этапов.

Сначала составляют проект. Простую схему линейного водоотвода можно нарисовать самостоятельно, а если планируется строить сложный дренаж, то расчет, проектирование, копку траншей, прокладку коммуникаций лучше заказать у профессионалов.

Подготовка траншей и укладка труб

Вокруг дома копают траншеи глубиной около 1 м по ранее составленной схеме.

Дно каналов плотно трамбуют, насыпают подушку из песка, затем на нее укладывают геотекстиль. В геотекстиль кладут трубы, которые засыпают щебнем с толщиной слоя 5–10 см.

Дренажные перфорированные трубы собирают и выводят влагу с поверхности участка. Функции щебневой круговой обсыпки и геоткани — не пропустить мелкую фракцию в трубопровод, чтобы избежать засорения и заиливания.

Обустройство колодцев водоотвода

Смотровые колодцы ставят на прямых отрезках трубопровода и на поворотах. Они нужны для осмотра состояния дренажной системы, контроля степени загрязнений, чистки трубопровода.

Диаметр смотровых отверстий должен быть достаточным, чтобы можно было опустить туда насос, обеспечить его нормальную работу.

Засыпка траншей

Перед тем, как засыпать канал землей, трубы с обсыпкой из щебня накрывают геотекстилем.

Обустройство сливного водосборника

В конце дренажной линии устанавливают сливной колодец, который по мере заполнения периодически откачивают. Обычно его составляют из железобетонных колец.

Вертикальный водоотвод

Для обустройства вертикальной системы устанавливают понижающие скважины глубиной до 50 м, водоприемные колодцы и насосы. Основная масса воды уходит в грунт, а остатки выкачиваются насосом. Для максимального эффекта систему комбинируют с горизонтальной.

Профессиональное проектирование

Ознакомившись с принципом систем водоотвода на участке, вы поймете основной принцип, но этого недостаточно для грамотного проектирования. Одна грубая ошибка сведет все вложения к минимуму. Неопытным строителям лучше воспользоваться услугами профессионалов, а компания Деккамень обеспечит материалами для обустройства придомовых территорий по дилерским ценам в Москве и области.

виды и цены в Москве

Дренаж без щебня

Steelot

Gidrolica

Nicoll

Drenline

Геомембраны

Пескоуловители

Решетки для каналов

Бетонные каналы

Пластиковые каналы

Полимерпесчаные каналы

Крепеж, заглушки

Газонная решетка

Сортировать:

Цена (По возрастанию)Название (По убыванию)Хиты продаж (По убыванию)Оценка покупателей (По убыванию)ЦенаЦенаНазваниеХиты продажОценка покупателей

Канал низкопрофильный с гидрозатвором Nicoll Connecto 130 ПВХ

Производитель:Nicoll

Высота:60 мм

1 736 ₽

Канал водоотводный Nicoll Connecto 130

Производитель:Nicoll

Высота:115 мм

853 ₽

Канал низкопрофильный Nicoll Connecto 130 ПВХ

Производитель:Nicoll

Высота:54 мм

470 ₽

Канал водоотводный Nicoll Connecto 200

Производитель:Nicoll

Высота:142 мм

1 218 ₽

Пескоуловитель Дренлайн пластиковый DN100

Производитель:Дренлайн

Высота:423 мм

1 950 ₽

Лоток водоотводный Дренлайн TOП с пластиковой решеткой

Производитель:Дренлайн

Высота:100 мм

640 ₽

Лоток водоотводный Дренлайн TOП с оцинкованной решеткой

Производитель:Дренлайн

Высота:100 мм

860 ₽

Лоток водоотводный Дренлайн пластиковый DN100 H55

Производитель:Дренлайн

Высота:55 мм

410 ₽

Лоток водоотводный Дренлайн пластиковый DN100 H70

Производитель:Дренлайн

Высота:70 мм

470 ₽

Лоток водоотводный Дренлайн пластиковый DN100 h220

Производитель:Дренлайн

Высота:120 мм

540 ₽

Лоток водоотводный Дренлайн пластиковый DN100 h250

Производитель:Дренлайн

Высота:150 мм

600 ₽

Лоток водоотводный Дренлайн пластиковый DN100 h280

Производитель:Дренлайн

Высота:180 мм

680 ₽

Лоток водоотводный Дренлайн пластиковый DN150 H80

Производитель:Дренлайн

Высота:80 мм

750 ₽

Лоток водоотводный Дренлайн пластиковый DN150 h285

Производитель:Дренлайн

Высота:185 мм

920 ₽

Лоток водоотводный Дренлайн пластиковый DN200 h200

Производитель:Дренлайн

Высота:100 мм

1 020 ₽

Лоток водоотводный Дренлайн пластиковый DN200 h285

Производитель:Дренлайн

Высота:185 мм

1 150 ₽

Лоток водоотводный Дренлайн пластиковый DN200 h380

Производитель:Дренлайн

Высота:280

1 330 ₽

Пескоуловитель Дренлайн пластиковый DN200

Производитель:Дренлайн

Высота:550 мм

3 150 ₽

Заглушка торцевая Дренлайн пластиковая для DN100 h220-h280

Производитель:Дренлайн

Высота:180 мм

150 ₽

Заглушка пластиковая Дренлайн TOП

Производитель:Дренлайн

Высота:82 мм

110 ₽

Крепеж решетки Дренлайн пластиковый DN100

Производитель:Дренлайн

Цвет:черный

100 ₽

Крепеж решетки Дренлайн стальной DN100

Производитель:Дренлайн

Вес:0. 1 кг

110 ₽

Пескоуловитель Дренлайн пластиковый DN150

Производитель:Дренлайн

Высота:470 мм

2 950 ₽

Крепеж решетки Дренлайн стальной DN150

Производитель:Дренлайн

Вес:0.15 кг

140 ₽

Дренаж вокруг дома является необходимым условием для долгосрочной эксплуатации здания. Если дренажная система на участке функционирует грамотно — можно избежать целого ряда проблем с лишней влагой, приводящей к подтоплению территории и вымоканию растительности. Если купить и установить дренажную систему на участке, то она поможет избежать преждевременное разрушение основных и вспомогательных конструкций дома и вокруг него.

Наша компания предлагает низкие цены на дренаж для дома и участка высокого качества. Наши менеджеры помогут вам купить дренажные системы по выгодной стоимости. Быстрая доставка товаров по Москве и Московской области.

Производители и цены

Современный дом и окружающий его участок – это грамотные дренажные системы и другие инженерные сети. Их прокладка является очень важной работой по организации систем жизнеобеспечения ландшафта с учетом всех его особенностей. Дренаж участка (осушение от вод) – это система гидротехнических сооружений в грунте, служащая для отведения из него избыточной влаги.

Дренаж без щебня ЛайтДрэин – эффективный отвод грунтовых вод

Дренажно-распределительная система ЛайтДрэин успешно применяются при строительстве загородных домов, промышленных зданий, дачных участков и других объектов, где не допускается наличие большого количества дождевых вод. Она представляет собой разветвленный комплекс трубопроводов, которые устанавливаются по периметру сооружений в районе фундаментов и подвалов.

Главная задача дренажной системы ЛайтДрэин состоит в том, чтобы предотвратить разрушение основания зданий из-за воздействия дождевой воды. Избытки жидкости стекают в трубы, затем сливаются в точку сброса. Оттуда вода откачивается с помощью мощных насосов и удаляется с территории объекта.

Преимущества

Дренаж ЛайтДрэин без щебня – это одно из самых надежных и эффективных методов защиты зданий от разрушительного воздействия потоков дождевой воды. Она обладает множеством преимуществ:

• Легкость конструкции. Благодаря этому свойству, все компоненты дренажной системы можно перевозить на транспорте с любой грузоподъемностью. Кроме того, небольшой вес конструкции существенно упрощает процедуру установки.
• Длительный срок службы. Поскольку ЛайтДрэин не засоряется илом и примесями, которые содержатся в дождевой воде, она может стабильно работать на протяжении более 100 лет.
• Прочность. Трубы, из которых монтируется дренаж ЛайтДрэин, можно устанавливать на глубине до 2.5 м. При этом они не трескаются из-за воздействия массивного слоя грунта и могут оставаться невредимыми даже после того, как по участку проедет автомобиль массой 25 тонн.

Купить дренажную систему ЛайтДрэин вы можете прямо сейчас. Свяжитесь с нашим менеджером, чтобы уточнить все подробности.

Дренажная система на участке

Дренаж дома и прилегающего участка предусматривает обустройство водосточной и дренажной систем, которые бы дополняли друг друга, эффективно отводя лишнюю влагу за пределы участка. Желательно, чтобы слив воды с кровли, осуществлялся прямо в систему отвода ливневых вод, являющуюся частью дренажа участка. Дренажная система на участке позволит при выпадении сильных дождей или таяния большого объема снега выводить лишнюю влагу сразу же за пределы участка, не позволяя напитываться ею поверхностные слои земли.

Цены на дренажные системы зависят от множества факторов: размера, обусловленного величиной участка, материала, из которого выполнены элементы, типа (открытый, закрытый, засыпной), а также количества элементов, составляющих целостную систему дренажа участка.

Данная система на вашем участке обязательно понадобится в тех случаях, когда вокруг него устроена ограда или имеются постройки с глубоким фундаментом. Также дренаж дома будет желателен, если дом расположен на глинистых или суглинистых почвах, а также место размещения участка находится у подножия склона горы.

Элементы

Открытые и закрытые

Если участок расположен на склоне, просто необходимо устройство открытой дренажной системы, представляющей собой канаву глубиной 0,6-0,7 метра и шириной 0,5 метров. Такой дренаж, устроенный поперек склона, позволяет перехватывать водный поток, предотвращая тем самым размывание почвы и подтопление строений и насаждений, расположенных у подножия склона.

Если на склоне разместились несколько участков, то проходящая между ними канава для отвода ливневых вод прекрасно справится с объемом воды, выводимой посредством дренажных систем нескольких участков. Таким образом, нижние участки не будут подтапливаться водами, насыщающими землю в результате осадков.

Монтаж дренажных систем закрытого типа предусматривает обустройство нескольких дрен, позволяющих эффективно выводить влагу от осадков и таяния снега за пределы участка.

Для этого вырывается несколько канав глубиной 0,7-1,5 метра и шириной 0,5 метра. В полученные траншеи закладываются специальные трубы, характеризующиеся наличием на их поверхности множества отверстий, через которые вода проникает в трубу и благополучно выводится либо в дренажный колодец, либо в естественный водоем.

Можно купить дренаж для дома именно в такой конфигурации, которая бы наиболее точно соответствовала потребностям участка в осушении в дождливый сезон и во время зимних оттепелей. Засыпные дренажные системы — сложное инженерно-техническое сооружение, поэтому выполнять его прокладку желательно только при помощи специалистов соответствующей квалификации.

Преимущества

Чтобы проследить пользу от дренирующих мероприятий, сравните два участка, расположенных рядом, но один из которых стоит на земляной насыпи, а другой — просто на поверхности земли без изменения ее натурального уровня. Вы заметите, что на участке, расположенном на возвышении, растения растут лучше и дом сохраняет свои яркие краски. Это происходит, благодаря естественному процессу отвода воды с участка.

Аналогичная ситуация происходит при эффективно функционирующей дренажной системе. Ее неотъемлемым элементом является ливневая канализация. Во время осадков ливневая канализация посредством соединений с дренажной системой позволяет лишней влаге своевременно покинуть территорию участка, не успев навредить.

Осушаемая почва предоставляет возможность сохранить растения даже при чрезмерном поливе. К тому же при своевременном отведении воды с участка не происходит растворения солей в почве, а значит можно выращивать те растения, которые нужны или которые нравятся, и быть спокойным за состояние цоколя, подвала, отмостки и стен основной и вспомогательных построек.

Такая система является необходимым условием для долгосрочной эксплуатации дома или участка.

Универсальный скотч Delta-Multi-Band M 60

Максим

Лучший скотч для проклейки паро-и гидроизоляции. Не оторвать!

14 сентября 2022

Ламинированная черепица Docke Dragon Lux Брауни

Наталья

Прекрасная работа менеджера Ивана. Посоветовал Docke Lux причем цена была не намного больше, а качество лучше. Приятным сюрпризом стала стоимость доставки. Отличная работа. Спасибо.

29 августа 2022

Гибкая черепица Технониколь Shinglas Самба Малахит

Баразис Юрий

Дом у нас большой, на мансарде находятся спальни детей. Крыша начала протекать, вот мы и выбрали недорогую, но качественную гибкую кровлю Шинглас. Результат порадовал — даже при самой сильной непогоде в доме тихо и сухо. Цвет Малахит очень красивый, объемный, напоминает природный минерал. Рекомендую к покупке!

9 июня 2022

как защитить фундамент от подтопления

Содержание:

1. Назначение дренажа
2. Основные виды дренажа
3. Разновидности систем защиты фундамент
4. Советы по устройству дренажной системы

Фундамент здания уязвим к воздействию внешних факторов, со временем он начинает разрушаться от грунтовых и дождевых вод. Эффективный способ защиты основания и цокольного этажа – дренажная система вокруг дома. Гидроизоляция основания не сможет долго противостоять высокой влажности. Чтобы обезопасить здание и продлить срок службы фундамента, необходимо оборудовать дренаж. Особенно актуальна прокладка дренажных труб при высоком уровне грунтовых вод. После устройства системы, вы забудете о влажных стенах и затопленном подвале.

Назначение дренажа

Если после продолжительных ливней или таяния весеннего снега на участке стоит вода, а стены подвала стоят мокрые, значит, отведение воды от дома не организовано должным образом. Влага, впитываемая бетонным фундаментом, при замерзании разрывает его структуру. Прочность конструкции снижается, появляются трещины. Изменить ситуацию поможет специальная система водоотведения, которую можно установить после окончания основных строительных работ.

Дренаж – это конструкция из труб и колодцев, связанных друг с другом. Инженерное сооружение предназначено для отвода грунтовых и дождевых вод от здания и направления их в систему ливневой канализации или накопительную емкость. Собранные стоки используются для хозяйственных нужд либо сбрасываются в водоем.

Система отведения воды с участка

Совет. Планировать устройство дренажной системы лучше в процессе проектирования здания. Это позволит выполнить земляные работы параллельно с рытьем котлована для фундамента дома.

Какие сведения понадобятся, чтобы выбрать систему дренирования:

• характер грунта – глинистая почва отличается свойством накапливать влагу, не давая ей уйти вглубь земли;
• определения источника избыточной влаги – высокий уровень грунтовых вод, обильные сезонные осадки в регионе;
• расположение участка – в низинах без дренажа не обойтись;
• наличие рядом зданий с заглубленным фундаментом, препятствующим оттоку воды.

Проект обустройства дренажной системы составляется индивидуально для участка. В него включают: план размещения элементов сооружения, глубина закладывания дрен, места сбора воды и способ ее утилизации. Это сложная и ответственная работа, которую должен выполнять профессионал.

План устройства дренажной системы вокруг дома

Основные виды дренажа

По принципу устройства и обслуживания дренажные системы делятся на три типа:

• поверхностные – собирают дождевую и талую воду, основной элемент конструкции лотки дренажные водоотводные;
• глубинные – универсальная система для контроля грунтовых вод, проложенная под землей;
• комбинированные – на участке со сложным рельефом и высоким уровнем грунтовых вод одновременно устанавливают два типа дренажа.

Поверхностная система

Дренажная сеть поверхностного типа служит для сбора атмосферных осадков. Она представляет собой систему каналов глубиной 50 см, в которые уложены лотки и специальные желоба. Составными частями сети являются:

• водоприемники;
• пескоулавливатели;
• пластиковые трубы;
• дренажные лотки.

По типу сбора влаги система делится на два вида.

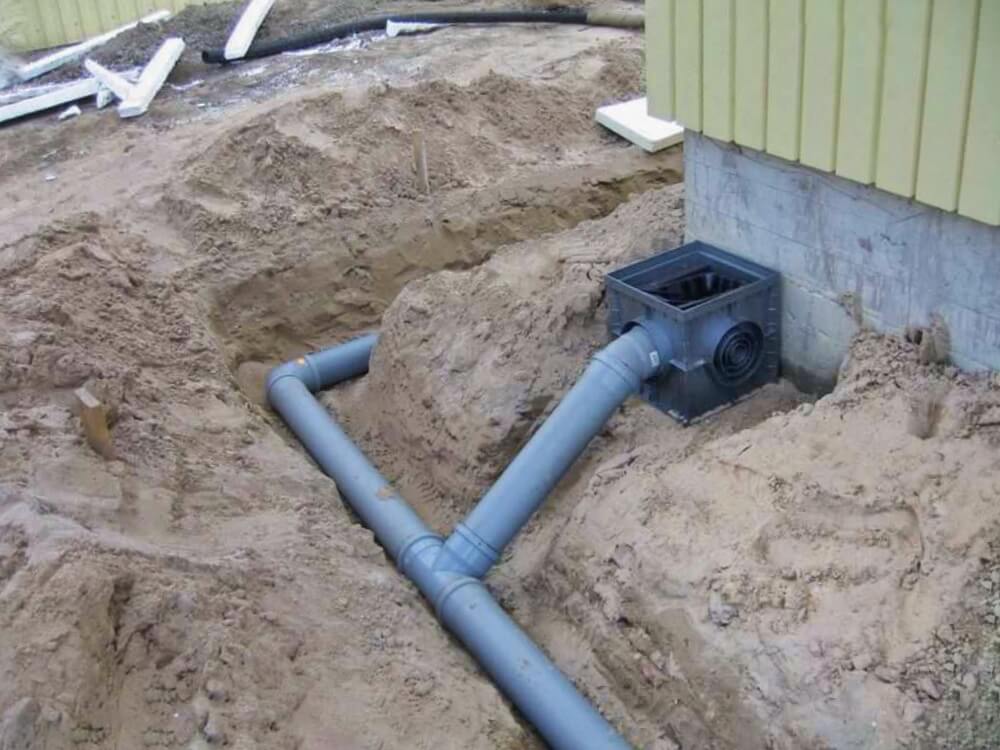

Точечные дренаж – устанавливается под источниками большого количества воды (водосток, угол крыши). Приемный модуль изготавливается из чугуна или полимеров. Металлические элементы отличаются высокой прочностью и долговечностью, но из-за значительно массы возникают сложности при монтаже. Пластиковые приемные устройства стали хорошей альтернативой чугунных конструкций. Они легкие, морозостойкие, имеют высокую пропускную способность и просты в установке. Полимерная емкость снабжается корзиной для улавливания мусора. Предлагаются модели с сифонами, предотвращающими распространение запаха застоявшейся воды.

Стандартная конструкция позволяет при необходимости устанавливать несколько модулей друг на друга. Перед установкой выкапывается приямок и готовится бетонная подушка в 10 см. Емкость закрывается декоративной решеткой, которая при монтаже располагается на 5 мм ниже уровня земли. Дренажные дождеприемники соединяются с глубинной системой или ливневой канализацией.

Устройство точечного дренажа

Линейный дренаж создается из желобов, установленных под уклоном. По ним осадки и талые воды стекают в коллекторный колодец. Лотки изготавливаются из бетона или пластика. Бетонные изделия удобны и практичны, они прослужат долгий срок. Единственный недостаток – значительный вес, усложняющий транспортировку и монтаж. Полимерные лотки значительно дешевле и легче, но эксплуатируются меньше. Выбор элементов системы зависит от величины нагрузок, для участка возле дома достаточно прочности полимерного лотка.

Монтаж дренажных лотков

На участке около линейного водоотвода формируют уклон и покрывают поверхность бетоном или асфальтом для лучшего стока воды. Инженерная сеть включает пескоулавливатели, необходимые для сбора мусора. Их периодически очищают, продлевая срок эксплуатации системы. Сверху лотки накрываются декоративной решеткой. Она препятствует попаданию в желоба посторонних предметов и гарантирует безопасность передвижения жильцов дома. Через систему горизонтальных отводов желоба соединяются с ливневой канализацией. Между собой элементы соединяются системой пазов.

Дренаж может быть открытый и закрытый. Первый вариант экономичен и прост в исполнении, он представляет собой канаву для стока воды. Закрытый дренаж более безопасен и эффективен, при его устройстве используются декоративные решетки.

Поверхностный дренаж с использованием точечных водоприемников и линейных лотков

Совет. Комбинированный вариант поверхностного дренажа, включающий линейные и точечные элементы сделает отведение воды эффективным на 100%.

Глубинная система

Большой объем грунтовых вод требует монтажа основательной системы дренажа. Сеть отводящих труб прокладывается вокруг дома на глубине 1,5 м. Траншеи имеют уклон в сторону коллектора. В местах пересечения труб устанавливаются дренажные колодцы. Раньше для сбора воды использовались асбестоцементные трубы. Эти элементы имели много недостатков:

• быстрое заиливание;
• короткий срок службы;
• необходимость самостоятельно пробивать отверстия.

Современные материалы для дренажа гораздо удобней и эффективней. Пластиковые трубы или дрены выпускаются с готовой перфорацией, а некоторые изделия покрыты слоем геотекстиля. Продается два вида изделий – гладкие и гофрированные, легко изгибающиеся под любым углом. Наличие у конструкции ребер жесткости позволяет равномерно распределить давление. Среди разновидностей труб встречаются:

• однослойные и двухслойные;
• изделия с фильтрующей оболочкой;
• жесткие и гибкие.

Перфорированные трубы с фильтром

Перфорированные трубы не имеют ограничений по укладке, а их монтаж по силам даже новичку. Для соединения системы используется фитинг. Элементы дренажа изготавливаются из полимеров – поливинилхлорида или полиэтилена. Среди преимуществ материала:

• срок службы до 50 лет;
• простота сборки;
• гладкие стенки увеличивают пропускную способность;
• полимеры не гниют и не поддаются коррозии;
• фитинги обеспечивают герметичное соединение.

Диаметр дрен выбирается по уровню влаги, чаще всего для кольцевого и пластового дренажа берется изделие сечением 11-16 см. Чтобы перфорация труб не забивалась илом, они накрываются геотекстилем, легко пропускающим воду. Траншея засыпается мелким песком до верхнего слоя грунта.

Схема укладки глубинного дренажа

Важным элементом глубинного дренажа являются колодцы. Они бывают смотровые, используемые для ревизии системы, накопительные и фильтрующие. Накопительные емкости устанавливаются в самой низкой точке сети, если трубы нельзя соединить с канализацией. После заполнения колодца вода откачивается насосом. Чистую жидкость можно использовать для полива, мытья машины. Фильтрующие колодцы не имеют дна, они не собирают воду, а отводят в глубину грунта.

Внимание. При монтаже дренажной системы следует обеспечить свободный доступ к разветвлениям труб, которые со временем засоряются. Для этого устанавливают ревизионные колодцы, на прямых участках трубопровода они размещаются через 50 м.

Подвальное помещение часто оборудуется окнами, располагающимися ниже уровня земли. Чтобы защитить проемы, обустраивают приямок. Он должен иметь возможность отведения дождевой и талой воды. Дренажный приямок оборудуется сливом и трубой, отводящей влагу в пристенный или кольцевой дренаж. Отверстие стока закрывается решеткой. Чтобы обеспечить движение воды, дно приямка устраивается с уклоном в сторону слива.

Разновидности систем защиты фундамент

Пластовый дренаж

Постройка здания на глинистом грунте требует защиты подвального помещения от сырости. Дренаж фундамента в виде монолитной плиты требует устройства особой системы. Она закладывает после выкапывания котлована под здание и бывает двух видов:

• однослойная – песок или щебень;
• двухслойная – сочетание слоев щебня и песка или добавление геотекстильной мембраны.

Слой гравия или щебня насыпается на высоту 30-50 см, он должен выходить за пределы контуров здания. По периметру располагаются дрены. Если на участке большой объем пластовых вод, используется двухслойная система, а отводящие трубы дополнительно закладываются под слоем щебня.

Внимание. При создании двухслойной засыпки минимальная высота песчаного слоя составляет 10 см, а щебневого – 15 см.

Устройство пластового дренажа

Чтобы дренажный слой не залился, его накрывают специальным полотном, экономный вариант – пергамин, более дорогой и эффективный – дренажная мембрана. Это полотно обеспечивает связь пластового и пристенного дренажа.

Пристенный дренаж

Для зданий с подвалом и цокольным этажом этот способ станет незаменимым вариантом отведения влаги. Если система водоотведения монтируется после окончания строительства, то необходимо выкопать траншеи по периметру здания. Их глубина должна превышать глубину фундамента. Ширина определяется удобством выполнения работы. Перед началом работ проводится гидроизоляция стен подвала. Этот этап важен для предотвращения попадания влаги внутрь здания. Используется обмазочная или проникающая изоляция. Обмазочный вариант – это жидкая битумная мастика, которая наносится на стены слоем в 2-4 мм. Проникающие составы изменяют структуру бетона и закрывают поры. На поверхности материала формируется водонепроницаемый слой.

Среди инновационных приспособлений для защиты фундамента от избыточной влаги появились дренажные мембраны. Это гидроизолирующее полотно, изготовленное из плотного полиэтилена. На ее поверхности созданы шипообразные выступы. Они обеспечивают свободное пространство, по которому лишняя влага стекает в дренаж. Для улучшения эксплуатационных качеств материал изготавливается многослойным, мембрану дополняет нетканое полотно геотекстиля, предназначенное для задерживания частиц почвы. Полотно крепится к стене фундамента пластиковыми дюбелями, которые забиваются выше слоя гидроизоляции. Сторона с шипами поворачивается к зданию, мембраны укладываются с нахлестом, а швы герметизируют монтажной лентой.

Еще один современный способ отведения влаги от фундамента – дренажные маты. Это многослойное композитное полотно, которое выполняет функции защиты, гидроизоляции и фильтра. Материал прочен и долговечен, он не деформируется при эксплуатации. Маты укладывают вертикально на стены фундамента после нанесения слоя мастичной гидроизоляции. При монтаже необходимо сократить количество стыков, укладывая материал одним полотном. Места примыкания к стене и швы проклеиваются водостойкой лентой. Структура матов устроена так, что влага стекает по ним в дренажные трубы.

Устройство пристенного дренажа

Технология устройства пристенного дренажа имеет следующие этапы:

• рытье траншеи с уклоном до 2 см на погонный метр в строну коллектора;
• засыпка и разравнивание песчаной подушки;
• укладывание геотекстиля, края полотна должны выступать из траншеи;
• насыпается слой гравия или щебня высотой до 10 см, необходимо проверять уровнем наличие уклона;
• укладываются перфорированные ПВХ трубы;
• дрены соединяются между собой, на поворотах устанавливаются вертикальные трубы, через которые будет выполняться промывка системы;
• в самой низкой точке сети оборудуется выводящий колодец;
• трубы засыпаются гравием, а сверху их накрывает дренажная геоткань внахлест, на концах веток полотна надежно фиксируются полимерной веревкой;
• система засыпается речным песком, который хорошо трамбуется.

Отличия в устройстве пристенного и траншейного дренажа

Кольцевой дренаж

Этот вид дренажной системы защитит от ливневых и грунтовых вод. Он собирается по замкнутой схеме. Чтобы удалить излишки влаги используется глубинный и линейный дренаж. Траншея под дрены располагается в 3 м от дома, ее глубина должна 40-50 см превышать отметку закладывания фундамента. Кольцевая система устраивается аналогично пристенному дренажу, отличие только в расстоянии от здания. Этот вариант подходит для старых построек, когда опасно раскапывать землю около фундамента. Система водоотведения, представляющая собой единый контур, имеет уклон в сторону накопительного колодца ( 2 см на 1 м).

Система специальных желобов, безопасность которых обеспечивают дренажные решетки, позволит эффективно удалять влагу с поверхности участка около здания.

Кольцевой дренаж

Советы по устройству дренажной системы

В заключение дадим несколько советов по устройству дренажной системы:

1. Начинать работу по монтажу дренажной системы лучше летом, предварительно убедившись в отсутствии дождей в ближайшие недели.
2. Уровень лотков поверхностного дренажа ниже, чем поверхность участка, поэтому их закладывают до укладки облицовочных материалов. Бетонная стяжка под водоотводом исключит его проседание.
3. Трубы водоотвода закладываются ниже глубины промерзания почвы.
4. Нельзя игнорировать устройства уклона в траншеях, иначе вода будет застаиваться в трубах.

Грамотное проектирование и монтаж дренажной системы продлят время эксплуатации здания. После установки дрен, вы забудете о воде на полу подвала и сырости на стенах. Дренаж фундамента, схемы и укладка системы – это сложная задача. Для ее качественного выполнения требуются специальные знания и опыт. Чтобы не исправлять ошибки, лучше доверить установку водоотвода специалистам.

Фундаментные дренажные системы: внутренние и наружные

Понимание жилых и коммерческих дренажных систем фундамента является сложной и запутанной темой для домовладельцев и управляющих недвижимостью. Существует несколько методов дренажа, когда речь идет о защите вашего дома или имущества. Цель состоит в том, чтобы успешно избежать осложнений, возникающих в результате повреждения водой, таких как трещины в фундаменте, плесень, оседание и многое другое.

Следовательно, эти виды повреждений приводят к необратимым и опасным проблемам для здания и имущества. Поскольку таких убытков в некоторой степени можно избежать, они, скорее всего, не будут покрываться страховкой. К счастью, существуют дренажные системы для защиты зданий от влаги!

Решения для внутреннего и наружного дренажа фундамента

Как работают наружные дренажные системы фундамента?

Дренажи фундамента заглублены и поэтому не видны. Они изготовлены из перфорированного 4-дюймового пластика, ПВХ или гибкой трубы из АБС-пластика. Труба располагается так, чтобы проходить по периметру дома или здания. Эта труба называется «Drain Tile».

Дренаж в фундаменте работает за счет притягивания воды из почвы вокруг участка из-за дождя, таяния снега или подъема грунтовых вод. После сбора вода уносится от конструкции, что предотвращает затопление и, что наиболее важно, остаточный ущерб от воды.

Условия варьируются от места к месту и требуют различных материалов. Существуют различные варианты дренажной плитки, например, плитка для носков. Плитка носка — это плитка слива, покрытая проницаемой сеткой, называемой «носок». Носок действует как фильтр, который помогает предотвратить попадание грязи или засорение сливной трубы.

Различия между внутренними и внешними дренажными системами фундамента:

Внутренние дренажные системы, такие как гидроизоляция фундамента и защита от влаги, являются более долговечной альтернативой наружным дренажным системам. Например, внешние дренажные системы могут забиваться грязью и со временем становиться неэффективными. К ним также невероятно трудно получить доступ, если возникнет проблема. В первую очередь это связано с их расположением, обычно под ландшафтом, палубами или другими препятствиями.

Другие опасности, такие как подземные газо- или водопроводные трубы, канализация или электропроводка, могут затруднить ремонт. Выкапывание поврежденных наружных дренажных систем также может быть опасным. Другими словами, это помогает нанять профессионала при работе с наружными дренажными системами.

Внутренние водосточные системы гораздо безопаснее и удобнее. Они расположены непосредственно на фундаменте по периметру вашего подвала. Эта область является «зоной чистой воды».

Эти системы не требуют рытья траншей во дворе, в отличие от систем наружного водоотвода. Вместо этого устанавливается сливная труба, засыпанная щебнем внизу стены и заливаемая цементом.

Внутренние дренажные системы работают, собирая воду в месте стыка пола и стены. Впоследствии они также собирают воду со стен сами. Это предотвращает его стекание в центр цокольного этажа, где он может скапливаться и причинять долговременный ущерб. Внутренние стоки работают с дренажными насосами (определенными ниже), чтобы эффективно поддерживать сухость подвалов и защищать их от повреждений.

Какие существуют типы дренажных систем?

Французский дренаж, дренаж фундамента, дренаж периметра

Французский дренаж — это другое название дренажа фундамента или периметра. Французский дренаж получил свое название от своего изобретателя Генри Френча, который популяризировал этот метод в 1800-х годах.

Как описано выше, французский дренаж представляет собой перфорированную пластиковую трубу, проложенную под землей. Он эффективно собирает и перемещает воду, чтобы избежать повреждения фундамента.

Дренаж фундамента

Дренаж фундамента — это наружная дренажная система фундамента за пределами стены фундамента. Фундаментные стоки существуют как в коммерческих, так и в жилых зданиях. Сам слив покрыт гравием, что позволяет воде просачиваться в плитку. Дренаж для фундамента отводит воду в водосборник, который затем перекачивается в ливневую канализацию.

Выгребные ямы и насосы

Выгребная яма – это отверстие в подвале или подвале дома или коммерческого здания.

Дренажный насос находится внутри выгребной ямы.

Вода попадает в отстойник и срабатывает датчиком, который активирует отстойник, включая его. Затем водоотливной насос отводит воду от конструкции по трубам. Он работает от электричества, а иногда даже от батареи.

Почему важен дренаж фундамента?

Ущерб от воды может варьироваться от косметического до катастрофического, и некоторые из них могут не покрываться страховкой.

Заметили водяные пятна или плесень в подвале и вокруг него? Это может быть признаком чего-то более опасного для структуры вашей собственности.

Например, без надлежащего дренажа фундамента вокруг стен подвала вода может пропитать почву под зданием или домом.

В результате земля сдвинется. Это движение может вызвать трещины в фундаменте. Вспомните, когда из-за перемены погоды дороги трескаются. После этого смещение может привести к напряжению в других частях здания, поскольку оно «оседает» и проявляется в виде трещин в стенах или потолках.

Влага может легко проникнуть вглубь помещения при наличии структурных повреждений, что делает плесень более вероятной и инвазивной. Плесень может быть потенциально опасна для вашего здоровья, если она остается незамеченной слишком долго. В этой статье CDC о плесени и сырости объясняются последствия длительного воздействия плесени.

Каковы преимущества дренажа фундамента?

Помимо защиты вашей собственности от опасных и необратимых структурных повреждений, дренажные системы также могут помочь в уходе за почвой. Они могут предотвратить эрозию, стоячую воду и другие проблемы ландшафтного дизайна.

Дождевая вода может вытеснить почву с вашего двора. Следовательно, эрозия может привести к недостатку глубины почвы и испортить ваш ландшафтный дизайн. Он также может объединяться, создавая стоячую воду. В результате стоячая вода затапливает растения и другие элементы ландшафтного дизайна.

Каковы недостатки дренажа фундамента?

Дренажная система фундамента является необходимой частью защиты структурной целостности любого дома или здания. У каждого метода есть преимущества и недостатки. Внутренние дренажные системы могут быть проще и безопаснее в установке и обслуживании с течением времени.

Различные типы почвы или глины на участке могут повлиять на фундамент и дренажные системы. Глина, например, является очень дорогим материалом, с которым трудно иметь дело. Поскольку он расширяется и сжимается при изменении влажности и температуры, может произойти смещение фундамента и привести к растрескиванию. Чтобы иметь долгосрочное решение для дренажа фундамента, необходимо учитывать типы почвы.

Вы можете избежать возможных недостатков и проблем с дренажными системами фундамента, работая над вашим проектом с профессиональной командой. Профессионалы могут оценить, какой метод дренажа лучше всего подойдет для вашей собственности. Они также могут гарантировать, что выбранная система прослужит долго и потребует минимального обслуживания.

Установка фундаментных дренажных систем без профессионала затруднительна. Точно так же это может занять много времени и может даже освободить вас от страхового покрытия в случае сбоя системы.

Профессиональная установка дренажных систем фундамента

Найти подходящую профессиональную команду для выполнения этой работы может быть непросто. Superior Groundcover имеет многолетний опыт установки как жилых, так и коммерческих дренажных систем на Среднем Западе.

Бригада по установке дренажной плитки Superior быстро справится с установкой. У нас есть опыт установки чулочной плитки, перфорированной плитки, цельной плитки и дренажных насосов для жилых и коммерческих фундаментов. Наши камнедробилки используются для размещения горного камня на расстоянии до 70 футов от грузовика. Мы можем получить материал в самых труднодоступных местах.

Наш автопарк воздуходувок предлагает нашим клиентам дополнительное решение для укладки горохового камня под уже обрамленными домами. Наша услуга по установке воздуходувных грузовиков является идеальным решением для укладки горохового камня в зонах с ограниченным доступом.

Superior также предоставляет услуги по гидроизоляции и гидроизоляции фундамента, которые не имеют себе равных в отрасли.

Есть вопросы?

Есть еще вопросы к команде профессионалов Superior? Готовы начать свой проект дренажа фундамента? Свяжитесь с нами.

Узнайте больше о наших услугах по дренажу фундамента .

Как фундаментные дренажные системы сохраняют сухость в новых домах

Влага полезна для комнатных растений и сухой кожи. Но если вы говорите о своем новом доме, не так уж и много!

Влага, просачивающаяся сквозь фундамент вашего дома, может стать вашим худшим кошмаром. Приветствуйте плесень и плесень и попрощайтесь с теми драгоценными семейными фотоальбомами и старыми любовными письмами, которые вы хранили в подвале. Но не бойтесь. Дренаж фундамента вашего нового дома был разработан, чтобы помочь предотвратить именно такую ​​трагедию.

Что такое дренаж фундамента?

Этот водосток закопан, и его не видно. Итак, что это такое и как это работает?

Дренажная система фундамента жилого дома (или дренаж фундамента) обычно состоит из перфорированной 4-дюймовой трубы из пластика, ПВХ или гибкого АБС-пластика, проложенной под землей по периметру дома для защиты от воды. Сначала выкапывается траншея, затем заливаются и укрепляются бетонное основание и бетонная стена фундамента. Затем снаружи наносится покрытие, препятствующее проникновению влаги.

Настоятельно рекомендуется гидроизоляция снаружи, а не только гидроизоляция. По словам Джеймса Бэти, исполнительного директора Ассоциации бетонных фундаментов, гидроизоляция стен подвала перед обратной засыпкой, предпочтительно с помощью прорезиненной или глиняной системы, нанесенной кистью или распылением, является обязательной, если вы хотите, чтобы ваш подвал оставался сухим. .

Наконец, дренажная труба устанавливается дренажными отверстиями вниз. Труба проложена к дневному свету, сухому колодцу или отстойнику. Если в доме есть подвал, то устанавливается и выгребная яма с электронасосом.

Наверху или сбоку?

Существуют некоторые разногласия по поводу того, лучше ли устанавливать дренажную трубу поверх фундамента и рядом со стеной фундамента или вдоль внешнего края фундамента.

Некоторые подрядчики считают, что установка дренажной трубы поверх фундамента приводит к попаданию слишком большого количества воды на стык фундамента и стены фундамента. Размещение трубы рядом с основанием помещает уровень грунтовых вод примерно на шесть дюймов ниже верхней части нижнего колонтитула. Другие говорят не волноваться. При открытом водостоке, идущем к отстойнику или к дневному свету, гидростатического давления недостаточно, чтобы протолкнуть воду через этот пласт. Укладка трубы на фундамент также обходится дешевле.

«И то, и другое приемлемо, — говорит Батый. Оба метода установки признаны Международным жилищным кодексом (IRC). «И то, и другое требует создания резервуара из заполнителя вокруг дренажной плитки, а также защиты этого резервуара с помощью фильтрующей ткани», — говорит Бати. «Я бы предпочел разместить дренажную плитку на одной линии и в пределах толщины фундамента, чтобы вы могли использовать перекрестную задержку между внутренней (под плитой) и внешней дренажной системой».

В любом случае уровень слива должен быть ниже нижней части плиты. При размещении рядом с бетонным фундаментом нижняя часть дренажной трубы должна быть примерно на два дюйма выше нижней части фундамента, чтобы не подорвать фундамент.

Некоторые рекомендуют, чтобы дренажная труба располагалась с уклоном не менее 4 дюймов на каждые 100 футов длины. Однако труба обычно устанавливается без шага. Мысль заключается в том, что если слив подведен к отстойнику или к дневному свету, вода будет искать самый простой выход, и слив без уклона не будет проблемой.

Также стало популярным решать проблему, называемую «поднимающейся влагой», отмечает Бэти, которая рассматривает перенос влаги между фундаментом и стеной фундамента. Некоторые подрядчики применяют жидкую мембрану, пластиковый капиллярный разрыв или угловой шов из пенопласта в этом стыке перед заливкой стены фундамента. «Но если вы используете шпоночное соединение между ними и имеете надлежащее задержание, контролирующее дренаж рядом с этим интерфейсом, вы действительно не получите миграцию влаги здесь», — говорит Бати. Соответственно, он не рекомендует использовать эти методы между основанием и стена фундамента.

Покрытие дренажа

Дренажная труба обычно покрыта проницаемой сеткой или носком для предотвращения попадания грязи. Затем он покрывается несколькими футами гравия. IRC говорит, что дренажная труба должна опираться как минимум на 2 дюйма промытого гравия или щебня. Гравий также должен выступать не менее чем на фут за внешний край основания и не менее чем на шесть дюймов над основанием.

Затем поверх камней укладывается фильтрующая ткань и, наконец, траншея засыпается грунтом. Затем засыпку можно уплотнить. Чтобы предотвратить трещины в фундаменте, обратная засыпка и уплотнение не должны выполняться до тех пор, пока не будет установлен цокольный этаж или плита. IRC также требует, чтобы участки были выровнены до минимального уклона 6 дюймов на первых 10 футах от дома.

Новые опции

Есть также несколько новых типов дренажных систем. Один из них использует полые формы для фундамента, которые также создают непрерывную петлю вокруг фундамента для сбора воды. Другой, ленточный дренаж, состоит из пластиковой полосы высотой 12 дюймов и шириной один дюйм с ямочками, обернутой фильтровальной тканью и предназначенной для сбора и отвода воды. Последнее лучше всего сочетается с дренажной доской высотой не менее 24 дюймов.

Рифленые пластиковые листы, как отмечает Бэти, являются хорошими системами для лицевой стороны стены фундамента и могут уменьшить гидростатическое давление в условиях высокой воды. Тем не менее, вам все еще нужно водостойкое покрытие.

Рой Диз

Рой Диз — независимый писатель и специалист по маркетингу, специализирующийся на архитектуре, строительстве и строительстве. Он бывший главный редактор журнала Professional Builder.

Руководство по восстановлению старого дома | Фонды | Дренаж

Roger Diez

Примечание редактора: Это статья 4 из 9 в Главе 1: Основы Руководства по восстановлению сети Old House. Это руководство было разработано и отредактировано для старых домов на основе исходных материалов Руководства по восстановлению жилья и городского развития США (HUD).

Раздел 1 — Поверхностный и подземный дренаж

Плохой дренаж вокруг вашего дома может вызвать такие проблемы, как просачивание грунтовых вод в подвал или структурные повреждения фундамента. Надлежащий поверхностный и подпочвенный дренаж отводит воду от фундамента через планировку и/или дренажи. Такие факторы, как то, как ваша почва поглощает воду, высота уровня грунтовых вод и плотность застройки, могут повлиять на ваш дренаж. Если вы живете в районе с высокой плотностью застройки, непористой почвой и/или высоким уровнем грунтовых вод, вам необходимо разработать дренажную систему для защиты фундамента.

1.1: Методы улучшения дренажа

В Old House Web есть восемь советов по улучшению дренажа вокруг фундамента:

1. Обеспечьте достаточную планировку вдали от дома : Хотя многие жилищные нормы предъявляют менее строгие требования земля должна иметь уклон от фундамента с уклоном 10 процентов на расстоянии от 8 до 12 футов.
2. Создание защитного барьера по периметру дома : Слой глины или бентонита, уложенный под верхний слой почвы рядом с фундаментом, отводит воду от фундамента. Дерн в виде рулонов является хорошей альтернативой.
3. Проложите борозды для отвода воды : Вырежьте дорожки на существующем склоне, чтобы отводить поверхностные воды от вашего дома.
4. Террасируйте свой склон : Если крутой склон ведет вниз к стене фундамента, террасирование может замедлить поток воды к фундаменту.
5. Установка и техническое обслуживание водосточных желобов : Водосточные желоба, очищенные от мусора, должны направлять воду к водосточным желобам и от фундамента. Расширения водосточной трубы или подземные дренажные линии усиливают этот дренаж.
6. Установите траншейные или грунтовые ленточные дренажи : Там, где имеется крутой уклон к фундаменту, траншейные или ленточные дренажи врезаются между склоном и фундаментом и отводят воду. Эти водостоки требуют регулярного обслуживания.
7. Обеспечьте адекватный дренаж вокруг окон подвала : Участки вокруг окон подвала, предназначенные для пропускания света, могут быть заполнены мусором и водой. Удостоверьтесь, что они имеют достаточный дренаж в канализацию фундамента или через трубу.
8. Окружите свой дом свободно дренирующим материалом : Если почва или кустарники у фундамента сильно уплотнены или непористые, замените их пористым материалом.

Раздел 2 – Дренаж фундамента

Влажные подвалы указывают на проблемы дренажа фундамента. Это может быть вызвано засорением или поломкой компонентов дренажной системы. Первым шагом в решении потенциальной проблемы дренажа является обнаружение и устранение любых проблем с дренажем на участке и с крыши. Если это не решит вашу проблему, можно рассмотреть четыре других варианта.

1. Установка внутренней дренажной системы : Такая система может быть размещена поверх плиты цокольного этажа или врезана в угол между полом и стеной. Слив направляет воду в дренажный насос, который затем удаляет воду. Эта система может помочь с результатами утечек, но не решает основные проблемы.
2. Установка дренажного насоса : Насос всасывает излишки грунтовых вод и отводит их от подвала. Если наружная дренажная система нецелесообразна, лучшим решением будет дренажный насос. Если в подвале есть опасность метана или радона, дренажный насос должен быть выведен за пределы здания. Дренажные насосы лучше всего подходят для небольших или непостоянных количеств грунтовых вод.
3. Установка стоков фундамента : Это довольно крупный ремонт, который влечет за собой удаление всей или части существующей плиты подвала. Должны быть установлены новые стоки для направления воды к дренажному насосу, а затем должна быть установлена ​​новая плита.
4. Ремонт или замена дренажной системы : Это самая радикальная и дорогостоящая мера по устранению воды в подвале. Вам нужно выкопать почву подальше от фундамента и установить новую дренажную систему.

2.1: Материалы для дренажных систем

В настоящее время для дренажных систем используются новые материалы. Бетонные и глиняные трубы были в значительной степени заменены гибкими гофрированными полиэтиленовыми трубами. Фильтровальные ткани также используются в некоторых приложениях, в зависимости от местных норм.

Листовые или геокомпозитные водостоки — это набирающие популярность настенные дренажные системы, представленные четырьмя основными типами:

1. Листы из полиэтилена или полистирола с рифлением в сочетании с фильтровальной тканью используются для создания непрерывного дренажного канала. Их можно использовать на фундаментных стенах, а также для дренажа под плитой.
2. Формованные полиэтиленовые листы без фильтровальной ткани можно использовать с углублениями, обращенными к стене. Это обеспечивает непрерывное дренажное пространство глубиной в четверть дюйма.
3. Также можно использовать маты различных типов.
