Дюбель для пеноблока - как выбрать подходящий для пенобетона?

Одним из недостатков домов из пенобетона называют тот факт, что на пеноблочные стены невозможно повесить что-то тяжелое. При строительстве пенобетонных домов советуют предусмотреть специальные закладные, на которые можно крепить шкафы, полки и т.п. На самом деле, для этих целей существуют специальные дюбели для пеноблоков.

Дюбели (или как говорят профессионалы, дюбеля) – это крепежные элементы, которые позволяют прикрепить на любую поверхность всё что угодно. Для пеноблоков используют специальные дюбеля – пластиковые или металлические. При помощи специальных дюбелей можно крепить к пеноблокам на шурупах мебель, картины, арматуру, сантехнику и любое оборудование.

Металлические дюбели

Дюбель может быть изготовлен из оцинкованной стали. При помощи металлических дюбелей можно прикрепить к пеноблоку всё – от картины до навесного шкафа. Дюбель – это полая цанга и винт. Цанга состоит из нераспорной части и четырех фиксирующих сегментов.

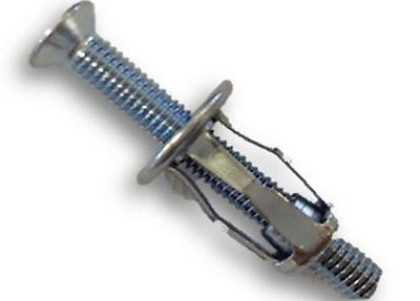

Металлический дюбель

Самая важная деталь металлического дюбеля – это бортик, защищающий дюбель от выпадения в просверленное отверстие. На бортике имеются зубцы, которые не дают дюбелю проворачиваться вокруг собственной оси.

Совет прораба:
Дюбель можно выкрутить из стены и использовать повторно. Металлические дюбеля – многократного использования, после повторной установки они не менее надежно удерживают крепежные винты.

Пластиковые дюбели

Пластиковый дюбель

Более дешевый вариант для крепежа – это пластиковые дюбели с резьбой, которые легко вкрутить в пористый материал. В пластиковый дюбель вкручиваются метрические шурупы, особенно удобно делать это при помощи шуруповерта.

Нейлоновый дюбель

Рамные дюбели

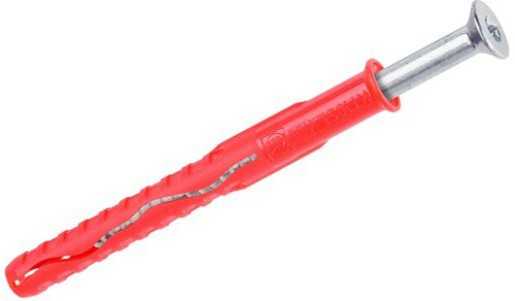

Рамный дюбель

Для крепежа оконных и дверных проемов используют рамные дюбели, которые могут быть пластиковыми (нейлоновыми) или металлическими. Такие дюбели отличаются длинной распорной частью, на конце которой находится сквозное отверстие. Благодаря увеличенной длине фиксация происходит в нескольких полостях пористых материалов, к которым относится пенобетон. Рамный дюбель выдерживает очень высокую нагрузку.

Зачем нужен дюбель

При работе с пенобетоном дюбели необходимы, так как их цанги раскрываются при вкручивании шурупов, поверхность дюбеля благодаря этому лучше прижимается к пеноблоку, что повышает надежность крепежа.

Совет прораба:
Пеноблоки сверлятся обычной дрелью, а не перфоратором. Необходима не сила, а аккуратность. Сначала просверливается отверстие под дюбель, затем оно очищается, в него вставляется дюбель. Если дюбель вкручивающийся, то его нужно закрутить, а затем в него вставить винт и закрутить его на требуемую глубину.

Видео: надежное крепление к пенобетону

Какой дюбель лучше для пеноблока?

Лучше тот, который обеспечивает лучшее сцепление крепежа с пенобетоном. Это может быть один из следующих вариантов:

  • для зеркал или светильников лучше использовать нейлоновые дюбели диаметром до 12 мм;
  • для монтажа трубопровода (газ, водопровод, канализация) лучше взять металлические дюбели;
  • если нужно навесить тяжелую мебель, стоит взять специальные металлические дюбели;
  • для фасадных работ есть специальные фасадные дюбеля;
  • рамные дюбели используются при установке оконных и дверных коробок, а также при монтаже направляющих на пеноблочных стенах;
  • лёгкую фотографию, небольшую картину или настенный календарь выдержит и простой гвоздь, для которого дюбель не нужен.

Какие бы дюбели вы ни выбрали, использовать их нужно с крепежами, предназначенными именно для них.

2bloka.ru

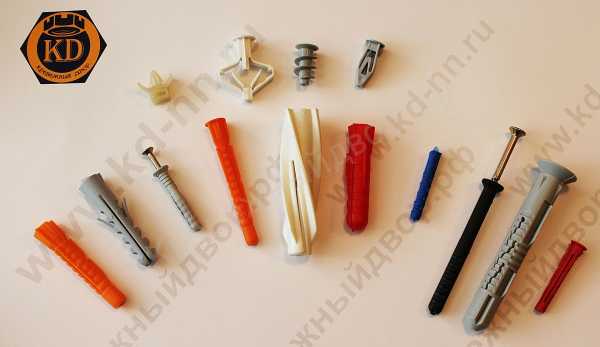

Виды дюбелей

Что из себя представляет и как выглядит дюбель?

   Дюбель представляет из себя цилиндрический стержень с выступающими зубцами и имеет две части, одну нераспорную и вторую распорную. Он может быть с одной стороны с фланцем - манжетой (манжета дюбеля не дает ему полностью утонуть в отверстии) или потайной, для максимального соприкосновения прикрепляемой конструкции или детали.
   Крепление дюбелей целессообразно в не сквозных отверстиях, где нет плотного контакта между крепежным элементом и материалом, к которому необходимо крепление.

   Процесс монтажа очень прост, в заранее приготовленное отверстие вбивается крепежный элемент и вворачивается шуруп или вбивается гвоздь, при этом стенки расширяются и благодаря зубцам распорной части надежно фиксируется в отверстии.
   Изготавливают дюбеля из полипропилена, нейлона, металлические (дюбель молли) или полиэтиленовые. Металлические и нейлоновые дюбели не зависят от перепадов температур, поэтому их установка возможна не только в закрытых помещениях, но и на открытом воздухе.
   У нас Вы сможете купить дюбель за минимально короткое время, Вам нужно только оставить заявку и наш менеджер с Вами свяжется.. На наш дюбель цена практически не меняется, тогда как продажи растут благодаря нашей положительной репутации на рынке крепежа. В нашем каталоге дюбелей Вы сможете сделать подбор дюбеля под любой
материал:

- Дюбель под гипсокартон
- Дюбель под бетон
- Дюбель под пенобетон
- Дюбель под газобетон и др.

   В нашем интернет-магазине "Крепежный двор" очень широко представлен пластиковый крепеж, в частности дюбели. Дюбель - это крепеж для полок, крепеж для картин, крепеж к потолку люстр и осветительных приборов, крепеж для проводов, крепеж для труб к стене, крепеж зеркал. Данный элемент крепежа можно назвать, как универсальный крепеж, так как используется практически при любых видах строительно - монтажных работ. Ввиду крайне широкого применения, дюбели очень разнообразны по своей конструкции, цвету, материалам из которых они изготовлены и применению. Наша компания предлагает только качественные хорошие дюбеля, соответствующие всем стандартам и нормативам, необходимым для успешного выполнения работ. На нашем сайте представлен каталог дюбелей и крепежных элементов, которые вместе создадут прочное и неразрывное соединение.

Многие задаются вопросом какие бывают дюбеля?









   Наша компания предлагает Вам на выбор более 15 видов данной крепежной продукции и более 300 типоразмеров:
1. Дюбель распорный с шипами (дюбель распорный S, дюбель чапай)
Дюбель полипропиленовый, двухраспорный, на распорной части выступающие зубцы и два выступающих шипа. При вкручивании шурупа выступающие распорная часть с зубцами расширяется в диаметре и фиксируется в отверстии, а два шипа плотно упираются в стенки предотвращая прокручивание. Применяется в полнотелых материалах - бетон, кирпич, камень.

2. Дюбель распорный K (дюбель ежик, дюбель усиленный)
Это распорный усиленный дюбель, применяется при технических условиях с повышенными нагрузками. Используют этот крепежный элемент в полнотелых материалах, такие как кирпич, камень, бетон. При вкручивании в него крепежа, расширение его диаметра происходит по всей длине, при этом шипы в начале изделия прочно удерживают его в отверстии, не давая провернуться.

3. Дюбель распорный N (дюбель нейлон, дюбель из полиамида, четырехраспорный)
Надежное и качественное крепежное изделие, четырехраспорный. Применение его возможно в пустотелых материалах и в полнотелых. Ихготовлен из нейлона, поэтому прекрасно зарекомендовал себя при минусовых температурах на открытом воздухе. Четыре распорных элемента равномерно выравнивают внутреннее давление, за счет чего крепеж жестко устанавливается в отверстии.

4. Дюбель распорный Т (дюбель трехраспорный или трехлепестковый)

Трехлепестковый дюбель, применяемый для крепления конструкций или деталей в любых материалах, отлично удерживает шкафы, кабель каналы, полки. Три лепестка прочно анкеруют, равномерно фиксируясь в отверстиях. Выполнен из полипропилена.

5. Дюбель распорный U (дюбель универсальный, четырехраспорный, с повышенной эластичностью) с фланцем и потай. Два вида - дюбель с бортиком и дюбель потай.
Дюбель универсалыный с повышенной эластичностью изготовлен из полипропилена. Повышенная эластичность эффективно сказывается на крепежном соединении, позитивно влияя на расширении его в материале. Этот полипропиленовый дюбель отлично работает в пустотелых и полнотелых материалах. Конструкционно он может быть с бортиком, для предотвращения от утопления в отверстии или потайной, для максимального прилегания детали.

6. Дюбель потолочный. Два вида - дюбель с бортиком и дюбель потай.
Дюбель красный. Применяют для закрепления к потолкам различных конструкций или изделий, прекрасно справляется с усиленными нагрузками. Выполнен из полипропилена. Может быть дюбель потайной или дюбель с бортиком.

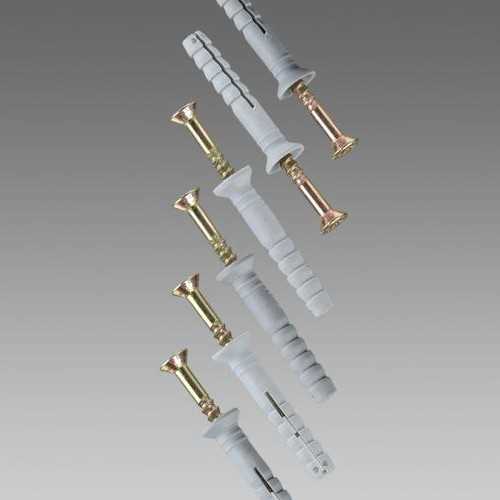

7. Дюбель гвоздь (дюбель под гвоздь)


Дюбель гвоздь представляет собой крепежный набор, состоящий из самого дюбеля и специального гвоздя. У такого гвоздя вершина резьбы направлена к головке. Данное крепежное изделие используют в полнотелом материале - бетон, кирпич, камень, ГВЛ или ГКЛ. Изготовлен из полипропилена. Выдерживает высокие нагрузки, при этом длина самого гвоздя должна быть на 5 мм больше, чем длина отверстия.

8. Дюбель рамный с шурупом. Два вида рамный дюбель потай и дюбель с бортиком и прессшайбой.
Для крепления оконных рам, дверных косяков, прочих интерьерных фасадных элементов используют данный крепеж. Вполнен он из полиамида, который прекрасно выдерживает температурные перепады. Плотные и пустотелые материалы надежно фиксируют, благодаря его конструкции. Представлен в двух вариантах - это дюбель с манжетой и дюбель потай, с прессшайбой.

9, Дюбель рамный без шурупа. Два вида рамный дюбель потай и дюбель с бортиком (нейлоновый и полипропиленовый).
Отличным выбором для наружных и внутренних работ по креплению рамных и фасадных конструкций будет - дюбель рамный без шурупа. Изготавливается из стойкого к морозам полипропилена и нейлона. Эти материалы великолепно переносят низкие температуры, что увеличивает срок службы крепежного узла. Конструктивно они могут тоже разделяться на дюбель рамный с манжетой и дюбель рамный потайной.

10. Дюбель кровельный (для гидро и теплоизоляции)
Представляет собой цилиндрический стержень с большой манжетой с одного конца, для максимально плотного прижатия тепло- и гидроизоляции к кровли. Дюбель оранжевый.
Для работы с ним необходимы остроконечный или сверлоконечный саморез. Дюбели с такой конструкцией еще называют тарельчатые дюбели.

11. Дюбель фасадный (тарельчатый дюбель, дюбель зонтик). Два вида с нейлоновым гвоздем и металлическим гвоздем.
При крепеже на фасадные конструкции, для их теплоизоляции или гидроизоляции применяют дюбели фасадные или дюбель зонтик. Они представлены у нас с двумя видами гвоздей - металлическим и нейлоновым. Такие дюбели можно монтировать как в твердые - плотные материалы, так и пустотелые. Полистирол, пенопласт и др. надежно крепятся этими крепежными элементами.

12. Дюбель кровельный винтовой
Полиамидный дюбель, используемый при укладке гидро- и теплоизоляции при любых погодных и температурных условиях. Прекрасно и надежно фиксирует изоляционные материалы.

13. Дюбель для пенобетона (дюбель нейлоновый)
Нейлоновый дюбель, представлен у нас двумя цветами - дюбель черный и дюбель белый для работы с пористым бетоном. Черный представляет собой две профилированные резцами части, соединенные с одной стороны распорным замком и белый - цилиндрический стержень с винтовыми ребрами, для более плотной фиксации.

14. Дюбель Driva (дюбель для гипсокартона)
При выполнении работ внутри помещения с гипсокартонной обшивкой, применяют именно дюбеля driva. Ими быстро и надежно монтируются источники света, кабельканалы, плинтусы. У нас представлены как дюбель driva со сверлом, так и без сверла.

15. Дюбель Бабочка (дюбель для гипсокартона и ГВЛ)
Отличный выбор для крепления конструкций с усиленной нагрузкой. Выдерживает до 16 кг. Перед монтажом, данный крепежный элемент сжать и вставить в подготовленное отверстие, после вворачивания шурупа будет создано высокопрочное и надежное крепление. Изготовлен из морозойкого полипропилена.
Цвет дюбелей тоже довольно широк:

- Дюбель белый

- Дюбель черный
- Дюбель синий
- Дюбель красный
- Дюбель оранжевый

kd-nn.ru

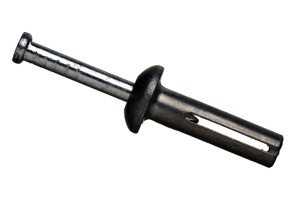

Что такое металлический дюбель-гвоздь и где он применяется? + видео

Арсенал строительных крепежных элементов постоянно обновляется все новыми и новыми моделями крепежа. Обычно нелегко заметить в этом разнообразии появление нового элемента. Об одной новинке мы вам и расскажем, называется такое устройство – металлический дюбель-гвоздь.

Функционал и устройство крепежа

Обычные гвозди уже давно неактуальны, то, что им осталось – это работа с деревом или другим мягким материалом. Дедовский способ забивания обычного гвоздя в бетонную или кирпичную поверхность с использованием деревянного «чопика» уже давно в прошлом. Современные инновации подарили нам устройство, имя которому – распорный металлический дюбель. Почему в названии такого крепежа постоянно фигурирует слово «металлический»?

Пожалуй, сегодня практически все знакомы с обычным дюбель-гвоздем, его конструкция – это металлический стержень и пластмассовая пробка, которая вставляется в стену, после чего сам дюбель можно закрутить или забить. В новом металлическом варианте такого крепежа комплектующие выглядят немного иначе: металлический стержень, который в такой конструкции не имеет резьбовых насечек, этот дюбель попросту гладкий. Вторым самым важным элементом является втулка, в которую мы вставляем сам гвоздь, она выполнена из металла и при забивании самого гвоздя распирается и плотно становится в отверстии.

Такой крепеж считается несъемным, после монтажа его просто так не демонтируешь. Область применения такого дюбеля практически такая же, как и у дюбеля с пластмассовой пробкой. Технические характеристики рекомендуют монтировать таким устройством изделия средней тяжести. Но основные функции остаются теми же: крепить различные каркасы из металлического профиля, подвесные потолки, которые будут держаться на таком крепеже не хуже, чем на пластмассовом. Не забывайте самого главного! Такой крепеж рекомендуется использовать в твердых и полнотелых материалах, которые обеспечивают качественную работу распорной технологии крепления.

Рыхлые и пустотелые материалы не обладают такими качествами и значительно ухудшают удерживающие свойства дюбель-гвоздя.

Анкерный металлический дюбель и его разновидности

Среди данной категории крепежа существуют некоторые различия в конструкции и, соответственно, сфере применения. Так, есть элемент, который монтируется в поверхность не обычным путем, а пристреливается специальным пистолетом. Для такого монтажа применяют специальный дюбель, анкерный металлический, который вставляется в пневматический пистолет и монтируется выстрелом.

Такой монтаж намного удобней и быстрее обычного: для такого крепежа не нужно предварительно сверлить отверстия, подбирая при этом бур по бетону для перфоратора, получая после работы достаточное количество мусора и пыли. В случае с использованием монтажного пистолета всего вышеперечисленного удается избежать, достаточно поставить пистолет в место, где должен находиться крепеж, нажать на курок, и монтаж закончен.

Устройство такого дюбеля – это, прежде всего толстый стержень, конец которого имеет заострение, а также стопорная шайба, одетая на стержень, и обязательно увеличенная шляпка дюбель-гвоздя, которая позволяет избежать проваливания крепежа в материал, в котором проводится монтаж. Технически такой крепеж является капитальным, повторно его установить не получится, поэтому такую конфигурацию используют в тех случаях, когда требуется повышенная прочность при монтаже различных конструкций.

Также к этой категории можно отнести дюбель латунный, его конфигурация немного отличается от анкера, но техническая принадлежность определяет такой крепеж в качестве распорного механизма. Как правило, в таком устройстве для крепления используют винт с метрической резьбой, закручивая который, стенки дюбеля распираются и фиксируются в крепежном отверстии. Соответственно, материал, из которого изготовлен такой крепеж, не поддается коррозии, что позволяет значительно расширить сферу его применения.

Металлический дюбель-гвоздь забиваемый: основные размеры

Технически все элементы такого класса разбиваются по своему функционалу на определенные размеры. Крепления определенных размеров применяются в различных условиях и соответствуют определенным требованиям. Размеры такого крепления могут быть от 25 до 75 миллиметров. Разнообразие размеров позволяет проводить монтаж как в твердых породах материала, это может быть бетон, полнотелый кирпич, так и в более рыхлых: газоблоки, пенобетон.

Хотя во втором случае производитель не гарантирует максимальную прочность крепежа, но на практике качественное крепление достигается увеличением количества крепежных элементов и более частой их установкой. Но для бетонов и прочих твердых основ дюбель-гвоздь металлический 6х40 остается самым оптимальным решением. Как альтернатива пластиковому дюбелю такого же размера, он может применяться для крепления металлического профиля во время сборки каркаса под гипсокартон. Двухуровневые потолки из гипсокартона на таком монтажном анкере будут держаться намного прочнее, в сравнении с пластиковым вариантом.

Металлический дюбель Дрива – анкер для гипсокартона

Раз уж в нашей статье речь зашла о таком универсальном материале, как гипсокартон, то нельзя не отметить очень интересный крепеж, который создан для мягких материалов, таких как ГКЛ. На практике именно потому, что такой материал не только мягкий, но еще и достаточно рыхлый, на стены, собранные из гипсокартона, очень сложно повесить даже небольшое зеркало. Мы просто рискуем, что крепеж разболтается, и наше зеркало рухнет на пол. Но решение этой проблемы уже есть, достаточно использовать специальный крепежный элемент под названием – дюбель Дрива.

Его конструкция – это стержень цилиндрической формы, на котором имеется широкая и высокая резьба. Такая конструкция предназначена для вкручивания в мягкие материалы. В некоторых случаях на конце монтажного изделия имеется наконечник в виде сверла, такой подход позволяет без помех вкручивать и использовать крепеж в фанере и ДСП. Для удобства монтажа у крепления сделана достаточно широкая шляпка с вырезом под фигурную отвёртку.

Для того чтобы установить анкер в предполагаемое место, вам не нужно будет сверлить отверстие, монтаж такой конструкции проводится шуруповертом с соответствующей битой или ручным способом, крестовой отверткой. Размеры таких изделий бывают двух видов: под одинарную стенку гипсокартона и под двойную. Как мы уже говорили, такой монтажный элемент выдерживает небольшие нагрузки, поэтому лучше такое крепление сильно не нагружать.

Но для того чтобы повесить зеркало или книжную полку, а, может, вазон для цветов, такой монтаж будет как раз кстати. В качестве самого гвоздя в данном устройстве рекомендуется использовать саморез по металлу. Технически такое крепление не использует распорные функции, поэтому саморез попросту вкручивают в стену на нужное расстояние. Также конструкция такого типа может изготавливаться из пластмассы, в таком исполнении область применения устройства ограничивается только на использовании в гипсокартоне, в более плотную основу он попросту не ввернется.

remoskop.ru

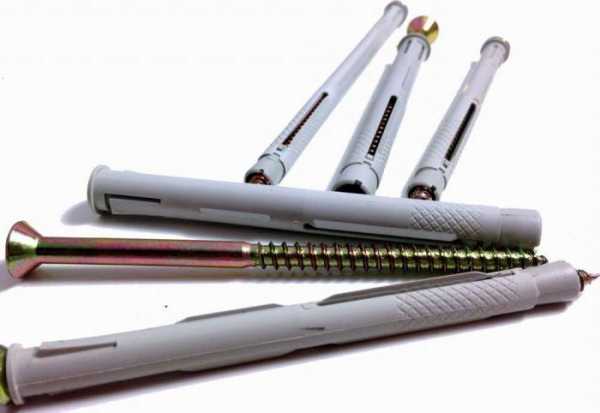

Рамный дюбель: виды, размеры, назначение

Современные строительные материалы активно совершенствуются по своим эксплуатационным качествам. Производители наделяют новую продукцию более широким спектром защитных свойств, а также повышают и базовые технические показатели. Не отстают в этом отношении и крепежные изделия, в разработке которых немалое значение имеет конструкционное исполнение. Примером удачного фиксирующего устройства является рамный дюбель, который сочетает в себе и надежность, и универсальность использования. Впрочем, особая конструкция данного метиза все же ограничивает спектр областей его использования.

Общие сведения о рамном дюбеле

В своей основе данный метиз имеет стержень, который по принципиальному устройству напоминает обычный шуруп или саморез. Его задача заключается в стягивании и фиксации двух или нескольких компонентов конструкции. Но главным отличием является присутствие вспомогательного элемента, который удерживает анкер. Дюбель рамный обычно не требует использования специального промышленного инструмента для установки. Чаще всего даже специалисты ограничиваются базовым набором инструментов, позволяющих сформировать подходящее по размерам отверстие.

Конструкция дюбеля

Устройство дюбеля такого типа усложнено в разных частях. Это и распорная часть, которая идет отдельно, и головка, и непосредственно зона шурупа. Что касается участка расклинивания, то дюбель рамный металлический взаимодействует с ним таким образом, что в процессе эксплуатации предотвращается риск прокручивания. Кроме того, эта своеобразная насадка уберегает и стеновую нишу от излишних механических повреждений, обеспечивая деликатную, но в то же время жесткую посадку.

Что касается головки, то существуют разные варианты ее исполнения, среди которых выделяются два – плоская «вечная» и увеличенная шляпка. Первая модификация, как видно из названия, не предполагает демонтажа, поэтому ее можно маскировать слоем штукатурки. Сплющенная и гладкая головка практически не выдается на поверхность конструкции. Иначе устроен рамный дюбель, в котором реализована укрупненная головка. Такие типы метизов проектируются с учетом возможности выкручивания без риска механического повреждения или срыва шляпки. Рабочая часть шурупа, собственно, напоминает традиционные метизы типа соморезов, но в данном случае немалый упор делается на формирование защитного покрытия – например, за счет оцинковки.

Размеры элемента

Дюбеля поставляются в разных типоразмерах, что позволяет скреплять материалы общей толщиной в среднем от 40 до 170 мм. По длине шурупы могут иметь от 70 до 220 мм, при этом именно функциональная часть метиза рассчитывается на 5-15 мм короче. По диаметру спектр размеров гораздо скромнее и варьируется в среднем от 8 до 10 мм. С точки зрения долговечности и прочностных качеств, важно учитывать и технические параметры защитного слоя, которым покрываются рамные дюбеля. Размеры оцинкованного покрытия по толщине, к примеру, могут составлять от 5 до 10 микрон. Эта практически незаметная глазу величина тем не менее дает ощутимый защитный эффект для металла в процессе эксплуатации.

Материал изготовления

Основной шуруп чаще всего выполняется из стали. Это надежный, жесткий и в то же время долговечный материал, оптимально подходящий под требования крепежных операций. Единственное его слабое место – это подверженность коррозийным процессам, но технологи, как уже отмечалось, предусматривают оцинкованные и другие гальванические покрытия, оберегающие метизы от разрушения. Также стоит обращать внимание на материал наконечника распорки, которым комплектуется дюбель рамный. Нейлоновый элемент можно рассматривать как оптимальное решение, хотя встречаются и довольно жесткие пластиковые аналоги. Более того, из синтетических пластичных материалов нередко изготавливают и основы дюбелей. Такие метизы по своему устройству вполне соответствуют группе рамных моделей, за исключением материала изготовления. Используются такие изделия в узкоспециализированных целях, например в устройстве теплоизоляционных панелей, не требующих жесткой и высокопрочной фиксации.

Разновидности

В первую очередь стоит указать на родственность рамных моделей дюбелей с фасадными. Они имеют схожее устройство, но есть отличия в характеристиках, обуславливающих и сферу применения элементов. Так, стандартные рамные метизы рассчитываются на обслуживание деревянных, пластиковых и различных композитных материалов, нагрузка которых не превышает 30 кг. В свою очередь, фасадный дюбель отличается возможностью работы уже с внешней облицовкой. Это панели, которые выполняют задачи теплоизолятора, декоративного оформления и определенные защитные функции. Внутри своих классов и рамные, и фасадные изделия различаются по тем же признакам – параметры шлица, гранность шляпок, принцип действия распорных втулок и т. д.

Назначение

Метизы рамного типа скорее ориентированы не на силовые нагрузки, а на реализацию наиболее выгодных конструкционных схем крепежа. По этой причине их часто используют в монтаже оконных и дверных проемов, в производстве мебели и креплении отделочного материала. С точки зрения эксплуатации, рамный дюбель выгоден тем, что наносит незначительное механическое повреждение основе, в которую он интегрируется. Но этим же обуславливаются и ограничения другого рода. В частности, рамный крепеж не годится для выполнения задач жесткой фиксации массивных и тяжелых конструкций. Некоторые производители даже устанавливают ограничения по использованию дюбеля в работах с некоторыми материалами – как правило, металлом. С другой стороны, для обеспечения жестких креплений можно заменить рамную модель фасадной, рассчитанной на большие нагрузки.

Как выбирать рамный дюбель?

В отличие от типовых шурупов и стандартных дюбелей, данный крепеж предполагает особый расчет соответствия конкретного типоразмера задачам установки. Каждый параметр имеет значение. Например, в жестких условиях эксплуатации снаружи необходимо предусматривать толстое защитное покрытие. Если планируется монтаж с сохранением гладкой поверхности, значит, следует выбирать дюбель рамный металлический с плоской головкой. И, разумеется, обязателен подбор элемента с точки зрения размерных параметров – оцениваются характеристики длины и ширины, подходящие к формату целевого стройматериала.

Рекомендации по установке

В первую очередь перед креплением дюбеля очищается рабочая поверхность. Далее необходимо выбрать способ, которым будет реализовано отверстие. Обычно для таких нужд используют электрические шуруповерты с подходящими насадками. В этой части следует оценивать не диаметр конкретного шурупа, а размер уже его распорной насадки, которая и будет удерживать стержень в создаваемой нише. Также в зависимости от эксплуатационных требований может возникнуть надобность в скрытии шляпки. Для этого дополнительно формируется фаска, расширяющая выходную часть отверстия для интеграции головки. К слову, если устанавливается дюбель рамный для пустотелых материалов, то можно обойтись и ручным инструментом, который деликатно и с большей точностью позволит подготовить отверстие для метиза. Далее производится установка распорки с последующим закручиванием крепежного элемента.

Заключение

В работе с традиционными дюбелями задачи монтажа решаются проще. Как правило, это многофункциональные крепежи, отличающиеся простой конструкцией и высокопрочными стержнями. Для обращения с ними иногда требуется мощное силовое оборудование, но зато в процессе эксплуатации риск разрушения созданной конструкции сводится к минимуму. К этим возможностям близок и фасадный дюбель, устройство которого в меньшей степени ориентировано на фиксацию тяжеловесных панельных материалов, но все-таки по качеству структурного сложного монтажа ему нет равных. Затем уже следует рамный крепеж группы дюбелей, предназначенный для более деликатных и точных операций. С помощью такого фиксатора можно реализовать аккуратный монтаж дверного короба или выполнить гладкую установку теплоизоляционных панелей. Если сам по себе дюбель выполнен из качественного стального сплава, имеет стойкую оцинковку и надежную распорку, то беспокоиться за долговечность элемента не придется.

fb.ru

Дюбель - это... Что такое Дюбель?

Пластмассовые дюбели с шурупами Использование дюбеля

Дюбель (нем. Dübel) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Дюбель устанавливается в основание для возможности прикрепления к этому основанию другого крепёжного элемента, например, шурупа или самореза.

История

Деревянные дюбели (чопики или шканты)

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные чопики. Однако, при установке корпусной детали на два и более винта, и их сравнительно малом допуске расположения, без чопиков бывает не обойтись, из - за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

Конструкция

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также, дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

Классификация

Способы закрепления дюбеля

  • Сила трения — дюбель своими стенками прижимается к основанию.
  • Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

Способы монтажа, в зависимости от конструкции дюбеля

  • Забивание
  • Закручивание

Материал изготовления

Виды монтажа

  • Предварительный монтаж — дюбель устанавливается в основание на всю длину.
  • Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

Назначение

Назначение по материалу основания
Дюбели посередине — для полнотелых материалов, по краям — с увеличенной распорной частью для пустотелых и пористых материалов Универсальный дюбель, подходящий для листовых материалов. Шайбы, надетые на дюбель, имитируют закрепляемый материал
Назначение по области применения

Размеры дюбелей, шурупов к ним и отверстий под дюбели

Дюбель Отверстие под дюбель Диаметр шурупа, мм
диаметр, мм длина, мм диаметр сверла, мм глубина сверления, мм
5 25 5 30 3,5 — 4,0
6 30 6 36 4,0 — 5,0
6 40 6 46 4,0 — 5,0
6 50 6 56 4,0 — 5,0
8 40 8 48 4,5 — 6,0
8 50 8 58 4,5 — 6,0
8 65 8 73 4,5 — 6,0
10 50 10 60 6,0 — 8,0
10 80 10 90 6,0 — 8,0
12 60 12 72 8,0 — 10,0
14 70 14 84 8,0 — 10,0

Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Установка

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.
