Дюбель для – конструкция, материал, разновидности, монтаж, цены

Молли, Дрива, бабочка и другие

Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.

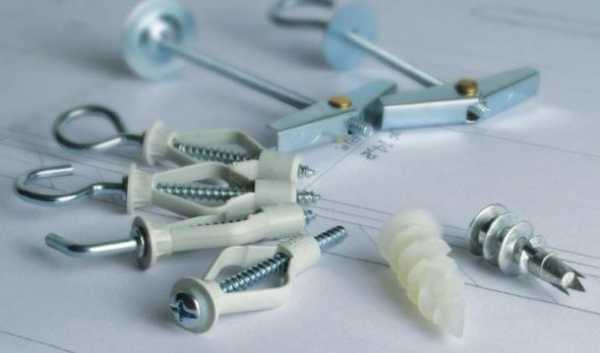

Виды

Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:

• Бабочка.
• Пластиковый или металлический ввертыш Driva.
• Molly.
• Дюбель Фишера.
• KNAUF Hartmut.
• Обычный дюбель-гвоздь.
• Пружинный.

Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.

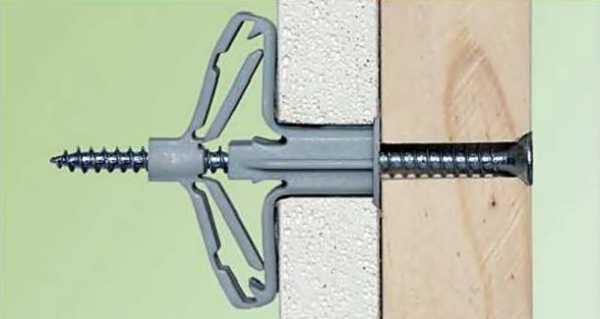

Дюбель-бабочка

Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.

По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.

Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

Инструкция по установке дюбеля-бабочки проста:

• В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
• Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
• Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.

Нюансы монтажа «бабочки» показаны на видео.

Преимущества этого вида крепления:

• легкость установки;
• возможность извлечения при необходимости.

Есть и недостатки:

• Для использования нужно свободное место за поверхностью ГКЛ.
• Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

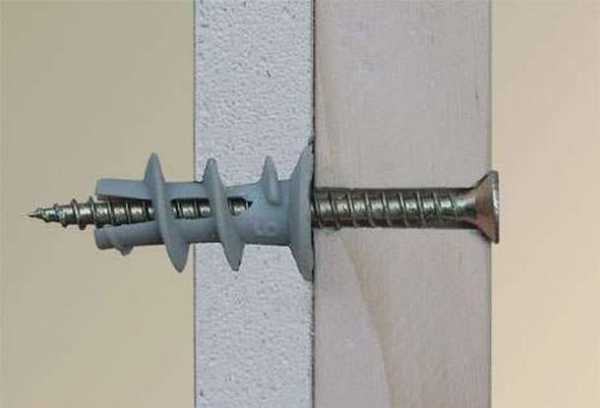

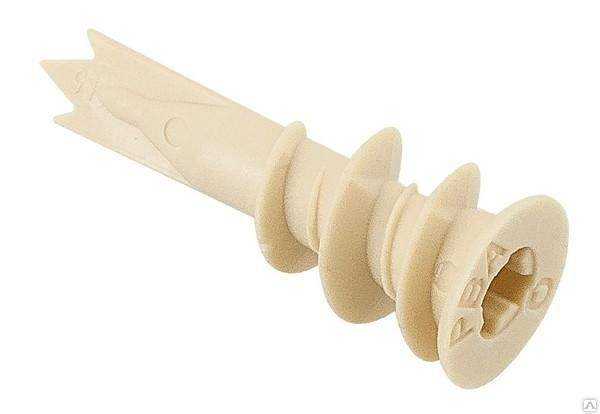

Дюбель Driva

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

• При помощи шуроповерта элемент вворачивается в стену.
• В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

• Низкая цена метиза.
• Необязательно наличие свободного пространства за перекрытием.
• При необходимости просто демонтировать.
• Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

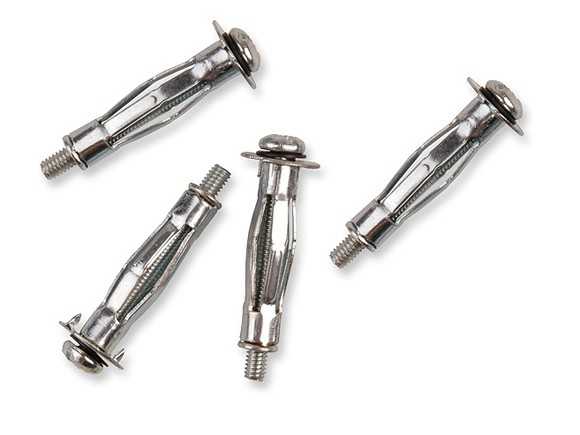

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Процесс установки следующий:

• Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
• Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
• Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену.

А вот и видеоинструкция по монтажу Molly:

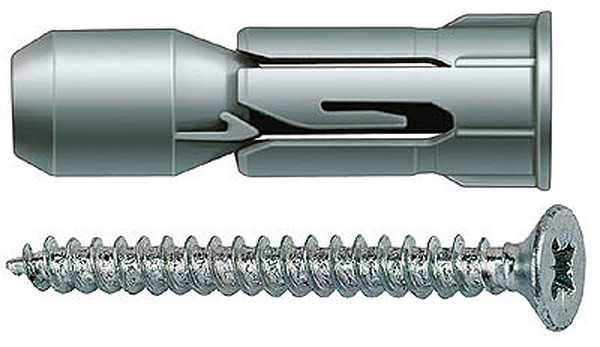

Fischer PD

Одна из самых новых и удобных разработок в сфере крепежа для гипсокартона. Принцип действия оригинален тем, что при закручивании самореза внутрь дюбеля его конический хвостовик вдавливается в пластиковую гильзу, заставляя раскрываться крылья-упоры. При небольшой толщине листа они осуществляют прижатие с тыльной стороны. Если толщина гипсокартона значительна, они заклинят дюбель в просверленном отверстии.

Выдерживает такой крепеж 12–15 кг. Установить его просто:

• Готовится отверстие в гипсокартоне.
• Вставляется дюбель. Продольные ребра предотвратят его проворачивание, а усиленный фланец не позволит ему провалиться в отверстие.
• Закручивается стопорный винт. По мере его продвижения раскрываются «крылышки» и происходит фиксация дюбеля.

«Хартмут» от «Кнауф»

Чемпион среди крепежа по удерживаемому весу. Способен выдержать нагрузку до 55 кг. Состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.

Схема установки:

• В гипсокартоне сверлится отверстие диаметром 13 мм.
• В него вводится металлическая планка. Потянув за направляющие и выровняв их относительно друг друга, ее нужно привести в рабочее положение.
• Направляющие вводятся в бесцветную пластмассовую втулку. Она вставляется в отверстие до упора.
• Концы направляющих разводятся в разные стороны, после чего обламываются.
• В дюбель вворачивается винт, идущий в комплекте поставки.

В итоге получается очень надежная точка опоры, способная выдержать солидные нагрузки.

Дюбель-гвозди

Тоже используются при навешивании нетяжелых предметов на гипсокартонные поверхности. Такой крепеж популярен из-за своего удобства и невысокой цены. Изготавливается обычно из пластика, но есть и алюминиевые разновидности.

Монтаж прост:

• Сверлится отверстие, соответствующее толщине метиза.
• Молотком туда аккуратно вбивается пластиковая часть.
• Винтовой стержень тоже забивается при помощи молотка. Крестообразные шлицы на нем предусмотрены на случай, если потребуется вывернуть винт. Но пластиковую часть достать из ГКЛ практически невозможно.

При всем своем удобстве эти метизы служат для крепления на гипсокартонной поверхности только легких предметов.

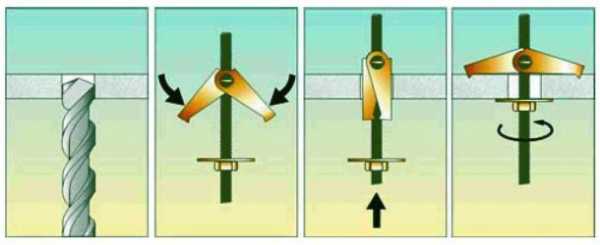

Пружинный анкер

Этот элемент крепежа тоже называют дюбелем, хотя это не совсем верно. Он весьма часто используется для крепления к потолку навесных конструкций, например светильников. Представляет собой винт, снабженный двумя упорами, которые разжимаются пружиной.

Крепят его так:

• В потолке сверлят отверстие необходимого диаметра.
• Вводят в него анкер, предварительно сложив лопасти и удерживая их от раскрытия. Оказавшись за гипсокартонной поверхностью, они автоматически раскроются, обеспечив надежное крепление.

Следует учесть, что демонтировать пружинный подвес невозможно.

Грамотный выбор крепежных элементов не только обеспечит надежность фиксации навесных конструкций на поверхности гипсокартона, но и убережет ГКЛ от ненужных повреждений.

mr-build.ru

Дюбель для гипсокартона: виды и крепление

Современный материал гипсокартон является достаточно хрупким, поэтому и нуждается в наличии особых крепежей. Гипсокартоном принято выравнивать поверхность стен, потолков, делать ниши. Чтобы закрепить на потолке светильник либо повесить на стену полку, понадобится дюбель для гипсокартона. Какие виды его применяются в строительстве, и в чем состоят особенности монтажа, мы расскажем сегодня.

Что такое дюбель

Гипсокартон зачастую еще величают сухой штукатуркой. Этот облицовочный материал не рассчитан на удерживание массивных предметов. Для крепежа на него повсеместно используют дюбель. Необходимость при выполнении строительных и ремонтных работ закреплять в гипсокартонных листах тяжелые по весу предметы потребовала определить принцип действия такого крепежа. Он объясняется очень просто – в хрупкую гипсовую среду вводят имеющий плотное неподвижное соединение с гипсом сердечник. По виду такая конструкция похожа на клепку. Давление в подобном соединении распределено равномерно. Особенности конструкции предусматривают возможность демонтажа поддерживающих шурупов либо саморезов.

Какие есть виды для ГКЛ

Таких дюбелей, предназначенных для ГКЛ, было изобретено 4 вида, каждый из которых обладает своими особенностями и достоинствами. К ним относятся дюбель дрива, молли, бабочка, а также гвоздь.

Одним из видов дюбелей, которые нужны для ГКЛ, является дрива. Он бывает выполнен из сплава цинка, то есть является металлическим, или изготовленным из нейлона либо полиэтилена – то есть пластиковый. Последний используется чаще, поскольку имеет более низкую стоимость.

Принцип крепежа: в готовое отверстие диаметром около 6 мм вставляется дюбель, который врезается в лист крестовой насадкой. Далее саморез либо шуруп вкручивается в крестовидную щель, расположенную внутри дюбеля.

При выборе самореза важно знать, что длина для пластика составляет 23 мм, а для металла – 33 – 44 мм. Важна и толщина предмета, который будет фиксироваться. Для монтажа пластмассового дюбеля часто предлагается специальная бита-насадка. Нагрузка на вырыв изделия из материала составляет для пластика минимум 25 кг, а для металла – где-то 32 кг.

Достоинствами этого типа крепежа специалисты называют отсутствие необходимости наличия свободного места за листом, низкую стоимость изделий.

Далее мы остановимся детальнее на основных 3 видах креплений для гипсокартона.

Дюбель-гвоздь

Чтобы разместить на стене легкую по весу полочку либо фоторамку, можно взять обычный дюбель – гвоздь.

Помните, что такое крепление сможет выдержать только небольшой вес. Если требуется повесить вещи потяжелее, вместо него рациональнее будет использовать дюбель-бабочку или иные типы крепежей.

Гвоздь предназначен для стационарного крепежа изделия и не подлежит демонтажу. На гипсах его принято применять для сквозного монтажа дверных коробок, карнизов, плинтусов, кабельных реек. Для монтажа вставляют в отверстие, в которое молотком следует вколотить гвоздик. Явным преимуществом такого типа крепежа принято считать минимальное время, потраченное на его монтаж.

Бабочка

Дюбель бабочка для гипсокартона – классический вариант крепежа, применяемый при работах с сухой штукатуркой. Крепеж провести легко – в подготовленное отверстие вставляют сначала дюбель, а затем вкручивают саморез.

Изделие получило название бабочка, поскольку имеет свойство при закручивании раскрываться в свободном пространстве и с обратной стороны упираться в поверхность крылышками. Принято оборудовать особыми манжетами, которые смогут препятствовать его прокручиванию. Самыми распространенными, применяемыми в строительстве, являются изделия размером 9*13 мм и 10*50 мм. Во время приобретения они предлагаются в сложенном виде. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.

Использование бабочки вполне может ограничиваться пространством за листами гипсокартона. Признан облегченным вариантом дюбеля молли для ГКЛ. Бабочка способен выдержать вес до 28 кг. Расчеты на возможный вырыв изделия обычно приводятся для стенового листа размером 12,5 мм. То есть на потолочный лист с толщиной в 9,5 мм необходимо применить соответствующие крепежи и производить расчеты с определенными поправками.

Молли

Дюбель с интересным названием молли очень напоминает внешне всем известный зонтик. У них даже похож принцип действия. Такого рода изделия обладают готовыми кольцами и крепежными крючками. Отлично подходит, если вы планируете, к примеру, повесить люстру либо другой предмет на гипсокартонном потолке. Ему свойственно, раскрываясь в пустом пространстве, расположенном за листом, распределять равномерно нагрузку на огромную площадь. Таким образом, повесить большую люстру не составит труда даже новичку.

Чтобы ускорить монтаж, принято использовать специальные щипцы. Надежно удерживается в конструкции благодаря эффекту распирающей консоли. Для него необходимо сверление. Возможно использование изделия этого типа не только для гипсокартона, но и для крепежа в практически любых полых конструкциях.

Особенности монтажа

Гипсокартон является мягким материалом, поэтому при работе с ним требуется ограничивать усилие шуруповерта. Нельзя использовать режим перфоратора, когда вы приступите к сверлению отверстия для дюбеля. Если стена уже облицована плиткой, то нужно просверлить в ней отверстие, которое соответствует по размерам толщине дюбеля. Лучше в данной ситуации взять дюбель MOLLY. Сверлить следует сверлом, обладающим победитовым наконечником.

Самым быстрым в плане крепежа считается дюбель DRIVA. Он имеет огромные плюсы – лист не нужно сверлить, поэтому целостность обратной стороны не будет нарушена. В отличие от него, для MOLLY понадобится предварительное сверление и применение специальных клещей. Еще не каждый новичок с первого раза осилит правильное открытие такого дюбеля с обратной стороны листа. Дюбель, названный в честь красивого насекомого, тоже требует предварительно провести процедуру сверления, и считается средним по скорости крепежа и количеству затраченных усилий.

Таким образом, для гипсокартона допустимо брать любой из вышеперечисленных видов дюбелей, при этом обязательно учитывая, сколько весит закрепляемый предмет.

Видео «Дюбели для гипсокартона бабочка»

Это видео демонстрирует принцип действия дюбеля бабочка. Посмотрите, как с его помощью сделать навеску на стену из гипсокартона.



stenamaster.ru

Дюбель бабочка для гипсокартона и другие способы крепления

Гипсокартон – материал отличный во всех отношениях, за исключением одного – не прикрепишь к нему ничего мало-мальски весомого.

Именно так думают многие и предпочитают старую добрую штукатурку. Не будем говорить о ее доброте, а попробуем развеять миф о том, что гипсокартонные листы не предрасположены к креплению к ним тяжелых предметов и после обзора дюбелей для гипсоскартона – крепежа, решающего эту задачу, поделимся своим способом ее радикального решения.

Обзор дюбелей и других креплений для гипсокартона

Прежде всего, задачей этих приспособлений является передача точечной нагрузки на как можно большую площадь, с целью ее перераспределения. Разные дюбеля решают эту задачу по-разному и, соответственно, рассчитаны на различный максимальный груз.

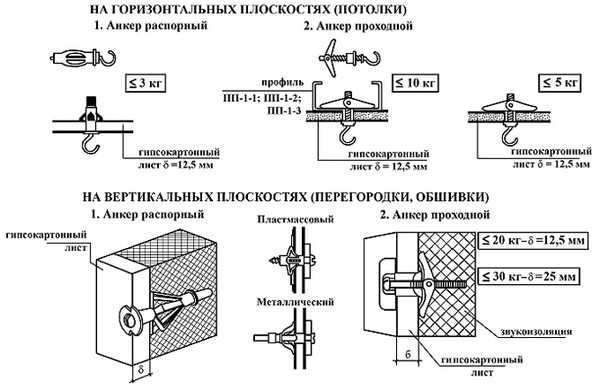

Конечно, на фото показаны максимальные нагрузки для наиболее распространенных дюбелей, из используемых при креплении на ГКЛ тяжелых (или не очень) предметов, но по аналогии, а точнее по площади, на которую при их помощи передается вес, можно с достаточной точностью рассчитать, какое из креплений следует применить в том или ином случае. А варианты – есть.

Во-первых, если подвешиваемый груз небольшой и статичный (фотография или небольшая картина), то вполне можно обойтись саморезом для гипсокартона или даже гвоздем.

Во-вторых, если расстояние между листом гипсокартона и основной стеной или потолком меньше 35 мм, то просто необходимо рассмотреть один из вариантов передачи нагрузки именно на них и использовать для этого на выбор:

• дюбель-гвозди быстрого монтажа;
• анкера;
• клиновые дюбеля.

При этом гипсокартонный лист будет максимум выполнять лишь поддерживающую функцию, а вся нагрузка передастся на основу, находящуюся за ним.

Эти же пресловутые 35 мм вы должны брать во внимание и для большинства дюбелей, ведь это должно обеспечивать возможность раскрытия различных зонтиков, бабочек и пружин, которые являются функционалом большинства приспособлений для подвешивания грузов к ГКЛ. А некоторым дюбелям для гипсокартона и их будет маловато, поэтому при выборе крепежа, обязательно читайте его технические характеристики.

В-третьих, для не очень тяжелых вещей и при отсутствии достаточного расстояния за ГКЛ, вам вполне может подойти дюбель ДРИВА.

Они бывают пластиковыми и металлическими, с различными хвостовиками для прохождения через гипсокартон или приспособлениями для ввинчивания с режущей кромкой. Принцип работы – прост: винт резьбы дривы высокого профиля расширяет площадь опоры. Производители утверждают, что такой дюбель способен нести до 25 – 30 кг нагрузки, но мы бы рекомендовали ориентироваться на 10 – 15 кг. Если есть возможность использовать несколько дрив, а не один дюбель бабочку  или дюбель моли для гипоскартона, то этот случай мы также считаем предпочтительным.

В-четвертых, следующим по простоте использования мы бы поставили дюбель BIS GOLD. Он не так часто применяется нашими мастерами-гипсокартонщиками, но свою функцию выполняет вполне уверенно. Из фото интуитивно понятен принцип его действия.

Нам только остается добавить, что один такой дюбель обеспечит навешивание 8 – 10 кг груза на вертикальную поверхность, а вам решить: подойдет ли такой способ крепления именно в вашем случае.

В-пятых, из дюбелей для гипсокартона простой конструкции и рассчитанных на вес, близкий к тем, что упоминались выше, мы можем порекомендовать дюбель-шуруп FISHER.

Вариант крепления некоего кронштейна с использованием дюбель-шурупа, показанный на фото ниже, также довольно функционален, но толщина полочки кронштейна не дала крючкам на конусном бочонке защелкнуться на соответствующих крючках основной части, окончательно зафиксировав дюбель.

Все же такой дюбель, как и дрива, предназначен для установки в лист гипсокартона заподлицо. После защелкивания крючков саморез можно будет многократно ввинчивать – вывинчивать, а корпус дюбеля будет прочно зафиксирован в ГКЛ.

В-шестых, вы можете применить т.н. дюбель U, его еще иногда называют универсальным или многофункциональным.

На наш взгляд, хоть и недорогой, но не самый удачный вариант крепления. Главная идея такого крепления состоит в том, что, когда винт вкрутится на всю длину в виниловую оболочку, то она начнет складываться и образует смятую капсулу, прочно фиксирующую саморез. Но для этого нужно, чтобы передняя, оребренная часть виниловой оболочки гарантированно не провернулась в толщине ГКЛ, но на практике так не всегда получается, а место для крепежа уже будет безнадежно (или почти) испорчено.

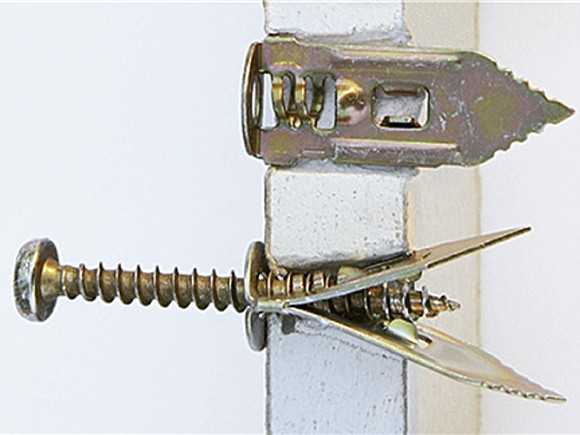

Дюбели бабочки для гипсоскартона и дюбели-молли

В-седьмых, мы наконец-то добрались до самых распространенных дюбелей для гипсокартона – бабочек. Называются они так потому, что после ввинчивания винта они раскрывают свои крылья, опираясь на внутреннюю поверхность листа гипсокартона, обеспечивая приличную площадь опоры, обеспечивающую достаточную «грузоподъемность». Это первый из дюбелей, перечисленных в верхних позициях, начиная от 3-ей, который может крепиться на потолок непосредственно к листу гипсокартона.

Тратить ваше время на чтение описания незначительных различий в конструкции этих дюбелей, на наш взгляд, смысла не имеет – принцип работы у них одинаков и вполне понятен.

В-восьмых, не менее распространенный дюбель MOLLY, часто у нас по созвучию называемый просто молью. Так вот эта «моль» несет еще больший груз, чем бабочка, за счет того, что раскрывает свои крылья на четыре стороны, увеличивая тем самым площадь опоры.

Наибольшим недостатком этого дюбеля является необходимость использования специального пистолета для установки.

Он вытягивает, а вернее – втягивает в себя крепежный винт, сминая, разворачивая «крылья» молли. Если его не использовать, то небольшие острые зацепы на пояске не смогут зафиксировать корпус дюбеля в довольно хлипком гипсе, и он просто провернется в нем, не сдеформировав «крылья» дюбеля и безнадежно испортив место крепления.

Дюбеля молли для гипсокартона выпускаются с различными вариантами головки винта: со шлицами, с крючками различной формы. Когда молли раскрыт и надежно зафиксирован упомянутыми зацепами, винт можно выворачивать.

А крючки для крепления к потолочному гипсокартону – незаменимы.

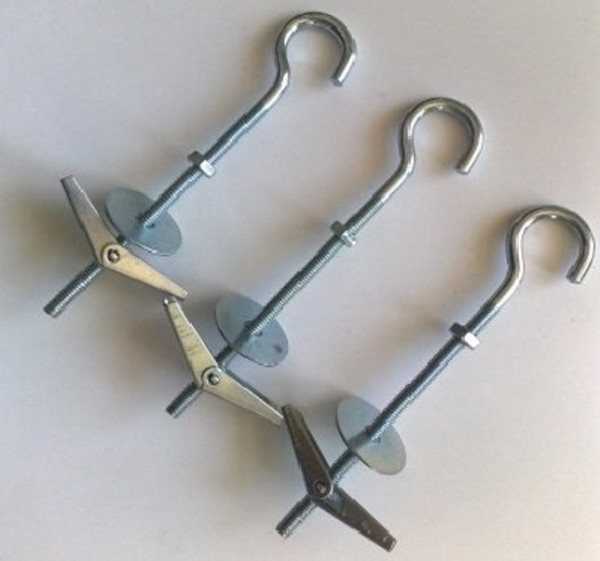

В-девятых, вы можете применить интересные в инженерном плане пружинные и складные дюбеля, не разделяемые нами в отдельные группы из-за схожести принципа действия.

Они довольно редко используются, да и во многих магазинах отсутствуют.

А также они требуют наличия достаточно большого расстояния между гипсокартонном и основой, к которой он прикреплен. Но, как вариант для самостоятельного изготовления – вполне интересны.

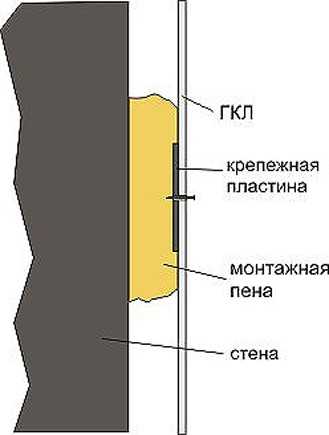

Особенный способ крепления к гипсоскартону

И вот теперь, в-десятых. Это вариант крепления к гипсокартону, когда нет возможности устройства жесткой связи с основой, или когда вы не знаете, из чего она, или не уверены в ее характеристиках.

Для этого вида крепления нужно изготовить одну деталь – пластину с резьбовым отверстием. Ее размеры на схемке приведены приблизительные. Просто именно для такой пластины в гипсокартоне нужно будет просверлить отверстие диаметром 16 мм – это максимальный диаметр сверла, вставляемого в большинство бытовых дрелей, поэтому мы взяли именно этот вариант.

Само собой разумеется, что и размеры, и резьба могут быть другими, но толщина пластины должна быть достаточной для нарезки не менее 4 – 5 витков резьбы. Также возможен вариант приваривания гайки с обратной стороны пластины, но и отверстие в гипсе нужно будет скорректировать для заведения пластины вовнутрь.

Надо сказать, что вес прикрепляемого к гипсу груза при таком способе, в разумных пределах не ограничивается ничем, кроме здравого смысла. Ведь нагрузка здесь дополнительно передается на стену и регулируется количеством полиуретановой монтажной пены, введенной в полость между стеной и ГКЛ.

Из схемы понятно, как это действует. Нам остается уточнить несколько моментов, а именно:

• после сверления отверстия в ГКЛ, стену напротив желательно увлажнить на всей площади примыкания к ней пены, для лучшей адгезии;
• пластину за ГКЛ заводить, предварительно захватив ее на удавку через резьбовое отверстие при помощи прочной нити или лески, которую с лицевой стороны нужно будет зафиксировать для страховки;
• после установки и до полной полимеризации пены, нужно в резьбовое отверстие поместить что-нибудь металлическое (типа гвоздя) меньшего диаметра, чем сама резьба.

Эти несложные правила помогут самым простым способом выполнить работу по навешиванию огромных грузов на гипсокартонные листы и не потерять при этом изготовленную вами пластину. После застывания пена надежно прижмет ее к ГКЛ изнутри и не даст провернуться при ввинчивании крепежа, который, понятно, что надо производить без фанатизма, да он и не нужен. Резьба крепежа спокойно перережет нитку или леску при ввинчивании, а пена, имея достаточную площадь для расширения по сторонам, не деформирует гипсокартонный лист.

На таком крепеже мы лет 7 тому назад в каркасном доме спокойно подвесили к ГКЛ толщиной 12,5 мм 100-литровый бойлер, правда пластину сделали чуть больше и шире.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Дюбель для гипсокартона – процесс установки крепежа + Видео

Не следует переоценивать возможности гипсокартона – материал этот достаточно хрупкий, поэтому и крепления к нему нужны особые. Для этого и существует дюбель для гипсокартона, который позволяет при необходимости закрепить на потолок светильник или даже подвесить на стену из гипсокартона легкую полочку.

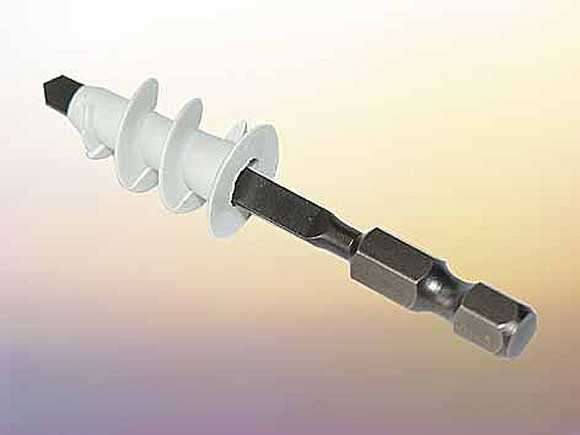

Дюбель-саморез DRIVA – быстро и удобно!

Гипсокартоном выравнивают стены, ровняют потолки, делают ниши, этот материал настолько прочно закрепился в сфере строительства, что без него мы уже и не помышляем пристойный ремонт. Вот только не зря его еще называют сухой штукатуркой, всегда нужно помнить, что это всего лишь облицовочный материал, который не способен удерживать на себе большой вес. А вот что касается вполне приемлемых вещей, таких как светильники или полочки, то с помощью специальных дюбелей их вполне смело можно крепить в том числе и на гипсокартон. Если вы хотите повесить фоторамку или совсем легкую полочку на 1-2 предмета, то вполне можно использовать, в том числе и для гипсокартона, обычный дюбель-гвоздь, а вот для более увесистых вещей подойдут дюбели-бабочки разной конструкции и иные виды крепления.

Дюбель-саморез – такой крепеж вполне оправдывает свое название, поскольку на его внешней поверхности нанесена резьба для завинчивания в гипсокартон. Нейлоновые саморезы, нумеруемые ТТ22, вкручиваются в уже готовое отверстие, а вот крепежи из металла, имеющие международное обозначение DRIVA, помимо резьбы также имеют сверло на конце, что делает возможным их самостоятельное ввинчивание в поверхность с помощью обычного шуруповерта или отвертки. Это существенно экономит время при больших объемах работы. Впрочем, при толщине листов свыше 15 мм все же рекомендуется просверлить отверстие.

Такой дюбель как нельзя лучше подходит для закрепления в однослойном или многослойном гипсокартоне с декоративным или изоляционным материалом на другой стороне. Благодаря большому количеству размеров дюбель можно подобрать таким образом, чтобы он не вышел с другой стороны перегородки. Использовать дюбели DRIVA можно и для более прочных плит из гипсоволокна.

Дюбель-бабочка для гипсокартона – металлический или пластиковый

Дюбель-бабочка – классический крепеж при работах с сухой штукатуркой. Имеет маркировку TNF/-W.  Для его крепления требуется предварительное сверление отверстия, в которое вставляется дюбель, и затем вкручивается саморез. При закручивании изделие раскрывается в свободном пространстве с обратной стороны и упирается «крылышками» в поверхность. Чтобы дюбель не проворачивался в отверстии, его оборудуют специальными манжетами, создающими упор.

Дюбель-бабочка изготавливается в разных размерах, наибольшей популярностью пользуются 9*13 мм и 10*50 мм. При покупке изделие находится в сложенном виде, раскрытие же происходит при вкручивании в него шурупа или самореза. Нужно знать, что для полного раскрытия «бабочки» необходимо использовать саморез длиной до 55 мм! Опять же, не забудьте учесть и расстояние между гипсокартоном и стеной – использование бабочки может быть ограничено пространством за листами гипсокартона.

Дюбель-зонтик MOLLY – свое название этот вид крепежа вполне оправдывает, поскольку не только похож внешне, но и имеет тот же принцип действия. Раскрываясь в пустом пространстве за листом, такой крепеж обеспечивает максимальное распределение нагрузки на большую площадь, благодаря чему становится возможным повесить весомую люстру. Для его монтажа требуется предварительно просверлить соответствующее отверстие. Дюбели-зонтики выпускаются с готовыми кольцами или крепежными крючками, на которые сражу же после установки крепежа можно цеплять люстру.

Что нужно знать еще о крепежах?

Помимо специальных крепежей можно использовать и универсальный дюбель «U» из полипропилена. Внешне он похож на обычный дюбель-гвоздь, однако даже на ощупь вы определите его большую эластичность. Особенность такого дюбеля заключается в его способности скручиваться в узел при попадании в пустотелый материал, например, в пустоту между листом гипсокартона и стеной. В плотных материалах крепеж ведет себя, как обычный дюбель.

Если вы работаете шуруповертом, то ограничивайте его усилие при работе с гипсокартоном. При сверлении отверстий под дюбели обязательно отключайте ударный режим, если таковой имеется в вашей дрели или шуруповерте. В случае если стена облицована плиткой, вам понадобится сверло с победитовым наконечником без ударного режима. Устанавливать крепеж проще простого, но и здесь нужно знать кое-какие нюансы. В гипсокартоне отверстие нужно сверлить по диаметру такое же, как и толщина дюбеля, а длина отверстия должна превышать длину самореза на 5 мм. Дюбель следует вставлять только в очищенное от пыли и крошки отверстие.

Как закрепить люстру на потолке из гипсокартона – рекомендации

Чаще всего, проблемы с креплением каких-либо изделий к гипсокартону случаются в зоне потолка. Поэтому очень важно еще на этапе проектирования продумать расположение всех элементов, а в процессе монтажа придерживаться определенных правил. Лучше всего планировать расположение приборов хотя бы на этапе монтажа профильного каркаса. Определившись с местом, в эту зону необходимо вмонтировать несколько дополнительных профилей.

Для люстры на крючке достаточно будет и одной профильной планки, а в случае монтажа светильника на консоль крайне желательно закрепить параллельно две профильные планки – к ним и будет прикреплен впоследствии удерживающий кронштейн.

Но ни к профильным планкам, ни тем более к гипсокартону подвешивать люстры весом в несколько килограмм нельзя. Не стоит отчаиваться – выход из положения все же есть. Для крепления такого «тяжеловеса» вам понадобятся перфоратор, длинное сверло по бетону, цанга (особый вид крепления, приспособленный для бетона), распорная шпилька для удержания люстры.

Хоть процесс подвешивания массивной люстры и потребует достаточно больших физических усилий, однако в исполнении он достаточно прост. Для начала вам нужно будет с помощью перфоратора и длинного сверла проделать отверстие в бетонном перекрытии в том самом месте, где будет висеть люстра. Диаметр отверстия должен совпадать с диаметром цангового крепления. В отверстие цанга должна заходить без особых усилий, но при этом держаться достаточно плотно. Применять молоток для вбивания цанги в отверстие категорически нельзя.

Насадите цангу на конец удерживающей шпильки и вставьте крепеж в отверстие. Постепенно закручивая шпильку, прочно зафиксируйте крепеж. Для этого можно использовать даже вспомогательные инструменты. Чтобы проверить прочность крепления, как следует потяните за шпильку. Хорошо закрепленная цанга способна выдержать даже вес среднестатистического человека, однако испытывать ее на прочность таким образом все же не рекомендуется. После проверки на крепость к нижней части шпильки прикрепляется крючок или консоль для самой люстры, а затем крепится и она. Вот и весь процесс!

remoskop.ru

Дюбель для гипсокартона – виды и способы применения

Для человека, который не силен в тонкостях строительных технологий, кажется странным разнообразие таких монтажных элементов как дюбель для гипсокартона. И действительно, зачем производители выпускают такие разные внешне, но предназначенные для одних и тех же целей крепежные изделия? Как же разобраться, что лучше – molly или driva, зонтик или бабочка, какой саморез подойдет для крепления картины или полки?

Содержание статьи

Зачем нужны специальные дюбеля

Гипсокартон закономерно занимает одно из ведущих мест среди строительных материалов. Его используют для устройства потолков, монтажа перегородок, выравнивания стен. Без него не обойтись при возведении арки. Но когда ремонт окончен и возникает необходимость повесить что-нибудь достаточно массивное на гипсокартонную стену, проявляется обратная сторона медали. Если в обычную стену достаточно вбить пластиковый дюбель и вкрутить в него саморез, то с гипсокартоном дело обстоит немного иначе. Это достаточно хрупкий материал, и дюбель или саморез держаться в нем не будет. Вот для таких ситуаций и предназначены специальные дюбеля для гипсокартона.

Виды дюбелей

Эти дюбеля делят на следующие категории :

• Molly;
• Driva;
• «Зонтик»;
• «Бабочка»;
• Дюбель-гвоздь для гипсокартона.

Для начала рассмотрим распорный дюбель-гвоздь. Он используется при крепеже к гипсокартонному листу, приклеенному к стене с помощью специального клея. Дюбель гвоздь применяется, когда в месте крепления существует «пятно контакта», то есть отсутствует воздушная прослойка между несущей стеной и гипсокартоном. Этот способ монтажа не представляет особой сложности и достаточно распространен, поэтому описывать его не имеет смысла.

Сложнее дело обстоит, если гипсокартон закреплен на профилях. Может конечно и повезет, и профиль окажется в том месте, где вкручивается саморез. Тогда проблема отпадает. Но… Обычно сложно предугадать, что и где будет крепиться в будущем, чтобы заранее установить профиль в нужном месте. И тут на помощь приходят производители крепежных элементов.

Molly

Один из самых распространенных дюбелей для крепления в гипсокартоне – molly (молли). По принципу действия молли относится к разжимающимся дюбелям, т. е. при монтаже он «зажимает» гипсокартонный лист между передней и задней частью. Молли – не самый дешевый вариант, но это удачное решение, если предъявляются повышенные требования к надежности монтажа. К достоинствам молли относят способность выдерживать высокие нагрузки – до 35-ти килограмм. Он демонтируется, если в этом возникнет необходимость.

Как выглядит molly

Монтаж молли не представляет сложностей. Для начала сверлят отверстие диаметром 8 мм в том месте, где собираются крепить дюбель. Вставляют в него molly, придавливают бортик с двумя зубцами так, чтобы они плотно вошли в гипсокартон. Это исключит проворачивание при монтаже. Затем вкручивают винт – элемент дюбеля, до тех пор, пока задняя часть молли не подожмется к гипсокартонному листу. Это свидетельство того, что монтаж завершен. Никакие саморезы не нужны.

Driva

Популярен среди дюбелей для гипсокартона и driva. Дешевизна, простота монтажа, доступность – важные моменты при выборе крепежных элементов, а эти характеристики присущи данному типу дюбелей. Driva выпускаются пластиковые и металлические. Пластиковые (полиэтиленовые) встречаются чаще, да и стоят они дешевле. Крепить дриву в гипсовую стену просто. Для начала сверлят отверстие диаметром 6 мм, вставляют в него дриву и с помощью крестообразной отвертки вкручивают его, как саморез, до упора. За счет конструкции дрива надежно фиксируется в гипсе, и по заверениям производителей выдерживает нагрузку в 25 кг и более. Все же не стоит пытаться нагружать подобно молли. Крестообразное отверстие предназначено не только для крепления дюбеля, в него же вкручивается и саморез, который следует правильно подобрать. Еще один плюс этих дюбелей – малая длина (для пластикового 23 мм, для металлического – 33-44 мм), т. е. для них практически не нужно загипсовое пространство. Вот тут и возникает необходимость подбора длины самореза.

Дюбель driva

Зонтик

Еще один вид крепежа в гипсокартоне – дюбель-зонтик. Название полностью описывает принцип работы такого дюбеля. Конструктивно он состоит из двух пластин, разжимаемых пружиной. Монтаж такого крепежа не составит труда для неопытного человека. В заранее просверленное отверстие вставляют зонтик со сжатыми пластинами. Как только они достигнут свободного пространства, пружина их раздвинет и надежно зафиксирует. Нетрудно догадаться, что такой вид крепежа подходит для потолка, смонтированного из гипсокартона. С помощью зонтика легко крепить люстру или подвесить кашпо с цветами. Гипсокартон – достаточно хрупкий материал, а потолочный (толщиной 9,5 мм) и подавно, поэтому не стоит пытаться закрепить с помощью такого крепежа боксерскую грушу.

Дюбель-зонтик

В отличии от рассмотренных ранее дюбелей, зонтик нельзя демонтировать. Поэтому следует внимательно подойти к разметке места крепления.

Еще один известный тип крепежа – это дюбель-бабочка. Конструктивно и по принципу действия он напоминает молли, но есть и небольшие отличия. Во-первых, его изготавливают из пластика, во-вторых, при фиксации в гипсокартоне площадь крепления меньше, ниже и допустимая нагрузка на него. Монтаж же не отличается – вначале сверлят отверстие, затем вставляют в него дюбель-бабочку, но не до упора. После этого, придерживая его плоскогубцами, вкручивают саморез до тех пор, пока лепестки бабочки начнут раскрываться. Когда это произошло, загоняют дюбель до упора и затягивают саморез. Надежная фиксация обеспечена.

Подводя итоги, характеризуют дюбеля следующим образом:

• Molly – выдерживает нагрузку до 35 кг;
• Driva – подходит, если нагрузка до 25 кг;
• «Зонтик» – лучший выбор для крепежа люстр;
• «Бабочка» – облегченный вариант молли.

Более наглядно способы крепления дюбелей в гипсокартоне можно увидеть, посмотрев видео :

Как же сделать правильный выбор

При выборе крепежа для крепления в гипсокартоне учитывают множество факторов. Это и нагрузка, которая планируется, и возможность демонтажа, в случае необходимости, стоимость также далеко не последний пункт в этом списке. Это достаточно индивидуальный процесс и, в каждом конкретном случае, выбор разный. Но все-таки самый надежный способ – крепление в несущие профили, ведь, в отличии от небольшого дюбеля, площадь на которую распределяется нагрузка в этом случае в десятки, а то и в сотни раз выше. Поэтому лучше заранее предусмотреть профиль в том месте, где планируется крепеж.

Вконтакте

Facebook

Twitter

Одноклассники

gipsohouse.ru
