6х60 мм, 6х80 мм, 8х60 мм, 8х80 и другие размеры
Большой популярностью стали пользоваться дюбель-гвозди, если нужно произвести быстрый монтаж к бетонной, кирпичной поверхности. Главный плюс при работе с данным крепежом – это быстрая установка, достаточно подготовить отверстие, установить в него дюбель и забить молотком.
Технические характеристики
Конструкция дюбель-гвоздя представляет собой две детали – это гвоздь и гильза (дюбель). Гильза имеет вид цилиндра, изготовленного из пластика или стали. По бокам находятся распорные усы, которые расправляются при установке гвоздя.
Допустимая кривизна стержня менее 5 сантиметров – 0,1 миллиметр, стержня больше 5 см – до 0,15. Кончик шурупа должен равномерно и плавно переходить в стержень, не иметь зазубрин, трещин и сколов, а его притупленность должна быть не больше 0,8. На поверхности крепежа допускаются следы от зажимов, использующихся при обработке.
Поверхность гвоздя обрабатывается защитным слоем цинка, толщиной не менее 6-7 микрометров.Если дюбель имеет рифленую поверхность, расстояние между гранями может быть до 0,8, а глубина между ними не выше 0,15.
Нагрузка в зависимости от диаметра, от длины крепежа и материала, в который был вбит дюбель, может быть разной. Нужно учитывать плотность основания, с которым предстоит работать, а также как и в какой плоскости будет происходить монтаж – вертикальной или горизонтальной (пол, стена, потолок). На гвозде находится несимметричная нарезка или резьба, которая не должна затруднять его ввод в гильзу, но благодаря ей гвоздь нельзя вытянуть или выкрутить.Сами дюбеля изготавливают из пластика – полипропилен, нейлон, полиэтилен. Они выдерживают поверхности из бетона – 200-450 килограммов, из кирпича – 150-400 килограммов. Так же, как и гвозди, они могут выпускаться из стального прута, такие крепежи применяются как тяжеловесные и выдерживают нагрузку до 5 тонн. Цвет пластика может быть белым, черным, серым, синим, красным и оранжевым.
Размерный ряд видов
Согласно стандартам дюбеля изготавливают диаметром – 5, 6, 8, 10 мм.

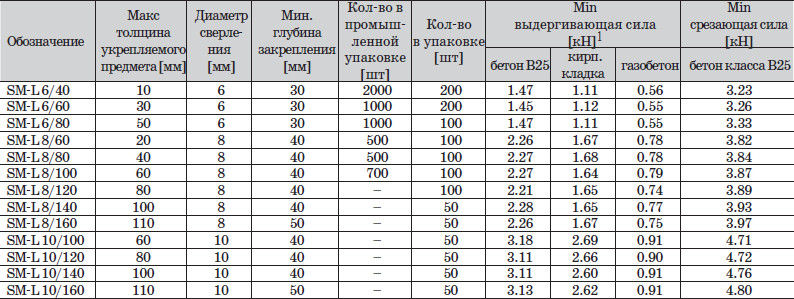

Также размеры метизов можно определить с помощью таблиц, в которых указаны все необходимые параметры для каждого типа.
Дюбель-крепежи подразделяются на виды.
- Зонтик (или фасадный). Отличается шляпкой большого размера и длиной. Предназначен для фиксации больших слоев изоляции. Гвоздь может быть сделан из стали или ударопрочного пластика.
- Химический. Крепление происходит за счет клеевой капсулы. Есть химический дюбель ампульного и инжекционного типов.
- КВТ (или крепеж для газобетона). При монтаже происходит нарезание резьбы, но сам материал основания не разрушается. Может выдерживать нагрузку от 400 до 600 килограммов.
- Универсальный. Предназначен как для поверхностей имеющих пустоты, так и для цельных. При установке гвоздя гильза «скручивается» и образует своеобразный узелок, обеспечивающий надежное сцепление и фиксацию.

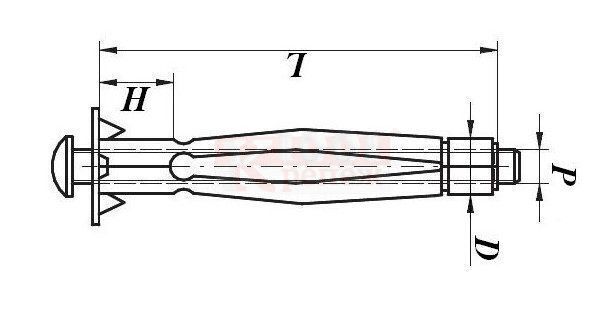

- Молли (или складной пружинный) дюбель. Выполнен из стали и при установке «складывается», монтируется в тонкие и пустотелые стены. Также в народе его могут называть дюбель-бабочка.
- Распорный. Имеет дополнительные крепежные усы, может быть трехраспорный, четырехраспорный и шестираспорный. Гвоздь с резьбой забивается молотком.
- Рамный. Его отличительная черта – форма нераспорной части, она удлиненная.
- Металлический для бетона. Для крепежа лучше всего использовать специальный пистолет, но можно произвести монтаж вручную. Отверстия нужно подготавливать заранее.
Стоит отметить, что некоторые модели идут в комплекте с шайбой для уплотнения.
Правила выбора
Перед тем как приобрести дюбельный крепеж, нужно узнать в какую поверхность он будет монтироваться. Немаловажный параметр при выборе – это диаметр и длина крепежа. Чем они больше, тем большую нагрузку он выдерживает. Здесь же учитывается толщина, плотность поверхности и наличие пустот.
Например, для плинтуса подойдут самые ходовые универсальные дюбеля с диаметром 0,6 сантиметров и длинной до 8 сантиметров. Это одно из надежных креплений, но если потребуется демонтаж конструкции, могут возникнуть проблемы.
Нужно помнить, что перед установкой наносится вся необходимая разметка для крепления на стене и под отверстия на плинтусе, которые в дальнейшем будут высверливаться заранее. Диаметр отверстий должен быть равен диаметру дюбеля.
Для унитаза с малыми габаритами установка с помощью дюбелей будет самым практичным вариантом. В комплекте с метизами должны идти резиновые шайбы или прокладки. Здесь также нужно измерить поверхность и нанести разметку, куда будет вставляться крепеж. Далее просверливается дрелью отверстие в плитке, а после строительным перфоратором в бетоне. Для утеплителя и пенопласта подойдут фасадные экземпляры, в их основании находится специальная зубчатая нарезка, благодаря которой дюбель-гвоздь надежно крепится к основанию.
В качестве крепежа для телевизора, для настенной прихожей, для навески кухни, полок и другой мебели, которая будет устанавливаться в вертикальной плоскости, лучше воспользоваться металлическими гвоздями для газобетона или рамными.
Также неплохой вариант – распорный дюбель, он не будет повреждать или разрушать стену при монтаже.
В следующем видео вы узнаете о видах, характеристиках и особенностях монтажа дюбель-гвоздей.
Дюбель-пробка
Еще в девяностые годы прошлого века, крепление на бетонные или кирпичные стены различных полок, шкафчиков, карнизов для штор и т.
п. происходило довольно мучительно: приходилось выстругивать деревянные чопики, которые вбивались в просверленные отверстия, после чего уже в них вбивались гвозди или вкручивались саморезы. Основная проблема заключалась в том, что чопики изготавливались от руки, и поэтому они были не одинаковые по размеру. Необходимо было какое-то время подгонять их под размеры отверстия. Отверстие же сверлили большого диаметра, чтобы чопик лучше удерживал нагрузку от веса закрепляемой конструкции. Из-за этого, а также из-за того, что сложно было «вогнать» деревянный чопик за подлицо, места крепления выглядели не эстетично.
При современном изобилии крепежных изделий, мало кто еще занимается таким «народным творчеством». Деревянные чопики заменил нейлоновый или пластиковый дюбель-пробка.
Слово «дюбель» имеет немецкое происхождение и дословно обозначает «шпонка, вставной шип». По существу дюбель — это крепежное изделие, которое, как пробка, закрепляется в несущем основании и помогает удерживать монтируемую конструкцию другому крепежному элементу (например, саморезу).
Конструктивной особенностью дюбеля является наличие распорной части в теле изделия. Распорная часть имеет способность изменять свои размеры при образовании соединения с саморезом или гвоздем. Часто наружная поверхность распорной части снабжена выпирающими «усиками», для того чтобы сделать сцепление дюбеля с материалом основания еще более прочным. Манжета, расположенная на противоположном конце дюбеля, удерживает его от проваливания в отверстие и может быть цилиндрической или потайной.
Различные модификации дюбеля позволяют использовать его для крепления к плотным полнотелым основаниям (бетон, кирпич, камень), к деревянным основаниям, к основаниям из пустотелого или пористого материала (пенобетон, шлакоблоки, пустотелый кирпич), а также к листовым материалам (гипсокартон, ДСП).
Если говорить о материале изготовления дюбеля, то он может быть металлическим (латунным или оцинкованным) или пластмассовым, выполненным из полипропилена, полиэтилена или нейлона. Наибольшую популярность приобрел пластмассовый дюбель, так как он недорогой, удобный в монтаже, и достаточно надежный.
Размер дюбеля определяется его наружным диаметром, который должен совпадать с диаметром установочного отверстия, и длиной (измеряются в миллиметрах). Обычно диаметр дюбеля находится в пределах от 5 до 14 мм, а длина — от 25 до 70 мм. Наибольшее распространение получил дюбель пробка размера 6х40, то есть диаметром 6мм и длиной 40 мм. Надо отметить, что диаметр саморезов, используемых в креплении при помощи дюбеля, должен быть меньше диаметра самого дюбеля, а длина, напротив, больше, чтобы вся распорная часть дюбеля участвовала в закреплении.
Каким образом происходит монтаж дюбеля? Сначала сверлится отверстие, его диаметр должен совпадать с диаметром дюбеля, а глубина немного превышать его длину. Затем удаляют пыль, скопившуюся в отверстии во время бурения. Дюбель помещается в подготовленное отверстие (при необходимости можно воспользоваться молотком). Прикрепляемая конструкция фиксируется на основании при помощи самореза или гвоздя, вкручиваемого или вбиваемого в дюбель.
Преимущества использования дюбелей перед чопиками:
- универсальность использования (применятеся в любых материалах)
- распирание дюбеля способствует более надежному и долговечному креплению
- дюбель не подвержен такой деформации, как усыхание, в отличие от деревянного чопика
- эстетичность креплений (их практически незаметно)
- при креплении окон и дверей дюбель гораздо удобнее в применении, чем деревянный чопик.
Просмотров: 6699
27.03.2017
Дюбели и гвозди для монтажных пистолетов по бетону, теплоизоляции, металлу по низкой цене
Полезная информация
Дюбели для монтажных пистолетов, оснащенные насаженными шайбами, используются в строительстве, промышленности и в быту. Их основное предназначение – монтаж изделий из стали, дерева и пластика к кирпичной, бетонной или стальной поверхности.
Разновидности дюбелей для монтажных пистолетов
Диаметр шайбы и ударопрочной головки дюбеля составляет 8-12 мм, длина варьируется от 30 до 60 мм. Изготавливаются дюбели из стали 70 класса ВК, КК, ВД, имеют дополнительное цинковое покрытие для защиты от воздействия коррозионных процессов.
Есть дюбели для монтажных пистолетов двух основных видов: с гладким и рифленым стержнем. Нестандартная рифленая поверхность гарантирует прочную и надежную фиксацию в профиле или другой поверхности, то есть изделие не проворачивается. Дюбели с рифленым стержнем рекомендуется использовать при повышенных нагрузках.
Существует большое количество модификаций дюбелей под разные типы пистолетов и виды работ. Основные категории дюбелей – по бетону и кирпичу, по металлу, для профнастила, для тонких стальных листов, для изоляции, для подвесных конструкций и коробов. Специальные дюбели для стали обеспечивают повышенную прочность крепления.
Основные требования
Цена на дюбели для монтажного пистолета зависит от типа поверхности, диаметра, длины.
Используемые метизы не должны иметь такие недостатки, как деформация головки, несоответствие длины заявленным характеристикам и др. Требования, предъявляемые к дюбелям:
- высокие показатели пластичности;
- стабильная динамическая прочность;
- хорошая продольная устойчивость;
- твердость в соответствии с Государственными Стандартами.
Наш интернет-магазин продает только качественные дюбели по доступной цене, предлагает удобные способы оплаты, обеспечивает оперативную доставку. У нас можно купить любую разновидность дюбелей.
Как подобрать саморез к дюбелю?
Для правильного и качественного крепежа различных строительных материалов при помощи саморезов, важно подбирать подходящий по размеру и качественным характеристикам дюбель.
Дюбель хоть и является вспомогательным крепежным элементом, но тем не менее играет очень важную роль в надежности и прочности скрепляемых конструкций.
Дюбеля изготавливаются из самого различного материала, это может быть различного вида пластмассы (полипропилен, нейлон, полиэтилен и т.
д.) , так же они могут быть выполнены из различного металла – железа, латуни, нержавейки и т. д.
Есть разные типы дюбелей, которые предусмотрены для крепежа в стенах из кирпича, дерева, гипсокартона.
Например, дюбель тип “К” крепится в бетоне:
Дюбель тип “Т” предназначен для крепления в стенах из слабого бетона и кирпича:
Дюбель тип “S” крепится во многих материалах из различного кирпича и бетона:
Дюбель тип “U” – это универсальный дюбель из полипропилена, который крепится как в полнотелых, так и пустотелых материалах очень надежно:
Дюбель “KPU” – это дюбель изготовленный из нейлона, очень устойчивый к перепадам температур и различным механическим деформациям:
Дюбель “KPW” тоже сделан из нейлона и предназначен гипсокартонного и древесно-стружечного матерала, а так же для бетона и кирпича (полнотелого и дырчатого):
Дюбель “KPX” используется для крепежа в полнотелых строительных материалах, таких, как кирпич, камень, бетон, а так же в пустотелых блоках и т.
д.:
Дюбель “KPR” используется для крепежа в пустотелых строительных материалах: газобетоне, пустотелом блоке, легком бетоне, оконных рамах и т. д.:
Дюбель “KMG” выполняет анкеровку в газобетоне и других материалах:
Дюбель для пенобетона обеспечивает прочное крепление с этим пористым материалом:
Дюбель “Дрива” предназначен для закрепления различных светильников на гипсокартоне толщиной не менее 9 мм:
Дюбель “Бабочка” – это специальный дюбель, предназначенный для крепления к гипсокартону , ГВЛ, плитам ДСП и другим строительным материалам толщиной 10 – 12 мм:
Все эти дюбели плотно крепятся в стене за счет своей специальной конструкции, которая предусматривает в нем распорную часть, диаметр которой меньше правильно подобранного самореза. Поэтому когда саморез закручивается в дюбель, распорная часть расширяется, образую прочное , надежное соединение со стеной.
Внизу можно посмотреть таблицу, которая поможет правильно подобрать саморезы и дюбели в соответствии с их длиной и диаметром.
Так же в этой таблице есть данные о диаметре сверл и глубине сверления в каждом конкретном случае.
Какая лучшая древесина для столярных изделий?
Дюбели отлично подходят для усиления деревянных швов или для поддержки стеллажей. Это маленькие стержни, которые можно купить либо в стандартных размерах, либо в виде больших стержней и урезать до необходимого размера.
Размеры дюбелей
При измерении дюбелей чаще всего используют диаметр или ширину. Это связано с тем, что вам необходимо подобрать сверло по ширине используемых дюбелей.
Выбор нужного размера
Пластиковые дюбели можно разрезать даже острым ножом для тортов.Длина отрезанного дюбеля будет зависеть от выполняемой вами задачи своими руками. Например, если вы ремонтируете отверстие под винт, вы будете вырезать дюбель примерно того же размера, что и винт, который к нему подходит, тогда как для изготовления оси для игрушечной машины потребуется дюбель шириной с сам автомобиль.
вы делаете. Отрегулировать длину дюбеля относительно легко, потому что вы можете просто отрезать его, даже если он металлический или пластиковый. Уменьшение ширины сделать точно намного сложнее.
Наличие
Дюбели бывают различной ширины, которая может измеряться в метрических (миллиметрах) или имперских (дюймах) единицах.Размеры дюбелей обычно указываются в миллиметрах, но дюбели могут быть указаны в миллиметрах или дюймах. Ширина дюбелей обычно составляет от 3,175 мм (1/8 дюйма) до 50,8 мм (2 дюйма), но может быть и 304,8 мм (12 дюймов). Обычно они имеют длину от 304,8 мм (12 дюймов) до 2,4 м (9431/64).
Стандарты
Предварительно нарезанные дюбели обычно имеют ширину 6 мм (¼ ”) и длину 30 мм (13/16 ″), или 8 мм (5/16 ″) или 10 мм (3/8 ″) ширину и 40 мм (19 / 16 ″) в длину. При покупке специального оборудования для установки дюбелей, такого как сверла, упоры для сверл и центральные наконечники, эти размеры считаются стандартными.
Источник: https://www.wonkeedonkeetools.co.uk/dowels/what-sizes-do-dowels-come-in
Ящики для ящиков
Если вы ищете ящики для ящиков шкафа лучшего качества в лучшем случае цены нет лучшего источника, чем Drawer Connection. Мы предоставляем вам выбор древесины и используем только сырье самого высокого качества. Все наши изделия отличаются высокой точностью и долговечностью. Независимо от того, выбираете ли вы массивную древесину с соединением типа «ласточкин хвост» или меламин с дюбельным соединением, каждый ящик для ящиков рассчитан на длительный срок службы!
| На главную> Стандартная таблица – размер и цены Таблицы приведены по длине установочного штифта.Найдите длину в таблице установочных штифтов. Затем найдите диаметр, указанный в таблице. Чтобы просмотреть технические данные и дополнительную информацию, нажмите кнопку «Подробности» для каждого размера . Штифты диаметром 1/4
5/16 Диаметр установочных штифтов
| 100 | 500 | 1,000 | 2,500 | 5,000 | 10,000 | 25,000 | 50,000 | 100,000 | 250,000 | Просмотр | |||||||||||||||||
1 “ | 14.60 | 14,00 | 13,20 | 11,00 | 9,40 | 8,80 | 6,55 | 6,10 | 5,50 | 52 4,95 | 52 4,95 | / 4 “ | 16,50 | 15,70 | 14,90 | 12,40 | 10,50 | 9,45 | 8,10 | 7. | 6.80 | 6.10 | ||||||
1-1 / 2 “ | 18.20 | 17.50 | 16.40 | 13.70 | 11.70 | 9.60 960 960 960 8,40 | 7,75 | 7,15 | 6,35 | |||||||||||||||||||
1-3 / 4 “ | 20,50 | 19.60 | 18.60 | 15.50 | 13.20 | 10.80 | 9.50 | 8.95 | 8.20 | 7.20 | ||||||||||||||||||
| 22,20 | 21,00 | 17,50 | 14,90 | 12,50 | 11,40 | 10,25 | 9.55 | 8,65 | ||||||||||||||||||||
2-1 / 4 “ | 27,30 | 26,00 | 24.60 | 20,50 | 17,50 | 13,55 | 900.20 11,45 | 10,50 | 9,65 | |||||||||||||||||||
2-3 / 4 “ | 33,00 | 31,50 | 29,80 | 24.80 | 21,10 | 17,70 | 15,25 | 14,20 | 12,85 | 11,80 | ||||||||||||||||||
3 “ | 3″ | 27,00 | 22,90 | 18,75 | 16,85 | 15,80 | 14,20 | 12.90 | ||||||||||||||||||||
3-1 / 4 “ | 16,50 | 15,70 | 14,90 | 12,40 | 10,50 | 9,45 | 8,10 | 7,5380 6,80 | 6,10 | |||||||||||||||||||
3-1 / 2 “ | 18,20 | 17,50 | 16,40 | 13,70 | 11,70 | 9.60 | 8,40 | 7,75 | 7,15 | 6,35 |
90
10
20
507/16 Диаметр установочных штифтов
| 100 | 2,500 | 5,000 | 10,000 | 25,000 | 50,000 | 100,000 | 250,000 | Просмотр | ||||||||||||||||||
1-1 / 4 “ | 17.00 | 16,10 | 15,30 | 12,80 | 10,90 | 9,50 | 8,10 | 7,35 | 6,75 | 52 6,25 | 52 6,25 | / 2 “ | 19.00 | 18.20 | 17.20 | 14.30 | 12.20 | 9.90 | 9.00 | 8.35 | 7,65 | 7,05 | ||||
1-3 / 4 “ | 22,20 | 21.20 | 20.00 | 16.70 | 14.20 | 11.60 7 | 9,90 | 9,10 | 8,50 | 7,90 | ||||||||||||||||
2 “ | 25,50 | 24,20 | 23.00 | 18,50 | 15,00 | 13,20 | 11,50 | 10,95 | 10,00 | 9,20 | ||||||||||||||||
| “4/4/” 29,50 | 28,00 | 26,60 | 22,20 | 18,80 | 14,50 | 13,85 | 13,20 | 11.80 | 11.00 | |||||||||||||||||
2-1 / 2 “ | 32.20 | 31.00 | 29.10 | 24.20 | 20.60 | 16.20 | 8 | 13,60 | 13,15 | 12,50 | ||||||||||||||||
2-3 / 4 “ | 35,20 | 33,60 | 31,80 | 26.50 | 22,50 | 18,00 | 16,05 | 15,00 | 13,80 | 12,95 | ||||||||||||||||
| 8 | 28,70 | 24,50 | 19,25 | 18,30 | 17,20 | 16,00 | 15.35 | |||||||||||||||||||
3-1 / 2 “ | 47,80 | 45,50 | 43,20 | 35,90 | 30,50 | 26,50 | 24,50 | 22,50 0 | 22,50 21,00 | 19,20 |
Штифты диаметром 1/2
| Длина | 100 | 500 | 1,000 | 2,500 | 5000 | 10,000 | 25,000 | 50,000100,000 | 250,000 | Вид | |||||||||||||||||
1-1 / 2 “ | 26.20 | 25,50 | 22,10 | 18,40 | 15,70 | 12,70 | 11,60 | 11,05 | 10,70 | 10,70 | 52 9,40 | / 4 “ | 29,90 | 28,70 | 25,70 | 21,50 | 18,20 | 16,00 | 14,10 | 13.35 | 12,30 | 11,50 | |||||
2 “ | 32,80 | 31,30 | 29.60 | 24.60 | 21,00 | 16,50 | 14,40 | 13,15 | 12,25 | ||||||||||||||||||
2-1 / 4 “ | 36,90 | 35.20 | 33,30 | 27,70 | 23,60 | 19,25 | 17,65 | 16,30 | 15,10 | 13,85 | |||||||||||||||||
| 41,00 | 39,10 | 37,00 | 30,90 | 26,30 | 22,00 | 20,00 | 18.25 | 17,00 | 15,40 | ||||||||||||||||||
2-3 / 4 “ | 45,00 | 43,00 | 40,80 | 33,90 | 2,89 | 2,89 | 24,75 900 20,90 | 19,40 | 18,40 | 16,90 | |||||||||||||||||
3 “ | 48,80 | 46.50 | 44,10 | 36,70 | 31,30 | 25,50 | 21,70 | 20.60 | 19,85 | 18,35 | |||||||||||||||||
| 53,80 | 50,50 | 48,20 | 42,50 | 33,00 | 27,60 | 24,35 | 22.90 | 21,50 | 20,20 | ||||||||||||||||||
3-1 / 2 “ | 56,90 | 54,20 | 51,50 | 42,80 | 36,50 | 30,00 9 27,00 | 25,25 | 23,25 | 22,00 | ||||||||||||||||||
3-3 / 4 “ | 32,75 | 29.60 | 27,90 | 25,90 | 24,20 | 32,75 | 29,50 | 27,50 | 25,70 | 24,00 | |||||||||||||||||
| 62,20 | 58,90 | 49,00 | 41,70 | 35,50 | 32,20 | 30,50 | 28.50 | 26,25 |
Диаметр 5/8 установочных штифтов
| Длина | 100 | 500 | 1,000 | 2,500 | 5000 | 10,000 | 25,000 | 100,000 | 250,000 | Вид | |||
2-1 / 2 “ | 53,00 | 50,50 | 48,00 | 39.90 | 33,90 | 34,75 | 31,70 | 29,00 | 26,40 | 24,40 | |||
3-1 / 2 “ | 71,00 | 67,20 | 55,90 | 47,50 | 47,40 | 43,20 | 40,40 | 36,45 | 34.95 | ||||
3-3 / 4 “ | 79,00 | 74,50 | 71,50 | 59,50 | 51,25 | 52,70 | 47,85 | 45.20 40,95 | 39,75 | ||||
4 “ | 84,00 | 78,00 | 76,00 | 73,30 | 64,00 | 54.00 | 52,50 | 50,00 | 45,50 | 44,50 |
Установочные штифты Размеры и характеристики
| Установочные штифты (ANSI B18.8.8) | Единицы: дюймы | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный Нажмите на размер для покупки товаров | Диаметр пальца. (A) Штыри стандартной серии | Диаметр пальца. Штифты увеличенного размера | Точка Диаметр. (В) | Корона Высота (C) | Корона | ||||||
| Базовый | Макс | Мин. | Базовый | Макс | Мин. | Макс | Мин. | Макс | Мин. | ||
| 1/16 | 0.0627 | 0,0628 | 0,0626 | 0,0635 | 0,0636 | 0,0634 | 0,058 | 0,048 | 0,020 | 0,008 | |
| 5/64 | 0,0783 | 0,0784 | 0,0782 | 0,0791 | 0,0792 | 0,0790 | 0,074 | 0,064 | 0,026 | 0.010 | |
| 3/32 | 0,0938 | 0,0941 | 0,0939 | 0,0948 | 0,0949 | 0,0947 | 0,089 | 0,079 | 0,031 | 0,012 | |
| 1/8 | 0,1252 | 0,1253 | 0,1251 | 0,1260 | 0,1261 | 0,1259 | 0.120 | 0,110 | 0,041 | 0,016 | |
| 3/16 | 0,1877 | 0,1878 | 0,1876 | 0,1885 | 0,1886 | 0,1884 | 0,180 | 0,170 | 0,062 | 0,023 | |
| 1/4 | 0,2502 | 0,2503 | 0,2501 | 0.2510 | 0,2511 | 0,2509 | 0,240 | 0,230 | 0,083 | 0,031 | |
| 5/16 | 0,3127 | 0,3128 | 0,3126 | 0,3135 | 0,3136 | 0,3134 | 0,302 | 0,290 | 0,104 | 0,039 | |
| 3/8 | 0.3752 | 0,3753 | 0,3751 | 0,3760 | 0,3761 | 0,3759 | 0,365 | 0,350 | 0,125 | 0,047 | |
| 7/16 | 0,4377 | 0,4378 | 0,4376 | 0,4385 | 0,4386 | 0,4384 | 0,424 | 0,409 | 0,146 | 0.055 | |
| 1/2 | 0,5002 | 0,5003 | 0,5001 | 0,5010 | 0,5011 | 0,5009 | 0,486 | 0,471 | 0,167 | 0,063 | |
| 5/8 | 0,6252 | 0,6253 | 0,6251 | 0,6260 | 0,6261 | 0,6259 | 0.611 | 0,595 | 0,208 | 0,078 | |
| 3/4 | 0,7502 | 0,7503 | 0,7510 | 0,7510 | 0,7511 | 0,7509 | 0,735 | 0,715 | 0,250 | 0,094 | |
| 7/8 | 0,8752 | 0,8753 | 0,8751 | 0.8760 | 0,8761 | 0,8759 | 0,860 | 0,840 | 0,293 | 0,109 | |
| 1 | 1.0002 | 1.0003 | 1.0001 | 1,0010 | 1.011 | 1.0009 | 0,980 | 0,960 | 0,333 | 0,125 | |
| Согласно: ANSI B18.8,2 |
| Сквозная закалка: HRC 50 ~ 58 Сердечник |
| Корпус с закалкой: HRC 47 ~ 58 Сердечник |
| Твердость поверхности: Мин. HRC 60 |
Дополнительные ресурсы
Загрузить установочные штифты PDF
Магазин Сопутствующие товары
Штифты с подъемной головкой
Штифты со шплинтами
Пружинные штифты
установочные штифты | DIN 6325 и IS 6669 Спецификация
DIN 6325 – Установочные штифты
Эквивалентные нормы: ISO 8734; CSN 22152; UNI 6364A;
Обозначения:
z1 – конус
l1 – длина
z2 – длина круглого конца
l2 – длина фаски
R – радиус
D – диаметр пальца
Изготовление:
Сталь: 550-650 HV30
Нержавеющая сталь : –
Пластик: –
Цветной металл: –
Резьба: –
Примечания: –
Таблица в соответствии с ISO 8734:
размеры в мм
| d | m6 | 1 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 12 | 12 20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| c | = | 0,2 | 0,3 | 0,35 | 0,4 | 0,5 | 0,63 | 0,8 | 1, 2 | 1,6 | 2 | 2,5 | 3 | 3,5 | |
| л | торговая длина | ||||||||||||||
| jmen. | мин. | макс. | |||||||||||||
| 3 | 2,75 | 3,25 | + | ||||||||||||
| 4 | 3 , 75 | 4,25 | + | + | |||||||||||
| 5 | 4,75 | 5,25 | + | + | + | ||||||||||
| 6 | 5,75 | 6,25 | + | + | + | + | |||||||||
| 8 | 7,75 | 8,25 | + | + | + | + | + | ||||||||
| 10 | 9,75 | 10,25 | + | + | + | + | + | + | |||||||
| 12 | 11,5 | 12,5 | + | + | + | + | + | + | |||||||
| 14 | 13,5 | 14,5 | + | + | + | + | + | + | + | ||||||
| 16 | 15,5 | 16,5 | + | + | + | + | + | + | + | ||||||
| 18 | 17,5 | 18,5 | + | + | + | + | + | + | + | ||||||
| 20 | 19,5 | 20,5 | + | + | + | + | + | + | + | ||||||
| 22 | 21,5 | 22,5 | + | + | + | + | + | + | + | ||||||
| 24 | 23,5 | 24,5 | + | + | + | + | + | + | + | ||||||
| 26 | 25,5 | 26,5 | + | + | + | + | + | + | + | ||||||
| 28 | 27,5 | 28,5 | + | + | + | + | + | + | + | ||||||
| 30 | 29,5 | 30,5 | 9 0037 | + | + | + | + | + | + | + | |||||
| 32 | 31,5 | 32,5 | + | + | + | + | + | + | |||||||
| 35 | 34,5 | 35,5 | + | + | + | + | + | + | |||||||
| 40 | 39,5 | 40,5 | + | + | + | + | + | + | + | ||||||
| 45 | 44 , 5 | 45,5 | + | + | + | + | + | + | |||||||
| 50 | 49,5 | 50,5 | + | + | + | + | + | + | + | ||||||
| 55 | 54,25 | 55 , 75 | + | + | + | + | + | + | |||||||
| 60 | 59,25 | 60,75 | + | + | + | + | + | + | |||||||
| 65 | 64,25 | 66,75 | + | + | + | + | + | ||||||||
| 70 | 69,25 | 70,75 | + | + | + | + | + | ||||||||
| 75 | 74,25 | 75,75 | + | + | + | + | + | ||||||||
| 80 | 79,25 | 80,75 | + | + | + | + | + | ||||||||
| 85 | 84,25 | 85,75 | + | + | + | + | |||||||||
| 90 | 89,25 | 90,75 | + | + | + | + | |||||||||
| 95 | 94,25 | 95,75 | + | + | + | + | |||||||||
| 100 | 99,25 | 100,75 | 9003 7 | + | + | + | + | ||||||||
DIN 6325 тип 2
| Диаметр | 1 | 1.5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 27 90027 900 0,08 | 0,12 | 0,18 | 0,25 | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 1,3 | 1,7 | 2 | – |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| z1 ≈ | 0.15 | 0,23 | 0,3 | 0,4 | 0,45 | 0,6 | 0,75 | 0,9 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 3 | – | ||||||||||||||
| л1 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 2,5 | 3 | 4 | – | ||||||||||||||
| Длина (мм ) | Уп. | ||||||||||||||||||||||||||||
-дюймовые установочные штифты – Boneham USA
Основные характеристики
- Прецизионная шлифованная легированная сталь
- Диаметр от 3/16 дюйма до 1 дюйма
- Твердость поверхности 60-63 HRC
- Твердость сердечника 50-58 HRC
- Фаска – фаска и радиус
При заказе укажите требуемый номинальный диаметр, а затем выберите длину из таблицы на вкладке «Технические данные».Пример: 1/4 “x 1”. Если вы не можете найти то, что ищете, Boneham может изготовить специальные размеры и материалы по спецификации.
-дюймовые установочные штифты
Установочные штифты имеют фаски на обоих концах для облегчения их установки в отверстие. Установочные штифты отшлифованы с точными допусками для точного совмещения. Внутренняя резьба позволяет извлекать с помощью инструмента (см. Код BONEHAM DPE). Они могут поставляться с лесками для выпуска воздуха или без них.На установочном штифте отшлифованы лыски для выпуска воздуха, чтобы обеспечить вытеснение воздуха в глухих отверстиях.
Установочные штифтыBoneham Metal Products закалены и отшлифованы с внутренней резьбой. Эти параллельные штифты спроектированы с соблюдением жестких допусков по SAE 5140 для точного определения местоположения и выравнивания в просверленных и расширенных отверстиях. Boneham Metal Products предлагает полный ассортимент установочных штифтов из закаленной и нержавеющей стали, как простых, так и вытяжных (с внутренней резьбой), с дюймовыми или метрическими стандартными размерами.Также могут быть предложены и изготовлены нестандартные штифты для чертежей в соответствии с большинством требований заказчика. Пожалуйста, загрузите страницу каталога, чтобы увидеть полный диапазон размеров дюбелей как в метрических, так и в дюймовых размерах.
Размеры дюбелей, арматурные изделия – стальные биты
размеры дюбелей, арматурные изделия – стальные битыМы здесь, чтобы помочь!
Узнать сейчас
Описание
| КРУГЛЫЕ ДЮБЕЛИ ОЦИНКОВАННЫЕ | ||
| Код | Диаметр (мм) | Длина (мм) |
| Y16D300FG | 16 | 300 |
| Y16D400FG | 16 | 400 |
| Y16D450FG | 16 | 450 |
| Y16D500FG | 16 | 500 |
| Y16D600FG | 16 | 600 |
| Y16D1000FG | 16 | 1000 |
| Y20D300FG | 20 | 300 |
| Y20D450FG | 20 | 450 |
| Y20D600FG | 20 | 600 |
| Y20D1000FG | 20 | 1000 |
| Y24D350FG | 24 | 350 |
| Y24D450FG | 24 | 450 |
| Y24D600FG | 24 | 600 |
| Y24D1000FG | 24 | 1000 |
| КРУГЛЫЕ ДЮБЕЛКИ – ЧЕРНЫЕ | ||
| Код | Диаметр (мм) | Длина (мм) |
| Y16D300F | 16 | 300 |
| Y16D400F | 16 | 400 |
| Y16D450F | 16 | 450 |
| Y16D500F | 16 | 500 |
| Y16D600F | 16 | 600 |
| Y16D1000F | 16 | 1000 |
| Y20D300F | 20 | 300 |
| Y20D450F | 20 | 450 |
| Y20D600F | 20 | 600 |
| Y20D1000F | 20 | 1000 |
| Y24D350F | 24 | 350 |
| Y24D450F | 24 | 450 |
| Y24D600F | 24 | 600 |
| Y24D1000F | 24 | 1000 |
Получите ценовое предложение или запросите об этом продукте
Сопутствующие товары
Мы здесь, чтобы помочь!
Пообщайтесь с одним из наших опытных дружелюбных сотрудников по телефону 07 3865 7740
или просто заполните форму ниже, и мы свяжемся с вами в течение
2 рабочих часов.
Ваша конфиденциальность защищена.
×Выбор установочного штифта – Краткое справочное руководство | Блог Г.Л. Хьюетта
G.L. Huyett предлагает более 2000 различных установочных штифтов для вашего конкретного применения, что может показаться сложным. Металлические дюбели бывают разных стилей, размеров и материалов. Но не бойтесь, ваши друзья из G.L. Huyett готовы помочь вам в процессе выбора.
Что такое установочный штифт?
Установочные штифты иногда называют прямыми штифтами или стопорными штифтами. В производственных условиях установочные штифты представляют собой твердые цилиндрические металлические стержни без головки, обработанные с соблюдением определенных допусков. Эти штифты обычно используются для выравнивания, расположения или соединения компонента с целью поглощения бокового напряжения. Однако их также можно использовать как шарнир, вал или шарнир. Металлические установочные штифты широко используются в производстве, металлообработке и точном машиностроении во многих отраслях промышленности, таких как автомобилестроение, авиакосмическая промышленность, производство инструментов и штампов, прототипирование, электрические компоненты и военная промышленность.
Зачем нужны металлические установочные штифты?
Установочные штифты– это простая, эффективная и универсальная застежка для многих процессов сборки. Вот некоторые из наиболее важных преимуществ металлических дюбелей:
- Точность допусков обеспечивает повторяемость результатов установки в условиях массового производства
- Предотвращает боковое смещение прилегающих компонентов
- Дополнительного сопрягаемого оборудования не требуется
- Направляющие со скосом / фаской или коническим концом штифт к отверстию
- Радиальный конец предотвращает деформацию детали при установке
Как правильно выбрать установочный штифт
Просмотрите следующий список, чтобы определить наиболее важные критерии выбора при определении лучшего металлического установочного штифта для вашего конкретного применения.Эти соображения охватывают широкий спектр приложений. Если у вас есть особая потребность, которая не описана ниже, позвольте одному из наших опытных членов команды помочь вам процитировать индивидуальную деталь в соответствии с вашими потребностями.
Девять основных соображений по выбору установочного штифта
1. Размеры металлических установочных штифтов
Как измерить стандартный установочный штифт?
Размеры установочного штифта измеряются штангенциркулем для определения диаметра и длины между концом установочного штифта, включая коронки.Пожалуйста, просмотрите наше видео ниже, если вы хотите увидеть, как легко измерить стандартный установочный штифт.
Как измерить установочный штифт DIN 7?
Металлические установочные штифты DIN 7 по-прежнему измеряются штангенциркулем для определения диаметра, как и у стандартных штифтов. Однако длина установочного штифта измеряется от края до края, а не от конца до конца. Это означает, что длина штифта не включает коронки, а только длину, соответствующую диаметру.
Посмотрите наше видео: Как измерить установочный штифт DIN 7
Какие размеры установочных штифтов предлагает G.L. Huyett?
Мы предлагаем дюбели диаметром от 1/64 дюйма (0,0156 дюйма) до 1-1 / 2 дюйма (1,5 дюйма) и длиной от 3/32 дюйма (0,094 дюйма) до 2 дюймов (2 дюйма). “). Мы предлагаем метрические размеры диаметром от 0,8 мм до 30 мм и длиной от 3 мм до 180 мм.
2. Стандарты
Какие стандарты установочных штифтов доступны в компании G.Л. Хайетт?
- ASME B18.8.2
- DIN 7
- DIN 6325
- DIN 7979D
- ISO 8734
- МС 16555
- МС 16556
3. Посадка (посадка) – прессовая и скользящая посадка
Что такое установочный штифт с прессовой посадкой?
Установочные штифты с прессовой посадкой – это металлические установочные штифты с допуском небольшого превышения размера, предназначенные для использования с отверстием, которое немного меньше диаметра штифта.Эта разница в диаметре штифта и диаметре отверстия называется натяжением штифта в отверстии для ограничения движения. Установочные штифты с прессовой посадкой используются в прецизионных сборках, где совмещение компонентов с жесткими допусками имеет решающее значение.
Что такое установочный штифт со скользящей посадкой?
Установочные штифты с скользящей посадкой – это металлические установочные штифты, которые свободно входят в отверстие без использования специальных инструментов.
Какой инструмент использовать для установки металлического установочного штифта?
Используйте оправочный пресс для правильной установки установочных штифтов с прессовой посадкой.Никогда не используйте молотки, так как они могут повредить штифт и вывести его из строя.
Установочные штифты с скользящей посадкой имеют некоторый люфт при установке и могут быть легко установлены вручную.
4. Допуски
Следует ли указывать допуск диаметра при заказе металлических штифтов?
- Если допуск металлического установочного штифта диктуется стандартом, в соответствии с которым он изготовлен, вам не нужно указывать допуск при заказе. В большинстве стандартов указываются допуски с незначительным превышением размеров, которые подходят для производителей оригинального оборудования.
- Если вы заказываете нестандартный штифт, вы должны принять во внимание согласованность отверстий, предусмотренных в вашей сборке, и указать допуск, который будет соответствовать потребностям вашего приложения.
- Допуски увеличенного размера отличаются от штифтов с запрессовкой (немного увеличенного размера). Штифты увеличенного размера можно заказать для использования в ремонтных операциях, когда исходное отверстие было увеличено из-за натяга из-за установки металлического установочного штифта с прессовой посадкой.
- Штифты меньшего размера следует указывать для применений, в которых невозможно произвести отверстие постоянного диаметра.
5. Тип материала
Какие типы материалов предлагает компания G.L. Huyett для металлических установочных штифтов?
Материал для дюбелей должен определяться вашей областью применения. Материал основы отверстия, воздействие влаги и другие факторы могут помочь определить, какой материал выбрать при выборе правильного металлического установочного штифта. Убедитесь, что выбранный штифт тверже материала основы. Вот список материалов для дюбелей, доступных от G.Л. Хайетт:
- Установочные штифты из углеродистой стали
- Установочные штифты из легированной стали
- Установочные штифты из нержавеющей стали (нержавеющая сталь 303, 316 и 416)
- Установочные штифты из латуни
- Алюминиевые установочные штифты
- Закаленная или незакаленная
Почему выбирают установочные штифты из закаленной стали?
Закаленные металлические установочные штифты сопротивляются деформации из-за столкновения штифтов небольшого размера во время процесса установки.Поскольку деформированные штифты могут привести к выходу из строя, закаленные металлические дюбели укрепляют готовые сборки при использовании вместе с другими типами крепежа. Помните, что установочные штифты используются для выравнивания компонентов или служат в качестве точки поворота. У них нет функций, которые скрепляют компоненты.
6. Конечные стили
Какие типы концов доступны для металлических установочных штифтов?
- Конец с фаской или скошенный конец, установочные штифты имеют небольшой конус на конце, который действует как направляющая, по которой легче найти отверстие для установки.
- Установочные штифты с радиусным концом имеют закругленную головку, предотвращающую деформацию штифта при установке.
7. Съемные металлические установочные штифты
Что делать, если мне нужно удалить установочный штифт из сборки?
Выдвижные установочные штифты имеют отверстие с внутренней резьбой на одном конце, что позволяет установить болт и шайбы для облегчения удаления твердого установочного штифта. После того, как болт установлен в отверстие, его можно удалить с помощью плоскогубцев, тисков или специального съемника установочного штифта.Выдвижные дюбели рекомендуются при установке заподлицо с глухим отверстием.
8. Обмен газа или жидкости
Как предотвратить попадание воздуха во время установки металлического установочного штифта?
- Установочные штифты с пазами имеют на одном конце отверстие с внутренней резьбой, подобное вытяжному дюбелю. Внешние канавки прорезаны по спирали по всей длине, что позволяет газу или жидкости выходить во время вставки, сохраняя при этом контакт по окружности на 360 °.
- Плоские установочные штифты вентиляционного отверстия идентичны вытяжным установочным штифтам с дополнительной особенностью узкой, отшлифованной плоской стороны, которая позволяет газу или жидкости выходить, в то время как среда перемещается во время вставки.
- Вентиляционные свойства как рифленых, так и плоских металлических установочных штифтов также уменьшают всасывание, которое обычно происходит, когда твердый металлический установочный штифт вынимается из глухого отверстия, которое иначе не может вентилировать.
9. Полые установочные штифты
Что такое полый установочный штифт?
Полые установочные штифты, иногда называемые установочными втулками, пружинными центрирующими штифтами или шлифованными полыми штифтами, обычно используются в качестве фиксирующего устройства для компонентов, где требуется точное выравнивание.
Почему я должен использовать полый установочный штифт?
- Полые дюбели позволяют вставлять традиционный крепеж, такой как болт или шплинт, для ограничения осевого перемещения компонентов.
- Полая внутренняя часть дюбеля может устранить необходимость в просверливании отдельного отверстия и может действовать как канал для проводки или трубки.
- Полые установочные штифты намного легче сплошных штифтов и могут снизить вес всей сборки.
