Тарельчатый дюбель Стена 5

Применение

Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления с воздушным зазором к несущему основанию из бетона и полнотелого кирпича.

Преимущества

  • Отсутствие распорного элемента позволяет производить установку за одну операцию
  • За счет уникальной распорной зоны усилие вырыва из несущего основания составляет от 0,6 до 1,1 кН в зависимости от типа основания
ROCKWOOL показал 7 преимуществ каменной ваты в серии увлекательных экспериментов

Подробнее

Здоровый микроклимат от ROCKWOOL для борьбы с коронавирусом

Подробнее

Территория комфорта и уюта: ЖК «Fresh» в Москве строится с материалами ROCKWOOL

Подробнее

Технические характеристики

Сравнить

Технические характеристики

Усилие вырыва анкера из бетона, кН

1. 1

Усилие вырыва анкера из кирпича, кН

1.1

Усилие тарельчатого держателя на отрыв, кН

2.4

Температурный диапазон эксплуатации, °С

–50 … +80°С



Типоразмеры

Крепёж поставляется в собранном виде в картонных коробках.



Длина анкера, мм

Диаметр отв., мм

Глубина анкеровки, мм

Толщина прикрепляемого материала, мм

Диаметр тарельчатого элемента, мм

70

8

40

20-30

60

90

8

40

40-50

60

110

8

40

60-70

60

130

8

40

80-90

60

150

8

40

100-110

60

180

8

40

130-140

60

210

8

40

160-170

60

230

8

40

180-190

60

Документация

documents

Техническая документация Сертификаты и декларацииАльбомы и каталогиЧертежи





pdf dwg

Часто задаваемые вопросы

В некоторых источниках вижу, что в конструкции вентилируемых фасадов поверх теплоизоляции используется ветрозащитная мембрана, требуется ли её использование?

При использовании теплоизоляционных плит ROCKWOOL в конструкции вентилируемых фасадов использование ветрозащитных мембран, как правило, не требуется. Это подтверждается исследованиями “НИИ Строительной Физики”, которые подтвердили отсутствие эмиссии волокон с поверхности теплоизоляционных плит ROCKWOOL в течение не менее 50 лет.

Установили теплоизоляционный слой в конструкции вентилируемого фасада, а облицовку решили смонтировать позже, как долго теплоизоляционный слой может стоять без облицовки?

При применении плит в навесных фасадных системах промежуток между установкой плит и монтажом наружной облицовки не должен превышать 90 дней. В случаях, когда этот промежуток больше, поверхность плит рекомендуется защищать от атмосферных воздействий плёночными материалами с последующим их удалением.

Как хранить теплоизоляцию на стройплощадке?

Теплоизоляционные материалы ROCKWOOL должны храниться в крытых складах или под навесом для защиты продукции от попадания атмосферных осадков, на сухой ровной поверхности в горизонтальном положении, в целостной упаковке. В случае загрязненного или неровного основания организуется настил. Допускается укладка пачек друг на друга.

Не допускается хранение не ровно уложенных пачек:

  • максимальная высота укладки пачек – 5 м, для продукции с номинальной плотностью 100 кг/м
    3
    и более;
  • 4 м для продукции с номинальной плотностью от 40 до 99 кг/м3;
  • 2,5 м для продукции плотностью менее 40 кг/м3;
  • продукты двойной плотности оцениваются по слою с наименьшей плотностью.

Дюбель-гриб для теплоизоляции: размеры, цена

Оцинкованный и нержавеющий крепеж
фурнитура для окон

Корзина
товаров 0

Главная › Дюбельная техника › Дюбель для теплоизоляции

Компания «Диалог» предлагает дюбель тарельчатый для теплоизоляции. Данный крепеж пользуется высоким спросом в строительстве.

Тарельчатый дюбель-гвоздь используется на любых рабочих поверхностях, монтируется в кирпичную кладку, все виды бетона, природный камень. Это упрощает монтаж теплоизоляции и дает возможность укладывать материал на любые основы.

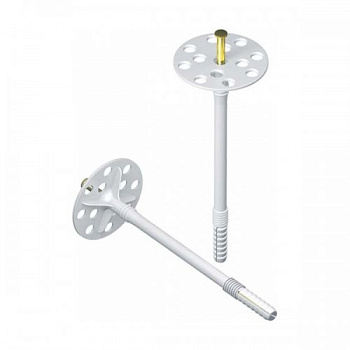

Пластиковый дюбель-гвоздь для теплоизоляции

с пластиковым стержнем

Подробнее

Дюбель для теплоизоляции «ГРИБ»

с металлическим стержнем и термомостом

Подробнее

Металлический дюбель для теплоизоляции

с металлическим стержнем

Подробнее

Конструктивной особенностью этого вида крепежа является широкая головка или дожимная манжета, удерживающая утеплитель и предотвращающая разрыв полотна. Такая особенность определила «специализированное» название детали — дюбель-гриб для теплоизоляции. Зона расхождения сегментов крепежа имеет удлиненную форму, благодаря чему происходит оптимальное распределение нагрузки.

Дюбель-гвоздь для теплоизоляции состоит из пропиленового дюбеля и гвоздя, который может быть пластиковым или стальным. Пластиковый гвоздь характеризуется минимальным весом и процентом теплопроводности, практически не повреждает поверхность, эффективен при монтаже легковесных материалов. Стальной гвоздь более прочен, однако обладает повышенной теплоотдачей.

Нивелировать этот показатель можно, если купить дюбель для теплоизоляции, оснащенный термоголовкой. Такая модель рекомендуется для фиксации тяжелых изоляционных полотен и блоков.

Как рассчитать нужный объем партии?

Покупая дюбель-гриб для изоляции, необходимое количество элементов рассчитывают по формуле пять дюбелей на один квадратный метр. При угловой фиксации требуется шесть крепежных элементов на метр. Учитывается и высота строения: в малоэтажных зданиях (высотой до 20 метров) расходуется семь дюбелей на квадратный метр, при большей высоте их количество увеличивается до девяти штук.

Цена на дюбель для теплоизоляции

Многих покупателей интересует, от чего зависит цена на дюбель для теплоизоляции. Действительно, стоимость крепежа существенно варьируется. Она определяется следующими характеристиками:

  • размер крепежа;
  • материал, из которого изготовлен тарельчатый дюбель-гвоздь;
  • наличие термоизоляционной головки;
  • производитель.

Выбирая крепежи для теплоизоляции, обязательно учитывайте соответствие их рабочих параметров техническим характеристикам монтируемого материала, условиям его эксплуатации.

  • Саморезы и шурупы
    • Саморезы нержавеющие
    • Саморезы оцинкованные
    • Саморезы по RAL
    • Кровельные саморезы
    • Саморезы с прессшайбой
    • Оксидированные саморезы
    • Оконные саморезы
  • Заклепки
    • Заклепки с внутренней резьбой
    • Заклепки под молоток
    • Заклепки вытяжные
  • Такелаж
    • Такелаж нержавеющий
    • Такелаж оцинкованный
  • Антивандальный крепеж
  • Биты под винты
  • Болты
    • Высокопрочные болты
    • Латунные болты
    • Болты нержавеющие
    • Болты оцинкованные
  • Винты
    • Высокопрочные винты
    • Латунные винты
    • Винты нержавеющие
    • Винты оцинкованные
  • Гайки
    • Высокопрочные гайки
    • Латунные гайки
    • Гайки нержавеющие
    • Гайки оцинкованные
  • Пробки
  • Тросы и цепи
    • Нержавеющие
    • Оцинкованные
  • Шайбы
    • Высокопрочные шайбы
    • Латунные шайбы
    • Шайбы нержавеющие
    • Шайбы оцинкованные
  • Шпильки
    • Высокопрочные шпильки
    • Латунные шпильки
    • Шпильки нержавеющие
    • Шпильки оцинкованные
  • Штифты
  • Анкерная техника
    • Анкер рамный
    • Шуруп по бетону
    • Анкерный болт
    • Анкер клиновой
    • Анкер забивной
    • Цанга латунная
  • Дюбельная техника
    • Рамный (фасадный)
    • Дюбель для теплоизоляции
    • Дюбель-гвоздь
    • Дюбель монтажный
    • Дюбель пластиковый “Дрива”
    • Дюбель для строительных лесов
    • Дюбель распорный
    • Дюбель металлический
  • Анкеры химические
    • Технология инъецирования VMU
    • Технология инъецирования VME
    • Технология инъецирования VM
    • Технология инъецирования VMZ
    • Шпилька резьбовая V-A
    • Шпилька резьбовая VМ-A
    • Шпилька резьбовая VMU-A
    • Клеевой химический анкер V
  • Анкерные пластины
    • Неповоротные
    • Поворотные
  • Элементы фурнитуры
    • Соединители импоста
    • Зацепы
    • Дополнительные элементы
    • Ниппельные шурупы
    • Плунжерное крепление



25. 06.2022 Поступление гайки приварной DIN 929

29.01.2022 Новое поступление винтов ISO 7380

02.09.2021 Шайба полиамидная DIN 125 PA – новое поступление!!!

Все новости

Тарельчатый дюбель – эффективный крепеж при утеплении фасадов

При утеплении домов в процессе установки термоизоляционных плит используется такой крепежный элемент как тарельчатый дюбель или как его еще называют фасадный дюбель. Это простое в применении изделие способно обеспечить надежное крепление минераловатных и пенопластовых плит в системах утепления «мокрый фасад». Изготавливается дюбель для теплоизоляции в нескольких вариантах – с полимерным стержнем, металлическим и стекловолоконным.


Компания «DecorStroy», находящаяся в Брянске, предлагает своим клиентам купить по приемлемой стоимости качественный тарельчатый дюбель. У нас имеется широкий ассортимент продукции данного вида от лучших производителей. Ознакомиться с категорией товаров фасадный дюбель можно на этом сайте в КАТАЛОГЕ ПРОДУКЦИИ. В нашей компании Вы также легко сможете ЗАКАЗАТЬ УТЕПЛЕНИЕ ФАСАДА ДОМА по адекватной стоимости. Квалифицированные специалисты фирмы «ДекорСтрой», имеющие большой опыт работы в данной сфере деятельности, максимально оперативно и на высоком профессиональном уровне выполнят утепление здания и его декоративную отделку.


Назначение

Тарельчатый дюбель – это чрезвычайно востребованная в строительной отрасли продукция. В основном данное изделие применяется для фиксации утеплительных плит на наружных стенах домов. Эти крепежные элементы могут с одинаковым успехом прикреплять к стене как твердые утеплительные плиты, так и мягкие.

Кроме этого, с помощью фасадного дюбеля можно зафиксировать на фасаде как недостаточно плотные покрытия, так и хрупкие. Данные изделия обладают высоким уровнем прочности и «выносливости». Этот крепеж можно применять при монтаже термоизоляционных плит на бетонные поверхности, кирпичные кладки, газобетон, пенистый бетон, искусственный и натуральный камень.

Основные виды

К классу изделий тарельчатых дюбелей, используемых для монтажа теплоизоляционных плит, относятся следующие разновидности крепежных элементов:

  • С ГВОЗДЕМ, ИЗГОТОВЛЕННЫМ ИЗ ПОЛИМЕРНЫХ СОСТАВОВ. Это изделие применяется в основном для крепежа легковесных конструкций, изготовленных из нейлона или полипропилена; Применять такой крепежный элемент в системе СФТК «мокрый фасад» не рекомендуется.

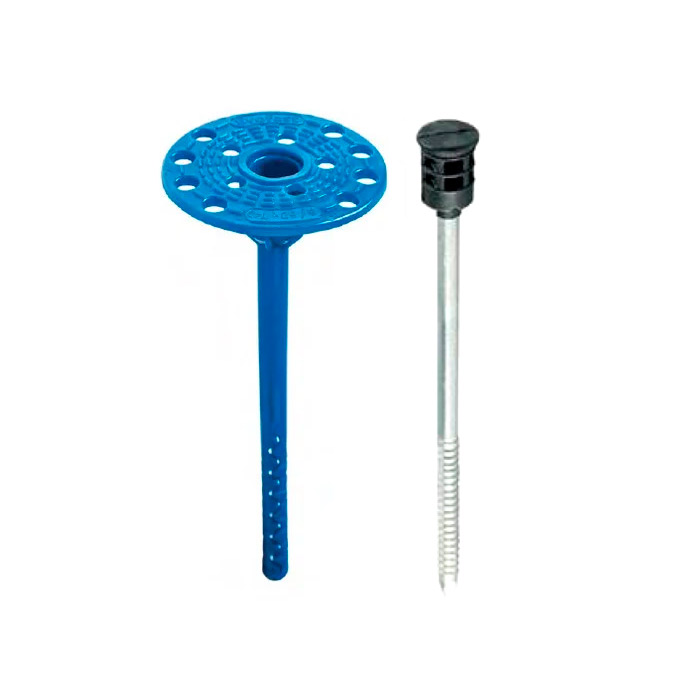

  • СО СТЕРЖНЕМ ИЗ МЕТАЛЛА. Данный элемент содержит расширительный гвоздь из металла, что значительно увеличивает уровень его надежности;

Тарельчатый дюбель Bogirus (Богирус) предназначен для надежной фиксации плит из пенопласта и минеральной ваты при выполнении работ по термоизоляции зданий. В процессе монтажа можно задействовать утеплительные изделия толщиной от 5 см до 21 см. Фасадный дюбель данного вида содержит два компонента – полый стержень с тарельчатой верхней частью, изготовленный из пластика, и расширительный гвоздь из металла или полиамида.

Шапка вверху стержня имеет специальные прорези и насечки, обеспечивающие более надежное сцепление в процессе монтажа. На металлический гвоздь наносится особое покрытие, препятствующее коррозии. Кроме этого, расширительный гвоздь может иметь термоизоляционную головку из полимера.

Тарельчатый дюбель Богирус способен выдерживать достаточно большие стационарные и динамические нагрузки. Его можно использовать в условиях низких отрицательных температур. Данный крепежный элемент разрешается применять для монтажа в бетон, кирпич и другие подобные стройматериалы.

Еще один качественный крепёжный элемент можно отнести к данному виду.

Тарельчатый дюбель Evofast состоит из элемента дискообразной формы (произведен на базе полиэтилена низкого давления) и расширительного стержня (существует три вида – металлический гвоздь, штырь на основе полиамида и металлический стержень с особой накаткой). Вверху тарельчатой части имеются специальные вырезы и насечки, которые позволяют обеспечить отличное сцепление со штукатуркой.

В верхнюю часть расширительного элемента запрессована очень прочная теплоизоляционная головка. Крепежный элемент данной разновидности имеет следующие характеристики: высокий уровень прочности, устойчивость к существенным переменным и постоянным нагрузкам, способность успешно противостоять воздействию ультрафиолета и отличная морозостойкость.

Главное назначение тарельчатого дюбеля Evofast – это надежное крепление теплоизоляционных плит толщиной от 2 см до 22,5 см к фасадам зданий. Данное изделие можно задействовать как при использовании технологии «мокрый фасад», так и в процессе монтажа систем с вентилируемым воздушным фасадом. Этот крепеж отлично проявляет себя при заглублении в кирпичную кладку, бетонные основания и многие иные.

  • СО СТЕРЖНЕМ ИЗ МЕТАЛЛА И ТЕРМОИЗОЛЯЦИОННОЙ КРЫШКОЙ. Этот фасадный дюбель в дополнение к расширительному гвоздю из металла имеет термоизоляционную крышку для снижения теплового обмена;

  • дюбель для теплоизоляции со стержнем из стеклопластика. Данный крепежный элемент имеет расширительный гвоздь, изготовленный из очень прочного стеклопластика.

Дюбель фасадный ДС-2 «Бийск» используется для закрепления теплоизоляционных плит в ходе утепления фасадов домов. Этот крепежный элемент позволяет сделать более простой данную процедуру. Как правило, это изделие применяется в системах термоизоляции «мокрый фасад» для фиксации пенопластовых или минераловатных плит.

Тарельчатый дюбель ДС-2 «Бийск» можно задействовать при монтаже утеплительных элементов на такие основания как кирпич, бетон и иные. Данное изделие включает в свой состав: полимерный дискообразный элемент, шайбу, стекловолоконный распорный элемент и анкер из полиамида. При использовании крепежа данного вида в обязательном порядке необходимо убирать старый штукатурный слой или сверлить достаточно заглубленные отверстия.

В процессе монтажа анкер должен полностью уходить в базовое основание. Рекомендуется использовать при фиксации утеплительных плит 5-6 дюбелей на один квадратный метр.

Механическое закрепление утеплительных плит – дюбелирование

Данную процедуру допустимо осуществлять не раньше, чем через сутки, то есть после полного отверждения КЛЕЯ, но не менее чем через 72 часа после приклеивания. Более точное время следует узнать, изучив инструкцию изготовителя клеевого раствора. Следует отметить, что при использовании клея Ceresit CT 84 (при температурных значениях окружающей среды примерно +20ºC и влажности воздушного потока около 60%) фиксацию термоизоляционных плит с применением тарельчатых дюбелей в соответствии со схемой установки можно выполнять через 2 часа после нанесения смеси.


Надо помнить: отверстия под фасадные дюбеля в базовом основании высверливаются после полного отвердения клеевого состава. Глубину отверстия нужно сделать такой, чтобы она была на 1,0-1,5 см больше максимально возможного вхождения крепежа. Число анкерных крепежных элементов должно строго соответствовать разработанному проекту теплоизоляции, но не меньше 4 штук на один квадратный метр.


Процедура крепления тарельчатого дюбеля заключается в следующем: пластиковая часть крепежа с дискообразной верхней частью вставляется в отверстие и подбивается молотком, так чтобы шляпка была вровень с поверхностью утеплителя. После этого в нее вставляется расширительный стержень. В зависимости от типа закрепления он может вбиваться или вкручиваться.

В том случае если распорный анкер забивается, необходимо максимально аккуратно выполнять данную процедуру, чтобы не допустить его повреждения, особенно пластиковой головки стержня. Поэтому специалисты советуют в процессе проведения данной операции применять молоток с резиновой ударной частью или задействовать специальную прокладку из дерева.

При правильной установке тарельчатых дюбелей их головки должны находиться в одной плоскости с утеплительной плитой, то есть не утопать в ней и не возвышаться. Число и тип анкерных крепежных элементов определяется на базе расчетов в проектной документации.

При теплоизоляции внешних стен тарельчатый дюбель обычно устанавливается на углах утеплительных плит и в их центральной части. На всех поверхностях наружных стен, примыкающих к углам домов, а также в интенсивно обдуваемых ветром зонах, надо устанавливать дополнительные крепежные элементы.


Из личного опыта: при утеплении зданий по системе «мокрый фасад» фиксацию утеплителя тарельчатым дюбелем производим в тело утеплителя (на картинке вариант №2). Крепление фасадным дюбелем в утеплитель, а не по углам более надежно, расход дюбелей на квадратный метр увеличивается незначительно, но это дает дополнительную надежность в монтаже системы.


Выбор фасадных дюбелей в зависимости от базового основания утепляемой поверхности, а также размер углубления:

  • бетонная стена, каменная кладка, полнотелый кирпич – необходимо заглубление не меньше 2,5-5,0 см. Если применить дюбель с увеличенной распорной зоной 80-100 мм. Вы не сможете забить тарельчатый дюбель на всю глубину, что в конечно счете, приведет к демонтажу фасадного дюбеля из стены;
  • пустотелый кирпич, керамзитобетон – потребуется заглубление не меньше 5,5-10,0 см. Для таких стен применяем дюбель с распорной зоной 80-100 мм. Что позволяет с нужным усилием закрепиться в толще стены;
  • пенистый бетон, газобетон – нужно заглубление не меньше 5,5-10,0 см. Производим монтаж фасадного дюбеля с распорной зонной 10 см.

Следует отметить, что выбор вышеперечисленных параметров находится в прямой зависимости от разновидности тарельчатого дюбеля. При подготовке к монтажу размер углублений необходимо уточнять в инструкции производителя крепежа или определять эмпирически, то есть с помощью проведения испытаний на конкретном объекте. В том случае если предполагаются отклонения от фасадной плоскости больше чем на 1,0 см, следует увеличивать длину дюбеля, ориентируясь на толщину клея/подложки.

В фирме «ДекорСтрой» легко можно выбрать и купить необходимый Вам тарельчатый дюбель по выгодной цене. У нас имеется в продаже несколько видов этих крепежных элементов. Реализуемая нашей компанией продукция производится лучшими российскими производителями – это качественная сертифицированная продукция.

В процессе теплоизоляции зданий данный крепеж позволит справиться с самыми сложными задачами. В нашей компании Вы также можете заказать установку термостойких пенопластовых или минераловатных плит по технологии «мокрый фасад». Обращайтесь – мы всегда на связи и готовы сделать Ваш дом максимально теплым, комфортным и красивым.

выбор материала, процесс, варианты стен и потолка

Содержание статьи:

  • Основные способы крепления утеплителя
  • Крепление для пластины
  • Теплоизоляция с грибковым креплением
  • Примеры крепления различных материалов

При строительных и отделочных работах применяют различные крепежные элементы: гвозди, скобы, саморезы. С их помощью крепятся доски и изоляционные материалы. Основным типом фиксаторов утеплителя являются дюбели, но также можно использовать клей или прокладку между стропилами. Для изоляции поверхностей разного назначения (трубы, фасады, стены, фундамент) используются различные материалы и крепежные элементы. Перед началом работы необходимо разобраться, какой тип подходит для конкретных условий.

Основные способы крепления утеплителя

Способ крепления выбирают исходя из характеристик утеплителя, иногда применяют комбинированные схемы

Способ крепления утеплителя зависит от его структуры и поверхности, на которую устанавливается материал. Мягкие теплоизоляторы удобно крепятся рейкой. На бетонные и кирпичные стены утеплитель крепят дюбелями и клеем.

Обрешетка

Этот способ используется для укладки мягкого утеплителя (минеральная вата). Каркас создается из брусков, которые располагаются на расстоянии, равном или чуть меньше ширины теплоизоляции. В результате получаются ячейки, в которые укладывают плиты.

Наиболее распространенной областью применения является утепление внутренних стен, полов, крыш и потолков. Используется на открытом воздухе, когда необходимо сделать вентилируемый фасад. Каркас в данном случае изготавливается из металлического профиля. Если облицовка в виде мокрого фасада, этот способ не подходит. Мягкий теплоизолятор не выдержит вес облицовочного слоя штукатурки.

Крепление на дюбели и гвозди

Изоляция крепится на твердую поверхность с помощью дюбелей и гвоздей. Дюбели бывают трех видов – пластиковые, с металлическим гвоздем и металлические гвозди с термоголовкой.

При выборе теплоизоляционных клипс важно подобрать их размер. В случае крепления теплоизоляции к кирпичной стене длина держателя должна быть на 70 мм больше толщины плиты утеплителя. Пластиковые изделия применяются, если максимальная длина не превышает 120 мм.

Крепление клеем

Этот метод не является обязательным. Для монтажа утеплителя существует большое количество клеевых основ. Они имеют минимальные отличия, но важно следить за тем, чтобы клей подходил к конкретному типу теплоизолятора и поверхности. При работе важно смотреть на состав. Оно не должно быть грубым. Если клей имеет такую ​​консистенцию, можно судить о неправильном хранении и непригодности к работе. Подходит для укладки пенопласта на стены.

Клейкое крепление
Дюбель

Крепление пластины

Дюбель пластина применяется для мягких утеплителей, чтобы не повредить материал

Дюбеля, которые используются для монтажа утеплителя, имеют специфическую форму. Их еще называют грибами или зонтиками. Клипсы позволяют надежно закрепить даже самый хрупкий материал. С их помощью можно прикрепить теплоизоляцию к бетону, камню, кирпичу.

Положительные стороны крепления пластины:

  • Надежное прилегание к поверхности, которое обеспечивается широкой шляпкой грибка.
  • Воздействие значительных нагрузок.
  • На поверхности колпачка сделана шероховатая часть для улучшения сцепления.
  • Коррозионная стойкость.
  • Изготовлены из недорогого пластика с хорошими характеристиками.
  • Не повреждает уплотнение. Зонт представляет собой складной элемент.
  • Усиление конструкции защелки за счет расширения дюбеля во все стороны.

Сам дюбель-гриб может быть изготовлен из пластика или стали. Выбор того или иного материала зависит от того, какой утеплитель будет укладываться на поверхность. Есть отличия в комплектации и качестве изготовления.

Крепеж пластиковый

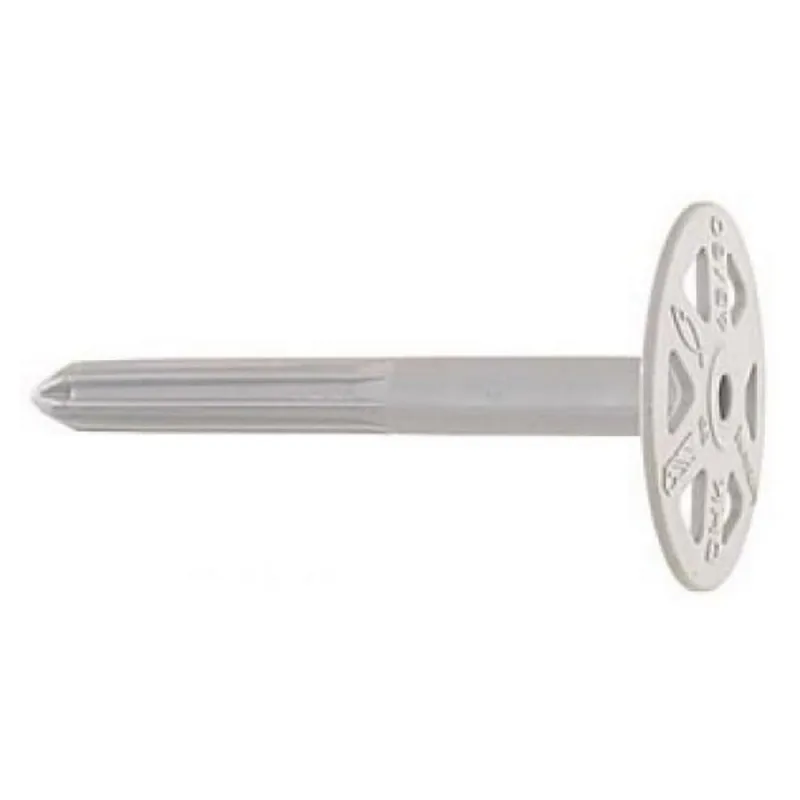

Дюбель пластиковый из полипропилена

Держатели пластиковые самые дешевые, при этом качество их не ухудшается. На поверхности зонта имеются отверстия в виде конусов для дополнительного захвата. Для установки нетвердых материалов используйте нейлоновый крепеж из высококачественного полипропилена.

Особенности пластиковых грибков:

  • Низкая стоимость за счет простоты и дешевизны производства.
  • Не реагировать на скачки температуры.
  • Низкая теплопроводность.
  • Способность работать в суровых условиях.
  • Не гниют и не ржавеют.
  • Способен выдерживать нагрузку 400 кг/кв.м.

Такие изделия активно используются для укладки изоляции на кирпичные и бетонные поверхности.

Металлический крепеж

Дюбели со стальным стержнем, не рекомендуемые для использования в условиях повышенной влажности

Крепежный гвоздь изготовлен из стали. Рукав изготовлен из полипропилена с распорками, расположенными на конце. Такая конструкция позволяет увеличить степень нагрузки. Основная область использования – обустройство фасадов зданий. Среди недостатков можно выделить:

  • Высокая стоимость продукции.
  • Риск образования ржавчины при контакте с водой.
  • Появление конденсата.

Не используйте изделия из металла в помещениях с повышенной влажностью.

Застежки термоголовки

Устройство представляет собой металлический стержень, у которого колпачок покрыт полиамидом. Благодаря этому совету решается проблема конденсата, из-за чего на штукатурке не образуется ржавчина.

Область применения – дома деревянные. Главный минус — модели с термоголовкой самые дорогие в этом сегменте.

Теплоизоляция с противогрибковым креплением

Дюбель-грибок с термоголовкой

Технология монтажа теплоизоляции с использованием дюбеля-гриба не вызывает у мастера особых затруднений. Важно заранее подготовить необходимые инструменты перед креплением утеплителя к бетонной стене.

Для монтажа потребуется ведро, дрель с венчиком, шпатель для нанесения состава на стену и перфоратор со сверлом подходящего для дюбеля диаметра.

Минеральная вата не крепится к стене грибками, так как такая теплоизоляция не нуждается в дополнительной фиксации. Подходит для фиксации пенопласта, пенопласта, пенополиуретана и других твердых материалов.

Пошаговая инструкция по креплению изоляции:

  1. Очистка поверхности. Материал будет надежно закреплен только на ровной поверхности без щелей и выступов.
  2. Пароизоляция. Помимо своего основного назначения, этот слой будет выполнять функцию дополнительного крепления.
  3. Область утеплителя должна быть размечена для сверления отверстий. Шаг 0,8 м по горизонтали и 0,3 м по вертикали.
  4. Пробивание отверстий для дюбелей. Диаметр должен быть равен сечению ножек крепежа.
  5. Ручная установка втулки в отверстие. Сердечник необходимо поместить в гильзу и забить до упора. Зонт следует открывать с помощью специальной защитной крышки.

Чтобы изоляция не скользила, на нижнюю часть стены положите направляющую планку. В случае дополнительной фиксации на клей грибки устанавливаются после полного высыхания состава.

Важно уметь правильно выбирать количество зажимов. Это можно сделать по формуле: W = S * Q , где W – количество дюбелей, S – площадь покрытия Q – количество дюбелей на метр. Для 1 метра пенопласта необходимо 4 держателя, для базальтовой ваты это значение равно 6. Рекомендуется покупать изделия немного больше, чтобы был запас.

Примеры крепления различных материалов

Крепление полистирола к клею для наружного утепления

Пенопласт и минеральная вата – одни из самых известных и используемых теплоизоляторов. Область их применения широка – от поверхностей внутри дома до фундамента и труб. На их примере будет рассмотрено крепление утеплителя к стене.

Для утепления пенопластом следует выбирать материал шириной не менее 100 мм. Если это не так, можно взять два слоя по 50 мм и уложить в два ряда. Чтобы работать быстрее, ширина утеплителя должна соответствовать расположению стропил. Монтаж пенопласта осуществляется с помощью монтажной пены или клея. При плотной установке к стенам стропил пенопласт можно приклеивать только хотя бы в местах стыков. Если будет проводиться оштукатуривание, то потребуется использовать метод двойной облицовки. При укладке в два слоя важно смещать плиты нового ряда наполовину относительно предыдущего. Это уменьшит количество стыков, через которые может уйти тепло. Перед монтажом обязательно положить гидроизоляцию. В качестве дополнительного фиксатора используется доска или рейка, на которую в последствии сверху укладывается чистовой отделочный материал.

A3010 Клей для теплоизоляционных плит

A3010 Клей для теплоизоляционных плит

  • ANASAYFA
  • ЮРЮНЛЕР
  • A3010 Клей для теплоизоляционных плит

A3010 Клей для теплоизоляционных плит

Ürün Tanımı ve Kullanım Alanı

Описание: Это клеевой раствор на основе модифицированного полимера и химикатов, обладающий высокой прочностью, устойчивостью к движению, используемый для склеивания теплоизоляционных плит.

 Области применения: Применяется для приклеивания всех видов теплоизоляционных плит, применяемых на внутренних и наружных фасадах.

Uygulama Talimatı

Состояние твердости, водопоглощения и прочности наносимой поверхности следует проверить заранее. Наносимая поверхность должна быть очищена от таких факторов, как пыль, грязь, мусор, масло, препятствующих адгезии. Если на наносимой поверхности имеются дефекты или трещины, их следует устранить с помощью подходящих для поверхности продуктов Aragonit Repair Mortar. Смесь выливают в пресную воду (6,0 – 7,0 литров) на клейкую емкость и медленно добавляют при перемешивании до однородной консистенции. Для смешивания используется низкоскоростной миксер. Смешивание на высокой скорости препятствует получению однородной консистенции. Выждав время созревания 5 минут, раствор готов к применению, который снова перемешивают в течение 1-2 минут. Приготовленную смесь можно приготовить двумя способами, в зависимости от того, входит ли она в толщину наносимой поверхности. Если инфинитив поверхности гладкий; связующий раствор наносится тонким слоем на тыльную поверхность теплоизоляционной плиты и производится углубление соответствующей гребенкой. Пластина для выемки грунта приклеивается к поверхности, и к пластине прикладывается давление, чтобы обеспечить ее полное прилегание к поверхности. Если толщина склеиваемой поверхности неровная, можно использовать кучный метод. Связующий раствор наносится тонким слоем на все четыре стороны теплоизоляционной плиты и наносится на плиту так, чтобы в средней части плиты было не менее 3 кучек. После того, как пластина приклеена к поверхности, полное приклеивание достигается повторной печатью. После процесса склеивания штукатурку можно наносить минимум через 24-36 часов, в зависимости от погодных условий. Не менее 40-45% поверхности теплоизоляции должно быть приклеено к поверхности клеем. Плиты следует укладывать в шахматном порядке снизу вверх. Выбор дюбеля производится в зависимости от типа используемой плиты, толщины плиты, гладкости поверхности или нет. на тарелку; 4 дюбеля в углы, 2 дюбеля в места стыков, всего 6 дюбелей. После нанесения инструменты для нанесения необходимо промыть большим количеством воды. Аппликация не может быть обработана на материале с истекшим сроком годности и должна быть очищена от поверхности. Материал в затвердевшей и осевшей таре использовать нельзя.


ХАРАКТЕРИСТИКИ:
Соответствует классу TS 13566.
Класс огнестойкости A1
Единица объема Масса свежего раствора с полостью ≥ 1000 кг/м3
Ситовой анализ (сито 1 мм до) 1%
Прочность на изгиб ≥ 2,0 Н/мм2
Прочность на сжатие ≥ 6,0 Н/мм2
Адгезионная прочность подложки ≥ 5,0 Н/мм2
Водопоглощение 0,5 (кг/м2.мин 0,5)
Прочность сцепления с теплоизоляционной плитой ≥ 0,08 Н/мм2


Технические значения получены в лабораторных условиях.   Спектакль действителен в течение 28 дней после. Значения могут отличаться из-за различий в среде приложения . Техническую информацию и рекомендации следует рассматривать как руководство. Дерья Маденчилик Сан. ве тик. ООО Шти. оставляет за собой право изменять вышеуказанную информацию. Дерья Маденчилик Сан. ве тик. ООО Шти. не несет ответственности за ошибки, которые могут быть вызваны некорректными приложениями.

Цвет: серый и белый
Соотношение смешивания: для упаковки 25 кг. смешивается с 6,0-7,0 литрами воды
Время созревания: 5 минут
Жизнеспособность: 2 часа (может варьироваться в зависимости от условий окружающей среды)
Расход: в среднем 3,5-4,5 кг. за 1 м²
Упаковка: 25 кг. (64 штуки в крафт-мешках в виде растянутых поддонов)
Срок годности: Средний ожидаемый срок годности составляет 12 месяцев с даты производства в сухих и сухих условиях
Толщина нанесения: Варьируется в зависимости от выравнивания поверхности.
Хранение: Его можно сложить последовательно до 8 раз в сухом и сухом состоянии с неоткрытой упаковкой.

Uyarılar ve Önlemler

• Температура нанесения должна быть от +5 °C до +35 °C градусов.

• Во время работы следует носить защитную одежду.

•Материал необходимо смешивать с помощью миксера с максимальной скоростью 120 циклов.

• Любые добавки, кроме воды (например, известь, песок, цемент), ни в коем случае нельзя добавлять в материал.

•Во время нанесения поверхность должна быть защищена от внешних факторов (ветер, влажность и солнце).

• После нанесения инструменты для нанесения следует промыть большим количеством воды.

• Приготовленный раствор употребить в течение 2 часов. Материал в сосуде, который затвердел и завершил свое схватывание, не может быть использован.

Tehlikeler & Güvenlik

Рельсовый изолятор, Рельсовая изоляция, Рельсовый нейлоновый изолятор Эффективно отвечает вашим потребностям!

Рельсовый изолятор , также называемый железнодорожным изолятором, рельсовой изоляцией, рельсовым нейлоновым изолятором, он устанавливается между стальным рельсом и соединительной пластиной для регулировки ширины колеи и электрической изоляции железнодорожных рельсов, рельсовых зажимов и рельсовых болтов изнутри бетонной шпалы. Его функция такая же, как у рельсовой прокладки, но она толще, чем рельсовая прокладка. Для высокоскоростного поезда или поезда с высокой нагрузкой это необходимое рельсовое скрепление.

Свойства рельсовых изоляторов

Изоляторы применяются к рельсам, таким как рельс 60 кг (UIC), рельс 52 кг, рельс 136RE, 90R, 75R, 50R, 60R и т. д. Рельсовый изолятор в основном изготавливается методом литья под давлением и в основном состоит из нейлона-6. или нейлон-66 с содержанием стеклонаполнителя от 20% до 35% в зависимости от спецификации. Этот материал устойчив к ультрафиолетовому излучению и доступен в естественном цвете или согласно требованию.

Свойства наших рельсовых изоляторов следующие:

грн.
Технический параметр Блок Техническое требование Значение
Плотность г/см 1,3-1,45 1,45
Прочность на растяжение МПа ≥170 178
Удлинение % ≤4,4 4. 0
Прочность на изгиб МПа ≥250 290
Ударная вязкость (без зазора) кДж/м2 ≥80 85
Точка плавления 250 – 270 270
Сопротивление изоляции Ом ≥1×108 5×108
Содержание стекловолокна % 30-35 35
Твердость ≥110 118

Преимущества:  Высокая механическая прочность, термостойкость, износостойкость, высокая жесткость, стабильность размеров.

Упаковка : Двухслойный тканый мешок + бесплатный деревянный поддон для фумигации или в соответствии с требованиями клиентов.

Доставка : Отправка в течение 35 дней после получения заказа

Типы рельсовых изоляторов

Мы поставляем рельсовые изоляторы типа Е и направляющие пластины для систем рельсового скрепления SKL и систем крепления Nabla . Материал рельсового изолятора обычно представляет собой армированный нейлон 66 (PA66) белого, темно-коричневого или черного цвета. Материалы и цвета также могут быть настроены в соответствии с требованиями клиентов.

Рельсовые изоляторы типа Е

Рельсовые изоляторы типа E используются в системах крепления с E-образными зажимами вместе с E-образными зажимами, обочинами рельсов и рельсовыми прокладками, функция которых состоит в том, чтобы смягчить нагрузку проходящего поезда на рельс и впоследствии вернуть рельс в исходное положение. рельсовая прокладка под железнодорожным полотном.

Рельсовые изоляторы СКЛ

Рельсовые изоляторы СКЛ, также называемые направляющими пластинами, используются в Крепежные системы SKL , в сочетании с натяжными скобами SKL, винтовыми шипами, пластиковыми дюбелями, плоскими шайбами ​​и рельсовыми прокладками.

Рельсовые изоляторы Набла

Рельсовые изоляторы Nabla используются в системах крепления рельсов Nabla clip вместе с другими деталями крепежа, включая зажимы Nabla, винтовые шипы и пружинные шайбы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
