Содержание

Тарельчатый дюбель – эффективный крепеж при утеплении фасадов

При утеплении домов в процессе установки термоизоляционных плит используется такой крепежный элемент как тарельчатый дюбель или как его еще называют фасадный дюбель. Это простое в применении изделие способно обеспечить надежное крепление минераловатных и пенопластовых плит в системах утепления «мокрый фасад». Изготавливается дюбель для теплоизоляции в нескольких вариантах – с полимерным стержнем, металлическим и стекловолоконным.


Компания «DecorStroy», находящаяся в Брянске, предлагает своим клиентам купить по приемлемой стоимости качественный тарельчатый дюбель. У нас имеется широкий ассортимент продукции данного вида от лучших производителей. Ознакомиться с категорией товаров фасадный дюбель можно на этом сайте в каталоге продукции. В нашей компании Вы также легко сможете заказать утепление фасада дома по адекватной стоимости. Квалифицированные специалисты фирмы «ДекорСтрой», имеющие большой опыт работы в данной сфере деятельности, максимально оперативно и на высоком профессиональном уровне выполнят утепление здания и его декоративную отделку.


Назначение

Тарельчатый дюбель – это чрезвычайно востребованная в строительной отрасли продукция. В основном данное изделие применяется для фиксации утеплительных плит на наружных стенах домов. Эти крепежные элементы могут с одинаковым успехом прикреплять к стене как твердые утеплительные плиты, так и мягкие.

Кроме этого, с помощью фасадного дюбеля можно зафиксировать на фасаде как недостаточно плотные покрытия, так и хрупкие. Данные изделия обладают высоким уровнем прочности и «выносливости». Этот крепеж можно применять при монтаже термоизоляционных плит на бетонные поверхности, кирпичные кладки, газобетон, пенистый бетон, искусственный и натуральный камень.

Основные виды

К классу изделий тарельчатых дюбелей, используемых для монтажа теплоизоляционных плит, относятся следующие разновидности крепежных элементов:

  • с гвоздем, изготовленным из полимерных составов. Это изделие применяется в основном для крепежа легковесных конструкций, изготовленных из нейлона или полипропилена; Применять такой крепежный элемент в системе СФТК «мокрый фасад» не рекомендуется.

  • со стержнем из металла. Данный элемент содержит расширительный гвоздь из металла, что значительно увеличивает уровень его надежности;

Тарельчатый дюбель Bogirus (Богирус) предназначен для надежной фиксации плит из пенопласта и минеральной ваты при выполнении работ по термоизоляции зданий. В процессе монтажа можно задействовать утеплительные изделия толщиной от 5 см до 21 см. Фасадный дюбель данного вида содержит два компонента – полый стержень с тарельчатой верхней частью, изготовленный из пластика, и расширительный гвоздь из металла или полиамида.

Шапка вверху стержня имеет специальные прорези и насечки, обеспечивающие более надежное сцепление в процессе монтажа. На металлический гвоздь наносится особое покрытие, препятствующее коррозии. Кроме этого, расширительный гвоздь может иметь термоизоляционную головку из полимера.

Тарельчатый дюбель Богирус способен выдерживать достаточно большие стационарные и динамические нагрузки. Его можно использовать в условиях низких отрицательных температур. Данный крепежный элемент разрешается применять для монтажа в бетон, кирпич и другие подобные стройматериалы.

Еще один качественный крепёжный элемент можно отнести к данному виду.

Тарельчатый дюбель Evofast состоит из элемента дискообразной формы (произведен на базе полиэтилена низкого давления) и расширительного стержня (существует три вида – металлический гвоздь, штырь на основе полиамида и металлический стержень с особой накаткой). Вверху тарельчатой части имеются специальные вырезы и насечки, которые позволяют обеспечить отличное сцепление со штукатуркой.

В верхнюю часть расширительного элемента запрессована очень прочная теплоизоляционная головка. Крепежный элемент данной разновидности имеет следующие характеристики: высокий уровень прочности, устойчивость к существенным переменным и постоянным нагрузкам, способность успешно противостоять воздействию ультрафиолета и отличная морозостойкость.

Главное назначение тарельчатого дюбеля Evofast – это надежное крепление теплоизоляционных плит толщиной от 2 см до 22,5 см к фасадам зданий. Данное изделие можно задействовать как при использовании технологии «мокрый фасад», так и в процессе монтажа систем с вентилируемым воздушным фасадом. Этот крепеж отлично проявляет себя при заглублении в кирпичную кладку, бетонные основания и многие иные.

  • со стержнем из металла и термоизоляционной крышкой. Этот фасадный дюбель в дополнение к расширительному гвоздю из металла имеет термоизоляционную крышку для снижения теплового обмена;

  • дюбель для теплоизоляции со стержнем из стеклопластика. Данный крепежный элемент имеет расширительный гвоздь, изготовленный из очень прочного стеклопластика.

Дюбель фасадный ДС-2 «Бийск» используется для закрепления теплоизоляционных плит в ходе утепления фасадов домов. Этот крепежный элемент позволяет сделать более простой данную процедуру. Как правило, это изделие применяется в системах термоизоляции «мокрый фасад» для фиксации пенопластовых или минераловатных плит.

Тарельчатый дюбель ДС-2 «Бийск» можно задействовать при монтаже утеплительных элементов на такие основания как кирпич, бетон и иные. Данное изделие включает в свой состав: полимерный дискообразный элемент, шайбу, стекловолоконный распорный элемент и анкер из полиамида. При использовании крепежа данного вида в обязательном порядке необходимо убирать старый штукатурный слой или сверлить достаточно заглубленные отверстия.

В процессе монтажа анкер должен полностью уходить в базовое основание. Рекомендуется использовать при фиксации утеплительных плит 5-6 дюбелей на один квадратный метр.

Механическое закрепление утеплительных плит – дюбелирование

Данную процедуру допустимо осуществлять не раньше, чем через сутки, то есть после полного отверждения клея, но не менее чем через 72 часа после приклеивания. Более точное время следует узнать, изучив инструкцию изготовителя клеевого раствора. Следует отметить, что при использовании клея Ceresit CT 84 (при температурных значениях окружающей среды примерно +20ºC и влажности воздушного потока около 60%) фиксацию термоизоляционных плит с применением тарельчатых дюбелей в соответствии со схемой установки можно выполнять через 2 часа после нанесения смеси.


Надо помнить: отверстия под фасадные дюбеля в базовом основании высверливаются после полного отвердения клеевого состава. Глубину отверстия нужно сделать такой, чтобы она была на 1,0-1,5 см больше максимально возможного вхождения крепежа. Число анкерных крепежных элементов должно строго соответствовать разработанному проекту теплоизоляции, но не меньше 4 штук на один квадратный метр.


Процедура крепления тарельчатого дюбеля заключается в следующем: пластиковая часть крепежа с дискообразной верхней частью вставляется в отверстие и подбивается молотком, так чтобы шляпка была вровень с поверхностью утеплителя. После этого в нее вставляется расширительный стержень. В зависимости от типа закрепления он может вбиваться или вкручиваться.

В том случае если распорный анкер забивается, необходимо максимально аккуратно выполнять данную процедуру, чтобы не допустить его повреждения, особенно пластиковой головки стержня. Поэтому специалисты советуют в процессе проведения данной операции применять молоток с резиновой ударной частью или задействовать специальную прокладку из дерева.

При правильной установке тарельчатых дюбелей их головки должны находиться в одной плоскости с утеплительной плитой, то есть не утопать в ней и не возвышаться. Число и тип анкерных крепежных элементов определяется на базе расчетов в проектной документации.

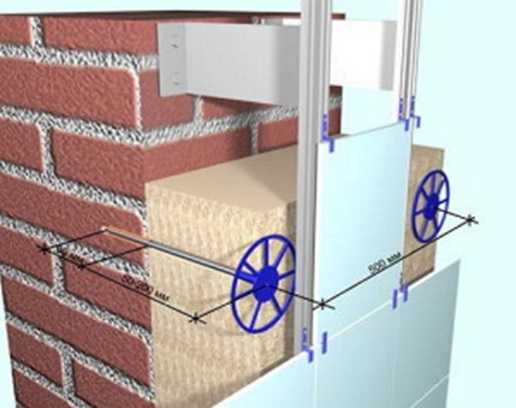

При теплоизоляции внешних стен тарельчатый дюбель обычно устанавливается на углах утеплительных плит и в их центральной части. На всех поверхностях наружных стен, примыкающих к углам домов, а также в интенсивно обдуваемых ветром зонах, надо устанавливать дополнительные крепежные элементы.


Из личного опыта: при утеплении зданий по системе «мокрый фасад» фиксацию утеплителя тарельчатым дюбелем производим в тело утеплителя (на картинке вариант №2). Крепление фасадным дюбелем в утеплитель, а не по углам более надежно, расход дюбелей на квадратный метр увеличивается незначительно, но это дает дополнительную надежность в монтаже системы.


Выбор фасадных дюбелей в зависимости от базового основания утепляемой поверхности, а также размер углубления:

  • бетонная стена, каменная кладка, полнотелый кирпич – необходимо заглубление не меньше 2,5-5,0 см. Если применить дюбель с увеличенной распорной зоной 80-100 мм. Вы не сможете забить тарельчатый дюбель на всю глубину, что в конечно счете, приведет к демонтажу фасадного дюбеля из стены;
  • пустотелый кирпич, керамзитобетон – потребуется заглубление не меньше 5,5-10,0 см. Для таких стен применяем дюбель с распорной зоной 80-100 мм. Что позволяет с нужным усилием закрепиться в толще стены;
  • пенистый бетон, газобетон – нужно заглубление не меньше 5,5-10,0 см. Производим монтаж фасадного дюбеля с распорной зонной 10 см.

Следует отметить, что выбор вышеперечисленных параметров находится в прямой зависимости от разновидности тарельчатого дюбеля. При подготовке к монтажу размер углублений необходимо уточнять в инструкции производителя крепежа или определять эмпирически, то есть с помощью проведения испытаний на конкретном объекте. В том случае если предполагаются отклонения от фасадной плоскости больше чем на 1,0 см, следует увеличивать длину дюбеля, ориентируясь на толщину клея/подложки.

В фирме «ДекорСтрой» легко можно выбрать и купить необходимый Вам тарельчатый дюбель по выгодной цене. У нас имеется в продаже несколько видов этих крепежных элементов. Реализуемая нашей компанией продукция производится лучшими российскими производителями – это качественная сертифицированная продукция.

В процессе теплоизоляции зданий данный крепеж позволит справиться с самыми сложными задачами. В нашей компании Вы также можете заказать установку термостойких пенопластовых или минераловатных плит по технологии «мокрый фасад». Обращайтесь – мы всегда на связи и готовы сделать Ваш дом максимально теплым, комфортным и красивым.

decorstroy32.ru

Тарельчатый дюбель для крепления утеплителя размеры — VashSlesar.ru

Надежное крепление утеплителя — это основа качественного выполнения работ по защите строения от тепловых потерь. Неправильно подобранные крепежные элементы не позволяют обеспечить плотное прилегание и фиксацию теплоизоляционного материала, оставляют здание беззащитным перед зимними холодами.

Существует несколько разновидностей крепежных метизов. Наиболее практичными, удобными и надежными в работе с твердыми и с мягкими утеплителями считаются фасадные дюбели-грибы, которые еще называют тарельчатыми. Эти приспособления используют при креплении мягких и твердых утеплителей на поверхностях, выполненных практически из любого конструктивного материала.

Тарельчатый дюбель

Этот крепежный элемент напоминает по внешнему виду грибок. Состоит из внутреннего стержня, вставляемого в так называемый воротник в форме тарелки с множеством отверстий. Широкая шляпка и длинная расширяющаяся ножка позволяют фиксировать утеплитель вертикально при теплоизоляции стен и фасада, в подвешенном положении — при выполнении кровельных работ. Тарельчатый дюбель является единственным метизом, полностью проходящим вглубь фасада.

Шляпка крепежа имеет стандартный диаметр. Длина гильзы и сердечника зависит от толщины утеплителя, варьируется в пределах 80-300 мм. Распорные насечки с заостренными краями на корпусе дюбеля обращены к шляпке, не позволяют крепежу выйти из стены. Высокому качеству фиксации способствуют и отверстия тарелочки, буквально вдавливающиеся в утеплитель.

Специальные дюбели для фиксации утеплителя долговечны, устойчивы к коррозии, термическому воздействию. Шляпка крепежа, как правило, выполняется из полипропилена, а клин — из полиамида либо оцинкованной стали. Под действием аномально низких температур полипропилен становится хрупким, поэтому предпочтение отдается элементам из нейлона.

Разновидности тарельчатых дюбелей

Эти крепежи универсальны. Они предназначены для обустройства теплоизоляции из твердых и мягких материалов, независимо от их плотности и структуры. Это достигается уникальностью конструкции и разнообразием видов, которые позволяют подобрать крепеж в зависимости от области применения.

Различают три типа дюбелей для фиксации утеплителя:

  • с пластиковым анкером;
  • с термоголовкой;
  • с металлическим стержнем.

Различия в конструкции определяют область применения крепежа. Чтобы правильно подобрать тот или иной тип тарельчатого дюбеля, необходимо ознакомиться с особенностями каждого.

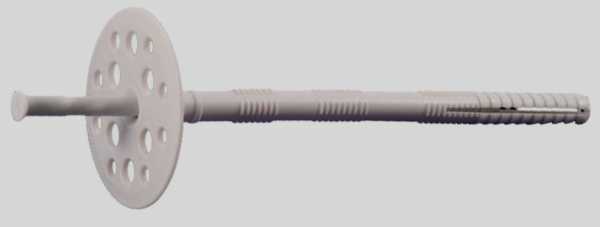

Фасадные дюбели с пластиковым стержнем

Изготовлены полностью из ПНД — полиэтилена низкого давления (полипропилена). Отличаются от других видов наличием конических отверстий на шляпке, способствующих повышению надежности осуществляемого сцепления. Эти изделия отличаются минимальной степенью теплопроводности, выдерживают несущую нагрузку от 20 до 380 килограмм на каждый квадратный метр.

Грибки с пластиковым анкером предназначены для крепления стекловаты, пенопласта, полиуретана и прочих легких утеплителей к каменным, кирпичным, бетонным, пенобетонным основаниям, плитам фундамента. Они уступают по надежности крепежам с металлической сердцевиной, но имеет доступную цену, отлично демонстрируют себя в области применения, для которой предназначены.

Грибки с термоголовкой

На конце стального клина имеют маленькую пластиковую деталь. Она способствует увеличению распорной площади, снижает тепловые потери. Термоголовка выполняет функцию термостата, который предотвращает отпотевание сердечника дюбеля. Это способствует защите элемента и мест фиксации теплоизоляционного слоя от воздействия влаги, развития грибка и плесени, возникновения коррозии.

Крепежи, оснащенные термоголовкой, выдерживают несущую нагрузку, которая может доходить до 920 килограмм на квадратный метр. Они имеют достаточно высокую стоимость. Относительная дороговизна, если сравнивать цену с дюбелями, оснащенными другим типом анкера, компенсируется минимальными тепловыми потерями, устойчивостью к химически активной среде. Дюбели-грибки этого типа являются оптимальным решением при обустройстве штукатурного фасада.

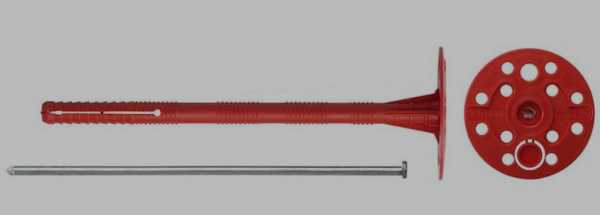

Дюбели для утеплителя с металлической сердцевиной

Снабжены стальным гальванически оцинкованным либо термически обработанным низкоуглеродистым стальным гвоздем. Шляпка с распорными элементами крепежа изготовлена из ударопрочного полиэтилена низкого давления. Они заметно крупнее тарельчатых дюбелей с термоголовкой и пластиковым стержнем. Обладают несущей нагрузкой до 750 килограмм на квадратный метр.

Они гораздо надежнее, крепче, долговечнее, а, следовательно, и дороже пластиковых аналогов. Отлично подходят под тяжелую теплоизоляцию и вентилируемые фасады. Чаще всего применяются с такими утеплителями, как Эковер (плотностью выше 50 кг на куб. м.), Роквул, Лайнрок, Евротизол. Рекомендованы к использованию с тонкостенными и пустотелыми конструкциями.

Недостатком таких крепежей является то, что они могут образовывать «мостики холода». Их монтаж требует максимального соблюдения технологии. Малейшее отклонение может привести к понижению термического сопротивления теплоизоляционного слоя.

Расчет длины тарельчатого дюбеля

Чтобы провести качественный монтаж утеплителя, недостаточно просто выбрать правильный тип метиза. Значение имеют и размеры крепежа. Для расчета длины чаще всего используют следующую формулу: L = H + K + I + W.

Буквой «L» обозначают требуемую длину крепежа, «H» — толщину утеплителя, зависящую от типа искомого материала, «K» — толщину клеевой смеси, применяемой при монтаже, «I» — длину распорной части грибка, которая не должна быть меньше 45 мм, «W» — запас прочности, то есть допустимое отклонение по вертикали от рабочей поверхности.

Пренебрегать расчетами нельзя. Иначе есть вероятность приобрести метизы, которые не смогут обеспечить максимального прилегания утеплителя к вертикальному либо горизонтальному основанию.

Расход крепежных элементов

На один квадратный метр рекомендуется брать от пяти до шести тарельчатых дюбелей. Если монтаж проводится крепежами с термоголовкой, то для одноэтажных строений на 1 кв. м. используют 5, для двухуровневых и выше — 7, а на высоте от 20 метров — 9 грибков. Точное число зависит от исходной площади утепляемой поверхности.

Значение имеет и масса утеплителя. Чем он тяжелее, тем большее число метизов применяют. Для пенопласта вполне достаточно четырех штук, а для минеральной ваты необходимо не менее шести. Увеличивать расход дюбелей допустимо, а уменьшать нельзя. Если снизить рекомендованное число крепежей, качество теплоизоляции ухудшится.

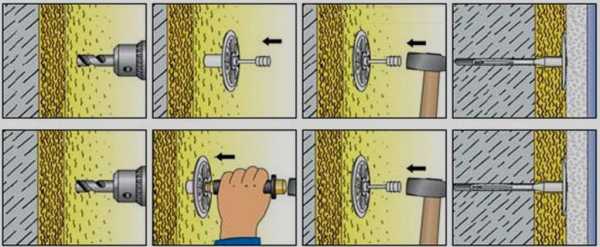

Процесс монтажа

Состоит из нескольких последовательно выполняемых шагов:

  • разметки места установки;
  • сверления отверстия через теплоизоляционный слой;
  • установки дюбеля;
  • монтажа и забивания гвоздя до конечной фиксации;
  • крепления защитной крышечки шляпки гвоздя.

Тарельчатые дюбели не могут монтироваться повторно. Они крепятся только один раз. Если элемент вытащить, он просто разрушится. Это накладывает повышенные требования к подготавливаемому посадочному месту. Внутри не должно быть сколов, трещин, песка, пыли и прочих загрязнений. Отверстия делают по размерам применяемого крепежа. Глубина выполняется на 0,5-1 см больше, чем длина анкерного элемента, а диаметр варьируется в пределах 1-1,5 см.

Когда отверстие под дюбель подготовлено, в него вставляют крепеж. И тарельчатый, и анкерный элементы должны быть уже на стержне. Выступающая часть забивается до фланца с помощью обычного молотка. Это позволяет добиться создания натяжения в анкере. Именно натяг обеспечивает высокую степень надежной фиксации утеплителя с основанием.

Утеплитель – материал неплотный, пористый, и, как правило, мягкий. В результате закрепляют его специфически: враспорку, на клей. Однако при достаточно объемных строительных работах необходимо использовать специальный крепеж – дюбель для утеплителя.

Особенности выбора дюбеля для утеплителя

Теплоизоляция – материал неоднородный, и, как правило, многослойный. Удерживать его силой трения, как это происходит в плотном материале невозможно. Кроме того, при креплении необходимо беспокоиться о его целостности, особенно в тех случаях, когда утеплитель комбинируется с гидроизоляцией и пароизоляцией.

О дюбелях-зонтиках для крепления фасадного утеплителя расскажет это видео:

Конструкция

Высокая сложность утеплителя, а, вернее говоря, комбинации тепло- и гидроизоляционного слоя породила 2 основных вида крепления, которые так и разделяются на группы по назначению.

  1. дюбель для фасадной теплоизоляции и утепления стен;
  2. крепеж для кровельной теплоизоляции.

Первый имеет всем известный вид: из-за широкого прижимного диска его называют тарельчатым или грибом. Конструкция это может быть цельной – собственно дюбель с головкой, а может быть разборной. Последняя состоит из нескольких элементов:

  • гильза с распорной частью. При креплении гладкая нераспорная часть оказывается в толще утеплителя, а распорная – в прочном материале стены или потолка;
  • головка в виде прижимного диска – составляет единое целое с дюбелем;
  • стержень – при забивании распирает гильзу.

Диаметр диска колеблется от 45 до 90 мм. В некоторых случаях на дюбель надевают дополнительный диск – рондоль, диаметром до 140 мм.

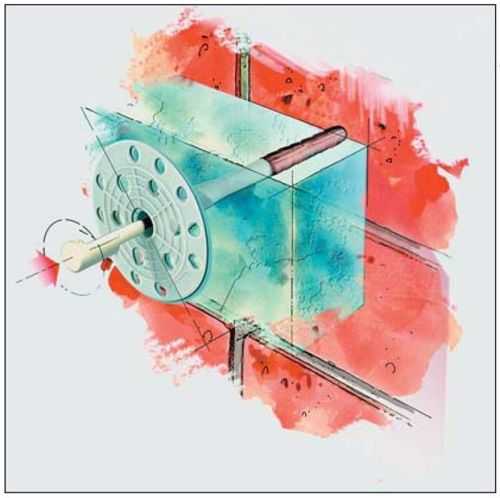

Устройство д юбеля для крепления утеплителя

Преимущества и недостатки

В абсолютном большинстве случаев используется пластиковый крепеж.

  • Во-первых, утеплитель – материал легкий и рыхлый, и не создает высокой нагрузки.
  • Во-вторых, металлический стержень при повышении прочности соединения, к сожалению, создает собой холодовый мостик. Теплопроводность металла намного ниже пластика и он буквально проводит сквозь теплоизоляцию холод. Чтобы этого избежать, выпускаются стальные гвозди для дюбеля с термоизолированной головкой.

Второй вид дюбеля, для теплоизоляции кровли – телескопический. Представляет собой полый пластмассовый стержень с широким прижимным диском. Монтируется он несколько необычно: устанавливается в тело теплоизолятора, а, вернее говоря, кровельного пирога, а гвоздь или анкер проходит насквозь стержень и погружается в плотный материал – бетон, профнастил.

Факторы подбора

При выборе изделия необходимо обращать внимание на ряд факторов.

  • Главный из них – достаточная длина. Она складывается из толщины теплоизоляция и других слоев, толщины клеевого состава, величины отклонения стены от вертикали и минимально возможного углубления.
  • Нагрузка на вырыв – каким бы легким ни был теплоизолятор, вес у него все же есть, а каждое крепление рассчитано на определенную нагрузку. Учитывать при этом нужно рабочую нагрузку, а не максимальную. Так, максимальная нагрузка для полипропиленового дюбеля составляет 60–150 кг. Однако рабочая может достигать лишь 25%, что приравнивается к 15–37 кг.

Разновидности крепежа

Форма изделия определяется спецификой закрепляемого материала: легкий и рыхлый теплоизолятор не выдерживает жесткого крепления. Пластмассовый прижимной диск как бы поддерживает утеплитель, а не закрепляют его.

Однако крепеж может отличаться устройством распорной части и материалом изготовления.

По конструкции

Различают 2 основных варианта крепежа.

  • Безраспорный – дюбель не комплектуется метизом и не нуждается в нем. Крепеж вставляют в высверленное отверстие сквозь теплоизоляционный материал. В стене или потолке дюбель удерживается за счет конструктивных выступов.
  • Распорный – в этом случае наличествует гвоздь или шуруп, который при закручивании или вбивании распирает тело стержня. Последний удерживается в материале стены за счет силы трения.

Распорный вариант чаще используют при креплении в плотный материал – бетон, полнотелый кирпич, а безраспорный годится для ячеистых бетонов.

По материалу

Для изготовления дюбеля используется только пластмасс, шуруп, если он есть, может быть сделан из пластика или из металла.

  • Полиамид – или нейлон. Прочный легкий материал, пригодный для монтажа в любую поверхность: кирпич, бетон, дерево, пустотелый кирпич. Максимальная нагрузка может достигать 120 кг, рабочая, соответственно – 30 кг.
  • Полипропилен – отличается более высокой прочностью, твердостью, максимальная нагрузка может достигать 150 кг. Рабочая для плотного материала составит около 40 кг.
  • Полиамид, армированный стекловолокном – относительно новый материал, по прочности мало уступающий металлу, но не имеющий его недостатка – высокой теплопроводности.

Распорный стержень может быть изготовлен из того же пластика, включая и армированный, а также из металла. Несущая способность последних выше, но теплоизоляцию они несколько нарушают.

  • оцинкованная сталь – с толщиной цинка не менее 6 мкм;
  • нержавеющая сталь – крепеж куда более дорогостоящий, но абсолютно стойкий к коррозии. Применяется в помещениях с высокой влажностью.

Про конструкцию, которую имеют дюбели для крепления утеплителя к стене и другим поверхностям, читайте ниже.

Конструкционное исполнение

Имеется в виду сочетание материалов выполнения. Возможны 3 варианта:

  • дюбель и гвоздь выполняются из одного и того же пластика. Комбинировать разные пластики не рекомендуется, поскольку каждый из материалов характеризуется своим коэффициентом теплового расширения;
  • пластиковый дюбель и металлический стержень – прочность крепления очевидно выше и достигает 1,9 кН. Однако металл чересчур хорошо проводит тепло, и в теплоизоляционном слое образует собой холодовый мостик;
  • пластиковый дюбель-гриб для утеплителя и металлический стержень с термоголовкой – шляпка гвоздя покрывается нейлоновым колпачком. Сам шуруп оказывается внутри тела стержня. В этом случае проблема холодового мостика исчезает.

О том, какие дюбель-грибок для крепления утеплителя имеет размеры, читайте ниже.

О том, какие бывают дюбель-грибы для утеплителя, расскажет этот видеоролик:

Параметры

Статьи ГОСТ, регламентирующей пластмассовые дюбели для утепления, не существует. Однако требования к материалу полиамид для строительных дюбелей применяются, и в ГОСТ точно указано, какой марки пластик можно использовать и для каких климатических зон.

Остальные же размеры варьируются очень мало:

  • величина шляпки колеблется от 45 до 90 мм в диаметре;
  • на пластике встречается только 2 диаметра стержня – 8 и 10 мм;
  • длина изделия колеблется от 40 до 400 мм.

Несущая способность зависит от прочности крепежа и материала стены. Нагрузка колеблется от 0,3 кН до 23 кН.

Размеры пластикового крепежа, мм Вес 1000 шт, кг Размеры крепежа с металлическим шурупом, мм Вес 1000 шт, кг
10*80 2 10*90 15
10*90 2,5 10*120 16,75
10*100 6 10*140 20
10*120 8 10*160 32,2
10*140 9,8 10*180 44,5
10*160 11, 25 10*200 57,5
10*180 13,8 10*220 62
10*200 14,5 10*260 81,3
10*300 105,5

Про крепление плит утеплителя тарельчатыми дюбелями читайте ниже.

Монтаж

Особенности крепления определяются характеристиками материала. Теплоизолятор в большинстве случаев используется в виде панелей или листов. Такой материал фиксируется по правилам, что следует учитывать и при расчетах, и при утеплении.

Про расход дюбелей на 1м2 утеплителя читайте ниже.

Расчет дюбелей

Особенность расчетов состоит в том, что здесь несущая нагрузка не имеет решающего значения. Вес утеплителя оказывается величиной менее важной по сравнению с его толщиной и рыхлостью, а также по сравнению с характером стены или потолка. В паспорте изделия, конечно, указывается нагрузка на вырыв, но на практике она учитывается при выборе соответствующей длины изделия.

  • Длина – крайне важная характеристика, поскольку включает несколько величин: толщину утеплителя, толщину клеевого слоя или слоя паро- и гидроизоляции, или всего вместе, величину отклонения от вертикали и минимально допустимую величину заглубления в материал. Причем последняя указывается для каждого материала – плотного бетона, ячеистого, пустотелого кирпича и так далее. Все эти параметры обязательно указываются в сертификате, и на них нужно обратить самое пристальное внимание.
  • Диаметр шляпки – здесь рекомендации более приблизительны: чем более рыхлый, легкий материал используется, тем больше должен быть диаметр шляпки. Для пенопласта, например, можно выбирать изделия с минимальными головками. Для крепления минваты на потолке понадобятся диски крупные.
  • Количество дюбелей определяется не столько весом утеплителя, сколько удерживать 5 крепежей: 4 в углах, 1 в центре.
  • Если утеплитель монтируется на фасаде, где к нагрузке на вырыв добавляется ветровая нагрузка, креплений должно быть больше. На углах здания панель фиксируется не менее чем 6 дюбелями – расположены двумя параллельными рядами, при высоте здания до 20 м панели крепят из расчета 7 шт. на 1 кв. м – расположены двумя рядами и 1 в центре. Если здание выше 20 м, то утеплитель закрепляют из расчета 9 шт. на 1 кв. м.

Технология

Фиксация теплоизолятора проводится на промежуточном этапе монтажа. Некоторая сложность его состоит в том, что все нюансы крепежа необходимо учесть заранее. Например, если потолок, к которому позднее закрепится дюбель, покрыт штукатуркой, необходимо увеличить длину заглубления, особенно если штукатурка не новая, или же удалить ее вовсе.

  1. Утеплитель фиксируется на поверхности с помощью клея – пенопласт, пенополиуретан, или враспорку в каркасные ячейки – минвата.
  2. На панелях отмечают места крепления. Затем высверливают отверстия под крепеж прямо через утеплитель. Глубина отверстия в базовой поверхности должна быть на 10–15 мм больше расчетной.
  3. В отличие от обычных случаев здесь прочистить отверстие возможности нет. А если дюбель не заглубится в материал на достаточную глубину, удерживать даже теплоизолятор он не будет.
  4. Дюбель вставляют в отверстие, тарельчатая головка должно несколько прижимать материал.
  5. Затем, если он есть, в дюбель вбивают распорный гвоздь. Головка гвоздя закрывается колпачком, если используются гвозди с термоголовками.

Цены на тарельчатый дюбель (гриб, грибок, гвоздь) для крепления утеплителя даны ниже.

Дюбель-гвозди для теплоизоляции

Цена на работу и материалы

Теплоизоляция – непременная часть строительных и большинства ремонтных работ. Так что потребность в тарельчатом дюбеле для теплоизоляции всегда высока и от сезона не зависит. Выпускают изделия множество известных компаний.

  • Fischer – наверное, невозможно назвать такое крепежное изделие, которое не производила бы эта немецкая компания. Пластиковые дюбели обойдутся в 10–11 р. за шт. Крепеж из нейлоновой гильзы и гвоздя из оцинкованной желтопассивированной стали – в 13–37 р. за шт.
  • Mungo все возможные виды крепежа, в том числе и тарельчатый дюбель. Пластиковый вариант стоит от 6,6 до 14,3 р. за шт, вариант со стержнем из оцинкованной стали – от 9,8 до 18 р. за шт.
  • Koelner – известный на российском рынке польский изготовитель выпускает разного вида крепеж для теплоизоляции. Пластиковый крепеж для фасадной теплоизоляции стоит от 12 до 15 р. за шт. Вариант для кровельной теплоизоляции – телескопический, обойдется в 10–13 р. за шт.
  • Тех-КРЕП – российская компания, предлагающая крепеж для пустотелых и полнотелых материалов. Тарельчатый дюбель из полиамида с базальтопластиковым стержнем стоит от 8,8 до 14 р. за шт.

Дюбель для теплоизоляции – непременный участник работ по утеплению здания. Крепеж очень прост в обращении, не создает нагрузку и обеспечивает надежную фиксацию теплоизоляцию материала.

Как правильно крепить теплоизоляцию к стенам при помощи дюбелей, расскажет видео ниже:

Грибки для крепления пеноплекса используются при теплоизоляции фасада и цоколя здания. Сам по себе пенопласт очень легкий и может показаться, что он не оказывает нагрузку на стену. Основываясь на этом, некоторые обыватели не соблюдают полностью технологические требования теплоизоляционных работ. Однако все материалы, которые используются при утеплении стен, имеют большой вес и оказывают нагрузку на пенопласт. Если утеплитель не закреплен должным образом, он может отойти от стены.

Преимущества грибковых фиксаторов

При монтаже теплоизоляции используют специальные крепежи с широкими шляпками. Из-за этого их называют грибками или зонтиками. Они хорошо фиксируют хрупкий материал, такой как пенопласт, пенополистирол, минеральную вату и др. С их помощью можно прикрепить всю теплоизоляционную конструкцию к бетону, кирпичу, шлакоблоку и прочим материалам.

  1. Широкая шляпка надежно фиксирует любой утеплитель. С внутренней стороны она шероховата, что создает дополнительную фиксацию. При необходимости можно использовать расширительную шайбу, которая увеличивает диаметр прижатия с 60 до 100 мм.
  2. Длинная ножка позволяет выдержать большие несущие нагрузки. Крепление усиливается зоной распорки, которая состоит из трех секций.
  3. Пластиковые дюбеля являются заменой устаревших деревянных пробок. Первые не поддаются гниению и образованию плесени, пластмасс не деформируется под воздействием температур, искусственный материал дешевле дерева.
  4. Надежное крепление обеспечивает клин, который распирает анкер одновременно во всех направлениях. Это обеспечивает большее сцепление с рабочей поверхностью.

Разновидности дюбелей

Существует 3 вида крепежей:

  • с полимерным гвоздем;
  • металлическим гвоздем;
  • металлическим гвоздем с термоголовкой.

Пластиковые дюбеля изготавливаются из нейлона, полиамида или полипропилена. Они имеют низкую прочность и цену. Используют их для крепления к бетону, кирпичу или другим твердым поверхностям. Для фиксации на полых стенах или вспененном бетоне пластиковые дюбеля не подходят. Теплопроводность этого вида крепежа составляет 0,004 Ватт/К, что позволяет использовать его при температурах -40°…+80°С. Длина зонтика определяется суммой толщины утеплителя и высоты распорки. Пластиковый дюбель способен выдержать нагрузку 20-320 кг, что позволяет качественно закрепить минеральную вату или пенопласт. Однако такой грибок не способен выдержать вес тяжелого облицовочного материала.

Крепеж с металлическим стержнем прочнее пластикового, но обладает высокой теплопроводностью. При его использовании образуются мостики холода, которые снижают эффективность теплоизоляции. Также металлические гвозди подвергаются коррозии, оставляя на штукатурке желтые пятна. Чтобы этого избежать, следует выбирать оцинкованные стержни, покрытые специальным антикоррозийным слоем. Это увеличит срок эксплуатации всего теплоизоляционного слоя. Диаметр распорного элемента составляет 4-8 мм, а дюбель выдерживает температуры в диапазоне -55°…+60°С. Максимальная несущая нагрузка составляет 750 кг.

Стандартные размеры такого крепежа составляют 200х10 мм. Обычно их используют при теплоизоляции потолков и фасадных стен, потому что они способны выдержать тяжелый облицовочный слой. К недостаткам можно отнести только появление щелей, через которые будет проходить холод.

Грибки для утепления с термоголовками являются альтернативой металлическим гвоздям. Они состоят из стального стержня, шапка которого покрыта металлом с низкой теплопроводностью. Обычно для этого применяют ударопрочный полиамид. Гвоздь полностью покрыт полимерным составом, который защищает его от влаги. Теплопроводность полиамида составляет 0,027 Вт/мк, что сопоставимо с минеральной ватой и пенопластом. Это обуславливает отсутствие мостиков холода при монтаже утеплителя. Единственным недостатком можно считать высокую цену изделия.

Дюбель может быть разной длины. На рынке представлено 3 размера:

  1. Крепеж длиной 120 мм, который используется в твердых монолитных основаниях. Он хорошо держит утеплитель на стене из бетона или полнотелого кирпича.
  2. Дюбель длиной 140 мм подходит для монтажа в рыхлый материал. Это могут быть стены из газобетона, полого кирпича, шлакоблока и др.
  3. Крепление длиной 160 мм используют для пустотелых материалов. Такой дюбель обеспечивает сцепление с внутренними частями стены, избегая пустоты.

Также существуют анкера с нарезанной резьбой, которые следует вбивать в стену. Они изготавливаются из таких материалов:

Металлические дюбеля используют при монтаже утеплителя, если планируется тяжелый облицовочный слой. Пластмассовые крепежи делятся на:

Кровельные грибки используют при монтаже мягкой черепицы, рубероида, акустических плит, теплоизоляции к бетону и пр. Они состоят из:

  • шапочки диаметром 50 мм;
  • стеклопластикового стержня;
  • анкера.

Расчет длины дюбеля и схемы фиксации

Чтобы надежно закрепить утеплитель к стене, необходимо правильно рассчитать длину дюбеля. Для этого существует формула L=H+I+K+W, где:

  • L – конечный результат расчетов;
  • H – толщина утеплителя;
  • K – толщина штукатурки или клея, на который крепится теплоизоляция;
  • I – углубление анкера в зависимости от материала, из которого сделана стена, но не менее 50 мм;
  • W – запас с расчетом на кривизну стены.

Чтобы понять, какой длины брать крепеж, необходимо рассмотреть пример. Если используется пенопласт толщиной 30-50 мм, слой клея 5-10 мм, стена достаточно ровная, тогда достаточно дюбеля длиной 100-110 мм. Если перекос поверхности достигает 5 см, то его необходимо учесть при выборе длины крепежа. Если выбирается утеплитель толщиной до 10 см, то нужно брать дюбель 210 мм.

Когда стена сделана из полых материалов, грибковый крепеж должен входить в нее на 8-10 см. Не во всех случаях длиннее означает надежнее. Следует учитывать и толщину стен. Например, в квартирах она не слишком большая, поэтому неправильно выбранный дюбель может выпирать с обратной стороны.

Существует несколько способов закрепить утеплитель. Самым надежным способом фиксации считается крепление на 5-6 грибков. 4 забиваются по углам, отступая 5-10 см от края, а 1-2 – в центре. Иногда применяют вариант, где дюбель загоняют на стыке двух плит. Так шляпка одного зонтика держит одновременно 3 плиты. Дополнительно забивают 1 крепеж в центре каждой плиты.

Порой для экономии плиту утеплителя фиксируют лишь на 1 дюбель. Этот вариант возможен только для пенопласта при условии отсутствия облицовки. Для минеральной ваты такой способ не подходит, поскольку она склонна набирать влагу и, соответственно, увеличивать свой вес. Также стоит учитывать высоту крепления изоляции. Если пенопласт находится на высоте более 8 м, нужно на 1 м² фиксировать на 7 дюбелей. Когда высота превышает 20 м, для пеноплекса используют 9 крепежей. Такое количество обусловлено повышенной ветровой нагрузкой на здание и давлением верхних рядов теплоизоляции на нижние.

Обычно для фиксации утеплителя, который укладывают на глухой стене, на 1 м² приходится 5-6 дюбелей с шагом 50 см. По периметру проемов у деформационных швов, у парапета, в углах здания устанавливают дополнительные крепежи. Шаг в этом случае составляет 300 мм.

Подготовка

Прежде всего необходимо выполнять подготовительные работы. Из стены не должно ничего выпирать, все острые выступы нужно зашлифовать или срезать болгаркой, трещины и повреждения заделать цементным раствором, все неровности устранить. Это необходимо для того, чтобы обеспечить целостность теплоизоляционного материала, тогда он ровно ляжет на поверхность. Если какой-то выступ не удается устранить, нужно вырезать часть утеплителя, чтобы компенсировать неровность.

Затем на поверхность пенопласта или минеральной ваты наносят клей и прикладывают к стене. Клеем может выступать монтажная пена. Чтобы первый ряд не опускался под тяжестью последующих, в нижней части крепится так называемая стартовая планка, куда листы и будут опираться. Такую планку можно изготовить из металлопрофиля. Применение клея создаст дополнительные замкнутые воздушные пространства.

Используют 2 варианта крепления плит пенопласта к стенам:

Первый способ предусматривает последовательную фиксацию теплоизоляционного материала ряд за рядом. Второй вариант сложнее, но позволяет реже передвигать строительные леса или лестницу. Сначала закрепляют первый ряд, а затем фиксируют утеплитель по углам здания в форме пирамиды. Ее вершина должна располагаться в самом верху.

Листы пенопласта обязательно кладут в шахматном порядке. Это позволяет избежать мостиков холода и создать более ровную лицевую поверхность. Чтобы исключить зазоры, листы плотно прижимают друг к другу.

Все стыки нужно заполнить герметиком или пеной. Иногда из-за перекоса стен листы теплоизоляции ложатся не вровень. В этом случае следует с помощью специальной терки выровнять поверхность. Если в каких-то местах выступает пена, ее срезают.

Как установить дюбеля?

После этого приступают к установке дюбелей. Сначала производят разметку. С помощью перфоратора сверлят отверстия в стене через утеплитель, в которые будут вставляться крепежи. Выбирают сверло диаметром 10 мм и делают отверстие нужной глубины. Она должна быть на 10-15 мм больше длины гильзы соответствующей марки дюбеля.

Важно контролировать горизонтальное положение инструмента, чтобы не оказалось, что дюбель становится наискось и одна сторона торчит над поверхностью. Чтобы все они были одинакового заглубления, на сверле делают маркер с помощью изоляционной ленты. Диаметр отверстия должен быть такой, чтобы анкер без усилий проходил в него. В противном случае он может погнуться и сломаться. Полученные отверстия прочищают сжатым воздухом.

Следующим этапом проводят непосредственное крепление пенопласта к стене дюбелями. В отверстия вставляются пластиковые зонтики. Шляпку следует немного утопить в теплоизоляции, чтобы она не выступала над поверхностью. Поскольку у пенопласта или минеральной ваты плотность низкая, можно это сделать нажатием руки или легким постукиванием молотка.

Затем в зонтик вставляют стержень до упора. Остальную часть забивают молотком так, чтобы шляпка была на одном уровне с пенопластом. Если используются пластиковые стержни, нельзя прилагать слишком большие усилия. Это может привести к деформации гвоздя. Если используются дюбеля из стеклопластика, то он вставляется в отверстие в собранном виде.

Последним этапом является заделка дюбелей. По окончании работ можно увидеть достаточно глубокие отверстия, в которых остаются шляпки. Чтобы при последующих облицовочных работах на их месте не возникали пустоты, отверстия нужно заделать клеевой смесью с помощью малярного шпателя. Ровность поверхности проверяют уровнем или угольником. После установки дюбелей производится оштукатуривание поверхности или установка навесного фасада.

Большинство современных крепежей изготовлены из морозостойкого и ударопрочного полипропилена, поэтому монтаж возможен при низких температурах. Они не будут трескаться или ломаться.

vashslesar.ru

Дюбель для теплоизоляции размеры — VashSlesar.ru

Утеплитель – материал неплотный, пористый, и, как правило, мягкий. В результате закрепляют его специфически: враспорку, на клей. Однако при достаточно объемных строительных работах необходимо использовать специальный крепеж – дюбель для утеплителя.

Особенности выбора дюбеля для утеплителя

Теплоизоляция – материал неоднородный, и, как правило, многослойный. Удерживать его силой трения, как это происходит в плотном материале невозможно. Кроме того, при креплении необходимо беспокоиться о его целостности, особенно в тех случаях, когда утеплитель комбинируется с гидроизоляцией и пароизоляцией.

О дюбелях-зонтиках для крепления фасадного утеплителя расскажет это видео:

Конструкция

Высокая сложность утеплителя, а, вернее говоря, комбинации тепло- и гидроизоляционного слоя породила 2 основных вида крепления, которые так и разделяются на группы по назначению.

  1. дюбель для фасадной теплоизоляции и утепления стен;
  2. крепеж для кровельной теплоизоляции.

Первый имеет всем известный вид: из-за широкого прижимного диска его называют тарельчатым или грибом. Конструкция это может быть цельной – собственно дюбель с головкой, а может быть разборной. Последняя состоит из нескольких элементов:

  • гильза с распорной частью. При креплении гладкая нераспорная часть оказывается в толще утеплителя, а распорная – в прочном материале стены или потолка;
  • головка в виде прижимного диска – составляет единое целое с дюбелем;
  • стержень – при забивании распирает гильзу.

Диаметр диска колеблется от 45 до 90 мм. В некоторых случаях на дюбель надевают дополнительный диск – рондоль, диаметром до 140 мм.

Устройство д юбеля для крепления утеплителя

Преимущества и недостатки

В абсолютном большинстве случаев используется пластиковый крепеж.

  • Во-первых, утеплитель – материал легкий и рыхлый, и не создает высокой нагрузки.
  • Во-вторых, металлический стержень при повышении прочности соединения, к сожалению, создает собой холодовый мостик. Теплопроводность металла намного ниже пластика и он буквально проводит сквозь теплоизоляцию холод. Чтобы этого избежать, выпускаются стальные гвозди для дюбеля с термоизолированной головкой.

Второй вид дюбеля, для теплоизоляции кровли – телескопический. Представляет собой полый пластмассовый стержень с широким прижимным диском. Монтируется он несколько необычно: устанавливается в тело теплоизолятора, а, вернее говоря, кровельного пирога, а гвоздь или анкер проходит насквозь стержень и погружается в плотный материал – бетон, профнастил.

Факторы подбора

При выборе изделия необходимо обращать внимание на ряд факторов.

  • Главный из них – достаточная длина. Она складывается из толщины теплоизоляция и других слоев, толщины клеевого состава, величины отклонения стены от вертикали и минимально возможного углубления.
  • Нагрузка на вырыв – каким бы легким ни был теплоизолятор, вес у него все же есть, а каждое крепление рассчитано на определенную нагрузку. Учитывать при этом нужно рабочую нагрузку, а не максимальную. Так, максимальная нагрузка для полипропиленового дюбеля составляет 60–150 кг. Однако рабочая может достигать лишь 25%, что приравнивается к 15–37 кг.

Разновидности крепежа

Форма изделия определяется спецификой закрепляемого материала: легкий и рыхлый теплоизолятор не выдерживает жесткого крепления. Пластмассовый прижимной диск как бы поддерживает утеплитель, а не закрепляют его.

Однако крепеж может отличаться устройством распорной части и материалом изготовления.

По конструкции

Различают 2 основных варианта крепежа.

  • Безраспорный – дюбель не комплектуется метизом и не нуждается в нем. Крепеж вставляют в высверленное отверстие сквозь теплоизоляционный материал. В стене или потолке дюбель удерживается за счет конструктивных выступов.
  • Распорный – в этом случае наличествует гвоздь или шуруп, который при закручивании или вбивании распирает тело стержня. Последний удерживается в материале стены за счет силы трения.

Распорный вариант чаще используют при креплении в плотный материал – бетон, полнотелый кирпич, а безраспорный годится для ячеистых бетонов.

По материалу

Для изготовления дюбеля используется только пластмасс, шуруп, если он есть, может быть сделан из пластика или из металла.

  • Полиамид – или нейлон. Прочный легкий материал, пригодный для монтажа в любую поверхность: кирпич, бетон, дерево, пустотелый кирпич. Максимальная нагрузка может достигать 120 кг, рабочая, соответственно – 30 кг.
  • Полипропилен – отличается более высокой прочностью, твердостью, максимальная нагрузка может достигать 150 кг. Рабочая для плотного материала составит около 40 кг.
  • Полиамид, армированный стекловолокном – относительно новый материал, по прочности мало уступающий металлу, но не имеющий его недостатка – высокой теплопроводности.

Распорный стержень может быть изготовлен из того же пластика, включая и армированный, а также из металла. Несущая способность последних выше, но теплоизоляцию они несколько нарушают.

  • оцинкованная сталь – с толщиной цинка не менее 6 мкм;
  • нержавеющая сталь – крепеж куда более дорогостоящий, но абсолютно стойкий к коррозии. Применяется в помещениях с высокой влажностью.

Про конструкцию, которую имеют дюбели для крепления утеплителя к стене и другим поверхностям, читайте ниже.

Конструкционное исполнение

Имеется в виду сочетание материалов выполнения. Возможны 3 варианта:

  • дюбель и гвоздь выполняются из одного и того же пластика. Комбинировать разные пластики не рекомендуется, поскольку каждый из материалов характеризуется своим коэффициентом теплового расширения;
  • пластиковый дюбель и металлический стержень – прочность крепления очевидно выше и достигает 1,9 кН. Однако металл чересчур хорошо проводит тепло, и в теплоизоляционном слое образует собой холодовый мостик;
  • пластиковый дюбель-гриб для утеплителя и металлический стержень с термоголовкой – шляпка гвоздя покрывается нейлоновым колпачком. Сам шуруп оказывается внутри тела стержня. В этом случае проблема холодового мостика исчезает.

О том, какие дюбель-грибок для крепления утеплителя имеет размеры, читайте ниже.

О том, какие бывают дюбель-грибы для утеплителя, расскажет этот видеоролик:

Параметры

Статьи ГОСТ, регламентирующей пластмассовые дюбели для утепления, не существует. Однако требования к материалу полиамид для строительных дюбелей применяются, и в ГОСТ точно указано, какой марки пластик можно использовать и для каких климатических зон.

Остальные же размеры варьируются очень мало:

  • величина шляпки колеблется от 45 до 90 мм в диаметре;
  • на пластике встречается только 2 диаметра стержня – 8 и 10 мм;
  • длина изделия колеблется от 40 до 400 мм.

Несущая способность зависит от прочности крепежа и материала стены. Нагрузка колеблется от 0,3 кН до 23 кН.

Размеры пластикового крепежа, мм Вес 1000 шт, кг Размеры крепежа с металлическим шурупом, мм Вес 1000 шт, кг
10*80 2 10*90 15
10*90 2,5 10*120 16,75
10*100 6 10*140 20
10*120 8 10*160 32,2
10*140 9,8 10*180 44,5
10*160 11, 25 10*200 57,5
10*180 13,8 10*220 62
10*200 14,5 10*260 81,3
10*300 105,5

Про крепление плит утеплителя тарельчатыми дюбелями читайте ниже.

Монтаж

Особенности крепления определяются характеристиками материала. Теплоизолятор в большинстве случаев используется в виде панелей или листов. Такой материал фиксируется по правилам, что следует учитывать и при расчетах, и при утеплении.

Про расход дюбелей на 1м2 утеплителя читайте ниже.

Расчет дюбелей

Особенность расчетов состоит в том, что здесь несущая нагрузка не имеет решающего значения. Вес утеплителя оказывается величиной менее важной по сравнению с его толщиной и рыхлостью, а также по сравнению с характером стены или потолка. В паспорте изделия, конечно, указывается нагрузка на вырыв, но на практике она учитывается при выборе соответствующей длины изделия.

  • Длина – крайне важная характеристика, поскольку включает несколько величин: толщину утеплителя, толщину клеевого слоя или слоя паро- и гидроизоляции, или всего вместе, величину отклонения от вертикали и минимально допустимую величину заглубления в материал. Причем последняя указывается для каждого материала – плотного бетона, ячеистого, пустотелого кирпича и так далее. Все эти параметры обязательно указываются в сертификате, и на них нужно обратить самое пристальное внимание.
  • Диаметр шляпки – здесь рекомендации более приблизительны: чем более рыхлый, легкий материал используется, тем больше должен быть диаметр шляпки. Для пенопласта, например, можно выбирать изделия с минимальными головками. Для крепления минваты на потолке понадобятся диски крупные.
  • Количество дюбелей определяется не столько весом утеплителя, сколько удерживать 5 крепежей: 4 в углах, 1 в центре.
  • Если утеплитель монтируется на фасаде, где к нагрузке на вырыв добавляется ветровая нагрузка, креплений должно быть больше. На углах здания панель фиксируется не менее чем 6 дюбелями – расположены двумя параллельными рядами, при высоте здания до 20 м панели крепят из расчета 7 шт. на 1 кв. м – расположены двумя рядами и 1 в центре. Если здание выше 20 м, то утеплитель закрепляют из расчета 9 шт. на 1 кв. м.

Технология

Фиксация теплоизолятора проводится на промежуточном этапе монтажа. Некоторая сложность его состоит в том, что все нюансы крепежа необходимо учесть заранее. Например, если потолок, к которому позднее закрепится дюбель, покрыт штукатуркой, необходимо увеличить длину заглубления, особенно если штукатурка не новая, или же удалить ее вовсе.

  1. Утеплитель фиксируется на поверхности с помощью клея – пенопласт, пенополиуретан, или враспорку в каркасные ячейки – минвата.
  2. На панелях отмечают места крепления. Затем высверливают отверстия под крепеж прямо через утеплитель. Глубина отверстия в базовой поверхности должна быть на 10–15 мм больше расчетной.
  3. В отличие от обычных случаев здесь прочистить отверстие возможности нет. А если дюбель не заглубится в материал на достаточную глубину, удерживать даже теплоизолятор он не будет.
  4. Дюбель вставляют в отверстие, тарельчатая головка должно несколько прижимать материал.
  5. Затем, если он есть, в дюбель вбивают распорный гвоздь. Головка гвоздя закрывается колпачком, если используются гвозди с термоголовками.

Цены на тарельчатый дюбель (гриб, грибок, гвоздь) для крепления утеплителя даны ниже.

Дюбель-гвозди для теплоизоляции

Цена на работу и материалы

Теплоизоляция – непременная часть строительных и большинства ремонтных работ. Так что потребность в тарельчатом дюбеле для теплоизоляции всегда высока и от сезона не зависит. Выпускают изделия множество известных компаний.

  • Fischer – наверное, невозможно назвать такое крепежное изделие, которое не производила бы эта немецкая компания. Пластиковые дюбели обойдутся в 10–11 р. за шт. Крепеж из нейлоновой гильзы и гвоздя из оцинкованной желтопассивированной стали – в 13–37 р. за шт.
  • Mungo все возможные виды крепежа, в том числе и тарельчатый дюбель. Пластиковый вариант стоит от 6,6 до 14,3 р. за шт, вариант со стержнем из оцинкованной стали – от 9,8 до 18 р. за шт.
  • Koelner – известный на российском рынке польский изготовитель выпускает разного вида крепеж для теплоизоляции. Пластиковый крепеж для фасадной теплоизоляции стоит от 12 до 15 р. за шт. Вариант для кровельной теплоизоляции – телескопический, обойдется в 10–13 р. за шт.
  • Тех-КРЕП – российская компания, предлагающая крепеж для пустотелых и полнотелых материалов. Тарельчатый дюбель из полиамида с базальтопластиковым стержнем стоит от 8,8 до 14 р. за шт.

Дюбель для теплоизоляции – непременный участник работ по утеплению здания. Крепеж очень прост в обращении, не создает нагрузку и обеспечивает надежную фиксацию теплоизоляцию материала.

Как правильно крепить теплоизоляцию к стенам при помощи дюбелей, расскажет видео ниже:

Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м 2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м 2 , нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

  • На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
  • В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
  • Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
  • Распорный элемент устанавливается внутрь до достижения максимального упора.
  • Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м 2 . Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.

Бренд Основа D шай-бы, мм Р-ры крепежа, мм Мате-риалы корпуса Гвоздь Цена, рубли
Бюбель-гриб для утеплителя Tech-Krep Бетон, камень, кирпич, газосиликат 60 10×100 Полипропилен 2,5
То же, с термоголовкой 16×100 Полипро-пилен Сталь с покрытием из белого цинка 9
С металлическим гвоздем 12×100 5,6
Koelner с металлическим гвоздем и термоголовкой 10×200 Сталь с покрытием из желтого цинка 14
Дожимная манжета Рондоль Дерево 50 1,5
Телескопический крепеж Технониколь с саморезом Несущее основание кровли: профлист, бетон, дерево 10×200 Высокоп-рочный полимер Используется с металлическими саморезами Технониколь 8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

Крепление элементов строительных конструкций осуществляется с помощью различных изделий – гвоздей, саморезов, металлических скоб и прочего. Но особым вниманием пользуется специальный крепеж – грибки для крепления утеплителя. Ниже мы рассмотрим все виды подобных изделий, методы их монтажа на различные типы утеплителя и многое другое, что имеет отношение к этому виду крепежных изделий.

Что представляет собой крепежный грибок

Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.

Крепежный грибок состоит из шляпки, ножки и сердечника

Ножка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.

Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями.

Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.

Расширительные шайбы увеличивают площадь контакта грибка с утеплителем

Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.

Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.

Функциональность крепежных элементов

Грибок для крепления утеплителя часто используется в неблагоприятных условиях окружающей среды. Поэтому и пластиковые элементы, и металлический сердечник должны обладать особыми техническими свойствами:

  • механической прочностью;
  • устойчивостью к ультрафиолетовому излучению и агрессивной среде;
  • выдерживать нагрузки от массы утеплителя в зависимости от его типа и вида финишной отделки;
  • низкой степенью теплопроводности;
  • переносить резкие смены температурного режима;
  • иметь высокую сцепляемость с материалом базовой поверхности.

Прочность дюбеля и самого грибка должна быть такой, чтобы при вкручивании или забивании в отверстие стены, потолка, кровли при их утеплении, эти элементы не разрушались.

Устойчивость к ультрафиолету необходима, когда стены обложенные утеплителем, закрепленным дюбелями-зонтиками, длительное время остаются под лучами солнца. Изделия также должно хорошо сохраняться в слое штукатурки, когда проводится утепление фасадов мокрым способом, то есть, выдерживать щелочную среду и при этом не ржаветь. Поэтому сердечник и выполняется из оцинкованной стали.

Нагрузки от веса утеплителя хоть и не такие большие, как от других видов строительных материалов, но все же достаточные, если например, учитывать площадь утепляемого фасада с последующим оштукатуриванием. Если производится крепление грибками, последние должны выдерживать не только вес утеплителя, но и цементного раствора.

Утепление стены с последующим оштукатуриванием

Низкая теплопроводность материала, из которого изготавливается дюбель-грибок, исключает образование в месте его прохода через слой теплоизоляции мостика холода. Изделие не должно разрушаться под воздействием положительных и отрицательных температур, что иногда случается с некачественными пластиками, которые могут использоваться для изготовления шляпки крепежа. Грибки должны обладать хорошей адгезией с материалом стен, потолков, самого утеплителя. Ведь часть сердечника должна находиться в теле базовой конструкции, удерживая на весу теплоизоляцию, а шляпка гриба при поклейке арматурной сетки по утеплителю соединяется с ней в единое целое.

Виды крепежа для теплоизоляции

Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:

Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.

Особенности пластикового крепежа

Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.

Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:

  • хорошая устойчивость к агрессивным средам;
  • небольшая стоимость;
  • сниженная теплопроводность, в результате чего не создаются мостики холода;
  • способность выдерживать значительные температурные перепады;
  • длительность эксплуатации – они не ржавеют и не гниют;
  • могут выдерживать нагрузку, равную почти 400 кг/м2.

Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.

Крепеж из металла – преимущества и недостатки

Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

  • высокая стоимость;
  • образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
  • слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

Крепежные изделии с термоголовкой

Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

Как производится монтаж теплоизоляции дюбелями-грибками

Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.

Расчет длины дюбелей при креплении утеплителя на кирпичную стену

Расчет количества и длины дюбелей

Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.

Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителе

В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.

По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.

Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.

Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.

Поэтапная технология утепления с использованием крепежа в виде грибков

Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.

Монтаж фольгированной пароизоляции с помощью грибков

Весь процесс монтажа состоит из нескольких несложных операций:

  • Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
  • После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
  • Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.

При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.

Установка стартовой планки

Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.

В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.

Основная суть статьи

Утепление строительных конструкций, фасадов зданий будет эффективным и долговечным, если принято решение использовать крепеж для теплоизоляции в виде дюбелей-грибков. Для этого необходимо знать технологию их установки, уметь рассчитать длину изделий, и количество крепежных элементов.

vashslesar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
