Дюбель для утеплителя – это специализированный крепеж, и выбор дюбеля зависит от конкретного теплоизолятора и технологии его крепления к утепляемой поверхности. дюбели для теплоизоляции часто называют грибками, или зонтиками, или чуть ближе к техническому названию – «тарельчатый дюбель». Именно тарельчатые дюбели, состоящие из длух элементов – анкерного и тарельчатого – применяют чаще остальных для монтажа плитной теплоизоляции и мягких матов (изовер, минераловатные маты и так далее). Причем технологии крепежа утеплителей на клеевые составы, пены или «в распор» в обрешеточный каркас под финишную облицовку вагонкой или сайдингом, термоизоляция в составе «мокрого фасада» – ни одна их этих и других технологий не отрицает, а наоборот, рекомендует применить для фиксации утеплителя еще и тарельчатые дюбели. Исключение – горизонтальные поверхности утепления под пологую кровлю, полы и т.п. Что касается фасадных утеплений – то практически любой монтаж утеплителя не обходится без анкерно-тарельчатого дюбеля.
Дюбель для крепления утеплителя
Вопрос о необходимости особенного дюбеля для крепежа утепляющих мягких и жестких плит понятен – обычно утеплители отличает мягкость, эластичность, пористость и неплотность. Даже легкие плиты экструдированного пенополистирола, жесткого пеноплекса и МДВП достаточно пористы и пластичны. Прибивать плиты гвоздями или прикручивать шурупами к обрешетке или любому другому вертикальному основанию – недопустимо, и такой ошибки не сделает даже неопытный строитель. Применение утеплителя предполагает бережное к нему отношение, аккуратный монтаж с максимальным сохранением целостности термоизолирующего слоя и – желательно – полному исключению холодных мостиков. Металлы «насквозь» – недопустимы, смятие и точечные нагрузки на неплотный, «дышащий» материал – тоже. Состав дюбеля для утеплителя:
- Тарельчатая часть, или гриб, зонтик, шляпка – обеспечивает распределение точечного усилия по поверхности, и распределение нагрузки от веса утеплителя, и защиту утеплителя от повреждений при монтаже и в процессе работы. Есть виды анкерно-тарельчатых дюбелей с дополнительными расширительными шайбами. Эта часть присутствует не во всех видах дюбелей и служит для увеличения площади тарельчатой части. Дюбели с шайбами приобретают, когда нужно смонтировать особе мягкий и дышащий, деликатный утеплитель. Шайба в этом случае увеличит контактную площадь крепления и уменьшит локальную нагрузку на утеплитель, распределив ее.
- Анкерный распорный элемент – обеспечивает фиксацию утеплителя на основании, служит несущим элементом, работает на основе сил трения.
- Гвозди – имеются в составе дюбелей, их вбивают в распорные анкерные элементы, что дает плотность фиксации утеплителя и повышает прочность крепежа.
Если монтируют плотные и жесткие утепляющие плиты – то выбирают вид дюбеля с анкерной гильзой. Гильзы входят в состав особо надежных дюбелей, работают в целях усиления крепежа.
Самый «сложный» дюбель содержит и расширительную шайбу, и анкерную гильзу; простой состоит только из тарельчатого элемента, распорного элемента и гвоздя – минимальный набор и трех деталей.
Особые виды дюбелей для теплоизоляции – это фасадные и кровельные дюбели. Фасадные дюбели могут быть пластиковыми, металлическими оцинкованными и так далее. Выбор зависит от технологии утепления фасада и плотности (веса) утеплительных плит или матов.

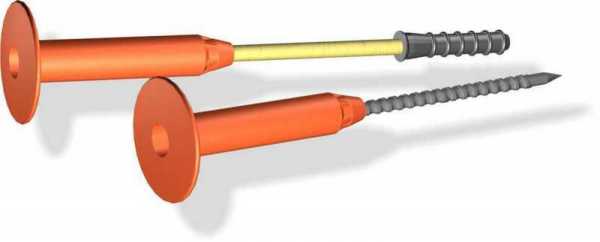

Дюбели для термоизоляции кровель, состоящие из полых пластиковых стержней для прохода металлического гвоздя или анкера, отличить от стеновых легко. Основная цель такого дюбеля не просто прочное соединение изолятора и основы: важно исключить холодные мостики на кровле при монтаже утеплителя по стальному профнастилу, бетонным и даже деревянным поверхностям. Расчеты теплотехников ясно показывают, что, казалось бы, крошечная площадь прямого контакта кровли с металлом метизов дает изрядные суммарные потери тепла через кровлю.
Не лишним будет и разделить дюбели для теплоизоляции по материалу, и как следствие – по цене. Основных видов дюбелей условно три:
- Пластиковый дюбель – дешевый, но достаточно прочный и при этом отвечающих всем требованиям к крепежу теплоизоляции. Кроме пластика, в таком дюбеле нет других материалов, металл полностью отстутствует, что с точки зрения изоляции отлично. Прочность тоже впечатляет: пластиковый гвоздь, анкер и шляпка подходят для всех видов утеплителя, кроме толстых и тяжелых плитных – пеноплекса, пенополистирола. Для плит толщиной от 50 мм пластиковые гвозди – несерьезный и ненадежный крепеж. Покупая дюбели, ориентируются по их техническим характеристикам, где обязан быть предел нагрузки – для пластиковых элементов это значение варьируется примерно от 25 до 350 кг/м2. Возможны и более прочные пластиковые дюбели. Температурный диапазон пластика от -40 до +80 град С, что соответствует работе в холодных районах.
- Для монтажа тяжелых плит теплоизоляции на стены нужны прочные дюбели: с гвоздями из оцинкованной стали, анкерная и тарельчатая части – ударопрочный полипропилен. Нагрузка на такой дюбель возможна немалая – 600-750 кг/м2. Такой крепеж будет надежным. Минус – не только высокая цена, но и сталь в составе дюбеля, дающая сильный холодный мост.
- Самые дорогие, прочные и эффективные дюбели для теплоизоляции – это дюбели с термоголовками. Крепежная часть – гвоздь – из оцинкованной стали, и плюс дополнительная деталь в виде полимерной головки, надевающейся на конец анкера. Термонасадка резко снижает теплопроводность крепежного элемента и соответственно теплопотери через изоляцию. Разница в цене с пластиковыми дюбелями – в 10-15 раз.
Монтаж дюбелей при теплоизоляционных работах несложен. Размеры дюбелей подбирают по утеплителю: нужно сложить толщину слоев отделок и утепляющего материала, учесть кривизну стен – около 5 см, и добавить заход крепежной части в основу (стену) не менее 5 см. сумма будет длиной требуемого дюбеля, в продаже имеются теплоизоляционные дюбеля на 100 – 400 мм. Диаметры стержней – 8; 10 мм. Диаметры тарельчатой части 50 – 100 мм, у дюбелей с расширительной шайбой до 150 мм.
Для крепления подготавливают отверстия соответствующего диаметра, засверливая по уложенному утеплителю на глубину стержней плюс 1 см. дюбель в засверленное отверстие вставляют вручную, при этом пластиковая тарелка должна ровно прилегать к утеплителю. Расширительные шайбы, если они есть, надевают перед монтажом дюбеля, под тарельчатую часть. Затем вставляют и забивают гвоздь, и в последнюю очередь надевается термоголовка. Важно не экономить дюбеля, а рассчитывать их потребность по норме – от 5 до 7 дюбелей на стандартную площадь плиты утеплителя. Начинают крепеж плит с центра, укрепляя один дюбель, далее крепят плиту в углах и на линиях стыка.
stroyfora.ru
фасадный тарельчатый грибок-гвоздь для крепления утеплителя
Самые лучшие утеплительные материалы не смогут обеспечить достойную теплоизоляцию без правильного монтажа. Есть несколько способов фиксации фасадного утеплительного слоя, один из них – использование специальных тарельчатых крепежей. Дюбель для теплоизоляции способен надежно закрепить материал, при этом процесс работы не потребует особенных знаний.
Классификация дюбелей
Для утепления фасадов используется специальный крепеж – гриб. Свое название он получил благодаря большой форме в виде тарелки. Он состоит из таких частей:
- гильза;
- сердечник;
- шляпа.

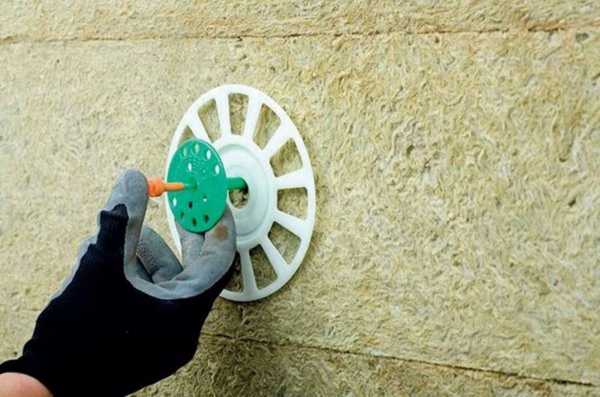

Благодаря тарельчатой шляпе с коническими отверстиями производится надежный крепеж для любого типа утеплителя: грибок позволяет фиксировать даже очень хрупкие изоляционные материалы.
В зависимости от сферы применения фасадный крепеж может быть трех видов. Отличие между ними заключается в конструкции гвоздя. Он может быть:
- металлическим;
- полимерным;
- с термической головкой.
Рассмотрим особенности всех трех видов и область их применения.
Крепеж из металла
Гвоздь, изготовленный из металла, способен выдерживать более высокие нагрузки, чем пластиковый. Поэтому такую тарельчатую конструкцию дюбеля можно использовать для теплоизоляторов с высокой плотностью. Недостатки стального стержня:
- образование коррозии;
- мостики холода;
- высокий коэффициент теплопроводности.
Все эти показатели снижают теплоизоляционные качества утепления.
Полимерные изделия
Самым большим преимуществом этого вида является низкая стоимость. Но характеристики прочности значительно занижены по сравнению с предыдущим вариантом. Основными материалами для изготовления служат полипропилен или нейлон.
Область использования пластиковых изделий ограничивается легкими теплоизоляторами — вес тяжелых утеплителей полимерный материал не выдержит. Производить крепление можно только к бетонным или кирпичным стенам. Исключение составляет бийский дюбель. Стержень в этом случае производится из стеклопластика.
Стержень с термической головкой
Это изделие совместило в себе два предыдущих вида. Основой является металлический стержень, головка которого прячется в пластиковом покрытии. Материалом для кожуха выбирается ударопрочный полиамид.
Он является достойной альтернативой стальному гвоздю. Благодаря своим особенностям это изделие исправляет недостатки металлического варианта. Полиамидная головка исключает мостики холода, повышает теплоизоляционные качества и предотвращает образование коррозии.
Особенности монтажа
Крепеж для плитного утеплителя выполняется в такой последовательности:
- подготовка поверхности;
- нанесение клеящей смеси на утеплитель и фиксация его на стене;
- крепление дюбелями;
- обработка стыков;
- укладка гидроизоляционного слоя;
- финишная отделка.
Для таких работ очень важна подготовка поверхности. Со стен должна быть удалена старая облицовка, произведена очистка и выравнивание. После выполнения этого этапа можно приступать к основным работам.
Для того чтобы укладываемый утеплительный слой не сдвигался в процессе работы, необходимо выполнить основу из металлических профилей. На нее будет производиться установка плит. В качестве раствора должны использоваться предназначенные для этих работ составы.
На утеплитель наносится раствор и равномерно распределяется. Плита устанавливается на стену и плотно прижимается. Следующий этап обеспечивает дополнительное крепление теплоизоляции: приступать к нему можно после того, как раствор приобретет необходимую прочность.
Дополнительное крепление
- разметка мест установки;
- подготовка отверстий;
- монтаж грибов.
Разметка производится в соответствии со строительными нормами:
- для одноэтажных домов внутри и снаружи дома используется 5 дюбелей. Четыре гриба располагаются по углам и один в центре;
- установка в углах – 6 штук;
- при высоте монтажа от 8 до 20 м, количество бийских дюбелей должно быть равно 7 единицам на 1 м².
В размеченных местах выполняются отверстия. Стандартный диаметр равен 10 мм. Размер посадочного углубления гриба должен превышать размер дюбеля на 5–10 мм.

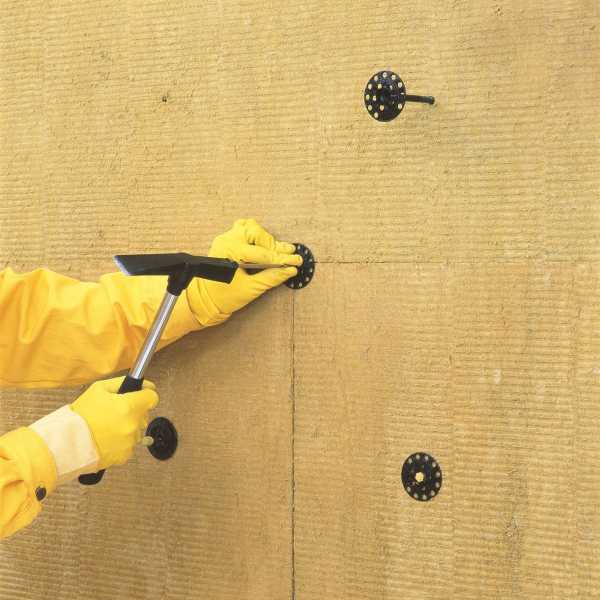

В подготовленное отверстие вставляем тарельчатый дюбель так, чтобы головка соприкасалась с утеплителем. Молотком забиваем стальной гвоздь (или пластиковый). После того как выполнен дополнительный крепеж для слоя утеплителя, по всей поверхности укладывается гидроизоляционный слой и выполняется финишная отделка стен.
x-teplo.ru
Тарельчатый дюбель для крепления утеплителя
Надежное крепление утеплителя — это основа качественного выполнения работ по защите строения от тепловых потерь. Неправильно подобранные крепежные элементы не позволяют обеспечить плотное прилегание и фиксацию теплоизоляционного материала, оставляют здание беззащитным перед зимними холодами.
Существует несколько разновидностей крепежных метизов. Наиболее практичными, удобными и надежными в работе с твердыми и с мягкими утеплителями считаются фасадные дюбели-грибы, которые еще называют тарельчатыми. Эти приспособления используют при креплении мягких и твердых утеплителей на поверхностях, выполненных практически из любого конструктивного материала.
Тарельчатый дюбель
Этот крепежный элемент напоминает по внешнему виду грибок. Состоит из внутреннего стержня, вставляемого в так называемый воротник в форме тарелки с множеством отверстий. Широкая шляпка и длинная расширяющаяся ножка позволяют фиксировать утеплитель вертикально при теплоизоляции стен и фасада, в подвешенном положении — при выполнении кровельных работ. Тарельчатый дюбель является единственным метизом, полностью проходящим вглубь фасада.
Шляпка крепежа имеет стандартный диаметр. Длина гильзы и сердечника зависит от толщины утеплителя, варьируется в пределах 80-300 мм. Распорные насечки с заостренными краями на корпусе дюбеля обращены к шляпке, не позволяют крепежу выйти из стены. Высокому качеству фиксации способствуют и отверстия тарелочки, буквально вдавливающиеся в утеплитель.
Специальные дюбели для фиксации утеплителя долговечны, устойчивы к коррозии, термическому воздействию. Шляпка крепежа, как правило, выполняется из полипропилена, а клин — из полиамида либо оцинкованной стали. Под действием аномально низких температур полипропилен становится хрупким, поэтому предпочтение отдается элементам из нейлона.

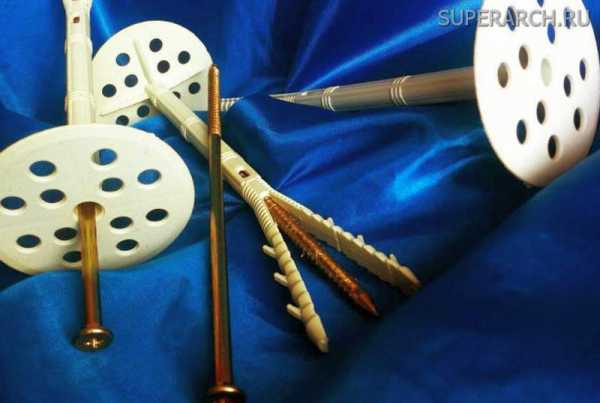

Разновидности тарельчатых дюбелей
Эти крепежи универсальны. Они предназначены для обустройства теплоизоляции из твердых и мягких материалов, независимо от их плотности и структуры. Это достигается уникальностью конструкции и разнообразием видов, которые позволяют подобрать крепеж в зависимости от области применения.
Различают три типа дюбелей для фиксации утеплителя:
- с пластиковым анкером;
- с термоголовкой;
- с металлическим стержнем.
Различия в конструкции определяют область применения крепежа. Чтобы правильно подобрать тот или иной тип тарельчатого дюбеля, необходимо ознакомиться с особенностями каждого.

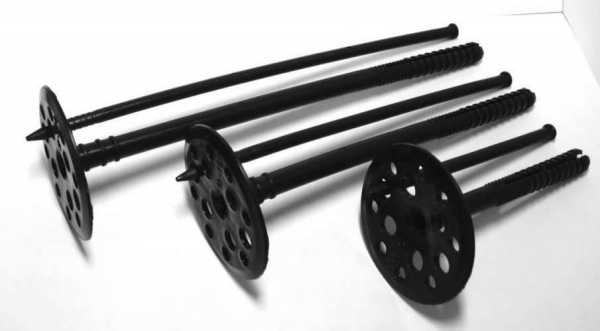

Фасадные дюбели с пластиковым стержнем
Изготовлены полностью из ПНД — полиэтилена низкого давления (полипропилена). Отличаются от других видов наличием конических отверстий на шляпке, способствующих повышению надежности осуществляемого сцепления. Эти изделия отличаются минимальной степенью теплопроводности, выдерживают несущую нагрузку от 20 до 380 килограмм на каждый квадратный метр.
Грибки с пластиковым анкером предназначены для крепления стекловаты, пенопласта, полиуретана и прочих легких утеплителей к каменным, кирпичным, бетонным, пенобетонным основаниям, плитам фундамента. Они уступают по надежности крепежам с металлической сердцевиной, но имеет доступную цену, отлично демонстрируют себя в области применения, для которой предназначены.

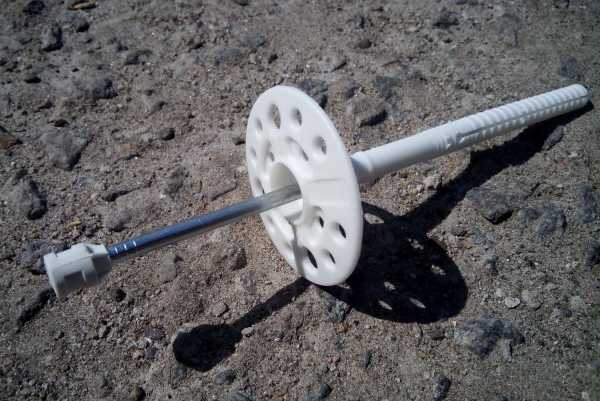

Грибки с термоголовкой
На конце стального клина имеют маленькую пластиковую деталь. Она способствует увеличению распорной площади, снижает тепловые потери. Термоголовка выполняет функцию термостата, который предотвращает отпотевание сердечника дюбеля. Это способствует защите элемента и мест фиксации теплоизоляционного слоя от воздействия влаги, развития грибка и плесени, возникновения коррозии.
Крепежи, оснащенные термоголовкой, выдерживают несущую нагрузку, которая может доходить до 920 килограмм на квадратный метр. Они имеют достаточно высокую стоимость. Относительная дороговизна, если сравнивать цену с дюбелями, оснащенными другим типом анкера, компенсируется минимальными тепловыми потерями, устойчивостью к химически активной среде. Дюбели-грибки этого типа являются оптимальным решением при обустройстве штукатурного фасада.
Дюбели для утеплителя с металлической сердцевиной
Снабжены стальным гальванически оцинкованным либо термически обработанным низкоуглеродистым стальным гвоздем. Шляпка с распорными элементами крепежа изготовлена из ударопрочного полиэтилена низкого давления. Они заметно крупнее тарельчатых дюбелей с термоголовкой и пластиковым стержнем. Обладают несущей нагрузкой до 750 килограмм на квадратный метр.
Они гораздо надежнее, крепче, долговечнее, а, следовательно, и дороже пластиковых аналогов. Отлично подходят под тяжелую теплоизоляцию и вентилируемые фасады. Чаще всего применяются с такими утеплителями, как Эковер (плотностью выше 50 кг на куб. м.), Роквул, Лайнрок, Евротизол. Рекомендованы к использованию с тонкостенными и пустотелыми конструкциями.
Недостатком таких крепежей является то, что они могут образовывать «мостики холода». Их монтаж требует максимального соблюдения технологии. Малейшее отклонение может привести к понижению термического сопротивления теплоизоляционного слоя.

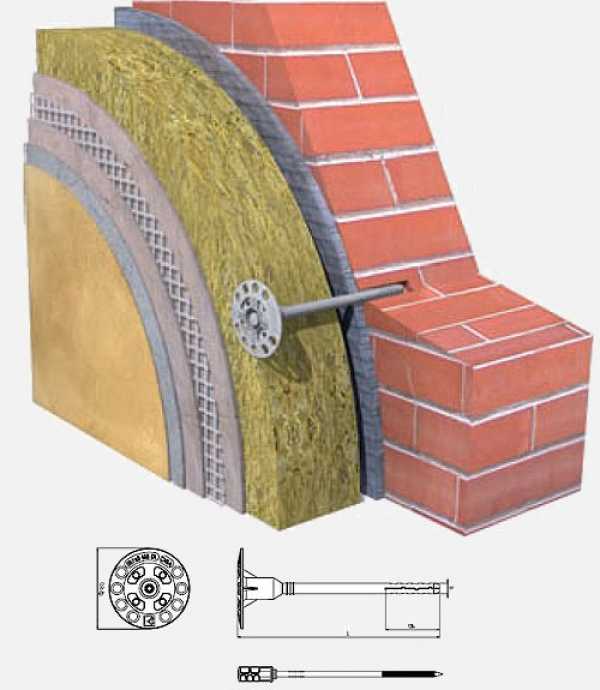

Расчет длины тарельчатого дюбеля
Чтобы провести качественный монтаж утеплителя, недостаточно просто выбрать правильный тип метиза. Значение имеют и размеры крепежа. Для расчета длины чаще всего используют следующую формулу: L = H + K + I + W.
Буквой «L» обозначают требуемую длину крепежа, «H» — толщину утеплителя, зависящую от типа искомого материала, «K» — толщину клеевой смеси, применяемой при монтаже, «I» — длину распорной части грибка, которая не должна быть меньше 45 мм, «W» — запас прочности, то есть допустимое отклонение по вертикали от рабочей поверхности.
Пренебрегать расчетами нельзя. Иначе есть вероятность приобрести метизы, которые не смогут обеспечить максимального прилегания утеплителя к вертикальному либо горизонтальному основанию.
Расход крепежных элементов
На один квадратный метр рекомендуется брать от пяти до шести тарельчатых дюбелей. Если монтаж проводится крепежами с термоголовкой, то для одноэтажных строений на 1 кв. м. используют 5, для двухуровневых и выше — 7, а на высоте от 20 метров — 9 грибков. Точное число зависит от исходной площади утепляемой поверхности.
Значение имеет и масса утеплителя. Чем он тяжелее, тем большее число метизов применяют. Для пенопласта вполне достаточно четырех штук, а для минеральной ваты необходимо не менее шести. Увеличивать расход дюбелей допустимо, а уменьшать нельзя. Если снизить рекомендованное число крепежей, качество теплоизоляции ухудшится.

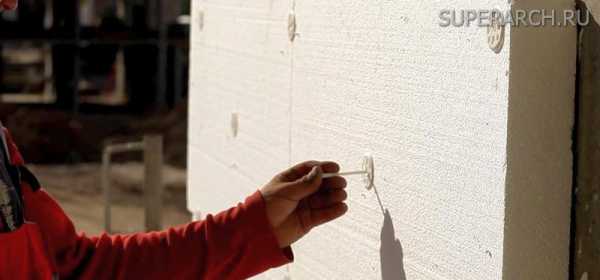

Процесс монтажа
Состоит из нескольких последовательно выполняемых шагов:
- разметки места установки;
- сверления отверстия через теплоизоляционный слой;
- установки дюбеля;
- монтажа и забивания гвоздя до конечной фиксации;
- крепления защитной крышечки шляпки гвоздя.
Тарельчатые дюбели не могут монтироваться повторно. Они крепятся только один раз. Если элемент вытащить, он просто разрушится. Это накладывает повышенные требования к подготавливаемому посадочному месту. Внутри не должно быть сколов, трещин, песка, пыли и прочих загрязнений. Отверстия делают по размерам применяемого крепежа. Глубина выполняется на 0,5-1 см больше, чем длина анкерного элемента, а диаметр варьируется в пределах 1-1,5 см.
Когда отверстие под дюбель подготовлено, в него вставляют крепеж. И тарельчатый, и анкерный элементы должны быть уже на стержне. Выступающая часть забивается до фланца с помощью обычного молотка. Это позволяет добиться создания натяжения в анкере. Именно натяг обеспечивает высокую степень надежной фиксации утеплителя с основанием.
