Крепление какого-либо материала к какому-либо основанию – непременная часть любых строительных работ. Методов же крепления совсем немного: с помощью материала, обеспечивающего сцепление, или при помощи специальных крепежных изделий. К последним и относят дюбель.

Не являясь действительно универсальным решением, дюбели исключительно разнообразны и применяются практически во всех областях. Поэтому сегодня мы и поговорим про виды дюбелей и их применение.

Понятие дюбеля

Справедливости ради, дюбель – не само крепление, а та его часть, которая вставляется в основание и обеспечивает самую возможность крепления. Предшественником его была обыкновенная деревянная пробка – чопик, который вколачивали в стены с тем, чтобы появилась возможность вбить гвоздь в основание.

Эту же роль выполняет дюбель и сегодня. Но, правда, современные модели предлагают возможность крепления на самые различные материалы: тяжелый бетон и пористый, пустотелый кирпич и плотный природный камень, гипс, гипсокартон и рыхлый шлакобетон. Обеспечивает столь широкие возможности конструкция изделия.

Дюбель – это втулка или гильза. Сам по себе дюбель крепления не образует, но прочно фиксируется в материале стены. Предмет или материал закрепляют, вкручивая или вбивая в гильзу гвоздь, шуруп или винт. При этом гильза изменяет форму – расширяется, скручивается, складывается, то есть, формирует очень надежное сцепление с основанием.

Технические характеристики

Один из основных параметров любого материала, на который предполагается применение физических нагрузок, его технические характеристики. Для дюбелей главные показатели следующие:

длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;

диаметр металлического гвоздя — от 5 до 7 мм;

диаметр отверстия, которое следует проделать в поверхности стены, составляет от 6 до 10 мм. Условное обозначение модели крепежа составляется из двух показателей: диаметра отверстия и длины, и выглядит как 6х40, 8х100, 10х100 и т.д.

Максимальная толщина материалов, которые может прикрепить дюбель, составляет от 10 до 100 мм. Этот показатель важно учитывать при подготовке материалов для теплоизоляции, так как неправильно выбранный крепеж может просто не дойти до стены, или место его раскрытия будет недостаточно глубоко.

Производство крепежей осуществляется из высококачественной стали марки Ст 50, 60, 70, покрытой оцинковкой для предотвращения коррозии. Раскрывающаяся часть производится из различных полимерных материалов: полиэтилена, полипропилена, полиамида. Первые два материала обладают низкой стойкостью к отрицательным температурам, тогда как полиамид хорошо подходит для внешних работ, например, для теплоизоляции и гидроизоляции дома, установки обрешетки под сайдинг или блок-хаус и т.п.

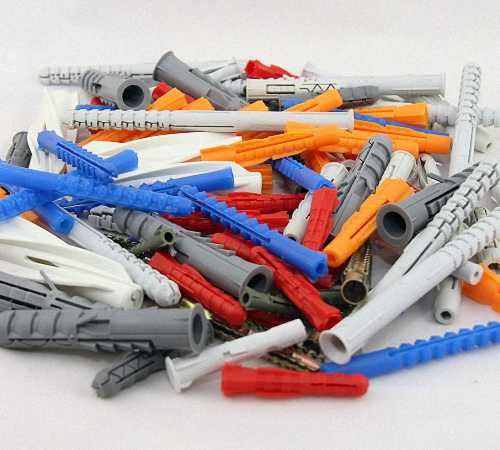

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

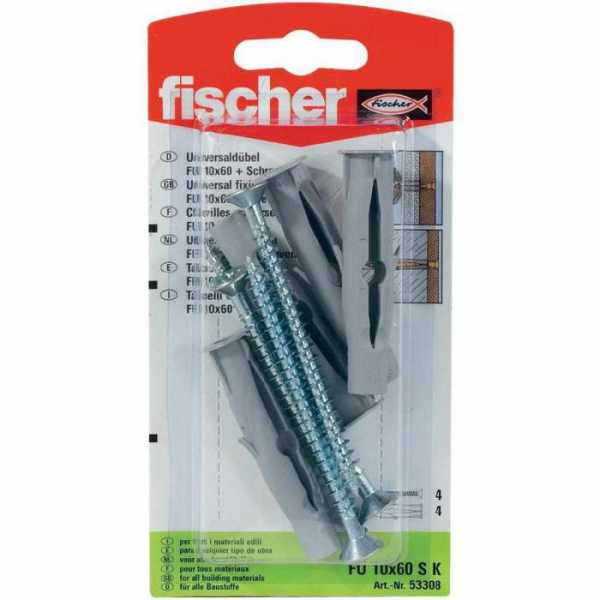

	Универсальный полипропиленовый Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию
	Универсальный распорный дюбель Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия
	Дюбель-гвоздь Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали

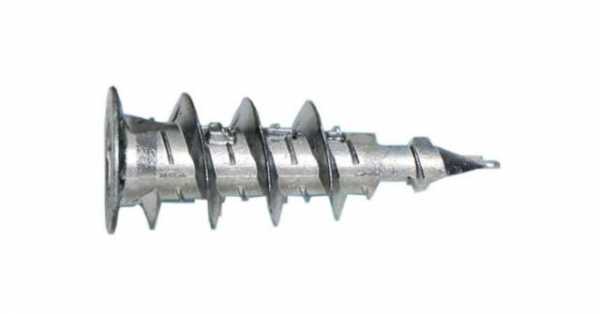

	Дюбель для гипсокартона Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло

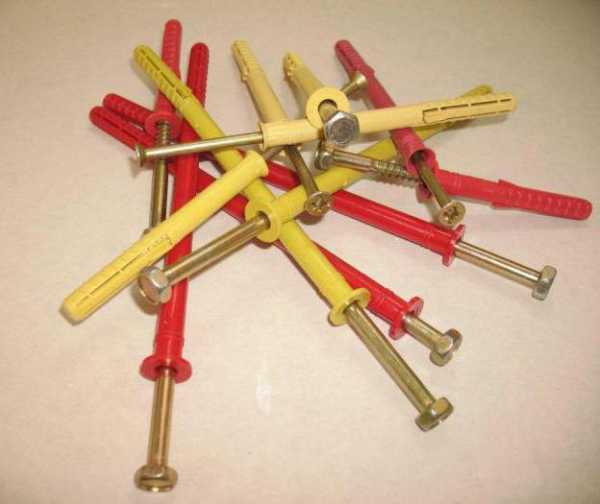

	Нейлоновый дюбель Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см

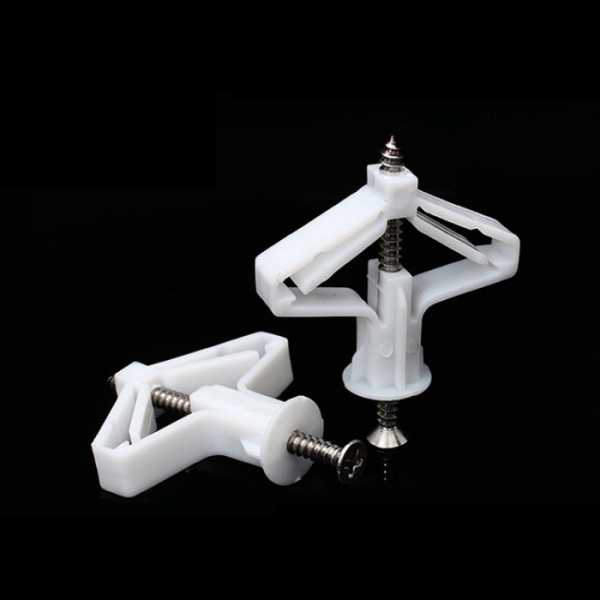

	Дюбель-бабочка Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла
	Юстировочный дюбель С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют

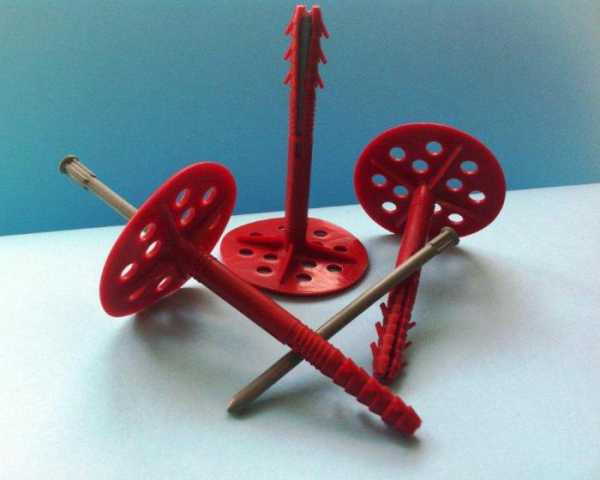

	Дюбель-зонтик Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке

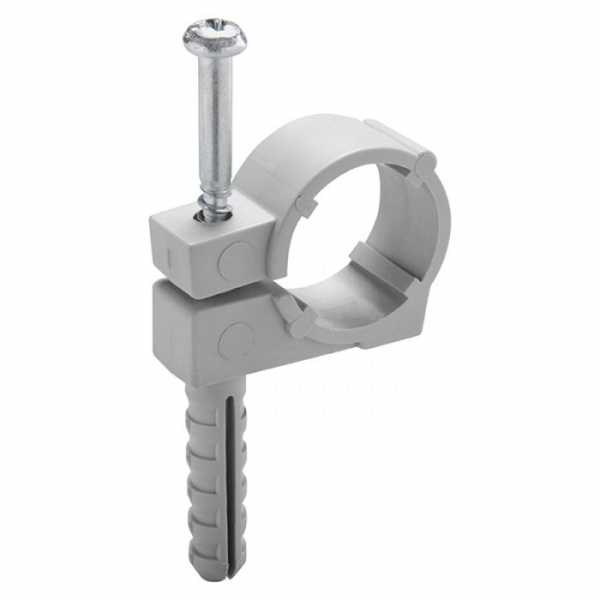

	Дюбель-хомут Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра

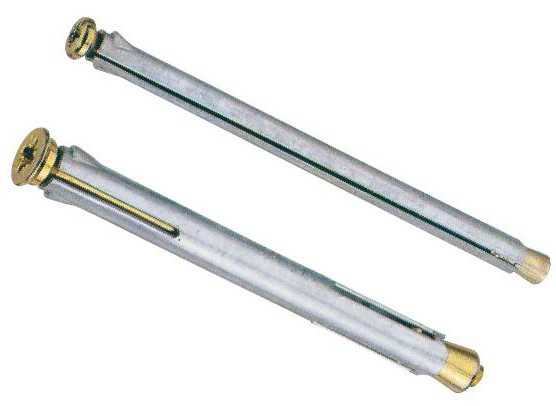

	Рамный дюбель Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

• не прокручивается в прослабленных каналах;
• хорошо держится в пористых стройматериалах;
  Металлический дюбель для листовых материалов W-GS, тип Z/L
• выдерживает значительные усилия, не меняя начального положения;
• не позволяет крепежному элементу выпасть;
• не расшатывается при знакопеременных нагрузках;
• легко входит в стройматериал при ударном воздействии.

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

• полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
• полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
• полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

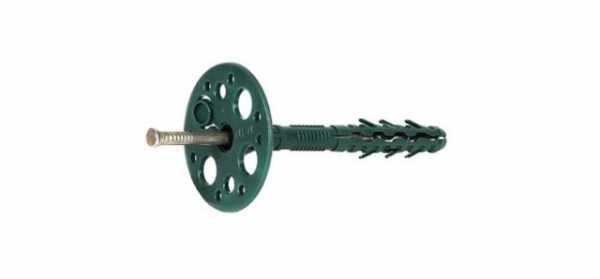

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 — 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

• нержавеющей стали;
• оцинковки;
• сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

• стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
• специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция  дюбельного крепления позволяет использовать его для решения различных задач.

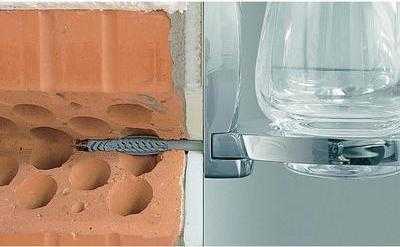

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

1. Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
2. После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
3. Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
4. После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится. Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

• Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
• Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

Где используют дюбели-гвозди?

Данные крепежи используют для создания надежного соединения в местах, в которые тяжело добраться шуруповертом, или в случаях, когда такого инструмента нет под рукой. Вторая важная причина такого выбора — скорость монтажа, по которой такой гвоздь металлический значительно превосходит аналоги. Для установки этих гвоздей не нужно производить точную разметку для идеального совпадения с отверстием в материале. Гнездо под них сверлят напрямую сквозь прикрепляемый материал, после чего устанавливают дюбель в отверстие и забивают молотком. Такой гвоздь для плинтуса может в несколько раз ускорить работу, не изменяя при этом качества крепления.

Очень распространено использование крепежей для теплоизоляции внешних и внутренних стен дома. Особенности крепления с твердыми материалами (бетон, кирпичная кладка) позволяют применять дюбель гвозди монтажные для обшивки стен облицовочными материалами или гипсокартоном.

Дюбелями, предназначенными для работы с монтажным пистолетом, очень удобно крепить металлические конструкции к кирпичному, бетонному или деревянному основанию. Наглядный пример такой работы — крепление металлических козырьков над балконами и окнами.

building-ooo.ru

это что такое? Виды, размеры, применение

Стремительное развитие строительных технологий влечет за собой разработку и создание не только новейших материалов, но и внедрение различных крепежных систем. Среди этих крепежных элементов широко используется дюбель. Это специальный элемент, использующийся для крепежа самых разных конструкций. Промышленность выпускает массу различных видов дюбелей для решения огромного количества задач. Рассмотрим, что это такое, а также основные виды этих изделий.

Характеристика

Дюбель – это крепежный элемент, который предназначен для монтажных и соединительных работ. Сейчас промышленность выпускает огромное количество видов этих элементов. Каждый тип подходит для конкретного материала. Существуют изделия для бетона, металла или древесины, а также гипсокартонных конструкций.

Такой крепеж применяется тогда, когда доступ к краю стержня для соединения затруднен или невозможен. Например, нужно проделать отверстие в стене для установки шкафчика на кухне или полки в комнате – для этого и необходим дюбель. Также дюбель – это идеальный выбор, когда стена пустотелая или имеет в себе пустоты. Любые другие крепежные детали и системы будут просто неэффективными.

Как выглядят дюбели, принцип действия

Эта крепежная деталь по внешнему виду являет собой цилиндрический стержень. Если говорить о материалах, то это нейлон, полипропилен, металл, полиэтилен. Промышленность также производит металлические дюбели-анкеры.

Изделие состоит из двух частей. Первая – распорная. Она в процессе монтажа будет расширяться, за счет чего крепеж получится надежным. Вторя часть – нераспорная. Отдельные изделия имеют специальные манжеты. Они предотвращают проваливание дюбеля в проделанное отверстие.

Виды дюбелей, фото

В строительных магазинах представлен широкий выбор разнообразных изделий. Но нужно понимать, что каждое из них подойдет для решения конкретных задач. Существует несколько разновидностей данных элементов:

• Полипропиленовые.
• Распорные.
• Для работ с гипсокартоном.
• Нейлоновые.
• Юстировочные.
• Типа “бабочка” и “зонтик”.
• Дюбель-гвоздь.
• Рамные и т. д.

Разберем основные виды дюбелей и их применение.

Универсальные полипропиленовые

Это наиболее простые дюбели, но походят они для огромной части крепежных работ. Данные элементы можно выбирать при работе с камнем, бетонными стенами, кирпичом. В процессе вкручивания самореза, пластиковый дюбель будет наматываться на металл, тем самым усиливая крепление.

Универсальный распорный

Это также полипропиленовое изделие. Однако особенность его – в наличии распорок.

За счет этих деталей элемент хорошо держится внутри проделанного отверстия.

Дюбели для работы с гипсокартонными стенами

Эти детали разработаны и изготовлены специально для крепежа в гипсокартонные или гипсоволоконные стены. Если необходимо установить что-то в пористый бетон, то выбирают именно этот вариант. Производят данные крепежные детали из металла либо из пластика.

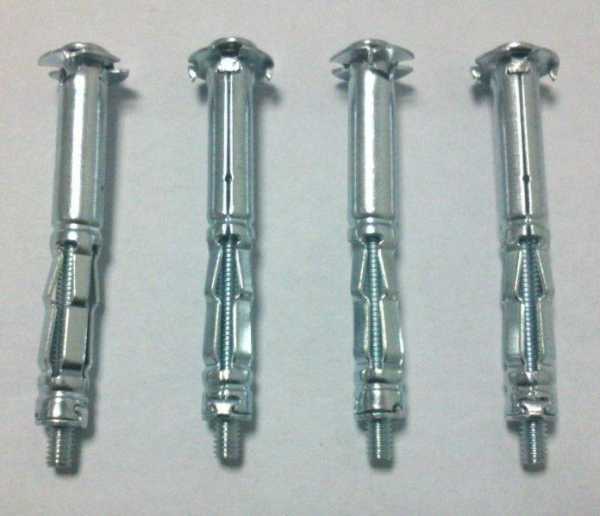

Металлические изделия называют «молли». При работе с ними нет необходимости предварительно поделывать отверстие. Кончик дюбеля представляет собой перовое сверло.

Нейлоновый крепеж

Эти элементы изготавливаются из нейлона. Использовать их можно практически для любых задач. Они идеально подходят для любых поверхностей.

Благодаря наличию специальных «усов», данный дюбель надежно удерживается в любой стене. С таким крепежом применяют саморезы диаметром от 0,02 до 0,16 см.

Бабочка

Эти виды распорных дюбелей предназначены для серьезных крепежных работ.

Данный элемент способен выдерживать огромные нагрузки, даже если его закрепляют в пустотелой стене. Изготавливается такой крепеж преимущественно из металла.

Дюбель юстировочный

Данное изделие предназначено для крепежа обрешетки для обшивки.
Основная особенность этих деталей в возможности регулировки положения элементов по отношению основы, к которой выполняется крепеж.

Зонтик

Это особенные виды дюбелей, и их применение тоже особенное. Они не используются в большинстве крепежных работ, а предназначены только для монтажа теплоизоляционных материалов из минеральной ваты либо полистирола. По внешнему виду деталь действительно напоминает зонтик – так, имеется широкая круглая шляпка. Она необходима для удерживания утеплителя.

Изготавливают их из металла и пластика. Однако существуют и другие зонтики. Они предназначены для гипсокартона и навесных конструкций. Металлический зонтик-молли дюбель – это гвоздь с плечами, которые надежно закрепляются в пустотелой стене. При этом нагрузка распределяется равномерно. С помощью этого вида крепежных изделий можно подвесить даже самые тяжелые люстры в подвесных гипсокартонных потолках.

Хомут

По внешнему виду данная крепежная деталь представляет собой петлю. Изготавливают эти изделия из пластика. Данные хомуты предназначены для монтажных работ по электрической проводке. Использование этих дюбелей очень простое. Сперва в основании проделывают отверстие необходимого диаметра, затем провод прижимается хомутом.

Края его вставляются в отверстие. Таким образом можно крепить гофрированные трубы небольших диаметров.

Рамные дюбели

Эти детали выполнены из металла – использование их достаточно специфичное. Они предназначены для установки оконных, а также дверных коробов. Но есть и другие задачи, которые помогают решить эти виды дюбелей.

И их применение (фото смотрите в нашей статье) актуально для крепления обшивки через штукатурку или теплоизоляционные материалы.

Дюбель-гвоздь

Это один из видов обыкновенного дюбеля. Отличие в возможностях быстрого монтажа – достаточно забить его в стену. Данные изделие широко применяются в ремонтах. С ними можно быстро и при этом надежно закрепить плинтуса, осветительные приборы на потолке, любые материалы к любым основаниям.

Применение дюбель-гвоздей дает возможность легко выполнять крепеж к бетону, древесине или стене из кирпича.

Особенно быстро выполняется крепеж плинтуса, работы по отделке наружных стен, работа с гипсокартонными системами. Дюбель-гвозди часто выбирают для проведения теплоизоляционных работ, для монтажа отливов под балконами и окнами.

Основные составляющие гвоздя – это саморез с резьбой, которая заужена в сторону острой части. Такая особенность делает возможным работу с этими элементами не только с помощью шуруповерта или дрели. Допускается использовать молоток и пластиковые дюбели.

Главное отличие этого типа крепежных деталей от прочих видов в том, что основная деталь работает по принципу гвоздя, а не самореза. Но некоторые элементы, которые производятся современной промышленностью, могут иметь на головке шлиц под крестовую отвертку. Но крутить их отверткой – довольно долго. Наиболее эффективнее применить молоток.

Пластиковая деталь в процессе забивания расширяется, тем самым обеспечивая надежное и, главное, долговечное крепление. Дюбель на одном из краев имеет специальную манжету. Она не дает элементу полностью уйти в отверстие. Форма манжеты может быть различной.

Важный момент – это технические характеристики. Главные параметры – это длина, а также диаметр гвоздя. Возьмем стандартный дюбель-гвоздь. Размеры и виды – от 40 до 140 мм длиной, шаг равен 20 мм. Диаметр – от 5 до 7 мм. Для работы с этими крепежными деталями диаметр отверстия под них – от 6 до 10 мм. Условно модель крепежа обозначают двумя показателями. Это диаметр отверстия, а также длина.

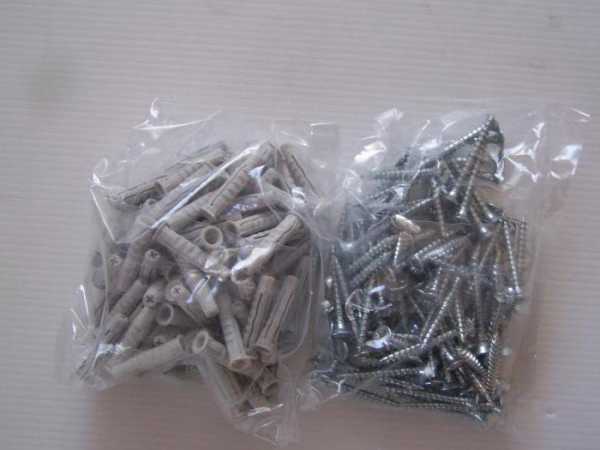

Саморезы

Дюбельный крепеж предусматривает использование саморезов. Различают несколько видов этих изделий по материалу, в который они будут вкручиваться. Промышленность выпускает саморезы по дереву, металлу, изделия с пресс-шайбой, саморезы со сверлом, для бетона, кирпича и камня. Изделие для древесины отличается редким шагом резьбы. Так, здесь расстояние между витками больше, чем у изделий для металла. Это объясняется тем, что древесина менее плотная и твердая. Эти элементы могут быть черного, золотистого и белого цветов. Выбор цвета зависит от того, с чем нужно работать. Чаще всего с дюбелями применяют черный и золотистый элемент.

Виды саморезов и дюбелей бывают различные по длине. Так, длина черных саморезов – от 11 мм до 200 мм. Что касается диаметра, то черные начинаются от 3,5 до 4,2 мм. Диаметры желтых – 2,5-6 мм.

Особенности выбора дюбеля

При подборе дюбеля форма его – это только один фактор, на который обычно ориентируются. Про другие забывают, а зря. Важно знать, какой размер выбрать. Например, дюбель 6 x 40 подойдет для работ по монтажу различных профильных конструкций в стенах из шлакоблока. Другой размер не подойдет – изделие будет просто выпадать из отверстия.

Для стен в панельных домах, а также для непустотелых стен нужен другой дюбель. Размеры и виды – 6 x 60 или 6 x 80. Они помогут надежно закрепить любую конструкцию на стене. Ничего не будет вываливаться или проваливаться. Их можно использовать даже на потолке.

Подбирая длину детали, необходимо помнить о нагрузках, которые будет испытывать крепежная деталь. Чем короче дюбель и саморез, тем меньшие нагрузки он выдержит. Кроме того, очень важен и диаметр. Для обыкновенных домашних работ подходят детали диаметром от 8 до 10 миллиметров. Разница в глубине отверстия влияет на максимальную нагрузку.

Выбор сверла под дюбель

Основное правило при работе с этим видом крепежа – диаметр сверла должен соответствовать номеру или же размеру дюбеля. В идеальной ситуации пластиковый или металлический элемент должен с трудом заходить в отверстие. Что касается материала сверл, то для бетона опытные специалисты рекомендуют выбрать победитовый инструмент. Его хватает для решения большинства строительных задач. Приобретать более дорогие сверла особого смысла не имеет.

fb.ru

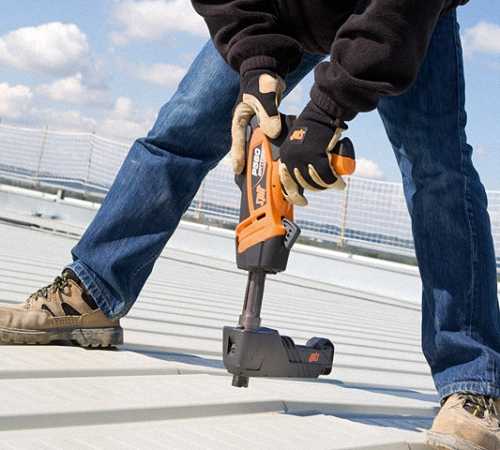

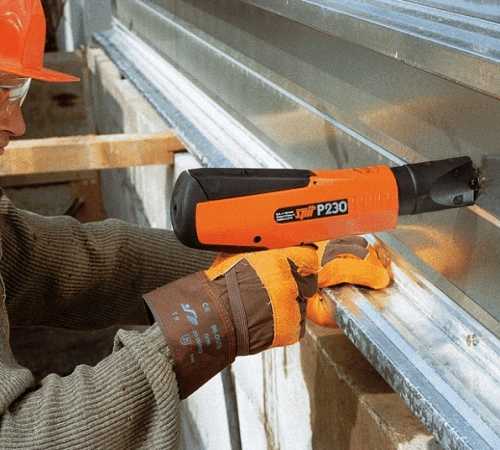

Строительные пистолеты для дюбелей: особенности выбора и использования

Для облегчения процесса забивания крепежных элементов используются специальные строительные пистолеты. С их помощью крепление любого материала не представляет особой проблемы. Проделывание такой процедуры вручную требует большого количества времени и сил. Об особенностях выбора и основных моделях строительных пистолетов для дюбелей рассмотрим далее.

Оглавление:

1. Общее понятие и особенности пистолета для дюбелей
2. Пистолет монтажный для дюбелей: разновидности
3. Общие рекомендации по выбору строительных пистолетов для дюбелей
4. Правила работы с пистолетом для дюбелей

Общее понятие и особенности пистолета для дюбелей

Пистолет для дюбелей называют многими терминами, такими как нейлер, пистолет для монтажных работ, электромолоток, гвоздебой, пневмомолот, гвоздемет и другими. Хотя определенные термины являются подобными, но не однотипными к пистолету для дюбелей.

Именно с целью фиксации определенным материалов на любом типе поверхности используются пистолеты для дюбелей. Они основываются на процессе забивания крепежа, в данном случае, дюбеля, с помощью поршневой системы. В соотношении с типом механизма, приводящего в действие поршень, такие пистолеты бывают:

• газовыми;
• пороховыми;
• электрическими;
• пневматическими.

Чтобы забить в стену дюбель используется любой из вышеперечисленных типов монтажных пистолетов, однако особой популярностью отличаются устройства газового и порохового назначения.

Принцип работы газового пистолета для дюбелей основывается на смешивании газа с кислородом. Именно в эту смесь аккумулятор посылает искру, которая и является провокатором небольшого взрыва, приводящего в движение поршневую систему. Она, в свою очередь, ударяет дюбель, и он вылетает из пистолета. Чтобы осуществить монтажные работы с применением данного типа пистолета потребуется наличие оснастки, представляющей собой газовый баллончик и дюбеля или гвозди. Каждая модель баллончика рассчитана на определенное количество выстрелов. Среднее значение стандартного газового баллончика составляет тысячу выстрелов дюбелями. Для уточнения этой информации, достаточно прочитать этикетку или инструкцию от баллончика.

Преимуществом газового пистолета для забивания дюбелей выступает его автономность от других источников питания. Его работоспособность распространяется на любые, даже отдаленные от электроснабжения места. Средний вес такого пистолета составляет около четырех килограмм, но при этом, он обладает высочайшей мощностью, позволяющей проводить установку дюбелей, даже на бетонные или стальные поверхности.

Использование такого пистолета отличается простотой и легкостью. Но, несмотря на это, существует ряд недостатков устройства данного типа. А, именно – слишком высокая стоимость, которая значительно снижает популярность таких пистолетов, кроме этого, работа должна проводиться в хорошо проветриваемом помещении, иначе, возможен риск отравления газом. Отсек взрывания смеси требует постоянного ухода, так как он быстро засоряется. Среди популярных моделей таких пистолетов следует отметить: “Айкен”, “Тойа”, “Хилти”.

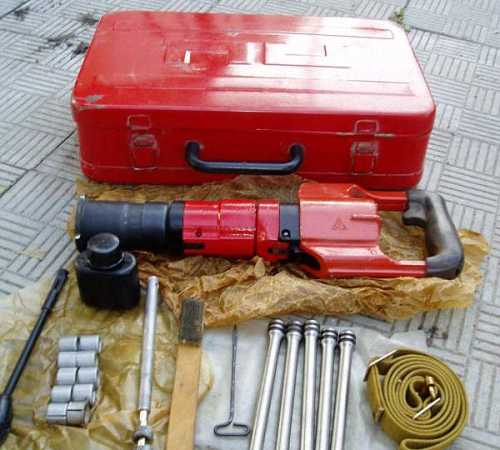

Пороховые пистолеты для дюбелей отличаются своими положительными и отрицательными сторонами. Принцип работы устройства данного типа основывается на возгорании пороха, взаимодействующего с поршнем. Именно данный процесс подразумевает создание импульсных ударов, с помощью которых забиваются гвозди.

Использование порохового пистолета связано с проведением прямых установочных работ. Для установки дюбеля не потребуется дополнительное сверление.

Существует два режима работы пороховых пистолетов для дюбелей:

• автоматический;
• полуавтоматический.

Данный пистолет имеет такую же мощность как и газовая установка. Кроме того, он также требует периодической очистки участка на отсеке. Самым популярным производителем данных пистолетов является французская компания “Спит”.

Пистолет монтажный для дюбелей: разновидности

1. Пневматические устройства для работы требуют наличия сжатого воздуха, который подается компрессором. Довольно популярен среди потребителей. Среднее значение необходимого давления колеблется в пределах 5-7 бар. К монтажному пистолету подключают шланг, подающий давление. Именно из-за этого, движения человека, который с ним работает немного ограничены. Хотя большинство современных воздуховодов отличаются небольшой массой и удобством перемещения, поэтому работать с ними вполне комфортно. Еще одним недостатком пневматических устройств является их зависимость от электроснабжения. Именно по этой причине работать на территории без электричества не представляется возможным. Хотя опять же более дорогостоящие модели компрессоров оснащают аккумуляторами, обеспечивающими бесперебойную работу прибора на протяжении получаса.

Среди преимуществ пневматических монтажных пистолетов следует выделить:

• простоту и надежность работы;
• наличие компактных размеров пистолета;
• высокий уровень скорости выстрелов;
• не требуют наличия газа, патронов;
• небольшой вес пистолета, обеспечивающий удобство работы с ним;
• легкость обслуживания и эксплуатации;
• работает в закрытых помещениях, а также на участках, с повышенным уровнем влажности;
• высокий уровень мощности;
• низкий уровень звукоизоляции;
• не требует наличия специального разрешения;
• доступная цена.

К недостаткам относится:

• потребность в воздушных шлангах;
• зависимость от электричества;
• необходимость в наличии компрессора или воздушного баллона.

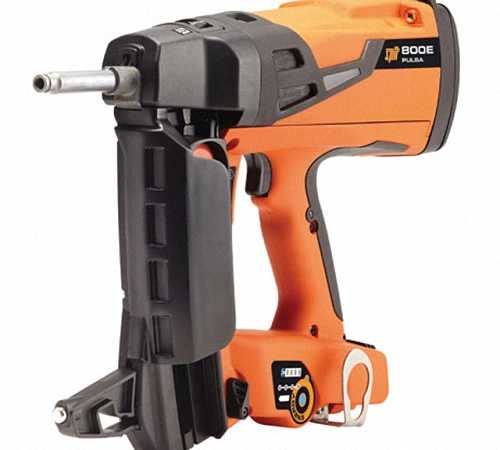

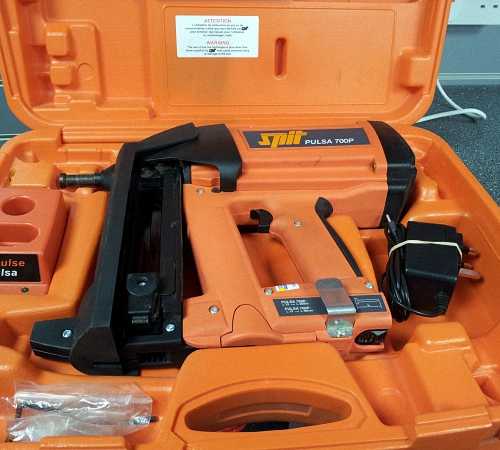

2. Газовый строительный пистолет для дюбелей требует наличия баллончика с газом, который и совершает взрыв, приводящий в движение поршневую систему.

Среди достоинств такого прибора выделяют:

• отсутствие проводов и шлангов и полную независимость от электроснабжения;
• высокий уровень мощности удара, позволяющий проводить работы по прямому монтажу;
• легкость пистолета;
• простоту эксплуатации;
• кроме этих функций данные модели способны заменить перфоратор или шуруповерт.

Недостатки монтажных пистолетов для дюбелей газового типа:

• требуется наличие вентиляции или проветривания помещения;
• высокая стоимость выстрелов, которая обуславливается присутствием газа;
• высокая стоимость.

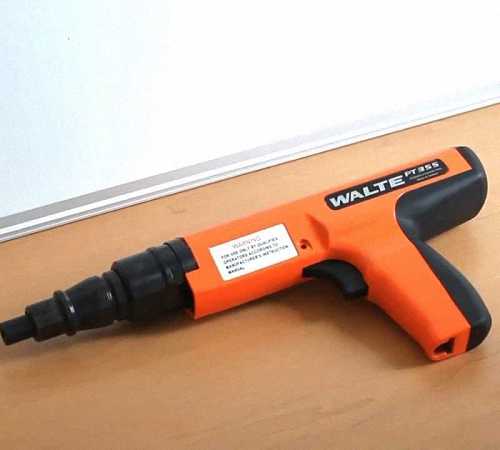

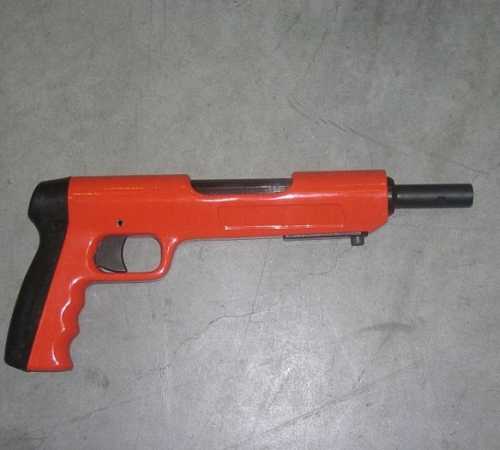

3. Именно пороховые изделия выполняют функцию прямого монтажа дюбелей на прямое основание. Для работы такого пистолета потребуется наличие патронов с порохом, именно от них зависит мощность выстрела, а также его сила. Патроны различаются по цвету и по диаметру.

Такие устройства способны работать с разнотипными дюбелями, а именно:

• для металлических основаниях;
• для бетонных поверхностей;
• для дерева;
• с резьбовыми элементами;
• с широкими шляпками и т.д.

Среди преимуществ данного рода приборов отметим:

• высокую мощность выстрела, пожалуй самую высокую из вышеперечисленных устройств;
• полную автономность работы, отсутствуют шланги, баллончики и электричество;
• легкость веса и удобство работы с пистолетом;
• компактные размеры;
• высокая точность подачи дюбеля;
• способность в применении различного рода дюбелей.

Среди недостатков отметим:

• выполнение узких специализированных работ исключительно по прямому монтажу;
• возникновение проблем с подбором патронов, их размером и мощностью;
• присутствие выхлопа;
• невозможность проведения работ в среде связанной с взрывоопасными веществами;
• требует постоянной чистки и замены изношенных элементов;
• требует покупки патронов;
• необходимо использовать две руки при работе с инструментом для более точного попадания;
• требует специальных разрешений.

4. Самым слабым пистолетом для забивания дюбелей является электрический прибор. Их применение связано с финишной отделкой, так как для их работы используют небольшие дюбеля.

Данные пистолеты обладают такими преимуществами:

• низкой стоимостью выстрелов;
• небольшим весом;
• низкой шумопроизводительностью и вибрацией;
• отсутствием выхлопов;
• минимальным обслуживанием в процессе эксплуатации;
• легкостью применения.

Среди недостатков электрический пистолетов для дюбелей отмечают:

• низкую мощность выстрелов;
• электрическую зависимость;
• невозможность работы в помещении с наличием взрывоопасных веществ или повышенной влажности;
• низкий уровень скорости подачи выстрела;
• довольно высокая цена на пистолет.

Общие рекомендации по выбору строительных пистолетов для дюбелей

1. Чтобы купить пистолет для дюбелей, предпочтительно обратиться в специализированный строительный магазин или супермаркет, в которых опытные специалисты помогут выбрать соответственную модель.

2. При выборе барабанного патронташа увеличивается общая масса изделия, но при этом оно способно вместить большое количество патронов. Используя магазинный вариант, патронов будет меньше, но и пистолет станет легче. В данном вопросе все зависит от площади работы и назначения пистолета.

3. Использование кассетного магазина упрощает работу с устройством и позволяет забить дюбеля в самые труднодоступные места.

4. Для того, чтобы отрегулировать глубину забивания дюбелей используется колесико, кнопка, рычаг или специальный носик. Данной функцией обладают не все типы устройств, но, учтите, что при проведении финишной отделки она просто необходима. Пороховые устройства не имеют регуляторов, так как в них сила выстрела зависит от мощности патронов.

5. В соотношении с типом активации спусковых механизмов пистолеты для дюбелей бывают кнопочными, с наличием курка ил комбинированными. Рекомендуется выбирать приборы именно комбинированного типа, а уже в работе, владелец сам выберет, как ему удобнее запускать пистолет.

6. Следите за тем, чтобы пистолет имел функцию работы в различных режимах. Так, например, во время проведения финишных работ лучше активировать режим единичного выстрела, а для чернового монтажа, подойдет и обшивочная пристрелка.

7. Для сохранения безопасности оператора, работающего с устройством, и для сохранения отделочных материалов используется предохранитель, который защищает устройство от случайных выстрелов.

8. С помощью поворотного сопла или дефлектора, выхлопные газы, образовавшиеся в процессе работы отводятся в сторону и не попадают на оператора.

9. Наличие специального инструмента позволит выковырять испортившийся дюбель под пистолет. Кроме этого, следите за тем, чтобы на пистолете имелся легкий доступ к тому участку, где располагаются дюбеля.

10. С помощью зубастого упора происходит надежная фиксация инструмента и его пристрелка под определенным углом наклона.

11. Наличие сменного адаптера делает пистолет многофункциональным, а наличие резиновых вставок на упорных элементах продлевает длительность эксплуатации пистолета.

12. Если используется пистолет с наличием аккумулятора, то на нем, в обязательном порядке должен присутствовать элемент, который показывает уровень заряда устройства. В некоторых газовых установках присутствует световая индексация, указывающая на количество газа в баллоне.

13. Для улучшения удобства работы с помощью монтажного пистолета для дюбелей, следите за тем, чтобы он имел поворотный или выдвижной крюк, в помощью которого пистолет легко подвешивается на любом основании.

14. Чтобы установить особые дюбеля, в некоторых случаях, требуется присутствие специальной ножки, на которую устанавливают пистолет.

15. Перед покупкой пистолета, обратите внимание на его внешний вид, материал, из которого изготовлен корпус, ребра жесткости, наличие защитных вставок. Поинтересуйтесь о его шумопроизводительности и силе вибрации, предпочтительно, если они будут низкими.

16. Пистолеты, которые работают от аккумуляторов должны иметь в комплектации дополнительную батарею и зарядное устройство.

17. На строительный пистолет для дюбелей цена зависит от таки факторов:

• тип устройства;
• мощность работы;
• наличие дополнительных функций;
• фирма-производитель;
• гарантия;
• качество продукции и т.д.

Правила работы с пистолетом для дюбелей

Стоит отметить, что дюбеля или как их еще называют дюбель-гвозди, используемые в монтажных пистолетах имеют особую форму и строение. Они не похожи на стандартные дюбеля.

Данный тип крепежа выглядит как гвоздь, на котором расположена специальная шайба, гарантирующая плотное прилегание крепежа к поверхности.

Процесс работы с пистолетом заключается в том, что после осуществления выстрела, шайба, перемещается с нижней части гвоздя, в верхнюю и там же и фиксируется.

Данные крепежные элементы позволяют осуществлять крепление материалов на металлические твердые основания, кирпичные стены, при условии, что кирпич не пористый или содержит мало углерода, на стены из натуральных камней или дерева.

Не стоит забывать о технике безопасности при работе с данным инструментом. Не оставляйте пистолет в зоне или поблизости нахождения детей. Обязательно включайте предохранитель, если пистолет не используется по назначению. Устанавливайте только те дюбеля, которые рекомендованы производителем и подходят в пистолет по размеру. Перед первым использованием пистолета, обязательно ознакомьтесь с приложенной к нему инструкцией по эксплуатации.

strport.ru

Дюбели. Разновидности и особенности использования

Сегодня деревянная пробка в бетоне или кирпичной стене для вворачивания шурупа выглядит более чем архаично. В строительный обиход вошли дюбели – специальные фабричные изделия для выполнения так называемых глухих креплений. Причем вариантов дюбелей существует великое множество. Давайте познакомимся с некоторыми из них.

Дюбели выпускаются как для сплошных (массивных), так и для слоистых, пустотных и многопустотных стен и применяются тогда, когда свободный конец стержня (шурупа, анкера) недоступен для монтажного инструмента.

Дюбели для массивных (то есть сплошных, без пустот) стен имеют разжимной принцип действия, для полых – анкерующий.

Разжимные дюбели состоят либо из нейлоновой деформируемой муфты (патрона), либо из металлической, с раскрывающимся при прохождении стержня частями патрона. Анкерные дюбели – это, как правило, достаточно хитрое в техническом отношении устройство. Например, в одних случаях при завинчивании крепежного стержня конец нейлонового патрона такого дюбеля может расширяться, в других – благодаря поперечным просечкам конец патрона превращается в некую стопорящую ромбическую фигуру, в третьих – накручивается в виде широкого узла на резьбу стержня, превращаясь в упорную гайку с пустотной стороны стены.

Существуют анкерные дюбели в виде маленьких механизмов, в которых хвостовая часть раскрывается под действием пружины или поворачивается вокруг внецентренного шарнира. Есть также и модели, где хвостовик устанавливается в анкерующее (стопорящее) положение с помощью «стебелька», конец которого после установки дюбеля остается снаружи.

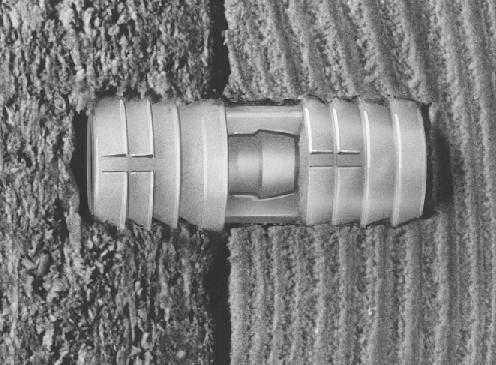

Последним хитом являются универсальные нейлоновые дюбели, который служит для крепления к стенам и перекрытиям всевозможных деревянных брусков и металлических реек – каркасов перегородок, обрешеток для облицовочных плит, полок, подвесных потолков, дверных и оконных коробок и т.д. Этот дюбель для многопустотных или слоистых стен на участках соприкосновения с плотной частью стен работает как распорный, а на границах с пустотами – как анкерный благодаря незамкнутым кольцевым деталям в корпусе муфты. Торцы этих незамкнутых колец, упираясь в боковые стенки гнезда, обеспечивают дополнительное трение при повороте винтового стержня.

Внешний конец крепежного стержня выполняется в виде шляпки гвоздя или шурупа, головки болта, цилиндра с резьбой, в виде крючка, кольц и т.д.

Дюбели отличаются не только материалом, из которого они изготовлены и способом закрепления в толще конструкции, но и расчетными нагрузками растяжения и среза на крепежный стержень. Иными словами, одни из них рассчитаны на крепление легких бытовых предметов, другие способны выдерживать конструкции крупных зданий и сооружений.

Существуют стальные дюбели, соединяющие массивные фундаментные башмаки из бетона с опорными частями стальных колонн под тяжелые мостовые краны грузоподъемностью в десятки тонн. Любопытно, что если обычно (без использования дюбелей) в бетонируемый башмак закладываются анкера с монтажными пластинами, к которым привариваются или сажаются на болты опорные части колонн, то расход металла на такие закладные детали в бетоне сопоставимы с металлоемкостью его основного армирования. При использовании дюбелей в верхней части бетонного башмака по точной разметке с помощью сверла – перфоратора делают отверстия, куда устанавливаются цельнометаллические болтовые дюбели. При таком методе суммарный вес дюбелей составляет буквально доли процента от металлоемкости традиционного варианта.

Что же касается ремонтных работ в квартире, особенно в современных домах, перекрытия и даже стены которых сделаны из железобетона, то здесь дюбель просто незаменим, поскольку все крепежные операции к стенам, полам и потолкам приходится выполнять с помощью дюбелей.

Какой тип дюбеля выбрать в каждом конкретном случае, вам станет понятно, если вы познакомитесь с приведенными на этой странице рисунками. Самое важное – правильно подобрать тип и толщину дюбеля и крепящего стержня (шурупа) для той нагрузки, которую он будет нести.

При горизонтальном расположении отверстия, т.е. когда шуруп работает на срез (чаще всего при установке книжных полок, кухонных шкафчиков и т.д.), используют дюбели с наружным диаметром от 8 до 10 мм, которые заглубляются в сплошную бетонную или кирпичную стену на 30–50 мм. Для более прочных креплений (например, шведских стенок и других подобных настенных тренажеров) можно использовать дюбели, заглубляемые в толщу стены до 80–100 мм.

При вертикальном расположении, когда нагрузка действует вниз (например, крепления к перекрытиям при монтаже подвесных потолков), рекомендуется выбирать дюбели, имеющие поперечные насечки и так называемые распорные крылышки. При этом особенно важно, чтобы отверстие соответствовало диаметру дюбеля (он должен с некоторым усилием забиваться молотком, а не свободно входить), а глубина сверления (длина дюбеля) – не менее 40–50 мм. Нередко для большей надежности устанавливаемый в потолок дюбель и отверстие под него смазывают клеем ПВА, и после забивания дюбеля перед вворачиванием шурупа дают ему сутки на схватывание. Однако при правильном подборе дюбеля и верном расчете нагрузки такие “предосторожности” видятся излишними.

Разновидности дюбелей

(на примере продукции «Fischer»)

library.stroit.ru
