Утепленный финский фундамент: технология строительства
Рассматривая финские технологии строительства частных домов, невозможно обойтись без того, чтобы не обратить внимание на фундаментную конструкцию. С технической точки зрения каркасное сооружение возможно установить на любой фундаментной основе – от монолитного бетона до простых валунов. Но все же при возведении каркасных построек пользуются двумя типами оснований, один из которых называется утепленной шведской плитой, а второй известен, как утепленный финский фундамент. Конструктивно основание представлено мелкозаглубленным фундаментом ленточного типа с монолитным утепленным полом, залитым на грунт. В системе предусмотрена теплоизоляция всего периметра объекта, проложенная под отмосткой.
Конструктивные особенности
Строительная технология фундамента, известного под абревиатурой УФФ, предусматривает следующие особенности:
- наличие малозаглубленной фундаментной ленты, уложенной из блочного материала по опорной бетонной подошве, ширина которой начинается от 60 см, а толщина – от 20;
- стяжку с армирующим слоем толщиной от восьми сантиметров, залитую по пятнадцатисантиметровым пенополистирольным плитам;
- разделение фундаментной ленты и пола пятисантиметровым пенополистиролом, слой которого поднимается от подошвы до края цокольной части;
- утеплительный слой под отмосткой, для чего используется ППС толщиной 12 см по периметру здания.
Толщина утеплительных слове зависит от климатических условий местности, в которой ведется строительство. Иногда пенополистирольный материал заменяют обычным пенопластом.

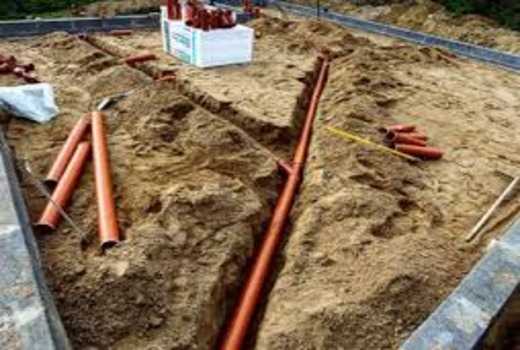

До начала бетонирования в конструкцию закладывают трубы из полиэтилена, чтобы устроить систему «теплый пол».
Основное отличие технологии строительства утепленного финского фундамента заключается в утеплении пола, не связанного с фундаментной лентой. Это придает конструкции дополнительную устойчивость при возведении ее по слабым и пучинистым почвам. Помимо этого, эффективное утепление всего периметра дома усиливает защиту основания от негативного воздействия низких температурных режимов.
Еще одна немаловажная особенность варианта финского фундамента – высота цокольной части, требующая покупки и перевозки дополнительных стройматериалов. Размер цоколя определяется с учетом структуры почвы и толщины дернового слоя, убираемого при ведении строительных работ.
Преимущества и недостатки использования УФФ
Рассмотрим, какими достоинствами отличается фундамент, залитый по технологии финской плиты:
- выгодное и менее затратное решение на участках, имеющих уклонную поверхность;
- наличие возможности обустроить высокую цокольную часть;
- простота адаптации под тяжелые объекты за счет увеличения размера пятки и ленточного сечения, а также конфигурации самой ленты;

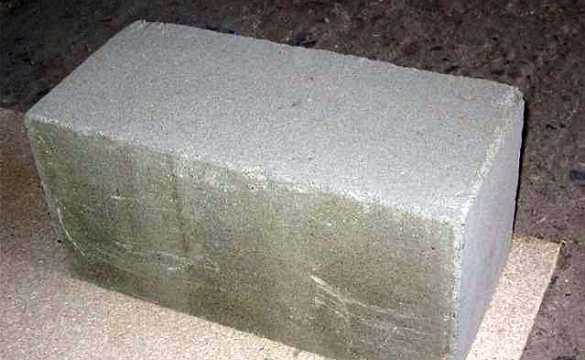

- вариант применения блочного материала создает возможность для полного отказа от обустройства финской опалубки;
- устройство такого фундаментного основания не вызывает сложностей, работы выполняет немногочисленная бригада строителей;
- так как несущие способности исполняет цоколь и находящаяся под ним пятка, в будущем вы сможете легко ремонтировать коммуникационные линии, потому что залитая по ним стяжка относительно фундаментной ленты «не связана»;
- даже после окончания строительства дома можно устроить систему «теплый пол», уложить коммуникации;
- используемые строительные материалы и технологические приемы позволяют существенно снизить общую массу строящегося объекта;
- финские плиты отлично эксплуатируются, поддерживают комфортный микроклимат, сберегают энергетические ресурсы;
- конструкцию можно установить на любом типе почвенного состава, даже при неглубоком залегании грунтовых вод.
При всех достоинствах будет справедливо немного поговорить о недостатках. Главный недостаток – много земляных работ, что увеличивает стоимость сооружения. Но эту проблему можно компенсировать размерами цоколя.
Отличие от УШП
Рассмотрим, чем отличается фундамент УФФ от УШП (утепленной шведской плиты).
Финская технология часто применяется с целью устранения разнообразных недостатков, которые имеются в случае со «шведскими» плитами. Один из таких примеров – низкий цоколь.
Некоторые полагают, что невысокий цоколь оказывает негативное влияние на объект. Присутствуют определенные опасения, что его в снежные зимы будет заметать сугробами.
«Шведский» вариант обходится дороже, нуждается в пристальном внимании, использовании специального оборудования, технических средств, привлечении грамотных специалистов.
Объем земляных работ увеличивается, и устройство фундамента по методике УШП обойдется в приличную сумму, чтобы оплатить весь комплекс необходимых мероприятий.
УШП считают целым комплексом, направленным на строительство фундаментной основы. В него заложена сложная дренажная система и коммуникационная развязка, необходимы определенные знания. В сравнении с этим финский метод кажется более простым и доступным.
Технология строительства
Процесс возведения финского фундамента состоит из определенных этапов:
- обследуется место под застройку, проводятся необходимые расчеты, разрабатывается проектно-сметная документация;
- размечается контур будущего котлована;
- для устройства мелкозаглубленной фундаментной ленты разрабатывается траншея;
- из щебенки устраивается дренаж;
- укладывается слой гидроизоляционного материала;
- опорная подушка фундаментной ленты армируется;

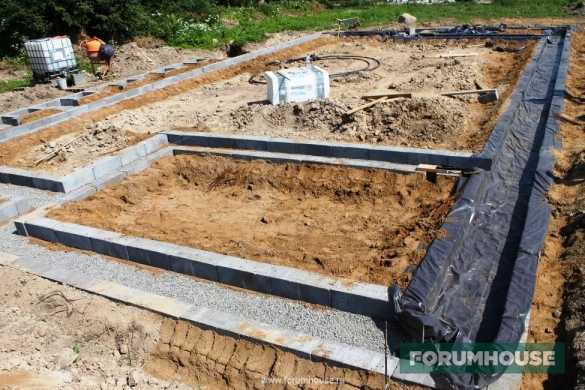

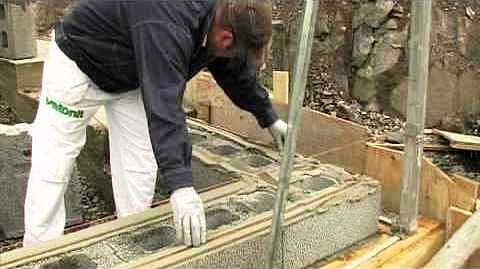

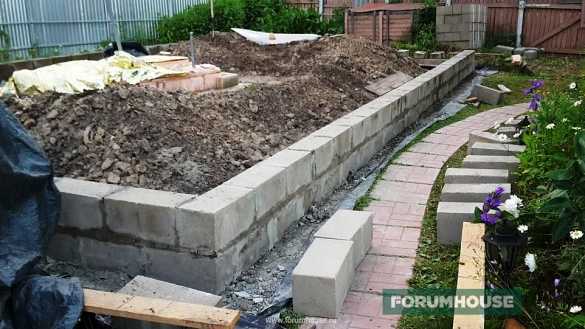

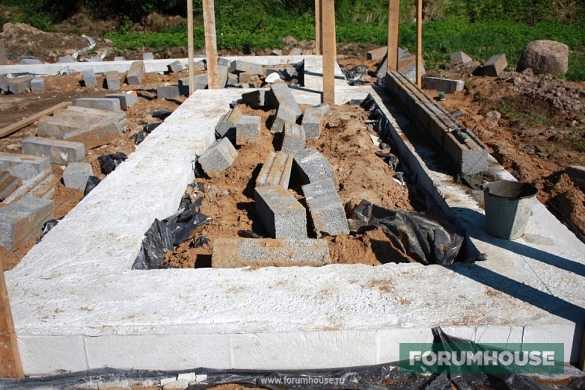

- выполняется укладка блочного материала;
- изнутри фундаментная основа утепляется плитами из пенополистирола;
- все внутренние части котлована засыпаются мелкой щебенкой и песком;
- укладывается утеплительный материал для пола, выполняется армирование;
- монтируется отопительная система по принципу «теплый пол»;
- заливается бетонный раствор;
- место для отмостки по всему периметру объекта утепляется;
- заливается отмостка, вывозится строительный мусор.

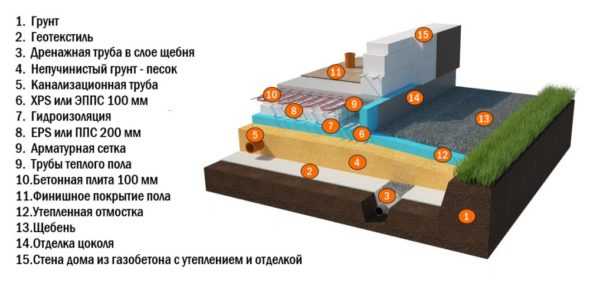

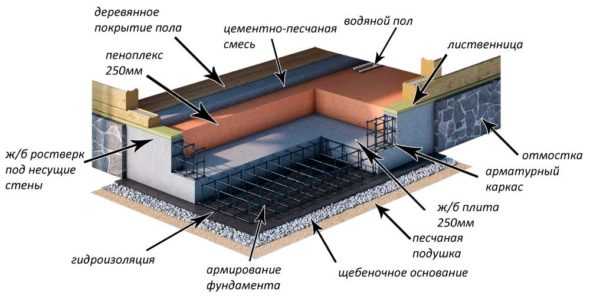

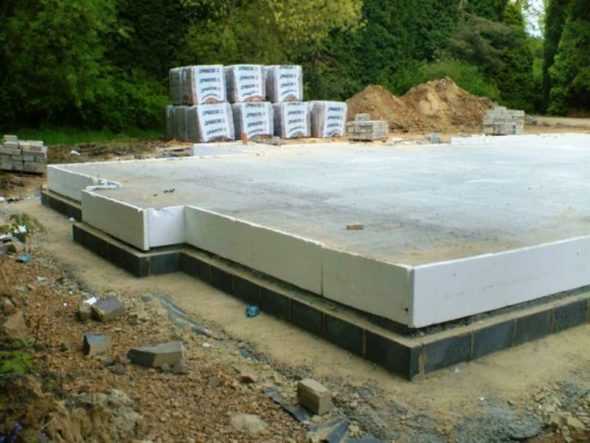

Фундамент готов, в разрезе финские плиты напоминают своеобразный слоеный пирог.
Разметка участка, разработка грунта
Участок под застройку размечается в соответствии с проектным заданием.
Необходимо принять во внимание существование наружных коммуникационных систем, подъездных дорог, территории под строительство и прочие факторы.
Диагонали контура обозначаются натянутыми шнурами, которые оставляют запас до пятидесяти сантиметров от наружных стен объекта.

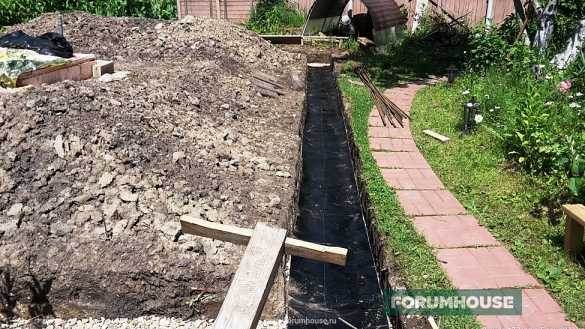

Полностью снимается дерновый слой почвы. По несущим стенам копается траншея, глубина которой соответствует проекту. Предусматривается запас под устройство насыпного дренажа.
Дренажная система, подстилающая основа, монтаж ленты фундаментной основы

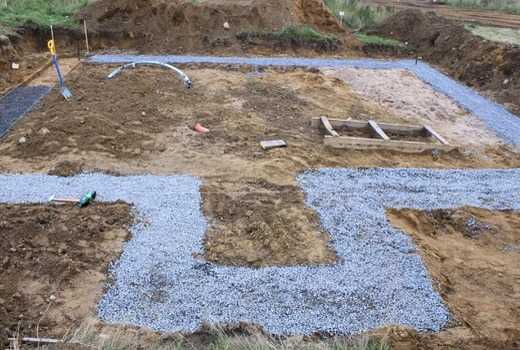

В подготовленную траншею засыпается мелкофракционная щебенка, слой которой должен составлять около двадцати сантиметров. Подушка трамбуется и укрывается геотекстильными полосами.
После этого насыпается слой песка, и можно выставлять опалубку ленты финского фундамента, используя для этого фанеру.
Выполняется вязка каркасной основы из арматуры, которая закладывается в опалубку и заливается бетонным раствором.
Пока бетон набирает необходимую прочность, можно уделить время планировке лишнего грунта. По затвердевшей бетонной ленте выполняется кладка бетонных блоков с учетом расчетной высоты цокольной части. Если она большая, специалисты рекомендуют через каждые три блочных ряда укладывать сеточку для армирования.

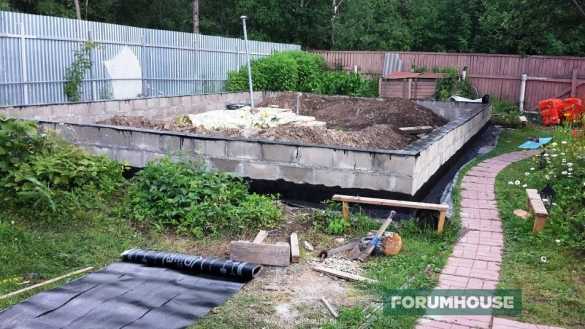

Наружная и внутренняя поверхность цоколя изолируются от негативного воздействия влаги. С этой целью используют оклеечные материалы для гидроизоляции, а внутренние стены обмазываются мастичными составами.
Засыпаем подстилающий слой, укладываем утеплительный материал

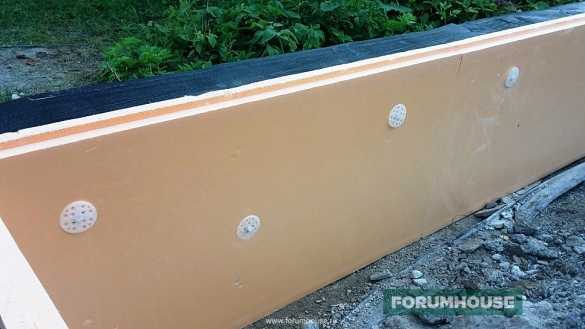

Изнутри цокольной части вертикально выставляются пенополистирольные плиты, толщина которых должна быть не меньше десяти сантиметров, фиксируются к стенам. Котлованное дно устилается геотекстильными полосами, засыпается щебнем, выполняющим функции дренажной системы.
Засыпной слой тщательно трамбуется.

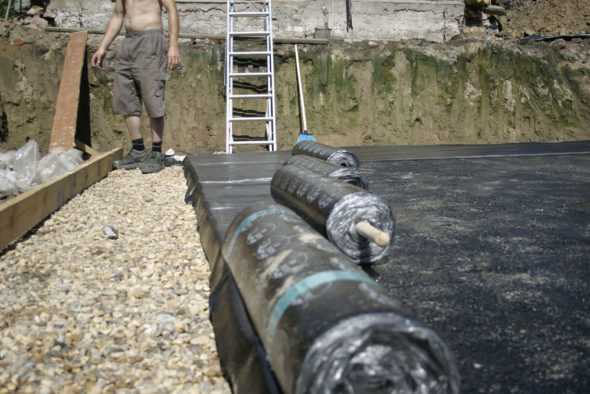

На щебень укладывается три слоя рулонного материала, полосы промазываются мастикой и склеиваются в единое полотно. Предусматривается определенный запас, чтобы завернуть края на вертикальные стены цоколя.

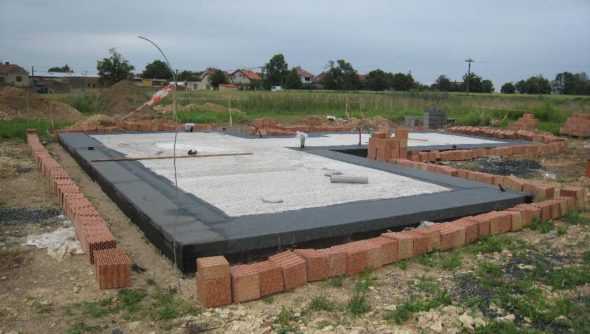

По всей площади котлована укладываются плиты утеплительного материала, чтобы получился слой не менее двадцати сантиметров.

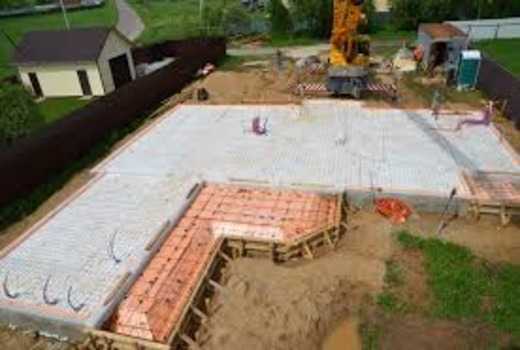

Устройство армирования, укладка труб, бетонирование

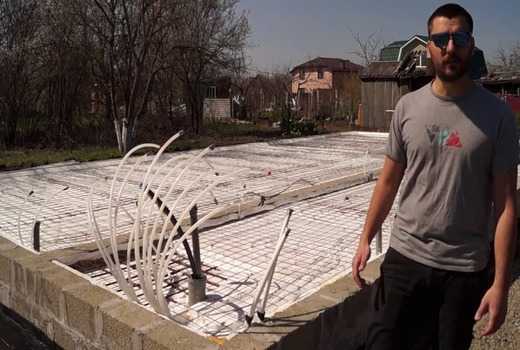

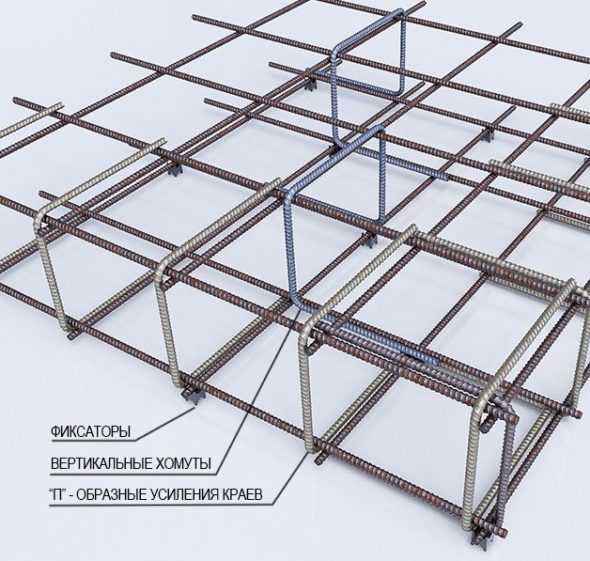

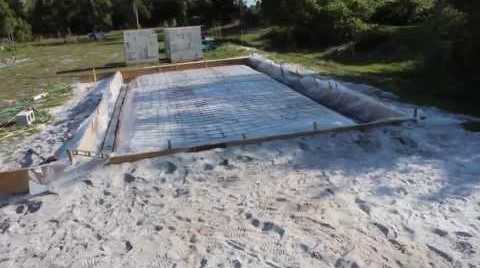

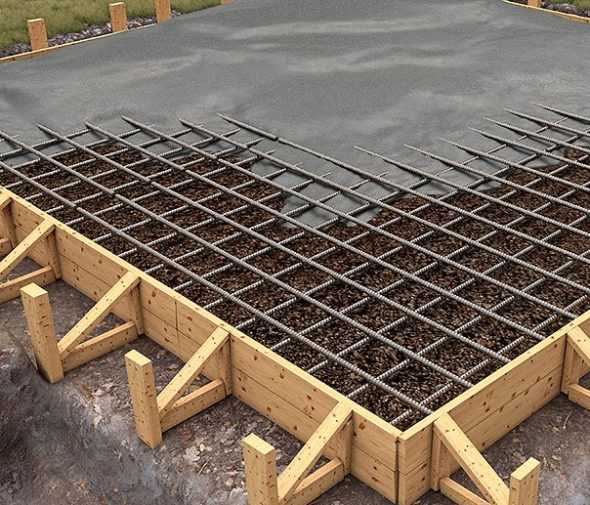

Армирующий слой выполняется из готовых или самодельных сеток, размер ячеек которых не превышает пятнадцати сантиметров. Сверху укладываются трубы отопительной системы, фиксируются.
Трубопровод в отдельно взятом контуре по длине не должен превышать девяноста метров, если диаметр линии составляет четырнадцать миллиметров. Для шестнадцатимиллиметровых труб контурная длина увеличивается до ста двадцати метров. С учетом общей площади объекта таких контуров у вас получится несколько.
Процесс бетонирования рекомендуется выполнить за один раз, без технологических перерывов. В этом случае следует заказать централизованную доставку бетонной смеси, изготовленную в заводских условиях. Во время бетонирования подаваемый раствор постоянно трамбуется погружными вибраторами.
Устраиваем теплую отмостку
В основание закладывают щебень и песок, укрывают рулонным материалом. Сверху укладывается утеплитель, армируется, заливается бетонная смесь. Ширина отмостки финского фундамента должна составлять минимум один метр, разрешается устанавливать несъемную опалубку.
Бетон укладывается под уклонным углом, направленным от стен дома.
Область применения УФФ
Изучая технические характеристики утепленной фундаментной основы из финских плит, можно уверенно говорить, что такая конструкция способна эксплуатироваться в районах с различными климатическими условиями, пригодна для любых почвенных составов, выдерживает нагрузочные воздействия в пределах трех тонн на один погонный метр ленточного основания.
Каждая из приведенных характеристик соответствует большинству строящихся сооружений каркасного типа, высотность которых достигает двух этажей.
За счет увеличения опорной основы фундаментной ленты разрешается добавить массу строительной конструкции из расчета четырех – пяти тонн. Но в таком случае необходимо выполнить обязательный поверочный расчет по методу ленточного фундаментного основания.
Заключение
Итак, технология устройства финского фундамента вполне выполнима собственными силами. Ее рекомендуется использовать, потому что этот тип фундаментной основы обладает целым рядом достоинств.
betonov.com
Утепленный финский фундамент: какие используют
Финские плитыТехнологии не стоят на месте, в связи с чем, построить утепленный финский фундамент стало еще проще. Такие дома отличаются быстрой сдачей в эксплуатацию, так как они не нуждаются в заливке мощного глубинного фундамента. Происходит монтаж ленточного основания или при определенных обстоятельствах столбчатой или свайной опоры. Фундамент финская плита (ФФП) — это стандартный пол, имеющий жесткую подстилку из гравийно-песчаного слоя. Стяжка легко отделяется от цокольной части здания при помощи листа пенополистирола.
Что собой представляет УФФ
Утепленный финский фундамент (УФФ) имеет своеобразную технологию, из-за чего распространения он не получил. УФФ часто используют российские строители. Благодаря его свойствам, существенных ошибок в строительстве основания здания можно избежать.
Плюсы ФФП:
- Высокая экономичность.
- Плиты удобны в эксплуатации.
- Стяжка не несущая, вся нагрузка распределяется на ленточную часть фундамента.
- Возможно использование нескольких вариантов пола от электрических до водяных.
- Трудозатраты предельно снижены.
- Отлично подходит для возведения в сложных условиях, например, на склонах.
В свою очередь финские плиты имеют некоторые минусы, а именно:
- Необходимость в рытье траншей.
- Засыпка траншей и внутреннего периметра здания.
- Необходимость в использовании нерудного материала.
- Нужна спецтехника.
Использование УФФ выходит немного затратнее, чем использование «шведских» плит. Стоимость строительных работ исходит из таких параметров, как высота цокольной части и уровень глубины закладки мелкозаглубленной ленты МЗЛФ.
При данном принципе технология следующая: МЗЛФ не утепляется снаружи, что приводит к промерзанию, и многие такие фундаменты, как следствие, становятся восприимчивыми к проседанию.
Утепленная шведская плита «УШП»
Возведение УШПЭта технология заключается в возведении корыта из пенопластового материала, обладающего высоким уровнем прочности. Конструкция имеет вид цельного сооружения с несъемной опалубкой, которая выполняет дренажные функции и размещается на гравийно-песчаной дорожке. Далее выкладывают каркасную сетку из арматуры, это необходимо для закладки всех коммуникаций будущего здания. Следующим этапом является заливка бетоном каркасной сетки и дальнейшая ее шлифовка с помощью специальных строительных инструментов, например, бетонозаглаживающей машинки.
Плюсы «УШП»:
- Утепленная плита — неприхотливый и быстровозводимый материал.
- Наличие готовых коммуникаций.
- Наличие дренажной системы.
- Высокий уровень теплоемкости.
Материал имеет также свои минусы, а именно:
- Необходимо подготовить почву, выровнять ее.
- Нельзя использовать на торфяных почвах.
- Установка коммуникаций имеет ряд сложностей, поэтому помощь специалистов крайне необходима.
- Неэкономичность.
Итак, «шведские» плиты имеют как достоинства, так и недостатки. Здесь все главным образом зависит от конкретной ситуации, а именно: типа почвы, количества денежных ресурсов и личных предпочтений.
Сравнение финских плит и «УШП»
Утепленные шведские плитыУтепленный финский фундамент часто используют для устранения различных недостатков, которые можно увидеть при использовании «шведских» плит, например, низкого цоколя. Некоторые склонны считать, что наличие невысокого цоколя негативно скажется на здании. Существует некая боязнь, что его заметет снегом. Далее «шведские» плиты достаточно дорогие и требуют повышенного внимания, наличия специального оборудования, техники, а также необходимость в помощи специалистов.
Земляные работы требуются гораздо в большем объеме, нежели при использовании. Таким образом, для возведения фундамента при помощи УШП потребуется выложить кругленькую сумму и выполнить целый комплекс строительно-ремонтных работ, но такое не каждый может себе позволить.
Утепленные шведские плиты представляют собой целый комплекс, направленный на возведение фундамента. Здесь заложена сложная дренажная и коммуникационная система из блоков, электрокабели, трубопровод, теплый пол, а сами плиты уже готовы для укладки чистового покрытия.
Кроме того, УШП требуют определенных знаний и использования специальных методов для их возведения, которые хорошо знают в Финляндии, в связи с чем, в нашей стране чаще всего применяются УФФ, как более понятный и доступный способ закладки фундамента.
По финской технологии можно создать по-настоящему качественное основание для фундамента, которое сможет прослужить долгие годы.
Как устроен УФФ
Итак, для правильной закладки УФФ нужно пройти целый ряд комплексных работ, от правильности их выполнения зависит качество возводимого фундамента. Для этой цели:
- Необходимо определится с местом, пригодным для застройки.
- При выборе места учитываются все особенности ландшафта.
- Разметку стоит производить с запасом, примерно, на 0,5 м.
- Плодородный слой почвы необходимо полностью убрать.
- Затем происходит рытье траншеи на глубине, равной уровню залегания подушки и наиболее оптимально подходящей высоте слоя подсыпки.
- Далее устанавливается дренаж.
- Под подушку устанавливается гидроизоляция и выполняется ее армирование.
- Происходит монтаж опалубки.
- Устанавливается система коммуникаций.
Устройство УФФЭто довольно сложный и ответственный процесс, требующий повышенной концентрации внимания, в связи с чем, помощь специалистов иногда бывает просто необходимой.
Не стоит пренебрегать их услугами во избежание появления каких-либо проблем.
Бюджетный фундамент
Закладка фундамента ленточного типа применяется с использованием бетонных растворов как в чистом виде, так и с примесями, например, со шлаком. В процессе изготовления столбчатого фундамента участвуют красный цельный кирпич или бетонный раствор с бутовым камнем. Такую смесь изготовить достаточно просто и самому, при этом раствор получается крепким и прочным. Для изготовления плитного раствора все составляющие доступны по цене и не требуют особых денежных вложений. Это огромный плюс, который помогает сэкономить при строительстве здания.
Передовые финские технологии позволят качественно и в срок возвести фундамент, а также и само здание. Единственным недостатком при использовании УФФ можно считать наличие определенных трудовых и временных затрат и огромный комплекс работ. У финнов пользуются большой популярностью щитовые постройки и дома из панелей СИП, используемых часто с применением сборной ленты без армирования. Такой вариант имеет свои плюсы, поскольку позволяет значительно снизить затраты на опалубочные и бетонные работы.
Для нашей страны идеально подойдет монолитная конструкция, на которую будут опираться плиты из пено- и газобетона, а также кирпичные стены. Возможно небольшое промерзание МЗЛФ. Это объясняется отсутствием связи теплоизоляции с утеплителем отмостки. При обратной засыпке щебнем с использованием дренажа это не критично.
Финские плиты могут быть использованы повсеместно на любом типе грунта без существенных ограничений. В начале строительства застройщик получает только черновой пол по уплотненному грунту.
Достоинства УФФ
Утепленные финские плитыНесмотря на то, что утепленные финские плиты могут оказаться дороже «шведских» в несколько раз, отдать предпочтение все же рекомендуется первым. Так, при УФФ есть возможность «рассрочки» оплаты, наличие высокого цоколя, что для России является более приемлемым. Также есть возможность возведения на неровной поверхности с различными уклонами. Это актуально для местностей, которые расположены ближе к горам.
Финская плита в ее классическом виде имеет вид сборного ленточного фундамента, который может быть сложен в несколько рядов КББ (керамзитобетонные блоки). В высоту лента достигает до 800 мм, а в ширину – 200 мм. Все ряды армируются между собой при помощи 2 стальных прутков. Фундамент утепляется пенополистиролом. Далее он засыпается песком и утрамбовывается, осуществляется прокладка инженерных сетей.
Строительство дома, здания или какого-либо сооружения – всегда ответственный и затратный процесс. При их возведении необходимо соблюдать технику расчета и грамотно составить чертеж будущего строения. При правильном подходе можно существенно сэкономить на первоначальном этапе строительства.
Видео:
При рассмотрении вопроса – с использованием какой технологии начать монтажные работы, все зависит от личных предпочтений как заказчика, так и исполнителя. Однако рекомендуется применять плиты УФФ, так как, несмотря на дороговизну, они обладают целым рядом полезных свойств, что оправдывает их цену.
kakfundament.ru
Технология фундамента финского дома
- Монтаж фундамента
- Выбор типа
- Из блоков
- Ленточный
- Плитный
- Свайный
- Столбчатый
- Устройство
- Армирование
- Гидроизоляция
- После установки
- Ремонт
- Смеси и материалы
- Устройство
- Устройство опалубки
- Утепление
- Цоколь
- Какой выбрать
- Отделка
- Устройство
- Сваи
- Виды
- Инструмент
- Работы
- Устройство
- Расчет
Поиск
Фундаменты от А до Я.- Монтаж фундамента
- ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
Фундамент под металлообрабатывающий станок
Устройство фундамента из блоков ФБС
Заливка фундамента под дом
Характеристики ленточного фундамента
- ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
- Устройство
- ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление
Устранение трещин в стенах фундамента
Как армировать ростверк
Необходимость устройства опалубки
Как сделать гидроизоляцию цоколя
- ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление
- Цоколь
- ВсеКакой выбратьОтделкаУстройство
Отделка фундамента камнем
Выбор цокольной плитки для фасада
Что такое цоколь
Как закрыть винтовые сваи
- ВсеКакой выбратьОтделкаУстройство
- Сваи
fundamentaya.ru
Энергоэффективные утепленные фундаменты УШП, УФФ, DOW плита
Все утепленные фундаменты обладают важнейшими свойствами отличающие их от обычных – эти фундаменты универсальны и пригодны для большинства грунтов самый популярный из них утепленная шведская плита, за счет утепления и дренажа полностью сводится на нет морозное пучение, чего сильно боятся незаглубленные фундаменты, так же немаловажно – все коммуникации заранее прокладываются в тело плиты и вам не придется мучиться с разводкой инженерных коммуникаций и дальнейшей отделкой, так же вы получить сразу готовый черновой пол на который можно будет сразу монтировать отделочные материалы.
Существует множество типов фундаментов, но не все из них могут похвастатья законченным нулевым циклом. Фундаменты, которые мы строим отвечают этим требованиям:
Стоимость работ по устройству фундамента под ключ
| Классическая УШП |
Усиленная/энергоэффективная УШП |
УФФ |
DOW | |
| Площадь | Цена / м2 | Цена / м2 | Цена / м2 | Цена / м2 |
| 60-100 м2 | 8000 руб | 9000 руб | 10000 руб | 10000 руб |
| 100-200 м2 | 7000 руб | 8000 руб | 9000 руб | 9000 руб |
| 200-300 м2 | 6500 руб | 7500 руб | 8500 руб | 8500 руб |
| 300-400 м2 | 6000 руб | 7000 руб | 8000 руб | 8000 руб |
Классическая УШП под ключ(утепленная шведская плита) – утепленная плита созданная в первую очередь для нетяжелых каркасных домов с нагрузкой на несущие ребра плиты до 42 кН/м, в некоторых случаях возможно использование под одноэтажные дома из газобетона/керамики.
Энергоэффективная/усиленная УШП в СПб – данная плита отличается от классической тем, что имеет дополнительный слой утепления и большую высоту несущих ребер. Существует возможность уширить, если требуется более высокая несущая способность не во вред фундаменту, схема:
УФФ(утепленный финский фундамент технология) – как следует из названия, данный вид фундамента наиболее распространен в Финляндии. Данный фундамент очень похож на обычную монолитную ленту, но с определенными доработками в виде утепления изнутри, коммуникаций и “полами по грунту” с теплым полом, которые никак не связаны с фундаментом как в УШП. Несомненым плюсом является то, что можно приподнять цокольную часть здания.
DOW плита– это не что-то сверхествественное, а привычный нам плитный фундамент с утеплением, коммуникациями и теплым полом.
Данные фундаменты требовательны к качественному исполнению, например многие самостройщики любят неуплотнять свеженасыпной песок или “уплотнить” экскаватором, чего категорически делать нельзя и таких “мелочей” при строительстве фундамент достаточно много, а так как все коммуникации монолитятся, то в случае некачественно выполненных работ – “малой кровью” обойтись не получится.
haushof.ru
как сделать своими руками, технология строительства плитного фундамента, устройство монолитной плиты, виды (плавающий, финский) +видео
Плитный фундамент является эффективным основанием для строительства дома на участке, расположенном на пучинистых грунтах. Комплекс особенностей такой основы обеспечивает надёжность сооружения. При этом фундамент монолитная плита может быть нескольких видов, а их особенности также различны.
Плюсы и минусы плитного основания
Плитный фундамент представляет собой малозаглубленное основание, которое обеспечивает надёжность здания при движении грунта. Основание обладает «плавающей» способностью, благодаря чему минимизируется риск перекоса конструкции при сезонном замерзании или оттаивании почвы. Таким образом, фундамент и постройка, установленная на нём, как бы «плавают» на верхних слоях грунта. Это оптимально для пучинистых, глинистых участков, но практичны такие сооружения и на любом другом виде почвы.
Устройство плитного фундамента просто, но обеспечивает его устойчивость
Фундамент плита имеет простую конструкцию, которая эффективна в эксплуатации. Обусловлено это следующими преимуществами такого основания по сравнению с другими вариантами:
- минимальный объем земляных работ способствует экономии в процессе строительства;
- идеален для сложных, пучинистых грунтов, так как обеспечивает устойчивость сооружения;
- срок службы качественного плиточного фундамента составляет более 150 лет;
- возможность применения любого материала для строительства дома;
- простое устройство не требует больших временных затрат на постройку.
В процессе создания плитного фундамента необходимо большое количество бетона, арматуры и других материалов. Это приводит к существенным финансовым затратам, что и является недостатком такого основания для дома. Для обустройства плиты нужна максимально ровная исходная поверхность. В противном случае укладка слоёв фундамента будет невозможна или некачественна. При этом все расчёты коммуникаций обязательно планируют на ранних этапах. Недостатки плитной конструкции выражены ярко, но при строительстве на пучинистых грунтах основание является единственным вариантом.
Плитное основание подходит для ровного участка
Устойчивость плитного основания позволяет строить дома высотой в 2 этажа. При этом обеспечивает защита конструкции от перекосов в результате промерзания грунта, а также долговечность сооружений.
Особенности плавающего фундамента
Плавающий фундамент представляет собой разновидность плитной конструкции. Часто плавающий является синонимом плитного основания, но они имеют некоторые отличия. Плавающий вариант представлен в нескольких видах, обладающих следующими особенностями:
- плавающая решётка — основание, имеющее крестообразные рёбра жёсткости с шагом от 1 до 3 м. Метод обладает более низкой стоимостью, а при эксплуатации исключены перекосы здания. Залогом надёжности конструкции является точный расчёт все параметров в зависимости от особенностей будущего сооружения;
Фундамент в виде решетки похож на ленточную конструкцию
- столбчатый плавающий вариант нельзя создавать на глинистой почве, но он оптимален для скальных и гравелистых песков при строительстве срубов, каркасных или щитовых домов. Фундаментная подушка состоит из песка и гидроизоляции, которыми заменяют плодородный слой почвы. Шаг между столбами составляет 1,5–2,5 м;
Столбчатый вариант удобен для домов из бруса и каркасных сооружений
- плавающая плита представляет собой цельное малозаглубленное основание. При этом важно стабилизировать состояние пучинистой почвы, организовав дренаж, заменить слой инертного грунта, защитить от промерзания. Это позволяет избежать нарушения целостности здания при движении плиты в результате вспучивания грунта.
Плавающая плита требует стабилизации грунта
Плавающий фундамент отличается от плитного тем, что может быть создан в нескольких вариантах. Выбор определённого зависит от материала здания, особенностей грунта, веса конструкции. В любом случае нужен точный расчёт всех параметров, в противном случае сооружение может покоситься в результате движения почвы.
Финское основание
Фундамент, в котором плита не связана с цокольной/фундаментной частью, воспринимает только эксплуатационные нагрузки. По основе не проходят коммуникации в виде тёплого пола, ведь они монтируются на этапе отделки сооружения. Финский вариант рассчитан для последующего обустройства тёплого пола. Основание подходит для зданий без подземного этажа.
Для финской плиты внутреннюю часть засыпают отдельно
Финское основание предполагает утепление с помощью пеноплекса или других материалов для обустройства фундамента. Этот процесс проводится с внутренней стороны конструкции. При этом нижняя плита не имеет теплоизоляции, а для гидроизоляции используют наплавляемые или наклеиваемые плёнки.
Устройство фундамента монолитная плита
Основание плитного типа включает в себя несколько слоёв, каждый из которых выполняет определённую функцию. Залогом правильной организации является подготовка котлована, ведь основа должна быть максимально ровной. Конструкция представляет собой «пирог», состоящий из нескольких слоёв материалов. Особенность заключается в том, что при смещении грунта движется не слой «пирога», а вся плита вместе со строением. Таким образом предотвращаются перекос здания, появление трещин.
Устройство плитного фундамента включает в себя несколько слоев материалов, выполняющих определенные функции
Плитная основа оптимальна для двухэтажного здания из блоков или кирпича. При этом дом может быть установлен на сыпучих или просадочных грунтах. Для достижения наибольшей надёжности сооружения необходимо тщательно рассчитать параметры фундамента, определить состав «пирога», подобрать материалы.
Шведская плита: особенности фундамента
Основание, обустроенное по типу шведской плиты, предполагает утепление и подходит для малоэтажных сооружений. При этом основная плита изолирована от грунта слоем утеплителя из экструдированного пенополистирола. Толщина слоя составляет 200 мм. Он служит для теплоизоляции, распределения нагрузки на почву, амортизации морозного пучения грунта.
Устройство шведской плиты предполагает слой утепления
Шведская плита отличается непродолжительным сроком возведения, который составляет около 14 дней. Одно из основных требований к возведению заключается в предварительном выравнивании почвы, что является залогом надёжности основания. Структура представляет собой сочетание ленточного основания и бетонного пола, но при этом присутствует хороший теплоизоляционный слой.
Технология строительства
Точная технология возведения плитного основания зависит от типа грунта участка, особенностей будущего здания, качества используемых материалов. Основные этапы строительства корректируются в зависимости от этих факторов, а залогом качества является правильный расчёт толщины каждого слоя и других параметров фундамента.
Для деревянного дома плитный фундамент подходит хорошо
Создавать фундамент нужно на максимально ровном участке. Для этого следует вырыть котлован, глубина которого определяется при расчёте параметров основания. Периметр котлована должен быть больше размеров будущего фундамента на 1–2 м с каждой стороны. Максимально ровная поверхность углубления обеспечит правильное распределение нагрузки на грунт. После использования спецтехники для рытья можно обработать поверхность вручную, удаляя неровности лопатой и другими инструментами.
Котлован должен быть больше, чем периметр будущего фундамента
Второй этап работы предполагает укладку песчано-гравийной засыпки. Этот слой необходим для отведения подземных вод, компенсирования нагрузки при движении почвы, предотвращения подъёма вод к нижней части плиты фундамента. Для песчаного грунта толщина слоя засыпки составляет около 15 см, пучинистые почвы требуют увеличения этого показателя до 30–45 см. Смесь песка и мелкого гравия распределяется по дну котлована, утрамбовывается. Это защитит конструкцию от влажности и деформации.
Гравий и песок обеспечивают дренаж основания дома
После подготовки поверхности следует приступить к непосредственному сооружению фундамента. Выполняют следующие действия:
- Доски толщиной 50 мм устанавливают по периметру будущего сооружения. Котлован должен быть больше фундамента на метр с каждой стороны, но опалубку монтируют чётко по размеру здания. Высота опалубки равна толщине фундамента — она выравнивается при помощи шнурков и строительного уровня по горизонтали. Если выравнивание нельзя произвести, пометки на самих досках нужно выставлять перед заливкой. Толщина фундамента может быть разной — в среднем она составляет 20–30 см (для тяжёлых построек этот показатель выше, для лёгких — ниже).
Опалубку можно подпереть по краям досками
- Гидроизоляцию прокладывают после установки и закрепления опалубки. Для этого применяют битумные материалы в рулонах. Полотна гидроизоляции кладут в опалубку на всю высоту, делая напуск. Полосы сваривают между собой. Напуск необходим для предотвращения образования дыр на стыках элементов опалубки, обеспечит лучшие гидроизоляционные свойства, а также способствует лёгкому удалению опалубки после затвердевания бетона.
Для гидроизоляции используют рулонные материалы
- Арматура нужна для укрепления, её толщина зависит от нагрузки на плиту (обычно от 10 до 14 мм). Каркас нужно вязать в 2 ряда. Нижний из рядов монтируется на специальные фиксаторы, обеспечивающие зазор от 5 до 7 см между слоем гидроизоляции и арматурой. Вязка проводится специальным крючком (шаг сетки от 20 до 25 см), а в качестве материала применяют проволоку для вязки. Следующий ряд создают с таким расчётом, чтобы металлическая арматура после заливки была погружена в бетон минимум на 5 см. Ряды нужно зафиксировать вертикальными конструкциями из той же арматуры, что обеспечит поддержку верхнего ряда арматуры. Этот метод предотвращает расслоение фундамента во время нагрузок.
Армирование проводится по особому методу крепления элементов
После подготовки каркаса выполняется заливка бетона. Смесь должна быть марки М200 или более. Важно выполнить заливку за один раз, ведь это влияет на прочность конструкции. Промежутки между заливками должны быть минимальными, так как большие перерывы отрицательно отражаются на качестве сцепления материала. После заливки следует выровнять поверхность с помощью правила, а затем подготовленную основу оставляют на 28 дней для закрепления.
Заливку выполняют максимально равномерно, используя правило для обработки поверхности
Идеальными условиями для закрепления конструкции является температура воздуха +20 °C и влажность около 80%. При более высоком показателе температуры нужно на следующий день после заливки полить фундамент водой и накрыть плёнкой. В холодную погоду основанию необходим нагрев. При длительном «консервировании» нужно укрыть фундамент плёнкой.
Видео: заливка и устройство плитного фундамента
Расчёт плитного основания
От точного определения параметров фундамента зависит долговечность сооружения. Для расчёта следует знать несущую способность бетона, а также почвы на участке. Основные характеристики можно найти в СНиП и других нормативных документах.
Пример расчёта выглядит следующим образом:
- при несущей способности грунта 2 кг/см2 и бетона в 150 кг/см2 фундамент не должен оказывать на почву нагрузку, превышающую 2 кг/см2. Поэтому при строительстве двухэтажного дома размером 10х10м и площадью 100 м2 создаётся фундаментная плита толщиной 200 мм. Примерный вес основания составляет 100 т;
- вес строения, стены которого обладают толщиной в 250 мм, составляет 200 т, а суммарная масса фундамента и строения равна 300 т. Этот показатель делят на площадь здания и получается, что давление на грунт составляет 0,3 кг/см2;
- профессиональный расчёт предполагает учёт климатических факторов, глубины расположения грунтовых вод и других факторов.
Для определения толщины фундаментной плиты нужно учитывать тип строящегося здания. Например, для жилого двухэтажного дома из каркасных материалов оптимален показатель 200–250 мм. При этом используется объёмное армирование в два ряда. Для жилого дома, высота которого 2 этажа, могут использоваться при строительстве бетон, кирпич, брус или бревна.
Армирование в два слоя увеличивает надежность сооружения
Для лёгких сооружений, например, гаража, веранды или подсобных зданий используют более лёгкий фундамент. При этом толщина плиты составляет 100–150 мм, армирование проводится в один ряд с помощью металлических сеток.
Особенности заливки основания
Заливка бетонной смеси на армирующий слой является особенно важным этапом возведения плитного фундамента. Для этой цели используют бетон марки М200, но часто применяют состав М300. От качества смеси, равномерности заливки зависит надёжность, прочность основы для здания. Поэтому заливка обладает следующими особенностями:
- заливка цельной плиты проводится за один раз;
- финская или шведская плитка могут быть залиты частями: сначала ленточный фундамент, а затем середина;
- время между заливкой партий бетона должно быть минимальным;
- важно соблюдать период сцепления бетона.
При сухой и тёплой погоде фиксация фундамента произойдёт максимально эффективно. Повышенная влажность, осадки и низкая температура воздуха требуют укрытия конструкции плёнкой.
Фотогалерея: заливка плитного фундамента
Плитный фундамент оптимален для сложных грунтов, но может быть создан и на более стабильной почве. В любом случае важно соблюдать технологию строительства и провести точный расчёт параметров.
postroika.biz
Утепленная монолитная фундаментная плита. Технология создания финской плиты для фундамента
Пользователь портала делится опытом изготовления бюджетного варианта утеплённого финского фундамента.
Наряду с популярным на FORUMHOUSE фундаментом УШП (Утеплённая Шведская Плита) интерес у пользователей вызывает ещё один тип энергоэффективного фундамента. Это – УФФ, т.н. утеплённый финский фундамент, по сути, представляющий собой утеплённый ленточный фундамент с полами по грунту. Именно о нём и пойдёт речь в сегодняшнем материале.
Сравнение УШП и утеплённого финского фундаментаВ первую очередь УФФ хотят построить те застройщики, которые думают, как нивелировать ряд недостатков (как мнимых, так и реальных), присущих УШП. Это низкий цоколь. Здесь во многом сказывается российский менталитет и опасение, что невысокую плиту и стоящий на ней дом зимой заметёт снегом. Как показывает обширная практика использования УШП пользователями нашего портала, эта характеристика фундамента мало влияет на удобство его эксплуатации.
Второй показатель – дороговизна устройства УШП на участках с большим перепадом высот. Сказывается большой объём подготовительных земляных работ. И третий фактор – высокая цена на УШП, а точнее, необходимость сразу выложить большую сумму за целый комплекс работ, связанных с возведением этого типа фундамента.
УШП – это настоящая система, состоящая из самого тела фундамента, дренажа, утеплённой отмостки и всех необходимых инженерных коммуникаций: тёплого пола, закладных под электрокабели и труб водоснабжения, системы канализации. А поверхность плиты уже готова под укладку чистового покрытия.
Кроме всего вышеперечисленного, УШП требует высокой культуры строительных работ от исполнителей, что не всегда возможно применительно к нашим условиям. Отсюда: для многих частных застройщиков УФФ более понятен, менее сложен в исполнении, а также позволяет растянуть работы по времени.
И хотя УФФ в итоге может оказаться дороже УШП, возможность «рассрочки» оплаты за весь цикл работ, а также привычный высокий цоколь или возможность устройства фундамента на неровном участке перевешивают.
В классическом виде УФФ представляет собой сборный ленточный фундамент, сложенный из 3-х – 4-х рядов КББ (пустотелых или полнотелых керамзитобетонных блоков) (200х200х400 мм). Сечение ленты – 600 – 800 (высота) х 200 (ширина) мм. Каждый ряд блоков армируется двумя стальными прутками «десятками».
Важная деталь: лента из КББ возводится на монолитной, армированной бетонной «пятке», размером – 600 (ширина) х 200 (толщина) мм.
Фундамент утепляется изнутри экструзионным пенополистиролом , после чего периметр засыпается песком, песок утрамбовывается, прокладываются все необходимые инженерные коммуникации. Затем заливается бетонная стяжка с трубами, как вариант, тёплого пола.
Т.е. устраиваются классические и хорошо знакомые пользователем нашего портала полы по грунту. Также УФФ, для удешевления и ускорения строительства, можно возвести без использования классической деревянной опалубки.
Делается это так: роется траншея (фактически, снимается только плодородный слой), в нее втрамбовывают щебень, выстилают полиэтиленовую плёнку, внешние края которой заводят на КББ.
Блоки являются бортиками для заливки бетонного основания, а также выступают в роли съёмной опалубки. После заливки «пятки» и застывания бетона блоки убирают и используют для кладки ленты.
Как это сделано, наглядно демонстрируют следующие фотографии, взятые из темы «Финский фэн-шуй под СПб» пользователя портала с ником Tim1313.
heame.ru
Финская плита фундамент. Фундамент финская плита
Пользователь портала делится опытом изготовления бюджетного варианта утеплённого финского фундамента.
Наряду с популярным на FORUMHOUSE фундаментом УШП (Утеплённая Шведская Плита) интерес у пользователей вызывает ещё один тип энергоэффективного фундамента. Это – УФФ, т.н. утеплённый финский фундамент, по сути, представляющий собой утеплённый ленточный фундамент с полами по грунту. Именно о нём и пойдёт речь в сегодняшнем материале.
Сравнение УШП и утеплённого финского фундаментаВ первую очередь УФФ хотят построить те застройщики, которые думают, как нивелировать ряд недостатков (как мнимых, так и реальных), присущих УШП. Это низкий цоколь. Здесь во многом сказывается российский менталитет и опасение, что невысокую плиту и стоящий на ней дом зимой заметёт снегом. Как показывает обширная практика использования УШП пользователями нашего портала, эта характеристика фундамента мало влияет на удобство его эксплуатации.
Второй показатель – дороговизна устройства УШП на участках с большим перепадом высот. Сказывается большой объём подготовительных земляных работ. И третий фактор – высокая цена на УШП, а точнее, необходимость сразу выложить большую сумму за целый комплекс работ, связанных с возведением этого типа фундамента.
УШП – это настоящая система, состоящая из самого тела фундамента, дренажа, утеплённой отмостки и всех необходимых инженерных коммуникаций: тёплого пола, закладных под электрокабели и труб водоснабжения, системы канализации. А поверхность плиты уже готова под укладку чистового покрытия.
Кроме всего вышеперечисленного, УШП требует высокой культуры строительных работ от исполнителей, что не всегда возможно применительно к нашим условиям. Отсюда: для многих частных застройщиков УФФ более понятен, менее сложен в исполнении, а также позволяет растянуть работы по времени.
И хотя УФФ в итоге может оказаться дороже УШП, возможность «рассрочки» оплаты за весь цикл работ, а также привычный высокий цоколь или возможность устройства фундамента на неровном участке перевешивают.
В классическом виде УФФ представляет собой сборный ленточный фундамент, сложенный из 3-х – 4-х рядов КББ (пустотелых или полнотелых керамзитобетонных блоков) (200х200х400 мм). Сечение ленты – 600 – 800 (высота) х 200 (ширина) мм. Каждый ряд блоков армируется двумя стальными прутками «десятками».
Важная деталь: лента из КББ возводится на монолитной, армированной бетонной «пятке», размером – 600 (ширина) х 200 (толщина) мм.
Фундамент утепляется изнутри экструзионным пенополистиролом , после чего периметр засыпается песком, песок утрамбовывается, прокладываются все необходимые инженерные коммуникации. Затем заливается бетонная стяжка с трубами, как вариант, тёплого пола.
Т.е. устраиваются классические и хорошо знакомые пользователем нашего портала полы по грунту. Также УФФ, для удешевления и ускорения строительства, можно возвести без использования классической деревянной опалубки.
Делается это так: роется траншея (фактически, снимается только плодородный слой), в нее втрамбовывают щебень, выстилают полиэтиленовую плёнку, внешние края которой заводят на КББ.
Блоки являются бортиками для заливки бетонного основания, а также выступают в роли съёмной опалубки. После заливки «пятки» и застывания бетона блоки убирают и используют для кладки ленты.
Как это сделано, наглядно демонстрируют следующие фотографии, взятые из темы «Финский фэн-шуй под СПб» пользователя портала с ником Tim1313.
Также интересен вариант строительства УФФ с использованием полнотелых пескоцементных блоков, которые использовал Дмитр173, решивший самостоятельно повторить финский фундамент.
Бюджетный вариант финского утеплённого фундаментаДмитр173Участник FORUMHOUSE
Изучив наш портал и прочитав темы с примерами строительства пользователей, я буквально вдохновился на самостоятельное возведение каркасника в СНТ. Каркасник я решил поставить на УФФ размером 10х6.5 м, т.к. считаю этот тип фундамента оптимальным для подмосковных грунтов. Также в актив этого фундамента запишу высокий цоколь. УШП для дома сезонного проживания я делать не захотел.
Для оптимизации работ пользователь решил привлечь к строительству подсобников. Под контролем Дмитр173 рабочие расчистили пятно застройки и, по разметке, выкопали траншею глубиной в 50 см.
Геометрия траншеи контролировалась при помощи рулетки и лазерного уровня.
После того как выкопали траншею, её выстелили геотекстилем, засыпали гравий, который уплотнили деревянной самодельной трамбовкой.
Дмитр173
Всего, по моим расчётам, на засыпку потребовалось 7 м³ гравия. Гравий засыпал и трамбовал я сам. Все материалы рассчитывал кратно машинам, чтобы минимизировать расходы. Кроме этого, участок уже обжит, а складировать блоки и гравий негде.
Затем на гравийную подушку уложили стеклогидроизол. Это необходимо, чтобы отделить щебень от бетона «пятки».
Стенки траншеи, а также дно выстелили толстой полиэтиленовой плёнкой и уложили арматурный каркас.
После подготовительных работ Дмитр173, тщательно все рассчитав, заказал миксер с бетоном. Всего на основание ушло 3.9 м³ бетона Б35.
На нулевом цикле возник вопрос, какой материал использовать для кладки ленты. Пользователь решил использовать полнотелые пескоцементные блоки. Размеры такого блока составляют 39х19х19 см. Вес – около 27 кг. Морозостойкость F50. Прочность – М150.
Финны для возведения УФФ используют КББ с пустотами, т.к. считают, что под лёгкий каркасный дом прочности такого керамзитобетонного блока достаточно. Кроме этого, такие блоки «теплее», чем полнотелые бетонные, легче, и их физически проще укладывать рабочим.
Дмитр173
Повертев тяжелые блоки в руках, я понял, что сам с объёмом работы не справлюсь. Решил нанять рабочих.

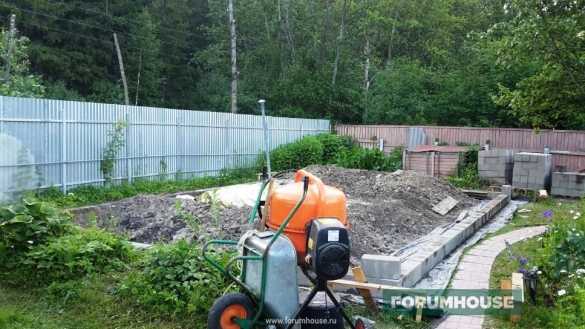

Блоки уложили в три ряда. Каждый ряд армировали. Сначала пользователь планировал продолбить перфоратором канавки под арматуру (в финском варианте фундамента в КББ есть канавки), но подумав, от этой идеи отказались. Арматуру укладывали в раствор между блоками.
Всего на фундамент потребовалось 240 шт. блоков или три поддона по 80 шт.
Не обошлось без небольших проблем. Как рабочие ни старались выставить блоки по горизонту, перепад составил около 3-4-х см. В итоге Дмитр173 решил вывести в 0 верх блоков, при помощи ЦП (цементно-песчаной смеси). Примыкание блоков к «пятке» гидроизолировали двумя слоями наплавленного стеклогидроизола.
Закончив возведение фундамента, пользователь приступил к его утеплению (изнутри) экструзионным пенополистиролом в один слой.
Плиты фиксировались на пластиковые дюбеля с прижимными шляпками.
Завершив этот этап, произвели обратную засып
repair-guides.com
