Фторопластовые уплотнительные материалы, свойства, заказать оптом
Уплотнительные материалы применяются для предотвращения или уменьшения утечки жидкости или газа через зазоры между деталями. Уплотнительные материалы предотвращают утечку смазок и рабочих жидкостей из механизмов в окружающую среду и предохраняют механизмы от попадания в них пыли и влаги из окружающей среды. Необходимость уплотнительных материалов определяется тем, что в местах соединения деталей даже после самой тщательной механической обработки остаются неровности, образующие зазоры. Уплотнительные материалы делятся на две группы: неподвижные уплотнительные устройства (для неподвижного контакта деталей) и контактные уплотнительные устройства (позволяют совершать различные движения, такие как: осевое перемещение, вращение или сложное движение).
Современные материалы, применяемые при изготовлении уплотнений, позволяют использовать эти изделия во всех отраслях промышленности и народного хозяйства. При выборе уплотнительного материала необходимо иметь в виду обязательные характеристики: рабочая среда, номинальное давление, рабочая температура, соответствие уплотнительной поверхности. Также уплотнительные материалы должны отвечать следующим необходимым требованиям: упругость, стойкость к среде, в которой работают, сохранение своих физических свойств при рабочей температуре среды и коррозионностойкость.
Наибольшее распространение получил фторопластовый уплотнительный материал, производимый на Охтинском химическом заводе (ООО “Пластполимер-Пром”). Фторопласт обладает исключительной стойкостью ко всем кислотам, растворителям, нефтепродуктам, щелочам (кроме щелочных металлов). Обладает достаточно широким диапазоном температур от -269 до +260 °С, инертностью, стойкостью к водяному пару, климатическим и бактериальным воздействиям, достаточно высокой прочностью, отличными диэлектрическими, антифрикционными и антиадгезионными свойствами.
В настоящее время применение фторопластового уплотнительного материала находит всё более широкое применение. Этому во многом способствует то, что фторопластовый уплотнительный материал более долговечен по сравнению с резиной, обладает меньшим коэффициентом трения, большей износостойкостью, а также может работать при давлении до 40 МПа (400 кгс/см2).
В качестве уплотнительных материалов в коррозионных средах используют фторопласт-4 в виде стружки, колец или манжет. Набивки из фторопластовых колец, манжет или стружки, смазанные смесями из графита, парафина и масла, применяют при температуре от минус 250 до 200 °С и давлении до 5 МПа. Фторопласт может выдерживать давления до 30 — 40 МПа при отдельных конструкциях манжет, исключающих ползучесть материала. При малых давлениях вместе с фторопластом применяют дополнительные упругие элементы — резину, пружину, так как фторопласт обладает небольшой упругостью. Для сальниковых набивок используют фторопластовый уплотнительный материал в виде шнура при температуре от минус 60 до 150 °С и давлении до 6,4 МПа.
ООО “Пластполимер-ПРОМ” предлагает широкий ассортимент фторопластовых уплотнительных материалов собственного производства:
-
Пористый фторопластовый жгут «Порофлекс» – предназначен для использования в качестве химически стойкого, самосмазывающегося набивочного и прокладочного уплотнительного материала в узлах насосно-компрессорного оборудования, запорной арматуры, трубопроводов.
-
Трубы из фторопласта-4Д – используются для изготовления прокладочно-уплотнительных деталей, контактирующих с агрессивными средами.
-
Лента ФУМ резьбоуплотнительная – уплотнительный материал, предназначен для уплотнения резьбовых соединений технологических трубопроводов (в т.ч. сантехнического оборудования), а также для уплотнения резьбовых соединений в оборудовании пищевой, химической, строительной и др. отраслей промышленности при давлении среды до 9,8 МПа.
-
Лента фторопластовая пористая Ф-4ДП – применяется в качестве резьбоуплотнительных и прокладочных пленок, для уплотнения сложных разъемов плоских фланцев.
-
Материал фторопластовый уплотнительный (ФУМ) – используется в качестве уплотнительного материала для различных типов резьбовых и фланцевых соединений, а также для уплотнения различных узлов в оборудовании пищевой и фармацевтической промышленности.
Уплотнительные материалы производства компании Пластполимер-ПРОМ изготавливаются в соответствии с ТУ и соответствуют государственным санитарно-эпидемиологическим правилам и нормативам.
Фторопластовые материалы уплотнительные – Справочник химика 21
V Материал фторопластовый уплотнительный (ФУМ) (ТУ 6-05-1570—72) [c.143]Для уплотнения резьбовых соединений следует применять льняную прядь по ГОСТ 10330—76, которая в процессе соединения обмазывается суриком по ГОСТ 19151—73 или свинцовыми белилами по ГОСТ 12287—-77, замешанными на олифе по ГОСТ 7931—76, фторопластовый материал (ФУМ) в виде ленты по ТУ 6—05—1388—70 марки 1 и шнура по МРТУ 6—05—870—66 марок В и К, а также другой уплотнительный материал, обеспечивающий герметичность соединения. [c.133]
Прокладки из фторопластового уплотнительного материала (ФУМ) и фторопласта следует применять во фланцевых соединениях с уплотнительной поверхностью типа шип — паз . [c.81]
Для снижения потерь спирта рекомендуется выполнять коммуникации с минимальным количеством фланцевых соединений, прокладки в них ставить на масляных красках, в качестве сальниковой набивки арматуры применять фторопластовый уплотнительный материал или использовать бессальниковую арматуру. [c.348]
Материал деталей, соприкасающихся с уплотняемой средой кожуха, сильфона — фторопласт Ф-4 подвижного и неподвижного уплотнительных колец — графит уплотнительного кольца (поз. 7) — резина или резина во фторопластовой оболочке. [c.792]
Материал деталей, соприкасающихся с уплотняемой средой кожуха и сильфона—фторопласт Ф-4 подвижных и неподвижных уплотнительных колец—графит уплотнительных колец (поз. 7)—резина или резина во фторопластовой оболочке. [c.793]
Фторопластовый уплотнительный материал ФУМ-В Шнур квадратного или круглого сечения Коррозионные среды 150 64
Материал фторопластовый уплотнительный ТУ 6-05-1570-72 Химически стойкий самосмазывающий-ся набивочный и прокладочный материал для работы при температурах от —60 до 250 С и давлении до 64 кгс/см . Выпускается трех профилей круглый—й = 1-5-8 мм квадратный — от 3X3 дй 8X8 мм прямоугольный — от 2X4 до 2X8 мм (изменение размеров через 1 мм). Длина куска 1000 мм [c.73]
Исключительно высокие диэлектрические свойства политетрафторэтилена, практически не зависящие от частоты и температуры в пределах от —60 до -1-200 °С, позволяют широко использовать его в высокочастотных и ультравысокочастотных установках. Фторопласт-4 как электроизоляционный материал применяется при изготовлении высокочастотных кабелей, работающих при температурах до 250 °С, и печатных плат для электронных приборов. Провода с фторопластовой изоляцией используются в электромоторах, трансформаторах, радарных установках, контрольно-измерительных приборах. В химической аппаратуре фторопласт-4 применяется для изготовления труб, прокладок, сальниковых набивок, манжет и других уплотнительных устройств, сильфонов, деталей насосов и фильтрующих перегородок. Низкий коэффициент трения позволяет применять фторопласт-4 в качестве антифрикционного материала для вкладышей подшипников. [c.119]
Фторопластовый уплотнительный материал ФУМ, марка В ТУ 6-05-1570—72 Неспеченный фторо-пласт-4Д, содержащий смазку (13—14%), в виде профилированных шнуров трех профилей круг, квадрат, прямоугольник [c.209]
Фторопласт Ф-ЗМ (марки А и Б) МРТУ 6-05-905-63 Заготовки из фторопласта Ф-ЗМ ВТУ М-840-61 Изделия из фторопласта Ф-З ТУ М-830-60 Фторопластовый уплотнительный материал ФУМ (марки В, Ф и К) МРТУ 6-М-870 – 62 [c.161]
Фторопластовый уплотнительный материал (ФУМ) ФУМ-В ФУМ-Ф ФУМ-К МРТУ 6-05-870-66 2500 Шнур квадратный От 3X3 до 8X8 Длина 1000 [c.246]
В качестве прокладочных материалов для графитовой аппаратуры рекомендуется использовать теплостойкие и химически стойкие резины типа ИРП-1025, применяемые при температурах до 200°С и давлении до 3 ат, и фторопластовый уплотнительный материал ФУМ для температуры до 60 °С и давлении 1 ат
В качестве прокладочных материалов для графитовой аппаратуры рекомендуется использовать теплостойкие и химически стойкие резины типа ИРП-1225 по ВТУ ИРП-39/01 (температура до 200°С и давление до Зат), ИРП-1287 по ВТУ ИРП-6-5-Й—62, фторопласт-4 (ГОСТ 1007—62) при температуре до 250° и давлении до 3 – ат, фторопластовый уплотнительный материал ФУМ (МРТУ-6 № М 870/62) при температуре до 60° и давлении 1 ат. [c.80]
Фаолит А Фторопласт-4 Фторопластовый уплотнительный материал (ФУМ) [c.356]
В производстве хлорметанов прямым хлорированием метана и четыреххлористого углерода хлорированием сероуглерода одной из сложных, не решенных до настоящего времени проблем является подбор материалов для сальниковых уплотнений насосов на линиях транспортировки хлорметанов. Набивки, пропитанные жидкими или консистентными смазками, а также прографиченный асбест, обычно применяемый в химической промышленности, в данном случае неприемлемы, поскольку хлорметаны хорошо растворяют минеральные масла. Срок службы сальников не превышает 0,5—1 месяца. Применение фторопластового уплотнительного материала (ФУМ) не дало положительных результатов. Вследствие необратимой деформации под воздействием нагрузок этот материал не обеспечивает достаточной герметичности. [c.52]
Химически стойкий фторопластовый уплотнительный материал (ФУМ) выпускают в виде мягких стержней, круглого, квадратного сечения и в виде лент. Стержни с маркой В предназначаются для щелочей, кислот, масел, растворителей, воды, пара и воздуха с маркой Ф — для кислорода и сильных окислителей. Стержни из материала ФУМ обеспечивают уплотнения в штоках поршневых машин в течение более чем 6000 ч, а в вентилях, кранах — неограниченное время. Тонкие ленты материала ФУМ применяют для уплотнения резьбовых соединений, а также для уплотнения фланцевых соединений. Эти соединения не теряют герметичности при многократных изменениях температуры от—50 до 150°. Практически для уплотнения всех размеров фланцев, сальниковых устройств, вентилей, валов машин достаточно иметь только два размера стержней ФУМ — диаметром 2 и 3 мм.
Фторопластовый уплотнительный материал ФУМ (ТУ П-113—63), выпускаемый р виде стержней, квадрата или полоски, применяется в различных конструкциях прокладочных соединений. Суспензия фторопласта-4Д при- [c.224]
Стеклянные шлифы можно уплотнять пленкой из фторопластового уплотнительного материала (ФУМ-0) или фторопластовой прокладочной лентой. Это химически стойкие самосмазывающиеся прокладочные материалы для работы при температурах от —60 до 250 °С. Кусочек ленты шириной в несколько миллиметров накладывают равномерно на керн, вставляют его в шлифованную муфту и поворачивают. [c.75]
Порошок фторопласта-4Д применяется для изготовления фторопластового уплотнительного материала (ФУМ), тонкостенных трубок, изоляции проводов, лент для уплотнения резьбовых соединений и других изделий. [c.140]
Уплотнение запорного органа осуществляется уплотнительным кольцом в корпусе, вы
www.chem21.info
Уплотнения из фторопласта-4
УПЛОТНЕНИЯ ИЗ ФТОРОПЛАСТА-4 И КОМПОЗИЦИЙ НА ЕГО ОСНОВЕ
Изделия из Ф-4 и композиционных материалов применяются в химической, нефтехимической и нефтеперерабатывающей промышленности типов: НД, НК, АДК, ГП, ДАОН, ГМ и для ремонта насосных и компрессорных установок.
Изделия из фторопластовых композиций предназначены для работы в агрессивных средах при температуре от – 60 до + 260 °С, в условиях высокого вакуума и давлении до 10 МПа.
Из композиций изготавливаются:
– поршневые кольца и уплотнения штока в компрессорах и гидравлических цилиндрах;
– сальниковые уплотнения, плетеные уплотнения для герметизации подвижных соединений машин и арматуры;
– осевые подшипники;
– вкладыши для подшипников;
– торцевые уплотнения, манжеты, шайбы, прокладки и другие детали для ремонта оборудования.
Серийно выпускаются в качестве уплотнений из фторопласта-4 и композиций на его основе манжеты, опорные и нажимные кольца, которые могут применяться в уплотнительном узле гидроцилиндра насосов типа НД.
Использование уплотнений из фторопластов в компрессорных установках позволяет снижать уровень шума компрессоров на 5-10 %.
Основными преимуществами уплотнений из фторопластовых композиций по сравнению с изделиями из стали, бронзы и чугуна являются:
– способность работать без смазки в местах, где смазывание деталей затруднительно или невозможно;
– возможность работы при сухом трении;
– высокая износостойкость.
Кольца нажимные |
||
D1, мм |
d1, мм |
h2, мм |
19,7 |
8,3 |
6,2 |
21,7 |
10,3 |
6,2 |
23,7 |
12,3 |
6,2 |
27,7 |
16,3 |
6,2 |
39,7 |
20,3 |
10,2 |
44,7 |
25,3 |
10,2 |
51,5 |
32,5 |
10,2 |
59,5 |
40,5 |
10,2 |
69,5 |
50,5 |
10,2 |
74,5 |
55,5 |
10,2 |
79,3 |
60,7 |
10,2 |
94,3 |
70,7 |
12,6 |
104,3 |
80,7 |
12,6 |
114,3 |
90,7 |
12,6 |
124,3 |
100,7 |
12,6 |

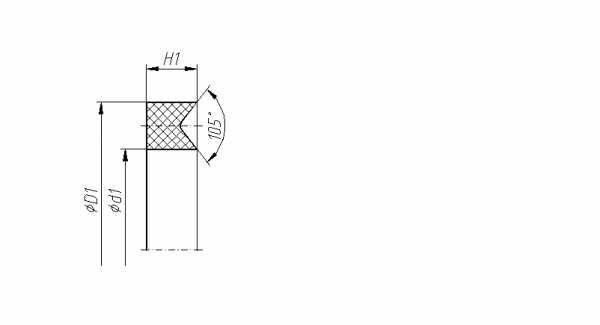

Кольцо нажимное

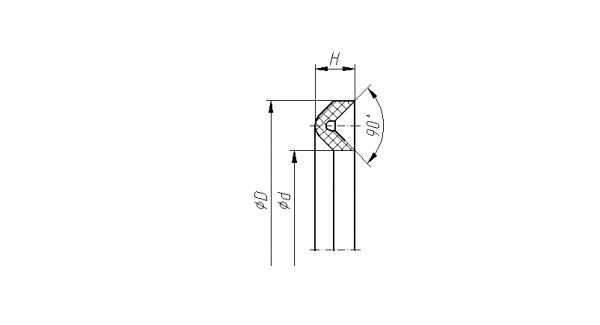

Манжеты |
||
D, мм |
d, мм |
H, мм |
20 |
8 |
4,8 |
22 |
10 |
4,8 |
24 |
12 |
4,8 |
28 |
16 |
4,8 |
40 |
20 |
8,0 |
45 |
25 |
8,0 |
52 |
32 |
8,0 |
60 |
40 |
8,0 |
70 |
50 |
8,0 |
75 |
55 |
8,0 |
80 |
60 |
8,0 |
95 |
70 |
10,0 |
105 |
80 |
10,0 |
115 |
90 |
10,0 |
125 |
100 |
10,0 |
Кольца опорные |
||
D2, мм |
d2, мм |
h3, мм |
19 |
9 |
3,6 |
21 |
11 |
3,6 |
23 |
13 |
3,6 |
27 |
17 |
3,6 |
39 |
21 |
5,5 |
44 |
26 |
5,5 |
51 |
33 |
5,5 |
59 |
41 |
5,5 |
69 |
51 |
5,5 |
74 |
56 |
5,5 |
79 |
61 |
5,5 |
94 |
71 |
7,0 |
104 |
81 |
7,0 |
114 |
91 |
7,0 |
124 |
101 |
7,0 |

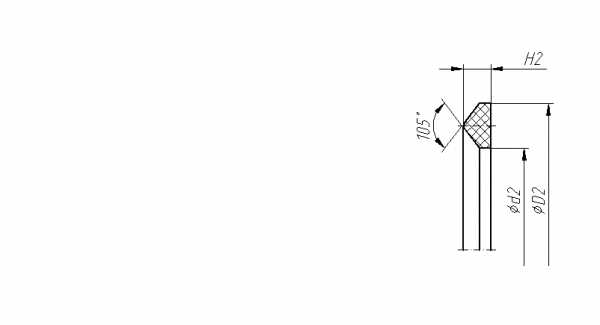

Кольцо опорное
Изготовим изделия по согласованным чертежам или техническому заданию Заказчика практически без ограничений по количеству, конфигурации, размеру.
Предприятие имеет свою научную базу и может изготовить опытные образцы деталей различной сложности для дальнейшего испытания в Ваших условиях. Мы подберем фторопластовые композиции под указанные условия работы (давление, температура, действующие нагрузки), в том числе, рассмотрим вопрос о замене на фторопласт других материалов (паронита, асбеста, резины и др.).
Размещая заказ на детали точного размера на нашем предприятии, Вы исключите механическую обработку фторопластовых заготовок и возникающие при этом потери дорогостоящего материала, сэкономите средства, в том числе, по доставке продукции, и снимете вопрос утилизации фторопластовых отходов.
