Фундамент без подвала из блоков фбс – Как построить фундамент для дома с подвалом из блоков фбс?

Подборка блоков для фундамента

Сам по себе фундаментный строительный блок, другими словами, фундамент из ФБС изготавливают на заводах посредством прессования и употребляют конкретно в целях сооружения фундамента. В связи с этим, чаще всего — это является ленточным фундаментом. Таким образом, какие именно должны существовать масштабы бетонированных блоков для основания дома и как верно их подбирать?

В целях начала данного процесса в типичной компьютерной программке заблаговременно предпочтительно произвести раскладку блоков для того, чтобы действительно понимать, в качестве чего их необходимо будет устанавливать и вязать между собой. Подобным образом, первый ряд частенько сооружают шириной в 40 сантиметров, а уже 2 последующих – по 30 сантиметров. И лишь только тогда, когда точно ведомы необходимые габариты блоков и их обилие, существует резон ездить в торговый центр и бронировать их. Не удивительно, но именно там же дозволено условиться о доставке монтаже, а с целью данного и автомашина, и автокран должны быть вакантны в 1 день по возможности.

Исходя из всего того, что уже выше было изложено, следует что при подборе подобных блоков ещё на складе сначала имеет большое значение обусловить, в каком месте и в каковых участках будет проходить коммуникация. И еще важнее — по какому образу возвести фундамент из блоков с учётом данных факторов, в целях данного они нужны будут с особыми отверстиями. В случае если об этом запамятовать, всё равно ведь в перспективе потребуется их бурить, а это опять же добавочные издержки наличных средств и времени.

Подготовление котлована и разметка

Бывалые строители рекомендуют в первую очередь набросать схему площадки в преддверии укладки – поразмыслить, в каком месте именно будет возвышаться автокран, какие смогут появиться трудности.

Следом, как в большинстве случаев, снимается наружный плодовитый слой. В этих целях предпочтительнее всего снимать экскаватор. Определённая часть почвы преднамеренно сохраняется для обратной отсыпки. Ну а уже по кромкам котлована выносятся оси стенок бани – колышками с леской. Существует мнение, что внутренняя дренажная система подобного фундамента отнюдь не обязательна – исключительно в отдельных случаях, когда необходим основательный ремонт либо протечки ликвидировать никак не получается. Собственно говоря, рекомендовано попросту аккуратно осуществить гидроизоляцию стенок и пола в парилке.

Выработка подошвы

Ежели же при постройке отнюдь не сооружать забетонированную ленту-подушечку, а укладывать блоки непосредственно на песок – в то время целесообразно применять кладочную сетку. В частности, она предотвратит в перспективе создание ненужных отверстий между блоками.

Вот именно поэтому очень важно приобрести арматуру и завезти целую машину песка и в том числе щебня. Кстати, последнего необходимо брать 20-40 фракции и не меньше.

По существу говоря, в приготовленном котловане в данное время производится метка для будущей подошвы. Обыкновенной лопаткой пространство для неё следует разровнять неукоснительно по уровням, также засыпать песком, хорошо увлажнить и спрессовать. В последствии все заваливается щебнем и вторично трамбуется. И в результате данного уже основывается опалубка и как говорят в народе, вяжется арматура.

Формирование опалубки

С целью данного очень важно будет предварительно купить по крайней мере пол куба 25-ой обрезной доски. Для того, чтобы опалубка очутилась ровненькой, гидроуровнем заблаговременно необходимо её разровнять и растянуть шнур в серёдке самой опалубки.

Очень важно понимать, арматуру в целях подобного фундамента предпочтительно забирать марки Ф12, и уже вязать её между собой. По прошествии заливки армированному поясу необходимо, конечно, осесть – а это уже принудительный перерыв в самой работе уже по меньшей мере на 2 недельки. В общей сложности с целью данного потребуется приблизительно сотни прутьев по 60 сантиметров и около четырёх по метру. Складывать их только и остаётся как в 4 линии, два снизу и 2 сверху, таким образом и в 3 – то бишь, треугольником. Проволоку для создания каркаса брать правильнее Д4 – её расходуется предварительно 10 килограмм. На производство одной лишь арматуры уйдёт приблизительно дня два. Ну и после этого дозволено приступать делать опалубку. Обыкновенная толщина пояса – 20 сантиметров, ну а ширина уже – 30 сантиметров.

Залива подушки

Весьма важно понимать, что на данном пункте потребуется миксер. Исключительно он зальёт бетоном приготовленную подушечку для ФБС блоков. Затем она накрывается предназначенной плёнкой или опилками и целую недельку сохнет, при этом должна периодически смачиваться.

Но тем не менее сами подушечки, безусловно, смогут быть монтажными. Но как показывает практика, чаще применяют монолитные, подобные как в ленточном фундаменте.

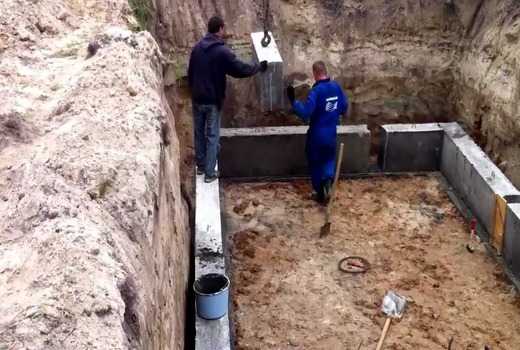

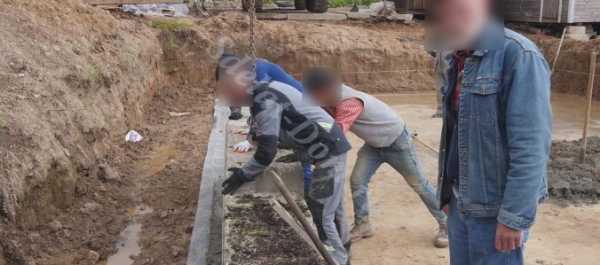

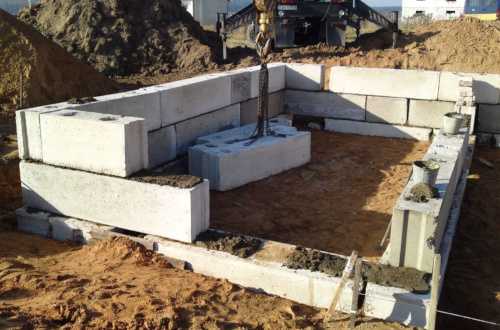

Установка ФБС блоков

Необходимо отметить, что отныне нужно заказывать автокран в целях приподнимания тягостных ФБС блоков, а работники либо помогающие станут их корректировать.

На протяжении момента возведения, правильнее всего применять кладочный раствор М100. Именно его потребуется использовать начиная с 10% вплоть до 20% от общего объёма абсолютно всех блоков. Как раз тут-то и многое будет уже зависеть от качества самих блоков, предполагаемых проёмов и кладки.

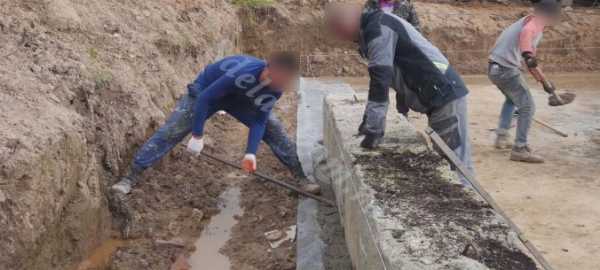

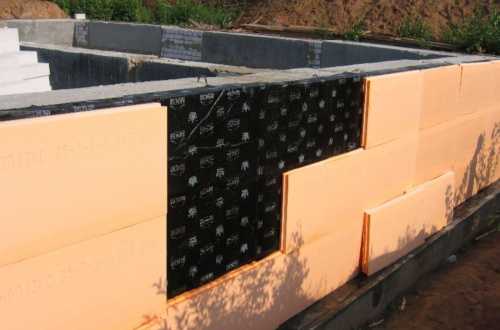

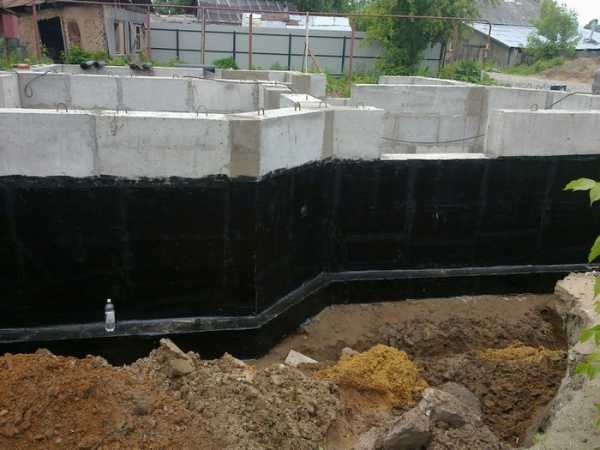

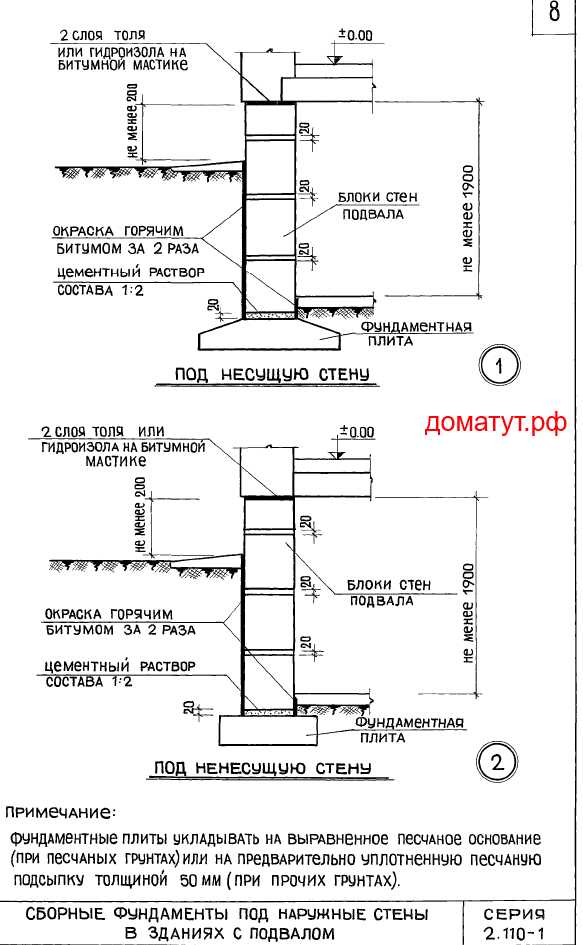

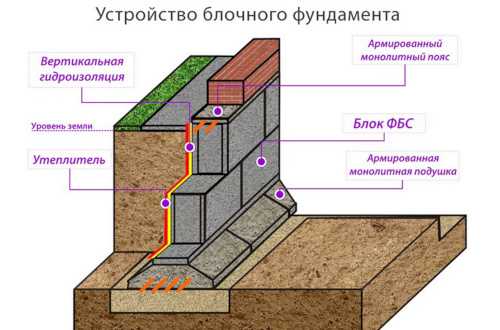

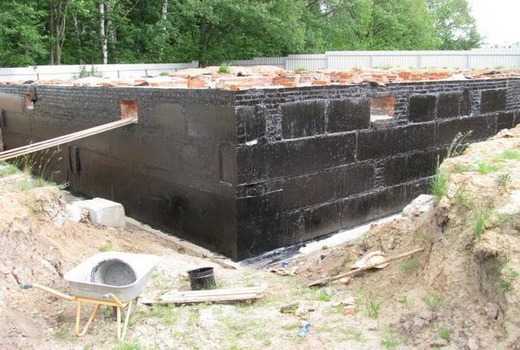

Гидроизоляция основания дома

В наибольшей степени испытанный в данном плане вариант – отменная мастика. В общей сложности уйдёт ориентировочно 4 банок мастики. Ну а смазывать необходимо 1 ряд с внутренней стороны будущей бани и 2 с наружной. Довольно удобно, так как отнюдь не следует ничего завёртывать либо подогревать.

В принципе, определённые строители на осадки участках уже под дно блоков ещё и подстилают гидроизоляцию Бикрост.

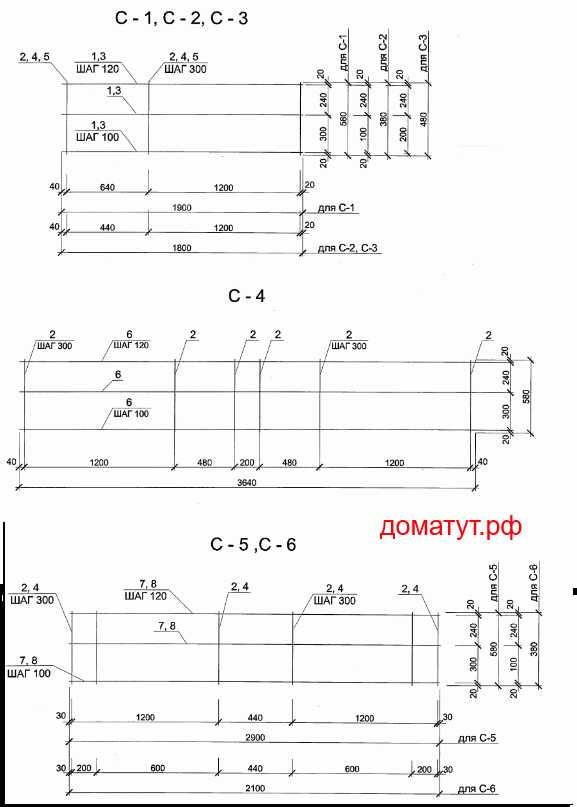

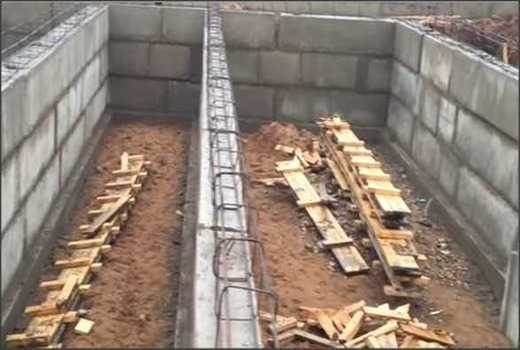

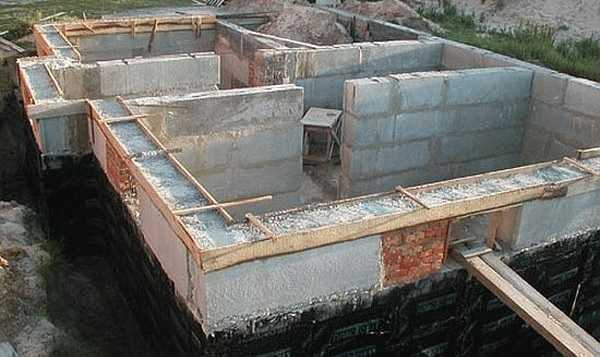

Изготовка армированного пояса

Также стоит отметить, что монолитный пояс, кладётся на ФБС блоки, а уже на него плиты перекрытия. Кстати, отнюдь не все строители уже видят в данном процессе мудрёный резон. Во всяком случае выходит, что и блоки, и пояс, и даже плиты – это уже отнюдь не монолитная структура, а всего лишь части, каковые как бы сами по себе.

В заключение, хотелось бы подчеркнуть — надеюсь данная технология производства фундамента из ФБС помогла вам надёжно, относительно легко и совершенно безопасно соорудить задуманное.

Видео Как сделать фундамент из ФБС

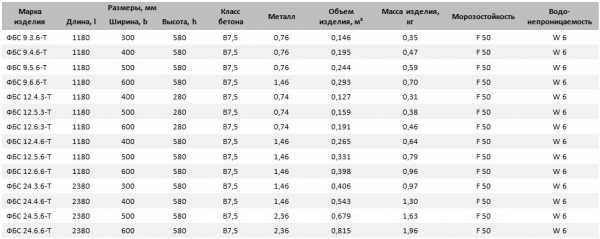

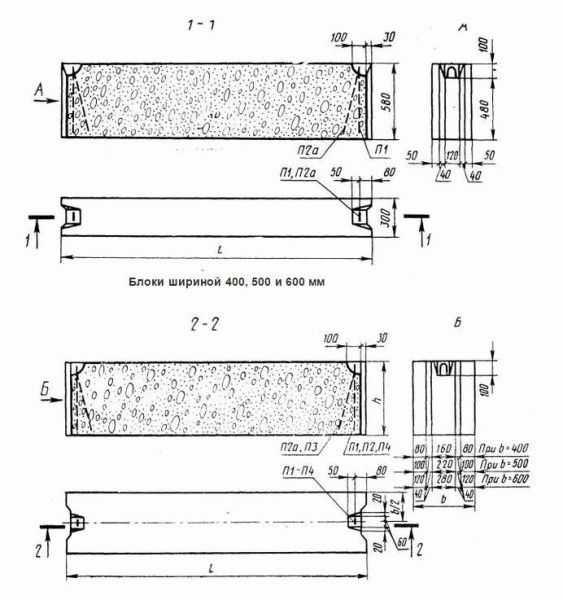

Характеристики ФБС блоков

Как делали фундамент из блоков ФБС вы, расскажите в комментариях, а лучше с фото.

www.allremont59.ru

Фундамент из ФБС – пошаговая инструкция строительства фундамента из блоков своими руками, видео

Ленточное фундаментное основание для дома заслужено считается одним из самых надежных, долговечных и стабильных к нагрузкам. Но возводится оно достаточно долго – пара дней на выемку земли, пара на сборку опалубки плюс минимум двадцать на застывание бетонного раствора. Чтобы ускорить процесс строительства, застройщики нередко заменяют его на сборно-ленточный фундамент из блоков ФБС заводского изготовления. Этот вариант сделать гораздо проще, а времени на установку и монтаж уходит в разы меньше.

Содержание

1. Что это такое?
2. Виды и подвиды
3. Плюсы и минусы
4. Пошаговая инструкция
5. Применение

Что такое фундамент из блоков ФБС?

Конструкция основания из ФБС являет собой кладку из бетонных блоков различного размера на песчаной подушке. Между рядами и поверх них иногда устанавливается армированный ж/б пояс, но многие строители обходятся и без него. Плюс фундаментный бетон защищается стандартной для всех сооружений в земле гидроизоляцией.

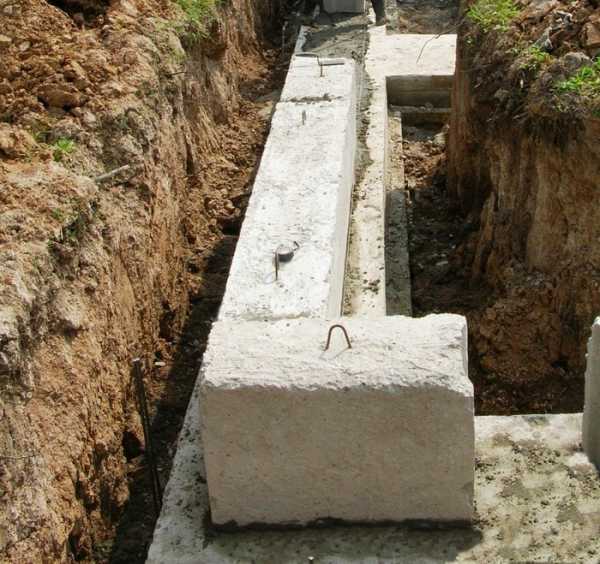

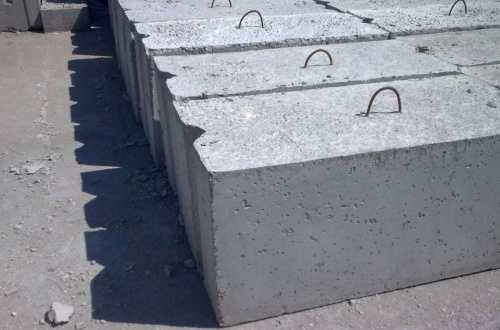

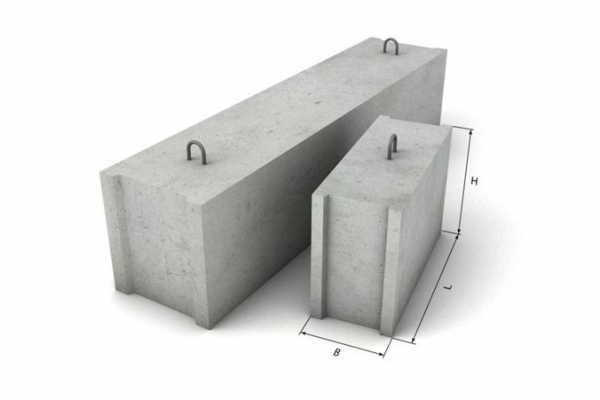

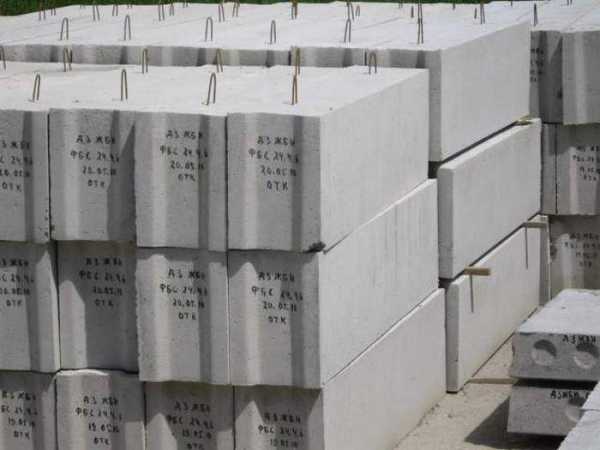

Так они выглядят

Часто ФБС называют «стеновыми», но это в корне неверно. Правильней их именовать «сплошными» либо «сплошного сечения». Фактически это железобетонные изделия блочного вида, предназначенные для возведения исключительно фундаментов и стен подвалов. Строить из них стеновые перегородки в жилых домах и иных зданиях категорически нельзя. Они слишком тяжелы для этого.

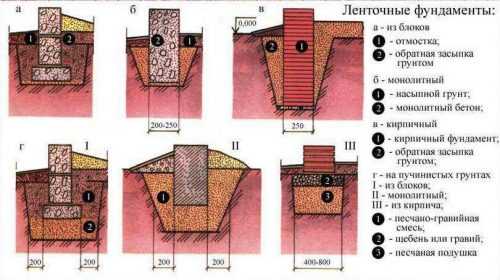

Виды фундамента из блоков

Его рекомендуется выбирать лишь для участков с сухими и малопучинистыми грунтами. Но по факту при грамотном расчете устраивать такую опору можно под любой дом и на любых почвах. Блоки ФБС из железобетона изначально разрабатывались для ускорения и упрощения строительства. Они способны выдержать немалые нагрузки, надо только правильно их подбирать.

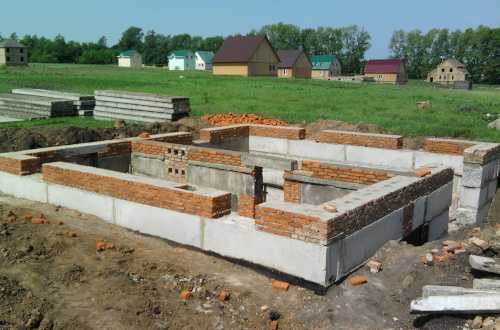

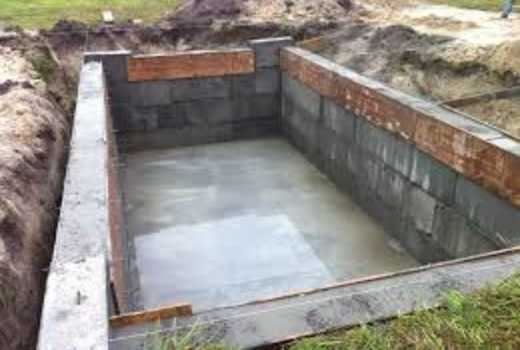

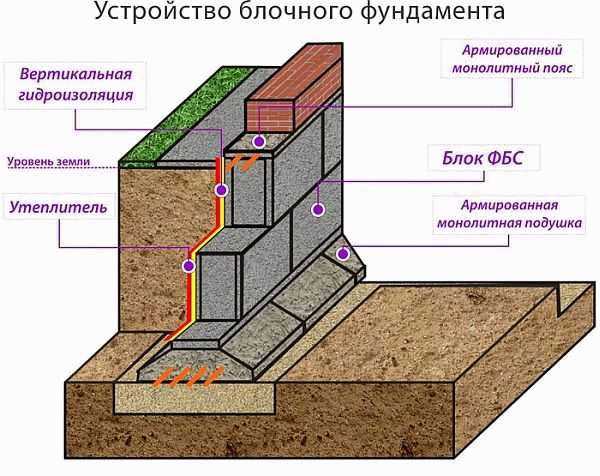

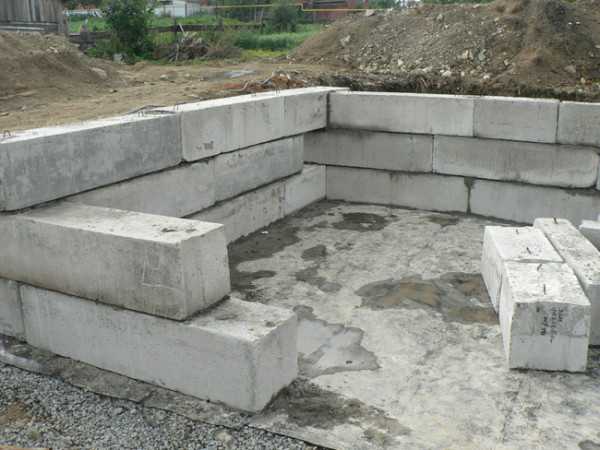

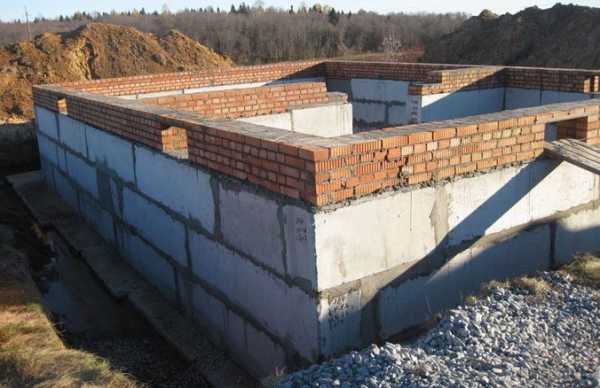

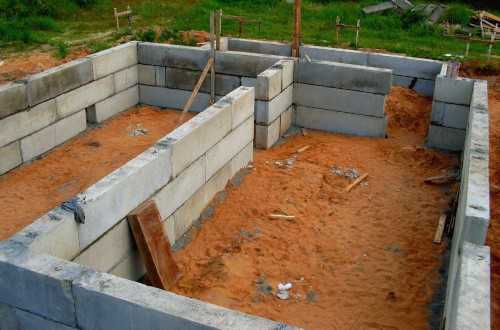

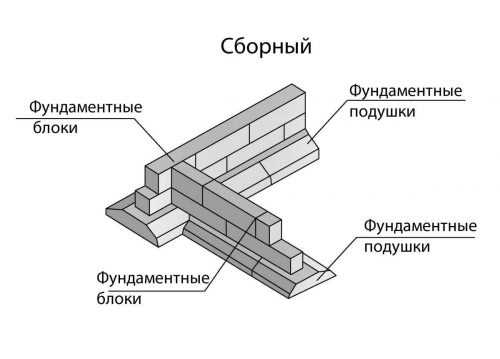

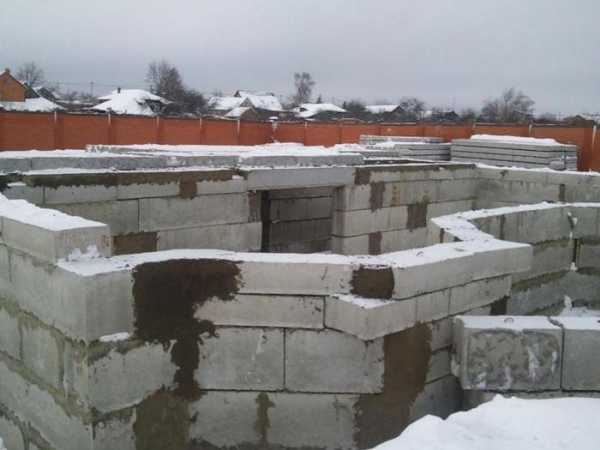

Так выглядит блочное основание

На блочном фундаменте строения возводить можно из всех известных стройматериалов. Ограничений здесь нет. Но для того же дома из СИП-панелей, отличающегося своей легкостью в весе, лучше выбрать более дешевые винтовые сваи. А в целом, на рассматриваемое основание стены строительными правилами и нормами ставить разрешается из кирпича, пеноблоков, бруса и бревна. Все на усмотрение хозяина коттеджа.

Преимущества и недостатки блоков ФБС

Среди достоинств числятся:

• Высокая скорость работ;

• Отсутствие необходимости замешивать бетон либо заказывать бетоновоз;

• Применимость практически на всех типах грунтов;

• Высокое заводское качество исполнения бетонных изделий;

• Отсутствие потребности в опалубке.

Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.

Минусы основание из ФБС имеет следующие:

• Дороговизна по сравнению с обычным монолитным ленточным аналогом;

• Сложности с раскроем изделия из бетона на куски нужного размера;

• Необходимость использования спецтехники (крана либо лебедки).

Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.

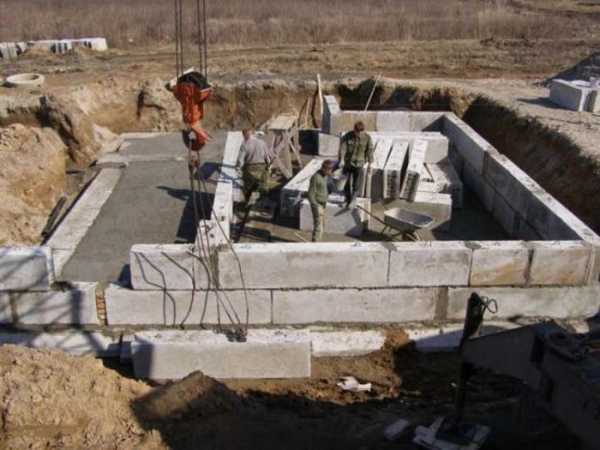

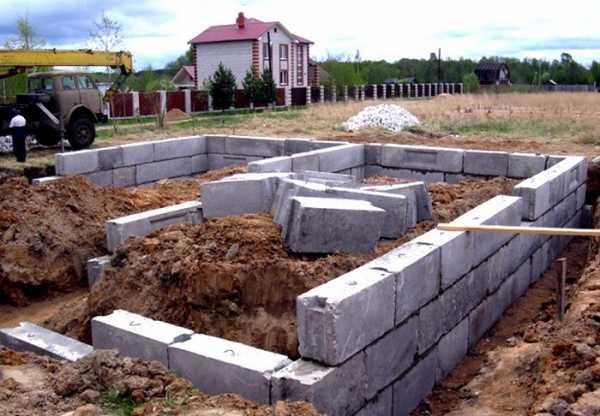

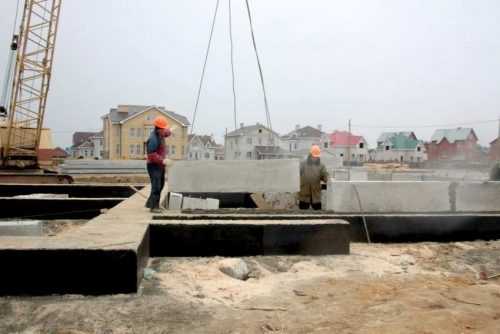

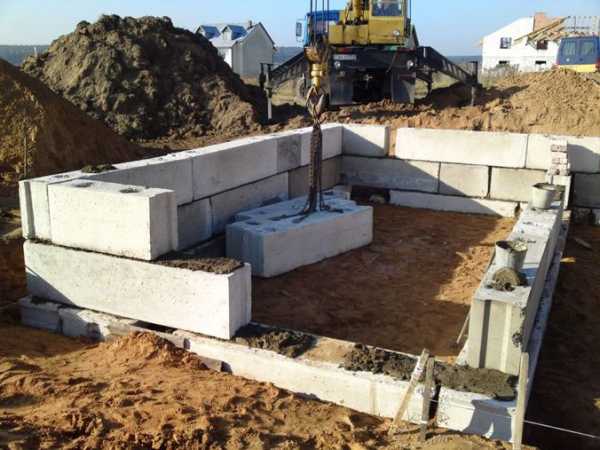

Для подъема необходим кран

Главное – при сравнении с монолитом блочная разновидность оснований для зданий несколько проигрывает по несущей способности. И если высокие вертикальные нагрузки она еще с легкостью выдерживает, то с горизонтальными есть серьезные проблемы. При сильном пучении блок из опорной конструкции может быть просто выдавлен.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

1. Проектирование и выбор блоков.

2. Земляные работы с отсыпкой подушки из песка.

3. Установка (с армированием либо без).

4. Гидроизоляция.

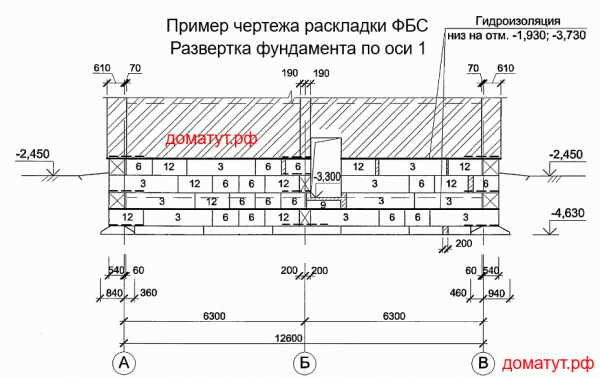

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

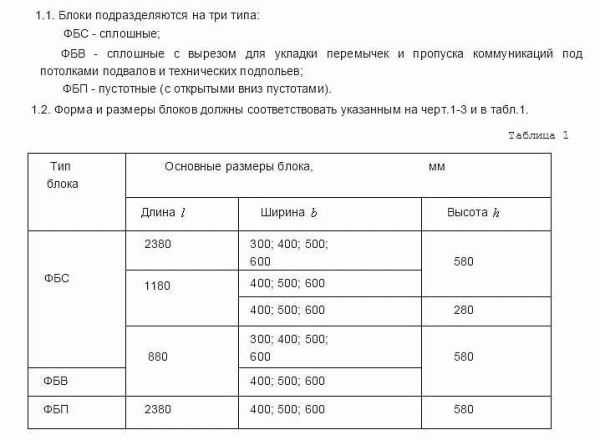

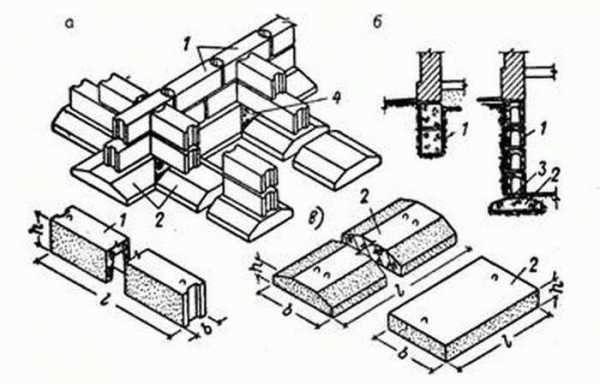

Все фундаментные блоки делятся четыре подвида:

1. ФБС – сплошные рядовые.

2. ФБП – с пустотами внизу для уменьшения нагрузок на почву.

3. ФБВ – с вырезом по длине под коммуникации.

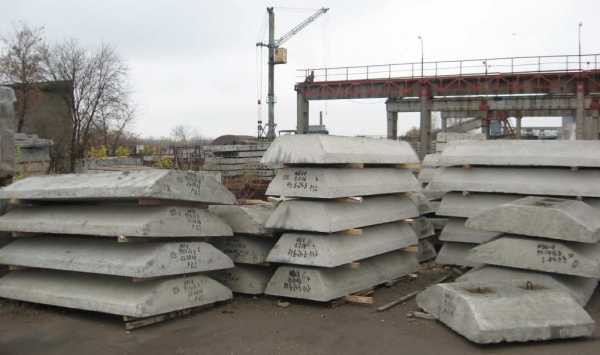

4. ФЛ – плиты трапециевидной формы для нижнего ряда.

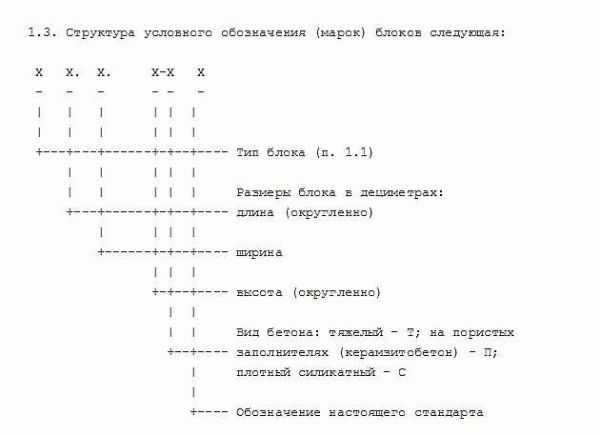

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ. Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами.

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

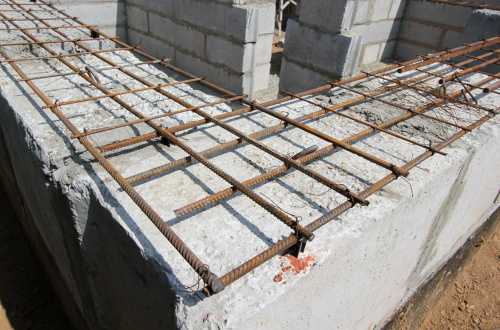

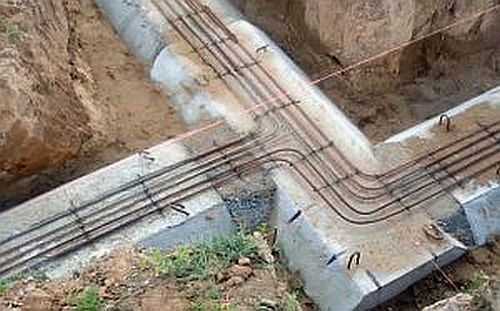

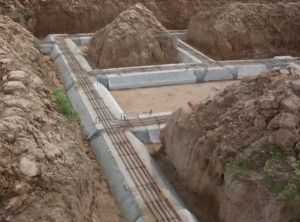

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Рекомендуем прочитать статью: размеры листа ондулина.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

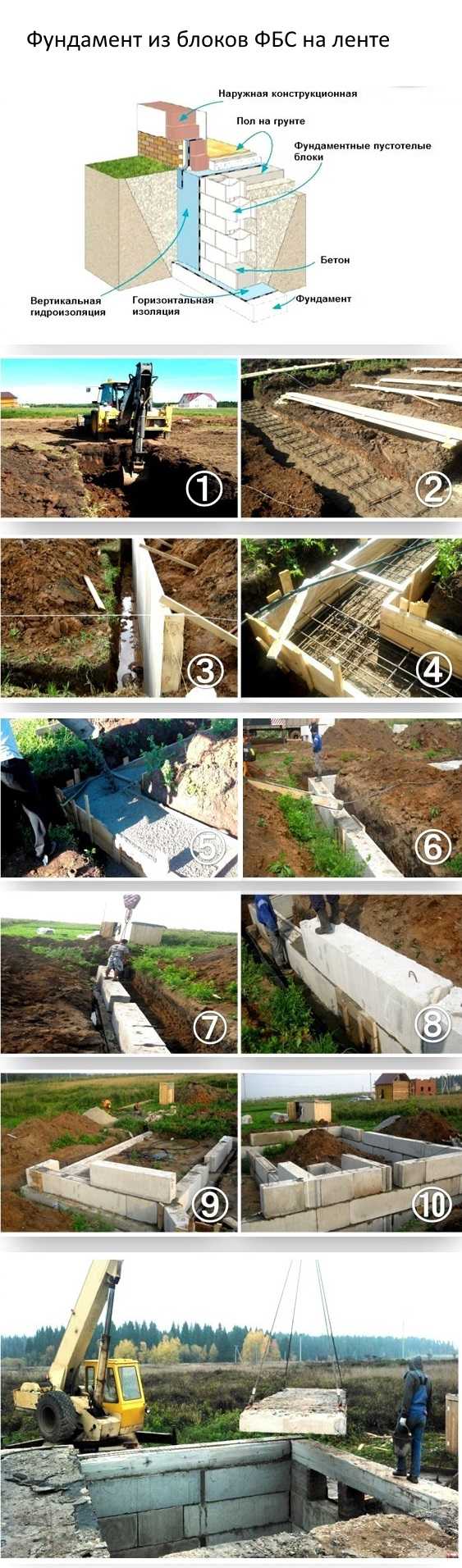

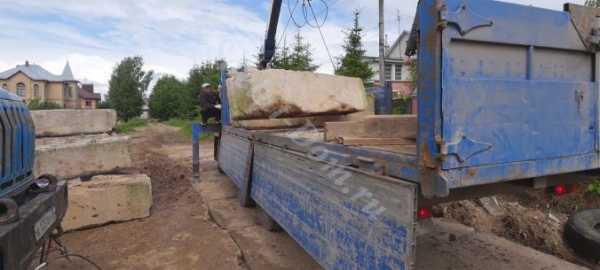

Разгружаем

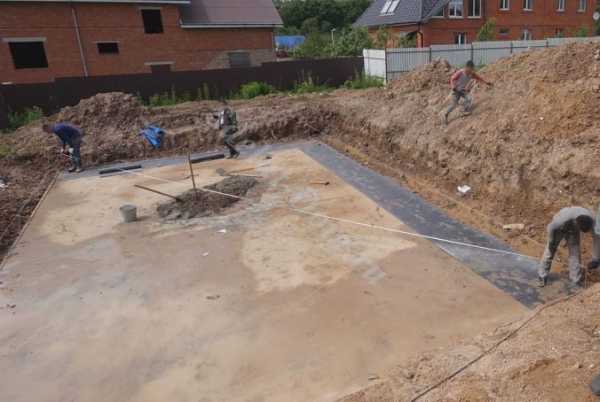

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

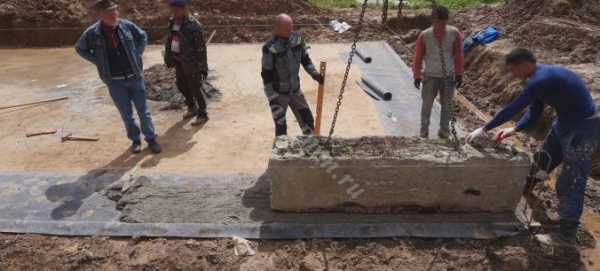

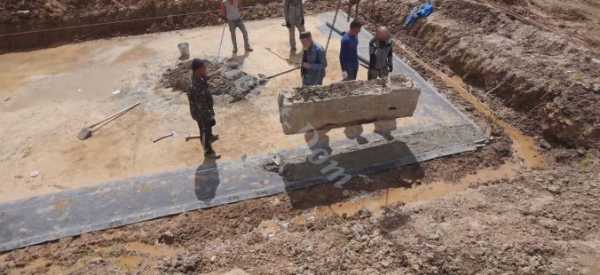

Подготавливаем раствор и краном подаем первый

Опускаем первый по натянутому уровню

Укладываем второй на раствор к первому

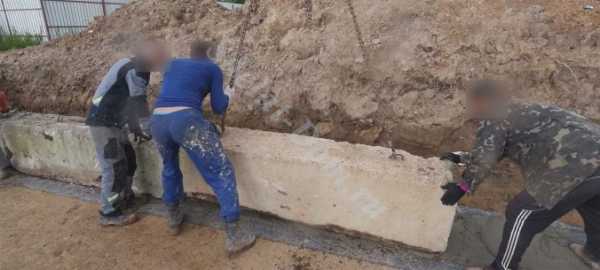

Корректируем расположение вручную с помощью лома

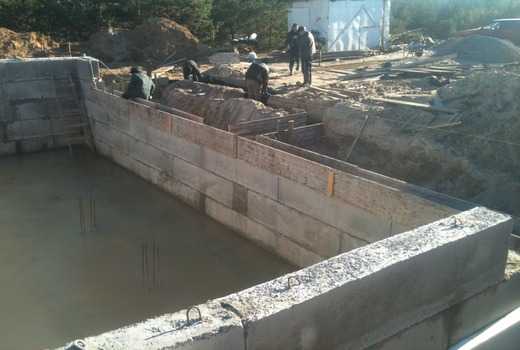

Аналогично укладываем все последующие

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.

Читайте также про другие виды оснований:

Смотрите также видео по монтажу фундамента из блоков ФБС

Читайте про другие наши материалы:

sdelat-dom.ru

Фундамент из блоков в один ряд: отзывы о ФБС

Дом из блоков ФБС – это очень популярный вид постройки. Такой материал используют для создания несущих элементов постройки, которые можно эксплуатировать при температурах от -70 до +50 градусов. Наиболее актуально их применение для строительства подвальных и цокольных поверхностей и укладке ленточного фундамента. Стоит отметить, что такие блоки прекрасно сочетаются со всеми видами грунта и климатическими признаками. В нашей статье мы выясним, как построить здание из ФБС правильно и самостоятельно.

Плюсы и минусы материала

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС. А именно таких:

• Хорошая прочность;
• Долговечность;
• Устойчивость к механическому и биологическому воздействию;
• Высокий уровень теплоизоляции;
• Экологическая безопасность;
• Широкий ассортимент моделей блоков.

Такие достоинства расширяют спектр применения изделий ФБС, позволяя использовать их в самых некомфортных условиях. Специалисты строительной сферы настоятельно рекомендуют использовать такой материал для укладки цокольных помещений, так как это позволить сократить время на возведения дома. Конечно, такие блоки имеют огромное количество преимуществ, но мы должны рассмотреть и минусы данных изделий:

• Стоит отметить, отметить, что блоки имеют высокую стоимость, но, она ниже, чем у монолита;
• Кроме этого, в большинстве случаем не получается получить максимальную герметизацию в местах стыкования. Если устанавливать фундамент наливного типа и цоколь, то можно получить более надежное строение. Особенно актуальна такая конструкция в сложных климатических условиях.
• Для строительных работ возведения цоколя, необходимо воспользоваться услугами специальных машин.

Внимание! ФБС изделия стоят дороже других материалов, и требует дополнительной гидроизоляционной обработки цоколя или подвала.

Выбираем блоки для монтажа

Совершая выбор строительного материала для дома, а именно блоков ФБС, прежде всего, нужно проверить документацию товара и наличие паспорта

Совершая выбор строительного материала для дома, а именно блоков ФБС, прежде всего, нужно проверить документацию товара и наличие паспорта. Официальное удостоверение продукции должно содержать такую информацию:

• Контактная информация завода производителя;
• Серийный код и номер партии;
• Габаритные параметры, марка, вес;
• Показатель прочности во время сжатия;
• Устойчивость к морозу и влаге;
• Основные эксплуатационные правила.

Фундамент из блоков для дома необходимо выполнять из подходящих материалов. Именно по этой причине нужно делать замеры, которые должны иметь практически одинаковые размеры. Стоит отметить, что отклонение не должно превышать 6 мм. В противном случае, такой блочный куб покупать не стоит, так как вы потратите лишние финансы. Если вам необходимо приобрести элементы для цокольного этажа, то проконсультируйтесь у продавца подходит ли материал для таких целей.

Хотя блоки выполнены из железобетона и имеют большой вес, но многочисленные отзывы свидетельствуют о возрастание спроса на них. Стоит предположить, что на это повлиял 1 факт – способность выдерживать большие нагрузки. Плюс ко всему блоки долговечны и надежны. Очень часто изделия ФБС применяются в строительстве жилых и административных зданий. Но такое устройство оправданно только в таких ситуациях:

• При необходимости постройки основания дома максимально быстро. В этой ситуации играет роль не скорость строительных работ, а качество постройки за такой короткий срок. Выполнить все монтажные задачи можно как своими руками, так и при помощи специализированной техники.
• Если выполняется частное строительство, особенно в тех ситуациях, когда вы не имеете особых навыков. Чаще всего такую конструкцию используются из-за простоты процесса и легкости выполнения расчетов.
• В случае, когда участок характерен смешанным типом грунта. Для решения всех возможных неприятных явлений, рекомендовано устанавливать в один ряд ленточное основание, расширенное к краям. Но, обязательно следует монтировать фундамент на песчаную подушку.

Выполняем фундамент из блоков своими руками

Выполнение строительного процесса из ФБС изделий не отличается, но выполнять работы нужно в точном соответствии инструкции. Итак, первое, что нужно – это рассчитать все величины. Давайте, об этом и поговорим более подробно.

Рекомендуем к прочтению:

Расчет количества материалов

Перед тем, как отправляться за закупкой необходимо знать, сколько материала нам понадобится для выполнения постройки

Перед тем, как отправляться за закупкой. Необходимо знать, сколько материала нам понадобится для выполнения постройки. Объём несущей кладки рассчитывается по такой формуле:

V= l на a на h, то есть, длину умножить на толщину и высоту. Далее полученную величину разделяют на показатели одного блока. Если постройка имеет форму параллелепипеда, то на этом расчет окончен, полученная сумма и будет количеством необходимого материала.

Внимание! Здесь очень важно не забывать, что элементы ФБС имеют большой вес, поэтому для выполнения работ следует воспользоваться услугами специализированной техники. Отталкиваясь от этого факта, профессионалы рекомендуют выполнять расчеты для средних блоков, так как их будет проще устанавливать.

На сегодняшний день производители выпускают несколько стандартных параметров для блочных изделий. Такие величины упрощают выполнение строительных работ. Обычно блок имеет высоту 58 см, но для расчетных действий нужно использовать цифру 60. Боковые стенки могут быть немного выпуклыми, но это необязательная норма, поэтому большинство блоков ровные. Конструктивные особенности отталкиваются от финансовых возможностей владельца.

Внимание! Из главных требований нужно не забывать, что начинать строительство следует из создания песчано-гравийной подушки под фундамент. Все работы выполняются легко, главное выполнять все точно и правильно.

Инструменты и материалы для выполнения работ

Длительность процесса зависит от особенностей почвы на участке и общего веса постройки

Как мы уже выяснили – монтаж основания под дом выполняется без особых сложностей. Длительность процесса зависит от особенностей почвы на участке и общего веса постройки. Но, стоит не забывать, что блоки нужно монтировать на подготовленную поверхность, которая и занимает большую часть времени. Для выполнения укладки необходимы такие инструменты:

• Уровень строительного назначения;
• Специальный нивелир, фиксатор и длинную веревку;
• Компактный экскаватор или лопата. Выбор этого инструмента зависит от габаритов дома.
• Песок и щебень;
• Вибрационный механизм для утрамбовки;
• Блоки ФБС;
• Доска из дерева для создания опалубки;
• Раствор из бетона.

Материалами для создания сборного основания служат такие блоки ФБС, длиной от 120 до 240 см, и высотой – 40 и 60 см. Данные величины являются стандартными, но в нынешние время  специалисты используют и другие варианты.

Внимание! Прежде чем купить блоки вы должны самостоятельно решить. Какие блоки вам выгоднее будет устанавливать.

Предварительный этап строительства

Если постройка производиться на глинистой почве, то для таких условий необходимо выкопать ров определенной глубины

Когда нужно укладывать блоки, то нужно не забывать о самых важных работах – подготовительных. Данный этап включает в себя такие последовательные действия:

Рекомендуем к прочтению:

• Подготавливаем территорию для работ. Для этого нужно выровнять почву, удалить большую траву и выпуклости участка. Далее глубинным шунтированием определяем вид почвы. Именно от данного фактора будет зависеть тип отделки.
• Если постройка производиться на глинистой почве. Для таких условий необходимо выкопать ров, определенной глубины. На дно нужно уложить песок и гравий, шириной 30 см. Такой слой можно создавать несколькими способами, которые выбираются согласно наличию материалов для стройки. Утрамбовку подушки следует выполнить специальным вибро инструментом.
• После выполнения слоя из песка и гравия, на подушку следует уложить трапециевидные плиты. ФБС изделия применяют для увеличения площади нагрузки на почву. Данный процесс увеличивает общую прочность и устойчивость здания. Выполнять укладку блоков, рекомендовано совершать через один, в виде шахматной доски.
• Если на участке песчаная почва, то процесс немного отличается. Для выполнения укладки рекомендуется применять другой метод. Первое. Что нужно сделать – это подготовить траншею. Стоит отметить, что для такого грунта песчаную подушку делать не нужно. Дно утрамбовываем, устанавливаем плиту и выполняем заливку, толщиной 10 см.

Внимание! Для песчаного типа участка дешевле устанавливать ленточное основание.

Основной этап строительного процесса

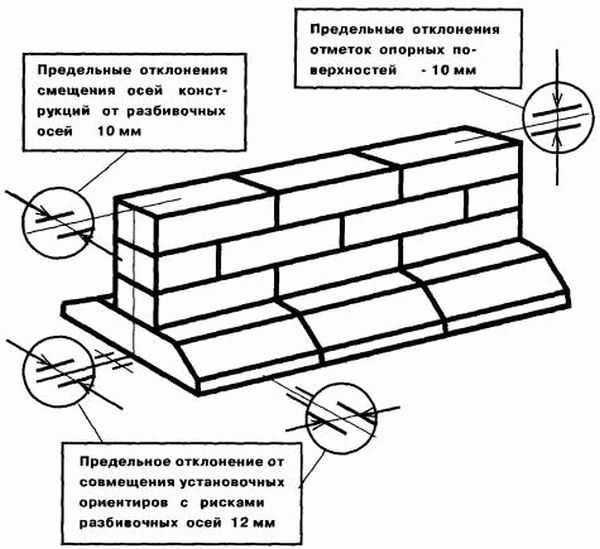

Укладывать ФСБ изделия нужно от угла к углу и по диагонали

Этот этап называется основным, так как именно сейчас выполняется укладка блоков. Существуют некоторые правила к выполнению данной задачи. Укладывать ФСБ изделия нужно от угла к углу и по диагонали. Начинаем мы работы с выполнения первого слоя постройки. Блоки нужно устанавливать на подготовленный бетонный слой, который должен быть прочный и без гравия и щебня. Стоит отметить, что такой принцип напоминает кирпичную кладку.

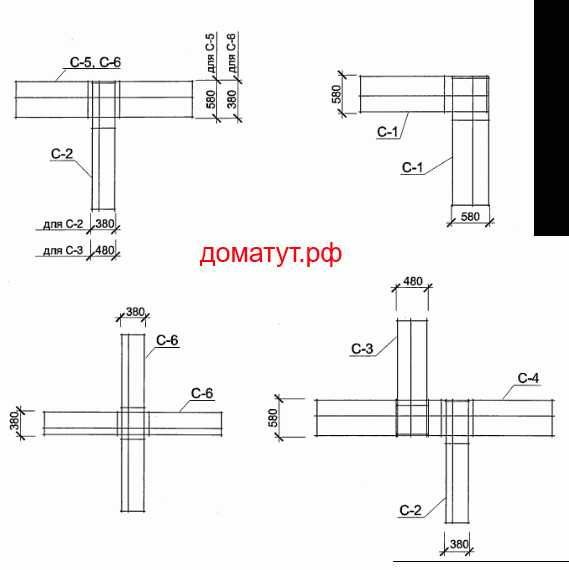

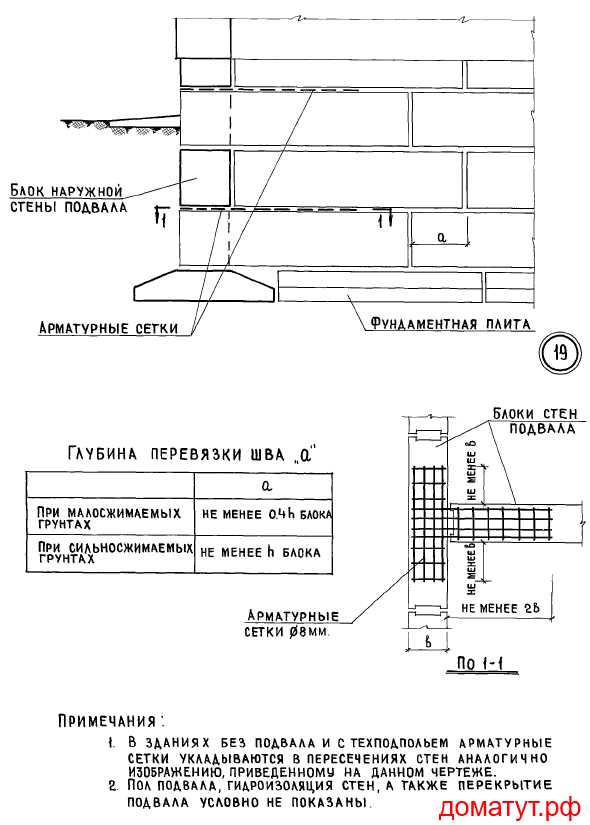

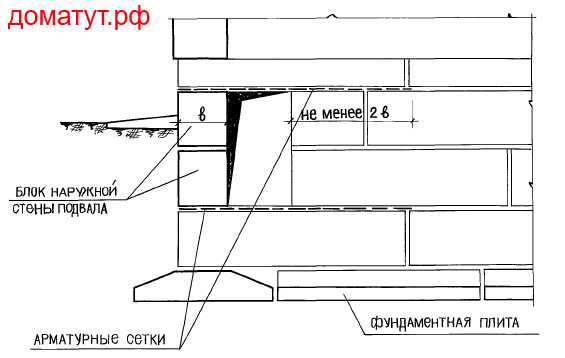

Монтаж блочных элементов необходимо производить с перевязкой в углах здания. При этом швы между соседними блоками должны отсутствовать. Каждый слой строения нужно защищать от воды и влаги. Для гидроизоляции подойдут такие материалы, как резина, жидкая смола и рубероид.

Не меньшую роль в качестве постройки играет положение конструкции. Стоит отметить, что выполняться она может вертикально и горизонтально. Для второго способа характерно совершение проверки с помощью специальных маяков, веревки и строительного уровня. Отклонение от нормы угла может составлять такие значения: по горизонтали – 2 градуса, по вертикали – 3.

Внимание! Нельзя создавать пустоты монтирую блочные устройства, так как они могут быстро деформировать или же привести к разрушению постройки.

Завершающий этап постройки

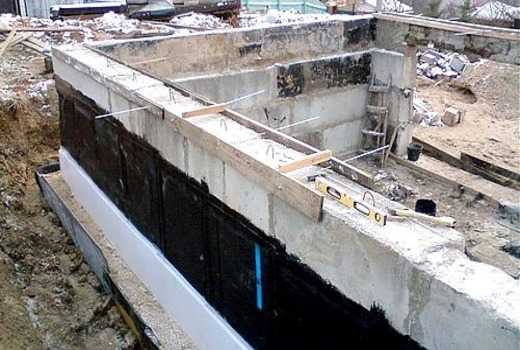

Выполнить гидроизоляцию материала можно с помощью рубероида, жидкой резины, битума

При создании постройки на любом типе грунта, за исключением песчаного вида, последний этап и заключается в выполнении таких обязательных работ:

• Выполнить гидроизоляцию материала. Выполнить данную задачу можно с помощью рубероида, жидкой резины, битума.

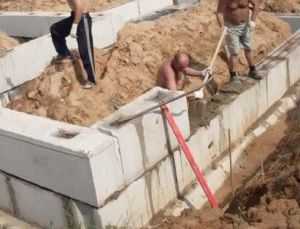

• Когда высохнет гидроизоляционное средство, необходимо выполнить засыпку песком территории возле стен с внутренней и наружной стороны. Стоит отметить. Что все слои нужно утрамбовывать виброблоком.

Внимание! Обязательным условием для такой постройки есть необходимость установки дренажной системы и отмостки из бетона.

Вот мы и ознакомились со всеми нюансами и особенностями монтажа домов из ФБС блоков своими руками. Теперь вы можете построить желаемое здание самостоятельно.

kakpostroitdomic.ru

Сборный ленточный фундамент из блоков ФБС: досто

Хорошо, что в наше время такую технику как кран можно взять в аренду у какого-нибудь частного лица или фирмы. Один час работы крана — довольно недешевое удовольствие, но это единственный минус возведения такой опорной конструкции.

Строители с большим опытом работы утверждают, что для строительства домов на песчаных, скальных почвах и почвах с гравием или щебнем без ленточного фундамента ФБС из блоков не обойтись. При помощи блоков можно построить цоколь и другие нежилые строения, такие как подвал или гараж.

По надежности блочный фундамент ФБС для дома немного слабее ленточного монолитного фундамента, а вот по средствам — дешевле. Однако, если блочный фундамент устраивают на рассыпчатых и мягких грунтах, он не трескается, а вот монолитный – может. Получается такой эффект из-за кладочных швов, которые придают конструкции гибкость. Для того, чтобы процесс устройства конструкции был менее трудоемким, нужно использовать блоки меньшего размера, их можно устанавливать по старой технологии – при помощи веревки, бревна и мужской силы. Также можно нанять кран с небольшой грузоподъемностью.

Фундамент из блоков применяют в строительстве:

• Строят средние и небольшие дома, стены которых изготавливаются из шлакоблока или пеноблока. В таком строении опорная конструкция должна быть установлена на глубине промерзания грунта.
• Также возводятся бани и деревянные дома, возможно с подвалом, но при соблюдении тех же условий и норм.
• Строят любое сооружение без подвала (фундамент делается в таком случае мелкозаглубленным).

Материалы для фундамента

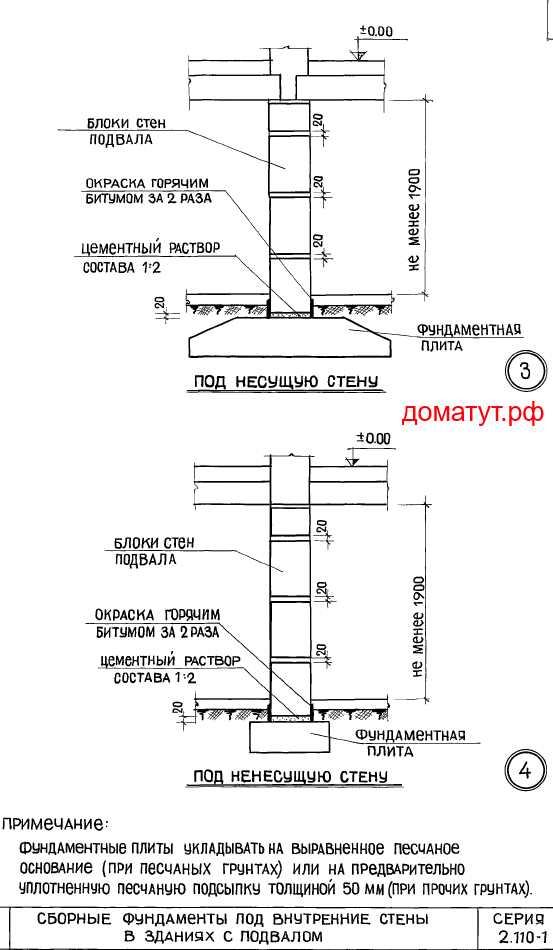

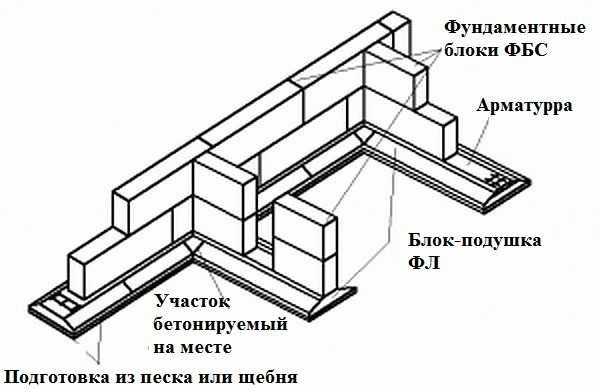

Ленточный фундамент из блоков для дома создается из двух частей: блочные железобетонные подушки и стенки из вертикально стоящих бетонных блоков; форма опорной конструкции параллелепипед.
Обе части опоры делаются блоками, при изготовлении которых применяется вибрационный пресс. Даже при том, что блоки называются бетонными, они все равно армируются.

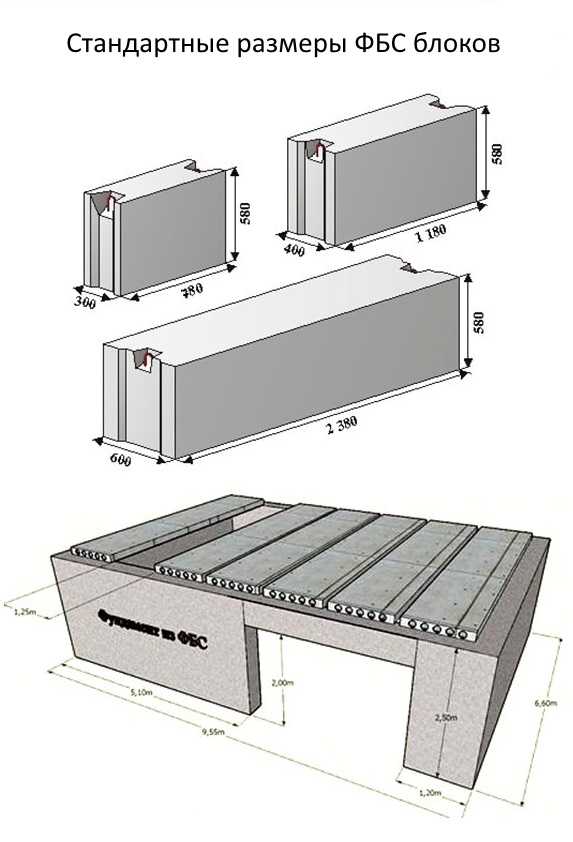

Основная составляющая блочного фундамента ФБС разнится в размерах, так как материал представлен в широком ассортименте. Так, все виды блоков различаются по весу, высоте, ширине и длине.

Толщина блока для будущего здания должна выбираться исходя из параметров стены строения. Блок для конструкции должен быть немного шире толщины стены. По длине блоки лучше брать разные, благодаря чему установка материала получается с перевязанными швами.

Для 9-ти метрового фундамента применяются ФБС 12 – 6 – 6 * 1 штука и ФБС 24 – 6 – 6 * 3 штуки, при этом остаток в 60 см будет монолитной вставкой. Для опорной конструкции можно сделать разные сочетания, даже без монолитной вставки.

Точное количество материала можно узнать только после осмотра чертежа, а расчет лучше дать производить специалистам, что позволит сэкономить средства, избежав лишних расходов.

Фундамент из шлакоблока

Также в последнее время застройщики часто берут за основу фундамента шлакоблок. Этот материал дешевый и его применяют для возведения пристроек, гаражей, заборов и домов. В некоторых случаях шлакоблок применяют для строительства фундамента.

Достоинства ленточного фундамента для дома из шлакоблока:

• Этот вид опорной конструкции можно сделать своими руками, не применяя специальной техники и дополнительной рабочей силы.
• Времени на создание конструкции много не потребуется.
• Если строительство производится шлакоблоком, необходимость в опалубке отпадает.
• Материал не дает усадку.
• Также преимуществом шлакоблока считается: небольшая цена, низкий расход цемента при кладке, простота в применении.

Проблемный дом из шлакоблока и НЕПРАВИЛЬНЫЕ решения при возведении фундамента:

Фундамент из пеноблоков

Фундаменты из пеноблоков делают двух типов: свайный и ленточный. Пеноблок имеет небольшой вес, а потому нагрузка на фундамент не очень большая.

Достоинства фундамента для дома из пеноблоков:

• Пеноблок имеет невысокую стоимость, а строения из этого материала имеют характеристики деревянных или кирпичных сооружений.
• Для изготовления пеноблока не применяются вредные примеси, материал безвреден для окружающей среды и человека.
• Пеноблок имеет высокую степень звукоизоляции.
• Материал легко обрабатывается механическим путем.
• Пористость блока обеспечивает свойство воздухообмена, не проводящее тепло.
• Фундамент из пеноблоков не сыреет и не требует дополнительной обработки от повышенной влажности.
• Шов между блоками составляет 3 мм, а поэтому для укладки можно применять специальные клеящие смеси.
• Пеноблок имеет один недостаток – это его прочность, потому при расчете нагрузки на фундамент нужно учесть этот фактор.

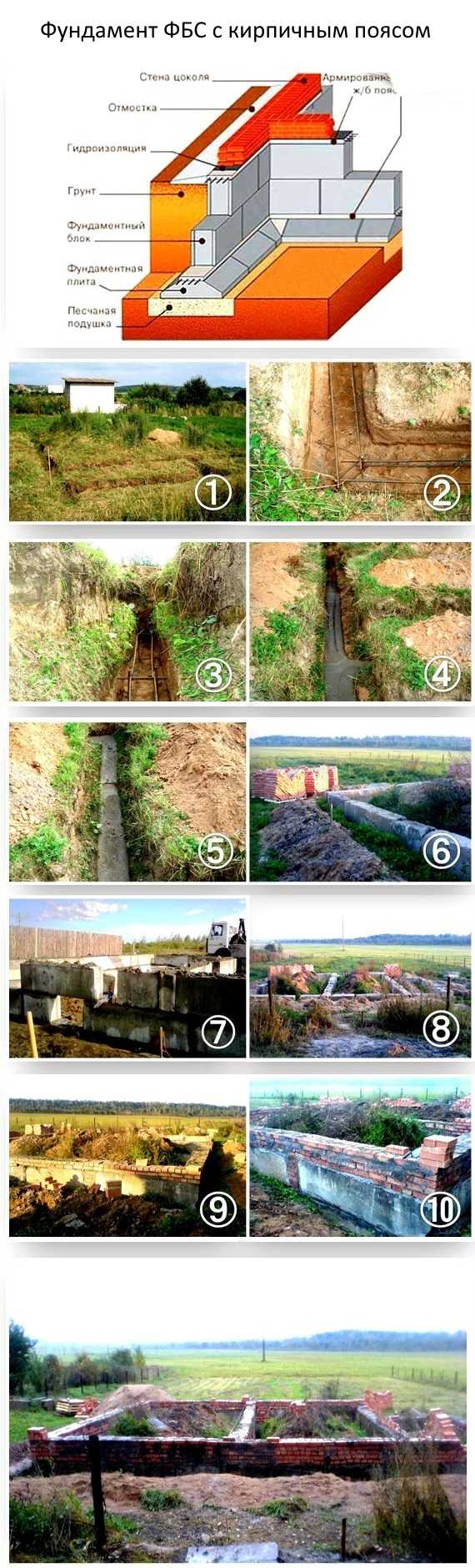

Поэтапная инструкция по созданию ленточного блочного фундамента

1. На первом этапе выкапывается котлован на глубину промерзания грунта. Величина траншеи под фундамент ФБС должна быть больше его самого по ширине для удобства укладки блоков, а глубина котлована не должна скрывать опорную конструкцию. Еще перед началом работ нужно определить место стоянки крана — необходимо чтобы вылета стрелы хватало к любой точке опорной конструкции.
2. На втором этапе создается подошва. Обязательным условием для строительства фундамента для дома ФБС из блоков является лента – подушка залитая бетоном. В редких случаях для создания подушки применяется кладочная сетка, чтобы не было промежутков между блоками. Чтобы сделать подошву, нужны такие материалы как песок, щебень и арматура. Разметка в траншее производится точно по уровню, дно засыпается песком и трамбуется. Затем производится засыпка щебнем и этот слой также трамбуется. Потом нужно навязать арматуру и установить опалубку.
3. На третьем этапе – собирается опалубка. При сборке опалубки применяется доска 25 мм. Эту конструкцию нужно собрать максимально ровно, для чего необходимо сделать разметку глубины при помощи водного уровня, а затем по меткам нужно натянуть шнур внутри опалубки и подровнять ее по шнуру. По окончании заливки каркаса из арматуры его оставляют на две недели для усадки. Для сборки опалубки нужны прутья по 60 см и по 4 метра, плюс понадобится вязальная проволока около, 10 кг. У армированного пояса имеются стандартные размеры (ширина 30 см, толщина 20 см).
4. На четвертом этапе подушка заливается. Более быстрым и надежным способом будет применение миксера. Подушка заливается смесью бетона на 10-15 см. Затем конструкция накрывается мешковиной или полиэтиленовой пленкой и сохнет на протяжении недели при условии 20 градусного режима воздуха и влажности 90%. После высыхания производится гидроизоляция подушки, делается это рубероидом или другим подобным материалом. При этом делается нахлест на стены по наружной стороне и стыкуется с гидроизоляционным материалом стен. На слой рубероида делают бетонную стяжку, которая в дальнейшем будет полом подвала. Оставшееся пространство траншеи заполняется грунтом и трамбуется. Иногда делают подушки сборными, но они подходят не всем типам почвы, а вот монолитные конструкции принято считать универсальными.
5. На пятом этапе производится монтаж блоков. Для более быстрого монтажа блоков нужно использовать кран, потому что материал имеет большой вес. В том случае, если величина блоков небольшая, то монтаж можно производить старым методом. Установка блоков фундамента ФБС производят одновременно с перевязкой вертикальных швов. Блоки укладываются на цементный раствор, при этом заполняются вертикальные швы. Между блоками в указанных на чертеже местах устанавливают коммуникационные гильзы.
6. На шестом этапе делают еще одну гидроизоляцию и засыпают оставшееся пространство траншеи. На этот раз гидроизоляция производится битумной смазкой. Более тщательно нужно покрыть смазкой те места, которые контактируют с грунтом, сделать это нужно на всю глубину котлована с наружной стороны фундамента. В случаях, если дом будет из балок, делают дополнительный армированный пояс. Устройство блочного фундамента для дома — процесс не из легких, но он очень надежен, потому и стоит потраченных сил и средств.

fundamentclub.ru

Сборный ленточный фундамент из блоков фбс

Монтаж сборного ленточного фундамента из блоков ФБС

Для кирпичных домов с подвалом сборный ленточный фундамент является одним из лучших вариантов по надежности и скорости монтажа. Кроме того для индивидуальных застройщиков есть возможность сэкономить используя б/у блоки ФБС. Основным принципом является заложение фундамента ниже отметки промерзания грунта. Ширина подошвы для каждого случая индивидуальна и зависит от веса здания и несущей способности грунтов.

Ниже описана пошаговая инструкция монтажа фундамента из блоков ФБС.

Монтаж сборного ленточного фундамента из бетонных блоков ФБС необходимо выполнять с учетом требований СП 70.13330.2012 “Несущие и ограждающие конструкции” Актуализированная редакция СНиП 3.03.01-87

Индивидуальные застройщики могут воспользоваться типовыми решениями серии 2.110-1 “Детали фундаментов жилых зданий” выпуск 1, выпуск 4. В настоящее время данная серия официально не действует, но по ней было построено множество домов.

Работы по монтажу фундамента здания относятся к скрытым работам и должны быть зафиксированы актами освидетельствования скрытых работ.

Разработка котлована.

1. Случайные переборы грунта при разработке котлована или траншеи в отдельных местах должны быть заполнены тем же грунтом, доведенным до естественной плотности.

2. Для того что бы грунт основания не размывало, размягчая и снижая его несущую способность, до устройства фундаментов должны быть выполнены работы по отводу поверхностных и подземных вод от котлована (открытый водоотлив или дренаж, водопонижение и др.).

3. Перерыв между окончанием разработки котлована и устройством фундамента, как правило, не допускается. При вынужденных перерывах должны быть приняты меры к сохранению природных свойств грунта основания.

Монтаж ФБС

1. Укладка фундаментных блоков на промороженное, покрытое льдом, снегом или водой основание запрещается.

2. Фундаментные блоки укладывают на тщательно выровненное песчаное основание или песчано-цементную подушку толщиной не менее 5 см (на глинистых грунтах основания). Отклонение отметки выравнивающего слоя песка от проектной не должно превышать -15 мм.

3. Установку блоков начинают с установки маячных блоков в углах здания и на пересечении осей. Маячные блоки устанавливают, совмещая их осевые риски с рисками разбивочных осей, по двум взаимно перпендикулярным направлениям. К установке рядовых блоков следует приступать после выверки положения маячных блоков в плане и по высоте.

4. Кладку фундаментных блоков выполняют на цементном растворе не ниже М-50. Горизонтальные и вертикальные швы между блоками заполняют раствором на всю толщину стены и высоту шва. Толщина швов не более 20мм.

5. Установку блоков стен подвала следует выполнять с соблюдением перевязки (серия 2.110-1 “Детали фундаментов жилых зданий” выпуск 1 деталь 19). Для индивидуальных жилых домов высотой до трех этажей необходимая величина перевязки блоков не менее 240мм. Для определения необходимого количества блоков ФБС нужно сделать развертку каждой стены на которой нарисовать блоки с учетом их размеров и соблюдения перевязки.

Пример чертежа раскладки ФБС.

6. Для увеличения прочности конструкции в местах пересечения стен необходимо уложить арматурные сетки.

Если дверной проем в подвале примыкает к одной из стен длина арматурной сетки определяется по рисунку ниже (серия 2.110-1 “Детали фундаментов жилых зданий” выпуск 1 деталь 20).

Схемы раскладки арматурных сеток

Размеры арматурных сеток для изготовления

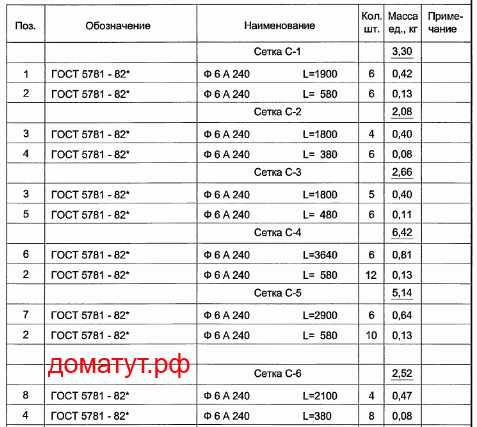

Спецификация металла на сетки

7. Рядовые блоки следует устанавливать, ориентируя низ по обрезу блоков нижнего ряда, верх – по разбивочной оси. Блоки наружных стен, устанавливаемые ниже уровня грунта, необходимо выравнивать по внутренней стороне стены, а выше – по наружной. Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором и расшиты с двух сторон.

8. Монолитные участки в стеновых блоках соприкасающиеся с грунтом (ниже поверхности земли), выполнять из бетона В 7.5 или из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 с последующей штукатуркой снаружи цементным раствором марки 50 и обмазкой горячим битумом за 2 раза.

9. Участки стен подвала выше уровня земли не соприкасающиеся с грунтом заделывать кладкой из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 на растворе М 75.

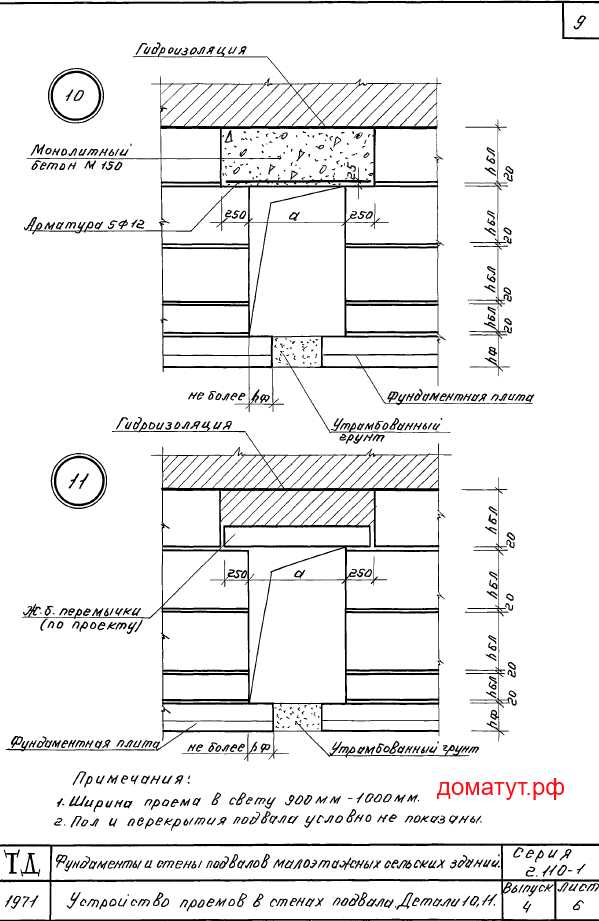

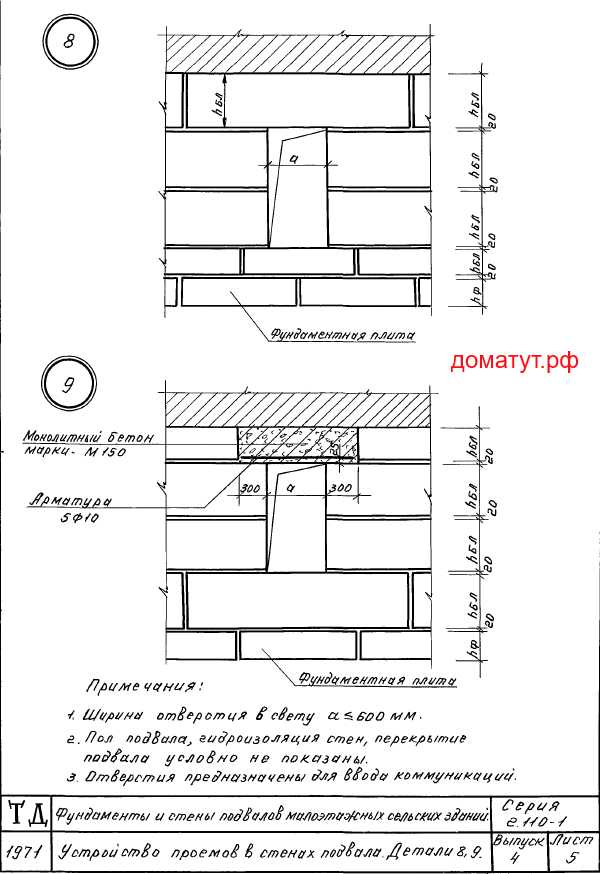

10. В стенах подвала над проемами шириной не более 600 мм укладываются фундаментные блоки (серия 2.110-1 выпуск 4 деталь 8, 12) или монолитный бетон кл. В 10 армированный арматурой А- I диаметром 10 мм из расчета 1 стержень на 120 мм толщины стены с опиранием по 250 мм (серия 2.110-1 выпуск 4 деталь 9). Над проемами шириной более 600 мм укладывать перемычки (серия 2.110-1 выпуск 4 деталь 11).

11. После завершения монтажа трубопроводов инженерных коммуникаций все оставленные для них отверстия в наружных и внутренних стенах заделать бетоном кл. В 7,5 с обеспечением герметичности вводов коммуникаций.

Гидроизоляция стен фундамента

Защита стен от попадания капиллярной влаги достигается устройством горизонтальной оклеечной гидроизоляции в уровне выше отмостки, обмазочной гидроизоляции вертикальных поверхностей стен подвала (технического подполья), соприкасающихся с грунтом и укладкой жирного цементно-песчаного раствора в уровне подготовки под полы подвала (технического подполья).

Горизонтальную гидроизоляцию из 2 слоев гидроизола на битумной мастике по выровненной поверхности выполнять по всему периметру наружных и внутренних стен на отметке выше отмостки (и выше тающего весной снега).

Горизонтальную гидроизоляцию из слоя жирного цементного раствора состава 1:2 и толщиной 20 мм выполнять в уровне ниже пола подвала.

Вертикальную гидроизоляцию стен подвала, крылец, входов в подвал соприкасающихся с грунтом выполнить обмазкой горячим битумом за 2 раза.

Засыпка пазух фундамента

Обратную засыпку пазух непучинистым грунтом с тщательным послойным трамбованием производить после устройства цокольного перекрытия, выполнения кирпичной кладки всех стен до уровня низа окон первого этажа и засыпки грунта внутри здания до проектной отметки.

Монтаж сборного ленточного фундамента из блоков ФБС

Источник: xn--80ahyhwag.xn--p1ai

Фундамент из блоков ФБС своими руками

Надежный фундамент хотят иметь все без исключений. А одним из самых надежных и предсказуемых является ленточный. Но монолитный ленточный фундамент строится долго: только на сборку опалубки уходит от трех дней, а еще предстоит вязать арматуру, потом бетонировать и ждать несколько дней пока он наберет хотя бы половину прочности. Это займет минимум две-три недели. Хорошо, если есть такой запас времени, а если его нет? Выход есть: умные люди придумали часть работы переносить на предприятие — там делают бетонные блоки — ФБС. Из них потом набирается фундамент, который называется — сборный ленточный. Фундамент из ФБС несложно сделать своими руками.

При использвоании такой технологии фундамент собирают из железобетонных блоков разных типов и размеров. Потому его часто называют блочным или сборным. Все это один и тот же тип.

Достоинства и недостатки

Самый главный плюс сборного ленточного фундамента из ФБС — небольшой ресурс времени, который необходим для его изготовления. На сборку требуется всего несколько дней.

Основной недостаток: он не монолитный, потому ставить его можно не везде и не всегда. Нормально стоят сборные ленты из блоков на сухих, не склонных к пучению грунтах. При других условиях требуется расчет, причем лучше — профессиональный.

Устройство блочного фундамента

Следует учесть, что сборные фундаменты обязательно должны быть тщательно гидроизолированы и утеплены. Также необходимо сделать утепленную отмостку. Это необходимые условия нормальной их эксплуатации.

Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается такая картина:

• Монолитный строится долго, блочный — быстро.
• Монолитную ленту можно сделать без аренды спецтехники (хоть и сложно обойтись без заказа бетона). Чтобы собрать фундамент из ФБС своими руками, нужно будет арендовать кран, или как минимум, лебедку.
• Если делать монолитный фундамент самостоятельно, стоит он дешевле, чем блочный. Если же работают наемные рабочие или фирма, то обойдется он, скорее, дороже: объем работ больше, а это немалые дополнительные расходы.
• Монолит более прочный, чем сборный. Прочность примерно на 20-30% выше. Это позволяет его использовать монолитную ленту на суглинках и глине.

По многим параметрам монолитная лента выигрывает. Но если ее прочность и надежность востребована не будет, то ее изготовление — только напрасная потеря времени. При проведении работ подрядчиками это еще и напрасная трата денег. Потому, если грунты имеют нормальную несущую способность, а подземные воды находятся не ближе чем на 2 метра от требуемой глубины заложения фундамента, имеет смысл ставить дом на сборном фундаменте.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

• ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
• ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

• Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
• П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
• С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТу

Укладка блоков ФБС

Выбор ширины блока обусловлен толщиной расположенных выше стен. Длина блоков подбирается так, чтобы они занимали, по возможности, всю ленту. Но даже опытные строители при подборе блоков ошибаются: остаются некоторые незаполненные участки, в которые даже самые маленькие элементы не становятся (их называют доборными). Эти участки обычно заделывают кирпичами на цементном растворе. Если кладка получилась неровной, ее затем штукатурят: так удобнее будет наносить гидроизоляцию и утеплитель.

Обычно сборный ленточный фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от требуемой высоты ленты. Чаще она закладывается ниже глубины промерзания грунта. Также учитывается при этом необходимая высота цоколя.

Устройство блочного фундамента. При укладке блоков-подушек некоторые участки остаются пустыми. Их бетонируют после установки

При установке бетонных блоков любого типа используется то же правило, что и при кладке кирпича: швы не должны совпадать. Для этого их размещают так, чтобы шов предыдущего ряда перекрывался телом блока в последующем ряду. Промежутки (вертикальные швы) между стоящими рядом элементами заполняются цементно-песчаным раствором.

Для придания конструкции большей прочности и для связки всех блоков в единую систему, поверх каждого ряда укладывается арматура. В зависимости от типа грунтов и веса здания используется пруток класса А-I — А-III. Количество прутков определяется расчетом при проектировании, их может быть от 2-х до 5 штук. При укладке и соединении прутка соблюдаются все правила армирования ленточного фундамента — связывание углов, простенков происходит по той же схеме. Разница только в том, что пояс армирования один. Поверх арматурного пояса укладывается слой раствора, на него, со смещением швов, выставляется следующий ряд блоков.

Чтобы фундамент из ФБС своими руками был более прочным, его армируют

При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.

Возводим фундамент из ФБС своими руками

Технология строительства сборного фундамента, особенно на этапе подготовки, мало чем отличается от других типов: сначала копаем котлован. Разница в меньшей трудоемкости изготовления самой ленты и в том, что не нужно делать опалубку.

Подготовка основания под блочный фундамент стандартна:

• Снимается плодородный слой земли, вывозится или складируется на участке.
• Далее идет разметка. Если в доме предусмотрен подвал, размечается периметр, если подвала не будет — размечается лента. Разметку делают при помощи колышков и шнуров. Ленту отмечают с двух сторон, обозначая ширину стены.
• Далее идут земельные работы. Грунт вынимается до планируемого уровня.
• Дно котлована или траншей выравнивается и предварительно трамбуется.

При сборке блоков не забудьте оставить отверстия под инженерные системы: ломать фундамент недопустимо

Количество рядов зависит от необходимой высоты цоколя и требуемой глубины залегания ленты. Выполнение правила укладки блоков с перевязкой обязательное. Только так собрав фундамент из ФБС своими руками, вы получите надежную основу для всего строения.

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

• на 1 часть цемента М300 берут 2,5 части песка;
• на 1 часть цемента М400 песка идет уже 3 части;
• при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Не старайтесь увеличить количество цемента. Это не только не повысит прочность бетона, как ожидаете, а намного ее снизит. Для набора крепости бетону необходимо строго определенное количество заполнителя (в данном случае песка) и воды. При недостатке того и/или другого его прочность будет ниже. В самом плохом случае он будет трескаться и крошиться.

Сборный ленточный фундамент из ФБС своими руками: достоинства, недостатки, планирование, монтаж

Источник: stroychik.ru

Сборный фундамент из блоков фбс: особенности блоков и их монтаж

Какой фактор является самым важным при постройке дома? Необходимо, чтобы здание было крепким и надежным. Чтобы этого добиться, необходимо уметь правильно выбирать тип фундамента. Именно от качественно возведенного основания будет зависеть не только прочность дома, но и его долговечность. Одним из наиболее распространенных типов цоколя является сборный фундамент из блоков фбс. Рассмотрим его особенности поподробнее.

Почему именно блочное основание

• Данный тип фундамента возводится за рекордно короткие сроки. Если монолитный или свайный фундамент можно возводить месяцами, то основание из блоков фбс можно построить всего лишь за несколько дней. Время постройки данного типа цоколя – самое быстрое среди всех видов оснований.
• Переходить непосредственно к строительству здания можно сразу же после окончания постройки цоколя. Нет необходимости в наборе его прочности (как у монолитных типов).
• Работа не требует использования дополнительных деталей. Ленточный сборный фундамент из блоков не требует армирования и ограничения опалубочными щитами.
• Процесс строительства достаточно прост и легок в применении. Нет необходимости нанимать квалифицированных специалистов для работы. Ее вполне можно выполнить самостоятельно практически без посторонней помощи.

Что представляют собой блоки фбс

В основе фундамента лежат специальные фундаментные блоки строительные. Они представляют собой бетонные конструкции, изготовленные особым образом на заводах железобетонных изделий. Они изготавливаются из особенного, тяжелого сорта армированного бетона.

Технология их изготовления позволяет равномерно распределять всю нагрузку от здания по всей поверхности конструкций.

При проведении строительных работ следует учитывать размеры конструкций. Стандартные блоки фбс имеют следующие параметры:

• Длина 78 см, 118 см или 238 см
• Ширина 30 см, 40 см, 50 см, 60 см
• Для всех размеров блоков характерна стандартная высота, составляющая 58 см.

Для скрепления блоков в их боковой части установлены специальные отверстия, заполняемые в процессе строительства цементным раствором.

Положительные стороны

Блоки для сборно-монолитного фундамента имеют следующий ряд основных преимуществ:

• Экономичность. Стоимость данного типа основания в несколько раз меньше стоимости монолитного фундамента.
• Высокий уровень надежности
• Прочность
• Долговечность
• Морозоустойчивость
• Большой выбор различных модификаций
• Простота использования
• Устройства не подвержены влиянию внешней среды
• Теплопроводность
• Звукоизоляция
• Возможность проведения строительных работ на участках с любым видом грунта.

Минусы блоков

Рассматривая данную строительную конструкцию, нельзя не остановиться на ее недостатках. Как и в любом другом материале, в нем есть как положительные, так и отрицательные стороны.

• При возведении строения из блоков больших размеров возникает необходимость в использовании дополнительной специальной техники.
• В перегородки между конструкциями может попасть влага. Она постепенно разрушит основание. Чтобы этого не произошло, рекомендуется их обрабатывать гидроизоляционными материалами.
• Через щели между блоками может проникать холодный воздух внутрь помещения. Это приводит к общему снижению теплопроводности. Проблему можно решить, проводя меры по дополнительной теплоизоляции помещения.
• Само основание можно сравнить со сборкой конструктора из отдельных кубиков. Поэтому данный тип цоколя нельзя назвать наиболее прочным. Его прочность гораздо ниже, чем прочность монолитного фундамента, представляющего собой единую ровную поверхность.

Типы оснований

Фундаментные строительные блоки могут применяться при возведении следующих типов цоколей зданий:

Применение сборных фундаментов свайного типа рекомендуется при возведении сооружений небольших размеров. Например, бань, гаражей, дач и т.п. Данный тип конструкции применяется при наличии глубокого залегания грунтовых вод и высокого уровня кислотности грунта.

Ленточный тип цоколя. Может использоваться при возведении небольших домов и коттеджей высотой в 2-3 этажа.

Советы по укладке

При проведении строительных работ рекомендуем соблюдать следующие правила:

• Для скрепления блоков между собой необходимо использовать раствор цемента. Он обязательно должен быть свежеизготовленным. Раствор цемента должен по консистенции напоминать сметану. Применение излишне жидкого раствора приведет к потере его прочности. Это негативно отразится на дальнейшем результате работы.
• Для увеличения уровня прочности конструкции рекомендуется между рядами блоков укладывать слой армирующих прутьев. При заливке их раствором цемента произойдет дополнительное их сцепление и укрепление всей конструкции.
• При укладке блоков рекомендуется использовать специализированную технику (подъемный кран)
• Бетонные швы между блоками не должны превышать толщину в 2 см. оптимальный вариант – 1,5 см.

Основные типы

Применение блоков фбс при строительстве фундамента требует правильного выбора основного типа конструкции блоков.

По своей конструкции фундаментно — строительные блоки можно разделить на:

• Сплошные. Представляют собой единую квадратную конструкцию. Для достижения ее наибольшей прочности она дополнительно армируется. Блок изготавливается из раствора бетона. Данный тип считается наиболее прочным и долговечным.
• Монолиты со специальными устройствами. Представляют собой также бетонные монолитные армированные конструкции. Однако для удобства их соединения они снабжены специальными пазами. Их также рекомендуется использовать для монтажа различных коммуникационных систем.
• Пустые блоки. Конструкция данных устройств подразумевает пустое пространство внутри. Такая конструкция значительно облегчает общий вес блока. Однако, этот фактор наиболее снижает его прочность. Поэтому данный тип конструкций не рекомендуется для применения при строительстве больших многоэтажных зданий.

Монтаж блока

Монтаж блоков имеет следующие особенности:

• При строительстве необходимо использовать подъемный кран
• Работы проводятся в специально выкопанном котловане
• Начинать укладку блоков следует от угла здания
• В первую очередь укладывается ряд блочных конструкций для внешних стен дома, далее – для внутренних стен.
• Перед началом работы необходимо возвести дренажную подушку. Состав – слои песка и мелкого гравия. Высота подушки – 15 см.
• Перед установкой конструкции на поверхность накладывается слой свежего раствора цемента толщиной 1,5 см
• Следите за выравниванием слоев. Каждый слой необходимо проверять на специализированном оборудовании.

1. уровень – для выравнивания горизонтальных слоев
2. откос – для выравнивая углов и вертикальных конструкций.

Этапы строительства

Итак, как собрать фундамент из блоков фбс самостоятельно? Необходимо следовать предложенной инструкции:

• Подготовка строительного участка. Уборка территории. Снятие верхнего слоя грунта.
• Раскопка котлована.
• Определение границ строительного участка. Границы отмечаются, путем натягивания вдоль периметра веревки, закрепленной за вбитые в землю колышки.
• Установка дренажной подушки. Для этого потребуется крупный речной песок и мелкий гравий или щебень. Грунт засыпается послойно. Каждый слой необходимо хорошо проливать водой и утрамбовывать. Высота дренажной подушки должна составлять не менее 15 см.
• Укладка фундаментных блоков.

1. Закладка наружных углов
2. Укладка внешних стенок
3. Укладка внутренних стенок основания

Швы между плитами обязательно заливаем раствором цемента. Следите, чтобы в них не образовывались пустоты.

• Между слоями необходимо установить слой цемента и нанести армирующую сетку.
• Установка отверстий для канализации и коммуникаций.
• Установка отверстий для вентиляции. Отверстия должны быть расположены строго друг напротив друга с шагом в 1,5-2 м
• Возведение гидроизоляции.
• После высыхания и закрепления фундамента проводится его облицовка декоративной плиткой.

Как видите, технология постройки фундамента из блоков фбс достаточно проста в применении. С ней вполне может справиться практически любой специалист в рекордно короткие сроки.

• Монтаж фундамента из блоков ФБС: особенности основы и её установки
• Фундамент из керамзитобетонных блоков: особенности материала и строительства
• Фундамент из блоков ФБС своими руками: технология и особенности
• Строительство фундамента из фбс блоков: виды, особенности, работы

Фундаментные блоки изготавливаются без армирования. В форму заливается бетон, вибрируется и ставися на просушку на 28 дней.

Сборный фундамент из блоков фбс: достоинства основания, типы и советы, инструкция по укладке

Источник: nafundamente.ru

postroifundament.ru

Фундамент из ФБС блоков: технология строительства

Фундаментные блоки сплошные (ФБС) — это материал из железобетона, представляющий часть основы, распределяющей нагрузку. Блоки позволяют провести быструю установку и не подвергаются влиянию внешней среды, в сравнении с монолитной основой. ФБС выделяются: прочностью, износостойкостью, длительной эксплуатацией.

Разновидности ФБС для фундамента, ГОСТ

На рынке представлены 12 типоразмеров классических ФСБ:

• Длина блоков составляет 9/12/24 дм.
• Ширина —3/4/5/6 дм.
• Высота всех блоков — 6 дм.

Производство блоков регламентируется ГОСТ, где прописан вид материала, размеры, конструктивные параметры, правила складирования, транспортировки, установки.

• ФБС — сплошной блок максимальной прочности;
• ФБП — пустоты расположены снизу, благодаря этому снижается нагрузка на фундамент;
• ФБВ — сплошная текстура с вырезом для прокладки коммуникационных систем. Актуально при строительстве объектов с многочисленными инженерными системами.

Преимущества и недостатки фундамента из блоков ФБС

К преимуществам можно отнести:

• Экономию времени. Не надо смешивать бетон, считать количество расходного материала, соблюдать идеальные пропорции. Укладка ФБС проводится быстро и не стоит опасаться о качестве фундамента.
• Производитель предусмотрел все аспекты установки блоков. Крупные блоки оборудованы специальными крюками для легкого монтажа. Изделия легче уложить в яму во время строительства многоэтажных домов или технически сложных объектов.
• ФСБ оборудованы пазами, что дополнительно укрепляют фундамент.
• Если строительство ведется на неподготовленном грунте или в северных регионах, ФБС легко справляется с этими проблемами. В состав материала добавляются химические вещества, повышающие устойчивость к деформации.

Недостатки при использовании блоков ФБС:

• Цена.
• Использование специальной техники для монтажа.
• Большой риск проседания фундамента.

К минусам материала относят дополнительную гидроизоляцию и утепление, но сегодня трудно обойтись без этого этапа.

Пошаговый монтаж фундамента из ФБС

Для укладки фундаментных блоков, выкапывается траншея. На этом этапе важно учитывать размеры ФБС. Со дна очищается порода, неровности устраняются, дно покрывается песком. При песчаном дне проделывать эту работу бессмысленно.

Учитывается: тип грунта, суммарная нагрузка, наличие грунтовых вод, высота здания. Если проектом предусмотрены плиты ФЛ, рациональнее выкопать котлован. Если ФСБ будет устанавливаться в грунт, выкапываются периметровые траншеи. Их ширина должна быть больше на метр для прокладки гидроизоляции, утеплительной прокладки и дренажа.

Расчет количества блоков ФБС

Первоначально определяется высота здания. Средняя глубина промерзания породы влияет на глубину залегания подошвы.

В почве и подпочвенных слоях часто содержится глина. Там протекают грунтовые воды, которые зимой, после заледенения, расширяются. Если фундамент недостаточно заглублен, лед на земле его вытолкнет. Летом, при изменчивой усадке породы, фундаментная лента может потрескаться: здание станет непригодным для эксплуатации. Величина промерзания грунта прописана в СП «Строительной климатологии». Минимальная глубина закладки основы из ФБС выбирается с незначительным увеличением этого числа — на 200—300 мм.

Грунт с песком относится к типу малопучинистого: вода в песке не концентрируется, промерзание отображается на устойчивости фундамента. Однако подземные воды вымывают песок.

Допустимо добавить подсыпку из песка и гравия, затем залить десятисантиметровым слоем бетона. Такой шар осуществляет две функции:

• дренаж;
• уплотнение грунта.

Блоки под фундамент устанавливаются цельной лентой, при этом заполняются пустоты. Размеры ФБС не всегда равны периметру конструкции. Важно выбрать конфигурацию с максимально плотным прилеганием блоков. Используют больше двух видов материалов: основные смешивают с доборными — выделяющимися уменьшенными размерами. Используется кирпич — чтобы заполнить небольшие пустоты, проложить нивелирующий слой, построить цокольный этаж. Расчет количества блоков проводится до начала строительных работ. Для этого используют специальные онлайн калькуляторы, или пользуются помощью специалистов.

Подготовка и разметка участка под фундамент

Построить многоэтажный дом без должного проектирования невозможно, все пошаговые этапы, расходы, разметки прописываются в плане. После планировки прорисовывается разметка:

• Кол — вбивается в метре от угла. Это предотвратит осыпание грунта под ним во время строительных работ.
• Шнур — протягивается по всей рабочей зоне, учитывая цокольное помещение и ширину блоков.

При постройке зданий со сложной конфигурацией, производится дополнительная разметка. Используется известь, краска, мел.

Земляные работы

Качественно построенный дом требует профессионального проектирования по результатам инженерных и геологических экспертиз. Только в этом случае удается избежать посторонних коммуникаций, что подходят к участку. Изучается состав грунта, наличие подводных течений. Это позволит гарантировать сооружение устойчивой конструкции.

Котлован под фундамент выкапывается:

• когда планируется цокольное или подвальное помещение;
• при укладке плит ФЛ;
• при неподходящем составе грунта.

Во всех других случаях обходятся траншеями. Глубина расположения лент всегда рассчитывается индивидуально.

Дренажный слой и подушка под фундамент

Для обеспечения надежного крепления бетонных плит, нагрузка распределяется на нижние грунтовые шары, которые заменяются нерудной породой. Используется щебень минимальных размеров(5-10 мм), песок, каждый слой уплотняется с помощью виброплиты или ручной трамбовки.

Прокладка подушки из бетона в малоэтажных домах делается в редких случаях (например, для возведения трехэтажного дома). Качество ФБС в разы выше, чем основание монолитной конструкции за счет максимального соответствия технологиям.

Укладка блоков ФБС

Чтобы перейти к установке фундамента, необходимо учесть технику укладки блоков. Монтажу предшествует разметка. Согласно чертежам вставляются колы, по которым натягивается нитка. Для облечения укладки первого ряда, блоки расставляются в углах и пересечениях. Швы по вертикали заполняются строительной смесью или утрамбовываются вглубь. Образованное пространство заливается бетоном и выравнивается, пока между ними не образуется монолитная структура.

Слой строительной смеси между двумя рядами должен быть 5 см. Швы обрабатываются слоем бетона 2.5-6 см. Для усиления перевязки между рядами, используется арматура. На этапе укладки важно проделать отверстия под трубы канализационной системы.

Технология строительства проводится таким образом:

• установка углов;
• установка блоков;
• заполнение пустот;
• закладка кирпича.

Установка проходит по Т-образному скрещиванию. Строительная смесь выливается или распространяется лопатой. Вертикальные швы заполняются после установки нового ряда блоков. Кладка покрывается штукатуркой или строительными смесями.

Технологические отверстия включают проемы для дверей. Чаще они получаются шире планов проекта для выравнивания боковых поверхностей кирпичной кладки. Чтобы повысить устойчивость и долговечность фундамента, первый шар ФБС уширяют.

Армопояс

Пояс арматуры важен для фундамента. Он представлен монолитной, замкнутой по краям лентой из железобетона, проходящей по периметру дома. Все современные объекты не обходятся без армопояса, его используют на сложных или кислых грунтах. Используется для:

• однородного распространения нагрузки по вертикали, что идут от несущих стен;
• предупреждения внеплановых усадок, которые способствуют образованию трещин на стенах;
• компенсация точечной нагрузки, возникшей из-за перекоса стен, во время эксплуатации дома;
• устранения неточностей при строительстве или просчета на этапе проектирования.

Армопояс реализует разгрузочную функцию, что положительно влияет на противодействие к возможным повреждениям.

Целесообразность его использования повышается:

• когда строительство ведется вблизи водоемов или подводных вод, оврагов или на горной породе;
• при сейсмической активности;
• при малозаглубленной основы для дома.

Гидроизоляция

Изоляция фундамента от подводных вод проводится несколькими способами.

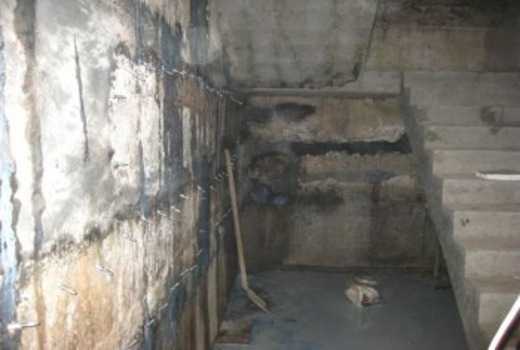

По вертикали. Метод удваивает процент устойчивости и долговечности фундамента. Инъектирование подразумевает заполнение пустот и швов, используя строительный инъекционный состав. Способ требует дорогого оборудования и материалов, но это окупится надежностью и прочностью.

Работа включает такие этапы:

• Швы блоков расшиваются, на глубине от 3-5 см.
• Бурится отверстие в 2/3 от толщины стен.
• Устанавливаются паркеры, используемые для инъектирования.
• Между блоками заливается видоизмененный полимер. Используется насос, предназначенный для выполнения инъектирования.
• Затем демонтируются паркеры.
• Заделываются швы.
• Проводится обмазочная гидроизоляция несущих стен.

Целесообразность других технологий зависит от использования гидроизоляционных материалов:

• Проклейка — битумная мастика в несколько слоев.
• Обмазывание — битумная мастика в один слой.
• Покраска — композиционные составы из полиуретана, силикона, акрила.
• Штукатурка — цемент смешивается с полимерами.
• Изменение состава строительной смеси — взаимопроникающая изоляция Пенетрона вступает в реакцию со щебнем на молекулярном уровне, весь блок становится водоотталкивающим.
• Пыль — ФБС фундамент покрывается пылью жидкой резины.

По цене доступнее использовать покраску, обмазку. Самым невыгодным является напыление.

Главным фактором к изоляции от влаги является целостность слоя. Легче всего ее достигнуть при любом из способов кроме проклейки. Обрабатываются не только блоки, но и все стены, включая фундамент цокольного помещения.

Теплоизоляция

Блоки ФБС — основа для цокольного или подвального помещения. В этом случае важно побеспокоиться об устранении конденсата. Технология теплоизоляции выглядит таким образом:

• наружная поверхность блоков оклеивается синтетическим теплоизоляционным материалом поверх гидроизоляционного слоя;
• укладывается материал, подготовленный из химических волокон, который защищает теплоизолятор от внеплановых деформаций.

Если фундамент утепляется снаружи, образование конденсата на стенах цоколя исключается на 100%. Внутреннее утепление приведет к обратному результату.

Если проект подразумевает мелкозаглубленный ленточный фундамент, очередность проведения теплоизоляции меняется:

• наружные поверхности блоков оклеиваются газонаполненным материалом, траншеи расширяются на метр;
• по периметру выкладываются шары газонаполненного материала.

Дренажная система

При высоком проценте грунтовых вод, на этапе строительства лучше отвести их от основы дома во время прорывки котлована. Для этого укладываются перфорационные трубы по границе фундамента. Проводится общий уклон кольца в направлении подземных вод, которые станут самотеком вытекать.

Для полной ликвидации подводных или капиллярных вод достаточно уложить прослойку из щебня. Для стабилизации грунтовой каймы используется геотекстиль, который предотвращает смешивание почвы и щебня.

В цокольном помещении плиты заливаются строительным материалом по уровню подошвы фундамента, дополнительно перекрываются плитами или балками.

Учитывая простые рекомендации, удается предотвратить ошибки на этапе проектирования и строительства дома. Это существенно повышает качество и долговечность дома во время его эксплуатации.

Популярное
