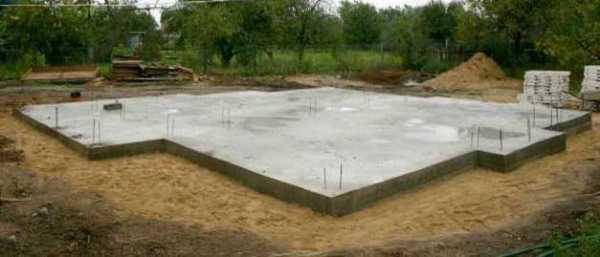

Фундамент монолитная плита своими руками

Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

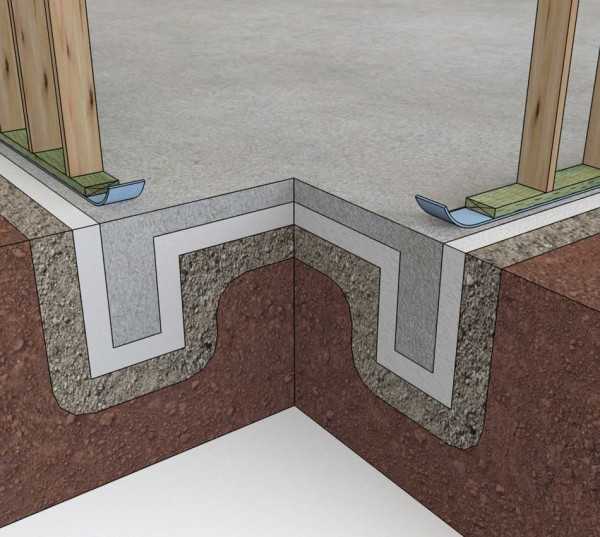

Так выглядит в разрезе русский плитный фундамент

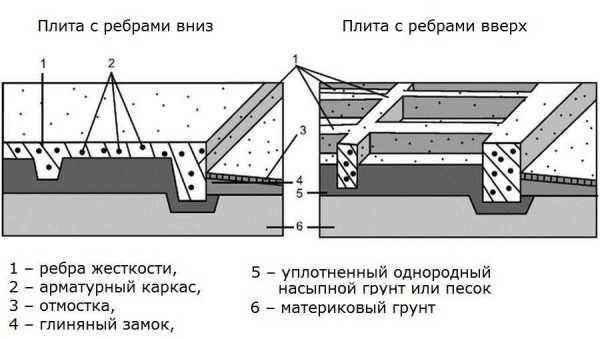

Строение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

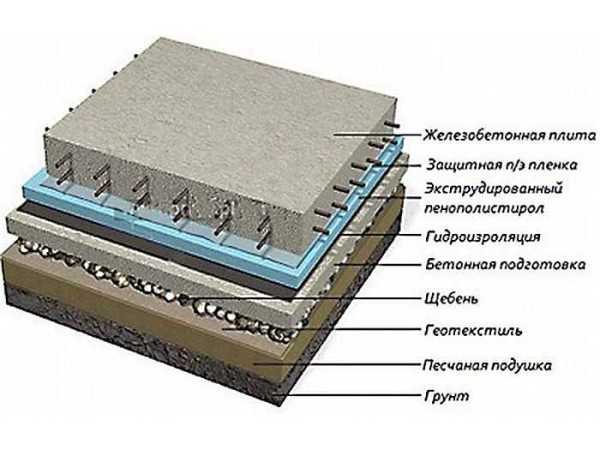

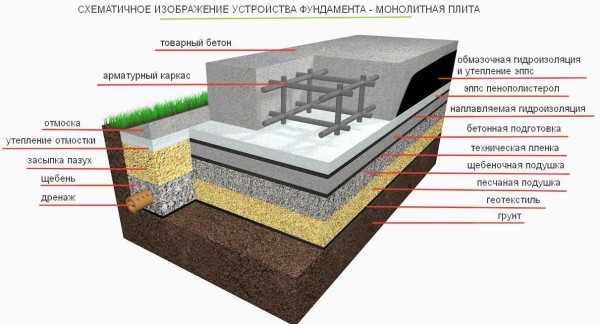

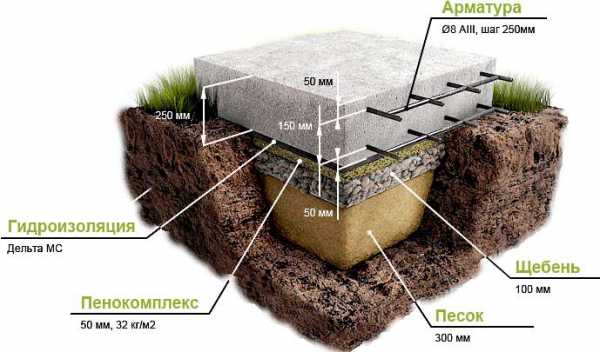

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

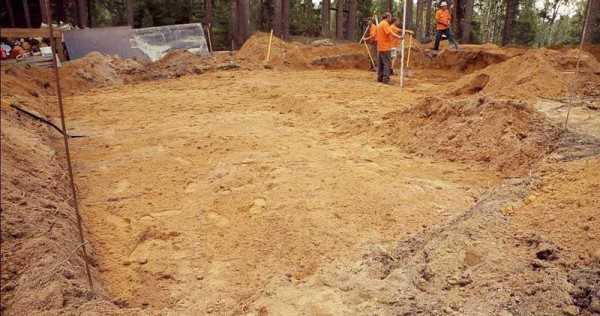

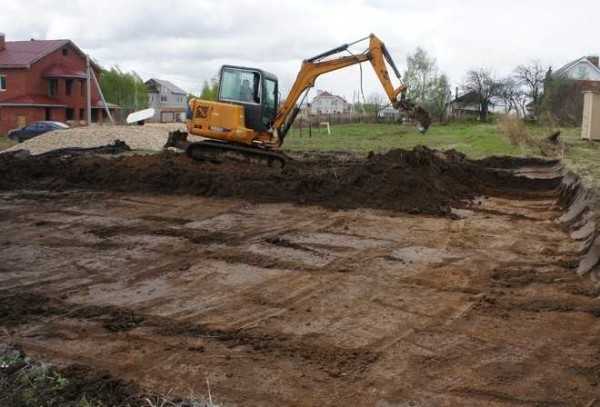

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.

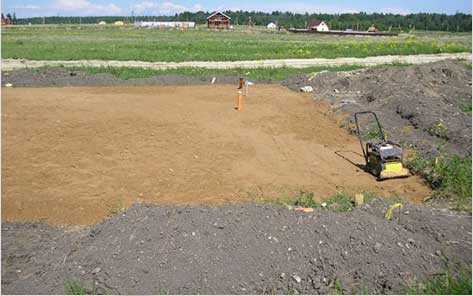

Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

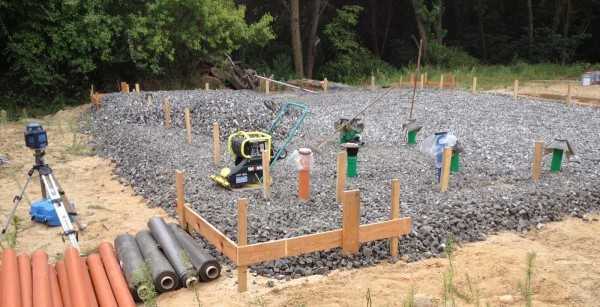

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

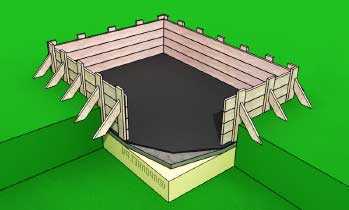

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

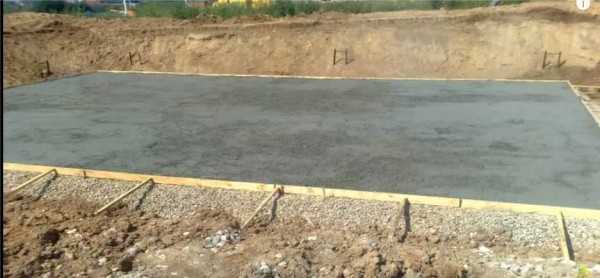

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

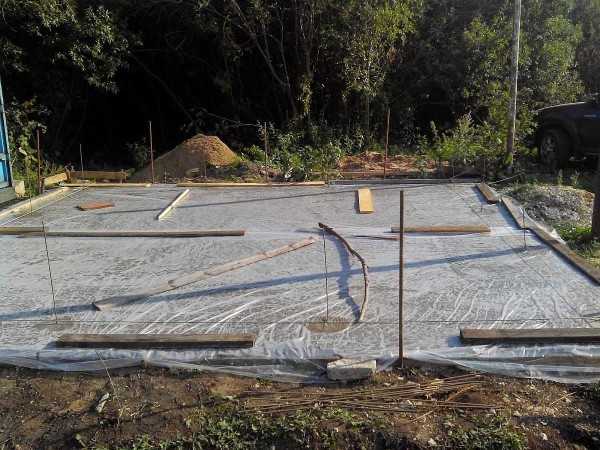

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

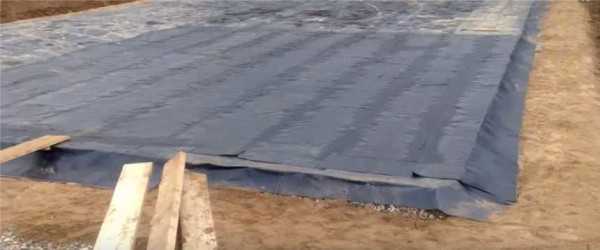

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

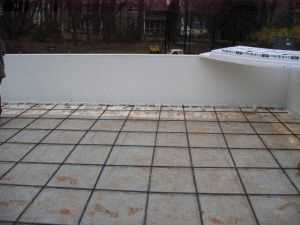

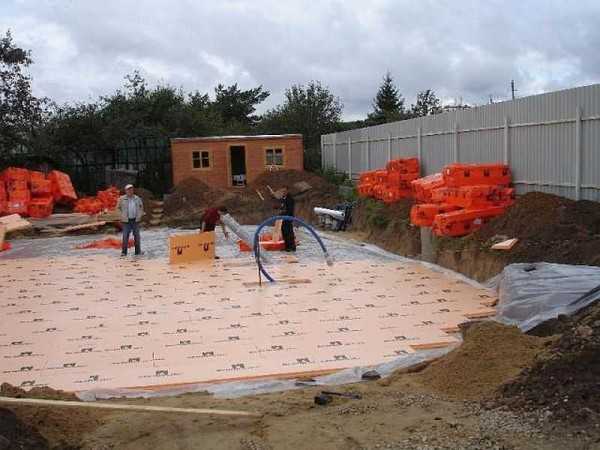

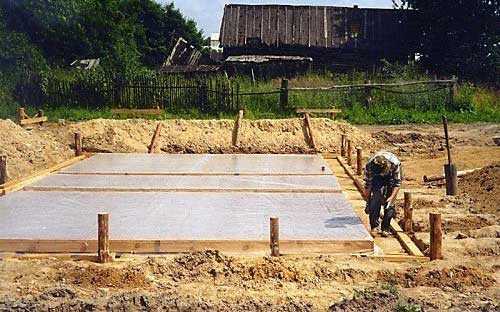

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

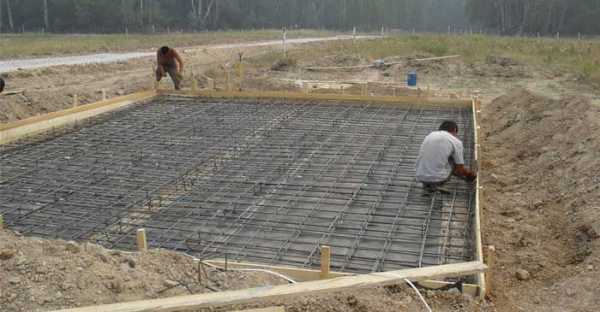

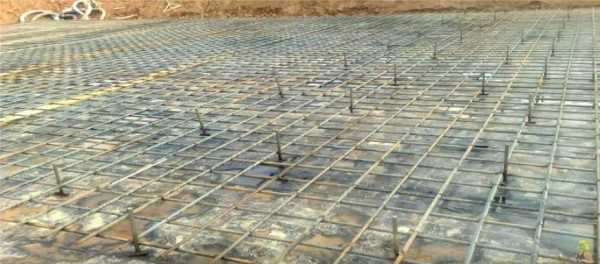

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

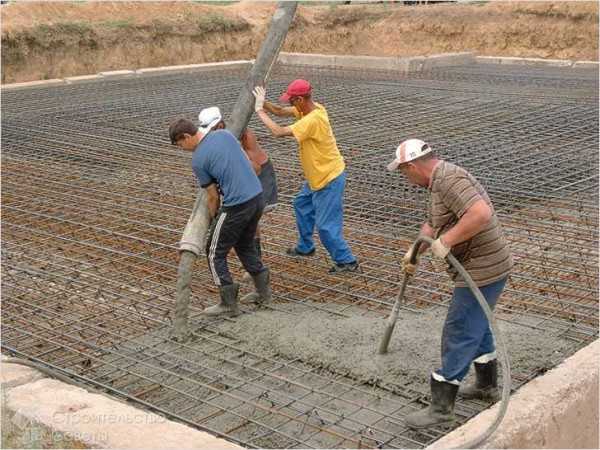

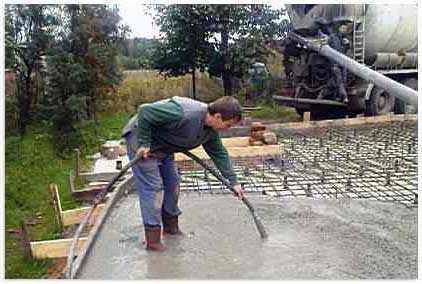

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

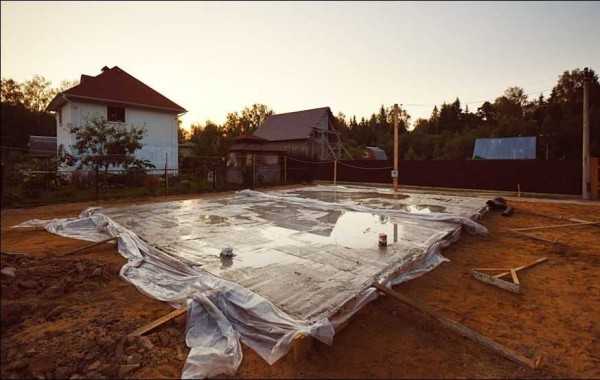

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

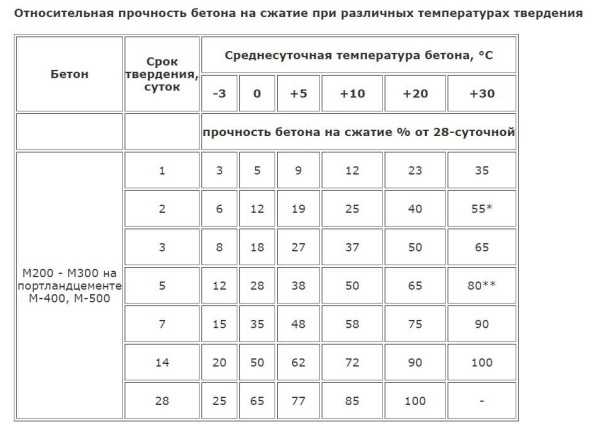

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

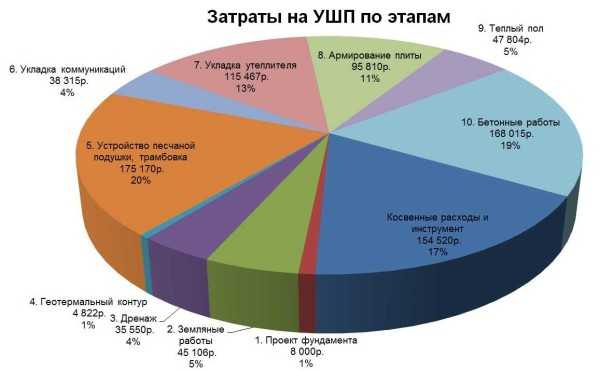

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

stroychik.ru

Особенности строительства плитного фундамента

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии
  • Внутренние конструкции
  • Пол
  • Водоснабжение и канализация
  • Отопление
  • Вентиляция и кондиционирование
  • Газо- и энергоснабжение
  • Освещение
  • Сантехническое оборудование
  • Безопасность и домашняя автоматика
  • Бани, сауны, бассейны
  • Строительные материалы

www.ivd.ru

Пошаговая инструкция своими руками +Фото

Плитный фундамент является самым прочным и надежным фундаментом из всех известных видов, однако он же является и самым дорогостоящим. Высокая цена такого фундамента обусловлена большим количеством затрат на бетон и изоляционные материалы, ведь размер такого фундамента равняется габаритам основания дома.

Фундамент плита. Плюсы и минусы плитного фундамента дома

Плюсы при строительстве

  1. Неоспоримым плюсом плитного фундамента является то, что он дает возможность построить каркасный дом, вообще любое здание (тяжелый дом, баню и т.п.) даже на заболоченных грунтах или торфяниках.
  2. Конструкция такого фундамента, который представляет собой монолитную армированную плиту, позволяет ему как бы «плавать» на поверхности почвы, перемещаясь вместе с мигрирующим верхним слоем влажных грунтов. За такую особенность плитный фундамент прозвали плавающим.
  3. Сложности возведения плитного фундамента связаны, как правило, с моментом расчета необходимых материалов.
  4. Такого рода фундамент-монолитная плита станет полом для цокольного этажа дома, что достаточно удобно и практически выгодно.

Минусы монолитной плиты в фундаменте

  1. Конечно это дороговизна, не все могут себе его позволить. И хотя плитный фундамент является самым дорогим из всех, экономить на его возведении не стоит, ведь от его прочности зависит устойчивость и долговечность всей постройки.
  2. Если вы вдруг захотите перенести  каркасный дом, с фундаментом стоит попращаться, в отличии от винтовых свай, которые можно выкрутить и использовать снова.

Возведение фундамента. Этапы установки

1. Плитный фундамент является мелкозаглубленной разновидностью фундаментов. После основной разметки на участке строения роется котлован. Плитный фундамент устраивают таким образом, чтобы он не сильно выступал на поверхности почвы. Глубина котлована рассчитывается исходя из следующих размеров: высота самого фундамента (20-40 см.) + высота песчанной подушки (не менее 10 см.) + слой теплоизоляции (до 10 см.).

Засыпаем песок. Выравниваем основание

2. На дно котлована насыпается песчаный слой, который необходимо тщательно утрамбовать. Некоторые строители засыпают слой щебня, но это не обязательно, он всё равно умнется в песок. Пенокомплекс тоже не обязателен, но фирмы, чтобы больше заработать, делают с ним. Затем кладется слой гидроизоляции, в качестве которой может быть использован рубероид, застилаемый внахлест и спаянный газовой горелкой. В зависимости от климата на слой гидроизоляции укладывается теплоизоляционный материал (пенопласт или пенополистирол). Следует знать , что данный фундамент требует утепления не только в основании плиты, но и с боков конструкции.


3. Следующий этап – возведение опалубки по всему периметру будущей монолитной плиты-фундамента.

Доски опалубки также покрывают гидроизоляцией.
4. Далее по всей поверхности фундамента в виде решетки укладывается арматурный каркас из прутьев диаметром не менее 12 мм. Прутья фиксируются между собой проволокой, размер полученных после связки окошек может быть 20 на 20 см. или 30 на 30 см.

Подготовка каркаса перед заливкой бетона

5. Когда арматурный каркас установлен – заливаем бетонную смесь. Для монолитного плитного фундамента потребуется достаточного большое количество бетонной смеси.

Если залить плиту в один прием не получилось отложить заливку второго слоя можно на срок не более 12 часов, в противном случае фундамент может получиться не таким прочным, как хотелось бы.

Заливаем плитный фундамент своими руками

Существует еще один вариант возведения плитного фундамента, когда по всему примеру опалубки помещаются готовые железобетонные плиты, которые заливаются бетонной стяжкой. Однако такой вариант фундамента будет уступать монолитному в прочности. К тому же для укладки тяжелых бетонных плит понадобится привлечение спецтехники, что вряд ли станет более экономически выгодно, чем устройство плитного фундамента монолитной конструкции.


Как только бетон застывает и набирает прочность — фундамент под ваш будущий дом готов.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

характеристики, утепление, гидроизоляция, инструкция по расчётам и работе, нюансы

Вы наконец-то стали обладателем долгожданного земельного участка. Хлопоты по воздвижению своего дома только впереди и перед вами стоит первый вопрос, какой тип фундамента выбрать? Плитный фундамент своими руками сделать очень легко, кроме того, он решает множество вопросов, которые могут возникнуть в будущем. Например, если на вашем участке слишком подвижная, сыпучая земля, то дополнительная опора в любом случае лишней не будет.

Для обычного грунта сей вариант позволяет выстроить более высокое и тяжелое здание, он также препятствует проблемам, связанным с «вспучиванием» грунтов. Предугадать особенности почвы без особых исследований невозможно, поэтому плитный фундамент является вариантом перестраховки от всяческих непредвиденных ситуаций. Единственное, что требуется на вашем пути воздвижения строения на плитном фундаменте – усидчивость и терпение. Запасайтесь, читайте и воплощайте в жизнь!

Характеристики плитного фундамента

Устройство плитного фундамента

Строители относят плитный фундамент к монолитным основным конструкциям, закладывающимся под всей площадью застройки, они снижают давление на почву, позволяют обеспечить устойчивость к сезонным грунтовым изменениям. Он состоит из трех основных слоев:

  1. Подушки из песка.
  2. Гидроизоляционной прослойки.
  3. Армированной заливки (плиты).

Расчет параметров плиты проводится исходя из площади застройки, этажности, в общем, из нагрузки, которая будет ложиться на фундамент. Если ваша постройка будет легкой (гараж, сарай, техническое здание), то вполне будет достаточно десятисантиметровой толщины. Если вы воздвигаете дачный домик, то вполне будет достаточно 15 -20 сантиметров, если речь идет о капитальной постройке, вам вполне хватит 25 сантиметрового монолита.

Утепление и гидроизоляция

Тепло в любом помещении – основная потребность, и если вы думаете, что утеплять фундамент не нужно, вы заблуждаетесь. Сделать это можно с помощью различных материалов, например с помощью подфундаментального утепления, когда плиты размещаются на теплоизоляционном слое, хотя максимального эффекта можно достичь применяя теплоизоляцию непосредственно под стяжкой и с торцевой части плит, что гарантирует уменьшение теплопотерь в холодное время года при постоянном проживании и регулярном отоплении жилого строения.

Гидроизоляция поверх песчаной подушки

Если вы проживаете в холодной климатической зоне помимо выше обозначенных вариантов, вам следует прибегнуть еще и к периметровому утеплению, заключающемуся в закладывании утеплителя под отмоток. Чаще всего сейчас используют полиполистирол или пенопласт в 5-10 сантиметровый слой.

Помимо теплоизоляции необходимо побеспокоиться и о защите конструкции от влаги. Вы можете осуществить ее, прибегнув к:

  1. Гидроизоляции с употреблением рулонных материалов, располагающихся поверх песчаной подушки внахлест с оставлением свободных концов для последующего изолирования плит.
  2. Боковой и верхней гидроизоляции с помощью как рулонных, так и напыляющихся средств.

Технология строительства

Технология строительства фундамента распределяется на несколько значимых этапов, которые взаимосвязаны один с другим и при следовании всем принципам дают отличный результат. Они подразделяются на:

  • Разметку и проведение земляных работ.
  • Настил подготовительных слоев.
  • Укладку коммуникаций.
  • Возведение опалубки.
  • Залив этапной черновой стяжки.

    Поэтапная стяжка фундамента

  • Организацию гидроизоляционного слоя.
  • Укладку арматуры.
  • Окончательную заливку бетона.

Пошаговая инструкция возведения плитного фундамента выглядит следующим образом:

  1. Очертите участок, на котором собираетесь проводить работы, тщательно промеряйте участок, сравните с планом. Выройте котлован в 20-30 сантиметров глубиной, уберите ненужный грунт, чтобы он вам не мешал производить дальнейшие работы. Засыпьте подушку из песка.
  2. Утрамбуйте песок, проливая водой из лейки или шланга (в зависимости от ваших коммуникационных возможностей). Работа считается оконченной тогда, когда вы не сможете видеть отпечатки ваших следов на песке.
  3. Согласно плану, разместите коммуникационные развилки для водопровода, канализации и прочих нужд.
  4. Чтобы подушка была защищена от ненужных дальнейших повреждений, вы можете залить ее десятисантиметровым слоем цемента м-100.
  5. Возведите опалубку с учетом бокового утепления. Если это листовой метод – листы утеплителя нужно закладывать на этом этапе.
  6. Убедившись в том, что стяжка схватилась, займитесь гидроизоляционными работами. Не экономьте — два слоя всегда лучше, чем один.

    Арматурный каркас фундамента

  7. Теперь пришла очередь арматурного каркаса. Он должен представлять собой двухуровневую конструкцию с шагом до 40 сантиметров. Если есть возможность использовать специализированные пластиковые опорные элементы – сделайте это, они смогут обеспечить вам сохранение необходимого расстояния между слоями. Помните о необходимом зазоре, заложенном от вешнего края плиты до арматуры в 5 сантиметров.
  8. Залейте бетон, выдержите его до того момента, когда он наберет свою максимальную прочность.

Расчет потребления материалов

Количество материалов, необходимых для возведения плитного фундамента, вы также можете произвести самостоятельно. Мы можем показать на примере, как правильно это сделать. Итак, в ваших планах построить дом в 1 этаж, площадью в 64 квадратных метра, то есть 8*8. Теплоизоляционного материала вам понадобится столько же, а гидроизоляционного (поскольку слоев два) 64*2=128+ несколько метров запаса для нахлеста. При закладке ячейки в 20 сантиметров прутков вам понадобится 800/20 =40*2 (продольные и поперечные)*2 (2 слоя) = 160 штук по 8 метров длинной + еще задел для вертикальных линий.

Проволока для связки нужна на каждое соединение, то есть 40*40*2=3200 отрезков по 30 сантиметров. Бетон рассчитывается согласно площади основания и высоте плиты, в нашем случае 64*25=16 кубов, учитывая усадку, умножаем еще на 1,02, выходит 16,32 куба.

Инструкция, которую мы вам привели — универсальная, подставив любую площадь и параметры, вы получите приблизительный расход материалов, который потребуется для строительства этого типа фундамента.

Еще несколько нюансов

Вы можете учитывать, что для строительства плитного фундамента вы можете использовать не только монолитную бетонную стяжку, но и готовые плиты, и блоки из бетона, пеноблоки и прочие современные материалы. Если у вас нет необходимости в возведении высокого цоколя или подвального помещения, плитный фундамент из производственных блоков может играть роль перекрытия или чернового пола.

Особое внимание в производстве монолитного плитного фундамента отводится опалубке. Для нее опытные строители советуют использовать ненужные доски достаточной толщины (от 2,5 сантиметров). Их необходимо сбить в так называемые щиты и установить по периметру вашего будущего фундамента, прочно фиксируя кольями.

Следующий важный момент – арматура. Для арматурного каркаса вам стоит приобрести ребристые пруты не менее 12 миллиметров в диаметре. Конечно же, при расчете данного диаметра стоит проконсультироваться со специалистом, учитывая характеристику грунта, нагрузку на фундамент, этажность здания, толщины плиты. Если у вас есть возможность вместо проволоки использовать сварочное соединение ячеек будущей конструкции, не пренебрегайте ей, это позволит сделать соединение более прочным и стойкость конструкции увеличится. Учитывайте также условный знак, обозначающий что это сталь для сварки, он обозначается наличием «С» индекса при обозначении класса стали в пруте, к примеру «а 500 с», где «а» – арматура, «с» – сварочная.

Ну, и, конечно же, бетон. Обращайте внимание не только на марку, которая не должна быть нижнее 300, но и на класс прочности от 22,5, П равное 3-4, F больше или равно 200, W более 8.

В заключении, подводя итоги написанного, хочется сказать несколько слов о преимуществах плитного фундамента по сравнению с другими видами подобных конструкций.

  1. Относительная дешевизна и простота в возведении.
  2. Отличные несущие характеристики.
  3. Неподвижность и маловероятность деформации.
  4. Двойное использование плит (как фундамент и как черновой пол).
  5. Использование при любых видах почв, включая трудно-осваиваемые и сыпучие.
  6. Превосходная гидро и термоизоляция.

Вы остановили свой выбор на этом варианте, вам известно, как сделать плитный фундамент своими руками – прекрасно, теперь дело за малым – превратить планы в реальность!

nafundamente.ru

Фундамент плита своими руками

Закажите фундамент для дома на портале "Дача и Дом".

Фундамент плита по многим причинам является лучшим выбором для малоэтажного строительства. Кончено, еще более распространенный вариант фундамента для дома своими руками - это мелкозаглубленный ленточный фундамент. Но по многим показателям мнонлитная фундаментная плита превосходит ленточный фундамент. К сожалению, и по финансовым затратам на ее устройство. На пучинистых грунтах фундамент плита - возможно лучший выбор для малоэтажного строительства. Пункт 8.13 СП 50-101-2004 "Проектирование и устройство оснований и фундаментов зданий и сооружений" гласит: При наличии чрезмерно пучинистых грунтов и значительной чувствительности зданий к неравномерным деформациям рекомендуется строить их на малозаглубленных и незаглубленных монолитных железобетонных плитах, под которыми устраивают подушки из непучинистых материалов. Здания с черезмерной чувствительностью к деформациям - это дома с неэластичными стенами из кирпича, газобетона, керамзитобетона и других подобных материалов, нарушение целостности которых происходит при деформациях величиной 1-5 мм.

Монолитная плита для фундамента может быть ребристой или плоской. Ребристая плита фундамента лучше противостоит силам пучения и нагрузкам от задания, однако явлется более сложной в изготовлении. Часто приходится вначале заливать систему ребер для фундамента, которая конструктивно является аналогом ленточного монолитного фундамента с перемычками и поверх отливается собственно монолитная фундаментная плита. Пространство между ребрами фундамента заполняется песчаной или песчано-гравийной отсыпкой. Мы выбрали для строительства своими руками сравнительно легкого дома из газобетона (газосиликата) вариант фундамента - плоской плиты толщиной 25 см с двуслойным армированием 14-й арматурой в виде сетки с шагом прутов 200 мм. Такой фундамент плита отлично несет нагрузки, перераспределяя их на всю свою огромную площадь (до 0,1 кгс/см2) и может быть использован на слабонесущих грунтах. Незаглубленная монолитная фундаментная плита - лучший выбор для слабонесущих оснований. Грунт под мелкозаглубленной фундаментной плитой не отапливаемых постоянно зданий должен быть хорошо утеплен для предупреждения глубокого промерзания.
Кроме всего прочего, монолитная плита, после устройства поверхностной гидроизоляции с утеплением и заливкой выравнивающей стяжки может быть использована для устройства черного пола в доме. Единственный существенный недостаток плитного фундамента - высокая стоимость.

Для начала строительства фундамента своими руками мы подготовили грунтовую основу. Было произведено выравнивание рельефа местности подсыпка грунтом и трамбовка подсыпанного грунта виброплощадкой. После разметки фундамента на глубину 30 см был вынут грунт и устроено "корыто", которое мы выстлали геотекстилем плотностью 200 г/м2. Геотекстиль удержит песчано щебеночную засыпку, но пропустит воду. Для лучшего дренажа под "корытом" было устроено несколько магистральных дренажных траншей, выстланных геотекстилем, а в толще щебеночной подсыпки были уложены пластиковые гофрированные дренажные трубы в фильтре, которые сбрасывают воду в водоотводящую дренажную траншею.

Произведя укладку геотекстиля, мы засыпали в "корыто" щебень с песком, который пролили водой и утрамбовали виброплощадкой. Поверх подушки из щебня был уложен слой гидроизоляции из толстой полиэтиленовой пленки и уложен слой экструзионного пенополистирола. После чего была собрана опалубка для фундаментной плиты. Следовало бы и опалубку закрыть полиэтиленом, для предупреждения "утекания" бетонного молока, но мы просто поленились это сделать. Хотя следовало бы. Хорошо себя зарекомендовала несъемная пенополистирольная опалубка Штробер для строительства утепленных фундаментов плит толщиной до 25 см и устройства утепленных отмосток вокруг дома.

Установив опалубку для монолитной фундаментной плиты мы приступили к вязке арматуры. Мы собрали две сетки с ячейкой 200 на 200 мм из арматуры №14. расстояние между слоями арматуры 10 см Защитный слой бетона внизу плиты 3,5 см. Срез плиты снизу вверх: 3,5 см (грибок проставка) + 1,4 см +1,4 см ( 2 слоя арматуры крест накрест) + 10 см (грибок проставка) + 1,4 см +1,4 см (арматура) + 6 см (верхний защитный слой). Посля вязки арматуры вначале под нижний слой были подведены грибки 3,5 см, затем между слоями были установлены с опорой на нижние грибки размером 10 см. Процедура поднятия арматурной сетки достаточно трудоемкая, и требовала применения домкрата и лома с рычагом. Возможно, целесообразнее сразу устанавливать арматуру на грибки в процессе вязки. Чем меньше будет соединений арматуры в плите - тем лучше для ее прочностных характеристик.

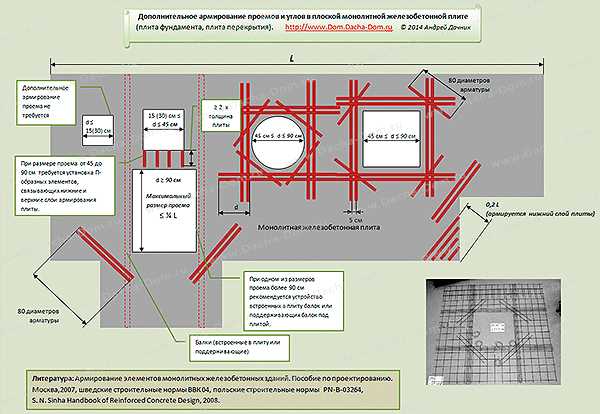

Торцевые концы плиты армируются П-образными элементами, связывающими верхний и нижний уровень армирвания, длина которых не менее 2-х толщин плиты. СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003, пункт 10.4.9: На концевых участках плоских плит следует устанавливать поперечную арматуру в виде П-образных хомутов, расположенных по краю плиты, обеспечивающих восприятие крутящих моментов у края плиты и необходимую анкеровку концевых участков продольной арматуры. Армирование фундаментных плит следует производить аналогичным образом. Под опоры, колонны и стены рекомендуется устанавливать дополнительную верхнюю арматуру, которая в сумме с основной должна воспринимать опорные усилия в плите [пункт 9.10 СП 52-103-2007 "Железобетонные монолитные конструкции зданий"]. Для сокращения расхода арматуры можно также рекомендовать установку по всей площади плиты нижней и верхней арматуры, отвечающей минимальному проценту армирования (0,3% - пункт 7.10 СП 52-103-2007), а на участках, где действующие усилия превышают усилия, воспринимаемые этой арматурой, устанавливать дополнительную арматуру, в сумме с вышеуказанной арматурой, воспринимающей действующие на этих участках усилия. Такой подход приводит к более сложному армированию перекрытий, требующему более тщательного контроля арматурных работ. В толстых фундаментных плитах помимо продольной арматуры, устанавливаемой у верхней и нижней граней плиты, следует предусматривать продольную арматуру, располагаемую в средней зоне по толщине плиты. Смотрите стандартные ошибки армирования плитного фундамента.
