УШП фундамент (утепленная шведская плита): технология, плюсы и минусы

Надежная фундаментная основа является необходимым конструктивным элементом каждого объекта. Новые технологические возможности помогают изготавливать ее по приемлемой стоимости с сохранением всех функциональных особенностей. Одним из вариантов является УШП фундамент (утепленная шведская плита), способная заменить привычные многим конструкции свайного и столбчатого типа. Использование УШП в фундаменте представляет собой технологию, с помощью которой можно залить влагостойкую утепленную основу, в перспективе способную помочь в экономии энергетических ресурсов.

Области использования

Такая технология строительства объектов широко распространена среди жителей Эстонии.

Фундамент типа УШП может стать популярным в районах с холодным климатом (исключая мерзлоту), в регионах с близким нахождением грунтовых вод или слабыми почвенными составами, при строительстве малоэтажных каркасных либо щитовых объектов, домов из блочного, панельного или кирпичного материала.

Особенности конструкции

Испытания монолитная фундаментная основа проходила на Скандинавском полуострове, потом долгое время применялась в северо-западных регионах Европы. На сегодняшний день многое изменилось, популярность УШП значительно возросла, технологию устройства фундамента из шведских плит стали активно осваивать в России.

Основная особенность УШП – жесткость и монолитность конструкции, способной отлично справляться с сезонными движениями почвы.

Находящийся под плитами утеплительный слой надежно защищает почву от промерзаний, минимизируя негативные последствия. Эксплуатируя такое основание, можно оставаться спокойным – оно не подвергается деформированию и не дает трещин в сильные морозы.

Итак, фундамент УШП – что это такое? Если представить себе фундамент из шведских плит в разрезе, то получится пирог, основу которого составит железобетонная плита, состоящая из:

дренажа в виде гравийно-щебневой подушки;
гидроизоляционной прослойки из геотекстильного материала;
утеплительного слоя;
арматурного каркаса;
коммуникационных линий.

Толщина фундаментной плиты определяется с учетом этажности объекта и типа почвенного состава. Под несущие конструкции и колонны устраиваются ребра жесткости.

Преимущества и недостатки использования УШП

Предлагаем рассмотреть плюсы и минусы фундаментной плиты.

Технологический процесс производства плит дает возможность обустроить шведский фундамент своими руками. Строительные работы чем-то напоминают процесс возведения ленточной основы, при этом шведский монолит имеет определенные функциональные отличия, придающие ему большое количество достоинств:

под сооружение УШП нет необходимости готовить большой котлован. Это значит, что на аренду специальной техники тратиться не придется. Все работы выполняются вручную, что удешевляет строительный процесс;

технология заливки фундаментного монолита подразумевает устройство утеплительного слоя не только под основанием, но и с боков. Одинаковый температурный режим всего фундамента положительно влияет на эксплуатационный период;
особенности конструкции плиты создают возможность для монтажа коммуникационных сетей в начале строительных работ. Это очередной признак экономии. Необходимость в устройстве технического подполья тоже отпадает;
основание из железобетонного монолита пригодно для возведения на любой строительной площадке. Плита размещается на земной поверхности, подземные воды негативного воздействия не оказывают, несущие возможности здания увеличиваются. Фундаментная основа успешно применяется для одноэтажных построек и трехэтажных жилых домов;
фундамент герметичный, мостики холода отсутствуют, сырость, плесень и грибок не образуются;

утепленный шведский фундамент отличается ровной плоскостью, представляет собой черновую основу в готовом виде для укладки пола. Такая особенность сокращает время, требуемое для отделки, снижает расходы на выполнение работ;
плита известна хорошими теплоизоляционными способностями. В комплексе с системой «теплый пол» она существенно сокращает затраты на отопление, поддерживает комфортный микроклимат в помещениях.

К сожалению, встречаются отзывы застройщиков, в которых рассказывается про недостатки фундамента из шведских плит. Из их уст звучат следующие аргументы:

устройство такого основания подразумевает большие финансовые затраты;
устройство подвальных помещений данная технология не предусматривает;
теплоизоляционный слой недостаточно жесткий, что может повлечь усадку всего объекта;

пенополистирол подвержен риску повреждения вездесущими грызунами;
нет подтвержденных сведений о сроке эксплуатации утеплительного материала – было недостаточно времени для проверки этого вопроса;
покатые поверхности подразумевают конструктивные усложнения заливки фундамента из УШП;
этажность строящегося объекта ограничена.

Справедливо отметить, что определенные доводы имеют под собой рациональную основу. В отношении больших финансовых расходов сразу скажем, что здесь прослеживается сильное преувеличение – основания для экономии все же имеются. Кроме того, расходы частично будут оправданы экономией на отопление.

Технология строительства

Шведскую теплую плиту для фундамента самостоятельно изготовить возможно, но изучить почвенный состав, выполнить необходимые расчеты и составить проект придется доверить профессиональным специалистам. При подготовке необходимых документов:

выполняется исследование нахождения грунтовых вод;
уточняется грунтовый состав, изучается его способность к подвижности;
выясняются вероятные сдвиги пластов от воздействия талых и дождевых вод.

На основании полученных сведений выполняются расчеты:

размеров котлована;
характеристик дренажа и коммуникаций;
высоты «подушки», толщины утеплительного слоя и бетона;
диаметра арматурных прутьев, шага их закладки;
трубопровода отопительной системы «теплый пол».

Каждый расчет подтверждается чертежами, упрощающими строительство УШП.

Земляные работы

Строительство фундамента УШП начинается с рытья котлована. Для этого строительная площадка очищается от плодородного слоя почвы на проектную глубину.

Размеры длины и ширины должны минимум на пару метров превышать линейные параметры планируемых плит.

Выполняется геодезическая разметка с соблюдением параллельности и перпендикулярности, для чего применяются специальные приборы. Это очень важно в первую очередь для объектов, отличающихся сложной конфигурацией.

Размечаются места выхода из плиты коммуникационных линий.

Гидроизоляция

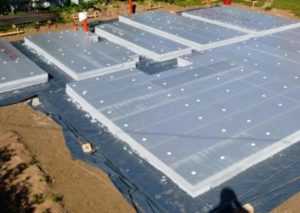

На дне котлована устраивают подушку из щебенки, накрывают ее гидроизоляционным слоем. Для этого рекомендуется использовать рулонные материалы, обеспечивая герметичность. С этой целью полотна укладываются с нахлестом, стыковочные места герметизируются газовой горелкой. Края полотна должны выступать за общий периметр, чтобы в дальнейшем обеспечивать гидроизоляционную защиту для торцовых участков.

Канализация, дренаж, отмостка

Фундаментное основание всегда должно быть в сухом состоянии. С этой целью по периметру устраивается траншея под укладку перфорированных дренажных труб, отводящих воду и оборудованных вертикальными выходами, необходимыми для очистки. Прием влаги осуществляется через подземные резервуары, воду из которых разрешается использовать в хозяйственных нуждах.

Одновременно с этой работой выполняется укладка водопроводных труб, канализационной системы, электрических кабелей.

Строительная технология шведской фундаментной плиты предусматривает возможность создавать инженерные сети дублирующего характера.

Укладка сетей выполняется горизонтально, несколько ниже точки промерзания земли.

По всему периметру фундаментной основы устраивается отмостка с наклонным углом, чтобы отводить воду от стен.

Опалубка

Строительство шведского фундамента продолжается, и согласно проектного плана выставляется опалубка. Выполнить это можно одним из двух способов:

классическая схема предусматривает использование досок или листовых древесных материалов. Их упирают в наружные стенки теплоизоляционного слоя цоколя. Прямой контакт опалубочной системы и бетонного раствора отсутствует. Материалы потом используются в дальнейшем строительстве;

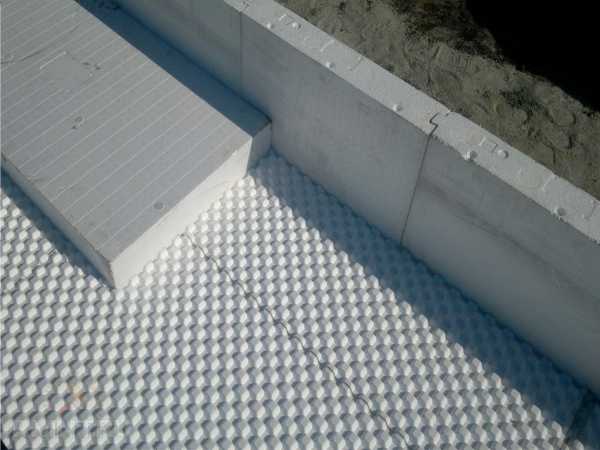

второй способ – установка утеплительных элементов L-образной формы. Выполняется она нижней опорой наружу. Этот метод позволяет не выполнять дополнительное утепление отмостки.

Армирование

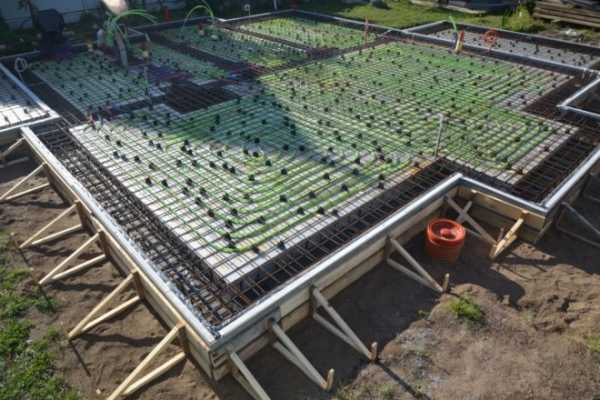

Каркасное основание готовится из арматурных прутьев и пластиковых фиксаторов, обеспечивающих удобство выполнения монтажных работ и располагающих прутья на необходимой высоте. Первый слой армопояса должен быть приподнят минимум на пять сантиметров. Расстояние между прутьями и их диаметр определяются расчетами проектной документации.

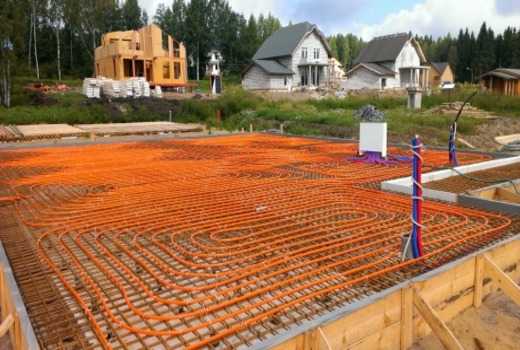

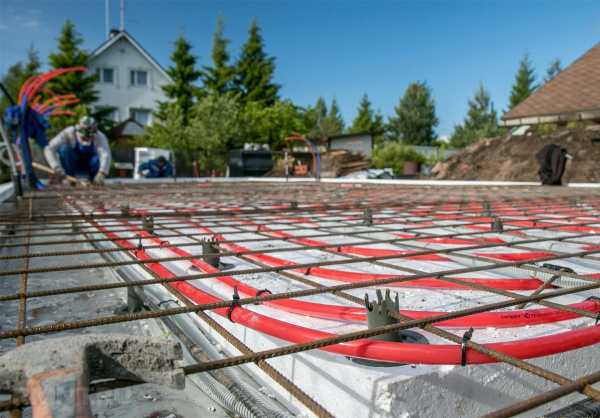

Теплый пол

Шведская технология устройства фундамента для дома предусматривает возможность монтажа теплого пола. Это значительно повысит функциональные возможности УШП.

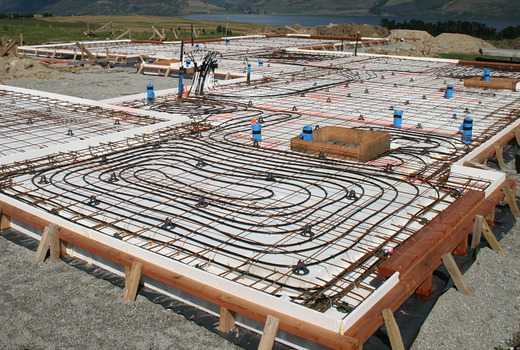

Укладка труб системы выполняется между первым и последующим слоями армопояса, чем обеспечивается их фиксация. Некоторые выполняют укладку по второму слою, используя для крепления специальные маты либо подставки, похожие своим устройством на арматурные фиксаторы.

Коллекторные элементы отопительной системы устанавливаются на проектной высоте и закрепляются. Как только отопительная система готова, ее опрессовывают.

Трубы прокладывают с учетом выполненных гидравлических расчетов, соблюдая определенную схему, учитывающую устройство перегородок и расположение мебели.

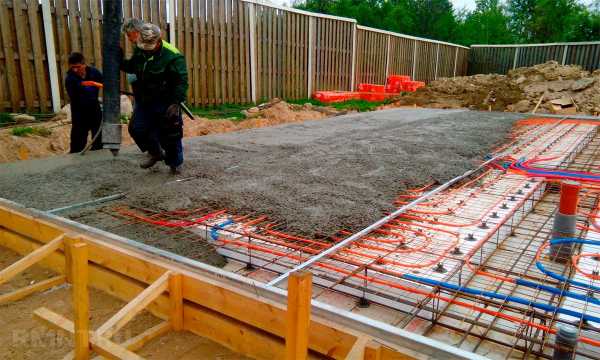

Заливка бетоном

Параметры бетонного слоя по высоте определяются проектом. В местах строительства несущих стен и обустройства ребер жесткости, это значение может составлять двадцать сантиметров, для остальной площади его можно уменьшить примерно в два раза. Это даст возможность сократить финансовые затраты на покупку бетонной смеси.

Утепленная шведская плита фундамента заливается с применением бетононасоса. Чтобы плита получилась монолитной, работы по бетонированию рекомендуется выполнить за один день. Разрешенные максимальные перерывы при поставках бетона не должны превышать тридцати минут.

Во время подачи бетонной массы и после окончания работ выполняется виброуплотнение. Связано это со сложностью планировки и наличием коммуникационных линий, разной толщиной слоя основания. Уплотнение выполняется исключительно поверхностно, чтобы не задевать арматурный каркас и трубы отопительной системы.

Чтобы снизить расходы на шлифовку или устройство чистовой стяжки, поверхность плиты фундамента (или, как ее называют, УШП) выравнивается.

До начала бетонирования отопительную систему рекомендуется наполнить воздухом, чтобы исключить ее сдавливание бетонной массой.

Как только бетонный раствор схватится (примерно через пару часов после завершения заливки), его начинают в течение трех суток увлажнять. Если температурный режим воздуха высокий, основание следует укрыть полиэтиленовым материалом.

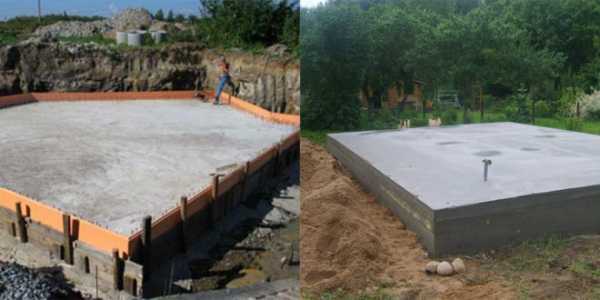

Опалубку разрешается снять через три дня, но окончательную прочность бетон набирает в течение четырех недель.

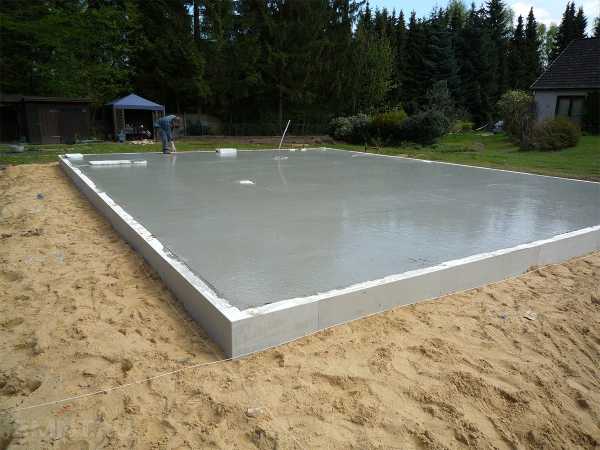

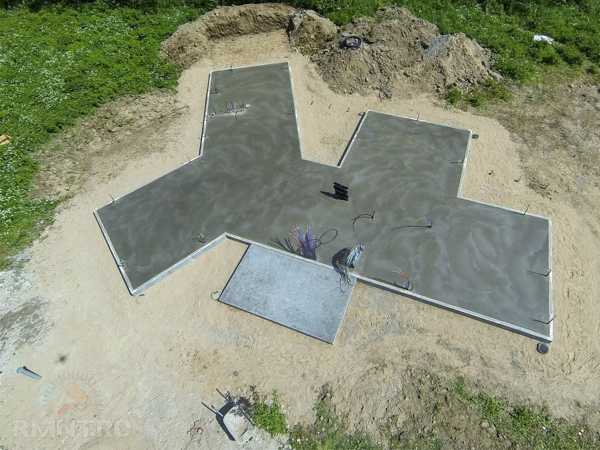

Заключительный этап – шлифовка алмазным кругом, после чего остается только возвести стены.

Заключение

Что такое УШП, мы разобрались. Ее применение дает возможность быстро подготовить фундаментную основу для здания, сократив расходы и затратив минимальное количество сил и времени. Кроме этого, вам гарантируются сокращение затрат на отделочные работы первого этажа и экономический эффект в отопительный сезон.

Заливать УШП или устраивать ленточный фундамент – решение остается за вами.

betonov.com

УШП фундамент – особенности изготовления своими руками: Итоги +Видео и Фото

УШП фундамент своими руками: расчет, технология. УШП – фундамент, который является теплоэффективным и современным. К слову, это не только фундамент, и не просто плита из бетона, это реальная основа вашего дома. В нее включена готовая система комфортного отопления теплым полом по всей площади дома, разводка труб для снабжения водой, электрических кабелей и канализации, высокое качество утепления пола, а гладкая поверхность УШП подойдет даже для кладки чистового напольного покрытия.

Шведские плиты подойдут для каркасных домов, а также домов из бруса, газобетона, бревна, СИП-домов и прочих, т.е. строить можно на любом типе грунта.

Подушка под плитой

Перед тем, как заливать бетон, следует много остального, и начнем мы с подготовка подушки – это основание, на котором будет выставлена опалубка, на которой будет находиться плита. Следует подготовить песчаную ровную площадку и хорошенько утрамбовать ее при помощи специальной техники, виброплиты. Интересно, что «начинка» подушки будет зависеть от типа земли, начиная с обычного снятия плодородного слоя, засыпанием песком и утрамбовкой, заканчивая полным вмещением грунта под плиту на большой глубине и утрамбовкой при помощи тяжелого вибропроката. Подготовка подушки достаточно важная веха в строительстве, а после, в самом конце, следует проверять качество уплотнения пенетрометром.

Выставление опалубки из ЭППС/ПСБ

После этого на уже подготовленную площадку можно начинать выставлять по уровню несъемную опалубку, сделанную из пенополистирола. Это далеко не тот хрупкий пенопласт, который вы привыкли видеть в коробках из-под бытовой техники, ППС 14/35 по новому ГОСТу, тем более что ЭППС намного плотнее и являются долговечными. Из этого следует, что между бетоном и землей будет толстая прослойка из великолепного и плотного утеплителя. Это даст вам возможность отапливать дом, а не просто прогревать землю, находящуюся под ним.

Интересно то, что по устройство фундамента УШП пенопласт требуется для того, чтобы земля под домом не промерзала, а значит, не будет морозного пучения, опасных сдвигов фундамента, трещин в стене и остальных неприятностей. На этом же этапе следует начать закладывать трубы для канализации, делать ввод воды и электрокабеля, заземление. Чаще всего на этапе закладывания фундамента сразу же устанавливают септик или ЛОС, так что вопрос с канализацией будет решен в самом начале.

Добавим то, что наружная часть опалубки должна быть облицована при помощи плоского шифера. При строительстве он будет надежно защищать слой ПСБ от любых типов повреждений, а также его можно использовать и в будущем – вы можете просто окрасить его в требуемый цвет или покрыть штукатуркой-мозаикой и цоколь будет готов. Также к плоскому виду шифера удобно прикреплять цокольные панели.

Кстати, на счет высоты цоколя УШП (имеется ввиду высота от уровня земли до края плиты). Она будет небольшой – примерно 20 см, но это даже плюс – вам не нужно будет делать крыльцо со ступеньками при входе в дом. Но по желанию заказчика вы можете легко увеличить высоту. Лишний 0,1 метр можно будет добавить благодаря дополнительной подсыпки подушки, а еще столько же можно будет добавить при использовании дополнительного слоя утеплительного материала под плитой.

Изготовление ливневой канализации, дренажа и отмостки

При дожде с крыши по водосточной трубе будет стекать поток воды и его потребуется куда-то сливать. Для этого и делают ливневую канализацию, а иногда устанавливают дождеприемники – это устройства наподобие люков под водосточные трубы, куда будет стекать дождевая воды, а уходить она будет в колодец или канаву. Поверьте, этот вариант намного лучше, нежели лужи возле дома. На большом количестве участков из-за сырости требуется еще и обустройство дренажа, и про него подробнее описано в другой статье, но если кратко – требуется сразу отводить воду от дома, чтобы вокруг было сухо. Это тоже следует делать сразу, вместе с остальными работами с землей.

По периметру вокруг фундамента следует закопать листы пенополистирола, которые будут укрыты толстой пленкой – это и будет утепленная отмостка. Она требуется для защиты от промерзаний и морозного пучения грунта вокруг фундамента. Вы можете засыпать ее песком, а после и декорированным камнем, или же сразу все красиво забетонировать. Итак, вы уберете излишки влаги из-под дома и вокруг него, а также у вас получится утеплить фундамент и периметр. Это будет означать, что не осталось никакого шанса пучения грунта от мороза – сухой песок, защищенный пенопластом от мороза, уже не будет двигаться.

Армирование

Нельзя просто так взять, замешать цементный раствор и начать заливать его в готовую опалубку. Бетонным конструкциям придает прочность армирование металлом. В классическом УШП фундаменте своими руками для площади будет перекрыта при помощи сварной арматурной сетки, а в ребрах жесткости следует использовать пруты арматуры. Под дом с большим весом можно установить дополнительные ребра жесткости, арматурный каркас, использовать способ двойного армирования и прочее. Все будет спроектировано исходя из того, какая будет нагрузка на фундамент, т.е. все будет зависеть от материала изготовления дома и его размера.

Теплый пол во всем доме

На всю площадь дома следует укладывать трубы для теплого пола. Для этого потребуется разделить дом на несколько зон, к примеру, кухню, спальню, гостиную, санузел. В каждой зоне будет выполнена укладка отдельного контура теплого пола, который можно будет регулировать на коллекторе. Итак, вы получите дом, который будет весь отапливаться посредством теплого пола. А если ваш дом будет хорошо утеплен, то этой одной системы хватит для отопления даже при больших морозах ( для одноэтажного дома или первого этажа двухэтажного). Это достаточно комфортно и удобно, так как тепло равномерно поднимается от пола в каждом помещении, что намного приятнее, чем стандартный радиатор под окном.

Из-за того, что теплый пол залит в бетон, монолитная плита из бетона послужит великолепным тепловым аккумулятором. Она будет прогреваться не сразу, постепенно, но когда наберет тепло, будет отдавать его очень долго. Даже если произойдет ЧП и у вас отключат электричество ил газ, это не будет чувствоваться сразу, лишь через сутки и больше. Да, температура в доме будет спадать медленно.

Проведение коммуникаций – воды, электричества и канализации

Теперь поговорим о том, как проводить коммуникации, а именно канализацию, электричество и воду. Помимо теплого пола внутри плит закладывают также и коммуникации, а именно кабели (электрические, которые можно выводить даже в стены), трубы для горячей и холодной воды, трубы для канализации, трапы для воды под будущую душевую, а также развести остальные кабели и воздуховоды. Это стандартный набор.

Плита УШП фундамента делается не для абстрактного дома лишь с предполагаемыми размерами. Вам, как минимум, потребуется эскизный проект, и тогда можно будет сразу подводить к комнатам отопление, выводить трубы на кухню и к будущим санузлам, заняться установкой коллекторов теплого пола и снабжения водой в техническом помещении.

Бетонная монолитная плита как черновой пол

И финальные работы над УШП – это заливка бетона и его затирка или шлифовка. Когда все теплые полы и коммуникации будут готовы, кабели и выводы проверены, целостность труб протестирована благодаря давлению, можно вызывать миксер и начинать заливать бетонную смесь высокого качества. Нельзя использовать самодельный бетон, только смесь с лучшего бетонозавода, причем последний должен иметь все требующиеся документы, сертификаты и пробы.

Спустя определенное время после того, как будет проведена заливка, когда бетон немного наберется прочности, можно приступать к шлифовке поверхности при помощи особой затирочной машинки, которую в простонародье называют «вертолет». Как и при заливке, так и в процессе затирки, ровность плиты следует постоянно держать под контролем, и в этом вам поможет лазерный уровень. В результате вы получите гладкое основание из бетона с минимальными перепадами. После этого можно сразу же приступать к укладке ламината или плитки, и вам не потребуется заливка дополнительной стяжки – все и так будет готово.

Итоги

Итак, при заказе УШП фундамента по завершению работ вы получите:

Фундамент в виде бетонной монолитной плиты.
Разведенные коммуникации, а именно воду, канализацию, заземление, электричество и прочее.
Готовую отопительную систему – теплый пол по всей площади строения.
Утепление пола – под плитой будет проложен слой ЭППС/ПСБ.
Утепленная отмостка – вокруг дома грунт никогда не промерзнет.
Готовый черновой пол, который будет таким гладким, что на него можно будет укладывать и ламинат, и плитку.
Отделку цоколя при помощи плоского шифера – решить проблему можно простым окрашиванием.
Ливневую канализацию, дождеприемники.
Дренаж.
Готовое решение канализации – ЛОС или септик.

При сравнении УШП с винтовыми сваями или со стандартной плитой из бетона получаем, что сравнение идет не в пользу всех остальных видов. Естественно, что сваи будут дешевле, и на них вы сможете выстроить тоже достаточно хороший дом, но представьте, какой объем работ останется делать на потом? А кто их будет выполнять и сколько это будет стоить?

При оценке и сравнении стоимости разных типов фундамента следует учесть все вышеперечисленные факторы. УШП является готовым нулевым циклом, своеобразным фундаментом «под ключ». Также на УШП можно установить коробку дома, а остальное уже будет проведено внутри – коммуникации, отопление и утепление. При сравнении, в доме на тех же винтовых сваях потребуется делать нижнее перекрытие, заняться его утеплением, провести коммуникации, сделать разводку по дому, залить стяжку, установить систему отопления, что-то придумывать с отделкой высокого цоколя. Как видите, у первого варианта преимуществ намного больше, но какой тип фундамента выбирать – решать вам!

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

технология строительства и особенности УШП

Плитный фундамент — надёжная основа для здания, расположенного в регионе со сложными климатическими условиями. Разновидностью этого основания является шведская плита (УШП), которая включает в себя слой утепления. Именно это и делает плитную основу эффективной, обеспечивающей комфортные условия внутри здания.

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
амортизация пучения почвы в результате морозов;
теплоизоляция основной бетонной плиты фундамента;
сочетание утеплённой отмостки и дренажа;
фундамент подходит для любого типа почв;
простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию. Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания.

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
песок является не пучинистым грунтом и необходим для устойчивости конструкции;
утеплитель обеспечивает теплоизоляцию здания со стороны пола;
гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
ещё один слой утеплителя усиливает защиту конструкции;
арматурная сетка необходима для хорошего сцепления бетона;
бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Устройство основания

Как уже было сказано выше, устройство шведской плиты предполагает несколько слоёв материалов, каждый из которых выполняет определённые функции. Организация каждого слоя обладает некоторыми особенностями. Поэтому в процессе строительства учитывают следующие моменты:

толщина гравийной или песчаной подложки определяется в зависимости от типа грунта, его несущей способности. Основной диапазон толщины составляет от 300 до 600 мм. Минимальное значение используют для наиболее плотных, твёрдых почв, а максимальная толщина оптимальна для пучинистых грунтов;
верхний слой почвы убирают перед строительством плитного фундамента. Важно проверить горизонтальность и плоскость площадки с помощью строительного уровня и нивелира;
плиты утеплителя равномерно укладывают по всей поверхности фундамента, но не нужно дополнительно их скреплять клеем или другим составом;
заливку бетона обязательно выполняют за один раз. Поэтому нужно точно рассчитать требуемый объем смеси для плотного заполнения опалубки.

Строительство утеплённой шведской плиты предполагает точный расчёт параметров каждого слоя, толщины основной бетонной плиты. Котлован должен иметь большие размеры, чем периметр фундамента. Для этого нужно отступить от краёв разметки основания около 50–70 см с каждой стороны.

Котлован должен быть немного больше периметра фундамента

Правильное устройство УШП позволяет создать ровный тёплый пол в доме. Этот вариант фундамента оптимален для этой цели.

Строительство шведской плиты своими руками

Перед началом строительства лучше всего заказать на заводе бетонную смесь. Изготовить состав можно и своими руками, но при этом велик риск нарушения расчёта правильных пропорций. Для УШП оптимально подходит бетон класс В20-В25. А также заранее подготавливают трубы для коммуникаций, разрабатывают схему их расположения. По периметру фундамента часто прокладывают дренажные конструкции, обеспечивающие отвод влаги от основания здания.

Дренаж позволяет защитить здания от лишней влаги

Шведская плита отличается от простого монолитного варианта не только наличием утеплителя, но и тем, что на плиту легко монтировать финишное покрытие, тёплый пол. Благодаря этому снижаются затраты на итоговое обустройство дома, а также существенно меньше затраты энергоресурсов.

Видеорекомендации: УШП с финишным покрытием

Расчёт параметров УШП

Расчёт плитного основания отличается тем, что определение параметров каждого слоя может осуществляться последовательно по мере строительства. При этом учитывают уже фактические нагрузки, имеющиеся воздействия. Проектирование УШП для жилого дома лучше всего проводить в сотрудничестве с профессионалами, что позволяет избежать множества ошибок. Для этого используют также и особые компьютерные программы, которые рассчитывают индивидуальные характеристики УШП.

Слой утеплителя часто имеет толщину не более 100 мм

Особые требования предъявляются к следующим параметрам:

железобетонная общая плита должна иметь толщину от 120 до 180 мм;
рёбра жесткости, располагающиеся под несущими стенами здания, должны иметь размеры не менее 300х300 мм;
рёбра жёсткости под внутренними стенами должны быть не менее 200х200 мм;
общая толщина фундамента (без цокольного этажа) вместе с подушкой не превышает 600 мм;
глубина заложения составляет от 0,4 м.

Для проведения самостоятельного расчёта толщины основной плиты можно изучить следующий пример. Строительство двухэтажного дома 6х9 м из газосиликатных блоков D-600, имеющего одну несущую перегородку, необходимы несущие стены толщиной 30 см. Высота будущего здания составляет 5,5 м, высота фронтона равна 1 м. Межэтажные перекрытия будут выполнены из монолитных железобетонных плит, а чердачное перекрытие монтируется по деревянным балкам. Кровлю предполагается покрыть черепицей.

Для расчета необходим проект будущего сооружения со всеми его размерами

Для проведения примера расчёта нужно определить тип грунта на участке строительства, например, глинистая почва. Оптимальное удельное давление на такую основу равно 0,25 кг/см². Далее рассчитываем общий вес строения:

суммарная площадь всех стен, включая наружные, фронтоны, несущие перегородки за вычетом площади проёмов окон и дверей равна примерно 182 м², а их масса 182×180=32760 кг. Площадь перекрытия монолитного типа между 1-м и 2-м этажом за вычетом лестничного проёма около 50 м². Масса его вместе с эксплуатационной нагрузкой 50×(500+210)=35500 кг. Площадь чердачного перекрытия 54 м², а масса вместе с эксплуатационной нагрузкой 54×(150+105)=13770 кг;
эксплуатационная нагрузка на первом этаже (перекрытия здесь нет, его роль играет сама фундаментная плита, но эксплуатационная нагрузка есть) равна около 54×210=11340 кг. Здесь правильнее использовать площадь по внутренним размерам помещений 1-го этажа, но пример просто немного упрощён. Площадь скатов крыши в нашем примере составляет 71 м². Масса её вместе со снеговой нагрузкой для средней полосы России составит 71×(30+100)=9230 кг. Путём суммирования вес дома составляет 102600 кг;
Исходя из проекта площадь фундаментной плиты равна 54 м². Делим вес дома на неё и получаем: 102600/54=1900 кг/м² или 0,19 кг/см². До оптимального удельного давления для суглинка нам не хватает: 0,25–0,19=0,06 кг/см². Умножаем эту цифру на площадь плиты (площадь переводим в см²): 0,06×54×10000=32400 кг. Такой должна быть подходящая масса фундамента для приведённых условий. Делим полученную массу на плотность железобетона: 32400/2500=12,96 м³. Это необходимый объём плиты. Оптимальную её толщину получаем разделив объём на площадь основы, т. е. 12,96/54=0,24 м или 24 см.

Более правильным, точным, эффективным будет, конечно же, профессиональный расчёт всех параметров плиты фундамента. Это необходимо для уменьшения риска деформации, а также долговечности, прочности шведской плиты.

Технология строительства

Перед созданием шведского фундамента обязательно удаляют плодородный слой почвы, толщина которого часто составляет около 30 см. В результате этого создаётся углубление, небольшой котлован для монолитного основания, которое не требует большого заглубления в грунт. Дно застилают геотекстилем, который защищает последующие слои от деформации.

Полотна геотекстиля равномерно расстилают по дну

Предварительно проводится разметка, в процессе которой отмечают колышками и верёвкой углы и стороны фундамента. После снятия плодородной почвы, создания небольшого углубления проводятся следующие действия:

На геотекстиль нужно уложить песчано-гравийную подушку слоем около 15 см. Обязательной проводится увлажнение и трамбовка материала.
Плиты экструдированного пенополистирола укладывают на выровненную основу из песка и гравия. Монтируется дренажная система из труб с отверстиями, элементы прокладывают в слое щебня. Расстояние от дренажа до основания фундамента должно быть около 1 м.
Создают опалубку из плитных, а также бортовых элементов. Армирование конструкции проводится с помощью сеток, в которых пруты имеют диаметр 12 мм, а шаг между элементами составляет 100 или 200 мм. Шаг определяют в зависимости от нагрузки на основание. Для тяжёлых сооружений используют конструкции с меньшим шагом. При установке арматуры нужно приподнять её, чтобы обеспечить защитный слой бетона (70 мм). Для этого предназначены особые фиксаторы из пластика.
После этапа армирования следует проложить трубы тёплого пола, подключаемые к узлу распределения. Далее выполняется единоразовая заливка всей поверхности бетоном, а также выравнивание поверхности фундамента. Время фиксации бетона составляет более 3 недель, а первые дни нужно слегка увлажнять фундамент для предотвращения растрескивания.

После того как плита будет окончательно зафиксирована можно продолжать строительные работы. По окончании возведения дома стоит по периметру здания проложить систему дренажа.

Видео: особенности заливки УШП

Вероятные проблемы

Утеплённая шведская плита представляет собой практичное и удобное основание для жилого дома. При строительстве важно учитывать правильную технологию возведения каждого слоя, в противном случае монолитная основа может повредить все здание.

Все этапы строительства требуют соблюдения технологии и точного расчета

Утеплителем для шведской плиты служит экструдированный пенополистирол. Материал не подвержен воздействию мышей и других грызунов, но часто в нём заводятся муравьи и иные насекомые. Поэтому требуется дополнительная защита в виде плит пенокерамики, металлической сетки или стеклобоя.

Особенно важным моментом является качество материалов для тёплого пола. Такие коммуникации прокладывают непосредственно в плите, а в случае поломки они неремонтопригодны. Протечки, засоры, трещины в трубах могут образоваться в результате высокой нагрузки на основание. Оптимальным решением будет отказ от обустройства встроенной системы тёплого пола и её монтаж на отдельной стадии строительства.

Встроенный теплый пол подвержен поломкам, но не пригоден к ремонту

Монолитность шведской плиты предполагает встроенные коммуникации: водопровод, водоотвод и др. После завершения строительства основания уже нет возможности изменить расположение ввода трубопроводов. Поэтому важно оценить все особенности шведской плиты перед началом строительства, провести проектирование и расчет параметров основы для жилого дома.

УШП является эффективным вариантом основания, которое обладает высокой теплоизоляционной защитой. Особенности эксплуатации, ремонта, возведения фундамента требуют обязательного внимания. Объективная оценка преимуществ и недостатков УШП позволяет определить необходимость её возведения.

kakpostroit.su

Утепленная шведская плита – фундамент своими руками, инструкция и технология

Содержание статьи:

Новая технология возведения основания с утеплённой шведской плитой становится всё популярнее в частном домостроении, вытесняя классические варианты подобных конструкций.

Шведская плита-фундамент является сочетанием обычной монолитной плоской конструкции и утеплителя с проложенными в его толще инженерными коммуникациями. При таком варианте заливки основания получается абсолютно ровный бетонный пол со встроенной внутрь системой обогрева водяным теплоносителем, которая предотвращает промерзание конструкции при отрицательных температурах. За счёт этого не возникает конденсата на стенах строений, плесень и грибок. Такая технология способствует защите помещения от проникания тепла в грунт через конструктивные элементы опоры.

Шведская плита фундамент подходит для возведения на участках с грунтом разного геологического состава и расположенных в любых температурных зонах. Основание минимально заглублено в грунт, что исключает отрицательное воздействие на него почвенных водоносных слоёв. Оно защищено от перекоса и деформации под действием сил морозного пучения мощной утеплительной системой, благодаря которой в земле под плитой не бывает минусовых температур.

Последовательность этапов строительства фундаментной конструкции

Если основа под дом выбрана как шведская плита, инструкция по монтажу предусматривает выполнение работ в несколько этапов, состоящих из укладки слоями компонентов, а также монтажа сантехнических узлов и сетей.

Вначале экскаватором снимают плодородный слой почвы примерно 20 см, грузят на автосамосвалы и вывозят. Следом вынимают ещё 20 — 25 см грунта в отвал и укладывают трубы коммуникационных сетей. Дно котлована тщательно уплотняют пневматической трамбовкой и покрывают полотнами геотекстиля.

Этапы строительства УШП

Поверху отсыпают с послойным уплотнением подушку крупнозернистого песка толщиной 15 — 20 см, покрывают её вторым слоем геотекстиля и засыпают щебнем (15 см). По краям котлована укладывают дренажные трубы. Далее фундамент шведская плита, технология которой включает утепление, по периметру огораживают щитами опалубки и бортовыми плитами экструдированного пенополистирола. Листы утеплителя раскладывают в два слоя по всей площади строения на щебёночную подушку в шахматном порядке. Затем монтируют трубки теплого водяного пола и арматурный каркас из стальных прутов диаметром 12 — 14 мм. Заливают бетонную смесь и после набора ею первоначальной прочности снимают опалубку, и шлифуют верхнюю поверхность плиты.

Подробное описание этапов монтажа опоры для самостоятельного проведения работ

Что бы фундамент ушп утепленная шведская плита своими руками выстроенный, не разрушался во время эксплуатации, нужно правильно определить глубину залегания в почве водоносных слоёв, состав грунта, устойчивость нижних пластов и их несущую способность. На основании этих данных рассчитывают глубину опоры. Бетон в такой фундаментной конструкции укладывают небольшим слоем, поэтому, чтобы не произошло нарушения её целостности из-за неверных расчётов, выполнение геодезических изысканий и проектирование лучше доверить специализированной организации.

- Разбивка осей и контуров опоры

Разбивку осей и разметку основных контуров плиты можно сделать собственноручно после снятия чернозёма. Теплая шведская плита намечается по осям капитальных стен шнуром, который крепят колышками в углах основания. Вначале обозначают первую ось, делая ее параллельной границе участка или забору. От линии забора перпендикулярно отмеряют равные отрезки, концы которых фиксируют колышками. Линия между ними и является осью. На ней намечают точки, расстояние между которыми равно длине плиты. Затем под прямым углом от этих точек отмеряют отрезки, равные ширине опоры. Соединённые между собой концы отрезков замкнутой линией и есть наружный контур плиты.

- Отрывка котлована, монтаж дренажной системы и коммуникационных сетей

Котлован разрабатывают на один метр шире контуров будущего основания. Фундамент шведская плита, технология возведения которой предусматривает полную сухость подошвы, защищают от воздействия ливневых, грунтовых и талых вод с помощью дренажной системы. Траншеи под перфорированные гофротрубы, используемые для дренажа, отрывают вдоль стенок котлована с уклоном к углам строения для обеспечения самотёка. В углах монтируют колодцы, устанавливая в них вертикальные гладкие трубы диаметром 30 — 20 см.

Котлован под УШП

Чтобы избежать просадки грунта, теплая шведская плита должна опираться на армированный и усиленный грунт. Поэтому дно тщательно уплотняют и покрывают геотекстилём, концы которого должны заходить со всех сторон на стенки котлована. В траншеи поверх слоя геотекстиля отсыпают щебень и укладывают гофротрубу. Сверху траншеи заполняют щебнем и покрывают заведёнными краями нетканого полотна. Дно котлована отсыпают песком с послойным уплотнением, раскладывают трубы водоотведения и водоснабжения. Затем покрывают вторым слоем геотекстиля и засыпают щебнем. Утепленная шведская плита своими руками сделанная должна опираться на хорошо утрамбованное щебёночное основание, толщина которого минимум 15 см.

- Устройство теплозащиты площади опоры и торцов

Теплозащита УШП

Для утепления используют прочные плиты экструдированного пенополистирола, обладающие низкой теплопроводностью и не накапливающие в себя влагу. Первым слоем пеноплекса покрывают периметр постройки полностью.

Укладку второго слоя утеплителя производят со смещением, что бы стыки приходились на плоскость плит предыдущего пласта. Все плиты соединяют между собой шпунтованными торцами и фиксируют дюбелями с широкой шляпкой. Далее утепленная шведская плита, своими руками сделать которую совсем не трудно предполагает укладку по торцам щитов опалубки и бортовых элементов из утеплительного материала.

- Установка арматурного каркаса и труб водяного теплоносителя

Арматурный каркас УШП

Каркас вяжут из двух параллельных арматурных сеток с ячейкой 10 х10 см, которые соединяют между собой вертикальными прутами. Под нижнюю сетку подкладывают пластиковые или деревянные столбики, приподнимая её на высоту, минимум 5 см. Шведская плита, инструкция по монтажу которой предписывает распределить разводку труб тёплого пола по нижней арматурной сетке, имеет равномерную температуру по всей поверхности пола. Контур теплоносителя должен отступать от внешних стен минимум на 15 см, расстояние между греющими элементами составляет 15 — 25 см. Вдоль наружных стен теплоносители укладывают ближе друг к другу, а внутри помещения — реже. После раскладки трубы присоединяют к распределительному коллектору и накачивают воздухом перед заливкой основания, чтобы исключить их смятие под весом бетонной массы.

- Заливка бетонного раствора

Утепленная шведская плита, технология заливки которой бетоном предусматривает непрерывный процесс заполнения пространства внутри опалубки. Бетонную смесь выгружают из автобетоносмесителя напрямую в опалубку, равномерно распределяя слоями и уплотняя глубинным вибратором. Если отсутствует возможность воспользоваться специальной техникой, то для перемещения бетона используют деревянный желоб. Бетонную массу по нему продвигают лопатой вручную. По окончании заливки выравнивают верхний слой горизонтального основания. Если устраивается утепленная шведская плита, технология при ее строительстве подразумевает проведение бетонных работ, при температуре воздуха не ниже +5 градусов.p>

Заливка УШП

В холодное время года с минусовой температурой в течение трёх дней до набора первичной прочности бетона используют электродный подогрев или тепловую пушку, с устройством «тепляков» – сооружается укрытие, под которым и располагают греющее оборудование. В особо жаркую погоду шведская плита фундамент сверху покрывается полиэтиленовой плёнкой, чтобы защитить его от слишком быстрого испарения влаги из тела конструкции. Первые три дня её поливают водой каждые четыре часа, снимая плёнку для этой процедуры, а затем возвращают её на место. Далее поверхность монолита увлажняют один раз в день. После высыхания бетонной смеси, ориентировочно через неделю, опалубочный каркас демонтируют. Полную прочность монолитная конструкция набирает через 3 — 4 недели.

Финишный этап — фундамент ушп утепленная шведская плита своими руками шлифуется сверху для последующей отделки напольным покрытием. Для этого используются специальные шлифовочные машинки, работающие от электросети.
Это краткое описание как устраивается монолитное плитное основание для любого здания, при условии малой этажности.

Утепленная шведская плита, технология современного возведения фундамента, является экономичным и оперативным вариантом строительства монолитной опоры в частном домостроении.

tvoifundament.ru

полная характеристика и принципы монтажа

Монтаж фундаментаВыбор типа
Из блоков
Ленточный
Плитный
Свайный
Столбчатый
УстройствоАрмирование
Гидроизоляция
После установки
Ремонт
Смеси и материалы
Устройство
Устройство опалубки
Утепление
ЦокольКакой выбрать
Отделка
Устройство
СваиВиды
Инструмент
Работы
Устройство
Расчет
Поиск
Фундаменты от А до Я.
Монтаж фундамента
ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
Фундамент под металлообрабатывающий станок
Устройство фундамента из блоков ФБС
Заливка фундамента под дом
Характеристики ленточного фундамента
Устройство
ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление
Устранение трещин в стенах фундамента
Как армировать ростверк
Необходимость устройства опалубки
Как сделать гидроизоляцию цоколя
Цоколь
ВсеКакой выбратьОтделкаУстройство
Отделка фундамента камнем
Выбор цокольной плитки для фасада
Что такое цоколь
Как закрыть винтовые сваи
Сваи
fundamentaya.ru
УШП своими руками — ВикиСтрой

Конструкция утеплённой плиты
В отличие от обычной монолитной плиты, фундамент УШП имеет ряд конструкционных особенностей, обеспечивающих ей выдающиеся показатели устойчивости и теплосбережения. Другой характерной чертой шведской плиты считается использование материалов премиального качества. Это подразумевает значительные финансовые вложения, однако результат определённо того стоит: при сроке эксплуатации свыше 50–70 лет застройщик получает готовый пол с практически глухим утеплением и возможность основать многоэтажное здание даже на очень слабых и пучинистых грунтах с высоким УГВ.

Утепление шведской плиты выполняется специальным сортаментом изделий из экструзионного пенополистирола. Поскольку даже при относительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу постройки до 2–3 этажей, материал утепления должен обладать высокой устойчивостью к деформациям при сжатии — от 200 кПа. Более дешёвый ПСБ не может похвастать достаточно высокими показателями прочности.
Устранение проявлений морозного пучения под фундаментом достигается непрерывным поясом утепления по периметру фундамента и устройством отмостки, отводящей воду. Утепление под отмосткой обычно составляет 50–70 мм, при теплопроводности изоляционных материалов не выше 0,035 Вт/м*К. При тех же показателях толщина слоя утепления самой плиты может достигать 200–250 мм. Максимальное значение деформации качественного утеплителя под полной нагрузкой при такой толщине составляет порядка 10–15 мм.

Другая особенность УШП — повышенная прочность и пространственная жёсткость, что достигается за счёт специальной конфигурации нижней части фундамента. По периметру и под несущими стенами плита имеет выступающие рёбра, равномерно распределяющие нагрузку по всей площади опоры и придающие ей очень высокую жёсткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6–0,8 кгс/см2, соответственно здание будет устойчиво стоять даже на насыщенной влагой супеси, торфяном грунте и пластичной глине.
Ввиду описанных выше особенностей основная задача при сооружении УШП сводится к тому, чтобы плита не испытывала деформаций под весом строительных конструкций. В общей практике высота рёбер жёсткости составляет от 2 до 5 значений толщины плиты. При этом если пролёт между рёбрами превышает 50–70 значений их толщины, плиту усиливают либо более густой схемой армирования, либо устройством дополнительных промежуточных рёбер.
Проведение земляных работ и подготовки
В реальности существует достаточно много конфигураций шведской плиты, отличающихся толщиной и схемой армирования. Однако суть технологии это не меняет по весьма неординарной причине, которую обывателю принять достаточно трудно. Дело в том, что долговечность и устойчивость УШП обеспечиваются не конструкцией самой плиты, а за счёт правильной подготовки основания под ней.

Начинается всё со снятия плодородного слоя почвы или рытья более глубокого котлована, если под домом планируется цокольный этаж. При этом основная масса грунта снимается на участке размерами больше самой плиты. В каждую сторону от плановой разметки фундамента нужно отступить по 40–50 см плюс глубину залегания плиты, умноженную примерно на 1,35–1,5. Такая необходимость обусловлена тем, что и под плиту, и под отмостку готовится плотная несжимаемая подсыпка, которая легко «отпускает» воду. При этом ширина отмостки всегда определяется глубиной залегания фундамента, ибо распространение жидкости при просачивании через подсыпку происходит веером. Таким образом, чем больше глубина, тем шире пятно смачивания. Радиус этого пятна для материала подсыпки под плитой примерно в полтора раза больше глубины.

После снятия грунта котлован подчищается вручную и укрывается иглопробивным геотекстилем, затем проводится его обратная засыпка. Первым идёт песок — качественный речной, без глинистых включений и с как можно меньшим коэффициентом уплотнения, то есть фракции от 1,3 до 2 мм. Песок насыпают слоями по 50–70 мм и трамбуют вибрационным способом с массой плиты порядка 100–120 кг. Толщина песчаной подсыпки составляет не менее 20 см, но в целом может достигать 2–2,5 значений номинальной толщины плиты. Устраивать более толстый слой песка обычно не имеет смысла.

Если на полученной отметке возможно появление грунтовых вод, в котлован по периметру укладывают систему дренажных труб, обёрнутых геотекстилем во избежание заиливания. Чтобы обеспечить необходимый уклон, в песке подрывают небольшие желоба, общая же плоскость остается строго горизонтальной. После монтажа дренажной системы котлован застилают геотканью плотностью от 250 кг/м2, затем проводится насыпка гравия фракции от 15 до 30 мм. В наилучшем случае используют гранитный щебень, который насыпается послойно с постепенным уменьшением фракции вплоть до 10–15 мм.
Функции гравийной подушки — осушение нижней плоскости плиты и распределение нагрузки. Засыпка проводится до отметки, на которой планируется опирание рёбер плиты. Глубина опирания определяется толщиной плиты с рёбрами жёсткости при том расчёте, что плоскость готового пола будет находиться на 20–25 см выше прилегающего грунта.
Устройство утеплённой опалубки
Шведская плита имеет сплошной пояс утепления нижней плоскости без мостиков холода. Устроить такую схему теплозащиты достаточно просто для плоского плитного фундамента, однако наличие рёбер вносит свои коррективы. Специально для этой цели производятся специальные изделия для формирования несъёмной опалубки.

Формирование внешних рёбер жёсткости выполняется за счёт L-образных лотков, которые выставляются по периметру плиты и выравниваются по разметочным шнурам и нивелиру. Наружная грань лотков определяет общую толщину плиты и ребра, внутренняя формируется вручную с помощью плит, подрезаемых по месту. Необходимая прочность опалубки для противодействия нагрузкам во время заливки обеспечивается внешними палубами из листовых материалов, опираемых о вбитые в грунт колья по верхнему и нижнему поясу.

Когда опалубка рёбер собрана, пространство между ними засыпают с тщательным уплотнением промывкой или вибрацией. Засыпка может проводиться песком или мелким дорожным гравием, особой разницы в том нет. Чтобы не нарушить геометрию опалубки, в лотки вставляют временные перемычки из пластика.

При выполнении засыпки полостей между рёбрами её не выводят заподлицо с внутренними стенками. Вместо этого внутренние стенки выступают на толщину используемых плит утепления. После того как внешний пояс теплоизоляции собран, опалубку укрывают гидроизолирующей мембраной профилированного типа. В углах гидробарьер аккуратно подрезают и накладывают друг на друга с перехлёстом по 150–200 мм, защёлкивая пупырчатые замки.
Поверх гидроизоляции монтируют внутренний пояс утепления, представленный 2–3 слоями ЭППС по 50–70 мм. При этом размер лотков уменьшается на толщину утеплителя, что необходимо предусмотреть заранее. Фиксацию ЭППС обычно не проводят, поскольку опалубка сооружается в день перед заливкой или на сутки ранее. При сильном ветре плиты можно связать между собой небольшими порциями универсального клея или придавить гнётом до сборки арматурного каркаса.
Армирование УШП
Утеплённая шведская плита содержит небольшое количество армирования, но оно грамотно распределяется в толще бетона для максимально качественного восприятия нагрузок. Сборку арматурного каркаса начинают с рёбер: в них укладывают П-образные хомуты из гладкой конструкционной арматуры диаметром около 8 мм, размер которых выбирается с учётом защитных слоёв бетона по 50 мм с каждой стороны. Хвосты хомутов выпускают на 20–25 см выше верхней линии армирования общей плоскости.

Сама плита армируется двумя слоями сетки из прутьев от 8 до 14 мм в два ряда, при этом толщина прутьев в каждом слое разная. Из-за того, что основная нагрузка на плоскость плиты приходится от противодействия грунта, основное рабочее армирование, воспринимающее растягивающие нагрузки, располагают в верхней зоне и толщина прутьев здесь выше. Нижний ряд выполняется из более тонкой арматуры, но с меньшим размером ячейки, он необходим для придания монолитной прочности, он же используется как монтажная система для крепления коммуникаций.

При укладке сетки её вяжут по месту, располагая продольные прутья на дистанционных стульчиках, обеспечивающих защитный слой снизу порядка 40 мм. Сверху укладываются поперечные прутья, все пересечения перевязываются проволокой. Для надежной фиксации верхнего ряда к нижней сетке привязывают П-образные анкеровки, к верхним хвостам которых крепят проволокой продольные прутья основного армирования. После того, как верхняя сетка полностью связана, арматурные каркасы рёбер немного приподнимают, загибают выпуски хвостов и привязывают их к прутьям верхнего ряда армирования.
Прокладка коммуникаций
Строительство УШП проводится таким образом, чтобы в плите остались все необходимые коммуникации или каналы для их прокладки. Чтобы ничего не упустить из виду, вот максимально перечень того, что может быть скрыто в толще бетона:
Трубки или нагревательный кабель тёплого пола;
Ввод воды в дом;
Сточные каналы с выходом в санузлах и местах расположения стояков;
Водопроводные отводы для хозяйственных нужд;
Вводной электрический кабель в защитной оболочке или только оболочка с кордом для протяжки;
Выводы электричества для уличного освещения и хозяйственных нужд;
2–3 запасных канала для протяжки линий связи или дополнительных кабелей.

Необходимо учитывать, что скрытая прокладка коммуникаций при размещении узлов учета внутри здания может требовать оформления акта скрытых работ. Чтобы при заливке коммуникации не могли быть повреждены, их прокладывают исключительно внутри жестких оболочек, наиболее бюджетный пример которых — технические ПНД трубы из вторсырья. Чтобы трубы не сдавило массой бетона, их глушат и врезают золотниковые клапаны для накачки воздуха под давлением 3–3,5 атм.

Заливка бетона и его обработка
Преимущество шведской плиты в том, что бетонные работы проходят в один этап, соответственно скорость строительства — одна из самых высоких. Для настоящей шведской плиты требуется бетон фабричного приготовления. Это требование связано не столько с необходимостью обеспечить точное значение марки, сколько с потребностью залить всю плиту за один раз без образования холодных швов.

Поскольку шведская плита устанавливается на осушённой площадке, для её изготовления пригоден бетон класса прочности от В20 и выше, но без особых претензий на морозостойкость. Сброс бетонной смеси начинают от центра опалубки чтобы стенки лотков испытывали динамическое воздействие гидроударов только на конечном этапе заливки. По мере заполнения формы бетон тщательно уплотняют глубинным вибратором, при этом из-за относительно небольшой толщины плиты можно не опасаться расслоения.

Выравнивание бетонной плиты может осуществляться как ручным правилом с последующим шлифованием, либо сразу выводиться «в ноль» с использованием виброрейки. Готовая поверхность пола в обоих случаях готова к укладке большинства лёгких покрытий, начиная от линолеума и заканчивая паркетной доской.
