Что такое УШП (утепленная шведская плита)

УШП — это современный и теплоэффективный фундамент. И не только фундамент, не просто бетонная плита. Это настоящая основа вашего дома. Она включает в себя готовую систему комфортного отопления тёплыми полами по всей площади, разводку труб водоснабжения, канализации и электрических кабелей, качественное утепление пола, а её гладкая поверхность годится для укладки чистового напольного покрытия.

Шведская плита подходит для каркасных домов, домов из газобетона, бруса, бревна, для SIP и других домов и может быть построена практически на любом грунте.

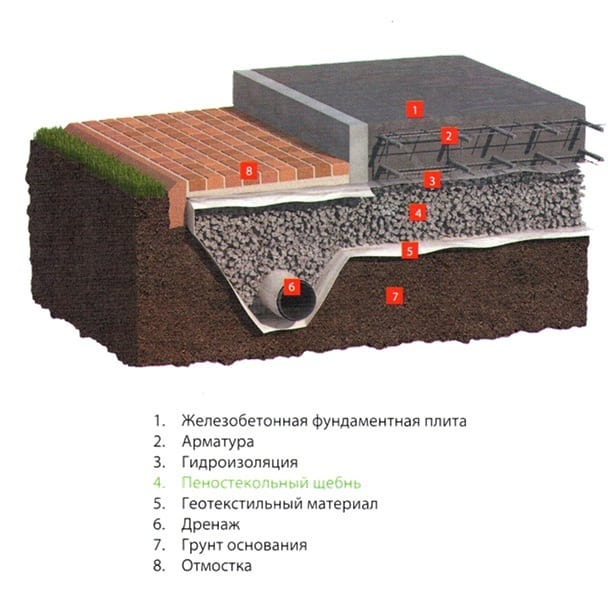

На этой картинке мы с дизайнером попытались изобразить УШП в разрезе. Итак, разложим всё по полочкам:

1. Подушка 2. ПСБ/ЭППС — несъемная опалубка 3. Утеплённая отмостка 4. Дренаж 5. Ливнёвка 6. Арматура 7. Трубы тёплого пола 8. Бетонная плита 9. Трубы и кабели

1. Подушка под плитой

Прежде чем заливать бетон нужно сделать много всего остального и начинаем мы с подготовки подушки — основания, на котором будет выставляться опалубка и на котором будет стоять наша плита. Необходимо подготовить ровную песчаную площадку и как следует утрамбовать её специальной машиной — виброплитой.

На фото стройка УШП в Дружбе, в Покровской, в Разливе, в Саблино.

Мой компаньон, Григорий, снял небольшой сериал про стройку УШП. Первая серия посвящена как раз таки подготовке подушки, вот как это примерно выглядит на видео:

«Пирог» подушки зависит от типа грунта, начиная от простого снятия плодородного слоя, засыпки песком и трамбовки, заканчивая полным замещением грунта под плитой на большую глубину и трамбовкой тяжёлым виброкатком. Подготовка подушки крайне важна, по результату обязательно нужно проверить качество уплотнения пенетрометром.

2.

Выставляем опалубку из ПСБ\ЭППС

Далее на подготовленной площадке по уровню выставляется несъемная опалубка из пенополистирола. Это совсем не тот хрупкий пенопласт, что вы привыкли видеть в коробке из-под телевизора, ПСБ 25/50 (ППС 14/35 по новому ГОСТу) или тем более ЭППС гораздо плотнее и долговечнее. Получается, что между землёй и бетоном будет толстая прослойка из отличного плотного утеплителя. Это позволит нам отапливать ваш дом, а не греть землю под ним.

Кроме того, пенопласт не позволит грунту под домом промерзнуть, следовательно, не будет и никакого морозного пучения, не будет опасных подвижек фундамента, трещин в стенах и прочих неприятностей.

На этом этапе также закладываются канализационные трубы, делается ввод воды и электрического кабеля, заземления (цифра 9 на картинке). Чаще всего вместе с фундаментом я сразу же устанавливаю и септик или ЛОС, так что вопрос канализации решается уже на этом этапе.

Ещё стоит добавить, что наружную часть опалубки (так называемый L-блок) я обычно облицовываю плоским шифером. На этапе строительства он надежно защищает ПСБ от повреждений, а также может быть использован и в дальнейшем — можно просто покрасить его в нужный цвет или покрыть мозаичной штукатуркой и отделка цоколя готова. К плоскому шиферу также удобно крепить цокольные панели.

Так выглядит готовый цоколь:

Кстати, по поводу высоты цоколя УШП (высота от грунта до края плиты). Она получается небольшая — около 20 сантиметров, но это скорее плюс — не нужно делать крыльцо со ступеньками при входе в дом. Однако, по желанию заказчика, высота легко может быть увеличена. Во-первых лишние 10 сантиметров можно добавить за счет дополнительной подсыпки подушки, во-вторых, ещё столько же при использовании дополнительного слоя утеплителя под плитой.

3,4,5. Делаем ливневую канализацию, дренаж, отмостку

Во время дождика с крыши по водосточным трубам бегут потоки воды и эту воду нужно куда-то деть. Для этого делается ливневая канализация и дождеприёмники, это что-то вроде люков под водосточными трубами, куда стекает вся дождевая вода. А уходит она в канаву или в колодец. Поверьте, это гораздо лучше, чем лужи вокруг дома.

На большинстве участков, из-за сырости, нужен ещё и дренаж, про него можно подробно почитать в интернете, но в двух словах — нужно это чтобы отвести воду от дома, чтобы было сухо. И это тоже делается сразу, вместе со всеми остальными земляными работами.

Вокруг фундамента, по периметру, закапываются листы пенополистирола, укрытые толстой плёнкой — это утеплённая отмостка. Она нужна чтобы исключить промерзание и морозное пучение грунта вокруг фундамента. Можно засыпать её песком и, в последствии, декоративным камнем, а можно сразу красиво забетонировать.

Итак, получается, что мы убрали всю лишнюю влагу из-под дома и вокруг него, а также утеплили фундамент и его периметр. А это значит, что возможностей для морозного пучения грунта не остается — сухой песок, защищенный от мороза пенопластом, двигаться уже не будет.

6. Армирование

Нельзя просто взять, замешать цемент и залить его в готовую опалубку. Прочность бетонным конструкциям придает армирование металлом. В классической УШП вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры. Под тяжёлый дом могут делаться дополнительные рёбра, арматурные каркасы, может быть использовано двойное армирование и т.д. Всё это проектируется исходя из планируемой нагрузки на фундамент, т. е. зависит от материала, из которого будет делаться дом и его размеров.

7. Тёплый пол во всём доме сразу

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.

Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.

Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам

* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.

9. Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холодной\горячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабели\воздуховоды.

Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля

Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т. д.

Выводы труб горячей и холодной воды, здесь будет коллектор

Вот как выглядит «начинка» стандартной плиты (первая часть ролика):

8. Монолитная бетонная плита = черновой пол

Завершается работа над УШП заливкой бетона и его затиркой\шлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

После заливки разглаживаем бетон большой гладилкой

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.

Так работает вертолёт:

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.

Подытожим выгоду

Заказав УШП, после завершения работ вы сразу получаете:

Фундамент — монолитная бетонная плита;
Разведённые коммуникации — вода, канализация, электричество, заземление и пр;
Готовая система отопления — тёплые полы по всей площади дома;
Утепление пола — под плитой толстый слой ПСБ\ЭППС;
Утеплённая отмостка — никакого промерзания грунта вокруг дома;
Готовый черновой пол, он гладкий и на него сразу можно класть плитку или ламинат;
Отделка цоколя плоским шифером — можно просто покрасить;
Ливневая канализация и дождеприёмники [опционально];
Дренаж [опционально];
Решённый вопрос канализации — септик или ЛОС [опционально].

А теперь давайте сравним

Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ… Сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. НО сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить?

Оценивая и сравнивая стоимость разных типов фундамента, пожалуйста, учитывайте всё вышеперечисленное. УШП — это готовый нулевой цикл, фундамент «под ключ». Хоть я и не люблю такое определение, это действительно так.

На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, мудрить что-то с отделкой высокого цоколя… В общем, решать вам.

Посмотреть подробные отчеты о недавно построенных мною фундаментах можно в разделе «Построенные УШП».

Свяжитесь со мной, если хотите рассчитать стоимость возведения УШП на вашем участке или задать любые вопросы.

Не забудьте подписаться на мои новости в социальных сетях! Ссылки на них есть внизу каждой страницы.

УШП фундамент шведская плита под ключ ǀ Цена «Фундамент СПб-24»

Технологии строительства частных домов становиться все совершеннее. Основа дома – фундамент становиться более сложным, выполняет не только основную, но и ряд дополнительных функций. Появившаяся в Швеции технология, объединяющая заливки фундамента, его утепления и прокладки инженерных коммуникаций завоевывает рынок не только в Европе, но и у нас.

Подобный тип оснований популярен благодаря своей многофункциональности, энергоэффективности и простоте дальнейшей отделки. Многие застройщики и Санкт-Петербурга и Ленинградской области, обратившиеся в компанию «Фундамент СПб-24», выбрали для строительства дома именно этот тип основания.

Мы построим фундамент утепленная шведская плита с учетом требований СНИП, особенностей участка и вашего проекта.

Бесплатное
нивелирование
пятна застройки

Фото и видео
отчеты всего цикла
строительства

Строим
фундаменты
свыше 11 лет

Гарантия до
35 лет прописана
в договоре

Особенности фундамента УШП

Что представляет собой фундамент УШП? Это монолитный, плитный, плавающий фундамент неглубокого заложения, утепленный под всем основанием и по периметру (залитый в опалубку из экструдированного пенополистирола). В такой фундамент изначально заложена система инженерных коммуникаций и система обогрева на основе жидкостного теплого пола. Применение утеплителя под фундаментом и по периметру уменьшает промерзание почвы под коттеджем или дачей и как следствие сезонное пучение грунта.

Обычно фундамент шведская плита закладывают на небольшой глубине, и верхняя плоскость фундамента становиться черновым полом первого этажа. Сама плита фундамента, при этом, работает как аккумулятор тепла. По этой передовой технологии допускается строить основания для загородных домов и коттеджей с цокольным этажом. При грамотно проведенных расчетах глубина заложения УШП может достигать 2 метра, однако при этом теряется преимущества связанные с удобством отопления и тепловой инерцией. Такой вариант имеет смысл рассматривать при организации полнофункционального «жилого» цоколя.

Вес здания, стоящего на шведской плите равномерно распределяется по всему фундаменту. Фундамент передает его песчаной подушке, а та, в свою очередь, распределяет нагрузку на грунт и выполняет роль дополнительного утепления и дренажа. Поэтому УШП рекомендовано использовать на болотистых, слабых и пучинистых грунтах.

Чем хорош фундамент шведская плита?

Минимальные потери тепла в зимний период;
Плита работает как аккумулятор тепла, при перебоях с отоплением;
Верхняя поверхность УШП служит черновым полом;
Не требуется тяжелая землеройная техника при подготовке котлована;

Высокая скорость строительства с учетом одновременного монтажа теплого пола и черновой стяжки пола первого этажа.

К минусу, который сдерживает многих от строительства фундамента УШП, является необходимость единовременно вложить в строительство большую сумму денег. Но связано это с тем, что вы одновременно строите фундамент, утепляете его, разводите инженерные сети, монтируете теплый пол и черновую стяжку пола. В итоге готовый фундамент утепленная шведская плита стоит своих денег и, на поверку, оказывается немногим дороже плитного или ленточного.

Фундамент УШП – технология строительства

Утепленная шведская плита – надежное основание дома только при соблюдении строителями требований проекта, а также норм и правил, регламентированных нормативными документами. Пожалуй, это тот фундамент, который действительно сложно построить самостоятельно – лучше доверить профессионалам.

Подготовка площадки

Все начинается с разметки будущего фундамента. Потом проводиться снятия верхнего плодородного слоя почвы, а если грунты пучинистые, то и части грунта на глубину 40-60 см. Для предотвращения воздействия грунтовых вод производится установка дренажных труб по периметру фундамента. Под фундамент укладывается геотекстиль и первичная гидроизоляция всей плоскости фундамента. Устраивается подушка из песка и гравия не менее 150 мм высотой, а для пучинистых грунтов не менее полуметра. Слой песка подлежит обязательному уплотнению виброплитами. Сверху в несколько слоев укладывается рулонный гидроизоляционный материал.

Прокладка инженерных коммуникаций

В соответствии с проектом дома прокладываются все инженерные сети:

вода;
канализация;
электричество;
телефон и связь, по возможности.

Если коммуникации не подведены в фундаменте закладываются технологические каналы позволяющие их проложить в трубах, без штробления плиты. Все трубы должны быть изготовлены из высокопрочных материалов, стойких к воздействию коррозии. Для снижения риска протечек, число стыков на трубах сводят к минимуму.

Установка опалубки и утепление плиты

Опалубка для УШП выставляется из плит фундаментного пенополистирола, и раскрепляется при помощи досок и клиньев. Опалубка должна быть максимально прочной и надежной, чтобы выдержать нагрузку при заливке бетона.

В качестве утеплителя нельзя использовать обычный пенопласт или плиты из минеральной или стекловаты. Поскольку утеплитель примет на себя весь вес дома, то к нему предъявляются особые требования. Используется экструзионный пенополистирол с низким водопоглощением и прочностью на сжатие не менее 20 КПа, например “ПЕНОПЛЕКС ФУНДАМЕНТ”. После укладки первого сплошного слоя утеплителя толщиной 10 см укладывается гидроизоляционная пленка. Следующие 1-2 слоя по 10 см укладываются по площадке так, чтобы отформовать её для заливки ребер жесткости и самой плиты. Размер ребер жесткости устраиваются под всеми стенами, их размер обычно составляет 0,3*0,3 метра для наружных стен и 0,2*0,2 для внутренних. Полная толщина утеплителя составляет 0,2-0,3 метра.

Армирование

Арматурный каркас ребер жесткости изготавливается из арматуры диаметром 8 -14 мм. Диаметр арматуры зависит от массы будущего дома. Каркас собирается снаружи или используется каркас промышленного изготовления. После сборки каркас крупными элементами устанавливается в опалубку и отдельные элементы связываются воедино. После этого монтируется пространственный каркас самой плиты. Размер ячейки должен составлять 200*200 мм (или меньше). Расстояние между слоями арматурной сетки должно быть не менее 10 см, а число слоев не менее 2. Каркас монтируется при помощи пластиковых проставок.

Теплый пол

Наиболее эффективна эксплуатация УШП со встроенным жидкостным теплым полом. После завершения монтажа арматуры самое время заняться их укладкой. Принцип укладки труб для теплого пола такой же, как если бы вы укладывали их в дополнительную стяжку. Сохраняются все типовые размеры и расстояния. При проходе трубами ребер жесткости (будущие стены) их дополнительно защищают гильзами из труб большего диаметра. Все трубы выводятся на общей гребенке на высоту около метра в помещение где разместиться котельная. Перед бетонированием трубы необходимо проверить на герметичность, опрессовать, и заполнить теплоносителем.

Заливка фундамента

Плитный фундамент требователен к бетону. Он должен быть не ниже B25 (M350) класса. Бетонирование фундамента должно производиться непрерывно. Учитывая большое количество бетона, потребуется согласованная работа по доставке его на объект и бетонированию. Применение автобетононасоса позволит выполнить заливку в правильные сроки, и сделать это качественно. Такое решение так же необходимо и при отсутствии хорошего подъезда к объекту.

Одновременно с заливкой производится уплотнение бетонной смеси специальным виброоборудованием. Набор прочности УШП должен происходить равномерно. Поэтому верхний слой необходимо периодически смачивать водой и укрывать от солнца. Через несколько дней снимаются укрепляющие опалубку доски. Сама опалубка из пенополистирола продолжает служить утеплением уже готовому фундаменту.

Примеры работ

Горки-2

Фундамент для теплицы, S=150 м²

Мечта

Плитный фундамент, S=170 м²

Городское

Плитный фундамент, S=64 м²

Смотреть все работы

Цена УШП фундамента

Цена на фундамент зависит от количества и сложности необходимых работ и стоимости строительных материалов. Стоимость фундамента рассчитывается на основании вашего проекта и окончательно формируется только после выезда нашего специалиста на место строительства.

Оплата проходит в три этапа:

50%

Стоимости, указанной в
смете до начала работ

30%

Перед заливкой бетона

20%

После сдачи объекта

Как мы работаем

Заявка
от заказчика

Изучаем проектную
документацию,
техническое задание

Выезд на объект.
Согласовываем и
составляем смету

Заключаем
договор

Производим работы
в соответствии с графиком

Сдача
объекта

УШП под ключ

«Фундамент СПБ-24» имеет большой опыт ведения фундаментных работ в Ленинградской области. При строительстве фундамента шведская плита нас выбирают за высокий уровень квалификации специалистов и демократичные цены. Наличие собственной техники позволяет снизить себестоимость работ, а значит и конечную стоимость фундамента.

Налаженные связи с поставщиками строительных материалов, помогут избавить вас от необходимости заниматься их поиском по низким ценам и согласованием доставки.

Узнать цену фундамента

Фундамент утепленная шведская плита – описание, производство

Утеплённая Шведская Плита (УШП) – один из видов малозаглубленных фундаментов.

Готовый фундамент УШП на участке

УШП – это конструкция фундамента, где выполнена полная инженерная подготовка к подключению систем функционирования малоэтажного жилого дома.

Кроме оптимальных прочностных характеристик, такой фундамент имеет эффективную теплоизоляцию наружного контура со стороны грунта и по периметру железобетонной плиты.

У «шведской плиты» исключаются последующие работы по устройству различных засыпок, дополнительных теплоизоляций, сверлений отверстий, устройства дополнительных бетонных стяжек. В комплексе выполненных работ их стоимость получается ниже на 15-20 % в сравнении с традиционными фундаментами при одинаковой комплектации. Однако обязательным условием строительства «шведской плиты» является необходимость завершить разработку всех инженерных систем, интерьерного дизайна и ландшафтного проектирования до начала строительства.

Построить коробку дома и потом спокойно заняться проектированием инженерных систем не получится. «Шведская плита»- это фундамент, выполненный по тщательно выверенным чертежам. На этой стадии должны быть выполнены расчеты не только конструкций здания, но и отопления, вентиляции, горячего и холодного водоснабжения, встроенного пылесоса и т.

д. Переделки и исправления «шведской плиты» не допускаются.

Таким образом, если выполнить комплексное проектирование будущего дома и при этом выбрать в качестве фундамента УШП, вы получаете полностью подготовленную конструкцию к наружной и внутренней отделке, с возможностью подключения всех систем жизнеобеспечения загородного дома, со значительной экономией, более высокого качества.

Порядок строительства УШП

Устройство основания УШП

Разработка котлована

Основание котолована один из важнейших этапов. Оно должно быть ровным и однородным.

Снимается почвенно-растительный слой земли по предварительной разбивке здания на земельном участке. Отсыпается и уплотняется щебёночно-песчаное основание, выполняется дренаж по периметру фундамента.

Необходимо обратить внимание на точность выемки в проектную отметку и защиту от переувлажнения в процессе строительства и качество послойного уплотнения основания.

Доработку до отметки дна выемки котлована рекомендуется выполнить вручную, чтобы не допустить разрыхления материкового грунта.

Все высотные отметки котлована контролируются при помощи нивелира.

Снятие плодородного слоя при подготовке основания УШП экскаватором

Устройство дренажа

Прифундаментный дренаж исключает риск попадания избыточной влаги под основание плиты.

Траншея для дренажа делается с уклоном в сторону отвода воды с участка. Настилается полотно геотекстиля шириной 3 метра укладывается на дно дренажной траншеи.

Далее выполняется подсыпка основания из щебня. По подготовленному основанию, укладывается дренажная труба. В соответствии с проектом устанавливаются дренажные ревизионные колодцы.

Труба засыпается щебнем и заворачивается свободными от засыпки краями полотна геотекстиля.

Дренажная система по всему периметру котлована

Устройство щебёночно-песчаного основания

Основание передает нагрузку от плиты к грунту и обратно, плотность должна соответствовать нормативам и быть равномерным и ровным по всей площади.

Укладывается геотекстиль на всю площадь выемки грунта с выпуском на стенки котлована. Подготовка основания может включать щебень, песок, ПГС и другие материалы, в соответствии с конструктивным решением рабочего проекта.

Материал основания укладывается на геотекстиль и послойно уплотняется вибротромбовками. Материал перед уплотнением дополнительно увлажняется. Уровень засыпки контролируется нивелиром и заглаживается с целью создания ровной поверхности, чтобы теплоизоляция укладывалась плотно, без воздушных зазоров.

Уплотнение песчаного основания с протрамбовкой

Теплоизоляция плиты и прокладка коммуникаций

Установка L-блока

По периметру УШП устанавливаются L блоки, выполняющие функцию несъемной опалубки, которые в дальнейшем будут цокольной частью здания. Соединение L блоков между собой осуществляется на ППУ клей и пластиковый крепёж для теплоизоляции.

L-блок

Установка L-блока опалубки

Характеристики теплоизоляции в местах опирания несущих стен, определяются конструктивным проектным расчётом.
(Если L блоки не делать, тогда потребуется деревянная опалубка, что увеличит сроки и стоимость выполнения работ).

Наименование показателя	Значение показателя для плит марки
Наименование показателя	ППС 30	ППС 35	ППС 40	ППС 45
Плотность, кг/м, не менее	30	35	40	45
Прочность на сжатие при 10 %-ной линейной деформации, кПа, не менее	200	250	300	350
Предел прочности при изгибе, кПа, не менее	400	450	500	550
Теплопроводность плит в сухом состоянии при температуре (10±1)°С (283 К), Вт/(м·К), не более	0,035	0,036	0,036	0,036
Теплопроводность плит в сухом состоянии при температуре (25±5)°С (298 К), Вт/(м·К), не более	0,037	0,038	0,038	0,038
Влажность, % по массе, не более	1,0	1,0	1,0	1,0
Водопоглощение за 24 ч, % по объему, не более	1,0	0,5	0,3	0,2
Время самостоятельного горения, с, не более	4	4	4	4

Таблица утеплителей применяемых для УШП -выдержка из ГОСТ 15558-2014.

На песчаное основание укладывается полиэтиленовая плёнка, на которую устанавливается первые L блоки, образующие углы здания, затем рядовые блоки.

Устройство комуникаций

Одновременно выполняется устройство коммуникаций, которые расположены под теплоизоляцией. Для этого выкапываются траншеи для канализации, водоснабжения, электрического кабеля и другие вводы и выводы.
После укладки инженерных коммуникаций, основание уплотняется и выравнивается, чтобы теплоизоляция могла быть уложена плотно, без воздушных зазоров.

Разводка коммуникаций при устройстве УШП

Укладка теплоизоляции

Укладываемые листы теплоизоляции средней плотности образуют блок между несущими балками, которые предназначены для силовой стяжки. Листы укладываются послойно, с перевязкой швов смежных листов и вертикально скрепляются специальным пластиковым крепежом имеющим достаточную длину для фиксации всех слоёв теплоизоляции. (Вертикальные швы слоёв уложенной теплоизоляции не должны совпадать).

Укладка теплоизоляции по основанию плиты

Армирование железобетонной плиты

Устройство каркаса ж/б балок

Сначала делается каркас для железобетонных балок из продольной арматуры и согнутых поперечных хомутов класса А3. Диаметр и шаг продольной и поперечной арматуры определяется проектным решением и зависит от предельных нагрузок несущих стен на фундамент. Готовые каркасы устанавливаются на специальные пластиковые фиксаторы, которые обеспечивают защитный слой бетона. Углы каркаса связываются Г-образными стержнями арматуры с нахлёстом 50 диаметров используемой арматуры.

Армирование балок фундамента

Армирование бетонной стяжки

Армирование с устройством системы теплого пола

Далее устанавливается вертикальная нижняя арматурная сетка силовой стяжки фундамента с ячейкой 150х150 мм, к которой пластиковыми хомутами фиксируется пластиковая труба водяного отопления тёплого пола. Трубы дополнительно защищаются теплоизоляционной скорлупой в местах прохода через несущие стены. Шаг витков пластиковой трубы и место их расположения в плане, также определены рабочим проектом УШП.

Завершение объема армирования УШП с выводом контуров в коллектора

После установки тёплого пола выполняется устройство верхней сетки бетонной стяжки с ячейкой 150 х 150 мм.
Диаметры арматуры определены расчётом в рабочем проекте УШП.
Все трубы водяного отопления и водоснабжения собираются в коллекторы.
Прокладка электрокабелей, систем встроенного пылесоса, вентиляционных воздуховодов, трубной разводки тепловых насосов и т.д, выполняется в соответствии с проектом систем отопления, вентиляции, водоснабжения и т.д.
После сборки эти системы опрессовываются и до окончания заливки бетоном остаются под давлением.

Готовый каркас для заливки бетоном

Бетонирование УШП

Бетонирование шведской плиты

Подача и распределение бетона в опалубке плиты УШП

Бетон заданной марки укладывается с применением глубинного вибратора.
Для качественного выравнивания применяется виброрейка, уровень заливки контролируется нивелиром.

Затирка поверхности плиты

Затирка бетона поверхности плиты УШП

В зависимости от погодных условий. бетон должен некоторое время постоять, чтобы началось его схватывание и по нему можно было ходить, однако пластичность была бы достаточной для возможности обработки затирочной машиной.

Уход за бетоном

Увлажнение плиты при наборе прочности бетоном

После укладки осуществляется уход за бетоном, чтобы он был постоянно влажным. Это необходимо для набора прочности бетона и позволит избежать неблагоприятных последствий.

Готовый фундамент утепленная шведская плита

Преимущества и недостатки фундамента “Утепленная шведская плита”

УДК 69

Бедник Владислав Сергеевич¹, Акобян Геворг Ваникович¹
¹Северо-Кавказский Федеральный Университет, магистрант

Аннотация
В данной работе рассматриваются такие понятия, как фундамент, утепленный фундамент, виды фундаментов, преимущества и недостатки фундамента “утепленная шведская плита”.

Ключевые слова: строительство, утепленная шведская плита, фундамент

Bednik Vladislav Sergeevich¹, Аkobyan Gevorg Vanikovich¹
¹North-Caucasian Federal University, master degree student

Abstract
This paper discusses such concepts as the foundation, insulated foundation, foundation types, advantages and disadvantages of the foundation “Insulated Swedish stove”.

Рубрика: 05.00.00 ТЕХНИЧЕСКИЕ НАУКИ

Библиографическая ссылка на статью:
Бедник В.С., Акобян Г.В. Преимущества и недостатки фундамента “Утепленная шведская плита” // Современные научные исследования и инновации. 2016. № 12 [Электронный ресурс]. URL: https://web.snauka.ru/issues/2016/12/76745 (дата обращения: 13.09.2022).

В настоящее время строительство малоэтажных частных домов становиться все более и более актуальнее. Люди хотят жить на своем участке земли и в собственном доме. Но не все готовы ждать несколько лет, а порой и десятки лет, для постройки собственного дома. Поэтому люди часто прибегают к покупке быстро возводимых домов из деревянного каркаса. Но не один дом не может обойтись без фундамента. Один из таких фундаментов и будет рассмотрен в данной статье.

Для начала ответим на вопрос, что же такое фундамент? Фундамент–подземная часть здания воспринимающая и передающая нагрузки на грунт основания. Существует большое количество видов фундаментов: ленточный, свайный, монолитный и т.д.

Утепленная шведская плита (УШП) подходит по описание монолитного фундамента, по причине того что он располагается под всем зданием и заливается монолитом, а не собирается, из отдельных железобетонных изделий. И так, что же такое УШП и что ее отличает от других видов фундаментов. Утепленная шведская плита — малозаглубленный фундамент, под которым расположен слой утеплителя. При сооружении этого типа фундамента создается дренажная система, позволяющая отвести грунтовые воды от утеплителя, который не позволяет грунту пучиться и принимает на себя нагрузку от строения. В «шведскую плиту» на этапе монтажа встраиваются коммуникации и система обогрева «теплый пол». Массив фундамента является и тепловым аккумулятором для дома. Теперь об ее отличиях, во первых, само название уже несет в себе одно из основных отличий данного фундамента от других, вся плита покрывается утеплителем. Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
Следующей отличительной чертой является, то что все коммуникации уже проложены в фундаменте, т.е. (канализация, водо и электроснабжение). Гладкая поверхность плиты дает возможность использовать эту поверхность как черновой пол, а так как вся поверхность утеплена, то полы будут достаточно теплыми, без дополнительных утеплительных систем. Так же плита может быть возведена практически на любом грунте, для ее возведения иногда достаточно снять растительный слой грунта, но в ряде случаев, при низкой несущей способности грунтов необходимо снимать значительный слой грунта и утрамбовывать его виброкатком или виброплитой. На рисунке 1 показана схема-разрез УШП.

Рисунок 1. Схема–разрез утепленной шведской плиты.

К преимуществам такого фундамента можно отнести следующие характеристики:

1. Удобство конструкции;

2. Наличие всех коммуникаций в ней;

3. Пропадает необходимость возведения чернового пола;

4. УШП- фактически готовый нулевой цикл;

Недостатки такой конструкции:

1. Высокая трудоемкость;

2. Высокая стоимость выполнения работ по монтажу, так например винтовые сваи обойдутся дешевле;

3. Имеются нюансы по устройству коммуникаций и рельефности участка;

4. Подвержены рискам пучения и неравномерной осадки так как они находятся в неблагоприятной зоне грунтов с невысокой несущей способностью, а также в зоне промерзания, т.к. они не углубляются несущей основой на глубину промерзания.

И так, рассмотрев данный тип фундамента можно сделать вывод о том, что как и любой конструкции у него есть свои преимущества, но и недостатки. Применение данного вида фундамента обуславливается в первую очередь необходимость возводить такую конструкцию, а так же от материальных ресурсов отдельно взятого заказчика.

Количество просмотров публикации: Please wait

Все статьи автора «Бедник Владислав Сергеевич»

цена в СПб и Ленобласти, расчет стоимости

Современная строительная индустрия предлагает множество технологий для обустройства оснований загородных домов. Одной из них является фундамент УШП «теплая шведская плита». По эксплуатационным и техническим показателям он во многом подобен традиционному плитному основанию, но есть и существенные отличия.

Расчет строительства фундамента

Выберите тип фундамента

Ваши контактные данные:

Вопрос 1 из 13

Все рассчеты мы вышлем вам на E-mail
и расскажем подробнее по телефону

Монолитная плита

Плитный с ребрами

Ленточный мелкозаглубленный

Ленточный глубокого заложения

Свайно-ростверковый

Свайно-плитный

Подвальный этаж

Цокольный этаж

Другое

Пока не знаю

1 этаж

2 этажа

1 этаж + мансарда

2 этажа + мансарда

1 + подвал/цокольный этаж

2 + подвал/цокольный этаж

Другое

Пока не знаю

До 50 кв. м

До 70 кв.м

До 100 кв.м

Более 100 кв.м

Пока не знаю

Да, в пределах КАД

Да, до 30 км от КАД

Да, до 50 км от КАД

Да, более 50 км от КАД

Нет, в процессе

С гаражом

С подвалом

С террасой

С цоколем

Пока не знаю

Проект есть

Выбираю

Буду проектировать индивидуально

Пока не знаю

Проект есть

Буду заказывать проектирование

Проект не нужен

Пока не знаю

Геология есть

Буду заказывать обследование

Геология не нужна

Другое

Пока не знаю

Рулонная оклеечная

Обмазочная

Проникающая

Самая дешевая

Не нужна вообще

Другое

Пока не знаю

Вывод канализации

Ввод воды

Ввод электрики

Вывод теплотрассы

Другое

Пока не знаю

Да, 100 мм

Да, 50 мм

Нет

Другое

Пока не знаю

Да, без смотровых колодцев

Да, со смотровыми колодцами

Нет

Другое

Пока не знаю

Вернуться Продолжить

Стоимость строительства УШП

Размер плиты

300 (100+200) мм

350 (150+200) мм

400 (100+300) мм

450 (150+300 мм)

500 (200+300) мм

395400

447550

432560

473740

495390

478490

546480

519900

576870

604630

608390

679450

665720

715630

753480

725600

807600

790280

846970

893900

861870

989270

932980

1035250

1102640

998160

1171340

1076690

1230510

1298060

1178030

1362750

1266080

1427740

1508300

1340420

1554160

1436930

1623940

1719530

1498370

1745570

1600243

1821140

1933600

В стоимость входят следующие работы с материалами:

Геодезическая разбивка, разметка, вынос высотных отметок
Механизированная выемка грунта с перемещением до 40 метров с планировкой или погрузкой на самосвалы (глубина выемки 300 мм)
Укладка нетканного геотекстиля
Устройство песчаной подушки под фундамент 300мм, послойное уплотнение с проливкой
Установка закладных инженерных коммуникаций (вода, канализация)
Монтаж/демонтаж опалубки
Укладка пленки п/э технической
Укладка экструдированного пенополистирола 100 мм
Вязка (без сварки) арматурного каркаса ребер из стальной арматуры Ф16 АIII ш 200 и плиты из Ф12 АIII ш 200*200 в 2 слоя (2 слоя — для плит 150 и 200 мм)
Монтаж труб водяного теплого пола ш 200 мм
Бетонирование ребер шириной 300 мм и плиты с уплотнением глубинными вибраторами и уходом за бетоном

В стоимость строительства входит доставка необходимых материалов в радиусе 30 км от КАД.

При необходимости, дополнительно выполняем работы по монтажу дренажных систем, устройству оклеенной гидроизоляции плит, а также бурим скважины на воду, монтируем очистные станции, строим и отделываем дома под ключ и и т.п.

* Цены материалов взяты по состоянию на 12.01.2020 г. Прайс лист носит ознакомительный характер и не является публичной офертой. Конечная стоимость определяется на основе геологии, проекта и сметного расчета. На стоимость строительства могут влиять такие параметры, как удаленность, наличие на участке водоснабжения и электричества, наличие подъездов, наличие уклонов участка, некоторые другие. Цена зависит от количества необходимых подготовительных грунтовых работ, высоты грунтовых вод, массы и толщины стен будущего дома и материала перекрытий, прочих параметров.

Преимущества шведской плиты

Данный тип фундамента был разработан в Германии специально для возведения домов в областях со сложными климатическими условиями. В Европе его успешно применяют более 50 лет, в нашей стране — относительно недавно. Надежная конструкция, высокий запас прочности, относительно невысокая цена м² – утепленная шведская плита быстро и совершенно заслужено получила одобрение ведущих российских компаний, которые специализируются на индивидуальном домостроении.

Строительство фундамента УШП Вы можете заказать и в нашей компании. Мы предлагаем самые актуальные и рациональные решения в области загородного домостроения, используя передовые технологии, новейшие материалы и многолетний опыт работы по профилю. Применение конструкции – технически обоснованное и экономически целесообразное решение, поскольку данный вид допустимо использовать при возведении домов почти на любом грунте, независимо от глубины залегания грунтовых вод.

Утепленная шведская плита: основные особенности

УШП представляет собой монолитное малозаглубленное основание, утепленное специальным теплоизоляционным материалом. Под такой плитой почва не промерзает, потому морозное пучение исключено. Эта технология предусматривает обустройство монолитного плитного фундамента одновременно с прокладкой коммуникационных сетей, в том числе системы «теплый пол».

В итоге встроенные инженерные системы, ровный пол, готовый для укладки чистового покрытия, мы получаем в предельно сжатые сроки. Кирпичный дом на шведской плите (УШП), а также дома из пено- или газобетона, керамоблоков и других материалов, прослужат долгие годы, обеспечивая комфорт и уют независимо от погодных условий за окном. Главное – изначально доверить проектирование и весь спектр строительных работ опытному и квалифицированному застройщику.

Специалисты Строительной компании Эталон продумают эффективную дренажную систему, которая исключит вероятность морозного пучения грунтов. Насыпка подушки из песка и/или щебня является не менее важным этапом непучинистой подготовки. При использовании одновременно песка и щебня необходимо разделить их геотекстилем (он не допустит проникновения мелкофракционного песка в щебень).

Если шведская плита под гараж, дачу, коттедж (или любой другой объект) выполнена грамотно, с соблюдением технологии и отраслевых стандартов, нагрузка от сооружения будет равномерно передаваться на теплоизоляционный слой. Мы применяем качественные термоизоляционные плиты, которые обладают высокой прочностью на сжатие и минимально возможной степенью водопоглощения, что обеспечивает продолжительный срок эксплуатации фундаменту и всему строению в целом.

Фундамент УШП незаменим при строительстве домов в сложных условиях:

на грунтах с повышенным уровнем влажности;
на участках с высоким уровнем грунтовых вод;
на слабых грунтах;
на территориях, рельеф которых отличается перепадами высот.

Заказывая утепленный фундамент в нашей компании, Вы получаете следующие преимущества: ровный, теплый пол для первого этажа дома, сокращение расходов на отопление за счет низкой теплопроводности, исключение риска разрушения постройки из-за перемещения грунтов.

Примеры наших работ

Утеплённая шведская плита: энергоэффективный фундамент для дома

Экология потребления.Усадьба: Комфорт в доме начинается с фундамента. Узнайте, как утеплённая шведская плита может стать фундаментальной основой для вашего будущего жилища.

Думаю, что читателям хорошо знакомо утверждение – что судьба дома в первую очередь зависит от надёжности его основания. Именно поэтому к выбору типа фундамента необходимо подходить вдумчиво, тщательно взвесив все «за» и «против».

Большинство застройщиков при упоминании слова «фундамент» представляют себе простое бетонное основание, выполненное в виде плиты или ленты.

Но существует ли такой тип фундамента, в котором все необходимые коммуникации были бы проведены заранее, а само основание представляло собой идеально ровную поверхность, уже подготовленную к монтажу чистового пола?

Ведь согласитесь, такой подход позволит существенно сократить сроки возведения дома, а если фундамент будет хорошо утеплён, то он сможет выполнять функцию теплоаккумулятора, позволяя сократить расходы на отопление и превращая Ваш дом в комфортное и энергосберегающее жилище.

Многие слышали про подобный тип фундамента – это утеплённая шведская плита. И хотя мнения о стране происхождения этого типа фундамента разнятся, эксперты едины в одном – по сравнению с обычным фундаментом, УШП является более энергоэффективным и функциональным основанием для возведения современного дома.

К основным плюсам УШП можно отнести:

Возможность монтажа практически на любом типе грунта;
Быстрый срок возведения фундамента;
Слой утеплителя, заложенный в фундамент, сокращает потери тепла;
Меньший, по сравнению с обычным плитным фундаментом расход бетона;
Основание фундамента уже подготовлено для укладки чистового пола;
Все необходимые инженерные коммуникации заранее интегрированы в фундамент.

К основным минусам УШП относятся:

Повышенные требования к используемым материалам, технике, квалификации рабочих и необходимость в строгом соблюдении технологии строительства фундамента, приводит к увеличению стоимости работ;
По сравнению с ленточным фундаментом, УШП имеет меньшую высоту. В среднем она составляет от 300 до 400 мм.
На неровных участках, с большим перепадом высот, необходимо предварительно выровнять площадку под фундамент, что также приводит к увеличению стоимости работ;
При использовании данного типа фундамента невозможно или значительно осложняется строительство подвала, а затраты на его возведение приводят к неоправданному увеличению стоимости возводимого дома;
Так как все коммуникации проведены внутри фундамента, доступ к ним, в случае проведения ремонтных работ при аварийной ситуации, затруднён.

Что же это такое – фундамент УШП?

Утеплённая шведская плита представляет собой монолитный фундамент низкого заложения. Основное отличие данного вида фундамента от обычной плиты, как видно из названия, заключается в том, что в УШП производится утепление всего фундамента, а также заранее устанавливаются все необходимые коммуникации, а именно:

Система водяного тёплого пола;
Система водопровода и канализации;
Система электроснабжения.

Но для каких грунтов лучше всего подходит данный тип фундамента?

Руководитель компании BAUBILD Александр Земсков:

– Для утеплённой шведской плиты практически нет ограничений по типу грунта, на котором может, располагаться данный фундамент. УШП хорошо себя зарекомендовала на сложных грунтах с высоким уровнем грунтовых вод и низкой несущей способностью. В частности такой тип фундамента успешно применяется в холодных регионах, где сезонное промерзание грунта, приводит к возникновению сил морозного пучения.

За счет замещения песком или щебнем нестабильного грунта под УШП и «армируя» основание геотекстилем можно добиться размещения фундамента на очень сложных грунтах, а система дренажа понизит уровень грунтовых вод в пятне застройки.

При решении использовать в качестве основания вашего дома УШП следует учесть одну из главных особенностей данного вида фундамента.

Так как технологическая сложность изготовления утеплённой шведской плиты значительно превосходит другие виды плитных фундаментов, то, перед началом монтажа необходимо:

Составить детальный проект, как вашего будущего дома со всеми необходимыми коммуникациями, так и фундамента;
Строго придерживаться технологии и последовательности строительства фундамента;
Закладку и ведение всех коммуникаций необходимо осуществлять с точностью до сантиметров.

Достоинства фундамента УШП

Так как утеплённую шведскую плиту нельзя сравнивать с обычным ленточным или плитным фундаментом, то необходимо выяснить – какие выгоды получает застройщик, если он выберет подобный тип основания для своего дома.

Мнение руководителя проектов компании Schwedenplate Михаила Леонтьева:

– Застройщик, получает сразу все необходимые ему в дальнейшем элементы – фундамент, черновой пол и систему отопления с необходимыми коммуникациями. Можно сказать, что благодаря скорости возведения фундамента, за один месяц Вы получите комплексную систему, которою можно подключать к источнику тепла. А благодаря своей теплоёмкости, фундамент УШП дает дополнительные преимущества при отоплении тепловыми насосами.

Александр Земсков:

– В среднем, фундамент в 100 м2 изготовляется за 7 дней. Бетонная поверхность УШП не требует дополнительной стяжки, и, благодаря шлифованию, она полностью готова для укладки чистового покрытия пола. А комплексный подход к строительству, позволяет добиться более низкой окончательной стоимости монтажа по сравнению с другими типами фундаментов.

Ленточный фундамент с таким же набором коммуникаций как – дренаж, теплый пол, закладка труб водоснабжения, проведение электрокабелей, установка канализации, дополнительное утепление, может быть реализован не менее чем 30 дней, и его окончательная стоимость будет на 20-30% выше, чем УШП.

УШП является самым энергоэффективным типом фундамента.

Он идеально подходит для энергоэффективных и пассивных домов, так как теплопотери через пол сведены к минимуму.

Также утеплённая шведская плита является находкой для каркасных домов.

Ведь не секрет, что каркасные дома имеют низкую теплоемкость и быстро остывают, в данном случае, фундамент УШП будет являться теплоаккумулятором в доме, и не даст каркасному дому быстро остывать.

УШП с чего начать?

Фундамент УШП, в отличие от обычного плитного фундамента, можно назвать«продвинутым», но, как и любой тип фундамента, утеплённая шведская плита требует предварительной подготовки.

Но на какие моменты необходимо обратить внимание заказчику, прежде чем начнётся монтаж фундамента?

Объясняет главный инженер компании «Фундаментально.рф» Владимир Сидоров:

– Перед началом строительства необходимо получить информацию о грунте на вашем участке. В противном случае невозможно верно определить ни конструкцию фундамента, ни бюджет строительства.

Определять конструкцию фундамента следует не заказчику, а инженеру-конструктору, который выполняет расчет нагрузок. И готовит технико-экономическое обоснование. Целевое назначение плитных фундаментов – грунты со слабой несущей способностью.Там, где свайный или ленточный под нагрузкой дома будут просто “проваливаться” в землю.

Важно помнить, что УШП является фундаментом мелкого заложения, а соответственно – требует решения вопросов отведения грунтовых вод и верховодки. И требует обязательного устройства дренажной системы и отмостки.

При прокладке коммуникаций в данном типе фундамента следует обратить пристальное внимание на соответствие проектных решений тому, как ведутся работы на строительной площадке.

Тут важно всё:

Соблюдение диаметров арматуры и труб тёплого пола;
Марка используемых материалов;
Вертикальные и горизонтальные привязки при прокладке коммуникаций;
Отсутствие повреждений коммуникаций в процессе проведения работ по монтажу и бетонированию.

Все характеристики используемых материалов определяются проектом, на основании расчетов для конкретного дома и участка. Это касается и инженерии и строительной части. А не соблюдение этих параметров может привести к необратимым дефектам фундамента и заложенных в нём коммуникаций.

Михаил Леонтьев:

– В зависимости от веса дома и его конструкции выбираются конечные материалы, и сп ользуемые при строительстве УШП.

Это тип экструзионного пенополистирола, марка бетона, сп о соб армирования рёбер жесткости и всей плиты.

Если на участке существует перепад высот, то перед монтажом фундамента УШП необходимо выполнить выравнивание участка.

Таким образом, для строительства утеплённой шведской плиты необходимо решить целый комплекс разнообразных задач, требующих обширных знаний и высокой квалификации исполнителей. Что в конечном итоге, позволит Вам стать обладателем современного, энергоэффективного, а главное – комфортного дома вашей мечты.

опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление – мы вместе изменяем мир! © econet

Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках

Почему плитные фундаменты подходят как для отапливаемых, так и для неотапливаемых конструкций в холодных регионах

С использованием защищенных от мороза мелкозаглубленных фундаментов вы можете безопасно возводить бетонную плиту даже в самом холодном климате.

График бесплатной проверки

Независимо от того, какую конструкцию вы хотите построить, под ней должен быть фундамент. В некотором смысле можно утверждать, что это самый важный элемент конструкции. Он обеспечивает безопасность и устойчивость вашего дома, неся нагрузку на все здание. Однако, в зависимости от множества факторов, стоимость такого элемента может быть довольно высокой.

Люди с более скромным бюджетом могут вместо этого выбрать плитный фундамент. Это дешевле построить и делает свою работу без суеты. Единственным реальным недостатком плитного фундамента является то, что в вашем доме не будет подвала или подвального помещения. Тем не менее, некоторым домовладельцам вообще не нужны более низкие уровни, и именно поэтому плиты являются для них идеальным выбором.

Их беспокоит только то, как это основание поведет себя в местных погодных условиях. Будет ли он работать в их холодном климате, и какая разница, будете ли вы утеплять конструкцию над плитой или нет? Вот что вам нужно знать.

Что такое плитный фундамент?

Плита представляет собой строительный элемент, который сочетает в себе бетонные и стальные стержни, обеспечивающие дополнительное армирование. В большинстве случаев плита имеет толщину от четырех до восьми дюймов с еще более объемными краями, что еще больше увеличивает ее долговечность. При его возведении строительная бригада заливает бетон целиком, превращая плиту в монолитную конструкцию. Это означает, что он «из одного камня».

Как и все остальное, у него есть как плюсы, так и минусы. Основная причина, по которой плиты так популярны в Америке, заключается в том, что они недороги и просты в изготовлении. Они также не содержат вредителей и плесени, легко расширяются и, самое главное, долговечны. С другой стороны, плиты могут мешать, когда у вас проблемы с сантехникой, и бетон может треснуть.

В любом случае, как и любому другому бетонному составу, плите требуется время для застывания. Этот процесс может занять до 28 дней, в зависимости от погодных условий. Тем не менее, через день или два плита станет достаточно твердой, чтобы строители могли удалить окружающие формы. А через неделю он будет готов нести вес идущего по нему экипажа при подготовке к дальнейшей работе.

Какое отношение климат имеет к плитному фундаменту?

Зимой почва под строением замерзает при понижении температуры. Это может привести к серьезным структурным повреждениям, так как это повлияет на фундаменты, сдвинув их. Поэтому строителям необходимо учитывать глубину промерзания. Другими словами, им нужно будет построить фундамент ниже линии промерзания земли.

Команда выкопает траншеи по периметру ниже глубины промерзания, зальет бетонное основание и построит бетонные или блочные стены. Затем они засыпают стены и уплотняют грунт внутри периметра. После этого строители уложат гравий, пластиковую пароизоляцию и, наконец, зальют бетонную плиту в границах фундамента.

Однако есть более простой способ заставить плиты правильно функционировать в холодных регионах. При использовании мелкозаглубленных фундаментов с защитой от промерзания (FPSF) отпадает необходимость в глубоких фундаментах ниже глубины промерзания. Этот метод требует, чтобы строители просто изолировали землю под зданием, защищая ее от промерзания.

Плиты в холодном климате

Основная причина, по которой защищенные от промерзания мелкозаглубленные фундаменты популярны в Сент-Луисе, штат Миссури, и на остальной части Среднего Запада, заключается в том, что они могут увеличить глубину промерзания. В некоторых случаях, когда было логично копать фундаменты на 40 дюймов, теперь можно сделать это на 12 дюймов без каких-либо рисков. Сочетая тепло от ядра земли и тепло, которое просачивается из конструкции наверху, изоляция FPSF будет поддерживать температуру земли достаточно теплой, чтобы она не замерзала зимой.

В зависимости от климатической зоны строители, работающие над плитой, должны будут определить, насколько далеко должен простираться изоляционный пенопласт. Американское общество инженеров-строителей предлагает, чтобы зона утепления соотносилась с назначением строения. Другими словами, от этого будет зависеть, будете ли вы обогревать пространство над плитой или нет.

Отапливаемые здания отдают тепло земле и не дают ей замерзнуть. Но если вы хотите иметь гараж на плитном фундаменте, вы, вероятно, будете время от времени отапливать его, а это значит, что тепло будет лишь изредка уходить в промерзающий грунт. Следовательно, цель конструкции будет диктовать, как вы будете проводить изоляцию почвы.

Если у вас неотапливаемое строение, вам необходимо утеплить грунт под плитой, а также расширить ее наружу. Таким образом, вы будете использовать тепло, исходящее от ядра земли, чтобы земля не замерзала и не подвергала опасности ваш фундамент. Вы можете сделать это, расширив двухдюймовый изоляционный слой примерно на четыре фута за пределы основания.

Стоит ли выбирать плитный фундамент?

Если вы живете в Сент-Луисе, штат Миссури, и у вас скромный бюджет на строительство, плитный фундамент будет творить чудеса для вас. Помимо экономичности и простоты сборки, он также не содержит плесени и долговечен. Вам больше не придется беспокоиться о глубине промерзания, если вы правильно изолируете плиту и окружающий грунт. С защитой от замерзания ваш фундамент будет защищен от многочисленных структурных повреждений, которые могут возникнуть из-за холодной погоды.

К счастью, мы можем с этим помочь. Свяжитесь с нашими специалистами в штате Миссури из компании Foundation Recovery Systems, чтобы решить эту и все другие проблемы с фундаментом. Наша бригада приедет к вам домой и бесплатно проведет осмотр. После этого они обсудят с вами, какие меры вы можете предпринять, чтобы сделать ваше основание безопасным и стабильным на долгие годы.

график бесплатного осмотра

Холли Ричардс-Пурпура

Наши области обслуживания

Фундамент пассивного дома, утепленный фундамент

Passive Slab — это пассивный дом, сертифицированный для обеспечения самого низкого коэффициента теплопередачи (всего 0,08 Вт/м·К) на рынке. и устраняет критический холодный мост между стеной и полом. Пассивная плита очень универсальный и отличный выбор при строительстве моста холода бесплатно Деревянный каркас, ICF или блок, пассивный дом. Использование высокой плотности Пассивная плита из пенополистирола (EPS) легко выдерживает вес 12-метровой высоты. блочная стена, но вес каждого дома должен быть рассчитан до с помощью пассивной плиты. Чем больше вы утепляете стены и пол в доме, чем холоднее становится мостик холода стены/пола, увеличивая потери тепла и риск образования конденсата, грибка, плесени над плинтусом поэтому изоляция соединения становится решающей. Этот независимый структурный Отчет инженеров содержит информацию о несущей способности и структурный обзор наших различных фундаментных решений.

Утолщенная кромка плиты 48 кН с пилообразной балкой 24 кН

Что делает пассивную плиту дешевле традиционной Ленточные фундаменты?

Внутренние несущие стены построены на утолщенной плите EPS300 поэтому нет ни внешних, ни внутренних опор.
Гораздо быстрее установить пассивную плиту, поэтому трудозатраты снижен на 20%.
Требуется на 60 % меньше бетона, так как отсутствуют фундаменты или стяжку заливать, поэтому бетон заливают только один раз. Это снижает углеродный след дома.
Уникальная форма элементов фундамента из пассивных плит обеспечивает высокий выход из блока EPS, существенно сокращая напрасно тратить.

Ширина кольцевой балки в пассивной плите может варьироваться на месте, обеспечивая устранение порогового мостика холода и постоянная проблема нашего конкурента, где провести радоновый барьер легко решается. Тяжелые внутренние нагрузки могут быть легко приняты на утепление фундамента за счет утолщения плиты до 200 мм и использования пенополистирола 300 под утолщенную плиту. Viking Raft Slab и Viking Waffle Slab подходят для мягкого грунта, вес дома переносится по всей плите, поэтому у нас есть решения для большинства ситуаций.

Нижний этаж был спроектирован так, чтобы иметь U-значение 0,25 Вт/м.К, но при добавлении потерь тепла из-за мостиков холода Значение U подскочило до 0,47 Вт/мК. Когда мы рассчитали потери тепла в порог передней и задней двери и место, где непосредственно находятся дымоходы на земле фактическое значение U подскочило до более чем 0,60 Вт / мК.

Важно начать с хорошей изоляции Пассивный Плитный фундамент при строительстве пассивного дома. Если пассивный дом был построен с использованием стандартных ирландских фундаментов, потерь тепла и конденсации На стыке стены и пола может появиться грибок и плесень. рост. Мы не используем полиуретан (Kingspan, Quinntherm) во влажных помещениях. под бетонными полами в наших изолированных фундаментах, потому что Lambda ценность PUR ухудшается по мере намокания. Слои пластика внизу изоляция над фундаментом задерживает конденсат и отводит влагу в изоляцию.

Элемент Viking G (вверху) с внутренним листом Quinnlite (AAC) и бетоном блочный внешний лист, полая стенка 200 мм (внизу), заполненная платиной борт на пилообразной балке, Viking Double L (вверху) с деревянным каркасом стена и внешний лист из бетонных блоков на отдельном фундаменте. Назад L (ниже) требует меньшей поддержки и предлагает улучшенные значения U. Ты Вы можете увидеть, как легко управлять противорадоновым барьером с помощью нашей системы.

Утолщенная плита с пилообразным профилем

Назад L с перекрытием швов устраняет необходимость в креплениях Чтобы удержать секции вместе

TF Sawtooth Wedge

Внешний бетонный блок изоляции с трубами

Нажмите на тиговые ласы ниже, чтобы загрузить PDF

Внутренняя нагрузка на стену с нагрузкой на EPS 3009003

Thickened load bearing slab on EPS 300

Insulated Concrete Forms detail

Timber Frame wall with external block

Timber Frame with Acquapanel

Viking Triple L

Threshold

Assembly

Схемы резки

Детали фундамента OLS

Деталь порога
Кольцевая балка, секция A-A
Деталь ступени, секция D-D

Пассивный дом James Byrne’s Lime/Hemp в Лонгфорде

Решение ICF для перекрытий и фундаментов для пассивного дома LEED ZNE NZEB Construction, GEO-Passive

передовой

Изолированная плита на уровне грунта GEO-Passive ICF Canada, разработанная Legalett Canada, разработанная для пассивного дома, также идеально подходит для пассивного дома, зданий с нулевым потреблением энергии или строительства, сертифицированного LEED. GEO-Passive — это единственная в Северной Америке система теплоизоляции пассивного дома, изготовленная по индивидуальному заказу по толщине.

продукты

Стандарты пассивного дома предписывают минимальное воздействие на окружающую среду и низкие эксплуатационные расходы

GEO-Passive Slab предлагает все необходимое для вашего пассивного дома или проекта с нулевым потреблением энергии. Продукция Legalett GEO-Passive с суперизолированной формой плиты сертифицирована Институтом пассивного дома для холодного, прохладного и умеренного климата. Ознакомьтесь с нашими сертификатами PHI здесь.

Плита GEO-Passive идеально подходит для защищенных от мороза фундаментов неглубокого заложения, фундаментов из плит на уклоне для экспансивных глинистых грунтов или грунтов с переменной нагрузкой, таких как старые свалки.

Плита GEO-Passive представляет собой сборную конструкционную морозостойкую плиту, которую можно использовать под большинством жилых домов и зданий высотой до 3 этажей. Поведение плиты также позволяет устанавливать ваше здание на бедных грунтах, где обычные системы фундамента не подходят.

На плиту можно установить пол с воздушным подогревом, чтобы обеспечить максимальный комфорт и снизить энергозатраты.

Непрерывная форма кромки устраняет тепловые мосты и обеспечивает максимальную герметичность оболочки здания между фундаментом и стеной. Между фундаментом и стеной нет разрывов, которые:

Повышают тепловой комфорт
Снижает потери энергии и
Увеличивает общее здоровье обитателей здания

Толщина изоляции соответствует вашим требованиям к пассивному дому.

Узнайте стоимость проекта вашего пассивного дома

Самый большой пассивный дом в Северной Америке с теплоизоляцией из плит, спроектированный с использованием GEO-Passive LEED ICF Floor – Salus Clementine, Ottawa

Public Eye, строительная индустрия США и Канады осознают потенциал роста, предлагаемый пассивным домом, пассивным домом, зданиями с нулевой чистой энергией и зданиями с чистой нулевой энергией. Эти типы высокоэффективных строительных проектов требуют оптимизации каждого элемента здания, начиная с суперизолированных бетонных плит и фундаментов. Legalett занимается проектированием и производством опалубок для перекрытий ICF для монолитных бетонных плит и строительства фундаментов в течение 30 лет, что дало нам значительное преимущество, и системы перекрытий Legalett ICF выбираются для некоторых из самых престижных новых высокоэффективных строительных проектов в Северной Америке. Например, на этом замедленном видео ниже показано, как продукт Legalett GEO-Passive используется в крупнейшем на сегодняшний день проекте пассивного дома в Северной Америке (2016 г.) Salus Clementine в Оттаве, который также разработан в соответствии со стандартами LEED Platinum.

Salus Clementine, расположенный в Оттаве, Онтарио, представляет собой четырехэтажный 42-квартирный проект доступного жилья, сертифицированный как пассивный дом для мужчин и женщин, живущих с тяжелыми психическими заболеваниями, и был назван проектом-маяком в Северной Америке. Посмотрите видео ниже или прочитайте пример использования пассивного дома Salus Clementine в SABMag здесь.

Прочтите нашу статью «В новостях», в которой фундаменты GEO-Passive Slab Foundations и ThermaSill PH Threshold Solution были частью проекта
Прочтите статью в журнале SAB Magazine, в которой пассивный дом UofT Laneway Houses получает награду Green Building Award за малый жилой дом

Узнайте больше о нашей новой панели ThermalWall PH, изоляции для стен пассивного дома, идеально подходящей для строительства пассивного дома по стандартам LEED, ZNE, NZEB и пассивного дома

Узнайте стоимость дизайна вашего пассивного дома

Узнайте больше здесь:

Как работает напольная система Legalett ICF
Обзор установки защищенных от мороза мелкозаглубленных фундаментов и полов с воздушным подогревом Legalett
Преимущества системы утепленного фундамента Legalett ICF GEO-Slab
Изоляция GEO-Slab для плит перекрытий и строительства фундаментов
GEO-Basement Изолированная цокольная плита и фундаментные формы
Опалубка перекрытий GEO-Pad для отдельно стоящих гаражей и хозяйственных построек
Воздушное отопление, напольное лучистое отопление
ThermalWall PH Panel Система изоляции наружных стен пассивного дома из пенополистирола

Узнайте цену здесь

передовой

Что вам нужно знать

Посмотреть увеличенное изображение

Хотите знать, как строить дома из плит в холодном климате? Стоит ли строить цокольный фундамент вместо плиты на уровне земли? Какая строительная техника лучше всего подходит для более низких температур? Следите за собой! В этой статье речь пойдет о том, как лучше строить плиты, теплоизоляционные плиты, а также о разнице между отапливаемыми и неотапливаемыми зданиями.

Дома из плит в холодном климате

Один из вопросов, который возникает у строителей при выборе фундамента для северного дома, заключается в том, как плита выдержит холод? Или как поведет себя плита, находящаяся ниже линии промерзания (точка замерзания грунтовых вод в почве)?

Подрядчики думали, что строительство подвала в холодном климате сэкономило домовладельцу больше денег, особенно если они копали ниже линии промерзания на 36″. Но благодаря новым исследованиям вам не нужно копать так низко. В течение последних 50 лет в Европе, Канаде и США используется новый метод, позволяющий строителям строить идеальные плитные дома в условиях холодного климата. Он называется защищенным от мороза мелководным фундаментом (FPSF).

Плитный дом против подвала в холодном климате

Для строительства подвала обычно требуется три выезда бетоновоза: один раз для заливки фундамента, один раз для заливки стен и один раз для заливки пола подвала. После того, как цокольный этаж будет завершен, подрядчики должны построить еще один черный этаж сверху. Дом, построенный на плитном фундаменте, имеет меньший риск повреждения от наводнения и лучше выглядит для страховых компаний. Подвалы, как правило, холодные и рискуют стоить вам сотни счетов за отопление.

Подвалы также требуют дополнительных раскопок, чтобы их выкопать, и если они не будут засыпаны должным образом (когда грязь уплотнится обратно на площадку), это может вызвать структурные проблемы.

Фундаменты мелкого заложения с защитой от промерзания

Этот метод строительства домов из плит увеличивает глубину промерзания с 40″ до 12″. Это помогает ограничить количество почвы и бетона, которые замерзают под поверхностью. FPSF использует изоляцию из жесткого пенопласта, чтобы удерживать холод и поглощать тепло в качестве источника тепла для дома.

Фундаменты мелкого заложения с защитой от замерзания обычно устанавливаются на фундамент из бетонных плит. Подрядчики также могут использовать их для других систем фундамента, в том числе фундаментов для подполья и систем деревянных фундаментов.

Добавление изоляции по внешнему периметру стены фундамента улавливает геотермальное и кондиционированное тепло здания, чтобы уменьшить глубину проникновения мороза в конструкцию. Типичный FPSF требует установки изоляции из экструдированного полистирола толщиной от 1 до 2,5 дюймов на лицевой стороне фундамента и стены фундамента. FPSF может сэкономить домовладельцам от 1500 до 4000 долларов на затратах на строительство.

Отапливаемые здания в холодном климате

Поскольку линия промерзания может достигать 42 дюймов, фундаменты устанавливаются глубже, чем необходимо для защиты от промерзания. Обычно, если фундамент не простирается ниже линии промерзания, фундамент будет вздыматься (или подниматься вверх) по мере замерзания и оттаивания грунта. Метод мелкозаглубленного фундамента с защитой от мороза (FPSF) позволяет закладывать фундамент в среднем глубиной около 16 дюймов или меньше в большинстве районов Соединенных Штатов.

Этот метод помогает предотвратить образование инея под фундаментом и замедляет потерю тепла из конструкции выше, экономя ваши счета за отопление.

Хотя FPSF в основном используются для строительства плит на уровне земли, этот метод также хорошо работает с фундаментами со стволовыми стенами и фундаментами с невентилируемым подпольем. Это также работает при реконструкции, когда неглубокие рытья сводят к минимуму нарушения вокруг здания, и в подвальных помещениях, когда выгодна изоляция фундамента на склоне здания.

Индекс замерзания воздуха

Индекс замерзания воздуха показывает совокупную продолжительность и величину положительных и отрицательных температур, наблюдаемых в течение любой данной зимы. В некоторых районах, таких как южная Флорида, требования к количеству изоляции, необходимому для фундамента, невелики. Это снижает требуемую изоляцию и позволяет уменьшить глубину фундамента. Такие районы, как северная Миннесота, нуждаются в значительной вертикальной и горизонтальной изоляции.

Неотапливаемые здания в холодном климате

Неотапливаемые здания, такие как гаражи или переднее крыльцо, также могут выиграть от добавления изоляции к плите. В неотапливаемом здании должен быть покрыт весь фундаментный этаж, а в зависимости от климатической зоны, дополнительное утепление должно выходить за периметр здания.

При строительстве на очень твердом каменистом грунте, например, в районах на северо-востоке, или при желании максимально увеличить изоляцию или свести к минимуму земляные работы и нарушение грунта, использование FPSF на неотапливаемых зданиях становится экономически выгодным.

Минусы домов из плит в холодном климате

Одним из наиболее значительных недостатков строительства дома из плит по сравнению с домом с подвалом является потеря пространства, которое может предоставить подвал. Без подвала все, что было бы там внизу, должно было вписаться в остальную часть дома. Механические помещения, такие как коммутационная, прачечная и водонагреватель, обычно размещаются в подвале. Теперь они должны будут войти в ваш дом, гараж или сарай.

Подробнее о – Проблемы и преимущества плит после натяжения.

Кто может помочь отремонтировать дом из плит?

Если у вас возникли проблемы с панельным домом или вы хотите проверить его актуальность, к кому вам следует обратиться за помощью? Ознакомьтесь с Foundation Professionals of Florida, отмеченной наградами и высокоэффективной компанией. Мы специализируемся на всех ваших потребностях в ремонте подпольного пространства, фундамента и плиты и можем предоставить любые из вышеперечисленных услуг.

ВЕРНУТЬСЯ В БЛОГ

Дэвид Браун является вице-президентом организации Foundation Professionals во Флориде и имеет более чем 40-летний опыт работы в сфере строительства и ремонта фундаментов.

Конфиденциальность защищена. Ваша информация останется конфиденциальной.

Плита против Полозья: Какой фундамент подходит именно вам?

Фото: istockphoto.com

Независимо от того, какой архитектурный стиль, дом хорош настолько, насколько хорош его фундамент, самая низкая несущая часть здания, которая поддерживает полы, стены, в основном все, что составляет структуру. Существует три основных типа фундамента: полноценный подвал, плита и подвальное помещение (последние два наиболее популярны в строительстве новых домов).

Как следует из названия, плитный фундамент представляет собой толстую бетонную плиту, на которой построен дом. Фундамент для подполья имеет внешние бетонные стены, которые возвышают нижнюю часть дома на 18 дюймов или выше над уровнем земли, обеспечивая доступную область для доступа к сантехнике и электропроводке, если в будущем потребуется техническое обслуживание. Фундаменты подпольного пространства обычно также требуют дополнительных опорных стен под внутренней частью дома.

Несмотря на то, что оба типа фундамента широко используются, каждый из них лучше всего подходит для конкретных ситуаций и условий. Продолжайте читать, чтобы узнать о семи самых больших различиях между двумя популярными типами фундамента — плитным и подпольным, — чтобы вы могли принять наилучшее решение при строительстве нового дома.

Фундамент с подпольем лучше подходит для наклонных участков.

Фундаменты из плит с неглубоким основанием (подушки из железобетона, поддерживающие фундамент) ограничены плоскими или почти плоскими участками, где для заливки бетонной плиты требуется лишь минимальная выемка грунта. Однако, когда участок имеет наклон, для плиты потребуются обширные земляные работы, потому что необходимо выкопать высокую сторону участка и выровнять ее с нижней стороной. Фундаменты для подполья — лучший выбор для склонов, потому что требуется меньше земляных работ (рытье только для стен, а не для всей плиты). Например, на нижней стороне участка может потребоваться траншея глубиной два фута, а на высокой стороне может потребоваться траншея четырех или пяти футов, но траншея должна быть шириной всего два фута (стандартная ширина траншеи стены фундамента).

Объявление

Плитный фундамент не подходит для холодных регионов.

При замерзании грунта (из-за содержания влаги) он может расширяться и вздыматься, оказывая давление на фундамент, что может привести к его растрескиванию или смещению. Чтобы стабилизировать любой фундамент, его основания должны лежать ниже уровня промерзания: глубины, на которую промерзнет земля в любом данном регионе. В южных штатах, таких как Флорида, земля редко промерзает, а если и промерзает, то только на один-два дюйма, поэтому для устойчивости достаточно плитного фундамента с типичным основанием на 24 дюйма ниже уровня земли. Однако в таком штате, как Канзас, где уровень промерзания на 34 дюйма ниже уровня земли, больше подходит фундамент с подпольем, а его опорные стены будут иметь опоры, построенные ниже 34-дюймовой отметки для стабилизации фундамента.

Фото: istockphoto.com

Проконсультируйтесь со специалистом по фондам

Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

Найти профессионалов сейчас

Фундаменты для ползания лучше подходят для сухого климата.

В регионах, где много дождей, пространство в подполье может удерживать определенное количество воды, создавая влажную сырую среду, которая приводит к росту плесени и увеличивает риск гниения древесины на балках пола и черновом полу. Плитные фундаменты, сооруженные из монолитного бетона, непроницаемы для влаги. Кроме того, во время строительства под плиту укладывается пароизоляция (обычно полиэтиленовая или полиолефиновая пленка), чтобы бетон не поглощал грунтовую влагу и не становился влажным. Это важно, потому что, хотя бетон не может быть поврежден водой, без барьера он может поглощать и передавать влагу через плиту, что затем может повлиять на настил выше. Пароизоляция делает плитный фундамент лучшим вариантом во влажном климате, где грунт часто бывает насыщенным.

Исключение составляют случаи, когда дом находится в пойме. В этом случае дом на плитном фундаменте имеет больше шансов принять воду при подъеме паводковых вод, чем дом, который возвышается не менее чем на 18 дюймов на подполье. К счастью, в большинстве населенных пунктов действуют строгие правила строительства, которые не позволяют строить дома в пределах обозначенных пойм.

Фото: istockphoto.com

Производство плит дешевле.

В то время как окончательная стоимость любого фундамента зависит от размера и сложности плана этажа дома и средней стоимости строительства в конкретном сообществе, средний плитный фундамент стоит примерно от 7500 до 12000 долларов, в то время как фундамент с подпольем будет стоить примерно от 8000 до 21000 долларов. В дополнение к более высоким затратам на земляные работы для стен подполья, требуется дополнительная земляная работа, чтобы закопать водопроводные и канализационные трубы ниже уровня промерзания. В плитном фундаменте водопровод находится внутри самой плиты, поэтому при монтаже требуется меньше работ и меньше трудозатрат.

Объявление

Плитный фундамент требует меньше обслуживания.

При правильном строительстве оба типа фундамента могут прослужить 50 и более лет, но фундаменты с подпольем, как правило, требуют большего ухода для предотвращения заражения плесенью и насекомыми. Стены подпольного пространства также с большей вероятностью потребуют структурного ремонта, особенно в регионах с высоким содержанием глины в почве. (Глинистый грунт при насыщении набухает и оказывает боковое давление на стены фундамента, что может привести к трещинам и смещениям фундамента.)

Плиты прочные и толстые (24 дюйма по сравнению со стенами подполья толщиной восемь дюймов), что делает плиты прочнее подполья. Кроме того, поскольку плитные фундаменты не строят в регионах, где грунт промерзает, владельцам домов на плитах практически не о чем беспокоиться, когда речь идет о подвижках грунта. Тем не менее, домовладельцы с плитами не должны сажать деревья с инвазивной корневой системой, такие как ивы, менее чем в 50 футах от фундамента. Если растение посадить слишком близко к дому, под плитой могут легко развиться большие корни и вытолкнуть ее вверх, что может привести к растрескиванию плиты.

СВЯЗАННЫЕ С: Вот когда следует беспокоиться о трещине в фундаменте

Также, хотя и довольно редко, водопроводная труба может дать утечку в плитном фундаменте. Часть плиты, возможно, придется удалить, чтобы устранить утечку. Однако доступны и другие варианты, в том числе использование эпоксидного покрытия на негерметичной части трубы изнутри для ее герметизации или полное изменение маршрута трубы вокруг внешней части дома.

Плитный фундамент более энергоэффективен.

Фундаменты подполья должны иметь вентиляцию, чтобы уменьшить скопление влаги, но эта вентиляция также позволяет холодному воздуху проникать под дом. Низкие температуры в подполье могут передаваться через балки пола и черный пол в жилые помещения наверху, поэтому владельцы домов на фундаменте подполья будут тратить больше, чтобы обеспечить комфорт в своих домах. Чтобы решить эту проблему, большинство строительных норм и правил требуют установки изоляции на внутренней стороне фундаментных стен, а также между лагами пола. Хотя это снижает передачу холода, оно не устраняет его полностью, а в холодных регионах водопровод, который находится в подвалах, также может потребовать изоляции или применения электрической нагревательной ленты, чтобы предотвратить замерзание труб.

Фото: istockphoto.com

Фундаменты для ползания предоставляют больше возможностей для реконструкции.

Изменить план дома с плитным фундаментом сложно. В доме из плит сантехника встроена в сам бетон, поэтому изменение ее конфигурации требует выламывания частей плиты, что может поставить под угрозу структурную целостность всей плиты. Однако в доме с подпольем кухня и ванная комната могут быть перенесены с одной стороны дома на другую, а сантехника может быть переконфигурирована в подполье внизу.

Проконсультируйтесь со специалистом по фондам

Find Pros Now

Патент США на систему фундамента с изолированной плитой на уровне земли Патент (Патент № 11,193,251, выдан 7 декабря 2021 г.) приложение сер. Заявка № 15/869,795, поданная 12 января 2018 г., находится на рассмотрении.

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к системе изолированных плит на уровне земли для защиты неглубоких фундаментов зданий и, в частности, касается способа установки такой системы.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

В данной области техники хорошо известно использование системы фундамента с изолированной плитой на уровне земли для защиты неглубоких фундаментов. Более конкретно, изобретение относится к системе фундамента с изолированной плитой на уровне грунта и способу мелкозаглубленного фундамента. Типичная система изоляции для фундамента не адаптируется и не фиксируется или не адаптируется к различным размерам мелкозаглубленных фундаментов.

Соответственно, существует потребность в усовершенствованной системе утепленных плит на уровне земли с простой конфигурацией.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Таким образом, общей задачей настоящего изобретения является создание усовершенствованной системы фундамента из плиты на грунте с изоляцией.

Преимущество вариантов осуществления настоящего изобретения заключается в том, что система фундамента с изолированной плитой на уровне земли может быть адаптирована к проектам любого размера, таким как строительство зданий, жилых домов, гаражей и других строительных объектов.

Еще одно преимущество вариантов осуществления настоящего изобретения заключается в том, что система фундамента с изолированной плитой на грунте может быть более эффективной, чем известные системы.

Еще одно преимущество вариантов осуществления настоящего изобретения заключается в том, что они могут быть изготовлены в основном из пенополистирола (вспененного полистирола), могут быть предварительно сформованы, могут не подвергаться формованию и, следовательно, могут быть менее дорогими.

Еще одним преимуществом вариантов осуществления настоящего изобретения является то, что изолированная защита от замерзания, изготовленная из указанного пенополистирола, может быть предварительно отформована в одной части или, что более вероятно, в двух разных частях, чтобы облегчить процесс установки.

Еще одно преимущество вариантов осуществления настоящего изобретения заключается в том, что процесс установки может стать проще, поскольку заготовка типа «ласточкин хвост» может соединяться друг с другом.

Еще одним преимуществом вариантов осуществления настоящего изобретения является то, что изолированная защита от замерзания может быть изготовлена из пенополистирола в виде двух меньших частей по сравнению с одной большой частью, и, таким образом, проще в эксплуатации.

В соответствии с первым аспектом настоящего изобретения предусмотрено, что изолированная защита от замерзания остается на месте после заливки бетона благодаря фиксирующему механизму, обеспечиваемому ласточкиным хвостом.

Во втором аспекте настоящего изобретения предложена изолированная система защиты от замерзания для экономии времени и энергии, которая является относительно менее дорогостоящей и может быть адаптирована к любому типу конструкции.

Другие цели и преимущества настоящего изобретения станут очевидными при внимательном прочтении подробного неограничительного описания его конкретных вариантов осуществления, приведенного здесь и приведенного только в качестве примера с соответствующими ссылками на прилагаемые чертежи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Дополнительные аспекты и преимущества настоящего изобретения станут более понятными при обращении к описанию в сочетании со следующими рисунками, на которых аналогичные ссылочные позиции на разных рисунках обозначают аналогичные компоненты, где:

РИС. . 1 представляет собой вид сбоку в разрезе системы фундамента с изолированной плитой на грунте в соответствии с иллюстративным вариантом осуществления настоящего изобретения;

РИС. 2 представляет собой вид сбоку в разрезе системы фундамента с изолированной плитой на уровне грунта в соответствии со вторым иллюстративным вариантом осуществления настоящего изобретения;

РИС. 3 представляет собой вид сбоку в разрезе системы фундамента с изолированной плитой на уровне грунта в соответствии с третьим иллюстративным вариантом осуществления настоящего изобретения; и

РИС. 4 представляет собой вид сбоку в разрезе системы фундамента с изолированной плитой на грунте в соответствии с четвертым иллюстративным вариантом осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЛЛЮСТРАТИВНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ

Со ссылкой на приложенные чертежи предпочтительные варианты осуществления настоящего изобретения будут описаны здесь в ознакомительных целях, а не в качестве ограничения.

На фиг. 1 схематично показан вариант осуществления системы фундамента с изолированной плитой на грунте в соответствии с предпочтительным вариантом осуществления настоящего изобретения. Систему предпочтительно устанавливать на естественный слой почвы 1 без гумуса. Слой почвы 1 выкопан или устроен так, что одна его часть имеет горизонтальную поверхность почвы, а другая его часть имеет наклонную поверхность почвы. Поверх слоя грунта 1 укладывается слой чистого гравия 2 для слива. Гравийный слой 2 устроен так, чтобы повторять профиль грунтового слоя 1 , при этом одна его часть имеет горизонтальную гравийную поверхность, а другая его часть имеет наклонную гравийную поверхность. Поверх слоя гравия 2 уложена модульная плита 3 . Модульная плита 3 включает в себя периферийную вертикальную краевую часть 4 , изготовленную из металла, для окружения и удержания различных модулей по периметру модульной плиты 9.0134 3 . Модульная плита 3 включает первую изолирующую часть 5 A, изготовленную из жесткого пенополистирола (EPS), расположенную вдоль внутренней поверхности модульной плиты 3 . Пароизоляция 6 может быть установлена поверх второй изолирующей части 5 A. Модульная плита 3 включает вторую изолирующую часть 5 B, изготовленную из жесткого пенополистирола (EPS), расположенную поверх первая изолирующая часть 5 А по внутренней поверхности модульной плиты 3 . Вторая изолирующая часть 5 B включает наклонную переходную часть 7 A. Модульная плита 3 может также включать внешнюю часть 8 юбки, которая проходит наружу и располагается поверх наклонной гравийной поверхности. Бетон 10 заливается в модульную плиту 3 и арматура или армированные стержни 9 устанавливаются в бетон 10 . В нижней части наклонной гравийной части имеется дренаж 12 , окруженный гравием 11 . Поверх юбочной части 8 находится слой наполнителя и грунта 13 для отделки внешнего окружения модульной плиты 3 .

На фиг. 2 схематически показан другой вариант осуществления системы фундамента с изолированной плитой на грунте в соответствии со вторым предпочтительным вариантом осуществления настоящего изобретения. Он подобен показанному на фиг. 1, и одинаковые ссылочные позиции относятся к одним и тем же элементам. В этом втором варианте модульная плита 3 включает третью изолирующую часть 5 C из жесткого пенополистирола (EPS), расположенную поверх второй изолирующей части 5 B вдоль внутренней поверхности модульной плиты 3 . Третья изолирующая часть 5 C включает в себя вторую наклонную переходную часть 7 B.

На фиг. 3 схематически показан другой вариант осуществления системы фундамента с изолированной плитой на грунте в соответствии с третьим предпочтительным вариантом осуществления настоящего изобретения. Он аналогичен показанному на фиг. 1-2, и одинаковые ссылочные позиции относятся к одним и тем же элементам. Модульная плита 3 A другой формы, чем на фиг. 1 используется.

На фиг. 4 схематически показан другой вариант осуществления системы фундамента с изолированной плитой на уровне земли в соответствии с четвертым предпочтительным вариантом осуществления настоящего изобретения. Он аналогичен показанному на фиг. 1-3, и одинаковые ссылочные позиции относятся к одним и тем же элементам. Модульная плита 3 B другой формы, как на фиг. используется 1-2.

Предпочтительно компоненты модульной плиты 3 , 3 A или 3 B изготавливаются в мастерской по размеру и плану заказчика.

Затем необходимо подготовить землю перед установкой модульной плиты 3 , 3 A или 3 B. На первом этапе необходимо удалить верхний слой почвы или растительную часть земли, где модульная плита устанавливаются плиты 3 , 3 А или 3 В. Затем необходимо уложить слой гравия толщиной предпочтительно от 4 до 6 дюймов, чтобы обеспечить подходящий дренаж. Между слоем почвы 1 и гравийный слой 2 может быть геотекстильная ткань, чтобы гравий не терялся.

Затем определяются четыре угла, в которых будет установлена модульная плита 3 , 3 A или 3 B. Предпочтительная длина модульной плиты 3 , изготовленной из пенополистирола, составляет около 4 футов. Затем один дополняется другими модулями, изготовленными из пенополистирола по всей периферии.

Внутренние углы выполнены перекрестным скрещиванием двух модулей 3 (и/или 3 a , показанные на фиг. 3) справа с выходом на 8 дюймов за пределы одного из двух сегментов по периметру. Плоская панель заполняет это внутреннее соединение, чтобы получить внутренний угол 90 градусов.

Затем устанавливается механическое звено, такое как U-образная металлическая пластина 4 (шириной 1⅝ дюйма), которая соединяет все модули 3 по всему их периметру 3 b . Каждая U-образная металлическая пластина 4 может быть наложена друг на друга и закреплена саморезами.

Внутренняя поверхность модулей периметра 3 (и/или 3 и ) заполнена EPS, то есть установлены изоляционные панели первого ряда 5 .

Сборка второй части верхней модульной части 3 b (модуль а ( 3 b ) из пенополистирола — длина 8 футов) соединяется шпоночным соединением — два Модули ( 3 b ) разрезать попарно на 45 градусов, сделать внешние углы. Сегменты периметра необходимо дополнить правыми модулями (модульная часть А ( 3 b ) в EPS-длина 8 футов).

Затем устанавливается механическое звено, такое как U-образная кромка 4 b , изготовленная из металла (шириной 2½″), которая будет соединять все модули по всему периметру модулей A 3 б . Каждая П-образная часть 4 б из металла соединяется накладкой и закрепляется саморезами по металлу.

Соединение модулей А 3 а и B 3 b выполняется ключевой траекторией, которая позволяет регулировать конечный уровень периметра эталонных модулей для заливки бетона.

Эту регулировку шпоночного паза между модулями A и B можно зафиксировать с помощью изолированного спрея в баллончике.

Пароизоляционный слой 6 толщиной не менее 0,39 дюйма (10 мм) устанавливается по всей площади проекта. Все крепится к U-образной металлической части 4 для соединения модулей.

Следующим шагом является установка переходного модуля (½″-3″×12″ длиной 8 футов) внутри МОДУЛЯ А (на расстоянии 24″ от внутреннего верха модуля А) этот модуль параллелен (24″ внутреннее расстояние) от модуля А проекта.

Новая внутренняя поверхность переходного модуля заполнена изоляционной плитой EPS-второй ряд.

Фундамент утепленная плита: УШП: развод на деньги или экономия средств

Что такое УШП (утепленная шведская плита)

1. Подушка под плитой

2.

3,4,5. Делаем ливневую канализацию, дренаж, отмостку

6. Армирование

7. Тёплый пол во всём доме сразу

9. Коммуникации — вода, электричество, канализация

8. Монолитная бетонная плита = черновой пол

Подытожим выгоду

А теперь давайте сравним

УШП фундамент шведская плита под ключ ǀ Цена «Фундамент СПб-24»

Особенности фундамента УШП

Чем хорош фундамент шведская плита?

Фундамент УШП – технология строительства

Подготовка площадки

Прокладка инженерных коммуникаций

Установка опалубки и утепление плиты

Армирование

Теплый пол

Заливка фундамента

Примеры работ

Цена УШП фундамента

Оплата проходит в три этапа:

Как мы работаем

УШП под ключ

Фундамент утепленная шведская плита – описание, производство

Порядок строительства УШП

Устройство основания УШП

Разработка котлована

Устройство дренажа

Устройство щебёночно-песчаного основания

Теплоизоляция плиты и прокладка коммуникаций

Установка L-блока

Устройство комуникаций

Укладка теплоизоляции

Армирование железобетонной плиты

Устройство каркаса ж/б балок

Армирование бетонной стяжки

Бетонирование шведской плиты

Затирка поверхности плиты

Уход за бетоном

Преимущества и недостатки фундамента “Утепленная шведская плита”

цена в СПб и Ленобласти, расчет стоимости

Расчет строительства фундамента

Стоимость строительства УШП

Преимущества шведской плиты

Утепленная шведская плита: основные особенности

Примеры наших работ

Утеплённая шведская плита: энергоэффективный фундамент для дома

Почему плитные фундаменты подходят как для отапливаемых, так и для неотапливаемых конструкций в холодных регионах

Что такое плитный фундамент?

Какое отношение климат имеет к плитному фундаменту?

Плиты в холодном климате

Стоит ли выбирать плитный фундамент?

Наши области обслуживания

Фундамент пассивного дома, утепленный фундамент

Решение ICF для перекрытий и фундаментов для пассивного дома LEED ZNE NZEB Construction, GEO-Passive

Стандарты пассивного дома предписывают минимальное воздействие на окружающую среду и низкие эксплуатационные расходы

Самый большой пассивный дом в Северной Америке с теплоизоляцией из плит, спроектированный с использованием GEO-Passive LEED ICF Floor – Salus Clementine, Ottawa

Что вам нужно знать

Дома из плит в холодном климате

Плитный дом против подвала в холодном климате

Фундаменты мелкого заложения с защитой от промерзания

Отапливаемые здания в холодном климате

Индекс замерзания воздуха

Неотапливаемые здания в холодном климате

Минусы домов из плит в холодном климате

Плита против Полозья: Какой фундамент подходит именно вам?

Добавить комментарий Отменить ответ
