Фундамент – одна из важнейших частей здания. От его функционального состояния зависит устойчивость конструкции, а значит, и безопасность для находящихся там людей.

Основную опасность для бетонного фундамента представляет вода.

Содержание:

Влага имеет свойство проникать в пустоты и капилляры бетона, что часто становится причиной сырости в помещении, причиной распространения грибка. Кроме того, в местностях с умеренно-континентальным климатом часто чередуются плюсовая и минусовая температуры.

Вода, проникшая в бетон, замерзает, расширяясь. Под воздействием расширения происходит разрушение фундамента.

Проблемы с негативным воздействием влаги на фундамент решаются гидроизоляцией. Это ряд мер, направленный на недопущение проникновения воды в бетон. Работы по изоляции бетонной конструкции проще и дешевле проводить на этапе возведения здания.

Если проигнорировать этот важный момент, со временем придется потратить гораздо больше сил и средств на гидроизоляцию фундамента уже готового здания. А это сложная и крайне дорогостоящая работа.

Способы гидроизоляции бетонного фундамента

Прежде чем приступить к работам по гидроизоляции фундамента, необходимо определить основные факторы, действие которых предстоит ограничить:

  • выяснить, на каком уровне залегают грунтовые воды;
  • определить реакцию грунта на потепление после морозов;
  • выяснить состав грунта;
  • учесть способы использования здания.

Если грунтовые воды не достигают уровня фундамента на метр и больше, достаточно провести горизонтальную изоляцию с применением рубероида и вертикальную с обмазкой стенок.

Если вода ближе – при горизонтальной изоляции необходимо уже два слоя рубероида и специальная мастика. При вертикальной гидроизоляции придется воспользоваться также рулонными материалами.

Дренажная система вокруг здания станет необходимым решением, если грунтовые воды находятся выше уровня фундамента. Такие же меры надо принимать в случае частых и обильных осадков при плохом поглощении воды грунтом.

Горизонтальная гидроизоляция

Горизонтальная гидроизоляция обустраивается в два этапа. Первый из них реализуется на уровне котлована под фундамент, второй – на верхней части фундамента.

Котлован перед заливкой раствора засыпать примерно на 30 см плотной глиной, утрамбовать ее. Сверху залить до 5 см бетона, дать ему высохнуть примерно две недели. Взять битумную мастику, смазать бетон, уложить слой рубероида.

Далее следует еще слой мастики, слой рубероида и слой бетона. Бетон следует железнить. Это процесс, состоящий в посыпке еще влажной поверхности просеянным цементом слоем до 2-3 см. Цемент схватится и через некоторое время высохнет.

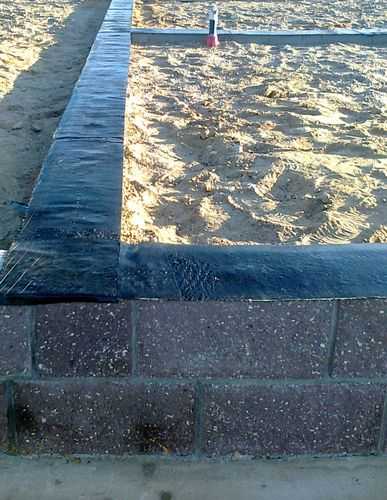

На верх фундамента также укладывают два слоя мастики и два слоя рубероида.

Особенности дренажной системы

Дренажная система обеспечивает эффективный водоотвод в том случае, если грунтовые воды находятся слишком близко к поверхности. Примерно в 70-80 см от фундамента необходимо вырыть траншею по периметру строения. Ширина траншеи – до 40 см, глубина зависит от уровня грунтовых вод.

Траншея должна иметь легкий уклон по направлению к колодцу, в который будет сливаться отводимая вода.

Дно траншеи засыпается гравием, на него укладывается перфорированная дренажная труба, которая также засыпается гравием на 25-30 см. Сверху укладывается шар геотекстиля. Поверхность выравнивается шаром грунта.

Особенности вертикальной гидроизоляции фундамента

Вертикальная гидроизоляция может быть выполнена широкой гаммой материалов и их комбинаций.

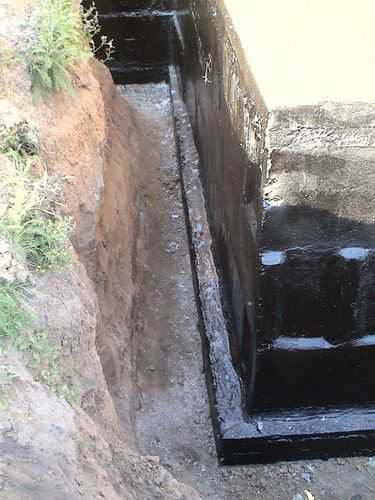

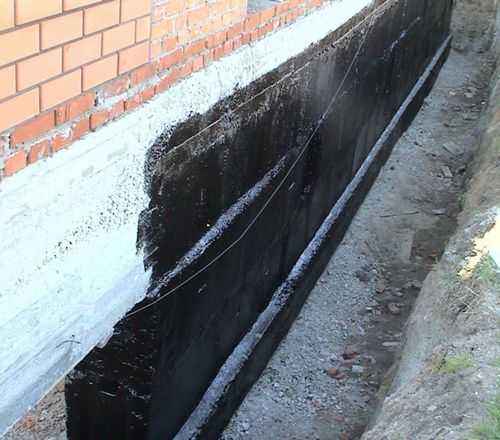

Гидроизоляция битумом. Битумная смола (смазка) – самый дешевый материал и самый легкий в работе. Битум разогревается вместе с отработанным маслом в соотношении 3:7. Когда смесь разогреется, ее наносят с помощью валика или кисти на стенку фундамента. Операция повторяется несколько раз.

Рационально использовать различные мастики на основе битума. Они служат дольше и надежнее.

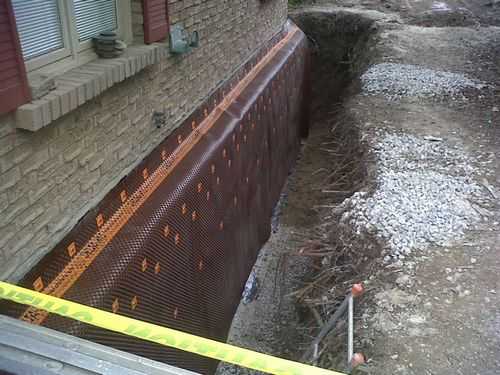

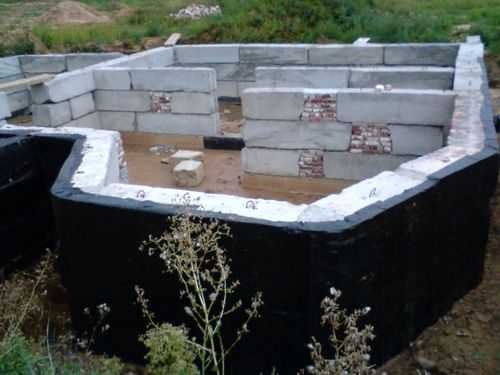

Рулонные материалы. Изолировать вертикальные стенки фундамента можно и оклеиванием их современными синтетическими материалами, которые выпускаются в рулонах. Подойдет и рубероид, для клейки которого нужен или разогрев, или специальная мастика.

Другие рулонные материалы производятся на основе полиэстера и носят различные торговые названия. Жидкая резина. Этот материал хорошо держится поверхности, не горит, служит долго. Наиболее популярными вариантами считаются смеси под названием Эластопаз и Элестомикс.

Проникающая гидроизоляция. Специальные материалы проникают в поры бетона и там кристаллизуются, не давая влаге проникать вовнутрь.

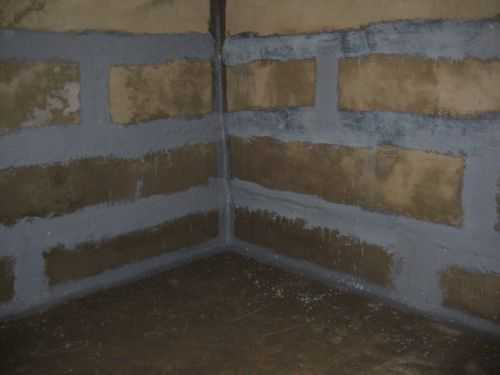

Штукатурка. Вертикальные поверхности фундамента штукатурятся специальными составами, повышающими гидроизоляционные свойства раствора.

Экранизация. На стенки фундамента крепятся маты из бентонита, включающие глину. Для того, чтобы такие маты держались и не разбухали, их следует подстраховать дополнительной бетонной стенкой.

Глиняный замок. Это фактически обустройство глиняной стенки вокруг вертикальной стенки фундамента. Глину укладывают слоями, утрамбовывают и дожидаются полного высыхания.

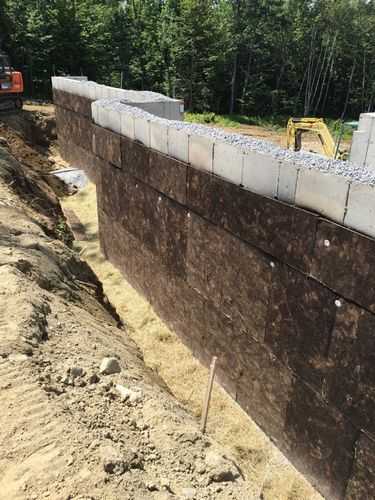

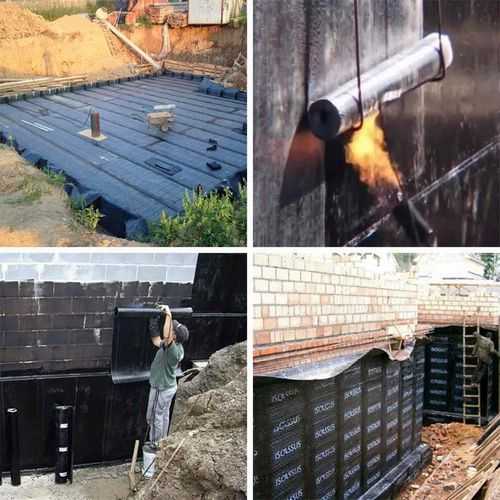

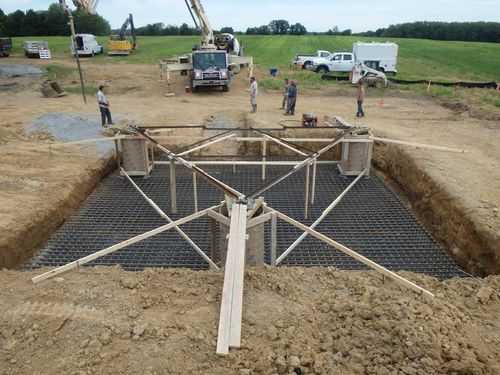

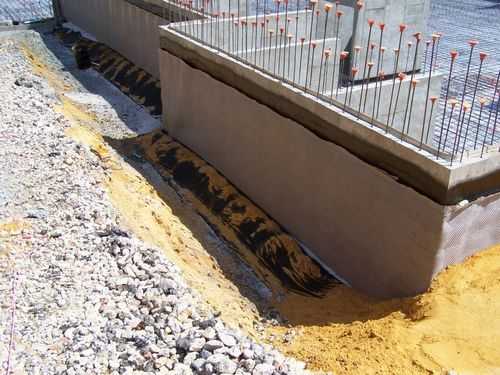

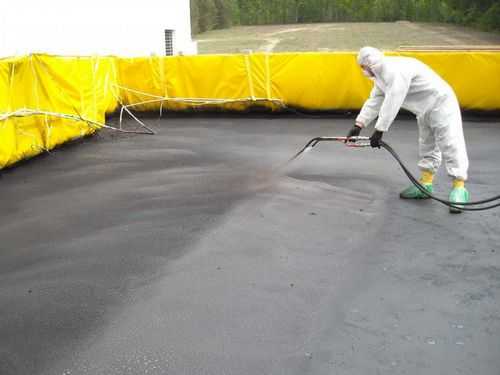

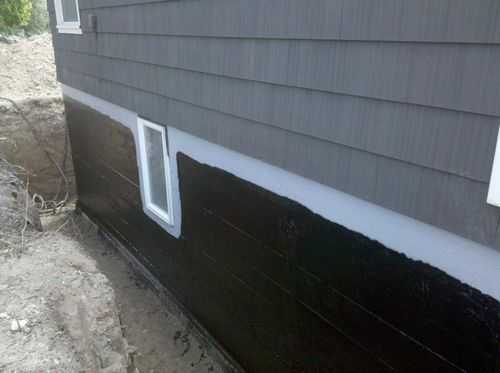

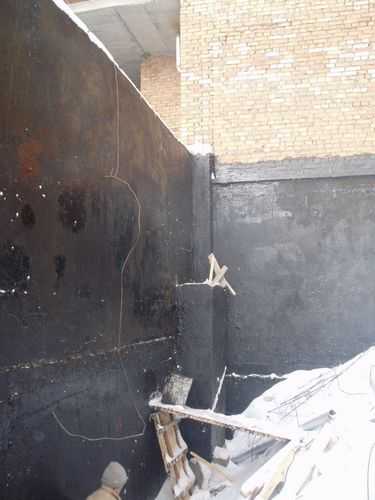

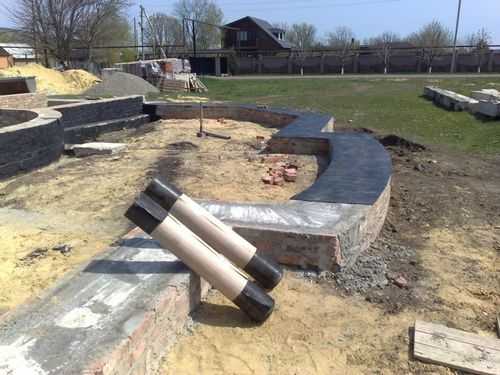

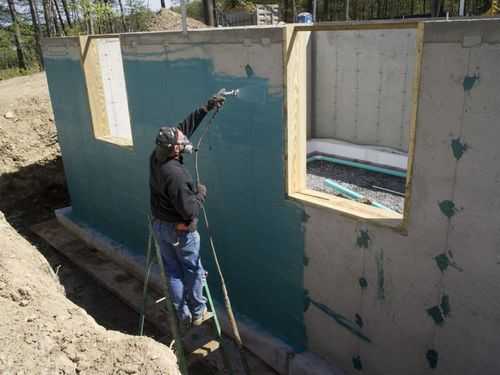

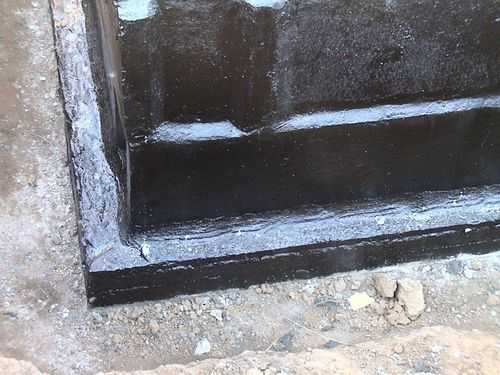

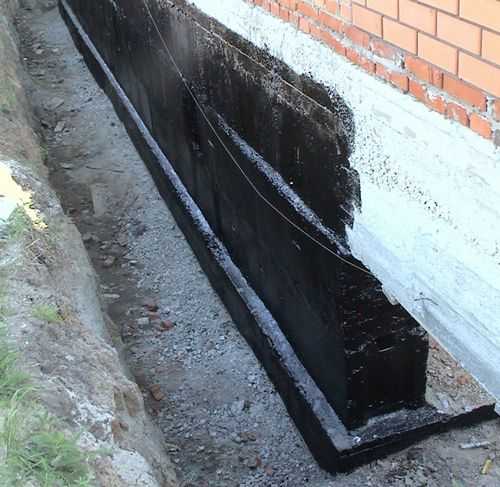

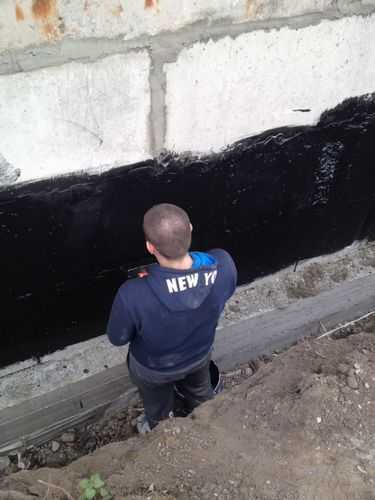

Фото гидроизоляции фундамента

Похожие статьи

abisgroup.ru

Гидроизоляция фундамента своими руками | Екатеринбург

От прочности и долговечности фундамента напрямую зависят устойчивость, целостность конструкций всего возведенного на этом основании здания, и даже, в определенной мере, безопасность проживающих в нем людей. Именно поэтому к процессу сооружения фундаментной части строения всегда приковано особое внимание, и используются для этого только самые лучшие стройматериалы.

Гидроизоляция фундамента своими руками

Однако, какие бы высокопрочные материалы ни использовались на «нулевом цикле», у всех у них есть общий безжалостный «противник» - вода, в том или ином агрегатном состоянии. Влага способна в относительно короткие сроки снизить прочность создаваемой конструкции, поэтому гидроизоляция фундамента своими руками – важнейший этап самостоятельного строительства собственного дома, который никогда нельзя упускать из виду.

Чем опасна влага для фундамента

Содержание статьи

  • 1 Чем опасна влага для фундамента
  • 2 Какие виды гидроизоляции применяются для защиты фундамента
  • 3 Горизонтальная гидроизоляция фундамента
  • 4 Вертикальная гидроизоляция стенок фундамента и цоколя
    • 4.1 Ремонт поверхности стен и их пропиточная (проникающая) гидроизоляция
    • 4.2 Видео: использование проникающей гидроизоляции системы «Пенетрат»
    • 4.3 Обмазочная вертикальная гидроизоляция фундамента
    • 4.4 Видео: обмазочная гидроизоляция фундамента с использованием битумной мастики
    • 4.5 Оклеечная (наплавляемая) вертикальная гидроизоляция
    • 4.6 Видео: гидроизоляция фундамента наплавлением рулонных материалов

Привычная для всех нас вода, совершенно, казалось бы, безвредная на дилетантский взгляд, способна причинить немало неприятностей фундаменту здания:

Замерзание проникшей в толщу бетона воды может вызвать разрыв конструкции

  • Во-первых, известно свойство воды значительно увеличиваться в объеме при переходе в твёрдое состояние – при замерзании. Проникшая в микропоры и трещины даже самой прочной конструкции при падении температур ниже 0? С, она способна расширять их, увеличивать в размерах, а иногда – буквально разрывать на отдельные фрагменты.

Химические элементы, растворенные в воде, активизируют эрозию бетона

  • Во-вторых, вода на поверхности земли, содержащаяся в верхних слоях грунта и даже выпадающая в виде атмосферных осадков никогда не бывает чистой. Она всегда в той или иной концентрации насыщена весьма агрессивными химическими соединениями – промышленными выбросами, химикатами сельскохозяйственного предназначения, отходами нефтепродуктов, автомобильными выхлопами и т.п. Подобные вещества вызывают поверхностную эрозию бетона, от которой он теряет свою прочность и начинает крошиться.

Вода вызывает коррозию арматурного пояса

  • В-третьих, эти самые химические соединения плюс растворенные в воде кислород активизируют коррозионные процессы на арматурной решетке. Мало того что снижается заложенная прочность всей армированной конструкции – это приводит к образованию внутренних полостей в толще материал и в конце концов заканчивается отслоениями верхних слоев бетона.
  • И, в-четвертых, нельзя забывать и о том, что вода обладает выраженным вымывающим свойством (как не вспомнить пословицу - «вода камень точит). Постоянное воздействие даже химической чистой воды всегда сопряжено с постепенным смыванием с поверхности частиц материала фундамента, образованию поверхностных раковин, каверн и т.п.

Вода в прилегающем к фундаменту грунте может находиться в различных слоях и в разном состоянии:

  • Верхний, так называемый, фильтрационный слой – это вода, выпадающая с атмосферными осадками, образующаяся от таяния снега или попросту от внешнего разлива (использование воды в бытовых и сельскохозяйственных целях, случайные порывы магистралей и т.п.). Иногда, если на пути впитывания попадается высокорасположенный водонепроницаемый слой, то на определённом ограниченном участке может образоваться достаточно стойкий горизонт – верховодка.

Насыщенность верхнего фильтрационного слоя воды всегда сильно зависима от времени года, установившейся погоды, количества осадков и не является постоянной величиной. Важную роль в уменьшении воздействия влаги этого слоя на фундамент строения будет играть, помимо качественной гидроизоляции, продуманная система ливневой канализации.

  • В верхних слоях грунта всегда содержится почвенная (грунтовая) влага, которая постоянно удерживается там за счет капиллярности или адгезионных свойств почвы. Концентрация ее достаточно постоянная и очень мало зависит от уровня выпавших осадков, времени года и т.п. Она не оказывает на фундамент каких-либо динамических, вымывающих нагрузок, и отрицательное ее воздействие ограничивается капиллярным проникновением в материалы и химической «агрессией».

Для противодействия грунтовой влаге достаточно водонепроницаемого слоя гидроизоляции. Правда, на чрезмерно влажных участках местности, со склонностью к заболачиванию, придется предусматривать систему дренажного отвода воды.

  • Подземные грунтовые воды – характерные для конкретной местности и ее рельефа верхние водоносные горизонты. Глубина их залегания зависит от расположения водоупорных слоев грунта, а на наполняемость достаточно сильно влияют сезонные факторы – обильное таяние снегов, затяжные дожди или, наоборот, установившаяся засуха.

Нарядно глубину залегания этих водоносных слоев и сезонные ее колебания можно пронаблюдать в ближайшем колодце – обычном или технологическом дренажном. Помимо прямого проникновения в толщу материала фундамента, эти воды могут оказывать и гидростатическое давление на заглубленную часть конструкции. При высоком залегании таких слоев потребуется максимальный объём работы по гидроизоляции с обязательной установкой эффективной дренажной канализации вокруг здания.

Какие виды гидроизоляции применяются для защиты фундамента

В целях предупреждения негативного воздействия влаги на фундамент используют следующие виды гидроизоляционных и иных строительно-монтажных работ:

  • Придание конструкционным материалам дополнительных водоотталкивающих свойств.
  • Создание водонепроницаемых покрытия на вертикальных стенках фундамента, от его подошвы и до верхнего обреза цоколя.
  • Надежная гидроизоляция горизонтальных межуровневых швов, предотвращающая капиллярное проникновение влаги вверх.
  • Надежная защита самой гидроизоляции от внешних механических воздействий.
  • Меры по утеплению фундамента и цоколя, снижающие негативное воздействие отрицательных температур.
  • Устройство дренажной системы вокруг дома.
  • Создание надежной системы отвода дождевой и талой воды – водостока и ливневой канализации.
  • Обеспечение надежной вентиляции подвальных и цокольных помещений.

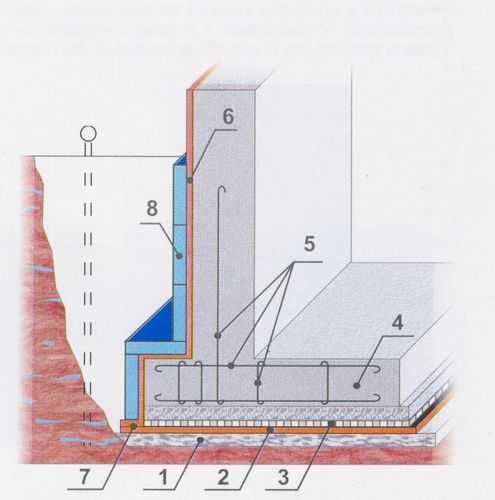

На предлагаемом рисунке в качестве примера представлена возможная общая схема гидроизоляции фундамента здания:

На схеме цифрами отмечены:

Примерная схема гидроизоляции фундамента

1 – подошва фундамента, которая обычно покоиться на утрамбованной песчано-гравийной подушке. Между ней и вертикальной стеной фундамента (2) должна быть отсечная горизонтальная гидроизоляция (4), которая стыкуется внахлест с изолирующей прослойкой, устроенной в полу подвального помещения (4) между основанием и стяжкой.

Внешняя вертикальная стенка имеет обмазочное гидроизоляционное покрытие (5), дополнительно защищенное водонепроницаемой мембраной (7) и прикрытое слоем геотекстиля (8), предохраняющего от абразивного и иного механического воздействия.

Верхний обрез цоколя (фундаментной стенки) также обязательно закрыт гидроизоляционным рулонным материалом (6), поверх которого будет вестись дальнейшее возведение стенок и перекрытий здания.

Для отвода влаги предусмотрена дренажная система – уложенные по периметру на уровне подошвы фундамента трубы (9) в гравийной обойме. Для более надежного предохранения от попадания воды от атмосферных осадков вглубь грунта, вокруг дома желательно устроить глиняный замок (10).

В районах с суровым климатом, сильным промерзанием верхних слоев грунта или же в случае, когда в подвальном или цокольном помещении планируется размещение жилых или хозяйственных помещений, система гидроизоляции фундамента и цоколя дополняется системой их утепления:

Схема в общих чертах повторяет ту, что размещена выше, поэтому основная нумерация деталей и узлов сохранена. В дополнение показаны:

Схема гидроизоляции фундамента с дополнительным его утеплением

1.1 – песчано-гравийная подушка под подошвой фундамента. Этот слой также может исполняться из тощего бетона с крупно фракционным заполнением.

12 – утеплительные панели из экструдированного пенополистирола, установленные снаружи поверх рулонной гидроизоляции по всей высоте фундаментной и цокольной стены.

13 – штукатурный слой цокольной отделки. В настоящее время вместо него часто используются специальные цокольные термопанели – они дают и утепление, и надежное прикрытие от прямого воздействия воды.

14 – возводимая стена здания. На рисунке хорошо видно, что она начинает укладываться обязательно от слоя горизонтальной отсечной гидроизоляции фундамента.

Выбор конкретного вида гидроизоляции, а значит – и применяемых для нее материалов, во многом зависит от конкретного предназначения помещения, расположенного в цокольном этаже. Существующая классификация (по принятым в Европе стандартам BS 8102) разделяет их на четыре класса:

  • Первый, низший класс –это подсобные или технические помещения, не оснащенные электросетями. В них допускаются влажные пятна или даже небольшие протечки. Толщина стенки должна составлять не менее 150 мм.
  • Ко второму классу относятся также технические или подсобные помещения, но уже оснащенные вентиляцией, в которых допустимы лишь влажные испарения, без образования пятен сырости, с толщиной стен не менее 200 мм. Здесь уже разрешено устанавливать электроприборы стандартного сетевого напряжения.

kamburg.ru

Как сделать гидроизоляцию фундамента — варианты и способы работ

Главная несущая часть дома – это фундамент. От того, насколько он надежен, и будет зависеть то, как долго простоит сама баня. Причем одного строительства фундамента мало – чтобы он смог простоять длительный сток, ему необходимо еще и обеспечить защиту от внешних негативных факторов. Первый шаг в этом направлении – хорошая гидроизоляция.

Технология гидроизоляции фундамента и его стен.

Общеизвестно, что вода – первый враг фундамента. Поэтому еще перед началом строительства бани важно провести тщательное геологическое исследование, чтобы определить, насколько глубоко залегают грунтовые воды. Ведь вода способна провоцировать неравномерную усадку фундамента, что приводит в свою очередь к плачевным результатам. Особенно остро стоит проблема в районах континентального климата, где постоянное промерзание грунтов, а это может привести к постепенному разрушению поверхностных слоев фундамента, если, конечно, на нем нет качественной гидроизоляции.

Поэтому для того, кто собственными руками строит баню у себя на участке и все работы планирует проводить без помощи специалистов, важно знать, как сделать гидроизоляцию фундамента, чтобы последний служил верой и правдой не один десяток лет и не требовал никакого ремонта.

На картинке представлен плавающий фундамент. По некоторым подсчетам, качественная гидроизоляция составляет около 3% затрат на постройку фундамента, и это немало. Но многое зависит от самой местности, где строится баня. Конечно, ни один специалист не порекомендует строить баню на склоне или в низине, но, раз парная строилась именно там, то устройство гидроизоляции фундамента нужно выполнить особенно тщательно. Ведь именно на таких участках действие дождевых вод особо разрушительно.

По назначению гидроизоляция фундамента может быть таких видов:

  1. АнтифильтрационнаяАнтифильтрационная гидроизоляция преимущественно создается на неординарных объектах — там, где существует наибольшая напорная нагрузка и высокий водородный показатель агрессивности влаги. Само устройство антифильтрационной гидроизоляции осуществляется только профильными специализированными компаниями, с предварительным формированием рельефа местности и даже дренированием почвы.
  2. АнтикоррозийнаяА вот антикоррозийная гидроизоляция сегодня используется повсеместно, в самых разных модификациях.

Существует два вида антикоррозийной гидроизоляции по расположению:

Вертикальная

Вертикальная гидроизоляция фундамента более сложная, нежели горизонтальная. Находится она в зоне, которая начинается от подошвы фундамента и заканчивается на уровне попадания дождевой воды во время ее разбрызгивания. Выбирая материал для вертикальной гидроизоляции, важно обращать внимание на его влагостойкость, чтобы в итоге не пострадал пол в бане.

Но, если существует вероятность скопления влаги, то крайне необходимо предусмотреть дренажную систему, использовав для этого геотекстиль или битумную мастику. Вообще жидкий битум – один из наиболее оптимальных вариантов для гидроизоляции, который используется в виде мастики. Но с ним работать неудобно, ведь при нагреве, в ходе которого битум переходит в рабочее жидкое состояние, выделяются достаточно вредные пары.

Как сделать

Главная задача гидроизоляции вертикального типа- защита на стыках.

Главная задача вертикальной  изоляции – обеспечить максимальную защиту на стыках. Учитывать это нужно еще на этапе засыпании котлована: выбор грунта, толщина слоя, установка защиты в виде асбоцементных и пенополистирольных плит.

Вертикальная гидроизоляция, в зависимости от влажности грунта, может быть оклеечной, окрасочной или комбинированной. Для ее устройства нужно провести полную ревизию всех наружных боковых стенок фундамента бани: устранить раковины, выбоины и шероховатости. Если же фундамент – блочный, то в нем нужно тщательно заделать все межблочные швы путем использования штукатурной гидроизоляции.

Сегодня вертикальная гидроизоляция производится двойной окраской битумом, ПВХ-составами, битуумно-латексной мастикой БЛЭМ-20 и защитной водоотталкивающей пропиткой Septovel. Если необходимо, то в дополнение к обмазочной может применяться еще и рулонная гидроизоляция фундамента из рубероида, техноэласта и изоэласта.

Если у оконных проемов есть приямки, их тоже обязательно нужно гидроизолировать.

Горизонтальная

Горизонтальная гидроизоляция – наиболее простой и чаще всего используемый способ защиты фундамента. Такая изоляция используется в любом строительстве, независимо от количества дождевых вод и особенностей грунта. А представляет собой она прослойку сложенного в несколько раз битумного рубероида.

Как сделать

Структурная схема гидроизоляции и стыков.

Итак, горизонтальная гидроизоляция фундамента призвана защищать стены от капиллярного впитывания влаги. Для этого делаются две горизонтальные изоляции – одна под перекрытием подвала, а вторая – в местах опоры стен, прямо поверх фундаментных плит.

Чтобы сделать нижнюю горизонтальную гидроизоляцию, необходимо ее устроить на плоскости подушки самого фундамента. Для этого можно использовать штукатурную гидроизоляцию на основе цементно-полимерных мастик, песчанно-цементных растворов и эмульсионных паст. Особенно хорошо зарекомендовали в этом плане себя такие материалы, как «Гермопласт» и «Гидротекс».

Горизонтальную изоляцию необходимо тщательно соединять с вертикальной во всех местах стыков, а также со второй горизонтальной изоляцией в зоне пола подвала.

По способу нанесения антикоррозийная гидроизоляция фундамента бывает таких видов:

Антикоррозийная гидроизоляция фундамента предостережет впитывание влаги в фундамент.

  1. Оклеечная. Вместо битума сегодня все чаще используют листы техниколя. Такая оклеечная гидроизоляция фундамента состоит из особых многослойных влагонепроницаемых мембран, плотность которых – до 5 мм. Сами по себе мембраны – это и есть битумные полимерцементные самоклеющиеся пленки, которые традиционно используются для защиты железобетонных и кирпичных конструкций. Очень активно применяются когда проходит строительство бани из кирпича. Наносить на фундамент такие мембраны не сложно – достаточно их нагреть над газовой горелкой и плотно прижать к стене, разравнивая пленку валиком. Мембраны отлично справляются с влажностью и трещинами, но требуют дополнительно стяжки или прижимных стенок. Но добиться такого же качества гидроизоляции, как у битума, невозможно. Ведь мелкие поры все-таки не заполняются гидроизоляционным материалом.
  2. Обмазочная. Распространенная обмазочная гидроизоляция фундамента создается из мембран с толщиной до 3 мм. В ход идут различные битумно-полимерные мастики холодного или горячего нанесения и полимерные растворы, жесткие или эластичные. Наносить растворы или мастику нужно шпателями, с помощью распылителя или малярными терками.
  3. Штукатурная. Штукатурная гидроизоляция фундамента состоит из нескольких слоев растворов, толщина которых до 22 мм. В основном применяется минерально-цементный раствор, в который обязательно нужно добавлять специальные добавки для повышения влагостойкости: асфальтовые мастики, гидробетон, полимербетон и др. Такая гидроизоляция прекрасно защищает от капиллярного впитывания влаги, но трещины могут появиться быстрее, а потому наносить ее можно только горячим способом. Сам материал наносить нужно в несколько слоев.

После окончания устройства гидроизоляции фундамента по всему его периметру нужно произвести обратную засыпку котлована жирной глиной, которая станет дополнительным гидроизолятором.

Завершающий этап полной защиты фундамента от влаги – гидроизоляция между фундаментом и стенами на уровне подготовки пола – еще один хороший барьер для появления грибков или сырости.
