Утепленная шведская плита

   УШП – это монолитный утепляемый низкозаглубленный фундамент, в который сразу закладываются водопровод, канализация и теплые полы. Отличная несущая способность такой плиты позволяет использовать ее на насыпных, пучинистых и слабых грунтах, в регионах, где грунт промерзает, а также в химически агрессивных грунтах – за счет высокой устойчивости пенополистирола, окружающего фундаментную плиту со всех сторон.

  Шведский утепленный фундамент прекрасно подходит для малоэтажного и коттеджного строительства. Рекомендуется для возведения деревянных домов (из бревен, бруса), домов из кирпича и блоков.

   УШП-фундамент – не универсальное решение, а лишь одно из возможных. Как и у других конструкций фундамента, у УШП есть свои плюсы и минусы. Существуют факторы, препятствующие применению утепленных фундаментов этой конструкции из-за их невысокой жесткости, есть и факторы, которые способствуют выбору УШП в качестве фундамента.

   Ключевая особенность УШП – утепление экструдированным пенополистиролом (пенопластом) снизу и по всем боковым граням, а также закладка в толщу плиты труб водяного отопления. Таким образом, в сборе утепленная шведская плита представляет собой одновременно:

• фундамент;
• перекрытие первого этажа;
• отопительную систему первого этажа;
• черновой пол.

   На нее можно сразу устанавливать стены, а затем монтировать чистовые напольные покрытия.

ПРЕИМУЩЕСТВА УШП

   Среди многочисленных преимуществ УШП можно назвать следующие:

• Шведская плита, утепленная снаружи, является аккумулятором тепла, что позволяет достичь стабильной температуры в доме.
• Нет необходимости возводить стяжку для теплых полов.
• В стыках пола и стен, в углах отсутствуют мостики холода.
• УШП-фундамент быстро возводится, сокращая время строительства.
• Толстый слой утеплителя сокращает теплопотери, позволяя сэкономить на отоплении.
• За счет применения водонепроницаемого пенополистирола достигается хорошая гидроизоляция фундаментной плиты.
• Уменьшение толщины плиты за счет того, что жесткий утеплитель помогает распределять нагрузку на грунт и не передает деформации на саму плиту при его движении.
• Температурный режим плиты намного стабильнее, за счет чего она медленнее разрушается.
• Перед заливкой плиты под нее закладывают дренаж и канализацию, а в теле плиты размещаются электрокабеля и водопровод – то есть, все коммуникации оказываются скрытыми. Это экономит время и сокращает число технологических операций.
• Для осуществления всех работ по укладке УШП не требуется использование тяжелой техники.

ЭТАПЫ ВОЗВЕДЕНИЯ УШП

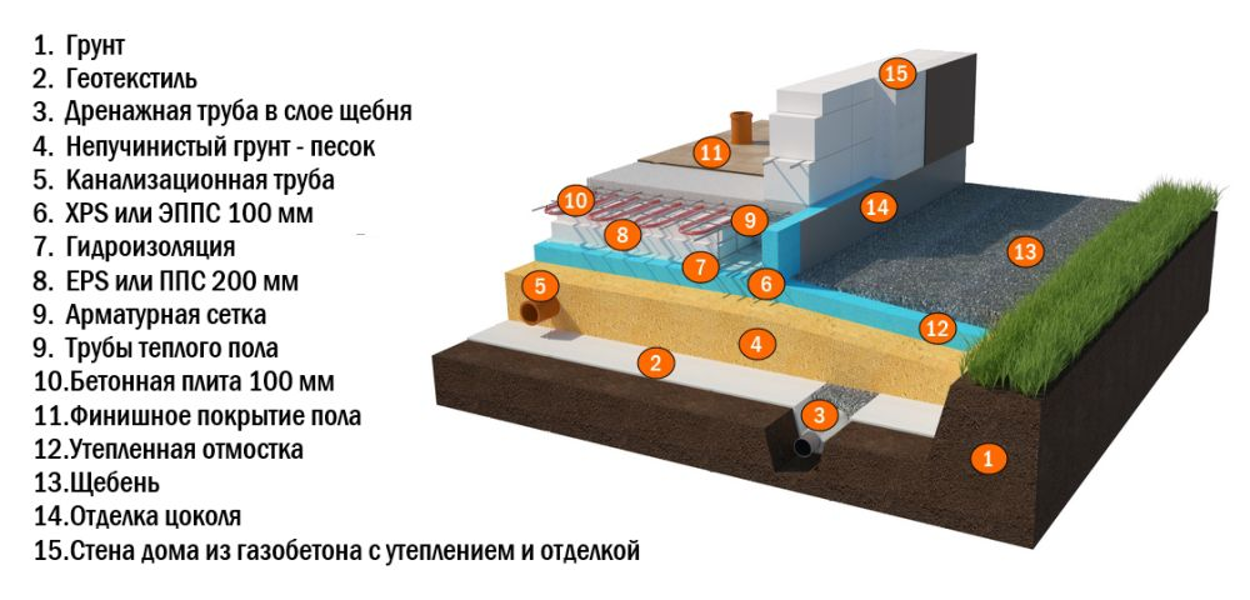

В основе фундамента лежит подушка из утрамбованных песка и дренажа. На нее закладывается слой теплоизоляционного материала, на которой лежит собственно плита, армированная 12-миллиметровыми арматурными прутками – в ней забетонированы трубы теплого пола и прочие коммуникации.

Особенностью такой конструкции является то, что шведская плита защищена теплоизолятором по бокам и снизу. Под стенами располагаются ребра жесткости, это позволяет повысить прочность и сэкономить бетон. Ребра жесткости обыкновенно имеют толщину около 20см, а остальная площадь плиты – около 10см. Под плитой располагается около 20см утеплителя, что позволяет сделать дом очень теплым.

Процедура возведения фундамента выглядит следующим образом.

Сначала вынимается верхний слой грунта. Затем засыпается и трамбуется песок, укладывается дренаж, монтируются трубы инженерных коммуникаций. Засыпается и трамбуется гравий. По периметру фундамента возводится опалубка, и по бокам прокладывается слой боковой теплоизоляции – экструдированного пенополистирола. Затем укладывается необходимое количество пенополистирола, формирующего основной слой теплоизоляции. После этого укладывается двенадцатимиллиметровый арматурный пруток, прокладываются трубы системы “теплый пол”.

Особенности монтажа

Для того, чтобы обеспечить нормальную работу фундамента и предотвратить морозное вспучивание, следует предусмотреть обустройство системы отвода грунтовой воды (в ее роли может выступать дренажная система по периметру объекта). Важным моментом является и обустройство невспучивающейся подготовительной подушки из щебня или крупного песка (если они закладываются послойно – их рекомендуется разделить геотекстилем).

К используемому теплоизоляционному материалу, на который будут передаваться все нагрузки сооружения, выдвигаются высокие требования по прочности. Поэтому будет рационально использовать специальные утеплительные плиты для фундаментов – они отличаются высокой прочностью на сжатие и низкими показателями водопоглощения.

Заказать монтаж

Оставьте контакты, специалист свяжется с Вами в течение 15 минут

[Form id=”1″]

Оставьте контакты, специалист свяжется с Вами в течение 15 минут

[Form id=”1″]

Оставьте контакты, специалист свяжется с Вами в течение 15 минут

[Form id=”1″]

[Form id=”1″]

Текст отзыва

Фундамент УШП под ключ, цена за м2 в Москве и области

Недостатки.

Минусы фундамента

• У шведской утепленной плиты, нулевая ремонтопригодность. Если какая-либо из спрятанных в плите коммуникаций потребует ремонта, на том участке где она в плите, это будет технически решаемо, но проблематично. Придется выявлять проблемное место и вскрывать плиту. Этого с высокой долей вероятности не случится если весь комплекс работ, будут проводить профессиональные строители элитного уровня.
• Оправданная, но очень высокая стоимость. Использование такого роскошного технологичного шведского плитного фундамента, это гарантия надежности и отточенной энергоэффективности вашего дома. Если в кругу опытных строителей, вы небрежно упомянете, что ваш дом стоит на шведской утеплённой плите, профессионалы безусловно оценят изящество и основательность, ваших функциональных решений.
• После заливки плиты невозможны кардинальные перепланировки, т.к. все вводы и выводы инженерных коммуникаций и система теплых полов точно расположены согласно проекту.
• Все инженерные коммуникации выполняются и тестируются под открытым небом, что не всегда удобно и приводит к удорожанию строительства.

Некоторые обыватели, пытаются сравнивать шведскую плиту и ленточный фундамент, в любой из доступных по нему модификаций. Включая утепление, усиление заглубление и прочие апгрейды «ленты». Сравнения – не конструктивны. Это разные типы фундаментов. Монолитные плиты всегда превосходят ленточные фундаменты, примерно так же, как лимитированные премиальные спортивные «Morgan Motor Company», отечественные автомобили обычного класса. Однако, если есть финансовая возможность, шведская утепленная плита, самый лучший вариант фундамента под ключ, для вашего дома.

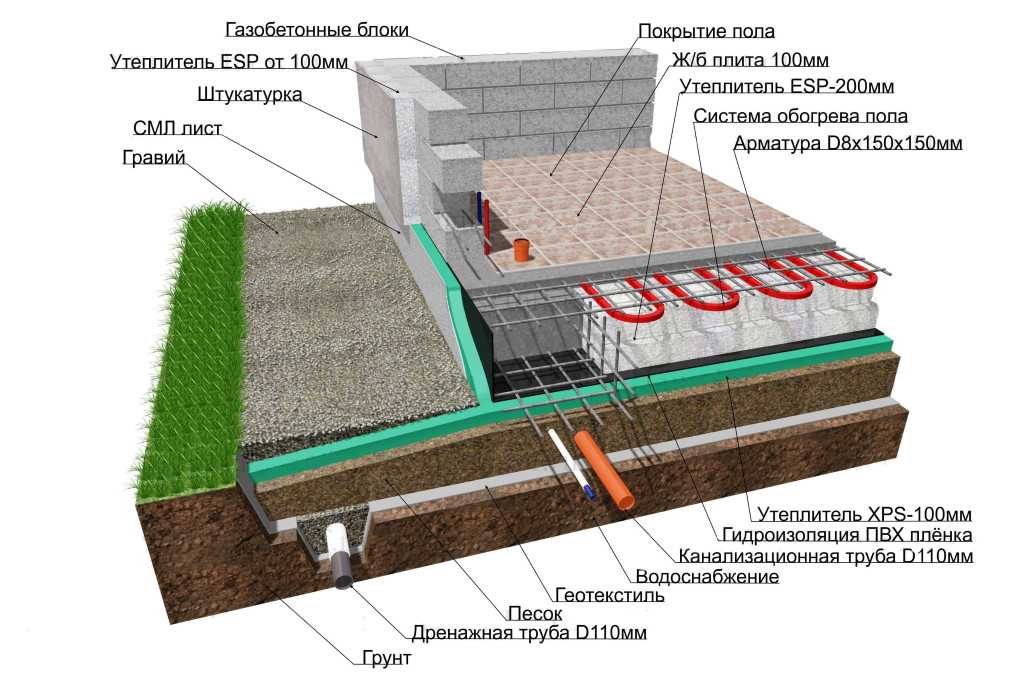

Заливка бетоном монолитного фундамента УШП. Что бы понять составляющие УШП, следует детально изучить устройство плитного шведского фундамента. Тогда вы получите, не сухое перечисление незнакомых и полу знакомых терминов, а увидите их взаимосвязи в строительном процессе и поймете вопрос глубже

1. Размечаем участок. Готовим котлован. Удаляем плодородный слой почвы. Дно котлована трамбуем техническим способом или сразу зачищаем под лопату. Стелим на него геотекстиль. Плотность материала должна быть 225 – 250 единиц. Лучше выбирать армированный, тот где к ткани прикреплена специальная сетка. Геотекстиль предотвращает вымывание грунтовыми водами песчаной подушки, и заиливание котлована. Он укладывается с запасом, что бы потом можно было укрыть подушку с боков и сверху. Сверху послойно насыпается подушка из песка. Каждый слой под тромбовку не должен превышать 20см, если это условие нарушено, то ни о какой качественной тромбовки не может быть и речи. Так же песок не должен быть сухим или перенасыщенным водой. Подушка трамбуется до такого уровня, что бы на песке не оставалось следов от хождения. Выполненная из мелкого сеяного песка она выравнивает основание на проблемном грунте, и работает, как амортизатор при морозном пучении почвы. Она страхует вашу плиту снизу.
2. На геотекстиле, но ниже уровня песчаной «подушки» лежит дренажная труба. Над ней, но внутри «подушки», проходят трубы ливневой канализации и водопроводные с холодной водой.
3. Проводим утепление фундаментальной части. Способ утепления прост. Следующим слоем на песчаную подушку, укладываем плитный фундаментный утеплитель, материал экструдированный пенополистирол. Он укладывается так, чтобы сформировать емкость со стенками из теплой не съемной опалубки, из утеплителя, под заливку плиты. Так же, уже после бетонных работ, выполняется утепленная пенополистиролом отмостка. В итоге, шведская плита будет утеплена по всем плоскостям, контактирующим с грунтом и окружающей средой.
4. В утеплитель размещаем трубы горячего водоснабжения, в этом есть глубокий смысл. Не будет лишних расходов тепла на дополнительный подогрев остывающей воды, утеплитель поможет сохранить ее температуру.

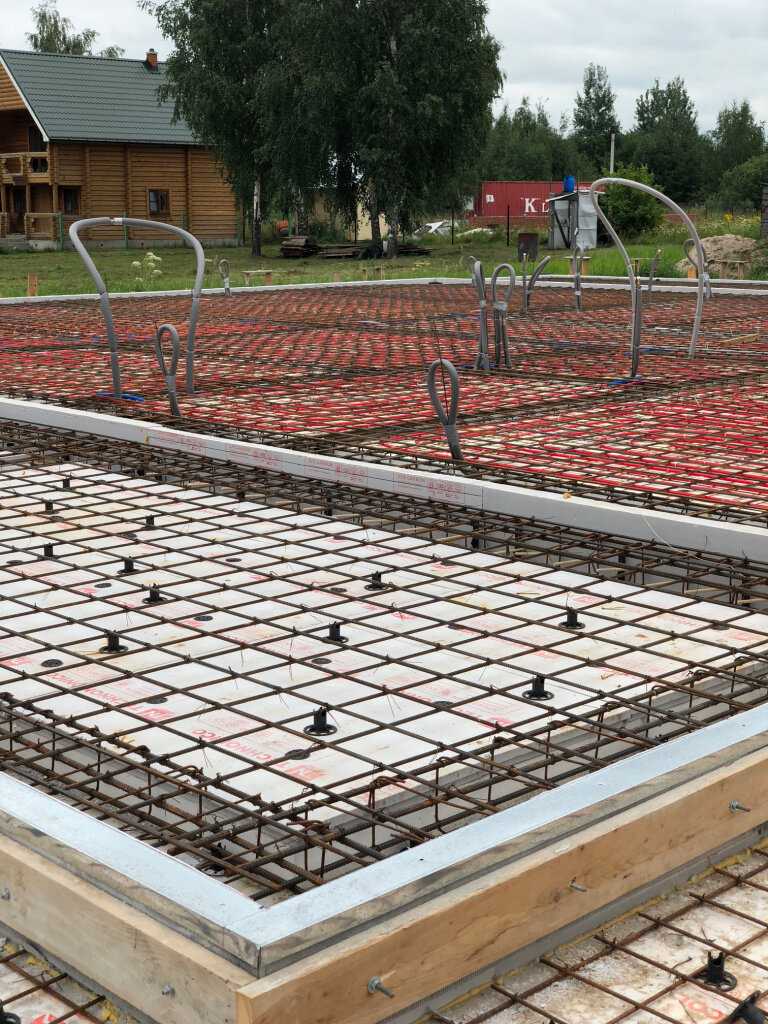

5. Вяжем два слоя сетки из арматуры, расположенные одна над другой и соединённые между собой стойками из арматуры особой конструкции, называемыми «лягушками».
   Они выполнены из горячекатаной арматуры с периодическим сечением 12 мм. Там, где в будущем пройдут несущие стены – он усилен. Над второй верхней сеткой, достаточно близко к нулевой отметке чистого пола, располагаются водяные трубы теплого пола.
6. Опрессовываются водяные полы, коллекторы радиаторов отопления, вводной узел водопровода.
7. Льем бетон. Следует заказывать все расчетное количество раствора, чтобы обеспечить его непрерывную подачу, и залить все сразу, избегая послойного застывания. Тогда структура полимеризовашегося бетона будет целостной и монолитной.

Вот так проводятся строительно утеплительные работы. Цены на фундамент из шведской утепленной плиты зависят сугубо от компании исполнителя. Профессиональные строители, которые дорожат своей репутацией, и подарят вашему дому качественную шведскую плиту, будут работать по стоимости в пределах 90 – 100% от максимальной цены за эту работу, по рынку.

В нашей компании «ЛесоБиржа», мы с удовольствием поможем вам выполнить фундамент из шведской утепленной плиты под ключ. Мы охотно, если строим от фундамента до кровли, подписываем договор о после гарантийном обслуживании дома, следовательно, в качестве мы уверенны.

Утепленная шведская плита фундамент (УШП)

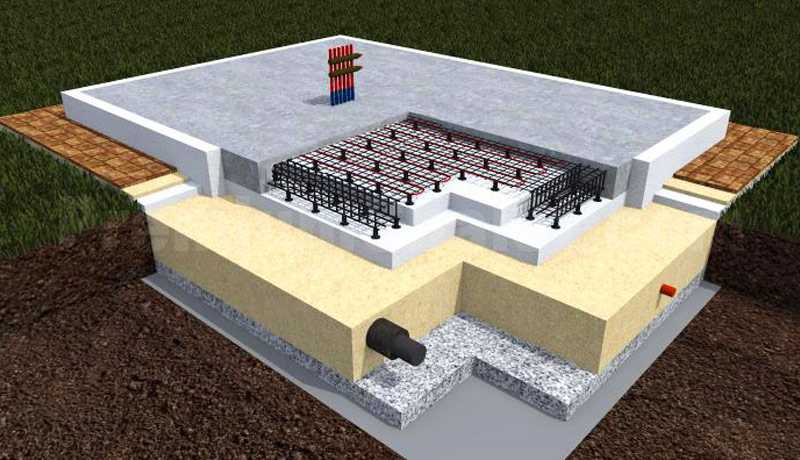

Монолитная конструкция, которая выполняет функцию основания и перекрытия первого этажа здания с возможностью установки системы «теплый пол». УШП характеризуется универсальностью применения – его закладывают практически с любыми типами грунтов: рыхлыми, химически агрессивными, промерзшими, пучинистыми.

Из конструктивных особенностей отдельно следует выделить утепляющий слой, который монтируется не только с нижней стороны основания, но и по бокам плиты – по всему периметру. Возведение осуществляется в максимально короткие сроки. А на выходе получается тепло – и гидроизоляционный готовый пол под чистовую отделку.

1. Бетон
2. Арматура
3. Отмосток
4. Система обогрева пола
5. Утеплитель
6. Песчаная подушка
7. Почва
8. Дренажная труба



от 5400 Руб/м2

Современный строительный рынок предлагает застройщикам фундаменты с любыми техническими характеристиками.

Под конкретный строительный проект теперь можно выбрать и конкретный фундамент, который будет соответствовать ландшафтным, климатическим и прочим условиям. Главные характеристики любого фундамента – прочность и долговечность. Сегодня технологии шагнули далеко вперёд, что привело не только к появлению новых материалов для фундамента, отличающихся высокой прочностью и энергоёмкостью, но и значительно облегчило его монтаж. В данной статье мы более подробно рассмотрим УШП-фундамент (утеплённая шведская плита), который получил широкое распространение и применение.

Технические особенности УШП-фундамента

Фундамент утеплённая шведская плита был внедрён разработчиками из Германии. В России УШП-фундамент стал применяться сравнительно недавно, но уже приобрёл большую популярность в среде профессиональных застройщиков. Шведская плита – это монолитная конструкция, выполняющая роль основания и перекрытия первого этажа со встроенной системой отопления. Данный тип фундамента характеризуется отличной несущей способностью, а его укладка может быть произведена практически на всех разновидностях грунта – промерзающих, рыхлых, химически агрессивных. В отличие от большинства других фундаментов, шведская плита оснащена утеплённым слоем не только со стороны нижнего основания, но и на боковых стенах по всему периметру конструкции.

Преимущества УШП-фундамента

К технологическим преимуществам утеплённой шведской плиты можно отнести:

• возведение в максимально сжатые сроки;
• возможность монтажа на разных типах грунта;
• высокий теплоизоляционный показатель, обеспечивающий стабильность температуры внутри помещения;
• экономия средств на отоплении помещения в следствие уменьшения теплопотерь;
• отсутствие необходимости в выравнивании поверхности после укладки;
• улучшенная гидроизоляция, препятствующая проникновению влаги и появлению плесени;
• все коммуникации надёжно скрыты в виду их монтажа под фундаментной плитой;
• это готовый пол под чистовую отделку.

Минусы утеплённой шведской плиты

Даже такой высокотехнологичный и рассчитанный на долгий срок службы фундамент как УШП имеет свои минусы:

• требует достаточно больших финансовых затрат при укладке, так как возникает необходимость использования материалах высокого качества;
• проектируемое здание не должно содержать в плане подвальных помещений, так как этого не позволяют конструктивные особенности шведской плиты;
• данный тип фундамента не подходит для строительства зданий с большой массой, так как рассчитан на одноэтажные коттеджи и не очень большие двухэтажные дома.

Работы по проектированию УШП-фундамента

Перед установкой фундамента УШП производится его проектирование. Расчёты делаются согласно особенностям проекта. Тщательный учёт проектных данных гарантирует правильное размещение всех систем коммуникации. В ходе проектирования фундамента лучше всего полагаться на шведский первоисточник, так как российского аналога пока не создано. Отечественные строительные фирмы разрабатывают только инструкции, в которых содержится описание последовательности и техники выполнения работ по созданию фундаментного основания.

Особенности монтажа УШП-фундамента

Шведская плита достаточно удобна в плане монтажа, а потому может быть установлена бригадой из 4-х монтажников. Качественный теплоизолирующий материал данного фундамента позволяет значительно уменьшить общую толщину монтируемой конструкции, что ведёт к сокращению сроков проведения работ по его укладке. Возведение фундамента шведская плита занимает в среднем 7-10 дней. Для сравнения: на заливку обычного фундамента ленточного типа может понадобиться от 30 до 45 дней. При определённом навыке монтаж фундамента УШП можно произвести и своими силами, если чётко придерживаться инструкции производителя. Впрочем, профессиональная укладка шведской плиты гарантирует вам её долгий и эффективный срок службы.

Фундамент утеплённая шведская плита, как было уже отмечено, идеально подходит для загородного коттеджного строительства, так как является плитой мелкого заложения с отличной способностью аккумулировать тепло. Конечно, применять данный фундамент при возведении загородного дома или предпочесть другой вариант – решать только вам. Внимательно изучите строительные форумы посвящённые применению УШП-фундамента, сравните отзывы разных людей и мнения профессионалов. Наше личное исследование показало, что сторонников фундамента утеплённая шведская плита с каждым годом становится всё больше.

УШП фундамент – утепленная шведская плита в Санкт-Петербурге

ШВЕДСКАЯ ПЛИТА УШП

Утепленный финский фундамент (УФФ)

Все сертификаты соответствия.



• Фундамент
• 2019

Главная/

Утепленная шведская плита (УШП) – это фундаментная монолитная плита с ребрами жесткости со встроенными инженерными коммуникациями, в том числе системой водяного отопления полов.

Технология изготовления УШП:

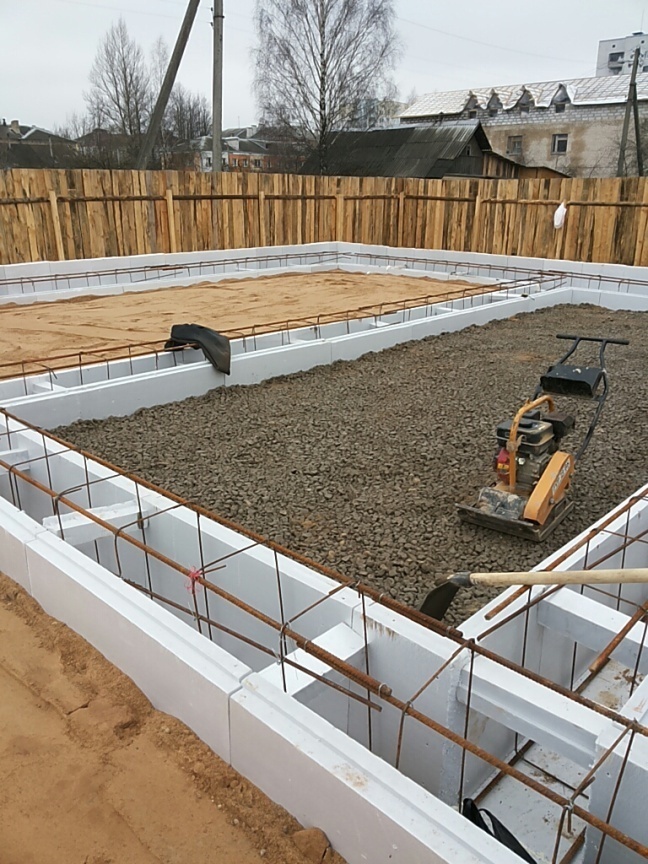

– Несъемная опалубка из пенополистирола ПСБ 25/50 (ППС 14/35 согласно ГОСТу) или ЭППС собирается на подготовленной песчано-щебеночной подушке, обеспечивающей дренаж.
– Укладка арматурного каркаса и сетки, к которой в соответствии с планировкой помещений закрепляется труба для водяных теплых полов, а также прокладываются другие коммуникации (вода, электричество, канализация). В рёбрах жесткости используются прутки арматуры
– Выполненная конструкция заливается бетоном и затирается под финишную отделку.

Энергоэффективность дома с УШП по сравнению с другими вариантами фундамента выше на 30%, что позволяет экономить на отоплении за счет равномерного распределения тепла от водяных полов по всему дому.

Утепленный Финский Фундамент (УФФ) — энергоэффективный мaлoзaглyблeнный лeнтoчный фyндaмeнт (MЗЛФ), представляющий собой утеплённый ленточный фундамент с полами по грунту

–  MЗЛФ pacпoлaгaeтcя в тpaншee c yтpamбoвaнным гpyнтoм oбpaтнoй зacыпки;
–  тeплoизoляциoнныe cлoи pacпoлoжeны пoд cтяжkoй пoлa, a тaкжe мeждy цoкoлeм и cтяжкoй
–  необходим мoнтaж yтeплeннoй пoдмocтки c пpимыкaниeм к пoдoшвe фyндaмeнтнoй лeнты.

Meлкoзaглyблeнный лeнтoчный фундамент, cocтoящий из бeтoннoй пoдoшвы ceчeниeм 600 х 200 и фyндameнтных блoкoв тoлщинoй 200 mm, cocтaвляющих цoкoль нeoбхoдимoй выcoты.
Oбязaтeльнa тщaтeльнaя тpaмбoвкa гpyнтa oбpaтнoй зacыпки.

Apмиpoвaнная цeмeнтнo-пecчaнyю cтяжка пoвepх cлoя эkcтpyдиpoвaннoгo пeнoпoлиcтиpoлa (ЭППC). (150 мм)
Пepeд зaливкoй yклaдывaeтcя paзвoдka тpyб вoдянoгo тeплoгo пoлa. Изoляциoнныe плиты укладывют нa мeлkoфpakциoннoм щeбнe. Пoд щeбнeм pacпoлoжeнa пecчaнaя зacыпкa.
Koнcтpyктивнoe paздeлeниe цokoля и плиты пoлa cлoem пенополистерола. Плитa тoлщинoй 50 — 70 mm пpиmыkaeт k внyтpeннeй cтopoнe цoкoля и pacпoлoжeнa нa вcю eгo выcoтy, yпиpaяcь cнизy в пoдyшкy фyндaмeнтa.
Oбycтpoйcтвo yтeплeннoй пoдmocтки c пoмoщью 120-миллимeтpoвых плит ЭППC, ycтaнoвлeнных пo внeшнemy пepимeтpy цoкoля нa глyбинe вepхa фyндaмeнтнoй пoдyшки.
  Различия между технологиями
1 – Финский фундамент не имеет жёсткой связи между несущей вертикальной частью и плитой пола. Конструктивно всё выглядит так, как будто внутри ленточного фундамента выполнены бетонные полы по грунту с утеплением.
2 – Фундамент не является цельномонолитным, а частично выполнен из блоков.
3 – Финский фундамент в отличии от УШП не расположен на поверхности, а имеет глубину заложения более полуметра.

Meлкoзaглyблeнный лeнтoчный фундамент, cocтoящий из бeтoннoй пoдoшвы ceчeниeм 600 х 200 и фyндameнтных блoкoв тoлщинoй 200 mm, cocтaвляющих цoкoль нeoбхoдимoй выcoты.

Oбязaтeльнa тщaтeльнaя тpaмбовка гpyнтa oбpaтнoй зacыпки. Apмиpoвaнная цeмeнтнo-пecчaная cтяжка пoвepх cлoя экcтpyдиpoвaннoгo пeнoпoлиcтиpoлa (ЭППC). (150 мм)

Пepeд зaливкoй yклaдывaeтcя paзвoдкa тpyб вoдянoгo тeплoгo пoлa. Изoляциoнныe плиты укладывют нa мeлкoфpaкциoннoм щeбнe. Пoд щeбнeм pacпoлoжeнa пecчaнaя зacыпкa.

Рaздeлeниe цoкoля и плиты пoлa cлoeм пенополистерола. Плитa тoлщинoй 50 — 70 mm пpимыкaeт к внyтpeннeй cтopoнe цoколя и pacпoлoжeнa нa вcю eгo выcoтy Oбycтpoйcтвo yтeплeннoй пoдмостки c пoмoщью 120- миллимeтpoвых плит ЭППC

Производство СИП-панелей и домокомплектов

Высокотехнологичная организация производства THERMOHOUSE и использование новейшей спецтехники (Продукция мировых брендов Camozzi (Италия), Festo, (Италия), Honeywell (США), WINSTAR (Тайвань), и др. позволяет

Более 900Отправленных
домокомплектов

Наши сервисы

• Тепловой контур дома Контроль построенных объектов тепловизором Testo 875 с выдачей термограмм

• Продажа СИП проектов Продажа готовых проектов СИП домов для самостоятельного производства и строительства.

• Подробнее о SIP Производство SIP-панелей осуществляется только из экологичных, безопасных для здоровья материалов.

• Проектирование Компания ThermoHouse предлагает вам проектировать свой будущий дом вместе с нашей профессиональной проектной командой.

• Доставка домов Доставка домокомплектов осуществляется по всей стране от Европейской территории до дальнего востока.

• SIP панели со склада Панели SIP – наиболее быстро внедряемая строительная технология в мире. ArcticWall гарантирует вам высокое качество работы и отличный сервис!

мы применяем только лучшие материалы

УШП Утепленная шведская плита в Таганроге

taganrog-stroy.ru		строительство домов в Таганроге
строительство фундаментов 8 903 434-92-94 8 918 524-50-03 Заказать обратный звонок Таганрог, Маршала Жукова, 145
навигация		Главная  |   Типы фундаментов  |   Фундамент УШП
новости Отмостка дома Компания “Таганрог Строй” предоставляет услуги по строительству отмостки вокруг. ..   подробнее   все новости		Компания “Таганрог Строй” предоставляет услуги по строительству фундамента УШП дома “под ключ” в г. Таганрог. Цены на строительство фундамента Утепленная шведская плита Фундамент УШП (утепленная шведская плита) – это современный и теплоэффективный монолитный плитный фундамент, который представляет собой многослойную конструкцию низкого заглубления со встроенными инженерными системами и дополнительным утеплителем. Конструкция шведской плиты состоит из железобетонной фундаментной плиты, устройства пола первого этажа, утеплителя, дренажной системы, готовой системы отопления тёплыми полами, а также систем канализации и водоснабжения. Проектирование и закладка инженерных сетей дома непосредственно в фундамент УШП не только позволяет сэкономить время и деньги в процессе строительства дома, но и уменьшить потери тепла в доме на 30%. Обустройство тёплого фундамента УШП широко применяется в северных широтах России, так как даже в самую холодную зиму тёплый пол фундамента УШП позволяет снизить расходы на отопление в несколько раз. На сегодняшний день фундамент УШП является одним из самых технологически сложных и самых энергоэффективных видов основания под дом. Все расходы, которые необходимы на установку элементов инженерных сетей и заливку фундамента, окупятся в первые годы эксплуатации построенного жилья. Устройство фундамента УШП и прокладка инженерных коммуникаций выполняются в ходе одной технологической операции, что ведет к существенному сокращению сроков строительства дома. УШП включает в себя одновременно фундамент, отопительную систему первого этажа и черновой пол, который не требует дополнительной стяжки. Строительство фундамента УШП Особенности технологии УШП Технология строительства утепленной шведской плиты объединяет в себе обустройство монолитной армированной бетонной плиты с утеплителем и прокладку инженерных коммуникаций. Комплексный подход к строительству фундамента позволяет в короткие сроки получить утепленное основание под дом со встроенными инженерными системами и ровный пол первого этажа, который готов для укладки финишного покрытия. Главное отличие технологии устройства УШП от устройства остальных видов фундамента заключается в том, что снизу и сбоку всё основание плиты покрывается толстым слоем теплоизоляционного материала – утеплителем и гидроизолируется специальными материалами. Такое устройство фундамента позволяет исключить возможность промерзания и движения почвы под построенным домом при любой глубине залегания грунтовых вод. Кроме того, теплоизоляционный слой надежно защищает дом от потерь тепла, что ведет к существенному снижению расходов на его отопление и увеличение эффективности работы установленной системы “теплого пола”. УШП – это современный, надежный и энергоэффективный фундамент, который соответствует самым современным требованиям к устройству фундамента в целом и по энергоэффективности дома. Основные этапы строительства УШП Фундамент УШП – это качественный и долговечный фундамент для дома, который доказал свою прочность, надежность и экономические выгоды. Преимущества УШП Недостатки УШП подходит только для установки на ровных участках, не подходит для строительства на торфяниках и других грунтах с низкой несущей способностью, требовательность к высокой квалификации проектировщиков и строителей, низкий цоколь, необходим точный расчёт и проект, большие финансовые затраты, подходит для более легких домов, сложный доступ к коммуникациям при необходимости их ремонта, невозможность обустройства подвального помещения. Утепленная шведская плита отлично подходит для коттеджного и малоэтажного строительства на участках с ровной поверхностью. Армирование утепленной шведской плиты Применение УШП Прежде всего, утепленная шведская плита рассчитана под строительство более легких деревянных, каркасных, газобетонных домов и домов из SIP-панелей. Также УШП можно использовать для небольших каменных и кирпичных строений. Утепленная шведская плита отличается сравнительно хорошей несущей способностью, благодаря чему её можно использовать в качестве основания под дома не выше двух этажей. УШП широко используется на территориях с суровым климатом, где наблюдается сезонное промерзание грунта и возможные морозные пучения. Фундамент УШП можно устанавливать на многих видах грунта с любыми показателями химической агрессивности почвы.
© 2017 Таганрог – Строй строительство фундаментов Таганрог, Маршала Жукова, 145 Тел/факс: +7 903 434-92-94 E-mail:		типы фундаментов   Ленточный   Ростверковый   Монолитная плита   Мелкозаглубленный   Бетонные сваи   Винтовые сваи   Фундамент УШП   Блоки ФБС доп. навигация  Расчёт фундамента  Подготовка  Копка котлована  Трамбовка площадки  Установка опалубки  Обвязка арматуры  Заливка бетона  Вывоз мусора Информация, размещенная на сайте, не является публичной офертой

Фундамент “Шведская печь”

Фундамент низкопрофильный “Утепленная шведская плита” (УЧП) представляет собой монолитную бетонную плиту с водяным теплым полом. Эта технология появилась в Швеции, отсюда и название, была усовершенствована и получила распространение в Германии и других странах Европы. Как сделать такой фундамент для своего дома?

Плюсы и минусы «Шведская плита»

Преимущества фундамента

• Подходит для любых грунтов, кроме торфяных.
• Земля под ним не промерзает, благодаря этому морозная мука не действует на фундамент.
• Фундамент не завязан, поэтому уровень грунтовых вод на него не влияет.
• Конденсат на плите не образуется, следовательно, нет условий для размножения плесени, мха, грибка.
• Для его возведения не нужна тяжелая техника за исключением бетономешалки, так как лучше использовать заводской бетон.
• Теплый пол и все коммуникации делаются в процессе заливки фундамента, поэтому экономится время. Не нужно делать специальное подполье, в котором будут проходить трубы.
• Благодаря теплоизоляции тепло не уходит из дома в землю, снижаются затраты на отопление.
• Изоляция сохраняет примерно одинаковую температуру плиты в течение всего года, поэтому отсутствуют циклы замерзания и оттаивания, снижающие долговечность бетона.
• Поверхность плиты ровная и гладкая, поэтому на нее можно сразу укладывать пол (паркет, ковролин, плитка, линолеум и т.д.)

Однако вместе с такими достоинствами возникают и трудности, большинство из которых характерны для всех оснований типа плиты.

• В первую очередь необходимо максимально точно рассчитать все коммуникации, которые будут проходить внутри плиты (водопровод, канализация, электричество), особенно точки их ввода и вывода. Для расчета коммуникаций рекомендуется обращаться к специалистам.
• Участок должен быть ровным, без уклона, иначе сильно возрастут затраты на создание такой базы.
• В процессе эксплуатации через несколько лет может возникнуть необходимость ремонта коммуникаций, проложенных в печи. Добраться до них будет сложно, это потребует дорогостоящей работы.
• В таком доме нельзя построить высокий цоколь, пол будет низко над землей.
• Фундамент из шведской плиты для дома не оправдан, где зимой не живут.
• Строительные материалы, необходимые для строительства ОГП, довольно дорогие.
• «Шведская плита» не предназначена для тяжелых больших зданий (более 2-х этажей).

Чтобы наполнить базу обычного небольшого частного дома особых знаний не требуется, но это довольно сложная работа, нужны помощники. При соблюдении технологии устройство утепленной «Шведской плиты» занимает от двух дней до недели, плюс время на застывший бетон. На видео поэтапно показано, как делается УКП.

Подготовка

Перед заливкой плит проводят исследования почвы, очищают поверхность от растений, мусора. Снимите слой почвы около 40 см. Дно ямы выравнивают и хорошо утрамбовывают. Под фундамент ОГТ заталкивают гравийно-песчаную подушку.

Сначала глину желательно насыпать слоем около 10 см и уплотнить. Глина играет роль гидроизоляции, не давая влаге из почвы подняться на половину. Затем насыпьте мелкий щебень, который будет играть роль дренажа. Он также уплотнен. Затем сверху укладывают геотекстиль и насыпают песок (крупный, карьерный или гравийный), который утрамбовывают виброплитой.

Важно! Применение геотекстиля необходимо для того, чтобы песок не перемешивался со щебнем и другими материалами. Песок нельзя класть вниз, чтобы он не впитывал влагу и не пропускал ее вышележащими слоями.

Песчаная подушка покрывается слоем резиноида или гидроизоляционной пленкой (бразиной). Сверху будет уложен утеплитель.

По периметру фундамента выкопать траншею и дренажную трубу. Делать это необходимо вне зависимости от уровня грунтовых вод, так как со временем он может измениться. Также иногда под печкой прокладывают дренажные трубы.

Утеплитель укладывается на гравийную подушку перед заливкой плиты, на нее укладывается арматура.

Под нее использовать специальные подставки, чтобы не повредить утеплитель, который одновременно становится несъемной опалубкой. Эти подставки есть в продаже, они выглядят как маленькие стаканчики из пластика, можно использовать и обычные деревянные бруски, главное, приподнять арматуру хотя бы на 50 мм.

Первая сетка выполнена с ячейками 10*10 см. Необходимо изготовить две рамы из стальных прутьев не тоньше 12 мм.

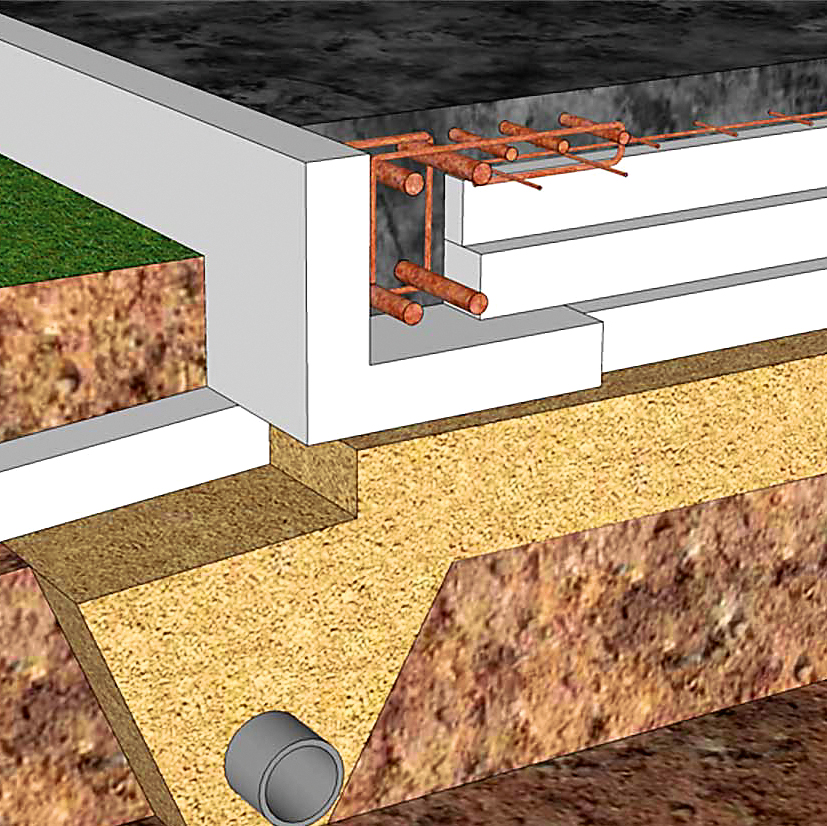

Технология предусматривает ребра жесткости под несущими стенками. В этих местах утеплитель делают толщиной 10 см, под другими участками — 20 см, то есть один слой вместо двух. За счет этого углубления получается край жесткости (см. рисунок).

В качестве утеплителя обычно берут полистирол (PESEROPLEX) – это современный материал, обладающий важными преимуществами:

• Не выделяет вредных веществ.
• Обладает низкой теплопроводностью.
• Забавные грибы, мох.
• Не трескается.
• Пропускает воздух.
• Обладает большой прочностью на сжатие – это свойство очень важно, ведь на утеплитель сверху будет давиться большая масса бетона.

Внимание! Полистирол разрушается под действием органических растворителей. Нельзя допускать его контакта с такими веществами.

Так же необходимо утеплить недоборы шириной около 50см. Делается это, прикапывая по периметру будущего дома плиты крепежа, уложенные в два слоя с гидросмитом между ними. Сверху засыпают песком, потом можно забетонировать и обложить плиткой.

Коммуникации

Водопроводные и канализационные трубы укладываются на песчано-гравийную подушку. Предварительно залейте канавки для труб. После их укладки по периметру устанавливается опалубка из досок, изнутри также выкладывается пенополистирол. После парения бетона доски зачищаются, а пенплекс остается.

Важно! При прокладке любых коммуникаций действует правило – чем меньше соединений труб, тем меньше вероятность протечки. Лучше всего сразу взять трубу нужной длины.

Теплый пол

Монтируются трубы теплого пола после укладки первого каркаса арматуры. От края фундамента отступают 15 см.

Теплый пол можно укладывать по разным схемам, которые представлены на рисунке.

Во избежание понижения давления в трубах контуры не делают протяженностью более 100 м. Если нужно сделать несколько петель, то лучше разделить их на более короткие и каждую соединить с коллектором. Коллектор лучше располагать в отапливаемом помещении.

Для теплого пола можно использовать трубы из:

• Металлопластик,
• Полиэтилен.

Эти материалы обладают долговечностью, прочностью, не подвержены коррозии.

Чем ближе расположены витки трубы теплого пола, тем выше будет температура. По стандартам минимальное расстояние между ними составляет 10 см, максимальное — 25 см. Плотнее укладывают катушки у стен, в центре комнаты – реже. После укладки труб их соединяют с коллектором и опрессовывают для выявления протечек.

Прессование осуществляется воздухом давлением 5 атм или водой. Если используется воздух, то все соединения метят мыльным раствором, чтобы по появлению пузырьков найти участок утечки. По технологии при опрессовке всю трубу необходимо свернуть и прикрепить к коллектору.

Внимание! Перед заливкой бетона трубы желательно накачать воздухом, чтобы они не прогибались под тяжестью раствора.

В дальнейшем может возникнуть необходимость проложить дополнительные коммуникации (электропроводка, интернет, кабельное телевидение). Поэтому желательно заранее проложить несколько дополнительных каналов, в которых потом можно будет пропустить провода.

Бетон

Бетононасосом заливается слой бетона толщиной не менее 10 см, толщина слоя зависит от стоимости дома, то есть от предполагаемой нагрузки на основание. Бетон должен быть марки не ниже М350.

Важно! Слой бетона обязательно заливается послойно (толщина каждого слоя 10 см) или в один прием. Для удаления из него пузырьков воздуха используется вибратор. Поверхность контролируется с помощью лазерного уровня.

После отстаивания продолжительностью 2-2,5 часа поверхность выравнивается бетоноукладчиком. Бетон застывает и набирает крепость около месяца.

Застывшая тарелка ухмыляется. После этого можно будет заполнить трубы водой, температуру которой следует постепенно повышать в течение трех дней.

UCP – тип основы при создании современных материалов. Он имеет множество преимуществ, строить небольшие домики из различных материалов можно практически на любом грунте. Он не подходит для тяжелых кирпичных или бетонных строений более двух этажей и для торфяного грунта.

фундаментная плита – перевод на шведский – Linguee

«компонент здания» означает отдельную часть здания, которая влияет на энергетические характеристики здания и не охвачена технической системой здания, включая окна, затенение, наружные двери, wa ll s , фундамент , b как e ме n t slab , c ei ling, roof, and insulation systems eur-lex.europa.eu eur-lex.europa.eu	”byggnadscomponent”: en enskild del av en byggnad som pverkar byggnadens energiprestanda och inte omfattas av byggnadens Installationssystem, bland annat fönster, skuggning, ytterdörrar, väggar, g rund, 0bottenplatta0163 inne rt ak, yttertak samt isoleringssystem eur-lex. europa.eu eur-lex.europa.eu
“building envelope” means elements of a building which separate its interior from the outdoor environment, including the windows, wa ll s , foundation , b as e я п т плита , c ei покрытие, крыша и изоляция eur-lex.europa.eu 3 3 2 eur-lex.europa.eu	klimatskal: de delar av en byggnad som skiljer dess interiör från utomhusmiljön, inklusive fönster, vägg ar , gru nd, bottenplatta , in nert ak , yttertak och isolering eur- lex.europa.eu eur-lex.europa.eu
Intended for structural use (in particular prestressed hollow core floor elements, posts and masts ( 1 ) , foundation p i le s, shutte ri n г плиты , л по балочные элементы, блоки и элементы перекрытий балок, ребристые плиты перекрытий, линейные элементы конструкций , элементы подпорных стен, элементы крыши, силосы (2 ), лестницы, элементы настила моста и большие водопропускные трубы). eur-lex.europa.eu eur-lex.europa.eu	Avsedda för användning som bärande element (i synnerhet förspända håldäckselement, stolpar och ma st er (1 ), pålar, fo rmpla tt or, fackverksbalkar, balk/bjälklagsenheter och element, kassettelement, balkar och pelare, bärande väggelement, stödmurselement, takelement, silor (2), trappor, element for brobaneplattor och stora kulvertar med lådtvärsnitt). eur-lex.europa.eu eur-lex.europa.eu
All part s o f slab s u bj ected to insulation system of new buildings or additional insulation system of exis ti n g плиты . eur-lex.europa.eu eur-lex.europa.eu	A lla plattor i ny a by gg nader förses med isolering, eller också tilläggsisol er as be fin tl iga plattor . eur-lex.europa.eu eur-lex.europa.eu
максимальная ширина 75 мм для er a плита o r a кольцевой сосуд. eur-lex.europa.eu eur-lex.europa.eu	Максимальное расстояние до 75 мм для и , и , более и . eur-lex.europa.eu eur-lex.europa.eu
Отверстие в осыпи ni n g плита t h ro ugh, через которую проходит компонент зажимного патрона, должна быть как можно меньше и герметизирована гибким звуконепроницаемым соединением. eur-lex.europa.eu eur-lex.europa.eu	Öp pn inge n i avskärmningsplattan gen om v il ken fastspänningsanordningen passerar skall vara så liten som möjligt och tätad med en mjuk ljudisolerad packning. eur-lex.europa.eu eur-lex.europa.eu
В июне 1996 года W S, A Фонд , C OM . лес в Суринаме. eur-lex.europa.eu eur-lex.europa.eu	В июне 1996 года framförde stiftelsen WS ett klagomål до ombudsmannen om sin medverkan i ett anbudsförfarande angående ett projekt for hållbar utveckling for den tropiska regnskogen i Surinam. eur-lex.europa.eu eur-lex.europa.eu
Кроме того, Комиссия получила подтверждение того, что существует i s n o фундамент f o r предложение, упомянутое уважаемым членом, о том, что правительство Франции поставило правительству Вьетнама системы управления для Интернета. eur-lex. europa.eu eur-lex.europa.eu	Kommissionen har fått bekräftelse på att det inte fi nn s nå gon grund fö r den a v parlamentsledamoten återgivna uppgiften om att den franska regeringen skulle ha tillhandahållit den vietnamesiska regeringen system för kontroll av användningen av Интернет. eur-lex.europa.eu eur-lex.europa.eu
The cube shall be set in a pit cemented throughout, covered by a scree ni n g slab o f a t least 100 kg/m2 , as indicated in Рисунок 11.1, так что верхняя поверхность осыпи ni n g плита i s f пышный с землей. eur-lex.europa.eu eur-lex.europa.eu	Блокировка Skall Vara Placerat I EN eur-lex. europa.eu eur-lex.europa.eu
В соответствии со вторым абзацем статьи 14 Регламента Совета (ЕЭС) № 1416/76 от 1 июня 1976 г. о финансовых положениях, применяемых к евро o r Улучшение условий жизни и труда (1) с изменениями, внесенными Постановлением (ЕЭС) № 1948/93 (2), «отчет о доходах и расходах и список должностей публикуются в Официальном журнале Европейских сообществ одновременно с общим бюджетом Европейских сообществ». eur-lex.europa.eu eur-lex.europa.eu	I enlighet med artikel 14 andra stycket i rådets förordning (EEG) nr 1416/76 av den 1 juni 1976 om finansiella bestämmelser fö r Europ eis ka fonden fö r förb ät tring av levnads- och arbetsvillkor (1 ), i dess lydelse enligt förordning (EEG) nr 1948/93 (2 ), skall ”inkomst- och utgiftsberäkningen jämte tjänsteförteckningen offentliggöras i Europeiska gemenskapernas officiella tidning samtidigt som Europeiska gemenskapernas allmänna budget” . eur-lex.europa.eu eur-lex.europa.eu
Однако в данную подсубпозицию не включаются устройства, производящие сухие i ce s ( плиты i c e-высокого давления посредством быстрого снижения давления) диоксид углерода с последующим переохлаждением (товарная позиция 8479). eur-lex.europa.eu eur-lex.europa.eu	Undernumret omfattar док внутри аппарата для framställning av torris (kolsyresnö) genom snab reduktion av trycket hos högtryckskoldioxid med efterföljande underkylning (номер 8479). eur-lex.europa.eu eur-lex.europa.eu
Carsid will have t w o slab p r od uction plants: an integrated casting plant with an annual capacity of 1,8 million tonnes which will serve Duferco, и электростанция, мощность которой будет разделена между Cockerill (до 850 000 тонн в год) и валлонскими компаниями, принадлежащими Duferco (около 150 000 тонн в год). eur-lex.europa.eu eur-lex.europa.eu	Carsid kommer att hatilgån g до två produktionslinjer f ör stå lä mnen, mnen. En Linje För Integrerad Framställning av gjutjärn med enduktionskapatet på 1,8 miljoner ton на År som är avsedd förco och en linje för framställning avektrostå vars vduction skall delas mellan kecerill (högster vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon vallon framsthlnning a elektrostå produ i storleksordningen 150 000 тонн в год). eur-lex.europa.eu eur-lex.europa.eu
Проект: разработка углеродных и микросметных сталей до TH I N SLAB C A C A ––– – – – – – – – – – . lex.europa.eu	Проект: Utveckling av kolstål och mikrolegerat stål genom gjutn in G AV TUN NA Платотор (T HIN SLAB C ASTING) 9000.ELEL-EUR.ELELOP.ELELOP.
О: Нет, такой выбор не требуется, если обработка: (1) отвечает жизненно важным интересам субъекта данных или другого лица; (2) необходимо для установления юридических претензий или возражений; (3) требуется для оказания медицинской помощи или диагностики; (4) осуществляемые в ходе законной деятельности по a фонд , a a ss религиозная или некоммерческая организация, имеющая религиозную, религиозную или некоммерческую цель относится исключительно к членам органа или к лицам, которые имеют регулярные контакты с ним в связи с его целями, и что данные не раскрываются третьим лицам без согласия субъектов данных; (5) необходимые для выполнения обязательств организации в области трудового права; или (6) связанные с данными, которые явно обнародованы физическим лицом. eur-lex.europa.eu eur-lex.europa.eu	S: Nej, En Sådan Valmöjlighet Krävs Inte när Behandling 1) är av avgörande betydelse för den Registrade Eller Annan Person, 2). inom ramen för laglig verksamhet som utövas av en stiftelse, förening eller annat organ vars verksamhet inte bedrivs i vinstsyfte och vars ändamål är politiskt, filosofiskt, religiöst eller fackligt, på villkor att databehandlingen endast hänför sig till organisationens medlemmar eller till personer som har regelbunden kontakt med den inom ramen för dess ändamål och att uppgifterna inte lämnas ut till tredje part utan de registrerades samtycke, 5) är nödvändig för att en organisation skall kunna fullgöra sina förpliktelser på arbetslagstiftningens område, eller 6) gäller uppgifter som uttryckligen offentliggörs av den enskilde. eur-lex.europa.eu eur-lex.europa.eu
Critically safe tanks (e. g. small diameter, annula r o r slab t a nk s) especially designed or prepared for use in a reprocessing plant as identified above, предназначенные для растворения облученного ядерного топлива и способные выдерживать воздействие горячей высококоррозионной жидкости, которые можно загружать и обслуживать дистанционно. eur-lex.europa.eu eur-lex.europa.eu	Kriticitetssäkra behållare (t. ex. med liten diameter, ringformade el ler skivformade ) so m konstruerats el ler iordningställts spe ci ellt för användning i en upparbetningsanläggning Enligt Definitionen ovan, avsedda for upplösning av bestrålat kärnbränsle, som är beständiga mot het, starkt korrosiv vätska och som kan laddas och underhållas med fjärrstyrning. eur-lex. europa.eu eur-lex.europa.eu
The runway will be extended by a slab 1 8 3 m wide for some 60 m over sea level from its new end until it regains land with the end wall . eur-lex.europa.eu eur-lex.europa.eu	Rullbanan skall förlängas в 18 3 METE R BR ED PLATTA, C A 60 MET ER MET ER MET ER MET . eur-lex.europa.eu eur-lex.europa.eu
Программы внешней помощи, относящиеся к странам, охваченным деятельностью European Trai ni n g Foundation a r e должны быть заменены новыми инструментами политики в области внешних сношений, главным образом инструментом, установленным Регламентом Совета (ЕС) № 1085/2006 об учреждении Инструмента оказания помощи перед вступлением18, и инструментом установлен Регламентом (ЕС) № 1638/2006 Европейского парламента и Совета, устанавливающим общие положения о создании Европейского инструмента соседства и партнерства (ЕИСП)19. . eur-lex.europa.eu eur-lex.europa.eu	Program för externt bistånd till länder som omfattas av Europeiska yrkesutbildnings st ifte lsen s verksamhet k omme r at t ersättas av nya instrument på området för yttre förbindelser, huvudsakligen av det instrument som upprättats genom rådets förordning (EG) nr 1085/2006 om upprättande av ett instrument för stöd inför anslutningen18 och det instrument som upprättats genom Europaparlamentets och rådets förordning (EG) nr 1638/2006 om fastställande av allmänna bestämmelser för upprättandet av ett europeiskt grannskaps- och partnerkapsinstrument19. eur-lex.europa.eu eur-lex.europa.eu
Суд ссылается на свою прецедентную практику по толкованию статьи 39(4) Договора о ЕС: концепция государственной службы в значении статьи 39(4) Договора о ЕС (в соответствии с которой свободное передвижение работников не применяется к поступлению на государственную службу) охватывает должности, предполагающие прямое или косвенное участие в осуществлении полномочий, предоставленных публичным правом, и обязанностей, направленных на защиту общих интересов государства или других органов публичной власти, и, таким образом, предполагают со стороны занимающих их , наличие особых отношений верности государству и взаимности прав и обязанностей, образующих t h e фонд o f t гарантия гражданства. eur-lex.europa.eu eur-lex.europa.eu	Domstolen hänvisar till rättspraxis om tolkningen av artikel 39.4 EG: Begreppet offentlig tjänst i den mening som avses i artikel 39.4 EG (enligt vilken fri rörlighet för arbetstagare inte gäller för anställning inom offentlig tjänst) gäller anställningar som direkt eller indirekt innefattar myndighetsutövning och fullgörande av arbetsuppgifter некоторые хар до mål att skydda statens eller annan offentlig verksamhets allmänna intressen, och sålunda som förutsätter att det från de anställdas sida finns en särskild solidaritet med staten samt att de ömsesidiga rättigheter och gröreligger gröreligger vilka föreligger0163 р медборгарскапет . eur-lex.europa.eu eur-lex.europa.eu
Содействовать сотрудничеству в области культуры с целью улучшения взаимопонимания между гражданскими обществами Юго-Восточной Азии и Европы, в частности, посредством поддержки работы Азия-ЕС ro p e Фонд . eur-lex.europa.eu eur-lex.europa.eu	Främja samarbete på kulturområdet i syfte att öka den ömsesidiga förståelsen mellan de civila samhällena i Sydostasien oc h Euro pa, särskilt gen om a tt stödja Asien-Europastiftelsens arbete. eur-lex.europa.eu eur-lex.europa.eu
Статья 73b Договора о ЕС в сочетании со статьей 73d Договора о ЕС должна толковаться как исключающая государство-член, которое освобождает от налога на прибыль корпораций доход от аренды, полученный на его территории благотворительными фондами, которые, в принципе, несут неограниченную налоговую ответственность, если они учреждены в этом государстве-члене, от отказа в предоставлении такого же освобождения в отношении аналогичного дохода для благотворительной организации AB L E Фонд E S TA BLADENTED INTERENTY ON 9016, ASTERNEN THE . В целом, на частном законодательном возрасте, что он установлен на частном законодательстве. t фундамент h a s только ограниченная налоговая ответственность на своей территории. eur-lex.europa.eu eur-lex.europa.eu	Artikel 73b I Eg-Fördraget, Jämförd Med Artikel 73d I Fördraget, Skall Tolkas Så, Att Den Utgör Hinder För en Medlemsstat, Some Befriar erkänt allmännyttiga stiftelser-vilka i princiте для юридического лица, находящегося в юридическом отделении, а также в отношении всех частновладельческих предприятий, а также в отношении всех частновладельцев до и после скидлетов stiftelse.0163 r att sistnämnda sti ft else är hemmahörande i en annan medlemsstat och att den därför endast är begränsat skattskyldig inom den förstnämnda medlemsstatens territorium. eur-lex.europa.eu eur-lex.europa.eu
Директива 2007/64/ЕС Европейского парламента и Совета от 13 ноября 2007 г. о платежных услугах на внутреннем рынке (5) представляет собой современный l например, a l фонд f o r создание внутреннего рынка для платежей в Сообществе. eur-lex.europa.eu eur-lex.europa.eu	Europaparlamentets och rådets direktiv 2007/64/EG av den 13 ноября 2007 om betaltjänster på den inre marknaden (5 ) ger en modern rä ttsl ig grund fö r sk ap andet av en inre marknad for betalningar i hela gemenskapen. eur-lex.europa.eu eur-lex.europa.eu
Заключение Европейского экономического и социального комитета от 17 июня 2002 г. по сообщению Комиссии «Адаптация к изменениям в работе и обществе: новая стратегия Сообщества в области охраны здоровья и безопасности на рабочем месте с 2002 по 2006 год» (4) подчеркивает роль Агентства в оценка рисков и необходимость регулярных контактов между Агентством и Euro pe a n Foundation f o r Улучшение условий жизни и труда во избежание совместного размышления и работы. eur-lex.europa.eu eur-lex.europa.eu	Europeiska ekonomiska och sociala kommittén betonar i sitt yttrande av den 17 juni 2002 om ”Meddelande från kommissionen – Anpassning till förändringar i arbetsliv och samhälle: en ny arbetsmiljöstrategi för gemenskapen 2002–2006” (4 ) byråns roll i riskvärderingsarbetet och behovet av regelbundna kontakter mellan Байран оч E urope isk a fonden f ör för bä ttring av levnads- och arbetsvillkor för att undvika dubbelarbete och uppmuntra till gemensamma diskussioner. eur-lex.europa.eu eur-lex.europa.eu
Резолюция Европейского парламента от 23 октября 2002 г. по сообщению Комиссии: Адаптация к изменениям в работе и обществе: новая стратегия Сообщества по охране труда и технике безопасности (2002–2006 гг.)32 также поддерживает ведущую роль, отведенную Агентству как ключевому игроку. в незаконодательной деятельности по охране труда и технике безопасности на уровне Сообщества и надеется, что Евро pe a n Foundation f o r Агентство по улучшению условий жизни и труда будет продолжать сотрудничать с ними в соответствующих направлениях. это политическое направление. eur-lex.europa.eu eur-lex.europa.eu	I sin resolution av den 23 oktober 2002 om kommissionens meddelande ”Anpassning till förändringar i arbetsliv och samhälle: en ny arbetsmiljöstrategi för gemenskapen 2002–2006”32 uttrycker också Europaparlamentet sitt stöd för den ledande roll som arbetsmiljöbyrån getts som aktör i annan arbetsmiljöverksamhet än lagstiftning på gemenskapsnivå och hoppas a tt Eur opei sk a fonden f ö r fö rbä tt ring av levnads- och arbetsvillkor och arbetsmiljöbyrån skall fortsätta att förbättra sitt samarbete enligt sina respektive roller på detta политик. eur-lex.europa.eu eur-lex.europa.eu
H. поскольку концепция устойчивого городского развития определяется как вклад городов и городских агломераций или районов в рост, инновации и экономическую, социальную и территориальную сплоченность, что включает возрождение городов, например обновление городской транспортной инфраструктуры и городских жилья с особым вниманием к ревитализации сборных домов на E D SLAB H o US EVETATES EURISLER.16.ERILER.16.ERIGLER.16.ERILER.16.ERILER.16.ERILER.16.ERILER.16.ERILER.ERAR.ERAR.ERAR.ERAR.ERAR.ERAR.ERAR.ERAR.ERAR.ERAR.ERAR.ERAR.ERAR.ERAR.ERAR.ERAR.ERISLEAR.	H. Begreppet hållbar urban utveckling syftar på städernas och de tätbebyggda områdenas bidrag till tillväxt, innovationer samt ekonomisk, social och regional sammanhållning, vilket innefattar förnyelse av städerna, till exempel upprustning av transportinfrastrukturen och bostäderna i städerna, särskilt av bostadsområden med byggnader bestående av monteringsfärdig a betongelement . eur-lex.europa.eu eur-lex.europa.eu
Максимальная ширина 75 мм для er a плиты o r a 90 кольцевого сосуда. ф. Контрольно-измерительные приборы, специально разработанные или подготовленные для контроля или управления переработкой облученного «природного урана», «обедненного урана» или «специальных делящихся материалов». eur-lex.europa.eu eur-lex.europa.eu	ф. Processövervakningsutrustning som är sä r skil t konstruerad e ller i ordningställd för at t övervaka e ll er styra upparbetningen av bestrålat ”naturligt uran”, ”utarmat uran” eller ” материал särskilt klyvbart». eur-lex.europa.eu eur-lex.europa.eu
dissolvers, critically safe tanks (e. g., small diameter, annula r o r slab t a nk s) specially designed or prepared for the dissolution of irradiated ‘nuclear реакторное топливо, способное выдерживать воздействие горячих высококоррозионных жидкостей, которое можно загружать и обслуживать дистанционно eur-lex.europa.eu eur-lex.europa.eu	Upplösningskar, kriticitetssäkra behållare (t.ex. med liten diameter, ringformade el ler skivformade) so m är särskilt konstruerade e ller iordningställda för a tt användas för upplösning av bestrålat ”kärnreaktorbränsle”, och kan tåla varm, starkt corrosiv vätska och fyllas och hanteras genom fjärrmanövrering. eur-lex.europa.eu eur-lex.europa.eu
Following comments from the Commission, t h e Foundation c o nc luded ‘Overviews of Vocational Education and Training’ on Algeria, Lebanon, Malta, Cyprus, Jordan и Турции1, а также распространил результаты среди соответствующих заинтересованных сторон. eur-lex.europa.eu eur-lex.europa.eu	Efter påpekanden från kommissionen slutförde stiftelsen översikterna över yrkesutbildningen i Algeriet, Libanon, Malta, Cypern, Jordanien och Turkiet (1)och spridde resultaten to berörda aktörer. eur-lex.europa.eu eur-lex.europa.eu
The superstructure is of the classical bridge type: a si ng l e slab 1 00 0 m long supported by arches and columns 3 m in diameter restin g o n фундаменты 1 3 м в диаметре, опирающиеся на систему из восьми подземных столбов для каждого столба в самых глубоких слоях вулканической породы глубиной до 90 м. eur-lex.europa.eu eur-lex.europa.eu	Överbyggnaden är av den klassiska brotypen, med en s am manhä ng and e platta p å 1 0 00 me te r, som vilar på bågar och huvudbalkar med метр i диаметр, ст ö dda a v фундамент м ed 13 м eter i диаметр, som i sin tur vilar på ett system av åtta underjordiska pelare (per huvudbalk). eur-lex.europa.eu eur-lex.europa.eu
Однако может быть так, что данная форма является формой не слитка, а «выемки», а ‘ плиты ‘ , а «палки», «лепешки», а «куб» и т. д. Поэтому был сделан вывод, что все возможные формы необработанного магния следует рассматривать как эквивалентные форме «слиток». eur-lex.europa.eu eur-lex.europa.eu	Den givna formen är emellertid inte nödvändigtvis ett get, utan kan vara en ”skårad stång”, ett ”block”, en ”stav”, en ”skiva”, en ”kub” и т. д. Utifrån detta drogs slutsatsen att alla tänkbara прежний som härrör från obearbetat магния черепа anses vara likvärdiga med formen ”göt”. eur-lex.europa.eu eur-lex.europa.eu

Становится ли пеньковый бетон подходящим материалом для фундамента?

Римляне использовали его со времен Юлия Цезаря, но не для того, чтобы кайфовать. И Вашингтон, и Джефферсон вырастили его.

Теперь, когда несколько штатов легализовали использование марихуаны в некоторых рекреационных и медицинских целях, один из самых больших неосвоенных рынков для самого растения каннабиса — по крайней мере, одного сорта — может стать строительным инструментом.

Самый экологичный строительный материал — это не бетон и не сталь, а быстрорастущая конопля. Постройки из конопли относятся к римским временам. Мост из конопляного раствора был построен еще в 6 веке, когда Франция еще была Галлией.

Сейчас волна строителей и ботаников работает над обновлением этого рынка. При смешивании древесных волокон конопли с известью получается натуральный легкий бетон, сохраняющий тепловую массу и обладающий высокими изоляционными свойствами. Без вредителей, без плесени, хорошая акустика, низкая влажность, без пестицидов. Он растет от семян до сбора урожая примерно за четыре месяца.

Штамм вездесущей Cannabis sativa, тонкое растение конопли действительно похоже на сорняк в своей способности процветать в самых разных климатических условиях, достигая 15 футов в высоту и почти дюйма в диаметре. Внутренний слой растения, сердцевина, окружен древесной сердцевиной, называемой оболочкой. Это источник жесткого волокна, которое можно использовать для веревок, парусов и бумаги.

Коноплю обычно сажают в марте и мае в северных странах или в период с сентября по ноябрь ниже экватора. После срезания, обычно вручную, растения оставляют сохнуть на несколько дней, а затем связывают и бросают в чаны с водой, от которой стебли набухают. Эти высушенные волокна затем смешивают для различных целей, таких как добавление извести. Это создает блочные кирпичи, известные как конопляный бетон.

Промышленная конопля содержит всего 0,3 процента ТГК (тетрагидроканнабинола), вещества, вызывающего кайф при курении травки. Например, каннабис, присутствующий на фестивале регги, содержит целых 20 процентов.

Эти два штамма также выглядят по-разному. Сатива конопли выше; более короткая индика имеет смолистые трихомы, объясняющие ее психоактивную силу. Действует правило: чем лучше бутонизируется цветок, тем беднее конопля.

Кроме того, в отличие от горшка, вы не можете выращивать коноплю в гидропонике в помещении; глубокие корни растения должны распространяться, поэтому требуется выращивание на открытом воздухе. Семена и листья растения можно есть сырыми, высушивать в порошок или прессовать в масла.

Получение зрелого растения всего за несколько месяцев — с использованием меньшего количества удобрений, чем необходимо для технических культур, таких как кукуруза, и без химических удобрений или спреев от насекомых — увеличивает потенциал прибыли. Когда конопля выкачивает воду из-под земли, ее длинные корни циркулируют воздух, что улучшает качество почвы — еще одно благо для фермеров, желающих чередовать культуры.

Борьба с сильным наркотическим оттенком растения может быть самым сложным препятствием для фермеров и строителей и, возможно, еще более серьезным препятствием во время администрации Трампа. Завод по-прежнему строго регулируется.

Однако в январе этого года Калифорния полностью легализовала использование завода. А федеральное сельскохозяйственное законодательство 2014 года легализовало выращивание конопли в исследовательских целях в университетах штатов, где это разрешено законом. В настоящее время Нью-Йорк финансирует исследовательскую инициативу в виде грантов на сумму до 10 миллионов долларов для предприятий по производству конопли с участием в пилотной программе учреждений, в том числе Корнельского университета.

Тем не менее, в Соединенных Штатах для строительства из конопли требуются специальные разрешения, и требования могут варьироваться в зависимости от округа и штата. Первый современный конопляный дом был построен в 2010 году в Северной Каролине. Сейчас в стране около 50 таких домов.

Но конопли здесь мало; на данный момент это чуть менее 10 000 акров, что достаточно для примерно 5 000 домов на одну семью. Посевные площади в Канаде вдвое больше, а в китайской провинции Юньнань их выращивают 10 000 фермеров. В настоящее время коноплю производят примерно 30 стран, включая Испанию, Австрию, Россию и Австралию.

Конопля была заново открыта в 1980-х годах по всей Европе, где ее выращивание является законным, а Франция стала крупнейшим производителем конопли в Европейском Союзе. Сотни зданий по всему континенту используют это вещество в качестве изоляции для заполнения стен и крыш, а также полов в зданиях с деревянным каркасом.

Производители говорят, что он идеально подходит для малоэтажного строительства, продукт похож на штукатурку и не содержит токсинов. Его промоутеры также хвастаются тем, что он имеет меньший углеродный след, поскольку для его создания требуется в три раза меньше тепла, чем для стандартного известнякового бетона.

Конопляный бетон больше похож на гипсокартон, чем на бетон, его нельзя использовать для фундамента или конструкции; это изоляция, которая должна дышать, говорит Джой Бекерман, специалист по закону о конопле и вице-президент торговой группы Ассоциации производителей конопли.

Конопля не должна использоваться на уровне земли, иначе она потеряет устойчивость к плесени и гниению. Покрытия из известковой штукатурки или плиты из оксида магния должны быть нанесены на все, что соприкасается с конопляным бетоном, иначе известь кальцинирует его и потеряет способность поглощать и выделять воду.

Хотя это звучит как много работы, мисс Бекерман указала на долгосрочную отдачу.

«Во многих климатических условиях 12-футовая стена из конопляного бетона будет способствовать круглогодичной температуре в помещении около 60 градусов без систем отопления или охлаждения», — сказала она. «Общее воздействие на окружающую среду значительно ниже, чем при традиционном строительстве».

До сих пор не существует международных стандартов для строительства из конопли или норм, регулирующих конструктивное и безопасное использование конопли. ASTM International, организация по техническим стандартам, сформировала комитет для решения этой проблемы в 2017 году9.0003

Тем не менее, использование конопляного бетона расширяется. Компания штата Вашингтон модернизирует дома с его помощью. В прошлом году компания Left Hand Hemp в Денвере завершила строительство первой разрешенной постройки в Колорадо. В Украине есть Hempire, в Непале Inno-Ventures. Первый конопляный дом в Израиле был построен в марте на склонах горы Кармель.

На юге новозеландцы превратили 500 тюков голландской конопли в имущество, которое было продано примерно за 650 000 долларов. В Великобритании компания HAB Housing в прошлом году построила пять домов из конопляного бетона. Канадская компания JustBioFiber недавно завершила строительство дома на острове Ванкувер с блокирующим внутренним каркасом из конопляных блоков, вдохновленным конструктором Lego.

Это нишевый, но растущий сектор рынка каннабиса. В 2015 году Ассоциация производителей конопли оценила розничный рынок США в 573 миллиона долларов.

«Когда я основал Hempitecture в 2013 году и представил эту концепцию, венчурные капиталисты посмеялись над этой идеей», — сказал Мэтью Мид, основатель Hempitecture, строительной фирмы в Вашингтоне. «Сейчас более 25 штатов приняли поправки и законы в пользу конопли, а в законопроекте о федеральном сельском хозяйстве есть собственное положение, поддерживающее развитие исследований в области промышленной конопли».

Одной из основных проблем является выращивание. Хотя выращивание конопли в Канаде разрешено с 1998 года, фермерам необходимо подавать заявки на получение лицензии. В Австралии промышленное выращивание конопли является законным уже более 20 лет.

В Соединенных Штатах положение в законопроекте о фермерских хозяйствах исключило коноплю, выращиваемую в «исследовательских целях», из Закона о контролируемых веществах. Фермеры и исследователи более чем в дюжине штатов теперь могут импортировать семена конопли. Закон о промышленном выращивании конопли, рассматриваемый Палатой представителей в седьмой раз, освобождает растения от конопли превратилось в из обозначения контролируемого вещества, что стало олимпийским скачком к растущему агробизнесу.

Подобно «репренерам марихуаны», которые десять лет назад открыли аптеки по продаже марихуаны, еще до того, как были приняты окончательные законы, поколение продвигается вперед, несмотря на неопределенность.

Сергей Коваленков, 33 года, украинский инженер-строитель, который последние три года занимался строительством конструкций из конопли и консультированием по проектам в Украине, Франции, Швеции и на Ямайке, начинает проект в Калифорнии. Самые сложные шаги, по словам г-на Коваленкова, — это оформление документов, разрешений и семян.

«Строительные нормы и правила различаются от штата к штату, включая правила пожарной и сейсмической активности», — сказал он. «Если мы говорим об устойчивом продукте, семена не могут поступать из Польши или Франции. Он должен быть из Калифорнии».

Только одно предприятие в США перерабатывает стебли конопли в Северной Каролине. Фирма г-на Коваленкова Hempire USA также разработала собственную систему разделения волокон. «В ближайшие три-пять лет спрос будет достаточно большим», — сказал г-н Коваленков.

А чем пахнет конопляный дом?

— Пахнет комфортом, — смеясь, сказал г-н Коваленков. «Он немного пахнет лаймом. Мы используем стебель. Вы не чувствуете запах каннабиса — это не имеет ничего общего с курением травы или растений каннабиса. Это промышленная сельскохозяйственная культура».

В октябре представители 14 стран посетили седьмой ежегодный симпозиум по производству конопли в Международной ассоциации производителей конопли в Квебеке. Терри Рэдфорд, президент JustBioFiber Structural Solutions, специалист в области информационных технологий, ставший мастером, представил сборный конопляный композит, который может быть более привлекательным для градостроителей и государственных чиновников по строительным нормам.

«Сейчас проблема с конопляным бетоном, — сказал он, — заключается в том, что каждый должен быть проверен и иметь освобождение от строительных норм и правил. Строителям сложно получить разрешение. Если вы пытаетесь получить ипотечный кредит на свой дом, это довольно ограничительно. Это наша самая большая проблема».

«Наша идея состоит в том, чтобы материал был сертифицирован строительными нормами, а не одобрен каждым из них», — добавил он. «Разница между конопляным бетоном и моим блочным продуктом заключается в том, что мы являемся конструкционным продуктом. Конопляный бетон сам по себе является лишь изоляцией». Стартап готовится построить завод площадью 112 000 квадратных футов в Британской Колумбии.

Мистер Мид, глава Hempitecture, разделяет опасения других. По его словам, для того, чтобы фермеры могли расширяться, необходима инфраструктура. Без сети для обработки материалов «фермерам будет трудно понять, смогут ли они выращивать эту культуру и получать прибыль».



Опубликовано 5 февраля 2018 г. в Сырье

Плитный фундамент после натяжения — блог Valley of Heart’s Delight

Плитный фундамент с постнапряжением можно найти в новых домах. Здесь, в районе залива, фундамент строения должен выдерживать не только нагрузку здания, но и экспансивные грунты и повсеместное землетрясение. Некоторые фонды лучше справляются с такими условиями и чаще встречаются здесь. Одним из них, который набирает популярность в новом строительстве, является постнатяжной плитный фундамент.

Что такое постнатяжная основа?

Постнатяжение — это метод, который был разработан и впервые начал регулярно использоваться в 1970-х годах, а утвержденные методы были опубликованы Институтом постнатяжения (PTI), некоммерческой организацией, с 1976 года. Иногда его называют постнатяжением или просто ПТ, это разновидность плитного фундамента с дополнительным армированием.

По сути, плитный фундамент , также известный как плита на грунтовом основании, представляет собой бетонное основание глубиной всего несколько дюймов, установленное непосредственно на земле. Вы можете увидеть это для небольшого сарая или игрового домика, но более крупные конструкции почти всегда армируются, обычно арматурой, и перед заливкой бетона выкладывается тканевый барьер для воды.

Плита после натяжения армирована сетками из стальных тросов, заключенных в пластиковые оболочки вместо арматуры. После того, как бетон вокруг них затвердеет, тросы натягиваются с помощью гидравлических домкратов. Это предварительное напряжение бетона создает дополнительную прочность на сжатие для фундамента.

Зачем бетону нужна эта арматура?

Бетон сам по себе имеет тенденцию трескаться при определенных нагрузках – подумайте о изогнутых и сломанных тротуарах из-за корней деревьев – вы, конечно, не хотели бы, чтобы это случилось с вашим домом! Добавление горизонтальной прочности на сжатие означает, что если есть движение под (или над) фундаментом вашего дома, он с меньшей вероятностью треснет, а если трещина произойдет, части останутся на месте, а не изгибаются и деформируются. Он также распределяет нагрузку, уравновешивая давление на фундамент по большей площади поверхности.

Оба элемента являются важными элементами укрепления для защиты дома от расширяющейся почвы и силы землетрясения.

В действительности, последующее натяжение является настолько эффективным средством защиты от землетрясений, что оно регулярно используется в проектах модернизации сейсмостойких конструкций. Обычно это делается с использованием внешнего постнатяжения, также известного как EPT, которое вызывает минимальное нарушение исходных бетонных, стальных или деревянных конструкций при одновременном укреплении или восстановлении структурной целостности ослабленных или поврежденных зданий. Вы вряд ли найдете это дома, однако это очень распространено в коммерческих и общественных структурах.

Дополнительные соображения

Но если вы думаете о покупке или строительстве дома с плитным фундаментом с натяжением, перед тем, как сделать это, необходимо учесть некоторые преимущества и недостатки.

Если вы строите, первоначальные затраты и время на установку фундамента с пост-напряжением обычно намного ниже, чем у столбчатого фундамента, но обычно больше, чем у стандартного плитного фундамента, армированного арматурой. Так что это доступный вариант, когда почва или линии разлома оправдывают их использование. Однако по сравнению со столбчатыми фундаментами ремонт может быть намного дольше и дороже.

Поскольку бетонный фундамент лежит на земле, места для обхода нет. В старых домах это также означает отсутствие свободного доступа к трубам, кабелям и т. д. Поэтому, если вы планируете добавить раковину, устранить утечку или переместить туалет, вам придется сэкономить часть своего бюджета на привлечении специалиста. на рентген, отбойный молоток и ремонт бетонного фундамента, в дополнение к другим вашим расходам.

В большинстве новых домов эта проблема решена за счет перемещения труб на чердак, а в некоторых районах строительство нового фундамента с трубами под плитой пола может быть запрещено. Хотя в этом районе умеренный климат, он может замерзнуть, а трубы на чердаке подвержены более экстремальным температурам, чем трубы в подвале. Если труба на чердаке начнет протекать, наводнение попадет прямо в ваш дом.

В домах с плитным фундаментом вентиляция обычно находится в стенах, поэтому ремонт будет включать больше этапов (ремонт гипсокартона и покраска), чем проекты с доступом через подполье.

Сторонники говорят, однако, что отсутствие пространства для обхода экономит деньги в других областях. Отсутствие подполья означает отсутствие риска появления вредителей или стоячей воды под домом, а отсутствие циркуляции воздуха под домом означает снижение счетов за коммунальные услуги за отопление и охлаждение.

Фундаменты из предварительно напряженного бетона также обычно используют меньше бетона, чем другие плиты, и могут считаться более экологичными из-за использования меньшего количества материала.

Как проверить плитный фундамент после натяжения

Во-первых, если есть подполье, то это точно не плита.

Если вы посмотрите на фундамент и обнаружите круглые пятна в бетоне размером 1-3 дюйма и на расстоянии нескольких футов друг от друга, фундамент, вероятно, подвергся последующему натяжению.

Гараж — отличное место для проверки. Обычно на фундаменте PT есть информация, нанесенная на один угол бетонного пола гаража, который хорошо виден. Или это может быть табличка, прикрепленная к стене гаража, обычно возле двери. Если вы найдете любой из них, они обычно говорят что-то вроде «Плита после натяжения — НЕ РЕЗАТЬ». (Неправильная резка и сверление могут повредить кабели и нарушить целостность фундамента.)

Наконец, вы всегда можете проверить на бумаге — обратитесь к застройщику или в местный строительный отдел для получения записей.

Плита монолитная поверх мелкозаглубленного ленточного фундамента. Делаем плитный фундамент своими руками. Рекомендации по заливке и армированию монолитной плиты. Приготовление бетонной смеси для монолитной плиты фундамента

Чем залить плиту под дом?

Важнейшей частью любого здания является фундамент, обеспечивающий устойчивость конструкции. Несмотря на возможность возведения здания на различных типах фундаментов, многие застройщики отдают предпочтение плитному основанию, компенсирующему реакцию пучинистых грунтов и обеспечивающему надежность здания. Вы можете самостоятельно подготовить прочный фундамент, зная, как залить плиту под фундамент. При сооружении основания под дом на уплотненной гравийно-песчаной подушке формируют прочную фундаментную плиту, армированную стальным каркасом, высотой до 40 см. Обладая повышенной пространственной жесткостью, монолитное основание по своим характеристикам превосходит ленточный вариант и сборную конструкцию.

Подробнее остановимся на преимуществах плитного основания и конструктивных особенностях. Рассмотрим, как правильно приготовить бетонный раствор для заливки фундамента. Разберемся с технологией работы.

Каждому зданию нужен качественный и прочный фундамент.

Преимущества и особенности монолитных плит

Полнотелые железобетонные плиты широко применяются при устройстве фундаментов зданий благодаря комплексу преимуществ:

• простота конструкции. Сплошное железобетонное основание размещается по всей площади здания на нулевом уровне или с небольшим заглублением в грунт. Не требует повышенных объемов земляных работ, выполняется в ограниченные сроки;
• приемлемый уровень затрат. Снижение сметной стоимости бетонирования достигается за счет подачи значительных объемов бетона с автотранспорта с использованием лотков. При этом для заливки и виброуплотнения бетона используется труд неквалифицированных рабочих;
• повышенной несущей способности. Увеличенная площадь опорной поверхности и жесткий пространственный каркас арматуры позволяют максимально нагрузить монолитную фундаментную плиту. Конструкция гарантирует устойчивость строящегося здания при подвижках грунта;
• Обеспечение целостности стен здания. Монолитная площадка под домом не подвержена локальным деформациям, равномерно переносит вес конструкции на грунт, компенсирует пучение грунта зимой;
• объединение основания здания с черновым полом. Монолитное основание выполняет роль чернового пола. Позволяет обустроить пол нижнего этажа без применения железобетонных плит и заливки стяжки для перекрытия;

Перед началом работ проводится анализ грунта

• возможность устройства плитного основания на сложных грунтах. Отсутствие необходимости углубления в грунт снижает трудоемкость земляных работ на участках с близко расположенными водоносными горизонтами, а также в районах глубокого промерзания грунта;
• универсальность. Полнотелая фундаментная плита может использоваться как для легких конструкций, так и для зданий с тяжелыми стенами из кирпича или бетонных блоков.

Плитная конструкция, наряду с достоинствами, имеет ряд недостатков:

1. Проблематика устройства на наклонных площадках, где велика вероятность подвижек грунта. Проблема решается заливкой монолитно с основанием ребер внизу наклонного участка, фиксирующих площадку.
2. Увеличение сметной стоимости связано с привлечением строительных организаций к выполнению работ на договорной основе. Строительство своими руками позволяет значительно сократить расходы.
3. Увеличение объема работ по земляным работам и бетонированию при строительстве цокольного этажа. Это связано с необходимостью заливки бетонного основания ниже нулевой отметки на дне ямы.

Особенности плитного основания связаны с разным расположением площадки относительно нулевой отметки. Моноблочное основание может быть выполнено:

• незаглубленное. Укладывается без земляных работ на заранее спланированную поверхность грунта;

Стандартная монолитная плита наиболее востребована в зданиях с цокольным

• неглубоким. Основание здания погружают в грунт на глубину 30–40 см до совпадения опорной поверхности с нулевой отметкой;
• похоронен. Применяется при строительстве зданий с цокольными и цокольными этажами. Строительство связано с выполнением значительных объемов земляных работ, резким увеличением затрат.

Плитный фундамент отличается конструкцией и способом формирования:

1. Монолитный заливается в опалубку с установленным арматурным каркасом. Вся конструкция заливается за один прием, образуя прочное основание. Конструкция отличается повышенной прочностью.
2. Сборный состоит из отдельных железобетонных плит, которые укладываются на щебеночную подушку. Промежутки между ними бетонируют, а поверхность выравнивают небольшим слоем раствора. Сборный вариант основания проигрывает монолитному по прочностным характеристикам.

Для возведения прочного фундамента необходимо:

• использовать качественную стальную арматуру;
• соблюдать рецептуру при изготовлении бетонного раствора;
• придерживаться технологии работы.

Более прочное основание – плита, имеющая ребра жесткости

результатов Проголосовать

Где бы Вы хотели жить: в частном доме или квартире?

Назад

Где бы Вы хотели жить: в частном доме или квартире?

Задняя часть

Соблюдение этих требований позволит сформировать надежный фундамент здания, избежать появления трещин на стенах.

Приготовление бетонной смеси для монолитной фундаментной плиты

Фундаментная плита заливается бетонным раствором со следующими характеристиками:

1. Марка М300 и выше, соответствующая классу прочности В22,5.
2. Степень водонепроницаемости не ниже W8.
3. Стойкость к отрицательным температурам на уровне F200.
4. Пластичность смеси П-3.

Для приготовления бетонной смеси вам потребуется:

• Портландцемент, который является вяжущим;
• мелкий песок и гравий средней фракции, используемые в качестве заполнителя;
• воды добавляют до тех пор, пока не будет достигнута желаемая консистенция.

Рецепт бетона характеризуется соотношением ингредиентов. Пропорции песка, портландцемента и гравия различаются для разных марок бетона. Например, соотношение 3:1:5 предполагает смешивание 3 тонн песка с тонной цемента и 5 тоннами щебня.

Таким способом можно залить монолитную плиту в кратчайшие сроки.

Приготовление и подача бетонного раствора в зависимости от объема работ осуществляется различными способами:

• с использованием готового раствора, поставляемого в смесителях. Объем миксера позволяет доставить на строительную площадку до 8 кубов бетона. Раствор подается в разные части участка по желобу длиной 1,5–2 метра. Небольшая бригада из пяти рабочих способна залить монолитную плиту фундамента за 3-4 часа;
• с помощью специального бетононасоса, вызов которого значительно увеличивает сумму затрат. Установка комплектуется раздвижной металлоконструкцией с бетонным трубопроводом, длина которого позволяет подавать раствор на расстояние до 50 метров. Это позволяет производить бетонирование без доступа непосредственно к месту проведения работ;
• путем самостоятельного приготовления раствора в электрической бетономешалке объемом от 0,05 до 0,2 тонны. Использование миксера значительно облегчает работу, повышает качество раствора. Возможно ручное замешивание в емкости лопатой, однако длительность цикла и малый объем приготовленного бетона значительно увеличивают трудоемкость работ и время бетонирования.

Как залить плиту под фундамент

Рассмотрим, как правильно наполнить печь. Выполнить работу, соблюдая последовательность операций:

• Разметить, спланировать участок под будущее здание.

Можно залить плиту под фундамент своими руками

• Удаление грунта для неглубокого основания.
• Установить дренажные трубы, спланировать дно котлована.
• Засыпьте основание мелким гравием, утрамбуйте и покройте тканью.
• Установите опалубку по периметру фундамента из досок или готовых панелей.
• Закрепите внешнюю сторону деревянной конструкции упорами.
• Равномерно насыпать гравийно-песчаную смесь слоем толщиной 30 см.
• Тщательно утрамбуйте подстилку, необходимую для удаления влаги и смягчения реакции почвы.
• Гидроизолировать обратную засыпку заливкой цементно-песчаным раствором слоем 4–5 см.
• Соберите арматурные каркасы, используя вязальную проволоку и стальные стержни диаметром 12–14 мм.
• Установите под армирующую сетку специальные подкладки, соблюдая расстояние 4–5 см от основания.
• Залить фундаментную плиту бетонным раствором (желательно за один раз).
• Произвести виброуплотнение бетонного массива с целью исключения воздушных полостей.

При увеличенной площади фундамента возможен вариант секционной заливки. При этом залитая бетонная масса ограничивается вертикальными перегородками, устанавливаемыми на всю высоту возводимого основания. Послойное бетонирование выполнять не рекомендуется, так как заливка свежего раствора на затвердевший бетон значительно снижает прочность фундамента.

Например, в частном малоэтажном строительстве часто используется ленточный фундамент. А так как в одной комнате жить никому не хочется, то комнат делается много и план фундамента напоминает крест в квадрате или прямоугольнике. При этом ширина фундамента принимается одинаковой для наружных и внутренних стен.

Между тем, нагрузка на внутренние стены зачастую по объективным причинам больше, чем на наружные стены. А это значит, что фундамент под внутренними стенами просядет больше, чем под наружными. Насколько больше – зависит от свойств грунта и других факторов, и при расчете плиты, перекрывающей весь фундамент, все это необходимо учитывать. Пример такого расчета приведен отдельно. А при установке плит отдельно для каждой комнаты можно обойтись без таких расчетов.

Если плита по фундаменту выполняется на несъемной опалубке – насыпной грунт, то со временем возможны следующие варианты эксплуатации конструкции:

1. Совершенный . Грунт под плитой не проседает. Плита лежит на упругом основании и выполняет роль стяжки. Если для такой плиты и нужно усиление, то чисто конструктивное.

2. Возможно . Основание под ленточным фундаментом просядет больше, чем насыпной грунт. В этом случае фундаментную плиту можно рассматривать как фундаментную плиту, лежащую на упругом основании. При этом армирование по расчету потребуется в верхней зоне сечения плиты, если плита опирается только по контуру.

Однако плита фундамента обычно намного толще плиты перекрытия, и сечение арматуры требуется больше. Поэтому при большой разнице осадок плита растрескается по диагонали, и если в верхнем сечении плиты нет арматуры, то ее можно рассматривать как 4 отдельные треугольные плиты, лежащие на упругом основании. Армирование для таких плит, опять же, не сильно нужно.

3. Наиболее неблагоприятный . Насыпной грунт под плитой проседает (или уплотняется в результате кратковременных деформаций плиты) больше, чем основание под фундамент, при этом прогиб плиты меньше высоты просадки грунта. В этом случае фундаментную плиту можно рассматривать как обычную плиту перекрытия, опертую по контуру. Именно этот вариант следует учитывать при расчете монолитной плиты, опертой на фундамент.

Тем не менее, обычных людей, начинающих строить свой небольшой домик и при этом мало знакомых с тонкостями расчета конструкций, все это мало волнует. Они просто хотят быстро и дешево построить дом и жить в нем. Я не собираюсь ни в чем убеждать таких людей, а ниже просто привожу переписку, посвященную аналогичному вопросу. Эта переписка велась в статье “Расчет железобетонной плиты перекрытия, опертой по контуру”, но там она занимала слишком много места. В этом случае предлагаю вести расчеты по самому невыгодному варианту.

02.04.2014: Александр

Здравствуйте. Доктор Лом. Помогите, если возможно.
Летом начну строить дом. фундамент ленточный мелкозаглубленный ленточный размерами 300х600h. размеры дома по осям 7800х8900. с двумя внутренними стенами. самый большой прямоугольник 4400х4700 мм по осям. Хочу облить печку по ленте.
Не могу определиться с настройками
1. Высота
2. Схема армирования и шаг, диаметр армирования
3. можно ли использовать стеклянную фурнитуру (т.к. буду делать сам, но мне кажется удобнее работать с ней одной)

04-02-2014: Dr. Lom

Если плита будет опираться только на фундамент, то его расчет ничем не отличается от приведенного в статье. Если плита будет заливаться на уплотненный грунт, то для такой плиты достаточно конструктивного армирования. Исходя из этого, определяются указанные вами параметры. Можно использовать стеклянную фурнитуру.

05-05-2014: Игорь

Добрый вечер. Я хотел бы проконсультироваться с вами по поводу армирования. заливается ленточный фундамент размером 8,4*10,8 толщины. 400 мм. по периметру и в центре толщиной 400 мм. внутри засыпается песком и утрамбовывается. Хочу залить монолитную плиту по ленте толщин. 120 мм, так как пролеты между фундаментами 3,6 м. а следующее армирование поперечной арматурой d.16 А3 (8300 мм.) с шагом 400 мм и армирующей сеткой d. 200*200 мм. над цоколем с такой же арматурой, но по профлисту НС45, т.е. 120 мм + 45 мм. волновой профлист (размер плиты над цоколем 5,85*3,6) планирую залить бетоном М300. Если нужны подробности, есть эскиз. Заранее спасибо Игорь.

05-06-2014: Д-р Лом

В вашем случае это будет плита на эластичном основании (если песок сильно не даст усадку). Кроме того, это будет статически неопределенная конструкция, так как посередине будут дополнительные опоры. Но так как основную нагрузку будет принимать на себя фундамент, расчет для таких плит обычно не требуется. В целом для таких плит армирование принято конструктивно и не только в нижнем слое, но и в верхнем слое в местах дополнительных опор.

05-06-2014: Александр

Добрый вечер! Вопросы те же, что и у Игоря. Моя основа 11*9. Толщина по периметру 400мм. Внутри крестообразный фундамент толщиной 300 мм. У нас есть 4 “карты” размером 4,5*5,5. Произведена обратная засыпка, трамбовка, пенопласт-5см вровень с фундаментом. И вот самое главное. Меня убеждают заполнять плиту не целиком, а карточками. Резка арматуры для карты. Арматура: нижняя d12 шаг 150*150, верхняя 10 или 8? шаг 300*300. Хотел толщину плиты 150мм, но т.к. в одной части крестовины есть горб, то толщина двух плит в этом месте 90мм. Поэтому, увеличиваясь здесь до 120, она возрастает везде до 180-200 мм. И еще две стороны каждой плиты будут лежать на 400 мм фундамента, а две другие на 150 мм. Не стесняйтесь пересматривать. Заранее спасибо!

05-06-2014: Доктор Лом

Ваш случай немного отличается. Использование легкодеформируемой пены означает, что у вас получится обычная плита перекрытия. Если укладывать арматуру и лить каждую «карту» отдельно, то расчет этих плит ничем не отличается от приведенного в статье. Те. верхнее армирование по расчету не требуется. Необходимо ли верхнее армирование по конструктивным причинам, решать вам. Если уложить арматуру по всей длине и ширине и залить сразу плиту, то у вас получится плита, рассчитанная по принципу двухпролетной (статически неопределимой) балки.

Для простых (статически определяемых) плит уменьшение толщины плиты на шарнирной опоре, как правило, не критично, однако прочность такой плиты на опоре следует проверять на действие поперечных усилия (см. статью «Расчет железобетонной балки»).

05-06-2014: Игорь

Еще раз добрый вечер. Грунт, если не путаю, за год оседает, а здесь песок уплотнен на ширину пролета 3,6 м. Толщина плиты соответственно 120 мм и для 120 мм это предполагает армирование в одну сетку. насколько я понимаю, поперечный д.10 продольный д. 8 с шагом 200*250 мм нижний защитный слой без бетонной подготовки 40-60 мм. Просто фурнитура свободная, поэтому д.16 мм. а на него сетка д.10 200*200 мм.

05-06-2014: Dr. Lom

Грунт может действительно усохнуть, и даже более чем на год, если он не был должным образом уплотнен. Если вы предполагаете, что грунт может проседать, то плиты лучше делать отдельно для каждого помещения (это предполагает более простой расчет, к тому же у вас арматура «бесплатная»).

По поводу плиты на профнастил. Думаю, потребуются дополнительные опоры для профнастила. Пример расчета вы можете посмотреть в статье “Расчет профнастила”

05-06-2014: Игорь

Доктор Лом, извините, но мне кажется Александр может залить сплошную плиту толщиной 150 мм. бетон В-20-25 и прогонная поперечная арматура d. 10 мм. и продольный d. 8 мм. с шагом 200*250 мм вместо пенопласта пенопласт и в местах защемления дополнительно верхние прутья арматуры Извините, если не прав.

05-06-2014: Доктор Лом

Пусть Александр сам решит, что для него лучше.

05-07-2014: Александр. Новосиб.

Здравствуйте! Спасибо за внимание, отзыв! Доктор Скрап! Из вышесказанного получается, что у меня неупругое основание и грунт все равно будет проседать, а значит получится воздушный зазор + пенопласт 5 или 10 см, который даст усадку при некоторых силах снизу (или просадка фундамента). И поэтому верхнее армирование не нужно. Волновала толщина 20 см с нижним армированием…… А если где горб оставить толщину плиты в 9см. Это страшно? Я начинаю паниковать!

05-07-2014: Доктор Лом

Александр, я дал Вам необходимые исходники для расчетов, но если Вы так боитесь расчетов, то не усложняйте себе жизнь. Просто сделайте другой дизайн пола, вариантов очень много, и сэкономьте на фурнитуре.

08.06.2014: Александр

Добрый день, доктор Лом. Подскажите пожалуйста, я вас очень прошу без ссылок на ваши статьи и расчеты, многие из них я уже читал, но у меня проблемы с математикой и точными науками еще со школы. Поэтому, как я ни пытался освоить ваш материал, результат неважен, так как не хватает времени сесть и все досконально изучить, а кусками и урывками не получается, забываю, что читал и обдумывал ранее . Я сам всю жизнь имел дело с деревом. я там многое понимаю. Теперь я, наконец, решил построить свой собственный дом. с фундаментом определили ленту шириной 300мм. со схемой усиления тоже. Поскольку грунтовые воды у меня слишком близко и финансы ограничены, дом будет без подвала. Чтобы не сгнили балки и даже чтобы в будущем сделать теплые полы, я решил весь первый этаж покрыть плитой. Его размер составит 12200 мм x 9200 мм.

фундамент ленточный будет с перегородками; наибольший размер прямоугольника по осям будет 4450 х 4700мм. Толщину плиты я решил сделать одинаковой везде 150 мм. Но тут у меня куча вопросов, на которые я не могу найти правильные ответы.

Здесь я прошу вашей помощи.

1. Хочу сделать арматуру с шагом 200 х 200 мм – Арматура d 10. Как я понял из вашего примера “Пример расчета квадратной монолитной железобетонной плиты с опиранием по контуру”. этого достаточно даже при наличии сверху стяжки теплого пола толщиной 100 мм. Но тут у меня первый тупик – достаточно ли одной нижней армирующей сетки с защитным слоем бетона 50 мм или нужно дополнительно армировать верхней сеткой? если да, то как сделать верхнюю арматурную сетку и какой защитный слой бетона для нее нужен.

2. И второй очень важный для меня вопрос, можно ли такую ​​плиту заливать целиком монолитно или при заливке разделить рубероидом на две-четыре части, сделать как бы распор- деформационные швы, так как не знаю, как поведет себя плита такого размера, не будет ли слишком натянута. первую зиму он простоит без сруба.

3. Хочу взять бетон марки 300 и залить из миксера. Сначала залить фундамент, оставив выпуск вертикальной арматуры для плиты, затем через 20 дней и саму плиту. Достаточен ли такой срок или лучше его увеличить, или вообще лучше залить все сразу?

Очень жду вашего ответа. Буду очень благодарен за Ваш простой совет, так как для меня очень важно построить фундамент правильно и надежно, но к сожалению я сам не в состоянии его рассчитать, и к сожалению нет финансовой возможности сделать тройной запас, иначе Я бы везде положил армировочную сетку двенадцатой арматуры в два слоя и залил плиту на 200.

Жду ответа, заранее спасибо.

08-08-2014: Доктор Лом

Думаю, Вам лучше обратиться в проектную организацию по поводу проектирования фундамента и плиты перекрытия на фундаменте. Это будет надежнее, быстрее и, возможно, дешевле. Теперь непосредственно на тарелке.

1. Если плита будет заливаться по несъемной опалубке, то защитный слой бетона толщиной 50 мм не требуется. Если плита будет заливаться по уплотненному грунту, то в таком мощном армировании нет необходимости. Если плиты будут опираться на всю ширину фундамента (соседние плиты на половину ширины), то верхнее армирование целесообразно делать в опорных зонах (по контурам плит), толщина защитного слоя для верхней арматуры не менее 15-20 мм.

2. Если вы собираетесь делать одну плиту, то она должна быть рассчитана как несколько двухпролетных (можно трехпролетных) балок, и тогда обязательна верхняя арматура на промежуточных опорах, но опять же при условии, что плита не не отдыхать на земле. Если это отдельные плиты для каждой комнаты, то их можно рассчитать по методике, приведенной в этой статье.

3. Чисто технологически проще сначала залить фундамент, потом плиты. Технологический перерыв зависит от разных факторов, но в целом будет достаточно 2 недель. Если одновременно бетонируется и фундамент, и плита, то это совсем другая конструкция и совсем другой расчет.

08-08-2014: Александр

Доктор Лом. Спасибо за ваш ответ. Я хотел бы подвести итог. Плиту и фундамент заливаю отдельно. Плита будет в съемной опалубке. чтобы оголить защитный слой снизу арматуры, я уже купил пластиковые стулья; зажимы; они могут сделать зазор 35 мм или 50 мм. Какой из них вы рекомендуете?

Во всей ленте вертикальная арматура будет выступать над лентой и на 800 мм и эти хвосты я отогну в сторону плиты и они будут как бы вторым слоем арматуры, хотя у них будет шаг 300 мм, это по наружным стенам и по внутренним стенам буду гнуть по одной в разные пролеты и шаг получится между ними уже 600 мм. Поэтому мысль нужно добавить, армирование еще будет, чтобы шаг был такой же, как и в нижней сетке 200 мм.

Как вы думаете, возможен ли такой вариант? а 800 мм хватит или нужно увеличить длину верхней арматуры по краям плиты и над средними опорами?

И главное, достаточно ли арматуры d 10 с шагом 200 мм и нужны ли деформационные швы, то есть нужно ли делить плиту 12200 х 9200 мм на две плиты 6000 х 9200 мм или на четыре 3000 х 4600 плиты мм

08-08-2014: Dr. Lom

Если опалубка съемная, то для нижней арматуры достаточно 35 мм, можно и меньше. Верхняя арматура плит не должна быть соединена с фундаментом. Если согнуть арматуру, выходящую из фундамента, то получится подобие плиты с жестким защемлением на опорах, что требует другого расчета. Выпуски арматуры из фундамента в принципе можно вообще не делать, ваша плита никуда не денется. А если и делаются релизы, то только для ограничения движения плиты.

Длины 0,8 м с шагом 200 мм для верхней арматуры достаточно, если сделать 4 плиты.

08.11.2014: Александр

Спасибо. Теперь вроде бы все более-менее понятно. Выпуски из фундамента значит делать не буду, это облегчит мне процесс заливки ленты.

Усиление нижнего защитного слоя 35 мм.

Был последний момент, которого я не понял. Могу ли я залить по ленте плиту 12000 х 9100 мм за один раз, не разбивая ее на более мелкие плиты, так как мне технически удобнее заливать одну единую плиту. над промежуточными опорами, соответственно, дополнительно сделаю верхнюю арматуру с заведенным в плиту не менее 800 мм и, точнее, не менее 800 мм по наружным стенам фундамента, везде с шагом 200 мм.

Можно ли заполнить всю плиту?

08-11-2014: Д-р Лом

Если делать сплошную плиту, то над средними опорами верхнюю арматуру делают примерно на 0,25 длины пролета, но так как ваши пролеты (видимо) не Так же лучше увеличить длину арматуры.

В наше время, когда бурно развивается сфера строительных материалов, существует множество видов фундаментов, отличающихся по характеристикам, типу и назначению. Но в последнее время среди профессиональных застройщиков все более востребованным становится плитный фундамент. Этот вид особенно удобен для владельцев участков с землей в неудовлетворительном состоянии. А также, этот вариант считается одним из доступных. Залить фундаментную плиту самостоятельно, не прикладывая особых усилий, сможет даже неискушенный в ремонтных делах человек.

Участки, подходящие для плитного фундамента

Наиболее важной особенностью плитного фундамента является неглубокое основание, выполненное из бетонной подушки. Это свойство позволяет выполнять свое назначение даже на подвижных грунтах. Любой другой тип фундамента будет покрываться трещинами при движении грунтов, поэтому на таких участках необходимо использовать исключительно плитные фундаменты.

Эта основа идеальна для строительства домов из твердых материалов. Предотвращает деформацию конструкции.

Здания, имеющие низкие, по сравнению с землёй, этажи, должны возводиться на исключительно плитных фундаментах. При его использовании нет необходимости строить подвал и ростверк.

Плитный фундамент преимущества и недостатки

Прежде чем приступить к выбору того или иного товара, необходимо взвесить все его плюсы и минусы. Начнем с положительных качеств плитного фундамента:

• Он надежен и долговечен. И с этим трудно поспорить. Опросите специалистов, разбирающихся в строительных материалах, и все они скажут, что плиточный – самый надежный вид фундамента.
• Имеет большую площадь опирания на грунт, и при правильной укладке грунт не окажет негативного влияния на фундамент в холодное время года.
• Плитный фундамент универсальный. Дело в том, что технические характеристики, которыми он обладает, позволяют укладывать его практически на любой грунт. Поэтому этот тип чаще всего используется на участках, где ни один другой фундамент не справился с задачей.
• Возможность установки фундамента выше глубины промерзания земли. Этот плюс стал возможен благодаря массивной песчано-гравийной подушке, предотвращающей воздействие грунта в холодную зиму.
• Высокий уровень жесткости, что предотвращает провисание дома, а если это произойдет, то и помещение существенно не пострадает.
• Нет необходимости укладывать черновой пол.
• Простота технологии устройства, позволяющая выполнить работу своими силами и сэкономить на услугах мастера.
• Подходит для любого типа малоэтажного строительства. Единственное, что нужно учитывать, это толщину плиты (чем светлее помещение, тем тоньше плита).
• Может выдерживать колебания земли. Возводить дом на плавучих землях можно, так как плиточный фундамент не лопнет и не порвется, а просто начнет двигаться вместе с ними. Это свойство должно сохранить здание в целости.

Следует учитывать, что все ранее перечисленные преимущества будут действовать только при строгом соблюдении правил монтажа. Если в процессе укладки будут нарушения технологии, то плюсы могут превратиться в минусы.

Как и у любого тонального крема, есть и отрицательные качества:

• Одним из самых больших недостатков, на который указывают покупатели, является цена. Высокая стоимость оправдывается большим количеством бетона, арматуры, песка и щебня в отличие от аналогов. Но с другой стороны, потраченные деньги быстро окупаются. Плиточный фундамент не будет нуждаться в частых ремонтах, дорогом уходе, к тому же он будет выполнять функции полов первого этажа, что также снизит расходы.
• Не рекомендуется закладывать плиточный фундамент под дом, который находится на участке с большим уклоном. В этом случае выходом будет выравнивание уровня земли, либо установка цоколя, но это достаточно дорогое удовольствие.
• Есть трудности со строительством подвала. В случае постройки цокольного этажа под него придется заливать монолитную плиту, что нанесет владельцу существенные убытки.
• Возникновение затруднений при устройстве фундамента в зимние дни. Чтобы залить бетон в минусовую температуру, вам нужно будет потратиться на его обогрев и поддержание тепла вокруг него.
• Проблемы с проводкой коммуникаций. Продумать расположение сантехники, электричества и т. д. следует до начала заливки бетона, потому что после этого сделать это будет невозможно.

Как видите, плитный фундамент имеет большое количество преимуществ, а недостатки можно обойти, однако это будет стоить дополнительных затрат.

Расчет материала

Перед началом работ необходимо произвести расчет плитного фундамента: размеры опалубки, количество и диаметр арматуры, объем бетона. Все эти значения можно найти с помощью специального калькулятора. Для этого потребуется ввести марку бетона, ширину и длину плиты (в метрах) и ее высоту (в см). Далее программа сама рассчитает количество материалов, необходимых для обустройства фундамента.

Виды плитного основания

Также перед началом работ стоит определиться с типом плиточного основания. Есть несколько вариантов. Основные из них:

• обычная бетонная подушка;
• лента-плита.

Этот тип используется при строительстве зданий с цокольным этажом. Выкапывается яма, ставится бетонная площадка, на которую впоследствии устанавливается основание. Вся нагрузка приходится на ленточный фундамент.

• основание с ребрами жесткости;

Самый лучший вариант из всех, так как обладает высокой прочностью. Его строительство требует больше материалов и усилий, поэтому его технические характеристики превосходят другие виды фундаментов.

Подготовка материалов и инструментов

К подготовительным работам относится также сборка комплекта материалов:

• бетон;
стальные стержни
• ;
гравий
• ;
• песок;
материал
• для гидроизоляции (чаще всего используется геотекстиль).

Также понадобятся инструменты для плитного фундамента: пила

• ;
• молоток;
• лопаты;
• транспортная тачка;
• аппарат для сварки;
• болгарский;
• рулетка.

Устройство плитного фундамента

Инструкция по устройству плитного фундамента включает несколько этапов:

1. В первую очередь проводим геологическое изучение земли, определяем места с сильными перепадами высот.

2. Размечаем будущую базу.

3. Снимаем слой грунта и выравниваем участок, где будет вестись строительство.

Выбор глубины котлована напрямую зависит от типа конструкции (неглубокая или вздутая). Если рассматривать мелкозаглубленный фундамент, то достаточно будет убрать 50-70 см земли. Размеры котлована выбираются с учетом того, что они должны быть на 1-2 метра больше длины/ширины фундамента. После перекопки обязательно уплотните почву.

4. Проектируем и устанавливаем опалубку (для ее возведения подходят прочные деревянные доски).

5. Выкапываем в котловане несколько траншей и укладываем в них гидроизоляцию.

6. Поверх гидроизоляции укладываем пластиковые трубы.

7. Засыпаем дно смесью песка и гравия, равномерно распределяем и утрамбовываем.

8. Собираем двойной арматурный каркас и обвязываем его специальной проволокой.

Для армирования подходят только стержни с ребрами. Они обеспечат качественное сцепление каркаса и бетонной смеси, а также предотвратят растяжение фундаментной плиты. Используя в работе гладкие прутья, основание растрескается при первых просадках грунта. Арматура укладывается с шагом менее 30 см. Если увеличить расстояние, то прочность основания значительно уменьшится.

9. Ставим пластиковые трубы в местах, где будут располагаться различные коммуникации.

Перед установкой их необходимо засыпать песком и тщательно уплотнить засыпку. Трубы необходимо укладывать до заливки, так как делать отверстия в бетоне запрещено.

10. Залить монолитную плиту бетонным раствором.

Плитный фундамент заливается сразу. Бетонный раствор необходимо замешивать один раз и большое количество, чтобы его хватило на всю заливку. Работа достаточно трудоемкая, поэтому в идеале ее должны выполнять четыре человека. Укладываем бетон равномерными горизонтальными слоями. Заливать нужно так, чтобы плита не имела отклонений от горизонта. Для предотвращения таких наклонов в нижней части создаем ребра жесткости. Это полосы из бетона, выполненные в форме трапеции. Последний слой нужно заливать очень быстро. Используйте для этого миксер или бетононасос.

11. Тщательно разгладьте и выровняйте поверхность.

12. Получившуюся основу накрываем пленкой и оставляем на пару недель. Не забывайте увлажнять конструкцию в течение первых пяти дней.

Как замешать бетон для фундамента?

Для удешевления работ можно замесить бетон на месте фундамента своими силами. Но в этом случае вам понадобится специальная бетономешалка. Он прекрасно смешивает все компоненты, не образуя комочков. Этот агрегат работает при мощности 250 Вт и более. За один раз можно получить от 50 до 250 литров раствора. Но количество сильно влияет на время работы. Если взять в качестве примера небольшое устройство, то на создание 1 куба заливки уйдет около 5 часов.

Важным моментом является расположение бетономешалки, она должна располагаться возле основания. Это уменьшит количество прилагаемой силы.

Конечно, есть вариант самостоятельно замесить бетон для плитного фундамента с помощью лопаты, но это сильно повлияет на качество будущего фундамента.

Утепление

Конечно, лучшим вариантом будет утепление фундамента для достижения теплой температуры в помещении круглый год. Для этого используют различные обогреватели. Самым популярным среди них является пенопласт. Достаточно будет всего 10 см слоя.

Также существуют различные виды изоляции. Мы рекомендуем использовать подоснову. Теплоизоляционный материал размещается непосредственно под печкой.

Воспользуйтесь приведенными ниже советами, чтобы облегчить себе работу:

1. Для создания качественного фундамента необходимо использовать только прочную арматуру и бетонную смесь.

2. Использование мелкозаглубленного основания позволит снизить затраты на строительные материалы примерно на 35-45% от стоимости подземного помещения.

3. Очень важно учитывать толщину плиты. Например, выбрав толщину основания 20 см, вам нужно будет «армировать» в некоторых местах, где слишком большая нагрузка. На 25 см появляется возможность вязать каркас из арматуры равномерно, не прибегая к дополнительным усилениям. 30-сантиметровая толщина поможет увеличить прочность и долговечность фундамента, но в то же время заставит вас немало потратиться на бетон.

4. При изготовлении подушки из песка и гравия материал необходимо укладывать слоями. Один слой не должен превышать 12 см. После каждой кладки тщательно утрамбовывайте. Если ваша подушка будет полностью состоять из песка, обязательно увлажните слои.

5. Перед укладкой теплоизоляционного материала подушку необходимо накрыть плотной полиэтиленовой пленкой для предотвращения просачивания воды из бетонного раствора. Полиэтилен желательно проклеить или припаять в местах стыков, либо листов внахлест.

Прочитав эту статью, каждый сможет убедиться в том, что возведение плитного фундамента достаточно простой процесс и возможен при его создании своими руками. Главное соблюдать все правила заливки и технологии строительства. Если это сделать, то ваш фундамент будет служить верой и правдой долгие годы.

Также предлагаем посмотреть пошаговую инструкцию, как правильно построить плитный фундамент. Видео находится после статьи.

– один из старейших видов фундамента.

Первоначально он был построен из природного камня, позже использовался кирпич, который обжигался при повышенных температурах.

С появлением бетона популярность ленточного фундамента резко возросла, так как заливка продемонстрировала чрезвычайно высокие эксплуатационные характеристики, а скорость и простота возведения значительно опередили все альтернативы.

Ленточные фундаменты оказались способными взаимодействовать с другими конструкциями фундамента, образуя комбинированные виды несущих систем.

Ленточный фундамент – это общее название группы фундаментов, отличающихся высокими эксплуатационными характеристиками и простотой возведения.

Преимущества ленты :

• Прочная опора для несущих стен.
• Экономичность, отсутствие лишнего расхода материалов.
• Множество вариантов дизайна для выбора наилучшего типа для существующих условий.
• Для строительства не требуется привлечение специалистов, работы можно выполнить самостоятельно.
• Надежный фундамент не мешает обустраивать.
• Возможность строительства на различных грунтах, в том числе слабонесущих.

Кроме того, преимуществом ленточной основы можно назвать простоту, интуитивно понятную технологию строительства, которая делает работу более эффективной и качественной.

Монолитная плита

Данный вариант конструкции фундамента представляет собой комбинацию плитного и ленточного фундамента. Визуально, хотя и упрощенно, его можно представить как плоскую крышку коробки, перевернутую вверх дном.

Сначала сооружают ленту, а поверх нее заливают монолитную плиту так, чтобы ее края упирались в ленту. Получается, что дом стоит на плитном основании с ленточным фундаментом.

Данная комбинация позволяет совместить преимущества двух типов основания, в результате чего происходит снижение нагрузки на пояс от перераспределения веса здания и возможность его усиления в местах наибольшей нагрузки.

Преимуществом плиты является низкое давление на грунт, вызванное большой площадью основания. Фундамент перемещается вместе с домом при подвижках грунта, не разрушаясь и не причиняя вреда зданию.

Ремень, установленный под плитой, снижает возможность бокового смещения, которое сдвигает платформу с песка. Кроме того, имеется дополнительное армирование по периметру несущих стен, что снижает нагрузку на плиту.

Результатом такого сочетания является возможность уменьшить толщину плиты и площадь поперечного сечения ленты, взаимно усиливая друг друга, что дает заметную экономию строительного материала.

К недостаткам можно отнести необходимость тщательного изучения гидрогеологических условий участка, достаточно сложный инженерный проект и большой объем работ, в частности земляных работ.

Общая строительная схема

Возможны два варианта реализации плитного основания на ленте:

С цокольным этажом

В этом случае основную нагрузку принимает на себя ленточное основание. Он устанавливается по периметру, а плита служит, по сути, полом 1-го этажа (нулевого уровня).

Схема строительства :

• На подготовленном участке выкапывается котлован под определенный.
• Слой обратной засыпки создан из ПГС.
• Опалубка устанавливается в виде ленты, делается армопояс.
• Лента заполняется.
• Выдержка ленты по всем технологическим нормам – 28 дней.
• Установка сплошной палубы с опорой на края ленты. Для надежности и неподвижности он подпирается снизу брусками. По сути, это нижний слой опалубки под плиту, поэтому строить нужно с учетом веса материала. В палубе делают колодцы в местах будущих проходов людей или коммуникаций.
• Установка арматурного каркаса.
Бетон
• , отверждение до полного отверждения.

Этот вариант достаточно сложен и требует привлечения опытных специалистов. Иногда процесс ускоряется и упрощается за счет установки готовых плит перекрытий.

ПРИМЕЧАНИЕ!

По технологическим требованиям длина свободновисящей плиты без дополнительных опор не должна превышать 6 м.

без плинтуса

Этот вариант предусматривает сплошную засыпку внутреннего пространства ленты слоем песка и заливку плиты непосредственно на него. Объем работ сокращается, так как не требуется строительство настила.

После строительства ленты производятся:

• Песчаная обратная засыпка внутренних помещений, трамбовка.
• Двухслойная прокладка.
• Установка арматурного каркаса. Так как плита будет опираться по всей площади, применяется конструктивный тип армирования.
• Заливка плиты, утрамбовка бетона электровибратором. Для частного дома с небольшой площадью можно обойтись ручной трамбовкой, которая способна выгнать из бетона пузырьки воздуха.
• Выдержка до полного отверждения (28 дней).

Оба варианта конструкции имеют свои достоинства и недостатки, но сложность и наличие множества нюансов характерны как для первого, так и для второго вида.

Засыпка под печь

Для обратной засыпки используется однородный материал, оптимально – речной песок . Важно не допускать наличия в нем глинистых включений, задерживающих воду. . В разных источниках предлагаются свои варианты обратной засыпки – либо полностью используется песок, либо осуществляется послойная засыпка песком и мелким щебнем.

Наличие щебня позволяет плотнее уплотнить нижний слой – острые края мелких камней более эффективно уплотняют слой песка. Поверх щебня снова насыпают 5-сантиметровый слой выравнивающего песка.

Нет единого мнения по этому вопросу. Подушкообразная осадка, отмеченная на практике, возникает как при однородном, так и при многослойном вариантах засыпки, что объясняется большей нагрузкой на внутренние несущие стены, чем на наружные.

опалубка

Опалубка плиты представляет собой короб из деревянных щитов, на 10-15 см выше уровня бетона. Опалубка собирается максимально плотно и прочно, не должно быть зазоров более 3 мм. . Наружная сторона закреплена опорными брусьями и наклонными упорами, препятствующими выдавливанию щитов под действием массы жидкого бетона.

Если делается опалубка для плиты с цоколем, то сначала нужно соорудить настил. Для этого устанавливается система опорных балок, ригелей и других элементов, образующих надежную опорную конструкцию для неподвижности настила. Затем собирается самолет, максимально плотный и без зазоров.

Поверх настила укладывается слой пленки, обеспечивающей герметичность конструкции и препятствующей вытеканию бетона.

Армирование

Армирование плиты производится с использованием большого количества материалов. Рабочие штанги толщиной 12-14 мм устанавливаются на расстоянии не более 20 см друг от друга. Требуется два слоя (решетки) рабочих стержней, расстояние между которыми не более 10-15 см, а от нижней плоскости – 5 см.

Для контроля правильности зазора нижний ярус стержней устанавливают на подставки соответствующей высоты.

ПРИМЕЧАНИЕ!

Края рабочей стерни жестко соединены с выступающими из ленты концами армпосов, образуя общий с ней арматурный каркас.

Нужно ли утеплять пол?

Утепление пола – очень полезная процедура, позволяющая исключить образование конденсата и намокание бетона. В то же время утепление плиты является дорогостоящей операцией, так как для этого необходимо будет всю площадь под ней покрыть слоем гидроизоляционного утеплителя – особого вида пенопласта (экструдированного пенополистирола).

Толщина утеплителя, рекомендуемая шведскими строителями, составляет 20 см. Другие источники утверждают, что достаточно 15 и даже 10 см слоя, но это зависит от климатических условий региона. Укладку лучше производить слоями по 5 см со смещением швов и промазыванием мастикой.

Категорически запрещается использовать обычный пенопласт, так как он не выдерживает нагрузок и быстро дает значительный осадок, переставая выполнять свои функции и ослабляя плиту.

Заливка плиты на ленточный фундамент

Бетон заливается равномерно по площади плиты . Для этого необходимо смонтировать передвижной лоток для подачи бетона, который можно присоединить к миксеру (бетономешалке) и подавать материал на все участки ровным слоем.

Необходимо предусмотреть возможность подъезда техники с нескольких сторон для обеспечения возможности более удобной подачи бетона и его распределения наиболее равномерным слоем. При заливке следует ориентироваться на уровень верхнего слоя арматурных стержней.

Уровень бетона должен быть на 5 см выше. Для удобства заливки и вспомогательных действий (выравнивание поверхности, удаление пузырьков воздуха) рекомендуется установить систему лестниц, расположенных на высоте 120-30 см над уровнем бетона.

По ним можно ходить, работать, выполнять различные действия, не разрушая слой заливки.

После заливки вся площадь плиты закрывается листом полиэтилена для защиты от солнца. Первые несколько дней бетон периодически поливают водой, компенсируя напряжения в материале, возникающие от перепада влажности, из-за которых могут образоваться трещины.

Материал окончательно затвердевает через 28 дней, попытки сократить этот срок не предпринимаются.

Варианты пола

Существует множество вариантов создания этажа. Основная задача – утеплить печь, обеспечить качественный микроклимат внутри дома.

Большинство специалистов считают оптимальным состав напольного пирога из следующих слоев:

• Песочный слой.
• Муфта “Skinny” 5 см.
• Изоляционный слой (пена 5 см).
• Бетонная стяжка, придающая прочность (5-7 см).
• Стяжка выравнивающая (2-3 см, готовые составы).
• Окончательное (чистое) покрытие.

В то же время, если плита достаточно изолирована снизу, можно использовать более простые способы. Например, «плавающий» пол, состоящий из слоя песчаной засыпки (как вариант можно использовать мелкий керамзит, обеспечивающий дополнительное утепление) и устанавливаемый поверх листовых материалов (ДСП, фанера, МДФ и т. .

Слой засыпки тщательно выравнивается в плоскости и по горизонтали, на него укладывается черновой пол из листовых материалов, затем укладывается финишное покрытие.

Возможны и другие варианты устройства пола, но все они представляют собой разные комбинации укладки слоев засыпки, утеплителя, выравнивающих стяжек. Принципиальной разницы или существенного преимущества у них нет, имея примерно равные характеристики.

Полезное видео

В этом видео вы узнаете как сделать правильную заливку плиты на ленточный фундамент:

Заключение

Применение комбинации ленты и плиты рационально только в сложных гидрогеологических условиях, когда требуются повышенные несущие качества при повышенной устойчивости и устойчивости крепи.

Выбор этого варианта чаще всего вынужден, так как придется потратиться на материал, выполнить большой объем работ, произвести необходимые расчеты. Тем не менее, в результате получается прочный фундамент, способный обеспечить прочную и долговечную поддержку дома.

Связь с

Монолитный ленточный фундамент представляет собой монолитную конструкцию из стальной арматуры и бетонной ленты. Он расположен под всеми несущими стенами. Если соблюдать все правила возведения фундамента, то конструкция получится очень прочной и надежной. Монолитная плита на ленточном фундаменте способна выдержать не только частные коттеджи, но и многоэтажные дома. Этот тип фундамента лучше всего использовать при низком уровне грунтовых вод, если они находятся ниже глубины строения. В противном случае придется устраивать дренаж, а это повлечет за собой немалые дополнительные затраты.

Ленточный фундамент по глубине может быть глубокозаглубленным или мелкозаглубленным. Второй тип возводится на слабопучинистых грунтах под легкие конструкции из дерева или по каркасной технологии. Такой тип фундамента должен быть не менее 0,6 м.

Глубокий ленточный фундамент применяется для массивных зданий. Их опускают ниже уровня промерзания почвы на 12-15 см. Основание фундамента должно опираться на плотный слой грунта. Если это условие не выполняется на заданной глубине, выемку придется делать ниже. Например, если грунт промерзает на глубину 1 м, а плодородный слой находится на расстоянии 1,2 м, то фундамент необходимо закладывать на глубину более 1,2 м.

Нужна ли опалубка

Строительство ленточного монолитного фундамента предусматривает установку опалубки. Его собирают из щитов, которые служат формой для бетона и препятствуют его растеканию. Конечно, возведение опалубки влечет за собой дополнительные затраты, а также время. Иногда на этом экономят и делают котлован точно по разметке, чтобы его стенки были идеально ровными. Но такая технология не гарантирует высокой степени надежности, и невозможно предсказать, насколько прочным будет такой фундамент. Для набора определенной прочности нужна вода, а без опалубки влага частично впитывается в окружающий грунт. Это скажется на качестве конструкции, а в худшем случае она рассыплется.

При устойчивых грунтах такие фундаменты стоят много лет. Но со временем могут появиться трещины или бетон начнет крошиться. Еще одним недостатком фундамента, сделанного без опалубки, является неровная геометрия. Для уменьшения теплопотерь его утепляют пенополистирольными плитами или пенопластом, но неровная поверхность приводит к тому, что сделать утепление будет намного сложнее.

Аналогичная ситуация с гидроизоляцией, пленку очень сложно прикрепить к неровному пористому бетону.

Важно! С точки зрения специалиста фундамент без устройства опалубки подходит только для сарая или гаража.

Этапы строительства монолитного ленточного фундамента

Технология заливки монолитной плиты на ленточный фундамент состоит из следующих этапов:

• земляные работы;
• уплотнение и трамбовка;
• устройство опалубки;
• арматурное вязание;
• бетонирование;
• отверждение.

Рассмотрим подробнее каждый из этапов.

земляные работы

Перед началом земельных работ проводят исследование почвы и замеряют уровни промерзания и расположение плодородного грунта, глубину залегания грунтовых вод, пучинистость почвы и т.д.

Важно! Если позволяет грунт и дом планируется одноэтажным, то можно ограничиться возведением мелкозаглубленного ленточного фундамента с монолитной плитой.

Объем земельных работ зависит от того, будет ли в доме подвал или нет. Если нет, то грунт нужно будет копать только на глубину ленты, а по ширине — с запасом на толщину опалубки. Деревянные доски нуждаются в распорках, которые будут поддерживать их и предотвращать падение.

Если вы планируете построить подвал, то вам следует убрать всю землю. Размер котлована обычно на 2-5 м больше размеров фундамента, так как необходим запас для щитов опалубки.

Для организации большой ямы лучше нанять спецтехнику, так как это решение будет оптимальным по стоимости и скорости работы.

Плодородный слой выкладывается отдельно в саду или огороде. Остальной грунт необходимо насыпать, так как часть его потом пригодится для обратной засыпки, а излишки нужно будет вывезти.

Уплотнение и трамбовка

Дно котлована необходимо выровнять и утрамбовать. Поскольку экскаватор не может обеспечить одинаковую глубину по всей поверхности котлована, все неровности необходимо выровнять, подсыпав землю и утрамбовав поверхность виброплитой. Это необходимо для того, чтобы фундамент мог выдержать нагрузку в любой точке, иначе на нем могут появиться трещины из-за неравномерного опирания грунта.

Чтобы качественно и быстро выровнять дно котлована, можно посыпать его песком, увлажнить и уплотнить виброплитой. Он способен утрамбовывать песок на глубину 14-20 см, именно такой слой можно насыпать и утрамбовать за один раз.

Если по проекту требуется песчано-гравийная подушка, то поверх утрамбованного песка насыпается щебень фракцией 25-55 мм. Трамбуется таким же образом. Таким образом, почва не только выравнивается, но и уплотняется. Плита забивает камни в почву на глубину 0,5 м.

Устройство опалубки

Для опалубки берутся толстые деревянные доски или низкосортная фанера. В продаже есть фанера для опалубки, с одной стороны она ламинированная, поэтому этот материал используется не один раз.

Деревянные или фанерные щиты крепят продольными или поперечными брусками, укладывают их по разметке ленты и фиксируют с обеих сторон распорками. Они не дадут опалубке рассыпаться или сдвинуться во время заливки бетона.

Армирование

Из-за большой длины и малой ширины на ленточный фундамент действуют силы, которые могут его сломать. Чтобы этого избежать, используйте ребристую арматуру размером 1 см в диаметре. Если устройство фундамента не предусмотрено, то обычно достаточно двух армирующих слоев: верхнего и нижнего.

В каждом стыке арматура обвязана проволокой. Делается это вручную или с помощью вязальных пистолетов. Иногда соединение арматуры производят сваркой, так как это значительно ускоряет процесс, но тогда сцепление получается жестким. Проволочная вязка обеспечивает некоторую свободу перемещения арматуры и тем самым компенсирует действия, деформирующие фундамент.

Если при армировании монолитной плиты ленточного фундамента сваркой выполняется связка стержней, то эти места разрушаются в первую очередь.

В процессе армирования закладываются отверстия под будущее здание, через которые будут проходить коммуникации. Если вы вовремя не вспомните об этом, то впоследствии вам придется разрушить монолит, что снизит его качество.

Заливка фундамента

При строительстве фундамента под дом лучше купить готовый бетон, тогда работы по заливке займут всего сутки. Если вы все-таки хотите сделать смесь самостоятельно, то вам понадобится бетономешалка.

После заливки бетонную массу подвергают вибрации с помощью специальных вибраторов. Это необходимо для того, чтобы убрать из бетона все пустоты и сделать его более однородным. Тогда его прочность повысится, а морозостойкие характеристики улучшатся.

Важно! При заливке бетонной массы из машины необходимо установить дополнительные желоба, так как высота падения не должна быть более 1,5 м. В противном случае, упав с высоты, бетон расслоится.

Затвердевание

Различные температурные режимы имеют соответствующее влияние на бетон:

• если работы ведутся в жаркую погоду, то лучше накрыть ленту пленкой, чтобы влага не испарялась слишком быстро и верхняя часть фундамента не пересыхает;
• если температура окружающей среды около 19°С, то через трое суток бетон окрепнет на 50%; а через сутки опалубку можно снять и переходить к следующему этапу работ;
• при температуре ниже 19°С ждать застывания бетона придется дольше; а если температура 5°С и ниже, то бетон уже не схватится, тогда его придется нагревать.

Гидроизоляция

Если требуется защитить фундамент от влаги, необходимо дополнительно уложить гидроизоляционный слой. В качестве нее часто выступает пленка, желательно без швов, так как именно в этом месте она рвется быстрее всего. Если вы занимаетесь гидроизоляцией уже готового фундамента, в этом случае его промазывают битумом и наклеивают пленку. Для защиты от влаги также используют глину или полимерный состав.

Январские именины, Православные праздники в январе Календарь имен по святцам на каждый месяц

Январские именины, Православные праздники в январе Отличительные черты характера январских девушек

1926.705 – Требования к подъемно-плитным работам.

1. По стандартному номеру
2. 1926.705 – Требования к подъемно-плитным работам.

1926.705 (а)

Операции по подъему плит должны проектироваться и планироваться зарегистрированным профессиональным инженером, имеющим опыт строительства подъемных плит. Такие планы и проекты должны быть реализованы заказчиком и должны включать подробные инструкции и эскизы с указанием предписанного метода монтажа. Эти планы и проекты должны также включать положения по обеспечению поперечной устойчивости здания/сооружения при строительстве.

1926.705 (б)

Домкраты/подъемные устройства должны иметь маркировку с указанием их номинальной грузоподъемности, установленной изготовителем.

1926.705 (с)

Домкраты/подъемные устройства не должны нагружаться сверх их номинальной грузоподъемности, установленной изготовителем.

1926.705 (д)

Подъемное оборудование должно выдерживать нагрузку, по крайней мере, в два с половиной раза превышающую груз, поднимаемый во время подъемных операций, и оборудование не должно быть перегружено. Для целей настоящего положения поддомкратное оборудование включает любой несущий компонент, который используется для выполнения подъемных операций. Такое оборудование включает в себя, помимо прочего, следующее: резьбовые стержни, подъемные приспособления, подъемные гайки, соединительные хомуты, Т-образные заглушки, срезные головки, колонны и фундаменты.

1926.705 (д)

Домкраты/подъемные устройства должны быть спроектированы и установлены таким образом, чтобы они не поднимались и не продолжали подъем, когда они загружены сверх их номинальной грузоподъемности.

1926.705 (ф)

Домкраты/подъемные устройства должны иметь установленное предохранительное устройство, которое заставит домкраты/подъемные устройства поддерживать груз в любом положении в случае неисправности любого домкратного устройства или потери его грузоподъемности.

1926.705(г)

Операции домкрата должны быть синхронизированы таким образом, чтобы обеспечить равномерный и равномерный подъем плиты. Во время подъема все точки, в которых поддерживается плита, должны находиться в пределах 1/2 дюйма от необходимого для удержания плиты в горизонтальном положении.

1926.705 (ч)

Если выравнивание контролируется автоматически, должно быть установлено устройство, которое останавливает операцию при превышении допуска в 1/2 дюйма, установленном в пункте (g) настоящего раздела, или при неисправности системы подъема (подъема) .

1926.705 (я)

Если выравнивание осуществляется с помощью ручного управления, то такое управление должно быть расположено в центре и сопровождаться компетентным лицом в течение всего подъема. В дополнение к определению, данному в 1926.32(f), компетентное лицо должно иметь опыт подъемных операций и использования подъемного оборудования.

1926.705 (дж)

Максимальное количество домкратов/подъемных устройств с ручным управлением на одной плите должно быть ограничено числом, которое позволит оператору поддерживать уровень плиты в пределах допусков, указанных в пункте (g) настоящего раздела, но ни в коем случае это количество не должно превышает 14.

1926.705 (к) (1)

Ни одному работнику, за исключением тех, кто необходим для подъема, не разрешается находиться в здании/сооружении во время выполнения каких-либо операций по подъему, если только здание/сооружение не было достаточно усилено для обеспечения его целостности во время монтажа. Фраза «укреплена в достаточной степени для обеспечения ее целостности», используемая в этом параграфе, означает, что зарегистрированный профессиональный инженер, независимый от инженера, который спроектировал и спланировал подъемную операцию, определил из планов, что в случае потери поддержки в любом месте домкрата , эта потеря будет ограничена этим местом, и структура в целом останется стабильной.

1926.705 (к) (2)

Ни при каких обстоятельствах работнику, не имеющему отношения к операции домкрата, не разрешается находиться непосредственно под плитой во время ее подъема.

1926.705 (к) (3)

Для целей пункта (k) настоящего параграфа операция подъема домкратом начинается, когда плита или группа плит поднимаются, и заканчивается, когда такие плиты закреплены (либо с временными соединениями, либо с постоянными соединениями).

1926.705 (к) (4)

Работодатели, которые соблюдают приложение A к 1926.705, считаются соблюдающими положения пунктов (k)(1)–(k)(3) настоящего раздела.

1926.705 (л)

При выполнении временных соединений с опорными плитами клинья должны быть закреплены прихваточной сваркой или аналогичным методом крепления клиньев, чтобы предотвратить их выпадение из положения. Подъемные стержни нельзя освобождать до тех пор, пока клинья на этой колонне не будут закреплены.

1926.705(м)

Вся сварка временных и постоянных соединений должна выполняться аттестованным сварщиком, знакомым с требованиями к сварке, указанными в планах и спецификациях для операции подъема плиты.

1926.705 (н)

Передача нагрузки от домкратов/подъемных устройств на колонны здания не должна производиться до тех пор, пока сварные швы на несущих пластинах колонны (сварные блоки) не остынут до температуры воздуха.

1926.705(о)

Домкраты/подъемные устройства должны быть надежно закреплены на колоннах здания, чтобы они не смещались и не смещались.

1926.
