Точка росы в стене или в утеплителе

Очень вредное явление эта точка росы, увидеть его не просто, но и вычислить тоже не простая задача. Чем опасна и где она должна быть, об этом и попытаюсь рассказать.

 Понятие «точка росы» хорошо известно всем, кто хоть раз сталкивался с решением строительных задач. Место расположения точки росы варьируется – она может находиться как на наружной или внутренней поверхности стены, так и в ее толще. Выяснив, где именно находится точка росы, уже можно определить место, в котором будет конденсироваться влага. Безусловно, лучше, когда точка росы располагается снаружи здания. При соблюдении этого условия влажность внутри помещений жилого дома будет поддерживаться в нормальном состоянии, а климат будет сухим и благоприятным.

Немного теории. Наверняка, Вы знаете о таком понятии, как «относительная влажность воздуха». Но задумывались ли Вы, что оно значит на самом деле? Все просто: в воздухе постоянно содержится то или иное количество влаги, находящейся во взвешенном состоянии. Объем этой влаги имеет прямую зависимость от температуры. Чем более горячий воздух, тем большее количество влаги в нем содержится. Максимальный показатель влажности воздуха – 100%, при котором обязательно указывается, что данная влажность наступила при определенной температуре. Если привести грубые условные данные, то при t +30 °C в 1 куб. м воздуха будет находиться 1 л воды, а при t -30 °C – всего 0,5 литра (оставшиеся 0,5 л воды при понижении t выпадут в осадок).

Этим интересным свойством воздуха объясняются многие природные явления. Например, туман. Вспомните, как после длительного теплого дождя к утру температура воздуха значительно снижается и на горизонте появляется туман – это и есть та «лишняя» вода, конденсирующаяся остывающим воздухом.

К чему мы ведем? Все просто – именно благодаря этому свойству воздуха мы можем объяснить появление точки росы. Иначе говоря, образование той температуры, по достижению которой воздух уже не может удерживать находящуюся в нем воду. И это вовсе не 0 °C, при которой вода замерзает. Точка росы появляется как в связи с изменением температуры, так и из-за перемен влажности, поэтому для ее точного определения имеется ряд специальных формул и созданы особые методики. Хотя в теме нашего сегодняшнего разговора они вряд ли уместны. Остановимся на том, что в зимний период влажность воздуха будет выше снаружи помещения и продолжим наши исследования.

Направление вектора влажности внутрь стены

В этом случае вектор влажности будет направлен, скорее всего, со стороны внутреннего помещения. При этом далеко не факт, что будет он упираться в стену. Нам любопытно, что произойдет, если стена будет более влажной, чем окружающий ее воздух? Для наглядности возьмем увлажненный кирпич или камень и поместим его в центр комнаты. Что будет дальше? Конечно, наш предмет обретет ту влажность, которая содержится в воздухе, окружающем его – т.е. он высохнет. А вектор влажности в течение всего времени, пока существует разница во влажности предмета и окружающего воздуха, будет направлен из кирпича.

Пароизолятор – пенопласт

Есть такое мнение, но оно далеко не верно. Чтобы убедиться в этом, достаточно посмотреть в СНиП II-3-79. Паропроницаемость пенопласта даже выше, чем у бетона (коэффициент паропроницаемости бетона – 0,03, пенопласта – 0,23). Меньше пара пропускает даже пенополистирол. Несмотря на очевидные доказательства, мнение о пенопласте как о пароизолирующем материале весьма распространено.

Любая стена, из чего бы она ни была построена, имеет ту или иную влажность. Вряд ли мы можем увидеть стену из стали или чугуна, которые влагу не впитывают, а вот все другие традиционные строительные материалы – бетон, кирпич, дерево – активно принимают в себя влагу, находящуюся в окружающем воздухе. Крайне важно учитывать этот факт, а также условия, в которых стена находится. В том случае, когда обе – внешняя и внутренняя – поверхности стены имеют одинаковую либо немного отличающуюся температуру, вся стена будет иметь влажность, идентичную влажности обтекающего ее воздуха. При таких условиях «мокрой» наша стена быть не может.

А какова температура рассматриваемой нами стены? Это вы можете узнать из расчетов, приведенных в статье. Здесь мы хотим отметить лишь то, что увеличивая теплопроводность стены, можно добиться минимальной разницы температур. А что будет, если из конструкции стены убрать утеплитель? Ведь если рассматривать его свойства, то именно утеплитель несет ответственность за приблизительное уравновешивание температур поверхности стены. Тут мы можем вспомнить про мокрый кирпич, который мы положили в помещении. Этот кирпич находился почти в таких же условиях, в каких эксплуатируется стена с утеплителем. Как будут обстоять дела, если мы удалим из стены пенополистирол?

Ситуация, честно говоря, будет не самой радужной.  При таких условиях температура внутренней поверхности стены будет +20 °C, в то время как внешняя поверхность охладится до -20 °C. Данные эти весьма приблизительны, так как из-за высокой теплопроводности стены ее внутренняя поверхность будет иметь температуру ниже, чем у окружающего ее воздуха. Но мы не будем учитывать этот факт, а предположим, что температурный разрыв именно такой. Здесь и проявятся худшие свойства точки росы. Влага будет накапливаться в толще нашей стены, и постепенно начнет проявляться на ее внутренней поверхности. И это даже не вся суть проблемы. Плохая теплоизоляция приведет к смещению точки росы к поверхности внутренней стены. Вспомним, что эта поверхность имеет меньшую, чем внутренний воздух, температуру – к примеру, +5 °C. При условии, что точка росы в теплом помещении с определенной влажностью составляет 10-12 °C, на стене начнет образовываться влага, возникающая практически из воздуха. Доказательством такого явления может служить пример трубы холодного водоснабжения, расположенной в теплом помещении – Вы наверняка замечали, что поверхность такой трубы всегда мокрая. Но влага-то не через металл проникает, а собирается из воздуха. Такие последствия влечет игнорирование утеплителя в конструкции стены – она будет не только холодной, но также мокрой.

И даже это еще не все! Еще одна проблема заключается в образовании влаги на внутренних слоях конструкции стены. Ведь при понижении температуры она станет замерзать, а уж какие последствия это повлечет, нетрудно догадаться.

Более подробную консультацию можно получить у наших специалистов в Вашем регионе
или позвонить в call-центр:
+7 923 775-13-44 / +7 923 775-13-22

Где находится точка росы, и как утеплять стены

Точка росы (ТР) — это температура, при которой водяной пар конденсируется и превращается в воду. При этом в воздухе образуется туман, а на холодных поверхностях выпадает конденсат (роса). Точка росы зависит в первую очередь от влажности воздуха. Влиянием атмосферного давления на ТР при дальнейшем рассмотрении будем пренебрегать.

На примере посмотрим, как изменится точка росы в зависимости от влажности внутри помещения. Примем, что температура внутри помещения стабильна и составляет +20 град. С, а влажность будет меняться от 40% до 100%.

Тогда температура поверхности на которой образуется конденсат будет иметь следующие значения (в зависимости от влажности):
40% — +6 град С и ниже

60% — +12 град С и ниже

80% — +16,5 град С и ниже

100% — +20 град С и ниже

Как видим, при обычных условиях внутри помещения (температура 20 град С и при влажность 80%), — водяной пар сконденсируется на поверхности, которая будет иметь температуру 16,5 град С и ниже.

В зависимости от температуры внутри помещения, температуры снаружи, теплоизоляционных свойств стены здания, точка росы может находиться или на внутренней поверхности стены, или на наружной, или внутри стены. Т.е. где то в стене будет такая температура, при которой водяные пары будут конденсироваться.

При изменении температур и влажности воздуха как внутри так и снаружи помещения, точка росы будет смещаться по толщине стены.

И чем ближе ТР к внутренней поверхности, тем влажнее будет стена изнутри здания. Не редки варианты, когда ТР в холодное время смещается совсем близко к внутренней поверхности или же находится прямо на ней. При таких обстоятельствах на мокрой стене за 2 – 3 года образуются плесень и грибок, внутрення отделка разрушается, в помещении будет повышенная влажность и не благоприятные для жизни условия.

Утепляя здание, мы меняем и место нахождения точки росы по толщине стены, так как температура стены при утеплении изменится.

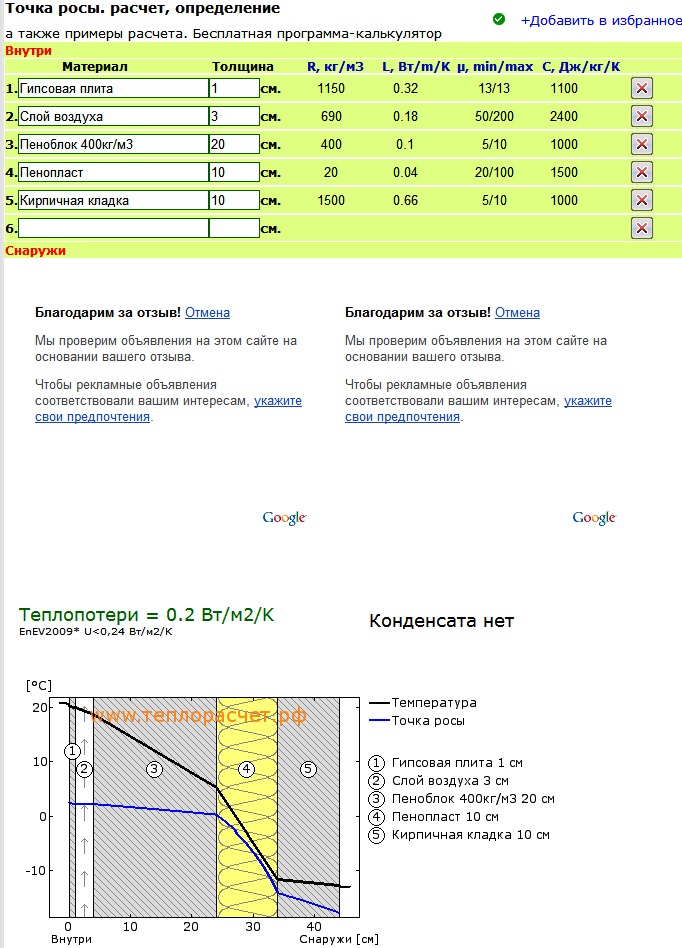

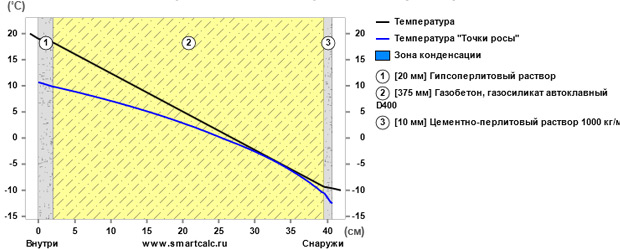

Графики изменения температуры по толщине стены наглядно показывают положение точки росы в зависимости от применяемого утепления. Указана примерная ситуация. Точное положение точки росы, конечно же будет определяться только расчетом в зависимости от толщины и теплопроводности материалов стены и утеплителя, от температуры снаружи и внутри здания, от влажности воздуха снаружи и внутри, и от других факторов имеющих меньшее значение.

Обычная стена без утепления. С повышением влажности воздуха и с понижением наружной температуры, точка росы смещается ближе к внутренней поверхности стен. Для «холодных» стен не редки случаи нахождения ТР внутри помещения.

Стена с недостаточным утеплением. Точка росы смещается на стену из утеплителя при похолодании.

Стена с нормальным утеплением. Точка росы находится в утеплителе, даже в очень холодное время.

Внутреннее утепление. Трудно добиться что бы точка росы не находилась внутри помещения. На стенах образуется конденсат.

Специалисты сходятся во мнении, что здания должны утепляться только снаружи. При этом толщина и качество утеплителя должны соответствовать ГОСТу. Точка росы при этом всегда должна оставаться внутри слоя утепления.

Утепление здания изнутри считается даже вредным. Сами стены при этом становятся более холодными, так как изолируются от теплого воздуха слоем утеплителя. Практически невозможно сделать так, что бы стены и утеплитель не мокрели. Множество людей ищут ответ на вопрос: «Можно ли утеплять стены изнутри?». Ответ практически однозначный – нет. Это вредно для здания, но главное, — вредно для здоровья людей живущих в нем. Потому что стены будут намокать и на них под слоем утеплителя будут разростаться плесень и грибок. Конечно возможны варианты, когда такой вид утепления в общем то применим. Это можно сделать при достаточном тепловом сопротивлении самой стены, при весьма теплом климате, при отличной вентиляции и отоплении внутри здания, но… стоит ли тогда вообще рисковать и утеплять внутреннюю поверхность стены?

Как рассчитать точку росы при утеплении стен, смещение точки росы. Строительство каркасных домов с расчетом точки росы в Москве

Процесс строительства – сложный и многоэтапный процесс, где нужно учитывать каждую деталь. Одна из таких – это точка росы, которая играет большую роль при установке системы утепления построек. Зная ее значение, можно определить нормальную температуру конденсации пара.

Чтобы в доме было сухо и тепло, важно правильно рассчитать точку росы при утеплении стен, иначе они будут намокать, появится конденсат.



Проблема в том, что проявляется это не сразу, а через некоторое время, когда переделать все проблематично. В большинстве случаев приходится теплоизоляцию и облицовку дома выполнять заново. В данной статье я расскажу, как рассчитать точку росы при утеплении стен правильно.



Давайте знакомиться.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 - проконсультирую, рассчитаю, подскажу.



Определение термина «точка росы» и ее роль в строительном процессе

Точка соприкосновения температуры и влажности внутри помещения и снаружи постройки – это точка росы. Важно, чтобы в помещении это показатель превышал наружный, иначе скопление влаги и конденсата не избежать.

Любые перегородки, выходящие наружу здания – это граница с внешней природной средой, где другая температура и влажность. В точке росы всегда будет скапливаться влага.



На ее месторасположение влияет:

  • Характерные особенности используемых материалов для строительства.
  • Качество и количество слоев утеплителя.

Точка росы в утеплителе может перемещаться, и это нужно учитывать. Чаще всего это происходит, когда снаружи резко холодает, а внутри температура остается неизменной.



Важно!

Чтобы защитить стены изнутри, точка росы должна всегда располагаться снаружи дома. Это препятствует образованию плесени, грибка и т.п.







Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.



Расчеты

При расчетах точки росы в стене с утеплителем я учитываю:

  • климат региона;
  • направление и мощность ветра;
  • толщину стен;
  • используемые стройматериалы для ее возведения.

Обычно я сам не высчитываю это значение, для этого есть специальная таблица готовых примерных значений. В своей работе я не использую интернет программы, они могут не все учесть, и выдадут ложное значение.

Для определения показателя по таблице, необходимо знать температуру и влажность в помещении. В поле их соединения и будет точка росы. Для определения данных показателей использую термометр, бесконтактный градусник и гигрометр. Далее проделываю следующие действия:

  • Отмеряю от пола 60 см, на этой высоте определяю температуру.
  • Так же измеряю влажность.
  • Соотношу числа в таблице, и определяю точку росы.
  • Затем беру бесконтактный градусник, и на высоте 60 см на любой поверхности помещения измеряю температуру.
  • Полученные значения сравниваю. Если есть отклонение более 4 градусов, значит, термоизоляция должна проводиться опытным специалистом.



Важно!

Если в таблице нет нужного промежутка чисел, берется средний показатель.



Как практически определить место конденсации

Место конденсации зависит от расположения утеплителя (внутри или снаружи).



В неутепленном доме

В таких постройках большая вероятность образования конденсата на стенах внутри помещения. Причиной тому отсутствие утепления, которое задерживает теплый воздух внутри, и не дает ему выветриться. Расположение точки росы в них зависит от погоды снаружи.

При незначительных колебаниях температуры, конденсат образуется на наружной стене, внутри помещения будет комфортно. При значительном похолодании, возможно смещение точки росы при утеплении стен внутрь. Это приводит к образованию конденсата и намоканию стен внутри помещения.



При наружном утеплении

Стены снаружи должны утепляться качественным, прочным материалом, чтобы избежать их намокания. Если все сделать правильно, то точка росы расположится внутри утеплителя.

В ином случае, либо при недостаточной толщине тепломатериала, будут увеличиваться теплопотери, восполнить которые сложно.





Важно!

При сильном морозе внутри стен начнет скапливаться конденсат, что приведет к намоканию.





При внутреннем утеплении

В процессе строительства я редко использую внутреннее утепление, т.к. точка росы располагается посредине между утеплителем и стеной. Это плохой вариант, если температура резко снизиться, а влажность – повысится, в месте стыка появится влага и конденсат.

В результате начнет разрушаться теплоизоляция и утепленная поверхность. Такой вариант возможен, если система отопления способна поддерживать нужный уровень температуры во всем доме.

Бывали случаи, когда теплоизоляция проводилась без учета погодных условий конкретного региона. Тут и точку росы определить сложно, и температура и влажность внутри стены постоянно колеблется. Устранить такие проблемы очень сложно, обычно для этого приходится повторно утеплять стены.



Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.



Где должна находиться точка росы

Расположение точки росы высчитано верно, если при похолодании она продолжает располагаться в утеплителе и не переходит на стену. Под похолоданием здесь понимается максимальное снижение температуры на несколько дней, недель, которое наступает периодически. В таком случае точка росы может сместиться в стену.

Если утеплитель выполнен из прочных материалов, то такие показатели нестрашны. Но, если он произведен из пористых материалов, типа минеральной ваты, появление точки росы в стене должно быть коротким. Иначе неизбежно намокание стены и скопление конденсата.

Чтобы этого избежать, я кладу в два раза больше утеплителя, и обязательно пароизоляцию, она выведет лишнюю влагу.



Ваша выгода при обращении ко мне

строю сам - 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил



Что будет, если неверно выбрать точку?

Если воздух из теплого помещения попадает в более низкую температуру, то образуется конденсат. Именно он приводит к появлению влаги на стене, из-за чего образуется плесень, грибок и пр. Все это негативно сказывается на здоровье человека, он дышит выделениями от вредных микроорганизмов, что может стать причиной астмы и других заболеваний.

Это не единственное негативное последствие образования конденсата, намокшие стены со временем разрушаются. Поэтому очень важно правильно определить точку росы, а также:

  • Выбрать подходящий материал для строительства и термоизоляции.
  • Тип отопительной и вентиляционной системы.
  • Правильно подобрать технологию утепления.

Я предпочитаю монтировать теплоизоляцию снаружи постройки. Лучше выбрать пеноплекс, пенопласт или керамзит. Если выбор пал на минеральную вату, необходимо обеспечить надежную и прочную пароизоляцию и гидроизоляцию, которые не дадут влаге задерживаться в утеплителе.



Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения) Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом



Что делать, чтобы вывести точку росы из дома наружу?

Часто встречаются случаи, когда неправильно подсчитана точка росы, и со временем стены начинают сыреть, покрываться плесенью. В таком случае есть два решения проблемы:

  • Улучшить теплоизоляцию помещения, которая уменьшит влажность.
  • Уменьшить разницу показателей температуры покрытий, т.е. провести внешнюю теплоизоляцию.

В любом случае, необходимо поработать с теплоизоляцией. Существует два способа утепления стен:

Внутреннее:

  • точка росы между стеной и утеплителем приводит к образованию конденсата, в результате чего несущая стена промерзает и покрывается плесенью и грибком.

Внешнее:

  • в данном случае точка росы находится в утеплителе, в результате тепло лучше сохраняется, стена постоянно сухая и теплая. Обеспечивается надежная звукоизоляция.

Почему дополнительное утепление лучше проводить снаружи? Во-первых, это удобно, во-вторых – температура окружающей среды и утеплителя выровняется. Кривая снижения температуры станет медленно снижаться, и точка росы сдвинется к краю теплоизоляции.

Чем толще покрытие, тем больше вероятность смещения точки за пределы стенки дома. Таким образом, утепление снаружи делает дома долговечными и снижает расходы по теплоснабжению.

Правильное определение точки росы способно продлить срок эксплуатации постройки.

Правильное определение точки росы способно продлить срок эксплуатации постройки. Даже при незначительных ухудшениях погодных условий можно избежать увлажнения стены. Если со временем в доме появился конденсат, стены стали намокать, появилась плесень, значит, необходимо установить дополнительный слой теплоизоляции, который выведет точку росы наружу.

Если улучшить теплоизоляцию невозможно, следует воспользоваться дополнительным обогревом помещения изнутри. Это поможет сместить точку конденсации наружу.



Планируете строительство каркасного дома? Звоните +7(495)241-00-59



мой опыт - ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю -  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 - буду рад вам помочь, обращайтесь!

Что такое точка росы и как с ней бороться

Планируя утепление дома, необходимо обратить внимание на такую проблему, как возникновение точки росы. Этот термин означает такую температуру воздуха, при которой водяной пар, содержащийся в воздухе, достигает состояния насыщения и начинается процесс его конденсации, то есть образования влаги. Давайте посмотрим, как будет происходить процесс конденсации и как будет проявляться точка росы в утепленных различными способами зданиях.

 Сначала рассмотрим такой случай, в котором дом не утеплен совсем. В этом варианте точка росы будет перемещаться. При охлаждении воздуха снаружи помещения точка росы будет располагаться либо близко к внутренней стороне стены, либо в самом доме, и тогда конденсат выступит на стенах. Это однозначно говорит нам, что стоит задуматься о дополнительном утеплении. В случае, если теплосопротивление стен соответствует нормам, то точка росы будет расположена ближе к улице. Это значит, что стены внутри здания будут сухими, и дополнительное утепление не требуется.

    Рассмотрим процесс формирования точки росы в доме с утеплёнными стенами. Здесь многое зависит от влагооталкивающих свойств утеплителя: если он хорошо впитывает влагу, теплозащита снижается и начинается формирование конденсата на стенах, а в дальнейшем возможно и разрушение всей конструкции. Большое значение имеет то, является ли утепление наружным или внутренним.

Утепление стен дома изнутри считается не самым оптимальным вариантом. При слишком тонком слое теплоизоляции точка росы будет находиться между утеплителем и внутренней стороной стены. И это может стать причиной таких проблем, как появление конденсата на стенах, разрушение утеплителя, распространение плесени.



Утепление строительных конструкций снаружи, по мнению экспертов, намного лучше защищает дом от низких температур и влажности. Однако утепление должно быть качественным. Что это значит? Точка росы должна находиться внутри самого утеплителя, для этого необходимо правильно рассчитать его толщину. Только при таком расположении точки росы стена остается сухой полностью. А если слой утеплителя тоньше необходимого, точка росы будет расположена между теплоизоляцией и наружной стеной. Это приводит к разрушению стены, появлению плесени, а при понижении температуры возможно образование льда в стене.

Так как же утеплить дом, чтобы точка росы была расположена в нужном месте? На самом деле все проще простого! Рекомендуем использовать в качестве утеплителя пенополиуретан. В настоящее время он является самым современным, экологичным и качественным утепляющим материалом. Для решения проблемы с точкой росы потребуется всего один слой пенополиуретана толщиной 3-5 см. К тому же, поскольку пенополиуретан после напыления увеличивается в объеме, он закрывает все имеющиеся пустоты и надежно прилегает ко все материалам. Пенополиуретан также имеет великолепные влагоотталкивающие свойства.

    Точка росы всегда была большой проблемой при строительстве домов, но современные технологии и материалы, такие как пенополиуретан, сводят ее отрицательные свойства к минимуму.

Точка росы, температура точки росы

Точка росы это температура, при которой находящийся в воздухе водяной пар становится насыщенным. При температуре точки росы.ю относительная влажность становится 100%. Рассмотри такое явление как точка росы более подробно

«Дышащий» материал стен – достоинство? Очень спорно. Возможно, стены должны быть прочными, и удерживать тепло в доме, а пар пропускать им вовсе не обязательно, для этого существует вентиляция, естественная и принудительная?

Откуда в доме пар – понятно. В жилище воздух всегда – в основном – теплее, тем на улице. Вода льется в ванных и в кухнях, водой поливают комнатные цветы, часто делают в доме влажную уборку. Чем больше разница температур в доме и на улице, тем больше водяного пара стремится покинуть помещение. Эта зависимость не линейная, поскольку есть еще фактор – влажность, причем разная, в доме одна, а на улице другая. Чем меньше влажность дома и на улице, тем меньше риск появления на внутренних поверхностях стен влаги в виде конденсата.

Когда водяной пар идет сквозь стену, стене от этого плохо. Теплопроводность материала стен увеличивается, поскольку присутствует вода, которая тепло проводит очень неплохо, и в виде пара тоже. Стеновые материалы всегда обладают влагоемкостью ( если они не из металла), то есть накапливают воду. Пар, идущий сквозь дышащие стены, оказывает на них вредное влияние, по сути, очень медленно разрушает, одновременно увеличивая потери тепла из помещений. Если зимой накопление влаги в стене меньше нормативного значения, то существенного вреда не будет. Но очень желательно, чтобы точка росы зимой находилась вне наружной стены.

Точка росы

Точка росы измеряется в градусах. Это температура, при которой содержание водяного пара в воздухе максимальное. Точка росы не может иметь большее значение, чем температура воздуха – выпадает конденсат. Например, в кухне, где моют посуду и готовят, точкой росы будет температура оконного стекла, на котором можно увидеть капли воды.

Точка росы может находиться и вне стены и внутри, это зависит от влажности и температуры воздуха внутри и снаружи помещения, и от толщины и паропроницаемости каждого слоя стенового «пирога».

Комплексная отделка и утепление стен по технологии "Мокрый фасад" имеет неоспоримые преимущества. Но первые два варианта несколько отличаются от маркетинговых презентаций, представленных ниже. Это не совсем так.

Точка росы в неутепленной стене

  1. Точка росы внутри стены, находится ближе к ее наружной грани и не доходит до центра стены – внутри стена сухая, все хорошо.
  2. То же, но точка росы ближе к внутренней грани стены, чем центр стены – в этом случае, если резко понизится наружная температура воздуха, стена изнутри будет мокрой какое-то время, около нескольких дней. Сколько именно – зависит от водопоглощения и паропроницаемости материала стен. Например, у керамического кирпича эти параметры отличные, морозы отступят, и влага выйдет. Но какое-то время, как сказано выше, стенка мокрой будет.
  3. Самый ужасный вариант – точка росы на внутренней поверхности стены. Скорее всего, всю зиму стена будет мокрая, все зависит от того, сколько пара в помещении. Нельзя же постоянно держать форточки открытыми зимой.

Точка росы в стене с наружным утеплением

  1. Точка росы внутри утеплителя – нормальный вариант, толщина утеплителя правильная, теплотехнический расчет верный, стена внутри сухая, а утеплитель отдаст влагу наружу при изменении температуры и влажности воздуха
  2. Если расчет неверный или изменились параметры – утеплитель поврежден и т.п., то точка росы будет находится внутри стенового материала, а не в слое утеплителя. Последствия - как для неутепленной стены по пунктам 2 и 3.

Точка росы в стене с внутренним утеплением

Поверхность конденсата смещается внутрь, и варианта опять три:

  1. Точка росы между слоем утеплителя и серединой стены. Если резко похолодает – точка росы сместится на их границу. Стена будет сухой.
  2. Точка росы за слоем утеплителя, внутри стены – стена будет сырой всю зиму.
  3. Точка росы внутри утеплителя – всю зиму утепляющий слой будет впитывать образующийся конденсат.

Паропроницаемость строительных материалов

Приведем ниже в таблице коэффициенты паропроницаемости строительных материалов

Чтобы микроклимат в доме был нормальным, при конструировании стеновых «пирогов» учитывают как толщину каждого слоя, так и его свойства водопоглощения и паропроницаемости. Слои пирога должны располагаться таким образом и иметь такие толщины, чтобы паропроницаемость увеличивалась изнутри – наружу. Это «правило паропроницаемости» лучше соблюдать. Иначе – два варианта:

  1. Плохая вентиляция и высокая влажность в доме - значит, можно получить точку росы в неположенном месте, и как результат сырость и плесень с грибком на стенах, а возможны и разрушения стен.
  2. Внутри дома влажность небольшая, а вентиляция организована – никаких вредных последствий для микроклимата от нарушения правила не будет, если не считать вредное влияние влаги на материал стен.

Все это так, точку росы учитывать надо, поскольку она фактор риска. Но степень этого риска – зависит от реального, фактического количества сконденсированной в стене воды и от свойств материала стены. Чем меньше водопоглощение у стенового материала, то есть чем меньше он впитает влаги, тем меньше ему грозит разрушение при замерзании и расширении в порах этой влаги. Кирпичные хрущевки стоят уже более 60 лет, а разрушатся и не думают, хотя по теплотехническим расчетам у них в стенах конденсат. Керамический кирпич имеет хорошие характеристики по морозостойкости, морозы заканчиваются, и кирпич влагу отдает в воздух. Но надо помнить, что стены у хрущевок – толщиной полметра.

Расчет температуры точки росы

Рассчитать точку росы можно и нужно, для этого не обязательно штудировать науку теплотехнику. Можно считать по калькуляторам из инета, вполне достойным, работающим на основе теплотехнических формул и базы данных характеристик материалов. Лучше, конечно, доверить окончательный расчет профессионалам.

Приведем таблицу с возможностью расчета температуры точки росы.

Дышащие стены

По вопросу дыхания стен. Возможно, этот вопрос относится не столько к строительной физике, сколько к идеологии? Были когда-то щелястые окна, они обладали чудесной паропроницаемостью, да и стены дышали вовсю. При этом за отопление не нужно было отдавать хорошую часть зарплаты. Сегодня ситуация иная, причем давно – вопрос энергосбережения для частного дома стоит ребром. Укоренившиеся фразеологизмы вида – энергосберегающий дом, энергоэффективный стройматериал - уже говорят о многом. Возможно, стены дома должны держать тепло, а дыхание должна обеспечить грамотно организованная вентиляция? Маркетологи ведь умеют рассказывать сказки, и о дыхании домов, отрастивших жабры благодаря инновационным стройматериалам... тоже.

Контроль точки росы при проведении покрасочных работ

Сергей Сальцин, технический консультант ООО «Транслак» (г.Казань)

В технической документации к ЛКМ зачастую можно встретить рекомендацию по температуре нанесения ЛКМ, которая привязана к «точке росы». Что это такое? Точка росы – это температура воздуха, при которой водяной пар, содержащийся в нем, начинает конденсироваться в росу.

Почему так важно контролировать точку росы? Дело в том, что нанесение лакокрасочного материала на подложку (металл, пластик и т.д.) с конденсированной влагой приводит к снижению защитных и декоративных свойств покрытия. При этом возможно образование таких дефектов лакокрасочного покрытия, как:

  • Нарушение адгезии лакокрасочного покрытия к подложке
  • Кратеры
  • Поры в пленке ЛКП
  • Разнооттеночность, помутнения и потеря блеска

Все это приводит к сокращению срока службы защитного покрытия.

Рядовые ситуации в промышленной покраске, провоцирующие выпадение росы на изделия:

  • Проведение покрасочных работ в условиях неотапливаемого цеха.
  • Высокая влажность в покрасочном цехе.
  • Транспортировка изделий к месту покраски с предыдущих технологических операций (сборка, подготовка к покраске) через улицу, в холодное время года.
  • Близость покрасочного участка к грузовым воротам, при открытии которых в холодное время года происходит резкое падение температуры в цеху.
Как контролировать точку росы?

Для контроля точки росы необходимо знать 3 параметра:

  • Температура воздуха
  • Относительная влажность воздуха
  • Температура окрашиваемой поверхности.
Температуру воздуха и относительную влажность можно контролировать при помощи психрометра, либо метеостанции.

Температуру окрашиваемой поверхности можно контролировать при помощи инфракрасного пирометра.

Собрав необходимые данные определяем точку росы по специальной таблице:

Температура
воздуха

Температура точки росы при относительной влажности воздуха (%)

30%

35%

40%

45%

50%

55%

60%

65%

70%

75%

80%

85%

90%

95%

-10°С -23,2 -21,8 -20,4 -19 -17,8 -16,7 -15,8 -14,9 -14,1 -13,3 -12,6 -11,9 -10,6 -10
-5°С -18,9 -17,2 -15,8 -14,5 -13,3 -11,9 -10,9 -10,2 -9,3 -8,8 -8,1 -7,7 -6,5 -5,8
0°С -14,5 -12,8 -11,3 -9,9 -8,7 -7,5 -6,2 -5,3 -4,4 -3,5 -2,8 -2 -1,3 -0,7
+2°С -12,8 -11 -9,5 -8,1 -6,8 -5,8 -4,7 -3,6 -2,6 -1,7 -1 -0,2 -0,6 1,3
+4°С -11,3 -9,5 -7,9 -6,5 -4,9 -4 -3 -1,9 -1 0 0,8 1,6 2,4 3,2
+5°С -10,5 -8,7 -7,3 -5,7 -4,3 -3,3 -2,2 -1,1 -0,1 0,7 1,6 2,5 3,3 4,1
+6°С -9,5 -7,7 -6 -4,5 -3,3 -2,3 -1,1 -0,1 0,8 1,8 2,7 3,6 4,5 5,3
+7°С -9 -7,2 -5,5 -4 -2,8 -1,5 -0,5 0,7 1,6 2,5 3,4 4,3 5,2 6,1
+8°С -8,2 -6,3 -4,7 -3,3 -2,1 -0,9 0,3 1,3 2,3 3,4 4,5 5,4 6,2 7,1
+9°С -7,5 -5,5 -3,9 -2,5 -1,2 0 1,2 2,4 3,4 4,5 5,5 6,4 7,3 8,2
+10°С -6,7 -5,2 -3,2 -1,7 -0,3 0,8 2,2 3,2 4,4 5,5 6,4 7,3 8,2 9,1
+11°С -6 -4 -2,4 -0,9 0,5 1,8 3 4,2 5,3 6,3 7,4 8,3 9,2 10,1
+12°С -4,9 -3,3 -1,6 -0,1 1,6 2,8 4,1 5,2 6,3 7,5 8,6 9,5 10,4 11,7
+13°С -4,3 -2,5 -0,7 0,7 2,2 3,6 5,2 6,4 7,5 8,4 9,5 10,5 11,5 12,3
+14°С -3,7 -1,7 0 1,5 3 4,5 5,8 7 8,2 9,3 10,3 11,2 12,1 13,1
+15°С -2,9 -1 0,8 2,4 4 5,5 6,7 8 9,2 10,2 11,2 12,2 13,1 14,1
+16°С -2,1 -0,1 1,5 3,2 5 6,3 7,6 9 10,2 11,3 12,2 13,2 14,2 15,1
+17°С -1,3 0,6 2,5 4,3 5,9 7,2 8,8 10 11,2 12,2 13,5 14,3 15,2 16,6
+18°С -0,5 1,5 3,2 5,3 6,8 8,2 9,6 11 12,2 13,2 14,2 15,3 16,2 17,1
+19°С 0,3 2,2 4,2 6 7,7 9,2 10,5 11,7 13 14,2 15,2 16,3 17,2 18,1
+20°С 1 3,1 5,2 7 8,7 10,2 11,5 12,8 14 15,2 16,2 17,2 18,1 19,1
+21°С 1,8 4 6 7,9 9,5 11,1 12,4 13,5 15 16,2 17,2 18,1 19,1 20
+22°С 2,5 5 6,9 8,8 10,5 11,9 13,5 14,8 16 17 18 19 20 21
+23°С 3,5 5,7 7,8 9,8 11,5 12,9 14,3 15,7 16,9 18,1 19,1 20 21 22
+24°С 4,3 6,7 8,8 10,8 12,3 13,8 15,3 16,5 17,8 19 20,1 21,1 22 23
+25°С 5,2 7,5 9,7 11,5 13,1 14,7 16,2 17,5 18,8 20 21,1 22,1 23 24
+26°С 6 8,5 10,6 12,4 14,2 15,8 17,2 18,5 19,8 21 22,2 23,1 24,1 25,1
+27°С 6,9 9,5 11,4 13,3 15,2 16,5 18,1 19,5 20,7 21,9 23,1 24,1 25 26,1
+28°С 7,7 10,2 12,2 14,2 16 17,5 19 20,5 21,7 22,8 24 25,1 26,1 27
+29°С 8,7 11,1 13,1 15,1 16,8 18,5 19,9 21,3 22,5 22,8 25 26 27 28
+30°С 9,5 11,8 13,9 16 17,7 19,7 21,3 22,5 23,8 25 26,1 27,1 28,1 29
+32°С 11,2 13,8 16 17,9 19,7 21,4 22,8 24,3 25,6 26,7 28 29,2 30,2 31,1
+34°С 12,5 15,2 17,2 19,2 21,4 22,8 24,2 25,7 27 28,3 29,4 31,1 31,9 33
+36°С 14,6 17,1 19,4 21,5 23,2 25 26,3 28 29,3 30,7 31,8 32,8 34 35,1
+38°С 16,3 18,8 21,3 23,4 25,1 26,7 28,3 29,9 31,2 32,3 33,5 34,6 35,7 36,9
+40°С 17,9 20,6 22,6 25 26,9 28,7 30,3 31,7 33 34,3 35,6 36,8 38 39

Пример определения точки росы:

Для температуры воздуха 14°С и относительной влажности 60% точка росы будет равна 5,8°С (выделено серым фоном в таблице).

Это означает, что если температура окрашиваемой поверхности будет равна или ниже значения 5,8°С, то на ней будет конденсироваться влага.

Согласно ГОСТ 9.402-2004 (Единая система защиты от коррозии и старения). Пункт 4.1:

Температура стальной поверхности, прошедшей подготовку поверхности к окрашиванию, должна быть на 3 °С выше точки росы.

Внедрение контроля точки росы перед покраской изделий позволит избежать образования дефектов лакокрасочного покрытия и, как следствие, предотвратить временные, трудовые и денежные затраты на их устранение.

Точка росы - всё о ней родимой / Что такое / Как рассчитать / Где должна быть после утепления пенопластом

Наконец-то и мы добрались до такой важной темы как "ТОЧКА РОСЫ" и как всегда вас ждёт только самое интересное: Что такое точка росы;

Как рассчитать;

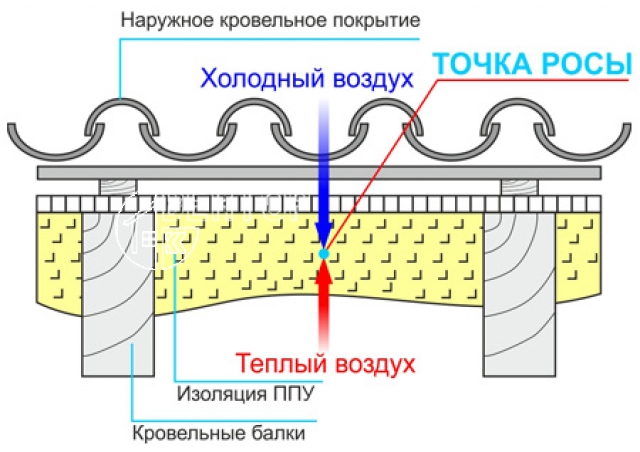

Где должна быть, выпадать точка росы после утепления;

Хочу начать сначала с рассуждений, ну а уж потом, объяснить что такое точка росы. А начну я с того, что общая с людьми которые занимаются утепление фасадов по Донецкой области, ныне ДНР, все утепляют стены пенопластом толщиною в пять сантиметров, мотивируя это тем, что мол у нас зимы не такие суровые и пенопласт 10-ка (см), ну будет просто бесполезной тратой денег.

Спрашиваю: - "ну а с чего ты взял, что, допустим, именно пятёрки будет достаточно, быть может взять толще?"

На что мне отвечают: - "да ну, у нас зимы максимум - 270С, а десятку клеят когда за "бортом" хотя бы 35 постоянных";

Я: - "Ну а почему бы тоньше не взять?";

На что отвечают: - "Да ну, пятёрка в самый раз! Что бы не прогадать";

Но дела обстоят-то совсем по другому, нежели представляет себе фасадчики Донецкого кряжа!!! Мы уже затрагивали данный нюанс в теме "Внутреннее утепление стен пенопластом*", когда точка росы выпадает на внутренних стенах квартиры за пенопластом, хотя должна выпадать на внешней стороне стены. Почитайте это важно! Так вот. Смысл подсчёта точки росы, дабы она приходилась именно на клей за утеплителем, но не как не на внешние, а уж тем более внутренние стены дома или квартиры. Так как выпадая непосредственно внутри стены, она резко уменьшает срок эксплуатации несущих стен, развивает грибок, плесень и всякую другую не няшную "хрень". Что такое точка росы - температурное явление, при котором воздух охлаждает до такой степени, что имеющаяся в нём влага, пар, выпадут в осадок в виде водяных капель - попросту росы! Выпадение влаги из воздуха напрямую зависит от давления воздуха и разности окражающих температур. Ну как это происходит рано утром, когда роса ложиться на траву - тёплый воздух выходящий из остывающей земли сталкивается с утренним холодным воздухом и начинает выпадать в "осадок" в виде капель росы.

Как рассчитать точку росы - теплопотерь.

Надеюсь те кто начал читать данный материал поняли, что считать точку выпадения росы это очень важный момент!!! Так что приготовьтесь, напрягите мозг, возьмете блокнот, так как  сейчас пойдут в ход форму и их нужно знать на зубок или хотя бы понимать что как происходит.

Ri = 0,13 м2 К / Вт. ГОСТ 8.524-85 и DIN 4108.

Термическое сопротивление остальных слоев Re соответствует перепаду температур между внутренней поверхностью стены и уличным воздухом. (Т поверхности стены - T за пределами здания ) dTe.

Далее ведём расчёт по следующей формуле:

Ri / dTi = Re / dTe

Находим Re:

Re = Ri * dTe / dTi

Общее тепловое сопротивление R = Re + Ri:

R = Ri (1 + dTe / dTi)

Теперь значение теплопотерь:

ТП = 1 / R


Если туго всё зашло, вот вам пример:


Допустим:

Температура в помещении: 20 ° C

На поверхность стены: 18 ° C
Температура окружающей среды: -10 ° C

dТ = 2 ° C
DTE = 28 ° C
Ri = 0,13 м2 К / Вт

dТi = 2 ° C
dTe = 28 ° C
Ri = 0,13 м2 К / Вт
R = R (1 + dTe / dТi) = 1,95 м2 К / Вт
ТП = 0,5 Вт / м2 K



Кроме теплопотерь отображаются зоны возможной конденсации .
Черный график показывает падение/увеличение температуры внутри ограждающей конструкции в градусах.

Синий график - температура точки росы. Если этот график соприкасается с графиком температуры, то эти зоны называются зонами возможной конденсации (помечены голубым). Если во всех точках графика температура точки росы ниже температуры материала, то конденсата/росы не будет.

Как избавиться от излишнего выпадения конденсата без подсчёта точки росы.

Как правило без утепления и расчётов точки росы от этой проблемы можно избавиться, но не факт. В данном случае нам понадобится:

отражающая теплоизоляционная подложка;

Эти меры дополнительной защиты позволят всего лишь навсего сдержать поток водяных
паров проходящих сквозь стены. Нужно помнить - что не стоит переусердствовать с этими материалами т.к изолированные пары внутри помещения будут скапливаться и это может привести, без проветривания изолированного помещения к ухудшении качества воздуха. Можно так же применить:

вытяжки;

дополнительные источники тепла;

* Эти дополнительные "девайсы" позволят использовать вышеприведённые пароизоляционные материалы без риска испортить микроклимат в жилом помещении.

Видео - как убрать точку росы из стены.


Как определить, будет влажно или душно в теплый день

Зависимость точки росы от относительной влажности - что более полезно для определения уровня комфорта?

Несомненно, ответ - температура точки росы, но она не всегда идеальна. Давайте сначала посмотрим на относительную влажность.

Как относительная влажность, так и точка росы измеряют количество водяного пара в атмосфере. Однако относительная влажность зависит от температуры, а точка росы - нет. Точка росы - это просто мера того, сколько влаги находится в воздухе в данный момент времени.


Что нужно знать
  • Есть разница между точкой росы и относительной влажностью

  • Относительная влажность зависит от температуры, а точка росы не

  • Точка росы определяет количество влаги в воздухе

  • Точка росы будет более надежным средством определения уровня комфорта в теплые летние дни

Возьмем пример, где точка росы составляет 65 градусов, а температура воздуха - 65 градусов.Относительная влажность в этой ситуации составляет 100%.

Удерживайте точку росы на уровне 65 при температуре воздуха до 95. Относительная влажность упадет примерно до 37%. В этом случае будет довольно влажно или душно и даже неудобно, несмотря на довольно низкую относительную влажность. Фактически, температура индекса жары - то, что на самом деле ощущается на улице - будет 98 градусов!

Из этих примеров видно, что чем ближе температура к точке росы, тем выше относительная влажность.Чем дальше они друг от друга, тем ниже относительная влажность.

Давайте теперь посмотрим на температуру точки росы:

Общее эмпирическое правило заключается в том, что точка росы 50 или ниже является комфортной в теплые месяцы. От 60 до 65, и он кажется липким или влажным. Росы старше 65 лет становятся совершенно душными и даже тропическими, когда достигают 70-х годов.

Так вот, точка росы в 50 градусов ночью с температурой в 50 в этом сценарии будет ощущаться влажной с высокой относительной влажностью. Вы, как правило, получаете по крайней мере пятнистый туман и изобилие росистой травы.

У нас также были дни, когда точка росы была около 70 при такой же температуре воздуха, и шел дождь. В этом сценарии относительная влажность высока, и она будет ощущаться влажной и липкой, но не такой влажной или тропической.

Оба измерения полезны, но в качестве общего ориентира в теплый или жаркий день более надежным ориентиром для определения уровня комфорта будет температура точки росы.

ОБЪЯСНЕНИЕ ТОЧКИ РОСЫ И ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ ДЛЯ ОБЩЕСТВЕННОСТИ



ОБЪЯСНЕНИЕ ТОЧКИ РОСЫ И ОТНОСИТЕЛЬНО ВЛАЖНОСТЬ
ДО ОБЩЕСТВЕННОСТИ

МЕТЕОРОЛОГ ДЖЕФФ ХЭБИ
Публике бывает непросто понять разницу между «значением» относительной влажности и точки росы.Метеорологи есть задача объяснить эти концепции широкой публике.

Люди хорошо понимают, как они себя чувствуют из-за погоды. Один из подходов к объяснению точки росы - это скажем, точка росы выше 65 F делает его липким и влажным на улице, в то время как точка росы ниже 65 F комфортна. что касается липкости воздуха. Чем выше точка росы, тем больше влаги в воздухе. Чем выше точка росы выше 65 F, тем более липким будет ощущение снаружи (ощущение, что вам нужно вдохнуть пучок влаги при каждом вдохе).75 F или выше точки росы, воздух действительно липкий и влажный.

RH бывает сложнее объяснить. Общественность в значительной степени понимает, что относительная влажность 100% означает, что либо туманно, очень сыро или слишком сильно на улице. Есть одно заблуждение, что относительная влажность 100% только тогда, когда идет дождь. Пример 1. Относительная влажность часто составляет 100% в ранние утренние часы, когда температура упала до точки росы. Пример 2: Когда начинается дождь, требуется время, чтобы воздух насыщался. Относительная влажность часто намного меньше 100%, когда идет дождь (например, для насыщения воздуха с относительной влажностью 50% требуется время и большое количество испарений).Если дождь недостаточно сильный или не длится достаточно долго, дождь не будет насыщать ранее более сухой PBL.

RH можно объяснить публике как «близость к воздуху - это насыщение». Когда относительная влажность меньше 40%, это кажется сухим снаружи, а когда относительная влажность превышает 80%, снаружи кажется влажным (точка росы определяет если он слишком влажный или просто регулярно влажный). От 40 до 80% относительной влажности комфортно, если температура тоже удобно.

Наихудшая комбинация для комфорта человека - высокая точка росы (65 F или выше) в сочетании с высокой относительной влажностью. Если точка росы выше 65, как правило, на улице всегда будет неприятно влажно. Очевидно, что температура может подняться выше 100 и привести к низкой относительной влажности, но количество влаги в воздухе по-прежнему велико и будет замечен.

Оптимальная комбинация для комфорта человека - точка росы около 60 F и относительная влажность от 50 до 70% (это поставил бы температуру около 75 F).Воздух на улице кажется сухим, когда ОБА точка росы ниже 60 F. И относительная влажность меньше 40%.

Теперь дилемма, как публика определяет «значение» между высокой точкой росы и высокой относительной влажностью, когда они оба указывают, что воздух влажный ??? Точка росы связана с количеством влаги в воздухе при относительная влажность связана с тем, насколько воздух близок к насыщению. Как публика должна понимать эта разница в значениях может быть проблемой. Проблему можно решить, описав, как погода чувствует и связывает эту информацию с текущей точкой росы и относительной влажностью.

указывает количество влаги в воздухе

Наблюдаемая температура точки росы указывает количество влаги в воздухе

Значение, выделенное желтым цветом, расположено в нижнем левом углу (на диаграмме выше) находится температура точки росы в градусах По Фаренгейту. В этом примере заявленная температура точки росы составляет 58 градусов.


Точки росы указывают количество влаги в воздухе.Чем выше точка росы, тем выше влажность воздух при заданной температуре. Температура точки росы определяется как температура, до которой воздух пришлось бы остыть (при постоянном давлении и постоянном содержании водяного пара) чтобы достичь насыщенности. Состояние насыщения существует, когда воздух удерживает максимальное количество водяного пара, возможное при существующей температуре и давление.

Когда температура точки росы и температура воздуха равны, воздух называется насыщенным.Температура точки росы НИКОГДА НЕ ПРЕВЫШАЕТ, чем температура воздуха. Следовательно, если воздух остывает, из воздуха необходимо удалить влагу и это достигается посредством конденсации . Этот процесс приводит к образованию крошечных капель воды, которые могут привести к к появлению тумана, мороза, облаков или даже осадков.

Относительная влажность можно определить по значениям точки росы. Когда температура воздуха и температура точки росы очень близки, воздух имеет высокую относительную влажность.Обратное верно, когда существует большая разница между температурой воздуха и температурой точки росы, что указывает на воздух с более низкой относительной влажностью. В местах с высокой относительной влажностью указывают на то, что воздух почти насыщен влагой; облака поэтому осадки вполне возможны. Погодные условия в местах с высокой температурой точки росы (65 или больше) вероятно, будет неудобно влажно.



Погода

облачность

Относительная влажность по сравнению с точкой росы

Жаркая и липкая погода - всегда главный продукт летних месяцев.Возможно, вы проверили влажность и обнаружили, что она составляет всего 50%. Как может влажность быть такой низкой, когда она кажется такой высокой? Ответ: точка росы !!

Точка росы - это температура, при которой водяной пар в воздухе конденсируется в жидкую воду, например, в форме росы, тумана или, возможно, дождя. Точка росы всегда ниже или равна температуре воздуха, поэтому роса или туман часто возникают в ранние утренние часы, когда температура воздуха обычно самая низкая, а точка росы самая высокая.

С другой стороны, относительная влажность - это отношение текущего количества водяного пара в воздухе при данной температуре к максимальному количеству водяного пара, возможному в воздухе при этой температуре. Относительная влажность - это не точное соотношение между текущей температурой воздуха и точкой росы!

Например, при 95 ° F в день может быть только относительная влажность 45%, но он все равно невероятно жаркий и влажный. Вместо того, чтобы проверять влажность в такие дни, следует сосредоточиться на точке росы и полученном индексе тепла, чтобы определить, насколько липким будет ощущение на улице.Индекс тепла использует температуру и точку росы (или относительную влажность), чтобы определить, насколько горячим организм воспринимает окружающую среду. Поскольку тело охлаждается за счет испарения пота, влажный воздух не позволяет испаряться так же быстро, как сухой воздух. Таким образом, тело будет чувствовать себя более горячим в дни с более высокими значениями точки росы. В целом, точка росы 60–63 ° F начинает «ощущаться» более влажной, а точка росы 70 ° F или выше становится довольно жесткой в ​​летний день. Вот краткое руководство по ощущениям в жаркий летний день в зависимости от точки росы:

В летние месяцы у нас много дней температура воздуха достигает 90 ° с точкой росы около 70 °.Это дает только относительную влажность 52%. Однако, используя калькулятор теплового индекса, эти условия «ощущаются» как 96 ° F! Поэтому в следующий раз, когда вы планируете находиться на улице в «жаркий и влажный» день, проверяйте точку росы и индекс тепла, а не относительную влажность, чтобы понять, насколько жарко будет. Как всегда, не забывайте искать более прохладные, затененные места и не терять водный баланс в эти тяжелые дни. Ваше тело обязательно скажет вам спасибо!

График теплового индекса на основе точки росы и температуры воздуха любезно предоставлен NWS El Paso.

Узнавать погоду - это весело! А теперь вы можете слушать обсуждения и темы погоды в The Weather Lounge , новом подкасте с метеорологами и ведущими Брэдом Миллером и Майком Михаликом. Слушайте здесь:

Вы всегда можете найти больше информации о погоде у нас в Facebook и Twitter.

Также не забудьте заглянуть на наш канал YouTube, чтобы узнать о погоде еженедельно.

Разница между точкой росы и влажностью

TUCSON, Ariz.(KGUN) - Метеорологическая команда «Первое предупреждение» часто ссылается на точку росы и влажность. Большинство людей знают, что эти термины имеют какое-то отношение к влаге, но многие люди не понимают их на самом деле. Не бойтесь, мы здесь, чтобы помочь объяснить!

Подробное объяснение точки росы и влажности может вызвать затруднения, поэтому мы постараемся дать вам объяснение, которое будет легко для понимания. Начнем с влажности, потому что этот термин многие из нас слышали с детства.

Влажность можно рассматривать двояко: абсолютная влажность и относительная влажность.Национальная метеорологическая служба определяет абсолютную влажность как фактическое количество водяного пара в воздухе независимо от температуры воздуха. Чем больше количество водяного пара, тем выше абсолютная влажность. Это значение выражается в граммах водяного пара на кубический метр объема воздуха.

Относительная влажность выражается в процентах и ​​измеряет водяной пар относительно температуры воздуха. Отсюда и термин относительная влажность. Это мера фактического количества водяного пара в воздухе по сравнению с количеством водяного пара, которое может существовать в воздухе при его текущей температуре.

Теплый воздух может удерживать больше влаги, чем холодный. Таким образом, воздух с таким же количеством абсолютной влажности будет иметь более высокую относительную влажность, если воздух более прохладный, и более низкую относительную влажность, если воздух теплее. Чтобы выразить это в цифрах, относительная влажность 50% означает, что воздух удерживает половину водяного пара, который он способен удерживать.

Точка росы определяет точку, при которой воздух становится насыщенным и конденсируется. Другими словами, точка, в которой образуются капли воды. Если вы зависнете в воздухе, вы увидите, как образуются облака.Если температура воздуха и точка росы совпадают на поверхности, такой как стекло или лист, образуется роса, и вы увидите капли влаги на поверхности. Если температура воздуха ниже точки замерзания, конденсат будет иметь вид инея или льда.

Мне нравится говорить о точке росы, потому что она действительно помогает определить наш уровень «комфорта». Чем ближе точка росы и температура, тем более влажным или «мокрым» будет на ощупь. Особенно это заметно летом в сезон дождей. К сожалению, в 2020 году мы не чувствовали себя очень влажным или липким, потому что наша точка росы редко становилась очень высокой.

На юго-востоке Аризоны в летние месяцы мы обычно видим точки росы выше 60 и ниже 70, поскольку субтропическая влага переносится по региону. В сочетании с температурой воздуха 100 ° и выше такая комбинация может казаться довольно гнетущей. Это дни, когда со лба катится пот, даже если мы не напрягаемся. В эти дни также может быть проливной дождь, если нам удастся поднять тяжелый влажный воздух.

В зимние месяцы мы обычно видим точки росы однозначными и подростковыми значениями.Это времена, когда наша кожа быстро сохнет, и кажется, что никакое количество лосьона для рук не поможет предотвратить высыхание рук. Эти условия также разрушают пазухи человека, и обезвоживание наступает намного быстрее, чем во влажных условиях.

Когда холодно, из-за высокой точки росы становится еще холоднее. Если температура составляет 30-40 градусов, и мы получаем выброс влаги, который приводит к повышению точки росы, из-за повышения влажности может казаться намного холоднее.Это ночи, когда мы чувствуем, что воздух холодеет нас до костей, и только миска горячего супа или чашка горячего шоколада заставят нас почувствовать себя теплее!

Точка росы также играет ключевую роль в образовании тумана. Если температура воздуха и точка росы находятся в пределах 2 или 3 ° F друг от друга, воздух конденсируется и образуется облако. Помните, туман - это просто облако у земли. Если температура воздуха будет ниже нуля, мы увидим ледяной туман, который вызовет обледенение улиц и покроет все слоем инея.Это может сделать очень красивое зрелище, чтобы увидеть кристаллы льда на всем, что находится в поле зрения! Вот фотография, которую я сделал в Национальном памятнике Арки после туманного начала утра, когда температура была ниже нуля.

Определить разницу между точкой росы и влажностью может быть непросто. Может быть непонятно, как связаны друг с другом точка росы и влажность. Надеюсь, мы помогли прояснить довольно непонятную тему! Просто помните, точка росы напрямую связана с тем, как мы ощущаем воздух. Если мы выходим на улицу, и там действительно влажно (или душно, как говорят некоторые), это означает, что точка росы действительно высока по сравнению с температурой воздуха.Если точка росы и температура воздуха отклонятся друг от друга примерно на 3 ° F, мы, скорее всего, увидим образование тумана.

Я надеюсь, что скоро мы сможем говорить о более высоких точках росы, потому что это означает, что нам нужно больше влаги, а больше влаги означает больше шансов на дождь! На данный момент похоже, что нас ждет более низкая точка росы, что означает более сухую кожу. Продолжай пить эту воду!

Что такое точка росы и как ее рассчитать

Каждый, наверное, слышал о термине «точка росы», особенно на метеоканалах.Однако важно знать, что это такое. Как только вы это сделаете, вы захотите выяснить, как это вычислить, чтобы знать, как это может повлиять на вас. .

Информация, которую вы собираетесь получить сегодня, очень ценна. Он содержит все, что вам нужно знать, поэтому вам следует продолжить его чтение, чтобы извлечь из него максимальную пользу.

Возможно, вашим друзьям тоже нужно знать о точке росы . Когда вы закончите читать его для себя, поделитесь им, чтобы ваши друзья могли научиться правильно его измерять.

Определение точки росы

Согласно NWS (Национальная метеорологическая служба), точка росы - это просто температура, при которой воздух должен быть охлажден для достижения насыщения . Когда точка росы выше, в воздухе больше влаги. .

Характеристики точки росы

Температура точки росы может подсказать, насколько комфортно будет на улице . Когда точка росы выше, поту труднее испаряться с кожи.Это означает, что на улице будет душно и жарко.

Когда температура точки росы ниже 50 градусов, это считается сухим, от 50 до 68 - комфортным . Если температура поднимется между 69 и 76 градусами, вы почувствуете дискомфорт, поэтому, когда она поднимется еще выше, вам будет крайне неудобно.

Условия образования росы

Предпочтительные условия для образования росы обусловлены структурными характеристиками и погодными факторами.

Предпочтительные погодные условия включают :

  • Ясное ночное небо после теплого дня
  • Очень мало водяного пара в атмосфере
  • Спокойная ночь без сильных ветров
  • Высокая влажность на нижних уровнях воздуха

Предпочтительные структуры для образования росы включают :

  • Хорошо изолирован от земли
  • Плохая теплопроводность и хорошие радиаторы
  • Тонкие открытые предметы, такие как лепестки, стебли травы и листья

Температура точки росы

Температура точки росы показывает, каково это на улице. Будет душно и жарко или будет прохладно и сухо ?

Как это измерить?

Можно измерить и рассчитать точку росы. Измеряется непосредственно гигрометром. Для такого устройства есть разные комплектующие. У вас есть камера с зеркалом, детектором света и световым лучом. Когда воздух в камере охлаждается до точки росы, на зеркале образуется роса.

Роса - это просто множество крошечных капель воды, которые блокируют падающий свет .Затем детектор света определяет блокировку света, чтобы указать, что воздух достиг точки росы. Когда на зеркале образуется роса и блокирует свет, это температура точки росы для воздуха .

Современные гигрометры точки росы примерно соответствуют размеру ноутбука.

Как это вычислить?

Можно рассчитать точку росы, используя температуру воздуха и значение относительной влажности . Это измеряется с помощью пращового психрометра.

Это металлический стержень длиной примерно 6 дюймов. Сверху термометр. Для измерения возьмитесь за основание и оберните петлю вокруг этого термометра. Он измеряет относительную влажность путем измерения температуры по влажному и сухому термометрам.

Температура термобаллона - это то, что воздух мог охладить до насыщения за счет испарения . Это похоже на точку росы.

Если бы там был контейнер с воздухом, эта температура по влажному термометру была бы такой, какой мог бы быть воздух, если бы водяной пар исчез.Испарение - это процесс охлаждения, поэтому людям становится холодно, когда они выходят из бассейна или душа. Вода уходит с кожи.

Эта смоченная груша психрометра включает влажную губку. Когда вы поворачиваете его, вода испаряется из-за движения. Это охладит термометр до температуры, показанной на влажном термометре.

Чем быстрее испаряется вода, тем ниже температура по влажному термометру. Это означает, что воздух сухой. Эти значения температуры по влажному и сухому термометрам можно использовать для определения влажности и расчета точки росы.Когда вы это сделаете, вы можете использовать диаграмму, чтобы найти температуру точки росы по значению относительной влажности.

Интересные факты о росе

  • Теоретическое максимальное количество росы за каждую ночь составляет 0,8 мм, но оно редко превышает 0,5 мм.
  • В некоторых жарких регионах роса является важным источником воды. Большинство пустынных растений получают 50 процентов необходимой им воды из росы.
  • Иногда люди путают росу с потрохой. Если растения получают слишком много воды, по краям и верхушкам образуются капли.В нем много калия и сахара, поэтому, если они высохнут, на поверхности может остаться белая корка.

Заключение

Спасибо, что прочитали это руководство. Теперь вы знаете, как рассчитать точку росы и что это такое. Поделитесь этим руководством с друзьями, чтобы они тоже узнали о погоде !

Поддержание комфорта, предотвращение повреждения зданий

Конденсация, поглощение влаги и, как следствие, рост плесени или органических веществ часто являются результатом высокой точки росы в помещении в сочетании с низкой температурой поверхности.

Например, если точка росы внутри помещения выше 60 90 285 o 90 286 F, возможно, что влага начнет конденсироваться на холодных поверхностях, таких как воздуховоды, линии подачи охлажденной воды, окна или холодильные системы. Этот сбор влаги может нанести ущерб как зданию, так и товарам. Со временем он может даже способствовать органическому росту.

Помимо риска накопления влаги, ASHRAE рекомендует поддерживать точку росы ниже 62 o F для обеспечения теплового комфорта примерно для 80% пассажиров; точка росы 45 o F рекомендуется для поддержания комфортного уровня влажности в летнее время.

Мониторинг точки росы

Подумайте об этом: вы ребенок в кондитерской, и перед вами множество вкусных блюд. Вы перебираете магазин и сводите свое решение к двум шоколадным батончикам.

Option A : Плитка из проверенного и надежного молочного шоколада. Ничего особенного, но классически вкусно.

Вариант B : Пышная нуга, покрытая карамелью и арахисом, покрытая молочным шоколадом. Захватывающая закуска, полная аромата.

Вы выбрали вариант A или вариант B ?

Если мне нужно было угадать, вы выбрали вариант B, так как он дает вам больше разнообразия при покупке! А что, если бы я сказал вам, что только что принятое вами решение также может применяться к принципам проектирования систем отопления, вентиляции и кондиционирования, а также принципов мониторинга точки росы?

Вариант A: Принцип конструкции - поддержание относительной влажности (RH) 60%.

Вариант B: Принцип проектирования по поддержанию точки росы 60 o F.

Оба аналогичны и помогают поддерживать здоровье здания, но поддержание точки росы 60 o F (вариант B) по своей сути лучше и предлагает более надежный индикатор риска. Использование 60% относительной влажности в качестве индикатора (вариант A) ненадежно, поскольку создает ненужные опасения при низкой температуре воздуха. В приведенном ниже примере вы можете видеть, что количество водяного пара в воздухе остается неизменным, в то время как концентрация относительной влажности изменяется в зависимости от температуры воздуха.

И наоборот, менеджер объекта или владелец здания может испытывать ложное чувство безопасности, когда температура воздуха в помещении выше нормального уровня, потому что относительная влажность будет уменьшаться с повышением температуры воздуха.По этим причинам точку росы следует использовать в качестве порогового значения для беспокойства. Точка росы не только влияет на содержание влаги и температуру воздуха, но также является индикатором риска конденсации и поглощения влаги, что должно быть основной заботой руководителя предприятия.

Использование точки росы в помещении в качестве индикатора риска

Если вы уже используете точку росы в помещении в качестве индикатора риска активности влажности в помещении, продолжайте это делать! В частности, убедитесь, что точка росы в помещении остается ниже 60 90 285 o 90 286 F во время операций охлаждения, чтобы снизить риск поглощения влаги, конденсации и роста органических веществ.

Если вы , а не , используете точку росы в помещении в качестве индикатора риска, сейчас самое время сделать это! Вы можете быть удивлены, узнав, что одно только измерение относительной влажности может не обеспечить безопасность вашего предприятия.

Если вы уже замечаете признаки накопления влаги, плесени или органического роста, ASHRAE рекомендует использовать следующие факторы HVAC, чтобы снизить риск:

  • Убедитесь, что вентилируемый воздух осушен до точки росы ниже точки росы в помещении, когда здание находится в режиме охлаждения.
  • Убедитесь, что весь конденсат внутри компонентов HVAC сливается надлежащим образом.
  • Убедитесь, что внутренние поверхности не охлаждаются до температур ниже точки росы в помещениях в режимах и при отсутствии людей.
  • Поддерживайте точку росы в помещении на достаточно низком уровне, чтобы предотвратить образование конденсата на прохладных поверхностях компонентов систем отопления, вентиляции и кондиционирования воздуха, строительных материалах или строительной мебели.
  • Убедитесь, что увлажнители рассчитаны, установлены и контролируются должным образом, чтобы избежать риска перегрузки воздуха в помещении влажностью.
  • Убедитесь, что охлаждающие компоненты системы отопления, вентиляции и кондиционирования воздуха и сантехнические компоненты должным образом изолированы, чтобы их поверхности были примерно на 10 90 285 o 90 286 F выше точки росы в помещении.

Эти простые шаги - в дополнение к надлежащей вентиляции HVAC, мониторингу воздуха в помещении, проверке воздуха в помещении и отслеживанию сезонных изменений - могут помочь обеспечить безопасную работу вашего объекта, снижая при этом риск механических повреждений, накопления влаги и т. Д. или органический рост.

Если вы хотите узнать больше о способах улучшения вашей воздушной среды в помещении, свяжитесь с нами через форму ниже, свяжитесь с нами по телефону (513) 965-7300 или напишите по электронной почте positiv @ melinkcorp.com.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
