Какой стороной укладывать геотекстиль. Правильный ответ
Иногда после приобретения геотекстиля и подготовки его к монтажу, может возникнуть вопрос какой стороной укладывать геотекстиль. Изучив данную статью, вы найдете все интересующие вас ответы.
Этап 1. Подготовка основания из грунта под укладку геотекстиля
Особых сложностей при укладке геотекстильных материалов нет. Однако соблюдать технологию и знать, как стелить геотекстильное полотно, для более длительного срока службы, необходимо. Пожалуй, самым важным является подготовительный этап. От того, насколько технологично подготовлен участок под монтаж геотекстильных материалов, будут зависеть и дальнейшие эксплуатационные свойства. Прежде чем стелить геотекстиль, необходимо отчистить покрытие от камней, корневых систем, мелкого и крупногабаритного мусора.
Этап 2. Укладка геотекстиля и монтаж
Расстилать полотно следует ровным слоем без складок и перекручивания. В месте укладки необходимо предварительно сделать прокатку грунта.
Скреплять полотно следует нагелями и специальными скобами, строго следуя руководству по монтажу. Для более доступного понимания, как укладывать геотекстиль, представьте, что вы стелите покрывало на очень большую кровать. Укладывать полотно можно вручную, если объем работ небольшой или с помощью навесного оборудования и спецтехники. Специалисты рекомендуют укладку геотекстильного полотна при помощи техники. В этом случае происходит экономия времени, и шанс повреждения геотекстиля снижается, так как удается быстро и качественно распределить грунт на поверхности материала.
Этап 3. Отсыпка вышележащего слоя
Насыпать грунт, так же необходимо с определенной высоты, не превышающей 1.5 метра. При несоблюдении этих рекомендаций, возможны механические повреждения геотекстиля. В случае повреждения полотна, укладка геотекстиля производится или заново, или с помощью заплатки, которая располагается с нахлестом. На начальных этапах формирования грунтовой подушки, техника должна передвигаться строго перпендикулярно, избегая разворотов и резких торможений.
Только когда толщина насыпного грунта будет превышать 200 мм и после прокатки техникой, дорожное покрытие можно полноценно эксплуатировать, без опасения повреждений. Учитывая все рекомендации, укладка геотекстиля не вызовет дополнительных проблем или вопросов. Сегодня ровные дороги или красивые ландшафты на участках, стали доступны. С появлением геотекстильных материалов проблемы с традиционным «авось» при строительстве, канули в лету и можно с уверенностью сказать, что укладка геотекстиля даже на второстепенных автомобильных артериях, лишь вопрос времени.
Возможные ошибки и как их избежать
Полотно будет служить долго и правильно, если в момент монтажа не было допущено ошибок, а их допустить очень легко. Ошибка первая – укладка стык в стык. Этого категорически нельзя делать. Полотна укладываются только внахлест не менее чем 30 сантиметров. Ошибка вторая – укладка геотекстиля, без припусков по периметру. Сэкономив таким образом на материале, можно поставить под угрозу срыва все работу.
Полотно должно выходить за периметр участка. Это позволяет выводить нагрузку за пределы рабочей площади. Еще одна распространенная ошибка – движение техники. Безусловно, геотекстиль материал прочный, но движение техники по полотну запрещено. Поэтому необходимо продумать заранее моменты с логистикой, чтобы потом не перегонять технику. Если соблюдать простейшие правила и рекомендации, то вопроса, как правильно уложить геотекстиль, у вас не возникнет. Что же касается вопроса, какой стороной укладывать геотекстиль, то здесь все просто – любой.
Технология укладки геотекстиля
При проведении дорожного строительства используют различные инновационные материалы, каждые из которых обладает своими уникальными свойствами. Укладка геополотна необходима для создания разделительного слоя при выполнении дорожных работ, а также для создания дренажных систем. Технология укладки геотекстиля улучшает эксплуатационные возможности поверхности и позволяет: укрепить склоны, насыпи и другие покрытия; создать гидроизоляцию, которая препятствует появлению влаги; защитить поверхность от механических повреждений; качественно разделить слои насыпных конструкций; повысить прочность покрытия.
Монтажная технология геополотна не сложная, но требует соблюдения последовательности и качественности выполнения этапов. Выполнение работ по созданию геотекстильных поверхностей можно разделить на 6 этапов.
Выбор геотекстиля
Существует два типа материала геотекстиля:
- тканый;
- нетканый, для производства которых используют разные методы формирования.
На рисунке выше изображен тканый, белый геотекстиль.
Нетканый геотекстиль изготавливают путем массового переплетения синтетических волокон, что улучшает прочность материала, а для закрепления формы полотна производится нагревание и пресовка валами. Данная структура имеет свойство фильтрующей мембраны и является лучшей прослойкой для разделения грунта.
Метод изготовления тканого полотна схож с методом производства нетканого, но благодаря другой структуре нитей, геотекстиль тканого типа обладает лучшей прочностью по основе. Тканый геотекстиль склонен к диагональным деформациям при физической нагрузке, поэтому его используют в местах, где нужна высокая прочность, но незначительная деформация допускается.
Благодаря спутано-волокнистой структуре нетканый тип отлично выполняет функцию фильтрующей мембраны.
Транспортировка и хранение геотекстиля
Полотна геотекстиля должны храниться на сухой и ровной поверхности, чтобы они не утратили форму. Для компактного расположения рулонов допустимо расположение их в слой, который не должен превышать 5 рядов.
Геотекстиль намотан на жесткую сердцевину, которая может сломаться при физической нагрузке, поэтому расположение рулонов накрест строго запрещено. Производители полотен советуют снимать заводскую упаковку необходимо только перед непосредственной укладкой материала на поверхность.
Подготовительные работы
Технология укладки геотекстиля производится на поверхность, которая в свою очередь требует качественную подготовку основания. Прежде чем застелить полотно, необходимо избавиться от дефектов грунта: ям, впадин, трещин, растительность и т.д. Для того чтобы выявить все дефекты, можно выполнить предварительную накатку полотна, которая определит имеющиеся неровности.
Все ямы и впадины нужно засыпать грунтом или песком, уплотнить прослойку при помощи виброплиты или вибротрамбовки и выровнять. Кустарники и корни – выкорчевать или подпилить, а поверхностные воды компенсировать дополнительным слоем песка. Если объект не несет угрозу повреждению геотекстиля, то проводить подготовку основания необязательно.
Укладка полотна
После подготовки грунта происходит сам процесс укладки полотна, при котором геотекстиль необходимо расправить и уложить по длине строительного участка. Перед раскатыванием рулонов на готовых участках нужно установить палубку и только потом уложить рулоны геотекстиля таким образом, чтобы его края выходили за пределы насыпи для лучшей фиксации за пределами дороги.
Продольная укладка относительно оси насыпи выполняется проще, а поперечная укладка обеспечивает прочность слоев по ширине насыпи. Для ручной раскатки рулонов полотна потребуется несколько человек, чтобы поэтапно закреплять материал. Также укладку можно выполнить с помощью навесного оборудования, главное чтобы на поверхности уложенного покрытия отсутствовали складки.
Все рулоны нужно равномерно выровнять, скрепить между собой и зафиксировать к грунту с помощью анкеров. Каждый последующий слой не обходимо класть на предыдущий с перекрытием на 0.3-0.7 метров, чтобы обеспечить выполнение определенных возложенных на него функций и минимизировать возможность расхождения закрепленных слоев после того, как будет возложена нагрузка.
При выполнении укладки запрещается передвижение техники или рабочих по уложенным полотнам геотекстиля.
Закрепление полотен

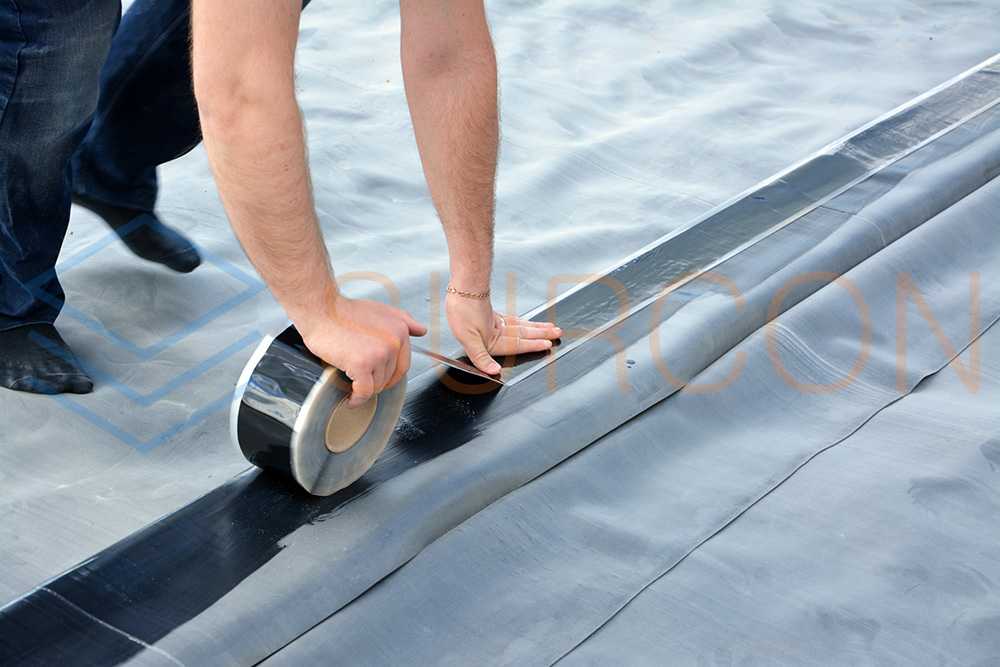

Для минимизации длинны перекрытия, уложенные полотна геотекстиля нужно скрепить между собой. Соединение геотекстиля можно осуществить сварным методом или сшивным методом встык. Сварочное соединение низкотемпературной горелкой позволит сэкономить материал и провести укладку в более короткие сроки, а сшивной метод не требует сложных операций и каких-либо знаний приборов.
В сшивном методе, для закрепления материалы к грунту используются анкера, которые нужно устанавливать через каждые 1.
5-2 метра, для обеспечения устойчивости к ветру и сохранения натяжения материала.
Засыпка и уплотнение
Следующим этапом после закрепления полотен является засыпка конструктивным слоем с высоты не более 1.2-1.5 метров, ведь при падении материал может разрушить целостность геотекстиля. При этом нельзя допускать взаимодействие с тяжелым транспортом на непокрытых полотнах. Основываясь на особенности основания грунта и насыпных материалов выполняется уплотнение грунтового слоя, который может быть выполнен как вручную, так и с использованием техники.
До полного уплотнения последнего слоя не стоит подвергать геотекстиль большим нагрузкам, поэтому перемещение техники по рабочему участку разрешается только при толщине засыпки не меньше 200 мм. При недостаточной способности грунта к большим нагрузкам следует использовать малогабаритную технику с маленьким давлением на единицу площади.
Для достижения лучших результатов уплотнение нужно выполнять послойно. Во время укладки геотекстиля рекомендуется постоянно контролировать качество выполняемой работы, чтобы вовремя устранять ошибки.
Если какие-либо участки полотна были повреждены, то необходимо выполнить их замену или поставить заплаты в нахлест на 50 сантиметров, чтобы обеспечить их устойчивость на поверхности геотекстиля.
Укладка асфальта
При укладке асфальта с помощью нивелира нужно определить направление уклона в ту сторону, где будет собираться основная масса дождевой воды и будет располагаться ливневая канализация. Величина уклона не должна превышать 10 мм на 1 метр.
Для выбора толщины асфальтного покрытия необходимо определить степень нагрузки на поверхность. В зависимости от возложенных в будущем нагрузок необходимо выбрать подходящую толщину слоя. Так, для придомовой територии вполне достаточен слой мелкозернистого асфальта в 4-5 сантиметров. При более интенсивной эксплуатации необходим дополнительный нижний слой крупнозернистого асфальта.
Укладку асфальта не стоит проводить при дожде, потому что теряются свойства продукта и дорога не получиться достаточно прочной и устойчивой.
При четком соблюдении установленных правил использования геотекстиля, асфальтобетонное покрытие прослужит достаточно долго и менять его придется не меньше, чем через 10 лет.
Руководство по укладке геотекстиля при стабилизации дорог
Руководство по укладке геотекстиля
Перед укладкой геотекстиля для стабилизации дорог лучше ознакомиться со строительством дорог и разницей между бетонным асфальтом и битумным асфальтом, а также со структурой геотекстиля при строительстве дорог. , следует обратить внимание на некоторые факторы, такие как инфильтрация воды, грунтовые воды, каналы и инфраструктура под дорогой, температура окружающей среды, а также сжатие и расширение асфальта в разные сезоны и так далее.
Установка геотекстиля для береговой защиты, изоляция туннелей, строительство плотин, защита геомембран в местах, где используются геомембраны, и в дорожном строительстве, что является нашей темой.
Геотекстиль не разлагается из-за того, что он полимерен в почве, и поскольку он обладает способностью защищать, расщеплять, фильтровать, укреплять или разряжать, его можно использовать для различных задач дорожного строительства, включая улучшение характеристик покрытия и увеличение полезного действия. срок службы асфальта и дороги, а использование этой ткани уменьшает объем высоты асфальта не менее чем на 30%.
Узнать больше : Геотекстиль Zarif Mosavar Industrial Group.
Узнать больше : Применение нетканого геотекстиля для улучшения асфальта и дорог.
Основания для установки геотекстиля в дорожной стабилизации
- Механизм фильтрации геотекстиля
- Механизм разделения геотекстиля
- Усиление эффекта геотекстиля и защита асфальта
Механизм фильтрации из геотекстиля

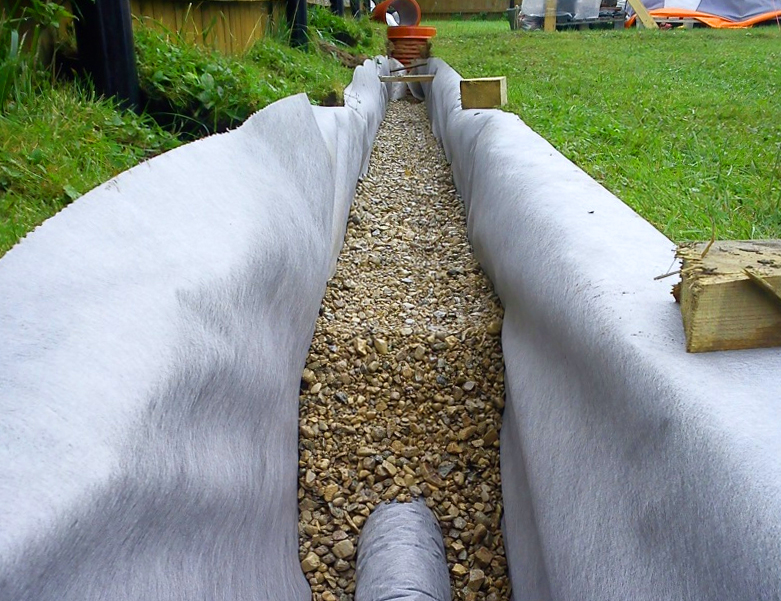

используется для фильтрации крупной фракции из гравия или используется в дренаже и водоотведении.
Не каждый вид геотекстиля выполняет требуемую фильтрующую функцию.
Эффектная ткань должна иметь большое количество вплетенных в ткань отверстий фиксированного размера. Большинство нетканых материалов имеют этот стандарт. Фильтровальная ткань не должна задерживать частицы внутри пор и не должна изменяться при сбросе пористости под нагрузками.
Для правильного проектирования дренажной системы необходимо оценить местные условия, такие как характеристики почвы, внешние нагрузки на систему (статические или динамические) и преобладающие гидравлические условия.
Механизм разделения геотекстиля
Установка геотекстиля в качестве разделительной ткани представляет собой барьер для разделения между поверхностью и слоем основания.
Усиление эффекта геотекстиля и защита асфальта
Так как геотекстиль обладает значительной прочностью на растяжение, то слои геотекстиля можно использовать для укрепления асфальта и сделать дорогу более эластичной и вызвать минимальное растрескивание.
Ступени для укладки геотекстиля для стабилизации дороги
Способ укладки геотекстиля и геосинтетики для крепления дорог с битумным или асфальтобетонным покрытием немного отличается, но в целом способ реализации включает следующие этапы:
- Подготовка поверхности
- Ингредиенты дорожной конструкции
- Условия и распространение Tack Coat
- Установка геотекстиля
- Уплотняющая геотекстильная ткань
- Финишный асфальт
1.
Подготовка поверхностиЧтобы улучшить качество и продлить срок службы дорог, перед укладкой геотекстиля поверхность должна быть как можно более гладкой и свободной от заполнителей и загрязняющих веществ, таких как масло и вода. Трещины шириной более 5 мм необходимо заполнить битумом. Большие полости и трещины должны быть заполнены подходящей горячей или холодной асфальтобетонной смесью.
2. Компоненты дорожной конструкции
Верхний слой почвы снимается, а земляное полотно уплотняется. Затем делается насыпь 600 мм из местных материалов. Сжатие производится до высоты 150 мм.
Рекомендуемая грунтовка: Большинство используемых грунтовок представляет собой битум марки 170 с содержанием фракции от 10 до 20%.
Нанесение покрытия: Грунтовка наносится непосредственно на утрамбованную насыпь с помощью обычных разбрасывающих агрегатов.
3. Сроки и сроки реализации Tack Coat
Одинарное покрытие (битумное покрытие) представляет собой горячую жидкость, которая используется для пропитки геотекстиля для гидроизоляции и прикрепления его к старому покрытию.
Опыт показал, что наилучшее соединение достигается при использовании битумного покрытия одного класса марки 170. Чистый битум быстро увеличивает прочность сцепления и позволяет быстро укладывать геотекстиль на место при укладке геотекстиля.
Требуемый объем одинарного слоя: Избыток или недостаточный объем одинарного слоя может привести к смещению или ламинированию новой обложки. Однослойный материал должен выступать на 5-7 см больше, чем края геотекстиля. Одиночный слой должен быть размещен между всеми перекрытиями. В зависимости от неровностей дороги, пористости старого дорожного покрытия, использования или неприменения выравнивающего слоя и степени впитывания геотекстильного битума от / 9. Требуется до 1,2 л на квадратный метр одинарного слоя пропитать геотекстиль и соединить с поверхностью старого покрытия.
Температура одного слоя: Допустимая температура для одного слоя составляет от 143 до 162 градусов Цельсия (подходящая температура для укладки асфальта).
Температура воздуха должна быть выше 10°C для хорошей производительности одного слоя.
Нанесение одного слоя: Обратите внимание, что если используется асфальт, в случае дождя на геотекстиль перед укладкой асфальта геотекстиль должен полностью высохнуть. Кроме того, минимальная плотность асфальтового покрытия не должна быть менее 4 см. Соблюдая вышеизложенное, сначала устанавливается связующий слой, а затем верхний слой. Наиболее подходящее количество одного слоя варьируется от 0,9до 1,4 литра на квадратный метр битума, что зависит от состояния существующей дороги и выбранного типа геотекстиля.
При укладке геотекстиля, если выбран более тяжелый геотекстиль, на него следует нанести более одного слоя. Единый слой должен быть уложен с помощью калиброванной разбрасывающей тележки, и машина должна распределять один слой на 150 мм шире, чем геотекстиль. После укладки геотекстиля на геотекстиль напыляется покрытие из битума класса 170. Этот процесс можно завершить валиком для выравнивания.
Если требуется повторная изоляция, повторно наносится слой битума класса 170 и продолжается выравниванием. Минимальная толщина плотного асфальтобетонного покрытия должна быть не менее 4 см. Соблюдая вышеизложенное, сначала устанавливается связующий слой, а затем верхний слой.
4. Установка геотекстиля
Установка геотекстиля проста и удобна, для проектов площадью менее 200 квадратных метров геотекстиль можно расстилать вручную, с помощью основных инструментов и ручного хвоста. Для крупных проектов рекомендуется использовать простой рулонный разбрасыватель со специальными устройствами контроля напряжения и прессами для выравнивания геотекстиля. Устройство может быть легко установлено на экскаваторе или перед погрузчиком и распределяет рулоны до 250 кг, что обеспечивает минимальное отклонение пути установки без складок. Морщины более 25 мм должны быть удалены. Если дорога широкая и рулон геотекстиля используется рядом, то нахлест должен быть не менее 150 мм.
При укладке геотекстиля вручную участки длиной примерно 10 м должны быть раскрыты, разглажены и помещены на поверхность перед нанесением в один слой в контакте с.
Чистка должна начинаться от центра и выходить в двух направлениях. Затем покрытие распределяется, и геотекстиль необходимо четыре раза прижать валиком, чтобы создать хорошее сцепление с существующей поверхностью.
5. Затяжка геотекстильного полотна
Расстелив геотекстильное полотно на дороге и убедившись, что под полотном нет комков и края перекрываются, можно крепить полотно к днищу тремя способами:
- использование шитье
- использовать клей
- использовать гвозди
- Обдув горячим воздухом
6. Окончательный асфальт
После выравнивающего и проникающего покрытия (грунтовка) и поверхностного покрытия (одинарное покрытие) и укладки геотекстильной ткани наступает очередь укладки асфальта, которая выполняется различными способами, такими как укладка грейдером, укладка асфальтоукладчиком, а затем металлическими и резиновыми катками.
Асфальт утрамбован и после финальных испытаний дорога готова к эксплуатации.
Заключение
Укладка геотекстиля играет важную роль при строительстве автомобильных дорог. Они эффективно используются практически во всех новостройках. Это значительно увеличивает срок службы дорожного покрытия и эффективно снижает затраты на техническое обслуживание. Это значительно отделяет подложку от грунта и обеспечивает прочность конструкции за счет высокой устойчивости к деформации. Это также уменьшает толщину периода гранул ниже основания. Если геотекстиль используется при строительстве дорог, это будет полезно, поскольку его использование снижает первоначальные затраты на строительство и частое содержание дорог
