Геотекстиль для фундамента: как выбрать и укладывать

Геотекстиль представляет собой полиэфирное или полипропиленовое полотно, изготавливаемое тканым либо нетканым способом. Данный материал обладает высокой механической прочностью, не подвержен гниению под воздействием влаги. Для чего нужен геотекстиль в фундаменте:

Укрепление почвы со слабой несущей способностью.
Обеспечение гидроизоляции и дренажа основания, предотвращение его заиливания.
Разделение слоев различных стройматериалов, что необходимо при укладке плитного фундамента и др.
В этих же целях он применяется и в других конструкциях, в частности, при обустройстве дорожных полотен, экопарковок.

Как выбрать геотекстиль для фундамента

Базовый параметр выбора геотекстиля под фундамент – это плотность материала. Она должна быть в диапазоне 225 ± 25 единиц.

Материалы с меньшей плотностью могут не выдержать эксплуатационной нагрузки и порваться, с большей – обойдутся дороже при обеспечении того же результата. В целом, при выборе геотекстиля следует ориентироваться на реальные нагрузки, которые будут приходиться на него.

Как уложить геотекстиль под фундамент

Подготовительные работы

Перед тем, как укладывать геотекстиль, необходимо выкопать траншею под фундамент, разровнять и хорошо утрамбовать ее дно.

Укладка материала

Рулоны геотекстиля раскатывают по длине фундамента. Это выполняют вручную. Рекомендуется стелить полотно максимально широко, с запасом 1,5 ± 0,5 м. Это позволит ему лучше гасить почвенные нагрузки. На слишком слабых грунтах материал можно уложить в несколько слоев.

Скрепление геотекстиля

При применении геотекстиля в фундаменте на плотных грунтах материал можно соединить посредством сшивания.

Для этого используют мешкозашивочную, реже – бытовую машинку. Другой способ соединения – уложить полотно внахлест.

Засыпка

Поверх геотекстиля укладываются остальные слои основания.

Геотекстиль под фундамент

Геотекстиль для фундамента способен обеспечить дополнительную защиту фундаменту,а значит основа дома будет более устойчивой.

Геотекстиль обладает сразу несколькими полезными свойствами:

Армирование – укрепления грунта, особенно слабого, что помогает увеличить его несущую способность. Использование геополотна способствует равномерному распределению нагрузки по всей основе фундамента;
Разделение – укладка материала под песчаную подушку не дает песку и щебню перемешиваться с землей, то есть предупреждает заиливание;
Дренаж – отвода вод, защиты фундамента от их негативного воздействия, разрушающего прочность конструкции.

Применение геополотна при возведении фундамента не дает зданию проседать, предупреждает его разрушение.

Подбор геотекстиля по плотности под фундамент

Плотность подходящего материала зависит от давления на фундамент: этажность строения, тип здания и другие параметры.

Под фундмент используют геотекстиль начиная с плотности 200 г/м2 и выше в зависмости от типа фундамента.
Кроме того учитываются также свойства грунта. В случае его нестабильности, частых оползней подойдет материал плотностью выше 250 г/м². Он укладываются под подушку в траншею.
Термофиксированное полотно плотностью равной 200 г/м², подходит в качестве защиты основания фундамента и фильтрующего материала для дренажа.
Чтобы добиться распределения нагрузки на фундамент, используют термоскрепленные виды полотна, плотностью свыше 300 г/м².
Технология укладки геотекстильного материала зависит от вида фундамента. Если он ленточный, то дно траншеи застилают полимерной пленкой, ее плотность не должна быть меньше 300 г/м².
В случае плитной конструкции фундамента дно котлована покрывают геотекстилем с плотностью свыше 350 г/м².

Выбирая геотекстиль, обратите внимание на его основные технические характеристики: плотность, разрывную нагрузку, коэффициент фильтрации.

Рулоны нужно раскатать и расстелить на поверхности, чтобы нахлест на стыках составлял не меньше 30 см и даже 50 см, если основание недостаточно ровное. Новый слой настилают только на тщательно выравненный предыдущий.

Стыки отрезков полотна заделывают путем сшивания скобами или сваркой.

Затем геотекстиль накрывают слоем песка или грунта. Поверхность выравнивают и утрамбовывают для подготовки к дальнейшим работам по заливке фундамента бетоном.

Надежность возводимого объекта, а так же его эксплуатационный срок напрямую зависят от такого внешнего элемента как фундамент, который подвержен влиянию воды в грунте, содержащей в себе ряд агрессивных элементов. Большой уровень влажности почвы зачастую является пусковым механизмом, который является основной причиной возникновения процесса разрушения. Чтобы защитить основание от потопления и негативных факторов, в строительстве применяется геотекстиль под фундамент.

Основные функции геотекстиля для фундамента

Основным назначением материала является рассредоточение нагрузки, которую здание оказывает на грунтовую основу для предотвращения последующей ее деформации. Таким образом, фундамент в котором задействовано полотно, оказывается не только устойчивым, но и стабильным.

Геотекстиль незаменим в тех случаях, когда:

необходимо обеспечить дренаж или предотвратить заливание почвы;
требуется разделить слои, чтобы исключить их смешивание, а соответственно и образование в будущем провалов;
нужно армирование.

Подобное геополотно применяется в строительстве разных объектов, но наиболее часто используется относительно слабонесущего грунта. Данный материал имеет высокую степень упругости, который позволяет равномерно распределить напряжение по основанию, разделив при этом разные прослойки, не давая возможности им смешаться, что значительно увеличивает несущую способность. Укладка геотекстиля под фундамент во всех вышеописанных случаях является неотъемлемой частью строительства.

Какие полезные функции он выполняет?

Усиление грунта. Правильное использование геосинтетики – вот залог успеха при решении специфических задач обустройства фундамента.Укладывают геотекстиль в вырытый котлован.Когда требуется механическое усиление основания, площадь уложенного геотекстиля должна превышать площадь дома. Не менее метра от стены в каждую сторону должна простираться застеленная полотном площадка.

Надежно использование подушки из щебня, обернутого геотекстилем. Имейте в виду, если подложить геоткань ровно по размеру фундамента, задача по усилению грунта выполнена не будет!

Защита фундамента от грунтовых вод. Свойство прерывать земляные капилляры позволяет уменьшить просачивание воды к фундаменту.

Увеличение прочности бетонного фундамента. Препятствуя просачиванию жидкого «цементного молочка» из бетонного раствора в грунт, подстилка под фундамент из геотекстиля позволяет сохранить все заданные свойства бетона.

Обустройство дренажа. По свойству препятствовать заиливанию дренажной системы геотекстилю нет равных.Оборачивая им дренажную трубу, увеличивают ее срок службы. Чтобы добиться еще большей эффективности дренажа, в геотекстиль полностью помещают и весь дренажный заполнитель. Это щебень, внутри которого лежит дрена. В этом случае, заполнитель может иметь большую фракцию – а значит, быть более дешевым.

Технология укладки геотектиля под фундамент

Укладка геополотна требует соблюдения ряда условий и проходит согласно имеющейся инструкции:

Во время устройства прослоек из геотекстиля необходимо выполнение таких предварительных операций, как транспортировка и укладка материала, подготовка грунта, соединение текстиля, если необходимо, а так же отсыпка и разравнивание верхнего слоя на полотно с последующим его уплотнением.
Подготавливать грунт, значит уплотнять и выравнивать его. При этом необходимый коэффициент плотности указан в нормативных требованиях, где отмечено, что на поверхности грунта не должны присутствовать неровности, превышающие 5 сантиметров в глубину. Многие не знают, как укладывать геотекстиль под фундамент, если отсутствует опасность повреждения полотна. В данном случае можно исключить подготовительные работы, а глубокие ямы и коли засыпаются грунтом, и выравниваются с помощью бульдозера. Если на участке имеются насаждения, их можно не выкорчевывать в данном случае, а просто произвести спил на одном уровне с землей.
Рулоны с материалом транспортируются на место проведения работ перед началом укладки. Геотекстиль распределяется непосредственно по всей длине основания на расстояние, равное ширине полотна.
Укладывают полотно поперек или продольно насыпи. С технологической стороны считается более удобным продольный вариант, но он не может обеспечить одинаковой прочности геотекстиля по всей ширине, однако, данный показатель обязателен при создании армирующей прослойки, если основание слабое.
Во время укладки материала выполняется ручная раскатка рулонов звеном. Первые метры прижимаются к грунту при помощи двух анкеров по краям, дальнейшая раскатка предполагает небольшое натяжение материала с периодическим разравниванием. Геополотно впоследствии закрепляется на грунте через 15 метров с помощью тех же анкеров.
Правила укладки геотекстиля под фундамент требуют величину перекрытия, если нет соединений, не меньше 0,5 метра. Если полотна соединяются путем сшивания мешкозашивочной швейной машиной, величина перекрытия может быть снижена.
Во время проведения работ со сложным грунтом полотна лучше соединять полностью или частично, чтобы производить их укладку с увеличенной шириной.

для чего нужен, как выбрать и уложить

Все виды геотекстиля относятся к группе материалов, способных одновременно изолировать друг от друга отдельные технологические слои, армировать конструкцию и пропускать влагу только в одном направлении. Геотекстильное полотно — это один из наиболее популярных материалов для изоляции в современном строительстве. Для чего нужен геотекстиль в фундаменте, как выбрать и использовать его — рассказывается в этой статье.

Виды выпускаемых полотен и технологии их производства

В зависимости от технологии изготовления различают тканые и нетканые материалы.

Нетканый геотекстиль изготавливают из полиэфирных волокон, которые располагаются в полотне в хаотическом порядке.

Для соединения волокон поверхность обрабатывается на иглопробивной машине, где большое количество иголок затягивают полотно в прочную единую структуру. По другой технологии соединение отдельных нитей нетканого полимерного текстиля производится в результате термической обработки с использованием каландирования сильно нагретым воздухом или адгезионным склеиванием.

Тканый материал может быть сделан из полиэстеровых, полиэфирных или полипропиленовых нитей. Допускается комбинированный состав двух или трех видов полимерной нити.

Благодаря тканой конструкции материал обладает повышенной пластичности. Поэтому тканый геотекстиль для фундамента можно применять в местах со сложной конфигурацией. В этом вопросе тканевая основа превосходит нетканую, поскольку хорошо выдерживает изламывающие деформации.

Если тканый материал подвергнуть термической обработке, то его плотность увеличится.

В таком случае появляется возможность обеспечить качественную изоляцию влажных грунтов и не допустить грунтовые воды к строительным конструкциям.

Использование геотекстиля при возведении фундаментов

Применение геотекстильных полотен позволяет обеспечить:

разделение отдельных насыпных слоев, исключая их заиливания со временем;
гидроизоляцию фундамента геотекстилем;
равномерное распределение весовых нагрузок от строительных конструкций на грунт;
улучшенные дренажные свойства нижнего щебеночного слоя и, как следствие, свободный отвод влаги;
дополнительное армирование и общее укрепление конструкций.

Для укрепления применяют специальный армированный геотекстиль. Такой материал отличается долговечностью, не подвержен воздействию влаги, низких температур и гниению.

Условия для правильного выбора материала

Выбор геотекстиля напрямую зависит от условий его дальнейшей эксплуатации. Учитывается технология изготовления, плотность, эластичность и гидроизоляционные свойства.

При этом главным техническим параметром и характеристикой является плотность материала и в зависимости от этого полимерный текстиль применяют:

для устройства дренажных слоев и отвода влаги – 150-200 г/м²;
для защиты фундамента и в качестве разделительного слоя между щебнем и песком – 250-300 г/м²;
для равномерного распределения нагрузок на грунт от строительных конструкций и создания защиты от воздействия пучинистых грунтов – от 350 г/м².

Поэтому, чтобы узнать, какой геотекстиль положить, необходимо точно определить конструкцию фундамента и те технические задачи, которые должны быть решены с помощью этого материала.

Характеристики геотекстиля.

Применение геотекстиля для различных элементов фундаментной конструкции

Полимерный текстиль при устройстве фундамента применяется в качестве армирующего и подстилающего слоя, материала для устройства дренирующих систем и как защиту от механических повреждений тепло и гидроизоляционного слоя.

Подстилающий слой

Фундамент рассматривается как единая конструктивная система, включающая грунтовое основание, дренажный слой, насыпную подушку и строительные элементы. В ходе расчетов, вычисление несущей способности фундаментной конструкции производится в зависимости от фактического сопротивления грунта.

Для того, чтобы увеличить несущую способность почвы и избежать последствий вспучивания при малом заглублении конструкции, верхний слой грунта снимается на глубину до 1,0 метра и заменяется насыпными нерудными материалами в виде щебня и песка.

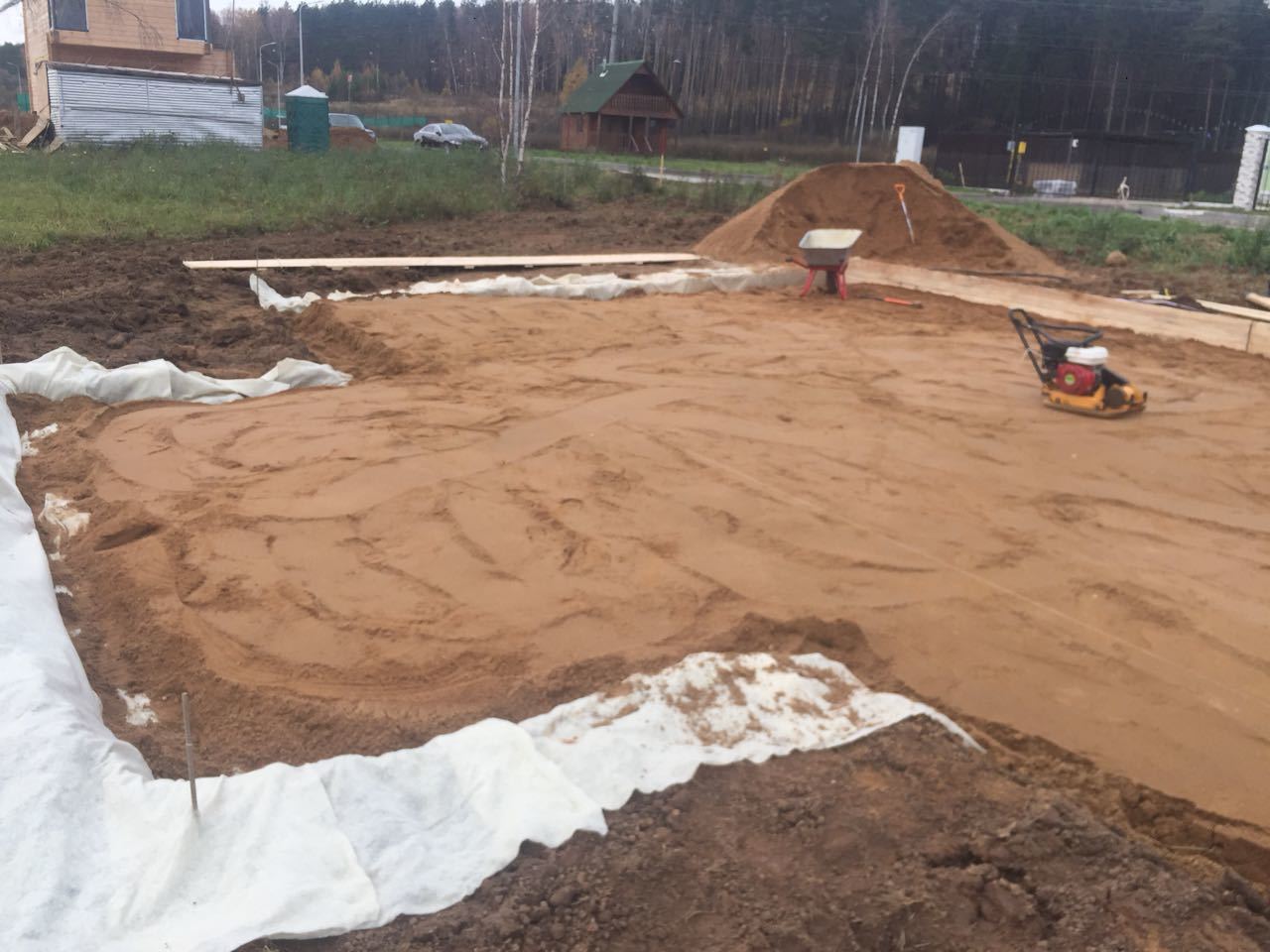

Котлован с уложенным геотекстилем.

Слой геотекстильного полотна из пропиленовой мононити с плотностью 300-350 г/м² позволяет равномерно распределить нагрузки и исключить возможное перемешивание почвы и насыпных слоев. Также рекомендуется использовать этот материал для защиты инженерных коммуникаций в случае существующей возможности сезонной подвижки грунтов.

Дренажный отвод воды

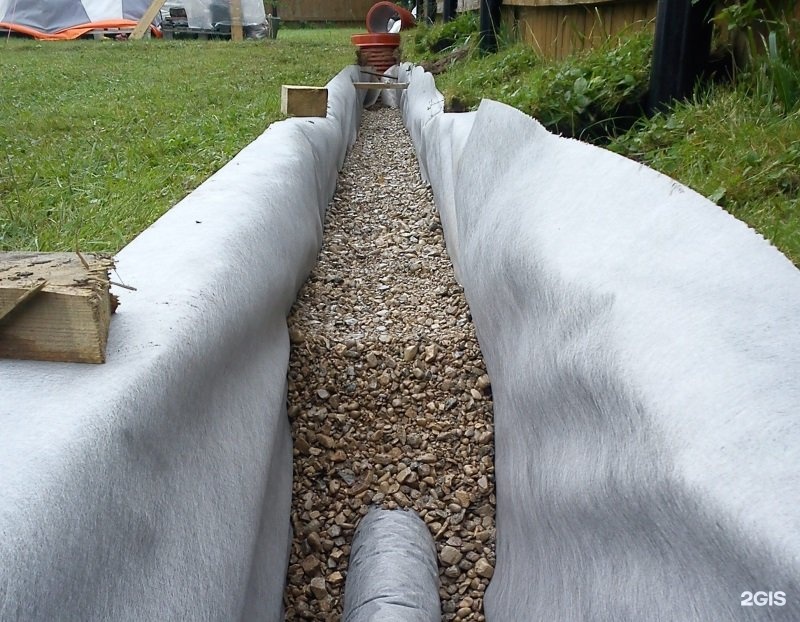

Система дренажа.

В результате эксплуатации дренажный подстилающий слой щебня и водоотводящие дрены постепенной заиливаются грунтом и мелким песком. Чтобы этого не происходило, дренажный слой защищают геотекстилем сверху и снизу. Отверстия в перфорированных дренах также забиваются грунтовым илом. Поэтому обсыпающий их щебень рекомендуется обернуть полимерным нетканым текстилем плотностью 200 г/м².

Геотекстильная защита

Для того, чтобы защитить бетонный ленточный фундамент от неблагоприятного воздействия влаги и уменьшить тепловые потери на его наружные стены, их покрывают слоем гидроизоляции и пенополистиролом. Однако эти покрытия в свою очередь сами нуждаются в защите от механических повреждений. Особенно на момент обратной засыпки траншей.

Обеспечить целостность гидравлической и тепловой изоляции можно с помощью геотекстиля, наклеив его на поверхность фундаментной стены. Для этого рекомендуется использовать нетканый материал плотностью 150-200 г/м².

Технологии применения геотекстиля для разных типов фундаментов

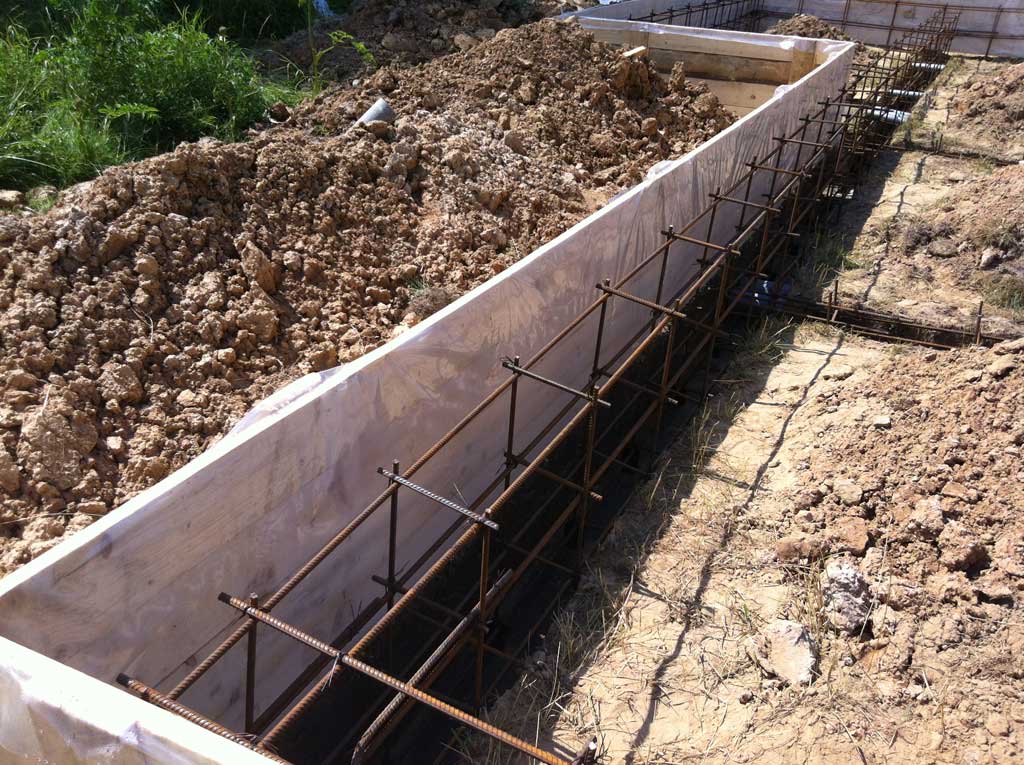

Геотекстильное полотно в ленточном фундаменте.

Различие в устройстве фундаментных конструкций вносит свои коррективы при укладке геотекстильных материалов в каждом отдельном случае. Поэтому следует рассмотреть то, как правильно укладывать геотекстиль под фундамент для каждого типа по отдельности, а так же отдельно упомянуть про условия защиты отмостки, как элемента общей конструкции.

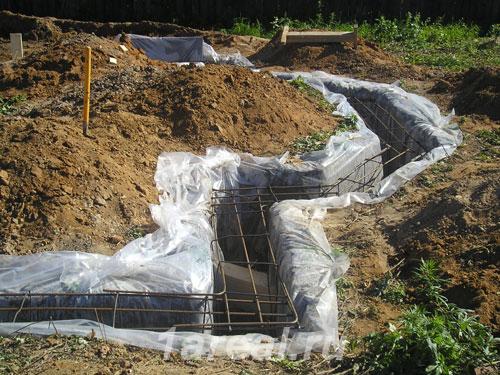

Монолитный фундамент ленточного типа

После того, как будут вырыты траншеи, на их дно необходимо засыпать выравнивающую песчаную подушку, хорошо утрамбовать и застелить по всей длине слоем полимерного текстиля плотностью не менее 300 г/м

2. Такая защита надежно закроет доступ влаге к нижней части монолитной фундаментной конструкции, а так же дополнительно укрепит подстилающий слой грунта или песчаной подушки.

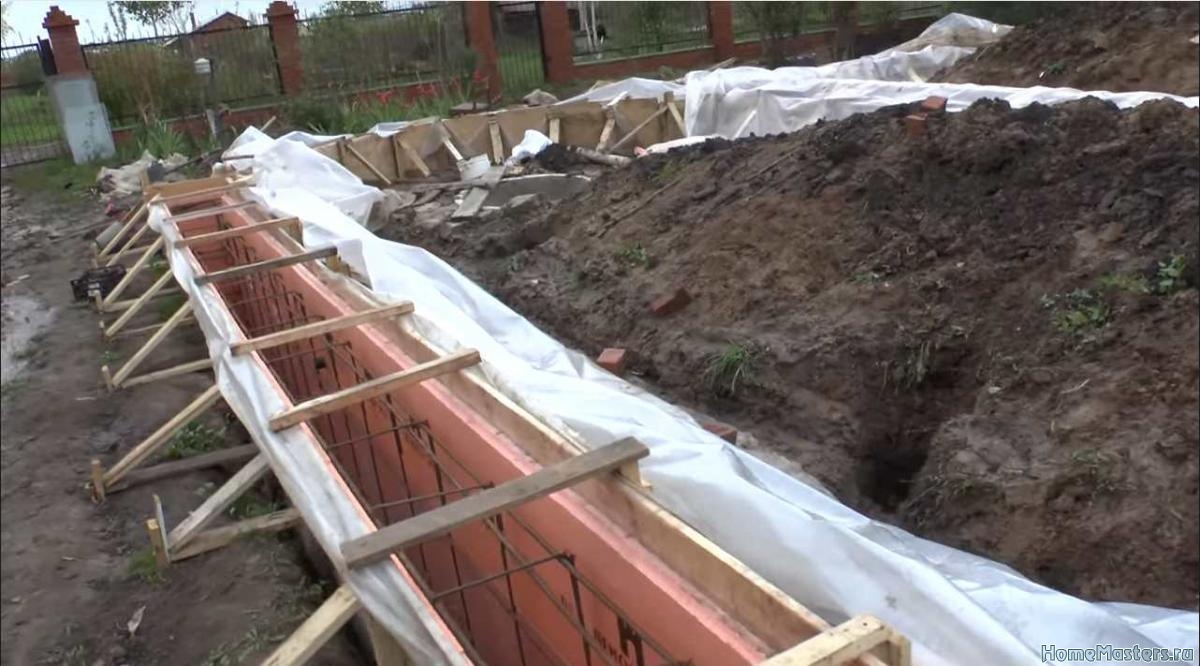

Далее устанавливается опалубка и по ее стенкам со стороны бетона закрепляется гидроизоляционный геотекстильный слой, края которого должны выходить за верхний край опалубки. В качестве материала рекомендуется применять не пропускающего влагу термоскрепленный тип полотна с плотностью 200-250 г/м². Более плотная ткань будет стоить дороже, а результат не улучшится. Соединение стыков соседних полотен лучше всего сделать с использованием термообработки.

После окончания этих работ можно приступать к монтажу армирующего каркаса и заливке бетона в ленточный монолит. После твердения монолита опалубку снимают и проверяют отсутствия нарушений целостности гидравлической изоляции. В случае наличия порывов их следует тщательно заклеить.

Фундамент из сборного железобетона

Главное отличие защиты фундамента из сборного железобетона от устройства монолитных конструкций заключается в том, что геотекстиль приклеивается к ж/б блокам на битумную мастику или другой водостойкий состав. При этом выполняется тщательная проработка всех швов между соседними полотнами.

Края нижнего слоя необходимо вывести за края бетонных блоков на 150 мм и после сборки фундамента заворачиваются вверх и так же приклеиваются, чем обеспечивается плотная укладка геотекстиля под фундамент и на стены.

Плитные конструкции

Если монтируется монолитная плита, то геотекстилем покрывается все дно вырытого котлована. Плотность материала в этом случае должна быть не менее 350 г/м². После засыпки и уплотнения подстилающего слоя его поверхность необходимо полностью застелить геотканью с плотностью 200-250 г/м².

Для одновременного распределения нагрузки и защиты бетона, в плитной конструкции от воздействия влаги рекомендуется использовать текстиль в виде термопрессованной пленки.

Нетканое полотно в отмостке вокруг дома.

Свайные основания

При устройстве фундамента на сваях, геополотно применяют только при наличии цоколя. После установки свай по всей площади, между ними снимается верхний слой грунта, расстилается слой геотекстиля, который покрывают слоем песка, щебня, гравия или цементного раствора.

Устройство отмостки

Правильно сделанная отмостка вокруг здания обеспечит защиту цоколя и фундамента от проникновения осадков и, как следствие, возможного его разрушения. Для устойчивости этого защитного слоя рекомендуется применение геотекстиля по поверхности подстилающего слоя, заводя его по стене дома выше уровня поверхности отмостки.
