Как правильно сделать проход трубы через крышу, в том числе этапы проведения работ

В постройках с печным отоплением, таких как частный дом, баня и другие, требуется сооружение дымовой трубы и организация её вывода наружу. Обустраивая проход трубы через крышу, необходимо соблюдать определённые нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

Проход дымохода через кровлю

Дымоход предназначен для вывода продуктов сгорания топлива (угля, газа, дров, торфа) и образования печной тяги. Способ вывода трубы через кровлю определяется на этапе проектирования. Главным условием при этом является обеспечение пожаробезопасности крыши, особенно на её стыке с трубой, а также защита стыка от попадания в него атмосферной влаги и накапливания конденсата. Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она находится от конька крыши:

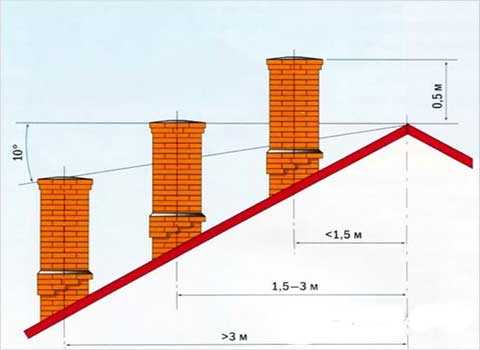

  • если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна составлять не менее, чем 500 мм;
  • при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька;
  • если расстояние превышает 3000 мм, высота дымовой трубы должна быть не ниже, чем линия, проведённая от конька под углом 10°.

Подробнее о расчёте высоты дымохода, читайте в нашей статье — Как самостоятельно рассчитать высоту дымохода.

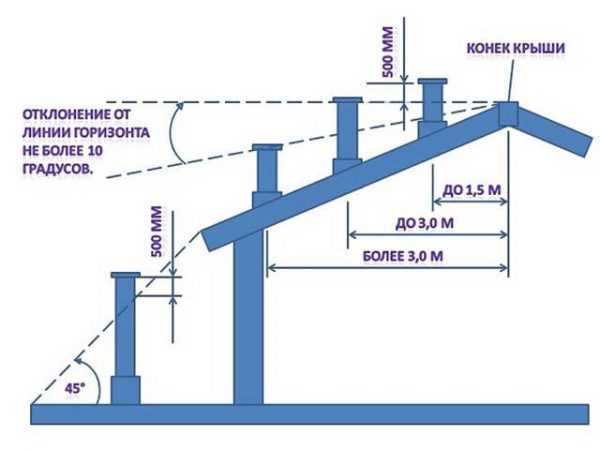

Высота дымоходной трубы определяется нормами СНиП и зависит от расстояния до конька крыши

Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

Узел прохода дымовой трубы

Этот элемент может располагаться в разных местах крыши. Одним из предпочитаемых кровельщиками вариантов считается прохождение дымовой трубы прямо через конёк. Этот способ отличается самым лёгким монтажом и позволяет избежать скопления снега над стенкой трубы. Недостатком такого расположения является понижение прочности стропильной системы, в которой коньковая балка или отсутствует, или распиливается и закрепляется двумя опорами по бокам выхода трубы, что не всегда возможно реализовать.

Вывод дымохода через конёк отличается простым монтажом, но может нарушить прочность стропильной системы

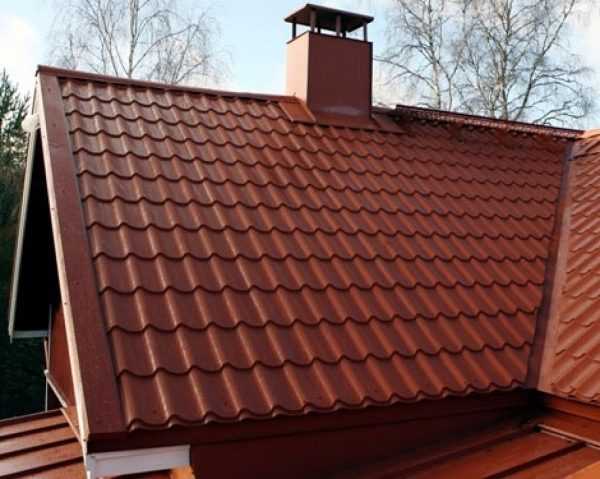

Чаще всего трубу располагают поблизости от конька. Так дымоход меньше всего подвергается действию холода, а следовательно, скоплению внутри конденсата. Недостатком такого расположения станет то, что чем ближе к коньку будет находиться труба, тем высота её должна быть больше, а значит, возведение потребует дополнительных средств.

Вывод дымохода на небольшом расстоянии от конька — самый распространённый и удобный вариант

Не рекомендуется проводить дымоход через ендову, так как в этих местах может накапливаться снег, что приведёт к нарушению гидроизоляции и возникновению протечек. Кроме того, на стыке скатов сложно организовать короб дымовой трубы. Не стоит располагать дымоход и в нижней части ската — он может быть повреждён сходящим с крыши снегом.

Материал, из которого сделана труба, также влияет на организацию системы её вывода. Обычно трубы изготавливаются из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут различными. Кроме того, каждый вид топлива имеет определённую температуру сгорания, и это тоже необходимо учесть при сооружении дымохода.

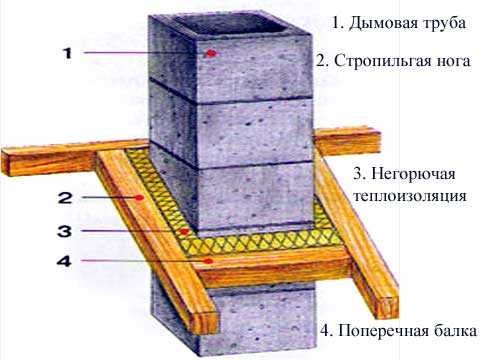

В зависимости от формы дымоходной трубы отверстие для вывода может быть квадратным, круглым, овальным или прямоугольным. Чтобы оградить покрытие кровли от действия повышенных температур и защитить её от возгорания, вокруг дымохода устраивают короб. Происходит это следующим образом:

  1. Справа и слева от трубы устанавливаются дополнительные стропила.
  2. Внизу и вверху укладываются горизонтальные балки на таком же расстоянии и подобного сечения. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140–250 мм.
  3. Внутри короб заполняется негорючим утепляющим материалом, например, каменной или базальтовой ватой. Стекловолокно при этом использовать не рекомендуется ввиду его лёгкой воспламеняемости.

Пространство короба не стоит заполнять стекловолокном — оно может воспламениться под действием высоких температур

Необходимо учесть, что сооружение короба может нарушить вентиляцию подкровельного пространства, поэтому можно установить дополнительные вентиляционные системы.

Видео: особенности монтажа узла прохода дымовой трубы

Особенности вывода дымохода через разные типы кровли

Обустраивая проход дымоходной трубы, нужно уделить внимание защите от атмосферных осадков, которые будут стекать по трубе и крыше. Чтобы влагоизолировать соединение трубы и кровли, вокруг дымохода устраивают защитный фартук. Эта технология сходна для крыш с различным покрытием.

Металлочерепичное покрытие

Металлочерепица — популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

Вывод квадратной или прямоугольной трубы

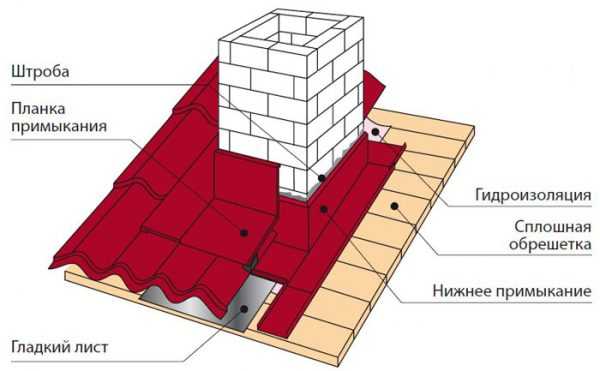

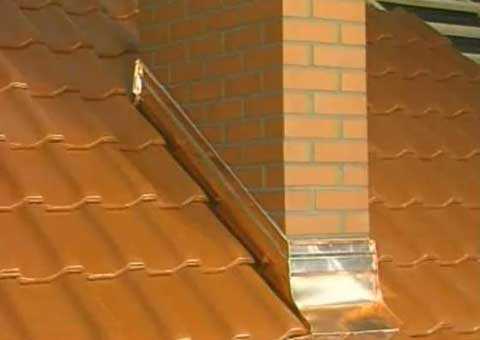

Если труба сделана из кирпича и имеет в сечении квадрат или прямоугольник, для её проведения через металлочерепичную крышу можно применять материалы, входящие в комплект с покрытием. Так как кирпичные дымоходы могут иметь нестандартные размеры, перед выводом часть листов покрытия снимается или вырезается отверстие большей площади.

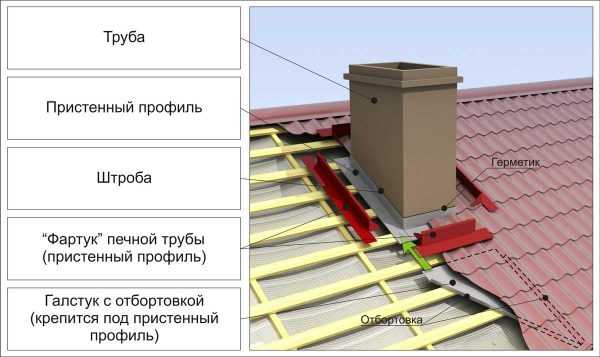

Для гидроизоляции стыка используются специальные эластичные ленты с клеящим слоем, нанесённым на одну из сторон. Один край ленты клеится на основание трубы, другой — на кровельную обрешётку. Сверху край фиксируется металлической планкой, которая прикрепляется термоустойчивыми дюбелями к стенке трубы. Все стыки промазываются герметиком.

Чтобы уменьшить вероятность затекания воды по стенке дымохода, можно сделать под планку углубление — штробу

Фартук для квадратной или прямоугольной трубы возможно сделать и своими руками. Его изготавливают из гладкого металлического листа такого же цвета, что и основное покрытие. Верхний край фартука заправляется под ряд металлочерепицы, расположенный выше, чтобы стекающая сверху вода не попадала под него. Если труба располагается вблизи от конька, край фартука можно заправить под конёк или перегнуть на другую сторону. Для защиты проходного отверстия от осадков под фартуком устанавливают галстук.

Вывод дымовой трубы лучше организовывать до укладки металлочерепичного покрытия.

Проведение трубы круглого сечения

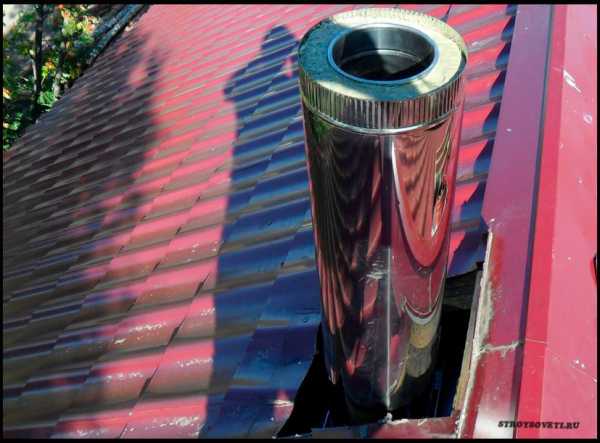

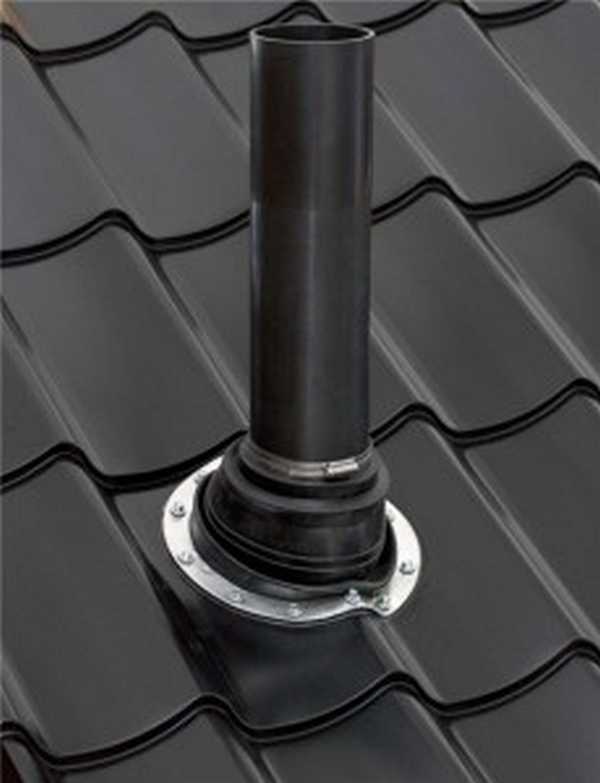

При выводе дымохода круглого сечения или сендвич-трубы через металлочерепичную кровлю чаще всего используются кровельные проходки, соединённые с колпаком, через который проводится труба. В покрытии прорезается аккуратное круглое отверстие по размеру дымохода, на трубу надевается универсальный стакан или мастер-флеш, стыки герметизируются.

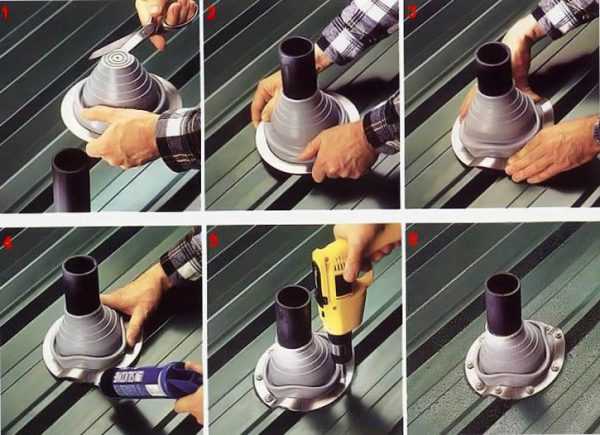

Для герметизации стыка круглой трубы и кровли используют специальные проходки

Видео: герметизация прохода кирпичной трубы через металлочерепичную крышу

Кровля из профнастила

Профилированный лист является одним из самых распространённых кровельных материалов. Но и в нём может возникнуть протечка, если неправильно обустроить выход дымовой трубы. Дымоход при таком виде покрытия лучше располагать вертикально. Отверстие в кровле прорезается болгаркой, при этом необходимо следить, чтобы срезанный край профнастила был без зазубрин.

Проведение прямоугольной трубы

Если необходимо организовать проход для прямоугольной или квадратной трубы, фартук можно изготовить из оцинкованного листа.

  1. Из металла вырезают 4 планки, которые будут размещаться спереди, сзади и по бокам трубы.
  2. Лист оцинкованной стали укладывается от нижнего края дымохода до карниза. Этот элемент называется галстуком и впоследствии закрывается кровельным материалом.
  3. Планки плотно приставляются к трубе, нижняя их часть закрепляется к обрешётке, а верхняя — заводится на дымоход.
  4. В стенке трубы делается штраба, в которую вставляется загнутый край планки. Вначале устанавливается нижняя планка, затем — обе боковые и верхняя. Листы подгибаются один под другой.
  5. Перед укладкой профнастила место прохода дымовой трубы нужно гидроизолировать. Можно использовать обычную гидроизоляционную плёнку, которая разрезается «конвертом» и приклеивается к трубе, но оптимальнее применить самоклеящуюся гидроизоляционную ленту.

Верхняя планка примыкания к трубе заливается герметиком

Вывод круглой трубы

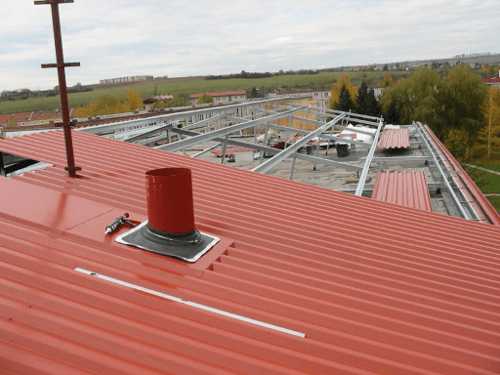

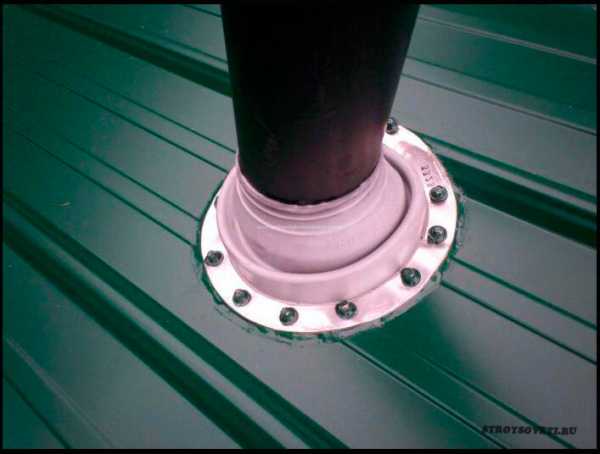

При выводе трубы круглого сечения через покрытие из профнастила используют рулонную битумную гидроизоляцию или фольгированную битумную ленту. На дымоход надевается кровельная проходка, которая наклеивается на обрешётку и уплотняется термостойким герметиком. Если проход изготовлен из резины, он может плавиться от нагрева трубы, поэтому под него необходимо закрепить хомут с термостойкой прокладкой.

Если использовать кровельный проход из термостойкой резины, можно избежать её плавления

Видео: проведение трубы через кровлю из профнастила

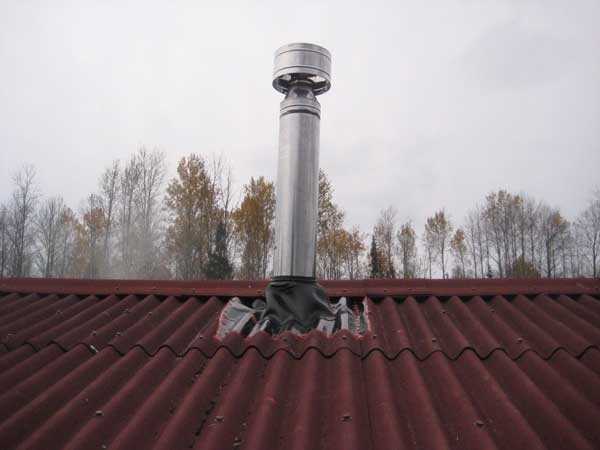

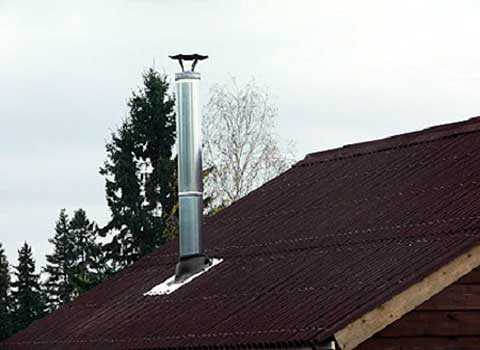

Кровля из ондулина

Ондулин называют ещё «еврошифером». Особенность такого покрытия в том, что оно является горючим, и не обладает большой прочностью. Поэтому для прохода дымоходной трубы потребуется сделать отверстие в кровле большого размера и заполнить его огнестойким материалом, который будет препятствовать попаданию влаги.

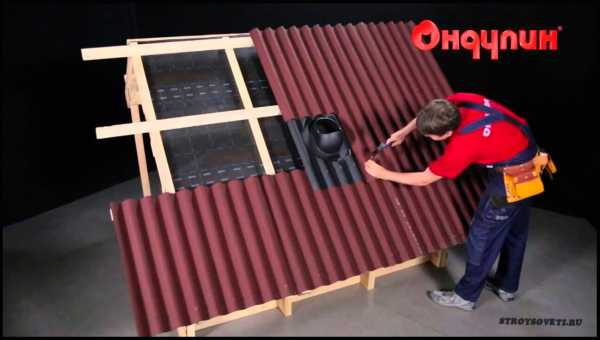

Чтобы гидроизолировать стык дымохода и кровли, устанавливают металлическую крышную разделку с фартуком, края которой подводят под листы ондулина или используют эластичную ленту «Ондуфлеш». Такое покрытие требует устройства дополнительной вентиляции.

В кровле из ондулина потребуется сделать отверстие для вывода трубы большего диаметра и заполнить его огнестойким материалом

Видео: герметизация дымохода на крыше из ондулина

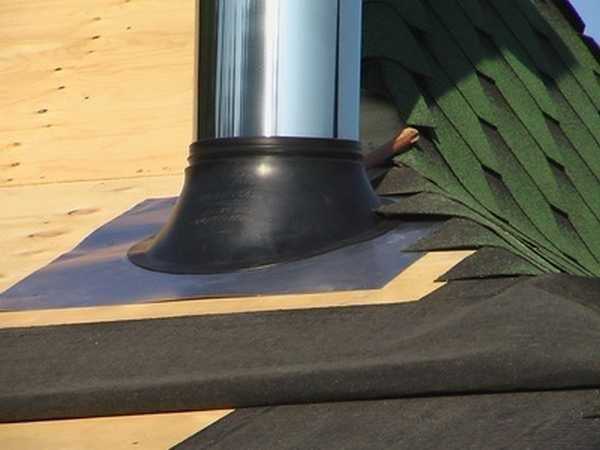

Как вывести трубу через мягкую кровлю

Мягкая кровля также является горючим материалом, поэтому между покрытием и дымоходом нужно оставлять зазор 13–25 мм. Гидроизоляция трубы осуществляется так же, как и при других покрытиях, только вместо эластичной ленты используют ендовый ковёр или заводят на трубу само покрытие — битумную черепицу или толь.

При гидроизоляции стыка трубы и мягкой кровли вместо эластичной ленты может использоваться само покрытие

Этапы проведения работ по выводу дымохода через крышу

Чтобы вывести дымовую трубу через готовую крышу, необходимы следующие действия:

  1. Выбирается место прохода в кровле между стропилами и поперечной балкой.

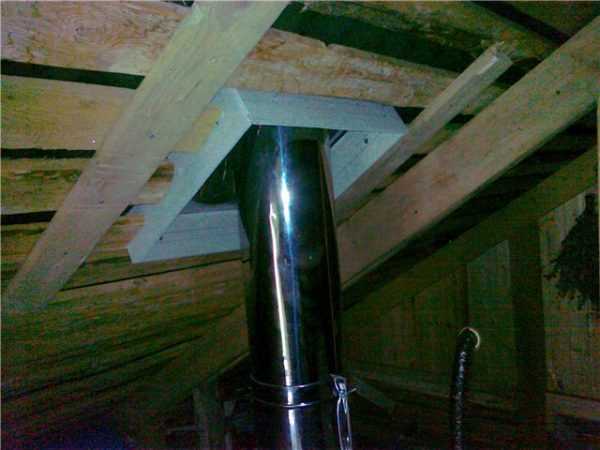

  2. Монтируется короб: из брусьев сооружаются стропила, параллельные стропильным ногам, и балки. Сечение брусьев для короба берётся равным сечению стропильных брусьев. Ширина сторон короба будет на 0,5 м больше, чем диаметр трубы.

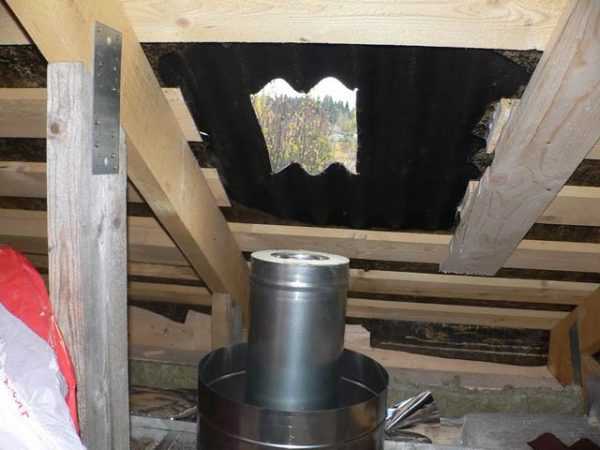

  3. В скате кровли вырезается отверстие. Для этого в четырёх углах короба изнутри, в местах соединения стропила и балки, просверливаются сквозные отверстия. После этого надрезаются слои кровельного пирога по внутреннему периметру короба и по диагонали.

    Отверстие для прохода трубы через кровлю должно находиться между стропилами и поперечной балкой

  4. Кровельный материал отгибается наружу, а изоляция — внутрь. В подготовленное отверстие вставляется труба.

    Стороны короба должны быть равны диаметру трубы, увеличенному на 0,5 м

  5. Труба закрепляется, со стороны крыши на неё надевается гидроизолирующий пояс.
  6. Заделывается короб и заполняется термоизолирующим материалом.
  7. Стык герметизируется, на трубу дымохода может быть установлена крышка.

    После установки фланца требуемую форму ему можно придать молотком

Видео: короб для дымохода своими руками

Вывод дымоходной трубы через крышу — ответственное дело, при котором обязательно строгое соблюдение технологии монтажа, чтобы не возникла опасность протечек и разрушения трубы. Проведение работ по выведению трубы включает в себя множество нюансов, учитывающих кровельное покрытие, материал и форму трубы, способы гидроизоляции. Поэтому следует заранее изучить все этапы работ и проконсультироваться со специалистом.

legkovmeste.ru

Как вывести дымоход через крышу

Содержание статьи:

Тема обустройства малоэтажных зданий, которых все больше появляется в загородных зонах, снова набирает популярность. Люди хотят иметь свою собственность, в которой можно проживать круглогодично при условии комфортности и безопасности. Независимость от коммунальных служб, чистый воздух, отсутствие городской суеты и еще масса факторов, которые порядком поднадоели горожанам, стали причиной приобретения или постройки загородных домов, и обустройство их с целью комфортного проживания. Одним из главных вопросом при обустройстве, который волнует хозяев: как вывести дымоход через крышу, для обеспечения нормального обогрева зданий в холодное время года и безопасности эксплуатации зданий.

Обустраивая систему отопления, которая будет работать от печи или другого прибора, нужно точно определиться с конструкцией отвода продуктов сгорания с учетом всех необходимых правил пожаробезопасности и без нарушения герметичности кровли.

Особенности выбора месторасположения

Вывод дымохода через крышу задание не такое простое, как кажется. Неправильное определение места, где будет установлена труба, в дальнейшем может повлечь некачественную эксплуатацию всей системы отопления и не только это. Перечислим основные проблемы, которые могут возникнуть при неправильном выборе места для отвода продуктов сгорания в печи с учетом того, что герметизация дымохода на крыше и сама кровля не будет нарушена.

  • Не рекомендуется устанавливать на участках, расположенных вблизи вентиляционных отверстий и мансардных окон во избежание попадания угарного газа во внутрь помещения.
  • Не рекомендуется монтаж в местах стыков ската, где имеется внешний угол, так как это приведет к скоплению снега в зимний период.
  • Не использовать для крепежа системы жесткий материал. Это учитывается для тех случаев, если сама кровля по какой-либо причине «поплывет». Если систему закрепить жестко, вместе с кровлей пострадает система отвода.

Опытные строители советуют устанавливать систему дымоотвода непосредственно вблизи конька. Почему именно в этом, а не в каком либо другом месте:

  • В зоне стыка конструкции исключается протекание влаги, потому что в этом месте во время снегопадов меньше всего накапливается снега.
  • Месторасположение трубы в непосредственной близости конька крыши, уменьшает воздействие внешних факторов. Располагая конструкцию возле конька, создаются благоприятные условия наименьшего сбора конденсата в этом месте.

Увеличение расстояния от конька, влияет на высоту самой конструкции дымоотвода, так как он подымается выше кровли. Если вблизи имеется другое здание, которое заслоняет узел выхода,  то необходимо учитывать и этот фактор, поднимая высоту конструкции выше сооружения.

Особенности примыкания конструкции

Перед тем как провести дымоход через крышу требуется подготовить специальные элементы, на изготовление которых требуется различный материал. Изначально учитываются следующие моменты:

  • Технические характеристики материала, который используется для монтажа.
  • Из чего изготовлена кровля.
  • Гидроизоляция дымохода на крыше, а также использование фартука как элемента монтажа.

В конструкции для отвода продуктов сгорания используется материал с различными характеристиками эксплуатации. Это может быть огнеупорный кирпич, металл, керамические части, даже стекло, которое проходит предварительно специальную обработку. Основным фактором при выборе является особенность эксплуатации трубы дымохода с расчетом температуры продуктов сгорания. Место примыкания может видоизменяться в зависимости от основы, из которой изготовлена конструкция. Выполняя монтаж дымохода через крышу, учитывается степень защиты кровли от воздействия влаги с помощью гидроизоляции и утеплителя. Особенностью монтажа является использование дополнительных слоев гидро- и пароизоляции, которые при укладке не должны иметь разрывы и соединения.

Согласно нормам обеспечивающих безопасную эксплуатацию зданий, расстояние между вытягивающими системами и горючими элементами не должен быть меньше 15 см. Это требование обязывает наличие специального короба для трубы, обеспечивающего буферную прослойку в районе примыкания конструкции дымоотвода. Специалисты рекомендуют район примыкания отделять от конструкции крыши системой из поперечных балок и стропильных ног. Способ, по которому изготавливается защитная пленка, с учетом требуемого расстояния, выполняется с подрезанием методом конверта и фиксации материала скобами к краям балки.

В дальнейшем гидроизоляционная пленка закрепляется обрешеткой, а пароизоляционный слой отделкой, которая будет использоваться как крепеж.

Крыши из ондулина, особенности вывода

Перед тем как выводить трубу, необходимо изучить технические особенности материла, из которого выполнена кровля. Ондулин входит в список кровельного материала, который используется для обустройства малоэтажных зданий. Вывод дымохода через кровлю из ондулина предполагает некоторые особенности при выполнении монтажных работ.

  • При выборе места, проход трубы через кровлю из ондулина лучше всего выполнять вблизи конька. Требуется перед монтажом обеспечить необходимый по высоте выступ над верхом конька, с обеспечением минимального воздействия неблагоприятных факторов. Это же условие является оптимальным в предупреждении скапливания влаги и других элементов в районе конструкции.
  • Проход через крышу для дымохода выполняется в отдаленности от места расположения мансардных окон.
  • Проход трубы через кровлю не выполняется в месте стыков скатов, так как это приведет к скапливанию снега в месте примыкания.
  • Крепеж конструкции не должен выполняться жестко, во избежание нарушения системы отвода дыма в случае разрушения кровельного материала.

Также учитывается материал, из которого она будет изготовлена. Проход дымохода через крышу выполняется с условием использования в конструкции кровельного пирога. Перед тем как установить дымоход через крышу из ондулина, необходимо подготовить дополнительную конструкцию в виде короба для обеспечения пожаробезопасности всего здания. Необходимо дополнительно выполнить следующие мероприятия:

  • Установка стропильных «ног» по обеим сторонам трубы дымохода.
  • С помощью поперечных балок закрепляют трубу дымохода в нижней и верхней точках, с учетом толщины стропильных «ног».

Во всем остальном технология проведения прохода и устройство дымохода выполняется по стандартам, которые используются при выполнении подобных работ.

Профнастил: особенности вывода

Многих застройщиков интересует вопрос, как правильно вывести дымоход через крышу, если она изготовлена из профнастила. Крыши из профнастила отличаются легкостью, прочностью и надежностью в эксплуатации. Многие застройщики используют его в качестве основы кровли. Выполняя проход через кровлю, изготовленной из профлиста, принципиальных отличий в конструкции нет, точно так же выбирается место в крыше и материал, который будет использоваться.

Перед тем как провести дымоход через крышу изготовленной из профильных листов требуется поэтапно распределить все виды работ, учитывая каждый элемент конструкции.

  • Определяются диаметр, толщина и материал из которого она будет изготовлена. От высоты и ровности укладки зависит качество тяги.
  • Перед проделкой отверстия в кровле необходимо учесть не только размеры трубы, но и элементов крепежа, с помощью которых будет закрепляться конструкция.
  • При соединении к стропильной системе необходимо учитывать наличие защитного короба.
  • При наличии сложных типов крыши с использованием утеплителей рекомендуется выполнять проход дымохода из сэндвич труб через потолок, чердачное помещение и кровельный материал. Используя при монтаже сэндвич дымохода, вся конструкция в сборке осуществляется предельно просто и быстро.

Принцип вывода во многом напоминает стандартный монтаж конструкций:

  • Используя сэндвич дымохода в готовом виде можно не тратить время для утепления. Монтаж дымохода из сэндвич труб через кровлю существенно упрощает работу.
  • Используя проходник, как элемент конструкции, обеспечивается наилучшая герметизация стыковки, что исключает попадание влаги вовнутрь чердачного помещения. В качестве проходной трубы наиболее рациональным вариантом является использование материала, из которого изготовлена сама труба. В продаже имеются готовые элементы, которые полностью решают вопрос герметизации стыка и его эластичность, это особенно важно, если кровля имеет рифленую поверхность.
  • Узел прохода трубы через кровлю имеет несколько разновидностей, его тип выбирается в соответствии от диаметра и формы системы.

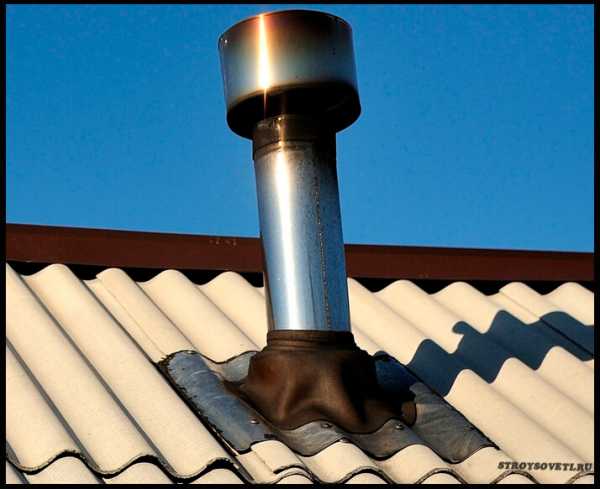

Шиферная крыша: вывод системы

Шифер используется в последнее время не так часто, как другие, более современные и популярные. Но тем не менее его актуальность в строительстве остается высокой по востребованности. Вывод дымового отверстия в выполняется с помощью специального круга, для обеспечения ровности краев. Наиболее популярным материалом для изготовления на шиферной крыше являются огнеупорный кирпич или готовые керамические трубы. Перед тем как закрепить дымоход на кровле из шифера изготавливается специальный фартук, чаще всего в качестве основы используется оцинковка или нержавейка.

Возвращаясь к вопросу как заделать стык с кровельным материалом, в качестве которого используется шиферные листы, уместным будет использование готового проходника, обеспечивающий максимальное качество герметизации. Во всех остальных вопросах касающихся организации монтажных работ по строительству устройства на шиферной кровле они мало в чем отличаются от вариантов укладки с другими видами крыш.

Металлочерепица: особенности вывода конструкции

Проход дымохода через кровлю из металлочерепицы во многом напоминает принцип работ с похожим материалом, а точнее профнастилом:

  • Определяется место установки, диаметр и длина.
  • На поверхности кровли проводится разметка для вырезки отверстия с учетом небольшого отклонения (1,5 см) в сторону увеличения.
  • Для установки системы дымоотвода, проходящие на крышу через мансардные помещения, используются короба, которые крепятся к стропильной системе. При врезании в кровлю также учитывается наличие гидроизоляции и утеплителя.
  • При монтаже на сложных по типу устройства крышах лучше использовать сэндвич трубы, это даст возможность сбора конструкции из частей, что в свою очередь, экономит время и облегчает выполнение работ.

Многие начинающие мастера интересуются, зачем требуется утепление и как это правильно сделать. В строительстве в качестве утепления используется материал, который отличается высокой огнеупорностью. Минеральная вата и стекловолокно не только обеспечат наименьшую потерю тепла, но и обезопасят жилище от возгорания. Работу по утеплению многослойного типа кровли следует производить таким образом, чтобы они не мешали впоследствии установке самой трубы.

Элементы, которые используют для выводов и герметизации

Чаще всего дымоходы имеют форму круга, это усложняет выполнение отверстий в кровельном материале, что может в последствие сказаться на герметичности стыков двух систем: крыше и дымоотводе. С целью улучшения качества проходки с дальнейшим закреплением к конструкции кровли и соблюдения нужной по качеству герметизации строители используют готовые проходники, которые отличаются по форме изготовлению и способу создания эластичности в местах соединений. Для удобства имеется несколько разновидностей данного элемента, который также используют при установке вентиляционных трубопроводов.


Советуем почитать:








stroysoveti.ru

гидроизоляция, крышная разделка, как вывести

  • Как правильно выбрать место расположения дымоотвода на крыше
  • Как вывести дымоход: выбор конструкции
  • Частные дома, как правило, имеют самостоятельную систему отопления. Независимо от того каким оно будет газовым, дровяным, угольным, пеллетным или комплексным для него необходимо наличие дымохода, который отводит продукты горения наружу чаще всего через крышу. К дымоотводу предъявляют особые требования как печники, так и кровельщики,так как правильно установленный, он обеспечивает тепло дома и что немаловажно, делает это безопасно.

    Дымовой канал строится в соответствии с нормами и правилами строительства и пожарной безопасности, нормативам, определяющим место расположения системы дымоудаления. Проход дымохода через крышу регламентирован СНиП 41-03-01-2003. Его обычно выполняют:

    • при строительстве нового дома;
    • при капитальном ремонте или реконструкции кровли;
    • при замене источника отопления или его смене.

    Он должен быть при этом пожаробезопасным и полностью герметичным.

    Как правильно выбрать место расположения дымоотвода на крыше ↑

    Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.

    • Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
    • Высота дымохода над кровлей при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
    • Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

    Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

    Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

    Где не рекомендуется устанавливать дымоотводящую трубу ↑

    Узлы прохода лучше не устанавливать в следующих местах:

    • по соседству с мансардными окнами, поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
    • ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

    Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

    Как вывести дымоход: выбор конструкции ↑

    При устройстве прохода через кровлю пользуются специальными элементами (крышная разделка дымохода) с фартуками, которые изготовлены из меди, свинца, нержавеющей или оцинкованной стали, рассчитанные на различные углы ската.

    От чего зависит выбор конструкции узла прохода ↑

    Как сделать дымоход в крыше зависит от определенный факторов:

    Материал дымоотводящей трубы. Основными материалами для их изготовления являются огнеупорный кирпич, металл, керамика или асбестоцемент. Для каждого из этих материалов конструкция прохода может иметь свои особенности.

    Определяющее условие для нее – температура сгорания топлива. Например, использование дров, угля или торфа для топки печей исключает использование труб из металла.

    Наружная отделка дымохода. В зависимости от того, будет ли труба обложена кирпичом или оштукатурен конструкция примыкания получается совершенно разной.

    Вид кровельного покрытия.Дымоходы рекомендуется строить с прямоугольным или квадратным сечения, так как для них существуют готовые доборные элементы, которые используют при устройстве примыкания к кровле. Их покупают обычно одним комплектом с кровельным материалом.

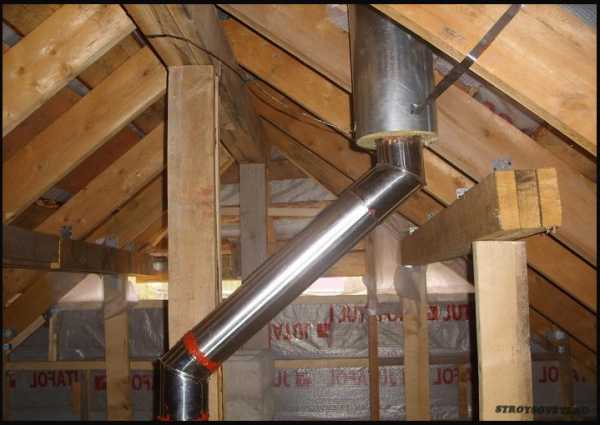

    Проход трубы дымохода сквозь кровельный пирог ↑

    Как известно, чтобы защитить утеплитель крыши от влаги снаружи и водяного пара, поступающего из внутренних помещений, теплоизоляционный слой заключают в два дополнительных: паро- и гидроизоляционный, причем грамотная изоляция требует непрерывности этих слоев. Но другой стороны, согласно строительным и противопожарным нормам необходимо оставлять определенное расстояние (минимум 13–25 см) от дымохода до горючих материалов, включая паро- и гидроизоляцию из полимерных пленок.

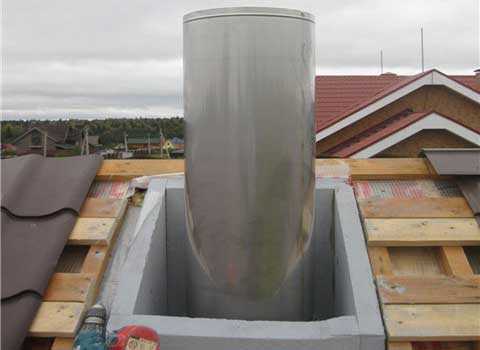

    Решением этой проблемы служит обычно создание отдельного короба для прохождения трубы через крышу. Зону примыкания дымохода отделяют от остальной крыши:

    • стропильными ногами – по бокам от трубы,
    • поперечными балками, закрепленными на толщину стропил – снизу и сверху от трубы.

    Расстояние от дымохода до стропил выбирается согласно требованиям тех же СНиП.

    Примыкание к паро- и гидроизоляционных пленок к установленному коробу обычно выполняют по стандартной методике:

    • полотна надрезают «конвертом»;
    • их края их доводят до поперечных балок либо стропил и фиксируют при помощи скоб или гвоздей;
    • гидроизоляционную пленку далее прижимают брусьями обрешетки и контробрешетки, а пароизоляционную – основанием для укладки материала для отделки мансардного или чердачного помещения.

    Чтобы максимально защитить утеплитель кровельного пирога от влаги, в месте их примыкания к стенкам короба устраивают герметичное уплотнение, используя специальную ленту или клеевой состав.

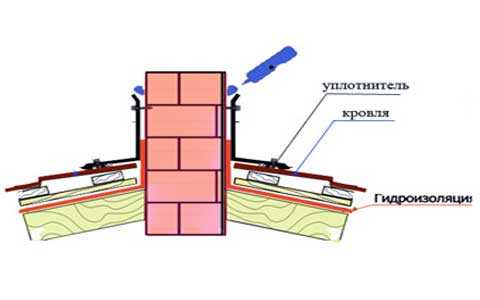

    Гидроизоляция дымохода на крыше в местах примыкания трубы с кровельным покрытием ↑

    Несмотря на то что узел прохода дымоотвода зависит от различных факторов, скажем, сечения трубы или типа материала для кровли, однако гидроизоляция дымохода проводится по общему принципу.

    Герметизацию дымохода, обеспечивающую отвод от нее воды, которая стекает по стенкам трубы и скату, обычно выполняют при помощи фартука. Верхнюю часть фартука дымоотвода размещают на скате крыши, заводя в обязательном порядке под кровельный материал. То есть кровельный лист, расположенный выше, укладывают на фартук с нахлестом.

    В случае модульного дымохода из стали для защиты от воды используется специальная крышная разделка дымохода. Они могут различаться по способу исполнения, материалу и углу наклона.

    Герметизация стыков дымохода с различными кровельными материалами. ↑

    Заделать трубу дымохода и защитить от воды при проходе через керамическую и цементно-песчаную черепицу можно при помощи эластичной ленты на базе свинца, алюминия. С обратной стороны на нее нанесен клеящий состав.

    • Нижней продольной стороной ленту приклеивают к кровле, другой – к трубе.
    • Часть ленты, наклеенной на дымоотвод прижимают при помощи металлической профильной планки, имеющей изогнутый профиль и закрепляют ее либо сразу на трубе, используя термостойкие дюбели, либо на штробе, выполненной предварительно в трубе.
    • Отбортовка планки герметизируется кровельным герметиком, полностью исключая тем самым проникновение влаги под ленту.

    Подобные работы можно выполнить и без самоклеящейся ленты, используя традиционную разделку из металла.

    Проход дымохода через мягкую кровлю осуществляют схожим способом, только эластичную ленту заменяют ендовым ковром или заводят на дымоотвод рядовую черепицу.

    По такой же технологии изолируют дымоход через металлочерепицу. В этом случае фартук по большей части выполняют из гладких листов, совпадающих по цвету с листами металлочерепицы.

    Дымоход через Ондулин гидроизолируют при помощи самоклеящейся изолирующей ленты Ондуфлеш.

    При ширине дымохода больше 80 см, то со стороны конька за ним создают разуклонку – маленькую двускатную кровлю, выполняемую, как правило, из материала покрытия. Этот элемент предназначен для отведения дождевой воды и снега от верхнего участка трубы. Хотя, если учесть, что разуклонка может создать проблемные ситуации, лучше делать дымоходы просто уже. Помимо прочего, широкий дымоотвод – это определенное препятствие для проветривания теплоизолированной крыши и требует установки на скате до трубы и после вентиляционных элементов (вент-черепицы, аэраторов и прочего).

    © 2019 stylekrov.ru

    stylekrov.ru

    Герметизация узла прохода трубы через крышу – Stroim24.info

    Частный дом — это мечта многих городских жителей. Однако, построив или купив его, многие сталкиваются с непониманием некоторых нюансов. Например, продумывая систему отопления дома, и остановившись на печном, нужно понимать, что герметизация трубы на крыше имеет одно из первостепенных значений.

    Если дымоход будет недостаточно загерметизирован, то на его стенках может образовываться конденсат, который, стекая по внутренней поверхности трубы, негативно влияет на качество отопления (плохая тяга или создание излишнего давления).

    Правильно устроенный проход трубы через кровлю и перекрытие гарантирует жильцам сухой потолок и комфорт проживания в доме.

    Из-за этого помещение может плохо прогреваться.

    Форма узла прохода трубы через кровлю зависит, в первую очередь, от формы сечения самой печной трубы, а также от типа кровельного материала. При этом герметизация будет производиться по одному и тому же принципу, который обычно включает использование так называемого фартука, обеспечивающего отвод стекающей воды.

    Гидроизоляция кирпичных или бетонных дымоходов

    Независимо от места расположения, труба должна быть выше конька минимум на 50 см.

    Герметизация дымовой трубы с внешними стенками из кирпича или бетона производится фартуками, которые поставляются вместе с выбранной кровлей, в наборах комплектующих материалов. Например, к керамической или цементно-песчаной черепице идут в комплекте алюминиевые эластичные ленты, один край которых обработан клеевым составом. А в роли фартука на крыше, покрытой металлочерепицей, используют гладкие металлические листы того же цвета, что и основное покрытие. На крыше, покрытой битумной черепицей, герметизация узла выхода дымовой трубы происходит за счет ендового ковра или ряда черепицы, заведенной непосредственно на дымоход.

    Герметизация при помощи ленты происходит так:

    1. Одну продольную часть ленты приклеивают к печной трубе, а вторую часть — к крыше.
    2. Часть ленты, наклеенную на дымоход, прижимают металлической профильной планкой, которую крепят к дымоходу термостойкими дюбелями.
    3. Стык планки и трубы, а также места крепления промазывают герметиком. Для этих целей нужно выбрать влагостойкий герметик. Таким образом, полностью исключается попадание воды под ленту.

    Методы герметизации печной трубы с использованием других материалов повторяют эту процедуру. Однако нужно следить, чтобы все стыки материала и трубы, места креплений, если они есть, были хорошо промазаны водостойким герметиком. В этом случае заделка будет проведена действительно качественно.

    Чтобы не было протечек, и вода хорошо стекала по скату, обязательно нужно помнить, что верхняя часть фартука должна заводиться под лист кровельного материала, который лежит выше дымохода, а нижняя его часть должна покрывать верхнюю часть листа, расположенного ниже дымохода. Места нахлеста также желательно промазывать герметиком.

    Гидроизоляция дымоходов круглого сечения

    Трубы круглого сечения чаще всего изготавливаются из металла. Герметизация такой печной трубы обычно происходит за счет готовых примыканий, которые представляют собой плоские стальные листы, соединенные с фартуком-колпаком. Внутри этого колпака и проходит сама труба. Жесткое крепление такой конструкции допустимо только непосредственно к самой крыше.

    Если фартук закрепить на дымоходе, то вследствие его расширения-сжатия под действием перепада температур или произошедшей усадки крыши, обе детали могут быть серьезно повреждены. Однако, чтобы надежно защитить дымоход от попадания внутрь воды, на него одевают специальный стальной хомут с прокладкой из эластичного термостойкого материала. Именно он закрывает место стыка трубы и фартука и не дает воде затекать под фартук.

    По периметру фартук обклеивают сегментами свинцовой или алюминиевой ленты или специально изготавливают овальную свинцовую деталь, профилируемую по использованному на крыше материалу. Верхнюю часть фартука обязательно заводят под нижний край выше уложенного листа кровельного материала, а нижним краем фартука накрывают верхний край листа, который лежит ниже дымохода.

    Поделитесь с друзьями в соц.сетях

    Facebook

    Twitter

    Google+

    Telegram

    Vkontakte

    stroim24.info

    Как обустроить проход трубы через крышу

    Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

    Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

    Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

    Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

    Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

    Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.



    Как вывести трубу через крышу

    Для организации герметичного примыкания кровли к дымоходу, в этой точке создают внутренний фартук. Для его создания используют нижние планки примыкания. Планки прикладывают к стенкам дымохода, где отмечают ее верхнюю часть. По данной линии болгаркой проделывают штробу. Затем из образовавшейся каемки аккуратно удаляют пыль. Это делают так, чтобы мелкие частички песка и цемента не попали на поверхность гидроизоляции или кровли. В некоторых случаях мелкие песчинки превратятся со временем в абразив, который может серьезно повредить материал кровли.



    Нижний фартук начинают устанавливать с нижней стенки, при этом в штробу заводят только одну часть фартука. Аналогично этот элемент крепят по всему периметру дымохода. Отдельные элементы необходимо перекрывать с нахлестом в 15 см. Стыки герметизируются.

    После завершения монтажа нижнего фартука переходят к установке так называемого галстука, который обеспечит сток воды на скаты крыши. Эго делают из гидроизолирующего материала, заведенного под элемент фартука. Поверх внутреннего фартука и галстука кладут материал кровли. Поле этого в месте примыкания дымохода оборудуют верхний фартук, который имеет скорее декоративную, чем функциональную цель. Верхний фартук устанавливают аналогично внутреннему, но здесь кромка элемента крепится напрямую к стене дымохода (читайте также: "Вывод дымохода через стену - инструкция").  Для дымоходов с круглым сечением в строительных магазинах можно приобрести специальные проходные элементы, состоящие из стального листа и колпака-фартука. Их использование позволяет значительно ускорить работы по оборудованию прохода трубы дымохода через кровлю. Купленный или изготовленный фартук следует надежно зафиксировать на крыше. При этом с дымоходом его закрепляют не жестко, так как расширение материала или усадка стропильной системы могут стать причиной повреждения дымохода фартуком (обязательно прочтите: "Проходка кровельная - устройство").

    Проход трубы дымохода через кровлю, детальная видео инструкция:

    В месте стыка трубы и фартука устанавливают юбку — стальной хомут, который закрепляют с использованием термостойкой прокладки. Данный подход позволяет существенно улучшить гидроизоляцию кровли в данном месте. По завершению установки фартука, необходимо нанести на все места примыкания элемента и дымохода герметик. Это способствует получению надежного соединения, не дающего протечек.


    Методология того, как вывести трубу через профнастил по своей сути ни чем не отличается от указанной выше (подробнее: "Как вывести трубу через крышу из профнастила – избегайте ошибок"). Сам материал отличается высокой теплоустойчивостью, но в то же время полимерный защитный слой очень чувствителен к высоким температурам. А поэтому, в зависимости от выбранного материала дымоходной трубы следует подобрать расстояние между дымоходом и кровлей. Прочитайте также статью: "Как провести дымоход через крышу".

    kryshadoma.com

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
