Конструктивные особенности отмостки

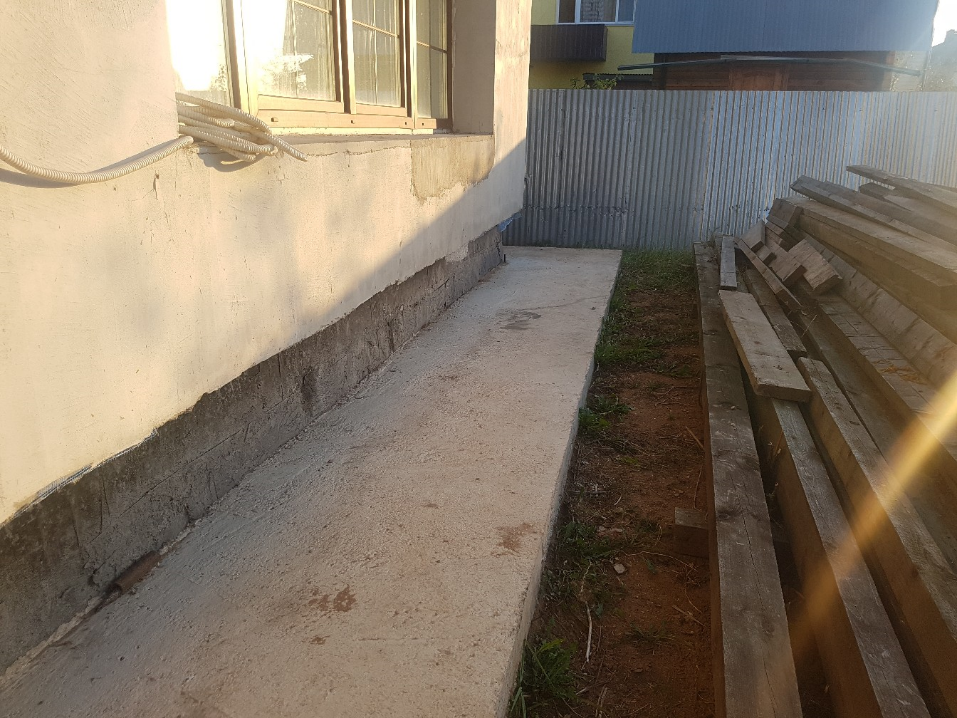

Для обеспечения прочности и надежности основания при обустройстве фундамента следует особое внимание уделить отмостке.Любая отмостка состоит из двух слоев: подстилающего и облицовочного.
В качестве верхнего слоя используют бетонную заливку, тротуарную плитку, кирпичную кладку. Внутренняя структура включает следующие элементы:
- Гидроизоляция. Следует обустроить дренажную систему, уложить слой геотекстиля. Это позволит минимизировать влияние грунтовых вод.
- Утепление. Этот процесс не обязательный. Специалисты рекомендуют обязательно обеспечивать теплоизоляцию отмостки в регионах с суровым климатом. В Москве и близлежащих территориях более мягкие условия, поэтому утепление можно не проводить. Слоем пеноплекса удастся существенно продлить срок службы отмостки, тем самым обеспечив надлежащую защиту фундаменту.
- Армирование позволяет придать конструкции дополнительную прочность и надежность, позволит выдерживать большие нагрузки.
Занимаясь укладкой облицовочного слоя, следует позаботиться про отвод осадков от основания дома. Для этого предусматривается уклон полосы от фундамента.
Что такое деформационный шов и зачем он нужен
Деформационные швы в отмостке не являются обязательными.

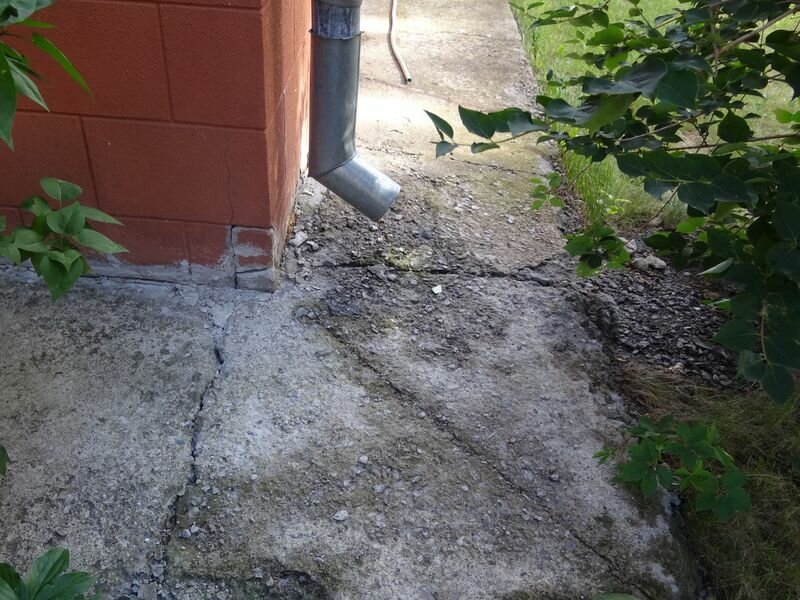

Особенно актуален этот элемент при обустройстве оснований ленточного типа, поскольку они больше всего подвержены растрескиванию. При сезонных движениях грунта бетон сужается и расширяется, что может привести к образованию трещин на фундаменте. Монтаж демпфирующих швов позволит бетону двигаться без ущерба для основания.
Виды деформационных швов
В зависимости от выполняемых функций компенсационные швы в отмостке делятся на 4 типа:
- усадочные;
- сейсмические;
- осадочные;
- температурные.
Подбирать необходимый вариант необходимо, исходя из особенностей региона, где возводится строение. Оценивают следующие факторы:
- тип и подвижность грунта;
- особенности климата;
- материал, из которого сооружается отмостка.
Чтобы быть уверенным в правильности выбора, следует провести геодезические исследования, на основании которых делается вывод о необходимом виде элементов для отмостки.
Как сделать компенсационный шов

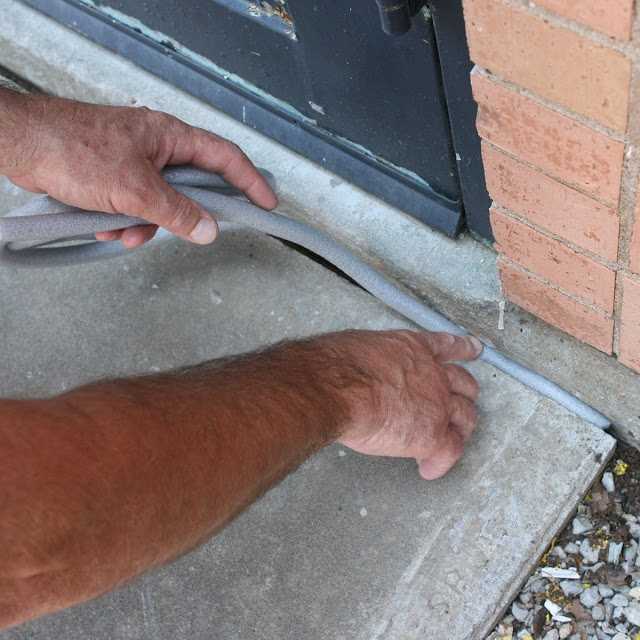

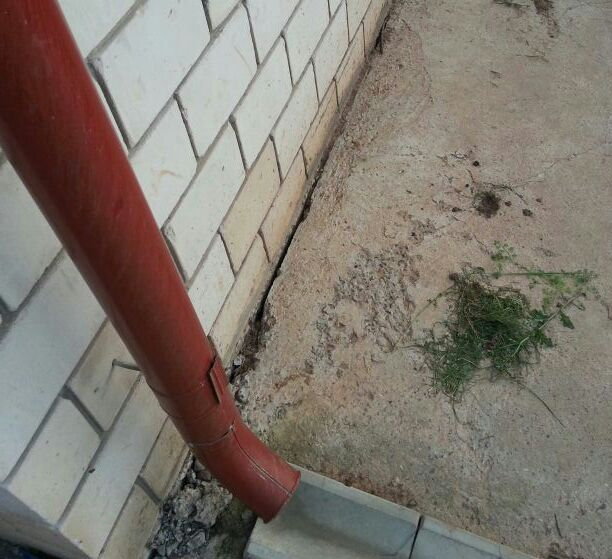

В качестве демпфирующего элемента используются деревянные бруски. Предварительно их обрабатывают битумом или пропитывают смолой. Современный материал – виниловая демпферная лента, но по стоимости первый вариант выгоднее. Деформационный шов располагается снаружи основания. 10-15 см. между фундаментом и отмосткой заполняют:
- смесью песка и щебенки;
- рубероидом;
- шнуром из полиэтилена;
- битумом или мастикой.
При использовании рулонных материалов укладываются слоя с обязательным перехлестом листов, чтобы исключить проникновение влаги к основанию.
Демпфирование предотвратит растрескивание фундамента. Чтобы бетонная заливка сохранила целостность при перепадах температуры, вдоль отмостки монтируются деревянные рейки на расстоянии 2-2,5 м.
Они фиксируются перпендикулярно фасаду дома. Вместо брусьев используется также виниловая лента.
Когда заложить компенсационные швы

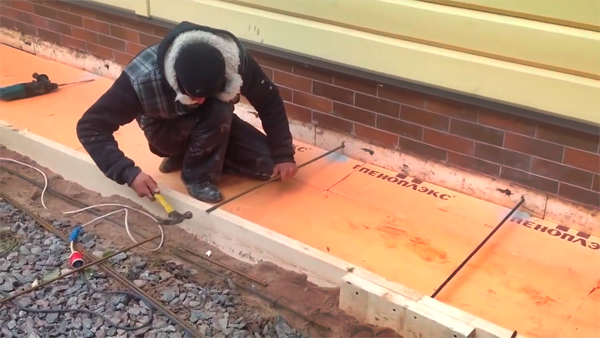

После монтажа опалубки укладывается компенсационный шов в отмостке.Технология обустройства отмостки аналогична для различных типов фундамента. На начальном этапе подготавливается траншея, укладывается гироизоляционный материал и засыпается слоем песка и щебня. После монтажа опалубки укладывается компенсационный шов в отмостке. Если проводится ремонт, материалы предыдущих постилающего и облицовочного слоев заменяются на новые.
Изоляция швов
Заделка деформационных швов нужна для защиты их от влаги. Прежде всего требуется очистить поверхность от загрязнений. После этого следует обработать полость герметиком. Наиболее распространенным для заделки шва можно назвать полиуретановый, поскольку он обладает хорошей эластичностью, устойчивостью к воздействию высоких и низких температур, надежностью и долговечностью.
Материал для изоляции подбирается в зависимости от размеров, расположения, нагрузки, воздействующей на швы.
Следует обустроить специальные влагособирающие петли, а также разместить в бетоне прокладки для впитывания влаги.
Правильно обустроенная отмоска – гарантия долгой службы фундамента дома. Компенсационные швы следует продумать на стадии проектирования, чтобы избежать неточностей, правильно рассчитать количество необходимых материалов, сделать конструкцию максимально надежной и долговечной.
Качественная придомовая дорожка поможет избежать негативного влияния влаги, повысить прочность конструкции, при этом послужит привлекательным декоративным элементом.
Деформационный шов в отмостке. Заполнение и изоляция швов.
23 Октябрь 2016 Стройэксперт Главная страница » Фундамент » Деформации Просмотров: 20244
Деформационные швы в отмостке дома
Фундамент является основной конструкцией всего дома, и именно от уровня его качества, зависит время, которое прослужит дом.
При монтаже любого фундамента важно устроить деформационные швы в отмостке максимально правильно.
- Нюансы правильного создания
- Виды швов
- Заполнение швов
- Изоляция швов
Деформационный шов — это специально сделанный участок, который выполняет роль защиты и дает возможность фундаменту переносить колебания температур и почвы. Деформационный шов является популярным строительным приемом в сейсмоактивных районах, а в защите больше всего нуждается ленточная основа.
Все деформационные швы, существующие в строительстве, можно условно разделить на несколько категорий:
- осадочные;
- температурные;
- усадочные;
- сейсмические.
Подбор конкретной разновидности шва осуществляется с оглядкой на земельный тип и особенности климата конкретного региона, а также нюансы подстилающего слоя.
к оглавлению ↑
Нюансы правильного создания
Желательно, чтобы число швов было рассчитано геодезистом с опытом.
Чтобы грамотно сделать шов, который защитит фундамент от деформирования, необходимо следовать некоторым правилам. Так, по высоте шов должен быть равным высоте фундамента, а дистанцию между каждым из швов, можно будет определить как раз исходя из расчетов. Но в общем есть средние нормы расположения швов, для домов, которые сделаны из деревянных материалов, шаг швов составит 0.6 метров, а для зданий, стены которых сделаны из кирпича — 0.15 метров.
Компенсационные швы в отмостке
Также важна сама структура здания. К примеру, если дом будет иметь пристройку, то по угловым рубежам тоже будет нужно создать деформационные швы, которые должны иметь среднюю ширину 10-12 см. Выбирать тепло- и гидроизоляцию для фундаментов нужно по-разному — так, фундамент плитного типа будет лучше защитить с помощью просмоленной пакли, а основа ленточного типа потребует отдельно теплоизоляции и гидроизоляции.
При создании отмостки применяются деревянные рейки, которые необходимо в дальнейшем залить битумом.
Шов, располагаемый между отмосткой и основой дома, не будет нужен, если основа уже имеет изоляцию от влаги и холода.
Вышеизложенные советы можно назвать универсальными и пригодными для всех разновидностей компенсационных швов. Следование им поможет сделать крепкий и долговечный фундамент, который прослужит не одно десятилетие.
к оглавлению ↑
Виды швов
Небольшие отличия разновидностей швов определяет то, в какой области они применяются, от этого будет зависеть и особенность их работы. Так, сейсмический шов будет уместен в зонах с повышенными рисками землетрясений. Он примет на себя нагрузку в случае колебания земли и не даст зданию деформироваться. В случае, если шов нужно разместить между пристройкой и главным зданием, то основы этих двух конструкций нужно разделить слоем пеноплекса, стироформа или же использовать армофлекс с толщиной 2 см.
Температурные швы в отмостке используются преимущественно в регионах, где температура воздуха на протяжении года сильно меняется.
Чтобы максимально сгладить сдвиги почвы после изменений температуры, площадь фундамента делится на секторы с помощью реек из дерева. Подобные виды швов используются при устройстве в постройках, не имеющих отопления.
Швы усадочно-деформационного типа делаются между блоками основы и наливаемым сверху бетоном. Причиной таких мероприятий можно назвать особенность бетона, который съеживается при испарении воды.
Монтаж осадочного защитного шва можно встретить при закладке основания для дома, имеющего много этажей. Это дает возможность максимально равномерно перенаправить всю нагрузку и убрать риск разрушений. Монтаж деформационных швов выполняется с помощью разных профилей. Профессиональные мастера просто выбирают наиболее предпочтительный профиль и создают из него компенсационный шов в отмостке.
к оглавлению ↑
Заполнение швов
Если шов будет устроен неправильно, то он может разрушиться.
Важно использовать только высококачественные герметики, эластичность которых подходит как раз для заделки подобных швов. Герметики делаются из полимеров, которые и дают необходимые свойства средству.
Самым популярным герметиком для наполнения полости деформационного шва можно назвать полиуретановый тип, который дает большую выносливость и обеспечивает долгий срок службы заизолированных конструкций. Цена такого материала будет более высокой, чем других герметиков, но его свойства на порядок выше.
Герметизирование деформационных швов

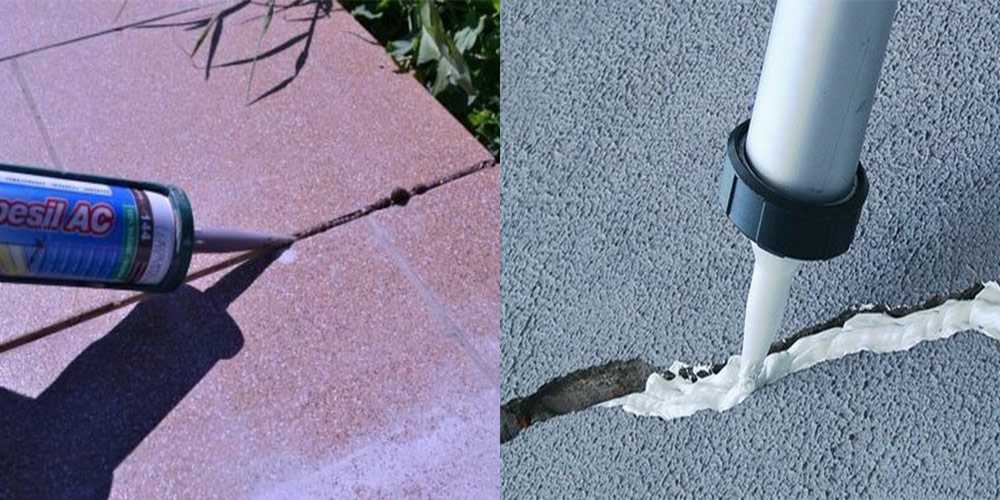

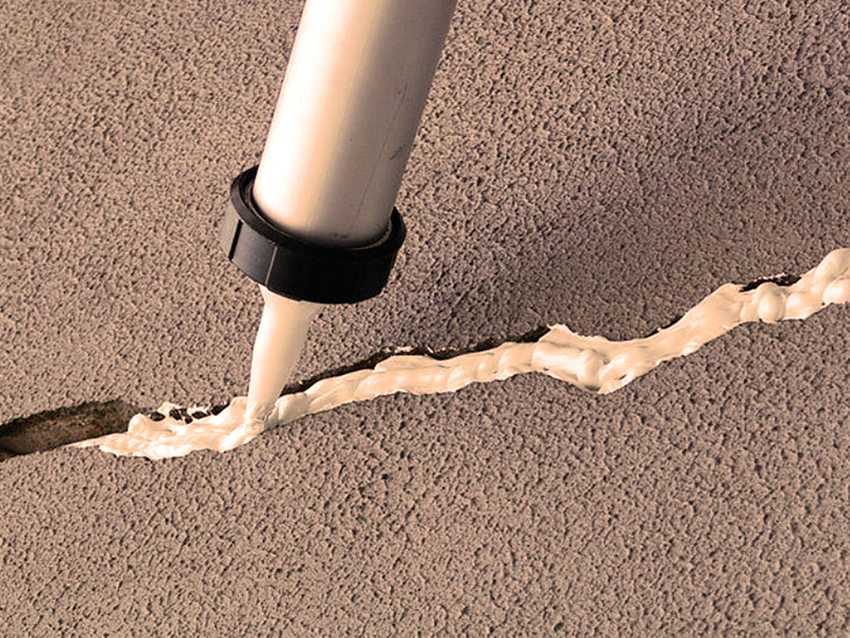

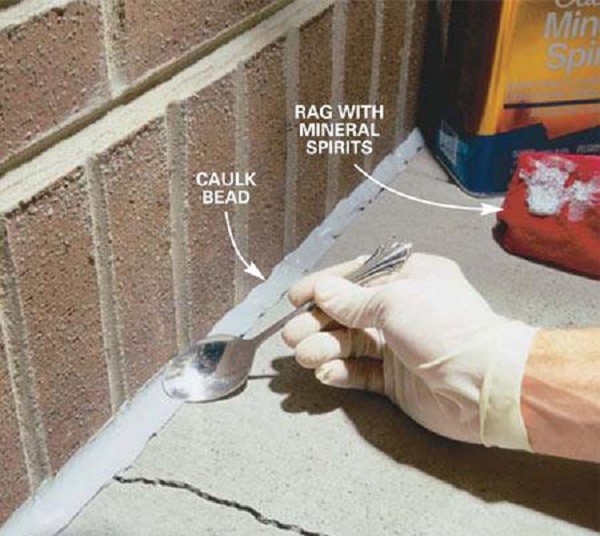

Подготовка к герметизированию заключается в прочистке шва от различных загрязнений. Обработанный таким образом шов будет качественным и прослужит долго. Полиуретановые герметики кроме высокого уровня эластичности хорошо скрепляются с поверхностью, также они термостойкие и могут переносить колебания температур -100-+100 градусов.
к оглавлению ↑
Изоляция швов
Вся конструкция строящегося дома разделяется на отдельные участки чертежа — узлы, в которых будут размещены компенсационные швы в отмостке.
Безоговорочным условием создания подобных швов является их защита от воды, особенно если есть подвал или цокольный этаж.
При подборе гидроизолятора следует руководствоваться размерами шва, возможностью деформаций, давлением на него и максимальной нагрузкой, а также характером влияния на шов, также важным нюансом будет показатель давления воды.
Во время проектировки защиты шва от воды, самым лучшим вариантом будет собственноручно сделанная петля, которая будет заниматься сбором влаги. Также нужно сделать влагособирающие прокладки, разместив их прямо в бетоне. После того, как швы были защищены от излишней влажности, обязательно нужно исследовать все точки соприкосновения на предмет протечек. Сделанный в соответствии с правилами и нормами деформационный шов в отмостке сделает фундамент дома долговечным, что особенно важно на нестабильных землях. На стадии проектировки домов и других объектов строительства в сейсмоактивных регионах создание компенсационных швов — это из важнейших разделов проектных документов.
Правильность обустройства, герметизирования и защиты швов от воды прямым образом соотносятся с показателем крепости основы дома.
