Гидроизоляция скважины от грунтовых вод

Как гидроизолировать колодец от поверхностных и грунтовых вод: материалы и технологии

После строительства колодца необходимо провести мероприятия по его гидроизоляции. Это необходимо для увеличения срока эксплуатации гидротехнического сооружения, т.к. под воздействием воды разрушаются даже самые прочные материалы. Нередки случаи, когда источники мелеют именно по причине плохой влагозащиты. Через поры и трещины материалов могут просачиваться поверхностные воды с большим количеством загрязнителей. Гидроизоляция колодца обходится в относительно небольшие деньги, но при этом способна сэкономить крупные суммы, которые потребовались бы на его ремонт.

Содержание

Почему гидроизоляция колодца так важна? ↑

Источник воды должен быть защищен от загрязнений всех видов. Грунтовые воды могут быть химически активными, содержать вредные примеси, соли, которые негативно влияют на качество воды в питьевом колодце. Гидротехнические сооружения в сельской местности часто бывают загрязнены фекалиями, просачивающимися из выгребных ям. Нередко в воду попадают пестициды и гербициды, которые применяют для обработки полей.

Чтобы болезнетворные бактерии и ядовитые химические вещества не попадали в источник, обязательно проводить мероприятия по внешней и внутренней гидроизоляции. Обязательно обрабатывать поверхности материалов и стыки. Особенно важно качество обработки швов. Если стенки шахты отделаны древесиной, то качественная гидрозащита способна продлить срок службы материала на несколько лет.

Виды гидрозащитных мероприятий ↑

Традиционно различают два вида гидроизоляции – наружную и внутреннюю. Оба типа мероприятий проводятся для сооружений любого назначения, но если речь идет о колодцах, то влагозащитные работы имеют некоторые особенности.

Наружная гидроизоляция предотвращает попадание в колодец паводковых, грунтовых вод, отсекает пласт верховодки. Для работ применяют твердые материалы и вязкие композитные смеси, которые одновременно выполняют функцию защиты конструкций и самого гидроизолятора от механических повреждений.

Работы по внутренней гидроизоляции проводят для усиления внешней защиты. Она также нужна для герметизации шахты, чтобы чистая вода не вытекала через швы и щели. К безопасности материалов для внутренней обработки предъявляются повышенные требования. Они не должны выделять в воду никаких вредных веществ.

Глиняный замок в качестве наружной защиты ↑

Для гидроизоляции колодца от внешних вод часто обустраивают глиняный замок, однако споры о целесообразности этого мероприятия не утихают. Так нужно его делать или нет? С одной стороны, конструкция защищает источник от попадания дождевых и паводковых вод. С другой – глина не способна обеспечить стопроцентную защиту, поскольку меняется в объеме, может способствовать деформации сооружения.

Компромиссный вариант – сочетание наружной гидроизоляции и глиняного замка. Для этого стенки сооружения укрывают снаружи рулонными материалами или жидким стеклом, а после этого устраивают глиняный замок. В качестве материала подходит глина, в которой содержание песка не превышает 15%, идеальный вариант – 5%. Ее готовят заранее, лучше всего, если материал пролежит на улице в течение всей зимы и хорошо промерзнет.

Перед началом работ глину смешивают с известью для увеличения прочности готового материала. В процентном отношении количество извести должно быть около 20%. Правильная смесь представляет собой пластичную массу. Показатель прочность – способность хорошо держать форму, не растекаться на ладони.

Ширина глиняного замка должна быть 1 м, а глубина – около 0.5 м. Перед его обустройством роют небольшой котлован, устанавливают в него деревянные щиты опалубки. Далее в опалубку укладывают глину слоями по 15-20 см, тщательно утрамбовывают.

Сверху конструкцию можно укрыть геотекстильным полотном. В качестве внешней отделки подойдет тротуарная плитка или булыжник. Глиняный замок усилит внешнюю гидроизоляцию колодца, а верхнее покрытие необходимо для удобства эксплуатации источника, чтобы после дождей вокруг него не образовывалось грязное месиво.

Технологии и материалы для наружной гидроизоляции ↑

Работы по гидроизоляции колец колодца целесообразно проводить в процессе строительства гидротехнического сооружения. Выбор материалов велик:

Полимочевина. Материал изготовлен на основе смолы, отличается долговечностью, хорошими гидрофобными свойствами. Подходит для защиты железобетонных колец. Минус – для распыления и смешивания компонентов требуется специальное оборудование.

Рулонные материалы. Самый распространенный вид наружной гидрозащиты. Это ПВХ-пленки, стекломаст, стеклоизол, фольгобитэп, гидрозол и аналоги. Материалы очень долговечны, не подвержены гниению, прочны на разрыв, обеспечивают надежную защиту конструкций на протяжении десятилетий, не теряя своих свойств.

Полимерцементные составы. Различают пленочные и проникающие материалы. Выбор конкретного вида зависит от условий эксплуатации и личных предпочтений владельца. Материалы способны служить 30 лет и дольше, отличаются хорошей адгезией, паропроницаемостью, экологической безопасностью. Прекрасно подходят для изоляции питьевых колодцев. Проникающие составы улучшают морозостойкость стройматериалов.

3 способа надежно защитить колодец снаружи ↑

Если работы проводят во время ремонта гидротехнического сооружения, потребуется подготовка основания. Для этого ствол колодца откапывают на 3–4 метра, молотком отбивают разрушенный бетон, отмывают и отчищают поверхности, выступившие части арматуры обрабатывают антикоррозионным средством. Только после этого можно приступать к основным работам:

Способ 1. Укладка рулонных материалов. Основание грунтуют (можно использовать Betokontakt, битумно-бензиновый раствор и другие составы), герметизируют швы и стыки, выравнивают поверхность (подойдет цементно-песчаный раствор с ПВА).

Когда материалы высохнут, наносят еще один слой грунтовки, после чего обмазывают бетонное основание битумной мастикой и наклеивают на нее рулонный материал. Швы и стыки герметизируют.

Способ 2. Использование пенетрирующих составов системы «Пенетрон» или «Элакор». Поверхность увлажняют, покрывают гидроизолятором, оставляют на трое суток, постоянно увлажняя. Возможна повторная обработка.

Способ 3. Нанесение торкрет-смесей с помощью специальных пушек. На подготовленное основание наносят слой цемента в 5-7 мм. Для обретения прочности ему понадобится 10-12 суток, в течение этого времени его поливают 3-4 раза в день. После этого наносят второй слой и тоже оставляют на 10-12 суток, постоянно поливая.

Когда покрытие готово, пространство вокруг ствола колодца засыпают песком и гравием, утрамбовывают, делают отмостку. Можно обустроить глиняный замок.

Гидроизоляция колодца изнутри от грунтовых вод ↑

В работе можно использовать различные материалы систем «Пенетрон» или ISOMAT, которые представляют собой целые линейки составов, предназначенных для гидроизоляции бетонных поверхностей, швов и стыков. В каждой из серий есть ремонтные материалы, устраняющие напорные и безнапорные течи.

Принципы действия систем ISOMAT и «Пенетрон» совершенно разные, но оба типа материалов долговечны, практичны, удобны в применении. Общая схема гидроизоляции колодцев изнутри примерно одинакова:

  1. Подготовка поверхности, очистка до прочного бетона, расшивка швов на 20-25 мм.
  2. Заделка течей специальными материалами, выравнивание поверхностей.
  3. Обработка поверхностей после застывания ремонтных составов. В работе следует руководствоваться инструкцией производителя.

Видео: как заделать стыки в шахте колодца ↑

Опытные специалисты, занимающиеся строительством колодцев, советуют гидроизолировать железобетонные кольца еще на этапе их установки. Для этого внешние и внутренние поверхности обрабатывают проникающими составами. Швы сразу герметизируют бентонито-каучуковым шнуром. При установке колец в колодец нужно особенно внимательно следить за ровным положением конструкции. Любые смещения могут привести к появлению протечек в будущем.

Материалы для гидроизоляции колодцев и способы их нанесения

Не все владельцы дачных участков понимают, как правильно защитить питьевую воду в колодце. Многие полагают, что установив на горловину крышку, можно считать, что все меры защиты приняты. Но на деле оказывается, что это всего лишь часть защитных мероприятий.

Гидроизоляция колодцев – это то, что можно назвать основой защиты воды. Все дело в том, что колодец выкапывается не на очень большую глубину, и всегда присутствует вероятность, что различные факторы, а это подпочвенная вода, в которую попали различные примеси, могут понизить качество воды. И это относится практически ко всем конструкциям, которые изготовлены из разных материалов.

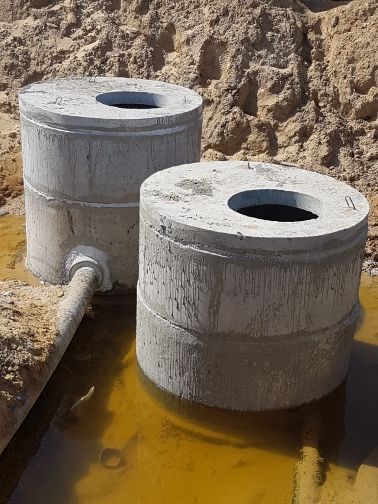

Разновидности колодцев

Правда, необходимо отметить, что гидроизоляция относится не только к водозаборным колодцам, ведь на территории дачного участка могут находиться колодцы разного назначения. И все они обязательно должны пройти герметизацию. Потому что подпочвенные воды в любой момент могут их затопить. А это в каждом случае негативно скажется или на качестве воды, или на возможности загрязнения почвы, или на каких-то коммуникационных сетях.

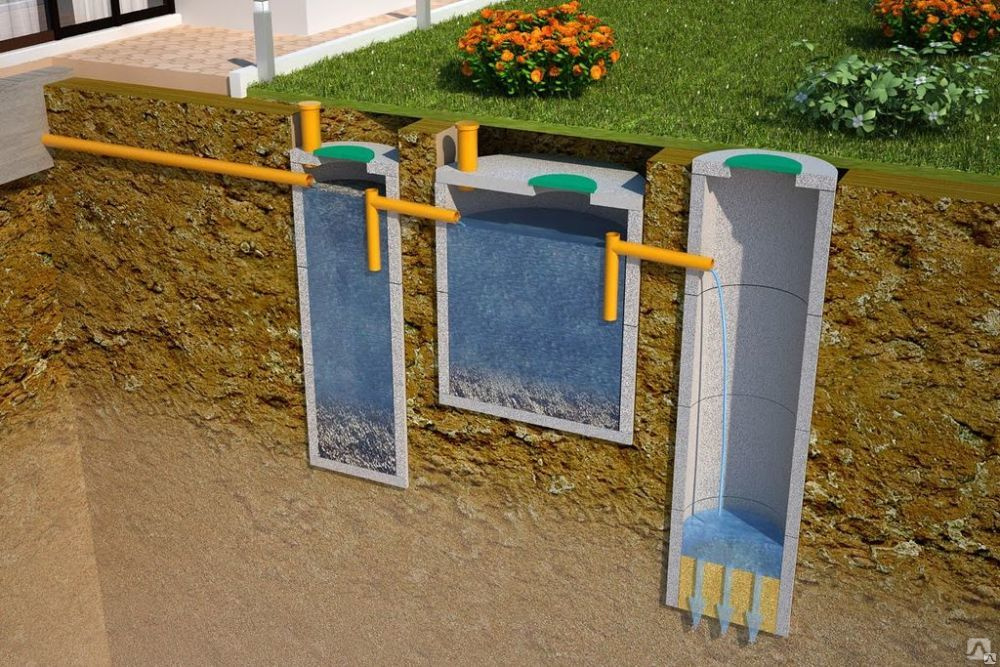

Основные места и плоскости для гидроизоляции

То есть, получается так, что на дачном участке могут присутствовать три разновидности колодцев.

  • Для воды.

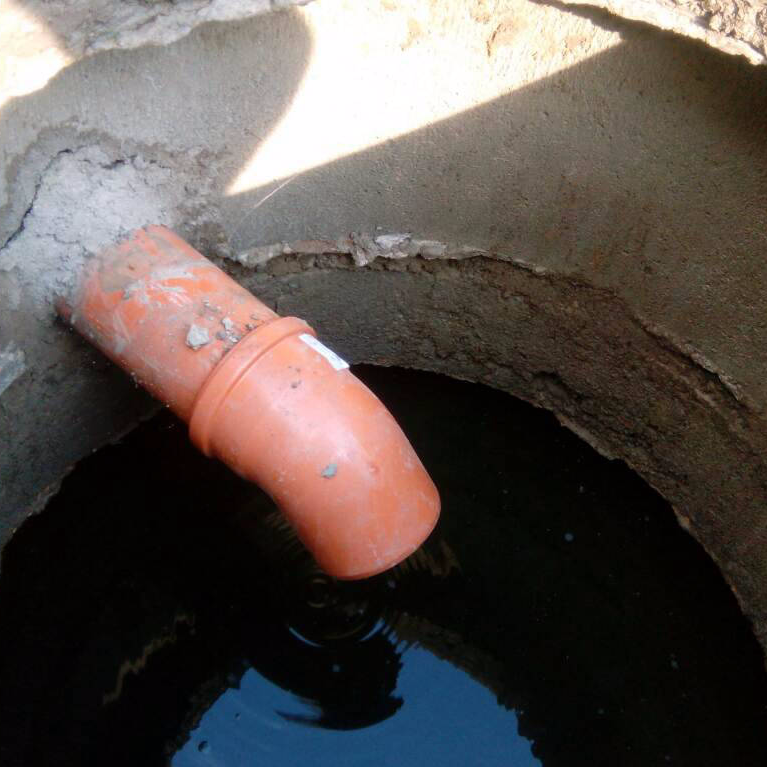

  • Канализационные колодцы. При их негерметичной конструкции всегда есть большая вероятность, что нечистоты проникнут в почву, и начнется заражение приусадебного участка. Поэтому такие колодцы должны быть герметичными.
  • Сооружения колодезного типа, в которых устанавливается водозаборная арматура (вентили или задвижки) или производится соединение нескольких ветвей одной сети. Понятно, что если такое место будет затапливаться, то это негативно скажется на арматуре или стыке.

К вопросу герметизации колодцев. Сегодня производители предлагают различные готовые модели колодцев разного типа, которые можно назвать герметичными. Обычно их используют для сооружения канализационных конструкций и в качестве сетевых объектов. Но тут есть один момент, который касается гидроизоляции. Если готовое сооружение изготовлено из металла, то гидроизоляция – необходимое условие монтажа. Проведенное мероприятие просто продлевает срок эксплуатации самого сооружения. Если колодец изготовлен из полимерного материала или стеклополимерного, то никаких защитных мер предпринимать не надо. Причины понятны.

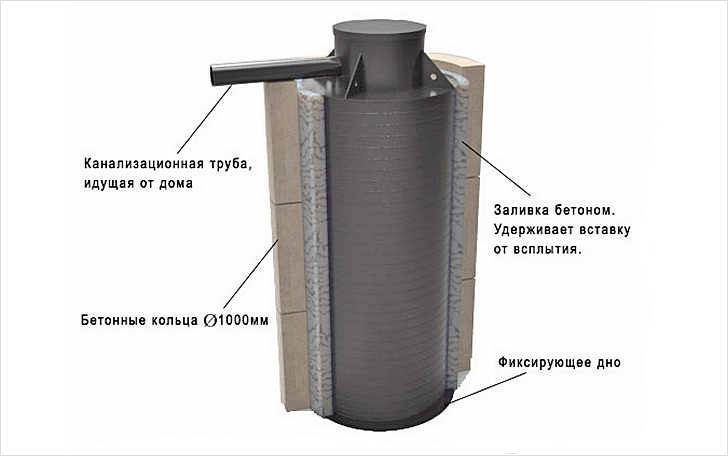

Пластиковый ствол для колодца

Виды гидроизоляции

Все мероприятия по гидроизоляции колодцев делятся на два основных вида, в основе которых лежит позиция, с какой стороны наносить гидроизоляционный слой. То есть, с наружной и с внутренней. Необходимо отметить, что наружная гидроизоляция считается более эффективной. Но наносить ее на снетки колодца непросто, потому что это связано с расширением котлована для колодца, чтобы в него мог поместиться человек. Обычно так делают в процессе сооружения. Если есть необходимость гидроизолировать эксплуатируемую конструкцию, то предпринимают меры по гидроизоляции колодца изнутри, внешнюю уже не делают.

Внимание! Идеально, если колодец будут гидроизолировать и снаружи, и изнутри.

Наружная гидроизоляция

Основное требование к наружной гидроизоляции стенок колодца – это защита конструкции от негативного воздействия грунтовых вод. Под их действием любой материал покрывается эрозией, что, в конечном счете, приводит к растрескиванию сооружения и частичному или полному разрушению. Если обнаруженная эрозия с внешней стороны очень сильная, то не стоит ремонтировать колодец, лучше выкопать новый.

Чтобы сделать гидроизоляцию колодца с внешней стороны стенок, можно использовать разные материалы, которых на рынке огромное количество. Но все они делятся на три основные группы, и каждая из них отвечает за определенный тип работ. К примеру, с помощью одних гидроизолируется вся поверхность шахты, с помощью других только стыки или трещины.

Рулонная гидроизоляция колодцев

Если проводятся работы по гидроизоляции стенок колодца в целом, то можно использовать рулонные гидроизоляционные материалы, к примеру, рубероид, который укладывается на ствол шахты при помощи специальных мастик на битумной основе. Получается двойная гидроизоляция. А если уложить рубероид в два слоя, то получится четыре слоя гидроизоляции, что гарантирует долгую эксплуатацию колодца без проблем и ремонтов.

В эту же группу входят цементные растворы. Из чаще всего используют для изоляции кирпичных или каменных строений. По сути, это толстая штукатурка, которая наносится обычным способом. Сверху штукатурного раствора можно нанести слой обмазочной гидроизоляции в виде битумной мастики. Это уже будет стопроцентная защита на 50 лет.

Наружная герметизация швов колодца

По сути, эти два вида для наружной гидроизоляции достаточно, чтобы провести герметизацию колодца. Но необходимо отметить, что колодец из железобетонных колец является сооружением прочным, но не всегда герметичным, особенно это касается швов колодца. Поэтому для бетонных сооружений рекомендуется использовать более современные методы.

  • Проникающая гидроизоляция. Это цементная смесь с песком, в которую добавлены химические реагенты. Этот материал был специально изобретен для гидроизоляции бетонных сборных конструкций. Отсюда его высокая прочность, сопротивляемость воде, кислотам, щелочам и другим агрессивным средам. Плюс морозоустойчивость и неподверженность деформациям. Для бетонных колодцев это на сегодняшний день самый лучший вариант.
  • Способ торкретирования специальным цементным раствором, который после высыхания не усаживается и не растрескивается. Правда, для проведения этого вида работ потребуется специальная пушка.

К внешней изоляции необходимо отнести и создание замка на колодец. По сути, это глиняная прослойка в верхней части ствола, которая сверху покрывается бетонным раствором в виде отмостки. Для создания замка необходима жирная глина. Она не пропускает через себя воду, то есть, уже является гидроизоляционным материалом.

На фото ниже показано, как работает глиняный замок. Видно, что его сооружают под уклоном, чтобы атмосферные осадки, проникающие в толщу почвы, сталкиваются с глиняным слоем и удаляются за пределы нахождения колодца. Глубина заложения глиняного замка для колодца практически на поверхности грунта. Толщина зависит от объема осадков в регионе, но есть стандартные размеры – 30-60 см. Как было сказано выше, поверх замка заливаются отмостки из бетона.

Глиняный замок на колодце

Как проводится гидроизоляция действующего колодца снаружи

Итак, ремонтировать колодец снаружи – это, значит, провести достаточно большой объем земляных работ. Надо откопать по окружности периметра колодца траншею на всю глубину. Ширина траншеи – 1 м минимум.

Затем надо обследовать стенки сооружения и определить самые дефектные места. Если когда-то при строительстве была произведена гидроизоляция, то ее надо будет удалить всеми возможными способами, но не разрушать стенки конструкции. После чего надо будет очистить ремонтируемые поверхности от грязи и пыли. Если из стенок сооружения стала выступать металлическая арматура, то ее надо очистить и закрасить.

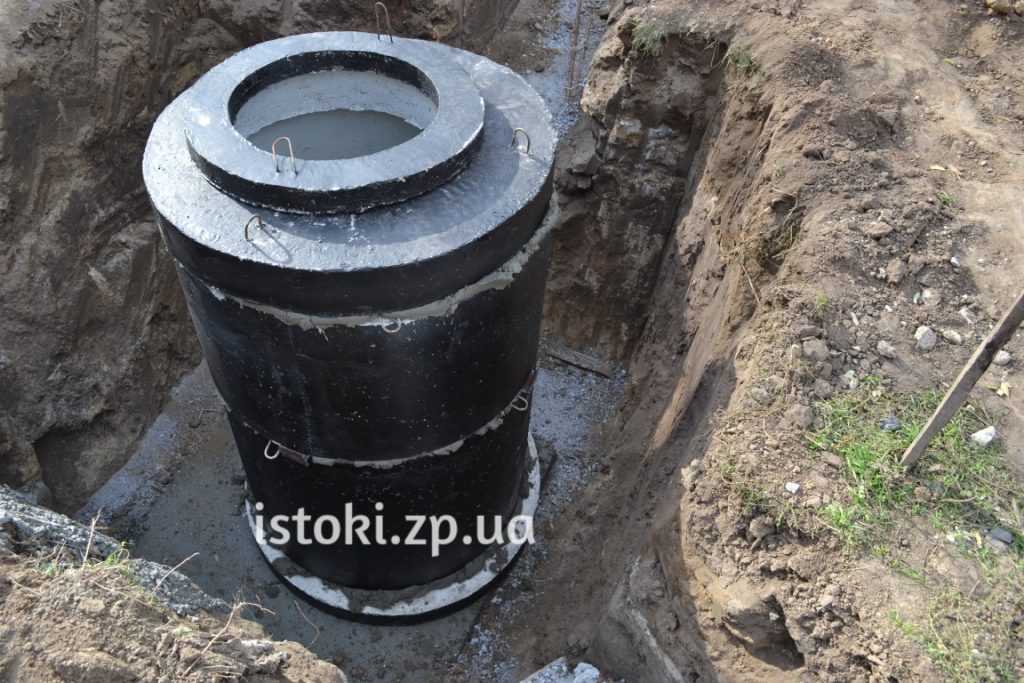

Котлован под колодец для удобства проведения гидроизоляции

Теперь можно переходить к ремонту. Для этого вся поверхность грунтуется, для чего можно использовать смесь Бетоноконтакт. Это цементно-полимерная грунтовка, которая наносится на поверхности обычными кисточками или валиком, можно использовать шпатель или макловицу. Далее цементными растворами заделываются все выявленные дефекты. И наносится еще один слой грунтовки.

Внимание! Все нанесенные слои перед нанесением последующих должны быть хорошо просушены.

Теперь можно переходить к гидроизоляции колодца. Рассмотрим все варианты с использованием различных материалов.

  1. Рулонная гидроизоляция. На отремонтированные поверхности наносится битумная мастика. Пока она не высохла тут же укладываются полосы рубероида. Укладка производится внахлест со смещением 10-15 см, при этом нахлест также обрабатывается клеящим составом. Обычно укладка производится кольцами по периметру колодца, поэтому гидроизоляцию начинают снизу, поднимаясь вверх. Как уже было сказано выше, чем больше слоев уложенного рубероида, тем прочнее гидроизоляция.
  2. Проникающая гидроизоляция наносится на смоченную поверхность стенок колодца. При этом грунтовать их не надо. Изоляционный слой наноситься равномерно без разрывов. Через несколько минут можно наносить второй слой. И этого будет достаточно. Специалисты рекомендуют до полного высыхания всех слоев смачивать обработанные поверхности водой, чтобы гидроизоляционный материал подсыхал медленно. Быстрое высыхание – это трещины на всю глубину уложенного слоя.
  3. Торкретирование. Грунтовку проводить надо. Затем с помощью пушки наносится цементный раствор толщиною 5-8 см, который должен высыхать минимум 8-10 дней. Если погода жаркая, то необходимо нанесенный слой изоляции поливать водой. Наносится второй слой, который также увлажняется до полного высыхания.

И последний этап в наружной гидроизоляции колодца – это засыпка траншеи смесью песка и гравия с добавлением грунта. Обязательно производится трамбовка, после чего сооружается глиняный замок и отмостки.

Отмостки

Внутренняя гидроизоляция

Начнем с разбора материалов, с помощью которых изоляция и проводится. Они делятся на две основные группы. Одна из них используется для обработки всех поверхностей равномерным и непрерывным слоем. Во вторую входят материалы, с помощью которых производится заделка швов колодца. Их обычно называют гидропробками. По сути, это специальные цементные растворы, которые мгновенно застывают при соприкосновении с водой. И если в стыках течет колодец, то равных гидропробкам материалов нет.

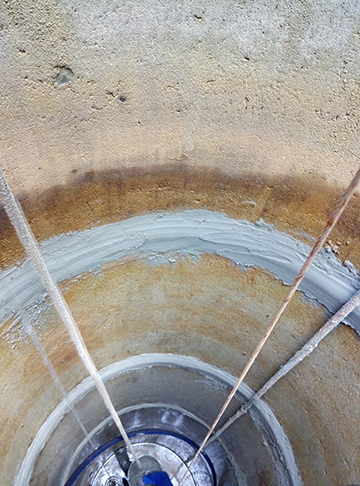

Герметизация стыков бетонных колец

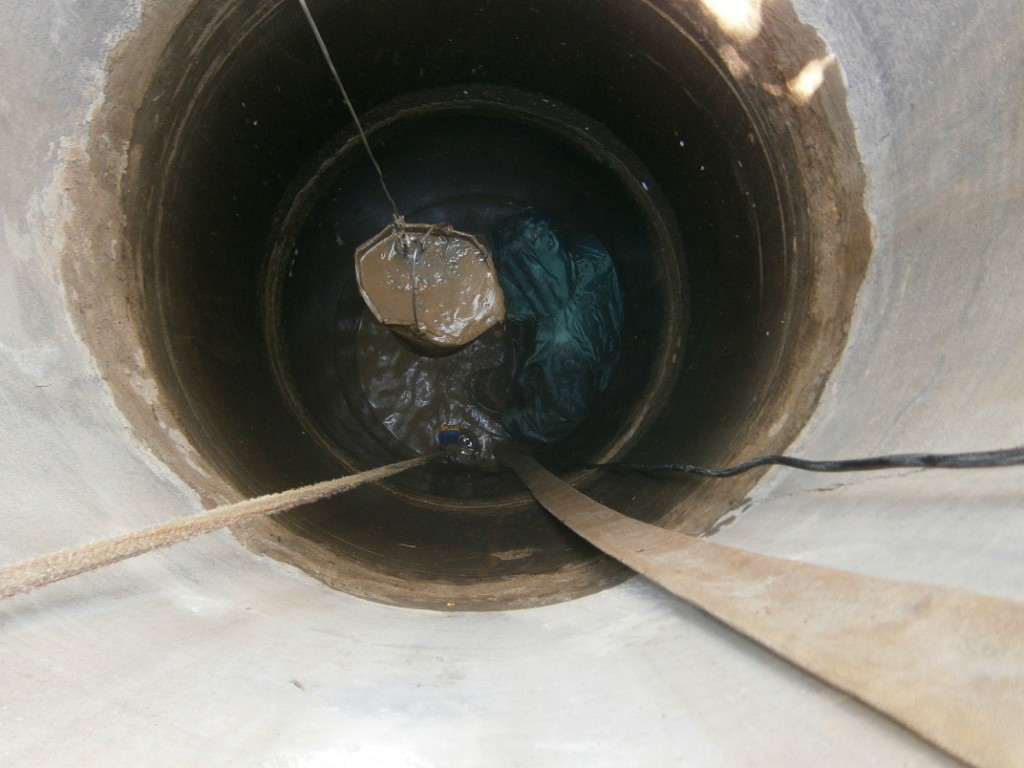

Как производятся работы по герметизации колодца изнутри.

  • В первую очередь производится откачка воды до донного фильтра.
  • Далее очищаются стенки шахты от грязи, отложений и растительных наслоений.
  • Затем производится обследование на предмет обнаружения дефектов и изъянов, которые тут же удаляются. К примеру, трещины расшиваются, слабые места, в которых бетон отслаивается, удаляются до «здорового» бетона. Стыки между бетонными кольцами расшиваются и углубляются. Ширина расшивки 2-3 см. Затем все дефекты прочищаются металлической щеткой.

Внимание! Если в процессе расшивки швов колодца произошла течь, ее тут же надо закрыть, используя раствор гидропробки.

Сплошная гидроизоляция

Гидроизоляция элементов сборного колодца

Так как разговор идет обо всех видах колодезных сооружений, то необходимо понимать, что в некоторых из них устанавливается днище, которое также требует гидроизоляции. Если днище формируется в виде готового железобетонного круга, то в первую очередь необходимо позаботиться о гидроизоляции именно его. Проще всего – это обмазать его битумной мастикой со всех сторон в два-три слоя.

Если днище заливается бетоном в опалубку, то гидроизолировать надо подушку, на которую оно будет уложено. Обычно это гравийная смесь, поверх которой надо залить слой горячего битума. А верхнюю поверхность после затвердевания конструкции обрабатывают битумной мастикой. Можно дополнительно уложить и рубероид, полосы которого настилаются на стенки на высоту 10-15 см. Своеобразное корыто – это полная герметизация стыка между днищем и стенкой сооружения.

Герметизация стыка между днищем и стенками колодца

Теперь о герметизации. Понятно, что стык между днищем и кольцом надо сделать герметичным, чтобы через него не прошла внутрь сооружения вода. Здесь несколько вариантов.

  • Можно проложить специальный гидроизоляционный шнур, изготовленный на основе бентонита (это такая глина) и каучука. Достоинством данного шнура выступает его возможность расширяться в четыре раза в объеме при соприкосновении с водой.
  • Можно использовать для заделки вышеупомянутой состав марки MEGACRET-40. Им промазывают стык между двумя элементами колодца, затем поверх укладывают гидроизоляционную ленту, а уже сверху наносится двухкомпонентная гидроизоляция, лучше в два слоя.

Заделка и герметизация швов в колодце

Точно также можно изолировать стыки и между железобетонными кольцами, которые составляют ствол сооружения. При этом если производится установка колец, то до начала их монтажа нужно провести гидроизоляцию всех поверхностей. К примеру, проникающими составами. После установки производится окончательная гидроизоляция и герметизация стыков.

Деревянные колодцы для забора воды сегодня считаются редкостью, но все же встречаются на дачных участках. Им, как и всем другим колодезным конструкциям, необходима гидроизоляция. Отметим, что герметизация швов в данном случае, как таковая, отсутствует. Чаще всего деревянные конструкции собираются с плотным прилеганием элементов друг к другу. При этом прочность соединение достигается связыванием бревен или брусов в разных венцах между собой с помощью металлических скоб.

Вода и влажность – это условия, при которых древесина разбухает, поэтому стыки между венцами плотно закрываются. Как дополнение, между венцами укладывается герметизирующий материал. Чаще всего это пенька, потому что в колодцах надо использовать материалы, которые не будут портить воду.

Наружная гидроизоляция деревянного колодца обеспечивается в основном защитными материалами, которые будут не только закрывать щели и зазоры, но и саму древесину. Поэтому чаще всего для проведения данного вида работ используется битум или его модификации (мастики). Как таковая внутренняя гидроизоляция не производится.

Итак, герметичные колодцы – это возможность сохранить воду на долгие годы эксплуатации сооружения в качественном состоянии. И хотя деревянные колодцы служат не более 30-35 лет, если их правильно обслуживать, то вода в них будет всегда чистой.

Как загерметизировать колодец от грунтовых вод

Гидроизолировать водозаборное сооружение необходимо, чтобы не происходила его разгерметизация. Также это позволит защитить водопроводный колодец от вредных веществ, которые содержат грунтовые воды. Если все выполнить правильно, в резервуар не попадут загрязнения, и источник не станет терять чистую жидкость.

Необходимость гидроизоляции колодца от грунтовых вод

В соответствии с постановлениями СНиП все питьевые резервуары требуют тщательного покрытия слоем гидроизоляции, которая защищает от разрушающего и загрязняющего воздействия подпочвенных вод.

Грунтовые потоки могут не только испортить содержимое колодца, они негативно воздействуют на сооружение. Герметизация швов колодезного ствола уберегает его от разрушения и сохраняет чистоту воды.

Колодцы в мокрых грунтах покрывают гидроизоляцией так, чтобы она превышала уровень залегания подпочвенных источников на 0,5 м.

Если качественная гидроизоляция колодезного сооружения не была проведена, это может привести к появлению грибковых отложений на внутренних стенках конструкции, способных спровоцировать полное либо частичное разрушение ствола колодца.

Гидроизоляционные материалы

Внутренняя и внешняя гидроизоляция колодца проводится:

  • мембранными и рулонными стройматериалами;
  • двухкомпонентными составами;
  • обмазочными препаратами;
  • смесями на вяжущей минеральной основе;
  • битумно-полимерными мастиками.

Выбор стройматериала зависит от метода герметизации, финансовых возможностей и времени проведения гидроизоляции – идет она на этапе возведения колодца или после. По этому принципу подбирается и комплект инструментов.

Эффективные способы гидроизоляции

Загерметизировать от загрязнений колодец с питьевой водой можно снаружи или изнутри. Для каждого варианта разработаны свои, наиболее подходящие методики. Но в любом случае, вначале проводится заделка стыков и трещинок, а потом уже выполняется общая гидроизоляция.

Наружные работы

Если работы выполняют в процессе ремонта гидротехнической конструкции, понадобится подготовить основание. Для этого колодец освобождают от земли на глубину три метра, молотком сбивают разрушенный бетон, вымывают и вычищают поверхности, выступающую арматуру покрывают преобразователем ржавчины. Лишь после этого можно начинать основные работы.

Провести внешнюю изоляцию от подземных вод можно такими методами:

  • уложив рулонные материалы;
  • применяя пенетрирующие составы;
  • нанеся торкрет-смеси посредством специальных пушек.

После завершения нанесения покрытия, пространство вокруг колодезной шахты засыпается смесью песка, глины и щебня, трамбуется, создается отмостка. Можно сделать глиняный замок.

Выгоднее провести все эти работы на этапе обустройства колодезного сооружения. Уже готовую конструкцию нецелесообразно гидроизолировать снаружи ниже трех метров – трудозатраты будут чересчур велики.

Внутренняя герметизация

Гидроизоляция колодца изнутри от грунтовых вод требует его осушения. Если дебит повышен, понадобится вести постоянную откачку напорным оборудованием.

Поверхность шахтного ствола предварительно чистят от грязи и шлифуют. Трещины и щели слегка расширяют, обрабатывают металлической щеткой и заделывают цементно-полимерным составом.

Чтобы загерметизировать водопроводную шахту изнутри, можно применить:

  • Цементные смеси – готовые или разведенные самостоятельно. Их наносят на поверхность шпателем в два слоя по 4 мм каждый.
  • Битумно-бензиновую краску. Шахту покрывают составом в три слоя поэтапно, поскольку каждый сохнет по 12 часов.
  • Цементно-полимерные составы, например, из порошка цемента и жидкого стекла. Подобные материалы накладывают в три слоя шпателем.

Герметизирующие полимерные материалы самые дорогие, но при этом они максимально эффективны и служат до полувека. Лучшие рекомендации у пленочной полимерной мембраны. Ее несложно наложить. Вначале поверхность изнутри покрывают мастикой и дают высохнуть сутки. Затем оклеивают пленкой. Для этого нужно развернуть рулон, прижать мембрану к поверхности и выгоняя из-под нее воздух, выполнить оклейку всего ствола.

Днище в водозаборных источниках не гидроизолируют, ведь через установленный там фильтр резервуар наполняется водой. Защитные работы проводят, если сооружение является, например, накопительным или смотровым. Также полная гидроизоляция требуется для сухих колодезных стволов, применяемых, к примеру, в качестве кессонов.

Провести гидроизоляционные работы, хоть это и трудоемко, можно самостоятельно. Но сделать это надо обязательно. Вследствие недостаточной герметизации придется потратиться на дорогой ремонт одной либо нескольких деталей сооружения. Лучше провести герметизацию еще в процессе сборки колодца. Но если это не получилось, поставить гидрозащиту можно и в действующем водозаборе.
