Содержание

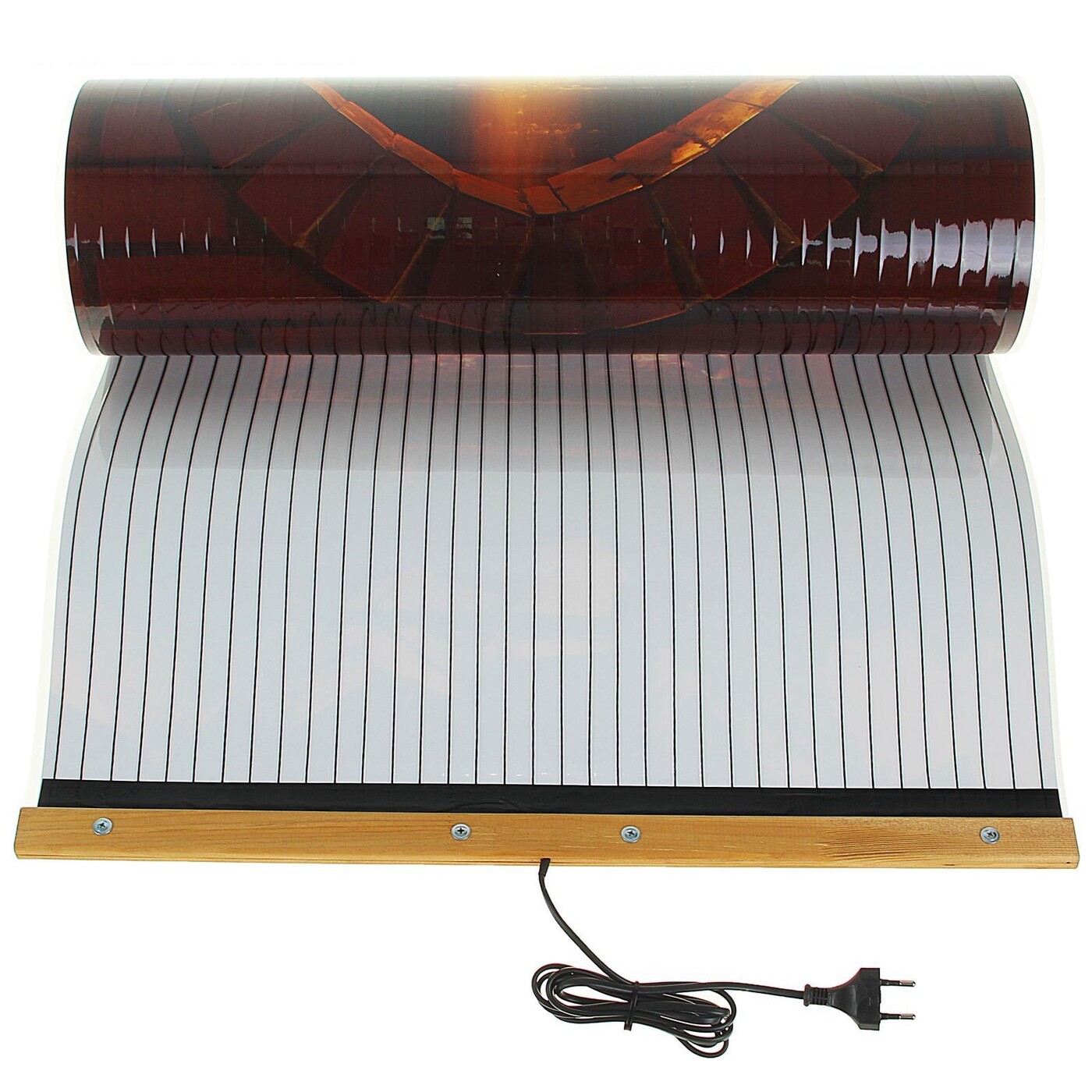

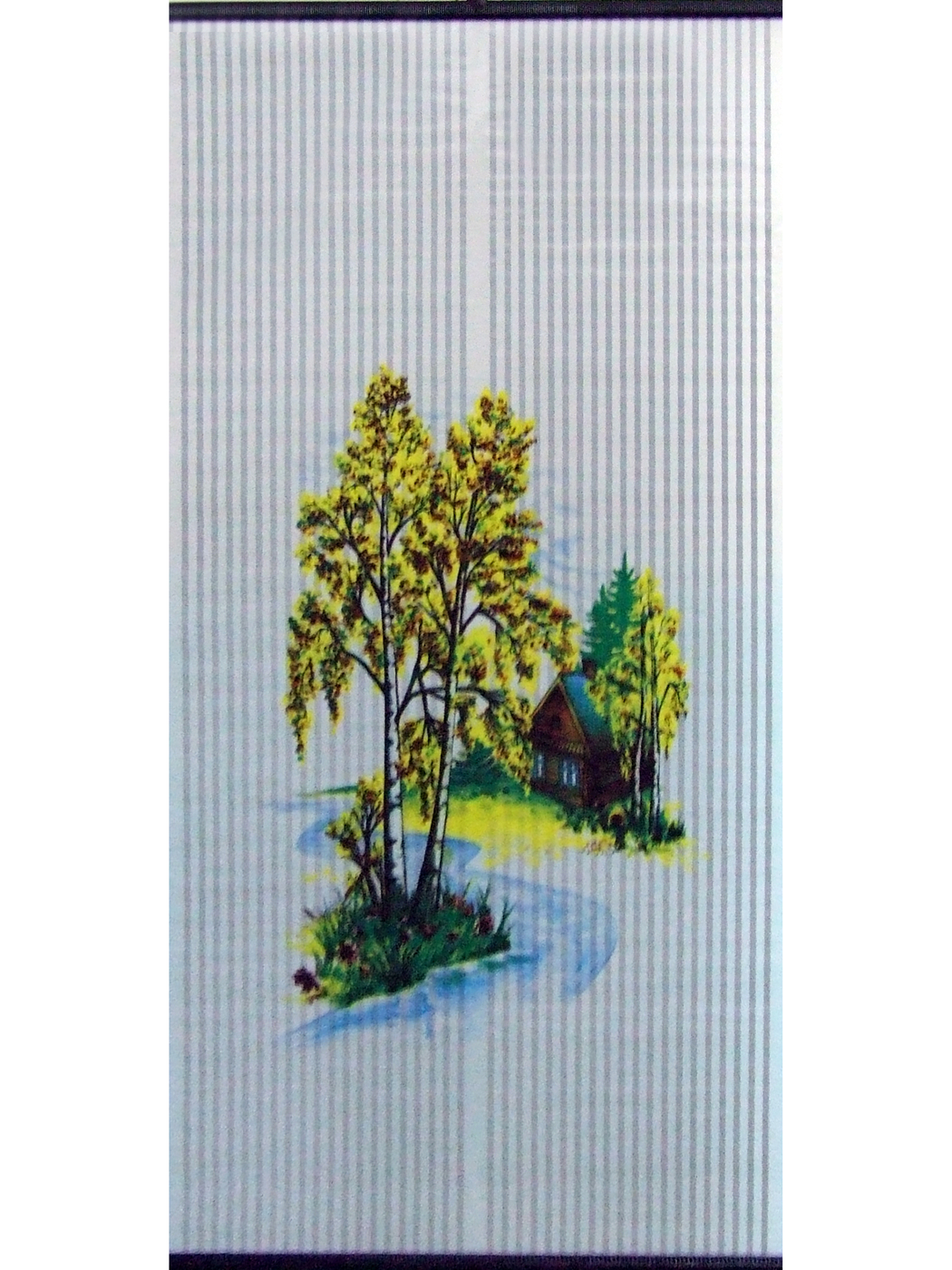

Гибкий настенный пленочный обогреватель

Настенный пленочный обогреватель – инфракрасное устройство, созданное с использованием самых современных технологий. Карбоновая нить – его основа. Она обладает свойствами, которые широко используются во многих областях науки и техники.

По внешнему виду прибора нелегко заподозрить его сложную организационную структуру. Внешне он напоминает живописную модульную картину или красочное панно, поэтому широко применяется дизайнерами при оформлении интерьеров квартир или офисов. Специфика схемы нагревателя позволяет устанавливать его в помещениях с высокой влажностью воздуха, единственное условие, которое непременно должно соблюдаться – первоначальная температура воздуха не должна быть ниже 40⁰C ниже нуля. Рассмотрим подробнее, как он работает.

Конструктивная схема

Принцип функционирования основывается на возможности любого вещества излучать тепло, для этого нужны лишь инфракрасные волны.

Трубка с углеродными нитями, которые закручены в спираль – основа работы. Подобных трубок может быт различное количество, это зависит от мощности прибора. Основа заключена в алюминиевый корпус.

Нагревательный элемент, генерирующий тепло, покрыт пленкой, обладающей особыми свойствами. Она термостойка и, кроме того, обладает прекрасными электроизоляционными качествами. Эффективность обогревателя во многом определяется равномерным нагревом всей поверхности. Сама пленка может быть представлена каким угодно красочным изображением, соответствующим стилю комнаты и ее цветовым акцентам.

Нагревательная основа пленочного обогревателя – очень надежный элемент, способный работать более 100 тыс. часов.

В процессе установки необходимо подключение системы к источнику питания, которое осуществляется из центрального блока. Как только питание попадает на центральный элемент, он нагревается и начинает излучать инфракрасные волны длиной до 15 мкм.

Лучи, попадающие на поверхность близлежащих предметов, прогревают их на глубину до 3-х сантиметров. Тепло от предметов передается затем воздуху (подробнее о схеме действия — в статье принцип работы обогревателя с инфракрасным излучением),

Конструктивная схема настенного обогревателя

Достоинства

Без сомнения, гибкий настенный обогреватель является одним из самых последних изобретений в сфере теплоотдачи. Среди его достоинств можно выделить:

Безопасность для человека – поверхность нагревается до температуры не выше 60⁰C, поэтому и обжечься об нее невозможно.
Отсутствие возможности возгорания – температура поверхности позволяет устанавливать нагреватель рядом с различными объектами интерьера, в том числе, шторами и деревянными предметами.
Эффективность — площадь помещения, которую способен прогреть один нагреватель, достигает 3 метров в радиусе, при этом его вес не достигает и килограмма.

Экологичность – карбоновая нить, входящая в схему устройства, широко применяется в медицине, поэтому действие прибора можно назвать не только безвредным для организма человека, но и в какой-то степени полезным.
Экономичность – тепло от прибора начинает исходить с первой минуты после его включения, и поскольку электроэнергия моментально преобразуется в тепловую, потребление энергии самого устройства при этом в несколько раз ниже, чем у обычного обогревателя.
Экономия пространства.
Безопасность для детей в связи с возможностью монтажа выше человеческого роста.

Недостатки прибора

Помимо вышеперечисленных плюсов, карбоновый нагреватель имеет и некоторые недостатки:

Необходимость выполнения теплоизоляции пространства перед установкой обогревателя.

Для того чтобы прибор работал, необходим источник электроэнергии определенной мощности.
Гибкий настенный обогреватель нельзя покрасить, покрыть лаком или обоями, поэтому в случае изменения цветовой окраски комнаты или ее дизайна придется менять и обогреватель.
Прибор имеет отражающую поверхность, которую непременно нужно закрывать во избежание перенапряжения глаз.

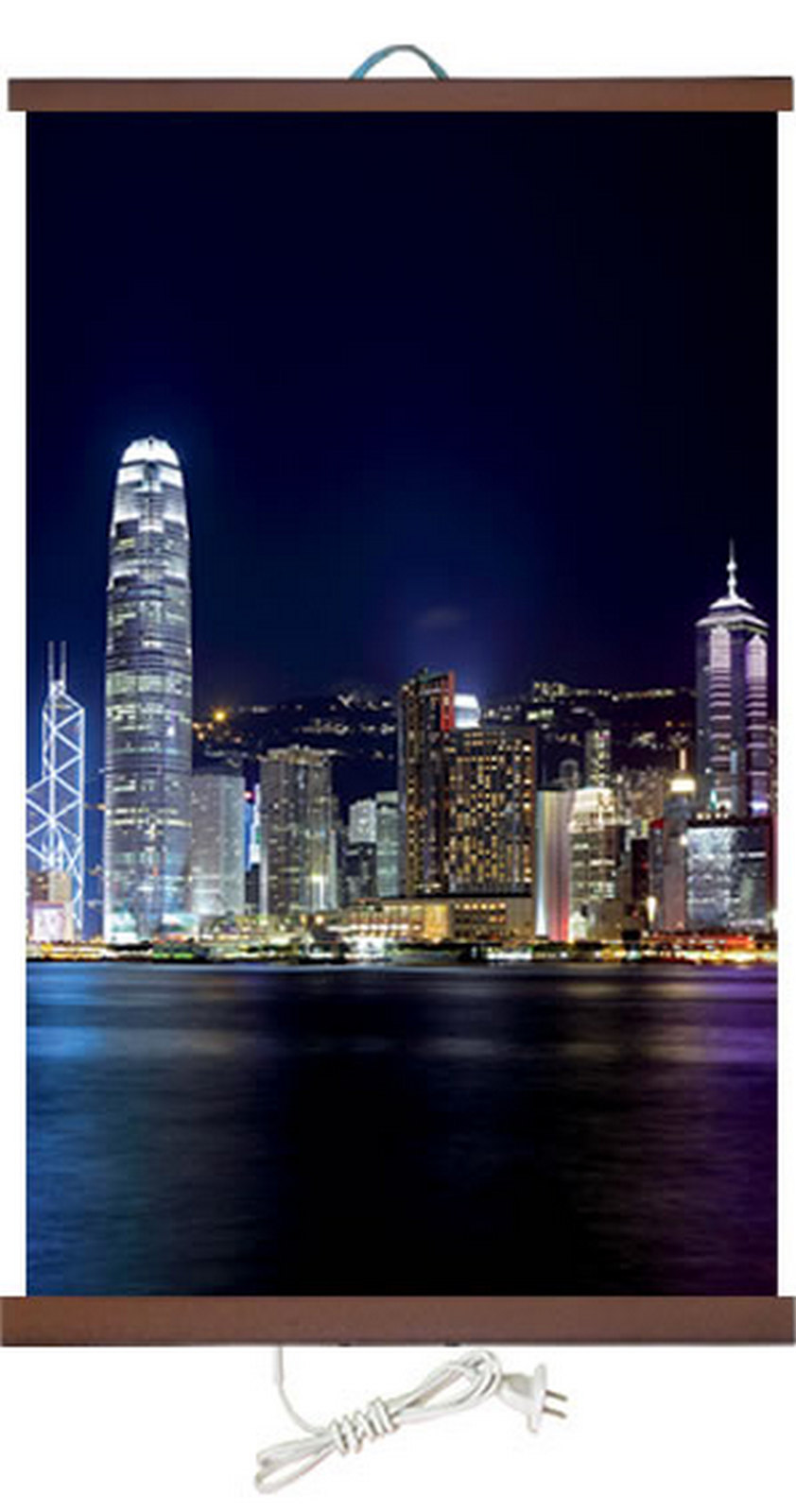

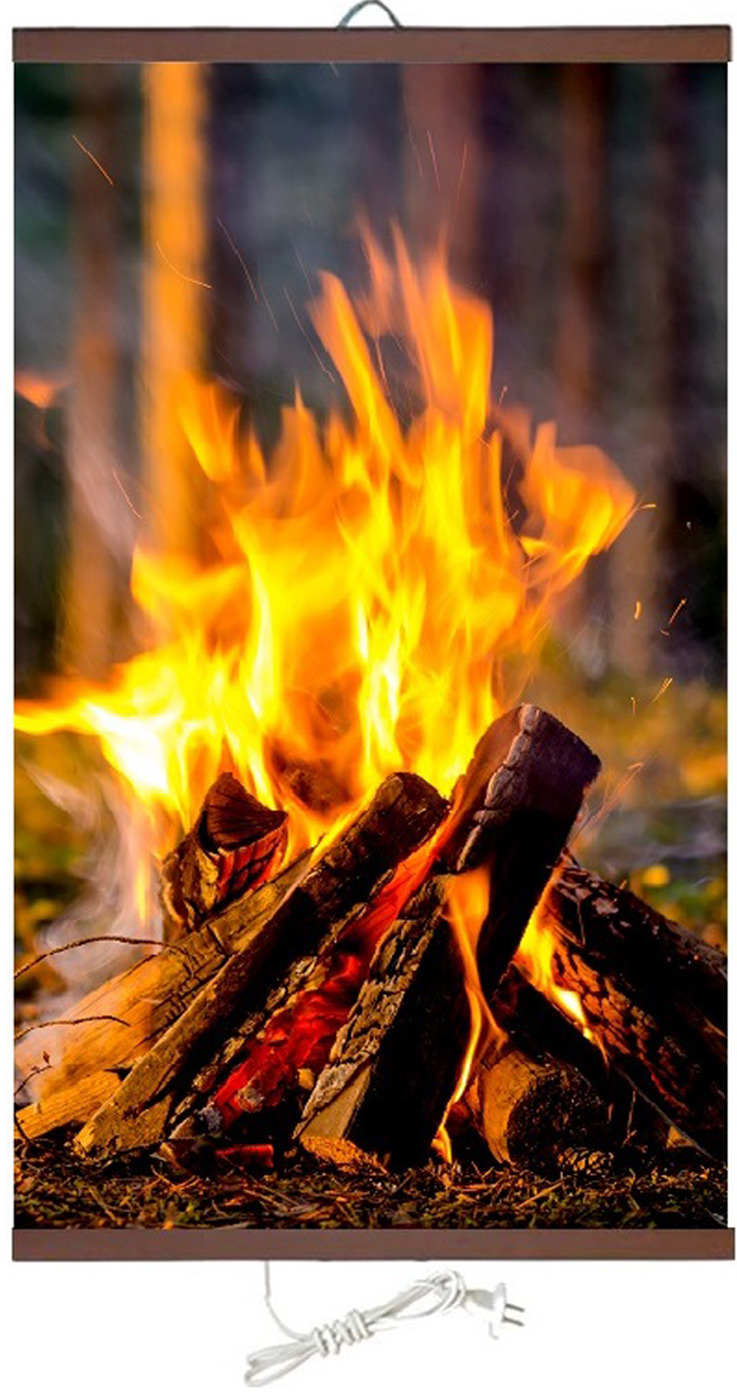

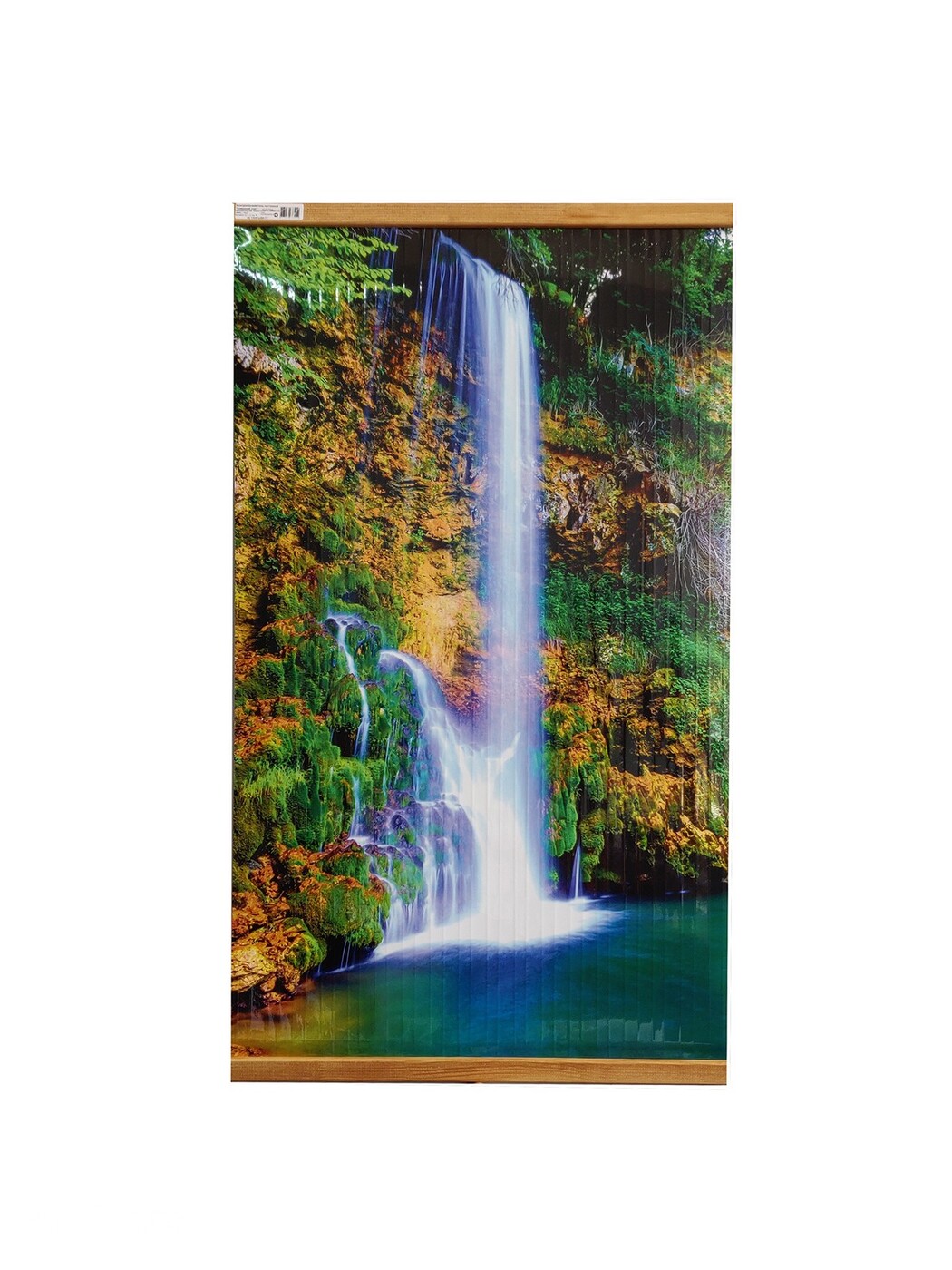

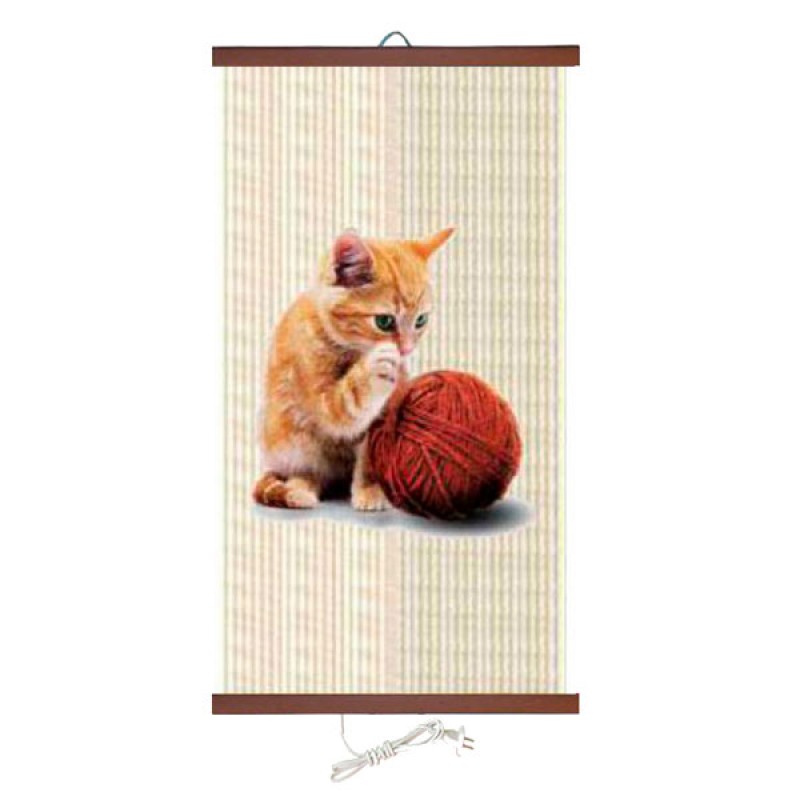

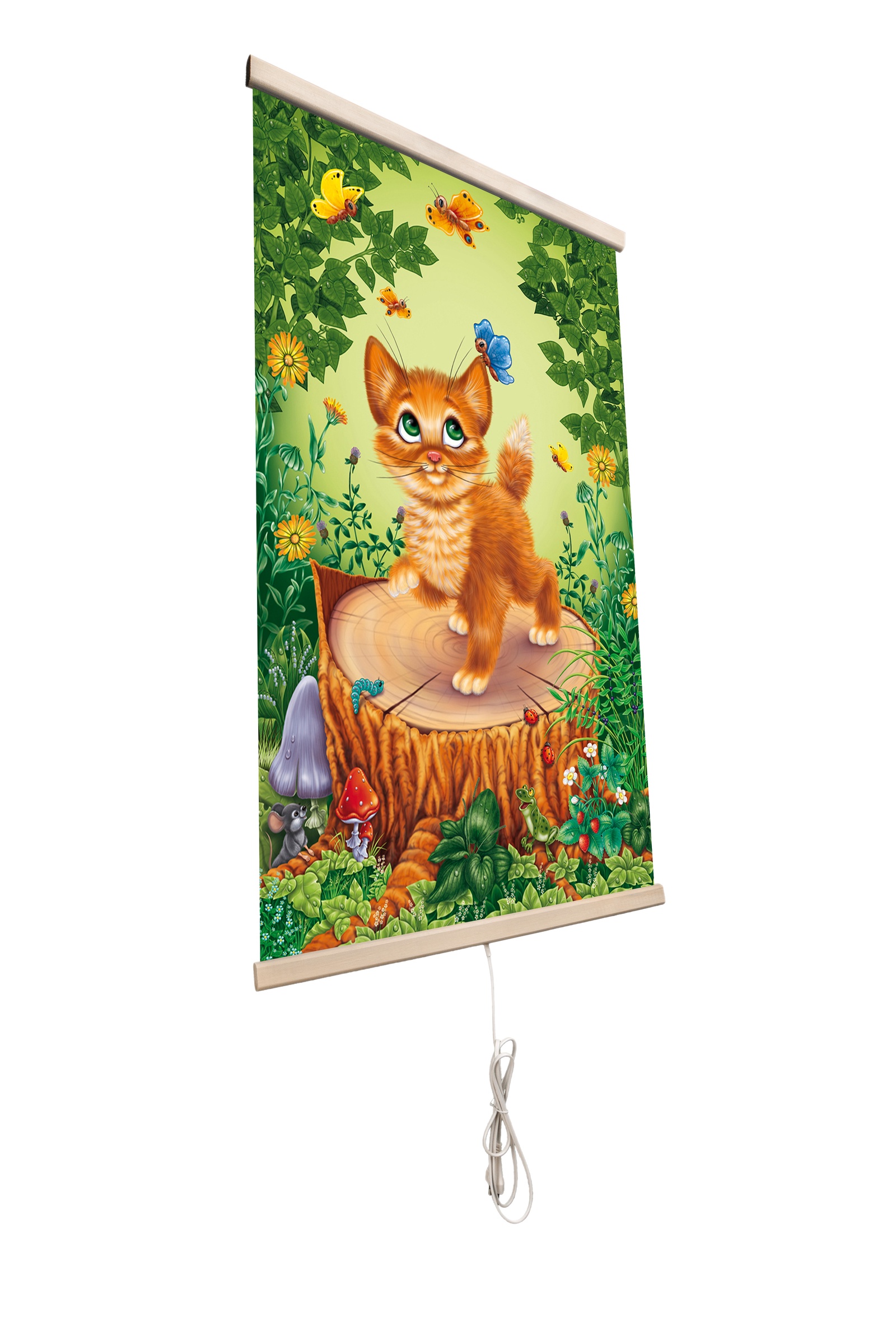

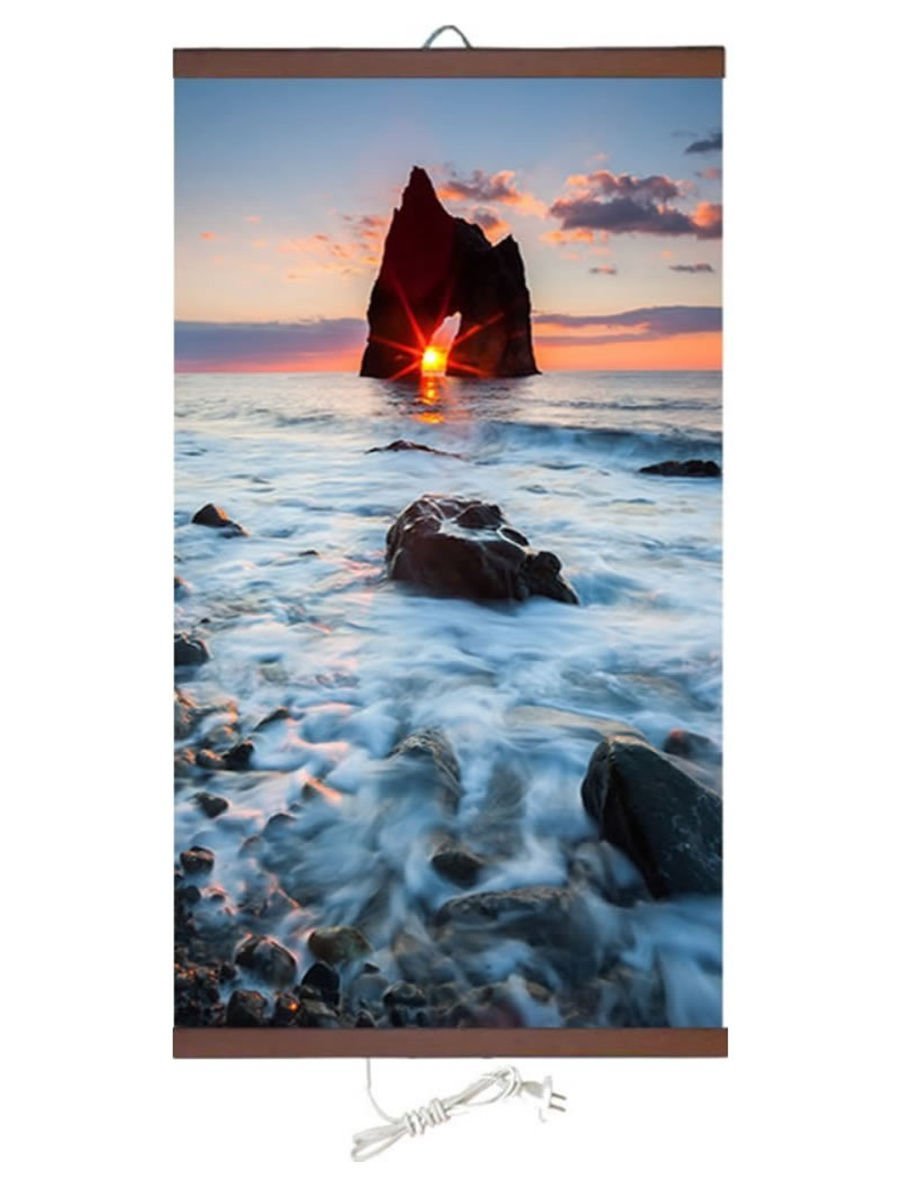

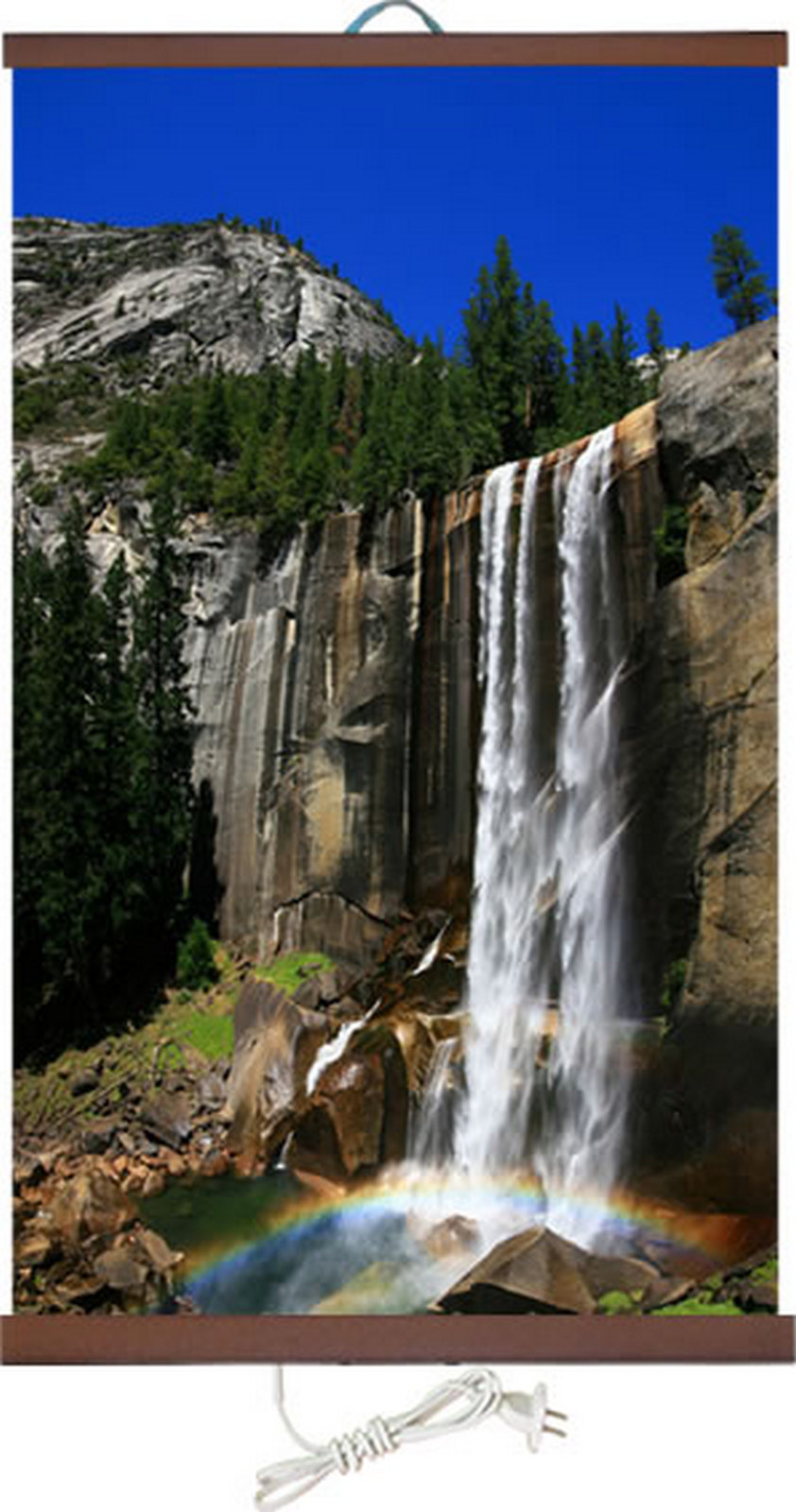

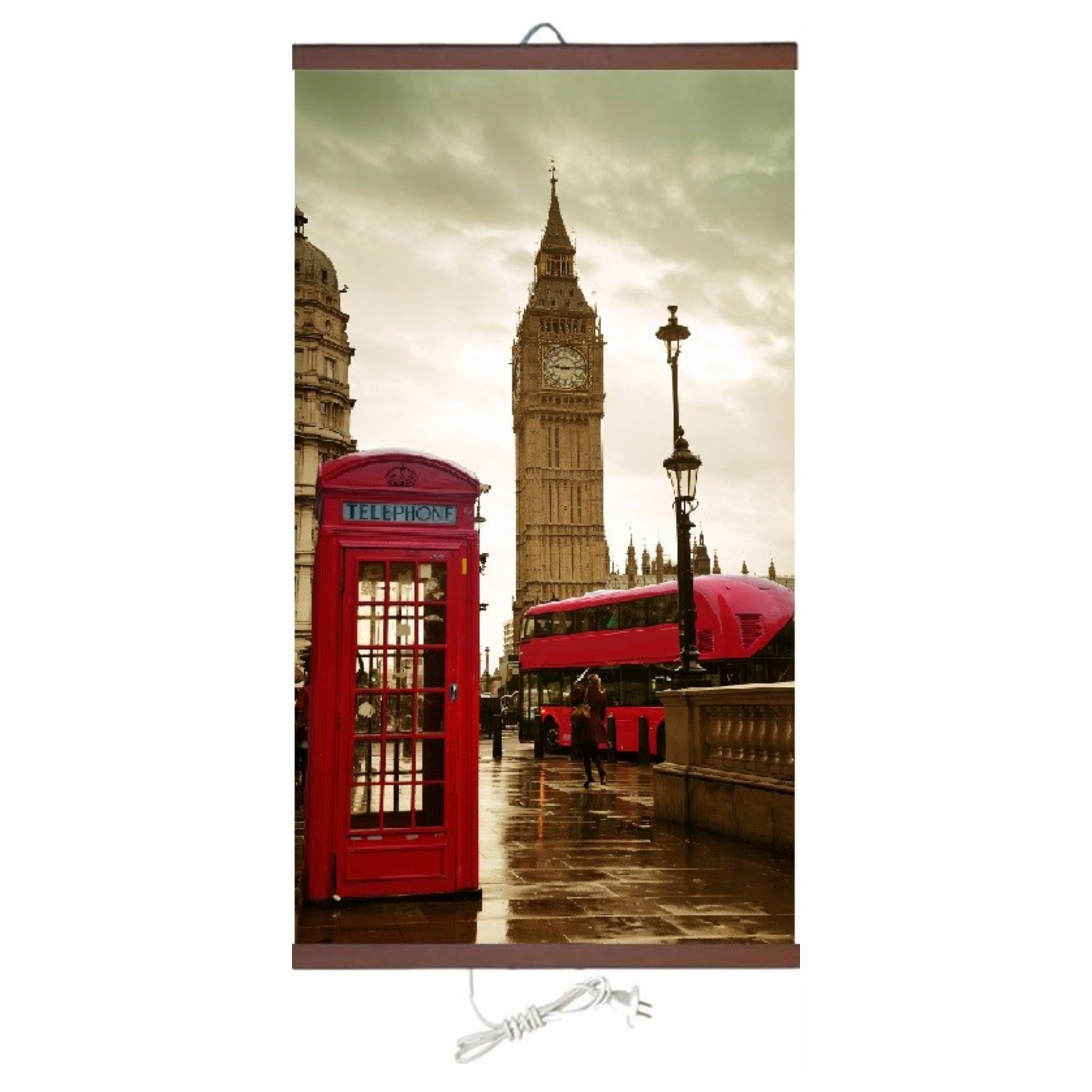

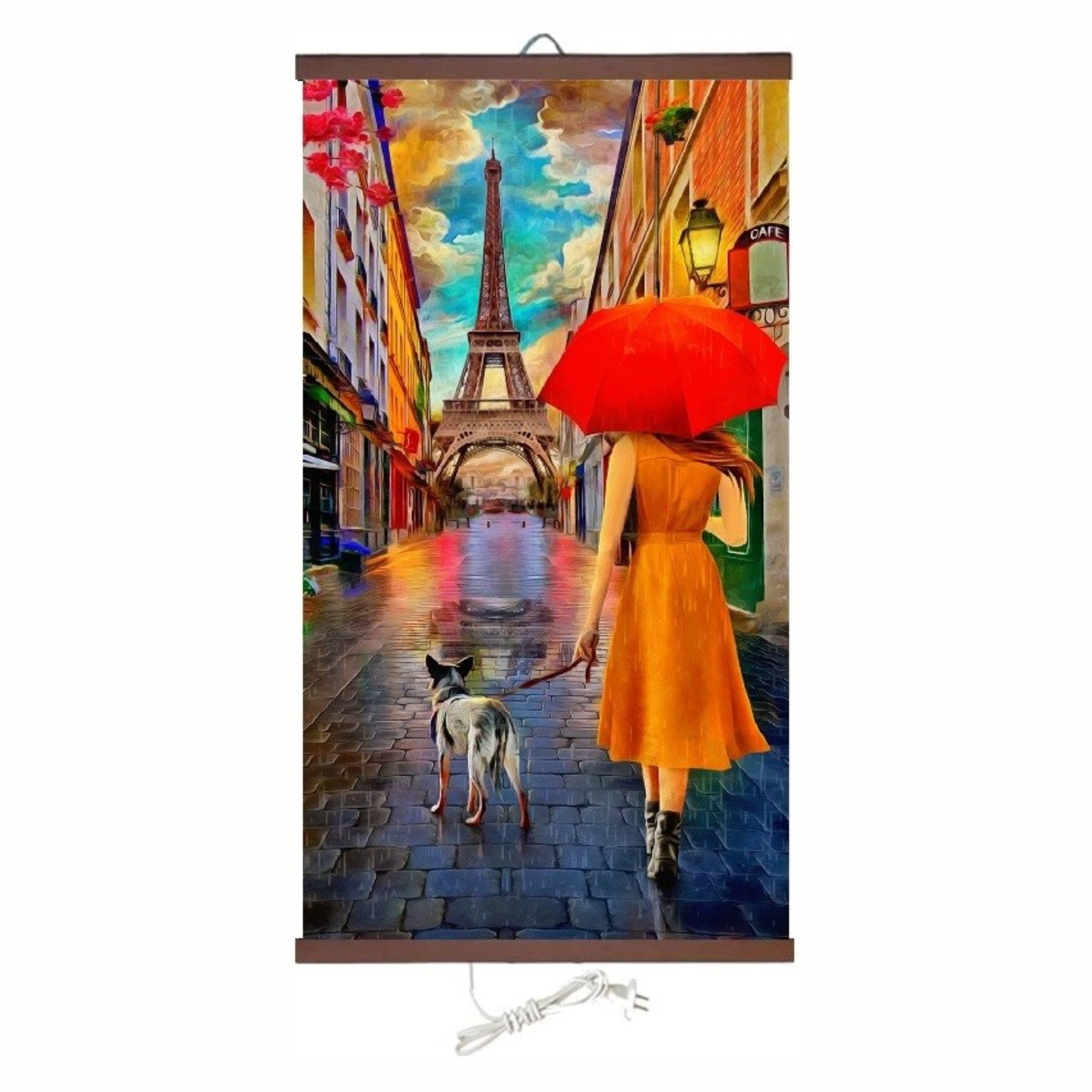

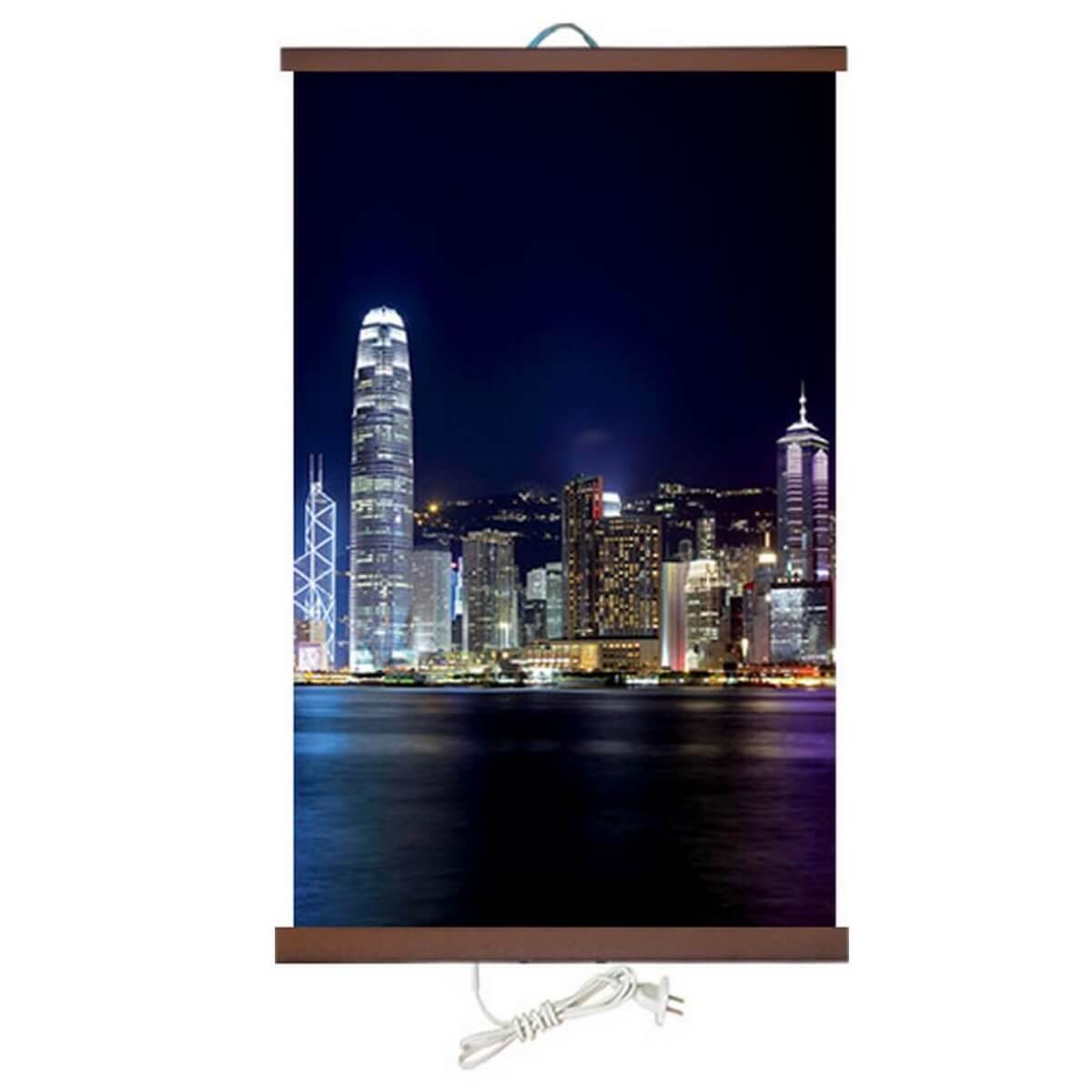

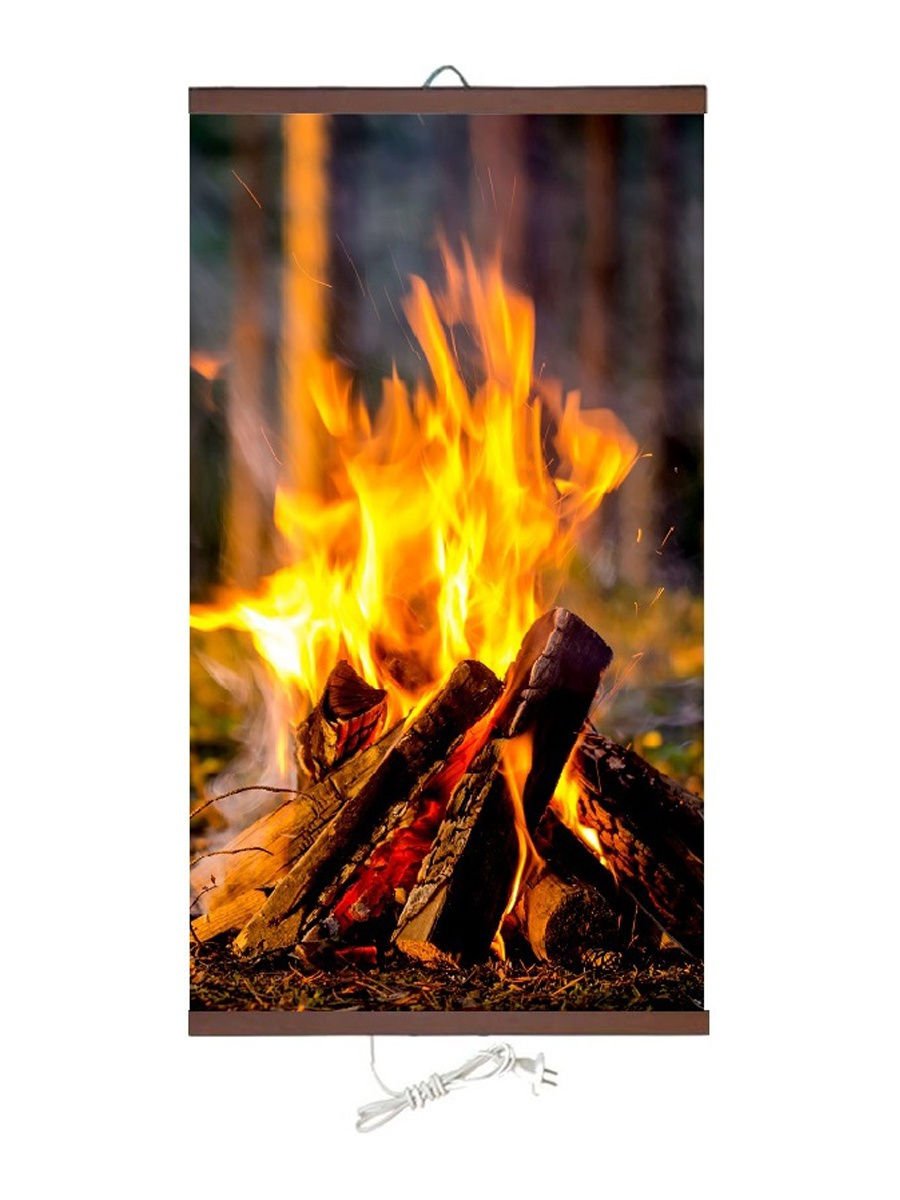

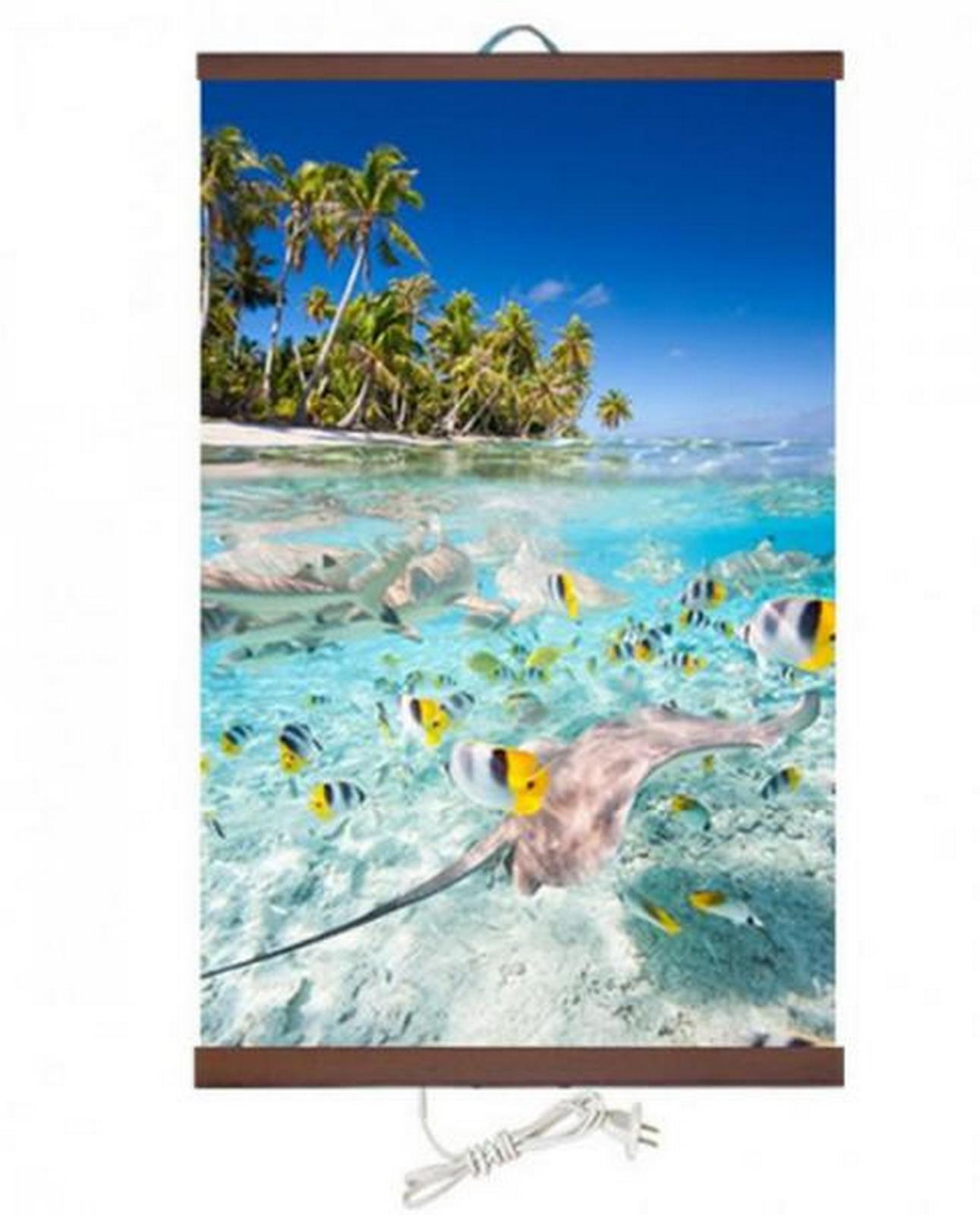

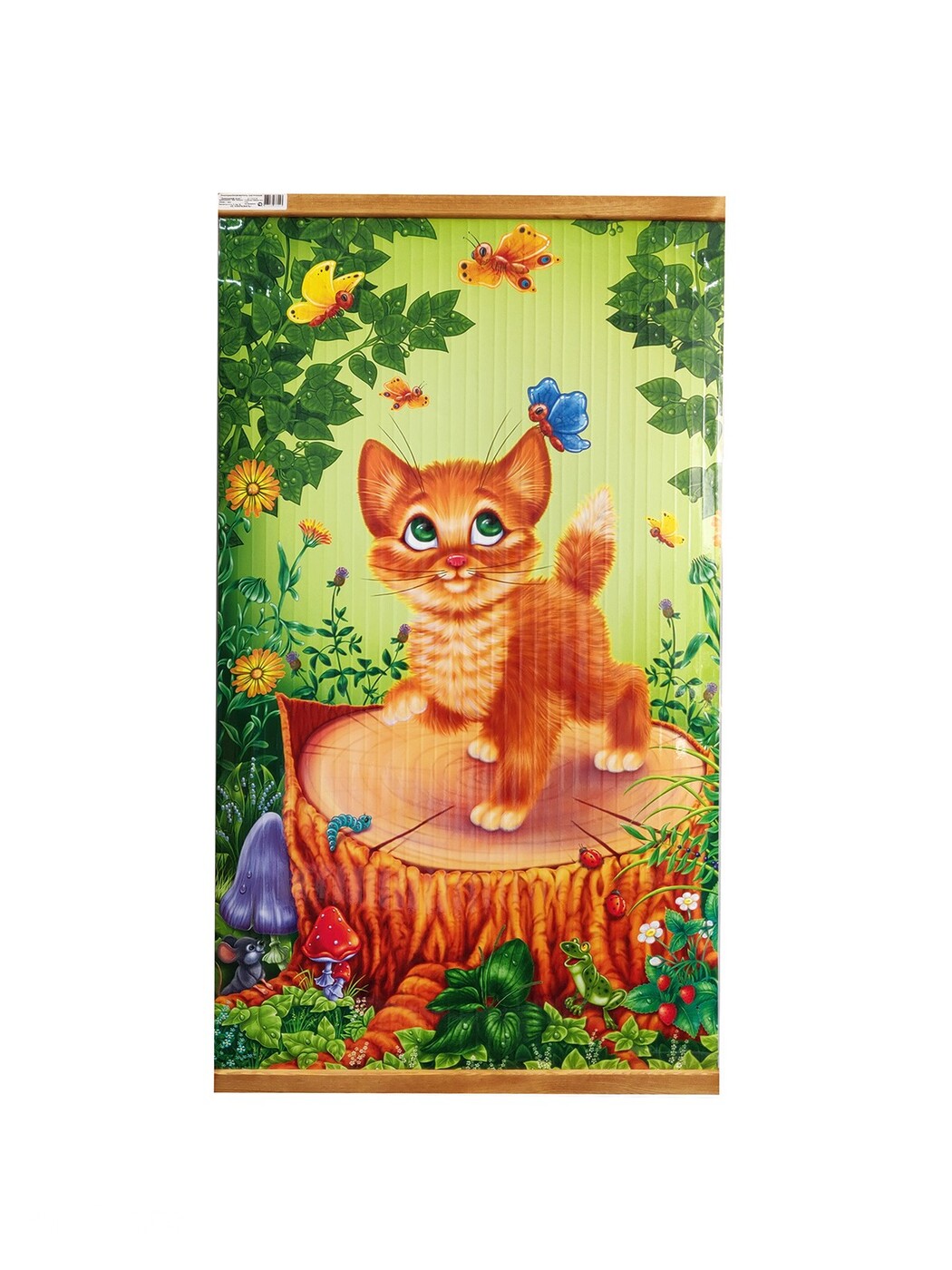

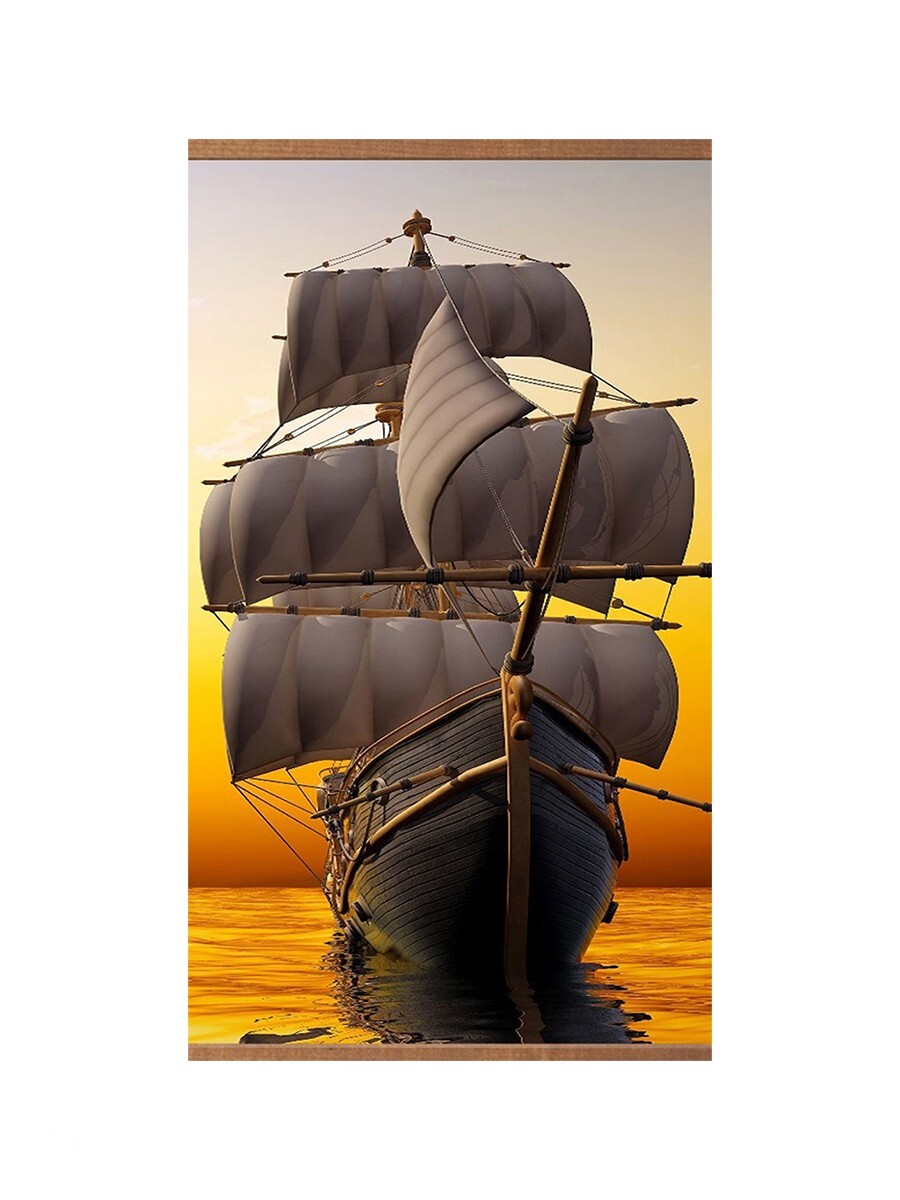

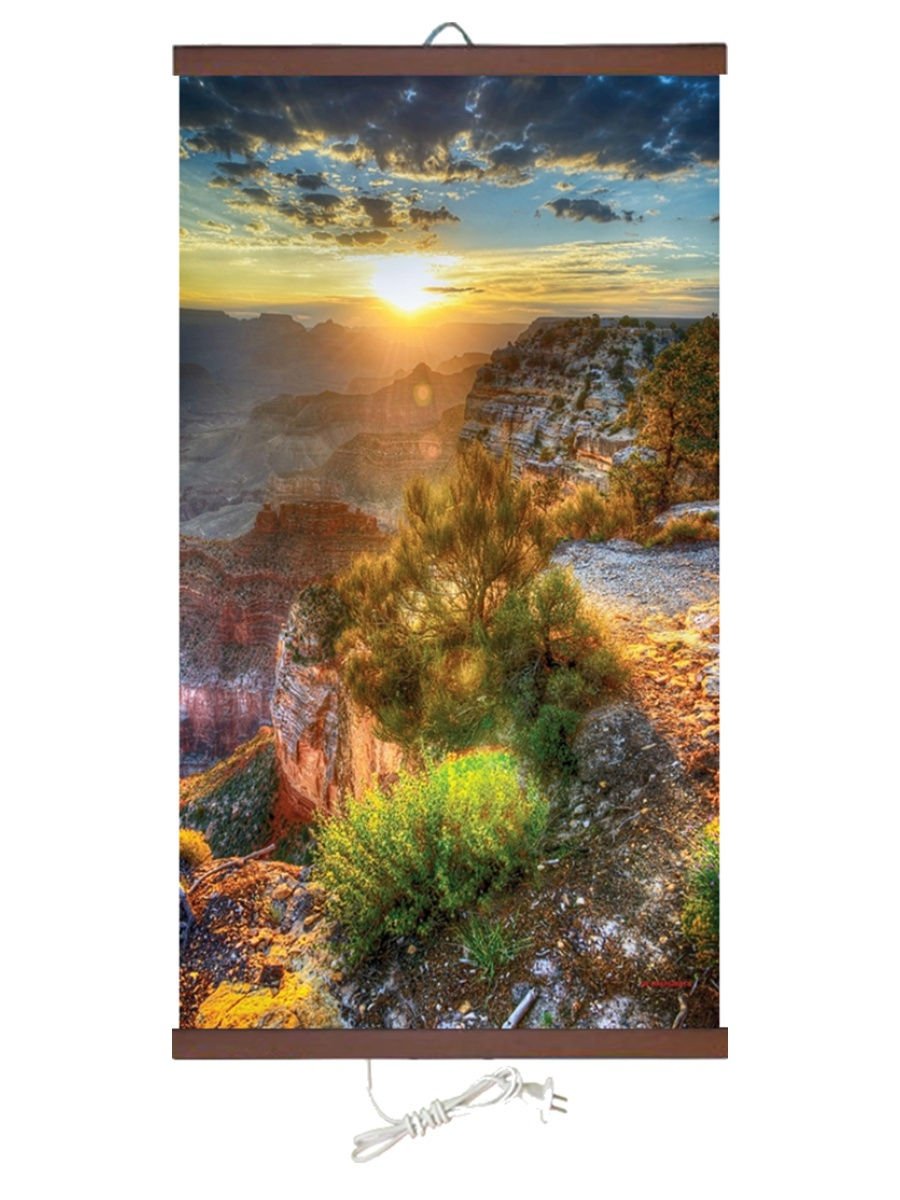

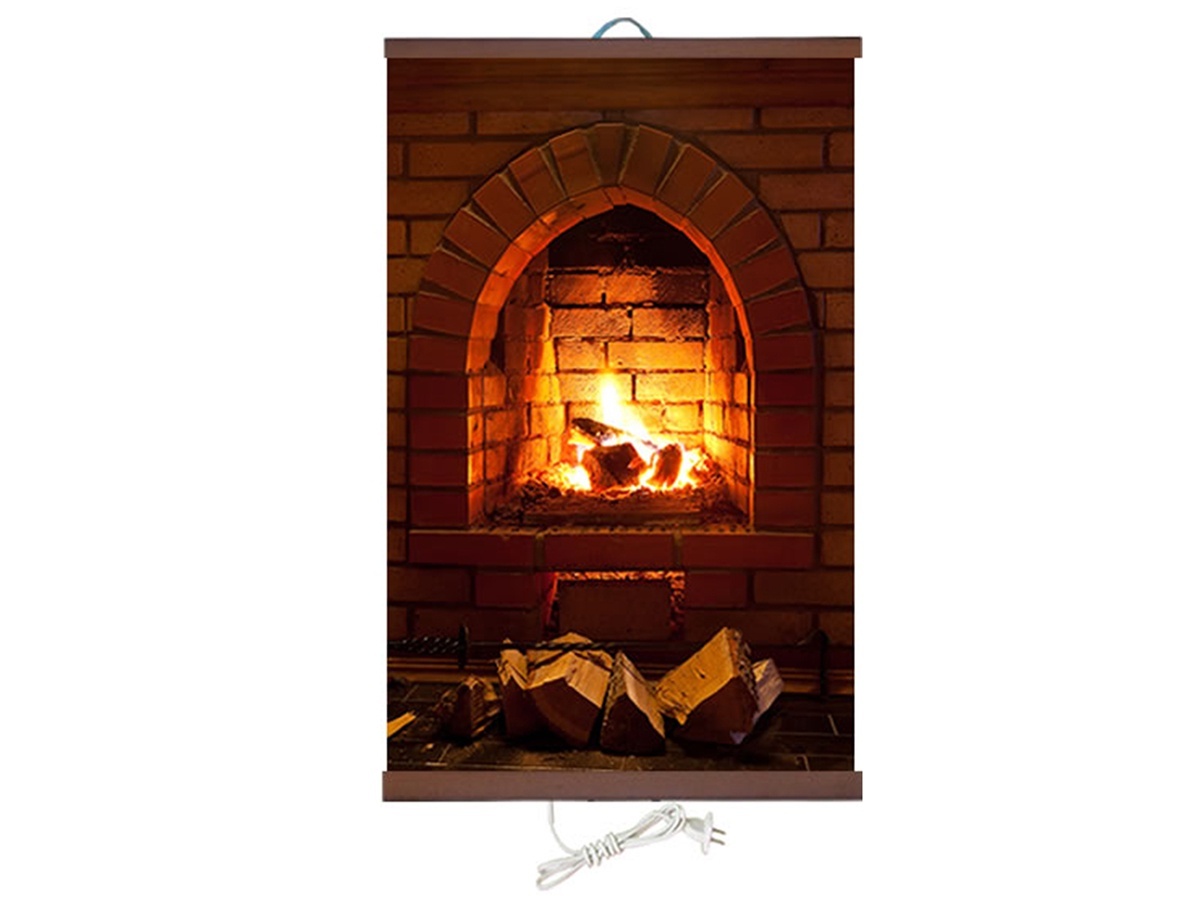

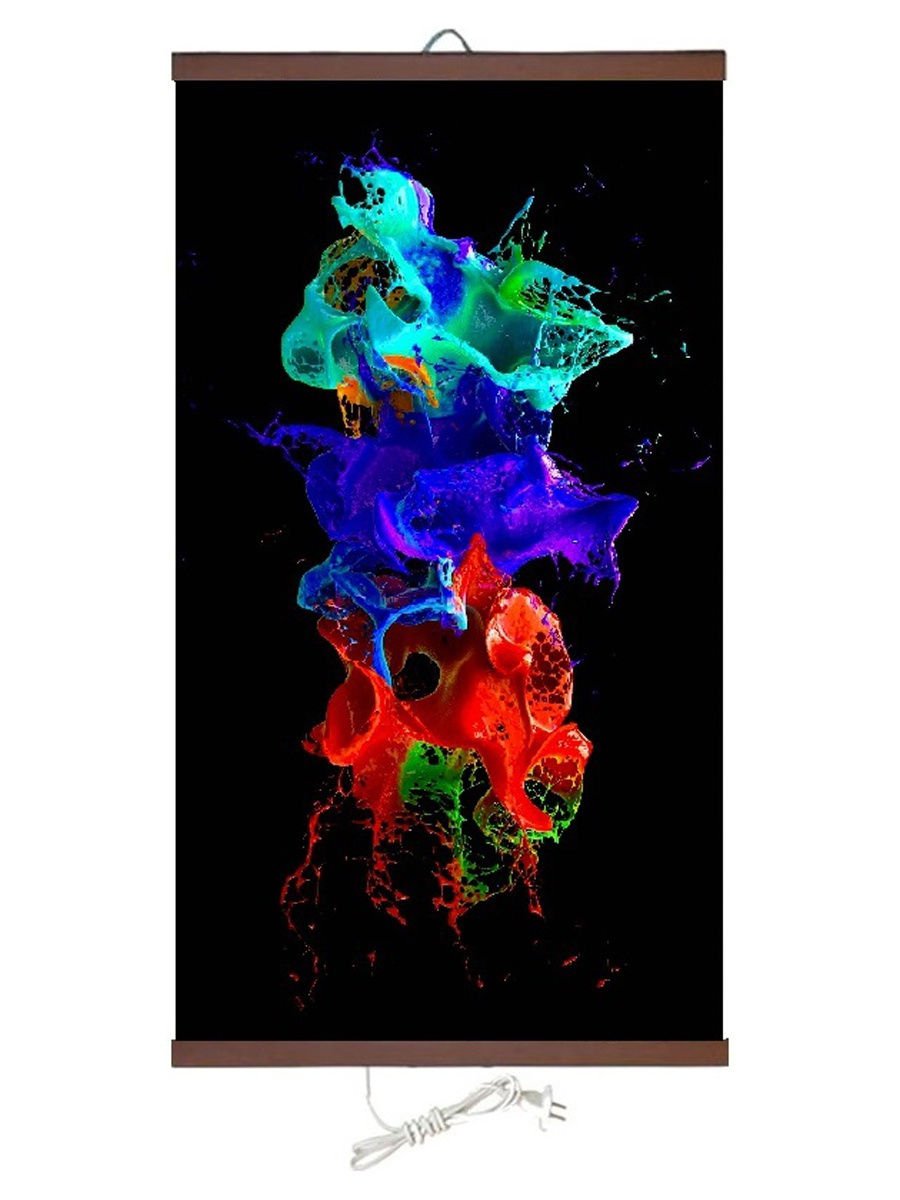

Настенный обогреватель в виде картины

Главная / Дизайн потолка / Дизайнерские решения /

Преимущества и недостатки настенных обогревателей в виде картины

Отопители с креплением к стене весьма популярны на рынке подобных устройств. Во многом их популярность объясняется компактностью и простотой установки. Однако, есть приборы, способные не только обогреть, но и украсить ваш дом. Это так называемый гибкий настенный пленочный инфракрасный обогреватель – картина, который выглядит, как украшение, но, в тоже время служит источником тепла.

Как он выглядит и работает

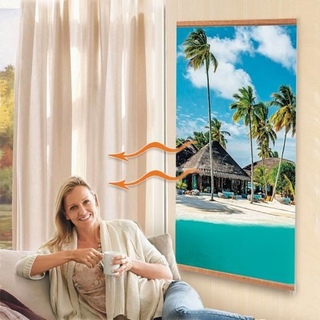

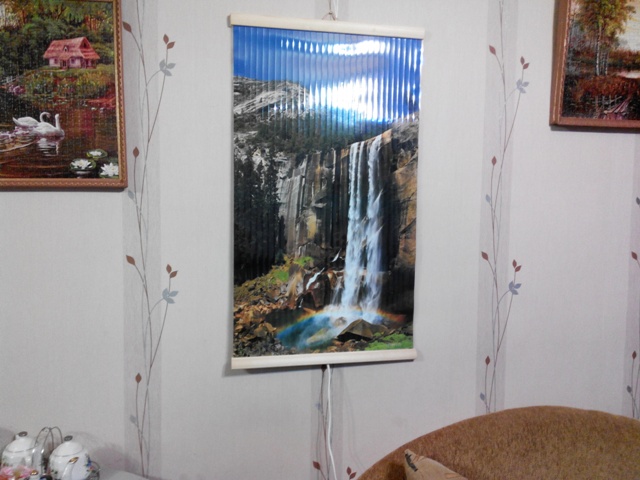

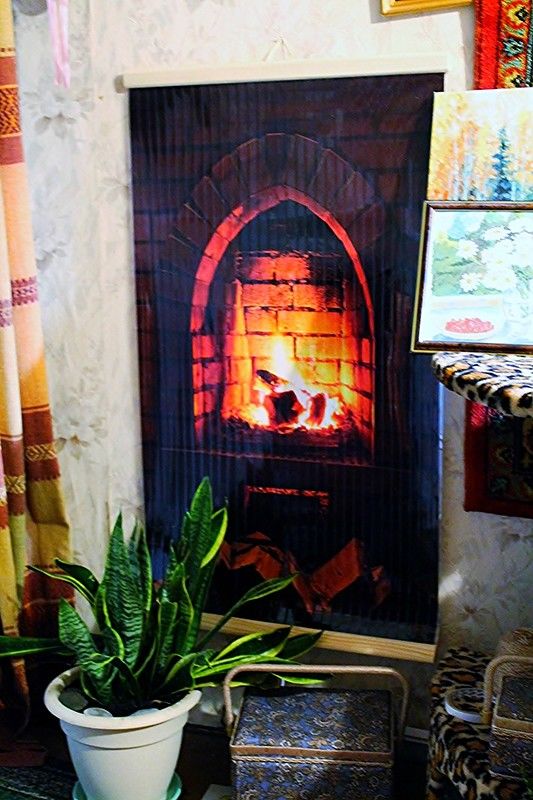

Внешне, такие устройства действительно напоминают декоративное панно – внешнюю сторону украшают разнообразные рисунки, которые можно выбрать по своему желанию из довольно большого ассортимента. Работают настенные обогреватели картины за счет инфракрасного излучения. Внутри каждой такой картинки располагаются специальные элементы, которые и производят ик излучение.

Лучистая энергия, излучаемая прибором, не греет непосредственно воздух, она нагревает все встречающиеся на своем пути предметы, которые, в свою очередь, начинают отдавать тепло воздуху. Для получения инфракрасных лучей используются тонкие карбоновые нити, плотно запечатанные между двумя слоями крепкой пленки. Снаружи все изделие закрывает выбранный рисунок, а крепление к стене осуществляется также, как и у традиционных картин – на крючок, специальное крепление или просто на гвоздь, вбитый в стену.

Достоинства

Главное преимущество подобного решения перед традиционно применяемыми обогревателями – экономия. Инфракрасный излучатель будет потреблять примерно на сорок процентов меньше электричества, чем сопоставимый по мощности масляный отопитель. При этом, настенный обогреватель в виде картины имеет очень небольшие размеры и вес. Стандартный размер панно составляет 120 на 60 сантиметров, а вес – меньше килограмма. Есть и более тяжёлые, а также габаритные изделия, но, все они легко вешаются на стену и также легко снимаются.

Малое потребление энергии не единственное положительное качество таких решений. Подобные устройства обладают очень высоким КПД, нередко превышающим 80 процентов. Поэтому, помещение будет прогреваться более интенсивно, чем при работе обычных электрообогревателей. Сам прибор при работе практически не греется, так как основное тепловое излучение исходит от нагретых им предметов, а не от самого устройства.

За счет этого, воздух в помещении не высыхает и не происходит сжигания кислорода – атмосфера в помещении остается максимально комфортной. Однако, помимо этого само ик излучение создает определенный терапевтический эффект. Нельзя сказать, что такие устройства оказывают сильное лечебное воздействие, но, они определенно улучшают самочувствие и оказывает положительное влияние на здоровье.

Некоторые клиники используют ик лучи при лечении разных заболеваний, что говорит об их эффективности.

Работает гибкий настенный обогреватель от обычной розетки и при необходимости, его легко перенести в любое другое место. Это снимает проблему монтажа – достаточно просто достать обогреватель из упаковки и повесить на стену в нужном месте. Единственное требование – наличие рядом розетки для подключения. При этом, работать он может постоянно, так как не перегревается и совершенно бесшумен. После использования или когда отпадет необходимость в обогреве, прибор можно сложить обратно в упаковку и убрать в шкаф до тех пор, пока он снова не понадобится.

Мощность отопителя может сильно меняться, в зависимости от его размеров, что позволит подобрать оптимальную мощность. Одной панели размером 120 на 60 сантиметров достаточно, чтобы согреть стандартный балкон, лоджию тили другое сопоставимое по габаритам помещение. Если для обогрева дома нужна большая мощность, можно выбрать более крупные гибкие настенные энергосберегающие обогреватели или купить сразу несколько изделий.

Недостатки

Минусов у подобных систем практически нет. Единственный недостаток, достойный упоминания – не слишком высокая прочность. Пленка, насколько бы крепкой она не была, все же может порваться при неосторожном обращении. Также прибор боится острых предметов и лучше избегать его контакта с ними. Остальное не будет существенно – энергии прибор потребляет не слишком много, а его стоимость сравнима с обычными моделями обогревателей. По всем показателям – неплохой вариант.

характеристики настенных и потолочных моделей для дома, выбор гибкого обогревателя-картины, отзывы

Счета на отопление в холодных широтах ежегодно увеличиваются. Это приводит к тому, что многие стремятся перейти на альтернативные источники тепла, особенно владельцы частных домов. Пленочные электрообогреватели – отличный вариант, работающий за счет инфракрасных волн. Однако многие до сих пор боятся использовать этот вид обогревателей несмотря на все их преимущества, а все потому, что не до конца понимают принцип их действия и особенности монтажа. Эта статья даст исчерпывающие ответы на многие вопросы, связанные с использованием инфракрасных обогревателей в быту.

Устройство и характеристики

Пленочные ИК-обогреватели (ПЛЭН) – приспособления, которые позволяют обогревать жилое или производственное помещение. Их конструкция включает в себя:

нагревательный элемент;
пленка;
фольга.

Отдача тепла происходит вследствие выделения инфракрасных волн. Их безопасность и польза для человеческого организма доказана не одним десятком научных исследований.

Более того, инфракрасное тепло используется в физиотерапии многих заболеваний.

Основное отличие ПЛЭН от более привычных отопительных приборов заключается в том, что в процессе работы нагревается не воздух в помещении, а окружающие предметы, которые впоследствии отдают тепло. Это позволяет добиться более комфортного и постепенного нагрева воздуха в помещении без его пересушивания, что очень актуально в зимний период.

К преимуществам инфракрасных пленочных обогревателей можно отнести следующее.

Гибкая регулировка температуры благодаря тому, что можно дополнить ИК-прибор терморегулятором.
Равномерный прогрев помещения. Это достигается благодаря особому принципу работы устройства.
Невысокое потребление электроэнергии. Особенно ощутима эта разница в сравнении с потреблением классических электрообогревателей.
Быстрая и понятная установка. Монтаж проводится быстро, не требует наличия специального оборудования, однако в этом деле есть свои тонкости, которыми нельзя пренебрегать.
Срок годности ПЛЭН – 50 лет.
Широкий диапазон температур. Использовать такой обогреватель можно при температуре от -40 градусов. К тому же ИК-обогреватель не боится перепадов температур.
ПЛЭН не пересушивает воздух в помещении, не уменьшает количество кислорода, а также безопасен для человека и окружающей среды.
Быстрый нагрев помещения. К примеру, для того, чтобы нагреть помещение с начальной температурой в +10 градусов до комфортных +20, потребуется не более 50 минут работы устройства.

Помимо достоинств, у ПЛЭН есть и недостатки.

Для того чтобы добиться нормального и стабильного обогрева помещения, потребуется большое количество ИК-приборов.
ПЛЭН нерационально устанавливать в плохо утепленных помещениях. Перед началом монтажа такого типа обогревателя сначала нужно будет позаботиться об устранении возможных утечек тепла из дома.
При нарушении технологии установки обогревательной пленки она может сильно нагреваться, тем самым выдавая некомфортную температуру в комнате.
Если устанавливать к ПЛЭН дополнительно терморегуляторы и защитные экраны, то это приведет к существенному удорожанию проекта.

Все перечисленные минусы можно легко устранить при внимательном и правильном подходе к монтажу и выбору инфракрасных обогревательных элементов.

Принцип действия

ИК-лучи – невидимые для человеческого глаза волны длиной от 0,74 мкм до 2 мм. Тепловая энергия, поглощаемая предметами в комнате, в которой установлены ПЛЭН, становится источником инфракрасного излучения.

По диапазону ИК-волны можно разделить на следующие типы:

коротковолновые – от 0,74 до 2,5 мкм;
средневолновые – от 2,5 до 50 мкм;
длинноволновые – от 50 мкм до 2 мм.

То, насколько сильно нагреются расположенные в одном помещении с инфракрасным обогревателем предметы, зависит от его температуры. Чем выше нагрев, тем короче образующиеся инфракрасные волны, следовательно, они проникают глубже в материал и вызывают больший его нагрев. То есть воздух в помещении нагревается не самими лучами, а предметами, на которые эти лучи воздействовали.

Благодаря своему уникальному принципу работы инфракрасные обогреватели способны повышать температуру окружающей среды даже в условиях вакуума.

Рассмотрим принцип действия ПЛЭН поэтапно.

При подключении 12-вольтового обогревателя к электросети резистивные детали нагреваются за 7-9 секунд до предустановленной температуры (обычно это 40-50 градусов).

От нагревателей тепловая энергия поглощается фольгой. Так как алюминий обладает высокой теплопроводностью, то вся поверхность фольги распределяет тепло равномерно, что позволяет использовать всю полезную площадь ИК-обогревателя для генерации волн, а значит, лучшего обогрева помещения.

После выхода температурных параметров воздуха на установленные срабатывает термодатчик, который отключает ПЛЭН. При этом разогретые при работе обогревателя предметы окружающей среды продолжают отдавать тепло. А когда температура упадет от заданной на 10 градусов, прибор снова включится и продолжит свою работу.

Таким образом, пленочные инфракрасные обогреватели позволяют снизить счета на электроэнергию (в сравнении с масляными радиаторами), при этом поддерживая комфортную температуру в помещении. Это возможно благодаря правильно подобранным материалам изготовления, а также уникальному принципу их работы.

Разновидности

В настоящее время ПЛЭН очень востребован. В первую очередь это обусловлено его безопасностью, простотой работы, а также большим разнообразием вариантов установки. Можно установить их на стену, потолок, пол, а также в качестве декоративного элемента.

Инфракрасные обогреватели делятся на следующие виды.

Пленочные. Работают исключительно на электрической энергии. Пользуются большим спросом, так как универсальны и могут быть установлены на любую поверхность, будь то пол, потолок или стена. Благодаря тонкости материала и нейтральным цветам он не бросается в глаза, а значит, может быть вписан в любой интерьер жилища. Настенные варианты могут быть стилизованы под декоративное панно или картину.

Напольные. Такой тип ПЛЭН очень похож на всем известный классический теплый пол. Это один из самых экономичных (энергосберегающих) типов инфракрасных обогревателей, так как он минимизирует затраты электроэнергии, при этом помещение нагревается очень быстро.

Подвесные (потолочные). Такой тип обогревателей устанавливается непосредственно на потолке. Благодаря этому расположению отсутствует риск повреждения прибора при эксплуатации. Потолочная установка позволяет сохранить полезные квадратные метры площади. Большинство моделей подвесных ПЛЭН имеют терморегулятор, а также систему дистанционного управления. Это позволяет задавать необходимые параметры системы, находясь вне помещения.

Настенные. Обычно такие модели ИК-обогревателей устанавливаются на стенах вблизи или под окнами. Выполняются чаще всего в виде декорированных панно или картин. Они выглядят настолько гармонично, что неосведомленный человек вряд ли догадается, что перед ним отопительный прибор. Их преимуществами можно считать:

небольшие размеры и вес;
декоративный внешний вид;
простота монтажа и демонтажа (гибкий обогреватель-картину легко свернуть и перевезти).

Промышленные. Отличаются от бытовых ИК-обогревателей гораздо большими размерами, весом, соответственно, и производительностью. Также на производствах и в цехах обычно устанавливают не электрические, а газовые устройства. Они бывают как напольными, так и настенными.

Какой бы ПЛЭН ни был выбран для отопления дома, результат его работы в первую очередь будет зависеть от правильности его установки.

Особенности монтажа и эксплуатации

Установка пленочных обогревателей любого типа может быть проведена самостоятельно, без обращения к профессионалам. Однако для этого следует знать некоторые тонкости:

пленка должна монтироваться на сухую, чистую и выровненную поверхность;
разрезать греющие элементы можно только по линиям, специально обозначенным производителем;
лучше не проводить установку при отрицательной температуре в помещении, а также при высоких показателях влажности;
максимально допустимая длина одного полотна пленочного обогревателя – 8 метров, а расстояние между полотнами – не более 5 миллиметров;
нельзя сгибать пленку более чем на 90 градусов;
крепление к поверхности проводится специальным крепежом или при помощи строительного степлера и скоб. Категорически запрещено использовать при монтаже гвозди, шурупы или саморезы;
электропитание подводится только к уложенному обогревателю. Включать в сеть скрученный в рулон прибор запрещено.

Ход работ по монтажу ПЛЭН выглядит так.

На подготовленную обеспыленную поверхность укладывается отражающий экран из фольги. Он устанавливается внахлест и фиксируется специальным скотчем.
Далее размещаются нагревательные элементы, то есть сама пленка.
Подключается питание, а провода прячутся. На этом этапе также монтируется терморегулятор.

Сложностей при установке ПЛЭН возникнуть не должно. Однако если работы будут проводиться самостоятельно, то следует перед их началом внимательно ознакомиться с инструкцией от производителя и учесть все указанные в ней нюансы.

Советы по выбору

Для того чтобы не разочароваться в ИК-обогревателе, следует отнестись к покупке данного прибора ответственно и заранее все просчитать. Внимательно оцените следующие критерии.

Возможность отопления при помощи других, более дешевых вариантов. Например, не совсем разумно устанавливать работающий от электричества обогреватель там, где есть газ. Последний вариант все же более экономичен. Если газ отсутствует, то ПЛЭН будет хорошим вариантом.
Сколько времени планируется проводить в помещении. Если рассматривается вариант отопления при помощи пленочного обогревателя в дачном доме, в котором не проживают круглогодично, то можно сделать выбор в пользу декоративных панно или ИК-картин. Установка в таком помещении полноценной потолочной или напольной системы нецелесообразна ввиду ее недешевой стоимости, а также трудоемкого монтажа.
Наиболее полно себя показывает ПЛЭН в бетонных и кирпичных домах, а вот в строениях из других материалов с ними могут конкурировать альтернативные варианты.
Перед покупкой необходимо проверить все сертификаты на приобретаемые обогреватели. К сожалению, не все продавцы реализуют товар надлежащего качества. Поэтому имеет смысл приобретать продукцию только проверенных и надежных фирм.

Руководствуясь этими советами, можно подобрать оптимальный вариант ПЛЭН и сэкономить не только средства, но и время на монтаж.

Обзор отзывов

Большинство пользователей инфракрасными обогревательными системами довольны своим выбором. Они отмечают экономичность этого типа отопления, а также его щадящий к параметрам воздуха режим работы. Температура в помещении достаточно быстро выходит на комфортные параметры, при этом влажность воздуха остается приемлемой, а значит, в таком доме приятно находиться и самочувствие не ухудшается. Особенно актуально это может быть для маленьких детей и пожилых людей.

Недовольны ПЛЭН чаще всего те, кто нарушил технологию монтажа, а также неправильно эксплуатировал это оборудование. Дело в том, что пленка требует достаточно бережного отношения и вряд ли выдержит натиск детей или домашних животных.

Инфракрасные обогреватели – прекрасный выбор для отапливания жилых помещений. Однако к их выбору и монтажу следует относиться ответственно, и тогда они будут работать без перебоев не один десяток лет.

О том, какие бывают инфракрасные пленочные обогреватели, смотрите в следующем видео.

Обогреватель из греющего кабеля своими руками

Для большинства самодельщиков попытка сделать обогреватель из греющего кабеля собственными руками — это не только интересный опыт, но и еще возможность относительно недорого собрать устройство, с помощью которого вполне реально обогреть небольшое помещение. Конструкция получается простой, и главное — достаточно надежной и безопасной, для того чтобы ее можно было оставлять включенной на длительный период времени.

Самодельная плитка с греющим кабелем

Как работает греющий кабель

Сделать обогреватель из обычного медного или алюминиевого провода явно не получится. Стандартный кабель из двух–пяти жил имеет мизерное электрическое сопротивление, поэтому даже при очень сильном электротоке оболочка нагревается, далее следует оплавление изоляции и пожар.

Как вариант, можно сделать своими руками обогреватель из нагревательного кабеля. Это разновидность подогревающего устройства, выполненного в виде длинного гибкого шнура. В этом случае тепло выделяется на поверхности за счет рассеивания энергии электрического тока на проводнике высокого сопротивления или на графитовой матрице, впечатанной между двумя медными или алюминиевыми жилами.

Многие модели могут напрямую подключаться в розетку

У таких кабельных обогревателей есть несколько существенных отличий:

Наличие мягкой термостойкой оболочки, обычно проводниковый обогреватель из термокабеля выдерживает нагрев до 200^оС;
В комплекте используется датчик температуры и регулятор тока или количества выделяемого тепла;
Внутри греющего проводника-обогревателя имеется дополнительная изоляция, защищающая от влаги, армирующая сетка или слой, воспринимающий механическую нагрузку.

Важно! Как и в любом нагревательном приборе, в регуляторе для кабельного обогревателя имеется система контактов для подачи напряжения, заземления и контроля температуры. Это обязательные атрибуты безопасной работы кабельного нагревателя.

Можно, конечно, сделать самодельный обогреватель из греющего кабеля, что называется, «на глаз», без расчета и подключить к сети без автоматики. В теории опытный электрик вполне сможет сделать подобную самоделку, но на практике такой вариант либо быстро сгорает от перегрузки, либо греет из рук вон плохо.

В любом случае использование греющего кабеля для домашнего нагревателя — это уже современный подход к проблеме. Эффективность и безопасность такого устройства на порядок выше, чем у нихромовой спирали или у дорогущих и небезопасных галогеновых ламп. Поэтому сделать домашнюю самоделку — обогреватель из греющего кабеля будет наиболее дешевым и безопасным вариантом.

Виды греющих кабелей

Системы подогрева с использованием низкотемпературных обогревателей широко используются при обустройстве теплых полов, оборудования локального обогрева спутниковых тарелок, и конечно, для защищенных систем обогрева промышленного оборудования, желобов и водостоков, труб водоснабжения и канализации.

Различают четыре основных типа кабельных нагревателей:

Полупроводниковый саморегулирующийся кабель. Используется для обогрева водосточных труб и желобов любых конструкций, контактирующих с влагой;
Резистивные кабеля применяются для прямого обогрева, чаще всего в устройстве теплых полов, подогрева деталей, требующих большого количества тепла;
Индуктивные кабельные обогреватели, наиболее простые и эффективные, передача тепла в окружающую среду происходит за счет электромагнитных волн и полей промышленной частоты, КПД достаточно высокий, но для того, чтобы выделялось тепло, требуется проводящая среда, например, вода или металл;
Карбоновые кабельные обогреватели. Относительно новая технология, в которой используется графитовое и углеродное волокно, проводящее ток.

Для самодельного плиточного обогревателя можно использовать практически любой из перечисленных. Оптимальный вариант зависит от мощности будущего обогревателя, его месторасположения и способа использования.

Устройство греющего кабеля

Сама керамическая плитка обогревателя нужна лишь для того, чтобы отводить и рассеивать тепло и защищать греющий контур от механических повреждений. Разумеется, не все перечисленные виды греющих кабелей одинаково удобны для изготовления самодельного обогревателя на основе керамической плитки. Прежде всего, из-за разной подводимой мощности и различного диапазона рабочих температур. Поэтому есть смысл более детально остановиться на том, как устроены кабельные обогреватели.

Саморегулирующийся обогреватель можно легко узнать по плоской структуре

Термокабель с эффектом саморегуляции

Обогреватель представляет собой две медные или алюминиевые жилы с никелевым покрытием, расположенные на небольшом расстоянии друг от друга. В промежутки между жилами и вокруг проводников запрессована проводящая масса.

Устройство саморегулирующегося провода

Важным преимуществом подобной схема является наличие эффекта саморегуляции, то есть, сопротивление наполнителя меняется в зависимости от температуры окружающей среды. Чем выше температура обогревателя, тем больше сопротивление матрицы и меньше сила тока.

В результате нагреватель выделяет много тепла при низких температурах в пределах от -10^оС и до +5^оС. Греющий кабель примерно вдвое снижает тепловыделение при температуре воздуха свыше 5 градусов, и практически не греет по достижению 60-80^оС.

Устройство греющего кабеля разрабатывалось прежде всего для необслуживаемых конструкций, установленных на крыше, в желобах, трубах, закрытых боксах, подземных коммуникациях.

Подогрев канализации

Важно! В теории такой нагреватель можно выложить в любое не приспособленное место, подключить к регулятору и даже не интересоваться его состоянием, потери электроэнергии составят 100-150 Вт в сутки при положительной температуре воздуха.

С наступлением морозов тепловыделение нагревателя увеличится в несколько раз и составит не менее 30 Вт с метра длины. Если соблюдать правила укладки на кафельной плитке, то кабельный обогреватель получается достаточно долговечным и безопасным, риск короткого замыкания практически сведен к нулю.

Еще одним важным преимуществом матричного саморегулирующегося обогревателя является неограниченная длина кабеля. Напряжение питания подается на контакты каждой из жил. Поэтому можно отрезать необходимую длину провода, свернуть спиралью или волной и уложить на кафель или керамогранит.

Существенным недостатком саморегулирующихся греющих кабелей является их высокая стоимость. В среднем цена на метр провода в 3-4 раза выше, чем на остальные виды проводниковых обогревателей.

Кабельные обогреватели из сплавов

Конструктивно проводниковый нагреватель представляет собой две жилы, разделнные термостойкой вставкой и упакованные в одной силиконовой оболочке. Один провод выполнен из меди или алюминия, второй изготовлен из специального высокопрочного сплава по типу нихрома.

Структура резистивного греющего кабеля

Такая конструкция обеспечивает очень высокую надежность и работоспособность обогревателя, при этом не требуется протягивать дополнительные линии электропроводки для того, чтобы подключить контакт нихромовой жилы с противоположного конца.

Самые простые резистивные греющие кабеля — это просто тонкая нихромовая спираль, упакованная в силиконовую оболочку. Такой обогреватель укладывают стационарно на металлические и токопроводящие конструкции. В противном случае приходится прокладывать дополнительный кабель или жилу для подключения к сети. Несмотря на дешевизну и простоту устройства, это не самый лучший вариант для изготовления самодельного обогревателя из греющего кабеля и керамической плитки.

Индуктивные системы

Греющие системы, использующие переменное электромагнитное поле, изготовлены из тонкой медной проволоки, намотанной подобно трансформаторной катушке на эластичную и прочную сердцевину. При прохождении электрического тока вокруг обогревателя создается магнитное поле, которое легко разогревает контактирующие с оболочкой лед, воду, снег. Данная схема идеально подойдет для обустройства подогрева ступеней крыльца.

Чтобы изготовить обогреватель из греющего кабеля и керамогранита, потребуется покрыть поверхность плитки проводящим слоем лака, фольгой, гальваническим никелем. Нагреватель получится очень надежным и эффективным, но сам технологический процесс оказывается достаточно сложным для воспроизведения в домашних условиях.

Карбоновые кабель-нагреватели

Относительно новый тип греющего провода. По сути, это несколько проводящих карбоновых или углеволоконных жил, упакованных в оболочку из термостойкого силикона. Внутреннее содержимое такого устройства похоже на начинку саморегулирующегося кабеля, разница лишь в том, что внутри находится не пара металлических проводников, а углеродная основа.

Материал очень легкий, пластичный, по заверениям производителей, один провод способен выдержать 10000 изгибаний без обрыва изоляции и греющей жилы.

Карбоновый подогрев стен

Преимущества использования кабельного нагревателя

На первый взгляд, самоделка из греющего кабеля и керамогранитной плитки выглядит достаточно примитивно и неубедительно. На самом деле подобное решение очень удобно для тех, кому важна в первую очередь надежность и эффективность обогрева. К плюсам самодельного кабельного нагревателя можно отнести следующее:

Простота изготовления, собрать простейшие нагреватели можно в домашних условиях, что называется, на коленке;
Высокая эффективность обогрева. Одна плитка в состоянии выдать не менее 200 Вт тепловой энергии, что сравнимо с теплоотдачей промышленных керамических, настенных и потолочных обогревателей;
Простой ремонт и обслуживание. Для того чтобы отремонтировать кабельный обогреватель, достаточно лишь определить место повреждения, обрезать и срастить контакты.

Но наиболее важным преимуществом можно считать очень высокую надежность греющего кабеля. Отсутствие контакта греющей поверхности с кислородом воздуха и водой обеспечивает высокий ресурс обогревателя. И даже в случае возникновения ЧП, например, уронили или разбили плитку, ничего катастрофического не произойдет.

Можно будет просто перенести греющий кабель на новую керамическую основу.

Обогреватель из саморегулирующего греющего кабеля своими руками

Проще всего изготовить самодельный керамический нагреватель из карбонового провода. Цена углеволоконного кабельного обогревателя составляет примерно 1,2-1,5 долл. за м. п., это намного дешевле саморегулирующихся кабельных “грелок”, цена которых за метр достигает 8-10 долл.

Кроме того, у карбонового обогревателя имеется огромное преимущество перед остальными видами — коэффициент теплового расширения в несколько раз ниже, чем у металлических обогревателей — термокабелей.

Это означает, что шнур диаметром 3 мм можно легко уложить змейкой на тыльной стороне керамической плитки и залить эпоксидным компаундом или даже обычным алебастром.

Вариант укладки карбонового шнура

Для того чтобы сделать самодельный обогреватель, в первую очередь необходимо знать напряжение сети, обычно оно составляет 220-230В. Соответственно, тепловыделение одного метра погонного составит 145-150 Вт. Для того, чтобы сделать плитку в 200 Вт, достаточно отрезать 140-150 см, что обойдется практически в копейки.

При низком напряжении сети теплоотдача падает

Для сравнения, метр саморегулирующегося термокабеля выделяет 25-30 Вт. Это значит, для плитки мощностью в 200 ватт потребуется не менее 8 9 м провода. Всю эту массу необходимо будет уложить с тыльной стороны керамики и зафиксировать с помощью термостойкого силикона. Такая керамическая плитка обойдется дороже, но главное — греть она будет менее эффективно, хотя и позволит сэкономить определенную часть электроэнергии. Особенно, если оставлять плитку – обогреватель включенным в течение длительного периода времени.

Заключение

Обогреватель из греющего кабеля и керамической плитки получается достаточно надежным и удобным в пользовании. Если нужно периодически быстро прогревать помещение, лучше всего использовать углеволоконный кабель, с обязательным выводом на регулятор температуры. Для постоянного подогрева помещения можно использовать саморегулирующийся кабель, он обойдется дороже, но в результате позволит сэкономить некоторую часть электроэнергии.

технология сборки разных типов приборов

Характерной чертой современных обогревателей, выпускаемых отечественной и зарубежной промышленностью, является эффектный дизайн.

Но стоит ли тратиться на такую красоту, если нужно обогреть, к примеру, гараж зимой или дачный домик в ненастную погоду?

В столь непритязательной обстановке можно воспользоваться и самодельным устройством, которое при всей своей неказистости отлично справится с поставленной задачей.

Тем более что изготовить обогреватель своими руками в силу простоты его конструкции совсем несложно. Давайте познакомимся с некоторыми разновидностями этих приборов и узнаем, как и из чего можно сделать обогреватель своими руками в домашних условиях.

Виды обогревателей

Домашнему умельцу, желающему обзавестись самодельной «грелкой», можно предложить на выбор несколько вариантов:

Масляный

Представляет собой емкость, оснащенную трубчатым электронагревателем (ТЭН) и заполненную маслом.

Главным элементом ТЭНа является спираль из нихрома или другого материала с высоким электросопротивлением, которая при пропускании через нее электрического тока начинает греться. Спираль помещена в медную трубку, заполненную песком.

Масло отводит тепло от ТЭНа, распределяет его по поверхности корпуса и вдобавок служит теплоаккумулятором (после отключения электричества прибор некоторое время продолжает греть окружающий воздух).

Парокапельный

По своему устройству парокапельный обогреватель очень похож на масляный, только в качестве среды, распределяющей тепло, используется водяной пар. Он образуется из небольшого количества воды, которое заливается в корпус.

Такое решение дает два существенных преимущества:

При замерзании парокапельный обогреватель не лопнет, так как вода занимает лишь незначительную часть его объема.
Пар является чрезвычайно емким теплоаккумулятором. Точнее, не столько пар, сколько процесс испарения: именно при переходе из жидкого состояния в газообразное вода накапливает большой объем тепловой энергии, который возвращается при конденсации пара на стенках обогревателя.

Отдав тепло корпусу прибора, сконденсированный пар в виде воды стекает в нижнюю часть, где установлен ТЭН. Мощность ТЭНа и объем воды подбирается таким образом, чтобы разрыв обогревателя давлением пара был исключен.

Благодаря тому, что корпус прибора герметично закрыт, его стенки изнутри от высокой влажности не ржавеют.
Свечной
Пламя свечи, как известно, выделяет не только свет, но и некоторое количество тепла.
Только оно обычно улетучивается под потолок в виде конвективных потоков воздуха и там «размазывается» по всей площади помещения.
Почему бы не установить над свечой «ловушку» для тепла? О том, что она из себя представляет, мы расскажем в следующем разделе.
Инфракрасный (ИК)
Любое вещество с отличной от абсолютного нуля температурой излучает «тепловые» электромагнитные волны, которые называются инфракрасными.
Интенсивность этого излучения находится в прямой зависимости от температуры вещества. Водяные и масляные радиаторы также распространяют ИК-волны, но в очень малом количестве, поскольку их поверхность является относительно холодной.
Чтобы превратить металлический предмет в ИК-излучатель, достаточно нагреть его до температуры красного свечения. Если же использовать особые материалы, например, графит, то достаточно ощутимых «тепловых» волн можно будет добиться и при сравнительно низких температурах.
Знание этих тонкостей поможет нам изготовить своими руками ИК-обогреватель, который будет отдавать нам тепло напрямую, то есть без участия воздуха в качестве посредника.
Другие виды
Поскольку электричество есть не везде, имеют право на жизнь конструкции, работающие на газу или твердом топливе. К последним можно отнести буржуйки.
Требования к обогревательному прибору
Разрабатывая конструкцию обогревателя того или иного типа, будем придерживаться следующих правил:
Прибор должен быть абсолютно безопасным.
Конструкция должна быть достаточно простой, чтобы ее можно было собрать собственными руками.
Детали и материалы будем использовать только такие, которые можно раздобыть без малейших затруднений.
Итоговая стоимость самоделки должна составлять не более 30% от стоимости обогревателя заводского изготовления тех же вида и мощности. В противном случае изготовление прибора своими руками теряет смысл.
Сборка обогревателя
Как собрать самодельные обогреватели для дома? Рассмотрим поэтапно технологию изготовления обогревателей перечисленных видов:
Масляный обогреватель
Итак, рассмотрим, как соорудить масляный обогреватель своими руками. Такой обогреватель проще всего сделать из радиатора водяного отопления, уже имеющем готовые отверстия с резьбой. Чтобы он мог занимать вертикальное положение, радиатор нужно прикрепить к сваренной из стального уголка раме с «лыжами» или ножками.
ТЭН можно купить в магазине. Он должен обязательно иметь регулятор температуры.
Изготовление масляного обогревателя из радиатора
Резьба в радиаторе вряд ли будет соответствовать резьбе ТЭНа. Чтобы последний можно было установить, нужно изготовить адаптер в виде втулки с нарезанной снаружи и внутри резьбой. Наружная должна соответствовать резьбе радиатора, внутренняя – резьбе ТЭНа.
Перед ввинчиванием адаптера в радиатор на его наружную резьбу следует намотать уплотнительный материал. Наилучшим образом для этой цели подходит фторопластовая лента (более распространенное название – ФУМ-лента), которая выдерживает очень высокие температуры.
При необходимости самодельный масляный обогреватель можно оснастить двумя ТЭНами. В этом случае их нужно подключить параллельно.
Нагретое масло за счет конвекции поднимается вверх, поэтому ТЭНы обязательно должны быть расположены в самом низу прибора.
Парокапельный обогреватель своими руками
Обогреватель этого типа собирается подобно масляному. За исключением нескольких отличий:
ТЭН должен быть маломощным;
корпус должен быть нержавеющим, в противном случае самодельный парокапельный обогреватель долго не прослужит;
вместо трансформаторного масла нужно залить небольшое количество воды.
Корпус можно сварить самостоятельно в виде трубчатого радиатора, используя трубы из нержавеющей стали.
Чтобы избежать разрыва корпуса паром, установите на нем предохранительный клапан.
Свечной
«Ловушка» для тепла, которую нужно разместить над свечой, представляет собой набор керамических цветочных горшков разного размера, вложенных один в другой. Достаточно будет 3-х штук диаметром, к примеру, 15, 10 и 5 см. Устанавливаются горшки в перевернутом виде.
Для сборки «ловушки» понадобится шпилька (стержень с резьбой) диаметром от 6 до 12 мм, гайки в количестве 8 штук и примерно 20 шайб.
Вот что нужно сделать:
На шпильку с одной стороны навинчивается гайка, а с другой – надевается самый большой горшок, так чтобы донышком он стоял на навинченной гайке. Чтобы донышки горшков не пришлось сверлить, желательно покупать изделия с уже готовыми отверстиями.
Надетый горшок изнутри нужно зафиксировать гайкой, после чего в него вставляется второй горшок.
Аналогично устанавливается третий горшок, после чего внутри него на шпильке набирается сердечник из оставшихся гаек и шайб.
Самодельный свечной обогреватель
Опору для конструкции можно соорудить из кирпичей – это самый простой вариант. Несколько изящнее будет смотреться подставка, сваренная из металлопрофиля.
Мощность свечного обогревателя в зависимости от размеров свечи может варьироваться в пределах от 15 до 42 Вт. Пойманное тепло накапливается в керамике и по мере ее нагрева начинает излучаться в виде ИК-волн.
Как обогреть помещение, если стандартные 220 вольт напряжения отсутствуют? Обогреватель 12 вольт своими руками – настоящее спасение в такой ситуации. Три варианта изготовления прибора рассмотрены на сайте.
О преимуществах и недостатках газовых обогревателей для гаража читайте тут.
При выборе обогревателя существенную роль играет его экономичность. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/dlya-doma-energosberegayushhie. html рассмотрим виды обогревателей и их энергоэффективность.
ИК-обогреватель
Проще всего своими руками сделать так называемый пленочный ИК-обогреватель. Действовать нужно так:
Приготовьте смесь из эпоксидного клея и графитового порошка. Наилучшим источником графита являются отработанные щетки токосъемников электротранспорта – троллейбуса или трамвая. Основу смеси должен составлять именно графит, клей используется только в качестве связующего.
Далее нужно взять лист слоистого бумажного пластика площадью около 1 кв. м и нанести на него (на сторону с наибольшей шероховатостью) приготовленную смесь в виде длинной полосы, извивающейся «змейкой».
Поверх «змейки» нужно наклеить еще один лист пластика, прихватив его для надежности все тем же эпоксидным клеем.
С разных сторон к графитовой «змейке» нужно посредством клемм подсоединить жилы провода с вилкой на конце. При желании в цепь можно включить какой-нибудь примитивный терморегулятор.
Чтобы самодельным пленочным ИК-обогревателем было удобнее пользоваться, его, словно картину, следует закрепить на деревянной рамке.
Сборка инфракрасного обогревателя
Перед включением обязательно проверьте сопротивление графитового излучателя и рассчитайте силу тока, который будет протекать в цепи. Она должна соответствовать возможностям электропроводки.
Газовый обогреватель своими руками
Данный прибор будет отапливать помещение и за счет конвекции, и за счет ИК-излучения.
Вот что понадобится для его изготовления:
газовые горелка и вентиль;
хозяйственное сито полусферической формы;
лист оцинкованной стали;
стальная сетка.
Прибор делается по следующей схеме:
Из листа оцинкованной стали посредством ножниц по металлу надо вырезать две заготовки, имеющие вид круга (диаметр должен соответствовать диаметру хозяйственного сита) с «ушками».
К одной из заготовок нужно с одной стороны прикрутить болтами газовую горелку. Далее нужно отогнуть «ушки» этой заготовки в противоположную от горелки сторону и прикрутить к ним полусферическое сито так, чтобы горелка оказалась внутри него. Сито играет ту же роль, что и «ловушка» для тепла в свечном обогревателе.
Теперь нужно взять металлическую сетку и прикрепить ее в виде цилиндра к тем же «ушкам», так чтобы сито с горелкой оказалось внутри. В качестве крепежных деталей следует использовать заклепки. Теперь сетка с прикрепленной к ней круглой заготовкой напоминает кастрюлю, в которую уложены горелка и накрывшее ее полусферическое сито.
Накрываем «кастрюлю» второй заготовкой, отогнув ее «ушки» вверх. К этим «ушкам» приклепываем верхнюю часть сеточного цилиндра.
Обогреватель готов. Остается подсоединить к горелке шланг от линии газоснабжения.
Периодически имеются перебои с отоплением, а обогревателя нет? Свечной обогреватель можно быстро изготовить своими руками, к тому же без существенных затрат.
Какие нюансы нужно учитывать при выборе керамического обогревателя, вы узнаете в этой теме.
Видео на тему
Что такое гибкий нагреватель?
Что такое гибкий нагреватель?
Опубликовано 28 августа 2018 г.
Гибкий обогреватель – это устройство, которое может прилегать к поверхности, требующей нагрева. Существует множество разновидностей гибких нагревателей, в том числе нагреватели из силиконовой резины, нагреватели из полиимидной пленки, нагревательные ленты, нагревательные ленты с термостатами, канатные нагреватели, нагреватели для резервуаров, нагреватели для газовых баллонов и нестандартные размеры.
Силиконовые гибкие нагреватели прочны, надежны, точны и устойчивы к воздействию влаги и химикатов. Их можно легко приклеить или приклеить к другим частям системы. Эти нагревательные элементы имеют широкий спектр промышленных, коммерческих и военных применений, где важны надежность, стоимость эффективности, минимальное поперечное сечение, устойчивость к износу и базовая гибкость.
Подробнее о гибких нагревателях
Закон Ома
Закон Ома показывает взаимосвязь между напряжением, мощностью, силой тока и сопротивлением.Важно знать закон Ома, чтобы рассчитать нагрузку, которую вы будете переключать с помощью термостата или цифрового контроллера. Например, если вы выберете гибкий нагреватель мощностью 200 Вт и примените 120 В переменного тока, ток будет 1,6 А.
A равно W / V, где: A = Амперы; W = мощность; V = Напряжение
В нашем примере выше 200 Вт / 120 В перем. Тока = 1,6 А
Другой вариант закона Ома:
Вольт = Ватт / Ампер
Вольт = Ампер x Ом
Ом = Вольт / Ампер
Ампера = Вольт / Ом
Ватт = Вольт x Ампер
Килловатт Требование
Для определения кВт, необходимой для нагрева твердого тела.Используется следующая формула.
кВт = (WT x Cpx Δ T) / 3412 x h
Где:
WT = Вес материала, фунты
Cp = удельная теплоемкость, БТЕ / фунт- ° F
Δ T = Повышение температуры, ° F
3412 = Коэффициент преобразования, БТЕ / кВт · ч
ч = время нагрева, часов
Выберите подходящий гибкий нагреватель
Нагреватели из силиконового каучука
Гибкие силиконовые обогреватели улучшают теплопередачу и ускоряют разогрев, когда требуется контролируемый нагрев в ограниченном пространстве. Температуру необходимо контролировать, так как максимально допустимый предел рабочей температуры может быть превышен.
Учить больше
Гибкие нагреватели с изоляцией из полиимидной пленки
Полиимидные нагреватели обладают высокой стойкостью к химическим веществам и доступны в различных формах, размерах и мощности. Нагреватель имеет отличные газоотводящие свойства в условиях высокого вакуума. Типичная конструкция состоит из вытравленного элемента из фольги толщиной 0,0005 дюйма или 0,0001 дюйма, который заключен между двумя слоями 0.002 “Полиимидная пленка и 0,001” FEP клей.
Учить больше
Нагревательные ленты
Нагревательные ленты из экструдированного силиконового каучука OMEGALUX ™ представляют собой электрические резистивные нагреватели низкой плотности, предназначенные для поддержания температуры в приложениях, требующих влагостойкости и химической стойкости. Ленты из силиконовой резины состоят из тонкопроволочных резистивных проводов, полностью изолированных плетеным стекловолокном и связанных в плоскую ленту с помощью стекловолоконной пряжи. Эти ленты заключены в герметичную оболочку из силиконовой резины.
Учить больше
Канатные нагреватели
Канатные нагреватели OMEGALUX ™ нагревают трубки диаметром от 1/8 дюйма (3.2 мм). Обладая максимально допустимой рабочей температурой 482 ° C (900 ° F), канатные нагреватели серии FGR можно наматывать как на проводящие, так и на непроводящие поверхности. Каждый конец оканчивается проводом с изоляцией из стекловолокна длиной 24 дюйма (610 мм). Эти нагреватели каната очень похожи на наши нагревательные ленты. Пожалуйста, ознакомьтесь с нашими ленточными нагревателями для ваших нужд.
Учить больше
Нагреватели резервуаров с круговой оплеткой
Нагреватели резервуаров серии OMEGA ™ TOTE представляют собой гибкие обогреватели с круговой поверхностью, предлагаемые в различных размерах в зависимости от высоты.Эти нагреватели обеспечивают быстрый, простой и неинвазивный способ согреть ваш продукт. Они подходят почти к любой стандартной сумке-тоуту с регулируемыми нейлоновыми ремнями с пряжками. Есть 3 ремня для крепления вокруг резервуара и 2 ремня сверху. Агрегаты включают регулируемый термостат и термостат верхнего предела с ручным сбросом для каждой из 2 зон.
Учить больше
Подогреватели газовых баллонов
Подогреватели газовых баллонов OMEGA серии GCW создают конвекционный поток и повышают давление внутри баллона.Этот рентабельный процесс снижает конденсацию, позволяя большему количеству газа заполнять цилиндр. Используется с такими газами, как SF6, пропан, азот, кислород, BCl3, WF6 и HF.
Учить больше
Часто задаваемые вопросы
Контроллеры температуры и датчики для гибких нагревателей
Существует множество контроллеров и датчиков температуры, которые можно использовать в зависимости от области применения. Одним из наиболее популярных типов датчиков для гибких нагревателей являются датчики температуры для поверхностного монтажа.Термопары, RTD или термисторы доступны с клейкой основой или с возможностью приклеивания к нагреваемой поверхности. Также доступны датчики температуры с болтовым креплением и магнитные датчики для поверхностного монтажа. Цифровые регуляторы температуры бывают разных размеров с большим выбором выходов и входов. Входы термопар и термометров сопротивления являются наиболее популярными среди механических реле или импульсных выходов постоянного тока. Импульсные выходы постоянного тока позволяют пользователю использовать реле большего размера для переключения нагрузки нагревателя. Термостаты также доступны для самых простых применений.
Гибкий выбор нагревателя
Какая мощность требуется?
Какое напряжение будет использоваться?
Если это ровная поверхность, какой размер потребуется?
Какой длины должны быть провода нагревателя?
Вам потребуется термостат или цифровой контроллер с датчиком?
Какая максимальная температура?
Для плоских поверхностей потребуется проволочная намотка или травление фольгой?
Сколько времени нужно, чтобы достичь вашей температуры?
Какая температура окружающей среды?
Используется ли изоляция?
Пример использования Техническое обучение Просмотреть эту страницу на другом языке или в другом регионе
Что такое гибкие нагреватели?
Гибкий нагреватель – это нагреватель с химическим травлением, трафаретной печатью или проволочной обмоткой, который можно сгибать или сгибать, чтобы соответствовать контурам поверхности, требующей нагрева. Существует много типов гибких нагревателей, в том числе нагреватели из силиконового каучука (как с травлением, так и с проволочной намоткой), пленочные нагреватели из полиимида / каптона ^®, нагреватели с углеродной печатью и прозрачные нагреватели. Все эти нагреватели могут иметь множество различных вариаций, включая возможность настройки размера, формы и толщины, а также добавление компонентов, которые могут улучшить производительность любого приложения.
Гибкие нагреватели прочны, надежны, точны и эффективны, а также обладают свойствами, которые делают их влаго- и химически стойкими.Поскольку они могут быть легко приклеены или приклеены к подложке любого типа и размера, вплоть до активного изгиба при применении, гибкие нагревательные элементы имеют широкий спектр промышленных, коммерческих и военных применений. Гибкие нагреватели тонкие, легкие и подходят для суровых условий окружающей среды, в условиях вакуума и могут работать при температурах до 500 ° F / 260 ° C с перерывами и до 392 ° F / 200 ° C непрерывно.

Эффективная и эффективная передача тепла – ключ к успеху в любом отопительном приложении.Гибкие нагреватели можно приклеивать непосредственно к поверхности, которая требует тепла, что является наиболее эффективным методом обеспечения передачи тепловой энергии от нагревательного элемента. Если нагреватель спроектирован правильно и установлен так, чтобы у него была однородная граница раздела между нагревателем и нагреваемой подложкой, лучшего механизма для выбора нет.
Часто различные датчики и органы управления могут быть встроены прямо в гибкий нагреватель. Предварительно установленные или регулируемые термостаты, термопары, термисторы, термометры сопротивления, плавкие предохранители и другие электронные компоненты обычно входят в состав наших гибких нагревателей.
Полиимид / каптон
^®
Полиимид (Kapton ^® – торговая марка DuPont для полиимида) представляет собой тонкую легкую полимерную пленку, которая обеспечивает превосходную прочность на разрыв, сопротивление разрыву и стабильность размеров. Этот материал используется для гибких печатных плат более 30 лет и при использовании в нагревателях обеспечивает низкую дегазацию в вакууме, а также устойчивость к радиации, грибку и многим другим веществам.При использовании технологии фотоизображения вытравленный элемент из фольги будет иметь отличную повторяемость схемы, что снижает стоимость производства и обеспечивает превосходную теплопередачу. Это является результатом возможности размещать элементы очень близко друг к другу, что обеспечивает большую площадь поверхности.
Преимущества полиимида
Превосходные физические и электрические свойства обеспечивают термическую стабильность в широком диапазоне температур.
Подходит для вакуумных сред (NASA-RP-1061) и является одобренным НАСА материалом для космических приложений (S-311-P-079).
Стойкость к большинству химикатов: маслам, растворителям, кислотам и щелочам.
Формируется, поддается гибкости и склеивается с металлоконструкциями с использованием широкого диапазона клеев.
Основные материалы могут быть плакированы различными сплавами элементов фольги, такими как инконель, никель, медь, никель-железо и многие нержавеющие стали.
Может обеспечить удвоенную плотность ватт по сравнению с проволочными нагревателями.
Нагреватели из силиконовой резины
Протравленный контур или проволочный нагревательный элемент помещен между армированной стекловолокном силиконовой резиной, чтобы обеспечить этим нагревателям стабильность размеров и эффективную теплопередачу без ущерба для гибкости. В конструкции из вытравленной фольги внутренняя фольга может быть идентична фольге полиимидного нагревателя, но силиконовый каучук обеспечивает надежную защиту от износа от механических повреждений и с большей вероятностью будет использоваться во влажных средах из-за его прочных характеристик.
Силиконовая резина также позволяет использовать механические застежки, которые позволяют устанавливать и снимать обогреватель, например: защелки, крючки для ботинок, люверсы, застежки-защелки, пружины и шнур для шнуровки. Дополнительные материалы для распределения тепла и теплозащиты (чаще всего алюминий и силиконовая губка) могут быть добавлены к любой конструкции, чтобы помочь улучшить любое применение.
Нагреватель из силиконовой резины Преимущества
Разнообразие геометрических форм, например плоская, формованная и спиральная.
Может использоваться там, где требуется несколько ваттных плотностей.
Очень устойчива к воздействию влаги и химикатов.
Силиконовый каучук обеспечивает наилучшую стабильность размеров.
Нагреватели могут быть установлены непосредственно на металл посредством процесса вулканизации с использованием RTV.
Нагреватели с трафаретной печатью
Нагреватели
с трафаретной печатью производятся путем трафаретной печати специальной краской на гибкой подложке, такой как полиэстер (ПЭТ), полиимид (ПИ), поликарбонат и другие.Гибкие нагреватели с трафаретной печатью могут быть изготовлены с использованием чернил, которые делают нагреватель способным саморегулировать свою температуру, или в виде конструкции нагревателя с фиксированным сопротивлением, которое необходимо будет регулировать с помощью схемы терморегулирования. Одно из наиболее распространенных применений этих обогревателей – в автомобильной промышленности, где они используются для предотвращения образования льда на зеркалах бокового обзора или в автомобилях, автобусах и грузовиках.
Нагреватель с трафаретной печатью Преимущества
Низкая стоимость в производстве.
Меньше мощности для работы.
Равномерное тепло.
Гибкие цепи нагревателя | All Flex Heaters
ALL FLEX: PREMIER FLEXIBLE HEATER MANUFACTURER
All Flex была основана в августе 1991 года как быстродействующий прототип и производитель небольших объемов производства односторонних и двусторонних гибких схем. Предлагаемая сегодня продукция была расширена за счет включения гибких нагревателей из фольги, многослойных гибких схем и изделий увеличенной длины.All Flex превратился в полноценного производителя малых и средних объемов, который также предоставляет дополнительные услуги, такие как поверхностный монтаж и монтаж в сквозные отверстия, испытания, проектирование и техническая поддержка.
All Flex фокусируется на оперативных действиях, которые обеспечивают постоянное улучшение качества и при этом обеспечивают внимательную поддержку клиентов. Наши системы предназначены для выполнения обязательств по поставке и качеству для достижения наивысшего уровня удовлетворенности клиентов. Мы также понимаем, что время имеет решающее значение для наших клиентов, поэтому мы стремимся предоставлять расценки, сроки выполнения и подтверждения заказов в течение 24 часов или меньше.Мы гордимся быстрым временем отклика.
Наши высококвалифицированные инженеры и технические специалисты готовы поговорить с вами и поделиться своими знаниями о применении гибких продуктов. В нашем штате технической поддержки более 10 человек с более чем 20-летним опытом работы в индустрии гибких кабелей и печатных плат и почти 20 человек с более чем 15-летним опытом.
Все производители Flex протравили нагреватели из фольги, изготовленные с использованием как полиимида, так и силиконовой резины в качестве основного материала. Мы настраиваем систему с помощью дополнительных компонентов, нетрадиционных материалов и уникальных комбинаций, чтобы гарантировать соответствие системы потребностям приложения клиента.
НАШИ ОБЪЕКТЫ
Штаб-квартира компании находится в Нортфилде, Миннесота, всего в 45 милях к югу от Миннеаполиса, где завод состоит из 17 000 квадратных футов плюс административные помещения. Второе здание, примыкающее к штаб-квартире, было недавно приобретено для обеспечения роста продаж. На этом объекте площадью 5000 квадратных футов размещаются инженеры-проектировщики и вспомогательный персонал. У All Flex есть третье предприятие площадью 28 000 квадратных футов, расположенное в Блумингтоне, всего в 35 милях к северу от его штаб-квартиры в Нортфилде.Этот объект находится в восьми милях от Миннеаполиса / Сент. Международный аэропорт Пола. Вместе в компании работает около 170 человек. Как упоминалось выше, All Flex сертифицирован по стандартам Aerospace AS9100D, ISO 9001: 2015, MIL-PRF-31032/3 и MIL-PRF-31032/4, зарегистрирован в ITAR, соответствует требованиям RoHS и является активным членом IPC.
Гибкие нагреватели | промышленные обогреватели
Добавлено в вашу корзину
Быстрый корабль
PFH-серия
Вакуумные полиимидные гибкие нагреватели, температура до 302 ° F, химическая стойкость, соответствие требованиям NASA по дегазации ASTM-E595, самоклеющиеся опции и быстрое время цикла.
Просмотр полных спецификаций
$ 63,38
Доступно
через 4 недели
Добавлено в вашу корзину
HTPFH-серия
Вакуумные полиимидные гибкие нагреватели, температура до 500 ° F, химическая стойкость, соответствие требованиям NASA по дегазации ASTM-E595, самоклеющиеся опции и быстрое время цикла.
Просмотр полных спецификаций
$ 90,75
Доступно
через 4 недели
Добавлено в вашу корзину
Быстрый корабль
СШБ-серия
Гибкий нагреватель из стекловолокна силиконовой резины с температурой до 450 ° F, длиной до 48 дюймов, влагостойкий и химически стойкий, используется для защиты от замерзания, бочек и многого другого.
Просмотр полных спецификаций
$ 118,97
Доступно
через 7 недель
Добавлено в вашу корзину
Быстрый корабль
PLM-серия
Гибкие полиимидные нагреватели серии PLM с разгрузкой от натяжения из полиимида, рассчитанные на температуру до 232 ° C, макс. 230 В, плотность 2,5, 5 или 10 Вт, стандартный размер до 12 дюймов в длину и 12 дюймов в ширину.
Просмотр полных спецификаций
Добавлено в вашу корзину
Быстрый корабль
СРМУ-НАГРЕВАТЕЛЬ
Гибкий нагреватель из стекловолокна силиконовой резины с температурой до 450 ° F, длиной до 48 дюймов, класс защиты IP66, используется для защиты от замерзания, корпусов, бочек и т. Д.
Просмотр полных спецификаций
37 долларов.47
Доступно
через 7 недель
Добавлено в вашу корзину
SRFRA-SRFGA
Гибкий нагреватель из стекловолокна силиконовой резины с температурой до 450 ° F, длиной до 48 дюймов, используемый для защиты от замерзания, конвейеров, автоцистерн, бочек и т. Д.
Просмотр полных спецификаций
91 доллар.20
Доступно
через 5 недель
Добавлено в вашу корзину
Добавлено в вашу корзину
SMH-серия
Саморегулирующиеся гибкие полиимидные нагреватели, температура до 140 ° F, химически стойкие, самоклеящиеся варианты, толщина 0,018 дюйма, безопасное перекрытие при 176 ° F и более.
Просмотр полных спецификаций
$ 150,00
Доступно
через 4 недели
Добавлено в вашу корзину
GCW-подогреватели
Саморегулирующиеся гибкие обогреватели для газовых баллонов с взрывозащищенными функциями, температура до 392 ° F, подходят для газовых баллонов большинства размеров и устойчивы к влаге и маслу.
Просмотр полных спецификаций
$ 906,25
Доступно
через 7 недель
Добавлено в вашу корзину
SEPHB
Гибкое нагревательное покрытие из силиконовой резины с температурой до 400 ° F, взрывозащищенное исполнение, влаго- и химически стойкое, используемое для резервуаров для хранения, конвейеров и т. Д.
Просмотр полных спецификаций
$ 283,90
Доступно
через 7 недель
Добавлено в вашу корзину
KHA-KIT-серия
Набор образцов гибкого полиимидного нагревателя, включающий нагреватели 15 различных размеров, предназначенный для первоначального тестирования продукта и тестирования совместимости продуктов для OEM-приложений.
Просмотр полных спецификаций
Добавлено в вашу корзину
SRFR-SRFG
Гибкий нагреватель из стекловолокна силиконовой резины с температурой до 450 ° F, длиной до 48 дюймов, используемый для защиты от замерзания, корпусов, бочек и т. Д.
Просмотр полных спецификаций
$ 42,00
Доступно
через 99 недель
Добавлено в вашу корзину
45 долларов.75
Доступно
через 99 недель
Гибкие нагреватели
Эти гибкие нагреватели из силиконового каучука и полиимида известны своим коротким временем цикла, тонкой толщиной, гибкостью и особенностями установки клея.
Ультратонкие гибкие нагреватели с быстрым нагревом
Ультратонкие гибкие нагреватели
от Pelonis Technologies обеспечивают более высокую термическую стабильность в широком диапазоне температур благодаря своим превосходным физическим и электрическим свойствам.
Ультратонкие гибкие нагреватели
соответствуют требованиям, предъявляемым к отраслям, в которых используются приложения, работающие при критических температурах в диапазоне от -200 ° C до 210 ° C. Эти универсальные нагревательные компоненты обладают превосходными тепловыми свойствами, а простой процесс установки делает их идеальными для небольших приложений.
Равномерное нагревание с превосходными тепловыми свойствами
Ультратонкие гибкие нагреватели
Тонкая конструкция и конструкция с малой массой позволяют передавать тепло более эффективно, чем нагреватели с тиснением из фольги.Равномерная температура деталей обеспечивается согласованной мощностью.
Быстрый нагрев
Встроенные в сверхтонкие гибкие нагреватели
нагревательные элементы с нанотехнологией создают прочное соединение, делая их более гибкими, чем обычные гибкие нагреватели. Это позволяет передавать тепло более эффективно и равномерно, чем нагреватели с тиснением из фольги. Высокотемпературная способность сверхтонких гибких нагревателей обеспечивает более высокую мощность для более быстрого нагрева и нагрева.
Нижняя ЭДС
В отличие от нагревателей с печатными или проводными схемами, ультратонкие гибкие нагреватели НЕ создают высоких ЭДС и НЕ вызывают трещин и поломок внутреннего проводника нагревателя при изгибе, что является основной причиной большинства неисправностей нагревателя.
Высокая производительность и надежность
Ультратонкие гибкие нагреватели
обеспечивают отличную производительность даже при критических рабочих температурах от -200 ° C и могут безопасно работать до 210 ° C (более высокие температуры зависят от области применения). При температурах ниже -40 ° C над нагревателем следует установить зажимную пластину, чтобы на ее структуру не повлияло изменение адгезионных свойств в холодных условиях.
Экономия света и пространства
Толщина ультратонких гибких нагревателей меньше 0.22 мм (0,0087 дюйма), и каждый обычно весит всего 0,04 г / см ² (0,009 унции / дюйм2). Они являются идеальными нагревателями для приложений с ограниченным пространством, таких как оборонная электроника, самолеты, портативные медицинские инструменты, лабораторные исследования, оптическое и фотографическое оборудование, ЖК-дисплеи, компьютерное оборудование, электронные устройства высокой плотности, автомобильные приложения и многое другое.
Простая установка
Ультратонкие гибкие нагреватели
просты в установке. Просто удалите задний клей и нанесите его на поверхность нагреваемого предмета.При высокой мощности используйте прижимную пластину, чтобы закрепить нагреватель на месте. Ультратонкие гибкие нагреватели не имеют резко выступающих участков вывода, следовательно, они позволяют прижимным пластинам полностью закрывать нагреватели без необходимости обрезать или обрезать зажимной металл для включения области вывода.
Приложения для ультратонких гибких нагревателей
Ультратонкие гибкие нагреватели
могут быть изготовлены со сложной формой и геометрией. Вырезанные отверстия и выемки также могут быть выполнены с учетом точных требований к применению.Один ультратонкий гибкий нагреватель также может иметь несколько зон нагрева или несколько ваттных плотностей.
Ультратонкие гибкие нагреватели
могут использоваться в различных областях, в том числе:
Защита от замерзания наружных устройств
Оборудование для предотвращения образования конденсата
Осушение двигателей и устройств управления
Авиационное оборудование
Батарея отопления
Лабораторное моделирование и тестирование
Обогрев наружного банкомата или камеры
Маленькая компактная бытовая техника
ЖК-дисплеи
Оптическое / фотооборудование
Компьютерное оборудование (микросхемы / платы ПК)
Спутниковое и коммуникационное оборудование
Обогреватель сиденья / обогреватель домашних животных / грелки
Подносы и стеллажи для пищевых продуктов
Лабораторное моделирование и тестирование
Медицинское и лабораторное оборудование и инструменты (например,анализатор крови в сочетании с нашим высокоточным контроллером температуры для контроля температуры на уровне +/- 0,1 ° C)
Преимущества гибких нагревателей
Ультратонкие гибкие нагреватели
обладают долгим сроком службы и выдерживают тяжелые нагрузки даже при интенсивных критических рабочих температурах. Ультратонкие гибкие нагреватели не производят высоких ЭДС, как традиционные нагреватели с печатными или проводными схемами. При изгибе они не растрескивают и не ломают проводник внутреннего нагревателя, что является основной причиной большинства отказов нагревателя.Ультратонкие гибкие нагреватели также устойчивы к коррозии, что помогает им выдерживать более суровые условия эксплуатации.
Их небольшой, легкий и гибкий дизайн делает их еще более универсальными. Ультратонкий гибкий нагреватель имеет толщину менее 0,22 мм и обычно весит около 0,04 грамма на квадратный сантиметр. Благодаря своей гибкости они соответствуют форме большинства поверхностей, что делает их идеальными для ситуаций, когда требуется изгиб нагревателя по небольшой кривой или поперек прилегающих участков.
Ультратонкие гибкие нагреватели
будут соответствовать сложной форме и геометрии, а вырезанные отверстия и выемки могут быть спроектированы для точного удовлетворения потребностей практически любого применения. Уникальный ультратонкий гибкий нагреватель также может быть разработан с несколькими зонами нагрева или различной плотностью ватт.
Гибкие обогреватели отличаются простым и легким процессом установки. Для установки нагревателя достаточно просто удалить клейкую основу и нанести ультратонкий гибкий нагреватель Pelonis на желаемую основу.Ультратонкая конструкция также позволяет прижимной пластине полностью закрывать нагреватель без изменения пластины или зажимного металла.
Эти особенности делают ультратонкие гибкие нагреватели идеальными для применения в ограниченном пространстве, например:
Оборонная электроника
Переносные медицинские инструменты
Лабораторные исследования
Оптическое и фотографическое оборудование
Компьютерное оборудование
Электронные устройства высокой плотности
Применение в автомобильной промышленности
Исключительная термическая стабильность и долговечность сокращают время простоя оборудования. Гибкие нагреватели экономичны, они служат дольше традиционных нагревателей, что позволяет свести к минимуму затраты на техническое обслуживание и замену.
Возможности гибкого нагревателя
Гибкие обогреватели подходят для поверхностей, требующих обогрева, что позволяет им передавать тепло более эффективно, чем обогреватели с тиснением из фольги. Встроенные нанотехнологические нагревательные элементы обеспечивают прочное сцепление, что делает их более адаптируемыми, чем обычные гибкие нагреватели. Нанотехнологии в конечном итоге повышают эффективность ультратонких гибких нагревателей, а способность выдерживать высокие температуры обеспечивает более высокую мощность для более быстрого нагрева и нагрева.
Благодаря запатентованному микроконтроллеру Pelonis ультратонкие гибкие нагреватели могут поддерживать точную температуру в пределах плюс-минус 0,1 ° C, что делает их идеальными для критически важных применений, таких как медицинские или лабораторные.
Ультратонкие гибкие нагреватели
работают с основными датчиками температуры, термостатами и устройствами контроля температуры, обеспечивая возможность точного контроля температуры. Дополнительные продукты для контроля температуры включают цифровые и четырехфазные таймеры, которые обеспечивают дополнительный контроль для чрезвычайно точных случаев использования.
Ультратонкие гибкие нагреватели от Pelonis Technologies
Ультратонкие гибкие нагреватели
от Pelonis Technologies могут превзойти обычные нагревательные элементы. Их выдающиеся физические и электрические свойства обеспечивают термическую стабильность в более широком диапазоне температур, чем любой другой нагревательный элемент, а их гибкость делает их идеальным выбором для критических приложений со сложными требованиями.
Чтобы узнать больше об ультратонких гибких нагревателях и о том, как они могут удовлетворить уникальные потребности вашего предприятия или продукта, запросите расценки или загрузите нашу электронную книгу по сверхтонким гибким нагревателям.
Термонагревательные элементы | Гибкие нагреватели
Больше, чем производитель… Партнер по проектированию
Наша миссия thermo Heating Elements, LLC – производить гибких нагревателей высочайшего качества и обеспечивать беспрецедентный уровень обслуживания клиентов. Многие из наших технологий гибких нагревательных элементов были разработаны для решения конкретных прикладных задач, с которыми сталкиваются наши клиенты.От наших толстопленочных полимерных нагревателей, которые предлагают очень экономичный метод для производства гибких нагревателей с требованиями к температуре от низкой до умеренной, до наших силиконовых нагревателей, которые являются прочными, химически и влагостойкими гибкими нагревателями, идеально подходящими для малых и средних объемов производство, уровень настройки бесконечен. Эта настройка требует высокого уровня технических знаний и инженерных способностей, и те, и другие включены в каждый продукт, который продается thermo .В конце процесса вы приобретете решение, состоящее из технических рекомендаций и высококачественных гибких нагревателей с высокими эксплуатационными характеристиками. Итак, рассматривайте нас не как гибкого поставщика обогревателей, а как своего технического партнера.
thermo Heating Elements, LLC Компания разработала широкий спектр технологий гибкого нагревателя , чтобы мы могли предложить подходящее решение практически для любой ситуации. Гибкие нагреватели бывают всех форм, размеров и удельной мощности.Гибкие нагревательные элементы идеально подходят для применений, где требуется нагреватель со сложной геометрией, низкой тепловой массой, легкой конструкцией и минимальной толщиной. Толстопленочные полимерные нагреватели представляют собой очень экономичный метод производства гибких нагревателей с требованиями к температуре от низкой до умеренной. Силиконовые нагреватели – это прочные, химически и влагостойкие гибкие нагреватели, идеально подходящие для производства небольших и средних объемов. Силиконовые нагреватели отлично подходят для размещения датчиков и термостатов.Нагреватели Kapton ^® – это тонкие и легкие нагревательные элементы, известные своей низкой газовыделением, химической и радиационной стойкостью, а также способностью к высоким температурам. Все нагревательные технологии thermo могут быть предложены в конструкции, признанной UL.
Что такое гибкие нагреватели? – LOOMIA Soft Circuit Systems
Области применения
Гибкие нагреватели используются в самых разных отраслях промышленности. Они очень универсальны и могут быть эффективным и доступным решением для продуктов с подогревом при условии, что они выбраны для конкретных целей.
Гибкие полиимидные нагреватели
Существует несколько потенциальных применений гибких полиимидных нагревателей. Поскольку они обладают такой высокой способностью к теплопередаче, они идеально подходят для приложений, требующих регулирования температуры. Обычно гибкие полиимидные нагреватели используются в аэрокосмической, военной, пищевой и медицинской сферах.
Гибкие силиконовые нагреватели
Гибкие силиконовые нагреватели лучше всего подходят для больших плоских поверхностей. Это делает их отличными для промышленного использования.Например, в прессах с подогревом, инкубаторах и системах батарейного обогрева. Что касается конкретных отраслей, они обычно используются в медицине, авиации, вооруженных силах и в сфере общественного питания.
Нагреватели проволоки
Многие области применения нагревателей проволоки ориентированы на потребительские товары. Лишь некоторые области применения проволочных нагревателей включают, но не ограничиваются ими: одеяла с подогревом, перчатки с подогревом и куртки с подогревом.
Плюсы и минусы гибких нагревателей
У использования гибких нагревательных элементов есть несколько преимуществ и недостатков.
Pros
Легко приклеивается к любой поверхности
Обладает высокой термостойкостью в широком диапазоне температур
Тонкий и гибкий форм-фактор
Влаго- и химически стойкий
Рентабельность
Минусы
Силиконовые и полиимидные гибкие нагреватели, в частности, могут иметь ограничения по изгибу, температуре и материалам, а также ограничения по окружающей среде.
